Ламинат для пола с подогревом: особенности выбора

Наличие в помещении полов с подогревом является популярным методом создания основной или дополнительной системы отопления. Они обеспечивают комфорт и уют, имеют разные модификации. Раньше для теплого пола использовались только изделия из керамики и керамогранитной плитки, сейчас – современный, качественный ламинат, идеально подходящий по эксплуатационным свойствам для укладки на обогреваемую поверхность. Ламинированные, дизайнерские панели служат не только украшением, но и способны передавать тепло от труб во внутреннее пространство.

Параметры выбора ламината для обогреваемых полов

Для того, чтобы ламинат прослужил много лет и не искажался, необходимо при его подборе учитывать следующие параметры:

Маркировка. Основной показатель напольного покрытия. Он наносится на производственную упаковку и помогает сделать правильный выбор, исходя из нужного знака.

Для теплого пола обязательны к рассмотрению следующие маркировочные обозначения:

• -плюс с градусом, означающий идеальную совместимость ламината с обогреваемым полом. Он легко выдержит высокий температурный показатель и не выделит при этом в комнату вредные вещества;

• -женская туфля на каблуке обозначает высокопрочность изделия при сжатии;

• -молнии определяют отсутствие накапливающей внутренней электроэнергии;

• -чайник, летящий на пол, определяет высокие показатели ударопрочности ламината;

• -зигзагообразная труба, размещенная под покрытием, обозначает совместимость пола с обогреваемой поверхностью;

• -изображение собаки означает, что пол не испортится от воздействия когтей животных;

• -цветок указывает экологичность ламината.

Коэффициент теплового сопротивления. Его показатели должны быть минимальными, чтобы покрытие проводило тепло и не портилось. Так как на обогреваемый пол ламинат укладывается с использованием подложки, необходимо рассматривать и ее КТС. Сумма этих показателей не должна превышать 0,15 кв.м.*К/Вт.

Класс. Для теплых полов желательно использовать ламинированное покрытие самого высокого класса: 32-33. От этих показателей обуславливается уровень надежности и износостойкости материла.

Тип соединения. Специалисты советуют применять для теплых полов замковое крепление из-за его прочности и надежности, что позволяет не подвергаться деформированию при резких перепадах температурных режимов.

Подложка. Необходима для создания ровного основания под пол. Чаще всего для ее разработки используется экструдированный пенополистирол, пробка или изоплат.

Особенности укладки ламината поверх теплого пола

После того, как все предварительные работы выполнены, ламинат и подложка выбраны, начинается процесс монтажа ламинированного покрытия на теплый пол. При этом нужно учитывать следующие моменты:

• сначала удостоверьтесь, что изготовленная система теплых полов исправно работает и при ее эксплуатации не возникает никаких трудностей;

•  перед выполнением укладки специалисты советуют нагреть основание;

• стыки обязательно обрабатываются герметизирующим веществом;

• между ламинатом и стенами необходимо оставить небольшой 8 мм зазор;

• панели крепятся друг к другу замковыми деталями, которыми они снабжаются еще в процессе разработки.

Эксплуатация ламината для теплого пола

• Для использования ламинированного покрытия с обогреваемым полом, следует приобретать те модели, которые позволительны для этих целей.

• При монтаже ламината необходимо применять самый тонкий изолирующий слой, который будет отлично проводить тепло, повышая при этом степень нагретости пола.

• В первое время отопительного сезона температуру напольного покрытия следует постепенно повышать на 5 градусов в день.

• Не рекомендуется допущение скачкообразных перепадов температурного режима.

• Допустимая температура нагрева не должна превышать 28 °С.

Можно ли класть теплый пол под ламинат?

Ламинат – не кафель, он не остужается так сильно, как покрытия на основе камня, поэтому является одним из наиболее популярных материалов для квартиры. Однако по отзывам пользователей, и в особенности – молодых мам, уложивших его в детской, и по нему бывает некомфортно ходить из-за холода.

Немногие будут рады тому, что ребенок ползает по холодному полу.

Выход из такой ситуации – установить теплый пол под ламинат. На форумах встречается информация, что нагревательные системы и данный материал несовместимы. Это не совсем так. Данное напольное покрытие изготавливается из дерева и действительно предъявляет повышенные требования к обогреву по сравнению, например, с кафелем. Однако если вы правильно подберете и покрытие, и систему обогрева, то добьетесь комфортной температуры.

Главные требования к подогреву полов под ламинат

1. Температура
Как деревосодержащий материал, ламинат рассыхается при сильном нагревании. Поэтому его температура ограничивается +26°С — +27°С. Отследить температуру пола поможет терморегулятор – специальное устройство, с помощью которого вы включаете и выключаете теплый пол и настраиваете температуру.

2. Мощность
Поскольку сильного нагрева покрытия нельзя допускать, мощность системы теплый пол тоже ограничена.

Она должна составлять не более 100 Вт/кв.м.

3. Использование только для второстепенного обогрева
Основной обогрев квартиры теплым полом в комбинации с ламинатом невозможен из-за низкой рекомендуемой мощности системы (см. выше). Поэтому единственный вариант использования в нашем случае – мягкий подогрев напольного покрытия.

4. Маркировка
Если вы планируете укладывать ламинат на теплый пол, ищите модели, на упаковке которых стоит специальный значок, разрешающий это делать.

5. Класс ламината

В состав защитного покрытия для ламината входят формальдегидные смолы, которые при нагревании выделяют вредные пары. Однако чтобы возник вред здоровью, температура покрытия должна быть достаточно высокой – выше +30°С. Если тщательно контролировать температуру нагрева, вреда не будет.

Если вы все же опасаетесь за свое здоровье, выбирайте ламинат классов E0 и E1. Уровень вредных веществ в них ничтожно мал. Покрытия класса E2 и E3 не рекомендуют стелить дома.

6. Толщина покрытия
Производители нагревательных систем для полов рекомендуют использовать напольные материалы толщиной не более 25 мм, поскольку более толстые материалы будут удерживать тепло под поверхностью. Соблюсти это требование несложно – толщина большинства разновидностей ламината не превышает 12 мм.

7. Толщина стяжки
Для эффективного и безопасного обогрева толщина стяжки или плиточного клея должна составлять 10-20 мм. В этом случае и пол греет качественно, и греющий элемент не перегревается.

8. Укладка на балконе
Можно ли утеплить пол на балконе (не совмещенном с комнатой), если на нем уложен ламинат? Балкон, терраса и лоджия – помещения с высокими потерями тепла и повышенной влажностью. Ламинат не любит ни высокие температуры, ни чрезмерный нагрев. Поэтому не все рекомендуют укладывать его на балконе, не говоря уже о подогреве.

Однако сделать это все-таки можно, но для начала необходимо качественно утеплить балкон. Под покрытие обязательно уложите слой теплоизоляции. Как и при монтаже в комнате, здесь речь может идти только о дополнительном источнике тепла. При этом тщательно следите, чтобы покрытие не перегрелось.

9. Системы в стяжку или маты?
Обе разновидности теплых полов – кабели в стяжку и маты – можно укладывать под ламинат, если соблюдаются все инструкции. Маты удобнее и быстрее монтировать, поэтому они популярнее.

У нас вы можете купить теплый пол под ламинат двух разновидностей: универсальный двужильный кабель Energy Universal, который монтируется как в стяжку, так и в клеевой раствор, и одножильные маты Energy Light.

Обе системы имеют сниженную погонную мощность, благодаря чему прогревают покрытие, не повреждая его.

Теплый пол под ламинат

   Ламинат, как правило, изготавливается из нескольких, склеенных под прессом слоев из целлюлозы, пропитанных смолами и термоотверждающими составами, а сверху обработанных меламиновыми смолами. Это чрезвычайно удобный материал, а еще он безопасен для жизни и здоровья, поскольку изготавливается из натуральных веществ. Кроме того, сделаные из него полы, будут избавлены от типичных для деревянных полов напастей, таких как изменение размеров, загнивание, возникновение вмятин и трещин, образование плесени.

   Но ламинат на ощупь кажется холодным и при этом плохо проводит тепло. Применение теплого пола под ламинат — правильное решение, повышающее комфортность жилья.
   Основная проблема обогрева ламинированных поверхностей — чувствительность покрытия к перегреву. Желательна покупка ламината со следующими маркировками, которые говорят о том, что производитель гарантирует нормальное сосуществование теплого пола и покрытия. Как правило ламинат нельзя греть выше температуры 27 градусов. В последнее время появились системы «теплого пола», учитывающие все особенностей таких покрытий.

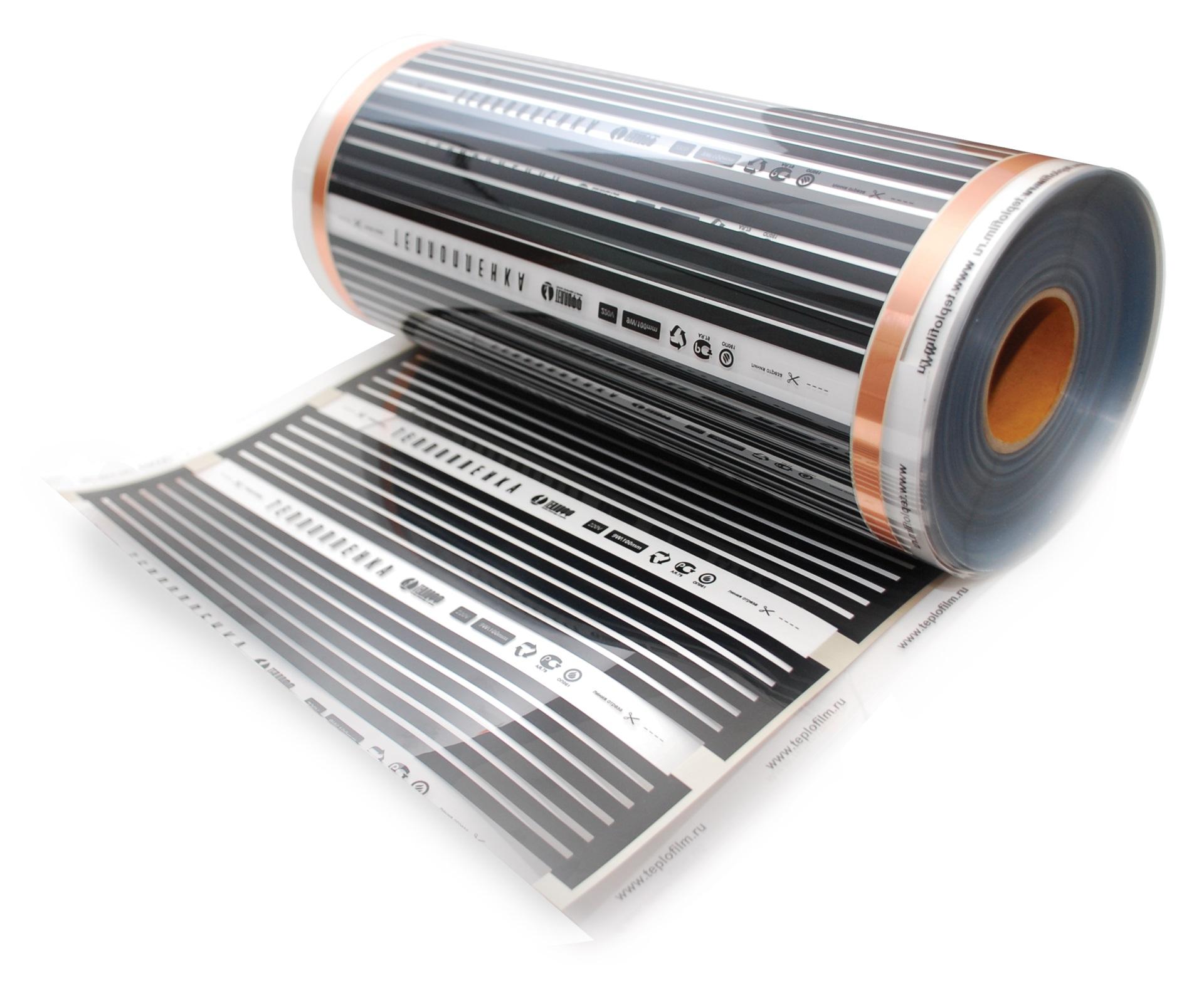

Обогревающая пленка — инфракрасный тёплый пол с полосатым или сплошным карбоновым слоем

Это оптимальный вид нагревательного элемента для установки под ламинат. Мощность пленки варьируется от 150 до 220 вт/м2, она может использоваться в качестве основной или дополнительной системы отопления в любом типе жилищного и любого другого гражданского строительства (жилые и офисные помещения, промышленные объекты, универсамы, больницы, школы). Также с помощью инфракрасной пленки пленки можно обогревать любые горизонтальные, вертикальные и необязательно плоские поверхности, а также колонны и предметы интерьера. Но основное её применение — теплый пол под ламинат, линолеум, ковролин и паркетную доску.
Основные преимущества:
— Равномерное распределение нагревательных элементов;
— Гибкость и легкость материала;
— Простота монтажа и быстрота нагрева помещения;
— Экономия потребления электроэнергии;
— Универсальность использования;
— Бесшумность, экологическая чистота, отсутствие эффекта сжигания кислорода;
— Полный контроль над температурой воздуха в помещении, равномерное распределение тепла;
— Надежность, долговечность и пожарная безопасность системы;
— Повреждение отдельных участков нагревательного полотна не влияет на работу всей системы;
— Монтаж системы без «мокрых» видов работ;
— Монтаж и ввод в эксплуатацию занимает очень немного времени (от 1 часа. ..)

Также в наличии пленка с эффектом саморегуляции сплошная. Мощность, выделяемая пленкой, меняется в зависимости от температуры среды. При росте температуры от 8 до 70 градусов мощность практически линейно падает на 50%. Таким образом отопительная пленка самостоятельно регулирует свое энергопотребление. Это новейший продукт, который может по праву называться «умной» отопительной системой с возможностью саморегулирования. Можно сказать, что пленка имеет пассивные сенсоры температуры по всей поверхности. В отличии от своих конкурентов имеет важнейшее преимущество — предотвращение локального перегрева покрытия пола путём снижения выделяемой тепловой мощности.

Пленочный нагреватель расположен непосредственно под нагреваемой поверхностью, поэтому он быстро и мягко прогревает поверхность ламината. Через 10 — 15 минут пол уже теплый и терморегулятор теплого пола отключает систему. Эта скорость нагрева определяет относительную экономичность ИК пленочного теплого пола а также гибкость управления им с помощью программируемых терморегуляторов.

   Представляет собой сверхтонкий мат нагревательный, покрытый алюминиевой фольгой, под ламинат, линолеум, ковролин, паркетную доску. Площадь обогрева  от 0,5 до 10 м2. Ширина 0,5 м. Длина от 1 до 20 м. Мощность 150 вт/м2.

   Идеально равномерный обогрев под ламинат, линолеум, ковролин, паркетную доску. На основе двужильного нагревательного мата, покрытого фольгой.

   Особенности: влагостойкий, минимум излучений, сухой монтаж, минимальная толщина.
Полностью готов в монтажу, все комплектующие для монтажа входят в комплект. Просто раскатывается по обогреваемой площади и подключается к терморегулятору, который докупается по вашему выбору.
Надежные заводские соединения греющего кабеля с силовым. Заземление фольги повышает электробезопасность системы.
Толщина до 2 мм. Силовой кабель длиной 2,5 м. Гарантия 15 лет.
Сделано в России.

Есть проблемы при обогреве ламината классическим кабельным теплым полом. Он заливается стяжкой от 30 мм. Получается, что кабель прогреет толстую стяжку, подложку теплоизолятор и ламинат через несколько часов. В режиме постоянно включенного обогрева это несущественно, но если в течении дня теплый пол отключается — его снова придется греть достаточно долго. Электричества при этом будет потребляться больше.

Терморегуляторы для теплого пола

Под ламинат мы рекомендуем применять с цифровой индикацией температуры. Приборы с механическим управлением не обеспечивают точного контроля за температурой. Разброс может достигать и 5 градусов, что может пагубно отразится на геометрических размерах панелей и пр…

Купить теплый пол под ламинат в Нижнем Новгороде в Центре Теплых Полов…

Как смонтировать этот вид электрического обогрева…

Видео монтажа инфракрасной пленки

Электрический теплый пол под ламинат – как выбрать и правила установки

• Главная страница

Не смотря на то, что фактически ламинат — прессованная бумажная стружка, он прекрасно подходит для устройства теплого пола. Ламинат обладает достаточной теплопроводностью, и без проблем передает тепло от источник в помещение. Толщина ламината как правило 8-9 мм но есть и толще. Прогреваются они почти одинаково, толстый ламинат отстает при первом включении лишь на несколько минут. Теплопотери при подогреве ламината составляют примерно 2 градуса. Таким образом при температуре под ламинатом 30 градусов, на поверхности мы имеем 28 градусов. Это полностью соответствует нормам большинства производителей напольных покрытий.

Выбор оборудования
Инфракрасная пленка
Фольгированные маты
Специальные маты DEVI DRY

Выбор оборудования для теплого пола

Рынок теплых полов на сегодняшний день предлагает множество вариантов обустройства микроклимата в доме или офисе. При таком разнообразии можно подобрать себе электро теплый пол под ламинат исходя из индивидуальных требований, предъявляемых при принятии решения. Качество, безопасность, цена, гарантийные обязательства и т.п. В этой статье мы постарались максимально полно охватить разнообразие, и помочь вам сделать осознанный выбор теплого пола.

Инфракрасный пленочный теплый пол — самый распространенный вариант электрического обогрева поверхности пола. Еще несколько лет назад он был диковинкой, но благодаря предельной дешевизне материала и относительно несложного способа монтажа и подключения теплого пола, такой обогреваемый пол под ламинат приобрел огромную популярность в стране. Производится инфракрасная пленка в основном в Южной Корее, крайне редко встречаются образцы, изготовленные в Китае. Связано это опять же с ценой на инфракрасную пленку. Так как она крайне мала, то разница в цене между Китайской и Корейской продукцией сглаживается, поэтому человек делает выбор в сторону «вероятно лучшего качества».

Фольгированные маты — кабельное исполнение теплого пола под ламинат или линолеум, обладает рядом преимуществ и недостатков, свойственных для нагревательных кабелей для теплых полов. На просторах нашей страны начал активно продаваться года три-четыре назад, когда один из отечественных заводов, «ССТ теплые полы», наладил производство таких матов в г. Мытищи под маркой Теплолюкс. На сегодняшний день на рынке известно три варианта фольгированных матов, это «Теплолюкс Alumia» пр-во Россия, и «ESCO» пр-во Чешская Республика, «STEM energy» и «Золотое сечение» пр-во Китай

Специальные маты DEVI DRY известны давно, благодаря торговой марке DEVI из Дании. Электро полы под ламинат датского производства представляют из себя маты, шириной 1 метр. Имеют ряд серьезных преимуществ перед вышеуказанными теплыми полами. Сложность применения таких матов заключается только в сложности самостоятельного проектирования правильной раскладки матов. Этот момент легко решается обращением к нашим специалистам. Маты DEVI DRY обладают самым низким энергопотреблением из перечисленных видов теплых полов под ламинат и другие «сухие» финишные покрытия, например можно положить под линолеум, паркет, паркетная доска и кварцвиниловая плитка.

Инфракрасная пленка

 Инфракрасный пленочный теплый пол – в 2020 году является одним из самых популярных видов электрического подогрева напольных покрытий. В первую очередь это обусловлено простотой монтажа и низкой стоимостью расходных материалов. Для устройства пленочного теплого пола не требуется заливка стяжки и прочих «грязных» работ, а по времени комната площадью 15 кв.м. будет готова к использованию за один рабочий день. И это уже с укладкой финишного покрытия, такого как ламинат, линолеум, паркетная доска.

Преимущества пленочных полов

• С монтажом справится любой электрик

• Не поднимает уровень пола (толщина пленки 0.3 мм)

• Готовы к использованию сразу после подключения

• Монтаж возможен на любом этапе, даже в жилой комнате

Особенности монтажа инфракрасной пленки

Одним из основных условий для пленочных полов является «параллельное» подключение полос. Как правило, элементы теплого пола располагаются отрезками на подложке, в местах где необходим подогрев пола. Далее они соединяются в одну цепь и подключаются к терморегулятору. Если же, выполнить «последовательное» подключение, то на ближайшей к терморегулятору полосе пленочного теплого пола возникнет повышенная нагрузка токоведущих шин.

Выбор модели инфракрасного пола

Модельный ряд пленочных полов довольно широкий, заявленных производителей насчитываются десятки. Различают два вида инфракрасных пленок:

1. Сплошная инфракрасная пленка – слой нагревательного элемента выполнен сплошным, не видно раздельных карбоновых полос.

2. Полосатая инфракрасная пленка – прозрачная или полупрозрачная поверхность изделия позволяет увидеть все «внутренности» инфракрасного пола. Нагревательные элементы теплого пола имеют четко выраженную форму полосок, соединенных между собой токонесущими шинами.

Характеристики полосатой ик-пленки

• Толщина – самая незаметная на первый взгляд, но очень важная характеристика. Продаваемые на территории России пленки, как правило, имеют две толщины – это 0,27 мм и 0,34 мм. Пленку эконом-варианта толщиной 0,27 мм производители не рекомендуют укладывать на пол под ламинат и паркетную доску.
• Ширина токонесущих шин — у эконом-вариантов ширина колеблется в пределах 11-13 мм, у «нормальной» пленки ширина медной шины составляет 15 мм. В принципе, этот показатель влияет лишь на максимальную длину полотна, которую можно использовать для теплого пола.
• Толщина графитной пасты — тут можно определить посмотрев на инфракрасную пленку на просвет. Взглянув на пару образцов можно сразу определить, какой производитель недобросовестно экономит на карбоновом слое. Пленка низкого качества на просвет будет серой, карбон «засветляется», в то время как у серьезного производителя насыщенность цвета углеродных полос не изменится.

Отличительные характеристики сплошной инфракрасной пленки

• Сплошная инфракрасная пленка позволяет делать отверстия, не нарушающие целостность токонесущих шин. На работоспособности теплого пола отверстия практически не сказываются. Откровенно говоря, сложно представить себе ситуацию, при которой возникнет необходимость сделать «дырку» в теплом полу. Но тем не менее, это возможно.

Страница находится в стадии наполнения, приносим извинения за доставленные неудобства.
Статья актуализирована 08-08-2020

Отопительная система теплый пол под ламинат » Теплый пол Thermo

Теплые полы уже давно не являются чем-то из ряда вон выходящим, они уверенно вошли в нашу жизнь и постепенно отвоевывают позиции на рынке отопительных систем. Теплым полам отдают предпочтение те, кто заботится о собственном комфорте и здоровье. Они на собственном опыте убедились в неоспоримых преимуществах такого обогрева по сравнению с устаревшими и ненадежными традиционными системами отопления, которые неравномерно распространяют тепло. В результате их работы теплый воздух поднимается наверх, а затем, остывая, опускается, поэтому внизу всегда холоднее, тогда как человеку необходимо держать ноги в тепле, а голову в холоде. В помещениях с теплым полом, наоборот, внизу температура выше на пару градусов, чем на уровне головы.

Если вы решили что полы в вашем доме всегда должны быть теплыми – тогда в качестве напольного покрытия лучше всего выбрать ламинат. Этот материал один из наиболее красивых, надежных и недорогих. Плотность ламинированных панелей этого покрытия достаточно высока и теплоотдача у ламината будет больше, чем у ковролина. Но есть и минусы – деревянные покрытия очень чувствительны к влаге и могут деформироваться в результате потери влаги или перенасыщения ею.

Возникает вопрос – как же быть с утеплением пола, ведь при повышении температуры дерево неизбежно будет терять свою естественную влажность? В этом случае самым правильным решением будет установка электрического теплого пола под ламинат. Функционирование электрического теплого пола обеспечивается за счет встроенной системы кабелей, по которым проходит электрический ток и нагревает стяжку. Процесс обогрева полностью контролируется хозяином (в отличие от водяных систем обогрева) при помощи электронных терморегуляторов и специальных датчиков.

Преимущества теплого пола под ламинат:

• безопасность и возможность регулировки температуры;
• равномерное распределение тепла и наиболее оптимальный для человека режим обогрева;
• большой срок эксплуатации и легкость в ремонте;
• существенное дополнение к централизованному отоплению;
• все элементы системы скрыты.

Укладка теплого пола под ламинат: какой подходит, можно ли?

Вопрос: Добрый день. Хочу в качестве финишного покрытия на тёплый водяной пол уложить ламинат (специальный для тёплого пола). Прошу разъяснить, может ли в этом случае тёплый пол отапливать комнату вместо батарей (как покрытие из керамической плитки)? Если сможет, то, каковы будут теплопотери? Правда ли, что в этом случае при нагревании из ламината выделяются ядовитые вещества и что ламинат быстро придёт в негодность – рассохнется?

Заранее спасибо за ответ.

С уважением, Евгений (Анапа).

Ответ:

Здравствуйте! В первую очередь, теплый водяной пол должен поддерживать температуру в помещении, а не быть теплым для ног. Температура покрытия не должна превышать 28°С (как снизу, так и на поверхности). Так как температура нашего тела 36,6°C (то есть немного выше), пол мы будем воспринимать как слегка прохладную поверхность.

Выбор ламината под теплый водяной пол

Выбирая ламинат под тёплый пол, советуем обращать внимание на условные обозначения. На упаковке должен быть специальный знак (см. фото) того, что данный ламинат можно использовать как покрытие для теплого пола.

Ищите специальные обозначения для использования пола с подогревом на коробке

При покупке ламината для теплого пола лучше отдавать предпочтение европейским производителям. Пусть вы потратите немного больше денег, но зато не будете переживать, что через какое-то время покрытие рассохнется или пойдёт волнами.

Оптимальная влажность воздуха для ламината

Ламинат боится не столько повышения температуры, сколько низкой влажности воздуха. Швы могут разойтись из-за того, что он ссохнется под действием низкой влажности. Оптимальная влажность воздуха по технологии (как во время укладки, так и при эксплуатации ламината) должна быть в пределах 30-60%. Если будет меньше, возможно рассыхание, а больше – вспучивание.
Если посмотреть ГОСТ 30494-96 “Здания жилые и общественные. Параметры микроклимата в помещениях”, влажность должна быть минимум 30-45%; оптимальным вариантом считается диапазон 40-60%. Поэтому по периметру стен важно оставлять зазоры 1,5-2 см, чтобы во время изменения влажности ламинат не вспучивался. Учтите, что щели более 2 см большинство плинтусов не закрывают.

Вреден ли ламинат?

Что касается выделения вредных веществ, то действительно, в составе ламината для формирования HDF-основы используют фенолформальдегиды, которые при чрезмерном нагреве могут выделять свободные радикалы. Кроме того, для придания прочности ламинат обрабатывают пропиткой из меламина, а она при нагреве может выделять в воздух вредные примеси.

Формальдегид начинает выделяться при температуре свыше 32°С, поэтому если в квартире не будет превышена оптимальная температура, то ничего страшного не будет. Такой ламинат будет не вреднее, чем мебель из ЛДСП.

Есть также некоторые виды ламината с очень низким содержанием формальдегида, например, ELESGO.

Отопление теплым полом

В качестве основного отопления теплый пол из ламината не подойдет. Ламинат и подложка — плохие проводники тепла, и для поддержания температуры в помещении придётся сильно нагревать поверхность. В итоге вы и получите, во-первых, сильный перерасход энергии и, во-вторых, выделение вредных веществ. Таким образом, данный вид тёплого пола используют только как дополнительный источник обогрева помещения.

Подложка

Подложка бывает не более 3 мм толщиной, поэтому пол должен быть очень ровным. Для теплых полов есть специальная подложка, например, Arbiton IZO-FLOOR THERMO. Она обладает повышенной жёсткостью — поэтому ламинат не будет «играть на замках» — при этом толщина составляет всего 1,6 мм, а тепловое сопротивление 0,06 кв. м.*K/Вт.

Также можно использовать стандартную подложку под ламинат Quick-Step Uniclic 2 in 1 (3 мм.), её тепловое сопротивление 0.049 кв.м.*K/Вт.

Если вы решите взять другую подложку, смотрите не только на её тепловое сопротивление, но и на толщину. Чтобы понять, какая из них лучше, нужно разделить толщину на тепловое сопротивление. Чем меньше это значение, тем лучше она будет передавать тепло.

Согласно европейскому стандарту EN 4725, максимальная величина теплового сопротивления подложки и ламината в сумме не должна превышать  0,15 кв.м.*К/Вт. В таблице можно посмотреть эти значения для полов Quick-Step (вместе с подложкой).

Технология укладки

Чтобы прогрев был равномерным, расстояние между трубами не должно превышать 30 см. Глубину установки выбирает сам установщик.

Перед укладкой напольного покрытия необходимо просушить пол на всю его глубину. Максимально допустимая влажность для пола из цемента составляет 1,5%, а для стяжки на основе антигидрита – 0,3%. Особенно это важно определить, если пол устанавливается в новостройке.

Подогрев подключают за две недели до укладки пола либо спустя три недели после заливки стяжки (максимум по 5°С в день).

• Доведите мощность подогрева до половины за две недели.
• За последние 2 дня доведите мощность подогрева до 100%.

Если стяжка пола новая, то следует обратиться за консультацией к установщику, иначе слишком быстрое высыхание раствора может спровоцировать появление трещин.

О том, как делается укладка теплого пола под ламинат, можно узнать из видео:

Эксплуатация тёплого пола

Для правильной эксплуатации тёплого пола из ламината следуйте нашим рекомендациям.

• Полностью отключите подогрев и подождите, пока пол остынет до 18°С.
• После завершения укладки постепенно включайте подогрев по 5°C за день.
• Максимальная контактная температура не должна быть выше 28°С. Температура горячей воды — не выше 50°C.
• Во время окончания или начала отопления, важно изменять температурный режим постепенно. Это делается с помощью крана на байпасе.
• Как и для любого деревянного напольного покрытия, нужно соблюдать влажность воздуха и стараться не опускать её ниже 50%. При необходимости используйте увлажнители воздуха.
• Избегайте накопления тепла (это происходит из-за ковров и под мебелью с маленькими ножками).

Плитка под дерево

Ламинат с теплым полом укладывают в качестве дополнительного источника отопления или вовсе заменяют его плиткой/керамогранитом. Тем более, сейчас можно подобрать плитку даже под дерево.

Подложка под ламинат на теплый пол : что лучше выбрать

Сочетание «ламинат и теплый пол», бывшее невыполнимым еще десять лет назад, стало популярным в последние время. Желание потребителей иметь дополнительный комфорт в виде греющего пола с успехом реализовано

производителями ламинированных покрытий для пола. Современные материалы на основе МДФ для укладки на пол вполне подходят для использования над греющими полами.

Подстилка под теплый пол

Теплый пол и ламинат – возможно?

Основное противоречие, которое мешало раньше использовать греющие полы под покрытиями из ламината – плохая теплопроводность материала из натурального древесного волокна. Тепло от нагрева не могло распространяться в помещение, «упираясь» в покрытие. Кроме того, под ламинат обязательно укладывание подложки, которая тоже является препятствием для теплопередачи, будучи теплоизолятором.

Подстилка под инфракрасный пол

Это недоразумение производителям удалось преодолеть, придумав материал для изготовления ламелей, не препятствующий распространению тепловых потоков. При покупке отделочного материала внимательно читайте сопроводительную информацию о товаре и смотрите наличие на упаковке маркировки производителя, говорящей о том, что перед вами продукция, предназначенная для эксплуатации с системами отопления. На фото вы можете видеть различные виды значков, используемые разными брендами для обозначения продукции, предназначенной для теплого пола.

Для специальных функций – специальные материалы

Кроме специального ламината, для устройства теплых полов требуется и особая подложка. Согласно европейским нормам, для оптимального функционирования системы обогрева в полу, коэффициент теплового сопротивления напольного покрытия не должен превышать значение в 0,15 м²*K/Вт. Это нужно учитывать, выбирая подложку. Подложка из пенополиэтилена имеет допустимое значение теплового сопротивления и ее вполне можно использовать в системе обогрева. Некоторые производители, выпускающие ламинированное покрытие для теплого пола, предлагают и специализированные подложки.

Например, в ассортименте продукции Quick-Step есть материалы, предназначенные специально для использования на полах с подогревом: Unisound Pro, Transitsound Ultra, Uniclic Plus, и др. Существуют и подложки, предназначенные именно для применения в системе обогрева под покрытием. Подложка из экструдированного пенополистирола большой плотности Arbiton Izo Floor Thermo, помимо малой толщины – всего 1,6 мм, имеет перфорацию по всей поверхности, что позволяет нагретому воздуху беспрепятственно проникать через подложку. Правда, эта продукция имеет значительную стоимость.

Какие системы теплых полов предпочтительнее

Устройство теплых полов может быть различным:

• Электрические теплые полы. Предполагают укладку греющего кабеля в стяжку.
• Водяные теплые полы. Нагревательным элементом в водяных теплых полах является вода или другая жидкость, циркулирующая в трубах. Водяные теплые полы тоже монтируются в стяжку.

• Пленочные полы. Пленочные полы (инфракрасные) – наиболее подходящий вариант для использования под ламинатом. Для их устройства нет необходимости делать стяжку. При монтаже пола на основание раскладывается подложка для ламината, поверх нее – пленка пола, а на нее укладывается ламинат. В отличие от других систем теплого пола, здесь необходим изолирующий материал для ламината с высоким термическим сопротивлением – имеющим наиболее хорошие теплоизоляционные качества, потому что подложка лежит под теплыми полами, и должна предотвратить утечку тепла в нижележащую стяжку. Для такого варианта отличным выбором будет подложка из экструдированного пенополистирола или пробки.

Ограничения в использовании теплого пола и ламината

Ограничения все-таки существуют. Материал, из которого изготавливают ламинированное покрытие для пола – МДФ, имеет в своем составе фенолы. При довольно незначительном нагревании материала – до 32 °C, фенолы начинают выделяться и влиять на здоровье человека.

Поэтому полы под ламинатом не должны иметь температуру, более 28 °C. Учитывая это обстоятельство, греющий пол с финишным покрытием из ламинированных материалов не может использоваться в качестве единственного источника отопления. Его можно применять как дополнительный комфортный обогрев помещения.

Интегрированная система обогрева

Для тех, кто ценит высокотехнологичные штучки, компания Alloc создала инновационное напольное покрытие: Alloc Heating System. Это отопительный прибор и отделочный материал в одном продукте. В ламинированные доски уже внедрена пленочная система подогрева. Укладывая ламинат, вы одновременно производите монтаж теплого пола, просто соединяя провода.



Доска Heating System имеет трехслойное строение: верхняя часть – декоративная из МДФ, внутри – пленочный нагреватель, с изнаночной стороны – теплоизоляционной слой. Замки ламелей сделаны из алюминия и очень прочные. Для управления температурой в комплекте имеется термостат. Полы Alloc Heating System – полностью готовое напольное покрытие с теплым полом внутри.

Если вы желаете иметь ламинированные полы и их подогрев, то вам остается только выбрать подходящей вариант решения этой задачи.

Система теплого пола | Шлютер-Системс

Керамический пол Thermal Comfort

Schlüter®-BEKOTEC-THERM — это безопасный напольный элемент с небольшой высотой конструкции. В сочетании с подходящей технологией отопления и управления модульная система позволяет получить энергоэффективную и быстро реагирующую систему лучистого теплого пола с низкой температурой подачи воды.Система основана на шипованной стяжке Schlüter®-BEKOTEC-EN, которая устанавливается непосредственно поверх несущего основания и/или обычных тепло- и звукоизоляционных панелей.

Каковы преимущества системы поверхностного отопления?

Экономичность: благодаря подходящим системным компонентам керамический теплый пол BEKOTEC-THERM укладывается быстро и легко, что экономит время и деньги при строительстве. Система также предлагает много долгосрочных преимуществ: так, керамический теплый пол требует значительно меньше энергии для работы, чем система радиаторного отопления, которая экономит наличные деньги месяц за месяцем.
Энергоэффективность: Schlüter-BEKOTEC-THERM быстро реагирующий «керамический пол с тепловым комфортом», который можно эксплуатировать с высокой энергоэффективностью при очень низких температурах подачи. Это возможно благодаря тонкослойной сборке стяжки.

Как устроен теплый пол?

Независимо от того, устанавливаете ли вы новое здание, хотите отремонтировать отдельную комнату или работаете над полным ремонтом, полы с подогревом просты в монтаже и установке.

Минимальная монтажная высота системы Schlüter-BEKOTEC-THERM идеально подходит для проектов реставрации и модернизации.Наш керамический термокомфортный пол можно укладывать с монтажной высоты от 20 мм до верхнего края стяжки. Это вариант в тех случаях, когда другие системы обогрева пола должны быть исключены по конструктивным причинам.

Повышение комфорта и качества воздуха с помощью полов с подогревом

Полы с подогревом представляют собой достойную альтернативу традиционным системам отопления. Вместо использования принудительного воздушного потока сверху тепло выделяется на уровне пола.Потолочные системы отопления должны работать против естественной конвекции, в то время как напольные системы используют ее в своих интересах. Это выгодно с точки зрения энергоэффективности, комфорта жильцов и качества воздуха в помещении.

Существует два основных типа систем теплого пола. В лучистых полах используются встроенные нагреватели сопротивления или трубы с горячей водой, что означает, что сам пол выделяет тепло. С другой стороны конвекторы устанавливаются вдоль отверстий в полу и закрываются вентиляционными решетками.

---

Повысьте энергоэффективность и качество воздуха в помещении в своем следующем строительном проекте.

---

Архитекторы и дизайнеры интерьеров также могут использовать пол с подогревом, чтобы скрыть компоненты, которые не соответствуют их дизайнерскому замыслу. В случае внутрипольного отопления вентиляционные решетки могут быть изготовлены из материала и цвета, которые соответствуют дизайну интерьера.

Как полы с подогревом экономят энергию?

При подаче тепла снизу теплый воздух распространяется за счет естественной конвекции без затрат энергии. С другой стороны, при подаче тепла сверху воздух должен нагнетаться вентиляторами вниз. Есть два фактора, которые увеличивают энергопотребление во втором случае:

• Мощность вентилятора, необходимая для создания воздушного потока, преодолевающего естественную конвекцию.
• Также требуется дополнительный обогрев, чтобы компенсировать неэффективное распределение воздуха.

В случае теплых полов, гидравлические системы трубопроводов имеют более низкие эксплуатационные расходы, чем системы электрического сопротивления.Нагрев воды с помощью бойлера или теплового насоса обходится дешевле, чем нагрев пола напрямую с помощью резисторов. Электрические теплые полы проще в установке, но их эксплуатационные расходы со временем намного выше.

Поскольку внутрипольные конвекторы находятся в непосредственном контакте с воздухом в помещении, они могут быть оснащены вентиляторами для более быстрого нагрева. Однако вентиляторы являются дополнительной функцией, и система может работать только с естественной конвекцией. С другой стороны, потолочные системы отопления нуждаются в непрерывном принудительном воздушном потоке для перемещения теплого воздуха вниз.Конвекторы с вентилятором могут использовать двигатели с электронной коммутацией или ECM, которые обеспечивают до 75% экономии по сравнению с односкоростными двигателями вентиляторов.

Как полы с подогревом улучшают комфорт?

Поскольку системы принудительной вентиляции должны преодолевать естественную конвекцию, они требуют высокой скорости вентиляции. Однако это создает турбулентность воздуха и сквозняки, которые могут вызывать дискомфорт у пассажиров. Неравномерное распределение тепла также создает холодные участки на уровне пола, что усиливает дискомфорт.

Теплый пол устраняет как сквозняки, так и холодные точки на уровне пола, делая помещения более комфортными в зимние месяцы. В деловых условиях комфортная среда также повышает производительность. Системы теплого пола также бесшумны, так как для распределения тепла не требуются вентиляторы.

Лучистое отопление, в частности, также обеспечивает безопасность при использовании на открытом воздухе. Так как тепло выделяется от пола, лед и вода не могут скапливаться.Это предохраняет пол от скольжения, предотвращает падения и другие несчастные случаи.

Как полы с подогревом улучшают качество воздуха?

В традиционных системах отопления сквозняки, вызванные принудительным воздушным потоком, также отрицательно сказываются на качестве воздуха. Турбулентное движение воздуха может распространять пыль и другие частицы и даже патогены, такие как коронавирус. Когда кто-то с инфекционным заболеванием попадает на сквозняк, другие с большей вероятностью могут заразиться. Теплый пол помогает снизить этот риск, уменьшая циркуляцию воздуха.

Полы с подогревом также уменьшают движение воздуха между различными зонами здания, поскольку тепло выделяется от полов, а не от общих воздуховодов. Источники загрязнения воздуха изолируются более эффективно, улучшая общее качество воздуха в здании.

Для систем с принудительной подачей воздуха требуется более высокая тепловая мощность, чтобы компенсировать их неэффективное распределение тепла. Однако это также может чрезмерно сушить воздух, что ухудшает его качество:

• Пыль, вирусы и другие загрязняющие частицы могут дольше оставаться в воздухе.
• Сухой воздух может раздражать глаза, кожу и дыхательную систему.
• При использовании компьютеров и других электронных устройств сухой воздух увеличивает риск повреждения электростатическим разрядом.

Для сохранения качества воздуха в помещении ASHRAE рекомендует относительную влажность 40-60%. Такой диапазон влажности обеспечивает комфорт, при этом устраняя негативные последствия низкой и высокой влажности воздуха. Поскольку полы с подогревом работают с меньшим подводом тепла, эффект осушения воздуха в помещении снижается.

Заключение

Полы с подогревом могут повысить энергоэффективность и качество окружающей среды в помещении за счет устранения турбулентности воздуха и сквозняков. Большая экономия возможна, когда система отопления является водяной, а вода подается высокоэффективным тепловым насосом или бойлером. Обратившись в квалифицированную инженерную фирму MEP, вы сможете найти наилучшую конфигурацию системы для вашего здания.

Новостройки дают прекрасную возможность использования теплых полов, так как элементы системы можно монтировать вместе с полом и плитами.Установка более сложна на существующих этажах, но вы можете спланировать модернизацию вместе с проектом реконструкции, чтобы избежать сбоев.

Газовый или электрический пол подходит для лучистого отопления?

Полы с подогревом — отличный способ обогреть дом с хорошей теплоизоляцией. Многие люди, строящие дом своей мечты или ремонтирующие недвижимость, выбирают полы с подогревом в качестве источника тепла. Благодаря новым производственным технологиям, позволяющим создавать ультратонкие электрические коврики и тонкие водяные системы, их модернизация в вашей собственности становится вполне реальной возможностью.

Теплый пол понимает необходимость различных систем с разными свойствами, поэтому многие потребители сравнивают и противопоставляют электрические теплые полы и системы, работающие на газе.

Какой бы вы выбрали? И как выбрать между ними?

Газовый теплый пол

Газовый котел, аналогичный системе центрального отопления, можно использовать для подогрева пола. Аналогично и то, что тепло обеспечивается теплой водяной смесью, циркулирующей по системе труб.Эти трубы находятся в черновом полу под слоем тонкого бетона, известного как стяжка. Этот тип системы также известен как система водяного или водяного теплого пола.

Электрическое отопление пола

Электрическое отопление использует ряд тонких матов, которые располагаются непосредственно под верхним слоем пола. Простые в установке и эксплуатации, многие люди выбирают эту систему, поскольку ее невероятно легко установить. Эту систему можно проложить в комнате или по всему дому без необходимости привлечения бригады специалистов.

Затраты на установку

Общим фактором, на котором мы основываем множество решений, прежде чем что-то купить, является то, сколько это стоит. При напольном отоплении вам нужно учитывать не только затраты на установку, но и эксплуатационные расходы (подробнее позже).

Газовая система обогрева пола потребует дополнительных работ по установке. Трубопровод толще, чем у электрического мата, поэтому для размещения этой системы необходимо будет выкопать пол. Вот почему эта система популярна среди людей, строящих новый дом или ремонтирующих недвижимость.Можно установить такую ​​систему в готовом здании, но это может быть более разрушительным и займет немного больше времени.

Электрическая система обогрева пола, как уже упоминалось, намного проще и проще в установке. Помимо подъема верхнего слоя напольного покрытия, возможно, потребуется утеплить место, где будет лежать мат, а затем, как только маты развернуты и установлены на место, верхний слой напольного покрытия просто кладется обратно сверху.

Текущие расходы – i.е. цены на энергию

В последние годы было много написано о ценах на энергию в Великобритании. Поскольку стоимость энергии из невозобновляемых источников растет из года в год, все больше потребителей осознают необходимость не только лучше изолировать свои дома, но и искать альтернативные формы возобновляемой энергии.

Цены на электроэнергию могут быть высокими, поэтому многие люди скажут, что эксплуатационные расходы на электрические полы с подогревом намного дороже, чем на газ. Но цены на газ также выросли в последние годы.

Многие люди, устанавливающие электрические полы с подогревом, делают это не только тогда, когда теплоизоляция их имущества является первоклассной, но и когда они вложили средства в источник энергии, такой как солнечные батареи и т. д.

Ключ к поддержанию низких эксплуатационных расходов любой системы и экономически эффективным является обеспечение того, что системе не нужно слишком много работать, не только изолируя ваш дом, но и используя напольное покрытие, которое быстро нагревается и сохраняет тепло как можно дольше.

Энергоэффективность

Некоторые люди также уделяют пристальное внимание энергоэффективности обеих систем.Некоторые говорят, что электрический теплый пол более энергоэффективен, то есть он использует меньше энергии для нагрева мата и верхнего слоя напольного покрытия, чем газовый теплый пол.

Срок службы и техническое обслуживание

Комплект для подогрева пола поставляется с гарантией, которая дает уверенность в том, что при правильной установке и эксплуатации сама система прослужит долгие годы.

Однако при мокрой системе нужно иметь в виду, что сам газовый котел будет нуждаться в регулярном обслуживании, а также в ремонте в случае поломки.Как и в случае с системой центрального отопления, также важно обеспечить достаточное давление и обеспечить передачу тепла смесью жидкости по всей системе.

Электрические маты редко выходят из строя, так как в них нет движущихся частей и т. д. Существует вероятность выхода из строя некоторых электрических компонентов и микросхем, но это случается редко.

Так что же лучше?

Это зависит от:

• Вашего бюджета на установку и эксплуатационные расходы
• Текущего энергоснабжения и того, что лучше всего работает в вашем доме быстрая установка с помощью электрической системы

Система теплых полов является ведущим поставщиком в Великобритании электрических и газовых теплых полов.Различные системы будут предлагать клиентам разные плюсы и минусы, поэтому они считают важным иметь всю информацию перед совершением покупки.

Узнайте больше об лучистом отоплении.



Чудеса теплого пола

К настоящему времени довольно часто хотя бы слышали о напольном отоплении; вероятно, вы слышали о роскошной ванной комнате с подогревом пола или, возможно, о широко распространенном применении в азиатских домах и квартирах, но, возможно, мало что еще.Что, если бы мы сказали вам, что теплые полы вскоре могут полностью заменить печи с принудительной вентиляцией? Шокирует? Тогда читайте дальше и узнайте, почему укладка пола из терраццо — это прекрасная возможность значительно улучшить отопление вашего дома!

Пол с подогревом не имеет себе равных

Терраццо + Теплый пол Synergy

Это может показаться странным сочетанием, но напольное покрытие из терраццо и нагревательные элементы под ним прекрасно сочетаются друг с другом. Терраццо не только является хорошо совместимым материалом для удержания, передачи и рассеивания тепла по комнате, но и типы комнат с полом из терраццо также оптимальны.Это просто потому, что напольное отопление становится экспоненциально более ценным в больших и открытых помещениях. В то время как принудительное воздушное и радиационное отопление излучают тепло из заданных точек в помещении только для того, чтобы циклически втягивать воздух после его охлаждения, чтобы снова заставить его пройти через систему, напольное отопление излучает тепло вверх по комнате равномерно, независимо от размера комнаты. . Естественно, большие помещения выигрывают от отсутствия бесполезного воздушного потока гораздо больше, чем тесно замкнутые пространства. Связь с терраццо? Простой! Большинство применений терраццо находится на основных уровнях, как в жилых, так и в коммерческих помещениях, где широко распространены открытые жилые помещения, фойе и атриумы; все эти области очень выигрывают от напольного отопления.

Низкая стоимость, низкие эксплуатационные расходы

Мальчик, если бы мы могли услышать 4 слова перед любой крупной покупкой, это были бы они. И напольное покрытие терраццо, и пол с подогревом имеют низкую стоимость и низкие эксплуатационные расходы. На самом деле, вы могли бы даже добавить «невероятно долговечный», так как системы подогрева пола могут работать в течение многих лет без обслуживания и, возможно, никогда не потребуется заменять; как мы все знаем, полы из терраццо славятся тем, что способны прослужить десятилетия при минимальном уходе.

Непревзойденное качество

Точно так же, как полы из терраццо предлагают непревзойденную красоту, индивидуальность и долговечность, полы с подогревом предлагают своим пользователям гораздо более эффективный, действенный и непрерывный поток тепла. Помимо того, что вы просто избегаете холодного прикосновения камня зимой, ваши полы могут обогреть весь дом за счет равномерного распределения тепла, которое можно легко настроить, активировать, деактивировать и управлять им иным образом. Забудьте о замене пола и печи каждые 5-10 лет, сделайте теплую терраццо-систему уже сегодня! Хотя мы в Klein and Company не предлагаем пол с подогревом, вы можете прочитать наш следующий блог, чтобы узнать больше об этом бесплатном дополнении к вашему терраццо-полу!

Мы можем помочь

В компании Klein and Company Inc мы занимаемся напольными покрытиями терраццо; Даже будучи одним из ведущих поставщиков терраццо в стране, в нашем интернет-магазине представлены только продукты, используемые нашим местным бизнесом по установке и обслуживанию напольных покрытий из терраццо.Мы являемся владельцами малого бизнеса и руководителями проектов в глубине души, что дает нам преимущество в обеспечении высококачественной терраццо для коммерческих и жилых проектов во всем мире.

Свяжитесь с нами сегодня, чтобы узнать больше о том, что наша продукция из терраццо может сделать для вашего проекта!

Установка теплого пола — Tuscaloosa, AL Radiant Heat Contractor

Вы ищете удобное, экономичное и экологически безопасное решение для отопления вашего дома или офиса в Таскалузе, штат Алабама?

Премьер Сервис Компани, Инк. является одним из лучших профессиональных подрядчиков по лучистому теплу в штате. Благодаря нашим решениям по установке лучистого тепла мы помогаем вам поддерживать равномерное тепло в вашем доме при минимальных затратах.

В рамках нашего сервиса вы можете рассчитывать на:

• Качественную работу с пожизненной гарантией
• Выгодное и прозрачное ценообразование
• Профессиональное индивидуальное обслуживание
• Честный совет специалиста
• Полное спокойствие
  4

9 0042 9 0042 9 0042 Хотите скидку 10% на следующий ремонт и плановое техническое обслуживание? Присоединяйтесь к нашему клубу комфорта .



Как работает теплый пол?

Существует два типа систем лучистого обогрева пола:

• Электрический теплый пол: Используются нагревательные кабели, встроенные в пол. Хотя эти системы не являются экономически эффективными во всех ситуациях из-за их зависимости от электричества, они могут хорошо работать в домах с бетонными полами или для обогрева дополнительных помещений.
• Водяные теплые полы: Используйте сеть металлических и пластиковых труб, заполненных нагретой водой.Этим системам требуется бойлер для нагрева воды перед циркуляцией.



Оба варианта распределяют тепло через поверхность пола, который затем нагревает воздух над ним за счет излучения. Преимущество лучистых систем отопления в том, что они поддерживают равномерное тепло в помещении, что является экономически эффективным и экологически чистым.



Каковы преимущества напольного лучистого отопления?

Установка напольного отопления имеет ряд преимуществ, особенно по сравнению с системами принудительного воздушного отопления.К ним относятся:

• Ненавязчивый: Неприглядные вентиляционные отверстия или регистры отопления не видны, так как различные нагревательные элементы скрыты под полом.
• Тихая работа: Вы никогда не услышите громких звуков при включении системы отопления.
• Чистота и экологичность: В отличие от систем принудительного воздушного отопления, системы лучистого отопления не распространяют пыль или другие загрязнители воздуха по всему дому.
• Энергоэффективность: Системы лучистого отопления равномерно распределяют тепло по всему помещению, что делает их гораздо более эффективным вариантом отопления.



Вы можете рассчитывать на то, что мы предложим высококачественные услуги по лучистому теплу, которые сэкономят ваши деньги в долгосрочной перспективе. Свяжитесь с Premier Service Company, Inc. для получения профессиональных и экономичных услуг по ремонту и установке напольного отопления.

Посмотрите, что другие говорят о наших услугах в Таскалузе, прочитав наши последние отзыва клиентов .



Почему стоит работать с нами?

Premier Service Company, Inc. является профессиональным подрядчиком по лучистому теплу, обслуживающим Таскалусу и прилегающие районы.

Наши дружелюбные и высококвалифицированные подрядчики по отоплению и охлаждению предоставляют превосходные услуги по ремонту и установке лучистого тепла, которые обеспечат бесперебойную работу вашего дома или бизнеса на долгие годы. Мы также предлагаем круглосуточные услуги по ремонту в чрезвычайных ситуациях, чтобы как можно скорее вернуть тепло.

Теплый пол Спецификации и процедура установки

By SunTouch® Подразделение Watts Water Technologies, Inc.

№

Идеальное решение практически для любого типа напольного покрытия.

Представляем

Коврики UnderFloor

— идеальное решение практически для любого типа напольного покрытия.

Эти специальные коврики согревают существующие полы без замены напольного покрытия.

Если у вас есть доступ под пол, просто прикрепите коврики UnderFloor между балками.

SunTouch UnderFloor — это безопасный и эффективный электрический обогреватель пола для внутренних помещений. Он предназначен только для укладки под деревянный пол в жилых и небольших коммерческих помещениях.Он не предназначен для других целей, таких как таяние снега с крыш.

Любое использование или установка данного продукта, кроме указанных в данном руководстве по установке, приведет к аннулированию ограниченной гарантии.

SunTouch UnderFloor обеспечивает мощность около 10 Вт/кв. футов площади пола. Температура теплого пола зависит от того, насколько хорошо утеплен пол, а также от теплоизоляционных свойств напольных материалов. Если пространство между балками герметизировано от утечки воздуха, внешние краевые балки изолированы, а нижняя сторона пола изолирована, большинство полов можно нагреть до 15 ° F теплее, чем в противном случае.

Из-за изоляционных свойств ковра полы с ковровым покрытием могут не достигать такого же повышения температуры. Пол может достигать или не достигать такого повышения температуры, и не делается никаких заявлений относительно производительности какой-либо системы.

Для достижения наилучших результатов установите стекловолокно без покрытия R-1 9 или R-1 3 (или эквивалент) под матом.

Не изолируйте под матом более чем R-1 9 и не более чем R-1 1 поверх основания, включая все напольные покрытия, коврики и другие предметы, уложенные сверху.SunTouch UnderFloor можно использовать для обогрева помещения, а также обогрева пола, при условии, что теплопотери помещения укладываются в возможности мата. Проектировщик должен определить, достаточна ли мощность SunTouch UnderFloor, чтобы соответствовать потерям тепла конструкции.

Коврик для пола SunTouch

Мат состоит из нагревательного кабеля, фольгированного «радиатора» для создания излучающей поверхности и набора силовых проводов для подключения к датчику пола. Эти маты изготавливаются в размерах, подходящих для обогрева пролетов балок, расположенных на расстоянии 12 дюймов, 16 дюймов и 19 футов.2″ по центру.

Коврики

рассчитаны на напряжение 120 или 240 В переменного тока. Выберите длину мата в соответствии с доступным пространством балки. Можно использовать несколько матов, чтобы заполнить большую площадь, однако они должны быть соединены вместе параллельно (не последовательно), если они должны быть подключены к одному и тому же элементу управления. НИКОГДА не комбинируйте маты 1 20 В переменного тока с матами на 240 В переменного тока.

Часть 1: Проектирование системы под полом SunTouch

Как правило, SunTouch UnderFloor следует устанавливать на всех участках пола, где требуется подогрев пола.Его можно установить как для обогрева пола, так и для обогрева помещения. Если SunTouch устанавливается для обогрева помещения, сначала выполните расчет тепловых потерь. Используйте RadiantWorks® или подобную программу для расчета теплопотерь помещения (комнат).

Можно ожидать, что

SunTouch обеспечит примерно 34 БТЕ/ч/кв. фут. мат. Это предполагает, что маты установлены в соответствии с данным руководством, включая использование надлежащих методов изоляции.

Убедитесь, что изоляция установлена, как показано на стр. 10.Чтобы коврики UnderFloor были эффективными, должно быть «мертвое воздушное пространство». Этот результат также предполагает напольное покрытие, отличное от ковра и коврика. Выходная мощность будет значительно снижена при ковровом покрытии пола и/или отсутствии надлежащей изоляции.

Определите, сколько коврика необходимо для установки

Чтобы определить необходимое количество коврика, воспользуйтесь одним из двух способов:

1. Для приблизительной оценки умножьте площадь от стены до стены на 75–80 %. Преобразуйте это в линейные футы мата и выберите длину мата, показанную на следующих страницах.

2. Для точного измерения загляните под пол, чтобы увидеть места, где коврики можно скрепить скобами. Внимательно осмотрев каждый отсек балки, измерьте длину открытого пространства в этом отсеке, на которое может поместиться мат, и выберите из таблицы мат, который соответствует пространству.

Помните, что эти маты нельзя укоротить, чтобы они подошли по размеру, или каким-либо образом модифицировать их, чтобы они подходили для нескольких пролетов балок. Не включать в эти размеры области, содержащие элементы, препятствующие установке мата (возвратные воздуховоды, приточные воздуховоды, осветительные приборы и т. д.).).

Если коврики не установлены, пол над ним не будет сильно нагреваться.

Соединение нескольких матов вместе

Каждый мат предназначен для установки только в один пролет балки.

Маты не могут быть укорочены, чтобы соответствовать более короткому проему балки, или каким-либо образом модифицированы для заполнения нескольких отсеков балки Однако; более одного мата можно установить в отсек балки, где есть барьеры, такие как поперечные распорки. Типичная установка показана ниже.
Поскольку для обогрева площади пола потребуется несколько матов, маты должны быть соединены вместе параллельно (а не последовательно) в распределительной коробке под полом, а затем электрический провод должен быть подведен оттуда к блоку управления датчиком пола. Выбирайте коврики для максимально простой проводки. Если все провода питания заканчиваются в одном конце комнаты, будет намного проще соединить их вместе в распределительной коробке.

Распределительная коробка должна быть доступна после завершения всех отделочных работ. Обязательно расположите маты так, чтобы это было возможно

Требования к напряжению мата

Элементы управления

SunStat имеют двойное напряжение 120/240 Вольт.

Выберите либо программируемое управление SunStat Pro, либо непрограммируемое управление SunStat с матами на 120 или 240 В переменного тока., НО НИКОГДА не смешивайте маты на 120 В переменного тока с матами на 240 В переменного тока.

Соблюдайте следующие общие рекомендации по напряжению:

1. Для площадей общей площадью до 190 кв. футов (около 15 ампер) используйте маты на 120 В переменного тока с 1 20 В переменного тока SunStat

.

2. Для помещений площадью от 190 кв. футов до 350 кв. футов используйте маты на 240 В переменного тока с любым из SunStat, чтобы иметь маты на 14 ампер или меньше.

3. Используйте маты на 240 В переменного тока с системой управления SunStat Dual Voltage 240-В переменного тока SunStat Relay для матов с общим током более 14 ампер при 240 В переменного тока.
Независимо от требований к напряжению в конкретной установке убедитесь, что автоматический выключатель выдерживает нагрузку. Следуйте всем электрическим нормам для определения размера выключателя.

Датчики пола

Для управления системой SunTouch UnderFloor установите программируемую или непрограммируемую систему управления SunTouch SunStat или SunStat с релейной системой с датчиком пола. Датчик должен быть установлен в соответствии с инструкциями.
См. каталог SunTouch или свяжитесь с нами по адресу contact@flooringsupplyshop.ком для получения дополнительной информации.

Эти эффективные коврики, внесенные в список UL, обеспечивают мощность 10 Вт/кв. футов площади пола (около 34 БТЕ/ч/кв. фут).

Коврики UnderFloor

согревают напольные покрытия из дерева, винила, ламината или плитки.

С ковриками UnderFloor большинство полов можно нагреть на 12–15°F теплее, чем в противном случае.

Полы с ковровым покрытием не будут нагреваться так сильно, как другие напольные покрытия, из-за высокой изоляционной способности ковра и набивки. Вы можете испытать повышение температуры пола всего на 6–10 °F, что может удовлетворить или не удовлетворить вас.Изоляция, установленная под матами, необходима для завершения установки.

Обратите внимание на следующие преимущества напольных ковриков:

1. Простая установка скобами между лагами пола.

2. Производится почти в 40 вариантах длины и ширины 12″, 16″ и 19,2″. Маты любого размера (одинакового напряжения) можно комбинировать для обогрева любого типа помещения.

3. Модели на 120 и 240 В переменного тока для небольших и крупных проектов.

4. Нагревательный провод высочайшего качества с использованием арамидного армирования, высокотемпературной изоляции ETFE и бескислородных медных сплавов для обеспечения коррозионной стойкости, термостойкости, стойкости к истиранию и долговечности.

5. Экранированный и полностью заземленный 10 футов. кабель питания для безопасности и долговечности на стройплощадке (более длинные длины доступны по запросу). Провода питания имеют цветовую маркировку для 120 В переменного тока и для 240 В переменного тока.

Предостережение: Не устанавливайте коврики UnderFloor в раствор или цемент и не устанавливайте их в той же зоне контроля, что и коврики SunTouch или кабели WarmWire. Эти продукты имеют различную тепловую мощность и производятся для различных применений.

Часть 2. Предварительный анализ электроснабжения

Защита от перегрузки по току и защита от замыканий на землю

Коврик SunTouch должен быть защищен прерывателем цепи замыкания на землю (GFCI). Если маты питаются напрямую от SunStat Pro или элементов управления SunStat, они уже имеют встроенное устройство GFCI для защиты матов ( не устанавливайте автоматический выключатель типа GFCI для питания системы SunStat или SunStat Relay, поскольку соответствующие устройства GFCI могут конфликтовать и вызвать проблемы).

Если используется другой тип управления или реле, которые не имеют встроенного GFCI класса A, для защиты матов необходимо использовать автоматический выключатель GFCI индикаторного типа.
Этот выключатель GFCI служит в качестве локального разъединителя.

ПРИМЕЧАНИЕ. Соблюдайте все местные строительные и электрические нормы и правила.

Рекомендуется устанавливать систему на отдельной выделенной цепи непосредственно с панели автоматического выключателя.

Однако небольшие системы могут подключаться к существующей цепи. Проконсультируйтесь с электриком.

Убедитесь, что достаточно места для матов, а также любых других предметов, которые могут использовать эту цепь.

Мат(ы) не следует устанавливать в цепи с другим GFCI (выключателем или розеткой), цепью освещения (низковольтного, галогенного или другого типа, в котором используются балласты или трансформаторы, которые могут создавать помехи) или цепью двигателя (вытяжной вентилятор, горячая ванна и др.) из-за возможных помех, которые могут вызвать

GFCI на контроль ложного срабатывания. Автоматический выключатель, защищающий мат(ы), должен быть не более 20 ампер.

Нагрузите автоматический выключатель не более чем следующим образом: 12 ампер на 15-амперный автоматический выключатель, 16 ампер на 20-амперный автоматический выключатель.

Для больших нагрузок потребуются дополнительные автоматические выключатели.

Подберите коврики таким образом, чтобы через блок управления SunStat проходило не более 15 ампер

120 Вольт — Размеры напольного коврика, потребляемая сила тока и диапазоны сопротивления. — 12 О.С.

12″ x 5,5 футов
12″ x 8 футов	0,6	167 – 204
12″ x 10,5 футов	0.9	121 – 148
12″ x 13 футов	1.1	91 -119
12″ x 16 футов	1,3	80 – 98
12″ x 19 футов	1. 5	67 – 82

120 В – Размеры напольного коврика, потребляемая сила тока и диапазоны сопротивления.- 16 O.C.

Размер коврика	Сила тока	Диапазон сопротивления (Ом)
16″ x 4 фута.	0,4	258 – 315
16″ x 6 футов	0,6	173 – 211
16″ x 8 футов	0,8	126 – 154
16″ x 9. 5 футов	1,0	101 – 123
16″ x 12 футов	1,3	82 – 101
16″ x 14 футов	1,5	69 – 85
16″ x 16 футов	1.7	63 – 78
16″ x 18 футов	1,9	53 – 65
16″ x 19,5 футов	2. 1	45 – 56

120 Вольт – Размеры напольных ковриков, потребляемая сила тока и диапазоны сопротивления.- 19,2 О.С .

Размер коврика	Сила тока	Диапазон сопротивления (Ом)
19,2 дюйма x 4,5 фута	0,7	170 – 207
19,2″ x 6,5 футов	0. 9	127 – 155
19,2″ x 8 футов	1,0	103 – 126
19,2″ x 9,5 футов	1,3	83 – 102
19,2″ x 11,5 футов	1.5	71 – 87
19,2″ x 13 футов	1,7	63 – 78
19,2″ x 14,5 футов	1,8	54 – 66
19,2″ x 16 футов	2. 1	45 – 56

Большие системы на одном устройстве управления с датчиком пола

Для систем, которые слишком велики для прямого питания через один SunStat, но должны управляться одним датчиком пола, используйте SunStat с релейным управлением для достижения наилучшей производительности.

За дополнительной информацией обращайтесь на сайт Floorsupplyshop.com или на завод.

Также можно использовать контактор (реле).Проконсультируйтесь с электриком относительно использования контактора и обязательно защитите его с помощью выключателя GFCI.

Установка электрических коробок

Коробка SunStat .

Выберите место для датчика пола. Обычно это будет в том же помещении, что и утепляемый пол, но его можно монтировать практически в любом месте, главное, чтобы он не находился в замкнутом пространстве, где поток воздуха ограничен. Чтобы добраться до этой коробки с матами, провода питания мата и провода датчика можно при необходимости удлинить с помощью провода соответствующего размера в распределительной коробке.

Электрическая коробка управления может представлять собой пластиковую глубокую одноместную коробку, но обязательно соблюдайте все требования электрических норм в отношении заполнения коробки, заземления и т. д. при выборе правильной коробки для конкретного применения.

Блок управления должен располагаться на внутренних стенах, как правило, на высоте 60 дюймов от пола, в соответствии с требованиями правил.

ПРИМЕЧАНИЕ. Провод датчика SunStat может иметь длину до 50 футов и удлиняться проводом 22 или 24 AWG.

240 Вольт — размеры напольных ковриков, потребляемая сила тока и диапазоны сопротивления.- 12 О.С.

Размер коврика	Сила тока	Диапазон сопротивления (Ом)
12″ x 10,5 футов	0,4	500 – 611
12″ x 16 футов	0. 6	336 – 411

240 В – размеры ковриков для пола, потребляемая сила тока и диапазоны сопротивлений.- 16 O.C.

Размер коврика	Сила тока	Диапазон сопротивления (Ом)
16″ x 8 футов.	0,4	521 – 636
16″ x 12 футов	0,6	362 – 443
16″ x 16 футов	0,8	253 – 310
16″ x 19. 5 футов	1,0	207 – 253

240 В – размеры ковриков для пола, потребляемая мощность и диапазоны сопротивлений.- 19,2 O.C .

Размер коврика	Сила тока	Диапазон сопротивления (Ом)
19.2″ x 6,5 футов	0,4	526 – 643
19,2″ x 9,5 футов	0,6	359 – 439
19,2″ x 13 футов	0,9	256 – 313
19. 2″ x 16 футов	1,0	207 – 253
19,2″ x 19 футов	1,3	167 – 204

Другие распределительные коробки: Настоятельно рекомендуется установить отдельную стальную электрическую распределительную коробку под полом или в стене в месте, к которому можно подвести силовые кабели мата.

Можно сделать отдельный кабельный ввод
от блока управления к этой распределительной коробке. Это значительно упрощает установку системы.

Работа с нижней пластиной

Просверлите отверстие в нижней пластине стены, чтобы проложить силовую проводку от блока управления к матам под полом.

Черновая проводка

Проложите электропроводку от выключателя источника питания к распределительной коробке управления, а затем к распределительной коробке под полом для проводов мата.

Оставьте 6–8 дюймов дополнительного провода на блоке управления и распределительной коробке. Обратитесь за помощью к схемам подключения в Части 6.

Схема, показывающая способ 1 установки датчика пола в черный пол.

Установить датчик SunStat

Датчик пола поставляется с системой управления SunStat и должен быть правильно установлен для контроля температуры пола.

Не забудьте разместить датчик на полу, где находится коврик.

Ниже приведены рекомендуемые способы установки датчика.Можно использовать и другие эквивалентные методы.

Перед установкой датчика обязательно проверьте его омметром.

Способ 1. Поскольку датчик может быть трудно установить на некоторых существующих этажах, датчик можно разместить под черным полом.

Однако имейте в виду, что температура, которую выдает датчик, не будет реальной температурой поверхности пола, и может потребоваться соответствующая регулировка датчика пола.

Просверлите отверстие в нижней пластине стены, чтобы проложить провод датчика.

Протяните провод датчика от блока управления через пол. (Для этого может понадобиться рыболовная лента.)

Самый точный метод – просверлить отверстие длиной 3/4″–1″ под углом в нижней части чернового пола (сверление под углом предотвращает прокалывание поверхности пола). Найдите это отверстие в отсеке балки прямо над тем местом, где будет установлен коврик, примерно в 2 дюймах от балки. Вставьте датчик в угловое отверстие и заклейте его клеем. Изолируйте датчик с помощью дополнительной «голубой доски» или изоляции из стекловолокна толщиной 1–2 дюйма и квадратом размером 6 дюймов, приклеенной и запечатанной под датчиком.Это изолирует датчик от обогреваемого пространства балки и даст более точную температуру поверхности пола.

Метод 2 . Если невозможно просверлить отверстие для установки датчика в черновом полу, его можно прикрепить к черновому полу с помощью нейлоновой проволочной скобы.

Расположите датчик в отсеке балки прямо над местом, где будет установлен мат, примерно в 2″ от балки. Изолируйте датчик дополнительной «голубой доской» или изоляцией из стекловолокна толщиной 1–2 дюйма и квадратом 6 дюймов. Это поможет изолировать датчик от обогреваемого пространства балки.

Способ 3: Удалите цементный раствор на глубину от 1/4″ до 1/2″. Установите датчик. Залейте цементным раствором датчик и провод датчика.

Метод 3 . Если возможно, установите датчик непосредственно в напольное покрытие или под ним.

Если поверхность пола покрыта плиткой, можно удалить линию затирки и установить датчик в эту линию затирки.

Просверлите отверстие в стене за областью обшивки плинтуса и непосредственно под блоком управления.

Проведите датчик через выбивку, вниз к отверстию, просверленному возле пола, и наружу в пол выше, где будет установлен нагревательный мат.

Расположите датчик на расстоянии не менее 1 фута от внешних стен и рядом с центром балочного пространства.

Завершите оставшуюся часть установки, прежде чем закрывать датчик или заливать раствором цемент.

Пример планировки кухни с использованием напольных ковриков

Каждый мат UnderFloor предназначен для установки только в один отсек балки.Маты нельзя укорачивать, чтобы они соответствовали более короткому проему балки, или модифицировать каким-либо образом, чтобы заполнить несколько отсеков балки.

Тем не менее, более одного мата можно установить в пролет балки, где есть препятствия, такие как поперечные распорки или блокировки.

В этой планировке кухни для утепления пола требуется четыре мата размером 9,5 фута × 16 дюймов и восемь матов размером 4 фута × 16 дюймов.

Маты соединяются параллельно (не последовательно) в распределительных коробках под полом, затем электрический провод подается на блок управления FloorStat.

Выберите маты для максимально простой проводки. Если все силовые кабели заканчиваются в одном конце комнаты, будет намного проще соединить их вместе в распределительных коробках. К распределительным коробкам должен быть обеспечен доступ после завершения всех отделочных работ.

Часть 3. Установка напольного коврика

Важно – прочитать

Не допускайте установки фольгированного излучателя мата таким образом, чтобы он соприкасался с металлическими предметами, такими как

гвозди, скобы, металлические трубы, отопительные каналы и лаги.Держите коврик на расстоянии не менее 2 дюймов

из встраиваемых светильников (светильников и т.п.), вентиляционных отверстий и других отверстий.

Держите коврик на расстоянии не менее 8″ от краев розеток и распределительных коробок, используемых для монтажа накладных осветительных приборов.

Держите коврик на расстоянии не менее 2 дюймов от встроенных светильников (светильников и т. д.), вентиляционных и других отверстий.

Держите коврик на расстоянии не менее 6 дюймов от чувствительных к теплу предметов, таких как туалетные кольца, гибкие воздуховоды и другие предметы, рассчитанные на температуру менее 194°F (90°C). Проконсультируйтесь с производителями этих предметов.

ЗАПОМНИТЕ:

Обратите особое внимание на места, где воздуховоды, проводка или другие элементы не позволяют установить коврик. Имейте в виду, что там, где коврики не установлены, соответствующая площадь пола выше

не будет сильно греться.

Перед установкой мата осмотрите все балки, а также нижнюю сторону чернового пола на наличие гвоздей, шурупов или других острых предметов, которые выступают в полость балки.

Эти предметы могут повредить коврик и должны быть удалены, отрезаны или согнуты вплотную к нижней стороне основания или боковой части балки.

Не скрепляйте, не разрезайте и не повреждайте нагревательную часть коврика, покрытую фольгой.

Волокнистая сетка мата — это часть, которая будет использоваться для крепления мата скобами к полости балок.

1. Измерьте расстояние между лагами пола, где будут установлены коврики.

Измерьте ширину мата, выбранного для размещения между этими балками. Разница между этими измерениями определяет, сколько сетки мата остается для крепления скобами к каждой стороне балок.

Поскольку расстояние между лагами пола может варьироваться, выполнение этих измерений поможет гарантировать, что мат будет находиться по центру между лагами. Также целесообразно проверить подгонку коврика, удерживая

коврик в полость балки.

2. Если мат начинается возле краевой балки, отмерьте примерно 6 дюймов от этой краевой балки.

Это обеспечит достаточно места для проводов питания мата и предотвратит ненужный нагрев полости стены над полом.

3. Отмерьте 2″ ниже основания пола и отметьте балки с обеих сторон полости балок.

4. Чтобы удерживать кабели питания при установке мата, закрепите один гвоздь на кабелях питания

.

5. Удерживая мат вдоль одной балки, начните скреплять сетку мата вдоль отметки 2″ от основания пола. Скрепите каждые 4″ до 6″ примерно на 2 фута, чтобы начать.

6. На другом конце мата вставьте гвоздь в балку на 2″ ниже основания пола.Повесьте волокнистую сетку коврика на гвоздь. Это значительно облегчит приклеивание остальной части коврика.

7. Продолжайте скреплять сетку мата на 2″ ниже основания пола через каждые 4″ до 6″.

Затем удалите гвоздь с конца, на котором он держится.

Установка шнура питания

Если это еще не сделано, установите распределительную коробку под полом в пределах досягаемости проводов питания мата.

При необходимости установите более одной распределительной коробки для больших объемов работ.

Распределительная коробка должна оставаться доступной в соответствии с электротехническими нормами, поэтому тщательно продумайте расположение распределительной коробки, если потолок будет закончен после установки мата(ов).

Проложите силовые кабели от матов к распределительной коробке в соответствии со всеми электрическими и строительными нормами, используя

.

Распределительная коробка с несколькими наборами матовых выводных проводов, соединенных параллельно и подключенных к

блок питания

. кабелепровод и дополнительные электрические коробки, где это необходимо.

Распределительная коробка с несколькими наборами матовых выводных проводов, соединенных параллельно и подключенных к источнику питания.

При использовании нескольких матов соблюдайте все электротехнические правила, касающиеся максимального заполнения коробки.

Подключайте провода параллельно (черный к черному, белый к белому), а не последовательно.

Подсоедините провода мата к падению напряжения от распределительной коробки управления или

Вспомогательный элемент управления SunStat или контактор.

Опять же, не перегружайте элемент управления.

Элементы управления SunStat и Relay не должны быть загружены матами с силой тока более 15 ампер.

Часть 4: Окончательная проводка

Провода питания коврика и провод датчика, подключенные к блоку управления в распределительной коробке.

Установить блок управления

Установите элементы управления ковриками в соответствии со схемами подключения, прилагаемыми к элементам управления.

(см. электрическую схему части 6).

Подсоедините провода источника питания, блок питания к распределительной коробке мата, а провод датчика пола к SunStat.Соблюдайте надлежащие процедуры подключения.

Рекомендуется обмотать гайки проводов изолентой, чтобы дополнительно закрепить провода в гайках проводов, прежде чем вставлять блок управления обратно в электрическую коробку.

Проверка системы

После того, как элементы управления установлены и подключены, кратковременно включите систему, чтобы проверить работу всех компонентов.

Для получения информации о правильной настройке см. инструкции по установке, прилагаемые к SunStat.

Без теплоизоляции пола коврик не нагревает пол.Когда SunStat требует нагревания коврика, коврик становится теплым на ощупь в течение 1-2 минут или около того. Если это не

, повторно проверьте настройки SunStat, соединения проводки и источник питания.

Наклейте предупреждающую этикетку

Наклейте предупреждающую этикетку об излучаемом нагреве (прилагается к данному руководству) на элемент управления или рядом с ним.

Часть 5. Установка изоляции

ПОМНИТЕ: Надлежащая изоляция и герметизация полости пола необходимы для работы ковриков SunTouch UnderFloor.

Установите изоляцию из стекловолокна от R-13 до R-19 под мат. Аккуратно прижмите изоляцию к мату для достижения наилучших результатов и закрепите на месте стержнями, скобами или другим способом.

Зазор между изоляцией и матом допустим, но не дает наилучших результатов обогрева.

Обязательно изолируйте концы всех полостей обогреваемых балок. Установите изоляцию вертикально в этих областях, чтобы герметизировать концы обогреваемых областей балок, или через 6 дюймов после того, как мат «остановится» в пространстве между балками, плотно прижмите изоляцию к основанию пола и прикрепите его скобами к основанию.

Это гарантирует, что нагретый воздух не выйдет из обогреваемого пространства балки. Если этого не сделать, много тепла будет «уходить» горизонтально через ленточные балки, краевые балки, наружные стены и открытые концы балочных пространств, и пол не будет нагреваться должным образом.

Заделайте отверстия вокруг труб, канализационных труб, воздуховодов, перекрытия балок и все другие зазоры силиконовым герметиком или уретановой пеной.

Схема подключения

Типовая электрическая схема с управлением FloorStat (120 В)
Выделенная цепь 120 В, 20 А (максимум) (должна быть защищена GFCI, если не используется GFCI SunStat
)

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электротехническими нормами, а также Национальным электротехническим кодексом (NEC), особенно статьей 424, частью IX NEC, ANSI/NFPA70 и разделом 62 CEC, часть 1. .

Типовая электрическая схема с системой управления FloorStat (240 В)

Выделенная цепь 240 В, 20 А (максимум) (должна быть защищена GFCI, если не используется GFCI SunStat).

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электротехническими нормами, и

Национального электротехнического кодекса (NEC), в частности статьи 424, части IX NEC, ANSI/NFPA70 и раздела 62 CEC, часть 1.

Типовая электрическая схема с системой управления SunStat и контактором(ами) (240 В)

Выделенный 240-В. Цепь контактора имеет класс защиты GFCI A или B.

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электротехническими нормами, и

Национальный электротехнический кодекс (NEC), особенно статья 424, часть IX NEC, ANSI/NFPA70 и раздел 62 CEC, часть 1.

Как подключить монитор LoudMouth к проводам питания мата

Иллюстрации, показывающие, как подключить монитор LoudMouth к двум коврикам (слева) и как подключить LoudMouth к трем коврикам (справа).LoudMouth может контролировать не более трех ковриков одновременно.

ЗАПРЕЩАЕТСЯ оставлять силовые провода соединенными «последовательно» таким образом при окончательном подключении проводки; коврики не будут достаточно нагреваться. При окончательном подключении проводки маты должны быть подключены параллельно.

Часть 7: Руководство по устранению неполадок

Если возникают проблемы с ковриком SunTouch UnderFloor или связанными с ним электрическими компонентами, обратитесь к этому руководству по поиску и устранению неисправностей.
Если у вас нет квалификации для выполнения электромонтажных работ, настоятельно рекомендуется нанять квалифицированного лицензированного электрика.

Любые работы по устранению неполадок в электрической цепи должны выполняться при отключении питания от цепи, , если не указано иное.
Хотя данное руководство по поиску и устранению неисправностей предназначено для помощи при возникновении проблем с системой подогрева пола SunTouch, никогда не гарантируется результат. SunTouch не несет никакой ответственности за ущерб или травмы, которые могут возникнуть в результате использования данного руководства.

Проблема

Возможная причина

Раствор

. Блоки

Измерение сопротивления мата выходит за пределы диапазона, указанного на табличке с паспортными данными.	Для снятия показаний использовался аналоговый омметр (с подвижной стрелкой).	Приобретите цифровой омметр, способный показывать сопротивление от 0 до 20 000 Ом, и повторно измерьте сопротивление.
	Если измерения показывают обрыв или короткое замыкание, нагревательный провод поврежден.	Запишите сопротивление между всеми проводами и свяжитесь с производителем.
	Если измеренное значение немного ниже или выше, это означает, что комнатная температура повлияла на сопротивление.	Установите комнатную температуру на уровне 75–85 °F или обратитесь к производителю.
	Измерение сопротивления может производиться с нескольких матов, соединенных последовательно или параллельно. Любой из них даст ложные показания сопротивления.	Убедитесь, что измерения сопротивления выполняются только для одного мата за раз. При подключении к системе управления нескольких матов несколько матов должны быть подключены параллельно (т. е. черный к черному, белый к белому).
	Возможно, омметр настроен на неправильную шкалу.Например, шкала 200 кОм измеряет до 200 000 Ом.	Омметр, как правило, должен быть настроен на шкалу 200 Ом, за исключением матов, имеющих номинал выше 200 Ом на табличке с паспортными данными. Если значение сопротивления выходит за пределы диапазона, указанного на заводской табличке, обратитесь к производителю.
Пол не нагревается.	Мат поврежден.	Измерьте сопротивление мата. Проверьте как на «разомкнутую цепь», так и на «короткое замыкание», как описано ранее в этом руководстве.В случае повреждения запишите сопротивление между всеми проводами и свяжитесь с производителем.
	GFCI сработал, на что указывает индикатор на панели управления. Свет может быть помечен как «GFI», может быть под словами «Ожидание» или на кнопке с пометкой «Тест».	Проверьте надежность соединений проводов. Сбросьте GFCI на блоке управления или автоматическом выключателе. Если он снова сработает, проверьте отсутствие короткого замыкания в мате, как описано ранее в этом руководстве. Если коврик поврежден, запишите сопротивление между всеми проводами и свяжитесь с производителем.Если коврик не поврежден, замените элемент управления GFCI. Также см. «Конфликты GFCI» ниже.
	Подается неправильное напряжение или используются несоответствующие электрические компоненты.	Измерьте «линейное» напряжение, затем измерьте «нагрузочное» напряжение. И маты на 120 В, и элементы управления имеют черные и белые провода. Маты на 240 В имеют черный и синий провода, а элементы управления на 240 В имеют черный и красный провода.
	Пол из бетонных плит.	Температура поверхности плиты повышается медленно.Если после 5–8 часов нагрева пол не стал теплее на ощупь, проверьте коврик на наличие повреждений (см. «Повреждение коврика» выше). Измерьте «нагрузочное» напряжение/силу тока на мат.
Непрерывный подогрев пола.	Коврики подключаются последовательно или последовательно (встык).	Несколько ковриков должны быть подключены «параллельно» (или черный к черному, белый к белому).
	Датчик ослаблен или сломан. Если у блока управления есть цифровой дисплей, он может показывать «LO».	Элементы управления SunTouch оснащены датчиком пола. Отсоедините провода датчика от блока управления и снова вставьте их. Если это не решит проблему, измерьте сопротивление проводов датчика. Для управления SunTouch сопротивление должно быть в пределах от 17 000 Ом (при 55°F) до 8000 Ом (при 85°F). См. значения сопротивления провода датчика в данном Руководстве
	Неверная проводка. Управление было «обойдено», когда оно было подключено к источнику питания.	Убедитесь, что электрические соединения выполнены правильно.См. схему подключения на задней панели блока управления, инструкции, прилагаемые к блоку управления, или схему подключения в данном руководстве.
	Дефект управления.	Верните блок управления дилеру для замены.
Температура пола показывает «HI» или может показывать температуру выше 100°F.	Датчик пола неправильно подключен или неправильно расположен.	Убедитесь, что к системе управления подключен только один датчик пола.См. также раздел «Датчик ослаблен или сломан» выше.
Управление работает неправильно.	Если управление программируемое, программирование может быть неверным.	Внимательно прочтите и следуйте инструкциям по программированию управления.
	Подано неверное напряжение или используются несоответствующие компоненты.	Испытательное напряжение, проверьте детали. См. «Неправильное напряжение питания» выше.
	Датчик пола неправильно подключен или работает неправильно.	Убедитесь, что к системе управления подключен только один датчик пола. См. также раздел «Датчик ослаблен или сломан» выше.
	Ослаблено соединение(я) со стороны линии и/или со стороны нагрузки блока управления.	Снимите и снова установите гайки для проводов на каждом соединении. Убедитесь, что проволочные гайки затянуты. Проверьте все соединения обратно к выключателю.
	Дефект управления.	Верните блок управления дилеру для замены.
Управление вообще не работает .	Питание не подается.	Проверьте автоматический выключатель. Измерьте напряжение на блоке управления. Проверьте все соединения между выключателем и блоком управления.
	Датчик пола неправильно подключен или работает неправильно.	Убедитесь, что к системе управления подключен только один датчик пола. См. также раздел «Датчик ослаблен или сломан» выше.
	Дефект управления.	Верните блок управления дилеру для замены.
Конфликты GFCI и ложные срабатывания .	Более одного GFCI в цепи.	GFCI иногда срабатывают, когда с оборудованием в цепи все в порядке, но когда имеется более одного GFCI. Перенаправьте питание, чтобы в цепи не было более одного GFCI.
	Электродвигатель или источник света с балластом делят цепь с матом.	Электродвигатели и другие электрические устройства могут вызвать ложное срабатывание УЗО. Запустите выделенный контур для системы подогрева пола.

www.suntouch.com

Щелкните здесь для доступа к ВИДЕО-библиотеке SunTouch

SunTouch в сравнении с продуктом A – SunTouch в сравнении с продуктом B

Звенья напольного нагревательного мата SunTouch

Коврики SunTouch Технические характеристики и установка – Технические характеристики коврика SunTouch – Технические характеристики напольного покрытия и установка

Звенья катушки напольного отопления SunTouch

Руководство по установке SunTouch WarmWire — ремешок SunTouch WarmWire — руководство по установке WarmWire — инструкции и информация для заказа WarmWire

Звенья управления обогревом

Программируемый SunStat Spec — Руководство пользователя Программируемый 500670-SB — Руководство пользователя Непрограммируемый 500675

— Непрограммируемая спецификация SunStat — Управление реле SunStat — Инструкция по эксплуатации LoudMouth

Разное SunTouch Links

SunTouch Ограниченная гарантия 25 лет – ЭМП Электромагнитные поля – Часто задаваемые вопросы – Ремонт нагревательного провода – Suntouch Гарантия низкой цены

.

Ламинат
