Теплый пол электрический: как выбрать систему обогрева
В настоящее время существует два способа нагрева поверхности: с помощью электрических кабелей или пленочных элементов из смеси карбона, которые располагаются на специальной полимерной подожке. Они отличаются принципом работы, конструкцией и эксплуатационными параметрами и в первую очередь:
- способом монтажа: греющий кабель укладывается с расчетным шагом. Это значит, что уменьшая шаг, кабельный пол можно применять для дополнительного обогрева достаточно холодных помещений либо как основное. Что же касается матов, то кабель в них уже изначально зафиксирован в виде змейки на сетке из капрона.
- высотой поднятия. Секции укладывают в стяжку из цементно-песочной смеси в 3–5 см, тогда как маты можно покрыть слоем минимальной высоты. Более того, нередко их интегрируют в слой клея для плитки, благодаря чему площадь покрытия прогревается за довольно короткий промежуток времени..
Какой электрический теплый пол выбрать – вопрос, зависящий от многих факторов, субъективных и объективных. Проведем небольшой сравнительный анализ.
Они представляют собой конструкцию, основой для которой служит жила из материала с высоким показателем электрического сопротивления. При прохождении через нее тока определенной величины происходит нагрев поверхности. Полученное тепло передается в окружающую среду через защитную оболочку из полимера. Он должен быть стоек к высоким температурам, иметь достаточную гибкость и прочность.
Совет
В зависимости от толщины жилы изменяется значение номинальной мощности, которой может обладать электрический теплый пол. Характеристики подбираются по параметрам помещения – тепловым потерям, наличию другой системы отопления.
Типичная конструкция электрического теплого пола показана на рисунке:
как рассчитать на 1 м2
Система подогрева полов появилась достаточно недавно, но очень быстро обрела популярность среди владельцев частных домов. Все чаще встречаются случаи монтажа теплых полов в многоквартирных домах, но это не касается водяных систем – они не предназначены для квартир.
Популярность объясняется существенной экономией энергии на отопление, что отражается на счетах за содержание жилого дома. В случаях, когда подогрев пола единственный источник отопления в доме – мощность достигает 200 Вт на метр, а при дополнительном нагреве – от 100 до 160 Вт.
Каким бы ни было отопление, мощность на квадратный метр нужна на разогрев системы. Изучим подробнее, как проводится расчет мощности теплого пола в зависимости от типа системы нагрева.
Читайте в статье:
На что обычно тратится электроэнергия в жилом доме?
Проживая в загородном доме, владелец тратит больше всего электроэнергии на следующие факторы:
- Обогрев помещения с недостаточной теплоизоляцией;
- Подогрев электрического пола в холодное время года происходит чаще, чем его аналоги;
- Увеличение мощности обогрева при наличии толстого слоя бетонной стяжки в основании пола;
- Комфортные ощущения человеком температуры внутри дома;
- Отсутствие терморегулятора с возможностью задания программы увеличивает расход энергии, какой бы ни была при этом мощность теплого пола на 1 м2.
Классификация систем обогрева полов
Чтобы нагреть напольные покрытия в доме используются разные виды обогревателей:
- греющие кабельные контуры;
- маты;
- инфракрасная пленка или стержневые обогреватели.
Пленку укладывают под ламинат или линолеум, приклеивая к основанию. Этот вид обогрева подойдет к тонким напольным покрытиям. Кабельные системы можно уложить в стяжку или керамическую кладку. Любой вид тёплых полов отличается от аналогов в укладке и характеристиках, но объединяет их экономия на энергии до 15% по сравнению с радиаторным отоплением.
Как правильно выбрать теплые полы в дом?
Среди водяных или электрических систем мощность теплого пола является одним из важнейших факторов. Помимо этого, владелец должен учесть, что водяные системы применимы только в загородном жилье, поскольку их подключение к центральному отоплению запрещено.
Мощность электрических теплых полов позволяет делать их в любом жилище, но в частных домах этот вид обогрева помещений слишком дорог из-за повышенного расхода электричества.
Проживание в квартире не ограничивает человека в подогреве полов, при этом рекомендуется выбирать электрические системы. Рассчитать их производительность можно и при укладке, а итоги расчётов обычно указывают на рациональность использования теплого пола как дополнительного обогрева при основном радиаторном.
Греющие кабельные контуры
Кабель стоит достаточно недорого, поэтому при укладке в стяжку используют именно его. Слой бетонной заливки составляет от 5 см, большая толщина приведет к потерям тепла. Для снижения теплопотерь рекомендуется армирование или наливной пол.
Из всех кабельных контуров проще сделать резистивный одножильного или двужильного типа. По удобству монтажа предпочтительнее наличие двух жил, чтобы не замыкать петлю в обратном ходе на терморегуляторе. Обустраивая теплый пол мощность кабеля невелика, но если уложить его плотно, то можно получить 200 Вт на кв. метр.
На всей протяженности контура тепло исходит равными потоками, поэтому при укладке ковролина или ковра, мебели и др. массивных предметов снижается теплообмен. Исправить это может саморегулирующийся кабель, сопротивление которого напрямую зависит от значения температуры.
Специалисты отмечают, что делать теплые полы под мебелью нецелесообразно. Монтируя теплый пол расчет мощности важен, но препятствия в виде мебели может нарушить предполагаемый теплообмен. Как единственный источник тепла в доме, система подогрева напольного покрытия может быть эффективной только при условии покрытия помещения не менее чем 70%.
Кабельные маты
Греющие кабели на сетке очень тонкие, а за счет конструкции их не нужно монтировать змейкой. Маты расстилают по поверхности и подключают к сети, даже в клеевом слое. Стяжка прогревается быстрее, поскольку будет не толстой.
Все чаще встречаются новые конструкции со слоями теплоизоляции и упрочненным поверхностным покрытием. В таком случае не нужна стяжка, можно сразу отделывать напольным покрытием.
Инфракрасная пленка
Инновационное решение для отопления в доме – нагреватели в виде пленки с углеродной основой. 3 мм толщиной, обогреватель излучает инфракрасные лучи, повышая КПД до 95 процентов. Мощность водяного теплого пола существенно ниже, а инфракрасные системы отличаются экономичным расходом. Покрытие разрешается абсолютно любое.
Производители стали выпускать и термоматы, внутри которых расположены стержни с карбоновым нагревателем. Действие матов аналогично пленке, укладка производится под напольное покрытие.
В случае обустройства стяжки необходима дополнительная защита из полиэтилена. Пленочные системы рассчитаны на мощность 100…220 Вт/кв. м, стержневые – 70…160 Вт на кв. метр.
Электро-водяная система
Принципиальная новая система нагрева полов, для которой не нужны насосы, бойлеры или коллекторы. Нагревающий кабель вставляется в трубку из полиэтилена, в которую налит антифриз. Как только включается обогрев, жидкость закипает.
Такой процесс существенно повышает производительность нагрева, а включенную систему можно оставлять без присмотра. Тепловая инерционность стяжки позволит перераспределить тепло на другое помещение по мере нагрева первого.
Как рассчитать потребление энергии для одной комнаты?
Комнату в 15 кв. м нужно обогреть для теплового комфорта на 70%, то есть, на 10 м2. Теплый пол в среднем имеет мощность в 150 Вт/м2, поэтому на обогрев придется 1500 Вт.
Оптимальным считается нагрев 6 часов в сутки, поэтому в месяц расход электроэнергии будет 270 кВт час. Если дополнительно поставить программируемый терморегулятор с экономичным режимом, то расход снизится до 40%.
Как правило, мощность рассчитывают с запасом, что зависит и от типа жилой комнаты. Также влияет и погода, поскольку весной и ранней осенью отопление можно смело отключать. Проверить количество энергии, затрачиваемое на обогрев полов, можно счетчиком при условии отключения другого оборудования.
Мощность водяного теплого пола рассчитывается специальными программами-калькуляторами, которые можно найти в свободном доступе в сети Интернет.
Расчет мощности при обогреве полов в разных помещениях
Помещения различаются по своей площади и назначению. Так, балконы и лоджии, прихожие и коридоры должны обогреваться максимально, на мощности около 180 Вт/м2. Важно провести герметизацию и утепление этих пространств, чтобы снизить потери тепла.
Уровень потребляемой электроэнергии будет не сильно большой, поскольку в этих зонах отопление включается не очень часто. В гостиной и на кухне нужно около 120 Вт/м2, для детской этот показатель увеличивается до 140 Вт/м2 .
На мощность влияет и напольное покрытие: ламинат и линолеум требует до 130 Вт/м2, а если есть радиаторное отопление, то достаточно 110 Вт/м2.
Заключение
Если спроектировать систему теплых полов правильно, то удастся сэкономить на оплате электроэнергии без потери на комфорте проживания. Профессионалы настоятельно рекомендуют выполнить расчет используемых обогревателей и грамотно подобрать все управляющие элементы.
Программы и режимы работы теплых полов не только влияют на счета за энергию, но и на долговечность системы. При невозможности вникнуть в процесс монтажа или эксплуатации стоит привлечь специалистов или бригаду профессионалов.
Расчет электрического теплого пола
Главная » Пол » Как рассчитать электрический теплый пол
Подогрев пола становится все более обыденной вещью в наших жилищах. Подогревают пол при помощи водяного отопления, уложив трубы в стяжку, или электричества — различных нагревательных элементов, которые электроэнергию превращают в тепло. Водяной теплый пол сделать можно далеко не всегда — в старых квартирах на него получить разрешение нереально. С электрическим подогревом проще — можно найти вариант даже для старых перекрытий, который нагрузку дает минимальную. Но чтобы в доме было тепло, обязательно предварительно сделать расчет электрического теплого пола. Тогда расход на обустройство будут оптимальны, а мощности достаточно даже для самых холодных периодов.
Подогрев пола значительно повышает уровень комфорта
Методики расчета
Содержание статьи
В первую очередь надо определиться, теплый пол у вас будет основным отоплением (без радиаторов и других источников тепла) или дополнительным (для повышения комфорта). В зависимости от этого меняется расчет электрического теплого пола. Если подогрев пола — только дополнительное отопление, единственное требование — мощности должно хватить для того чтобы нагреть пол до комфортных 28,5-29°C. Других требований нет. При таком раскладе смело пользуются средними цифрами, которые определены опытным путем (в таблице ниже). При использовании подогрева пола в качестве основного отопления, подход другой: тепла должно быть достаточно для компенсации теплопотерь. Тут все несколько сложнее — нужны расчеты.
Расчет электрического теплого пола по теплопотерям
Есть два способа сделать расчет электрического теплого пола. Первый является именно расчетом. При использовании этой методики сначала определяются теплопотери помещения. При этом учитывается регион, в котором находится здание, материал и толщина стен, толщина и вид утепления, размеры окон и тип остекления, наличие и площадь стен, выходящих на улицу, ориентация помещения (на юг, север, и т.п.). Все эти факторы влияют на количество тепла, которое уходит из помещения и которое придется восполнять.
Теплопотери для каждого вида строительного материала можно найти в специальной литературе, есть отдельные методики. Такой расчет — муторное дело, но он позволяет получить точные данные. Это на случай, если считать хотите сами. Если нет, можно заказать теплотехнический расчет у специалистов. И, если площади под теплы пол планируются большие, лучше все-таки заказать. Порой, самостоятельно определенные теплопотери в разы превышают те, которые вам выдадут спецы. А излишнюю мощность — зря потраченные деньги.
Пример расчета теплопотерь помещений
Полученная цифра и будет мощностью электрического теплого пола, которая необходима для компенсации теплопотерь данного помещения. Весь расчет электрического теплого пола состоит в том, чтобы подобрать нагревательные элементы в таком количестве и такой мощности, чтобы они суммарно выдавали требуемое количество тепла (можно с небольшим запасом). Если это будут нагревательные кабели, придется разработать схему укладки так, чтобы на заданной площади разместился весь необходимый метраж кабеля. Если решено использовать пленочный теплый пол, надо искать пленку требуемой мощности. В любом случае, учтите, что для того чтобы ногами не ощущать холодные и горячие места нагрева, расстояние между соседними нагревательными элементами не должно быть больше 30 см. А для нормального перераспределения тепла (не полосами) минимальная высота стяжки должна быть — 3 см, лучше около 5 см.
Обратите внимание! Электрический теплый пол укладывают только на той площади, которая не занята мебелью и крупной бытовой техникой. Это связано с тем, что в большинстве своем нагревательные элементы теплого пола не переносят перегрева (кроме саморегулирующегося греющегося кабеля). Потому расчет электрического теплого пола начинается с расположения на плане комнаты мебели и техники (в масштабе). Определив площадь не занятую обстановкой, можно приступать к расчету. Еще один важный момент: если теплый пол является основным источником тепла, то обогреваемая поверхность не должна быть меньше 70% от общей площади помещения.
Сначала надо определить площадь, на которой не будет мебели
Определение требуемой мощности в зависимости от назначения помещения
Второй способ — считать по среднестатистическим данным. Количество материалов, которое используют при строительстве жилых домов, ограничено. Это дало возможность вывести средние цифры необходимых мощностей теплого пола для отопления помещений разного назначения. (смотрите таблицу).
Вид отопления | Название объекта | Требуемая мощность |
---|---|---|
Дополнительное отопление | Кухня, жилые комнаты на первом этаже | 140-150 Вт/м2 |
Дополнительное отопление | Кухня, жилые комнаты на втором этаже и выше | 120-130 Вт/м2 |
Дополнительное отопление | Ванная комната | 140-150 Вт/м2 |
Дополнительное отопление | Балкон, лоджия | 180 Вт/м2 |
Основное отопление | Все помещения, независимо от назначения | 180 Вт/м2 |
При расчете электрического теплого пола найденную незанятую площадь умножают на норму, взятую из таблицы. Получают цифру, которую может выдать электрический теплый пол. В принципе, это также будет и максимальная потребляемая мощность, необходимая для подогрева пола.
Требуемую мощность нагрева пола можно определить исходя из его назначения
Например, если обогреваться будет 10 квадратов в жилой комнате на первом этаже, то выдать/потребить нагревательный элемент может 140 Вт/м2 * 10 м2 = 1400 Вт. Это потребляемая мощность в час. Не стоит пугаться. Реально такой расход может быть только сразу после включения и до тех пор, пока пол не наберет заданную температуру. В этот промежуток времени нагреватели работают постоянно. Затем подогрев включается/выключается терморегулятором, который поддерживает заданную температуру с точностью до 1°C. Количество потребляемого в этот период электричества зависит от погоды (чем холоднее, тем чаще будет включаться) и степени утепления пола и помещения в целом.
Что может повлиять на теплоотдачу
На то, насколько хорошо будет работать подогрев пола, оказывает влияние не только мощность нагревательных элементов, но и то, насколько правильно разработан и сделан весь «пирог», как верно подобраны материалы.
Покрытие
В первую очередь на теплоотдачу влияет покрытие, которое укладывают поверх нагревательных элементов. Например, если используется для обогрева резистивный или саморегулирующийся кабель, маты из него или стержневой инфракрасный пол, чаще всего их заливают в стяжку. При этом используют специальные смеси для теплого пола. Другой вариант — в стандартный цементно-песчаный раствор добавлять присадки, которые повышают теплопроводность бетона. Второй вариант дешевле, но придется искать информацию о необходимых добавках. Зато можно сэкономить.
Покрытие теплого пола во многом определяет насколько комфортно будет им пользоваться
Затем на стяжку укладывают керамическую плитку — в ванной, коридоре, на кухне. В жилых комнатах чаще используют ламинат, линолеум, ковролин.
Независимо от того, какое напольное покрытие вы планируете приобрести, надо использовать только те материалы, которые предназначены для укладки на теплый пол. Они имеют повышенную теплопроводность, нормально переносят длительный нагрев. Так что повышенная цена обоснована, да и обогрев будет более эффективным.
Самый неудачный выбор финишного покрытия для теплого пола — ковролин. Даже специальный, он хуже всех других проводит тепло. Для того чтобы нагреть его до приемлемых 28-29°C, приходится поднимать температуру нагревательных элементов на 4-5°C больше, чем при других типах отделки.
Самый удачный выбор — керамическая плитка или керамогранит. У них хорошая теплопроводность, но они также отличаются повышенной теплоемкостью — много времени проходит, пока они прогреются. Укладывать плитку а теплый пол надо на специальный клей.
При использовании греющих кабелей (любых) или стержневого теплого пола, технология укладки одинакова. Сначала заливается стяжка, бетон набирает прочность на протяжении 28 дней, потом укладывается плитка. При использовании матов из греющего кабеля процесс изменяется, причем значительно: плитку можно класть сразу поверх матов на требуемый слой клея. Расход клея в этом случае большой (минимальный слой плитка+клей 3 см), но времени требуется значительно меньше.
Под ламинат лучше использовать пленочный теплый пол
Пленочный теплый пол можно делать без стяжки. Его кладут под ламинат. Поверх пленки расстилают только специальную подложку (для теплого пола) и можно укладывать ламинат. Под линолеум или тот же ковролин, делают жесткое основание — кладут листы фанеры, ДСП или ОСП (OSB), а уже на них укладывают финишное покрытие. Такое устройство электрического теплого пола — без стяжки — возможно только в случае, если есть радиаторное отопление. Укладывается все быстро, но отопление неэффективно — большой теплоотдачи не добиться никакими средствами.
Теплоизоляция
Чем лучше теплоизоляция пола под электрическими нагревателями, тем меньше электроэнергии потребуется для поддержания нормальной температуры. Если при строительстве пол уже был достаточно утеплен, можно утепление не укладывать. Хотя любая система — кабельный или пленочный пол вы укладываете — говорит о необходимости использования теплоизолирующей подложки. Они разные в разных системах, но их присутствие желательно. Тогда, делая расчет электрического теплого пола по среднестатистическим данным, можно брать требуемую мощность по нижнему краю или даже еще немного ниже. А это — сэкономленные деньги и при устройстве, и при эксплуатации (меньше тепла уходит на нецелевой обогрев).
Немного о теплоизоляционных материалах, которые рекомендуют использовать при устройстве теплого пола. Самый оптимальный — экструдированный пенополистирол (ЭППС). Он имеет достаточную плотность и прочность, чтобы выдержать давление стяжки и всего, что на ней будет находиться. Второй вариант — напыляемая теплоизоляция высокой плотности. Способ еще лучше, но и еще дороже. Плотность под стяжку требуется высокая 60-80 кг/куб, а стоит такая напыляемая теплоизоляция еще дороже, чем ЭППС. Правда, имеет лучшие на сегодня характеристики (теплопроводность почти как у воздуха 0,2-0,3 в зависимости от производителя).
Стандартная схема устройства электрического теплого пола с греющими кабелями или матами
Часто при укладке электрического теплого пола советуют использовать теплоизоляцию с фольгированной поверхностью. Аргументируют это тем, что фольга отражает тепловые лучи внутрь помещения. Она так и работает, но при наличии воздушного зазора между нагревателем и фольгой (не менее 3 см). В пироге теплого пола нет и не может быть никаких воздушных прослоек. Так что укладка этого материала — просто пустая трата денег и времени. Есть и еще один аргумент против укладки слоя фольги под теплый пол. Фольга в бетоне разрушается в пыль через несколько недель и становится совсем уж бесполезной. Даже перераспределять равномернее тепло в таком состоянии они не может.
Терморегуляторы и датчики
Схема электрического теплого пола предполагает наличие терморегулятора и датчика температуры. Их наличие не обязательно — можно вручную включать и выключать нагреватели. Но только вместе с этими устройствами система будет работать нормально, длительный срок, обеспечит требуемый уровень комфорта, рационально будет использовать электроэнергию, избегать перегрева. На расчет электрического теплого пола наличие или отсутствие терморегулятора с датчиком никак не влияют, а вот на сроке службы сказываются очень сильно. Как уже говорили, подавляющее большинство нагревательных элементов боится перегрева, а его при ручном управлении избежать очень сложно. Пару раз не успеете вовремя выключить, кабели/пленка/маты расплавятся.
Метод расчета длины нагревательного кабеля и шага укладки теплого пола.
С появлением систем теплых полов задача грамотного обогрева помещений намного упростилась.
Применение таких систем в отоплении не только позволяет свести к минимуму расходы на приобретение и монтаж отопительных приборов, но и значительно расширить возможности авторского дизайна для помещений любого назначения.
Электрический теплый пол имеет несколько неоспоримых преимуществ перед другими системами, именно поэтому он пользуется наибольшей популярностью в отоплении помещений. Причем возможно два способа его применения – как основная система отопления и как элемент общей системы для создания большего комфорта в помещении.
Прежде чем приобретать и монтировать теплый пол, необходимо произвести правильный расчет необходимых параметров системы, чтобы найти компромисс между излишней генерацией тепла в помещении и тратой денег на приобретение расходных материалов. Это поможет сэкономить немалые средства на всех стадиях работы по монтажу.
В процессе расчета станет ясно какими характеристиками должен обладать теплый пол, его мощность, общая площадь и ширина шага укладки термоэлементов для разных помещений.
Расчет мощности электрического теплого пола
Внимание! При укладке систем теплого пола, необходимо помнить, что размещение нагревательных элементов под стационарной мебелью без ножек, а, следовательно, хорошей вентиляции, строго запрещено.
Это связано с тем, что без должного отвода тепла от поверхности пола, нагревательные элементы будут постоянно перегреваться и очень скоро выйдут из строя. Этот нюанс также следует учитывать при расчете:
- Первое что нужно сделать, это вычислить общую площадь в помещении, на которой необходим монтаж теплого пола. Для этого нужно составить примерный план комнаты в масштабе и указать на нем расположение стационарной мебели также в масштабе. Затем из общей площади комнаты отнять площадь поверхности, на которой находится мебель. Например, общая площадь кухни составляет 10 м2. Мебель и бытовая техника занимают 4 м2 площади. Тогда теплый пол необходимо укладывать на оставшихся 6 м2.
- Рассчитывается общая мощность отопительной системы пола. Для каждого помещения существуют свои нормы мощности теплого пола на единицу площади. В таблице ниже можно ознакомиться с основными из них. Видно, что для комфортного обогрева пола на кухне первого этажа рекомендуемая мощность составляет 140-150 Вт/м. Обычным умножением находим, что общая мощность в данном помещении должна быть не ниже: 6 м2 * 140 Вт/м2 = 840 Вт. Зная этот показатель можно рассчитать необходимую длину нагревательного кабеля или мощность мата при использовании продукции такого типа.
Расчет теплого пола в качестве основного вида отопления
При использовании данных систем как основного источника тепла в доме или квартире, необходимо помнить, что площадь, которую должен занимать пол с подогревом должна быть не менее 70 % от общего пространства любого помещения.
Если данный параметр не будет соблюдаться, велика вероятность что теплый пол не будет справляться со своей функцией.
Вычисляется общая мощность теплопотерь в данном помещении. Теплопотери присутствуют во всех без исключения строениях. Они зависят от:
- Климатических условий, в которых эксплуатируется помещение.
- Наличии и площади окон.
- Степени утепления стен, пола и потолка.
- Ориентация строения по сторонам света и др.
Точное количество теплопотерь можно высчитать с помощью специальной программы, а очень точное выполняют специальные организации.
При строительстве зданий с соблюдением всех требований по теплоизоляции конструкций примерная мощность теплопотерь рассчитана и составляет 100-130 Вт/м2 для различных помещений в новых домах и 150-170 Вт/м2 в старых обветшалых постройках.
При использовании теплого пола в качестве основного источника тепла, его мощность должна превосходить потери тепла в 1,5 раза. То есть, в случае с вышеописанной кухней, у которой теплопотери составляют, например, 1000 Вт, мощность источника тепла, в нашем случае теплого пола должна составлять: P = 1000 Вт * 1,5 = 1500 Вт.
С учетом того, что нагревательные элементы будут занимать всего 6 м2 площади, получим: 1500 Вт / 6 м2 = 250 Вт/м. Именно такой удельной мощностью должен обладать квадратный метр теплого пола. Приобретая материалы необходимо обязательно это учитывать.
Важно: при результате мощности теплого пола свыше 200 Вт/м2 рекомендуется рассмотреть вариант использования дополнительной системы отопления.
Расчет длины нагревательного кабеля
Производители выпускают большой ассортимент различных нагревательных кабелей, отличающихся длиной, мощностью, поперечным сечением и, конечно, качеством. Для покупки необходимого количества кабеля для конкретного помещения рекомендуется воспользоваться формулой:
где L – это длина кабеля, S – площадь пола, который необходимо утеплить, Pп – мощность одного погонного метра кабеля.
Для описанного примера с кухней, в случае применения нагревательного кабеля мощностью 20 Вт/м, а такой тип кабеля есть у многих производителей, нам понадобится 75 погонных метров: L=1500 Вт/20 Вт/м = 75 м.
Кабель длиной 75 метров теперь необходимо правильно уложить на всю требуемую поверхность, площадью в 6 кв. м. Для этого нужно рассчитать шаг укладки (h). Расчет производится по следующей формуле:
где Sу – площадь для укладки кабеля, L – длина кабеля. Итоговый результат: h = 6 м2*100/75 = 8 см.
То есть необходимо уложить нагревательный кабель таким образом, чтобы между его витками было расстояние в 8 сантиметров. Это вполне нормальная величина, хотя исходные данные о теплопотерях в примере были выдуманы.
В случае выбора теплого пола в качестве основного или вспомогательного источника обогрева, необходимо тщательно произвести расчет необходимой мощности, из нее длины кабеля и шага укладки. Это позволит избежать ненужных затрат, а также не допустить ситуации, когда мощности отопительной системы будет недостаточно, и появится необходимость все переделывать в самый неподходящий момент.
Расчет теплого электрического пола Devi от компании ООО Электроконтроль смотрите на видео:
Расчёт тёплого электрического пола
Вы решили улучшить обогрев своего жилья или вовсе отказаться от отопления с помощью батарей? Сейчас для этих целей принято использовать различные виды полов с подогревом. Если водяной вариант вам по какой-то причине (а их может быть много) не подошёл — с такой задачей справится система электрического обогрева. Расчёт тёплого пола с таким действующим элементом, как и его устройство, имеет свои особенности. И чтобы все работы прошли гладко, необходимо в них хорошо разобраться. Начнём с устройства.
Элементы конструкции
Система электрического тёплого пола состоит из нескольких взаимосвязанных частей. К ним относятся:
- терморегулятор;
- термодатчик;
- силовой кабель;
- нагревающий элемент.
Функционирует это таким образом: к терморегулятору, который ставится в стену через силовые (монтажные) провода подключаются остальные составляющие. Нагревающий элемент и термодатчик монтируются в пол. Первый из них греет, а второй — контролирует температуру.
Чаще всего на практике применяются три вида нагревающих элементов:
- сетчатый мат;
- инфракрасная плёнка;
- нагревательный кабель.
Плёнка и мат менее требовательны к монтажу. Они могут укладываться под слой плиточного клея даже при его толщине в несколько миллиметров. Поэтому идеально подходят для установки под кафель. А инфракрасную плёночную систему вообще можно ставить непосредственно под паркет или ламинат.
С кабельным вариантом дела обстоят немного сложнее. Во-первых, такое устройство необходимо заливать стяжкой, во-вторых — нужно рассчитывать шаг витка во время укладки. К тому же сам кабель делится на несколько разновидностей.
Разновидности кабеля
Для вашего пола может быть использован одножильный кабельный нагревающий элемент или его двужильный аналог. Одножильный — самый простой, дешёвый и неудобный в применении. Один из его главных недостатков — сложность в расчёте и установке. Она возникает из-за необходимости сводить оба конца кабеля в одно место. То есть укладывать его надо таким образом, чтобы финишировать возле места подключения к терморегулятору.
Не менее существенный минус — интенсивное электромагнитное поле по всей протяжённости провода. Оно считается вредным для здоровья человека. По этой причине системы с одножильным элементом использовать в жилых помещениях не рекомендуют.
Двужильный стоит немного дороже, но и трудностей с ним меньше. Расположение проводов для подачи и возврата тока в одном кабеле решает обе озвученные проблемы. При его монтаже достаточно учесть геометрию помещения, а индукционное поле гасится движением тока в разных направлениях.
Теперь можно приступать непосредственно к подготовке вычислений.
Особенности расчёта
Основными параметрами, влияющими на результат, являются площадь и тип постройки, для которой будет выполняться подсчёт, а также режим использования системы. Каждый из них по-своему будет отражаться на необходимой мощности обогрева.
Площадь
Для расчёта электрического пола принимается во внимание только свободное пространство комнаты. Под мебелью и крупными бытовыми приборами укладывать его нельзя по нескольким причинам:
- недостаточная вентиляция и как следствие, возможный перегрев системы;
- негативное влияние постоянного тепла на сами установленные объекты.
Поэтому площадь, на которой вы планируете расположить подобные предметы, нужно будет вычесть из общего количества квадратных метров помещения.
Тип помещения и режим обогрева
Каждая часть здания имеет свои показатели по теплопотерям. Соответственно мощность обогрева для их компенсации тоже будет отличаться. Существенные коррективы внесёт и режим, в котором планируется использовать систему — основное отопление или дополнительное. На этом этапе лучше проявить максимум внимания, чтобы учесть все тонкости и не прогадать с выбором.
Выбирать придётся из усреднённых показателей мощности. Если тёплый пол будет основным отоплением — они должны быть в пределах 150–180 Вт/м2. Использовать его в качестве основного источника тепла можно, только если «чистая» площадь для укладки составит не менее 70% от общей. Если он будет только помощником — достаточно 110–140 Вт/м2. Такие же данные существуют и для разных типов помещения при комфортном режиме:
- комната, кухня — 120 Вт/м2;
- ванная — 140 Вт/м2;
- остеклённая лоджия или тёплый балкон — до 180 Вт/м2.
Однако, если ваша квартира расположена на первом этаже, или по каким-нибудь другим причинам под ней оказалось неотапливаемое помещение — все показатели нужно увеличить на 15–20%.
Отдельно стоит отметить, что эти цифры относятся к хорошо утеплённым постройкам. При слишком больших теплопотерях стоит задуматься об эффективности установки такого отопления. Даже если эти показатели находятся в пределах нормы, желательно дополнительно утеплить плиту под полом. Таким образом получиться направить действие системы на повышение температуры воздуха в помещении, а не бетона в перекрытии.
Формулы расчёта
Переходим к главному вопросу — как рассчитать тёплый пол с электрическим нагревающим элементом. А вот здесь всё очень просто. Чтобы определить мощность вашей системы достаточно мощность одного м2 умножить на площадь, которую она будет занимать.
Длина кабеля обычно уже отмеряна в комплекте под заданные параметры мощности и площади покрытия. Рекомендованное расстояние между витками кабеля — от 5 до 20 см. Если хотите точнее — воспользуйтесь следующей формулой: h=S*100/L. Как вы, наверное, догадались h — это ширина шага, S — площадь, а L — общая длина кабеля.
Чтобы ещё больше облегчить себе процесс выполнения расчёта, можете использовать специальный калькулятор для электрического тёплого пола. Просто заполните все необходимые поля, и программа сама произведёт нужные вычисления и выдаст вам итоговый результат.
Калькулятор расчёта тёплого электрического пола
Каким бы способом вы ни воспользовались, помните, что лучше потратить больше времени на этапе проектирования и расчёта, чем потом тратить время и деньги для исправления допущенных ошибок. А наградой за это вам будет уют и благоприятная погода в доме.
Оцените статью:(3 голоса, среднее: 1 из 5)
Поделитесь с друзьями!Электрическое отопление — Energywise
Большинство электронагревателей относительно дешево купить, но дороже в эксплуатации, чем тепловые насосы или дровяные горелки.
Когда использовать электрические обогреватели
Электрические обогреватели могут подойти:
- для небольших помещений и комнат, которые вы отапливаете только изредка, например, спальни.
- для замены портативных газовых обогревателей или открытого огня — электрические обогреватели намного безопаснее и дешевле в эксплуатации.
Теплопроизводительность электрических вставных нагревателей обычно не превышает 2,4 кВт (= 2400 Вт). Это означает, что вам может потребоваться запустить более одного обогревателя в больших или плохо изолированных помещениях. Используйте только один нагреватель на розетку, чтобы избежать перегрузки.
Типы электрических нагревателей
За исключением тепловых насосов, все электрические нагреватели одинаково эффективны. Они преобразуют все электричество, которое они потребляют, в полезное тепло — поэтому не верьте утверждениям, что один тип электрического нагревателя более эффективен, чем другой.Сказав это, выбор правильного типа обогревателя для ситуации важен, чтобы получить полную выгоду от всего тепла, за которое вы платите.
Тепловые насосы
Панельные обогреватели
Плоские обогреватели часто рекламируются как «эко» или дешевы в эксплуатации. Однако они выделяют очень мало тепла — обычно их недостаточно, чтобы нагреть помещение до комфортной и здоровой температуры. Нагреватель с большей мощностью, управляемый термостатом, обычно является лучшей альтернативой панельным обогревателям — вы можете отключить обогреватель с более высокой мощностью, когда он вам не нужен, и обогреватель сможет снова обогреть помещение в течение разумного времени.Термостат может включать и выключать нагреватель, чтобы вы могли поддерживать комфортную температуру, не теряя энергии.
- Низкая температура поверхности — панельные обогреватели обычно не нагреваются, чтобы дети или домашние животные могли сжечь себя, но покрытие их полотенцами или одеждой по-прежнему представляет опасность пожара.
- Для охлаждения холодной комнаты может потребоваться очень много времени — из-за очень низкой теплоотдачи.
- Хорошо подходит для непрерывного обогрева очень маленьких комнат. — как для ванных комнат или небольших кабинетов.Однако, если вы не включите обогреватель, это приведет к излишним расходам на электроэнергию.
- Часто нет термостата.
Обогреватели конвекционных и масляных колонн
Обогреватели конвекционных и масляных колонн в основном нагревают воздух, а не поверхности. Горячий воздух поднимается, а затем медленно циркулирует по комнате, обеспечивая фоновое тепло. Нагреватели масляной колонны также обеспечивают некоторое излучающее тепло.
- Обычно есть термостат — хорошо для тихого фонового отопления.
- Хорошо для обогрева спальни на ночь — тихо на термостате.
- Равномерно и эффективно обогревать помещения с высокими потолками .
- Может потребоваться много времени для обогрева холодной комнаты — потому что нагретый воздух поднимается и собирается под потолком, достигая нижних частей комнаты очень медленно. Вентилятор или тепловентилятор можно использовать для более эффективного смешивания нагретого воздуха в течение периода прогрева.
- Может иметь встроенный вентилятор для более эффективного перемешивания воздуха. Встроенные вентиляторы часто бывают небольшими и не такими эффективными, как некоторые тепловентиляторы.
- Температуры поверхности конвекционных и масляных нагревателей ниже, чем у микатермических и лучистых нагревателей — поэтому они безопаснее, но все же нагреваются, чтобы обжечь кожу.
- Безопасность прежде всего — конвекционные нагреватели легко опрокидываются, а вес и острые ребра нагревателей масляного столба могут быть опасны для детей. Некоторые обогреватели можно закрепить на стене.
Микатермические нагреватели
- Обеспечивают тепло аналогично нагревателям масляных колонн.
- Разогревается быстрее , чем нагреватели масляной колонны.
- Их внешность может сильно нагреваться. Это может быть опасно для детей.
- Легкий и удобный для перемещения.
Лучистые обогреватели
Барные обогреватели со светящимися элементами и отражателем являются лучистыми обогревателями. Они в основном нагревают предметы и людей, а не воздух в комнате, и доступны в виде отдельно стоящих моделей, настенных или с высокими настенными моделями.
- Подходит для помещений с высокими потолками — поскольку лучистое тепло обеспечивает более равномерную температуру воздуха от пола до потолка.
- Хорошо, если вы хотите обогревать только одну область очень большого пространства , что может помочь снизить эксплуатационные расходы. Однако для обогрева всей большой жилой комнаты может быть более экономичным использование нагревателя с большей производительностью, такого как тепловой насос, дровяная печь, горелка на древесных гранулах или газовый нагреватель на 4 звезды.
- Отлично подходит для мгновенного нагрева — вместо того, чтобы ждать, пока воздух прогреется. Например, в больших ванных комнатах (здесь используются только модели с высокими настенными креплениями), стоя у кухонной раковины или для быстрого утреннего завтрака в холодном доме.
- Не подходит для спален — многие из них излучают видимый свет, а также могут представлять опасность пожара.
- Может быть пожароопасным и опасным для детей.
- Модели с высокими настенными креплениями (можно приобрести в магазинах электроснабжения) можно устанавливать в недоступном для детей месте и вдали от легковоспламеняющихся материалов. Они также более эффективны, чем высокие настенные тепловентиляторы в ванных комнатах, при условии, что имеется достаточно места для необходимых безопасных зазоров.
- У большинства нет термостата.
Инфракрасные обогреватели
Инфракрасные обогреватели (также называемые дальними инфракрасными обогревателями) представляют собой разновидность лучистых обогревателей и в основном нагревают предметы и людей, а не воздух в комнате. В отличие от традиционных электрических обогревателей, инфракрасные обогреватели не излучают видимый свет, что делает их также подходящим вариантом для спален. Они доступны в виде отдельно стоящих, настенных или потолочных нагревательных панелей, которые могут быть изготовлены из различных материалов, включая стекло и зеркала.
- Хорошо для помещений с высокими потолками — поскольку лучистое тепло обеспечивает более равномерную температуру воздуха от пола до потолка.
- Хорошо, если вы хотите обогревать только одну область очень большого пространства , что может помочь снизить эксплуатационные расходы. Однако для обогрева всей большой жилой комнаты может быть более экономичным использование нагревателя с большей производительностью, такого как тепловой насос, дровяная печь, горелка на древесных гранулах или газовый нагреватель на 4 звезды.
- Модели с высоким или настенным креплением могут быть установлены в недоступном для детей месте и вдали от мебели и горючих материалов.
- Покупать дороже, чем большинство других типов электрических нагревателей аналогичной теплопроизводительности.
- Работают с той же эффективностью, что и все остальные электрические обогреватели (за исключением тепловых насосов, эффективность которых примерно в три раза выше).
- Многие имеют низкую теплопроизводительность (мощность), поэтому для хорошего обогрева помещения может потребоваться несколько обогревателей.
- Большинство из них не имеют термостата — но могут быть установлены с комнатным термостатом электриком.В качестве альтернативы можно использовать сменный термостат.
Тепловентиляторы
Тепловентиляторы (или керамические обогреватели) могут быть шумными, но распределять нагретый воздух по всей комнате, а не позволять ему образовывать слой горячего воздуха под потолком.
- Тепловентиляторы могут усиливать конвекционные обогреватели — , обеспечивая дополнительное тепло и более равномерное распределение нагретого воздуха, благодаря чему ваша комната быстрее нагревается.
- Чем больше вентилятор, тем лучше нагретый воздух будет смешиваться по комнате.
- Они обеспечивают быстрое тепло в небольших помещениях — например, на кухне или в ванной комнате по утрам, где вам нужно отопление в течение очень коротких периодов времени.
- H Настенные модели хороши для ванных комнат, особенно те, которые слишком малы для установки настенного лучистого обогревателя.
- У большинства нет термостата.
Электрический теплый пол
- Дешевле в установке, чем гидравлический теплый пол (где нагретая вода течет по трубам, встроенным в пол).
- Дорого бежать.
- Легко переоборудуется в существующие дома — между вашими половицами и напольным покрытием. Также могут быть установлены в новых домах.
- Пол должен быть хорошо изолирован , в противном случае большая часть тепла, за которое вы платите, будет потеряна.
- Для обогрева комнаты может потребоваться много времени.
- Обычно устанавливается в ванных комнатах — однако, если вы хотите только периодически нагреваться, радиатор с высокими стенками или электрический вентилятор нагреет ванную намного быстрее, чем пол с подогревом.
- Теплый пол обеспечивает очень комфортное тепло.
Контрольный список для электрических нагревателей
Мощность
Чем выше мощность нагревателя, тем больше тепла он будет производить. Выберите обогреватель с достаточной мощностью, чтобы обогреть комнату в разумные сроки. Таблица ниже дает приблизительное руководство. В случае сомнений приобретите обогреватель с более высокой мощностью и термостат. Максимальная доступная мощность подключаемых электрических нагревателей составляет 2400 Вт.
Размер номера | Требуемая мощность обогревателя |
---|---|
Tiny (до 4 м 2 ) | 500 Вт |
Очень маленький (до 7 — 8 м 2 ) | 1000 Вт |
Малый (до 10 — 13 м 2 ) |
1500 Вт |
Малый / Средний (до 13 — 17 м 2 ) |
2000 Вт |
Средний (до 16 — 20 м 2 ) |
2400 Вт |
Для более точной оценки того, сколько тепловой энергии требуется вашей комнате, используйте инструмент оценки отопления, предоставленный Tenancy Services.
Инструмент оценки отопления — веб-сайт Tenancy Services
Термостаты
- Помогают поддерживать равномерную температуру и экономить электроэнергии. Некоторые электрические нагреватели имеют температурный набор, но большинство не имеют, поэтому вам нужно будет использовать метод проб и ошибок, чтобы найти правильную настройку термостата.
- Убедитесь, что датчик температуры для термостата расположен далеко от горячих частей нагревателя — например, в нижней части нагревателя, куда втягивается неотапливаемый комнатный воздух.В противном случае сам нагреватель мешает работе датчика температуры, что может привести к значительным колебаниям температуры.
Вставной термостат
- Если термостат вашего нагревателя не очень хорошо работает , используйте отдельный вставной термостат. Вы можете купить их онлайн. Или вы можете попросить электрика установить отдельный аппаратный термостат с проводным подключением. Они обычно устанавливаются на стену и, если установлены правильно, лучше чувствуют фактическую температуру в помещении.
Таймеры
Таймеры позволяют включать обогреватель для разогрева кухни за полчаса до вставания или выключать обогреватель после того, как вы ложитесь спать. Вентиляторы
Вентиляторы
помогают быстрее обогревать помещения, равномерно распределяя нагретый воздух, а не отводя тепло около потолка.
Термовыключатель
Некоторые обогреватели имеют встроенный тепловой выключатель, который отключает нагреватель в случае его перегрева — это важная функция безопасности, которую необходимо искать.
Переключатель наклона
Некоторые портативные нагреватели имеют встроенный переключатель наклона, который отключает нагреватель, если нагреватель переворачивается, — еще одна важная функция безопасности, которую нужно искать.
Сколько стоит электрический обогреватель?
В приведенной ниже таблице показано, сколько стоят электрические обогреватели различной мощности, при условии, что цена на электроэнергию составляет 25 центов / кВтч. Мощность нагревателя обычно указывается на упаковке нагревателя, в инструкции по эксплуатации и на этикетке на самом нагревателе.Если ваш обогреватель имеет несколько различных настроек обогрева, обратитесь к руководству по эксплуатации обогревателя для определения мощности каждой установки. Обратите внимание, что текущие расходы в таблице игнорируют термостат нагревателя. Если термостат выключает нагреватель в течение некоторого времени, то эксплуатационные расходы в час будут значительно ниже.
Мощность обогревателя | Расходы на электроэнергию |
---|---|
250 Вт | 6 центов / час |
500 Вт | 13 центов / час |
1000 Вт | 25 центов / час |
1500 Вт | 38 центов / час |
2000 Вт | 50 центов / час |
2400 Вт | 60 центов / час |
Использование электрических обогревателей с умом
- Безопасность прежде всего — всегда следуйте инструкциям производителя, чтобы избежать поражения электрическим током, ожогов и возгорания.Держите обогреватель вдали от предметов, которые могут загореться, и никогда не закрывайте обогреватель. Замените ваш обогреватель, если он имеет сломанные детали, издает смешные звуки или запахи. Используйте только один нагреватель на розетку, чтобы избежать перегрузки.
- Установите конвекционные, масляные колонны или микатермические обогреватели на холодной стороне помещения — например, около окна, если это возможно. Нагретый воздух будет смешиваться с холодным нисходящим потоком из окна, что приведет к лучшему распределению тепла и большему комфорту. Для вашей безопасности держите обогреватель подальше от штор.
- Нагревайте только те области, которые вы используете — и только во время их использования.
- Сохраняйте тепло в — закрыв двери и шторы.
- Установите термостат для здоровой температуры в помещении — стремитесь к 18 ° C до 20 ° C и 16 ° C в спальнях на ночь. Высокие настройки термостата приводят к высоким затратам на отопление.
Подпишитесь на новости Energywise
Подпишитесь на лучшие советы, чтобы сделать ваш дом теплее и сэкономить на счетах за электроэнергию.
Зарегистрируйтесь здесь
,
Модуль электрической нагрузки термостата комнаты системы отопления пола 220V
Описание:
Модуль силовой нагрузки (модуль расширения тока) предназначен для электрической системы подогрева пола, он может увеличить выходную мощность термостатов.
Модуль должен использоваться вместе с термостатом электрического отопления.
>>> Функция модуля
Например: электрический нагревательный термостат номинальной нагрузкой 16А, модуль расширения мощности 20А, после комбинации максимальная нагрузка до 36А. Предполагая общую нагрузку 25А, один единственный термостат 16А не может использоваться для привода 25А, но если вы подключите нагрузку 10А к термостату и подключите остальную нагрузку 15А к модулю, он будет работать.
И более того, вы можете использовать множество элементов этих модулей с термостатом, чтобы контролировать большую площадь с помощью одного термостата.
С помощью этого метода вы можете использовать только один термостат для управления большей площадью.
Характеристики:
Рабочее напряжение: AC200 ~ 240 В 50/60 Гц
Потребляемая мощность: менее 1,5 Вт
Макс ток: 16А
Размер: 86мм х 86мм х 8мм
Шаг отверстия: 60 мм
Материал корпуса: термостойкий ПК
Степень защиты: IP20
Пакет включает в себя: 1 х модуль нагрузки
2 х винтов

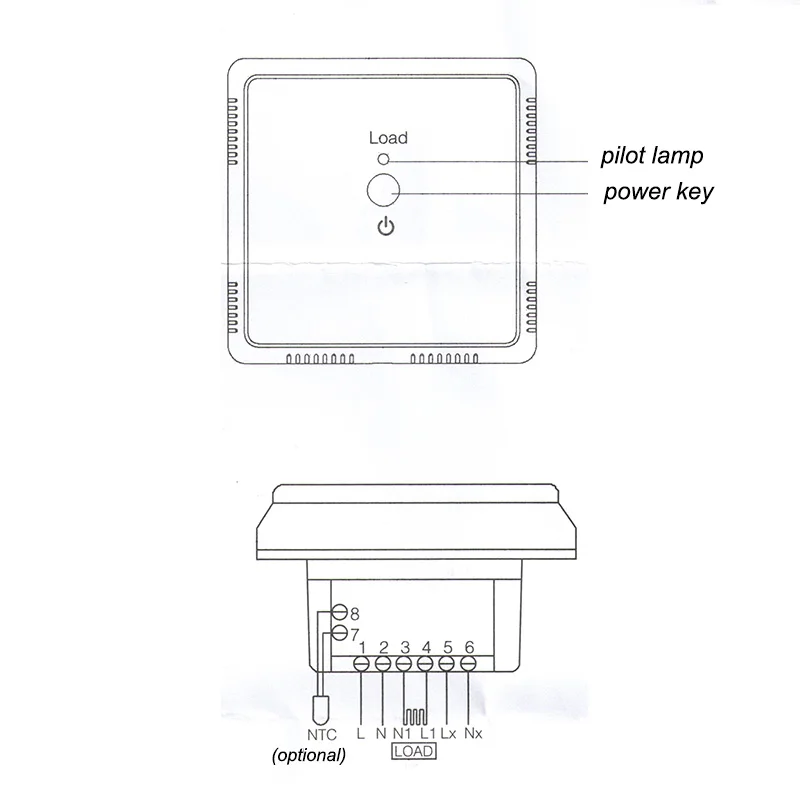

Фото:

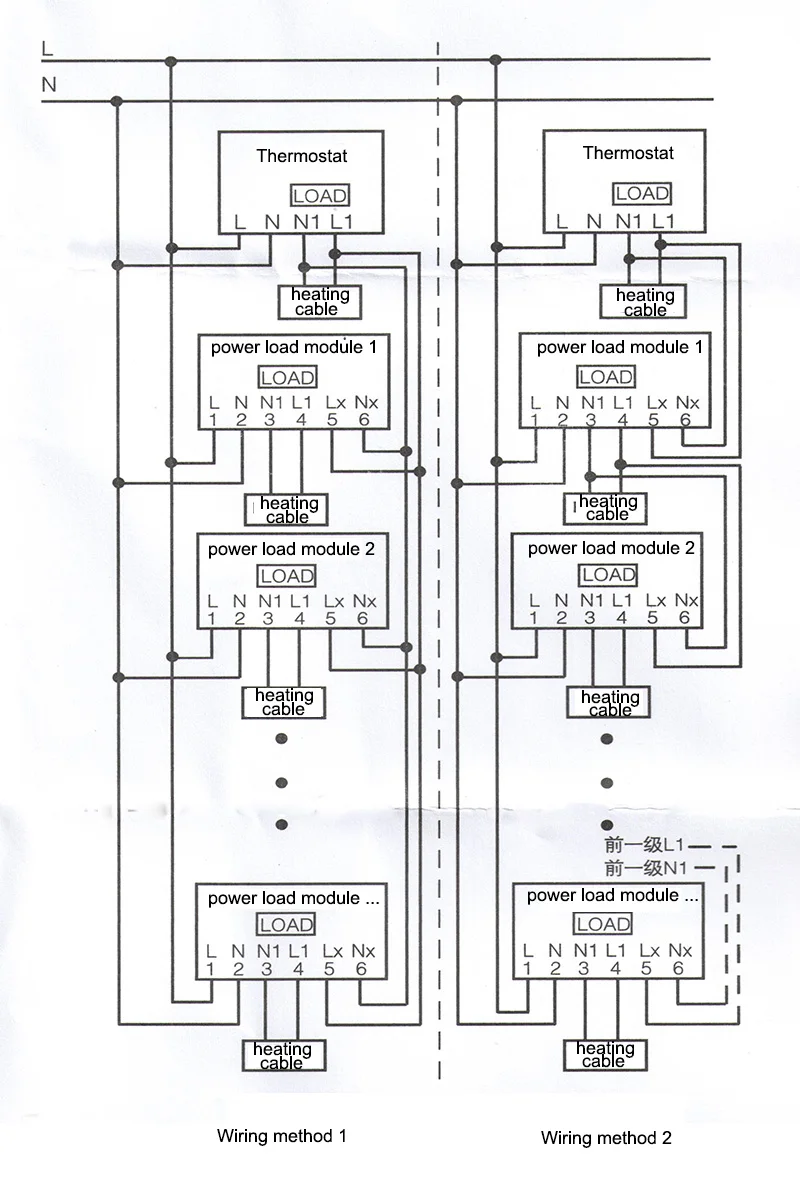

Схема подключения :
,
