Уют в доме зависит не только от красивого интерьера, но и от комфортной благоприятной атмосферы. В дополнение к основным способам обогрева широкую востребованность получает система «теплого пола». Поскольку кабельный электрический и водяной теплый пол требуют сложного длительного монтажа, в городских условиях наиболее востребован современный инфракрасный теплый пол.
Особенности и характеристики инфракрасного теплого пола
Пленочный теплый пол позволяет быстро прогреть помещение с минимальным расходом электроэнергии. Он представляет собой тонкую гибкую пленку, которая состоит из двух плотных полимерных слоев. Между ними располагаются элементы нагрева, они могут быть выполнены из углерода или биметалла.
Функционирует пленочный пол в результате излучения инфракрасных волн, которые не видимы человеческому глазу. ИК-волны не оказывают негативного воздействия на организм человека и домашних животных. Работает инфракрасный теплый пол от электричества, по запаянным в пленке специальным полосам из меди или серебра к нагревательным элементам проходит электрический ток.
Обратите внимание! Углеродистые нагревательные элементы обладают высокой теплопроводностью, благодаря чему инфракрасный теплый пол считается достаточно экономичным способом обогрева, особенно при сравнении с водяными и электрическими кабельными аналогами.
Пленочный инфракрасный пол реализуется в рулонах с шириной 50 или 100 см, для удобства монтажа через каждые 25-30 см предусмотрена линия раскроя. Разрезать пленку в непредназначенном для этого месте нельзя, поскольку это может привести к выводу системы пленочного пола из строя.
Мощность инфракрасного теплого пола варьируется от 150 до 440 Вт/м2, что важно учитывать при обустройстве конкретной системы дополнительного обогрева частного дома или квартиры и выборе типа используемого отделочного напольного покрытия. К примеру, для ламината рекомендуется подбирать ИК-пол с мощностью не более 150 Вт, что позволит подогреть напольную поверхность до температуры в 40-45 градусов. При этом комфортная для ног температура пола составляет 27-29 градусов.
В базовую комплектацию пленочного инфракрасного пола входят:
- Терморегулятор.
- Термодатчики.
- Клипсы или зажимы.
- Электрические провода.
Обратите внимание! При применении инфракрасных полов в качестве основного способа обогрева помещения необходимо учитывать, что пленочные маты при этом должны покрывать не менее 70 процентов площади пола. В регионах с суровыми климатическими условиями ИК-пол устанавливается в качестве дополнительного источника тепла.
Высокая надежность пленочных теплых полов обусловлена их конструкцией. Нагревательные элементы заламинированны между двумя слоями прочного полимера, который не задерживает ИК-излучение, но при этом защищает внутренние компоненты от попадания влаги, механического повреждения или возгорания.
Технология укладки и подключения инфракрасного пола
Инфракрасный теплый пол может использоваться для основного и дополнительного обогрева жилых помещений. Помимо монтажа в квартирах, дачах и загородных домах, он подходит для установки на балконах, в гараже, теплице, сарае или на крыльце. В сильные морозы система пленочного инфракрасного пола предотвратит обледенение.
Современный инфракрасный теплый пол имеет толщину листа от 0,5 до 1 мм, что позволяет его использовать в сочетании с различными декоративными напольными материалами:
- Ламинат.
- Ковролин.
- Паркет.
- Линолеум.
- Керамическая плитка.
Пленочные маты под керамогранит или плитку должны иметь мощность в пределах до 220 Вт, а под более легкие тонкие отделочные покрытия (ламинат, линолеум, ковролин) – от 130 до 160 Вт. Наиболее мощные модели теплых полов рекомендуется использовать для обогрева промышленных объектов, гаражей, мастерских, в саунах и т.д.
Инфракрасный теплый пол отличается простой монтажа. В отличие от кабельных электрических или водяных аналогов он не требует обустройства бетонной стяжки, что сокращает продолжительность установки системы дополнительного обогрева. При этом толщина пленки не превышает 0,2-0,5 мм, в результате чего при ее укладке уровень пола практически не поднимается.
Монтаж инфракрасных полов проводится при положительной температуре и влажности воздуха не более 60 процентов. Термопленка подключается к системе электроснабжения только в развернутом виде, монтаж к сети электропитания матов в рулонах не допускается. Монтаж системы рекомендуется проводить специалистам, но также допускается самостоятельная укладка:
- На первом этапе проводится разметка зон в помещении, на которых будут располагаться пленочные маты. Поверхность пола очищается от мусора, укладка инфракрасного пола допускается на ровное сухое основание.
- На стене выбирается место под терморегулятор.
- Поверхность чернового пола застилается светоотражающим материалом (в качестве него может использоваться изолон), стыки проклеиваются скотчем или мебельным степлером.

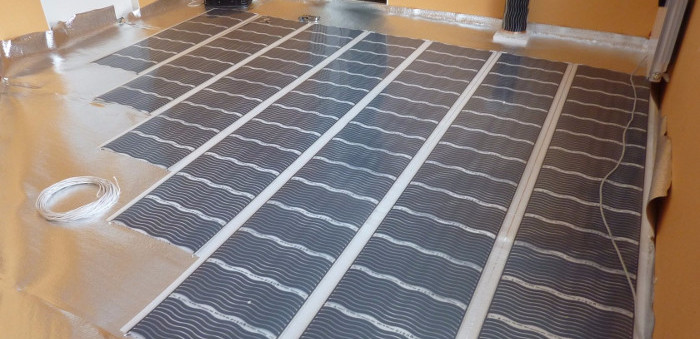

- Настил инфракрасной пленки проводится медными полосами вниз, при этом длина каждого мата не должна превышать 10 метров. Раскрой пленки осуществляется только по местам разреза. Между полосами матов и поверхностью стен рекомендуется оставить расстояние не менее 25 см, пленочный пол не укладывается в местах предполагаемой установки мебельного гарнитура. Между собой маты фиксируются с помощью обычного скотча.
- Места разреза медной шины изолируются с использованием битума.
- В местах подключения электрической проводки на медные контакты устанавливаются зажимы или клеммы, фиксация проводов осуществляется с помощью плоскогубцев. Места подсоединения электрических кабелей и серебряные контакты изолируются.
- Датчики температуры устанавливаются под инфракрасный пол, в теплоизоляционном отражающем материале под них делаются соответствующие вырезы.
- Подключение проводов пленочного пола к терморегулятору на стене выполняется в соответствии с инструкцией и схемой подсоединения.
- Пленочные маты закрываются полиэтиленовой пленкой для дополнительной защиты, после чего укладывается напольное покрытие.
Преимущества и недостатки инфракрасного пола
Широкая область применения инфракрасных теплых полов в жилых помещениях и на промышленных объектах обусловлена их несомненными преимуществами по сравнению с водяными и кабельными теплыми полами. К основным из них относятся:
- Возможность обогрева локальных зон в помещении (пленочные маты могут быть уложены в произвольном порядке на поверхности пола, к примеру, в зоне отдыха или в проходной области. Выборочный монтаж инфракрасной пленки позволяет рационально расходовать материал и при этом экономить электрическую энергию).
- ИК-излучение приводит к нагреву поверхности пола, мебели и других предметов, при этом оно не сушит воздух в помещении, что способствует созданию благоприятного микроклимата. Использование пленочных систем предпочтительно в жилых помещениях.
- Доступная стоимость и короткие сроки монтажа. Комплект системы инфракрасного теплого пола значительно ниже, чем у водяных и кабельных аналогов. Использование пленочных матов не требует заливки стяжки.
- Инфракрасный пол не боится морозов, поэтому может эксплуатироваться для обогрева частных загородных домов, дач или балконов. Длительное отсутствие владельцев не приведет к ухудшению его работоспособности и снижению технических характеристик. В отличие от аналогов он не требуют особого ухода, к примеру, водяные системы обогрева на зимний период требуют слива воды.
- Низкая тепловая инерционность пленочных матов позволяет достичь необходимой температуры в помещении спустя несколько минут после включения системы.
- Экономичность эксплуатации (использование карбоновых нагревательных элементов с высоким КПД позволяет снизить расходы на электрическую энергию).
- Простота укладки и подключения инфракрасного теплого пола позволяет выполнить все работы даже специалисту без соответствующего опыта и специфических знаний, к тому же монтаж пленочных инфракрасных матов не требует применения специального инструмента.
- Высокая безопасность эксплуатации. ИК-излучение идентично солнечной энергии, оно не оказывает вреда, а наоборот благотворно влияет на человеческий организм. ИК-излучение широко используется в стоматологии, медицине и других отраслях.
Несмотря на явные преимущества система пленочных полов имеет ряд недостатков, которые важно учитывать при выборе варианта основного или дополнительного обогрева:
- Стабильная работа системы обогрева зависит от электричества, полноценный обогрев помещения при частых отключениях электроэнергии невозможна.
- Места укладки нагревательных матов не рекомендуется перекрывать мебелью и другими предметами интерьера, поэтому при смене обстановки помещения или перепланировке потребуется разбирать напольное покрытие и менять размещение пленки. Между предметами гарнитура и поверхностью пола должен оставаться зазор не менее 5 см, полное прилегание мебели к полу приведет к перегреву пленки и ухудшению состояния отделочного покрытия.
- Укладка пленочного пола под мягкие покрытия (к примеру, ковролин и линолеум) требует настила дополнительного прочного промежуточного слоя, в качестве которого может выступать ДСП, фанера, гипсокартон и т.д., что приведет к повышению уровня пола.
- Повышенный расход электроэнергии при обогреве большого по объему и площади пространства. По этому показателю инфракрасные полы уступают водяным аналогам.
Правильный выбор и грамотный монтаж системы инфракрасного обогрева позволяют ей исправно прослужить длительное время.
Тренд сегодняшнего дня среди отопительных систем – инфракрасный теплый пол, становящийся все более популярным. Отодвигающий на задний план традиционные аналоги. По своим параметрам инфракрасная система – экономически выгодная альтернатива полам с водяным, кабельным обогревом.
Функционирование ик-полов позаимствовано у Солнца. Излучаемые системой лучи дальнего инфракрасного спектра волн нагревают лишь предметы, живые организмы. Чтобы правильно подобрать инфракрасный теплый пол и грамотно установить, следует понимать принцип его работы. Знать особенности, правила монтажа системы обогрева.
Принцип работы
После включения изделия в электросеть, проходящий по нано-углеродным элементам ток, преобразуется в инфракрасные лучи. Затем переходит в тепло и поступает в окружающую среду. Благодаря свойствам инфракрасных лучей, нагревать живые организмы и предметы, тепло распространяется только на них.
В отличие от водяных, кабельных теплых полов, отдающих тепло сначала в воздух, нагревающий затем предметы, инфракрасный работает по противоположной схеме. Сначала греет мебель, живые организмы и через них передает тепло в атмосферу. Тепловые потери при обогреве ИК полом минимальные, но при этом помещение прогревается равномерно.
Уникальность
В известных, уже ставших классическими, водных, масляных, электро-конвекторах вначале происходит нагрев воздуха вблизи источника, передающего затем тепло по всему помещению. Нагретые массы подымаются к потолку. Там происходит процесс их смешивания. При этом конвективные потоки вовлекают в себя и пыль.
В итоге, внизу находятся прохладные массы воздуха, создающие холодную зону, в которой находится нижняя часть тела человека. Вверху, на уровне головы и выше, циркулируют теплые потоки, смешанные с пылью, обогревающие потолок. Холодная зона устанавливается на высотах в диапазоне 1,6-2,0м. И пока она прогреется пройдет длительное время. А это повышенный расход энергоносителя, обеспечивающего подачу тепла.
Система пленочного инфракрасного пола излучает мягкое тепло, без сжигания кислорода. Благотворно воздействует на организм человека. Ее уникальность в избирательном нагреве. Теплый пол в этом случае не расходует электроэнергию на обогрев воздуха. Система вначале подогревает:
- напольное покрытие;
- предметы обстановки;
- тело человека, домашних животных.
От них впоследствии и происходит нагревание окружающего пространства. Вблизи поверхности пола t℃ воздуха всегда равна температуре напольного покрытия. Вследствие этого сначала образуется комфортная теплая зона внизу, а затем нагретый воздух обогревает подпотолочное пространство. При этом отсутствует циркуляция пыли. Воздух, которым дышат люди, находящиеся в помещении, чище.
Преимущества
Новая технология обогрева полов с последующим нагревом помещения обладает следующими достоинствами:
- высокая экономичность;
- надежность системы;
- комфорт;
- благотворное влияние ИК лучей;
- ионизация воздуха;
- отсутствие пыли в циркуляции теплых масс.
Повышенная экономичность системы в сравнении с аналогами объясняется уменьшением потерь тепла. КПД инфракрасного обогрева около 100%. Достигается это эффектом практически мгновенной передачи тепла телу человека.
Находясь в помещении у жильцов, возникает ощущение, что вокруг температура воздуха выше на 3℃-4℃, чем в действительности. Вследствие этого люди чувствуют себя комфортно. Поэтому отсутствует нагрев воздуха в подпотолочном пространстве. Это позволяет экономить 25-35% электроэнергии в сравнении с классическими аналогами.
Повышенная надежность
В результате применения инфракрасных полов выяснилось, что срок их эксплуатации может достигать 30 лет. Таким свойством не обладают стандартные системы. Температура плавления пленки 120℃, эксплуатационная максимум 60℃.
Ламинированная, состоящая из нескольких слоев, поверхность теплого пола надежно противостоит механическим воздействиям, влаге. Обеспечивает безопасную работу системы даже в случае появления дефектов (прокол, порез).
Оборудование продолжает функционировать даже при выходе из строя одного карбонового элемента. Производители гарантируют функционирование изделия до 10 лет.
Комфорт
Применение инфракрасной системы для отопления помещений исключает прямой нагрев воздуха. Организм человека получив достаточно тепла находится в помещении со свежим воздухом, оптимально прохладным и влажным.
При работе системы не сжигается кислород, отсутствуют шумы, вибрация. Нет циркуляции потоков воздуха, что исключает наличие в атмосфере пыли. Нет необходимости устанавливать сложные системы вентиляции, так как отсутствуют продукты сгорания, неприятные ароматы.
Влияние на человека
ИК излучение уже давно используется медициной в целях профилактики, терапии заболеваний. Лучи обладают особыми свойствами и способствуют излечению отдельных болезней. ИК пол при работе положительно влияет на организм человека.
В первую очередь лучи создают тепло вокруг тела человека, предоставляя ему комфортные условия. Продолжительное действие ИК излучения замедляет воспалительные процессы. Оказывает успокаивающее воздействие на нервную систему. Чтобы теплый пол был комфортным для жильцов следует правильно его выбрать и установить.
Выбор пленочного ИК-пола
Прежде чем приобретать пленочный нагревательный элемент, следует рассчитать площадь обогрева (S). Затем определиться с мощностью источника ИК-обогрева. Если часть площади теплого пола менее 60% от S общей в помещении, то выбирают элементы 220Вт/м². В случае когда показатель выше ориентируются на диапазон 160-220Вт/м². При больших теплопотерях следует отдать предпочтение пленкам с самой высокой мощностью на кв. метр.
Суммарная мощность определяется P=S*220 (160). Относительно этого показателя нужно выбрать терморегулятор. Устройство может быть встраиваемым или накладным. Подбирается терморегулятор в зависимости от типа исполнения. Обширные площади теплого пола набираются из мелких элементов соединяемых в одну электроцепь.
Выбор дополнительных комплектующих
Термоизоляционный материал рекомендуется выбирать с повышенной жесткостью. Это может быть техническая пробка, панели пенополистирола. Часто используется фольгоизол (изолон). Его подкладывают при чистовом покрытии из ламината. Толщину теплоизоляции вбирают исходя из конкретных условий.
Гидроизоляцию теплого ИК-пола можно произвести обычной полиэтиленовой пленкой. Ее площадь должна быть немного больше общей S. Следует помнить, что во влажных помещениях гидроизоляцию необходимо устанавливать с обеих сторон нагревательных элементов.
Установка пленочного ИК-пола
Монтаж нагревательных элементов чаще всего производят по чистовое покрытие пола ламинатом. Выполнить установку можно самостоятельно. Для этого придется тщательно изучить процедуру монтажа. Если на это нет времени, то лучше поручить выполнение работ профессионалам. В этом случае клиент застрахован гарантией, предоставляемой монтажниками. В случае дефектов после установки, восстановление функционирования выполняется за счет компании выполнявшей работы.
Этапы монтажа
- Тщательная очистка рабочей поверхности пола.
- Установка теплоизоляционного материала.
- Монтаж подкладки под ИК-пол.
- Разрезать пленку на отдельные элементы.
- Произвести укладку, монтаж в единую электроцепь.
- Подключить термодатчик, тщательно заизолировать все соединения.
- Выполнить контрольную проверку электросхемы. Убедиться в правильности монтажа электроцепи.
- Подключить пленочные инфракрасный пол в общую электросеть квартиры, дома.
Технология укладки и монтажа пленочных нагревательных элементов несложная. Следует внимательно производить различные процедуры по установке и система будет исправно работать.
В процессе монтажа необходимо помнить, что нельзя повреждать токовыводящие элементы пленки. Следует тщательно заизолировать все соединения электроцепи. Неправильное подключение электролиний соединяющих отдельные маты, или других элементов ик-пола сделает нерабочей всю систему обогрева. При сомнениях в правильности самостоятельного подключения электросхемы, следует обратиться к профессиональным электрикам разбирающимся в теплых полах и имеющих опыт их установки на различные виды основы.
Блиц-советы
- Применение электрического тёплого пола является самым экономичным вариантом обогрева помещения. Если использовать такую систему в качестве основного источника тепла в доме, то следует позаботиться о непрерывности работы такой системы в случае аварии на линии электропередач. Для использования в качестве альтернативного источника энергии, можно применять дизельные или бензиновые генераторы напряжением 220 В.
- При осуществлении монтажных работ по установке системы обогрева самостоятельно, не следует допускать чрезмерных перегибов, и не повреждать изоляцию провода, который будет использоваться в бетонной стяжке. Если самостоятельная установка системы вызывает сомнения, то для проведения монтажных работ следует обратиться к квалифицированным специалистам.
- Для того чтобы греющий элемент прослужил долгое время, следует выбирать модели, имеющие сертификат качества, а продавец в обязательном порядке должен заполнить гарантийный талон, это позволит вернуть товар в случае обнаружения дефекта.
Электрический пол: выбираем оптимальный вариант
Главное преимущество электрического пола – его способность работать круглый год. Он не зависит от отопительного периода, поэтому в сырые весенне-осенние дни будет греть ваше жилье, когда все соседи мерзнут. Это единственно возможный вариант для жильцов квартир, хотя в частных домах такие полы тоже нередко прокладывают, используя в качестве дополнения к основному источнику тепла.
Многие жильцы выбирают электрический теплый пол под последующую укладку плитки потому, что его температуру можно регулировать, устанавливая оптимальный для конкретного сезона режим. Водяные системы такой возможности лишены.
Но так как электрический тёплый пол бывает кабельным, в виде матов и плёночным, сравним, что под плитку выгоднее.
Вариант #1 — кабельные электрические полы
Укладка кабельных теплых полов под плитку проводится редко. Во-первых, эти системы требуют заливки бетонной стяжки где-то около 4 см, а с учетом высоты кабеля пол приподнимается на 6-8 см. Во-вторых, стяжка дает нагрузку на основание, что в многоквартирных домах нежелательно.
Пирог кабельного пола достаточно высокий и за счет стяжки тяжелый, поэтому он крадет высоту помещения и повышает нагрузку на основание
Данный вариант электрического пола наиболее выгоден хозяевам, только получившим либо построившим свою жилплощадь без отделки. Тогда на этапе создания черновых полов им все равно придется заливать стяжку, чтобы выровнять основ
В настоящее время выделяют три типа теплых полов, работающих от электричества:
- ИК-пленочный пол;
- Кабельный теплый пол;
- Стержневой (карбоновый) теплый пол.
Каждая система, несмотря на разный принцип работы и отличающиеся технические характеристики, способна обеспечить повышенный комфорт, удобство при эксплуатации и существенную экономию электроэнергии. По сравнению с обычным центральным отоплением, система ИК, кабельного или стержневого типа способна обеспечить равномерный электрообогрев пола.
Инфракрасный пол
Инфракрасный пленочный теплый пол (ИК) представляет собой современный способ отопления, подогрев она осуществляет за счет ИК-излучения. Инфракрасная нагревательная пленка по многим техническим характеристикам превосходит аналогичные системы напольного обогрева. Кроме того, для работы ИК-системы не нужно проводить трудоемкие монтажные работы по обустройству бетонной стяжки и выкладке нагревательных элементов.
Инфракрасный пленочный пол может совмещаться с любой разновидностью финишного напольного покрытия. Также инфракрасная отопительная пленка более проста в ремонте. Система работает по параллельной схеме, а значит, даже при выходе из строя одной из секций, все остальные продолжат работу, заменить необходимо будет только 1 участок.
ИК-пленка, обеспечивающая подогрев пола, изготавливается с применением плотных полимерных соединений. Между двумя слоями ИК-пленки размещаются элементы, обеспечивающие подогрев напольной поверхности. Работает такая система от электросети и не требует размещения блока питания или других дополнительных устройств, помимо терморегулятора.
Каждый тепловой элемент оснащен проводником к которому присоединен провод. Провод, в свою очередь, подключается к источнику питания. Инфракрасный пол оснащен термостатом, который регулирует степень обогрева с помощью встроенных датчиков. Пленочный пол обладает рядом преимуществ:
- ИК-излучение обеспечивает подогрев предметов, а не воздуха;
- ИК-пол не создает восходящих потоков, благодаря такой особенности не возникает сквозняков и перемещения пыли;
- ИК-пленочный пол может обеспечивать локальный подогрев – это создает разный температурный режим в разных зонах одной комнаты;
- Ленточный пол прогревается в течение 20-30 минут, в то время как водяной или стержневой за 3-4 часа;
- Пленочный пол имеет более чем 20-летний срок службы.
Однако представленная система имеет и свои недостатки:
- Ленточный электрический пол при повреждениях или неправильном монтаже может спровоцировать возгорание в результате короткого замыкания;
- Механизм, обеспечивающий электроподогрев пола, может выйти из строя из-за перепадов напряжения.
Основные технические характеристики:
- Напряжение электросети: 220 В, 50 Гц;
- Температура нагрева пленки: 45-80 °C;
- Мощность потребления электроэнергии: 150-400 Вт/м2;
- Длина ИК-волны: 6-20 мкм.

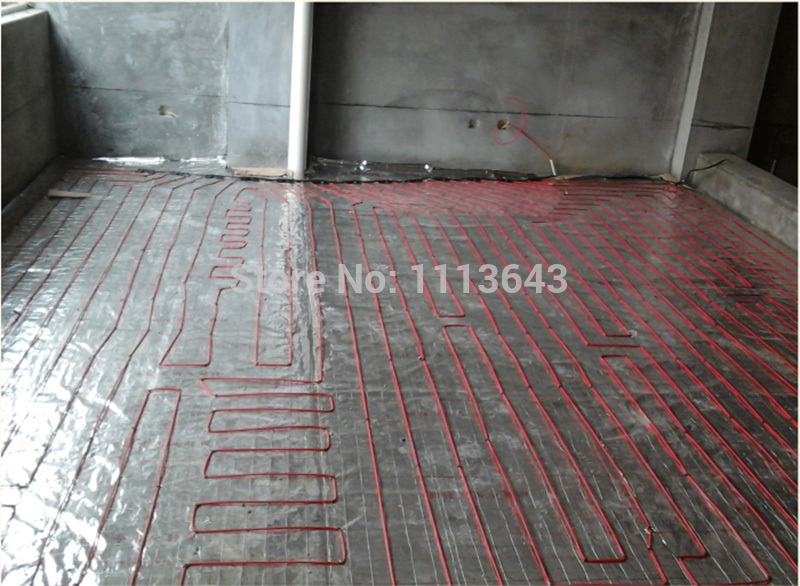

Кабельный теплый пол
Электрический кабельный пол обеспечивает подогрев в процессе максимального преобразования мощности кабеля в энергию тепла. Кабель для теплого пола может нагреваться до температуры в 60-70°C, а его изоляционная обмотка может без потери свойств выдержать нагрев до 100°C.
В отличие от водяного теплого пола, электрический пол, использующий для нагрева провод, нагревается гораздо быстрее (в течение 30-40 мин.), но при его монтаже обязательно обустройство цементной стяжки. Водяной пол отличается сложным процессом монтажа трубопровода, в то время как провод укладывается просто и легко. Наряду с этим, кабельный пол стоит несколько дороже, чем инфракрасная система обогрева.

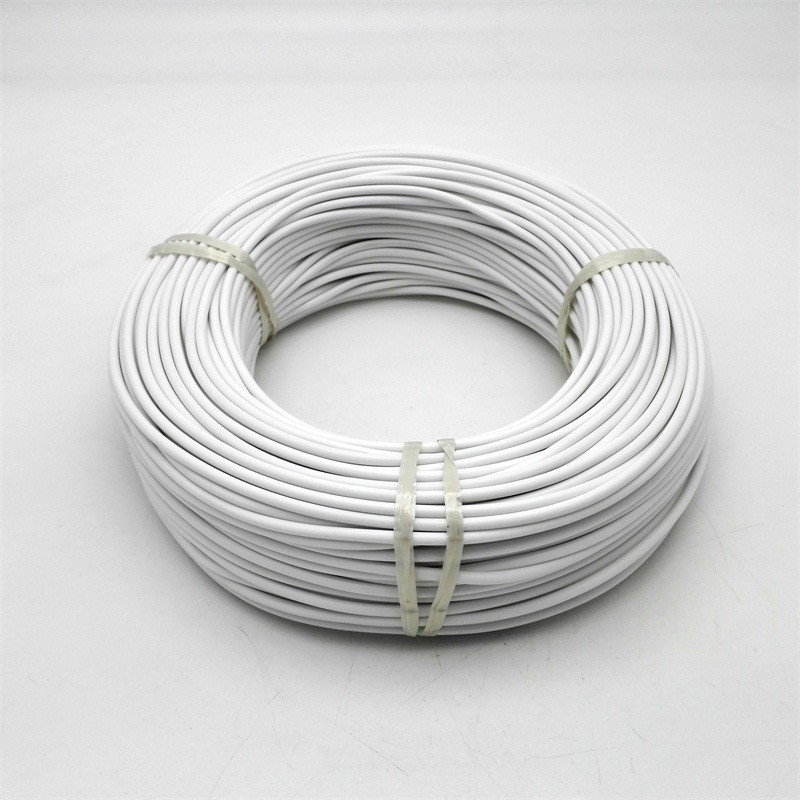

Для обеспечения нагрева поверхности пола система использует нагревательный провод. Провод может быть резистивным (одножильным и двухжильным) и саморегулирующимся.
Резистивный провод изготавливается с применением меди, латуни и нихрома. Он покрывается двумя-тремя слоями поливинилхлоридного изоляционного слоя, который может выдерживать воздействие высоких температур и защищает все виды обогревательных кабелей от механических повреждений. Провод обернут экранирующей обмоткой из проволоки или фольги, которая защищает от электромагнитного излучения; также обмотка выполняет функцию заземления.
Одножильный провод представлен в виде металлической жилы, которая обладает высоким электрическим сопротивлением. Его постоянная теплоотдача может привести к серьезному перегреву на отдельных участках системы. Двухжильный провод отличается тем, что одна из жил интенсивно обеспечивает подогрев, в то время как вторая выполняет функцию токопроводящего элемента.
Провод саморегулирующегося типа может активно изменять мощность обогрева в случае изменения температуры окружающей среды. Такие виды кабелей оснащены надежной внешней и внутренней изоляцией, которая обеспечивает отличную механическую, химическую и электрическую защиту. В качестве нагревательного элемента здесь выступает полупроводниковая матрица. Если температура воздуха в помещении понижается, то середина кабеля сжимается, что влечет за собой увеличение силы тока и повышение количества тепла.
Кабельная система имеет следующие преимущества:
- Способна равномерно распределять тепло по всей высоте комнаты;
- Не сушит воздух;
- Не влияет на особенности дизайна помещения;
- Может быть уложена под плитку, стяжку, линолеум, ламинат;
- В отличие от водяного теплого пола, не способна к разгерметизации;
- Эксплуатационный срок достигает 20 лет;
- По сравнению с водяными полом имеет низкую инерционность нагрева.
- Не создает фоновых шумов во время работы.
Наряду с этим, кабельный пол имеет ряд существенных недостатков, среди них:
- Высокая стоимость затрат на электроэнергию;
- Необходимость полного демонтажа финишного покрытия при повреждениях нагревательного элемента;
- Повышение электромагнитного фона в области пола.
Технические характеристики:
- Номинальное напряжение: 220 В, 50-60 Гц;
- Максимальная температура нагрева: 105 °C;
- Номинальная мощность: 20 Вт/м.п.;
- Минимальный радиус изгиба: 15 мм.
Стержневой теплый пол
Электрический стержневой пол функционирует за счет карбоновых нагревательных элементов. Принцип действия такой системы заключен в том, что карбоновый стержень выполняет функцию длинноволнового излучателя, который работает в рамках диапазона инфракрасного излучения, которое по своим характеристикам схоже с солнечным светом.
Такой электроподогрев способствует сохранению оптимального уровня влажности в воздухе комнаты. При этом находящиеся в ней предметы могут прогреваться в глубину на 1,5-2 см. Стержневая система использует принцип работы инфракрасного обогревателя. Карбоновый стержень изготовлен с применением мелкодисперсного графитового порошка, который покрыт изоляционным покрытием из полиэтилена и полиэстера.
По сравнению с водяным теплым полом, стержневой демонстрирует более высокую степень надежности и долговечности, а благодаря изоляции с помощью напольного покрытия увеличивается и параметр площади обогрева.
Стержневая система представляет собой гибкие карбоновые стержни, которые соединяются между собой с помощью медного кабеля и обмотаны трехслойной полимерной изоляцией. Укладывать их можно в комнате с любой планировкой. Пленочная система укладывается в паркет, также она может быть покрыта ламинатом или линолеумом. Эту обогревательную конструкцию можно монтировать в потолок или стены, сверху может быть размещено декоративное покрытие.
Принцип работы стержневого пола заключается в передаче тепловой энергии с применением длинноволнового инфракрасного диапазона. По медному кабелю электрический ток поступает прямиком на карбоновый стержень, который вырабатывает ИК-излучение.
Преимущества стержневых теплых полов:
- Все виды напольных финишных покрытий отлично сочетаются со стержневой системой;
- Конструкция отличается повышенной пожаробезопасностью;
- Имеет малый вес – нагрузка на базовый пол при этом минимальная;
- Может размещаться в комнатах, отличающихся сложной планировкой с большим количеством мебели;
- Хорошо переносит условия повышенной влажности;
Недостатки:
- При укладке под бетонную стяжку или керамическую плитку невозможно провести ремонт без предварительного капитального демонтажа покрытия;
- Высокая стоимость;
- Невозможность использования алюминиевой подложки – при реакции со щелочной средой алюминий медленно растворяется, что, в свою очередь, может нанести вред карбоновым стержням;
- Малый эксплуатационный срок – 3-5 лет.
Технические характеристики:
- Потребляемая мощность: 108-180 Вт/п.м.;
- Энергопотребление на 1 п.м.: 20-50 Вт/ч;
- Питание: 220 В, 50 Гц;
- Длина волны ИК обогрева: 10-15 мкм.
Рекомендации по выбору электрического теплого пола
Для того чтобы определиться с тем, какой электрический пол подойдет лучше всего, в первую очередь следует сравнить технические характеристики каждого вида и соотнести их с эксплуатационными условиями. Наиболее значимый показатель здесь – это мощность, с которой осуществляется электроподогрев.
Если нужно подобрать систему теплого пола для помещения с повышенной влажностью, то показатели потребляемой мощности должны превышать значение в 160–180 Вт/м2. Еще один важный параметр заключается в простоте управления теплым полом. Дело в том, что режим изменения температуры в комнате регулируется с помощью специальных датчиков, которые подают сигнал к органу управления. Термостат сможет обеспечить поддержку оптимальной температуры системы.
Если электрический теплый пол будет применяться в качестве источника основного отопления и нагреваться будет ламинатное, ковролиновое или линолеумное покрытие, то наиболее подходящим вариантом будет инфракрасный теплый пол. Это связано с тем, что при ИК-обогреве финишное покрытие деформируется и рассыхается меньше всего. Тем не менее пленочный инфракрасный пол отлично сочетается и с керамической плиткой. Для обеспечения ровной поверхности лучше всего применять фанеру или листы ГВЛ.
Под плитку в ванной комнате и спальне рекомендуется устанавливать нагревательные маты. В этом случае плитка будет крепиться поверх обогревательного слоя с помощью клея. При использовании ИК-пленки для обогрева гостиной или кухни, не обязательно применять теплоизоляционное покрытие, размещенной между матами и плиткой. Это позволит существенно сэкономить электроэнергию.
Важно помнить о том, что ИК-пол не в состоянии обеспечить надлежащую температуру нагрева зимой, потому в качестве основного источника тепла в жилых комнатах лучше использовать более мощную кабельную обогревательную систему. Для этого может применяться как одножильный, так и двужильный нагревательный кабель под стяжку.
Если теплый пол стержневого типа будет единственным источником отопления, то он должен сочетаться с эффективным теплоизолятором. Эту функцию могут выполнять пенополистирольные плиты с толщиной в 20-50 мм. Если любая из представленных обогревательных конструкций будет единственным источником тепла, площадь подогрева должна составлять не менее 80% от всей поверхности пола в комнате. Монтаж можно выполнять своими руками, но сборку и установку кабельной и стержневой системы лучше поручить квалифицированным специалистам.
Системы «скрытого» отопления, такие как теплый пол, сегодня довольно популярны. Наряду с уже привычными и знакомыми системами как водяной теплый пол и кабельный теплый пол, все больший интерес у потребителей вызывают инфракрасные пленочные теплые полы.
Инфракрасный пленочный теплый пол на сегодняшний день можно назвать инновацией в технологиях систем обогрева. Он отличается простым монтажом, который можно проводить на любой стадии отделочных работ и в любое время года. Пленочный теплый пол от компании DAEWOO ENERTEC обладает высокой пожароустойчивостью.
Монтаж инфракрасного теплого пола не требует цементной стяжки. В качестве напольного покрытия для пленочного теплого пола чаще используют ламинат. Пленочный пол под линолеум подходит также хорошо.
Мы предлагаем комфорт по доступным ценам посредством устройства инфракрасных пленочных теплых полов DAEWOO ENERTEC.
Как работает инфракрасный теплый пол
Работа инфракрасного теплого пола заключается в следующем: электрический ток проходит через медные шины вдоль двух краев термопленки. Ток через медные жилы проходит по карбоновым полосам, которые начинают излучать лучи в длинноволновом инфракрасном диапазоне. Эти лучи, подобно солнечным, обогревают помещение.В производстве пленочного теплого пола DAEWOO ENERTEC используется метод нано-напыления для нанесения карбонового слоя, с точностью до 1 микрона. Карбоновые полосы находятся между двумя слоями очень прочной полимерной пленки, имеющей высокие изолирующие свойства.
Обогрев пленочным теплым полом можно сравнить с солнечным теплом, так как составляющей частью солнечных лучей также является инфракрасное излучение. Нагреваясь до температуры 30-35 градусов, инфракрасный пол излучает инфракрасные волны, которые нагревают все предметы на своем пути, тем самым, наполняя помещение комфортным теплом и уютом.
Монтаж инфракрасного теплого пола
Готовая к применению и обогреву термопленка DAEWOO EBERTEC имеет толщину 0.4 мм и ширину 0.5 м и 0.8 м. Ее укладка производится на ровную и чистую поверхность пола. По всей площади утепляемого пола вначале укладывается теплоотражающая подложка. Далее раскладывают и закрепляют термопленку, исключая места где будет стоять мебель. Далее систему подключают к терморегулятору.Перед укладкой напольного покрытия инфракрасный пленочный теплый пол накрывают обычной полиэтиленовой пленкой для пароизоляции.
Под ковролин или линолеум рекомендуется поверх пленки укладывать слой ДВП или фанеры. Работает инфракрасный пленочный пол от сети 220 вольт.
Необходимое количество полос пленочного теплого пола берется из расчета того, каким планируется обогрев. Если инфракрасный теплый пол будет служить основным источником локального обогрева, тогда в этом помещении пленка должна укрывать примерно 70% площади пола. В случае, когда инфракрасный теплый пол рассматривается как комфортная система обогрева, тогда достаточно 30-40 % площади пола в помещении, занимаемой пленочным теплым полом.
Преимущества инфракрасного теплого пола
Как известно инфракрасное тепло благотворно влияет на здоровье человека. Инфракрасные теплые полы, обогревая помещение, дают приятное и безопасное тепло, при этом не сушат воздух и не сжигают кислород. Особенно рекомендуется использовать пленочные теплые полы людям, страдающими аллергией и заболеваниями легких.Инфракрасная термопленка отличается повышенной термостойкостью. Использование теплого пола позволяет экономить пространство помещений и эффективно использовать ниши под окнами, что актуально для помещений с небольшой площадью.
Инфракрасный теплый пол затрачивает меньше энергии для прогрева ламината, т.к. он находится непосредственно под напольным покрытием. При этом энергия не тратится на дополнительный прогрев стяжки. Срок службы инфракрасного теплого пола DAEWOO ENERTEC составляет не менее 15 лет.
Инфракрасный теплый пол (ИК-пол) – относительно новый продукт на рынке обогревательных систем. Если до недавнего времени использовались две основные технологии, водяные и электрические теплые полы, то сейчас все большую популярность завоевывает ИК-пол.
Принцип действия
Бывают: инфракрасный стержневой теплый пол и инфракрасный пленочный теплый пол. Их принцип работы прост: нагревая за счет электрического тока карбон, система получает тепловую энергию для обогрева помещения. Излучаемое тепло схоже по своему характеру с солнечным светом. Это свойство легло и в основу создания инфракрасного теплого пола и прочих схожих с ним современных отопительных систем.
Пленочный инфракрасный пол
Что такое пленочный теплый пол? Инфракрасный карбоновый теплый пол получил свое название от ключевого элемента – карбоновой пасты, которая запаяна в пленку из полиэстера. Данный излучатель из нетканого полотна имеет 100-процентную теплоотдачу. Нагревательный кабель, в отличие от инфракрасной пленки, потребляет больше электричества, что делает пленку гораздо более выгодным решением. Чаще всего она используется в жилых помещениях и монтируется под ламинат, линолеум, паркет и ковролин.
Инфракрасный пленочный теплый полК плюсам относят следующие характеристики:
- можно укладывать напольное покрытие, не заливая обогревательную систему цементом;
- незначительная толщина не поднимет уровень пола;
- низкий уровень расхода электроэнергии;
- возможность демонтажа и повторного монтажа;
- невысокая цена, в отличие от стержневого инфракрасного теплого пола.
Как и практически у любого изделия, у пленочного пола есть своим недостатки:
- для правильной работы системы необходимо создать идеально ровную поверхность;
- отсутствие гарантии на абсолютную пожаробезопасность;
- сильный нагрев мебели и техники;
- более сложный монтаж, по сравнению с другими видами.
Чтобы рассчитать мощность отопительной системы, необходимо знать скорость и температуру нагрева пленки. За 15-20 минут она нагревается до 50-55°С. Максимальное энергопотребление 1 м² пленки за час равно 240 Вт. С помощью программируемых автоматов можно сократить потребляемую мощность, разделив помещения на зоны с последовательным нагревом.
Инфракрасный теплый пол в комплекте включает в себя нагревательную пленку, изолированные провода в двух цветах, зажимы, изоляционный скотч и инструкцию. Как укладывать покрытие инфракрасного теплого пола? Рулонный теплый пол такого вида очень требователен к ровности поверхности, на которую он укладывается. Перепады в высотах, которые допустимы при монтаже, должны быть менее 3 мм.
Чтобы точно определить состояние пола, следует воспользоваться уровнем. Если необходимо, основу следует выровнять, а затем обязательно удалить с нее пыль. Для этой цели можно использовать пылесос.
Монтировать инфракрасный пленочный теплый пол рекомендуется только после выполнения всех вышеперечисленных процедур.
Комплект пленочного теплого полаМонтаж пленочного пола
В первую очередь устанавливается слой гидроизоляции, который защитит систему отопления от влаги. Далее кладется теплоизоляционный слой. Нередко в целях экономии финансов и времени этот пункт игнорируется, что в корне неправильно. Чтобы система работала максимально эффективно, необходимо минимизировать потери тепла. Существует 3 типа используемого материала: органические, неорганические и смешанные. Какой бы вы ни выбрали, он крепится металлизированной стороной наверх и соединяется на стыках скотчем.
Перед непосредственным началом монтажа требуется выбрать место для терморегулятора. Оптимальный уровень крепления – 15 см от пола. Затем необходимо составить схему для размещения пленки. Следует избегать мест, где планируется поставить мебель и бытовую технику. Первый слой укладывается на расстоянии 10-40 см от стен. Если пленочный карбоновый теплый пол будет единственным отопительным элементом, его площадь должна покрывать свыше 70% помещения. Для дополнительного обогрева достаточно 40%.
Инфракрасная полиэстеровая пленка может быть разрезана по указанным линиям и должна укладываться стороной с медными контактами вниз по направлению к стене. Контактные зажимы присоединяются к краю медной полосы, затем можно подключать провода. Места разрезов и соединений необходимо изолировать битумной мастикой. Термодатчик подключается к нижней стороне ИК-пленки. Его также требуется изолировать. Прежде чем приступать к чистовой отделке пола, следует протестировать получившуюся систему обогрева. Искрение, перегрев проводки и неравномерное нагревание пленки говорят о том, что при монтаже были допущены ошибки. При отсутствии подобных проблем можно смело заявить, что пленочные теплые полы с инфракрасным излучением готовы.
Стержневой инфракрасный пол
Данный тип представляет собой маты со множеством стержней, параллельно подключенных гибкими соединительными проводами, внутри которых карбон, медь и серебро. Сделав сверху цементную стяжку, на уложенный теплый пол можно смело класть кафельную плитку. Инфракрасный кабельный теплый пол на самом деле правильно называть стержневым.
Инфракрасный стержневой теплый полПреимущества стержневой системы:
- подходит для помещений с высокой влажностью;
- обладает свойствами саморегуляции;
- не нагревает мебель и технику на своей поверхности;
- гарантирует пожаробезопасность;
- прост в установке;
- быстро нагревает помещение.
Минусы данного типа теплого пола:
- высокая цена;
- высокий уровень потребления электроэнергии;
- нагревается чуть менее равномерно, чем пленочный;
- не слишком удобен при ремонте и демонтаже.
Подготовка, как и у пленочного варианта, начинается с определения места для терморегулятора. Далее составляется план, отображающий зоны с обогревом и без него. Инфракрасные маты имеют стандартные размеры (83 см) и кладутся на расстоянии 15-20 см от стены. Ровность поверхности и теплоизоляционный слой чуть менее принципиальны, чем в первом случае, но позволят добиться наилучшего результата. Если речь идет о дополнительном отоплении, будет достаточно уложить не особо толстый рулонный теплоизолятор, если об основном, то понадобятся более серьезные материалы.
При выборе также обращайте внимание на общий климат в регионе и непосредственно на расположение квартиры в доме. Рекомендуется использование теплоизоляционного материала с металлизированным покрытием, а не с фольгой, которая гораздо быстрее изнашивается. Чтобы минимизировать теплопотери на обогрев стен, следует проложить теплоизолятор по периметру помещения, чуть заходя на стены. Подойдет демпферная лента, ленточный утеплитель или полоса пенополистирола. При чистовой отделке излишки обрезаются, а кайма скрывается плинтусом. Набор инструментов, необходимый для того, чтобы сделать инфракрасные стержневые полы:
- щипцы;
- клещи обжимные;
- кусачки;
- отвертка;
- ножницы;
- нож;
- строительный скотч;
- строительный фен.
Монтаж стержневого пола
Как сделать инфракрасный стержневой пол? Маты укладываются вплотную, без зазоров. Щели необходимо заполнить, стыки проклеить скотчем или металлизированной лентой с клеевым покрытием. Укладка начинается со стены, на которой расположен терморегулятор. Для разворота соединительный провод разрезается строго посередине между стержнями. Возможен вариант покупки листов, а не рулона материала.
Разложенные маты фиксируются друг с другом и с утеплителем скотчем. Разрезанные провода необходимо соединить с помощью коннекторов. Сверху надевается термоусадочная трубка, которую следует нагревать строительным феном до тех пор, пока соединение проводов не будет обжато. После установки датчика температуры можно подавать питание в систему и тестировать ее.
Укладка инфракрасного стержневого теплого полаРазобравшись, что такое инфракрасный теплый пол, и выяснив, как работает тот или иной его вид, необходимо выбрать из всех свойств наиболее принципиальные для конкретной ситуации. Для кого-то это простота монтажа, для кого-то – низкий уровень потребления электроэнергии, а кому-то важна возможность повторного монтажа. Но на каком бы варианте вы ни остановились, это будет весьма экономичным и эффективным решением, по сравнению с традиционными системами отопления. Правильно сделанные инфракрасные теплые полы оправдывают свои вложения и способны долго прослужить.
В качестве дополнительного источника тепла применяют электрический теплый пол. Данная схема хорошо работает на полах любого вида и устраивается в домах из любого материала. Отличительная особенность – простой монтаж, что понравиться неопытному мастеру. Такой пол хорошо монтировать в помещениях, где проложить систему обогрева весьма затруднительно. Например, балкон или терраса. Иногда, теплые полы используют в качестве единственного способа обогрева, в этом случае необходимо учитывать предстоящие расходы на электроэнергию.
Схема основанияПреимущества электрических полов
Электро теплый пол обладает рядом достоинств, благодаря которым его часто применяют в квартире или частном доме.
Такими достоинствами можно считать:
- Возможность обогрева помещения так целиком, так и отдельную его часть. Теплые полы можно проложить по всей площади комнаты, а можно установить его лишь в определенной части. В этом случае, выполняется зонирование пространства.
- Теплые полы электрические удобно использовать, поскольку их управление осуществляется с помощью пульта или используется регулятор температуры.
- Есть возможность подключения к системе «умный дом». В этом случае, управлять нагревом можно будет удаленно.
- Простой и легкий монтаж, не требующий специальных инструментов.
- Отсутствие возможности протечки.
При монтаже пол занимает не большое количество высоты помещения, а потому его нужно использовать там, где этот момент не будет оказывать негативного влияния
Такие полы проще использовать в многоэтажках, поскольку стандартный водяной метод обогрева оказывает большую нагрузку на перекрытия, а электрический теплый пол весит в разы меньше.
Теплый полНо нельзя отметить, что у такого покрытия имеются и недостатки.
Недостатки электро полов
К таковым относят:
- Возможность короткого замыкания- данная проблема может возникнуть у любого нагревательного от электроэнергии прибора и теплый пол не исключение. Эту проблему нужно предотвращать проверкой всех кабелей до укладки напольного покрытия.
- Расходы на электроэнергию – не столько проблема, сколько недостаток. При использовании такой схемы, возрастания расходов не избежать – решение зависит от того какое использование предусмотрено:
- Если электро обогрев пола используется как постоянный источник питания, то есть смысл у надежного утепления дома. Например, сделать качественную теплоизоляцию стен. В этом случае потери тепла снизиться и, как следствие, расходы на обогрев снизаться также.
- Если система используется как дополнительный источник тепла, то имеет смыл прокладывать элементы там, где осуществляется наибольшее движение. Как правило, наиболее частое движение осуществляется в центре комнаты, соответственно и нагревательные элементы нужно прокладывать в центре. Таким образом, потребуется меньше элементов, а расходы снизятся за счет нагрева определенного участка помещения, а не всего сразу.
Иногда в качестве недостатков выделяют излучение. Но факту, такая система не отличается от другого электронного прибора, а потому бояться вреда от него не стоит.
Виды электрических подогревов
На рынке электро теплый пол можно найти нескольких исполнения. Каждый отличается своими плюсами и минусами. Что бы понять какой вариант подходит лучше к определенному жилью, необходимо изучить каждый из них.
Электрический теплый пол разделяется на 2 вида по действию:
- Резистивные – обогрев в этом типе нагрев осуществляется за счет кабелей.
- Инфракрасные – нагрев осуществляется за счет специального компонента, который передает тепло окружающим вещам.
Кабельный электро пол
Кабельный вариант отличается тем, что в нем к качеству нагревательных элементов используются кабели. Подключенные к электричеству они нагреваются за счет чего происходит подогрев поверхности.
Одножильные провода
Кабеля с одной жилой являются одновременно и проводником тепла, и нагревательным элементом. Если устройство электрических теплых полов происходит с таким кабелем, то важно, чтобы концы провода сошлись в одном месте. Это необходимо для подключения системы к блоку управления.
Одножильная обогревДвужильные провода
Двужильные провода намного удобнее в плане использования. Одна жила необходима для нагрева, другая замыкает цепь. При применении данных кабелей встреча двух концов не обязательна. Поэтому, ее чаще применяют, гораздо проще вывести один конец провода к блоку управления, чем монтировать систему так, чтобы оба конца встретились в одном месте.
Нагревательный мат
Разновидностью кабельного пола можно считать нагревательный мат, который изготовлен из сетки и кабелей, уложенных на эту сетку. В качестве нагревательного элемента использован двужильный провод, который уложен на сетку определённым образом.
Удобство матов в том, что не нужно самостоятельно рассчитывать необходимо мощность, это все сделал производитель. Маты покупаются в зависимости от числа квадратных метров, на которые необходимо смонтировать нагревательный элемент.
Инфракрасные типы подогрева
Стержневой вид обогрева
Разновидностью инфракрасных полов является стержневой электро теплый пол. Он напоминает веревочную лестницу с деревянными или металлическими перекладинами. Но в качестве перекладин используется стержень с нагревательным элементом.
Подогрев пола осуществляется за счет этого стержня. А в качестве «веревки» используется полимер, который можно резать, чтобы осуществить укладку. Однако, разрезанный полимер необходимо будет закреплять в схему, так как он играет роль проводника.
Стержневой обогревПленочный вид обогрева
Электро теплый пол может иметь и пленочный вид. В данном случае подогрев поверхностей происходит за счет инфракрасного излучения. Элементы, отвечающие за нагрев, передают тепловой сигнал на небольшие расстояния, нагреваю то что находиться рядом с ними. Эти элементы изготовлены из карбоновой пасты, а за ее нагрев отвечают медные провода, которые заключены в пленку. Для укладки чаще всего используют пленочный вариант, поскольку он легок в монтаже.
Пленочный вариантПленочный пол имеет очень небольшую толщину, а поэтому его можно использовать и там, где потолки имеют ограниченную высоту.
Термодатчик для электрического пола
Если решено устанавливать в доме электрические теплые полы, то к этому необходимо основательно подготовиться. Кроме материалов, таких как бетон, напольное покрытие и другие строительные материалы, нужно приобрести нужный комплект теплых полов и дополнительные элементы, которыми будет осуществляться контроль за системой.
Такими элементами являются:
- Термодатчик- он показывает данные температуры.
- Терморегулятор – он необходим для выставления температуры, до которой будет нагреваться элемент.
Оба этих элемента работают в паре, как только термодатчик зафиксирует температуру, до которой элементы нагрелись, терморегулятор получает команду и отключает дальнейший подогрев.
Современные терморегуляторы могут быть оснащены различными деталями, которые позволяют смонтировать электронный теплый пол. В этом варианте можно задать температуру нагрева и отключения, причем данные можно занести в память один раз, дальнейшее управление возьмет на себя система терморегулятора.
Датчик теплаВ новых моделях устройства управление может осуществляться дистанционно, благодаря установке сим-карты. То есть, по сути датчик управления переноситься на телефон.
Посредством смс-сообщения можно задать время включения и включения обогрева, температуру нагрева пола.
Также, можно произвести и отключение всей системы, если это необходимо.
Расчет мощности теплых полов
Перед тем, как выбрать теплый пол, необходимо рассчитать площадь помещения и мощность системы, так что бы она смогла обогревать жилье. Для начала необходимо определиться с тем в каком режиме будет использоваться теплый пол от электричества. Если пол будет являться основным источником тепла, то используется сложная схема расчетов. Если пол будет использоваться как дополнительный источник, то расчеты в этом случае гораздо проще.
При использовании теплого пола как основной системы отопления нужен точный технологический расчет, который должен учитывать такие моменты, как площадь дома, количество дверей и окон, возможные теплопотери. При этом, когда будет выполняться расчет площади нужно обращать внимание на мебель, которая будет наводиться в комнате. Теплые полы необходимо укладывать на те пространства, которые свободны от мебели.
Характеристики расходаИсключение в этом условии – стержневые элементы нагрева. Они могут укладываться по всей площади, так как являются саморегулирующимися.
При расчетах важно правильно высчитать возможные теплопотери. На эти данные нужно обращать пристальное внимание, поскольку неправильные расчеты приведут к тому, что такая система просто будет не справляться с нагревом помещения и в доме будет холодно. Возможные теплопотери рассчитывают, используя специальные таблицы. Лучше всего данные расчеты доверить специалистам. Они более точно высчитают необходимую мощность системы.
Если теплый пол электрический будет использоваться как дополнительный источник тепла, то необходимые расчеты можно произвести самостоятельно. В данном расчете нужно учитывать тип используемого пола, резистивный или инфракрасный, площадь укладки, то есть тут площадь на которой будут находиться элементы нагрева и мощность провода.
Правила укладки
Прежде чем начинать укладку полов необходимо ознакомиться с правилами укладки. Необходимо четко соблюсти инструкции, тогда можно гарантировать правильную и четкую работу всей системы.
К таким нюансам относят следующие требования:
- Перед укладкой нужно произвести монтаж термоизолирующего слоя. Это необходимо для всех видов полов, так как часть тепловой энергии не будет уходить вниз. В этом случае потери тепла будут минимальными, а также подогрев пола будет происходить быстрее. Таким образом можно будет снизить затраты на электричество.
- При размещении полов необходимо учитывать расположение мебели, нагревательные элементы нельзя размещать под ними, кроме стержневых полов.
- От стен должны быть отступы в 5 см. а от отопительных приборов (батарей) минимум 10 см.
- При укладке необходимо соблюдать шаг провода, а также не допускать пересечения проводов.
- При монтаже важно следить что бы разрезов для поворотов было как можно меньше. Таким образом не нарушается целостность системы. Все места разрезов должны быть тщательно заизолированы. При несоблюдении этого правила теряется мощность, а также появляется возможность короткого замыкания.
- Соединения небольших кусочков пола также нежелательны, минимальная длина секции должна составлять не менее 50 см. При покупке теплый пол лучше взять с запасом.
Обязательно необходимо установить прибор УЗО, он отключит подачу тепла при возникновении проблем. Например, если будет теряться мощность, то УЗО отключит систему от электроэнергии.
Все работы по установке пола лучше доверить профессиональному электрику.
Также, для электро обогрева пола лучше выделить отдельную линию, куда будет подключена только эта система. Также, лучше вывести систему на отдельный автомат, в случае проблем с электроэнергией или самим полом обесточить систему можно этим устройством.
Монтаж теплого электрического пола
Перед тем как выбрать электрические теплые полы лучше уточнить какое напольное покрытие планируется положить и каким образом будет готовиться основание для теплого пола. Уже в зависимости от этих данных и покупать систему теплого пола.
Монтировать пол можно тремя способами:
- Монтаж в стяжку.
- Монтаж на стяжку, но закреплением плиткой.
- Монтаж под напольное покрытие, но не под плитку.
Если необходимо монтировать электрический теплый пол в стяжку или под плитку, то придётся выбирать кабельные системы или стержневые полы.
Укладка пленочного пола допускается только под напольное покрытие. Влага этому полу вредит. Поэтому, его желательно укладывать в комнатах, а не в санитарных помещениях.
Сам монтаж происходит практически одинаково:
- Составляется план раскладки с учетом расположения мебели и отступов. План лучше делать на миллиметровой бумаге с соблюдением масштаба.
- Укладывается слой гидроизоляции и слой утеплителя, если это необходимо.
- Разметка переноситься на подготовленное основание.
- По разметке производят укладку пола. Все места, которые разрезаются при необходимости нужно заизолировать. Также, определяется положение термодатчика и терморегулятора. Последний устанавливается на стене и от места его установки нужно опустить штробу до пола.
- После укладки всех элементов проверяют сопротивление.
- В штробу закладывают трубу, один конец который соединен с терморегулятором, а в другом находится термодатчик. Конец трубы с термодатчиком располагают посередине ближних нагревательных элементов.
Проверочные работы
После того, как эти работы были проведены необходимо проверить работоспособность датчика и терморегулятора, еще раз сопротивление и систему полностью обесточивают, а регулятор снимают. Затем, производят заливку стяжки, укладку плитки или напольного покрытия. Причем, если планируется стяжка, то сначала дожидаются высыхания бетона, затем проверяют работоспособность системы еще раз, а потом монтируют напольное покрытие.
Стоит проверить как термодатчик достается из трубы, это необходимо что бы потом его можно было без проблем заменить, если это потребуется.
Экономия электроэнергии
Система теплого пола электрического действия имеет свои плюсы и минусы, которые описаны выше. Но, при правильном проектировании и использовании эта система вызовет только положительные эмоции. Не стоит бояться большого расхода электроэнергии, и, как следствие, увеличения платежей. При разумном подходе к использованию количество киловатт увеличиться не сильно, а тепло в доме будет постоянным. Такой эффект достигается за счет использования пола только в часы, когда дома кто-то есть.
Также, не лишним будет продумать и утепление проблемных мест: дверей, окон, балконов. Таким образом можно минимизировать потери тепла, соответственно и сама система будет работать не в полную силу. Эффект от проделанной работы можно будет увидеть на счетах за отопление.
Наименование продукта: Нагревательный провод из углеродного волокна
Изоляционные материалы: силиконовая резина
Температура: предел 200 градусов по Цельсию
Нагревательный проводник: 6K
Тест высокого напряжения: 3000 В
Ток утечки: 0.05mA / м
Продукт может выдерживать мощность: 15 Вт / м
Диаметр: 2,5 ± 0,2 мм
цвета: белый / красный (случайный)
Инфракрасная длина волны: 8UM-18UM
Сопротивление проводника: 67 ± 10% Ом / М
Расчет мощности изделия:
Р = (U * U) / (L + R)
Например: если использовать 10-метровый кабель 6K на 220V. общая мощность (220 * 220) / (10 * 66) = 73 Вт, в это время мощность составляет около 7.3W / м.
Температура:
Если мощность составляет около 5 Вт / м, температура нагрева составляет около 40 ~ 50 ° C.
Если мощность составляет около 10 Вт / м, температура нагрева составляет около 50 ~ 60 ° C.
Преимущества продукта:
1. Высокая энергоэффективность: не требуется другая среда передачи, эффективность электротермического преобразования выше 98%.
2.Удобно и полезно: новый инфракрасный пол с подогревом, равномерность температуры, улучшение кровообращения.
3. Простота установки: нагревательный провод из углеродного волокна стоит немного и имеет длительный срок службы, инвестиции, пожизненную выгоду, низкие затраты на техническое обслуживание.
И так далее…
1 рулон 6k нагревательного кабеля из углеродного волокна из силиконовой резины (длина по желанию)
(Белый / красный цвета случайной отправки)
Подарок: 4 шт. Нагревательных рукавов и 4 шт. Соединительных медных трубок на 10 метров кабеля
Например: 50 метров — 20 шт. Нагревательных муфт и 20 шт. Соединительных медных трубок
100 метров — 40 шт. Нагревательных рукавов и 40 шт. Соединительных медных трубок
1.Напольное отопление для дома и офиса: дома, виллы, отели, офисные здания, больницы, торговые центры
2. Подогрев полов для общественных помещений: бассейн, футбольное поле, спортзал, музей, мемориальный зал, детский сад
3. Подогрев пола для крупных общественных объектов: автовокзал, автостоянка, аэропорт, автомагистрали
4. Подогрев пола для профессиональной сферы: ботанический сад, теплица, лаборатория
И другие приложения отопления..и т.д…
,
Наименование продукта: Нагревательный провод из углеродного волокна
Изоляционные материалы: силиконовая резина
Температура: предел 200 градусов по Цельсию
Нагревательный проводник: 1К, 2К, 3К, 6К
Тест высокого напряжения: 3000 В
Ток утечки: 0,05 мА / м
Продукт может выдерживать мощность: 15 Вт / м
Диаметр:
1K: 2.0 ± 0,2 ММ
2К, 3К, 6К: 2,5 ± 0,2 ММ
цвета: белый / красный (случайный)
Инфракрасная длина волны: 8UM-18UM
Сопротивление проводника:
1K: 400 ± 10% Ом / М
2K: 220 ± 10% Ом / М
3K: 133 ± 10% Ом / М
6K: 80 ± 10% Ом / М
Расчет мощности изделия:
Р = (U * U) / (L + R)
Например: если использовать 5-метровый кабель 3К на 220В. общая мощность (220 * 220) / (5 * 133) = 72 Вт, в это время мощность составляет около 14.4W / м.
Если вы используете 5-метровый кабель 2K на 220 В, общая мощность составляет (220 * 220) / (5 * 220) = 44 Вт, в настоящее время мощность составляет 8,8 Вт / м.
Температура:
Если мощность составляет около 5 Вт / м, температура нагрева составляет около 40 ~ 50 ° C.
Если мощность составляет около 10 Вт / м, температура нагрева составляет около 50 ~ 60 ° C.
Преимущества продукта:
1. Высокая энергоэффективность: не требуется другая среда передачи, эффективность электротермического преобразования выше 98%.
2. Удобно и полезно: новый инфракрасный пол с подогревом, равномерность температуры, циркуляция крови.
3. Простота установки: нагревательный провод из углеродного волокна стоит немного и имеет длительный срок службы, инвестиции, пожизненную выгоду, низкие затраты на техническое обслуживание.
И так далее…
1 рулон 100 метров нагревательный кабель из силиконового каучука из углеродного волокна 1k / 2k / 3k / 6k (случайная отправка белого / красного цветов)
Подарок: 40 шт. Нагревательных рукавов и 40 шт. Соединительных медных трубок для кабеля 100 метров
Советы: белый / красный цвета случайной отправки
1.Напольное отопление для дома и офиса: дома, виллы, отели, офисные здания, больницы, торговые центры
2. Подогрев полов для общественных помещений: бассейн, футбольное поле, спортзал, музей, мемориальный зал, детский сад
3. Подогрев пола для крупных общественных объектов: автовокзал, автостоянка, аэропорт, автомагистрали
4. Подогрев пола для профессиональной сферы: ботанический сад, теплица, лаборатория
И другие приложения отопления .. и т. Д …
,
Наименование продукта: Нагревательный провод из углеродного волокна
Изоляционные материалы: силиконовая резина
Температура: предел 200 градусов по Цельсию
Нагревательный проводник: 1K 2K 3K 6K
Тест высокого напряжения: 3000 В
Ток утечки: 0.05mA / м
Продукт может выдерживать мощность: 15 Вт / м
Диаметр:
1K: 2,0 ± 0,2 мм
2К, 3К, 6К: 2,5 ± 0,2 ММ
цвета: белый / красный
Инфракрасная длина волны: 8UM-18UM
Сопротивление проводника:
1K: 400 ± 10% Ом / М
2K: 194 ± 10% Ом / М
3K: 130 ± 10% Ом / М
6K БЕЛЫЙ: 80 ± 10% Ом / М
КРАСНЫЙ 6K: 61 ± 10% Ω / M
Расчет мощности изделия:
Р = (U * U) / (L + R)
Например: если использовать 5-метровый кабель 1К на 220В.общая мощность (220 * 220) / (5 * 400) = 73 Вт, в это время мощность составляет около 4,8 Вт / м.
Температура:
Если мощность составляет около 5 Вт / м, температура нагрева составляет около 40 ~ 50 ° C.
Если мощность составляет около 10 Вт / м, температура нагрева составляет около 50 ~ 60 ° C.
Преимущества продукта:
1. Высокая энергоэффективность: не требуется другая среда передачи, эффективность электротермического преобразования выше 98%.
2. Удобно и полезно: новый инфракрасный пол с подогревом, равномерность температуры, циркуляция крови.
3. Простота установки: нагревательный провод из углеродного волокна стоит немного и имеет длительный срок службы, инвестиции, пожизненную выгоду, низкие затраты на техническое обслуживание.
И так далее…
Нагревательный кабель из силиконовой резины из углеродного волокна 5 м (опционально: 1 К, 2 К, 3 К, 6 К)
Подарок: 2 шт. Нагревательных рукавов и 2 шт. Соединительных медных трубок
Если вам нужна другая длина, пожалуйста, нажмите здесь:
1.Напольное отопление для дома и офиса: дома, виллы, отели, офисные здания, больницы, торговые центры
2. Подогрев полов для общественных помещений: бассейн, футбольное поле, спортзал, музей, мемориальный зал, детский сад
3. Подогрев пола для крупных общественных объектов: автовокзал, автостоянка, аэропорт, автомагистрали
4. Подогрев пола для профессиональной сферы: ботанический сад, теплица, лаборатория
И другие приложения отопления..и т.д…
,
24K 17ohm / m Инфракрасный углеродный нагревательный кабель под полом 10 / 12.5 / 15/20/30/50 / 100m провод для обогрева теплого пола
Подробнее:
Наименование продукта: Нагревательный провод из углеродного волокна
Изоляционные материалы: силиконовая резина
Температура: предел 200 градусов по Цельсию
Нагревательный проводник: 24K
Тест высокого напряжения: 3000 В
Ток утечки: 0.05mA / м
Продукт может выдерживать мощность: 25 Вт / м
Диаметр: 3 ± 0,2 мм; 4 ± 0,2 мм
Дополнительные цвета: белый (можно настроить)
Инфракрасная длина волны: 8UM-18UM
Сопротивление проводника: 17 ± 10% Ом / М
Кабель подходит для системы напольного отопления, 12,5 метра на деталь может покрывать площадь 1,5 кв. М, вы можете подключить множество кусков длиной 12,5 метра параллельно для создания системы теплого пола для вашего дома:)
Фотографии продукта:
Как провести проводку?
Применение продукта:
1.Напольное отопление для дома и офиса: дома, виллы, отели, офисные здания, больницы, торговые центры
2. Подогрев полов для общественных помещений: бассейн, футбольное поле, спортзал, музей, мемориальный зал, детский сад
3. Подогрев пола для крупных общественных объектов: автовокзал, автостоянка, аэропорт, автомагистрали
4. Подогрев пола для профессиональной сферы: ботанический сад, теплица, лаборатория
И другие приложения отопления .. и т. Д …
Расчет мощности изделия:
Напряжение * напряжение / полное сопротивление = мощность
Например: углеродное волокно 24K, длина 12.5 метров
220 В × 220 В / (12,5 м x 17 Ом) = 228 Вт
Преимущества продукта:
1. Высокая энергоэффективность: не требуется другая среда передачи, эффективность электротермического преобразования выше 98%.
2. Удобно и полезно: новый инфракрасный пол с подогревом, равномерность температуры, циркуляция крови.
3. Простота установки: нагревательный провод из углеродного волокна стоит немного и имеет длительный срок службы, инвестиции, пожизненную выгоду, низкие затраты на техническое обслуживание.
И так далее…
,
