Инфракрасный теплый пол под плитку своими руками
Многие думают, что системы тёплых полов — изобретение последних лет. Это не совсем так. Уже жилища и бани древних римлян отапливались горячим воздухом, циркулирующим под мраморными плитами пола. Затем этот метод забылся, уступив место более дешёвым в строительстве, компактным и экономичным системам печного, а затем водяного отопления.
Инфракрасный теплый пол под плитку
Но хорошие идеи не пропадают бесследно. С развитием технологий строительства, а также совершенствованием и удешевлением стройматериалов пришло время, чтобы вспомнить забытую методику. Появились системы сначала водяных тёплых полов, а затем были разработаны и электрические.
Содержание статьи
Виды тёплых полов
Система водяных тёплых полов является ничем иным, как развитием и продолжением классического водяного отопления. В наиболее традиционном способе подключения она является одним из контуров общей отопительной системы, хотя может иметь и собственные автономные источники нагрева воды. Но ввиду сложности монтажа и повышенной склонностью к аварийности её всё больше в последнее время вытесняют иные модели.
Электрические тёплые полы
Электрические тёплые полы
- Кабельные — представляют собой специальный высокоомный электрический провод, который нагревается под действием проходящего электрического тока. В простейшем случае выполнены в виде одиночного кабеля, но чаще всего применяются тепловые маты, в которых используется двойной провод, прикреплённый к стеклотканевой самоклеящейся сетке.
- Ещё одним из вариантов тепловых матов являются стержневые тёплые полы, где вместо провода используются специальные стержни из композитных материалов.
- Плёночные — это действительно новое слово в системах отопления. Несмотря на то что, как и все другие виды тёплых полов, они отдают тепловую энергию путём теплопроводности, конвекции и инфракрасного излучения, но обладая увеличенной излучающей поверхностью, они рассчитаны в большей мере именно на последний способ теплопередачи. И именно поэтому их в последнее время всё чаще называют инфракрасными полами
Плёночные полы
По виду теплоизлучающего материала тёплые полы делятся на два вида.
- Карбоновые. В слое лавсановой плёнки запрессованы нагревательные элементы из карбонового волокна или графитового слоя, соединённые параллельно двумя расположенными по краям медными полосами‑шинами.
- Биметаллические. В основе из полиуретановой плёнки находятся нагревательные элементы в виде тонких медно‑алюминиевых слоёв.
Выпускаются такие полы рулонами в зависимости от мощности шириной от 50 до 110 см, которые можно нарезать в отмеченных местах на куски нужной длины.
Видео — Инфракрасный теплый пол под плитку
Достоинства и недостатки плёночных полов
Пленочный теплый пол
Основными преимуществами инфракрасных полов являются:
- малая толщина в доли миллиметра благодаря которой они практически не влияют на уровень финишного полового покрытия и не уменьшают высоту помещения;
- простота и скорость монтажа, особенно в сравнении с водяными полами. Все электрические соединения выполняются обычными клеммными зажимами. Для установки не требуются дополнительные монтажные и конструктивные элементы;
- отсутствие протечек в случае аварии или отказа в отличие от водяных полов;
- функция безопасной автономной работы без присмотра долгое время. Возможность автоматического включения по таймеру и управления;
- высокая отказоустойчивость. Благодаря параллельному соединению тепловых элементов при повреждении одного из них другие остаются работоспособными;
- на 20% более высокий тепловой КПД, чем у других типов электрических полов. Повышенная энергоэффективность;
- долговечность;
- исключение какого‑либо обслуживания в процессе эксплуатации;
- достаточно низкая стоимость.
К недостаткам можно отнести следующие моменты:
- зависимость от стоимости электроэнергии, более высокой, чем у других систем отопления. Тем не менее повышенная энергоотдача и практическое отсутствие расходов на обслуживание позволяют говорить о высокой эксплуатационной экономичности этого вида отопительных систем;
- большая чувствительность к теплопроводности финишного покрытия пола. Они практически непригодны к укладке под деревянные полы, чуть лучше паркет, лучше всего — линолеум, ламинат, керамическая плитка;
- возможность механических повреждений при чрезмерных нагрузках и давлении.
инфракрасный теплый пол
Особенности укладки плёночного пола под плитку
Особенности укладки плёночного пола под плитку
Последняя причина обусловливает особые требования при монтаже плёночных тёплых полов, особенно под тонкие финишные покрытия: ламинат и линолеум. Но и при установке системы тёплых полов под керамическую плитку существуют специфические требования к их монтажу, которые необходимо соблюдать.
- Чтобы действие их было наиболее эффективным, укладку следует производить либо в очень тонкую цементную стяжку толщиной 8~10 мм, либо в слой плиточного клея под армирующую пластиковую сетку.
- Применять металлическую армирующую сетку нельзя ни в коем случае.
- Укладка должна производиться только на открытой и свободной от мебели или домашнего оборудования поверхности пола.
Особенности укладки плёночного пола под плитку
Технические характеристики
- Пиковое энергопотребление в режиме нагрева — 100~250 Вт/м².
- Рабочее энергопотребление в режиме терморегулирования — 35~85 Вт/м².
- Максимальная доля инфракрасного излучения в спектре — 90%.
- Длина волны излучения — 5~20 мк.
- Рабочее напряжение — 220 В, 50 Гц.
- Максимальная рабочая температура — 130 °C.
Благодаря таким высоким эксплуатационным параметрам инфракрасные тёплые полы вполне способны к тому, чтобы применяться не только в качестве вспомогательных, но и основных элементов отопительных систем.
Расчёт тёплого плёночного пола
Для нормального отопления помещения принимается эмпирическое значение тепловой мощности 100 Вт/м² площади. С учётом 90% КПД плёнки — 111,1 Вт/м². Для компенсации теплопотерь помещения возьмём плёночный пол мощностью 220 Вт/м².
Для наибольшей эффективности он должен занимать максимально свободную от мебели площадь помещения. Примем её за 80%. Таким образом, для комнаты 25 м² площадь инфракрасного пола будет равна 20 м².
В режиме терморегуляции с коэффициентом 35% электропотребление будет составлять 0,35 × 220 Вт/м² × 20 м² × 1 ч= 1,540 кВтч.
Как можно видеть, для небольшого помещения, при условии, конечно, его хорошей теплоизоляции, плёночный тёплый пол может служить даже основным элементом отопления.
Инфракрасный пленочый пол
Руководство по монтажу инфракрасного тёплого пола
Все работы по монтажу плёночного тёплого пола следует начинать с подробного и тщательного пошагового плана работ, расчёта количества требуемых материалов.
Материалы и инструменты, необходимые для работы
- Сам тёплый пол в требуемом количестве. Для укладки под плитку лучше подходит плёнка с карбоновыми нагревательными элементами. Биметаллические тёплые полы не рекомендуются для этой цели.
- Теплоотражающая плёнка. Отражающая поверхность плёнки не должна быть электропроводящей.
- Скотч.
- Битумная изолента.
- Монтажные электрические провода.
- Соединительные клеммы.
- Термореле с аварийной защитой.
- Пластиковая армирующая сетка.
- Полиэтиленовая плёнка.
- Монтажные электрические инструменты: кусачки, пассатижи и т. п.
- Мультиметр, индикаторная электрическая отвёртка.
- Сухая смесь для самовыравнивающейся тонкой стяжки под плитку.
- Клей для керамической плитки.
- Инструменты для укладки плитки.
- Измерительные инструменты: рулетка, метр, угольник.
Пошаговая инструкция
Схема стандартной установки
Принципиальная схема подключения ИПО
Укладка керамической плитки — тема другой статьи. Здесь же мы рассмотрим подготовку и монтаж системы инфракрасного тёплого пола.
Поверхность основания под тёплый пол должна быть идеально ровной, без выступов, впадин и других заметных дефектов. По плитам перекрытия должна быть предварительно сделана качественная бетонная стяжка по уровню.
Шаг 1. Основание необходимо тщательно вычистить, вымести весь мусор. На полу не должно оставаться случайных шурупов, камней, кусков арматуры или проволоки, других посторонних предметов.
Шаг 2. Перед укладкой необходимо составить подробный план помещения с предполагаемыми местами расстановки мебели, нарисовать на нём схему размещения плёнки тёплого пола. Наметить на бетонном основании раскладку тёплого пола, отступив около 40 см от стен.
Шаг 3. Уложить теплоотражающую плёнку, нарезав её необходимыми кусками.
Шаг 4. Все стыки теплоизолятора проклеить скотчем, приклеить его по краям к полу.
Шаг 5. Уложить сверху плёночный тёплый пол, отрезая в обозначенных символом ножниц местах куски нужной длины от рулона.
Уложить сверху плёночный тёплый пол, отрезая в обозначенных символом ножниц местах куски нужной длины от рулона
Между полосами плёночного пола следует оставить промежутки 5~10 мм. Полосы не должны ни в коем случае заходить друг на друга. По этим промежуткам рулоны тёплого пола нужно приклеить скотчем к фольгированной плёнке теплоизоляции. По краям ленты тёплого пола, где проходит медная шина, следует установить специальные клеммные зажимы в местах электрических соединений.
Шаг 6. Зажимы необходимо крепко обжать пассатижами или специальными электротехническими клещами. Выступы на клеммах должны продавить пластик, обеспечив надёжный контакт с медной полосой. Зачищенные концы монтажного провода нужно вставить в клеммы и тщательно их обжать.
Шаг 7. Необходимо выполнить параллельное электрическое соединение всех нарезанных кусков инфракрасного пола между собой. Кусочками битумной или специальной толстой изоленты заклеить клеммы с двух сторон, тщательно закрывая оголённые концы проводов и клеммы. Оставшиеся свободными оголённые концы медной шины также следует заизолировать.
Шаг 8. В месте предполагаемого выхода к терморегулятору подключить провода необходимой длины. Под плёнку тёплого пола на некотором расстоянии положить термодатчик с присоединённым к нему проводом. Сверху закрыть всё плотной полиэтиленовой плёнкой также приклеив её скотчем. Поверх неё раскатать пластиковую армосетку, так чтобы края её выходили за габариты тёплого пола для связки тонкой стяжки‑нивелировки с бетонным основанием пола.
Шаг 9. Приготовить раствор для тонкой стяжки. Выполнить стяжку под плитку, тщательно разровняв раствор слоем 8~10 мм. После того как он хорошо высохнет, сверху можно поклеить плитку обычным способом.
наливной пол
Включать тёплый пол можно только после полного высыхания стяжки и плиточного клея, не ранее 28 дней после монтажа.
Плёночный пол — предмет достаточно нежный и требует бережного обращения во время выполнения всех работ. Обувь при работе лучше надеть с мягкими подошвами. После подключения зажимных клемм к ленте пола следует проверить тестером электрическое сопротивление каждого куска на отсутствие обрывов, затем сделать то же самое после выполнения электрического монтажа всех кусков в единую цепь.
Перед выполнением цементной стяжки, а также после неё необходимо ещё раз протестировать целостность цепи, чтобы не пришлось потом отбивать плитку. При отсутствии необходимых знаний подключение термореле и датчика температуры лучше доверить профессиональному электрику, который также должен проверить всю систему на изоляцию, отсутствие обрывов и коротких замыканий.
Инфракрасный теплый пол под плитку
Тёплый дом — одно из условий счастливой семейной жизни. Правильно рассчитанная и выполненная система отопления — залог тепла и уюта в доме. Тёплые полы существенно повышают комфортность любого жилища, будь то небольшая квартира или загородный дом. При грамотно сделанном монтаже они долго и безопасно будут служить, радуя всех членов семьи уютной и тёплой домашней атмосферой.
Инфракрасный теплый пол под плитку: Недостатки и приимущества
На данный момент вопрос касательно отопления в частных домах и квартире наиболее актуален в связи с начавшимся кризисом. Раньше природный газ считался одним из наиболее дешевых и от этого доступных видов топлива, но его постоянный рост в цене и требования, касательно покупки дорогостоящего оборудования сделал этот вид отопления одним из самых дорогих. Одной из наиболее популярных альтернатив стало использование такой системы дополнительного или основного отопления, как инфракрасный теплый пол под плитку. Подобное устройство является максимально эффективным источником обогрева помещений, в которых уровень влажности всегда повышен.
Возможно ли использование под плиточное покрытие
При монтаже столь необычного плёночного покрытия следует использовать сухой метод проведения работ. Он подразумевает использование инфракрасного пола под ковролин, плитку, ПВХ, линолеум и ламинат. Для увеличения клиентской базы многие производители уверяют, что использование их ИК устройства с учетом применяемой технологии позволяет устанавливать его под кафель или даже укладывать в слой стяжки.
Не стоит этого делать потому что:
- У используемого материала уровень адгезии довольно низкий. Если поверх нее уложить слой плитки или стяжки, то поверхность получится плавающей. В период простукивания будет слышен глухой или даже пустой звук. Поверхность треснет, если уронить на нее что-то тяжелое.
- Компоненты, входящие в состав основного ИК материала. Одним из основных компонентов раствора для работы с плиткой и стяжкой является щелочь. Она негативно воздействует на плёнку, которая со временем расползется или полностью растает. Здесь не будет играть роли количество уложенных слоев. Это приведет к оголению ИК соединений (электрических) и к дальнейшему замыканию проводки, которое будет сопровождаться столпом искр.
- Для стержневых и электрических полов ареалом использования является плиточный пол, под который и производится монтаж пленочного теплого пола. При этом здесь не нужно применять собственный опыт или какие-либо специфические навыки, так как при монтаже используется лишь мокрый способ монтажа.
Почему стоит обратить внимание именно на это устройство
Всего разновидностей таких устройств несколько:
- инфракрасные;
- кабельные или электрические;
- водяные.
Несмотря на дороговизну материала, наиболее эффективным считается инфракрасный пленочный теплый пол под плитку. Он также обладает высокими показателями удобства и простоты использования, минимальным расходов касательно потребляемой электрической энергии, коэффициентом полезного действия. Нагрев поверхности происходит в течение нескольких минут, при этом используется излучение, а не конвекция. Инфракрасный пол состоит из плотной, но тонкой пленки, которая монтируется на подготовленную заранее поверхность.
Схема видом теплых полов: водяной пол и электрический
Одной из главных особенностей использования ИК материалов является возможность сочетания с плиточным покрытием. Используется для прогрева поверхности кухни, туалета, прихожей и ванной. При этом уложить ее следует только в местах, где ходят люди. При налаженной работе за час ИК устройство будет функционировать лишь треть этого времени. После нагрева поверхности теплые полы автоматически отключаются. Так же стоит отметить, что поверхность остается теплой. После остывания пленка под керамогранит снова подогревается.
Принцип работы устройства
У большинства при выборе основных ИК материалов возникает множество вопросом. Однако преимущества и удобство эксплуатации каждого из материалов можно ощутить только после какого-то времени их использования. Специалисты также не пришли к общему мнению. Монтаж инфракрасного теплого пола производится исключительно на заранее подготовленное основание. Выбор возможной для использования напольной продукции так же поражает. Устройство может использовать для прогрева покрытий любого типа.
Благодаря основательному слою стяжки, высота помещения уменьшиться, что скажется на его восприятии и комфорте. Пленочное устройство не такое уж экономичное, если сравнивать его с пленочными аналогами пола под плитку. Существует ряд специфических особенностей, которые делают этот вид устройств не такими универсальными, если речь идет о монтаже своими руками под плитку. Для более детального анализа следует сравнить все разновидности подобных устройств, которые используются, в том числе и плиточный материал. Пленочные покрытия могут быть изготовлены как из биметаллической, так и карбоновой пленки.
Металл категорически не рекомендуется использовать под кафельное покрытие и керамику. Принцип работы устройства основано на инфракрасном излучении. Сама же пленка разделена на отдельные сектора и каждый из них снабжен собственными элементами нагрева. Клеммы присоединяются к медным полосам, а после подключения к сети происходит тепловое излучение. Подобное излучение не наносит вреда живым организмам. Происходит обогрев не воздушных масс, которые имеются в помещении, а отдельных предметов. Воздух не пересушивается благодаря вырабатываемым отрицательным ионам, которые улучшают микроклимат комнат.
Безопасное использование
Выбор должен основываться на таких важных моментах как:
- полная автономность;
- повышенный уровень безопасности.
Положить пленочный материал означает заведомо проиграть по нескольким показателям стержневых устройств. Установка заземления является обязательной процедурой не только при укладке инфракрасного теплого пола под плитку, но и ряда других уложенных материалов. Для этого можно использовать электропроводный скотч.
Требуется соблюдение таких мер безопасности:
- Подключение устройства должно происходить непосредственно к сети, но с использованием автомата, который напрямую подключается к счетчику.
- Весь процесс монтажа осуществляется исключительно на сухую и подготовленную поверхность.
Недостатки устройства
Помимо достоинств у каждого материала есть свои недостатки. В первую очередь стоит отметить, что вырабатываемое инфракрасным полом под плитку тепло будет уходить не на обогрев предметов интерьера, а на напольное покрытие. При этом функция прогрева будет возложена на конвекцию. Прогретый напольный материал будет отдавать тепло окружающим предметам, а стены прогреются за счет движения теплых воздушных масс. От выбора напольной поверхности зависит скорость прогрева комнаты. Не рекомендуется установка покрытий на закрытых участках, где расположена мебель.
Материал следует укладывать исключительно под открытые участки, поэтому о планировке и будущем местонахождении мебели стоит задуматься заранее. Также стоит ожидать разъединения клемм, которые используются для соединения и подключения нагревательных матов. Это приведет к тому, что устройство перестанет функционировать. Также возможно последующее замыкание и самовозгорание теплого пола инфракрасного под плитку. Для уменьшения показателей адгезии, можно использовать стеклоткань в качестве промежуточного слоя между полом и устройством. Если отсутствуют определенные навыки работы с подобным материалом, то лучше переложить все на плечи специалиста. Для соединения отдельных контактов необходимы навыки работы с электрической проводкой.
Преимущества
Устройство обладает рядом достоинств, в том числе и возможность использования в малогабаритных помещениях. Можно ли отапливать с его помощью большие помещения? Ответ положительный, однако уровень потребляемой семьей электроэнергии существенно возрастет. В больших помещениях рекомендуется использовать устройство в качестве дополнительного источника отопления.
Перечень достоинств:
- Тёплые полы работают по принципу конвекции, тем самым прогревая предметы интерьера и декора. Это позволяет обогреть комнату равномерно и быстро.
- Длина излучаемой волны составляет 4-15 микрометров, что позволяет устройству не только нагревать используемое напольное покрытие, но и стоящие в комнате предметы.
- Подниматься пыль не будет, что так необходимо аллергикам и людям с маленькими детьми. Принцип их работы отличается от радиаторного отопления, поэтому пыль не будет подниматься в воздух и перемещаться по комнате.
- Для уменьшения затрат следует выставить наиболее оптимальный температурный режим. Стоит обратить внимание, что использование радиаторного отопления подразумевает наличие в помещении температуры в 25*С, при этом с ИК отоплением достаточным и комфортным будет показатель в 20*С. Меньший прогрев потребует уменьшенного количества электрической энергии и приведет к экономии семейного бюджета.
- Имеющееся излучение минимально. Этот показатель даже меньше, чем у кабельных устройств.
АдминАвтор статьи Понравилась статья? Поделитесь с друзьями:
Инфракрасный теплый пол под плитку: как правильно укладывать?
Инфракрасный теплый пол под плитку
Кафельная плитка считается лучшим материалом для отделки пола в ванной. Облицованная поверхность не подвергается негативному воздействию влаги, сохраняет прочность долгое время. Но для ног такой пол покажется прохладным, потому что отделочный материал остывает мгновенно, не сохраняя тепло. По этой причине устраивают систему обогрева, и инфракрасный теплый пол под плитку оказывается наилучшим вариантом не только для ванной комнаты, но и для кухонного помещения.
Лучший теплый пол
Современный рынок строительных материалов предлагает потребителям несколько вариантов обустройства теплых полов в помещениях, представляющих собой водяные или электрические системы. При этом второй вариант имеет два подвида – кабельный и пленочный.
Каждая отопительная система отличается определенными преимуществами и недостатками, способными оказать существенное влияние на окончательный выбор. Имеющиеся нюансы рекомендуется учитывать на этапе проектирования дизайна и проводимого ремонта.
К основным разновидностям теплых полов относятся:
- водяной. Представлен системой труб, внутри которых перемещается тепловой носитель, поступающий из центральной отопительной системы или автономного агрегата. Устройство такого пола подразумевает бетонирование цементной стяжки, но существуют варианты, не требующие подобных работ. Отметим, что стяжка уменьшает высоту помещения до десяти сантиметров. Помимо этого, водяные отопительные системы не рекомендованы для устройства под плитку в многоквартирных домах;
- электрический. Отопительная система создается из нагревательных кабелей, укладываемых по черновой основе и залитых цементным раствором. Функционирует такой обогрев от электрической сети;
- инфракрасный пол под плитку. Разновидность электрической версии, обогрев в которой происходит благодаря инфракрасному излучению. Система представлена тонкими матами в виде пленки, уложенными на поверхность чернового пола и источающими тепловую энергию. Укладка инфракрасного пола выполняется без стяжки, что позволяет сохранить первоначальную высоту комнаты.
Возможен ли монтаж инфракрасного пленочного теплого пола под плитку?
Ответ на такой вопрос не вызывает сложностей, но рекомендуется предварительно изучить эксплуатационные условия пола, ознакомиться с рекомендациями по монтажу. В сопроводительной инструкции к нагревательным элементам сказано, что укладка их разрешена под ламинатную доску, древесину и облицовочный кафель.
Монтаж инфракрасного пола под керамогранитную плитку возможен на улице, потому что такая система обогрева воздействия влаги не боится. Зато ваши дорожки в зимний сезон не будут покрываться льдом.
Как правило, укладка ИК-пола выполняется под ламинат, ковролин и другие материалы, монтируемые по «сухим технологиям». Кроме того, монтаж разрешен под плиточный материал с применением клеевого раствора и даже смесей для наливных полов. Правда, при двух последних методах следует не забывать о некоторых рабочих особенностях.
Укладка инфракрасного пленочного теплого пола под плитку имеет свои недостатки. Пленка не отличается хорошей адгезией, поэтому обычная заливка ее раствором в результате даст плавающую стяжку. Падение тяжелого предмета на такой пол оставит после себя трещины, которые заделать не получится.
Чтобы улучшить адгезию, некоторые мастера наносят насечки на пленку, но подобные действия чреваты негативными результатами: подобные места нуждаются в дополнительной изоляции, чтобы исключить удары током.
Пленочный материал подвержен воздействию щелочной среды, которая присутствует в цементной смеси и приводит его в негодность. Результатом становится КЗ, либо нагревательная система выходит из строя.
Принцип работы ИК-пола
Обогрев поверхности выполняется инфракрасным излучением. Пол прогревается достаточно быстро, и, благодаря встроенному в систему терморегулятору, отопление автоматически отключается, запускаясь повторно при необходимости.
Основные характеристики
Такая отопительная система легко регулируется по температурному режиму – достаточно терморегулятор выставить на необходимое вам значение, обеспечивающее комфортный микроклимат. Максимальный прогрев возможен до пятидесяти градусов, но такой необходимости никогда не возникает.
Достоинства отопительной системы
Как следует из многочисленных отзывов, укладка инфракрасного теплого пола под плитку дает многочисленные преимущества. Такой способ отопления отлично прогревает окружающие систему предметы. Плена выдает волны длиной от пяти до двадцати мкм, проходящие через облицовочную плитку.
В работе система экономична, много электрической энергии не требуется. Излучения на человеческий организм негативного воздействия не оказывают. Кроме того, инфракрасная отопительная система считается ионизатором воздушных потоков.
Недостатки
К сожалению, в укладке инфракрасного пола под плитку имеются свои минусы. Этот вариант выгоден для небольших по площади помещений, иначе эксплуатация подобного отопления обойдется вам достаточно дорого.
Запрещена укладка ИК-пленки в местах, где предполагается установка крупной мебели или сантехники. Это значит, что перестановка в комнате никогда не будет сделана.
Клеевая смесь хоть и отличается по составу и агрессии от цементного раствора, но и она через какое-то время повреждает пленочные полы, снижая их эксплуатационный период. Случайное короткое замыкание, произошедшее в поврежденном пленочном теплом полу, становится причиной возгорания.
Напомним, что монтажные работы осложняет плохая адгезия пленки. Для ее повышения рекомендуется между отопительной системой и плиточным слоем укладывать гипсокартон или стеклоткань, но данные меры снизят нагревательные возможности матов. Перед укладкой предстоят большие подготовительные работы по приданию черновой поверхности идеальной ровности.
Особенности монтажных работ
Все не так уж и сложно, как может показаться с первого взгляда. Правда, определенные нюансы существуют, и их необходимо принимать во внимание.
Перед работой следует приготовить все необходимое, что потребуется в укладке пленочного ИК пола. Вам понадобятся:
- теплоотражающий материал;
- пленка ИК необходимой площади;
- изолента для проводов;
- кафельная плитка и клеевой состав;
- скотч малярный;
- гипсокартонный материал;
- гофрированная труба;
- контактные зажимы;
- пленка полиэтиленовая;
- провода;
- ножницы;
- шпатель с зубчатым лезвием;
- острый нож.
Черновое основание зачищается от мусора и пыли, неровные участки и дефектные места заделываются. Укладка проводов от отопительной системы на терморегулирующее устройство выполняется в гофрированные трубки либо в штробные каналы.
При работе с пленкой соблюдается аккуратность: материал легко повреждается неосторожными движениями острых инструментов. Монтаж проводится при положительной температуре воздуха и с уровнем его влажности, не превышающим шестидесяти процентов. Особое внимание – изоляции контактной группы и предполагаемым к повреждениям участкам.
Алгоритм установки инфракрасного теплого пола под плитку
Разберем основные правила проведения монтажных работ основным видом – «мокрым». Напомним, что инфракрасный теплый пол для укладки под плитку представляет собой особый вариант в виде мелкоячеистой сеточки, отлично подходящей для «мокрых» способов монтажа.
Алгоритм установки такого отопительного варианта выглядит следующим образом:
- пол тщательным образом очищается от имеющихся загрязнений, масляных пятен, мусора и т. п. После этого по всей его поверхности укладывается лавсановый материал с теплоотражающей поверхностью. Укладка его выполняется отдельными полосками, которые между собой фиксируются малярным скотчем;
- вторым этапом настилается монтажное инфракрасное сетчатое полотнище, прекрасно подходящее для монтажа мокрым способом;
- расправленное по поверхности полотно соединяется с электрической сетью проводами и специальными клеммами. Установив в клеммы проводки, их зажимают плоскогубцами;
- все точки соединения электрической проводки с каждой стороны тщательно обрабатываются битумной изоляцией;
- используя острый канцелярский нож, на термоизоляционной поверхности устраиваются специальные выемки под прокладку проводов;
- концы инфракрасных полотен в тех местах, где подсоединена электропроводка, в обязательном порядке изолируются;
- по уложенной инфракрасной пленочке устраивается слой наливного пола. Его тщательно выравнивают и оставляют в покое для окончательной просушки;
- на высохшую поверхность укладывается облицовочная плитка. Монтаж выполняется при помощи специального клея и зубчатого шпателя, технология таких работ всем хорошо известна.
Укладка инфракрасного теплого пола под плиточный материал возможна, но все рабочие этапы подразумевают аккуратность и внимательность при их выполнении и соблюдение установленных правил. Если какое-то условие нарушено, то работа отопительной системы не даст ожидаемого эффекта и быстро утратит свою работоспособность. В качестве вывода следует отметить, что подобная система обогрева пола считается надежной, отличается прекрасными качественными характеристиками. Это именно тот вариант, который надежно обогреет помещение с минимальными затратами электрической энергии, создаст для вас комфортный микроклимат, не нанося при этом вреда организму.
Вам будет интересно:
Инфракрасный теплый пол под плитку – особенности применения
Керамика, глазурованная кафельная плитка считается лучшим полом для санитарно-гигиенических комнат, кухни. Холодная поверхность станет комфортной, если установить под плитку инфракрасный пол. Лучевое тепло не иссушает воздух, полезно. Каким способом воспользоваться, сухим или мокрым, создавая слоеный пирог пленочного теплого пола под плитку? Есть ли особенности в монтаже обогрева плитной облицовки? Здесь мы расскажем о преимуществе монтажа под плитку теплого пленочного пола.
Чем пленочные полы под плитку лучше кабельных?
Оба вида контуров отопления работают от электрической сети. Но кабель укладывается на основание из матов или заливается бетонной стяжкой. Это несколько поднимает поверхность пола, применяется с использованием стяжки или заливки.
Ленточная конструкция инфракрасного нагревателя состоит из графитовых стержней в пленке, толщиной 3 мм. Инфракрасный теплый пол под плитку укладывается на подготовленное основание, стяжка не требуется. Произвести монтаж теплого пленочного пола под плитку можно своими руками.
Для обеих систем обогрева требуется прокладка провода для подключения контура, с установкой терморегулятора. Есть особенности применения изоляции, клеевого состава.
Особенности инфракрасного теплого пола
Укладка плитки на подготовленную поверхность помещения может производиться мокрым и сухим способом. Предлагаем внимательно рассмотреть состав ИК ленты.
Инфракрасный теплый пол под плитку имеет свои особенности. Применяя наливные полы или стяжку, нужно учесть:
- Цементный раствор не образует сцепления с покрывающей пленкой. Если на пленочную поверхность нанести насечки, не изолировать их должным образом, пол будет бить током.
- Щелочной раствор стяжки приводит к структурным изменениям пленочной поверхности, лента быстро придет в негодность.
- Пленочный ИК нагреватель на основе биметалла использовать для укладки под плитку нельзя, только карбоновый.
Исходя из особенностей пленочного инфракрасного теплого пола, монтаж под плитку лучше вести сухим способом. Самым эффективным ИК обогревателем специалисты считают пленку «Теплолюкс».
Установка инфракрасного обогрева пола под плитку
На рисунке изображена последовательность работ по укладке под плитку пленочного теплого пола.
До укладки следует наметить контур обогрева. Он не должен располагаться под мебелью, С учетом потерь, КПД 90 %, оптимально выбрать материал с мощностью 200 Вт\м2. Чем больше объем помещения, тем большая отдача тепла должна быть, если ИК пленка единственный источник тепла.
Последовательность операций по укладке ИК ленты
Инфракрасный теплый пол под плитку укладывается, с соблюдением всех рекомендаций специалистов.
- Основание должно быть установлено по уровню, без заусениц и случайных предметов. При этом в свободном помещении следует отметить контуры, где не требуется отопление.
- Отступив от стен, наметить контуры раскладки материала.
- Уложить теплоотражающую пленку, соединив полосы и скрепив подложку с основанием.
- Раскроить и распределить греющую ленту, не соединяя между собой. Зафиксировать на подложке, соединить медные шины клеммами, создавая единую цепь. Все открытые токопроводящие участки изолировать специальной изолентой.
- Подсоединить собранный контур с сетью, установить терморегулятор.
- Покрыть контур защитной, по ней нанести тонкий слой стяжки.
Важно все операции по укладке под плитку инфракрасного теплого поля вести в строгой последовательности и аккуратно. При отсутствие навыков в работе с электрическими приборами, пригласить специалиста. На каждом этапе нужно прозванивать контур, чтобы убедиться в отсутствии участков с коротким замыканием. Тщательно изолировать провода, обжать клеммы, установить терморегулятор – наиболее ответственная часть монтажа теплого пола.
У Вас возникли сомнения, какой материал выбрать для монтажа теплых полов? Где выгоднее приобрести пленочный обогреватель? Звоните, наши специалисты проконсультируют.
Монтаж инфракрасного теплого пола под плитку, особенности покрытия, правила совмещения обогрева с плиткой
Многие хозяева в квартирах и домах все чаще прибегают к методу утепления пола под плитку. Холодный кафель не всегда приятен в помещении, где часто приходится ходить босиком. Оборудование обогрева под напольное покрытие позволит исправить ситуацию. Монтаж инфракрасной или водяной системы существенно увеличивает комфорт.
Инфракрасный теплый пол под плиткуКакой пол лучше
Все существующие системы отапливаемых полов классифицируют на несколько видов:
- Водяной пол. Он включает в себя уложенные контуры труб в полу. По ним подается горячая вода из общей системы. Конструкция отлично проявила себя, но есть некоторые сложности монтажа, недостатки, которые ограничивают ее применение. Для установки потребуется сложное, дорогое оборудование, также не всегда можно произвести установку в многоэтажке. Этот вопрос там требует обязательного согласования управляющими организациями.
- Электропол. Эта система более доступна и по цене, и по монтажу, ее проще установить, у нее отсутствуют недостатки водяной конструкции. Электрический подогрев можно поделить еще на несколько подвидов: резистивный с кабелями или специальными матами в качестве элемента обогрева, инфракрасный.
Для водяного обогрева потребуется подключение к специальному котлу. При монтаже с отделкой толщина составит не меньше 7 см, а чаще не меньше 10 см. В местах проведения кабеля нельзя ставить мебель, чтобы там не сформировалась плесень. Сам процесс монтажа требует от человека высокой квалификации и опыта работы. При повреждении части кабеля отключится вся система.
Инфракрасные полы – оптимальный выбор. Кладут их без стяжки, а общая толщина с отделкой составит всего около 2 см. Систему допустимо монтировать почти везде, ей даже утепляют стены. Есть два вида ИК – стержневой и пленочный пол.
К достоинствам стержневого относятся:
- можно уложить конструкцию прямо в слой клея;
- не требуется армирующая сетка;
- можно провести монтаж самостоятельно, благодаря чему снижается себестоимость конструкции;
- автономная регулировка;
- при максимальных затратах электроэнергии система автоматически переходит на энергосбережение.
Пленочный тип характеризуется следующими особенностями, которые увеличивают общую цену ремонта:
- обязательная установка теплоизоляции и крепление по верху армирующей сетки;
- не такая большая глубина прогрева по сравнению со стержневой системой.
Можно ли укладывать пленочный пол с плиткой?
Чтобы разобраться в том, можно ли монтировать пленочный пол вместе с плиткой, нужно обратиться за консультацией к специалисту, изучить инструкцию эксплуатации от производителя. Так обычно указано, что система может использоваться под кафель. Тонкое пленочное покрытие быстро устанавливается, не уменьшает пространство и не влияет на качестве кладки плитки.
Плитка и инфракрасная система обогреваБлагодаря устойчивости к влажности и осадкам такую систему можно класть даже на улице под керамогранит.
Укладка инфракрасной пленки под плитку самостоятельно потребует наличия определенных знаний или внимательного изучения материала, наличия специальных приспособления для работ. Технология подробно описывается в инструкции, но при сомнении в собственных силах лучше воспользоваться услугами профессионалов.
Принцип работы пленочных покрытий
Монтаж плитки на предварительно подготовленный пол проводится мокрым или сухим способом. Для начала следует понять, из чего состоит ИК покрытие. У него есть свои особенности. При использовании стяжки или планировании обустройства наливного пола следует учитывать такие правила:
- Цементный раствор не сцепляется с пленкой. Если на пленке будут насечки с отсутствующей изоляцией, то пол впоследствии будет бить током.
- Щелочная стяжка вызывает структурные повреждения пленки, быстро выводя ее из строя.
- Пленка ИК на основе биметалла под плитку не кладется, подойдет только карбоновая система.
В соответствии с особенностями инфракрасной пленки монтаж предпочтительнее организовывать сухим методом.
Пленка отдает тепло по принципу солнца, поэтому пол равномерно прогревается, прогреваются и предметы мебели в помещении.
Длина волны равняется 10 – 20 мкм, поэтому она свободно проходит через воздух, отдавая тепло всему пространству, предметам мебели и декора.
Нагретые предметы отдают тепло воздуху в комнате. Этот эффект носит название вторичная конвекция.

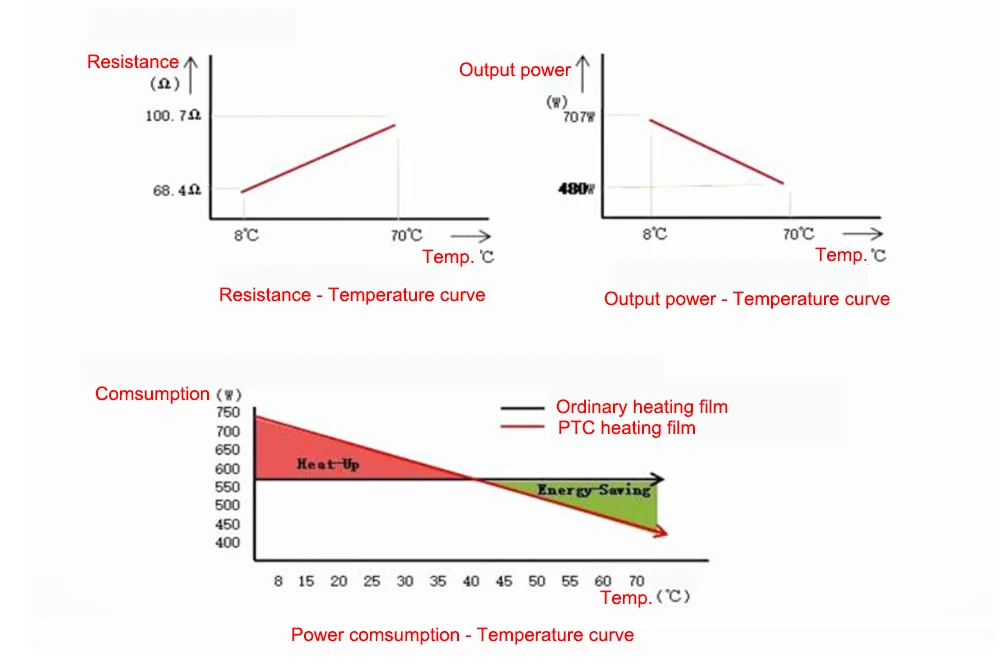

ТерморегуляторХарактеристики инфракрасных обогревателей
Главное отличие инфракрасного обогрева от традиционного в том, что размещается оно под полом. Это позволяет установить максимально комфортную температуру внизу комнаты при минимальных затратах.
ИК системы считаются самыми технологичными в эксплуатации. В сравнении с кабельными коэффициент полезного действия пола намного выше. По сравнению с водяными исключается риск протечек. Пленки и стержни при функционировании не источают вредных для здоровья электромагнитных волн, не пересушивают воздух.
Достоинства ИК пола
Среди достоинств конструкции выделяют:
- Маленькая толщина – всего лишь доли миллиметров, поэтому обогрев не уменьшает высоту помещения.
- Большая скорость, легкость установки, особенно в сравнении с водяным контуром.
- Все соединения можно сделать при помощи клемм.
- Для монтажа не понадобится дополнительных элементов.
- Нет риска протечек при аварии.
- Без присмотра автоматически включается функция безопасной работы.
- Система отключается по таймеру.
- При повреждении одного из элементов остальные продолжат работать благодаря параллельному соединению.
- КПД на 20% выше по сравнению с другими электрическими системами.
- Высокая энергоэффективность.
- Длительный срок эксплуатации.
- Доступная стоимость.
Недостатки инфракрасных систем с кафелем
К минусам следует относить следующие моменты:
- зависимость от электроэнергии;
- чувствительность к теплопроводности верхней отделки;
- запрет на применение с деревянным полом;
- риск механического повреждения при сильной нагрузке или давлении.
Особенности укладки
Установка ИК пленки несложная задача. Но потребуется обращать внимание на некоторые нюансы. Важно подготовить все материалы, инструменты для работы:
- подложка с функцией отражения тепла;
- ИК пленка;
- лента, изолирующая провода;
- плитка и плиточный клей;
- скотч;
- гофры;
- ГКЛ;
- контактные зажимы;
- полиэтиленовая пленка;
- провода;
- ножницы.
Монтируется пол в несколько этапов:
- Выравнивание основы, очищение от мусора. Требуется провести осмотр на присутствие повреждений, выпуклостей. Рельефа оставаться не должно. Трещины заделываются, а выступы шлифуются.
- Обязательно заранее создается схема укладки, размещения элементом регулятора. В расчет берется будущая расстановка мебели.
- Все провода укладываются в желобок в стене, гофру. С пленкой работают предельно аккуратно, потому что она легко повреждается. Резать ее можно только по намеченным производителем линиям, иначе она придет в негодность.
- Монтаж должен проводиться при температуре больше 0 градусов, влажности не больше 60%. Систему обязательно заземляют. Обязательно уделяется внимание изоляции контактов.
Монтаж инфракрасного пола
Несмотря на запреты некоторых экспертов укладки ИК пленки с плиткой, опытные мастера утверждают, что это популярный и востребованный вариант оборудования пола.
Один из методов монтажа – сухой. Благодаря его простоте и маневренности элементы пленки не соприкасаются с бетоном в отличие от мокрого способа. При реализации стяжки раствор заливают поверх системы.
При сухой укладке поверх ИК оборудования укладывается защитная пленка, а на нее гипсокартон или МДФ.
Этапы монтажа
Все манипуляции по укладке нужно проводить аккуратно, строго соблюдая последовательность. Если навыков совсем нет, лучше нанять мастеров. На каждом этапе контур прозванивается, проверяется, что отсутствуют места короткого замыкания. Самая важная часть монтажа – установка терморегулятора, изоляция проводов, обжатие клемм.
Подготовка
Запрещено класть обогрев под слишком низкую мебель. Расстояние над полом должно составлять не менее 5 см.
Для направления энергии только вверх, снижения расходов на электричество под пленку укладывают изоляцию с теплоотражающей фольгой с одной стороны. Это металлизированная лавсановая или полипропиленовая пленка. Алюминиевая фольга запрещена, потому что в процессе эксплуатации разъедается.
Подготовка состоит из нескольких этапов:
- Основание проверяется по уровню, чтобы на нем не было неровностей, мусора.
- Выбор места, где будет размещен терморегулятор. Его устанавливают на стене, а затем подводят проводку.
- Определение мест, где размещается пленка.
- Подготовка ровного основания, уборка мусора.
- Укладка теплоотражающего материала. Лучше размещать по всей комнате, не только под обогревом, чтобы избежать неровностей. Материал закрепляется скотчем, обязательно проклеиваются его стыки.
Пленка подключается к напряжению 220В, поэтому укладка предусматривает несколько степеней защиты. Все равно при использовании требуется внимательно и бережно относится к системе, не допускать ударов тяжелыми предметами, заливания пола водой и т.д.
Монтаж термопленки
Инфракрасный обогрев под плитку кладется с учетом всех рекомендаций производителя:
- После тщательной подготовки проводится раскройка и распределение инфракрасного покрытия.
- Пленка фиксируется на подложке, не соединяется друг с другом.
- Медные шины скрепляются клеммами, чтобы создать общую цепь.
- Все оставшиеся открытыми токопроводящие участки изолировать.
Подключение
Укладывают полы так, чтобы расстояние между обогревом и стеной равнялось 10 – 20 см. Запрещено делать пластины внахлест. Между ними обязательно остается промежуток 5 см минимум. Нагревательные элементы соединяются в четкой последовательности по руководству.
Монтаж кафеля
Процесс финишной отделки тоже включает несколько этапов:
- Укладка защиты. Для предотвращения конструкций нагрева от физических повреждений их покрывают специальным материалом. Он не должен быть очень толстым, чтобы не мешать излучению. Хорошо подходит плотный полиэтилен.
- Монтаж прочных листов. Это основа под стяжку, поэтому она должна быть очень прочной. Отдавать предпочтение следует ГКЛ, стекломагниевым листам, плитам МДФ, ДСП. Материалы с деревом в составе хуже проводят тепло, поэтому и потери будут выше. Плиты крепятся аккуратно, чтобы саморезами не задеть элементы нагрева.
- Укладка плитки – заключительный этап. Плитку размещают на плиты, закрепляя клеем. Технология не отличается от привычной работы с кафелем или керамикой. Клей наносится шпателем с зубчиками, сверху ставится плитка, выравнивается по уровню с помощью прорезиненного молоточка.
Заключение
После реализации всех манипуляций по установке обогреваемого пола в комнате станет по-настоящему комфортно и уютно. Несмотря на некоторые негативные мнения, ИК с плиткой работает эффективно и долго при качественном монтаже.
Вконтакте
Google+
Средняя оценка оценок более 0 Поделиться ссылкоймонтаж своими руками / Zonavannoi.Ru
Сегодня во многих санузлах облицовывают пол кафелем. Однако его холодная поверхность не всегда приятна. Исправить ситуацию поможет монтаж теплого пола. Установив инфракрасную обогревательную систему, вы сможете наслаждаться пребыванием в ванной и существенно сэкономить на потребляемой электроэнергии для подогрева пола.
Содержание статьи
Принцип работы пленочных покрытий
У многих хозяев возникает проблема выбора, кабельный или все-таки инфракрасный теплый пол под плитку, какой лучше покажет себя можно понять только в процессе эксплуатации. Нужно сказать, что отзывы специалистов в этом вопросе неоднозначны. Электрический кабельный подогрев требует основательной бетонной стяжки, что существенно уменьшает высоту санузла. Кроме того, он не такой экономичный, как его инфракрасный аналог. Однако некоторые специфические моменты при монтаже пленочных конструкций не делают их идеальным вариантом укладки под кафель.
Чтобы окончательно разобраться в этом вопросе, следует выяснить особенности инфракрасных теплых полов. Эти системы бывают изготовлены на основе карбоновой или биметаллической пленки. Последнюю разновидность категорически не рекомендуют использовать как обогревающий элемент под керамическую плитку.
Все такие конструкции обогрева работают по принципу инфракрасного излучения. Покрытие представляет собой пленку, разделенную на сектора. В каждом из них находятся нагревательные элементы. Во время монтажа на тонкое покрытие к медным полоскам подсоединяются клеммы. Когда подключено электрическое питание, происходит излучение тепла.
Инфракрасное длинноволновое излучение абсолютно безопасно для человека
Нужно сказать, что в отличие от других электрических систем обогрева, инфракрасный теплый пол нагревает не воздух, а окружающие объекты, в том числе и тело человека. Такое излучение абсолютно безвредно для организма и полностью аналогично воздействию солнечных лучей. Кроме того, во время работы пола, воздух обогащается отрицательно заряженными ионами, что благотворно влияет на микроклимат помещения и не пересушивает воздух, как при функционировании других электронагревательных моделей.
Характеристики инфракрасных обогревателей
Основным преимуществом пленочных систем стала их высокая экономичность работы. Максимальной экономии электроэнергии можно достичь, отрегулировав температуру примерно на 21 градус по Цельсию. Хотя высшее значение, на которое рассчитана конструкция, может составить около 50 градусов.
Стоимость этих изделий имеет большую ценовую вилку, что является их очередным несомненным плюсом. Это позволяет выбрать конструкцию в соответствии со своими финансовыми возможностями. Кроме того, существенно сократить бюджет ремонта санузла можно и самостоятельным монтажом обогревательной системы, так как укладка инфракрасного теплого пола под плитку своими руками обойдется значительно дешевле работы профессиональных мастеров.
На вопрос, что лучше водяной или инфракрасный теплый пол, можно с уверенностью заявить о целесообразности монтажа именно второго варианта. Ведь эта система становится полноценным самостоятельным источником отопления жилья, в отличие от водяных конструкций. Нужно сказать, что пленочными теплыми полами можно заменить центральное отопление квартиры. Кроме того, эту систему гораздо проще монтировать, чем водяные теплые полы.
Инфракрасный теплый пол укладывать гораздо проще, чем водяной
Универсальность углеводородных инфракрасных теплых полов позволяет их установку под любой тип напольного покрытия, иногда ими даже осуществляют утепление открытых балконов и беседок. Кроме того, достаточные водоизоляционные свойства такой системы не препятствуют укладке их в санузлах и других помещениях квартиры с повышенной влажностью. Хотя специалисты все же рекомендуют проложить дополнительный гидроизоляционный слой в таких случаях.
Недостатки инфракрасных систем при укладке их под кафель
Однако, у любого материала, помимо достоинств, всегда существуют и недостатки. Следует знать, что все полезные свойства инфракрасного излучения при укладке такого теплого пола под кафель будут поглощаться именно напольным покрытием, а не телом человека. Нагрев же помещения будет происходить за счет конвекции. Теплое покрытие пола будет отдавать накопленную энергию, и за счет движения воздуха нагреваются стены и другие предметы санузла. Из-за этого свойства не следует укладывать систему под участки, занятые мебелью и сантехникой, так как они будут сильно нагреваться от пола.
Пленочные теплые полы можно укладывать только на открытые участки пола
Еще одним существенным недостатком станет постепенное разъедание клеем для плитки тонкой полимерной пленки обогрева, что постепенно может вывести из строя всю систему, а также стать причиной короткого замыкания и пожара. Высокие свойства адгезии этих покрытий можно уменьшить, проложив между обогревательной конструкцией и керамической облицовкой лист гипсокартона и сетку из стеклоткани с небольшими ячейками. Однако такие действия значительно понизят греющую способность системы.
Теплые полы инфракрасные под плитку требуют укладки на абсолютно ровную поверхность, иначе можно легко повредить тонкую пленку еще в процессе монтажа. Поэтому следует заранее подготовить черновое основание пола и при необходимости выровнять его.
Кроме того, правильное подсоединение контактов конструкции требует определенных навыков и знаний в электрическом деле. Если вы никогда не сталкивались с такими работами, безопаснее доверить установку профессионалам.
Особенности укладки пленочного теплого пола под керамическую облицовку
Чтобы провести грамотный монтаж инфракрасного теплого пола своими руками, следует придерживаться некоторых правил и рекомендаций специалистов. Укладка этого вида покрытия несколько отличается от других электрических нагревателей. Кроме этого, определенные нюансы появляются и при финишном покрытии такой системы кафельной плиткой.
Для начала следует выяснить, что именно понадобится в процессе монтажа. Обычно можно обойтись следующим перечнем материалов:
- система теплого пола;
- отражающая тепло подложка;
- провода для подключения конструкции;
- монтажная лента-диэлектрик;
- листы гипсокартона;
- клей для керамических изделий;
- кафель.
Прежде всего, внимательно осмотрите покрытие пола. Поверхность должна быть сухой и чисто, а также не иметь рельефа. При необходимости пол выравнивают.
Нужно составить проект размещения аппаратуры управления теплым полом. Обычно его монтируют в стене за пределами санузла на оптимальной для эксплуатации высоте. Провод, соединяющий датчики и систему нагрева нужно провести через гофрированную трубу, которую следует вмонтировать в слой стяжки либо утопить в стене.
Экранирующая поверхность подложки поможет избежать потерь тепла в процессе эксплуатации пола
На следующем этапе прокладывают изолирующий материал из пробки или амальгамы, отражающий тепло. Для удобства монтажа нагревательной пленки ее разрезают на полосы около 50 см по линии перфорации, скрепляя их между собой скотчем. Длина полосок при этом не должна превышать девяти метров. Особое внимание следует обратить на стыки материала, их хорошая изоляция будет способствовать длительной и бесперебойной работе системы.
Медная полоса, проходящая по всей длине отреза, должна находиться на черновом покрытии пола.
Нужно следить, чтобы концы покрытия не перекрывали друг друга, а были уложены точно встык. Все работы по укладке нужно выполнять очень аккуратно, чтобы не повредить тонкую поверхность материала. Для фиксации пленки к полу ее накрывают сверху монтажной сеткой и крепят при помощи скоб. Делать это нужно осторожно, стараясь не задевать электрические контакты во избежание их повреждения.
Фиксировать пленку к полу нужно предельно аккуратно, чтобы не повредить контакты
На медной полосе с помощью дырокола проделывают отверстия, на которые впоследствии закрепляют клеммы.
Подключение теплого пола к энергоснабжению квартиры
Сначала нужно закрепить датчик с показаниями температуры и регулировочное реле на стене и вывести провод через гофрированный шланг до начала пленочного покрытия.
Через клеммы с помощью проводов нужно связать между собой полосы теплого пола и соединить их с кабелем, идущим от аппаратуры управления.
Для этого в местах сочленения провода зачищают от изоляционной оплетки. Затем с помощью пассатижей обжимают их на клеммах и в месте соединения с приборами. После связывания между собой системы, все оголенные участки нужно тщательно заизолировать. Важно следить, чтобы все кабели не перекрещивались, а располагались параллельно друг другу.
После подключения клемм следует изолировать место сочленения проводов
Окончательное подключение к питанию лучше поручить квалифицированному электрику, чтобы избежать замыкания сети и возгорания жилья.
Укладка кафеля над пленочным теплым полом
Прежде чем приступить к облицовке пола, следует протестировать работу системы. В случае каких-либо неполадок, нужно их выявить и устранить. Если конструкция работоспособна, можно начинать укладывать кафель.
Для этого нужно проложить сверху пленочного покрытия листы гипсокартона. Они станут своеобразным буфером между полимерной поверхностью и щелочным плиточным клеем. Для надежности их нужно закрепить саморезами к полу, стараясь не задеть электрические контакты конструкции.
На лист гипсокартона тонким слоем наносят клей для плитки и разравнивают его зубчатым шпателем
Дальше можно приступать к укладке плитки. Важно при этом использовать гребенчатый шпатель, чтобы избежать появления воздушной подушки между кафелем и системой теплого пола. А в целом керамические изделия укладываются так же как и обычно.
Нюансы при установке инфракрасного теплого пола
Чтобы обеспечить положительный результат при самостоятельном монтаже пленочных нагревательных систем перед укладкой кафеля, следует соблюдать такие правила:
- монтаж конструкции возможен, только если температура воздуха помещения плюсовая;
- заземление инфракрасных систем является обязательным;
- повреждения пленки при монтаже нужно тщательно заизолировать, а лучше стараться не допускать их;
- запрещено укладывать полосы нагревателя длиннее десяти метров;
- не следует загибать материал или накладывать отрезы пленки друг на друга.
Схема подключения инфракрасного теплого пола
Выполнение всех вышеописанных норм поможет вам качественно утеплить пол в санузле даже таким нетипичным для кафельного покрытия способом.
Несмотря на некоторые мнения о негодности использования теплых инфракрасных полов под керамическую облицовку, все же существует возможность установить именно эту систему обогрева под плитку качественно. Все сложные и длительные работы по монтажу вам компенсирует экономичный и комфортный пол в ванной комнате.
Технология укладки инфракрасного тёплого пола под плитку, видео
Кабельные тёплые полы
Терморегулятор
- Нагревательный элемент.
- Терморегулятор.
- Датчик.
Особенности выполнения работ
Преимущество, которым данная технология отличается от всех других, является то, что конструкцию допускается устанавливать непосредственно в стяжку.
Чтобы правильно выполнить монтаж теплого пола под плитку, нужно придерживаться следующих принципов, заключающихся в строгом соблюдении последовательности выполнения работ:
- Выбрать оборудование и расходные материалы. В данном случае производители систем уже подготовили полные комплексные наборы для быстрой установки, поэтому нужно только замерить необходимую длину и интервал кабеля.
-
Технология укладки электрического кабельного тёплого пола под плитку подразумевает предварительную подготовку поверхности. Для этого нужно тщательно очистить её от грязи, мусора и пыли, а также разместить под ним фольгированную подложку.
- Терморегулятор должен быть установлен в таком месте, чтобы максимально облегчить подключение к нему кабеля. При выборе настенного устройства желательно высверлить для него специальное отверстие. Сделать это можно воспользовавшись алмазной коронкой нужного диаметра.
- Технология укладки электрического тёплого пола под плитку требует обязательного распределения под ним отражателя. Кабель нужно уложить по ранее составленной схеме. Важным моментом, касающемся выполнения работ является обязательная укладка в тех местах, где не будет установлена тяжелая мебель, которая может продавить жилы. Фиксация к полу осуществляется с помощью саморезов, дюбелей или хомутов, предназначенных для этих целей. После того, как он полностью распределён по поверхности пола и закреплён, необходимо «прозвонить» его с целью преждевременного обнаружения повреждений во время выполнения работ.
- Заливка обогревающего кабеля в стяжку увеличивает его теплоотдачу, которая выполняется несколькими способами. Смешивание цементного раствора с пластификаторами и добавлением воды называется мокрым способом заливки. Сухим методом характеризуется вариант с использованием готовой смеси или керамзита. Укладка плитки может выполняться только после того, как цементный раствор наберёт соответствующую прочность. В некоторых случаях на это может потребоваться более 6 дней.
- Кабельный тёплый пол без стяжки позволяет выиграть время, потраченное на затвердевание раствора. Для этого необходимо воспользоваться специальным тонким проводом, на который можно сразу после его монтажа укладывать напольную плитку. Все подробности процесса от начала до конца смотрите в этом полезном видео:
Конструкция стержневых матов для теплого пола
Маты образуются путем соединения карбоновых стержней проводами, по которым будет осуществляться подача тока. В комплекте системы есть:
Устройство стержневого инфракрасного теплого пола
- соединительные элементы;
- гофрированная трубка;
- соединительные провода;
- концевой комплект.
Маты продаются в рулонах, при монтаже они расстилаются на полу и скрепляются друг с другом предусмотренными производителем элементами крепежа. Для дополнительной фиксации можно использовать строительный скотч. Гофрированная труба необходима для установления в ней электронного датчика пола, который будет фиксировать температуру нагрева, и передавать сигналы терморегулятору.
Разновидности инфракрасных теплых полов
Различают два вида полов – стержневые и пленочные. Преимущества стержневых полов:
- Укладка стержневого теплого пола может быть выполнена своими руками, что значительно снижает общие затраты на установку системы.
- Система отопления стержневого пола имеет автоматическую регулировку. При максимальной производительности системы включается экономный режим.
- Устанавливать систему отопления можно непосредственно в клеевой раствор.
- Не требуется применение дополнительной армирующей сетки.
Инфракрасное отопление пленочного типа немного отличается от стержневого варианта. Во время монтажа необходимо соблюдать следующие требования:
- При укладке инфракрасных полов с использованием стяжки обязательно применять теплоизоляцию и закреплять поверх пленки армирующую сетку.
- Глубина прогрева пленочного отопления немного меньше чем у стержневого пола. Поэтому при применении керамогранита в качестве напольного покрытия, необходимо подбирать пленку с номинальной мощностью 220 Вт/м².
При установке того или другого вида системы отопления необходимо помнить о следующих правилах:
- В обязательном порядке проводить заземление.
- Монтаж полов производить только на сухую поверхность.
- Подключать полы к системе электроснабжения нужно напрямую через автомат, запитанный от счетчика.
Характеристики инфракрасных обогревателей
Выпускается пленочное покрытие в виде полос, ширина которых варьируется в пределах 50-110 см. Длина может регулироваться, для чего на изоляции предусмотрены насечки. Ориентируясь по ним, делают разрез, что позволяет получить полосу требуемой длины. Под воздействием ИК-излучения не наблюдается ухудшения условий окружающей среды. Например, на уровень влажности воздуха нагревательная система не влияет. Длина волны составляет 10-20 мкм.
Положительные качества покрытия:
- более высокий коэффициент полезного действия по сравнению с электрическими системами кабельного типа;
- черновое основание характеризуется небольшой толщиной, т. к. пленка тонкая, в результате высота потолков не уменьшается;
- риск протечек отсутствует, т. к. в качестве нагревательного элемента не используется жидкий теплоноситель;
- в процессе работы системы уровень интенсивности электромагнитного излучения минимальный;
- монтаж не занимает много времени;
- если один из участков нагревательной системы повредится, остальная площадь останется в рабочем состоянии, что обусловлено параллельным соединением полос;
- цена пленочного теплого пола ниже, если сравнивать с электрическим и водяным аналогом;
- расход электроэнергии меньше, чем у кабельной конструкции.
Прежде чем принимать решение об использовании таких систем в конкретных условиях, необходимо внимательно изучить их основные технические характеристики. Пленочный теплый пол выпускается шириной от 0,5 до 1,0 м, а длина рулона составляет 50 м. Толщина колеблется в пределах от 0,2 до 0,4 мм.
Один квадратный метр пленки потребляет мощность 25-85 Вт/ч. Нагревательный элемент способен создавать на своей поверхности рабочую температуру 30-50С
Это важно знать, когда выбирается теплый пол под кафель. Благодаря этим параметрам, пленочные тёплые полы нередко служат основным отоплением квартир или частных домов
Технология монтажа
Уложить тёплый пол довольно просто. Вам не понадобится делать специальную стяжку или применять составы на основе клея. Пленку просто укладывают на теплоотражающий материал. Сверху устанавливается итоговое покрытие.
Укладывают на теплоотражающий материал
Этапы укладки инфракрасного теплого пола
- Для начала необходимо подготовить основание. Его выравнивают и очищают.
Максимальный перепад основания должен быть не более 3 мм. Если потребуется, то стоит провести выравнивание.
- Далее монтируется слой гидроизоляции.
Он пригодится для защиты от влаги.
- После этого монтируют теплоизоляцию. Иногда считают этот шаг лишним, однако он позволит избавиться от потерь тепла. Можно использовать различные материалы. Специалисты советуют техническую пробку в том случае, если вы в дальнейшем собираетесь укладывать плитку.
Сторону материала металлизированную размещают так, чтобы она смотрела вверх.
- Планирование схемы монтажа. Сначала необходимо определить место для терморегулятора. Лучше располагать его на расстоянии 15 см от поверхности.
После этого делают схему монтажа пленки. Первый ряд стоит укладывать на расстоянии примерно 10 см от стен. Если пленочный будет главной конструкцией отопления в доме, то он должен занимать как минимум 70% всей площади.
- Подсоединение системы. Разложите по схеме пленку на основание. Можно разрезать ее на отдельные линии при необходимости. Тёплый пол кладут медной стороной контактов вниз по направлению к стене. К концу медной полосы подключают контактные зажимы.
После этого присоединяются провода. К нижней стороне пленки подсоединяется термодатчик. Его нужно изолировать. Лучше, чтобы он подсоединялся стационарно. Как показала практика, основную часть проводов лучше пропускать под плинтусом. После этого тёплый подключают к электросети.
- Проверка после монтажа. Перед тем, как вы начнете укладывать на тёплый пол плитку, стоит провести тестирование системы.
Вся поверхность должна прогреваться равномерно. Если пленочный пол установлен успешно, то поверхность покрывают пленкой из полиэтилена и начинают монтаж финишного покрытия.
Этапы укладки плитки на тёплый пол
- Поверхность необходимо очистить от грязи и пыли.
После этого наносится разметка.
- На ровную и очищенную поверхность укладывают специальную теплоотражающую подложку. Она предназначена для отражения инфракрасных лучей внутрь помещения. Таким образом еще и сохраняется тепло. Подложка под тёплый пленочный пол схожа с подложкой из вспененного пенополистирола, которую часто монтируют под ламинат.
Фольгированная подложка может проводить электричество. Это может негативно повлиять на пленочный пол в случае повреждения. Поэтому для него стоит применять специальные подложки.
- Далее следует укладка пленочной конструкции, которая была описана выше.
- На следующем этапе устанавливают монтажную сетку.
Она понадобится для монтажа плитки. Последняя кладется на цементный состав, так что ей необходимо отличное сцепление с поверхностью.
- После того, как вы уложили подложку, сетку и плитку, вся конструкция тщательно крепится к основанию. Для этого можно воспользоваться пластиковыми креплениями.
Когда будете проводить монтаж, следите за тем, чтобы нагревательная пленка не повредилась. Как правило, в ней оставляют отверстия для монтажа.
- После того, как вы зафиксировали систему, ее еще раз нужно проверить. Для этого конструкцию включают на час. Посмотрите, чтобы поверхность нагревалась равномерно.
Если какой-то провод греется слишком сильно и плавится, систему стоит немедленно отключить.
- На завершающем этапе производится укладка плитки.
Сравнительная характеристика
При установке теплых полов определенного вида следует соблюдать требования к напольному покрытию, способам монтажа и температурному режиму. В соответствии с этими требованиями перед покупкой определенной модели проводится сравнительный анализ основных систем теплых полов.
Покрытие
Выбирая электрические теплые полы, стоит ориентироваться на финишное покрытие. Для кабельных систем и термоматов больше подходит ламинат и керамическая плитка. Карбоновые стержни, а также инфракрасную пленку укладывают под линолеум, ковролин и ламинат – такие материалы служат хорошими теплопроводниками.
Преимущества инфракрасных пленок:
- Легко монтируются – их можно применять сразу после укладки.
- Простота замены – если несколько элементов вышло из строя, их легко заменить на новые.
К недостаткам инфракрасных пленок относят ненадежность соединительных участков.
Основное преимущество полов кабельного типа – они представляют собой цельный проводник с единственным слабым местом – муфтой. Ее местонахождение заносят в паспорт, чтобы при поломке ее можно было быстро заменить.
Кроме того, стяжка служит предохранительным слоем, защищающим пол от механических повреждений. Если использовать пленки с питанием 12В, в систему добавляется блок питания – не очень надежный элемент.
Совет! Чтобы защититься от поражения током, следует использовать выключатели дифференциального тока (УЗО), соответствующие требованиям ГОСТ Р 51326.1-99.
Способы монтажа
Устанавливаются теплые полы разными способами:
- в стяжку;
- между стяжкой и плиткой;
- непосредственно под финишное покрытие (пленочные полы).
Первый вариант чаще используют при обогреве жилых помещений, кухни и ванной. В таких комнатах монтируют кабельные теплые полы. Под систему укладывают гидроизоляцию и утеплитель.
Если снизу расположено отапливаемое помещение, теплоизоляция не нужна, а нагревательные элементы устанавливают под плитку в слой клея. Перед покупкой модели следует уточнить о возможности такой укладки.
При монтаже системы теплого пола под ламинат стоит выбрать инфракрасные пленки. На стяжку укладывают слой полиэтилена, а следом кладут электроэлементы. Затем укладывают гидроизоляцию и ламинат.
Можно ли укладывать пленочный пол под плитку?
Дать ответ на этот вопрос легко, но перед этим важно проанализировать условия эксплуатации пола, посмотреть рекомендации по укладке системы. В инструкции к нагревательным полотнам указано, что они могут быть уложены и под ламинат, и под дерево, и в том числе под плитку кафельную
Таким образом, монтаж этой системы под кафель можно производить смело.
Монтаж пленочного теплого пола
Инфракрасная пленка для пола
В целом же, ИК полы обычно укладываются под ламинат, ковролин и т. д. по технологии так называемого «сухого монтажа». Но, тем не менее, их укладывают и под плитку, но уже с использованием плиточного клея, а иногда и стяжки или смесей для наливных полов
Однако в последних двух случаях важно помнить о некоторых особенностях проведения работ
-
Адгезия у пленки невелика. Именно поэтому просто заливать ее цементным раствором нежелательно – стяжка получится плавающей. При падении на такое основание чего-то тяжелого на стяжке может образоваться трещина, исправить которую не получится. Интересно, что для повышения адгезии многие пытаются сделать на поверхности пленки насечки и разрезы, но ряд этих процедур негативно скажется на результате работ. Все эти места придется тщательно изолировать, иначе полы могут начать биться током.
Инфракрасная пленка RexVA XICA FILM XM-305
- Пленка не любит щелочь. Цементные растворы, которые используются для заливки стяжки, имеют щелочную среду и будут оказывать крайне негативное воздействие на ИК пленку. Таким образом, она быстро придет в негодность. Результатом может стать короткое замыкание или просто поломка всей нагревательной системы.
У инфракрасного теплого пола есть свои минусы
В целом же, под плитку можно использовать кабельный пол – он, скорее всего, прослужит дольше, чем пленочный, и является специально предназначенным для такого вида работ типом подогрева полов. По крайней мере, для «мокрой» установки он идеален. Однако, если монтировать ИК полы правильно и с соблюдением всех требований безопасности (заземление, работы в сухом помещении и т. д.), проблем с ними быть не должно.
Пленочный теплый пол Heat Plus
Характеристики инфракрасных обогревателей
ИК полы легко регулировать по температуре – например, установив терморегулятор на 21 градус, можно добиться максимально комфортной температуры пола. Хотя в целом нагревать систему можно до 50 градусов, но необходимости в этом нет. Так как сейчас на рынке появилось достаточно много производителей ИК систем, можно легко подобрать оборудование по подходящей цене. Монтаж можно произвести самостоятельно и довольно быстро, а это тоже положительно скажется на кошельке владельца обустраиваемого помещения. А в отдельных случаях ИК полы могут даже заменить централизованную систему отопления.
ИК теплый пол под плитку — какой лучше
Достоинства инфракрасного пола
ИК пол обладает немалым числом достоинств.
- ИК система отлично справляется с нагревом окружающих ее предметов интерьера. Длина волны равна 5-20 мкм, что позволяет ей проходить сквозь плитку.
- Регулировать температуру при установленной системе ИК полов довольно просто, что позволит создать оптимальный микроклимат в любой комнате.
- Такие полы экономны, они тратят мало электроэнергии.
- Здоровье человека не будет страдать от значительного электромагнитного излучения, как при укладке кабельного пола.
- ИК полы могут стать своеобразным ионизатором воздуха.
ИК теплый пол под плитку — какой лучше
Недостатки инфракрасных систем при укладке их под кафель
Но у ИК полов есть и свои минусы использования. Особенно это касается варианта, при котором система укладывается под кафельную плитку.
- Обогревать не только полы, но и комнату при помощи этой системы выгодно только в помещениях небольших размеров. В противном случае система подогрева заставит нещадно тратить деньги на коммунальные платежи.
- ИК полы нельзя укладывать там, где они будут закрыты мебелью или сантехническими приборами. Поэтому перестановку в комнате сделать уже не получится.
- Плиточный клей, как и цементная стяжка, пусть и не так интенсивно, но будет постепенно повреждать пленку ИК пола, из-за чего сроки ее службы значительно снизятся.
- Если ИК полы вышли из строя, они могут стать причиной возникновения пожара в результате короткого замыкания.
-
Небольшая адгезия пленки становится причиной затрудненных работ по монтажу. К слову, адгезию можно повысить, если уложить между системой подогрева и плиткой гипсокартон и стеклотканную сетку. Но в этом случае нагревательная способность системы будет несколько снижена.
Инфракрасная нагревающая пленка Heat Plus, Hi Heat (теплый пол)
- Укладка полов такого типа должна производиться на идеально ровную поверхность, что требует ряда подготовительных работ.
Основные ошибки при монтаже электрического пола под плитку
Выполняя монтаж электрического теплого пола под плитку, особенно первый раз, многие домашние мастера совершают ряд ошибок, которые в дальнейшем приведут к малой продуктивности системы или снижению её эксплуатационного срока. Чтобы избежать их, ниже приведён краткий перечень наиболее частых недоработок:
Отмерять кабель при монтаже следует внимательно и точно, так как «доточить» линию потом будет невозможно. Греющий кабель покрыт специальным экранированным слоем, который нельзя резать. Даже незначительная подрезка приведёт к выходу нагревательного элемента из строя.
Проверить электрический пол на работоспособность можно только с помощью мультиметра, измерив его сопротивление
Включать кабель в сеть до его укладки в стяжку категорически запрещено.
Ходить по уложенному кабелю следует с величайшей осторожностью и только в обуви с мягкой подошвой.
Установка температурного датчика на электрический пол подразумевает обязательное использование гофры. Во-первых, его невозможно будет извлечь для замены
Во-вторых, прямой контакт с бетонным раствором может привести к поломке изделия.
Даже если в паспорте на кабель не указано сопротивление, его всё равно следует замерить до и после укладки, и сравнить. Если показания существенно отличаются, то кабель однозначно неисправен.
Составление схемы обязательно! Это упростит работу в будущем при возникновении возможных неисправностей.
После того как монтаж кабеля окончен, а стяжка залита, включать систему сразу же запрещается. Слишком большое количество воздушных карманов и влажный раствор станут причинами выхода из строя нагревательного элемента.
Вышеприведённый перечень недоработок позволит существенно увеличить срок эксплуатации электрического тёплого пола под плитку, а домашнему мастеру — сохранить личное время и средства.
Варианты укладки
KNAUF «Суперпол» – это разновидность теплого пола, который представляет собой влагостойкие гипсоволокнистые листы, размерами 1500х500х10 мм. Укладка листов типа KNAUF осуществляется только на бетонную стяжку. Установка напольного покрытия (керамическая плитка, керамогранит, линолеум, паркет и др.) возможна сразу после высыхания клея на листах KNAUF «Суперпол».
Укладка полов Кнауф своими руками
Совет: старайтесь не использовать другие клеи для монтажа листов «Суперпола». Покупайте только оригинальный клей KNAUF.
Монтаж листов инфракрасного пола лучше производить на фольгу или другие светоотражающие материалы. Так вы повысите КПД отопительной системы на 30–40%. На втором этапе установки «Суперпол» KNAUF может перекрываться листами ЦСП (цементно-стружечные плиты), СМЛ (стекломагнезитовый лист) и ГВЛ (гипсоволокнистые листы). Названные материалы закупаются у производителей теплых полов или на рынке строительных материалов.
Монтаж сухой стяжки основания пола Кнауф-суперпол
Внимание! Пленка крепится к вышеперечисленным листам только на клей. Не пытайтесь ее прикрепить к СМЛ, ЦСП или ГВЛ листам шурупами, поскольку вы можете нарушить не только целостность отопительной системы, но и гидроизоляцию комнаты в целом.
Установка инфракрасного теплого пола под плитку
Важно соблюдать последовательность действий, т. к
нарушение технологии может негативно сказаться на теплоизоляционных свойствах системы нагрева и уменьшить длительность эксплуатации.
Подготовка
Составляется схема расположения полос пленки. Под низкой мебелью этот материал не рекомендуется укладывать. В данном случае произойдет ее перегрев, что приведет к выходу из строя одного из участков нагревательных элементов. Достаточным считается расстояние между полом и нижней плоскостью мебели — 3 см.
Подготавливают теплоотражающий материал, который укладывается под инфракрасной пленкой. Он способствует уменьшению теплопотерь при нагреве.
Подготавливают штробы на участке стены, где будет устанавливаться терморегулятор. Если пол деформирован или недостаточно ровный, выполняется бетонная стяжка или устраняются дефекты на отдельных участках. После этого расстилается гидроизоляция, сверху — теплоизоляция с защитным отражающим покрытием. Эти слои фиксируются с помощью двустороннего скотча в местах стыковки и по периметру.
Монтаж термопленки
Инструкция:
- Раскладывают инфракрасное покрытие, если нужно, его разрезают по насечкам. При укладке медные контакты должны находиться со стороны чернового пола.
- К медной полосе крепят зажимы. Они должны быть закрыты термопленкой с одной стороны.
- Битумная изоляция используется с целью защиты участков, которые разрезались.
- Для удобства работы с ИК-пленкой ее фиксируют скотчем. Расстояние между полосами покрытия — 5 см, от стен отступают 10-15 см.
Подключение
Последовательность действий:
- Укладывается проводка. Ее нужно прятать за плинтусом, в штробе.
- На стене устанавливается терморегулятор, к нему подводят провода, при этом опираться следует на схему, предоставленную производителем.
- Подключение к ИК-пленке осуществляется с помощью зажимов, установленных ранее.
- Места соединения контактов закрывают битумной изоляцией.
- Датчик температуры монтируется на графитовых полосах, для его фиксации используют битумный изоляционный материал. Прибор подключается и к терморегулятору. Учитывая, что ИК-пленка тонкая, на поверхности может появиться бугор, поэтому термодатчик нужно «утопить» в отражающей изоляции, для чего в таком покрытии делается надрез.
Для подключения теплого пола мощностью более 2 кВт необходимо использовать отдельный автомат. Прежде чем продолжать работы, проверяется функциональность системы.
Укладка плитки
Технология монтажа плиточного покрытия одинаковая при выборе любого способа упрочнения конструкции. Так, если планируется использовать стяжку, сначала укладывают армировку. Когда цементный раствор высохнет, начинают монтаж плитки. Если применяется «сухой» способ, устанавливают покрытие из гипсокартона или ДСП/МДФ. Они крепятся саморезами, которые следует располагать между полосами системы нагрева.
High Glass Graphene Нагревательная пленка PTC Корея Энергосберегающая защита от перегрева Инфракрасная электрическая пленка Balck для теплого пола с бесплатными зажимами | |
Нагревательная пленка PTC с высоким стеклом и графеном 240 Вт / м2
Информация о продукте
Тип: Графеновая нагревательная пленка PTC Номинальная мощность: 240 Вт / м2 Рабочее напряжение: 200 ~ 240 В переменного тока, 50/60 Гц Ширина: 50 см, 80 см, 100 см Длина инфракрасной волны: 8 ~ 15 мкм Толщина: 0,4 мм Место происхождения: Южная Корея Характеристика: самостоятельно регулировка выходной мощности; сохранение энергии; защита от перегрева, здоровая для человека.В комплект входит: нагревательная пленка выбранного размера (купив сейчас, можно получить несколько кусочков зажимов и изоляционных паст в подарок).
Что такое нагревательная пленка PTC?
PTC означает положительный температурный коэффициент, он относится к видам специальных материалов, электрическое сопротивление материалов PTC увеличивается при повышении температуры материала, а также электрическое сопротивление материала уменьшается при понижении температуры. Нагревательная пленка PTC — это новый тип и обновленный продукт для теплого пола, основанный на обычной нагревательной пленке.Функция ограничения температуры электронагревательной пленки. Принцип работы заключается в том, что при повышении температуры сопротивление будет увеличиваться, поэтому ток будет уменьшаться, а температура не будет увеличиваться бесконечно. И наоборот, если температура упадет, сопротивление уменьшится, ток увеличится, а температура не будет уменьшаться бесконечно. Таким образом, температура контролируется в безопасном и разумном безопасном диапазоне. Для достижения эффекта энергосбережения и энергосбережения.
по сравнению с обычной нагревательной пленкой
Почему выбирают нагревательную пленку PTC
— Саморегулирующийся нагрев, без риска перегрева. — Нагревательная пленка из графена новой энергии. Больше энергосбережения, чем обычная нагревательная пленка, традиционная система водяного отопления. — Экономичный обогрев с частичным обогревом — ненужные зоны обогрева можно отключить. — Простота установки и обслуживания. Чистая, бесшумная, не требующая обслуживания работа и экономия места. — Создает здоровую и комфортную среду, отсутствие электромагнитного излучения, длина волны дальнего инфракрасного диапазона составляет 9.5um, это полезно для здоровья человека. — Нагревательная пленка подходит для использования под различными полами: композитный пол, ламинат, деревянный пол, мрамор, плитка, ковер, пол из ПВХ и так далее.
Номинальные товары (Щелкните изображение, чтобы проверить):
1) Принадлежности для установки нагревательной пленки:
2) Комнатные термостаты:
Термостат управления мобильным приложением Wifi — — — — >>
Сертификация компании
.Домик для собак Ватерлоо Теплый пол под ковриком Инфракрасная углеродная нагревательная пленка 25 см x 100 см 50 см x 100 см | |
Технические характеристики:
Рабочее напряжение: AC200 ~ 240 В, 50/60 Гц.
Номинальная мощность: 55 Вт и 110 Вт
Размер: 100 см x 25 см и 100 см x 50 см
Толщина: стандартная толщина 0,338 мм (пленка толщиной 0,25 мм не подходит для теплых полов).
Максимум. температура поверхности: 52С градуса.
Сертифицировано: CE, ROHS, EAC.
Примечание: заказ включает только нагревательную пленку, без аксессуаров.
Добавьте 1 доллар США по следующей ссылке, чтобы получить 2 зажима и 4 изоляционные пасты.
https://www.aliexpress.com/store/product/1-USD-each-For-Extra-Transportation-Costs-or-Make-Up-the-Difference/4588011_32953463855.html?spm=2114.12010615.8148356.1.54872d4cAZb3cAZb3cAZb3
Превосходство системы нагревания пленки:
Инфракрасное отопление — один из самых здоровых и современных методов обогрева, который использует те же тепловые свойства, что и само солнце.Инфракрасные лучи напрямую нагревают людей, стены и предметы, а затем от них нагревается воздух. При традиционном радиаторном отоплении он приводит к нагреванию и сушке воздуха. Теплый воздух поднимается вверх и нагревает сначала верхнюю часть комнаты, а затем расположенные ниже предметы, людей и т. Д.
— Инфра-панели имеют КПД 98%, средняя экономия энергии 30%.
— Инфракрасное отопление не вызывает рассеивания пыли
— Создает здоровую среду, уничтожает бактерии
— Обеспечивает равномерную температуру во всем помещении
— Чистая, бесшумная, не требующая обслуживания работа и экономия места
— Простота управления и эксплуатации с термостатами
— Простая установка, нет необходимости переделывать пол или стены
При использовании инфракрасного обогрева температура воздуха обычно ниже на 3-4 ° C, как в помещении с традиционным обогревом, чтобы добиться сравнимого ощущения тепла.Понижение температуры воздуха на 1 ° C позволяет сэкономить до 5-6% энергии.
Реальные фотографии товаров:
Примечание: на пленке теперь есть этикетка «Newly Produced»: «HEATINGBRO», старая этикетка «WORLD ELECTRON» и новая этикетка «HEATINGBRO» будут отправлены по адресу randon. Характеристики пленок точно такие же, разница только в этикетках. Спасибо за заботу 🙂
Схема подключения нагревательной пленки
1.Нагревательная пленка
2. Питание нагревательной пленки.
3. Датчик температуры пола.
4. Термостат
5. Мощность всей установки
Подключить
>>> Установочные детали (Нажмите на картинку, чтобы купить)
1) Аксессуары для установки нагревательной пленки:
2) Маршированные комнатные термостаты:
.
0,5 ~ 7м2 150 Вт / м2 инфракрасный с термостатом Коврик для подогрева пола Wi-Fi двухпроводной электрический теплый коврик комплекты | |
Выходная мощность 150 Вт / кв.м — этот диапазон используется для простого обогрева пола в жилых помещениях, где первичное отопление не является необходимым, и есть другие доступные источники тепла, такие как радиаторы. Его также можно использовать в качестве основного источника тепла в некоторых случаях, когда он используется вместе с изоляцией пола.
Этот нагревательный коврик имеет самоклеющуюся заднюю часть, поэтому его легко установить.
Ультратонкий пол — отличная система обогрева. Его легко установить, он подходит для различных материалов отделки грунта, будь то бетонный пол, деревянный пол, старый кафельный пол или пол из терраццо.
Применение: отопление помещений, эта система быстрого обогрева — лучший выбор для дома.
Преимущества продукта:
1, прост в установке, подходит для различных отделочных материалов;
2, установленный в плиточный клей, высота земли почти не влияет;
3, можно укладывать прямо на исходный грунт без необходимости иметь дело с исходным грунтом;
4, запустите систему через 20-30 минут, чтобы получить ожидаемую температуру грунта.
В комплект «Only mat» входит: нагревательный мат 1 шт.
«С термостатом» В комплект входит: нагревательный мат 1 шт.
1 шт. X термостат (внешний датчик 3 метра в комплекте)
1 рулон пластиковый сильфон (1,4 м)
Маршированные термостаты:
Нажмите на картинку ниже, чтобы выбрать больше термостата
.
2.5M2 инфракрасный теплый пол электрический инфракрасный пленочный температурный низкоуглеродистый пленочный теплый напольный коврик | мат | мат матовый пол
2.5M2 инфракрасный теплый пол электрический инфракрасный пленочный температурный низкий электрический углеродный нагревательный пленочный теплый напольный коврик
В комплект входит: нагревательная пленка 2,5 м2 (5 м x 0,5 м)
Или 2.5м2 x нагревательные пленки (5м x 0,5м)
4 шт х зажимов
8 шт. Изоляционных паст
Следующие аксессуары заказываются отдельно:
.
