Установка сэндвич панелей — как крепить, чем резать, способы монтажа
Монтаж сэндвич-панелей – весьма важный этап в строительстве здания, и настолько же ответственный. Важные нюансы здесь заключаются не столько в том, как крепить сэндвич панели, сколько в соответствии выполнения их монтажа технологическому процессу. От этого зависит и их срок службы, и энергетическая эффективность здания в целом.
Избегаем ошибок и промахов
Большое число ошибок при монтаже сэндвич-панелей связано с невнимательным, беглым чтением сопровождающей их проектно-монтажной документации, а ведь она зачастую содержит исчерпывающую информацию о панелях и соединительных элементах.
Но даже точное следование инструкции не может застраховать от некоторых ошибок при монтаже, а именно:
- Металлические сэндвич-панели должны быть без повреждений и следов коррозии. В таком же состоянии должен быть и металлокаркас, на который будет производится крепление;
- Если панели крепятся к деревянному каркасу, он должен быть пропитан антисептиками и инсектицидами;
- Загрязненные сэндвич-панели нельзя очищать моющими средствами, содержащими щелочи, кислоты и абразивы;
- Защитная пленка не должна находиться под воздействием прямых солнечных лучей. Ее также следует оберегать от растворителей;
- Защитную пленку нужно снять с сэндвич-панелей не позднее полутора недель после монтажа, но в очень жаркую и очень холодную погоду делать это нельзя;
- Нельзя ходить по сэндвич-панелям, ложить на их поверхность различные предметы и крепить к ним что-либо.
Как правильно поднять и установить панели?
Транспортный пакет с сэндвич-панелями (о технических характеристиках этих изделий читайте в этой статье) поднимается на монтажную высоту специальным оборудованием – вакуумными подъемниками.
Одна из форм исполнения вакуумного подъемника
Если же для этих целей применяется обычный подъемный кран, необходимо принять ряд мер по предотвращению повреждения панелей:
- Для подъема транспортного пакета применяются мягкие стропы. При этом захват стропами собственно пакета не допускается. Замковые части панелей защищаются от возможного повреждения стропами брусками-распорками, длиной не менее 122 см, равномерно расположенными над и под пакетом;
- Непосредственно с паллеты сэндвич-панель поднимать нельзя.
Также в процессе работ следует придерживаться следующих правил:
- Панели должны стыковаться строго под углом 180 градусов, т.е. по вертикали. Стыковка под другим углом может привести к деформации замков;
- Монтаж следует вести крайне осторожно во избежание повреждения защитного покрытия. В противном случае, срок службы панелей значительно сократится.
Будем резать. Только чем?
Резку панелей необходимо производить строго по горизонтали. Контроль горизонтальности линий предстоящего разреза проводится с обеих сторон панели строительным уровнем. Вначале разрезается металл, затем – утеплительный слой.
При использовании болгарки в месте разреза возникает высокая температура, которая может привести к возгоранию утеплителя. Кроме того, перегретый металл теряет свою коррозионную устойчивость, поэтому для резки сэндвич-панелей используются только дисковая или ленточная пила по металлу либо электролобзик. В качестве исключения и только при незначительных объемах работ допускаются электроножницы по металлу.
С панелями, где в качестве оболочки применяется дерево или ПВХ все проще – они режутся электролобзиком или обычной ручной пилой.
Крепи, но в меру
Крепеж для сэндвич-панелей выбирается с учетом вида конструкции и ее толщины. Как правило, для этого используются самонарезающиеся шурупы (саморезы).
Их длина – это сумма толщины панели, каркаса и компенсации высоты резиновой шайбы (5 мм). Последняя обязательна для использования с саморезами – она не дает металлической головке повредить панель при вкручивании и герметизирует место крепления.
Правильное и неправильное крепление панелей
Панель длиной 6 м крепится шестью саморезами, длиной 4 м и меньше – четырьмя, длиной более 6 м – восемью. Саморезы крепятся шуруповертом с предварительно откорректированной силой затяжки.
При правильной затяжке шайба не деформируется и в то же время достаточно плотно прижата к металлу. Слишком тугая затяжка раздавливает шайбу, недостаточно сильная не обеспечивает герметичность крепления.
Категорически недопустимой является косая посадка самореза.
Вертикальное и горизонтальное крепление
Крепление сэндвич панелей к металлоконструкциям может вестись в двух направлениях: вертикальном и горизонтальном. У обоих способов монтажа есть свои достоинства и недостатки.
Если этаж имеет небольшую высоту (от 3 до 6 м), применяется вертикальный монтаж. Панели при этом прикрепляются только к направляющим профилям пола и потолка, а между собой жестко соединяются. Создающаяся при этом целостная и крепкая конструкция избавлена от “мостиков холода” и не имеет тепловых потерь. При монтаже экономятся значительные средства, поскольку нет необходимости в подъемной спецтехнике и строительных лесах.
Правила вертикального монтажа сэндвич-панелей – закладка герметика ОБЯЗАТЕЛЬНА с обеих сторон
Однако без них не обойтись, если высота этажа больше 6 метров. Возможно, вместо лесов потребуется каретка для обеспечения на высоте фасадных работ. Все они, кроме того, немыслимы без применения автокрана. Дополнительных расходов требует и усиление металлокаркаса здания для предотвращения прогиба высоких панелей.
Уровень расходов при такой высоте стен можно уменьшить горизонтальным монтажом сэндвич-панелей. Они выкладываются одна на другую и прикрепляются краями к колоннам каркаса. При этом также образовывается сплошная обшивка. Однако для применения горизонтального монтажа необходимо, чтобы расстояние между колоннами каркаса здания было не более 6 метров.
Установка панелей горизонтально
При монтаже сэндвич-панелей должен применяться либо горизонтальный, либо вертикальный метод. Их сочетание недопустимо.
Посмотреть как правильно нужно монтировать панели можно на видео ниже:
Нюансы монтажа сэндвич-панелей
При вертикальном методе монтажа первой выкладывается от угла панель, упирающаяся в стык. При горизонтальном – вначале выполняется первый от цоколя ряд, и только после него – следующий. Независимо от того, как монтировать сэндвич панели, работа заканчивается установкой доборной панели. Если это необходимо, ее размеры подгоняются на месте путем резки.
Сэндвич-панели не должны прямо контактировать с опорной конструкцией. Чтобы избежать этого, выполняют прокладку уплотнителя. Если панели имеют утеплитель из пенополиуретана, применяется монтажная пена; если из минеральной ваты – такой же материал. Используются также полимерная лента и силиконовый герметик.
При вертикальном монтаже необходимо добиться как можно более плотного соединения замковой части панелей. Однако прижимать панели следует крайне осторожно, чтобы не повредить их. При горизонтальном монтаже плотность стыковки замковых частей обеспечивается их весом.
Для герметизации соединения снаружи в замок нужно внести силиконовый герметик, но так, чтобы он не реагировал с покрытием панелей. Примыкания от внешних воздействий предохраняются специальными доборными элементами – нащельниками.
Как установить сэндвич-панели? – Инструкция по установке
Пошаговая инструкция по установке сэндвич-панелей.
Как установить сэндвич-панели? – Инструкция по установке
Первым этапом реализации инвестиционного проекта является покупка соответствующего материала.
Доверьтесь крупнейшим производителям с многолетним опытом работы — они способны гарантировать высокое качество материалов, короткие сроки поставки и полную поддержку процесса заказа.
Компания Balex Metal обеспечивает:
- полную поддержку со стороны представителя на инвестиционной площадке
- специализированное обслуживание Клиентов
- технические консультации
- поддержку специалистов из конструкторского бюро
- транспортировку материалов на инвестиционную площадку
Для чего можно использовать сэндвич-панели?
Кровельные и стеновые сэндвич-панели представляют собой обшивочный материал, который выполняет функцию термоизолятора. Благодаря быстрому процессу установки, панели широко используются практически во всех отраслях промышленности.
Предполагается, что строительство объектов по каркасной технологии (сэндвич-панели) может быть завершено на 6 месяцев быстрее, чем в случае зданий, возводимых по традиционной технологии, т.е. кирпичных зданий.
Сэндвич-панели чаще всего используются для строительства
-
складских помещений
-
логистических центров
-
спортивных объектов
-
холодильных и морозильных камер
-
крупных магазинов
-
производственных цехов
-
офисных зданий
Сэндвич-панели также используются в жилищном строительстве. Большой популярностью пользуются проекты гаражей из сэндвич-панелей или современных домов.
Подробнее о сэндвич-панелях:
Сколько стоят сэндвич-панели?
Из-за множества составляющих строительной сметы и разных масштабов инвестиционных проектов очень сложно определить универсальную цену на установку сэндвич-панелей.
Ориентировочно можно принять следующие расходы на покупку материала:
- цена сэндвич-панели с наполнителем из пенополистирола — от 50 злотых нетто за м2
- цена сэндвич-панели с наполнителем минеральной ваты — от 79 злотых за м2
- цена сэндвич-панели с полиуретановым наполнителем (PIR) — от 58 злотых нетто за м2
Вид сэндвич-панелей выбирается, исходя из требований, указанных в технических условиях относительно коэффициента теплопередачи.
Кроме цены покупки сэндвич-панелей в смете необходимо учитывать:
- трудовые издержки
- аренда автомобиля-вышки и вакуумного подъемника (рекомендованный компанией Balex Metal)
- покупку аксессуаров (соединители, доборные элементы, прокладки) — они составляют примерно 10-15% от стоимости покупки всех материалов
- транспортировку — по желанию Клиента Balex Metal обеспечивает транспортировку сэндвич-панелей
Пошаговая установка сэндвич-панелей
Установку сэндвич-панелей можно разделить на несколько этапов.
1. Транспортировка панелей на строительную площадку и разгрузка
Для пакетов длиной до 6 метров
Панели могут разгружаться вручную или с помощью вилочного погрузчика. Рекомендуется использовать вилочные погрузчики с регулируемой шириной вил – минимальное расстояние между вилами должно составлять 2 м, а их ширина – 150 мм.
Для пакетов длиной более 6 метров
Эти типы пакетов следует поднимать с использованием транспортных ремней для крепления грузов и с помощью траверсы. Указанное расстояние между ремнями для пакетов от 6 до 12 м составляет 2-4 м. Для пакетов длиной более 12 м расстояние между транспортными ремнями составляет 3,5-4,5 м.
При разгрузке панелей следует избегать точечных мест опоры. Существует риск повреждения облицовки нижележащей панели.
2. Контроль качества конструкции
Перед началом монтажа панелей необходимо убедиться, ровна ли конструкция, на которую будут устанавливаться сэндвич-панели. Даже небольшое отклонение в исполнении может привести к неплотностям в стыках панелей и возникновению так называемого «волнового эффекта» (панели не располагаются в одной плоскости).
3. Снятие защитной пленки
Пленку лучше всего снять непосредственно перед транспортировкой панели на место установки. Не рекомендуется снимать пленку после укладки панели.
4. Уплотнение
Перед укладкой панели необходимо приклеить уплотнительные ленты PES. Лента прикрепляется к конструкции в местах, в которых будет соприкасаться с внутренней облицовкой сэндвич-панелей.
Прокладки эффективно предотвращают механическое повреждение облицовки.
5. Установка сэндвич-панелей
Самым безопасным и рекомендуемым монтажным решением является использование вакуумных подъемников для транспортировки панелей.
Установка первой панели осуществляется с помощью соединителей, проходящих сквозь панели, то есть по всей ее толщине, вплоть до элемента конструкции.
6. Установка столярных изделий — дверей и окон, световых люков
Следует отдельно упомянуть об установке столярных изделий, т.е. окон, дверей, ворот, световых фонарей и т.д.
В случае кровельных панелей это также световые люки. Все световые фонари Balex Metal обладают замками, которые позволяют устанавливать их на сэндвич-панелях, без необходимости покупать и устанавливать дополнительные элементы для их монтажа.
Все сэндвич-панели Balex Metal можно легко разрезать на инвестиционной площадке с помощью стандартных инструментов для металлообработки, например,
- лобзика
- сабельной пилы
- ножниц по металлу.
Запрещается использовать для резки инструменты, создающие высокую температуру в точке резки, например, угловой шлифовальной машины. Это может привести к повреждению антикоррозионного покрытия
7. Установка следующих панелей
При установке следующих панелей очень важным аспектом является правильное прижатие панелей для обеспечения максимальной плотности замков.
Правильно прижатые в замки панели Balex Metal полностью устраняют проблему так называемых «мостиков холода».
Места, в которых панели соединяются друг с другом без замков (например, соединение панели на опоре в горизонтальном расположении с другой панелью, соединение стеновой панели с кровельной), должны быть дополнительно уплотнены, например, полиуретановой пеной низкого давления или бутилом.
.
8. Маскировочные доборные элементы
Завершающим этапом является установка маскирующих доборных элементов, например, планок стыка, угловых, ветровых, конька, цокольных.
9. Как прикрепить небольшие элементы, например, логотип компании, элементы освещения, систему мониторинга?
Компания Balex Metal допускает установку небольших элементов без необходимости использовать дополнительной подконструкции, но в этом случае необходимо соблюдать следующие рекомендации:
- Максимальная нагрузка от прикрепляемых элементов составляет 10 кг/м2.
- Соединители проходят через всю панель (наполнитель и обе облицовки, абсолютно запрещается крепление только к одной облицовке).
- На противоположной устанавливаемому элементу стороне следует использовать прокладку диаметром не менее 40 мм (необходимо распределить нагрузку по максимально возможной площади поверхности).
Смотрите также
Установка сэндвич-панелей: пошаговая инструкция
Сэндвич панели изобрели и начали использовать жилищном и промышленном строительстве еще в 30-х годах ХХ века, но они сохраняют свою популярность до сих пор. Этот практичный, долговечный и доступный по цене материал объединяет в себе качества звуко- и гидроизоляции, утеплителя и внешней отделки. Данная статья посвящена разновидностям сэндвич панелей и способам монтажа.
Содержание
- Особенности сэндвич панелей
- Плюсы и минусы
- Разновидности сэндвич панелей
- Советы по выбору
- О правилах перевозки и разгрузки
- Монтаж сэндвич панелей
- Предварительная подготовка сэндвич панелей
- Особенности монтажа сэндвич панелей
- Фасонные элементы
- Сэндвич панели и готовые объекты: фото
Особенности сэндвич панелей
Изготавливаются сэндвич панели только механизированным способом на заводах, оборудованных специально для этого. Подобные название данного стройматериала не случайно – он состоит из нескольких слоев и представляет собой некий «сэндвич». Сверху и снизу располагаются металлические листы, между которыми находится теплоизоляционный материал. В зависимости от толщины утеплителя варьируются толщина и стоимость сэндвич панелей. На их цену также влияет толщина листов стали. Для строительства кровли чаще всего берут достаточно тонкие панели с листами толщиной 0,6 мм, в то время как для облицовки стен больше подходят панели с толщиной металлических листов до 1,2 мм.
На стоимость влияют также и размеры сэндвич панелей. Стандартная длина таких изделий – 12 м. Впрочем, при желании можно заказать панели нужных размеров. Их толщина может составлять от 40 до 250 мм. В зависимости от профиля ширина панелей может составлять от 50 до 120 см. Изделия с небольшой шириной чаще используются для строительства ворот гаражей, а более широкие покупают для возведения или отделки таких объектов как склады, дома, гаражи и проч.
Дороже всего стоят трехслойные сэндвич панели из-за их сложной структуры, повышенной прочности и отличных эксплуатационных характеристик.
Плюсы и минусы
Популярность и востребованность сэндвич панелей на протяжении многих лет объясняется большим количеством преимуществ перед прочими материалами.
Плюсы сэндвич панелей:
- возможность быстрого монтажа – облицовка панелями и возведение стен занимают немного времени;
- малый вес – конструкция из панелей намного легче, чем из кирпича или бетона, поэтому она не требует дополнительных затрат на сооружение прочного фундамента;
- конструкции достаточно легко разбираются, их можно модернизировать или перевезти на новое место;
- экономия – дом из сэндвич панелей обойдется в разы дешевле, чем кирпичный или блочный;
- пожарная безопасность – благодаря металлическим листам теплоизоляционный слой защищен от прямого воздействия огня. Исключение составляют сэндвич панели с внутренним слоем из ПВХ, пенополиуретана или пенополистирола, поэтому важно внимательно изучать состав;
- экологичность – для производства панелей используют исключительно материалы, которые безопасны для природы и здоровья человека;
- прочность – сэндвич панели для стен изготавливают с использованием толстых металлических листов, которые маловосприимчивы к механическим повреждениям;
- теплоизоляционные свойства – данный параметр меняется в зависимости от толщины утеплителя;
- звукоизоляция – чем больше толщина панели, тем лучше ее шумоизоляционные свойства;
- монтаж сэндвич панелей можно производить в любое время года, за исключением особо холодных зим с сильными морозами из-за риска появления обледенения на стыках.
Плюсы и минусы
Популярность и востребованность сэндвич панелей на протяжении многих лет объясняется большим количеством преимуществ перед прочими материалами.
Плюсы сэндвич панелей:
- возможность быстрого монтажа – облицовка панелями и возведение стен занимают немного времени;
- малый вес – конструкция из панелей намного легче, чем из кирпича или бетона, поэтому она не требует дополнительных затрат на сооружение прочного фундамента;
- конструкции достаточно легко разбираются, их можно модернизировать или перевезти на новое место;
- экономия – дом из сэндвич панелей обойдется в разы дешевле, чем кирпичный или блочный;
- пожарная безопасность – благодаря металлическим листам теплоизоляционный слой защищен от прямого воздействия огня. Исключение составляют сэндвич панели с внутренним слоем из ПВХ, пенополиуретана или пенополистирола, поэтому важно внимательно изучать состав;
- экологичность – для производства панелей используют исключительно материалы, которые безопасны для природы и здоровья человека;
- прочность – сэндвич панели для стен изготавливают с использованием толстых металлических листов, которые маловосприимчивы к механическим повреждениям;
- теплоизоляционные свойства – данный параметр меняется в зависимости от толщины утеплителя;
- звукоизоляция – чем больше толщина панели, тем лучше ее шумоизоляционные свойства;
- монтаж сэндвич панелей можно производить в любое время года, за исключением особо холодных зим с сильными морозами из-за риска появления обледенения на стыках.
Для строительства применяются такие виды сэндвич панелей:
- Кровельные – для строительства и облицовки крыш. Как правило их производят из металлических листов толщиной 0,6 мм и утеплителя толщиной от 50 до 70 мм, они имеют гладкий плоский профиль, ширина панелей составляет 120 см. Их отличает небольшой вес и, соответственно, невысокая нагрузка на несущие стены. Стандартная кровля из подобных панелей длиной 12 метров весит всего 70 кг. Внутренним наполнителем кровельных сэндвич панелей является стекловолокно, которое имеет хорошие теплоизоляционные свойства.
- Стеновые – отличаются большей толщиной и весом, т.к. в отличие от кровельных, они должны придавать зданию прочность и жесткость. Их оснащают особыми ребрами жесткости, что позволяет выдерживать даже ураганные порывы ветра до 190 км/ч. Наполнителем в таких панелях выступает пенополиуретан. При толщине утеплителя в 10 см стеновая сэндвич панель длиной 12 метров будет весить порядка 110 кг. Для таких изделий характерны хорошие несущие способности, их можно использовать в жилищном строительстве.
- Специальные – используются для строительства необычных конструкций, таких как морозильные камеры или склады. Толщина теплоизоляционного слоя в них может составлять от 40 мм до 25 см. Специальные панели небольшой толщины применяют для строительства легких конструкций (складов или торговых точек), а самые толстые необходимы для возведения холодильных камер. У них могут быть разные размеры, фактура, системы крепления и т.д.
Советы по выбору
При выборе сэндвич панелей нужно учитывать не только специфику строительства будущего объекта и его предназначение.
Также следует обратить внимание на:
- Вид утеплителя, который используется в панели. Так, пенополистирол имеет хорошие теплоизоляционные свойства, не пропускает влагу и вредит здоровью, однако он пожароопасен. Соответственно, подобные панели не подойдут для зданий, в которых используются мощные нагревательные приборы или открытый огонь. Низкая теплопроводность и прекрасная гидроизоляция отличают и пенополиуретан, но он также горит. Минеральная вата пожаробезопасна, она хорошо держит тепло, однако не подходит для использования в помещениях с повышенной влажностью.
- Толщину изделия. Чем панель толще, тем выше ее устойчивость, прочность и теплоизоляционные свойства. Однако большая толщина также уменьшает размеры полезной площади, усложняет монтаж и является причиной более высокой стоимости панелей.
- Геометрию. Перед покупкой сэндвич панелей следует произвести предварительный расчет, иначе они могут не соответствовать проекту здания.
- Репутацию производителя. Стоит поинтересоваться производственной базой компании, качеством и современностью оборудования, опытом ее работы и длительностью присутствия на рынке. На территории России работает более 200 производителей сэндвич панелей, что способствует здоровой конкуренции, так что покупателям есть из чего выбрать. Самыми крупными производителями в стране являются: Ruukki-Вентал, КЗЛК, «Электрощит», «Тримо-ВСК», «Мосстрой-31» и другие.
О правилах перевозки и разгрузки
Специфику перевозки и погрузки сэндвич панелей иногда относят к недостаткам. На самом деле организовать правильную транспортировку материала не так уж и сложно. Перевозить его нужно исключительно в заводской упаковке, в грузовиках, имеющих открытый кузов и открывающийся верх. Кузов должен быть оснащен специальными проушинами для фиксаторов упаковок. Укладывать их можно максимум в два слоя.
Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.
Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.
Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.
Перед установкой сэндвич панели нужно подготовить: их очищают от пыли и грязи, с них снимают защитную пленку обшивки, разрезают в случае необходимости, используя электропилы или электролобзики с мелкими зубьями. Жестяные фасонные элементы разрезают ножницами по металлу.
Внимание! Запрещено резать панели, используя газопламенные резаки, т.к. утеплитель может загореться.
Порядок установки панелей зависит от проекта и архитектурных особенностей здания, но начинать всегда нужно с нижнего правого или левого угла. Нельзя допускать, чтобы элементы ударялись друг о друга, поэтому во время монтажа их нужно подгонять резиновой киянкой.
Для крепления к каркасу нужно использовать нержавеющие саморезы для сэндвич панелей, которые оснащаются прокладками-уплотнителями. Их длина зависит от толщины панелей. В случае крепления к деревянным прогонам необходимы саморезы по дереву. Ширина опор для панелей не должна быть меньше 6 см (если иные размеры не предусмотрены проектом).
Установка панелей выполняется с помощью струбцины, число захватов при этом зависит от размеров изделия. Если их устанавливают горизонтально, то они должны лежать так, чтобы всей массой прижимать изоляцию. В случае вертикальной установки их нужно дожимать для плотного схождения замков. После фиксации панели струбцинами ее можно крепить к каркасу, между ней и опорой нужно проложить уплотнительную ленту.
Совет: Для того чтобы в замках не было зазоров, стыки можно заполнить монтажной пеной или минеральной ватой.
Фасонные изделия крепятся через каждые 30-40 см с помощью саморезов и через каждые 30 см при помощи вытяжных заклепок.
Предварительная подготовка сэндвич панелей
После выгрузки и очистки панелей приступают к подготовительным работам, которые помогут облегчить и ускорить монтаж.
Этапы подготовки:
- Нужно в деталях изучить схему расположения панелей для стен и кровли и определить последовательность, в которой они будут выкладываться.
- Выполните установку вспомогательных лесов и прочего монтажного оборудования, прикрепите их к каркасу.
- Проверьте, нет ли помех, которые могут помешать подъемному крану перемещаться по стройплощадке.
- Проверьте наличие необходимых инструментов. Вам понадобятся: 2 стропы 10-метровой длины грузоподъемностью 5 т, 2 распорки для замков, монтажные инструменты, струбцина.
Особенности монтажа сэндвич панелей
Очевидно, что качественно смонтировать сэндвич панели под силу исключительно профессионалам, и не стоит даже пробовать делать это самостоятельно. Однако, ознакомившись с предоставленной ниже информацией, вы сможете проконтролировать процесс установки.
Нюансы установки панелей:
- Нельзя брать панели за верхнюю обшивку.
- Запрещено оставлять изделия незафиксированными или в струбцине, когда нужно на время прервать работу.
- Закрепляя стеновые сэндвич панели, используют траверсу, которую фиксируют тросом для стабилизации положения материала во время подъема.
- К точке монтажа панель доставляют краном, ее нужно выставить согласно предварительно сделанным отметкам.
- Первая панель должна устанавливаться в 20-30 мм от цоколя. Обязательно нужно проверить ровность расположения, т.к. от этого зависит расположение всех последующих элементов.
- При горизонтальной укладке вторая, третья и все последующие панели устанавливаются сверху. После каждой третьей панели необходимо проверять ровность всей конструкции.
- Между кровельными и стеновыми элементами нужно сделать промежуток в 2-3 см.
- Прежде чем использовать крепежи, необходимо отметить места крепления сэндвич панелей маркером.
- Не снимайте струбцины до того, как вы убедились в надежности крепления элемента к каркасу.
- Саморезы нужно затягивать до тех пор, пока выгиб металлической обшивки не будет устранен. При этом нужно следить, чтобы не было и чрезмерного продавливания панели.
- Проемы для окон и дверей нужно делать непосредственно при установке панелей. Между самим материалом и блоками нежно оставлять свободное пространство около 2-3 см. Если вырезать проем на месте не представляется возможным, это нужно сделать на земле, положив панель на упругую подкладку. Поднимать элемент с отверстием нужно максимально осторожно.
- Установку кровельных панелей следует начинать с размещения первого элемента открытой волной к краю крыши для получения надежного соединения.
- Панели поднимают траверсой, подводят к точке монтажа и фиксируют, после этого крайний свес карниза панели нужно выставить на предусмотренное проектом расстояние.
- Кровельные панели закрепляются в точках нижних прогибов волны, а перехлесты гофры в местах скрепления элементов фиксируются вытяжными заклепками через каждые 30 см.
- В замках панелей нужно оставлять температурные зазоры (2-3 мм).
Внимание! Кровли из сэндвич панелей должны регулярно очищаться от листьев, снега и мусора, чтобы избежать коррозии.
Фасонные элементы
Для того чтобы здание из сэндвич панелей было действительно надежным и долговечным, требуется установка разнообразных фасонных элементов – их вид и размещение определяют на этапе проектирования.
Вертикальную установку элементов производят в направлении снизу-вверх с нахлестом в 10 см. Места стыков следует обязательно дополнительно герметизировать, т.к. через них может просачиваться вода.
В коньковых стыках кровельных панелей профессионалы рекомендуют устанавливать двойной коньковый элемент с внутренней планкой. Сама планка крепится до установки кровельных сэндвич панелей, чтобы она примыкала непосредственно к прогонам. Когда монтаж закончится, оставшийся зазор необходимо заполнить монтажной пеной, замазать мастикой или утрамбовать утеплителем.
Сэндвич панели и готовые объекты: фото
Фасадные сэндвич панели ярких цветов позволяют создать оригинальные экстерьеры:
Холодильная камера, построенная из толстых сэндвич панелей:
Сборка дома из особых сэндвич панелей с наружными стенками не из металла, а из дерева:
Теплый гараж для одной машины из панелей:
Как крепить и устанавливать сэндвич панели: фото и видео инструкция
Монтаж панелиСэндвич панели являются именно тем материалом, который применяется как для возведения нового сооружения, так и для утепления или реконструкции уже имеющихся. Но перед началом работы, нужно узнать не только что представляют собой сэндвич панели, но и как установить сэндвич панели.
Монтаж панели
Конструкция
Приобретая сэндвич панели, у вас есть несколько вариантов: приобрести уже готовые конструкции или смонтировать их непосредственно на месте возведения сооружения. Вариант поэлементной сборки является более дешевым, но займет больше времени, чем монтаж готовых конструкций. Главным преимуществом таких конструкций является их малый вес, что позволяет легко поднимать их на высоту.
Схема крепежа
Сэндвич панели состоят из трех слоев. В состав каждой конструкции входят две жесткие внешние плоскости и расположенный между ними утеплитель. С наружной стороны конструкция сделана из металла, ДВП, ПВХ или магнезитовых плит. Именно от верхнего покрытия зависит то, где будут использоваться конструкции и как установить сэндвич панели. К примеру, оцинкованное железо и металл отлично подойдут для каркасных сооружений и монтажа кровли. ДВП является отличным материалом для возведения дома, но он потребует дополнительной отделки. Что касается ПВХ, то этот материал наиболее подходит для внутренних откосов оконных проемов.
Очень важно знать, как монтировать сэндвич панели с утеплителем в виде минеральной ваты. Если не придерживаться определенных правил, то влага может очутиться внутри панелей и они прослужат короткий срок и потеряют такое важное свойство, как теплоизоляция. Очень важно применять герметики и нащельники, позволяющие провести отличную герметизацию.
Пенополиуретан является надежным утеплителем, не боящимся влажности и отличающимся долговечностью.
Сэндвич панели изготавливаются стеновые и кровельные. Поверхность первых может быть как гладкая, так и профилированная. Кровельные отличаются наличием двухстороннего профиля. Верхний слой такой конструкции изготавливается из оцинкованного железа. От стеновых конструкции отличаются устройством замка, что очень важно для кровли и не допустит попадания внутрь жидкости, как видно на фото. Но для этого важно знать, как собирать сэндвич панели.
Приобретая товар, обязательно изучите всю имеющуюся документацию, в которой должны быть указаны все характеристики конструкции, а также то, как крепить сэндвич панели. К примеру, важно знать, что для резки сэндвич панелей на окна стоит применять электролобзик, элетроножницы по металлу или ленточную или дисковую пилу по металлу. А вот о болгарке стоит забыть, так как она сильно разогревает металл, что может привести к последующей коррозии.
Что касается утеплителей, то важно знать, что минеральная вата и пенополистирол легко воспламеняются и для их возгорания достаточно одной искры. Именно поэтому конструкции с таким наполнителем резать болгаркой категорически запрещается.
Немного о захватах
Для монтирования берутся вакуумные и механические захваты. Механическая конструкция позволяет поднимать панели лишь в горизонтальном положении. Вакуумные механизмы значительно ускоряют процесс монтажа, и они очень удобны, если вы знаете, как крепятся сэндвич панели. Вот только стоимость вакуумных захватов выше механических.
Лучше всего не тратить средства на оборудование, которые вы будете использовать разово, а взять его на прокат. Используя вакуумный захват, не забудьте убрать защитную пленку в зоне предполагаемого захвата. Всю пленку вы удалите лишь после окончания монтажа.
Захватив панель, ее нужно поднять на необходимую высоту, воспользовавшись лебедкой или краном, как показано на фото.
Весь монтажный процесс состоит из таких процессов, как подготовительный, установка каркаса, обработка деревянных элементов антисептиком, очистка от ржавчины металлических элементов и нанесение на них грунтовки, выполнение уплотнительной прокладки, наклейка полимерной ленты на элементы каркаса и заключительные работы. Стыки, откосы и углы необходимо защитить при помощи нащельников.
Монтаж
Для этого процесса вам потребуются ножницы по металлу, шуруповерт, скребок из дерева, ножовка с зубьями помельче, стропы и подъемы, панели, уровень, шнур, нащельники, саморезы и средство для герметизации:
- На подготовительном процессе установки конструкций на крышу необходимо смонтировать стропилы из дерева с уклоном не более 7 градусов, как показано на видео;
- При поднятии сэндвич панелей самое главное не повредить замок. Если нет захватов, то следует использовать мягкие стропы на поддоне. Помните, повреждение покрытия приведет к дальнейшей коррозии;
- Следите, чтобы минеральная вата не выступала за замок, как показано на фото. Если это произошло, то излишки нужно соскрести;
- Процесс монтирования начинается от конька крыши, куда и прикрепляется первая панель. Край конструкции должен быть выровнен по торцу сооружения;
- Свес панели должен выступать на указанное в проекте расстояние;
- Конструкция прикрепляется саморезами. Устанавливаются они на расстоянии 50 мм и устанавливаются под прямым углом. Смонтировав первый ряд, следует нанести уплотнитель на замки.
Подведем итоги
Очень важно знать, как устанавливать сэндвич панели видео об этом можно найти на просторах интернета. Внимательно ознакомьтесь с видом предлагаемой продукции, необходимыми материалами и инструментами. Следуйте всем советам по установке конструкций и у вас наверняка все получится.
Монтаж кровельных и стеновых сэндвич панелей от ООО СП-Монтаж
Монтаж стеновых панелей | Монтаж кровельных панелей
Известно, что любая технология требует строго определенной последовательности действий и понимания ее особенностей. Монтаж сэндвич панелей — не исключение! Услуги по монтажу сэндвич-панелей становятся все более популярны в России. И это понятно. Ведь бригада профессионалов из четырёх-пяти человек может осуществить монтаж фасада 200-400 м2 за одну рабочую смену. Здесь важно придерживаться разработанной технологии, нормативных и проектных документов. Иначе результат может оказаться весьма плачевным и обнаружится ряд проблем при эксплуатации здания. Конечно, любую работу должны выполнять профессионалы своего дела. А наша компания «СП-Монтаж» и является таковой командой специалистов, в арсенале которых есть все необходимое для качественного монтажа сэндвич-панелей и доборных элементов на вашем Объекте: от инструментов до современного оборудования, как зарубежного, так и отечественного. Обращайтесь к нам, и мы с удовольствием выполним для Вас монтажные работы по установке стеновых и кровельных сэндвич-панелей. Звоните нам или пишите. Профессиональная консультация по телефону — бесплатно.
Работы по монтажу стеновых сэндвич-панелей
Оборудование для монтажа сэндвич панелей >>>
Монтажные работы выполняются в следующей последовательности:
- подготовка мест для монтажа стеновых сэндвич-панелей
- установка стеновых сэндвич-панелей в проектное положение
- крепление стеновых сэндвич-панелей
- монтаж фасонных элементов стеновых сэндвич-панелей
Подготовка мест для монтажа стеновых сэндвич-панелей
До непосредственно монтажных работ по установке сэндвич-панелей проводятся не менее важные подготовительные операции. А именно: сборка каркаса здания, проверка соответствия мест монтажа панелей, их плоскостность, параллельность, горизонтальность, вертикальность. Места примыкания и контакта необходимо подготовить особо. При монтаже панелей на стальных конструкциях их надо обработать антикоррозионным лакокрасочным покрытием. А если планируется монтаж сэндвич панелей на железобетонном основании, необходимо внимательно осмотреть каркас на предмет натеков бетона и раствора и удалить их, а также очистить колонны от пыли и загрязнений. И только после этого осуществляется окончательная разметка точек низа панелей на всех колоннах каркаса.
Установка стеновых сэндвич-панелей в проектное положение
Монтаж перегородок из сэндвич панелей >>>
Первым этапом производиться строповка сэндвич панелей. Осуществляется она в непосредственной близости от монтажной захватки на специальной площадке. Строповка панели двухветвевым стропом производится вакуумными захватами как при горизонтальной, так и вертикально раскладке. С сэндвич-панелей в местах, где устанавливаются захваты, удаляют защитную пленку и сама поверхность очищается от грязи и пыли, а при необходимости — от снега и наледи. На саму панель надевают специальный страховочный ремень из текстильной ткани. Этот ремень также соединен с вакуумным механизмом захвата. Это необходимо для подстраховки строповки. Подготовленные таким образом панели подают к месту установки поднятыми не выше 1 метра, затем их опускают до уровня 30 см и устанавливают в необходимое положение.
Панели должны встать точно по спланированным ориентирам непосредственно на опорные места в соответствии с проектом. Панель надежно закрепляется (постоянно или временно) с помощью определенной монтажной оснастки — это может быть кондуктор, покос, распорки со струбцинами и др. И только после этого панель освобождается от монтажного крана.
Прежде чем окончательно закрепить сэндвич-панель специалисты тщательно проверяют точность ее установки и приводят ее в правильное проектное положение. Затем панель закрепляют ее в соответствии с проектом. И только потом освобождают панель от временных крепежей.
Специалисты внимательно следят за тем, чтобы при подъеме и перемещении панели, она не прогибалась, чтобы не деформировались замки. Нельзя допускать появление вмятин и иных деформаций облицовки панелей. Для этого панель передвигают с наименьшей скоростью крюка, без рывков, не совмещая рабочие движения крана.
Крепление стеновых сэндвич-панелей
Крепление к стальным конструкциям панелей при вертикальной раскладке.
Как правило панели устанавливают так называемым «шип в паз» (гребнем вперед). Но возможно устанавливать и обратно, т.е. «паз в шип». Монтаж панелей начинают с угла объекта. Сначала осуществляют выверку вертикальности, затем панель прижимают к прогонам и фиксируют самонарезающими винтами диаметром 5,5 мм в случае монтирования панелей к металлическим колоннам и ригелям. Длина винтов зависит от толщины панелей в соответствии с таблицей:
Толщина стеновой панели, мм |
Минимальная длина винта, мм |
50 |
85 |
80 |
105 |
100 |
135 |
120 |
155 |
150 |
185 |
200 |
235 |
Выбрав самонарезающие винты нужной длины, их устанавливают по 3 штуки в ряд в горизонте панелей (шаг 400 мм). Установка винтов начинается с верхнего торца панели, крепятся к прогонам в направлении от верхнего ряда к нижним. Если оставить незакрепленным верх панели при перерыве в работе, это может привести к ее поломке. Если винт затягивается с использованием ЭПДМ прокладки (уплотнительной шайбы) также надо учитывать ряд тонкостей. А именно: если затяжка будет слабой — шайба не будет деформирована, а если тугой — будет деформирована в обратную сторону. Оптимальное усилие затяжки таково: шайба прижимается к листу, но не становится плоской.
К наружным поверхностям стеновых прогонов, балок и ригелей крепят специальную терморазделяющую полосу УПТП. Это осуществляется с целью снижения звуковой вибрации панелей, снижения воздухопроницаемости в стыках. Перед монтажом каждой следующей панели в замок «паз» смонтированной панели наносят уплотняющий герметик, предназначенный для наружных работ. Вместо герметика могут использовать уплотнитель ТСП сечением 8х3 мм или герметизирующий бутилкаучуковый шнур диаметром 8 мм. Таким образом уплотняют замок с внутренней стены. В этот замок и вставляется следующая панель. Затем проверяется вертикальность панели, плотность соединения, затем производиться крепление и другие работы также, как и при работе с предыдущей. Щели и неплотности соединения при монтаже недопустимы. С помощью минерало-ватного уплотнителя обрабатываются торцевые швы панелей.
Крепление к стальным конструкциям панелей при горизонтальной раскладке.
На каркас объекта (на колонны и прогоны) в местах стыковки, и будущего контакта панелей используется термораздеющая полоса УПТП также, как при вертикальной раскладке. Монтаж панелей начинают с угла здания. На цоколь панель устанавливается пазом вниз. Затем тщательно проверяется горизонтальность, и после этого панель фиксируется. Ее закрепляются самонарезаующими винтами, установленными с шагом 400 мм по 3 в ряд в горизонте панелей. Диаметр и длину винтов выбирают в зависимости от типа и толщины используемых панелей и от типа колонн каркаса. Затем на следующую панель наносят герметик в замок «паз» и устанавливают ее на предыдущую панель «паз в шип». Крепление происходит аналогично. Вертикальные стыки уплотняют с помощью минеральной ваты и монтажной пены, а потом закрывают согласно проекту фасонными элементами.
Монтаж фасонных элементов трёхслойных сэндвич-панелей
Фасонные элементы необходимы для того, что закрыть стыки сэндвич панелей. Они бывают угловые, цокольные, могут представлять собой обрамления проемов и др. Их устанавливают внахлест с герметизацией стыка в соответствии с конструктивными решениями монтажных углов. При установке этих элементов есть также ряд правил. Монтаж должен проводиться таким образом, чтобы была обеспечена герметичность оформляемого узла. Надо учитывать, что при работе с горизонталными элементами нахлест должен быть не немее 50 мм. А для вертикальных элементов — 80-100 мм. Начинают монтаж фасонных элементов с низа задания и ведут к коньку кровли. Необходимую подгонку размера элементов осуществляют при необходимости. Не допускаются пропуски и щели. Уплотняют фасонные элементы наружным герметиком по плоскостям присоединения к панелям. С наружной стороны объекта элементы крепят к панелям с помощью самонарезающих винтов размером 4,8 мм на 28 мм с использованием ЭПДМ-прокладки. Также возможно крепление комбинированными заклепками размером 55 мм на 32 мм. Если необходимо крепить фасонные элементы непосредственно к металлоконструкциям, используют самонарезающие винты размером 5,5 мм на 32 мм или 5,5 мм на 19 мм с ЭПДМ-прокладкок (для крепления к металлоконструкциям с толщиной полки до 14 мм или до 5 мм соответственно) без предварительного засверливания.
Работы по монтажу кровельных сэндвич-панелей
Монтажные работы выполняются в следующей последовательности:
- подготовка и разметка мест для укладки кровельных сэндвич-панелей
- укладка кровельных сэндвич-панелей в проектное положение
- крепление кровельных сэндвич-панелей
- монтаж фасонных элементов кровли
Подготовка мест для укладки кровельных сэндвич-панелей
Прежде чем приступить к монтажу кровельных панелей осуществляют работы по устройству стропил и прогонов, проверяют горизонтальность, вертикальность, плоскость и параллельность мест будущего монтажа кровельных панелей на их соответствие проекту. Затем сооружают вспомогательную рабочую площадку. Она располагается на несущих конструкциях и представляет собой настил. После этого готовят средства для монтажа панелей. Также, что очень важно, на стальные стропила, ригели, прогоны наносят антикоррозионное лакокрасочное покрытие. Оно необходимо в местах будущего примыкания и контакта. И только после этого производится окончательная разметка расположения низ первых панелей, нивелировка.
На прогоны кровли приклеивают УПТП (терморазделяющая полоса), то необходимо, как и при ранее описанных работах, для снижения воздухопроницаемости через стыки и звуковой вибрации панелей.
Сэндвич-панели не всегда должным образом готовят на заводе. Если необходимых работ проведено не было, панели обрабатывают следующим образом:
- со стороны свеса удаляют нижнюю облицовку и внутренний утеплитель, как правило, на 100мм или на указанную в проекте величину.
- у панелей, примыкающих к торцу здания, и у первой панели обрезают по продольной кромке свободный гофр верхней обшивки с минеральным утеплителем таким образом, чтоб он не мог помешать будущей установке торцевого обрамляющего нащельника.
Панели второго и последующих рядом к монтажу готовят так (если на заводе эти работы проведены не были):
- в торце примыкания панели отрезают на необходимую длину нижний металлический лист.
- удаляют утеплитель на величину стыка, в гофрах верхнего трапециевидного листа также.
- механическим путем и с применением специального растворителя для полиуритеновой пены удаляют остатки клея с внутренней стороны металлической облицовки, а поврежденное антикоррозионное покрытие восстанавливают подкрашиванием.
Укладка кровельных сэндвич-панелей в проектное положение
При укладке панелей выполняются следующие операции:
- строповка панелей,
- подъём и перемещение панелей к месту укладки,
- приёмка панелей и укладка в проектное положение,
- временное крепление панелей,
- расстроповка панелей.
В непосредственной близости от кровельной захватки оборудуется специальная площадка, на которой и осуществляется строповка панелей. Это делают черырехветвевым стропом при помощи вакуумного захвата. Для страховки используют страховочный строп из текстильной ткани, которым снабжают вакуумный захват и надевают на панель. С поверхности панели снимают защитную полиэтиленовую пленку в местах стыка и перехлеста с другой панелью, а также в местах установки присосок захвата. Кроме того с поверхности панели счищают грязь, паль, а зимой — наледь и снег. К краям панели привязывают так называемые оттяжки из капронового троса диаметром 4-6 мм и длиной 6 м. Это делают для того, чтобы при перемещении к месту монтажа панель была стабилизирована. А перемещать панели необходимо без рывком, вращений и раскачиваний, исключая прогибы самой панели, появление вмятин на ее поверхности и других деформаций, а также и деформацию замков. Поэтому перемещают панель с наименьшей возможной скоростью крюка, не совмещая рабочие движения крана. Поднимают панель на нужную высоту не сразу, а поэтапно: вначале только на 20-30 см, потом осуществляется проверка надежности строповки, и только после этого на нужную высоту. Все должно происходить без ударов и толчков. Таким образом панели доставляют к месту установки. Здесь панель опускают и принимают на высоте не более метра от уровня ее укладки, затем наводят ее на высоте 30 см. И потом укладывают в ее проектное положение со стыком справа и слева. Все делается согласно проекту с учетом того, что стык должен быть расположен против преобладающего направления ветра.
Для сборки каждого объекта существует разработанная монтажная схема, которая содержит информацию о порядке укладки панелей. Все работы выполняются в точном соответствии с таким планом. Последовательность работы такова: торцевая панель укладывается на скат в первую очередь и выравнивается относительно несущего каркаса и разбивочных осей. От того, насколько точно будет уложена первая панель, зависит правильность укладки все остальных. Выравнивают панели по свесу кровли. В случаях, когда длина ската кратна длине одной панели, укладывают их рядами. В противном случае (если скат длиннее 14 м), и по проекту на скат необходимо уложить несколько панелей, то работы начинают от свеса к коньку. Все ряды укладывают в таком же порядке, как первый. Они должны перекрываться в поперечном направлении на 150-300 мм, что зависит от уклона кровли, а в продольном панели перекрываются на один гофр иначе ребро. В связи с тем, что на заводе не всегда подрезают панели для устройства слива и перехлеста, эти работы часто выполняются непосредственно на объекте в строгом соответствии со схемой.
Герметизирующий состав из силикона наносят на панель нижнего ряда, где происходит перехлест. Для этого также могут использовать бутилкаучуковый шнур. Герметизирующий состав наносится слоем в замок «паз» нижнего листа и в желобок замкового гофра панели, подготовленной для продолжения монтажа. Герметик можно наносить непосредственно на вершину крайнего гофра смонтированной панели. Вместо герметизирующего состава можно использовать ТСП (уплотнитель замкового соединения) размером 8 на 30 мм или герметизирующую ленту 10 на 100 мм.
Первые панели каждого ряда монтируются на опорные места по ориентирам в соответствии с проектом. Каждую панель надежно закрепляют с помощью монтажной оснастки и только потом освобождают от крюка монтажного крана. Но это не окончательная фиксация. До ее проводят проверку правильности ее установи и проектного положения. И только потом окончательно закрепляют панель.
Крепление кровельных сэндвич-панелей
Каждую кровельную сэндвич панель фиксируют сначала у несущих конструкций, а потом на стыках. Делают это также с использованием самонарезающих винтов, размер которых выбирают в зависимости от толщины самих панелей и от несущей конструкции согласно таблицы:
Толщина кровельной панели, мм | Минимальная длина винта, мм |
50 |
126 |
80 |
156 |
100 |
176 |
120 |
196 |
150 |
226 |
200 |
276 |
Предварительно допустимо закрепить панель лишь двумя метизами, но в конце смены панель должна быть закреплена полностью согласно проекту. Фиксация панелей начинается от верха, затем по уклону ската вниз и от конька до навеса. Винты должны быть установлены по вершите волн верхней облицовки, начиная с нахлестного гофра, с шагом 500 мм. Над водосточной трубой винты устанавливаются с шагом 250 мм в каждую волну.
С помощью саморезов размером 4,8 мм на 28 мм с ЭПДМ-прокладками выполняют крепление панелей вдоль по нахлестному гофру. При этом шаг должен быть не больше 500 мм. Это делают только после окончательно закрепления панелей к несущей конструкции. Следует помнить об усилии при затяжке винтов с уплотнительной шайбой: шайба должна прижиматься к листу, но быть плоской. При тугой затяжке, шайба деформируется в обратную сторону, а при слабой — не деформируются. Как и при других монтажных работах сэндвич-панелей, щели между панелями не допускаются, а также неплотности. Нельзя перемещать панели по смонтированной части кровли. Также не следует устанавливать на ней то или иное оборудование (монтажное, технологическое и др.). После окончания монтажных работ, с поверхностей панелей удаляется все защитная полиэтиленовая пленка. После чего, по кровле нельзя ходить, так как есть риск появления царапин. Если есть необходимость в перемещении по кровле, устанавливают временные настилы или трапы.
Монтаж фасонных элементов кровли
Фасонные элементы кровли включают в себя: водосточные системы, кровельные ограждения, переходные мостики, снегозадержатели, лестницы кровельные). Также есть такие фасонные детали, которые используются для оформления примыканий. Это планка торцевая, планка конька, заглушка конька, и другие детали. Все фасонные элементы устанавливают после окончания монтажных работ по установке кровельных панелей. Детали устанавливают внахлест от 80 до 100 мм. Здесь главное, чтобы все оформляемые узлы были герметичны. От этого зависит очередность монтажа элементов. Так сначала выполняют монтаж элементов свеса, а потом конька. Обрезку элементов производят при необходимости на месте. Также их уплотняют герметиком по плоскостям, которыми они будут примыкать к панелям, ведь пропуски и щели недопустимы. Монтируют фасонные элементы самонарезающими винтами размером 4,8 мм на 28 мм с прокладкой ЭПДМ или комбинированными заклепками размером 3,2 мм на 8 мм. Если надо используют винты большего размера 5,5 мм на 32 мм или 5,5 мм на 19 мм. с ЭПДМ. Это необходимо для крепления элементов к металлоконструкциям толщиной до 14 мм и 5 мм. При работе по оформлению узлов свеса и конька кровли для исключения возможности попадания влаги в утеплитель и в чердачное пространство, под элементы устанавливаются кровельные уплотнители верхние и нижние. При необходимости эти уплотнители приклеиваются к профильному листу панели полиуретановым клеем или полимерными мастиками.
Монтаж сэндвич дымохода своими руками: все про установку сэндвич-трубы
Для самостоятельной установки сложно придумать более подходящий вариант, чем металлический дымоход. Эти легкие и компактные конструкции практически незаменимы, если изначальным проектом дымоход в доме не предусмотрен. Осуществить монтаж сэндвич дымохода своими руками не сложно. Для этого нужно соединить элементы конструкции и набор вспомогательных деталей в правильной последовательности. Разумеется, в этом деле существует ряд нюансов, которые необходимо учесть.
Как устроен сэндвич-дымоход?
С легкой руки знаменитого англичанина любую конструкцию, имеющую три слоя, называют «сэндвич». Дымоходная труба с таким названием не исключение. Между внутренним и наружным металлическим контуром сэндвич трубы для дымохода заключен слой теплоизолятора, обычно выполненного из базальтовых материалов.
Набор элементов сэндвич дымохода, помимо труб, включает кронштейны, обжимные хомуты, тройники, трубы с ревизией и другие детали, которые обеспечат правильную работу конструкции
Такое устройство позволяет эффективно удалять продукты горения из топки, поскольку:
- внутренний контур прекрасно переносит нагревание до высокой температуры, а также воздействие конденсата;
- утеплитель надежно защищает наружный контур от перегрева;
- конструкция сэндвич-дымохода не позволяет влаге попадать на утеплитель;
- обеспечивается необходимая тяга и разрежение газов в дымоходе.
Внутренний контур трубы всегда выполняется из нержавеющей стали, которая обладает повышенными антикоррозионными свойствами. А вот наружный контур в целях экономии иногда делают из менее прочного оцинкованного металла. Покупатель вынужден выбирать между более долговечной «нержавейкой» или возможностью немного сэкономить. При этом материал внутренней трубы выбирается исходя из его способности переносить повышенную температуру, а вот наружный контур должен быть достаточно жестким, чтобы конфигурация трубы и всей конструкции оставалась неизменной.
Помимо сэндвич-труб при монтаже дымохода используются:
- настенные кронштейны, которые удерживают конструкцию;
- ревизия, имеющая окно для чистки и подставки под нее;
- набор переходников;
- тройники;
- колено, позволяющее изменить направление конструкции на 45 или 90 градусов;
- обжимные хомуты для соединения отдельных элементов конструкции;
- разгрузочная платформа, позволяющая правильно распределить вес конструкции и снять нагрузку с основания;
- розетта, крыза и окапник, которые используются при прохождении конструкции через кровлю.
Верх дымохода может быть оформлен с помощью конуса, а также таких элементов, как гибок или термогрибок, вопплер, турбовент, искрогаситель (особенно важен, если кровля выполнена из горючих материалов), флюгер и т. п.
Устройство сэндвич-трубы обеспечивает достаточно высокую теплоизоляцию, чтобы можно было установить дымоход снаружи здания. Однако отвод продуктов сгорания будет эффективнее, если конструкция расположена в доме, как можно ближе к центру строения, чтобы уменьшить потери тепла.
На нашем портале есть ещё полезные материалы о монтаже дымоходов. Например, этот: https://aqua-rmnt.com/otoplenie/dimohod/dymoxod-svoimi-rukami-v-chastnom-dome.html, в котором вы узнаете о вариантах конструкций и требованиях к дымоходным системам для частного дома.
Нормативы на размеры базальта внутри «сэндвича»
Толщина базальтового негорючего утеплителя, который выполняет роль «начинки» сэндвича, может варьироваться в пределах 25-60 мм. Различным может быть и сечение конструкции. Чтобы установка сэндвич трубы для дымохода была выполнена в соответствии с требованиями СНиП, следует учитывать тепловую мощность отопительного котла:
- при тепловой мощности менее 3,5 кВт рекомендуется использовать трубы сечением 0,14 х 0,14 м;
- при тепловой мощности 3,5–5,2 кВт рекомендуется использовать трубы сечением 0,14 х 0,2 м;
- при тепловой мощности 5,2-7,0 кВт рекомендуется использовать трубы сечением 0,14 х 0,27 м.
Однако установку сэндвич дымохода чаще выполняют, используя трубы круглого сечения. В этом случае необходимо вычислить общую площадь сечения трубы, рекомендованного СНиП и выбрать элементы имеющие такие же показатели.
Как правильно устанавливать такой дымоход
При монтаже дымохода из сэндвич труб нет необходимости сооружать специальный бетонный фундамент, как для кирпичного или керамического дымохода, поскольку легкий вес — одно из несомненных достоинств этой металлической конструкции. Однако не стоит считать задачу слишком простой. Есть целый ряд правил и нюансов, которые следует понять и обдумать еще на этапе выбора оборудования.
Например, не помешает начертить план-схему будущей конструкции, указав на ней все размеры. Опытные печники, точно знающие как правильно собрать сэндвич дымоход, особенно призывают обращать внимание на такие моменты, как прохождение дымохода через крышу, через перекрытия и т. п. Так, например, нередко дымоход монтируют еще до окончания отделочных и кровельных работ. При этом котел или топку камина устанавливают на черновой пол. В этом случае необходимо учесть высоту «пирога» пола с учетом монтажа напольного покрытия и поставить отопительное оборудование, например, на кусочки кирпичей, чтобы конструкция точно совпадала с отверстием для выхода продуктов сгорания.

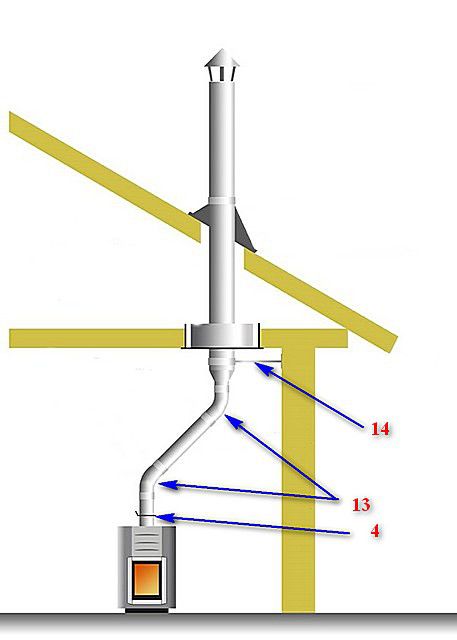

Начинают установку сэндвич дымоход своими руками от выходного патрубка теплогенерирующего оборудования. Первый элемент дымохода представляет собой отрезок трубы без утеплителя. Если начать установку сразу с полноценной сэндвич-трубы, утеплитель обгорит, спечется в камень и повредит дымоход. Следствием неправильного монтажа может стать поломка отопительного оборудования и даже возникновение пожара. Итак, данный элемент вставляют в раструб, а затем стык изолируют заглушкой. После этого элементы конструкции последовательно соединяют друг с другом, фиксируя места соединения обжимными хомутами.
Распространенная ошибка при монтаже сэндвич дымохода — отсутствие трубы без утеплителя сразу же над выходным патрубком отопительного оборудования. В результате утеплитель просто спекается в камень
Если есть вероятность значительного повышения давления в дымоходе, места стыков дополнительно закрывают герметизирующими муфтами. Нередко при монтаже стальных дымоходов используют специальные высокотемпературные герметики, которыми промазывают соединения. Чем герметичнее дымоход, тем лучше тяга.

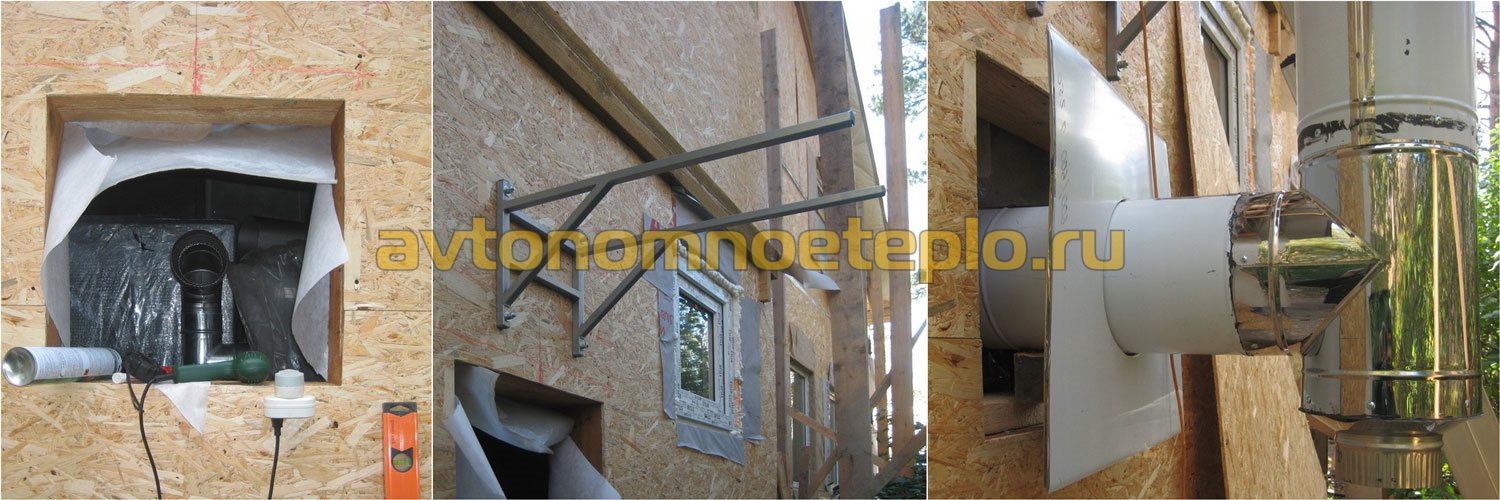

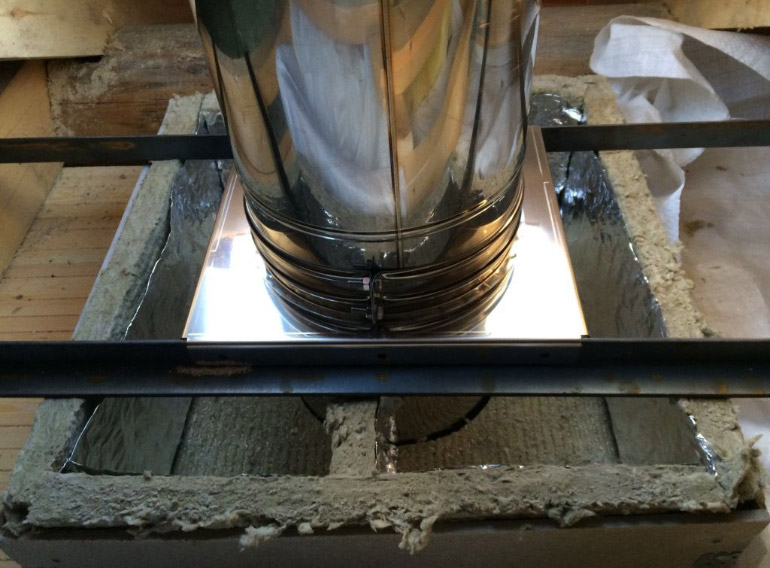

Несмотря на отличные теплоизоляционные свойства сэндвич-труб, в местах прохождения дымохода через перекрытия все же возникает определенная опасность нагрева и возгорания окружающих трубу материалов. Чтобы обеспечить необходимый уровень пожарной безопасности, рекомендуется уложить в таких местах дополнительный слой теплоизоляции. Еще одно важное требование СНиП из этой области: расстояние от трубы дымохода до стены не должно быть менее 25 см. В конструкцию следует включить достаточное количество элементов, снабженных ревизионными люками, чтобы обеспечить возможность визуального осмотра внутренних стен дымохода.

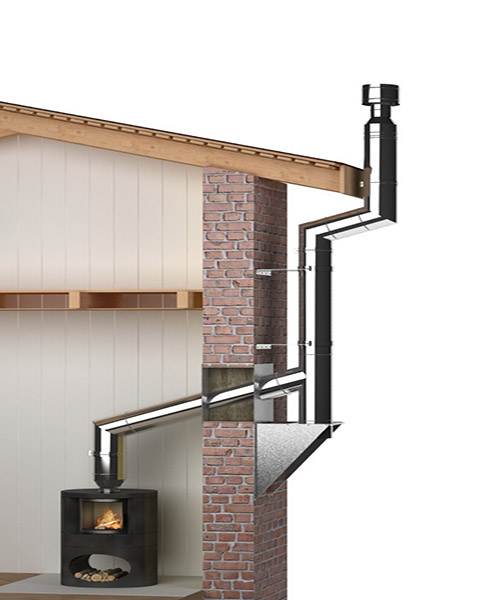

Если необходимо сделать горизонтальные отрезки (длина каждого не должна превышать 100 см), на таких участках нужно устраивать тройники, которые позволят эффективно отводить влагу, образовавшуюся в процессе конденсации водяных паров.
Обратите внимание на статью, в которой описаны принципы монтажа дымохода из стальной трубы: https://aqua-rmnt.com/otoplenie/dimohod/dyimohod-iz-stalnoy-trubyi-svoimi-rukami.html
Также предлагаем вам посмотреть видео ролик с полезными советами от «бывалого» мастера.
Как правильно оформить вывод на крышу?
Самым сложным этапом при монтаже сэндвич-дымохода можно назвать, пожалуй, правильный вывод конструкции на крышу. Для этого используют специальный элемент, который называют крышной разделкой. Это металлическая конструкция, которая предотвращает возможность соприкосновения дымоходной трубы с материалами кровельного пирога.
Выбирая крышную разделку, следует обязательно учесть угол наклона кровли. Стандартные варианты позволяют вывести дымоход на кровлю с уклоном 15-35 градусов или 35-55 градусов.
При выводе сэндвич дымохода на крышу следует учесть уклон кровли, а также обеспечить достаточное расстояние между материалами кровельного пирога и трубой
Сначала необходимо разметить маркером или строительным карандашом место, в котором предполагается провести дымоход через кровлю. После этого в соответствии с намеченной разметкой с внутренней стороны кровли делают отверстие. Оно должно быть достаточно широким, чтобы труба свободно через него проходила.
После этого изнутри закрепляется подкрышный лист, а снаружи устанавливается крышная разделка, конусная часть которой регулируется в соответствии с углом наклона кровли. Края разделки следует завести под кровельный лист или под конек.
После того, как сэндвич труба выведена на кровлю, следует позаботиться о достаточной высоте конструкции, а также оформить край трубы защитными элементами
Вам может пригодиться материал, в котором описаны способы улучшения тяги в дымоходе: https://aqua-rmnt.com/otoplenie/dimohod/kak-uluchshit-tyagu-v-dymoxode.html.
Чтобы улучшить герметичность стыка разделки и дымоотводной трубы, используют специальный регулируемый фартук. После его установки можно монтировать следующий элемент конструкции. Остается нарастить трубу до необходимой высоты и установить на ее край необходимые элементы: искрогаситель, грибок, флюгер и т.п.
Оцените статью: Поделитесь с друзьями!рассмотрим варианты установки через стену и через потолок
На чтение 12 мин. Просмотров 2.6k. Обновлено
Монтаж дымохода в бане из сэндвич труб – это самый оптимальный вариант металлического дымоотвода. Это небольшое по весу и компактное сооружение почти незаменимо в условиях, где в первоначальном плане дымовыводное устройство в жилище отсутствует.
Воплотить эту затею по монтажу не сложно. Все, что нужно – это скрепить основные детали и вспомогательные элементы в нужной последовательности.
При этом также нужно принять во внимание некоторые нюансы данного устройства. Без них правильно выполнить цельную и герметичную конструкцию не получиться. А выгляди такое сооружение вот так:
Сэндвич – конструкции, образованные из трех слоев получили свое название с легкой подачи известного жителя Англии. Дымоходы в бане с данным названием не являются исключением.
Отличительная особенность данных труб заключается в том, что между контуром из металла снаружи и таким же контуром в середине располагают изоляционный слой. Обычно его выполняют из базальтовых материалов.
Дополнительные элементы для монтажа:
Данный комплект помогает обеспечить нужное функционирование дымоотводной системы.
Сэндвич дымоход в бане отличается рядом преимуществ.
Контур внутри этих материалов чаще всего выполняется из нержавейки, а этот вариант, как известно, отличается высокими антикоррозийными свойствами. Ставя за цель экономию, контур снаружи часто выполняют из не такого стойкого оцинкованного материала.
Таким образом, перед потребителем становится проблема выбора материала: предпочесть долго служащую нержавейку или вариант, позволяющий в некоторой степени сэкономить.
ВАЖНО! Материал для сэндвич трубы внутри подбирают с учетом его возможностей переносить высокую температуру. А изделие для наружного контура должна выполняться из жесткого материала, иначе его конфигурация не сможет оставаться без изменений.
Так же при монтаже используются:
- Кронштейны на стенку для удержания постройки.
- Ревизия, состоящая из окошка для очистки, сюда же входит и подставка.
- Комплект переходников.
- Тройники.
- Колени, которые дают возможность поменять направление сооружения на 45градусов или под прямым углом.
- Хомуты для скрепления раздельных деталей.
- Платформа разгрузки. Она позволяет безошибочно рассчитать массу сооружения и убрать нагрузку с ее основания.
- Для проведения дымохода через кровлю понадобятся крыза, розетта и окапник.
Установка и монтаж
Монтаж сэндвич дымохода в бане является самым простым видом прокладки сети для отвода продуктов горения. Небольшие с маленьким весом элементы постройки можно легко собрать посредством вспомогательных элементов.
Пред тем, как возводить такую конструкцию следует учесть следующие требования:
Видео
Самая подходящая протяженность от печи до грибка на кровле – 5 метров.Трубу ставят вертикально, не делая уступов. Величину отклонения от вертикали допускают на тридцать градусов, и максимальный показатель отклонения в сторону – это один метр.
При условии, что дистанция от кровли до оголовка сооружения превышает полтора метра, необходимо ставить растяжку для того, чтобы зафиксировать его.
Если на крыше уложены горючие материалы, то на конце дымовыводящей конструкции нужно установить сетку – искроуловитель, ячейки у такого устройства должны быть 0,5х0,5 см. На кровле плоского типа дымоотвод над ее уровнем поднимают выше одного метра.
Расположенная горизонтально часть дымохода не должна превышать дистанцию больше одного метра.
Места, где стыкуются элементы, нужно оставлять на виду. Их нельзя оставлять внутри перекрытия крыши.
Прочистки и горизонтальные отводы не рекомендуют размещать на чердаке, в этом помещении такая конструкция должна проходить по направлению вверх.
Такой дымоход в бане собирается очень легко, это делается по принципу конструктора. Один конец одной детали «садят» в следующую деталь:
Для этого объем каждого элемента с одного края немного больше, чем ответный объем на другой его стороне. Надежность таких соединений повышают хомуты.
Видео
Монтаж дымохода сэндвича из нержавеющей стали для печи камина
Watch this video on YouTubeПравильный монтаж системы в бане не возможен без верной сборки конструкции. Начинать ее следует с закрепления к сэндвич трубе печи бани.
Такая работа предполагает использование стартового конуса. Один его конец «садят» на патрубок печи, а второй соединяют с прямым участком сооружения.
Зачастую дымоход в банном помещении – это простая конструкция, состоящая из выходящей от печки на улицу трубы. Через крышу и потолок они проходят с небольшим числом поворотов и вспомогательных приспособлений.
Вывод через потолок
Монтаж дымохода в бане через потолок выполняют следующим образом. Для выхода в потолочном покрытии устраивают специальный узел, который создает надежный крепеж и высокую пожарную безопасность:
Не смотря на то, что такая труба является конструкцией из двух слоев с не воспламеняющейся теплоизоляцией в середине, для повышения уровня безопасности в потолочном проеме для дымохода делают отверстие для монтажа небольшого патрубка, который по диаметру на 15-20 см больше диаметра дымохода.
С нижней части такое отверстие заделывают стальным листом. Ту часть, которая оказывается на чердаке, заполняют негорючим материалом. Для этого можно брать:
- базальтовую вату;
- песок;
- керамзит.
Трубопрокатный сортамент большого объема для изоляции сэндвич дымовывода позволяют заменить коробом из негорючих материалов:
В короб пропускают сэндвич – дымоотвод, а пустое место тоже заполняют негорючим материалом:
Детально, о том, как проводят такие работы, рассказывает предоставленное видео.
Как произвести монтаж через стену
Монтаж дымохода в бане через стену используют в тех ситуациях, когда выпуск этого устройства от печи проще сделать через рядом расположенную стенку.
Данное решение позволяет снизить количество необходимых узлов, которые придется выполнить при прохождении конструкции сквозь потолок. Важное достоинство такого способа заключается в том, что очищать такую постройку намного проще.
Максимальное расстояние горизонтального участка такого дымохода должно равняться одному метру. Увеличение этой дистанции приведет к снижению тяги. Если все-таки используют более протяженный горизонтальный участок, то при этом устанавливают принудительную вентиляцию.
Видео
Дымоход в Бане, Как сделать противопожарную распушку #Часть5
Watch this video on YouTubeГорючие стены не должны проходить от дымохода ближе, чем полметра. Самое главное при выводе через стенку сделать ее проем пожаробезопасным. Проем в сене может быть круглым, а может быть квадратным. Главное при работе выдержать все нужные дистанции. До защищенных горючих материалов не должно быть меньше 40 см, а до незащищенных – не менее 50 см.
Проводя дымоотводное устройство сквозь стенку брусовой бани, его нужно не только установить в соответствии с противопожарными нормами, но и правильно закрепить. Для этих целей с двух сторон стены монтируют два стальных листа.
Установка дымоотвода
Монтаж сэндвич дымохода в бане своими руками можно сделать, как говорят мастера «проще простого». Все дело в простоте сборки данной конструкции. Эту сборку очень наглядно демонстрирует предоставленное видео.
От печи до котла располагаю небольшой кусок сэндвич трубы без изоляции. Это следует принять, как должное. Насколько бы не стояла прочная труба, непосредственно возле печки она быстро прогорает.
Видео
Также производя самостоятельный монтаж системы вывода дыма в бане, необходимо учесть обязательное возникновение конденсата на внутренних стенках. Конденсат является химически агрессивным. Для выводки этого нежелательного продукта на горизонтальных и наклоненных участках ставят специальные тройники.Особенностью сэндвич – видов в данной ситуации является то, что их монтаж производится раструбом внутренних труб вверх. Так конденсат не сможет не выйдет за пределы дымоотвода. А верхняя оболочка состыкуется в другом порядке. Это также предотвращает попадание продуктов горения в жилье.
Большинство специалистов советуют сопровождать такую работу герметизацией стыков, потому, что подсос воздуха в значительных объемах снизит тягу, а иногда может ее остановить совсем.
Подготовка ППУ (потолочно – проходного узла)
Название ППУ получила потолочная разделка, по-другому ее именуют – потолочно – проходной узел:
Монтаж ППУ дымохода в бане выполняется с учетом того, что на пути сэндвич – конструкции не пройдет стропила или балка. Самый подходящий вариант, когда перекрытие делают уже при смонтированном дымоотводе.
Часто дымоотвод приходится проводить уже в построенном помещении брусовой бани. В таком случае определяют точное место проведения канала, и далее его распиливают в размер разделки.
Можно приобрести и поставить уже готовый короб. Покупать его лучше одновременно с остальными деталями общей конструкции.
Монтаж проходного узла системы в бане выполняют в следующем порядке.
- Посредством отвеса находят точку центра на потолке. Нитку прижимают к потолочной доске, а груз должен остановиться на середине сэндвич трубы выхода из печки.
- Затем переворачивают короб и прикладывают его. Совмещают центр на коробе и такое же место на отмеченной точке, делают метки для распила.
- После этого собирается первая часть отвода и деталь с шибером. Она одевается на разделку. На деталь перехода крепят трубу, выходящую с потолка на чердачное помещение.
- Краевые места короба саморезами крепят к потолку.
- Затем действия производятся на чердачном помещении. Пустое место короба заполняют материалом с низким показателем проводимости тепла и горючести.
Выполняя правильный монтаж проходного узла, необходимо запомнить несколько простых правил:
- Не смотря на толщину перекрытия, разделка обязана быть выше на 10 и более сантиметров.
- В ситуациях, когда ППУ заполняют изоляцией, то крепить два элемента конструкции в таком месте не разрешают.
- Состыковку над потолком двух частей дымоотвода можно выполнить на высоте не меньше 0,3 м.
Проход дымоотвода сквозь крышу
Монтаж дымохода бани в крышу нужно проводить при помощи разделки и с учетом наклона кровли. Она бывает уклонена на 15-35 градусов или 35-55 градусов.
После этого точно находят место, где пройдет дымоотвод. Определяются габариты, и вырезается отверстие с внутренней части. Затем проем производят в кровле, и выводится дымоотвод.
Подготовленный проем вначале зачищают, используя подкрышный листок, а на внешней части конструкции выполняется монтаж крышной разделки. Величину угла наклона при этом определяют в соответствии к конусной части разделки, и загоняют краевые стороны под конек кровли. По стенкам трубы ставиться изоляция. Ее ставят только на полость внутри.
Видео
Нужно ли утепление и как это сделать своими руками
Видео
Учитывая, что нижняя часть трубы быстрее прогорает от высоких температур, при конструкции сэндвич её можно легко заменить. А для увеличения пожарной безопасности и наибольшей теплоотдачи печи всё же следует его утеплить.Утеплитель предотвращает образования большого количества конденсата в сэндвиче, что является дополнительным преимуществом.
Как это можно сделать своими руками, описано ниже.
- Для утепления потребуется два прямоугольных куска оцинковки, которые сворачиваются в цилиндрическую форму.
- Нижнюю трубу надо обернуть утеплительным материалом. Сверху одевается труба большего размера и соединяется вальцовкой.
- Хомут, вырезанный из листа железа, должен иметь ширину 20 см; по длине он должен быть равен длине покрываемой части трубы. Им дымоход скрепляется снизу и сверху.
- Изготовленные трубы соединяются по схеме.
Эту несложную схему монтажа сэндвич конструкций можно использовать как при первом сооружении конструктора провода дыма, так и при замене его частей при перегорании со временем.
Технология сэндвич достаточно проста в основе своей конструкции и практически не требует особых умений.
Как сделать колпак на своими руками
Чтобы защитить сэндвич дымоход, необходимо обустроить выход путей специальным колпаком. Это поможет избежать перекладывание печной системы в ближайшие годы.
Видео: делаем флюгарка + колпак + дымник своими руками
Флюгарка + колпак + дымник на дымоход на крыше своими руками от Кровмонтаж.
Watch this video on YouTubeК тому же в наше время материал для такой конструкции найти не сложно. Ориентируясь на чертежи, которые приводятся в качестве примера работы, можно быстро и легко выполнить все этапы по аналогии самостоятельно.
Последовательность при работе
Колпак может иметь разные формы, среди которых распространены более всего гнутые, конусообразные и плоские круглой, квадратной или прямоугольной поверхности.
Чтобы установить колпак прямоугольной формы нужно ознакомиться с схемой расположенной ниже.
Металлический лист из нержавеющей стали (можно использовать оцинковку, медь и сплавы цинка с металлом).
- Инструменты для работы.
- Перчатки.
- Флюгарка.
Для того, чтобы изготовить колпак самостоятельно впервые, лучше предварительно потренироваться на картонной бумаге. Соорудив одну-две таких заготовки, вы наглядно поймёте процесс изготовления.
Видео: Колпак своими руками
К тому же на их основе можно делать чертежи на лицевой стороне металлического листа, обведя картонку по контуру. На нём необходимо также прочертить все линии, которые будут использованы для загибов.В центре рисунка на оцинкованном листе просверлите узкое отверстие диаметром 3-4 мм. Лишнее обрезается ножницами по металлу.
С помощью листогиба необходимо поэтапно прогнуть все части таким образом, чтобы получилась нужная форма.
Если нет данного устройства, можно сделать это с помощью подручных инструментов. При этом старайтесь, чтобы на колпаке не оставалось вмятин.
Кромка шириной в 1 см подгибается внутрь под углом в 45 градусов. Чтобы не получить расхождения по углам, начинать нужно именно с них, постепенно двигаясь к середине.
Далее нужно уже в обратную сторону загнуть по 2 см уже в верхней части конструкции под углом в 90 градусов. Далее сгибается центральная линия.
Теперь стоит проверить на ровность. Для этого надо установить под центр получившейся фигуры ровную тонкую палку и воткнуть в плошку с землёй. При правильно выполненной сборке не будет перевеса в какую-либо сторону.
После того, как все основные углы зачищены, обработаны, сведены и выровнены, нужно закрепить колпак на основание. Для этого изделия соединяются с помощью специального строительного клея.
Видео
Как прывильно выбрать и расчитать дымоход для твердотопливного котла
Watch this video on YouTubeСверху можно дополнительно украсить его флюгером, который будет крутиться и показывать направление ветра. Чтобы ничего не упустить, воспользуйтесь приложенным видео уроком «Как сделать колпак своими руками».
Финальные действия
На этом этапе дымоотвод крепится регулируемый фартук и дымовыводящая конструкция наращивается до необходимых размеров.
Монтаж дымохода в бане из сэндвич труб будет выполнен правильно, если верно рассчитать соотношение его диаметра, высоты и объема. В данном случае также важен вид печки и ее мощность. От этих факторов напрямую зависит возможность тяги и то, насколько исправно он будет функционировать.
Дымоотводы в русской бане классического типа, должны строиться пожаробезопасными, не содержать много поворотов и загибов. Все свои действия нужно подчинять рекомендациям профессионалов, и горячее сердце банного помещения проработает бесперебойно очень длительное время.
Если в расчетах остаются «неясности», то стоит обратиться за советом к профессионалам. Потраченные деньги на это полностью компенсируются отлично действующим дымовыводящим сэндвич – устройством, а значит и Вашим хорошим здоровьем.
Как установить сэндвич-адаптер масляного фильтра GlowShift — Блог о датчиках GlowShift
Вы устанавливаете датчик температуры или давления масла GlowShift и не знаете, как правильно установить сэндвич-переходник масляного фильтра? Это краткое руководство и видео по установке помогут вам установить сэндвич-адаптер масляного фильтра в автомобиль.
Сначала вам нужно собрать все необходимое для установки:
• Гаечные ключи на 14 и 18 мм
• Торцевой ключ 1 1/16 дюйма
• Тефлоновая лента
• Воронка
• Сливной поддон
• Новый масляный фильтр
• Моторное масло
• Сэндвич-адаптер и датчики масляного фильтра GlowShift
Снимите фитинг с центральной резьбой с переходника для сэндвичей и отложите его в сторону.Затем вы можете удалить порт из сэндвич-адаптера в том месте, где будет установлен датчик давления масла. Затем вы оберните тефлоновую ленту вокруг резьбы датчика давления масла. Вставьте датчик давления масла в порт на переходнике для сэндвичей, используя гаечный ключ на 18 мм, чтобы затянуть датчик в отверстии. Мы использовали тефлоновую ленту, обернутую вокруг резьбы, чтобы масло не вытекло.
Снимите заглушку порта и оберните резьбу тефлоновой лентой, прежде чем ввинчивать заглушку обратно в порт и затягивать гаечным ключом.Продолжите, обернув тефлоновой лентой резьбу датчика температуры масла, а затем ввинтите датчик температуры в отверстие третьего порта на адаптере с помощью гаечного ключа на 14 мм, чтобы закрепить датчик на порте.
Если возможно, поднимите автомобиль, снимите сливную пробку и осторожно слейте масло в сливной поддон. После того, как вы слили все масло, вы можете снять масляный фильтр, заменить сливную пробку и затянуть гаечным ключом (размер гаечного ключа зависит от автомобиля).
Перед установкой смажьте уплотнительное кольцо многослойного адаптера маслом.Присоедините и затяните многослойный переходник масляного фильтра с помощью торцевого ключа на 1 1/16 дюйма и убедитесь, что он не затягивается слишком сильно, поскольку он может расколоть прокладку и вызвать утечку масла.
Установив масляный адаптер на место, можно смазать новую прокладку масляного фильтра и установить новый фильтр. Если вы подняли автомобиль, опустите его и долейте моторное масло до нужного уровня с помощью воронки. Не забудьте проверить наличие утечек масла.
Вы успешно установили сэндвич-адаптер масляного фильтра GlowShift! Если у вас есть другие вопросы, посмотрите видео об установке ниже!
Как монтировать сэндвич-панели? Инструкция по сборке
Пошаговая инструкция по монтажу сэндвич-панелей.
Как монтировать сэндвич-панели? Инструкция по сборке
Первым этапом инвестиционного процесса является закупка подходящего материала.
Стоит доверять крупнейшим производителям с многолетним опытом — они могут гарантировать надежность материалов, короткие сроки поставки и полную поддержку в процессе оформления заказа.
Balex Metal предоставляет
- полное сопровождение своего представителя на инвестиционной площадке
- индивидуальное обслуживание клиентов
- техническая консультация
- сопровождение специалистами конструкторского бюро
- транспортировка материалов на инвестиционную площадку
Для чего предназначены сэндвич-панели?
Сэндвич-панели для крыш и стен представляют собой облицовочный материал, который действует как теплоизолятор.Благодаря быстрому процессу сборки такие панели широко используются практически во всех отраслях промышленности.
Подсчитано, что возведение зданий с использованием технологии деревянного каркаса (сэндвич-панелей) может быть завершено даже на 6 месяцев быстрее по сравнению со зданиями, построенными с использованием стандартных технологий, например каменная кладка.
Для возведения чаще всего используются сэндвич-панели:
Сэндвич-панели также используются в жилищной застройке. Например, очень популярны конструкции гаражей и современные дома на основе сэндвич-панелей.
Подробнее о сэндвич-панелях:
Сколько стоят сэндвич-панели?
Очень сложно определить универсальную цену на установку сэндвич-панелей, так как в смету затрат на строительство необходимо включить множество различных компонентов, а также разные масштабы инвестиций.
В качестве приблизительной оценки можно принять следующие затраты на закупку материалов:
-
Цена сэндвич-панели с пенополистирольным наполнителем — от 50 злотых за м2 нетто
-
Цена сэндвич-панели с минераловатной сердцевиной — от 79 злотых за м2 нетто
-
Цена сэндвич-панели с полиуретановым наполнителем (PIR) — от 58 злотых за м2 нетто
Помимо стоимости закупки сэндвич-панелей, в смете необходимо учесть:
-
Затраты на оплату труда
-
Аренда корзинных и вакуумных подъемников (рекомендовано Balex metal)
-
Покупка фурнитуры (крепеж, обшивка, пломбы) — их на счет ок.10-15% от закупочной стоимости всех материалов
-
Транспортировка — Balex metal обеспечивает транспортировку сэндвич-панелей по запросу клиента
Пошаговая инструкция по монтажу сэндвич-панелей
Монтаж сэндвич-панелей можно разделить на несколько этапов.
1. Транспортировка панелей на строительную площадку и разгрузка
Для пакетов длиной до 6 метров
Панели можно разгружать вручную или с помощью вилочного погрузчика.Рекомендуется использовать вилочные погрузчики с регулируемой шириной вил — минимальное расстояние между вилками должно составлять 2 м при ширине 150 мм.
Для упаковок длиной более 6 метров
Такие упаковки следует поднимать с помощью конвейерных лент и разбрасывающих стрел. Указанное расстояние между ремнями для пакетов от 6м до 12м составляет 2-4м. Для пакетов длиной более 12 м расстояние между транспортными ремнями составляет 3,5-4,5 м.
Избегайте точечных опор при разгрузке панелей. В противном случае есть риск повредить облицовку самой нижней панели.
2. Контроль качества готовой конструкции
Перед установкой панелей необходимо проверить прямолинейность конструкции, к которой будут крепиться сэндвич-панели. Даже малейшее отклонение в реализации может привести к появлению протечек в стыках между панелями, что создает так называемый «волновой эффект» (панели не находятся на одной плоскости).
3. Удаление защитной пленки
Лучше всего снимать пленку непосредственно перед транспортировкой панели к месту установки.Не рекомендуется снимать фольгу после установки панели.
4. Уплотнение
Перед установкой панели прикрепите полоски герметизирующей ленты PES. Крепится к конструкции в местах соприкосновения с внутренней облицовкой сэндвич-панелей.
Использование уплотнителей эффективно предотвращает механическое повреждение футеровки.
5. Монтаж сэндвич-панелей
Самым безопасным и наиболее рекомендуемым монтажным решением является использование вакуумных подъемников для транспортировки панелей.
Установите первую панель, используя крепеж, пронизывающий всю толщину панели до элемента конструкции.
6. Монтаж дверных профилей, оконных профилей и мансардных окон
Монтаж дверных профилей и оконных профилей, то есть окон, дверей, ворот, небольших окон и т. Д., Требует отдельного описания.
В случае кровельных панелей это также относится к мансардным окнам. Весь ассортимент небольших окон, поставляемых Balex Metal, оснащен замками, которые облегчают их крепление к сэндвич-панелям без необходимости покупки и установки дополнительных элементов для их крепления.
Все сэндвич-панели Balex Metal можно легко разрезать на месте с помощью стандартных инструментов для металлообработки, например:
-
Лобзики
-
Пилы сабельные
-
Высечные ножницы
Запрещается использовать высокотемпературные режущие инструменты, например, угловые шлифовальные машины. Это может повредить антикоррозионное покрытие.
7. Сборка последующих панелей
При установке последующих панелей очень важно убедиться, что панели прижаты правильно, чтобы обеспечить максимальную герметичность креплений.
При правильном вдавливании в крепежные элементы панели Balex Metal полностью устраняют проблему так называемых «тепловых мостов».
Места, где панели соединяются без каких-либо креплений (например, горизонтальный стык между одной панелью и другой, на колонне или стык между стеновой панелью и панелью крыши), должны быть дополнительно заделаны, например, полиуретаном низкого давления. пена или бутил.
8. Маскирующие процедуры
Последний этап — установка маскирующих средств, например стыки, углы, ветровые распорки, выступы или цоколи.
9. Как прикрепить мелкие элементы, например логотип компании, элементы освещения или систему мониторинга.
Balex Metal позволяет устанавливать небольшие компоненты без необходимости в дополнительной опорной конструкции. Однако в этом случае следует соблюдать следующие рекомендации
-
Максимальная нагрузка на скрепляемые элементы составляет 10 кг / м2.
-
Крепеж должен проходить через всю панель (сердцевину и обе облицовки; категорически запрещается крепить их только к одной облицовке).
-
Установите шайбу диаметром не менее 40 мм на противоположную сторону закрепляемого элемента (необходимо распределить нагрузки по максимально возможной площади).
См. Также
Полезные материалы
Сэндвич-адаптерHyperFlow | суса
Сэндвич-адаптер sūsa HyperFlow, предназначенный для работы на любой дороге, обеспечивает легкий доступ для выполнения работ по водопроводу.Разработан для обеспечения производительности, надежности и интеграции с системой переходников sūsa ProLine.
Благодаря уникальному автономному термостатическому масляному клапану, портам Setrab ProLine (M22) и большим проточным полостям, сэндвич-адаптер susa HyperFlow из литого алюминия отличается тяжелыми функциями и легким весом.
Естественно открытый байпас масла и встроенный термостатический масляный клапан позволяют автомобилю прогреться до рабочей температуры перед подачей масла в маслоохладитель.
Сэндвич-адаптеры масляного фильтра устанавливаются между масляным фильтром и площадкой масляного фильтра для облегчения доступа к источнику масла для установки маслоохладителя.Для использования с фитингами и наконечниками sūsa ProLine размером до -12.
- Порты Setrab ProLine M22 для универсального использования в сантехнике с системой фитингов ProLine
- Автономный термостатический масляный клапан с функцией сброса давления
- Уплотнительное кольцо с четырьмя уплотнениями для принудительного уплотнения от посадки фильтра
- Легкая конструкция из литого под давлением алюминия с прочным анодированным покрытием
Инструкция по установке
Описание | Номер детали | |
---|---|---|
Резьба ниппеля фильтра | Резьба порта | |
M20x1.5 | ProLine M22x1,5 | 19-SPT76-20-180-22 |
M22x1,5 | ProLine M22x1,5 | 19-SPT76-22-180-22 |
3 / 4-16 | ProLine M22x1,5 | 19-SPT76-34-180-22 |
Предметы обслуживания
Описание | Номер детали |
---|---|
Комплект для обслуживания прокладок | 19-GSK-SPT76 |
для утопленных масляных фильтров
Предназначенная для автомобилей с утопленной посадкой масляного фильтра, проставка масляного фильтра sūsa предлагает функции для различных сценариев: используйте одну прокладку, чтобы добавить возможность установки миниатюрных отправляющих устройств, или используйте вместе с пластиной-переходником сэндвич для установки системы охлаждения масла. .
Дистанционная пластина изготовлена из алюминиевых заготовок и покрыта прочным анодированием цвета «серый титан».
- Вынести масляный фильтр из углубления
- Порты Setrab ProLine M22 для универсального применения в сантехнике с системой фитингов ProLine
- Автономный термостатический масляный клапан с функцией сброса давления
- Уплотнительное кольцо с четырьмя уплотнениями для принудительного уплотнения от посадки фильтра
- Легкая алюминиевая конструкция с прочным анодированным покрытием
- 2 порта с резьбой 1/8 «NPT и заглушки для установки передающих устройств, датчиков, адаптеров и т. Д.
Инструкция по установке
Описание | Номер детали | ||
---|---|---|---|
Резьба ниппеля фильтра | Проставка, резьба порта манометра | Резьба порта фитинга адаптера | |
M20x1,5 | 1/8 «NPT | M22x1,5 | 19-SPT76-F86-180-22 |
Инструкции по установке и этапы установки многослойного дроссельного клапана
Сэндвич-дисковый затвор — один из самых распространенных типов клапанов в промышленных трубопроводах.Сама сэндвич-дисковая заслонка имеет относительно небольшую конструкцию. Просто вставьте дроссельную заслонку в середину фланца на обоих концах трубопровода и заблокируйте дроссельную заслонку через фланец трубы и дроссельную заслонку с двумя головками с помощью болта с двумя головками, чтобы контролировать текучую среду в трубопроводе. особенно подходит для пространства с узким или коротким расстоянием между трубами, дроссельной заслонкой в полностью открытом положении, толщина дроссельной заслонки является единственным сопротивлением, когда среда течет через корпус клапана, поэтому перепад давления, создаваемый клапаном, очень велик. маленький, он имеет лучшие характеристики регулирования потока.Описание перед установкой многослойного дроссельного клапана:
1. Перед началом установки очистите внешние объекты на трубопроводе с помощью распылителя воздуха и очистите внутреннюю поверхность чистой водой.
2. Тщательно проверьте, соответствует ли использование клапана его эксплуатационным характеристикам; (температура, давление)
3. Проверьте, нет ли посторонних предметов в канале клапана и уплотнительной поверхности, и своевременно удалите их.
4. Клапан должен быть установлен вовремя после открытия коробки.Не ослабляйте произвольно крепежные винты или гайки на клапане.
5. Сэндвич-дисковый затвор должен использовать специальный фланец дискового затвора.
6. Электрический дроссельный клапан может быть установлен под любым углом трубопровода, для обеспечения удобства инвертированной установки рекомендуется.
7. Фланец дроссельной заслонки при установке должен обеспечивать, чтобы поверхность фланца и резиновое уплотнение, винт были равномерно затянуты, уплотняющая поверхность была полностью установлена; если усилие затяжки винта неравномерно, резиновый выступ будет казаться зажатым диском, или против утечки штока диска.
Этапы установки дроссельной заслонки с зажимом:
Правильная установка зажимной дроссельной заслонки зависит от степени герметичности дроссельной заслонки и от того, будет ли клапан протекать, включая безопасность в условиях эксплуатации, пользователь должен понимать установку процесс.
1. Поместите клапан между двумя предварительно установленными фланцами, как показано, и обратите внимание, что отверстия для болтов должны быть аккуратно совмещены.
2. Осторожно вставьте четыре пары болтов и гаек в отверстие фланца и слегка затяните гайки, чтобы исправить плоскостность поверхности фланца.
3. Закрепите фланец на трубопроводе точечной сваркой.
4. Снимите клапан.
5. Закрепите фланец на трубопроводе полной сваркой.
6. Установите клапан после того, как сварное соединение остынет. Убедитесь, что на фланце клапана достаточно свободного места, чтобы предотвратить повреждение клапана, и убедитесь, что пластина клапана имеет определенную степень открытия.
7. Исправьте положение клапана и затяните четыре пары болтов (будьте осторожны, не затягивайте их слишком сильно).
8. Откройте клапан, убедитесь, что пластина клапана может открываться и закрываться свободно, а затем слегка приоткройте пластину клапана.
9. Затяните все гайки поперечным балансиром.
10. Еще раз подтвердите, что клапан можно открывать и закрывать свободно. Примечание: убедитесь, что пластина клапана не касается трубы.
Зажимная установка дроссельной заслонки в первую очередь перед установкой должна быть плоской, не забудьте не стучать по желанию, при установке время, когда она будет втягиваться по длине установки, в области проектирования трубопровода, без специального разрешения не может свободно снимать зажимную дроссельную заслонку, это мы хотим знать перед установкой.В то же время мы также знаем, что зажимная дроссельная заслонка может быть установлена в любом положении, но установка зажимной дроссельной заслонки после завершения необходимо проложить вдоль дроссельной заслонки, зажимную дроссельную заслонку сделать кронштейном, и после кронштейн сделан, при использовании кронштейн снимать категорически запрещено.
Услуги по установке сэндвич-панелей, стен здания и крыши
Монтаж сэндвич-панелей: полное руководство
После отправки сэндвич-панелей Zonsteel также отправит вам список инструментов для установки.Это позволяет получить их до прибытия сэндвич-панелей в пункт назначения. К таким установочным инструментам относятся подъемные машины, присоски для сэндвич-панелей, инструменты для выравнивания, электрический заклепочный пистолет, электрическая ручная дрель, силиконовый пистолет и т. Д.
Поскольку сэндвич-панель разрезается по размеру на заводе-изготовителе, вы можете избежать повторной резки на месте . Это значительно сокращает время установки и сохраняет рабочую площадку в чистоте.
Для установки сэндвич-панелей из PIR в холодильной камере в специальном месте должна быть отрезка линии на поверхности стального листа, чтобы разрушить мост холода, и между двумя панелями необходимо распылить пену FU для усиления соединения, болты больше не нужны.
Для панели из пенополистирола, это самая легкая из сэндвич-панелей из PIR, полиуретановых панелей и панелей из минеральной ваты. Самое приятное то, что его теплоизоляция и цена по-прежнему хорошие. Таким образом, панель широко используется в промышленных зданиях. Плотность обычно составляет от 12 кг / м3 до 28 кг / м3.
Панель из каменной ваты имеет лучший класс огнестойкости А. Поэтому она широко используется в качестве тепло- и звукоизоляционного материала для сушильных и покрасочных помещений, а также промышленного оборудования и зданий. Кроме того, его можно использовать для перегородки стены и потолка чистой электронной комнаты, комнаты очистки, взрывозащищенной и пожаробезопасной мастерской.
Панель из минеральной ваты имеет высокую плотность от 80 кг / м3 до 120 кг / м3, поэтому длина обычно составляет менее 4 м. Учитывая, что панели будут тяжелыми, установка может быть трудоемкой.
Zonsteel завершила проекты в ИТ, фармацевтике, пищевой промышленности, новой энергии, лабораториях и многих других отраслях. Благодаря этому компания приобрела богатый опыт монтажа сэндвич-панелей.
Свяжитесь с нами сегодня, чтобы завершить ваш проект!
Установка сэндвич-панелей: полное руководство по часто задаваемым вопросам
Сэндвич-панели — это потрясающе, поскольку они могут быть весьма универсальными.Когда вы подберете подходящие сэндвич-панели для работы, монтаж сэндвич-панелей не составит труда.
Если вы новичок в установке сэндвич-панелей, это руководство для вас. Мы рассмотрим некоторые из часто задаваемых вопросов по сэндвич-панелям и процессу установки. Что ж, продолжайте читать, чтобы узнать больше о сэндвич-панелях.
Рис. 1 Сэндвич-панели, готовые к транспортировке
Сэндвич-панель — это материал, используемый для облицовки стен и крыш зданий различных типов.Панель будет иметь теплоизоляционный сердечник с металлическим листом с обеих сторон. Можно рассматривать сэндвич-панели как ограждающие или конструкционные материалы. Вот почему у них будут конкретные приложения в зависимости от того, где вы хотите их использовать.
В зависимости от области применения лучше всего рассмотреть различные типы сэндвич-панелей. Наиболее распространенные типы включают EPS, минеральную вату, PIR и другие.
Типы сэндвич-панелей в значительной степени различаются по теплоизоляционным характеристикам, огнестойкости, весу и звукоизоляционным характеристикам.
Лучше всего проверить различные типы сэндвич-панелей и сравнить их характеристики, прежде чем принимать решение.
Рисунок 2 Соединение двух сэндвич-панелей
Возможно, вы впервые сталкиваетесь с сэндвич-панелями. Типичный вопрос, который у вас возникнет, будет: зачем вам вообще их использовать? Итак, прежде чем вы сможете приступить к процессу установки сэндвич-панелей, вот несколько причин, по которым стоит подумать о приобретении панелей.
Простая и быстрая установка сэндвич-панелей
Первое, что должно заинтересовать многих, — это количество усилий, которые вкладываются в процесс установки сэндвич-панелей.
В отличие от традиционных материалов, сэндвич-панели просты в сборке и установке. Если они обрезаны до нужного размера, установка сэндвич-панелей может быть выполнена быстро.
Вам может понадобиться кто-то и оборудование для помощи в подъеме и установке панелей на место, но в целом процесс установки сэндвич-панелей прост и быстр.Должно быть, поэтому некоторые люди находят это простым и в целом легким в обращении.
Теплоизоляция
Еще одна причина, по которой необходимо выполнить установку сэндвич-панелей, заключается в том, что панели обеспечивают идеальную теплоизоляцию.
Поскольку теплоизоляция варьируется от одного типа панели к другому, изоляция в целом хорошая.
В зависимости от того, где вы живете, утеплитель из сэндвич-панелей может быть полезен для сохранения тепла зимой и прохлады летом.
Хорошая теплоизоляция также предотвращает появление плесени и влаги в результате конденсации и тепловых перемещений. Самое приятное то, что теплоизоляция остается хорошей на долгие годы.
Эстетика
Любой, кто ищет услуги по установке сэндвич-панелей, хотел бы знать, насколько хорошо такие панели выглядят. Что ж, эстетика хорошая. Когда вы используете сэндвич-панели, вы заметите, что эстетика здания становится лучше.
Люди часто экспериментируют с ориентацией панелей, чтобы придумывать различные узоры.Цель состоит в том, чтобы сэндвич-панели выглядели лучше, чем раньше.
Еще можно получить сэндвич-панели разных цветов. Цвета будут определять, насколько хорошо они будут выглядеть, в зависимости от существующего декора. Всегда обращайтесь к производителю, чтобы узнать, можно ли получить панель другого цвета.
Огнестойкость
Долгое время монтаж сэндвич-панелей производился в основном из-за их огнестойкости.
Благодаря огнестойкости сэндвич-панели нашли различное применение в различных областях.Вот почему вы найдете гораздо больше людей, которые будут обращаться за ними, поскольку они знают, что могут помочь защитить свои машины и другое оборудование в случае возникновения пожара.
Выбирая лучшую сэндвич-панель для противопожарной защиты, убедитесь, что вы понимаете ее общую огнестойкость и продолжительность ее сохранения.
Различные панели изготовлены из разных материалов. Таким образом, их характеристики огнестойкости в значительной степени варьируются от одного типа панели к другому.
Водонепроницаемость и воздухонепроницаемость
Благодаря тому, как сэндвич-панели спроектированы и установлены, они также хорошо предотвращают утечки воды и воздуха.Стыки выполнены хорошо до такой степени, что даже при соединении двух панелей теплоизоляция будет продолжаться. Скорее всего, вы обнаружите, что в здании не будет потерь тепла.
Наличие водонепроницаемой структуры означает, что панели будут хорошо работать в местах со снегом и дождем. Они также хорошо защищают от влажности и плесени. Поскольку внешние поверхности изготовлены из цветной стали, они также хорошо защищены от коррозии.
Звукопоглощение
Другой причиной установки сэндвич-панелей является обеспечение звукоизоляции и звукопоглощения.Все зависит от того, какую сэндвич-панель вы решите использовать.
Звукоизоляция отличная, особенно если вы живете в районе, где может быть много шума на улице. Когда вы установите панели, они будут хорошо поглощать звук, оставляя вам чувство комфорта.
Для большинства людей панели из минеральной ваты выделяются своей лучшей звукоизоляцией. Их основной материал хорошо разбивает и поглощает звуковые волны, что делает их еще лучше.
Каковы области применения сэндвич-панелей?
Рис. 3 Сэндвич-панель PIR для холодного помещения
Как объяснялось ранее, процесс установки сэндвич-панели обеспечит ваше здание лучшим теплоизоляционным материалом.Это по этой причине; Вы обнаружите, что сэндвич-панели сегодня находят множество применений.
Некоторые из наиболее распространенных областей применения сэндвич-панелей включают:
— Складские помещения
— Логистические центры
— Спортивные сооружения
— Холодильные и морозильные камеры
— Офисные здания
— Производственные цеха
— Крупная розничная торговля store
Ну приложений может быть и больше в зависимости от вашего использования. Некоторые используют их в своей продукции для жилищного строительства.К ним относятся конструкции гаража, перегородки и многое другое.
Каковы общие типы сэндвич-панелей?
Рис. 4 Две сэндвич-панели, готовые к соединению
Теперь, когда вы знаете больше об использовании и особенностях сэндвич-панелей, также полезно узнать о различных типах, прежде чем приступать к установке сэндвич-панелей.
Общие типы включают следующие
Полиуретановые (PUR) сэндвич-панели
Полиуретановые сэндвич-панели имеют жесткий пенополиуретан в качестве основного материала.В этом материале используются полиол и изоцинат в дополнение к катализатору для формирования сэндвич-панели. Реакция протекает при высоком давлении и других особых производственных условиях.
Полиуретановые сэндвич-панели известны своей высокой стабильностью размеров. Это делает его водонепроницаемым, поскольку вы продолжаете использовать его в разных областях.
Материал также хорош в том, что он не содержит бактерий, поскольку в них нет пищевой ценности, которая заставила бы бактерии считаться живыми в панели.
Что касается механических характеристик, многие считают эту сэндвич-панель хорошей. Это связано с высокой прочностью на сжатие.
Сэндвич-панели из полиизоцианурата (PIR)
Другим лучшим выбором в качестве сэндвич-панелей являются PIR-панели. В основе этих панелей лежит полиизоциануратный материал. Здесь основные компоненты пенополиуретана смешиваются с другими материалами, образуя жесткую пену.
Поскольку используются другие материалы, общая жесткость даже лучше.Он также будет иметь лучшую огнестойкость и водостойкость по сравнению с полиуретановыми сэндвич-панелями.
Сэндвич-панели из каменной ваты
Вы также можете рассмотреть возможность использования сэндвич-панелей из каменной ваты. Они получили свое название, потому что материалы сердцевины — это волокна, полученные из неорганических горных пород и других типов неорганических оксидов. Волокнистая структура с открытыми ячейками делает его идеальным выбором для тех, кому, возможно, потребуется использовать панели для различных целей.
Основные материалы этих панелей обеспечивают их хорошую теплоизоляцию, огнестойкость и звукопоглощение.Если вам когда-либо нужна лучшая звукоизоляция, рассмотрите вариант установки сэндвич-панелей.
Сэндвич-панели из пенополистирола (EPS)
Сэндвич-панели из пенополистирола (EPS) — еще один лучший выбор для тех, кому нужны лучшие сэндвич-панели для различных областей применения.
Сырьем для изготовления сэндвич-панелей является нефтепродукт. Их сначала нагревают, а затем расширяют с помощью водяного пара. Затем газ пентан используется для надувания гранул, и именно так вы получаете разные формы в зависимости от используемой формы.
Благодаря технологии производства сэндвич-панели из пенополистирола являются наиболее экономичными. Вы всегда можете найти различные варианты применения сэндвич-панели из пенополистирола.
Как происходит установка сэндвич-панелей?
Рис. 5 Установка сэндвич-панелей на строительный элемент
Установка сэндвич-панелей не должна быть сложной, если у вас есть подходящие инструменты и люди, работающие над проектом. Ниже приведены некоторые общие этапы процесса установки сэндвич-панелей.
- Транспортировка панелей на строительную площадку
Для панелей длиной около 6 метров рассмотрите возможность разгрузки вручную или с помощью вилочного погрузчика. Если вам нужно использовать вилочный погрузчик, убедитесь, что у него есть возможность отрегулировать ширину, чтобы вы могли поднимать больше панелей и обрабатывать их с нужной шириной.
Если вам приходится иметь дело с панелями длиной более шести метров, подумайте об использовании конвейерных лент и распорных стрел.Следуйте инструкциям производителя о том, как прикрепить транспортировочные ремни, чтобы панели можно было правильно разгрузить без защелкивания.
- Проверка общего качества панелей
Следующим шагом будет проверка общего качества ваших панелей, прежде чем приступить к установке сэндвич-панелей. Если стыки неправильные, в будущем могут возникнуть утечки. К счастью, большинство панелей выдерживают нагрузки при транспортировке и остаются функциональными даже на строительной площадке.
Снимите защитную пленку, чтобы можно было начать процесс установки. Некоторые могут решить удалить пленку после установки, но подумайте о том, чтобы удалить ее перед установкой сэндвич-панели.
- Уплотнение
Панель должна иметь наилучшее уплотнение. Вот почему вам нужно приклеить герметизирующую ленту PES к поверхности, прежде чем вы сможете начать ее прикреплять.
Рекомендуется использовать уплотнители, чтобы не было механических повреждений футеровки сэндвич-панели.
- Установка сэндвич-панелей
Теперь, когда уплотнительная лента на месте, можно приступать к установке сэндвич-панелей. Используйте вакуумные подъемники для транспортировки панелей в нужное положение для установки.
Используйте крепеж, который может проникнуть на всю толщину панели в строительную стену или элемент. Это должно удерживать панель на месте без ее перемещения.
- Установка оконных профилей, дверных профилей и световых люков
В зависимости от того, где вы устанавливаете панели, может потребоваться также установка дверных профилей и оконных профилей.
Если вы делаете кровельные панели, вам могут понадобиться световые люки.
Вам также понадобятся простые инструменты для врезания профилей в сэндвич-панели. Используйте такие инструменты, как лобзики, высечные ножницы и сабельные пилы.
Не используйте высокотемпературные режущие инструменты, такие как угловые шлифовальные машины. Это связано с тем, что они могут повредить антикоррозионное покрытие сэндвич-панели.
- Установка последующих панелей
Каждый раз, когда вы устанавливаете последующие панели, вы должны убедиться, что они прижаты правильно.Это гарантирует, что и вы получите максимальную затяжку крепежа.
Каждый раз, когда нужно правильно прижимать панели, вы устраняете такие проблемы, как мосты холода.
Наконец, теперь вы можете установить маскирующие процедуры. В основном это применяется к углам, стыкам, ветровым подпоркам, выступам и цоколям. После завершения маскировки у вас должна получиться чистая стена или крыша из сэндвич-панелей.
Несложно заметить, что монтаж сэндвич-панелей несложный.С правильными людьми установка может занять меньше времени, но при этом будет выполнена правильно.
Почему сэндвич-панели используются для изоляции?
Рис. 6. Сложенные друг с другом сэндвич-панели, готовые к транспортировке
Одно можно сказать наверняка: основная цель установки сэндвич-панелей — обеспечить пользователя теплоизоляцией. Это может заставить некоторых задуматься, почему теплоизоляция сэндвич-панелей так важна. Вот некоторые из причин, по которым вы должны установить сэндвич-панели уже сегодня.
— Когда в комнатах установлены панели, вы получаете максимальный комфорт в помещении на долгие годы. Это связано с тем, что в теплоизолированных помещениях будет тепло зимой и прохладно летом. Вот почему вы найдете гораздо больше людей, устанавливающих эти панели в своих домах.
— Изоляция из сэндвич-панелей также помогает сэкономить на отоплении и охлаждении. Поскольку панели помогают поддерживать оптимальную температуру, вам не придется постоянно нагревать или охлаждать комнату.
— Если вам приходится иметь дело с большим количеством деликатных поверхностей, лучше всего подумать о приобретении панелей EPS. Они легкие и при этом обеспечивают лучшую теплоизоляцию. В отличие от этого, когда вам приходится использовать тяжелые материалы, такие как кирпич, дерево или бетон.
— Изоляционные сэндвич-панели также рекомендуются, поскольку они универсальны, надежны и могут оставаться прочными. Что ж, у вас должны быть лучшие сэндвич-панели, чтобы обеспечить максимальную производительность, когда вы хотите иметь правильную изоляцию, в то же время панели остаются прочными.
— Еще одна причина, по которой люди могут подумать об установке сэндвич-панелей, заключается в том, что панели огнестойкие. Убедитесь, что вы понимаете, что каждая из панелей может предложить с точки зрения огнестойкости, прежде чем выбирать правильную. Некоторые из них обладают более высокими показателями огнестойкости по сравнению с другими.
Как правильно обращаться с сэндвич-панелями и правильно хранить их?
Рис. 7 Правильно хранящиеся сэндвич-панели
Сэндвич-панели отлично подходят для различных применений, поэтому важно помнить, как обращаться с ними при установке и хранении сэндвич-панелей.Вот несколько советов, о которых следует помнить всегда.
— Панели следует размещать вдали от источников возгорания. Как мы уже отмечали, сэндвич-панели являются огнестойкими, это не означает, что вы постоянно подвергаете их опасности. Итак, держите панели от участков со сварными швами или постоянным прожигом.
— При перемещении сэндвич-панелей убедитесь, что они защищены от истирания. Насколько панели могут выдерживать истирание, это не означает, что вы станете небрежно перемещать их.
— Края и углы панели довольно уязвимы. Поэтому убедитесь, что они остаются защищенными каждый раз, когда вы их перемещаете.
— Поднимайте панели за концы, а не за края. Помните, что панели могут иметь острые края, поэтому при работе с панелями надевайте защитные перчатки.
— Когда вам нужно хранить панели на открытом воздухе, убедитесь, что они уложены друг на друга и не касаются земли. Защитную пленку, стойкую к ультрафиолетовому излучению, можно по-прежнему использовать для покрытия панелей, чтобы обеспечить наилучшую защиту ваших панелей.
Заключение
Из приведенного выше руководства ясно, что сэндвич-панели — это круто. Они универсальны, просты в установке, обладают хорошей теплоизоляцией и многими другими характеристиками. Итак, несложно понять, насколько вам понравится установка сэндвич-панелей.
Если вы не знаете, с чего начать, Zonsteel вам поможет. Компания может предоставить вам подходящих специалистов для работы. Цель состоит в том, чтобы помочь правильно настроить панели, чтобы вы могли их лучше использовать.
Если у вас есть дополнительные вопросы, команда поддержки клиентов Zonsteel всегда готова помочь.Вы также будете сопровождены на протяжении всего процесса покупки, чтобы в конечном итоге выбрать сэндвич-панель, соответствующую вашим потребностям.
Установить и запустить сэндвич-панель — ساندویچ انل ماموت | نمایندگی مجتمع نعتی ماموت کد 5019
Установить и запустить сэндвич-панель
Перед установкой и внедрением сэндвич-панели (сэндвич-панели) примите во внимание следующее:
Шов сэндвич-панелей должен быть заполнен полиуретановым спреем (это будет сделать так, чтобы стыки панелей были герметичными).Прежде чем надувать полиуретан, поместите вторую панель. Это приводит к следующему:
1 Герметизирующая панель сэндвич-панелей больше на месте
2 Сэндвич-адгезия панелей увеличивается в бесшовном месте.
3 Теплообмен в точке подключения очень низкий.
Продольные и поперечные сэндвич-панели панелей зависят от места соединения с шасси или конструкцией со специальными стойками для толщины и длины используемых панелей.Форма соединения этих шпилек со стальным шасси определяется заклепкой. Также лучше всего изолировать спрей полиуретана перед распылением панелей внутри стоек.
Установка сэндвич-панели
Специальные советы по установке и эксплуатации сэндвич-панели
Стоит учесть советы по установке и запуску сэндвич-панелей на сэндвич-панели, в первую очередь:
— Используется соответствующая опора для закрывания шурупов (в зависимости от положение трапециевидных ступеней и допустимое расстояние между сэндвич-панелями)
— Учитывая расстояние между колоннами, конечную ширину, место установки и выполнение сэндвич-панелей, высоту сэндвич-панелей и интенсивность ветровой ветер относительно места установки и внедрения сэндвич-панели при проектировании металлоконструкций и строительстве сэндвич-панелей (за счет сокращения перти на установку и запуск сэндвич-панели)
— Использование лучших сэндвич-панели для сэндвич-панелей с желобом и окладом, которые используются для красоты и герметизации конструкции.
— Используйте специальный клей CRAP 225 (корапоп225) для оптимальной герметизации и герметизации
— Использование специальных прокладок для монтажа и монтажа потолочных кровельных панелей сэндвич-панелей и стеновых сэндвич-панелей
— Точность и соблюдение сборки поворотные и панельные панели для надлежащего уплотнения сэндвич-панелей для стеновых панелей
— Быстрая и простая скорость доставки и простой монтаж сэндвич-панелей являются отличительными чертами этого продукта.
Иран добился значительного прогресса в производстве сэндвич-панелей, и его использование оказалось лучше, чем старый.
Его очень сложно использовать в Иране из-за различных погодных условий и четырех сезонов.
Сэндвич-панель обладает высокой устойчивостью к различным условиям и намного более рентабельна, чем другие конструкции, благодаря своему долгому сроку службы.
Сэндвич-панель
Эти панели обладают замечательной устойчивостью к землетрясениям и, благодаря небольшому весу, причинят наименьший финансовый и психологический ущерб от землетрясений, и это будет учитываться, когда речь идет о том, что Иран расположен крупнейшие разломы землетрясения и невосприимчивы к этому великому стихийному бедствию.Это важно и знаменательно.
Если вы заметили, что европейские страны, из-за их лучших характеристик, придумали эти панели, которые на протяжении многих лет закладывались для строительства конструкций. Но если немного подумать, мы обнаружим, что их использование в зданиях и зданиях будет более рентабельным и лучшим. А когда вы ненадолго поедете в город, то увидите, что большинство производителей задумались над этим и начали использовать панели.
Мы рады представить себя ведущими производителями толстостенных и различных типов металлических полиуретановых сэндвич-панелей.Мы использовали современные и современные машины для производства наших панелей, которые являются одними из лучших в мире и единственной непрерывной производственной линией в регионе.
Наша продукция пользуется большим спросом и рекомендована многими консультантами и инженерами; это связано с внешним видом и ценами различной эстетики.
Продукция из сэндвич-панелей. Современные строительные изделия, изготовленные из оцинкованной стали с покрытием из оцинкованной стали / оцинкованной стали, производятся в виде высоких и низких листов, а также полиуретана, стекловаты или минеральной ваты в качестве изоляционных материалов.
Установите сэндвич-панель
Сэндвич-панель была представлена как один из новых материалов при строительстве конструкций и ниш, которые, помимо строительства конструкций, используются в других областях, включая строительство: грузовых камер, строительство изолированные комнаты, строительство недорогих дач, строительство котлованов И….
Сэндвич-панель состоит из трех слоев: двух слоев металла на внешних частях и слоя пены в средней части сэндвич-панели, в зависимости от применения сэндвич-панели в конкретных условиях пены, вводимой в слои сэндвич-панелей.Be
Сэндвич-конструкция с теплым полом
Сэндвич-конструкция с теплым поломСияющий Сэндвич-конструкция перекрытий на подвесных перекрытиях:
В этом при установке вы кладете теплый пол поверх существующего пола или черный пол. Вы хотите установить высокоэффективную излучающую панель, сведя к минимуму сопротивление вверх за счет строительных материалов пола. Эта система приводит с минимальным возвышением на 7/8 дюйма над существующей поверхностью в зависимости от толщина выбранных материалов.Начните с разрывания подстилки для ног 4X8. панели в полосах 11 1/4 дюйма и длиной 8 футов. Некоторые лесозаготовительные компании предоставляют эта услуга бесплатна. Вам может понадобиться несколько полосок диаметром 5 1/4 дюйма для участков, быть помещенным на 6 дюймов по центру. Разместите подкладки по периметру. комнаты и прикрутите, скрепите скобами, приклейте или иным образом закрепите эти полоски на месте. Затем завершите компоновку, используя распорный блок размером в дюйм для участков трубопровода. См. Рисунок ниже.
СЛЕДУЮЩИЙ
Сияющий Сэндвич-конструкция перекрытий на подвесных перекрытиях: После того, как матрица подложки установлена, можно приступать к установке алюминиевой теплопроводные пластины и трубопроводы.Установите алюминиевые пластины в канавок и прикрепите пластину к подкладке скобами, гвоздями или винты. Закрепляйте пластину с одной стороны и только посередине пластины до тех пор, пока трубка помещена в канавку. Затем нажмите на пластину ручной трал, а другую сторону скрепите скобами вниз. Убедитесь, что минимум между пластинами предусмотрено расстояние в один дюйм. Типичный интервал между тарелок составляет 4 дюйма для одной тарелки на интервал в два квадратных фута.Это полезно при установке пластин, чтобы каждая пластина прижималась к одной и той же стороне канавка, чтобы обеспечить правильное совмещение прорезей для трубок. Затем защелкните трубку в паз и надавите вниз, прикрепляя пластину к стяжка с противоположной стороны.
СЛЕДУЮЩИЙ
Сияющий Сэндвич-конструкция перекрытий на подвесных перекрытиях: Завершите установку, накрыв массив трубных пластин подходящим ДВП высокой плотности, цементная плита или ДСП, при необходимости.Если древесина твердых пород должна быть прибита гвоздями, возможно, более практично устранить это ступить и прибить твердую древесину к пластинам, пока это еще возможно чтобы увидеть расположение трубки и избежать повреждения ногтей.
СЛЕДУЮЩИЙ
Сияющий Сэндвич-конструкция перекрытий на подвесных перекрытиях: Пока вы устанавливаете нижний слой поверх труб и пластин, он полезно использовать большой маркер с фломастером и линейку для маркировки трубки проходит поверх подложки для использования в будущем и во избежание повреждение НКТ крепежом.Это также дает готовую ссылку для монтажники чистовых напольных покрытий.
В некоторых случаях может быть полезно установить просверленную Peg Board типа высокой плотности ДСП в качестве подкладочного слоя. Просверленные отверстия обеспечивают запуск винты проще, а также помогают определить расположение труб. Некоторый подрядчикам нравится этот метод укладки на пол плотного коврового покрытия.
Если плавающий перекрытие перекрытия сэндвич-конструкции может потребоваться мембрана для движения готового пола.
Если массив дерева настил прибивается непосредственно к сэндвич-конструкции, действительно нет необходимости в промежуточной подкладке поверх труб и плит. Без этого промежуточного слоя общая толщина уменьшается, теплопередача усиливается, и его намного легче забивать гвоздями, не повреждая трубы.
Если плавающий пол кладут на сэндвич-конструкцию, возможно, потребуется какая-то форма мембраны, чтобы облегчить движение плавающего пола. Следовать рекомендации производителей.
При установке инженерные полы поверх сэндвич-пола, мы обычно используем строительный клей между OSB и готовым деревянным полом. Этот улучшает ощущение пола, делая его более похожим на массив дерева.
ПРИМЕЧАНИЕ О ШУМ В СИСТЕМАХ ПЛИТ:
На протяжении многих лет Я слышал жалобы на шум в алюминиевой пластине. Приложения. За исключением одной ранней системы (установленной моим зятья в конце 1980-х), у меня не было жалоб на шум от сотни проектов пластин, которые я разработал или установил. Но проектировщик / установщик должен понимать отношение трубы к пластинам, чтобы этого шума можно избежать.
Труба PEX Расширяется со скоростью 1,1 дюйма на 100 футов при повышении температуры на 10 градусов. Или, можно сказать, он расширяется на 1,1 дюйма на десять футов трубы на 100 градусов подъема. по температуре. Если посчитать, будет установлена типовая система отопления. при комнатной температуре (70 градусов F) и работать при максимальной температуре около 150 градусов F. Это общее повышение температуры примерно на 80 градусов. Если вы возьмете 1,1 дюйма и умножьте это на 80%, вы получите 0.88 дюймов. Это означает, что десять длина фута трубы расширится примерно на 7/8 дюйма при нагревании от 70 до 150 градусов. Если пластины расположены близко друг к другу, все это расширение должно быть размещается в конце петли. Квадрат, отрезанный на концах петли, позволяет большая часть этого расширения. Однако, если прогоны очень длинные, необходимо большее расширение. можно ожидать и разрешить на концах цикла.
Кроме того, это хорошая идея, при размещении пластин в пазах в сэндвич-конструкциях светлый пол, чтобы каждая плита была выровнена по одной и той же стороне канавки, как и другие пластины в той же канавке.
