Какой стабилизатор лучше для котла: Стабилизатор напряжения для газовых котлов

как можно выбрать хороший, подобрать электронный, выбор нужной мощности

В частном секторе нередки скачки напряжения в электросети, а газовые котлы являются высокоточным оборудованием, чувствительным к качеству потребляемого тока.

Этот вопрос решает регулятор напряжения. При неожиданных проблемах с питанием, это устройство защищает плату котла от повреждения и продлевает срок службы отопительной системы. Стабилизаторы различны и по строению, и по принципу работы, поэтому важно знать, как правильно подобрать такой прибор. Бытовые стабилизаторы бывают трёх видов: электромеханические, симисторные и релейные.

Как выбрать хороший стабилизатор напряжения для газового котла

Главные параметры при выборе стабилизатора напряжения для газового котла — тип регулятора, электрическая мощность и диапазон напряжений.

Руководствуются при выборе паспортными данными приборов и результатами замера напряжения в сети в разное время суток.

На рынке представлено множество моделей регуляторов, и чтобы выбрать подходящий для системы отопления прибор, учитывают следующие параметры.

Какой электрической мощности можно использовать

Уточняют электрическую мощность котла в техническом паспорте. Входная мощность отопительных систем в среднем составляет 100—200 Вт. В современных отопительных установках, особенно в настенных котлах, присутствует встроенный циркуляционный насос.

Пусковой ток такого устройства превышает потребляемую мощность в 4—5 раз. При выборе стабилизатора рекомендуется мощность, указанную в паспорте котла, умножить на 5 и прибавить ещё 10%. Это и будет подходящая величина. Если в документации указана мощность 200 Вт, это означает, что подойдёт стабилизатор на 1 кВт.

Важно! Некоторые производители указывают мощность не в Ваттах, а в Вольт-Амперах. Это может ввести покупателя в заблуждение, т. к. этот показатель будет выше, чем в Ваттах.

Чтобы выяснить примерный показатель мощности в Ваттах, нужно умножить показатель в Вольт-Амперах на 0,7.

Время регулирования, какое лучше

Реагирование стабилизатора происходит не сразу. Важно, чтобы за это время электроника котла не успела повредиться.

Этот параметр указывает на то, какой величины перепад напряжения сможет скомпенсировать стабилизатор за отрезок времени в одну секунду. Чем меньше время регулирования, тем лучше для котла.

Показатель 20 Вт/с обозначает, что прибор за одну секунду скорректирует перепад напряжения в 20 Вт, что довольно мало и не достаточно для защиты электроники отопительной системы.

Медленнее всех реагируют электромеханические стабилизаторы. Такие приборы не смогут надёжно защитить плату котла от перегорания, поэтому этот вид трансформаторов для котельной обычно не используют.

Релейные стабилизаторы реагируют на перепад напряжения быстрее, справляясь со скачком электрического тока за 0,1—0,2 сек. Такой скорости вполне достаточно для защиты газового котла.

Наилучшими являются симисторные регуляторы, их скорость обработки перепада напряжения — 10—20 мс, такой скачок никак не скажется на электронике отопительного прибора.

Высоковольтная защита, зачем она нужна

Стабилизаторы с такой защитой оберегают котёл от высоковольтных помех и скачков напряжения, таких как, например, разряд молнии.

Охлаждение

Система охлаждения у стабилизаторов бывает трёх видов:

• Естественная.
• Принудительная.
• Масляная.

В наше время на рынке все чаще можно встретить регуляторы с естественной системой охлаждения. В таких приборах нет вентиляторов, а значит их работа бесшумная, нет лопастей, которые всасывают в систему пыль. Но эта конструкция дороже, потому что в ней используются очень мощные силовые элементы. Регулятор с таким видом охлаждения стоит приобретать, если он будет установлен в спальне, где требуется тишина.

Фото 1. Стабилизатор напряжения для газового котла «Штиль» с естественным типом охлаждения.

В большинстве стабилизаторов присутствует принудительная система охлаждения, работающая за счёт высокопроизводительных малошумных вентиляторов, которые нагнетают воздух к силовым частям устройства. Система срабатывает автоматически, реагируя на критические температурные показатели.

Масляное охлаждение встречается редко. В основном такая техника применяется для уличного оборудования.

Выбор по рабочему напряжению

Стабилизаторы имеют нижний порог напряжения 140—160 Вольт, если в сети показатель ещё ниже — то следует обратиться в организацию по обслуживанию местных электросетей. Верхний порог даже у бюджетных регуляторов 250—260 Вольт. Когда показатель электрического тока в сети выйдет за этот диапазон, сработает предохранитель и стабилизатор просто отключит котёл.

Не рекомендуется приобретать регулятор с характеристиками ниже, иначе котёл будет постоянно отключаться, что недопустимо, особенно в зимнее время. Чем шире диапазон напряжений, тем лучше для электроники котла, но тем выше стоимость регулятора.

При выборе стабилизатора для котла тестером замеряют показатели напряжения в электросети в разное время дня и ночи.

Самое низкое напряжение наблюдается обычно между 20—23 часами, самое высокое — непредсказуемо. К наименьшей и наибольшей величине прибавляют некоторый запас, и исходя из полученных данных, подбирают подходящий регулятор.

В среднем диапазоны напряжений у регуляторов разного типа следующие:

• Релейные: 120—260 Вольт.
• Механические: 150—250 Вольт.
• Симисторные: 120—300 Вольт.

Вам также будет интересно:

Степень защиты

Этот показатель означает степень защиты самого устройства от воздействий внешней среды: пыли, воды и т. д. Обычно стабилизаторы для котлов имеют класс защиты IP20, что означает негерметичный.

Как подобрать тип стабилизатора

Выбирать тип стабилизатора следует исходя из условий, в которых он будет работать и параметров котла.

Электромеханический стабилизатор

Токосъёмник двигается вдоль витков трансформатора с помощью привода. Напряжение регулируется за счёт изменения числа витков вторичной обмотки катушки.

Фото 2. Стабилизатор напряжения для газового котла электромеханического типа. Производитель «Ресанта».

Всем процессом управляет автоматика. Такие регуляторы приобретаются в основном для телевизоров и холодильников, для котлов они не рекомендуются.

Внимание! Устанавливать этот вид трансформатора рядом с котлом с открытой газовой камерой нельзя! В процессе работы прибора может образовываться искра, что опасно в сочетании с газом!

Плюсы:

• Устойчивость к перегрузкам.
• При регулярном сервисном обслуживании работают до 5 лет.
• Точность стабилизации 2—3%.

Минусы:

• Не может корректно работать на холоде.
• Токосъемная щётка требует замены каждые 3—4 года.
• Время реакции — 10 Вольт в секунду.
• Шумит при работе.
• Образуется открытая искра.

Симисторный стабилизатор

Наиболее предпочтительный тип оборудования для газовых котлов. Работает по принципу образования множества электроотводов от вторичной обмотки катушки.

Регулирование тока происходит за счёт симисторов и процессора.

Плюсы:

• Долгий срок службы, 10—15 лет.
• Скорость срабатывания 10—20 мс.
• Точность настройки выходного напряжения 5—8%.
• Устойчивость к частым скачкам напряжения.
• Невосприимчивость к холоду.
• Устойчивость к электрическим помехам.
• Полностью бесшумный.
• Защищает котёл даже при замыкании в трансформаторе.
• Плавная синусоида.

Минусы:

• Высокая цена.
• Возможность перегорания симисторов или платы управления, что требует дорогостоящего ремонта.
• При высоких нагрузках требует охлаждения.

Релейные стабилизаторы

Самые дешёвые регуляторы из трёх видов на рынке. Производят грубую ступенчатую настройку напряжения за счёт переключения между элементами с помощью реле. Это устройство подойдёт для котла скорее в качестве компромисса, при отсутствии средств на более дорогой прибор.

Плюсы:

• Компактные размеры.
• Малый вес.

• Время реакции 50 Вольт в секунду.
• Устойчивость к частым скачкам напряжения.

Минусы

• При работе слышны щелчки реле.
• Мигание лампочек.
• Низкая точность настройки, 5—8%.
• Нет синхронизации синусоиды.

Размеры и вес

Самый малый вес и размеры у релейных стабилизаторов, поскольку в них не применяется ни охлаждение, ни радиаторы. Вес такого прибора 2—4 кг, а габариты в среднем 135*203*93 мм. Симисторные регуляторы — самые объёмные из-за системы охлаждения и имеют наибольший вес, около 10 кг. Средние размеры таких трансформаторов 460*275*178 мм.

Подбор производителя

Один и тот же производитель не выпускает устройства всех типов. Обычно фирма сосредотачивается на каком-то одном виде приборов. Существуют как импортные, так отечественные стабилизаторы хорошего качества.

Лучше отдать предпочтение проверенным фирмам, которые у всех на слуху. Например: Ресанта, Lider, Энергия, Sven, Luxeon — релейные стабилизаторы; LogicPower, Luxeon, Rucelf, Solby, Ресанта — электромеханические; Volter, Lider, Luxeon, Штиль, Прогресс — симисторные трансформаторы. Существует множество и других достойных производителей, продукцию которых можно найти в магазинах.

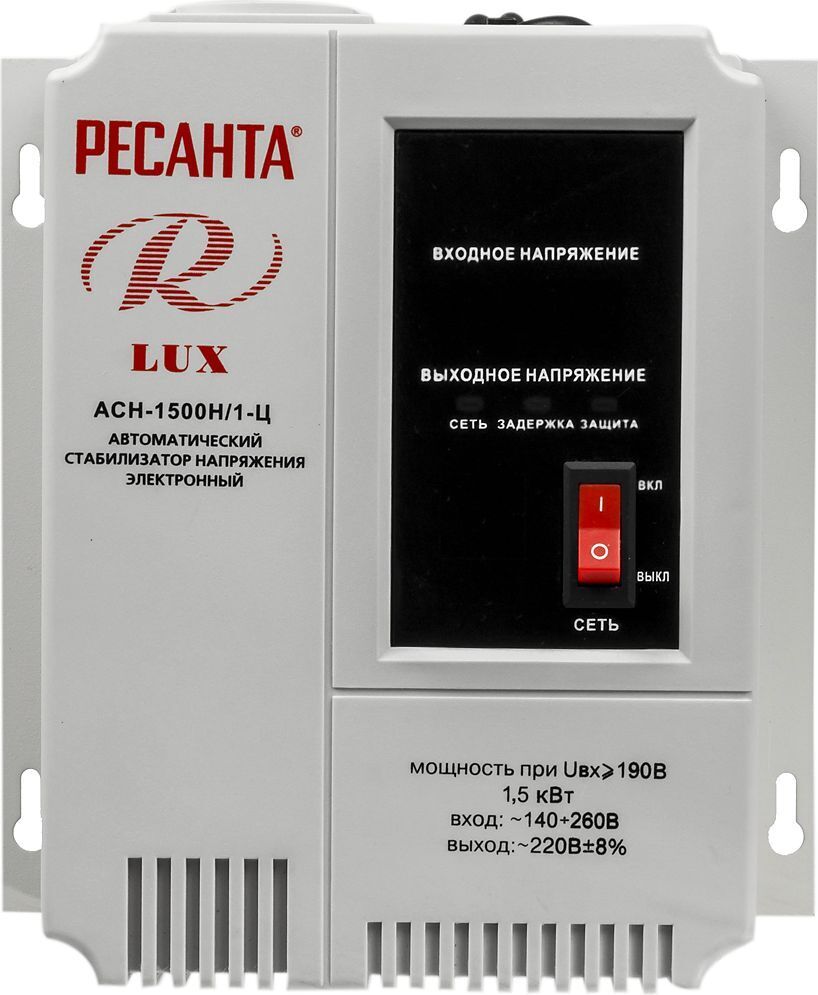

Фото 3. Стабилизатор напряжения для газового котла релейного типа. Производитель «Ресанта».

Стоимость релейных, электромеханических и электронных приборов

Самыми дорогими являются симисторные (от 6500), а самыми дешёвыми — релейные регуляторы (от 3 тыс. р.). При выборе стабилизатора напряжения для котла цена не является показателем более высокого качества. За одну и ту же стоимость можно приобрести как неподходящий прибор, так и надёжный, отвечающий всем требованиям потребителя. Для дорогостоящего отопительного оборудования лучше подобрать качественный трансформатор проверенного бренда.

В ходе работы регулятора цена за 1кВт примерно равна:

• Релейный регулятор: 700—1500 р.
• Электромеханический: 900—1600 р.
• Электронный: 2500—6 тыс. р.

Полезное видео

Посмотрите видео, в котором рассказывается, как выбрать стабилизатор напряжения для газового котла, приводится сравнение нескольких моделей.

Заключение

Производители котлов указывают в руководстве по эксплуатации требования к питанию и отказывают в гарантийном ремонте при несоблюдении этого пункта. Чаще поломки газовых котлов связаны с перегоранием управляющей платы из-за скачка в сети, поэтому регулятор напряжения необходим.

Стабилизатор для котельной приобретайте в специализированном магазине

, где товары имеют сертификаты соответствия, а квалифицированный персонал поможет правильно подобрать прибор к котлу, чтобы система служила долгие годы.

Какой стабилизатор напряжения лучше для газового котла?

Время прочтения: 5 мин

Дата публикации: 26-09-2020

Все чаще жители Украины устанавливают в домах и квартирах газовые котлы, так как не удовлетворены стабильностью централизованного горячего водоснабжения и отопления. Оно то отсутствует, то работает с перебоями. Таким образом, газовый котел повышает домашний комфорт.

Современное котельное оборудование является довольно чувствительным и дорогим, в связи с чем не лишним будет его защитить от перепадов напряжения. Сеть постоянно подвержена воздействию различных факторов, которые приводят к колебаниям напряжения. Это, в свою очередь, представляет опасность для автоматики котла и мешает стабильной работе циркуляционных насосов. Некоторые производители и вовсе не осуществляют гарантийное обслуживание при отсутствии стабилизатора.Так что, нужен ли стабилизатор напряжения для газового котла? Определенно, да.

Человеку, далекому от электротехнической тематики, будет тяжело разобраться в разнообразии стабилизаторов, доступных на рынке. Чтобы облегчить Вашу задачу, рассмотрим, какой стабилизатор напряжения лучше для газового котла. Постараемся избежать конкретики, орудуя лишь основными параметрами.

Основные типы стабилизаторов

Для начала кратко рассмотрим основные типы стабилизаторов, чтобы на основе этих знаний выбрать подходящее решение:

• Релейные и электронные стабилизаторы со ступенчатым принципом регулирования. Популярный вид стабилизаторов, работа которых основана на ступенчатом автотрансформаторе. Каждая ступень соответствует определенному коэффициенту трансформации как в сторону увеличения, так и в сторону уменьшения напряжения. Принцип регулировки заключается в том, чтобы входные отклонения компенсировать коммутацией подходящей ступени. Релейные стабилизаторы используют для этого электромагнитные реле, а электронные (симисторные и тиристорные) — соответствующие полупроводниковые ключи.
• Электромеханические (сервоприводные) стабилизаторы с плавным принципом регулирования. По своему смыслу такие стабилизаторы похожи на описанные выше: выходное напряжение также регулируется изменением коэффициента трансформации автотрансформатора. Только вот достигается это не коммутацией к той или иной ступени, а снятием напряжения прямо с нужного витка обмотки. Для этого используется сервомотор, перемещающий по обмотке токосъемную щетку.
• Электронные с бесступенчатым принципом регулирования. Это самые современные стабилизаторы, которые отличаются флагманскими характеристиками и позволяют поддерживать выходное напряжение с идеальной точностью. Технические реализации у данного типа стабилизаторов бывают разные.

Каждый тип стабилизатора имеет свои достоинства и недостатки, основываясь на которых можно сделать свой выбор. Газовый котел не является чрезвычайно требовательным к качеству электропитания, поэтому электронные модели с бесступенчатым принципом регулирования можно отметать. Их характеристики излишни, а цена — высока. Оставьте такие устройства для профессиональных и высокоточных приборов.

Сервоприводные стабилизаторы очень доступны, однако их недостатком является не самое высокое быстродействие. При резком скачке напряжения сервомотору потребуется переместить токосъемник на длительное расстояние по поверхности автотрансформатора, что займет несколько десятых долей секунды. Сервоприводные стабилизаторы хороши для компенсации постоянных во времени, но никак не резких отклонений.

Если бы мы вели рейтинг стабилизаторов напряжения для газовых котлов, наверняка все основные позиции были бы заняты моделями со ступенчатым принципом регулирования. Они отлично сбалансированы и очень быстры. Недостатком является шаг регулировки между ступенями и не самая высокая точность, однако во многих моделях это решается банальным увеличением количество ступеней. Газовому котлу высокая точность и вовсе ни к чему.

Таким образом, если Вы хотите выбрать стабилизатор напряжения для газового котла. включайте фильтр по электронному и релейному типу со ступенчатым принципом регулирования.

Параметры стабилизатора для газового котла

Продолжим выбор стабилизатора напряжения для газового котла более конкретными параметрами, и начнем с мощности. Основная идея в том, чтобы подобрать мощность без избытка, так как данный параметр является одним из основных с точки зрения ценообразования. В большинстве случаев для бытового газового котла и циркуляционных насосов 500 вт будет более чем достаточно.

Далее стоит выбрать место размещения и способ монтажа. Если котел установлен в соответствующем нежилом помещении (в котельной), обычно подбирается стабилизатор для навесного монтажа, который монтируется там же. Иногда котел устанавливается на кухне — в таком случае способ монтажа стабилизатора следует подбирать исходя из обстоятельств.

К слову, мы не зря придержали выбор между электронным и релейным стабилизатором напряжения на потом. Отличия в них хоть и небольшие, разница в цене может составлять 200-300%. Полупроводниковые ключи, понятное дело, многократно дороже релейных. Также они надежнее и не издают шума. Если бюджет сильно ограничен, можно не думая брать стабилизатор релейного типа. В ином же случае стоит подумать, например, будет ли Вас беспокоить издаваемый щелчок при каждой коммутации ступеней релейным стабилизатором. При монтаже в котельной этот вопрос отпадает. С точки зрения пользовательского опыта это единственное заметное отличие. Точность, которая у релейных стабилизаторов обычно ниже, роли не играет из-за специфики газового котла.

Менее надежные релейные силовые ключи в течение многих лет эксплуатации выйдут из строя с очень малой вероятностью. То есть несмотря на очевидные различия в пользу электронных стабилизаторов, смысл за них доплачивать при защите газового котла во многих случаях отсутствует.

Как всегда, выводы каждый сделает сам. Мы лишь обратили Ваше внимание на те или иные аспекты при выборе стабилизатора напряжения для газового котла. Даже самая базовая модель обеспечивает достаточную степень защиты, а доплачивать за те или иные преимущества стоит только при таковой необходимости.

Без помех. Какой стабилизатор напряжения лучше для газового котла | ОБЩЕСТВО

Примерно треть поломок оборудования, которое входит в состав отопительных систем, происходит из-за негативных влияний внешней электрической среды. Такие неисправности не являются гарантийными случаями, поэтому ремонтные работы проводятся за счет владельцев устройств! Очень важно, покупая и устанавливая газовый котел, заранее продумать защиту его электронных компонентов от частых для российской энергосистемы проблем:

* повышения или понижения сетевого напряжения;

* регулярных скачков напряжения;

* импульсных перенапряжений;

* искажений и всевозможных помех сигнала от сети.

Одно из наиболее распространённых решений для описанной выше ситуации – подключить стабилизатор напряжения. С его помощью можно регулировать необходимые сетевые параметры и нейтрализовывать внешние воздействия, представляющие угрозу для котла.

Надежное и долговечное функционирование газового котла сможет обеспечить стабилизатор, который соответствует следующим требованиям:

* широкий диапазон регулируемого напряжения, позволяющий функционировать нагревательному оборудованию при невысоком качестве электрической энергии;

* максимальное быстродействие, надежность защиты возрастает при уменьшении времени, которое потребуется стабилизатору для выравнивания колебаний сети;

* формирование выходного сигнала, который будет максимально близок к идеальной синусоиде. Данная характеристика обеспечивает нормальную работу циркуляционных насосов, подключаемых к стабилизатору одновременно с отопительным котлом;

* высокая точность стабилизации — отклонения выходного напряжения не должны превышать ±5% для обеспечения корректной работы отопительной системы;

* возможность работы при перегрузках, которые происходят в случае наличия у отопительного оборудования пусковых токов.

Рассмотрим особенности работы стабилизаторов основных типов:

1. Электромеханические стабилизаторы. Устройства отличаются точностью стабилизации, которая достаточна для работы с газовыми котлами. Однако и данные модели обладают серьезными недостатками (низким уровнем фильтрации электромагнитных помех, ненадежной механикой, искрением, которое особенно опасно в случае работы в одном помещении вместе с газовыми приборами), из-за чего они не могут максимально защитить подключенное нагревательное оборудование.

2. Релейные стабилизаторы. Функционируют гораздо быстрее электромеханических, но все-таки искажают синусоиду напряжения. Точность их стабилизации составляет 6-8%. Данного значения недостаточно для полноценной защиты современного газового котла.

3. Электронные стабилизаторы, которые бывают симисторными и тиристорными. Не способны выдавать идеальную неразрывную синусоиду напряжения и обладают чувствительностью к помехам и перегрузкам. Стоят такие устройства достаточно дорого.

4. Инверторные стабилизаторы. Являются лучшим решением для защиты газовых котлов, так как отвечают всем требованиям, предъявляемым к качеству электропитания! Работа приборов основана на инновационном принципе двойного преобразования энергии, обеспечивающим инверторным стабилизаторам мгновенное быстродействие и выходное напряжение с идеальной синусоидальной формой и возможным отклонением только в 2%.

На правах рекламы.

Смотрите также:

Неперехваченное исключение

Газовые котлы реагируют на любые перепады напряжения и незапланированные отключения. Для того чтобы предотвратить порчу и преждевременный износ оборудования стоит использовать стабилизатор напряжения. В нашей статье вы узнаете, как правильно выбрать стабилизатор напряжения.

Содержание:

   1. Необходим ли стабилизатор напряжения

   2. Типы стабилизаторов

      2.1 Электромеханические стабилизаторы с сервоприводом
      2.2 Электронные или релейные стабилизаторы напряжения
      2. 3 Симисторные стабилизаторы
      2.4 Тиристорные стабилизаторы

   3. Какой стабилизатор лучше

   4. Требуемая мощность стабилизатора

Необходим ли стабилизатор напряжения

Газовые котлы полностью зависят от электроэнергии. Поэтому работа такого отопительного оборудования зависит от стабильности электропитания. При небольших перепадах в электросети газовый котел может аварийно выключиться или произойдет сбой в работе.

Для беспрерывной работы электрооборудования необходимо обеспечить напряжение равное 220В. Соблюдая погрешность не больше 5%. Но электрические сети не могут обеспечивать данные требования по нескольким причинам: различные явления в атмосфере, которые обычно возникают летом и весной, резкое увеличение нагрузки в электросети, неусовершенствованные технологии и некачественные линии электропередач.

Защитить газовый котел и сети можно, установив стабилизатор напряжения. Установить его можно как общий на все приборы или же отдельно на газовый котел.

Типы стабилизаторов

Стабилизаторы напряжения разделяются по многим критериям. Они бывают напольные и настенные. А также бывают стабилизаторы, работающие от постоянного, переменного тока и бывают трехфазные и однофазные.

По способу переключения обмоток стабилизаторы также делятся на несколько видов. Рассмотрим каждый вид подробно.

Электромеханические стабилизаторы с сервоприводом

В таком приборе бегунок движется по обмоткам при помощи сервопривода. Изготавливают такой стабилизатор по принципу автомобильного трансформатора.

К преимуществам электромеханического стабилизатора относятся:

1. Небольшие размеры.
2. Регулировка напряжения происходит постепенно без нарушений фазы.
3. При больших скачках напряжения сохраняется высокая работоспособность.

Электронные или релейные стабилизаторы напряжения

Обмотки переключаются с помощью реле. Такие приборы имеют невысокую стоимость, но являются качественными и надежными. В релейный стабилизатор не попадает влага и пыль благодаря герметично закрытому корпусу.

Релейные стабилизаторы обладают некоторыми достоинствами:

1. Быстрая реакция.
2. Низкая стоимость оборудования.
3. Электронный стабилизатор не требует обслуживания.
4. В случаях изменения входного сигнала скорость переключения довольно высокая.

Но релейный стабилизатор имеет недостаток: на выходе происходит ступенчатое регулирование напряжения.

Симисторные стабилизаторы

В конструкции данного прибора применяется реле и симистор совместно.

К преимуществам симисторного стабилизатора напряжения относится:

1. Высокий срок службы. Производители заявляют о сроке эксплуатации до 10 лет.
2. При работе стабилизатора отсутствует шум.
3. Бывают настенные и напольные виды.
4. В конструкции стабилизатора отсутствуют детали, которые могут изнашиваться при механическом использовании. Чего не скажешь про электромеханические и релейные стабилизаторы напряжения.
5. Надежность и долговечность эксплуатации.
6. Если происходит перегрузка тока, то происходит автоматическое отключение нагрузки. Происходит это благодаря встроенной в оборудовании многоуровневой автоматической защите. А также обеспечивается защита от высокого или пониженного напряжения и защита от короткого замыкания.
7. При коротких сбоях в работе электросети, которые возникают при перезагрузках, симисторный стабилизатор гарантирует бесперебойную работу газового котла.

Тиристорные стабилизаторы

В таких приборах встроены тиристорные ключи. Они при включении и выключении влияют на форму тока, вызывая искажение. Процессор, который встроен в схему, включает и выключает тиристоры.

При проблемах в электроснабжении, в тиристорном стабилизаторе не будут происходить перегрузки благодаря микроконтроллеру, который посылает команду выключения стабилизатора напряжения.

К преимуществам тиристорных стабилизаторов относятся:

1. Небольшие размеры.
2. Не создает шума при работе.
3. Не образуется дуговой разряд при работе тиристоров.
4. Долговечность.
5. Высокая скорость и точность при налаживании напряжения.
6. Экономичность.
7. Работает при напряжениях 120-300 В.

Но, как и любые приборы тиристорные стабилизаторы имеют недостатки:

1. Самый дорогой стабилизаторы напряжения.
2. Стабилизация тока происходит ступенчатым способом.

Какой стабилизатор лучше

Выбор стабилизатора зависит от требуемого напряжения. Если газовый котел рассчитан на напряжение сети 220 В, то достаточно применение однофазного стабилизатора. Если же прибор рассчитан на напряжение в 380 В, то необходимо использовать трехфазный стабилизатор напряжения.

Можно применить еще один вариант: установить на каждую фазу однофазный стабилизатор. Таким образом, вы сэкономите на покупке и установке трехфазного стабилизатора, который обойдется дороже покупки трех однофазных.

Требуемая мощность стабилизатора

Перед покупкой стабилизатора напряжения необходимо произвести расчет газового котла:

• В первую очередь необходимо обратить внимание на технические характеристики оборудования, которые указываются в паспорте.
• Нужно учитывать общую мощность насоса и газового котла. Но стоит учесть, что при включении насоса потребляемый ток увеличит номинал примерно в 3 раза.
• В домашней сети произвести замер диапазона входного напряжения.
• Время, затраченное на изменение напряжения. То есть это показатель, который определяет перепад напряжения. Он стабилизируется прибором за 1 секунду.
• Для определения точности и соответствия показателей напряжения на выходе применяют тиристорные и симисторные стабилизаторы. Но они требуются не во всех случаях. Иногда можно обойтись электромеханическим или релейным стабилизатором, который является достаточным для непрерывной работы оборудования со средним значением в 5%.

Чтобы рассчитать мощность стабилизатора напряжения необходимо мощность нагрузки газового котла умножить на 5, а полученное число умножить на коэффициент защиты равный 1,3.
Многие стоят перед выбором зарубежного и российского стабилизатора напряжения. Как показала практика, российские производители выпускают качественные и надежные приборы.

Купить стабилизатор для газового котла вы можете в нашем интернет магазине.

Читайте также:

выбор стабилизатора для котла

Кратко о выборе стабилизатора для котла:

• Если котел газовый и сеть хорошая, то выбирайте релейный Штиль или Энергия АСН с точностью 4-5%.
• Если котел газовый и сеть плохая, то подойдет только тиристорный или лучше инверторный Штиль.
• На этапе строительства газовый котел лучше защищать только инверторным стабилизатором. А лучше ИБП класса On-Line.
• Если котел твердотопливный Вы можете применить любой релейный стабилизатор с точностью 5-10%. Главное обратить внимание на диапазон по напряжению.

Просто купить стабилизатор для котла по принципу «на всякий случай» — может обернуться ремонтом самого котла.

Подробно о том, как правильно подобрать стабилизатор напряжения.

1. Необходимо четко ответить на вопрос — от чего должен защитить котел покупаемый стабилизатор.

• От низкого напряжения в сети. Низким, считается напряжение от 200 вольт и до 150 вольт, очень низким от 150 и ниже! В первом случае применяются стабилизаторы с стандартным диапазоном рабочего напряжения, во втором только стабилизаторы с расширенным. Поэтому, как вы понимаете, перед выбором необходимо измерить среднестатистическое напряжение в котельной и обязательно еще и минимальное значение напряжения. В противном случае ново купленный стабилизатор просто отключится при выходе за границу своего рабочего диапазона и обесточит питание котла.
• От высокого напряжения в сети. Эти случаи реже, но задача подбора нужного оборудования осложняется тем, что большинство стабилизаторов выпускаются именно для защиты от пониженного напряжения. В этом случае готовьтесь к большим затратам на тиристорные или инверторные модели.
• Защита от резких скачков напряжения как вниз, так и вверх. Расстроим, 90% стабилизаторов не спасают от резких скачков. А 40% так называемых стабилизаторов усиливают фронт этих скачков. Это самое опасное для газовых котлов! Только инверторные стабилизаторы в силу их топологии двойного преобразования полностью обеспечивают защиту от скачков. Если Вы хотите обезопасить котел от такого вида помех, и еще и получить возможность автономной работы, то рассмотрите вариант установки ИБП для котла.
• От попадания 380 вольт или молнии. Опять расстроим. Этот вид защиты не входит в обязанности стабилизаторов. Они лишь стоят на пути опасного сигнала перед котлом и сказать с уверенностью, что котел не повредится нельзя. Сами стабилизаторы обычно требуют замены или дорогого ремонта.
• От отклонения питающего напряжения по частоте (от плохого синуса) при работе с генератором. Стабилизатор не исправляет частоту и не корректирует форму синуса. Они так устроены. ИБП, тоже не исправляют, но переходят на питание от АКБ и тогда котел получает, вместо опасных 40 Гц, нормальные 50 Гц. И сбоя по питанию не произойдет!

2. Необходимо четко знать электрическую, потребляемую мощность котла или насосной группы в составе твердотопливного котла.

• Потребляемую мощность котла следует брать в максимальном режиме (это когда регуляторы всех насосов в положении максимум).
• Следует учитывать пусковые токи циркуляционных насосов, особенно когда их много. В момент запуска котла пиковая мощность насосов становится больше в 2-3 раза в течении 2-5 секунд.

В случае низкого напряжение в сети, стабилизатор выбирается с 30% запасом по мощности.

В случае очень низкого с 50-100% запасом по мощности.

Если планируется наращивать кол-во циркуляционных насосов для расширения зоны обогрева, что бы не менять при этом стабилизатор на новый, большей мощности, необходимо заранее знать мощности новых насосов и выбрать так же модель с запасом.

3. Самый частый вопрос — а не проще ли поставить стабилизатор на весь дом? И решить проблему не качественного электропитания. Теоретически можно, но тогда мы не защитим котел от мощных электроприборов, включаемых после стабилизатора. Установив мощный стабилизатор на вводе в домашнюю сеть, мы исправляем амплитуду напряжения приходящую из вне, от электроподстанции, а вот просадки по напряжению, вызванные работой скважного или погружного насоса, газонокосилки или электро бура — мы не решим. Поэтому, если нужен общий стабилизатор, его надо ставить и опять же по принципам указанным выше. А котел — это тепло в Вашем доме и его надо защищать отдельно.

Стабилизатор напряжения для котла — как самостоятельно выбрать стабилизатор напряжения для газового котла

Чтобы снабдить загородный дом необходимым количеством тепла, используются газовые котлы. Так как электросеть постоянно дает сбои, котел работает не так, как должен – прерывает свое функционирование в самый нужный момент. Бесперебойную подачу тепла может гарантировать только надежный стабилизатор напряжения. Какой же стабилизатор напряжения выбрать для газового котла?

Какой стабилизатор выбрать для котла?

Если не регулировать напряжение, рабочий век котла сократится в несколько раз. Так как за его работу отвечает автоматика, необходимо следить за мощностью электросети, корректировать напряжение – только так можно избежать перегрузки и перегорания. Стабилизатор дает котлу необходимую мощность – не больше и не меньше. Когда стоит вопрос безопасной и экономичной эксплуатации газового прибора, первым делом необходимо отправиться в магазин за покупкой стабилизатора напряжения. Если покупатель не знает, какой прибор выбрать, то сначала следует ознакомиться с ассортиментом.

Виды стабилизаторов для котлов

Стабилизаторы для газового котла могут различаться по типу работы. Они бывают релейными, электрическими и тиристорными. Релейные конструкции быстро реагируют на перепады, имеют удобные габариты, мало весят. Минусы – шум, наличие механических деталей, которые могут ломаться. Другой вид стабилизаторов – электромеханический – устойчив к нагрузкам, удобен в эксплуатации. Но он имеет медленную скорость срабатывания и гудит во время работы. Тиристорные стабилизаторы напряжения обладают следующими преимуществами:

• бесшумность
• качественная работа
• высокая точность

На что следует обращать внимание, выбирая стабилизатор?

Желающие выбрать стабилизатор напряжения для газового оборудования должны помнить, что рынок богат большим ассортиментом марок и моделей устройств. Для правильного выбора нужно обращать внимание не на дизайн, а на параметры. Во-первых, нужно знать мощность, которую потребляет котел. Мощность может меняться в зависимости от модели котла. Большинство отопительных приборов – однофазные устройства. Лучше всего выбирать стабилизатор с запасом, который не позволит агрегату выйти из строя при большом скачке напряжения.

Другой важный момент – пределы мощности. Так как напряжение постоянно скачет и в течение дня меняется, нужно знать не только высший предел, но и низший. Стабилизатор в нужное время сможет обесточить котел и обеспечить безопасность. Также следует обратить внимание на крепление этих устройств – они бывают настенными и напольными. Настенный вариант пользуется более высоким спросом, так как он не нарушает эстетического восприятия интерьера и хорошо вписывается в самый современный дизайн загородного дома. Напольный вариант менее привлекателен.

Нужно учитывать и простоту эксплуатации. Тут очень важна способность стабилизатора напряжения гарантировать покрытие всего диапазона мощности газового котла. Самое идеальное устройство – стабилизатор с максимально большим диапазоном покрытия. Такой прибор будет стоить намного дороже, но зато у газового котла никогда не будет проблем с работой. Можно с уверенностью говорить, что владельцу дома не страшно перегорание. Любители жить в тишине должны позаботиться о бесшумной работе стабилизатора. К счастью, сегодня модельный ряд все чаще пополняется подобными экземплярами.

В последнее время большой популярностью пользуются электронные устройства для регулирования напряжения газового котла. Они отличаются высокой работоспособностью и точностью контроля мощности. Можно сказать, что эти стабилизаторы основаны на микропроцессорном управлении, вот почему они редко выходят из строя и гарантируют бесперебойную работу. Другие преимущества:

• надежность
• абсолютная бесшумность
• высокий диапазон покрытия мощности

Минус устройств – высокая цена. Впрочем, технические характеристики данных стабилизаторов перевешивают чашу весов. Исследования показали, что такие регулировщики мощности работают в любых погодных условиях. Им не страшна даже высокая влажность помещений. Стабильная и надежная работа в самых суровых условиях – их сильная сторона. А перегрузки электронной схемы практически не происходит. Еще одним весомым преимуществом является привлекательный внешний вид и стильный дизайн.

Необходимо понимать, что стабилизатор напряжения защищает не только газовый котел, но и весь загородный дом, ведь скачки напряжения – первая причина возгорания. Вот почему так важно правильно подобрать стабилизирующее устройство.

Какой стабилизатор напряжения для газового котла лучше выбрать

Преимущества газового оборудования

Современное газовое оборудование обладает наиболее оптимальными техническими и эксплуатационными характеристиками. Такие котлы легко программируются на нужные рабочие режимы и доводятся до нормы путем точных регулировок. За счет этого создается существенная экономия энергоносителей и соответственно, денежных средств. Однако, данные системы не могут обходиться без электроэнергии – они требуют непрерывного и сбалансированного питания.

Благодаря использованию электронных схем и другим конструктивным особенностям, газовые котлы имеют ряд отличий и преимуществ:

• Наличие электронных схем, обеспечивающих оптимальный расход газа. В нужные моменты автоматика включает установленное количество горелок и регулирует высоту пламени на каждой из них.
• С помощью тонких настроек электроника самостоятельно отслеживает изменяющиеся внутренние и внешние условия. После этого она выбирает и запускает наиболее оптимальный режим, обеспечивающий рациональное и экономичное функционирование системы с минимальным расходом газа.
• Практически все модели оборудованы плавным розжигом. При наборе заданной температуры у них автоматически снижается интенсивность горения и количество повторных запусков котла, способствуя долговечной эксплуатации оборудования.
• В современных системах с несколькими контурами температурные показатели отслеживаются на каждом участке. В памяти электронных блоков управления сохраняются все параметры, необходимые для поддержания установленных рабочих режимов. Программирование учитывает не только дни недели, но и часы, когда система должна будет работать с максимальной отдачей. В сферу регулировок попадают и циркуляционные насосы, оптимально распределяющие тепловую энергию по всем контурам отопления.
• Электроника и автоматика постоянно следит за безопасностью оборудования. Несколько ступеней надежно защищают при сбоях в работе и аварийных ситуациях.

Таким электронным схемам необходимо стабильное электропитание, которое обеспечивается путем установки стабилизирующих устройств. Стоимость этих приборов совсем невелика по сравнению с возможными разрушительными последствиями от перепадов напряжения.

Какие типы стабилизаторов подходят для котлов

Производителями выпускается множество стабилизаторов различных моделей. Представленные на рынке приборы можно разделить на четыре типа:

• электромеханические (сервоприводные)
• релейные
• электронные (тиристорные)
• инверторные

Каждый тип обладает своими особенностями, плюсами и минусами, которые нужно учитывать при подборе. Приведем краткий обзор оборудования по каждому типу.

Электромеханические

Принцип действия основан на круговых обмотках трансформатора, по которым перемещаются угольные щетки, управляемые сервоприводом.

Плюсы: низкая стоимость, широкий диапазон входного напряжения, точность и плавность регулирования, способность переносить перегрузки, возможность работы при низких температурах и высокой влажности, надежная система защиты от перенапряжения и перегрева, длительный срок службы.

Минусы: невысокая скорость регулировки (реагирования), повышенный уровень шума, повышенные вес и габариты по сравнению с приборами других типов.

Такие стабилизаторы можно ставить для отопительных котлов, но не рекомендуется использовать их, если имеют место частые ощутимые скачки напряжения. Также по требованиям безопасности необходимо отдельное место установки.

Релейные

Широко распространённый современный тип стабилизаторов. Здесь ток, пропускаемый по обмотке трансформатора регулируется специальными реле, а не механическим способом. Некоторые ресурсы приводят информацию, что релейные СН не подходят для отопительных котлов из-за своего низкого быстродействия. Действительно, скорость отклика производимых ранее стабилизаторов этого типа была низкой, однако современные модели лишены этого недостатка.

Плюсы: доступная стоимость, широкий диапазон и высокая скорость регулирования, надежная система защиты, компактные размеры и легкий вес.

Минусы: ступенчатое регулирование, отсутствие запаса мощности, средний уровень шума, недолгий срок эксплуатации.

По соотношению цена/качество релейные стабилизаторы являются оптимальным выбором и широко используются с отопительными котлами.

Электронные

Электронные стабилизаторы регулируют ток также пропуская ток через трансформатор с помощью электронных ключей, что позволяет обеспечить компактные размеры прибора и его высокую эффективность.

Плюсы: широкий диапазон и высокая скорость регулирования, низкий уровень шума, компактные размеры, длительный срок службы.

Минусы: высокая стоимость, ступенчатое регулирование, отсутствие запаса мощности.

Электронные стабилизаторы более совершенное и универсальное решение для котлов отопления. Они имеют более высокую стоимость, чем релейные, поэтому менее распространены.

Инверторные

В инверторных стабилизаторах нет трансформатора, здесь переменный входной ток сначала преобразуется в постоянный, а затем из него генерируется необходимое переменное напряжение.

Плюсы: широкий диапазон входного и высокая точность выходного напряжения, высокая скорость и плавность регулирования, отсутствие шума, минимальные размеры и вес, долгий срок эксплуатации.

Минусы: высокая стоимость, отсутствие запаса мощности.

Стабилизаторы этого типа обеспечивают наиболее качественное регулирование, но имеют самую высокую цену среди перечисленных типов.

Подробнее про различные типы стабилизаторов напряжения для дома, написано в следующей статье: какие типы и виды стабилизаторов напряжения для дома существуют?

Конкретные примеры выбора стабилизаторов

Неплохо по надежности работают стабилизаторы латвийской фирмы «Ресанта». В ассортименте производятся релейные и электромеханические модели устройств. По мощности для газовых котлов подходят две модели электромеханических стабилизаторов: Ресанта ACH — 500 /1- ЭМ и Ресанта ACH — 1000 /1- ЭМ. Ниже приведены их характеристики.

Технические характеристики электромеханических стабилизаторов «Ресанта» (для увеличения масштаба кликните по картинке)

Если посмотреть на строчку «Время регулирования» вы увидите просто плачевную цифру – 10v/сек. То есть за секунду может быть компенсирован перепад на 10В. В реалиях на наших сетях перепады составляют в несколько раз больше. Что это значит? Такие стабилизаторы не смогут гарантировать безопасность газового котла.

Давайте рассмотрим примеры подбора стабилизаторов для конкретных моделей котлов. Например, владелец газового котла Vaillant turboTEC plus VUW 362-5 ищет стабилизатор, так как при установке его предупредили, что ремонтировать по гарантии оборудование не будут, если этого устройства не будет. Хорошо, что ребята попались честные и предупредили. Часто просто молча ставят штамп, а потом отказывают в ремонте. В месте проживания пропадание электроэнергии и скачки – дело обычное. Исходя из такого положения, лучший вариант – ИБП on-line типа с аккумуляторами для обеспечения работы на время отключений.

Если говорить о мощности стабилизатора, то в данном случае потребляемая мощность котла 175Вт. Для учета пиковых нагрузок умножаем эту цифру на 5: 175Вт*5=875Вт. То есть для этой модели газового котла «Виалант» подходит стабилизатор мощностью от 900Вт.

Выход из строя платы управления происходит из-за перепадов напряжения

Рассчитаем мощность стабилизатора для котла Baxi модель LUNA-3 COMFORT 240 i. Этот котел потребляет 80Вт. Рассчитываем пиковые нагрузки – 80Вт*5=400Вт. Для этого оборудования подойдет стабилизатор совсем маломощный, но менее 500Вт такие устройства бывают редко. Потому выбирайте один из пятисотватных. Кстати, другие котлы той же линейки потребляют намного больше электроэнергии, так что для каждой модификации требуется делать расчет.

Все автоматизированные газовые котлы требуют стабильного напряжения на входе. Пусть у них, как у Baxi стоят платы защиты от перепадов, но с перепадами в наших сетях они справляются не всегда. Некоторые сервисные центры, как в случае с «Виалантом», официально предупреждают о необходимости установки стабилизаторов. У других, как, например, у «Аристонов», это не требование, а рекомендация. Но при отсутствии стабилизатора на входе котла или в квартире/доме просто объявляют поломку не гарантийной из-за ненадлежащих условий эксплуатации. А условия эксплуатации определяются исходя из паспортных данных.

Давайте рассмотрим немецкие котлы. Навесной газовый котел Buderus Logamax U052-28. Вот требования по электропитанию.

Требования по электропитанию у «Будерусов»

Из чего следует, что при подаче большего или меньшего напряжения режим работы будет нештатным, то есть ремонт в случае повреждения за счет владельца котла. Для обеспечения нормальных условий работы ставьте стабилизатор напряжения, а для котла «Будерус» этой марки мощность устройства 155Вт*5=775Вт.

Та же картина, примерно у «Висманов». На сайте нет требований по установке стабилизатора (в Германии нет в таких устройствах необходимости), а рабочее напряжение тоже 210-230В. Так что обеспечьте, пожалуйста. У этой марки потребляемая мощность для настенных газовых котлов 130-165Вт. Даже если вы не хотите заморачиваться и считать для каждой модели, берите 1кВт: ни одному из устройств больше не нужно. В данном случае запас никак не повлияет на работоспособность, хотя отражается на цене.

Для газовых котлов «Виссман» необходим стабилизатор

Из всего сказанного выше, можно сделать вывод: вне зависимости от того, какой марки стоит у вас газовый котел, «Аристон», «Будерус», «Висман», «Бакси», «Беретта» или любой другой – ставьте стабилизатор. И безопасную работу газового котла обеспечат только на тиристорах. Пусть он и дороже. Просто помните, что стоимость платы управления (а именно она горит при повышенном/пониженном напряжении) – это половина стоимости котла.

Лучшие напольные стабилизаторы напряжения для газового котла

Напольное размещение расширяет возможности для производителей по оснащению стабилизаторов, потому что отпадает необходимость в компактном корпусе или малом весе. Часто в этой категории можно найти очень мощные модели до 2000 Вт, но встречаются и довольно компактные на 500-600 Вт.

Напольные стабилизаторы можно установить под столом, на столе, или специальной полке. Нередко их размещают в нише или тумбочке. Это избавляет владельцев от необходимости сверлить стены и прокладывать провода с кабель-каналами. КПД таких моделей варьирует от 85 до 97%. Взаимодействие с диапазоном входящего напряжения может быть от 140 до 270 В.

РЕСАНТА ACH-500/1-Ц	Daewoo Power ProductsDW-TZM1kVA
Активная мощность, Вт	500	1000
Входное рабочее напряжение, В	140-260	140-270
Габариты (ШхВхГ), мм	110х133х134	306х363х433
Время отклика, мс	7	20
Вес, кг	2,5	3,16

РЕСАНТА ACH-500/1-Ц

Компактная модель с вытягивающейся резиновой ручкой для переноса. Относится к релейному типу и имеет мощность 500 В. Скорость срабатывания 35 в/с. Работает с диапазоном напряжения 140-260 В.

+ Плюсы РЕСАНТА ACH-500/1-Ц

1. На цифровом дисплее видно издалека отображающиеся значения.
2. Стальной корпус прочен и убережет ключевые детали при падении или ударе.
3. Бесшумная работа разрешает использовать недалеко от входа в спальню.
4. Простая установка и подключение.
5. Долго работает без поломок.
6. КПД 97%.
7. Резиновые ножки обеспечивают устойчивое положение даже на вибрирующей скользкой поверхности.
8. Время отклика 7 мс.

– Минусы РЕСАНТА ACH-500/1-Ц

1. Первое время издает при работе неприятный запах.
2. Дизайн очень простой, почти «советский».
3. Если нет места на полу или другой поверхности, то придется мастерить полку.
4. Короткий сетевой шнур, который большинству пользователей пришлось удлинять.
5. Только одна розетка.

Этот стабилизатор напряжения станет лучшим для небольшой котельной в частном доме, где его можно установить  непосредственной близости от котла. Габариты 110х133х134 мм и вес 2.5 кг нисколько это не затруднят. Хозяевам не придется ничего сверлить и прикручивать. Перфорация в два ряда на корпусе содействует активному естественному охлаждению.

Daewoo Power Products DW-TZM1kVA

Стабилизатор выпускается в двух цветах лицевой панели: оранжевом и черном. Корпус полностью из металла и снабжен ручкой для транспортировки. На дисплее сразу отображаются два значения напряжения: входное и выходящее.

+ Плюсы Daewoo Power Products DW-TZM1kVA

1. Много функций самозащиты.
2. Информативная цифровая индикация.
3. Один из самых больших диапазонов по входящему напряжению.
4. Легкий вес 3 кг не затрудняет транспортировку.
5. Качественная сборка корпуса, с точной подгонкой всех деталей, убережет внутренние узлы от пыли.

– Минусы Daewoo Power Products DW-TZM1kVA

Не очень маленькие габариты 306х363х433 мм, требующие достаточно места для размещения.
Минимальная рабочая температура разрешена от +5 градусов, поэтому, в случае установки в котельной, она должна быть достаточно утеплена.
Время срабатывания 20 мс.
Присутствует погрешность в 8%, что важно учитывать при подборе к конкретному котлу.
Громкие щелчки при работе.

Вывод. Эта модель стабилизатора лучшая для установки в котельной рядом с мощным котлом. Подходит для районов, где часто наблюдаются скачки напряжения. Максимальный верхний предел для преобразования составляет 270 В. Два ряда перфорации для вентиляции уберегут ее от перегрева, а металлический корпус не даст повредить внутренние узлы.

Критерии выбора стабилизатора

Выбирая стабилизатор напряжения для своего газового котла, следует обращать внимание на несколько моментов

Параметры сети, к которой подключается прибор

Каждая из моделей имеет определенные требования к питающему оборудование напряжению. Большинство производителей указывает в паспорте газового котла суженный диапазон его рабочего напряжения. Например, 210-230 В. Это связано с тем, что подавляющее большинство таких устройств – однофазные приборы, рассчитанные на стандартное напряжение в 220 В. Для них будет достаточно всего лишь 10% отклонения, чтобы стабилизатор вышел из строя.

Обязательно нужно учитывать колебание фактического напряжения, которое происходит в сети в течение суток. Очень хорошо выяснить низший и высший предел колебаний, поскольку, если верхняя граница будет «пробита», устройство немедленно обесточит газовый котел. Выбранная модель стабилизатора должна удерживать напряжение в строго заданных пределах, с учетом разрешенного допуска.

Величина нагрузки

Для корректной работы устройства необходимо определить, сможет ли оно справиться с предполагаемой нагрузкой. Маломощная модель просто не выдержит постоянных перегрузок. Покупка же чрезмерно мощного прибора – бессмысленная трата денег. Прежде всего, нужно определить потребляемую газовым котлом мощность. Ее можно посмотреть в паспорте устройства.

Здесь нужно быть очень внимательным и не перепутать тепловую и электрическую мощность. В данном случае понадобится электрическая или входная. Она указывается в разделе «Характеристики» цифрами с наименованием Вт. Тогда как в кВт указывается тепловая мощность. Взятую из паспорта величину нужно увеличить на треть. Это будет необходимый для корректной работы прибора запас.

Если к одному стабилизатору планируется подключить не только котел, но и насос, нужно учитывать полную нагрузку от обоих приборов. Нужно отметить, что специалисты не рекомендуют такую установку, но на практике это нередко случается. Важный нюанс заключается в учете величины пускового тока насоса, которая в некоторых случаях может втрое превышать номинальную. Для определения требуемой мощности стабилизатора нужно произвести следующие действия. Мощность насоса умножается на три, к ней прибавляется мощность котла. Полученное число умножается на коэффициент 1,3.

Стабилизатор напряжения для газового котла в напольном исполнении более массивен. Такие устройства менее удобны в использовании, однако стоимость их ниже

Способ установки

В зависимости от способа крепления выпускаются три типа стабилизаторов:

• Настенные. Небольшие устройства, закрепляющиеся непосредственно на стене.
• Напольные. Приборы, предназначенные для установки на любой горизонтальной поверхности.
• Универсальные. Могут закрепляться как на вертикальной, так, при необходимости, и на горизонтальной поверхности. Наиболее удобные модели, поскольку при необходимости их легко можно переустановить.

В целом стабилизатор для котла должен соответствовать следующим требованиям:

• Иметь запас мощности. Чаще всего будет достаточно прибора, рассчитанного на 250-600 ВА.
• Иметь защиту от перегрузки, от короткого замыкания и перегрева.
• Иметь синусоидальное напряжение на выходе, иначе двигатель насоса будет поврежден.
• Иметь автозапуск при включении электроснабжения после отключения.
• Иметь функцию защитного отключения в случае выхода напряжения за пределы безопасности, так называемый «отсекатель» напряжения.
• Иметь заземляющий вывод.

И еще несколько советов от специалистов-практиков:

В районах с интенсивной застройкой и на участках, обслуживающихся старыми подстанциями, очень часто случаются скачки напряжения. В таких условиях оптимальный выбор  – тиристорный стабилизатор.
Если в паспорте понравившейся модели стабилизатора указано, что она работает в диапазоне порядка 200 В, или даже больше, стоит отнестись к такому прибору настороженно. Чаще всего качество выходного напряжения будет недостаточным

Особое внимание в этом случае стоит обратить на страну сборки и производителя. Его репутация станет гарантией качества.

Выбирая между напольным и настенным прибором, предпочтение стоит отдать второму варианту. Такие устройства существенно экономят место, кроме того, риск их случайного механического повреждения минимальный.

Очень удобны настенные стабилизаторы напряжения. Приборы компактны, устойчивы к механическим повреждениям, однако их стоимость несколько выше, чем у напольных

Зачем для газового котла нужен стабилизатор напряжения

Подача электроэнергии в газовый котел требуется для нескольких узлов:

• циркуляционный насос;
• вентилятор турбонаддува;
• электронная плата управления с подключенной сетью датчиков (самодиагностика).

Первые два устройства вполне устойчивы к перепадам рабочего напряжения. К наиболее требовательным группам потребителей относят плату управления. Она обладает тонкими настойками, позволяющими определять наличие пламени на горелке и прочими установками безопасности. Сразу детектируется перегрев теплоносителя, падение давления, отсутствие циркуляции и прочие важные параметры котла.

Любой скачок или изменение режима электропитания могут дать сбой в системе и вызвать череду ложных срабатываний датчиков.

Если подобная ситуация будет повторяться часто, плата управления перегорит. Новый узел стоит дорого, дополнительная плата потребуется за замену элемента и новую настройку систем котла.

Неизвестно, каков будет результат подобной замены. поскольку уровень подготовки специалистов сервисных центров бывает разный. Кроме того, на время ремонта дом останется без обогрева (если нет резервного котла, что бывает редко).

Поэтому, одновременно с приобретением котла необходимо купить стабилизатор напряжения и пользоваться им с самых первых дней работы системы.

ВАЖНО!
Стабилизаторы не спасают от полного отключения питания. Для отдаленных поселков это следствие изношенности и перегрузки сетей является обычным явлением

Если такая ситуация стала нормой, лучше приобрести энергонезависимый котел, не нуждающийся в электропитании и более надежный в условиях нестабильной подачи энергии.

ТОП-5 стабилизаторов напряжения с двойным преобразованием

К наиболее качественным и надежным видам стабилизаторов относят устройства с двойным преобразованием. Рассмотрим наиболее заметные модели:

Штиль IS550

Стабилизатор напряжения малой мощности (400 Вт), рассчитанный на работу с одним потребителем. Компактный, легкий прибор. Предназначен для навесного монтажа. На выходе однофазное напряжение, погрешность составляет всего 2%.

Параметры прибора:

• входное напряжение — 90-310 В;
• выходное напряжение — 216-224 В;
• КПД — 97%;
• габариты — 155х245х85 мм;
• вес — 2 кг.

Достоинства:

• высокая точность стабилизации, ш
• ирокий диапазон входного напряжения,
• компактность и малый вес.

Недостатки:

• низкая мощность,
• слишком высокая цена.

Штиль IS1500

Бытовой стабилизатор напряжения с двойным преобразованием. Мощность составляет 1,12 кВт. Рассчитан на работу с однофазным током частотой 43-57 Гц.

Основные параметры:

• входное напряжение — 90-310 В;
• выходное напряжение — 216-224 В;
• КПД — 96%;
• габариты — 313х186х89 мм;
• вес — 3 кг.

Достоинства:

• компактность,
• привлекательный внешний вид,
• малый вес.

Недостатки:

шум от работающего вентилятора, для которого в паспорте нет данных о сроке службы.

Штиль IS350

300-ваттный стабилизатор с двойным преобразованием напряжения. Отличается высокой точностью стабилизации — 2%.

Параметры прибора:

• входное напряжение — 90-310 В;
• выходное напряжение — 216-224 В;
• КПД — 97%;
• габариты — 155х245х85 мм;
• вес — 2 кг.

Достоинства:

• компактность,
• малый вес прибора,
• способен работать с разными источниками,
• обладает высокой точностью.

Недостатки:

• малая мощность,
• слишком высокая цена прибора.

Штиль IS1000

Стабилизатор мощностью 1 кВт. Прибор с двойным преобразованием напряжения, предназначен для настенного монтажа. Отличается компактностью, малый вес устройства не создает лишней нагрузки на опорные конструкции.

Характеристики стабилизатора:

• входное напряжение — 90-310 В;
• выходное напряжение — 216-224 В;
• КПД — 97%;
• габариты — 300х180х96 мм;
• вес — 3 кг.

Достоинства:

• высокое быстродействие,
• надежность,
• диапазон входных напряжений весьма велик, что не дает причин для беспокойства за бытовую технику и электроприборы.

Недостатки:

• малая длина шнура питания,
• небольшой шум от вентилятора,
• неудобное расположение вилок для потребителей.

Штиль IS3500

Стабилизатор с двойным преобразованием мощностью 2,75 кВт. Рассчитан на навесной монтаж, обладает высокой точностью работы (всего 2% погрешности).

Основные параметры прибора:

• входное напряжение — 110-290 В;
• выходное напряжение — 216-224 В;
• КПД — 97%;
• габариты — 370х205х103 мм;
• вес — 5 кг.

Достоинства:

• высокая точность,
• надежность,
• широкий диапазон напряжений на входе.

Недостатки:

• чрезмерный уровень шума от охлаждения,
• сравнительно высокая стоимость.

Рейтинг лучших стабилизирующих устройств

Предлагаем вашему вниманию наш собственный ТОП 7 лучших стабилизаторов 220В, который мы составили, изучив многочисленные рейтинги магазинов электроприборов и отзывы покупателей. Отсортированы данные модели в порядке уменьшения качества.

1. Powerman AVS 1000D. Тороидальный агрегат с высокими стандартами качества: низкий уровень шума, высокий КПД, небольшие габариты и вес. Мощность этой модели составляет 700 Вт, рабочая температура в пределах 0…40°C, а входное напряжение колеблется в диапазоне 140…260В. Обладает шестью ступенями регулировки и двумя выходами, а время реакции всего 7 мс.

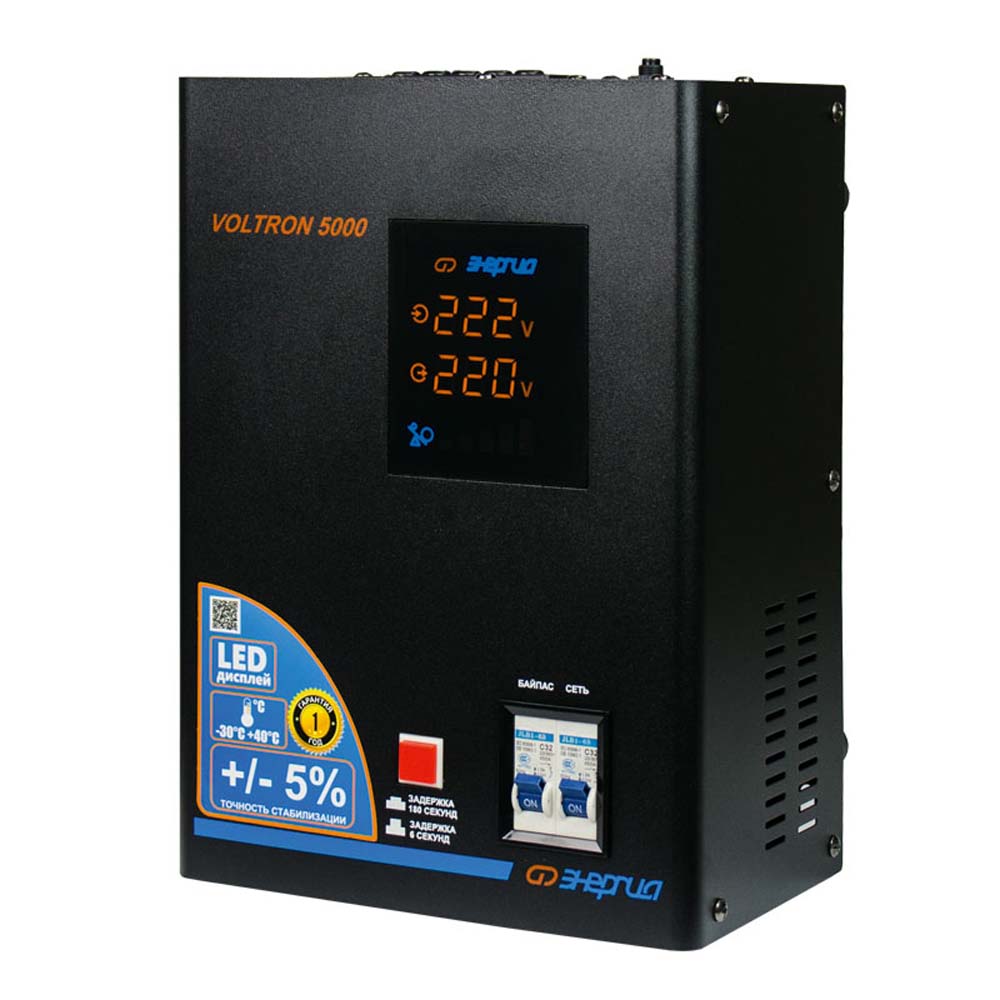

2. Энергия Ultra. Одна из лучших электронных моделей для газового котла buderus, baxi, viessman. Обладает высокими техническими параметрами: мощность нагрузки 5000-20 000Вт, диапазон 60В-265В, временная перегрузка до 180%, точность в пределах 3%, морозоустойчивость от -30 до +40 °С, настенный тип монтажа, абсолютная бесшумность работы.
3. Rucelf Котел-600. Отличный аппарат в качественном металлическом корпусе, внутри которого имеется хорошо изолированный автотрансформатор. Обладает высокими техническими параметрами: мощность 600ВТ, диапазон 150В-250В, работа в пределах 0…45°C, четыре ступени регулировки, а время реакции составляет 20 мс. Имеется одна евророзетка, которая находится снизу. Настенный тип крепления.
4. Ресанта ACH-500/1-Ц. Прибор релейного типа с мощностью 500 Вт и входным напряжением 160…240 В. Изделия марки Ресанта имеют две вариации исполнения. Время реакции составляет 7 мс, обладает четырьмя ступенями регулировки и встроенной защитой от перегрева, короткого замыкания, высокого напряжения. Подключается к розетке с заземлением.
5. Sven AVR Slim-500. Несмотря на китайское происхождение, релейный прибор обладает достойным качеством монтажа и техническими характеристиками: мощность 400Вт, четыре ступени регулировки, входное напряжение в пределах 140…260 В. Свен способен функционировать при температуре от 0 до 40°C. Оснащен тороидальным автотрансформатором с датчиком перегрева. Время реакции всего 10 мс.
6. Штиль R600ST. Единственный электронный стабилизатор, предназначенный специально для газовых колов. Благодаря симисторным ключам, рабочее напряжение составляет от 150 до 275В. Мощность устройства – 480Вт, температурный диапазон — 1…40°C, четырехступенчатая регулировка, время реакции составляет 40 мс. Имеется отдельный контур для каждой из двух Евророзеток. Полностью бесшумная работа.
7. Бастион Teplocom ST-555. Еще одна модель релейного типа, но мощность которого на порядок ниже — 280 Вт, а входное напряжение составляет 145…260 В. Также в отличие от марки Ресанта, время реакции Бастиона составляет 20 мс, а количество ступеней всего три. Кроме того, прибор нагревается в процессе работы и в нем отсутствует автоматический предохранитель.

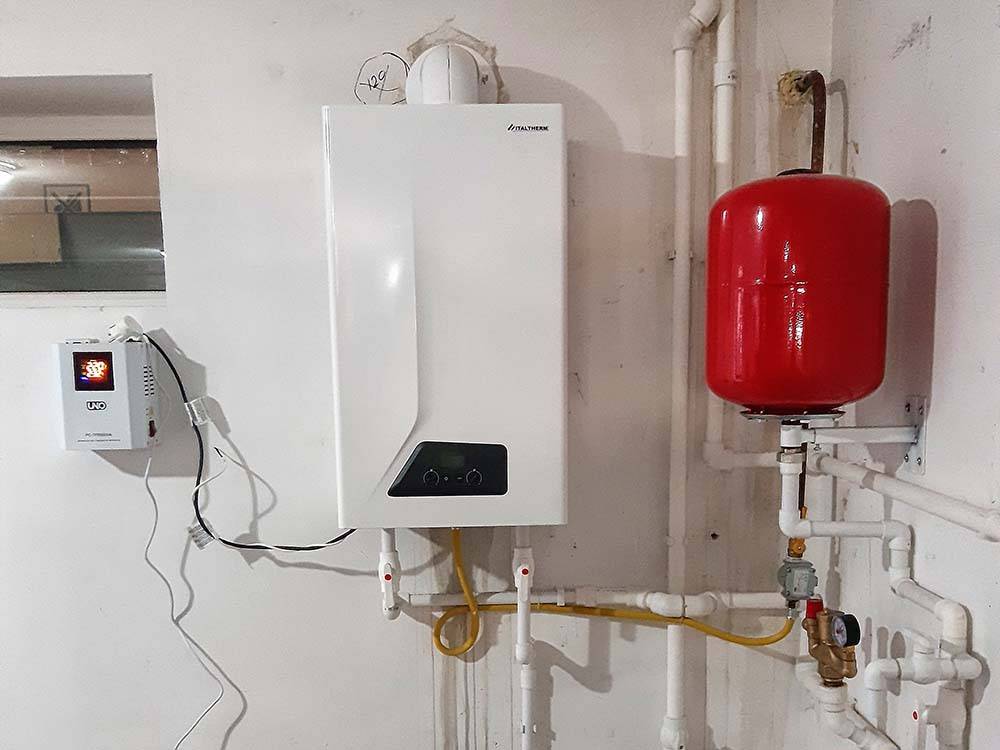

   Как подключить устройство к котлу?

Теперь необходимо изучить схему правильного подключения стабилизирующего прибора.

Прежде всего, чтобы защитить свой газовый котел, непосредственно перед ним необходимо сетевой фильтр, а сразу после входящей автоматики – реле контроля напряжения.

Как правило в местах использования отопительных котлов, электропитание передается при помощи двухпроводной воздушной линии которая оборудована системой заземления ТТ. В такой ситуации необходимо добавить УЗО с током уставки до 30 мА.

Таким получается следующая схема:

Внимание! И стабилизатор, и газовый котел должны быть оборудованы заземлением!

Для того чтобы заземлить котел (а также и остальные электроприборы), в системе ТТ требуется обустроить отдельный заземляющий контур, который полностью изолирован от нулевого рабочего проводника, а также и от остальной сети. Сопротивление заземляющего контура рассчитывается согласно нормативам Правил устройства электроустановок.

Вывод: какой стабилизатор для газового котла выбрать

Из всего описанного выше можно подвести итог, какое стабилизирующее устройство подойдет для газового котла наилучшим образом:

• однофазный;
• с мощностью от 400 Вт или на 30-40% больше мощности котла;
• любого вида, кроме электромеханического, либо электромеханический прибор установить в другом помещении.

Для потребителей главным критерием выбора стабилизаторов напряжения является цена изделия. Одна по одной и той же стоимости можно купить прибор, который не подходит для газового оборудования вовсе или же приобрести надежную модель, которое обеспечит достойную защиту. Поэтому при выборе стабилизирующего устройства необходимо учитывать перечисленные параметры, а не только цену.

По другим параметрам стабилизаторы подразделяются на устройства постоянного или переменного тока, на напольные или настенные конструкции, на однофазные или трехфазные приборы. В таблице приведены технические характеристики наиболее востребованных моделей стабилизаторов в 2014 году. Анализ показывает, что электронное устройство может работать в любых условиях, с любыми перепадами напряжения. Электронный стабилизатор не искажает форму напряжения, а значит, газовый котел будет работать стабильно и надежно.

Механический или сервоприводный стабилизатор обладает более длительным временем срабатывания при перепадах входного напряжения и тока. То есть, при скачках амплитуды механическое устройство не успевает выравнивать амплитуду и колебания напряжения поступают на электронные и электрические приборы котла. Перепады случаются редко, но часто вызывают поломки в электронных схемах нагрузки.

Поэтому на вопрос, какой стабилизатор напряжения для газового котла лучше, может ответить только хозяин агрегата. Играет роль и стоимость прибора, и требования к нему, и даже габариты стабилизатора. Так как газовый котел стоит дорого, то есть смысл поставить на его обслуживание более дорогой, но качественный стабилизатор, а не экономить на мелочах.

Как выбрать стабилизатор

При покупке отталкивайтесь от основных параметров:

1. Мощность стабилизатора определяется совокупной мощностью нагрузок — насос, пульт управления, газовая горелка и другие элементы автоматики. Стандартная мощность стабилизатора – 150-350 Вт.
2. Диапазон выходного напряжения прибора.
3. Сетевое напряжение. Для определения разницы напряжений в разное время суток следует периодически проводить замеры, а затем взять среднее арифметическое.

Требования к качественному стабилизатору для газового котла:

1. Эстетичный внешний вид.
2. Маленькие размеры и достаточная мощность.
3. Возможность настенного или напольного размещения.
4. Простота и надежность.
5. Бесшумность в работе и надежный тепловой режим работы.
6. Электронное исполнение.
7. Цена стабилизатора должна оправдывать его технические характеристики.
