Инфракрасный теплый пол своими руками
Каждый дом должен быть теплым. Осуществить это можно разными способами: при помощи централизованного, печного и других видов отопления. Все чаще владельцы жилья выбирают в качестве отопительной системы инфракрасный пленочный теплый пол, практичный и очень эффективный вариант.
Принцип работы и преимущества такой системы
Сама по себе система греющих полов далеко не нова. Вплоть до недавнего времени широко использовалось две разновидности конструкции: водяной и электрический пол. В первом случае в качестве теплоносителя использовалась горячая вода, циркулирующая в трубах, уложенных под напольное покрытие. Во втором помещение обогревал электрический кабель, так же проложенный под полом.
Каждая из них недостаточно проста в монтаже и имеет существенные недостатки, чего не скажешь о новой системе инфракрасного греющего пола. Его главное отличие – в применении для обогрева инфракрасного излучения, что позволяет нагревать предметы в помещении, от которых тепло распространяется в воздух.
Инфракрасный греющий пол — лучшее решение для тепла в доме, но никакая система теплых полов не заменит полноценное отопление!
Основой для излучения служит особая карбоновая паста, запаянная внутрь пленки из полиэстера. Поэтому систему еще называют инфракрасный карбоновый теплый пол. Принцип работы конструкции достаточно прост: по медным проводникам к излучателям подается напряжение, которое их активирует. Серебряное напыление не позволяет стыкам токоведущих контактов подгорать. Подключают систему к электрической сети через терморегулятор. Инфракрасные греющие полы имеют множество достоинств:
- Низкое энергопотребление за счет очень высокой теплопроводности карбона. Траты на электроэнергию существенно ниже, чем при отапливании помещения другими способами.
- Возможность установки практически под любое известное финишное покрытие, даже под натяжной потолок. Могут монтироваться на вертикальных, наклоненных под любым углом и горизонтальных поверхностях.
- Высокая надежность, что обеспечивается параллельным соединением элементов. При повреждении участка греющей полосы остальные продолжают исправно функционировать.
- Возможность быстрого демонтажа и повторного монтажа, что особенно удобно при переезде или любой перепланировке помещения.
- Максимальная безопасность для человека.
Узнайте о преимуществах и недостатках монтажа тёплого пола под линолеум: https://aqua-rmnt.com/otoplenie/teplyj-pol/vodyanoj-infrakrasnyj-teplyj-pol-pod-linoleum.html.
Порядок работ по укладки и монтажу
Работы по установке достаточно просты. Они проводятся в несколько этапов.
Этап #1 — подготовка основания
Инфракрасный греющий пол достаточно требователен к состоянию поверхности, на которую его укладывают. Она должна быть абсолютно чистой и ровной. Допустимый перепад высоты составляет не более чем 3 мм. Профессионалы рекомендуют воспользоваться уровнем для проверки горизонтальности поверхности. Если есть необходимость, поверхность выравнивается, хорошо просушивается и тщательно очищается от пыли. Для этих целей лучше воспользоваться пылесосом. Только после этого начинается установка теплого инфракрасного пола.
Первым монтируется гидроизоляционный слой, необходимый для защиты системы от влаги. Следующей укладывается теплоизоляция. Некоторые «умельцы», считают, что это лишнее. Однако изоляционный слой позволяет избежать теплопотерь от излучения, уходящего вниз, и, тем самым, увеличить эффективность системы и снизить энергопотребление. Материалы для теплоизоляции существуют разные. Профессионалы рекомендуют укладывать техническую пробку в том случае, если для финишного покрытия выбрана плитка. Под остальные напольные покрытия можно монтировать любую специальную изоляцию. Материал укладывается металлизированной стороной вверх, расправляется и проклеивается скотчем на стыках.
Схема укладки инфракрасного теплого пола под линолеум или ковролин
Этап #2 — составление схемы укладки
Непосредственно перед тем, как начать монтаж, определяют место расположения терморегулятора, оптимальным считается 15 см от уровня пола. Затем составляют схему укладки пленки. При этом обязательно учитывается, что система не монтируется под стационарной крупной мебелью и бытовыми приборами. Первый ряд укладывается на расстоянии не менее 10 и не более 40 см от стен. Еще один нюанс: если планируется, что греющий пол будет единственной отопительной системой, он должен занимать не меньше 70% от площади помещения, если же это будет дополнительный обогрев, то 40%.
Этап #3 — укладка и подключение системы
Полиэстеровая инфракрасная пленка раскладывается на теплоизоляцию в соответствии с составленной схемой. При необходимости ее можно разрезать по намеченным линиям. Греющий пол укладывается медными сторонами контактов вниз в направлении стены, на которой находится терморегулятор. К краю медной полосы подсоединяются контактные зажимы, затем подключаются провода. Участки разрезов пленки и места соединения зажимов и проводов обязательно изолируются специальной битумной мастикой. Нужно учитывать, что большая длина полотнищ нагревательных элементов предполагает меньшее число контактов. Однако максимальная длина полосы не должна превышать восемь метров. Часть контактных зажимов располагают на токонесущей поверхности, а остальные – внутри пленки.
Сначала к нижней стороне пленки подключается термодатчик, который необходимо хорошо изолировать. После окончания укладки материала и соединения всех проводов и контактов производится установка терморегулятора. Лучше всего подключать его стационарно, хотя можно и установить как стандартный электроприбор при помощи розетки. Практика показывает, что основную часть проводов, соединяющую пленку с терморегулятором, лучше пропустить под плинтусом. Затем проводится подключение инфракрасного теплого пола к электросети.
В целях безопасности укладка инфракрасного теплого пола должна производиться на расстоянии не менее полсантиметра от одного до другого полотнища
Греющие полосы инфракрасного теплого пола подключаются параллельно
Вполне возможно, что у вас будет другая распределительная коробка, но принцип разводки как правило один и тот же
Подробнее можно посмотреть на видео:
Этап #4 — тестирование после монтажа
Перед тем, как приступить к монтажу напольного покрытия, необходимо протестировать систему. Нормальное функционирование характеризуется отсутствием искрения, перегрева на участках соединения контактов, пленка должна прогреваться равномерно. Если тест прошел успешно, греющий пол накрывается дополнительным слоем полиэтиленовой пленки и начинается монтаж финишного напольного покрытия.
Если вы планируете укладывать ламинт поверх системы тёплого пола, то обратите внимание на пошаговую инструкцию в нашем следующем материале: https://aqua-rmnt.com/otoplenie/teplyj-pol/teplyj-pol-pod-laminat.html.
Можно с уверенностью утверждать, что инфракрасный теплый пол своими руками – это вполне реально. Даже если нет навыка укладки, можно предварительно познакомиться с инструкцией по монтажу, прилагающейся к системе, найти специализированные сайты в интернете и изучить всю необходимую информацию. Грамотно установленный греющий инфракрасный пол принесет тепло и уют в каждый дом.
Какой стороной класть инфракрасный теплый пол
Какой стороной укладывать пленочный теплый пол
В большинстве случаев укладка пленочного теплого пола производится фирменными надписями с разметкой вверх.
Однако обратите внимание на места соединений проводов и токопроводящих шин греющей пленки. Места не должны выступать вверх и мешать дальнейшей укладке теплораспределяющего слоя или финишного напольного покрытия. Если коннекторы выступают, то следует перевернуть греющую пленку надписями вниз и сделать вырезы в теплоизоляционном слое.
Укладывать инфракрасную греющую пленку с заземляющим слоем Marpe Plus необходимо заземляющим слоем с нанесенными фирменными надписями вверх. При этом заземляющий слой подсоединяется к отдельному проводу с помощью коннектора.
Какой стороной укладывать подложку (теплоизоляционный слой Marpe)
Теплоизоляционная подложка MARPE Heating Film изготавливается из химически сшитого твердого вспененного полиэтилена с закрытой пористой структурой, что обеспечивает теплоизолирующие свойства и сохранение формы без сжатия на длительное время.
Укладывается теплоизоляционная подложка разметкой и надписями вверх, а неметаллизированным отражающим слоем вниз.
Какой стороной укладывать теплораспределяющий слой Marpe
Теплораспределяющий слой Eco-Board имеет однородную структуру (базальтовая крошка и полимеры), сторона его укладки не имеет значения. Для удобства мы рекомендуем класть теплораспределяющий слои фирменными надписями вверх.
Монтаж теплоизоляционных слоев и прочих комплектующих сторонних производителей выполняется в соответствии с инструкцией изделия, а сторона укладки зависит от материала их изготовления.
Остались вопросы?
Вы можете получить бесплатную консультацию по пленочным теплым полам, помощь в расчете необходимых комплектующих и выборе терморегулятора по телефону или по электронной почте .
Одним из самых эффективных источников обогрева помещений считается пленочный теплый пол. В нашей статье ознакомимся с особенностями и принципом работы такой конструкции, узнаем расход электроэнергии, а также виды напольного покрытия, которые подойдут для данного источника обогрева.
Что собой представляет
Основной особенностью пленочного пола считается отсутствие мокрых работ при укладке пленки, то есть, в устройстве цементно-песчаной стяжки нет необходимости. Укладка полотен может проводиться даже неопытным строителем за сравнительно короткое время на любые выровненные или изогнутые поверхности.
Инфракрасный пол быстро решает проблему экстренного прогрева помещений. Тепло от обогревающих элементов поступает сразу после включения системы в электрическую сеть. Пленка обладает высоким запасом прочности и безопасности, она может укладываться фактическим под большинство напольных покрытий и даже под ковер.
Сама конструкция состоит из нескольких нагревательных матов, встроенного датчика и термостата, при помощи которого производится регулировка температуры нагрева. Если мощность обогревательной системы превышает 2 кВт, ее подключают к электрическому щитку через отдельный кабель.
Существует также переносной вариант теплого пола, он тоже укладывается под напольное покрытие. Такие изделия тоже устроены аналогичным образом. Датчик температуры здесь располагается между обогревательными элементами, провода этого прибора подсоединяют к контактам терморегулятора. Последнее приспособление устанавливается на любом удобном участке стены. Оно служит для слежения за показаниями датчика и корректировки температуры в соответствии со значениями заданными пользователем.
Система начинает работать при подключении к электросети в 220 вольт. После установки терморегулятора в нужном диапазоне пленка начинает излучать тепло, которое напоминает по ощущениям естественный солнечный свет. Этот поток благоприятно влияет на здоровье человека, обогревает окружающие предметы, а не воздух, как радиаторная система отопления. Чтоб выделяемое тепло не передавалось соседям снизу, под пленку укладывают теплоотражающую подложку.
Расход электроэнергии
В последнее время сохраняется тенденция к постоянному подорожанию энергоносителя, поэтому вопрос с расходом электроэнергии для автономных отопительных систем остается актуальным для многих пользователей. При покупке пленочного теплого пола многие интересуются у консультантов о том, сколько придется платить за такое отопление. Для определения финансовых затрат необходимо ознакомиться с потреблением энергии теплым полом.
Подсчитать энергоэффективность рассматриваемых отопительных систем достаточно сложно, так как каждая модель пленки будет иметь свою мощность (выраженную в ватах или киловаттах), а также собственные потери тепловой энергии. Также нужно учесть вид и качество утеплителя, количество окон и дверных проемов. Реальный расход электроэнергии будет немного отличаться от расчетного, ведь терморегулятор и датчик дают возможность сократить время на обогрев помещений. То есть система будет работать не более 70% от расчетного времени.
На правильность подсчета расхода электроэнергии повлияют:
- Общая полезная площадь загородного дома или квартиры. В данном случае затраты будут составлять только 70 или 80% от указанного параметра, ведь инфракрасную пленку не укладывают под громоздкую мебель. В обогреве помещений в этих местах нет никакой необходимости.
- Присутствие в системе терморегулятора и термодатчика. Эти два прибора в системе теплого пола снижают затраты на отопление.
- Наличие качественных теплоизоляционных материалов.
- Максимальный расход энергоресурсов наблюдается в момент запуска отопительной системы.
Расход энергоресурсов будет зависеть от вида отопительной системы. Если пленка используется в качестве временного источника нагрева, то каждый квадратный метр площади обогревающих приборов расходует до 160ватт в час. В случае когда теплый пол считается основным источником нагрева, его мощность может возрастать до 200…400 ватт/м2. Максимальные расход наблюдается на этапе прогревания помещения, затем энергопотребление падает. В общем, потребность в энергоресурсах вычисляется исходя из площади помещений с теплым полом.
Под какие покрытия подойдет
Инфракрасный теплый пол прекрасно сочетается фактически с любым видом напольного покрытия. Пленка идеально подойдет под ламинат (если использовать правильные классы ламината), линолеум, пробковое покрытие, ковролин, паркет. Такая отопительная система может укладываться и под плитку, но для обогрева керамики лучшим вариантом станет использование кабельного теплого пола. Как утверждают эксперты, пленочные конструкции абсолютно безопасны при укладке на основание из дерева. В данном случае существует минимальная вероятность возгорания материала.
Нагрев пленки происходит до температуры в +50 градусов, эти показатели вполне безопасны для дерева и других поверхностей. Инфракрасный теплый пол прекрасно сочетается с линолеумом, но рассматриваемый материал нужно укладывать на заранее выровненную жесткую поверхность, например листы фанеры или ДВП. Далее происходит монтаж специальной теплоотражающей подложки и финишного покрытия. Хорошим вариантом отделки считается использование ламината. Ламинированные панели тоже укладываются поверх подложки, они имеют устойчивость к высокой влажности и резким перепадам температур.
Как выбрать линолеум для квартиры, который подошел бы и для теплого пола, читайте по ссылке.
Еще одним вариантом напольного покрытия для пленочного пола считается кафель. Такие изделия имеют высокие показатели теплопроводности, что в конечном итоге улучшает эффективность отопительной системы. Для повышения комфорта теплый пол укладывается в таких помещениях, как кухня, ванная комната и коридор.
Монтаж пленочного пола своими руками
Не всякий хозяин городской квартиры или загородного дома знает как положить пленочный теплый пол. Необходимо понимать, что для создания подобной системы нагревательные элементы необходимо монтировать на основание сухим способом без использования цементно-песчаной стяжки или клеевой смеси. Далее ознакомимся с процессом укладки пленки более подробно.
Подготовка поверхности пола
На данном этапе работ необходимо подготовить базовую поверхность. На основании не должно быть острых трещин и сколов, острых выступов, которые могут повредить пленку. Дефектные места заделывают раствором и дожидаются его высыхания. Следует помнить, что нагревательные элементы укладываются вдоль длинной стороны комнаты в свободных от мебели местах. После высыхания базовой поверхности проводится монтаж подложки с теплоотражающим слоем. Места стыкования этого материала скрепляют строительным скотчем.
Укладка нагревательной пленки
Как мы уже говорили, монтаж термопленки производится по большей стороне помещений. Это дает возможность укладки максимального числа цельных полос и уменьшает количество подводящих проводов. Пленку необходимо уложить на подготовленную поверхность, таким образом, чтоб лицевая сторона оказалась сверху, медная шина внизу. Места с выведением проводов должны находиться под плинтусом или на краю напольного покрытия.
Для предотвращения сдвигания в дальнейшем нагревательная пленка фиксируется к теплоизоляции при помощи скотча. Чтоб сделать обогрев поверхности равномерным листы нужно укладывать с минимальными зазорами. При этом наложение отдельных фрагментов пленки друг на друга не допускается.
Все провода подключаются методом спайки с шинами или с использованием специальных заклепок. После этого приступают к изолированию участков, где пленка была заранее разрезана. Каждое изделие необходимо изолировать в 6 участках (обе стороны пленки, соединение контактного зажима и провода, соприкосновение медной полосы с линией, контакты проводов).
Установка терморегулятора
Монтаж этого прибора проводится в соответствии с инструкцией, которая к нему прилагается. Перед проведением подобных работ необходимо ознакомится с сопровождающей документацией и убедится, что суммарная мощность элементов обогрева не превышает мощности терморегулятора. Подключение указанного прибора должен проводить квалифицированный специалист к отдельному УЗО с номинальным током на срабатывание не больше 30ма.
Соединение всех элементов
Желательно, чтоб установка терморегулятора проводилась в непосредственной близости к существующей электропроводке в месте, которое не загромождено мебелью или габаритной бытовой техникой.
Этот прибор может устанавливаться стационарно, или подключаться в розетку при помощи специальной вилки.
На следующем этапе работ приступают к монтажу датчика. Чувствительная часть этого элемента располагается в месте получения заданной температуры нагрева, которая устанавливается на терморегуляторе. Отключение терморегулятора и всей обогревающей системы будет производиться во время достижения номинального значения тепла на датчике. Крепление указанной детали к пленке осуществляется посредством изоленты или другого изолирующего материала. Если в качестве финишного покрытия будет использоваться ламинат или паркет, то датчик устанавливают на участке с минимальной нагрузкой на покрытие, что предотвратит его разрушение во время эксплуатации теплого пола.
Пробный запуск
После проведения всех монтажных работ нужно проверить работоспособность системы. Для этого включаем терморегулятор в сеть, выставляем необходимую температуру и приступаем к проверочным работам. Для начала нужно проверить прогревание каждой полосы. В местах соприкосновения медной шины и подводящих проводов не должно быть признаков искрения. После проверки теплый пол накрывают плотной полиэтиленовой пленкой, которая будет используется в качестве гидроизоляции, затем приступают к укладке выбранного напольного покрытия.
Укладка напольного покрытия на теплый пол
Ранее мы уже говорили о том, что инфракрасный теплый пол может укладываться под любые типы покрытий, хотя самым распространенным из них считается ламинат или керамическую плитку. В последнем случае связывающим слоем служит клеевая смесь толщиной до 2 миллиметров с армирующей сеткой. Такая конструкция покрытия позволит равномерно разделить тепло по всей поверхности и создаст жесткую прослойку для предотвращения повреждения самой пленки.
Перед тем как стелить ламинат на обогревательные элементы настилают подложку или плотную полиэтиленовую пленку, после этого можно проводить монтаж доски. С мягкими напольными покрытиями, например, ковролином или линолеумом дела предстоят чуть-чуть сложнее. Для начала нужно уложить основание или фанеры или плит осп, а затем настилают финишное покрытие. Крепление выравнивающего слоя к черновому полу происходит при помощи дюбелей, гвоздей или саморезов (в зависимости от типа основания).
Отзывы об использовании
Форумчане и другие пользователи интернета оставили многочисленные отзывы об использовании пленочного теплого пола, вот некоторые из них:
Установил в загородном доме в кухонном помещении теплый пол с отражающим экраном (мощность обогревающего элемента 150вт/м2), напольное покрытие кафель. Приобретением доволен, так как использование терморегулятора позволяет минимизировать затраты энергоносителей. Во время моего отсутствия на даче включаю систему через конденсаторы и механическое реле (программирует не более 3 часов работы в сутки).
Это позволяет всегда поддерживать минимальную плюсовую температуру в помещении (зимой она не опускалась ниже +3 градусов). Теплый пол эксплуатирую на протяжении 5 лет, претензий к его работе нет. Единственным недостатком считается необходимость отдельного подключения с использованием УЗО.
Наша спальня находится в угловой части панельного дома, в этой комнате есть большое окно, поэтому в зимнее время года приходилось спасаться от холода использованием обогревателей. Вскоре мы узнали, что такая бытовая техника сушит воздух, поэтому мы отказались от обогревателей и заказали укладку теплого пола. Эту систему эксплуатируем более 3 лет, недостатков не обнаружили.
Живу в многоэтажке на первом этаже с неотапливаемым подвалом, поэтому постоянно ощущаю дискомфорт от хождения по холодному напольному покрытию. Увидев рекламу в интернете, решился на установку ИК пола от производителя Термо Дар. Заказал товар и услуги по монтажу. Приобретением доволен, квартира нагревается быстро, сырость отсутствует. Еще одним преимуществом этого изделия считается 15 летняя гарантия. Единственным минусом можно назвать невозможность самостоятельной установки обогревательных элементов.
Заказали теплый пол от марки Калео. На протяжении зимы эта обогревательная система была включена на 24 градуса, когда на дворе становилось слишком холодно, переключали на +26. Вся семья ходила по комнатам босиком. Из минусов эксплуатации покрытия определили изменение цвета напольного покрытия под нагрузкой (на линолеум поставили мешок с ненужными вещами). Напрашивается вывод – теплый пол не выдерживает высоких нагрузок, поэтому его нельзя стелить под мебелью.
Полезная статья? Добавьте к себе в закладки!
Каждый дом должен быть теплым. Осуществить это можно разными способами: при помощи централизованного, печного и других видов отопления. Все чаще владельцы жилья выбирают в качестве отопительной системы инфракрасный пленочный теплый пол, практичный и очень эффективный вариант.
Принцип работы и преимущества такой системы
Сама по себе система греющих полов далеко не нова. Вплоть до недавнего времени широко использовалось две разновидности конструкции: водяной и электрический пол. В первом случае в качестве теплоносителя использовалась горячая вода, циркулирующая в трубах, уложенных под напольное покрытие. Во втором помещение обогревал электрический кабель, так же проложенный под полом.
Каждая из них недостаточно проста в монтаже и имеет существенные недостатки, чего не скажешь о новой системе инфракрасного греющего пола. Его главное отличие – в применении для обогрева инфракрасного излучения, что позволяет нагревать предметы в помещении, от которых тепло распространяется в воздух.
Инфракрасный греющий пол — лучшее решение для тепла в доме, но никакая система теплых полов не заменит полноценное отопление!
Основой для излучения служит особая карбоновая паста, запаянная внутрь пленки из полиэстера. Поэтому систему еще называют инфракрасный карбоновый теплый пол. Принцип работы конструкции достаточно прост: по медным проводникам к излучателям подается напряжение, которое их активирует. Серебряное напыление не позволяет стыкам токоведущих контактов подгорать. Подключают систему к электрической сети через терморегулятор. Инфракрасные греющие полы имеют множество достоинств:
- Низкое энергопотребление за счет очень высокой теплопроводности карбона. Траты на электроэнергию существенно ниже, чем при отапливании помещения другими способами.
- Возможность установки практически под любое известное финишное покрытие, даже под натяжной потолок. Могут монтироваться на вертикальных, наклоненных под любым углом и горизонтальных поверхностях.
- Простота установки. Не требуется обязательная укладка в клей для плитки или стяжку. При необходимости монтаж инфракрасного пленочного теплого пола можно без проблем осуществить самостоятельно.
- Высокая надежность, что обеспечивается параллельным соединением элементов. При повреждении участка греющей полосы остальные продолжают исправно функционировать.
- Возможность быстрого демонтажа и повторного монтажа, что особенно удобно при переезде или любой перепланировке помещения.
- Максимальная безопасность для человека.
Порядок работ по укладки и монтажу
Работы по установке достаточно просты. Они проводятся в несколько этапов.
Этап #1 — подготовка основания
Инфракрасный греющий пол достаточно требователен к состоянию поверхности, на которую его укладывают. Она должна быть абсолютно чистой и ровной. Допустимый перепад высоты составляет не более чем 3 мм. Профессионалы рекомендуют воспользоваться уровнем для проверки горизонтальности поверхности. Если есть необходимость, поверхность выравнивается, хорошо просушивается и тщательно очищается от пыли. Для этих целей лучше воспользоваться пылесосом. Только после этого начинается установка теплого инфракрасного пола.
Первым монтируется гидроизоляционный слой, необходимый для защиты системы от влаги. Следующей укладывается теплоизоляция. Некоторые «умельцы», считают, что это лишнее. Однако изоляционный слой позволяет избежать теплопотерь от излучения, уходящего вниз, и, тем самым, увеличить эффективность системы и снизить энергопотребление. Материалы для теплоизоляции существуют разные. Профессионалы рекомендуют укладывать техническую пробку в том случае, если для финишного покрытия выбрана плитка. Под остальные напольные покрытия можно монтировать любую специальную изоляцию. Материал укладывается металлизированной стороной вверх, расправляется и проклеивается скотчем на стыках.
Схема укладки инфракрасного теплого пола под линолеум или ковролин
Этап #2 — составление схемы укладки
Непосредственно перед тем, как начать монтаж, определяют место расположения терморегулятора, оптимальным считается 15 см от уровня пола. Затем составляют схему укладки пленки. При этом обязательно учитывается, что система не монтируется под стационарной крупной мебелью и бытовыми приборами. Первый ряд укладывается на расстоянии не менее 10 и не более 40 см от стен. Еще один нюанс: если планируется, что греющий пол будет единственной отопительной системой, он должен занимать не меньше 70% от площади помещения, если же это будет дополнительный обогрев, то 40%.
Этап #3 — укладка и подключение системы
Полиэстеровая инфракрасная пленка раскладывается на теплоизоляцию в соответствии с составленной схемой. При необходимости ее можно разрезать по намеченным линиям. Греющий пол укладывается медными сторонами контактов вниз в направлении стены, на которой находится терморегулятор. К краю медной полосы подсоединяются контактные зажимы, затем подключаются провода. Участки разрезов пленки и места соединения зажимов и проводов обязательно изолируются специальной битумной мастикой. Нужно учитывать, что большая длина полотнищ нагревательных элементов предполагает меньшее число контактов. Однако максимальная длина полосы не должна превышать восемь метров. Часть контактных зажимов располагают на токонесущей поверхности, а остальные – внутри пленки.
Сначала к нижней стороне пленки подключается термодатчик, который необходимо хорошо изолировать. После окончания укладки материала и соединения всех проводов и контактов производится установка терморегулятора. Лучше всего подключать его стационарно, хотя можно и установить как стандартный электроприбор при помощи розетки. Практика показывает, что основную часть проводов, соединяющую пленку с терморегулятором, лучше пропустить под плинтусом. Затем проводится подключение инфракрасного теплого пола к электросети.
В целях безопасности укладка инфракрасного теплого пола должна производиться на расстоянии не менее полсантиметра от одного до другого полотнища
Греющие полосы инфракрасного теплого пола подключаются параллельно
Вполне возможно, что у вас будет другая распределительная коробка, но принцип разводки как правило один и тот же
Подробнее можно посмотреть на видео:
Этап #4 — тестирование после монтажа
Перед тем, как приступить к монтажу напольного покрытия, необходимо протестировать систему. Нормальное функционирование характеризуется отсутствием искрения, перегрева на участках соединения контактов, пленка должна прогреваться равномерно. Если тест прошел успешно, греющий пол накрывается дополнительным слоем полиэтиленовой пленки и начинается монтаж финишного напольного покрытия.
Если вы планируете укладывать ламинт поверх системы тёплого пола, то обратите внимание на пошаговую инструкцию в нашем следующем материале: https://aqua-rmnt.com/otoplenie/teplyj-pol/teplyj-pol-pod-laminat.html.
Можно с уверенностью утверждать, что инфракрасный теплый пол своими руками – это вполне реально. Даже если нет навыка укладки, можно предварительно познакомиться с инструкцией по монтажу, прилагающейся к системе, найти специализированные сайты в интернете и изучить всю необходимую информацию. Грамотно установленный греющий инфракрасный пол принесет тепло и уют в каждый дом.
Плёночный инфракрасный тёплый пол (технология укладки и подключение)
Тёплый климат является главным требованием, которому зимой должно соответствовать жилье. Создать его могут разные системы отопления. Очень успешно делает это инфракрасный теплый пол. Он может стать как основным средством отопления, так и дополнительным. Также причиной, почему его следует выбрать, является простой монтаж, который не требует проведения особых строительных работ.
Содержание статьи
Виды
Наиболее часто люди покупают инфракрасный пленочный пол.
Инфракрасный пленочный полОн же является одним из двух видов. Другим является стержневой тёплый пол. Оба вида успели испытать многие люди. Конечно, они оставили свои отзывы в различных видео.
Пленочный теплый пол бывает биметаллическим или углеродным.
Биметаллический представляет собой композицию, состоящую из двух слоев полиуретана и размещенного между ними нагревательного элемента, который сделан из двух металлов:
- Алюминия;
- Меди.
Углеродистый пленочный пол представляет собой определенное количество нагревательных полос, которые производители прячут в лавсановую пленку. Сами полосы является карбоновыми. Они лежат поперек пленки. Все их концы соединены перпендикулярно расположенной серебряно-медной лентой.
Пленка обоих видов надежно защищает внутренние элементы от влаги, а также делает невозможным электрический пробой.
Стержневой вид представляет собой мат, в котором находятся гибкие стержни, а также набор шин. Последние объединяют нагревательные элементы и подают к ним ток. Любой стержневой пол имеет нагревательные элементы, сделанные из композитного материала. Его основа является графитной. Она, нагреваясь, способна расширяться, что уменьшает количество точек соприкосновения и повышает сопротивление.
Стержневой инфракрасный пол способен справиться с большими нагрузками.
Стержневой инфракрасный полОн часто монтируется под плитку. Также хорошо работает при высокой влажности. Поэтому отзывы о нем часто являются позитивными.
Расход энергии
Перед тем как говорить о том, сколько электроэнергии потребляет пленочный теплый пол, стоит обратить внимание на некоторые технические характеристики нагревательных пленок. Ведь это напрямую влияет на мощность всей системы, о которой часто звучат положительные отзывы. Вся термопленка всегда смотана в мобильный рулон.
Мобильный рулонШирина ее колеблется от 50 до 100 сантиметров. В одном рулоне обычно полоса длиной до 50 метров. Конечно, покупатель, который любит изучать разные отзывы, может выбрать пленку меньшей длины.
Лист имеет толщину 0,23-0,47 миллиметра. Мощностью одного квадратного метра является 25-35 Вт/ч. Нагреваясь, система создает на своей поверхности температуру, равную 33 градусам.
Для расчета общей «аппетитности» системы, нужно определить площадь помещения и вычесть площадь, которую будет занимать тяжелая мебель.
Расчёт общей «аппетитности» системыКак отмечают производители, пленочный пол не способен выдержать ее вес, поэтому в зоне размещения мебели его организовывать не следует. Далее умножают количество квадратных метров на мощность нагревательной ленты, о которой часто повествуют в видео и оставляют положительные отзывы.
Если стержневой или пленочный теплый пол будет представлять собой основной вид отопления, то он должен покрывать не менее 70% пола. При этом нужно учитывать, что нагревательные панели не должны перекрывать друг друга. Мобильный нагревательный лист не должен заходить под плинтус или любой декоративный элемент.
Кроме этого, инфракрасная пленка для теплого пола должна размещаться на расстоянии 50 мм от любого электрического кабеля и 200 мм от другого источника тепла (духовки, камина или горячей трубы).
Эти мелочи влияют на общую площадь используемых нагревательных панелей и на сам расход электроэнергии. Учет таких нюансов также позволяет спланировать размещение нагревательных листов. Производители рекомендуют ставить любой тёплый мобильный лист вдоль помещения.
Подложка
Пленочный теплый пол всегда стелется на специальную подложку. Задачей последней является не пропускать тепловую энергию вниз и защищать от влажности. Если основание часто становится влажным, то под пленочный пол стоит стелить полиэтиленовую пленку толщиной, большей 50 мкм.
Стелить полиэтиленовую пленкуСверху нее размещается теплоизоляционный материал. Он отражает тепло, которое создал пленочный теплый пол, обычно имеет хорошие свойства. Об этом свидетельствуют различные отзывы.
Таким материалом является вспененный полиэтилен, который покрывают металлизированным лавсаном. Толщина этого теплоизолятора должна составлять три миллиметра. Запрещено ставить под тёплый пол материалы, покрытые алюминиевой фольгой. Об этом отмечают производители в своих видео.
Подложка под инфракрасный теплый пол всегда устанавливается на чистую, ровную без острых выступов поверхность. Также ее нужно зафиксировать. Для этого применяют строительный скотч.
После начинается подготовка и монтаж инфракрасного теплого пола своими руками.
Подготовка листов
Поскольку листы продаются в рулонах, перед укладкой их нужно разрезать и должным образом готовить. Мобильный лист можно разрезать в любом месте. Желательно делать это в той зоне, которая размещается между черными полосами — нагревательными элементами. Длина одной полосы не должна превышать 10 м.
Подготовка листов, которые потом сформируют пленочный теплый пол, заключается в подключении к ним проводов. Для этого на краю медной полоски делают дыроколом отверстие. Далее между двух пленок засовывают контактную клемму. После ее фиксируют заклепкой.
Подключении к ним проводовЗакрепление последней требует использования заклёпочника или молотка. Далее нужно убедиться в прочности соединения. В конце изолируют место соединения. Для этого под место контакта и сверху ставят битумную или виниловую ленту, фиксируя ее обычной изолентой (часто этот процесс показывают в специальных видео).
Благодаря этому мобильный тёплый пол будет безопасным.
Также подготовку можно делать после того, как листы были уложены на основание. Все зависит от размеров листов. Если они малые, то этот процесс можно сделать сразу. Если же полоса длинная, то подсоединить контакты можно после. Стоит сказать, что медную полоску на месте разреза всегда изолируют.
Каждую полосу, которая образует тёплый пол, стелют так, чтобы контактные полосы были внизу. Далее расстеленные листы нужно зафиксировать. Это можно сделать с помощью скотча. Если электрический тёплый пол будет размещаться под плиткой, то его нужно зафиксировать.
Электрический тёплый полЭто делают, используя дюбели или степлер. Закрепляющими элементами нельзя пробивать черные полосы. Скобы или дюбели должны проходить через специальные прозрачные зоны, по которым не течет электрический ток.
Рекомендовано размещать крепежные элементы так, чтобы между ними и токопроводящими частями было расстояние, равное 6 мм. К другим также относятся и серебряные электрические шины. После фиксации каждый мобильный лист подключают к общему кабелю, который нужно разместить под плинтусом. Размещенные в два ряда нагревательные электрические полосы подсоединяют параллельно. Этот способ часто демонстрируют видео, которое собрало разные отзывы.
Далее необходимо замерить сопротивление системы.
Общий кабель нужно подсоединить к терморегулятору – устройству, которое определяет, когда включать/выключать тёплый пол.
Он разный и поэтому собрал разные отзывы. К этому устройству подключают как кабель, идущий от нагревательных панелей, так и кабель датчика температуры.
Подключают как кабельПоследний нужно завести под пленку на 15-20 сантиметров и зафиксировать на теплоизоляции. Фиксация производится с помощью скотча и часто показывается в видео.
Чтобы не повредить головку термодатчика, предварительно нужно сделать углубление на черновом основании.
После систему включают, проверяют ее работу. Если пленка выделяет тепло, то все работает исправно. Далее остается расстелить пароизоляцию и уложить напольное покрытие. Если в качестве покрытия владелец хочет выбрать ковролин или линолеум, то сверху пароизоляции ставят листы фанеры. Конечно, их нужно прикрепить анкерными болтами (эта процедура часто демонстрируется в видео).
На фанеру укладывают финишный слой, который часто собирает положительные отзывы.
В ситуации укладки на тёплый слой паркета, ламината монтаж фанеры не нужен.
Покрытие ставят сверху пароизоляцииПокрытие ставят сверху пароизоляции.
Видео
В этом видео вы узнаете, как правильно уложить тёплый инфракрасный пол.
Благодаря данному материалу вы получите много полезной информации.
Источник фотографий: teplowood.ru; centro-pol.ru
Инфракрасный пленочный пол. Вопросы и ответы.
Инфракрасная пленка состоит из полос углерода, которые прикреплены к серебряным шинам. Серебряные шины, в свою очередь, соединены с медными электрическими полосками (медными шинами). Серебро обеспечивает превосходную передачу электричества, не допуская искрения в контактных точках. Все эти компоненты полностью запечатаны между двумя пластиковыми листами пленки ПЭТ (из этого материала состоит пластиковая бутылка). Пленка является тонкой, прозрачной, и очень прочной.
Инфракрасный или конвекционный обогрев?
Слева — инфракрасная система отопления; справа — конвекционная (приточная).
При конвекционном отоплении (батарея, и другой конвекционный нагревательный прибор) горячий воздух поднимается и скапливается под потолком. Чтобы такое отопление работало правильно, нужно организовать перемещение воздуха по всей комнате. Иначе, теплый воздух пойдет от батареи к потолку, далее зависнет под потолком и по мере остывания будет опускаться на пол. В этом случае в ногах воздух всегда будет прохладным, а в районе головы теплым. Для здоровья человека, всё должно быть наоборот.
Особенно большие тепло потери происходят в помещениях с высокими потолками и в подвальных помещениях. И даже если в таких помещениях организовывать правильный воздушный поток, то всё равно будет теряться около 40% тепла только за счет воздуховода.
Инфракрасная пленка не нагревает воздух. Она нагревает предметы, которые расположены рядом с ней — полы, стены, мебель и так далее. Тепло концентрируется в зоне ног, а не под потолком. 99% энергии, используемой с инфракрасной пленкой непосредственно преобразует в тепло.
Сравнение инфракрасной пленки с жидкостными системами.
Инфракрасные отопительные системы не имеют движущихся частей, ни трубы, ни жидкости. Такие системы не требует дорогостоящего котла и насосов для работы. Инфракрасная система позволяет обогреть любую область вашего дома, а жидкостные системы не всегда с этим справляются. Даже если среднее потребление энергии обеих систем (инфракрасной и жидкостной) очень близки, то первоначальная стоимость монтажа систем жидкостных и её техническое обслуживание значительно больше. Если инфракрасный пол установлен специалистом, то он имеет гораздо более длительный срок службы по сравнению с большинством жидкостных систем.
Сравнение инфракрасной пленки с резистивным кабелем.
Инфракрасная нагревательная пленка намного легче установить, более прочный, более мощный, и дешевле, чем любая другая система нагреваемой проволоки там. Он имеет гораздо меньше «холодные» пятна из-за его единообразное строительство. Инфракрасный фильм просто использует меньше энергии, чтобы производить больше тепла.
Вопросы и ответы:
Как происходит монтаж пленочного пола?
Способы установки меняются в зависимости от типов напольных покрытий (плитка, ламинат, ковровое покрытие и т.д.) Наши специалисты разработают для вас наиболее подходящую систему, основанную на ваших потребностях. Мы всегда вас проконсультируем и если нужно, сделаем монтаж.
Есть ли ограничения по отапливаемой площади?
Вы можете легко нагреть весь ваш дом. Ограничений нет.
Как быстро мой пол будет нагреваться?
Инфракрасный пленочный пол нагревается до максимальной рабочей температуры в течение нескольких секунд, в отличие от любых других систем отопления теплого пола.
Могу ли я обогревать отдельный ?
Конструкции инфракрасных систем позволяют отапливать пол по зонам, без каких-либо потерь в производительности. При зонировании нагреваемой области с отдельными термостатами, пользователь имеет полный контроль системы отопления и потребление энергии.
Какой расход энергии у инфракрасной пленки?
Инфракрасная нагревательная пленка является наиболее энергетически эффективным методом нагрева. В зависимости от типа пленки, средняя потребляемая мощность составляет 35-55 Вт на квадратный метр. Во время запуска периода, потребляемая мощность составляет 210-230 Вт на квадратный метр. Как и в любой системе отопления, эффективность прямо пропорциональна тому, насколько хорошо изолировано ваше отапливаемое помещение. То есть от того, какие тепло потери.
Есть ли холодные пятна (не прогреваемые зоны) при отоплении пола пленкой?
В отличие от проводных или гидравлических систем, нагревательные полосы пленки находятся близко друг к другу. И так называемые горячие/холодные пятна отсутствуют.
Какой тип напольного покрытия может быть установлен поверх инфракрасной пленки?
Практически любой тип напольных покрытий может быть установлен поверх пленочного пола, включая плитку, ламинат, винил, ковролин, линолеум. Не подойдут только материалы из лиственных пород.
Может ли нагревательная пленка устанавливаться поверх существующего напольного покрытия?
Из-за того, что пленка очень тонкая (тоньше 1 мм), она легко может быть установлена поверх существующего пола с использованием подстилающего слоя.
Насколько безопасна инфракрасный пленочный пол?
Инфракрасный метод нагрева является одним из самых безопасных отопительных систем. Там нет никакой опасности ожога из-за его низкой максимальной выходной температуры. Конструкция пленки и установка методы предотвращают наиболее распространенные электрические проблемы.
Что произойдет с системой отопления, если «затопило»?
Изоляция разъемов и конструкция пленки делает системы отопления практически максимально безопасными. Но это не означает, что в случае, если прорвало трубу не нужно отключать систему отопления до полного высыхания. Это электрический прибор, хоть и максимально безопасный, и вести с ним себя нужно соответственно!
Что будет, если я случайно проткну нагревательную пленку?
Если пленка проколота в любой области с углеродными полосками, только углеродные полоски, которые проколоты не будут работать, а остальная часть системы будет работать в обычном режиме. Если один из медных электрических шин проколот, что весь участок пленки должны быть заменен.
Какие гарантии вы даете?
Все наши продукты производятся в строгом ISO9001: 14001. На всю инфракрасную продукцию гарантия 25 лет, при условии установки квалифицированным специалистом и правильной эксплуатации.
Как контролировать температуру и режимы включения и отключения инфракрасной пленки?
Системы отопления управляются GFCI терморегуляторами. Терморегуляторы могут быть механическими, программируемыми, с WiFi модулем и так далее.
В нашем профессиональном магазине представлен большой выбор терморегуляторов, которые подойдут к данной системе отопления.
За более подробной информацией обращайтесь в специализированный магазин «Тепло Полов». г. Красноярск, ул. Авиаторов, 5, ТЦ «Авиатор» 1 этаж.
Как укладывать инфракрасный теплый пол
Ламинат является весьма востребованным видом напольных покрытий в силу своих характеристик, таких как долговечность, эстетичность, удобство, а также невысокая стоимость. Однако такое покрытие не обладает должным уровнем теплоизоляции, то есть, при укладке на холодный бетон без слоя утеплителя, ламинированный пол приобретет такую же низкую температуру.
Чтобы сделать покрытие теплым на ощупь, можно уложить ик пол под ламинат. О том, что это такое, и какова методика его монтажа, расскажем дальше в материале.
Прежде всего, отметим, что установка теплого пола под ламинат вполне по силам обычному мужчине, хотя и необходимо учитывать некоторые нюансы и рекомендации.
В чем преимущества инфракрасных полов
Ламинированные панели с их теплопроводностью просто созданы для укладки под них дополнительной системы отопления. Оптимальным решением в данном случае будет теплый пол – пленка под ламинат. Никакой другой вид обогрева – водяные трубы, электрические нагревательные маты или кабели, не будет столь удачным вариантом.
Инфракрасная пленка под ламинат имеет следующие отличия от других типов отопления:
- Возможность плавной регулировки температурного режима. Ламинат очень чувствителен к сильным колебаниям температуры, так что со временем он может деформироваться, начать скрипеть, между ламелями возникнут щели. В случае с водяным отоплением, его нагрев можно проконтролировать только, если оно автономное и оснащено терморегулятором. Однако такая система еще и требует заливки дополнительной стяжки, поднимающей уровень пола, что не всегда уместно и выполнимо в помещении.
- Нет необходимости в дополнительной стяжке. Ик теплый пол под ламинат не нуждается в заливке дополнительной стяжки. А вот другие теплые полы электрического типа, как нагревательные маты или греющие кабели, основаны на принципах резистентности, поэтому нуждаются в заливке стяжки. Кроме того, эти разновидности отопления прогревают поверхность неравномерно.
Инфракрасный пленочный пол очень хорошо подходит для укладки под ламинат. Его толщина – меньше 1 мм, поэтому никакого ощутимого воздействия на уровень напольного покрытия он не оказывает. Кроме того, укладка инфракрасного пола под ламинат производится существенно быстрее и легче, ведь нет необходимости в дополнительных затратах времени и средств на заливку стяжки (прочитайте: «Как сделать теплый пол под ламинат«).
Прогрев помещения происходит за счет инфракрасных тепловых волн длиной 5-20 микрон, повышающих температуру воздуха и всех, находящихся в помещении, предметов.
Преимущества пленочного теплого пола:
- равномерное распределение тепла по всему помещению;
- эффективность обогрева, а также энергосбережение инфракрасных систем обогрева – выше на 30 % по сравнению с резистивными теплыми полами;
- температура нагрева пленки не превышает 30-40 оС, что не вредит ламинированным панелям;
- плотность расположения элементов, излучающих тепловые волны, обеспечивает равномерный прогрев помещения;
- быстрое начало нагревания помещения;
- удобство установки, демонтажа и перемещения, а также долговечность системы обогрева – достигает нескольких десятков лет;
- не сушит воздух в помещении, устраняет неприятные запахи, ионизирует воздух, способствуя антиаллергическому эффекту.
Единственный недостаток, которым обладает инфракрасный теплый пол под ламинат – его высокая первоначальная стоимость, которая, тем не менее, окупается в течение пары лет использования.
Принцип работы пленочного инфракрасного пола
Работа инфракрасного теплого пола основана на пленочных нагревателях. Они представляют собой расположенные с минимальными промежутками полосы карбоновой пасты, впаянные между двумя слоями пленки из полиэстера. При подаче напряжения на эти стержни, они начинают излучать ИК-волны.
Подключение карбоновых элементов к питанию происходит посредством медных шин с посеребренными контактами. При этом все полоски и отдельные отрезки пленочного пола подключаются параллельно, что исключает выход из строя всей системы в случае поломки одного из элементов.
Инфракрасный пленочный теплый пол под ламинат выпускаются шириной в 50 см или 1 м, причем разнится также и длина рулонов. Выбор размеров нагревательной пленки зависит от параметров помещения. При необходимости, пленку можно разрезать по длине по специальным линиям, расположенным через каждые 25,7 см. В любых других местах кроить пленку нельзя.
Инфракрасная нагревательная пленка выпускается с удельной мощностью в 150, 220 и 440 Вт/м2. Данные показатели учитывают при расчете нагрузки на электросеть в квартире перед установкой системы теплых полов. Как правило, под ламинат используют пленку мощностью 150 Вт/м2, которая способна нагреваться до 40-45 оС, поскольку больший нагрев нежелателен для данного покрытия.
Термодатчик и кабель для контроля температуры, набор клемм для подключения пленки к сети, изоляция и коммутирующие провода, поставляются в комплекте с теплым полом. Отдельно приобретают терморегуляторы, которые устанавливают в каждой комнате, в местах, где к ним есть удобный доступ. Терморегулятор соединяют с электросетью, и от него расходятся кабели питания пленочного пола.
Укладка пленочного теплого пола под ламинат
Прежде чем начинать монтаж инфракрасного теплого пола под ламинат, следует составить схему расположения нагревательных элементов и проводки в помещении.
Вначале определяют место крепления регулятора температуры, к которому будут примыкать все кабели проводки. Наружную часть кабеля, подключаемую непосредственно к терморегулятору, можно провести по гофротрубке и скрыть в штробе в толще стены, либо оставить снаружи, прикрыв защитным коробом.
На схему необходимо нанести разметку укладки пленочных элементов, учитывая все предосторожности и ограничения. При этом важно учесть, что на поверхности нагревательной пленки нанесена разметка, по которой можно производить ее раскрой.
Рулон с пленкой лучше раскатывать вдоль комнаты, чтобы избежать излишних разрезов и соединений. Расстояние от нагревательной пленки до прочих отопительных приборов и стен должно составлять не менее 25-30 см.
Не стоит укладывать термопленку в местах, где расположена мебель, поскольку нагревательные элементы будут перегреваться, тратить излишнюю энергию, и могут даже выйти из строя. Не говоря уже о самой мебели, которая также может пострадать.
Размещать соседние отрезки пленки нужно на расстоянии 5 см, не допуская их нахлестов или пересечения.
Как правило, оптимальной считается укладка инфракрасного теплого пола под ламинат на участке в 40-60 % от общей площади комнаты.
Последним этапом составления схемы является нанесение метода подключения. Способов подключения может быть два. В некоторых случаях допускается подключение кабеля к пленочным элементам только с одной стороны.
В другом варианте, «нулевой» и «фазный» кабели крепятся с противоположных сторон пленки, во избежание их пересечения. Такой способ подключения требует внимательности, чтобы не спровоцировать короткое замыкание.
Термодатчик располагают примерно по центру уложенных пленочных элементов таким образом, чтобы длины его кабеля хватило для подсоединения к терморегулятору.
Когда все нюансы учтены на схеме, можно приступать непосредственно к укладке пола.
Предварительная подготовка основы
Если предполагается монтаж инфракрасного пола под ламинат на бетонную основу, то она должна быть соответствующим образом подготовлена – выровнена, укреплена, прогрунтована и обеспылена. Далее переходят к подготовке ее под укладку пленочных элементов.
Стяжку избавляют от пыли, грязи и любых микрочастиц с помощью пылесоса.
Под нагревательные элементы, с целью экономии электричества, укладывают термоизолирующую фольгированную подложку. Толщина этого слоя составляет 2-3 мм.
Укладка фольгированного слоя производится металлизированной стороной наружу. К полу такая подложка крепится двухсторонним скотчем, а швы между полотнами проклеиваются клейкой лентой.
Толщина подложки позволяет замаскировать в ней все коммуникационные кабели, клеммы, термодатчик, чтобы они не выходили за общий уровень теплого пола при укладке ламинированных панелей.
Укладка нагревательной пленки
Согласно подготовленной заранее схеме производят раскрой и раскладку по площади комнаты нагревательной пленки. Разрезая пленку и перемещаясь по ней после укладки, следует быть аккуратными, чтобы не повредить токопроводящие и излучающие сегменты. Если это произошло, бракованный участок следует изъять.
По линии среза следует заизолировать все оголенные контакты, которые не понадобятся для подключения пленки к сети. Для этих целей в комплекте с материалом поставляется битумная лента.
Располагать отрезки пленки следует медными элементами вниз. При этом зафиксировать положение нагревательных элементов относительно друг друга и на подложке можно с помощью скотча.
Клипсы-клеммы вставляют в специальные зазоры в пленке, а выступающие части утапливают в толще подложки. После этого клипсы обжимают для последующего подключения нагревательного элемента к кабелю питания.
Разложив кабель согласно схеме, зачищаются концы и коммутируются с клеммами, после чего производится их обжимка.
При укладке нагревательных элементов важно не забыть о термодатчике. Располагают его под термопленкой, примерно в центре полотна таким образом, чтобы его рабочий элемент приходился на излучающую темную полосу. Зафиксировать датчик можно битумной лентой, поставляющейся в комплекте с пленочным полом.
Кроме того, после коммутации проводов в клеммах, их также следует заизолировать битумной изолентой. Ее крепят поверх и снизу клеммы, совмещая края между собой, чтобы добиться полной герметичности соединения.
После подключения проводки к пленочному полу, все кабели с узлами соединения прячут в изолирующей подложке, сделав в ней прорезы, после чего закрепляются скотчем.
Подключение к электросети
Когда все работы по монтажу закончены, можно произвести подключение системы к электросети и тестовый запуск, для контроля ее работоспособности.
Все кабели питания нагревательных элементов пола протягивают к терморегулятору, предварительно установленному в стене. В случаях, когда отдельные участки теплого пола запитываются отдельными кабелями, их стоит подключать с помощью соединителей, в частности, для этих целей хорошо подходят клеммы «Wago».
Ни в коем случае нельзя производить скрутку проводов отдельных линий, поскольку этот снизит качество коммутации и может привести к перегреву и искрению проводки.
Если вы не обладаете достаточными теоретическими знаниями для работы с электрохозяйством, лучше проконсультироваться со специалистом. Он подскажет, какой мощности автомат следует установить для теплого пола, а также проконсультирует относительно подводки силового кабеля к терморегулятору. При этом подключать систему инфракрасного теплого пола к обычной розетке запрещено.
Чтобы защитить электросеть от перенапряжения и обеспечить безопасность пользователей, теплый пол к сети подключают через УЗО.
После завершения всех работ по подключению теплого пола к электросети, проводят повторную тщательную проверку ее правильности согласно схеме. После этого выполняют тестовый запуск системы обогрева. Если все работает и нигде не обнаружено проблем, можно переходить к укладке ламината.
Поверх инфракрасного пленочного теплого пола в обязательном порядке укладывают слой гидроизоляции. Это может быть либо плотный полиэтилен, либо специальная подложка под ламинат, поставляемая в комплекте с ним. Пленка настилается с нахлестом между соседними полотнами в 15-20 см, после чего швы герметизируют скотчем. Этот шаг послужит защитой нагревательных элементов в случае непредвиденного попадания воды на ламинат.
Как самостоятельно уложить пленочный пол под ламинат
Прежде всего, необходимо усвоить два главных правила:
- Чтобы инфракрасная пленка для теплого пола не перегрелась ее надо размещать на площади, которая не будет занята мебелью, телевизором и другими крупными бытовыми предметами
- Для эффективного обогрева помещения пленочный пол должен покрывать площадь не менее 70 %
Зажим проводов в клемме контакта
Вооружившись этими знаниями необходимо начертить план размещения нагревательных элементов. На бумаге необходимо отразить места расположения мебели и нагревательной пленки.
Важно знать! Укладка ламината производится на предварительно выровненную поверхность.
Бетонная стяжка не должна иметь перепад, превышающий 1 мм на 2 м погонных. Для того, чтобы тепло от термопленки не уходило через плиты перекрытия к соседям на пол укладывают термоизоляционную подложку. Это вспененный полипропилен толщиной 3-4 мм и имеющий фольгированное покрытие с одной стороны.
Изоляция контакта
Полосы термоизоляции укладывают стык в стык и скрепляют между собой термоизоляционным скотчем. Полосы аккуратно подрезают по периметру помещения. Полосы термопленки отмеряют, режут и укладывают на пол в соответствии с составленным планом.
Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктирной линией и символом ножниц.
Схема подключения нагревательных элементов
Если разрезать пленку по диагонали, то она будет испорчена. Места разрезов расположены примерно через каждые 18 см. Нагревательная пленка не должна подходить к стене ближе, чем на 10 см.
Полосы нагревательной пленки укладывают на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см. Сгибать нагревательный элемент под углом 90 град и более нельзя, так как она выйдет из строя.
Места разрезов термопленки, где разрезаны токопроводящие шины, необходимо заизолировать полосками битумной изоляции, которая поставляется в комплекте теплого пола. Для монтажа контакта вставьте его точно по середине торца токопроводящей шины и плотно прижмите плоскогубцами.
Инфракрасная система подогрева полов под ламинатом Нагрев пола с подогревом
Описание продукта
Применение углеродной нагревательной пленки в системах напольного отопления
Инфракрасная углеродная нагревательная пленка может быть адаптирована для удовлетворения ваших потребностей независимо от размера, формы или расположение вашего жилого помещения, например, наша система отопления может использоваться в следующих помещениях:
1 . Гостиницы, школы и общежития: — Наши обогреватели идеально подходят для этих помещений, так как всеми комнатами можно управлять с помощью одного центрального термостата
2 .Офисы и здания: — Улучшение качества воздуха благодаря нашей системе подогрева полов означает более счастливые и продуктивные сотрудники. Он также позволяет разместить другое жизненно важное офисное оборудование и оборудование.
3. Рестораны. Доказано, что системы напольного отопления улучшают качество воздуха, снижают уровень влажности и ограничивают распространение бактерий, помогая вашему ресторану соответствовать требованиям безопасности и здоровья
4 Бунгало — для жилья, где нет подключения к газовой линии, электрическая углеродная нагревательная пленка представляет собой жизнеспособную альтернативу
5. Детские сады — Создайте для своих детей здоровую и безопасную среду для игр! Наша система подогрева пола предотвращает такие риски, как тепловые ожоги и несчастные случаи из-за спотыкания. Это также экономит место, давая им больше места для работы.
6. Больницы — Наши пленочные теплые полы обеспечивают лучшее качество воздуха, чем обычные системы. Научно доказано, что она помогает уменьшить количество пылевых клещей и развитие вирусов и бактерий.
7. Стальные контейнеры — пока есть электричество, нашу нагревательную пленку можно установить в любых стальных или транспортных контейнерах.
8 . Балконы — Так как наша углеродная нагревательная пленка легкая и занимает очень мало места, ее можно легко адаптировать к вашему балконному пространству без риска нарушения его структурной целостности.
Вот технические параметры нагревательной пленки, пожалуйста Пожалуйста, проверьте, соответствует ли он вашим требованиям, или свяжитесь со мной, чтобы порекомендовать вам продукты.
Режим | GPTC-GAL-A150 | GPTC-GAL-A220 | GPTC-GAL-A240 | GPTC-GAL-A80 |
Размер | 50 * 1000 см (30 см 60 см 80 см доступно) | |||
Мощность | 150 Вт / м2 | 220 Вт / м2 | 240 Вт / м2 | 80 Вт / м2 |
Электрический Текущий | 0.68A | 1.0A | 1.09A | 0.36A |
Напряжение | 220 В (доступно 110 В) | |||
Толщина | 0,3 мм | |||
Температура поверхности | ≈40 ℃ | ≈47 ℃ | ≈52 ℃ | ≈28 ℃ |
Преимущества
Преимущество нашей углеродной нагревательной пленки PTC 9002
.) Быстрый нагрев, всего несколько секунд
2.) Срок службы более 200000 часов
3.) Двойная защита —- Водонепроницаемость и подавление электромагнитных помех
4). точное управление
5.) Преобразование тепла выше 99%.
6.) Энергосбережение более 50%
7.) ЭКО, без пыли и тихо
8.) Сверхвысокая изоляция 3750 В
9.) Гибкий многогранный нагрев
10.) Здравоохранение в дальнем инфракрасном диапазоне
Новый дизайн
Application
Рабочая температура нагревательной пленки составляет 28 ℃ ~ 65 ℃, поэтому ее можно использовать практически в любой области, а с нашим решением нагревательная пленка доступна практически для любого пола.
Упаковка и доставка
Упаковка, нагревательная пленка и аксессуары
Размер L: 250 Вт: 250 H530 мм
Вес 22 кг в картонной коробке (100 метров)
Детали упаковки Обычная упаковка — это картонная коробка (размер: Д * Ш * В). Если контейнер. Мы будем использовать полиэтиленовую пленку для упаковки или упаковать ее в соответствии со специальным запросом клиентов.
Наша компания
О нас
Xi’an Rise General Industrial Co., Ltd. — высокотехнологичное предприятие, которое производит изделия для обогрева в дальнем инфракрасном диапазоне из графена. Он объединяет исследования и разработки,
производства, продажи и технические услуги. Он имеет независимый отдел исследований и разработок.
Мы являемся Rise General Technology в Китае, предлагая лучшее решение и гарантируя, что каждый клиент доволен нашим качеством, ценой и доставкой.
Наша служба
FAQ
Вопрос 1. Можете ли вы работать с ODM и OEM?
Ответ: Да, конечно! Мы можем сделать.Поскольку мы являемся фабрикой, стремящейся к расширению глобального рынка, поэтому мы
ценим каждого клиента и любую возможность с вашей стороны.
Вопрос 2. Предоставляете ли вы бесплатные образцы?
Ответ: Да, я могу предоставить бесплатные образцы, но вы должны заплатить, и мы вернем вам деньги, когда вы разместите заказ
.
Вопрос 3. Вы фабрика или торговая компания?
Ответ: Мы на заводе, недалеко от порта и аэропорта Шэньчжэнь.
XI’an Galaxy Rising Industrial Co. Ltd — компания, специализирующаяся на производстве электронагревательной пленки, электрического кабеля
и коврика для подогрева пола.10 лет
опыта в международной торговле и отличные характеристики наших продуктов помогают нам пользоваться высокой репутацией
в странах ЕС, Австралии и Северной Америки.
.
20м2 комплектов инфракрасной нагревательной пленки, инфракрасный обогреватель комнаты с пленкой для теплого пола AC220V Простота установки | |
Номинальная мощность: 220 Вт / м2 (+ -10%)
Рабочее напряжение: 220 ~ 240 В переменного тока, 50/60 Гц
Ширина: 50см, 80см, 100см
Толщина: 0,338 мм (есть продавцы, которые продают пленку 0,25 мм вместо пленки 0,338 мм)
В комплект входит: 20м2 нагревательных пленок
2 термостата (в комплекте внешний датчик 3 метра)
24 шт х зажимов
1 рулон x изоляционная паста (1.8м)
1 рулон x изоляционная лента (15 м)
================================================== =========================================
Реальных фотографий:
================================================== =========================================
Номинальных товаров (Нажмите на картинку, чтобы проверить):

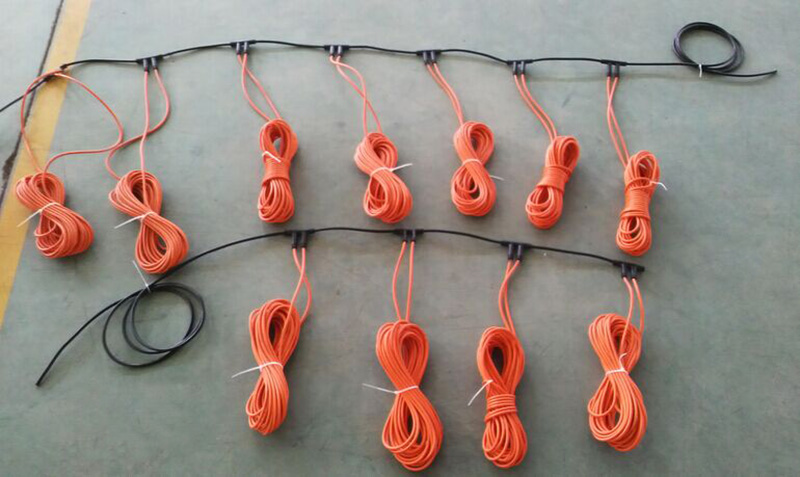

1) Аксессуары для установки нагревательной пленки:
2) Щелкните изображение ниже, чтобы найти другие термостаты:
================================================== =========================================
Руководство по установке:
.
Системы подогрева полов Напольное электрическое инфракрасное альтернативное отопление
Описание продукта
Применение углеродной нагревательной пленки в системах напольного отопления
Инфракрасную углеродную нагревательную пленку можно настроить в соответствии с вашими потребностями, независимо от размера, формы или расположение вашего жилого помещения, например, наша система отопления может использоваться в следующих помещениях:
1 . Гостиницы, школы и общежития: — Наши обогреватели идеально подходят для этих помещений, так как всеми комнатами можно управлять с помощью одного центрального термостата
2 .Офисы и здания: — Улучшение качества воздуха благодаря нашей системе подогрева полов означает более счастливые и продуктивные сотрудники. Он также позволяет разместить другое жизненно важное офисное оборудование и оборудование.
3. Рестораны. Доказано, что системы напольного отопления улучшают качество воздуха, снижают уровень влажности и ограничивают распространение бактерий, помогая вашему ресторану соответствовать требованиям безопасности и здоровья
4 Бунгало — для жилья, где нет подключения к газовой линии, электрическая углеродная нагревательная пленка представляет собой жизнеспособную альтернативу
5. Детские сады — Создайте для своих детей здоровую и безопасную среду для игр! Наша система подогрева пола предотвращает такие риски, как тепловые ожоги и несчастные случаи из-за спотыкания. Это также экономит место, давая им больше места для работы.
6. Больницы — Наши пленочные теплые полы обеспечивают лучшее качество воздуха, чем обычные системы. Научно доказано, что она помогает уменьшить количество пылевых клещей и развитие вирусов и бактерий.
7. Стальные контейнеры — пока есть электричество, нашу нагревательную пленку можно установить в любых стальных или транспортных контейнерах.
8 . Балконы — Так как наша углеродная нагревательная пленка легкая и занимает очень мало места, ее можно легко адаптировать к вашему балконному пространству без риска нарушения его структурной целостности.
Вот технические параметры нагревательной пленки, пожалуйста Пожалуйста, проверьте, соответствует ли он вашим требованиям, или свяжитесь со мной, чтобы порекомендовать вам продукты.
Серия GPTC-GAL-A
Режим | GPTC-GAL-A150 | GPTC-GAL-A220 | GPTC-GAL-A240 | GPTC-GAL-A80 |
Размер | 50 * 1000 см (30 см 60 см 75 см доступно) | |||
Мощность | 150 Вт / м2 | 220 Вт / м2 | 240 Вт / м2 | 80 Вт / м2 |
Электрический ток | 0.68A | 1.0A | 1.09A | 0.36A |
Напряжение | 220 В (доступно 110 В) | |||
Толщина | 0,3 мм | |||
Температура поверхности | ≈40 ℃ | ≈47 ℃ | ≈52 ℃ | ≈28 ℃ |
GPTC-GAL-B Series
Mode | GPTC-GAL-B90 | GPTC-GAL-B120 | GPTC-GAL-B160 | GPTC-GAL-B80 |
Размер | 50 * 1000 см | |||
Мощность | 90 Вт / м2 | 120 Вт / м2 | 160 Вт / м2 | 80 Вт / м2 |
Электрический ток | 3.75A | 5A | 6,66A | 0,33A |
Напряжение | 24 В | |||
Толщина | 0,3 мм | |||
Температура поверхности | ≈33 ℃ | ≈38 ℃ | ≈48 ℃ | ≈28 ℃ |
Преимущества
Преимущество нашей углеродной нагревательной пленки PTC:
1.) Быстрый нагрев, всего за несколько секунд
2.) Более 200000 часов Срок службы
3.) Двойная защита —- Водонепроницаемость и подавление электромагнитных помех
4). Интеллектуальное точное управление
5.) Преобразование тепла выше 99%.
6.) Энергосбережение более 50%
7.) ЭКО, без пыли и тихо
8.) Сверхвысокая изоляция 3750 В
9.) Гибкое многогранное нагревание
10.) Здравоохранение в дальнем инфракрасном диапазоне
Нагревательная пленка PTC Подробности Показать:
5 9000
Приложение
Рабочая температура нагревательной пленки составляет 28 ℃ ~ 65 ℃, поэтому ее можно использовать практически в любой области, а с нашим решением нагревательная пленка доступна практически для любого пола.
Также применяется к:
Нагревание цементного тротуара, обогрев ванных комнат, электрическое отопление Канг, бассейн с постоянной температурой, паровая система, система растапливания снега, земледелие Нагревание, продукты для физиотерапии в дальнем инфракрасном диапазоне, Другие серии теплоизоляции …
Упаковка и доставка
Упаковка, нагревательная пленка и аксессуары
Размер L: 250 Вт: 250 H530 мм
Вес 22 кг в картонной коробке ( 100 метров)
Подробности упаковки Обычная упаковка — картонная коробка (размер: Д * Ш * В).Если container.We будет использовать полиэтиленовую пленку для упаковки или упаковать ее по специальному запросу клиентов.
Наша компания
О нас
Xi’an Riseife Industrial Co., Ltd. — высокотехнологичное предприятие, которое производит изделия для обогрева в дальнем инфракрасном диапазоне из графена. Он объединяет исследования и разработки,
производства, продажи и технические услуги. Он имеет независимый отдел исследований и разработок.
Мы являемся Rise General Technology в Китае, предлагая лучшее решение и гарантируя, что каждый клиент доволен нашим качеством, ценой и доставкой.
Наша служба
FAQ
Вопрос 1. Можете ли вы работать с ODM и OEM?
Ответ: Да, конечно! Мы можем сделать. Поскольку мы являемся фабрикой, стремящейся к расширению глобального рынка, поэтому мы
ценим каждого клиента и любую возможность с вашей стороны.
Вопрос 2. Предоставляете ли вы бесплатные образцы?
Ответ: Да, я могу предоставить бесплатные образцы, но вы должны заплатить, и мы вернем вам деньги, когда вы разместите заказ
.
Вопрос 3. Вы фабрика или торговая компания?
Ответ: Мы на заводе, недалеко от порта и аэропорта Шэньчжэнь.
XI’an Galaxy Rising Industrial Co. Ltd — компания, специализирующаяся на производстве электронагревательной пленки, электрического кабеля
и мата для теплого пола. 10 лет
опыта в международной торговле и отличные характеристики нашей продукции помогают нам наслаждаться
a высокая репутация среди стран ЕС, Австралии и Северной Америки.
.
Простая установка Водонепроницаемость Подключение Собранный Углеродное волокно Инфракрасное отопление Провод подогрева пола Электрический пол Горячая линия 24K | покрытие пола из проволоки | тип пола лифт
Простая установка Водонепроницаемое соединение Собранный Углеродное волокно Инфракрасное отопление Провод подогрева пола Электрический пол Горячая линия 24K
Подробнее о продукте:
Название продукта: провод подогрева пола из углеродного волокна
Изоляционные материалы: FEP
Материал внешней оболочки: модифицированный ПВХ.
Температура: предел 200 градусов Цельсия
Нагревательный провод: 24К
Максимальная температура поверхности: 65 C
Испытание высокого напряжения: 3000 В
Диаметр: 5.7 ± 0,2 мм
Дополнительные цвета: оранжевый
Инфракрасная длина волны: 8UM-18UM
Сопротивление проводника: 17 ± 10% Ом / м
Длина: 12,5 метров на комплект, свяжитесь с нами, чтобы изготовить больше комплектов на холодной проволоке.
Фотографии Продукта:
Водонепроницаемые соединения типа «K» и «T» будут отправлены только случайно. То же качество.
Примечание: мы можем изготовить больше комплектов на одном холодном кабеле при параллельном подключении в соответствии с размером вашего дома, пожалуйста, обратитесь к изображениям, например, если вы покупаете комплект из 4 комплектов 840 Вт, он будет таким же, как На рисунке 4 комплекта собраны на одном проводе питания.
У нас в магазине есть специализированные термостаты для теплого пола, ~~~ Нажмите на картинку, чтобы купить ~~~
Как выполнить проводку?
Приложения продукта:
1. Подогрев пола для дома и офиса: дома, виллы, отели, офисные здания, больницы, торговые центры.
2. Подогрев полов в общественных местах: бассейн, футбольное поле, спортзал, музей, мемориальный зал, детский сад.
3.Подогрев полов для крупных общественных объектов: автовокзал, автостоянка, аэропорт, автомагистрали.
4. Полы с подогревом для профессиональной сферы: Ботанический сад, теплица, лаборатория.
И другие системы отопления … и т. Д.
Расчет мощности продукта:
Напряжение * напряжение / общее сопротивление = мощность
Например: углеродное волокно 24K, длина 12,5 метра.
220В × 220В / (12.5 м x 17 Ом) ≈230 Вт
Преимущества продукта:
1. Высокая энергоэффективность: нет необходимости в другой среде передачи, эффективность электротермического преобразования превышает 98%.
2. Удобный и здоровый: новый инфракрасный подогрев пола, обеспечивает равномерность температуры, способствует циркуляции крови.
3. Простота установки: нагревательный провод из углеродного волокна стоит недорого, имеет длительный срок службы, инвестиции, выгоду в течение всей жизни и низкие затраты на техническое обслуживание.
И так далее…
Сведения о доставке:
1) Товар будет отправлен в течение 48 часов после получения вашего очищенного платежа. Мы не можем отправить товар по воскресеньям и в другие праздничные дни.
2) импортные пошлины, налоги и сборы не включены в стоимость товара или стоимость доставки. Эти обязанности ответственность покупателей
3) Мы отправляем товары по вашему адресу, оставленному в системе, за исключением особых примечаний от покупателей! При покупке товаров на Алиэкспрес убедитесь, что ваш адрес правильный.
.
