Для регулирования циркуляции теплоносителя и степени его нагрева в системе отопления устанавливают коллектор для водяного тёплого пола. Смесительный узел выполняет и другие функции: измеряет давление в системе отопления, обеспечивает равномерную подачу теплоносителя, помогает устранять воздух из контура отопления.
Коллектор использует простой принцип работы, но без его помощи система отопления, использующая больше чем один водяной контур, не сможет эффективно работать и отапливать помещение.
Обязательно ли нужен смесительный узел
Правомерный вопрос, особенно если учесть, приличную стоимость коллектора. Следует признать, водяные теплые полы без смесительного узла могут нормально работать, но только при условии, что они имеют один отопительный контур. Что это означает на практике?
Согласно рекомендациям производителя, длина укладываемой трубы в теплых полах не должна превышать 70 м. Если учесть, что при максимальном разрыве шага между трубами, этого количества хватит только для 7 м², не сложно подсчитать, для отопления средних размеров комнаты потребуется уложить сразу три контура.
В большинстве случаев теплые полы укладывают сразу для нескольких комнат: прихожей, ванной, кухни и т.д. Обеспечить равномерную подачу теплоносителя без подключения к коллектору котельной нереально. Но если необходимо отапливать только одно небольшое по размерам помещение, тогда можно обойтись без смесительного узла.
Монтаж без коллектора имеет несколько недостатков, среди которых: подача теплоносителя с температурой идентичной той, что и в общей системе отопления, невозможность автоматического удаления воздушных пробок и контроля давления.
Принцип работы коллектора теплого пола

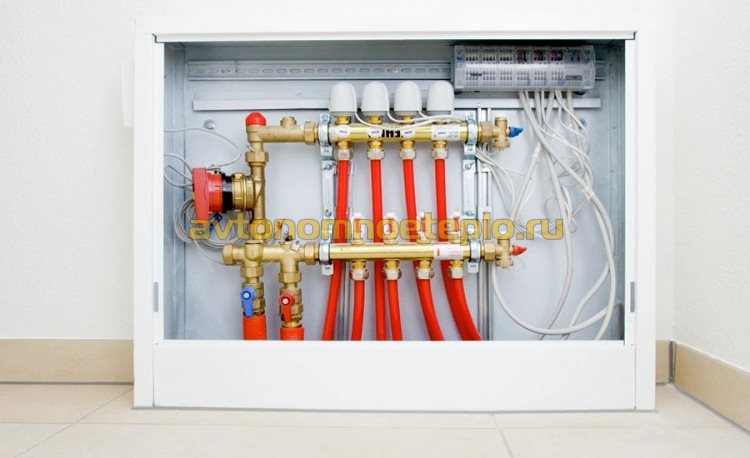

Смесительный узел для систем водяного теплого пола имеет простое, но достаточно эффективное устройство, состоящее из следующих узлов:
- Циркуляционный насос – устанавливается на подаче теплоносителя. Насос позволяет установить и поддерживать необходимое давление в системе отопления, а также регулирует скорость циркуляции жидкости по водяному контуру.
- Узел подмеса – по сути, представляет собой регулирующий клапан, отвечающий за подпитку водяного контура горячей водой. Принцип работы узла подмеса заключается в следующем – термодатчик дает сигнал на открытие клапана и добавление нагретого теплоносителя в систему до тех пор, пока температура жидкости не достигнет определенной заданной температуры. После этого подается сигнал на закрытие. В качестве датчика используется сервопривод для коллектора.
- Распределительная гребенка – имеет несколько отводов для одновременного подключения нескольких водяных контуров. На гребенке установлены расходомеры, позволяющие контролировать расход теплоносителя по зонам.
- Воздухоотводчик или система выпуска воздуха – самый простой коллектор не имеет клапана сброса воздуха. Обычно сепараторы устанавливают в уже готовых смесительных узлах, изготовленных известными производителями. Предназначение сепаратора состоит в автоматическом удалении воздуха из водяного контура.
Принцип работы и устройство коллектора водяного теплого пола несколько отличается от типа используемого клапана, регулирующего расход теплоносителя.
Как правильно собрать и подключить коллектор
Обычно, монтажная схема коллектора водяного теплого пола вложена в комплект готового смесительного узла. Согласно плану, от мастера, выполняющего сборку, потребуется:
- Установить рамку – коллектор монтируется в горизонтальном положении прямо на стену, либо в вырезанную нишу. Единственным условием монтажа является свободный доступ к стрелке труб отопления. Также возможна установка коллекторного шкафа своими руками. Шкаф позволит скрыть разводку от посторонних глаз, что особенно важно, если под котельную используется ванная или прихожая.
- Подключение к котлу – подача теплоносителя осуществляется снизу, обратка идет поверху. Перед рамкой обязательно устанавливаются шаровые отсекающие. Сразу за кранами устанавливается насосная группа. Для поддержания необходимой температуры, нагретый теплоноситель используется только частично. Насос не только создает необходимое давление в системе отопления, но и помогает смешивать остывшую воду из контура полов и нагретую, идущую от котла.
- Монтируется пропускной клапан, имеющий ограничитель температуры. За клапаном устанавливается распределительная гребенка. Разводка коллектора на тёплые полы выполняется следующим образом. Трубы, идущие в теплый пол, крепятся сверху, из системы отопления снизу. Если необходимо собрать распределительный коллектор теплого водяного пола своими руками, в гребенку устанавливают запорные краны с встроенным терморегулятором.
Практика показывает, что оптимальным вариантом является приобретение готовой конструкции. Сборка коллектора даже профессионалом и самостоятельная регулировка клапанов трудоемкий процесс, для выполнения которого требуются определенные навыки и опыт работы. - Подключение коллектора теплого водяного пола требует использования специальных комплектующих. Используют компрессионные фитинги, состоящие из опорной втулки, зажимного кольца и промежуточной латунной гайки. После монтажа осуществляется настройка коллектора.
- Опрессовка коллектора – после окончания монтажных работ, необходимо проверить герметизацию соединений. Для этого укомплектованную коллекторную группу подключают к насосу (опрессовщику). С помощью опрессовщика нагнетают давление в системе. Водяной контур оставляют под давлением на сутки. Если показатели давления не изменились, значит, установка коллектора тёплого пола своими руками была выполнена правильно и смесительный узел готов к эксплуатации.
На первый взгляд, монтаж коллектора своими руками, кажется достаточно простым. Но как показывает практика, лучше не приступать к установке без наличия необходимого инструмента и специальных навыков.
Как регулировать температуру пола коллектором
Узел управления позволяет точно отрегулировать температуру циркулирующего теплоносителя. Для чего это нужно?
В обычных котлах вода нагревается в диапазоне от 60 до 85°С. Температура теплого пола согласно рекомендациям производителя, не должна превышать 30°С.
Регулировка коллекторной группой, выполняется следующим образом:
- Смесительный клапан подмешивает к остывшей воде горячий теплоноситель. Процесс регулировки выполняется вручную либо с помощью сервопривода (не входит в базовую комплектацию коллектора и приобретается отдельно).
- С помощью запорных кранов – узел регуляции полов в сборе имеет несколько шаровых отсекающих, обычно устанавливаемых на подачу и обратку для каждого запитанного контура. Запорные краны регулируют интенсивность подачи теплоносителя для каждой зоны системы отопления.
Комплектующие для коллектора следует подбирать исключительно одного производителя. Еще лучше приобрести уже готовый смесительный узел. Как показывает практика, только в таком случае, схема подключения коллекторной группы, будет на 100% работоспособной.
Как выбрать коллектор для водяного пола
Устройство коллекторного шкафа позволяет выбрать разные системы регулирования и подачи теплоносителя. У каждого производителя существует несколько вариантов регулировочно-смесительного оборудования, но в основном выбор ограничен следующими устройствами.
- Конструкция с трёхходовым клапаном – является универсальным устройством. Технология монтажа коллектора с трехходовым клапаном допускает дополнительную установку сервоприводов и погодозависимой автоматики. Обычно гидравлическую рамку устанавливают для больших помещений. После этого клапан сам создает оптимальное рабочее давление, регулирует температуру и подачу теплоносителя.
- Двухходовая схема обвязки коллектора – особенностью такого решения является то, что, подогрев теплоносителя осуществляется в постоянном режиме. Смесительный узел работает как простой механизм. Подача нагретого теплоносителя осуществляется постоянно, но клапан регулирует количество подачи. В результате удается избежать перегрева и обеспечить равномерный прогрев помещения.
Даже самые современные универсальные коллекторы с двухходовым клапаном имеют один существенный недостаток – невозможность использования для помещений свыше 200 м². Обязательной деталью для сборки коллектора с двухходовым клапаном, являются термостатические регулировочные узлы. Также потребуется использование расходомеров.
При выборе подходящего смесительного узла, следует обратить внимание на размеры коллектора. Существуют разные схемы смесительных узлов водяного теплого пола, зависящие от количества контуров, подключенных к системе отопления.
Самодельный распределительный коллектор можно собрать по личному усмотрению с любым количеством патрубков. Профессионалы советуют оставить несколько отводов для возможного увеличения контуров отопления в будущем.
Расчет параметров смесительного узла необходимо доверить профессионалам. Выполнить все необходимые подсчеты самостоятельно достаточно сложно. Специалисты подберут наиболее подходящие материалы для сборки узла.
Частые ошибки при сборке и установке коллектора
Существует несколько распространенных ошибок, обычно допускаемых при сборке или установке смесительного узла:
- Неправильные настройки балансировочного клапана. Расчет нагрузки на водяной контур высчитывают еще до монтажа системы отопления. Подачу воды выполняют по предварительно полученным результатам.
- Отсутствие воздушного клапана в гребенке. Даже если в конструкции не предусмотрен сепаратор, его устанавливают в обязательном порядке. Появившиеся воздушные пробки являются основной причиной, по которой теплые полы теряют работоспособность.
- Ошибки в расположении подающего коллектора. Подача теплоносителя осуществляется с верхней, а не нижней планки.
- Установка нескольких насосов без использования обратных клапанов. Применение регулирующей арматуры в этом случае позволяет устранить вероятность циркуляции теплоносителя через отключенный насос. Принципиальная схема установки обратного клапана предназначена предотвратить утечку теплоносителя. Самостоятельно и правильно заполнить теплые полы заново достаточно проблематично.
- Отсутствие грамотной схемы подключения водяного теплого пола без коллектора. Самостоятельная сборка коллектора достаточно сложный процесс, но при условии соблюдения рекомендаций, выполнить монтаж самостоятельно, возможно.
При условии, подключения только одного водяного контура, можно вовсе обойтись без монтажа коллектора. В любом случае, потребуется правильно рассчитать тепловую нагрузку системы отопления, а для этого нужна помощь специалиста. Во время выполнения проекта будет рассчитан оптимальный вариант расположения коллекторного шкафа.
Правильный монтаж и последующую регулировку смесительного узла может выполнить исключительно специалист. Для установки требуется предварительно выполнить грамотный расчет тепловой нагрузки и составить подходящую схему отопления.
Коллекторная группа для теплого пола
Основным конструктивным элементом системы водяного теплого пола является коллекторный узел, отвечающий за распределение теплоносителя. С помощью этого элемента системы отопления жидкости с разными температурными показателями смешиваются в определенных пропорциях, что позволяет обеспечивать необходимый режим подогрева.

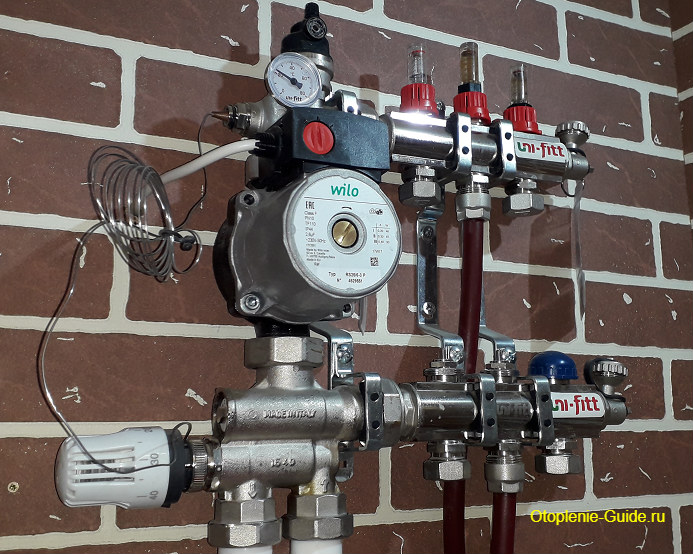

Коллекторный узел с циркуляционным насосом Wilo.
Контроль над данным процессом осуществляется за счет работы различных деталей, входящих в состав коллекторной группы. Датчики, реагирующие на температуру как теплоносителя, так и окружающей среды, передают сигнал рабочим клапанам, благодаря которым осуществляется смешение потоков.
Конструктивные элементы коллекторной группы для теплого пола
Для корректной работы системы «теплый пол», в которой предусмотрена естественная циркуляция, важным условием является оптимальный уровень уклона. Однако более эффективной и надежной считается коллекторная группа, в комплект которой входит насосное оборудование, обеспечивающее принудительную циркуляцию.

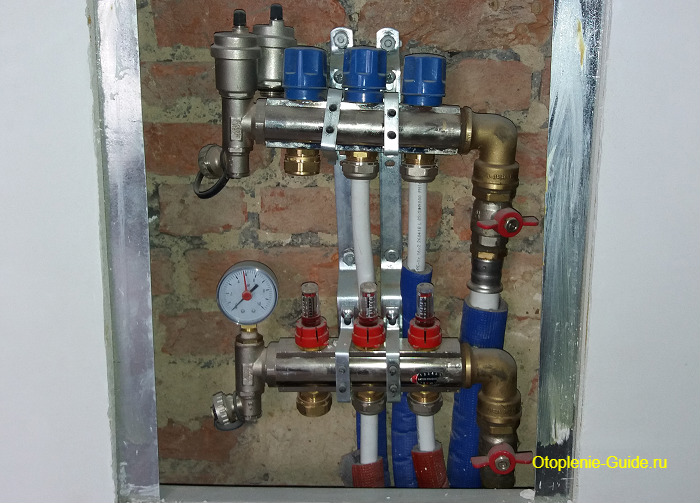

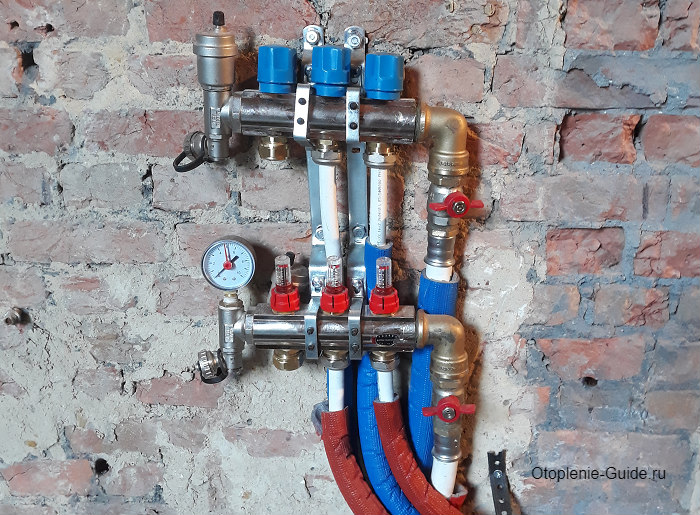

Коллекторная группа системы отопления теплый пол в частном доме.
Готовый к использованию коллектор состоит из следующих деталей:
- смесительный клапан, посредством которого регулируется количество поступающей в систему горячей воды. Открытие его происходит в ответ на получаемые сигналы от датчиков, фиксирующих изменение показателей температур. По мере достижения необходимых температурных параметров теплоносителя клапан автоматически закрывается;
- циркуляционный насос, укомплектованный специальным датчиком, позволяющим контролировать давление в системе. Данное оборудование устанавливают на подающем трубопроводе. При использовании насоса циркуляция теплоносителя осуществляется в необходимом для определенных условий объеме;

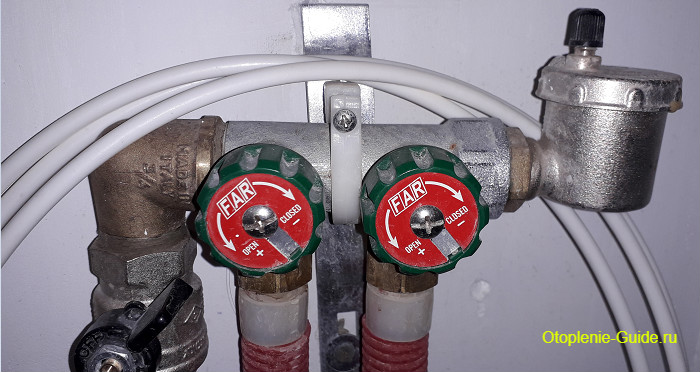

Коллектор теплого пола в санузле квартиры.
- распределительная гребенка, состоящая из нескольких соединительных элементов, к которым подводится водяной контур. Наличие данной детали позволяет равномерно распределять теплоноситель по всей системе. Для этого используются расходомеры, которые монтируют на отводы;
- воздухоотводчик, функция которого заключается в предотвращении завоздушивания трубопроводов, что может стать причиной некорректной работы системы. Такими элементами сегодня комплектуются многие коллекторные группы;
- метеодатчик, реагирующий на температурные параметры окружающей среды. Задача данного элемента заключается в регулировании температуры теплоносителя, исходя из конкретных погодных условий.
Установка коллекторного узла, как и монтаж других элементов теплого пола, требует идеальной точности. В противном случае работоспособность всей системы может быть нарушена.

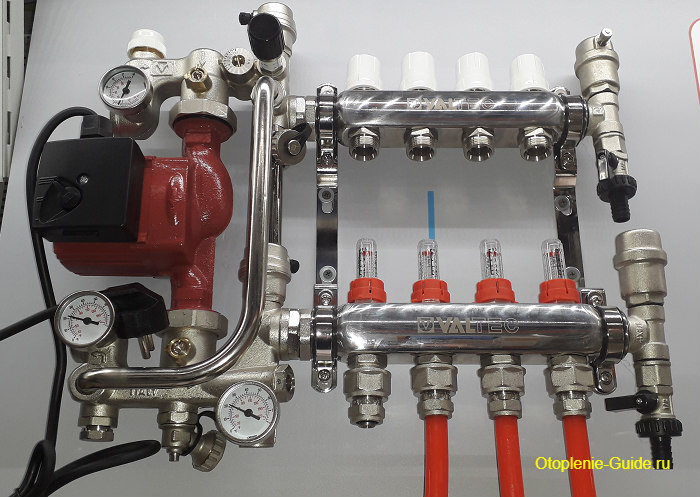

Коллекторный узел Valtec.
Разновидности смесительных клапанов
Коллекторные группы для теплого пола могут состоять из двухходовых или трехходовых клапанов. При этом они имеют существенные функциональные отличия.
Устройство с двухходовым клапаном работает по следующему принципу:
- Термоголовка, оснащенная специальным температурным датчиком, реагирует на показатели нагрева теплоносителя, который поступает в рабочие контуры.
- При повышении температуры жидкого вещества до определенного значения термоголовка воздействует на клапан, который прикрывается для уменьшения подачи теплоносителя.
- При пониженной температуре воды происходит открытие клапана, в результате чего в контуры начинает поступать большее количество жидкости.
Двухходовое устройство отличается низкой пропускной способностью, за счет чего происходит постепенный нагрев. Для помещений, общей площадью менее 200 м², преимущественно используют именно такое смесительное оборудование.
Трехходовой клапан работает иначе:
Подача подогретой воды, поступающей непосредственно из котла, происходит одновременно с поступлением «обратки» посредством байпаса.
При изменении положения заслонки, установленной внутри клапана, задается необходимый показатель температуры поступающего в трубопровод теплоносителя.
Трехходовой клапан целесообразно использовать в системах, применяемых для эффективного обогрева больших площадей. Однако в данном случае нельзя исключать периодические температурные скачки. Поэтому имеет смысл выбирать коллекторную группу с функцией автоматической регулировки температуры.
Система отопления частного дома.
Почему выгодно использовать коллекторы?
Укомплектованные всеми необходимыми элементами коллекторные группы для теплого пола – это отличная возможность:
- экономить энергоресурсы, расход которых значительно сокращается после замены традиционной системы отопления;
- практически исключить вероятность пожароопасной ситуации, поскольку все элементы устройства надежно скрыты;
- продлить срок эксплуатации системы, ограничившись лишь своевременной заменой трубопроводов;
- добиться оптимального микроклимата в любом помещении.
При покупке готовой коллекторной группы теплого пола, монтажные работы вполне можно осуществить самостоятельно, без привлечения специалистов.
Видео
Коллектор для теплого пола — это распределительный узел, который перенаправляет теплоноситель от котла отопления по нескольким контурам системы обогрева полов. Но в зависимости от комплектации конструкции на него могут возлагаться и другие функциональные задачи. Например, обезвоздушивание системы, регулировка подачи объемов теплоносителя и контроль его расхода при помощи ручных или автоматизированных расходомеров. Этим фактически обеспечивается поддержание требуемой температуры в нагревательных контурах теплого пола (ТП).
Среди монтажников отопительных систем, из-за характерного внешнего вида коллектора, широко распространено его другое сленговое обозначение – «гребенка».
Рисунок 1.
Функциональные основы и базовые разновидности коллекторов
Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.
Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.
С фитингами для подключения контуров
Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.
Рисунок 2.
С интегрированными кранами
В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки. Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.
Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.
Рисунок 3.
С регулировочными вентилями
Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.
Рисунок 4.
Сборка из подающего и обратного коллекторов
К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.
Рисунок 5.
ВАЖНО! Настоятельно рекомендуется приобретать гребенки не по одной, а в уже готовой комплектации – парой с крепежами и техническими отверстиями под дополнительное оборудование. Это не только существенно ускорит процесс установки, но и поможет избежать многих ошибок монтажа.
От простого к сложному
Полностью укомплектованный коллектор для теплого пола может собираться по нескольким рабочим схемам. Тем не менее, у них у всех схожий принцип работы. Одна из типичных сборок (Рис. 6), состоит из следующих элементов:
- Кран на распределительную гребенку.
- Расходомеры (ротаметры).
- (а/b) Краны для слива теплоносителя с подающей и обратной линий соответственно.
- Ручные клапаны регулировки расхода теплоносителя.
- Манометр.
- Кран на обратку.
- Трехходовой клапан.
- Циркуляционный насос.
Рисунок 6.
Рассмотрим наиболее значимые по функциональности элементы устройства, их основные типы и назначение.
Регулировка подачи теплоносителя
Если тёплый пол в квартире имеет несколько контуров, отличающихся по длине или температурным режимам, выручит установка распределительного коллектора отопления с расходомерами (ротаметрами, рис. 7). Дело в том, что теплоноситель идет по пути наименьшего гидравлического сопротивления, то есть, прежде всего, он будет направляться в трубопроводы небольшой протяженности. Чтобы большие петли нагревались с той же интенсивностью, необходимо отрегулировать подачу жидкости, снизив ее для коротких трубопроводов и увеличив для более длинных. Поэтому гребенка водяного теплого пола и комплектуется балансировочным ротаметром на каждую петлю.
По шкале расходомера определяется интенсивность потока теплоносителя в отдельно взятом контуре. А уже в соответствие с этими показателями настраивается пропускная способность расходного клапана.
Приобретение и использование регулируемых ротаметров оправданно только в случае ручной настройки количества теплоносителя для циркуляции по веткам. Если же каждый контур регулируется собственным сервоприводом под управлением электронного термостата, то использование подобной арматуры не требуется. При этом в работающем в автоматическом режиме коллекторном блоке, для дополнительной визуализации могут монтироваться ротаметры без функции регулирования. Однако такие приборы устанавливаются уже не сверху на корпус гребенки, а врезаются межу её отводом для подключения петли и выходом трубопровода теплого пола.
Рисунок 7.
Регулировка температуры теплоносителя
Регулировка температуры тёплого пола должна содержать два главных этапа. Первый касается общей подготовки теплоносителя при его отборе из высокотемпературной отопительной системы первичного контура. Он осуществляется посредством взаимодействия элементов насосносно-смесительного узла (НСУ, рис. 6, поз. 7 и 8) или смесительно-регулировочного блока. Обычно главными элементами первого этапа подготовки теплоносителя выступают циркуляционный теплонасос и автоматический трехходовой кран либо трехходовой кран-автомат без насоса. Задача смесительных узлов заключается в доведении температуры первичного теплоносителя (70-900С) до приемлемых для водяного обогрева полов – 40-500С.
Устройство и работа НСУ подробно описаны в отдельной нашей статье. Однако здесь следует уточнить, что комплектация коллектора может включать смесительный узел или собираться без него. Если отопление полов состоит из разветвленной сети тепловых контуров и содержит несколько коллекторных распределителей, тогда НСУ (ввиду его дороговизны) оптимально выносить в общий на всю систему блок. Если же коллектор всего один, то он может сразу совмещаться со смесителем в едином монтажном шкафу.
Рисунок 8.
Второй этап регулировки температуры теплого пола касается непосредственно оснащения гребенки, где уже тепловые параметры циркулирующей жидкости нивелируются в соответствии с запросами по каждой ветке. Индивидуальная настройка температуры для каждого контура осуществляется термостатическими клапанами механического действия либо автоматическими клапанами с сервоприводами (Рис. 8).
Сервоприводы, получающие команды от выносного термостата, являются исполнительными устройствами для управления работой коллектора водяного теплого пола. Хотя подобная автоматика является достаточно дорогостоящей, она предоставляет возможность организации более комфортных условий обогрева.
Рабочие части термостатической запорно-регулирующей арматуры как механической, так и под управлением сервоприводов монтируются на обратную гребенку вместо ручных клапанов (см. рис. 6, поз.4). В результате, собранный коллектор для тёплого пола с расходомерами, термостатическими механическими головками и автоматическим трехходовым краном может иметь вид, как показано на рисунке 9.
Рисунок 9.
Группа безопасности
Группа безопасности для коллектора теплого пола может иметь несколько урезанный вариант. Это связано с тем, что система отопления должна быть укомплектована соответствующим устройством, размещенным возле котла. Коллектор тёплых полов может быть доукомплектован автоматическим воздухоотводчиком с отрывным клапаном, а также сливным краном (желательно с насадкой под шланг) для удаления теплоносителя из системы. Всё это крепится с торца гребёнки на специальном переходнике. Рекомендуется устанавливать такую группу как на гребенке подачи, так и на возвратной. На фото рисунке 10 показан как раз подобный вариант сборки. Он также включает отсечные краны на американках для подвода/отвода теплоносителя из основной подачи/обратки и термометры для удобства настройки системы водяного теплого пола.
Рисунок 10.
Как выбрать коллектор для теплого пола
Основным параметром выбора коллектора для теплого пола является количество контуров, которые предстоит подключить. Мастера рекомендуют приобретать гребенку, с запасом на один выход, на случай возникновения необходимости разбивки на две ветки слишком протяженного контура или подключения дополнительного контролирующего оборудования (термометра, манометра).
Второй критерий подбора – это материал изготовления корпуса гребенки. Надежными изделиями являются коллекторы из латуни или нержавейки, а также из бронзы, произведенные по отечественным гостам либо европейским стандартам качества. «Китайские» же из сомнительных сплавов можно приобретать только после того, как продавец продемонстрирует сертификат соответствия, а сама гребенка будет всесторонне рассмотрена на предмет каверн, трещин или следов коррозии.
Хотя на самом деле большинство современной продукции, если не вся присутствующая на рынке, выпускается китайскими предприятиями, при её выборе следует отдавать предпочтение известным брендовым маркам. Ведь солидные европейские фирмы тщательно следят за качеством работы своих, даже вынесенных в Поднебесную производств. Прежде всего, обратите внимание на изделия под марками: Rehau, Kermi, Valliant, Valtec, FIV, Rossini. Коллектор для теплых полов от таких компаний лучше всего приобретать в полной комплектации. Покупка отдельных элементов обойдется дороже, а комплектующие от других производителей могут быть несовместимы по установочным параметрам.
По причине того, что климат в последние годы весьма непредсказуем, многие спешат установить специальные системы отопления, которые позволят полностью контролировать температуру в помещении. Среди таких систем наилучшие эксплуатационные характеристики демонстрируют теплые водяные полы с коллекторным управлением.
Особенности
Отопительные полы с водяным теплоносителем могут работать в разных конструкциях. Простой и привычной системой являются теплые полы, которые осуществляют обогрев при помощи трубок, непосредственно присоединенных к отопительному оборудованию. Эти трубки укладываются под покрытие пола и вполне приемлемо подогревают небольшие помещения. Но такие приспособления явно ограничены технологически. Чаще всего у них отсутствует возможность регулирования температуры.
Вся система подключается к центральному отоплению, поэтому нетрудно догадаться, что температура обогревательных трубок будет принимать такое же значение, что и температура батареи. Таким образом поверхность пола будет нагреваться чрезмерно. Возможно, это не имеет значения для поверхности пола, но ходить по такому покрытию будет очень горячо и некомфортно. Нормальная температура циркулирующего состава внутри трубок 35-45° С, а в трубопроводах горячего водоснабжения она ощутимо больше.
Чтобы избежать перегрева, нужно выбрать вариант с более сложной отопительной системой.
Основным функциональным элементом таких систем является коллектор. Это устройство и позволит держать температуру на требуемом уровне. Благодаря продуманной конструкции, распределительный узел полностью контролирует направления потоков. Он обеспечивает плавное нагревание водяного контура.
Особенностью коллекторных установок является не только возможность регулирования температурного режима. Его сборка также учитывает безопасность функционирования. Включить или отключить всю систему сможет даже ребёнок. Коллекторные системы идеально подходят в качестве автономного отопления жилых домов. Однако они могут оказаться нерентабельными для обогрева ванных комнат при непосредственном подключении к стояку.
Для чего нужен?
Коллектор представляет собой компоновку деталей, которые при правильной сборке полностью обеспечивают безопасный терморегулирующий процесс. Его конструкция позволяет в необходимых дозировках смешивать и отдавать жидкость из параллельных отопительных агрегатов. Благодаря большому диаметру полости и незначительной скорости потоков теплоносителя, создаётся необходимый температурный режим во всей системе. Поток из теплоносителя поступает от котла и смешивается с теплой водой трубок отопления.
Для корректного смешивания коллекторная система снабжена группой датчиков. В общем случае они ориентированы на давление и температуру.
К этой группе датчиков относятся:
- Датчик температуры воды;
- Температурный датчик окружающей среды;
- Измерительный прибор давления внутри системы.
Все они измеряют параметр, на который настроены. Полученная от измерителей информация направляется к системе управления клапанами, с помощью их пропускной способности смешиваются потоки от теплоносителя. По заданным условиям они обеспечивают интенсивность нагревания теплого пола. В свою очередь насосный агрегат, собранный в комплекте коллектора, полноценно контролирует давление.
Для понимания всей необходимости коллекторной установки достаточно знать, что душ, радиаторы отопления и водяной пол требуют теплоносители разных температур. А это невозможно обеспечить, просто подключив все элементы к нагревательному котлу. Для этого и был создан коллектор.
Как выбрать?
Обычно выбор коллектора обусловлен габаритами и специфическими особенностями помещения, которое нужно обогреть. Ввиду того, что рабочий процесс имеет некоторые сложности, нужно уделить особое внимание материалам изготовления и качеству монтажа конструкции. Качественными и долговечными считаются модели из латуни и нержавейки. Но также можно использовать полипропилен, если рабочая температура будет невысокой. Полипропилен ограничен в применении и поэтому имеет самую низкую стоимость.
Наверняка не все люди имели дело с коллекторными установками. Поэтому необходимо знать о том, что помимо стоимости конструкции нужно учесть некоторые особенности. Очень важным является количество отводов для трубок отопления.
Количество этих выходов обычно выбирается на основании специального расчёта. Однако первоначальное решение не может быть абсолютно точным, так как площадь всех комнат неодинакова. Поэтому может оказаться так, что где-то будет лишний отвод или наоборот. Рекомендуется несколько раз все пересчитать или взять отводы с запасом.
Обычно производители предлагают два варианта водяного пола с коллекторным обогревом:
- Оборудование, на котором предусмотрено только ручное регулирование процесса;
- Система, включающая в себя термометры, манометры, расходомеры, насосы, клапана, сервоприводы и так далее, что обеспечивает автоматическое поддержание работы теплого пола.
Если все отводящие контуры одинаковой длины, а система обогреваемого пола не комбинирована с радиаторными агрегатами, то оборудование без автоматики вполне подойдёт. В данном случае манипуляции кранами на выходах, то есть запирание или выпускание потока от теплоносителя в отводы под поверхностью пола, осуществляется только вручную. В этом случае температура подбирается исходя из личных ощущений потребителя.
В остальных случаях удобнее использовать отопительные системы со всеми автоматическими устройствами контроля и с возможностью установки сервопривода.
Следует отметить, что несмотря на большую стоимость автоматизации процесса, она сможет снизить затраты на отопление.
Виды
Коллекторные устройства можно разделить по типу установленных в них автоматизированных систем. В настоящее время производителями был предусмотрен полный автоматический контроль тёплых полов.
В зависимости от встроенной автоматики управление температурным режимом помещения осуществляется разными способами:
- Насосом;
- Посредством термоголовки;
- Действием сервоприводов;
- Трёхходовым клапаном;
- Погодозависимым контроллером;
- Групповым регулированием.
Каждый из способов имеет свою специфику, а значит автоматику стоит подбирать индивидуально под каждое отапливаемое помещение.
Управление посредством насоса – это частый и несложный метод контроля температуры теплого пола. Он будет самым удобным, если в отапливаемом помещении нашло применение большое количество насосов. Система устроена так, что включение или отключение насосного агрегата происходит по команде, поступающей от термодатчика, который передаёт показатель температуры воздуха в комнате. Способ не рекомендуется, если вся система отопления состоит из одного циркуляционного агрегата. Потому что весь домашний отопительный процесс будет останавливаться по срабатыванию датчика.
Управление термоголовкой – такая система не является полностью автоматизированной. Суть данного способа управления заключается в том, что термоголовка с прикреплённым датчиком становится прибором измерения температуры воды в системе. Монтаж термоголовки осуществляется на смесительном блоке трехходового клапана. Этот клапан открывается или закрывается в случае, когда температура в системе отличается от заданного значения.
При управлении посредством сервоприводов эти элементы устанавливаются на коллекторную обвязку. Они регулируют расход теплоносителя отдельно по каждому контуру. Регулирование происходит на основании данных, полученных от датчика, измеряющего температуру тёплого пола. Метод подходит при необходимости контролировать нагревание пола в отдельных помещениях.
Контроль посредством трёхходового клапана заключается в определенном дозировании компонентов смеси. Обеспечивается подмешивание более холодного и горячего потока от теплоносителя в определенных пропорциях. Управление происходит посредством комнатного термостата и сервоприводной установки.
Погодозависимый метод, как понятно из названия, настраивает интенсивность обогрева по показаниям датчиков, вынесенных на улицу. Особенностью является то, что система рассчитывает динамический показатель изменений условий на улице и заранее задаёт данные отопительной мощности теплого пола. Способ является дорогостоящим, но позволяет сэкономить 25-30% расходов за отопление.
Групповой контроль обеспечивается большим количеством смесителей, это дает возможность одновременно управлять параметрами среды в контурах нескольких комнат. Так же способ осуществляется посредством подключения индивидуальных смесителей, что позволяет вести контроль, используя только один агрегат. Способ подходит, если нужно поддерживать постоянной температуру единовременно в большом количестве комнат.
Как отдельный вид можно отметить самодельные установки. Конечно, все коллекторные агрегаты – это не самое дешевое удовольствие. Поэтому всё чаще люди собирают всю систему собственными руками. И самодельные установки набирают популярность, потому что их сборка довольно проста. Но на средства автоматики всё же придётся потратиться.
Независимо от вида коллектора вам придётся задуматься о том, куда поместить эту отопительную систему со всей аппаратурой.
Она является довольно громоздкой и хорошо, если у вас нашлось специально отведенное для этого место. Однако если его нет, тогда стоит воспользоваться шкафами, которые собираются специально для хранения отопительных систем. Шкафы представляют собой удобную в обслуживании металлическую конструкцию в виде визуально ненавязчивого предмета интерьера.
Строение смесительного узла
На рынке имеется огромное количество разных сборок смесительных узлов всевозможной сложности. Все они отличаются набором автоматических средств и некоторыми дополнительными элементами конструкции. Они выполняют одинаковую функцию в обогревательной системе теплого пола.
Для наглядного представления конструкции, рекомендуется рассмотреть составные части смесительного узла в сборе на простейшей схеме с термоклапаном:
- Запорный кран – запирающее устройство, не рассчитанное на регулировку потока. Он может быть только в двух положениях: полностью открыт и полностью закрыт. Его задача заключается в полном отключении насосно-смесительного блока.
- Фильтрующий элемент – необязательная деталь, но рекомендуется к использованию, так как способна продлить срок службы системы смесителя. Защищает от механических примесей, которые способны дестабилизировать работу клапанов.
- Термометр – измерительный прибор для контроля параметра температуры, который осуществляется визуально. Приборы являются особой необходимостью при наладочных или монтажных работах теплого пола.
- Двухходовой термоклапан – основной элемент дозировки теплого и горячего потока теплоносителя.
- Термоголовка с датчиком – контроллер для работы термоклапана, который устанавливается на нём же с помощью специальных адаптеров. Управление происходит на основании показаний измерительного датчика, который прикрепляется там, где удобно пользователю.
- Температурный датчик.
- Обыкновенные тройники, между которыми предусмотрена обводная линия. По таким линиям и будет осуществляться обратный ход потока теплоносителя.
- Клапан балансировки – элемент, необходимый для корректной работы смесительного блока. С помощью этого клапана устанавливаются нужные значения напора и производительности циркуляционных насосов, встроенных в систему.
- Циркуляционный насос – прибор, обслуживающий всю отопительную систему. Один насос не может взять на себя циркуляцию сразу в нескольких контурах значительной длины, поэтому на каждый контур нужно установить свой аппарат.
- Обратный клапан – простейшее устройство безопасности, не дающее потоку воды непредусмотренным образом протекать в обратном направлении.
Главной функциональной деталью смесительных блоков является смесительный клапан. Он играет важнейшую роль в распределительном процессе потоков. За счёт его функциональных особенностей обеспечивается температура нужного значения.
Смесители любых коллекторов работают на одном из видов клапанов:
- Трехходовом;
- Двухходовом.
Трёхходовые клапана в конструкции коллектора обеспечивают смешивание горячей жидкости из котла и теплой, идущей обратным ходом из контуров отопления. Третье место в клапане отводится для сервоприводов, термоголовки и других элементов, осуществляющих управление системой. Такая конструкция является самой популярной, однако имеет ряд недостатков.
Первый недостаток выражается в том, что по сигналу термоконтроллера клапан может полностью открыться и пропустить горячую воду без какого-либо охлаждения. Так трубки окажутся под воздействием температуры около 90 градусов, давление в системе также возрастёт. При этом существует большая вероятность разрыва трубок, находящихся под полом.
Второй недостаток в том, что проходное сечение трехходового клапана велико по размеру. Из-за этого малейшее изменение положения регулирующего элемента может резко изменить температуру в контуре под полом. В результате будет усложнено плавное изменение температуры.
И второй тип клапана – двухходовой. Особенность смесительных конструкций с таким клапаном заключается в том, что смешивание идёт беспрерывно. Теплые полы не будут подвергаться перегреванию. Также благодаря малой величине пропускного сечения, изменение температуры будет происходить стабильно и плавно. Но смеситель данного типа также имеет функциональный минус.
Смесительные агрегаты с двухходовым клапаном не имеет смысла устанавливать в помещениях большой площади (более 200 м2).
Строение «гребенки»
Коллекторная обвязка внешне имеет сходство с гребёнкой, поэтому её так иногда и называют. Узел распределительной гребёнки представляет собой обвязку муфтовых соединений, укомплектованную множеством отводов для подключения отопительных контуров. Если к гребёнке подключаются несколько контуров, и размеры отводов одного контура превышают длины трубок второго, тогда необходимо установить и настроить расходомеры. Потому что без этих элементов, поток будет уходить только в полости с меньшим гидравлическим сопротивлением. А значит один из контуров не будет отапливаться в нужном объёме.
Чтобы было проще понять из чего состоит гребёнка, нужно внимательно рассмотреть изображение.
Несмотря на то, что сборку и настройку работы гребёнки лучше доверить специалистам, люди частенько конструируют её самостоятельно. Если у вас есть опыт работы с сантехникой, то правильно собрать гребёнку согласно описанию не составит большого труда. Для этого понадобится лишь спаять куски полипропиленовых труб и фитинги, а также аккуратно присоединить их к сантехническим тройникам.
Чем больше вы сделаете своими руками, тем меньше будет затрачено на это материальных вложений. Таким образом отражённые в смете предстоящие расходы на организацию отопления будут значительно меньше.
Автоматизация системы
Как упоминалось выше, практически весь комфорт системы теплого пола с водяным теплоносителем заключается в средствах автоматизации. Система автоматизации представляется большим разнообразием датчиков и контроллеров, которые будут осуществлять контроль отопления самостоятельно. Автоматические системы с коллектором отличаются от привычных отопительных радиаторов широким спектром возможностей. Автоматизированные комплектующие с каждым годом становятся всё технологичнее.
Вот самые распространённые:
- Комнатный термостат – аппарат управления блоком обогрева водяных полов. Контроль осуществляется всего двумя положениями термостата: плюс и минус. Как только достигнута установленная температура, термостат даёт команду на замыкание или размыкание цепи. Он работает в паре с подконтрольным элементом, например, сервоприводом. Желательно покупать эту пару у одного производителя.
- Управляющий элемент термостата обычно размещают в распределительном ящике, но он также может быть подключен к скрытой проводке. Этот аппарат применяется сравнительно давно, поэтому его модификаций достаточно, чтобы удовлетворить требования потребителей.
- Хронотермостат – программируемый электроприбор. Можно сказать, что он является модификацией обычного термостата. Его принцип работы заключается в том, что он позволяет контролировать температуру в будущем. То есть хронотермостат будет сам поддерживать настроенную температуру в выбранные вами промежутки времени.
- Расходомер – незаменимый элемент коллекторной системы, представляющий собой устройство, состоящее из полипропиленового корпуса и стеклянной колбы с поплавком. Устанавливается на отводы обратного хода теплоносителя, при достижении заданной температуры он сужает проходное сечение или вовсе его перекрывает. Балансировка проходящего потока через расходомер управляется термодатчиком или вручную.
Все автоматические системы имеют значительную стоимость. Но они же и позволяют сэкономить средства за счёт отсутствия энергетического перерасхода. Ведь когда всё настроено конкретно по желанию, ничего лишнего вы не заплатите.
Подключение
Если вы решили обогреть дом с помощью водяного пола с коллекторной системой, то надо знать, как его подключить. Подключение не составит труда, если действовать согласно инструкции.
Итак, в случае установки некомбинированного варианта отопительной системы, нужно подобрать место, в котором будет находиться агрегат. Подготовьте место у стены, специальный шкаф или нишу. Нужно помнить, что место расположения должно обеспечивать легкость обслуживания оборудования. Проверьте наличие всех запчастей, затем можно приступать к подключению по простейшей схеме.
Установите агрегат так, чтобы подвод теплоносителя от котла осуществлялся снизу, а обратный охлаждённый поток шёл сверху. Есть и другой вариант, но этот более популярен.
Шаровые отсекатели нужно выставить снаружи относительно шкафа или места установки. Это делается для простоты отключения в случаях непредвиденного ремонта.
После кранов нужно подключить циркуляционный насос.
Далее нужно установить пропускной клапан с температурным ограничителем и затем подключить гребёнку, проложить трубы под поверхностью пола, по которым будет течь поток от теплоносителя.
Теперь необходимо соединить коллектор с отопительной системой. Это делается с помощью фитинговых деталей. Обычно они есть в комплекте.
Осталось только впустить в систему теплый поток и проверить герметичность.
Производители
Когда вы вплотную подберётесь к установке коллекторной системы отопления, появится вопрос о том, какой производитель является самым качественным. На данный момент первенство в рейтинге занимают модели от итальянских компаний. Италия не зря славится своим трепетным отношением к работе, поэтому качество её продукции держится на высоком уровне.
Хорошим примером будет российско-итальянский бренд Valtec. Продукция Valtec реализуется в доступном ценовом диапазоне и пользуется большой популярностью в России. На рынке сантехнических средств бренд находится достаточное количество времени и успел себя хорошо зарекомендовать.
Большинство установок тёплых водяных полов создаются в Китае. Китайские товары получили статус плохого качества только из-за огромного их количества. Несомненно нужно обратить внимание на молодого производителя сантехники «Миллениум», он вполне может составить конкуренцию другим компаниям. Этот производитель предоставляет большой ассортимент товаров и постоянно добавляет усовершенствования в свои системы отопления.
Одним из нашумевших производителей сантехники является компания «Нептун». Она плотно взаимодействует с клиентами и ориентируется на спрос потребителя. «Нептун» предлагает большое разнообразие товаров.
Важно помнить, что на какого бы производителя не пал выбор, качество монтажа и бережность эксплуатации всегда будут залогом долговечности любого оборудования.
Как сделать самостоятельно?
Ранее говорилось о том, что коллектор можно сделать и самому. Да, это имеет смысл, если необходимо сэкономить. Однако большинство самодельных коллекторов спаяно из полипропиленовых труб, что в свою очередь осложняет установку расходомеров и термометров. Поэтому самодельная конструкция подойдёт, если обогрев одноконтурный или же двухконтурный, но не более. Конструкция, которая была создана, чтобы питать лишь один контур имеет значительные габариты, для большего числа она ещё увеличится.
Чтобы сделать самодельный коллектор, понадобятся:
- Около двух метров пластиковой трубы, диаметром 32 мм;
- Тройниковые элементы;
- Шаровые краны;
- Прямой балансирующий влапан;
- Умение хорошо паять полипропилен.
Сначала нужно выяснить глубину усадки трубы в тройнике, после чего хорошо спаять их между собой. Затем нужно отступить от одного края фитинга по трубе расстояние, равное глубине, и отрезать конец. К нижнему отводу тройника нужно припаять муфту. Таким же способом сделать необходимое количество одинаковых блоков и спаять их друг с другом.
Теперь один конец трубки нужно соединить с муфтой для шарового крана, а другой спаять с коленом, в котором будет установлен воздухоотвод. Полученный коллектор готов к установке в отопительную систему.
Если в вашем отапливаемом доме больше одного этажа, то заранее смонтируйте несколько коллекторных систем. Для корректной работы отопления лучше расположить на каждом этаже по коллектору, ведь отвод воздуха, который негативно влияет на работу системы, осложняется количеством этажей.
Советы профессионалов
Любое вложение значительных средств вызывает сомнение. И это естественно, ведь важно, чтобы затраты были оправданы. Поэтому перед покупкой необходимо закрепить своё решение мнением специалистов.
Знающие лица рекомендуют обязательно рассчитать количество контуров, так можно сэкономить на возможной простоте коллекторной системы. При этом не рекомендуется экономить на качестве самого оборудования.
При осуществлении сборки устанавливайте клапана на съёмные муфты, чтобы иметь возможность почистить забившийся клапан, потому что поток воды от теплоносителя в любом случае имеет механические примеси. Для того, чтобы зафиксировать детали сборки, используйте компрессорные фитинги.
Подробно о коллекторе для тёплого пола и отоплении смотрите в следующем видео.
Типовые комплекты для монтажа теплого пола
Готовое решение для монтажа водяного теплого пола (непосредственно от теплогенератора) на площади 20 м²
Скачать технические
спецификации (XLS, 1,38 МБ)
| Номенклатура | Артикул | Кол-во |
|---|---|---|
| Кран шар. BASE, рукоятка бабочка 1″ вн.-вн. | VT.217.N.06 | 2 шт. |
| Кран дренажный 1/2″ | VT.430.N.04 | 2 шт. |
| Воздухоотводчик автомат. 1/2″ | VT.502.NH.04 | 2 шт. |
| Клапан отсекающий 1/2″ | VT.539.N.04 | 2 шт. |
| Труба PEX VALTEC 16(2,0)/Труба м/п VALTEC 16(2,0) | VP1620/V1620 | 150 пог.м. |
| Соединитель обжимной с переходом на нар. р. 26х1″ | VTm.301.N.002606 | 2 шт. |
| Шкаф коллекторный | ШРВ1/ШРН1 | 1 шт. |
| Пара кронштейнов для коллекторов 1″ | VTc.130.N.0600 | 1 шт. |
| Тройник коллекторный 1″x1/2″x1/2″ нар.-вн.-вн. | VTc.530.N.060404 | 2 шт. |
| Коллектор с регул. вентилями, 1″х3 вых. 1/2″ нар. | VTc.560.N.0603 | 1 шт. |
| Коллектор с отсекающими кранами, 1″х3 вых. 1/2″ нар. | VTc.580.N.0603 | 1 шт. |
| Соединитель коллекторный обжимной для PEX трубы 16 (2,0)/м./п. трубы 16 (2,0) | VTс.709.N.1604/ VTc.710.N.1604 | 6 шт. |
| Фиксатор поворота | VT.491.S.16 | 6 шт. |
| Плита пенополистрольная для теплого пола с покрытием | FT 20/40L | 40 шт. |
| Лента демпферная | THG000008 | 50 м |
| Скоба-фиксатор | FT | 100 шт. |
Готовое решение для монтажа водяного теплого пола (непосредственно от теплогенератора) на площади 40 м²
Скачать технические
спецификации (XLS, 1,38 МБ)
| Номенклатура | Артикул | Кол-во |
|---|---|---|
| Кран шар. BASE, рукоятка бабочка 1″ вн.-вн. | VT.217.N.06 | 2 шт. |
| Кран дренажный 1/2″ | VT.430.N.04 | 2 шт. |
| Воздухоотводчик автомат. 1/2″ | VT.502.NH.04 | 2 шт. |
| Клапан отсекающий 1/2″ | VT.539.N.04 | 2 шт. |
| Труба PEX VALTEC 16(2,0)/Труба м/п VALTEC 16(2,0) | VP1620/V1620 | 300 пог.м. |
| Соединитель обжимной с переходом на нар. р. 26х1″ | VTm.301.N.002606 | 2 шт. |
| Шкаф коллекторный | ШРВ1/ШРН1 | 1 шт. |
| Пара кронштейнов для коллекторов 1″ | VTc.130.N.0600 | 1 шт. |
| Тройник коллекторный 1″x1/2″x1/2″ нар.-вн.-вн. | VTc.530.N.060404 | 2 шт. |
| Коллектор с регул. вентилями, 1″х4 вых. 1/2″ нар. | VTc.560.N.0604 | 2 шт. |
| Соединитель коллекторный обжимной для PEX трубы 16 (2,0) / м./п. трубы 16 (2,0) | VTс.709.N.1604/ VTc.710.N.1604 | 8 шт. |
| Фиксатор поворота | VT.491.S.16 | 8 шт. |
| Плита пенополистрольная для теплого пола с покрытием | FT 20/40L | 80 шт. |
| Лента демпферная | THG000008 | 75 м |
| Скоба-фиксатор | FT | 200 шт. |
Готовое решение для монтажа водяного теплого пола на площади 40 м²
Скачать технические
спецификации (XLS, 1,56 МБ)
| Номенклатура | Артикул | Кол-во |
|---|---|---|
| Кран шар. BASE с полусгоном 1″ вн.-нар. | VT.227.N.06 | 3 шт. |
| Вентиль прямоточный запорно-регулировочный 1″ | VT.052.N.06 | 1 шт. |
| Клапан обратный 1/2″ | VT.151.N.04 | 1 шт. |
| Труба PEX VALTEC 16(2,0)/Труба м/п VALTEC 16(2,0) | VP1620/V1620 | 300 пог.м. |
| Труба м/п VALTEC 26(3,0) | V2630 | 1 пог.м. |
| Соединитель обжимной с переходом на нар. р. 16х1/2″ | VTm.301.N.001604 | 1 шт. |
| Соединитель обжимной с переходом на нар. р. 26х1″ | VTm.301.N.002606 | 2 шт. |
| Тройник обжимной 26х16х26 | VTm.331.N.261626 | 1 шт. |
| Шкаф коллекторный ШРВ4 | ШРВ4/ШРН4 | 1 шт. |
| Ниппель переходной 1″х1/2″ нар.-нар. | VTr.580.N.0604 | 1 шт. |
| Ниппель 1″ нар.-нар. | VTr.582.N.0006 | 2 шт. |
| Евроконус для PEX трубы 16(2,0)/ Евроконус для м/п трубы 16(2,0) | VT.4420.NE.16/ VT.4420.NE.16 | 6 шт. |
| Коллекторная группа в сборе, 1″х3 вых. Евроконус 3/4″ | VTc.586.EMNX.0603 | 1 шт. |
| Клапан трехходовой смесительный 1″ (с боковым смешиванием, без полного перекрытия) | VT.MR01.N.0603 | 1 шт. |
| Термоголовка с выносным накладным датчиком (диап. Регул-ки 20-60С) 2м. | VT.5012.0.0 | 1 шт. |
| Насос циркуляционный VRS 25/4-180 | VRS.254.18.0 | 1 шт. |
| Байпас тупиковый 200 мм | VT.0666.0.0 | 1 шт. |
| Фиксатор поворота | VT.491.S.16 | 6 шт. |
| Плита пенополистрольная для теплого пола с покрытием | FT 20/40L | 80 шт. |
| Лента демпферная | THG000008 | 75 м |
| Скоба-фиксатор | FT | 200 шт. |
Готовое решение для монтажа водяного теплого пола на площади 60 м²
Скачать технические
спецификации (XLS, 1,56 МБ)
| Номенклатура | Артикул | Кол-во |
|---|---|---|
| Кран шар. BASE с полусгоном 1″ вн.-нар. | VT.227.N.06 | 3 шт. |
| Вентиль прямоточный запорно-регулировочный 1″ | VT.052.N.06 | 1 шт. |
| Клапан обратный 1/2″ | VT.161.N.04 | 1 шт. |
| Труба PEX VALTEC 16(2,0)/Труба м/п VALTEC 16(2,0) | VP1620/V1620 | 500 пог.м. |
| Труба м/п VALTEC 26(3,0) | V2630 | 1 пог.м. |
| Соединитель обжимной с переходом на нар. р. 16х1/2″ | VTm.301.N.001604 | 1 шт. |
| Соединитель обжимной с переходом на нар. р. 26х1″ | VTm.301.N.002606 | 2 шт. |
| Тройник обжимной 26х16х26 | VTm.331.N.261626 | 1 шт. |
| Шкаф коллекторный | ШРВ4/ШРН4 | 1 шт. |
| Ниппель переходной 1″х1/2″ нар.-нар. | VTr.580.N.0604 | 1 шт. |
| Ниппель 1″ нар.-нар. | VTr.582.N.0006 | 2 шт. |
| Евроконус для PEX трубы 16(2,0)/ Евроконус для м/п трубы 16(2,0) | VT.4420.NE.16/ VT.4420.NE.16 | 8 шт. |
| Коллекторная группа в сборе, 1″х4 вых. Евроконус 3/4″ | VTc.586.EMNX.0604 | 1 шт. |
| Клапан трехходовой смесительный 1″ (с боковым смешиванием, без полного перекрытия) | VT.MR01.N.0603 | 1 шт. |
| Термоголовка с выносным накладным датчиком (диап. Регул-ки 20-60С) 2м. | VT.5012.0.0 | 1 шт. |
| Насос циркуляционный с частотным регулированием VRS 25/6EA-180 | VRS.256EA.18.0 | 1 шт. |
| Фиксатор поворота | VT.491.S.16 | 8 шт. |
| Плита пенополистрольная для теплого пола с покрытием | FT 20/40L | 120 шт. |
| Лента демпферная | THG000008 | 100 м |
| Скоба-фиксатор | FT | 300 шт. |
Готовое решение для монтажа водяного теплого пола на площади 80 м²
Скачать технические
спецификации (XLS, 0,6 МБ)
| Номенклатура | Артикул | Кол-во |
|---|---|---|
| Кран шар. BASE с полусгоном 1″ вн.-нар. | VT.227.N.06 | 2 шт. |
| Труба PEX VALTEC 16(2,0)/Труба м/п VALTEC 16(2,0) | VP1620/V1620 | 600 пог.м. |
| Шкаф коллекторный | ШРВ4/ШРНГ4 | 1 шт. |
| Евроконус для PEX трубы 16(2,0)/ Евроконус для м/п трубы 16(2,0) | VT.4420.NE.16/ VT.4420.NE.16 | 12 шт. |
| Коллекторная группа со встр. расх. в сборе, 1″х6 вых. Евроконус 3/4″ | VTc.586.EMNX.0606 | 1 шт. |
| Электротермический аналоговый сервопривод, норм. ЗАКР., питание 220 В | VT.TE3042.0.220 | 6 шт. |
| Термостат комнатный с датчиком температуры пола (НЗ сервопривод–отопл., НО-охл. конд.) | VT.AC601.0.0 | 3 шт. |
| Контроллер для смесительных узлов | VT.K200.M.0 | 1 шт. |
| Насосно-смесительный узел с сервоприводом, без насоса, монтажная длина насоса 180 мм | VT.COMBI.S.180 | 1 шт. |
| Насос циркуляционный VRS 25/4-180 | VRS.254.18.0 | 1 шт. |
| Фиксатор поворота | VT.491.S.16 | 12 шт. |
| Плита пенополистрольная для теплого пола с покрытием | FT 20/40L | 160 шт. |
| Лента демпферная | THG000008 | 125 м |
| Скоба-фиксатор | FT | 400 шт. |
Готовое решение для монтажа водяного теплого пола на площади 120 м²
Скачать технические
спецификации (XLS, 0,6 МБ)
| Номенклатура | Артикул | Кол-во |
|---|---|---|
| Кран шар. BASE с полусгоном 1″ вн.-нар. | VT.227.N.06 | 2 шт. |
| Труба PEX VALTEC 16(2,0)/Труба м/п VALTEC 16(2,0) | VP1620/V1620 | 900 пог.м. |
| Шкаф коллекторный | ШРВ4/ШРНГ4 | 1 шт. |
| Евроконус для PEX трубы 16(2,0)/ Евроконус для м/п трубы 16(2,0) | VT.4420.NE.16/ VT.4420.NE.16 | 16 шт. |
| Коллекторная группа со встр. расх. в сборе, 1″х8 вых. Евроконус 3/4″ | VTc.596.EMNX.0608 | 1 шт. |
| Электротермический аналоговый сервопривод, норм. ЗАКР., питание 220 В | VT.TE3040.0.220 | 8 шт. |
| Термостат комнатный с датчиком температуры пола (НЗ сервопривод–отопл., НО-охл. конд.) | VT.AC602.0.0 | 1 шт. |
| Хронотермостат электр. комнатный с датчиком температуры пола (НЗ сервопривод–отопл., НО-охл. конд.) | VT.AC709.0.0 | 3 шт. |
| Контроллер для смесительных узлов | VT.K200.M.0 | 1 шт. |
| Насосно-смесительный узел с сервоприводом, без насоса, монтажная длина насоса 180 мм | VT.COMBI.S.180 | 1 шт. |
| Насос циркуляционный VRS 25/6-180 | VRS.256.18.0 | 1 шт. |
| Фиксатор поворота | VT.491.S.16 | 16 шт. |
| Плита пенополистрольная для теплого пола с покрытием | FT 20/40L | 240 шт. |
| Лента демпферная | THG000008 | 175 м |
| Скоба-фиксатор | FT | 600 шт. |
Эффективная работа систем подогрева пола обеспечивается сбалансированной и надежной коллекционной группой. Это распределительный узел, который ограничивает поток теплоносителя через отводы греющего трубопровода. Такие узлы могут иметь разные конфигурации и технические характеристики, а в некоторых модификациях также выполнять вспомогательные функции. Качественно установленные коллекторные группы для теплого пола позволяют добиться не только оптимального водоснабжения, но и значительной экономии энергии.
Что такое группа коллекционеров?
Структура распределительной группы сформирована из двух сантехнических гребней, на которых размещены обратные клапаны. В простейших моделях такие блоки образованы подающим и обратным коллекторами с отверстиями для управления теплоносителями. Механизированные конструкции обеспечивают маховики с ручками для регулировки. Более сложные современные версии также дают возможность автоматизированного контроля подачи и сброса воды. Расширенная конфигурация предполагает, что группа коллектора для теплого пола в сборе может быть оснащена запорными клапанами с термометром, конечными узлами и металлическими скобками.Дополнительные функции обычно представлены расходомерами, которые интегрируются в цепи.
Технические характеристики
Верхний предел рабочей температуры является отличительным показателем коллекторов, предназначенных для работы в системе напольного отопления. Так, по сравнению с радиаторными клапанами такие конструкции работают с теплоносителями при 40-50 ° С. В этом случае регулирование расхода может варьироваться в среднем от 0,5 до 6 л / мин. Важной характеристикой является давление, при котором группы коллектора функционируют для теплого пола.Насос может регулировать это значение в пределах 6-10 бар. Что касается материалов изготовления, то металлическая основа выполнена из нержавеющей стали, а арматура чаще всего из латуни. Также в конструкциях могут быть предусмотрены пластиковые компоненты, представленные полипропиленом. Кстати, из этого же материала осуществляются и обогрев контуров теплого пола.
Конфигурации установки
Практика использования вертикальных и горизонтальных контуров, которые организуют подачу контуров с охлаждающей жидкостью.Самая простая конфигурация предполагает использование однотрубной вершины
.Комплектводяного теплого пола — PDF скачать бесплатно
Дрейтон Дигистат + 2RF / + 3RF
/ + 3RF Программируемый комнатный термостат Беспроводная Модель: RF700 / 22090 Модель: RF701 / 22092 Источник питания: Батарея — Сетевой термостат — Digistat SCR Invensys Controls Europe Customer Service Тел: 0845 130 5522 Клиент
Инструкция пользователя GB / DAS
RU / DAS Руководство пользователя devireg 540/550 Оглавление Введение 3 Введение в devireg 540/550 4 Как пользоваться системой отопления deviheat 6 Ежедневная работа 7 Установка часов и дня 10 Программирование таймера
Laddomat 21-60 Зарядное устройство
Laddomat 21-60 Зарядное устройство Инструкция по эксплуатации и установке ВНИМАНИЕ! Диаграммы в этой брошюре описывают только принципы подключения.Каждая установка должна быть измерена и выполнена в соответствии с
Полностью прокачанные системы
Полностью прокачиваемые системы (см. Также галерею изображений и Основы системы) Термин для любого котла, в котором используется насос для передачи всего тепла из котла в каждую часть системы, полностью закачивается. Как правило
Электрический Поточный Котел
Электрический проточный котел EHC предлагает самый широкий ассортимент электрических котлов на рынке, и с нашим богатым опытом и техническими знаниями мы разработали Slim Jim Electric Flow Boiler
ГЕРЦ-Термоприводы
Спецификация тепловых приводов ГЕРЦ 7708-7990, выпуск 1011 Размеры в мм 1 7710 00 1 7710 01 1 7711 18 1 7710 80 1 7710 81 1 7711 80 1 7711 81 1 7990 00 1 7980 00 1 7708 11 1 7708 10 1 7708 23 1 7709 01
НАБОР ИЗ ТЕПЛОВОЙ ВОЛНЫ — 946-568
НАБОР ИЗ ТЕПЛОВОЙ ВОЛНЫ — 946-568 www.regency-fire.com Одобрено для использования с моделями: P36, P36D, P42, P48, P90, P95, L676S, P33S и HZ54 ВНИМАНИЕ: Неправильная установка, настройка, изменение, обслуживание или
Описание функций
Описание функций Laddomat 21 разработан для того, чтобы …… позволить бойлеру нагреться до высокой рабочей температуры вскоре после обжига …. для предварительного нагрева холодной воды в резервуаре в нижней части котла, чтобы
ЗАПОЛНЕНИЕ И ОЧИСТКА СИСТЕМЫ
ИНСТРУКЦИИ ПО ЗАПОЛНЕНИЮ ВОДЯНОГО НАГРЕВАТЕЛЯ ИЛИ КОНДЕНСАТОРНОГО КОТЛА (Городская вода) Совет по безопасности: Перед началом работы отключите питание котла и циркуляционного насоса.ЗАПОЛНЕНИЕ И ОЧИСТКА Шаг 1: Закрыть изоляцию обратного коллектора
УСТАНОВКА И ТЕХНИЧЕСКОЕ РУКОВОДСТВО
Линейка котлов COMET — оптимальное решение для центрального отопления. ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ТЕХНИЧЕСКИМ УСТРОЙСТВАМ Если вам требуется дополнительная помощь: Телефон: 01698 820533 Факс: 01698 825697 E-mail: [email protected]
Решение для экономии места.
10 KICKSPACE KICKSPACE. Более 70% людей считают, что им было бы полезно дополнительное кухонное пространство (ICM Research 2012). Кухня любезно предоставлена кухнями Second Nature — www.sncollection.co.uk The
Modulex. Газовые котельные установки РУКОВОДСТВО ПО ТРУБАМ GF-115-P. Модульные, конденсационные, водогрейные котлы Модели: 303, 454, 606, 757, 909, 1060. Инструкция №
Инструкция №AERCO INTERNATIONAL, Inc., Нортвейл, Нью-Джерси, 07647 США РУКОВОДСТВО ПО ТРУБОПРОВОДАМ GF-115-P Газовые котельные системы Modulex Модульные, конденсационные, водогрейные котлы Модели: 303, 454, 606, 757, 909,
1. Гео Вертикальный 2. Гео Горизонтальный
1 2 1. Geo Vertical 2. Geo Vertical 1 2 3 1. Geo Vertical 2. Geo Vertical с вешалкой для полотенец 3. Geo Vertical с крышкой Geo Vertical 47 Гео-вертикальный Размеры Диапазон соединений GEVW_Geo Vertical
Бойлеры по энергосбережению
Бойлеры по энергосбережению Превратите острую проблему в реальную экономию энергии Вам необходим бойлер для отопления помещений и обеспечения горячей водой или для производства пара для использования в промышленных процессах.К сожалению,
ИНСТРУКЦИЯ ПО МОНТАЖУ BL-8704
ИНСТРУКЦИЯ ПО УСТАНОВКЕ BL-8704 ПОДТВЕРЖДАЕТСЯ ЧЕРНЫЙ РЫЧАГ ТЕРМОСТАТИЧЕСКОГО СМЕСИТЕЛЬНОГО КЛАПАНА С НАБОРОМ RISER, РУКОЯТИЕМ, ОТКЛЮЧАТЕЛЕМ РЫЧАГА, 8 РОЗОВЫМ И РЕГУЛИРУЕМОЙ КРОНШТЕЙН НА РОЗЕРОВУЮ ТРУБУ. Размеры в дюймах (и миллиметрах) 1
Infrarot-Bewegungsmelder IP44
Infrarot-Bewegungsmelder IP44 инфракрасные датчики движения IP44 ODA (weiß) slim ODA (schwarz) slim 95174 96000 ODA (weiß) ODA (schwarz) 95175 96001 Betriebsanleitung Руководство пользователя Руководство пользователя инфракрасное движение
Смеситель для душа для ванны Chill 4 Hole
Инструкции по монтажу смесителя для душа и ванны с 4 отверстиями и список содержимого Сохраните эти инструкции для дальнейшего использования и запроса запасных частей. Содержание Страница 1.Введение 02 2. Указание по безопасности
Solahart BLACK CHROME XII РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ. и ГАРАНТИЙНЫЕ ИНФОРМАЦИОННЫЕ МОДЕЛИ 151, 181, 182, 221, 222, 302, 303, 443.
Solahart BLACK CHROME XII НАГРЕВАТЕЛЬ СОЛНЕЧНОЙ ВОДЫ СОЛНЕЧНОГО ВЕЩЕСТВА РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ И ИНФОРМАЦИОННЫЕ МОДЕЛИ ДОПОЛНЕНИЯ И ГАРАНТИИ 151, 181, 221, 222, 302, 303, 443. ДЛЯ ОБСЛУЖИВАНИЯ ПОЖАЛУЙСТА, ПОЗВОНИТЕ (08) 93514600 Solahart Industries
VOYAGER 570G.744A Управление распылителем
VOYAGER 570G 744A Управление опрыскивателем U S E R M A N U A L U S E R M A N U A L Содержание 1 ГЛАВА 1 — ВВЕДЕНИЕ … 1 СИСТЕМА КОНФИГУРАЦИИ … 1 СОДЕРЖАНИЕ КОМПЛЕКТАЦИИ … 3 СБОРКА КОНТРОЛЬНОГО ЖИЛЬЯ … 5 ГЛАВА
Тороидальный датчик проводимости
Инструкция по эксплуатации PN 51A- / rev.C Июнь 2012 Тороидальный датчик проводимости Для получения дополнительной информации, пожалуйста, посетите наш веб-сайт по адресу www.emersonprocess.com/rosemountanalytical.com ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Смачиваемые материалы:
