схема подключения, монтаж в щитке.
Современные трехфазные счетчики, которые ранее применялись исключительно в производственной сфере, в последнее время нередко используются и в бытовых целях. Объясняется это тем, что владельцы частных домов все чаще предпочитают пользоваться трехфазными электрическими сетями, в которых допускается установка специального силового оборудования (двигателей АД, мощных насосов и тому подобное).

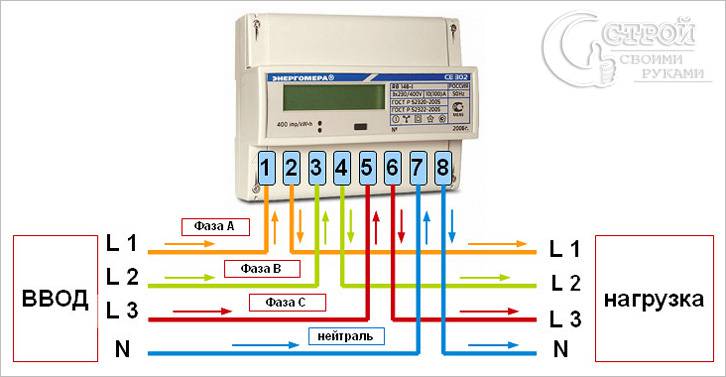

Схема включения счётчика
С общей схемой включения электросчётчика, который устанавливается в силовых линиях, можно ознакомиться на приведённом выше рисунке.
С другой стороны, подключение трехфазного счетчика к бытовым сетям энергоснабжения объясняется возросшими потребительскими мощностями, которые не могут обеспечить однофазные цепи.
Но прежде чем пользователь попытается воспользоваться преимуществами этого прибора, ему необходимо основательно разобраться с тем, как правильно подключить 3-х фазный счётчик в действующую электросеть.
Необходимость в трёхфазном учете
Согласно требованиям действующих нормативов, при возрастании величины потребляемой объектом мощности до значений 15-20 кВт и выше должна применяться трехфазная система питания. Объясняется это тем, что при указанных мощностях величина электрического тока в цепях может достигать 70-ти Ампер, что считается недопустимым для городских квартир.
Дополнительная информация. Для обеспечения нормального режима работы многоквартирной сети потребуется электрический кабель с сечением жил порядка 10 мм², монтаж которых практически невозможен в реальных условиях.
При данных показателях потребления действующими положениями ПУЭ предписывается использование системы энергоснабжения, рассчитанной на 380 Вольт. Учёт расходуемой энергии в этом случае обеспечивается подключением трехфазного электросчетчика непосредственно в питающую цепь.
Потребляемая при этом мощность распределяется между тремя фазными жилами, вследствие чего ток в каждой из них снижается примерно до 2,5 Ампер. Благодаря такому подходу, сечение жил подводящего кабеля, к которому подключается вся электросеть, можно будет уменьшить до значения порядка 2,5 мм².
Зависимость сечения проводников от протекающего по ним тока или от потребляемой нагрузкой мощности представлена в отдельной таблице (смотрите https://elquanta.ru/schetchiki/podklyuchenie-schetchika.html). Понятно, что при уменьшении этого параметра снижается и стоимость всей электропроводки, а также существенно упрощается ее монтаж.
Переход на современную и универсальную трехфазную схему питания предпочтителен и с точки зрения поддержания требуемого температурного баланса, обеспечивающего безопасные условия эксплуатации всей системы электроснабжения.
Естественно, что этот способ организации электропитания и учёта в частном доме потребует значительных по величине материальных издержек. Так что всем желающим воспользоваться преимуществами трехфазного подключения необходимо заранее определиться со своими финансовыми возможностями.
Виды подключения
В зависимости от способа включения трехфазного прибора различают следующие виды их подсоединения:
- Так называемое «прямое» или непосредственное;
- Полукосвенное;
- Косвенное.
Первый из них используется в тех случаях, когда ток в каждой из фаз не превышает 100а. При данном подходе подводящие провода подсоединяются непосредственно к контактам прибора.
В этом случае счетчик прямого включения позволяет реализовать наиболее простое из всех возможных решений, не требующее значительных материальных издержек. В отличие от него два других варианта предполагают использование специальных преобразовательных устройств, позволяющих понизить величину тока в контролируемых цепях.
Уточняющая информация. Для того чтобы подключить трехфазный счетчик к действующей сети с током в каждой из линий более 100 Ампер потребуются трансформаторы тока (ТТ).
Рассмотрим различные схемы включения электросчётчика на примере конкретных образцов учётных приборов.
Прямое
Этот вид подключения применительно к приборам от фирмы «Энергомера», например, практически ничем не отличается от типовой однофазной схемы включения счётчика. Потребляемый нагрузкой ток проходит в этом случае непосредственно по обмотке прибора, включённого в разрыв питающей цепи.
Электрическая схема подключения трехфазных счетчиков напрямую выглядит следующим образом (смотрите рисунок, размещённый ниже).
Непосредственное включение
Важно! Устанавливаемый на объекте трехфазный счетчик может включаться напрямую лишь в том случае, когда рассеиваемая в нагрузке мощность не превышает 60-ти кВт.
При больших показателях этого параметра действующими нормативами предписывается использование полукосвенного или косвенного включений.
Полукосвенный и косвенный способы
При данном способе счетчик электроэнергии во все три фазы включается через специальный понижающий прибор, называемый трансформатором тока. Его применение позволяет организовать процедуру учета в цепях со значительными токами и рассеиваемыми мощностями (схема приводится ниже).

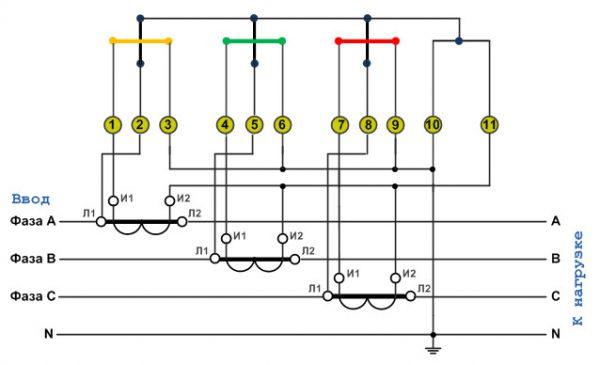

Схема включения через ТТ
На представленном выше рисунке Л1 и Л2 – обозначения входов и выходов каждой из трех фаз, а И1 и И2 – соответствующие им измерительные обмотки, которые включаются в разрыв питающих фазных цепей.
Существенным недостатком данного способа включения является обязательность учёта коэффициента трансформации, влияющего на результаты оценки потреблённой электроэнергии, а также на начисление суммы оплаты. Ещё одним неудобством трансформаторного включения является сложность снятия показаний, которыми правомочны заниматься лишь представители энергетических компаний.
Трехфазный прибор учёта косвенного и полукосвенного типа в условиях частных загородных хозяйств используется крайне редко. Основная область их применения – высоковольтные линии общепромышленного назначения, с величиной действующего напряжения 6(10) кВ.
Приборы индукционные
Порядок работы счетчиков электроэнергии этого класса основывается на вращении рабочего диска под воздействием сформированного измеряемым током переменного э/м поля.
На размещённом ниже рисунке можно ознакомиться со схематичным представлением простейшего образца типа «Энергомера» (трехфазное изделие работает по тому же принципу).

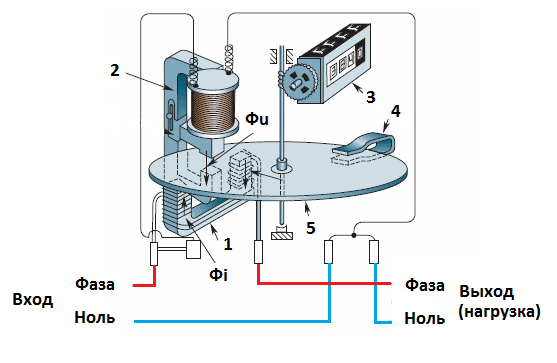

Внутренний механизм счетчика
На этой схеме 1 означает токовую катушку, через которую протекает нагрузочный ток, создающий в ней соответствующий по величине магнитный поток Фi. Появляющееся при этом поле пронизывает своими силовыми линиями алюминиевый диск и наводит в нем вихревые токи.
Эти токи формируют другое полевое образование, которое начинает взаимодействовать с полем Фu катушки напряжения (она обозначается как «2»). Взаимодействие двух этих структур вызывает появление импульсного вращающего момента, приводящего в движение алюминиевый диск.
Последний посредством червячной передачи приводит в движение механический счетный узел 3. Постоянный магнит 4 необходим для формирования тормозящего эффекта, обеспечивающего стабилизацию вращения диска.
Электронные устройства
Современный электронный учёт электроэнергии организуется по нескольку иному принципу и позволяет получить ряд преимуществ, основными из которых являются:
- Высокая точность снятия показаний, существенно превышающая тот же показатель для индукционного прибора;
- Возможность эксплуатации в многотарифном режиме;
- Допустимость организации автоматического снятия показаний.
Трехфазный электронный счётчик работает по принципу подсчёта числа импульсов, вырабатываемых встроенным в него электронным устройством, частота следования которых зависит от величины протекающего тока (его внешний вид приведен ниже).
Внешний вид электронного прибора
Перед тем, как подключить трехфазный счётчик тем или иным способом, обязательно нужно ознакомиться с теми условиями, при которых, согласно действующим нормативам, допускается его монтаж.
Согласно основным положениям ПУЭ, современные электронные приборы трехфазного класса включают в сеть согласно схемам, которые пригодны и для индукционных приборов. На контактной панели электронного устройства входные и выходные контакты размещены точно таким же образом, как и на всех других типах трехфазных счетчиков.
Защитные и переходные устройства
Любой трехфазный счетчик электроэнергии, включаемый в высоковольтные сети через трансформаторы тока, должен быть защищен от перенапряжений, нередко возникающих в линиях энергоснабжения. С этой целью последовательно с ним устанавливаются специальные приборы, позволяющие ограничить напряжения, возникающие в линии в аварийной ситуации. Они встречаются под различными наименованиями, наиболее распространенным из которых является оин.
Это устройство по своему функциональному назначению напоминает защитный автомат. Но только срабатывает оно не от перегруза по току, а используется как ограничитель напряжения на участке питающей линии, в который включается трехфазный счетчик.
Ниже приводится схема, согласно которой осуществляется монтаж этого прибора в цепи защищаемого им оборудования.
Схема включения ОИН (УЗИП)
Перед тем, как установить трехфазный счетчик в питающую цепь, специалисты советуют воспользоваться ещё одним специальным приспособлением, подключённым к клеммнику самого счётчика.
Указное изделие, встречающееся под обозначением икк, имеет в своей конструкции ряд перемычек, позволяющих коммутировать подключение удобным для пользователя способом. Внешний вид этого приспособления и схема включения его в цепи питания приводятся на фото ниже.
Клеммник переходной
Из этого фото видно, что при применении ИКК монтаж и демонтаж прибора учёта любого типа существенно упрощается, что очень удобно при проведении их ремонта, например.
Дополнительная информация. При необходимости такая панель может использоваться для подключения внешних измерительных приборов.
Дополнительная установка ИКК осуществляется путём его параллельного подключения к уже имеющейся клеммной колодке.
В заключительной части обзора отметим, что рассмотренные ранее схемы включения счетчиков выбираются, в зависимости от условий их эксплуатации и характера действующей электрической сети. Для организации правильного их подсоединения важен учёт всех факторов, влияющих на работоспособность конкретного счётного устройства, определяемых не только его классом, но и особенностями механизма снятия показаний.
Видео
Как установить трехфазный счетчик электроэнергии своими руками
Всем привычный электрический счетчик, который стоит в каждой квартире и в каждом доме — является неотъемлемой частью любой электрической схемы.
Без него никому не позволят пользоваться этим самым важным изобретением человечества за последние два века. Все электрические приборы в однофазной сети, используемые в быту, используют 220 вольт и потребляемая суммарная мощность не должна превышать 15 кВт.
Любое предприятие или предприимчивый хозяин собственного дома может пользоваться электроэнергией по трем фазам, у которого напряжение 380 вольт и суммарная мощность может достигать сотни киловатт. Обычно такое напряжение используют всевозможные станки и промышленное оборудование.
С производством на предприятии все понятно — там нужны большие мощности. В частном доме три фазы нужны для циркулярных пил, профессиональных сварочных аппаратов, даже токарные станки по металлу доступны простому обывателю.
Способы подключения
Существует три типа подключения трехфазного счетчика:
- прямое подключение;
- полукосвенное подключение;
- косвенное подключение.
Об использовании в быту многотарифных счётчиков электроэнергии подробно расскажет данная статья: https://teplo.guru/elektrichestvo/schetchiki/mnogotarifnyie.html
Прямое
Заключить договор и подключить три фазы несложно, главное — правильно подключить счетчик.
По законам физики — чем больше мощность на нагрузке в схеме, тем больший ток протекает по проводам.
Чтобы измерить силу тока, а любой счетчик электрической энергии измеряет именно силу тока в цепи, его нужно включить в схему последовательно.
Открыв любой щит учета, вы увидите, что входящие в дом или квартиру провода (они самые толстые) сразу входят в счетчик и только потом на автомат выключения. Такой способ подключения называется «схема прямого подключения».
Этот способ годится только для маломощных потребителей — не более 60 кВт, сила тока при этом будет около 100 ампер.
Полукосвенное
Как же быть предпринимателям на производстве или в торговле? К примеру, развлекательный центр с рестораном, боулингом и ночным клубом использует три фазы и его суммарная мощность по энергопотреблению достигает 150 – 200 кВт.
Никакой счетчик не выдержит силу тока в несколько сотен ампер — сгорит сразу же. Чтобы выйти из этого неловкого положения гениальные инженеры придумали специальные устройства для безопасного измерения силы тока. Счетчик подключают через трансформаторы тока.
Принцип действия этих трансформаторов заключается в измерении магнитного поля вокруг проводника. По такому же принципу работают всевозможные искатели скрытой проводки и бесконтактные измерители тока. У этих трансформаторов есть важный параметр — коэффициент трансформации.
Вокруг главного сердечника располагается обмотка с тонкими проводами (вторичная обмотка) и электромагнитное поле возбуждает в ней электрический ток. Силу тока со вторичной обмотки как раз и измеряет счетчик. Только нужно умножать показания счетчика на коэффициент трансформации, если используется обычный счетчик.
Современные трехфазные счетчики имеют модели специально для подключения с трансформаторами тока. Их показания уже скорректированы и их можно использовать «как есть».
Косвенное
Такой способ используется на подстанциях.
Измерения производятся на высоковольтных линиях от 6 киловольт и выше.
Установка своими руками
Схема подключения трехфазного счетчика. (Для увеличения нажмите)
Чтобы подключить трехфазный счетчик, необязательно приглашать главного энергетика крупного предприятия.
Все можно установить своими руками, если следовать несложным правилам.
Правила установки общедомового электросчётчика изложены здесь: https://teplo.guru/elektrichestvo/schetchiki/obshhedomovyie.html
Входящие провода сразу входят в счетчик — это требование энергосбытовых компаний. Как они объясняют — исключить возможность воровства электричества.
В счетчике клеммы входа и выхода, как правило, находятся рядом. Поэтому в первый контакт входит фаза, а из второго уже выходит и сразу идет на УЗО (Устройство Защитного Отключения).
Остальные фазы подключаются аналогично в следующие пары контактов. В щитке все устройства крепятся на дин-рейки, в том числе и некоторые модели счетчиков.
После установки необходимо установить пломбу. Подробности проведения процедуры рассмотрены здесь: https://teplo.guru/elektrichestvo/schetchiki/plomba.html
После размещения приборов можно подводить провода. Чтобы все выглядело красиво, можно использовать специальные контактные клеммы, которые кроме внешнего вида позволяют экономить немало места.
Важно знать: нулевая шина и заземление подключаются отдельно — ни в коем случае нельзя заземление соединять с нулевой фазой.
На каждый провод, который соединяется с автоматом рекомендуется одевать и обжимать специальным наконечником — НШВИ (Наконечник Штыревой Втулочный Изолированный).Если провод гибкий и многожильный, то такие наконечники обеспечат качественный контакт с приборами учета и автоматами отключения.
Для этого понадобятся специальные обжимные клещи. Обзор этого процесса легко можно найти в интернете. По отзывам многих электриков — это очень полезный расходный материал для монтажа.
Смотрите видео, в котором подробно разъясняются этапы монтажа трехфазного счетчика электроэнергии путем полукосвенного подключения:
Схема подключения трехфазного счетчика: через трансформаторы, напрямую
Трехфазные сети в частные дома проводят нечасто, но все-таки, при большом планируемом потреблении разрешение можно получить. С одной стороны, это хорошо, так как есть возможность мощные приборы подключать к трехфазной цепи, то есть использовать провода меньшего сечения. С другой — сама схема сложнее, сложнее разбиение потребителей на группы, так как далеко не вся нагрузка трехфазная, а при использовании обычной техники нежелательно допускать перекос фаз. К тому же даже схема подключения трехфазного счетчика гораздо сложнее, чем однофазного. В общем, нет плюсов без минусов.
Содержание статьи
Типы трехфазных счетчиков
Вообще, тип счетчика, а иногда и его марка, указан в проекте электрификации. Очень редко случается, но у вас могут спросить, какой трехфазный счетчик вы желаете. Такие либеральные проэктанты встречаются крайне редко, и все же, стоит хоть немного разбираться в теме. Есть трехфазные счетчики для подключения трех и четырех проводов. Первые подключаются если нет «нулевого» повода. С этим разобраться несложно.
Далее необходимы выбрать тип счетчика:
- Трехфазные счетчики прямого включения. Наиболее простое подключение, так как подсоединяются напрямую к сети. Мощность подключаемой нагрузки не более 60 кВт, ток не более 100 А. К ним можно подключать провода сечением 15 мм² (не более 25 мм²). Это ограничивает область применения — в основном их ставят в домах и квартирах, на небольших предприятиях.
Выбор типа трехфазного счетчика зависит от потребления тока
- Трехфазные счетчики косвенного включения. Их можно подключать только через трансформаторы тока и напряжения. Ставят обычно на предприятиях, потому что ограничений по мощности такой тип не имеет.
- Полукосвенного (трансформаторного) подключения. Также требуют включения через трансформаторы, но не настолько мощные, как косвенные, поэтому могут применяться в частных домах. При определении платы за электроэнергию показания необходимо умножать на передаточный коэффициент.
Выбирать вам особо не придется, так как тип счетчика, обычно, тоже указывается в проекте. Для частных домов либо прямого, либо полукосвенного подключения, в квартирах преимущественно прямого. Прямое подключение проще в реализации (просто завести провода на клеммы), элементарно считать показания — просто списывать их. При установке полукосвенного счетчика, нужны трансформаторы тока (ТТ) или напряжения (зависит от проекта) и рекомендовано подключение через испытательную коробку. Под все эти устройства требуется место в щите. Что еще надо помнить, что при расчете показаний требуется учитывать коэффициент трансформации для каждой фазы. То есть, надо будет показания умножать на этот коэффициент.
Принцип работы счетчика
Однофазные и трехфазные счетчики устроены по одному принципу. Разница только в том, что в сети 380 вольт учет ведется отдельно по каждой из фаз, а затем суммируется. Давайте разберемся, как работает счетчик для одной фазы, после чего понять устройство з-х фазного несложно. Ниже изображена блок-схема современного прибора с прямым подключением.
Клеммы для подключения проводов обычно располагаются в указанном на рисунке порядке, но лучше проверить по паспорту конкретного счетчика
Электронные модели
Электронные счетчики электроэнергии могут работать как в сетях переменного, так и в сетях постоянного тока. Постоянное напряжения обычно используется на предприятиях, так что для квартир и частных домов оно не слишком важно. Если сравнивать с электромеханическими моделями, по размерам электронные намного меньше, так как в них мало крупногабаритных элементов. Кроме того, они надежнее, так как нет подвижных деталей. Есть у электронных еще один плюс — они учитывают как активную, так и реактивную нагрузку (сумма индуктивной и емкостной составляющей).
Трансформатор напряжения подключен между фазой и нулем, трансформатор тока — в разрыв фазного проводника. Данные с трансформаторов передаются на преобразователь, где трансформируются в частотные сигналы и поступают в микроконтроллер. В нем расшифровываются показания и записываются в ОЗУ (оперативное запоминающее устройство). Параллельно микропроцессор руководит электронным реле и дисплеем.
Блок-схема электронного счетчика электроэнергии
Данные в ОЗУ сохраняются продолжительный период времени, записи делаются по типу дневника. В нем фиксируется расход электроэнергии по датам и времени, что позволяет провести анализ расхода. В некоторых модификациях, электронные трехфазные счетчики могут передавать информацию о расходе по специальному каналу. Этот канал может быть подключен к домашнему компьютеру, системе умный дом. При определенных настройках может автоматически передавать данные в абонентскую службу для проведения расчетов.
Еще одна функция электронных приборов учета — многотарифный учет. При наличии нескольких тарифных сеток, зависящих от времени, величина потребленной в разное время энергии, записывается в разные ячейки. При снятии показаний, данные списываются, умножаются на свой тариф. Использование многотарифного учета позволяет экономить на счетах за электричество.
Электромеханические или индукционные
Учет энергии в индукционных счетчиках построен на отслеживании параметров переменного магнитного поля, поэтому работать такие устройства могут только с переменным током.
Устройство индукционного электромеханического счетчика
Основной элемент индукционного 3-х фазного счетчика — специально сконструированный магнитопровод с прорезью. В прорезь вставляется край диска, закрепленного на оси. Через одну из катушек магнитопровода проходит ток, вторая подключена параллельно. К плоскости диска при помощи шестеренок подключен механический счетчик, отсчитывающий повороты диска.
Ток, проходя по магнитопроводу, создает магнитное поле, а оно вихревые потоки в алюминиевом диске. Взаимодействие магнитного поля и вихревых потоков создает крутящий момент, который заставляет диск крутиться вокруг своей оси. Чем больше сила тока, тем более мощное генерируется поле, тем быстрее вращается диск, тем быстрее сменяются показания на счетчике.
Схема подключения трехфазного счетчика прямого включения
Как уже сказано выше, подключение трехфазного счетчика прямого включения очень простое. Как и в случае с однофазным, к входным клеммам подключаются провода с вводного автомата. С выходных клемм уходят на нагрузку (обычно на противопожарное УЗО, а далее, уже на автоматы линий).
Схема подключения трехфазного счетчика прямого подключения
Обратите внимание, с выхода счетчика провод нейтрали заводится на шину. На другие устройства ноль подается с этой шины. Как видите, подключение совсем несложное. Важно не запутаться с фазами. Для этого лучше использовать цветные провода. Соблюдение цветовой маркировки в разы облегчает разводку электропроводки.
На схеме выше на счетчик заведено сразу четыре провода, включая нейтраль. И это правильно и резонно. Но есть и другая схема, по которой защитный PEN проводник подается не на счетчик, а заводится на шину, а с нее при помощи тонкого провода подается на соответствующий вход счетчика. Эта схема может существовать, так как в ПУЭ пункт 1.7.135 есть прямое указание на возможность такого подключения. Даже есть счетчики под такую схему — с семью выходами (а не с восемью, как обычно). Например, Энергомера СЕ303-S34.
Вторая схема подключения трехфазного счетчика прямого типа
Но не все подразделения энергосбыта одобряют эту схему. Дело в том, что при таком подключении провод PEN можно отключить. В случае с однофазной сетью это приводит к останову счетчика. С трехфазными не так. Экран погаснет, но счетчик продолжит считать, так как для работы ему достаточно наличия трех фаз. Во всяком случае так утверждают производители. Вот только они не исключают того, что погрешность учета повысится. И никто не знает в какую сторону. Чтобы предотвратить остановку счетчика, некоторые подразделения Энергосбыта ставят три пломбы — как на рисунке выше. Самое неприятное в этом случае — опломбировка шины, ведь может понадобится вносить изменения в схему.
Через трансформаторы тока
При большом потреблении тока — более 100 А — счетчики прямого подключения работать не могут. В этом случае для частного дома рекомендовано подключение полукосвенного прибора учета через трансформаторы тока. Для этого подключения необходимы три трансформатора с определенными параметрами.
- Коэффициент трансформации. Для определения этой характеристики необходимо посчитать максимальное потребление тока (не забудьте учесть пусковые токи). Эти данные вы подаете в проектную организацию, она рассчитывает требуемый коэффициент трансформации. Обычно это 100/5, но могут быть и другие. Полный перечень возможных вариантов в таблице ниже.
Коэффициенты трансформации и сопротивление обмоток трансформаторов тока
- Класс точности. Для того чтобы учет был с минимальными погрешностями, ищите трансформаторы с точностью 0,5S. При низком энергопотреблении (например, ночью или когда все на работе) они обеспечивают небольшую погрешность.
Для чего нужны трансформаторы тока при подключении счетчиков? Чтобы измерение потребленной электроэнергии было проще и дешевле. Если у вас максимальное потребление тока 100 А, соответственно, измерительный прибор (счетчик) должен быть рассчитан на прохождение такого тока. Обмотка измерительного прибора, которая выдержит 100 А, во-первых, будет дорогой, во-вторых, громоздкой. И провода для подключения такого прибора придется использовать очень толстые. В общем, неудобно и дорого. Трансформаторы тока подключаются к фазным, пропорционально преобразуют входной ток в меньший номинал и подают на стандартный измерительный прибор (счетчик в данном случае). Во сколько раз уменьшается ток и показывает коэффициент трансформации? Например, трансформатор с коэффициентом трансформации 40/5 уменьшает ток в 8 раз, 100/5 — в 20 раз.
А почему почти всегда ток уменьшается до 5 А? Это одна из стандартных величин, прописанная в нормативах. Могут быть еще варианты с 1 А, но они используются очень редко. Просто все измерительные приборы для трансформаторов тока выпускаются на 5 А или 1 А, все схемы строятся исходя из этого.
Трансформаторы тока и их подключение
Для корректной работы схемы необходимо строго соблюдать правила подключения трансформаторов. Трансформатор имеет следующие клеммы:
- Л1 — для подключения фазного провода от входного автомата.
- Л2 — подключают провод на нагрузку.
- И1 и И2 — измерительные контакты для подключения клемм счетчика.
Что такое трансформатор тока для подключения счетчика
Весь потребляемый ток протекает по первичной обмотке трансформатора тока. Во вторичной обмотке возникает пропорционально уменьшенный ток, который идет на счетчик.
Вот так выглядит наглядная схема подключения 3-х фазного счетчика через ТТ
При вычислении расхода электроэнергии показания счетчика умножаются на коэффициент трансформации. Таким образом высчитывается реальный расход электричества. Все это так, но подключать трансформаторы можно по-разному.
Десятипроводная
Наиболее популярная схема подключения трехфазного счетчика через трансформаторы — десятипроводная. Она дает высокую степень защиты, так как цепи тока и напряжения разделены. Недостаток схемы — большое количество проводов, соответственно высокая вероятность неправильного подключения.
Десятипроводная схема подключения трехфазного счетчика через трансформаторы тока
Подключение происходит в следующем порядке:
- С выхода защитного автомата фазные провода подаем на входные клеммы первичной обмотки трансформаторов тока. Обозначаются они Л1.
- С выходов первичной обмотки трансформатора провода идут к нагрузке. Если говорит конкретно по приборам, после счетчика обычно ставят противопожарное УЗО. В этом случае выходы Л2 подают на входы этого устройства.
- С клеммы И1 провод подаем на клемму для подключения первой фазы, со второго выхода этой фазы тянем провод на клемму И2. так подключаем все три фазы.
- Нулевой провод подключать можно двумя способами (описано для прямого подключения):
- Если на счетчике есть две клеммы для нейтрали, заводим на N1, с выхода N2 подключаем к шине и далее разводку по схеме делаем с шины.
- Если на счетчике только одна клемма для подключения нейтрали, сначала провод заводим на шину, с нее подаем на гнездо счетчика для подключения нуля.
В общем, вполне понятная и логичная схема, вот только проводов много. Чтобы не запутаться, собирайте схему последовательно. Сначала можно линейную часть, затем — измерительную. Или наоборот.
Звездой
Есть еще одна популярная схема подключения трехфазного счетчика — звездой. В этом случае все выхода измерительных обмоток трансформатора (И2) сходятся в одной точке.
Подключение счетчика электроэнергии через трансформаторы тока по схеме звезда
От описанной выше она отличается двумя моментами:
- Все выходы измерительных обмоток трансформаторов подаются в последнее гнездо счетчика.
- Все выходные гнезда для подключения фаз также соединяются между собой и подключаются в предпоследнее гнездо на счетчике. Туда же заводится провод с шины нейтрали.
При таком подключении проводов меньше, и обратите внимание, общая точка вторичных обмоток обязательно заземлена. Недостаток этой схемы — она слишком сложна для проверки.
Через испытательную колодку
Чтобы проще было проверять состояние трансформаторов тока, рекомендовано подключать трехфазный счетчик через испытательную колодку (называют еще испытательный блок). Как известно, оставлять вторичную обмотку без нагрузки нельзя, так как это приводит к ее пробою. При подключении трехфазного счетчика через испытательную колодку, закоротить вторичную обмотку трансформатора при необходимости легко — достаточно установить перемычку между гнездами.
Подключение через клеммную колодку
Испытательная клеммная колодка (блок) устанавливается только если используется десятипроводная схема подключения трехфазного счетчика. Сам блок ставится между счетчиком и трансформаторами.
Более наглядная схема подключения трехфазного счетчика через испытательный блок
Суть схемы не меняется, но в обслуживании узел учета проще. Всегда можно обесточить оборудование обеспечив видимый разрыв цепи. Это оборудование стоит не так много, обслуживание и измерения оно значительно упрощает. Вот только увеличивается число точек коммутации, но, в данном случае, этот недостаток не так критичен.
Как подключить трехфазный счетчик в однофазную сеть
Редко, но бывает, что есть трехфазный счетчик, а его надо установить в сеть 220 В. Это возможно, если прибор учета прямого включения. В этом случае подключается одна из фаз, остальные остаются просто незадействованными.

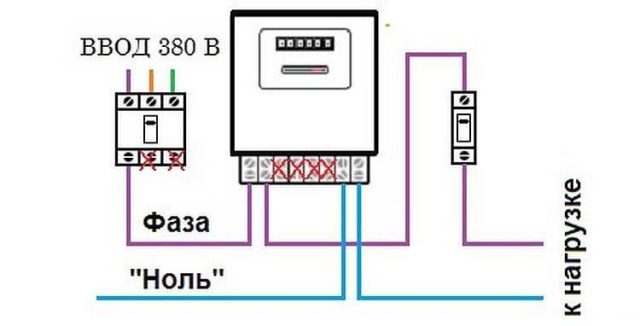

Схема подключения трехфазного счетчика в однофазную сеть
Само подключение несложное, но могут возникнуть проблемы с энергопоставляющей организацией. Они далеко не всегда принимают такое подключение. Обычно мотивируя тем, что остаются варианты для хищения электроэнергии.
Схема подключения трехфазного счетчика своими руками на 380 вольт
В современное время ни одно жилое или производственное помещение не обходится без приборов для учета электроэнергии. В этой статье говорится о том, как произвести установку трехфазного счетчика электроэнергии своими руками.
Плюсы и минусы трёхфазного счетчика
В процессе работы однофазных счетчиков достаточно часто возникает своего рода перекос фаз, из-за чего напряжение в сети будет постоянно низким. При использовании трехфазного прибора таких проблем не возникает, потому что они могут работать на той фазе, которая не относится к просадке из-за перекоса.
Как выглядит приборПри использовании трехфазного счетчика, напряжение будет достаточно высоким, поэтому нужно соблюдать правила безопасности. Но устройство имеет ряд своих недостатков:
- нужно получить разрешение на установку устройства от местной энергетической фирмы;
- высокий риск получить увечья от удара электрическим током и образования короткого замыкания. Чтобы этого избежать необходимо поставить предохранитель с высоким номиналом перед вводом фаз в жилое помещение;
- необходимо много места для трехфазной модели.
Основные плюсы прибора:
- можно рационально распределять нагрузки в сети;
- можно применять мощные трехфазные приемники;
- сужение сечения вводимого провода.
В основном такие счетчики оптимально использовать в частных домах с большой площадью (от 90 м. кв.). Либо в квартирах, в которых подключено много мощных бытовых приборов. Ниже описаны виды устройств для учета электроэнергии.
Виды трёхфазных приборов
Счетчики условно можно поделить на два типа — однотарифные и многотарифные. В некоторых моделях есть разделение по дневным и вечерним тарифам.
За расположение тарифов и сохранение информации в памяти устройства, отвечает небольшой микропроцессор. Проще говоря, можно посмотреть данные по счетчику за любые удобные числа.
Аналоговые индукционные приборы учета энергии
Принцип работы таких счетчиков схож однофазной модели устройства.
Схема подключения 3 фазного счетчикаЭлектрическая энергия, проходя через индукционную катушку, образует электромагнитное поле, которое действует на железный диск. Поэтому он начинает движение.
Методы подключения с помощью трансформаторов тока
Перед началом работы необходимо обратить внимание на очень важный нюанс. На катушке располагаются две пары входных зажимов, один провод необходим для подключения соответствующего фазного кабеля и указывается символом «Л1» (от второго провода, отмеченного как «Л2» кабель проходим прямо к трехфазной нагрузке).
На индукторе измерения также располагаются зажимы, указанные как «И1» и «И2», к которым необходимо подключать обмотку параллельным способом.
Обратите внимание! Сечение кабеля должно соответствовать нагрузке в сети.
Схема подключения трехфазного счетчика через трансформаторыПолукосвенное
Счетчики подключаются в сеть с помощью трансформаторов тока, из-за этого разрешается применять их в сетях с достаточно большими мощностями (до 63кВт). С помощью такого метода подключения, для измерения расхода необходимо разность данных умножать на известный коэффициент трансформации.
Косвенное
При таком методе, подключение выполняется через трансформаторы напряжения и тока. Этот способ используется для учета электрической энергии при высоковольтной интеграции.
Основные аспекты подключения:
- не применяются токи прямого, обратного и номинального порядка основной частоты;
- активная и пассивная мощности по фазе А рассчитываются с вычетами тока нулевого порядка из фазного тока;
- учет электроэнергии такой же как описано выше.
Прямое
Счетчики такой модели подключаются в электросеть напрямую, в таком же порядке, как и однофазные устройства. Они в основном предусматривают невысокую пропускную мощность (ток не больше 95 А), дырки под кабель имеют сечение 25мм2 (либо 15 мм2).
Поэтапное подключение прямого типа:
- включение фазы А к нагрузке;
- подключение фазы В к нагрузке;
- подключение фазы С к нагрузке;
- ввод и вывод нулевого параметра.
Важно подчеркнуть, что если человек не обладает необходимым запасом знаний и навыков, то лучше не пытаться подключить прибор самостоятельно. Это может привести не только к выходу из строя всех бытовых устройств, но и к короткому замыканию, а вследствие к пожару. Рекомендуется обратиться к профессиональному мастеру.
Обратите внимание! При подключении любого прибора, необходимо обесточивать все помещение.
В заключении необходимо отметить, что трехфазные электросчетчики отлично справляются в больших домах или помещениях, где достаточно много электрических и мощных приборов. Для небольших квартир вполне подойдут однофазные модели.
Трёхфазный счётчик электроэнергии: устройство, виды и нюансы выбора
Жители многоквартирных домов привыкли к тому, что к их жилищу подведено напряжение 220 В, для которого требуется только одна фаза, нейтраль и, чаще всего, земля. А вот в частных секторах более распространённой считается трёхфазная система, по которой подаётся 380 В. Помимо большего количества жил в кабеле, она требует и иных приборов учёта, отличающихся от привычных для жителей городов. В сегодняшней статье речь пойдёт о нюансах выбора трёхфазных счётчиков электроэнергии, их видах, областях применения, устройстве и принципе работы.
Трёхфазные счётчики наиболее распространены в частном сектореФОТО: energia-uchet.ru
Читайте в статье
Как устроен трёхфазный счётчик электроэнергии, по какому принципу он работает
Такие приборы учёта могут быть аналоговыми или цифровыми. Принцип их работы схож, с небольшими различиями. Попробуем с ними разобраться.
Начнём с аналогового прибора учёта электроэнергии. Здесь ток, проходя через катушку, создаёт магнитное поле, которое вращает алюминиевый диск. От него вращение передаётся на ролики, которые и отсчитывают количество израсходованных киловатт-часов.
Основным узлом цифрового счётчика электроэнергии является АЦП – аналогово-цифровой преобразователь, передающий импульсы на микропроцессор, который и просчитывает потраченные киловатты.
Современные приборы учёта очень компактны и аккуратныФОТО: cable.ru
Где применяются трёхфазные приборы учёта
Область применения трёхфазных счётчиков электроэнергии довольно широка. Помимо частного сектора, в домах, к которым подведено напряжение 380 В, такие приборы учёта применяются в электроустановках промышленного производства. К тому же, вопреки мнению многих жителей городов о том, что квартирные сети всегда имеют лишь одну фазу, такие устройства устанавливаются и там, в качестве общедомовых приборов учёта. Ведь к городским постройкам также подходит напряжение 0,4 кВт, и уже после, в подъездных электрощитах, распределяется пофазно, уходя на квартиры.
Виды трёхфазных электросчётчиков, чем они отличаются
Если говорить об электронных приборах учёта, то их можно разделить на 2 подвида – одно- и многотарифные. Несмотря на то, что разделение по тарифам на «дневной» и «ночной», появилось уже давно, многие до сих пор не понимают, для чего это нужно.
Многотарифные счётчики занимают больше местаФОТО: remontnik.ru
Обращаясь к стоимости электроэнергии можно отметить, что цена за 1 кВт, потраченный домовладельцем с 7 часов утра до 23 часов значительно выше, чем с 23 до 7 часов. Именно поэтому многие установившие многотарифные счётчики стараются включать приборы с высоким потреблением электроэнергии именно в ночной период.
За распределение тарифов и сохранение данных в памяти электросчётчика, отвечает всё тот же микропроцессор. В любое время владелец или проверяющий могут посмотреть показания и сверить данные за тот или иной период.
Какими достоинствами и недостатками обладают трёхфазные электросчётчики
Как и любое оборудование, трёхфазный счётчик обладает как определёнными преимуществами, так и недостатками. Среди минусов подобного оборудования:
- при подключении трёхфазного счётчика электроэнергии в квартире, если имеется такая возможность, потребуется разрешение от энергосбытовой компании;
- повышенная опасность возникновения аварийных ситуаций по причине увеличения количества токоведущих жил;
- необходимость увеличения габаритов распределительного щита.
ФОТО: omrrie.narod.ru
Но все эти недостатки с лихвой перекрываются достоинствами, которыми обладает трёхфазная сеть. Отметим следующие:
- появляется возможность подключения более мощного оборудования;
- жилы вводного кабеля будут иметь меньшее сечение;
- нагрузку можно равномерно распределить по разным фазам;
- домашняя сеть полностью не отключается при обрыве одной из фаз на подстанции или линии.
Критерии выбора трёхфазного электросчётчика: на что обратить внимание при покупке
Приобретение подобного оборудования – довольно ответственное мероприятие. Ведь шутки с электричеством могут закончиться весьма плачевно. Поэтому стоит тщательно изучить все нюансы, на которые следует обратить внимание. Основной критерий – это качество продукции и его стоимость. Не стоит обращать внимание на прибор учёта электроэнергии, цена которого значительно ниже, чем у других моделей. Корпус прибора должен быть выполнен аккуратно. Торчащие по швам излишки пластика, как и его неравномерный цвет, должны насторожить покупателя. А приобретать электросчётчики нужно только в проверенных специализированных магазинах.
В частных домах можно собрать трёхфазный щит довольно аккуратноФОТО: drive2.ru
Что касается технических характеристик, то основное внимание необходимо обратить на два параметра – тип работы прибора и его конструктивное исполнение.
Разделение электросчётчиков по типу работы
Выбор между аналоговым или электронным прибором учёта электроэнергии остаётся полностью за потребителем. Конечно, первый вариант является более простым и, как следствие, имеет меньшую стоимость. Однако впоследствии расходы по счетам могут быть выше по причине отсутствия возможности учёта с разделением тарифов.
Электронные модели на сегодняшний день более востребованы. Они позволяют экономить средства на разнице стоимости электроэнергии в дневное и ночное время. Переплатив при покупке, пользователь получает возможность платить меньше впоследствии. Но если планируется установка прибора учёта на подачу электроэнергии в помещение, где все работы производятся только днём, то многотарифное оборудование устанавливать будет невыгодно и даже убыточно.
Многотарифный счётчик «Энергомера»ФОТО: shuchin.deal.by
Конструктивное исполнение электросчётчиков: особенности некоторых моделей
Не все знают, что трёхфазные счётчики электроэнергии могут включаться в цепь по-разному. В бытовых электросетях, где нагрузки не слишком велики, используются приборы учёта прямого включения. Это привычная всем коммутация, при которой питание проходит непосредственно через счётчик.
Прямое включение электрического счётчикаФОТО: pro100electrik.ru
На предприятиях, где нагрузка бывает очень высока, используют приборы учёта косвенного включения. Их коммутация отличается. Для того, чтобы подключить такой электросчётчик, на токоведущие шины устанавливаются катушки трансформаторов, от которых провод уже идёт на сам прибор учёта. Таким образом, счётчик электроэнергии напрямую не контактирует с токоведущим проводником.
Косвенное включение счётчикаФОТО: eraelektro.ru
Возможна ли установка трёхфазного прибора в однофазной сети
Такой вариант имеет право на существование. При подобной коммутации прибор учёта электроэнергии будет вполне работоспособен. Он попросту начнёт «думать», что по оставшимся пустыми фазам нет токовой нагрузки. Однако, если владелец квартиры выполнит подобное подключение, он столкнётся с другой проблемой. Энергосбытовая компания не примет на баланс включённый в однофазную сеть трёхфазный прибор, не опломбирует его. Это значит, что по всем документам счётчик электроэнергии будет отсутствовать.
Подключение трёхфазного счётчика вместо однофазного вполне возможноФОТО: rabotiagi.com
Энергосбытовые компании объясняют это тем, что трёхфазные приборы не предназначены для сетей 220 В, а значит, никто не проводил поверок на класс точности в подобных условиях. Следовательно, прибор не соответствует нормам классификации и не может быть допущен к эксплуатации. Это значит, что устанавливать трёхфазный прибор учёта электроэнергии в однофазных сетях не стоит.
Производители трёхфазных счётчиков электроэнергии, популярные в России
В нашей стране наибольшей популярностью пользуются три фирмы-производителя:
- Энергомера (производит одноимённые модели).
- Тайпит (наиболее известными являются счётчики «Нева»).
- Инкотэкс (самый популярный производитель, известный счётчиками «Меркурий»).
По сути, этих трёх производителей можно назвать монополистами на рынке. Остальные малоизвестные марки подавляющее большинство россиян даже не знает.
Такие счётчики в России встречаются редкоФОТО: elektrikaup.ee
Но у каждого производителя в линейке имеется множество моделей приборов учёта, обладающих определёнными характеристиками. Поэтому имеет смысл рассказать о некоторых из них, попутно ознакомившись с отзывами владельцев, которые уже ими пользуются.
Самые известные модели трёхфазных счётчиков электроэнергии и отзывы о них
Среди приборов учёта электроэнергии наибольшей популярностью пользуются устройства марки «Инкотекс» («Меркурий»). В основном сейчас речь пойдёт о них, хотя нельзя обойти вниманием и других производителей.
Довольно известная модель «Меркурий 230 АМ-03»
По поводу этой модели электросчётчика информации достаточно много. Если судить по отзывам, данный прибор учёта электроэнергии является одним из лучших. Вот что о нём говорят пользователи.
Отзыв о «Меркурий 230 АМ-03»
Подробнее на Отзовик: https://otzovik.com/review_2049917.html
И ещё.
Отзыв о «Меркурий 230 АМ-03»
Подробнее на Отзовик: https://otzovik.com/review_1106429.html
Меркурий 230 АМ-03
Однако чтобы не делать односторонних выводов, стоит ознакомиться и с не слишком восторженными отзывами о приборах, выпускаемых под этой маркой.
Счётчики «Меркурий 230 АМ-03» довольно популярныФОТО: kkukish.top
«Меркурий 231 АТ-01I» и его недостатки
Двоякое отношение к тому или иному предмету – это очень полезно при выборе. А значит, обходить стороной не совсем положительные отзывы не стоит.
Отзыв о «Меркурий 231 АТ-01I»
Подробнее на Отзовик: https://otzovik.com/review_4811084.html
Отзыв о «Меркурий 231 АТ-01I»
Подробнее на Отзовик: https://otzovik.com/review_6634030.html
Меркурий 231 АТ-01I
Не сказать, что эти отзывы критичны, но задуматься есть о чём.
«Тайпит Нева 303 1SO»: только хорошие отзывы
По поводу данного электросчётчика в сети интернет нет ни одного обоснованно негативного отзыва. А вот положительных мнений достаточно. Вот некоторые из них.
Отзыв о «Тайпит Нева 303 1SO»
Подробнее на Отзовик: https://otzovik.com/review_6612814.html
Отзыв о «Тайпит Нева 303 1SO»
Подробнее на Отзовик: https://otzovik.com/review_1054661.html
Тайпит Нева 303 1SO
Как подключить трёхфазный счётчик электроэнергии
Подключение прибора учёта на 3 фазы не слишком сложно. На каждом изделии под клеммной крышкой имеется схема. Сами контакты пронумерованы цифрами от одного до восьми. Подключение, чаще всего, производится следующим образом (вход питания/выход на помещение):
- ½ – фаза А;
- ¾ – фаза В;
- 5/6 – фаза С;
- 7/8 – нейтраль (нулевой провод).
Иногда, хотя и очень редко, первой парой контактов идёт нейтраль.
Схема монтажа трёхфазного прибора учётаФОТО: mr-build.ru
Обслуживание трёхфазных электросчётчиков в процессе эксплуатации
Обслуживание приборов учёта электроэнергии возлагается на управляющие компании. Подобная работа заключается в проверке фазировки, удалении пыли с поверхности, периодических ревизиях. Если электросчётчик установлен внутри частного дома, то вся ответственность за него возлагается на владельца. Он обязан следить за исправным состоянием прибора, сохранностью пломбы. Если возникает подозрение на слабый контакт в клеммнике электросчётчика (провод греется), владелец обязан незамедлительно отключить подачу питания с вводного автомата и сообщить об аварийной ситуации в УК. Если аварийная служба не имеет возможности приехать незамедлительно, нужно сообщить диспетчеру о самостоятельном ремонте. Об этом в журнале делается запись. Это необходимо для того, чтобы для владельца не было последствий по причине сорванной пломбы.
Ревизионные работы в подъездных щитах производятся управляющей компаниейФОТО: podklyuchenie-elektrichestva.ru
В заключение
Вопреки устоявшемуся мнению о сложности монтажа и обслуживания трёхфазных сетей, здесь всё практически также, как и в однофазных. При этом и к выбору как трёхфазного, так и однофазного счётчика электроэнергии нужно подходить крайне взвешенно и внимательно. Ведь полбеды, если посредственный подход к покупке приведёт только к выходу прибора из строя. Последствия такого отношения могут быть куда серьёзнее – от воспламенения электрощита до полного выгорания жилища. Об этом нужно помнить.
Вот к таким последствиям может привести неправильный выбор электросчётчикаФОТО: vrn-olekodundic.moy.su
Надеемся, что изложенная нами сегодня информация поможет читателю не ошибиться при выборе трёхфазного счётчика электроэнергии. Любые вопросы, если они возникнут, можно задать в комментариях ниже. Редакция нашего онлайн-журнала с удовольствием ответит на них в максимально короткие сроки.
Вы сами сталкивались с выбором подобного прибора учёта? В таком случае поделитесь своим опытом с другими читателями – это может быть очень полезным. Если вам понравилась статья, пожалуйста, не забудьте её оценить. А мы напоследок, по уже сложившейся традиции, предлагаем вашему вниманию видеоролик по сегодняшней теме.
ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями
Практические схемы подключения трехфазных счетчиков, выбор и установка
Правильно выбранный счетчик — главный помощник в экономии. Чтобы сделать правильный выбор при покупке, первым делом предстоит определиться — однофазный или трехфазный. Но чем они отличаются, как происходит установка и в чем плюсы и минусы каждого из них?
Одним словом — однофазные подходят для сети с напряжением 220В, а трехфазные — при напряжении 380В. Первые из них — однофазные — хорошо знакомы каждому, так как устанавливаются в квартирах, административных зданиях и частных гаражах. А вот трехфазные, которые раньше в большинстве случаев эксплуатируются на предприятиях, все чаще и чаще находят применение в частных или загородных домах. Причиной этому стало увеличение количества бытовых электроприборов, требующих более мощного питания.
Выход нашелся в электрификации домов трехфазными кабельными вводами, а для измерения поступившей энергии выпустили множество моделей трехфазных счетчиков, оснащенных полезными функциями. Разберемся со всем по порядку.
Содержание
Чем трёхфазный счётчик электроэнергии отличается от однофазного
Однофазные счетчики осуществляют учет электроэнергии в двухпроводных сетях переменного тока с напряжением 220В. А трехфазные — в сетях переменного трехфазного тока (3-х и 4-проводных) номинальной частотой 50 гц.
Однофазное питание чаще всего используют для электрификации частного сектора, спальных районов городов, офисных и административных помещений, в которых потребляемая мощность составляет около 10 кВт. Соответственно, в этом случае и учет электричества осуществляется с помощью однофазных счетчиков, большим преимуществом которых является простота их конструкции и монтажа, а также удобство пользования (снятия фазы и показаний).
Но современные реалии таковы, что за последние пару десятилетий существенно возросло количество электроприборов и их мощность. По этой причине не только предприятия, но и жилые помещения — особенно в частном секторе — подключают к трехфазному питанию. Но позволяет ли это потреблять больше мощности на самом деле? Согласно техусловиям на подключение, получается, что питание от трехфазной и однофазной сети практически равны — 15 кВт и 10-15кВт соответственно.
Главное же преимущество заключается в возможности напрямую подключать трехфазные электроприборы, такие как обогреватели, электрокотлы, асинхронные двигатели, мощные электроплиты. Точнее — преимущества сразу два. Первое — при трехфазном электропитании данные приборы работают с более высокими качественными параметрами, а второе — не возникает «перекоса фаз» при одновременном использовании нескольких мощных электроприемников, поскольку всегда есть возможность подключить электроприборы к фазе, свободной от просадки через «перекос».
Увеличение потребности в трехфазном питании обусловило учащение случаев установки трехфазных счетчиков. По сравнению с однофазными, они обладают высшей точностью показаний, но также имеют большие габариты и сложнее устроены, требуют трехфазного ввода.
Наличие или отсутствие нулевого провода определяет, какой счетчик потребуется установить: трехпроводной при отсутствии «ноля», а при его наличии — четырехпроводной. Для этого есть соответствующие специальные обозначения в его маркировке — 3 или 4. Также выделяют счетчики прямого и трансформаторного включения (при токах, имеющих 100А и более на фазу).
Чтобы получить более четкое представление о преимуществах однофазного и трехфазного счетчиков друг перед другом, следует провести сравнение их плюсов и минусов.
Начнем с того, в чем проигрывает трехфазный однофазному:
- множество хлопот в связи с обязательным получением разрешения на установление счетчика и вероятность получения отказа
- Габариты. Если до этого использовалось однофазное питание с одноименным счетчиком, следует позаботиться о месте для установления вводного щита, как и самого трехфазного счетчика.
Преимущества трёхфазного исполнения
Посмотреть видео о преимуществах трёхфазной сети:
Перечислим преимущества такого вида счётчиков:
- Позволяет сэкономить. Многие трехфазные счетчики снабжены тарифами, такими, как дневной и ночной, например. Это дает возможность с 11 вечера до 7 утра израсходовать на до 50% меньше энергии, чем при аналогичной нагрузке, но в дневное время.
- Возможность выбора модели, соответствующей конкретным пожеланиям к классу точности. Зависимо от того, покупаемая модель предназначена для эксплуатации в жилом помещении или на предприятии, имеются наименования с погрешностью от 0,2 до 2,5%;
- Журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр;
- Наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети.
Виды трёхфазных счётчиков
Различают всего три вида трехфазных счетчиков
Когда речь заходит об установке любого из таких счетчиков, может возникнуть рад трудностей, связанных с их подключением. Ведь если для однофазных счетчиков существует универсальная схема, то для трехфазных насчитывается сразу несколько схем подключения для каждого из видов. Сейчас разберемся с этим наглядно.
Устройства прямого, или непосредственного включения
Схема подключения этого счетчика во многом (особенно по простоте выполнения) схожа со схемой установки однофазного счетчика. Она указана в техническом паспорте, а также на обратной стороне крышки. Главным условием подключения является строгое соблюдение порядка подсоединения проводов по цвету, указанному в схеме и соответствия нечетных номеров проводов вводу, а четных — нагрузке.
Порядок подсоединения проводов (указано слева направо):
Счетчики полукосвенного включения
Это подключение происходит через трансформаторы тока. Существует большое количество схем данного включения, но самые распространенные среди них:
- Схема подключения десятипроводная является самой простой, а потому и самой популярной. Для подсоединения необходимо соблюдать порядок 11 проводов справа налево: первые три — фаза А, вторая тройка — фаза В, 7-9 для фазы С, 10 — нейтральный.
- Соединение посредством клеммной коробки — она сложнее, чем первая. Подключение осуществляется посредством испытательных колодок;
- Соединение по типу «звезда», как и предыдущая, является достаточно сложной, но требует меньшее количество проводов. Сначала в общую точку собирают первые однополярные выходы вторичной обмотки, а следующие три от других выходов направлены к счетчику, токовые обмотки тоже соединить.
Счетчики косвенного включения
Такие счетчики для жилых помещений не устанавливаются, они предназначены для эксплуатации на промышленных предприятиях. Ответственность за монтаж возлагается на квалифицированных электриков.
Какой же прибор выбрать?
Хоть чаще всего желающего установить счетчик буквально ставят в известность о том, какая именно модель для этого требуется и согласовать ее замену весьма проблематично, не взирая на очевидное ее несоответствие требованиям, но все же стоит освоить азы критериев, которым должен соответствовать трехфазный счетчик по своим характеристикам.
Выбор счетчика начинается с вопроса его подключения — через трансформатор или напрямую в сеть, что можно определить по максимальному току. Счетчики прямого включения имеют токи порядка 5-60/10-100 ампер, а полукосвенного — 5-7,5/5-10 ампер. Строго согласно этим показаниям подбирается и счетчик — если ток 5-7,5А, то и счетчик должен быть аналогичным, но никак не 5-10А, например.
Во вторую очередь обращаем внимание на наличие профиля мощности и внутреннего тарификатора. Что это дает? Тарификатор позволяет счетчику регулировать тарифные переходы, фиксировать график нагрузки за любой временной промежуток. А профиль — фиксирует, регистрирует и сохраняет значения мощности за период времени.
Для наглядности рассмотрим характеристики трехфазного счетчика на примере его многотарифной модели:
Следует взять на заметку, что на сегодняшний день широко распространены трехфазные счетчики для однофазных сетей и наоборот: когда в трехфазную сеть подключают сразу три однофазных.
Класс точности определяется в значениях от 0,2 до 2,5. Чем больше это значение, тем больше процент погрешности. Для жилых помещений самым оптимальным считается класс 2.
- значение номинальной частоты: 50Гц
- значение номинального напряжения: В, 3х220/380, 3х100 и другие
Если при применении измерительного трансформатора вторичное напряжение равно 100В, требуется счетчик такого же класса напряжения (100В), а также трансформатор
значение полной мощности, потребляемой напряжением: 5 ВА, а активной мощности — 2Вт
- значение номинального-максимального тока: А, 5-10, 5-50, 5-100
- максимальное значение полной мощности, потребляемой током: до 0,2ВА
- включение: трансформаторное и непосредственное
- регистрация и учет активной энергии
Кроме этого, важен диапазон температурных показателей — чем он шире, тем лучше. Средние значения находятся в пределах от минус 20 до плюс 50 градусов.
Также следует обратить внимание на срок эксплуатации(зависит от модели и качества счетчика, но в среднем это 20 -40 лет) и межпроверочный интервал (5-10 лет).
Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети. А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр.
И самое главное. Ведь выбирая счетчик, мы в первую очередь думаем об экономии. Так вот, чтобы действительно сэкономить на электроэнергии, следует обратить внимание на наличие тарифов. По этому признаку счетчики бывают одно-, двух- и многотарифные.
Например, двухтарифные заключаются в комбинации позиций «день-ночь«, непрерывно сменяющие друг друга по графику «7 утра -11 ночи; 11 ночи -7 утра» соответственно. Стоимость электроэнергии по ночному тарифу на 50% ниже дневного, поэтому имеет смысл эксплуатировать приборы, требующие много энергии(электродуховки, стиральные и посудомоечные машины и пр.) именно в ночное время.
Практические советы о том как подключить трёхфазный счётчик электричества
Подключение счетчика данного типа осуществляется через вводной автоматический выключатель трехфазного типа (содержащего три или четыре контакта). Стоит сразу заметить, что замена его тремя однополюсными категорически запрещена. Коммутация фазных проводов в трехфазных выключателях должна происходить одновременно.
В трехфазном счетчике максимально просто устроено подключение проводов. Так, первые два провода — вход и выход первой фазы соответственно, аналогично — третий и четвертый провода соответствуют входу и выходу второй, а пятый и шестой — входу и выходу третей фазы. Седьмой же провод соответствует входу нулевого проводника, а восьмой — выходу нулевого провода на потребителя энергии в помещениях.
Заземление, обычно, отведено в отдельную колодку и выполнено в виде совмещенного провода РЕN или же РЕ провода. Лучший вариант, если имеется разделение на два провода.
Теперь по шагам разберем установку счетчика. Предположим, что возникла необходимость заменить трехфазный счетчик прямого включения.
Для начала определимся с причиной замены и временем ее проведения.
Предпочтительно производить замену счетчика в дневное время по той просто причине, что освещение в этот период значительно лучше, нежели от применения фонарика. Это значит — проводить работу будет удобнее и быстрее, что не может не отразиться на вашем кошельке, если придется воспользоваться услугами платного электрика.
После этого необходимо снять напряжение, сменив положение переключателя на автоматическом выключателе.
Убедившись, что фазы сняты, проводим демонтаж старого электросчетчика.
Сложности, которые могут возникнуть при установке нового счетчика связаны с тем, насколько отличаются производители и модели старого и нового счетчиков, а вместе с этим их формы и габариты.
Производим предварительную примерку нового счетчика, приложив его в пределах периметра соприкосновения поверхности (стенки) крепления и самого корпуса электросчетчика. Тут важно, чтобы боковые крепежные отверстия обоих из них совпали.
Если предварительна проверка показала некоторые несоответствия, устраняем их, добавив подходящие крепежные отверстия, удлиняем провода, если клеммы нового счетчика оказались расположены немного дальше и т.д.
Теперь, когда все сходится, приступаем к подключению. Последовательность подключения такова (слева направо): первый провод — фаза А (вход), второй — ее выход; третий — вход, а четвертый — выход фазы В; аналогично — 5-й и 6-й провода, соответствующие входу и выходу фазы С, последние два — вход и выход нулевого проводника.
Дальнейший монтаж электросчетчика происходит согласно прилагающейся к нему инструкции.
Среди мер предосторожности, которых, взирая на серьезность последствий, следует строго придерживаться, главное место отводится табу на любого рода самодеятельность — создание непредусмотренных перемычек; действия, которые могут привести к нарушению нормального контакта и т.д. Необходимо тщательно следить, чтобы провода были хорошо протянутыми.
Следует помнить, что подключение счетчика может производить исключительно квалифицированный электрик, имеющий разрешение на проведение таких работ. После окончания установки счетчик будет опломбирован специалистом.
Видео о практике подключения трёхфазного счётчика
В завершение — тезисно о главных моментах
- Преимуществом однофазных счетчиков является простота их конструкции и монтажа, а также удобство пользования (снятия фазы и показаний)
- Но трехфазные обладают высшей точностью показаний, хоть и сложнее устроены, имеют большие габариты и требуют трехфазного ввода.
- Позволяют сэкономить. благодаря тарифам, таким как дневной и ночной, с 11 вечера до 7 утра можно израсходовать на до 50% меньше энергии, чем при аналогичной нагрузке, но в дневное время.
- Возможность выбора класса точности. Зависимо от того, покупаемая модель предназначена для эксплуатации в жилом помещении или на предприятии, имеются наименования с погрешностью от 0,2 до 2,5%
- Журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр
- Наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети.
Источник
Подключение трехфазного счетчика: схема, разновидности и особенности
Правильно выбранный счетчик — главный помощник в экономии. Чтобы сделать правильный выбор при покупке, первым делом предстоит определиться — однофазный или трехфазный. Но чем они отличаются, как происходит установка и в чем плюсы и минусы каждого из них?
Одним словом — однофазные подходят для сети с напряжением 220В, а трехфазные — при напряжении 380В. Первые из них — однофазные — хорошо знакомы каждому, так как устанавливаются в квартирах, административных зданиях и частных гаражах. А вот трехфазные, которые раньше в большинстве случаев эксплуатируются на предприятиях, все чаще и чаще находят применение в частных или загородных домах. Причиной этому стало увеличение количества бытовых электроприборов, требующих более мощного питания.
Выход нашелся в электрификации домов трехфазными кабельными вводами, а для измерения поступившей энергии выпустили множество моделей трехфазных счетчиков, оснащенных полезными функциями. Разберемся со всем по порядку.
Чем трёхфазный счётчик электроэнергии отличается от однофазного
Однофазные счетчики осуществляют учет электроэнергии в двухпроводных сетях переменного тока с напряжением 220В. А трехфазные — в сетях переменного трехфазного тока (3-х и 4-проводных) номинальной частотой 50 гц.
Однофазное питание чаще всего используют для электрификации частного сектора, спальных районов городов, офисных и административных помещений, в которых потребляемая мощность составляет около 10 кВт. Соответственно, в этом случае и учет электричества осуществляется с помощью однофазных счетчиков, большим преимуществом которых является простота их конструкции и монтажа, а также удобство пользования (снятия фазы и показаний).
Но современные реалии таковы, что за последние пару десятилетий существенно возросло количество электроприборов и их мощность. По этой причине не только предприятия, но и жилые помещения — особенно в частном секторе — подключают к трехфазному питанию. Но позволяет ли это потреблять больше мощности на самом деле? Согласно техусловиям на подключение, получается, что питание от трехфазной и однофазной сети практически равны — 15 кВт и 10-15кВт соответственно.
Главное же преимущество заключается в возможности напрямую подключать трехфазные электроприборы, такие как обогреватели, электрокотлы, асинхронные двигатели, мощные электроплиты. Точнее — преимущества сразу два. Первое — при трехфазном электропитании данные приборы работают с более высокими качественными параметрами, а второе — не возникает «перекоса фаз» при одновременном использовании нескольких мощных электроприемников, поскольку всегда есть возможность подключить электроприборы к фазе, свободной от просадки через «перекос».
Увеличение потребности в трехфазном питании обусловило учащение случаев установки трехфазных счетчиков. По сравнению с однофазными, они обладают высшей точностью показаний, но также имеют большие габариты и сложнее устроены, требуют трехфазного ввода.Наличие или отсутствие нулевого провода определяет, какой счетчик потребуется установить: трехпроводной при отсутствии «ноля», а при его наличии — четырехпроводной. Для этого есть соответствующие специальные обозначения в его маркировке — 3 или 4. Также выделяют счетчики прямого и трансформаторного включения (при токах, имеющих 100А и более на фазу).
Чтобы получить более четкое представление о преимуществах однофазного и трехфазного счетчиков друг перед другом, следует провести сравнение их плюсов и минусов.
Начнем с того, в чем проигрывает трехфазный однофазному:
- множество хлопот в связи с обязательным получением разрешения на установление счетчика и вероятность получения отказа
- Габариты. Если до этого использовалось однофазное питание с одноименным счетчиком, следует позаботиться о месте для установления вводного щита, как и самого трехфазного счетчика.
Преимущества трёхфазного исполнения
Посмотреть видео о преимуществах трёхфазной сети:
Перечислим преимущества такого вида счётчиков:
- Позволяет сэкономить. Многие трехфазные счетчики снабжены тарифами, такими, как дневной и ночной, например. Это дает возможность с 11 вечера до 7 утра израсходовать на до 50% меньше энергии, чем при аналогичной нагрузке, но в дневное время.
- Возможность выбора модели, соответствующей конкретным пожеланиям к классу точности. Зависимо от того, покупаемая модель предназначена для эксплуатации в жилом помещении или на предприятии, имеются наименования с погрешностью от 0,2 до 2,5%;
- Журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр;
- Наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети.
Виды трёхфазных счётчиков
Различают всего три вида трехфазных счетчиков
- Счетчики прямого включения, которые, подобно однофазным, подключаются непосредственно к сети 220 или 380 В. Они имеют пропускную мощность до 60 кВт, уровень максимального тока не более 100А а также предусматривают подключение проводов небольшого сечения около 15 мм2 (до 25 мм2)
- Счетчики полукосвенного включения требуют подключения посредством трансформаторов, следовательно, подходит для сетей большей мощности. Перед тем, как производить оплату потребленной энергии, необходимо просто умножить разницу показаний счетчика (настоящих с предыдущими) на коэффициент трансформации.
- Счетчики косвенного включения. Их подключение происходит исключительно через трансформаторы напряжения и тока. Обычно устанавливаются на больших предприятиях, так как рассчитаны на учет энергии по высоковольтным присоединениям.
Когда речь заходит об установке любого из таких счетчиков, может возникнуть рад трудностей, связанных с их подключением. Ведь если для однофазных счетчиков существует универсальная схема, то для трехфазных насчитывается сразу несколько схем подключения для каждого из видов. Сейчас разберемся с этим наглядно.
Устройства прямого, или непосредственного включения
Схема подключения этого счетчика во многом (особенно по простоте выполнения) схожа со схемой установки однофазного счетчика. Она указана в техническом паспорте, а также на обратной стороне крышки. Главным условием подключения является строгое соблюдение порядка подсоединения проводов по цвету, указанному в схеме и соответствия нечетных номеров проводов вводу, а четных — нагрузке.
Порядок подсоединения проводов (указано слева направо):
- провод 1: желтый — вход, фаза А
- провод 2: желтый — выход, фаза А
- провод 3: зеленый — вход, фаза В
- провод 4: зеленый — вход, фаза В
- провод 5: красный — вход, фаза С
- провод 6: красный — выход, фаза С
- провод 7: синий — ноль, ввод
- провод 8: синий — ноль, выход
Счетчики полукосвенного включения
Это подключение происходит через трансформаторы тока. Существует большое количество схем данного включения, но самые распространенные среди них:
- Схема подключения десятипроводная является самой простой, а потому и самой популярной. Для подсоединения необходимо соблюдать порядок 11 проводов справа налево: первые три — фаза А, вторая тройка — фаза В, 7-9 для фазы С, 10 — нейтральный.
- Соединение посредством клеммной коробки — она сложнее, чем первая. Подключение осуществляется посредством испытательных колодок;
- Соединение по типу «звезда», как и предыдущая, является достаточно сложной, но требует меньшее количество проводов. Сначала в общую точку собирают первые однополярные выходы вторичной обмотки, а следующие три от других выходов направлены к счетчику, токовые обмотки тоже соединить.
Счетчики косвенного включения
Такие счетчики для жилых помещений не устанавливаются, они предназначены для эксплуатации на промышленных предприятиях. Ответственность за монтаж возлагается на квалифицированных электриков.
Какой же прибор выбрать?
Хоть чаще всего желающего установить счетчик буквально ставят в известность о том, какая именно модель для этого требуется и согласовать ее замену весьма проблематично, не взирая на очевидное ее несоответствие требованиям, но все же стоит освоить азы критериев, которым должен соответствовать трехфазный счетчик по своим характеристикам.
Выбор счетчика начинается с вопроса его подключения — через трансформатор или напрямую в сеть, что можно определить по максимальному току. Счетчики прямого включения имеют токи порядка 5-60/10-100 ампер, а полукосвенного — 5-7,5/5-10 ампер. Строго согласно этим показаниям подбирается и счетчик — если ток 5-7,5А, то и счетчик должен быть аналогичным, но никак не 5-10А, например.
Во вторую очередь обращаем внимание на наличие профиля мощности и внутреннего тарификатора. Что это дает? Тарификатор позволяет счетчику регулировать тарифные переходы, фиксировать график нагрузки за любой временной промежуток. А профиль — фиксирует, регистрирует и сохраняет значения мощности за период времени.
Для наглядности рассмотрим характеристики трехфазного счетчика на примере его многотарифной модели:
Следует взять на заметку, что на сегодняшний день широко распространены трехфазные счетчики для однофазных сетей и наоборот: когда в трехфазную сеть подключают сразу три однофазных.Класс точности определяется в значениях от 0,2 до 2,5. Чем больше это значение, тем больше процент погрешности. Для жилых помещений самым оптимальным считается класс 2.
- значение номинальной частоты: 50Гц
- значение номинального напряжения: В, 3х220/380, 3х100 и другие
Если при применении измерительного трансформатора вторичное напряжение равно 100В, требуется счетчик такого же класса напряжения (100В), а также трансформатор
значение полной мощности, потребляемой напряжением: 5 ВА, а активной мощности — 2Вт
- значение номинального-максимального тока: А, 5-10, 5-50, 5-100
- максимальное значение полной мощности, потребляемой током: до 0,2ВА
- включение: трансформаторное и непосредственное
- регистрация и учет активной энергии
Кроме этого, важен диапазон температурных показателей — чем он шире, тем лучше. Средние значения находятся в пределах от минус 20 до плюс 50 градусов.
Также следует обратить внимание на срок эксплуатации(зависит от модели и качества счетчика, но в среднем это 20 -40 лет) и межпроверочный интервал (5-10 лет).
Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети. А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр.
И самое главное. Ведь выбирая счетчик, мы в первую очередь думаем об экономии. Так вот, чтобы действительно сэкономить на электроэнергии, следует обратить внимание на наличие тарифов. По этому признаку счетчики бывают одно-, двух- и многотарифные.
Например, двухтарифные заключаются в комбинации позиций «день-ночь«, непрерывно сменяющие друг друга по графику «7 утра -11 ночи; 11 ночи -7 утра» соответственно. Стоимость электроэнергии по ночному тарифу на 50% ниже дневного, поэтому имеет смысл эксплуатировать приборы, требующие много энергии(электродуховки, стиральные и посудомоечные машины и пр.) именно в ночное время.
Практические советы о том как подключить трёхфазный счётчик электричества
Подключение счетчика данного типа осуществляется через вводной автоматический выключатель трехфазного типа (содержащего три или четыре контакта). Стоит сразу заметить, что замена его тремя однополюсными категорически запрещена. Коммутация фазных проводов в трехфазных выключателях должна происходить одновременно.
В трехфазном счетчике максимально просто устроено подключение проводов. Так, первые два провода — вход и выход первой фазы соответственно, аналогично — третий и четвертый провода соответствуют входу и выходу второй, а пятый и шестой — входу и выходу третей фазы. Седьмой же провод соответствует входу нулевого проводника, а восьмой — выходу нулевого провода на потребителя энергии в помещениях.
Заземление, обычно, отведено в отдельную колодку и выполнено в виде совмещенного провода РЕN или же РЕ провода. Лучший вариант, если имеется разделение на два провода.
Теперь по шагам разберем установку счетчика. Предположим, что возникла необходимость заменить трехфазный счетчик прямого включения.
Для начала определимся с причиной замены и временем ее проведения.
Предпочтительно производить замену счетчика в дневное время по той просто причине, что освещение в этот период значительно лучше, нежели от применения фонарика. Это значит — проводить работу будет удобнее и быстрее, что не может не отразиться на вашем кошельке, если придется воспользоваться услугами платного электрика.После этого необходимо снять напряжение, сменив положение переключателя на автоматическом выключателе.
Убедившись, что фазы сняты, проводим демонтаж старого электросчетчика.
Сложности, которые могут возникнуть при установке нового счетчика связаны с тем, насколько отличаются производители и модели старого и нового счетчиков, а вместе с этим их формы и габариты.
Производим предварительную примерку нового счетчика, приложив его в пределах периметра соприкосновения поверхности (стенки) крепления и самого корпуса электросчетчика. Тут важно, чтобы боковые крепежные отверстия обоих из них совпали.
Если предварительна проверка показала некоторые несоответствия, устраняем их, добавив подходящие крепежные отверстия, удлиняем провода, если клеммы нового счетчика оказались расположены немного дальше и т.д.
Теперь, когда все сходится, приступаем к подключению. Последовательность подключения такова (слева направо): первый провод — фаза А (вход), второй — ее выход; третий — вход, а четвертый — выход фазы В; аналогично — 5-й и 6-й провода, соответствующие входу и выходу фазы С, последние два — вход и выход нулевого проводника.
Дальнейший монтаж электросчетчика происходит согласно прилагающейся к нему инструкции.
Среди мер предосторожности, которых, взирая на серьезность последствий, следует строго придерживаться, главное место отводится табу на любого рода самодеятельность — создание непредусмотренных перемычек; действия, которые могут привести к нарушению нормального контакта и т.д. Необходимо тщательно следить, чтобы провода были хорошо протянутыми.
Следует помнить, что подключение счетчика может производить исключительно квалифицированный электрик, имеющий разрешение на проведение таких работ. После окончания установки счетчик будет опломбирован специалистом.
Видео о практике подключения трёхфазного счётчика
В завершение — тезисно о главных моментах
- Преимуществом однофазных счетчиков является простота их конструкции и монтажа, а также удобство пользования (снятия фазы и показаний)
- Но трехфазные обладают высшей точностью показаний, хоть и сложнее устроены, имеют большие габариты и требуют трехфазного ввода.
- Позволяют сэкономить. благодаря тарифам, таким как дневной и ночной, с 11 вечера до 7 утра можно израсходовать на до 50% меньше энергии, чем при аналогичной нагрузке, но в дневное время.
- Возможность выбора класса точности. Зависимо от того, покупаемая модель предназначена для эксплуатации в жилом помещении или на предприятии, имеются наименования с погрешностью от 0,2 до 2,5%
- Журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр
- Наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети.

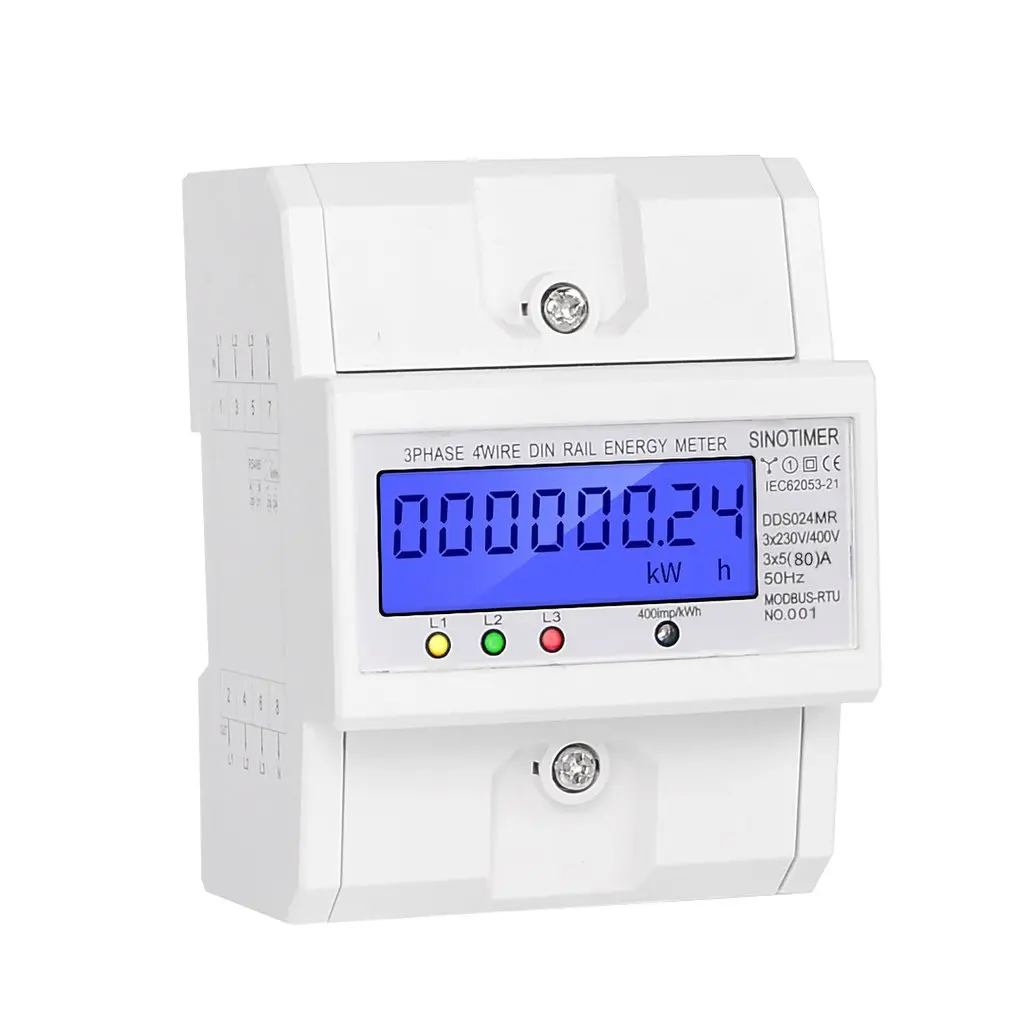

Трехфазный электрический счетчик с цифровым ЖК-дисплеем 3 x 20 (80A) Трехфазный четырехпроводной DIN-рейка Электронный прибор для измерения энергии в кВтч | |
Описание:
Счетчик полностью соответствует соответствующим техническим требованиям национального стандарта GB / T17215.321-2008 и международного стандарта IEC62053 однофазного счетчика энергии класса 1 или уровня 2, который может напрямую и точно измерить активную энергию потребляемой энергии. Он отличается высокой надежностью, небольшим объемом, легкостью, красивым внешним видом, передовыми технологиями, стандартной установкой направляющих 35 мм DIN и т. Д.
Характеристики:
- Счетчик полностью соответствует соответствующим техническим требованиям национального стандарта GB / T17215.321-2008 и международного стандарта IEC62053 для однофазного счетчика энергии 1 или 2 уровня, который может напрямую и точно измерить активную энергию потребляемой энергии.
- 6 + 2-значный ЖК-дисплей показывает общую потребляемую мощность.
- Он отличается высокой надежностью, малым объемом, легким весом, красивым внешним видом, передовыми технологиями и стандартной установкой направляющих 35 мм DIN и т. Д.
- Он имеет хорошую защиту от электромагнитных помех, низкое энергопотребление, высокую точность, высокую перегрузку, высокую стабильность, защиту от кражи электричества и долгий срок службы.
- Эта таблица подходит для измерения однофазного переменного тока с номинальной частотой 50 Гц или 60 Гц, активного электричества, используемого для стационарной установки в помещении, применяется к температуре окружающей среды -25 ° ~ 55 °, относительной влажности ≤ 95%, и в воздухе не содержит агрессивных газов и избегает пыли, плесени, соляного тумана, конденсата, насекомых и т. д.
Specif ications:
MATERIEL: Металл + ABS
Опорное напряжение: 3 x 220/380 (В)
Опорный ток: 3 x 20 (80A)
Точность Уровень: 1,0
Номинальная частота: 50 Гц
Постоянный импульс: 400 имп / кВтч
Дисплей: ЖК-дисплей 6 + 2
Потребляемая мощность: ≤ 2 Вт, 10 ВА
Пусковой ток: 0,004 фунтов
Рабочая температура: -20 ~ 55 °
Температура хранения: 25 ~ 70 °
Рабочее напряжение: 0,9- 1.1 Номинальное напряжение
Максимальное напряжение: 0.8-1.15 Номинальное напряжение
Среднее значение влажности за год: ≤75%
Тип: трехфазный, четырехпроводный, электронный Тип
Размер: прибл. 10,1 X 7,6 X 6,5 см / 3,97 X 2,99 X 2,55 дюйма
Вес: 415 г
Упаковка Список:
1 X трехфазный четырехпроводный электрический счетчик
ОБРАТНАЯ СВЯЗЬ:
Если вы удовлетворены нашей продукцией, пожалуйста, дайте нам 5 звезд
. Ваше удовлетворение и положительные отзывы очень важны для нас.Пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашими товарами и услугами. Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв. Мы сделаем все возможное, чтобы решить любую проблему и предоставить вам лучшее обслуживание клиентов. Мы дадим вам положительный отзыв после получения оплаты. Если вы не удовлетворены своими товарами, обратитесь в нашу службу поддержки клиентов.
Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Отзывы очень важны. Мы просим вас немедленно связаться с нами, ПРЕЖДЕ чем оставить нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решить проблемы, если мы о них не знаем!
ОПЛАТА:
1) Мы принимаем Alipay, West Union, TT. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.
2) Оплата должна быть произведена в течение 3 дней с момента заказа.
3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.
О ДОСТАВКЕ:
1. ДОСТАВКА ПО ВСЕМУ МИРУ.(За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только по подтвержденным адресам заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона.
6. Если вы не получили посылку в течение указанного срока, свяжитесь с нами.Мы отследим доставку и свяжемся с вами в кратчайшие сроки. Наша цель — удовлетворение клиентов!
7. Из-за наличия на складе и разницы во времени мы отправим ваш товар с нашего первого доступного склада для быстрой доставки.
8. Мы, продавец, не несем ответственности за импортные пошлины, ответственность за это несет покупатель. Любые споры, вызванные этим, необоснованны.
9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, вам будет лучше получить их быстрее. спасибо
ВОЗВРАТ И ВОЗВРАТ:
1.У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его со дня получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. БЕЗ ИСКЛЮЧЕНИЙ! Стоимость доставки оплачивается как продавцом, так и покупателем пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш почтовый номер.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ после получения товара в его первоначальном состоянии и в упаковке со всеми включенными компонентами и аксессуарами ПОСЛЕ того, как Покупатель и Продавец отменят транзакцию с aliexpress.ИЛИ вы можете выбрать замену.
4. Мы несем всю стоимость доставки, если товар (ы) не соответствует рекламе.
.

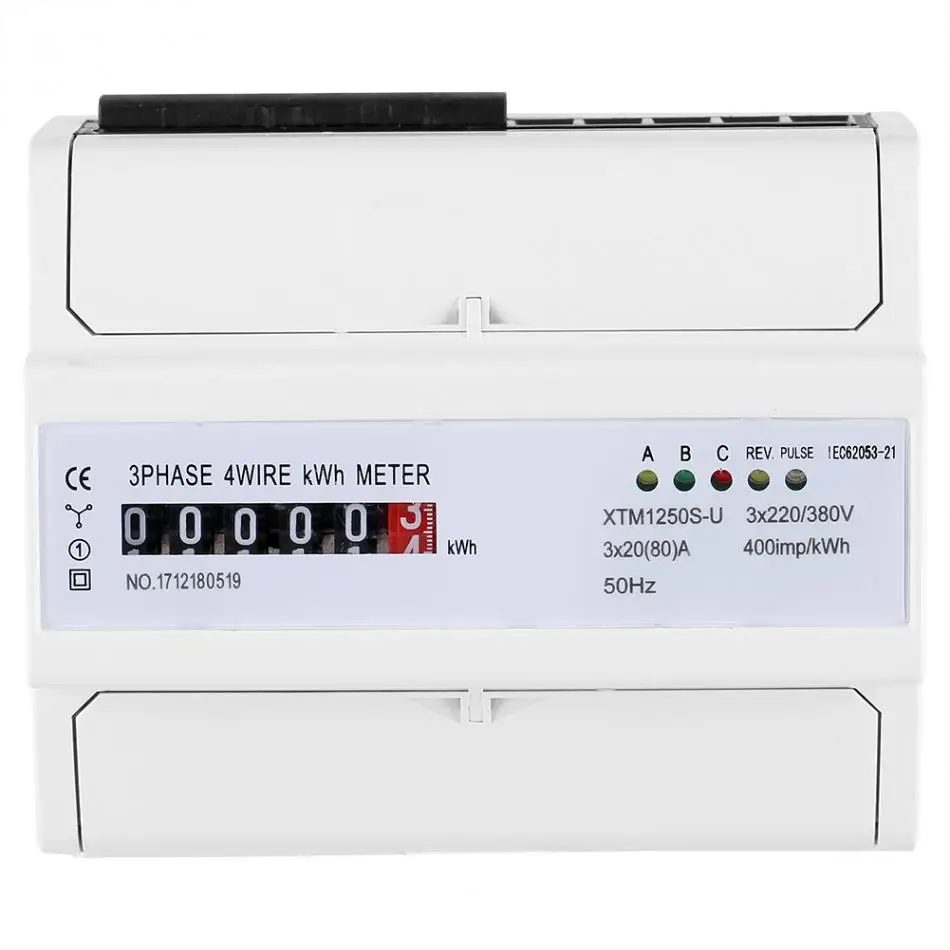

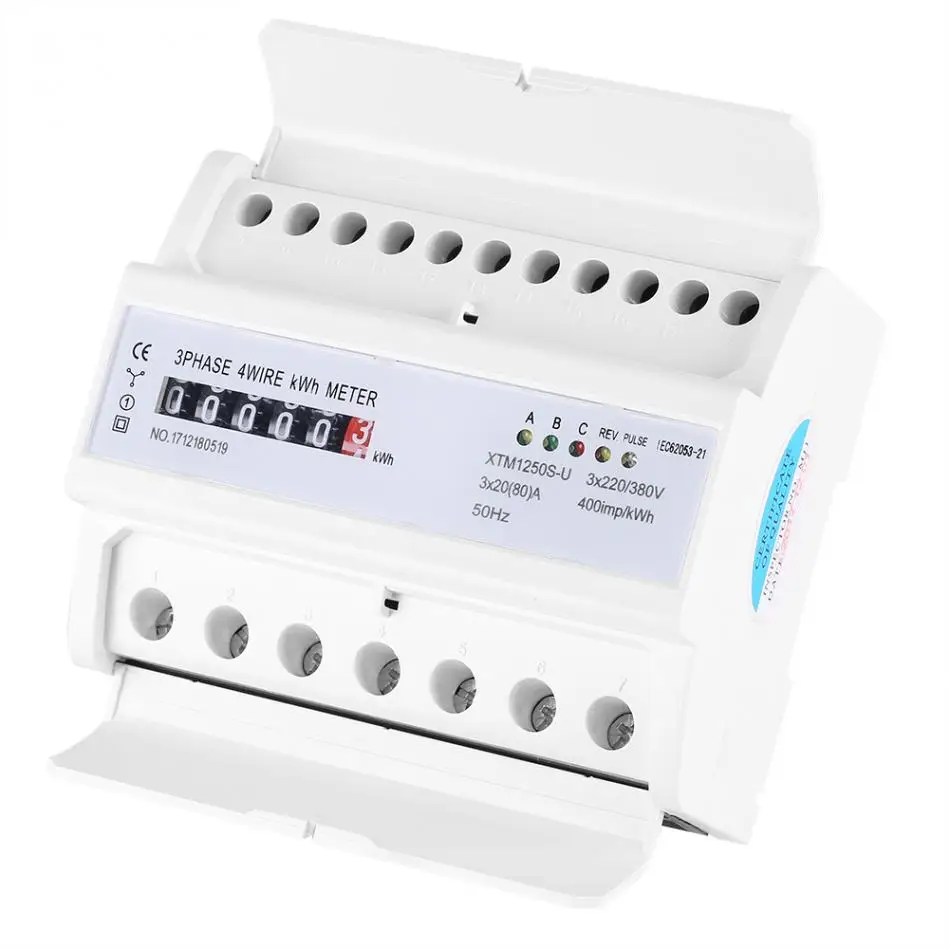

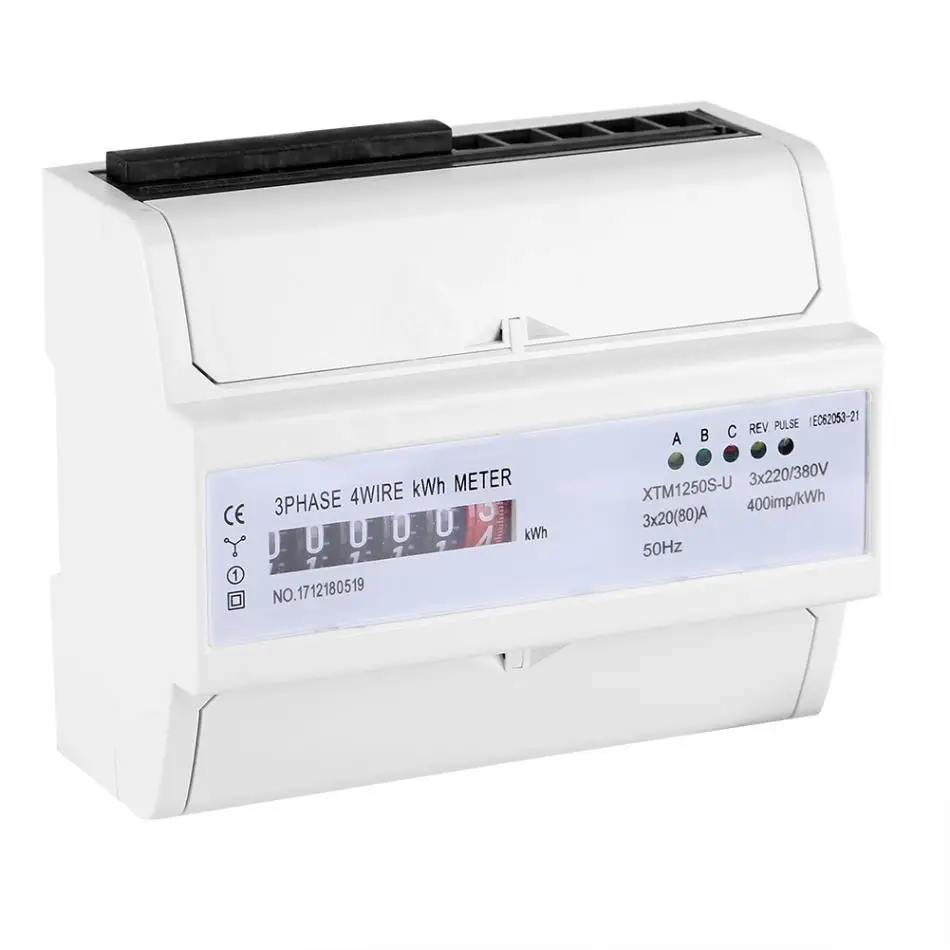

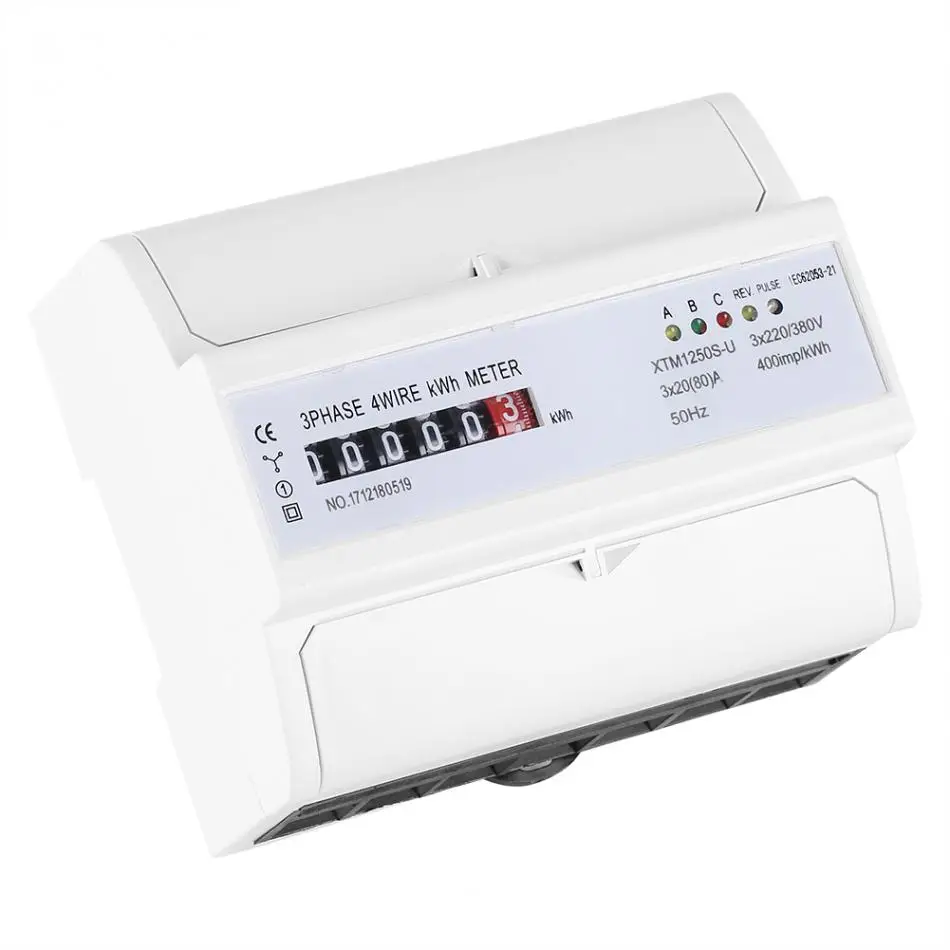

3×20 (80A) Цифровой трехфазный четырехпроводной электрический счетчик Измеритель энергии на DIN-рейку ЖК-дисплей КВтч Измеритель мощности Инструменты Тестер Новый | |
Описание:
Счетчик полностью соответствует национальным стандартам GB / T17215.321-2008 и международному стандарту IEC62053 уровня 1 уровня соответствующих технических требований к трехфазному счетчику кВтч, который может напрямую и точно измерять активные Энергия потребления энергии, 6 цифровых дисплеев, потребление активной энергии. Он имеет преимущества удобного считывания показаний счетчика, высокой надежности, небольшого объема, легкого веса, красивого внешнего вида, передовых технологий и установки стандартной направляющей 35 мм DIN.Он имеет хорошую защиту от электромагнитных помех, низкое энергопотребление, высокую точность, высокую перегрузку, высокую стабильность, защиту от кражи и длительный срок службы.
Характеристики:
- Обладает преимуществами удобного считывания показаний счетчика, высокой надежности, небольшого объема, легкого веса, красивого внешнего вида, передовых технологий.
- Установка стандартной направляющей 35 мм DIN.
- Этот счетчик подходит для измерения эффективной электрической энергии трехфазного переменного тока с номинальной частотой 50 Гц, используемой для стационарной установки в помещении.
- Применять при температуре окружающей среды от -25 ° до + 55 °, относительной влажности не более 95%, а также в воздухе без агрессивных газов и избегать пыли, плесени, соляного тумана, конденсата, насекомых и т. Д.
- Он имеет хорошую защиту от электромагнитных помех, низкое энергопотребление, высокую точность, высокую перегрузку, высокую стабильность, защиту от кражи и длительный срок службы.
Технические характеристики:
Стандарт: IEC62053-21
Дисплей: 6-значный
Цвет: белый
Напряжение: 3 x 220/380 В
Ток: 3 x 20 (80 A)
Частота: 50 Гц
Постоянная импульса: 400 имп / кВтч
Рабочая влажность: ≤95%
Рабочая температура: -25 ° ~ + 55 °
Вес: 519 г
Установка и использование:
1. Для установки счетчика энергии требуется опытный электрик или профессионал, и он твердо намерен прочитать руководство.
2. Счетчик электроэнергии должен быть установлены в помещении вентилируемого и сухом месте, принять стандартную установку типа руководства 35mmDIN, нижняя пластина счетчика электроэнергии должна быть закреплена в стене, которая является сильным тугоплавкой, а не просто вибрируют.
3. Счетчики электроэнергии следует устанавливать в защитных шкафах в местах, где есть загрязнения и возможные повреждения.
4. Устанавливайте согласно электрической схеме, лучше всего использовать многожильный медный провод, чтобы избежать выхода из строя или сгорания счетчика электроэнергии.
5. Когда счетчик электроэнергии правильно подключен к электросети, индикатор питания счетчика светится.
6. Счетчик электроэнергии должен принимать меры по защите от молний, когда он используется в зоне с большим количеством молний, чтобы избежать повреждения счетчика электроэнергии молнией.
7. Нагрузочная способность счетчика электроэнергии находится в диапазоне 0.05Ib ~ Imax (прямой доступ) или 0,02Ib ~ Imax (через тип доступа трансформатора), превышение этой допустимой нагрузки приведет к неточности счетчика или сгоранию катушки тока.
8. Когда в трансформаторе используется счетчик энергии, после считывания показаний индикатора мощности необходимо умножить фактическое потребление электроэнергии на коэффициент мощности трансформатора.
9. Отображение данных: 6 цифровых дисплеев
10. Инструкции по мощности: A , B, C три светодиода показывают, что трехфазное питание в норме, когда свет горит.Когда фазное напряжение отсутствует, соответствующий индикатор давления не горит.
11. Индикатор ИМПУЛЬСА: когда горит индикатор ИМПУЛЬС, обнаружен ИМПУЛЬС мощности. (при обнаружении сигнала выборки индикатор PULSE загорается примерно на 80 мс).
12. Инструкция по питанию с обратной фазой: Rev. Указывает, что свет горит в направлении потребления энергии.

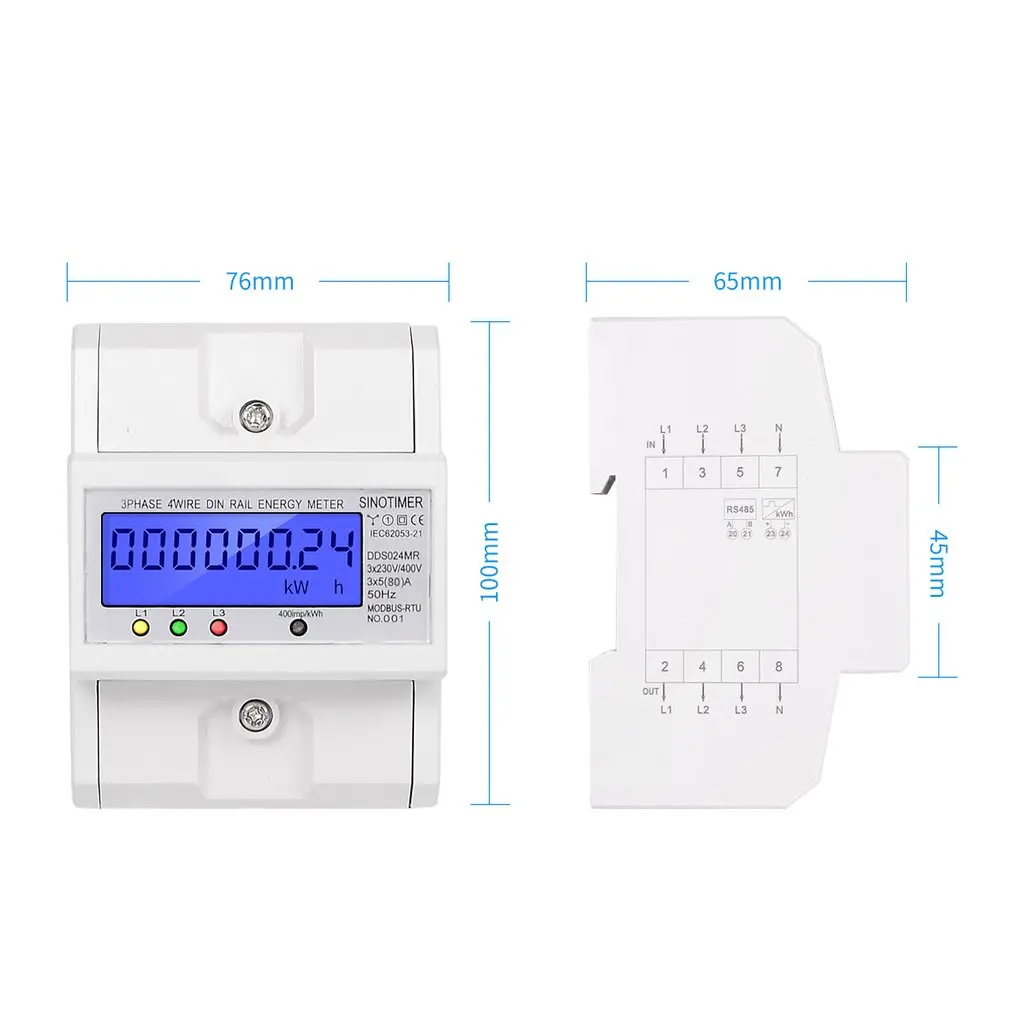

Контурная схема и схема подключения:
Метод измерения:
Счетчик энергии оснащен выходным портом для импульсного тестирования мощности фотоэлектрической муфты, расположен в клеммной коробке проводов.Подключите испытательное оборудование + 5 В постоянного тока к клемме 17 (положительная клемма), а сигнальную линию подключите к клемме 18 (отрицательная клемма).
В пакет включено:
1 х счетчик энергии
О обратной связи
Если вы удовлетворены нашими продуктами, пожалуйста, дайте нам 5 звезд
.

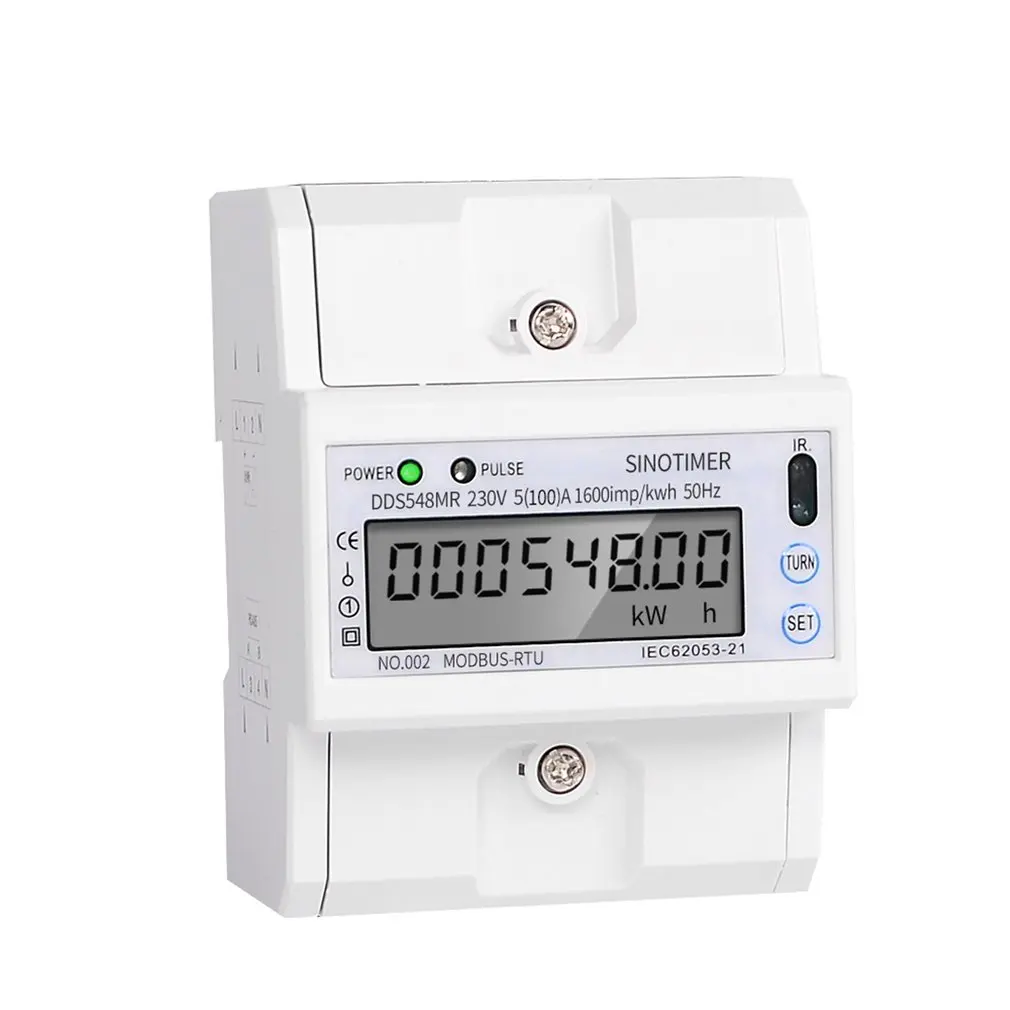

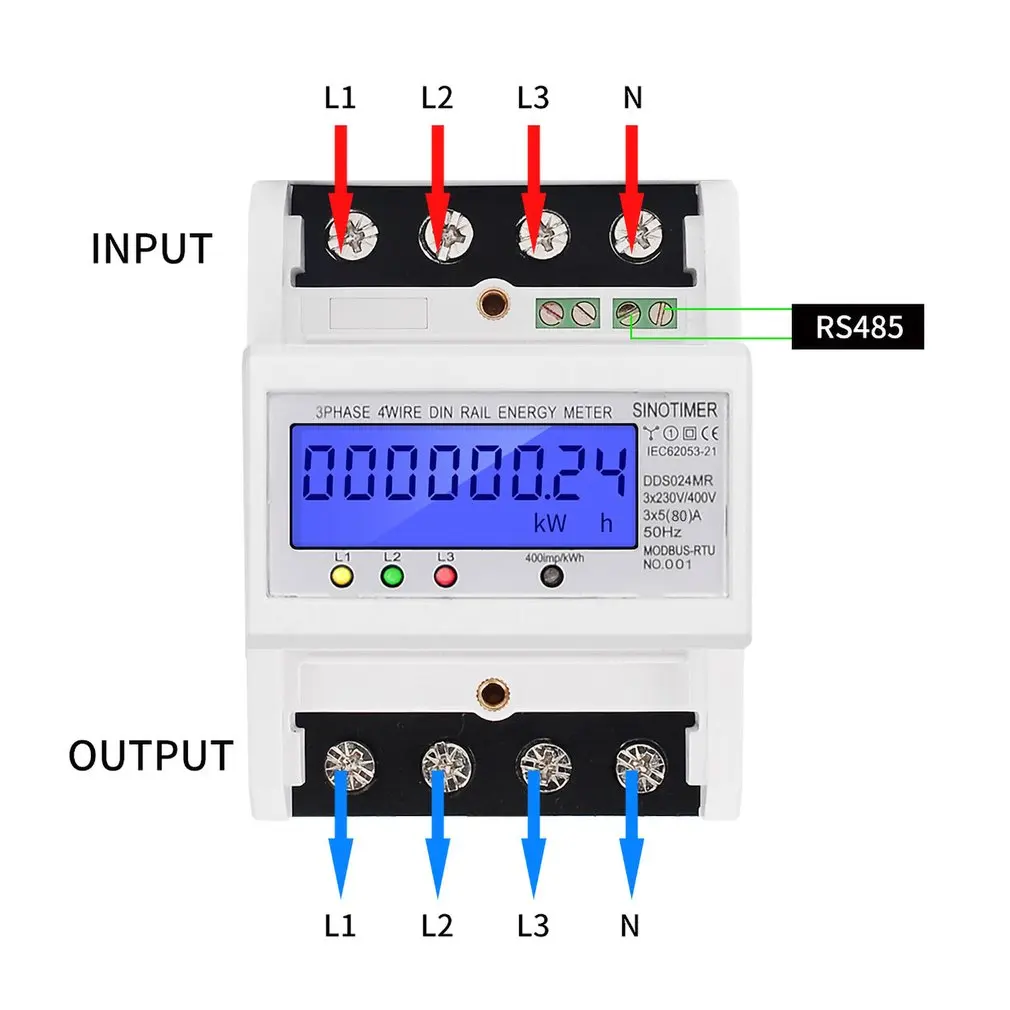

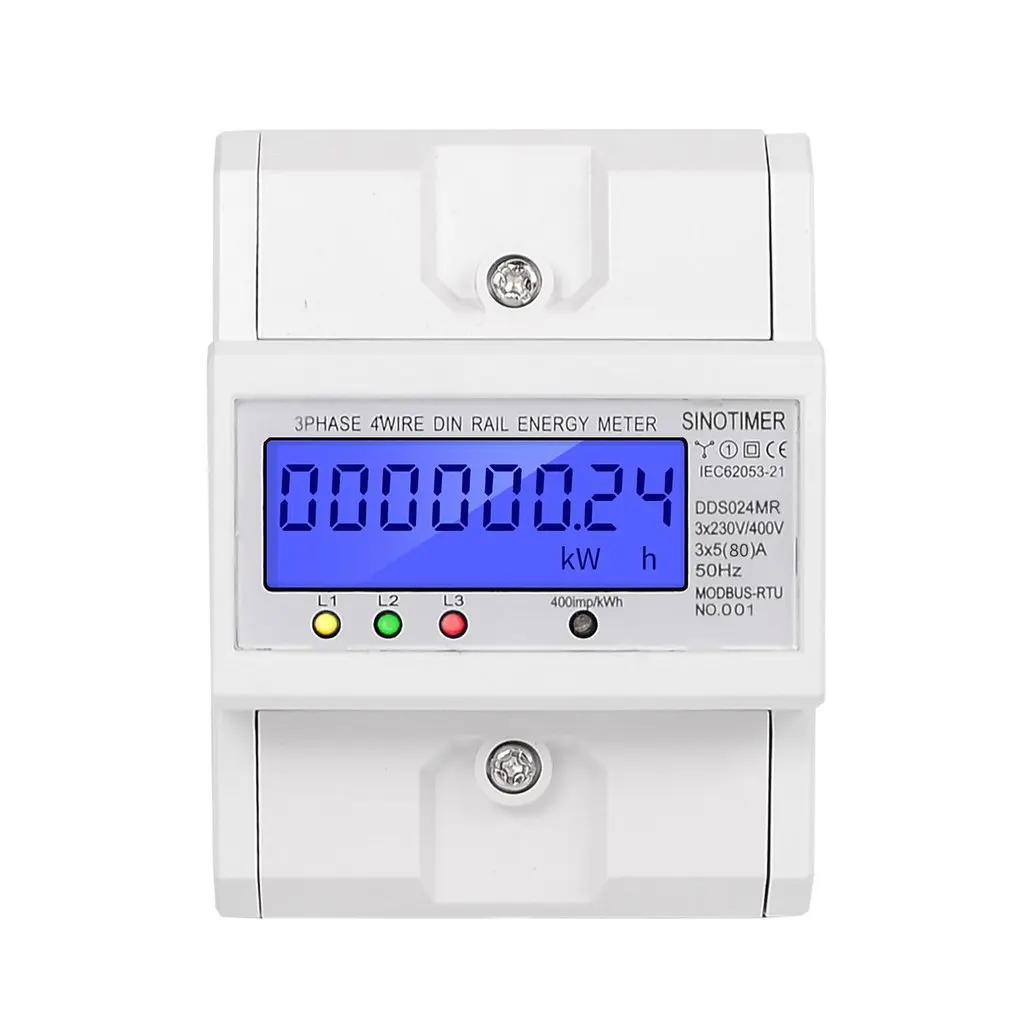

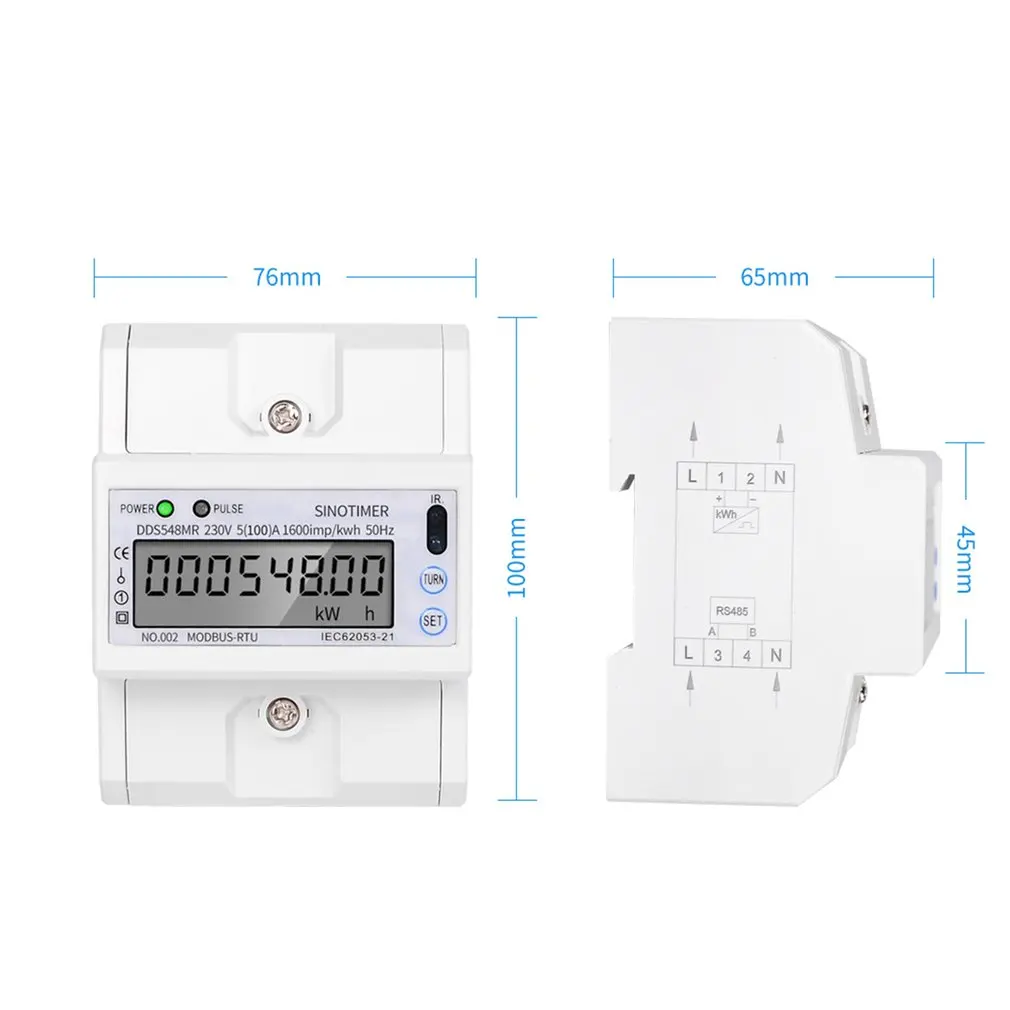

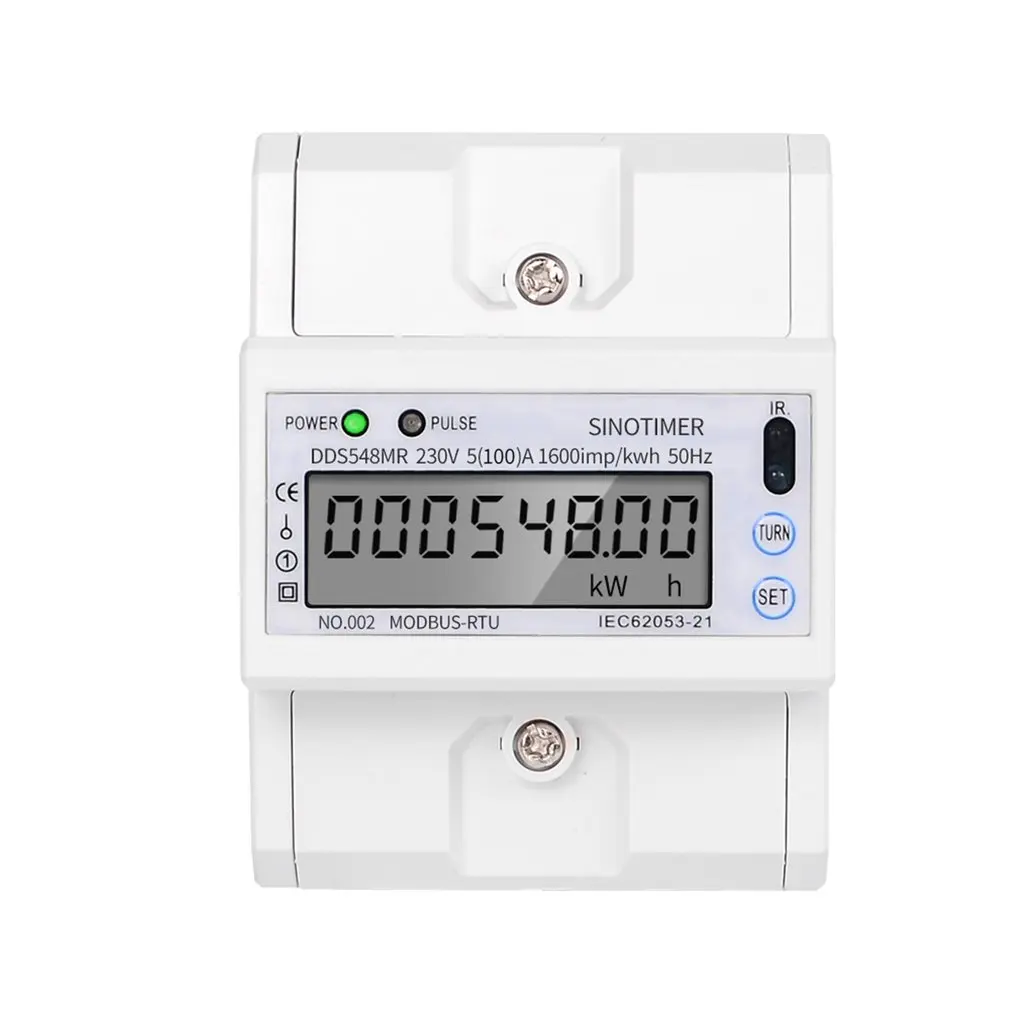

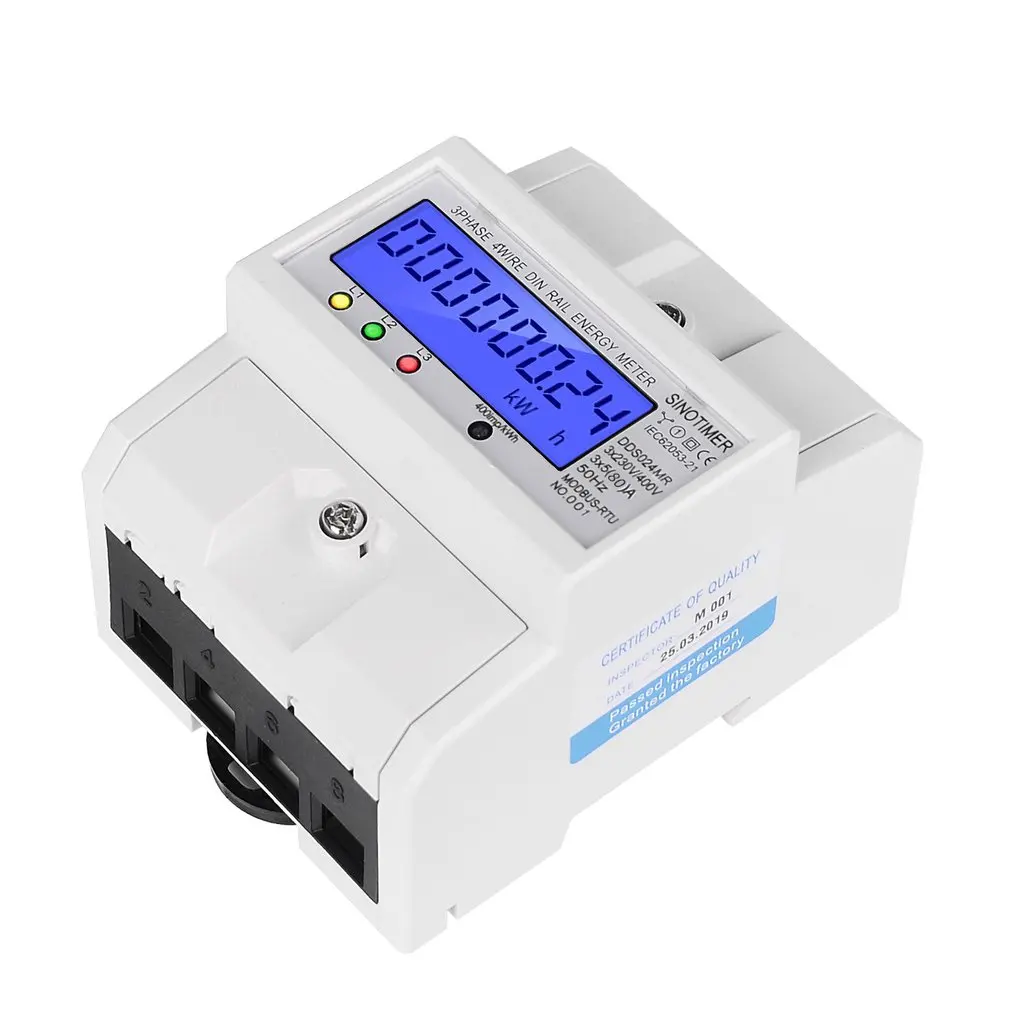

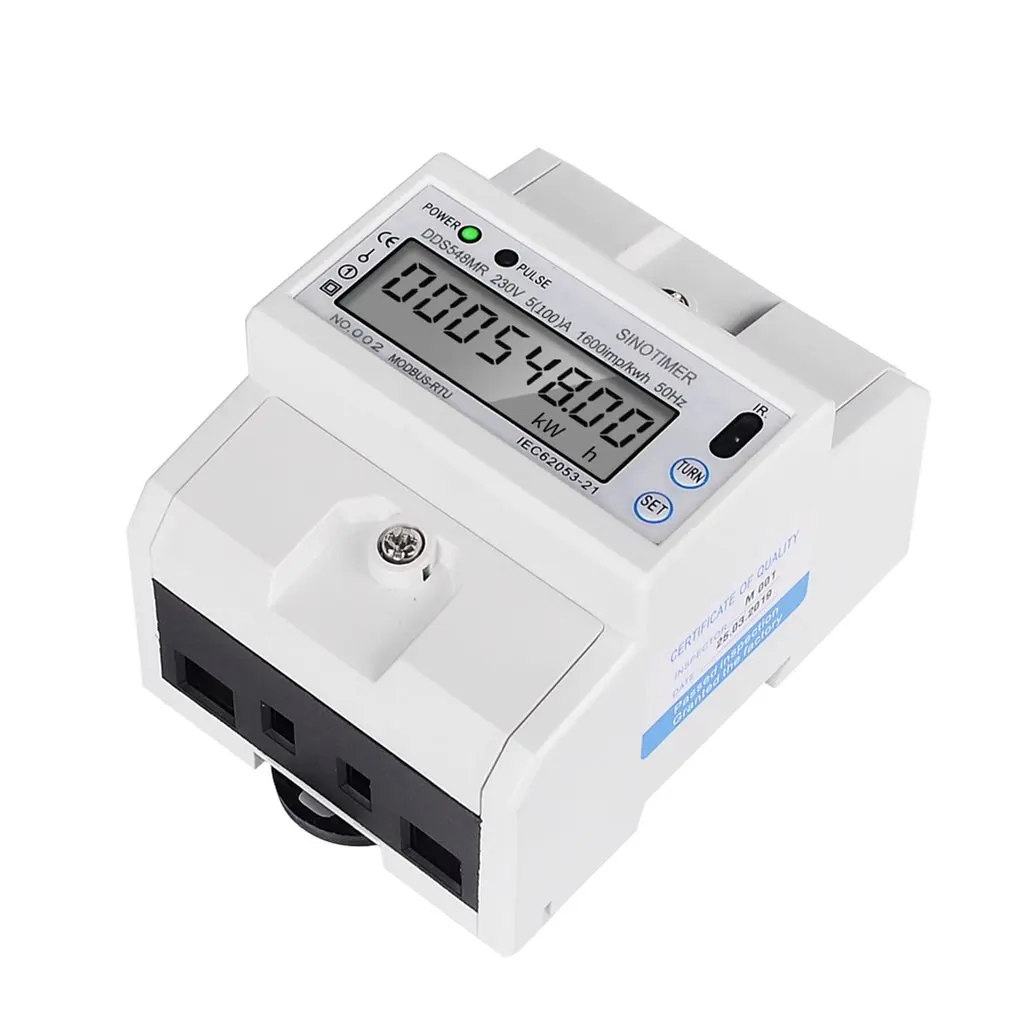

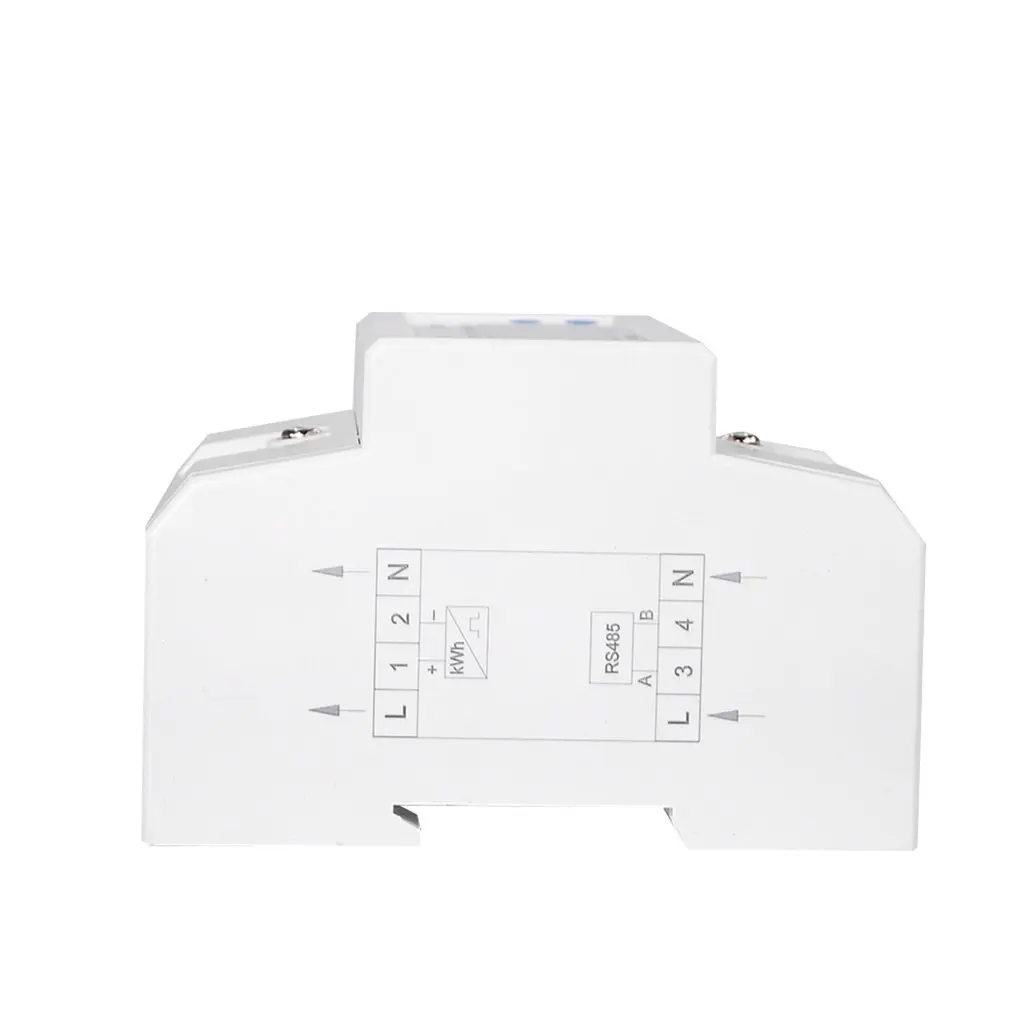

Многофункциональный однофазный или 3-фазный 4-проводный 5 Счетчик энергии 100A 230 В переменного тока Счетчик электроэнергии Монитор DIN-рейка | |
Многофункциональный однофазный или трехфазный 4-проводный 5-100A 230 В переменного тока Счетчик энергии Измеритель потребления электроэнергии Монитор DIN-рейка с RS485 Modbus
Характеристики:
1. Этот счетчик энергии с коммуникацией RS485.
2,6 + 2-значный ЖК-дисплей показывает общую потребляемую мощность.
3. Отличается высокой надежностью, малым объемом, малым весом, красивым внешним видом, передовыми технологиями.
4. Стандартная установка на DIN-рейку 35 мм, простая и удобная.
5.Он имеет хорошую защиту от электромагнитных помех, низкое энергопотребление, высокую точность, высокую перегрузку, высокую стабильность, защиту от кражи электричества и долгий срок службы.
6. Эта таблица подходит для измерения активной электроэнергии однофазного переменного тока номинальной частоты 50 или 60 Гц, используемой для стационарной установки внутри помещения.
7. Счетчик полностью соответствует соответствующим техническим требованиям национального стандарта GB / T17215.321-2008 и международного стандарта IEC62053 для однофазного счетчика энергии класса 1 или уровня 2, который может напрямую и точно измерять активную энергию потребление энергии.

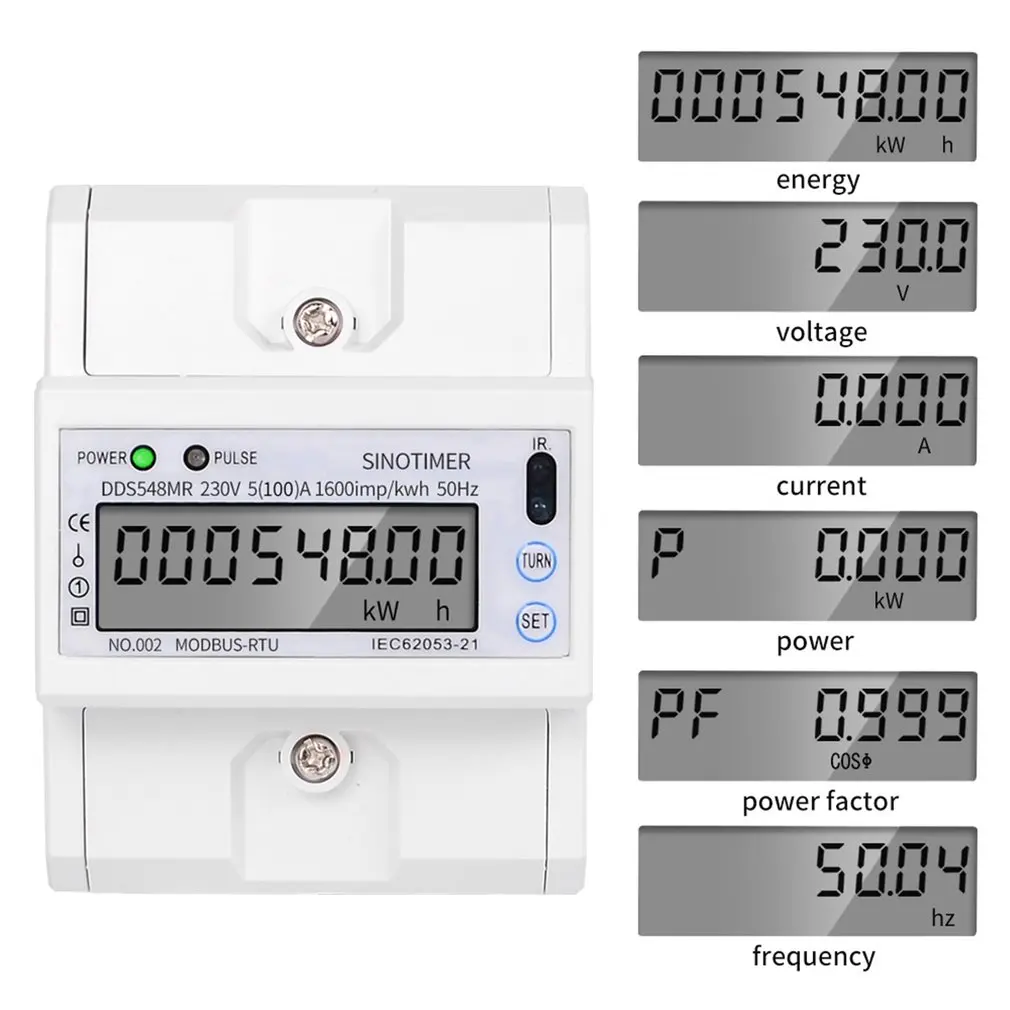

8. Счетчик представляет собой многофункциональный ротационный дисплей, показывающий энергию кВтч, напряжение, ток, мощность, частоту и коэффициент мощности.
Описание:
1. Крышка коротких клемм стандартной конфигурации, можно выбрать крышку клемм расширения, чтобы защитить и использовать безопасность.

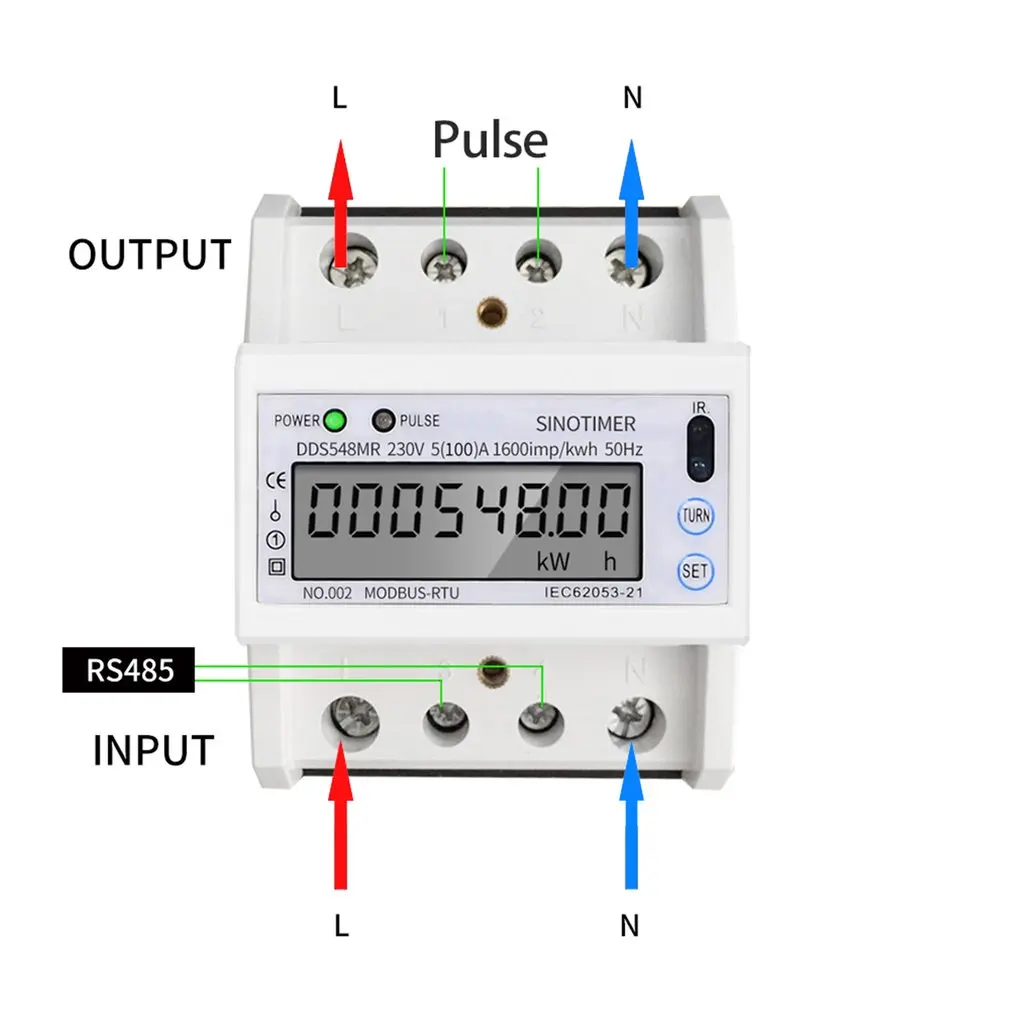

2. Есть порт полярности пассивного закрытого импульсного выхода и порт неполярности пассивного удаленного импульсного выхода. Автоматическое определение направления потока тока нагрузки.
Технические характеристики:
Номер модели: DDS024MR
Название продукта: Счетчик энергии
Материал: АБС + металл
Цвета: Белый
Размер: 100x76x65 мм / 3.94×2,99×2,55 дюйма
Номинальное напряжение: 380 В
Опорный ток: 3 x 5 (100 А)
Номинальная частота: 50 Гц
Постоянный импульс: 400 имп / кВтч
Дисплей: ЖК-дисплей 6 + 2
Потребляемая мощность: ≤2 Вт, 10 ВА
Рабочая температура : -10 ~ 50 °
Информация о упаковке:
Размер упаковки: 107x80x75 мм / 4,21×3,19×2,95 дюйма
Вес упаковки: 400 г / 14,11 унций
Общая упаковка
Модель: DDS548MR
Материал: пластик + металл
Цвет : Белый
Класс точности: 1
Размеры: 100 * 35 * 65 мм
Тип дисплея: аналоговый
Расходные материалы для самостоятельного изготовления: электрические
Максимальный рабочий ток: 100 А
Частота импульсов: 1600 имп / кВт · ч
Диапазон измерения энергии: 0.0-99999.0kwh
Рабочая температура: нормальная
Источник питания: AV
Выходное напряжение: 230 В переменного тока
Номинальное напряжение: 230 В переменного тока
Фаза: однофазная
В пакет включено:
1 измеритель энергии DDS024MR
1 руководство по эксплуатации
0 0
0
.
Многофункциональный однофазный или 3-фазный 4-проводный 5 Счетчик энергии 100A 230 В переменного тока Счетчик электроэнергии Монитор DIN-рейка | |
Многофункциональный однофазный или трехфазный 4-проводный 5-100A 230 В переменного тока Счетчик энергии Измеритель потребления электроэнергии Монитор DIN-рейка с RS485 Modbus
Характеристики:
1. Этот счетчик энергии с коммуникацией RS485.
2,6 + 2-значный ЖК-дисплей показывает общую потребляемую мощность.
3. Отличается высокой надежностью, малым объемом, малым весом, красивым внешним видом, передовыми технологиями.
4. Стандартная установка на DIN-рейку 35 мм, простая и удобная.
5.Он имеет хорошую защиту от электромагнитных помех, низкое энергопотребление, высокую точность, высокую перегрузку, высокую стабильность, защиту от кражи электричества и долгий срок службы.
6. Эта таблица подходит для измерения активной электроэнергии однофазного переменного тока номинальной частоты 50 или 60 Гц, используемой для стационарной установки внутри помещения.
7. Счетчик полностью соответствует соответствующим техническим требованиям национального стандарта GB / T17215.321-2008 и международного стандарта IEC62053 для однофазного счетчика энергии класса 1 или уровня 2, который может напрямую и точно измерять активную энергию потребление энергии.
8. Счетчик представляет собой многофункциональный ротационный дисплей, показывающий энергию кВтч, напряжение, ток, мощность, частоту и коэффициент мощности.
Описание:
1. Крышка коротких клемм стандартной конфигурации, можно выбрать крышку клемм расширения, чтобы защитить и использовать безопасность.
2. Есть порт полярности пассивного закрытого импульсного выхода и порт неполярности пассивного удаленного импульсного выхода. Автоматическое определение направления потока тока нагрузки.
Технические характеристики:
Номер модели: DDS024MR
Название продукта: Счетчик энергии
Материал: АБС + металл
Цвета: Белый
Размер: 100x76x65 мм / 3.94×2,99×2,55 дюйма
Номинальное напряжение: 380 В
Опорный ток: 3 x 5 (100 А)
Номинальная частота: 50 Гц
Постоянный импульс: 400 имп / кВтч
Дисплей: ЖК-дисплей 6 + 2
Потребляемая мощность: ≤2 Вт, 10 ВА
Рабочая температура : -10 ~ 50 °
Информация о упаковке:
Размер упаковки: 107x80x75 мм / 4,21×3,19×2,95 дюйма
Вес упаковки: 400 г / 14,11 унций
Общая упаковка
Модель: DDS548MR
Материал: пластик + металл
Цвет : Белый
Класс точности: 1
Размеры: 100 * 35 * 65 мм
Тип дисплея: аналоговый
Расходные материалы для самостоятельного изготовления: электрические
Максимальный рабочий ток: 100 А
Частота импульсов: 1600 имп / кВт · ч
Диапазон измерения энергии: 0.0-99999.0kwh
Рабочая температура: нормальный
Источник питания: AV
Выходное напряжение: 230 В переменного тока
Номинальное напряжение: 230 В переменного тока
Фаза: однофазный
В пакет включено:
1 измеритель энергии DDS024MR
1 x руководство
0
10
9170002
01 10 9170002
.
