Монтаж обрешетки металлочерепицы своими руками: монтаж, шаг обрешетки, крепление и расчет контробрешетки под кровлю

монтаж, шаг обрешетки, крепление и расчет контробрешетки под кровлю

Металлочерепица — один из наиболее распространенных кровельных материалов. Изготавливается в основном из тонкой стали (хотя имеются виды металлочерепицы из меди или алюминия), штампованной таким образом, что готовое изделие приобретает вид классической черепицы из керамики, использование которой проверено многовековым опытом.

Поверхность каждого листа покрывается специальным защитным слоем полимерно-металлического покрытия, надежно защищающего материал от коррозии — заявленный срок службы 15-60 лет. Крыша из металлочерепицы выглядит очень солидно и нарядно. Вес материала примерно в два раза ниже, чем у шифера, что позволяет использовать облегченную стропильную систему и снизить нагрузку на несущие элементы постройки.

При грамотно выполненной установке проблем не возникает, хотя имеются и недостатки: относительно высокая стоимость, возможность коррозии, опасность образования конденсата и хорошая звукопроводимость

— во время дождя кровля довольно сильно шумит. При установке эти моменты надо учитывать и, по возможности, стараться смягчить негативное воздействие. В этой статье вы узнаете, как сделать обрешетку под металлочерепицу и как правильно рассчитать шаг обрешетки.

Содержание статьи

Обрешетка под металлочерепицу

Крепление металлочерепицы к обрешетке  с помощью кровельных саморезов. Для правильного и надежного монтажа необходимо, чтобы материал и устройство подложки максимально соответствовали форме листа и обеспечивали надежную фиксацию саморезов. Для этих целей сооружают обрешетку из деревянных планок, набранную таким образом, чтобы расстояние между обрешеткой соответствовало размерам металлочерепицы, обеспечивая отсутствие пустот в местах расположения крепежа.

• Покрытие листа не переносит деформаций — может разрушиться защитный слой, образуя очаг коррозии, поэтому основным требованием к обрешетке является отсутствие прогибов и неровностей.
• Обрешетка крепится к стропилам поверх слоя гидроизоляции, обязательного для металлической кровли.
• Применяют два типа обрешетки — сплошной и разреженный. При сплошном расположении досок между ними оставляют зазор в 1 см, такой тип требует наличия большого количества пиломатериалов, вес обрешетки значительно увеличивается, но можно использовать любой размер металлочерепицы, расчет не требуется.
• Разреженный тип обрешетки более экономичен по пиломатериалам, имеет значительно меньший вес (а значит, создает меньшую нагрузку на стропильную систему), но требует правильного расчета, чтобы шаг бруска соответствовал размеру листа металлочерепицы.

Обрешетка под металлочерепицу — фото строения кровли

Расчет обрешетки под металлочерепицу

Для правильного расположения досок обрешетки, чтобы в местах завинчивания саморезов не оказалось пустот, надо правильно рассчитать расстояния между рядами. Прежде всего,

желательно приобрести металлочерепицу, чтобы можно было вести расчет на основе имеющегося материала, или, как минимум, иметь точные размеры листов, которые планируется укладывать на крышу.

Дело в том, что размеры листов и доборных деталей металлочерепицы бывают разные — от 0,4 до 8 м в длину и 1,16-1,19 м в ширину. Отсюда следует, что незнание размера листа и шага волны ведут к ошибкам в расчете, из-за которых, возможно, придется переделывать всю обрешетку.

Размер обрешетки под металлочерепицу высчитывается просто и заключается в определении шага волны и соответствующем размещении досок.

Монтаж каркаса начинается от нижнего ряда, который устанавливается вровень со срезом будущей кровли. Последующие ряды обрешетки размещаются таким образом, чтобы срединная линия каждой планки соответствовала шагу волны металлочерепицы.

ОБРАТИТЕ ВНИМАНИЕ!

Саморезы можно вкручивать только в самых нижних точках волны, иначе можно разрушить защитное покрытие. Поэтому надо максимально совместить точки крепления листа и обрешетки, это гарантирует точность крепления и долговечность кровли.

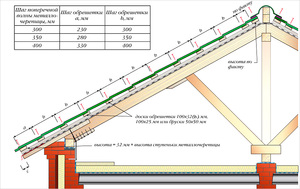

Схема расчета довольна проста и не должна вызвать затруднений.

Как выбрать материал для обрешетки?

Материалом для обрешетки традиционно служит древесина. Толщина планок зависит от площади крыши, чем больше размеры — тем толще обрешетка. Это надо для того, чтобы обеспечить свободную циркуляцию воздуха между кровлей и слоем гидроизоляции.

Применяют толщины от 25 мм до 50 мм, но наиболее правильным и удобным решением будет использование обрезной доски-дюймовки (25 мм). Узкие доски используются как есть, более широкие можно разрезать вдоль для экономии материала.

Особое внимание надо обращать на качество распила. Разница в толщине досок одной партии должна быть минимальной, в идеале — отсутствовать совсем.

Пиломатериал не должен иметь дефектов в виде синевы (свидельствует о заражении грибком), гнилых участков, трещин.

Чаще всего при покупке влажность материала не соответствует условиям строительства, поэтому его надо заготовить заранее и высушить. Для этого можно сложить его на прокладки для движения воздуха, сверху установить навес для защиты от осадков и прямых лучей солнца. Необходимо проследить, чтобы все доски в пачке лежали ровно, без изгибов и перекручивания.

Если планируется разрезать их вдоль, лучше это сделать сразу, так как напряжения, набранные в процессе сушки, могут вызвать перекручивание сухих досок при резке. На сложенную на прокладки пачку сверху можно поместить груз, который исключит образование «винта» на плоскости досок.

Шаг обрешетки под металлочерепицу

Шаг обрешетки для металлочерепицы посчитать очень просто.

ВАЖНО!

Как уже говорилось, профиль металлочерепицы имеет повторяющийся рельеф. Нижние точки этого рельефа — места допустимого расположения саморезов. Повторяющееся расстояние между ними называется «шаг волны», это определяющая величина, влияющая на размещение досок обрешетки. Центральная (осевая) линия досок должна соответствовать нижним точкам волны.

Шаг волны у разных производителей отличается, поэтому важно заранее знать его величину, чтобы исключить ошибки размещения досок. В идеале надо приобрести кровельный материал (металлочерепицу, доборные элементы, снегозадержатели, желоба, ендовы и т.д.) до того, как контробрешетка под металлочерепицу будет установлена, чтобы иметь возможность сверки размеров при установке.

Устройство кровли из металлочерепицы по деревянной обрешетке

Крепление металлочерепицы к обрешетке

Для соединения элементов металлочерепицы с обрешеткой используются специальные саморезы. Они имеют шляпку под гаечный ключ, сверлящий наконечник, оснащаются

шайбой с резиновой уплотняющей прокладкой. Шляпка и шайба имеют защитное покрытие, совпадающее по цвету с основным тоном металлочерепицы.

Завинчивание саморезов удобнее всего производить с помощью шуруповерта или дрели со специальной насадкой. Обычно на 1 кв.м. площади уходит 8 саморезов, что позволяет заранее подсчитать нужное количество. При покупке следует количество увеличить на 10 процентов, крепежного материала должно хватать с избытком.

При работе надо обращать особое внимание на то, с какой силой лист прижимается к подложке. При недостаточном прижиме возникает опасность движения листов от сильных порывов ветра, которые могут сорвать кровлю. В то же время,

избыточное усилие самореза может разрушить защитное покрытие, от чего вокруг самореза возникнет очаг коррозии, который довольно быстро образует отверстие. Поэтому сила прижима листа должна быть точно отрегулирована.

Про угол наклона крыши можно прочитать здесь.

Крепление покрытия с помощью саморезов

Как правильно сделать обрешетку под металлочерепицу? Об этом поговорим далее.

Монтаж обрешетки под металлочерепицу своими руками

Обрешетка крыши под металлочерепицу производится с нижнего края крыши в определенной последовательности. Предлагаем вашему вниманию — устройство обрешетки под металлочерепицу (пошаговая инструкция).

• Укладка полосы гидроизоляции, крепление ее к стропилам при помощи реек одинаковой толщины. Они обычно нарезаются из той же доски, которая идет на обрешетку.
• На рейки крепится крайний ряд обрешетки, несущий водостоки и карнизные планки.
• Устанавливается следующий ряд обрешетки, шаг волны измеряется от края первого ряда до середины второго.
• Последующие ряды устанавливаются с расчетом шага волны от средней линии доски.
• Установка рядов обрешетки чередуется с монтажом гидроизоляционной пленки. Необходимо следить за герметичностью изоляции, проклеивать стыки полотна скотчем.
• Места примыкания стен, печных труб, конек крыши усиливаются дополнительным рядом планок. К ним крепятся доборные элементы (конек, уголки и т.д.).
• Постоянно контролировать состояние рядов, не допускать прогибов, волн и других искривлений. При необходимости подкладывать под доски рейки, клинья, выравнивающие ряд.

Кровельный пирог металлочерепицы

Важно! Производить все доступные операции по контролю за сохранением плоскости подложки необходимо постоянно, это поможет устранить прогибы и увеличит срок службы кровли.

Гидроизоляция и пароизоляция металлочерепицы

Металлическая кровля наиболее опасна возможностью образования конденсата. В этом отношении никакие меры не будут лишними, так как намокание стропильной системы, утеплителя и самой кровли в короткий срок выведет из строя крышу. Придется полностью менять все элементы, что означает большие расходы и трудозатраты. Поэтому важно грамотно произвести гидро- и пароизоляцию кровли.

Основным условием будет обеспечение свободного движения воздуха между гидроизолирующей пленкой и собственно кровлей. Это даст возможность испарения влаги, выхода пара через мембрану, будет способствовать сохранности кровельного пирога.

Движение воздуха обеспечивает обрешетка для металлочерепицы, которая создает достаточный зазор между слоями и гарантирующей отсутствие точек соприкосновения.

ОСТОРОЖНО!

Гидроизоляция металлочерепицы целесообразна даже в том случае, когда чердак нежилой, так как из внутреннего пространства дома постоянно выдавливается водяной пар, который понемногу будет воздействовать на материал кровли. Наличие отсечки позволит отводить его без контакта с металлом, исключая коррозию.

Полезное видео

Предлагаем вам посмотреть тематическое видео по самостоятельной установке обрешетки:

Заключение

В заключение следует отметить важность грамотной и аккуратной установки обрешетки под металлочерепицу как элемента, отвечающего за сохранность и эффективную работу кровли в целом. От качества обрешетки зависит срок службы кровли, в какой-то степени — нагрузка на стены и общее состояние постройки. Ответственное отношение к монтажу обрешетки позволит избежать нежелательных затрат труда и средств и гарантирует максимально эффективную работу кровли.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

устройство, выбор шага, монтаж своими руками

Правильная, грамотно обустроенная обрешетка под металлочерепицу обеспечит долговечность кровли и ее правильную эксплуатацию на протяжении всего срока жизни. Неспроста производители этого материала так тщательно, почти дотошно расписывают весь процесс монтажа до мелочей.

Здесь действительно важен каждый сантиметр, чтобы потом не было ошибок в фиксации листов, те не прогибались под снегом и не срывались ветром. Причем речь идет не только о деревянной обрешетке, ведь для такой задачи вполне подходит стальная! А с ней не меньше нюансов. Поэтому давайте изучим такой важный вопрос: как правильно сделать обрешетку под металлочерепицу исходя из ее профиля, используемого материала и общей совокупности нагрузок на кровлю.

Итак, если заглянуть под уложенный лист металлочерепицы, то увидим такую картину:

Вне зависимости от выбранной марки, сам монтаж обрешетки под металлочерепицу обычно производится по одной схеме:

Причем, как мы уже говорили, саму обрешетку делать можно как из дерева, так и из металла:

В качестве деревянной обрешетки для металлочерепицы подходят бруски 50х50 мм или доски 32х100 мм, а металлической – П-образные металлические решетины. И тот, и тот материал хорош, просто кому-то привычнее податливая древесина, а кто-то ценит преимущества контакта металл-металл.

В отличие от фальцевой кровли или профнастила, для металлочерепицы принципиально важно, чтобы обрешетка была расположена правильно, и именно к ней проводилось крепление. А на то, насколько вы точно попадете саморезом прямо в брус или доску, влияет точный расчет самих листов.

Обратите внимание, что в технических характеристиках на любую металлочерепицу всегда указывается два вида ширины: общая и полезная, еще называемая рабочей.

Поэтому рассчитывать количество ряда листов по горизонтали нужно так: максимальную ширину делят на рабочую ширину листа, а затем результат округляют в большую сторону. Так вы получаете нужное количество вертикальных рядов и учитываете при этом горизонтальный нахлест. А то, что количество листов нам приходится округлять, говорит о том, что будет определенный остаток.

Вот почему так важно проектирование еще до начала укладки металлочерепицы! Ведь именно на этом этапе вы сможете спокойно скорректировать ширину ската и минимизировать отходы.

К примеру, если склад прямоугольный, то этого получится достичь за счет выноса самой обрешетки за стену, а вот в случае с вальмовой крышей можно будет изменить угол наклона. Что снова-таки возможно только на стадии проектирования.

В плане расчета ориентируйтесь на ту информацию, которая указана в техническом паспорте на кровельное покрытие. Обычно минимальная листа длина листа металлочерепицы составляет 0,7, а максимальная 8. Более точно рассчитать количество листов вам помогут такие данные:

Обрешетка крыши под металлочерепицу — теория и практика от выбора доски до процесса монтажа, как правильно сделать

Черепичные кровли использовались человеком испокон веков. Можно даже смело утверждать, что такое покрытие является своеобразным эталоном образцово-аккуратной крыши дома. Когда-то применявшаяся повсеместно, черепица с приходом листовых кровельных материалов несколько «ушла в сторону». Это было вполне объяснимо: укладывать большие листы – несравнимо легче, нежели штучные детали, да и основа под листовое покрытие монтируется значительно проще. Таким образом, черепица из разряда обычной кровли постепенно «перекочевала» в группу элитных, доступных далеко не каждому, из-за сложности и дороговизны создания подобной крыши.

Обрешетка крыши под металлочерепицу

Однако, производители кровельных материалов, реагируя на запросы потребителей, нашли очень выгодное решение – был создан «симбиоз» листового и черепичного покрытия. То есть в итоге получается сочетание простоты и скорости укладки, доступной цены и возможности самостоятельного монтажа с внешним видом, весьма достоверно имитирующим натуральное штучное черепичное покрытие. Речь безусловно, идет о металлочерепице.

Этот кровельный материал сразу же завоевал высочайшую популярность. Одной из причин такого успеха была, наверняка, возможность проведения монтажа покрытия своими руками. Он несложен, если была правильно смонтирована обрешетка крыши под металлочерепицу. Вот давайте и посмотрим, как самостоятельно выполнить этот этап работ по всем правилам.

Несколько слов о металлочерепице и принципах ее крепления на крыше

Чтобы правильно понять принцип создания обрешетки под кровельное покрытие из металлочерепицы, надо иметь представление о строении этого материала и о том, как же он вообще крепится к основе.

Что собой представляет металлочерепица

Итак, металлочерепица представляет собой профилированный металлический лист, покрытый специальным защитным и декоративным покрытием. Материалом изготовления чаще всего служит сталь – холоднокатаные листы толщиной от 0.4 до 0.7 мм. Гораздо реже, но все же встречаются металлочерепичные покрытия из алюминия и даже меди. Они, безусловно, значительно дороже стальных, поэтому особо широким спросом не пользуются.

На производственной линии металлические листы пропускаются через специальные станки, где с помощью специальных фигурных роликов им, за счет пластичности металла, придается нужный рельеф.

Рельеф покрытия разработан таким образом, что он достоверно имитирует натуральное черепичное покрытие. Это расположенные горизонтальными и вертикальными рядами так называемые модули, каждый из готовых и является «муляжом» штучной черепицы.

Листам такого покрытия придается рельефная конфигурация, имитирующая целый участок кровли, закрытый горизонтальными и вертикальными рядами «классической» черепицы

Такая форма рельефа, помимо чисто декоративных качеств, дает и еще несколько «преференций»:

• Обеспечивается свободный сход дождевой или талой воды – она просто скатывается вниз по «ступенькам», и при правильной укладке нет никаких предпосылок к застою.
• Приданный рельеф придает металлическому листу высокие показатели пространственной жесткости. Так, металлочерепица даже выигрывает у профнастила по допустимой нагрузке на поперечный изгиб, не уступая при этом в показателях продольного изгиба.

Рельефность металлочерепицы значительно облегчает монтаж покрытия – листы на замковых участках идеально совмещаются друг с другом, и ошибиться – очень трудно

Цены на металлочерепицу

металлочерепица

• Рельеф служит одновременно и своеобразным «замком», соединяющим соседние листы. Монтаж от этого значительно упрощается, потому как даже при желании трудно совершить ошибку. При укладке листов они идеально совмещаются, нахлёстываясь модулями один на другой, не требуя при этом ни продольного, ни поперечного выравнивания. Линии нахлестов становятся практически незаметными, а плотное прилегание «замковых» участков гарантирует надежную защиту кровли от протекания.

В продаже представлено немало разновидностей металлочерепицы, производства отечественных и зарубежных компаний. В последнее время появились и небольшие региональные фирмы, которые приобрели и установили производственные линии, и сейчас самостоятельно выпускают профнастил и металлочерепицу вполне приемлемого качества из готовых стальных листов с покрытием, удовлетворяя тем самым потребности спроса в населённом пункте и близлежащем административном районе. Но чаще всего это производится все равно по «лекалам» отработанных и проверенных практикой моделей известных производителей.

Линейные размеры листов металлочерепицы

В настоящей публикации не ставится цель рассматривать эстетические или эксплуатационные достоинства металлочерепицы. Нас больше волнует вопрос, как обеспечить то, чтобы эти достоинства раскрывались в полную силу, то есть как создать все необходимые условия для качественного проведения монтажа покрытия. А вот для этого необходимо познакомиться с геометрическим строением металлочерепицы – с ее основными линейными параметрами.

Основные показатели показаны на рисунке ниже:

Основные геометрические показатели любой металлочерепицы

1 – общая ширина листа.

2 – полезная ширина листа. Она, естественно, меньше общей, так как краевая полуволна металлочерепицы предназначена для нахлеста с соседним листом. При подсчетах количества материала для кровли оперируют именно этим значением.

3 – общая длина листа металлочерепицы. Она зависит от возможностей конкретного производителя и от пожеланий заказчика. Так, различные фирмы предлагают потребителям листы длиной от 5÷6 до 8 метров. По сути, можно заказывать материал с таким расчетом, чтобы одним листом перекрывать всю длину ската от карниза до конька. С другой стороны – это не всегда удобно для производства монтажных работ на высоте – их за сложности поднятия длинного листа на кровлю без риска его деформации. Да и, вообще, нежелательно использовать листы с длиной больше, чем 4 метра. Впрочем, это правило носит рекомендательный характер.

4 – длина модуля или, как еще часто называют, продольный шаг металлочерепицы. А вот этот параметр – чрезвычайно важен для обустройства обрешетки, так как именно от него и зависит расстояние между ее направляющими.

Разнообразие по этому параметру – не столь велико. Чаще всего приходится иметь дело с металлочерепицей с шагом модуля в 350 мм. Пользуется популярностью и кровля с крупными длинными модулями по 400 мм. Впрочем, есть модели и с длиной «черепиц» в 300 мм, а модели типа «Ретро» бывают и более «дискретными» — с продольным шагом волны в 200 и даже – в 150 мм.

5 – высота волны – у профилей различных моделей может существенно различаться. Принято считать, что чем выше волна, чем больше выражены показатели пространственной жесткости материала и его устойчивости к внешним изгибающим нагрузкам. Правда, это сказывается на полезной ширине листа металлочерепицы – она становится меньше.

6 – понятно, что раз лист имитирует кладку настоящей черепицы, он имеет ступенчатую форму – каждый очередной модуль по направлению снизу вверх начинается со ступеньки. Высота этой ступеньки может быть разной – от 10 до 20 и более мм, в зависимости от модели.

Обычно в рекламных материалах и в техдокументации на металлочерепицу имеется как эскиз покрытия, так и две схемы – продольная и поперечная конфигурация листа. Разобраться в такой схеме – совсем несложно. Понятно, что выбор всегда делается в первую очередь по внешним качествам кровельного материала, но знать его геометрические показатели – все же не мене важно.

Цены на ондулин

ондулин

Такие схемы обычно имеются во всех магазинах, в том числе и на торговых интернет-площадках, занимающихся реализацией металлочерепицы.

Ниже приведена таблица, которая, возможно, поможет сделать предварительный выбор кровельного материала. Наряду с иллюстрацией, в ней приведены и основные линейные параметры наиболее популярных моделей металлочерепицы.

[table id=1924 /]

Как металлочерепица прилегает и крепится к основе?

Чтобы кровельный материал, даже при своей немалой пространственной жесткости, обладал способностью выдерживать внешние нагрузки (снеговые, ветровые и т.п.), он должен иметь надежную опору. А в связи с тем, что металлочерепице придана ступенчатая форма, точку, а точнее, линию опоры должен иметь каждый из модулей. То есть каждый «нижний зуб» или, как еще называют, подошва профиля должна упираться в элемент обрешетки. Как это выглядит – показано на схеме:

По сути, каждый модуль упирается в обрешетку в двух точках – сверху и снизу.

Крепление к обрешетке производится кровельными саморезами, которые размещены непосредственно под ступенькой. Схема расположение крепежных элементов может различаться от модели к модели, но в основном они вкручиваются через одну волну, как по горизонтали, так и по линии ската. В краевых зонах (по карнизу, фронтону, ендове и коньку и по линии нахлеста листов) обычно крепление производится в каждую направляющую обрешетки.

Одна из рекомендуемых схем крепления листов металлочерепицы на обрешетку

Эти правила, в основном, и предопределяют конструкцию обрешетки под металлочерепицу.

Общие принципы конструкции обрешетки

Обрешетка под металлочерепицу может создаваться сплошной или разреженной.

Сплошная обрешетка

Сплошную обрешетку монтируют из листов влагостойкой фанеры или ОСП, толщиной не менее 10 мм, или из досок, правда, настилая их не совсем всплошную, а с промежутками порядка 10 мм. И тот и другой вариант имеет свои недостатки.

• Сплошная обрешетка из листовых материалов получается, безусловно, очень ровной, без каких-либо перепадов уровня, что иногда случается с использованием плохо калиброванных досок. Однако, в контексте рассматриваемой темы на этом все ее преимущества и заканчиваются. А вот недостатки – есть, и весьма существенные.

Сплошная обрешетка из листовых материалов требуется гибкой битумной черепице. Для металлочерепицы от нее, скорее, больше будет вреда

— Во-первых, это дело весьма затратное, так как и ОСП, и, в особенности, фанера будут стоить значительно дороже обычных пиломатериалов.

— Во-вторых, максимально плотное прилегание металлочерепицы в основе по всей площади – отнюдь не является благом. Высокая теплопроводность покрытия обязательно будет приводить к образованию конденсата даже при суточных колебаниях температур. А вот вентилируемого зазора для свободного испарения влаги и выхода водяных паров – при таком монтаже не предусматривается. То есть под кровельным покрытием начнет скапливаться влага со всеми вытекающими (иногда это приходится воспринимать даже буквально) последствиями.

— В третьих, если еще раз взглянуть на схему, на которой показано, как упираются модули металлочерепицы в основание, то становится понятно, что такая обрешетка, в общем-то, совершенно не требуется.

Для гибкой битумной черепицы – да, это становится лучшим основанием. А вот для листов металлочерепицы вполне можно применить и более дешевые и практичные решения.

Цены на керамическую черепицу

керамическая черепица

• Сплошная обрешетка из досок, которые расположены с небольшим просветом одна от другой. Такая конструкция рекомендуется на малых углах крутизны кровли при монтаже крыши из профнастила, шифера или, например, из ондулина.

Сплошная обрешетка из доски. Рекомендуется для некоторых кровельных покрытий при малых углах крутизны скатов. Но вот для металлочерепицы ее необходимость – сомнительна…

Но металлочерепица принципиально отличается от упомянутых выше кровельных покрытий уже тем, что опирается на поверхность не по всей длине по направлению ската, а только по линии ступенек между модулями.

Давайте вновь посмотрим на похожую схему:

Схема, поясняющая сомнительность целесообразности использования дощатой сплошной обрешетки для металлочерепицы

Как можно увидеть, часть направляющих, причем – достаточно внушительная, вообще не выполняет никакой несущей роли, так как профилированный лист на них попросту не опирается (обведено для примера большим эллипсом). Кроме того, нельзя исключить вероятность того, что при монтаже листов металлочерепицы саморез попадёт или между досок обрешетки, или в край доски, вызвав тем самым скол или не обеспечивая надежность крепления в данной точке.

Иными словами, никакой технологической необходимости в сплошной дощатой обрешетке не видится, а по экономичности расходования материалов она здорово будет проигрывать разреженной. В этом можно будет наглядно убедиться чуть ниже, когда речь пойдет о материалах.

Разреженная обрешетка под металлочерепицу

Этот вариант видится наиболее оптимальным. Как уже, наверное, стало понятно, необходимо разместить направляющие обрешетки таким образом, чтобы подошва каждого горизонтального ряда модулей металлочерепицы имела снизу и надёжную опору, и достаточную ширину материала для вкручивания кровельного самореза.

Для надежного кровли из металлочерепицы вполне достаточно разреженной обрешетки

Несложно предположить, что шаг между осями горизонтальных направляющих должен в точности соответствовать продольной длине модулей металлочерепицы, то есть именно тому параметру, на котором делался акцент выше.

Примерная схема разреженной обрешетки показана на иллюстрации ниже:

Примерная схема строения разреженной обрешетки под металлочерепицу

Итак, рассмотрим строение конструкции:

Основой для монтажа обрешётки будут являться стропильные ноги (поз. 1). Однако, непосредственно на них крепить направляющие было бы ошибкой – выше уже говорилось об опасности скопления конденсата под металлическим покрытие. А переувлажнение древесины, тем более таких несущих деталей, которыми являются стропила, ведет к потере долговечности конструкции крыши. Поэтому на стропила вначале закрепляются скобами полотна гидроизоляционной мембраны (поз. 2), которые затем окончательно фиксируются на них брусками контробрешетки (поз. 3), которые крепятся по длине стропильных ног.

По стропилам горизонтальными рядами снизу вверх настилается гидроизоляционная мембрана, которая затем фиксируется на них брусками контробрешетки

Для контробрешетки подойдут бруски сечением 50×50 мм или планки 30×50 мм. Контробрешетка не только фиксирует гидроизоляцию и становится основой для крепления направляющих обрешётки. Она и задает тот самый необходимый вентиляционный зазор между кровельным покрытием и стропильной системой, благодаря которому тыльная сторона металлочерепицы будет эффективно проветриваться и оставаться сухой.

В качестве мембраны можно использовать любую прочную пленку, не пропускающую воду. Но если кровля делается утепленной, то необходимо применять специальную диффузную мембрану, которая не задерживает выход водяных паров из слоя термоизоляции.

К брусьям контробрешетки, строго перпендикулярно стропильным ногам, монтируются направляющие обрешетки. Для них используют или доску, или брус. Строгих правил по выбору материала нет, но есть проверенные практикой рекомендации.

Для направляющих обрешётки обычно используют, в зависимости от особенностей конструкции стропильной системы, или доски толщиной 25 и 32 мм, или брус 50×50 мм.

• Если шаг между стропильными ногами не превышает 600 мм, а для кровли используются обычные листы металлочерепицы, то будет достаточно доски толщиной 25 мм, шириной 100 или 150 мм.
• При шаге стропил от 600 до 800 мм, а также и при меньшем, но когда настилается металлочерепица из толстого стального листа (более 0,5 мм), или имеющая усиленное оцинкованное покрытие, рекомендуется делать направляющие из доски толщиной 32 мм.
• При расстоянии между стропилами, превышающем 800 мм надежнее будет использовать брус, например, 50×50 мм.

Монтаж начинается снизу, со стартовой направляющей (поз. 4). В этой области необходимо принимать во внимание некоторые нюансы:

— Во-первых, направляющая крепится по обрезу стропильных ног (или кобылок, если именно с их помощью создаётся карнизный свес кровли).

— Во-вторых, толщина первой направляющей должна быть больше, чем остальных. Это объясняется необходимостью компенсации перепада-ступеньки, которая  на этой линии выходит за пределы обрешетки наружу. Величина утолщения этой направляющей обычно равна высоте ступеньки выбранной модели металлочерепицы.

— В-третьих, лист металлочерепицы должен на 50 мм выходить наружу, для формирования карнизного свеса. Кроме того, именно в этой области к стропильным ногам прибивается еще и карнизная доска. То есть расстояние между первой и второй направляющими (на схеме показано буквой «а») должно быть уменьшено. Обычно исходят из того, что этот шаг меньше установленного для всей другой обрешётки на 70 мм.

Здесь возможны еще и другие вариации. Например, используют доску со скошенным на трапецию краем – для облегчения стока воды с гидроизоляционной мембраны.

Цены на популярные модели шуруповертов

Один из возможных вариантов обустройства карнизного узла обрешетки под металлочерепицу

Кроме того, рекомендуется не пожалеть дополнительной доски, и прикрепить ее вплотную к стартовой. Такая мера и усилит этот достаточно уязвимый к нагрузкам узел, и облегчит в дальнейшем крепление ветровых досок по фронтонным свесам.

Итак, после стартовой, монтируется со специфическим шагом вторая по счету направляющая, а уже от нее – все последующие (поз. 5) вплоть до конька. Шаг между ними выдерживается единым (на схеме обозначен буквой «b»), в соответствии с длиной модуля конкретной модели кровельного покрытия.

Некоторые особенности есть и в коньковой области. Независимо от установленного шага, вдоль линии конька крепится финишная направляющая (поз. 6). То есть расстояние между ней и предыдущей доской или брусом определяется уже по месту, но оно обязательно меньше установленного шага. Именно в эту направляющую будет крепиться верхний край кровельного покрытия, одновременно с установкой коньковых элементов. Толщина доски также подбирается уже по месту – в зависимости от того, на какой участок модуля по его длине придётся линия разреза металлочерепицы. Кстати, нередко, по аналогии с карнизным узлом, в районе конька также делается усиление установкой дополнительной доски.

Кроме того, особым узлом являются ендовы, то есть пересечения скатов кровли с образованием внутреннего угла. Это, пожалуй, один из самых уязвимых в плане возможного протекания участков, поэтому здесь требуется особая тщательность и с гидроизоляцией, и с монтажом дополнительных элементов, обеспечивающих свободный сток дождевой и талой воды.

Как правило, по линии ендовы обрешетка с обеих ее сторон делается сплошной

Обычно по линии ендовы обрешетка выполняется сплошной. Реализовываться это может по-разному, например, вдоль ендовы с обеих ее сторон всплошную набиваются по две или даже три доски.

Есть нюансы в конструкции обрешетки и в том случае, если через кровлю проходит кирпичная дымоходная труба. Как обустраивается этот участок – хорошо показано на схеме ниже.

Обрамление обрешеткой проема под проход кирпичной трубы

Аналогичный подход практикуется (только без оставления противопожарного просвета), если необходимо обрамить будущие кровельные окна, вентиляционные кирпичные каналы и т.п.

Как производится монтаж обрешетки под металлочерепицу

Инструменты и материалы

Для монтажа конструкции обрешетки не потребуется никаких особых инструментов. Обычно необходимый набор есть в каждом доме.

• Для резки пиломатериалов бывает достаточно обычной ножовки. Но, безусловно, работа пойдет быстрее и качественнее, если в распоряжении есть электроинструмент – лобзик или ручная циркулярка.
• Направляющие могут прибиваться гвоздями – значит, потребуется молоток, на всякий случай – гвоздодер и клещи. Длина гвоздей (как впрочем, и саморезов) должна быть как минимум вдвое больше толщины прибиваемых досок или брусков. Если используются саморезы, то никак не обойтись без шуруповерта.
• Чтобы точно провести первоначальную разметку, необходимы: рулетка, длинная линейка, угольник, обивочный шнур, карандаш.
• Очень важно соблюсти точный шаг между второй всеми остальными направляющими обрешетки. Важно – шаг считается не по просвету между досками, а по расстоянию между их осями (или по одинаковым краям, например, нижним, но при условии, что применяется совершенно одинаковый обрезной материал).

Чтобы не морочить себе голову при установке направляющих перед их фиксацией, лучше всего изготовить несколько шаблонов (строители их часто называют «лошадками»).

Различные типы «лошадок» — шаблонов для точного соблюдения шага установки направляющих обрешетки. Захочешь – не ошибешься…

Эти приспособления могут быть заводского изготовления, с возможностью регулировки на нужный размер. Но в практике частного строительства обычно применяются самодельные, сделанные из брусков, к которым прибиты по две поперечные опорные перекладины, задающие шаг обрешетки. А то и вовсе в качестве «лошадок» выступают ровно отпиленные отрезки бруса, которые зададут просвет между соседними направляющими. Правда, в этом случае важно не ошибиться с длиной этих брусков – она должна быть равна шагу обрешетки минус ширина применяемого материала (естественно, весь пиломатериал в таком случае должен быть совершенно одинаковым).

• Безусловно, следует продумать вопросы безопасности работы на высоте – удобную одежду и обувь, необходимые помосты или кровельные лестницы, средства страховки.

Материалы для обрешетки

О том, какие пиломатериалы необходимы для создания обрешетки, уже говорилось выше. Поэтому – буквально пару слов в дополнение.

• Приобретаемая древесина не должны быть сырой – допускается остаточная влажность не выше 18 процентов. Как себя поведет обрешетка из непросушенных пиломатериалов – трудно предсказать, но возможны очень значительные деформации по мере усыхания, которые непременно отразятся на состоянии кровли.

Понятно, что далеко не у каждого есть прибор, позволяющий проконтролировать остаточную влажность древесины. Значит, материалы необходимо приобретать у поставщиков, заслуживающих полного доверия

• Древесина – материал, неустойчивый к биологическому разложению или к поражению патогенной микрофлорой и насекомыми. А это означает, что все детали будущей обрешетки, да и всей стропильной системы в целом, должны пройти обработку соответствующим антисептическим составом. Кстати, многие пропитки одновременно с этим резко повышают и устойчивость древесины к возгоранию.

Нередко пиломатериалы продаются уже в обработанном пропиткой виде. Если нет – то придётся это делать самому, а к монтажу переходить только после полного просыхания досок

• Материал должен быть качественным, без трещин и обилия сучков, то есть без потери своей несущей способности.
• Очень важно, чтобы все доски иди бруски, применяемые для обрешётки, были точно калиброваны по толщине. В противном случае могут получиться изломы создаваемой плоскости, что, безусловно, скажется на надежности крепления кровельного покрытия.
• Количество материала желательно рассчитать загодя. При этом следует помнить, что часть досок или брусков уйдет в обрезки, какое-то количество может выбраковываться из-за обнаруженных дефектов. То есть будет целесообразным заложить еще и порядка 10 процентов запаса.

Упростить расчёты требуемого количества пиломатериалов помогут два калькулятора, размещенные ниже:

Калькулятор расчёта количества пиломатериалов для сплошной обрешетки

Как уже говорилось, особой нужды в сплошной обрешетке под металлочерепицу и нет. Но иногда особенности конструкции крыши подводят к мысли и о ее целесообразности. Поэтому – считаем:

Перейти к расчётам

Калькулятор расчета количества пиломатериалов для разреженной обрешетки под металлочерепицу

Здесь уже прослеживается зависимость и от модели листов металлочерепицы, и он размеров участков усиления конструкции.

Перейти к расчётам

Кстати, предлагаемая пара калькуляторов дает возможность и проведения сравнения, насколько разреженная обрешетка выгоднее в плане расхода материалов.

Теперь – о крепежных деталях.

Не рекомендуется использовать слишком толстые гвозди – они могут вызвать появление трещин на досках или брусках контробрешетки при забивании. Оптимальный вариант, кстати, не обычные гвозди, а ершеные или имеющие винтовую прокатку.

Слева – ершеные гвозди 3,2×100 мм, справа – гвозди с винтовой прокаткой 3,4×90. И те и другие имеют антикоррозионное цинковое покрытие, обеспечивают высочайшую надежность сопряжения деталей

Если применяются саморезы, то оптимальным видится использование не дешевых «черных», так как они слабо защищены от коррозии, а кровельная конструкция все же делается с расчетом на длительную эксплуатацию. Рекомендуется приобрести «белые» или «желтые», то есть имеющие надежное антикоррозионное покрытие.

Кстати, сейчас в продаже представлены саморезы–шурупы для особо ответственных деревянных конструкций, к коим по всем основаниям можно отнести и всю стропильную систему с обрешеткой.

Шурупы-саморезы по дереву для особо ответственных конструкций

Такие крепёжные детали, помимо качественной защиты от коррозии, оснащены еще и вторым заходом крупной резьбы, которая обеспечивает сверхнадежное соединение деревянных деталей.

Количество гвоздей или саморезов придется прикидывать самостоятельно. Исходят из того, что соединение направляющих обрешетки должно проводиться на каждом пересечении со стропильной ногой:

Крепление направляющих обрешётки к стропилам

1 – стропильная нога, а если точнее, то пущенный поверх нее брус контробрешетки.

2 – направляющая обрешетки.

3 – узел обычного пересечения направляющей со стропильной ногой. При использовании досок крепление осуществляется на два гвоздя (самореза). При этом, чтобы не допустить растрескивания, расстояние от края доски до центра крепежного элемента должно быть не менее 20 мм. Понятно, что если используется брус 50×50 мм, то это правило соблюсти невозможно. Значит, фиксацию проводят на один гвоздь, но тем важнее становится качество и надежность крепежного элемента.

4 – узел соединения двух отрезком доски или бруса. Он должен приходиться исключительно на стропильную ногу. Каждая из досок крепится двумя гвоздями, брус – одним.

Естественно, крепежные элементы тоже приобретаются с немалым запасом. Даже если останутся излишки – не страшно, так как применение им в хозяйстве, тем более что строительство в самом разгаре, обязательно найдется.

Цены на профлист

профлист

Узнайте, как произвести устройство кровли из профлиста по деревянной обрешетке, разобравшись пошагово, в специальной статье на нашем портале.

Проведение монтажа обрешетки

Основные правила и схемы монтажа обрешетки под металлочерепицу изложены выше настолько подробно, что, видимо, любой хороший хозяин, знакомый с азами плотницких и столярных работ, без труда проведет эту работу самостоятельно. Расписывать, как измеряются, нарезаются и  поднимаются наверх доски и брусья, как отмеряется расстояние с помощью «лошадок», и как забиваются гвозди – вероятно, большого смысла не имеет.

Лучше в качестве практического руководства предложим читателю ознакомиться с двумя видеоматериалами. В одном из них показана анимированная инструкция по монтажу системы обрешетки под металлочерепицу. Во втором – мастер делится своим практическим опытом, показывая монтаж на конкретном примере.

Видео: Анимированная инструкция по монтажу обрешетки под металлочерепицу

Видео: Наглядный пример укладки гидроизоляции кровли и монтажа обрешётки

Шаг обрешетки под металлочерепицу: инструкция пошагово

Металлочерепица используется для обустройства как холодных, так и теплых кровельных систем. Эти особенности оказывают значительное влияние на тип обрешетки, количество элементов и техническую сложность. Перед тем как знакомиться с расчетами, надо четко понимать устройство кровли, эти знания помогут не допускать досадных ошибок.

Кровля из металлочерепицы

Обустройство обрешетки под металлочерепицу

Для примера рассмотрим наиболее сложный вариант обрешетки – под мансардную крышу.

1. Стропила. Самые важные элементы, несут всю нагрузку как постоянного, так и временного характера. Шаг между ними выбирается в зависимости от используемых теплоизоляционных материалов, линейные размеры корректируются величиной нагрузок.   Стропила

   Стропила на фото

2. Гидроизоляция (ветрозащита). Сложный современный материал, пропускающий пар из теплоизоляционного слоя и не допускающий намокания вследствие попадания конденсата. Еще одна функция этого слоя — минимизация тепловых потерь. Дело в том, что минеральная вата легко пропускает воздух, она продувается холодным наружным ветром и вместе с ним теряется тепло. Ветрозащита не допускает таких значительных потерь.

   Гидроизоляция (ветрозащита)

3. Контробрешетка. Назначение – обеспечение эффективной естественной вентиляции подкровельного пространства. Конденсат, падающий на гидрозащитный слой, должен быстро испаряться. Если вентиляция не действует, то все элементы стропильной системы эксплуатируются в условиях повышенной влажности, а это оказывает крайне негативные последствия. Даже самые современные пропитки не может длительное время предупреждать появление процессов гниения дерева, стропильная система теряет свои первоначальные параметры прочности. В некоторых случаях они могут достигать критических значений, крыша прогибается и требует очень сложного и дорогостоящего ремонта. Причем ремонтировать придется не только саму систему, но и мансардные помещения, а стоимость таких работ на порядок превышает смету нового строительства.

   Контробрешетка

4. Обрешетка под металлочерепицу. К ней фиксируются покрытие, технические параметры зависят от геометрических характеристик профиля листов.  Элементы кровли

   Обрешетка под металлочерепицу

5. Металлочерепица. Финишное покрытие кровли.  Металлочерепица

   Финишное покрытие кровли

Как дополнительные, но важные, элементы устанавливаются стартовые доски, карнизные планки, лобовые доски, капельники и держатели желобов.

Стропильная система – «скелет» любой кровельной конструкции. От правильности его изготовления и установки напрямую зависит надежность, качество и долговечность крыши. Читайте на нашем сайте подробную инструкцию по расчету стропил, а также их изготовлению и монтажу своими руками.

Виды обрешетки

Мы пока не будем останавливаться на конкретных решениях, они зависят от технических параметров металлических листов. Рассмотрим только те виды, которые имеют принципиальные различия в конструкции.

Тип обрешетки	Краткое описание эксплуатационных характеристик
Шаговая	Самая распространенная, используется на крышах, у которых угол наклона скатов превышает 20°. Изготавливается из брусьев толщиной 3-4 см, шириной до 5 см. Расстояние между ними прописывается в инструкции по монтажу, чаще всего составляет 350 мм, но есть виды покрытий с шагом 300 мм и 400 мм. Этот параметр указывается от центра до центра бруска. Первое расстояние уменьшается на величину выпуска листов над скатом крыши.
Сплошная	Такую обрешетку необходимо устанавливать на крышах с уклоном в пределах 14–20°. Между досками можно оставлять просвет до 2 см, это поможет немого экономить дорогостоящие материалы. Применяется редко, металлочерепицу настоятельно не рекомендуют использовать на крышах с незначительным уклоном.
Комбинированная	Этот вариант используется на сложных кровлях с многочисленными скатами и переходами, расположенными под различными углами. Некоторые из них больше 20°, а часть меньше. Кроме того, существуют технологические участки (ендовы, мансардные окна, снегозадержатели), на которых необходимо устанавливать сплошной вариант обрешетки.

Важно. Металлочерепица – один из немногих типов кровли, имеющих лишь точечный упор с обрешеткой, что намного уменьшает допустимые максимальные нагрузки. Если к этому прибавить малую толщину листового проката, то становится понятной очень важная роль правильно сделанной обрешетки.

Надо помнить, что увеличение ширины используемых для обрешетки досок не влияет на несущие параметры кровли, при очень больших нагрузках она в любом случае прогнется. Разница лишь в величине прогиба. В одних случаях он критический, после снятия усилий прежняя форма не возвращается. В других случаях кровля лишь пружинит и не теряет своих первоначальных свойств.

Калькулятор расчета пиломатериалов для обрешетки под металлочерепицу

Перейти к расчётам

Пошаговая инструкция по установке обрешетки

Для примера рассмотрим обрешетку под металлическую черепицу на теплой кровле. Если у вас крыша обыкновенная, то некоторые операции можно пропускать, это ускоряет и удешевляет конструкцию.

Начало строительства теплой кровли

Важно. Для мансардной кровли нет мелочей, все технологические действия надо понимать и с максимальной точностью выполнять.

Незначительных последствий нарушения технологии монтажа в теплых крышах не бывает, все они очень неприятные. В некоторых случаях приходится полностью переделывать систему, ремонтировать отделку внутренних поверхностей мансардных помещений. При этом абсолютное большинство материалов по техническому состоянию к повторному использованию непригодно, что дополнительно увеличивается стоимость работ.

В мансардной кровле каждый узел одинаково важен, всегда об этом помните.

Шаг 1. Установите карнизную планку.

Установка карнизной планки

Как правило, это металлическая пластина того же цвета, что и черепица. Она используется для защиты пиломатериалов от негативного влияния естественных осадков и улучшения внешнего вида покрытия.

Карнизная планка для металлочерепицы

Монтаж делается в несколько этапов.

1. В стропильных ногах проделайте специальные углубления. Вначале надо сделать разметку крайних ног, натянуть между ними веревку и по ней вырубить углубления. Размеры углубления должны отвечать размерам доски. В нашем случае 25×150 мм.
2. Уложите доску в подготовленные ниши и гвоздями или саморезами по дереву прикрепите к каждой стропилине.
3. Зафиксируйте металлическую карнизную планку. С одной стороны она имеет самоклеящуюся ленту, закрытую бумагой. Эта сторона должна направляться к коньку.
4. Прикрутите или прибейте элемент к доске, второй конец должен упираться о лобовую доску.

Можно встретить советы, что его надо заводить в водосточный желоб для стека конденсата. Если есть сомнения в качестве монтажа кровельного пирога, то это оправданное решение. При соблюдении всех строительных норм и правил конденсата должно быть минимальное количество и вода по карнизной доске не льется. Решение принимайте самостоятельно с учетом своего профессионализма, оба метода практически одинаковы.

Шаг 2. Установите гидроизоляционный слой. Материал продается в рулонах, их следует постепенно раскатывать вдоль карнизной планки.

Ветрозащиту крепят степлером к стропилам Ветрозащита Изоспан

Не забывайте, что мембрана далее приклеивается к ней специальной лентой, обращайте внимание на величину перекрытия.

К карнизной планке приклеена двухсторонняя липкая лента для фиксации края полотна Соединительные ленты Изоспан

Для фиксации пользуйтесь степлером, шаг скоб примерно 20 см, прибивайте ее к стропильным ногам. Не допускайте образования кладок, кромки делайте параллельными карнизу. Если появляются сложности, то для контроля рекомендуется на ногах отбить линии. Времени это занимает немного, а польза заметная. По таким меткам у вас есть возможность контролировать положение каждого последующего слоя. Нахлест слоев не менее 15 см.

Гидроизоляция (ветроизоляция) – важный элемент утепленной крыши, на обыкновенной по нескольким причинам профессионалы ее ставить не рекомендуют.

1. Во-первых, воздух в неотапливаемых чердачных помещениях имеет такую же температуру и влажность, как и снаружи. Это даже теоретически исключает появление конденсата.
2. Во-вторых, если при некачественном утеплении потолочного перекрытия теплый влажный воздух и поступает под кровлю, то в любом случае количество конденсата будет незначительным. Несколько капель воды, упавших на чердак, никаких негативных последствий не создают.
3. В-третьих, мембрана ухудшает эффективность естественного вентилирования, а это очень нежелательное последствие. Срок службы деревянных элементов конструкции понижается.
4. В-четвертых, стоимость материалов и работ заметно увеличивает общую цену кровли. Зачем тратить деньги лишь для того, чтобы ухудшить эксплуатационные характеристики стропильной системы?

Но окончательное решение следует принимать с учетом перспективы. Если в дальнейшем планируется обустройство мансарды, то гидроизоляцию надо укладывать.

При укладке гидроизоляции используйте только качественные материалы, мы уже упоминали, что ошибки и попытки сэкономить дают негативный результат.

Внимательно соблюдайте рекомендованную производителем технологию укладки гидроизоляционной мембраны, две ее стороны имеют противоположные характеристики. Если их перепутать, то влага из минеральной ваты испаряться не будет, а вода в нее проникает свободно.

Шаг 3. По стропильным ногам закрепите контррейки толщиной не менее 5 см.

Контррейки

Это обязательный размер, только такой просвет обеспечивает необходимую вентиляцию подкровельного пространства. Для облегчения работы длина элементов должна равняться ширине одного слоя гидроизоляции.

Вентзазор

Важно. Контррейки надо фиксировать очень прочно, лучше длинными саморезами.

Дело в том, что обрешетка в дальнейшем держит всю нагрузку на подрыв кровли. При сильных порывах ветра усилия могут быть значительными и полностью сорвать крышу. Согласно действующим строительным нормам и правилам длина гвоздя должна на 2/3 превышать толщину прибиваемой детали.

Контробрешетка

Самые жесткие требования к прочности соединения пиломатериалов у немцев, у них длина гвоздя должна в четыре раза превышать толщину присоединяемой детали. Именно поэтому их качество объектов строительства занимает первые места в мире.

Шаг 4. Прибейте первую доску обрешетки, она должна быть параллельной карнизу. В нашем случае для обрешетки применяются доски 25×100 мм, увеличенная ширина упрощает процесс монтажа кровельного покрытия.

В начале ската надо фиксировать три сплошные доски, это вызвано тем, что первая волна будет фиксироваться к средней доске, остальная длина уйдет на свес. В дальнейшем шаг для каждого покрытия свой и прописывается в инструкции от производителя. В нашем случае расстояние между волнами 350 мм, соответственно, таким же должно быть расстояние между центрами досок. Сплошной настил у карниза необходим еще и для фиксации кронштейнов водосточной системы.

Крепление досок обрешетки около карниза

Практический совет. Для облегчения контроля шага и ускорения работы рекомендуется изготовить элементарный шаблон. Делается он из обрезка любой доски длиной не менее 40 см. От торца сделайте метку на расстоянии 35 см и вырубите зазубрину. Теперь с его помощью можно размечать места фиксации досок.

Видео — Шаблон для монтажа обрешетки под металлочерепицу

Шаг 5. Прибейте специальные доски для монтажа снегозадержателей. Но они нужны лишь в тех случая, когда вы выбрали надежные системы, фиксирующиеся специальными кронштейнами. Для простых и неэффективных снегозадержателей таких досок не требуется – элементы прикручиваются обыкновенными саморезами к волнам металлической черепицы. Настоятельно советуем, не монтировать эти системы, они ничего, кроме вреда, не приносят. Металлочерепица напрасно дырявится, при больших нагрузках саморезы вырываются, кровля деформируется и требует немедленного ремонта.

Продолжение монтажа обрешетки Дальнейшие работы по укладке ветрозащиты и монтажу обрешетки

Профессиональная рекомендация

На практике иногда бывают ситуации, когда по тем или иными причинам верхние плоскости обрешетки не лежат по одной линии. Для металлочерепицы это недопустимые отклонения, их в обязательном порядке следует устранять, ускорить процесс можно при помощи простейшего измерительного приспособления. Как его изготовить?

Шаг 1. Из доски вырежьте клин длиной 30–40 см, сделайте его в виде равностороннего треугольника с острым углом у вершины.

Шаг 2. Найдите кусок рубероида, именно его рекомендуется подкладывать под обрешетку во время выравнивания. Он не только не ухудшает своих первоначальных свойств весь период эксплуатации, но и прерывает возможные пути поступления в древесину влаги. Разрежьте рубероид на прямоугольные кусочки со сторонами примерно 2×4 см.

Кусочки рубероида

Шаг 3. Положите клин на ровную площадку, а с двух сторон по одному куску рубероида. Медленно передвигайте ровную рейку с основания клина к вершине. Необходимо определить место, в котором движение прекратится – не позволят куски рубероида. Отметьте на клине расстояние от вершины к фиксированному положению.

Шаг 4. Добавьте с каждой стороны еще по куску рубероида и повторите вышеописанные действия, сделайте вторую метку.

Таким методом поочередно определите общую толщину 5–6 кусочков рубероида, каждый раз делайте метки. Для удобства пользования перенесите их и на обратную сторону клина. Приспособление готово, работать с ним очень просто. Вначале надо определить, какие именно доски обрешетки требуют корректировки. Делается это при помощи длинного уровня, правила или любой ровной рейки. Затем в зазор вставляется клин, метки на нем указывают, на сколько кусочков рубероида надо поднимать конкретную доску.

Клин вставляется в зазор между правилом и обрешеткой

В заключение еще раз напоминаем, что от правильности обустройства обрешетки зависит надежность, длительность, эффективность и безопасность эксплуатации всей крыши, внимательно соблюдайте существующие строительные технологии и правила. Не стоит экспериментировать, ошибки очень дорого обходятся.

Видео — Приспособление для выравнивания деревянной обрешётки

Монтаж обрешетки под металлочерепицу: шаг, размеры, порядок действий

Наверх Перепланировки

• Каталог домов

Рассылка С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Pinterest Дизайн и декор

• Квартира
• Спальня
• Кухня
• Столовая
• Гостиная
• Ванная комната, санузел
• Прихожая
• Детская
• Мансарда
• Маленькие комнаты
• Рабочее место
• Гардеробная
• Библиотека
• Декорирование
• Мебель
• Аксессуары
• Загородный дом
• Ландшафт
• Системы хранения
• Коридор
• Уборка

Строительство и ремонт

• Фундамент
• Кровля
• Стены
• Окна
• Двери и перегородки
• Потолок

правила монтажа под крышу, расчет и выбор материала, особенности покрытия

Металлочерепица представляет собой металлическое покрытие, которое обрабатывается несколькими слоями защиты для более длительного срока службы. Наряду с уникальными качествами, оно имеет хороший внешний вид, который будет выглядеть гармонично. Конструкция крыши с использованием металлизированных покрытий должна проводиться в соответствии с монтажной схемой. Самый важный элемент в ней — обрешётка под металлочерепицу.

Подробнее об обрешётке кровли

Металлочерепица на сегодняшний день является самым популярным материалом для кровли. Для ее установки требуется точное соблюдение правил, с помощью которых образуется каркас — основание из дерева для строительства крыши. Обрешетка для металлочерепицы считается одним из краеугольных камней устройства всей крыши.

Корпус для плитки практически становится носителем прямой нагрузки от кровельного материала, который равномерно проходит через стропила ко всем важным несущим частям дома.

Крепление основы к черепице — довольно сложный процесс. Однако, если все сделано правильно, вы не можете беспокоиться о целостности крыши. Многие не знают, как сделать обрешётку под металлической плиткой и не понимают, зачем заполнять каркас гидроизоляционным материалом.

Плитка крыши защищает пространство так, что влажность не накапливается изнутри крыши, это может разрушить покрытие. Вентиляционное пространство будет помогать испарению избыточной влаги, а крыша послужит намного дольше. Благодаря хорошей обрешётке можно удалить влагу из мест, где задействованы зажимы каркаса и слой гидроизоляционного материала. В этом случае капли конденсата будут накапливаться на карнизе крыши. Кроме того, обрешётка помогает лучше установить гидроизоляцию — материал не провисает и не морщится.

Перед установкой конструкции необходимо понять устройство обрешётки для кровли. Вы должны знать, что длина конструкции зависит от типа конструкции. Если это сплошной вид кровли под металлической плиткой, то выбирается пиломатериал (32 на 100 мм) или стержни, имеющие поперечное сечение от 50 до 50 мм. Рейки нужно укладывать на расстояние 10−11 мм для обеспечения вентиляции.

Если выбран тип решётки, то установка планок для плитки становится более сложной. Но в то же время количество строительных материалов уменьшается, непрерывное строительство требует больших затрат, чем решетчатая работа. Кроме того, снижается нагрузка на крышу.

Следует помнить, что перед установкой планок для плитки доски должны быть покрыты антисептическими растворами, тогда материал будет служить дольше. Перед установкой вам нужно определить, какой будет шаг под плиткой. Как правило, он рассчитывается на основе длины волны черепицы. Поскольку длина волны может быть различной, шаг изменяется в зависимости от этого параметра.

Если крыша не очень высокая и светлая, то используется обрезная доска с сечением 25 на 100 мм. Если крыша более сложная, то используется доска 32 на 100 мм. Тот же материал подходит, если плитка имеет очень большую волну. Шаг для большой волны и сложной структуры крыши составляет от 0,6 до 0,9 м. Рейки, имеющие поперечное сечение от 40 до 60 мм и от 50 до 50 мм, установлены с шагом стропила более 1 м, но это очень редко. В общем, размеры кровли для металлической кровли зависят от параметров крыши.

Для обрешетки крыши под металлочерепицу обычно используются сосна, ель или пихта. Если нет возможности купить сосновые доски, вы можете брать лиственные породы. Наиболее приемлемым вариантом является рейки сосны, потому что они менее испорчены и не очень дорогие.

Следует помнить, что доски и планки для кровельной кровли под плиткой должны быть сухими и без каких-либо насекомых. Кроме того, нужно обеспечить, чтобы материал был без гнили. Также необходимо выровнять доски — очень важно, чтобы они были одинаковыми по длине. В противном случае планки могут перекоситься, и не будут удерживаться. Если дерево было гнилым или присутствовали насекомые, то в дальнейшем обрешётка под металлом может сломаться.

Особенности обрешётки кровельного покрытия

Каркас крыши под плиткой будет действительно надёжным, но необходимо учитывать особенности выбора материала и его установки.

Деревянные доски — это лучший вариант для создания каркаса. Они относительно просты в обращении, вся конструкция имеет малый вес и обладает механической прочностью. Выберите размер досок. От этого зависит прочность крыши и высота. Также учитывать нужно расстояние меж стропилами. На выбор шага влияет модель плитки, ее форма и толщина покрытия.

Установка обрешётки рекомендуется летом, ранней осенью или весной. В это время влажность будет минимальной, что уменьшит вероятность накопления воды в элементах конструкции.

Преимуществом установки металлической кровли является отсутствие необходимости в создании сплошного деревянного настила. Лучшим вариантом является установка досок с нужным шагом. Но для этого необходимо выбрать правильный размер и тип древесины.

На первом этапе проверяется правильная установка стропил. Расстояние меж ними должно составлять 600−750 мм. Это требуется для создания надёжной основы для будущего дизайна. В качестве основного материала производства можно использовать обычные доски.

Основные требования к ним заключаются в следующем:

1. Влажность не должна быть выше 20%. При необходимости они должны пройти фазу сушки, чтобы уменьшить этот показатель.
2. Размеры. Стандартная длина 6 метров. Высота должна быть не менее 2,5 см, а ширина — 100 мм. Важно помнить, что первую доску нужно делать выше остальных на 2 см. Это требуется для компенсации возможных различий в уровне крыши.
3. Отсутствие разных дефектов. К ним относят трещины, чипы и поверхностные неровности. Если они обнаружены, замените элемент.

Что касается сушки — рекомендуется выбрать уже подготовленные доски, так как снижение уровня влажности в доме проблематично.

Расчёт материала каркаса

Для расчёта пиломатериала в соответствии с готовой стропильной системой производятся точные измерения. Используют рулетку, измеряя длину и высоту каждого склона. В расчётах также добавляются затраты: выпуск фундамента над карнизом, доски и т. д.

Есть самый простой способ рассчитать прочный каркас. Для этого вам нужны только данные о площади крыши и размере доски. Чаще всего такие вычисления выполняются с помощью компьютерных программ.

Схема установки основания

Важно выбрать правильную схему монтажа обрешетки под металлочерепицу, а именно решить такой вопрос — какой шаг будет оптимальным? Он зависит от геометрических размеров материала кровли, а именно от высоты волны. Поскольку фиксация может выполняться только на основании, плата должна располагаться точно в этом месте крыши.

Наиболее распространённой моделью является металлочерепица с размером волны 350 мм. В этом случае расположение плат должно иметь разное расстояние между обрешёткой и металлической плиткой, на расстоянии 230 мм друг от друга. Это связано с тем, что нагрузка на нижней части кровельного материала должна быть распределена равномерно по всей плоскости досок. В таблице указаны рекомендуемые значения расстояния для первого элемента, установленного на карнизах крыши. Многие производители всегда указывают рекомендации по расположению структуры для определённой модели металлической плитки.

Общие рекомендации заключаются в следующем:

1. Наличие слива. Он влияет на размер выступа. Обычно это 40 см, но если есть слив, к этому значению добавляется не менее 30 см.
2. Для предварительного расчёта в обрешётке применяемого материала начальной точкой установки является фронтальная доска. Если ее нет — установка выполняется из стропила.
3. Для создания воздушного зазора рекомендуется использовать контрстойки. Их высота зачастую не превышает 20 мм.

Размер кровли для металлической кровли определяется размерами крыши. Это учитывает расположение иных элементов — дымоходов, дренажных систем. После сделанного правильно расчёта этапа установки вы можете перейти непосредственно к установке. Предварительно установленная наружная теплоизоляция кровли и гидроизоляционный слой материала в рулонах. Последний монтируют непосредственно на стропилах с небольшим провисанием между ними.

Работы по созданию обрешётки под металлочерепицу

Для установки обрешётки необходимо выполнить ряд предварительных работ. В соответствии с предвзятой схемой установки платы разрезаются на требуемый размер. Лучше всего обрабатывать поверхность антисептиком. Затем вы можете перейти непосредственно к установке.

Для монтажа потребуются такие материалы и инструменты:

1. Дерево.
2. Рулетка.
3. Уровень.
4. Гвозди.

Необходимо принять меры безопасности для работы на своей крыше. Работы выполняют только в том случае, если на одном из стропил имеется высотный пояс.

Все крепёжные элементы дренажной системы устанавливаются заранее. Присутствие пространства обязательно принимается во внимание — на этом этапе плиты разрезаются под определённым углом, образуя основание. Затем, на стропилах над гидроизоляцией, отрегулируйте каркас.

Устройство начинается с установки карниза. Первый элемент не должен мешать последующей установке водосточной трубы. Он должен располагаться на уровне стены всего здания. Следующие параметры задаются в соответствии с заранее вычисленным шагом. Монтаж последней доски на гребне должен быть сделан неблизко к ней, на минимальном расстоянии.

Если кровля имеет сложную основу, то в местах, где изменяется угол наклона, элементы обрешётки склеиваются близко друг к другу. В будущем это облегчает установку кровли. Правильно установленная обрешётка под плитку станет надёжной основой для установки кровельного материала. После того как конструкция установлена — рекомендуется подождать 3 дня, чтобы доски лучше установились.

Все конструкции древесины обрабатываются антисептическими и огнезащитными средствами перед использованием.

Средства для обработки конструкции из дерева

Важным этапом перед установкой стропильной системы и обрешётки является обработка сырья специальными средствами, обеспечивающая дополнительную долговечность отдельным частям и крыше в целом. Важным моментом перед выбором хорошего антисептика является не только вид дерева, но и общие условия климата расположения строительной площадки. Опытные строители отлично знают, что в жарком климате дерево нужно защищать от воспламенения, а во влажном — от воды.

Основными видами таких защитных покрытий являются:

• огнезащитные средства;
• биозащиты;
• водоотталкивающие составы;
• защиты от плесени и грибка;
• универсальные защитные средства.

Одним из самых универсальных антисептиков является Сенеж, который благодаря своим свойствам глубоко проникает в слои дерева, защищая стропила и каркас от преждевременного разложения, от вредных насекомых и других факторов, которые разрушают дерево.

Деревянные части крыши можно обработать, пропитывая поверхность обычной щёткой. Более эффективным и популярным способом обработки древесины является применение антисептика с помощью распылительных устройств с механическим или автоматическим режимом работы. Перед началом обработки дерево требуется очистить от мусора и высушить.

Последствия из-за неправильной установки

Важно правильно выполнить монтаж каркаса. Для этого следует соблюдать инструкции.

В случае если установка каркаса под плиткой выполнена неправильно, материал может впоследствии иметь следующие дефекты:

1. Слабое крепление металлической плитки.
2. Морщинистое покрытие.
3. Проблемы с креплением карниза и фронтона во время установки.

Есть места, в которых каркас должен быть твёрдым. В обязательном порядке это будет пространство шириной 10 мм у каждого склона и места соприкосновения с такими кровельными конструкциями, как трубы или окна чердака.

Для последнего должен быть установлен не только сплошной каркас, ширина которого составляет около 150−200 мм, но и его собственная стропильная система, к которой будут прикреплены доски.

При установке планок над утеплителем вы не можете сделать его прочным или с небольшими зазорами, поскольку это может нарушить циркуляцию воздуха в пространстве под крышей и привести к накоплению влаги.

Обрешетка под металлочерепицу – виды, материал, шаг

Металлопрофиль – наиболее практичное, доступное по цене, популярное кровельное покрытие, которое приобретают и монтируют миллионы владельцев частных и дачных домов. Достоинство этого материала, что технология его укладки позволяет выполнить работы своими руками, сэкономив на найме профессиональной бригады. Однако, у неопытных мастеров часто возникает вопрос, как сделать обрешётку под металлочерепицу, какой правильно выбрать размер досок и шаг между ними, чтобы кровля выдерживала интенсивные снеговые, ветровые нагрузки. В этой статье мы расскажем про устройство обрешетки под металлочерепицу, и как соорудить ее самостоятельно.

Содержание статьи

Устройство

Обрешетка для металлочерепицы – основание, на которое выполняется настил кровельного покрытия. Она выполняет в конструкции крыши она выполняет 3 важнейшие функции: обеспечивает жесткость кровельным скатам и равномерно распределяет вес металлопрофиля, передавая нагрузку на фундамент. Для изготовления основания для кровли применяется обрезная доска или влагостойкая фанера, размер и толщину которых определяет расчет нагрузки. Обрешетка для металлочерепицы состоит из 2 элементов:

• Контробрешетка. Контробрешетка представляет собой деревянные рейки толщиной 2-5 см, которые закрепляют вдоль стропильных ног каркаса поверх гидроизоляции. Этот элемент конструкции помогает фиксировать гидроизоляционная пленка и формирует вентиляционный зазор внутри «пирога».
• Обрешётка под металлочерепицу. Когда поверх стропил смонтирована контробрешетка, перпендикулярно ей крепится обрешетка для металлочерепицы. Чтобы ее сделать используется обрезная ил необрезная доска или ОСП. Размер и шаг обрешетки под металлочерепицу определяет расчет, который учитывает вес кровельного материала, снеговую и ветровую нагрузку.

Важно! Контробрешетка и обрешетка для металлочерепицы – важные элементы конструкции крыши, от которых зависит ее прочность и несущая способность. Чтобы определить необходимый размер и шаг, нужно правильно выполнить расчет, суммировав нагрузки, которым подвергается доска в процессе эксплуатации.

Устройство обрешетки

Виды

Обрешётка под металлочерепицу – обязательный элемент конструкции крыши из металлопрофиля, которая выполняет функцию опоры и распределения нагрузки на стропила. На эту конструкцию, для изготовления которого применяется обрезная доска или влагостойкая фанера, настилается финишное покрытие. Правильно рассчитанный шаг обрешетки под металлочерепицу гарантирует прочность и высокую несущую способность крыши. Обрешетка для металлочерепицы бывает 2 видов:

1. Сплошная. Сплошная обрешетка под металлочерепицу представляет собой сплошное основание, для изготовления которого используется влагостойкая фанера или обрезная доска, уложенная без просветов. Она используется, если на кровлю воздействуют высокие нагрузки, кровельный материал имеет большой вес или из-за малого уклона скатов. В этом случае сначала на стропила монтируется контробрешетка, а затем сплошной настил.

   Виды



   Устройство сплошной обрешетки

2. Разреженная. Разреженная обрешетка для металлочерепицы представляет собой настил для укладки кровельного покрытия, для изготовления которого применяется обрезная или необрезная доска, уложенная на небольшом расстоянии друг от друга. Чтобы определить размер элементов и расстояние между рейками, необходимо правильно выполнить расчет нагрузок, ложащихся на скат в процессе эксплуатации.

Важно! Контробрешетка и обрешетка для металлочерепицы чаще всего изготавливаются из дерева. Чтобы защитить древесину от воздействия влаги, необходимо выполнить пропитку антисептическими составами. Также рекомендуется обрабатывать доски, из которых изготавливается каркас крыши огнеблокирующими веществами.

Критерии выбора типа

Неопытные мастера часто задаются вопросом, как сделать обрешетку под металлочерепицу правильно. Для того, чтобы ответить на него, необходимо тщательно изучить инструкцию производителя, ведь расстояние между ее рейками зависит от характера и длины волны металлопрофиля. Чтобы правильно смонтировать основание для настила кровельного материала, нужно учитывать 2 фактора:

• Уклон. Чем больше уклон, тем больше расстояние может быть между элементами основания. Если она пологая, то контробрешетка и решетчатый настил, на которое укладывают покрытие, делаются из более толстых и прочных материалов.
• Вес материала. Металлическая кровля весит всего 3,5-4,5 кг/м2, поэтому размеры досок для изготовления основания рассчитывают, исходя из дополнительных факторов.
• Климатические условия. Если район строительства характеризуется большим количеством осадков в зимний период, то размер элементов для изготовления основания увеличивают, а расстояние между ними уменьшают.
• Характер волны профиля. Расстояние между рейками должен соответствовать длине волны металлопрофиля, чтобы выполнять монтаж покрытия было удобно.

Опытные мастера советуют учитывать длину волны металлопрофиля, выполняя расчет шага между элементами конструкции, чтобы упростить себе процесс фиксации листов материала. Качественный каркас избавят от многих проблем при монтаже.

Влияние угла наклона на конструкцию

Влияние угла наклона скатов

Монтаж обрешетки под металлочерепицу лучше начинать, выполнив тщательный расчет постоянных, а также временных нагрузок, которым она подвергается. Чтобы конструкция выдержала все природные катаклизмы, лучше заложить в вычисления небольшой запас прочности. Опытные мастера рекомендуют придерживаться следующих рекомендаций:

1. Обрешетка для металлочерепицы на низкоуклонной кровле должна быть сплошной. Рациональнее изготавливать ее из листов влагостойкой фанеры.
2. Обрешетка для металлочерепицы на среднеуклонной конструкции должна быть решетчатой. Шаг между рейками должен составлять 10-15 см, а толщина 4-5 см.
3. Основа для настила металлопрофиля, если угол наклона скатов более 35 градусов, может быть разреженным с расстоянием между рейками 15-20 см, а толщина 2-3 см.

Учтите, что крыша под металлочерепицу должна быть ровной, чтобы материал после монтажа «не гулял». Поэтому для изготовления основания лучше использовать ОСП или остроганную обрезную доску, выровненную по толщине.

Выбор расстояния меду рейками

Схема обрешетки под металлочерепицу

Справиться с монтажом кровли из профилированных стальных листов при условии грамотной организации кровельного пирога может даже неопытный мастер. Главное, четко следовать рекомендациям производителя и соблюдать технологию выполнения работ. Подробнее о конструкции металлических кровель, устройстве утепления, гидроизоляции читайте в других материалах на сайте.

Видео-инструкция

DIY Изоляция | Стекловолокно, Минеральная вата, Утеплитель

При использовании некоторых типов изоляционных материалов установка собственной изоляции определенно выполнима — и вы можете сэкономить деньги, не нанимая профессионала. Установка утеплителя из стекловолокна или минеральной ваты — простой проект, сделанный своими руками. Другие типы изоляции, такие как изоляция из распыляемой пены, требуют привлечения профессионала.

Подготовка к установке теплоизоляции войлока

Перед началом работы по утеплению войлока:

• Убедитесь, что у вас дома правильное значение R .
• Узнайте, требуются ли замедлители образования пара .
• Убедитесь, что у вас есть набор продуктов, необходимый для выполнения работы.
• Убедитесь, что у вас есть все связанные инструменты.

• Убедитесь, что у вас есть подходящая одежда и средства индивидуальной защиты Узнать больше .
• Имейте под рукой дополнительные ресурсы. Если во время установки у вас есть доступ к Интернету, откройте эту страницу на мобильном устройстве, чтобы вы могли проверить, что делать, если обнаружите определенные проблемы.Кроме того, вы можете загрузить или распечатать Руководство по установке для чердаков и потолков, стен и полов или полов. Любой подход позволит вам найти решения проблем, с которыми вы можете столкнуться в процессе установки.
• Рассмотрим важные вопросы безопасности, подробно описанные здесь .

Знать основы

Каждый раз, когда вы добавляете теплоизоляцию в свой дом, следует помнить о нескольких вещах:

• Воздушное уплотнение затем изолируйте. Добавление изоляции без воздушного уплотнения не принесет вам желаемых преимуществ. Это означает, что необходимо установить воздушный барьер и герметизировать утечки.
• Убедитесь, что изоляция не сильно сжата. Сжатая изоляция не даст вам того уровня сопротивления R, который вы видите на упаковке, поэтому убедитесь, что она не слишком сжата — стенами или препятствиями, такими как провода, розетки и т. Д.
• Большие зазоры и пустоты не годятся .Внимание к деталям имеет большее значение, чем вы думаете. Например, если у вас есть чердак площадью 1000 квадратных футов, а 10 квадратных футов, или 1%, неизолированы (скажем, чердак), вы можете предположить, что эффективность изоляции чердака составляет 99%. Это не так — из-за особенностей протекания тепла это было бы намного менее эффективно. Детали имеют значение, поэтому постарайтесь сделать это правильно.

Начать с обхода

Если вы добавляете изоляцию в стены, осмотрите их, чтобы убедиться, что все полости, в которых будет устанавливаться изоляция, будут иметь 6 сторон после установки отделки стены.Это означает, что будет внешняя обшивка, такая как изоляционная плита или OSB, деревянные (или стальные) стойки с четырех сторон и, наконец, отделка стен внутри. Поскольку сыпучая или ватная изоляция на чердаке, а также войлок, установленный под полом, не подвергаются значительному движению воздуха, их не нужно закрывать с внешней стороны. Если вы устанавливаете изоляцию на чердаке, убедитесь, что на карнизе установлены воздуховоды, чтобы минимизировать количество воздуха, попадающего на края изоляции на чердаках.Независимо от того, где вы добавляете изоляцию, всегда проверяйте на наличие проблем безопасности перед началом работы.

Герметизация существующего дома

Минимизация проникновения воздуха зависит от системы воздушного барьера, а не от типа изоляции. Как и любая система, она состоит из нескольких частей, но в основном эти части можно разделить на воздушные барьеры и герметики для воздушных зазоров. Воздушный барьер — это все, что препятствует движению воздуха, включая внешнюю обшивку и внутреннюю гипсовую плиту, герметизированную по краям.Чтобы система воздушного барьера была эффективной, воздушные зазоры, включая все зазоры, швы и проходы (например, водопроводные и электрические вводы), куда может попасть воздух, должны быть должным образом закрыты.

Узнать больше

— +

Достижение эффективного воздушного барьера

Эффективная система воздушного барьера может быть создана с использованием множества методов и материалов. Во время строительства дома постоянно покрывают обшивкой, чтобы она действовала как воздушный барьер.Если вы не переоборудовали свой дом полностью, добавлять обертку в существующий дом нецелесообразно. Однако все дома имеют внешнюю обшивку и внутренние барьеры, такие как гипсокартон. Итак, когда вы пытаетесь герметизировать существующий дом, в центре внимания действительно есть зазоры, швы и другие области, которые вы можете устранить. Наличие второго воздушного барьера, такого как герметизация внутренней отделки (например, гипсокартона), может повысить воздухонепроницаемость здания и увеличить экономию энергии.

Эффективная система воздушного барьера также может быть достигнута с помощью уплотнения или специальных систем уплотнения, где высокое давление используется для распыления гибких герметиков на все стыки, зазоры и трещины в ограждающей конструкции здания.Обычно системы воздушного барьера представляют собой комбинацию домашней обертки и различных герметиков, таких как герметик, и могут наноситься распылением пены там, где они наиболее эффективны для достижения непрерывного воздушного барьера. Есть пределы тому, что вы можете сделать для герметизации существующего дома, но время, усердие и достаточное количество герметика или пены могут занять у вас много времени.

Основы установки рулонной доски

Для достижения оптимальных характеристик при использовании стекловолокна и войлока из минеральной ваты в стенах и стенках колен — заполните полость.Обрежьте каждый войлок так, чтобы он был примерно на ½ дюйма длиннее полости, а для нестандартной ширины полости обрежьте войлок на ½ дюйма шире. (Стандартные войлоки предварительно нарезаются так, чтобы они были примерно на ½ дюйма шире, чем стандартная полость в стене с 16-дюймовым или 24-дюймовым центральным обрамлением.) Затем осторожно поместите летучую мышь в полость так, чтобы она заполняла полость сверху вниз, из стороны в сторону и спереди назад.

.

Установка наружной обшивки DensGlass на металлический каркас

Тодд Фратцель на каркасе

Наружная обшивка DensGlass

Наружная оболочка DensGlass специально разработана для обеспечения устойчивости к воздействию влаги и огнестойкости. Это отличная основа для множества систем внешней облицовки, включая кирпич, штукатурку, EIFS и облицовку внахлест. Вместо аналогичных изделий с бумажной облицовкой он имеет влагостойкий гипсовый сердечник и наружные маты из стекловолокна.По-настоящему приятно то, что производитель дает гарантию на продукт в течение 12 месяцев, прежде чем закончить внешний сайдинг.

Установка DensGlass на каркас с металлическими шпильками

Мы используем наружную обшивку DensGlass в коммерческом проекте для входа, который обрамлен металлическими шпильками. Со временем у входа будет кирпичный фасад, поверх обрамления. Для этого проекта мы обрамляем стену металлическими стойками размером 3-5 / 8 ″ 20 калибра с внешней обшивкой DensGlass толщиной 5/8 ″.Затем мы установим пенопласт толщиной 2 дюйма, оставив воздушное пространство 2 дюйма, а затем установим кирпич толщиной 4 дюйма.

Мы устанавливаем 5/8 ″ DensGlass непосредственно на металлические стойки. Для этого проекта мы прикручиваем оболочку к шпилькам саморезами с цилиндрической головкой. Этот продукт хорош тем, что его можно разрезать универсальным ножом, как и обычный гипсокартон. Georgia Pacific публикует довольно хорошие ресурсы для демонстрации и использования DensGlass Sheathing.

После того, как мы установим все DensGlass, мы будем устанавливать двухдюймовую синюю изоляцию из пенопласта DOW.Затем каменщик установит анкеры для кладки, а затем кирпичный фасад, опирающийся на полку из кирпича.

Пока я впечатлен этим материалом. Комбинированное соединение металлических стоек и Densglass создает действительно прочную стену. Как только мы установим гипсокартон внутри, он станет еще прочнее. Я должен сказать, что конструкция с металлическими стойками действительно начинает мне нравиться, особенно для коммерческих зданий.

Не забудьте проверить сообщения о готовом проекте в ближайшие недели.

& lt; A HREF = ”http://ws.amazon.com/widgets/q?ServiceVersion=20070822&MarketPlace=US&ID=V20070822%2FUS%2Fhomeconstimpr-20%2F8010%2F40c76043-0ad -477e-bb46-62b3a5dd77e4 & amp; # 038; Operation = NoScript ”mce_HREF =” http://ws.amazon.com/widgets/q?ServiceVersion=20070822&MarketPlace=US&ID=V20070822%2FUS%2Fho -20% 2F8010% 2F40c76043-0ad9-477e-bb46-62b3a5dd77e4 & amp; Operation = NoScript ”& gt; Виджеты Amazon.com & lt; / A & gt; .

Монтаж металлических построек своими руками

Вы убедитесь, что эта работа без проблем сочетается с системой строительства Absolute Steel. В Absolute Steel все упрощается:

• Полная и хорошо иллюстрированная инструкция.
• Простые в обращении детали для меньшего износа пользователя.
• Инструменты для сборки найти несложно.
• На большинстве типоразмеров нет громоздкого и большого подъемного оборудования.
• Полная серия пошаговых видеороликов, доступ к которой можно получить со смартфона на рабочем месте.

Мы проектируем все наши стальные конструкции и системы навесов для автомобилей так, чтобы они были удобны для самостоятельной работы. Каждый структурный комплект поставляется с полными инструкциями. Наши инструкции просты для выполнения и хорошо иллюстрированы, поэтому легко увидеть, о чем идет речь, на каждом этапе пути.

В большинстве случаев покупка новых инструментов не является проблемой. Конструкции Absolute Steel идут вместе с инструментами, которые у многих строителей DIY уже есть под рукой или которые легко можно арендовать или купить; ни один из них не является специализированным дорогостоящим инструментом.

Мы поставили наши строительные системы людям со всего этого континента и в пять стран за границу, и ни у кого не было проблем с процессом сборки — от матери-одиночки и ее 12-летнего сына до мужей и жен, государственных фирм по техническому обслуживанию / управлению объектами. , рядовой — список обширный. Тысячи раз доказано, что неквалифицированный персонал может легко собрать нашу продукцию.

Если вы хотите увидеть здания, построенные нашими клиентами, загляните в нашу галерею DIY.Вам также могут быть интересны отзывы клиентов.

Или, если вы решите, чтобы кто-нибудь его собрал для вас, у хорошего мастера более чем достаточно компетенции для выполнения этой работы. Таким образом, независимо от того, будете ли вы делать это самостоятельно, наняв помощника или подрядчика, вы сэкономите время и деньги, и это имеет хороший экономический смысл.

Пошаговая инструкция

На рисунках ниже показана сокращенная версия этапов установки, связанных с самостоятельной сборкой. Если вам нужна помощь в принятии решения, позвоните одному из наших представителей по производству металлических конструкций по телефону 1-877-833-3237.Если вам больше нравится «покажи мне», взгляните на нашу серию видеоинсталляций.

Шаг 1

Базовая установка рельса

Шаг 2

Крыша и стенки рамы в сборе и размещение

Шаг 3

Установите горизонтальные опоры (некоторые модели)

Step 4

Оконные и дверные коробки

Step 5

Установите панели и отделку

Step 6

Добавьте двери и наслаждайтесь своим новостройкой!

Отзыв одного из наших счастливых клиентов:

Привет Дин,

Мы построили наше первое здание Absolute Steel.Когда мы впервые начали наши разговоры и понимание ваших продуктов, я должен признать, что мы были немного скептически настроены, не имея возможности увидеть возведенное здание, живущее так далеко. Все решения нам приходилось принимать на основе фотографий и переписки.

Я занимаюсь строительством стальных конструкций почти 30 лет, и мне всегда приходилось вносить некоторые исправления или устанавливать на месте предварительно спроектированные здания.

Получив наши строительные пакеты от вашей компании, я был приятно удивлен, увидев заботу и качество, которые были вложены в упаковку и маркировку каждого здания, но настоящее испытание было еще впереди.

Мы начали со сборки стандартного навеса 20 x 20; мы не нарушили инструкции, так как был очень ветреный день. Сборка прошла очень хорошо, настолько хорошо, что парень, помогавший мне, пошел позвонить, и когда он вернулся через 25 минут, я собрал весь каркас и был готов к работе. Мы построили это здание, и все сказали, что это легко! Я сказал, что да, но сейчас мы полностью строим — тогда посмотрим.

Затем мы построили целое здание и обшили его.

НУ, я должен сказать, все здание было собрано вместе, как ваши видео-шоу, ЭТО ДЕЙСТВИТЕЛЬНО ПРОСТО.

Поздравляю вас и вашу компанию, мне было действительно приятно иметь дело с Absolute Steel. Вы доставили товар, который был таким же, как показано. Товар отличного качества, профессионально доставлен от корреспонденции до заказа до доставки.

Продолжайте в том же духе, я хочу, чтобы все компании могли делать то, что они проповедуют!

С уважением

Дуг Уэббер
Scotia Metal Products
Burnside, NS
Канада

«Сделай сам» — это сэкономленные деньги и хороший повод насладиться барбекю с вашими помощниками и полюбоваться вашим новым гаражом, когда он будет закончен!

---

Нажмите здесь, чтобы получить мгновенную цену СЕЙЧАС!

Хотите настоящего человека?

Пожалуйста, позвоните нам по бесплатному телефону 1-877-833-3237
с любыми вопросами или предложениями! Мы здесь, чтобы помочь.

Обслуживание клиентов и цены доступны с 8:00 до 17:00 по аризонскому времени с понедельника по пятницу.

Сохранить

.
