Как подобрать качественное оборудование для водяных теплых полов?
Качество отопления перестало зависеть от коммунальных служб. Многие владельцы жилья модернизируют стандартные отопительные схемы. Одна из разновидностей такого обогрева в доме – теплый пол. Он бывает электрический и водяной.
Система водяного напольного отопленияЭлектрический теплый пол имеет принцип работы, подходящий для обогрева небольших комнат: ванн, туалетов, кухонь и прихожих.
Внешний вид полового покрытия с электрическим подогревомВодяной пол предназначен для обогрева жилых и общественных помещений с площадью больше 20 м2. Для бесперебойной работы нужно качественное оборудование для теплых полов, подобранное согласно точному расчету для конкретного помещения.
Внешний вид полового покрытия с водяным подогревомПринцип работы
Водяной теплый пол – это система кругового оборота горячей воды по трубам, уложенным в пол. Через них тепло передается в цементно-песчаную стяжку, а от нее распространяется по всему помещению. Водяной пол подключается к центральной системе отопления или газовому котлу. Этот способ обогрева имеет свои плюсы и минусы.
Плюсы:
- Его используют как основной способ отопления. Замеры коэффициента полезного действия показали, что эффективность работы теплого пола на 12-14% выше, чем у радиаторного отопления.
- Тепловая энергия равномерно распространяется по всей комнате. На уровне 20-30 см от пола температура составляет 22-24°С. На высоте 200-240 см – 20°С.
- Маленькая скорость конвекции воздуха. Благодаря этому пыль практически не поднимается с пола.
- Обогрев исключает появление «мертвых зон», куда тепло от нагревательных элементов не доходит.
- Содержание паров воды всегда находится в пределах нормы. Водяной пол не пересушивает воздух. В то же время он не дает появиться сильной влажности.
- Водяной теплый пол аккумулирует некоторую часть энергии. При отключении отопления помещение не замерзнет в течение нескольких часов.
- Полипропиленовые трубы не гниют. Срок их безаварийной службы составляет 30-50 лет.
- Такой пол не создает вокруг электромагнитное поле.
- При проектировании и создании дизайна водяной теплый пол не служит помехой. Все элементы скрыты под стяжкой из песка и цемента.
Минусы:
- Первоначальные затраты на закупку материалов и монтаж выше, чем при использовании электрических нагревательных элементов.
- Он работает, как единая система. Заменить отдельный участок прохудившейся трубы не получится. Придется демонтировать все трубы под замену.
- Высокие трудовые и финансовые затраты на монтаж. Длительный срок установки.
- Тепловая нагрузка на 1 м2 площади ниже, чем при электрическом обогреве.
Типы полов
Различают три системы водного обогрева жилых помещений:
- Классическая – нагревательные элементы из полипропиленовых труб, по которым циркулирует горячая вода. Их монтируют в бетонное основание пола.
- Электро-водяная – нагревательная жидкость циркулирует по трубам, в которые заложен электрический кабель. Трубы утоплены в бетонный пол.
- Настильная – полипропиленовые трубы с горячей водой. Они укладываются в сборные деревянные или пластиковые блоки.
Классические
Распространенный способ обогрева жилых и общественных зданий. Теплоноситель нагревается от котла или поступает из центральной отопительной системы.
Классический водяной пол – это универсальная система, которую можно подключить к любой теплоцентрали. Это можно сделать как в процессе строительства объекта, так и после его завершения.
Конструктивные особенности:
- Такой пол может быть установлен в частном доме или общественном здании.
- В многоэтажных домах установка водяного пола связанна с высоким риском понижения давления в общедомовой системе и нарушения гидравлической целостности теплоносителей.
- Тепловая энергия поступает снизу и равномерно распределяется по всей площади комнаты. Деревянные предметы интерьера не рассохнутся.
- Пол состоит из пластиковых труб, которые не коррозируют. Это делает конструкцию надежной для многолетней эксплуатации.
Классический теплый пол монтируют двумя способами:
- Первый. Трубы заливают бетонной или цементно-песчаной стяжкой. В этом случае каменное основание выступает как щит для распределения тепла. Установка дополнительных элементов не требуется.
- Второй. Трубы укладывают в кассеты из пластика. В каждой есть желоб, обрамленный алюминиевой теплоотражающей пластиной. Полипропиленовые трубы вставляют в желоба и накрывают сверху листовым материалом типа ГВЛ или ОСП.
У классической системы есть ряд преимуществ и недостатков.
Преимущества:
- Подходит для укладки всех видов современного напольного покрытия.
- Установку выполняют своими руками за короткое время.
- Ее можно подключить к любой автономной системе отопления.
Важно! Перед подключением надо выполнить теплотехнический расчет. Водяной пол должен плавно вписаться в общий цикл отопления, не перегружая его.
- Классическая система может полностью заменить электрическое и радиаторное отопление. Главное – произвести дополнительное утепление дверей и заделку окон. Тем самым снизятся потери тепла через ограждающие конструкции. Экономия энергопотребления составляет 25-30%.
Недостатком выступает то, что систему не рекомендуют монтировать в квартирах многоэтажных домов. Любая аварийная ситуация приведет к отключению от тепла всего подъезда и затоплению нескольких нижележащих этажей.
Водяной пол с электрическим подогревом
Это блочная система, состоящая из труб с нагревательным элементом. Вместо воды используется специальная жидкость.

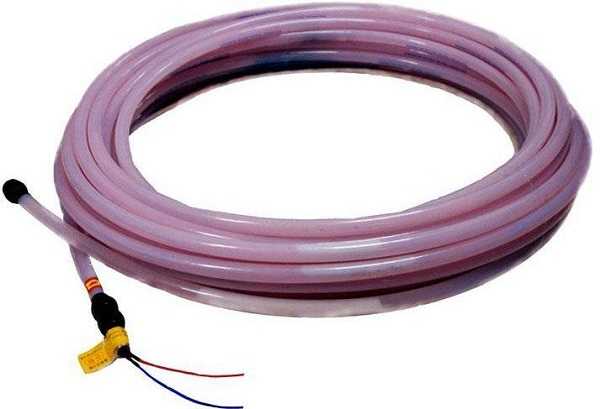

Водно-электрическая труба, в которой жидкость нагревается за счет электрического кабеляКонструктивные особенности:
- Водяной пол с электрическим подогревом, работающий автономно, не надо подключать к котлу. Жидкость нагревается с помощью кабеля. Она не циркулирует по трубам, поэтому не надо подключать насосы.
- Пол продается готовыми блоками, состоящими из основания, полипропиленовых труб с электрическим кабелем и жидкости для переноса тепла.
- Он работает от сети. Не надо делать пробный пуск. Достаточно воткнуть вилку в розетку.
- Водяной пол с электрическим подогревом оснащен датчиками контроля над температурой. Поэтому система не перегревается, а в помещении поддерживается одинаковая температура.
Преимущества:
- Для обогрева помещения нужно небольшое количество жидкости.
- Поверхность пола прогревается равномерно, в отличие от водяного, где в трубах периодически появляются воздушные пробки.
- Есть возможность зонального монтажа нагревательных контуров. Это значит, что в пределах одного помещения может быть несколько зон независимого обогрева.
- Систему можно устанавливать в многоэтажных домах.
Как недостаток – энергетические затраты значительно превышают показатели классического водяного обогрева.
Настильная система
Это водяное отопление пола, когда трубы укладывают в деревянные или пластиковые лотки. Сверху их закрывают щитами из ГВЛ.
- Деревянная система пользуется популярностью. Трубы укладывают на деревянное основание. Вокруг них устанавливают алюминиевые теплоотражающие пластины. Есть модульные конструкции, где пол собирается из готовых модулей.
- Полистирольная система работает по тому же принципу, что и деревянная. В качестве основания используют полистирольные плиты с канавками под трубы или с бобышками.
Преимущества:
- Толщина настильных водяных полов меньше, чем других видов.
- Вес конструкции позволяет устанавливать ее даже в старых деревянных домах.
- Для прогрева требуется меньше времени, чем у классических водяных полов.
В качестве недостатка выступает то, что она не может работать так, как работает основное отопление. Это связано с небольшой мощностью нагревательных элементов.
Проект для пола
Есть четкие границы, когда проектирование водяного теплого пола надо проводить, а когда нет. Если он не является основным источником обогрева, а площадь помещения не превышает 20 м2, то заказывать проект не обязательно.
Когда водяной пол планируется как единственный источник отопления, а площадь помещения превышает 20 м2, проектирование водяного теплого пола проводится в обязательном порядке.
- Для ввода в эксплуатацию объекта, где смонтирован теплый пол, нужна проектная документация. Простой расчет на листе бумаги не подойдет. В документации указывают все расчетные нагрузки на систему отопления.
- Для заключения официального договора подряда по монтажу водяного теплого пола потребуется проектная документация. В противном случае будет сложно доказать брак.
- Без проектной документации растут затраты на оплату работ и покупку материалов. Точных данных нет, все объемы определяются на глаз.

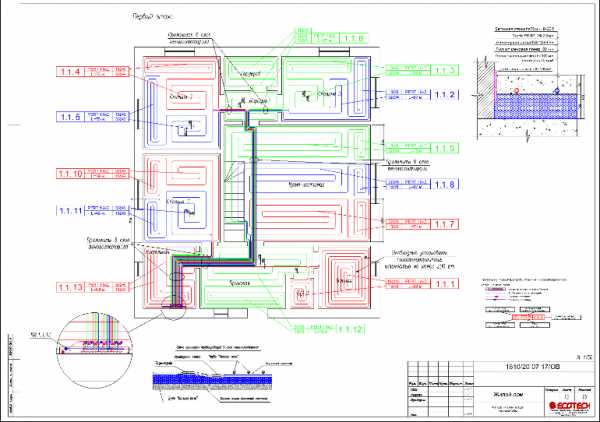

На плане установки труб и вспомогательного оборудования должны быть указаны все размеры и материалы.
Оборудование и материалы
Несмотря на конструктивные особенности разных типов водяного теплого пола, основные комплектующие одинаковые:
- Трубы и фитинги. Это основа всего. Как правило, трубы укладывают в бетон. Срок их эксплуатации должен совпадать с жизненным циклом здания. Любая протечка приводит к демонтажу всего покрытия. Обычные трубы для водопровода не подходят. Для водяного пола используют эластичные и герметичные пластиковые и металлопластиковые трубы диаметром 16-20 мм. Они не должны ржаветь и разрушаться от кислородной диффузии. Внутренняя поверхность должна быть мелкопористой, чтобы не задерживать водоросли и другие микроорганизмы.
- Теплоизоляционные материалы. Это базальтовая минеральная вата и экструдированный пенополистирол. Толщина листов не менее 30 мм. Они должны быть прочными, выдерживать механические нагрузки от мебели и людей.
- Демпферная лента. Это полимерный материал, который приклеивают по всему периметру комнаты. Лента гасит изменения размеров пола от температурных колебаний и утепляет углы.
- Коллекторы. Эти системы автоматически регулируют водный поток и его температуру. Они оснащены датчиками для определения температуры, давления и скорости потока воды в системе.
- Коллекторный шкаф. В него устанавливают основное оборудование для обеспечения работы водяного пола. Запорная арматура, счетчики тепла и расхода воды – все это устанавливают в него. Коллекторный шкаф можно повесить на стену или установить на пол. Также его оборудуют дверкой с внутренним замком. Это защита от посторонних людей и детей. Шкаф должен быть покрыт слоем полимера, который защитит его от коррозии. На дверке есть смотровое окно для контроля над основными параметрами приборов.
- Смесительный узел. В нем жидкость смешивается до нужной температуры. Он оборудован датчиками температуры и давления. На него устанавливают запорную арматуру для регулировки горячей и холодной воды.
- Система управления. Ее можно установить в любом удобном месте. Она состоит из панели с кнопками, которыми можно регулировать температуру. Современные системы оснащаются дистанционными пультами управления или даже функцией работы через интернет.
Хороший вариант – это полипропиленовые трубы от западноевропейских или скандинавских производителей.
- Для подачи воды надо использовать бесшовные прочные и гибкие трубы. Любое дополнительное соединение – место для протечки.
- Теплоизоляция из экструдированного полистирола – это лучший вариант. У него самый низкий коэффициент теплопроводности и водопоглащения.
- Трубы «играют» при нагревании и охлаждении. Для их крепления лучше использовать эластичную проволоку.
- Для запорной арматуры лучше подойдут шаровые краны.
Видео
Теплый пол – это легкий способ создать комфортные условия в жилом помещении при разумных затратах. Если соблюдать все правила и рекомендации, то проблем с эксплуатацией не возникнет.
teplota.guru
Что нужно для водяного теплого пола
Водяной теплый пол уже достаточно долгое время пользуется большим спросом у потребителей. И это не удивительно. При его использовании можно создать не только желаемую температуру пола, но и получить качественный обогрев всего помещения в целом. К тому же учитывая его долгий эксплуатационный срок, модель обходится значительно дешевле кабельных систем. Вот только на начальном этапе монтажа потребуется вложить приличную сумму на материалы для теплого пола. Поэтому, чтобы избежать финансовых переплат, нужно ознакомится какие основные комплектующие потребуются для водяной системы, а также их виды и характеристики.
Общие характеристики теплого пола
Прежде чем приступить к рассмотрению дополнительного оборудования водяного теплого пола, сначала нужно понять из чего состоит обогревающая система и принцип ее работы.
Итак, водяной теплый пол – это многокомпонентная конструкция, у которой каждая часть выполняет определенные функции. Главным элементом системы являются небольшого диаметра трубопровода, по которым циркулирует теплоноситель. В качестве теплоносителя в основном выступает вода или антифризы. Жидкость нагревается в специальном устройстве, от которого при помощи насоса происходит ее дальнейшая циркуляция под напольным покрытием. Трубопровода под напольным покрытием могут укладываться двумя способами:
- жидким видом;
- сухим видом.
Рассмотрим каждый вид более подробно.
Монтаж жидким способом
Этот способ монтажа предусматривает наличие бетонной стяжки, в которой и будут находиться трубопровода. Процесс обогрева помещения при этом методе происходит таким образом:
- Горячий теплоноситель нагревает бетонную стяжку.
- Бетонная стяжка при нагреве отдает все тепло напольному покрытию.
- Напольное покрытие в свою очередь начинает обогревать помещение.
Это достаточно эффективный и надежный способ укладки трубопроводов, при котором происходит качественный обогрев помещения. Но при его выборе стоит учесть, что на нагрев бетонной стяжки потребуется определенное количество времени. А также не все здания предусматривают ее наличие. В многоэтажных домах со слабым перекрытием и в домах со старыми деревянными полами, строго запрещено использовать бетонную стяжку для теплых полов, иначе могут возникнуть не поправимые последствия.

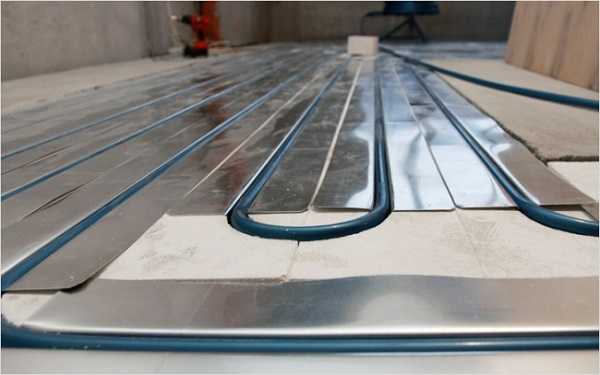

Монтаж сухим способом
В этом случае для укладки теплоносителей применяются теплораспределительные пластины, которые не требуют цементной стяжки. Трубопровода укладываются непосредственно в омегообразные канавки металлического профиля, что позволяет сократить достаточно большого количества времени для монтажа. Обогрев помещения происходит аналогичным образом как при жидком способе, за исключением того, что теплопроводником выступает не бетонная стяжка, а металлический профиль, который и будет нагревать напольное покрытие, а оно жилое здание. Сухой способ укладки имеет большое количество положительных качеств, по сравнению с жидким монтажом, что позволяет использовать теплообменные листы во всех зданиях разной конструкции. Но и стоит он значительно выше.
Последовательность монтажаИ так, ознакомившись с общими характеристиками водяной системы и методами ее монтажа, стоит более подробно рассмотреть что нужно приобрести для теплого водяного пола, чтобы он качественно выполнял свои функции.
Дополнительное оборудование для водяного пола
В настоящее время потребительский рынок предлагает большой ассортимент дополнительного оборудования для теплых полов. У каждой продукции есть свои отличительные особенности. По этой причине необходимо предварительно оценить целесообразность и эффективность всех составляющих водной системы.
Трубопровода
Это одни из самых важных элементов системы. Ведь именно по ним будет циркулировать теплоноситель, от которого и будет зависеть нагрев помещения. Поэтому очень важно правильно подобрать вид трубопровода для водяного теплого пола. Рассмотрим самые распространенные виды и их характеристики:
- Металлопластиковые. Данный вид труб состоит из нескольких слоев, которые зафиксированы между собой особым строительным клеем. В центре изделия фольгированный слой, за счет которого повышается теплоотдача. Материал эластичен и хорошо гнется, что позволяет уложить контур необходимым шагом.
- Медные. Это достаточно дорогой вид трубопроводов, но и для водяного теплого пола считается идеальным. Трубы состоят из надежного и прочного материала, который не деформируется при высокой температуре или при переохлаждении. Трубопровода удобны при укладке контуров и способны выдержать большую нагрузку.
- Полипропилен. Это самые дешевые трубы, которые не рекомендуется использовать для водяных контуров. Это объясняется тем, что они плохо гнутся и не имеют хорошую теплопроводность.
- RE-X или сшитый полиэтилен. Это самые распространенные трубы для водяной системы. Они надежны, прочны и эластичны. Помимо этого трубопровода могут выдержать высокую температуру до + 125 градусов и при этом не деформироваться. А также они имеют высокую звукоизоляцию. Поэтому, когда течет теплоноситель его практически не слышно.
Какой выбрать вид трубопровода, решит сам потребитель. Но очень важно, чтобы трубы соответствовали следующим рекомендуемым нормам: диаметр – 1,6 – 2 см., температура нагрева — + 95 градусов, давление до – 10 Бар.

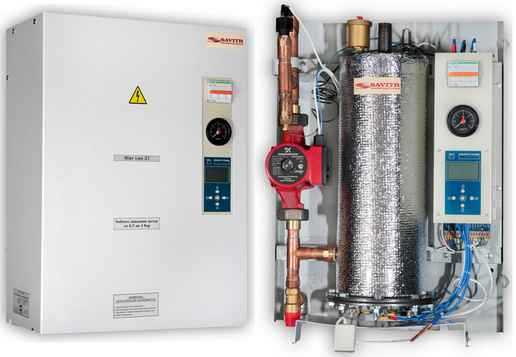

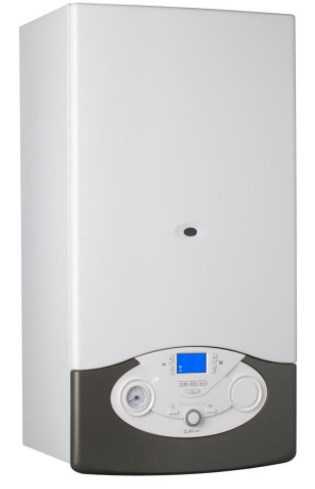

Котел для нагрева жидкости
Это еще один главный элемент для отопления теплого водяного пола, так как именно он будет нагревать теплоноситель для трубопроводов. На сегодняшний день для монтажа обогревающей системы, используют котлы следующих видов:
- электрический;
Эти разновидности котлов имеют два способа установки: напольный и настенный. По отзывам потребителей, напольный вариант не рационально использовать в помещениях с маленькой площадью, поскольку в этом случае значительно уменьшится свободное пространство.
Каждый вид способен успешно справиться с нагревом жидкости, но при их выборе важно учитывать то, чтобы их работа осуществлялась автоматически, а так — же чтобы в их стандартную комплектацию входили:

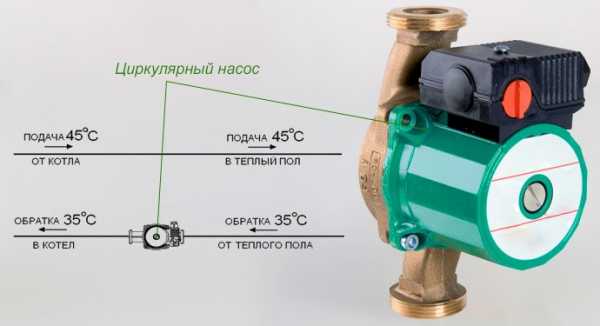

- циркулирующий насос;
- воздухоотводчик;
- расширительный бак.
Чтобы снизить пожарную безопасность, газовый котел помимо этих элементов оснащен еще термометром, манометром и вентилятором.

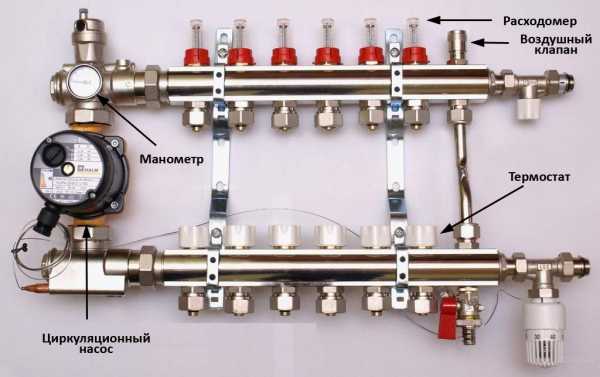

Коллекторная группа
Коллекторная группа осуществляет подготовку и циркуляцию теплоносителя. В его основные задачи входит:
- Равномерное распределение жидкости в трубопроводах.
- Удаление воздуха из водяных контуров.
- Регулирование температуры водяной системы.
- Слив жидкости.
- Гидравлическая балансировка петель.
- Перекрытие и открытие потоков.
Коллекторная группа элементов водяного пола выпускается единым комплектом, который устанавливается в блок из оцинкованной стали, как его еще принято называть – коллекторным шкафом. Устанавливается блок навесным или встраиваемым способом в стену. Шкаф оснащен входными и выходными отверстиями разной величины, которые зависят от комплектации дополнительного оборудования. В состав коллекторной группы входят:
- термоголовки;
- счетчик тепла;
- воздухоотводчик;
- расходомеры;
- запорные клапаны;
- сливные клапаны.
Счетчик тепла считается обязательным элементом, если водяной теплый пол подключен к центральному отоплению.

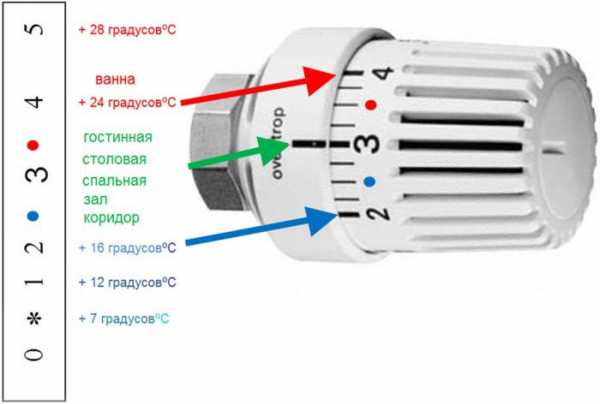

Термостат
Чтобы иметь возможность контролировать температуру в помещении, рекомендуется установить терморегулятор. Это устройство считается мозгом обогревающей системы, так как автоматически управляет всей ее работой, следующим способом:
- Потребитель устанавливает на термостате желаемую температуру для помещения.
- Термостат зафиксировав данные подает сигнал водяной системы, и она открывает доступ горячему теплоносителю.
- Когда температура в помещении доходит до установленного уровня, терморегулятор подает обратный сигнал, и система перекрывает доступ подаваемому теплу.
Таким образом поддерживается желаемый микроклимат, который выбирает сам потребитель. В настоящее время в продаже имеется несколько видов данного устройства, которые отличаются внешним видом, удобством в эксплуатации и настройками. По рекомендациям специалистов, самыми удобным считаются программируемые термостаты. При их использовании можно установить желаемую температуру для разных дней недели и для определенного времени суток. А также изменять настройки можно через дистанционное управление, даже находясь за пределами жилой зоны.
Рассмотрев главные составляющие системы, нужно также подробно ознакомиться с материалами для водяного теплого пола, которые понадобятся для провидения его монтажа.
Материалы для монтажа водяного теплого пола
Прежде чем приступить к рассмотрению материалов, которые понадобятся для укладки теплого пола, следует знать, что на качество конструкции в первую очередь будет влиять основание помещения. Подготавливается оно следующим образом:
- Убирается весь мусор, грязь и пыль.
- При помощи уровня измеряются перепады высоты.
- Если неровности составляют более 1 см. заливается тонкий слой цементного раствора.

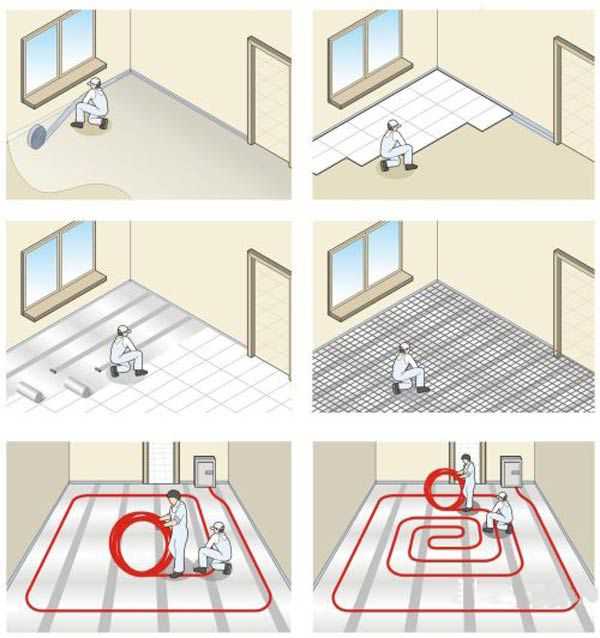

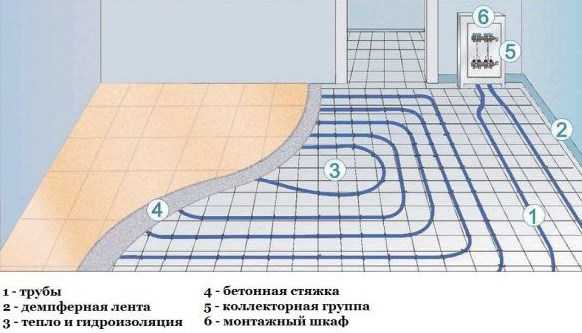

Подготовив основание и дав ему скрепиться, выполняется укладка материалов для водяного теплого пола в следующем порядке:

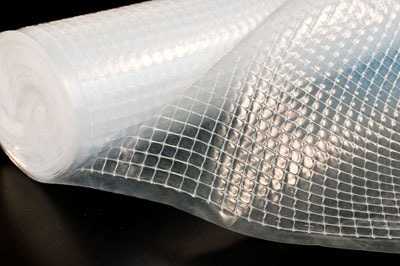

- Гидроизоляционный слой. Данный материал будет служить в качестве защиты от влаги и конденсата.Самыми эффективными пленками для водяных полов считаются рулонная гидроизоляция и мастика на водяной основе.

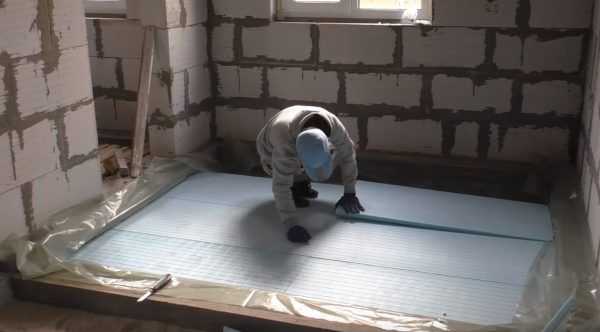

- Теплоизоляционный материал. При использовании этого материала можно будет сохранить теплопотери, а также направить поток тепла в нужное русло. Самыми качественными утеплителями считаются: пробковая подложка, полипропилен и пенополистирол.
- Пароизоляционный слой. Нередко в конструкции теплых полов возникает конденсат или протечка трубопроводов. Поэтому чтобы защитить теплоизоляционный слой от влаги, необходимо уложить диффузионные мембраны.

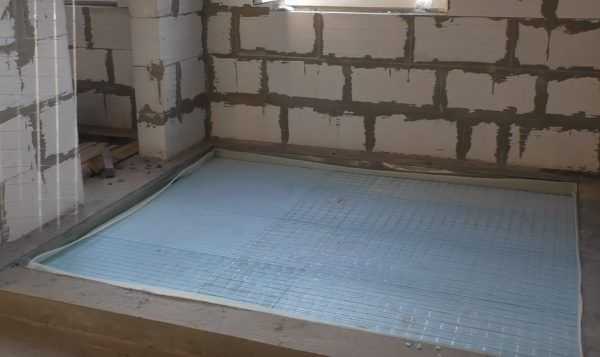

- Армирующая сетка. Это изделие предназначено для укладки и крепления теплоносителей. Чтобы монтаж выполнялся быстрее, сетка должна быть оснащена ячейками – 18 – 20 см.

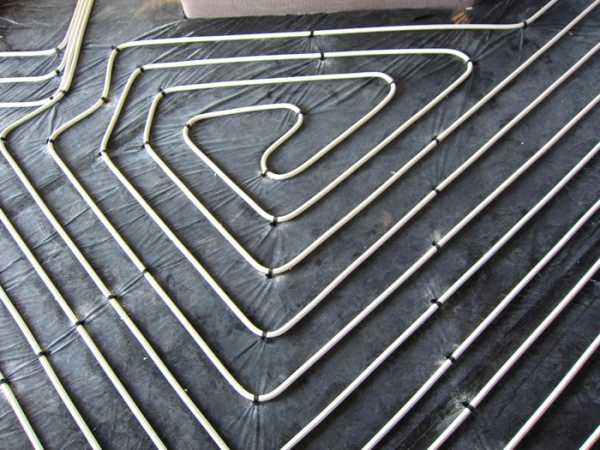

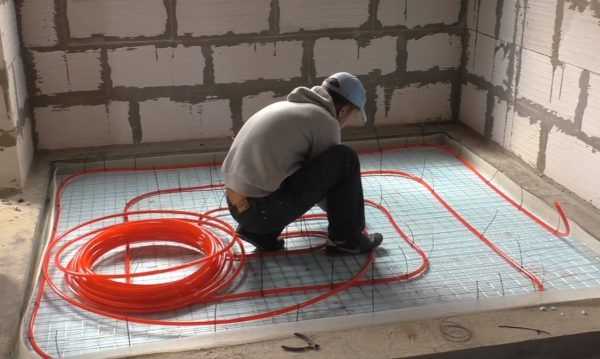

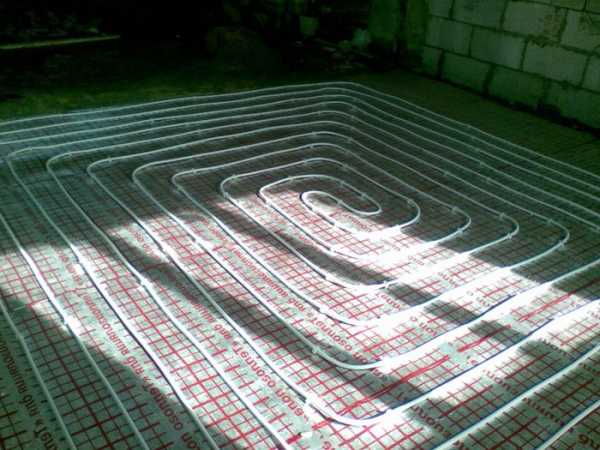

- Укладка трубопроводов. На армирующей сетке укладываются трубы с определенно выдержанным шагом, в форме улитки или змейки.
- Демпферная лента. Вдоль всех стен помещения крепится демпферная лента, которая не допустит растрескивание бетонной стяжки и деформации конструкции здания.

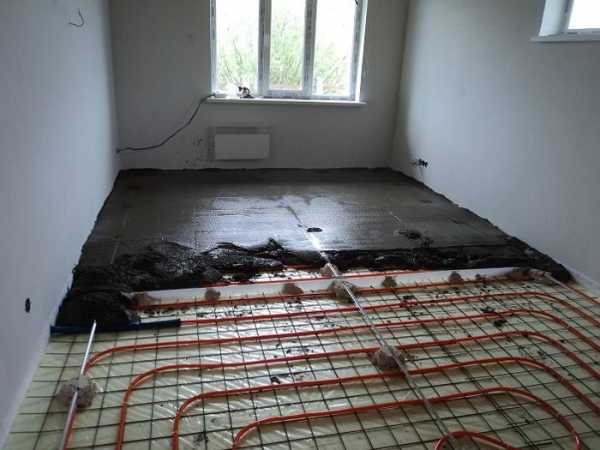

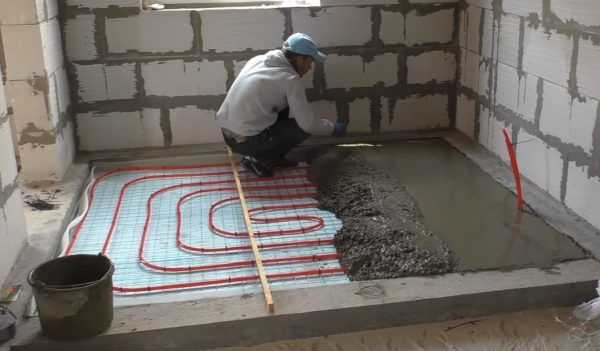

- Бетонная стяжка. Проверив водяной теплый пол на работоспособность, заливается бетонная стяжка. Ее толщина должна быть выше армированной сетки на 3 см. Время на высыхание стяжки уйдет около 30 дней.
- Звукоизоляция. После того как высохнет бетонная стяжка на него укладывается звукоизоляционный слой, который предотвратит слышимость теплоносителей в помещении.На основе натуральной пробковой крошки, самыми востребованными звукоизоляционными материалами считаются: битумно- пробковая подложка, листы из пробковой крошки, пробкорезиновая подложка.
Заключительным материалом который понадобится для монтажа водяного пола, является напольное покрытие. Оно может быть в виде керамической плитки, ламината, ковролина или паркета. Его выбор зависит исключительно от самого потребителя.
Ознакомившись со всеми дополнительными устройствами и материалами обогревающей системы, больше не возникнет такого вопроса, что нужно приобрести для теплого пола. А узнав все характеристики и нюансы изделий, можно будет не только произвести правильный монтаж, но и сэкономить на семейном бюджете. AdminАвтор статьи Понравилась статья? Поделитесь с друзьями:
tepliepol.ru
Комплектующие и оборудование для теплого пола
Теплый пол … ОборудованиеВодяные теплые полы это путь к созданию комфорта и уюта в помещении. Их изготовление требует особого внимания. Особенно это касается выбора необходимого оборудования. Оно должно соответствовать современным стандартам качества, что позволит обеспечить хороший обогрев жилища. Какие необходимо приобрести комплектующие для теплого водяного пола? Ответ на этот вопрос вы получите в этой статье.
к содержанию ↑Что необходимо купить
Для создания теплых полов первым делом делается проект. Согласно этому проекту осуществляется сборка всего необходимого оборудования. Среди основных закупок должны быть следующие комплектующие:
- Теплоизоляция разной толщины.
- Трубы и фитинги.
- Демпферная самоклеящаяся лента, толщиной от 5 до 10 мм.
- Крепления для труб: якорная скоба, монтажная планка, фиксаторы для труб, дуга для поворота труб под прямым углом и прочее.
- Коллекторный шкаф.
- Коллектор.
- Арматурная сетка.
- Котел.
- Материал для заливки стяжки: песок, цемент и пластификатор.
Это, пожалуй, основное оборудование, которое потребуется для создания напольного обогрева. Теперь рассмотрим некоторые категории подробней.

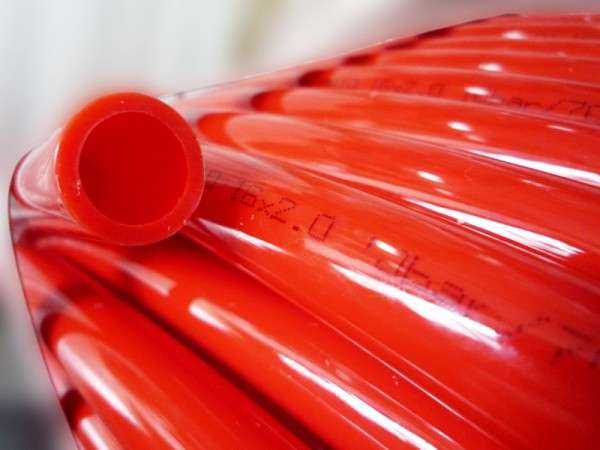

к содержанию ↑Трубы и фитинги
Только качественные трубы способны обеспечить хороший отапливаемый пол. Сегодня можно приобрести металлопластиковые трубы или из сшитого полиэтилена. Этот материал полностью соответствует стандартам качества. Их можно заливать цементно-песчаной стяжкой.
Учитывая тот факт, что трубы будут заливаться стяжкой, к их качеству следует уделять особое внимание. В противном случае извлечь их из пола для ремонта будет очень трудно.
Запрещается использовать трубы, которые применяются для проводки водоснабжения. Качественные трубы должны соответствовать следующим критериям:
- Герметичность.
- Гибкость.
- Защита от диффузии кислорода.
Чтобы проложенный контур прослужил как можно дольше он не должен состоять из двух или нескольких кусков трубы.
Эти требования предъявляются и ко всем покупным фитингам, которые соединяют систему труб в коллекторном шкафу. Чтобы не попасть на подделку, закупку всего подобного оборудования лучше осуществлять у проверенных поставщиков.

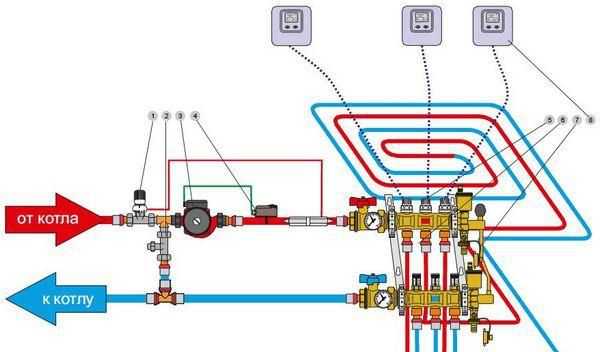

к содержанию ↑Оборудование для системы управления
Каждый теплый водяной пол оборудуется системой управления. Как правило, она располагается в коллекторе. Здесь должно быть следующее оборудование:

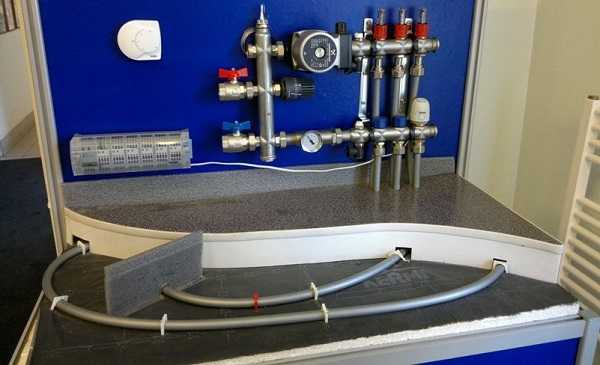

- Насосно-смесительный блок. Посредством его осуществляется контроль и регулировка температуры. Контроль выполняется в прямой магистрали добавления холодной воды.
- Коллектор с расходомерами. Это оборудование равномерно распределяет теплоноситель по контурам. Желательно чтобы он был изготовлен из нержавеющей стали. Для удобства контроля за расходом теплоносителя устанавливается индивидуальный верхний счетчик. В имеющемся смотровом окошке можно наблюдать за расходом воды.
- Шаровые краны с никелированным покрытием.

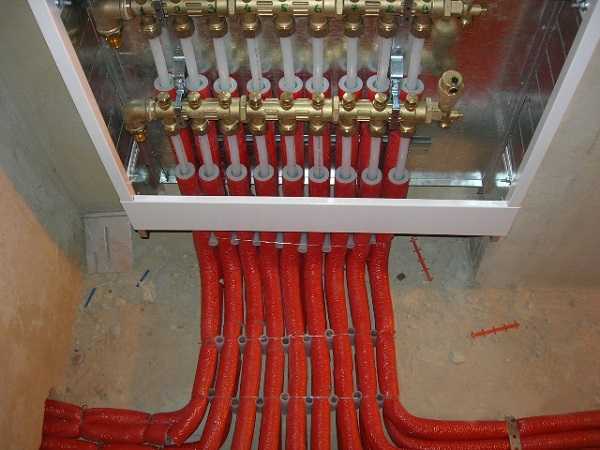

- Коллекторный шкаф. Именно в этом месте находится вся система управления.
- Сервопривод. Сервопривод закрывает и открывает отопительный контур, который соединен с регулятором температуры. Терморегулятор монтируется в отапливаемой комнате.

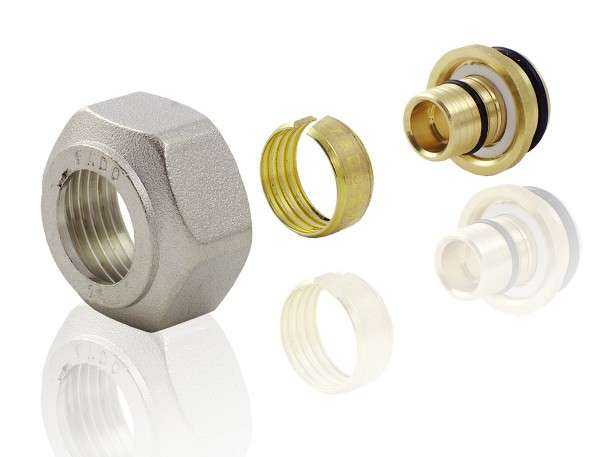

- Соединения евроконус. Они предназначаются для стыковки труб с коллектором.
Эти комплектующие для теплого водяного пола позволят создать надежную систему управления.
к содержанию ↑Ключевое звено системы – коллектор!
Главное оборудование всей отопительной напольной системы является коллектор. Его можно приобрести как в готовом виде, так и в разобранном. Более того, некоторые решают сделать его самодельно. Но для этого важно понимать принцип его действия и выбирать только качественное оборудование. Дополнительно коллекторы оснащены циркуляционными насосами, стабилизаторами давления, терморегуляторами и тому подобным. В нем имеется разное количество выходов для отопительных контуров. Каждый контур оснащен запорной арматурой. Это позволяет, при необходимости, перекрыть определенный участок обогрева.
к содержанию ↑Теплоизоляционный материал
Для теплого пола теплоизоляционный слой является важным требованием. Он укладывается под трубами. Толщина может быть в районе 50 мм.
Существует большое количество видов теплоизоляций. Например, фольга, пенополистирол, маты, плиты с гидроизоляцией и тому подобное.
Некоторые используют пенопласт. Но в таком случае дополнительно потребуется гидроизоляционной слой пленки. Он полностью нивелирует появление конденсата.
Все перечисленное оборудование в этой статье, позволит вам создать полноценную отопительную напольную систему. Надеемся, этот материал поможет вам в выборе и сборе необходимых комплектующих. Поощряем вас оставлять комментарии к этой статье, если вам понадобилось другое дополнительно оборудование.
Остались вопросы?
teplapol.ru
Водяной теплый пол: монтаж, оборудование, расчет цены
Заняться устройством водяного теплого пола самостоятельно или нанять специалистов? Решать вам. Главное – понимать, что от грамотного проектирования, качества подобранного оборудования и монтажа зависит бесперебойность и срок службы напольного отопления.
Мы готовы подключиться к процессу на любом ЭТАПЕ:
— от БЕСПЛАТНЫХ консультаций, разработки проекта и поставки комплектующих
— до монтажа водяного теплого пола в квартире/частном доме.
Выгодные условия «Экотех» работают на вас
К вашим услугам 20-летний опыт компании и наши обязательства:
- Гарантия на купленное у нас оборудование – до 5 лет
- Обслуживание системы напольного отопления – 2 года в ПОДАРОК
- Независимые рекомендации по выбору комплектующих – без привязки к брендам
- Честный расчет цены без утаивания дальнейших возможных расходов
Обсудить детали и заказать водяной пол можно по тел.: 8 800 700 1008.
Или заполните форму запроса, чтобы узнать предварительную стоимость.
Хотите узнать больше о напольном водяном отоплении (типах, преимуществах, нюансах монтажа)? Интересует можно ли СЭКОНОМИТЬ на устройстве системы, и какой комплект оборудования закупать обязательно? ОБО ВСЕМ ПО ПОРЯДКУ…
Четыре фактора «ЗА» водяные полы
– Комфортный микроклимат
- После укладки водяного пола домочадцам не пригодятся тапочки – на теплой поверхности уютно даже босым малышам.
- В комнатах можно отрегулировать собственную температуру, комфортную для отдельных членов семьи и для каждой комнаты в отдельности.
- При высоких потолках/в просторном помещении пол с подогревом станет в зимний сезон комфортнее.
- Гораздо меньше перемещение пыли, так как отсутствуют конвективные потоки воздуха присущие радиаторной системе отопления.
— Безусловная безопасность
- Травмы/ожоги исключены – отсутствуют открытые высокотемпературные поверхности.
- Случайное повреждение системных элементов невозможно – к ним нет прямого доступа.
- Риск протечек ниже, чем у радиаторной системы – соединений в 2-3 раза меньше.
– Дизайнерская свобода
С установкой водяного теплого пола можно смело демонтировать радиаторы, которые не вписываются в концепцию дизайна. Он справится с задачей полноценного отопления самостоятельно.
— Экономичная система обогрева
- Водяные полы отдают тепло РАВНОМЕРНО по всей площади, в то время как высокотемпературные радиаторы чрезмерно перегревают внешние стены, потолок/крышу и окна.
- КПД котельной высокое за счет более низкой температуры воды-теплоносителя, возможность эффективно использовать тепловой насос, конденсационный котел и пр. технологии.
- Из-за принципиально иного теплораспределения тепла средняя температура воздуха в помещении ниже на 1-2 градуса
Более развернуто на ЧАСТЫЕ ВОПРОСЫ о напольном отоплении отвечают мастера «Экотех»…
Какой водяной пол выбрать?
Мы дадим краткое описание трех систем, чтобы вы поняли – какая из них подойдет вам а более подробное описание систем на соответствующих страницах:
- БЕТОННАЯ. Если в вашем доме/квартире можно сделать стяжку, такой тип теплого пола – целесообразный вариант. Вода в полиэтиленовых трубах, залитых стяжкой, будет нагревать бетон, отапливая все помещение. Узнайте больше о теплом поле на бетонном основании.
- ЛЕГКАЯ. Применяется, когда толщина полового перекрытия не позволяет заливать бетонную стяжку (а также на 2-3 этажах деревянных/каркасных строений). Так-же актуален легкий водяной теплый пол без стяжки и в случаях, если запуск планируется сразу после укладки.
- СНЕГОТАЯНИЕ И АНТИОБЛЕДЕНЕНИЕ. Устанавливается снаружи здания на крыльце, кровле, участке с целью сэкономить трудозатраты на уборку снега и наледи. Читайте, как работает система снеготаяния, в чем ее плюсы.
Не трубами едиными… Или какое оборудование необходимо закупить
Для монтажа напольного отопления НЕ ДОСТАТОЧНО только труб водяного пола, креплений и коллектора. В стоимость полноценной системы входят и другие элементы:
- Покомнатная автоматика – термостаты для каждой комнаты, которые будут отвечать за комфортный температурный режим в отдельных помещениях. К примеру, в кухне как правило много дополнительных источников тепла, потому мощность отопления можно снизить. А в угловых комнатах тепловые потери существенно больше чем в помещениях в центре – на термостаты отыграют эту разницу. В санузлах, где есть душевая кабина или ванна, теплый пол нужен круглый год, даже когда система отопления не работает, поэтому там монтируются термостаты с датчиками в пол.
- Смесительный узел – подготавливающий теплоноситель нужной температуры. Пояснение: из отопительного котла вода выходит порядка 80, для теплого пола корректна величина в 45-55 – смесительный узел доводит теплоноситель до заданных норм. Мы советуем смонтировать его на коллектор самого пола – это даст экономию.
ВАЖНО:
Полный комплект пола с подогревом включает несколько десятков позиций (зависит от типа системы).Позвоните специалистам, чтобы узнать ваш список: 8-800-700-1008
Не пытайтесь сэкономить на покупке дешевых материалов!
Срок службы водяного теплого пола фактически безграничен, если качество оборудования и монтажа не подведет:
- Экономия на трубах обернется протечками и порчей полового покрытия.
- Экономия на профессиональной укладке влечет проблемы в эксплуатации.
Теплый пол с «Экотех» – это подбор комплектующих под ваш бюджет.
- Поставляем проверенные материалы с большим запасом надежности.
- Выполняем монтаж с гарантией и бесплатным 2-летним обслуживанием.
- Поставляем оборудование и проектируем для всех регионов России.
Грамотное проектирование = действительно теплый пол
- Рассчитывать на исправную и долговечную работу водяного напольного отопления можно только при наличии проекта. Он должен разрабатываться под ваш конкретный случай и ВКЛЮЧАТЬ:
- Теплотехнический расчет – важная часть проектирования, от которой зависит климат в разных комнатах. К примеру, в гостиной три наружные стены, два уровня освещения и остекление в пол, а в детской одно небольшое окно и одна стена, выходящая на улицу – теплопотери, конечно, будут разниться. Все это обязательно учитывается.
- Схему монтажа трубы – где подробно указываются диаметры, длины контуров, расстояние шага кладки. (Важно: длина и мощности контуров должны быть примерно равнозначными между собой).
- Гидравлическую балансировку контуров – актуально, если делаете устройство пола в нескольких помещениях с разными тепловыми потерями, площадью и желаемой температурой. Рассчитывается гидравлика и сколько теплоносителя будет поступать в тот или иной контур. На каждый коллектор чертится балансировочная таблица.
- Паспорт – тех. задание на котельную. В формате таблицы прописываются характеристики отопительной системы: нагрузка, рабочие точки насосов, температуры — те данные, которые помогут подобрать оборудование.
Если проект инженерной отопительной системы составлен грамотно, то МОНТАЖ водяного теплого пола под ламинат, плитку, др. покрытие может провести любой специалист на месте.
Закажите в «Экотех» только комплект оборудования или монтаж «под ключ»:
Резюмируем советы от мастеров с 20-летним опытом
Главным достоинством водяного пола с подогревом является долголетие. Система «вживляется» в конструкцию здания и способна дарить тепло так же долго, как и сам дом…
Но прослужит ли она 5-10 или 50 лет, зависит только от вас:
- Не пытайтесь купить составляющие водяного теплого пола по списку соседа, который недавно обзавелся аналогичной системой. Его дом отличается от вашего, а проекты создаются индивидуально.
- Не заказывайте материалы по дешевке (это касается в первую очередь труб). Качество оборудование для водяного пола – это как прочность фундамента дома: желание сэкономить чревато крахом!
- Доверяйте проектирование опытным инженерам и сверяйте, чтобы основные аспекты (мы описали их выше) там были проработаны.
- Выбирайте подрядчика, который дает гарантии на свои услуги и оборудование. Уточняйте, что включено в озвученную стоимость водяного пола (возможно, что вам посчитали только главные элементы, а за термостаты, смесительный узел и пр. придется доплачивать в процессе).
***
Закажите нужный комплект оборудования, на который мы дадим гарантию до 5 лет.
Поручите нам разработку проекта водяного напольного отопления или монтаж «под ключ».
Получите консультацию у специалиста «Экотех»: 8-800-700-1008
www.eco-h.ru
Оборудование и материалы для теплого водяного пола
В нашем интернет-магазине представлены материалы для теплого водяного пола европейских производителей только высочайшего качества. Мы отдаем себе отчет в том, что устранить неисправность системы напольного отопления гораздо сложнее, чем предотвратить проблему тщательным подбором оборудования.
Очень прочную позицию среди производителей оборудования занимает теплый пол Uponor. Продукция этой фирмы зарекомендовала себя отличным качеством. С 1990 года компания Uponor успешно производит трубы для водяного теплого пола.
Особого внимания заслуживают материалы для теплого пола шведской компании Thermotech. Материалы и оборудование компании Thermotech являются идеальным сочетанием цены и качества. Компания постоянно предлагает на рынок новинки инженерных решений, многие продукты имеют патенты.—Все материалы для водяного теплого пола, представленные на нашем сайте, прошли проверку при монтаже нашим отделом производства монтажных работ и зарекомендовали себя безупречным качеством. При возникновении вопросов по монтажу оборудования, мы сможем проконсультировать вас в любое удобное вам время.
Оборудование для теплого пола
Абсолютное качество и совершенство технологий! В принципе, этими словами можно ограничиться, представляя оборудование для теплого пола, которое ждет вас в каталоге компании StopRadiators.
Занимаясь монтажом и продажей систем теплого пола не один год, мы досконально изучили этот рынок. Сделав ставку на оборудование от ведущих европейских производителей, мы ни разу не пожалели о выбранной стратегии.
Компании Uponor и Thermotech, чьим официальным представителем в России является StopRadiators, — это имена, которые не нуждаются в особом представлении.
Любая система теплых водяных полов — прежде всего, скрытая система. Поэтому к надежности даже самой незначительной детали здесь предъявляются повышенные требования, ведь внеплановые ремонтные работы в такой ситуации выливаются в достаточно круглую сумму.
Оборудование, инструменты и материалы в нашем каталоге — эталон качества! Мало того, здесь вы найдете абсолютно все для успешного монтажа, причем, по весьма доступным ценам.
- Широчайший выбор полиэтиленовых и металлопластиковых труб различных диаметров, температурных классов и рабочего давления. Гофрированные трубы для защиты и сокращения теплопотерь основного контура.
- Коллекторы, смесители и теплообменники, с помощью которых можно решить любую инженерную задачу по максимально эффективному распределению теплоносителя. Обратите внимание! В каталоге доступны модели распределительных узлов с возможностью установки в кровельные системы снеготаяния.
- Полный комплекс автоматики управления и контроля над системами теплых водяных полов. То обстоятельство, что все коммуникационные элементы имеют одного производителя, существенно облегчает как монтаж, так и последующую эксплуатацию. Пользователь получает максимум эффекта от любого участка пола.
- Модульные системы для укладки труб на полистирольной, металлической и ДСП основе. Их использование существенно увеличивает скорость и надежность монтажа в любых условиях.
- Наконец, весь необходимый ассортимент крепежа, запорной арматуры, инструмента и установочных комплектов. У нас есть все, для качественного монтажа!
Купить оборудование для теплых полов — непростая задача. Однако если вы позволите помочь вам в этом вопросе, мы с удовольствием возьмем на себя все возможные сложности. Компания StopRadiators –это надежно, разумно, недорого!
stopradiators.ru
Обзор современного оборудования для теплых полов Watts
- Содержимое:
- Несколько слов о бренде Watts
- Особенности систем Watts для устройства полов
- Управление и обслуживание полов Watts
- Чем оборудование Watts лучше или хуже Rehau
Для нормальной работы теплых полов необходима различная запорная и регулирующая арматура: коллекторно-смесительный узел, циркуляционный насос, сервопривод и т.д. Оборудование для теплых полов Watts, представляет собой полностью укомплектованный и готовый к подключению узел, что сокращает время монтажа и обеспечивает оптимальную работоспособность и теплоотдачу системы отопления.
Несколько слов о бренде Watts
Компания WATTS INDUSTRIES Deutschland GmbH, это европейское представительство концерна Watts Water Technologies Inc., расположенного в Америке. Концерн был создан в 1874 году. С первых дней создания основным направлением компании является разработка и выпуск продукции для монтажа систем отопления, водоснабжения и водоподготовки.
WATTS INDUSTRIES известна тем, что производит все необходимое оборудование, для работы систем отопления начиная от трубопровода и заканчивая умной автоматикой, регулирующей весь рабочий процесс. Оборудование предназначено для любых типов зданий и помещений.
Особенности систем Watts для устройства полов
Оборудование Вотс играет важную роль в управлении и распределении, поддержании необходимой температуры нагрева теплоносителя.
Компания предлагает следующие комплектующие водяного теплого пола Watts:
- Смесительный узел для теплого пола Watts – используется в системах обогрева совмещенного типа, когда от одного котла работает как высокотемпературное, так и низкотемпературное отопление. Особенностью конструкции является использование специального регулирующего (термостатического вентиля), непосредственно контактирующего с теплоносителем. В результате обеспечивается точная регулировка и возможность быстро реагировать на малейшие изменения в температуре теплоносителя. Термостатический клапан Watts является собственным запатентованным изобретением компании.
- Коллектор для теплого пола Watts – предназначен для одновременного подключения от 2 до 12 отопительных контуров. Оснащен контрольной запорной и регулирующей арматурой. Изготовлен из латуни. В конструкции коллектора предусмотрен воздушный клапан.
- Труба для теплого пола Watts – изготавливается из поперечносшитого полиэтилена, по методу пятислойной технологии. В устройстве трубы присутствует специальный противодиффузный слой, предотвращающий попадание кислорода в систему отопления. Для водяных полов используются два типоразмера 16 и 20 мм.
- Автоматика для тёплых водяных полов Watts – компания предлагает широкий выбор регулирующего оборудования, позволяющий контролировать работу системы отопления с минимальным участием в процессе человека. Для контроля используются термодатчики и термостаты, изготавливаемые компанией.
Автоматическое поддержание более низкой, чем в основном высокотемпературном контуре отопления температуры, обеспечивается сервоприводом. Удобное подключение к насосной и коллекторной группе выполняется с помощью коммутаторного блока.
Чтобы обеспечить безотказную работу системы, рекомендуется устанавливать регулирующую арматуру, насосное и коллекторное оборудование, а также автоматику одного производителя.
Управление и обслуживание полов Watts
Концерн Вотс постоянно усовершенствует системы управления теплыми полами, учитывая пожелания потребителя. Благодаря этому было изготовлено новое поколение программируемых терморегуляторов, контролируемых с помощью пульта ДУ или Интернета.
Всю автоматику, выпускаемую компанией, отличают следующие характеристики:
- Простота управления – оборудование для теплого водяного пола Watts после установки терморегуляторов работает в полностью автономном режиме. Достаточно просто задать рабочие параметры и блок управления будет самостоятельно поддерживать комфортный микроклимат в доме. Интерфейс контроллера сделан таким образом, чтобы любой пользователь мог без труда разобраться в управлении.
- Автономность – терморегулятор подключается к насосной группе для водяного пола и начинает контролировать работу смесительного узла. В результате независимо от степени интенсивности нагрева теплоносителя в радиаторной системе отопления, в полах поддерживается необходимая температура.
Одна из последних разработок компании, выносной терморегулятор. Связь между блоком управления и сервоприводом поддерживается с помощью радиоволн. В результате терморегулятор можно установить в любом месте помещения, а не только на стене, что достаточно удобно.
Чем оборудование Watts лучше или хуже Rehau
Оборудование Вотс отличается высоким качеством и надежностью, небольшими размерами и простотой установки. Узел подмеса поставляется полностью укомплектованным и готовым к эксплуатации. Блок управления быстро монтируется и подключается к сервоприводу с помощью коммутатора.
Рехау несколько уступают, что касается базовой комплектации оборудования. Качество трубы приблизительно одинаковое. Выбор терморегуляторов у Watts больше. Стоимость труб зависит от местности, но в целом разница не настолько большая, чтобы говорить об этом как о достоинстве или недостатке.
avtonomnoeteplo.ru
Как правильно сделать водяной теплый пол
Одной из самых сложных автономных систем отопления вполне заслуженно считается водяной теплый пол, который требует и значительных вложений в материалы и принадлежности, и специальных навыков, знаний для подключения установленного контура. В то же время он обеспечивает достаточно высокую эффективность, может использоваться как в качестве дополнительного, так и основного источника тепла в доме или квартире.Как сделать водяной теплый пол своими руками, не привлекая специалистов, услуги которых сегодня обходятся слишком дорого? На первый взгляд, ничего сложного в этом нет, так как от вас требуется лишь должным образом подготовить напольное покрытие и приобрести все необходимые материалы. На самом деле все значительно сложнее.
Выбор оборудования для систем отопления «теплый пол»: котлы, трубы и остальное
Начинается монтаж водяного теплого пола своими руками с подбора отдельных элементов системы. К ним относятся:
- водонагревательный котел. Подробную информацию об основных разновидностях этого оборудования, его технических характеристиках, а также преимуществах и недостатках вы можете найти тут;
- насосное оборудование, которое будет постоянно нагнетать необходимое для работы системы давления и автоматически поддерживать его;
- трубы для разводки системы, а также для укладки под напольное покрытие;
- соединительные элементы – фитинги, предназначенные для соединения труб между собой, а также для их подключения к котлу, коллектору и насосу;
- коллектор, обеспечивающий эффективное управление системой, а также возможность настройки ее работы в соответствии с вашими требованиями;
- предохранительные клапаны и запорная арматура.
Какие трубы использовать для теплого водяного пола? Современный рынок предлагает довольно много вариантов, однако лучшим решением станут либо полиэтиленовые либо армированные стекловолокном полипропиленовые изделия. Они отлично зарекомендовали себя, так как обеспечивают хорошую пропускную способность и практически бесшумную работу системы, могут служить более полувека, не требуя сложного обслуживания.
Основные требования к трубам для укладки теплого водяного пола – устойчивость к высокому давлению, а также возможность выдерживать температуры до +95 градусов по Цельсию. Вышеупомянутые материалы позволяют решить обе эти задачи. Диаметр изделий лучше выбирать от 16 до 20 миллиметров, в зависимости от нагрузки на отопительную систему.
Монтаж водяного теплого пола: самое главное – правильно подготовить поверхность
Как правильно сделать водяной теплый пол, чтобы он не создавал никаких проблем в процессе эксплуатации? Основная ваша задача – подготовка поверхности, которая осуществляется в несколько этапов.
Во-первых, необходимо полностью демонтировать стяжку, так как пол для укладки труб должен быть идеально ровным, без малейших перепадов высот. После выравнивания и очистки поверхности необходимо также уложить гидроизолирующий слой, защищающий строительные конструкции в случае утечки влаги.
Во-вторых, основа пола должна быть максимально утепленной, для чего используются следующие материалы:
- вспененные полиэтиленовые плиты, нижняя часть которых покрывается фольгой для отражения теплового излучения;
- пенополистирол, толщина которого определяется в зависимости от особенностей помещения. К примеру, в городских квартирах, расположенных над отапливаемым жильем, подойдут листы утеплителя 20-40 миллиметров. В частном доме или над подвалами и цокольными этажами толщина пенополистирола должна достигать 70-100 миллиметров.
В-третьих, слой утеплителя покрывается армирующей сеткой, которая и обеспечит удобство крепления труб, и значительно повысит прочность бетонной стяжки, заливаемой поверх теплого водяного пола.

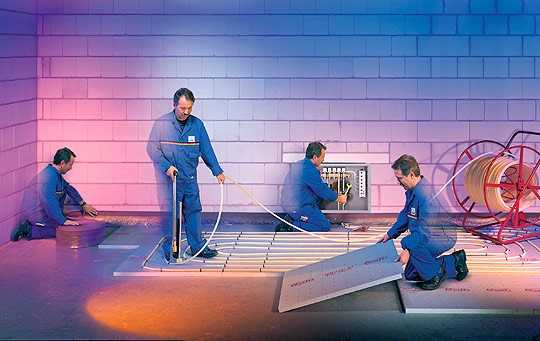

Последовательность установки теплого водяного пола
После того, как поверхность будет соответствовать всем требованиям, осуществляется устройство теплого водяного пола, которое лучше выполнять в несколько этапов:
- расчет длины труб, а также расстояния между ними, осуществляемый на основании информации о мощности водонагревательного котла, площади помещения, типе используемого утеплителя и материале стен и пола. К примеру, водяной теплый пол под ламинат укладывается с минимально возможным шагом между трубами для повышения эффективности системы;
- укладка труб на подготовленную поверхность. В зависимости от потребностей они могут размещаться как змейкой, так и спиралью с шагом 15-30 сантиметров;
- подбор и монтаж коллектора, обеспечивающего возможность подключения всех водяных контуров, а также регулировку работы системы;
- монтаж водонагревательного котла. В процессе его подключения к системе водоснабжения следует обязательно предусмотреть наличие предохранительных клапанов, которые исключают аварийные ситуации при резком повышении давления в системе. Также они позволят в любое время выполнить работы по ремонту или техническому обслуживанию оборудования без его демонтажа;
- подключение труб к коллектору и соединение системы с котлом и нагнетающим насосом.
Требования к стяжке под теплый водяной пол
Технология водяного теплого пола подразумевает заливку бетонной стяжки уже после того, как трубы будут смонтированы и подключены к водонагревательному и распределительному оборудования. При этом она должна соответствовать следующим требованиям:
- под ламинат или линолеум толщина покрытия для теплого водяного пола должна быть небольшой, так как в противном случае система будет нагреваться очень долго. Это создаст некоторые проблемы с прочностью пола, однако они легко решаются армированием специальной сеткой, повышающей устойчивость к нагрузкам;
- если вы оборудуете водяной теплый пол под плитку, желательно, напротив, увеличить толщину стяжки. Кроме того, в этом случае трубы укладываются на расстоянии 10-15 сантиметров друг от друга, что обеспечит хороший нагрев пространства между ними.
Последний этап – укладка напольного покрытия и запуск системы в эксплуатацию. Учитывая тот факт, что между трубами, плиткой или линолеумом устанавливается стяжка, нагрев пола после первого пуска может занять довольно много времени. Однако в дальнейшем комфортная температура будет поддерживаться постоянно.
banivl.ru
