Перекрыть деревянной балкой пролет 6 метров: Пролет 6 метров перекрыть деревянной балкой. Особенности, типы и расчет деревянных балок перекрытия. Определение нагрузки, действующей на перекрытие

Пролет 6 метров как сделать крепкие балки. Деревянные балки на перекрытия для большого пролета

01.10.2010, 11:47

расчет:
1) брус 200*200*6000 через 0,5М =22 т.р (прогиб 20 мм)
2) двутавр 20Б ч/з 1,2м =27 т.р. (прогиб 20 мм)

По весу 1) -90 кг брус, 2)- 120 кг балка

В теории решения очень похожи. интересует практика что все таки лучше?

Зеленый Кот

01.10.2010, 11:55

Брус.
Железом вообще не стоит делать любые несущие конструкции ибо при пожаре дерево держится до последнего, а железо — хрясь и готово.

01.10.2010, 15:55

Температура при которой пойдет деформирования двутавр с жизнью несовместима. Тем более если снизу это все будет обшито гипсокартоном.

Если все же решите делать деревом, то советую 200х60х6000 с шагом 600 мм.

01.10.2010, 16:55

«хрясь и готово» — а не все ли равно уже будет)))

Оно может деформироваться в одном месте, и прилететь в другое, где еще остались условия для жизни.

.. 🙂 но в целом вы правы.
+Дерево само по себе будет поддерживать горение, а железо нет…

Зеленый Кот

01.10.2010, 17:41

Температура при которой пойдет деформирования двутавр с жизнью несовместима.
Неправильно.
Одно дело когда он сам по себе, а другое, когда он под нагрузкой.

До недавнего времени вообще было запрщено использовать в качестве стропил мет. профиль, теперь же смотрю делают вовсю.

Советую 200х60х6000 с шагом 600 мм
Малавато будет, малавато — смотрим какулятор.

01.10.2010, 20:32

У меня в одном помещении пролет получился 5,7 метров, перекрытие между 1 и 2 этажом. Я выбрал двутавр 20Б через 1,3 метра, вроде по расчету двутавр был крепче, чем дерево. Стоит учесть что дерево можно найти 6,5 метров, а длина двутавра 11,7 метра или 12 метров (для перекрытия пролета 6 метров надо как минимум 15 см на сторону) . Правильнее было бы уложить плиты, но у меня не получилось. Разница между деревом и двутавром была гдето 10-12%. При кладке стен устанавливал между вырезом в газоблоке и двутавром пенопласт 3 см.

На счет пожара-надо предохроняться.

02.10.2010, 00:47

А я на 6 м пролет положил 5,8 метровую жб плиту и ни о чем больше не задумываюсь. Не горит, не плавится, не гнется…

02.10.2010, 09:00

Спасибо всем, я все таки склоняюсь к двутавру,поскольку он прочнее, я на перекрытие хочу стены внутренние из пеноблока 100 см поставить. (хотя наверное можно было по 2 бруса под стену положить)

то wawan001 пролет 6М это по осям стен, то есть по 15 см с каждой стороны опора будет.
то Кот, я предполагаю если засыпать негорючий утеплитель аля керамзит то гореть там вообще нечему будет (дом из пеноблока).

И еще вопрос если перекрывать двутавром можно ли вместо крайних балок использовать деревянную скажем 50-ку закрепленную к боковым стенам??

02.10.2010, 18:30

Есть другой вариант.

02.10.2010, 19:12

Есть другой вариант.
Делаете несущую балку (пускай из двутавра), на которую укладываете простые деревянные балки перекрытия. Это гораздо дешевле выйдет.

Двутавров понадобится один-два, но мощных. По цене все равно выйдет дешевле.

Я так себе сделал

02.10.2010, 20:01

dengt , у меня эта идея приходила в голову с точки зрения технологичности устройства в будущем полов, если деревянные перекрытия устанавливать внутрь двутавра, а по верх делать контробрешетку (балки по расчету). Расстояние от края балки до двутавра 40 см- надежно. Ведь по расчетам на крайнии балки нагрузка меньше раза в 2 чем на соседнию, можно положить балку 150х200 или взять 2 штуки доски 50х200 и между ними установить отрезки доски того же размера длиной 1,5 метра, а 50-ка думаю хлипковата, хотя если к стене притянуть может и нормально будет. Если уверен в крепеже то наверное да.

04.10.2010, 05:57

Я перекрывал пролет 5м брусом 150*150 сложенным вдвое и стянутым шпильками, т.е. получилась балка 150*300. Получилось довольно жестко, но я бы все равно сделал из бетона, если бы была возможность:(

05.10.2010, 09:32

[
я так себе сделал
пролет 11 на 6, разделил на три части двумя двутаврами и уложил деревянные балки, а что бы не увеличивать толщину перекрытия уложил их внутрь тавра. Предварительно приварил уголки к тавру и закрепил балки на болты.

Я так понимаю двутавры 6-ти метровые были?
тут уже 25Б2 минимум нужен, это на 5 см толще перекытие, вроде не смертельно.

По поводу закрепления боковых балок к стенам меня беспокоит то, что все остальные балки будут прогибаться а крайние нет, тогда перекытие прогнется «»пузырем»? к чему это приедет?

05.10.2010, 10:11

двутавр 6-ти меровый 20Б1 — две штуки поперек длины, получилось 3 зоны, две с опиранием балок одной стороны на стену, а второй на двутавр, и одна зона с балками зажатыми между двутаврами. Прогибания не заметил, двутавр на такой длине не ходит.

06.10.2010, 13:06

06.10.2010, 13:47

смотря как грузить, если по теории 400 кг/м то в вашем случае 20Б1 прогнется на 77 мм

Интересно как Вы это посчитали?

назначается после выполнения ряда требований. Так удаление боковых элементов опалубки, не несущих нагрузки от веса конструкций, допускается только после достижения бетоном прочности, обеспечивающей сохранность поверхности и кромок углов.
Более строгие требования предъявляются к удалению несущей опалубки железобетонных конструкций, которую допускается снимать только после достижения бетоном значения прочности от проектной:

• несущих элементов конструкций пролетом до2 м– 50%;


• несущих конструкций балок, ригелей, прогонов, плит и сводов пролетом 2-6 м– не менее 70%;


• несущих конструкций пролетом более6 м– не менее 80%;


• несущих конструкций, армированных несущими сварными каркасами – не менее 25%.

Ориентировочно можно считать, что через 3 суток бетон на портландцементе наберет прочность около 30%, через 7 суток – около 60% и через 14 суток – около 80% по отношению к 28-суточной прочности. Однако твердение бетона продолжается и после наступления 28 суточного возраста. Так к 90 суткам твердения бетон может набрать дополнительно 30-35% прочности.
Стандартными условиями твердения бетонов считаются: температура 20±5ºC и влажность воздуха выше
90%. Следует иметь в виду, что на практике, как правило, реальные условия не соответствуют стандартным нормативам, и процесс твердения бетона либо замедляется, либо ускоряется. Например, при температуре 10ºC через 7 суток бетон наберет прочность 40-50%, а при 5ºC – только 30-35%. В случае твердения при температуре 30-35ºC бетон уже через 3 суток наберет 45% прочности. При отрицательных температурах бетоны без специальных добавок вообще не набирают прочность. Поэтому решение о распалубливании и нагружении конструкции следует применять после проведения испытаний бетона на прочность.
Сроки достижения бетоном заданной прочности устанавливает строительная лаборатория по результатам испытаний контрольных образцов или методами неразрушающего контроля. На объектах с общим объемом работ менее 50 м 3 , получающих товарную бетонную смесь с заводов или установок, расположенных на расстоянии не более20 км, допускается оценка прочности бетона по данным лаборатории предприятия-изготовителя бетонной смеси без изготовления контрольных образцов на месте укладки. Однако это указание не распространяется на ответственные парные и тонкостенные конструкции: балки, колонны, плиты перекрытий, а также на монолитные стыки сборных конструкций.
Конечно, при возведении загородных жилых домов обычно не производят замеры бетона на прочность, так как у большинства строительных фирм работающих в секторе частного домостроения просто нет строительных лабораторий. Поэтому в данном случае придется ориентироваться на данные лаборатории предприятия-изготовителя бетонной смеси. Дополнительно можно провести собственную проверку бетона на прочность. Для этого нужно взять металлический шарик диаметром не менее20 мми бросить с одинаковой высоты на бетонную поверхность: контрольную и испытуемую. По высоте отскока шарика можно будет, сразу оговорюсь – с большой натяжкой, определить, дошла ли прочность бетона до требуемой величины.

Полную расчетную нагрузку в распалубленной железобетонной конструкции можно допустить только после приобретения бетоном проектной прочности.
Металлическая балка перекрытий в виде двутаврового профиля – обладает рядом неоспоримых преимуществ. Так металлической двутавровой балкой можно перекрыть большие пролеты со значительной нагрузкой. К тому же металлическая стальная балка абсолютно негорючая и устойчивая к биологическим воздействиям. Однако металлическая балка при воздействии агрессивной окружающей среды может коррозировать, поэтому на нее требуется наносить защитное покрытие.
В большинстве случаев в частном домостроительстве металлическая балка имеет шарнирные опоры – ее концы жестко не зафиксированы, например, так как в каркасной стальной конструкции. Нагрузку на перекрытие со стальными двутавровыми металлическими балками с учетом собственного веса следует рассчитывать без стяжки величиной 350 кг/м 2 и 500 кг/м 2 со стяжкой.
Шаг между двутавровыми металлическими балками рекомендуется делать равным1000 мм, однако в целях экономии можно увеличить шаг между металлическими балками до1200 мм.
В нижеприведенной таблице приведен выбор номера двутавровой металлической балки при различном шаге и длине прогонов.

Пролет3 м			Пролет4 м			Пролет6 м
№ двутавра при шаге			№ двутавра при шаге			№ двутавра при шаге

Как видно из таблицы при общей нагрузке 500 кг/м 2 и длине пролета6 м, Вам следовало выбрать двутавр более высокого номера, а шаг установки балок выбрать меньше.

Добавлено: 26.05.2012 08:21

Обсуждение вопроса на форуме:

Мы залили перекрытие между первым и вторым этажом по двутавру №12 пролет 6 метров с выпуском на 1 метр от несущей стены первого этажа. Расстояние между двутаврами 2 метра, снизу между ними из арматуры №12 связана сетка ячейка 20 сверху сетка №5 ячейка 10см. Вопрос: через сколько дней можно снять опалубку и через сколько дней можно делать кладку стен, в том числе на выпуске?

Компания Sminex собирается построить премиальный жилой комплекс общей площадью около 45 тыс. кв. м. на Красноказарменной набережной рядом с Лефортовским парком. Начало строительства запланировано на IV квартал 2020 года. В проекте премиум-класса будут предусмотрены разные форматы жилья, апартаменты, квартиры, пентхаусы и таунхаусы, а также трехуровневый подземный паркинг. Особенностью и преиму…

Инвестиции «САФМАР» в новый деловой кластер составят 500 млн.долларов

«САФМАР» инвестирует около 500 миллионов долларов в проект развития нового делового кластера, который реализуется на территориях, сопряженных со Сколково. Об этом сообщила в ходе 22-й Международной выставки коммерческой недвижимости и инвестиций Expo Real 2019 заместитель генерального директора по строительству и девелопменту Группы «Сафмар» Александра Волченко. Новый деловой кластер реализу…

Минвостокразвития заинтересовано в приходе крупных строительных компаний на Дальний Восток

Министр РФ по развитию Дальнего Востока Александр Козлов и глава ПАО «Группа компаний ПИК» Сергей Гордеев обсудили строительство новостроек на Дальнем Востоке. Строительная компания уже предметно рассматривает Приморский край, Сахалинскую область и Камчатский край. «Ипотека под 2% даст спрос на жильё на первичном рынке. С учетом того, что возможность получить льготную ипотеку будет у всех молод…

В октябре начинает работу MosBuild Академия

Образовательный онлайн-проект 2018 года имел грандиозный успех. Новый сезон стартует с курсов по архитектуре и световому дизайну В «учебном году» 2018—2019 состоялось 16 вебинаров, на которых выступили основатели архитектурных бюро, ведущие российские дизайнеры, главные редакторы авторитетных медиа, посвященных архитектуре. Спикерами были и бренд-амбассадоры выставки MosBuild Диана Балашо…

Новый терминал внутренних авиалиний международного аэропорта Хабаровск начнет работу с октября

В ходе рабочей поездки в Хабаровск заместитель Председателя Правительства РФ — полномочный представитель Президента РФ в ДФО Юрий Трутнев осмотрел новый терминал внутренних авиалиний международного аэропорта Хабаровска им. Г.И. Невельского, построенного при участии Фонда развития Дальнего Востока, и проинспектировал подготовку к переводу обслуживания пассажиров в новый аэровокзал. Вице-пр…

Минстрой пересмотрел норматив по площади земельных участков для строительства и реконструкции школ

В свод правил «Градостроительство. Планировка и застройка городских и сельских поселений» внесены изменения. Соответствующий приказ подписал Министр строительства и жилищно-коммунального хозяйства Российской Федерации Владимир Якушев. Изменения №1 в СП 42.13330.2016 «СНиП 2.07.01-89* «Градостроительство. Планировка и застройка городских и сельских поселений» внесены в рамках реализации нацпроек. ..

Монтаж деревянных балок в перекрытиях домов не является редкостью. Их главное предназначение – это равномерное распределение нагрузки на стены и фундамент здания. Чтобы балочная конструкция выполняла свои функции, необходимо правильно подобрать материал для нее, провести расчеты длины и сечения.

Все балочные перекрытия из дерева делятся между собой по назначению и виду материала, из которого они изготовлены. По назначению они могут быть: межэтажными, чердачными, подвальными и цокольными. По виду материала балки могут быть изготовлены из цельной древесины или клееной.

деревянные перекрытия в доме из газобетона

Межэтажный пролет должен быть прочным и надежным. Во внутренний объем между потолком и полом укладываются звуко- и пароизоляционные наполнители. Потолочная часть зашивается необходимым материалом, сверху укладывается пол.

Чердачное перекрытие может устанавливаться как элемент крыши, являясь частью ее стропильной конструкции. Может быть установлено, как отдельный независимый элемент. С целью сохранения тепла, обязательно оборудуется паро- и теплоизоляцией.

Перекрытие подвала и цокольного этажа должно быть большой прочности и выдерживать высокую нагрузку. Эти пролеты оборудуются тепло и пароизоляцией, чтобы не допустить проникновение холода из подвала.

Балки отличаются между собой по видам, которые имеют свои преимущества и недостатки. Для изготовления цельных балок применяется древесина твердых пород. Существенным недостатком цельномассивных деревянных балок является ограничение по длине, которое не может превышать 5 метров.

Балки из клееной древесины объединяют высокую прочность и эстетику. Их применение существенно увеличивает предельную длину, которая может составлять до 20 метров. Учитывая то, что клееные перекрытия выглядят красиво, их зачастую не закрывают потолком и они служат элементом дизайна.

Они имеют еще несколько существенных преимуществ, к которым относятся:

• способность перекрыть большие пролеты;
• простота их установки;
• небольшая масса;
• большой период эксплуатации;
• высокий уровень пожарной безопасности;
• не поддаются деформации.

Деревянные части балок перекрытия могут иметь прямоугольное сечение, что характерно для бруса или доски, или же круглое, изготовленное из бревна.

Требования к деревянным балкам перекрытий

Монтаж деревянных балочных перекрытий влечет за собой ряд требований, которые необходимо учесть. Они состоят в следующем:

1. Балочные изделия должны быть изготовлены их хвойных пород дерева, которые обладают высоким запасом прочности. При этом, влажность древесины должна быть не более 14 процентов, иначе лаги под нагрузкой будут иметь большой прогиб.
2. Запрещается для изготовления балок применять древесину, подверженную грибковым заболеваниям или испорченную насекомыми.
3. Перед монтажом балочные элементы необходимо обработать антисептиком.
4. Чтобы потолок или пол не прогибался даже при нагрузке, необходимо выполнить строительный подъем. Потолок нижнего этажа получит в центре незначительный подъем, который при нагрузке станет ровным.
5. Если брусья планируется укладывать с большой частотой, то вместо них можно применить доски, которые необходимо устанавливать на ребра.

Порядок расчета деревянных балок

Перед тем, как проводить монтаж деревянного перекрытия, необходимо провести расчеты, в которых определить количество и размеры балок. Для этого необходимо:

• определить длину пролета, на которые они будут устанавливаться;
• рассчитать возможную нагрузку, которую они будут нести после монтажа;
• имея указанные данные, провести расчет сечения балок и шага, с которым они будут устанавливаться. Для этого используются специальные таблицы и программы.

Длина балок складывается из длины пролета, который необходимо перекрыть, и запаса балки, который будет вмонтирован в стену. Пролет можно узнать при помощи любого измерительного приспособления. Запас балок, который будет монтироваться в стену, зависит от материала, из которого стена изготовлена.

Важно!

Если здание построено из кирпича, то запас для балок из доски должен составлять не меньше 10 см и не меньше 15 см для балок, изготовленных из бруса. В деревянных строениях выполняются специальные пазы, глубиной от 7 см и больше, для укладывания балок. Если балки служат основой для стропил крыши, то их изготавливают на 4-6 см длиннее пролета.

Наиболее используемый пролет, который перекрывается балками составляет от 2.5 до 4 метров. Наибольшая длина балок, изготовленных из бруса или доски, не может превышать 6 метров. Если длина пролета превышает этот размер, то рекомендуется монтаж балок из клееного бруса. Помимо этого, для перекрытия пролетов, который больше 6 метров, можно установить деревянную ферму.

Нагрузка, которую несет деревянная балка, состоит из массы деталей пролета (балок, внутреннего наполнения, обшивки потолка и пола) и массы временных элементов (мебель, бытовая техника, присутствующие в помещении люди).

Точные расчеты несущей способности балок обычно выполняются специализированными организациями. При самостоятельном выполнении расчета применяется следующая система:

• чердачное перекрытие с подшивкой, в котором утеплителем является минеральная вата, несет постоянную собственную нагрузку 50 кг на квадратный метр. При такой нагрузке, согласно стандартам СНиП, нормативная нагрузка будет составлять 70 кг на квадратный метр при коэффициенте запаса прочности 1,3. Узнать общую нагрузку не составляет труда: 1,3х70+50=130 килограмм на квадратный метр;
• если в качестве утеплителя используется более тяжелый материал, чем вата, или в качестве подшивки применялись толстые доски, то нормативная нагрузка будет составлять 150 кг на квадратный метр. И общая нагрузка будет иметь другое значение: 150х1,3+50=245 кг на квадратный метр;
• если расчет проводится для мансардного помещения, то учитывается вес материала, из которого положен пол, и предметов, находящихся в мансарде. Нагрузка в этом случае будет составлять 350 кг на квадратный метр;
• в случае, когда балки выполняют функцию межэтажных пролетов, величина расчетной нагрузки составляет 400 кг на квадратный метр.

Расчет деревянных балок перекрытий

Определение сечения и шага деревянных балок

Рассчитав нагрузку и длину балок, можно определить их шаг и размеры сечения или диаметр.

Эти показатели взаимосвязаны и рассчитываются по установленным правилам:

1. Ширина и высота балок должна быть в пропорции 1:1.,4. При этом, ширина балок должна находиться в диапазоне от 4 до 20 см, а высота от 10 до 30 см, с учетом толщины утеплительного материала. Бревна для перекрытий должны иметь диаметр в диапазоне от 11 до 30 см.
2. Шаг установки должен находиться в пределах от 30 до 120 см, с учетом утеплительного и подшивочного материалов, которое будет в межбалочном пространстве. Если строение каркасное, то шаг должен соответствовать дистанции между каркасами.
3. Определение сечения балок из дерева проводится по разработанным таблицам или с применением определенных программ. Проводя расчет сечений необходимо учитывать, что максимальный изгиб чердачных балок не должен превышать 1/200, а межэтажных 1/350.

Применение деревянных ферм, достоинства и недостатки

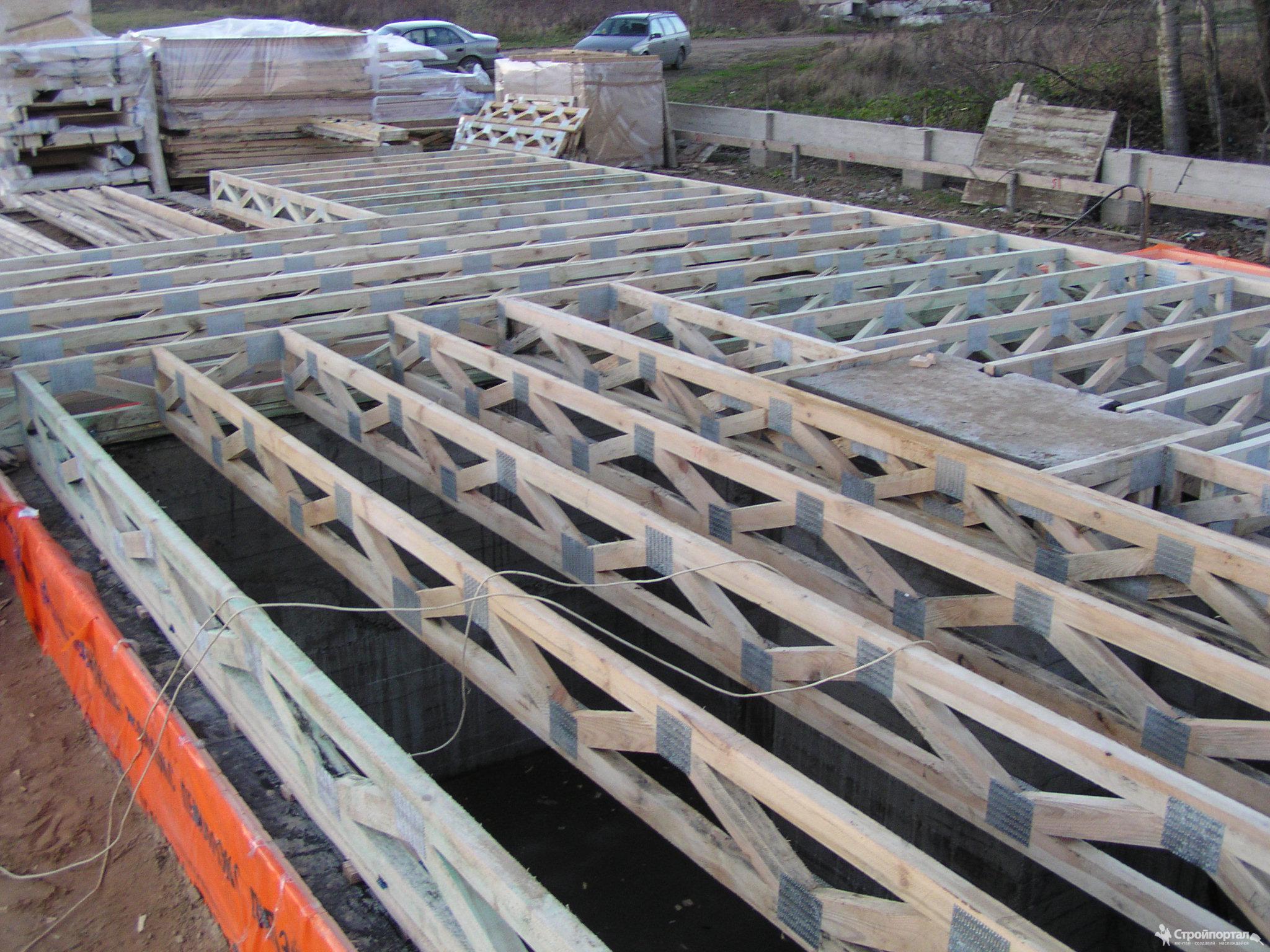

Фермы перекрытий, выполненные из дерева, выглядят, как два параллельно находящиеся друг над другом бревна или бруска, которые соединены между собой опорами, находящимися по отношению к этим бревнам или брускам под углом или вертикально. Основная задача, которую решают фермы – это перекрытие длинных пролетов, если монтаж дополнительных опорных стоек невозможен.

Для изготовления ферм применяются разработанные таблицы и программы, где учитываются тип соединений, шаг монтажа, сечение деталей конструкции и ее общие габариты. Зачастую, фермы изготавливаются промышленным способом с применением высокоточного оборудования. Наряду с этим, можно изготовить ферму своими руками.

Сравнивая деревянные балки и фермы перекрытий можно определить достоинства и недостатки, которыми обладают фермы. К преимуществам можно отнести:

• способность накрыть пролет значительного размера без дополнительных опорных стоек;
• незначительную массу, что влечет за собой небольшую нагрузку на несущие элементы здания;
• высокая прочность и неподатливость к прогибам, что влечет за собой длительную эксплуатацию подшивочного и напольного материалов;
• простота монтажа на любые несущие элементы здания, независимо от материала, из которого они изготовлены;
• возможность изменять ширину шага укладки фермы;
• возможность монтажа внутренних коммуникационных линий;
• прекрасная звуковая изоляция;
• красиво выполненные фермы можно не зашивать и использовать как элемент декора.

Кроме достоинств, фермы обладают некоторыми недостатками, к которым можно отнести следующие:

• за счет конструктивных особенностей, значительно увеличивается толщина межэтажных перекрытий;
• значительные трудозатраты при изготовлении фермы своими руками, необходимость наличия специального оборудования;
• высокая цена на готовую конструкцию.

Проектирование деревянной ферм

Деревянные балки: виды, свойства, назначение

Деревянные балки являются несущим элементом перекрытия. Чтобы обеспечить надежность конструкции, очень важно выбрать правильный вид балок, их на несущих стенах. О видах, свойствах и назначении этого вида строительных материалов мы и поговорим в данной статье.

Виды деревянных балок и их свойства

Балки для перекрытия изготавливаются предприятиями из разных пород дерева, но предпочтение отдается хвойным – лиственнице, ели или сосне. Первая обладает наилучшими характеристиками. По сравнению с древесиной лиственных пород, хвойная характеризуется большей устойчивостью к изгибающим нагрузкам.

В зависимости от формы сечения, выделяют несколько видов балок: из бревна, доски, обычного пиленого бруса, клееного бруса и двутавровые. Первые используются довольно редко, но иногда встречаются в конструкции перекрытий. Для их изготовления применяются сухие бревна, которые очищают от коры и пропитывают специальным антисептическим составом.

Применяются для перекрытия и доски. Рекомендуется выбирать пиломатериалы толщиной не менее 50 мм и шириной – 10-20 см. Из-за небольшого размера использовать их можно только для маленьких пролетов.

Самый распространенный вариант – пиленый брус. Перекрывать им можно пролеты длиной до 6 метров. Рекомендуемое сечение бруса 75 х 100 или 100 х 250 мм. Основное его преимущество – невысокая цена. При выборе обратите внимание, чтобы брус был сухим, без пятен, полос, опрелостей и деформаций.

Клееный брус прочнее, чем обычный пиленый и позволяет перекрывать пролеты длиной до 12 метров. Его производят в промышленных условиях, склеивая несколько ламелей (высушенные доски с противоположным направлением древесных волокон) или очень тонких полос древесины, напоминающих фанеру. Для устройства перекрытия клееный брус является очень хорошим вариантом, но его стоимость довольно высокая.

Двутавровые деревянные балки изготавливаются из двух материалов. Между верхним и нижним поясами, сделанными из древесины, вставляется поперечная вкладка из фанеры или ДСП. Они примерно в три раза прочнее, чем пиленый брус с аналогичным сечением, но и стоят дороже. Конструкция из них не дает усадку и не деформируется. Еще одним преимуществом является небольшой вес.

Как рассчитать нагрузки на перекрытие?

Чтобы правильно подобрать необходимый размер деревянных балок, в первую очередь нужно выяснить, какая нагрузка будет действовать на них во время эксплуатации. Она напрямую зависит от того, какой именно вид перекрытия сооружается, а также веса межбалочного заполнения. Общая расчетная нагрузка состоит из постоянной (балки + межбалочное заполнение + подшивка потолка) и эксплуатационной (мебель, предметы быта, люди и т.д.). Точный расчет могут выполнить специалисты при составлении проекта. Чтобы получить максимально точные цифры, лучше обратиться к нам. Но можно рассчитать и самостоятельно, используя упрощенный вариант или ориентируясь на средние значения.

Для чердачного перекрытия с легким утеплителем постоянная нагрузка принимается в пределах 50 кг/м2. Нормативное значение для такого вида чердака 70 кг/м2. Расчет эксплуатационной нагрузки: 70 х 1,3 = 90 кг/м2, где 1, 3 – это коэффициент запаса.

Общая расчетная нагрузка = постоянная нагрузка + эксплуатационная нагрузка = 50 + 90 = 130 кг/м2. Эту цифру лучше округлить в большую сторону – 150 кг/м2.

Если утеплитель и обшивка полотка будут более тяжелыми, или чердак предполагается использовать для хранения массивных вещей, то нормативную нагрузку нужно увеличить до 150 кг/м2. В этом случае общий параметр будет составлять: 50+150х1,3 = 245 кг/м2.

Если перекрытие междуэтажное или на нем планируется возведение мансарды, общая нагрузка будет не меньше 300 кг/м2. Если планируете поставить большое количество мебели, ориентируйтесь на цифры 350-400 кг/м2.

Зная общую расчетную нагрузку и длину пролета, вы без труда подберете размеры деревянных балок с помощью онлайн-калькуляторов и таблиц, представленных в интернете.

Как выбрать сечение и шаг между балками?

Чтобы рассчитать необходимое сечение пиломатериалов, для начала нужно определиться с их длиной. Узнать ее несложно – нужно с помощью рулетки замерить расстояние, которое вы хотите перекрыть, добавив несколько сантиметров (величина заделывания в стену с каждой стороны). Для бруса добавляем не менее 15 см, для доски 10.

Учтите, что балками из бруса или доски можно перекрывать пролеты не более 6 метров. Чтобы перекрыть пространство до 12 метров, необходимо установить дополнительную промежуточную опору либо использовать клееный брус или двутавровые балки.

Зная длину пиломатериалов, можно определить необходимое сечение и шаг укладки. Эти два показателя связаны между собой.

От сечения детали в большой мере зависит нагрузка, которую она способна будет выдержать. Деревообрабатывающие предприятия выпускают пиломатериалы с несколькими видами сечения:

• квадратные и прямоугольные – подходят для возведения стен;
• круглые и овальные – используются для стен и чердачных перекрытий;
• двутавровые – предназначены для каркасного строительства и межэтажных конструкций.

Лучшим вариантом считается прямоугольное сечение при соотношении высоты и ширины 1,4:1. Ширину пиломатериалов лучше выбрать 40-200 мм при высоте 100-300 мм. Если в качестве балок используются бревна, предпочтительный диаметр 11-30 см.

В зависимости от сечения и вида материала, шаг между балками может быть 0,3-1,2 метра. Он должен соответствовать размеру листов утеплительного материала или подшивки потолка. В каркасных зданиях шаг укладки должен соответствовать шагу стоек каркаса для обеспечения надежности конструкции.

При проведении необходимых расчетов всегда округляйте полученные цифры в большую сторону. Если вы не уверены в своих математических способностях, для расчета нагрузки, количества материала и шага укладки лучше обратиться к специалистам, ведь от этого будет напрямую зависеть ваша безопасность и долговечность постройки.

Пролеты деревянных балок, их расчет и особенности монтажа.

Деревянные балки перекрытий дома часто являются наиболее экономичным вариантом. Деревянные балки легки в изготовлении и монтаже, имеют низкую теплопроводность по сравнению со стальными или железобетонными балками. Недостатки деревянных балок — более низкая механическая прочность, требующая больших сечений, низкая пожаростойкость и устойчивость к поражению микроорганизмами и термитами (если они водятся в вашей местности).

Пролеты деревянных балок:

Деревянные балки перекрытий дома часто являются наиболее экономичным вариантом. Деревянные балки легки в изготовлении и монтаже, имеют низкую теплопроводность по сравнению со стальными или железобетонными балками. Недостатки деревянных балок — более низкая механическая прочность, требующая больших сечений, низкая пожаростойкость и устойчивость к поражению микроорганизмами и термитами (если они водятся в вашей местности). Поэтому, деревянные балки перекрытий требуется тщательно обрабатывать антисептиками и антипиренами, например ХМ-11 или ХМББ производства фирмы Антисептик (С-Петербург). Современные варианты деревянных балок перекрытий — это балки из клееного бруса (как с вертикальным расположением ламелей, так и с горизонтальным), двутавровые деревянные клееные балки (как полностью деревянные,так и комбинация OSB и дерева), дерево-металлические балки перекрытий (комбинация дерева и пространственных силовых элементов из металла) и пространственные деревянные балки, элементы которых скрепленны металлозубчатыми пластинами.
Как расчитать необходимое сечение традиционной деревянной балки перекрытий?
Оптимальный пролет для деревянных балок — 2,5- 4 метра. Лучшее сечение для деревянной балки — прямоугольное с соотношением высоты к ширине 1,4:1. В стену балки заводят не менее чем на 12 см и гидроизолируют по кругу, кроме торца. Желательно закрепить балку анкером, заделанным в стену.
При выборе расчета сечения балки перекрытия учитывают нагрузку собственного веса, которая для балок междуэтажных перекрытий, как правило, составляет 190-220 кг/м2, и нагрузку временную (эксплуатационную), её значение принимают равной 200 кг/м2. Балки перекрытия укладывают по короткому сечению пролёта. Шаг монтажа деревянных балок рекомендуется выбирать равным шагу установки стоек каркаса.


Ниже приведены несколько таблиц, со значениями минимальных сечений деревянных балок для различных нагрузок и длинн пролетов:
Таблица сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400кг/м2. — рекомендуется расчитывать именно на эту нагрузку

Если вы не используете утеплитель или не планируете нагружать перекрытия (например, перекрытие необитаемого чердака), то можно использовать таблицу для меньших значений нагрузок деревянных балок перекрытий:
Таблица минимальных сечений деревянных балок перекрытия в зависимости от пролёта и нагрузки, при нагрузках от 150 до 350 кг/м2.

Советы

Декоративные балки из полиуретана по внешнему виду ничем не отличаются от балок из натурального дерева, а с точки зрения дизайнерских решений имеют ряд преимуществ:

Декоративные балки — намного легче деревянных, поэтому их проще монтировать на стенах и потолке;
Декоративные балки из полиуретана — внутри полые, что позволяет скрыть дефекты стен, потолков, различные трубы и внешнюю электропроводку;
Потолочные балки из полиуретана не требуют специальных знаний для их монтажа, все можно сделать своими руками;
Декоративные балки из полиуретана — влагостойкие, устойчивы к перепадам температур, пожаробезопасны, что позволяет при необходимости использовать их для оборудования подсветки.
Достаточно прикрепить несколько декоративных потолочных балок из полиуретана, закрыть места соединения декоративными ремнями под старинное кованое железо и в вашем интерьере появится дух романтики загородного дома.  Декоративные балки из полиуретана — это уютно, это стильно и, конечно, – модно. .

Специальным образом прикрепленные декоративные балки из полиуретана помогут визуально «поднять» потолок либо «раздвинуть» стены, а чтобы ничем не ограничивать вашу фантазию, мы специально, кроме пяти оттенков под дерево, выпускаем и неокрашенные балки. Окрасьте их на свое усмотрение, ведь мы все немного художники..



Особенности конструкции.

Это– горизонтальные плиты. По своему месторасположению подразделяются на цокольные, мансардные, междуэтажные и чердачные. Перекрытия, совмещающие в себе и ограждающие, и несущие функции, называют междуэтажными, расположенные над верхним этажом – чердачными. К ним обычно крепятся детали потолка. Цокольные перекрытия являются границей между подвальными помещениями и жилой зоной. Мансардные могут выполнять функции чердачных перекрытий и применяются в двухэтажных или мансардных домах. Стоит отметить, что нагрузка на междуэтажные и цокольные перекрытия в два раза больше, нежели на чердачные.

В качестве материала традиционно используют железобетонные панели, реже – деревянные балки, ДСП, фанеру, гипсокартон. При выборе дерева, следует обратить внимание не его качественные и прочностные характеристики. Деревянные балки обязательно должны быть обработаны антисептиком, предотвращающим гниение. Независимо от типа и материала, перекрытия должны быть достаточно жесткими, не иметь прогиба, удовлетворять требованиям пожарной безопасности, а также обеспечивать достаточную тепло- и звукоизоляцию. Балки из дерева обеспечивают надежность межэтажных и чердачных перекрытий, и являются распределителем нагрузок между стенами дома. Поэтому наиболее оптимальным вариантом являются балки перекрытия из клееного бруса. В число преимуществ балок перекрытий из бруса входят их небольшой вес при высоких эксплуатационных характеристиках, наличие высоких звуко- и теплоизоляционных свойств, и возможность устанавливать балки из дерева независимо от температуры внешней среды.

Такими же свойствами наделены и стропильные системы из клееного бруса. Как уже упоминалось, перекрытия из бруса подразделяются на чердачные и межэтажные. Чердачные балки перекрытия отделяют холодный чердак от жилых теплых комнат, а следовательно, должны обладать высокими теплоизоляционными и звукоизоляционными свойствами. В этом смысле сложно найти материал, который бы справлялся с этими задачами лучше древесины, да еще и имел отличные несущие показатели. Но все-таки определенные затраты на дополнительную теплоизоляцию придется понести. Однако они несравненно ниже, чем для балок перекрытий из других материалов. Межэтажные балки из дерева отделяют друг от друга смежные этажи, температура на которых примерно равна. В этой связи межэтажные перекрытия из клееного бруса не требуют дополнительного утепления. Особого внимания заслуживают балки перекрытия из клееного бруса в ванных комнатах. Эти балки из дерева должны, кроме всего прочего, иметь и хорошую гидроизоляцию. Несмотря на то, что стропильные системы и балки перекрытия из бруса обладают хорошей сопротивляемостью к воздействию влаги, поскольку пропитываются антисептиками, но длительное воздействие воды на дерево все-таки нежелательно.

Балки перекрытия из клееного бруса (как и стропила деревянные, о которых речь пойдет ниже) должны выдерживать серьезную нагрузку. Кроме собственного веса, балки из дерева должны удерживать массу ограждающего заполнения и, естественно, эксплуатационную нагрузку. По этой причине к выбору балок перекрытий следует подходить с особой тщательностью. Стоит допустить просчет и не избежать прогибов. Это в особенности касается балок перекрытий из цельного дерева. Если потребитель останавливает свой выпор на перекрытиях из клееного бруса, то автоматически повышает надежность перекрытий и стропильных систем. Стандартный выбор сечения любой балки перекрытия из бруса должен составлять не меньше 1/16 части ширины пролета. Чтобы не заставлять заказчиков заниматься математическими изысками, существуют стандартные таблицы подбора балок из дерева (и стропил деревянных также). К примеру, если пролет комнаты составляет 3 метра, а нагрузка на один погонный метр равна 200 кг, то сечение балки перекрытия из клееного бруса должно быть не меньше 5х16 см. При длине пролета, допустим, в 6 метров и нагрузке в 350 кг на каждый метр, сечение балки перекрытия не может быть меньше 20х22 см. В ходе монтажа перекрытий из бруса и стропильных систем балки из дерева обязательно подвергаются пропитке антисептиками и антипиренами – веществами, предохраняющими деревянные конструкции от гниения и возгорания.

Балки из дерева обеспечивают надежность межэтажных и чердачных перекрытий, и являются распределителем нагрузок между стенами дома. Поэтому наиболее оптимальным вариантом являются балки перекрытия из клееного бруса. В число преимуществ балок перекрытий из бруса входят их небольшой вес при высоких эксплуатационных характеристиках, наличие высоких звуко- и теплоизоляционных свойств, и возможность устанавливать балки из дерева независимо от температуры внешней среды. Такими же свойствами наделены и стропильные системы из клееного бруса. Как уже упоминалось, перекрытия из бруса подразделяются на чердачные и межэтажные. Чердачные балки перекрытия отделяют холодный чердак от жилых теплых комнат, а следовательно, должны обладать высокими теплоизоляционными и звукоизоляционными свойствами.

В этом смысле сложно найти материал, который бы справлялся с этими задачами лучше древесины, да еще и имел отличные несущие показатели. Но все-таки определенные затраты на дополнительную теплоизоляцию придется понести. Однако они несравненно ниже, чем для балок перекрытий из других материалов. Межэтажные балки из дерева отделяют друг от друга смежные этажи, температура на которых примерно равна. В этой связи межэтажные перекрытия из клееного бруса не требуют дополнительного утепления. Особого внимания заслуживают балки перекрытия из клееного бруса в ванных комнатах. Эти балки из дерева должны, кроме всего прочего, иметь и хорошую гидроизоляцию. Несмотря на то, что стропильные системы и балки перекрытия из бруса обладают хорошей сопротивляемостью к воздействию влаги, поскольку пропитываются антисептиками, но длительное воздействие воды на дерево все-таки нежелательно. Балки перекрытия из клееного бруса (как и стропила деревянные, о которых речь пойдет ниже) должны выдерживать серьезную нагрузку. Кроме собственного веса, балки из дерева должны удерживать массу ограждающего заполнения и, естественно, эксплуатационную нагрузку. По этой причине к выбору балок перекрытий следует подходить с особой тщательностью. Стоит допустить просчет и не избежать прогибов. Это в особенности касается балок перекрытий из цельного дерева. Если потребитель останавливает свой выпор на перекрытиях из клееного бруса, то автоматически повышает надежность перекрытий и стропильных систем. Стандартный выбор сечения любой балки перекрытия из бруса должен составлять не меньше 1/16 части ширины пролета. Чтобы не заставлять заказчиков заниматься математическими изысками, существуют стандартные таблицы подбора балок из дерева (и стропил деревянных также). К примеру, если пролет комнаты составляет 3 метра, а нагрузка на один погонный метр равна 200 кг, то сечение балки перекрытия из клееного бруса должно быть не меньше 5х16 см. При длине пролета, допустим, в 6 метров и нагрузке в 350 кг на каждый метр, сечение балки перекрытия не может быть меньше 20х22 см. В ходе монтажа перекрытий из бруса и стропильных систем балки из дерева обязательно подвергаются пропитке антисептиками и антипиренами – веществами, предохраняющими деревянные конструкции от гниения и возгорания.

Своими руками

Деревянная двутавровая балка

Двутавровая деревянная балка, сравнительно новый вид продукции на российском строительном рынке. При сооружении, по методу каркасной технологии, перекрытий, полов и организации кровли, благодаря своим технологическим качествам, балка в виде латинской буквы I, всё чаще и чаще становится незаменимой.

При установке таких балок существенно сокращаются сроки монтажа и усиливается прочность строительной конструкции. При эксплуатации двутавровые балки не подвержены прогибу и гниению. Повышенная сопротивляемость несущим нагрузкам, использование при перекрытии длинных пролётов, относительно небольшой вес балки и экономное расходование древесины, делает применение двутавровой балки действительно необходимым способом строительства деревянных сооружений.

Состоит, такая балка в виде двутавра, из клееного бруса, заготовки из ориентированно-стружечной плита или фанеры и клея на водной основе. Заготовка, работающая, как ребро жесткости, вклеивается между двумя брусками с пазами.

Для изготовления двутавровой балки промышленным методом применяется несложное оборудование. Обязательно наличие специального фрезерного станка, гидравлического пресса и установки по нанесению клея.

Деревянная двутавровая балка своими руками изготовленная требует наличия плотницкого и столярного инструмента и организации стяжки брусков под давлением. Для изготовления такой балки, отрезается по необходимым размерам ОСП. В брусках прорезаются пазы в форме трапеции. ОСП вставляется в промазанные клеем пазы. И вся конструкция подвергается прессованию тем или иным способом. Вот, собственно, основной алгоритм, по которому в домашних условиях изготавливается деревянная двутавровая балка своими руками.

Умельцы, рискующие самостоятельно сделать такие балки приспосабливают фрезы к циркулярной пиле и довольно успешно вырезают нужные по размеру и форме пазы. Край ОСП, также обрабатывают в виде трапеции и аккуратно постукивая киянкой, загоняют заготовку в брус. Вместо гидравлического пресса применяют швеллеры с затяжными винтами, по аналогу со струбциной.

Какие применять бруски и какой высоты делать заготовку из ОСП, каждый мастер определяет по своим индивидуальным расчетам, в зависимости от предполагаемой нагрузки на балку.

Сделанная, промышленным способом или кустарно, деревянная двутавровая балка отлично справляется с нагрузками и имеет большой ряд преимуществ по сравнению с конструкциями из традиционных пиломатериалов.

Какие перекрытия нужно делать.

Перекрытия в бревенчатом доме характеризуются  простотой монтажа, возможностью переоснащения впоследствии и небольшим весом. Понятно, что все положительные характеристики  любого элемента, из которых состоят срубы домов, проявят себя только в том случае, если при строительстве будут соблюдены все правила.

Какие перекрытия нужно делать в срубы домов

Так, в случае монтажа перекрытий нужно помнить про тщательный отбор балок перекрытия для сруба дома. Высота балки должна быть равна 1/7 ширине пролета, тогда как ширина балки должна быть наполовину меньше ширины пролета. Если пропорции соблюдены не будут, то со временем вы можете столкнуться с перегибом конструкции и даже ее разрушением.

Известно, что вес межэтажного перекрытия составляет около 300 кг на 1 кв.м. А временные нагрузки могут достигать 200 кг. Поэтому, эксплуатационная нагрузка на деревянное межэтажное перекрытие состоит из суммы этих чисел. А вот расстояние между балками вычисляются отдельно, и оно зависит от несущей способности этой детали, суммарной нагрузи и длины пролета.

Межэтажные перекрытия обычно не утепляют, но чердачное перекрытие нуждается в утеплении в обязательном порядке. Звукоизоляцию делают для всех типов перекрытий, а вот перекрытие цоколя кроме звукоизоляции нуждается еще и в гидроизоляции.

Расчет.

Ни одно перекрытия дома не может обойтись без применения балок. Они могут быть различными: железобетонными и деревянными, сборными и уже готовыми. Но не зависимо от этого, для устойчивости всей конструкции важно провести правильный расчет балок перекрытия.

Инженерный расчет сводится к определению размеров и сечений по отношению к конкретному зданию. Зависеть данные характеристики будут от действующих на балки (лаги) нагрузок. Приведем некоторые примеры. Для чердачных, а также межэтажных перекрытий высота балок относительно их длины должна составлять не меньше 1/24. Если в этом качестве используется прямоугольный брус, то соотношение сторон его соответственно 7:5, а бревно для его изготовления должно иметь диаметр около 30 см. Но брус легко заменяется двумя досками, сечение их то же, что и бруса. Их обычно сбивают гвоздями. Можно укладывать и просто толстые доски, но их нужно поставить на ребро и укладывать более часто.

Для расчета сечения можно применить упрощенный метод. Нужно знать собственную массы балки и полную нагрузку на 1 м. Так, нагрузка на балки со щитовым накатом — 220 кг/м, на балки межэтажного перекрытия — около 150 кг/м, чердачного перекрытия — 75 кг/м. Для определения допускаемой нагрузки на 1 погонный метр сложите собственную массу перекрытий и временную нагрузку, умножьте полученное число на шаг балок. Затем вам понадобятся справочные таблицы, в которых можно найти величину допустимой нагрузки. После получения данных определяются с размерами балок. Также важно знать про деревянные перекрытия, в том числе и многопустотные.

Чаще использую лаги из сосны или ели. Они должны обязательно быть сухими, ведь от этого зависит прочность и прогибание их от нагрузок. Допускается уровень влажности не более 14%. Его можно достичь при правильном хранении в течение года.

Укладку лаг пола первого этажа проводят на часто поставленные столбики, а межэтажные и чердачные — с опорой на стены своими концами. Чтобы избежать их прогибания, следует вести их укладку на расстоянии около 1 м или даже ближе. Самым прочным на изгиб считается брус, соотношение сторон которого 7:5. А вот самые большие нагрузки выдерживает круглое бревно, однако оно на изгиб не так прочно.

Прогиб больше зависит от высоты балок, чем от ширины. Два скрепленные бруса выдержат нагрузку большую в два раза, чем они же, но уложенные рядом. В связи с этим, выгоднее увеличить высоту. Однако уменьшая ширину, помните о том, слишком тонкая балка будет прогибаться.

Таким образом, расчет балок перекрытия дело не такое сложное, как кажется на первый взгляд. Но к нему нужно подходить очень ответственно. Дабы ваше строение радовало вас долгие годы.

Характеристики

Перекрытие, его виды

Перекрытие — горизонтальная несущая конструкция, которую создают между двумя вертикальными помещениями, разделяя их по высоте. При этом верхняя часть перекрытия обычно выступает в качестве пола для верхнего помещения, а нижняя часть перекрытия — в качестве потолка для нижнего помещения.

Условно перекрытия можно разделить на:
Цокольные — конструкция, разделяющая между собой цокольный и первый этажи.
Междуэтажные — конструкция, расположенная между двумя этажами.
Мансардные — отделяет этаж от мансардного помещения.
Чердачные — отделяет этаж от чердака.

В качестве перекрытия может выступать горизонтально расположенная конструкция, выполненная из таких строительных материалов, как дерево, металл, бетон, железобетон, и отвечающая определенным инженерно-строительным требованиям. К таким требованиям обычно относят способность перекрытия выдерживать постоянные и временные нагрузки, т.е. обладать повышенной прочностью, а также обладать звуко, тепло и гидроизоляционными функциями.

Виды перекрытий и их технологические особенности

В зависимости от используемого материала перекрытия делятся на:
Деревянные
Железобетонные

Вышеперечисленные виды перекрытий могут использоваться в зависимости от их назначений и конструктивных особенностей зданий.

Деревянные перекрытия

Установка балок
Балочные или деревянные перекрытия часто используются при строительстве деревянных или традиционных частных домов. При этом балки перекрытия должны быть выполнены из лиственных или хвойных пород древесины.

Суть деревянных перекрытий проста. Берутся деревянные балки или клееная древесина со следующими размерами:
высотой 150-300 мм;
шириной 100-250 мм,

срезают концы под углом — 60-80о, обрабатывают антисептиком и просмаливают. После этого концы балок оборачивают рубероидом и укладывают в ниши глубиной от 150 мм, оставляя зазор в 30-50 мм между стеной и балкой. Образовавшийся зазор заполняют минеральной ватой.

Следует помнить, что балки устанавливаются на несущие стены конструкции на расстоянии от 600 мм и до 1,5 м друг от друга.

При монтаже, балки устанавливают, начиная с крайних, предварительно отступив минимум 50 мм от стен конструкции. Затем в оставшееся пространство равномерно устанавливаются промежуточные балки.

После распределения всех балок по поверхности, необходимо проверить их на горизонтальность расположения. Для выравнивания обычно применяют просмоленные доски необходимых толщин. Необходимо помнить при выравнивании, что все балки в горизонтальной плоскости должны быть на одном уровне.

Для создания дополнительной жесткости будущего перекрытия, балки можно укрепить с помощью специальных стальных анкеров, гвоздей и стальных пластин. Подобное в кирпичных домах делается крайне редко, поэтому не будем заострять на этом внимание. А вот в деревянных домах крепление балок происходит с помощью специальных соединительных скоб.

После подготовки основания перекрытия, можно переходить к его покрытию.

Монтаж деревянных перекрытий
В качестве настила для деревянных перекрытий обычно выступают строганные доски (25-45 мм толщиной), ОSB-панели или толстая фанера.

Монтаж происходит следующим образом. Сначала на балки приделывают черепные бруски с сечением 50х50 мм на которые настилают черновой пол*. Поверх чернового пола стелют последовательно слои паро и теплоизоляции, а уже после чистовой пол*. Такой метод используют когда монтируют цокольное перекрытие.

Монтаж междуэтажных перекрытий происходит несколько иначе. Крепятся черепные бруски, к которым снизу прикрепляют слой пароизоляции, а затем материал потолка для нижнего этажа. Далее, с внутренней стороны черепных брусков, между балками, укладывается шумо и теплоизоляционный материал. В роли такого материала может выступать минвата или керамзит.

После этого, поверх балок, укладывается еще один слой пароизоляции, а поверх него либо оструганные доски, либо плиты OSB или толстой фанеры.

В редких случаях, когда расстояние между балками большое, то прежде чем укладывать доски или плиты, перпендикулярно балкам сначала кладут лаги, располагая их ближе друг от друга, чем балки.

Монтаж мансардных и чердачных перекрытий примерно такой же, как и монтаж междуэтажных перекрытий. Во всех трех случаях толщина балки должна быть не менее 1/24 длины самой балки.

Поверхность пола, образовавшуюся в результате монтажа деревянного перекрытия, в зависимости от настилочного материала, покрывают финишным покрытием*. Если в качестве материала использовали оструганные доски, то оптимальным вариантом будет покрыть их лакокрасочными составами, а не укладывать поверх них что-либо.

Достоинства
Плюсами деревянного перекрытия являются:
Значительно небольшой вес деревянного перекрытия по сравнению с железобетонным, что снижает нагрузку на стены и фундамент конструкции здания.
Сравнительная простота и быстрота монтажа.
Монтаж деревянного перекрытия можно сделать своими силами.
Низкая стоимость такого перекрытия по сравнению с монолитным или железобетонным.

Недостатки
Существуют минусы деревянного перекрытия. К ним относятся:
Легкая воспламеняемость материала.
Регулярная обработка дерева перекрытия огнезащитными пропитками и лакокрасочными составами.
Зыбкость деревянных перекрытий.
Дерево нуждается в циркуляции воздуха.
Недолговечность.

Рекомендации
Делайте деревянные перекрытия там, где это необходимо, а не там, где Вам хочется.
Все деревянные элементы перекрытия должны располагаться от дымовых вентиляционных каналов на расстоянии минимум 250 мм.
Все дерево перекрытия необходимо обработать огне и биозащитными средствами.
Балки в местах соприкосновения с кирпичом или бетоном необходимо обработать защитными составами и обернуть рубероидом.
Не делайте расстояние между балками более 1000 мм.
Не превышайте ширину между опорами балки более чем 6 м.

Железобетонные перекрытия

Железобетонные перекрытия — перекрытия, обладающие надежностью, долговечностью, а также хорошей прочностью и огнеупорностью. Наверное, самым существенным недостатком этого вида перекрытий является его большой вес.

Железобетонные перекрытия условно можно разделить на монолитные железобетонные и сборные железобетонные плиты.

Монолитные железобетонные перекрытия

Монолитные железобетонные перекрытия представляют собой перекрытия, в которых в качестве основания используют каркас из арматуры залитый бетонной смесью.

Армирование перекрытия
Армирование междуэтажных перекрытий начинается с того, что арматуру приваривают к выпущенным из армпояся концам арматуры или проволоки катанки диаметром не менее 10 мм. Конечно, лучше сразу рассчитать и выпустить концы арматуры диаметром от 14 мм. При этом концы арматуры выпускаются так, чтобы впоследствии привариваемая арматура по всей поверхности образовала сетку с ячейками 200х200 мм.

Приваренную арматуру связывают или приваривают между собой в местах соединения. В конечном результате должна образоваться сетка.

Диаметр используемой арматуры просчитывают исходя из расчетных нагрузок. Для этих целей есть специальные таблицы, по которым можно просчитать, какую арматуру необходимо применять для перекрытий с теми или иными параметрами. Однако, из личного опыта скажу, лучше перестраховаться и взять арматуру большего диаметра, чем необходимо. Ведь все сейчас существующие таблицы и строительные нормы трактуются исходя из материала, качество которых приравнивается к качеству Советского Союза. Но все должны понимать, что качество нынешних материалов далеко от идеалов.

Как говаривал мой дед: «Лучше перестраховаться и спать спокойно, чем сэкономить и плохо спать. «

Так вот, заливая перекрытие с толщиной плиты до 150 мм, рекомендуется использовать арматуру диаметром не менее 14 мм, и с размерами ячейки сетки не более чем 200х200 мм. Если ширина пролета более 4,5 м, тогда арматуру лучше брать диаметром в 20 мм и более, а ячейки оставить такими же.

Еще один важный момент. Для армирования междуэтажных перекрытий желательно использовать цельные пруты арматуры. Если пролеты большие, тогда арматуру лучше сваривать между собой.

После того, как было выполнено армирование, можно приступать к монтажу опалубки.

Монтаж опалубки для перекрытия
Правильный монтаж опалубки — это залог качественного перекрытия.

Для опалубных работ можно использовать доски или щиты из досок, OSB-плиты или металлические листы. Доски, щиты или OSB-плиты лучше обернуть полиэтиленом и прикрепить его степлером, а металлические листы можно смазать маслом или отработкой. Это в дальнейшем обеспечит легкое отделение опалубки от бетона, и не даст материалу испортиться от влаги.

Подготовленную опалубку или материал для опалубки прикрепляем с помощью проволоки к арматурной сетке. Рекомендуется установка опалубки на всю поверхность заливаемого перекрытия.

На этом этапе стоит не забыть, что прикрепляемая опалубка должна быть подвешена на 30-50 мм ниже арматурного каркаса. Для этих целей между опалубкой и арматурой на расстоянии 1-1,2 м устанавливаются специальные фиксаторы или фрагменты кирпича одинаковых размеров. Эти фиксаторы необходимо устанавливать именно на пересечениях арматурных стержней.

Прикрепив всю опалубку и установив таким образом фиксаторы, проверяем, чтобы проволока была затянута хорошо, не давая провиса опалубки. Для подстраховки, установленную опалубку можно дополнительно подпереть снизу распорками. После данных действий можно переходить непосредственно к бетонированию перекрытия.

Бетонирование перекрытия
Для заливки перекрытия бетонной смесью необходимо сначала просчитать толщину будущего перекрытия. Согласно документации толщина плиты рассчитывается исходя из величины пролета, и берется в соотношении 1:30. Например, на ширину пролета размерами в 6 м, толщина перекрытия будет — 200 мм.

Толщину перекрытия можно определить, отмерив от опалубки кверху необходимые 200 мм, после чего с помощью водяного уровня сделать разметку по периметру стен, а затем выделить ее с помощью отбивки и синьки.

Определившись с толщиной и сделав нужную разметку, можно приступать к бетонированию. При этом весь процесс должен быть выполнен за один раз. Если за один раз забетонировать не получается, тогда в месте разрыва укладывается металлическая сетка из проволоки диаметром 2-3 мм с ячейкой 10х20 или 20х20 мм. Однако это крайний случай.

Во время укладки бетона, его нужно очень хорошо провибрировать, чтобы бетон заполнил все пустоты и улегся максимально плотно. От этого будет зависеть качество бетонируемого перекрытия.

Для вибрации можно использовать палку в виде черенка от лопаты, либо, по возможности специальные вибраторы. Для разравнивания бетона лучше использовать длинное правило, либо ровный, ошлифованный брус.

Залив таким образом всю поверхность перекрытия, оставляем ее на 28 суток до полного застывания и приобретения необходимой бетонной прочности. Можно, конечно снять опалубку и раньше, это зависит от температуры окружающей среды.

По истечении этого времени снимаем опалубку, убрав сначала опоры, а затем, перекусывая проволоку, снимаем опалубные щиты. Образовавшиеся неровности на нижней части перекрытия устраняются с помощью кирки.

Достоинства
Плюсами монолитного железобетонного перекрытия являются:
Возможность изготовить перекрытие различных форм и размеров.
Данные перекрытия обладают высокой несущей способностью.
У этих перекрытий отсутствуют прогибы, или в редких случаях они минимальные, незаметные для глаз.

Недостатки
Существуют минусы монолитного железобетонного перекрытия. К ним относятся:
Трудоемкость процесса.
Необходимый уход за перекрытием во время приобретения бетоном нужной проектной прочности.
Для заливки требуется минимум три человека.
Требуется специальный инвентарь, возможно и механизмы.
Высокая стоимость работ относительно деревянных перекрытий.
Необходимость покупать готовую бетонную смесь, либо приготавливать ее самому.

Рекомендации
Для армирования используйте арматуру не того диаметра, который Вам советуют, а на один — два размера толще.
Для связывания арматуры лучше применять специальную обвязочную проволоку.
В качестве опалубки лучше применять сбитые деревянные щиты толщиной от 25 мм, или металлические листы, которые снизу подпираются досками для более надежного крепления.
Деревянные части опалубки можно упаковать в полиэтиленовую пленку, а металлические — смазать маслом или отработкой. Это позволит не испортить строительный материал, да и проще будет отделить опалубку от раствора перекрытия.
Устанавливать опалубку лучше сразу на всю заливаемую поверхность.
Заливку перекрытия рекомендуется выполнить за один раз.
В жаркую погоду перекрытие необходимо поливать водой (не заливать) во избежание появления трещит, а в зимнее время — такому перекрытию необходим прогрев, а в бетонный раствор лучше добавить специальные противоморозные добавки.

Сборные железобетонные плиты

Заводские железобетонные плиты, пожалуй, самый распространенный строительный материал, используемый для перекрытии. Эти плиты имеют разные размеры и состоят из арматурного каркаса, сверху залитого бетоном. В большинстве случаев данные плиты пустотелые.

Суть монтажа перекрытий из ж/б плит сводится к нескольким пунктам:
Произвести замеры поверхности будущего перекрытия (длину и ширину).
Найти оптимальное решение по размерам плит, их расположению и количеству.
Найти компанию по производству, доставке и монтажу плит.
Заплатить за привезенный материал и монтаж изделия.

Вот собственно и все, что необходимо для монтажа перекрытия из заводских железобетонных плит.

Достоинства
Плюсы сборных железобетонных плит:
Высокие несущие способности плит, которые сразу после монтажа можно подвергать расчетным нагрузкам.
Данные перекрытия обладают высокой несущей способностью.
Отсутствие прогибов.
Высокая скорость монтажных работ.

Недостатки
Минусы сборного железобетонного перекрытия:
Необходимость наличия монолитного пояса в местах опирания плит на стены.
Невозможность монтажа своими силами.
Наличие квалифицированных монтажников.
Наличие специальной техники для доставки и монтажа плит.
Высокая себестоимость плит.
Денежные затраты на сами плиты, их доставку и монтаж.

Рекомендации
Делая перекрытие из заводских железобетонных плит посоветуйтесь с специалистами.
Укладывайте плиты перекрытия только на заранее созданный армпояс.
Не укладывайте ж/б плиты перекрытия на стены толщиной менее 200 мм.
Решив использовать сборные железобетонные плиты для перекрытия, найдите и обратитесь в компанию с толковыми специалистами.

Подводя итоги

Каждый вид перекрытия хорош для определенных конструкций. В ходе обзора выяснилось, что наиболее дешевыми и наименее трудоемкими по монтажу являются деревянные перекрытия. Однако такой вид перекрытий можно использовать не во всех видах сооружений, а только в деревянных строениях и традиционных частных домах. Перекрытие из дерева можно применять для любого из четырех видов перекрытий — цокольного, междуэтажного, мансардного и чердачного.

Монолитное железобетонное перекрытие можно использовать при строительстве строений практически любой конструкции, кроме деревянных сооружений. Такие перекрытия обходятся дороже, чем деревянные, требуют определенных материальных и физических затрат. Однако они более выносливые и имеют больше преимуществ, по сравнению с деревянными перекрытиями. В зависимости от вида сыпучих наполнителей в бетонной смеси, данное перекрытие может использоваться для всех видов перекрытий.

Сборные железобетонные плиты — самый простой, но самый дорогой вид перекрытия, который к тому же имеет ограничения по установке на некоторые виды конструкции (деревянные, с толщиной стен менее 200 мм). Устанавливаются в основном в качестве перекрытия между 0-м и 1-м этажом, а также между 1-м и 2-м этажами.

Цены / Заказать

Устройство перекрытий и пола Цена, руб Устройство несущего наката по балкам с установкой черепных брусков («черный пол»), м² 210 Укладка лаг по балкам, м. п. 100 Устройство покрытий дощатых: из шпунтованной доски толщиной 40 мм, м² 300 Устройство сплошного настила из строганных досок, м² 200 Утепление перекрытий минераловатными матами насухо, м³ 600 Укладка ходовых досок (для чердачного перекрытия), м² 125 Устройство покрытий полов из ламината, м² 200 Устройство покрытий полов из фанеры, м² 180 Устройство проемов и лестниц Цена, руб Установка блоков оконных в стенах деревянных, м² 1 000 Установка люков в перекрытиях площадью проема до 2 м², шт. 2 500 Установка блоков дверных в стенах деревянных, м² 1 500 Междуэтажная лестница из массива сосны с балясинами, финишной отделкой и установкой, п.г. 30 000 Устройство крылец временных, м² 1 000 Отделка Цена, руб Обшивка стен: досками обшивки (вагонкой), м² 300 Подшивка потолков черновыми досками, м² 100 Подшивка потолков: имитацией бруса, м² 300 Подшивка потолков: досками обшивки (вагонкой), м² 300 Облицовка стен сайдингом, м² 255 Устройство плинтусов деревянных потолочных, м. п. 120 Устройство плинтусов деревянных по полу, м.п. 100 Установка наличников, м.п. 100 Установка решетчатого ограждения террасы, м² 1 450 Установка балясин (ограждение террас, балконов), шт. 250 Установка перил (ограждение террас, балконов), м.п. 300 Наружная окраска стен, м² 240 Внутренняя окраска стен, м² 150 Внутренняя окраска потолков, м² 240 Зашивка торцов наличниками, м² 100 Облицовка цоколя имитацией под натуральный камень, м² 200 Окраска полов, м² 240 Шлифовка стен, м² 100 Разное Цена, руб Устройство лесов неинвентарных, м.п. 250 Сантехнические работы 50% от стоимости материалов Электромонтажные работы 50% от стоимости материалов

Фирмы

Строительная компания «Модуль Древ»

Строительная компания «Модуль Древ» занимается производством клееного профилированного бруса и профилированного бруса камерной сушки из массива. Проектированием и строительством домов из бруса, бань, беседок. Мы производим брус из высококачественной древесины лесов Архангельской области (ель, сосна), отвечая всем строительным стандартам и гарантируем, как производитель, 100%-ное качество реализуемой продукции. Срок от начала составления проекта до окончания отделочных работ от 3 месяцев.

Помимо сборки нашими опытными мобильными бригадами, в любой точке, по согласованию с заказчиком, — мы можем осуществить шеф-монтаж. А так же предоставить комплект технической документации, которая позволит Вам оптимально упростить сборку дома.

При собственном производстве бруса, индивидуальному подходу к каждому клиенту, высококвалифицированные сотрудники строительной компании «Модуль Древ» могут предложить широкий ассортимент деревянных домов, от небольшого дачного домика до эксклюзивного коттеджа.

ООО «Модуль Древ» приглашает все заинтересованные организации к долгосрочному и взаимовыгодному сотрудничеству. Стабильное положение компании на рынке, в сочетании с опытом и высоким профессионализмом сотрудников позволяет реализовывать любые Ваши пожелания. Наши преимущества это:

выгодные цены;
гарантия высокого качества;
стабильность работы;
работа с заказчиками по всей стране.
Качество нашей продукции гораздо выше цены!

Опыт участия в выставках у нас небольшой, но мы, честно сказать, к этому и не стремимся, так как хороший товар в рекламе не нуждается. Наши клиенты находят нас или через сайт, или по информации полученной от своих знакомых, друзей, которые уже успели стать нашими заказчиками.

Приглашаем к сотрудничеству строительные компании

В настоящее время мы определяется с выбором строительных компаний которые будут представлять нашу компанию в различных регионах России и за рубежом. Производственные мощности позволяют нам выпускать ежемесячно 600 м³ готовой продукции, при необходимости мы можем в течении трех месяцев увеличить их вдвое.

Для любой серьёзной строительной компании, в настоящее время, дорог каждый клиент. И мы хотели бы, что бы наша продукция была тем весомым аргументом, после которого «сомневающиеся» клиенты примут решение только в Вашу пользу.
Возможно вы та компания, которая сможет представлять нас в вашем регионе. Мы ждем  вас в наших офисах и заявку на сотрудничество.

В случае положительного решения вы сможете приобрести права представлять нашу компанию с хорошим дисконтом от наших розничных цен.

Предлагаем работу в нашей строительной компании

На постоянной основе нам требуются плотники, столяры, отделочники. Мы предлагаем полную занятость, сдельно-премиальную оплату и возможные командировки. Претендентам предстоит пройти испытательный срок. Подробности узнавайте по телефонам  (8182) 66-31-10, (8182) 29-58-99.
Сайт: http://www.moduldrev.ru/



Как сделать деревянные перекрытия в между этажами в частном доме

Возможность безопорного перекрытия больших площадей значительно расширяет архитектурные возможности при проектировании дома. Положительное решение балочного вопроса позволяет «играть» с объёмом комнат, устанавливать панорамные окна, строить большие залы. Но если перекрыть «деревом» расстояние в 3-4 метра не трудно, то, какие балки использовать на пролете 5 м и более – это уже сложный вопрос.

Деревянные балки перекрытия — размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

MaxinovaПользователь FORUMHOUSE

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина — 5 метров, сечение — 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555Пользователь FORUMHOUSE

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Leo060147Пользователь FORUMHOUSE

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

1. Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
2. Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра, который тоже весит далеко не один килограмм.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

• Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м — нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв. м.

• Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.

Как сделать деревянные перекрытия

Перед тем как приступать к работе, все деревянные элементы, пропитывают антисептиком. Для устройства перекрытия нам понадобятся:

• брус сечением 180х220 мм;
• гидробарьер;
• доска необрезная;
• мягкий утеплитель;
• доска обрезанная.

Выполнив кладку стен этажа под отметку потолка, можно приступать к раскладке балок. Деревянные лаги, имеющие сечение 180х220 мм, нужно укладывать с расстоянием между осями лаг 800–900 мм. Под опорную часть пиломатериала, укладывается гидроизоляция из рубероида.

После устройства крыши, выполняется следующий этап работ, который начинается с подшивки гидробарьера по низу балок. Гидробарьер (рулонный материал) натягивается и крепится к лагам при помощи скоб.

Далее, по гидробарьеру, подшивается черновой потолок. Необрезные доски толщиной 25 мм укладываются с минимальным расстоянием между собой (щели – до 30 мм). Крепление досок – гвоздями или шурупами.

Перед тем как подшить черновой потолок, следует между балками выполнить электрическую разводку. Все провода, должны быть в двойной изоляции и протянуты в специальной гофрированной трубе.

После подшивки потолка, между лагами выполняется утепление, которое также выполняет функцию звукоизоляции.

Утеплитель из жёстких минераловатных плит, а также пенополистирольных плит, применять не рекомендуется, так как они имеют низкие звукоизоляционные характеристики.

Черновой пол крепится к лагам и необходим в том случае, если в дальнейшем планируется монтаж напольного покрытия, требующий под собой основу. Это покрытие, из ламината, линолеума, паркета и ковролина.

Если предусмотрен пол из шпунтованной доски, то черновой пол под него не нужен, так как доски крепятся к брусу гвоздями или саморезами длиной 55 мм.

Пожалуйста, оцените статью, выбрав звездочку (6 голосов, оценка: 5,00 из 5)

Поделиться новостью в соцсетях

Похожие записи
• Особенности возведения дома из теплоблока: кладка теплоблоков
• Строительство частных домов и коттеджей под ключ
• Строительство индивидуального дома из пеноблоков: достоинства и основные этапы возведения

« Предыдущая запись

Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.

Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам (после расчёта), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.

Деревянная балка более 6 метров: тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 — перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta.

RoracottaПользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Технология производства и сферы применения

Для изготовления двутавровых балок, в соответствии со СНиП, используются хорошо просушенные брусья и ориентированно-стружечные плиты, называемые ОСБ или в латинской транскрипции OSB. Размеры сечения конструкции варьируются от 140 до 450 мм, выпускаются двутавры разной длины. Для изготовления применяется хвойное дерево, тщательно высушенное и отбракованное. Перекрытия по деревянным балкам получаются высокопрочные, сравнимые с железобетонными, и имеют длительный срок службы.

Балка опалубки перекрытий

Используются двутавры из дерева при проведении следующих работ:

• cооружение перекрытия по деревянным балкам цоколей и между этажами дома;
• строительство крыш — в стропильных системах;
• строительство мансард;
• сборка каркасного дома;
• настил пола.

Применение двутавровых деревянных балок перекрытия

Двутавровые деревянные балки имеют особое специальное сечение в виде буквы «Н», положенной на бок. Как правило, они производятся на современном импортном оборудовании с использованием высокотехнологичных процессов и материалов. Сухой и проклеенный брус используется для изготовления поясов — верхней и нижней плоскости балки. Для перемычки, называемой стойкой, используется, как было упомянуто выше, прессованная плита ОСБ. Пропитанная специальным клеем ОСБ основа придает балкам огнеупорность и водооталкиваемость, в соответствии со СНиП.

Балка в разрезе

Настил пола отлично проводится с использованием двутавровых балок, а изделия для сборки домовых каркасов имеют высокое качество и не деформируются за весь срок службы. Деревянные конструкции не подвержены коррозии, в отличие от металлических аналогов. Подбор изделий необходимой конфигурации и длины, как правило, происходит во время заказа двутавровых балок у производителя. Завод-изготовитель проверяет соответствие изделий сертификации, СНиП и заявленным размерам.

Балки перекрытия двутавровые

Как высчитать расстояние между двутавровыми балками

Если внимательно ознакомится с представленными выше таблицами, то становится понятно, что с увеличением длины пролёта, в первую очередь, необходимо делать увеличение высоты лаги, а не её ширины.

Leo060147Пользователь FORUMHOUSE

Менять жёсткость и прочность лаг в сторону увеличения можно, увеличив её высоту и сделав «полки». То есть – делается деревянная двутавровая балка.

Преимущества

Перекрытия по деревянным балкам, собранные из двутавров из-за своего небольшого веса не оказывают значительную нагрузку на опоры, при этом сами имеют высокую нагрузочную способность. Легкие и прочные деревянные изделия, в отличие от железобетонных, не требуют применения тяжелой грузоподъемной техники. Использовать их можно при любых климатических условиях. Конструкции, возведенные из деревянных двутавров, выдерживают сильные шквалистые ветра и сейсмические волны. Полностью отвечают СНиП. Настил пола, например, с их помощью делается намного быстрее, полы не пружинят и не скрипят.

Двутавровые балки перекрытия

Другие плюсы двутавровых балок:

• экологичные;
• огнеупорные;
• имеют длительный срок службы;
• повышенная прочность позволяет использовать на больших пролетах;
• отсутствие изменений геометрических параметров: скручивания, деформации, усыхания;
• полностью заменяет металлические элементы, обеспечивая ровный настил пола или перекрытие потолка;
• универсальное, многофункциональное использование;
• легкость и быстрота при монтаже;
• небольшой срок проведения работ, экономия за счет этого трудозатрат;
• возможность использования для настила пола без бетонной стяжки.

Деревянные двутавровые балки

Двутавровые деревянные балки без труда распиливаются, не требуя специальных пил. Уникальная прочность двутавров, тем не менее, позволяет проделывать необходимые отверстия, а конструкция удобна для прокладки внутренних коммуникаций.

Важно! Деревянное перекрытие из двутавров строго выдерживает заданные размеры, не поддаваясь воздействию природных осадков и перепадов температур в течение всего срока эксплуатации.

Стоимость балок невысока и зависит от их длины и высоты в сечении. Чтобы возвести чердачное перекрытие по деревянным балкам, лучше использовать деревянные двутавры, это обезопасит ваш дом от усадки, трещин и продлит срок его службы.

Деревянные балки перекрытия дома

Деревянные балки на перекрытия для большого пролета. Деревянные перекрытия Пролет 6 метров как сделать крепкие балки

Монтаж деревянных балок в перекрытиях домов не является редкостью. Их главное предназначение – это равномерное распределение нагрузки на стены и фундамент здания. Чтобы балочная конструкция выполняла свои функции, необходимо правильно подобрать материал для нее, провести расчеты длины и сечения.

Все балочные перекрытия из дерева делятся между собой по назначению и виду материала, из которого они изготовлены. По назначению они могут быть: межэтажными, чердачными, подвальными и цокольными. По виду материала балки могут быть изготовлены из цельной древесины или клееной.

деревянные перекрытия в доме из газобетона

Межэтажный пролет должен быть прочным и надежным. Во внутренний объем между потолком и полом укладываются звуко- и пароизоляционные наполнители. Потолочная часть зашивается необходимым материалом, сверху укладывается пол.

Чердачное перекрытие может устанавливаться как элемент крыши, являясь частью ее стропильной конструкции. Может быть установлено, как отдельный независимый элемент. С целью сохранения тепла, обязательно оборудуется паро- и теплоизоляцией.

Перекрытие подвала и цокольного этажа должно быть большой прочности и выдерживать высокую нагрузку. Эти пролеты оборудуются тепло и пароизоляцией, чтобы не допустить проникновение холода из подвала.

Балки отличаются между собой по видам, которые имеют свои преимущества и недостатки. Для изготовления цельных балок применяется древесина твердых пород. Существенным недостатком цельномассивных деревянных балок является ограничение по длине, которое не может превышать 5 метров.

Балки из клееной древесины объединяют высокую прочность и эстетику. Их применение существенно увеличивает предельную длину, которая может составлять до 20 метров. Учитывая то, что клееные перекрытия выглядят красиво, их зачастую не закрывают потолком и они служат элементом дизайна.

Они имеют еще несколько существенных преимуществ, к которым относятся:

• способность перекрыть большие пролеты;
• простота их установки;
• небольшая масса;
• большой период эксплуатации;
• высокий уровень пожарной безопасности;
• не поддаются деформации.

Деревянные части балок перекрытия могут иметь прямоугольное сечение, что характерно для бруса или доски, или же круглое, изготовленное из бревна.

Требования к деревянным балкам перекрытий

Монтаж деревянных балочных перекрытий влечет за собой ряд требований, которые необходимо учесть. Они состоят в следующем:

1. Балочные изделия должны быть изготовлены их хвойных пород дерева, которые обладают высоким запасом прочности. При этом, влажность древесины должна быть не более 14 процентов, иначе лаги под нагрузкой будут иметь большой прогиб.
2. Запрещается для изготовления балок применять древесину, подверженную грибковым заболеваниям или испорченную насекомыми.
3. Перед монтажом балочные элементы необходимо обработать антисептиком.
4. Чтобы потолок или пол не прогибался даже при нагрузке, необходимо выполнить строительный подъем. Потолок нижнего этажа получит в центре незначительный подъем, который при нагрузке станет ровным.
5. Если брусья планируется укладывать с большой частотой, то вместо них можно применить доски, которые необходимо устанавливать на ребра.

Порядок расчета деревянных балок

Перед тем, как проводить монтаж деревянного перекрытия, необходимо провести расчеты, в которых определить количество и размеры балок. Для этого необходимо:

• определить длину пролета, на которые они будут устанавливаться;
• рассчитать возможную нагрузку, которую они будут нести после монтажа;
• имея указанные данные, провести расчет сечения балок и шага, с которым они будут устанавливаться. Для этого используются специальные таблицы и программы.

Длина балок складывается из длины пролета, который необходимо перекрыть, и запаса балки, который будет вмонтирован в стену. Пролет можно узнать при помощи любого измерительного приспособления. Запас балок, который будет монтироваться в стену, зависит от материала, из которого стена изготовлена.

Важно!

Если здание построено из кирпича, то запас для балок из доски должен составлять не меньше 10 см и не меньше 15 см для балок, изготовленных из бруса. В деревянных строениях выполняются специальные пазы, глубиной от 7 см и больше, для укладывания балок. Если балки служат основой для стропил крыши, то их изготавливают на 4-6 см длиннее пролета.

Наиболее используемый пролет, который перекрывается балками составляет от 2.5 до 4 метров. Наибольшая длина балок, изготовленных из бруса или доски, не может превышать 6 метров. Если длина пролета превышает этот размер, то рекомендуется монтаж балок из клееного бруса. Помимо этого, для перекрытия пролетов, который больше 6 метров, можно установить деревянную ферму.

Нагрузка, которую несет деревянная балка, состоит из массы деталей пролета (балок, внутреннего наполнения, обшивки потолка и пола) и массы временных элементов (мебель, бытовая техника, присутствующие в помещении люди).

Точные расчеты несущей способности балок обычно выполняются специализированными организациями. При самостоятельном выполнении расчета применяется следующая система:

• чердачное перекрытие с подшивкой, в котором утеплителем является минеральная вата, несет постоянную собственную нагрузку 50 кг на квадратный метр. При такой нагрузке, согласно стандартам СНиП, нормативная нагрузка будет составлять 70 кг на квадратный метр при коэффициенте запаса прочности 1,3. Узнать общую нагрузку не составляет труда: 1,3х70+50=130 килограмм на квадратный метр;
• если в качестве утеплителя используется более тяжелый материал, чем вата, или в качестве подшивки применялись толстые доски, то нормативная нагрузка будет составлять 150 кг на квадратный метр. И общая нагрузка будет иметь другое значение: 150х1,3+50=245 кг на квадратный метр;
• если расчет проводится для мансардного помещения, то учитывается вес материала, из которого положен пол, и предметов, находящихся в мансарде. Нагрузка в этом случае будет составлять 350 кг на квадратный метр;
• в случае, когда балки выполняют функцию межэтажных пролетов, величина расчетной нагрузки составляет 400 кг на квадратный метр.

Расчет деревянных балок перекрытий

Определение сечения и шага деревянных балок

Рассчитав нагрузку и длину балок, можно определить их шаг и размеры сечения или диаметр.

Эти показатели взаимосвязаны и рассчитываются по установленным правилам:

1. Ширина и высота балок должна быть в пропорции 1:1. ,4. При этом, ширина балок должна находиться в диапазоне от 4 до 20 см, а высота от 10 до 30 см, с учетом толщины утеплительного материала. Бревна для перекрытий должны иметь диаметр в диапазоне от 11 до 30 см.
2. Шаг установки должен находиться в пределах от 30 до 120 см, с учетом утеплительного и подшивочного материалов, которое будет в межбалочном пространстве. Если строение каркасное, то шаг должен соответствовать дистанции между каркасами.
3. Определение сечения балок из дерева проводится по разработанным таблицам или с применением определенных программ. Проводя расчет сечений необходимо учитывать, что максимальный изгиб чердачных балок не должен превышать 1/200, а межэтажных 1/350.

Применение деревянных ферм, достоинства и недостатки

Фермы перекрытий, выполненные из дерева, выглядят, как два параллельно находящиеся друг над другом бревна или бруска, которые соединены между собой опорами, находящимися по отношению к этим бревнам или брускам под углом или вертикально. Основная задача, которую решают фермы – это перекрытие длинных пролетов, если монтаж дополнительных опорных стоек невозможен.

Для изготовления ферм применяются разработанные таблицы и программы, где учитываются тип соединений, шаг монтажа, сечение деталей конструкции и ее общие габариты. Зачастую, фермы изготавливаются промышленным способом с применением высокоточного оборудования. Наряду с этим, можно изготовить ферму своими руками.

Сравнивая деревянные балки и фермы перекрытий можно определить достоинства и недостатки, которыми обладают фермы. К преимуществам можно отнести:

• способность накрыть пролет значительного размера без дополнительных опорных стоек;
• незначительную массу, что влечет за собой небольшую нагрузку на несущие элементы здания;
• высокая прочность и неподатливость к прогибам, что влечет за собой длительную эксплуатацию подшивочного и напольного материалов;
• простота монтажа на любые несущие элементы здания, независимо от материала, из которого они изготовлены;
• возможность изменять ширину шага укладки фермы;
• возможность монтажа внутренних коммуникационных линий;
• прекрасная звуковая изоляция;
• красиво выполненные фермы можно не зашивать и использовать как элемент декора.

Кроме достоинств, фермы обладают некоторыми недостатками, к которым можно отнести следующие:

• за счет конструктивных особенностей, значительно увеличивается толщина межэтажных перекрытий;
• значительные трудозатраты при изготовлении фермы своими руками, необходимость наличия специального оборудования;
• высокая цена на готовую конструкцию.

Проектирование деревянной ферм

Компания Sminex собирается построить премиальный жилой комплекс общей площадью около 45 тыс. кв. м. на Красноказарменной набережной рядом с Лефортовским парком. Начало строительства запланировано на IV квартал 2020 года. В проекте премиум-класса будут предусмотрены разные форматы жилья, апартаменты, квартиры, пентхаусы и таунхаусы, а также трехуровневый подземный паркинг. Особенностью и преиму…

Инвестиции «САФМАР» в новый деловой кластер составят 500 млн.долларов

«САФМАР» инвестирует около 500 миллионов долларов в проект развития нового делового кластера, который реализуется на территориях, сопряженных со Сколково. Об этом сообщила в ходе 22-й Международной выставки коммерческой недвижимости и инвестиций Expo Real 2019 заместитель генерального директора по строительству и девелопменту Группы «Сафмар» Александра Волченко. Новый деловой кластер реализу…

Минвостокразвития заинтересовано в приходе крупных строительных компаний на Дальний Восток

Министр РФ по развитию Дальнего Востока Александр Козлов и глава ПАО «Группа компаний ПИК» Сергей Гордеев обсудили строительство новостроек на Дальнем Востоке. Строительная компания уже предметно рассматривает Приморский край, Сахалинскую область и Камчатский край. «Ипотека под 2% даст спрос на жильё на первичном рынке. С учетом того, что возможность получить льготную ипотеку будет у всех молод…

В октябре начинает работу MosBuild Академия

Образовательный онлайн-проект 2018 года имел грандиозный успех. Новый сезон стартует с курсов по архитектуре и световому дизайну В «учебном году» 2018—2019 состоялось 16 вебинаров, на которых выступили основатели архитектурных бюро, ведущие российские дизайнеры, главные редакторы авторитетных медиа, посвященных архитектуре. Спикерами были и бренд-амбассадоры выставки MosBuild Диана Балашо…

Новый терминал внутренних авиалиний международного аэропорта Хабаровск начнет работу с октября

В ходе рабочей поездки в Хабаровск заместитель Председателя Правительства РФ — полномочный представитель Президента РФ в ДФО Юрий Трутнев осмотрел новый терминал внутренних авиалиний международного аэропорта Хабаровска им. Г.И. Невельского, построенного при участии Фонда развития Дальнего Востока, и проинспектировал подготовку к переводу обслуживания пассажиров в новый аэровокзал. Вице-пр…

Минстрой пересмотрел норматив по площади земельных участков для строительства и реконструкции школ

В свод правил «Градостроительство. Планировка и застройка городских и сельских поселений» внесены изменения. Соответствующий приказ подписал Министр строительства и жилищно-коммунального хозяйства Российской Федерации Владимир Якушев. Изменения №1 в СП 42.13330.2016 «СНиП 2.07.01-89* «Градостроительство. Планировка и застройка городских и сельских поселений» внесены в рамках реализации нацпроек. ..

Таблица пролетов перекрытий

Таблица пролетов перекрытий каркасного дома помогает выбрать правильное сечение лаг пола, а значит избежать проблем в провисанием пола, скрипом и вибрацией при ходьбе. Наш доморощенный подход — взять балки побольше — экономически не оправдан. Доска стоит дешевле бруса, особенно большого сечения. Чаще всего длина пролетов перекрытий находится в пределах 3.5-4,5 метров и, соблюдая правильные сечение и шаг, можно установить надежное перекрытие.

Напомню, что лаги пола ставятся с определенным шагом, кратным длинной стороне плиты черновой обшивки, а именно 305 мм, 407 мм, 488 мм и 610 мм для плиты osb / фанеры размером 2240 х 1220 мм.

Для шага 305 мм (12″ OC)

Для шага 407 мм (16″ OC)

Для шага 488 мм (19.2″ OC)

Для шага 610 мм (24″ OC)

Откуда взялись данные в этих таблицах?

Как правильно работать с таблицами и что такое жилая и нежилая нагрузка?

Жилая — это все, что находится и перемещается по пространству перекрытия: люди, предметы. Нежилая нагрузка — это вес строительных элементов. Например, вес лаг пола и плит чернового пола.

Зависит от того, что будет расположено сверху: двуспальная кровать или обычный стул. Финишное покрытие пола может быть легкий ламинат, а может быть стяжка теплого пола с плиткой.

Обычно для жилых помещений общая нагрузка находится в диапазоне 200-250 кг на кв.м. Если планируете установить чугунную ванну, то смотрите на ее вес и добавляйте массу воды и себя любимого в ней.

Для какой породы дерева взяты эти значения?

Так как у нас на рынках не действует система качества и точного определения сортности пиломатериала, то в таблицах указаны значения для обычной ели и сосны II сорта по североамериканской классификации.

Фактические размеры сечения досок в американских таблицах меньше, чем европейские, что делать?

Это правда. Если американцы заявляют, что доска сечением 2″ x 6″, то это не 50.8 мм х 152.4 мм. По факту это 38. 1 мм х 139.7 мм. Уменьшение сечения доски происходит в результате сушки и строгания. На наших пилорамах, лесобазах и рынках тоже не мебельный магазин. Продавцы заявляют, что доска сечением 50 мм х 150 мм, но по факту она может быть 40-50 мм х 135-150 мм.

Дом и деревянные балки перекрытий

Деревянные балки перекрытий

Деревянные балки перекрытий дома часто являются наиболее экономичным вариантом. Деревянные балки легки в изготовлении и монтаже, имеют низкую теплопроводность по сравнению со стальными или железобетонными балками. Недостатки деревянных конструкций — более низкая механическая прочность, требующая больших сечений, низкая пожаростойкость и устойчивость к поражению микроорганизмами и термитами (если они водятся в вашей местности). Поэтому, дерево перекрытий требуется тщательно обрабатывать антисептиками и антипиренами, например ХМ-11 или ХМББ производства фирмы Антисептик (С-Петербург). Современные варианты деревянных балок перекрытий — это балки из клееного бруса (как с вертикальным расположением ламелей, так и с горизонтальным), двутавровые деревянные клееные балки (как полностью деревянные,так и комбинация OSB и дерева), дерево-металлические балки перекрытий (комбинация дерева и пространственных силовых элементов из металла) и пространственные деревянные балки, элементы которых скреплены металлозубчатыми пластинами.

Балки межэтажных перекрытий могут служить опорными балками для выступающих деревянных балконов.

Как рассчитать необходимое сечение традиционной деревянной балки перекрытий?

Оптимальный пролет для деревянных конструкций — 2,5- 4 метра. Лучшее сечение для дерева: прямоугольное с соотношением высоты к ширине 1,4:1. В стену балки заводят не менее чем на 12 см и гидроизолируют по кругу, кроме торца. Желательно закрепить балку анкером, заделанным в стену.

При выборе расчета сечения учитывают нагрузку собственного веса, которая для балок междуэтажных перекрытий, как правило, составляет 190-220 кг/м2, и нагрузку временную (эксплуатационную), её значение принимают равной 200 кг/м2. Балки перекрытия укладывают по короткому сечению пролёта. Шаг монтажа деревянных балок рекомендуется выбирать равным шагу установки стоек каркаса. Как пропускать коммунникации через балки: читайте о допустимых размерах и расположении вырезов и отверстий в балках перекрытий:

Для расчета минимального и оптимального сечения можно воспользоваться он лайн калькулятором Романова для деревянных балок перекрытий   Для деревянно-металлических балок перекрытий можно воспользоваться онлайн калькулятором ХТС балок.

Читайте как рассчитать толщину утеплителя в деревянном полу дома в вашем регионе.

Ниже приведены несколько таблиц, со значениями минимальных сечений деревянных балок для различных нагрузок и длин пролетов:

Таблица сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400кг/м2. — рекомендуется расчитывать именно на эту нагрузку

Таблица. Сечения деревянных балок перекрытия

пролёт (м)/ шаг установки (м)	2,0	2,5	3,0	4,0	4,5	5,0	6,0
0,6	75х100	75х150	75х200	100х200	100х200	125х200	150х225
1,0	75х150	100х150	100х175	125х200	150х200	150х225	175х250

Если вы не используете утеплитель или не планируете нагружать перекрытия (например, перекрытие необитаемого чердака), то можно использовать таблицу для меньших значений нагрузок деревянных балок перекрытий:

Таблица. Минимальные сечения деревянных балок перекрытия в зависимости от пролёта и нагрузки, при нагрузках от 150 до 350 кг/м2.

Нагрузки, кг/пог. м	Сечение балок при длине пролета, м
	3,0	3,5	4,0	4,5	5,0	5,5	6,0
150	50х140	50х160	60х180	80х180	80х200	100х200	100х220
200	50х160	50х180	70х180	70х200	100х200	120х220	140х220
250	60х160	60х180	70х200	100х200	120х200	140х220	160х220
350	70х160	70х180	80х200	100х220	120х220	160х220	200х220

Если вы используете вместо балок прямоугольного сечения круглые бревна, можно пользоваться следующей таблицей:

Таблица. Минимальный допустимый диаметр круглых бревен, используемых в качестве балок междуэтажных перекрытий в зависимости от пролета при нагрузке 400 кг на 1 м²

ШИРИНА ПРОЛЕТА, М	РАССТОЯНИЕ МЕЖДУ БРЕВНАМИ, М	ДИАМЕТР БРЕВЕН, СМ
2	1	13
	0,6	11
2,5	1	15
	0,6	13
3	1	17
	0,6	14
3,5	1	19
	0,6	16
4	1	21
	0,6	17
4,5	1	22
	0,6	19
5	1	24
	0,6	20
5,5	1	25
	0,6	21
6	1	27
	0,6	23
6,5	1	29
	0,6	25
7	1	31
	0,6	27
7,5	1	33
	0,6	29

Ознакомьтесь с преимуществами современной конструкции перекрытий пола.

Таблица. Максимальные пролеты балок перекрытий. Общие случаи

Вид	Сорт	Размер	Максимальный пролет, м
древе-сины		поперечного сечения балки, мм	при наличии горизонтальных связей у опор			при наличии перекрестных вертикальных связей			при наличии горизонтальных связей у опор и перекрестных вертикальных связей
			шаг балок, мм
			300	400	600	300	400	600	300	400	600
Древе-	2	38х89	1,86	1,72	1,58	1,99	1,81	1,58	1,99	1,81	1,58
сина		38х140	2,92	2,71	2,49	3,14	2,85	2,49	3,14	2,85	2,49
хвойных		38х184	3,54	3,36	3,20	3,81	3,58	3,27	3,99	3,72	3,27
пород		38х235	4,17	3,96	3,77	4,44	4,17	3,92	4,60	4,29	4,00
		38х286	4,75	4,52	4,30	5,01	4,71	4,42	5,17	4,82	4,49
Примечание — Пролеты, указанные в настоящей таблице, применимы лишь в случаях, когда временная равномерно распределенная нагрузка на перекрытия не превышает 2,4 кПа

Таблица. Максимальные пролеты балок чердачного перекрытия.  Неэксплуатируемый чердак.

		Размер поперечного	Максимальный пролет, м
Вид древесины	Сорт	сечения балки, мм	шаг балок, мм
			300	400	600
Древесина хвойных	2	38х89	3,11	2,83	2,47
пород		38х140	4,90	4,45	3,89
		38х184	6,44	5,85	5,11
		38х235	8,22	7,47	6,52
		38х286	10,00	9,09	7,94

Таблица. Максимальные пролеты балок перекрытий. Особые случаи

			Максимальный пролет, м
Вид		Размер попереч	Балки с потолками, прикрепленные к деревянной обрешетке						Балки с цементной
древе-сины	Сорт	ного сечения балки,	без перекрестных вертикальных связей			при наличии перекрестных вертикальных связей			стяжкой
		мм	шаг балок, мм
			300	400	600	300	400	600	300	400	600
Древе-	2	38х89	1,99	1,81	1,58	1,99	1,81	1,58	1,99	1,81	1,58
сина		38х140	3,14	2,85	2,49	3,14	2,85	2,49	3,14	2,85	2,49
хвойных		38х184	3,87	3,64	3,27	4,12	3,75	3,27	4,12	3,75	3,27
пород		38х235	4,55	4,28	3,91	4,99	4,75	4,18	5,27	4,79	4,13
		38х286	5,18	4,88	4,46	5,65	5,37	5,06	6,23	5,81	4,79
1 Пролеты, указанные в настоящей таблице, применимы лишь в случаях, когда временная равномерно распределенная нагрузка на перекрытия не превышает 2,4 кПа. 2 При наличии цементных стяжек по перекрытиям перекрестные вертикальные связи в пролетах балок перекрытия не предусматриваются



Стальные (металлические) двутавровые балки перекрытий

Двутавровая металлическая балка перекрытий обладает рядом неоспоримых преимуществ, только при одном недостатке — высокой стоимости. Металлической двутавровой балкой можно перекрыть большие пролеты со значительной нагрузкой, металлическая стальная балка негорюча и устойчива к биологическим воздействиям. Однако, металлическая балка может корродировать при отсутствии защитного покрытия и наличия в помещении агрессивных сред. При пожаре металлические балки «текут» и прогибаются — поэтому их необходимо закрывать теплоизоляционными еегорючими базальтовыми плитами.

Вес одного метра двутавровой балки можно посмотреть в таблице веса двутавровых балок

В большинстве случаев в самодеятельном строительстве при расчетах в вышеуказанной программе или других ей подобных, следует считать, что металлическая балка имеет шарнирные опоры (то есть концы не фиксированы жестко — например, так как в каркасной стальной конструкции). Нагрузку на перекрытие со стальными двутавровыми металлическими балками с учетом собственного веса следует расчитвать как 350(без стяжки) -500 (со стяжкой) кг/м 2

Шаг между двутавровыми металлическими балками рекомендуется делать равным 1 метру. В случае экономии возможно увеличение шага между металлическими балками до 1200 мм.

Таблица для выбора номера двутавровой металлической балки при различном шаге и длине прогонов

Общая нагрузка, кг/м2	Пролет 6 м. № двутавра при шаге, мм			Пролет 4 м. № двутавра при шаге, мм			Пролет 3 м. № двутавра при шаге, мм
	1000	1100	1200	1000	1100	1200	1000	1100	1200
300	16	16	16	10	12	12	10	10	10
400	20	20	20	12	12	12	10	10	10
	20	20	20	12	12	12	10	12	12



Железобетонные балки перекрытий

При устройстве железобетонных балок нужно использовать следующие правила (по Владимиру Романову):
1. Высота железобетонной балки должна быть не менее 1/20 длины проема. Делим длину проема на 20 и получаем минимальную высоту балки. Например при проеме в 4 м высота балки должна быть не менее 0,2 м.

2. Ширину балки расчитывают исходя из соотношения 5 к 7 (5 — ширина, 7 — высота).

3. Армировать балку следует минимум 4 прутками арматуры d12-14 (снизу можно толще) — по два сверху и снизу. Таблицы соотношения длины и массы арматуры различного сечения.

4. Бетонировать за один раз, без перерывов, чтобы ранее уложенная порция раствора не успела схватиться до укладки новой порции. С бетономешалкой бетонировать балки сподручнее, чем заказывать миксер. Миксер хорош для быстрой заливки больших объемов.

Таблица. Рекомендуемые размеры прямоугольных поперечных сечений балок

Ширина сечения.	Высота сечения, мм
мм	300	400	500	600	700	800	1000	1200	Далее кратно 300
150	+	+
200		+	+	+
300				+	+	+
400						+	+	+
500							+	+
Далее кратно 100								+	+

Теперь прочитайте про расчет стропильной системы и расчет фундамента.

For determining beam spans (distance a beam can span between supporting posts), consider the following concept. The more weight, or the longer the supported length of joist that a beam must carry, the shorter the span of the beam – for a particular size of beam.

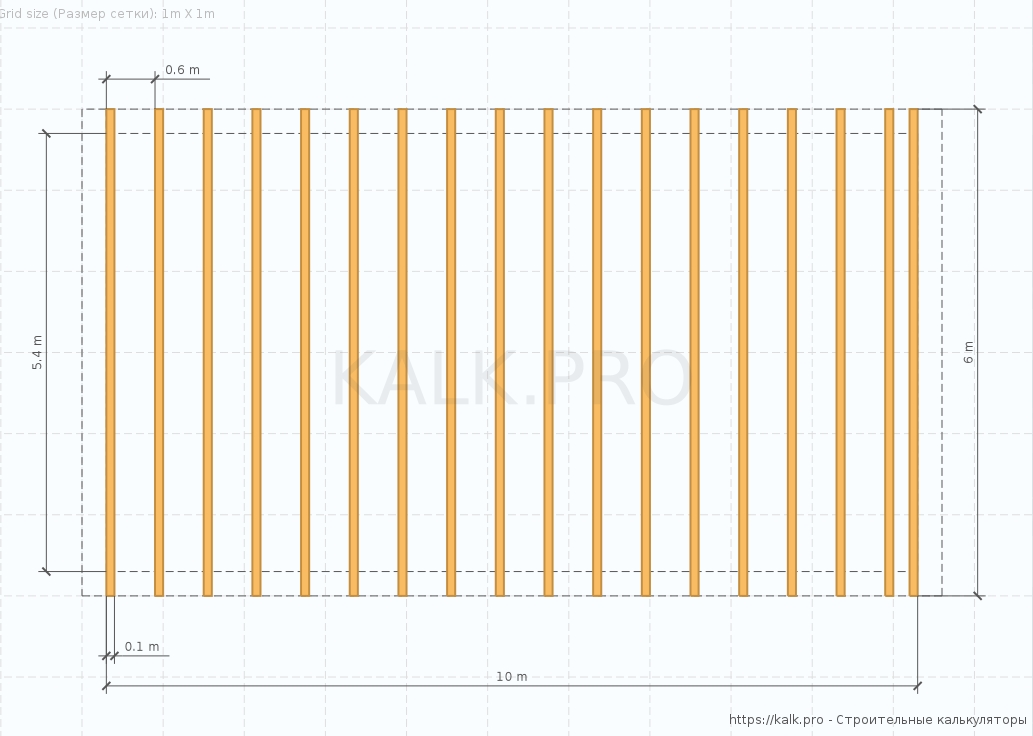

Как перекрыть пролет 6 метров. Калькулятор луча

Таблица пролетов пола

Таблица пролетов полов каркасного дома помогает правильно подобрать сечение лаг пола, а значит избежать проблем с провисанием пола, скрипом и вибрацией при ходьбе. Наш доморощенный подход — брать бревна большего размера — экономически не оправдан. Доска дешевле бруса, особенно большого сечения. Чаще всего длина пролетов перекрытий находится в пределах 3.5-4,5 метра и, соблюдая правильное сечение и шаг, можно установить надежное перекрытие.

Напомню, что лаги перекрытия укладываются с определенным шагом, который кратен длинной стороне плиты черновой обшивки, а именно 305 мм, 407 мм, 488 мм и 610 мм для плит осб/фанеры 2240 х 1220 мм.

Для шага 305 мм (12 «OC)

Для шага 407 мм (16 «OC)

Для шага 488 мм (19,2 «OC)

Для шага 610 мм (24 «OC)

Откуда данные в этих таблицах?

Как правильно работать с таблицами и что такое жилая и нежилая нагрузка?

Гостиная – это все, что находится и движется в перекрывающемся пространстве: люди, предметы.Нежилая нагрузка – это вес элементов здания. Например, вес бревенчатого пола и плит чернового пола.

Зависит от того, что будет располагаться сверху: двуспальная кровать или обычное кресло. Отделка пола может быть светлым ламинатом, а может быть и стяжка пола с подогревом с плиткой.

Обычно для жилых помещений общая нагрузка находится в пределах 200-250 кг на кв.м. Если вы планируете установить чугунную ванну, то смотрите на ее вес и добавляйте в нее много воды и себя.

Для каких пород древесины взяты эти значения?

Поскольку на наших рынках нет системы качества и точного определения сорта пиломатериалов, в таблицах приведены значения для ели обыкновенной и сосны II сорта по североамериканской классификации.

Реальные размеры сечения досок в американских столах меньше европейских, что делать?

Это правда.Если американцы говорят, что плата 2″х6″ не 50,8мм х 152,4мм. На самом деле это 38,1 мм х 139,7 мм. Уменьшение сечения доски происходит в результате сушки и строгания. На наших лесопилках, лесопилках и рынках тоже нет мебельного магазина. Продавцы говорят, что доска 50 мм х 150 мм, но на самом деле может быть и 40-50 мм х 135-150 мм.

Возможность безопорного перекрытия больших площадей значительно расширяет архитектурные возможности при проектировании дома. Положительное решение вопроса с балками позволяет «играть» с объемом комнат, устанавливать панорамные окна, строить большие холлы.Но если «деревом» перекрыть расстояние в 3-4 метра не составляет труда, то какие балки использовать на пролете в 5 м и более – уже сложный вопрос.

Деревянные балки перекрытия — размеры и нагрузки

Сделали деревянный пол в срубе, а пол трясется, провисает, появился эффект «батута»; хотим сделать деревянные балки перекрытия по 7 метров; нужно перекрыть помещение длиной 6, 8 метров, чтобы не опирать лаги на промежуточные опоры; какой должен быть брус перекрытия для пролета 6 метров дома из бруса; а если вы хотите сделать бесплатную верстку — такие вопросы часто задают форумчане.

Maxinova FORUMHOUSE пользователь

Мой дом примерно 10х10 метров. На потолок я «накинул» деревянных лаг, их длина — 5 метров, сечение — 200х50. Расстояние между лагами 60 см. В процессе эксплуатации пола выяснилось, что когда дети бегают в одной комнате, а вы стоите в другой, на полу возникает довольно сильная вибрация.

И такой случай далеко не единственный.

elena555 Пользователь FORUMHOUSE

Не могу понять какие нужны балки перекрытия.Мой дом 12х12 метров, 2-х этажный. Первый этаж из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм через каждые 80см. Лаги укладываются на двутавровую балку, которая опирается на столб, установленный посередине первого этажа. Когда я иду по второму этажу, я чувствую тряску.

Балки для длинных пролетов должны выдерживать большие нагрузки, поэтому для сооружения прочного и надежного деревянного перекрытия с большим пролетом их необходимо тщательно рассчитать. В первую очередь нужно понять, какую нагрузку может выдержать деревянное бревно того или иного сечения. А затем продумать, определив нагрузку на балки перекрытия, какое черновое и чистовое покрытие пола нужно будет сделать; как будет подшит потолок; будет ли этаж полноценным жилым помещением или нежилой мансардой над гаражом.

Leo060147 Пользователь FORUMHOUSE

1. Собственная нагрузка всех конструктивных элементов пола.Сюда входит вес балок, утеплителя, крепежа, пола, потолка и т. д.
2. Рабочая нагрузка. Сервисная нагрузка может быть постоянной или временной.

При расчете эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.п. Нагрузка временно увеличивается при приходе гостей, шумных торжествах, перестановке мебели, если ее отодвинуть от стен к центру комнаты.

Поэтому при расчете эксплуатационной нагрузки необходимо продумать все — вплоть до того, какую мебель вы планируете установить, и есть ли возможность в будущем установить спортивный тренажер, который к тому же весит не один килограмм .

Для нагрузки, действующей на деревянные балки перекрытий большой длины, принимают следующие значения (для чердачных и междуэтажных перекрытий):

• Мансардный этаж — 150 кг/кв.м. Где (согласно СНиП 2.01.07-85) с учетом запаса прочности — 50 кг/кв.м — нагрузка от собственного веса пола, а 100 кг/кв.м — нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и другие предметы обихода, то нагрузку принимают равной 250 кг/кв.м.

• Для межэтажных перекрытий и чердачных перекрытий общую нагрузку принимают из расчета 350-400 кг/кв.м.

Доски внахлест от 200 до 50 и другие рабочие размеры

Это балки на пролете 4 метра, разрешенные нормами.

Чаще всего при устройстве деревянных перекрытий применяют доски и брусья так называемых ходовых размеров: 50х150, 50х200, 100х150 и др. Такие брусы соответствуют нормам ( после расчета ), если планируется перекрыть проем не более чем на четыре метра.

Для перекрытия длиной 6 метров и более размеры 50х150, 50х200, 100х150 уже не подходят.

Брус деревянный свыше 6 метров : тонкости

Балка для пролета 6 метров и более не должна изготавливаться из бруса и досок ходовых размеров.

Следует помнить правило: прочность и жесткость пола в большей степени зависит от высоты балки и в меньшей степени от ее ширины.

На балку перекрытия действует распределенная и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируют не «встык», а с запасом прочности и допустимым прогибом. Это обеспечивает нормальную и безопасную эксплуатацию пола.

50х200 — перекрытие для проема 4 и 5 метров.

Для расчета нагрузки, которую выдержит пол, необходимо обладать соответствующими знаниями. Чтобы не вникать в формулы сопротивления (а при строительстве гаража это точно лишнее), рядовому застройщику достаточно воспользоваться онлайн-калькуляторами расчета деревянных однопролетных балок.

Leo060147 Пользователь FORUMHOUSE

Самострой чаще всего не является профессиональным дизайнером. Все, что он хочет знать, это какие балки нужно монтировать в перекрытие, чтобы оно отвечало основным требованиям по прочности и надежности. Именно это позволяют рассчитать онлайн-калькуляторы.

Эти калькуляторы просты в использовании. Чтобы произвести расчеты по требуемым значениям, достаточно ввести размеры лаг и длину пролета, которые они должны перекрывать.

Также для упрощения задачи вы можете воспользоваться готовыми таблицами, представленными гуру нашего форума с ником Роракотта .

Роракотта Пользователь FORUMHOUSE

Несколько вечеров я потратил на то, чтобы сделать таблицы, в которых разберется даже начинающий строитель:

Таблица 1. В ней представлены данные, отвечающие требованиям минимальной нагрузки на перекрытия второго этажа – 147кг/кв.м.

Примечание: поскольку таблицы составлены по американским стандартам, а размеры пиломатериалов за границей несколько отличаются от сечений, принятых в нашей стране, то в расчетах нужно использовать столбец, выделенный желтым цветом.

Таблица 2. Вот данные по средней нагрузке на перекрытия первого и второго этажей — 293 кг/кв.м.

Таблица 3. Вот данные для расчетной повышенной нагрузки 365 кг/кв.м.

Как рассчитать расстояние между двутаврами

Если внимательно прочитать представленные выше таблицы, то становится понятно, что при увеличении длины пролета в первую очередь необходимо увеличивать высоту бревна, а не его ширину.

Leo060147 Пользователь FORUMHOUSE

Можно изменить жесткость и прочность лаг в большую сторону, увеличив ее высоту и сделав «полки». То есть делается деревянный двутавр.

Самодельные деревянные клееные балки

Одним из решений перекрытия длинных пролетов является использование деревянных балок в перекрытиях. Рассмотрим пролет 6 метров – какие балки выдержат большую нагрузку.

По типу сечения длинномерная балка может быть:

• прямоугольный;
• Двутавр;
• коробчатая.

Среди самостроителей нет единого мнения, какое сечение лучше. Если не брать в расчет покупные изделия (сборные двутавры), то на первом месте стоит простота производства в «полевых условиях», без применения дорогостоящего оборудования и оснастки.

Просто дед пользователь FORUMHOUSE

Если посмотреть на сечение любого металлического двутавра, то можно увидеть, что в «полках» сосредоточено от 85% до 90% массы металла.На соединительную стенку приходится не более 10-15% металла. Делается это расчетным путем.

Какую доску использовать для балок

По прочности материалов: чем больше сечение «полок» и чем дальше они отстоят друг от друга по высоте, тем больше нагрузок выдержит двутавр. Для самостоятельного строителя оптимальной технологией изготовления двутавра является простая коробчатая конструкция, где верхняя и нижняя «полки» выполнены из уложенной плашмя доски.(50х150мм, а боковые стенки из фанеры толщиной 8-12мм и высотой от 350 до 400мм (определяется расчетом) и т. д.).

Фанера

прибивается к полкам или прикручивается саморезами (только не черными, на резку они не годятся) и надо садить на клей .

Если установить такой двутавр на шестиметровый пролет с шагом 60 см, то он выдержит большую нагрузку. Дополнительно можно установить двутавр на 6 метровый потолок с утеплителем.

Также по аналогичному принципу можно соединить две длинные доски, собрав их в «пакет», а затем поставить друг на друга на ребро (брать доски 150х50 или 200х50), в результате получится крестовина — сечение бруса будет 300х100 или 400х100 мм. Доски сажают на клей и стягивают шпильками или сажают на глухари/шканты. К боковым поверхностям такой балки также можно прикрутить или прибить фанеру, предварительно смазав ее клеем.

Также интересен опыт форумчанина под ником Тарас174, который решил самостоятельно изготовить клееный двутавр для перекрытия пролета 8 метров.

Для этого форумчанин купил листы ОСП толщиной 12 мм, разрезал их вдоль на пять равных частей. Потом купил доску 150х50 мм, длиной 8 метров. Фрезером типа «ласточкин хвост» выбрал посередине доски паз глубиной 12 мм и шириной 14 мм — так, чтобы получилась трапеция с расширением вниз. ОСП в пазах Тарас174 приклеил полиэфирной смолой (эпоксидной смолой), предварительно «пристрелив» степлером полосу стеклотекстолита шириной 5 мм до торца плиты.Это, по словам форумчанина, укрепило бы конструкцию. Для ускорения высыхания место склейки нагревали грелкой.

Taras174 Пользователь FORUMHOUSE

На первом луче я тренировался «вводить руку». Вторую сделал за 1 рабочий день. В стоимость с учетом всех материалов включаю цельную доску 8 метров, стоимость бруса 2000 руб. за 1 шт.

Несмотря на положительный опыт, такой «скваттер» не избежал нескольких критических замечаний, высказанных нашими экспертами.А именно.

назначается после выполнения ряда требований. Так снятие элементов боковой опалубки, не несущих нагрузки от веса конструкций, допускается только после достижения бетоном прочности, обеспечивающей сохранность поверхности и кромок углов.
Более жесткие требования предъявляются к снятию несущей опалубки железобетонных конструкций, которую допускается снимать только после достижения бетоном расчетного значения прочности:

• элементы несущих конструкций с пролетом до 2 м — 50%;


• несущие конструкции из балок, ригелей, ригелей, плит и сводов пролетом 2-6 м — не менее 70 %;


• несущие конструкции пролетом более 6 м — не менее 80 %;


• несущие конструкции, усиленные несущими сварными каркасами — не менее 25 %.

Грубо можно предположить, что через 3 суток бетон на портландцементе наберет прочность около 30%, через 7 суток — около 60% и через 14 суток — около 80% по отношению к 28-суточной прочности. Однако твердение бетона продолжается и после наступления 28-дневного возраста. Так к 90 суткам твердения бетон может набрать дополнительно 30-35% прочности.
Стандартные условия твердения бетона: температура 20 ± 5ºC и влажность воздуха выше
90%. Следует иметь в виду, что на практике, как правило, реальные условия не соответствуют общепринятым нормам, а процесс твердения бетона либо замедляется, либо ускоряется.Например, при температуре 10ºС через 7 дней бетон наберет прочность 40-50%, а при 5ºС — только 30-35%. В случае твердения при температуре 30-35ºС бетон через 3 дня наберет 45% прочности. При отрицательных температурах бетон без специальных добавок вообще не набирает прочности. Поэтому решение о распалубке и нагружении конструкции следует принимать после проведения испытаний бетона на прочность.
Сроки достижения бетоном заданной прочности устанавливаются строительной лабораторией по результатам испытаний контрольных образцов или методами неразрушающего контроля.На объектах с общим объемом работ менее 50 м 3 , получающих товарный бетон от заводов или установок, расположенных на расстоянии не более 20 км, допускается проводить оценку прочности бетона по данным лаборатории изготовителя бетона. бетонной смеси без изготовления контрольных проб на месте укладки. Однако эта инструкция не распространяется на ответственные парные и тонкостенные конструкции: балки, колонны, плиты перекрытий, а также на монолитные стыки сборных конструкций.
Конечно, при строительстве загородных жилых домов замеры прочности бетона обычно не проводят, так как большинство строительных компаний, работающих в сфере частного домостроения, просто не имеют строительных лабораторий. Поэтому в этом случае придется ориентироваться на данные лаборатории производителя бетонной смеси. Кроме того, вы можете самостоятельно провести испытание на прочность бетона. Для этого нужно взять металлический шарик диаметром не менее 20 мм и бросить его с такой же высоты на бетонную поверхность: контрольно-испытательная.По высоте отскока мяча можно будет, сразу оговорюсь — с большой натяжкой определить, достигла ли прочность бетона требуемой величины.
Полную расчетную нагрузку в распалубочной железобетонной конструкции можно допускать только после того, как бетон наберет расчетную прочность.
Металлическая балка перекрытия в виде двутавра имеет ряд неоспоримых преимуществ. Так металлическая двутавровая балка может перекрывать большие пролеты со значительной нагрузкой. Кроме того, металлический стальной брус абсолютно негорюч и устойчив к биологическим воздействиям.Однако металлическая балка может подвергаться коррозии при воздействии агрессивной среды, поэтому на нее необходимо наносить защитное покрытие.
В большинстве случаев в частном домостроении металлическая балка имеет шарнирные опоры — ее концы не закреплены жестко, например, как в каркасной металлоконструкции. Нагрузку на перекрытие стальными двутаврами с учетом собственного веса следует рассчитывать без стяжки в размере 350 кг/м 2 и 500 кг/м 2 со стяжкой.
Расстояние между двутаврами рекомендуется делать равным 1000 мм, однако в целях экономии расстояние между металлическими балками можно увеличить до 1200 мм.
В таблице ниже показан выбор количества двутавровой металлической балки при различном шаге и длине прогонов.

Пролет 3 м			Пролет4 м			Пролет 6 м
№ двутавра на шаге			№ двутавра на шаге			№ двутавра на шаге

Как видно из таблицы, при общей нагрузке 500 кг/м 2 и длине пролета 6 м следует выбирать более высокий двутавр, а шаг установки балок выбирать меньший.

Добавлено: 2012-05-26 08:21

Обсуждение на форуме:

Заливали перекрытие между первым и вторым этажами по двутавровой балке №12 пролетом 6 метров с отводом 1 метр от несущей стены первого этажа. Расстояние между двутаврами 2 метра, снизу между ними из арматурной сетки №12 соединяется ячейка 20 поверх сетки №5 ячейка 10см. Вопрос: через сколько дней можно снимать опалубку и через сколько дней можно класть стены, в том числе и на выпуске?

Таблицы пролетов балок перекрытий | Калькулятор

Часть 3 проекта жилого дома

На этой странице мы объясним, как читать и проектировать с помощью таблиц пролетов балок перекрытий.Вы найдете калькулятор пролета балки внизу этой страницы. На этом сайте также есть информация о том, как научиться читать таблицы балок и калькулятор балок.

Если вы только начинаете, вы можете перейти на страницу балок, так как мы расширим пример проекта дома, представленный там. Или даже вернитесь к странице проектирования жилых домов, которая объясняет базовую структуру дома.

Или посмотрите карту сайта с учебным пособием «Создай собственный дом».

Использование таблиц пролетов балок перекрытия

Продолжая часть 2: Таблицы пролетов деревянных балок для проектирования жилых домов, мы как раз собирались расширить наш примерный дом.Как только мы превысим допустимые пролеты для балок пола (как показано в таблицах пролетов балок пола), нам понадобится какая-то опора под этими балками пола.

Эта опора может иметь форму несущей стены. Стена может быть конструкционной бетонной или бетонной стеной подходящего размера или стеной с деревянным каркасом. Мы обсудим эти возможности позже. На данный момент мы рассмотрим поддержку балок перекрытия с помощью балки перекрытия.

Самый широкий пролет в таблице пролетов балок перекрытия в Части 2 этого учебного модуля показал, что балки перекрытия могут иметь пролет 17 футов 2 дюйма, если они имеют размер 2 X 12 с шагом 12 дюймов o.в. (по центру). Давайте расширим наш дом за пределы пролета 17 футов 2 дюйма до ширины 24 фута. Таким образом, размеры дома теперь будут 24 фута X 13 футов.

Можно было бы по-прежнему обрамлять пол таким же образом, как указано выше, но просто спустить балки пола в противоположном направлении (нужно использовать пиломатериалы размером 13 футов), но в нашем примере мы сохраним балки пола. бегут в том же направлении. Теперь на высоте 24 фута мы находимся за пределами возможностей нашего стола в нашем предыдущем примере. Таким образом, нам придется разместить деревянные балки пола (или, аналогично, деревянные потолочные балки) по ширине дома, чтобы поддерживать балки пола.На фото ниже показан план того, как это будет выглядеть.

Балки пола по-прежнему имеют длину 12 футов, но теперь вы можете видеть балку перекрытия, проходящую горизонтально через середину дома (поддерживаемую нижней бетонной стеной фундамента). На рисунке ниже показано, как будет выглядеть каркас этого пола в трехмерной перспективе.

Теперь вопрос в том, насколько большой должна быть центральная балка пола? Опять же, нет необходимости выполнять сложные расчеты деревянных балок, достаточно просто найти ответ в таблице пролетов балок. Существует множество таблиц пролетов балок для всех видов пиломатериалов, а также для количества этажей, которые в конечном итоге поддерживаются этой балкой. В приведенной ниже таблице показана выдержка из таблицы максимального пролета сборных балок перекрытий из дугласовой пихты для поддержки не более одного этажа. Есть несколько таблиц пролетов балок для всех пород дерева.

Образец таблицы пролетов балок пола

Эта таблица является просто образцом и может быть недействительна для вашего региона.

В этой выдержке из таблицы пролетов показаны два возможных размера сборных балок перекрытий (2 X 10 и 2 X 12).Полная таблица показывает больше размеров пиломатериалов. Он также показывает максимальное расстояние, которое может охватывать балка для различного количества таких кусков пиломатериала, собранных вместе (это обозначается как 3-слойный, 4-слойный и 5-слойный). 3-слойная с 2 X 10 будет означать, что три 2 X 10 соединены вместе бок о бок, их широкие части идут параллельно друг другу.

Поддерживаемая длина, показанная вдоль самой левой стороны таблицы, представляет собой общую длину балок перекрытия, которые должны поддерживаться с обеих сторон балки перекрытия, деленную на два.В нашем примере дом имеет ширину 24 фута, поэтому для дома потребуется общая ширина балок 24 фута. Деление на два дает нам 12 футов поддерживаемой длины. Таким образом, мы прочитаем по строке таблицы 12 футов поддерживаемой длины.

Поскольку дом имеет длину 13 футов, мы ищем запись в таблице для сборной балки перекрытия, длина которой может составлять 13 футов. Нам также, вероятно, понадобится наименьшая сборная балка, которая будет соответствовать этому требованию, поскольку она будет наименее дорогой. Посмотрите в таблице вдоль ряда 12 футов поддерживаемой длины.Вы увидите, что 4-слойная балка 2 X 12 может охватывать максимум 13 футов, поддерживая 12-футовые балки с обеих сторон.

Где найти столы

Лучшее место для подбора столов Span — это ваш местный склад пиломатериалов, так как там есть все столы, которые используются в вашем регионе.

Переход от расчетов балок к опорам балок

Итак, теперь у нас есть балки перекрытия подходящего размера и балка перекрытия подходящего размера для нашего дома размером 24 х 13 футов. Наша балка перекрытия может охватывать максимум 13 футов.В приведенной выше таблице самый широкий пролет балки перекрытия для 12 футов поддерживаемых балок перекрытия составляет 14 футов 7 дюймов (при использовании 5-слойного 2 X 12). Что, если нам нужно больше пролета?

Допустим, наш дом имеет размеры 24 х 26 футов. Теперь нам нужно будет поддержать эту центральную балку пола стойками. Как правило, в подвалах эти столбы представляют собой конструкционную сталь, бетон или сборные деревянные столбы, сделанные из кусков пиломатериалов стандартных размеров (2 «bys»), сбитых вместе гвоздями бок о бок.

Конструкционная сталь обычно используется в подвалах, поскольку они регулируются по высоте, чтобы компенсировать любое движение грунта или осадку здания после установки.

Каркас пола нашего дома размером 24 х 26 футов, балки и стойки теперь будут выглядеть так, как показано на рисунке ниже. На приведенном ниже изображении не видно, что балка перекрытия также поддерживается на своих концах внешними несущими стенами подвала.

Если используются сборные деревянные стойки, ширина стойки должна быть равна ширине балки, которую она поддерживает. В приведенном выше примере мы используем 4-слойный брус 2 X 12. 2 дюйма X 12 дюймов — это необработанный размер пиломатериала до того, как он будет пропущен через строгальный станок на лесопилке.После того, как он пройдет через рубанок, он будет 1-1/2″ X 11-1/4″ (так что да, 2 X 12 не измеряет 2″ X 12″). Это означает, что наш 4-слойный материал 2 X 12 будет иметь ширину 4 X 1-1/2 дюйма или 6 дюймов. Следовательно, столб для поддержки этой сборной балки пола должен иметь размеры 6 на 6 дюймов. Для создания таких столбов производители обычно скрепляют несколько кусков пиломатериала. Деревянная колонна прибита к балке перекрытия наверху и стоит на бетонной подушке у ее основания.

Как правило, деревянные колонны располагаются через каждые 8-10 футов в зависимости от прочности балки перекрытия над ней и нагрузки на эту балку. В ваших местных строительных нормах может быть указан размер, необходимый для таких столбов. Или вам может понадобиться, чтобы такие посты были рассчитаны инженером-строителем. Ваш строительный инспектор отметит любые столбы, балки или перекрытия на ваших строительных чертежах, которые должны иметь печать инженера. В общем, если вы остаетесь в пределах ваших таблиц пролетов балок и таблиц пролетов балок перекрытия, вам не нужно, чтобы расчеты балок выполнялись инженером-строителем.

Фотографии балок перекрытий, балок перекрытий и стоек смотрите в разделе каркаса дома в нашем блоге о домостроении.

Для получения дополнительной информации о сборных деревянных балках пола или деревянных потолочных балках см. статью Fine Home Building о сборных балках.

Следующий раздел руководства — Каркас крыши

Теперь пришло время перейти к:

Часть 4: Каркас стропил крыши учебного пособия по проектированию жилых домов.

Калькулятор пролета балки

Чтобы использовать приведенный ниже калькулятор пролета балки, сначала выберите количество этажей, которое будет поддерживать балка перекрытия, из раскрывающегося списка.

Затем с помощью кнопок выберите поддерживаемую длину балки. (Вспомните из нашего обсуждения выше, что поддерживаемая длина балки — это длина балок перекрытия, которые она будет поддерживать по обе стороны от балки, деленная на два. Например, для дома шириной 24 фута с центральной балкой перекрытия, общая поддерживаемая длина балки пола составляет 24 фута. Затем вы делите это на два, чтобы получить поддерживаемую длину 12 футов. Это число, которое вы будете использовать для поддерживаемой длины.)

Значения, отображаемые в результирующей таблице, будут показывать девять возможных максимальных пролетов балки для выбранной поддерживаемой длины. Эти девять пролетов балок предназначены для сборных балок, состоящих из пиломатериалов размерами 2X8, 2X10 или 2X12, сбитых гвоздями в виде 3-х, 4-х или 5-слойных балок. Например, трехслойная балка 2X8 будет состоять из трех балок 2X8, скрепленных гвоздями рядом друг с другом. Для получения помощи в понимании результатов в калькуляторе прочитайте раздел выше о том, как читать таблицы пролетов балок.

1. Выберите количество этажей, поддерживаемых балкой

2.Используйте кнопки ниже, чтобы выбрать поддерживаемую длину балок перекрытия в футах (или метрах в скобках) для балки

Если вы используете очень маленький экран или смартфон, поверните устройство в альбомную ориентацию, чтобы использовать калькулятор ниже.

Дугласова пихта или лиственница (сорта № 1 и № 2) Максимальный размах балки в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Болиголов и пихта (No. 1 и № 2) Максимальный размах балки в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Ель, сосна или пихта (№1 и № 2) Максимальный размах балки в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Северные виды (№1 и № 2) Максимальный размах балки в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Если у вас очень маленький экран или смартфон, поверните устройство в альбомную ориентацию, чтобы воспользоваться калькулятором ниже.

Дугласова пихта или лиственница (сорта № 1 и № 2) Максимальный размах балки в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Болиголов и пихта (No.1 и № 2) Максимальный размах балки в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Ель, сосна или пихта (№1 и № 2) Максимальный размах балки в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Северные виды (№1 и № 2) Максимальный размах балки в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184)			2 х 10 (38 х 235)			2 х 12 (38 х 286)
3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный	3-слойный	4-слойный	5-слойный

Данные взяты из Таблиц строительства деревянных каркасных домов CMHC
Примечания:
1. Эта таблица предназначена только для жилищного строительства и предназначена только для целей первоначальной оценки. Вы должны свериться с местными таблицами пролетов балок, чтобы убедиться, что размер балки соответствует вашему региону.
2. Возможные поддерживаемые длины указаны с шагом в два фута (600 мм). Для получения более точных значений длины вам необходимо обратиться к таблицам пролетов.

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные интернет-копии будут обнаружены Copyscape.

Балка какого размера мне нужна для пролета 6 метров? – Первый законкомик.ком

Балка какого размера мне нужна для пролета 6 метров?

Если исходить из эмпирического правила, глубина балки равна длине пролета/10, т.е. для пролета 6 метров глубина балки должна быть 600 мм или 2 фута. Это правило большого пальца.

Какого размера должны быть балки крыши?

Уклон крыши от 30 до 45 градусов, класс прочности C24

Размер прогонов в мм	Максимальный пролет в свету 1,5 м	Максимальный пролет в свету 1,8 м
225 х 63	3. 60	3,38
175 х 72	2,94	2,76
200 х 72	3,36	3,15
225 х 72	3,77	3,15

Какой длины может быть пролет кровельной балки?

Макс. Живая нагрузка 20 фунтов/фут2 (956 Н/м2)

Максимальный пролет (футы – дюймы)
Номинальный размер (дюймы)	Расстояние между стропилами, от центра до центра, OC (дюймы)	Пиломатериал сорт
2 х 10	12	27 футов – 6 дюймов
16	25′
24	20 футов – 9 дюймов

Какой размер бруса мне нужен для пролета 3м?

Например, для пролета в свету 3 метра фактически потребуется 3 деревянных элемента.3 метра в длину. Это будет 100-150 мм древесины на каждом конце, опирающейся на какую-либо опору: это может быть стена из кирпича или блока, или, может быть, деревянная рама, или это может быть подвесная балка.

Насколько большой должна быть опорная балка крыши?

Таким образом, для пролета 5,7 м над НПВХ потребуется установка опорной конструкции, чтобы оставшиеся 3,4-метровые балки крыши имели что-то, кроме НПВХ, поддерживающее их. Должен ли это быть RSJ или пара деревянных брусков 47 x 170, скрепленных вместе болтами, будет в порядке, насколько это касается строительных норм?

Насколько велика балка крыши с прозрачным пролетом?

РАЗМЕР БАЛОК (мм) БАЛКА С16 В ПРОСТРАНСТВЕ (М) БАЛКА C24 В ПРОСТРАНСТВЕ (М) 47 X 95 47 X 120 47 X 145 47 X 170 47 X 195 47 X 220 1.77 2,40 2,89 3,38 3,87 4,36 2,04 2,75 3,47 4,20 4,93 5,66 БАЛКИ ПОЛА БАЛКИ ПЛОСКОЙ КРЫШИ Допущения на расстоянии 400 мм от центра – Поддерживающая постоянная нагрузка (исключая собственный вес балок) до 50 кг/м2.

Как рассчитать пролет балки?

Используйте приведенные ниже таблицы пролетов, чтобы определить допустимую длину балок и стропил в зависимости от размеров и стандартных расчетных нагрузок. Вы также можете использовать калькулятор деревянных балок с веб-сайта Американского совета по дереву, чтобы определить максимальную длину стропил и балок.

Насколько большим должен быть пролет деревянной крыши плоской крыши?

Если вы склеите и прикрутите слой сверху и снизу, чтобы создать торсионную коробку, вы значительно увеличите прочность, но я не могу дать вам цифры, это для вас или клиента? LB, таблицы пролетов Trada предлагают размеры 170 мм x 38 мм для пролета 3,6 м (7″ на 1,3/4″) с межосевым расстоянием 400 мм. Хорошее предложение от чиппи, но ему нужны расчеты, чтобы до н.э. быть довольным им.

Каков максимальный пролет балки крыши?

В таблицах ниже приведены максимальные пролеты стропил и балок.Фигурки выполнены из качественных материалов. Для младших классов пролеты должны быть короче. Имейте в виду, что это максимальные значения — другими словами, небольшое сокращение пролетов приведет к более прочной конструкции. Узнайте, какие нагрузки должны нести ваши накладные расходы, а затем определите размеры стропил.

Можете ли вы получить бревна длиной 6,6 м?

Обычно у большинства торговцев лесом нет в наличии бревен длиной 6,6 м. Как правило, они изготавливаются по специальному заказу, поэтому вам придется иметь перекрывающиеся стыки.Мне предстоит очень тяжелый подъем и положение. У меня возникло бы искушение сделать свои собственные двутавровые балки/коробчатые балки из более дешевой древесины и OSB/Ply.

Насколько велика балка плоской крыши из стеклопластика?

Итак, мы планируем установить плоскую крышу из стеклопластика на здание, показанное на рисунке. Он будет построен из бруса 47 x 170 с шагом 400 мм, каждый длиной 3,4 м. Очевидно, что один конец опирается на заднюю стену длиной 7,6 м (пустотный блок), а другой конец будет опираться на переднюю стену длиной 1,9 м (пустотный блок).

Какой должна быть глубина луча и размер колонны для 6 метров?

Если исходить из эмпирического правила, глубина балки равна длине пролета/10, т.е. для пролета 6 метров глубина балки должна быть 600 мм или 2 фута. Это правило большого пальца. Фактическая ситуация может варьироваться на месте в зависимости от условий загрузки. Первоначальный ответ: Какой должна быть высота балки и размер колонны для 6-метрового пролета между колоннами?

Полевое руководство

по распространенным ошибкам кадрирования

Примечание. Эта статья была впервые опубликована в 1991 году, до того, как использование инженерных пиломатериалов стало обычным явлением.В этой статье не рассматриваются все детали, характерные для инженерных деревянных систем, но многие принципы остаются прежними, и многие из тех же ошибок все еще совершаются.

За последние 17 лет, сначала в качестве строителя, а затем в качестве представителя Western Wood Products Association, я много путешествовал, разговаривая со строителями и должностными лицами норм и правил, чтобы узнать, как выполняется каркас по всей стране. Хотя я обнаружил региональные различия, я также обнаружил несколько серьезных проблем с фреймами, которые имеют тенденцию возникать везде, снова и снова.

Все эти проблемы решаются типовыми строительными нормами. Данная проблема может возникнуть из-за того, что строитель не знает лучше, или из-за того, что строители уделяют больше внимания другим строительным потребностям. В любом случае, эти дефекты кадрирования не только вызывают проблемы у чиновников, занимающихся кодированием, но и вызывают большие и малые проблемы в будущем.

Вот некоторые из наиболее распространенных ошибок кадрирования, с которыми я сталкиваюсь, а также одобренные кодом структурно обоснованные решения.

Прерванные балки должны быть убраны, чтобы передать их нагрузку на соседние балки.Если длина перемычки превышает 4 фута, ее необходимо удвоить, а нагрузку перенести на двойные балки.

Каркасные проемы, вырезанные в полах

Распространенная проблема возникает с полами, когда подложки прорезают балки, чтобы освободить место для водопроводных труб, воздуховодов ОВКВ или других механических элементов. Нагрузки, поддерживаемые этими обрезанными балками, должны быть надлежащим образом переданы другим балкам. Вы можете сделать это, используя поперечные балки, прибитые гвоздями поперек обрезанных концов прерванных балок, чтобы нести нагрузку на соседние триммерные балки.Там, где перемычка должна охватывать пространство шириной менее 4 футов, подойдет одиночная перемычка, прибитая гвоздями к балкам триммера.

Все усложняется, если длина заголовка превышает 4 фута. В этом случае балки перемычки и триммера должны быть удвоены. Сдвоенные триммерные балки должны быть правильно прибиты друг к другу (с парами 16-пенсовых гвоздей через каждые 16 дюймов), чтобы они действовали как балки. Балки перемычки должны быть надлежащим образом закреплены на триммерах. Концевые гвозди подойдут для пролетов до 6 футов; кроме того, используйте вешалки.Любые хвостовые балки длиной более 12 футов также должны быть подвешены.

Когда вы делаете каркас пола, сверьтесь с чертежами, чтобы увидеть, куда могут идти такие отверстия, и заранее уберите все балки, которые могут мешать. Это намного проще, чем потом пытаться работать из-под пола.

В габаритных деревянных балках никогда не прорезайте отверстия ближе, чем на 2 дюйма к краям балки, и не делайте их больше, чем на 1/3 глубины балки. Кроме того, не делайте надрезы в средней трети пролета, где изгибающие усилия максимальны.Они также не должны быть глубже 1/6 глубины балки или 1/4 глубины, если выемка находится на конце балки. Ограничьте длину пазов до 1/3 глубины балки. Используйте фактические, а не номинальные размеры.

Примечание: С тех пор, как эта статья была впервые опубликована, двутавровые балки из инженерной древесины в значительной степени стали преобладающим материалом для перекрытий. Требования к выемкам для деревянных двутавровых балок сильно различаются. Обратитесь к производственной литературе для конкретной системы из инженерной древесины, которую вы используете, поскольку требования различаются даже в зависимости от производителя.

Отверстия и пазы

Всякий раз, когда вы вырезаете отверстие или паз в балке, эта балка ослабевает. Вы (и ваши сабвуферы) должны избегать этого, когда это возможно. И когда вам абсолютно необходимо разрезать или надрезать, вы должны знать правила, как сделать это наименее разрушительным способом.

В приведенной выше таблице приведены рекомендации по вырезанию отверстий и пазов. Отклонение от этих рекомендаций ослабляет балки и рискует получить красную метку от строительного чиновника. Попытка решить такие проблемы может быть очень дорогостоящей, поскольку обычно она включает в себя переделку сантехнических и электрических работ, а также замену или удвоение балок.

Вырезание длинных пазов в лагах пола, например, для того, чтобы освободить место для залитых раствором полов входа, неприемлемо ослабляет лаги и нарушает все нормы и правила. Вместо этого вам нужно использовать фрезерованные пиломатериалы меньшего размера более высокого сорта или сложенные ближе друг к другу. При необходимости вы можете зашпаклевать концы, чтобы выровнять участки, не залитые раствором.

Когда выемка превращается в щель

Иногда то, что можно было бы считать выемкой, превращается в щель, например, когда балки пола на входе в дом срезают, чтобы освободить подстилку для кафельного пола.К сожалению, распиловка широкоформатных пиломатериалов снижает качество материала и недопустима для всех строительных норм и правил. Вы должны обрамлять эти области узкими балками более высокого класса или более прочных пород, убедившись, что они могут нести нагрузку.

Когда консоль поддерживает несущую стену, расстояние, на которое она выступает за свою опору (С), не должно превышать глубину балки (D).

Несущие стены на консолях

Как далеко может простираться консоль с традиционным каркасом и при этом поддерживать несущую стену?

Большая часть путаницы в отношении того, как далеко консоль может выступать за пределы своей опоры, связана со старым эмпирическим правилом, используемым как строителями, так и официальными лицами: правило «один к трем». ” Это гласит, что балка должна выходить внутрь здания как минимум в три раза длиннее консольной секции — если консольная секция свисает на 2 фута, балки должны выступать не менее чем на 6 футов.

Это правило отлично работает для ненесущих ситуации. Но это не относится к консоли, поддерживающей несущую стену. В этой ситуации максимальное расстояние, на которое балки могут быть консольно установлены без их проектирования, равно расстоянию, равному глубине балок.Таким образом, если вы используете балки перекрытия 2×10, максимальная консоль для тех балок, которые поддерживают несущую стену, составляет 9 1/4 дюйма. За пределами этого расстояния серьезным фактором становится сдвиг, как и изгибающий момент на опоре. Эта комбинация может в конечном итоге привести к расколу консольных балок. Единственный способ обойти эту проблему — это спроектировать ее.

Сломанные траектории нагрузки

Аналогичная проблема выравнивания связана с поддержанием вертикальной траектории нагрузки. Все нагрузки начинаются с крыши и передаются вертикально через здание на фундамент.Если они не перенесены должным образом, вы можете получить растрескивание внутренней отделки или провисание рамы. Многие проблемы со взломом, списанные на «урегулирование», на самом деле возникают из-за того, что можно было бы назвать неработающими путями нагрузки — путями, которые заканчиваются тем, что нагрузки помещаются в области, не предназначенные для их переноса. Это одна из самых распространенных ошибок при построении каркаса, на которую обращают пристальное внимание многие инспекторы по строительству.

Неуместные стойки. Одним из примеров, который я вижу снова и снова, является опорная стойка стропил, перенесенная на ненесущую перегородку внизу.Иногда я даже вижу, как эти распорки опираются на «сильные спины» — 2 раскоса проходят по верху потолочных балок, чтобы помочь их скрепить. Это верный способ создать трещины в стенах и потолках внизу.

Подкосы, поддерживающие стропила, всегда должны опираться на несущие перегородки. Кроме того, стойка не должна опускаться ниже угла 45 градусов.

Конечно, стропила нуждаются в поддержке, когда их длина превышает рекомендуемые чистые пролеты. Но стойки должны доходить до несущих перегородок, как показано на рисунке.

Подкосы должны крепиться к прогону, проходящему через стропила над ними, и они должны образовывать угол 45 градусов или больше к горизонтали. Наконец, подкосы должны поддерживать стропила таким образом, чтобы его неподдерживаемая длина не превышала рекомендуемый пролет. Если вы не можете этого сделать и по-прежнему достигаете несущей перегородки, не опуская распорку ниже 45 градусов, вам необходимо увеличить размер стропил.

Если несущая стена не совпадает с нижней опорой, она не должна отстоять дальше, чем на глубину балок (D).Если балки изготовлены из искусственного дерева, стены и опоры должны быть точно выровнены.

Перекос несущих стен. В других случаях нагрузки, воспринимаемые несущими стенами или стойками, должны передаваться через системы перекрытий. Если несущая стена или стойка наверху недостаточно точно выровнены с несущей стеной, стойкой или балкой внизу, балки перекрытия между ними могут быть перегружены, что приведет к серьезному прогибу. Это может в конечном итоге расколоть балки, а также вызвать проблемы с растрескиванием отделки.

Насколько близко они должны быть выровнены? Несущие стены, опирающиеся на лаги перекрытия, должны находиться в пределах глубины балки от их несущей опоры внизу (как и в случае с консолью).

Данное кодовое требование относится только к балкам из массивных пиломатериалов. В инженерных изделиях, таких как деревянные двутавровые балки, нагрузки должны располагаться непосредственно друг над другом, и требуется специальная блокировка. Специальная конструкция из габаритных или инженерных пиломатериалов может позволить размещать грузы в других местах, но вы не должны пробовать это без предварительной консультации с инженером.

Правильное приведение колонн к фундаменту. Если вы используете колонну для поддержки балки или другого элемента, убедитесь, что она опирается на то, что, в свою очередь, может ее поддерживать. Распространенной ошибкой является размещение одного из них на полу без дополнительной блокировки или поддержки под ним. Это может сломать нижележащие балки.

Колонны не должны опираться на безопорные лаги пола; они должны непрерывно проходить к фундаменту или (если вам необходимо свободное пространство под ним) к спроектированной балке или коллектору для передачи нагрузки на другие колонны или несущие элементы.Колонны также не должны опираться на краевые балки по тем же причинам. Если вам нужно опереть колонну на ободок, добавьте вертикальный блок на всю глубину внутри обода на всю глубину и ширину основания колонны, чтобы нагрузка передавалась через блокировку на фундамент.

Крошечные вешалки

Простая, но распространенная ошибка при монтаже заключается в подвешивании балки из трех элементов (например, трех 2х10, прибитых вместе) к подвеске с двойными балками. Обычно это происходит из-за того, что трудно найти тройные вешалки.Но если только два из трех элементов поддерживаются, то только два несут нагрузку. Третий участник просто идет на прогулку. Ногти на пальцах ног или концевые ногти не заставят его нести нагрузку.

Если вы собираетесь использовать вешалку, используйте ту, которая держит все, и используйте правильный размер и правильные гвозди. Негабаритные вешалки и неподходящие гвозди ослабят систему.

Правильная подвеска необходима для того, чтобы нести вертикальную нагрузку, а также для боковой поддержки элемента для предотвращения вращения.А без правильных ногтей вешалка мало что значит. Восьмипенсовые оцинкованные гвозди или кровельные гвозди не подойдут. Вы можете купить обычные подвесные гвозди для балок, которые достаточно тяжелы, чтобы выдерживать напряжение сдвига, но при этом имеют длину всего 11/2 дюйма, чтобы они не проходили через пиломатериал и, возможно, не вызывали раскола.

Конечно, балку лучше всего поддерживать снизу. По возможности используйте карман для балки или колонну непосредственно под концом балки. Убедитесь, что вся опорная поверхность балки опирается на фундамент.

Излишне сужающиеся балки для установки под крышами создают недостаточную глубину балки на плите. Правильный срез оставляет как минимум половину глубины балки.

Сужающиеся балки и балки

Иногда необходимо (или, по крайней мере, удобно) сужать концы потолочных балок или балок, чтобы они оставались под плоскостью крыши. Но уменьшая глубину лаги или балки, вы уменьшаете ее несущую способность.

Если необходимо срезать концы потолочных балок, убедитесь, что длина среза не превышает трехкратной глубины элемента, и что конец балки или балки составляет не менее половины ширины элемента. исходная глубина.

В случае конических балок также следует проверить предел прочности на сдвиг. Если вы не можете выполнить этот критерий, вам, вероятно, придется опустить балку в карман, чтобы после разрезания конуса осталось достаточно поперечного сечения, чтобы выдержать приложенную нагрузку.

Установка носка стропила на верхнюю пластину может привести к расщеплению стропила и провисанию крыши. Внутренний край ровного среза или пятки должен опираться на пластину. Прикрепляя стропила к балкам над балками, чтобы освободить место для изоляции, используйте ободную балку, чтобы балки не вращались.

Срезы стропил

Еще одна область, которая побуждает к чрезмерным резкам, — это ровный срез посадочного места стропила. Много раз, особенно на стропилах с малым уклоном, этот ровный пропил становится длинным конусным пропилом на растянутой (нижней) стороне стропила. Если точка опоры стропила находится на пятке (внутренней стороне) пропила, проблем нет. Но обычно эти длинные разрезы ставят точку опоры около носка. Это уменьшает эффективный размер стропила, создавая напряжения, которые могут привести к трещинам в точке опоры и, в конечном итоге, к провисанию стропила.

Чтобы этого не произошло, обрежьте стропила так, чтобы пятка упиралась в пластину. Это будет означать использование немного более длинного стропила. Это также даст вам несколько дополнительных дюймов между верхней частью внешней стены и обшивкой крыши. Это приводит к большему количеству места для изоляции чердака, простирающейся над внешней стеной, уменьшая те холодные точки, которые могут вызвать конденсацию или проблемы с наледью на карнизе.

Подъем стропил

Еще один способ увеличить пространство для утепления чердака у карниза — установить стропила на ведомую доску, проходящую перпендикулярно потолочным балкам.К сожалению, строители, которые делают это, часто не вставляют ободную балку или блокируют концы балок, чтобы предотвратить их опрокидывание. Получившаяся конструкция создает, по сути, петли на верхнем и нижнем краях каждой балки. При достаточно сильной боковой силе, такой как сильный ветер или сильное сотрясение, все балки могли провернуться и упасть, в результате чего ригель, стропила и крыша рухнули на теперь уже плоские балки.

Чтобы предотвратить это, установите блокировку на всю глубину между всеми концами балок или краевую балку, прибитую к концам балок.Любое решение также обеспечит перегородку, предотвращающую проникновение воздуха через концы войлоков и не позволяющую войлокам (или вдуваемой изоляции) проникать в карнизы.

Блокировка также является хорошей идеей, когда балки перекрывают центральную балку на уровне фундамента или опорную стену на уровне второго этажа. Если центры не заблокированы, работа по удержанию балок в вертикальном положении ложится на гвозди, крепящие обшивку пола к балкам.

Эти гвозди просто не предназначены для сопротивления сильным боковым силам, создаваемым ветром или землетрясением.Двойная блокировка на всю глубину над центральными опорами предотвратит вращение балок в таком случае. Блокировка также придает жесткость полу, поскольку останавливает вращение, вызванное отклонением балок под нагрузкой.

Что, если несколько из этих блоков будут выбиты подрядчиками, монтирующими воздуховоды или водопровод? Обычно это не проблема, если вы не удаляете последовательные блоки, чтобы каждая балка была заблокирована по крайней мере с одной стороны.

Прибить стропила к пластинам, а пластины к стойкам не всегда достаточно, чтобы противостоять сильному ветру. Анкеры с интервалом 4 фута надежно привяжут стропила к стойкам.

Соединение стропил со стеной

Традиционная конструкция оставляет слишком мало связи между стропилами и стенами. Гвозди соединяют стропила с пластиной и пластину со стойкой, но ничего не делают для соединения стропила с самой стеной. Такие конструкции подвержены повреждениям от сильного ветра, близкого к ураганному, который рано или поздно дует практически на каждую крышу.

В результате строительные нормы и правила начинают ужесточать правила крепления стропил и ферм к остальной части здания.Например, в Единые строительные нормы и правила 1991 г. добавлена ​​глава 25 Приложения, которая применяется к районам с сильным ветром. Согласно его требованиям, стропила или фермы должны быть привязаны не только к верхней пластине, но и к нижним стойкам с интервалом в 4 фута. Это означает использование какого-либо металлического соединителя, чтобы обеспечить надежную связь со шпильками.

Ответ: ураганный якорь (см. рис. 10). Вам не нужно сталкиваться с ураганом, чтобы нуждаться в нем — ураганные ветры, разрушающие крыши, дуют в большинстве частей страны.Если вы строите в районе, подверженном сильным ветрам (или сейсмическим условиям), вам следует рассмотреть возможность использования этих или других прижимов

.

%PDF-1.5 % 885 0 объект > эндообъект внешняя ссылка 885 85 0000000016 00000 н 0000003220 00000 н 0000003370 00000 н 0000003941 00000 н 0000004078 00000 н 0000004210 00000 н 0000004349 00000 н 0000004491 00000 н 0000004518 00000 н 0000005188 00000 н 0000005398 00000 н 0000005959 00000 н 0000006156 00000 н 0000006193 00000 н 0000006768 00000 н 0000006880 00000 н 0000006994 00000 н 0000007207 00000 н 0000007603 00000 н 0000008080 00000 н 0000008107 00000 н 0000008134 00000 н 0000008630 00000 н 0000009382 00000 н 0000009894 00000 н 0000010605 00000 н 0000011298 00000 н 0000012005 00000 н 0000012138 00000 н 0000012287 00000 н 0000012314 00000 н 0000012808 00000 н 0000012835 00000 н 0000013255 00000 н 0000013946 00000 н 0000014608 00000 н 0000015271 00000 н 0000015356 00000 н 0000036914 00000 н 0000037207 00000 н 0000037606 00000 н 0000037692 00000 н 0000079126 00000 н 0000079409 00000 н 0000079979 00000 н 0000080049 00000 н 0000080119 00000 н 0000080200 00000 н 0000087193 00000 н 0000087455 00000 н 0000087721 00000 н 00000 00000 н 00000

00000 н 00000 00000 н 00000 00000 н 0000112939 00000 н 0000113208 00000 н 0000113638 00000 н 0000113708 00000 н 0000133265 00000 н 0000133528 00000 н 0000139507 00000 н 0000139895 00000 н 0000139965 00000 н 0000140002 00000 н 0000140072 00000 н 0000140153 00000 н 0000146096 00000 н 0000146367 00000 н 0000146535 00000 н 0000146562 00000 н 0000146860 00000 н 0000146966 00000 н 0000148830 00000 н 0000149138 00000 н 0000149488 00000 н 0000149587 00000 н 0000150975 00000 н 0000151277 00000 н 0000151617 00000 н 0000154202 00000 н 0000155641 00000 н 0000158226 00000 н 0000003021 00000 н 0000002037 00000 н трейлер ]/Предыдущая 834216/XRefStm 3021>> startxref 0 %%EOF 969 0 объект >поток hb«`b`b`g«db@

Размер балки перголы для пролетов 10, 12, 14, 15, 16, 18 и 20 футов

Размер балки перголы для пролетов 10, 12, 14, 15, 16, 18 и 20 футов | Размер балки перголы для пролета 12 футов | Размер балки перголы для пролета 14 футов | Размер балки перголы для пролета 16 футов | Размер балки перголы для пролета 18 футов | Размер балки перголы для пролета 20 футов | как далеко вы можете пролететь 2 × 6 для беседки.

Пергола сооружается за пределами главного здания в качестве элемента сада под открытым небом, который помогает сформировать затененный проход, дорожку или зону отдыха из вертикальных стоек, столбов или колонн, которые обычно поддерживают поперечные балки и прочную открытую решетку, часто на которой лозы обучены.

Пергола может быть продолжением здания или служить защитой открытой террасы или связующим звеном между павильонами. Пергола — это гораздо более крупная и открытая конструкция. Обычно пергола не имеет встроенных сидений.

Они отличаются от зеленых туннелей тем, что зеленый туннель представляет собой тип дороги под кронами деревьев. Беседки иногда путают с «беседками», так как эти термины взаимозаменяемы. Как правило, «беседка» представляет собой деревянную скамейку с крышей, обычно закрытую решетчатыми панелями, образующими каркас для вьющихся растений.

Размер балки перголы для пролетов 10 футов, 12 футов, 14 футов, 15 футов, 16 футов, 18 футов и 20 футов

Пергола состоит из стропил, балок и столбов и может быть прикреплена или отделена от дома. В этой статье вы узнаете о размере балки перголы для пролетов 10 футов, 12 футов, 14 футов, 15 футов, 16 футов, 18 футов и 20 футов, а также о том, как далеко вы можете пролететь 2 × 4, 2 × 6, 2. ×8, 2×10, 2×12 для перголы.

Многие люди задают вопросы о пролете балки перголы. Это настоящее разочарование при планировании открытой структуры. Кажется, что для пергол не существует определенных пролетов балок, это зависит от многих факторов, таких как порода и сорт древесины и расстояние между ними, а также местные нормы и снеговые нагрузки.

Размер перголы для пролетов 10, 12, 14, 15, 16, 18 и 20 футов

Размер балки перголы для пролета 10 футов :- В соответствии с эмпирическим правилом и общими рекомендациями рекомендуется, чтобы для пролета 10 футов (10 футов) вам понадобится деревянная балка размером не менее 2″x6″, используемая для изготовления перголы. из обработанной или лиственной древесины или более.Таким образом, для 10-футового пролета для балки перголы используется брус размером 2×6. Хотя это зависит от породы и сорта древесины и расстояния между ними, а также от местных норм и снеговой нагрузки.

Размер балки перголы для пролета 12 футов :- В соответствии с эмпирическим правилом и общими рекомендациями рекомендуется, чтобы для пролета 12 футов (12 футов) вам понадобится деревянная балка размером не менее 2″x8″, используемая для изготовления перголы. из обработанной или лиственной древесины или более. Таким образом, для 12-метрового пролета для балки перголы используется брус размером 2×8.

Размер балки перголы для пролета 13 футов :- В соответствии с эмпирическим правилом и общими рекомендациями рекомендуется, чтобы для пролета 13 футов (13 футов) вам понадобится деревянная балка размером не менее 2″x8″, используемая для изготовления перголы. из обработанной или лиственной древесины или более.Таким образом, для 13-футового пролета для балки перголы используется брус размером 2×8.

Размер балки перголы для пролета 14 футов :- В соответствии с эмпирическим правилом и общими рекомендациями рекомендуется, чтобы для пролета 14 футов (14 футов) вам понадобится деревянная балка размером не менее 2″x10″, используемая для изготовления перголы. из обработанной или лиственной древесины или более. Таким образом, для 14-футового пролета для балки перголы используется брус размером 2×10.

Размер балки перголы для пролета 16 футов: – в соответствии с эмпирическим правилом и общими рекомендациями рекомендуется, чтобы для пролета 16 футов (16 футов) вам понадобится деревянная балка размером не менее 2″x10″, используемая для изготовления перголы. из обработанной или лиственной древесины или более.Таким образом, для 16-футового пролета для балки перголы используется брус размером 2×10.

Размер балки перголы для пролета 15 футов: — В соответствии с эмпирическим правилом и общими рекомендациями рекомендуется, чтобы для пролета 15 футов (15 футов) вам понадобится деревянная балка размером не менее 2″x10″, используемая для изготовления перголы. из обработанной или лиственной древесины или более. Таким образом, для 15-метрового пролета для балки перголы используется брус размером 2×10.

Размер балки перголы для пролета 18 футов:- В соответствии с эмпирическим правилом и общими рекомендациями рекомендуется, чтобы для пролета 18 футов (18 футов) вам понадобится деревянная балка размером не менее 2″x12″, используемая для изготовления перголы. из обработанной или лиственной древесины или более.Таким образом, для 18-метрового пролета для балки перголы используется брус размером 2×12.

Размер балки перголы для пролета 20 футов :- В соответствии с эмпирическим правилом и общими рекомендациями рекомендуется, чтобы для пролета 20 футов (20 футов) вам понадобится деревянная балка размером не менее 2″x12″, используемая для изготовления перголы. из обработанной или лиственной древесины или более. Таким образом, для 20-футового пролета для балки перголы используется брус размером 2×12.

Как далеко вы можете натянуть перголу 2×4 :- согласно эмпирическому правилу и общим рекомендациям, для перголы размером 2″×4″ вы можете натянуть ее до 6 футов в длину. Хотя это зависит от породы и сорта древесины.

Как далеко вы можете натянуть перголу 2×6 :- согласно эмпирическому правилу и общим рекомендациям, для перголы размером 2″×6″ вы можете натянуть ее до 8-10 футов в длину. Хотя это зависит от породы и сорта древесины.

Как далеко вы можете натянуть перголу 2×8 :- согласно эмпирическому правилу и общим рекомендациям, для перголы размером 2″×8″ вы можете натянуть ее до 12 футов в длину. Хотя это зависит от породы и сорта древесины.

Как далеко вы можете натянуть 2×10 для перголы :- согласно эмпирическому правилу и общим рекомендациям, для перголы размером 2″×10″ вы можете натянуть ее до 16 футов в длину. Хотя это зависит от породы и сорта древесины.

Как далеко вы можете натянуть перголу 2×12 :- согласно эмпирическому правилу и общим рекомендациям, для перголы размером 2″×12″ вы можете натянуть ее до 20 футов в длину. Хотя это зависит от породы и сорта древесины.

Заключение :-
Согласно эмпирическому правилу, для балки перголы, древесина размером 2″×12″ может достигать 20 футов, 2×10 может достигать 16 футов, 2×8 может достигать 12 футов, 2×6 может охватывать до 10 футов, а 2×4 может охватывать до 6 футов.

Заключение :-
В соответствии с эмпирическим правилом и общими рекомендациями рекомендуется, чтобы для 10-футового пролета вам понадобится деревянный брус размером не менее 2″x6″, используемый для перголы, для 12-футового пролета – 2×8 размер бруса, для пролета 14, 15 и 16 футов – брус размера 2×10, а для пролета от 18 до 20 футов понадобится брус размера 2×12.

клееный брус, деревянные фермы. Что такое деревянные полы

Таблица пролетов пола

Таблица пролетов полов каркасного дома помогает правильно подобрать сечение лаг пола, а значит избежать проблем с провисанием пола, скрипом и вибрацией при ходьбе.Наш доморощенный подход — брать бревна большего размера — экономически не оправдан. Доска дешевле бруса, особенно большого сечения. Чаще всего длина пролетов перекрытий находится в пределах 3,5-4,5 метров и, соблюдая правильное сечение и шаг, можно установить надежное перекрытие.

Напомню, что лаги перекрытия укладываются с определенным шагом, который кратен длинной стороне плиты черновой обшивки, а именно 305 мм, 407 мм, 488 мм и 610 мм для плит осб/фанеры 2240 х 1220 мм.

Для шага 305 мм (12 «OC)

Для шага 407 мм (16 «OC)

Для шага 488 мм (19,2 «OC)

Для шага 610 мм (24 «OC)

Откуда данные в этих таблицах?

Как правильно работать с таблицами и что такое жилая и нежилая нагрузка?

Гостиная – это все, что находится и движется в перекрывающемся пространстве: люди, предметы.Нежилая нагрузка – это вес элементов здания. Например, вес бревенчатого пола и плит чернового пола.

Зависит от того, что будет располагаться сверху: двуспальная кровать или обычное кресло. Отделка пола может быть светлым ламинатом, а может быть и стяжка пола с подогревом с плиткой.

Обычно для жилых помещений общая нагрузка находится в пределах 200-250 кг на кв.м. Если вы планируете установить чугунную ванну, то смотрите на ее вес и добавляйте в нее много воды и себя.

Для каких пород древесины взяты эти значения?

Поскольку на наших рынках нет системы качества и точного определения сорта пиломатериалов, в таблицах приведены значения для ели обыкновенной и сосны II сорта по североамериканской классификации.

Реальные размеры сечения досок в американских столах меньше европейских, что делать?

Это правда.Если американцы говорят, что плата 2″х6″ не 50,8мм х 152,4мм. На самом деле это 38,1 мм х 139,7 мм. Уменьшение сечения доски происходит в результате сушки и строгания. На наших лесопилках, лесопилках и рынках тоже нет мебельного магазина. Продавцы говорят, что доска 50 мм х 150 мм, но на самом деле может быть и 40-50 мм х 135-150 мм.

Среди множества конструктивных элементов частного дома перекрытие является одним из самых ответственных и сложных для проектирования и монтажа узлов.Именно здесь неопытные строители совершают, пожалуй, самые опасные ошибки, именно по обустройству этой системы возникает больше всего вопросов.

1. Почему выбирают дерево

В любом здании пол представляет собой горизонтальную конструкцию, которая служит основой для создания пола. Кроме того, будучи привязанным к несущим стенам дома, он обеспечивает конструкции боковую устойчивость, равномерно распределяя возможные нагрузки. Поэтому к надежности этой конструкции предъявляются самые высокие требования.

Вне зависимости от того, какой материал используется при строительстве дома, в частном секторе наибольшее распространение получили именно деревянные перекрытия. Их часто можно увидеть в различных каменных коттеджах, и совершенно очевидно, что в деревянном строительстве (бревенчатая, брусовая, каркасная и каркасно-панельная технология) альтернативы такому решению нет. На это есть много объективных причин. Рассмотрим преимущества и недостатки деревянных полов.

В частном малоэтажном строительстве перекрытия монтируются в нескольких вариантах:

• Готовая железобетонная плита,
• Монолитная железобетонная плита,
• Сборные железобетонные балки,
• Балки и фермы из проката,
• Перекрытия
пиломатериалы.

профи

Или почему паркетные полы так популярны.

• Легкий вес. Используя доску или брус, мы не перегружаем несущие стены и фундамент. Вес перекрытия в несколько раз меньше, чем у бетонных или металлических конструкций. Обычно привлечение техники не требуется.
• Минимальные сроки выполнения работ. Минимальная трудоемкость среди всех вариантов.
• Универсальность. Подходит для любого здания, в любой среде.
• Возможность установки при отрицательных и очень высоких температурах.
• Отсутствие «мокрых» и грязных процессов.
• Возможность получения любого уровня теплоизоляционных и звукоизоляционных характеристик.
• Возможность использования полостей для прокладки инженерных коммуникаций (электросеть, отопление, водоснабжение, канализация, слаботочные…).
• Относительно невысокая цена на сборные каркасные плиты, как с точки зрения стоимости деталей/комплектующих, так и с точки зрения вознаграждения подрядчика.

Минусы

Недостатки деревянной системы перекрытий из дерева довольно условны.

• Сложность выбора сечения материалов и конструктивных решений для обеспечения расчетной несущей способности.
• Необходимость проведения дополнительных противопожарных мероприятий, а также обеспечения защиты от влаги и вредителей (антисептика).
• Необходимость приобретения звукоизоляционных материалов.
• Строгое соблюдение технологии во избежание ошибок при строительстве.

2. Какой материал использовать для сборки

Деревянный пол — всегда состоит из балок. Но их можно изготовить из самых разных пиломатериалов:

• Оцилиндрованное бревно диаметром до 30 см.
• Брус четырехгранный.
• Доска большого сечения (толщина от 50 мм, ширина до 300 мм).
• Несколько досок относительно небольшой толщины, скрученных слоями друг к другу.
• Двутавровые балки, верхние и нижние пояса которых выполнены из обрезной строганной доски/бруса, а вертикальная стенка из ОСП-3, фанеры или профнастила (деревометаллического изделия).
• Ящики закрытые из листовых материалов (фанера, ОСП).
• СИП-панель. По сути, это отдельные участки, в которых балки уже обшиты и имеют внутри изолятор.
• Различные конструкции ферм для покрытия больших пролетов.

Наиболее простыми в монтаже, а также самыми дешевыми и удобными для выполнения последующих операций являются варианты, когда балки перекрытия изготавливаются из обрезного пиломатериала.

В связи с очень высокими требованиями к несущей способности, прочности и геометрическим отклонениям пиломатериалы первого сорта необходимо рассматривать как заготовки. Возможно применение изделий, относящихся ко второму сорту по ГОСТ, не имеющих критических геометрических отклонений, дефектов и дефектов обработки, способных снизить прочностные характеристики и срок службы готовых деталей (сквозные сучки, завитки, поперечные слои, глубокие расширенные трещины…).

В данных конструкциях использование сухостоя (сухостоя, сухостоя, жженой древесины) исключено из-за недостаточной прочности и многократного поражения болезнями и насекомыми, разрушающими древесину.Также большой ошибкой будет покупка бруса или доски «с воздухом», «с армянским размером», «ТУ» — из-за заниженных сечений.

Это должен быть исключительно здоровый материал из зеленой ели или сосны, так как хвоя, благодаря своей смолистости и структуре массива, гораздо лучше, чем большинство лиственных пород, переносит нагрузки на изгиб и сжатие, и имея относительно небольшой удельный вес.

В любом случае обрезной пиломатериал необходимо освободить от остатков коры и лубяных волокон, обработать антисептиком и антипиреном. Лучше всего здесь себя покажет сухой строганный пиломатериал, но и материал естественной влажности (до 20 процентов) при обычной обработке также активно (а главное, эффективно) используется, тем более, что цена на обрезной брус или доски этого типа составляет заметно ниже.

3. Как подобрать размеры балок и с каким шагом их расположить

Длина балки рассчитывается таким образом, чтобы она перекрывала существующий пролет и имела «запас» для поддержки несущих стен (конкретные числа допустимых пролетов и заходов в стену см. ниже).

Сечение доски/бруса определяется в зависимости от расчетных нагрузок, которые будут оказываться на перекрытие при эксплуатации здания. Эти нагрузки подразделяются на:

Временные нагрузки в жилом доме включают вес людей и животных, которые могут перемещаться по потолку, перемещаемых предметов. К постоянным нагрузкам относятся масса пиломатериалов строения (балки, лаги), заполнение полов (утепление/шумоизоляция, изоляционные листы), подшивка (накатка), черновой и чистовой настил, чистовой настил, перегородки, а также встроенные -в средствах связи, мебели, оборудовании и предметах быта. ..

Также не упускайте из виду возможность складирования предметов и материалов, например, при определении несущей способности перекрытий нежилого холодного чердака, где можно хранить ненужные, редко используемые вещи.

Сумма постоянных и временных нагрузок принимается за отправную точку, и к ней обычно применяется коэффициент запаса 1,3. Точные цифры (включая сечение пиломатериала) должны определяться специалистами в соответствии с положениями СНиП 2.01.07-85 «Нагрузки и воздействия», но практика показывает, что значения нагрузок в частных домах с деревянными балками примерно одинаковы:

• Для межэтажных (в том числе под жилой мансардой) и цокольных перекрытий суммарная нагрузка составляет около 350 – 400 кг/м2, где доля собственного веса конструкции составляет около 100 кг.
• Для покрытия ненагруженного чердака — около 130 — 150 кг/м2.
• Для перекрытия нагруженного нежилого чердака до 250 кг/м2.

Очевидно, что безусловная безопасность имеет первостепенное значение. Здесь учитывается хороший запас и рассматривается вариант не столько распределенных нагрузок на весь этаж (в таких количествах они практически нереальны), сколько возможность местной нагрузки, которая может привести к прогибам, что в свою очередь вызвало:

• физиологический дискомфорт жителей,
• разрушение узлов и материалов,
• потеря эстетических свойств конструкцией.

Кстати, определенные значения прогиба допускаются нормативными документами.Для жилых помещений они могут быть не более 1/350 длины пролета (то есть 10 мм на 3 метрах или 20 мм на шести метрах), но при условии, что не будут нарушены перечисленные выше предельные требования.

При выборе сечения пиломатериала для создания бруса обычно руководствуются соотношением ширины и толщины бруса или доски в пределах 1/1,5 — 1/4. Конкретные цифры будут зависеть, прежде всего, от: нагрузок и длин пролетов. При самостоятельном проектировании можно использовать данные, полученные на основе расчетов с помощью онлайн-калькуляторов или общедоступных таблиц.

Оптимальное среднее поперечное сечение пиломатериалов лучей, мм

SPAN 3 M SPAN 35 M SPAN 4 м промежуток 4 м промежуток 4,5 м промежуток 5 м промежуток 5,5 м промежуток

Как видите, для увеличения несущей способности пола достаточно выбрать пиломатериал большей ширины или большей толщины. В том числе, можно собрать брус из двух досок, но так, чтобы получившееся изделие имело сечение не меньше расчетного.Также следует отметить, что несущие свойства и устойчивость деревянного перекрытия повышаются, если поверх балок используются лаги или различные виды черновых полов (фанера/ОСП или обрезные доски).

Еще один способ улучшить прочностные характеристики деревянного пола — уменьшить расстояние между балками. Инженеры в своих проектах частных домов определяют в разных условиях расстояние между балками от 300 мм до полутора метров. В каркасном строительстве шаг балок делают зависимым от шага стоек так, чтобы под балкой была стойка, а не только горизонтальный прогон обвязки. Практика показывает, что наиболее целесообразным с точки зрения практичности и стоимости конструкции является шаг в 600 или 1000 мм, так как он лучше всего подходит для последующей установки утеплителей и звукоизоляции спор (изоляционные материалы имеют именно такую ​​форму фактор плит и валков). Это расстояние также создает оптимальное расстояние между опорными точками для установки лаг пола, установленных перпендикулярно балкам. Зависимость сечения от шага хорошо видна из цифр в таблице.

Возможное сечение балок перекрытия при изменении шага (общая нагрузка на квадратный метр около 400 кг)

4. Как правильно установить и закрепить балки

С шагом определились — от 60 сантиметров до метр будет золотой серединой. Что касается пролетов, то лучше всего ограничиться 6 метрами, в идеале четырьмя-пятью метрами. Поэтому проектировщик всегда старается «уложить» балки по меньшей стороне дома/комнаты. Если пролеты слишком большие (более 6 метров), то прибегают к установке внутри дома несущих стен или опорных столбов с ригелями. Такой подход позволяет использовать пиломатериал меньшего сечения и увеличить шаг, тем самым уменьшить вес перекрытия и его стоимость для заказчика при тех же (или лучших) несущих характеристиках. Как вариант, фермы создаются из более легких пиломатериалов с использованием металлических перфорированных креплений, например, гвоздевых пластин.

В любом случае балки выставляются строго горизонтально, параллельно друг другу, с одинаковым шагом. Деревянный брус должен опираться не менее чем на 10 сантиметров на несущие стены и прогоны.Как правило, со стороны помещения используется 2/3 толщины наружной стены (чтобы конец бруса не выходил на улицу и оставался защищенным от промерзания). В деревянных стенах делают прорезь, в каменных оставляют проемы при кладке. В местах соприкосновения балок несущих конструкций необходимо укладывать изоляционные материалы: демпфирующие эластичные прокладки из резины/войлока, несколько слоев рубероида в качестве гидроизоляции и т. д. Иногда применяют обжиг впоследствии скрытых участков балки или их покрытие битумными мастиками/грунтовками.

В последнее время для создания пола все более активно используются специальные перфорированные кронштейны «держатели/опоры балки», которые позволяют монтировать балку встык со стеной. С помощью этого вида кронштейнов также собираются узлы с поперечными ригелями и укороченными по длине балками (проем для лестничного марша, дымоходного прохода и т. д.). Преимущества этого решения очевидны:

• Полученный тройник очень надежен.
• Работа выполняется быстро (резки делать не надо, гораздо проще ставить одну плоскость).
• По телу балок не образуются мостики холода, так как торец отходит от улицы.
• Есть возможность купить пиломатериал меньшей длины, так как нет необходимости заводить брус/доску внутрь стены.

В любом случае очень важно тщательно обработать конец бруса антисептиком после подгонки пиломатериала по размеру.

5. Какие теплоизоляционные слои следует использовать внутри деревянных полов

Для ответа на этот вопрос, прежде всего, конструкции перекрытий (в круглогодичном жилом доме) следует разделить на три отдельных типа:

• Подвал перекрытие,
• Межэтажное,
• Чердачное.

В каждом случае набор торта будет разным.

Межэтажные перекрытия в подавляющем большинстве случаев разделяют помещения, в которых температурный режим аналогичен или близок по значению (при наличии комнатного/этажного/зонального регулирования системы отопления).К ним же относится и мансардный этаж, который отделяет жилой чердак, так как это помещение отапливается, а утеплитель находится внутри кровельного пирога. По этим причинам теплоизоляция здесь не нужна, но очень актуальным становится вопрос борьбы с шумом, воздушным (голоса, музыка…) и ударными (шаги, перестановка мебели…). В качестве звукоизоляции в полость потолка укладывают акустические волокнистые материалы на основе минеральной ваты, а под обшивку укладывают также листы звукоизоляционных мембран.

Конструкция подвала предполагает наличие под перекрытием грунта или подвала, погреба, цокольного этажа. Даже если внизу обустраивается эксплуатируемое помещение, такой тип перекрытия нуждается в полноценном утеплении, присущем ограждающим конструкциям конкретной климатической зоны и конкретного здания с его уникальным тепловым балансом. По нормам в среднем по Московской области толщина современного утеплителя с хорошей теплопроводностью будет порядка 150-200 мм.

Аналогичные требования по теплоизоляции предъявляются к мансардному этажу, над которым нет отапливаемого чердака, ведь именно он будет основным барьером на пути потерь тепла через кровлю здания. Кстати, из-за большего потока тепла через верхнюю часть дома толщина утеплителя здесь может потребоваться больше, чем в других местах, например, 200 мм вместо 150 или 250 мм вместо 200.

Используют пенопласт, пенополистирол, минеральную вату плотностью 35 кг/м3 в плитах или нарезанные матами из рулона (подойдет тот, который разрешен к применению в ненагруженных горизонтальных конструкциях).Теплоизоляцию укладывают между балками, как правило, в несколько слоев, с перевязкой стыков. Нагрузка от утеплителя передается на балку через черновую подшивку (часто она крепится к балкам с помощью черепных стержней).

Если в конструкциях используется изоляция/звукоизоляция ваттного типа, она должна быть защищена от влаги. В цокольный этаж влага может подниматься в виде паров от земли или из подвала/погреба. В межэтажные перекрытия и чердак может поступать водяной пар, который всегда насыщает воздух жилых помещений в процессе жизнедеятельности человека.В обоих случаях под утеплитель необходимо укладывать строительную пароизоляционную пленку, которая может быть из обычного или армированного полиэтилена. Но, если теплоизоляция выполняется с помощью экструдированного пенополистирола, не обладающего сколько-нибудь значительным уровнем водопоглощения, то пароизоляция не нужна.

Сверху утеплители и волокнистые звукоизоляционные материалы защищают гидроизоляционными листами, которые могут быть мембранами или неперфорированной гидроизоляцией.

Надежный гидробарьер особенно актуален в помещениях с повышенной влажностью: кухня, прачечная, ванная комната… В таких местах его расстилают по балкам, обязательно с нахлестом полос на 100-150 мм и проклейкой шва. Полотна по всему периметру помещения должны быть установлены на стене – на высоте не менее 50 мм над отделочным покрытием.

Перекрытие, которое в дальнейшем будет облицовано плиткой, имеет смысл дополнить черновым настилом из водостойких листовых материалов – различных видов цементосодержащих плит, желательно шпунтованных. На таком сплошном настиле можно проводить дополнительную обмазочную гидроизоляцию, выполнять тонкослойное выравнивание плоскости выравнивающей смесью или сразу укладывать плитку.

Можно выбрать другой вариант — собрать сплошной настил из обрезной доски, уложить гидробарьер, залить тонкослойную стяжку (до 30 мм), смонтировать обрешетку.

Существуют также современные клеи (и эластичные затирки), позволяющие облицовывать деревянные основания, в том числе подвижные и обогреваемые. Поэтому плиточные полы здесь часто реализуют на влагостойкой фанере или ОСП.

Важно! С учетом возрастающих нагрузок (общих или местных — большая ванна, чаша джакузи, напольный котел…), расчет сечения и шага балок под такие помещения необходимо производить индивидуально.

При желании полы в ванной или на кухне деревянного дома можно оборудовать греющим кабелем или трубами водяного контура системы отопления.
