Деревянное перекрытие между этажами
Деревянные перекрытия между этажами подходят почти для всех типов зданий. Они совместимы с деревянными, кирпичными и бетонными постройками. Конструкции монтируют не только между этажами, но и в чердачных и подвальных помещениях. В этих комнатах без них не обойтись, но устройство деревянного перекрытия между этажами отличается от подвальных конструкций.
Особенности перекрытий из дерева
Устройство перекрытия включает в себя, по большей части, только деревянные элементы. Однако для отделки потолка и пола используются абсолютно любые материалы. Главное – грамотно провести установку самой конструкции.
Одна из самых главных функций перекрытия – звукоизоляция. На дерево очень легко крепить любые изоляционные материалы, в том числе и плитные. Поверх можно без проблем монтировать любую современную отделку.
Очень важное преимущество конструкции из дерева – малый вес. Элементы перекрытия из древесины не оказывают значительного давления на основание постройки. Поэтому их часто используют в домах с легким фундаментом.
Монтаж, проведенный по правилам, способствует естественному воздухообмену помещения. При этом не нарушается тепло- и звукоизоляция комнат.
В целом деревянные конструкции очень прочны. Они позволяют в короткий срок создать легкие и долговечные перекрытия.
Технические требования для перекрытий
Межэтажные конструкции состоят из следующих элементов:
- балки;
- брусья;
- слой из доски;
- тепло- и звукоизоляционный слой;
- пленка гидроизоляции;
- чистовая доска;
- вентиляционная щель;
- плинтуса.
Для конструкций перекрытия рекомендованы следующие требования:
- Если этажи, между которыми монтируют перекрытия, имеют температурный перепад более 10 градусов, то необходимо прокладывать теплоизоляционные материалы. Чаще всего это случается между жилыми этажами и подвалом или чердаком. В таких помещениях без теплоизолятора не обойтись.
- Независимо от типа древесины, балки конструкции должны обладать высокой прочностью. Им необходимо выдерживать нагрузку конструкции, интерьера помещения и людей. Но помимо этого веса должен быть еще определенный запас. Следует помнить, что показателем минимальной нагрузки на такие перекрытия является 210 кг/кв. м. Для чердачных цифра начинается от 100 кг.
- К деревянным конструкциям применяют значение прогиба. Оно должно быть менее 4 мм на один метр. Показатель рассчитывается следующим образом длину доски делят на 250 и получают максимальное значение прогиба. Для покрытия, на котором планируется укладка плитки, показатель делят не на 250, а на 400. Для чердаков цифру делят на 200.
- Звуковой предел для материалов не должен быть больше 50 децибел. Это стоит учесть при выборе звукоизоляции. Теплоизоляторы способны значительно скрадывать шум. Звуки не должны проходить сквозь перекрытия и коммуникации.
- При расчете материалов перекрытий важно также учитывать длину деревянных балок. Она не должна быть более 5 метров. Для чердаков – 6. Однако редко можно встретить деревянные конструкции более 6 метров. Если площадь комнат превышает 6 метров, под балки устанавливают опоры.
Обратите внимание! Древесина относится к классу легко воспламеняемых материалов. Кроме того, она подвержена гнилостности, грибкам и различным бактериям. Поэтому материалы для перекрытий перед монтажом поддаются обязательной обработке. Минимальный набор пропиток состоит из антипиренов и антисептиков.
Установка и обработка
Чтобы сделать правильное деревянное перекрытие между этажами своими руками нужно разобраться с устройством его конструкции. Она состоит из балочного каркаса и обшивки из доски или листовых стружечных материалов.
Роль теплоизоляционного и звукоизоляционного слоя выполняет рулонный материал. Чаще всего для этого используют стекловату, минвату или подобные ей изоляторы. Иногда применяют керамзит или пенопласт. Однако первый очень утяжеляет конструкцию, а второй легко воспламеняется.
Для деревянного перекрытия между этажами в саунах и банях очень важно правильно устроить гидроизоляцию. В данном случае оптимальны паронепроницаемые пленки, пропускающие влагу лишь в одном направлении. Материал состоит из расширяющихся колбочек, впитывающих влагу лишь с пористой стороны. С обратной стороны покрытия влага не выделяется.
Важно! Паронепроницаемые покрытия укладывают пористой стороной к утеплителю, «лицом» к помещению. А для комнаты выше пленку монтируют наоборот.
Балки перекрытия
Чтобы разобраться, как сделать деревянное перекрытие между этажами, нужно знать особенности каркаса конструкции. Ее основой служат деревянные брусья. Чаще всего используют элементы 15-25 см в высоту и 5-15 в толщину. Между балками делается расстояние до 1 м, в зависимости от сечения элементов.
Обратите внимание! Чем больше нагрузка на перекрытие – тем больше должно быть сечение балок.
Опорные концы делают от 150 мм в длину, их укладывают «маячковым» способом. Сначала проводится монтаж крайних балок, а между ними укладывают промежуточные. Ровность укладки выверяют уровнем. Средние балки укладывают по шаблону. Для выравнивания можно использовать различные смоленные подкладки из обрезков.
Важно! Нельзя для выравнивания балок использовать отесанные, заостренные щепки.
Брусья укладывают с одинаковым шагом по всему периметру, строго параллельно. Перед укладкой их обрабатывают антисептическими пропитками и обматывают в 2-3 слоя рубероидом. Для кирпичных и блочных построек балки перекрытия с концов промазывают битумом. Такой прием защищает древесину от влаги. Для стен толщиной от 2.5 кирпича оставляют продушины для вентиляции. А на месте соединения древесины со стенами под балки стелют рубероид.
Монтаж наката
Для перекрытия пола между этажами используют различные материалы из дерева, в том числе доски, фанеру и стружечные панели.
Черновым полом в перекрытии выступает нижний настил, именно на него стелют теплоизоляционный материал. Его можно крепить и прямо на балки снизу. В этом случае он выполняет функцию чернового потолка, на который можно сразу монтировать чистовой материал. Пол, сделанный с использованием второсортной доски, обойдется в разы дешевле.
Расстояние от брусьев или бревен определяется толщиной досок, которыми устилают черновое покрытие. На них оказывается основная нагрузка. Так, если в помещении применяются доски в 2 с половиной сантиметра, для чердачных помещений нужен шаг в 50 см, а для жилых – 40 см. Поэтому для полового покрытия рекомендуется применять толстую доску в 4-5 см.
Способы укладки цокольного перекрытия
Для деревянной конструкции цоколя обязателен черепной брусок. Он позволит утеплить пол. Ведь именно на него монтируются панели или доска, прикрывающая утеплитель.
Более популярен вариант чернового слоя из наката или необрезной доски. Материал монтируют на деревянный брусок с квадратным сечением и стороной в 5 или 4 см. Лучше всего черепной брус крепить к лагам саморезами, но можно и гвоздями.
Совет! Можно крепить доску не на черепной брусок, а в паз (четверть). Его нужно вырезать стамесками или электроинструментом. Это займет больше времени.
Черновой пол цоколя утепляют насыпными материалами, в том числе песком. Нередко используют пропитанные антисептиком опилки или минеральную вату от 10 см в толщину. Для защиты древесных конструкций снизу устилают гидроизоляционный слой. Наиболее практичный вариант – битумные рулонные материалы. Для помещений, контактирующих с влагой, гидроизоляцию монтируют еще и сверху.
Утепление и звукоизоляция
Теплоизоляционный слой очень важен в конструкции перекрытия: он выполняет функцию звукоизоляции. Поэтому для его обустройства применяют современные синтетические и минеральные утеплители. Они не подвержены воздействию бактерий и грибков, поэтому имеют больший срок службы.
Большой популярностью пользуется минвата. Однако для бань и саун некоторые рулонные материалы противопоказаны. В таких помещениях не рекомендуется использовать шлаковату, так как она содержит взвеси металлов. Эти частицы от влаги ржавеют, и вата проседает, теряя свои свойства.
Чаще всего в помещениях с нормальной влажностью для гидроизоляции используют рубероид. Битумные материалы имеют низкую стоимость и отличные эксплуатационные характеристики. Поверх рубероида стелют плотный полиэтилен.
Обратите внимание! Рекомендуется укладывать рубероид в два слоя, так, чтобы верхние листы перекрывали места стыков нижних.
Поверх пленки монтируют теплоизоляционный материал. Очень важно, чтобы между пластами ваты или пенопласта не было щелей, иначе в помещении будет низкая тепло- и звукоизоляция. Если используются плитные утеплители на основе пенопласта – щели заделывают монтажной пеной.
Монтируя пол второго и первого этажа по деревянным балкам, вы сможете значительно сэкономить. Подобные конструкции обойдется в разы дешевле бетонной, к тому же вы сможете справиться с монтажом самостоятельно.
Во время работ следует соблюдать определенные правила. К примеру, необходимо использовать балки определенного сечения, а шаг выверять с учетом площади перекрытия.
bouw.ru
Возведение деревянных перекрытий между этажами: подробная технология
При строительстве частных малоэтажных домов из дерева, бетонных блоков или кирпича между этажами чаще всего возводят деревянные перекрытия. Эти конструкции, по сравнению с альтернативными бетонными плитами, обладают рядом преимуществ. Деревянные перекрытия не перегружают стены, при монтаже не требуют привлечения грузоподъемной техники. Кроме этого, они обладают высокой прочностью, долговечностью и приемлемой ценой. Монтаж таких перекрытий достаточно прост, поэтому многие домашние мастера выполняют его самостоятельно.
Конструкция перекрытия
Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.

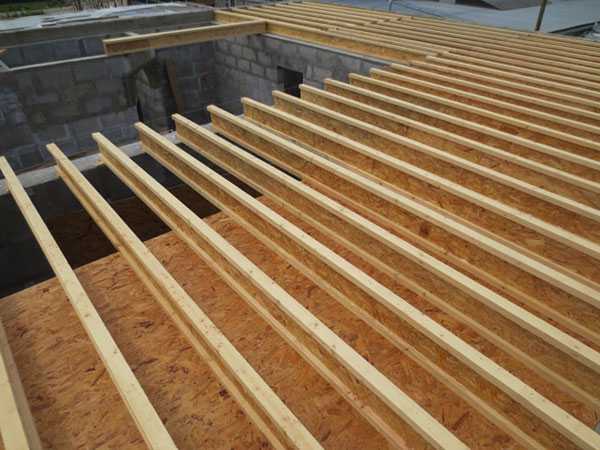

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.
На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.
Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.
Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционны
В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционны
Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционны
Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционны
К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционны
Крепление балок к стене
Балки перекрытия могут соединяться со стенами несколькими способами.
В кирпичных или брусовых домах концы балок заводят в пазы («гнезда»). Если используются брусья или бревна, то глубина заложения балок в стены должна составлять не менее 150 мм, если доски – не менее 100 мм.
Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, оборачивая их двумя слоями рубероида. Торцы балок срезают под 60° и оставляют неизолированными
При заведении в «гнездо», между балкой и стеной (со всех сторон) оставляют вентиляционные зазоры в 30-50 мм, которые заполняют теплоизоляцией (паклей, минеральной ватой). Балку опирают на основание паза через антисептированну
В деревянных домах балки заглубляют в пазы стен не менее, чем на 70 мм. Чтобы предотвратить появление скрипов, между стенками паза и балкой прокладывают гидроизоляционны

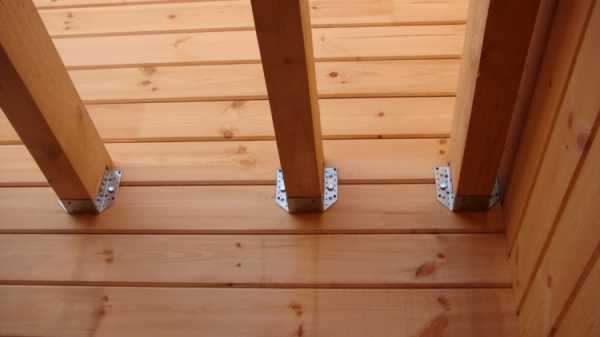

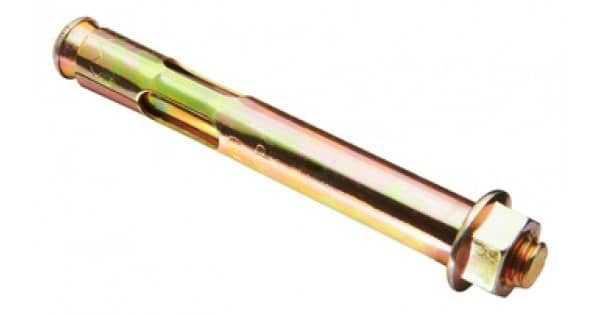

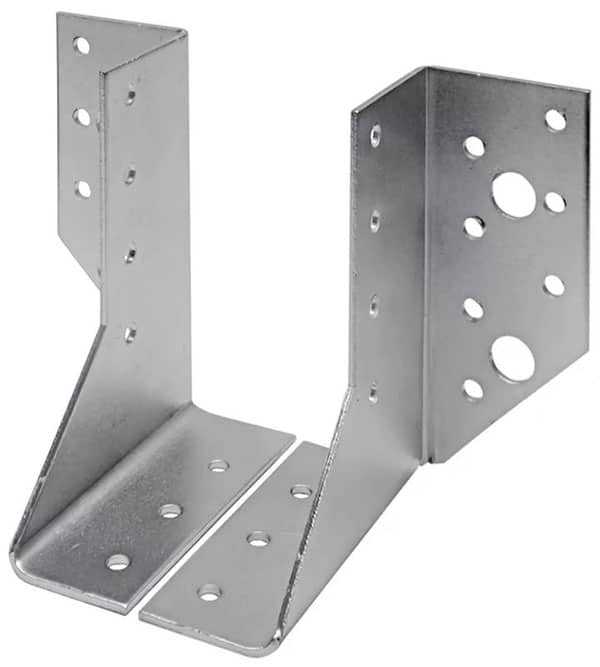

Также балки можно закрепить на стене с помощью опор из металла — стальных уголков, хомутов, кронштейнов. Они соединяются со стенами и балками саморезами или шурупами. Данный вариант крепления является наиболее быстрым и технологичным, однако менее надежным, чем при заведении балок в пазы стен.
Расчет балок перекрытия
Планируя строительство перекрытия, для начала следует рассчитать конструкцию его основы, то есть длину балок, их количество, оптимальное сечение и шаг расположения. От этого будет зависеть, насколько безопасным окажется ваше перекрытие и какую нагрузку оно сможет выдерживать при эксплуатации.
Длина балок
Длина балок зависит от ширины пролета, а также от способа крепления балок. Если балки будут закреплены на металлических опорах, их длина будет равняться ширине пролета. При заделке в пазы стен, длину балок рассчитывают, суммируя величину пролета и глубину заведения двух концов балки в пазы.
Шаг расположения балок
Расстояние между осями балок выдерживают в пределах 0,6-1 м.
Количество балок
Расчет количества балок выполняют следующим образом: планируют размещение крайних балок на расстоянии минимум 50 мм от стен. Остальные балки размещают в пространстве пролета равномерно, в соответствии с выбранным интервалом (шагом).
Сечение балок
Балки могут иметь прямоугольное, квадратное, круглое, двутавровое сечение. Но классическим вариантом все же является прямоугольник. Часто используемые параметры: высота – 140-240 мм, ширина – 50-160 мм.

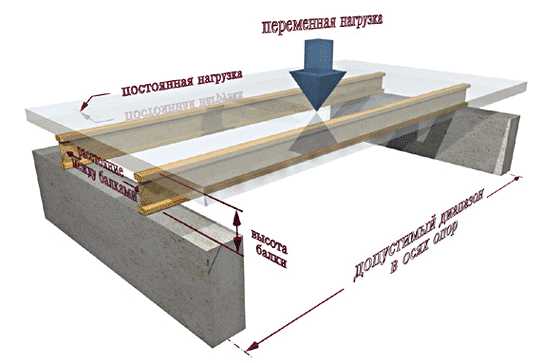

Выбор сечения балки зависит от ее планируемой нагруженности, ширины пролета (по короткой стороне помещения) и интервала размещения балок (шага).
Нагруженность балки высчитывают, суммируя нагрузку ее собственного веса (для междуэтажных перекрытий – 190-220 кг/м2) с временной (эксплуатационно
Балки укладывают вдоль короткого пролета, максимальная ширина которого – 6 м. На большем пролете неизбежно провисание балки, которое приведет к деформации конструкции. Однако и в такой ситуации есть выход. Для поддерживания балок на широком пролете устанавливают колонны и опоры.

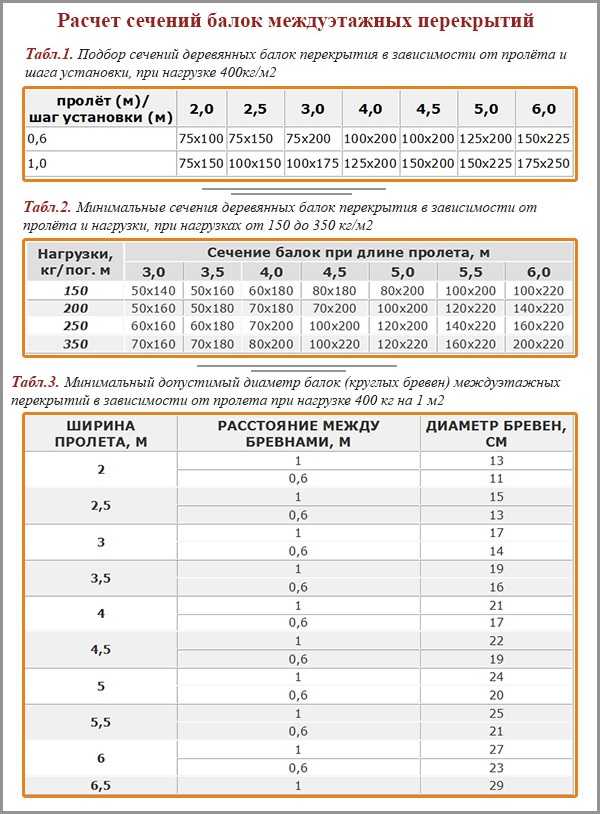

Сечение балки напрямую зависит от ширины пролета. Чем больше пролет, тем более мощную (и прочную) балку необходимо выбирать для перекрытия. Идеальный пролет для перекрытия балками составляет до 4 м. Если пролеты шире (до 6 м), то использовать необходимо нестандартные балки с увеличенным сечением. Высота таких балок должна составлять не менее 1/20-1/25 от величины пролета. Например, при пролете 5 м нужно использовать балки с высотой 200-225 мм при толщине 80-150 мм.
Конечно, самостоятельно выполнять расчеты балок необязательно. Можно воспользоваться готовыми таблицами и диаграммами, в которых указаны зависимости размеров балок от воспринимаемой нагрузки и ширины пролета.
После выполнения расчетов можно приступать к устройству перекрытия. Рассмотрим весь технологический процесс, начиная с фиксирования балок на стены и, заканчивая, финишной обшивкой.
Технология устройства деревянного перекрытия
Этап #1. Установка балок перекрытия

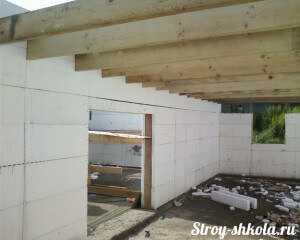

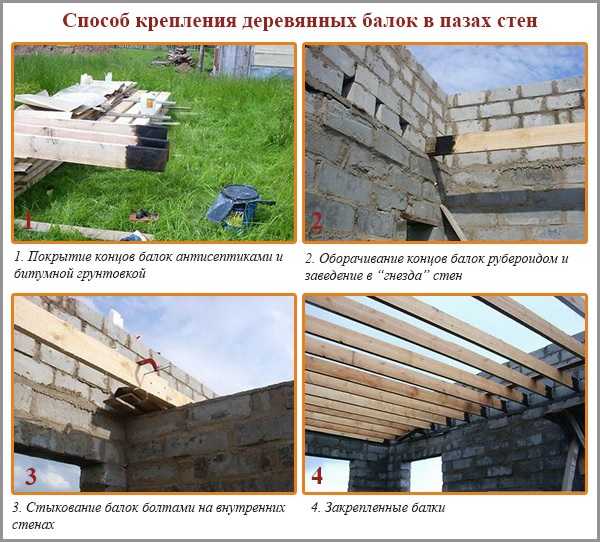

Чаще всего балки устанавливают с заведением их в пазы стен. Такой вариант возможен, когда монтаж перекрытия ведется на стадии строительства дома.
Процесс монтажа в этом случае выполняется следующим образом:
1. Балки покрывают антисептиками и антипиренами. Это необходимо, чтобы снизить склонность деревянных конструкций к гниению и обеспечить пожаробезопаснос
2. Концы балок подрезают под углом 60°, выкрашивают их битумной мастикой и оборачивают рубероидом в 2 слоя (для гидроизоляции). При этом торец должен остаться открытым, для свободного выхода через него водяных паров.
3. Начинают монтаж с установки двух крайних балок, которые размещают на расстоянии 50 мм от стен (минимум).
Брусья заводят в «гнезда» на 100-150 мм, оставляя вентиляционный зазор между древесиной и стенами не менее 30-50мм.
4. Для контроля горизонтальности балок устанавливают по их верхней плоскости на ребро длинную доску, а поверх нее – пузырьковый уровень. Чтобы выровнять балки по уровню, применяют деревянные плашки разной толщины, которые подкладывают в нижнюю часть паза на стене. Плашки предварительно должны быть обработаны битумной мастикой и высушены.
5. Чтобы исключить скрип балки и перекрыть доступ холодного воздуха, зазор заполняют минеральным утеплителем или паклей.
6. По уложенной контрольной доске выкладывают остальные, промежуточные, балки. Технология их заведения в гнезда стен такая же, как и при монтаже крайних балок.
7. Каждая пятая балка дополнительно закрепляется к стене при помощи анкера.
Когда дом уже построен, то установку балок для перекрытия проще выполнить с помощью металлических опор. В этом случае процесс монтажа таков:
1. Балки пропитывают антипиренами и антисептиками.
2. На стенах, на одном уровне, в соответствии с рассчитанным шагом балок, фиксируют опоры (уголки, хомуты, кронштейны). Крепление выполняют саморезами или шурупами, вкручивая их в отверстия опор.
3. Балки укладывают на опоры и фиксируют их саморезами.
Этап #2. Крепление черепных брусков (при необходимости)

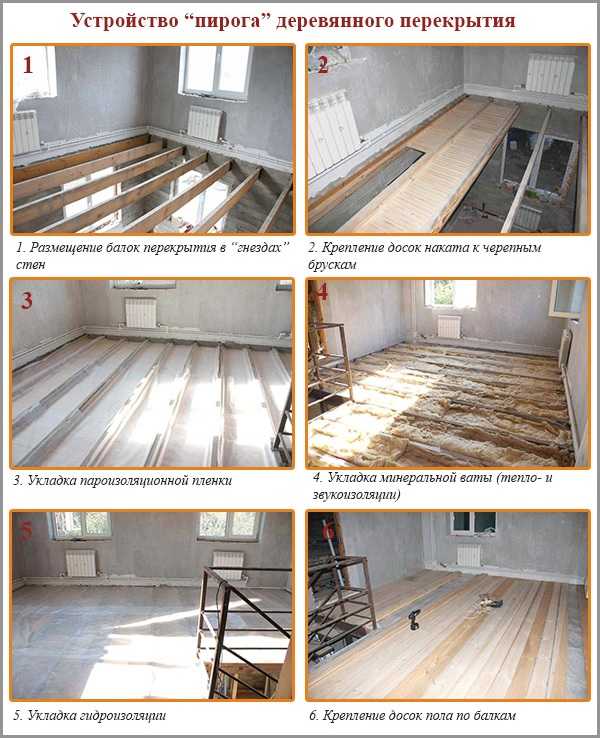

Если удобнее настилать «пирог» конструкции перекрытия сверху, то есть со стороны второго этажа, по кромкам балок с обеих сторон набивают черепные бруски с сечением 50х50 мм. Нижняя часть брусков должна идти вровень с поверхностью балок. Черепные бруски необходимы для того, чтобы укладывать на них доски наката, являющиеся черновой основой для потолка.
Без черепных брусков можно обойтись, если подшивать доски наката снизу, со стороны первого этажа. В этом случае их можно крепить непосредственно на балки, с помощью саморезов (гвозди не подходят, так как их сложно забивать вертикально в потолок).
Этап #3. Крепление досок наката для черновой основы потолка
При монтаже со стороны второго этажа на черепные бруски гвоздями или саморезами закрепляют доски наката (возможно использование OSB, фанеры).
При креплении наката со стороны первого этажа, доски закрепляют на балках снизу при помощи саморезов. При необходимости проложить между балками толстый слой утеплителя или звукоизоляционно
Этап #4. Укладка пароизоляции (при необходимости)
Пароизоляцию закладывают в конструкцию перекрытия перед утеплителем (который также может выполнять функции звукоизолятора), если есть риск попадания в него пара или возникновения конденсата. Это происходит, если перекрытие устраивают между этажами, первый из которых отапливаемый, а второй – нет. Например, над первым жилым этажом обустраивают неотапливаемую мансарду или чердак. Также пар в утеплитель перекрытия может проникнуть из влажных помещений первого этажа, например, из кухни, ванной, бассейна и т.п.
Пароизоляционную пленку укладывают поверх балок перекрытия. Полотна настилают внахлест, заводя края предыдущего полотна на последующее на 10 см. Стыки проклеивают строительным скотчем.
Этап #5. Устройство теплоизоляции или звукоизоляции
Между балками сверху укладывают плитные или рулонные тепло- или звукоизоляторы. Необходимо избегать щелей и пустот, материалы должны плотно прилегать к балкам. По этой же причине нежелательно применять обрезки, которые приходится стыковать между собой.

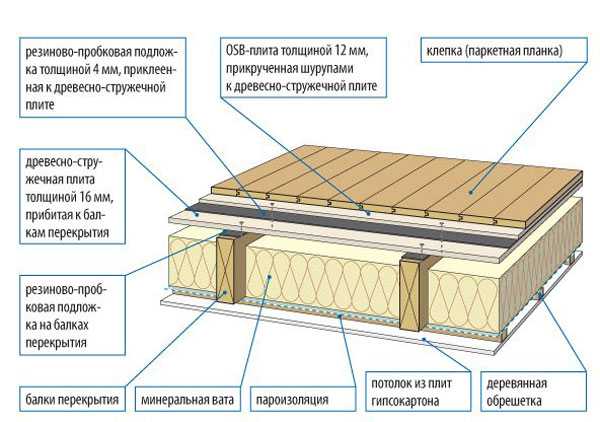

Чтобы снизить возникновение ударных шумов в перекрытии (при жилом верхнем этаже), по верхней поверхности балок укладывают полосы звукоизолятора толщиной минимум 5,5 мм.
Этап #6. Укладка гидроизоляционно й пленки

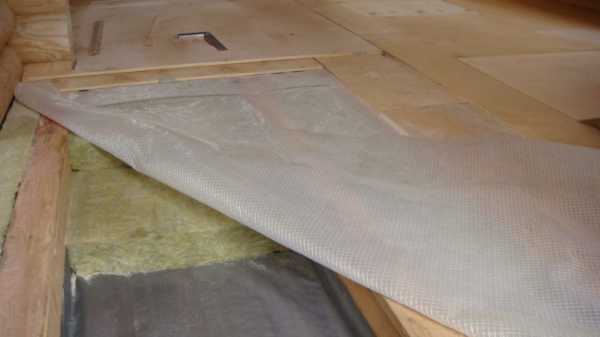

Поверх тепло- или звукоизоляционно
Гидроизоляционну
Этап #7. Крепление досок (фанеры, OSB) для чернового пола
По балкам сверху нашивается черновая основа для пола второго этажа. Можно использовать обычные доски, OSB или толстую фанеру. Крепление выполняют при помощи саморезов или гвоздей.
Этап #8. Обшивка перекрытия снизу и сверху финишными покрытиями
Поверх черновой основы снизу и сверху перекрытия можно укладывать любые подходящие материалы. На верхней стороне перекрытия, то есть на полу второго этажа, устраивают покрытия из ламината, паркета, ковролина, линолеума и т.д. При обустройстве пола нежилого чердака, черновые доски можно оставить без обшивки.

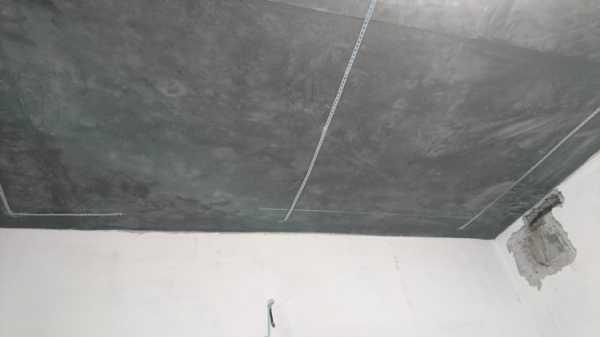

На нижней поверхности перекрытия, которая служит потолком для первого этажа, нашивают потолочные материалы: деревянную вагонку, пластиковые панели, гипсокартонные конструкции и т.п.
Эксплуатация перекрытий
Если в конструкции были использованы балки с большим запасом прочности, уложенные с небольшим шагом, то такое перекрытие долго не будет нуждаться в ремонте. Но все же проверять балки на прочность нужно регулярно!
При повреждении балок насекомыми или в результате переувлажнения, выполняется их укрепление. Для этого ослабленная балка вынимается, заменяется на новую либо усиливается при помощи прочных досок.
pol-master.com
Деревянное перекрытие между этажами своими руками
Дерево всегда было и еще долго останется одним из наиболее популярных материалов для обустройства всевозможных силовых и несущих элементов, каркасов крыш, потолков, перегородок в обычном малоэтажном доме. Вместо использования дорогостоящих и очень тяжелых бетонных плит или двутаврового металлопроката балок можно сделать деревянное перекрытие между этажами без привлечения строительной техники, относительно быстро и с минимальными затратами.
Типовая конструкция перекрытия на балочных опорах
Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.
Конструктивно деревянное перекрытие собирается из следующих деталей:
- Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
- Подшивка фанерой или плитами ОСБ потолочной поверхности;
- Система лагов с досками пола верхнего этажа;
- Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
- Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.
Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.
Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.
Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.
Разновидности конструкций и материалы деревянного перекрытия
Главным элементом перекрытия между этажами являются несущие балки. От того, насколько правильно подобраны материалы для изготовления деревянного «пирога» между этажами, зависит прочность перекрытия и безопасность самих хозяев. Толщина пирога всегда ограничена, поэтому приходится либо увеличивать количество несущих элементов, либо менять материал.

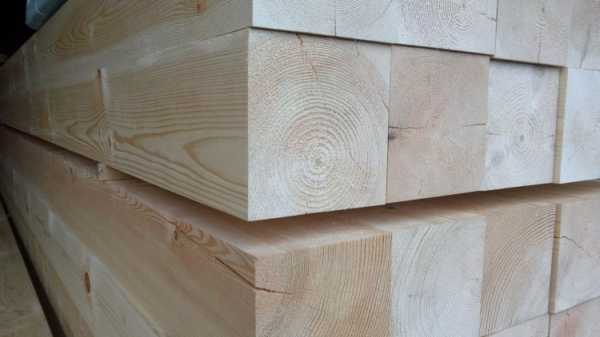

Традиционно в качестве несущих элементов используют следующие материалы:
- Клееный брус;
- Опиленное бревно;
- Пакет из шлифованных и сбитых досок.
Понятно, что наилучший вариант будет самым дорогим. Использование для перекрытия между этажами клееного бруса позволяет сделать деревянный каркас максимально жестким, поэтому к брусовой затяжке прибегают либо по желанию хозяев, либо при очень больших размерах помещений верхнего этажа. Чаще всего клееный брус укладывают в деревянное перекрытие при расстоянии между стенами от 4 м. Получается дорого, но надежно.
Более экономный способ – использовать хвойные пиломатериалы, обычно сосновое окоренное бревно обрезают дисковыми фрезами в двухкантный или трехкантный брус. Такая балка получается прочнее и дешевле обычного деревянного бруса прямоугольного сечения.
Самый бюджетный вариант – пакетная балка. Ее сбивают из калиброванной и шлифованной доски сороковки, две или три на одну балку. Перед сборкой деревянную поверхность обрабатывают пропиткой, сушат и закрашивают олифой. Перекрытие из пакетного бруса считается наиболее гибким и одновременно самым надежным.
Даже если возникнет перегрузка, деревянные элементы прогнутся, но излома и обрушения между этажами не будет. Собрать такое деревянное перекрытие между этажами своими руками намного проще и дешевле, так как нет необходимости закупать строевой или клееный брус.
Чтобы снизить трудоемкость работ и размеры затрат, учитывая проект дома и ширину стен, изготавливают несколько вариантов конструкций, в зависимости от того, как планируется настилать пол второго этажа по деревянным балкам:

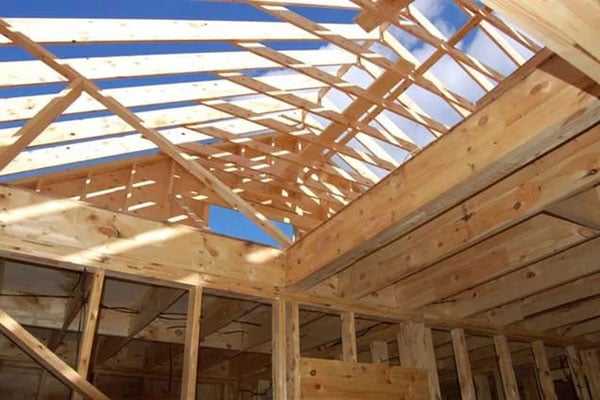

- Легкие перекрытия. Для каркасных домов шаг между несущими элементами может быть уменьшен до 30 см, а лаги под деревянный пол не настилаются. Сама конструкция собирается без утеплителя и пленочной изоляции;
- Средние перекрытия на этажах. В конструкции используют лаги и звукоизоляцию, пароизолирующую пленку и утеплитель не применяют;
- Теплые средние деревянные перекрытия. Между этажами укладывают полноценный пакет с утеплением и пленочной гидро- и пароизоляцией.
Легкие перекрытия на этажах используют для неотапливаемых зданий, средние системы применяют для построек с мощным наружным утеплением стен. Теплые деревянные конструкции применяют в том случае, если верхний этаж граничит с чердаком или мансардой.

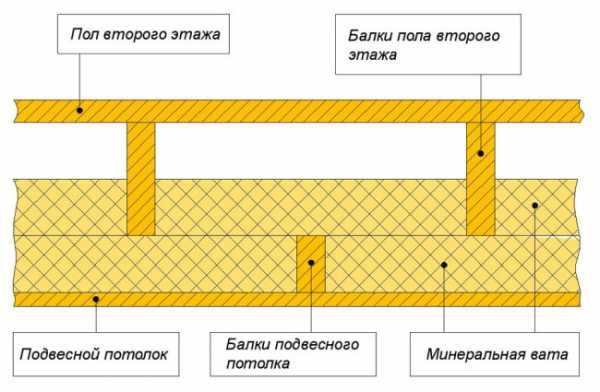

Из практики известно, что для деревянных конструкций наилучшую звукоизоляцию между этажами обеспечивают листовые и волоконные материалы. Можно использовать минеральную вату или насыпной керамзитовый гранулят. Но оба материала обладают высокой впитывающей способностью, поэтому приходится укладывать пароизоляционную пленку. Пенополистирол не боится влаги, но звукоизоляция на этаже примерно в 3-4 раза хуже минеральной. Поэтому ЭППС или пенопласт используют там, где звукоизоляция деревянного перекрытия между этажами не имеет особого значения. Например, между цокольным и первым этажами.
Способы заделки несущих элементов
Для того чтобы деревянное перекрытие на этажах получилось надежным и устойчивым, необходимо правильно выбрать способ заделки несущего бруса в стены дома. Систему крепления выбирают в зависимости от материала стен.
Проще всего закрепить брус на кирпичных стенах. Для каждой опоры в стене вырезают по разметке нишу, глубиной не менее 100 мм и размерами на 15-20 мм больше сечения бруса. В нишу укладывают подкладку из твердых сортов резины, а концы бруса перед сборкой деревянного каркаса обязательно покрывают жидкой резиной или горячей смолой. Если брус более 4,5 м, один конец фиксируют с помощью сквозной металлической шпильки. Оставшееся пространство ниши задувают монтажной пеной, чтобы в щелях на этажах не было сквозняка.
Более сложным получается крепление опор на стенах из газобетона. Перед тем как сделать деревянное перекрытие между этажами, потребуется построить несущий короб, в который и выполняется закладка бруса. Для здания из газобетона в два этажа, с облицовкой стен кирпичом допускается укладка деревянного короба, в остальных случаях опорный короб нужно отливать из армированного бетона.
Если брус планируется врезать в деревянные стены, то делать это лучше всего на этапе укладки венцов. Как и в случае кирпичных стен, в стеновом брусе по разметке вырезается ниша в форме усеченного клина «ласточкин хвост». Конец несущей балки подгоняют по форме замка и укладывают в нишу. После укладки балки место стыковки усиливают металлическими накладками и уголками.
Собираем перекрытие на этажах своими руками
После того как была достигнута требуемая высота стен до уровня следующего этажа, необходимо делать перекрытие. Следующий ряд кирпича или блока выкладывается с нишами под брус. Чтобы обеспечить необходимую прочность деревянного каркаса, нужно сделать проверочный расчет или подобрать сечение бруса по справочным таблицам и номограммам.
Ориентировочно для двухметрового пролета будет достаточно использовать брусовую опору сечением 75х150 мм, для пятиметрового сечение бруса должно быть не менее 150х225 мм. Стандартный шаг составляет 80-90 см, но иногда его величину сознательно уменьшают, чтобы увеличить жесткость коробки нижнего этажа.
Укладка несущих элементов деревянного пролета
На момент сборки каркаса пролета на этаже деревянные балки должны быть полностью готовыми к работе, но без нанесения смолы на опорные концы. При длине бруса 3-4 м точно угадать длину балки сложно, поэтому деревянные заготовки поднимают на уровень верхнего этажа и последовательно подгоняют по линейным размерам посадочных гнезд.
Если замер расстояния между нишами соответствует длине заготовки, приступают к сборке:
- Оба торца подрезают на угол 60о, чтобы облегчить укладку опорных концов в ниши, и обрабатывают гудроном или битумной мастикой;
- В ниши укладывают подкладочный материал, после чего устанавливают балки деревянного перекрытия.
Каждый брус необходимо тщательно подогнать по горизонту и по общей плоскости, для этого подкладки заменяют на более толстые плашки или подрезают их, чтобы опустить конец. Оставшееся пространство забивают просмоленной паклей и задувают пеной.
К сведению! Чтобы упростить работу, первоначально укладывают и выставляют два крайних бруса деревянного пролета, и уже по ним с помощью шнуров или лазерного уровня регулируют оставшиеся заготовки.
Сборка обрешетки
После того как деревянные несущие балки были уложены и зафиксированы в нишах, необходимо выполнить набивку черепного бруска. По сути, это длинная рейка, сечением не менее 40х40 мм, черепную рейку набивают на боковые поверхности бруса заподлицо с нижней кромкой. К черепной планке будет крепиться нижняя подбивка листами фанеры или ОСБ. Если прибить фанеру непосредственно к брусу, то это может ослабить несущую балку. Кроме того, при ходьбе по полу верхнего этажа гвозди и крепеж, вбитые в деревянный брус перекрытия, выходят из тела древесины, поэтому приходится усиливать крепление подбивки.
Одновременно под фанеру нашивается пленка пароизоляции, каждый новый лист пленки необходимо проклеивать строительным скотчем, иначе конденсат сгноит деревянные полы на втором этаже. Если верхний этаж буде неотапливаемым, то в конструкции перекрытия необходимо сделать продухи, удаляющие часть попавшего внутрь конденсата.
После того как была уложена подбивка, можно переходить к утеплению и звукоизоляции. Нередко вместо минеральной ваты или плитного пенополистирола в ниши засыпают специальный наполнитель из полистирольных гранул. Для того чтобы создать на этаже зону тишины, достаточно засыпать в перекрытие слой толщиной всего 40 мм. То есть межэтажное перекрытие можно уменьшить почти на 50-60 мм.
Завершающие операции
Далее следует укладка гидроизоляции, пленку нужно укладывать в обязательном порядке, если вышестоящий этаж предназначен для проживания или в нем нет системы напольной вентиляции. Даже если деревянные полы и не будут заливаться водой, при проветривании более холодный воздух будет собирать конденсат внутри деревянного перекрытия. Можно застелить обычную полиэтиленовую пленку толщиной 0,2 мм.
Все остальные детали перекрытия зависят от способа устройства пола на верхнем этаже. Если планируется укладка ламината или паркета, лучше всего положить слой из ОСБ или влагостойкого гипсокартона. В случае если на втором этаже запланирован обычный деревянный пол, то будет достаточно набить лаги и зашить поверхность шпунтованной доской.
Заключение
В особых случаях в конструкции перекрытия можно предусмотреть цементно-песчаную стяжку. Для этого поверх утеплителя и гидроизоляции выкладывают два слоя стеклопластиковой армирующей сетки. Толщина стяжки должна быть не более 50 мм. Под такое основание на деревянном перекрытии можно укладывать наливные или декоративные 3D покрытия.
Отправить комментарий
2proraba.com
их устройство и монтаж своими руками
Преимущество многоэтажного дома очевидно – большая жилая площадь при тех же наружных габаритах. Образно говоря, поставив этаж на этаж, можно удвоить полезное пространство.
Это на самом деле несложно, единственное, что нужно заранее продумать, – конструкция перекрытий. Бетон создает избыточную нагрузку на стены, сталь сложно обрабатывать.
Деревянное перекрытие между этажами – это лучший выбор для загородного дома. Важно только точно рассчитать его параметры и выбрать качественные материалы.
Не забудь поделиться с друзьями!Содержание статьи
Устройство перекрытий из дерева
Пожалуй, это лучший вид перекрытий, он выгодно отличается простотой изготовления и доступностью материалов. К тому же для его создания используется только дерево, что обеспечивает экологическую чистоту при достаточной надежности. Устройство перекрытия по деревянным балкам не отличается особой сложностью, основные его составляющие:
- несущие балки;
- направляющие бруски;
- черновой потолок;
- основа пола верхнего этажа;
- утеплитель;
- гидроизоляция;
- декоративное покрытие.
Необходимую прочность и надежность всей конструкции придаст брус. Он может быть сплошным или склеенным из нескольких слоев. Хорошая замена бруса – цельные бревна небольшого диаметра. Также основой конструкции могут послужить доски, но подобные перекрытия имеют существенные ограничения по длине пролета и нагрузке.
В принципе, балка может быть изготовлена из любой древесины, но лучше выбирать лиственницу или сосну. Дерево лиственных пород имеет несколько иную структуру и меньшее сопротивление на изгиб. Такое перекрытие может не выдержать постоянной нагрузки.
На несущую конструкцию из параллельных балок монтируют основу будущего пола и потолка соответственно. Это может быть подготовленная доска или листовой материал на древесной основе. На готовую основу укладывают напольное покрытие (на втором этаже), а снизу делают полноценный потолок.
Особенностью подобной конструкции является свободное внутреннее пространство, которое необходимо использовать. Его заполняют любым материалом с теплоизолирующими или звукопоглощающими свойствами. Это поможет сохранить тепло в помещениях и обеспечит достаточный уровень звукоизоляции.
Выбор материала
Прежде всего, данная конструкция функциональна, следовательно, межэтажное перекрытие по деревянным балкам должно отличаться надежностью. Важно понимать, что оно должно не просто выдержать свою массу, но и массу мебели, расположенной на верхнем этаже, и вес находящихся там людей. Следовательно, к используемому материалу предъявляются высокие требования по качеству, особенно к балкам.
Как уже говорилось, лучшим материалом для балки является дерево хвойных пород. К выбору древесины стоит отнестись со всей возможной ответственностью. Основные требования к материалу:
- минимальная влажность, ее значение не должно превышать 14%;
- минимум сучков на единицу длины;
- не должно быть ярко выраженного косослоя;
- отсутствие трещин, гнили, потемнений, следов деятельности вредителей.
Чтобы обеспечить долговечность перекрытия, все деревянные поверхности предварительно обрабатывают антисептиком и пропитывают специальными составами, снижающими горючесть материала. Это гарантирует долговечность конструкции и обезопасит от возгораний.
Разновидности перекрытий по способу крепления
Несущие брусья надежно фиксируются на стенах. Существует два основных способа их крепления: установка в гнездо или использование дополнительных крепежных элементов.
Установка брусьев в пазы
Данный метод отлично подходит для кирпичных домов, зданий из шлакоблока и тому подобных материалов. Для крепления балки нужно сделать выборку (паз) в стене. Размеры паза должны на 2–3 см превышать толщину и ширину бруса, глубина варьируется в интервале от 100 до 150 мм. Обеспечить гидроизоляцию соединения несложно с помощью обычного рубероида, им оборачивают концы балок, утапливаемые внутрь стены.
Использование металлических фиксаторов
Если нет возможности утопить балки в стену, можно использовать наружный крепеж из стали. Технически такой способ проще, но он обеспечивает меньшую прочность, следовательно, деревянное перекрытие выдержит меньшую нагрузку. Подобное навесное крепление может использоваться при создании небольших перекрытий или между первым этажом и чердаком (мансардой) садового домика.
В продажу поступают фиксаторы разной формы, одни рассчитаны на крепление к стене, другие монтируют на внутренние или наружные углы. С выбором оптимальной конфигурации поддерживающих элементов проблем точно не возникнет.
Основные параметры бруса для балок
Параметры балок напрямую зависят от геометрических размеров помещений нижнего и верхнего этажа, их предполагаемого назначения. Расчет параметров – это важный этап в создании междуэтажного перекрытия, во многом от него зависит надежность и долговечности всей конструкции.
Форма и сечение
Брус прямоугольного сечения видится оптимальным материалом для изготовления балок. Установленный на ребро, он имеет достаточный запас прочности, высокую надежность. Иногда в качестве несущих конструкций используют кругляк или пиломатериал специфических профилей, к примеру, двутаврового сечения.
Точные параметры бруса напрямую зависят от предполагаемой нагрузки, длины пролета и расстояния между соседними балками. Кстати, вовсе не обязательно самому рассчитывать все параметры, можно воспользоваться готовыми таблицами и диаграммами.
Расчет длины
Вычислить длину балки просто – это ширина пролета плюс допуски на заделку в пазы. Вне зависимости от сечения не рекомендуется делать пролеты шириной более 6 м, это неминуемо вызовет провисание, которое может закончиться аварией. Если же необходимо изготовить деревянное перекрытие большего размера, можно выйти из положения, установив опоры и подпорки в виде колонн из того же бруса.
Количество материала
Для простоты подсчета количества материала нелишним будет набросать схему будущего перекрытия. При этом надо учитывать, что расстояние от крайних балок до стены будет равняться примерно 50 мм, а остальные будут равномерно уложены между ними с одинаковым интервалом (0,5–1,0 м).
Этапы изготовления межэтажного перекрытия
Монтаж балок
Оптимальным вариантом для жилого дома с полноценным вторым этажом можно считать установку балок в пазы. Проделать пазы можно как на этапе строительства, что гораздо проще, так и после возведения здания. Работу начинают с крайних балок, которые будут расположены в непосредственной близости от боковых стен.
Из бруса вырезают заготовку нужной длины, концы подрезают дисковой пилой или ручной ножовкой под углом примерно в 60 градусов. Особая точность не нужна, важно создать древесине условия для дыхания.
Обратите внимание! Часть бруса, которая будет скрыта в стене, пропитывается битумной мастикой (за исключением торца) и обматывается рубероидом.
Балку вводят в паз, под нее подкладывают дощечку толщиной 20–30 мм. С помощью уровня контролируют правильность установки, балка должна лежать строго горизонтально. Первую и каждую пятую балку дополнительно фиксируют с помощью анкерных болтов или стальных накладок.
Данную процедуру повторяют с другой крайней балкой. Чтобы контролировать плоскость, между крайними балками временно укладывают доску, поверх нее – обычный строительный уровень. Благодаря этой простой конструкции легко подобрать толщину подкладки к каждому последующему брусу.
Черепной брусок
Черепной брусок – рейки с сечением примерно 50 х 50 мм, которые крепят с обеих сторон балки. Его задача удерживать накат, используемый в качестве чернового потолка. Использовать брусок целесообразно только в том случае, когда монтаж потолка ведется сверху.
Рейки вырезают по длине балки, фиксируют с помощью саморезов. На них крепят накат. Подобный способ отличается простотой и не требует чрезмерных физических усилий, нет необходимости держать детали чернового потолка на весу, но он существенно уменьшает пространство внутри перекрытия, которое можно использовать для укладки утеплителя и звукоизоляции.
Если перекрытие монтируется снизу, технологию работы можно существенно упростить, обойтись без черепного бруска, тогда накат будет крепиться с помощью саморезов непосредственно к балкам.
Создание чернового потолка
В большинстве случаев для создания основы потолка удобно использовать листовой материал на древесной основе. Его просто крепить, он прочный. Для работы достаточно вооружиться шуруповертом и саморезами.
При использовании черепного бруска материал режут на полосы, шириной равные пролету, укладывают, фиксируя саморезами. Если черепной брусок не устанавливается, можно использовать материал произвольного размера, единственное условие – надо следить за тем, чтобы соседние плиты сходились на балке.
Теплоизоляция и пароизоляция
Даже если создается перекрытие между жилыми этажами, внутри стоит проложить теплоизоляционный материал, лучше всего минеральную вату. Она полностью заполнит пространство, сбережет тепло и станет хорошей защитой от шума.
Под утеплитель, особенно если на нижнем этаже расположена кухня, ванная или другое помещение с высокой влажностью, нужно уложить слой пароизоляции. Она убережет перекрытие от попадания пара, защитит дерево от влаги, которая будет конденсироваться внутри. Листы укладывают внахлест, стыки дополнительно фиксируют строительным скотчем.
Гидроизоляция
Поверх готового изоляционного пирога укладывают пленку гидроизоляции. Ее задача – преградить путь влаге сверху, не дать ей просочиться к уплотнителю. Края пленки должны заходить друг на друга не менее чем на 10 см с каждой стороны. Дополнительную защиту от возможных протеканий, как в случае с пароизоляцией, обеспечит строительный скотч.
Черновой пол следующего этажа
Для создания основы под напольное покрытие могут быть использованы доска, многослойная фанера, листы ОСП, ДСП достаточной толщины. Под выбранный материал подбирают крепеж, для плит это саморезы, для досок подойдут гвозди. Работая с листовым материалом, как и при создании чернового потолка, нужно следить за тем, чтобы плиты стыковались только на балках.
Финишная обшивка пола и потолка
Собственно, работа почти закончена, остается только обшивка. Тут методика зависит исключительно от выбранного материала. Пол верхнего этажа можно покрыть бюджетным линолеумом, элитным паркетом или выбрать золотую середину – ламинат. Материалом для потолка может послужить гипсокартон с последующей покраской, потолочные панели из пластика, вагонка.
Перекрытие из дерева – это лучший выбор для загородного дома. Его легко монтировать, оно отличается прочностью и долговечностью. Это именно то перекрытие, которое можно сделать своими руками. Оно долго прослужит, не требует особого ухода, а благодаря исключительно природным материалам это отличное решение для детской комнаты, ее можно сделать как на верхнем этаже, так и на нижнем.
drevogid.com
видео-инструкция как сделать своими руками, особенности устройства междуэтажных конструкций по балкам, расчет, цена, фото
Все фото из статьи
Следует сразу отметить, что деревянное перекрытие между этажами своими руками можно устанавливать не только для деревянных зданий, но также для кирпичных, блочных и бетонных конструкций. Причём, это относится не только к этажам помещения, но и к подвалам, полу и чердакам, где без такого устройства просто не обойтись, только техническое обеспечение здесь уже может несколько отличаться по конструкции.
Но, давайте поговорим об этом более подробно, а ещё мы хотим предложить вам к просмотру видео в этой статье.
Перекрытие второго этажа по деревянным балкам на стены из блоков
Предъявляемые технические требования

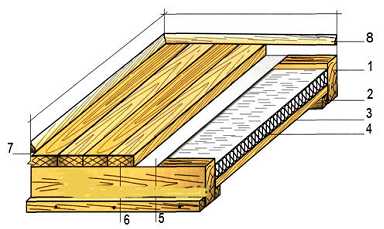

Принцип устройства перекрытия: 1 – балки; 2 – черепной брус; 3 – накат из досок; 4 – утепление и звукоизоляция; 5 – гидроизоляция; 6 – пол; 7 – зазор для воздухообмена; 8 – плинтус
- Если конструкция деревянного перекрытия второго этажа будет разделять помещения с разницей по температуре более 10⁰ (Цельсий, Кельвин, Реомюр), то в таком случае вам придётся обязательно устанавливать теплоизоляцию – наиболее ярко это отражается в обустройстве чердака и пола в парилке, где без этого просто не обойтись.
- Кроме того, балки из любого материала должны иметь достаточную прочность, чтобы выдержать нагрузку не только от собственной массы, но также вес всей строительной конструкции, мебели, различного оборудования и людей, а кроме того, иметь запас прочности. Так, минимальные расчетные данные предельной нагрузки для межэтажного и цокольного перекрытия должны составлять от 210 кг/м2, а для чердака от 105 кг/м2.
Деревянные балки будут прогибаться
- Кроме того, для деревянных балок существуют предельные значения для прогиба, где между этажами или на цоколе оно составляет не более 1/250, то есть 4 мм на один погонный метр, так, для 4-метровой балки в центре это значение будет составлять 4/250=0,016м=16 мм. В тех случаях, когда на полу предусмотрена укладка керамической плитки, то это значение уменьшается до 1/400 — 2,5 мм на погонный метр, а для чердаков оно, наоборот, увеличивается – 1/200 или 5 мм на погонный метр.
- Также очень важно уделять внимание звукоизоляции – порог мощности проникновения шума не должен превышать 40-50дцБ для жилых помещений (материалом для этого обычно служит утеплитель и чаще всего, это минеральная вата). Но звук не должен проникать не только из другого помещения – сюда также относятся трубы канализации и водоснабжения.
- Когда производится расчет деревянного перекрытия между этажами, то учитывается также и длина деревянных балок, где для всех помещений она не должна превышать 5м, а для чердаков – 6м. В тех случаях, когда площадь комнаты получается больше, то под балками устанавливаются дополнительные опоры.
Примечание. Не следует забывать, что древесина является горючим материалом и, к тому же, подверженным гниению, грибку и плесени при создании определённых условий.
Поэтому, при монтаже междуэтажное перекрытие по деревянным балкам следует обрабатывать огнестойкими и бактерицидными составами (зачастую все эти качества заключаются в одном и том же растворе).
Монтаж и обработка

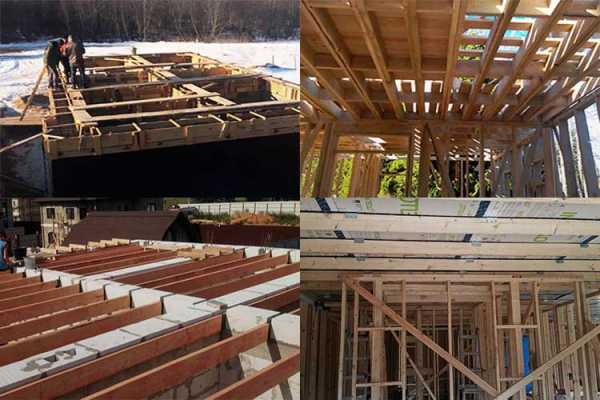

На фото: монтаж деревянного перекрытия своими руками
Теперь давайте разберёмся, как сделать деревянное перекрытие между этажами, которое будет представлять собой устройство из балочного каркаса (брус или бревно), который с двух сторон (снизу и сверху) обшивается досками или листами типа фанеры, ДВП, ДСП и ОСП.
Для утепления и звукоизоляции между балками укладывают утеплитель для деревянных перекрытий, которым может быть любая минеральная вата (стекловата, камневата, шлаковата), пенопласт, керамзит или пропитанные каким-либо огнестойким бактерицидным составом опилки.

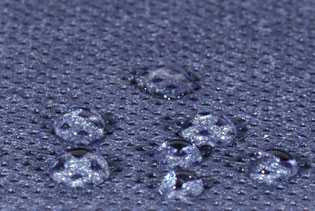

Паропроницаемая гидроизоляция FOLDER
В тех случаях, когда перекрытие делается в банях, то большое внимание следует уделять гидроизоляции – как правило, это полиэтиленовые или полипропиленовые паропроницаемые плёнки, которые пропускают влагу только в одном направлении. Такая плёнка состоит из множества воронкообразных колбочек, которые впитывают и пропускают через себя молекулы воды только с широкой (шершавой) стороны, в то время как с другой (гладкой) стороны влага не проходит.
Поэтому, такая гидроизоляция монтируется шершавой стороной к утеплителю со стороны парной, а расположенном выше помещении — наоборот.
Длина | Поперечное сечение балки | |
При ширине пролёта 600 см | При ширине пролёта 1000 см | |
2000 | 75×100 | 75×150 |
2500 | 75×150 | 100×150 |
3000 | 75×200 | 100×175 |
3500 | 100×150 | 125×175 |
4000 | 100×175 | 125×200 |
4500 | 100×200 | 150×200 |
5000 | 125×200 | 150×225 |
5500 | 150×200 | 150×250 |
Таблица рекомендуемых поперечных сечений на определённой длине
В расположенной выше таблице вы видите расчёты поперечного сечения сосновых балок из расчёта удельной нагрузки на перекрытие в 400 кг/м2. Но не забывайте о том, что, несмотря на увеличение толщины, балки длиной 10м нуждаются в дополнительной поддержке. Не обязательно ставить его под каждый профиль – можно просто установить поперечный брус такого же сечения и подпереть его одним или двумя столбами.
Чердачные и межэтажные перекрытия

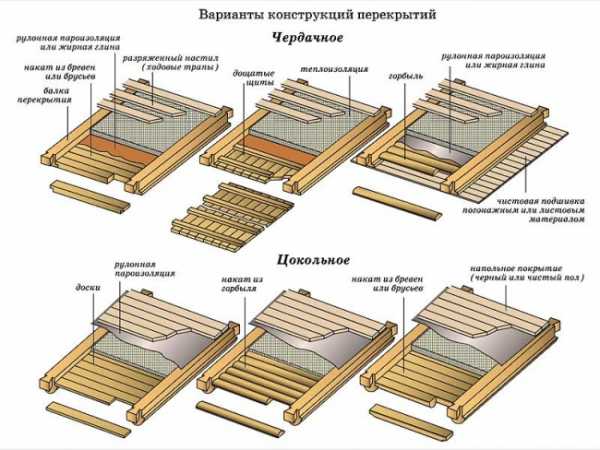

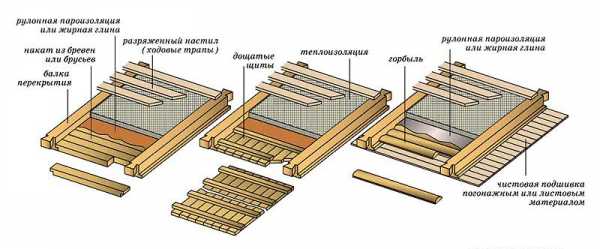

Варианты чердачных и межэтажных перекрытий
Монтаж перекрытий из пиломатериалов может осуществляться с помощью досок, фанеры, ОСП (OSB), ЛСП и ДВП, которые укладываются сверху на балки, а снизу на черепные бруски или вырезанные в балках четверти (цена материала примерно одинакова).
Нижний настил выполняет функцию чернового пола, на который укладывают утеплитель, но его так же можно крепить снизу непосредственно к балкам и тогда он одновременно будет играть роль чернового потолка.
Расстояние между каркасными брусьями или брёвнам в большой степени зависит от толщины досок или панелей, которые служат для чернового пола и несут на себе динамическую нагрузку (хождение или перестановка мебели). Например, если вы будете использовать половицы 25 мм толщиной, то для мансардного этажа понадобится шаг 500 мм, а для жилой комнаты не более 400 мм, поэтому, доски для пола желательно использовать более толстые – 40-50 мм.
Варианты цокольных перекрытий
Для деревянного перекрытия на цоколь или ростверк фундамента черепной брусок необходим в любом случае, так как благодаря ему, вы сможете утеплить пол, то есть, он будет фиксировать панели или доски, на которые укладывается утеплитель.
Чаще всего такой черновой пол делают из бревенчатого наката, горбыля или необрезных и нестроганных досок, которые укладываются на деревянный брусок 50×50 мм, 50×40 мм или 40×40 мм и в некоторых случаях даже не прибиваются гвоздями и не прикручиваются саморезами.
Обратите внимание!
Можно вырезать в балках четверть, но это займёт гораздо больше времени.
Для утепления чернового пода преимущественно используют керамзит, шлак, ухой песок, обработанные антисептиком и огнезащитным составом стружки и опилки, а также толстую минеральную вату (100 мм или более). Не забывайте о том, что грунт может отдавать свою сырость, поэтому снизу подстилают плотный полиэтилен или рубероид, а если это помещение парной, то такая же защита будет нужна и сверху.
Звукоизоляция с утеплением
Диаграмма теплопроводности материалов
В тех случаях, когда деревянные перекрытия между этажами в кирпичном доме (блочном, каменном, деревянном) делается для чистового пола жилой комнаты, то температура последнего не должна быть ниже температуры воздуха в помещении больше, нежели на 2⁰C. Такой параметр не относится к парной бане, так как там выдержать его просто невозможно (разве что с системой тёплого пола).
Поэтому, для обустройства теплового барьера, который одновременно будет выполнять функцию звукоизоляции, используют современные синтетические и минеральные материалы, которые не боятся поражения различными микроорганизмами.
Примечание. Как мы уже упоминали, чаще всего для утепления и звукоизоляции используют различную минеральную вату.
Но для бани лучше не использовать шлаковату – она сделана из расплавов доменного шлака и содержит маленькие частички железа.
Под воздействие влаги они ржавеют, и вата оседает, что приводит к увеличению теплопроводности материала.
Утепление и звукоизоляция чердака
В большинстве случаев, если помещение не имеет повышенной влажности, в качестве гидроизоляции используют рубероид, плотно настилая его в два слоя, но можно для этого также использовать плотный полиэтилен (не путать с целлофаном!).
Затем на подстеленную плёнку укладывают утеплитель, причём нужно следить за тем, чтобы не оставалось щелей и если это пенопласт или экструдированный пенополистирол, то все зазоры задуваются монтажной пеной.
Заключение
Обустраивая перекрытие первого этажа по деревянным балкам, вы в некоторых отношениях выигрываете. Во-первых, такая конструкция имеет малый вес, во-вторых, это обойдётся гораздо дешевле бетонных плит и, в-третьих, древесина является экологически чистым материалом.
rubankom.com
Деревянные перекрытия между этажами — Методика возведения перекрытий!
Деревянные перекрытия между этажами обычно используют в малоэтажном частном строительстве домов из дерева, кирпича или пеноблоков. Деревянные перекрытия обладают целым рядом достоинств: они не утяжеляют конструкцию, позволяют обойтись без привлечения тяжелой техники, обладают достаточной прочностью и приемлемой ценой.
Деревянные перекрытия между этажами
Выбор материала для деревянных перекрытий
Деревянные перекрытия устраивают при ширине пролета не более 8 метров. В качестве основных несущих конструкций используют балки из бруса с сечением от 50х150 до 140х240 мм или окоренного бревна соответствующего диаметра. Шаг балок определяется расчетом и обычно бывает от 0,6 до 1 метра. Для изготовления балок берут только хвойные сорта древесины – их прочность при работе на изгиб значительно выше, чем у лиственных пород. Бревна или брус для балок должны быть тщательно просушены на воздухе под навесом. При постукивании обухом топора балки должны издавать звонкий чистый звук. Длина балок перекрытия должна быть такой, чтобы прочно опираться в гнезда кирпичной кладки или сруба.
Кроме балок для выполнения межэтажных перекрытий используют:
- Черепные бруски с размером 50х50 мм – их крепят к нижней части балок с обеих сторон и подшивают к ним потолок нижнего этажа;
- Доску чернового пола верхнего этажа. Для этих целей можно брать любую доску, в том числе нестроганую;
- Доски пола верхнего этажа – строганую шпунтованную доску;
- Утеплитель. В качестве утеплителя в деревянных перекрытиях лучше использовать минеральные плиты или рулонный материал, так как волокнистая теплоизоляция, в отличие от пенопласта, не поддерживает горения и обладает хорошими шумоизолирующими свойствами;
- Гидропароизоляционную пленку, предназначенную для защиты утеплителя от увлажнения парами влаги;
- Антисептик для дерева и битумную мастику, обрезки рубероида;
- Декоративное покрытие пола и потолка.

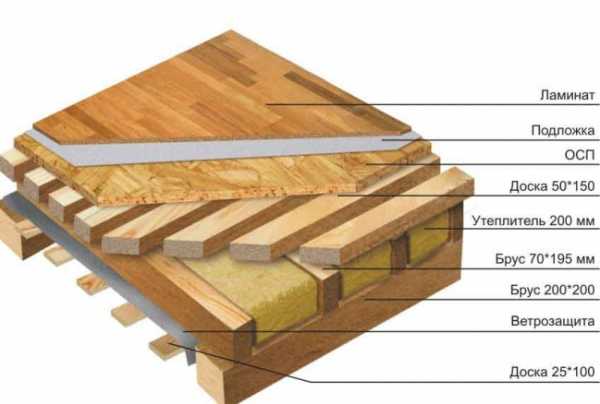

Структура — из чего состоит деревянное перекрытие
Технология выполнения деревянных перекрытий между этажами
Балки межэтажных перекрытий закладывают в стены обычно во время постройки дома, а все остальные работы по возведению перекрытий производят после постройки перед началом отделочных работ. Перед выполнением перекрытий нужно произвести расчет нагрузки на перекрытия, исходя из полученных данных выбирают размеры балок и шаг укладки.
- Балки перекрытия в кирпичную или блочную стену заводят во время кладки, для этого в стене выполняют специальные гнезда. Глубина гнезда должна быть не менее половины толщины стены, можно сделать ее сквозной с последующей заделкой паропроницаемым утеплителем.

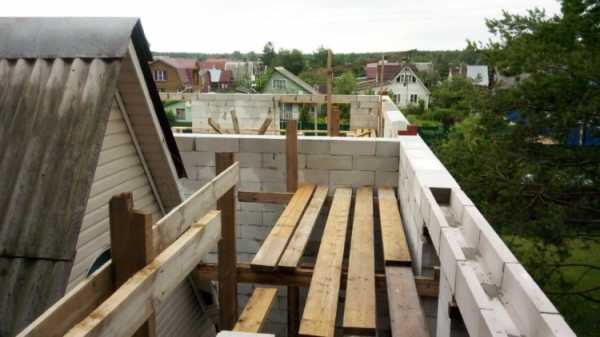

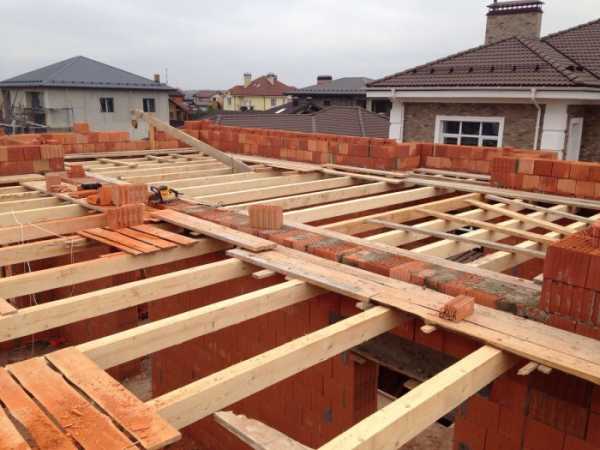

Заводим деевянные балки между этажами во время кладки стены
- В деревянных строениях балки врубают в верхний венец сруба. Балки необходимо предварительно обработать антисептиком и просушить.Укладывают прямоугольные балки так, чтобы широкая сторона располагалась вертикально – при такой укладке их жесткость повышается. Концы балок срезают под углом 60°, обрабатывают битумной мастикой и обертывают рубероидом в два-три слоя. Сначала укладывают на место крайние балки. Их выравнивают с помощью длинной доски, поставленной на ребро, и уровня, при необходимости балки выравнивают с помощью подкладок из досок разной толщины, предварительно обработанных битумной мастикой и помещенных в гнездо. Промежуточные балки выравнивают по уложенной на крайние балки доске.

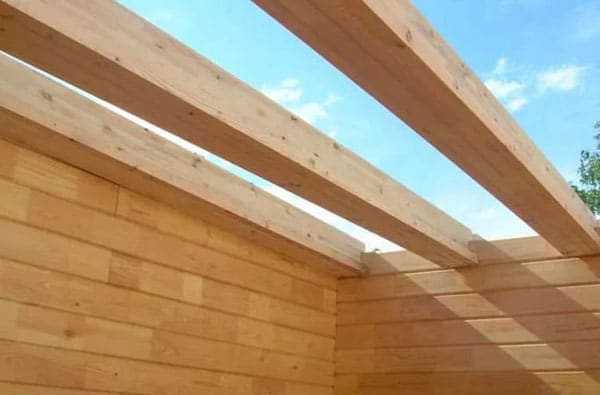

Технология возведения балок в деревянном доме путем врубки их в верхний венец дома
- После выполнения стен и временной или постоянной кровли приступают к возведению перекрытий. К нижней части балок с обеих сторон подшивают черепные бруски. Их назначение – опора для чернового пола верхнего этажа и подшивка потолка для нижнего. Для черепных брусков необходим сосновый брус 50 мм, обработанный антисептиком. К балкам перекрытия его крепят саморезами по дереву. На черепные бруски укладывают доски чернового пола. Для них можно использовать неструганную доску толщиной от 15 мм – нагрузка на черновой пол невелика, поэтому тратиться на толстую доску не обязательно. Доски чернового пола кладут перпендикулярно балкам, опирая их на черепные бруски, и крепят саморезами. Черновой пол также обрабатывают антисептиком.
Процесс установки чернового пола
- Поверх чернового пола и балок перекрытия укладывают гидропароизоляционную пленку, например, Изоспан. Полосы пленки кладут внахлест, проклеивая скотчем стыки. Поверх пароизоляционной пленки укладывают минеральный утеплитель в виде плит или рулонов. Толщина утеплителя должна быть такой, чтобы не выступать над поверхностью балок. Можно использовать в качестве утеплителя и другие материалы: вспененный полистирол, керамзит, эковату. При этом необходимо обращать внимание на огнестойкость материала утеплителя.
Процесс утепления пола
- Сверху на балки перекрытия кладут лаги пола верхнего этажа. Направление укладки лаг – поперек балок, шаг – от 60 см до 1 метра. Лаги выполняют из бруска или доски с толщиной не менее 40 мм и крепят их к балкам перекрытия с помощью металлических уголков, закрепленных на саморезы. Между лагами можно уложить еще один слой минерального утеплителя, перекрывая стыки нижнего теплоизоляционного слоя. Минеральный утеплитель послужит также звукоизоляцией пола и потолка. Поверх второго слоя утеплителя укладывают гидроизоляционную пленку на случай разлива жидкости.
Установка лагов для верхнего этажа
- Пол верхнего этажа по лагам зашивают чистовой половой доской, гипсокартоном или фанерой, на которую можно укладывать любое финишное покрытие: плитку, ламинат, линолеум или пробку. Половую доску или фанеру крепят на саморезы. Можно обустроить под финишным покрытием теплые водяные полы, при этом в качестве пароизоляции лучше использовать фольгированную пленку.
Деревянные перекрытия между этажами, в отличие от бетонных плит, не создают лишней нагрузки на фундамент, следовательно, можно значительно уменьшить затраты на возведение мощного фундамента. Правильно выполненное перекрытие достаточно прочное и долговечное, обладает хорошими тепло- и звукоизоляционными свойствами, кроме того, натуральные материалы позволяют перекрытиям «дышать».
stroyvopros.net
устройство и правила сооружение своими руками
Перекрытия – это один из элементов возводимого дома, сильно влияющий на крепость постройки. В зависимости от материала они бывают деревянными и железобетонными (монолитными, сборными, сборно-монолитными). Для изготовления конструкционного элемента в частном малоэтажном строительстве часто выбирают деревянные бруски, доски или бревна, так как сооружение перекрытий из дерева отличается меньшей трудоемкостью при монтаже и его можно выполнять без специальных навыков.
При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.
Перекрытие в доме
Что учитывать при выборе пиломатериала ↑
Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.
Замер влажности древесины
У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.
Косослой

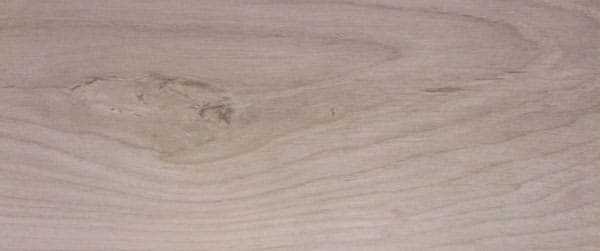

Свилеватость
Подбор брусков или бревен по размерам ↑
В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.
Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²
Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²
Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.
Выбор сечения бруса в зависимости от нагрузки и ширины пролета
Подготовка брусков или досок к укладке ↑
Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.
Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.
Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.
Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:
- для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
- для не нагружаемого чердачного помещения 130-150 кг/м²;
- для используемого чердачного помещения до 250 кг/м².
Расчет шага распределения брусков или досок
Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.
Распределение балок под перекрытие
Брусы необходимо тщательно распределять, располагая их строго горизонтально и параллельно относительно друг друга. Шаг размещения брусков или досок должен быть по всей площади одинаковый.
Гвоздевая пластина
Допускаемый прогиб настила не должен превышать 1/350 длины балки, то есть на 3,5 м длины балки величина прогиба не должна быть более 10 мм. Если пролет велик, а сечение для создания необходимой прочности недостаточно, можно установить вертикальные колонны и построить дополнительно несущие стены. При монтаже добавочных колонн или несущих стен используют специальный перфорированный крепеж.
В местах соприкосновения слег с несущими элементами нужно стелить изолирующие материалы, к которым, например, относится демпферная лента. Можно использовать несколько слоев рубероида или листовой резины, что также послужит гидроизоляцией.
Перфорированная опора бруса
Часто стали использовать специальные кронштейны из перфорированного металла, благодаря которым монтаж балок можно выполнять встык с несущей стеной, собирать узлы стыковки ригелей и коротких брусков. К примеру, становится понятно, как сделать перекрытие второго этажа с проемом для расположения лестничного марша или проходом для дымохода.
У такого соединения имеются определенные достоинства:
- Т-образный узел отличается надежностью;
- монтаж делается быстро и без вырубки посадочного места в брусе, что сохраняет прочность конструкции;
- в стене нет необходимости создавать полость для упора балки, что не нарушает теплоизоляционных свойств стены;
- становится возможным использовать балки меньшей длины, чем ширина закрываемого проема.
Вариант монтажа с опорами
Далее крепят на установленные слеги настил с необходимыми слоями утеплителя. Количество слоев утеплителя и тип используемых материалов зависит от вида перекрытия.
Виды перекрытий и их устройство
В домах имеется подвальное помещение и чердачное пространство, а нередко оборудуют мансарду. От этого зависит тип перекрытия, к которому в разных случаях предъявляются разные требования.
Существует следующее подразделение несущих сводов по видам:
- Межэтажное перекрытие, не требующее хорошего утепления, так как оно разделяет жилые зоны. Основным требованием является хорошая звукоизоляция.
- Чердачное, отделяющее от чердака жилые помещения. В зависимости от того, отапливаемый чердак (мансарда), или в помещении под крышей нет отопления, выполняется настил из необходимого изоляционного материала. Но в обязательном порядке применяется слой пароизоляции, исключающий образование конденсата.
- Подвальное или цокольное, служащее границей между подвалом. Здесь на первом месте стоит теплоизоляция, отсекающая поступающий снизу холод.

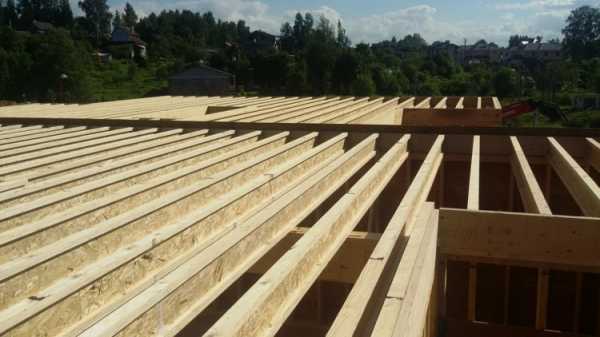

Чердачное перекрытие из двутавровых балок
В зависимости от предъявляемых требований к настилу, добавляются определенной толщины слои утеплителя, пароизоляционные либо звукоизоляционные материалы.
Устройство деревянного перекрытия
Если свод монтируют к каменным стенам, необходимо концы балок обернуть рубероидом или обработать смолой, обеспечив гидроизоляцию. Проем в стене, который используется в качестве опоры для балок, поддерживающих деревянные перекрытия между этажами в кирпичном доме, создают такого размера, чтобы присутствовал зазор для вентиляции. Это позволит избежать образование конденсата и дольше сохранить древесину от разрушения.
Порядок работ при монтаже своими руками:
- В процессе строительства дома, не забывая, как нужно устанавливать балки перекрытия, в стенах на необходимой высоте устраивают ниши, имеющие глубину от 15 см до 20 см. Особенно удобно создавать ниши при постройке стен из двойного силикатного кирпича.
- Перед монтажом выполняют обрезку концов брусов под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
Выполнение среза конца балки
- Концы слег обрабатывают гидроизоляцией, не трогая торцы для обеспечения выхода влаги из дерева. При необходимости проводят обработку балок антисептиком и средством, повышающим огнестойкость.
- Выполняют укладку брусьев или досок в ниши с таким расчетом, чтобы между их торцами и стеной сохранялся зазор около 5 см для вентиляции.
- Каждую третью или четвертую балку фиксируют анкерным болтом к стене.
Анкерный болт
- Имеющийся зазор между стеной и брусом заполняют уплотнителем.
- Далее перпендикулярно к слегам нашивают бруски 50х50 или 40х40, получая обрешетку для крепления деревянных щитов либо облегченных бетонных панелей.
- Снизу к балкам можно прибить доски, панели или листовой гипсокартон.
- В устройстве деревянного перекрытия между этажами на деревянные щиты помещают необходимый изоляционный слой. В случае с чердаком могут взять такой сыпучий утеплитель, как керамзит. Можно использовать вариант, когда насыпают глиняно-песчаный слой, поверх которого распределяют слой песка либо шлака.
- Поверх утеплителя крепят лаги с шагом 50-70 см.
- К лагам прибивают струганные доски.
- В качестве альтернативы лагам и струганным доскам можно сделать бетонную стяжку с армированной сеткой.
- Выполняют окончательную отделку напольного покрытия и потолка.
Схема перекрытия
Правила монтажа в деревянном доме ↑
От того, из какого материала построено здание, зависит, как сделать перекрытие между этажами в доме. В возведении строения, имеющего деревянные стены, существуют также определенные нюансы.
Установка брусов из древесины своими руками выполняется по своеобразным маякам – первоначально монтируются крайние слеги, ориентируясь на которые затем крепят промежуточные. При закреплении крайних балок учитывают, что они должны располагаться не ближе 5 см к ближайшей стене. Используя этот промежуток, размещают слой утеплителя.
Ниши для опоры можно не готовить заранее – в построенных стенах, используя электрическую или бензопилу, вырезают необходимые углубления.
Ниши для перекрытий в деревянных стенах
Поэтапный монтаж пола в деревянном доме:

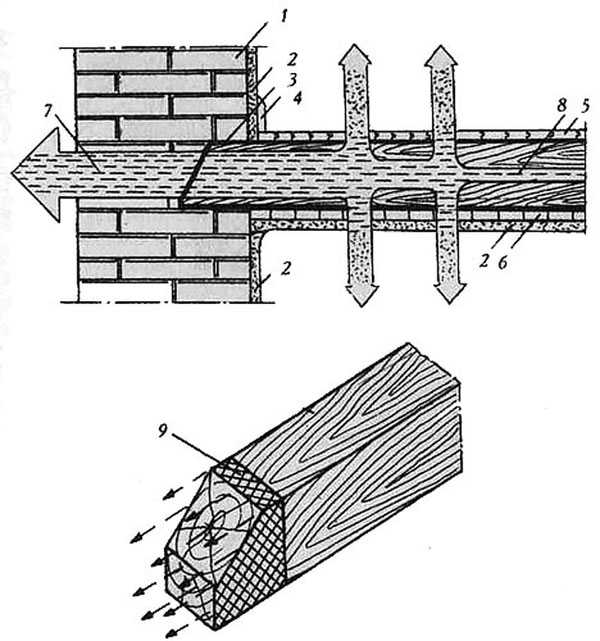

- Перед монтажом выполняют обрезку концов слег под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
- Обработав концы брусков битумом и обернув рубероидом, укладывают их в ниши. Начиная укладку с крайних балок, продолжают укладывать промежуточные с проверкой горизонтальности расположения уровнем.
- В процессе укладки каждый третий или четвертый брус крепится к стене с использованием анкерных болтов либо другого крепежа, например, скоб.
- Затем перпендикулярно к слегам закрепляют бруски 50х50 или 40х40, готовя обрешетку для монтажа деревянных щитов.
- Сверху нашивают черновые полы, для которых используют не струганные доски либо деревянные щиты.
- Выполняя монтаж перекрытий, снизу прибивают листовой материал или легкие доски.
- На черновом полу закрепляют изоляционный слой, в каждом случае выполняющий определенную задачу. Если оборудуется перекрытие дома 1 этажа, необходимо укладывать теплоизоляционный слой для защиты от холода из подвального помещения. А когда настилается пол на 2-ом этаже, достаточно обеспечить хорошую звукоизоляцию.
- Сверху утеплителя нашивают лаги, к которым затем крепят струганные доски чистового пола. Вместо досок можно использовать плиту ОСП.
- Завершающим верхним слоем может стать линолеум, керамическая плитка, ламинат или паркет.

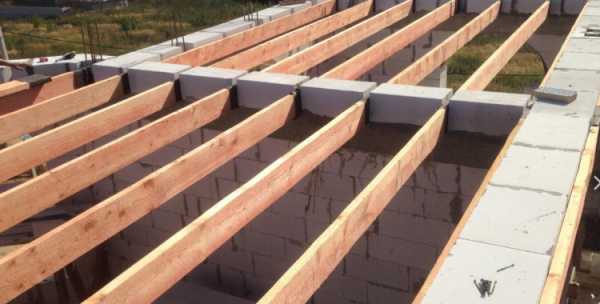

Пример монтажа перекрытия в стене из газобетона
Главной особенностью является то, что газобетон при всех своих положительных свойствах не обладает достаточной прочностью. Из-за этого не рекомендуется из обычного газобетона возводить строения, имеющие больше двух этажей.
Устройство деревянного перекрытия между этажами
Пошаговая инструкция монтажа свода в газобетоне ↑
Для монтажа настилов между этажами, особенно когда необходимо смонтировать перекрытие 2 этажа дома из газобетона, заранее подготавливают армированную опору из железобетонного пояса, расположенного по периметру здания или помещения.
Этапы работ своими руками:
- Концы балок необходимо подпилить под углом в 60°-70°, создавая дополнительную полость для вентиляции после установки.
- Далее бруски в месте контакта со стеной оборачивают рубероидом, предотвращающим истирание упора конструкции. Торец необходимо оставить открытым для удаления влаги из древесины при вентиляции.
- Создавая ниши для укладки слег, необходимо рассчитать их размер так, чтобы зазор между деревом и стеной сверху был не менее 50 мм. После укладки балки в этот зазор укладывают утеплитель, к примеру, минеральную вату.
- Монтаж начинают с крайних брусков, монтируя перекрытие по деревянным балкам. Затем устанавливают промежуточные слеги, проверяя правильность установки по строительному уровню.
- Балочный свод фиксируют к армированному поясу с использованием металлических уголков, шпилек либо специальных пластин.
- Следующим этапом выполняют монтаж досок и брусков, закрепляемых снизу балок.
- После фиксации нижнего слоя конструкции распределяют изоляционный слой, подбирая его свойства в зависимости от типа перекрытия – обеспечение теплоизоляции, улучшение звукоизоляции или гидроизоляции.
Отделка пола по балкам
Финишные работы и рекомендации ↑
В завершении сверху настилают лаги, на которых монтируют чистовой пол. Нижнюю часть свода также облагораживают, обшивая вагонкой, ДВП, фанерой либо другим отделочным материалом.
Из всех видов перекрытий созданные из дерева более предпочтительны при возведении дома собственными силами – деревянные межэтажные конструкции требуют меньше затрат и не отличаются большой трудоемкостью. Используя лесоматериалы, можно возводить перекрытия любого вида – межэтажные, чердачные или подвальные (цокольные). Необходимо лишь правильно рассчитать нагрузку и грамотно выбрать пиломатериал для строительства, что обеспечит крепость и долговечность конструкции.
strmnt.com
