Пластиковое окно, даже самое качественное и правильно установленное, требует периодического обслуживания. Оно может простоять несколько лет без каких-либо проблем, но со временем при открывании или закрывании может ощущаться трение. Вторая проблема — поддувает из-под уплотнителя, и третья — ручка поворачивается с усилием. Все эти поломки не являются сложными и легко устраняются и совсем необязательно вызывать мастера: регулировка пластиковых окон самостоятельно — дело минут. Все что необходимо — подтянуть или ослабить несколько винтов. Главное — знать где и как. Об этом дальше в фото и видео формате.

Точки регулировки пластиковых окон

Зимний и летний режим

Содержание статьи

Чаще всего требуется регулировка пластиковых окон к новому сезону: зимой желательна полная герметичность, а летом можно немного свежего воздуха впустить. Это достигается регулировкой плотности прижима створки. Сделать это самому легко. Когда разберетесь, удивитесь, насколько все элементарно…

Створка окна к раме прижимается при при помощи цапф. Это такие подвижные металлические выступы на боковой поверхности створки. При повороте ручки они заходят за ответные металлические пластины, установленные на раме. Для того, чтобы была возможность регулировать плотность прилегания створки и рамы они имеют эксцентрик — или сами сделаны овальной формы, или в центре круглого выступа имеется регулировка со смещенным центром. Изменяя положение цапф (смотрите фото), меняете степень прижима, то есть устраняете сквозняк из-под створки.

Регулировка прижима створки пластикового окна к раме

Как видите, формы запорных выступов могут быть разными. Для их регулировки могут использоваться разные инструменты. Если на вашем окне такие эксцентрики, как на рисунке слева — выступы овальной формы — их положение меняют при помощи плоскогубцев: зажимаете его и поворачиваете в нужную сторону.

Если запорный выступ круглый, как на рисунке слева, в нем может быть сделана прорезь под отвертку или шестигранный ключ. Осмотрев их, вы легко поймете, какой инструмент вам необходим: обычная отвертка или шестигранник №4. Вставляете ключ или отвертку в прорезь и тоже проворачиваете в нужное положение.

Выставляете все выступы в одинаковое положение. Обратите внимание, что они находятся не только на одной стороне створки — наружной, но есть и на внутренней (хотя-бы один, но есть), а также могут быть вверху и внизу. Вот все имеющиеся запорные выступы выставляете в одинаковое положение, иначе раму перекосит и из-под нее будет дуть.

Поворачивают эксцентрик при помощи плоскогубцев или шестигранного ключа

Регулируя фурнитуру пластиковых окон, помните, что слабый прижим — соответствует летнему режиму закрывания пластиковых окон, стандартный или сильный — зимнему. Если профилактические работы проводите в зиму, для начала выставьте стандартное положение и проверьте, есть ли продувание. Сразу пережимать резинки на новых ПВХ окнах не советуют. В таком положении установленный по периметру резиновый уплотнитель сильно прижат.  Из-за этого со временем он теряет эластичность. На нормальный уплотнитель гарантия 15 лет, но все-таки… Если прижим сразу выставить максимальный, резина испортится быстрее. В результате, в очередной раз выставив зимнее положение на пластиковых окнах, вы обнаружите, что из-под створки по-прежнему дует, а резинка вся в трещинках. Это значит, что пришло время менять уплотнитель. Это тоже не очень сложно, но требует больше времени, да и резину еще нужно купить.

Итак: зимнее и летнее положение пластиковых окон выставляется изменением положения запорных выступов — цапф. Подробно все рассказано в видео ниже. После просмотра регулировка пластиковых окон самостоятельно окончательно перестанет быть проблемой.

Как установить на окно москитную сетку читайте тут.

Как отрегулировать окно чтобы не дуло

Иногда, пластиковые окна даже после перевода цапф в положение сильного прижима, не герметичны — из-под створки дует и замена резинки ничего не дает. Это случается обычно при усадке дома. В этом случае говорят, что окно проседает. Когда это происходит, теряется контакт запорного выступа и ответной пластины. При повороте ручки выступ-цапфа должна зайти за пластину, прижав створку. Если этого не происходит и возникают сквозняки, тепло из помещения выдувает.

Где обычно находятся цапфы (прижимные выступы)

При проседании пластикового окна регулировка другая: нужно сдвинуть створку в стону, чтобы те выступы, которые не достают до пластин, зацепились за них.

Сначала необходимо определиться, какие из цапф не дотягиваются до запорных пластин. Делается это механически. Для начала осмотрите, створку, запомните, где есть выступы. Окно закройте. Возьмитесь за раму створки в местах установки цапф и потяните ее на себя.

Проверяем, где створка не держится

Если контакт есть, рама остается неподвижной, если нет — двигается. Так проверяете в каких местах нет контакта и определяете, в какую сторону необходимо двигать створку. Делают это регулируя нижнюю и верхнюю петлю.

Регулировка нижней петли

Если не закрывается ПВХ окно где-то внизу, двигать створку будем при помощи нижней петли. Тут есть две регулировки: одна в горизонтальной плоскости — сдвигается ближе к петле или дальше от нее, и вторая — в вертикальной  — поднимает или опускает створку на пару миллиметров.

Чтобы сдвинуть нижнюю часть створки ближе или дальше к петле, ее открывают. В нижней части пели есть регулировочное отверстие под шестигранный ключ (иногда — под «звездочку»).

Регулировка нижней петли пластикового окна или двери

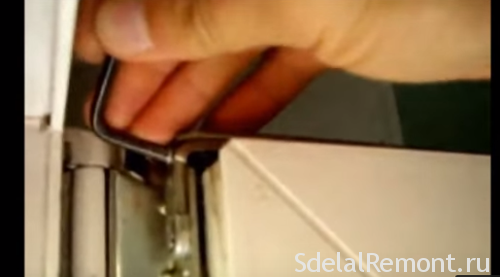

В него вставляется шестигранник, поворотом по часовой стрелке нижний угол приближается к петле, против — отодвигается. Подвинув немного створку, пробуйте ее закрыть/открыть. Как только результат достигнут, останавливайтесь. Если ресурс выкручен до упора, а результата нет, верните все в исходное положение: это не та регулировка.

Этим винтом можно исправить положение, если при закрывании окна створка задевает раму внизу. Чуть приблизив ее к петле, вы устраните эту неисправность.

На нижней петле есть второй регулирующий винт. Чтобы до него добраться, необходимо створку поставить на проветривание и снять декоративную накладку. Она снимается легко, нужно нижний край немного оттянуть на себя (на 1-2 мм) и подтянуть ее вверх. Сняв защитный колпачок, в верхней части увидите углубление. В него вставляется шестигранник на 4 мм. Поворотом по часовой стрелке створка немного приподнимается, против — опускается.

Изменение положения створки по вертикали

Подробно рассказано о том, как снять декоративную накладку на петлю, как и чем регулировать нижнюю петлю на окне ПВХ в следующем видео.

Регулировка верхней петли

Если на пластиковом окне не закрывается верхний угол, двигать нужно его. Для этого открываете окно хотя-бы на 90°. Можно и меньше, но работать будет неудобно. На створке вверху есть петля. По конструкции она отличается от нижней, но в ней также есть отверстие под шестигранник.

Регулировка верхней петли пластикового окна

Винт регулировки находится сбоку. Вращая его двигаем створку дальше от петли (если не закрываются дальние от петли цапфы) или ближе к петле. Один момент — между створкой и петлей должен оставаться зазор в несколько миллиметров: он необходим, чтобы туда заходил поворотно-откидной механизм. Потому, повернув ключом на пол оборота, проверяйте, как открывается/закрывается окно.

Иногда и эта регулировка не помогает. Тогда требуется прижать верхний угол к раме. Для этого есть другой винт — на поворотно-откидном механизме. Чтобы был доступ к этому винту, придется открыть окно сразу в двух положениях. Для этого створку открывают, прижимают блокиратор. Он обычно бывает двух конструкций — в виде запорной петли или язычка (смотрите на фото ниже).

Блокираторы пластиковых окон

Блокиратор отводят до упора, удерживая его, поворачивают ручку на проветривание, потянув верхний край створки немного на себя, открывают поворотный механизм. Устройство, которое держит створку открыто. На одной из пластин есть выступ под тот же шестигранный ключ. Поворачивая его можно регулировать плотность прилегания верхнего угла створки. Она необходима, если не закрывается верхний угол пластикового окна.

Регулировка, позволяющая плотнее придать верхний угол пластикового окна

Еще раз посмотреть, как отрегулировать пластиковые окна самому, можно в видео. Объяснения по делу, доступно и без лишних слов.

Не закрывается пластиковое окно

Иногда геометрия оконного проема меняется настолько сильно, что даже сдвинув створку на максимум, мы не получаем желаемого результата: пластиковое окно не закрывается. Что делать в этом случае? Если на ответной части есть регулировка, как в варианте а и б  на фото, попробуйте обойтись малой кровью — подкрутите еще тут. Принцип тот же: вставляете шестигранный ключ и вращаете его по часовой стрелке, выдвигая на максимум.

Если не хватает нескольких миллиметров не в глубину, а вбок, то придется установить под ответную часть подкладки. Их вырезают из куска белого пластика. Максимальная толщина — 3-4 мм. Сначала, открутив винты, упоры снимают. Вырезают две прокладки: одна устанавливается снизу, вторая -с боку. В результате упор сдвигается на 3 мм вглубь створки.

Виды ответных частей на раме

Устанавливаются сначала на нужное место подкладки, на них — упор, который прикручивается саморезом. Выступающие куски пластика срезаются острым ножом. Проверяете, закрывается окно или нет.

Если и это не помогло — есть еще один способ: отодвинуть раму створки. Она довольно эластична, и ее можно подвинуть примерно на 5 мм. Порядок действий такой:

• С той стороны, которую нужно подвинуть, снимается штапик (только один).
• Между стеклопакетом и рамой чуть ниже места, где будем отодвигать, вставляется пластиковый или деревянный (не металлический) гладкий и узкий предмет. Больше всего подходит плоская лопатка или линейка.

  Что делать, если не закрывается пластиковое окно? Как отрегулировать

• Отжимаете раму, вставляете пластиковую полоску, которая будет выгибать ее.
• Линейку или лопатку вытаскиваете.
• Устанавливаете на место штапик.

Если присмотреться, видно, что рама немного искривлена. Главное, чтобы окно теперь закрывалось. В 99% случаев этого достаточно. Если вам не повезло, и все эти ухищрения не дали результата необходимо снимать откосы и выгибать еще и раму.

Посмотреть все описанные выше действия можно в видео.

Как сделать откосы на окна из пластика на окна своими руками читайте тут.

Регулировка и замена ручек

Достаточно распространенная проблема: ручка поворачивается с трудом. Если проблему вовремя не устранить, из-за прилагаемых чрезмерных усилий она ломается, остается короткий пенек, которым уже точно ничего не сделаешь.

Сначала о том, как сделать так, чтобы ручка снова закрывалась легко. Запорные механизмы в первую очередь нужно очистить и смазать. Сначала удаляют накопившуюся пыль и грязь, протирают насухо, затем все подвижные части смазывают. Использовать нужно чистые масла, без щелочей и кислот. Лучший вариант — машинное масло, можно любой аналог или современное средство из баллончика.

Места для смазки пластикового окна

Смазав все трущиеся и двигающиеся части, несколько раз открываете/закрываете створку, поворачиваете ее на петлях. Все должно двигаться ровно, без рывков.

Если и сейчас есть проблемы, скорее всего в процессе регулировок или изменений геометрии окна, сместился блокиратор. Он должен легко входить в ответную часть и плотно прижиматься к раме. Тогда и ручка поворачивается легко. Подвиньте створку и попробуйте снова.

Теперь о том, как поменять ручку. Крепеж, на котором она держится, спрятан под декоративной накладкой. Если присмотритесь, увидите, что есть тонкая крышечка. Беретесь за нее пальцами или поддеваете ногтями, тяните слегка на себя и поворачиваете в одну из сторон. Открываются два болта. Их выкручивают, ручку снимают, ставят на ее место новую.

Крепеж скрывается под декоративной накладкой

Мы рассмотрели самые широко распространенные проблемы и методы их устранения. Теперь для вас не проблема не только регулировка пластиковых окон, самостоятельно вы можете сделать и мелкий ремонт. Также можете сами проводить сервисное обслуживание (смазка раз в год).

Регулировка окон — подробное руководство

В самом начале работ над сайтом, я опубликовал небольшой материал – пособие по регулировке пластиковых окон. Несмотря на короткий и недостаточно содержательный, на мой взгляд, пост, он до сих пор востребован. С тех пор прошло немало лет, и, похоже, пришло время развернуть информацию «в глубину». Так что же можно сделать самостоятельно, а что лучше оставить мастеру?

Содержание:

Что такое регулировка окон
Предварительная диагностика
Регулировка окон по ширине и высоте с помощью ключа
Регулировка щелевых проветривателей
Ответные планки и их правильная установка
Регулировка окон на прижим
Регулировка створок по геометрии, или «переклинка»
Регулировать окна – выгодно
Резюме


Что такое регулировка окон?

О регулировке пластиковых окон, как правило, вспоминают тогда, когда они плохо закрываются или открываются, задевают и заедают, продувают с разных сторон и т.д. То есть, когда окно еще не сломано, но уже «барахлит», и с трудом выполняет свои функции.
Многие считают, что регулировка окна – это простое «подтягивание» цапф и петель фурнитуры, которые нужно «подкручивать» чуть ли не ежегодно. И неудивительно, ведь рано или поздно ваше пластиковое окно снова провисает, и начинает дуть.
Задумайтесь: конструкции из ПВХ ставят в России уже третий десяток лет. Все рассчитано, еще немцами, до мелочей, и испытано на практике. Тем не менее, проблемы у окон наблюдаются одни и те же, из года в год. Почему так происходит? Как отрегулировать окно «раз и навсегда», и возможно ли это?
Отвечаю – да, возможно, если знать, что нужно делать.
Регулировка окна – процесс, конечной целью которого является, не просто устранение основных неисправностей и приведение его в рабочее состояние. Окно должно снова (или впервые) стать таким, каким его задумал и разработал производитель. Это, на самом деле, целый комплекс мер, в котором, вопреки расхожему мнению, винтам и петлям отводится скромная, вспомогательная роль.
За все годы своей работы (уже более 15 лет), я припоминаю только пару случаев, когда окна было целесообразнее заменить, а не ремонтировать. Регулировать окна, даже прослужившие много лет, и «возвращать их в строй» намного выгоднее, чем менять их. Ведь кроме очевидных затрат на покупку новых «стеклопакетов», приходится снова проходить через весь «разгром» монтажных работ, и, нередко, заново делать ремонт в квартире.

Материал будет идти «от простого к сложному». Самую простую регулировку фурнитуры окна, вы без особого труда сделаете самостоятельно (так сказать, немного подкрутите), а, например, разборку створки и исправление ее «геометрии» (то есть формы) я настоятельно рекомендую поручить опытному специалисту.

Диагностика положения створки пластикового окна

Для определения алгоритма будущей регулировки окна, желательно сделать простейшую диагностику. Нужно взять обычный карандаш, и отметить положение углов и средней части створки, как показано на фото.

Затем открыть окно, и измерить, на сколько миллиметров створка «перекрывает» раму. Средняя величина так называемого «нахлеста» должна в норме составлять примерно 8 мм.

У правильно собранных и установленных окон, нахлест со всех сторон практически одинаков. Если окно плохо закрывается, после диагностики сразу будет видно, сильно ли оно провисло. Сравнив отметки в нескольких местах, вы получите представление о том, насколько створка перекошена относительно рамы. При небольшом (1-2 мм) отклонении от нормы, достаточно отрегулировать окно, подтянув или ослабив винты на фурнитуре. Если же разница по высоте между углами более 2-3 мм, может понадобиться исправление геометрии створки (делается изнутри, здесь регулировка окна ключом не поможет).

При слишком большом «нахлесте» створка будет постоянно задевать за раму, а при маленьком – из окна будет дуть.

Регулировка положения створки окна с помощью ключа

Если окно плохо закрывается, задевая за раму снизу, сверху или сбоку, самым простым вариантом действий будет отрегулировать его ключом, используя специально предназначенные для этого винты. Как правило, эти ключи не какие-то особые «оконные» – подходящий для наших целей, практически всегда можно найти в ближайшем магазине автозапчастей. Чаще всего нужен обычный «мебельный» шестигранник на 4 мм, но бывают и другие варианты, например, звездочки. Проблема может возникнуть только при регулировке окон нестандартными ключами, но это бывает редко. Например, фирменный ключ для нижних петель фурнитуры Aubi 300, в связи со снятием ее с производства, бывает сложно найти в продаже (впрочем, он есть у большинства опытных мастеров).

Регулировка окна, при провисании и задевании нижнего угла под ручкой

Просевшее вниз окно, при закрывании, обычно приходится «вталкивать» в раму. Чтобы его приподнять, можно использовать два винта – винт регулировки по высоте в нижней петле, и винт регулировки по ширине в верхней петле. Вкручиваем эти винты по часовой стрелке, и угол под ручкой поднимается (с особенностями регулировки нижней петли фурнитуры Aubi 300 можно ознакомиться здесь).

В некоторых системах фурнитуры, например, Winkhaus, верхняя петля может подтягиваться вращением винта против часовой стрелки. На поворотных створках Roto, винт регулировки по ширине находится с противоположной стороны петли, по той же оси.

В системе Aubi 300, вместо винта, имеется фигурная шайба на несколько фиксированных положений.

Если створка стучит при закрывании об верхнюю ответную планку на раме

Для устранения стука, вкручиваем винт регулировки верхней петли по ширине, и створка отодвигается от ответной планки.

При задевании боковой стороны окна (по центру), используются винты регулировки по ширине как верхней, так и нижней петли. Створка при этом смещается в сторону петель.

Если задевание происходит над створкой, можно попробовать немного выкрутить винт регулировки по высоте в нижней петле (створка опустится ниже). Проблемы с щелевым проветривателем рассмотрены в следующем разделе.

В окне, при открывании, что-то щелкает между петель? Попробуйте немного приподнять его створку вверх, используя тот же винт подъема по высоте нижней петли. Кроме этого, может понадобиться перестановка соответствующей ответной планки (см. далее).

Вот, собственно, и все, что нужно знать, чтобы отрегулировать окно, немного задевающее за раму.

Если окно провисло сильно, и простая регулировка не помогает (например, при попытке поднять створку, сразу начинается задевание сверху), нужно исправлять его «геометрию». Об особенностях переклинки окон я расскажу в конце статьи.

Регулировка щелевых проветривателей и их ответных планок

Фурнитура, на поворотно-откидных створках, может включать в себя систему 45-градусного щелевого проветривания. При всех своих достоинствах, она требует достаточно точной регулировки окна, нередко являясь причиной заедания, шумов и стуков в механизме. Диагностика данной неисправности порой вызывает затруднения, так как проветриватель обычно находится в верхней части створки, и при работе не виден.

Для регулировки окна, лучше встать на подоконник или стремянку, и заглянуть сверху створки. При повороте ручки строго горизонтально или вертикально, штырь фурнитуры должен находиться на одинаковом расстоянии (2-3 мм) от центрального выступа планки, не задевая за нее.
Правильное положение ответной планки относительно фурнитуры (на примере MACO):

Смещение планки или створки, вызывает задевание и стуки.

Для регулировки положения планки, отверстия под саморезы обычно делают овальными. Следует полностью выкрутить их, снять планку и установить ее правильно. Если причиной задевания является смещение створки окна вбок (определяется по нахлесту), используется соответствующий винт в верхней петле.
Пластиковым окнам с фурнитурой ROTO NT, может потребоваться и регулировка створки по высоте.

Из-за особенностей конструкции щелевого проветривателя, запорная цапфа фурнитуры работает «впритирку» к планке, и часто задевает за нее. Следует отрегулировать створку с помощью ключа, немного опустив ее вниз, а если это не получается – по геометрии.

Прежде чем переставлять ответные планки на пластиковом окне, нужно убедиться, что створка не перекошена относительно рамы.

Ответные планки прижима и регулировка их положения

Прижим створки пластикового окна обеспечивают ответные планки на раме. Они являются зацепами для запорных цапф механизма, и должны быть установлены правильно.

Проверка положения ответных планок

Вы определили, ровная ли створка, или даже отрегулировали ее «по нахлесту», но из окна все равно дует? Такое часто бывает при неправильном положении ответных планок на раме. Даже на самых современных оконных предприятиях существует «человеческий фактор», не говоря уже о том, что сборка створок и рам обычно происходит на разных участках. В общем случае, расстояние от ответной планки до запорной цапфы пластикового окна должно составлять 3-5 мм (при открытом окне, ручка строго горизонтально).

Если промежуток существенно больше, створка может попросту не прижиматься до конца, а если его практически нет – при открывании и закрывании окна слышен стук и щелчки.

Особенно часто ошибки происходят при установке планок на поворотно-откидных створках со стороны петель (их не видно, если створка открыта не полностью).

Нередки и случаи намеренной перестановки ответных планок монтажниками, после неудачных попыток отрегулировать окно. При снятии такой планки, вы увидите второе отверстие от самореза.

Если створка ровная, и не провисла (нахлест сверху и снизу одинаков), планки следует установить в нужное положение, и закрутить саморезы в новые места. Однако, следует знать, что подобные несоответствия могут свидетельствовать и о серьезной деформации створки. В случае сильного перекоса по диагонали, в первую очередь следует отрегулировать окно по геометрии – тогда и переставлять планки, скорее всего, не потребуется.

При слишком большом расстоянии между запорной цапфой и ответной планкой фурнитура не работает – поэтому из-под уплотнителя дует, а попытки регулировки окна на прижим не приносят результата.

Регулировка окон на прижим

Для начала, нужно ответить себе на вопрос – для чего, собственно, регулировать прижимы? Чтобы устранить продувание – скорее всего, скажете вы. Таких рекомендаций в интернете множество, и, отчасти, они имеют право на существование. Но только при двух, не всегда встречающихся одновременно условиях:
— створки ваших окон не деформировались;
— окнам (или их уплотнителю) более 10 лет.
Тогда регулировка окна на прижим поможет оттянуть на какое-то время замену «уставшей» резины. Если же есть прогиб пластикового профиля больше 2-3 мм, скорее всего, такая регулировка не поможет, а закрываться окно станет гораздо хуже. На практике мне, наоборот, чаще приходится ослаблять прижимы (возвращать в заводское положение), поскольку после регулировки окон по геометрии, герметичность обычно полностью восстанавливается – окно перестает дуть.
Именно поэтому регулировка «зима-лето» не рассматривается в данной статье. Ведь при максимальной нагрузке, да еще и зимой, уплотнитель долго не живет, а за ним и фурнитура, из-за постоянного кручения туда-сюда и повышенного износа, раньше срока потребует замены.
Я считаю абсолютно ненужными никакие регулярные манипуляции с полностью исправными пластиковыми окнами, кроме обязательной ежегодной смазки. Как говорится, не мешай механизму нормально работать:). И отвечаю на вопросы клиентов о сроке их службы так – на наш век хватит!

Простая регулировка окон на прижим, делается следующим образом.

Хотите увеличить плотность прижатия створки – эксцентрик (обычно это и есть запорная цапфа) должен быть установлен точкой (или своей широкой стороной) к уплотнительной резине.

Если же нужно, наоборот, ослабить прижим, и облегчить ход ручки – поворачиваем точкой (или широкой частью эксцентрика) от резины.

У «старой» фурнитуры Roto Centro (та, у которой эксцентрик находится в ответной планке), для регулировки на увеличение прижима, следует повернуть к резине ту часть планки, со стороны которой находится запорная цапфа.

Цапфы фурнитуры Winkhaus AutoPilot регулируются без ключа, просто руками, путем вытягивания и поворота в нужную сторону.

Регулировка прижима створки в нижней петле (бывает не у всех окон). Существуют варианты и под звездочку, и под обычную отвертку.

Также есть возможность регулировки прижима в верхней петле.

Впрочем, последняя регулировка используется крайне редко, так как на продувание через верхние петли степень прижима практически не влияет (в большинстве случаев, в верхней петле воздух постоянно проходит через небольшие зазоры, это нормальная ситуация).

И помните, резиновый уплотнитель окна не рассчитан на постоянную работу в «зимнем» режиме. Будучи сильно «сплющенным», он быстро потеряет эластичность, и окончательно перестанет держать тепло.

Регулировка окон по геометрии («переклинка» створок)

Что происходит со створкой пластикового окна со временем? Упрощенно, основное воздействие на нее оказывают две силы – сила тяжести и сила, скажем так, «трения» (она возникает при закрывании окна).

Первая превращает прямоугольник пластикового профиля в параллелограмм, вызывая провисание угла под ручкой, и проблемы с открыванием и закрыванием. Также из-за этого возникает продувание сверху широких окон, в районе ручки ухудшается прижим.
Вторая вызывает существенный прогиб «петлевой» вертикальной части створки, из-за бокового давления резины об пластик при закрывании окна. Начинается печально известное продувание между петель, ставшее чуть ли не «визитной карточкой» некачественных пластиковых окон. Иногда прогиб столь велик, что в сочетании с недочетами монтажа, фурнитура со стороны петель просто не входит в зацепление. Окно, фактически, полностью не закрывается, часто при этом даже слышно улицу. Поэтому обычная регулировка цапф окна ключом в этом случае бессмысленна, а замена уплотнителя помогает ненадолго, или не помогает вовсе.
Проблема с перекосом и прогибом профилей имеет и внутренние причины. Дело в том, что прямоугольную форму, нужную для нормальной работы, окну придает стеклопакет. Да-да, все держится на стекле, и специальных регулировочных пластинах.
Вот как должны быть установлены пластины под стеклопакет согласно ГОСТ 30674-99.

Почему именно так? Рассмотрим простой пример, используя детский конструктор, как модель нашей оконной створки.

Если собрать из планок прямоугольник, он, под действием силы тяжести, при малейшем ослаблении винтов будет стремиться превратиться в параллелограмм (при условии, что одна сторона зафиксирована жестко). Так себя ведет и пластиковая оконная створка без стеклопакета – профили армированы металлом, а в углах усиления нет.
Если же по диагонали установить еще одну планку, то наша «створка» больше не будет провисать, не так ли? Блок из 2-3 склеенных стекол, или стеклопакет, является одним из несущих элементов в конструкции пластикового окна, и должен распирать (или «расклинивать») створку строго определенным образом. Для этого существуют специальные опорные (выравнивающие), и регулировочные пластины (или подкладки).
Подкладки, обозначенные на схеме «ГОСТ» черным цветом, придают створке нужную жесткость, удерживая ее по диагонали. В тех случаях, когда они расположены по-другому, неправильно подобраны по толщине, или отсутствуют (а снаружи их не видно), ни о какой успешной регулировке окна ключом не может быть и речи. Более того, несмотря на ГОСТ, на практике часто требуется устанавливать дополнительные боковые пластины (по центру вертикальных сторон) для предотвращения прогиба, особенно у высоких створок.

Регулировочные пластины имеют толщину от 1 до 6 мм, соответствующие их толщине разные цвета, и должны быть установлены плоской частью к стеклопакету. Выпускаются разной ширины, на фото – пластины 32 мм.

Внимание! Далее изложены общие принципы регулировки пластиковых окон «по геометрии». Категорически не рекомендую заниматься этим «домашним мастерам»! Для исправления формы створки, требуется снятие и обратная установка штапиков, а иногда и стеклопакета. Переклинку должен делать специалист по ремонту окон, или хотя бы монтажник с соответствующим опытом, и специальным инструментом. Без практики вы можете помять и поцарапать пластик, а также серьезно порезать руки об острые кромки стекол (либо вообще разбить стеклопакет). Я не несу ответственности за последствия самостоятельной разборки и ремонта окон. Данный раздел носит чисто информационный характер, и поможет вам понять, что должен делать опытный, разбирающийся «в теме» мастер.


При провисании створки

Часто при разборке таких створок обнаруживается, что одной, или нескольких регулировочных пластин нет вообще, либо они находятся не на своих местах, или их толщина подобрана неправильно.


Для правильной регулировки окна по высоте, вполне достаточно добиться одинакового «нахлеста» сверху и снизу, путем перестановки и добавления регулировочных пластин подходящей толщины. Иногда достаточно просто сдвинуть уже имеющиеся пластины, как можно ближе к углам, чтобы устранить провисание створки.

До регулировки:

После регулировки:

Внимательный читатель может заметить, что по ГОСТу подкладки устанавливаются на некотором расстоянии от внутреннего угла створки, а на моих фото они прямо в углу. Дело в том, что в реальности жесткость современных металлопластиковых оконных профилей обычно, увы, существенно ниже, чем должна была быть по расчетам немецких инженеров. Поэтому я устанавливаю пластины именно так, чтобы уменьшить деформацию створки (возникающую в основном внизу, из-за веса стеклопакета).

При задевании середины нижней части широкой створки

Если широкая створка сильно «трет» снизу, по центру (часто об ответную планку), и плохо закрывается, следует, опять же, переместить нижнюю регулировочную пластину в самый угол, до упора. Нагрузка на профиль снижается, и задевание в большинстве случаев прекращается.

Обратите внимание, что при регулировке окон по геометрии, петли вообще не нужно «крутить» – они остаются в оптимальном, среднем положении.


При продувании

При продувании сбоку (обычно, окно дует между петель), часто бывает необходимо установить дополнительные регулировочные пластины по центру створки.

Таким образом, створка выравнивается, фурнитура входит в зацепление, уплотнитель прижимается к раме, и продувание прекращается. Если окно дует со стороны ручки, действия аналогичные. Ширина «нахлеста», опять же, проверяется с помощью карандаша (должна быть примерно 8 мм).

Вы, наверное, уже поняли, что главное в регулировке окна по геометрии – это обеспечение равномерного нахлеста створки по всему периметру рамы. Без этого не будет ни нормального прилегания резинового уплотнителя, ни корректной работы фурнитуры. Как ни крути винты, только ими добиться такого результата обычно невозможно.

Переклинкой можно исправить и некоторые ошибки, допущенные при монтаже пластиковых окон. Например, если рама была «растянута» при установке, мастер может немного вытянуть в ту же сторону створку. Таким, сравнительно несложным способом, часто удается обеспечить хороший прижим уплотнителя и устранить продувание, не переделывая монтаж (не нужно ломать, и снова восстанавливать боковые откосы). Визуально, небольшой изгиб створки «бочкой» будет незаметен.

Если даже после всех манипуляций, выравнивания по геометрии и регулировки окна, из него все равно дует – вот тогда, и только тогда, следует менять уплотнитель.

Регулировка окон, сделанная правильно, сбережет не только ваше здоровье, но и ваши деньги.

На момент написания этой статьи, автор ремонтировал окна в доме – новостройке. Довольная хозяйка сообщила, что теперь уменьшит до минимума температуру батарей в квартире, и ежемесячный счет за отопление сразу снизится. Оказалось, что раньше, когда из окон сильно дуло, она была вынуждена платить за обогрев улицы – в доме уже установлены счетчики тепла. Со временем, такие приборы учета появятся во всех квартирах, поэтому затраты на вызов мастера, рано или поздно, многократно окупятся.
Срок службы уплотнителя и фурнитуры пластиковых окон, отрегулированных по геометрии (и поэтому работающих без лишних нагрузок), тоже существенно увеличивается.


Резюме

Простая регулировка окон ключом – по силам практически каждому. Но заниматься этим стоит лишь при мелких неисправностях.
Если же ваши окна очень плохо закрываются, или из них сильно дует, лучше обратиться к опытному специалисту, который всего один раз, грамотно отрегулирует их по геометрии. И можете, как говорится, дальше спать спокойно!

Регулировка пластиковых окон своими руками

Несмотря на то, что все современные окна, изготовленные из ПВХ, дерева или алюминия, выполняются с большим запасом прочности, а фурнитура на них отличается повышенной надежностью, периодическая настройка и обслуживание конструкций все же необходима. Конструкция оконной фурнитуры такова, что отрегулировать окно своими руками не составит труда. Чтобы справиться с этой задачей, нужно иметь необходимые инструменты, а также знать основные узлы регулировки.

Какие инструменты вам потребуются?

Перед тем как приступать к регулировке окна, необходимо подготовить инструменты. Вам потребуются:

• Шестигранный ключ 4 мм. Этот инструмент используется для настройки в первую очередь. Форма ключа может быть любой, например, изогнутой в виде буквы «Г». Профессиональные ключи имеют с одной стороны изгиб для того, чтобы их удобно было держать.
• Насадки для отвертки в форме звезды (маркировка Т, ТХ). Потребуются только для некоторых моделей фурнитуры, но на всякий случай лучше приобрести и их.
• Крестовая отвёртка (размер 3 или 4). Обычно фурнитура крепится к окну болтами под обычную крестовую отвертку. Для того чтобы заменить ручку или отрегулировать ее, нужна именно крестовая отвертка. Самый простой вариант регулировки – наладка раздвижных конструкций. В этом случае необходимо лишь настроить расстояние роликовых кареток.
• Пассатижи или плоскогубцы.
• Аэрозоль WD-40 или машинное масло для смазки фурнитуры.

Видео: Регулировка пластиковых окон

Основные узлы, нуждающиеся в регулировке

Регулировать можно створку по вертикали и горизонтали. В первом случае требуется настройка нижней петли, а во втором – верхней части механизма. Для регулировки прижима створки настраивается крепление в средней части створки со стороны ручек. Также прижим створки налаживается в нижней части окна. Для настройки нижнего угла створки по горизонтали регулируются нижние петли.

Без помощи мастера можно не только отрегулировать оконную конструкцию, но и устранить некоторые простые неисправности. Рассмотрим, как это сделать.

Проблемы с оконной ручкой

Замена ручки окна или установка ручки с замком

Ручки с предохранителями могут потребоваться в детской, а также в других помещениях дома, где живет маленький ребенок. Эта важная деталь не позволит малышу самостоятельно открыть окно. Чтобы установить новую ручку, необходимо вынуть старую, отвернув заглушку и открутив болты. Затем нужно аккуратно раскачать ручку и вытащить ее. Новая ручка ставится на место старой в том же положении и закрепляется болтами.

Если шатается ручка

Чтобы устранить неисправность, достаточно просто сильнее затянуть крепления детали. Для этого необходимо освободить болты, скрытые под заглушкой – прямоугольной накладкой, расположенной под ручкой. Заглушку необходимо поддеть за верхнюю и нижнюю часть и повернуть на 90 градусов. Под ней расположены два болта, которые и нужно подтянуть с помощью отвёртки. Для того чтобы сдвинуть заглушку нельзя использовать острые предметы, так как это может повредить профиль.

Ручка заедает или не до конца закрывается

Прежде всего, нужно понять, чем вызвана данная проблема. Может быть, механизм ручки нуждается в смазке или чистке. Второй причиной может быть максимально зафиксированный прижим на створке. В этом случае его нужно ослабить.

Очистить механизм ручки не сложно. Для этого ее нужно снять, вычистить от загрязнений с помощью щетки или пылесоса, смазать и поставить обратно. Для смазки рекомендуется применять WD-40 с насадкой, которая легко проникает в углубления конструкции. Вообще, масло или аэрозоль рекомендуется применять всякий раз, когда осуществляется регулировка оконных конструкций, выполненных из ПВХ.

Если проблема с ручкой возникает из-за чрезмерного прижимного усилия, то необходимо его ослабить. Для этого осуществляется регулировка эксцентриков на торце створки со стороны ручки, а также настраиваются болты на петлях.

Если ручку заклинило

Даже если ручка перестала двигаться, пугаться не стоит. Такая ситуация не является поводом для замены фурнитуры. Как правило, ручка заедает из-за срабатывания блокировки, не позволяющей менять положение окна (открывать вверх), когда створка открыта. Чтобы решить проблему, достаточно вручную отвести рычаг блокиратора.

Рычаг блокиратора находится на торце створки со стороны ручки. Как он выглядит? Рычаг может иметь вид пластины, которая прикручена к торцу и отведена под углом к уплотнителю, если створка открыта. Второй вариант – это клипса, заходящая на уплотнитель.

Регулировка прижима створки

С наступлением холодов окна можно отрегулировать таким образом, чтобы уплотнитель пропускал как можно меньше холодного воздуха. Плотное прилегание створки к раме обеспечивает надежную защиту от холода. Отрегулировать степень прижима створки к раме необходим и в тех случаях, когда уплотнитель стал тоньше, износился, и из окна стало дуть.

Профессиональные мастера рекомендуют проводить регулировку прижимного устройства два раза в год. Накануне зимних морозов прижим нужно увеличить, а с наступлением тепла – уменьшить. Если высокая степень прижима сохраняется в течение всего года, это может испортить фурнитуру из-за постоянного напряжения в конструкции, а также сократить срок эксплуатации утеплителя, который под постоянным сильным давлением истончается и теряет свои тепло- и звукозащитные свойства.

Чтобы отрегулировать прижим, необходимо найти на торце створки цилиндры овальной формы, которые называются цапфами. На раме есть соответствующие им отверстия, в которые входят цапфы при повороте ручки. Данная конструкция обеспечивает прижим створки к раме. Усилие прижима настраивается путем перемещения отверстий на раме или прокручивания цапф.

Чтобы увеличить усилие прижима, необходимо повернуть эксцентрик выступающей частью к внутренней стороне окна. Чтобы снизить усилие, нужно проделать обратную операцию, то есть повернуть цапфу выступающей частью наружу.

Как настроить эксцентрики? Существует три способа настройки. Фурнитура различных производителей может немного различаться, поэтому способ регулировки будет зависеть от ее особенностей.

1. Цапфа имеет прорезь для плоской или шлицевой отвертки.
2. Эксцентрик нужно слегка отвести от поверхности, на которой он расположен, и повернуть. Это можно сделать при помощи пассатижей или просто руками.
3. Эксцентрик может быть повернут при помощи пассатижей с небольшим усилием.

Чтобы проверить возможность регулировки, можно попробовать изменить положение цапфы тремя способами по очереди. При этом начинать желательно с первого, чтобы избежать серьезных поломок.

Может случиться, что несмотря на все усилия торцевые цилиндры не получается настроить. В этом случае необходимо изменить положение ответной части или отверстий на раме.

С помощью шестигранника можно отвинтить болты и передвинуть зацеп в сторону улицы, чтобы увеличить прижим или в сторону помещения, чтобы ослабить прилегание створки.

Когда манипуляции по настройке на торцевой стороне ближе к ручке закончены, можно произвести наладку прилегания с противоположной стороны, где располагаются петли. Рассмотрим вариант для окна, которое может открываться в режиме проветривания. Вот основные шаги настройки прилегания створки такого окна.

Сняв колпачок наличника, вы увидите два болта под шестигранную отвертку, а также один болт, расположенный под углом 90 градусов к плоскости окна. Именно с ним нужно будет проводить манипуляции. Повернув болт по часовой стрелке, можно усилить прижим, при движении отвертки против часовой стрелки, усилие прижима ослабнет. Регулировка производится при помощи шестигранника. Настройку удобнее производить при закрытом окне.

Чтобы отрегулировать верхнюю часть створки, окно нужно открыть и найти устройство, называемое «ножницы», позволяющее открывать створку сверху (в режиме проветривания). Далее необходимо найти на торцевой части оконной створки клипсу или рычаг блокиратора, нажать на него и удерживать в этом положении. Затем повернуть ручку в вертикальное положение, которое она занимает при проветривании. После этого створка выйдет из верхнего паза и будет висеть на нижнем креплении и на «ножницах». Это позволит добраться до болта, который регулирует прижим. Он расположен с нижней стороны устройства, которое удерживает створку. Поворачивая болт можно регулировать степень прилегания.

Итак, регулировка прилегания створки осуществляется достаточно просто и не требует чрезмерных усилий. Вы сможете самостоятельно регулировать уровень теплосбережения в помещении в зависимости от температуры воздуха на улице.

Видео: Как отрегулировать прижим створки пластикового окна

Створка задевает оконную раму

Данная проблема возникает достаточно часто. Она также не является критической, справиться с ней можно самостоятельно без замены деталей фурнитуры и без затрат на ремонт.

Створка может задевать край рамы в тех случаях, когда детали фурнитуры разбалтываются или деформируются. Такое может произойти, если окно постоянно находится в открытом состоянии. В этом случае фурнитура повреждается под тяжестью створки.

Вторая причина неисправности – слишком резкое и быстрое открытие или закрытие окна, что приводит к деформации деталей, а также к ослаблению их крепления.

Чтобы осуществить настройку без проблем, желательно обратиться за помощью производителю фурнитуры, эмблема которого видна на деталях. Посетив сайт компании-производителя и ознакомившись с инструкцией по регулировке, вы сможете быстро и точно выполнить настройку.

Существуют общие советы по изменению положения створки, если нарушено закрывание:

• Створка задевает раму верхним торцом: створку нужно повернуть к нижнему навесу или опустить всю конструкцию вниз.
• Створка задевает раму нижним торцом ближе к ручке: створку поднимают и поворачивают в сторону верхней петли.
• Створка задевает раму в середине торцевой части (там, где ручка): конструкцию смещают в сторону петель. Иногда необходимо слегка повернуть створку к нижнему или верхнему навесу.

Чтобы осуществить настройку, потребуется поворачивать шестигранником болты, расположенные на системе «ножницы», сверху окна, а также на нижнем навесе.

Рассмотрим, как регулировать створку при самых распространённых нарушениях ее положения.

• Если створка опустилась, или требуется слегка повернуть ее снизу, необходимо регулировать болт, распложенный на нижнем навесе. Сняв наличник, вы увидите отверстие сверху навеса. Вставив в него шестигранник и поворачивая его, вы отрегулируете высоту створки. Поворот по часовой стрелке поднимает створку, против – опускает.
• Если требуется переместить створку влево или вправо, то нужен болт, расположенный в нижней части навесного механизма параллельно плоскости окна. К болту имеется два доступа: со стороны окна и откоса, регулировку можно осуществлять с любой стороны. Поворачивая болт по часовой стрелке, вы переместите створку вправо, против часовой – влево. Обязательно нужно проверять, как закрывается окно, после каждого поворота болта. Манипуляции осуществляются до тех пор, пока не будет достигнут нужный результат.
• Чтобы отрегулировать створку в верхней части, необходимо произвести регулировку механизма «ножницы». Для перемещения створки в верхней части, нужно найти головку под шестигранник, которая находится сбоку на механизме. Она будет доступна, если окно полностью распахнуть.

Если требуется отрегулировать тяжелую металлопластиковую створку или дверь, то необходимо настраивать специальные доводчики, задача которых приподнимать створку при открытии и закрытии.

Одно из преимуществ современных пластиковых оконных систем заключается в том, что их фурнитура подлежит всесторонней самостоятельной настройке. В ключевых местах расположены настроечные болты, регулировка которых осуществляется при помощи ключей-шестигранников диаметром 4 мм. Затрачивая минимум усилий, вы сможете самостоятельно отрегулировать окно так, как вам удобно, настроить теплообмен в помещении, защитить окно от холодного воздуха в зимнее время, а также исправить мелкие недостатки, возникшие в процессе эксплуатации.

Как регулировать пластиковые окна самому: пошаговая инструкция

Содержание статьи

Особенности регулировки фурнитуры

Если есть желание и знания, то регулировка — дело несложное. Но всегда надо помнить, что неквалифицированное вмешательство может приводить к очень печальным последствиям. Никогда ничего не начинайте крутить, пока не разобрались в назначении каждого элемента и винтика, в противном случае можно полностью сбить нормальные положения, потребуется вмешательство профессионалов.

Регулировка пластиковых окон требует определенных знаний

Пластиковое окно – довольно сложная инженерная конструкция, имеет много точек фиксации, что дает возможность смещать положение створки во всех плоскостях.

Устройство пластикового окна

Фурнитура пластикового окна

Таблица. Способы регулировки

Вид регулировки	Параметры смещения и краткое описание
По положению ответной планки	Она фиксируется на импосте или раме, имеет возможность передвигаться вверх и вниз, амплитуда смещения ±1 мм.
По прижиму механизма откидывания	Удерживает створку в заданном состоянии, регулировка позволяет изменять положение на ±1 мм.
По прижиму створки к импосту и раме	Амплитуда примерно ±0,8 мм, отвечает за степень прижатия уплотнителей к раме и импосту.
По высоте	Поднимает и опускает створку на ±2 мм.
По ширине	Регулировка смещает створку влево или вправо, пределы ±2 мм.

Но не все так просто, одним регулировочным болтиком добиться правильного положения невозможно. Дело в том, что створка фиксируется на двух петлях, если одна сдвигается влево/вправо или вперед/назад, то один угол створки остается неподвижным, а второй перемещается по дуге. Кроме того, за одни и те же смещения отвечают несколько регулировочных узлов, при выполнении изменений надо добиться ситуации, при котором нагрузки на обе петли распределяются равномерно. В противном случае возникают риски появления новых деформаций, еще более критичных, чем предыдущие.

При регулировке окна важно добиться равномерного распределения нагрузки на обе петли

Когда требуется регулировка окон

К сожалению, не все ситуации могут исправляться регулировками. Как видно из таблицы, перемещение створки небольшие, они могут устранить лишь неисправности, возникшие вследствие естественного износа или физического старения материалов. При критических механических повреждениях в большинстве случаев потребуется полная замена створок или всего окна. Основанием для регулировки могут быть следующие признаки.

1. При открывании/закрывании створки ощущается сопротивление или заедание. Она немного касается импоста, на поверхностях заметны следы трения. Чаще всего створка провисает на нижней петле, как следствие, задевает нижнюю плоскость рамы и импост.

   Створка окна задевает раму

2. Уплотнители прилегают неплотно, сквозь щели увеличиваются тепловые потери, проблема особенно заметна в зимний период времени. Причина может быть не только в нарушении регулировок, а и в повреждении резинового уплотнителя. Есть случаи, когда он отрывается от поверхности паза, рвется, сильно садится и не восстанавливает свои первоначальные размеры после длительного сжатия.

   Неплотное примыкание уплотнителя — одна из самых частых проблем

3. При управлении окном слышатся неприятные скрипы, ручка шатается, при повороте на максимальный угол тяги механизма не занимают своего правильного положения.

   Если ручка скрипит или окно плохо закрывается — это тоже повод отрегулировать фурнитуру

Мы дадим максимально подробные советы, не пытайтесь самостоятельно придумывать новые методы, это чаще всего заканчивается необходимостью вызова профессионального мастера.

Пошаговая инструкция по регулировке пластикового окна

Такие конструкции выпускаются многими производителями, все они имеют различные эксплуатационные характеристики. Но инженерные особенности фурнитуры, системы привода и управления почти ничем не отличаются. Могут меняться размеры и форма крепежа, материал изготовления тяг и эксцентриков, необходимым набором инструментов, качеством, размерами и показателями механической прочности металлопластиковых профилей.

Оконная фурнитура у разных производителей имеет одинаковое устройство

Для выполнения работ надо иметь специальный или обыкновенный шестигранный ключ. Специальным ключом работать намного проще и удобнее, его геометрическая форма предусматривает конкретное расположение всех регулировочных винтов и обеспечивает к ним доступ. Некоторые из них размещаются в труднодоступных местах, простым ключом добраться сложно. Смазка трущихся деталей делается оконным или обыкновенным бытовым маслом. С точки зрения эксплуатации и эффективности разницы нет, несмотря на большой разброс по стоимости.

Ключи для регулировки оконной фурнитуры

Шаг 1. Тщательно смажьте фурнитуру и еще раз проверьте функциональность окна. Бывают случаи, когда незначительные неисправности устраняются таким элементарным методом. Из-за чрезмерного трения появляются не только нехарактерные звуки во время управления фурнитурой, но и заедания, не позволяющие отдельным деталям перемещаться в нужное положение. Смазывать следует несколько точек, их довольно много. Не надо лить масло, достаточно пары капель. После этого требуется несколько раз повернуть ручку окна во все положения и повторить свои действия. Излишки смазки сразу удаляются чистой тряпочкой.

Смазка фурнитуры маслом

Цены на смазки для пластиковых окон

Смазка для пластиковых окон

Некоторые неопытные мастера для таких целей ищут специальное масло без кислот и щелочей, они напуганы возможностью разъедания агрессивными составами пластика. Это неправда. Во-первых, в маслах нет и в принципе не может быть щелочей и кислот заметной концентрации, она немного увеличивается лишь во время работы автомобильного двигателя. Что касается бытового масла, то оно полностью чистое. Во-вторых, пластик не боится горюче-смазочных материалов. Попало на него масло – нет ничего страшного, протрите поверхности и все проблемы решены.

Следы от масла с пластика легко стираются мягкой тряпкой

На фурнитуре должны быть технологические отверстия с соответствующей надписью, именно в них его надо закапывать. После смазывания при закрытой створке на подоконник постелите тряпочку, на ней соберутся излишки. Через день можете ее убрать. Если после смазки проблемы не исчезли, то надо приступать к регулировке.

Практический совет. Более дорогие оконные системы имеют специальный фиксатор ручки, он усложняет проникновение в помещение нежелательных лиц. Кроме того, это средство безопасности для детей, блокиратор может фиксироваться ключом. Открыть окно невозможно.

Блокиратор пластикового окна

Для проверки эффективности смазки прижмите блокиратор к створке и в таком положении поворачивайте ручку. При открытой створке никогда не пытайтесь перевести ее в наклонное положение режима активного проветривания – тяги занимают несоответствующее положение. Вернуть створку в начальное состояние сложно, для этого надо точно понимать принцип действия механизма, так называемых ножниц.

Проверить результат смазки можно путем поворачивания ручки при зажатом блокираторе

Шаг 2. Сделайте очень внимательную ревизию состояния окна. Если в полностью закрытом положении между уплотнителями и поверхностью рамы или импоста есть зазор, то надо регулировать положение цапф. Они имеют вид эксцентриков, при повороте вокруг своей оси поверхности элементов приближаются/удаляются от ответной планки. Дорогие виды окон на деталях имеют специальные метки, указывающие направление поворота при необходимости усилить или ослабить прижим и облегчающие процесс регулировки.

Регулировка цапф позволяет усилить или ослабить прижим створки

Во время регулировки этого параметра не переусердствуйте, полное закрывание окна не может быть слишком тяжелым – в таком положении быстро изнашиваются все элементы фурнитуры. Кроме того, может исчезнуть режим микровентилирования, при нем зазор между уплотнителем и рамой составляет несколько миллиметров.

Регулировка цапф пластикового окна

Проверяйте зазоры по всему периметру створки, а не только в доступных местах. Каждое окно имеет минимум шесть эксцентриков, все регулируются отдельно. Цапфы располагаются не только на боковых поверхностях створки, но и на нижней и верхней. Последние надо регулировать со стремянки или кресла.

Стандартное расположение запорных цапф

Проверять плотность прилегания можно листом бумаги: вставьте ее в створку и закройте окно. Если бумага вытягивается с усилием, то все в норме. Проверка также делается по периметру окна. Если эксцентрики поставлены в положение максимального прижатия, а лист бумаги не фиксируется, то надо менять уплотнители. Делать это несложно, работы можно выполнить самостоятельно. Главная трудность – найти такие же уплотнители, а их огромное количество видов. Почти все производители устанавливают собственные и таким нехитрым способом увеличивают количество продаж своих товаров.

Проверка плотности прижима створки

Шаг 3. Если створка задевает за раму, то надо делать более сложные регулировки. Всего существует четыре регулировки створок по плоскостям. Перед началом работ надо снять с петель декоративные пластиковые колпачки.

Для выполнения регулировки нужно снять с петель декоративные крышки

1. Винт в верхней части. При закручивании поднимает створку в вертикальном положении, при откручивании опускает. Помните, что усилие закручивания всегда больше, чем при откручивании. Объяснение простое – поднимать окно тяжелее, Чем его опускать. Этим винтом устраняется задевание рамы за нижнюю часть створки по всей длине. Это значит, что створка не перекосилась, а равномерно просела. Если створка задевает только на небольшом участке импоста или рамы, то требуется иная регулировка.

   Вертикальная регулировка петли

2. Винт около механизма откидывания. Его рекомендуется использовать, если створка задевает за верхнюю часть импоста. При закручивании/откручивании она приближается/удаляется от импоста или рамы. После каждого поворота надо проверять изменения, как только проблемы исчезают, регулировку следует прекращать. Не надо продолжать докручивать с запасом на дальнейшее провисание, это может привести к появлению проблем в других местах створки. Изменение положения можно контролировать величиной зазора между створкой и рамой.

   Регулировка в верхней части створки

3. Регулировка положения при помощи нижней пятки петель. Такие регулировки присутствуют не на всех видах окон, только известные производители пользуются столь качественной фурнитурой. Она дает возможность значительно увеличить срок эксплуатации металлопластиковых окон и окупить вложенные средства, покрыть разницу в стоимости между дешевыми и дорогими товарами. Регулировать надо при открытом окне, в противном случае придется прилагать слишком большие усилия. При закручивании винта пятка приближается к раме, уплотнитель будет прилегать плотнее.

   Винт регулировки прижима нижней части створки

4. Перемещение по плоскости нижней части створки. Для этого имеет специальный регулировочный болтик, установленный в нижней части завесы со стороны откоса. При закручивании/откручивании окно перемещается, но не параллельно, а по радиусу. Выше мы уже упоминали об особенностях оконной фурнитуры, всегда помните об этом. Дальний угол створки не только горизонтально перемещается, но и немного приподнимается. Соответственно, верхний угол смещается в противоположную сторону и одновременно опускается.

   Горизонтальная регулировка нижней части створки

Важно. Никогда не выкручивайте до конца регулировочные винты. Вставить их на место без полного демонтажа фурнитуры во многих случаях не удастся, а для ее снятия надо иметь глубокие знания и большой опыт выполнения слесарных работ. Кроме того, это требует много времени, иногда приходится демонтировать створку и стеклопакеты.

Замена уплотнителя своими руками

Цены на уплотнители для пластиковых окон

Уплотнитель для пластиковых окон

Регулировка ручки пластикового окна

Такие ситуации возникают крайне редко, но последствия неприятные. По каким причинам появляются проблемы?

Проблемы с оконными ручками возникают достаточно часто

1. Засорения фурнитуры. В щели и пазы попадает грязь, дети могут туда запихать бумажки или иные мелкие предметы. Для восстановления работоспособности надо очистить пазы.
2. Неправильное расположение ответных планок. Они настолько сместились, что эксцентрики ударяют о торец, ручка не может занять правильное положение, окно не закрывается. Проблема решается за счет изменения положения эксцентриков по вертикали или перемещения ответок. Конкретные действия зависят от технических особенностей фурнитуры.
3. Производственный брак. Металлопластиковые окна собираются на отечественных предприятиях – даже высококачественная фурнитура не может гарантировать исправность функционирования. Проблема появляется из-за влияния человеческого фактора, брак допускается при сборке. Если у вас такая ситуация, то надо обращаться к изготовителям. На каждое окно обязательно должна даваться гарантия.

Ручка может не поворачиваться из-за смещения ответных планок

Бывают случаи, когда ослабляются винты фиксации. Исправить легко – надо повернуть на 90° декоративные колпачки и затянуть метизы до упора.

Чтобы закрепить ручку, достаточно подтянуть винты

Цены на фурнитуру для пластиковых окон

Фурнитура для пластиковых окон

Заключение

Не нарушайте рекомендованные производителями правила пользования, не прилагайте чрезмерных усилий при открывании/закрывании окна. Покупайте только качественные изделия, и вам никогда не пригодятся знания по регулировке створок пластиковых окон.

Видео — Как регулировать пластиковые окна самому

Регулировка пластиковых окон своими руками

В настоящее время уже даже не вызывает сомнений популярность пластиковых окон, ведь они имеют не только высокое качество, но и доступную стоимость. И это не говоря о том, что они просты в использовании и прекрасно защищают от шума. Но, несмотря на это, даже самые качественные окна требуют ухода, поэтому время от времени необходимо вызывать мастера, чтобы он их отрегулировал. Многие задаются вопросом: «Возможна ли регулировка пластиковых окон без вызова мастера?». На самом деле это не так сложно, как может показаться. Поэтому после прочтения этой статьи, вы сами сможете справиться с незначительными неполадками. Помните, что таким образом вы экономите не только деньги, но и время. А теперь давайте перейдем к самой инструкции и рассмотрению основных проблем.

Какие неполадки с окнами могут быть устранены самостоятельно?

Чаще всего можно столкнуться со следующими видами неисправностей, устранить которые вполне можно своими силами:

• Створка при закрывании задевает раму сбоку или снизу
• Створка прилегает к раме недостаточно плотно
• Износ запорных планок
• Ручка заблокировалась при открытой створке в режиме «закрыто», окно не закрывается
• Створка закрыта, но окно не закрывается, ручка не поворачивается
• Сломалась ручка
• Ручка очень туго поворачивается

Для ремонта нам может понадобиться следующий инструмент:

• Плоскогубцы
• Шестигранник (4 мм)
• Отвёртки (крестовая и плоская)
• Набор «звёздочек»

Общие принципы регулировки оконных створок

Створки практически всех современных окон ПВХ могут регулироваться в трёх плоскостях, благодаря чему можно добиться правильного положения створок в раме и по всему периметру створки достичь оптимальной степени прижима уплотнителей.

Способы регулировки фурнитуры створки, внешний вид отдельных ее элементов и используемый при регулировке инструмент могут быть различны в зависимости от производителя, в целом же общая схема регулировки выглядит так, как показано на рисунках ниже.

Рисунок 1 — Общие принципы регулировки окон ПВХ

Рисунок 2 — Общая схема регулировки пластикового окна

Рисунок 3 — Различные варианты регулировки окон

Теперь давайте рассмотрим, что необходимо сделать для того, чтобы устранить неисправность в каждом из вышеперечисленных случаев.

Чем и как отрегулировать пластиковое окно при разных неисправностях

1. Створка при закрывании задевает раму снизу

В этом случае нужно увести створку в направлении верхней петли и вверх. Порядок действий при этом примерно следующий:

1. Открываем створку.
2. Поворачиваем шестигранником расположенный возле верхней петли в торце створки регулировочный винт по часовой стрелке на несколько оборотов (рисунок 4).

   Рисунок 4 — Регулировка пластикового окна по вертикали

3. Закрываем створку.
4. Снимаем с нижней петли колпачок.
5. Вставляем в неё шестигранник и делаем несколько оборотов по ходу часовой стрелки.
6. Проверяем свободный ход створки, в случае необходимости выполняем регулировку до тех пор, пока не устраним неисправность (рисунок 5).

   Рисунок 5 — Регулировка пластикового окна по вертикали

2. Створка при закрывании задевает раму сбоку

В данном случае нужно увести створку в направлении петель, для этого:

1. Если бок створки только снизу касается рамы, то будет достаточно увести створку в направлении нижней петли. Это легко сделать при помощи регулировочного винта, находящегося под нижней петлёй (рисунок 6).

   Рисунок 6 — Регулировка профиля по горизонтали

2. В том случае, если бок створки по всей высоте задевает раму, нужно будет также увести створку в направлении верхней петли, как показано на рисунке 3.

3. Износ запорных планок

Чтобы проверить запорные планки, откройте окно и осмотрите их. Чаще всего располагается по одной планке с каждой стороны по периметру окна. Если заметен износ одной из них, это может говорить о том, что есть неравномерность посадки окна в раме. Для того, чтобы решить проблему, вам понадобиться открыть окно, снять с регулировочных болтов пластиковые заглушки (они находятся на нижней и верхней петлях, с той же стороны, что и створка) и с помощью ключа-шестигранника (четырехмиллиметрового) ослабить сами болты. После этого настройте положение верхней половины окна. В этом вам поможет регулировочный винт. Вначале необходимо отрегулировать всё относительно рамы «влево – вправо», а потом перейти к нижнему винту и заняться регулировкой перемещения «вверх-вниз». Следить за точностью регулировки очень просто. Для этого нужно всего лишь открывать и закрывать окно до тех пор, пока вы не поймете, что створка плотно и равномерно входит в раму.

4. Створка прилегает к раме недостаточно плотно

Со стороны ручки на боковом торце створки располагается система эксцентриков, с помощью которой регулируется плотность прижима к раме створки. Они могут иметь различный внешний вид в зависимости от фирмы-производителя, но принцип работы во всех случаях одинаков.

Рисунок 7 — Регулировка цапф пластиковых окон

Вращая эксцентрики плоскогубцами или шестигранником можно настроить необходимую степень прижатия створки к раме. В летний период рекомендуется выполнять слабый прижим, а в зимний — сильный. Если нужно отрегулировать степень прижатия створки окна к раме со стороны петель, сделать это можно при помощи регулировочного винта, находящегося на нижней петле (рисунок 8).

Рисунок 8 — Регулировка прижима окна

Если эта створка является поворотно-откидной, то можно отрегулировать дополнительно прижим створки при помощи верхней петли. Чтобы добраться до находящегося на ножницах около верхней петли регулировочного болта (рисунок 9), нужно открыть створку и затем, нажав предварительно на блокиратор (рисунок 11), установить ручку в режим проветривания. Если вам нужно прижать створку к раме, то необходимо вращать болт по часовой стрелке, соответственно ослабить прижим можно, вращая болт против часовой стрелки.

Рисунок 9 — Регулировка прижима окна ПВХ

Некоторые виды фурнитуры регулируются исключительно с помощью расположенных со стороны ручки ответок (рисунок 10 — а). Положение ответных планок регулируется при помощи шестигранника. Для увеличения прижима створки окна к раме нужно сместить планку в сторону улицы. На раме со стороны петель также имеются регулируемые шестигранником прижимные механизмы (рисунок 10 — б, в). Чем больше вы выдвините язычок, тем створка будет сильнее прижиматься к раме.

Рисунок 10 — Регулировка прижима окна с помощью ответок

5. Ручка заблокировалась при открытой створке в режиме «закрыто», окно не закрывается

Ручку в целях предотвращения поломки механизмов фурнитуры можно поворачивать лишь тогда, когда створка закрыта. Во избежание случайного поворачивания ручки при открытой створке предусмотрены специальные блокираторы, расположенные под ручкой на торце сворки. В зависимости от фирмы-производителя они тоже бывают различных типов (рисунок 11). Прежде чем разблокировать ручку, нужно нажать на блокиратор.

Рисунок 11 — Блокировка в режиме «закрыто»

6. Створка закрыта, но окно не закрывается — ручка не поворачивается

Если после закрытия створки не поворачивается ручка, то это означает, что сцепление блокиратора с ответным элементом, находящимся на раме, не срабатывает. Данную проблему можно решить двумя способами:

1. С помощью регулировочного винта, расположенного под нижней петлёй, немного сместить створку в направлении ответной части блокиратора (рисунок 6)
2. Немного ослабив крепление, вставить между ответной частью блокиратора и рамой любую тонкую пластинку из твёрдого материала.

Бывает, случается и так, что пластиковое окно не закрывается совсем (например, если окно открылось сразу в двух положениях). Как же быть в таком случае? Читайте мою статью «Не закрывается пластиковое окно — что делать?»

7. Сломалась ручка

Для того, чтобы заменить ручку пластикового окна, нужно слегка потянуть накладку ручки на себя и развернуть её на 90 градусов (рисунок 12). Далее, отвернув шурупы, сняв старую ручку и установить на ее место новую, устанавливаем накладку в исходное положение.

Рисунок 12 — Сломалась ручка окна — как снять и заменить?

8. Ручка очень туго поворачивается

Это случается, как правило, из-за недостаточной смазки. Для предотвращения такой ситуации необходимо хотя бы один раз в год смазывать механизмы фурнитуры. Для этих целей можно использовать аэрозольные смазки или машинное масло.

Стоит заметить, что контроль технического состояния и смазку всех механизмов оконной фурнитуры необходимо осуществлять даже при отсутствии видимых дефектов не реже одного раза в год.

Если вас заинтересовала регулировка пластиковых окон, полезно помнить что:

• необходимо периодически проверять, в каком состоянии находятся резиновые уплотнители, чтобы не допустить их износа;
• если снимаете декоративные пластиковые заглушки, делайте это аккуратно, поскольку они очень хрупкие; следите за тем, чтобы не деформировать их и не раздавить во время проведения основных работ;
• если у вас деформирована рама или сам оконный проём, то не получится провести регулировку окон самостоятельно;
• если вы не уверены, что сможете самостоятельно всё сделать, лучше доверить работы проверенному специалисту. Так вы сможете быть уверены в том, что всё выполнено качественно и ничего не понадобиться переделывать.

Предлагаю посмотреть видео, в котором наглядно показывается, как отрегулировать пластиковое окно своими руками.

ВИДЕО: Как отрегулировать пластиковое окно (окно ПВХ) своими руками

Регулировка окон ПВХ своими силами

Пластиковые окна в наше время стали очень популярными, благодаря красивому дизайну, замечательным свойствам и простоте использования. И они могут служить достаточно долго. Однако время от времени требуется регулировка окон ПВХ. Это позволит им работать долго и эффективно. Основным преимуществом представленных продуктов является то, что вы можете произвести их настройку самостоятельно, не вызывая мастера.

Для проведения процедуры вам понадобится шестигранник, который поставляется в комплекте с продуктом, крестовыми и плоскими отвертками и плоскогубцами.Существуют определенные неисправности, при которых регулировка окон из ПВХ просто необходима: поломка некоторых фитингов, дефектная работа створки (плохая посадка, выпадение элементов рамы), износ фиксирующих планок, жесткое движение ручки.

Следует отметить, что наладить правильную работу самого механизма или с помощью специалиста. Однако регулировка окон ПВХ очень проста. Например, откидная створка, которая есть почти у каждого продукта, отлажена шестигранным гаечным ключом.Если он касается нижней части рамы во время закрытия, его необходимо открыть, поверните винт, который находится на конце рядом с верхней петлей, на несколько миллиметров по часовой стрелке. Сильно поворачивать ключ не нужно. Если вам необходимо отрегулировать створку по вертикали, то желательно закрыть ее, снять защитный колпачок с нижнего шарнира, вставить в него шестигранник и повернуть его по часовой стрелке на несколько миллиметров. После всех выполненных операций проверьте, насколько свободно движется открывающая рама, и при необходимости повторите операцию.

Дальнейшая регулировка окон ПВХ предусматривает проверку и замену фиксирующих планок. Это просто: вам нужно открыть окно, снять резиновые заглушки с верхней и нижней петель на верхней и нижней петлях, а затем ослабить первые. Теперь вам нужно отрегулировать положение листа с помощью регулировочного винта сначала по горизонтали, а затем по вертикали.

Если открывающий элемент не плотно прилегает к раме, регулировка ПВХ окон осуществляется следующим образом: на боковом конце крыла расположены эксцентриковые, что позволяет регулировать плотность прижима.Поверните их с шестигранником.

Регулировка фурнитуры окон ПВХ может производиться как с помощью шестигранника, так и с помощью других отверток. Если по какой-либо причине происходит заклинивание ручки, и дверь нельзя закрыть, вам придется прибегнуть к разборке деталей. Для этого снимите крышку, защищающую механизм ручки, и нажмите на замок, который сработал в неподходящее время. Если он не поворачивается, вам нужно либо сдвинуть створку ближе к замку замка, либо вставить тонкую металлическую пластину между ним и рамой.При крутом повороте фитинги необходимо смазать моторным маслом. Когда детали повреждены, лучше полностью заменить их новыми.

Чтобы окно работало в течение длительного времени, необходимо периодически осматривать все его механизмы, проводить регулярную очистку от грязи и пыли и смазывать все узлы моторным маслом.

Если проблема является более серьезной, и вы не можете решить ее самостоятельно, вам придется вызвать главного установщика. В противном случае вы рискуете разбить окно.

,

Регулировка пластиковых окон самостоятельно в соответствии с инструкцией. Регулировка пластиковых окон на зиму

Самонастраивающееся пластиковое окно может потребоваться в различных случаях. Бывает, что окна изначально установлены неправильно, а иногда они со временем деформируются. Также на их состояние может влиять ряд факторов. Когда установлены пластиковые окна, монтажники настраиваются в соответствии с параметрами открывания. Если все сделано правильно, проблем не должно возникнуть в будущем.Пластиковые окна могут служить верой и правдой в течение сорока лет и даже дольше. И все же со временем возникли неприятные ситуации, часто связанные с внешними воздействиями.

Возможные поломки и их последствия

Наиболее распространенными проблемами, которые снижают качество строительных работ, является деформация окна или ухудшение его гидроизоляционных и теплоизоляционных характеристик, которые возникают в результате износа уплотнения. Если дом совершенно новый, то понадобится регулировка пластиковых оконных петель, возможно, через полгода после их установки, поскольку здание может сжиматься.Внешние факторы часто приводят к тому, что арматура начнет заклинивать, что затрудняет перемещение дверей, возникают сквозняки, поэтому нарушается шумоизоляция.

Все это поможет избежать регулировки пластиковых окон. Самостоятельно делать это следует примерно раз в год. Конечно, вы можете прибегнуть к услугам специалистов, но зачем тратить много денег, если вы можете привести дизайн в рабочее состояние своими руками, потратив на это всего десять или двадцать минут? Регулировка пластиковых окон Rehau, Veka, KBE и большинства других брендов относительно проста, поскольку они оснащены достаточно удобными механизмами.

Основные конструктивные элементы

• Рама — пластиковая фиксированная часть окна. Рама прикреплена к раме.
• Лист является открывающейся частью окна.
• Стеклопакет — запечатанный по особому виду стекла. Пакеты, в зависимости от количества используемых очков, являются однокамерными (одна камера и два стекла) и двухкамерными (две камеры и три стекла).
• Фурнитура — оконные петли, запорные устройства, ручки, болты и другие механизмы, необходимые для открывания заслонок и их фиксации в определенном положении.
• Арматурный профиль — арматурный стальной элемент, который расположен внутри профиля ПВХ. Необходимо придать оконной конструкции жесткость.
• Impos — профиль ящика, предназначенный для прихожей закрылков. Это также необходимо для распашных дверей в трехступенчатых окнах.
• Штапик — это специальная пластиковая стойка, которая держит окно в окне.
• Прилив представляет собой обширный и плоский профиль, установленный снаружи. Он предназначен для отвода дождевой воды из окна.
• Наклон — это профиль, который используется для аккуратной обрезки боковой поверхности оконного проема.

Типы неисправностей

Регулировка пластиковых окон самостоятельно может производиться в случаях, когда:

• заслонка соприкасается при закрывании рамы снизу или сбоку;
• Лист плотно прилегает к раме;
• , когда ручка поворачивается в «закрытое» положение, окно не закрывается;
• Когда створка закрыта и ручка не поворачивается, окно не закрывается;
• произошла поломка ручки;
• Открыть створку окна можно только с большим усилием, ручка практически не вращается.

Инструменты для ремонта

Устранение неисправностей в конструкциях, а также Настройка пластиковых окон на зиму будет затруднена, если у вас нет определенных инструментов в наличии. Но стоит отметить, что для ремонта нужны только самые элементарные устройства, а именно:

• гексагонального размера 4 миллиметра;
• плоскогубцы;
• набор «звездочек»;
• крестовые и плоские отвертки.

Общие принципы регулировки

Большинство современных окон спроектированы таким образом, что можно сразу же регулировать листовки в 3 плоскостях.Благодаря этому можно добиться наиболее правильного положения в раме створки и оптимального уровня прижима уплотнений по периметру открывающейся части окна. В зависимости от производителя оборудования, отдельные элементы работы могут отличаться, но в целом регулировка пластиковых окон, которые каждое из них может производить самостоятельно, означает регулировку по горизонтали и вертикали, а также оптимизацию зажима листа. Далее поговорим о том, какие действия необходимо выполнить в каждом конкретном случае, чтобы решить проблему.

Клапан соприкасается при закрывании рамы снизу или сбоку.

Необходимо отвести створку сбоку или верхнюю часть верхних петель. Для этого откройте его и поверните по часовой стрелке регулировочный винт с шестигранной головкой, расположенный на самом конце листа рядом с верхней частью шарнира. После этого вам нужно закрыть лист и снять крышку с нижней петли, а затем поверните нижнюю петлю на три или пять оборотов по часовой стрелке. Вот и все, осталось только проверить свободное движение листа.Если проблема не устранена, повторите все вышеперечисленные шаги.

Лист плотно прилегает к раме

На листе, на боковом конце со стороны ручки, имеется система эксцентриков. Позволяет регулировать плотность зажима на раме. В зависимости от производителя эти конструкции могут отличаться, но они работают одинаково. Шестигранник или плоскогубцы должны вращать эксцентрик до тех пор, пока не будет создана необходимая степень сцепления створки с рамой.

Регулировка зажимов

Если по периметру створки ощущается надувание, значит, существует проблема с зажимами, и их необходимо отрегулировать.Открыв створку, вы увидите овальные зажимы сбоку, при повороте ручки каждый из них встает на свое место на раме. Обеспечить максимальную посадку на раму можно, повернув механизм плоскогубцев и разместив его перпендикулярно листу. Если вы установите давление параллельно створке, минимальная посадка будет обеспечена. Регулировка пластиковых окон на зиму — это просто изменение положения хомута таким образом, чтобы перекрыть попадание воздуха через трещины.

Регулировочные петли

Воспаление также может быть со стороны петель.Если вы снимите крышку с нижней петли, вы увидите отверстие в форме звездочки. В это отверстие нужно вставить подходящую отвертку и повернуть ее до конца. Таким образом, вы толкаете лист к раме как можно больше. Если вы поворачиваете отвертку в противоположном направлении, переместите петлю как можно дальше от рамы.

Что касается верхнего цикла, необходимо обратить внимание на специальную вкладку на нем. Это блокировщик, другими словами, ограничитель. Часто это предусмотрено для поворотно-откидных окон.Если блокировка нажата, поворачивать ручку ни вверх, ни вниз нельзя. Регулировка шарнира в этом типе конструкции осуществляется путем установки положения язычка параллельно листу и подъема ручки вверх, пока она не сложится. В результате таких действий на верхнем крюке изнутри вы увидите отверстие для шестигранника. Чем ближе механизм к краю, тем больше зажим, чем дальше от края — тем меньше. После регулировки необходимо вернуть лист в исходное положение, нажав на язычок и повернув ручку.

Регулировка пластиковых окон: зима / лето

Как вы уже поняли, зимой рекомендуется устанавливать сильное давление листа на раму, а летом — слабое. Если нет необходимости регулировать зажим со стороны петель, выполните действия, используя регулировочный винт, который находится на нижней петле. Если конструкция имеет поворотно-откидную створку, необходимо дополнительно отрегулировать зажим листа с помощью верхней петли. Чтобы добраться до винта, нужно открыть створку, нажать на замок и повернуть рукоятку в режим «проветривания».Вращая ограничитель по часовой стрелке, вы прижимаете створку к раме, и пока замок поворачивается против часовой стрелки, отодвигайте его в сторону.

Фитинги некоторых видов регулируются специальными отвертками, расположенными на

.

Самостоятельный ремонт и регулировка пластикового окна

Ремонт окон может внезапно потребоваться, независимо от того, какой тип конструкции вы установили. Многие проблемы можно исправить без использования мастера, сделав его своими руками. Достаточно знать, как устранить самые распространенные проблемы с пластиковыми окнами.

Даже если вы положите качественные продукты, и они будут сделаны правильно, со временем может повредить ручку или необходимость замены нагревателя. возможно, что битое стекло или требуется регулировка механизма.Ремонт пластиковых окон под силу владельцам.

Ущерб, нанесенный

Эта проблема очень распространена и легко решается. Сначала нужно купить новую ручку для окна. Это можно сделать в магазине товаров для дома и строительных товаров. Для замены понадобится найти декоративную пластину, которая расположена прямо под ручкой, затем поверните ее, чтобы стали видны винты, которые нужно извлечь.

После этого старая ручка отрывается без проблем, а на ее место можно поставить новую.Затянуть болты назад; одновременно можно установить ограничитель открытия. Для этого он должен быть встроен в базовый элемент вентиляционной пластины регулятора, после чего рукоятка может быть привинчена.

Ремонт оконной фурнитуры не слишком сложен и в том случае, если он заклинило. Вам нужно будет найти и отключить блокировщик. Схема действий зависит от того, какое оборудование вы установили. Если это марка AUBI, то нужно найти металлическую пластину с пружиной: она обычно находится рядом с ручкой.Прижмите его к уплотнению и осторожно попытайтесь повернуть ручку. Аксессуары других брендов, например, Maco, GU, Winkhaus или Roto, имеют металлическую вкладку, которая находится внизу. Надо нажимать, заставляя стоять параллельно крылу.

Иногда этот метод не работает, а затем почему бы не проверить, не заблокировать пойман. Чтобы решить эту проблему и нужно открыть окно, чтобы найти место, за которым касается этот предмет. Затем необходимо снять крепежный замок, установить между ними пластиковую проставку и элемент дизайна и вернуть изделие обратно.

Не бойтесь проводить ремонт пластиковых окон своими руками. Окно не закрывается — Это не проблема. Обычно это происходит по той причине, что ручка не вращается из-за недостатка смазки в фитингах или из-за самой провисшей створки. Последнее можно определить визуально, внимательно изучив окно. Изделие можно отрегулировать, затянув болты, на которые он опирается. Если все в порядке, стоит проверить смазку. Вам необходимо приобрести специальный инструмент, и желательно смазывать все детали механизма, приводимого в движение.

Своевременное обслуживание пластиковых окон поможет избежать многих проблем. Однако, если продукт не провисает и смазка не помогает, скорее всего, вам нужна профессиональная помощь.

Видео:

неправильное открытие

Если заслонка срабатывает при открытии, но висит на одном углу, полностью переключилась в режим вентиляции, попробуйте нажать на верхнюю петлю, переместив заслонку в положение вращения. Если вам удастся добиться этого, положите ручку горизонтально.Иногда блокировка мешает это сделать, и для этого придется удалить описанный выше метод. После этого заслонка должна быть закрыта. Попробуйте удерживать ручку вниз, без применения силы. Если она сдалась, постарайтесь постепенно менять свою позицию несколько раз.

Ремонт окон ПВХ может понадобиться, если из окон начали дуть. По желанию приглашаем к этому мастеру: быстрее и дешевле решить проблему самостоятельно. Чаще всего воздушные потоки проходят через уплотнение. Чтобы избавиться от него, прижмите затвор к раме и проверьте, выполните ли одинаковое положение штырьки и полоски типа ответа.Если они не совпадают друг с другом и штифты не выходят за пределы полос, нужно переставить элементы прошлого. Это очень просто: вам нужно выкрутить винты для крепления и перемещения штанги в нужное место. Окна будут плотно закрыты.

Если причина навесная , то ремонт пластиковых окон своими руками в домашних условиях прост. Нажмите на шторку, чтобы рамка оказалась в их зоне. Найдите в нижнем шарнире специальное отверстие, в которое нужно вставить насадку для поворота.Внешняя петля также регулируется, но у нее есть ножничный механизм, который регулируется с помощью отвертки.

Часто встречается и разная сложность: выпрямляющая или растягивающая выпрямляющая пластина, которые расположены между остеклением и оконным профилем. Как правило, это дизайн-центр. Менять их надо по гарантии, но если она выйдет, вам придется проводить ремонт пластиковых окон своими руками. Для этого вам понадобится небольшой кусочек пластика, выберите необходимую ширину, исходя из толщины стеклопакета.Возьмите шпатель из металла и приклейте приклад, который расположен между остеклением бисера и остеклением. Ударьте лопаточку и удалите, таким образом, штапик. Вы можете рассмотреть возможность выравнивания пластины, которая расположена в зазоре между рамой и створкой. Переместить на 3 мм двойное остекление, поставить тарелку; потянув за шпатель, вы возвращаете его на место, после чего вам нужно закрыть конструкцию остеклением валика.

Обратите внимание, что плиты не покоились в остекленной части конструкции. Это может повредить остекление.

Видео:

ремонт аксессуаров

Принадлежности

перестают работать правильно, если мусор забит. Со временем частицы пыли и грязи проникают в механизмы. Для восстановления функций необходимо почистить технику. Для проведения такого ремонта фурнитуры пластиковых окон , вам нужно будет открутить и снять крышку и ее подкладку, которые играют декоративную роль, ее петли. Когда вы закончите это, вам нужно будет вытащить верхнюю ось.

Совет: лучше попросить кого-нибудь помочь, так как конструкция тяжелая и может упасть.

После этого заслонку можно вытащить снизу и переместить петли. Осмотрите периметр створки и осторожно открутите винты, прикрепленные к ней. Механизм промывки необходим специальной жидкостью, которая наносится с помощью обычной кисти. очистить от грязи, высушить механизм: это можно сделать с помощью фена. Смажьте движущиеся части для смазочных фитингов. Затем вы можете приступить к сборке фитингов.Действия выполняются в обратном порядке, как механизм разбора. Петли также необходимо смазать.

Видео:

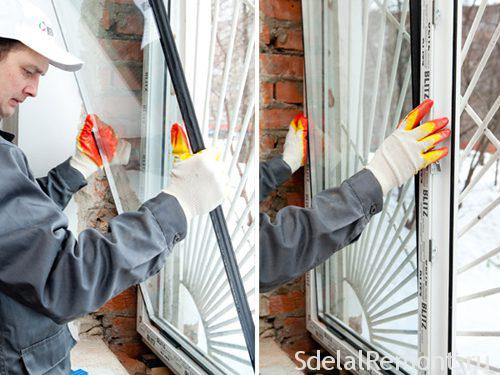

Как отремонтировать окна ПВХ самостоятельно, если разбито остекление?

Еще одна неприятная проблема — разбитое стекло. Это может произойти по разным причинам: например, кто-то специально разбивает окно со стороны улицы или это произойдет случайно в результате ремонта или неосторожных действий жильцов квартиры. Прежде чем начать, нужно заказать новую глазурь.Для этого вам необходимо точно знать размер окна.

Для замены поврежденного стекла не обязательно приглашать специалиста. Стоит попробовать сделать это самостоятельно. Для начала вам нужно убрать разбитое стекло. Это можно сделать быстро, выбив его и выбрав фрагменты, но этот метод не очень подходит для квартиры, потому что он оставит много мусора.

Если стекло треснуло или повреждено не сильно, лучше всего потянуть за него. Вам понадобится шпатель из металла, с помощью которого вы хотите вытащить штапики.Шпатель вставляется между стеклом и рамой и остеклением, чтобы зацепить их с помощью легкого постукивания по ручке. После того, как вы удалите все, остекление можно тянуть. Ремонт евроокон лучше проводить вместе, так как остекление обычно очень тяжелое и с ним трудно справиться в одиночку.

Не забудьте установить новую правку стеклянной пластины.

При их установке обратите внимание на конструкцию закрылка. Для глухого варианта целесообразно установить нижние пластины, а для открывания створок выпрямляющие пластины дать, отходя от угла 10 см.Перед установкой нового стеклянного блока проверьте правильность геометрии. С помощью выпрямляющих пластин можно избавиться от неровностей. В конце на сиденье монтируется остекление бус.

Видео:

Ремонт окон ПВХ своими руками, если окно перекосило

Эта проблема также не редкость. Смещение створки может произойти из-за нарушения регулировки окна, усадки здания. Вы вполне можете вернуть конструкцию в нормальное положение.Вам нужно будет купить ключ на 4, с помощью которого вы можете настроить цикл; Вы должны начать с дна. Открой окно; в зависимости от направления перекоса лоскут нужно поднимать или опускать. Для этого снимите крышку и используйте шестигранный ключ; у шарнира есть паз. Вращение инструмента по часовой стрелке поднимите, а в обратном направлении — опустите.

Если заслонка смещена в сторону, ее также можно установить на место, отрегулировав нижний шарнир. Паз для этого находится внизу.Вам нужно будет использовать тот же ключ. вправо нужно повернуть ключ против часовой стрелки, чтобы повернуть клапан; влево соответственно наоборот.

Как исправить пластиковое окно, если оно закручено сверху?

Верхняя часть каждого окна может быть установлена. Для этого нужно будет найти элемент, расположенный в самой высокой части створки, при этом желательно открыть его. Регулировочный элемент расположен в специальном гнезде, вы хотите, чтобы смотреть как можно ближе к петлям.С помощью регулировочной кнопки, сдвигаясь влево или вправо.

Совет : Ремонт механизма пластиковых окон своими руками возможен только в открытом состоянии.

Как видим, многие операции можно выполнить с окном своими руками, но если вы сомневаетесь в их возможностях, вы можете обратиться за помощью к специалисту, но его услуги обычно довольно дороги.

Видео:

,

Ремонт пластиковых окон самостоятельно. Монтажная фурнитура окон ПВХ Инструкция

Окна: Поливинилхлорид (ПВХ), характеризующийся надежными и надежными запирающими и зацикленными механизмами. Периодически механизмы требуют регулировки и технического обслуживания. Через некоторое время они сталкиваются, изнашиваются и требуют замены или регулировки узлов. Всякий раз, когда происходит прокол, чтобы заставить мастер работать. Регулировать окна ПВХ — это невыгодно. Многие проблемы можно решить самостоятельно.

Содержимое

• Инструменты для настройки окон ПВХ
• Основные компоненты для настройки окон из металла
• Замена резиновых прокладок на окнах
• Регулируемый механизм зажима оконных проемов
• Настройка при затирании кромок оконных рам
• Устранение неполадок с ручками окон
  • подъемник Рыхлая ручка окна
  • Замена неработающих оконных ручек
  • Ручка не закрывается до конца или плохо закрывается
  • Ремонт заклинившей ручки

В случаях, когда необходимо заменить припаркованный ларец, отрегулируйте ручку или Обтягивая плотно закрывающийся транец, можно проводить регулировку окон ПВХ своими руками.Важно знать базовую точку нивелирования и иметь минимальный набор инструментов. Точная регулировка установки окон ПВХ или сменного блока занимает очень мало времени.

Инструменты для настройки окон ПВХ

1. Основным рабочим инструментом для регулировки окон ПВХ является шестигранный ключ настройки № 4. Существуют две версии его исполнения «G» и «Z», подходящие для любой из модификаций.
2. Отвертка с набором битов. Полезные биты биты (маркировка Т, ТХ).
Плоскогубцы
3. , масляного или аэрозольного типа WD-40.

Основные компоненты для настройки окон из металла

Замена резиновых уплотнений на окнах ПВХ

1. резиновые прокладки должны быть заменены со временем. Естественный износ механических и сушки резины под воздействием Температура и атмосферные явления. Резиновые прокладки не только высыхают, но и значительно сжимаются. Это происходит при длительной выдержке окна в сжатом состоянии.
2. производят на замену. Возьмите плоскую отвертку с старой резиновой прокладкой и снимите ее.
3. Освободив продольную канавку по периметру окна, аккуратно вставьте новую прокладку. Важно учитывать, что резина используется для растяжения. Уплотнение вставляется равномерно и прочно сидит в продольной канавке.

регулировка зажимного механизма оконных балок

1. Как правило, регулировку зажимного механизма желательно проводить дважды в год весной и осенью.Это связано с влиянием температуры окружающей среды на ПВХ. Настроить направляющие окна ПВХ несложно.
2. На конце транца имеется выступающий эксцентричный овал, который расположен в прорезях, а заглушки называются цапфами. Механизм предусматривает ответные зацепы, которые активируются поворотом ручки. Для ослабления
окон
3. плотность нажатия эксцентричных осей наружу, а для увеличения — наоборот, внутреннему. Регулировать в зависимости от производителя шлицевой отвертки или возможности вращения штифта плоскогубцами.
4. Если вы столкнулись с трудностями при настройке прижимного механизма, ослабьте затянувшийся крепежный механизм. Это можно сделать, отпустив два винта с помощью шестигранного ключа № 4.

Настройка при затирании края рамы оконной рамы

1. Такие проблемы возникают при подрыве клапанного механизма. Ничего страшного в этом нет, и все легко исправить. Вручную выставьте транец в правильное положение.
2. Нижняя и верхняя навесная система «ножницы» представляют собой регулировочные винты, шестигранный ключ для регулировки и блокировки.
3. Для регулировки высоты используется нижний навес. Снимите защитный колпачок и выполните регулировку с помощью шестигранного ключа. Регулировка по часовой стрелке выполнена, регулировка против часовой стрелки вниз.
4. для подгонки окна горизонтально, с помощью болта, установленного в нижней части навеса. Регулировочный болт, расположенный параллельно окну и для его отпускания, имеет две настройки. Вы можете приблизиться к нему на части листа или на склоне окна плавной прокрутки, створка движется вправо или влево.

Устранение неисправностей оконных ручек

подъема Свободная оконная ручка

Это простая операция. Под самой ручкой находится декоративная прямоугольная пластина. Ее нужно провернуть на 90 ° в любом направлении. В гнезде находятся два крепежных винта Phillips отвертка. Их нужно только подтянуть.

Сменные неиспользуемые оконные ручки

1. Чтобы снять и заменить сломанную или поврежденную ручку, достаточно открутить винты с помощью отвертки, и ручка легко отсоединяется.
2. Для замены важно приобрести аналогичную ручку. Ее можно приобрести в хозяйственном магазине или в фирме, занимающейся установкой пластиковых окон.

Ручка не закрывается до конца или плохо закрывается

1. Снимите предохранительный клапан и ослабьте винты. Нижний винт крепится, а верхний винт регулируется. Нижний винт слегка ослабьте, отрегулируйте верхнюю ручку.
2. Если это не сработает, то возможная причина — попадание пыли или необходимость смазки.Для этого разберите рукоятку, почистите и смажьте механизм рабочих поверхностей тонким слоем моторного масла. Можно использовать смазку глубокого проникновения типа WD-40.

Ремонт заклинившей ручки

1. Ситуация возникает, когда заклинило ручку окна. Это происходит в случае неправильной блокировки блокировки клапанов. Для разблокировки заклинившего достаточно достаточно взять рычаг блокировки ручки и отпустить ручку.
Рычаг блокировки
2. расположен на передней стороне створки со стороны ручки окна.В исполнении конструкции предусмотрены два вида стопорных стопоров в виде пластины или язычка. При открытии крыла оно находится под углом в области уплотнительной резинки.

Более подробное и понятное описание регулировки окон ПВХ смотрите в конце видео. Выполнить собственный ремонт и регулировку окон ПВХ со знанием некоторых нюансов не составит труда.

‘]

,

Разное
