Как подключить люстру с 2, 3, 4 и более проводами своими руками?

Что такое люстра? Это современный потолочный светильник с несколькими лампами, удаленными на равное расстояние друг от друга. Главная задача люстры обеспечивать ровное, бестеневое освещение во всей комнате. В качестве источников света могут использоваться лампы накаливания, светодиодные или люминесцентные источники света. Установка люстры является завершающей частью обустройства интерьера. Установка ее не так сложна, как может показаться на первый взгляд. Необходимы минимальные электротехнические навыки и стандартный набор простых инструментов. Чтобы установка прошла просто и безопасно можно придерживаться следующей инструкции.

Подготовка: прозвонка и определение фаз на потолке

Содержание статьи

Для начала нужно определиться, сколько проводов выведено на потолке и для чего они нужны. Два торчащих провода означают, что все лампы будут включатся одновременно, три и более позволяют комбинировать с очередностью включения.

Опытный электрик разберется с этим без труда, но новичкам будет трудно разобраться где фаза и ноль, и что делать с заземлением.

Провод заземления.

Встречается только в домах новой постройки или в помещениях, где был сделан ремонт с учетом всех требований по монтажу электропроводки. Имеет желто-зеленую оболочку, подключается к проводу такого же цвета на светильнике. В старых домах его может и не быть. Если в разъеме люстры нет места для заземления, то провод необходимо заизолировать, чтобы исключить короткое замыкание.

Ищем фазы и ноль.

Оставшиеся провода могут быть любого цвета – красного, черного, белого, при этом необязательно цвет провода будет соответствовать «фазе» или «нулю». Для точного определения где какой провод концы необходимо прозвонить специальным тестером или индикаторной отверткой – приспособление со встроенным светодиодом, показывающее наличие напряжения. Проверка проводится с включенной сетью и положением настенного выключателя «ВКЛ».

Поочередно касаемся оголенных концов проводов и смотрим результат. Фаза будет светиться лампочкой на индикаторной отвертке, а мультиметр покажет значение напряжения 220 В. Нужно отметить, что тестер будет показывать напряжение только между нулем и фазой. Для выключателя с одной клавишей еще проще – два провода на потолке, из них один ноль, а второй это фаза. Перед на чалом работ по подключению светильника обязательно нужно обесточить провода, желательно сделать это выключением рубильника на счетчике.

Провода на люстре

Самый простой и распространенный вариант – это два провода на потолке и два провода на люстре, а на стене установлен одноклавишный выключатель. Просто соединяем концу между собой. Желательно подключить таким образом, чтобы нулевой провод шел напрямую к люстре, а фаза размыкалась выключателем. Для монтажа можно использовать специальные колодки или скрутку с последующей изоляцией.

С двумя фазами и двухклавишным выключателем возможны следующие варианты.

Одна фаза изолируется, вторая подключается к люстре. В этом случае одна клавиша остается незадействованной. Фазы соединяются между собой и подключаются к проводу люстры. Тогда включение светильника будет осуществляться любой клавишей.

Подключение к двойному выключателю.

Подключают 2-х и более рожковую люстру всегда по одному принципу. От каждой лампы идет два разноцветных провода, собираем их все и делим на три группы – две фазы и ноль. Все провода одного цвета скручиваем между собой. Это будет ноль, по стандарту провода должны быть синего цвета, но если используется другой ничего страшного. Оставшиеся провода в произвольной форме разбиваем на две группы, при этом получаются схемы включения ламп 1+3, 2+2, 2+3. Провода скручиваем между собой, а затем подключаем к соответствующим выводам на потолке.

Подсоединение люстры к одинарному выключателю

Как быть если в потолке два провода, а в светильнике 3 и более. В такой схеме подключения группируются провода одного цвета. Одна скрутка будет подключаться к нулевому проводу, вторая к фазе. При включении все лампы в люстре будут загораться одновременно.

Правила соединения проводов

Шутки с электричеством плохи, поэтому все работы делаем по правилам. Скрутку из нескольких проводов недостаточно просто зажать в клемму или обмотать изолентой. Необходимо пропаять все подобные соединения, после чего оно станет долговечнее, контакт лучше, а греться будет меньше. Следующий шаг – это соединение проводов люстры с проводами, идущими от выключателя. Использование скрутки недопустимо, поэтому применяются клеммные коробки. Если их нет в комплекте, то приобрести можно в любом строительном магазине. Когда толстая скрутка не проходит в отверстие для зажима, можно попробовать припаять к ней медный контакт нужной толщины, но не менее 0,5 мм2 в сечении. Или купить клеммную коробку большего размера, если позволяет место в светильнике. Затем люстра поднимается под потолок, окончательно присоединяются провода нуля и фазы, все винты протягиваются, после чего она окончательно закрепляется на своем месте.

Подсоединение китайской люстры

На рынке люстры из поднебесной представлены очень широко. Благодаря низкой цене и огромному выбору, они популярны у населения, а вот с электрической начинкой возникают сложности. Рекомендуется перед ее установкой и включением в сеть провести предварительные испытания. Начнем с визуального осмотра: небрежные соединения, тонкие в сечении провода, слабый слой изоляции на них уже должен насторожить. Чтобы проверить качество изоляции можно все провода собрать вместе и попробовать закоротить их на корпус через тестер. Прибор не должен давать никаких показаний. Если это не так, то люстру необходимо разобрать и устранить причину. Затем проверяется контакт в каждом рожке отдельно.

Для этого прозванивается цепь, идущая от патрона до конца провода. На этом этапе можно вычислить провод, идущий от центрального контакта в патроне, для его последующего крепления к фазе, как того требует стандарт и нормы безопасности.

Подключение галогенной люстры (с пультом и без)

Принцип работы галогенных ламп построен на работе нити накаливания в газе-наполнителе со специальными добавками (бром, йод). Благодаря этому можно снизить габаритный размер лампы и напряжение до 12 или 24 В. Для этого в каждом светильнике такого типа установлен понижающий трансформатор. Обычно вся схема уже собрана и готова к работе, свободными остаются два провода, которые подключаются к нулю и фазе в произвольном порядке. Если люстра снабжена пультом дистанционного управления, то к трансформатору подключается еще и блок управления. Подключение в этом случае остается таким же. Не перепутать провода подключения с антенной, которая принимает сигнал с пульта.

Похожие статьи

Как подключить многорожковую люстру, схемы подключения

Перед началом работы по подключению люстры рекомендую ознакомиться с ее устройством.

Обозначение проводов люстры

Контакты для подключения к проводам электропроводки на люстре обозначается следующими латинскими буквами:

• L – фаза,
• N – нулевой провод,
• РЕ – заземляющий проводник желто-зеленого цвета.

Наносить маркировку на люстрах стали совсем недавно, и в люстрах, выпущенных давно, обозначений может не быть. В таком случае придется разбираться самостоятельно.

О подключение в люстре заземляющего провода

В современных люстрах с металлической арматурой устанавливается заземляющий провод

желто-зеленого цвета. Обозначается заземляющий провод латинскими буквами РЕ. Если в квартире электропроводка выполнена с заземляющим проводом (он должен быть желто-зеленым, но может быть и любого цвета), то его тоже нужно подсоединить к клемме, к которой подсоединен желто-зеленый провод люстры.

В домах старой постройки квартирная электропроводка обычно выполнена без заземляющего проводника. В старых люстрах или тех, арматура у которых из пластмассы, тоже нет заземляющего проводника. В таких случаях заземляющий проводник не подсоединяется, на работоспособность люстры он не повлияет, так как выполняет только защитную функцию.

На фотографиях провода, выходящие из потолка и люстры, изображены белым цветом, и это не случайно. Не существует единого международного стандарта на цветовую маркировку проводов в электрической сети, а в люстрах – тем более. Да и в России цветовая маркировка электропроводов с 1 января 2011 года изменилась. Только заземляющий провод РЕ в спецификациях всех стран маркируется желто-зеленым цветом.

Внимание! Перед подключением люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы.

Схемы подключения люстры

Несмотря на все многообразие моделей, все люстры, включая светодиодные люстры с пультом, подключаются по одной из схем, рассмотренных ниже. Для подключения достаточно провода, выходящие из потолка правильно соединить с выводами клеммы, установленной на корпусе люстры. Работа простая и по силам любому домашнему мастеру, даже без опыта работы в электрике.

Если из потолка и люстры выходит по 2 провода

Подключение одно рожковой люстры, состоящей из одной лампочки, и одноклавишного выключателя в электропроводке обычно не вызывает затруднений. Достаточно два провода, выходящие из потолка, соединить с помощью любого вида клеммной колодки с проводами, выходящими из основания люстры.

Хотя по требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, с учетом того, что люстра потребляет малый ток, можно временно подключить люстру методом скрутки с последующей изоляцией соединения.

Согласно требованиям ПУЭ, для повышения эксплуатационной безопасности фазный провод должен в электрическом патроне подсоединяться к центральному контакту, а выключатель должен размыкать фазный провод. Желательно это правило соблюдать. Но на практике об этом никто не задумывается, обычно подсоединяют выключатель и люстру как придется.

Если из потолка и многорожковой люстры выходит по 2 провода

Если люстра имеет несколько рожков, но из нее выходит только два провода, то значит, все лампочки внутри люстры соединены параллельно, и подключается такая люстра, по выше приведенной схеме.

Если из потолка выходит 2 провода, из люстры 3 и более

Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно. Для нашего случая все пары проводов от патронов, вне зависимости от их количества, надо соединить параллельно. Один из вариантов – установка дополнительной перемычки из провода (на фото розового цвета).

Можно обойтись без установки перемычки. Достаточно отвинтить винты у первой и третьей клемм, вынуть провод, идущий от левого патрона из первой клеммы, и вставить в третью, вместе с правым проводом, идущим от правого патрона.

Если из потолка выходит 3 провода, а из люстры 2

Обычно три провода выходит из потолка в случае, если установлен двухклавишный выключатель. В первую очередь нужно разобраться с проводами, выходящими из потолка, – найти общий провод. Это легко сделать при наличии индикатора фазы.

Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться к каждому проводу щупом-индикатором. В зависимости от того, какой провод размыкает выключатель, фазный или нулевой, возможны два варианта поведения индикатора.

• При касании к двум проводам свечение есть, а к третьему нет. В этом случае провод, на котором свечения нет, – общий.
• При касании к одному из проводов свечение есть, к двум другим нет. Тогда провод, на котором есть свечение, – общий.

Без индикатора фазы тоже несложно разобраться с подключением. Нужно подсоединить к люстре любые два провода из потолка и включить обе клавиши выключателя. Если свет зажигается, значит, соединение получилось с общим проводом и одним из идущих от выключателя. Можно так все и оставить. Если есть желание разобраться в проводах до конца, нужно перебором подключиться так, чтобы при включении обеих клавиш на выключателе свет не загорался. Таким образом получится найти провода, идущие от выключателя.

Остается зажать в клемме общий провод и любой другой, идущий из потолка с парой проводов люстры. Если нужно, подключить люстру, чтобы свет включался любой из двух клавиш выключателя, то ставим перемычку (на фото розового цвета) или зажимаем провода, которые на фото соединены перемычкой, в одной клемме. Перемычку можно установить и не в клеммной колодке, а в выключателе.

Если из потолка выходит 3 провода, из люстры – несколько

Если нужно, чтобы включались не все лампочки многорожковой люстры одновременно, а группами, то люстру нужно подключить по приведенной схеме. Обязательным условием является наличие двухклавишного выключателя. Подключать двух- или трехрожковую люстру нужно по методике, описанной выше. Определяется из трех выходящих из потолка общий провод. К нему подсоединяются по одному проводу из пар, идущих от каждого патрона люстры.

Оставшиеся два провода соединяются с оставшимся свободным проводникам из пар, идущих от патронов люстры. Гораздо легче будет справиться с подключением многорожковой люстры если ознакомиться с ее устройством.

Схема подключения 2-3 люстр

от одноклавишного выключателя

В помещении большой площади, или если установлен подвесной потолок, для хорошего освещения приходится устанавливать несколько люстр или точечных светильников вмонтированных в потолок, которые требуется включать одновременно одним одноклавишным выключателем.

Иногда необходимо подключить выключатель таким образом, чтобы можно было ним включать свет одновременно в двух, трех и более помещениях. В таком случае люстры или светильники подключаются параллельно, как несколько патронов в одной люстре, по следующей схеме.

Каждая люстра на схеме подключена к выключателю через отдельную распределительную коробку, но можно все соединения выполнить и в одной соединительной коробке, все зависит от схемы прокладки электропроводки в помещении. Если в каждой люстре много рожков, то они соединяются параллельно, как для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры – три или несколько.

Схема подключения трех люстр

от одного трехклавишного выключателя

Если в одном или нескольких помещениях нужно включать отдельно каждую люстру от одного трехклавишного выключателя, то следует подключение люстр выполнить по приведенной ниже схеме.

Такой вариант подключения светильников часто используется при управлении светильниками, установленными в ванной комнате, туалете и кухне. В коридоре устанавливается один трехклавишный выключатель, и перед входом в помещение включается соответствующая люстра.

Подключение люстры

к блоку выключателей Viko (Вико) с розеткой

Иногда рядом с выключателем требуется установить дополнительно розетку. При такой необходимости целесообразно поменять установленный выключатель на блок, состоящий из выключателей и розетки, например Viko (Вико), изображенного на фотографии. Выключателей для люстры в блоке бывает от одной клавиши до четырех. Так что есть возможность подобрать подходящий. На фотографии – двухклавишный блок со светодиодной подсветкой и одной розеткой.

Подключать блок выключателей с розеткой к люстре нужно по приведенной ниже схеме. Как видите, схема мало чем отличается от подключения люстры к обыкновенному выключателю, за исключением дополнительного провода, идущего от нулевого провода к левому выводу розетки.

На схеме подключение проводов приведено в соответствии с требованиям ПУЭ, в реальной проводке ноль и фаза могут быть подключены наоборот. Если стоял, например, двухклавишный выключатель, а нужен одноклавишный с розеткой, то можно не прокладывать дополнительный провод, а использовать свободный, переключив его в распределительной коробке к нулю или фазе, в зависимости от того, какой приходит провод на выключатель.

Наращивание или удлинение проводов

при подключении люстры

Сейчас при ремонте квартиры стали устанавливать подвесные потолки. Особенно популярны натяжные. Они имеют великолепный вид, практически не изнашиваются, бывают любых цветов с глянцевой и матовой поверхностью, не боятся воды. Натяжные потолки устанавливаются на расстоянии 5–10 см ниже от существующей плоскости потолка, поэтому длины проводников для подключения светильников становится недостаточно. Требуется нарастить их длину.

Сложность задачи заключается в том, что добраться до места сращивания проводов для подключения люстры или других светильников после монтажа потолка будет невозможно без его демонтажа. Значит, соединение должно быть выполнено максимально надежным способом. Соединение проводов в труднодоступных местах с помощью клеммной колодки не является надежным видом соединения. Винты в клеммной колодке могут со временем ослабнуть, и потребуется их подтянуть.

В статье сайта «Соединение перебитых в стене проводов» подробно в фотографиях рассмотрены способы соединения алюминиевых и медных проводов между собой, как раз подходящих и для случая удлинения проводов для подключения люстры или других светильников. Для надежного соединения при наращивании алюминиевых проводов медными рекомендую прочитать статью «Как соединять алюминиевые провода». Для удлинения проводов для подключения люстры к подвесному потолку подойдет один из описанных в статье способов, на резьбе или неразъемное заклепкой.

Сечение провода для подключения люстры

Если в люстре установлено шесть стоваттных лампочек накаливания, рассчитанных на питающее напряжение 220 В, то ток потребления не превысит 3 А. Такой ток выдержит медный проводник сечением 0,5 мм², а стандартная квартирная электропроводка обычно выполнена проводами сечением не менее 2,5 мм². Так что при подключении люстры с лампочками на напряжение 220 В о сечении провода можно не задумываться. При подключении люстры со светодиодными лампами о сечении провода тоже можно не беспокоиться.

При подключении люстры или светильников с галогенными лампочками на напряжение 12 В ток потребления становится намного больше, и сечение провода на участке проводки от понижающего трансформатора или адаптера до ламп люстры нужно рассчитать с помощью приведенного ниже онлайн-калькулятора и проверить его соответствие.

Если есть сомнения в достаточности сечения электропроводки, то о нагрузочной способности электропроводов можно узнать из статьи «Выбор сечения провода».

Если люстра или светильник потребляет значительный ток, то есть смысл задуматься о замене ламп накаливания современными источниками света, – светодиодными лампами, ток потребления которых в десятки раз меньше, чем у ламп накаливания.

Жека 19.11.2012

Здравствуйте, подскажите пожалуйста вот у меня в квартире на люстре четыре лампочки, и все включаются одноклавишным выключателем. Там два провода, как мне их разделить на двухклавишный выключатель, чтобы включались по две лампочки отдельно, а не четыре сразу?

Александр

Здравствуйте, Жека!
Нужно найти в корпусе люстры, где соединены пары проводов, идущих от патронов, в которые вкручиваются лампочки. По одному проводу от патронов оставить соединенными как есть (эти четыре соединенных провода будут общими для всех патронов). Второе соединение нужно разделить на две части, по два провода. От этих соединений пойдут два провода на двухклавишный выключатель.
Если из потолка выходит только два провода, сделать включение лампочек люстры раздельно без добавления еще одного провода и установив только двух клавишный выключатель не получится.

Как подключить люстру

Подключение люстры или светильника на первый взгляд кажется простым делом, но для человека, не знакомого с электрикой этот процесс может оказаться очень сложным.

Начнем с потолка. В месте установки люстры или светильника из потолка выходят 2, 3 или 4 провода. Если провода 2, то один из них «фаза», а другой «ноль». Если проводов 3, то помимо «фазы» и «нуля», скорее всего заземляющий провод, но может быть так, что третий провод – это еще одна «фаза».

Помочь определить где фазный провод, а где нулевой поможет индикаторная отвертка. Принцип работы ее очень прост. Прикасаемся концом отвертки к оголенному проводу. Если индикатор светится, значит провод фазный, если нет – нулевой.

Если проводов 4, то с большой вероятностью, это будут 2 «фазы», 1 «ноль» и 1 «земля». В таком случае на стене будет 2-х клавишный выключатель. Определяем фазы также индикаторной отверткой. Различить где какой провод можно и по цвету изоляции. Заземляющий провод, как правило желто-зеленого цвета. «Ноль» обозначается синим цветом, «фаза» — коричневым, белым, либо черным.

Переходим к люстре.

Зачастую люстры идут в разобранном виде, поэтому сначала собираем люстру. Распаковываем все элементы конструкции, проверяем все элементы на наличие внешних повреждений, особенно провода. Если все в порядке переходим к сборке светильника. Соединяем рожки с основанием люстры, если люстра рожкового типа. После того, как каркас светильника собран, переходим к соединению проводов.

Если у Вас одноклавишный выключатель, то все просто. Берем по одному проводу из каждого рожка и соединяем их между собой. Оставшиеся провода соединяем аналогично. Далее соединяем полученную скрутку с проводами на потолке. Цвет проводов в этом случае не имеет значения.

Если выключатель 2-х клавишный, то есть возможность раздельного включения ламп в светильнике. 5-рожковые люстры, как правило, разделяют на 2+3, 6-рожковые 3+3 и так далее. Вообще, разделение ламп произвольное, каких либо правил тут нет. Допустим, у нас 5-рожковая люстра, и мы хотим соединить ее по принципу 2+3. Для начала скручиваем между собой все «нулевые» провода, обычно синего цвета, но может быть так, что провода имеют другой цвет. Тогда соединяем между собой все провода одного цвета. Далее выбираем 3 рожка, которые должны включаться от первой клавиши. В каждом из них осталось по одному свободному проводу. Соединяем их между собой – это первая «фаза». Оставшиеся провода 2 рожков соединяем вместе – это вторая фаза.

Далее подключаем люстру к проводам на потолке. Все нулевые провода в люстре, которые собраны в 1 скрутку, соединяем с нулевым проводом на потолке. Далее соединяем 1 «фазу» в люстре (3 рожка) с фазой на потолке. Второй фазный провод на потолке соединяем со второй фазой в люстре (2 рожка). При наличии заземляющих проводов в люстре и на потолке, соединяем их между собой. Соединять провода люстры с проводами на потолке можно только с помощью клеммников. Соединение скруткой недопустимо.

Не забывайте соблюдать правила техники безопасности. Все работы, связанные с подключением осветительного прибора должны выполняться при снятом напряжении. Перед подключением люстры отключите вводной автомат и проверьте отсутствие напряжения индикаторной отверткой. Если вы сомневаетесь в том, что сможете подключить люстру самостоятельно, лучше доверить это дело профессионалам.

Как самостоятельно собрать, подключить и помыть люстру — полная инструкция покупателю

Содержание:

Сложный выбор потолочного светильника и волнительные ожидания позади. И вот, желаемая люстра уже доставлена вам домой и ждёт своей очереди на установку в коробке. Возможно ли установить потолочный светильник самостоятельно без помощи профессионала? Как правильно собрать её, повесить и подключить всю электрику? Ответы на эти вопросы вы получите в этой статье, подготовленной специалистами по освещению ROSESTAR.

Прежде всего, стоит отметить, что собрать повесить люстру своими руками возможно, и для этого вовсе не обязательно быть электриком. Для этого лишь нужно изучить инструкцию по сборке, которая обычно прилагается в комплекте с приобретенным светильником, а также знать правильную последовательность действий по установке. Подробнее обо всём этом читайте далее, и мы уверены, что наши советы позволят вам самому подключить люстру и гордиться своим достижением.

Что вам понадобится





Для работы вам понадобятся следующие инструменты:

1. Стремянка, на которой вы будете выполнять высотные работы, и крепить люстру к потолку. Если у вас нет стремянки, вместо неё вы можете встать на надежный стол, если его высота позволит вам дотянуться до потолка.

2. Электродрель/ шуруповёрт для создания необходимых отверстий. Инструмент должен работать от аккумулятора, а не от сети, чтобы вы свободно могли работать им под самым потолком.

3. Три отвертки: с плоским и крестообразным жалом, в зависимости от вашего крепежа люстры и ещё одна – индикаторная.

4. Мультиметр, которым вы будете замерять напряжение.

5. Паяльник и паяльная лента.

6. Маркер для отметки точек крепления, канцелярский нож.

7. Пассатижи для зажима клемм на концах проводов.

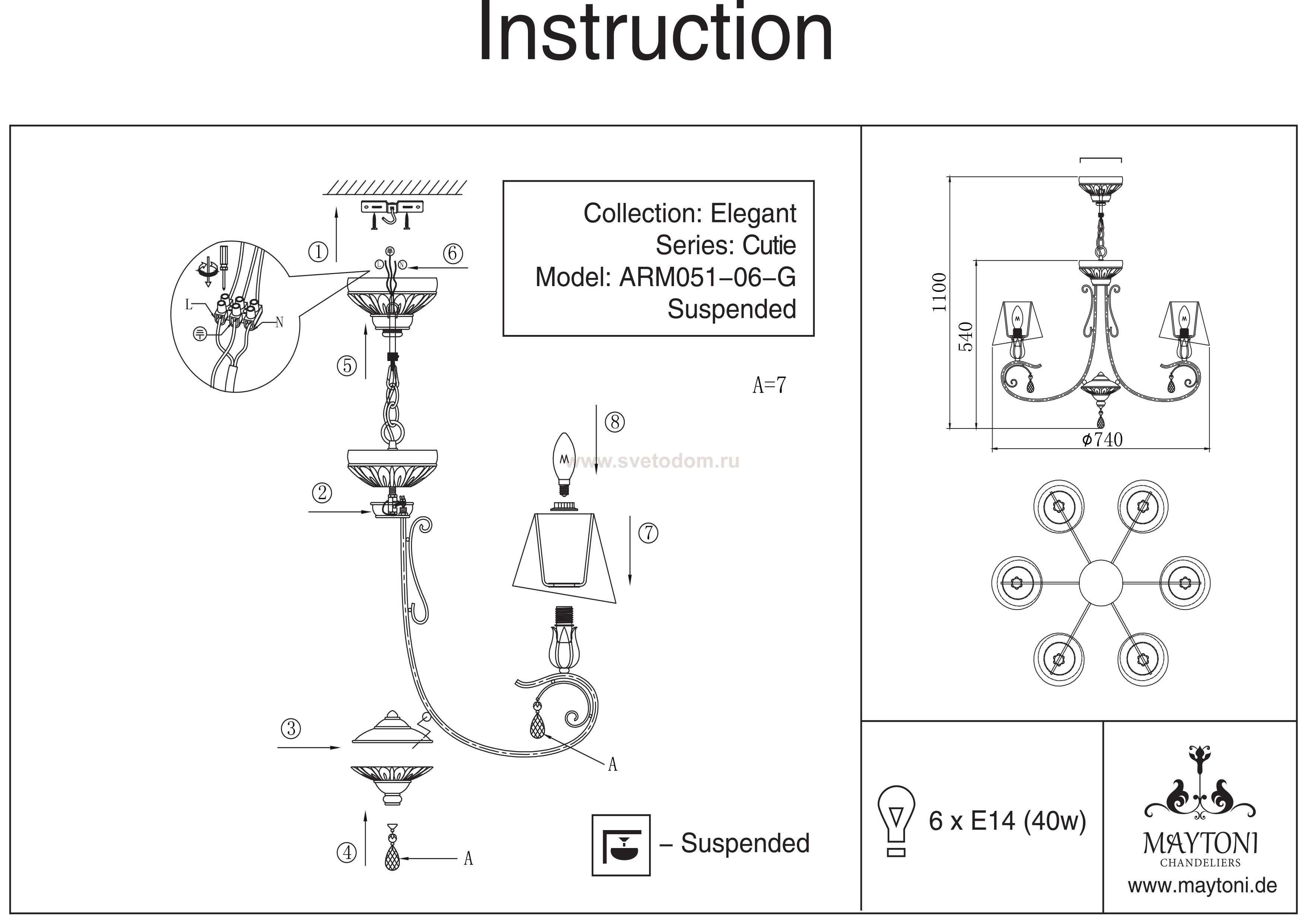

Как собрать люстру



Процесс сборки может отличаться в зависимости от сложности комплектации люстры. Прежде всего, для того чтобы собрать люстру, нужно изучить инструкцию и продумать схему подключения.

Вне зависимости от количества плафонов и конструкции люстры, разделим сборку на несколько этапов. Каждый из них важен, поэтому необходимо разобраться во всех тонкостях, чтобы провести работу качественно и быстро.





Сборку следует организовать следующим образом:



1. Распаковать все части люстры и разложить их так, чтобы все было под рукой. Также необходим набор ключей и отверток. Лучше выделить для этого стол и обеспечить хорошее освещение.

2. Проверить, что все детали в наличии. Очень важно убедиться в этом заранее, чтобы при необходимости сдать люстру в магазин или обменять ее.

3. По инструкции необходимо установить все элементы, начиная сборку с верхней части корпуса. Все детали выставить ровно и зажать их гайками или другим крепежом.

4. Далее нужно прикрепить рожки к люстре. Для этого они надеваются на посадочные места и фиксируются гайкой. Их не следует сразу зажимать до конца. Вначале лучше убедиться, что они расположены симметрично и только потом крепить.

5. Протянуть провода через центральную трубку, если это требуется. Часто они уже проложены, что упрощает работу.



Стоит помнить о том, что декор в моделях с подвесками надо крепить уже после монтажа. Это касается и плафонов, их не стоит ставить сразу, это упростит монтаж. Окончательно собрать люстру лучше, когда она висит на потолке.

Если у вас люстра на подвесном креплении, это большой плюс, так как его длину можно в любой момент скорректировать. Для этого необходимо сделать надрез на части провода или отсоединить лишние звенья цепи.

Как снять люстру



Конечно, если Вы будете устанавливать новую люстру не в новой квартире, а как замену старого светильника, Вам нужно, прежде всего, снять старую люстру с потолка. Далее мы подробнее расскажем, как это сделать.

Во-первых, выключите выключатель в этой комнате. Но просто опустить выключатель – это ещё не гарантия того, что Вы обесточите люстру. Потолочный светильник может быть подключен неправильно. К примеру, фаза должна идти через выключатель, то есть выключатель прерывает фазу. Но может быть собрано и наоборот, так что на выключатель идет ноль. Если это так, при соприкосновении проводов с влажными руками, есть риск, что Вас ударит током. Определить, отключилась ли фаза или нет, Вам поможет индикаторная отвертка.

Во-вторых, при помощи шуруповерта, открутите крепежи люстры, придерживая её другой рукой. Нельзя оставлять провода в состоянии натяжения, чтобы люстра висела на них. Вы можете не разматывать провода, а просто отрезать их прямо под изолентой. Все провода под люстрой нужно развести, чтобы не произошло короткого замыкания.

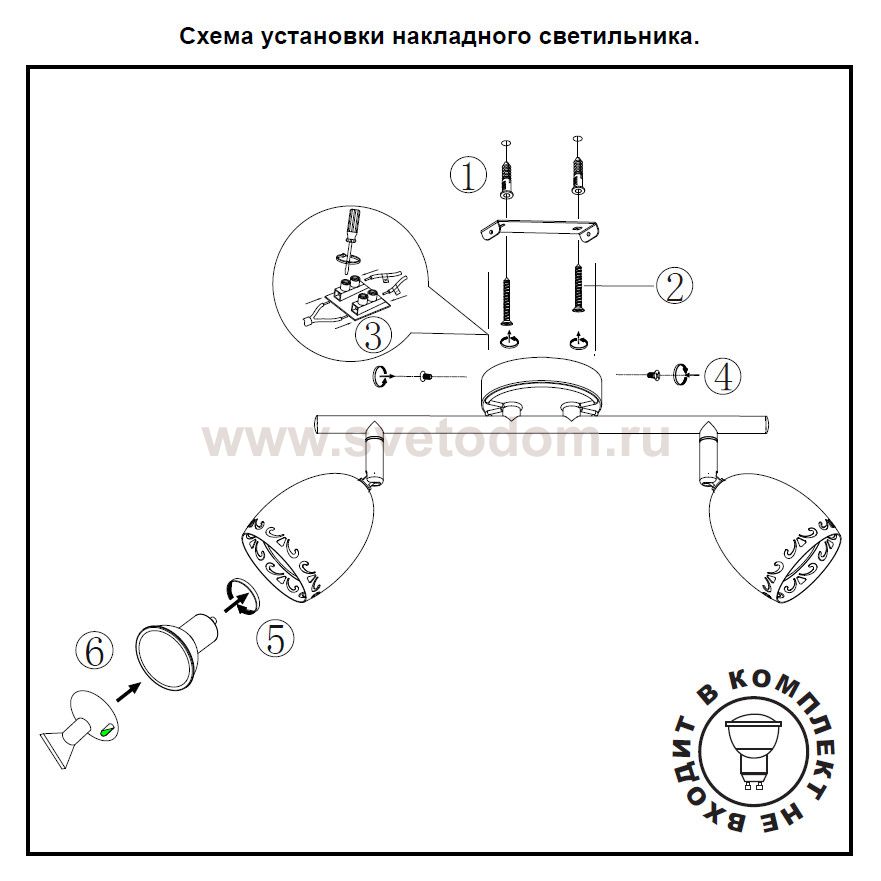

Установка люстры



В зависимости от того, какой вес имеет ваш светильник и из какого материала сделан потолок, выберите подходящий способ крепления. Различают следующие способы крепления люстры к потолку:



     1. Стальной потолочный крюк

Если ваша люстра имеет вес не более 1,5 кг, её можно закрепить на потолке при помощи стального крюка. Алгоритм установки достаточно прост: просверлите в потолке отверстие необходимого диаметра при помощи электродрели с нужной насадкой. Вкрутите дюбель и, приложив усилие, вставьте крюк.



    2. Крюк повышенной прочности с анкером

Если ваша люстра более массивная, для её установки используется крюк с анкером повышенной прочности. Он расширяется после установки в отверстие, проделанное дрелью, благодаря чему представляет собой более надежное крепление. Длина и сечение анкера должны соответствовать весу светильника и толщине потолка.





     3. Планка

У большинства современных люстр имеется специальная крепежная планка. Сначала она закрепляется к потолку на саморезы, а затем через крепежные отверстия на неё прикручивается люстра.





     4. Монтажная платформа

Чтобы закрепить на потолке люстру с большим весом, также могут использоваться монтажные платформы. Они располагаются внутри, под потолком, и играют роль несущей конструкции. По размерам монтажная платформа должна быть шире крепежа. По центру опорной платформы делается отверстие для вывода кабеля.





Монтаж люстры на натяжной потолок



В этой инструкции будет описано, как установить люстру на уже смонтированное полотно натяжного потолка, под которым выведена площадка под светильник. Монтаж люстры выполняется в 5 этапов:

Этап 1. Для начала, определяемся с местом, где будет располагаться площадка, обводим это место простым карандашом и смазываем кольцо клеем-секундой по всему периметру. Внимательно следите за тем, чтобы клей нанести по всему периметру без перерывов. Кольцо нужно выбирать не слишком большое, чтобы оно не выглядывало за площадку люстры.

Теперь прижимаем кольцо к полотну и держим его несколько секунд. Лучше не вырезать его сразу, а оставить на несколько минут, чтобы клей точно схватился.

Этап 2. Далее необходимо вырезать середину натяжного полотна канцелярским ножом. В образовавшееся отверстие выпускаем провода. Если площадка люстры имеет острые края, их необходимо обмотать либо армированным скотчем, либо обычным лейкопластырем или изолентой. Тогда острые края не повредят полотно.

Этап 3. Примеряем площадку, выставляем её ровно и отмечаем те места, где через полотно будет проходить саморез. Поверх этих отметок необходимо приклеить кусочки армированного скотча или лейкопластыря. Теперь прикручиваем саму площадку люстры саморезами при помощи дрели.





Этап 4. На этом этапе мы подключаем люстру и соединяем электропитание. Для этого лучше всего использовать клеммные колодки. Винт в колодке должен попадать на жилу провода, а не на оплетку.

Этап 5. Прикрепляем саму люстру. Нужно попасть болтами в отверстие и закрутить декоративные колпачки, которые идут в комплекте с люстрой.



Из следующего видео Вы сможете узнать, как пошагово установить люстру на натяжной потолок при помощи площадки под полотном:



А это видео подскажет, как установить люстру на натяжной потолок, если у Вас нет закладных:



А в этом видео Вы увидите подробное понятное объяснение того, как соединить провода в самой люстре, а также в распределительной коробке для подключения двойного выключателя:



Почему взрываются лампочки в люстре при включении



Взрывающиеся лампочки при включении света в светильнике, торшере или люстре – явление не редкое. Давайте разберемся, почему же лопаются лампочки, и какими должны быть наши действия, чтобы миновать эту неприятность?

     1. Сомнительное качество комплектующих или брак производителя. При покупке различных видов лампочек, лучше не экономить, так как осветительные приборы часто взрываются из-за их нестабильной работы. Лучше приобретать лампочки проверенных производителей.

     2. Старый выключатель. Необходимо тщательно следить за техническим состоянием патронов, выключателей и проводов. Лампочки будут лопаться и дальше, если не проводить регулярный осмотр.

     3. Отсутствие вентиляции в плафоне люстры. При работе лампочка сильно накаливается, плафон светильника мешает воздуху подняться вверх, поэтому происходит перегрев, и она перегорает или лопается.

     4. Пожалуй, одна из самых часто встречающихся причин — это скачки напряжения. При включении люстры напряжение из сети идет непосредственно на лампочку, в результате чего она может не только сгореть, но и взорваться. Поэтому в домах часто устанавливают стабилизаторы для смягчения перепадов напряжения.

     5. Лампочка в люстре или светильнике может взорваться от механического воздействия. Как правило, эта причина наблюдается у динамических светильников. Удары и сотрясения точно не будут содействовать надежной работе. К примеру, если светильник болтается от порыва ветра, то в лампочке может оборваться спираль или она вовсе лопнет. Лучше создать нормальные условия





 для ламп, или заменить их на менее чувствительные модели.



Разрыв лампочки может быть единичным случаем, но когда это происходит часто, следует найти причину. Исправление неполадок в домашней сети – вопрос безопасности, здоровья и экономии средств. Если взорвавшаяся лампочка в вашем доме — не редкость, советуем соблюдать следующие рекомендации:

     1. Замените обычные лампочки на светодиодные, они служат дольше.

     2. Постарайтесь сменить старую проводку и выключатели на новые как можно скорее.

     3. Подбирайте лампы освещения и светильники одинаковой мощности.

     4. Приобретайте лампочки проверенных брендов.

     5. Не поручайте сборку и установку светильников и люстр человеку, не обладающему соответствующими навыками.

     6. Не оставляйте включенными без необходимости светильники, которые можно выключить.

Итак, мы рассмотрели несколько причин выхода из строя лампочек. Как показывает практика, приведенные нами рекомендации позволят избавиться от такого неприятного явления, как взрыв ламп освещения.



Как помыть люстру



Хрустальные люстры – один из самых популярных видов потолочных светильников. Помимо поддержания нужного уровня освещения, они создают особую атмосферу и отлично вписываются в любой интерьер.

Потратившись на хорошую люстру, мы ожидаем, что она будет вечно радовать нас свои блеском. Однако хрусталь имеет свойство притягивать микрочастицы жира и пыли, и поэтому нуждается в очистке. Помимо этого, он может потерять свою прозрачность и красоту.



Два способа помыть хрустальную люстру, не снимая с потолка



Как помыть хрустальную люстру с подвесками, не снимая с потолка? Вы можете использовать несколько простых способов, которые помогут достичь идеального результата и не требуют больших затрат.



Важно! Соблюдайте технику безопасности. Люстру обязательно нужно мыть с выключенными лампочками.



Способ № 1.

• Для мытья люстры используйте микрофибру. Она не оставляет разводов и досуха вытирает любую поверхность.
• По возможности, снимите мелкие детали. Это позволит добиться правильного результата и ускорит процесс. Разложите мелкие детали на полотенце, так, чтобы они не прикасались друг к другу. Поливая их холодной водой, следите, чтобы не осталось сухого пространства.

Важно! Температура воды не должна превышать 30-40 градусов, иначе хрусталь помутнеет.

• Выбирая чистящее средство, вы можете использовать средство для удаления известкового налета, средство для удаления жира или средство для мытья посуды.
• Нанесите чистящее средство, брызгая на каждую деталь. Оставьте на 15-20 минут. Постарайтесь не тереть, а аккуратно промокнуть мягкой губкой. Сполосните водой из душа.
• Наберите в таз прохладную воду и добавьте немного нашатырного спирта (он придает блеск). Сначала окуните детали в проточную воду, затем в воду с нашатырным спиртом.
• Сушить детали можно любых удобным способом. Главное, чтобы они не путались, не прикасались друг к другу и равномерно сохли, без подтеков. Благодаря спирту, они сохнут мгновенно.





Способ № 2.

Возможно, вы думаете: «Я не хочу снимать мелкие детали». Как можно помыть люстру в таком случае? Существует еще один способ, которым Вы можете воспользоваться.

• Возьмите две пары хлопчатобумажных перчаток.
• Одну пару окуните в раствор уксуса, воды и средства для мытья посуды. И надев перчатки, протрите каждый кристалл.
• После этого, используйте сухую пару перчаток. Надев их на руки, вытрите все детали досуха.

Такими простыми способами вы можете долго сохранять свою люстру в первозданном виде.



Если у вас остались какие-либо вопросы по заказу, сборке и установке люстры, вы можете задать их нам при помощи бесплатного онлайн-чата в правом углу экрана. Кроме того, в комментариях вы можете поделиться своими секретами сборки и установки люстр или оставить рекомендации, которые пригодятся другим посетителям.

Мы очень надеемся, что благодаря рекомендациям, описанным в этой статье, вашу комнату очень скоро украсит новый осветительный прибор, собранный своими руками. Как вы увидели, алгоритм работы по установке люстры не так уж сложен, и, приложив немного усилий, вы сможете разобраться во всем, даже не будучи электриком. А если вы всё ещё находитесь в поисках потолочного светильника своей мечты, приглашаем Вас в огромный каталог освещения интернет-магазина ROSESTAR. Среди нашего ассортимента для каждого найдется светильник по его вкусу, идеально подходящий именно под ваш интерьер.

Авторы статьи: специалисты компании ROSESTAR



Товары из статьи:











Как подключить люстру к выключателю своими руками

После выбора и покупки люстры следует процесс ее установки. Имея начальный опыт работы с электроприборами, этот процесс вполне реально выполнить самостоятельно. Однако, существует несколько схем подключения люстр. Об их особенностях и технологии проведения узнаем далее.

Оглавление:

1. Подключение люстры к выключателю: виды приборов
2. Особенности выбора люстры для дома
3. Как подключить люстру своими руками
4. Как подключить выключатель к люстре своими руками
5. Люстра двойной выключатель — особенности монтажа

Подключение люстры к выключателю: виды приборов

Перед тем как перейти непосредственно к подключению люстры, предлагаем ознакомиться с основными видами данных осветительных приспособления. В каждом помещении есть люстра. Этот элемент интерьера не только выполняет функцию подачи света, но и эстетически украшает жилище. В соотношении с декоративными характеристиками выделяют такие типы люстр:

1. Подвесные приборы.

Данные приборы подвешивают на шнур или цепь. Для изготовления плафонов в таком случае используется пластик, стекло или ткань. Такие люстры имеют различные формы и широко распространены в применении.

2. Люстры потолочного типа.

Данные варианты фиксируются непосредственно на потолке. Находят применение в небольших по площади помещениях. Особо актуальны в том случае, если в комнате имеется низкий потолок. Плафоны таких люстр выполняют из пластика или из стекла. Они имеют различные формы: куба, прямоугольника, круга, шарообразные и т.д. Такие люстры универсальны в применении и отлично вписываются в интерьер любых помещений.

Для замены лампочки в такой люстре необходимо демонтировать флакон. Кроме того, довольно часто в плафоны залетают мухи и другие насекомые, накапливаются в них.

Светопропускные способности люстры определяются индивидуально и зависят от материала, из которого она изготовлена. Существует огромное количество люстр как с белыми или прозрачными, так и с цветными стеклами.

В соотношении со стилистикой люстр они бывают:

• классическими — имеют традиционный дизайн, отличаются нарядным и изысканным внешним видом, используют в просторных и высоких помещениях;
• хрустальными — один из самых дорогостоящих вариантов, хрусталь имеет отличные светопропускные способности, он является дополнительным усилителем света, придавая при этом люстре дополнительной роскоши;
• флористические люстры довольно распространены — плафоны такого прибора имеют форму цветов, также на люстре имеются листики и другие элементы декора;
• современные варианты люстр выполняют из комбинации стекла с металлом, чаще всего, стекло имеет матовую текстуру, используют в стилистике хай-тэк или минималистическом стиле оформления;
• экологические варианты люстры — для их изготовления используют дерево и другие экологические и натуральные материалы, такие приборы сочетаются с деревенским стилем.

Особенности выбора люстры для дома

Выбирая определенную люстру в помещение прежде всего следует обратить внимание на ее сочетаемость с другими элементами интерьера. Данный элемент должен грамотно и гармонично вписываться в помещение.

Не рекомендуется выбирать громадные люстры для помещений с низкими потолками. Если помещение небольшое, то лучше всего приобрести люстру потолочного типа. Также обратите внимание на такие характеристики люстры:

• экономичность потребления электричества;
• многофункциональность, наличие различных режимов работы, регулировка мощности работы осветительного прибора;
• тип патрона, количество лампочек, предельная температура нагрева и т.д.;
• используемые лампочки, возможность работы в нескольких режимах.

Кроме того, в процессе выбора люстры следует руководствоваться помещением в котором она будет установлена. Большие люстры рекомендуется устанавливать в гостиной или в зале. Более спокойные и однотонные модели подойдут в спальню. Для коридора или прихожей достаточно компактного прибора.

Для расчета размера люстры используйте нижеприведенную формулу:

• прибавьте ширину помещения к его длине в метрах;
• умножьте полученное значение на десять;
• результат означает диаметр люстры в сантиметрах.

Люстра должна быть гармоничным дополнением помещения. Не стоит акцентировать на ней внимание, экспериментируйте с различными стилевыми направлениями. Подбирайте люстру в соотношении со стилевой направленностью помещения.

Как подключить люстру своими руками

Главной задачей люстры является обеспечение бестеневого освещения. С помощью точечных ламп удается равномерно распределить свет. После приобретения и выбора люстры следует процесс ее монтажа. Начинать работу следует с определения количества шнуров, имеющихся на люстре и на потолке.

Чаще всего на потолке имеется два или три шнура. В первом случае, с помощью одноклавишного выключателя включаются все лампочки. Если же на потолке выведено три шнура, то производится разделение на включение нескольких лампочек по отделениям. Для исправной работы люстры, все провода должны правильно соединяться между собой.

Перед началом работы, рекомендуется обесточить электричество. Это делается посредством отключения щитового автомата. Далее следует произвести подготовку кабелей перед тестированием. Разомкните кабеля таким образом, чтобы они не соприкасались между собой. Каждый кабель имеет индивидуальную маркировку, обозначенную с помощью латинских букв:

• л — фазный кабель;
• н — нулевой провод;
• pe — заземление, обозначенное желто-зеленым цветом.

Если маркировка на проводах отсутствует, то проверьте их с помощью обычной индикаторной отвертки. На фазном проводе загорается светодиод. Для соединения между собой проводов используют два метода:

• согласно первому используются клеммные зажимы;
• второй вариант подразумевает скручивание изоляции с защитным колпаком.

Способ и технологию подключения люстры определяют такие показатели:

• количество проводки на люстре;
• количество проводки на шнуре;
• тип выключателя для люстры.

Предлагаем ознакомиться со схемой подключения люстры с выключателем, при этом поверхность люстры и потолка оснащена двумя проводами. Данный метод монтажа люстры самый простой и распространенный. Используя элементы в виде скрутки или колодки с клеммами, соедините кабели друг с другом. Кабеля фиксируются между собой в соотношении с их назначением. Нулевой провод, который располагается на распределителе подключается к нулевому проводу на осветительном приспособлении. А фазный кабель соединяется как с люстрой, так и с выключателем.

Если на люстре имеется более двух лампочек, то одноклавишный выключатель соединяется со всеми нулевыми проводами.

Обратите внимание: согласно определенным стандартам подключения электроприборов, фаза соединяется с центральным контактом на поверхности электрического патрона, а размыкание фазного контакта производится с помощью выключателя. Данные правила улучшают безопасность использования люстры.

Как подключить выключатель к люстре своими руками

Предлагаем ознакомиться с еще несколькими схемами по подключению люстры. Схема выключателя люстры, которую рассмотрим далее подразумевает наличие на люстре двух проводов, а на потолке трех. В данном случае, в процессе установки электропроводки используется кабель трехжильного типа.

С помощью индикаторной отвертки определите тип проводов. Один из них проводной, а два остальные фазные. При этом на двух фазах должен находиться выключатель на две клавиши. Так как люстра в данном случае отличается наличием только двух кабелей, достаточно подключить ее к одноклавишному выключателю. Перед началом монтажных работ производится изоляция, с предварительным отключением напряжения.

Если на потолке имеется только два провода, а в люстре их более двух, то при включении прибора, все лампочки будут загораться одновременно. Для того, чтобы выполнить подключение люстры, соедините все провода нулевого значения на приборе и зафиксируйте их на нулевом потолочном кабеле. То же самое делается и с фазным проводом.

Если на люстре и на потолке имеется по три провода, то данный способ подразумевает регулировку включения лампочек. Таким образом, удается добиться экономии электричества. Потолочные провода чаще всего имеют оранжевый, желтый и синий цвет, последние обозначают нулевой провод. Учтите, что фазный провод всегда соединяется с выключателем, а нулевой подразумевает соединение люстры.

Выполняя подключение люстры с несколькими проводами разделите провода на две группы, одна из которых соединяется с одной клавишей выключателя, а вторая с другой. Для объединения между собой всех секций используется нулевой кабель. С помощью одной клавиши выключателя загорается одна, две или три лампочки. Возможен вариант включения сразу четырех или пяти лампочек одной клавишей и одной лампочки другой. Таким образом удается 2 люстры подключить 2 клавиши выключателя.

Если работы проводятся в новостройке, то из потолка может выходить шнур с четырьмя проводами. Один из кабелей выполняет функцию заземления, защиты устройства от перенапряжения.  Данный шнур соединяется с зеленым кабелем на люстре. Если люстра не имеет соответствующего кабеля для заземления, то данный кабель со стороны потолка достаточно всего лишь изолировать.

Для того, чтобы одновременно управлять осветительными приборами в нескольких помещениях, к одному выключателю подключается несколько люстр. Соединение всех осветительных приборов в такой ситуации выполняется параллельным образом. При этом, у каждой люстры имеется индивидуальная распределительная коробка.

Еще одна схема подключения люстры подразумевает установку трехклавишного выключателя на три комнаты: ванную, туалет и кухню. Таким образом, удается контролировать освещение на нескольких участках с одного места.

Люстра двойной выключатель — особенности монтажа

В процессе подключения люстры двухклавишного выключателя придерживайтесь определенных правил безопасности:

1. Проверьте напряжения электросети. Отключите электроснабжение на щитке.

2. Протестируйте электрическую проводку. Чаще всего из потолка выходят два провода фазный и нулевой. Разомкните их, во избежания появления взаимного соприкосновения. Для проверки проводов используйте специальный прибор в виде индикатора. Проверка выключается при включенном напряжении, по ее завершению, помещение отключается от электричества.

3. Для того, чтобы произошел электрический контакт, соедините провода между собой. Для этих целей используется скрутка. Для защиты данных участков воспользуйтесь специальными колпаками или клеммами.

Изначально, при подключении люстры на два выключателя, обратите внимание на количество проводов как на поверхности люстры, так и на потолке. Чаще всего, на потолке их два или три, третий кабель выполняет функцию заземления.

Выберите подходящую схему подключения люстры и соедините провода между собой. При этом, достаточное внимание уделите соединению выключателя с люстрой. Осветительные приспособления должны быть безопасными в эксплуатации. Монтируя схему, следите за тем, чтобы фазный провод подключался к выключателю через осветительный прибор. А рабочий провод идет от щитка и соединяется непосредственно с проводом на люстре. При необходимости в замене лампочки достаточно всего лишь нажать кнопку на выключателе, которая обесточивает прибор.

Предлагаем рассмотреть рекомендации по установке люстры к различным типам выключателей:

1. Если люстра имеет один плафон, то она подключается к одноклавишному варианту выключателя. При этом, выключатель разбирается, с него снимается коробка, которая в дальнейшем соединяется с проводами. Нулевой провод совмещается с люстрой, а фазный идет от люстры к выключателю. Чаще всего, фазный провод имеет белый или коричневый цвет.

2. При подключении сложной люстры с несколькими лампочками к обычному выключателю необходимо соединить все провода нулевого типа с проводами на коробке распределителе. То же самое делается и с фазным проводом, который соединяется с выключателем.

3. Соединение люстры с двухклавишным выключателем выполняется так же как и с одноклавишным. Однако, в данном случае, каждый провод отдельно подключается на каждую клавишу выключателя. Соединение всех проводов производится в соотношении с их цветами.

После выполнения соединения люстры с выключателем установите в нее лампочку.. Далее включите электроснабжение и проверьте работоспособность осветительного прибора.

Подключение люстры: схема и пошаговая инструкция

Для освещения своей квартиры не обязательно прибегать к помощи профессионалов. Подсоединить осветительный прибор самостоятельно не сложно. Как правило, вне зависимости от типа люстры принцип подключения сильно не отличается. Самое важное – это соблюдать технику безопасности. После определения формата светильника и типа выключателя, можно смело приступать к подключению люстры, используя информацию представленную ниже.

Как выбрать люстру?

Это зависит исключительно от ваших личных предпочтений и фантазии. На сегодняшний день строительные рынки и специализированные магазины пестрят великим разнообразием осветительных приборов. Различия светильников строятся, в основном, на принципах крепления люстры. Это либо потолочное крепление, либо подвесная конструкция. А вот внешний вид различается и по количеству рожков, и по интенсивности освещения. Можно подобрать дизайн и сложность на любой вкус и цвет.

Разница в принципах подключения не существенна. Не важно, выберете вы люстру с одним плафоном или решитесь на подключение люстры с пультом. Стоит обратить внимание на то, какие лампы предусмотрены в понравившемся светильнике — современные светодиоды или привычные галогенные, люминесцентные или по-своему устаревшие лампы накаливания. Выбирайте люстру, устраивающую вас по соотношению цены и качества и понравившемуся дизайну. После покупки осветительного прибора, необходимо еще в магазине провести проверку на целостность изделия и на полное наличие комплектующих деталей.

Что понадобится для подключения?

Не зависимо от того профессионал занимается подключением электрических приборов или нет, всегда следует помнить о безопасности. Для работы с оголенными проводами лучше надеть резиновые перчатки. Для очистки изоляции понадобится строительный нож или кусачки, с прорезиненными рукоятками. Некоторые виды проводов не получится зачистить кусачками или плоскогубцами, не повредив сечение. Для изолирования скруток, лучше всего приобрести специальные пластиковые колпачки или клеммы. Следует избегать изоляционной ленты. Этот способ не безопасен, изолента быстро рассыхается, что может привести к неприятным последствиям в виде замыканий или пожара. Обязательна контрольная отвертка со световым индикатором или вольтметр, чтобы распознать назначение проводов.

В зависимости от типа люстры (к примеру, если требуется дополнительная установка крепления для люстры), могут понадобиться перфоратор, дюбели, шурупы, отвертки и дрель.

Важно помнить

При самостоятельной работе с электричеством не обязательно проходить специальные курсы или штудировать специальные материалы, но очень важно помнить несколько пунктов:

• Ручка любого используемого инструмента должна быть хорошо изолирована, во избежание удара током.
• При работе с оголенными проводами обязательно надевать резиновые перчатки, они послужат хорошей защитой от высокого напряжения.
• Обязательно выключать электричество перед началом работы. Не просто выключить свет на выключателе, а полностью обесточить помещение.
• Важно правильно распределить провода по назначению перед их соединением. Обычными маркерами разных цветов пометить каждый провод, как на проводке помещения, так и на устанавливаемом светильнике.
• Проверить работоспособность приборов контроля перед непосредственным применением. Тестеры, мультиметры, вольтметры и контрольные отвертки обязательно проверять перед началом работы. Проверить инструмент можно на работающей розетке или в щитке распределения.
• Ни в коем случае не соединять между собой провода из разных сплавов. Это вызовет окисление, которое спровоцирует перегрев и в лучшем случае короткое замыкание, в худшем – пожар.
• Прочно монтировать крепления для люстры. Внимательно проверить количество крепежных пазов, и не зависимо от комплектации (к примеру, в кронштейне 4 отверстия, а дюбеля 2), лучше закрепить дюбель гвозди во все предусмотренные пазы.

Схема подключения люстры

Перед началом работ необходимо убедиться в назначении выходящих с потолка проводов. Поможет в этом индикаторная отвертка. Как правило, выходит 3 провода: рабочий 0 проводник, фаза, защитный 0 проводник. Если при касании отверткой световой индикатор загорается – это фаза, если нет – 0 проводник. Определив нулевой провод, пометьте его маркером, затем отключите электричество в комнате. В идеале провода, выходящие сверху, и провода люстры совпадают по цветам. В таком случае шнуры скручиваются между собой и стыки изолируются. Наиболее легкий и безопасный способ — изолировать провода специальными пластиковыми насадками.

Это простейший метод подключения люстры к стандартному выключателю. При включении света, загораться будут все лампочки одновременно.

Подключение люстры к двойному выключателю

В этом варианте процесс не сильно усложняется, также сначала следует разобрать назначение выходящих проводов. Один в любом случае будет заземлением, т. е. нулевым, и два фазных – на каждую клавишу выключателя. Важно, чтобы выключатель в этот момент был включен.

Затем электричество в помещении отключается, «ноль» также подключается к подобному проводу люстры, а фазы распределяются между рожками. Изолируется соединение проводов аналогично первому способу, пластиковыми колпачками. Такое подключение люстры позволяет регулировать интенсивность освещения комнаты. Это очень удобно.

Если конструкция с пультом

Как выполняется подключение люстры с пультом? Современный мир пестрит разнообразием осветительных приборов. Люстры с пультом управления пользуются все большим спросом. Они умеют регулировать интенсивность освещения, менять цвета, включать и выключать свет по заданному времени в таймере, а в наиболее инновационных моделях свет можно совмещать с музыкой, наслаждаясь уникальными световыми эффектами и светомузыкой.

Монтаж такого светильника немного сложнее, чем подключение люстры к двойному выключателю. Необходимо тщательно проверить комплектацию при покупке. При соединении проводов потребуется помощник. Он нужен, чтобы придержать люстру, пока вы будете соединять провода.

Первым этапом следует определение назначения выходящих проводов. На таких приборах установлен контролер во внутренней части, провода уже разделены. Далее устанавливается крепление для люстры на потолок. Важно грамотно произвести разметку для креплений и сверлить отверстия по разметке, чтобы люстра находилась точно на месте. В зависимости от способа монтажа, понадобится от 2 до 6 дюбелей. Старайтесь закреплять как можно прочнее, для собственной безопасности. В установленный кронштейн аккуратно выводятся провода. Соединение проводов лучше проводить через клемму. Затем выполняется поэтапная сборка оставшихся частей.

Осталось включить электричество, проверить работоспособность всех предусмотренных функций и пожинать плоды проведенной работы.

Если люстра с пятью лампами

Как выполняется подключение люстры на 5 лампочек? Подобные конструкции – это настоящее украшение интерьера. Они многогранны, потрясающе переливаются и хорошо освещают помещение. Подключение люстры может быть как на двухклавишный выключатель (освещение можно будет регулировать), так и на стандартный, одиночный. В последнем случае включаться будут все лампы сразу. Выбор делается исключительно из личного предпочтения, так как особых сложностей в установке нет.

Работа начинается со стандартного определения назначения проводов. Выявляется фаза и заземление. На люстре выполняется распределение проводов. Как правило, 3 лампы подключаются на одну клавишу, 2 на другую. После того, как провода «раскиданы», подключение не составит труда. Обязательно отключается электричество в помещении, в котором проводится работа. Соединяются провода люстры и проводки комнаты. Для соединения лучше всего использовать клеммы. Это удобно, аккуратно, надежно.

Подключение выключателя к люстре с одной клавишей еще проще. Не нужно распределять провода между кнопками выключателя, а все 5 шнуров напрямую соединяются между собой и подключаются к электричеству. Перед началом работы все равно нужно будет распределить фазу и заземление, и только потом приступать к соединению с проводами люстры.

Что делать, если количество проводов не совпадает

После изматывающего похода за люстрой, пересмотрев тысячи вариантов, сотни видов, найдя, наконец-то, ту самую, при попытке установить прибор выясняется, что количество проводов проводки квартиры и люстры не совпадает. Что делать? Нужно все равно устанавливать. По сути, разница в количестве проводов — не проблема. Есть несколько вариантов крепления люстры на потолок:

1. Из потолка выходит 2 провода, а из осветительного прибора 3 или больше.
2. Из потолка выходит 3 свободных шнура, а из люстры всего 2.

Ниже рассмотрены оба случая.

Если в люстре больше проводов, чем в проводке

В первую очередь нужно разобрать провода. Как правило, если люстра много рожковая, она рассчитана на двух клавишный выключатель. Отсюда и количество проводов. В современных люстрах уже распределена схема подключения. Проводка внутри люстры поделена в зависимости от количества ламп. Определяется несколько вариантов: сменить одноклавишный выключатель на двухклавишный (тогда можно и степень освещенности регулировать), либо подключить все лампочки на один выключатель.

Если выключатель заменяется, то соединяем провода люстры при помощи клеммы и создаем перемычку для параллельного соединения патронов. А дальше — стандартное подключение проводов по схеме, описанной выше.

Очень важно при покупке обращать внимание на схему подключения люстры, рекомендованную производителем. Это подстрахует от ошибок и облегчит процесс установки осветительного оборудования в помещении.

Если в проводке проводов больше, чем в люстре

В этом случае, скорее всего люстра однорожковая, а выключатель двухклавишный. Начало работы – определение фазных проводов, необходимо пометить «ноль». Дальше есть несколько способов. Самый простой вариант того, как подключить люстру с двумя проводами, – это соединить фазу, «ноль» и проверить, горит ли лампочка. Если горит, то нужно изолировать соединения и закрепить люстру.

Сложнее разобраться в проводах и произвести подключение при помощи клеммы. Нужно соединить необходимые провода, а шнуры выключателя объединить перемычкой. Можно соединить провода выключателя в клемме в один зажим, а перемычку создать непосредственно на выключателе.

Заключение

Итак, мы выяснили, как правильно подключить люстру в доме своими руками. Следуя простым советам, изложенным выше, вполне легко самостоятельно установить любой осветительный прибор. Главное — помнить о технике безопасности, внимательно изучить схему подключения перед началом работы и максимально сосредоточиться. Делать что-то для дома своими руками приятнее и гораздо дешевле, чем вызывать команду профессионалов. Люстра — не столь сложное устройство, поэтому с монтажом справится практически любой, даже не имея опыта.

Как подключить люстру к питанию. Как подключить люстру – советы электрика. Проверка проводов внутри люстры

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

На днях я производил замену старой люстры на новую пятирожковую.

Дом был панельным, поэтому я хочу обратить на это особое внимание, т.к. там есть небольшой нюанс, с которым я столкнулся в очередной раз. Но обо всем по порядку.

Для начала нужно позаботиться о личной электробезопасности. Отключаем в необходимый автоматический выключатель, на питающих проводах у люстры или однополюсного индикатора и только после этого приступаем к работе.

Вы скажете, что для выполнения такой работы достаточно отключить обе клавиши выключателя. Отвечаю, а вдруг ее какой-нибудь изначально подключил не правильно и выключателем коммутируются не фазы, а нули? Тем более, что по словам заказчика двухклавишный выключатель был неисправен. Но об этом я расскажу в конце статьи.

Откусываем провода и снимаем старую люстру. На фотографии видно, что на питающих проводах , но на проводах, идущих непосредственно в люстру, она имеется: два желтых провода — это фазы от разных клавиш выключателя, а синий провод — это ноль. Сейчас не будем запоминать маркировку, т.к. ее все равно нужно будет перепроверить.

Для установки крепежной пластины для новой люстры, нужно демонтировать декоративную заглушку и крюк. Слегка выдалбливаем ее, она выпадывает вместе с крюком-держателем (кстати он тоже пластиковый).

И вот нам открывается вот такой вид на потолке (в начале статьи я говорил про нюанс). Это уже не первый панельный дом, где я встречаюсь с подобными «технологическими» отверстиями. При установке новой люстры нужно обязательно спрятать этот ужас.

Но здесь возникает некоторая проблема. Заключается она в том, что если просверлить отверстия для крепежной пластины с краю плиты, то он (край) может отломиться (открошиться) при сверлении перфоратором. Вот мне и пришлось немного сместить установку люстры, чтобы просверлить отверстия не на краю плиты, а чуть дальше. При этом нужно учитывать, чтобы основание люстры полностью закрывало это отверстие. Если же не получается полностью его закрыть, то можно аккуратно заштукатурить.

Разбираемся с проводами, выходящими из потолка

Электропроводка в панельных домах прокладывается, либо в специальных каналах (пустотах), либо в стыках между плит. Чаще всего в потолочной плите (плите перекрытия) имеются каналы, идущие параллельно друг другу через определенное расстояние. В моем же случае провода лежат прямо на поверхности потолочной плиты. Это все зависит от серии панельного дома.

Электропроводка алюминиевая и выполнена трехжильным проводом АППВ (3х2,5).

А теперь нам нужно разобраться с проводами, выходящими с потолка, а именно, найти два фазных (L1, L2) и один нулевой (N). Сделать это можно несколькими способами. Я покажу самый простой.

Смотрите, чтобы оголенные концы проводов, не касались друг друга, для этого аккуратно разведите их в стороны.

• фаза от первой клавиши выключателя (L1)
• фаза от второй клавиши выключателя (L2)
• ноль (N)

Включаем в квартирном или этажном щитке отключенный автоматический выключатель. Затем включаем первую клавишу выключателя и с помощью однополюсного индикатора или указателя напряжения «Контакт-55ЭМ» находим фазу (L1), которая подключена к первой клавише выключателя. О том, как пользоваться этими приборами Вы можете узнать по указанным ссылкам:

Затем отключаем первую клавишу и включаем вторую. Аналогично ищем фазу (L2), которая подключена ко второй клавише.

Не забудьте предварительно убедиться, что Ваш указатель исправен, путем проверки его на токоведущих частях, заведомо находящихся под напряжением.

Таким образом, мы нашли две фазы — L1 и L2. У нас остался третий провод — это ноль N.

Как подключить люстру через двухклавишный выключатель

Вот схема подключения люстры, состоящей из пяти ламп.

• фаза L1 (оранжевого цвета)
• фаза L2 (желтого цвета)
• ноль N (синего цвета)

Разбираемся с проводами люстры

Первым делом нам нужно разобраться со схемой самой люстры, т.е. теми проводами, которые выходят из ее основания.

В моем примере от каждой лампочки люстры выходят наружу свои провода. Всего из основания люстры выведено 10 проводов: 5 фазных (коричневого цвета) и 5 нулевых (синего цвета). Это отчетливо видно на фотографии ниже.

Достоинство такой люстры в том, что комбинацию из лампочек можно составить по своему желанию, например, в первую группу можно подключить всего одну лампочку, а во вторую группу — остальные лампы.

Мы договорились с заказчиком, что в первую группу ламп будут входить две лампочки, а во вторую группу — остальные три.

Все соединения проводов я буду выполнять с помощью двух- и трехпроводных . Кстати, недавно в свет вышла новая 221 серия — она более удобная и компактная.

Итак, берем два коричневых провода, желательно не рядом находящихся ламп, и соединяем их между собой. Это у нас будет первая скрутка и назовем мы ее — L1. Затем берем три оставшихся коричневых провода и тоже скручиваем их между собой. Это будет вторая скрутка, которой мы присвоим обозначение — L2. Вот что должно получится.

Вставляем первую (L1) и вторую (L2) скрутки в соответствующие клеммы Ваго.

Пять синих проводов скручиваем между собой в любом порядке (2+3) и подключаем к трехпроводной клемме Ваго. Это у нас будет нулевая клемма (N).

Получилось следующее.

Осталось на клеммы Ваго подключить питающие провода в соответствии с принятой маркировкой.

Вы сейчас скажете, что Wago 222 серии предназначены для соединений только медных проводов. Я знаю, но преднамеренно использую их для соединений и алюминиевых проводов по причине того, что токоведущая шина клеммы — луженая, а не медная. Это значит, что прямого контакта алюминий-медь нет.

Ну нравятся мне клеммы этой серии.

Единственное, что в них нет пасты на основе кварца с техническим вазелином, которая защищала бы соединение от окисления, разрушая образовавшуюся оксидную пленку у алюминия. Но это не проблема, Вы можете приобрести Wago пасту «Alu-Plus» отдельно и зашприцевать прямо в клеммник.

Аккуратно укладываем провода в основании люстры (места там немного) и устанавливаем ее на кронштейн. Затягиваем декоративные гайки. Люстра установлена.

Вставляем в люстру КЛЛ лампы мощностью 25 (Вт) теплого белого цвета с цоколем Е14.

В начале статьи я говорил, что у заказчика был неисправен двухклавишный выключатель. С его слов, «при легком прикосновении к выключателю, он включал и отключал лампы по несколько раз подряд».

Снял я старый выключатель и причина его неисправности была на лицо.

У переключателя контактов обломилась защелка крепления к корпусу выключателя. На фото ниже — слева обломленная защелка, справа — целая.

Снялся переключатель в месте с накладкой, а должен сниматься отдельно.

Эта неисправность и стала следствием «хаотичной» работы двухклавишного выключателя. Переключатель не был закреплен (зафиксирован) к корпусу с правой стороны, нажатие на контакты ослабло, а порой его вообще не было. При включении правой клавиши подвижная часть контакта не была прижата к неподвижной части — пропадал и подгорал контакт.

Вместо старого выключателя я установил новый с керамическим основанием от фирмы «Powerman» (Китай).

Что то последнее время частенько сталкиваюсь с этим брендом, ну вот например, недавно , и он то же был «Powerman».

А вот теперь можно проверить работу новой люстры. Работает исправно!

P. S. Надеюсь, что после прочтения данной статьи у Вас не возникнет вопросов о том, как подключить люстру с двухклавишным выключателем. Ну а если и возникнут, то смело спрашивайте через форму комментариев или обратную связь. Спасибо за внимание.

Содержание:

У человека, не знакомого с основами электротехники, даже простая операция может вызвать серьезные затруднения. Довольно часто люди сталкиваются с необходимостью подключить люстру к двойному выключателю разными вариантами. В таких случаях нужно хорошо ориентироваться в большом количестве разноцветных проводов. Иначе, люстра не будет работать должным образом и не обеспечит необходимого уюта и комфорта. Тем не менее, это не такая уж сложная задача, если знать и соблюдать определенные правила и порядок действий.

Подключение люстры к двойному выключателю на 2 лампы

С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода. По современным стандартам четвертый проводник служит заземлением и окрашивается в желтый цвет с зеленой полосой, идущей вдоль него. Остальные провода проверяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, где отсутствует напряжение считается нулевым, а все остальные — фазными.

Как подключить люстру с 3 проводами? Желто-зеленые провода заземления можно сразу же соединять между собой. Остальные провода следует заранее распределить по принадлежности. В современных люстрах все внутренние соединения уже выполнены заранее. Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами проводники фазы не соединяются друг с другом, что дает возможность поочередного или одновременного включения лампочек двухклавишным выключателем.

Далее выполняется процедура соединения. Ноль, выходящий из люстры, соединяется с соответствующим нулевым проводом, выходящим из потолка. Фазы с каждой лампочки подводятся к выключателю и подключаются к определенным клавишам. Каждая из них включает какую-либо лампу. В случае необходимости их можно поменять местами. Одновременное включение обеих светильников производится путем нажатия сразу двух клавиш. Все соединения следует выполнять при отключенном защитном автомате.

Как подключить люстру на 3 лампочки к двойному выключателю

В каждом плафоне трехрожковой люстры имеется патрон для вкручивания лампочки с двумя контактами — под . Фазные провода окрашиваются в разные цвета, а нулевой чаще всего бывает синего цвета.

Подключение люстры выполняется так же, как и с двумя лампочками, только одна из клавиш включает один светильник, а другая — сразу два рожка. При желании назначение клавиш можно поменять. В случае одновременного включения — загораются сразу все лампочки.

Чтобы добиться нужного результата, все действия следует выполнять по определенной схеме. Как обычно, нулевые провода с каждого патрона объединяются в центре, а фазные проводники оказываются разделенными на две группы. Провода люстры соединяются с потолочными проводниками при отключенном напряжении. Подключение заземления выполняется при наличии соответствующих проводов.

Схема подключения люстры с двойным выключателем на 4 лампочки

В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. В новых домах предусматривается еще и четвертый — заземляющий провод, используемый при наличии в люстре такого же проводника. Все соединения выполняются путем скрутки и затем тщательно изолируются.

Подключение может быть выполнено в двух вариантах. В первом случае схема будет выглядеть как 1+3, то есть поочередно включается одна или сразу три лампочки. Вторая схема представляет собой 2+2, когда по очереди включаются две лампочки. Этот способ не совсем экономичный и применяется для освещения больших помещений, когда одной лампы недостаточно, а трех — слишком много. Одновременное нажатие обеих клавиш позволяет включать сразу все четыре рожка.

Для этого существуют определенные схемы подключения. Провод входящей фазы от сети через распределительную коробку соединяется с проводником, уходящим к выключателю. Далее выполняется его подключение к контакту входа, где он и находится постоянно. Вторая жила, соединенная с контактом клавиши, уходит к распределительной коробке и соединяется с проводом, подведенным к месту установки люстры. В этом месте провода сети и светильника соединяются между собой.

Таким же образом подключается контакт другой клавиши. Разница между правой и левой клавишей заключается в количестве фазных проводов от люстры, соединяемых с каждым из проводов сети. Нулевые провода также соединяются друг с другом. Варианты подключения можно регулировать, чтобы сделать использование осветительного прибора максимально удобным.

Подключение люстры к двойному выключателю на 5 лампочек

Схема считается более сложной из-за большого количества проводов, с которыми нужно правильно разобраться. Используемый при этом двухклавишный выключатель позволяет регулировать освещение, в том числе и степень его интенсивности. Лампы работают поочередно отдельными группами, позволяя существенно экономить электроэнергию.

Схема подключения предполагает определенный порядок действий. Прежде всего нужно определиться с общим проводом, выходящим из люстры, который является нулевым. Его нужно пометить изолентой, чтобы в дальнейшем не перепутать с другими проводниками.

Из отверстия в потолке также выходит нулевой провод, на котором отсутствует напряжение. Проверка каждого проводника осуществляется с помощью индикатора. Провода, находящиеся под напряжением, будут фазными. Нулевую жилу нужно также пометить изолентой. После этого люстру можно подвешивать на крюк и соединять провода.

Вначале соединяются нулевые жилы, а затем — фазные. При включении первой клавиши загораются два светильника, а вторая клавиша включает остальные три лампочки. Они могут включаться поочередно или все вместе. Если с первого раза не удалось добиться желаемого результата, необходимо вновь отключить электричество и поменять порядок соединения фазных проводов.

Данная схема подключения позволяет легко управлять освещением в помещении. Многое зависит от мощности и типа используемых лампочек. Размеры люстры должны соответствовать площади помещения, где планируется ее установка.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки. Это позволит использовать различные режимы работы люстры. Поэтому следует сразу же выяснить, сможет ли люстра нормально работать при имеющейся проводке.

Если старая люстра аналогичной конструкции ранее нормально функционировала, значит и новый осветительный прибор будет работать без проблем. Следует помнить, что двухклавишный выключатель обеспечивает лишь три режима работы: включение 1-й группы, включение 2-й группы и включение сразу всех лампочек. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

В качестве примера следует рассмотреть осветительный прибор с шестью рожками. Одним из вариантов схемы подключения будет настройка трех режимов работы: 1-я группа — две лампочки, 2-я группа — четыре лампочки, третий режим — включаются все шесть лампочек.

Большинство люстр продаются с уже собранной электрической частью. Если этого нет, нужно выполнить сборку самостоятельно. В каждом таком приборе имеются проводки в количестве двенадцати, из расчета по два на каждую лампочку. Их нужно изначально правильно соединить непосредственно в люстре. Шесть нулевых проводников соединяются в одной клемме. Оставшиеся фазные жилы соединяются по группам в отдельные клеммы, например, два и четыре.

Перед тем как выполнять подключение к проводам на потолке, следует определить и разделить нулевой и фазные проводники с помощью специальной индикаторной отвертки. Этот процесс происходит при включенном положении выключателя. Проверка жил осуществляется поочередно. Проводник, в котором отсутствует ток, считается нулевым, остальные проводники — фазные. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить очередность их работы. С этой целью каждая клавиша по очереди переводится в выключенное положение, после чего проверяется наличие тока. Если ток отсутствует, значит это и есть нужный провод.

После того как все проводники определены, выполняется подключение люстры к двойному выключателю. Электричество в квартире должно быть отключено, во избежание поражения током. Нулевой провод потолка соединяется с нулевой клеммой люстры, а фазные — с соответствующими группами фазных проводов, распределенных заранее.

Люстра, популярный потолочный светильник, есть в каждом доме, причем не одна. Поэтому периодически у всех возникает необходимость установки и подключения люстры. Конечно, совсем не сложно пригласить для этого электрика, который выполнит для вас эту работу за определенную сумму. Но можно и самому научиться подключить люстру, особых способностей это не требует. Положительный настрой, наличие простейших знаний из области электротехники и соблюдение элементарных правил безопасности позволит даже неопытному человеку суметь подключить люстру самостоятельно.

Необходимые инструменты и оборудование:

1. Пассатижи.
2. Отвертка.
3. Индикатор напряжения.
4. Маркер.
5. Стремянка либо другое устойчивое приспособление достаточной высоты.
6. Клеммные зажимы.

Как подключить люстру — определение проводов

Перед началом работы необходимо ознакомиться с инструкцией-паспортом люстры, где указаны основные технические параметры, а также имеется схема и порядок подключения проводов.

Для удобства провода отличаются по цвету:

• «нулевой» провод должен быть синего цвета;
• провод заземления – желтого или желто-зеленого цвета;
• «фазный» провод – обычно красного, коричневого, черного либо другого цвета, кроме синего, желтого и зеленого.

Также следует осмотреть место подвешивания люстры. В квартирах на потолке обычно уже имеется специальный крюк для подвешивания. Надо обратить внимание на количество выходящих из потолка проводов: два или три. Наличие трех проводов (если, конечно, один из них не заземляющий провод) позволяет подключение люстры по-секционно для применения различных уровней освещенности. Наличие двух проводов лишает вас этой возможности, возможно только одновременное включение всех ламп в люстре.

Современная домашняя электропроводка, как правило, выполняется с использованием маркированных цветных проводов. Распределение цветов аналогично вышеуказанному.

Если же у вас старая проводка, и все провода одного цвета, то с помощью индикатора напряжения определите фазные провода на потолке и пометьте их маркером.

Подключение люстры к одинарному выключателю

Самый простой способ подключения люстры. Провода домашней электропроводки и провода светильника попарно между собой попарно соединяются.

1. Нулевой провод люстры соединить с нулевым проводом из распределительной коробки.
2. Фазный провод из распределительной коробки должен быть подключен сперва к выключателю и проведен под его клавишей. Соединить его с фазным проводом люстры.

При соединении проводов наиболее надежный и безопасный вариант — использование винтовых клеммных зажимов. Однако на практике часто изолируют скрученные соединения специальными колпачками. Категорически не рекомендуем использовать для изоляции ПВХ ленты, по истечении времени из-за ее усыхания качество изоляции может значительно ухудшиться, что может вызвать короткое замыкание и чревато неприятными последствиями.

Подключение люстры к двойному выключателю

Этот способ соединения используется при подключении трехрожковой люстры или потолочного светильника, имеющего более трех ламп. Данный вид люстр позволяет регулировать уровень освещенности в помещении и, к тому же, позволяет экономить на счетах за электроэнергию. Если вы желаете установить люстру именно такой модификации, при покупке обратите внимание на количество проводов, выходящих из нее: должно быть не менее двух фазных проводов, не считая проводов заземления и нулевого.

Ваша домашняя электропроводка также должна быть выполнена соответствующим образом: к месту крепления люстры подведены три провода от двойного выключателя. Один из проводов – нулевой провод, два других – фазные провода, проходящие в выключателе через разные клавиши.

Схема подключения люстры с двойным выключателем позволяет ступенчато регулировать уровень освещенности в помещении.

Последовательность выполнения:

1. Разделить провода от ламп люстры на две секции.
2. От каждой секции подключить к нулевому проводу по одной скрутке.
3. Две оставшихся скрутки соединить по отдельности к фазным проводам.

В результате при таком подключении у вас получится три разных режима освещения.

Схема подключения двух-трех люстр от одинарного выключателя

В помещении большой площади часто устанавливают несколько люстр или большое количество галогенных светильников, светодиодных ламп, которые включаются все одновременно одним одинарным выключателем. Также порой возникает необходимость установить выключатель так, чтобы можно было им включать освещение одновременно в нескольких помещениях. В таком случае применяется параллельное подключение люстр, как несколько плафонов в одной люстре.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

1. Нулевой провод люстры подключить к нулевому проводу на потолке.
2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

ВНИМАНИЕ: В подобной ситуации обязательно следует проверить индикатором все три провода, чтобы случайно не замкнуть сеть, если третий провод не фазный, а нулевой. Такое, к сожалению, тоже случается.

Как переделать люстру, рассчитанную на одинарный выключатель, под двойной выключатель

Если ваша люстра рассчитана на одинарный выключатель, то есть из основания люстры выходит только два провода, а ламп несколько, и ваша электропроводка позволяет, можно попробовать переделать люстру под двойной выключатель, Процесс трудоемкий, но результат того стоит.

В люстре такой конструкции вся проводка от ламп (плафонов) приходит в одно объединение фазных и нулевых проводов. Нужно найти это место и разделить плафоны на две секции, каждая из которых будет включаться соответствующей клавишей выключателя.

После того, как нашли место соединения, проделываем следующее:

1. Нулевые провода остаются соединенными между собой, их трогать не нужно.
2. Фазные провода разделяем на две группы проводов вместо одной. Схема разделения на ваше усмотрение в зависимости от количества плафонов и ваших личных предпочтений.
3. Соединить общий (нулевой) провод с нулевым проводом, идущим из распределительной коробки.
4. Чтобы подключить фазные провода от получившихся секций плафонов секций, необходимо прокинуть еще один дополнительный провод от люстры в место подключения люстры к электропроводке от двойного выключателя.

Таким образом, довольно легко можно трансформировать обычную люстру в трехрежимную.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение. То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему. Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза. При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Соблюдение правил безопасности при подключении люстры

Работа с токоведущими частями всегда сопряжена с определенной долей риска. Подключение люстры в дома – не исключение, к тому же работа производится на высоте. Чтобы обезопасить себя и окружающих во время электромонтажных работ, необходимо соблюдать следующие правила безопасности:

1. Внимательно изучить инструкцию по подключению люстры.
2. Применяемые в работе электроинструменты должны быть исправны, особенно это касается изолирующих частей инструментов.
3. Оборудование для подъема на высоту – стремянки и другие приспособления проверить на надежность и устойчивость конструкции.
4. Прежде чем приступить к работе, прекратить подачу электроэнергии путем отключения автоматов в электрическом щите.

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

• игнорировать — если провода такого цвета (или похожего) нет на потолке,
• подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Практически в каждой квартире имеется люстра. Это многоламповый светильник, который чаще всего подвешивается по середине потолка. Такое расположение обеспечивает максимально равномерное освещение по всей площади комнаты.

В месте, выбранном для установки, к потолку крепится крюк. В некоторых квартирах такой крюк отсутствует. Это, пожалуй, может вызвать некоторые трудности, ведь не у всех дома имеется электроинструмент. В этом случае придется обратиться за помощью к мастеру.

Если же крюк имеется, светильник вешается на него с помощью кольца или скобы, расположенной в верхней части конструкции светильника.

Теперь нужно подключить люстру к электрической сети квартиры. Из центра потолка обычно выходят провода, их может быть два или три. Через вертикальную трубку, на которой крепится подвес, также выведены два или три провода.

Наличие двух проводов в этой трубке означает, что конструкция допускает включение всех ламп только одновременно. Три провода позволяют выполнить по секциям для изменения уровня освещенности в помещении.

Два провода, выходящих из потолка, лишают нас такой возможности. Рассмотрим все случаи подключения электрических проводов к люстре.

Схема подключения люстры через одноклавишный выключатель

Если на потолке и подключаемом светильнике есть по два провода, процесс подсоединения самый простой. Провода попарно соединяются, последовательность в этом случае не имеет значения.

На рисунке ниже представлена схема подключения люстры через одноклавишный выключатель. Рассмотрим схему более детально. Как видно из рисунка светильник состоит из одной лампы, подключение в этом случае производится таким образом: питающий нулевой провод (синий) в распределительной коробке подключается сразу же к нулевому проводу люстры.

Фазный провод (коричневый) сначала от источника питания в распределительной коробке подключается к выключателю, затем от выключателя к фазному проводу люстры.

Соединение лучше всего производить с помощью винтовых клеммных зажимов. В крайнем случае, можно тщательно скрутить провода пассатижами и изолировать специальными колпачками.

Применение ПВХ ленты нежелательно, так как она со временем высыхает, и качество изоляции снижается. В некоторых конструкциях светильников предварительное объединение ламп не выполняется, и из вертикальной трубки выходят пары проводов от каждой лампы отдельно.

Если светильник состоит не из одной лампы, а из нескольких (например из трех), подключение в этом случае также не составляет особых трудностей: все нулевые провода в люстре соединяются между собой и подключаются к нулевому проводу сети.

Все фазные провода также соединяются между собой и подключаются фазному проводу который пришел от выключателя.

При подключении нужно скрутить между собой провода одного цвета. Полученные скрутки подсоединяют к проводам, идущим через потолок к одноклавишному выключателю, выше описанным способом.

Подключение люстры через двухклавишный выключатель

Современная электропроводка в квартире выполняется трех жильным кабелем с проводами разного цвета. К месту предполагаемого крепления светильника подходят так же три провода от двухклавишного выключателя. Как подключить люстру в таком случае?

Здесь возникают трудности с определением назначения проводов. Один из трех — это нулевой проводник, общий для всех ламп. Два других – фазные, проходящие через различные клавиши выключателя.

К сожалению, электромонтажники не придерживаются единой цветовой схемы подключения проводов, да и цвета проводов в кабелях различных фирм могут также быть разными. Перед подключением светильника нужно определить назначение проводов. Проше всего это сделать с помощью индикатора напряжения при нажатых клавишах выключателя. Тот проводник, на котором индикатор не обнаружит фазу и будет нулевым.

При отсутствии такого индикатора придется обесточивать всю квартиру и разбирать выключатель. Сняв крышку с выключателя, можно увидеть, провода какого цвета идут от клавиш к люстре. Нулевой проводник не проходит через клавиши, а фазный входящий провод разделяется клавишами на две группы.

Соединение проводов на люстре похоже на подключение к одноклавишному выключателю. Разница заключается в том, что провода, идущие от ламп, заранее разделяются на две секции. По одной скрутке от каждой группы ламп вместе подключают к нулевому проводу. Две других скрутки подсоединяют раздельно к двум оставшимся проводам.

Такой способ подключения люстры позволяет ступенчато регулировать освещенность в комнате.

Соединение проводов люстры при подключении через двухклавишный выключатель, вид сверху.

Рекомендуем также

Схемы подключения 3-позиционного переключателя

Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами на предмет ограничений и разрешений. Согласно NEC, количество проводников, разрешенных в коробке, ограничено в зависимости от размера коробки и сечения провода. Рассчитайте общее количество проводников, допустимых в коробке, перед добавлением новой проводки и т. д. Пользователь этой информации несет ответственность за соблюдение всех применимых правил и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнять электромонтажные работы, следует обратиться за консультацией к квалифицированному электрику.Как читать эти диаграммы

Трехпозиционные выключатели позволяют управлять светильником из двух разных мест, обычно они используются вверху и внизу лестничного марша или у двух разных входов в комнату. На этой странице есть несколько схем подключения, которые можно использовать для сопоставления цепей трехстороннего освещения в зависимости от расположения источника по отношению к выключателям и источникам света. Также включены схемы для 3-позиционных диммеров, 3-позиционного выключателя потолочного вентилятора и расположение переключаемой розетки из двух мест.Также получите схемы для 4-позиционных переключателей здесь, а также проводку 3- и 4-позиционных цепей с несколькими источниками света здесь. Для получения дополнительной информации об этих цепях и советов по устранению неполадок см. ниже.

Схема подключения 3-позиционного переключателя с подсветкой на конце

На этой схеме источник электроэнергии находится у первого выключателя, а свет расположен в конце цепи. Между выключателями проходит трехжильный кабель, а к светильнику — двухжильный. Черный и красный провода между SW1 и SW2 подключены к контактным зажимам.Горячий источник подключается к общей клемме на SW1, а общая клемма на SW2 подключается к горячей клемме на светильнике.

Проводка трехпозиционного переключателя с подсветкой посередине

Источник в этой цепи находится на первом выключателе, а светильник расположен между SW1 и SW2. Между каждым выключателем и светильником проходит трехжильный кабель. Провод горячего источника подключается к общей клемме на SW1. Общая клемма на SW2 подключена к горячей клемме на фонаре.Провода бегунка сращиваются в коробке крепления и проходят между клеммами бегунка на выключателях, они не подключены к свету.

Подключение 3-позиционного переключателя со светом First

На этой диаграмме источник цепи находится в светильнике, а два выключателя следуют за ним. Двухжильный кабель проходит от светильника к SW1, а трехжильный кабель проходит между SW1 и SW2. Провод горячего источника сращивается в световой коробке с белым проводом кабеля, идущим к первому распределительному щитку. Там он присоединяется к черному проводу, идущему ко второй распределительной коробке, который затем подключается к общей клемме на SW2.Когда белый провод используется для горячего, как этот, он помечен черной лентой или краской на концах, чтобы определить, что он горячий.

Вернувшись к осветительному прибору, клемма «горячего» света подключена к черному проводу, идущему к общей клемме на SW1. В SW1 красный и белый провода, идущие к SW2, используются в качестве проводов, соединяющих контактные зажимы между двумя переключателями. Опять же, белый провод помечен черным на концах, чтобы определить, что он горячий.

Источник проводки трехходового переключателя в середине

При таком расположении источник цепи находится в светильнике, расположенном в середине цепи.3-жильный кабель идет к выключателям с каждой стороны светильника. На свету провод горячего источника соединяется с черным проводом, идущим к общей клемме на SW2. Горячая клемма на светильнике подключена к черному проводу, идущему к общей клемме на SW1. Красный и белый провода кабеля сращиваются в монтажной коробке и идут к контактным зажимам на обоих переключателях. Они не подключаются к светильнику. Белый провод помечен черным на обоих концах, чтобы определить, что он горячий.

Схемы подключения 3-ходового диммера

На следующих 4 схемах показано подключение специально изготовленного диммера, который можно использовать в этих цепях вместо одного из трехпозиционных переключателей или обоих. Такое расположение позволяет опускать свет в трехсторонней схеме. После того, как уровень освещения был установлен на одном диммере, другой переключатель будет выключать и включать свет на этом уровне. Это устройство можно использовать вместо любого из 3-позиционных переключателей в этих цепях, а также для приглушения света в 4-позиционной схеме переключателя, как показано по этой ссылке.

Вместо клемм у 3-ходового диммера из корпуса выходят 4 провода: один общий, два проходных и один провод заземления. Общий провод обычно черный, а контакты красные.В любом случае дорожные провода будут одного цвета, чтобы их можно было отличить от общего провода.

В этой схеме горячий источник подключен к общей клемме трехпозиционного переключателя в первом блоке. Оттуда 3-жильный кабель идет к диммеру во второй коробке, а 2-жильный кабель идет от диммера к светильнику в конце цепи.

Нейтраль источника подключается к осветительному прибору с помощью белых проводов кабеля в каждой коробке. Черный и красный провода, идущие между выключателями, соединяют путешественников.На диммере черный провод подключается к общему проводу, а другим концом к клемме «горячий» на светильнике.

Эта схема такая же, как и предыдущая, но на первом месте в цепи стоит диммер. Это расположение предусмотрено для удобства при работе со схемой, подключенной в таком расположении.

На этой схеме источник находится в середине цепи вместе с диммером. От диммера 3-жильный кабель идет к другому выключателю, а 2-жильный кабель идет к светильнику.Горячий провод источника подсоединяется к общему проводу на диммере, а нейтраль подсоединяется к осветительному прибору.

На 3-позиционном переключателе белый провод кабеля помечен черным и подключен к общей клемме. На другом конце белый провод снова помечен черным и соединен с черным проводом, идущим к горячей клемме на светильнике. Черный и красный провода, идущие между выключателями, соединяют путешественников вместе.

В этой конфигурации используются два 3-позиционных диммера, которые позволяют приглушить свет из обоих мест. Трехжильный провод проходит между выключателями, а двухжильный кабель проходит от второго диммера к светильнику.

Общий на первом диммере соединяется с проводом горячего источника, а общий на втором соединяется с проводом, идущим к горячей клемме на светильнике. Нейтраль источника проходит к светильнику с соединением в каждой распределительной коробке. Черный и красный провода, идущие между выключателями, используются для соединения путешественников вместе.

Электропроводка трехпозиционного переключателя потолочного вентилятора

Здесь потолочный вентилятор с комплектом освещения управляется двумя трехпозиционными переключателями.Это то же самое расположение, что и на второй диаграмме на этой странице, но с вентилятором вместо светильника. В этой проводке источник находится на SW1, а 3-жильный кабель проходит между каждым выключателем и потолочным вентилятором.

Горячее от источника подключается к общему на SW1, а нейтраль подключается к потолочной коробке с помощью белого провода кабеля. Черный и красный провода кабеля подключаются к контактным клеммам, а на вентиляторе они соединяются с черным и белым проводами, идущими к SW2.Белый провод помечен черной лентой на обоих концах, чтобы определить, что он горячий. В потолочной коробке провода вентилятора и света соединены с черным проводом, идущим к SW2. При таком расположении переключатели управляют питанием потолочной коробки, а тяговая цепь используется для управления скоростью вентилятора. Дополнительные схемы подключения потолочного вентилятора можно найти по этой ссылке.

Схема подключения 3-ходовой розетки с выключателем

На этой схеме показано расположение проводки для 3-контактной розетки. При таком подключении розеткой можно управлять из двух мест.

Источник находится на SW1, и между всеми устройствами проходит трехжильный кабель. Горячий провод от источника подключается к общей клемме на SW1, а нейтральный провод соединяется с нейтралью на розетке с помощью белого провода кабеля. Черный и красный провода кабеля подключаются к контактным зажимам на SW1 и в распределительной коробке, они сращиваются с красным и белым проводами, идущими к контактным зажимам на SW2. Белый провод помечен черной лентой на обоих концах, чтобы определить, что он горячий.Горячая клемма на розетке подключена к черному проводу, идущему к SW2, где он подключен к общей клемме. Дополнительные схемы подключения коммутируемых розеток см. по этой ссылке.

Схема добавления выхода в трехходовую цепь

Здесь розетка добавлена ​​к 3-контактной цепи перед первым выключателем. Он не управляется переключателями, а вместо этого всегда горячий. Горячий источник, нейтраль и земля соединяются с двухжильным кабелем, идущим к новой розетке. Затем 3-позиционные выключатели и свет подключаются обычным образом: общий провод на SW2 соединяется с горячим источником, а общий на SW1 подключается к горячему выводу на осветительном приборе.Дополнительные схемы добавления розетки к существующей цепи см. по этой ссылке.

Как работают трехпозиционные переключатели

Трехпозиционные выключатели имеют 3 клеммы для подключения электричества и одну клемму для провода заземления. Из трех выводов цепи один называется общим, а два других — проходными. Общий терминал может быть помечен и обычно имеет другой цвет, чем пассажирские терминалы. В зависимости от производителя, бегунки могут быть на противоположных сторонах устройства или два контакта могут быть на одной стороне.В любом случае, обычный терминал будет чем-то отличаться от путешественников.

Общие клеммы всегда будут подключены к горячему проводу либо от источника, либо от осветительного прибора. Эти соединения можно поменять местами, если это более удобно, пока одна из трех общих клемм подключается к горячему источнику, а другая подключается к горячему на нагрузке, эти цепи будут работать правильно. Терминалы перемещения всегда будут подключены от коммутатора к коммутатору. Путешественники никогда не подключаются к нагрузке устройства или проводу источника.Неважно, какая контактная клемма используется для какого контактного провода, их перестановка не должна иметь значения.

Поиск и устранение неисправностей цепей трехходового переключателя

Наиболее вероятная причина выхода из строя цепи — ошибка в монтаже проводки. Убедитесь, что цепь подключена правильно. Убедитесь, что горячий источник подключен к одной общей клемме, а горячий светильник подключен к другой общей клемме. Точно так же убедитесь, что контактные клеммы подключены только между выключателями, а не к каким-либо горячим проводам или нагрузке.Кроме того, убедитесь, что нейтраль от источника подключена к клемме нейтрали на нагрузке и больше нигде. Нейтральный провод не будет подключен к стандартному 3-позиционному переключателю , хотя некоторые интеллектуальные переключатели и таймеры могут использовать нейтральный провод для управления устройством. Если вы считаете, что все правильно подключено, а освещение по-прежнему не работает, вы можете проверить переключатели, используя следующую процедуру.

Если у вас есть переключатели, которые перестают работать, возможно, они изношены или со временем ослабли винты клемм.При отключенном питании и удалении устройства из розетки проверьте, что все соединения по-прежнему затянуты с помощью отвертки. Если соединения выполнены с помощью зажимов, а не винтов, сильно потяните за провода, чтобы убедиться, что они все еще затянуты.

Если у вас есть старый или новый переключатель, который, по вашему мнению, подключен правильно, но цепь по-прежнему не работает, возможно, переключатель неисправен. В этих случаях вы можете проверить внутреннюю функциональность с помощью простой процедуры. Отключите питание и выньте выключатель из цепи, отсоединив провода.Используйте тестер непрерывности или мультиметр в настройке Ом, чтобы определить, правильно ли он проводит электричество.

Для проверки 3-позиционного переключателя подключите один измерительный щуп к общей клемме, а другой — к одному из бегунков. Поверните переключатель тумблера в одну сторону, а затем в другую. Если счетчик показывает непрерывность с тумблером в одном направлении, а не в другом, переместите щуп с этого переключателя на другой и повторите проверку. Если вы обнаружите, что второй путешественник показывает непрерывность с переключателем в одном направлении, а не в другом, переключатель, вероятно, работает правильно. Однако, если вы не обнаружите никакой непрерывности или постоянной непрерывности, независимо от того, где находится датчик или как вы щелкаете тумблером, переключатель, вероятно, неисправен и его следует заменить. Одно замечание об этом тесте: если вы имеете дело с интеллектуальным электронным переключателем или таймером, эта процедура не будет работать для проверки функции переключателя.

Еще подобные на сайте «Сделай сам-помощь»

Подвесной светильник | Кухонное освещение Фаворит

ЗАЯВЛЕНИЕ ПОДВЕСНЫЕ СВЕТИЛЬНИКИ: ЭЛЕГАНТНЫЕ ПОДВЕСНЫЕ СВЕТИЛЬНИКИ ДЛЯ ВНУТРЕННЕГО ПОМЕЩЕНИЯ

Будь то артистизм или практичность, элегантные подвесные светильники нравятся всем! От подвесных глобусов на кухнях до мини-подвесок в ванных комнатах — подвесные светильники помогают снизить уровень освещения до необходимого уровня! Сохраняйте простоту дизайна с помощью подвесного светильника с одним светильником или сделайте более смелое заявление с помощью подвесного кластера из двух светильников или абажура в виде барабана. Подчеркните свой стиль свежей и интересной отделкой, включая медные, латунные и стеклянные подвесные светильники. Возможности безграничны, чтобы настроить ваши комнаты так, как вы хотите. От современных подвесных светильников до подвесных светильников в деревенском стиле — у нас есть элегантные подвески, которые излучают стиль и класс. Украсьте свою кухню, фойе, спальню и все пространство между ними уникальными подвесными светильниками от Shades of Light.

ПОДВЕСНОЙ СВЕТИЛЬНИК ДЛЯ КУХНИ И ДОМАШНЕГО БАРА

Подвесные светильники — популярный выбор для кухонь и других зон приготовления еды и напитков, потому что они очень практичны! Независимо от того, хотите ли вы осветить небольшое пространство для приготовления пищи или хотите повесить серию подвесных светильников на кухне, чтобы украсить просторную рабочую поверхность, в нашем ассортименте подвесных светильников найдется что-то для каждого домашнего шеф-повара.Подвески также являются стильным выбором для добавления уютного освещения к небольшому кухонному столу или уголку для завтрака, и они представляют собой забавную идею освещения домашнего бара, которая может сделать бар в подвале, сделанный своими руками, похожим на настоящую сделку. Приобретите различные стили, в том числе подвесные светильники для загородного дома с отделкой из дерева в деревенском стиле и современные подвесные светильники для кухни с гладкой минималистичной металлической отделкой, такой как никель и бронза.

Знаете ли вы разницу между тремя типами слоев освещения на кухне? Обратитесь к нашему руководству по окружающему, декоративному и рабочему освещению, чтобы узнать, как сбалансировать слои освещения на кухне.

ПОДВЕСНОЙ СВЕТИЛЬНИК ФОЙЕ И ПРИХОЖЕЙ

Светильники в фойе — это не только функциональный способ освещения зоны, которая должна быть хорошо освещена для безопасного движения. Размещение подвесных светильников в прихожей также является разумным способом произвести приятное первое впечатление, когда гости входят в ваш дом. Если у вас есть окна, выходящие в подъезд вашего дома, стильная эффектная подвеска также может добавить дому привлекательности. И, если вы находитесь в процессе ремонта своего дома для продажи, это одно из обновлений приспособления, которое может помочь вам удивить потенциальных покупателей при входе! Для сочетания классического стиля с современными штрихами рассмотрите переходную подвеску для прихожей.

ПОДВЕСНОЙ СВЕТИЛЬНИК ДЛЯ СПАЛЬНИ И ДОМАШНЕГО ОФИСА ДЛЯ ЧТЕНИЯ

В то время как торшеры и настольные лампы могут быть самыми известными вариантами ламп для чтения, мы любим подвески за решение для чтения с неожиданным элегантным поворотом! Если вы находитесь в разгаре модернизации дома и точно знаете, где ваши места для чтения и работы впишутся в ваш дизайн, подвеска может быть жестко подключена над рабочим столом или над прикроватными тумбочками по обе стороны от кровати. Попробуйте промышленный кулон для спальни или офиса с ощущением городского шика или красивую подвеску из художественного стекла для единственного в своем роде яркого цвета.

Часто задаваемые вопросы о подвесных светильниках

Ищете помощь в выборе подвесного светильника для кухни, фойе или другого помещения? Вот ответы на несколько наиболее часто задаваемых вопросов о подвесном освещении. Вы также можете ознакомиться с нашим руководством по подвесным светильникам, чтобы получить еще больше советов и советов, например, как найти правильный размер подвесного светильника и на каком расстоянии друг от друга повесить ряд подвесных светильников.

Подвесные светильники в моде?

Подвесные светильники — это классический светильник, который сочетает в себе стильную форму и непревзойденную функцию настольного освещения, направляя свет именно туда, где он вам нужен! Но то, что они давно являются любимыми светильниками, не означает, что в современном стиле нет подвесных светильников.Если вам нужен подвесной светильник, который кажется свежим и современным, рассмотрите современный или современный подвесной светильник.

Где я могу найти линейные подвесные светильники?

Подвесные световые конструкции иногда трудно отнести к той или иной категории, поскольку конструктивные особенности стирают границы между люстрами, подвесками и фонарями. На нашем сайте вы найдете самый широкий выбор линейных подвесных светильников в категории линейных люстр. В этой категории вы можете использовать фильтр «Количество источников света» в меню «Уточнить», чтобы сузить коллекцию по количеству лампочек, которые вы предполагаете, например, от 4 до 6 светильников.

Как установить подвесные светильники?

Как и в случае со всеми нашими проводными светильниками, мы рекомендуем проконсультироваться с лицензированным электриком, прежде чем устанавливать подвески в своем доме. Электрик может оценить ваши конкретные потребности в проводке и порекомендовать наиболее безопасные функции продукта для области, где вы планируете установить подвесной светильник. Просматривая нашу коллекцию подвесных светильников, обязательно обратите внимание на детали каждого продукта, такие как рейтинг влажности или влагостойкости, совместимость с наклонным потолком и варианты подвесного оборудования, такие как стержень, проволока или цепь, чтобы вы могли быть уверены, что найдете Идеально подходит для вашего проекта освещения.

Остались вопросы? Наш отдел обслуживания клиентов всегда рад помочь!

Как заменить и установить светильник

Есть ли в вашем доме светильник, который вы хотите заменить? Нет необходимости вызывать мастера на все руки или платить Home Depot, чтобы он сделал это за вас. Не имея никакого опыта работы с электрикой, я смог быстро научиться выполнять эту быструю и простую задачу по обслуживанию дома, наблюдая за кем-то более способным, чем я, всего один раз. Сегодня я передаю эти знания вам.

Самое замечательное в замене осветительных приборов то, что это довольно универсальный процесс. Световые короба на вашем потолке имеют одинаковый размер, и всегда подключаются/отсоединяются одни и те же три провода. Нет необходимости исследовать вашу конкретную ситуацию, кроме как убедиться, что размер самого светильника подходит для места, которое вы его устанавливаете! В общем, вы можете пойти и купить любой светильник и установить его в своем доме, где уже есть любой светильник. (Исключением являются потолочные вентиляторы, у которых есть дополнительный провод.Как правило, вы хотите установить новый потолочный вентилятор там, где он уже был.)

Эта статья предназначена специально для замены старых светильников на новые. Установить светильник в совершенно новом месте, где раньше не было света, — это попытка, которая обычно подходит только для лицензированных электриков.

Приступим!

1. Отключите питание старого прибора.

Ваша первая задача — отключить источник питания прибора, который вы заменяете. Это означает знать, где находится ваша электрическая панель, и щелкнуть нужный выключатель.Когда вы это сделаете, оставьте включенным свет, который вы меняете, и когда он выключится, вы поймете, что у вас есть правильный выключатель. (Наклейки на панели также должны помочь, но, по моему опыту, они не всегда полностью точны.)

2. Снимите навес, чтобы открыть проводку и крепеж.

Крепление, которое я заменял, использовало простое навинчивающееся кольцо для удержания навеса (и крепления). Каждое приспособление отличается, но независимо от того, что это такое, это должно быть довольно легко понять.

Навес представляет собой закругленное широкое покрытие, которое прилегает к потолку и скрывает уродливую проводку и оборудование.Обычно есть какой-то винт, удерживающий купол на месте; просто отмените любой механизм и дайте куполу упасть.

3. Открутите три провода: черный, белый и медный.

Три комплекта проводов, каждый из которых соединен красным разъемом.

В двух словах, когда вы устанавливаете светильник, вы подключаете три провода от светильника к трем проводам, установленным на потолке, а затем монтируете оборудование светильника. Вот и все.

Красная заглушка соединяет провода с потолка с креплением и завинчивается/отвинчивается так же, как и все остальное — левый свободно, правый туго.

Итак, когда вы снимаете фонарь, вы должны увидеть три набора проводов — черный, белый и зеленый (или медный), — которые необходимо отсоединить, чтобы снять старое крепление. Отвинтите разъемы проводов (красные части на изображении выше) и отделите проводку светильника от потолочной проводки.

4. Снимите старый светильник.

То же изображение, что и выше, здесь показано, как снять светильник. После того, как провода отсоединены, открутите здесь, и светильник будет снят с потолка. Опять же, это может варьироваться в зависимости от осветительного прибора, с которым вы работаете.

После того, как вы отсоединили провода, старый светильник обычно можно снять. Не существует универсального способа их крепления к потолку или электрической коробке, но обычно это всего лишь один или два винта. Анкеры не используются, так как вы прикрепляете их к электрической коробке, которая прочно укоренилась в вашем потолке.Помогает иметь другого человека под рукой, особенно если это тяжелый и / или неудобный светильник.

5. Установите новый кронштейн (иногда).

Без светильника примерно так должен выглядеть ваш световой короб.

Все светильники имеют в потолке предварительно смонтированную коробку универсального размера, из которой спускаются три электрических провода. Там будет какая-то опорная плита, служащая монтажным оборудованием для вашего светильника. Это либо один стержень «ремень» с «ниппельным» винтом (я слышу, как вы хихикаете…), либо круглый, более универсальный монтажный кронштейн. Во всех светильниках, которые я заменил, присутствовал стержень, который я заменил новым монтажным кронштейном просто потому, что он идет в комплекте с самим светильником. Дополнительные указания см. в инструкциях к вашему осветительному прибору, но если ваш светильник поставляется с новым кронштейном, вам следует использовать его.

Новая опорная плита. Два винта, крепящие его к потолку, находятся на универсальном расстоянии друг от друга. Вы также можете увидеть зеленый винт заземления (подробнее об этом ниже).

6. Подсоедините новые провода крепления.

Провода, спускающиеся с потолка, будут иметь оголенные концы, в то время как новые провода будут иметь потрепанные серебристые концы. Вы можете видеть это на изображении выше.

Скрутите «потертые» нити на конце нового черного провода с оголенным концом существующего черного провода, скрутите соединитель провода и повторите с белым проводом. Медный (или зеленый) провод нового светильника может немного отличаться; иногда он подключается к зеленому винту заземления, а иногда к специальному медному проводу, идущему от потолка (электрическая коробка). Обратитесь к инструкции к вашему светильнику и к вашей индивидуальной ситуации: если в вашем потолке предварительно установлен медный провод, подключите туда новый провод. Если у вас есть только маленький зеленый винт на монтажной пластине, обмотайте его новым медным проводом.

6. Закрепите новое крепление и отрегулируйте длину (если есть цепь).

Если есть цепь для светильника, то есть она не прилегает к потолку, самое время отрегулировать ее до нужной длины. Каждое приспособление имеет свой механизм для этого, поэтому обратитесь к своим индивидуальным инструкциям.

Вероятно, есть дополнительная цепь/шнур, которую нужно засунуть в потолок или спрятать в навесе. Сделайте это и в это время.

Соблюдая все необходимые меры, вы можете закрепить новое приспособление, обычно всего парой винтов в монтажной пластине. На мой взгляд, это намного проще, чем установить новую вешалку или закрепить тяжелую раму для картины.

7. Восстановите питание и протестируйте новый прибор!

Если при восстановлении питания свет не работает, скорее всего, белый или черный провода не полностью подключены. Вам придется снять приспособление и осмотреть провода и соединения; Мне пришлось сделать это только один раз среди нескольких светильников, которые я установил.

Список деталей: все, что вам нужно для изготовления подвесных светильников

Разработка и изготовление собственного подвесного светильника может показаться сложной задачей, но если разобрать несколько составляющих, вы поймете, что это довольно простой процесс. Здесь мы определим детали, необходимые для изготовления подвесного светильника, что сочетается, а что нет, и предоставим список выбора со ссылками, чтобы упростить покупку деталей!

1) Выберите свой оттенок

Ваш оттенок определит стиль вашей подвески, а также необходимый вам размер.Мы будем иметь дело с абажурами с «шеей», это тип, у которого часть в верхней части абажура выступает, что позволяет ему сидеть внутри приспособления для затенения с помощью затяжек с накатанной головкой.

2) Выберите установщик теней нужного размера

Вам понадобится регулировщик абажура, соответствующий размеру шеи вашего абажура, мы продаем 3 размера: 2,25 дюйма, 3,25 дюйма и 4 дюйма. 2,25 дюйма является наиболее распространенным (например, наши фарфоровые абажуры и самые маленькие стеклянные абажуры).Для сравнения, в нашем 8-дюймовом глобусе используется 4-дюймовый установщик. Если вы модернизируете винтажный плафон или устанавливаете новый плафон на винтажный плафон , размер фитинга, который вам нужен, определяется максимальным диаметром горловины плафона. Сам установщик обычно больше этого размера, потому что установщик 2,25 дюйма означает, что он предназначен для горловины жалюзи 2,25 дюйма, НЕ то, что размер самого установщика составляет 2,25 дюйма (например, внешний диаметр установщика может составлять 2,50 дюйма). . Регулировочные винты на монтажном приспособлении допускают регулировку примерно на 1/2 дюйма, например: а 3. 25-дюймовый установщик подойдет для абажура с максимальным диаметром горлышка 3,25 дюйма, но может уменьшиться до 2,75 дюйма.

3) Выберите розетку

Вам понадобится головка с резьбой UNO для работы с жалюзи с резьбой UNO. Это классический стиль резьбы, используемый в головках со времен винтажа до наших дней. Обычная головка (без резьбы) НЕ совместима с резьбовым монтажным приспособлением. Мы продаем торцевые головки UNO с поворотной ручкой или без ключа.Если вы модернизируете старые/новые розетки и фитинги вместе, знайте, что резьба без резьбы на сегодняшний день является наиболее распространенной резьбой, встречающейся как в новых, так и в старых латунных гнёздах и теневых фитингах, но существуют и другие типы, использующие новую розетку или слесарь на старую розетку или слесарь может не совпадать.

4) Добавьте компенсатор натяжения

Эти ребята, также известные как захваты для шнура, являются важным маленьким элементом в уравнении. Они вкручиваются в основание розетки и позволяют натянуть шнур после того, как вы закончите подключение внутренней части розетки. Их цель состоит в том, чтобы удерживать вес/натяжение вместо того, чтобы передавать его на проводные соединения, рискуя повредить или вырваться из клемм внутри. У нас есть два стиля в зависимости от того, какой тип шнура вы используете: Используйте КОНУСНУЮ ФОРМУ, если вы используете 2-жильный витой или 2-жильный параллельный шнур, используйте SET-SCREW стиль, если вы используете круглый шнур.

5) Решите, будет ли это подключаемый модуль или фиксированное устройство

Есть два разных способа получить это освещение: либо вы будете подключать его к настенной розетке, либо вы будете подключать его к потолочной или настенной распределительной коробке. Если вилка подключается к (возможно, она свисает с потолка и перемещается туда, где вы хотите, или встроена в отдельно стоящую торшерную лампу, как на нашем демонстрационном рисунке), выберите вилку с двумя контактами, которую вы подключите к другому концу. вашего шнура.Подумайте, как вы будете включать и выключать его: либо поворотной ручкой на розетке, либо встроенным шнуровым выключателем на шнуре, либо, может быть, у вас есть настенная розетка, которая управляется настенным выключателем, или просто подключите ее. в и из по мере необходимости, если это не частое использование света. Для проводного крепления вы выберете кожух и комплект крепежа вместо вилки, и вы будете использовать его для подключения к электропроводке вашего здания внутри распределительной коробки, которую навес закроет после завершения. Будь то подключаемый или проводной, убедитесь, что на следующем этапе (выбирая провод) вы измерили достаточно, чтобы добраться из точки А в точку Б, плюс немного больше, чтобы не рисковать.

6) Выберите шнур

Это может оказаться трудной задачей, ведь мы предлагаем так много разных стилей, рисунков и цветов! Хорошей новостью является то, что любой из наших стандартных шнуров подойдет для такой установки. Как правило, для базовых подвесок заземление в розетке не используется, поэтому достаточно двухжильного шнура (и если вам нравится внешний вид круглого шнура, который поставляется только с трехжильным проводом, вы можете его отрезать). землю и оставить его неиспользованным).Если вам требуется, чтобы розетка имела заземление, вы можете выбрать трехжильный шнур, и вам придется использовать розетки с поворотной ручкой без резьбы, потому что только они предлагают дополнительную вкладку заземления. Что касается того, какой цвет или стиль выбрать, нет предела! Некоторые выбирают соответствие цвету тени или цвету гнезда, или ни тому, ни другому! Добавьте яркий цвет или свяжите его с чем-то еще в декоре вашего помещения, или используйте что-то утилитарное, если вы хотите, чтобы больше внимания привлекала область тени и лампы. Веселись!

7) Не забудьте лампочку

Ах, последний штрих, самая важная часть, а также самая простая: она просто вкручивается! В то время как с большинством абажуров вы можете выбрать практически любой размер или форму лампочки, если это маленький или закрытый абажур (например, наши маленькие стеклянные абажуры или наши 8-дюймовые закрытые глобусы), вам нужно убедиться, что вы не выбираете что-то слишком большое, чтобы поместиться. У нас есть несколько отличных вариантов для Лампы накаливания Эдисона, безусловно, рекомендуются для таких подвесок с открытыми лампочками, поскольку они обеспечивают приятное для глаз тепло и тон, а также внешний вид, достойный демонстрации.

---

---

Давайте творить!

Люстра Пошаговое руководство по установке

Следующие рекомендации предназначены для вашей безопасности, пожалуйста, внимательно прочтите их перед установкой люстры. Мы настоятельно рекомендуем, чтобы светильники с прямым проводом устанавливал профессиональный электрик.

Если вы приобрели люстру Katie’s Handcrafted Lighting, ваша люстра должна иметь следующее оборудование, включенное в монтажный комплект:

• Пластина навеса
• Монтажная планка с зеленым винтом заземления
• Крепежные винты
• Ниппель с резьбой
• Контргайка
• Проволочные гайки
• Цепная петля
• Цепь
• Инструкции

Если к вашей люстре прилагаются инструкции по установке, следуйте им, это руководство предназначено для общего ознакомления.

ДЛЯ УСТАНОВКИ

1. ОТКЛЮЧИТЕ основное электропитание от блока предохранителей/автоматического выключателя.
2. Если это не новая установка, снимите существующее крепление – ослабьте контргайку, удерживая пластину навеса одной рукой. Опустите навесную пластину. Это обнажает розетку, в которой находится проводка.
3. Отвинтите пластиковые гайки и отсоедините черный и белый провода от старого приспособления. Отсоедините провод заземления (сохраните гайки провода).Снимите ниппель и монтажную планку, пересекающую выпускную коробку.
4. (см. рис. A1) Прикрепите поперечину к распределительной коробке, вставив (2) винта в прорези на обоих концах поперечины. (Перекладина должна быть установлена ​​таким образом, чтобы отпечаток GND был направлен наружу.)
5. Вверните ниппель в резьбовое отверстие в поперечине, закрепите гайкой. Не ввинчивайте ниппель более чем на 3 полных оборота.
6. (см. рис. A) Раскройте конечное звено цепи. Поместите открытое звено в петлю крепления и закройте звено, чтобы цепочка зафиксировалась на нем.
7. На этом этапе вы должны решить, сколько цепей вы собираетесь использовать, чтобы приспособление висело на нужной высоте. Раскройте звено цепи, которое, как вы решили, будет верхним звеном, и удалите все ненужные звенья. Отложите их для будущего использования.
8. Возьмите заземляющий провод и протяните его через звенья. (кроме 4-х ссылок вверху)
9. Теперь сделайте то же самое с подводящим проводом приспособления.
10. Наденьте петлю и навес в указанном порядке на провода.(Для облегчения установки временно прикрепите цепь к перекладине для поддержки крепления во время проводки)
11. (см. рис. B) ИНСТРУКЦИИ ПО ЗАЗЕМЛЕНИЮ: Для 2-проводных систем намотайте провод заземления вокруг винта заземления. Для 3-х проводных систем; Заземляющий провод от светильника можно присоединить непосредственно к заземляющему проводу дома в розетке.
12. Внутри распределительной коробки должно быть 6-8 дюймов изолированного провода, когда вы знаете необходимую длину проводов крепления, удалите излишек, затем зачистите ¾ дюйма от обоих выводов провода крепления и разделите их на несколько дюймов.(Обязательно оставляйте достаточное количество подводящего провода на приспособлении, НЕ ОБРЕЗАЙТЕ слишком коротко, часть излишков можно убрать в распределительную коробку.)
13. Скрутите ребристый изолированный провод с белым проводом внутри распределительной коробки и зафиксируйте соединение с помощью гайки. Убедитесь, что из проволочной гайки не торчат лишние жилы провода.
14. Затем скрутите гладкий изолированный провод с черным проводом в распределительной коробке и зафиксируйте соединение гайкой. Убедитесь, что из проволочной гайки не торчат лишние жилы провода.
15. Убедитесь, что все проволочные гайки затянуты на проводах и что провода не могут свободно вырваться.
16. После того, как провода подсоединены, осторожно уложите их в распределительную коробку, а затем поднимите навес к потолку и прикрутите петлю к ниппелю. Навес должен быть проведен вплотную к потолку и полностью закрывать распределительную коробку.
17. НЕ ПРИСОЕДИНЯЙТЕ цепь к петле, пока не будут закреплены купол и петля, чтобы предотвратить скручивание проволоки и цепи. Теперь прицепите цепочку к петле, и вы успешно завершили установку.

Посмотреть Примитивные деревянные люстры

Как подключить вилку к проводному светильнику или люстре

Продукты, указанные ниже, были исследованы и протестированы в рамках этого проекта. Как партнер Amazon, мы зарабатываем на соответствующих покупках.

Вам не нужно знать, как использовать осветительную арматуру, чтобы преобразовать проводную осветительную арматуру в подключаемую — это просто сделать своими руками за считанные минуты. В этой статье я шаг за шагом покажу, как добавить вилку к проводному светильнику, чтобы его можно было использовать везде, где есть розетка!

Я люблю люстры, но раньше я думал, что их можно разместить в пределах досягаемости от потолочной проводки, но когда друг попросил помочь устроить вечерний девичник под раскидистыми ветвями древнего живого дуба Хок-Хилл, я начал изучать, как делать люстры. часть наружного освещения на специальном мероприятии моего друга.

Много вопросов к знающим сотрудникам в моем местном хозяйственном магазине привели меня к выводу, что на самом деле всего лишь 5-минутная работа по преобразованию осветительного прибора из необходимости жесткого подключения к электрической коробке в простое подключение к любой розетке. Лучшая часть? Для этого переключения требуется всего одна дешевая деталь! Как только вилка добавлена, люстра может быть подключена везде, где есть удлинитель.

Вот иллюстрированное руководство о том, как добавить вилку в проводной светильник.



Принадлежности, необходимые для преобразования жесткого крепления в сменное Swag Стиль:



Мне не удалось найти этот предмет в магазине товаров для дома Big Box, таком как Lowes или Home Depot, но Ace Hardwares обычно имеет его в наличии. Номер детали Ace для сменной вилки с 3 контактами: SA540BKCC10

.

Необходимые инструменты:

• Отвертка (если вы нашли вилку, которую я получил, вы можете использовать либо плоскую , либо крестообразную отвертку)
• Инструмент для зачистки проводов (необязательно! Провода на вашем светильнике, вероятно, уже зачищены.Если у вас нет инструмента для зачистки проводов, вы можете *осторожно* зачистить провода ножницами)

ВНИМАНИЕ: электричество может быть чрезвычайно опасным! Если в какой-либо момент эти инструкции кажутся неясными или неадекватно учитывают особенности вашего светильника , остановитесь и проконсультируйтесь с электриком или лицензированным подрядчиком по электротехнике.

Выберите и подготовьте светильник

Во-первых, выберите светильник.Люстры из комиссионных магазинов в сочетании с новым слоем аэрозольной краски — мои любимые источники света, которые можно превратить в лампы. Они представляют собой идеальное временное освещение, которое можно использовать в качестве украшения для вечеринок, фотосессий, девичьих вечеров и т. д. На этом фото уродливая латунная люстра за 15 долларов, ставшая розовым аксессуаром для вечеринок, готова превратиться из стандартной проводки в подключаемый светильник для использования в качестве наружного освещения. на вечеринке в честь девичника под открытым небом.

Найдите, разделите и зачистите провода

Разделите два провода, которые выходят из двух отдельных частей шнура.Пластиковое покрытие может сплавить их вместе, но чтобы упростить следующий шаг, вам нужно отделить эти две части друг от друга. В новом или бывшем в употреблении бытовом светильнике эти провода уже должны быть оголены, но если они кажутся слишком короткими для работы или изношенными, вы можете отрезать изношенную часть и снять покрытие со свежего провода, чтобы открыть неистертый и простой в работе провод. провод.

Поскольку провода, показанные на этом изображении, были немного изношены, я решил упростить следующие шаги, обрезав и удалив покрытие с новой секции, прежде чем продолжить.

Приобретите новую вилку затыкать.(Мои изображения иллюстрируют подключение вилки с двумя контактами, однако процесс для заземленной вилки с тремя контактами почти идентичен.)

Видите желтую часть? Мы удалим его, чтобы освободить место для проводов (к вашему сведению: у вас он может быть другого цвета)

Подготовьте и откройте сменную заглушку

Теперь плотно вставьте отвертку в основание запасной части заглушки, как показано на рисунке. Желтая часть (со штампом «удалить») выдвинется, открывая доступ к штырям вилки.

Удаление штырей и ослабление винтов

После удаления желтой центральной части штыри либо выскочат, либо высвободятся при легком потягивании.

Вы заметите, что на каждом штыре есть крошечный винт, скрытый желтым сердечником. Этот винт прикрепит провода люстры к штырям, чтобы проводить электрический ток.

Ослабьте, но не выкручивайте эти винты.

Наденьте штекер на шнур светильника

Протяните провода светильника вверх через основание штекера и наружу. Затем сдвиньте корпус вилки вниз по проводу и в сторону. Затем прикрепите один провод к винту одного штыря, как показано на рисунке.Намотайте провод через прорезь в вилке и плотно оберните вокруг резьбового штифта. Затяните винт, чтобы надежно удерживать провод.

(За несколько десятков раз, когда я повторял этот процесс на дешевых люстрах, которые я переворачивал в своей барахолке, мне удавалось забыть об этом шаге более нескольких раз, и мне приходилось повторять его, так что не слишком увлекайтесь и не прыгайте. после надевания вилки, прямо к соединительным проводам)

Подсоедините каждый провод к 1 штырьку



Повторите предыдущий шаг с другим штырем и неиспользуемым проводом.Убедитесь, что ваш провод НЕ зачищен дальше конца штыря (см. изображение).

Сборка вилки с новыми проводами



Затем (эта часть может быть немного сложной) вставьте штырьки обратно в корпус вилки так, чтобы головки винтов были обращены наружу .

Плотно вставьте штыри с каждой стороны, как показано на рисунке.

Плоскогубцами можно зажать штырь и плотно вставить его на место.

Замените центральную часть заглушки

Теперь замените центральную желтую часть (вдавливая ее полностью до тех пор, пока черная и желтая передние части не встанут на одном уровне).

Если средняя часть не вставляется полностью, снимите ее и еще раз проверьте, чтобы штыри, винты и провода полностью вошли в боковые стороны.

Enjoy

После того, как вилка полностью собрана и собрана без выпуклостей, несоответствующих частей или оголенных проводов, ваш новый светильник в стиле штепсельной вилки готов к использованию в качестве лампы, сменного приспособления или переносного светильника!

Очень просто превратить проводной светильник в лампу, которую можно использовать в любом (сухом и безопасном) месте, до которого может дотянуться удлинитель! Вы даже можете использовать беспроводной настенный выключатель, чтобы включать и выключать подключенную к сети лампу с дверного проема или тумбочки.(На самом деле, так я освещаю свою гостиную — см. мою статью о том, как я добавил люстру с настенным выключателем в свою квартиру в Сиэтле!)

ОСТОРОЖНО Электричество очень опасно! Если в какой-либо момент эти инструкции кажутся неясными или неадекватно учитывают особенности вашего светильника , остановитесь и проконсультируйтесь с электриком или лицензированным подрядчиком.

Если вы боролись с освещением в старом доме без проводки для электрической коробки на потолке жилых комнат, обязательно ознакомьтесь с моей статьей о том, как я использовал этот метод, чтобы повесить люстру на потолке моей гостиной. — создание яркого красивого верхнего освещения даже в старом доме без проводки, кроме электрических розеток на уровне пола.

см. также:



ЗАПРОС: Hawk-Hill.com поддерживается для чтения. Если этот учебник сэкономил вам время или деньги на вашем проекте, рассмотрите возможность поблагодарить автора, купив кофе.

Почтовая навигация

Kichler 3-light Chanselier Руководство пользователя

Главная »Kichler» Kichler 3-Light Chichlier Руководство пользователя

Kichler 3-Light Chanselier

Содержание упаковки

9 9

Часть Описание Количество
	Навес	1
B	Монтажный кронштейн	1
с	резьбовой ниппель	1
D	шестигранная гайка (предварительно собран с резьбовой ниппель (C))	3	9
Гнездо	Гнездо (reassibled к ARM (O))	3
F	Муфта	1
г	Shade	3
H	H	Хороное кольцо винта (президенты для резьбового соска (C))	1
I	Windrop Wild Loop (прессы для резьбового соска (C))	1
J	Spacer		3	9
K	Цепочка	1
Loop	4	1
кольцо сокета (президенция к розетке (E))	3
N	Резьбовое Труба	1
О	рычаг	3
Р	60 Вт Эдисон лампы	3
Q	Резьбовое звено цепи	2

СОДЕРЖИМОЕ ОБОРУДОВАНИЯ

ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ

Прежде чем пытаться собирать, эксплуатировать или устанавливать p продукт.
ПРЕДУПРЕЖДЕНИЕ

• ВАЖНО: НИКОГДА не пытайтесь выполнять какие-либо работы без отключения электричества.
• Установите главный выключатель питания в положение «ВЫКЛ.» и вывинтите предохранитель (предохранители) или переведите в положение «ВЫКЛ.» автоматический выключатель (выключатели), который управляет питанием прибора или помещения, в котором вы работаете.
• Установите настенный выключатель в положение «ВЫКЛ.». Если заменяемое приспособление имеет переключатель или тяговую цепь, установите его в положение «ВЫКЛ.».
• Не используйте лампы мощностью больше, чем указано на этом светильнике.
• Предложение штата Калифорния 65
  ПРЕДУПРЕЖДЕНИЕ : Этот продукт может подвергнуть вас воздействию свинца, который, как известно в штате Калифорния, вызывает рак, врожденные дефекты или другие нарушения репродуктивной функции. Для получения дополнительной информации посетите веб-сайт www.p65warnings.ca.gov

ПРЕДОСТЕРЕЖЕНИЕ

• Если у вас есть какие-либо сомнения по поводу установки этого осветительного прибора или если прибор не работает полностью, обратитесь к лицензированному подрядчику по электротехнике.
• Все детали должны использоваться в соответствии с инструкциями.Не заменяйте какие-либо детали, не оставляйте детали и не используйте изношенные или сломанные детали. Несоблюдение этой инструкции может привести к аннулированию листинга ETL и/или C.S.A. сертификация данного приспособления.

ПОДГОТОВКА
Перед началом сборки изделия убедитесь в наличии всех деталей. Сравните детали со списком содержимого упаковки и со списком оборудования. Если какая-либо часть отсутствует или повреждена, не пытайтесь собрать изделие.
Приблизительное время сборки: от 30 минут до 1 часа
Инструменты, необходимые для сборки (не входят в комплект): отвертка Phillips, плоская отвертка, инструменты для зачистки проводов, изолента, лестница, защитные очки.

ИНСТРУКЦИИ ПО СБОРКЕ

1. Навинтите петлю крепления (L) на трубу с резьбой (N) перед тем, как навинтить трубу с резьбой на муфту (F).
2. Расположите резьбовой ниппель (C) в монтажном кронштейне (B) так, чтобы при установке:
   • Резьбовой ниппель (C) выступал минимум на ¼ дюйма за приподнятую центральную часть кронштейна (B).
   • Высота резьбового ниппеля (C) должна быть установлена ​​таким образом, чтобы ½ наружной резьбы петли резьбового хомута (I) выступали за кожух (A) при его установке.
3. После определения правильного положения резьбового ниппеля (C) и скобы (B) закрепите их 3 шестигранными гайками (D) следующим образом:
   • Наверните 1-ю шестигранную гайку (D) на резьбовой ниппель (C ) и затяните против приподнятой части кронштейна (B).
   • Наверните 2-ю шестигранную гайку (D) на резьбовой ниппель (C) и затяните на плоской части монтажного кронштейна (B).
   • Навинтите третью шестигранную гайку (D) на резьбовой ниппель (C) и затяните петлю резьбового кольца (I).
4. Присоедините монтажный кронштейн (B) к выходной коробке с помощью коротких крепежных винтов (BB).
5. Используя резьбовые звенья цепи (Q) на цепи (K), прикрепите один конец к петле резьбового хомута (I), а другой конец к петле крепления (L). Пропустите электрические и заземляющие провода прибора через каждое второе звено цепи и проденьте через резьбовой ниппель (C) в розетку. Опустите кольцо с винтовой муфтой (H) и навес (A) на цепь (K).
6. Направляющая для подключения проводов:
   Провод заземления:
   • Для установки в США: Оберните провод заземления из распределительной коробки вокруг винта заземления на монтажном кронштейне (B) не менее 2 дюймов.с конца провода. Затяните винт заземления. Если светильник поставляется с заземляющим проводом, подключите его к выходному заземляющему проводу с помощью разъема (AA).
   • Для установки в Канаде: Если прибор поставляется с проводом заземления, оберните провод заземления вокруг винта заземления на монтажном кронштейне (B). Затяните винт заземления.
     Провода питания:
   • Подсоедините нейтральный (белый) провод питания от распределительной коробки к нейтральному проводу крепления (белый или параллельный шнур D-образной формы и ребристый).
   • Подсоедините горячий (черный) провод питания от распределительной коробки к проводу горячего крепления (черный или параллельный круглый и гладкий шнур).
     ПРИМЕЧАНИЕ.
     Светильник будет иметь 2 провода: черный и белый или параллельный шнур SPT-1, один круглый гладкий провод и один D-образный ребристый провод.
7. Наденьте купол (A) на петлю воротника (I). Присоедините кольцо с резьбовым хомутом (H) к петле с винтовым хомутом (I), чтобы закрепить навес (A).
8. Нижняя шторка (G) над розеткой (E). Затем навинтите распорку (J), затем кольцо (M) на гнездо (E). Повторите для оставшихся гнезд (E).
9. Вставка 60 Вт макс. Лампа Эдисона (P) в гнездо (E).Повторите для оставшихся гнезд (E).

УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• Перед очисткой этого элемента всегда проверяйте, отключен ли электрический ток.
• Для очистки приспособления используйте мягкую влажную ткань с мягким неабразивным мылом. Никогда не используйте средство для чистки стекол на светильнике, так как это может повредить металлическую отделку.
• Все стеклянные плафоны можно мыть в раковине с полотенцем в теплой воде с мягким мылом. Не мойте шторы в автоматической посудомоечной машине.

Устранение неисправностей

Проблема Возможная причина Корректирующее действие
Приспособление не светится.	1. Возможно, светильник подключен неправильно. 2. Изношенная или сломанная лампа.	1. Проверьте проводку.   2.   Замените лампу.



ГАРАНТИЯ

Компания Kichler Lighting LLC («Kichler Lighting») гарантирует первоначальному покупателю-потребителю или коммерческому покупателю, в зависимости от обстоятельств, отсутствие дефектов материала и качества изготовления перечисленных ниже продуктов и компонентов в течение применимый период, указанный ниже.
Светильники для внутреннего освещения Один (1) год с даты покупки. Светодиодный источник света и электрические компоненты Пять (5) лет с даты покупки, если осветительный прибор, содержащий светодиодный источник света и электрические компоненты, установлен в доме для одной семьи первоначальным покупателем-потребителем. Для коммерческих покупателей гарантийный срок составляет три (3) года с даты покупки. Светильники для внутреннего освещения с этикеткой Energy Star® Три (3) года с даты покупки.Светильники для внутреннего освещения по специальному заказу (некаталожные) Один (1) год с даты покупки.

Что мы будем делать
Kichler Lighting, по своему собственному усмотрению, бесплатно отремонтирует или заменит в течение применимого гарантийного периода любой продукт или компонентную часть (как описано выше), дефект материала и/или качество изготовления при нормальной установке, использовании и обслуживании. Если ремонт или замена нецелесообразны, Kichler Lighting может принять решение о возврате покупной цены в обмен на возврат продукта.Запасные части предоставляются в зависимости от наличия и могут отличаться от изначально поставленных. Это ваши эксклюзивные средства.
На что не распространяется гарантия
На следующие товары не распространяется никакая гарантия, кроме гарантии производителя:

• Несветодиодные лампочки, поставляемые, но не производимые Kichler Lighting
• Светодиодные лампочки других производителей, поставляемые, но не производится Kichler Lighting.

Настоящая гарантия не распространяется на полированную латунную отделку изделий, описанных выше.Настоящая гарантия не распространяется на повреждения, возникшие в результате разумного износа, напряжения, выходящего за рамки североамериканского стандартного диапазона напряжений от 108 до 132 В переменного тока (60 Гц), стихийных бедствий, неправильного использования (включая использование продукта не по назначению), неправильного использования, ненадлежащего использования. упаковка продукта, возвращенного Kichler Lighting, небрежное обращение, неправильная или неправильная установка, техническое обслуживание или ремонт, включая несоблюдение применимых инструкций по уходу и очистке. Kichler Lighting рекомендует привлекать профессионального электрика для установки и ремонта своей продукции.

Что необходимо сделать, чтобы получить гарантийное обслуживание или запасные части
Претензия по гарантии может быть подана путем возврата продукта дистрибьютору или продавцу, у которого вы приобрели продукт, с подтверждением покупки (оригинал товарного чека) и письменной претензией краткое описание дефекта. Если дистрибьютор или розничный продавец недоступен или у вас есть вопросы по данной гарантии, свяжитесь с нами по почте или через Интернет следующим образом (укажите номер модели и дату покупки):
Kichler Lighting LLC
7711 East Pleasant Valley Rd
Кливленд, Огайо 44161-8010
http://www.kichler.com/customer-service/contact-us/.aspx

Ограничение срока действия подразумеваемой гарантии
Примечание: В некоторых штатах/провинциях (включая Квебек) не допускается ограничение срока действия подразумеваемой гарантии, поэтому приведенное ниже ограничение может не относиться к вам. В СТЕПЕНИ, РАЗРЕШЕННОЙ ЗАКОНОМ, ЛЮБАЯ ПОДРАЗУМЕВАЕМАЯ ГАРАНТИЯ, ВКЛЮЧАЯ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ, ОГРАНИЧИВАЕТСЯ УСТАНОВЛЕННЫМ ЗАКОНОМ ПЕРИОДОМ ИЛИ ПРОДОЛЖИТЕЛЬНОСТЬЮ НАСТОЯЩЕЙ ГАРАНТИИ, В зависимости от того, что короче.

Ограничение особых, случайных или косвенных убытков
Примечание : В некоторых штатах/провинциях (включая Квебек) не допускается исключение или ограничение особых, случайных или косвенных убытков, поэтому приведенные ниже ограничения и исключения могут не применяться к ты. Уведомление для жителей штата Нью-Джерси. Положения настоящей гарантии, включая ее ограничения, предназначены для применения в максимальной степени, разрешенной законами штата Нью-Джерси.KICHLER LIGHTING НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА КАКИЕ-ЛИБО ОСОБЫЕ, СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ (ВКЛЮЧАЯ РАСХОДЫ НА РЕМОНТ, ЗАМЕНУ, УСТАНОВКУ ИЛИ СНЯТИЕ ДАННОГО ИЗДЕЛИЯ), ВОЗНИКШИЕ ИЗ НАРУШЕНИЯ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, НАРУШЕНИЯ ДОГОВОРА, ПРАВОВОГО ДЕЛА ИЛИ ИНЫМ ОБРАЗОМ .
Дополнительные права
Настоящая гарантия дает вам определенные юридические права. У вас также могут быть другие права, которые зависят от штата или провинции.
Эта гарантия не подлежит передаче.

ПЕРЕЧЕНЬ ЗАПАСНЫХ ЧАСТЕЙ

Для получения запасных частей позвоните в наш отдел обслуживания клиентов по телефону 1-800-554-6504, 8 a.м. – 16:30 по восточному поясному времени, с понедельника по пятницу.

9026 9

ЧАСТЬ ОПИСАНИЕ ЧАСТЬ #
	Навес	C34686
B	Монтажный кронштейн	XBAR01
С	резьбовой ниппель	TN18200
D	шестигранная гайка	NUT18
G	Шейд	G34686
Н	Винт Воротник Кольцо	СКГ-БРК
Я	Винт Воротник петли	SCL-БРК
J	Распорка	SP34686
К	Цепь	ЦЕПЬ-БРК
L	Крепеж петли	TLOOP07-БРК
М	Кольцо с гнездом	LR013W090-DBK
Н	Резьбовое Труба	PIPEX12-БРК
Q	Резьбовое звено цепи	LINK02-БРК
А. Разное Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Δ
