Сборка электрощитов. Правила и схема. Этапы сборки
Современные квартиры оснащаются все большим числом бытовой техники. Для систематизации нагрузки в сети питания, схему цепи необходимо разделить на отдельные контуры, так как при одновременном включении нескольких мощных устройств, нагрузка в цепи может распределиться неравномерно, что создаст неблагоприятные условия работы сети.
Для решения этой задачи как нельзя лучше подходит такое устройство, как электрический щит. В нем можно свести все цепи питания бытовых устройств, установить в него электросчетчик, автоматы защиты от токовой перегрузки и удара током человека. Установить и собрать такой электрический щит можно самостоятельно, имея в наличии бытовые инструменты и обладая основами знаний электротехники.
Виды щитов
Электрические щиты можно разделить на виды по материалу изготовления:
- Металлические.
- Пластиковые.
Кроме этого щиты разделяют на виды по конструктивному исполнению:
- Накладные.
- Встроенные.
На практике встроенные щиты удобнее, так как они экономят место. Щиты закрепляют с помощью дюбель-гвоздей или саморезов.
Отечественные производятся с высоким качеством, не уступающим зарубежным аналогам. В комплект щитов обычно входит крепежная рейка, нулевая и заземляющая шины. Сборка электрощитов может осуществляться по различным схемам.
Электрический щит включает в себя:
- Корпус.
- Электрические автоматы.
- Счетчик энергии.
- Монтажные провода.
- Клемники.
Правила
Сборка электрощитов должна производиться по определенным правилам, так как от этого зависит электробезопасность жильцов квартиры.
Требования и правила сборки электрических щитов:
- Допустимое число устройств защиты и их номинальный ток определены паспортными данными устройства.
- Корпус щита изготавливается из негорючих материалов. Для этого используется металл с особым покрытием или негорючий пластик.
- На корпусе щита должно быть обозначение с указанием номинального напряжения.
- Провода должны быть маркированы бирками с указанием на них группы потребителей нагрузки.
- Корпус и дверцы подключаются к заземлению в обязательном порядке.
- Колодки заземления и нейтрали должны содержать свободные для подключения клеммы.
- При приобретении щита не забудьте проверить наличие паспорта с указанием правил установки, напряжения, тока, сертификации, изготовителя.
На дверцу наклеивается электрическая схема системы электропроводки для удобства пользования и возможности дальнейшей модернизации.
Создание схемы
Схема необходима для наглядного представления расположения электрических устройств, модернизации электросети в будущем, или для проведения ремонта. Есть некоторые советы по составлению электрических схем:
- Электрические автоматы должны быть установлены для бытовых электрических устройств большой мощности.
- Каждая комната на схеме выделяется отдельной группой. Если в комнатах небольшое количество устройств, то можно в одну группу объединить две комнаты.
- УЗО монтируют на группу автоматов, учитывая общую нагрузку. Например, автоматы одного этажа соединяют с УЗО на 30 мА.
- Для влажных помещений монтируется дополнительное устройство защитного отключения на 10 мА.
- Каждый этаж оснащается защитным устройством от повышенного напряжения.
- Если в дальнейшем возможно изменение схемы, то устанавливают резервные автоматы.
- При распределении автоматов по схеме необходимо следовать принципу временной и токовой селективности. Это значит, что при аварийной ситуации автоматы сработают не в цепи всего дома, а конкретного помещения.
Самостоятельная сборка электрощитов (пример — схема)
Монтаж щита
Чаще всего монтаж и сборка электрощитов производится в квартире возле входной двери в нише. Если нет такого места, то на стену навешивают внешний щит, либо выдалбливают в стене проем. Щиток устанавливают так, чтобы для его обслуживания был удобный доступ. Расстояние от пола до щита рекомендуется 1,5 метра. Верхний ряд автоматических выключателей располагают на уровне глаз.
Для монтажа щита в деревянном доме чаще всего выбирают электрощиты навесного вида, имеющие защиту от влаги и пыли.
Электрощит оснащается замком для исключения доступа детей.
Сборка электрощитов
Перед началом работы необходимо провести подготовку:
- Обеспечить освещение рабочего места.
- На рабочем столе расположить материалы и инструменты.
- Поместить схему сборки на удобном для работы месте.
- Обесточить кабель ввода питания.
Сборка делится на несколько этапов:
- Предварительная сборка:
— На стенках корпуса удалить заглушки.
— Установить крепежные рейки.
— Установить шины нейтрали и заземления.
— Демонтировать дверцу.
— Установить монтажные кронштейны.
— Корпус временно закрепить на место для проверки качества подготовленной ниши.
— Снять корпус и положить на рабочий стол, так как производить сборку электрощита на столе будет удобнее.
- Подготовка проводки:
— заключается в подгонке их по длине. При этом необходимо сделать запас длины для удобного подключения к автоматам и шинам.
- Укладка проводов на место:
— Внутрь корпуса проложить провода и вводный кабель по порядку, соответствующему расположению автоматов, для удобства подключения.
- Крепление автоматов и УЗО:
— На DIN-рейке зафиксировать устройство защиты, автоматические выключатели, электросчетчик и другие устройства. Не обязательно монтировать сразу все автоматы. Можно подключать устройства поочередно, по мере фиксации на рейке.
Подключение проводов:
— выполнять к соответствующим автоматам и шинам, соблюдая направление справа налево.
— Все загибы проводов производить под прямым углом.
— При недостатке места провода проложить за рейкой крепления.
— На концах проводов удалить изоляцию на длине 1 см. При использовании многожильных проводов на их зачищенные концы надеть специальные наконечники и подключить к автоматам, затянув клеммы с необходимым усилием.
— При подключении проводов необходимо учесть, что питание на автоматический выключатель всегда подходит сверху, а отходит снизу.
— Для проверки надежности соединения, необходимо рукой пошевелить провод. Если крепление надежное, то провод не должен перемещаться в затянутой клемме. В противном случае необходимо затянуть клемму сильнее.
— Изоляция провода не должна быть зажата клеммой.
— Провода собрать в пучки и зафиксировать пластиковыми стяжками.
- Подключение кабеля ввода:
— Кабель ввода питания подключить к верхним клеммам основного автомата.
— Жилу заземления подключить на заземляющую шину.
— Фазу и ноль от автомата подключить на счетчик.
- Заключительный этап:
— После окончания работы произвести проверку работы системы, поочередно подключая линии с нагрузками.
— При отсутствии проблем питание подключить полностью.

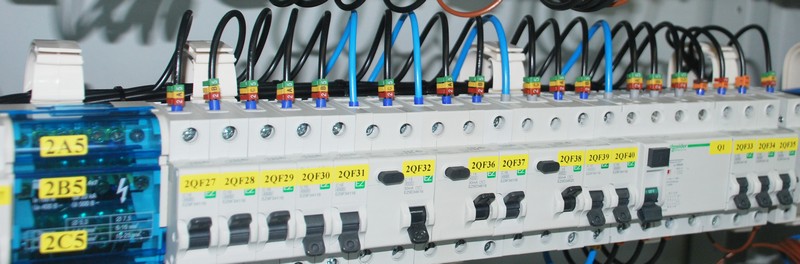

— Маркировать автоматы.
— Установить на место дверцу электрощита и приклеить на нее схему с внутренней стороны.
Правильная сборка электрощитов дает гарантию исправного многолетнего функционирования. При выборе элементов щита не рекомендуется останавливаться на дешевых моделях. Только качественные составляющие электрощита могут обеспечить электробезопасность.
Особенности сборки электрощитов
Некоторые мастера, заземление соединяют с нулевым проводом. В таком случае при отгорании нулевого проводника в электрощите, на корпус электрического устройства может прийти напряжение 220 вольт, что создаст опасность для человека. Поэтому такое соединение запрещается.
Кабель питания состоит из трех разноцветных жил. Фазный проводник может быть коричневым, красным или белым. Его соединяют с вводом автомата защиты. Ноль (провод синего цвета) соединяют с нулевой шиной. Желтый проводник с зеленой полоской подключают на колодку заземления. В помещениях производится подобное подключение. Отличие состоит в том, что провод фазы подключается к автомату с нижней стороны.
Сборку электрощитов произвести значительно проще, если весь ряд автоматов в верхней части соединить друг с другом специальными шинопроводниками, которые называют «гребенками». При их выборе в торговой сети необходимо обратить внимание, чтобы их сечение было больше 10 мм2. Соединение такими гребенками намного надежнее, чем проводниками. Гребенки по невысокой цене продаются из-за малого сечения жилы, об этом не следует забывать.
Удобным вариантом подключения является разделение автоматов на отдельные контуры. При аварии можно всегда отключить один контур, не затрагивая работу других контуров.
Рекомендуется разбивать схему на следующие контуры:
- Розетки по отдельным комнатам.
- Приборы освещения по комнатам.
- Отдельные ветки для подключения электроплиты, стиральной машины, водонагревателя и т.д.
Наиболее мощные автоматические выключатели монтируются ближе к основному автомату. В частном доме нередко используется трехфазный ввод питания, в отличие от городских квартир. В таком случае автомат ввода должен быть 4-полюсной конструкции для возможности полного отключения всей электропроводки. Все фазы маркируются по цвету для облегчения установки и обслуживания.
Сборка электрощитов 3-фазного питания в частных постройках осуществляется с равномерным распределением по фазам, во избежание возникновения перекоса фаз, так как потребителями могут являться мощные бытовые устройства, розетки, освещение. Отдельными цепями подключаются потребители, требующие для работы три фазы.
Сборка электрощитов должна обеспечивать:
- Возможность обесточивания всей сети.
- Контроль потребления электроэнергии.
- Защита от удара током и перегрузок.
Похожие темы:
Сборка электрощита – правила, схема и монтаж
Этапы сборки электрического щита
Работы по сборке, а также подключению щита можно разделить на отдельные этапы. На каждом из них есть свои правила и особенности. Придерживаясь их, можно собрать электрощит, который обеспечит высокую степень энергозащиты.
Этап 1. Оценка и формирование групп потребителей. На данном этапе нужно выделить потребителей с наибольшей мощностью (2 кВт и более). К ним относятся электрические печи, плиты, водонагреватели, стиральные машины, тёплый пол. Таких потребителей рекомендуется подключать отдельной группой.
Также рекомендуется создание отдельных групп для освещения, розеток.
Для подбора оборудования нужно суммировать данные по мощностям каждого потребителя (указывается в паспортах), а также прибавить около 30% запаса прочности. По результату расчетов подбираются компоненты: коммутирующие устройства, автоматические выключатели, УЗО и пр.
Этап 2. Составление схемы. Готовая схема электрощита позволяет наглядно представить будущее расположение элементов в щитке. Это облегчит процесс сборки, а также возможного ремонта или модернизации. На схеме необходимо выделить группы пользователей, а также обозначить очередность подключения компонентов.
Этап 3. Выбор электрощита и места для его установки. На этом этапе происходит расчет, а также подбор оборудования, выбор места расположения, а также покупка щитовой коробки. Эта стадия подготовки наиболее важная, т.к. допущенные ошибки могут сказаться на итоговом результате. Подбор щитовой коробки необходимо выполнить в следующей последовательности:
3.1. Подбор компонентов по группам потребителей и расчет количества модулей. По составленной схеме нужно определить, какое именно потребуется оборудование и какой мощности. Вот основные элементы, которые устанавливаются в электрический щит:
- Вводной рубильник – служит для подвода питания к щитку, а также позволяет быстро отключить электроснабжение.
- Счетчик – производит замер потребленной электроэнергии.
- Реле напряжения – защищает технику от чрезмерных скачков напряжения.

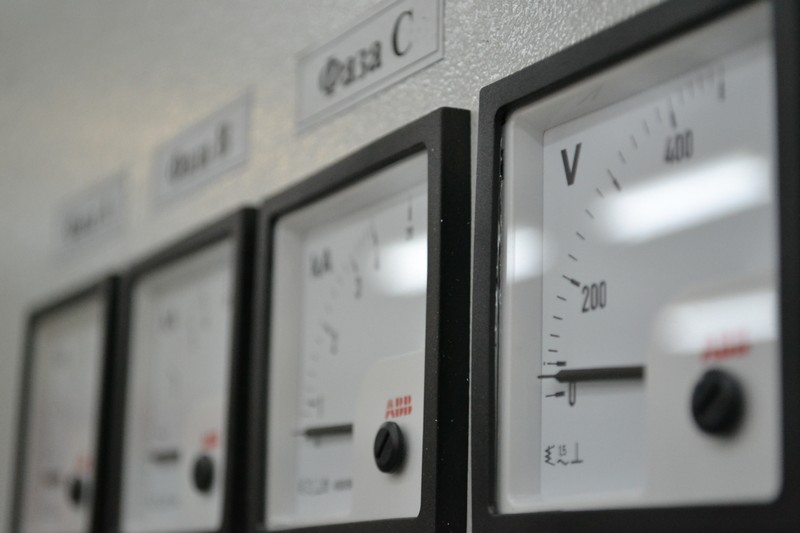

- Измерительные приборы (вольтметр, амперметр) – эти приборы подключаются при необходимости визуального контроля напряжения и силы тока. При установке реле напряжения RBUZ или мультифункционального реле RBUZ нет необходимости в дополнительных измерительных приборах.
- Автоматические выключатели – устанавливаются для защиты от замыканий, а также перегрузок. Так, например, потребители с мощностью 2 кВт и более подключаются через автоматический выключатель 25А или 32А. Для подключения розеточных линий и линий освещения достаточно автоматов 10А или 16А.
- УЗО или дифавтоматы – необходимый элемент для защиты от утечки (удара током). Желательно ставить УЗО на каждую выделенную линию.
Также для подключения потребуются специальные гребёнки, клеммы, шины, кабели и пр.
После того, как перечень компонентов определен, нужно рассчитать, сколько места они займут и какого размера нужен щит. Размеры элементов стандартные и определяются по количеству модулей – 1 модуль равен 17,5 мм. Также следует предусмотреть некоторый резерв места для будущей модернизации.
Нужно обратить внимание на качество элементов, которые будут установлены в электрический щит. Не следует приобретать дешевые некачественные изделия, т.к. от этого зависит не только стабильность электроснабжения квартиры или дома, но и энергобезопасность. Компания DS Electronics — производитель качественных реле напряжения и многофункциональных реле RBUZ. На все реле RBUZ действует гарантия 5 лет.
3.2. Выбор места установки. Часто строители предусматривают для установки щита специальную нишу, но если этого нет, то придется или делать выемку самостоятельно или воспользоваться навесными моделями.
При выборе места нужно учитывать, что к нему должен быть свободный доступ. Запрещается размещение в шкафах или любой другой мебели. Также щиток должен быть достаточно отдален от различных нагревательных приборов, газового оборудования и пр. воспламеняющихся материалов. Рекомендуемое расстояние от пола до щитка – 1,5 – 1,7м, до дверного проёма – минимум 15 см.
3.3. Выбор электрического щита. Размер коробки должен соответствовать расчетной величине по количеству модулей, а также размеру ниши. Щитовая коробка может быть изготовлена из металла или негорючего пластика. При покупке обязательно проверяйте наличие паспорта и сертификата, в которых указаны данные о производителе, материалах, правилах эксплуатации и пр.
Этап 4. Непосредственная сборка электрического щита. Обычно щитовая коробка оснащена специальными съёмными направляющими, к которым крепятся DIN-рейки для установки оборудования. Предварительную сборку удобно выполнять на столе.
Для монтажа оборудования чаще всего используется линейная или групповая схемы подключения. Линейная подразумевает установку элементов один за другим. Она проста в реализации, но в случае аварии сложно будет установить источник неисправности.
При групповом подключении модули подключаются группами на каждую линию потребителей. Такая схема более сложная в сборке, но позволяет сразу определить проблемную зону по сработавшим автоматам.
Сборка элементов щита должна происходить в следующем порядке:
- Установка и закрепление модулей на DIN-рейки по предварительно составленной схеме.
- Подключение элементов к вводному рубильнику при помощи гребёнки.
- Подключение фазы при помощи кабелей с наконечниками.
- Установка нулевой шины.
- Проверка надёжности соединений при помощи отвёртки.
- Подключение автомата ввода к питанию и проверка правильности срабатывания элементов.
- Проверка напряжения на элементах при помощи мультиметра.
Этап 5. Монтаж электрощита и его подключение. Установка электрощита производится после окончания всех пыльных ремонтных и отделочных работ. Корпус закрепляется на выбранном месте, внутри при помощи саморезов фиксируются направляющие с DIN-рейками и оборудованием. Устанавливаются шины рабочего (N) и защитного (РЕ) нуля. Подводятся, а также закрепляются провода.
Перед введением щита в эксплуатацию нужно убедиться, что собраны и подключены все элементы электросистемы: выключатели, розетки, распределительные коробки и пр.
Заключение
Современный электрощит позволяет обеспечить не только бесперебойную работу внутренней электросети. Он также способен защитить технику и людей от возможных аварий, а также утечек электричества. Именно поэтому так важно внимательно подходить к выбору каждого элемента и не экономить на качественных приборах.
Оцените новость:Сборка щитов управления
С повышением электропотребления в условиях современного мира, необходимо качественное управление всеми технологическими процессами, происходящими на производстве.
Для того, чтобы обезопасить работу систем от перегрузки, а также короткого замыкания, используются щиты управления.
Щит управления представляет собой ящик, внутри которого располагается система управления. Устройства ЩУ Декада, расположенные внутри, позволяют обеспечивать правильную бесперебойную работу электросетей, а также позволяют стороннему наблюдателю следить за происходящими на производстве процессами.
Шкаф управления ЩУ – комплексное устройство, которое состоит из:
- Разнообразных реле
- Выключателей
- Системы управления напряжением и нагрузкой
- Контрольно-измерительные установки
Установка оборудования производится различными способами, среди которых:
Навесной способ установки. Применяется при небольших габаритах щита управления, и позволяет наиболее удобно расположить на удобном для управления месте.
Встроенный способ предполагает установку щита управления в нишу, предварительно вырезанную в стене, что обеспечивает улучшенную защиту оборудования, а также полностью исключает возможность внешнего воздействия.
Напольный способ – один из самых распространённых. Он также обеспечивает максимально эффективное заземление установки.
Сборка щитов управления осуществляется, на момент текущего года, только с использованием самого высоко технологичного оборудования. Так, при производстве шкафов для установки в них систем управления, используется металл, устойчивый к внешним агрессивным средам, так также порошковая краска, позволяющая предотвратить образование коррозии.
Конструктивно, сложность установки может быть любой, главное – чтобы по размерам подошёл сам ящик. Для установки необходимого оборудования используются рейки, формата DIN. Это позволяет без лишних усилий присоединить все важнейшие элементы, необходимые для корректного функционирования ящика управления.
Особенностью
Чтобы получить подробную консультацию специалиста или заказать оборудование — свяжитесь с нашим менеджером по телефону
Сборка щитового оборудования
Чтобы обеспечить непрерывное электроснабжение жилого дома, административного, производственного или другого здания, необходимо щитовое оборудование. Оно распределяет питание между потребителями энергии и защищает проводку от перегрузок и коротких замыканий. В СПб сборку щитов автоматики можно заказать в компании «Новые световые решения».
Наши услуги
Наша компания предлагает проведение работ под ключ. У нас можно заказать не просто сборку силового щита. «Новые световые решения» создает комплексные решения и оказывает следующие услуги:
- разработка технического задания;
- проектирование щитового оборудования по ТЗ;
- производство и комплексная поставка системы;
- профессиональный монтаж;
- пусконаладочные работы;
- дальнейшее послегарантийное обслуживание.
Комплексный подход гарантирует высокое качество щитового оборудования и безупречно грамотный монтаж.
Какое щитовое оборудование мы предлагаем?
Наши специалисты обладают богатым практическим опытом, позволяющим решать задачи любой сложности. Компания «Новые световые решения» выполняет изготовление и сборку электрических 3-фазных щитов любого типа — для квартир и частных домов, распределительных, освещения, управления, АВР, ГРЩ, ВРУ, учета (380 вольт, 15 кВт).
У нас можно заказать не только стандартное щитовое оборудование, но и нестандартные модели. Решения, которые предлагает наша компания, — это техника, отвечающая именно вашим потребностям.
Почему выгодно сотрудничать с нами?
- наличие необходимых допусков для проведения всех видов работ;
- сборка щита с учетом всем норм и требований;
- оборудование, соответствующее требованиям электробезопасности и пожарной безопасности;
- оптимальные решения под любой бюджет.
Наша компания работает не только в Санкт-Петербурге, но и по Ленинградской области. Цена на сборку и монтаж электрического щита зависит от нескольких факторов:
- тип щитового оборудования;
- необходимые работы (проектирование, установка, расключение и т.д.).
Мы можем предложить как эксклюзивные, так и бюджетные решения. Заполните заявку прямо сейчас — и получите расчет сметы с самым выгодным предложением от нашей компании!
Электрощиты по индивидуальным схемам. Сборка электрощитов в Москве | МПО Электромонтаж
Качество
Высокое качество закладывается в изделие уже при разработке в Группе проектирования электрощитов «МПО Электромонтаж». На каждом этапе от получения комплектующих до выпуска готового изделия осуществляется внутренний контроль качества. Продукция сертифицирована и соответствует всем нормам безопасности. Гарантийный срок – до 3х лет безотказной работы со дня ввода в эксплуатацию и 25 лет службы до замены.
Комплектующие
При сборке электрощитового оборудования в «МПО Электромонтаж» используются только сертифицированные отечественные и зарубежные комплектующие от ведущих производителей отрасли: Schneider Electric, ABB, Legrand, Moeller, Klauke, Астро УЗО, ООО «Реле и автоматика», завод «Электроаппарат» (г. Курск), «Щитэлектрокомплект».
Персонал
Проектирование и сборку электрощитов осуществляют высококвалифицированные специалисты с высшим и средним специальным образованием. Средний стаж работы сотрудников в отрасли – более 10 лет.
Сборка
Техническое оснащение сборочного цеха «МПО Электромонтаж» и условия работы отвечают самым современным требованиям и позволяют изготавливать полный спектр электрощитового оборудования с высоким качеством.
Сертификаты
№ЕАЭС RU С-RU.АБ53.В.00019/19 – Вводно-распределительные устройства для жилых и общественных зданий
№ЕАЭС RU С-RU.АЖ40.В.00338/19 – Ящики управления асинхронными электродвигателями с короткозамкнутым ротором Я5000
№ЕАЭС RU С-RU.АЖ40.В.00338/19 – Пункты распределительные серии ПР11
№ЕАЭС RU С-RU.АД07.В.00273/19 – Щитки учета и распределения для производственных и общественных зданий
№ЕАЭС RU С-RU.АД07.В.00273/19 – Комплектные устройства управления, измерения, сигнализации и защиты общего применения
ТС № RU С-RU.МЕ79.В.00213 – Инвентарные вводно-распределительные устройства типа ИВРУ
ТС № RU С-RU.МЕ79.В.00215 – Светильники светодиодные
Электрощитовое оборудование сборка и производство в Москве
ООО «ПК Энергия» выполняет комплекс работ, связанных с проектированием и сборкой силовых/низковольтных шкафов и щитков на токи до 6 000 А, шкафов управления (в том числе с микропроцессорным управлением), щитков учета (ЩУ), а также других видов электрощитового оборудования.
Благодаря собственному производству, постоянно пополняемому складу запчастей и сильному проектному отделу, наша компания может выполнить заказ любой сложности в оптимальные сроки. Электрошкафы, щитки (от маленьких – для небольших зданий, до многосекционных ГРЩ и распределительных шкафов — для промышленных предприятий), собираются из комплектующих как отечественного, так и зарубежного производства.
Наша компания — официальный дистрибьютор ряда компаний ведущих производителей. Все автоматы, реле, рубильники, контроллеры, шинопроводы, корпуса от указанных производителей имеют сертификаты соответствия. Сотрудники компании, задействованные в производственном процессе, прошли обучение в компаниях производителей и имеют соответствующие сертификаты.
Электрические шкафы
При разработке проекта сотрудники нашего проектного отдела учитывают не только пожелания заказчика, но и особенности, связанные с эксплуатацией электрощитового оборудования, давая грамотные рекомендации, основанные на собственном опыте. Благодаря этому становится возможным значительно увеличить срок службы оборудования и снизить затраты на электроэнергию.
Мы следим за качеством нашей работы!
В компании ООО «ПК Энергия» существует строгий регламент сборки электрощитового оборудования, поэтому качество продукта, собранного на нашем производстве, остается неизменно высоким!
Производимые ООО «ПК Энергия» электрощиты включает в себя самые распространенные виды:
Производство электрощитового оборудования для сетевых заказчиков. Унифицированные решения
Отдельным направлением является изготовление электрощитового оборудования для сетевых заказчиков. Внедрение унификации силовых распределительных шкафов позволяет:
- снизить затраты на закупку электрощитового оборудования на 10-12%;
- сократить эксплуатационные расходы;
- оптимизировать работы по техническому обслуживанию оборудования;
- сократить срок изготовления оборудования;
- уменьшить вероятность срыва сроков ввода в эксплуатацию объекта.
Работа в данном направлении ведется по отлаженному и проверенному алгоритму:
Следуя приведенной схеме, мы создаем электроустановку, которая максимально подходит для нужд потребителя. Более подробную информацию о работах, происходящих на каждом из этапов, вы можете узнать из раздела Услуги/Проектирование и поставка электрощитового оборудования или скачать презентацию:
скачать презентацию
Вам нужен электрический щит? Закажите сборку электропанелей по удобному для Вас варианту.
1. В случае, если у Вас имеется однолинейная схема (проект) необходимой электрической панели и Вы знаете, на компонентах какого производителя Вам необходимо сделать, то просто пришлите свою заявку нам на почту. Не забудьте, пожалуйста, указать свои координаты, а также желаемые сроки и место доставки.
2. Если схемы нет, но известны параметры электрощита, Вы можете отправить нам заявку. Наши сотрудники произведут расчет предполагаемой электропанели и предложат Вам наилучшее техническое решение.
3. При отсутствии не только схемы, но и ясности какой именно компоновки, функциональности и схемы Вам нужен электрический щиток / шкаф, Вы можете связаться с нами любым удобным для Вас способом, и мы создадим однолинейную схему на основе Вашего технического задания, либо составим вместе с Вами ТЗ и определим оптимальную конструкцию требующейся электропанели. Оставшиеся сборка и монтаж электрощитов не займут много времени.
Контакты
Если у вас возникли вопросы, или хотите оставить заявку на проектирование и поставку оборудования, звоните нам! Наши сотрудники с радостью помогут вам в вашем вопросе!Тел: +7 (495) 109-09-15
Наш адрес: 117570 Москва, ул. Красного Маяка, д. 16
Время работы: пн-пт с 9.30-18.00, сб-вс выходной.Сборка Щитового Оборудования в Москве

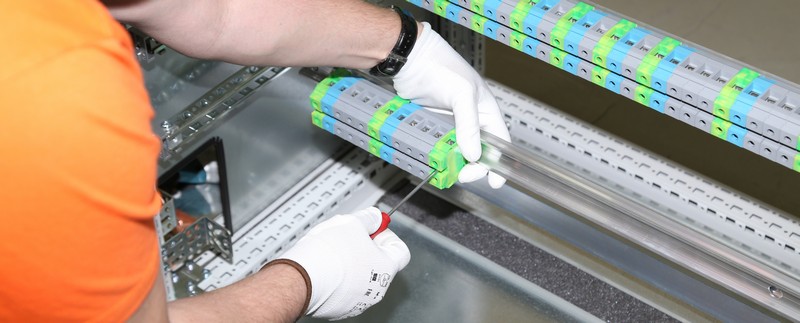

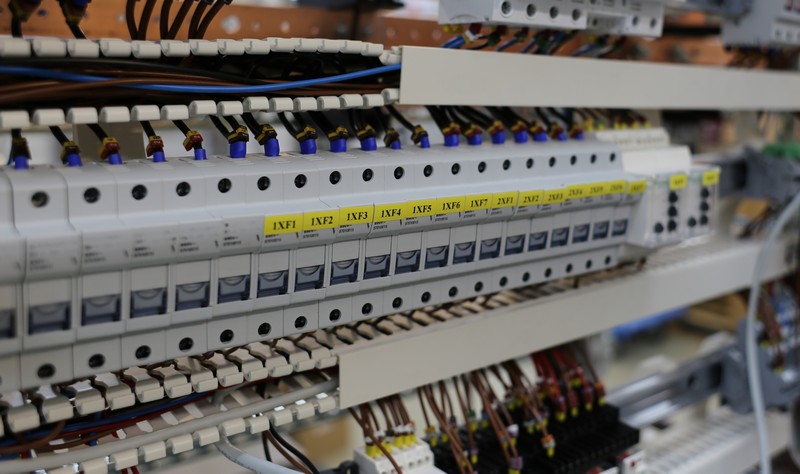

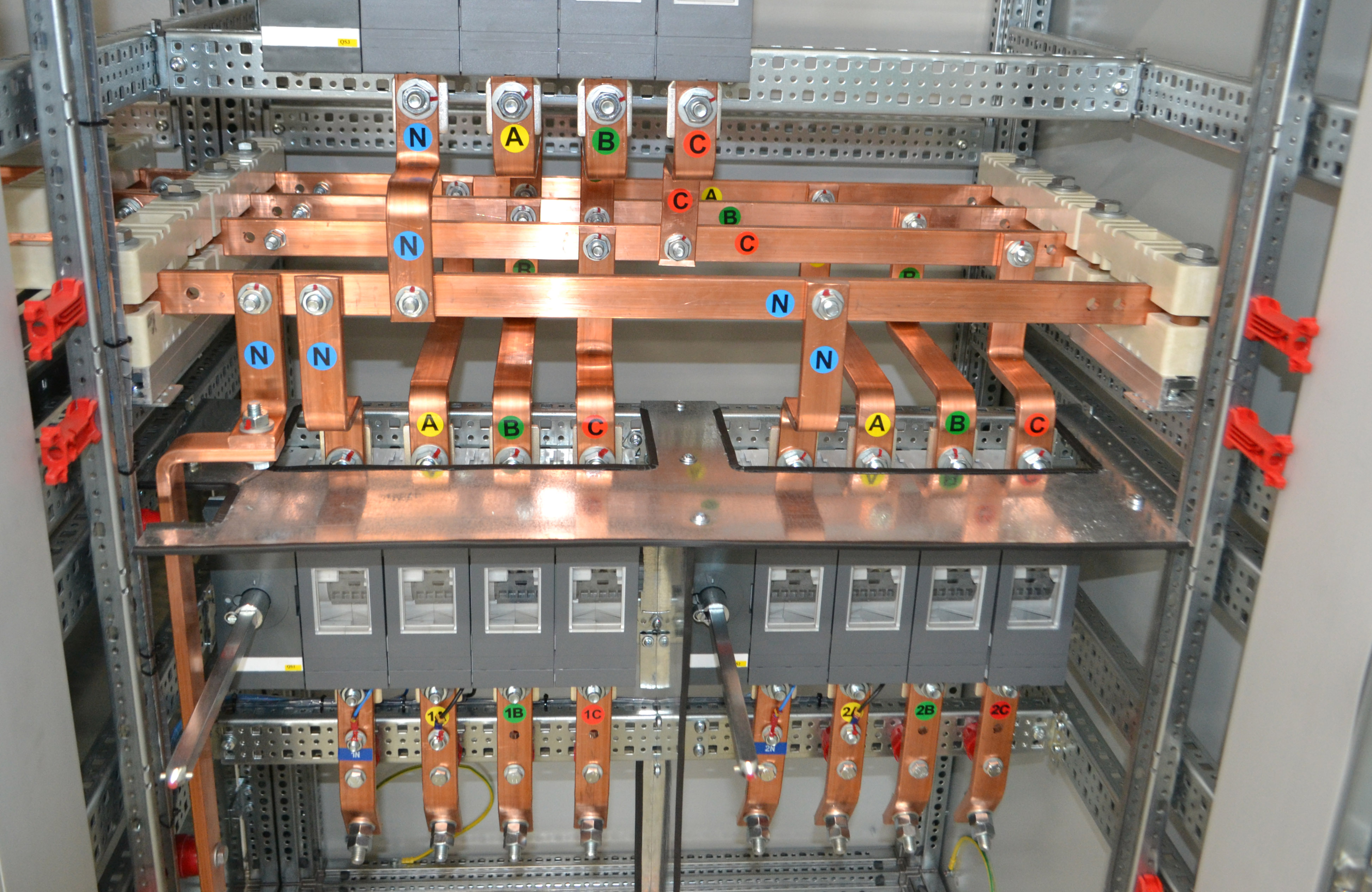

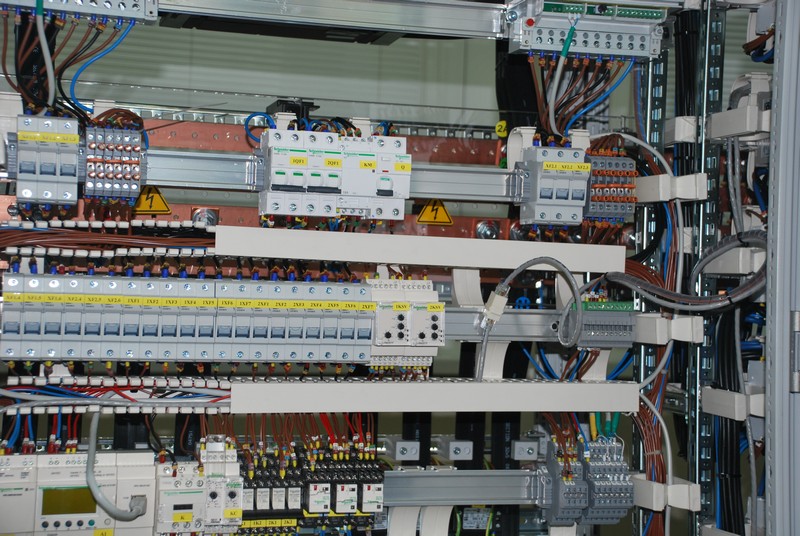

Сборка щитового оборудования — приоритетное направление деятельности компании ООО «Электроника»
Осуществляем сборку щитового оборудования в соответствии с стандартами и техническими условиями.
На все собранное щитовое оборудование предоставляем гарантию и полный комплект необходимой документации.
Сборка щитового оборудования осуществляют специалисты высочайшего уровня квалификации, с многолетним опытом успешного производства щитового оборудования.
- Конкурентные преимущества наших щитов достигаются благодаря оптимизации сборки, индивидуальных решений электроснабжения.
- Мы обоснованно предложим Вам замену марки производителя комплектующих, если это допустимо и необходимо.
Сборка щитового оборудования типового исполнения, так и по индивидуальным техническим схемам.
Мы производим и реализуем щиты для различных функций.
Ниже перечислены типы щитов, заказы на которые наиболее часто реализуют наши специалисты:
ВРУ — Вводно-распределительные устройства.
(Принимают, распределяют, защищают магистральные и групповые линии от токов при коротких замыканиях, перегрузках). ГРЩ — Главный распределительный щит.
(Применяют для комплектации вводных устройств, а также трансформаторных подстанций). ЩЭ — Щит этажный.
(Используют для электропитания помещений на одном этаже, а также для установки в них телефонных кабелей и телевизионных сетей). ЩАП- щит автоматического переключения.
(используют для переключения нагрузки между 2-мя или 3-мя независимыми вводами электропитания). ЩОУ
(используется в осветительных и силовых сетях переменного тока) ЩУ — щит учета.
(используют для установки счетчиков электроэнергии, учета активной и реактивной электроэнергии). ЩР — щит распределительный,
ЩРС — щит распределительный силовой. Щит ВР, АВР
(щиты автоматического ввода резерва).
А также:
ЩАП, ЩОУ, ВРУ, ЩР, ЩУ, ВРУ- П, ВРУ- ИБ, СП, ВП, РП, ВП ДГУ, ВР- РП, АВР, ЩС, ЩАО, ЩС- П, ЗВП,ЗР, ЩО, ЩПВ, ЩО- П, ГРЩ, ЩХО, ЩК, ВП- А, РП-А, ЩЭ, ЩСС
Перед реализацией, щитовое оборудование проходит тестирование, контроль качества.
Щитовое оборудование от компании ООО «Электроника» имеет современный дизайн.
Мы предоставим Вам персонального менеджера с необходимо квалификацией, для реализации Вашего проекта в комфортных условиях.
Монтаж панели
— это … Что такое монтаж панели?
Органы, спонсируемые правительством Ассамблеи — (AGSB) (cy. Corff a Noddir gan Lywodraeth y Cynulliad, CNLC) являются вневедомственными государственными органами (quangoes), напрямую финансируемыми правительством Ассамблеи Уэльса Список государственных органов Исполнительные органы AGSB * Совет искусств Уэльс * Совет по уходу за Уэльсом…… Википедия
сборка — Синонимы и родственные слова: Британский кабинет, синедрион, кабинет министров США, консультативный орган, архитектура, сборка, сборка, сборочная линия, сборочная линия производства, назначение, ассоциация, дома, мяч, скамейка, двухпалатный законодательный орган, правление , доска…… Moby Thesaurus
Панельный ударник — Панельный ударник — это термин, используемый в Великобритании, Австралии и Новой Зеландии (и, возможно, в некоторых других англоязычных странах) для описания человека, который восстанавливает кузова автомобиля до заводского состояния после того, как он был поврежден ( например.после того, как…… Википедия
панель — Синонимы и родственные слова: аксессуар, сборка, сборка, назначение, дома, мяч, барьер, жюри с голубой лентой, схватка, драка, буфер, буферное состояние, переборка, бампер, собрание, перегородка, пальто, покрытие , коллизионный мат, коллоп, коллоквиум,…… Moby Thesaurus
Межправительственная группа экспертов по изменению климата — IPCC перенаправляет сюда. Для использования в других целях, см IPCC (значения). Межправительственная группа экспертов по изменению климата Группа экспертов типа организации… Википедия
Каркас и панель — конструкция (также называемая рельсом и рейкой) — это техника обработки дерева, часто используемая при изготовлении дверей, обшивки и других элементов декора для шкафов, мебели и домов.Основная идея состоит в том, чтобы запечатлеть парящую панель в прочном…… Wikipedia
Справочная группа граждан — Справочная комиссия граждан — это необязательное общественное жюри, используемое в Канаде для предоставления политических рекомендаций государственным и выборным должностным лицам. Как правило, они созываются правительством или государственным агентством и обычно встречаются несколько раз в течение… Wikipedia
Судебная коллегия Англии — Арбитражная коллегия Англии — независимый судебный трибунал, созданный в соответствии с Законом о местном самоуправлении 2000 года.Это вневедомственный государственный орган, который рассматривает жалобы, переданные ему Советом по стандартам Англии в отношении предполагаемых…… Wikipedia
Солнечная панель — сюда перенаправляется фотоэлектрический модуль. О коллекторах тепла см. Солнечный тепловой коллектор. Установка солнечных батарей в сельской местности Монголии… Википедия
Парламентская ассамблея Организации Объединенных Наций — Парламентская ассамблея Организации Объединенных Наций… Википедия
Генеральная Ассамблея Организации Объединенных Наций — Информационное окно Имя ООН = Заголовок Генеральной Ассамблеи Организации Объединенных Наций = Тип зала Генеральной Ассамблеи Организации Объединенных Наций = Акронимы главного органа = ГА, глава ГА ООН = Президент Генеральной Ассамблеи ООН; По состоянию на 16 сентября 2008 г .: Мигель д. Эското Брокманн: Никарагуа…… Википедия
, Производственная компания OEM / ODM по сборке панелей на заказ
Всего найдено более 2000 заводов и компаний по сборке панелей, выпускающих более 6000 продуктов. Получите высококачественную сборку панелей на нашем большом количестве надежных заводов по сборке панелей. Золотой членТип бизнеса: | Производитель / Завод |
Основные продукты: | Полноавтоматическая машина для заливки клея Ab, Трехосная машина для дозирования клея, Автоматическая машина для монтажа линз для мойки стен, Автоматическая линия для заливки клея Ab / вакуумирования / нагрева |
Собственность завода: | Общество с ограниченной ответственностью |
Объем НИОКР: | OEM, собственный бренд |
Расположение: | Чжуншань, Гуандун |
Производственные линии: | 6 |
Тип бизнеса: | Торговая компания |
Основные продукты: | КАБЕЛЬ LVDS |
Mgmt.Сертификация: |
ISO 9001, ISO 14001, ISO 13485 |
Собственность завода: | Общество с ограниченной ответственностью |
Расположение: | Шэньчжэнь, Гуандун |
Основные рынки: | Северная Америка , Европа , Юго-Восточная Азия / Ближний Восток |
Тип бизнеса: | Производитель / Завод , Торговая компания |
Основные продукты: | Антенна, разъем, жгут проводов, стекло Сборка , кабель |
Mgmt.Сертификация: |
ISO 9001, IATF16949 |
Собственность завода: | Общество с ограниченной ответственностью |
Объем НИОКР: | OEM, ODM, собственный бренд |
Расположение: | Чанчжоу, Цзянсу |
