ГОСТ 8690-94

Группа Ж24

МКС 91.140.10
ОКП 49 3511

Дата введения 1995-07-01

Предисловие

1 РАЗРАБОТАН Научно-исследовательским институтом санитарной техники (НИИсантехники) Российской Федерации

ВНЕСЕН Минстроем России

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве (МНТКС) 17 марта 1994 года

За принятие голосовали:

3 ВЗАМЕН ГОСТ 8690-75

4 ВВЕДЕН В ДЕЙСТВИЕ в качестве государственного стандарта Российской Федерации Постановлением Минстроя России от 17.03.95 N 18-23 c 1 июля 1995 г.

5 ПЕРЕИЗДАНИЕ. Октябрь 2001 г.

1 Область применения

Настоящий стандарт распространяется на чугунные отопительные секционные и блочные радиаторы, предназначенные для систем отопления жилых, общественных и производственных зданий с температурой теплоносителя до 423 К (150 °С) и рабочим избыточным давлением до 0,9 МПа (9 кгс/см).

Обязательные требования к качеству продукции изложены в 4.1 (в части расстояний между центрами ниппельных отверстий), 4.2, 5.2.1, 5.2.2, 5.2.6, 5.3, 5.4.2, 5.4.3 и 5.5.1.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты.

ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения

ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

ГОСТ 1215-79 Отливки из ковкого чугуна. Общие технические условия

ГОСТ 1412-85 Чугун с пластинчатым графитом для отливок. Марки

ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики

ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая

ГОСТ 14192-96 Маркировка грузов

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 15846-79 Продукция, отправляемая в районы Крайнего Севера и труднодоступные районы. Упаковка, маркировка, транспортирование и хранение

ГОСТ 22235-76 Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению сохранности при производстве погрузочно-разгрузочных и маневровых работ

ГОСТ 23343-78 Грунтовка ГФ-0119. Технические условия

ГОСТ 25129-82 Грунтовка ГФ-021. Технические условия

ГОСТ 26645-85 Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку

3 Определения

В настоящем стандарте применяют термины и определения в соответствии с приложением А.

4 Основные параметры и размеры

4.1 Основные параметры и размеры радиаторов должны соответствовать указанным в таблице.

Размеры в миллиметрах

Номенклатурный шаг численно равен номинальному тепловому потоку одной секции (блока), если радиатор состоит из одинаковых секций (блоков). Максимальный номенклатурный шаг определяется как наибольшая разность между номинальными тепловыми потоками соседних типоразмеров, если радиатор состоит из разных секций (блоков).

4.2 Условное обозначение радиатора при заказе и в технической документации должно состоять из слова «радиатор» и числовых значений:

— глубины радиатора;

— расстояния между центрами ниппельных отверстий;

— избыточного рабочего давления теплоносителя, на которое рассчитан радиатор;

— числа секций и

обозначения НТД.

В технической документации и при заказе после слова «радиатор» допускается указывать его название.

Пример условного обозначения чугунного радиатора МС-140 с расстоянием между центрами ниппельных отверстий 500 мм, рассчитанного на рабочее избыточное давление 0,9 МПа, с семью секциями:

Радиатор МС-140-500-0,9-7 ГОСТ 8690-94

5 Технические требования

5.1 Радиаторы следует изготовлять в соответствии с требованиями настоящего стандарта, конструкторской и технологической документации, утвержденной предприятием-изготовителем. При разработке конструкторской и технологической документации на изделия конкретных видов необходимо применять показатели качества, указанные в приложении Б.

5.2 Характеристики

5.2.1 Радиаторы должны быть прочными и герметичными, выдерживать пробное давление воды или воздуха не менее 1,5 МПа.

Климатическое исполнение радиаторов — УХЛ, категория размещения — 4.2 по ГОСТ 15150.

5.2.2 Отклонения от номинального значения теплового потока должны находиться в пределах от плюс 5% до минус 4%.

5.2.3 Площадь невертикальных поверхностей нагрева радиаторов рекомендуется принимать не более 15% от общей площади нагрева при высоте радиатора до 400 мм и 10% — при высоте радиатора более 400 мм.

5.2.4 Литейные дефекты на наружной поверхности секций, блоков и пробок, в т.ч. по линии разъема отливок, следы спая и другие исправленные дефекты литья должны соответствовать допускам, установленным в конструкторской и технологической документации на радиаторы конкретных типов.

5.2.5 Параметр шероховатости поверхности радиаторов, , должен быть не более 630 мкм по ГОСТ 2789.

5.2.6 Предельные отклонения размеров отливок должны соответствовать ГОСТ 26645 для отливок класса точности 11т, а предельно допустимые отклонения массы отливок — для отливок класса точности 9.

5.2.7 Предельное отклонение смещения соединяемых плоскостей секций (одна относительно другой) в верхней части радиатора не должно превышать 2 мм.

5.3 Требования к сырью, материалам и комплектующим изделиям

5.3.1 Секции (блоки) радиаторов и радиаторные пробки должны отливаться из серого чугуна с пластинчатым графитом по ГОСТ 1412, ниппели — из ковкого чугуна марки не ниже КЧ30-6Ф по ГОСТ 1215.

Допускается изготовливать ниппели из стали марок 08кп или 08пс по ГОСТ 1050.

5.3.2 Наружная поверхность радиаторов должна быть покрыта грунтовкой ГФ-021 по ГОСТ 25129 или ГФ-0119 по ГОСТ 23343.

Допускаются другие типы термостойкого грунтового покрытия, обеспечивающие противокоррозионную защиту металла радиаторов.

5.3.3 Качество грунтового покрытия должно быть не ниже VI класса по ГОСТ 9.032.

5.3.4 Прокладки, применяемые при сборке радиаторов, должны изготавливаться из материалов, обеспечивающих герметичность соединений при температуре теплоносителя до 423 К (150 °С).

По согласованию потребителя и изготовителя допускается применять прокладки из материалов, обеспечивающих герметичность соединений при температуре теплоносителя 403 К (130 °С).

5.3.5 Трубная резьба на деталях радиаторов должна выполняться по ГОСТ 6357.

5.3.6 Резьбовые отверстия секций или блоков радиаторов должны выполняться диаметром G 1 1/4-B или G 1-B.

5.3.7 Пробки радиаторные должны изготовляться с правой и левой резьбой диаметром G 1 1/4-B или G 1-B без отверстия (глухие) и с резьбовым отверстием (проходные) для подключения радиатора к системе отопления. Диаметры резьбового отверстия проходных пробок принимаются равными G 3/8-B, G 1/2-B или G 3/4-B согласно спецификации потребителя. При отсутствии указаний в спецификации проходные пробки должны поставляться с резьбовым отверстием диаметром G 1/2-B.

5.3.8 Ниппели радиаторные должны изготовляться с наружной правой и левой резьбой диаметром G 1 1/4-B или G 1-B.

5.4 Комплектность

5.4.1 Сборку радиаторов на предприятии-изготовителе следует производить по спецификации потребителя; допускается поставка радиаторов по 4-8 секций, а также отдельными секциями.

5.4.2 Каждый радиатор должен быть укомплектован двумя глухими пробками с левой резьбой, двумя проходными пробками с правой резьбой и прокладками.

По требованию потребителя дополнительно поставляются глухие пробки с правой резьбой и проходные пробки с левой резьбой с резьбовым отверстием диаметром G 1/2-B или G 3/4-B.

5.4.3 Радиаторы, отгружаемые потребителю в одной транспортной единице по одному сопроводительному документу, должны сопровождаться паспортом.

5.4.4 В паспорте должны быть указаны:

— наименование или товарный знак и адрес предприятия-изготовителя;

— количество радиаторов в партии;

— число секций (блоков) в одном радиаторе;

— номинальный тепловой поток одной секции (блока), кВт;

— гарантии предприятия-изготовителя;

— дата выпуска или отгрузки;

— штамп ОТК.

При поставке в торговую сеть паспорт должен быть приложен к каждому радиатору.

5.5 Маркировка и упаковка

5.5.1 В нижней части каждой секции (блока) радиатора на боковой поверхности должен быть отлит товарный знак завода-изготовителя и последние две цифры года выпуска.

5.5.2 Радиаторы поставляют транспортными пакетами или в универсальных контейнерах.

Радиаторные пробки, ниппели и прокладки при их отдельной поставке должны быть упакованы в тару, предохраняющую их от механических повреждений и воздействия атмосферных осадков.

6 Правила приемки

6.1 Радиаторы принимают партиями. Размер партии устанавливают в количестве не более суточной выработки изделий, изготовленных по одной технологии в одинаковых условиях.

Для проверки соответствия радиаторов требованиям настоящего стандарта проводят приемосдаточные, периодические и типовые испытания.

6.2 При приемосдаточных испытаниях проверяют на соответствие требованиям 5.2.1, 5.2.4, 5.3.2, 5.4.1 и 5.4.2 каждый собранный радиатор, на соответствие требованиям 4.1 (по габаритным и присоединительным размерам) — 4% от партии, на соответствие требованиям 5.1, 5.2.5, 5.2.7, 5.3.3, 5.3.5-5.3.8 — 0,5% от партии, но не менее 5 радиаторов.

При обнаружении несоответствия по какому-либо показателю требованиям настоящего стандарта, проводят повторную проверку по этому показателю на удвоенном количестве радиаторов, отобранных от той же партии.

В случае неудовлетворительных результатов повторной проверки партия приемке не подлежит или допускается поштучная приемка.

6.3 Периодические испытания на соответствие всем требованиям настоящего стандарта проводят не реже одного раза в три года не менее чем на трех образцах радиаторов представительного типоразмера, прошедших приемосдаточные испытания.

6.4 Типовые испытания проводят с целью оценки эффективности и целесообразности вносимых изменений в конструкцию радиаторов или в технологию их изготовления, которые могут повлиять на технические и эксплуатационные характеристики.

Типовые испытания проводят на трех радиаторах из семи секций.

6.5 Радиаторы, подвергшиеся периодическим и типовым испытаниям, поставке потребителю не подлежат.

7 Методы испытаний

7.1 Внешний вид (5.2.4) и маркировку (5.5.1) проверяют визуально без применения увеличительных приборов при естественном или искусственном освещении освещенностью не менее 200 лк.

7.2 Комплектность (5.4) проверяют в соответствии с конструкторской и технологической документацией.

7.3 Размеры радиаторов и отклонения (4.1, кроме удельной массы, 5.2.6, 5.2.7) определяют универсальными или специальными средствами измерений, обеспечивающими необходимую точность измерений (металлической линейкой, штангенрейсмасом, высотомером) или шаблонами; размеры резьб (5.3.5-5.3.8) определяют резьбовыми калибрами.

7.4 Шероховатость поверхности (5.2.5) проверяют сравнением с образцами.

7.5 Качество грунтового покрытия (5.3.2, 5.3.3) проверяют по ГОСТ 9.032.

7.6 Значение теплового потока радиаторов и фактические отклонения от номинального значения (5.2.2) определяют при нормированных условиях в соответствии с методикой определения номинального теплового потока отопительных приборов при теплоносителе воде, утвержденной в установленном порядке.

7.7 Удельную массу (4.1, кроме размеров) определяют путем деления фактической массы радиатора на его фактический тепловой поток при нормированных условиях.

Массу отливок проверяют на весах с диапазоном измерения 0-100 кг, класс точности — 2,5.

7.8 Испытания радиаторов на прочность и герметичность (5.2.1, 5.3.4) проводят водой температурой (293±15) К [(20±15) °C] или воздухом.

Испытания проводят на специальном стенде, аттестованном в установленном порядке, в течение времени, необходимого для выявления дефектов, но не менее 30 с при испытании водой и 5 с при испытании воздухом.

Выдержавшими испытание считают радиаторы, на поверхности и в местах соединений которых не будет выявлено просачивание воды или пузырьков воздуха.

После испытания вода из радиатора должна быть удалена.

7.9 Соответствие радиаторов требованиям 5.3.1, 5.3.2 проверяют по действующей технической документации.

8 Транспортирование и хранение

8.1 Радиаторы, пробки и ниппели перевозят всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на транспорте данного вида.

Транспортирование по железной дороге — в крытых и открытых вагонах повагонными или мелкими отправками транспортными пакетами.

Размещение и крепление в транспортных средствах грузов, перевозимых по железной дороге, должно соответствовать ГОСТ 22235 и Правилам перевозки грузов и техническим условиям погрузки и крепления грузов, утвержденным МПС.

Транспортирование радиаторов в части воздействия климатических факторов — по группе Ж2 ГОСТ 15150.

8.2 Транспортная маркировка грузовых мест — по ГОСТ 14192.

8.3 Радиаторы следует хранить уложенными в штабели высотой не более 1,5 м или пакетами, не более 2 пакетов по высоте.

Хранение радиаторов — по группе Ж2 ГОСТ 15150 на складах поставщика и потребителя.

8.4 При транспортировании радиаторов в районы Крайнего Севера и труднодоступные районы тара и упаковка должны соответствовать ГОСТ 15846.*
_______________
* Действует ГОСТ 15846-2002. — Примечание «КОДЕКС».

9 Указания по монтажу и эксплуатации

9.1 Монтаж радиаторов должен осуществляться по технологии, обеспечивающей их работоспособность и герметичность соединений в соответствии со строительными нормами и правилами, утвержденными Минстроем России.

9.2 При перегруппировке радиаторов должны применяться прокладочные материалы согласно 5.3.4 с последующими испытаниями на герметичность.

9.3 Радиаторы должны быть постоянно заполнены водой как в отопительные, так и межотопительные периоды. Опорожнение систем отопления допускается только в аварийных случаях на срок, минимально необходимый для устранения аварии, но не более 15 сут в течение года.

10 Гарантии изготовителя

10.1 Изготовитель гарантирует соответствие радиаторов требованиям настоящего стандарта при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.

10.2 Гарантийный срок эксплуатации радиаторов — 2,5 года со дня сдачи объекта в эксплуатацию или продажи в пределах гарантийного срока хранения.

Гарантийный срок хранения — три года со дня изготовления.

Приложение А (обязательное). Термины и определения

Приложение А
(обязательное)

Номинальный тепловой поток, кВт, — тепловой поток, определяемый при нормированных условиях: температурный напор 70 °С, расход теплоносителя 0,1 кг/с при его движении в приборе по схеме «сверху-вниз», атмосферное давление 1013,3 гПа.

Представительный типоразмер — типоразмер, характеризующийся средневзвешенным номинальным тепловым потоком, определяемым с учетом частоты применения различных типоразмеров в массовом строительстве.

Секция — элемент радиатора, имеющий одну колонку по его фронту в одной отливке.

Блок — элемент радиатора, имеющий несколько колонок по его фронту в одной отливке.

Приложение Б (обязательное). Номенклатура показателей качества чугунных отопительных радиаторов

Приложение Б
(обязательное)

1 Линейная плотность теплового потока (теплоплотность).

2 Номенклатурный шаг максимальный.

3 Вид теплоносителя, максимальное рабочее избыточное давление и максимальная температура теплоносителя.

4 Пробное избыточное давление.

5 Габаритные размеры и отклонения.

6 Качество окраски или грунтовочного покрытия.

7 Расстояние между центрами ниппельных отверстий.



Текст документа сверен по:
официальное издание
М.: ИПК Издательство стандартов, 2001

Чугунные радиаторы — технические характеристики отопительных приборов + Видео

Казалось бы, пришло время сдавать свои позиции чугунным радиаторам, придуманным еще в 1857 году изобретательным Францем Сан-Галли. Те, кто производит биметаллические или алюминиевые изделия, в этом твердо уверены. Мол, чугун катастрофически устарел – пора ему в утиль. Что ж, проверим и рассмотрим в данном материале чугунные радиаторы – технические характеристики которых сравним с аналогичными показателями батарей, сделанных из более современных материалов.

О конструкции и видах чугунных радиаторов

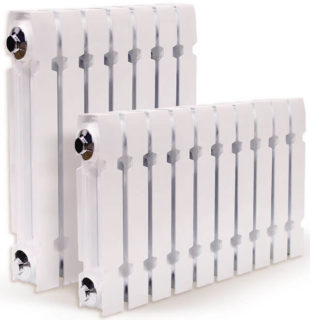

Каждый радиатор, подобно конструктору, составляется из нескольких одинаковых секций. Их льют в заводских условиях из серого сорта чугуна. Каналы, по которым протекает горячая вода, могут иметь круглую либо эллипсовидную форму. На этапе сборки секции соединяются одна с другой с помощью ниппелей, а места стыка дополнительно герметизируются. Для этого берут термостойкие резиновые или паронитовые прокладки.

По количеству каналов одной секции они могут быть:

• одноканальные;
• двухканальные.

Радиаторы из чугуна могут иметь различную ширину (которая зависит от количества секций) и высоту. Ширина радиатора зависит от объема обогреваемого помещения, количества окон в нем, толщины наружных стен. Ведь чем больше секций используется, тем больше тепла отдаст радиатор. Что касается высоты, то она может колебаться от 35 сантиметров до полутора метров. Не забудем взглянуть и на такой показатель, как глубина радиатора. Ведь от нее зависит, как впишутся в дизайн комнаты эти чугунные изделия. Глубина может иметь значение и от 50 до 140 сантиметров и более.

Для монтажа понадобятся специальные прочные кронштейны, которые надо надежно закрепить на стене. Ведь обычно тяжелые батареи подвешивают под оконным проемом на эти кронштейны, располагая их так, чтобы батарея от стенки отступала на некоторое расстояние. Впрочем, сейчас появились новые модели напольного типа, у которых в комплекте прилагаются ножки.

Читайте также:

Положительные характеристики чугунных радиаторов

Им подходит любой теплоноситель

Пока техническая горячая вода добирается из котельной до батареи, качество ее лучше не становится. Она, впрочем, и изначально не была идеальной, а потом, следуя по трубопроводам, захватывает с собой изрядное количество примесей. Так что в наши квартиры поступает уже некая жидкость, достаточно агрессивная в химическом отношении. Эта самая агрессивная вода (если конкретнее, то в ней много щелочей) несет с собой вдобавок и кучу маленьких песчинок, действующих подобно абразивам.

И начинает она активно разъедать батареи из стали, например. А песчинки, словно наждак, протирают их тонкие стенки. А чугунну всё это нипочем – ведь он химически пассивен, а стенки у радиаторов из этого металла весьма толстые. И летом, когда из системы сольют воду, чугунная батарея не проржавеет изнутри.

Максимальное рабочее давление

Рабочее давление чугунных радиаторов составляет от 9 атмосфер и более в зависимости от производителя и модели. Они хорошо переносят гидроудары и поэтому часто используются в системах централизованного отопления.

Долговечность

Если время от времени промывать батареи из чугуна, а также по мере необходимости заменять межсекционные прокладки, то они ответят на такой уход благодарно. Лет пятьдесят смогут проработать, исправно нагревая ваши комнаты. Кстати, в Санкт-Петербурге до сих пор живы ретро-батареи из чугуна, отливали которые еще на первых заводах. Сто лет с лишним прошло, как-никак.

Невысокая цена

Если сравнивать цену чугунных батарей со стоимостью ставших модными в последнее время биметаллических изделий, то по бюджету чугун окажется намного выгоднее. А если предстоит покупать радиаторы не для одной комнаты, а для нескольких, то экономия окажется весьма и весьма внушительной.

О минусах чугунных батарей, зачастую превращающихся в плюсы

Долгое нагревание

Поборники новых алюминиевых и стальных батарей ругают чугун за его тепловую инерционность. Да, это так. «Раскочегаривается» чугунный радиатор довольно долго – это тебе не тоненький стальной корпус. Когда предстоит нагреть в начале холодов промерзший дом, это вызывает раздражение. Зато ведь и стынет толстая чугунная батарея тоже долго. Представьте – за окном мороз, а отопление внезапно отключили. Алюминиевые, стальные и биметаллические изделия сразу же станут холодными. А возле старого доброго чугуна можно будет еще погреться некоторое время.

Медленная отдача тепла в комнату

Сравним теплоотдачу, которая присуща одной секции чугунной батареи (это в среднем 110 ватт) и аналогичный показатель радиаторов из алюминия из стали. Выяснится, что последние, имея такие же габариты, и горячей воды меньше требуют, и тепла в полтора раза больше отдают. Однако конвекционно-воздушный способ обогрева у алюминия и биметалла, где греется только сердечник, а не кожух, проигрывает лучевому способу у стали и чугуна. У последних тепловые лучи не только воздушные массы нагревают, но и до предметов в комнате дотягиваются. В результате предметы также начинают излучать тепло, и комната прогревается качественнее и эффективнее.

Они тяжелые

Неуклюжую и увесистую чугунную батарею не каждый сможет поднять в одиночку – ведь только одна секция весит в среднем 5-6 килограммов. Но ведь мало кто из хозяев квартир и домов таскает эти батареи – обычно для их установки и снятия приглашаются сантехника. Вот им-то и не люб чугун. И еще надо заметить, что большой вес эти радиаторы имеют из-за толстых стенок, благодаря которым долго удерживают тепло и служат не меньше пятидесяти лет.

Они «кушают» много теплоносителя

Ну да, в чугунную секцию в среднем заливается 0,9 литра горячей воды, а в алюминиевую – всего 0,4 литра. Заметим, что при этом и габаритные размеры у этих двух видов батарей отличаются – алюминиевые гораздо меньше.

Они некрасивые

Стандартные радиаторы из чугуна, которые повсеместно ставили в советское время, то они, конечно, красотой не блещут. Грели-то они хорошо, вот только хотелось их спрятать с глаз долой.

Вот и закрывали их хозяева квартир всякими ширмочками и экранами, отнимающими тепло.

Сегодня же появились эстетичные художественные литьевые изделия из чугуна. На их поверхности имеются узоры в самых разных стилях. Стоят такие батареи (немецкие, английские, турецкие, французские, китайские) дорого, но выглядят просто роскошно. Отечественные радиаторы, конечно, не столь красивые, зато дешевые. Но всё равно их дизайн вполне привлекателен, а плоская поверхность выглядит аккуратно.

Художественные литые радиаторы в ретро стиле.

Характеристики чугунных радиаторов различных производителей и моделей

В советские времена заводов по выпуску чугунных радиаторов было не счесть – ведь альтернативы не было. Вот, к примеру, лишь несколько их видов: НМ-140, НМ-150, Минск-110, Р-90, РКШ. Почти все они уже не производятся. Долго живет, пожалуй, лишь одна испытанная модель – МС-140, классическая и добротная.

Новые модели выглядят посимпатичнее, вот, например, Мс-110 завода Сантехлит имеет небольшую глубину (всего 11 сантиметров) и хорошо помещается под узенькими пластиковыми подоконниками.

Радиатор МС — 110.

В Чебоксарах делают радиаторы ЧМ с одним, двумя и тремя каналами. Их наружная сторона плоская, что смотрится вполне эстетично, да и пыль вытирать легче.

Модели радиаторов ЧМ.

В Минске выпускают красивые двухканальные радиаторы, всего около 10 моделей.

Примером может служить радиаторы 2К60П, 2К60ПП, 2КП100-90-500, 2К60П-300.

Секционные батареи из чугуна и из-за границы к нам привозят. Зарубежные изделия более гладкие как снаружи, так и внутри, поэтому теплоотдача у них выше. Отметим китайскую фирму Kоnner (особенно хороши модели «Хит», «Модерн» и «Форт»).

Радиаторы фирмы Konner, модель Модер.

Чешский завод Viadrus, турецкая фирма DemirDöküm и испанский концерн Roca также делают хорошие радиаторы. Европейские изготовители делают весьма изящные батареи с чугунным литьевым узором. Правда, стоят такие радиаторы на порядок дороже, чем отечественные.

Таблица. Сравнительные характеристики чугунных радиаторов отопления наиболее распространенных производителей и моделей

Марка и модель	Размеры секции, В/Ш/Г	Рабочее давление, атм	Тепловая мощность, кВт	Площадь прогрева 1 секцией, м2	Объем воды в секции, л	Вес секции, кг
МС-140	от 388 до 588/93/140	9	от 0,12 до 0,16	0,244	от 1,11 до 1,45	от 5,7 до 7,1
ЧМ1	от 370 до 570/80/70	9	от 0,075 до 0,11	от 0,103 до 0,165	от 0,66 до 0,9	от 3,3 до 4,8
ЧМ2	от 372 до 572/80/100	9	от 0,1009 до 0,1423	от 0,148 до 0,207	от 0,7 до 0,95	от 4,5 до 6,3
ЧМ3	от 370 до 570/90/120	9	от 0,1083 до 0,1568	от 0,155 до 0,246	от 0,95 до 1,38	от 4,8 до 7
Konner Модерн	565/60/80	12	от 012 до 0,15	—	от 0,66 до 0,96	от 3,5 до 4,75

Мы привели основные технические характеристики чугунных радиаторов отопления, наиболее часто востребованных. Думается, они помогли вам составить общую картину.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Размеры радиаторов отопления по высоте и ширине, как рассчитать Содержание:

1. Размеры радиаторов отопления
2. Низкие батареи
3. Высокие радиаторы

При обустройстве отопительной конструкции в собственной квартире или доме их владельцам необходимо решить вопрос относительно покупки батарей, при этом учитывая размеры радиаторов отопления.

При этом следует учитывать такие основные параметры:

• размеры отопительных радиаторов;
• степень теплоотдачи одной секции;
• максимальная величина рабочего давления, на которое рассчитаны эти приборы.

Среди изделий на современном рынке разброс основных параметров у батарей достаточно велик, поскольку они представлены в широком ассортименте.

Размеры радиаторов отопления

Стандартная высота наиболее популярных моделей отопительных приборов с межосевым расстоянием по подводкам составляет 500 миллиметров. Именно такие батареи в большинстве случаев можно было увидеть около двух десятилетий назад в городских квартирах.

Чугунные радиаторы. Типичный представитель этих приборов – модель МС-140-500-0,9.

В спецификации на него значатся такие габаритные размеры радиаторов отопления из чугуна:

• длина одной секции — 93 миллиметра;
• глубина — 140 миллиметров;
• высота – 588 миллиметров.

Подсчитать габариты радиатора из нескольких секций не составит труда. Когда батарея состоит из 7-10 секций, добавляют 1 сантиметр, учитывая толщину паронитовых прокладок. Если предстоит монтаж отопительной батареи в нишу, необходимо учитывать длину промывочного крана, так как чугунным радиаторам с боковой подводкой всегда требуется промывка. Одна секция обеспечивает тепловой поток величиной 160 ватт при разнице температур между горячим теплоносителем и воздухом в помещении равном 70 градусам. Максимальное рабочее давление равно 9 атмосферам.

Алюминиевые радиаторы. У отопительных приборов из алюминия, представленных сегодня на рынке, при одинаковом межосевом промежутке подводок отмечается значительный разброс в параметрах (детальнее: «Размеры алюминиевых радиаторов отопления, объем секции, предварительные расчеты»).

Типичными являются такие размеры радиаторов отопления алюминиевых:

• длина одной секции — 80 миллиметров;
• глубина 80-100 миллиметров;
• высота — 575-585 миллиметров.

Теплоотдача одной секции напрямую зависит от площади ее оребрения и глубины. Обычно она находится в пределах от 180 до 200 ватт. Рабочее давление для большинства моделей алюминиевых батарей составляет 16 атмосфер. Испытывают отопительные приборы с большим в полтора раза давлением – это 24 кгс/см².

Радиаторы из алюминия имеют следующую особенность: объем теплоносителя в них в 3, а иногда и в 5 раз меньше, чем в чугунных изделиях. В результате большая скорость передвижения горячей воды препятствует заиливанию и образованию отложений.

Биметаллические радиаторы. Стальной сердечник в таких приборах никоим образом не влияет их внешний вид и размеры радиаторов отопления, но максимальная величина рабочего давления возрастает значительно. К сожалению, рост прочности биметаллической батареи приводит к высокой стоимость. А цена такого изделия и так малодоступна широкому кругу потребителей.

Биметаллические радиаторы отопления размеры секции имеют следующие:

• длина 80-82 миллиметра;
• глубина – от 75 до 100 миллиметров;
• высота – минимум 550 и максимум 580 миллиметров.

По теплоотдаче одна биметаллическая секция уступает алюминиевой около 10-20 ватт. Усредненное значение теплового потока равно 160-200 ватт. Рабочее давление по причине наличия стали достигает 25-35 атмосфер, а при проведении испытаний — 30-50 атмосфер.

При обустройстве отопительной конструкции следует использовать трубы, не уступающие по прочности радиаторам. В противном случае использование прочных приборов теряет всякий смысл. Для биметаллических радиаторов используется только стальная подводка.

Низкие батареи

Радиаторы, имеющие малое межосевое расстояние отличаются следующими преимуществами:

• их можно разместить под низко расположенным подоконником;
• они обладают максимальной теплоотдачей на единицу площади.

Чугунные радиаторы.

Размеры секций радиаторов отопления МС-140М-300-0.9 составляют:

• длина 93 миллиметра;
• глубина — 140 миллиметров;
• высота – 388 миллиметров.

По причине меньших габаритов снижается теплоотдача чугунных радиаторов отопления – она равна 106 ватт от одной секции при рабочем давлении 9 кгс/см². Среди зарубежных аналогов встречаются чугунные изделия с межосевым расстоянием по подводкам, равным 200 и 350 миллиметров, мощность секции чугунного радиатора такого типа гораздо выше.

Алюминиевые радиаторы. У низких батарей из алюминия, как отечественного, так и импортного производства, разброс величины межосевых расстояний достаточно велик. Можно встретить размеры батарей отопления 150, 300 и даже 450 миллиметров. Поскольку возможная длина секции стартует от 40 миллиметров, прибор выглядит компактно и необычно. Низкие алюминиевые радиаторы отопления размеры по высоте имеют, начиная от 200 миллиметров. Глубина многих моделей компенсирует недостаток двух других параметров и составляет 180 миллиметров.

Что касается тепловой мощности, то она варьируется в пределах от минимальных 50 ватт на секцию до максимальных 160 ватт. Определяющим фактором является площадь оребрения одной секции. При этом изменение габаритов влияет на рабочее давление не существенно – низкие алюминиевые приборы рассчитаны на 16 атмосфер, а при проведении испытаний на 24 атмосферы.

Биметаллические радиаторы. Все размеры батарей отопления, которые они имеют, характерны также и для алюминиевых отопительных приборов. Тепловая мощность находится в тех же пределах. В продаже можно встретить алюминиевые низкие радиаторы, у которых теплоотдача равна 80 и 140 ватт на секцию. Рабочее давление составляет 25-35 атмосфер.

Биметаллические низкие радиаторы, такие как на фото, имеют два нюанса:

• среди отопительных приборов встречаются батареи не со сплошными стальными сердечниками, а с трубками из стали, помещенными между алюминиевыми коллекторами. Их рабочее давление, указанное производителями, обычно равно 12 или 16 атмосфер;
• они часто не имеют вертикально расположенных каналов и в случае бокового подключения могут прогреваться от коллекторов за счет теплопроводности алюминия. Циркуляцию теплоносителя обеспечивает последняя секция, так как она является проточной.

Высокие радиаторы

Когда подбор радиатора по размерам ограничен по причине недостатка места для размещения стандартного прибора, предпочтение отдается высоким и узким батареям, поскольку эти модели имеют ограниченную ширину.

Чугунные радиаторы. В отличие от отечественных изделий из чугуна стандартных габаритов, среди зарубежной продукции можно встретить дизайнерские приборы, высота которых необычна для российских потребителей. Например, линейка чугунных радиаторов Demrad Retro.

Их размеры следующие:

• высота секции при ширине 76 миллиметров варьируется в пределах 661 – 954 миллиметра;
• глубина – 203 миллиметра.

Рабочее давление – 10 атмосфер, испытывают их при 13 атмосферах.

У самых габаритных секций тепловая мощность достигает 270 ватт. При этом узкие радиаторы отопления размеры по высоте могут иметь 2400 миллиметров. Рабочее давление ограничивается 6 атмосферами. Большая высота способствует солидной теплоотдаче радиатора отопления: при дельте температур, равной 70 градусам, она достигает даже более 433 ватт.

Алюминиевые радиаторы. Обычно у высоких радиаторов из алюминия подводку располагают снизу, чтобы трубы сделать незаметными.

Биметаллические радиаторы. В основном модели высоких и узких биметаллических радиаторов представляют собой оригинальные дизайнерские конструкции, а соответственно у них все размеры нестандартны. В основном эти изделия редко бывают секционными – они, как правило, монолитны.

Примером таких отопительных приборов является радиатор модели Sira RS-800 BIMETALL, имеющий следующие параметры:


• высота секции 880 миллиметров;
• глубина 95 миллиметров;
• длина 80 миллиметров.

Рабочее давление составляет 4 кгс/см², а при проведении испытаний — 6 кгс/см². Следует отметить, что такой радиатор для центрального теплоснабжения не предназначается. Он снабжен сердечниками, расположенными только в вертикальных каналах (прочитайте также: «Вертикальный радиатор отопления — стильно и эффективно»).

До того, как рассчитать размер радиатора отопления, необходимо определиться с моделью конкретного отопительного прибора для помещения определенного назначения и площади. Следует помнить, что на теплоотдачу влияет не размер, а мощность отдельных секций, которые собирают в одну батарею.

Выбор, учитывая размеры радиаторов отопления, детали на видео:

Типовые размеры радиаторов отопления. Алюминевые, стальные и др.

Проектные работы по создание систем отопления требуют чёткого понимания размеров нагревательных элементов, в том числе радиаторов. Учитывая значительное разнообразие последних — подобная систематизация — это действительно важная задача. Существует три больших группы типоразмеров радиаторов:

• стандартные для бывшего СССР;
• низкие радиаторы;
• высокие и нестандартные.

По виду материалов, радиаторы классифицируются так :

• алюминий;
• чугун;
• сталь;
• биметалл.

Размеры алюминиевых батарей

В советское время «крылатый металл» почти не использовался в производстве металлоконструкций и бытовых приборов из-за его дефицита, радиаторы из алюминия появившись лишь в 90-е годы. Поэтому, они характерны большим разнообразием размеров. Самые распространённые размеры: 80х100х585 мм.

Теплоотдача составляет до 200 Ватт на одну секцию радиатора. Рабочее давление теплоносителя в системе — 16 атмосфер. Низкие алюминиевые радиаторы представлены широким спектром размерностей: от 150 до 400 мм. Самые распространённые — 40х200х180 мм.

Как видим, малая длина и высота секции компенсируется высокой глубиной, которая почти вдвое превышает показатели на радиаторах советского стандарте. Это позволяет радиаторам «низкого» формата иметь весьма вариативную теплоотдачу — от 50 до 180 Ватт на секцию. Рабочее давление — 16-24 атм.

Размеры биметаллических батарей

Биметаллические радиаторы состоят из стального сердечника и алюминиевого корпуса. Основное изменение, которое приносит стальной сердечник по сравнению с алюминиевым — рост допустимого давления теплоносителя. Разумеется, растёт и цена. Наиболее распространённые размеры: 80-82х75-100х550-580 мм.

Теплоотдача незначительно снижается из-за более низкой теплопроводимости стали, однако компенсируется больше ребристостью площади секции. Показатели теплоотдачи: 160-200 Ватт на секцию. Рабочее давление может быть значительно ваше: от25 до 50 атмосфер.

Для биметаллических радиаторов характерно распространение той же линейки типовых размеров, что и для алюминиевых.

Габариты низких алюминиевых радиаторов характерны и для биметаллических. При этом также незначительно меняются и характеристики теплоотдачи: распространены радиаторы от 40 до 140 Ватт на секцию.

Биметаллические радиаторы, ввиду своих более высоких эксплуатационных характеристик, чаще используются для построения нестандартных систем отопления. В том числе, такие радиаторы часто используются для стилизации элементов отопления в виде дизайнерских элементов интерьера.

Как-то оценивать стандартные размеры просто не имеет смысла — их просто не существует. У большинства европейских производителей радиаторов есть собственная серия радиаторов самых разнообразных, зачастую экзотических, размеров.

Габариты чугунных радиаторов

Стандартный чугунный радиатор марки МС-140-500-0,9 долгожитель советских «хрущёвок» и панелек. Именно эта модель чаще всего использовалась в СССР для оснащения систем коллективного отопления. Его характеристики: 93х140х588 мм.

Чаще всего такие радиаторы имеют длину в 7-10 секций. Теплоотдача — 160 Ватт. Рабочее давление теплоносителя — 9 атмосфер.

Чугунные радиаторы, размерностью для низких потолков представлены белорусской моделью МС-140М-300-0,9. Характеристики: 93х388х140 мм. Теплоотдача составляет 106 Ватт. Рабочее давление теплоносителя не изменилось. Встречаются импортные образцы с межосевыми расстоянием в 150, 200 и даже 350 мм, но это явная экзотика.

Чугунные радиатор больших размеров представлены почти исключительно импортными, европейскими моделями. Для примера рассмотрим характерную линейку Demrad Retro: 76х661-954х203 мм.

Рабочее давление — 10 атмосфер. Тепловая мощность внушительна: 270 Ватт на секцию. На рынке существуют и более эксклюзивные модели. Однако они используются крайне редко, прежде всего, из-за большого веса чугунной конструкции.

Габариты стальных радиаторов

В СССР радиаторы отопления традиционно производили из чугуна. Потребительская мода на алюминиевые, биметаллические и стальные радиаторы появились относительно недавно. Поэтому среди этих изделий наиболее распространена продукция европейских производителей. Соответственно, такие радиаторы имеют европейскую систему классификации габаритов и размером:

• Тип 10 – один ряд, оребрение отсутствует, как и облицовка;
• 11 – один ряд с оребрением , без облицовки;
• 20 – два ряда без оребрения;
• 21 – два ряда с оребрением, облицовкой и решеткой;
• 22 – два ряда с двумя оребрениями, облицовкой панелями и решеткой;
• 30 – три ряда без оребрения и с верхней решеткой;
• 33 – три ряда с тремя панелями и верхней решеткой.

В настоящее время наиболее распространены радиаторы типов 11,22 и 33. Указанные радиаторы имеют следующие размеры:

• 11— 30х40 см;
• 11— 90х40 см
• 22— 50х100 см
• 22— 90х300 см
• 33— 30х100 см
• 33— 60х100 см.

Как рассчитать размер радиаторов для комнаты

Зная базовые характеристики теплотехнического оборудования и площадь помещение, можно легко определить, необходимую мощность радиатора, а в последствии и все характеристики системы, включая котёл.

Рассмотрим подобный расчёт на реальном примере:

Допустим, под монтаж отопления планируется комната с характеристиками 4х3х2,7 — стандартная спальня в советской хрущёвке.

Сначала вычислим объём помещения, которое придётся нагревать: 4*3*2,7=32,4 м3. Именно этот объём воздуха придётся нагревать нашему радиатору.

Затем следует определить, какое количество тепла необходимо будет затратить на обогрев этого объёма. Без учёта мероприятий по увеличению энергоэффективность (энергосбережение, утепление стен и т.д.), стандартом для умеренной климатической зоны Восточной Европы считается затрата на отопление одного кубического метра в 41 Ватт.

Соответственно, для обогрева нашей комнаты потребуется: 32,4м3*31Ватт = 1,3 кВ

Это объём энергии, которую необходимо получить от радиатора воздуху для обогрева. Далее, зная необходимое количество тепла, можно вычислить и технические характеристики радиатора, которые будет смонтирован.

Каждый радиатор имеет характеристику теплоотдачи. Это тот объём энергии, которую оборудование способно отдавать в атмосферу при выдержки качественных показателей отопительной системы.  Этот показатель может быть занижен, но никак не может быть превышен. Мощность радиатора всегда указана на упаковке, в паспорте или сертификате.

Для отопления нашей комнаты потребуется 1,3 кВатт энергии. Для предотвращения форс-мажорных эффектов при аномальных морозах, показатель рассчитывается с запасом в 15-20%. Итого имеем 1,5 Кватт.

Одно ребро стандартного биметаллического радиатора способно отдавать до 150-180 Ватт энергии. Итого: 1500/150=10. Т.е. для полноценного обогрева нашей комнаты потребуется установка радиатора мощностью 1,5 Кватт, состоящего из 10-ти рёбер.

Важно! В расчёте был использован советский стандарт отопления. На практике сегодня в большинстве старых многоквартирных домов и новых строящихся домов используются многочисленные технологии, повышающие энергоэффективность. Для максимально точного расчёта следует лучше изучить показатели тепловой эффективности дома, окон т.д.

 В случае, если стены утеплены, установлены вакуумные металлопластиковые окна — реальный расход энергии на отопление может быть снижен в 2 и более раза. Соответственно нет смысла в приобретении радиатора большей мощности.

Какой радиатор лучше выбрать

Выбор радиаторов зависит от того, какие цели вы преследуете. Если Цель номер один – сэкономить, то можно найти на свалке или в металлоломе старый советский чугунный радиатор, который прослужит ещё сто лет без малейших поломок.

Если задача покупателя — эффективно совместить недорогой товар и неплохой дизайн — лучше всего подойдут современные стальные радиаторы — они отлично сочетают высокую теплоотдачу, современный дизайн, долговечность и ремонтопригодность.

Если же цель — достигнуть максимальной тепловой эффективности — стоит обратить внимание на биметаллические изделия с сердечником из меди. Такая техника обеспечивает максимальную теплоотдачу, однако и цена заставит задуматься.

Сегодня поставщики готовы обеспечить любые желания покупателя — от элитных европейских товаров, до дешевых и низкокачественных китайских. В любом случае, приобретая продукцию для такой важной вещи как отопление, следует консультироваться со специалистом.

Читайте так же:

Чугунные радиаторы для горячей воды и парового отопления

О чугунных радиаторах

Благодаря своей простой, но прочной конструкции, чугунные радиаторы имеют длительный и проверенный опыт работы в бытовой паровой и горячей воде.
Они подходят для очень широкого спектра применений, от небольших жилых помещений до крупных коммерческих, и могут работать практически с любым типом водогрейного или парового котла.

Преимущества:

• Недорогой — по сравнению с другими типами радиаторов на рынке (алюминиевые, панельные, в викторианском стиле и другие).
• Более высокий уровень комфорта — вместо этого используется лучистое тепло или конвекция, что приводит к более естественному и правильному распределению температуры.
• Гибкость установки — в широком диапазоне рабочих температур от 150 ° F до 220 ° F
• Высокая тепловая масса — означает меньшее количество циклов и износ оборудования (например, котла) и более высокую энергоэффективность.
• Прост в установке — никаких специальных деталей не требуется (например, отводных клапанов и термостатических головок клапанов, необходимых для панельных радиаторов).

Недостатки:

• Heavy — один чугунный радиатор может весить от 40 до 150 фунтов и более, и для его установки потребуется физически дееспособный человек (или два).
• Грубый вид — радиатор имеет шероховатую, неполированную поверхность, которая может быть непривлекательной для некоторых.

Размеры

Размеры радиаторов, доступные в PexUniverse, включают модели из чугуна 4×19, 4×25 и 6×25 с чугунным корпусом (в виде трубки) и чугунные радиаторы 5×20 с различным количеством секций.Для сжатых серий первое число обозначает количество трубок и приблизительную глубину радиатора (4-1 / 2 «для 4×19 и 4×25; 6-7 / 8» для 6×25), а второе указывает высоту. Для серии литых лучей оба числа обозначают фактическую глубину и высоту соответственно.
Модели 4×19 и 4×25 лучше всего подходят для бытового и легкого коммерческого использования, тогда как модели 6×25 в основном предназначены для больших коммерческих применений. Литейные излучатели 5×20 хорошо подходят для обоих применений.
Подобно другим типам радиаторов и нагревателей плинтуса, размеры чугунных радиаторов основаны на расчетах потерь тепла в BTU.

Особенности

Следующие функции являются стандартными для всех моделей радиаторов с литой трубой / уменьшенным диаметром (4×19, 4×25 и 6×25):

• (2) 1-1 / 4 «FNPT нижние соединения (с защитными пластиковыми заглушками)
• (2) 1 «FNPT верхние соединения (с защитными пластиковыми заглушками)
• Несколько 1/8 «ответвлений (заглушенных) по бокам для установки вентиляционного отверстия
• Грунтовочное покрытие, может быть окрашено в соответствии с интерьером.
• Ножки для автономной установки

Следующие функции являются стандартными для всех моделей литых лучевых излучателей (5×20):

• (2) 1-1 / 4 «FNPT нижние соединения (с защитными пластиковыми заглушками)
• Нижняя решетка (крышка трубы и клапана)
• Несколько отверстий 1/8 «(с пробками) на передней и боковых сторонах для установки вентиляционного отверстия
• Грунтовочное покрытие, может быть окрашено в соответствии с интерьером.
• Ножки для автономной установки

Рекомендуемые аксессуары

Для использования горячей воды:
1. Клапаны радиатора горячей воды (серии Matco-Norca AHV или аналогичные).
2. Вентиляционные отверстия (либо ручные — например, модель CK-100, либо автоматические — например, 417-3, модели HAV-125 или аналогичные, с разъемом 1/8 «MNPT)
3. (2) черные заглушки для закрытия верхних 1 «портов (только для серий 4×19, 4×25 и 6×25).
4. Латунные или черные втулки, если уменьшается нижнее соединение с клапаном радиатора (или трубопроводом подачи и возврата).
5. Y-фильтр или грязеуловитель на обратной линии перед котлом (стандартный или магнитный) — для сбора и удержания осадка.

Для парового отопления:
1. Клапаны парового радиатора (серии Matco-Norca BARVY, BARVYN, SGV или аналогичные).
2. Вентиляционные отверстия (такие как Varivalve)
3. (2) 1 «черные штекеры и (1) 1-1 / 4» черные штекеры для закрытия неиспользуемых портов (1-1 / 4 «только для 5×20 cast ray).

Другие детали могут различаться в зависимости от установки и можно найти в категории «Теплоснабжение».

Часто задаваемые вопросы:

Q: В чем разница между литой трубой и литой моделью?
A: Серия литых лучей (5 «x 20») также использует конвекцию в качестве средства для передачи тепла, увеличивая производительность BTU более чем на 50% по сравнению с аналогичными моделями литых труб (4-1 / 2 «x 19»). Кроме того, литые лучевые излучатели в два раза тяжелее (сечение по сечению), чем литые трубки.

В: Можно ли встраивать эти радиаторы?
A: Только утопленная серия 5×20 предназначена для утопления (снижение производительности BTU на 10-20%).Радиаторы с литыми трубами не предназначены для утопленной (встраиваемой) установки.

Каков рекомендуемый размер подающей / возвратной трубы?
Размеры труб, как правило, основаны на площади поверхности радиатора (в кв. Футах — подробности см. В отдельных технических характеристиках изделия), и рекомендации следующие:
Для горячей воды (2 трубы — 1 приток и 1 возврат): 1/2 «для контура (петля) 100 кв. Футов и ниже, 3/4» для более 100 кв. Футов.
Для пара (1 труба): 1 «до 28 кв. Футов, 1-1 / 4» до 62 кв. Футов
Приблизительные площади поверхности (на секцию): 1.6 кв. Футов для 4×19, 2,0 кв. Фута для 4×25, 3,0 кв. Фута для чугуна 6×25 с чугуном (чугунная труба) и 2,25 кв.

Какой из вентиляционных отверстий следует использовать?
Лучше всего использовать верхнее вентиляционное отверстие на обратной стороне радиаторов как для горячей воды, так и для паропровода с 1 трубой.

В: Можно ли использовать эти крышки радиаторов?
О: Поскольку радиаторы обеспечивают тепло посредством энергии, излучающей тепло, любое покрытие создаст барьер между радиатором и помещением и будет препятствовать его эффективности.

В: Радиатор немного качается на одной из ножек. Это нормально?
Да, это нормально для радиатора, чтобы иметь крошечное колебание, потому что это большой цельный жесткий узел. Это исчезнет, ​​когда радиатор установлен и подключен к трубопроводу.

Какова продолжительность жизни чугунного радиатора?
Ожидается, что эти радиаторы прослужат целую жизнь при правильной установке.

Можно ли их покрасить?
Да, они покрыты грунтовкой и могут быть окрашены краской на водной основе, чтобы соответствовать цветам интерьера.Запах краски обычно проходит через несколько часов после первоначального запуска.

Нужно ли устанавливать с ними воздухоочиститель, или воздухоотводчики / вентиляционные отверстия будут работать нормально?
Для установки с горячей водой настоятельно рекомендуется использовать воздушные сепараторы (также известные как воздушные сепараторы), поскольку чугун легко ржавеет в присутствии кислородных и воздушных сепараторов, которые помогают улавливать и отводить избыточные молекулы воздуха из воды системы. Мы рекомендуем использовать серию Spirovent Jr или Taco 4900 или аналогичную.При отсутствии воздушного удалителя лучше всего использовать ингибитор ржавчины для защиты системы.

Чугунные радиаторы | Классические чугунные радиаторы от DRD

Чугунные радиаторы, низкие цены онлайн и бесплатная доставка по Великобритании!

Дизайнерские радиаторы

Direct — это универсальный магазин для обеспечения комфорта и инноваций в отоплении вашего дома с нашим ассортиментом чугунных радиаторов. Обслуживая все помещения в вашем доме или коммерческом пространстве, мы стремимся предлагать нашим клиентам только лучшие дизайнерские радиаторы. В Designer Radiators Direct мы представляем непревзойденный и изысканный ассортимент радиаторов, тщательно созданный из тщательно отобранного ассортимента из более чем 20 ведущих марок радиаторов.Предлагая множество исключительных традиционных, сделанных на заказ, стандартных и дизайнерских радиаторов различных цветов, отделок, размеров и типов в соответствии с вашими потребностями — мы гарантируем удовлетворение. Наряду с огромным ассортиментом невероятных чугунных радиаторов в Великобритании, мы доставим прямо к вашему порогу, обеспечивая комфорт, простоту и эффективность на каждом этапе пути.

Чугунные радиаторы

известны как один из классических дизайнов радиатора, начиная с викторианской эпохи. Эти классические образцы радиаторов легко обнаружить и привносят стиль и ностальгию в любой дом, в котором они находятся.Железо является одним из самых популярных металлов в стране из-за его изобилия и прочности, так как его используют в качестве разнообразных товаров, таких как бытовые инструменты и предметы домашнего обихода, иногда даже в мебели. Какими бы ни были ваши потребности в железе, он стал популярным металлом, из которого можно изготовить радиаторы благодаря его долговечности, что дает вам идеальный радиатор для надежного отопления.

Большинство чугунных радиаторов в Designer Radiators Direct — это колонные радиаторы, использующие железо для ковки ряда вертикальных петель, соединенных вместе с помощью стержня из часто окрашенного металла, чтобы соединить его вместе.Эти знаковые радиаторы можно найти в разных формах как в современных, так и в традиционно обставленных домах, получая выгоду от тепла, излучаемого между петлями в этом радиаторе, которые равномерно распределяют тепло по всему дому. Чугунные радиаторы стали одним из самых известных дизайнов на рынке сегодня, и вот уже более века продолжают впечатлять.

Современные и традиционные чугунные радиаторы имеют красивую отделку. Ищете ли вы красивую декоративную отделку ручной работы или современные чугунные радиаторы с антрацитово-черной отделкой, здесь, в Designer Radiators Direct, есть большой выбор, чтобы выделить свой дом среди толпы.Чугун с уникальной отделкой, прочными рамами радиаторов и широким спектром дизайнов — это вневременной хит.

,

Период Чугунный Радиатор Для Оптовых Отдельно стоящих Отопления Электрический Элемент Отопление Чугунный радиатор периода

для оптового автономного обогрева электрического вентиляционного элемента

000000 000000

Модель	BGL-770
Длина	770 мм
Ширина	230 мм	0
Центральное расстояние	600мм
Толщина	4мм mininum
Вес	12.8kgs
Diffusion	160w
Номер воронки	шесть
Конец	основная краска

аксессуары

аксессуары для радиатора «Заглушки Заглушки

1/2″ Заглушки 3/4 «Заглушки

Соединители

У нас есть два материала соединителей Один — стальной, один — чугунный

Уплотнение

У нас также есть два вида из уплотнений, одна резиновая прокладка, другая резиновая прокладка со стальной костью внутри.Вы также можете выбрать белый или черный цвета двух разных видов.

Клапаны

У нас также есть прямые и угловые клапаны, которые соответствуют нашим классическим радиаторам.

информация о компании

Мы начинаем производство и экспорт чугунных радиаторов с 2010 года. С самого начала мы начинаем эту продукцию для экспорта в Великобританию. Из-за политики защиты окружающей среды, литейный завод радиаторов не в Цзянсу. Наш завод адрес нет.1188, Фажань Роуд, город Лунцзи, уезд Шуян, город Суцянь, провинция Цзянсу, Китай. Добро пожаловать к нам в гости.

контактная информация

Если у вас есть какие-либо вопросы, вы можете связаться со мной следующим образом

,

Высокий декоративный чугунный радиатор высотой 940 мм Skip to content — Высокий Декоративный чугунный радиатор высотой 940 мм

• Меню
• Счет
  • Аккаунт Вход
  • Вход
  • Регистре

  • ---

  • Мои Отложено
  • задания списков

  • ---

  • • Местоположение
    • UK
    • EU
    • US
    • Worldwide
• Сохраненные товары
• Великобритания
  • Расположение
  • Великобритания
  • ЕС
  • США
  • Во всем мире
• 0 предметов: £ 0.00 Оформить заказ
  • Корзина

Поиск

Поиск

Период Продукты Магазин

• Магазин периодических товаров
• Публикации

Регистр — Войти

• Facebook
• Twitter
• Pinterest
• Instagram
• ПубликацииИстория, практические советы, советы и многое другое

• Номера Предметы с учетом конкретных комнаты в доме
  • Викторианские ванные
    • Ванны
    • Раковины
    • Унитазы и биде
    • Краны и душевые кабины
    • Краны для раковины
    • Вешалка для полотенец с подогревом
    • Освещение для ванных комнат
    • Рельсы для душевых кабин
    • Мебель для ванной комнаты 9 9000 9000
    9015 9015 9000
    • Victorian Kitchens
      • Кухонные дверные и выдвижные ручки
      • Кухонные мойки
      • Кухонные краны и пробки
      • Подвесные сушилки для белья
      • Кухонное освещение
  • оформление Декор интерьера для вашего Викторианский дом
    • Принадлежности для штор
      • Опоры и аксессуары для пчелиного воска
      • Опоры для занавесок из латуни и отделочные материалы
      • Крепления для занавесок
      • Кронштейны для карнизов для занавесок
      • Спинки для галстуков с кисточками
      • Экспресс Стойки и аксессуары для занавесок
      • Ручная роспись по дереву 9 финских двухцветных занавесок Карнизы и фурнитура для занавесок из традиционного дерева
      • Специалист Отделка Карнизы и фурнитура для росписей из дерева
      • Карнизы и занавески из кованого железа
    • Обои
      • Anaglypta облицовочной панели
      • Anaglypta Обои
      • Декоративные обои
      • рыбы, птицы, насекомые и животные
      • Flowered и ботанический Обои
      • Показательный Обои
      • Исторические Обои Коллекция
      • Lincrusta Обои
      • Полосатый Обои
      • Обои Репликация Молдинги
      • Технические обои для подкладки
    • Ткани для штор и обивки
      • Историческая коллекция — Ткани
      • Ткань с цветочным рисунком и декоративная ткань
      • Однотонные ткани
      • Ткань в полоску и ткани в клетку
    • Украшения
      • Канделябры и палочки
      • Часы
      • Витрины
      • Естественные раритеты
    • Стекло
      • Античное зеркальное стекло
      • Стекло Слиток и Рондель
      • Реставрация Стекло
    • Carpet
      • Landing Carpets
      • Лестница и Прихожая Ковровые дорожки
    • Коврики
      • Коврики в викторианском стиле в различных стилях и размерах
    • Зеркала
      • Традиционные и декоративные зеркала в стиле
    •
  • Освещение Викторианские лампы, подвесные потолки, люстры…
    • Наружное освещение
      • Открытый фары со встроенным PIR
      • Внешний потолочными светильниками
      • крепеж Открытый настенные светильники
      • Пьедестал Фонари
      • фонарных
      • фонарных с фонарями
      • Historic Collection — Осветительные
    • Внутреннее освещение
      • Освещение для ванных комнат
      • Потолочные люстры
      • Потолочные и подвесные светильники
      • Керамические цоколи
      • Торшеры
      • Абажуры
      • Большие потолочные люстры
      • Сменные абажуры
      • Светильники
      9315 Светильник для столовой и настольной системы 9315 5317 Стол для освещения и настольных светильников
      • Настольный светильник для стола и стола
      • Настенные светильники
    • Лампочки
      • Ряд старинных накаливания стиль лампочки
    • Розетки и выключатели
      • Розетки
      • Выключатели
      • Pulls
    • Аварийное освещение
      • Аварийное освещение
  • плитки Настенная плитка, напольная плитка и аксессуары
    • Напольная плитка
      • Chequerboard Tiles
      • Encaustic Tiles или
  .
  Разное
