Как правильно соединить провода алюминий и медь
Практически все уже знают, что алюминиевая проводка это наследие прошлого века, и ее обязательно нужно менять при ремонте квартиры. Мало кто проводит капремонт и забывает об этом.
Однако случаются ситуации, когда ремонт проводится частично, и возникает крайняя необходимость соединить алюминиевый провод с медным или просто их нарастить, добавив несколько лишних сантиметров жилы.
Электрохимическая коррозия
При этом алюминий и медь не совместимы гальванически. Если вы их соедините напрямую, это будет что-то вроде мини батарейки.
При прохождении тока через такое соединение, даже при минимальной влажности, происходит электролизная химическая реакция. Проблемы обязательно рано или поздно себя проявят.
Окисление, ослабление контакта, его дальнейший нагрев с оплавлением изоляции. Переход в короткое замыкание, либо отгорание жилы.
К чему может в итоге привести такой контакт, смотрите на фото.
Как же сделать такое соединение грамотно и надежно, чтобы избежать проблем в будущем.
Вот несколько распространенных способов, которые применяют электрики. Правда не все они удобны для работы в монтажных коробках.
Рассмотрим подробнее каждый из них и выберем наиболее надежный, не требующий последующего обслуживания и ревизий.
Соединение через болт и стальные шайбы
Здесь для соединения используется стальная шайба и болт. Это один из наиболее проверенных и простых методов. Правда получается очень габаритная конструкция.
Для монтажа, закручиваете кончики проводов колечками. Далее подбираете шайбы.
Они должны быть такого диаметра, чтобы все ушко провода спряталось за ними и не могло контактировать с другим проводником.
Самое главное, как расположить колечко. Его нужно одевать так, чтобы во время закручивания гайки, ушко не разворачивалось, а наоборот стягивалось во внутрь.
Стальные шайбы между проводниками из разных материалов препятствуют процессам окисления. При этом не забывайте про установку гравера или пружинной шайбы.
Без нее контакт со временем ослабнет.
Особо нужно отметить, что не рекомендуется использовать оцинкованные болты или шайбы.
Дело в том, что безопасно соединять между собой можно металлы, у которых электрохимический потенциал соединения не превышает 0,6мВ.
Вот таблица таких потенциалов.
Как видите у меди и цинка здесь целых 0,85мВ! Такое подключение даже хуже чем прямой контакт алюминиевых и медных жил (0,65мВ). А значит, соединение будет не надежным.
Однако, несмотря на простоту резьбовой сборки, в итоге получается большая, неудобная конструкция, формой похожая на улей.
И запихнуть все это дело в не глубокий подрозетник, не всегда есть возможность. Более того, даже в такой простой конструкции многие умудряются напортачить.
Последствия себя не заставят ждать через очень короткое время.
Он часто используется для ответвления от питающего кабеля гораздо большего сечения, чем отпайка.
Причем здесь даже не требуется разрезание магистрального провода. Достаточно снять с него верхний слой изоляции. Некоторые нашли ему применение для подключения вводного кабеля к СИПу.
Однако делать этого не стоит. Почему, читайте в статье ниже.
Но опять же, для распаечных коробок орехи не подходят. Более того, и такие зажимы бывает, выгорают. Вот реальный отзыв от пользователя на одном из форумов:
Есть серия специальных зажимов, которыми можно стыковать медь с алюминием.
Внутри таких клемм находится противоокислительная паста.
Однако споры о 100% надежности таких зажимов, тем более для розеточных, а не осветительных групп, не утихают до сих пор. При определенной укладке в ограниченном пространстве, контакт может ослабнуть, что неминуемо приведет к выгоранию.
Причем произойти это может даже при нагрузке ниже минимальной на которую рассчитаны Ваго. Почему и когда это происходит?
Дело в том, что когда сжимаются соединяемые проводники, между прижимной пластиной и местом контакта появляется небольшой зазор. Отсюда и все проблемы с нагревом.
Вот очень наглядное видео, без лишних слов объясняющее данную проблему.
Клеммная колодка
Данный способ имеет один существенный минус. Большинство продаваемых колодок очень низкого качества.
Некоторые исхитряются и чтобы избежать прямого контакта меди и алюминия, медную жилку припаивают сбоку такого зажима, а не вставляют во внутрь.
Правда клемму для этого придется разобрать. Кроме того, надежный контакт алюминия под винтом без ревизии, не живет очень долго.
Винтики каждые полгода-год нужно будет подтягивать. Частота ревизионных работ будет напрямую зависеть от нагрузки и ее колебаний в периоды максимума и минимума.
Забудете подтянуть и ждите беды. А если все это соединение запрятано глубоко в подрозетнике, то лезть туда каждый раз, не совсем удобное занятие.
Поэтому остается самый надежный из доступных способов – опрессовка. Здесь не будем рассматривать применение специализированных медно-алюминиевых гильз ГАМ, так как они начинаются от сечений 16мм2.
Для домашней же проводки, как правило наращивать нужно провода 1,5-2,5мм2 не более.
Соединение меди с алюминием опрессовкой
Рассмотрим наиболее распространенный случай, который встречается в панельных домах. Допустим, вам нужно запитать одну или несколько дополнительных розеток от уже существующего алюминиевого вывода в сквозной нише.
Для наращивания берете ГИБКИЙ медный провод сечением 2,5мм2. Это уменьшит механическое воздействие на алюминиевою жилу, когда вы будете укладывать провода в подрозетник.
Зачищаете концы медного провода. Далее, для такого соединения их нужно обязательно пропаять. Это исключит непосредственный контакт в гильзе меди и алюминия.
При этом перед пайкой флюсом снимите с жилы оксидный слой.
Сам процесс лужения заключается в окунании провода в специальное отверстие в паяльнике, заполненное оловом.
После остывания жилы остатки флюса удаляются растворителем.
Далее переходите к алюминиевым проводам, торчащим из стены. Аккуратно зачищаете их концы и также удаляете слой окиси.
Для этого можно воспользоваться оксидной токопроводящей пастой. Такая же паста используется при монтаже модульных штыревых систем заземления.
Она рассчитана на работу в любых условиях и исключает дальнейшее появление окиси на поверхности провода. Имейте в виду, что оксидная пленка может в последствии иметь сопротивление в несколько раз большее, чем сам алюминий.
И не удалив ее, вся ваша дальнейшая работа пойдет насмарку. Более того, температура плавления такой пленки достигает 2000 градусов (против примерно 600С у Al).
У некоторых возникнет логичный вопрос, а не продавится ли при опрессовке слой припоя на жиле? Тогда получается что все манипуляции по лужению будут напрасны.
Главное здесь правильно подобрать по сечению гильзу и матрицы инструмента для обжатия.
В этом случае мягкий припой как бы загерметизирует контактное пятно медноалюминиевого соединения. А без отсутствия доступа кислорода к этой точке, эрозии контакта наблюдаться не будет.
Будьте внимательны, при работе с алюминиевыми проводниками нужно действовать крайне осторожно, так как это очень ломкий материал. Одно неосторожное движение и облом жилы вам обеспечен.
После опрессовки необходимо заизолировать данное соединение клеевой термоусадкой.
Именно клеевой тип обеспечит 100% герметичность и предотвратит поступление кислорода к контактным местам. Чтобы не рисковать и не прожечь изоляцию, нагревать термоусадку лучше строительным феном, а не зажигалкой или портативной горелкой.
Полученный пучок проводов укладывать в подрозетник нужно с большой осторожностью, так как алюминий не любит резких перегибов.
Так как наращенные медные жили гибкие, то на концы этих проводников одеваете изолированные наконечники НШВИ.
Только после этого их можно смело заводить в клеммные колодки розеток и затягивать винты.
Безусловно, это не единственный способ наращивания алюминиевых проводов, но он является одним из самых простых (в отличии от сварки или пайки) и надежных (в отличии от скрутки). Подробнее
Если же у вас есть малейшая возможность сменить целиком алюминиевую проводку, делайте это обязательно, не экономьте на своей безопасности.
Статьи по теме
При монтаже электропроводки иногда встаёт вопрос о соединении медного и алюминиевого провода. Этот вопрос особенно актуален при электротехнических работах в старом жилом фонде, где основная часть электросетей выполнена из алюминиевого провода. Как соединить алюминиевый и медный провод, чтобы избежать проблем с электропроводкой в дальнейшем будет рассмотрено в этом обзоре.
В чем сложность соединения медной и алюминиевой проводки напрямую
Как известно, причиной возникновения проблем прямого соединения меди и алюминия является электрокоррозионные процессы. В сухой окружающей среде ничего не случится и при прямом контакте, но при увеличенной влажности в месте соединения образуется короткозамкнутый гальванический элемент, в котором металлы начинает играть роль батарейки с «плюсом» и «минусом». Сам металл практически истаивает, в результате чего происходит разрыв сети с возможным коротким замыканием и возгоранием изоляции. Что в свою очередь может привести к пожару.
Для того чтобы этого избежать, для непрямого соединения медной и алюминиевой проводки используются различного рода контактные приспособления.
Все способы соединения можно разделить на 2 группы по наличию контакта проводов:
- Есть прямой контакт между проводами: скрутка, опрессовка, соединение заклепками, планками.
- Прямой контакт между проводами отсутствует: резьбовая фиксация, соединение разного рода клеммниками.
Важно! Для соединения алюминиевого и медного проводов рекомендуется использовать методы из второй группы. Допускается применять соединения из 1-ой группы при условии обработки медного провода. Например, его можно облудить припоем.
Скрутка
Основной метод соединения проводов в бытовых условиях, он достаточно удобен тем, что не требует специальных инструментов и оборудования. Но в случае соединения алюминиевого и медного провода, этот способ необходимо использовать крайне осторожно, соблюдая следующие условия:
- Соединение скруткой делается взаимным скручиванием обоих концов провода друг с другом, не допускается обматывание конца одной жилы на другую;
- Медный кабель перед скручиванием рекомендуется облудить оловом или припоем, этот момент особенно важен для многожильного медного провода;
- На соединение алюминиевого и медного провода обязательно нанесение защитного влагоустойчивого покрытия.
Существует три основных разновидности скрутки: простая, бандажная и скрутка желобком. Нужно отметить, что наилучшие результаты даст бандажная скрутка. При выполнении скрутки стоит учитывать, что количество витков напрямую зависит от диаметра проводки, так для провода до 1 мм диаметра необходимо сделать минимум 5 витков, для больших сечений не менее трёх витков. Помимо влагоизоляции, не нужно забывать и о электроизоляции скрутки, для этого можно использовать специальные наконечники.
Методы скрутки
Качественная скрутка, прослужит достаточно долго, но верную гарантию может дать только использование непрямого соединения.
Как правильно сделать скрутку
Сначала необходимо подготовить концы жил. Для этого снять изоляцию на расстоянии 3–5 см от края кабеля. Необходимо отметить, что термоусадочная трубка одевается на один из проводов, до скрутки, по завершению всех операций, трубка сдвигается на открытое место и фиксируется на нем. После очистки концов, нужно скрутить провода по предложенной схеме. При этом необходимо следить, чтобы жилы взаимно обвивались, а не происходила накладка одной жилы кабеля на другую.
Для удобства скручивания многожильного медного кабеля, его жилы можно и нужно облудить. Также необходимо отметить, что лужение меди в любом случае повышает надёжность соединения скруткой. После скручивания, место подключения необходимо покрыть влагоустойчивым лаком. Электроизоляцию можно провести с помощью термоусадочной трубки или насадок колпачков с мягким зажимом или конусной пружиной.
Изоляция концов провода колпачками с конусной пружиной
Важно! Без крайней необходимости применять скрутку для соединения медного и алюминиевого кабеля не рекомендуется. В настоящее время существует достаточно много более безопасных и надёжных способов объединить медь и алюминий в одну сеть.
Опрессовка
В этом случае на соединение скруткой одевается металлическая или пластиковая гильза или наконечник, которая фиксируется на соединении пресс-клещами, специальным инструментом для обжима. Фиксация в этом случае осуществляется обжимом соединения материалом гильзы. Гильзы представляют собой металлическую трубку с изоляцией из ПВХ материалов. Насадки, как правило, представляют собой пластиковые колпачки, в которые вводится соединение, после чего колпачок обжимается пресс-клещами.
Отдельно нужно отметить соединение с помощью насадок-колпачков с зажимным кольцом или конусной пружиной. В этом случае после скручивания жил, на скрутку одевается колпачок, после чего вращательными движениями накручивается на соединение, после чего просто обжимается плоскогубцами. При этом кольцо из мягкого металла внутри колпачка плотно обжимает место соединения. Этот вариант опрессовки вполне доступен для бытового использования.
Опрессовка
Резьбовая фиксация
Надёжным, хотя и несколько громоздким способом соединения медной и алюминиевой проводки является резьбовое соединение, в этом случае жилы зажимаются гайкой на резьбовой основе. Для того чтобы избежать прямого контакта, между оголёнными концами жил прокладывается шайба.
Достоинства этого метода соединения в простоте и универсальности. Таким способом можно соединить несколько электропроводов различного сечения. Но в тоже время этот вид соединения достаточно громоздок, кроме того его очень неудобно изолировать. Но, в тоже время, эта разновидность соединения требует только болта и гайки.
В первую очередь производится подготовка концов провода. Снимается изоляция на расстоянии 1–1.5 см от среза, после чего из оголённых жил делаются кольца диаметром чуть больше чем диаметр болта или заклёпки. Этими кольцами провод одевается на заклёпку или резьбовую часть болта. Между алюминиевым и медным кабелем прокладывается пружинная шайба, это необходимо для того чтобы между этими металлами не было прямого контакта. После чего соединение фиксируется затягиванием гайки или заклепочником.
Стоит отметить, что этот вариант подходит для сращивания проводов достаточной длины, при экономии длины, что часто встречается при подключении осветительного электрооборудования к коротким концам алюминиевого провода, как это часто бывает в старых квартирах, лучше использовать клеммные коробки.
Резьбовое соединение
Соединение медного и алюминиевого провода заклёпками
Прижим проводов в этом случае осуществляется расклинённой заклёпкой, состоящей из трубки и сердечника, фиксируемых с помощью заклепочника. Для соединения подготовленные жилы с навитыми кольцами одеваются на трубку заклёпки с прокладкой — стальной шайбой. После чего производится обжим заклёпки заклепочником, сердечник расклинивает трубку заклёпки, тем самым сжимая металл жил между собой, тем самым фиксируя жилы кабеля.
Контакт в этом случае получается неразъёмный, но в тоже время прочный и надёжный. Для такого типа подключения необходим специальный инструмент — заклепочник, и навыки работы с ним. Этот метод применяется в основном для работы с разрывами проводов, сращивания концов провода в труднодоступных местах.
Заклепочник и заклепки
Соединение двумя стальными планками
Соединить медный и алюминиевый провод можно и таким хитрым способом, также требующим предварительной обработи медного провода лужением: зажать провода двумя стальными планками, с болтами по краям. Достоинства метода: возможность подключение сразу нескольких ветвей проводки, без наращивания длины болта. Оголённые концы жил в этом случае размещаются между планками. Способ применим для проводов одного сечения.
Важно! Соединение двумя стальными планками требует обязательной внешней изоляции, а также подготовки медного провода лужением.
Зажим провода металлической пластиной
Клеммники и клеммные коробки
Удобный и надёжный способ соединения. Клеммная колодка представляет собой планку из изолирующего материала, в которой размещены гнезда для провода. Фиксация провода в гнёздах осуществляется прижимными болтами. Важной особенностью в нашем случае является отсутствие контактов проводов между собой. Для соединения медного и алюминиевого провода достаточно лишь отвёртки.
Клеммная коробка представляет собой систему из нескольких отдельно размещённых клеммников, объединённых в одну конструкцию и имеющую несколько выводов.
Клеммная коробка
Достоинствами этого способа соединения являются:
- Простота монтажа, достаточно ножа электрика для зачистки концов провода и отвёртки для затягивания винтов;
- Надёжность изоляции, очень часто при использовании клеммника или клеммной коробки дополнительная изоляция не требуется;
- Нетребовательность к длине провода, для фиксации провода в клеммной коробке достаточно 1–2 см провода.
В тоже время для монтажа скрытой проводки в стене клеммник требует установки распределительной коробки. Без распределительной коробки монтаж скрытой проводки недопустим. Но в этом случае можно использовать клеммную коробку для скрытого монтажа.
При работе с клеммной коробкой важно тщательно фиксировать концы провода в гнезде, особенно это касается алюминиевых проводов. Это особенно важно при монтаже коробки на улице или в помещении, в котором возможны колебания температуры.
Соединение пружинными и самозажимными клеммниками
В настоящее время выпускаются как клеммные колодки и клеммники многоразового применения, так и однократного использования.
- пружинные клеммные колодки и клеммники многократного применения, имеют фиксирующую пружину, которую можно ослабить поднятием рычага, расположенного на корпусе прибора. Это позволяет достать или вставить провод без приложения усилий. Опускание рычага надёжно фиксирует жилы кабеля;
- клеммники однократного применения автоматически зажимают провод при установке его в гнездо, извлечение провода потребует физического усилия, которое может повредить зажимную пружину, поэтому рекомендуется их однократное использование.
Как многоразовые, так и клеммники однократного применения выпускаются в широком ассортименте, в том числе с разным количеством подключаемых веток разводки, предназначенных для фиксации провода сечением от 0.08 мм² до 6 мм². В том числе, и в виде готовых к установке, клеммных коробок. Этот способ соединения алюминиевого и медного провода на настоящее время является наиболее оптимальным в плане надёжности и удобства использования.
Разрез пружинного клеммника и размещение соединения в распределительной коробке
Клеммные коробки с пружинными зажимами впервые были выпущены немецкой компанией Wago, от чего и получили своё название, но в настоящее время существует большое количество аналогов, в том числе и контрафактного происхождения. По этой причине необходимо приобретать пружинные клеммные коробки только в магазинах электротехники. При приобретении клеммных коробок на рынке существует большая вероятность приобрести некачественные изделия, не отвечающие заявленным требованиям.
Самозажимной клеммник WAGO
Для фиксации провода в клеммной коробке необходимо подготовить провода, для этого снять с их концов изоляцию, размер оголённой части должен быть не менее 0.5 см. После чего открытая часть жилы кабеля вставляется в нужное гнездо клеммной коробки и фиксируется в нем посредством пружинного зажима или винта. Необходимо отметить, что крепление в клеммной коробке обычно не требует дополнительной изоляции, но в тоже время при расположении их в стене, необходима распределительная коробка. Таким образом, пружинные клеммники обладают рядом преимуществ перед остальными видами соединений ввиду удобства подключения.
Самозажимной клеммник
Выводы
Таким образом соединять медный и алюминиевый провод вполне возможно, но необходимо учитывать место расположения кабеля, окружающую среду. Скруткой, медь и алюминий соединять можно только в сухом помещении. При повышении влажности в комнате это соединение может прийти в негодность и более того, вызвать пожар. Наиболее оптимален на сегодняшний день это метод соединения электропроводки посредством пружинных клеммников.
Основное достоинство этого способа — стабильная фиксация в любых окружающих условиях. При всех достоинствах винтового клеммника, резьбового или заклёпочного соединения при эксплуатации в условиях резкой смены температуры возможно ослабление контакта под винтом. Ввиду разности температурного расширения металлов проводов. В результате этих изменений возможна потеря контакта или короткое замыкание. Таким образом, при всем многообразии методов соединения медной и алюминиевой проводки наиболее безопасным методом на настоящий момент, является использование самозажимных клеммников.
Видео по теме
Хорошая реклама
Медь и алюминий: как соединить провода
Эх, сколько же копий сломано в спорах электриков с пеной у рта про то, как соединить медный и алюминиевый провода между собой. Одни доказывают, что даже простая их скрутка в бетонной стене панельного дома надежно служит десятилетиями.
Другие же показывают фотографии поверхностей алюминия, покрытые сплошным слоем оксидных солей, а то и просто выгоревшую проводку.
На самом деле часть истины имеется у обеих сторон. Для дальнейшего разбирательства будем опираться на научные разработки. Они объясняют, как все это происходит и позволяют всегда делать свою работу надежной и безопасней.
Содержание статьи
Какие выводы электрохимии следует учитывать домашним электрикам в своей практической деятельности: кратко
В повседневной жизни мы постоянно сталкиваемся с работой гальванических элементов: батареек и аккумуляторов. Внутри них работают два электрода из разных металлов, например, кадмий и никель, помещенные в жидкий электролит.
В результате их взаимодействия протекают химические процессы и вырабатывается или потребляется электрический ток.
Просто напоминаю, что все это действие основано на свойствах металлов и их внутренней кристаллической решетке, содержащей свободные электроны, которые вступают во взаимодействие с ионами окружающего их электролита.
При этом одни металлы обладают окислительной способностью, а другие — восстановительной, как и все химические реакции. По своим возможностям они давно представлены электрохимическим рядом напряжений.
Расположение металлов в ряду выбрано так, чтобы степень их активности последовательно возрастала в одну сторону. Каждый из них обладает стандартным электронным потенциалом, измеряемым в вольтах.
Таблица этих потенциалов приведена в межгосударственном стандарте ГОСТ 9.005-72.
Он рассматривает допустимые и недопустимые контакты, которые могут создаваться различными деталями из металлов и неметаллов в промышленном и бытовом оборудовании, в том числе и в электроустановках.
Как происходит разрушение металлов в месте контакта
Возвращаемся к электрохимическому ряду напряжений и разности потенциалов между металлами, расположенным на нем.
Здесь действуют две существенные закономерности:- чем дальше металлы удалены друг от друга, тем большее напряжение между ними может быть создано при протекании химической реакции через электролит;
- в результате реакции всегда будет разрушаться тот металл, который находится левее.
Для примера сравните места удаления никеля (Ni) и кадмия (Cd), используемых в никель-кадмиевых аккумуляторах с алюминием (Al) и медью (Cu), которые используются для изготовления проводов. Вы увидите существенную разницу в формировании напряжения.
Это свойство станет вызывать более разрушительное окислительное воздействие на алюминий при прохождении тока по пути Al-Cu, когда по аналогии с аккумулятором создается режим зарядки от внешнего приложенного источника ЭДС.
Совершенно аналогично работает контактное соединение этих двух проводов в бытовой электропроводке. Поэтому на поверхности алюминия выделяются солевой слой различных оксидов, значительно ухудшающих электрическое сопротивление контакта.
В результате воздействия тока это место начинает усиленно нагреваться. Повышенная температура развивает окислительные процессы, в том числе и на прилегающей меди. Реакция продолжается до полной потери электрического контакта в лучшем случае, а в худшем — возникает пожар проводки.
Он может перекинуться на все здание.
Что предлагает наука для исключения протекания разрушительных химических реакций в соединении медь-алюминий
Использование прокладочных материалов из безопасных металлов
На основе государственного стандарта ГОСТ 9.005-72 созданы различные справочные таблицы электромеханических потенциалов, облегчающие подбор металлов при их соединении с целью уменьшения и исключения процессов образования гальванической коррозии.
Показываю упрощенный вариант, которым удобно пользоваться домашнему мастеру.
Сделал выборку для основных металлов проводников и показал в ней красным цветом все пары, которые образуют потенциалы больше чем 0,65 милливольта. Эта величина считается опасной. Ее следует избегать. Она же уже достигается рассматриваемыми нами металлами Al и Cu.
Обратимся еще раз к электрохимическому ряду напряжений. Рассмотрим пару близко расположенных металлов: алюминий (Al) и цинк (Zn).
Если создать контакт через них, то он станет работать с разностью потенциалов 0,85 мВ, что еще больше: протекание такой химической реакции способно вызвать повышенные разрушения. Однако цинк в чистом виде практически не используют. Им обычно покрывают железные детали.
Оцинкованные шайбы и болты способны вызвать процесс гальванической коррозии при соединении с алюминиевыми проводниками. Их рекомендуется заменять на обычные, изготовленные из мягкой стали.
Таблица электрохимических потенциалов позволяет подбирать наиболее безопасные материалы для изготовления различных прокладочных материалов.
Защита от попадания воздуха к месту созданного электрического контакта
Для протекания электрохимической реакции гальванической коррозии необходимо соблюсти три условия:
- наличие двух разных металлов, например, Al-Cu;
- создать электрический контакт между их поверхностями;
- поместить его в среду электролита, например, пары обычной воды.
Если одно из этих условий отсутствует, то никакая химическая коррозия протекать просто не сможет.
При работе бытовой проводки электролитом выступает обыкновенная вода, пары которой постоянно присутствуют в воздухе, входят в его состав.
Если же внутри помещений создается повышенная влажная среда или присутствуют агрессивные выбросы от промышленных предприятий, то контактные соединения электрооборудование быстро выходят из строя.
Когда же выполняется полная герметизация контактного соединения, то протекание гальванических процессов исключается.
По этому принципу работают шины старых советских подстанций, в которых часто создавались подключения различных деталей из меди и алюминия.
Между ними образовано плотное соединение без доступа воздуха к контактным поверхностям. Для этого использовались специальные сорта смазки: вазелин КВЗ (ГОСТ 15975), Циатим 201 (ГОСТ 6267), Циатим 221 (ГОСТ 9433), ЭПС-98, Суперконт.
За счет этого приема старое советское оборудование надежно работает десятилетиями. Следы гальванической коррозии на нем отсутствуют.
Однако заниматься подобным монтажом в бытовой проводке явно не стоит. Бездумно копировать этот метод нельзя по ряду причин:
- качественно выполнить подобное подключение в быту проблематично;
- на энергетических предприятиях все оборудование строго проходит технические осмотры, проверки и обслуживание в установленное нормативами время;
- многие тонкости и нюансы этой технологии оговорены специальной инструкцией по проектированию и монтажу контактных поверхностей (№ И 1.08-08), которые необходимо обязательно соблюсти;
- в домашних условиях этому процессу никто не уделяет внимания. Все делается по принципу: смонтировал и забыл.
Современные производители отказались от этого метода. Они покрывают все шины Cu и Al специальным сплавом, исключающим образование гальванической коррозии.
Даже если вы сделаете плотный контакт проводов Al-Cu с его полной герметизацией термоусадкой, то вряд ли кто будет за ним следить. Любой же прокол или щель, образованная при некачественной сборке даст доступ воздуху.
Любителям смотреть видеоролики рекомендую ознакомиться с материалом владельца Алекс Жук «Почему нельзя соединять медь и алюминий». Он очень доходчиво объясняет процессы образования гальванической коррозии и рекомендует меры по борьбе с ними.
7 научных разработок: как соединить медный и алюминиевый провода между собой при ремонтных работах
После краткого знакомства с выводами электрохимии можно разбираться с типовыми рекомендациями соединения пары металлов Cu-Al, уменьшающих гальваническую коррозию. Они особенно актуальны для большинства владельцев зданий с алюминиевой проводкой.
Винтовое соединение: когда работает надежно и как создаются опасные режимы в проводке
Провода из меди и алюминия вполне допустимо подключать зажимом резьбы винта или болта, разделяя их прокладкой из мягкой стали. Контактные площадки металлических жил необходимо отчистить от слоя изоляции так, чтобы она не попадала на созданные кольца и под шайбы.
При этом не стоит использовать оцинкованные материалы, о чем уже сделан вывод немного выше.
Однако здесь часто допускаются три типичные ошибки, когда:
- при снятии изоляции острым ножом его размещают под прямым углом к жиле и подрезают ее поверхностный слой, что уменьшает поперечное сечение и значительно ослабляет механическую прочность металла. После нескольких изгибов надрезанный провод легко ломается;
- кольцо необходимо располагать так, чтобы оно закрывалось большей поверхностью шайбы со всех сторон и при завинчивании гайки работало на сжатие, а не разжималось;
- поскольку алюминий относится к мягким и пластичным металлам, то под температурной нагрузкой он расширяется, немного «запоминает» новый объем — деформируется. Когда происходит охлаждение, то этот провод понемногу ослабляет силу сжатия винтового зажима. Это может привести к критическому состоянию — ухудшению электрического контакта с его перегревом. Поэтому в резьбовом соединении должна работать пружина. Ее роль выполняет гроверная шайба.
Недостатком болтового подключения получается довольно габаритная конструкция, которую не всегда удается спрятать в небольших пространствах подрозетников или распаечных коробок.
Сжим орех: что следует учесть
Это довольно распространенная разработка подключения двух проводов с обеспечением их контакта через промежуточные прокладочные материалы. Она хорошо подходит даже для толстых многожилок, часто встречающихся в подъездных щитах многоэтажных зданий.
Здесь каждый металл укладывается в свою канавку, отделяясь от другого безопасной прокладкой. Многожилка скручивается плотнее по направлению навивки. Сжим орех со всех сторон изолируется стандартной диэлектрической крышкой, закрепляющейся пружинными кольцами.
Этот способ позволяет создавать ответвление от основной магистрали без ее разрезания при подключении проводника из другого материала. Он подходит для безразрывной коммутации СИП проводов.
По этому принципу работает прокалывающий ответвительный зажим, специально разработанный для СИП проводки.
Однако использование сжима ореха может причинить и большие неприятности по причинам:
- нарушения технологии их установки и создания неплотных контактов;
- использования в конструкции металлов, склонных к созданию гальванической коррозии.
На форумах электриков этот вопрос обсуждается часто.
Клеммные колодки: особенности эксплуатации
На производстве широко распространено подключение проводов из различных металлов, например, Al и Cu с помощью клеммников, выполненных из специальных сплавов.
В старых конструкциях клеммная пластина выполняет роль гайки. В нее через плоские шайбы и гроверные пружины с помощью колец подключаются провода.
Другие конструкции подобных промышленных клеммников крутить кольца не требуют. Наконечник провода прижимается винтом с помощью согнутой в форме скобы прямоугольной шайбы. Металл жилы при этом не повреждается.
Для бытовых целей промышленность выпускает облегченные клеммные колодки в диэлектрическом корпусе. Они тоже позволяют выполнять подключение проводов из меди с алюминием.
Однако у них довольно примитивная конструкция: внутри каждой ячейки имеется латунная скоба с резьбой под винт, который при завинчивании врезается в металл жилы и, прижимая, деформирует ее.
В результате механического давления мягкий алюминий сильно повреждается, может поломаться. Металл же самой скобы тонкий и часто просто лопается при затяжке.
Если же ужим сделать слабым, то создается ненадежный электрический контакт со всеми вытекающими последствиями.
Аналогичным образом обычным винтом зажимаются жилы в электросчетчиках. Соединение не отличается высокой надежностью, требует применения хороших умений и навыков от электромонтеров.
Бытовые клеммники хорошо работают с небольшими токовыми нагрузками, например, в цепях освещения светодиодных ламп. Применять же их для подключения проводки розеточных групп крайне опасно.
Это мое личное мнение может не совпадать с заявлениями производителей.
Клеммы WAGO: на что обращать внимание
Клеммники ВАГО позволяют быстро коммутировать провода между собой. За счет своей просты при сборке электрической схемы они пользуются популярностью у электромонтажников.
Однако следует учесть, что основная масса их предусмотрена для работы с медью, а установка в такую клемму алюминия может привести к печальным последствиям из-за развития процессов гальванической коррозии.
Немецкий производитель WAGO для бытовых целей выпускает специальные клеммники, которые представлены различными моделями серии 2273.
Они предназначены для подключения жил с сечением от одного до 2,5 мм кв. У них используются клеммы, позволяющие коммутировать провода с парами металлов Al и Cu.
Для алюминия внутри клеммы уже помещена контактная паста. Ее назначение: снимать оксидную пленку с поверхности металла, блокировать последующее ее образование.
Многожильные медные провода тоже можно подключать этим способом, но их необходимо оконцовывать втулочным наконечником.
При работе с ВАГО обращайте внимание на:
- их серию, ибо только 2273 предназначена для работы с алюминиевыми жилами, которые вставляются в специально подготовленные контактные гнезда;
- установку наконечников на многожильные провода.
Клеммы WAGO надежно работают только в определенном режиме нагрузок, указанном производителем. При его превышении они сгорают.
Соблюдайте эти нехитрые правила.
Опрессовка проводов гильзами: как избежать ошибок
Продажа предлагает широкий выбор гильз для опрессовки различных конструкций металлических жил.
Среди них выделяются четыре разновидности гильз:
- ГМ — медные;
- ГМЛ — луженые;
- ГА — алюминиевые;
- ГАМ — комбинированные алюмомедные.

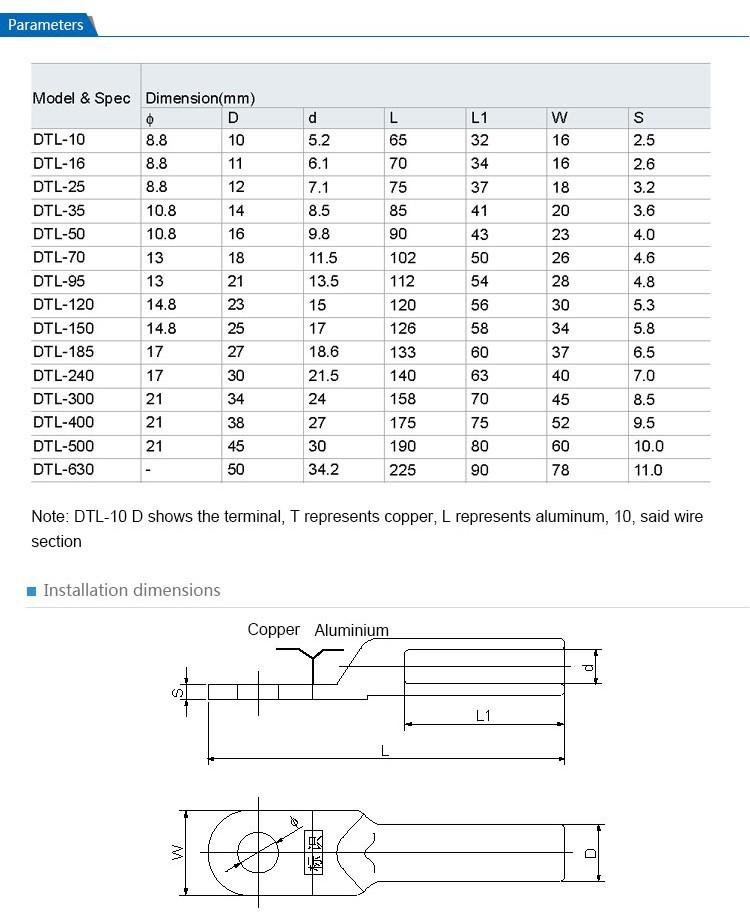

Для подключения жил Al и Cu предназначены только гильзы марки ГАМ, причем каждый металл должен устанавливаться исключительно со своей стороны. Это обязательное условие их надежной работы.
Выбор гильз только по поперечному сечению без учета их материала является грубейшей ошибкой.
Вторая методика подключения опрессовкой состоит в том, что многожильный медный провод плотно скручивается и надежно залуживается свинцо оловянным припоем по внутреннему диаметру гильзы ГА.
С обратной стороны в нее вставляется подключаемая алюминиевая жила. Гильза опрессовывается клещами обычным способом. После этого ее необходимо надежно изолировать, чтобы исключить попадание воздуха к созданному электрическому контакту.
Плотный слой липкой изоленты и термоусадка сверху решают эту задачу.
Если посмотреть таблицу электрохимических потенциалов между соединяемыми металлами, то видно, что критическое значение здесь не достигнуто. В то же время полная герметизация соединения исключает образование гальванической коррозии.
Сварка проводов: в чем опасность
Говорить про развитие гальванической коррозии такого соединения уже приелось. Но, отдельные спецы пытаются сваривать провода из Cu и Al, как показано на скрутке, расположенной справа на фото.
Однако такое соединение, выполненное обычным приспособлением для сварки проводов, отличается высокой хрупкостью и легко ломается, рассыпаясь в порошок. Делать так нельзя. Температура плавления этих металлов сильно отличается.
Стоит заметить, что соединять сваркой медь с алюминием вполне возможно и примером таких деталей являются алюмомедные гильзы. Для этого используются другие технологии:
- холодная прокатка со степенью обжатия при сварке 60÷75%;
- сварка трением с ультразвуковой обработкой;
- диффузионная сварка;
- лазерная сварка;
- магнитно-импульсная сварка.
Все эти виды соединений выполняются на специальном промышленном оборудовании и обычным электрикам не доступны.
Как спаять медь и алюминий: особенности технологии
Способ соединения пайкой является классическим. Он отличается надежностью, но требует соблюдения строгой последовательности перечисленных ниже действий.
1. Жилы зачищаются от изоляции так, чтобы медная была примерно на одну треть длиннее алюминиевой.
2. Медь залуживается по всей длине припоем с обычной канифолью.
3. Обе металлические жилы плотно скручиваются обычным образом. На фото хорошо видно, что медная залуженная часть значительно выступает.
4. Место будущей спайки с помощью кисточки покрывается специальным флюсом для пайки алюминия. В нашем случае используется раствор Ф-64.
5. После нанесения флюса поверх скрутки наматывается пружиной тонкая проволока из припоя.
6. Поскольку алюминий отличается хорошей теплопроводностью, то он нагревается и остывает очень быстро. При этом нагрев в начале скрутки может привести к испарению флюса с противоположного конца скрутки, что не позволит создать качественную пайку.
Поэтому со стороны изоляции на скрутку в качестве теплоотвода накладываются острогубцы, а прогрев паяльником начинается с выступающего конца медной жилы. Для снятия сажи с жала можно использовать обычную тряпочку.
7. Паяльник постепенно перемещают на скрутку и расплавляют им припой, добиваясь равномерного растекания.
8. После пайки выступающий конец проволоки нужно откусить, а созданное соединение отмыть от флюса. Обработка производится последовательно в три этапа:
- вначале с помощью кисточки пайку промывают раствором соды;
- затем используется мыльный раствор;
- завершает процесс чистая проточная вода.
После этого скрутку остается протереть насухо и хорошо заизолировать одним из доступных способов.
На этом завершаю статью про то, как соединить медный и алюминиевый провода между собой.
Видеоролик владельца “Заметки электрика” наглядно показывает типичные ошибки соединения таких проводов в распределительной коробке и способы их исправления.
Если у вас еще остались вопросы, то задавайте их в комментариях. Там же вам удобно поделиться своим мнением и опытом с другими читателями моего блога.
Электропроводка может состоять из проводов разных материалов: алюминия или меди, и в определённых ситуациях может понадобиться их совмещение. Принцип подключения ничем не отличается от соединения одинаковых проводов, так же как и метод соединения медного и алюминиевого провода, который можно выполнять любым способом. Однако, подключение напрямую сложно назвать надёжным и долговечным соединением.
Всё потому что алюминий в составе с медью окисляется, и возникает коррозия, которая портит качество подключения. Разные провода будут больше нагреваться, и под воздействием температуры плавиться, поэтому длительное использование прямого метода считается небезопасным для человека из-за риска воспламенения.
Особенности подключения разных проводов
Большинство людей, имеющих хоть какое-то отношение к проведению электромонтажных работ, известен факт, касающийся стыка медных и алюминиевых проводов: их соединять не советуется. Впрочем, многие люди об этом знают, однако все равно делают: авось как-нибудь продержится.
В результате получается, что медно-алюминиевая скрутка служит весьма и весьма недолгий век. В случае, когда соединение размещается на открытом воздухе или в комнате, где повышенная влажность, то срок службы подобной пары значительно сокращается.
А ведь ситуации, в которых требуется произвести соединение именно медных и алюминиевых проводов, далеко не редкость. В частности, подобное явление практически стало правилом при проведении ремонтных работ в помещениях с проложенной проводкой из алюминия.
В таких случаях решением проблемы станут специально изготовленные клеммники или соединения болтового типа, через которые и будет осуществляться контакт медного и алюминиевого проводов. За счет применения клеммного или болтового соединения устраняется прямой контакт между двумя металлами. Рассмотрим наиболее популярные варианты таких соединителей, не углубляясь в детали конструкции.
Пожалуй, один из наиболее ранних и протестированных способов – это использования клеммного соединения типа «орешек». Как нетрудно догадаться, причиной названия послужило внешнее сходство формы переходника с орехом.
Конструкция такого соединения представляет собой три пластины, которые зажимают провода между собой. Преимуществом такого вида соединений является отсутствие необходимости разорвать магистраль для установк отходящего провода. Нужно только открутить пару болтов, вложить между пластинами нужный провод, а затем вернуть болты на место. Отходящему проводу предназначено место между средней и третьей пластиной. После установки его на место соединение фактически завершено.
На втором месте по популярности размещаются пружинные клеммы экспресс-соединения. Как следует из названия, их использование предоставляет максимальную быстроту соединения. И в самом деле, для выполнения соединения потребуется лишь зачистить концы медного и алюминиевого проводов, а затем вставить их в отверстия и зафиксировать.
Внутри такого клеммника находится специальная смазка, препятствующая окислению проводов. Следует учесть, что подобные переходники наиболее подходят для цепей освещения или иных участках с небольшой нагрузкой. К примеру, использование его в силовой цепи может вызывать перегрев контакта и его разрыв.
Достаточно широкое применение нашли и клеммные колодки. Выглядит она как планка, на которой находятся клеммники. Для подключения к ней провода требуется выполнить зачистку проводника, а затем зафиксировать его в отверстии с помощью крепежного винта. Соответственно, другой провод вставляется в другое отверстие.
Допустим вариант, при котором провода из меди и алюминия будут соединяться болтовым соединением. Для этого необходимо на болте между проводниками из разных металлов поместить специальную анодированную шайбу, предотвращающую непосредственный контакт материалов.
Следует иметь в виду, что монтажными работами должны заниматься специалисты соответствующего профиля. В дальнейшем следует выполнять регулярную проверку винтовых и болтовых соединений: для провода из алюминия это два раза в год, для медных участков – один раз в 2 года.
Почему нельзя соединять напрямую медь и алюминий
Для этого стоит напрячь свою память и вспомнить школьный курс химии и физики. Для начала, вспомним, что такое гальванический элемент. Проще говоря, гальваническим элементом является простая батарейка, которая генерирует электрический ток. Принцип его появления основывается на взаимодействии двух металлов в электролите. Так вот, скрутка между медным и алюминиевым проводом и будет такой же батарейкой.
Гальванические токи быстро разрушают материал. Правда, в сухом воздухе их появление исключается. И если сделать скрутку к розетке, то она не развалится за несколько часов. Однако впоследствии неприятности такой проводке обеспечены.
С течением времени материалы, из которых сделаны провода, разрушаются, вместе с этим постоянно возрастает сопротивление. Если к розетке подключат мощный потребитель тока, то скрутка начнет нагреваться.
При регулярном использовании такой розетки, возрастает угроза пожара. Поэтому соединять алюминиевый проводник с медным строжайше запрещено. Однако, возникают экстренные ситуации, когда сделать такое соединение просто необходимо.
Как соединить медные и алюминиевые провода
Ни для кого не секрет, что медные и алюминиевые провода соединять не рекомендуется. Но многие, даже зная это, все равно пренебрегают этим, надеясь на русское «авось пройдет». В итоге, такая скрутка из пары медь-алюминий проживет весьма недолго. А если соединение находиться на улице или в помещении с повышенной влажностью, то срок жизни такой пары в разы меньше.
Но довольно-таки часто возникают ситуации, когда нам необходимо соединить медную и алюминиевую электропроводку. Часто такая ситуация возникает при ремонте электропроводки в домах, где проложена алюминиевая проводка.
Выйти из этой ситуации нам помогут специальные клеммники и болтовые соединения, посредством которых мы и соединим медные и алюминиевые провода. Применяя клеммные и болтовые соединения, мы не допускаем прямого контакта пары медь-алюминий.
Не особо вдаваясь в конструктивные особенности клеммных зажимов, рассмотрим наиболее применяемые из них. Одними из старых и проверенных способов соединения проводов являются клеммные соединения типа «орешки». Название свое они получили, из-за внешнего сходства с орехами.
Соединения этого типа состоят из трех пластин, между которыми, собственно, и зажимаются провода. Одним из преимуществ данного типа соединения является то, что для соединения отходящего провода, нет необходимости разрывать магистраль. Достаточно просто открутить 2 болта, вставить между двух пластин провод, и закрутить болты на место. Отходящий провод вставляется между средней и оставшейся пластиной. Все, соединение готово.
Следующим по популярности можно назвать соединения типа WAGO. Данные соединительные клеммы позволяют произвести соединение проводов из алюминия и меди. Достаточно просто зачистить провода на 10-15 мм, вставить в отверстие клеммника, и все, очередное соединение готово к работе.
Внутренность клеммника наполнена специальной смазкой, которая не позволяет окисляться проводам. Использовать такой тип соединений рекомендуем в цепях освещения. Использование данных соединений в силовых цепях не рекомендуем, так как большая нагрузка может привести к нагреву пружинистых контактов, и как следствие к плохому контакту.Еще одним популярным соединением являются клеммные колодки. Внешне они представляют собой планку с клеммничками. Достаточно зачистить конец провода, вставить в одно отверстие и зажать винтом. В другое отверстие вставляется зачищенный конец второго провода. Данные клеммники также позволяют соединять провода из разных металлов.
Болтовые соединения проводов. Данный тип соединения также можно использовать, если вам необходимо соединить медный и алюминиевый провода. При монтаже соединения, необходимо между медным и алюминиевым проводом установить металлическую анодированную шайбу.
Все монтажные работы должен проводить специалист. Все винтовые и болтовые соединения необходимо проверять: для алюминиевых проводов – раз в полгода, для медных – достаточно раз в два года.
Как спаять алюминий с медью? Теоретически это возможно, но практически не имеет никакого смысла. Такая пайка требует специальных флюсов, более высокой температуры (большой риск перегреть провода) и со временем в месте соединения разовьётся электрохимическая коррозия.
Соединение скруткой
Скрутка была раньше наиболее распространенным вариантом соединения проводов при монтаже. Это вызвано простотой действия, которое не требует от исполнителя высокой квалификации. Однако, при соединении проводов из разнородных металлов, этот вариант совершенно недопустим!
Когда происходят температурные колебания окружающей среды, в скрутке между проводами появляется зазор, из-за которого сопротивление контакта увеличивается, происходит нагревание соединения, окисление проводов. В результате, полностью нарушается контакт между проводниками.
Естественно, такое событие происходит не сразу, но, если требуется долговременная надежная работа электросети, тогда соединение скруткой применять нельзя, следует его заменить иным, более надежным. Достаточно надежный контакт получится, если предварительно проводник из меди залудить припоем.
Таким способом можно скручивать провода с разными диаметрами, даже когда у одного много жил, а у другого только одна. При наличии нескольких жил требуется предварительно покрыть их припоем, после чего получится одна жила.
В выполняемой скрутке должно быть минимум три витка при толстом проводе, и не меньше пяти, если диаметр проводника до 1 мм. Скрутку требуется делать таким образом, чтобы провода обвивали друг друга, а не один провод обвивался вокруг другого.
Резьбовое соединение
Если соединить медный и алюминиевый проводник винтом с гайками, получится самый надежный контакт, способный обеспечивать проводимость весь срок эксплуатации электропроводки. Такое соединение легко разбирается, а также позволяет монтировать много проводников. Их количество ограничивает лишь длина винта.
Резьбовым соединением успешно крепится любое сочетание металлов. Основное правило – не допускать, чтобы появлялся непосредственный контакт алюминия и меди, а также устанавливать под гайки пружинные шайбы. Чтобы правильно организовать резьбовое соединение, требуется оголить проводники на длину, которая вчетверо больше диаметра винта.
При наличии окисла на жилах, их до блеска зачищают, и формируют колечки, в которые можно вставить винт.
- Затем надевают на винт:
- пружинную шайбу;
- простую шайбу;
- колечко проводника;
- простую шайбу;
- колечко второго проводника;
- простую шайбу;
- гайку.
Путем завинчивания винта, стягивают весь пакет, пока выпрямится пружинная шайба. Чтобы соединить тонкие проводники, достаточно использовать винт М4. При многожильном медном проводе, сначала лучше покрыть колечко припоем.
Соединение зажимом Wago
Одной из новинок электротехнического рынка стали колодки (статья «Клеммники для распаечных коробок»), оснащенные зажимом Wago от немецкого производителя.
- Они встречаются двух исполнений:
- Одноразовые конструкции – провод вставляется и после его уже невозможно изъять.
- Многократного применения – присутствует рычажок, с помощью которого допускается вставка и выемка проводника.
Пружинные колодки удобны для соединения проводов внутри распределительных коробок, подключения люстр. Достаточно вставить с усилием в отверстие на коробке провод, чтобы он зафиксировался надежно. Колодка Wago – современное приспособления для надежного и быстрого соединения проводов, но ее применение обходится дороже, нежели остальные варианты.
Следует учесть один неприятный момент, связанный с колодками Wago. В продаже часто встречаются подделки, с виду очень похожие на оригинал, но гораздо худшего качества. Такие зажимы не обеспечат хорошего контакта, а иногда и провод в них вставить не получится. Поэтому к покупке нужно отнестись очень внимательно.
Неразъемное соединение
Всеми преимуществами резьбового способа обладает неразъемное соединение. Единственный его недостаток – невозможность последующей разборки без разрушения заклепанного узла, а также необходимость иметь специальный инструмент. Для соединения заклепкой проводников, их готовят аналогично тому, как при резьбовом соединении. Колечки выполняют такие, чтобы заклепка в них проходила свободно.
Сначала на заклепку надевают алюминиевый проводник, потом пружинную шайбу, затем медный провод, и в завершение – плоскую шайбу. Стальной стержень заклепки помещают в инструмент, и сжимают до щелчка его ручки. Соединение готово. Надежность неразъемного варианта соединения достаточно высокая.
Подобным способом успешно выполняют сращивание поврежденных в стене при ремонте алюминиевых проводов, организуя дополнительную медную вставку. Обязательно требуется надежно изолировать оголенные части полученного соединения.
Электрохимическая коррозия
Любой электрик подтвердит, что медь с алюминием соединять вместе нельзя, и такое утверждение будет правильным. Что происходит, когда соприкасаются два таких разных проводника? Пока отсутствует влажность, соединение будет надежным. Однако, в воздухе всегда присутствует водяной пар, который становится виновником того, что контакт разрушается.
Каждый проводник имеет собственный электрохимический потенциал. Такое свойство материалов широко используется, на его основе создаются аккумуляторы и батарейки. Однако, при проникновении между металлами влаги, образуется гальванический элемент, который накоротко замкнут.
Протекающий по нему ток разрушает в соединении один из металлов. Самый простой выход – покрыть припоем из смеси олова и свинца медный провод, тогда смело можно допускать его контакт с алюминиевым, причем используя любой вариант соединения! Присоединять к старой алюминиевой проводке медные провода совсем не сложно. Главное в этом процессе – четко соблюдать технологические требования.
Как правильно соединить медный и алюминиевый провод
Можно соединить медную и алюминиевую жилы с помощью винта, гайки и трех шайб, одна из которых – пружинная. Зачистите соединяемые провода. На болт наденьте гроверную шайбу, потом простую. Алюминиевую жилу согните колечком и наденьте следом. Накиньте простую шайбу. Наденьте согнутый кольцом медный провод. Теперь затягивайте соединение гайкой до полного выпрямления пружинной шайбы.
Более удобный способ соединения жил из разных материалов – клеммные колодки. Это изделие имеет корпус из пластика, шину и клеммы. Достаточно зачистить провод на длину 5 мм, заправить в клемму и затянуть винт. Контакт двух проводников исключен самой конструкцией клеммной колодки. Соединение необходимо помещать в распределительную коробку.
Самый быстрый и простой способ соединения проводов – пружинные клеммники Wago. Различают одноразовые и многоразовые изделия. Как понятно из названия, первые можно использовать только один раз: вставил зачищенный от изоляции конец – готово. Чтобы поменять схему сети придется срезать клеммник и соединять жилы уже другим изделием. Многоразовые «Ваго» позволяют вставлять и извлекать провода многократно.
Клеммы для соединения алюминиевых и медных проводов
Если кто-то до сих пор считает, что для соединения проводов нет ничего лучше, чем зачистить их концы ножом, скрутить, и замотать изолентой, то он отстал от жизни. Сегодня уже есть масса альтернативных приспособлений, значительно облегчающих процесс соединения проводов, и при этом довольно надежных. Времена скруток скоро канут в лету, ибо на смену им приходят разнообразные клеммы.
Чем хороши клеммы? Как, например, алюминиевый провод соединить с медным, чтобы соединение было надежным и долговечным? Скручивать медь с алюминием категорически нельзя, ведь тогда образуется гальваническая пара, и коррозия просто разрушит соединение, при этом не важно какой величины ток будет проходить через скрутку, она разрушится рано или поздно, а если ток будет больше, включения – выключения приборов чаще, то сопротивление скрутки станет возрастать быстрее, со временем нагрев места скрутки будет становиться все больше и больше.
В конце концов, это чревато пожаром, или в лучшем случае – запахом расплавленной изоляции. Клеммы в данной ситуации спасли бы, и до разрушения места контакта дело бы не дошло.
Наиболее простое решение – поставить полиэтиленовый клеммник. Полиэтиленовые клеммники продаются сегодня в каждом магазине электротоваров и не отличаются дороговизной. Внутри полиэтиленового каркаса расположены в ряд несколько трубочек (гильз) из латуни, в которых концы соединяемых проводов и зажимаются двумя винтами. При желании можно отрезать сколько нужно трубочек в полиэтилене и соединить сколько пары проводов.
Однако не все так радужно, алюминий течет под давлением винта при комнатной температуре, поэтому периодически, раз в год, нужно будет подтягивать соединение. В остальном, если дело касается соединения медных проводников, все будет в порядке.
Если своевременно не подтянуть шатающийся в клеммнике алюминиевый провод, то потерявший былой контакт конец провода будет искрить и нагреваться, а это чревато пожаром. Нельзя зажимать в такой клеммник многожильные провода без вспомогательных штыревых наконечников, о которых поговорим далее.
Если просто зажать многожильный провод в такой клеммник, то давление винта на тонкие жилы, в сочетании с вращением и неровной поверхностью, приведет к тому, что часть жил придет в негодность, а это грозит перегревом. Если же многожильный провод подходит плотно по диаметру гильзы – это наиболее допустимый вариант соединения, ведь риска нарушения соединения меньше.
В итоге можно заключить, что полиэтиленовые клеммники хороши для одножильных, и только для медных проводов. Если требуется зажать многожильный, придется надевать вспомогательный наконечник, о котором будет сказано позже.
Следующий вариант удобных соединительных клемм – клеммы на пластиковых колодках. Такие клеммные колодки оснащаются еще и прозрачными крышками, которые можно при желании снять. Крепление осуществляется очень просто: зачищенный конец провода засовывается между прижимной и контактной пластинами, и прижимается посредством винта.
В чем преимущества таких клеммников? Во-первых, в отличие от полиэтиленовых клеммников, пластиковые клеммники имеют ровный стальной прижим, здесь нет прямого давления винта на жилы. Прижимная часть имеет выемку под провод. В итоге, эти клеммники применимы для соединения групп как одножильных, так и многожильных проводов. Почему групп? Потому что данный клеммник разрезать, как полиэтиленовый, не получится.
Далее – клеммы самозажимные (так называемые ваги для соединения проводов), примером которых может служить серия 773 от WAGO. Это экспресс-клеммы для быстрого одноразового монтажа проводки. Провод засовывается до конца внутрь отверстия, и там его автоматически фиксирует прижимная пластина, придавливающая жилы к специальной луженой шинке. Прижимное усилие сохраняется все время, благодаря материалу прижимной пластины.
Эти экспресс-клеммы являются одноразовыми, но в принципе вытащить провод можно, тихонечко вращая его в процессе вытаскивания. Но если вытащить провод, то очередное соединение лучше делать уже в новом зажиме, благо, они не дорогие, в 10-20 раз дешевле клеммных колодок.
Внутренняя медная пластина имеет лужение, и позволяет фиксировать хоть алюминиевые, хоть медные провода. Прижимное усилие сохраняется непрерывно, и провод не придется поджимать раз в год, как это происходит с клеммниками.
Внутри имеется также смазка на базе кварцевого песка с техническим вазелином, для абразивного, устраняющего оксидную пленку, действия на поверхность провода, предотвращающего, благодаря вазелину, ее появление вновь. Данные экспресс-клеммы бывают прозрачными и непрозрачными. В любом случае, пластик не поддерживает горение.
Фирменные экспресс-зажимы WAGO подходят для соединений с предполагаемым током до 25 А. Клеммы других производителей могут пострадать от нагрева, например, ослабнет прижимное усилие пружинных контактов, поэтому используйте только фирменные, хорошо себя зарекомендовавшие, клеммы.
В качестве многоразовых клемм подходит 222 серия от WAGO. Это клеммники с рычажковыми зажимами. Здесь также можно зажимать провода различных типов. Процесс крепления прост: поднимается рычажок, всовывается конец зажимаемого провода, нажимается рычажок – происходит фиксация.
Зажим этот многоразовый. При поднятии рычажка, фиксация снимается, можно вытащить один провод, и вставить другой. Этот тип клеммы идеален для многоразового переконфигурирования групп проводников. Выдерживает без перегрева токи до 32 ампер. Конструкция зажима немного похожа на одноразовый экспресс-зажим, отличие опять же в возможности многократного переключения соединяемых проводников.
Далее рассмотрим соединительные муфты типа «скотч-лок». Это одноразовые соединительные муфты для проводов, рассчитанных на малые токи. При помощи скотч-локов можно соединять телефонные провода, маломощные светодиодные светильники и т. д. Суть данного крепежа – врезной контакт.
Несколько проводов, прямо в изоляции, вставляются в муфту, затем производится обжим при помощи пассатижей. Монтажники структурированных кабельных систем обожают скотч-локи. Скотч-локи позволяют соединять провода без необходимости их зачищать. Пластина с режущими контактами просто врезается в изоляцию, и приходит в соприкосновение с проводником, с жилой.
Скотч-локи бывают на две и на три жилы. Особенность таких клемм в том, что они дешевы, водонепроницаемы, универсальны, и не требуют зачистки концов, а обжимаются простыми плоскогубцами. Внутри муфты присутствует гидрофобный гель для защиты контактов от влаги и коррозии. При необходимости замены соединения, скотч-лок просто вырезается вместе с кусками проводов, и ставится новый.
Когда нужно соединить несколько проводов в один мощный узел, например, просто объединить их, или для укладывания на клеммник, применяют гильзы. Гильзы используют чаще всего универсальные, это обычно луженые медные гильзы в форме трубок, либо в форме плоских наконечников с крепежным отверстием.
Провода вставляются в гильзу, и обжимаются специальным инструментом – кримпером. Кримпер – это обжимные клещи. Огромное достоинство гильз в том, что такой обжим не создает повышенного сопротивления в месте соединения. Гильзы в форме плоского наконечника с отверстием удобны когда нужно закрепить провод или пучок проводов на корпусе при помощи винта. Просто подбирают гильзу подходящего диаметра, производят обжим, и крепят наконечник туда, куда нужно.

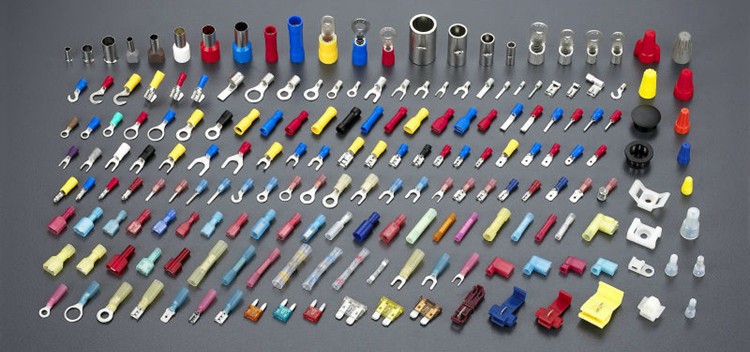

Для соединения многожильных проводов, для объединения одножильных проводов с многожильными, или просто для фиксации их в клеммниках, применяют штырьковые втулочные наконечники. Многожильный провод удобно вставляется в наконечник, наконечник вместе с проводом опрессовывается, после чего многожильный провод можно фиксировать в любом клеммнике, даже в полиэтиленовом, не опасаясь, что соединение нарушится.Решающим здесь оказывается правильный выбор диаметра наконечника, он должен соответствовать общему диаметру опрессовываемых, объединенных в пучок, жил, чтобы провода потом не выскочили.
Для обжима штырьковых наконечников можно обойтись плоскогубцами или воспользоваться отверткой и молотком.
Рекомендации по соединению
Почему соединять медные и алюминиевые провода напрямую категорически запрещено? Алюминий – металл с высокой окисляемостью. Это процесс образования на его поверхности окисной плёнки, имеющей очень высокое сопротивление, что естественно не может не сказываться на токопроводимости такого соединения. Медные провода менее подвержены окислению, вернее, окисная плёнка на них имеет гораздо меньшее сопротивление, чем окисная плёнка на алюминиевых проводах, поэтому на токопроводимости это сказывается очень незначительно.
Поэтому при соединении медных и алюминиевых проводов электрический контакт фактически происходит через окисные плёнки меди и алюминия, имеющие разные электрохимические свойства, что существенно может затруднять токопроводимость в этом месте соединения. На улице, под влиянием атмосферных осадков и прохождения через соединение электрического тока происходит процесс электролиза. Результат – образование в месте соединения раковин, нагрев и искрение контактов – повышенная пожароопасность соединения.
- Существуют следующие варианты соединения медных и алюминиевых проводов:
- Соединения медных и алюминиевых проводов на улице или в помещении допускаются только с использованием специальных переходников – клеммников. Хорошим решением для соединений на улице будет использование зажимов ответвительных для СИП («проколы») с пастой, защищающей поверхность проводов от окисления.
- Неплохой вариант – ответвительные сжимы («орешки») – соединение проводов в них происходит через промежуточную пластину внутри, т. е. исключается прямой контакт меди с алюминием.
- В помещении целесообразно применение самозажимных клеммников Wago с пастой, препятствующей окислению алюминиевых проводов. Это быстрый способ соединения медных и алюминиевых проводов, не требующий дополнительной изоляции. Благодаря своим небольшим размерам, самозажимные, винтовые или пружинные клеммники очень удобны для соединений проводов в распаячных коробках.
- Наконец, при отсутствии под рукой клеммника или «орешка» – ситуации бывают разные, куда надежней вместо обычной скрутки медного и алюминиевого проводов стянуть их болтом и гайкой, проложив между ними шайбу, которая исключит прямой контакт меди и алюминия. Такое соединение по своей надёжности контакта уступит выпускаемым клеммникам или «орешкам», разве что, своей громоздкостью – его более затруднительно расположить в распаячной коробке. При использовании такого способа, стоит отметить так же о необходимости хорошего изолирования соединения.
Использование скруток или клеммников
При соединении проводников необходимо принимать во внимание многие важные факторы: материал токоведущих жил коммутируемых проводов, их электрохимическая совместимость или несовместимость (в частности, медь и алюминий), сечение проводов, длина скрутки, нагрузка сети и т. д.
Однако, в нормативных документах, регламентирующих правила выполнения электромонтажных работ, в частности – ПУЭ (Правила устройства электроустановок) чётко сказано о запрете на соединение проводов методом скрутки: ПУЭ: п2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями.
Как видим, ПУЭ разрешает всего 4 вида соединений проводов, и скрутки среди них нет (кроме случаев, когда скрутка предварительная, например, перед пайкой или сваркой). Поэтому бесконечные споры и дискуссии о достоинствах или недостатках скруток теряют всякий смысл, ведь ни один пожарный инспектор не одобрит электроустановку, если коммутация её проводов выполнена скрутками.
Пайка или сварка существенно увеличивают время монтажа, процедура эта гораздо более продолжительная, чем с использованием клеммников – нужно снять изоляцию с проводов, облудить каждый провод, если это пайка, подключить сварочник, после изолировать все провода. В случае необходимости перекоммутировать провода (напр. добавить провод) тоже есть свои трудности – снять изоляцию, снова паять (варить). С клеммниками всё намного проще, но лучший контакт достигается с использованием сварки или пайки.
Существуют разные виды клеммников, подходящих для соединения проводов электропроводки квартиры, дома.
- Вот основные и наиболее распространённые среди них:
- Самозажимные клеммники могут иметь от 2 до 8 мест для проводов с минимальным сечением 0,75 мм2 и максимальным – 2,5 мм2. Способны выдержать нагрузку до 4-5 кВт (24 А). Такие клеммники очень удобны в монтаже, сильно сокращая его время – не нужно скручивать, а затем изолировать провода. Но, занимают больше места в распаячных коробках, в отличие от скрутки, которой можно придать любую форму, уложить, согнув её как угодно.
- Соединительные винтовые клеммники предназначены для соединения проводов между собой. Обычно применяются для коммутации проводов в распределительных коробках. Материал: полиэтилен, полиамид, поликарбонат, полипропилен. Для алюминиевых проводов такие клеммники лучше не использовать – в винтовых клеммниках они сильно деформируются и могут быть переломаны.
Зажимы соединительные изолирующие (СИЗ), применяются для соединения однопроволчных жил проводов, имеющих суммарное максимальное сечение до 20 мм2 и минимальное – от 2,5 мм2. Имеют изолированный корпус из полиамида, нейлона или огнеупорного ПВХ, благодаря чему провода не нуждаются в дальнейшей изоляции, в который запрессована анодированная коническая пружина.
При соединении проводов с них снимают изоляцию (на 10-15 мм), собирают в один пучок и накручивают на них СИЗ (по часовой стрелке) до упора. Колпачки СИЗ очень удобны и просты в монтаже, но сильно проигрывают клеммникам в качестве скрутки, поэтому предпочтение всё-таки лучше отдать клеммникам.
Расчет сечения провода, кабеля
Материал изготовления и сечение проводов (правильнее будет площади сечения проводов) является, пожалуй, главными критериями, которыми следует руководствоваться при выборе проводов и кабелей. Почему так важен правильный выбор сечения проводов? Прежде всего, потому, что используемые провода и кабели – основные элементы электропроводки вашего дома или квартиры. А она должна отвечать всем нормам и требованиям надёжности и электробезопасности.
Главным нормативным документом, регламентирующим площадь сечения проводов и кабелей, являются Правила Устройства Электроустановок (ПУЭ). Неправильно подобранные по сечению провода, не соответствующие нагрузке потребления, могут нагреваться или даже сгореть, просто не выдержав нагрузки по току, что не может не сказаться на электро- и пожаробезопасности вашего жилья. Случай очень частый, когда в целях экономии или по каким-либо другим причинам используется провод меньшего, чем это необходимо сечения.
Так, говоря об электропроводке дома или квартиры, будет оптимальным применение: для «розеточных» – силовых групп медного кабеля или провода с сечением жил 2,5 мм2 и для осветительных групп – с сечением жил 1,5 мм2. Если в доме имеются приборы большой мощности, например, электроплиты, кухонные вытяжки, духовки, электрические варочные панели, то для их питания следует использовать кабели и провода сечением 4-6 мм2.
Предложенный вариант выбора сечений для проводов и кабелей является, наверное, наиболее распространенным и популярным при монтаже электропроводки квартир и домов. Что, в общем-то, объяснимо: медные провода сечением 1,5 мм2 способны «держать» нагрузку 4,1 кВт (по току – 19 А), 2,5 мм2 – 5,9 кВт (27 А), 4 и 6 мм2 – свыше 8 и 10 кВт. Этого вполне хватит для питания розеток, приборов освещения или электроплит. Более того, такой выбор сечений для проводов даст некоторый «резерв» в случае увеличения мощности нагрузки, например, при добавлении новых «электроточек».
Расчет площади сечения алюминиевых жил проводов и кабелей. При использовании алюминиевых проводов следует иметь в виду, что значения длительно допустимых токовых нагрузок на них гораздо меньше, чем при использовании медных проводов и кабелей аналогичного сечения. Так, для жил алюминиевых проводов сечением 2 мм2 максимальная нагрузка составляет чуть больше 4 кВт (по току это – 22 А), для жил сечением 4 мм2 – не более 6 кВт.
Не последний фактор в расчете сечения жил проводов и кабелей – рабочее напряжение. Так, при одинаковой мощности потребления электроприборов токовая нагрузка на жилы питающих кабелей или проводов электроприборов, рассчитанных на однофазное напряжение 220 В, будет выше, чем для приборов, работающих от напряжения 380 В.
Вообще, для более точного расчета нужных сечений жил кабелей и проводов необходимо руководствоваться не только мощностью нагрузки и материалом изготовления жил; следует учитывать также способ их прокладки, длину, вид изоляции, количество жил в кабеле и т. д.
Автор:Сергей Владимирович, инженер-электрик.
Подробнее об авторе.
Современная электрическая разводка в квартире или доме выполняется только медными проводами так гласит ПУЭ. Но в старых домах проводку делали чаще всего алюминиевым проводом и возникает ситуация, при которой необходимо соединить 2 провода из разного материала. И в этой статье вы узнаете, как соединить медный и алюминиевый провод разными способами.
Способы соединения медных и алюминиевых проводов
Можно ли скручивать медный провод с алюминиевым
Начнем с того, что можно ли соединять алюминиевые провода с медными, и не приведёт такое соединение к пожару? Ответ да, можно. Но давайте сперва ознакомимся с этими материалами.
Если задаться вопросом какая проводка лучше, медная или алюминиевая, то выбор конечно за медной. Это выходит из технической характеристики меди, сечение алюминиевого провода в тех же условиях приходится брать больше. Есть и минусы, медь дороже. Отличить медный провод от алюминиевого легче по цвету, медь имеет красноватый оттенок, алюминий — серый, белый.
Посмотрев на электротехнические показатели металлов, отпадает вопрос в том, что лучше проводит ток. Вот некоторые сведения:
- Удельное сопротивление: медь – 0,017 Ом·мм²/м, алюминий – 0,028 Ом·мм²/м.
- Теплоёмкость: меди — 0,385 Дж/гК, алюминия – 0,9 Дж/гК.
- Упругость материала: меди – 0,8%, алюминия – 0,6%.
Так почему нельзя скручивать медные и алюминиевые провода, ведь скрутка, особенно при небольшом сечении, является самым дешёвым вариантом в плане как средств, так и времени? Все дело в том что, эти материалы при соединении создают гальваническую пару.
Гальваническая пара — 2 металла разного рода, соединение которых между собой приведёт к повышенной коррозии. Именно такой гальванической парой являются медь и алюминий. Электрохимические потенциалы двух металлов слишком разные, поэтому скорая коррозия увеличит сопротивление в месте соединения и последует его нагрев. Более подробно о совместимости металлов указано в ГОСТ 9.005-72. Ниже привожу таблицу с некоторыми данными по металлам:
Гальваническая совместимость мелталов
Добиться качественного контакта двух проводников можно разными способами (пайкой, применением простой клеммной колодки, более дорогих клемм WAGO или обыкновенного болта с гайкой).
Соединение проводов
Соединение алюминиевых и медных проводов между собой требует технологических решений, простой скрутки здесь недостаточно.
Способы соединения проводников с разными электрохимическими потенциалами:
- Посредством пайки. Но не простой пайки.
- С применением простых клеммников или дорогостоящих WAGO. Здесь экономить не стоит и если стоит вопрос, как правильно соединить медный и алюминиевый провода, то лучше взять WAGO. Преимущества данного производителя будут описаны далее.
- Используя болтовое соединение, у которого масса преимуществ: дешевизна, простота и возможность работы с проводами большого сечения.
- Опрессовкой гильзами. Требуется наличие специализированного инструмента.
WAGO
Зажимы WAGO для стыковки алюминия и меди весьма популярны, так как их очень удобно использовать:
- Щелчком отвести прижимные пластины в сторону.
- Вставить в отверстия провода.
- Поставить пластины на свои места, зажать.
Клемы WAGO для соединения медного провода с алюминиевым отличное решение
Но сейчас WAGO заставляет усомниться в своей репутации. По многочисленным отзывам, пружинящий контакт слабеет, что приводит к подгоранию клеммника и его скорой замене.
Скрутка проводов
Ранее упоминалась скрутка алюминиевого и медного провода как очень ненадёжный способ соединения, но иногда это единственная возможность быстрого восстановления энергоснабжения.
Пара советов перед выполнением скрутки:
- Перед скруткой медный провод следует хорошо залудить.
- Величина скрутки должна быть не менее 5 витков.
- После работы, место соединения надо защитить несколькими слоями изолирующей ленты или термоусадочной трубкой.
Пайка меди к клемнику
Можно спаять медь и алюминий между собой. Если с медью все понятно, то для пайки алюминия нужен специальный флюс. Некоторые электрики просто припаивают медный провод к клеммнику.
Флюс для алюминия
Клеммники
Перечень инструмента и расходных материалов электрика включает в себя клеммные колодки. Клеммники – медные или из латуни покрытые слоем никеля, рассчитанные под провода определённого сечения и покрытые слоем изолирующего пластика. Фиксацию проводов обеспечивают 2 небольших винта.
Соединяя клеммниками медь и алюминий следует правильно зажать винты-фиксаторы. Если их перетянуть, то можно повредить алюминиевые жилы, что не очень хорошо отразится на дальнейшей эксплуатации электропроводки. Поэтому необходимо найти золотую середину: затянуть не слишком туго, но добиться качественного контакта.
Болтовое соединение
Если под рукой нет клеммника, паяльника или WAGO, а сечение проводов достаточно большое, то добиться качественного можно обыкновенным болтом.
Для соединения двух проводов потребуется: болт, гайка, 3 шайбы. Последовательность действий:
- На концах проводов сделать кольца, такого же диаметра, как и болт. Для удобства лучше использовать круглогубцы.
- Одеть кольца на болт в таком порядке, чтобы они оказались между тремя шайбами.
- Затянуть гайку и проверить качество соединения.
- Нанести несколько слоёв изолирующей ленты.
Болтовое соединения алюминия и меди
Соединение «орешек»
«Орех» — это ещё одна разновидность клеммной колодки, чаще всего используемая для ответвления проводов большого сечения. Представляет собой 2 медных пластины, уложенных в пластиковый корпус.
Между пластинами помещают медный и алюминиевый провод, а также провод ответвления. Но использовать «орех» можно просто как соединительный элемент. После укладки проводников пластины стягиваются болтами. В качестве изоляции поверх всей конструкции одевается пластиковый корпус, состоящий из двух половин, для крепления которых используют стандартные винты.
Соединение «орех» подходит для всех видов уличных соединений и ответвлений
Опрессовка
Для этого метода вам потребуются специальные опрессовочные клещи и гильзы. Принцип соединения проводов гильзой очень прост: с одной стороны в гильзу вставляют алюминиевый провод, с другой медный, и обжимают с обеих сторон гильзу клещами. Существуют гильзы для проводов с большим сечением – от 16 мм2 и до 300 мм2, но в этом случае потребуется специальный гидравлический пресс. Единственный недостаток опрессовки – высокая стоимость инструмента.

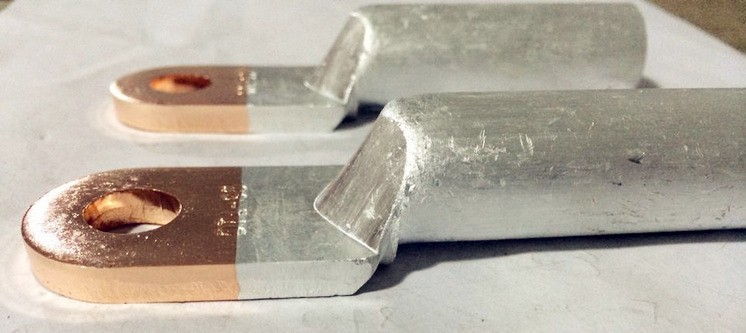

Специальная гильза для соединения алюминия и меди
Смазка
Для улучшения качества контакта можно использовать специальную смазку или пасту. Обычно это — кварцевазелиновая паста. Обычно ее используют для улучшения соединения именно алюминиевых проводов.
Но такую пасту можно применять при всех видах соединений (резьбовом, с помощью клеммников, опрессовкой), особенно, если соединение происходит на улице. Тогда на контакт воздействуют дополнительные факторы, существенно снижающие долговечность соединения. Хотя и применение смазки без изоляции вызывает сомнения.
Итог
Исходя из всего вышесказанного подбирайте подходящий для вас способ в зависимости от места соединения (улица, дом) и материальных возможностей.
Как соединить медный и алюминиевый провод
До сих пор существует немалое количество помещений, где электрическая проводка изготовлена из алюминия. При этом современные системы основаны на применении меди в качестве проводника. Именно поэтому актуальна проблема стыковки проводов из этих разнородных материалов. О том, как состыковать провода из меди и алюминия пойдет речь ниже.
Электрохимическая коррозия
Нередко можно встретить высказывания о том, что медь и алюминий нежелательно соединять в одно целое. С точки зрения совместимости материалов — это справедливые утверждения. А что насчет соединения меди и оцинковки или стали и серебра? Существует множество вариантов металлических пар, и запомнить, какие из них совместимы между собой, а какие нет, сложно. Для упрощения задачи существуют специальные таблицы, одна из которых представлена ниже.
Таблица электрохимических потенциалов (мВ), возникающих между соединенными проводниками.
Для понимания вопроса нужно знать, какие процессы происходят при касании друг друга разных проводников электричества. Если влажность отсутствует, контакты в любом случае будут надежными. Однако на практике такая ситуация невозможна, поскольку в атмосфере всегда присутствует влага, которая и нарушает соединения.
Каждому проводнику электричества присущ некоторый электрохимический потенциал. Данное обстоятельство применяется человеком для практических целей, к примеру, на основе разных потенциалов работают аккумуляторы и батарейки.
При попадании влаги на соприкасающиеся металлические поверхности возникает короткозамкнутая гальваническая среда, происходит деформация одного из электродов. Точно также разрушается и один из двух металлов. Таким образом, чтобы определить совместимость металлов, нужно иметь информацию об электрохимическом потенциале всех участвующих в реакции материалов.
Что будет, если медь соединить напрямую с алюминиемПо техническим регламентам разрешается механическая стыковка металлов, если электрохимическое напряжение между двумя материалами не выше 0,6 мВ. К примеру, из таблицы, приведенной выше, можно установить, что в случае соединения алюминия и меди электрохимический потенциал равен 0,65 мВ, что значительно выше, чем при стыковке той же меди с дюралюминием (0,20 мВ).
И, тем не менее, если очень нужно, то можно соединить и такие не совсем совместимые материалы, к каковым относятся медь и алюминий. О том, как соединить медные и алюминиевые провода, пойдет речь ниже.
к содержанию ↑Обзор способов соединения
Используется несколько способов соединения алюминиевых и медных проводов. Причем в каждом из описываемых случаев понадобятся специальные приспособления. Рассмотрим каждый тип стыковки по отдельности.
Болтовое соединение
Данный тип соединения наиболее распространенный, поскольку отличается простотой и дешевизной. Если все делать правильно, проводное соединение с помощью гаек и болтов обеспечит надежный контакт на весь срок эксплуатации проводки и электрических приборов. К тому же всегда можно разобрать соединение, присоединить дополнительные проводники и т.п. Благодаря резьбовому соединению, теряется актуальность электрохимической несовместимости металлов, появляется возможность состыковать алюминий и медь, толстые и тонкие провода, многожильные и одножильные. При этом важно избегать прямого контакта между разнородными материалами, делая прокладки из пружинных шайб.
Для выполнения работы понадобится болт и гайка, а также шайба (она должна быть изготовлена из анодированной стали).
Соединение выполняется следующим образом:
- Снимаем с проводов изоляционный слой на небольшую длину (примерно на четыре диаметра болта). Также выполняем зачистку проводника, особенно если его жилы подверглись окислению. Формируем колечки из жил.
- Вначале к болту в один обхват прикручивается алюминиевый проводник.
- Надеваем шайбу.
- Теперь черед медного проводника. Также прикручиваем его в один оборот.
- Далее навинчиваем гайку таким образом, чтобы добиться надежного соединения.
к содержанию ↑Обратите внимание! Если стыковка осуществляется для эксплуатации в помещении, где по техническим условиям имеется вибрация, для качественного результата понадобится дополнительная гайка.
Клеммы
Существует несколько вариантов клеммных соединений. Одним из вариантов являются так называемые «орешки». Столь необычное название клеммников происходит из-за их внешнего сходства с орехами. Выпускается несколько разновидностей клемм-«орешков».
Наиболее примитивная по своему устройству модель имеет внутри три разграничительные пластинки. Проводники располагаются между пластинками. Таким образом, удается избежать непосредственных контактов между разнородными материалами. При этом «орешки» позволяют сохранять подводящий контур электроцепи.
Чтобы добиться целостности контура, необходимо зачистить подводящий проводник от изоляционного слоя, отвинтить пару болтов, установить между пластинок оголенный провод и снова закрутить болты. С отводящих концов нужно удалить изолятор, а затем направить провода в отверстия, расположенные перпендикулярно по отношению к подводящему каналу. Далее проводники фиксируются между другими разграничительными пластинками.
Имеется на рынке и более сложная модель, конструкция которой устроена таким образом, что в разделке проводников отсутствует надобность. Дело в том, что пластинки устройства содержат зубчики, которые при сдавливании их болтами просто разрывают изоляционный слой. Описанный вариант стыковки считается очень надежным.
Есть еще один вариант клеммников — обычные колодки. Устройство представляет собой планку с клеммами. Для соединения двух разнородных материалов нужно зачистить их концы и направить провода в клеммы. Концы фиксируются болтами, которые находятся поверх клеммных отверстий.
к содержанию ↑Клеммные колодки Wago
Соединение медных и алюминиевых проводов можно осуществить при помощи клеммных колодок Wago. Данное устройство относится к вышеупомянутым клеммам, однако о колодках Wago следует рассказать чуть подробнее ввиду их популярности среди покупателей.
Wago выполняется в двух вариантах: одноразовые с несъемным проводом и многоразовые — с рычагом, который дает возможность неоднократной установки и удаления проводника.
Обратите внимание! Клеммники Wago рекомендуется применять только в осветительных приборах. Если нагрузка будет слишком велика, контактная пружина перегревается, в результате чего нарушаются контакты между проводниками и пластинками.
Wago используется для всех видов одножильных проводов, сечение которых находится в промежутке между 1,5 и 2,5 квадратными миллиметрами. Колодку можно применять в распредкоробках с силой тока до 24 ампер. Однако на практике считается, что 10 ампер более чем достаточно и большие показатели приведут к перегреву.
Для соединения проводников нужно с усилием направить один из них в колодочное отверстие, в результате чего он там надежно закрепится. Для изъятия проводника из отверстия также понадобится приложить усилие. Следует иметь в виду, что в результате удаления провода из одноразового клеммника контакт может деформироваться, поэтому в следующий раз надежный контакт не гарантирован.
Гораздо более удобно использовать многоразовое устройство Wago. Характерная особенность такого клеммника — наличие оранжевого рычага. С помощью подобного приспособления можно состыковывать или разъединять все виды проводов с сечением от 0,08 до 4 квадратных миллиметров. Допустимый уровень тока — 34 ампера.
Для создания соединения нужно удалить с провода изоляцию на 8-12 миллиметрах, поднять кверху рычаг, направить провод в отверстие клеммника. Далее возвращаем рычаг в обратное положение, фиксируя тем самым провод в клемме.
Единственный существенный недостаток Wago — более высокая стоимость в сравнении с традиционными клеммами.
к содержанию ↑Заклепки
Этот способ стыковки разнородных проводников напоминает болтовой. Однако вместо гайки и болта применяется заклепка, образующая неразъемное соединение. Иными словами, после фиксации удалить заклепку без ее порчи уже нельзя.
Для выполнения стыковки зачищаем оба проводника от изоляционного материала, а также загибаем провода в колечки. Далее нанизываем на заклепку одно из колечек, после этого надеваем стальную шайбу, затем вновь нанизываем колечко, но уже второго проводника.
Заклепка с одной из сторон имеет шляпку. Теперь нужно расплющить вторую сторону, сформировав этим вторую шляпку, которая и будет выступать в качестве крепления. Деформация заклепки осуществляется либо молотком, либо специальным инструментом, схожим с плоскогубцами. Методика стыковки заклепками позволяет получить очень качественное соединение.
к содержанию ↑Паяльник
При желании можно спаять два разнородных металла. Однако при этом понадобится соблюдение некоторых технологических нюансов.
Насчет меди никаких проблем с пайкой не будет, а вот с алюминием дело обстоит сложнее. Дело в том, что в результате пайки и под влиянием кислорода на металлической поверхности появляется амальгама. Данный сплав-пленка невероятно химически устойчив, из-за чего у него не возникает адгезии с припоем. Чтобы устранить пленку понадобится раствор медного купороса, батарейка «Крона» и фрагмент медной проволоки.
На проводе из алюминия зачищаем участок под пайку, а после этого наносим туда немного купороса. Алюминиевый провод закрепляем на отрицательном полюсе батарейки, а медную проволоку крепим одним концом на положительном полюсе, а другой конец кладем в медный купорос. Спустя какое-то время алюминий покроется медным слоем, на который и можно напаять медный проводник.
к содержанию ↑Качество соединения
В большинстве рассмотренных ранее случаев применятся жесткое закрепление очищенных от изоляционного слоя проводников. Однако при стыковке меди и алюминия необходимо принимать во внимание один важный технологический нюанс: алюминий под влиянием нагрузки приобретает пластичность, как выражаются специалисты, начинает «течь». В результате этого процесса происходит ослабевание соединения, а потому болты нужно регулярно подтягивать. Если вовремя не выполнять подтяжку болтов, клемма может просто загореться из-за сильного перегрева.
к содержанию ↑Полезные советы
Существует ряд правил, придерживаясь которых, можно добиться качественного соединения:
- Проводники с множеством жил нельзя зажимать слишком сильно. В таких проводах жилы слишком тонкие, они легко рвутся под влиянием сдавливания. Следствием разрывов становится перегрузка на оставшиеся жилы, из-за чего возможно возгорание.
- Немаловажно правильно подобрать клемму с учетом сечения проводника. Если канал слишком узкий, проводник не поместится, а если широкий — будет выпадать.
- Латунные гильзы и клеммы очень хрупкие, поэтому не стоит слишком сильно их зажимать.
- Следует внимательно относиться к маркировке, где подсказана максимально возможная сила тока. Причем данного показателя лучше не достигать, ограничиваясь не более чем 50 % нагрузкой.
к содержанию ↑Обратите внимание! Не рекомендуется покупать безымянные товары китайского производства. Соединители — слишком важная деталь, чтобы на них экономить. Лучше всего отдавать предпочтение изделиям известных фирм (в качестве примера можно привести швейцарскую компанию «ABB»).
Многожильные провода
Как уже говорилось ранее, проводники с множеством жил нельзя сильно пережимать. Для соединения многожильных проводов чаще всего используются гильзы или обычные скрутки. Об этих методах далее расскажем чуть подробнее.
Гильзы
Гильза представляет собой защитный колпачок из пластика, под которым находится полый металлический наконечник. Прежде всего, необходимо удалить изоляционный слой с проводника. Далее жилы скручиваются в одно целое, и получившаяся «косичка» направляется в гильзу. Далее гильза обжимается (для этой операции подойдут пассатижи). Наконечник гильзы вставляется в клемму. Для повышения надежности соединения гильзу можно обработать припоем.
к содержанию ↑Скрутка
Среди электриков-профессионалов скрутка не пользуется почтением. Однако бывают ситуации, когда скрутка — наиболее удобный способ выхода из положения (к примеру, для создания временного соединения или при отсутствии необходимых материалов).
Итак, скрутка из меди и алюминия разрешается лишь после основательной зачистки алюминиевой поверхности. Если медный проводник имеет много жил, все имеющиеся жилы нужно собрать в одну «косичку». Также медь нужно покрыть припоем — это улучшит контакт.
При скручивании важно не допустить разрыва жил. Концовки лучше всего прикрыть изолирующими защитными колпачками, приобрести которые можно в любом магазине хозтоваров.
Обратите внимание! Скрутка недопустима в помещениях с влажным воздухом.
Итак, в соединении медных и алюминиевых проводников нет ничего сложного. Нужно только помнить о цене ошибки: неправильно соединенные провода могут стать причиной не только отказа электробытовой техники, но и пожара.
Как соединить медный и алюминиевый провод — обзор популярных способов
Как соединить медный и алюминиевый провод
В жилых домах, которые строились в советские времена, электрическая проводка выполнялась алюминиевыми проводами. Современную бытовую сеть профессиональные электрики предпочитают делать проводами из меди. Поэтому хотим мы этого или нет, но зачастую приходится сталкиваться с такой проблемой, как соединить медный и алюминиевый провод. Не слушайте тех, кто будет вам рассказывать, что этого делать нельзя категорически. Конечно, не все способы подходят для данного случая, тем не менее, соединение электрических алюминиевых и медных проводов – это вполне решаемая задача. Главное выполнить всё правильно.
Эти два металла обладают разными химическими свойствами, что сказывается на качестве их соединения. Но нашлись умные головы, которые придумали, как соединять два проводника, исключая при этом прямой контакт между ними.
Мы рассмотрим все существующие варианты того, как можно соединить медный и алюминиевый провод, но для начала давайте разберёмся, почему нельзя этого сделать обыкновенной скруткой и в чём причина такой несовместимости?
Причины несовместимости
Основные причины нежелательного соединения между собой этих двух металлов кроет в себе алюминиевый провод.
результат скрутки меди и алюминия — перегрев соединения, плавление изоляции, возможность возгорания
Причины существует три, но все они приводят к одному и тому же результату – с течением времени контактное соединение проводов ослабевает, начинает перегреваться, изоляция плавится и происходит короткое замыкание.
- Алюминиевый провод имеет способность к окислению под воздействием находящейся в воздухе влаги. При контакте с медью это происходит гораздо быстрее. У окисного слоя величина удельного сопротивления получается большей, чем у самого металла алюминия, что приводит к чрезмерному нагреванию проводника.
- По сравнению с медным проводником алюминиевый более мягкий и обладает меньшей электропроводимостью, за счёт чего он сильнее нагревается. В процессе работы проводники множество раз нагреваются и остывают, в результате чего проходят несколько циклов расширения и сжатия. Но у алюминия и меди большая разница в величине линейного расширения, поэтому изменение температуры приводит к ослаблению контактного соединения, а слабый контакт – это всегда причина сильного нагрева.
- Третья причина состоит в том, что медь и алюминий имеют гальваническую несовместимость. Если выполнить их скручивание, то при прохождении электрического тока через такой узел даже при минимальной влажности будет возникать химическая электролизная реакция. Она в свою очередь вызывает коррозию, в результате которой опять же нарушается контактное соединение, и как следствие нагрев, оплавление изоляции, короткое замыкание, возгорание.
Болтовое соединение
Болтовое соединение алюминиевых проводов с медными считается наиболее доступным, простым, быстрым и надёжным. Для работы вам понадобится болт, гайка, несколько стальных шайб и гаечный ключ.
Конечно, вряд ли вам удастся применить этот метод для соединения проводов в квартирной распределительной коробке, потому что сейчас их выпускают миниатюрных размеров, а полученный электрический узел будет уж очень громоздким. Но если в вашем доме ещё стоят коробки советских времён или когда нужно выполнить соединение в распределительном щитке, то такой болтовой способ подойдёт наилучшим образом. Вообще, он считается идеальным вариантом, когда необходимо коммутировать абсолютно несовместимые жилы – с разным сечением, выполненные из различных материалов, многожильные с одножильными.
Важно знать, что при помощи болтового способа вы можете соединять больше двух проводников (их количество зависит от того, насколько хватит длины болта).
Вам понадобится выполнить следующее:
- Каждый соединяемый провод или кабель зачистите от изоляционного слоя на 2-2,5 см.
- Из зачищенных кончиков сформируйте колечки по диаметру болта, чтобы они спокойно могли на него надеваться.
- Теперь возьмите болт, наденьте на него шайбу, далее колечко медного проводника, снова шайбу, колечко алюминиевого проводника, шайбу и надёжно затяните всё гайкой.
- Заизолируйте соединение при помощи изоляционной ленты.
Самое главное, не забыть между алюминиевым и медным проводами расположить промежуточную шайбу. Если вы будете соединять несколько разных проводников, то между жилами из одного металла промежуточную шайбу можете не ставить.
Ещё одним преимуществом такого соединения является то, что оно разъёмное. В любой момент вы сможете его раскручивать и если нужно, то подключать дополнительные провода.
Как правильно выполнить болтовое соединение проводов подробно показано в этом видео:
Зажим «Орех»
Ещё один неплохой способ, чтобы соединить между собой медный и алюминиевый провод – применение зажимов «орех». Правильнее это приспособление называть сжим ответвительный. Это уже электрики прозвали его «орехом» из-за внешнего сходства.
Он представляет собою диэлектрический поликарбонатный корпус, внутри которого располагается металлическая сердцевина (или сердечник). Сердечник – это две плашки, в каждой из которых имеется паз для определённого сечения проводника, и промежуточная пластина, всё это соединяется между собой болтами.
Такие сжимы продаются в любом магазине электрических товаров, они имеют разные типы, которые зависят от сечения соединяемых проводов. Минусом такого приспособления является его не герметичность, то есть имеется возможность попадания влаги, пыли и даже мелкого сора. Для надёжности и качества соединения лучше сверху ещё обмотать «орех» изоляционной лентой.
Процесс соединения проводов с помощью такого сжима выглядит следующим образом:
- Разберите корпус сжима, для этого подденьте и снимите при помощи тонкой отвёртки стопорные кольца.
- На соединяемых проводах зачистите изоляционный слой на длину плашек.
- Открутите фиксирующие болты и вставьте оголённые проводники в плашечные пазы.
- Затяните болты, расположите плашку в корпусе сжима.
- Закройте корпус и наденьте стопорные кольца.
Практический пример использования зажима орех показан в этом видео:
Клеммная колодка
Дешёвым и простым решением в вопросе, как соединить алюминиевые провода с медными, является применение клеммных колодок. Приобрести их сейчас – это вообще не проблема, более того, можно покупать не целую секцию, а попросить продавца отрезать нужное количество ячеек. Клеммные колодки продаются разных размеров, в зависимости от сечения соединяемых в них проводников.
Что представляет собой такая колодка? Это полиэтиленовый прозрачный каркас, рассчитанный сразу на несколько ячеек. Внутри каждой ячейки имеется латунная гильза трубчатого исполнения. С противоположных сторон в эту гильзу необходимо вставить кончики соединяемых проводов и зажать с помощью двух винтов.
Применение клеммных колодок очень удобно тем, что от неё всегда можно отрезать ровно столько ячеек, сколько пар проводов необходимо соединить, к примеру, в одной распределительной коробке.
Пользоваться клеммными колодками очень просто:
- Открутите один зажимной винт, освобождая тем самым одну сторону гильзы для прохода в неё проводника.
- На жилах алюминиевого провода зачистите изоляцию на длину 5 мм. Вставьте его в клемму, закрутите винт, тем самым прижимая проводник к гильзе. Закручивать винт следует прочно, но сильно при этом не усердствуйте, чтобы не переломить жилу.
- Те же самые операции проделайте с медным проводом, вставляя его в гильзу с противоположной стороны.
Почему приходится делать всё поочерёдно? Можно ведь сразу открутить два винта, вставить провода и закрутить. Это делается для того, чтобы медные и алюминиевые провода не соприкасались друг с другом внутри латунной гильзы.
Как видите, преимуществами клеммных колодок являются простота и быстрота их применения. Этот способ соединения относится к разъёмным, если потребуется, то можно вытащить один проводник и заменить его другим.
Клеммные колодки не вполне подходят для соединения в них многожильных проводников. Для того чтобы это сделать, нужно сначала воспользоваться втулочными наконечниками, которые обожмут пучок жил.
Есть ещё одна особенность в применении клеммных колодок. Под давлением винта при комнатной температуре алюминий может течь. Поэтому потребуется периодическая ревизия клеммы и подтяжка контактного соединения, где зафиксирован алюминиевый провод. Если этим пренебречь, алюминиевый проводник в клеммной колодке расшатается, контакт ослабеет, начнёт нагреваться и искрить, что может закончиться возгоранием.
Как соединить провода с помощью клеммной колодки показано в этом видео:
Самозажимные клеммы
Ещё быстрее и проще соединять алюминиевые и медные проводники в самозажимных клеммах.
Зачищенные жилы нужно вставить в отверстия клеммы до упора. Там они автоматически зафиксируются с помощью прижимных пластин (она прочно придавит проводник к лужёной шинке). Благодаря прозрачному корпусу клеммника можно проконтролировать, до конца ли жила вошла в клемму. Недостаток таких приспособлений в том, что они одноразовые.
Если хотите зажим многоразового использования, применяйте клеммы рычажкового исполнения. Поднимается рычажок и освобождает вход в отверстие, в которое необходимо вставить зачищенную жилу. После чего рычажок опускается обратно, тем самым фиксируя проводник в клемме. Это соединение разъёмное, при необходимости рычажок поднимается, и провод достаётся из клеммы.
Наилучшим образом на рынке электротоваров зарекомендовали себя самозажимные клеммы «WAGO». Производитель выпускает специальную серию клемм, в которых есть контактная паста «Alu-plus». Это вещество защищает место контактного соединения алюминия и меди от проявления электролитических коррозийных процессов. Данные клеммы вы можете отличить по специальной маркировке на упаковке «Al Cu».
Пользоваться такими клеммами тоже предельно просто. На самом зажиме указано, на какую длину необходимо зачистить изоляционный слой проводника.
О преимуществах и недостатках использования клеммников WAGO рассказывается в этом видео:
Соединение скруткой
Скрутка медных и алюминиевых проводов не рекомендуется. Если без этого ни как не обойтись, то для начала следует залудить медный проводник, то есть покрыть его свинцово-оловянным припоем. Так вы исключите возможность прямого взаимодействия алюминия и меди.
Не забывайте о том, что алюминий очень мягкий и хрупкий, может идти на излом даже при незначительных нагрузках, поэтому выполняйте скрутку предельно аккуратно. Не забудьте соединение как следует заизолировать, лучше всего в данном случае воспользоваться термоусаживаемой трубкой.
Попытались подробно рассказать вам, можно ли соединять между собой провода из алюминия и меди, а также о том, как это сделать качественно и надёжно. Выбирайте наиболее подходящий для себя способ в зависимости от того, где будет коммутироваться и эксплуатироваться данное соединение.
Проблемы, связанные с алюминиевыми и медными проводами для электрического обслуживания, связаны не с проводом, так как оба проводят электричество. Но проблемы возникают, когда алюминиевый провод и медный провод используются неправильно, и когда алюминиевые провода заканчиваются на устройствах, предназначенных для медного провода. Несмотря на то, что современные технологии позволяют самодельному электрику работать с алюминиевой проводкой, новичку все же следует оставить это профессионалам.
Опасность пожара
В домах и мобильных домах, построенных между 1965 и 1973 годами, в основном использовался алюминий для электропроводки, поскольку он был легким и относительно недорогим по сравнению с ростом стоимости медного провода в этот период. Хотя алюминий изнашивается быстрее, чем медь, и со временем обнаруживает больше дефектов, реальные проблемы возникают из-за разъемов и переключателей, которые соединяют электрические цепи вместе. Слабые или изношенные разъемы — и постоянно или сильно нагруженные цепи — обычно способствуют возникновению электрических пожаров, связанных с использованием алюминиевого провода.
Когда медь встречает алюминий
Хотя медь и алюминий могут работать вместе, им требуются специальные соединители для соединения этих различных металлов. Проблема начинается, когда два разнородных металла встречаются; происходит химическая реакция, которая вызывает их окисление. Окисление вызывает образование высокопрочного соединения с нежелательным падением напряжения на соединении. Падение напряжения приводит к трем потенциальным проблемам: низкое напряжение, приводящее к повреждению оборудования, потерянной энергии и низкой эффективности — и самое опасное из всех — соединение нагревается и может привести к пожарам при нагрузках с высоким током.
Расширение и сжатие
Алюминий и медь не расширяются и не сжимаются с той же скоростью, что и при нагревании и охлаждении. Это различие может привести к ослаблению соединений проводов или соединений. Ненадежное соединение, будь то соединение в распределительной коробке или клеммный винт на выключателе или розетке, может вызвать искрение. Слабые соединения являются предвестниками дуговых замыканий, дуговых вспышек и пожаров в электрических системах.
Медные и алюминиевые соединения
Электрики могут соединять медные и алюминиевые провода, используя специальные медно-алюминиевые соединители.Вы не можете склеить их с помощью стандартной проволочной гайки без тяжелых последствий. Соединители, обозначенные соединением «Cu / Al», содержат химическое соединение, которое предотвращает окисление, которое обычно происходит при соединении алюминия и меди. Многие из этих соединителей для соединения Cu / Al требуют специальных инструментов и экспертных знаний для правильного использования. Эти соединительные устройства требуют дорогих инструментов, обычно недоступных обычному самодельному человеку; оставьте их профессионалам для безопасного результата.
Соединительные устройства
Современные устройства с маркировкой Cu / Al указывают на безопасное использование с алюминиевым или медным проводом. Но устройства с маркировкой «Cu» нельзя безопасно использовать с алюминиевой проволокой, так как она предназначена только для использования с медью. Когда устройство с маркировкой «Cu» используется с алюминиевой проволокой, могут возникнуть все ранее описанные проблемы, и в любой момент может произойти пожар.
Алюминий безопасно и эффективно используется в электротехнике в США на протяжении более 100 лет. Требуется всего один фунт алюминия, чтобы соответствовать токонесущей способности двух фунтов меди, что делает его чрезвычайно привлекательным материалом для коммунальных служб, строителей и других. Ниже приведены некоторые основные часто задаваемые вопросы по алюминию в электротехническом секторе, а также более подробные справочные материалы в этом секторе.Вы также можете найти процедуры установки и конструктивные решения для алюминиевых строительных проводов и кабелей в жилых, коммерческих, институциональных и промышленных приложениях в NECA / AA 104-2012 , публикация Американского национального стандарта.
Часто задаваемые вопросы и ответы для алюминиевого сплава Строительный провод
Q1) Какова относительная проводимость алюминия и меди?
Алюминий имеет 61% -ную проводимость меди по объему и 200% -ную проводимость меди по массе.
Q2) Как определить размеры алюминиевых и медных проводников?
Размер проводника основан на нагрузке, которую необходимо перенести, и применимых правилах Национального электротехнического кодекса (NEC). NEC содержит таблицы размеров медных или алюминиевых проводников с различными изоляциями. Таблица 310.16 является наиболее часто используемой и включает в себя до трех проводников с током в дорожке качения, кабеле или заземлении.
Q3) Почему медь чаще используется для проводов меньших размеров?
Медь, доступная человечеству в течение тысячелетий, была легко доступна в начале электротехнической промышленности в 1882 году.В то время алюминий был доступен только в очень небольших количествах, поэтому это был драгоценный металл, более ценный, чем золото или серебро. Девяносто пять процентов всего алюминия, произведенного когда-либо, было произведено после Второй мировой войны; и к тому времени электрическая промышленность развивалась с использованием меди. В последние несколько десятилетий алюминий все чаще заменяет медь в электротехнике. Преобразование началось в энергосистеме посредством передачи, распределения и продолжалось вплоть до прекращения обслуживания, ввода в эксплуатацию и строительства механизмов подачи проволоки.
В сегодняшних Соединенных Штатах медь, как правило, является единственным выбором, доступным для разветвления цепей. Розетки и выключатели обычно рассчитаны только на медь и стоят дешевле, чем устройства CO / ALR.
Q4) Есть ли определенный тип алюминия, который должен использоваться для строительства провода?
Да. В большинстве случаев вы должны использовать строительную проволоку из алюминиевого сплава серии AA-8000, как того требует NEC 310.14. Есть некоторые исключения, в частности, подземные служебные проводники, которые заканчиваются снаружи здания.
Q5) Каковы физические различия между строительной проволокой из меди и алюминиевого сплава?
1. Медная и алюминиевая проволока одинаковой амплитуды имеет одинаковые термические и механические характеристики.
2. Алюминиевые проводники больше по размеру, чем медные проводники с одинаковой емкостью.
3. Алюминий весит половину эквивалентной емкости меди, что выгодно для тяги или поддержки.
4. Усталостная усталость (способность многократно изгибаться взад и вперед без разрушения) строительной алюминиевой проволоки, как правило, больше, чем у меди с эквивалентной емкостью.
Q6) Существуют ли другие соображения, кроме амплитуды, при использовании алюминия или меди?
Кабелепроводы: медные проводники могут позволить использовать кабелепровод меньшего размера. Однако в случае компактных проводников, обычно используемых для строительной проволоки из алюминиевого сплава, размеры трубопровода, как правило, одинаковы для меди и алюминия с одинаковой емкостью.
Соединения: Размеры разъема должны соответствовать размеру провода в AWG или kcmil, будь то медь или алюминий.
Физические характеристики: алюминиевые жилы легче и их легче тянуть и / или поддерживать.Строительная проволока из алюминиевого сплава требует меньшего усилия для изгиба, а после изгиба проявляет меньшую упругость.
Стоимость: алюминиевые проводники, как правило, более экономичны, чем медные проводники с одинаковой емкостью.
Технические характеристики: рабочие характеристики могут потребовать определенного типа проводника. Они могут или не могут разрешить альтернативу.
Местные нормы. Поправки к муниципальным или государственным электротехническим нормам могут ограничивать использование проводников сверх требований Национального электротехнического кодекса.
Q7) Вам нужно использовать специальные разъемы с алюминием?
Все разъемы протестированы и перечислены для использования с определенными типами проводников. Для алюминия необходимо использовать разъемы с маркировкой «AL». В большинстве случаев одни и те же разъемы могут использоваться как для меди, так и для алюминия, если они имеют маркировку: AL9CU или AL7CU. Никогда не используйте разъемы с маркировкой CU только из алюминия, так же как не следует использовать разъемы с маркировкой AL только из меди.
Для всех разъемов следует использовать только те, которые были протестированы для проводников определенного типа, и вы должны следовать инструкциям по установке, предоставленным изготовителем.Большинство механических винтовых наконечников имеют двойной номинал и допускают использование алюминиевых или медных проводников.
Q8) Требуются ли соединители компрессионного типа для алюминиевых проводников?
Нет, и механический установочный винт, и компрессионные соединители с маркировкой «AL» можно использовать с алюминием, установленным в соответствии с инструкциями производителей. Оба типа разъемов прошли одинаковые тесты производительности. Испытания показали, что алюминиевые и медные строительные провода одинаково работают на механических винтовых наконечниках.
Q9) Требуется ли для предотвращения коррозии соединение алюминия на алюминии?
Только в том случае, если это требуется производителем разъема или местными правилами. NEC не требует наличия ингибитора оксида ни для алюминия, ни для меди, но требует, чтобы вы следовали инструкциям по установке производителей для перечисленных продуктов.
Однако, даже если ингибитор оксида не требуется специально, рекомендуется для алюминиевых и медных проводников предотвратить попадание влаги и возможность последующей коррозии.Как медные, так и алюминиевые проводники будут корродировать, если они установлены в агрессивных средах. Правильная установка и выбор разъема помогают предотвратить коррозию соединений.
Оксидные ингибиторы также тестируются для специальных целей. Следуйте рекомендациям производителя и используйте только ингибиторы, специально указанные для типа проводника и класса напряжения, который вы устанавливаете.
Q10) Нужно ли периодически подтягивать алюминиевые соединения для поддержания хорошего электрического соединения?
№Соединения из алюминия или меди не должны быть подтянуты после установки в соответствии с инструкциями по установке изготовителя. Требования к характеристикам при испытаниях разъемов основаны на отсутствии повторного затягивания. NFPA 70B, «Рекомендуемая практика технического обслуживания электрооборудования», не требует подтяжки алюминиевых проводников. Соединения следует затягивать только при наличии признаков слабого соединения. Как чрезмерное, так и недостаточное натяжение может привести к выходу из строя алюминиевых или медных соединений.Необоснованная повторная затяжка винтовых соединителей может привести к повреждению соединения с алюминиевыми или медными проводами.
Справочник по алюминиевым электрическим проводникам
В этом всеобъемлющем руководстве приведена подробная техническая информация по использованию алюминия в электротехнике.
Справочник по алюминиевым электрическим проводникам — полная книга
Справочник по алюминиевым электрическим проводникам — по главе
Дополнительные материалы
,
Медный и алюминиевый наконечник типа DTL, 1010 клеммный провод Медный алюминиевый нос
(5 шт. / Лот) Медный и алюминиевый наконечник Кабельный наконечник Тип DTL, клемма проводки 70 мм2 Медный алюминиевый соединительный носик 70DTL-1
— Медный и алюминиевый терминал —
— Тип DTL-1- —
— 7070 —
Медная и алюминиевая клемма Тип DTL, клемма для проводки 1010 Медный алюминиевый носDTL Серия медно-алюминиевых клемм для подключения проводов подходит для переходного соединения алюминиевых проводов с жгутом, полуцикла — алюминиевые алюминиевые провода, кабели питания в распределительном оборудовании и медные клеммы диэлектрического оборудования.Материал алюминия и меди аналогичен материалу L3 и T2. Технология сварки трением чудесно принята. Поэтому они обладают отличительными особенностями: высокая интенсивность сварного шва, хорошая природа в электрификации, стойкая гальваническая коррозия и длительный срок службы.
Медный и алюминиевый наконечник типа DTL, клемма для проводки 1010 Медный алюминиевый нос
Медный и алюминиевый наконечник типа DTL, клемма для медной алюминиевой проводки 1010
Медный алюминиевый терминал типа
DTL тип, 1010 Соединительный клеммник из медного алюминия Нос
Медный и алюминиевый наконечник типа DTL, 1010 Клемма для проводов Медный алюминиевый нос
Медный и алюминиевый наконечник типа DTL, 1010 Клемма для проводов Медный алюминиевый нос
Медный и алюминиевый наконечник Тип DTL , 1010 Клемма для проводки Медный алюминиевый нос
Клемма для меди и алюминия Тип DTL, 1010 Клемма для медной меди Медный алюминиевый нос
000000000000
Доставка
1.Доставка Китай воздушной почтой (Г. не более 2 кг).
2. Товар будет отправлен в течение 3 рабочих дней. (Без выходных)
3. Мы не несем ответственности за незастрахованную посылку, потерянную / поврежденную при транспортировке.
4. Перед заказом, пожалуйста, свяжитесь с нами, чтобы подтвердить ваш предпочтительный способ доставки. Обычно доставка воздушной почтой занимает 7-25 рабочих дней.
5.Время доставки составляет около 3-15 рабочих дней для большинства стран ( Экспресс )
6. Иногда из-за плохой погоды это может занять больше времени, тратя время на таможенное оформление. Поэтому, пожалуйста, терпеливо ждите, когда вы не получите свой товар вовремя. Если вы не получили товар в течение тридцати дней, пожалуйста, свяжитесь с нами, и тогда я помогу вам отследить его.
7. Мы объявим более низкий счет-фактуру для покупателя. Когда покупатель получит запрос об объявлении, пожалуйста, обратите внимание на заказ.Спасибо.
Удобные инструменты для ручного опрессовки / Обжимные клещи с четырьмя оправками для повернутых контактов
Условия продажи
- Гарантия 100% удовлетворенности / гарантия возврата денег
- Предложение денег гарантия возврата Мы заберем любые товары, которые вас не полностью устраивают в течение 7 дней с даты получения товара.
- Все возвращаемые товары ДОЛЖНЫ быть в новом, пригодном для перепродажи состоянии и включать оригинальную упаковку.Все руководства, регистрационные карточки и аксессуары ДОЛЖНЫ быть включены. Мы незамедлительно вернем вам стоимость покупки. НЕТ вопроса ДОСТАВКА НЕ ВОЗВРАЩАЕТСЯ. КЛИЕНТ ПЛАТИТ ВСЕ ВОЗВРАЩАЕМЫЕ ДОСТАВКИ. Мы не платим за обратную доставку и не возвращаем рекламную доставку.
- После получения возвращенных товаров кредит будет выдан на оригинальную кредитную карту, использованную для покупки. Исходящая доставка (включая рекламную доставку) и расходы по доставке возврату не подлежат.
Удобный ручной обжимной инструмент / Обжимные клещи с четырьмя оправками для повернутых контактов
Политика обратной связи
- Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна для нас.
- Если у вас есть какие-либо вопросы относительно продукции, которую вы получили, пожалуйста, свяжитесь с нами вовремя, и мы сделаем все возможное, чтобы решить проблемы и сделать вас удовлетворенными
- Пожалуйста, дайте нам положительный отзыв
Медный и алюминиевый терминал DTL Тип, 1010 Терминал проводки Медный алюминиевый нос
.
1. СПЕЦ. GTL-25 Медные и алюминиевые биметаллические наконечники.
(1) Высокое качество, конкурентоспособная цена.
(2) Настраиваемые некоторые другие разъемы терминала.
(3) гибкий и проводящий.
(4) Сделано из меди, алюминия.
Чертеж:
Медно-алюминиевая труба типа GTL | |||||||
Модель | Основные размеры | ||||||
9001 Д1 (мм) () (9000) (9000) 000 мм) | L1 (м m) | D2 (мм) | d2 (мм) | L2 (мм) | L (мм) | ||
GTL-16 | 11 | 6.3 | 32 | 8 | 4.2 | 25 | 70 |
GTL-25 | 12 | 7.3 | 36 | 10 | 6 | 29 | 80 |
GTL- 35 | 14 | 8,5 | 42 | 11 | 7 | 29 | 85 |
GTL-50 | 16 | 9.8 | 47 | 13 | 8,5 | 31 | 90 |
GTL-70 | 18 | 11,5 | 50 | 15 | 9,8 | 33 | 100 |
GTL- 95 | 21 | 13,5 | 52 | 17 | 11.5 | 38 | 110 |
GTL-120 | 23 | 15 | 55 | 19 | 13,6 | 40 | 110 |
GTL-150 | 25 | 16,5 | 56 | 21 | 15 | 44 | 115 |
GTL-185 | 27 | 18.5 | 58 | 23 | 16.5 | 45 | 125 |
GTL-240 | 30 | 21 | 62 | 26 | 18.5 | 48 | 130 |
GTL- 300 | 34 | 24 | 65 | 29 | 21 | 51 | 145 |
GTL-400 | 38 | 27 | 70 | 30 | 24 | 60 | 155 |
GTL-500 | 42 | 29 | 75 | 34 | 27 | 65 | 165 |
GTL-630 | 54 | 34 | 80 | 38 | 29 | 70 | 180 |
2.Детали изображения.
3. Время выполнения заказа.
У нас много товара, если не очень большое количество, мы можем отправить товар как можно скорее после получения оплаты. Если большое количество, время выполнения нужно в зависимости от количества.
5.Наш сервис
(1) Бесплатные образцы для проверки качества.
(2) Очень конкурентоспособная цена.
(3) Упаковка в соответствии с требованиями заказчика.
(4) Настраиваемые разные кабельные наконечники из меди.
(5) Хорошее качество, быстрое время выполнения.
Возникли проблемы, пожалуйста, не стесняйтесь обращаться к нам! ^ _ ^
,
