Как сложить камин своими руками: схема, рекомендации
Краткое содержание
На протяжении всех времен, главное место в доме отводилось очагу. В последнее время, камины в домах и коттеджах приобрели большую популярность, и вопрос как сложить камин своими руками, довольно актуальный.
Любая печь — камин должна соответствовать таким требованиям:
- Отсутствие дыма.
- Обогрев помещения.
- Красивый внешний вид.
Для достижения этих целей, необходимо соблюдать все этапы строительства.
Месторасположение
Размещение камина в доме
Самый первый шаг предполагает выбор месторасположения очага, от этого зависит не только экономия жилой площади, но и эффективный ее обогрев.
Для начала необходимо определиться с типом конструкции.
Камин — печь может иметь такие варианты исполнения:
- Пристенный.
- Угловой.
- Встроенный.

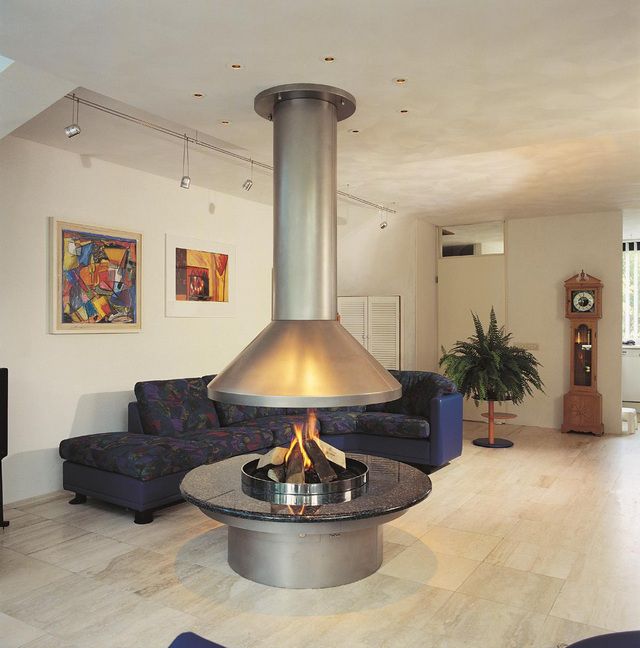

- Островной.
Исходя из этого, владелец дома может подобрать подходящее место для камина.
Планируя расположение необходимо учитывать, что напротив окна устанавливать печь-камин нецелесообразно, так как тепло будет выходить в окно. Кроме этого, необходимо с точностью соблюдать правила пожарной безопасности, камин — источник тепла, а не пожара.
Материалы
Таблица необходимых материалов для постройки камина
Изготовление каминов начинается с подбора материалов. Для строительства нам понадобится:
- Красный керамический кирпич. Его количество рассчитывается исходя из подготовленного чертежа, при этом все неполные кирпичи необходимо учитывать как целые.
- Песок речной. Обязательно просеянный и очищенный от загрязнений и сора. Зернистость материала должна быть в пределах нормы (0,2–1,5 мм).
- Щебень для изготовления фундамента. Допустимая фракция должна быть от 2 до 6 см.
- Синяя кембрийская глина или обычная красная.
- Цемент (М 200 или М 300).
- Дымовая заслонка.
- Арматура.
Кирпич и его разновидности
На протяжении всего периода печного строительства, применяется полнотелый красный кирпич, который изготавливается из глины.
Таким материалом выкладывают наружные части каминов. Поэтому от качества кирпича зависит очень многое.

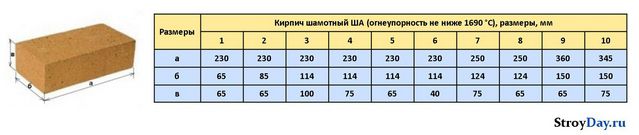

Характеристики разновидностей кирпича
Кирпич должен обладать такими свойствами:
- Иметь правильную форму;
- Не содержать трещин или выбоин.
- Не иметь деформаций;
Внутренняя часть камина выкладывается огнеупорным шамотным кирпичом или кварцевым материалом.
Требования к качеству материала
Приобретая кирпич необходимо обратить внимание на такие параметры:
- Материал должен соответствовать марке не ниже М200.
- Нужное количество кирпича, должно быть, приобретено из одной партии.
- Внешний вид кирпича – он не должен содержать трещин, сколов.
Подготовка
Этот этап заключается в процессе подготовки материалов. Особое внимание, конечно же, уделяется кирпичу, но кроме него понадобятся и другие компоненты.
Пропорции ингредиентов для приготовления раствора для кладки кирпича
Потребуется глиняная смесь, которая тщательно очищается от ненужных примесей и протирается. До начала кладки эту смесь замачивают около 2–3 часов.
Песок, который будет участвовать в растворе тоже должен пройти очистку, достаточно будет его просеять через сито с мелкими отверстиями.
Выполнив это можно начинать к подготовке раствора, пропорция которого обязана строго соблюдаться. Исходя из жирности глины, соотношение песка и глины должны выглядеть как 1:1 или 1:2.
Полученный раствор не должен растекаться на поверхности кирпича, но в то же время с легкостью соскальзывать с него.
Заливка фундамента
Для заливки фундаментного основания под камин — печь понадобятся такие материалы и инструменты:

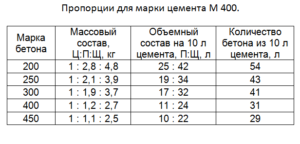

Пропорции для марки цемента м400
- рулетка;
- болгарка;
- сварочный аппарат;
- молоток + гвозди;
- доска;
- арматура;
- цемент (марки М400).
Первое что нужно сделать, это опалубку из обрезной доски. Она должна быть надежно установлена и иметь высоту 8–10 см. Армирующий прут укладывается с 19 сантиметровым шагом, после этого укладываются перпендикулярные ряды прутьев. Стыки прутьев необходимо прихватить сваркой.
Раствор необходимо заливать в два этапа. Первый предполагает слой бетона в 4 см, затем необходимо уложить обрешетку, после этого заливают последний слой, высота которого должна быть около 6 см.
Для того чтобы залитый фундамент в готовом виде не содержал пустот, раствор немного перепахивают свободным прутом.
После этого, фундамент необходимо оставить в покое. Срок его высыхания может варьироваться от 15 до 18 дней, в зависимости от условий нахождения.
Кладка камина
Этот процесс достаточно простой, прочитав статью, вы узнаете: как сложить камин самому из кирпича? Для того чтобы кладку выполнить правильно, необходимо четко следовать плану строительства.

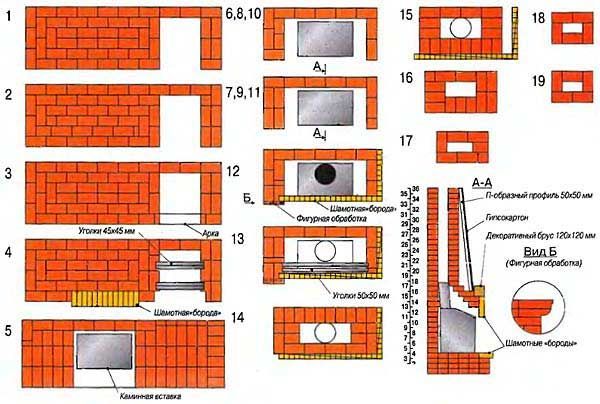

Порядовка кирпичного камина
Камин своими руками
Кладка выполняется по такой схеме:
- Сверху фундаментного основания укладывают несколько слоев гидроизоляционного материала.
- Для первого ряда в раствор добавляют цемент, а кирпичи укладываются на рейки.
- Третий ряд имеет небольшие нюансы, а именно установка двух штырей, которые понадобятся немного позже для каминной решетки.
- Чтобы камин — печь сложить правильно, необходимо придерживаться схемы или чертежа.
- Для соблюдения температурного режима в будущей конструкции, необходимо проследить, чтобы внешняя стена камина из кирпича не контактировала с топливником.
- Для удаления лишнего раствора со стенок топливника, его поверхность очищается при помощи влажной материи.
- Для улучшения качества обогрева, необходимо соблюдать небольшой угол наклона вперед задней стенки. Для боковых стенок предусматривается выворот наружу.
- Чтобы избежать возможности возгорания, необходимо принять меры предосторожности, и защитить пол перед очагом, листом железа.
Сложить печь-камин, это полдела, необходимо сделать дымосборник.
Соотношение размеров основных елементов камина
Принцип его кладки заключается в выкладывании кирпича с постепенным выполнением напуска. Отверстия портального типа внутри перекрываются при помощи перемычек, которые можно выполнить в нескольких вариантах:
- арочные,
- клинчатые,
- сводчатые.
Чтобы правильно выложить дымосборник, необходимо соблюдать его вертикальность. После того как вы перешли перекрытие с кровлей, можно начинать строительство трубы на крыше. Эта кладка выполняется на цементно-песчаную смесь.
Соблюдая эти правила можно без труда сконструировать печь — камин самостоятельно. Теперь остается разобраться с дымоходом.
Дымоход
Если конструкция дымохода предусмотрена из кирпича, под нее необходимо продумать фундамент, или раму из стали, которая будет упираться в основной фундамент. Сам дымоход располагают с наружной части топки и оборачивают материалом с теплоизоляцией. Верх дымохода обшивается листом из стали или алюминия.

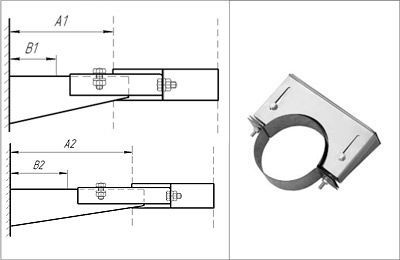

Кронштейн для крепления трубы дымохода
Используя для дымохода готовые секции труб, в качестве крепления применяют специальные хомуты, при помощи которых конструкция закрепляется на перекрытиях зданий. Этот вариант дымохода может обойтись без фундаментного основания.
Отделочные работы
Кроме того, что камин — печь, можно оформить цветным расшивочным швом, сам кирпич, возможно, перекрасить в другой цвет. Для этих целей используется темпера или гуашь.
Украшением для углового варианта камина могут быть изразцы или мраморная плитка, камень или декоративный кирпич. Если возникает желание, то поверхность можно просто отштукатурить или воспользоваться другими элементами декора.
Современный рынок предлагает большое количество элементов для декорирования, в том числе и деревянные детали. В целях безопасности их использование не рекомендуется.
Таблица расхода плиточного клея на 1 метр в зависимости от выбора и наклона гребенки
Крепеж декора выполняется на обычный плиточный клей, а само украшение должно начинаться с нижней части камина, постепенно поднимаясь.
Если ваш камин — печь уже содержит детали из мрамора, то их рекомендуется прикрыть целлофаном, для избежания царапин.
Рекомендации
- Для топливника можно воспользоваться шамотным кирпичом, а, для облицовки подобрать материал другого качества.
- Конструкция дымохода может быть выполнена не только из кирпича, но и из специальных модулей в форме трубы из металла или керамики.
- Для уменьшения ошибок при строительстве каминов рекомендуется пользоваться готовыми чертежами, а не разрабатывать их самостоятельно.
- Проектируя камин, можно сделать акцент на встроенные полки или дровницы, это придаст конструкции более эстетичный вид.
Из вышесказанного материала можно сделать вывод, что кладка камина — достаточно простой процесс. Все что вам потребуется, это соблюдение всех инструкций и рекомендаций, тогда вопрос: как соорудить камин? не застанет вас врасплох.
Видео: Как сделать камин из кирпича своими руками
Как сложить камин своими руками чертежи
Технология кладки камина своими руками с порядовыми схемами и чертежами
Несмотря на доступность и обилие предложений компактных и быстрых в установке стальных и чугунных каминных топок, традиционные кирпичные камины, строительство которых требует немалых затрат труда и времени, продолжают привлекать современных «огнепоклонников», предпочитающих традиционный массивный открытый очаг ручного изготовления массовому заводскому изделию. По разным причинам хозяева частных домов отдают предпочтение массивному кирпичу, одних привлекает дизайн, других основательность конструкции, третьих — то, что в отличие от быстро остывающего металла, обожжённая керамика сохранит тепло горящих поленьев и угольев долгие часы. Кладка каминов — весьма ответственный технологический процесс, ведь ошибки в устройстве кирпичного очага недопустимы, «малой кровью» огрехов печника не исправить.
Чертежи камина и зачем нужны порядовки
Как и всякое сооружение, камин следует возводить в соответствии с заранее продуманным и вычерченным проектом, так поступают даже опытные мастера, сложившие не один камин или печь. Понадобится вид спереди, сбоку, разрез и порядовая кладка камина.
Порядовка — последовательный комплект планов каждого ряда кирпичей, от первого до самого верхнего. Кладка камина своими руками, порядовка которого включает в себя изображение всех элементов ряда (целые кирпичи и половинки, закладные стальные детали), пройдёт быстро и безошибочно.
Подробные чертежи разных типов и моделей каминов можно найти в специальных пособиях и в сети, но, если ни один из готовых вариантов не подходит по конфигурации или дизайну, схема кладки камина может быть разработана самостоятельно, с учётом технических особенностей устройства камина. Полезные статьи на эту тему можно найти на нашем ресурсе. Порядовки не обязательно аккуратно чертить на ватмане, проще набросать их на бумаге в клеточку, один кирпич 12х25 см — две клеточки.

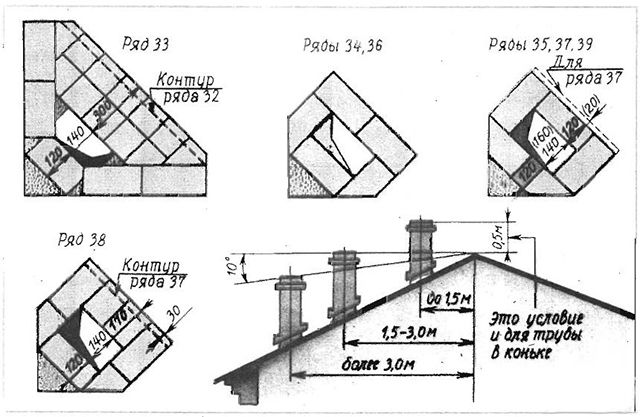

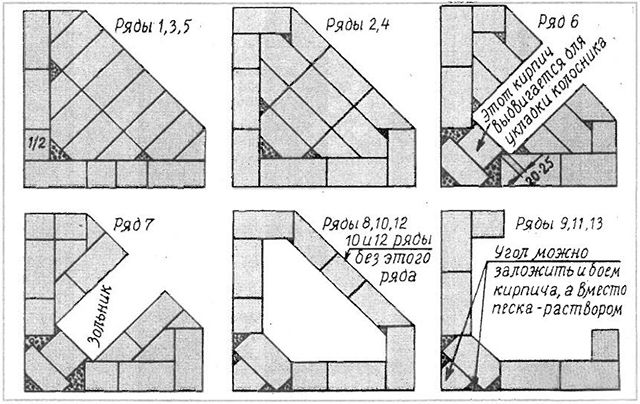

В качестве примера возьмём компактный угловой камин для дачи. Схема кладки углового камина довольно проста: топка в два кирпича шириной без поддувала, дрова необходимо размещать на решётке. Проём с фасада перекрывается арочной перемычкой, полка зуба расположена на ряд выше. Порядовая кладка углового камина состоит из 18 планов, из них три верхних ряда — нижняя часть дымохода.
Фасад и разрез углового камина
На порядном плане уменьшенные (колотые примерно в 3/4) кирпичи перечёркнуты диагональной линией, половинки — крест-накрест. Первый ряд выкладывается кирпичом на ребро
Порядовая схема кладки камина позволит посчитать необходимое количество материала и заранее подготовить его.
Кирпич для кладки камина
Кирпич керамический полнотелый — традиционный материал для печей, при условии хорошего обжига камин может быть выложен из него целиком. В зависимости от технологии производства один из ложков кирпича может быть обожжён больше другого. Ту сторону кирпича, которая обладает более гладкой поверхностью и тёмным цветом, ориентируют к огню. Для большей надёжности и если качество керамики оставляет желать лучшего, для пода, стенок и верхней части топки лучше использовать шамотный огнеупорный кирпич, он без проблем выдержит высокие температуры.
Обратите внимание: керамический и шамотный кирпич обладают разными коэффициентами термического расширения и во избежание возникновения трещин в кладке их нельзя перевязывать между собой.
Если кирпич рубят вручную, считают все элементы, в том числе половинки, как целые. Кирпич также можно пилить, установив на угловую шлифмашину либо машину для резки тротуарной плитки отрезной диск, пригодный для работы с керамикой, в этом случае рез получится идеальным и отходов не будет.
Раствор для кладки камина
Глиняно-песчаный раствор для кладки камина проще приобрести готовым к применению, смеси упакованы в крафт-мешки по 20-25 кг, их состав сбалансирован, нужно лишь затворить водой. Следует учитывать, что печные смеси имеют разную термостойкость. Зачастую камин топят с большей интенсивностью, чем печь, поэтому его топка должна быть сложена на жаростойком составе.
Слева — жаростойкая смесь с добавлением шамота, на которой можно выложить весь камин целиком или в целях экономии только его топку. Справа — печной состав, пригодный для кладки корпуса камина за пределами топки и печной трубы в пределах чердака
Можно приготовить кладочный глиняно-песчаный раствор и самостоятельно. Для этого используется жирная глина и мытый, без примесей, сеяный песок крупностью 0,2-1,5 мм. Подобрать оптимальный состав раствора для кладки камина не так-то просто, при избытке глины он будет подвержен растрескиванию и слишком текуч, при недостатке — непрочен и малопластичен. Глину выбирают по возможности чистую, с минимальным содержанием песка, выдерживают длительное время под открытым небом. Идеальный вариант — синяя глина, подойдёт и красная. Перед приготовлением раствора её замачивают за несколько суток и при необходимости процеживают через сито, удаляя камешки.
Пропорция, в которой смешивается глина с песком, в зависимости от жирности первой составляет от 1:1 до 1:3, точное соотношение составляющих приходится определять по месту, руководствуясь традиционными методами контроля. Один из способов контроля: на кирпич кладётся слой раствора толщиной не более 5 см, сверху нужно положить и прижать ещё один кирпич. Через две минуты поднять верхний кирпич, если нижний держится — раствор нормальный. Необходимо учитывать, что избыток глины менее опасен, чем её недостаток.
Ещё один метод получить качественный глинопесчаный раствор — приобрести на заводе, где приобретали обожжённый кирпич, необходимое количество сырья для его производства либо кирпич-сырец. Не все, но очень многие предприятия продают подобные «полуфабрикаты». Сырец несложно размочить, сходство составов кирпича и раствора обеспечит прочность кладки.
Какие инструменты понадобятся
- Измерительные инструменты: рулетка, складной метр, строительный уровень, отвес, шнур, угольник, карандаш.
- Мастерок (кельма) каменщика, острый конец закруглён.
- Молоток каменщика.
- Расшивка, форма зависит от профиля шва, который необходимо получить.
- «Болгарка» (углошлифовальная машина), если предполагается кирпич не колоть, а резать. На ней должен быть установлен алмазный отрезной круг. предназначенный для работы с керамикой.
- Абразив, круг либо брусок, для подшлифовки кладки и отрезанного кирпича.
- Инструменты для приготовления раствора. Для готовой смеси: ведро и дрель с насадкой миксером, при самостоятельном изготовлении из песка и глины — корыта, вёдра, сита, лопаты.
- Ёмкость с водой для замачивания кирпича.
Основные инструменты каменщика
Обратите внимание на порядовку, это ровный брус с пропилами для шнура, расположенными кратно рядам кирпича. Не все печники пользуются порядовкой, но, повозившись вначале с её установкой, можно сэкономить время в процессе кладки. Порядовки нужно иметь как минимум две, а лучше — по числу наружных углов.
Технология кладочных работ при возведении кирпичного камина
Будем считать, что фундамент камина уже построен, залит прочным бетоном и выдержит вес сооружения.
- Поверхность бетона следует гидроизолировать недорогой обмазочной цементно-полимерной смесью (например, CeresitCR 65), промазав её два раза кистью либо шпателем.
- Если камин примыкает к стене из сгораемого материала, необходимо установить противопожарную защиту.
Недорогой и эффективный вариант противопожарной разделки камина и деревянной стены — плита из базальтовой ваты (толщина не менее 5 см), покрытая со стороны камина отражающей фольгой
- Приготовление глиняно-песчаного раствора. При самостоятельном изготовлении глину следует замочить заранее. В готовую смесь воду добавляют перед началом работ в соответствии с инструкцией.
- Кирпич следует замочить — опустить его в корыто с водой на несколько минут. Если этого не сделать, кладочный раствор может слишком быстро высыхать и не набирать необходимой прочности. К тому же влажный кирпич при необходимости можно сместить, что важно, когда камин выкладывает не очень опытный мастер.
- Выкладывают первый ряд, он должен быть максимально ровным, горизонтальность уровня следует тщательно контролировать. Если немного «промахнулись» с фундаментом, первый ряд можно выложить на цементно-песчаном растворе, так легче исправить огрехи основания.
- Далее кладка каминаведётся в точном соответствии с порядовыми планами. Рекомендуем каждый последующий ряд сначала выкладывать насухо, только после этого на раствор. Если камин велик, натягивают шнур, при небольших размерах сооружения достаточно контроля уровнем и угольником.
Если в ряду есть больше одного кирпича, который следует расколоть или распилить, рекомендуем при сухой выкладке пронумеровать все элементы, как цельные, так и подогнанные по размеру. Нумерацию стоит продублировать и на порядовом плане
Вертикальные швы кирпичей не должны располагаться один над другим, необходимость перевязки должна быть учтена ещё при составлении чертежей.
Кладку начинают с угловых элементов, строго контролируя соблюдение горизонтального уровня между ними
Излишки раствора удаляют мастерком, швы расшивают, загрязнённые кирпичи протирают мокрой тряпицей.
Форма расшивки определяет профиль шва, вогнутый, выпуклый или прямоугольный
Ещё один способ сделать аккуратный шов — класть кирпичи по направляющим
Присмотритесь к фотографии: с наружной стороны в шов вложен металлический профиль квадратного сечения, спустя несколько минут его вынимают.
Не стоит за одну смену класть более 8-10 рядов по высоте.
Этапы возведения камина
Обратите внимание на то, как собирается арочная перемычка над топкой — по предварительно установленному деревянному шаблону.
Технология строительства дымохода
Дымоход кладут на том же глиняно-песчаном растворе, только участок над кровлей на цементном. Внутреннюю поверхность для улучшения тяги тщательно затирают и выравнивают. Не забывают установить шибер-заслонку. В месте прохода дымохода через деревянное перекрытие делают утолщение, оно называется «распушка».
Для того, чтобы защитить кровлю от проникновения осадков, над крышей также выполняется утолщение, «выдра». Под ней из оцинкованной листовой стали или гидроизоляционной кровельной ленты (например, ондуфлэш) монтируют фартук (воротник), закрывающий щель между кирпичной кладкой и кровельным покрытием.
Выбор материала для фартука под выдрой зависит от типа кровельного покрытия. Можно использовать оцинкованную сталь, обычную или с полимерным покрытием либо гибкие металлизированные ленты, благо их сейчас в продаже немало
При устройстве дымохода важно соблюдать противопожарные меры, особенно в части прохода его через деревянное перекрытие и кровлю.
Общие правила противопожарной безопасности, обязательные при строительстве печей и каминов.
В заключение скажем, что, строительство камина — сложное мероприятие, требующее предварительной подготовки, необходимых технических знаний, аккуратности и упорства. Новичку непросто справиться с этой работой, обеспечить надлежащее качество и пожарную безопасность сооружения. Если нет уверенности в своих силах, возведение кирпичного камина лучше поручить опытному специалисту.
Видео: инструкция по строительству камина своими руками
