Схемы подключения люстры с 2, 3, 5 лампами. Как подключить люстру с тремя проводами

Здравствуйте, уважаемые читатели сайта sesaga.ru. Часто возникает ситуация, когда купил, например, пятирожковую люстру, принес домой, а она подключается только к одноклавишному выключателю, при включении которого загораются все пять ламп. А хотелось бы ее подключить к двухклавишному, и чтобы при включении одной клавиши включались, например, две лампы, при включении другой клавиши включались три, а все пять ламп горели бы при нажатии обеих клавиш. Естественно, встает вопрос, как это осуществить и возможно ли это?

На самом деле все это решается.
Если люстра изначально рассчитана на подключение только к одноклавишному выключателю, то люстру придется разобрать и в ее электрическую схему добавить дополнительный провод, на который будет подаваться фаза со второй клавиши выключателя. Если же схему люстры предполагается собирать самостоятельно, что позволяет ее сразу адаптировать под имеющийся в доме выключатель, то здесь вообще нет никаких проблем.

Но именно непонимание электрической схемы люстры часто вызывает трудности при ее подключении к потолочным проводам.

В этой статье я постараюсь максимально доступно рассказать все, что связано с электрической схемой люстры на разное количество ламп, а также подключении ее к одноклавишному и двухклавишному выключателю.

1. Принцип построения схемы люстры на 2, 3, 5 и более ламп для подключения к одноклавишному выключателю.

а) Схема люстры на 2 лампы для подключения к одноклавишному выключателю.

Соберем схему двухрожковой люстры, которая будет подключаться к одноклавишному выключателю, при включении которого будут одновременно зажигаться обе лампы.

Для удобства понимания рисунок разделен на две части: в левой половине изображены лампы накаливания с патронами и выходящим из патронов двухжильным кабелем с выводами коричневого и синего цвета. В правой половине рисунка изображена электрическая схема с этими же лампами, но уже соединенными параллельно: коричневый вывод с коричневым, а синий с синим.

От каждого места соединения (коричневая и синяя точка) отходит вывод к своему потолочному проводу: коричневый к фазному, а синий к нулевому.

Работу схемы можно объяснить так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы ламп HL1 и HL2 и они загораются. На рисунке движение фазы показано стрелками, а включенные лампы выделены желтым цветом.

б) Схема люстры на 3 лампы для подключения к одноклавишному выключателю.

В правой части рисунка изображена электрическая схема трехрожковой люстры, у которой все лампы соединены параллельно. Коричневые выводы каждой лампы собраны вместе и подключаются к потолочной фазе L1, синие выводы также собраны вместе и подключаются к потолочному нулю N.

Схема работает так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы ламп и лампы загораются.

в) Схема люстры на 5 ламп для подключения к одноклавишному выключателю.

В правой части рисунка изображена электрическая схема пятирожковой люстры, в которой все лампы соединены параллельно. Коричневые выводы каждой лампы собраны вместе и подключаются к потолочной фазе

L1, синие выводы также собраны вместе и подключаются к потолочному нулю N.

Схема работает так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы всех ламп и лампы загораются. Движение фазы показано стрелками.

2. Принцип построения схемы люстры на 2, 3, 5 и более ламп для подключения к двухклавишному выключателю.

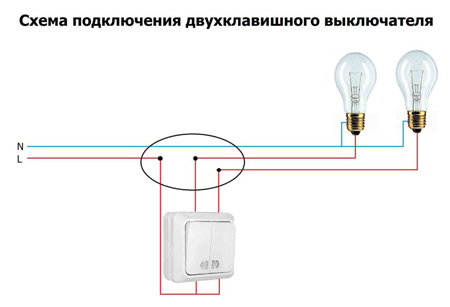

а) Схема люстры на 2 лампы для подключения к двухклавишному выключателю.

Теперь соберем схему с двумя лампами, чтобы каждая лампа зажигалась от отдельной клавиши.

В первую очередь соединяем вместе два синих вывода обеих ламп – это будет общий ноль люстры и подключается он к потолочному нулю N.
Коричневый вывод лампы HL1 подключается к потолочной фазе L1, а коричневый вывод лампы HL2 к потолочной фазе

L2. Фазы на потолок попадают с выходных клемм двойного выключателя. Если же не совсем понятно, каким образом эти фазы образуются, почитайте статью о подключении двойного выключателя.

Теперь разберем работу схемы: при нажатии, допустим, левой клавиши выключателя фаза L1 приходит на коричневый вывод лампы HL1 и она загорается. При нажатии правой клавиши фаза L2 приходит на коричневый вывод лампы HL2 и загорается она. При включенных обеих клавишах лампы будут гореть одновременно. Ноль для ламп является общим, а движение фазы показано стрелками.

б) Схема люстры на 3 лампы для подключения к двойному выключателю.

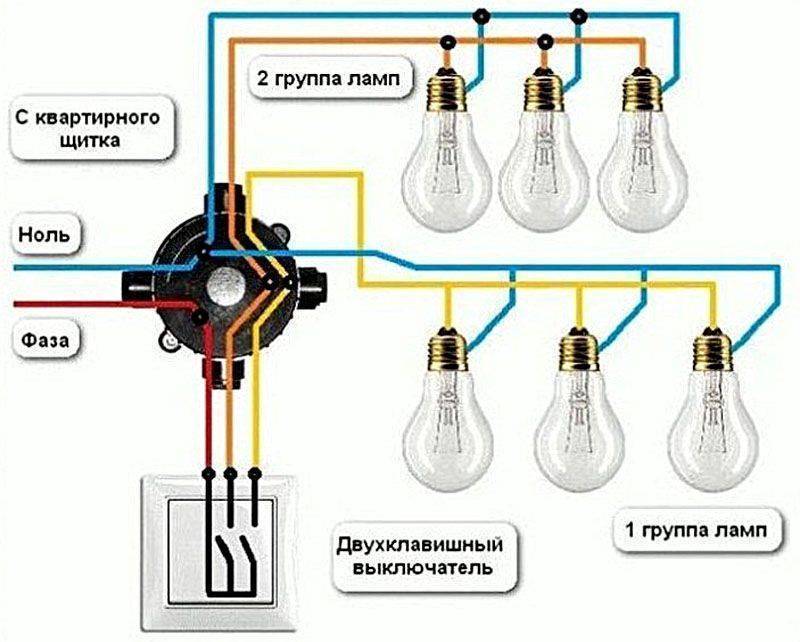

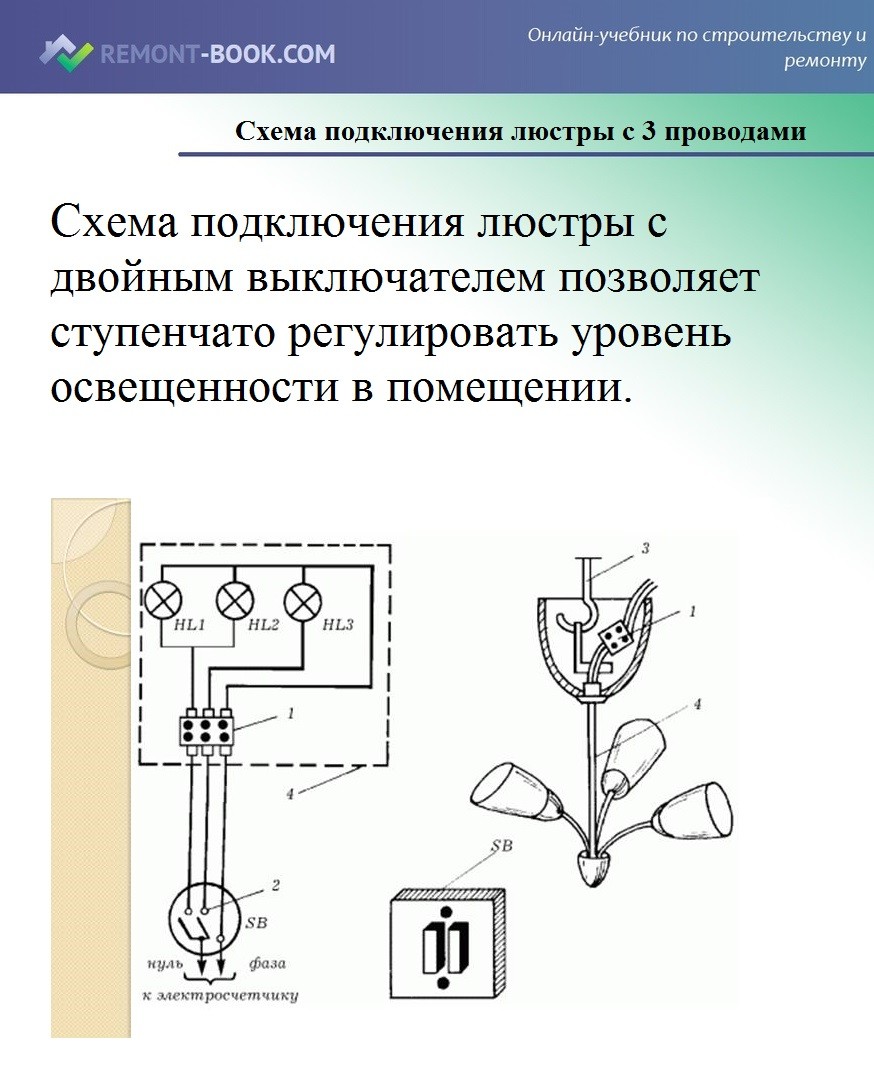

Соберем электрическую схему трехрожковой люстры для подключения к двухклавишному выключателю. В первую очередь соединяем в одну кучу все синие выводы – это будет общий ноль люстры, который будет подключаться к потолочному нулю N.

Теперь соединяем вместе коричневые выводы двух ламп, например, HL2 и HL3, они будут подключаться к потолочной фазе L2. Оставшийся свободный коричневый вывод лампы HL1 будет подключаться к фазе L1.

Схема работает так: при нажатии, например, левой клавиши, фаза L1 поступает на коричневый провод лампы HL1 и лампа загорается. При включении правой клавиши фаза

L2 одновременно поступает на коричневые выводы ламп HL2 и HL3 и лампы загораются. При нажатых обеих клавишах выключателя горят все три лампы. Ноль для всех ламп общий.

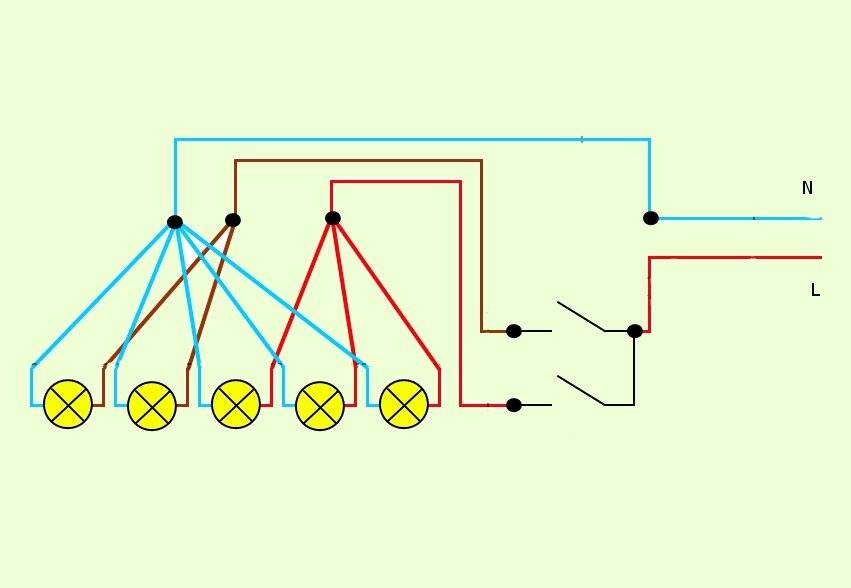

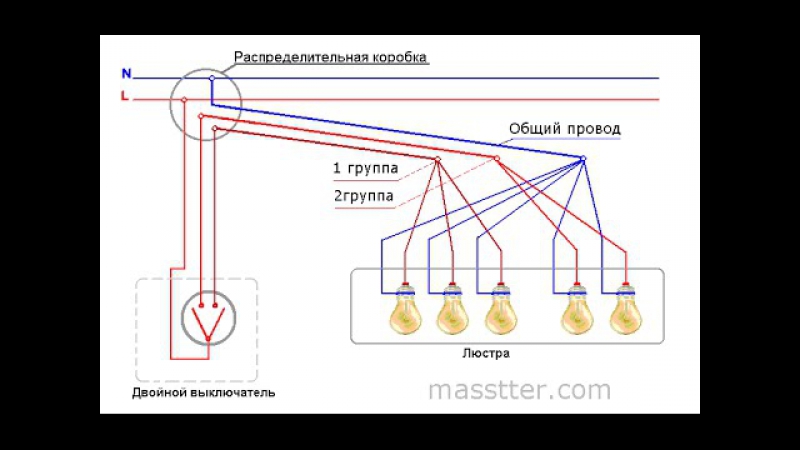

в) Схема люстры на 5 ламп для подключения к двухклавишному выключателю.

Электрическая схема пятирожковой люстры идентичная с трехрожковой и отличается только количеством и комбинацией включения ламп. Работа ламп может распределяться следующим образом:

1) горит только одна лампа, горят четыре, горят все пять ламп (1 + 4)
2) горят две лампы, горят три, горят все пять ламп (2 + 3).

Наибольшей популярностью пользуется схема 2 + 3, поэтому ее и рассмотрим.

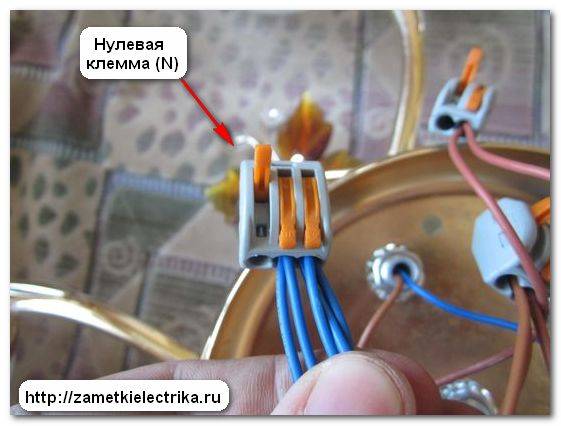

Чтобы не запутаться при сборке схемы в самую первую очередь собираем

общий ноль люстры — все пять синих выводов ламп соединяем вместе.
Затем соединяем между собой коричневые выводы ламп HL1 и HL2, они будут подключаться к потолочной фазе L1. Оставшиеся три коричневых вывода ламп HL3, HL4 и HL5 также скручиваем между собой, они будут подключаться к потолочной фазе L2.

Теперь разберем работу схемы: при включении, например, левой клавиши фаза L1 поступает на коричневые выводы ламп HL1, HL2 и они обе загораются. При включении правой клавиши фаза L2 поступает на коричневые выводы ламп

HL3, HL4, HL5 и они загораются. При включенных обеих клавишах выключателя горят все пять ламп. Ноль для всех ламп общий.

3. Подключение люстры к потолочным проводам.

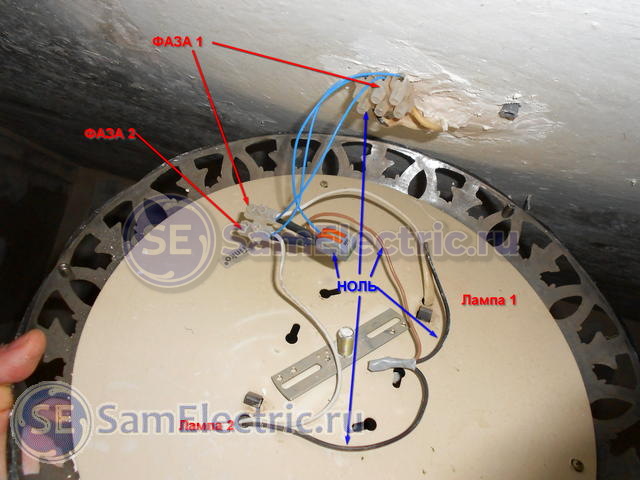

Перед подключением люстры на потолок необходимо определиться с фазными и нулевым потолочными проводами. Для этого воспользуемся индикаторной отверткой.

Совет. Перед работой индикаторную отвертку необходимо проверить. Для этого достаточно коснуться рабочим кончиком отвертки фазного проводника, на котором точно присутствует фаза, например, гнездо розетки. При наличии фазы в гнезде розетки внутри отвертки загорится огонек.

С определением проводов для одноклавишного выключателя все просто, поэтому сразу приступим к определению проводов для двухклавишного выключателя:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем отсутствие фазы на всех потолочных проводах;

2) затем включаем обе клавиши выключателя, и отверткой определяем, на каких двух проводах появилась фаза. Запоминаем или отмечаем их, так как они являются фазными проводами L1 и L2. На нулевом проводе N индикаторная отвертка показывать ничего не должна;

3) опять выключаем обе клавиши и индикаторной отверткой еще раз убеждаемся, что на фазных проводах фаза пропала, а на нулевом не появилась;

4) отключаем общее питание или питание этой схемы освещения;

5) теперь согласно схемы подключаем люстру к потолочным проводам.

Но здесь есть один нюанс, о котором надо рассказать.
Очень часто встречается дом, квартира или помещение, где в электрической проводке перепутаны местами фаза и ноль. Страшного ничего нет, однако методика определения потолочных проводов будет отличаться:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем наличие фазы на одном потолочном проводе, который будет являться нулевым. На двух других фазы быть не должно – это будут фазные провода

L1 и L2;

2) затем включаем обе клавиши выключателя, и индикаторной отверткой еще раз убеждаемся, что на нулевом проводе фаза осталась, а на фазных не появилась. Запоминаем или отмечаем фазные провода;

3) ОБЯЗАТЕЛЬНО отключаем общее питание;

4) теперь к потолочным фазным проводам L1 и L2 подключаем фазные провода люстры, а к потолочному нулевому N, нулевой провод люстры.

И еще надо рассказать про один момент.

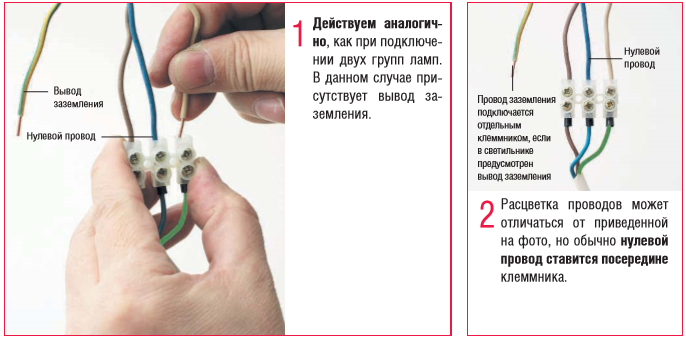

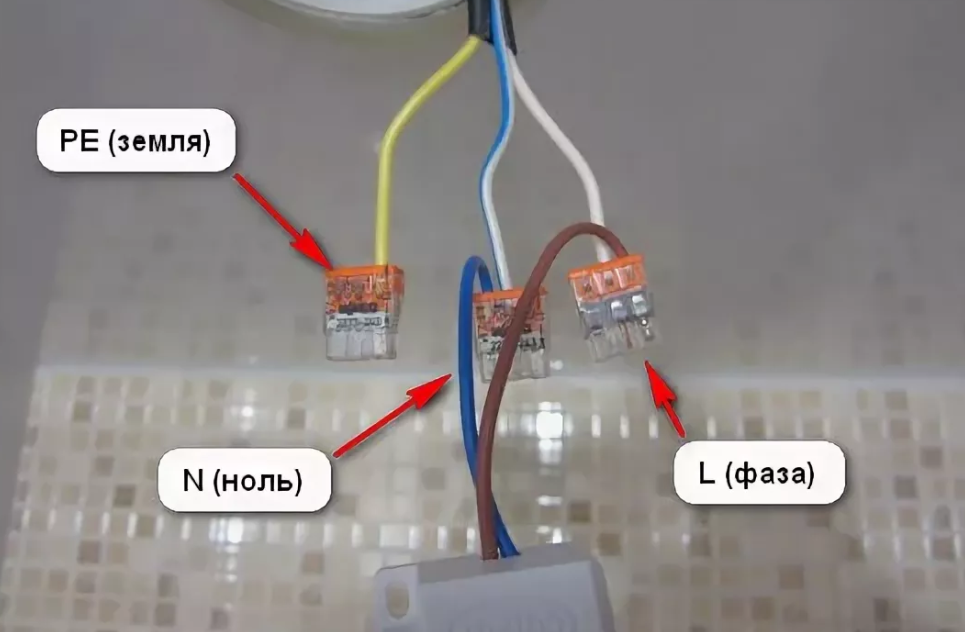

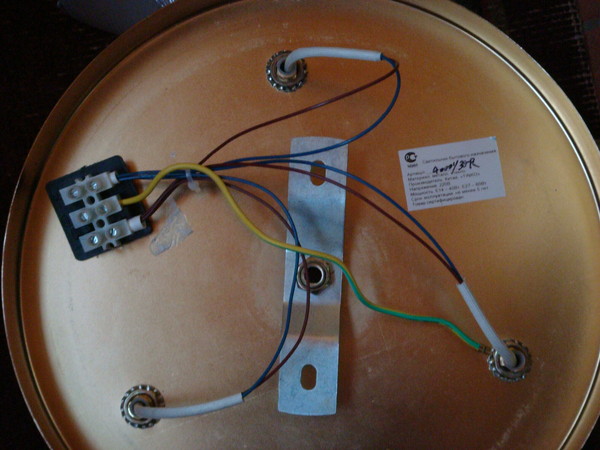

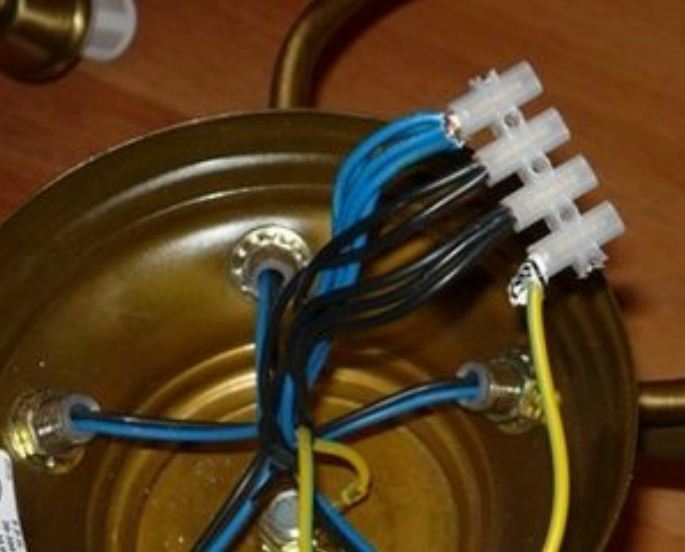

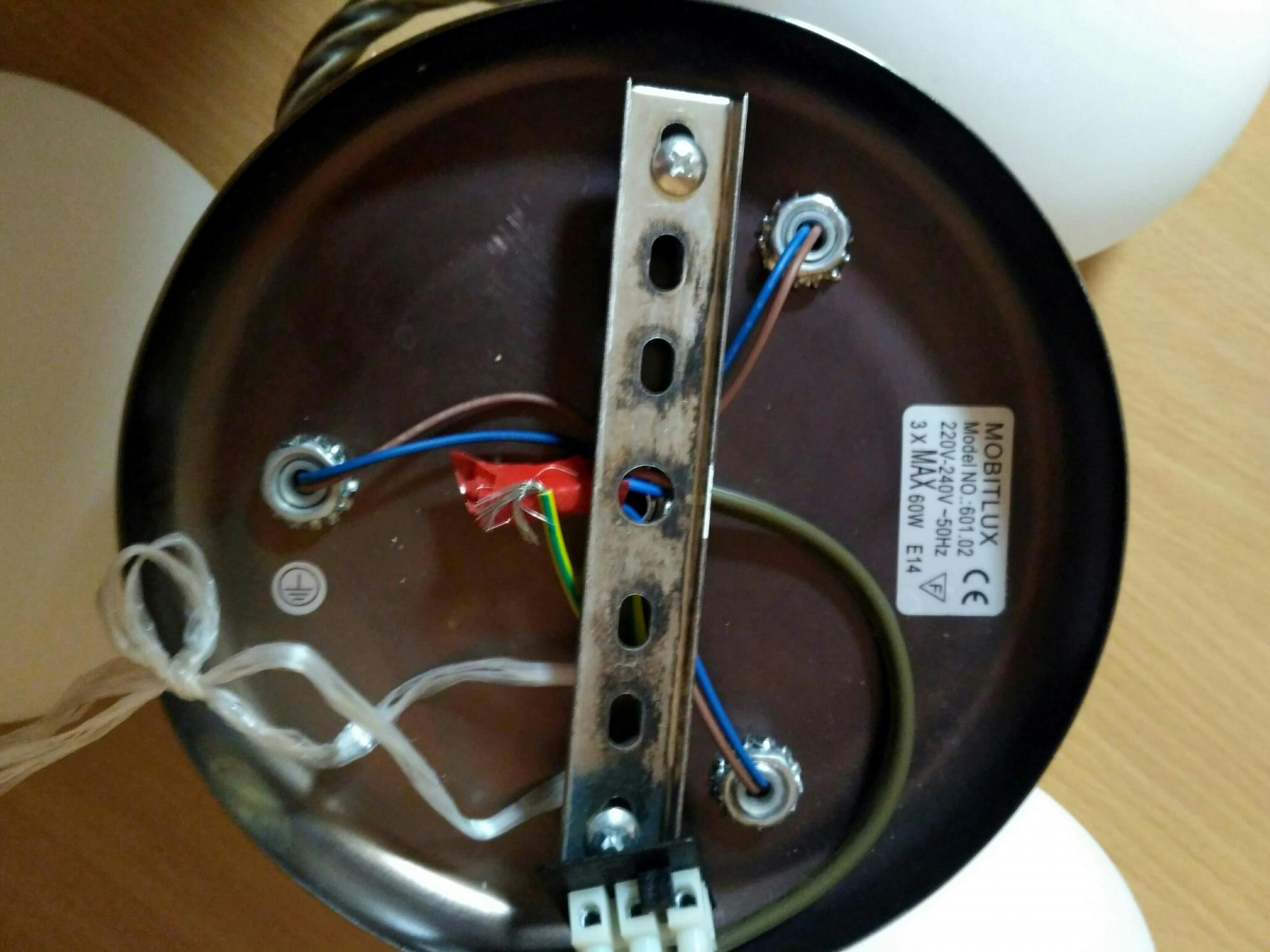

В современных люстрах помимо проводов электрической схемы присутствует защитный заземляющий проводник желто-зеленого цвета, который соединяют с металлической частью корпуса люстры.

Этот проводник предназначен для защиты человека от действия электрического тока, который в случае аварийной ситуации может оказаться на металлических частях осветительных приборов.

Если в электрической проводке дома или квартиры не предусмотрено защитное заземление, то при подключении люстры кончик проводника изолируют и оставляют внутри. Если же защитное заземление присутствует, то один конец проводника соединяют с корпусом люстры, а второй с потолочным защитным проводником.

Ну вот, в принципе и все, что хотел сказать. Как видите, сложного ничего нет. Самое главное понять принцип разделения ламп. Теперь я думаю, что Вам не составит труда подключить люстру с любым количеством выводов и ламп.
Удачи!

различные варианты, основные правила, инструкция

От качества освещения в комнате напрямую зависит не только красота интерьера, но и самочувствие жильцов. Заменить неисправную или надоевшую люстру на новую – красивую и светлую – вполне возможно без обращения к специалистам. При условии, что у вас имеются базовые знания и навыки по электрике. Люстра – не только дизайнерский акцент в интерьере квартиры. Это возможность визуально сделать потолок выше, либо выделить зоны внутри пространства.



Прежде чем подключать люстру стоит ответить на вопросы:

• для чего необходим конкретный осветительный прибор? Он нужен для освещения конкретного участка рабочей поверхности или чтобы осветить все помещение?
• Органично ли вписывается конкретная модель в ваш интерьер?
• Насколько высокой должна быть яркость в конкретном помещении?

Важно, чтобы приобретаемая люстра соответствовала техническим характеристикам конкретной комнаты. Например, есть ли в помещении натяжной потолок или нет? Также при выборе осветительного прибора нужно помнить о площади помещения и высоте потолка. Люстра для низкого потолка отличается припотолочным типом конфигурации, а если потолки высокие, то можно спокойно взять подвесную.

Предлагаемые в продаже осветительные приборов имеют патроны с винтовой резьбой для цоколей резьбового типа Е27 и Е14. В продаже также есть модели с контактными группами и посадочными гнездами пружинящего вида.

Правила выбора люстры



Чтобы освещение в комнате было комфортным, нужно соблюдать установленные параметры в отношении длины люстры. В среднем до светильника от темени взрослого человека должно сохраняться расстояние 46-70 см.

Если у вас установлены натяжные потолки, нужно, чтобы люстра не нагревала полотно, иначе может произойти деформация. Исключают нагрев осветительные приборы со светодиодами. Оптимальный вариант в случае натяжного потолка – люстра с плафонами открытого типа, которые будут направлены вниз или в стороны. Потолочные люстры с закрытыми плафонами имеют склонность нагреваться, потому не стоит их брать.

Если ваш выбор пал на люстру подвесного типа, то нужно помнить, что у вас есть возможность скорректировать длину цепи или шнура. Лишние звенья цепи размыкаются и убираются, а провод подрезается.

Когда в осветительном приборе предусмотрено несколько ламп, рекомендуется разделить их на несколько групп с отдельными выключателями. Это может быть 2-3 клавиши, которые позволят по необходимости применять разную схему освещения и варьировать интенсивность. Есть выключатели, оснащенные диммером, но при покупке нужно уточнять, для каких ламп он подойдет. Также отдельно можно приобрести и подключить пульт дистанционного управления, если его изначально не было в комплектации.

Большинство люстр подразумевают крепление на крюк или на планку. Планка предпочтительна для осветительных приборов с большой массой, это даст возможность дополнительной фиксации и более корректного распределения нагрузки.

Не стоит покупать мощный осветительный прибор, если в доме старая электропроводка. Не перегружайте сеть без реальной необходимости, иначе люстра не будет работать как задумано изначально.

Подготовка к самостоятельному монтажу люстры



Если у вас есть достаточные навыки, чтобы самому заняться монтажом люстры, тогда стоит заранее подготовить рабочее место и инструменты, чтобы процесс протекал продуктивно и все необходимое было в доступе.

Правила электробезопасности

Главное правило электробезопасности – не прикасаться к проводам, пока электросеть не обесточена. Перед началом работы отключите ток и убедитесь в том, что никто не будет иметь доступа к щитку на время проведения работ.

• Посредством индикаторной отвертки убедитесь в отсутствии напряжения в проводах.
• Заземление несколько усложнит процесс коммутации электрических проводов, но исключительно по времени, а не по навыкам.

Люстра должны быть укомплектована всем необходимым для крепежа — соединительными клеммами для проводов, саморезами, крюком или планкой.

• Если приобретаете крепежные материалы и клеммы – отдайте предпочтение качественным изделиям. Вам нужно, чтобы они служили долго, а вы и ваш дом были в безопасности.
• Клеммы и соединительные колодки предпочтительнее при подключении люстры к электропроводке.

Инструменты и приспособления



• Карандаш.
• Мультиметр – для замера напряжения в сети.
• Нож.
• Отвертки – индикаторная и обычная.
• Стремянка. Позволит подняться на высоту и при этом останется устойчивой во время работ. Если потолок не более 2,5 метров в высоту, то можно встать на крепкий стол. Табуреты, приставные лестницы и стулья не лучший вариант, так как есть риск, что опора опрокинется при переносе веса ближе к краю.
• Шуруповёрт – с аккумулятором.
• Паяльник и припой
• Электрическая дрель. Лучше вариант, работающий от аккумулятора, так как сеть может оказаться недоступной. Нужна для создания крепежных отверстий.

Подвешивание люстры к потолку



Большое количество люстр снабжаются крепежной планкой. Она закрепляется на потолке с помощью саморезов через технические отверстия, а уже к планке крепится подключенная к электросети люстра. Старый крюк в этом случае демонтируется. Если люстра тяжелая, для них применяются крестообразные планки с повышенной грузоподъемностью.

Вариант крепежей должен соответствовать массе люстры и базе потолочной поверхности – бетонная плита, гипсокартон, дерево. Если масса люстры не превышает 1,5 кг, чтобы закрепить осветительный прибор на бетонном потолке, будет достаточно крепкого стального крюка в сочетании с рифленым дюбелем.

Если люстра массивная – используется подвесной крюк из стали повышенной прочности с анкером. Анкер подбирают под вес люстры и толщину потолка.

Алгоритм выполнения монтажа



1. Крепежную планку прикладывается к потолку, намечают карандашом места для сверления отверстий под дюбели.
2. Для сверления выберите сверло, соответствующее техническим требованиям основы, которую предстоит сверлить. У дюбеля должен быть подходящий диаметр.
3. Болты вставляются в отверстия планки и надежно фиксируются посредством гаек.
4. Пластина планки прижимается и фиксируется с помощью саморезов.
5. Люстра подводится к планке, отверстия для крепежа состыковываются с болтами.

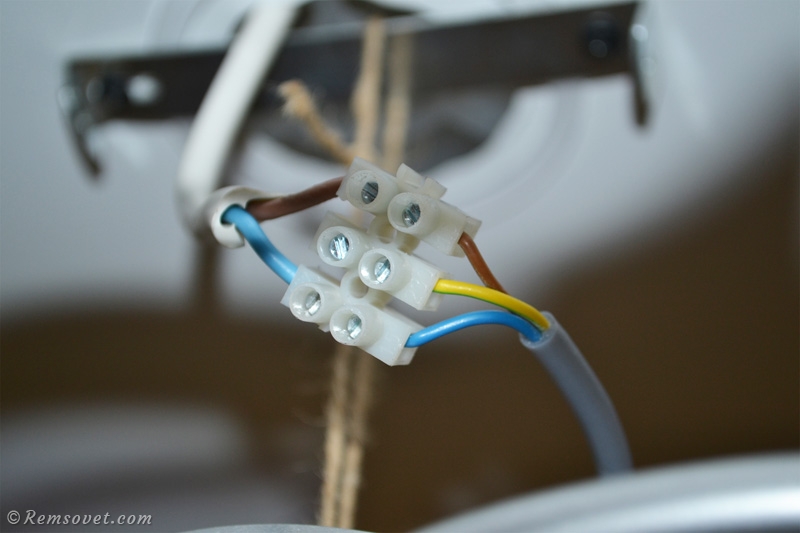

6. Далее проводится коммутация проводов с применением клемм и соединительных колодок.
7. Люстру прижимают к потолочной плите и фиксируют к планке наружными гайками.

Если потолок представлен гипсокартонной конструкцией, то предварительно укрепляется металлический каркас и люстра фиксируется уже на нем. В противном случае гипсокартон не выдержит массы осветительного прибора.

Подключение люстры к электропроводке

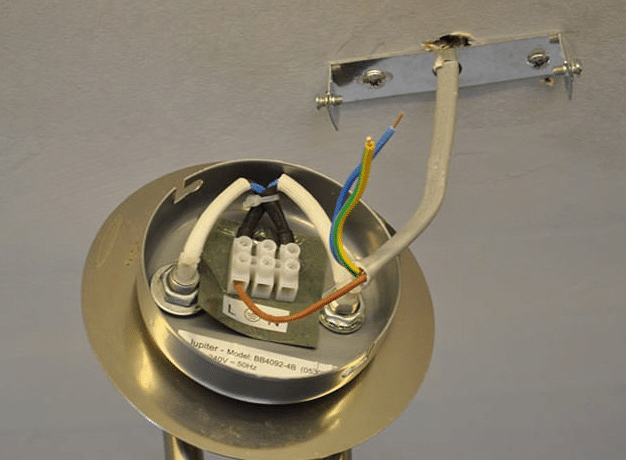

Самый простой вариант, когда два провода из люстры коммутируются к двужильному сетевому проводу – схема для выключателей с одной клавишей. Если же в схеме присутствует заземление и нулевой провод, это немного усложнит задачу.

Определяем «ноль» и «фазу»

Квартиры в домах новой постройки отличаются стандартизированной электропроводкой: провода будут с одинаковыми цветами изоляции – для нулевого провода принята голубая, желто-зеленая для проводов заземления. Если оболочки проводов в других цветах – это фазные провода. Чаще всего «фаза» представлена коричневым цветом.

В старых домах, такой цветовой подсказки может не оказаться, потому используйте индикаторную отвертку. Индикатор на отвертке светится при контакте жала с проводами фазной жилы, если свечения нет – провод нулевой. Проводов заземления в проводке домов старой застройки как правило нет.

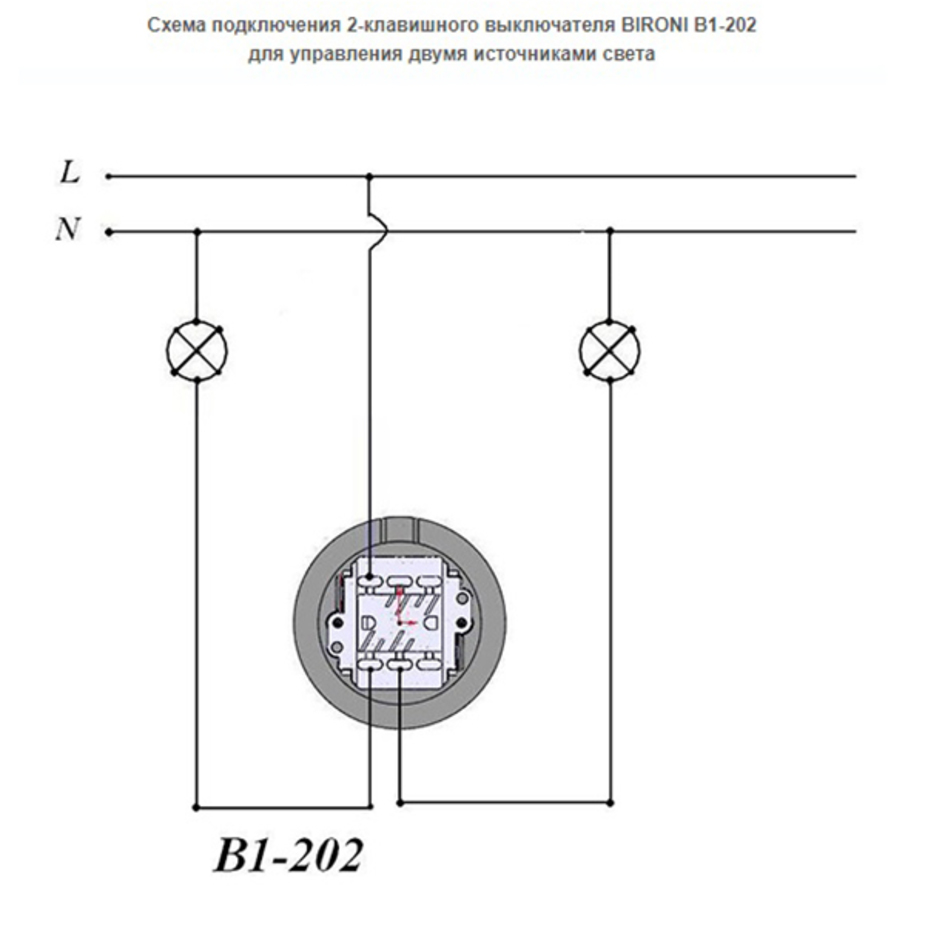

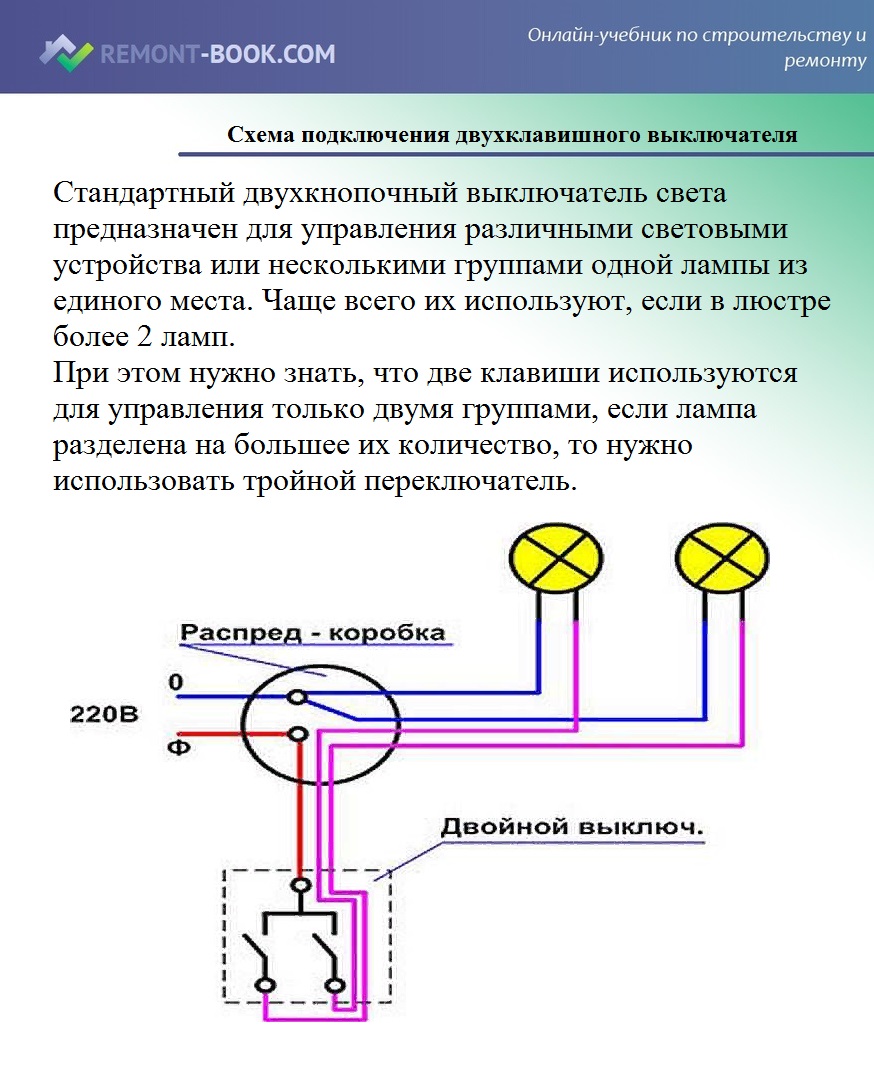

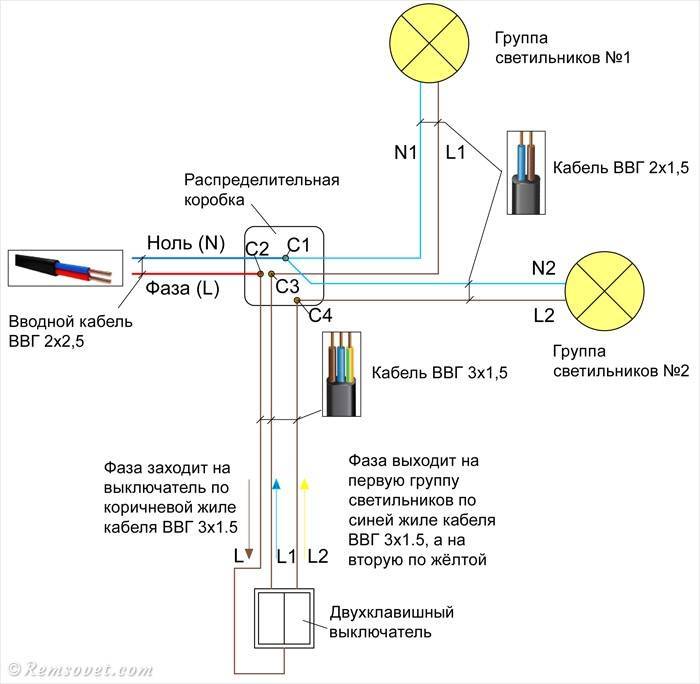

Как проводить подключение люстры при двухклавишном выключателе

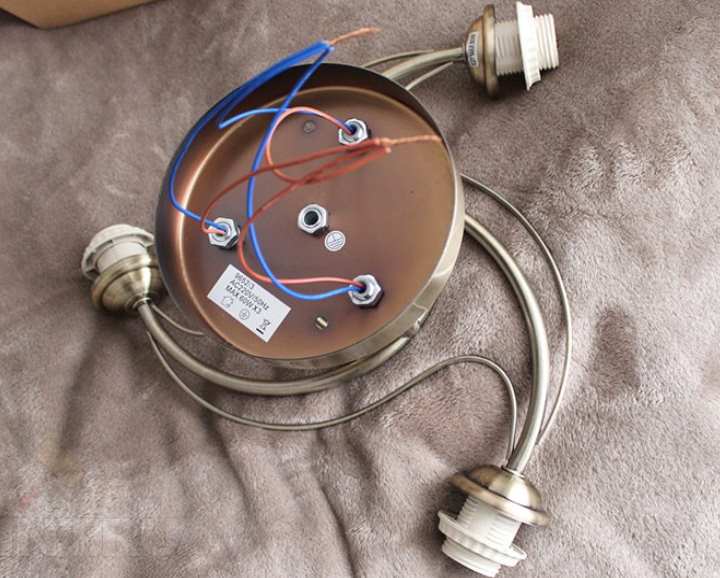

У люстры 2 провода: фазные провода объединяют перемычкой. Свет будет загораться при нажатии любой клавиши. Если в люстре есть заземление: если на потолке провода желто-зеленого цвета нет, то у светильника его изолируют. Если есть, то их соединяют между собой.

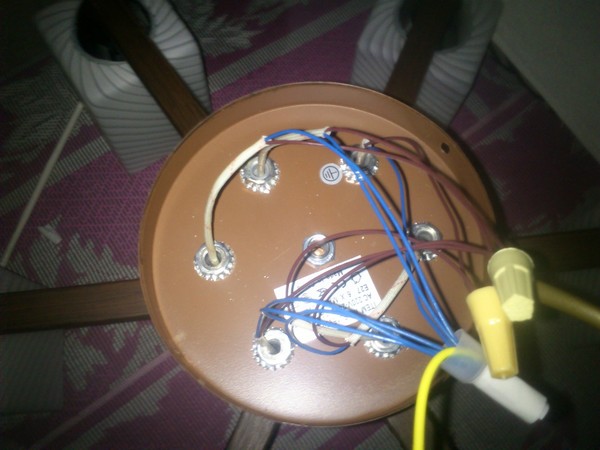

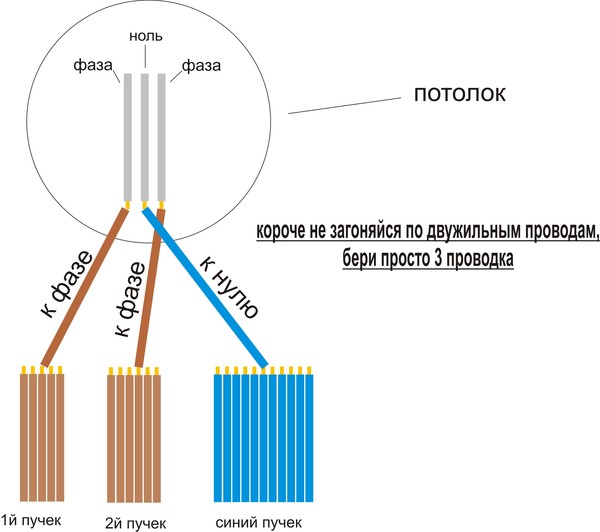

Если люстра многорожковая: от каждой лампы будут идти по 2 провода. Если задача скоммутировать такую люстру с двухклавишным выключателем, то формируются пучки – один из нулевых проводов и 2 пучка из фазных. При такой схеме можно будет регулировать схему освещения двумя клавишами.

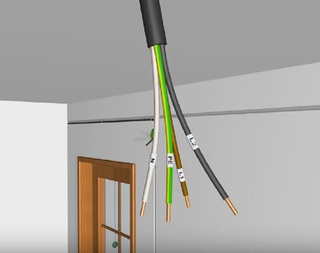

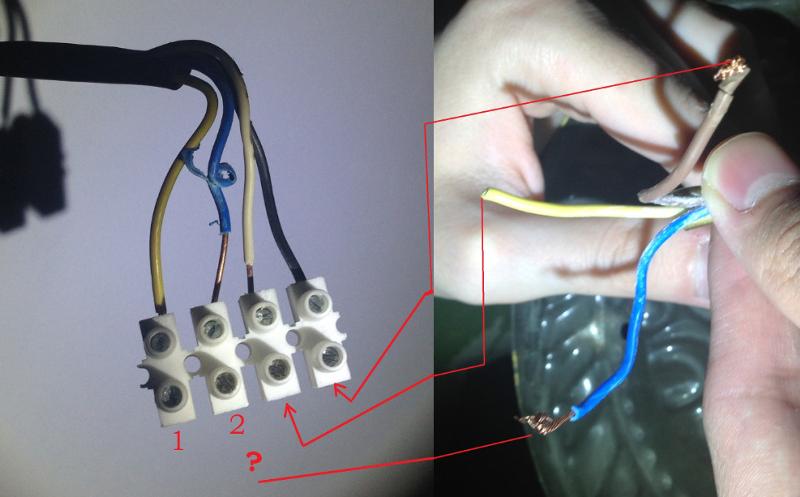

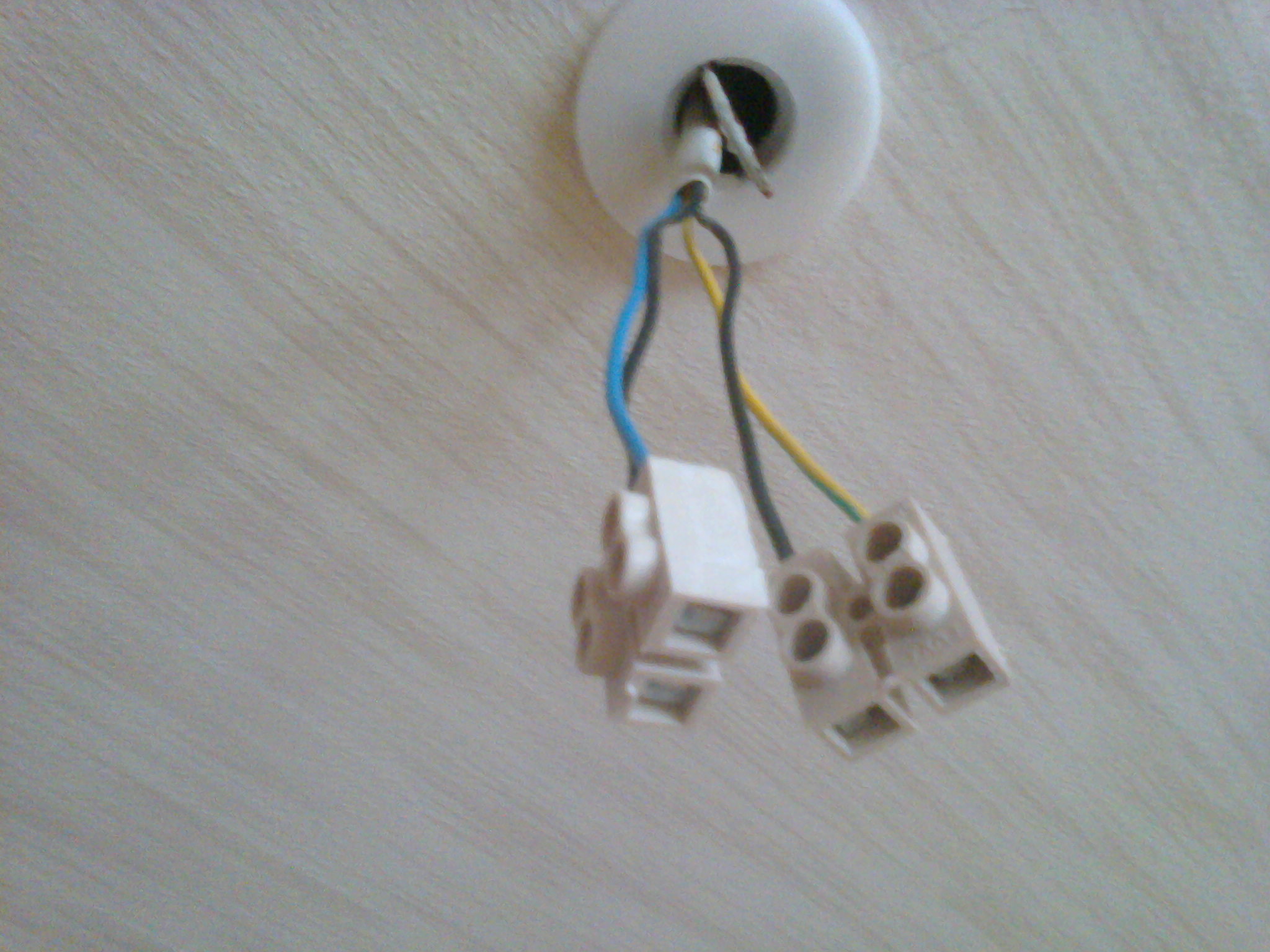

На потолке будут выведены 3 провода: нулевой – общий и 2 фазных.

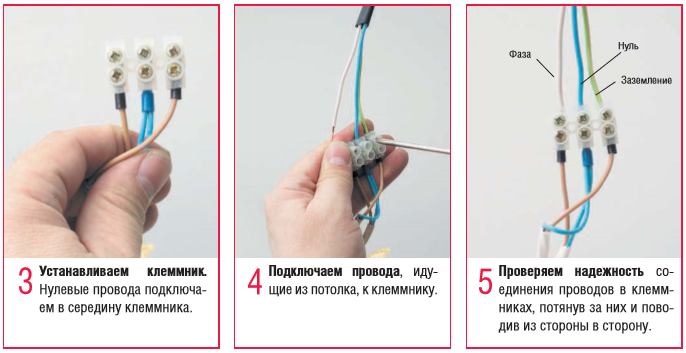

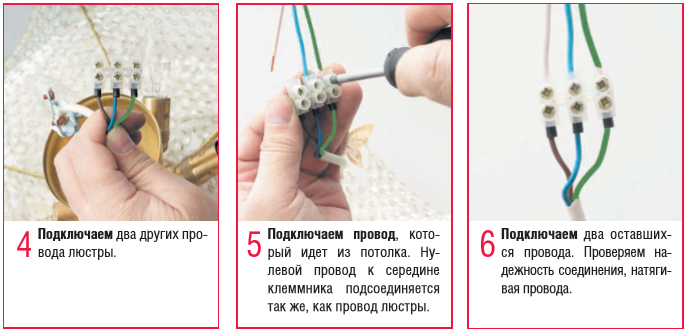

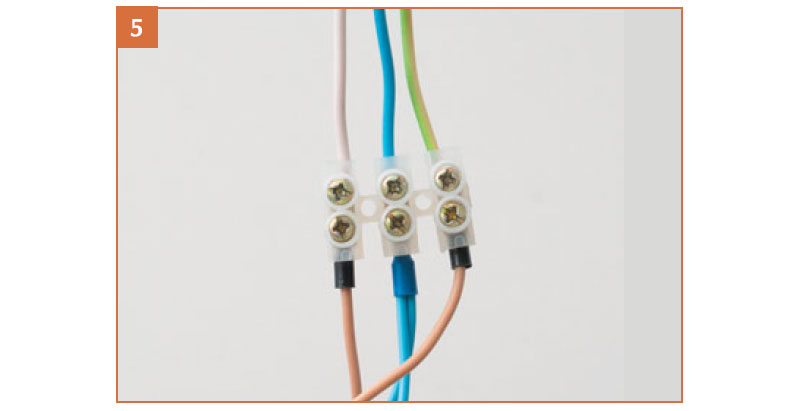

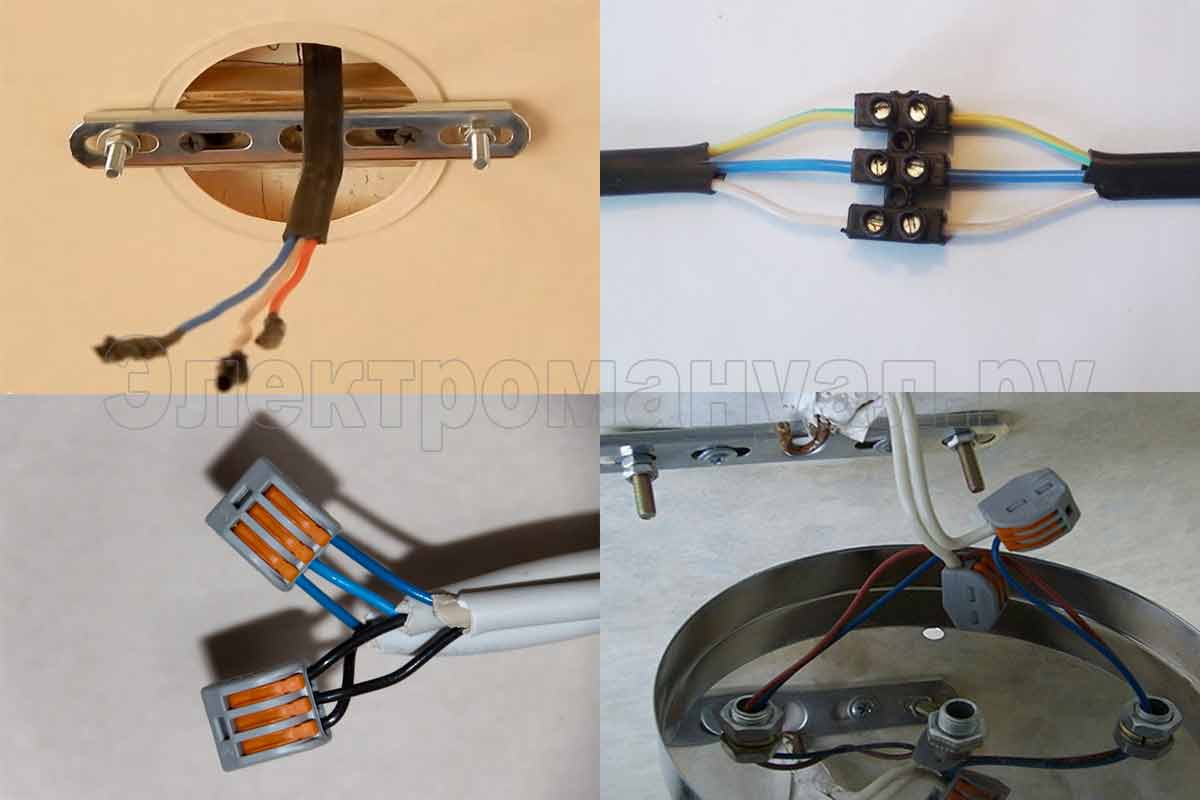

Важно: соединение производится посредством клемм. Следите за тем, чтобы в пучок не попал провод другого назначения.

Если вы формируете несколько пучков, количество проводов необязательно будет одинаковым. Сформированный пучок вставляется в зажим клеммы, каждая группа соединяется с проводами выключателя. Если выключатель одинарный, а люстра многорожковая, то регулировать количество включенных ламп не получится. Провода соединяются по назначению и свет либо включается, либо выключен.

Алгоритм подключения пучков проводов

Скрутки нежелательны по простой причине: провода окисляются, из-за повышающейся силы сопротивления тока в месте соединения провода нагреваются, со временем изоляция будет плавиться и возникает риск возгорания. По этой причине провода должны пропаиваться.

Отверстие клемной коробки не такое большое, чтобы скрученный конец жгута из проводов просто в него вошел, поэтому к нему припаивают одинарный общий провод. Достаточно длины 5-10 см. Именно этот припаянный конец вставляется в соединительную колодку. Место соединения проводов нужно тщательно заизолировать изолентой. Только после тщательной пайки каждого пучка и подключения проводов к клеммам можно приступать к фиксации осветительного прибора на потолке.

Как проверить, правильно ли подключена люстра



Прежде чем окончательно фиксировать светильник на потолке, проведите тестирование на правильность соединений. Если все провода соединены правильно, лампы зажгутся. При этом вы не увидите искр, не будет запаха гари.

Если провода были соединены некорректно, результатом станут выбитые пробки или выключенный автомат.

Убедившись, что все работает как надо, снова обесточьте цепь и только после этого приступайте к фиксации люстры на потолке.

Вместо заключения

Собственноручно повешенная люстра – гордость владельца квартиры. Если у вас ранее не было опыта, стоит заручиться поддержкой профессионала или человека, который уже справлялся с аналогичной задачей ранее. Также важно понимать специфику пайки и быть аккуратным и методичным при изоляции проводов. Выбирайте люстры, соответствующие возможностям электросети по нагрузке. Если проводка в доме старая, лучше отдать предпочтение вариантам, не требующим большой мощности. В обязательном порядке соблюдайте меры безопасности, убедитесь, что никто в процессе работ не решит включить электричество.

Правила подключения люстр и светильников

Люстры могут быть с одной или несколькими лампочками освещения. В зависимости от количества ламп они имеют 2 или 3 провода для подключения на выходе. 3 провода позволяют организовать раздельное включение двух групп ламп с помощью двухклавишного выключателя. При наличии двух проводов возможно только включение всех ламп одновременно одноклавишным выключателем.

Электромонтажные работы должен выполнять специалист, обладающий необходимыми навыками!

В типовых квартирах, обычно на потолке, предусмотрено отверстие в плите перекрытия с крюком для крепления люстры и подведёнными проводами. В зависимости от проекта дома подведённый провод может быть 2, 3 или 4-х жильным. При выборе люстры следует заранее уточнить, сколько жил имеет подводящий провод питания и покупать светильник с соответствующим количеством проводов.

Порядок подключения двухпроводных светильников

Схема и процесс подключения двухпроводной люстры не представляет никаких сложностей. Повесив на монтажный крюк люстру за крепёжную скобу, нужно соединить поочерёдно нулевые и фазные жилы электропроводки и люстры. При этом возможно несколько вариантов соединений.

Если из потолка выходят 2 жилы провода, то можно смело соединять каждую из них с одним из проводов люстры с помощью 2-клеммной соединительной колодки.

Если из потолка выходят 3 жилы провода при одноклавишном выключателе, это означает, что одна из жил является защитным проводом заземления. Он должен иметь отличительную двухцветную жёлто-зелёную расцветку.

Если использован провод без цветовой маркировки, то защитную жилу нужно определять методом «прозвонки» с помощью омметра, соединив длинным проводом один конец прибора с клеммой заземления на электрическом щитке, а вторым концом прибора поочерёдно «щупая» концы трёх торчащих жил. Выявленную защитную жилу следует соединить с корпусом люстры, а оставшиеся две жилы соединить соответственно с проводами, идущими на лампочки, используя для этого 3-клеммную колодку.

Если из потолка выходят 3 жилы при двухклавишном выключателе, это означает, что одна из них – нулевая, идёт из распределительной коробки, а две фазные жилы идут от выключателя. Определить фазные жилы можно с помощью пробника при включенных положениях АЗС на электрощите и обоих клавиш выключателя. Выявленные фазные жилы нужно объединить в одной клемме 2-клеммной колодки вместе с одним из проводов люстры, на второй клемме соединить нулевую жилу и второй провод люстры.

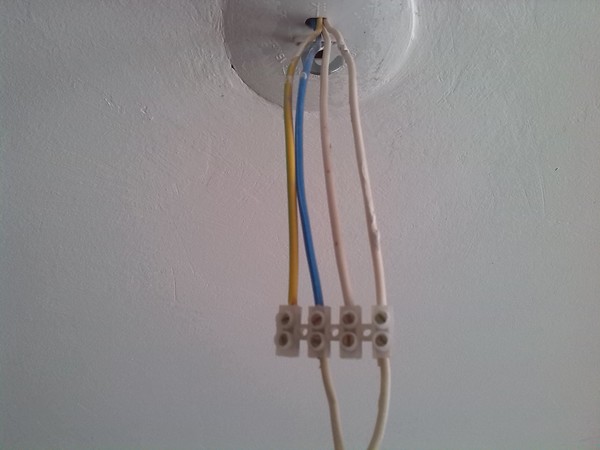

Если из потолка выходят 4 жилы, это значит: 2 жилы – фазные, 1 – нулевая, 1 – защитная. Фазные жилы определяем пробником и соединяем их в одной клемме с одним из проводов светильника. Защитный провод «прозваниваем», как указано выше, омметром и соединяем через клеммную колодку с корпусом светильника. Оставшийся нулевой провод соединяем со вторым проводом люстры. Для соединений используем 3-клеммную колодку.

Особенности подключения трёхпроводных люстр

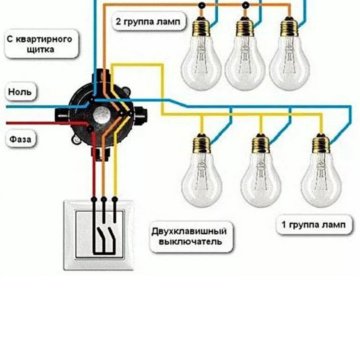

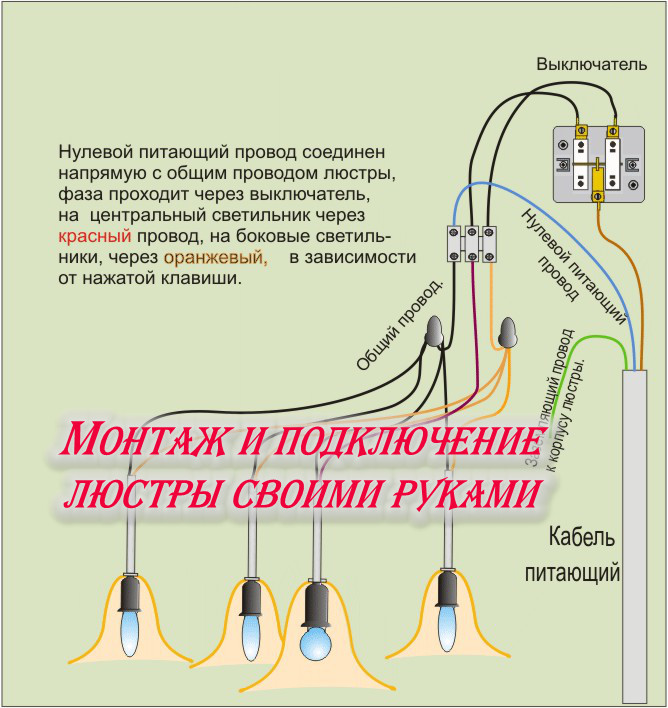

Обычно в люстрах с большим количеством ламп они делятся на две группы, и для их подключения выводятся три провода, один из которых, голубого цвета, является общим нулевым проводом, а два других – фазные провода для каждой группы ламп. В комплекте светильника может быть короткий жёлто-зелёный провод заземления, подключаемый к его металлическому корпусу. Возможны следующие варианты подключения трёхпроводной люстры:

1. При двух жилах провода в потолке придётся отказаться от возможности отдельного включения групп ламп и объединить фазные провода люстры в одной клемме с фазной жилой подводящего провода. Нулевой провод люстры и нулевую жилу подводящего провода соединить в другой клемме колодки.

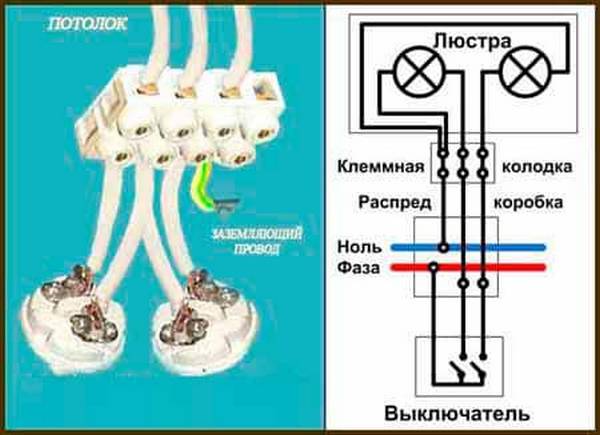

2. Идеальным вариантом подключения является наличие 4-х жил подводящего провода, когда используется двухклавишный выключатель. В этом случае фазные провода люстры соединяются с фазными жилами, нулевой провод с нулевой жилой, а провод заземления с жилой заземления подводящего провода посредством 4-х клеммной колодки.

схема подключения, подключение к одноклавишному и двухклавишному выключателю

Подключение люстры достаточно простое дело, однако часто это вызывает значительные сложности, особенно если люстра, будет работать не в одном режиме, а в двух и более. Так же возникают проблемы, если у люстры предусмотрен собственный выключатель, например, дистанционный пульт управления. Как подключить люстру и решить эти проблемы будет описано в этой статье.

Условно, по способу подключения, люстры можно разделить на три типа: люстры, имеющие возможность работать в двух и более режимах (многорожковые люстры с раздельным включением лампочек), люстры, работающие в одном режиме (все лампочки включаются одновременно) и люстры со встроенной системой управления.

Подключение люстры к двухклавишному выключателю

Начнем с самого сложного это с многорожковых люстр с раздельным включением лампочек. Чтобы подключить такую люстру, и она могла работать в нескольких режимах, в квартире должна быть предусмотрена соответствующая электропроводка.

Как определить, как сделана электропроводка и предусматривает ли она работу люстры в нескольких режимах?

• Во-первых, если старая люстра, аналогичная новой, работала, то и новая будет работать.

• Во-вторых, следует обратить внимание на выключатель если он двухпозиционный, то, скорее всего, люстра сможет работать в трех режимах: горит вся, горит одна часть, горит вторая часть.

• В-третьих, следует посмотреть, сколько проводов выходит из потолка, если три и более, то люстра будет работать в нескольких режимах, если два, то нет. Почему, читайте далее.

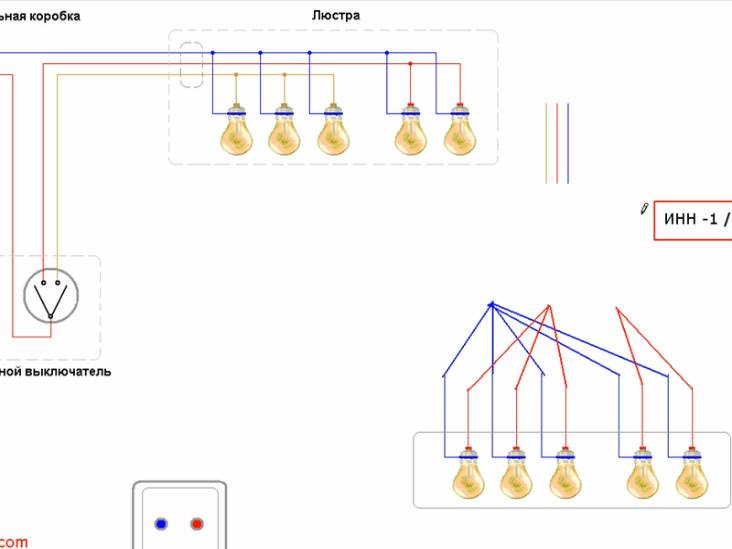

Схема соединения проводов

Итак, рассмотрим, как подключить люстру в данном случае на примере обычной пяти рожковой люстры. Задача: сделать три режима работы люстры: горит только две лампочки, горит только три лампочки и горят все лампочки.

Если электрика люстры собрана изготовителем люстры, одной проблемой меньше, если нет, то перед тем как приступить к подключению люстры необходимо собрать ее электрическую часть.

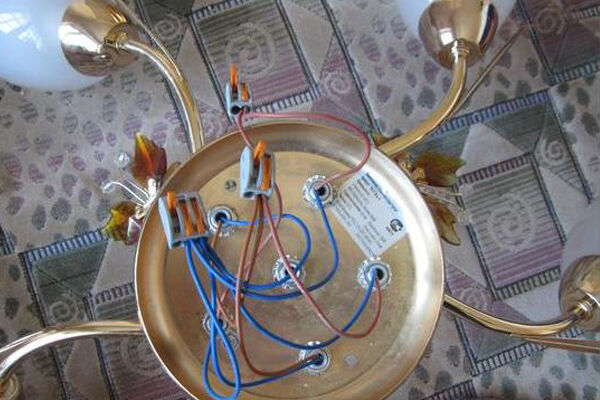

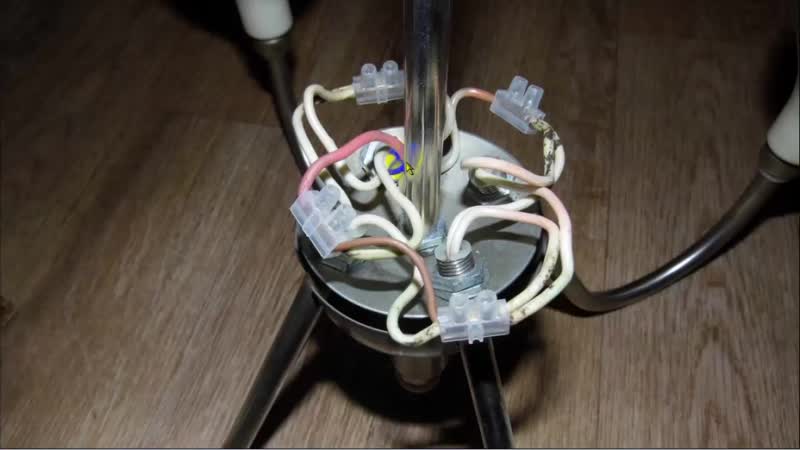

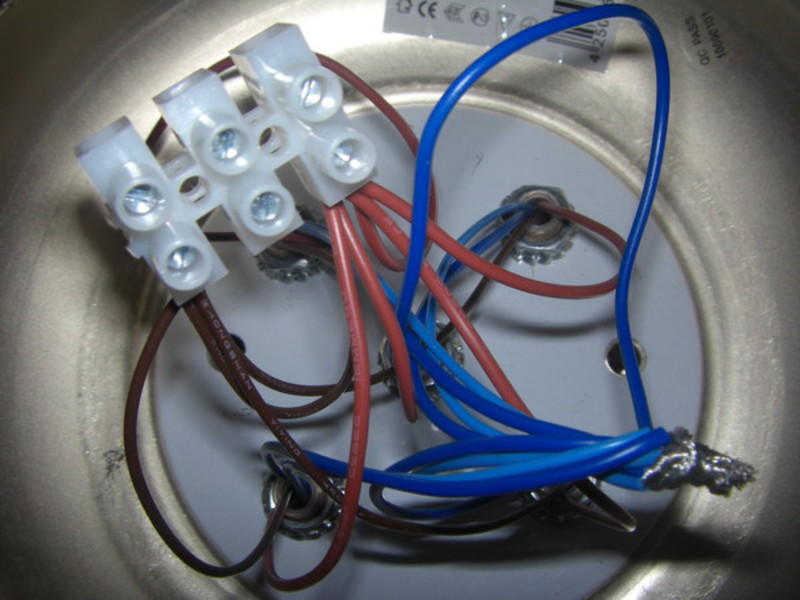

Рис.1. Провода в самой люстре соединяются следующим образом. Берут по одному проводу от каждой лампочки (обычно одного цвета) и соединяют вместе – это будет «0». Остальные провода делят на две части, они будут подключены к фазам выключателя, и соответствовать работе каждой клавиши.

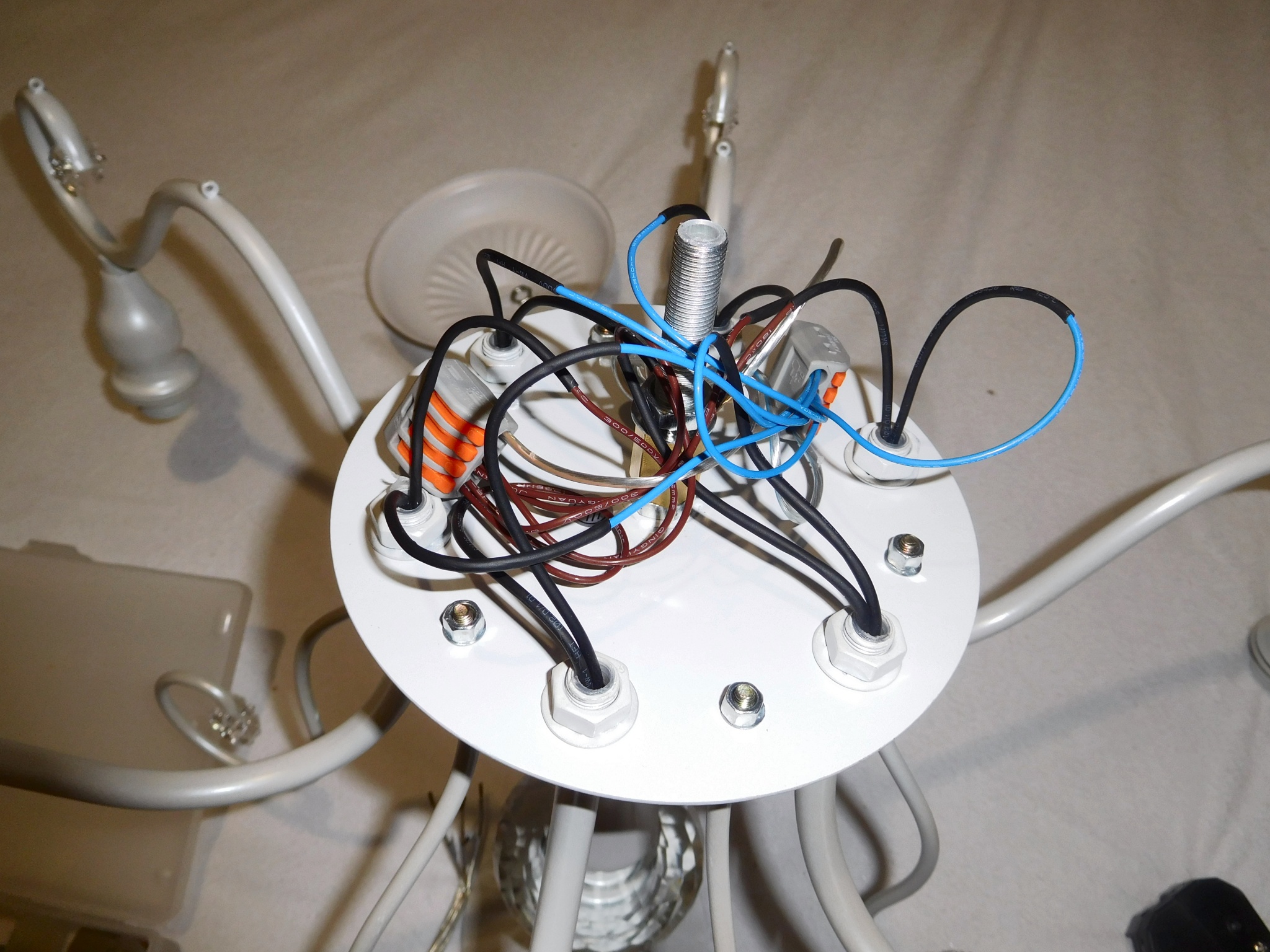

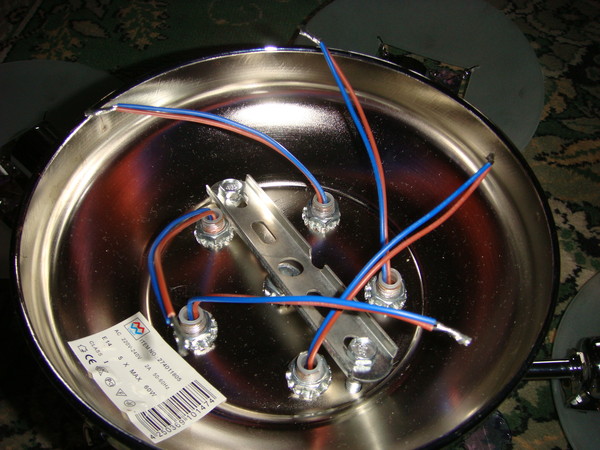

У такой люстры имеется десять проводков, по два с каждой лампочки. Для подключения такой люстры необходимо сначала сделать правильное соединение проводков в самой люстре. Для этого на одну клемму соединяем по одному проводку с каждой лампочки. Остается пять проводков. Соединяем три из них в другую клемму, оставшиеся два проводка в третью.

Подключение люстры к электропроводке

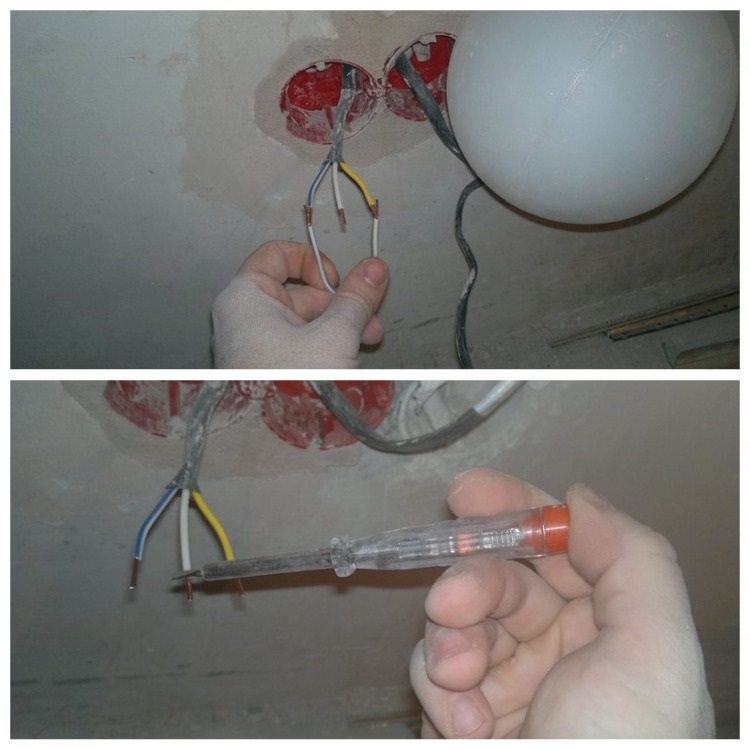

Теперь необходимо подключить люстру к проводам на потолке. Первое что следует сделать — определить, какой провод ноль, а какие фаза. Для этого необходимо воспользоваться специальной отверткой тестером.

Процесс определения следующий. Переводим выключатель в положение включено, и по очереди проверяем все провода. Тот провод, на котором нет тока — есть ноль. Остальные два провода фаза. Теперь, для определения очередности работы клавиш выключателя, определяем, какой провод из оставшихся двух подключен к какой клавише. Для этого переводим одну из клавиш выключателя в положении выключено, и проверяем наличие тока. В том проводе, в котором отсутствует ток и есть искомый.

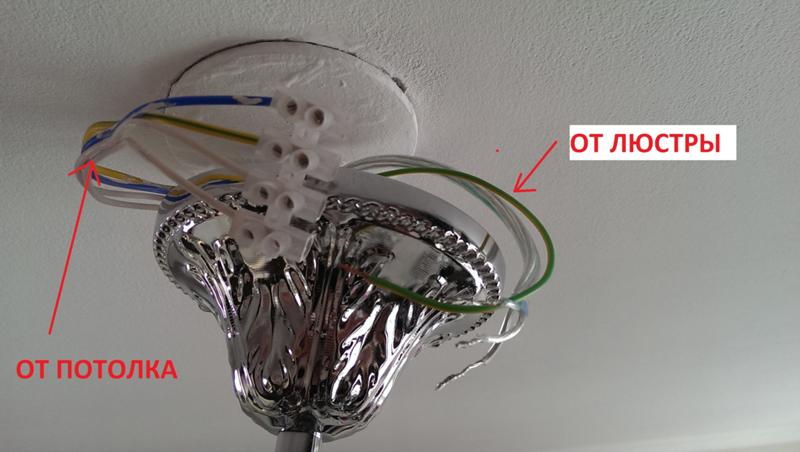

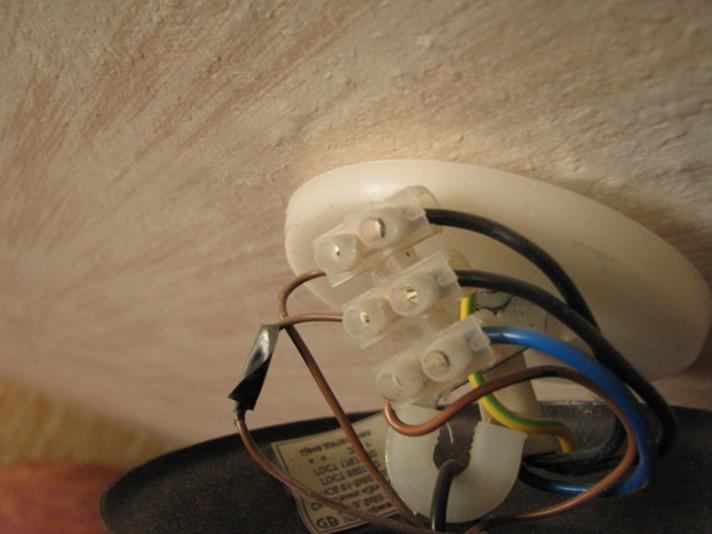

После того как определено назначение всех проводов можно подключить люстру. Перед тем как приступить к этой операции следует отключить электричество в квартире, чтобы избежать случайного поражения электрическим током.

Рис.2. Для подключения выключателя тестером определяем основной провод (провод в котором есть ток), он подключается на вход выключателя (он обозначен буквой «L»). Остальные два провода подключают к клеммам клавиш. На люстре: провода, собранные в один пучок, подключают к нулевому проводу, остальные два пучка к двум оставшимся проводам.

Итак, сначала вешаем люстру на подвес, о том, как закрепить люстру на потолке читайте в статье «Как повесить люстру», так значительно проще соединять провода. После чего клемму, в которую мы собрали пять проводков, подключаем к проводу, который мы отметили как ноль. Остальные два провода подключаем в оставшиеся клеммы, с учетом определенных ранее положений клавиш в выключателе.

Подключение люстры к однопозиционному выключателю

Теперь рассмотрим случай, когда для подключения люстры имеются всего два провода в потолке. Как было описано ранее в этом случае один провод ноль, а другой фаза, которая идет из выключателя. В таком случае люстра может работать, только в одном режиме. Включено и выключено. Для большего числа режимов необходим как минимум еще один провод, поэтому придется переделывать проводку.

Рис.3. На люстре провода соединяются по парно в два пучка и подключаются к двум проводам электропроводки. К выключателю подсоединяются два провода. Порядок подключения неважен. Однако если есть маркировка на выключателе лучше ее не нарушать.

Для того чтобы подключить люстру в данном случае необходимо только две клеммы. В случае нашей пятирожковой люстры необходимо сделать следующее. Проводки от лампочек соединить не в три, а в две клеммы по пять штук в каждую. И соединить их с имеющимися проводами на потолке.

В заключение, о самом простом, о люстрах и светильниках, имеющих собственный выключатель, например, пульт дистанционного управления. Подключение таких люстр выполняется проще всего. Как правило, люстры такого типа способны работать без выключателя. Для их подключения требуется только два провода фаза и ноль, т.е. они подключаются также как любой другой электрический прибор.

Если планируется подключение такой люстры на место старой, то достаточно подключить люстру, как описано выше. Единственное отличие, для постоянной работы люстры выключатель всегда должен находиться в положении включено.

Подключение люстры







Подключаем люстру самостоятельно



Люстра – осветительный прибор  на одну и более лампочек, схема подключения люстры довольно проста и под силу любому человеку,  обладающему элементарными навыками в электрике. Хотелось  бы напомнить  основную причину неполадок в электротехнике « Все поломки происходят по вине контакта, или он есть там, где его не надо или его нет там, где это необходимо».

При покупке люстры надо заранее определиться  с технической возможностью подключения, то есть если у вас на потолке выходят два провода то вам придется ограничится покупкой люстры с одной лампочкой или заменить проводку на освещение для подключения многоламповых люстр.

Что бы подключить люстру на две и более ламп, необходимо иметь на выходе из потолка как минимум три провода, а если брать во внимание современные требования к электробезопасности, то необходим и четвертый провод для заземления. В постройках советской эпохи в освещение квартир не закладывался отдельный провод для подключения заземления.  Честно говоря вероятность того что фазный провод начнет контачить с металлическим корпусом люстры, довольно мала.  Сейчас мы рассмотрим вариант подключения когда у вас из потолка выходит три провода. Если ваша квартира находится в новострое  и в вашем распоряжении четыре провода, то один из них заземление обычно он маркируется желто-зеленым цветом и его необходимо прикрутить на корпус осветительного прибора. Место куда прикрутить, можно определить по маркировке PE — это стандартное обозначение заземления.

Итак, выход в три провода, при условии что у вас стоит двухклавишный выключатель, в момент включения двух клавиш на двух проводах выходящих из потолка должна присутствовать Фаза.  Берем обычный индикатор и проверяем, если на двух проводах индикатор показывает наличие напряжения, то все в порядке. Удостоверившись что Фаза  есть, выключаем  по очереди клавиши выключателя.





Отключив одну клавишу, проверяем провода, если на одном из них фаза пропала, выключаем вторую клавишу на втором проводе тоже должна пропасть фаза. Если на этом этапе  у вас  возникли проблемы, то читаем статью «подключение выключателя» и устраняем неполадки в распаячной коробке вашей квартиры.



Для того чтобы было все красиво, нам необходимо удостовериться  в присутствии ноля. Для этого нам понадобится обыкновенная контрольная лампочка, которая состоит из патрона с лампочкой и присоединенных двух проводов. Включаем клавиши выключателя и проверяем.

Провода, на которых в момент включения присутствует фаза вы уже знаете, одним концом контрольки вы берете фазу а вторым концом вы проверяете оставшийся третий провод, если лампочка горит то нолем у вас все в порядке. Ту же процедуру проделываем со вторым фазным проводом, также проверьте момент выключения.







В основном, схема подключения люстры собирается на заводе изготовителе. Для её подключения выходит три провода, синий это всегда ноль, оставшееся два фазные.  При помощи клемника  соединяем три провода люстры с тремя проводами на потолке. При отсутствии клемника допускается использовать для соединения скрутку, которую необходимо тщательно заизолировать черной изолентой ПВХ. Где фазные провода вы уже знаете да и с нолем тоже определились. Для того что бы вы поняли принцип подключения к этой статье выложены максимально простые схемы подключения, ориентируясь по ним вы без труда справитесь с этой задачей.

Бывает и такое что на купленной люстре китайского производства отсутствует маркировка на выходе проводов. Для того чтобы найти ноль её необходимо прозванивать.





Вообще выбор люстры это достаточно серьезное дело, не так давно  просматривая  сайт  по тематике натяжные потолки, наткнулся на одну статью посвященную  выбору освещения для натяжных потолков.   Так как ремонт квартиры был у меня  уже не за горами, то выбор  люстры для натяжных потолков  поставил меня в тупик.  Оказывается,  что для таких потолков не требуется специальное  освещение.  Вполне можно поставить обычную люстру только нужно учитывать её температуру нагрева,  и направление теплового потока исходящего от неё.   Также  же  не всегда она должна быть посреди комнаты, есть нюансы   по направлению световых потоков с точки зрения дизайна.







Прозвонку люстры мы оставим на другой раз, если вы внимательно рассмотрели и поняли  схемы подключения, то должны были уяснить  что ноль на люстре общий и он идет на все патроны люстры без разрывов, то есть найти нулевой провод не составляет труда для этого вам понадобится мультиметр, или любое устройство  для прозвонки кабелей.



На заметку:  Решили купить сварочный аппарат читаем статью Выбор сварочного аппарата для дома

советы по монтажу. Подвешивание люстры на крюке

Кажется, что подключить любой осветительный прибор не так уж и сложно, но так ли это на самом деле? Если из люстры выходит два провода и в потолочной розетке их тоже два, то всё действительно достаточно просто. Но что делать, если проводов больше, например, три? Как проводить подключение в данном случае? Эта проблема вполне решаема и, прочитав данную статью, любой сможет сделать это самостоятельно. Давайте подробно рассмотрим разные варианты подобного соединения освещения с выходными контактами.

Что понадобится для работы?

Чтобы правильно подключить световой прибор с тремя контактами, понадобится следующий набор инструментов:

1. Указатель напряжения
2. Пассатижи
3. Мультиметр
4. Изолента
5. Клеммная колодка
6. Маркер
7. Стремянка

Пассатижи нужны для зачистки от изоляции всех контактов. Потребуется еще и паспорт на люстру. Вместо указателя напряжения можно использовать индикаторную отвертку, вместо стремянки — любую подставку достаточной высоты, чтобы без осложнений дотянуться до потолка. Клеммная колодка обязательно должна быть на 3 клеммы.

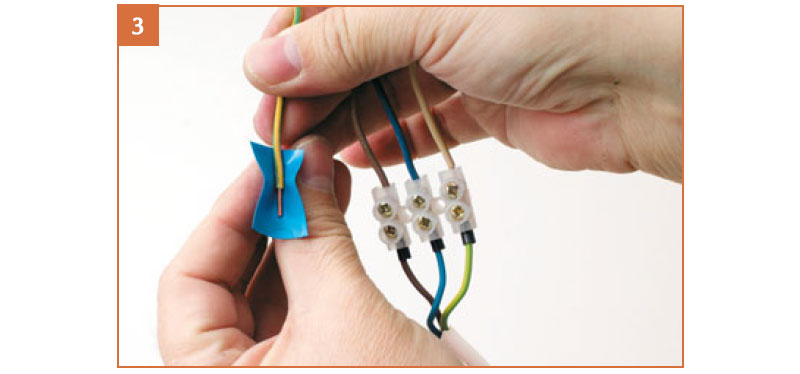

Один из вариантов клеммной колодки

Когда весь необходимый инструмент будет подобран, можно приступать к работе, к которой мы полностью готовы.

Определение проводов

Чтобы определиться, какой из контактов за что отвечает, можно воспользоваться схемой, идущей в комплекте с осветительным прибором — она обязательно должна быть в паспорте. В такой электрической схеме указывается порядок подключения каждого провода и его назначение. Каждый из них имеет свою маркировку цветом, который означает следующее:

• ноль – синий
• фаза – белый
• заземление – желто-зеленый

Нередко фаза отмечается коричневым цветом. В некоторых случаях бывает, что документация отсутствует. В таком случае нельзя рассчитывать, что указанные цвета и их значения полностью соответствуют действительности. Проще всего будет воспользоваться мультиметром для выяснения реальных назначений каждого из 3-х проводов. Чтобы это сделать, мультиметр устанавливается в режим прозвонки. Щупы закорачиваются на незначительное время, а звуковой сигнал оповестит, что прибор исправен и полностью готов к работе. Теперь можно начинать прозванивать все контакты для выяснения их назначения.

Режим прозвонки. Так же может обозначаться знаком диода.

Прозвонка мультиметром

Первым делом необходимо выкрутить все лампы из патронов, то же касается и самих патронов. Внутри должны располагается два контакта – нулевой и фазовый. Фаза находится всегда в центре, а другой контакт — сбоку.

Первый щуп, идущий от мультиметра, устанавливается на боковой контакт. Вторым щупом необходимо прикасаться к проводам, выходящим из осветительного прибора. Когда раздастся звуковой сигнал, это будет означать, что найден нулевой провод. Он отмечается маркером.
Затем необходимо найти фазу. Все проделывается точно так же, как в предыдущем случае. Но первый щуп ставится не на боковой контакт, а на центральный. Его тоже надо отметить маркером. Следующий шаг – определение количества контуров. Чтобы это сделать, надо один щуп установить на фазу, а вторым касаться центрального контакта каждого патрона. Если обнаруживается, что к основному контуру подключены не все патроны, значит, люстра не одноконтурная, и требуется провести поиск 2-го контура. Для этого свободным щупом мультиметра надо касаться центрального соединения и 3-го контакта на патронах, которые не подключены к 1-му контуру.
В одноконтурных люстрах 3-й провод отвечает за заземление. Чтобы проверить его, достаточно коснуться щупом корпуса или любой металлической части люстры, а второй щуп помещается на 3-й провод. Если все в порядке, раздастся подтверждающий звуковой сигнал из мультиметра.

Соединение двухконтурного освещения

После того как было определено, что освещение двухконтурное, можно приступать к правильному подключению. В данном случае из 3-х проводов два являются фазой. Проще всего будет произвести подключение, если на выходе, на потолке, тоже 3 провода, как и из люстры, а выключатель, отвечающий за свет, имеет две клавиши. Сначала требуется выяснить назначение каждого провода, выходящего из потолка. Для этого надо включить выключатель, причем сразу обе его клавиши, и с помощью индикаторной отвертки коснуться к каждому проводу. Как только отвертка коснется фазы, на ней загорится лампочка. Обе фазы желательно отметить маркером, чтобы упростить всю последующую работу.
Выключатель следует отключить и повторно проверить все контакты: лампочка на измерителе напряжения или индикаторной отвертке не должна загораться. Если это так, значит всё определено верно. Фазовые провода, идущие от новой люстры, поочередно проводятся к аналогичным контактам на потолке, затем соединяются и нулевые контакты. Для соединения контактов лучше всего использовать клеммную колодку. Это самый надежный и долговечный способ крепления. После этого проверяется работа люстры. Если свет горит, значит все этапы работы выполнены правильно.

Одноклавишный выключатель

Рассмотренный выше пример подключения самый простой и наиболее распространённый. Но нередко в квартире устанавливаются одноклавишные выключатели: как в таком случае подключить осветительный прибор с тремя контактами? Как это сделать, описано ниже.
Несмотря на то, что установлен одноклавишный выключатель, на потолке чаше всего располагается 3 контакта. И в первую очередь следует выяснить, для чего предназначен каждый из них. Надо включить выключатель и проверить напряжение каждого контакта. Фаза может быть и в 2-х проводах, в таком случае разумнее будет заменить однокнопочный выключатель на 2-х кнопочный. Это довольно легко сделать самостоятельно. В таком случае подключение света проводится так, как было описано выше.
Если контакты на потолке имеют только одну фазу, то 2 контакта с фазой, расположенные на люстре, сплетаются в один и подключаются к фазному проводу на потолке. Желто-зеленый провод заземления остается нетронутым: его необходимо заизолировать и спрятать, чтобы он случайно не контактировал с другими контактами.

При подключении к одноклавишному выключателю фазы двух контуров скручиваются между собой

Заземление

Некоторые люстры имеют специальный контакт желто-зеленого цвета, предназначенный для заземления. Его желательно использовать по назначению, особенно если освещение располагается в металлическом корпусе. Новые дома имеют стандартный контакт заземления на любых проводках электросети. В данном случае проблем с монтажом люстры быть не должно: необходимо соединить провода в соответствии с их цветовой маркировкой при помощи клеммной колодки.
Если дом старый, то заземляющего провода скорее всего нет, да и все контакты могут быть без цветовой маркировки, то есть одноцветные. Тогда требуется сначала определить назначение каждого из таких контактов. Из потолка могут выходить 2 или 3 провода. Если их два, то надо найти, какой из них отвечает за фазу, а какой — ноль. После того как провода найдены, проводится подключение по методу, описанному выше. В случае с тремя контактами надо поступать так же. Главное — обязательно отключить подачу электроэнергии перед тем как приступить к работе. Нельзя забывать про правила безопасности.

Наращивание проводов

В наше время большое распространение получили навесные или натяжные потолки. От основного потолка они располагаются примерно на расстоянии в 10 см, именно поэтому нередко длины проводов, расположенных в потолке, для того чтобы подключить освещение просто не хватает. Но это не проблема — их длину можно нарастить. Главное при этом – добраться до самих проводов сразу, ведь после наращивания потолка это будет сделать сложно.
В труднодоступных местах проще всего соединение производить с помощью клеммной колодки. Важно все винты на ней соединить как можно крепче, так как после установки люстры добраться до них, чтобы подтянуть, будет еще сложнее.

Как соединить провода в люстре?

Не такой уж и сложный вопрос, и его вполне решить своими силами. Тем более, если вы обладаете хотя бы минимальными познаниями в физике и знаете, чем нулевой провод отличается от фазного.

Прежде, чем приступить непосредственно к подключению люстры, необходимо определиться с проводом и выключателем для подключения. Ключевым фактором в этом вопросе является тип люстры и количество выводов для подключения.

Итак:

• Выбор выключателя должен производиться, исходя из количества режимов работы вашей люстры. То есть, если предусмотрен только 1 режим свечения, то выбирается одноклавишный выключатель. Если два режима свечения, то — двухклавишный и так далее. Обычно количество режимов не превышает трех.

Обратите внимание! Это правило не относится к люстрам на дистанционном пульте управления режимами освещения. В этом случае коммутационная аппаратура расположена в самой люстре и вам достаточно использовать одноклавишный выключатель.

• Выбор провода для подключения люстры также должен соответствовать количеству выводов. Для подключения люстры на дистанционном управлении или с одним возможным режимом работы используется провод с тремя жилами. Для люстры с двумя режимами работы инструкция советует применять четырехжильный провод, и так далее.

Подключение люстры

В зависимости от возможных режимов работы люстры отличается и схема ее монтажа. В нашей статье мы рассмотрим соединение проводов в люстре, исходя из всех возможных вариантов.

Подключение люстры с режимами работы «Вкл.» и «Выкл.» осуществляется так же, как и для обычной лампочки. Для этого нам потребуется одноклавишный выключатель и трехжильный провод.

Итак:

• Если вы собираетесь все работы выполнять своими руками, то главное требование — это безопасность. Поэтому первым делом снимаем напряжение со всей электрической сети вашей квартиры или дома.
• Теперь нам необходимо вскрыть распределительную коробку и определить фазный, нулевой и заземляющий провода. Если у вас схема электрической сети выполнена в соответствии с п.1.1.29 ПУЭ (Правила устройства электроустановок), то вы легко определите необходимые вам провода. Ведь нулевая жила должна быть обозначена голубым цветом, заземляющий проводник – желто-зеленым и фазный провод — любым другим цветом. Если же ваша электрическая схема не соответствует нормам, то придется воспользоваться индикатором напряжения.
• Определив фазный провод, подключаем к нему одножильный и прокладываем его к вводу нашего выключателя. Обычно ввод выключателя расположен снизу.
• Теперь подключаем одножильный провод к выводу выключателя и прокладываем его непосредственно к люстре. Здесь подключаем его к одному из выводов прибора освещения.

Обратите внимание! Для нас важно не подключить фазный провод к заземляющему проводнику. Он обычно обозначается знаком заземления либо имеет соответствующую цветовую окраску. Определив заземляющий провод, вы можете произвести подключение нашего фазного провода к любому из двух оставшихся проводов люстры.

• Теперь непосредственно в распределительной коробке подключаем нулевой и заземляющий провода. Затем подключаем их к соответствующим выводам люстры. Все, наша люстра подключена, осталось только подать напряжение и опробовать работоспособность нашего подключения.

Особенности подключения люстры на дистанционном управлении

Обычно люстры на дистанционном управлении имеют такой же принцип подключения, как и обычная люстра с одним режимом свечения. Но иногда можно встретить и некоторые отличия, которые мы попытаемся описать ниже.

• Прежде всего, следует помнить, что автоматика люстр на дистанционном управлении может быть требовательна к подключению фазного и нулевого проводов. В этом случае нулевой провод, в соответствии с п. 1.1.29 ПУЭ, обозначают символом «N».

Люстра не только дополняет общий дизайн помещения, но и служит источником света в темное время суток. Однако максимально возможный уровень иллюминации применяется не так часто, ведь верно? В большей части ощущается потребность в использовании экономного режима, когда функционирует только часть ламп.

С этой целью выполняют подключение люстры к двойному выключателю, позволяющему регулировать интенсивность освещения комнаты. Хотите произвести монтаж коммутирующего устройства самостоятельно, но не знаете, как это правильно осуществить?

Мы поможем вам разобраться со всеми нюансами этого процесса — в статье приведены схемы подключения прибора к выключателю с двумя клавишами, рассмотрены основные ошибки, которые допускают новички. Правильное соединение проводов позволит осуществлять управление, обеспечивая комфортное освещение.

Материал статьи снабжен фотографиями, схемами и рекомендациями в видеоформате по корректному выполнению подключения люстры своими силами. Изучив основные правила и схемы монтажа, можно приступать к работе.

Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

В первую очередь правила касаются обесточивания проводки в процессе подгонки и , монтажа рабочего механизма выключателя, подключения проводников в клемм и других действий.

Основной аспект, на котором стоит заострить внимание при выполнение домашних электротехнических работ – контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с применением специальных инструментов

Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

Единственный минус клеммников Ваго – они не обработаны кварцевой пастой, защищающей контакты от окисления. Однако решить эту проблему можно приобретением такого состава и самостоятельным спринцеванием ее в зажим

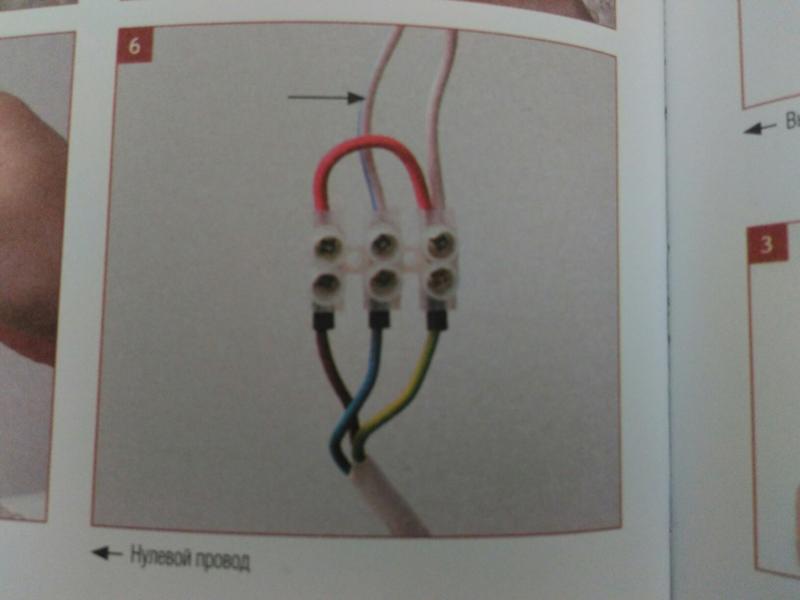

По итогу на выходе получается 3 узла соединения: фаза первой и второй группы ламп — L1 и L2, общий нейтральный узел — N. Учитывая маркировку проводов, их необходимо подсоединить к соответствующим линиям на потолке.

Фазных проводников, выходящих из светильника, получается два (L1, L2), а нулевой провод (N) будет только один и он подсоединяется ко второму контакту патрона

На финишном этапе необходимо уложить всю проводку в колодку чаши люстры и установить ее. Крепление выполняется одним из способов: вешается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.

Использование провода заземления

При обустройстве электрокоммуникаций в новых домах согласно общепринятым нормам обязательно в проводке будет присутствовать провод заземления.

В таких помещениях при монтаже люстры можно обнаружить, что из потолка выходят 4 провода: две фазы от выключателя, ноль и заземление.

Маркировка провода заземления выполняется сочетанием желтого цвета с зеленой полосой. В однофазной сети он будет третьей жилой, в трехфазной — пятой

В большинстве моделей люстр с двумя группами ламп и деталями из металла в комплектации предусмотрен клеммный блок, через который и производится подключение заземления.

В процессе монтажа осветительного прибора нужно обратить на это внимание и подключить провод.

Подключение галогенного светильника

Люстры с не всегда работают от сети переменного напряжения 220 В — это могут быть изделия, рассчитанные на переменное напряжение в 6, 12 или 24 В. Поэтому во втором случае понадобится понижающий трансформатор.

Иногда производитель в каждой модели осветительного прибора, работающего на галогенных лампах, встраивает специальные трансформаторы для понижения тока.

На схеме показан принцип подключения люстры с электронным трансформатором. В этой вариации светильника есть блок контроллера. На тыльной стороне его корпуса изображен план подключения. На схеме: PE – земля, N – ноль, L – фаза

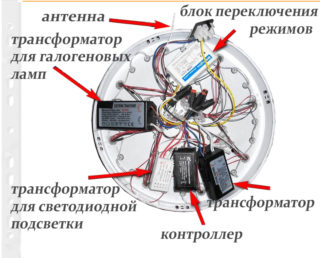

Люстры, в комплектацию которых входит дистанционный пульт, могут быть различной модификации: с галогенными, светодиодными или лампами накаливания.

Есть модели и комбинированного типа. Такое устройство осложнено наличием блока радиоуправления. По сути, этот контроллер являет собой беспроводное устройство, управление которым осуществляется посредством пульта или стандартного клавишного переключателя.

Подключение такого прибора освещения выполняется подобно предыдущей модели, однако здесь будет добавлен еще один провод, самый тонкий из всех.

Это антенна, посредством которой воспроизводятся сообщающиеся действия пульта и контроллера. Он остается в неизменном виде внутри стакана люстры.

Выводы и полезное видео по теме

Весь процесс подготовки люстры к подключению и непосредственно подсоединение к питанию двойного выключателя описан в видео:

Неопытные мастера достаточно часто допускают ошибки в процессе электромонтажа, какие именно и как их избежать смотрите в видеосюжете:

Если воспроизводить корректно все этапы монтажа и следовать схеме, можно обезопасить себя от неприятных последствий при непосредственном эксплуатировании осветительного прибора. Более того, удастся создать неповторимую световую атмосферу в помещении, подстраивая ее под свои нужды.

Поделитесь с читателями вашим опытом подключения люстры к двойному выключателю. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях. Форма обратной связи расположена ниже.

Установить и подключить такую люстру вы сможете своими руками

Нередко многие домашние мастера попадают в тупик, когда им требуется правильно установить и подключить люстры. Обычно эти приборы не очень сложны по своему устройству, но отсутствие знаний по принципу их работы, действительно, становится причиной таких проблем. Сегодня мы с вами поговорим о том, как подключить люстру с 3 проводами – светильник с раздельным управлением ламп, ведь именно по ним и возникает у новичков больше всего вопросов. Также мы рассмотрим, как правильно протянуть проводку к электроточке, как сделать всю работу максимально безопасно.

Итак, предположим, что вы приобрели люстру с раздельным управлением свечами. Как действовать для ее подключения? Давайте для начала погрузимся немного в теорию, разберем, как сей прибор устроен, и для чего нужны провода, выходящие из основания. Это поможет не допустить ошибок при монтаже приборов разных конструкций.

1. Распаковываем люстру. Плафоны нам пока не нужны, так что можете убрать их в сторону. Возьмите основание, которое обычно состоит из чаши произвольного размера и формы, нескольких металлических трубок, внутри которых проходят провода, декоративных деталей и патронов, в которые будут устанавливаться лампочки.
2. На фотографии показан пример простейшей люстры с двумя проводами. Нет, по факту проводов будет больше (по 2 на 1 патрон), поэтому нас интересует лишь их цветовая маркировка. То есть мы видим три коричневых и три синих провода. Это классические плюс и минус или фаза и нуль, требующиеся для запитки электрического прибора.

Пример простейшей люстры с двумя проводами

1. Так как в этом случае питание на все лампы подается одновременно и через один выключатель, все провода одинаковых цветов скручиваются вместе, после чего соединяются с проводами, идущими от распределительной коробки, по которым и подается напряжение.
2. Подключение такой люстры редко у кого вызывает вопросы. Провода перепутать нельзя, и нет никакой разницы, какой из них пойдет на фазу, а какой на нуль.

Другое дело, когда маркированных цветом проводов насчитывается три и более. Как разобраться в их назначении и не запутаться при подключении. Для этого нам понадобится инструкция по эксплуатации.

Из чаши люстры выходит три разноцветных провода

Хотя инструкция это, пожалуй, сказано громко, так как в комплекте будет одна единственная бумажка с рисунком изделия и краткой схемой его подключения. Нам интересно название проводов, в инструкции они могут быть подписаны так: L – это фаза , провод будет иметь коричневый , белый , розовый или любой другой цвет , кроме следующих; N – нуль , этот провод всегда синего цвета ; Ground – заземление , провод имеет желтый цвет с нанесенной зеленой полоской .

Схема подключения люстры с 3 проводами

Интересно знать! В некоторых приборах, особенно китайского производства, фазные и нулевые провода вообще никак не отличаются. Изоляция у них одного цвета и ориентироваться при подключении приходится только по лампам, от которых они идут.

Если у вашей люстры есть все три таких маркировки, то это означает, что она двухпроводная, с заземлением. Земля крепится изнутри к корпусу прибора и скорее всего, это будет сделано прямо на чаше, так что вы увидите второй конец. Используется она в случае, если корпус люстры металлический и ухватившегося за него человека может пробить электрическим током.

Внимание! Если в люстре есть земля, то под нее нужно провести отдельный из распределительной коробки.

По факту проводов стало уже четыре

Подключить такую люстру не сложнее предыдущего варианта. На нее ставится одноклавишный выключатель, а заземление подсоединяется к нужным проводам в распределительной коробке.

Теперь посмотрите на фото выше. Там мы видим отдельно желтый провод заземления и еще три провода, которые будут подключаться к люстре. Само собой, в самом приборе точно такое же количество проводов. Вот тут уже будет совершенно другая схема подключения. Эта люстра подразумевает включение одной клавишей выключателя лишь части установленных на ней ламп. Аналогичная ситуация будет и с моделями, в которых всего три провода, но нет заземления.

Рабочие контакты лампы

Давайте разбираться в назначении каждого провода. Вне зависимости от типа цоколя, которым оборудована лампа, он будет иметь всего два контакта . Пример показан на классическом винтовом варианте на фотографии сверху. На любой из этих контактов можно подать фазу, а от второго, соответственно будет идти нуль. Так цепь замыкается, и электроприбор начинает действовать. При установке этими контактами лампа касается контактов внутри цоколя, от которых и идут в чашу интересующие нас провода.

Чтобы в многосвечовой люстре лампы загорались отдельно, им нужно независимо подавать питание, поэтому количество проводов и увеличивается. Итак, от каждой лампы в чашу выходит по два провода. Чтобы их разбить по группам нам нужно взять все минусовые провода (по одному от каждой лампы) соединить вместе – это можно сделать скруткой или использовать специальные клеммы, например «Ваго».

Клемма Ваго

Затем мы выбираем принцип деления проводов – через одну лампу, по уровням и так далее. Находим фазные провода от нужных ламп и соединяем их. В итоге получается еще две скрутки. Самый банальный пример – в одной соединяются фазные провода четных ламп, а в другой – нечетных.

Чтобы это все правильно заработало, нам нужно минусовой провод подключить к общему нулю в распределительной коробке, а плюсовые скрутки пустить к нужным клавишам выключателя. Далее мы подробнее расскажем, как это сделать.

Попробуй, не запутайся

Если в купленном вами приборе просто выходят три провода, то значит, всю работу за вас сделал уже производитель, и вам осталось только все правильно соединить.

Если же помимо люстры у вас возникли трудности с натяжным потолком, то в вы сможете легко решить проблемы. Поможем разобраться из-за чего возникают повреждения на потолке, а также как наиболее удачно заделать все недочеты.

Цены на различные виды люстр

Двухклавишный выключатель

Двухклавишный выключатели обычно устанавливаются в больших комнатах, где требуется раздельное управление светом. Причем запускать можно не только части одной люстры, но и отдельные светильники и их группы. Тут все зависит от того, как у вас прокинуты провода. В этой главе мы разберем устройство этого простого изделия и назначение каждого его вывода.

Каждой клавишей включается отдельная группа светильников

Если вы загляните в коробку, где будет установлен такой выключатель, вы увидите три заходящих в нее провода, которые также будут разных цветов и один из них будет даже желто-зеленым, однако заземлением он не является. Все три провода будут фазными, просто один из них будет входом, а два выходом.

Назначение выключателя состоит в том, чтобы разрывать и соединять электрическую цепь. Прибор этот является механическим, и имеет подвижные и неподвижный контакты . На фото ниже показано строение основной рабочей части классического двухклавишного выключателя. Мы видим сверху один общий контакт на обе клавиши. Нижние контакты уже раздельные, и соединяются с верхним только в определенном положении клавиши.

Как устроен двухклавишный выключатель изнутри

Итак, у нас есть три провода. Все они выведены в распределительную коробку. Один из них подключается там к общему фазному проводу, который идет от входного щитка. Его второй конец подключается к неподвижному контакту. Остальные два мы будем соединять с теми двумя скрутками на люстре и двумя подвижными контактами на выключателе.

В результате мы получаем следующее. Неподвижный контакт выключателя постоянно находится под напряжением. Нажимаем первую клавишу, и ток потечет до скрутки, где разделится по лампочкам, от которых вернется в распределительную коробку и далее по нулевому проводу. То же самое будет и при включении второй клавиши, только загорятся остальные лампы.

Интересно знать! Некоторые электрики по ошибке или незнанию пускают через выключатель не фазу, а нуль. Так лампы тоже будут работать, но не все типы. Из-за того, что лампа фактически всегда будет находиться под напряжением, она может мигать даже при выключенном свете. Это происходит со светодиодами или люминесцентными лампами. Поэтому, чтобы такого не происходило, делаем все точно по схеме.

Как соединить все провода правильно – подробное руководство по монтажу

Итак, мы с вами разобрались в теоретической части. Теперь давайте рассмотрим процесс установки всей цепи на наглядных примерах. Разобьем мы эту главу на две части – монтажную и электротехническую .

Прокладка провода, монтаж выключателя

Классический набор электрика

Начнем мы с самого основного – прокладки проводов. Представим, что вам требуется все развести с самого нуля. Для работы вам понадобится следующий набор инструмента. Мы будем перечислять приборы и тут же описывать порядок работ, не отступая от пошаговой схемы.

Шаг 1. Вырезание отверстия под выключатель.

Перфоратор необходим в случае монтажа на бетонные стены, выложенные из кирпича и прочих блочных материалов. К нему в комплект берется алмазная коронка, чтобы была возможность выбрать углубление под коробку. Если перед вами стена каркасного типа, которая может быть обшита гипсокартоном, деревянной вагонкой, ПВХ панелями и похожими материалами, коронка берется по дереву, а перфоратор может заменить шуруповерт.

Вырезание отверстия под выключатель

Совет! Есть и другие способы добиться нужно результата. Но не суть – сейчас нам важен этап и вариант его осуществления.

Шаг 2. Нарезание штробы.

Теперь нужно полученное отверстие соединить с распределительной коробкой посредством штробы. Делается она от отверстия кверху до нужного уровня, а затем, ведется горизонтально до конечной точки. Удобнее всего работать со штроборезом. Этот инструмент имеет два параллельных диска и за один проход делает два пропила в стене на определенном расстоянии. Потом внутренняя часть штробы выбивается перфоратором и получается борозда с ровными краями.

Нарезание штробы

Цены на популярные модели штроборезов

Штроборез

За неимением штробореза все можно сделать и болгаркой. Работа подобного характера всегда выполняется в перчатках, очках и респираторе. Пробовать выбивать штробу перфоратором не стоит, так как она не получится глубокой, повредится штукатурка и будет сложнее потом все замазать.

Если стены у вас каркасные, то штроба не потребуется вовсе, так как провода прокладываются еще до их обшивки внутри конструкции – их концы потом нужно просто достать из проделанного отверстия.

Шаг 3. Прокладка провода.

Берем трехжильный провод, сечение которого будет соответствовать планируемым нагрузкам, и прокладываем его в штробе. При этом его нужно фиксировать, чтобы он не вываливался. Используют для этого специальные клипсы, куски провода, прибиваемого к стене и раствор гипса, как на фото ниже. Концы провода выводятся в коробки – распределительную и выключателя.

Прокладка провода

Коробка от выключателя при помощи того же гипса муруется в стену так, чтобы ее края были вровень с плоскостью стены.

Шаг 4. Установка выключателя.

Затем берем наш выключатель и снимаем с него лицевую панель. На обороте изделия будет маркировка, которая поможет вам разобраться, где, какой контакт находится.

Установка выключателя

L – это неподвижный общий контакт

Зачищаем концы жил провода от изоляции по 1,5-2 см. Одну из них вставляем в неподвижный контакт и фиксируем винтовым соединением. Обязательно запомните цвет провода, а еще лучше его второй конец в распределительной коробке отметьте как основную фазу.

Остальные две жилы соединяем с оставшимися клеммами в любом порядке.

За счет распорок выключатель держится в коробе

Устанавливаем выключатель в короб и фиксируем, затягивая винты по краям, которые разводят в стороны распорные элементы. Некоторые модели можно просто прикрутить к коробке саморезами. Затем одеваем лицевую часть выключателя, и сюда мы больше не возвращаемся.

Если провода у вас уже прокинуты, и все давно заделано, что при установке выключателя мы действуем точно также, только предварительно нам нужно определить фазный провод методом прозвонки. Используем для этого отвертку индикатор, на которой при прикосновении к фазе будет загораться лампочка.

Установка люстры

От распределительной коробки провод прокидывается до точки установки светильника. Делается это точно также как и разводка по стенам, поэтому повторяться не будем. Мы лучше назовем несколько правил, которые следует соблюсти при монтаже в гипсокартонных потолках.

Электрическую проводку не допускается связывать с металлическими конструкциями

Многие электрики, пользуясь случаем и желая облегчить себе задачу, привязывают провода к каркасу потолка. «Мастера» считают, что они будут надежно защищены ПВХ гофрой и родной изоляцией провода. Защита, конечно, есть, но такой монтаж строго запрещен на нормативном уровне.

Так как каркас из металла, он прекрасно будет передавать ток, что может привести к непредсказуемым последствиям. ПВХ гофра не выдержит той температуры , которая может образоваться в проводе при возникновении короткого замыкания. Поэтому вести трассу можно только независимо, и только по несгораемым поверхностям, например, бетонному потолку. Если потолок (основание) сделан из дерева, то прокладка провода допускается только в металлической гофре , которая не прогорит при КЗ. Так что монтажник с фотографии выше допустил целых две критических ошибки.

Совет! Количество проводов идущих к коробке от люстры, определяется количеством контактов на ней.

Установка люстры на гипсокартон

Теперь давайте перейдем к монтажу нашей люстры. В зависимости от типа основания применяются разные способы крепления. Разберем их на примере бетонного, гипсокартонного и натяжного потолков.

Все отличаются формой и массой. Эти параметры напрямую влияют на систему крепления, которая используется при монтаже. Всего вариантов существует 3.

1. Первый – это крепление на крюк , представленный на фото выше. Используется он преимущественно в старых моделях и в люстрах с небольшими чашами основания. Крюки могут иметь разную конструкцию, что будет влиять на тип основания, к которому он подойдет.

Крюк-фиксатор

1. Второй способ крепления люстры – через монтажную планку . В отличие от крюка, эта деталь всегда идет в комплекте. Фиксируется она к основанию на пару саморезов.

Монтажная планка

1. Третий тип крепежа – это крестовина. Она мало чем отличается в техническом смысле от планки и используется для самых габаритных и тяжелых изделий.

Крестовина для люстры

Итак, все три системы можно установить на любые потолки:

С бетонным все предельно понятно – нам необходимо прямо к нему присоединить монтажные детали, после чего повесить на них люстру. Такие перекрытия складываются из плит, внутри которых имеются круглые полости, через которые провода и подаются к месту установки. В этой точке сверлится отверстие, выводится конец провода, и в него же ставится крюк. Крепеж может расклиниваться прямо в отверстии, как тот, что мы показывали ранее, или крепиться напрямую к потолку – тут для работы потребуется перфоратор и металлические анкер–клинья.

Крюк для прямого монтажа

Монтажные планки и крестовины всегда крепятся через анкера.

Подготовка каркаса под монтаж люстры

Гипсокартонные и другие каркасные потолки не отличаются высокой прочностью лицевой поверхности. На тот же гипсокартон допускается напрямую установить легкий светильник или люстру, но вот тяжелые модели могут его деформировать, что приведет к появлению трещин, а то и вовсе падению. Чтобы такого не происходило, еще во время сборки каркаса в нем делают специальные закладные. Реализовать их можно по-разному, но смысл будет один – напрямую связать систему крепления люстры с капитальным основанием.

На фото выше показано, что к бетонному потолку прикреплен уголок, который удерживает крюк, проходящий через металлические профили.

Совет! Привязку к основанию не обязательно делать через каркас. Например, если оно сделано из дерева, то можно просто найти крюк-саморез нужной длины и вкрутить его в капитальный потолок.

Монтажные площадки для натяжного потолка

Натяжные потолки никто сам устанавливать не будет, так что проблема установки люстры переходит к нанимаемым работникам, однако информация эта никому не повредит. Так как натяжное полотно не способно вообще выдерживать нагрузки, не провисая, для установки любого осветительного оборудования используются монтажные площадки, которые можно приобрести в готовом виде или сделать самому из подручных материалов. Смысл конструкции заключается в том, чтобы закрепить ее к капитальному потолку и выставить на пару миллиметров выше уровня потолка. Затем при натяжении полотна в нем делаются отверстия внутри предварительно наклеенных колец.

В зависимости от типа площадки и системы крепления, далее осуществляется монтаж оборудования по отработанной схеме. Все просто!

Подключение люстры

Видео – Подключить люстру к двойному выключателю

Мы вынесли подключение в отдельную главу, но по факту оно выполняется одновременно с установкой прибора, поэтому мы назовем лишь оставшиеся действия, пошагово:

Таблица 1. Инструкция по установке люстры.

Шаг, фото:	Описание:
Шаг 1. Очистка изоляции. Очищаем изоляцию	Предположим, что монтажная планка у нас уже на месте, как в примере из фото, и провод уже выведен. Снимаем с него где-то 7 см наружной изоляции. Это нужно для того, чтобы мы могли развести жилы в стороны на нужное расстояние. Затем зачищаем от изоляции и сами жилы – будет достаточно тех же 1,5-2 см.
Шаг 2. Установка клеммника. Устанавливаем клеммник	Крепим на концы проводов клеммы. Использовать можете любые варианты. От скрутки и спайки проводов лучше отказаться.
Шаг 3. Подключение к клеммам провода от люстры. Подключаем к клеммам провода от люстры	С люстры у нас выходит 3 или 4 провода. Соответственно столько же жил должно быть и у кабеля, идущего из коробки, если вы не хотите остаться без заземления. Соединяем все провода — желательно по цветам или с выполнением разметки, чтобы проще было ориентироваться в распределительной коробке.
Шаг 4. Установка люстры. Устанавливаем люстру	Теперь устанавливаем люстру на планку, продев винты в отверстия в чаше, и затянув все декоративными гайками. Предварительно нужно убедиться, что провода нигде не выходят за границы чаши.
Шаг 5. Провода в коробке. Приступаем к проводам в коробке	Перемещаемся к распределительной коробке, где находим все провода, идущие от люстры. Минусовой (синий) кидаем на общий минус, заземление – на общую землю, а две фазы соединяем с проводами, которые идут от выключателя и остались неподключенными. Разницы в подключении тут нет, но вы можете соотнести группу ламп с определенной клавишей. Мы бы заморачиваться над этим не стали.

Далее все соединения изолируются и коробка закрывается. Напоминаем, что все работы необходимо проводить только после предварительного обесточивания , чтобы избежать травм. Произведите тестовый запуск освещения. Если все работает, значит, наша инструкция вам пригодилась!

Подключение осветительных приборов кажется несложной задачей. Казалось бы, чего тут сложного – подключить два провода, идущих из потолка? Однако иногда перед домашним мастером встает неожиданная проблема: что делать, если в люстре не два, а три провода? Как и куда их подключать? Попробуем разобраться в этом вопросе.

Необходимый инструмент

Для правильного подключения люстры вам понадобятся:

• Индикаторная отвертка или указатель напряжения;
• Мультиметр;
• Пассатижи;
• Клеммная колодка на три клеммы;
• Изолента.

Также вам необходимы будут стремянка или устойчивая подставка, маркер, лист бумаги и паспорт на осветительный прибор.

Определение назначения проводов в люстре

Самое простое – это воспользоваться электрической схемой, которую можно найти в паспорте на осветительный прибор. Там обычно бывает указано назначение всех проводов и порядок их подключения. По принятым стандартам цветовая маркировка проводов должна быть выполнена так:

• Белый или коричневый провод – фаза;
• Синий провод – ноль;
• Желто-зеленый провод – защитный заземляющий.

Если документация на люстру отсутствует, и цветовая маркировка проводов не указывает однозначно на их принадлежность, необходимо определить их назначение с помощью мультиметра.

Подключение двухконтурной люстры к электросети

Чтобы правильно подключить люстру с тремя проводами, два из которых фазные, необходимо осмотреть выключатель и выходящие из потолка провода. Самый простой случай – когда выключатель двухклавишный, а из потолка выходят три провода. Определить назначение этих проводов можно так:

1. Возьмите индикаторную отвертку или указатель напряжения.
2. Включите обе клавиши выключателя.
3. Поочередно прикоснитесь указателем напряжения к зачищенным концам всех трех проводов. При соприкосновении с фазными проводами загорится лампочка на указателе напряжения.
4. Отметьте фазные провода маркером.
5. Отключите выключатель. Проверьте все три провода еще раз. Лампочка загораться не должна!
6. Подключите поочередно фазные провода люстры к отмеченным фазным проводам электропроводки, также соедините нулевые провода. Соединение производят с помощью клеммной колодки или на скрутку с использованием изолирующих колпачков или изоленты.
7. Проверяют работу люстры, поочередно включая обе клавиши.

Если выключатель одноклавишный и из потолка выходит только два провода, то необходимо проверить их при включенном выключателе указателем напряжения и найти фазный и нулевой провода. Фазные провода люстры соединяют между собой и с фазным проводом электропроводки, нулевые провода также соединяют. Проверяют включение и отключение люстры.

Если выключатель установлен одноклавишный, а провода в электропроводке три, необходимо выяснить назначение третьего провода. Для этого включают выключатель и проверяют на всех проводах наличие напряжения. Если фаза обнаруживается на двух проводах, значит нужно заменить выключатель надвухклавишный, и люстру можно будет подключить по трехпроводной схеме. Если фаза только на одном проводе, а третий провод имеет желто-зеленую изоляцию, то подключение производят как в предыдущем случае: оба фазных провода люстры подключают к фазному проводу электропроводки, а заземляющий проводник изолируют и убирают.

Подключение люстры с заземляющим проводом

Если осветительный прибор имеет металлический корпус, его необходимо заземлить. В новых квартирах все электросети, в том числе и осветительные, по стандартам должны иметь заземляющий проводник желто-зеленого цвета. Если ваша сеть соответствует этому требованию, то для подключения люстры достаточно соединить провода с соответствующей цветовой маркировкой с помощью клеммной колодки или на скрутку.

Если же сети старые, а изоляция всех проводов имеет одинаковый цвет, то следует действовать в такой последовательности:

1. Определяют количество и назначение проводов, выходящих из потолка. Если провода два, то включают выключатель и указателем напряжения находят фазу и ноль. Отключают выключатель и присоединяют провода к соответствующим проводам люстры, а заземляющий провод у люстры изолируют.
2. Если провода три, то поступают аналогичным образом. Если в сети два отдельных контура и двухклавишный выключатель, то фазные провода проводки объединяют и соединяют с фазным проводом люстры, нулевые провода проводки и люстры также соединяют, а заземляющий – изолируют.

Техника безопасности

При подключении любых электроприборов необходимо соблюдать осторожность. Все подключения и присоединения нужно проводить только при отключенном выключателе после проверки отсутствия напряжения на проводах. Места скруток изолируют с помощью специальных колпачков или изоленты. Если вы сомневаетесь в том, что сможете подключить люстру с тремя проводами правильно, лучше доверить это дело профессионалам.

Из потолка выходят 3 провода. Подключение люстры к двойному выключателю. Как переделать люстру, рассчитанную на одинарный выключатель, под двойной выключатель

Содержание:

Люстры с различным количеством ламп служат не только украшением интерьера. С помощью этих светильников становится возможным создание различных условий освещения. Наличие определенных знаний и навыков в электротехнике, соблюдение элементарных правил монтажа дает возможность подключить люстру с тремя лампами через различные виды выключателей самостоятельно даже начинающему электрику.

Как подключить люстру с 3 лампами к выключателю с 1 клавишей

Подключение данного осветительного прибора к одноклавишному выключателю выполняется в несколько этапов. В первую очередь необходимо разобраться с проводами в самой люстре. Здесь каждый патрон подключается к двум проводам — фазному и нулевому, изоляция которых окрашена в разные цвета. Чаще всего нулем считается голубой проводник, а остальные цвета означают фазу. В соответствии с правилами, фаза соединяется с центральным контактом патрона, а ноль — с боковым.

Крепление рожков люстры осуществляется к корпусу, где объединяются все провода. Их распределение для одноклавишного выключателя выполняется следующим образом: фазные провода объединяются в одну группу, а нулевые — в другую. Следует помнить, что ноль на люстру подается напрямую, минуя выключатель. В дальнейшем узлы проводов фазы и нуля, выходящие из люстры, соединяются с соответствующими проводниками электрической сети.

В также имеется два провода — . Из нее идет подача двухжильного кабеля отдельно на люстру и отдельно на выключатель. К светильнику подается фаза и ноль, а к выключателю — только фаза к обоим контактам. Замыкание и размыкание контактов позволяет включать и выключать лампочки.

Как подключить люстру с 3 лампами к выключателю с 2 клавишами

До начала монтажа нужно определиться, какие лампы будут включаться каждой клавишей. В данном случае очень мало вариантов. Как правило, одной клавишей включается одна лампочка, а другой — сразу две. Можно еще поменять функции клавиш между собой для удобства пользования.

Обычно через плиту перекрытия выходит 3 проводника или трехжильный кабель. В современных домах к ним добавляется 4 провод заземления желтого цвета с зеленой полосой. Остальные при включенном положении выключателя. Провод, на котором отсутствует напряжение будет нулевым, а все остальные — фазные.

В самой люстре фазные провода могут быть объединены заранее по группам. Из трех лампочек две соединяются друг с другом для одновременного включения. Если этого не сделано, провода нужно распределить самостоятельно. Далее, нулевые провода люстры и сети соединяются между собой. Затем соединяются фазы люстры и выключателя. После этого выполняется проверка работоспособности.

В случае необходимости изменения функций клавиш, достаточно поменять местами провода. Если одновременно включаются обе клавиши, в этом случае будут загораться сразу все лампочки. Все соединения выполняются при отключенном защитном устройстве.

Как подключить люстру с 3 лампами к выключателю с 3 клавишами

Данная схема является дополненным вариантом предыдущего подключения, а все основные действия остаются прежними. В этом случае с потолка отходит четыре провода, а в люстре имеется три и более. Четвертые провода желто-зеленого цвета относятся к заземлению и обозначаются как РЕ. Их нужно просто соединить между собой. Если в люстре отсутствует провод заземления, то этот же провод на потолке нужно обрезать и тщательно заизолировать. Остальные проводники соединяются по той же схеме, о которой рассказывалось выше.

В некоторых случаях четвертый провод, идущий с потолка, может исполнять роль еще одной фазы. Именно этот вариант более всего подходит при использовании трехклавишного выключателя. Он дает возможность управления всеми лампочками, имеющимися в люстре. Трехклавишный выключатель дает возможность включать и выключать каждую независимую группу ламп. Для этого понадобится еще одна свободная жила в потолочной проводке, о которой уже упоминалось. Все действия будут такие же, как и для двухклавишной конструкции. К входному контакту выключателя подключается фаза домашней сети, а с выхода фаза уходит к каждой группе ламп.

При установке выключателя нужно обязательно соблюдать правила электробезопасности, во избежание поражения током. Поэтому перед выполнением электромонтажных работ, нужно обесточить всю электрическую сеть. Проверить отсутствие электричества можно с помощью индикаторной отвертки.

Таким образом, подключить люстру с тремя лампами не представляет особой сложности. Самое главное — тщательно изучить схему и по возможности применять только цельные кабели, с минимальным количеством наращиваний и скруток. В результате, эксплуатация люстры будет долгой и безопасной.

Установить и подключить такую люстру вы сможете своими руками

Нередко многие домашние мастера попадают в тупик, когда им требуется правильно установить и подключить люстры. Обычно эти приборы не очень сложны по своему устройству, но отсутствие знаний по принципу их работы, действительно, становится причиной таких проблем. Сегодня мы с вами поговорим о том, как подключить люстру с 3 проводами – светильник с раздельным управлением ламп, ведь именно по ним и возникает у новичков больше всего вопросов. Также мы рассмотрим, как правильно протянуть проводку к электроточке, как сделать всю работу максимально безопасно.

Итак, предположим, что вы приобрели люстру с раздельным управлением свечами. Как действовать для ее подключения? Давайте для начала погрузимся немного в теорию, разберем, как сей прибор устроен, и для чего нужны провода, выходящие из основания. Это поможет не допустить ошибок при монтаже приборов разных конструкций.

1. Распаковываем люстру. Плафоны нам пока не нужны, так что можете убрать их в сторону. Возьмите основание, которое обычно состоит из чаши произвольного размера и формы, нескольких металлических трубок, внутри которых проходят провода, декоративных деталей и патронов, в которые будут устанавливаться лампочки.
2. На фотографии показан пример простейшей люстры с двумя проводами. Нет, по факту проводов будет больше (по 2 на 1 патрон), поэтому нас интересует лишь их цветовая маркировка. То есть мы видим три коричневых и три синих провода. Это классические плюс и минус или фаза и нуль, требующиеся для запитки электрического прибора.

Пример простейшей люстры с двумя проводами

1. Так как в этом случае питание на все лампы подается одновременно и через один выключатель, все провода одинаковых цветов скручиваются вместе, после чего соединяются с проводами, идущими от распределительной коробки, по которым и подается напряжение.
2. Подключение такой люстры редко у кого вызывает вопросы. Провода перепутать нельзя, и нет никакой разницы, какой из них пойдет на фазу, а какой на нуль.

Другое дело, когда маркированных цветом проводов насчитывается три и более. Как разобраться в их назначении и не запутаться при подключении. Для этого нам понадобится инструкция по эксплуатации.

Из чаши люстры выходит три разноцветных провода

Хотя инструкция это, пожалуй, сказано громко, так как в комплекте будет одна единственная бумажка с рисунком изделия и краткой схемой его подключения. Нам интересно название проводов, в инструкции они могут быть подписаны так: L – это фаза , провод будет иметь коричневый , белый , розовый или любой другой цвет , кроме следующих; N – нуль , этот провод всегда синего цвета ; Ground – заземление , провод имеет желтый цвет с нанесенной зеленой полоской .

Схема подключения люстры с 3 проводами

Интересно знать! В некоторых приборах, особенно китайского производства, фазные и нулевые провода вообще никак не отличаются. Изоляция у них одного цвета и ориентироваться при подключении приходится только по лампам, от которых они идут.

Если у вашей люстры есть все три таких маркировки, то это означает, что она двухпроводная, с заземлением. Земля крепится изнутри к корпусу прибора и скорее всего, это будет сделано прямо на чаше, так что вы увидите второй конец. Используется она в случае, если корпус люстры металлический и ухватившегося за него человека может пробить электрическим током.

Внимание! Если в люстре есть земля, то под нее нужно провести отдельный из распределительной коробки.

По факту проводов стало уже четыре

Подключить такую люстру не сложнее предыдущего варианта. На нее ставится одноклавишный выключатель, а заземление подсоединяется к нужным проводам в распределительной коробке.

Теперь посмотрите на фото выше. Там мы видим отдельно желтый провод заземления и еще три провода, которые будут подключаться к люстре. Само собой, в самом приборе точно такое же количество проводов. Вот тут уже будет совершенно другая схема подключения. Эта люстра подразумевает включение одной клавишей выключателя лишь части установленных на ней ламп. Аналогичная ситуация будет и с моделями, в которых всего три провода, но нет заземления.

Рабочие контакты лампы

Давайте разбираться в назначении каждого провода. Вне зависимости от типа цоколя, которым оборудована лампа, он будет иметь всего два контакта . Пример показан на классическом винтовом варианте на фотографии сверху. На любой из этих контактов можно подать фазу, а от второго, соответственно будет идти нуль. Так цепь замыкается, и электроприбор начинает действовать. При установке этими контактами лампа касается контактов внутри цоколя, от которых и идут в чашу интересующие нас провода.

Чтобы в многосвечовой люстре лампы загорались отдельно, им нужно независимо подавать питание, поэтому количество проводов и увеличивается. Итак, от каждой лампы в чашу выходит по два провода. Чтобы их разбить по группам нам нужно взять все минусовые провода (по одному от каждой лампы) соединить вместе – это можно сделать скруткой или использовать специальные клеммы, например «Ваго».

Клемма Ваго

Затем мы выбираем принцип деления проводов – через одну лампу, по уровням и так далее. Находим фазные провода от нужных ламп и соединяем их. В итоге получается еще две скрутки. Самый банальный пример – в одной соединяются фазные провода четных ламп, а в другой – нечетных.

Чтобы это все правильно заработало, нам нужно минусовой провод подключить к общему нулю в распределительной коробке, а плюсовые скрутки пустить к нужным клавишам выключателя. Далее мы подробнее расскажем, как это сделать.

Попробуй, не запутайся

Если в купленном вами приборе просто выходят три провода, то значит, всю работу за вас сделал уже производитель, и вам осталось только все правильно соединить.

Если же помимо люстры у вас возникли трудности с натяжным потолком, то в вы сможете легко решить проблемы. Поможем разобраться из-за чего возникают повреждения на потолке, а также как наиболее удачно заделать все недочеты.

Цены на различные виды люстр

Двухклавишный выключатель

Двухклавишный выключатели обычно устанавливаются в больших комнатах, где требуется раздельное управление светом. Причем запускать можно не только части одной люстры, но и отдельные светильники и их группы. Тут все зависит от того, как у вас прокинуты провода. В этой главе мы разберем устройство этого простого изделия и назначение каждого его вывода.

Каждой клавишей включается отдельная группа светильников

Если вы загляните в коробку, где будет установлен такой выключатель, вы увидите три заходящих в нее провода, которые также будут разных цветов и один из них будет даже желто-зеленым, однако заземлением он не является. Все три провода будут фазными, просто один из них будет входом, а два выходом.

Назначение выключателя состоит в том, чтобы разрывать и соединять электрическую цепь. Прибор этот является механическим, и имеет подвижные и неподвижный контакты . На фото ниже показано строение основной рабочей части классического двухклавишного выключателя. Мы видим сверху один общий контакт на обе клавиши. Нижние контакты уже раздельные, и соединяются с верхним только в определенном положении клавиши.

Как устроен двухклавишный выключатель изнутри

Итак, у нас есть три провода. Все они выведены в распределительную коробку. Один из них подключается там к общему фазному проводу, который идет от входного щитка. Его второй конец подключается к неподвижному контакту. Остальные два мы будем соединять с теми двумя скрутками на люстре и двумя подвижными контактами на выключателе.

В результате мы получаем следующее. Неподвижный контакт выключателя постоянно находится под напряжением. Нажимаем первую клавишу, и ток потечет до скрутки, где разделится по лампочкам, от которых вернется в распределительную коробку и далее по нулевому проводу. То же самое будет и при включении второй клавиши, только загорятся остальные лампы.

Интересно знать! Некоторые электрики по ошибке или незнанию пускают через выключатель не фазу, а нуль. Так лампы тоже будут работать, но не все типы. Из-за того, что лампа фактически всегда будет находиться под напряжением, она может мигать даже при выключенном свете. Это происходит со светодиодами или люминесцентными лампами. Поэтому, чтобы такого не происходило, делаем все точно по схеме.

Как соединить все провода правильно – подробное руководство по монтажу

Итак, мы с вами разобрались в теоретической части. Теперь давайте рассмотрим процесс установки всей цепи на наглядных примерах. Разобьем мы эту главу на две части – монтажную и электротехническую .

Прокладка провода, монтаж выключателя

Классический набор электрика

Начнем мы с самого основного – прокладки проводов. Представим, что вам требуется все развести с самого нуля. Для работы вам понадобится следующий набор инструмента. Мы будем перечислять приборы и тут же описывать порядок работ, не отступая от пошаговой схемы.

Шаг 1. Вырезание отверстия под выключатель.

Перфоратор необходим в случае монтажа на бетонные стены, выложенные из кирпича и прочих блочных материалов. К нему в комплект берется алмазная коронка, чтобы была возможность выбрать углубление под коробку. Если перед вами стена каркасного типа, которая может быть обшита гипсокартоном, деревянной вагонкой, ПВХ панелями и похожими материалами, коронка берется по дереву, а перфоратор может заменить шуруповерт.

Вырезание отверстия под выключатель

Совет! Есть и другие способы добиться нужно результата. Но не суть – сейчас нам важен этап и вариант его осуществления.

Шаг 2. Нарезание штробы.

Теперь нужно полученное отверстие соединить с распределительной коробкой посредством штробы. Делается она от отверстия кверху до нужного уровня, а затем, ведется горизонтально до конечной точки. Удобнее всего работать со штроборезом. Этот инструмент имеет два параллельных диска и за один проход делает два пропила в стене на определенном расстоянии. Потом внутренняя часть штробы выбивается перфоратором и получается борозда с ровными краями.

Нарезание штробы

Цены на популярные модели штроборезов

Штроборез

За неимением штробореза все можно сделать и болгаркой. Работа подобного характера всегда выполняется в перчатках, очках и респираторе. Пробовать выбивать штробу перфоратором не стоит, так как она не получится глубокой, повредится штукатурка и будет сложнее потом все замазать.

Если стены у вас каркасные, то штроба не потребуется вовсе, так как провода прокладываются еще до их обшивки внутри конструкции – их концы потом нужно просто достать из проделанного отверстия.

Шаг 3. Прокладка провода.

Берем трехжильный провод, сечение которого будет соответствовать планируемым нагрузкам, и прокладываем его в штробе. При этом его нужно фиксировать, чтобы он не вываливался. Используют для этого специальные клипсы, куски провода, прибиваемого к стене и раствор гипса, как на фото ниже. Концы провода выводятся в коробки – распределительную и выключателя.

Прокладка провода

Коробка от выключателя при помощи того же гипса муруется в стену так, чтобы ее края были вровень с плоскостью стены.

Шаг 4. Установка выключателя.

Затем берем наш выключатель и снимаем с него лицевую панель. На обороте изделия будет маркировка, которая поможет вам разобраться, где, какой контакт находится.

Установка выключателя

L – это неподвижный общий контакт

Зачищаем концы жил провода от изоляции по 1,5-2 см. Одну из них вставляем в неподвижный контакт и фиксируем винтовым соединением. Обязательно запомните цвет провода, а еще лучше его второй конец в распределительной коробке отметьте как основную фазу.

Остальные две жилы соединяем с оставшимися клеммами в любом порядке.

За счет распорок выключатель держится в коробе

Устанавливаем выключатель в короб и фиксируем, затягивая винты по краям, которые разводят в стороны распорные элементы. Некоторые модели можно просто прикрутить к коробке саморезами. Затем одеваем лицевую часть выключателя, и сюда мы больше не возвращаемся.

Если провода у вас уже прокинуты, и все давно заделано, что при установке выключателя мы действуем точно также, только предварительно нам нужно определить фазный провод методом прозвонки. Используем для этого отвертку индикатор, на которой при прикосновении к фазе будет загораться лампочка.

Установка люстры

От распределительной коробки провод прокидывается до точки установки светильника. Делается это точно также как и разводка по стенам, поэтому повторяться не будем. Мы лучше назовем несколько правил, которые следует соблюсти при монтаже в гипсокартонных потолках.

Электрическую проводку не допускается связывать с металлическими конструкциями

Многие электрики, пользуясь случаем и желая облегчить себе задачу, привязывают провода к каркасу потолка. «Мастера» считают, что они будут надежно защищены ПВХ гофрой и родной изоляцией провода. Защита, конечно, есть, но такой монтаж строго запрещен на нормативном уровне.

Так как каркас из металла, он прекрасно будет передавать ток, что может привести к непредсказуемым последствиям. ПВХ гофра не выдержит той температуры , которая может образоваться в проводе при возникновении короткого замыкания. Поэтому вести трассу можно только независимо, и только по несгораемым поверхностям, например, бетонному потолку. Если потолок (основание) сделан из дерева, то прокладка провода допускается только в металлической гофре , которая не прогорит при КЗ. Так что монтажник с фотографии выше допустил целых две критических ошибки.

Совет! Количество проводов идущих к коробке от люстры, определяется количеством контактов на ней.

Установка люстры на гипсокартон

Теперь давайте перейдем к монтажу нашей люстры. В зависимости от типа основания применяются разные способы крепления. Разберем их на примере бетонного, гипсокартонного и натяжного потолков.

Все отличаются формой и массой. Эти параметры напрямую влияют на систему крепления, которая используется при монтаже. Всего вариантов существует 3.

1. Первый – это крепление на крюк , представленный на фото выше. Используется он преимущественно в старых моделях и в люстрах с небольшими чашами основания. Крюки могут иметь разную конструкцию, что будет влиять на тип основания, к которому он подойдет.

Крюк-фиксатор

1. Второй способ крепления люстры – через монтажную планку . В отличие от крюка, эта деталь всегда идет в комплекте. Фиксируется она к основанию на пару саморезов.

Монтажная планка

1. Третий тип крепежа – это крестовина. Она мало чем отличается в техническом смысле от планки и используется для самых габаритных и тяжелых изделий.

Крестовина для люстры

Итак, все три системы можно установить на любые потолки:

С бетонным все предельно понятно – нам необходимо прямо к нему присоединить монтажные детали, после чего повесить на них люстру. Такие перекрытия складываются из плит, внутри которых имеются круглые полости, через которые провода и подаются к месту установки. В этой точке сверлится отверстие, выводится конец провода, и в него же ставится крюк. Крепеж может расклиниваться прямо в отверстии, как тот, что мы показывали ранее, или крепиться напрямую к потолку – тут для работы потребуется перфоратор и металлические анкер–клинья.

Крюк для прямого монтажа

Монтажные планки и крестовины всегда крепятся через анкера.

Подготовка каркаса под монтаж люстры

Гипсокартонные и другие каркасные потолки не отличаются высокой прочностью лицевой поверхности. На тот же гипсокартон допускается напрямую установить легкий светильник или люстру, но вот тяжелые модели могут его деформировать, что приведет к появлению трещин, а то и вовсе падению. Чтобы такого не происходило, еще во время сборки каркаса в нем делают специальные закладные. Реализовать их можно по-разному, но смысл будет один – напрямую связать систему крепления люстры с капитальным основанием.

На фото выше показано, что к бетонному потолку прикреплен уголок, который удерживает крюк, проходящий через металлические профили.

Совет! Привязку к основанию не обязательно делать через каркас. Например, если оно сделано из дерева, то можно просто найти крюк-саморез нужной длины и вкрутить его в капитальный потолок.

Монтажные площадки для натяжного потолка

Натяжные потолки никто сам устанавливать не будет, так что проблема установки люстры переходит к нанимаемым работникам, однако информация эта никому не повредит. Так как натяжное полотно не способно вообще выдерживать нагрузки, не провисая, для установки любого осветительного оборудования используются монтажные площадки, которые можно приобрести в готовом виде или сделать самому из подручных материалов. Смысл конструкции заключается в том, чтобы закрепить ее к капитальному потолку и выставить на пару миллиметров выше уровня потолка. Затем при натяжении полотна в нем делаются отверстия внутри предварительно наклеенных колец.

В зависимости от типа площадки и системы крепления, далее осуществляется монтаж оборудования по отработанной схеме. Все просто!

Подключение люстры

Видео – Подключить люстру к двойному выключателю

Мы вынесли подключение в отдельную главу, но по факту оно выполняется одновременно с установкой прибора, поэтому мы назовем лишь оставшиеся действия, пошагово:

Таблица 1. Инструкция по установке люстры.

Шаг, фото:	Описание:
Шаг 1. Очистка изоляции. Очищаем изоляцию	Предположим, что монтажная планка у нас уже на месте, как в примере из фото, и провод уже выведен. Снимаем с него где-то 7 см наружной изоляции. Это нужно для того, чтобы мы могли развести жилы в стороны на нужное расстояние. Затем зачищаем от изоляции и сами жилы – будет достаточно тех же 1,5-2 см.
Шаг 2. Установка клеммника. Устанавливаем клеммник	Крепим на концы проводов клеммы. Использовать можете любые варианты. От скрутки и спайки проводов лучше отказаться.
Шаг 3. Подключение к клеммам провода от люстры. Подключаем к клеммам провода от люстры	С люстры у нас выходит 3 или 4 провода. Соответственно столько же жил должно быть и у кабеля, идущего из коробки, если вы не хотите остаться без заземления. Соединяем все провода — желательно по цветам или с выполнением разметки, чтобы проще было ориентироваться в распределительной коробке.
Шаг 4. Установка люстры. Устанавливаем люстру	Теперь устанавливаем люстру на планку, продев винты в отверстия в чаше, и затянув все декоративными гайками. Предварительно нужно убедиться, что провода нигде не выходят за границы чаши.
Шаг 5. Провода в коробке. Приступаем к проводам в коробке	Перемещаемся к распределительной коробке, где находим все провода, идущие от люстры. Минусовой (синий) кидаем на общий минус, заземление – на общую землю, а две фазы соединяем с проводами, которые идут от выключателя и остались неподключенными. Разницы в подключении тут нет, но вы можете соотнести группу ламп с определенной клавишей. Мы бы заморачиваться над этим не стали.

Далее все соединения изолируются и коробка закрывается. Напоминаем, что все работы необходимо проводить только после предварительного обесточивания , чтобы избежать травм. Произведите тестовый запуск освещения. Если все работает, значит, наша инструкция вам пригодилась!

Перед тем, как приступить к подключению люстры, надо исследовать её устройство.

Если из люстры и потолка выступают лишь по 2 провода, то особых сложностей с подключением не предвидится. Но более замысловатый вариант – это когда надо осуществить данную процедуру, имея возможность подключения на два одинаковых выключателя, если из люстры и потолка выступает по 3 провода. То есть лампочка, или их группа включаются отдельно. Получается картина: из данного потолка выступает некоторое количество проводов, из люстры также – что же нужно соединять? Чтобы разобраться в этом, в предоставленной статье будет отображена подробная схема подключения люстры.

Основные контакты, для того, чтобы провести электрическую проводку, имеют собственное обозначение – это буквы латинского алфавита:

L – Это обозначение фазы,

N – Провод нулевой,

РЕ – проводник заземляющий, обладающий желто-зелёным цветом.

Помечать люстры маркировкой начали не так давно, поэтому в данных приборах более раннего производства, она отсутствует. Тогда приходится во всем разобраться самостоятельно.

Как осуществить подключение в люстру провода заземляющего

В осветительных приборах современного изготовления, с наличием металлической арматуры, устанавливается специальный провод заземляющий, имеющий желто-зеленый цвет. Этот провод обозначен – РЕ. Если в помещении электропроводка сделана с таким проводом, кстати, он может иметь и иной оттенок, то надо его соединить с клеммой. Клемма, в свою очередь, соединена с проводом люстры (желто-зеленым). В большинстве помещений электропроводка сделана без наличия проводника заземляющего. В старых осветительных приборах, или в тех, в которых арматура сделана из пластмассы, также отсутствует данный проводник. Тогда не осуществляют подсоединение проводника заземляющего, и это абсолютно не влияет на функционирование люстры. Заземление исполняет исключительно защищающую функцию. В том случае, если перетирается изолирование фазной проводки, и она соприкоснется с арматурой люстры (металлической), то во время прикосновения рукой к отдельным металлическим участкам прибора, может произойти удар силой тока.

Когда изображаются фотографии провода, который исходит от люстры и потолка, то там он белого цвета. Это не случайное совпадение. Нет одного установленного мирового стандарта на цветное маркирование проводов в сети электрической, а тем более, в осветительных приборах. В Российской державе цветовое маркирование провода изменилось, начиная с первого января, 2011г. В любой отдельной стране имеется собственное маркирование. Единственное, что провод заземляющий РЕ, во всех странах маркируется стандартным цветом – желто-зеленым.

Схема подключения люстры, когда два отдельных провода, исходят от люстры и потолка

Подключить люстру одно рожковую из единой лампы и одного выключателя клавишного, в основном, не составляет большого труда. Будет достаточным, 2 провода, которые выходят из потолка, присоединить друг к другу при помощи клеммы, Wago,
а также, колодки клеммной.
Ещё можно осуществить соединение, применяя скрутку с двумя отдельными проводами, исходящими из осветительного прибора.

Требования, изложенные в ПУЭ, гласят, что провод фазный обязан в патроне соединяться с центральным контактом. Выключатель, при этом, должен произвести размыкание фазной проводки. Это для того, чтобы повысить эксплуатационную безопасность. Рекомендуют следовать данному правилу. Но в реальности при практической работе, мало кто об этом задумывается. В большинстве случаев, выключатель и осветительный прибор соединяют весьма небрежно.

Схема подключения одной люстры, при выходе из потолка двух проводов, а из люстры – трёх и больше

Если одна люстра обладает двумя и больше лампами, а имеющийся выключатель с одной клавишей, то вполне можно осуществить подключение данного осветительного прибора в трёх вариантах:

– когда включается выключатель, то загораются сразу все лампы;

– выключателем с несколькими клавишами, можно включить каждую из ламп в отдельности, много рожковой люстры;

– выключателем с несколькими клавишами, можно включить целые группы ламп, к примеру, в люстре трех рожковой двухклавишный выключатель может привести в действие или одну лампу, или две, или же все имеющиеся одновременно.

Если же из потолка выступает лишь 2 провода, то осветительный прибор можно подключить согласно варианту первому – одновременно все лампы. Подключение одной люстры осуществляется в зависимости от того, как предприятие-изготовитель соединило провода, от патронов. В основном, люстры, с некоторым числом плафонов, содержат парные соединения проводов от плафонов и тогда подключение делается согласно описанному выше.

Далее представлена ещё более сложная схема подключения люстры. Проводка в люстре соединена так, чтобы включалась каждая лампа отдельно. В данном случае, необходимо все имеющиеся пары проводов от патронов соединить в параллельном порядке. Это не зависит от их числа. Существует некоторый вариант – установление добавочной перемычки из проводки.

Можно и не делать установление перемычки, будет доставочным только открутить винты в первой и третьей клемме, вытянуть провод, проходящий через левый патрон от начальной клеммы, и надежно вставить в клемму третью, вместе с проводом, исходящим от патрона с правой стороны.

Схема для осуществления подключения осветительного прибора с двумя отдельными проводами, с наличием трех проводов, исходящих из потолка

В большинстве случаев, из потолка исходит три отдельных провода тогда, когда имеется выключатель на две клавиши. Здесь следует вначале разобраться с проводкой – отыскать общий главный провод. Такое действие легко осуществить, когда есть индикатор фазы.

Чтобы начать поиск данного главного провода следует включить две имеющиеся клавиши, и по порядку коснуться каждого провода, применяя отвертку индикатор. Здесь есть два типа поведения данного индикатора, в зависимости от конкретного провода (нулевого или фазного), который размыкается выключателем:

– в ходе прикосновения к двум отдельным проводам, присутствует свечение, к третьему – отсутствует. Следовательно, провод без свечения, является общим;

– в ходе прикосновения к одному из данных проводов, свечение присутствует, а к иным двум – отсутствует. Тогда, провод со свечением есть общий.

Если нет индикатора фазы, то тоже можно легко разобраться с особенностями подключения. Для этого надо подключить к люстре два любые провода, идущие из потолка, и включить две клавиши в выключателе. Если свечение появилось, то значит, что получилось соединение с проводом общим, и также с одним проводом, исходящим от выключателя. Так может всё и остаться. Если хочется разобраться до конца во всех проводах, то надо подключиться таким способом, чтобы свет не появлялся даже когда включаются две клавиши в выключателе. Тогда получиться отыскать провода, исходящие от выключателя.

Схема для подключения единственной люстры с несколькими проводами, и с тремя проводами из потолка

Если надо сделать так, чтобы не все лампы включались в люстре одновременно, а лишь группами, данный осветительный прибор стоит подключить согласно предоставленной схеме. Выключатель с двумя клавишами должен присутствовать обязательно. Осуществлять подключение одной люстры, но двух и трёх рожковой, надо по методу, описанному немного выше. Из трех проводов, исходящих из потолка, выделяется один общий главный провод. Затем к нему подсоединяют по одному отдельному проводу из тех пар, которые идут от каждого из патронов.

Два оставшиеся провода соединяют со свободными проводами из пар, которые исходят от патронов в люстре.

Как удачно подключить две или три люстры от выключателя одноклавишного

Если в огромном помещении смонтирован потолок подвесного типа, то чтобы обеспечить идеальное освещение, надо поместить некоторое число люстр. Это могут также быть светильники галогенные или лампы светодиодные, которые необходимо включать выключателем на одну клавишу. Это одновременное действие. В некоторых случаях, надо подключить данный выключатель так, чтобы с его помощью стало возможным включать освещение одновременно в нескольких помещениях (двух, трех и больше). Тогда, люстры и иные светильники подключают параллельно, также как и некоторое число патронов в люстре.

Схема подключения люстры тогда состоит в следующем. Каждая из люстр подключается к выключателю через распределительную отдельную коробку. Но появляется возможность все имеющиеся соединения осуществить в единой коробке. Здесь многое зависит от предлагаемой схемы проведения электричества в помещении. Если в люстрах есть множество рожков, то их соединяют параллельно, так как в ситуации, описанной ранее. Это ситуация, когда от потолка исходит два отдельных провода, а из люстры их три и больше.

Схема для осуществления подключения трех осветительных приборов, от единого выключателя на три клавиши

Если в одном отдельном помещении, а то и в нескольких подобных необходимо будет включать каждый по отдельности осветительный прибор, от единого выключателя на три клавиши, то надо осуществлять подключение данных приборов согласно предоставленной схеме.

Этот вариант подсоединения светильников применяется очень часто при осуществлении управления этими же светильниками. Они могут устанавливаться в кухонной комнате, ванной и в туалете. В коридоре устанавливают один выключатель на три клавиши, а перед самым входом в данное помещение планируется включение соответствующего осветительного устройства.

Схема для осуществления подключения люстры к блоку специальных выключателей с наличием розетки Viko

Не всегда, но в некоторых ситуациях, требуется, чтобы наряду с выключателем присутствовала дополнительная функционирующая розетка. Если появилась такая необходимость, то будет логичным заменить уже установленный ранее выключатель на отдельный блок, содержащий выключатель и розетку. Например, розетка возможна типа Viko. Этот блок обладает выключателями для люстры от одной до четырех клавиш. Поэтому есть хорошая возможность выбрать именно тот, который нужен. На фото представлен блок с двумя клавишами, с наличием светодиодного подсвечивания и одной розетки. Осуществление подключения с наличием подсветки почти не отличается от подключения такого же выключателя, но без соответствующей подсветки.

Производить подключение блока выключателя с розеткой к осветительному устройству надо строго по предоставленной схеме. Эта схема не особо отличается от схемы подключения одной люстры к стандартному выключателю. Единственное небольшое отличие состоит в том, что от провода нулевого исходит добавочный провод, который направлен к левому выходу розетки.

Схема подключения люстры, показывает подключение проводки, которое осуществляется согласно взысканиям ПУЭ. В реальности ноль, а также фаза способны подключиться наоборот. К примеру, если был подключен выключатель на две клавиши, а необходим просто одноклавишный с наличием розетки, то вполне можно не прокладывать добавочный провод. Можно употребить свободный, и впоследствии его переключить в коробке распределительной к нулевому показателю или же фазе. Всё зависит от того, какого типа провод проходит на данный выключатель.

Удлинение или наращивание проводки в ходе подключения одной люстры

В настоящее время, в ходе реставрирования помещения начали производить установление потолков подвесных. Особенно широко распространены . Они красиво выглядят, не поддаются износу, долговечны, бывают различных оттенков, а также, с поверхностью. Они являются достаточно водостойкими. Потолки натяжные устанавливаются на промежутке ниже от имеющейся плоскости потолка (50-10см). По этой причине, не хватает длины имеющихся проводников, для того, чтобы подключить осветительные приборы. Необходимо наращивание их длины.

Сложность такой задачи, заключена в следующем. Практически невозможно добраться до того места, где состыкуются провода при осуществлении подключения люстры и иных светильников, после того, как осуществиться монтаж. Это говорит о том, что следует обеспечить такое соединение, чтобы оно было оптимально надежным. Если провода соединены при помощи колодки клеммной
в особенно труднодоступных зонах, то это весьма ненадежный тип соединения. С течением времени, винты, находящиеся в колодке ослабляются, и необходимо их немного поджать.

Сечение проводки для осуществления подключения одной люстры

В люстре лампы не бывают большой мощности. Если даже в ней содержится шест стандартных ламп накаливания, а также галогенных по сто ватт, которые рассчитывают на напряжение до 220В, то потребляемый ток при всех включенных лампах будет составлять не больше, чем 3А. Ток такого показателя сможет выдержать проводник медный с наличием сечения 0,5 мм квадратных. Известно, что обычная квартирная электрическая проводка сделана проводами, имеющими сечение не меньше, чем 2,5мм квадратных. А это, в свою очередь, разрешает подключить одну люстру к электрической проводке из проводов алюминиевых. Суммарная потребляемая мощность их ламп равна 2000Ватт. Следовательно, при осуществлении подключения всякой люстры с лампами на напряжение до 220В, вопрос о сечении проводки не стоит.

В ходе подключения одной люстры, а также приборов с лампами галогенными на напряжение до 12В, ток потребляемый люстрой, увеличивается намного. Сечение проводки в зоне проводки от трансформатора понижающего или же адаптера до самой люстры следует рассчитать, и осуществить проверку. Надо определить, насколько подходит сечение проложенной проводки получившемуся значению.

Если светильник или люстра употребляют много тока, то нужно подумать о том, чтобы заменить лампы накаливания источниками освещения современного типа, удобными люминесцентными лампами или же светодиодными лампами. Ток, употребляемый последними, в десять крат меньше, чем лампочек для накаливания.

Содержание:

У человека, не знакомого с основами электротехники, даже простая операция может вызвать серьезные затруднения. Довольно часто люди сталкиваются с необходимостью подключить люстру к двойному выключателю разными вариантами. В таких случаях нужно хорошо ориентироваться в большом количестве разноцветных проводов. Иначе, люстра не будет работать должным образом и не обеспечит необходимого уюта и комфорта. Тем не менее, это не такая уж сложная задача, если знать и соблюдать определенные правила и порядок действий.

Подключение люстры к двойному выключателю на 2 лампы

С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода. По современным стандартам четвертый проводник служит заземлением и окрашивается в желтый цвет с зеленой полосой, идущей вдоль него. Остальные провода проверяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, где отсутствует напряжение считается нулевым, а все остальные — фазными.

Как подключить люстру с 3 проводами? Желто-зеленые провода заземления можно сразу же соединять между собой. Остальные провода следует заранее распределить по принадлежности. В современных люстрах все внутренние соединения уже выполнены заранее. Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами проводники фазы не соединяются друг с другом, что дает возможность поочередного или одновременного включения лампочек двухклавишным выключателем.

Далее выполняется процедура соединения. Ноль, выходящий из люстры, соединяется с соответствующим нулевым проводом, выходящим из потолка. Фазы с каждой лампочки подводятся к выключателю и подключаются к определенным клавишам. Каждая из них включает какую-либо лампу. В случае необходимости их можно поменять местами. Одновременное включение обеих светильников производится путем нажатия сразу двух клавиш. Все соединения следует выполнять при отключенном защитном автомате.

Как подключить люстру на 3 лампочки к двойному выключателю

В каждом плафоне трехрожковой люстры имеется патрон для вкручивания лампочки с двумя контактами — под . Фазные провода окрашиваются в разные цвета, а нулевой чаще всего бывает синего цвета.

Подключение люстры выполняется так же, как и с двумя лампочками, только одна из клавиш включает один светильник, а другая — сразу два рожка. При желании назначение клавиш можно поменять. В случае одновременного включения — загораются сразу все лампочки.

Чтобы добиться нужного результата, все действия следует выполнять по определенной схеме. Как обычно, нулевые провода с каждого патрона объединяются в центре, а фазные проводники оказываются разделенными на две группы. Провода люстры соединяются с потолочными проводниками при отключенном напряжении. Подключение заземления выполняется при наличии соответствующих проводов.

Схема подключения люстры с двойным выключателем на 4 лампочки

В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. В новых домах предусматривается еще и четвертый — заземляющий провод, используемый при наличии в люстре такого же проводника. Все соединения выполняются путем скрутки и затем тщательно изолируются.

Подключение может быть выполнено в двух вариантах. В первом случае схема будет выглядеть как 1+3, то есть поочередно включается одна или сразу три лампочки. Вторая схема представляет собой 2+2, когда по очереди включаются две лампочки. Этот способ не совсем экономичный и применяется для освещения больших помещений, когда одной лампы недостаточно, а трех — слишком много. Одновременное нажатие обеих клавиш позволяет включать сразу все четыре рожка.

Для этого существуют определенные схемы подключения. Провод входящей фазы от сети через распределительную коробку соединяется с проводником, уходящим к выключателю. Далее выполняется его подключение к контакту входа, где он и находится постоянно. Вторая жила, соединенная с контактом клавиши, уходит к распределительной коробке и соединяется с проводом, подведенным к месту установки люстры. В этом месте провода сети и светильника соединяются между собой.

Таким же образом подключается контакт другой клавиши. Разница между правой и левой клавишей заключается в количестве фазных проводов от люстры, соединяемых с каждым из проводов сети. Нулевые провода также соединяются друг с другом. Варианты подключения можно регулировать, чтобы сделать использование осветительного прибора максимально удобным.

Подключение люстры к двойному выключателю на 5 лампочек

Схема считается более сложной из-за большого количества проводов, с которыми нужно правильно разобраться. Используемый при этом двухклавишный выключатель позволяет регулировать освещение, в том числе и степень его интенсивности. Лампы работают поочередно отдельными группами, позволяя существенно экономить электроэнергию.

Схема подключения предполагает определенный порядок действий. Прежде всего нужно определиться с общим проводом, выходящим из люстры, который является нулевым. Его нужно пометить изолентой, чтобы в дальнейшем не перепутать с другими проводниками.

Из отверстия в потолке также выходит нулевой провод, на котором отсутствует напряжение. Проверка каждого проводника осуществляется с помощью индикатора. Провода, находящиеся под напряжением, будут фазными. Нулевую жилу нужно также пометить изолентой. После этого люстру можно подвешивать на крюк и соединять провода.

Вначале соединяются нулевые жилы, а затем — фазные. При включении первой клавиши загораются два светильника, а вторая клавиша включает остальные три лампочки. Они могут включаться поочередно или все вместе. Если с первого раза не удалось добиться желаемого результата, необходимо вновь отключить электричество и поменять порядок соединения фазных проводов.

Данная схема подключения позволяет легко управлять освещением в помещении. Многое зависит от мощности и типа используемых лампочек. Размеры люстры должны соответствовать площади помещения, где планируется ее установка.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки. Это позволит использовать различные режимы работы люстры. Поэтому следует сразу же выяснить, сможет ли люстра нормально работать при имеющейся проводке.

Если старая люстра аналогичной конструкции ранее нормально функционировала, значит и новый осветительный прибор будет работать без проблем. Следует помнить, что двухклавишный выключатель обеспечивает лишь три режима работы: включение 1-й группы, включение 2-й группы и включение сразу всех лампочек. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

В качестве примера следует рассмотреть осветительный прибор с шестью рожками. Одним из вариантов схемы подключения будет настройка трех режимов работы: 1-я группа — две лампочки, 2-я группа — четыре лампочки, третий режим — включаются все шесть лампочек.

Большинство люстр продаются с уже собранной электрической частью. Если этого нет, нужно выполнить сборку самостоятельно. В каждом таком приборе имеются проводки в количестве двенадцати, из расчета по два на каждую лампочку. Их нужно изначально правильно соединить непосредственно в люстре. Шесть нулевых проводников соединяются в одной клемме. Оставшиеся фазные жилы соединяются по группам в отдельные клеммы, например, два и четыре.

Перед тем как выполнять подключение к проводам на потолке, следует определить и разделить нулевой и фазные проводники с помощью специальной индикаторной отвертки. Этот процесс происходит при включенном положении выключателя. Проверка жил осуществляется поочередно. Проводник, в котором отсутствует ток, считается нулевым, остальные проводники — фазные. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить очередность их работы. С этой целью каждая клавиша по очереди переводится в выключенное положение, после чего проверяется наличие тока. Если ток отсутствует, значит это и есть нужный провод.

После того как все проводники определены, выполняется подключение люстры к двойному выключателю. Электричество в квартире должно быть отключено, во избежание поражения током. Нулевой провод потолка соединяется с нулевой клеммой люстры, а фазные — с соответствующими группами фазных проводов, распределенных заранее.

Искусственное освещение – это незаменимое условие, без которого не может полноценно функционировать ни одно предприятие или бытовое помещение, особенно в темное время суток.

В нашей статье мы постараемся подробно рассказать, как самостоятельно собрать, установить и подключить практически любую люстру, будь-то простая с одной лампой, или же сложная дизайнерская конструкция на несколько ламп с вентилятором или светодиодной подсветкой.

А благодаря красочным иллюстрациям и видео, повторить установку люстры сможет даже человек, не имеющий электротехнического образования. Главное не забывать о технике безопасности при работе с электричеством.

Пошаговая инструкция по установке люстры с одной лампой

Шаг 1: Нанесение разметки.

Пропустите этот пункт, если люстра будет устанавливаться вместо уже существующей, с подобным креплением. Если же люстра будет устанавливаться на новое место, либо у старой люстры крепление другого типа, необходимо заново нанести разметку под новый крепеж люстры.

Необходимо найти центр потолка. Для этого измеряют длину стен, делят результат пополам и полученный размер откладывают на потолке с помощью шнура и карандаша. В подвесном потолке высверливается небольшое отверстие под провода. В натяжных потолках из ПВХ пленки, сначала наклеиваются специальные ограничивающие пластмассовые кольца, а затем лезвием вырезаются отверстие под провода.

Шаг 2: Установка потолочной балки.

В случае, когда потолок выполнен в виде сложной дизайнерской конструкции, в виде многоуровневой гипсокартонной конструкции, натяжного ПВХ полотна или декоративный подвесных плит, что усложняет непосредственное крепление люстры к поверхности, необходимо заранее позаботиться про систему крепежа. В противном случае, возможен обрыв проводов или даже срыв части потолка.

Если люстра довольно массивная и вес ее более 15 килограмм, то для поддержки люстры на потолке необходимо заранее проложить дополнительную балку за декоративным потолком. Это может быть как деревянный брус, так и металлическая конструкция, главное чтобы она размещалась как раз в месте установки люстры. Также можно применить специальную металлическую цепь, если расстояние от основного до декоративного потолка превышает 1 метр.

Шаг 3: Установка распределительной коробки.

От места установки будущей люстры провода выводятся и опускаются на стену, здесь будет установлена распределительная коробка. Также к этой коробке подводят провода питающей сети и от выключателя освещения.

Важное примечание! Согласно технике безопасности, установка распределительной коробки производится не ближе, чем на расстоянии 15 сантиметров от потолка. Провода из коробки должны выходить с запасом в 10 сантиметров.

Для подключения линии освещения необходимо использовать отдельную группу проводов, идущую от распределительного щита, она должна в обязательном порядке комплектоваться автоматом защитного отключения.

Провода в коробке соединяют согласно схеме подключения люстры. Соединенные провода изолируют ПВХ изолентой и укладывают в коробке так, чтобы они не пересекались друг с другом. Распределительная коробка закрывается крышкой и закручивается винтами. Сверху нее можно будет штукатурить и клеить обои.

Шаг 4: Установить монтажную скобу.

Большинство простых современных люстр на одну лампу комплектуются креплением в виде скобы. Она служит несущим креплением и позволяет за короткое время установить люстру. Также благодаря двум болтам крепления обслуживание люстры становится намного проще, чем в старых конструкциях с ненадежными крючками.

Фото: монтажная скоба и клеммное соединение люстры

После разметки середины потолка скоба крепления прикладывается недалеко от вывода проводов. С помощью карандаша отмечается место сверления отверстия для будущего крепление скобы к потолку. Если люстра уже укомплектована крепежом, то сверло подбирают по диаметру дюбеля. Отверстие под дюбеля не должны располагается в месте прохождении проводов.

Шаг 5: Подключение проводов и крепление люстры.

Провода, выходящие из потолка, должны быть достаточной длинны, чтобы при снятии люстры был доступ к месту соединения их с проводами люстры.

Провода зачищают от изоляции и соединяют при помощи клеммной колодки согласно схеме. Если в комплекте с люстрой клеммник отсутствует, то провода зачищают на расстояние в 2 сантиметра и скручивают парой, затем место соединения пропаивают с помощью паяльника. После чего все изолируют изоляционной лентой.

Если люстра выполнена из металла и имеет на корпусе винт для подключения защитного заземления, не забываем и про него. Соответствующий провод приходящий из распределительной коробки зачищается, сворачивается в форму кольца и плотно прикручивается винтом.

После того как все провода соединены и заизолированы, можно крепить люстру. Убедитесь что провода не попадают под крепежные болты, приложите люстру к скобе на потолке, совместив крепежные отверстия и винты скобы – закручивайте болты.

Как подключать люстру с двумя или тремя лампами

Процедура установки люстры с двумя или тремя лампами не сильно отличается от установки люстры с одной лампой, что приведена выше. Исключение составляет количество питающих проводов. Для простой люстры с одной лампой, нужно два питающих провода и провод заземления, если вы собираетесь подключать люстру не с одной, а с двумя или тремя лампами, то вам понадобиться три питающих провода и один провод заземления.

Видео: Как самому правильно подключить люстру

Для подключения такой люстры, провода от патронов ламп необходимо скоммутировать в соответствии со схемой. От каждого патрона берется по одному проводу и соединяют вместе – это будет средняя точка, она подключается к нулевому питающему проводу.

Если ламп две, то каждый из оставшихся проводов от патронов соединяют с соответствующим фазным проводом питания. Если люстра рассчитана на три лампы, то оставшийся провод от третьего патрона соединяют параллельно с фазным проводом от первого или второго патрона. Провода так же соединяются клеммниками или при помощи пайки и изолируются изолентой.

Необходимо также отметить, что для включение такой люстры понадобится двухклавишный выключатель и соответственно проложенная к нему трехпроводная проводка. В таком случае при включении одной клавиши будет светиться одна лампа, при включении второй – две другие лампы, а при включении обоих клавиш выключателя, засветятся все три лампы.

Как подключать люстру с 5 лампами

Если возникла необходимость подключить люстру у которой четыре или пять ламп, это тоже не составит особого труда. Технология такая же как и при подключении люстры с двумя или тремя лампами, исключение составляет только количество ламп в группах фазных проводников. Количество групп и ламп в них зависит от вашей фантазии и ограничено количеством питающих фазных проводов и групп клавиш на выключателе.

Как подключать выключатель для люстры

Для включения простых люстр с одной лампой используется одноклавишный выключатель, его установка максимально проста. При подключении люстры, у которой количество ламп две и более, используются двух и трехклавишные выключатели.

Если проводка уже проложена, а количество групп ламп в люстре соответствует количеству клавиш на выключателе, его меняют на новый, соблюдая схему подключения.

Схема подключения двухклавишного выключателя

Если же выключатель устанавливается на новую проводку, необходимо обратить внимание на структуру выключателя. В двух и трехклавишных выключателях имеется одна общая клемма, к ней нужно подключить питающий фазный провод, приходящий из распределительной коробки. А каждую из оставшихся клемм, в соответствии с расположением клавиши и желанием включать определенную группу ламп, соединяют с проводами, идущими через коробку к лампам люстры.

Необходимо отметить, что выключатель должен размыкать именно фазный провод питания! Этим вы обезопасите себя, когда будете менять сгоревшую лампу при выключенном выключателе.

Как подключить люстру

Люстра с вентилятором

Есть модели люстр, в которых совмещено два устройства: люстра освещения и вентилятор. Такое конструктивное решение будет хорошим подспорьем в жаркие летние дни. Подключение такой люстры не так сложно как может показаться с первого взгляда.

Перед подключением ознакомьтесь с паспортом на люстру, там будет указана схема подключения и цветное обозначение проводов, главное ничего не перепутать.

Схема потолочного вентилятора

Для более простого подключения, выводы вентилятора можно образно представить как еще одну лампу. Коммутировать включение вентилятора можно по вашему желанию, либо вместе с включением освещения, либо же отдельной клавишей выключателя.

При варианте, где вентилятор включается отдельно от освещения, понадобиться трехпроводная линия питания и двухклавишный выключатель. Подключение в таком случае будет идентично подключению люстры с двумя лампами, только вместо второй лампы будет вентилятор.

Если же планируется включать вентилятор одновременно с включением освещения, то необходимо провода от вентилятора соединить параллельно с выводами патрона лампы.

В некоторых современных моделях люстр присутствует декоративная подсветка на разноцветных LED светодиодах. Такие люстры создают более интересный свет, тем самым подчеркивая интерьер комнаты.

Подключение такого светильника производится строго по схеме, которая приведена в паспорте на данное изделие. Светодиоды рассчитаны на низковольтное питание, поэтому в комплекте люстры используется понижающий LED-драйвер. Питание такого LED-драйвера рассчитано на напряжение осветительной сети в 220 вольт.

При подключении такой люстры можно пользоваться вышеизложенной инструкцией по подключению люстры с вентилятором, только здесь вместо проводов вентилятора выступает провода питания LED-драйвера.

Электропроводка трехходового переключателя — электрическая 101

3-

Схема подключения путевого переключателя Линия к светильнику

Сетевое напряжение поступает в розеточную коробку светильника.

Больше не допускается после NEC 2011 г. (при отсутствии нулевого провода в распределительных коробках)

3-

Схема подключения выключателя Светильник между выключателями

Линейное напряжение поступает в первую 3-х контактную распределительную коробку , светильник расположен между распределительными коробками. Запрещено после NEC 2011 г. (при отсутствии нулевого провода в распределительных коробках)

Цвета проводов 3-ходового переключателя

Для контактных переключателей 3- стандарта на цвета проводов не существует. Цвета будут различаться в зависимости от того, использовался ли кабель NM или кабелепровод.

С кабелем NM цвета проводов для путешественников будут черными и красными при использовании кабеля 3-.

С кабелепроводом цвета проводов для путешественников могут быть любыми.На 2-й схеме ниже синие провода используются для путешественников.

Типовая проводка 3-проводного переключателя

, кабель NM

На 1-й диаграмме ниже 2-жильный кабель NM подает питание от панели к первому распределительному щитку. Черный (линейный) провод подключается к общей клемме первого 3-позиционного переключателя . Провод 3- NM соединяет контактные зажимы первого и второго 3- путевого переключателя вместе. На каждом переключателе дорожные провода взаимозаменяемы.

Общая клемма второго 3-контактного выключателя подключается к светильнику(ам).

Белые нейтральные провода соединены вместе в каждой распределительной коробке.

Схемы на этой странице упрощены для ясности. Коробки электрических розеток могут иметь множество входных и выходных кабелей NM. См. фактическую проводку распределительной коробки. Схема заземления показана отдельно.

При обычной проводке сетевое напряжение поступает в первую 3-контактную распределительную коробку

Типовая схема подключения 3-ходового переключателя

, кабель NM

Черный общий провод обычно наматывается вокруг двух контактных проводов на 3-позиционном переключателе .

Что делать, если в электрической коробке светильника отсутствует заземляющий провод

Марк Дж. Донован

Должен ли светильник быть заземлен? Многие люди со старыми домами сталкиваются с ситуацией, когда не находят заземляющий провод в электрической коробке при установке нового светильника в старом доме. Большинство новых осветительных приборов включают в себя три провода: горячий (черный) провод, нейтральный (белый) провод и провод заземления (оголенный медный или зеленый). Горячий провод обеспечивает питание светильника.

Нейтральный провод обеспечивает обратный путь для тока, протекающего от самого светильника обратно к щиту главной электрической цепи.

Обязательно прочитайте эту статью о том, как предотвратить поражение электрическим током при работе с электропроводкой в ​​вашем доме.

Провод заземления обеспечивает вторичный путь для протекания тока в случае короткого замыкания в осветительном приборе или даже в проводе электрического кабелепровода (кабель Romex со связанными в нем горячим, нейтральным и заземляющим проводами). ). Заземляющий провод крепится к металлическому каркасу светильника.

В старых домах электрические кабели обычно включали только горячий и нейтральный провод. Часто электрический провод проходил в металлическом кабелепроводе по всему дому и подключался к электрической розетке и распределительным коробкам. Металлический трубопровод и электрические коробки служили заземлением для осветительных приборов и приборов. Однако во многих случаях в жилищном строительстве металлические трубы и металлические электрокоробки не применялись.

Узнайте, как подключить два светильника, управляемых одним выключателем

В этом случае провода заземления фактически не было. Отсутствие заземляющего провода в электропроводке дома в настоящее время является незаконным при строительстве новых домов, и так было на протяжении десятилетий.

При нормальной работе светильника ток не должен протекать по проводу заземления. Вот почему заземляющий и нейтральный провода никогда не должны соединяться вместе, за исключением задней части шины на панели главной цепи.Посмотрите это видео, чтобы узнать , как подключить электрическую розетку .

В случае короткого замыкания, когда ток от горячего или нулевого провода начинает протекать по металлическому корпусу светильника, ток будет проходить по проводу заземления. Когда это произойдет, автоматический выключатель на главной электрической панели сработает, тем самым остановив ток в цепи и предотвратив потенциальное возгорание и/или поражение электрическим током со смертельным исходом.Узнайте , как автоматический выключатель спасает жизни . Так что же делать, если в электрической коробке нет провода заземления? Если коробка металлическая, то к ней можно присоединить заземляющий провод светильника, при условии, что металлическая коробка заземлена.

Получите эту электронную книгу, чтобы узнать как заменить выключатель света .

Если электрическая коробка не металлическая, просто закрепите изолентой конец заземляющего провода осветительного прибора и оставьте его плавать в электрической коробке.

Единственная альтернатива — обновить электропроводку в доме, что обойдется во многие тысячи долларов.

Для получения справки по строительству нового индивидуального дома см. Лист предложений по строительству нового дома HomeAdditionPlus.com . Бюллетень предложений по строительству нового дома содержит информацию о том, как планировать индивидуальный проект строительства дома и на что обращать внимание при найме подрядчиков для строительства вашего нового дома. Он также включает в себя подробную таблицу разбивки затрат и электронную таблицу для оценки ваших собственных затрат на строительство нового дома.

Заполните нашу быструю и удобную форму за 3-5 минут и получите бесплатное ценовое предложение по пристройке дома от одного из наших предварительно проверенных и лицензированных подрядчиков по пристройке дома. Этот процесс является бесплатным, и вы не обязаны продолжать его после того, как получите смету стоимости пристройки к дому.

Подключение потолочного вентилятора и освещения (со схемами)

Подключение потолочного вентилятора и освещения может показаться сложной задачей, но это не обязательно так. Обзоры Pro Tool содержат наглядное руководство и пошаговые инструкции по наилучшему соединению для конкретной установки потолочного вентилятора.ПО шкале от 1 до 10 уровень сложности этого проекта равен 5, хотя он может быть более сложным, если вы включите вспомогательные проекты, такие как прокладка проводки через стены и т. д. вентилятор и свет определяют, как вы хотите управлять этим вентилятором. Для некоторых это будет любая комбинация: отсутствие переключателей (с использованием прилагаемых тяговых цепей для питания вентилятора и/или освещения) и наличие отдельных переключателей для освещения и вентилятора.

Правильные инструменты помогут проекту пройти гладко.Это также гарантирует, что вы не увязнете, пытаясь использовать, например, бритву для зачистки проводов. Пара настоящих инструментов для зачистки проводов сделает работу точнее и примерно в 10 раз быстрее.

Примечание автора: правила и советы по безопасности
При подключении потолочного вентилятора и освещения всегда важно следовать местным правилам и правилам. Для внутренних электромонтажных работ могут потребоваться разрешения. При работе с электричеством всегда выключайте питание, проверяйте проводку с помощью электрического тестера (или вольтметра), чтобы убедиться, что питание отключено, закрепите панель управления, чтобы никто не мог случайно включить питание во время работы, и проконсультируйтесь со специалистом, чтобы убедиться, что вы все делаете правильно и в соответствии со спецификациями государственных и местных норм.Прочтите все инструкции и информацию по технике безопасности, прилагаемые к потолочному вентилятору.

Мы рассмотрим каждый тип методологии переключения и обсудим, что каждый из них влечет за собой с точки зрения проводки и управления вашим потолочным вентилятором/светом. Четыре метода:

1. Потолочный вентилятор с электроприводом и/или освещение без каких-либо выключателей (без выключателей)
2. Включение света и использование тяговой цепи для вентилятора (один переключатель)
3. Использование одного и того же выключателя для включения обоих источников света и вентилятора (Одиночный переключатель)
4. Включение освещения и вентилятора с помощью отдельных выключателей (Два выключателя)
5. Включение освещения и вентилятора с помощью одного и того же выключателя с питанием на выключателе (Одиночный выключатель)

1.Потолочный вентилятор с электроприводом и/или освещение без каких-либо выключателей (без выключателей)

Мы рекомендуем этот метод, когда вы просто не можете включить выключатель в комнату. Для этого требуется, чтобы у вас была возможность подать питание непосредственно на вентилятор из ближайшего места. Это, безусловно, приемлемый метод подключения, и все вентиляторы поставляются с выключателями на шнурке для управления вентиляторами и световыми комплектами. Электропроводка этого типа электрического соединения выглядит следующим образом:

Как видите, это простое соединение подает питание как на вентилятор, так и на комплект освещения (дополнительно).Заземляющий и нейтральный провода просто связываются вместе, как и следовало ожидать. Питание двигателя вентилятора обычно черного цвета, в то время как у большинства современных вентиляторов также есть отдельный синий провод, который подает питание на лампочки. Важно подключить этот провод, даже если вы не планируете использовать комплект освещения, поскольку это дает домовладельцу возможность добавить его позже, не снимая и не подключая вентилятор сверху.

2. Переключение света и использование тяговой цепи для вентилятора (одиночный переключатель)

Этот и следующие способы используются чаще всего.Им требуется только один выключатель света. Многие старые дома никогда не задумывались о подключении второго выключателя. В основном это произошло из-за того, что в домах не было потолочного вентилятора. В результате многим домовладельцам приходится использовать один переключатель для управления освещением и/или обоими параметрами потолочных вентиляторов. Проводка для этого типа электрического подключения выглядит так:

Как видите, мы переключили горячую линию, идущую к комплекту освещения, вставив выключатель. Многие люди используют простой 12/2 (Romex) с заземляющим проводом, чтобы сделать эту петлю.Если вы сделаете это, обмотайте черной изоляционной лентой оголенный белый провод. Это указывает (вам или кому-либо еще, кто будет работать над цепью в будущем), что это действительно «горячий» провод, а , а не — нейтральная линия.

Пока мы показываем небольшую полоску изоленты, мы рекомендуем на самом деле обмотать ею весь оголенный белый провод. Обратите внимание, что мы решили подключить двигатель вентилятора напрямую к источнику питания. Это позволяет нам использовать тягу вентилятора, чтобы включать и выключать его. Это также позволяет использовать вентилятор независимо от положения настенного выключателя. Подсоедините нейтральный и заземляющий провода, и все готово.

3. Переключение света и вентилятора с помощью одного и того же переключателя (один переключатель)

Это небольшая адаптация описанного выше метода. Он переключает питание как для вентилятора, так и для комплекта освещения от настенного выключателя. Это позволяет включать и выключать вентилятор настенным выключателем (вместе со светом). Вам не нужно подходить и тянуть за цепь, чтобы остановить двигатель вентилятора. Этот метод подключения полностью зависит от вас.Некоторые предпочитают метод № 2, в то время как другие (включая меня) обычно выбирают этот метод. Вот как выглядит это электрическое соединение:

Обратите внимание, что питание подается через переключатель. И двигатель вентилятора , и комплект освещения получают питание от выключателя. Как и ожидалось, нейтраль и земля просто связаны вместе, и все в порядке.

4. Переключение света и вентилятора с помощью отдельных выключателей (два выключателя)

Это наиболее универсальный способ электрического подключения потолочного вентилятора с комплектом освещения. Это позволяет отдельно управлять вентилятором и освещением в комнате. Есть также множество действительно удобных переключателей, которые объединяют это двойное управление в одном аккуратном маленьком корпусе. Некоторые даже дают вам возможность приглушить свет — определенно приятное прикосновение! Когда речь идет о комбинированных диммерах/переключателях, которые вы можете использовать с вентилятором или вентилятором/светом, существует бесконечное множество вариантов.

Конечно, вы всегда можете просто подключить два однополюсных выключателя, и все готово. А вот как будет выглядеть электрическая проводка в этой ситуации:

Выглядит сложнее, но не парься.Основная идея заключается в том, что ваша линия электропитания питает оба коммутатора. Затем каждый переключатель питает либо вентилятор (черный провод), либо блок освещения (синий провод). На этом этапе осталось связать вместе все заземляющие и нулевые провода (соответственно). Имейте в виду еще раз, что мы предполагаем 12/2 с заземлением для линий, идущих к выключателям и от них, поэтому не забудьте четко обозначить их как «горячие» провода, обмотав черной изолентой белые концы.

Несмотря на то, что нормы и правила оговаривают определенные положения, обычно существуют различные способы выполнения проводного соединения.Например, описанный выше метод был показан с использованием стандартного провода 12/2. Если вы выбрали провод 12/3, вы можете выполнить те же самые соединения с двумя переключателями, но с меньшими затратами:

Здесь вы используете один горячий (черный) провод для питания обоих переключателей. Это можно сделать, подключив более длинный провод к обоим переключателям. Прыжок означает, что вы снимаете изоляцию с небольшого участка провода. Сделайте его достаточно большим, чтобы петля вокруг горячего терминала. Затем вы обматываете этот оголенный провод вокруг горячей клеммы первого коммутатора.Наконец, зачистите конец и подключите его ко второму переключателю. Горячие возвраты — это красный провод и белый провод, который вы заклеиваете черной лентой (на обоих концах), чтобы обозначить его как горячий провод.

Вы также можете подключить провод заземления. Этот метод подключения проводов удобен тем, что устраняет необходимость в проволочных гайках. Это также упрощает схему подключения (и дает вам больше места для работы в коробке!)

Вот аналогичный способ сделать это, используя провод 12/3 с проволочными гайками вместо перемычки:

5.Переключение света и вентилятора с одного и того же выключателя с питанием на выключателе (один переключатель)

Это идентично ситуации 3 выше. Однако мы хотели наметить различия в проводке, когда питание фактически подается на выключатель, а не на потолок. Мы обнаружили, что этот метод используется примерно в пятидесяти процентах случаев в старых домах. Особенно это происходит, когда электрическая проводка берет свое начало в подполье. Кроме того, в этом методе есть своего рода чистота.

Он также предлагает два полезных преимущества.Во-первых, провода одинаковые. У вас нет перемаркировки нулевых проводов. Во-вторых, этот метод подключения упрощает замену потолочных вентиляторов. Отключение питания на выключателе полностью отключает питание потолочной коробки. Обратите внимание, что мы по-прежнему рекомендуем отключить выключатель и проверить провода с помощью вольтметра, но, тем не менее, это стоит отметить.

Полезные советы

Перед началом работы обязательно проверьте источник питания, даже если вы уже отключили выключатель.Мы видели несколько случаев, когда к определенному потолочному ящику подключалось более одного источника питания. Каково же было наше удивление, когда мы зашли внутрь! Также важно отметить, что, хотя некоторые блоки питания поступают через коммутатор (а не сверху), описанная здесь базовая методика не меняется. Что изменилось, так это то, что вы можете безопасно отключить потолочный вентилятор, просто выключив переключатель. Это удобно при замене потолочных вентиляторов аналогичной моделью. Тем не менее, мы по-прежнему рекомендуем отключить выключатель, чтобы кто-нибудь не зашел к вам и не попытался включить свет!

Зачистка проводов

При зачистке проводов мы предпочитаем использовать инструмент для зачистки, а не лезвие бритвы. На рынке есть несколько инструментов: от простых инструментов для зачистки проводов за 2 доллара до более изящных инструментов для зачистки проводов с вырезами для кабелей 10/2, 12/2 и 14/2.

Не используйте проволочные гайки из комплекта поставки

Никогда не используйте проволочные гайки из комплекта поставки потолочных вентиляторов. Они почти никогда не имеют металлической внутренней обмотки и обычно меньшего размера. Это затрудняет их использование, если не делает их небезопасными. Вместо этого не забудьте взять небольшой ассортиментный набор в местном магазине товаров для дома или в хозяйственном магазине.Хотя обычно в этом нет необходимости, мы рекомендуем заклеивать гайки проводов лентой после того, как вы сделаете эти соединения. Проволочные гайки обычно очень надежны, но никогда не помешает добавить дополнительный уровень защиты, чтобы они никогда не раскручивались. Это просто хорошая привычка, и ее внедрение практически ничего не стоит с точки зрения времени или денег.

Вот и все, ребята!

Надеемся, что это руководство поможет вам установить потолочный вентилятор и выполнить все необходимые электрические соединения для его бесперебойной работы.Потолочный вентилятор украсит практически любую комнату. Это один из самых простых проектов, который действительно оказывает влияние на ваш дом. Это также может заставить вас выглядеть и чувствовать себя настоящим мастером на все руки.

Проводка светильника и запасной красный провод

Как подключить красный провод к потолочному светильнику: красный провод к потолочному вентилятору или проводке светильника.

Красный провод в проводке потолочного вентилятора или светильника
[ad#block] Электрика Вопрос: Я пытаюсь заменить потолочный светильник.

• Переключатель, к которому он подключен, представляет собой диммер с кнопкой включения/выключения, а также регулятором яркости.
• Проводка на потолке состоит из черного, красного и белого проводов, а также заземления.
• Светильник содержит только черный и белый цвета.
• Для чего нужен красный провод и как его подключить?

Спасибо.

Этот вопрос по электропроводке поступил от Марлен, домовладельца из Брамптона, Онтарио, Канада.
Дополнительные комментарии: Отличный источник помощи.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Марлен.

Как подключить красный провод к потолочному светильнику

• Красный провод
  Красный провод, скорее всего, является запасным проводом, который предназначался для подключения потолочного вентилятора.
• Настенный выключатель
  Обычно при установке потолочного вентилятора красный провод чаще всего используется для освещения, а черный — для двигателя вентилятора.
• Красный провод в качестве запасного провода
  Если потолочный вентилятор не установлен, этот запасной красный провод изолируется изолентой или закрывается проволочной гайкой.

Подробнее о подключении светильника

Проводка выключателя освещения

Схемы подключения

Подключение диммерного выключателя

Схема подключения 3-позиционного диммерного выключателя
Подробная схема подключения 3-позиционного диммерного выключателя раскроет тайну подключения 3-позиционного диммерного выключателя.

Электрический провод

Электрический провод для дома
Полный список типов электрических проводов и деталей, используемых в домашних проектах, с информацией об электрических кодах служит руководством по выбору.

Вам также может быть полезно следующее:

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, 6 включает в себя: 7 проводки GFCI выходов проводки домашних электрических цепей 120 вольт и 240 вольт выпускных цепей Электропроводка Выключатели освещения Электропроводка 3- и 4-проводной электрической плиты Электропроводка 3-проводной и 4-проводной шнур сушилки и розетка сушилки Способ устранения неполадок и ремонта электропроводки 9 Способ Модернизация электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Как заменить светильник

Перед началом любого электрического проекта отключите питание выключателем. Недостаточно просто отключить электричество выключателем света.После отключения соответствующего выключателя включите и выключите выключатель света, чтобы убедиться, что на свет не подается питание.

Светильники обычно крепятся к электрической коробке с помощью болтов или винтов. Во-первых, ослабьте крепеж, удерживающий ваше приспособление на месте (Изображение 1). Он должен отходить от стены или потолка. Если это не так, его также можно закрепить герметиком. Используйте отвертку, чтобы отделить светильник от поверхности, стараясь не повредить стену или потолок.После того, как прибор уйдет, он все еще будет подключен к электрическим проводам. Если ваш светильник был прикреплен к распределительной коробке с помощью кронштейна, отвинтите или отвинтите также кронштейн (Рисунок 2).

Перед отсоединением проводов используйте детектор тока, чтобы убедиться, что к прибору не подводится электрический ток. Ваш старый светильник должен быть подключен с помощью трех проводов: горячего (черного), нейтрального (белого) и заземления (медного). Отсоедините каждый из проводов.Обязательно держите прибор, пока отсоединяете провода; он должен упасть, как только все три провода будут отсоединены.

Ваш новый светильник должен поставляться с кронштейном, который крепится к электрической коробке. Многие светильники поставляются с универсальным кронштейном, который можно прикрепить к различным типам электрических коробок. Используйте отвертку, чтобы прикрепить кронштейн к электрической коробке.

Как и ваша электрическая коробка, ваше устройство должно включать один горячий (черный) провод, один нейтральный (белый) провод и один заземляющий (медный) провод.Подключение вашего прибора так же просто, как подключение черного к черному, белого к белому и медного к медному. С проводов в вашем приспособлении может быть уже снята часть изоляционного покрытия, а металлическая оплетка оголена. Если оголено около половины дюйма провода, вы готовы двигаться вперед и выполнить подключение. Если нет, используйте плоскогубцы электрика, чтобы снять примерно полдюйма изоляции, чтобы обнажить металлический провод. Как только у вас будет достаточно провода для работы, сначала подключите два черных провода, используя прилагаемую гайку.Если в вашем приспособлении нет проволочных гаек, вы можете купить их в местном хозяйственном магазине. Затем подключите два белых или нейтральных провода. Примечание. Каждая розетка в вашем новом светильнике будет иметь собственный набор проводов. Каждая из них должна быть связана вместе внутри приспособления и прикреплена к одному проводу.

Наконец, подключите два провода заземления. Возможно, в вашей электрической коробке нет заземляющего провода. Значит, электрик решил заземлить саму коробку.Если это так, все, что вам нужно сделать, это прикрепить заземляющий провод в приспособлении к самой электрической коробке. Ваш монтажный кронштейн должен содержать небольшой винт (обычно зеленый), предназначенный именно для этой цели. С помощью пассатижей электрика сделайте U-образный изгиб провода заземления, который будет плотно прилегать к заземляющему винту (рис. 1). Оберните изогнутую проволоку по часовой стрелке вокруг винта и затяните с помощью отвертки. Теперь ваше устройство правильно подключено (Изображение 2).

Используйте предоставленное оборудование, чтобы прикрепить устройство к монтажному кронштейну и электрической коробке.Существует множество различных типов соединений, но в большинстве из них, вероятно, используется болт и декоративная гайка. Поместите приспособление на болт в монтажном кронштейне и закрепите его с помощью прилагаемой декоративной гайки (Изображение 1). Используйте свою руку, чтобы затянуть болт. Использование гаечного ключа может повредить гайку и удалить покрытие. Наконец, ввинтите лампочки и закрепите все окончательные детали или экран на вашем приборе (изображения 2 и 3).

Вы готовы снова включить источник питания.Включите выключатель, и все готово. Теперь, когда вы увидели, как легко заменить осветительную арматуру, другие ваши комнаты должны ожидать изменения освещения. Будьте в безопасности, выключите питание и вперед.

В доме никогда не бывает достаточно розеток. Добавление розеток может быть затруднено, но сделать это проще, если проводка уже существует. Проверьте эти простые

У вас никогда не будет достаточно розеток в вашем доме. Добавление розеток может быть затруднено, но сделать это проще, если проводка уже существует.Ознакомьтесь с этими простыми шагами, чтобы превратить светильник в розетку.

Если есть что-то, в чем каждый дом нуждается больше, так это электрические розетки. Когда в основном у каждого члена вашей семьи есть смартфон, планшет или ноутбук, а также другая личная электроника, такая как телевизоры и игровые приставки, места для подключения всегда не хватает. И это не принимая во внимание все другие электронные гаджеты, которые большинство людей есть в их домах в эти дни.

К счастью, добавить в дом больше розеток несложно, не вызывая электрика.Большинство домовладельцев считают подключение к розетке одним из самых простых электрических проектов, сделанных своими руками. Выполните следующие действия, чтобы узнать, как снять светильник и подключить на его место розетку.

1. Купите новую розетку

Вам потребуется приобрести новую розетку (розетку) и крышку емкости в местном хозяйственном магазине. Вам, вероятно, понадобится круглая крышка розетки, особенно если у вас восьмиугольная распределительная коробка.

Если вы хотите, чтобы светильник оставался в светильнике, но при этом вам нужна розетка, вы можете вместо него установить адаптер патрона к розетке.Вам даже не нужно знать, как заменить розетку, если вы используете адаптер. Они ввинчиваются прямо в розетку и содержат как розетки, так и патрон для лампочки. Если вам не нужен свет в светильнике или не хотите вносить постоянные изменения в светильник , вы можете купить адаптер только с розеткой.

2. Соберите инструменты

Вам потребуются:

• Плоскогубцы с тонкими губками
• Отвертка
• Инструмент для зачистки проводов
• Бесконтактный датчик напряжения Убедитесь, что у вас есть нужные инструменты
• 90 начать работу сократит разочарование.

  3. Отключите питание

  Во избежание поражения электрическим током отключите питание выключателем освещения на панели главной цепи.

  4. Отвинтите светильник

  Сначала снимите стеклянный колпак или другое покрытие со светильника. Затем найдите монтажные винты, которыми само приспособление крепится к распределительной коробке, и снимите приспособление.

  5. Отсоедините провода

  После того, как вы удалили винты, крепящие светильник к потолку, отсоедините проводку от светильника.Либо снимите гайки с проводов, либо отвинтите винты, удерживающие проводку на месте.

  6. Отложите светильник

  Держите его, так как вы можете установить его в другом месте или вернуть обратно позже.

  7. Снова зачистите проводку

  Возможно, вам потребуется снова зачистить концы проводов, выходящих из распределительной коробки. Отрежьте предварительно зачищенные концы и снова зачистите провода, чтобы обнажить медь примерно на полдюйма.

  8. Идентифицируйте свои провода

  Вы должны увидеть три провода, выходящие из вашей распределительной коробки: белый, черный или красный и зеленый или медный.Черный и красный провода обычно горячие, а белые провода либо нейтральные, либо горячие. Зеленые или оголенные провода всегда используются для заземления.

  9. Добавьте винтовые петли

  Винтовые петли — это небольшие крючки на концах проводов, которые используются для их крепления к винтам на розетке. Используйте острогубцы, чтобы согнуть эти крючки на концах проводов.

  10. Подсоедините провода

  После того, как вы добавили петли к проводам, пришло время подключить их к розетке.Наденьте петлю черного или красного провода на верхний латунный винт в розетке и затяните ее. Наденьте петлю на белый провод вокруг верхнего серебряного винта в гнезде и затяните его. Наденьте зеленый или оголенный провод на зеленый винт в гнезде и затяните его.

  11. Установите розетку

  С помощью крепежных винтов с обеих сторон розетки закрепите ее на распределительной коробке.

  12. Проверка новой розетки

  Перед тем, как закрыть новую розетку, снова включите питание и проверьте ее работу, чтобы убедиться, что она работает правильно.Это облегчит устранение неполадок с новой розеткой.

  13. Установите крышку розетки

  Если за вашей новой розеткой находится восьмиугольная распределительная коробка, вам может потребоваться купить специальную круглую крышку розетки, чтобы установить ее поверх нее. В противном случае вы можете использовать обычную прямоугольную крышку розетки. Если отверстие в потолке больше, чем крышка розетки, , вам может потребоваться залатать ее , чтобы сделать отверстие для розетки меньше. Лучше сделать это перед установкой новой розетки.

  После того, как вы установили новую крышку розетки, вы готовы использовать новую розетку. Для более сложных электротехнических работ может помочь American Home Shield® . Наши домашние гарантии обеспечивают защиту до 21 домашней системы и приборов, включая электропроводку. Зайдите сегодня в Интернет на сайт American Home Shield и найдите подходящий для вас план.

  AHS не несет никакой ответственности и, в частности, отказывается от любой ответственности за использование вами любой и всей информации, содержащейся в данном документе.

  правила и порядок подключения люстры к выключателю

  Помимо самой лампы вам понадобится минимальный набор инструментов и немного свободного времени. 1. Подготовить инструменты и материалы Необходимая техника почти всегда найдется в любом доме. Вот полный список: люстра; стриппер или нож — для зачистки проводов; индикатор напряжения — для определения фазы; мультиметр — для проверки цепи; отвертки прямая и крестовая — для монтажа; клеммы wago самоблокирующиеся — для соединения проводов; кусок провода — для поддержки люстры при подключении; дюбели или шурупы — для крепления люстры; перфоратор — для сверления отверстий в бетоне; или отвертка — для завинчивания.    Провода внутри люстры / atcharlotteshouse.com Если светильник не проверяли на работоспособность в магазине, перед установкой необходимо убедиться в отсутствии короткого замыкания и пробоя на корпус. Выполните следующие действия: На мультиметре установить режим прозвонки цепи. В люстре с одним плафоном два провода, коснитесь их щупами мультиметра. Если звукового сигнала нет, значит все в порядке.Если есть, то где-то в цепи короткое замыкание. Необходимо детально осмотреть все контакты и устранить неисправность. В люстре с несколькими плафонами много проводов. Разделите их по цвету на две группы. Считайте эти жгуты как два отдельных провода и проверьте их мультиметром, как описано выше. Если у светильника металлический корпус, прикрепите к нему один щуп мультиметра, а вторым коснитесь каждого из контактов внутри патронов люстры.Сигнала быть не должно. В противном случае происходит поломка и нужно искать какой из выводов касается корпуса. Если неисправность не устранена, это может быть при прикосновении к люстре во время работы.  Три провода на потолке — самый распространенный вариант / otlichnyjremont.ru Теперь нужно выяснить, какой кабель идет к месту установки люстры. От этого будет зависеть схема подключения. В принципе о количестве жил можно судить по клавишам переключателя: Один ключ — два провода. Два ключа — три провода. Три ключа — четыре провода. Чтобы проверить точное количество проводов, снимите крышку старой люстры. Ослабьте декоративные гайки крепления и, придерживая лампу, посмотрите на кабель. Там может быть два, три или четыре провода. Если люстра еще не установлена, сразу будет видно их количество. 4. Определить фазу и ноль на потолке   domovod.su Сколько бы проводов ни было, один всегда будет нулевым, а все остальные фаза.Исключение — если есть заземление, в этом случае добавляется еще один провод. Если все подключено в соответствии с маркировкой, то синий — ноль, коричневый, красный или белый — фаза, а желто-зеленый — заземление. Но лучше не полагаться на цвета, а проверять фазу индикаторной отверткой. Канал YouTube Кшиштоф Климас Включите все клавиши на выключателе. Прикоснитесь к каждому концу провода наконечником. На фазе индикатор загорается, на нуле — нет. Пометьте провода или запомните, какие цвета соответствуют фазе, а какие — нулю. Если два провода, то все просто: фаза и ноль. Если три — один ровно ноль, а остальные либо две фазы, либо фаза и земля. Последний вариант встречается редко. Если четыре провода, как и в предыдущем случае, один из проводов ровно нулевой, остальные либо три фазы, либо две фазы и земля. 5. Выберите схему коммутации В зависимости от количества фазных проводов на потолке можно управлять одной или несколькими группами светильников.Для каждой цепи есть отдельная клавиша на выключателе. Обычно выбираются следующие типы переключения. Однофазный провод — можно подключить одну лампу. Или люстра с несколькими плафонами, но все они будут включаться одновременно. Двухфазные провода — можно подключить люстру с несколькими рожками. Плафоны делятся на две равные группы или таким образом, что первая кнопка выключателя управляет одной лампой, а вторая — всеми остальными.Например, если оттенков пять, то их удобно разделить на группы 1+4 или 2+3. Трехфазные провода работают по тому же принципу, что и в предыдущей схеме. можно разделить на три группы в любых пропорциях и управлять ими соответствующими клавишами-переключателями. Например, если у люстры шесть рожков, удобно делить на 2+2+2 или 1+2+3. 6. Подсоедините провода внутри люстры   fb.ru Для начала стриппером или ножом снимите 1 см изоляции со всех проводов.Будьте осторожны, чтобы не повредить их. Канал Gewacom на YouTube Если у вас первая схема, то провода подключаются напрямую к кабелю на потолке с помощью самозажимных клемм: фазный проводник с фазой, нулевой — с нулем. Во второй и третьей схемах, когда лампы разбиты на несколько групп, подключение осуществляется немного по другому, но по одному принципу: С помощью самозажимных клемм соедините нулевые провода всех ламп в одну группу.В зависимости от количества жил может понадобиться блок на два или три сокета. Один из них оставьте свободным для подключения к кабелю на потолке, в остальные вставьте провода от люстры. Таким же образом соедините между собой фазные провода первой группы ламп. Повторите то же самое для остальных групп.   Красный индикатор указывает на то, что машина включена / ac220.ru Отключите помещение выключателем в электрощите на лестничной площадке или в квартире.Для этого поверните ручки выключения автоматов вниз. Иконки изменятся с красного на зеленый или с единицы на ноль. С помощью индикаторной отвертки убедитесь в отсутствии напряжения в сети. 8. Установите монтажный кронштейн . avito.st Два винта находятся на специальной металлической планке из комплекта люстры. На них будет закреплена лампа. Канал Gewacom на YouTube Монтажная пластина должна быть надежно закреплена. В бетонных полах — перфоратором просверлить отверстия, забить дюбели и закрепить планку. В гипсокартоне – заверните шурупы в профиль прямо через пластину. В натяжных потолках — прикрутить монтажную пластину шурупами к закладной балке. 9. Подключить люстру к проводке на потолке viktorpotapov.incpalife.ru Предварительно снять с лампы, чтобы не сломать их. Для удобства установки временно подвесьте люстру с помощью проволоки на потолочный крюк или монтажный кронштейн. Как подключить лампу с одним абажуром Соедините фазные провода на потолке и в люстре между собой с помощью самозажимной клеммы. Аналогичным образом соедините нулевые провода на потолке и люстре. Как подключить люстру с несколькими плафонами Вставьте нулевой провод на потолке в оставшуюся клемму гнезда нулевого провода люстры. Подключите один из фазных проводов к клемме фазного провода первой группы. Повторите предыдущий шаг для остальных групп ламп. Если люстра металлическая и у нее есть зажимная клемма для заземления, подсоедините к ней желто-зеленую жилу (если она на потолке). 10. Закрепить люстру housemaster24.ru Осталось снять провод для временного крепления и установить светильник. Выполните следующие действия: Аккуратно уложите провода внутрь корпуса. Совместите монтажные отверстия с винтами на монтажной пластине. Наверните декоративные гайки на винты. Установите плафоны на люстру, если вы сняли их ранее. Электрик на дому Канал YouTube 11.Включите электричество glazovlife.ru Подайте напряжение, включив выключатель в электрощите на лестничной площадке или в квартире. Поочередно нажмите все клавиши переключения. Если все сделано правильно, загорятся соответствующие лампы в люстре. Перед началом работ по подключению люстры рекомендую ознакомиться с ее устройством. Обозначение провода люстры Контакты для подключения к проводам электропроводки на люстре обозначаются следующими латинскими буквами: L  — фаза N  — нулевой провод РЭ — заземляющая жила желто-зеленая цветов. Маркировать на люстрах начали совсем недавно, а на люстрах давно выпущенных знаков может и не быть. В этом случае нужно разобраться в себе. О подключении провода заземления в люстре В современных люстрах с металлической фурнитурой устанавливается заземляющий провод желто-зеленый цветов. Провод заземления обозначается латинскими буквами. РД . Если в квартире есть электропроводка с заземляющим проводом (он должен быть желто-зеленый , но может быть любого цвета), то его также необходимо подключить к клемме, к которой подключается желто-зеленый провод люстры. В домах старой постройки квартирная электропроводка обычно выполняется без заземлителя. В старых люстрах или тех, у которых фурнитура из пластика, также отсутствует заземляющий проводник. В таких случаях заземляющий проводник не подключается, на работоспособность люстры это не повлияет, так как он выполняет только защитную функцию. На фотографиях провода, выходящие из потолка, и люстра показаны белым цветом, и это неспроста.Единого международного стандарта цветовой маркировки проводов в электрической сети, а тем более в люстрах, не существует. А в России цветовая маркировка электрических проводов изменилась с 1 января 2011 года. Только заземляющий провод РЕ в спецификациях всех стран маркируется желто-зеленым цветом. Внимание! Перед подключением люстры, во избежание поражения электрическим током, необходимо отключить проводку. Для этого отключите соответствующий автоматический выключатель в распределительном щите и проверьте надежность отключения по индикатору фаз. Схемы подключения люстры Несмотря на разнообразие моделей, все люстры, в том числе и светодиодные люстры с пультом, подключаются по одной из рассмотренных ниже схем. Для подключения достаточного количества проводов, выходящих из потолка, следует правильно подключить их к выводам клеммы, установленной на корпусе люстры. Работа несложная и доступная любому домашнему мастеру, даже без опыта работы с электрикой. Если из потолка и люстры выходит 2 провода Подключение одной люстры рожкового, состоящей из одной лампочки, и одноклавишного выключателя в электропроводку обычно не вызывает затруднений.Достаточно двух проводов, выходящих из потолка, чтобы соединить с помощью любой клеммной колодки провода, выходящие из основания люстры. Хотя по требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, учитывая то, что люстра потребляет малый ток, можно временно подключить люстру скруткой с последующей изоляцией связь. Согласно требованиям ПУЭ, для повышения безопасности эксплуатации фазный провод должен подключаться к центральному контакту в электропатроне, а выключатель должен размыкать фазный провод.Желательно соблюдать это правило. Но на практике об этом никто не задумывается, обычно подключают выключатель и люстру по необходимости. Если из потолка выходят 2 провода и многорожковая люстра Если люстра имеет несколько рожков, но из нее выходят только два провода, то все лампочки внутри люстры соединяются параллельно, и такая люстра подключается, согласно приведенной выше схеме. Если из потолка выходит 2 провода, из люстры 3 и более Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно.Для нашего случая все пары проводов от патронов, вне зависимости от их количества, должны быть соединены параллельно. Один из вариантов — установить дополнительную перемычку из провода (на фото розовый). Можно обойтись без установки перемычки. Достаточно открутить винты у первой и третьей клеммы, вывести из первой клеммы провод, идущий от левого патрона, и вставить в третий, вместе с правым проводом, идущим от правого патрона. Если из потолка выходит 3 провода, а из люстры 2 Обычно из потолка выходит три провода, если установлен двухклавишный выключатель.В первую очередь нужно разобраться с проводами, выходящими из потолка – найти общий провод. Это легко сделать с помощью фазового индикатора. Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться щупом-индикатором к каждому проводу. В зависимости от того, какой провод размыкает автоматический выключатель, фазный или нулевой, возможны два поведения индикатора. При касании двух проводов свечение есть, а третьего нет. При этом провод, на котором нет накала, является общим. При прикосновении к одному из проводов есть свечение, к двум другим нет. Тогда провод, на котором есть свечение, является общим. Без указателя фаз тоже легко разобраться с подключением. Необходимо подключить любые два провода от потолка к люстре и включить обе клавиши выключателя. Если лампочка загорается, значит, соединение с общим проводом и одним из тех, что идут от выключателя. Можно оставить все так. Если хотите разобраться в проводах до конца, нужно переборщить, чтобы подключить так, чтобы при включении обоих ключей лампочка не горела.Таким образом, можно будет найти провода, идущие от выключателя. Осталось зажать общий провод и любой другой провод идущий от потолка с парой проводов люстры в клемму. При необходимости подключить люстру так, чтобы свет включался любой из двух клавиш выключателя, затем поставить перемычку (на фото розовая) или зажать провода, которые соединены перемычкой на фото, в одну клемму. Перемычку можно установить не в клеммник, а в выключатель. Если из потолка выходит 3 провода, несколько Если вам нужно включить не все лампочки многорожковой люстры одновременно, а группами, то люстру необходимо подключить по приведенной выше схеме. Обязательным условием является наличие двухклавишного выключателя. Подключать двух- или трехрожковую люстру нужно по описанной выше методике. Он определяется по трем общим проводам, выходящим из потолка. К нему подключается один провод из пар, идущих от каждого держателя люстры. Оставшиеся два провода соединяются с оставшимися свободными проводниками из пар, идущих от патронов. Разобраться с подключением многорожковой люстры будет намного проще, если ознакомиться с ее устройством. Схема подключения 2-3 люстр от одноклавишного выключателя В большом помещении или при наличии натяжного потолка для хорошего освещения приходится устанавливать несколько люстр или точечных светильников, вмонтированных в потолок, которые необходимо включать одновременно одним однокнопочным выключателем. Иногда необходимо подключить выключатель, чтобы он включал свет одновременно в двух, трех и более комнатах. При этом люстры или светильники подключаются параллельно, как несколько витков в одной люстре, по следующей схеме. Каждая люстра на схеме подключается к выключателю через отдельную распределительную коробку, но можно все подключения сделать в одной распределительной коробке, все зависит от расположения проводки в помещении. Если в каждой люстре рожков много, то их соединяют параллельно, как и для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры — три и более. Схема подключения трех люстр от одного трехклавишного выключателя Если в одной или нескольких комнатах необходимо включать каждую люстру отдельно от одного трехклавишного выключателя, то подключайте люстры согласно приведенной ниже схеме. Этот вариант подключения светильников часто используется при управлении светильниками, установленными в ванной, туалете и на кухне. В коридоре установлен один трехклавишный выключатель, а перед входом в помещение включается соответствующая люстра. Подключение люстры к блоку выключателей Viko (Вико) с розеткой Иногда требуется дополнительная розетка рядом с выключателем. При необходимости установленный выключатель целесообразно заменить на блок, состоящий из выключателей и розеток, например Viko (Вико), показанный на фото. Выключатели для люстры в блоке от одной клавиши до четырех. Так что есть возможность сделать правильный выбор. На фото — двухклавишный блок со светодиодной подсветкой и одной розеткой. Подсоедините блок выключателей с розеткой к люстре согласно схеме ниже. Как видите, схема мало чем отличается от подключения люстры к обычному выключателю, за исключением дополнительного провода, идущего от нулевого провода к левому выводу розетки. На схеме соединение проводов приведено в соответствии с требованиями ПУЭ, в реальной разводке ноль и фаза могут быть соединены наоборот. Если был, например, двухклавишный выключатель, а нужен был одноклавишный с розеткой, то можно не прокладывать дополнительный провод, а использовать свободный, переключив его на ноль или фазу в распределительной коробке , в зависимости от того, какой провод подходит к выключателю. Удлинение или удлинение проводов при подключении люстры Сейчас при ремонте квартир стали устанавливать натяжные потолки. Особой популярностью пользуется растяжка. Они имеют великолепный вид, практически не изнашиваются, бывают любых цветов с глянцевой и матовой поверхностью, не боятся воды. Натяжные потолки устанавливаются на расстоянии 5-10 см ниже существующей плоскости потолка, поэтому длина проводников для подключения светильников становится недостаточной.Требуется увеличить их длину. Сложность задачи заключается в том, что добраться до места сращивания проводов для подключения люстры или других светильников после монтажа плафона без его демонтажа будет невозможно. Значит, соединение должно быть выполнено максимально надежным способом. Соединение проводов в труднодоступных местах с помощью клеммной колодки не является надежным видом соединения. Винты в клеммной колодке со временем могут ослабнуть, и их необходимо будет подтянуть. В статье «Соединение оборванных проводов в стене» в статье подробно рассмотрены способы соединения алюминиевых и медных проводов между собой на фото, которые так же подходят для удлинения проводов для подключения люстры или др. лампы. Для надежного соединения при наращивании алюминиевых проводов с медными рекомендую прочитать статью «Как соединить алюминиевые провода». Для удлинения проводов для подключения люстры к натяжному потолку подойдет один из описанных в статье способов, на резьбе или цельной заклепке. Сечение провода для подключения люстры Если в люстре установить шестисотваттные лампы накаливания, рассчитанные на напряжение питания 220 В, то ток потребления не превысит 3 А. Такой ток выдерживает медная жила сечением 0,5 мм 2 , а стандартная квартирная электропроводка обычно выполняется проводами сечением не менее 2,5 мм 2 . Так что при подключении люстры с лампочками к напряжению 220 В можно не думать о сечении провода.При подключении люстры со светодиодными лампами также можно не беспокоиться о сечении проводов. При подключении люстры или светильников с галогенными лампочками к напряжению 12 В ток потребления становится значительно больше, и сечение провода на участке проводки от понижающего трансформатора или адаптера к лампам люстры необходимо рассчитывать по формуле онлайн-калькулятор ниже и проверьте его соответствие. Потребляемый ток которых в десять раз меньше, чем у ламп накаливания. Люстра представляет собой светильник, закрепленный на потолке. Для равномерного освещения его обычно монтируют в центре комнаты. Сегодня производители предлагают люстры с разным количеством ламп, например с тремя или пятью. Для подключения таких люстр часто используется двойной (двухклавишный) выключатель. Благодаря подключению к двойному выключателю появляется возможность регулировать освещенность в помещении. Те. Вы можете отдельно включить первую и вторую группу ламп, а можете включить обе группы одновременно. Общая схема подключения к двойному выключателю следующая: фазный и нулевой провода, обычно прокладываемые от общего щитка с автоматами, заводятся в распределительную коробку. От распределительной коробки нулевой провод идет непосредственно на люстру, а фазный – на общий контакт двойного выключателя. От выключателя к люстре идут два провода. Согласно новым требованиям, кроме фазного и нулевого проводов, должен использоваться защитный РЕ-проводник (земля), необходимый для заземления металлических корпусов электрооборудования. Люстра может быть подключена полностью с нуля, или если уже есть проводка, устанавливается распределительная коробка и выключатель. Обучение Подключение с нуля предполагает несколько этапов электромонтажных работ. Сначала выбирается место для монтажа распределительной коробки. Соединительная (переходная) коробка должна находиться в верхней части стены у потолка. Форму коробки можно выбрать круглую или квадратную. Затем выбирается место для двойного выключателя. Желательно разместить его в самой комнате прямо у входа.Что касается люстры, то она подвешивается на специальный крючок в центральной части потолка. Проводка После того, как определены места для коробки и выключателя, готовится маршрут прокладки проводов. Штробление осуществляется в стене и в потолочной плите от распределительной коробки до выключателя и до люстры. Штробление также осуществляется от общего щитка до распределительной коробки. После литниковых работ монтируется распределительная коробка.Затем провода прокладываются по всей трассе. От общего щитка к распределительной коробке идут три провода (общий ноль, общая фаза и общая земля). Далее от коробки прямо к люстре прокладывается ноль и земля, а фазный провод подводится к месту установки двойного выключателя. От двойного выключателя должны идти два фазных провода, которые идут сначала к распределительной коробке, а потом от коробки к люстре (на две группы светильников). Соединение переключателя После прокладки проводов подключается двойной выключатель.Фазный провод от коробки подключается к общему контакту двойного выключателя. Два отходящих провода, идущих через коробку к люстре, подключаются к выходным контактам выключателя. Следует отметить, что функцией внутреннего выключателя является разрыв фазы. Ни в коем случае нельзя подключать ноль к выключателю. Соединение для люстры Для того, чтобы подключить люстру, сначала нужно условно разделить все ее лампы на группы. Например, если в люстре три лампы, первая группа будет с одной лампой, а вторая с двумя.Если люстра с пятью лампами, то возможны два варианта разделения на группы. Первый метод (наиболее часто используемый) — первая группа с двумя лампами, вторая группа с тремя. Второй способ — первая группа с одной лампой, вторая группа с четырьмя. Вы можете выбрать любой вариант по желанию. После разделения ламп на группы подключение производится в самой люстре. Для начала следует отметить один нюанс подключения проводов в патронах ламп.Фазный провод необходимо подключить к центральному контакту патрона, а нулевой провод – к боковому контакту. Затем все нулевые провода от всех патронов люстры соединяются между собой и подключаются к нулевому проводу, который подключается от распределительной коробки. Что касается фазных проводов, то отдельные группы подключаются отдельно друг от друга. Те. фазные провода, выходящие из патронов первой группы, соединяются между собой, а фазы из патронов второй группы также соединяются между собой, но отдельно от фазных проводов первой группы.Затем соединенные фазы первой и второй групп люстры подключаются к фазным проводам двойного выключателя, идущим через распределительную коробку. Первая группа на один провод, вторая на другой провод от выключателя. Если в люстре предусмотрено заземление, то защитный провод РЕ от коробки необходимо подключить к специальному заземляющему контакту. Соединение в распределительной коробке После подключения и подключения проводов в люстре и выключателе все провода в распределительной коробке подключены.Общий ноль от щитка подключается к нулевому проводу, идущему на люстру, защитный РЕ-проводник подключается к земле, которая также идет на люстру. Общая фаза от щитка подключается фазным проводом к выключателю. Выходные провода от выключателя подключаются к фазным проводам, идущим к каждой группе люстры. Последний шаг — подключение общего нуля, фазы и земли в щитке. Фаза подключается к автомату защиты, ноль к нулевой клемме, РЕ-проводник к шине заземления.После этого подается напряжение путем включения автоматического выключателя, а затем включается двойной выключатель и проверяется наличие света. Часто бывает, что нужно подключить новую люстру на старое место. В этом случае уже установлен двойной выключатель, распределительная коробка находится под потолком, провода уже проложены, а для подключения люстры достаточно определить, где какой провод. Самый простой способ — Это развести все провода, идущие от потолка в разные стороны, и включить обе клавиши двойного выключателя.С помощью индикатора определить, на каких проводах есть напряжение. Провод, на котором не будет напряжения, — нулевой, два других — фазы. Второй способ — Это прозвонка всех проводов. Для этого приходится разбирать сам выключатель, а иногда и вскрывать распределительную коробку. Соединение люстры и двойного выключателя производить только при отключенном напряжении. Перед тем, как приступить к подключению люстры, необходимо изучить ее устройство. Если из люстры и потолка торчит всего 2 провода, то особых сложностей с подключением не предвидится. А вот более замысловатый вариант, когда нужно провести эту процедуру, имея возможность подключения к двум одинаковым выключателям, если из люстры и потолка торчит 3 провода. То есть лампочка, или их группа, включается отдельно. В результате получается картина: из этого потолка торчит какое-то количество проводов, а еще из люстры — что нужно подключить? Чтобы это понять, в предоставленной статье будет отображена подробная схема подключения люстры. Главные контакты, для проведения электропроводки, имеют свое обозначение — это буквы латинского алфавита: L — Это обозначение фазы, Н — нулевой провод, PE — заземляющая жила желто-зеленого цвета. Маркировка люстр маркировкой началась не так давно, поэтому в этих приборах более раннего производства она отсутствует. Тогда вам придется разобраться в этом самостоятельно. Как подключить провод заземления к люстре В светильниках современного производства при наличии металлической арматуры устанавливается специальный заземляющий провод, имеющий желто-зеленый цвет.Этот провод имеет обозначение — RE. Если комнатная проводка выполнена таким проводом, кстати, он может быть и другого оттенка, то его нужно подключать к клемме. Клемма, в свою очередь, подключается к проводу люстры (желто-зеленый). В большинстве помещений электропроводка выполняется без заземляющего проводника. В старых светильниках, или в тех, у которых светильники из пластика, этот проводник тоже отсутствует. Тогда не подключайте заземляющий провод, и это абсолютно не влияет на функционирование люстры.Заземление имеет исключительно защитную функцию. В том случае, если изоляция фазной проводки перетерлась и она касается арматуры люстры (металлической), то при прикосновении рукой к отдельным металлическим участкам прибора может произойти поражение электрическим током. Когда изображены фотографии провода, который идет от люстры и потолка, то там он белый. Это не совпадение. Не существует единого установленного мирового стандарта цветовой маркировки проводов в электрической сети, а тем более в осветительных приборах.В Российском государстве цветовая маркировка провода изменилась с 1 января 2011 года. Каждая отдельная страна имеет свою маркировку. Единственное, провод заземления РЕ маркируется во всех странах стандартным цветом — желто-зеленым. Схема подключения люстры при выходе двух отдельных проводов от люстры и потолка Подключить одну рожковую люстру от одного светильника и одного клавишного выключателя, в принципе, не составляет большого труда. Достаточно будет 2-х проводов, выходящих из потолка, соединить между собой с помощью клеммы Wago, , а также клеммных колодок.  Также можно выполнить соединение скруткой с двумя отдельными проводами, идущими от осветительного прибора. Требования, изложенные в ПУЭ, гласят, что фазный провод обязателен для подключения к центральному контакту в патроне. Выключатель в этом случае должен разомкнуть фазную проводку. Это необходимо для повышения безопасности эксплуатации. Рекомендуем придерживаться этого правила. Но на самом деле в практической работе об этом мало кто задумывается. В большинстве случаев выключатель и осветительный прибор подключаются очень небрежно. Схема подключения одной люстры, когда из потолка выходят два провода, а из люстры три и более Если в одной люстре два и более светильника, а уже имеющийся выключатель с одной клавишей, то вполне возможно подключение данного осветительного прибора в трех вариантах: — при включении выключателя загораются сразу все лампочки; — выключатель с несколькими клавишами, можно включать каждую из ламп по отдельности, много рожковых люстр; — выключатель с несколькими клавишами, можно включать целые группы ламп, например, в люстре трехрожкового двухклавишного выключателя может работать либо одна лампа, либо две, либо все имеющиеся одновременно. Если из потолка торчит всего 2 провода, то осветительный прибор можно подключить по первому варианту — все лампы одновременно. Подключение одной люстры осуществляется в зависимости от того, как производитель подключил провода, от патронов. В основном, люстры, с определенным количеством плафонов, содержат парные соединения проводов от плафонов и далее соединение производится как описано выше. Далее представлена ​​еще более сложная схема подключения люстры.Проводка в люстре подключена так, что каждая лампа включается отдельно. В этом случае необходимо соединить все имеющиеся пары проводов от патронов параллельно. Это не зависит от их количества. Есть какой-то вариант — установка дополнительной перемычки из проводки. Перемычку ставить не надо, поставится только открутив винты в первой и третьей клемме, вытащив провод проходящий через левый патрон из начальной клеммы, а третий надежно вставив в клемму, вместе с проводом, идущим от патрона с правой стороны. Схема подключения осветительного прибора двумя отдельными проводами, при наличии трех проводов, идущих от потолка В большинстве случаев из потолка выходят три отдельных провода при наличии двухклавишного выключателя. Здесь следует сначала разобраться с проводкой – найти общий основной провод. Это действие легко реализовать при наличии фазового индикатора. Чтобы начать поиск этого основного провода, включите две имеющиеся клавиши и по порядку прикоснитесь к каждому проводу индикатором-отверткой.Возможны два типа поведения этого индикатора, в зависимости от того, какой провод (нулевой или фазный) размыкается выключателем: — при прикосновении к двум отдельным проводам свечение есть, к третьему — отсутствует. Следовательно, провод без свечения является обычным явлением; — при прикосновении к одному из этих проводов свечение есть, а двух других нет. Тогда провод со свечением общий. Если индикатора фаз нет, то так же легко можно разобраться в особенностях подключения.Для этого подсоедините любые два провода, идущие от потолка к люстре, и включите в выключателе два ключа. Если появилось свечение, значит, получилось соединение с общим проводом, а также с одним проводом, идущим от выключателя. Так что все может остаться. Если хотите разобраться во всех проводах до конца, то подключать нужно так, чтобы свет не появлялся даже при включении двух клавиш в выключателе. Потом получается найти провода идущие от выключателя. Схема подключения одиночной люстры с несколькими проводами, и с тремя проводами от потолка Если вам необходимо сделать так, чтобы в люстре включались не все лампы одновременно, а только группами, данный осветительный прибор следует подключить по предоставленной схеме. Должен присутствовать переключатель с двумя ключами. Подключать одну люстру, а вот две и три рожковые, нужно по методике, описанной чуть выше. Из трех проводов, отходящих от потолка, выделяется один общий основной провод.Затем к нему подключается по одному отдельному проводу из тех пар, которые идут от каждой из кассет. Два оставшихся провода подключаются к свободным проводам пар, которые идут от патронов в люстре. Как удачно подключить две-три люстры от одноклавишного выключателя Если в огромном помещении монтируется натяжной потолок, то для обеспечения идеального освещения необходимо разместить определенное количество люстр. Также это могут быть галогенные лампы или светодиодные лампы, которые необходимо включать одноклавишным выключателем.Это одновременное действие. В некоторых случаях необходимо подключить этот выключатель, чтобы с его помощью появилась возможность включать освещение одновременно в нескольких комнатах (двух, трех и более). Затем параллельно подключаются люстры и другие светильники, а также определенное количество патронов в люстре. Схема подключения люстры тогда состоит в следующем. Каждая из люстр подключается к выключателю через отдельную распределительную коробку.Зато появляется возможность реализовать все доступные соединения в единой коробке. Здесь многое зависит от предложенной схемы проведения электричества в помещении. Если рожков в люстрах много, то их подключают параллельно, как в ситуации, описанной ранее. Это ситуация, когда от потолка идет два отдельных провода, а от люстры их три и более. Схема подключения трех приборов освещения, от одного выключателя до трех клавиш Если в одном отдельном помещении, а то и в нескольких однотипных, потребуется включать в каждом отдельно осветительный прибор, от единого выключателя с тремя клавишами, то подключать эти приборы необходимо по предоставленной схеме. Этот вариант подключения светильников очень часто используется при управлении этими светильниками. Их можно установить в кухонном помещении, ванной и туалете. В коридоре установлен один выключатель на три клавиши, а непосредственно перед входом в это помещение планируется включить соответствующий осветительный прибор. Схема подключения люстры к блоку спецвыключателей при наличии розетки Viko Не всегда, но в некоторых ситуациях требуется, чтобы вместе с выключателем была дополнительная функционирующая розетка.Если бы возникла такая необходимость, было бы логично заменить уже установленный ранее выключатель на отдельный блок, содержащий выключатель и розетку. Например, розетка возможна как у Viko. Этот блок имеет выключатели для люстры от одной до четырех клавиш. Поэтому есть хорошая возможность выбрать тот, который нужен. На фото блок с двумя клавишами, с наличием светодиодной подсветки и одной розеткой. Выполнение подключения с наличием подсветки почти ничем не отличается от подключения того же выключателя, но без соответствующей подсветки. Подключать блок выключателей с розеткой к осветительному прибору необходимо строго в соответствии с представленной схемой. Эта схема мало чем отличается от схемы подключения одной люстры к штатному выключателю. Единственное небольшое отличие в том, что от нулевого провода идет дополнительный провод, который направлен на левый выход розетки. На схеме подключения люстры, показано подключение проводки, которое осуществляется согласно штрафам ПУЭ.В реальности ноль, как и фаза, может подключаться наоборот. Например, если был подключен выключатель с двумя клавишами, а нужен просто одноклавишный с розеткой, то вполне можно не прокладывать дополнительный провод. Можно воспользоваться бесплатным, а впоследствии переключить его в распределительной коробке на нулевой показатель или фазу. Все зависит от того, какой тип провода проходит к этому выключателю. Удлинение или удлинение проводки при подключении одной люстры В настоящее время при реставрации помещения начали устанавливать натяжные потолки.Особенно широко распространен. Они красиво выглядят, не поддаются износу, долговечны, бывают различных оттенков, а также с поверхностью. Они достаточно водонепроницаемы. Натяжные потолки устанавливаются на расстоянии ниже существующей плоскости потолка (50-10см). По этой причине не хватает длины существующих проводников для подключения осветительных приборов. Необходимо увеличить их длину. Сложность такой задачи следующая. Добраться до места соединения проводов при подключении люстры и других светильников, после завершения монтажа, практически невозможно.Это говорит о том, что такое соединение должно быть предусмотрено так, чтобы оно было оптимально надежным. Если провода соединяются с помощью клеммной колодки в особо труднодоступных местах, это очень ненадежный тип соединения. Со временем винты, расположенные в блоке, ослабевают, и нужно их немного подтянуть. Сечение для подключения одной люстры Лампы не большой мощности в люстре. Даже если в нем будет шесть стандартных ламп накаливания, а также стоваттные галогенные, рассчитанные на напряжение до 220В, то потребляемый ток при всех включенных лампах будет не более 3А.Медная жила сечением 0,5 мм квадратная выдерживает ток этого индикатора. Известно, что обычная квартирная электропроводка выполняется проводами, имеющими сечение не менее 2,5 мм кв. А это, в свою очередь, позволяет подключить одну люстру к электропроводке из алюминиевых проводов. Суммарная потребляемая мощность их ламп составляет 2000 Вт. Поэтому при подключении любой люстры с лампами на напряжение до 220В вопрос о сечении проводки не стоит. При подключении одной люстры, а также приборов с галогенными лампами на напряжение до 12В значительно увеличивается потребляемый люстрой ток. Следует рассчитать и проверить сечение проводки в зоне разводки от понижающего трансформатора или переходника до самой люстры. Необходимо определить, насколько сечение прокладываемой проводки подходит к полученному значению. Если светильник или люстра потребляют большой ток, то нужно задуматься о замене ламп накаливания современными источниками света, удобными люминесцентными лампами или светодиодными лампами.Ток, потребляемый последними, в десятки раз меньше, чем у ламп накаливания. При покупке нового светильника мало кто задумывается, как подключить люстру, сколько приводов и какой нужен выключатель? В магазине продавец дал рекомендации по уходу за осветительным прибором, прочитал наизусть рекламу производителя и покупка считается завершенной. Но, придя домой, распаковав осветительный прибор, обнаруживаются провода разного цвета. Как быть Что делать? Ведь в магазине сказали, что в люстре можно включить только две лампы, а не все пять, и подключается она к одноклавишному выключателю.В этой статье рассматриваются все варианты подключения, а также меры безопасности. Техника безопасности Перед тем, как приступить к подключению люстры к сети, установке выключателя, необходимо ознакомиться с техникой безопасности при работе с электричеством. Для этого не требуется изучение талмудов «Физики электричества», стоит ознакомиться с правилами: У всех используемых инструментов для работы с электроприборами, а также для электромонтажа ручки изолированный. Для работы отключается электричество во всем помещении на щитке. Для этого выключения выключателя света недостаточно. Требуется отключить вилки на электрощите (счетчик в частном доме), если там нет кнопок, вилки перекручены. Выключатель светильника устанавливается в разрыв провода «фаза». Если соблюдать эти правила, то жизни ничего не будет угрожать.   Проверка проводов индикатором Как распознать провода? Все провода доступны в нескольких цветах.Это значительно облегчает работу электрика, а новичку дает подсказку. Общепринятый стандарт: Заземление — желтый провод со светло-зеленой полосой (земля). Внимание! Он не используется для подключения электрических устройств. Это только заземление (чтобы при работе прибора ток не пробивался через «мелкую дрожь»). Синий (голубой) провод — ноль. Phase имеют цвета, отличные от перечисленных. В домах и квартирах со старой проводкой все кабели одинаковые, заземления не было. Для определения типа необходимо сделать звонок. Чем грозит перепутать фазу и ноль? Есть мнение людей, считающих себя профессионалами (я устанавливал в доме 1 розетку), что при установке выключателя разницы в подключении проводов нет, т.к. через разомкнутые контакты электричество в светильник не поступает. Это неправда . Вы должны точно знать, что такое фаза, а какой провод «ноль». При обрыве нуля электрический ток не течет, но во всех кабелях присутствует фазный ток. Чем грозит человеку поражение электрическим током. В противном случае люминесцентные светильники, а также лампы «эконом» мерцают или слабо светят фазным током. Как соединить провода? Скручивание — дело очень кропотливое. Если это сделано неправильно, вносится переделка.Поэтому делать это следует правильно, а также надежно изолировать его. Если таких скруток много, а в сети большое напряжение или плохой контакт соединения греется, то скоро изолента перегорит, что приведет к короткому замыканию. Поэтому при скрутке проводов необходимо их хорошо прижимать и изолировать. Теперь используются клеммные колодки. Они зарекомендовали себя как элементы пожаротушения. С их помощью соединяются четыре и более скрутки.Один из них WAGO. Для подключения не требуются инструменты, установка происходит в короткие сроки. Сначала открываются рычаги, вставляем туда провода и закрываем рычаг. В этом случае соединение будет надежным, пожаробезопасным. Купленная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости хорошо затяните винты. Особенно, если люстра китайского производства.   Удобнее всего использовать клеммные колодки Необходимый инструмент для монтажа люстры Для того, чтобы подключить люстру к проводам на потолке, вам потребуются инструменты: Три разные отвертки: плоская, фигурная, индикаторная. Бокорезы и плоскогубцы. Нож — должен быть заточен. Вольтметр. Изолента. Для обнажения одножильного провода требуется нож, поскольку плоскогубцы могут повредить или сломать саму жилу. Экспонирование производится острым лезвием ножа, подобно тому, как затачивают карандаш. Если есть колючки — это ничем не грозит. Индикатор нужен для поиска фазы. В такой отвертке наконечник сделан для закручивания шурупов.В этом нет необходимости, потому что это нецелесообразно и скоро сломается. Измерители бывают 2 видов: с цифровым экраном и со стрелками. Цифровые предпочтительнее, потому что их показания наиболее точны. Цифровые противоударные устройства имеют защиту от перегрузок. Индикатор часового типа используется в горизонтальном положении. Его достоинство — показывает измерение без дополнительного питания (батарейки, батарейки). Внимание! Во всех устройствах диапазон переменного тока не более 500–600 Вт. Для подключения осветительного прибора к электросети необходимо выполнить пошаговый алгоритм действий с подробной инструкцией. Подготовительные работы: прозвонка — определение фазы на потолке На данном этапе подготовки будет выяснено что делать с грозотросом и как отличить фазу и ноль на потолке? Как подключить множество проводов от люстры к кабелям на потолке? Подключение осветительного прибора своими руками – дело аккуратное, требующее минимальных знаний в области электричества.   Индикатор поможет найти нужный кабель. Провод заземления Если проводка уже сделана по потолку (проводка делается, скажем, под гипсокартоном в каркасном основании), то среди них есть «ноль», остальные фаза и земля. Внимание! Электропроводка с заземлением производится в новостройках и в помещениях с ремонтом. Провод заземления желто-зеленый. По международному стандарту имеет обозначение PE.Он подключается к проводу того же цвета на люстре. Просто оставлять провод нельзя, так как это может привести к короткому замыканию. Если в люстре есть заземление, а проводка на потолке старая, то в люстре необходимо сделать изоляцию PE. Изоляция заземления выполняется на потолке, если его нет в люстре. Изоляция сделана аккуратно и качественно с помощью изоляционной ленты. Край ленты не должен торчать или отслаиваться.   Надлежащая изоляция Ищем фазу и ноль Все провода проверены — нужно определить где фаза и ноль.Нельзя полагаться только на цветовую гамму по нескольким причинам. Во-первых, неизвестно (во многих случаях) каким образом были подключены провода к распределительной коробке — квалификация электрика или соседа; во-вторых, цветовая гамма может меняться, и если человек уверен, что фаза имеет красный цвет, то это мнение может быть ошибочным. Если из потолка выходит всего три провода, установлен выключатель с 2 ключами, то силовых проводов может быть два, на каждую секцию выключателя, и один ноль общий.Прозвонка производится с помощью мультиметра (тестера), индикатора. Для набора необходимо: Обувь на резиновой подошве. Находиться в сухом помещении. Руки и ноги также должны быть сухими. Вода является проводником тока. Включится напряжение на счетчике или панели, и переведите переключатель в режим «включено». Аккуратно, чтобы провода не касались друг друга (чтобы не сжечь всю проводку в доме), следите за индикатором, острием отвертки касайтесь каждого по очереди.Если отвертка воспламеняется, напряжение есть. При подключении измерительного прибора тестер покажет стрелкой или цифрами на дисплее, какое напряжение в проводе. Для верности (если память плохая) фаза отмечена маркером или все написано на бумаге — каким цветом. После обнаружения фазы выключатель выключается, после чего квартира обесточивается на электрощите или на счетчике. Для определения проводов тестером требуется установить переключатель на приборе в положение «вольт», выбрать шкалу «более 220 В».После этого аккуратно прикасайтесь к щупам, держите за ручку, а не за голое железо, к разводке поэтапно, а не сразу ко всем. Два питающих провода между собой не дают звонка. Если такая пара есть, то это фазные провода. А третья нулевая. Далее каждый провод, предполагаемая фаза, требуется соединить щупами с нолем. На экране тестера определяется напряжение 220 В. Кабели должны быть промаркированы маркером на изоляции или записанными цветами. Работать с индикатором проще: горит — фаза, нет — ноль (обозначается буквой N).Фаза — буква L. Если в потолке всего 2 провода, то один из них обязательно фазный. Выключатель одноклавишный, а если есть второй, то он нерабочий. Схемы подключения люстр На рынке представлено большое количество люстр, которые поражают своей красотой и неординарностью. Люстра с одним патроном. С вращающейся платформой. С большим количеством галогенных и светодиодных источников света. Есть модели со встроенными диммерами, драйверами, позволяющими включать осветительный прибор с пульта.А также с помощью пульта меняется яркость света и последовательность включения ламп. Но, несмотря на такую ​​обширную классификацию моделей люстр, все они будут подключаться по схемам, приведенным ниже. Одним из основных нюансов является правильное соединение кабелей на потолке с проводами от люстры. При наличии необходимых инструментов подключение производит быстро человек, не имеющий опыта работы с электроприборами.   Схема подключения люстры Если выключатель одинарный, а люстра двухпроводная (например, арион или бра), то необходимо выполнить действия по схеме люстры — 2х2 потолка. То есть на потолке есть двухжильный кабель. Этот вариант быстрый и простой. После определения фазы и нуля питание отключается. Нулевой провод на люстре (это можно узнать из инструкции к осветительному прибору, по цвету) необходимо соединить с нужным «нулем» на потолке.Это также делается с «фазой». Все подключаемые провода должны быть надлежащим образом изолированы. Сложностей нет, установка быстрая. Если люстра пятирожковая или трехрожковая, а выключатель с одной клавишей, то следует: Считаем все провода в люстре. Из каждого рожка выходит по 2 провода. Это означает, что фаза и ноль подключены к каждому. Затем загораются все огни. Подготовка проводов для подключения к общедомовой электропроводке. Каждый провод на люстре оголен на 3 см.Так как они очень тонкие, все нужно делать аккуратно. Далее берутся все провода одного цвета (например, синего) и скручиваются в одну группу. Скрутил по одной жиле от каждого картриджа. Такую же скрутку делаем с оставшимися проводами другого цвета. Получилось 2 крутки — на одной поместится ноль, а на второй фаза. После этого индикатор проверяет замкнутость цепи патрона — закручивание. Две скрутки проводов крепятся к 2 проводам на потолке. Обязательно наклейте изоленту. Внимание! Не соединяйте алюминиевые и медные провода. Эти 2 металла со временем окисляются и контакт пропадает. Для этого есть специальные адаптеры.   Подключение люстры к одноклавишному выключателю Люстра имеет 2 провода, 3 провода на потолке (двойной выключатель) Здесь 2 варианта: третий провод заземление или вторая фаза, с 2-кнопочным выключатель. В данной ситуации нужно сделать так: Обязательно набирайте с помощью индикатора.При такой работе в сети должен быть электрический ток, а выключатель включен. В противном случае индикатор не покажет вторую фазу. Поведение индикатора: Первый случай, когда при касании отверткой 2 провода дают засветку на индикатор, а третий не горит. Это общий провод. Второй корпус — один горит, а 2 других нет. Провод, дающий свечение, общий. Если индикатора нет, то берутся любые 2 кабеля с потолка и подключаются к люстре.Электричество на щите и выключатель включены. Если лампы загораются, установка проходит правильно. И нет необходимости переделывать дальше. Указать фазы и ноль, если они одного цвета, отключить питание на счетчике. После этого в клемму закрепляют общий провод и один из оставшихся двух на выбор. Также подключите провода от люстры. Воздействие обязательно изолированное. Если есть желание, чтобы люстра загоралась от любой из двух клавиш на выключателе, устанавливается перемычка. После полной изоляции включается питание и проверяется работоспособность. Если выключатель двухклавишный, а люстра пятиламповая, то: В люстре из каждого рожка выходит по 2 провода с лампочкой. Все собрано в один пучок и разделено на группы (двойные): 2 подкормки, 1 ноль. Один цвет — 1 группа. Остальные выходящие разбиваются на группы врассыпную. Все группы проводов скручиваются с отмеченными на потолке. Подключение трехпроводной люстры к многоклавишному выключателю Схема подключения многоклавишного выключателя Если люстра двухрожковая и более, то возможны варианты подключения: При включении выключателя — загораются все огни. Одной клавишей включается группа ламп на люстре (например, нижние патроны в многоярусном светильнике). С одной клавиши горят 2-3 лампы, но не все. На потолке 2 провода, значит возможен только первый вариант — все лампы загорятся одновременно.Чтобы подключить люстру с тремя проводами к 2 на потолке, следует внимательно изучить технические характеристики люстры. В основном на заводе-изготовителе все нити в люстре соединяются попарно. В этом случае подключение происходит элементарно: нахождение фазы и нуля, подключение люстры. Если каждый провод в люстре идет от потолка, то все провода соединяются параллельно путем установки дополнительной перемычки. Схема подключения люстры с несколькими проводами к трехжильному кабелю на потолке При необходимости включения ламп группами в трехламповой люстре (пятипатронная колядка), то подключение осуществляется выходит по схеме. В этом случае устанавливается двух- или трехклавишный выключатель. Для этого общий провод, ноль, фаза в трехжильном кабеле определяется по индикатору на потолке. При этом на всех устанавливается выключатель не менее чем на 2 клавиши.К общему проводу подключается 1 провод их пары, идущий от каждого рожка люстры. Будет 2 нити, соединяющиеся со свободными проводами пар картриджей. Внимание! Перед установкой многорожковой люстры к многоклавишному (тройному) выключателю нужно внимательно изучить осветительное устройство, его технические характеристики и инструкцию по эксплуатации.   Схема подключения трехклавишного выключателя Подключение люстры к блоку выключателей с розеткой В некоторых случаях установка розетки и выключателя рядом (это часто встречается на кухне).Эти две точки меняются на одну — блок анам-розетка-выключатель. При этом переключатель имеет от одной клавиши до четырех. Действуя по схеме, на которой указано нормальное подключение люстры к выключателю, монтаж пройдет быстро. В схеме есть один провод, который выходит из «ноля» и входит в выход розетки. Схема классическая, но на практике ноль и фаза часто меняются местами. Светодиодная люстра Выделяется тем, что типовой прожектор содержит заложенные производителем дополнительные элементы для бесперебойной работы.Этими элементами являются: диммеры, драйверы, преобразователи. Управление включением света происходит с пульта дистанционного управления. К люстре прилагается паспорт с указанием вариантов работы, технических характеристик, а также с электрической схемой подключения к сети. Разное Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Δ
