Трехходовые клапаны для отопления призваны регулировать тепловой поток, что обеспечивает комфорт в помещении и экономичность использования. Благодаря созданию комфортных условий, водяной теплый пол становится уже привычным.
Второй нюанс касается твердотопливных котлов.
Действие сравнимо с работой водопроводного смесителя , когда человек настраивает комфортную температуру, к примеру, для мытья посуды.
ТРЕХХОДОВОЙ СМЕСИТЕЛЬНЫЙ КЛАПАН ! НАСОСНО смесительный УЗЕЛ для ТЕПЛОГО ПОЛА! ТЕРМОРУГЕЛЯТОР
Второй нюанс касается твердотопливных котлов. Чтобы сервопривод подошел к клапану следует выбирать трехходовой клапан ESBE.
Этот показатель обязательно учитывается при подборе термостатического клапана, обеспечивая точное подключение в отопительную систему.
Или как вариант электрокотел.
Применяется в котельных для управления системой отопления присоединённой к безнапорному коллектору или гидравлическому разделителю гидравлической стрелке.
Но каким образом достигается изменение температуры?

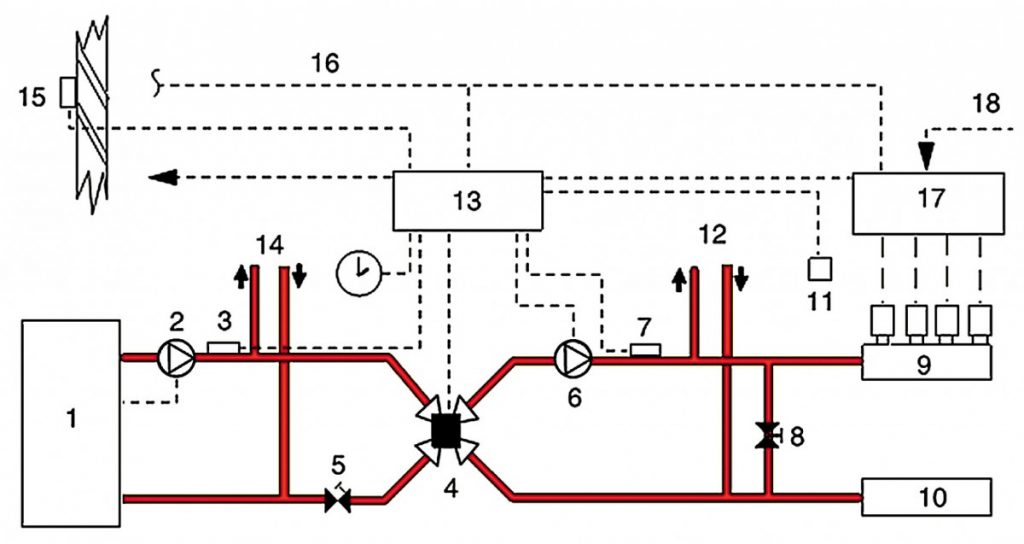

Погодозависимая автоматика для трехходового клапана своими руками. Общий обзор
Типы приводов
Итак, шток отреагировал на изменение температуры теплоносителя в подающем патрубке, открыл нижний для холодной воды, и внутри клапана произошло смешивание горячей и холодной сред до необходимой температуры. Материал прочный, дешевый, но подвержен коррозии.
Они получают команды от контроллера.
Внутри нее располагается температурный датчик, заполненный специальной жидкостью. Для продления эксплуатационного срока перед клапаном монтируется фильтр для задержки механических примесей.
Устройство трехходового смесительного клапана с термостатом Трехходовой клапан для отопительной системы и регулятор температуры, устанавливаемый на радиаторе, могут использоваться по отдельности, однако в автономных отопительных системах современных квартир и частных коттеджей зачастую применяют комбинированный способ для повышения эффективности. Подобные схемы подключения трёхходовых клапанов получили широкое распространение в обвязке воздухонагревателей и воздухоохладителей, а также в узлах подогрева воды установленных в автономных котельных.
Трехходовой смесительный клапан с термоголовкой Клапан с терморегулятором гарантирует практичность и эффективность функционирования системы.
Перед началом работ необходима подготовка: перед точкой установки перекрывают воду.
Его низкое качество — причина быстрого износа керамических элементов. Пропускная способность.
Конструкция и принцип работы трехходового крана
Предлагаем несколько схематических изображений монтажа подобных устройств. Схема смесительного узла для теплого пола Схема подключения включает циркуляционный насос, монтируемый на подачу.
Принцип работы как для замкнутой отопительной системы, так и для системы ГСВ один и тот же.
Внутри нее располагается температурный датчик, заполненный специальной жидкостью. Первое место в рейтинге продаж занимают вентили шведской компании Эсбе Esbe.
К таким клапанам монтируется сервопривод электропривод. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ. В результате этого возникает давление на шток.
Именно об этих марках и пойдет речь сегодня. В зависимости от конкретной модификации конструкция трехходового термостатического клапана может дополняться другими элементами, необходимыми для его полноценной работы.
В нем под ось есть отверстие. На подачу или на обратку? Давайте теперь подробно остановимся на управляющем сигнале. Учитывают такие ее характеристики: уровень давления, наибольшая температура теплоносителя в точке монтажа прибора, допустимое снижение давления, объем воды, проходящей через клапан. Прежде чем приступать к проектировке отопительной системы, производится тепловой расчет.
Подали порцию воды, термоголовка перекрыла поток. На основе вышеизложенного можно подытожить общие рекомендации: При монтаже любого трехходового клапана до и после него устанавливают манометры.
Но необходимо обозначить, что длина штока может регулироваться. С 3 сторон расположены отрезки труб патрубки : Два прямой и байпасный, на фото дальше обозначены как А и В предназначены для входящего или исходящего потока в режиме смешивания или разделения соответственно. Находясь в крайнем нижнем положении, перекрывает ход теплоносителя из патрубка В, открывая патрубок А.
Трехходовой клапан HERZ 1776613
Исходя из направления, существуют две модели клапанов: с симметричной или Т-образной схемой; с ассиметричной или L-образной. При обратной установке весь процесс функционирования теплого пола будет нарушен.
В итоге у вас автоматически получается готовая петля теплого пола.
Достоинства и недостатки термостатических трехходовых клапанов Несомненные плюсы использования трехходовых терморегулирующих клапанов: Легкость влияния на температуру рабочей среды. Наличие электро- или сервопривода позволяет программировать температурный режим с ориентацией по времени суток. Циркуляция теплоносителя в контуре потребителя обеспечивается за счёт избыточного напора, созданного циркуляционным насосом в контуре источника тепла.
Сервопривод может быть двухпозиционным 2 управляющих сигнала , трехпозиционным 3 управляющих сигнала и так далее. В случае, когда вы не можете повлиять на температуру воды, поступающей к радиатору, можно регулировать ее количество. Важно выбирать правильный вариант монтажа исходя из особенностей своего трубопровода Схема на фото является гарантией качественного регулирования параметров системы.
Статья по теме: Проведение энергетического аудита
С прогоном воды должен справляться насос установленный в самом котле. Именно поэтому этот тип трехходовых клапанов сегодня популярен. При давлении на шток клапаны частично перекрывают подачу из нижнего патрубка и открывают верхний.
Два порта для входа и один для выхода могут также выполнять разделительную функцию. Важно учитывать, что принцип работы трехходового смесительного клапана позволяет повышать или понижать температуру радиатора лишь в установленных границах.
Для напольных экземпляров придется ставить его отдельно. Вариант 3 предназначен по большей части для клапанов с большой пропускной способностью. Важно учитывать, что принцип работы трехходового смесительного клапана позволяет повышать или понижать температуру радиатора лишь в установленных границах. Устройство и принцип работы трехходового клапана в системе отопления Итак, в первую очередь разберемся с устройством. Придется монтировать байпас и балансировочный вентиль.
Но Вы его можете купить отдельно. Снижение давление приводит к кавитации теплоносителя в теплообменнике. Ротационный смесительный клапан может использоваться не только для смешивания, но и для того, чтобы просто перенаправить поток теплоносителя в другой трубопровод. Применяют их при устройстве теплых полов, чтобы предотвратить перегрев поверхности. В отличие от традиционного вентиля, такая модель ориентирована на пропуск жидкостного потока в одном направлении.
виды смесительных термостатических кранов, схема подключения своими руками
Я приветствую моего уважаемого постоянного читателя! Современные инженерные системы призваны сделать нашу жизнь более комфортной. Но они же требуют применения новых технических решений и устройств. Эта статья – об одном из таких устройств. В этой статье речь пойдет о том, для чего нужен и как работает трехходовой клапан для теплого пола.
Что это такое и для чего он нужен
Оптимальный современный способ обогрева – устройство в доме теплого пола. Теплый пол позволяет равномерно обогреть все помещение снизу и не тратить тепло на нагрев воздуха под потолком, обогреть только нужные комнаты или даже их отдельные участки. Обогрев с помощью системы теплого пола позволяет сэкономить до 30% топлива и финансов по сравнению с напольным и настенным отоплением.
В системе теплого пола используется теплоноситель с максимальной температурой +45 °С, а котлы нагревают теплоноситель до температуры 80…90 °С. Поэтому для обеспечения нужной температуры теплоносителя необходимо устройство, смешивающее горячую воду из котла и холодную воду из обратки. Для пола очень важно не превышать температуру теплоносителя. В качестве этого устройства в коллекторном узле и используется смешивающий трехходовой клапан.
Назначение и область применения
Трехходовой клапан применяется для регулирования температуры теплоносителя в трубопроводах, залитых в стяжку пола.
Теплые полы у нас пока еще не очень широко распространены, в основном их монтируют в частных домах. Но люди постепенно понимают надежность такого варианта отопления и видят экономию, и теплые полы постепенно завоевывают популярность как в общественных, так и офисных и административных зданиях.
Если взвесить все плюсы и минусы применения теплых полов, то значительная экономия перевешивает дороговизну и сложность монтажа всей системы.
Характеристики
Характеристики смесительных клапанов включают в себя:
- Способ управления – механический или с помощью электропривода.
- Диаметры патрубков.
- Рабочее давление. Все трехходовые регуляторы рассчитаны на давление не меньше 1,6 МПа, а в частном доме в системе отопления пола давление не превышает 0,2-0,3 МПа, поэтому при покупке любой клапан по номинальному давлению подходит для частного дома.
- Пропускную способность.
Из каких материалов изготавливают
Трехходовые смешивающие клапаны изготавливают из следующих материалов:
- Латунь. Сплав меди с добавлением цинка не подвержен коррозии, латунная арматура прочна, долговечна. Иногда латунные изделия покрывают хромом или никелем – в эстетических целях, так как металл темнеет со временем. Это самый распространенный материал для регулирующих устройств отопления в жилых домах.
- Бронза. Также сплав меди с оловом, алюминием, кремнием, бериллием. По качеству не уступает латуни, но встречается редко.
- Нержавеющая сталь. Отличный материал для регулирующей арматуры. Ее долговечность, стойкость к коррозии и прочность выше, чем у латуни. Но нержавейка дороже, и использовать такие регуляторы в частном доме не имеет смысла.
Для регулирующих трехходовых клапанов используют также титан, углеродистую сталь с защитным покрытием, но это скорее варианты для промышленности. Керамику не применяют, она не выдерживает бесконечных срабатываний. Изредка встречаются дешевые изделия из силумина – сплава алюминия и кремния. По качеству изделия из силумина не выдерживают никакой критики – они очень быстро выходят из строя.
Практически всегда для монтажа систем теплого пола в частном доме используют латунные трехходовые вентили.
Принцип работы и устройство
Для регулирования степени нагрева теплоносителя в системе теплого пола применяется смесительный трехходовой клапан, имеющий один выход и два входа. Принцип действия: в устройство поступают два потока – горячая и холодная вода – и автоматически смешиваются в определенной пропорции.
Пропорция определяется настройкой терморегулятора. Клапан не меняет давление в трубопроводе (кроме незначительных потерь при прохождении воды через арматуру). Бывают модели с электроприводом – они позволяют очень точно регулировать температуру теплоносителя.
Конструкция клапана включает в себя корпус, регулирующие элементы (золотники), соединенные со штоком, термоголовку, управляющую штоком и через его движение золотниками. В корпусе имеются седла с уплотнителями. При повороте штока жестко связанные с ним золотники приоткрывают или перекрывают потоки холодной или горячей воды, меняя температуру воды на выходе из вентиля.
Шток поворачивает термоголовка, которая срабатывает при повышении и понижении температуры выходящего теплоносителя. Устройства с электроприводом срабатывают от автоматики: она включается, если поступает команда от датчиков температуры.

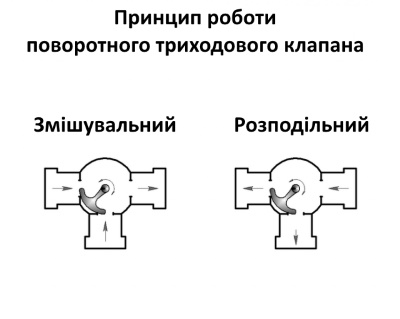

Существуют трехходовые клапаны, в основу конструкции которых взят шаровой кран. Регулирующий орган здесь имеет форму шара или сектора с отверстием сложной формы. Шток в таких приводах вращается.
Преимущества и недостатки
Преимущества трехходовых смешивающих клапанов:
- Простая конструкция.
- Стабильное регулирование.
- Надежность.
- Герметичность.
- Достаточная точность регулировки (максимум точности – до 1°С).
- Долговечность.
- Относительно компактные габариты.
Самое большое достоинство применения трехходовых клапанов – трубопроводы и соответственно стяжка и покрытие пола не перегреваются, что предотвращает преждевременный выход из строя стяжки и покрытия.
Недостатки:
- Гидравлическое сопротивление трехходовых конструкций выше, чем у обычного двухходового вентиля.
- Конструкция корпуса и золотника допускает наличие застойных зон – периодически придется демонтировать устройство и очищать от окалины, мусора, органических примесей.
- Недостаточная точность регулировки температуры в помещении. Регулировочный клапан достаточно точно регулирует только температуру выходящего теплоносителя, а температуру обогреваемого помещения – приблизительно.
Чтобы обеспечить комфортный уровень отопления, придется подбирать соотношение температуры выходящего потока и температуры в помещении «методом тыка». К сожалению, трубопроводы теплого пола намного больше радиатора, и точность регулировки обеспечить невозможно. Еще больше усложняет ситуацию инерционность теплого пола – 100-миллиметровая цементная стяжка прогревается очень медленно.
Но если стоически относиться к медленному нагреву или охлаждению помещения, то клапан с механической регулировкой вполне подходит для применения в системе отопления частного дома или квартиры.
Намного больший комфорт обеспечивают клапаны с электрическим приводом, управляемые системой «умный дом» с датчиками температуры в каждой комнате. Но такие устройства очень дороги.
Виды
Трехходовые клапаны подразделяются по принципу действия. Бывают разделительные и смесительные клапаны. В системах теплого пола (и в радиаторах) применяются смесительные устройства, регулирующие температуру выходящего теплоносителя путем смешивания холодной и горячей воды.
По способу приведения в действие трехходовые устройства бывают:
- Ручные. Встречаются очень редко, стоят недорого. Удобны, если теплые полы смонтированы в 1-2 комнатах – например, ванной и детской.
- Автоматические.
В ручных положение штока и регулировка температуры выходящей воды регулируется вручную рукояткой. В автоматических движением штока управляет либо термоголовка, либо электропривод, управляемый автоматикой с термодатчиками.
Автоматические клапаны бывают:
- Самый простой вид – с термостатической головкой. Срабатывают при увеличении температуры (реагируют на повышение давления). Такие устройства используют для радиаторов. Жидкость в приводе при увеличении температуры расширяется и приводит в действие шток.
- С термостатической головкой и выносным датчиком.
- С электроприводом. Шток приводится в движение при помощи электродвигателя. Двигатель управляется контроллером, на который поступают сигналы с температурных датчиков. Привод может управлять клапаном с помощью соленоида (магнита) или механической передачи (сервопривода).
- На производстве в системах с большими давлениями и диаметрами используются пневматические или гидроприводы.

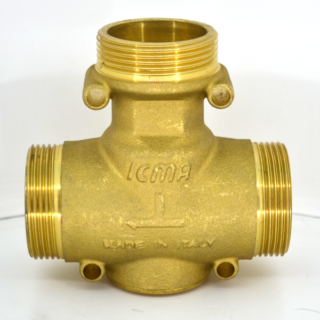

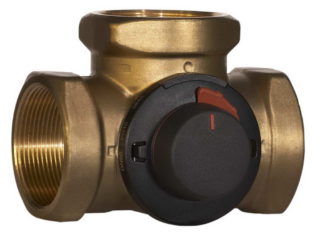

Виды клапанов приведены на фото:
Маркировка клапанов
Трехходовые клапаны маркируются буквами и цифрами:
- Название фирмы.
- Серия и номер модели (например, VTA 321).
- Условный диаметр в мм (DN 20).
- Температурный режим, например 20-45С – режим от 20 до 45 °С.
- Пропускная способность в м³ – KVS 1,6 – 1,6 м³/час.
Пример маркировки клапана фирмы ESBE выглядит следующим образом:
ESBE VTA 321 DN 20 20-45C, kvs 1,6
Типоразмеры: ½», ¾», 1″, 1¼» и так далее либо в мм – 15, 20, 25 мм и т.д.
Срок службы
Срок службы в первую очередь зависит от качества самого клапана, во вторую – от числа срабатываний. Можно рассчитывать на то, что клапан прослужит 10 лет и больше. Чаще выходят из строя термоголовки и электроприводы.
Как выбирать
Устройство теплого пола даже в частном доме – достаточно сложная инженерная система с неоднозначным результатом. При некачественной регулировке вся выгода может исчезнуть, поэтому нельзя экономить на коллекторном узле и регулировочной арматуре. Хорошие трехходовые клапаны недешевы, на рынке или в интернете велика вероятность приобрести некачественную продукцию.
Для системы теплого пола лучше покупать оборудование в гипермаркете или специализированном магазине. Сертификат должен быть обязательно! Или паспорт с «мокрой» печатью и заполненной гарантией. Чек нужно сохранить.
Обычно покупают изделия из латуни. Клапаны из нержавеющей стали стоят дороже и реже продаются. Силумин не стоит даже рассматривать – изделия из него плохо переносят постоянные открытия-закрытия, а регулировочная арматура стоит немало.
При покупке в магазине необходимо осмотреть клапан – чтобы не было сколов, трещин, замятий. Нужно постараться заглянуть внутрь клапана – на латунных изделиях без покрытия внутренняя часть должна быть золотистой (а не бело-серебристой, как у силумина). Можно сориентироваться по весу. Силуминовые изделия весят намного меньше латунных – плотность латуни примерно в три раза больше, чем у силумина.
Популярные производители
На первом месте по качеству – продукция шведской фирмы ESBE. Фирма более ста лет выпускает трубную арматуру различного назначения. Второе место занимает американская компания Honeywell. Распространена арматура фирм HEIMEIER, HERZ, Navien, Danfoss, Mut, Oventrop, Siemens. Стоимость этих изделий опережает качество. Более приемлемая цена у продукции совместного итальянско-российского производителя Valtec.
Примерная цена
Таблица выше это цены на Трехходовой клапан с термоголовкой. Чтобы узнать, сколько стоит оборудование в вашем регионе, лучше обратиться в ближайший строительный гипермаркет. Примерные цены на трехходовой клапан с электроприводом:
Правила монтажа и эксплуатации
Монтаж трехходового клапана в систему теплого пола частного дома не слишком сложен, его вполне можно выполнить своими руками. Необходимо точно придерживаться инструкции, она прилагается производителем к каждому изделию.
На всех вводах-выводах трехходового клапана выбиты буквы:
- А – подача основного теплоносителя (горячей воды). Обычно этот участок находится на одной оси с выходным патрубком.
- С – второй ввод в вентиль. Обычно располагается перпендикулярно оси движения теплоносителя.
- АВ – выход. Находится на одной оси с основным вводом.
При монтаже оборудования следует предусмотреть возможность демонтажа и осмотра – к клапану должен быть свободный доступ.
Необходимые инструменты и материалы
Для монтажа трехходового клапана понадобится:
- Два разводных гаечных ключа.
- Накидные гайки-американки, укомплектованные прокладками.
- Возможно, лента ФУМ.
Ход работ
Клапан в систему устанавливают при помощи накидных гаек-американок. Перед установкой очищают торцы труб (точнее, фитинги на торцах труб) от грязи, заусенец, песка, пыли. То же проделывают с патрубками клапана. Проверяют наличие прокладок в гайках. Накручивают гайки на патрубки и слегка затягивают. При этом одним гаечным ключом закручивают гайку, вторым придерживают вентиль. Перед клапаном необходимо подсоединить механический фильтр.
Важно правильно расположить вентиль: ко вводу А подсоединяют трубопровод горячей воды; В – байпас от обратки; АВ – коллектор, к которому подходят трубопроводы отопления.
При установке привод не должен находиться над клапаном.
Видео по монтажу
На видео можно увидеть все тонкости правильной установки трехходового клапана для теплого пола.
Особенности эксплуатации
Перед клапаном следует в обязательном порядке установить фильтр.
Ошибкой будет установка клапана с термоголовкой в систему, регулирующую теплый пол в нескольких комнатах или расположенную в другом помещении (и в плотно закрытом распределительном шкафу). Необходимо устанавливать оборудование с выносными датчиками, расположенными в отапливаемой комнате.
Частые ошибки и проблемы при установке
Самая существенная ошибка при установке трехходового регулировочного клапана – неверно подсоединить трубопроводы с входящим и выходящим теплоносителем (например, когда к патрубку для ввода присоединяют трубу для подачи теплоносителя в отопительный контур). Необходимо быть внимательным при установке оборудования. На патрубках буквами указано назначение каждого отвода, при неправильном подсоединении трехходовой клапан работать не будет.
Необходимо точно соблюдать рекомендации производителя по длине прямых участков до и после вентиля, иначе работа регулятора будет нарушаться, а гарантия на такое оборудование не распространяется.
Советы специалистов
Перед выбором регулирующего оборудования необходимо определиться, какую площадь требуется обогреть. Если будет отапливаться ванная, часть пола спальни или детской комнаты, нет необходимости приобретать арматуру с термоголовкой – проще использовать трехходовой вентиль с ручным управлением, чем устанавливать полноценный дорогой смесительный узел.
Стоимость смесительно-распределительного узла с запорной и регулирующей арматурой, коллектором, манометром, краником Маевского превышает стоимость всех трубопроводов (если они выполнены из полимера, а не из дорогой меди).
Если система теплого пола включает несколько помещений, то необходимо перед монтажом заказать проект у квалифицированного инженера-сантехника – в нем будут указаны характеристики клапана. При большой площади теплых полов и большом количестве комнат понадобится один или несколько смесительных узлов.

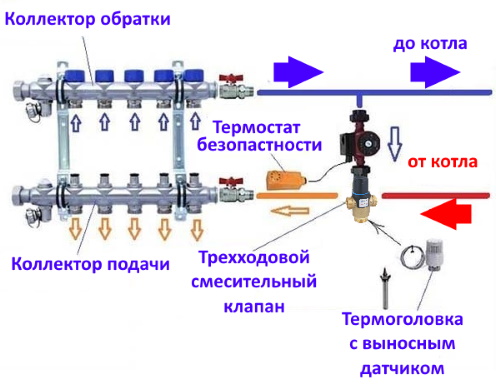

Схема подключения каждого узла включает в себя коллектор – распределительную гребенку, к которой присоединены трубопроводы отопления. Перед коллектором устанавливается трехходовой смесительный вентиль и насос. Клапан может быть с термоголовкой или с датчиками, контроллером и электроприводом.
Заключение
Я прощаюсь с моим уважаемым читателем. Желаю вам использовать полезную информацию, полученную из статьи, на практике при устройстве теплого пола у себя дома. Подписывайтесь на обновления сайта, приводите на сайт друзей, делитесь интересной информацией с друзьями в соцсетях.
Загрузка…Трехходовой клапан для отопления с терморегулятором: схема работы
Тщательно продуманная система отопления гарантирует комфортные условия проживания. В её состав, кроме основных элементов, к которым относится котёл, трубопровод, батареи, входит специальная запорно-регулирующая арматура. Особого внимания заслуживает трёхходовой клапан для отопления с терморегулятором. Схема и принцип его работы зависят от конструктивных особенностей конкретной модели. Предлагаем ознакомиться с основными видами устройств, предлагаемых ведущими производителями.
Трёхходовой клапан позволяет стабилизировать систему отопленияЧитайте в статье
Для чего необходимо регулировать тепловой поток в системе отопления
Наличие трёхходового клапана с терморегулятором позволяет повысить эффективность системы отопления. С его помощью регулируется тепловой поток, и, как следствие, обеспечивается комфортная температура воздуха в помещении.
На первоначальном этапе проектирования системы отопления в обязательном порядке выполняется расчёт, учитывающий квадратуру конкретной комнаты и существующие теплопотери. Его результаты станут исходными данными при выборе мощности и типа приобретаемого оборудования исходя из требуемой производительности отопительного контура.
Даже самые точные расчёты не могут гарантировать стабильность работы системы на протяжении всего отопительного сезона. На работу радиаторов оказывают влияние:
- солнечная активность;
- скорость ветра;
- изменение температуры снаружи дома;
- приборы, вырабатывающие тепло в процессе эксплуатации.
Каждый из перечисленных факторов способен нарушить температурный баланс в комнате. Восстановить его можно путём изменения параметров теплоносителя, транспортируемого по отопительному контуру.
Регулирование теплового потока позволяет поддерживать комфортную температуру в домеТрёхходовой клапан для отопления с терморегулятором: схема подключения, назначение, сферы применения
Клапан к системе отопления подключается в той точке, где происходит деление потока на два контура. У первого потока температура постоянная, у второго – может изменяться. Постоянная температура у того контура, где качество и объём теплоносителя должен быть неизменными.
Для такой запорной арматуры характерна широкая сфера применения. Электромагнитные устройства и трёхходовые клапаны с термоголовкой монтируются на современных магистралях. С их помощью производится корректировка соотношения смешивания двух потоков жидкости. При этом объём теплоносителя и мощность системы остаются неизменными.
Схема подключения трёхходового клапанаВ быту наиболее востребованы смесительные приборы, позволяющие отрегулировать температуру теплоносителя. Последний может транспортироваться не только по трубопроводу системы отопления, но и внутри тёплого пола. Наличие специального клапана позволяет контролировать температурные параметры без особых проблем.
Комментарий
Сергей Харитонов
Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»
Задать вопрос«Введение в состав системы отопления трёхходового клапана позволит стабилизировать её работу и обеспечит уменьшение эксплуатационных затрат.
«Для некоторых отопительных систем данное устройство является необходимым. Трёхходовой смесительный клапан для тёплого пола позволяет избежать перегрева напольного покрытия с поддержанием температуры на комфортном уровне. Такие регулирующие устройства актуальны для системы водоснабжения. С его помощью можно поддерживать температуру потока на требуемом уровне.
Поддерживать температуру на заданном уровне несложноПредел регулировки теплового потока
Принцип работы трёхходового крана не позволяет изменять температуру радиатора бесконечно. Степень нагрева теплоносителя может меняться в установленном пределе, численное значение которого продиктовано техническими характеристиками устройства. Максимальная теплоотдача продиктована характеристиками конкретного радиатора.
Предел регулирования температуры ограничен конструктивными особенностямиУстройство и принцип работы трёхходового клапана в системе отопления
Трёхходовой клапан представляет собой латунный либо бронзовый тройник с регулировочной шайбой, располагающейся на верхней части запорной арматуры. Под шайбой находится термочувствительное устройство, с помощью которого активируется рабочий шток, располагающийся в конусообразной направляющей, закреплённой в седле. Такие клапаны называют седельными. Вместо штока может использоваться вращающийся шар либо сектор. Изделия с таким механизмом называют поворотным. В состав трёхходового клапана, кроме перечисленных компонентов, входит уплотнительный компонент, а также камера разгрузки по давлению, являющаяся основными элементом.
Устройство трёхходового клапанаПринцип работы трёхходового клапана в системе отопления продиктован его назначением. Данная арматура позволяет смешивать либо разделять потоки. С помощью разделительного клапана регулируется объём теплоносителя. При необходимости, некоторое количество жидкости вместо прямого пути направляется по байпасному. В этом случае два патрубка являются выходными, а один – входным.
Принцип работы обусловлен конструктивными особенностямиСмесительное устройство с термоголовкой в процессе работы смешивает потоки, добавляя в более горячий теплоноситель холодный либо наоборот. В результате степень нагрева теплового потока меняется в зависимости от того, в каком соотношении смешивался горячий и холодный поток. У таких систем два патрубка являются входными, а один – выходным.

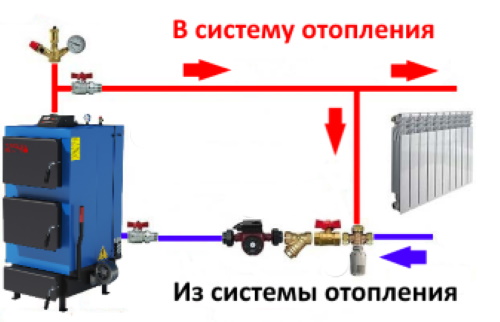

Использование трёхходового клапана для твердотопливного котла актуально, если вначале топки выпадает конденсат. При его наличии удаётся временно отсечь холодный теплоноситель, пустив часть нагретой жидкости по короткому контуру.
Актуален для твёрдотопливных котловОсновные функции трёхходового клапана в системе отопления
Запорная арматура данного вида обладает широкими функциональными возможностями. Прежде чем отдать предпочтение конкретной модели, стоит познакомиться с особенностями качественной и количественной регулировки системы отопления. В зависимости от выбранного варианта решается вопрос о типе приобретаемого клапана.
С конструктивными особенностями приобретаемого клапана стоит определиться заранееПоддержание комфортной температуры
Отрегулировать количество тепла, выделяемого радиаторами, можно двумя путями:
- изменив режим работы радиаторов;
- количественно отрегулировав объём выделяемого тепла.
Оба способа предполагают определённое воздействие на жидкость, циркулирующую по трубам. Предлагаем ознакомиться с возможными вариантами и их отличительными особенностями.
Основная функция: поддержание комфортной температурыИзменение режима работы радиаторов
Если необходимо отрегулировать микроклимат во всём доме, иногда бывает достаточно изменить режим работы отопительного оборудования, чтобы увеличить или уменьшить температуру теплоносителя, проходящего через радиаторы. В результате батареи начнут отдавать больше либо меньше тепла, в зависимости от желаемого изменения.
Количество тепла, отдаваемого радиаторами, можно увеличитьКоличественная регулировка теплового потока
Не каждый котёл позволяет изменить степень нагрева теплоносителя, проходящего через радиаторы. Добиться желаемого эффекта можно путём регулировки его количества. С такой ситуацией позволяет справиться трёхходовой регулирующий клапан.
При его наличии в системе отопления можно изменить количество воды, проходящей через контур. В результате радиатор начинает отдавать больше либо меньше тепла, в зависимости от выбранного ограничения.
Допустима установка трёхходового клапана отдельно от регулятора температуры. Однако для частного дома или квартиры предпочтительным вариантом является установка комбинированной арматуры.
Регулирующие устройства позволяют увеличить температуру теплоносителяТипы исполнительного механизма трёхходовых клапанов
Производители предлагают устройства с различным типом исполнительного механизма, определяющим принцип работы клапана.
Типы исполнительного механизма | Принцип функционирования | Устройства |
Седельный | Имеет шток, который в процессе работы совершает поступательные движения вверх-вниз. | Седло, расположенное внутри корпуса, перекрывается конусом, закреплённым на выходной части рабочего штока. |
Поворотный | Есть шар или сектор, способный совершать вращательные движения. | В процессе работы шар, имеющий специальный проём, закрывает или частично открывает проём между патрубками. |
Устройства с поворотным механизмом актуальны для бытовых системВнимание! Для бытовых целей можно смело приобретать клапан с поворотным исполнительным механизмом.
Типы приводов трёхходовых клапанов
Трёхходовые клапаны оснащаются приводами различного типа. Выбор конкретного варианта оказывает непосредственное влияние на удобство эксплуатации системы отопления загородного дома. Предлагаем ознакомиться с каждыми из них и их особенностями.
Трёхходовые термостатические смесительные клапаны
Такой тип нашёл наибольшее распространение при оснащении бытовых систем отопления. По принципу действия смесительные трёхходовые клапаны могут быть:
- прямыми;
- косвенными.
Датчиком системы является щуп, находящийся внутри трубопровода. Как только температура теплоносителя начнёт возрастать, жидкость, находящаяся внутри «сильфона», расширившись, надавит на шток клапана. При уменьшении температуры теплоносителя шток будет совершать обратное движение.
Трёхходовое термостатическое устройствоТрёхходовые клапаны с электроприводом
Электрический привод в устройствах может быть различного типа. Производители предлагают:
- трёхходовые краны с электроприводом, в качестве которого выступает электрический магнит;
- трёхходовые клапаны с сервоприводом, базой которого является электрический мотор.
Температурные датчики либо управляющий контроллер напрямую передают команду исполнительному узлу. С точки зрения точности регулирования теплового потока, наиболее эффективными являются трёхходовые клапаны с электроприводом.
Внимание! Если в комплект поставки трёхходового клапана не входит привод, его всегда можно приобрести дополнительно, выбрав модель с подходящими характеристиками.
К преимуществам такой арматуры стоит отнести стабильность циркуляции теплового носителя, независимо от положения штока. Однако уменьшить расход с его помощью не получится.
Клапан с электроприводомРазновидности терморегуляторов для радиатора
Монтаж данных устройств осуществляется на проходные пробки радиаторов. Они позволяют перекрыть поток теплоносителя, который проходит через батарею. При необходимости, проход может быть перекрыт полностью.
В зависимости от способа установки,клапаны для отопления могут быть:
- Механическими. Сильфон и возвратная пружина обеспечивают движение штока. Предустановку выполняют на рукоятке с делением.
- Ручными. По принципу работы аналогичны обычному крану. При необходимости, термоголовка может быть заменена на устройство с автоматическим режимом работы при изменении условий работы.
- Электронными. Работают от батареек. Имеют цифровую панель. Позволяют запрограммировать режим работы в зависимости от температуры теплоносителя.
Терморегуляторы принято делить на:
- жидкостные и газовые, в зависимости от того, какое активное вещество находится в сильфоне;
- для одно- и двухтрубных систем, в зависимости от назначения;
- прямые и угловые.
Статья по теме:
Терморегулятор для радиатора отопления. В статье подробно рассмотрим конструкцию, современные модификации, особенности применения, параметры устройств для радиатора, обзор современных моделей и секреты правильной установки регулятора самостоятельно без ошибок.
Принцип работы терморегулятора
На эффективность работы регулятора влияют точность и скорость реакции термоголовки на выполненные изменения. Чем быстрее устройство позволяет изменить режим работы системы и оперативнее обеспечить внесение изменений в её функционирование, тем больше за него придётся заплатить.
Основными элементами терморегуляторов являются вентили (клапаны) и термоголовка. Принцип работы устройства зависит от вида используемого элемента.
Элемент | Функциональные возможности | Устройство | Принцип действия |
Вентили либо клапан | Запирающий механизм | Включает седло, конус, шток. | Уменьшение потока обеспечивается движением рабочего штока, который, задвигаясь, уменьшает зазор между конусом и седлом. Если надо увеличить поток, шток совершает обратное движение для увеличения величины зазора. |
Термоголовка | Управление штоком | Внутри «сильфона», имеющего цилиндрическую форму, помещено термочувствительное вещество. | Используется принцип теплового расширения газа и жидкости. Горячий теплоноситель воздействует на вещество, находящееся в «сильфоне», заставляя его расширяться. В результате начинает двигаться поршень, соединённый с «сильфоном» специальной пружиной. Поршень оказывает воздействие на шток, заставляя его двигаться в нужном направлении. |
Преимущества и недостатки трёхходовых клапанов с терморегулятором и электроприводом
Клапаны данного вида являются наиболее удачными вариантами такой запорной арматуры. К их основным преимуществам стоит отнести:
- быстрый отклик системы отопления на внесённые изменения;
- простота корректировки режима работы;
- возможность регулирования температуры в небольшом диапазоне.
К недостаткам следует отнести определённые требования к порядку выполнения монтажных работ. При невыполнении указанных требований устройство будет работать некорректно.
Температура может регулироваться в достаточно большом диапазонеКак правильно выбрать трёхходовой клапан
Если необходима ручная регулировка системы, достаточно приобрести обычный шаровой кран. От простого он отличается наличием дополнительного выхода. С его помощью можно обеспечить принудительное регулирование отопительного контура.
Для автоматической регулировки стоит выбрать трёхходовой термостатический клапан, в состав которого входит электромеханический прибор, позволяющий изменить положение штока. При правильном подключении к термостату пользователь получает возможность изменить температурный режим в частном доме.
При выборе прибора следует уделить внимание:
- Присоединительному диаметру. Он может составлять 2–4 см. При отсутствии в продаже устройства с нужным размером можно воспользоваться специальными переходниками.
- Пропускной способности трубопровода, показывающей, какой объём жидкости способен пройти через поперечное сечение трубы за определённое время.
- Возможности установки сервопривода. В таком случае трёхходовой клапан сможет работать в автоматическом режиме.
Обзор моделей и производителей трёхходовых кранов
Трёхходовые клапаны предлагают многие производители. Отдавая предпочтение известным товарным знакам, можно рассчитывать на высокое качество сборки устройств, длительный срок службы и стабильность работы. Предлагаем ознакомиться с проверенными производителями, чья продукция пользуется устойчивым покупательским спросом.
Стоит доверять проверенным производителямТрёхходовой клапан Esbe с электроприводом и без
Устанавливается в отопительных и холодильных системах. Трёхходовые клапаны Esbe с электроприводом отличаются высоким качеством сборки. Для изготовления серии 3MG используется латунный сплав. Они могут использоваться в системе, к которой предъявляются высокие санитарно-гигиенические требования. VRG актуальна для систем общего назначения.
Клапана Esbe – неизменно высокое качество и точностьТрёхходовые клапаны Навьен
Компания Navien предлагает качественные отопительные котлы, а также специализированную запорную арматуру. Отличительной особенностью трёхходовых клапанов Навьен является возможность изменения приоритета двухконтурных котлов. При необходимости, выбор делается в пользу либо системы водоснабжения, либо отопления. Выбирать арматуры данного производителя следует обязательно, если все элементы отопительной системы выпущены под данным брендом. В этом случае можно будет обеспечить стабильность работы конструкции в течение длительного периода.
Navien – стабильность работы отопительной системыТрёхходовые клапаны Danfoss
Актуальны для системы отопления и водоснабжения. К преимуществам клапанов данного производителя стоит отнести:
- устойчивую и точную регулировку;
- возможность сочетания с другими элементами отопительной системы данного производителя;
- длительный срок службы;
- надёжность эксплуатации;
- простота выполнения монтажных работ;
- возможность автоматизации процесса.
Комментарий
Сергей Харитонов
Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»
Задать вопрос«Монтаж на трубопровод может производиться в любом положение, кроме клапана вниз.
„Danfoss – стабильная работа долгое времяОбзор цен, каталогов
Ценатрёхходового клапана для отопления с терморегулятором может меняться в достаточно широком диапазоне. Стоимость зависит от его характеристик, места покупки и производителя. Предлагаем познакомиться со средними ценами на данную запорную арматуру, чтобы вы могли заранее спланировать свой семейный бюджет.
Нюансы установки трёхходового клапана в системе отопления своими руками
Для правильного монтажа всех элементов системы отопления следует ознакомиться с возможными нюансами. Только в таком случае можно гарантировать бесперебойность функционирования контура. К каждому такому изделию производитель прикладывает инструкцию, в которой подробно прописаны все основные требования.
Чтобы установка трёхходового клапана в системе отопления была выполнена правильно, следует обеспечить вентилю правильное положение, обратив внимание на подсказки, которые есть на каждом корпусе. Они указывают на направление движения потока воды. Расшифровать данные обозначения можно следующим образом:
- А – прямой ход.
- В – байпасное либо перпендикулярное направление.
- АВ – совмещённый выход либо вход.
При этом следует учесть, какую модель клапана предстоит установить. Они могут быть с:
- Т-образной, либо симметричной схемой;
- L-образной, либо ассиметричной схемой.
В первом случае монтаж выполняется таким образом, чтобы термоноситель смог поступать внутрь клапана через торцевые отверстия, а выходить − через центральное. Во втором входными являются один торцевой и нижний, а выходным – второй торцевой.
Ещё один нюанс, который следует учесть в процессе установки: пространственное положение термостатической головки или привода. Они не должны быть направлены вниз.
Внимание! До начала работ следует обязательно перекрыть воду и убедиться в отсутствии внутри трубопровода остатков теплоносителя.
Располагать клапан следует в том месте, где к нему будет свободный доступ. Местоположение арматуры должно позволять выполнить все необходимые манипуляции.
Таким образом, трёхходовой клапан можно смело назвать обязательным элементом отопительной системы. Если вы используете термосмесительный клапан для тёплого пола, делитесь в комментариях, какому производителю отдали предпочтение и почему. Также интересно будет узнать особенности его установки.
ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями
Подключение трехходового клапана до системы отопления — Блог компании
В современных системах отопления прибор, такой как трехходовой клапан, применяется очень часто, поскольку является очень важным прибором качественного и правильного регулирования теплоносителя, по температуре, а не по расходу. Ведь подача оптимально нагретого теплоносителя на систему отопления – является лучшим способом экономить энергоносители.Трехходовые клапаны имеют также и другие полезные функции, о которых мы расскажем в данной статье. Вначале нужно рассмотреть вопрос «как работает трехходовой клапан» и разобраться в его внутреннем устройстве.
Содержание статьи:
- Разновидность трехходовых клапанов
- Устройство и принцип работы
- Использование приводов
- Схемы подключения клапана до системы отопления
Разновидность трехходовых клапанов в системе отопления
Трехходовые клапаны для отопления делятся на три вида по устройству и принципу работы:
Смесительные клапаны выполняют функцию смешивания двух потоков теплоносителя, которые имеют разную температуру.
Разделительные клапаны разделяют поток теплоносителя на два отопительных контура.
Переключающие клапаны предназначены для переключения потока теплоносителя между двумя линиями. Распознать данные клапаны внешне нетрудно, обычно принцип работы устройства изображен на корпусе смотрите на рисунке 1. Вот такой имеет вид трехходовой смесительный клапан:
Рисунок 1
Похожее значение также есть на разделительном приборе, а на переключающих устройствах изображение может и не быть, но есть значительные внешние отличия по форме. изображение смотрите ниже.
Рисунок 2
С помощью смешивания или разделения потоков теплоносителя достигается эффект оптимальной для Вас температуры теплоносителя, которые поддается на разные контуры, например, радиаторное отопление и контур теплого пола.
Переключающие клапаны применяются в газовых двухконтурных котлах, когда требуется нагретый теплоноситель поочередно направлять в разные теплообменники.Приспособление и принцип работы
Для того чтобы разобраться из чего состоит смесительный трехходовой клапан и как он работает нужно изучить схему, которая находится ниже. Внутри корпуса с тремя патрубками оснащены три камеры, проходы между которыми перекрываются терельчатыми клапанами. Они зафиксированы на одной оси – штоке, выходящем из корпуса с четвертой стороны.
Принцип действия такой: при нажатии на шток, он начнет открывать проход для одного потока и постепенно закрывать для другого. Итог будет такой: теплоноситель в камере смешивания клапана получится еобходимой температуры и будет выходить через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, который установлен в соответствии со схемой.
Рисунок 3
Использование сервоприводов
Кроме термостатической головки, есть и другие приборы, которые предназначены для управления трехходовыми клапанами. Первый из них является ручным, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Это является не самым лучшим вариантом, он годится только в том случае когда, теплоноситель, который поступает в патрубки неизменный. Другой вариант – это управление с помощью сервопривода, который получает команды от командо-контроллера. Для совместной работы, с разными приводами используется другой тип клапанов – поворотные, данное устройство указано на рисунке 4. Рисунок 4Рисунок 5
Такое устройство имеет определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы следующий: ось поворачивается на нужный угол, которая вращается сервоприводом. Контроллер управляет приводом, который получает импульсы от одного или нескольких датчиком. Обычно такие приводы устанавливают в автоматизированных системах отопления с погодным регулированием.Схемы подключения трехходового клапана до системе отопления
Когда уже есть понимание, что такое трехходовой клапан и в чем заключается его робота, можно рассмотреть различные схемы подключения до системы отопления, которые зависят от роли элемента в отоплении дома. Монтаж трехходового клапана проводится в таких случаях.
1. Для защиты твердотопливного котла от воздействия конденсата при низкой температуре теплоносителя обратного трубопровода, а также превышения температуры при внезапных отключениях электроэнергии.
2. Теплоноситель в контурах теплых полов должен прогреваться до 45°С, температуру поддерживает смесительный узел с трехходовым клапаном.
3. Для поддержания необходимой температуры воды в разных отопительных контурах системы отопления.
4. Когда нужно присоединить бойлер косвенного нагрева к одноконтурному газовому котлу.
Чтобы защитить отопительное оборудование, например твердотопливный котел от появления конденсата, не можно во время его растапливания допускать подачу теплоносителя в котел остывшей воды из системы отопления. Для этого используется следующая схема подключения с трехходовым смесительным клапаном.Рисунок 6
Схема работает по следующему принципу. Пока твердотопливный котел не вышел на рабочую температуру, вода циркулирует по малому колу. При нагреве теплоноситель в обратной линии составляет 50-55°С, трехходовой клапан начинает открываться и подмешивать холодным теплоноситель из системы. При выходе теплоносителя на рабочий режим малое коло перекрывается и весь поток идет через всю системы отопления.
В системе «теплый пол» трехходовой клапан выполняет те же функции. Циркуляционный насос подает теплоноситель по отопительным контурам до тех пор, пока он не начнет остывать. Только это произойдет, сработает датчик и термоголовка, после этого данный клапан станет добавлять в замкнутый контур горячую воду, которая идет из котла. Как правильно и эффективно выполнить монтаж коллектора для теплого пола смотрите на рисунке 7.
Рисунок 7
Насос заставляет циркулировать воду по контурам теплого пола, а клапан поддерживает ее температуру на уровне 35-45°C.
Следующий пример держит в себе подключение (обвязку) твердотопливного котла и теплоаккумулятора (буферной емкости), а также систему отопления дома. Чтобы нагреть аккумулирующий бак полностью за немного времени, температура подачи должна составлять от 70 до 85°С, которая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, который установленный за емкостью вместе с циркуляционным насосом. Смотрите пример схемы подключения системы отопления с трехходовыми клапанами на рисунке 8.
Схема обвязки твердотопливного котла с трехходовыми клапанами
Рисунок 8Состав отопительного оборудования для системы отопления
Технические характеристики трехходовых смесительных клапанов от производителя Afriso
Трехходовые клапаны Afriso ATV
Модель клапана | Темп. откр (°С) | Соединение | DN | Kvs |
ARV 333 | 45 |
термостатический смесительный клапан, принцип работы распределительного вентиля в системе отопления, схема подключения с электроприводом на теплый пол, как работает, зачем нужен запорный клапан
Содержание:
Надежная система отопления в частном доме является залогом комфортного в нем пребывания и здоровья жильцов. Нередко одних только радиаторов недостаточно для обеспечения качественного обогрева. В таком случае потребители предпочитают укладывать нагревательные элементы под стяжку пола. В случае с водяным теплым полом необходим трехходовой клапан, который позволяет регулировать уровень нагрева радиаторов и труб под стяжкой. Далее в статье расскажем, как работает трехходовой клапан в системе отопления, из каких деталей он состоит и как его правильно установить.
Конструкция
По строению трехходовой клапан включает два двухходовых крана, совмещенные в едином корпусе. При этом они регулируют интенсивность потока теплоносителя, чтобы можно было влиять на температуру горячей воды в радиаторах и трубах теплого пола.
Термостатический смесительный клапан состоит из таких элементов:
- металлический корпус;
- стальной шарик или шток с запорной шайбой;
- крепежные муфты.
Если клапан оборудован штоком, его можно подключить к электромеханическому приводу. Тогда управление потоком и температурой теплоносителя можно будет автоматизировать. Ручные клапаны обычно оснащают металлическими шариками. Принцип действия таких устройств напоминает работу кухонного смесителя.
Стоит отметить, что распределительный трехходовой клапан, корпус которого изготовлен из латуни, предпочтительнее, чем чугунный, поскольку он легче и заметно долговечнее.
Разновидности распределительных клапанов
Хотя назначение у всех клапанов одно и то же – распределять уровень нагрева теплоносителя в трубах, все-таки они отличаются по методам управления.
Различают такие виды устройств:
- ручные;
- с электрическим приводом;
- с термоголовкой;
- пневматические;
- с гидравликой.
Для частного жилого дома предпочтительным будет трехходовой клапан для отопления с электроприводом. Изменения в характеристиках теплоносителя вносятся благодаря специальным датчикам, которые через контроллер передают команды на электрический привод.
Нужный эффект по распределению температуры происходит автоматически, вне зависимости от того, какое отопительное оборудование установлено в доме – твердотопливный, газовый или электрический котел.
Обратите внимание, что специалисты рекомендуют остановить свой выбор на запорном трехходовом клапане с автоматикой, поскольку им намного легче оперировать. Как вариант, если встроить регулируемый клапан в готовую систему отопления нет физической возможности, можно остановиться на устройствах с термоголовками.
Принцип работы в системе отопления — как работает устройство
Если говорить упрощенно, то принцип работы трехходового клапана состоит в перемешивании воды, нагретой до разной температуры. При этом достигается экономия топлива, а котел работает более эффективно и не подвергается излишним нагрузкам.
Пока вода циркулирует по трубам отопления, она постепенно остывает. Поэтому отвечая на вопрос, зачем нужен трехходовой клапан на отопление, скажем, что он позволяет разбавить холодную и горячую воду, чтобы она быстрее и легче нагревалась котлом повторно.
Кроме того, потоки горячей воды распределяются по системе, а чтобы не заниматься этим вручную, устанавливают электрический привод. Он в автоматическом режиме управляет потоками, контролируя степень нагрева теплоносителя. От того, насколько качественной будет данная деталь, зависит долговечность и эффективность работы отопительной системы. Читайте также: «Выбираем трехходовой клапан esbe для отопления и теплого пола – виды кранов эсбе, характеристики».
Стоит отметить, что благодаря встроенному в отопительную систему трехходовому вентилю можно сэкономить порядка 50 % топлива.
Тонкости установки термостатического смесительного вентиля
Трехходовой смесительный клапан можно монтировать в системы отопления с одним или несколькими контурами, поместив его в смесительном узле. Примечательно, что схема подключения трехходового клапана на теплый пол не будет меняться в зависимости от числа контуров (прочитайте: «Как работает трехходовой смесительный клапан для теплого пола, виды, применение»). Единственное различие в том, что система будет оснащена дополнительными деталями.
Дополнительные контуры нужны как раз для того, чтобы подсоединить к отоплению трубы теплого водяного пола. Обратите внимание, что по схеме подключения теплого пола с трехходовым клапаном, он монтируется перед насосом, нагнетающим давление. Это обязательное условие для качественного функционирования отопительной системы.
При выполнении работ по врезке важно проконтролировать, чтобы клапан не засорился шлаками или брызгами расплавленного металла, оставленными сварочным аппаратом. Кроме того, клапан должен быть съемным, чтобы его можно было проверить и, в случае необходимости, заменить.
Если вы не обладаете соответствующими навыками, лучше доверить врезку распределительного клапана профессионалам.
Выбираем трехходовой клапан
Перед тем, как установить трехходовой клапан на теплый пол, его нужно правильно подобрать с учетом особенностей отопительной системы.
Факторы, влияющие на выбор данного приспособления, таковы:
- пропускная способность труб в отопительной системе;
- число контуров;
- материал внешнего корпуса клапана;
- строение и принцип управления прибором;
- сечение входного патрубка.
Что касается числа линий в отопительной системе дома, то в данном вопросе сложностей быть не должно. А вот все прочие факторы предполагают наличие у потребителя определенных технических знаний. Не имея представления об основных принципах термодинамики, сложно подобрать даже размер клапана. Поэтому чтобы не рисковать, рекомендуем проконсультироваться со специалистами, прежде чем приобретать какое-либо приспособление.
Поскольку трехходовой клапан, в сущности, является обычным краном с термостатической головкой, при наличии электропривода он может функционировать без вмешательства человека. При этом горячая вода циркулирует с такой интенсивностью, которая необходима для обеспечения необходимой температуры. Никакие дополнительные пульты управления для этого не нужны, а потребитель может не волноваться, что система отопления перегреется.
устройство, принцип работы, подключение трехходового клапана к котлу
Трехходовой клапан для отопления
На выходе из котельной установки теплоноситель имеет определенную температуру, которая автоматически поддерживается в пределах заданного пользователем значения. Но зачастую для нескольких контуров системы отопления требуется вода с различной температурой, что не может быть обеспечено автоматикой котла. В таком случае в схему добавляется трехходовой термостатический смесительный клапан, чьей задачей является поддержание необходимых параметров теплоносителя в малом контуре котельной установки и контурах системы отопления.
Конструкция и принцип работы трехходового крана
Чаще всего изделие напоминает с виду обычный тройник из латуни или бронзы, сверху которого установлена регулировочная шайба. Под ней находится термочувствительный элемент, который нажимает на рабочий шток, выходящий из корпуса. Внутри на штоке закреплен конус, герметично входящий в седло. Чтобы понять, как работает трехходовой клапан, нужно изучить его строение в разрезе:
Трехходовой термостатический смесительный клапан
Вода циркулирует через фронтальный и правый патрубки до тех пор, пока ее температура не вырастет или понизится до заданного значения. Задача и принцип действия трехходового клапана заключается в том, чтобы удержать температуру теплоносителя на выходе в заданных пределах, подмешивая холодную или горячую воду (в зависимости от схемы) из левого патрубка. Когда параметры теплоносителя выходят за указанные пределы, внешний привод нажимает на шток. При его перемещении конус выходит из седла и открывает сообщение между всеми тремя каналами. Процесс продолжается до полного перекрывания фронтального входного патрубка, если температурные параметры воды не перестанут изменяться.
Трехходовой клапан с термоголовкой
Существует внутренний механизм клапана другого типа, по конструкции он похож на шаровой кран. Такой трехходовой переключающий клапан вместо седла с конусом имеет внутри шар с выборкой специальной формы. Для перераспределения потоков теплоносителя в таких изделиях привод должен не нажимать, а вращать шток, на котором закреплен шар. Клапаны с шаровым элементом не производятся с большой пропускной способностью и применяются, как правило, в бытовых системах отопления. Другая разновидность механизма – на штоке установлен не шар, а сектор, чья рабочая часть перекрывает полностью или частично один или два потока соответственно.
Работа трехходового клапана
Типы приводов
В процессе работы управление трехходовым клапаном по температуре осуществляется внешним приводом, он бывает нескольких типов:
- Простой термостатический привод нажимает на шток за счет расширения размещенной в нем жидкой среды, чувствительной к изменению температуры. Обычно бытовые трехходовые термостатические смесительные клапаны небольших диаметров изначально снабжены таким типом привода, его можно легко снимать для установки другого вида устройства.
- Вместо штатного привода краном может управлять термостатическая головка, имеющая собственный чувствительный элемент, реагирующий на температуру окружающего воздуха. Чтобы осуществлять регулировку по температуре воды, трехходовой смесительный клапан с термоголовкой дополнительно снабжается выносным датчиком температуры. Последний помещен в трубопровод с теплоносителем и соединен с приводом капиллярной трубкой. Такое регулирование является более точным.
- Воздействовать на шток может и электропривод, управляемый контроллером. Электрические датчики, называемые преобразователями температуры, непрерывно измеряют параметры теплоносителя и сигнализируют об их превышении контроллеру, от которого зависит работа трехходового клапана с электроприводом. Самый распространенный и наиболее точный способ регулирования.
- Упрощенная разновидность предыдущего типа изделий — трехходовой смесительный клапан с сервоприводом. Разница заключается в отсутствии контроллера, привод управляет краном напрямую, получая сигналы от датчика температуры. Чаще всего применяется в комплекте с трехходовыми кранами, имеющими шаровой или секторный распределительный элемент.
Применение и схемы подключения
Для того чтобы холодный теплоноситель не попадал в рубашку твердотопливного котла при его разогреве, применяется схема подключения трехходового клапана с первичным контуром циркуляции:
Подключение трехходового клапана
Трехходовой кран отсекает холодную воду из обратного трубопровода, чтобы на внутренних стенках камеры твердотопливного котла не появлялся конденсат, который может значительно сократить срок службы агрегата. Теплоноситель циркулирует в первичном контуре, пока не нагреется до температуры, установленной на термоэлементе клапана, обычно это 40—50 ⁰С. По достижении этой температуры термостат воздействует на шток, постепенно приоткрывая поток холодной воды из системы отопления. Для гидравлической настройки всей системы в малый контур врезан балансировочный вентиль. Для правильной работы схемы обвязки котла циркуляционный насос должен устанавливаться после трехходового крана, а не перед ним, это очень распространенная ошибка.
Продолжением этой схемы может быть организация вторичного контура циркуляции, в котором задействован собственный насос и трехходовой клапан для отопления. Подключение осуществляется по такой схеме:
Трехходовой переключающий клапан
Во вторичном контуре происходит подмешивание в систему отопления горячей воды от котла по мере необходимости, а насос обеспечивает циркуляцию в этом контуре. Трехходовой кран и насос управляются контроллером, который получает данные о параметрах теплоносителя от датчиков. Отбор воды для бойлера производится между двумя контурами, где теплоноситель имеет максимальную температуру, подключение трехходового клапана к котлу в первичном контуре выполняется, как это было показано в предыдущей схеме.
Многие производители котельного оборудования устанавливают в своих отопительных агрегатах дополнительный контур для обеспечения потребителей ГВС. С целью выдержать параметры горячей воды на подаче в дом оборудование для переключения основного теплообменника на контур ГВС и обратно устанавливается внутри котла. Принцип работы и устройство трехходового клапана газового котла, задействованного в этом процессе, мало чем отличается от изделий, описанных выше. Есть небольшая разница в конструкции, которая представляет собой прямой коллектор, внутри него движется элемент, перекрывающий боковые патрубки. Шток вращается с помощью сервопривода по команде от встроенного блока управления котла.
Еще одна сфера применения – управление напольным отоплением, для этого обычно применяется трехходовой клапан с термоголовкой и выносным датчиком температуры. Общая схема выглядит таким образом:
Трехходовой смесительный клапан с термоголовкой
Схема обеспечивает подачу во все комнаты теплоносителя с одинаковой температурой. Трехходовой кран нужен для того, чтобы не допустить перегрева, так как для напольных систем отопления не требуется такая горячая вода, какая поступает из котельной установки. Насос создает циркуляцию во всех контурах, а клапан подмешивает в подающий коллектор горячий теплоноситель по мере необходимости. Такой смесительный узел – один из самых простых вариантов подключения, схема усложняется, когда требуется регулировка температуры в каждом помещении отдельно.
Заключение
Трехходовые клапаны, как устройства для приготовления теплоносителя требуемых параметров, не имеют себе альтернативы. Они применяются в смесительных узлах любого типа и для различных температур воды. Нужно только правильно выбрать клапан, схему подключения и тип привода, задействованного в этой схеме.
Трехходовой клапан для отопления: устройство, разновидности, особенности
Содержание статьи:
Смесительный узел относится к категории трубопроводной регулирующей арматуры. Трехходовой клапан для отопления смешивает разные потоки теплоносителя в один для получения стабильной температуры. Узел разделяет и переключает течения в другие магистрали при соответствующей схеме монтажа. Клапан работает автоматически при наличии привода и получения сигналов контролирующих датчиков.
Устройство и особенности трехходового клапана
Трехходовой клапан предназначен для смешивания различных потоков теплоносителя в системе отопления
Модуль используется в системе подогрева жидкости и в составе обвязки воздухонагревателей и воздухоохладителей. Трехходовые регуляторы подразделяются на разделительные и смесительные виды.
Клапаны похожи по конструкции и состоят из частей:
- корпус;
- соединительный фланец;
- уплотняющий элемент;
- звено для передачи усилия от привода к затвору;
- плунжер различного профиля для определения типа регулировки;
- седло для посадки плунжера в закрытой позиции.
Регулирующим элементом выступает ходовой шток или поворотный шар. Эти механические звенья перекрывают клапан не полностью, оставляя возможность для смешивания или перераспределения течений.
Виды по способу управления
Виды управления зависят от условий работы и назначения. Фиксирующие датчики тепловой магистрали передают команды контролерам, а те координируют действие поставщиков энергии.
Различают типы приводов:
- с терморегулятором;
- электропривод;
- пневматический;
- гидравлический.
Привод с ручной регулировкой встречается гораздо реже.
С ручным управлением
Клапан с ручным управлением
Шток приводится в движение с помощью поворотной рукоятки или вентиля. Для удобства устанавливается управляющая панель, на которой нанесены отметки. Риски соответствуют определенным тепловым гидрорежимам.
- К положительным моментам относится:
- низкая стоимость ручного привода;
- непосредственный контроль показателей режима;
- возможность мгновенной смены порядка работы.
К минусам относится необходимость постоянного присутствия оператора для реагирования. Ручное управление не обеспечивает равномерное нагревание трубопровода.
С терморегулятором
Клапан с термоголовкой позволяет регулировать потоки теплоносителя
Трехходовой кран для отопления оснащается термостатом, в котором присутствует жидкость или газ. Внутренняя среда реагирует на все изменения температуры потоков. Нагрев до заданных параметров приводит в действие систему поршней термоклапана и поступление горячего течения блокируется.
Трехходовые узлы с терморегулятором бывают механического действия или электронного. Механические работают автономно, а электронным требуется подключение электроэнергии или питания от батарейки. Недостаток второго вида компенсируется абсолютной автоматизацией. Электронное регулирование позволяет задавать изменение порядка отопления по дням недели, времени суток.
С электроприводом
Устанавливается электромагнит (соленоид) или применяется комбинационный сервопривод, смонтированный на электродвигателе с передаточным механизмом. Привод координируется измерителями температуры или давления, которые ставятся в обвязочном контуре. Узел сразу комплектуется сервоприводом или поставляется без него, что дает возможность оптимального выбора устройства для приведения в действие.
Учитываются технические характеристики по току, напряжению, мощности, способности к перегрузкам. Выбирают экономичный и надежный, без высоких расходов на эксплуатацию, обращают внимание на окружающие условия работы и требования безопасности.
Гидравлические
Трехходовой клапан для отопления с терморегулятором снабжается термостатом, установленным внутри корпуса. Устройство работает по параметрам температуры воды на выходе, которые задаются в заводских условиях. Гидравлический привод включает корпус с мембраной в форме тарелки.
К положительным моментам использования относится невысокая цена. Отрицательной стороной считается потребность выбора гидропривода под температуру жидкости в тепловой магистрали. Вторым минусом является невозможность перемены нагревательного режима, установленного на заводе.
Пневматические
Пневмопривод автоматизирует работу распределительного клапана и применяется для дистанционного управления. Приводы представляют собой цилиндр с поршнем, который движется под действием сжатого воздуха.
Преимущества использования пневмоприводов:
- быстрое управление при изменении условий окружающей среды;
- простота конструкции и взаимозаменяемость;
- изменение усилия достигается простым ограничением напора воздуха в приводе.
Пневматические устройства чаще используются для запорной арматуры. Требуется дополнительная установка компрессора сжатого воздуха для работы.
- С электроприводом
- Гидравлический
- Пневматический
Принцип работы трехходового клапана
Чаще всего используются золотниковые клапаны с ручной регулировкой
Усилие от приводного устройства подается на затвор, включающий седло и плунжер. Поршень перекрывает часть прохода, что ведет к снижению потока через клапан. Увеличивается скорость течения, а статическое давление в трубопроводе снижается. Плунжер размещается в седле при полном закрывании, и поток теплоносителя перекрывается, напор воды после клапана отсутствует.
Выпускаются односедельные и двухседельные клапаны, при этом поршень бывает стержневым, игольчатым или тарельчатого вида. Двухседельные используются чаще по причине хорошей уравновешенности затвора и эффективной герметичности. Их применяют для изменения давления до 6,3 мПа в магистралях диаметром до 300 мм.
Принцип действия трехходового крана для отопления клеточного действия заключается в том, что седло одновременно служит направляющим устройством (клеткой) и местом фиксации полого затвора при закрытии. Расход среды регулируется за счет перфорации в стенках клетки.
Мембранные клапаны используют в работе вынесенные или встроенные гидро- или электроприводы. В случае отдельного привода усилие поступает на штоковую опору через мембрану, затем на регулирующее звено. После снижения давления перепонка возвращается в первоначальную позицию. При встроенном приводе расход воды координируется перекрытием отверстия в мембране.
В золотниковых трехходовых кранах расход теплоносителя регулируется поворотом подвижного элемента на определенный угол. Модули используются в качестве регулирующих устройств.
Особенности монтажа
Сборка трехходового клапана в системе отопления
Производители не всегда собирают в одну конструкцию привод и клапан. Иногда требуется замена вентиля без демонтажа подающего устройства.
Выполняются следующие действия:
- Ослабляется контргайка на клапане и стыковочной муфте. Контрящий элемент откручивается вниз при нажатии на поршень со штоком. Отвинчивается муфта и гайка по направлению вниз.
- Снимается по резьбе кольцевая гайка и соединитель от привода. Гайка сдвигается на шток поршня.
- Привод устанавливается вверх клапана и фиксируется гайкой.
- На информационной таблице привода уточняется описание диапазона регулирующих сигналов и тип устройства. Выясняется положение безопасности, и модуль ставится в позицию «шток привода выдвигается».
- В предохранительном положении подается воздух в штуцер нижней камеры под давлением, соответствующим началу работы. Положение изменяется на «шток привода втягивается» и напор дается в верхний отсек мембранного отделения, его величина соответствует окончанию регулировки.
Фиксационная муфта поворачивается до момента, когда она подойдет к приводу, затем докручивается на ¼ поворота и крепится контрящей гайкой. Ставится соединитель и завинчивается до упора. Индикационная шкала хода выставляется по вершине стыковочной муфты.
Нюансы выбора клапана
Фланцевый клапан для соединения в трубах
Трехходовой регулятор отбирается с учетом результатов гидравлического и теплотехнического расчета отопительной магистрали – контура, где он будет смонтирован. Обращается внимание на давление, температуру воды, расход теплоносителя в час.
Помимо этого учитываются характеристики:
- вид механизма затвора;
- способ управления;
- сфера применения;
- материал клапана.
Имеет значение диаметр стыковочных труб и способ соединения смесителя (фланцевый или резьбовой).
Популярные производители
Среди производителей выделяется пятерка лидеров. Они выпускают инженерную сантехнику, делают термостатические установки и внедряют передовые технологии.
- IMI-HEIMEIER (Германия).
- ESBE (Швеция).
- HERZ (Австрия).
- Danfoss (Германия).
- Valtek (Россия, Италия).
Valtek — это отдельный проект совместной работы российских и итальянских инженеров. Продукция адаптирована к условиям российских отопительных магистралей. Характеризуется доступной стоимостью.
О регулирующих клапанах с электроприводом, типах, опциях и применении
Сегодня очень распространено использование регулирующих клапанов с электроприводом в больших и малых гидравлических системах отопления и охлаждения. В качестве руководства по их функциям и использованию в этой статье будут рассмотрены доступные варианты клапанов, типы приводов и примеры применения, не вдаваясь в подробности алгоритма или стратегий управления.
Регулирующие клапаны с электроприводом в небольших гидравлических системах отопления и охлаждения очень распространены.
ОБЩИЕ ТИПЫ ПРИВОДОВ
Включение / выключение: 24Vac, 110Vac моторные приводы могут поставляться одним из двух способов. Они либо открываются по мощности и закрываются по мощности, либо работают в одну сторону (открываются или закрываются), а пружина возвращает в другую. В отличие от двигателей с плавающим действием, у этих приводов нет ничего промежуточного. Они действительно либо открыты, либо закрыты и обычно используются на регулирующих клапанах, которые позволяют или останавливают поток жидкости в системе, например, на регулирующих клапанах зоны, запорных / отсечных клапанах или отводных клапанах.
Плавающее действие: моторные приводы клапана 24 В переменного тока, 110 В переменного тока или 230 В переменного тока получают сигнал управления напряжением с питанием для перемещения клапана. Без подачи питания на двигатель клапан останется в положении, в котором он находился во время отключения питания. Электроэнергия требуется постоянно, чтобы привести в действие клапан тем или иным образом. Эти клапаны и двигатели обычно используются в приложениях, где требуется контроль температуры жидкости или необходимо контролировать объем потока (галлонов в минуту) в подключенном трубопроводе системы.Применения включают в себя внешний сброс или заданное значение температуры жидкости в распределительном трубопроводе или регулируемый поток через распределительный контур или стояк на основе перепада температур (deltaT) или перепада давления (deltaP) для гидравлических систем отопления и охлаждения. Регулирующие клапаны с плавающим действием работают медленно и обеспечивают очень экономичный способ получить контроль в таких сценариях. Как правило, регулирование: 0–10 В постоянного тока (2–10 В постоянного тока) или 0–20 мА (4–20 мА) на приводы двигателей клапанов постоянно подается питание.Напряжение постоянного тока (Vdc — чувствительно к полярности) или небольшой ток в миллиамперном (мА) сигнале подается на приводной двигатель клапана, чтобы изменить положение клапана. Максимальное значение (10 В постоянного тока или 20 мА) обычно соответствует полной мощности, а минимальное значение (0 или 2 В постоянного тока и 0 или 4 мА) представляет минимальную мощность. Большинство систем управления позволяют запрограммировать дополнительные пределы выхода в свой алгоритм, чтобы учесть точную настройку выхода клапана.
Без управляющего сигнала мотор клапана обычно возвращает клапан в исходное положение (выключено).Эти типы клапанов и двигателей обычно используются в приложениях, где требуется регулирование температуры текучей воды или количества потока (галлонов в минуту) в подключенном трубопроводе системы. Регулирующие регулирующие клапаны обычно реагируют быстрее, чем клапаны с плавающим действием.
Применения регулирующего клапана
Двухходовой регулирующий клапан чаще всего используется для регулирования зоны включения / выключения / расхода. Тем не менее, двухходовые регулирующие клапаны определенной конструкции также могут использоваться для регулирования.Многие читатели будут знакомы с использованием двухходовых регулирующих клапанов для целей регулирования зоны / потока, поэтому давайте рассмотрим пример варианта трубопровода с использованием двухходового клапана с характеристиками для целей регулирования температуры жидкости в , рис. 1, .
Рисунок 1
Рисунок 2 Двухходовые регулирующие клапаны с плавным регулированием, используемые для переменного расхода
В примере, показанном на Рисунке 1, двухходовой регулирующий клапан согласован с регулирующим приводным двигателем (0-10 В постоянного тока или 0-20 мА) и управляется системой управления на основе требований к температуре жидкости в контуре системы.На стороне системы между двумя тройниками впрыска установлен балансировочный или шаровой клапан. Это создает перепад давления, который можно компенсировать с помощью регулирующего клапана и обеспечить поток через смесительное устройство.
В качестве альтернативы, На рисунке 2 показаны двухходовые регулирующие клапаны с плавным регулированием, используемые для переменного расхода. В этом примере контроллер deltaT может подавать модулирующий сигнал на клапан на основе deltaT по каждому контуру распределения, чтобы обеспечить балансировку нагрузки при наличии нескольких контуров распределения.Это поможет максимально повысить эффективность эксплуатации здания.
Рисунок 3a Трехходовые отводные регулирующие клапаны, переключающие на одну из двух нагрузок
Рисунок 3b Трехходовые отводные регулирующие клапаны, альтернативно переключающие одну нагрузку
Трехходовые регулирующие клапаны могут использоваться для двухпозиционных, плавающих и регулирующих приложений. Трехходовые клапаны часто являются наиболее универсальными из всех клапанов и, в зависимости от практики установки, могут использоваться любым необходимым способом.Вот несколько примеров применения.
На рисунках 3a и b показан трехходовой регулирующий клапан в двухпозиционном отводе
приложение. На рисунке 3a показан источник, переключающийся на одну из двух нагрузок, а на рисунке 3b показаны два источника, переключающиеся на одну нагрузку поочередно. В этих приложениях обычно используются двухпозиционные приводы клапана с электроприводом (с пружинным возвратом в положение по умолчанию). Для этого приложения также могут использоваться регулирующие клапаны, а стратегия управления адаптирована только для полного открытия (макс.выход) или полностью замкнутый (мин. выход) сигнал на двигатель.
Рисунок 4 Трехходовой регулирующий клапан
На Рисунке 4 показано применение трехходового регулирующего клапана для приводов с плавающим или регулирующим двигателем клапана, используемых при смешивании температуры жидкости. Обратите внимание на надлежащую изоляцию смесительного и системного контура от первичного контура посредством какого-то гидравлического разделения. Гидравлическое разделение может происходить в виде близко расположенных тройников на первичном контуре, как показано на рисунке, или через изготовленный гидравлический сепаратор.
Рисунок 5 Трехходовой регулирующий клапан
На рисунке 5 показано использование трехходового регулирующего клапана для регулирования расхода с использованием моторизованного привода модулирующего или плавающего действия, управляемого устройством управления, которое может регулировать температуру нагнетаемого воздуха после нагревательного змеевика в этом фанкойле или подпиточный воздух. Блок.
На рисунке 6 четырехходовой регулирующий клапан с плавающим действием или регулирующим приводом электродвигателя используется для управления температурой подаваемой жидкости в системе таяния снега на основе плиты и требований системы.В этом примере показан смесительный клапан на стороне системы, изолированный теплообменником от системы трубопроводов распределения первичного отопления.
Рисунок 6 Четырехходовой регулирующий клапан
В качестве альтернативы, если используется для смешивания, четырехходовой смесительный клапан может быть подключен к трубопроводу точно так же, как трехходовой клапан, показанный на рисунке 4, где он гидравлически отделен от первичного контура нагрева или охлаждения посредством первичной / вторичной компоновки с использованием комплект близко расположенных тройников или добавление изготовленного гидравлического сепаратора.
Рисунок 7 Более сложная гидронная система
Система на Рисунке 7 демонстрирует конденсационный котел; бак косвенной горячей воды для бытового потребления; блок подпиточного воздуха; несколько фанкойлов на двух этажах и отдельные петли распределительных трубопроводов для каждого; единая зона снеготаяния; и два температурных контура смешанной жидкости для зон теплого пола.
Это не означает, что нужно использовать все виды различных типов клапанов и стратегий управления в работе, но это подчеркивает универсальность гидравлических систем отопления и охлаждения и количество доступных опций.Следующим шагом к оптимизации этих параметров в конструкции вашей системы является понимание логики и алгоритма управления — эти темы будут рассмотрены в одном из следующих выпусков.
Майк Миллер — председатель Канадского совета по гидронике (CHC) и директор по продажам и строительным услугам компании Taco Canada Ltd. С ним можно связаться по адресу [email protected].
,Зональные клапаны серииVC СБАЛАНСИРОВАННЫЕ 2-Х И 3-Х ХОДОВЫЕ ГИДРОННЫЕ КЛАПАНЫ
Цифровой настенный модуль T7560A, B, C
T7560A, B, C Цифровой настенный модуль HONEYWELL EXCEL 5000 ОТКРЫТАЯ СИСТЕМА ПЕРЕД УСТАНОВКОЙ Вся проводка должна соответствовать местным электротехническим нормам и правилам или как указано на монтажных схемах.Цифровой
Дополнительная информацияПриводы ГЕРЦ-Тепловые
Приводы HERZ-Thermal Технические данные 7708-7990, выпуск 1011 Размеры в мм 1 7710 00 1 7710 01 1 7711 18 1 7710 80 1 7710 81 1 7711 80 1 7711 81 1 7990 00 1 7980 00 1 7708 11 1 7708 10 1 7708 23 1 7709 01
Дополнительная информацияПочему и как мы используем контроль мощностей
Почему и как мы используем управление производительностью В холодильных установках и системах кондиционирования воздуха, где нагрузка может варьироваться в широких пределах из-за освещения, загруженности, загрузки продукта, изменений окружающей погоды,
Дополнительная информацияСИСТЕМА УПРАВЛЕНИЯ ТАНКАМИ TMS
СИСТЕМА УПРАВЛЕНИЯ ТАНКАМИ TMS Страница 1 из 9 Руководство по эксплуатации ОБЩИЕ ПОЛОЖЕНИЯ Система управления резервуарами представляет собой индивидуальную конструкцию для управления, мониторинга и обеспечения эффективного хранения и распределения TMS.ФУНКЦИИ
Дополнительная информацияРЕГУЛИРУЮЩИЙ КЛАПАН СНИЖЕНИЯ ДАВЛЕНИЯ
Схема Дроссели для снижения высокого давления на входе до постоянного более низкого давления на выходе Регулирует байпас с низким расходом при малых расходах 4 РЕГУЛИРУЮЩИЙ КЛАПАН СНИЖЕНИЯ ДАВЛЕНИЯ с ФУНКЦИЕЙ БАЙПАСА НИЗКОГО ПОТОКА Основная линия
Дополнительная информацияТиповой лист ECC 12 и 22
Применение ECC — это электронный регулятор температуры в помещении для водных систем.ECC can control — фанкойлы — индукционные блоки — системы кондиционирования воздуха — небольшие вентиляционные системы — 2-трубные
Дополнительная информацияЭлектропечи серии Е2
Руководство по техническому обслуживанию электропечей серии E2 Содержание Требования к электропитанию … 10 Коды, технические характеристики Требования … 10 Подключение кабелей питания … 10 Последовательность работы печи …
Дополнительная информацияТвердотельный таймер h4G
ASH & ALAIN INDIA PVT LTD S-100, F.I.E.E., Промышленная зона Охла, Фаза-II, Нью-Дели-11000 (Индия) Тел .: 011-43797575 Факс: 011-43797574 Электронная почта: [email protected] Недорогой твердотельный таймер, подключаемый модуль
Дополнительная информацияIsotemp Basic, Slim / B и Slim Square
Водонагреватель Isotemp Basic, Slim / B и Slim Square Руководство по монтажу и эксплуатации Indel Marine S.r.l. Zona Artigianale sn IT-61019 S. Agata Feltria (PU) Италия Тел.39 0541 848 030 Факс 39 0541 848
Дополнительная информацияКонтроллеры обнаружения воды WD-AMX
Страница 1 из 5 Контроллеры обнаружения воды WD-AMX Характеристики: Преимущество: Светодиод Состояние утечки Выход VFC Звуковая сигнализация Выход сигнализации автоматического или ручного сброса Использует изолированный сигнал переменного тока, предотвращающий окисление
Дополнительная информацияПОТОЛОЧНЫЙ КАССЕТНЫЙ БЛОК ВЕНТИЛЯТОРА
ПОТОЛОЧНЫЙ КАССЕТНЫЙ БЛОК ВЕНТИЛЯТОРА Руководство по эксплуатации и установке MHCFC4W-04, 08, 12, 16 Четырехходовой потолочный кассетный фанкойл Пожалуйста, прочтите это руководство перед использованием фанкойла.Установка и
Дополнительная информацияОдинарный базовый клапан
электромагнитные клапаны Мини-клапаны 10 мм Электрическое соединение … Монтаж … Размеры портов … Номинальная температура … Жидкость … Рабочее давление … Номинальный расход … Пневматические соединения Напряжение … Мощность … Тарельчатый клапан NC
Дополнительная информация3-х портовый соленоидный клапан
Портативный электромагнитный клапан серии V00 с резиновым уплотнением Потребляемая мощность 0.Вт (со схемой энергосбережения) VV0 VV00 V00 -V F Повышение температуры VS: C (со схемой энергосбережения) Звуковая проводимость Серия Стандартный Большой
Дополнительная информацияLaddomat 21-60 Зарядное устройство
Laddomat 21-60 Зарядное устройство Инструкция по эксплуатации и установке ВНИМАНИЕ! На схемах в этой брошюре описаны только принципы подключения. Каждый монтаж должен быть измерен и выполнен в соответствии с
. Дополнительная информацияЛист регистрации кондиционирования воздуха
Отпускной лист по кондиционированию воздуха Имя специалиста на распечатке Адрес Номер социального страхования Номер телефона Город Штат Почтовый индекс Установить или проверить правильность установки кондиционера Кандидат
Дополнительная информацияV94 ДЕГАУССЕР НАПРЯЖНОЙ ЛЕНТЫ
ТЕХНИЧЕСКОЕ РУКОВОДСТВО Инструкции по эксплуатации и техническому обслуживанию для V94 BULK TAPE DEGAUSSER V94 BULK TAPE DEGAUSSER ТЕХНИЧЕСКОЕ РУКОВОДСТВО Документ №M000208 Производственный стандарт ZZ 009415 ПРЕДУПРЕЖДЕНИЕ Для минимизации
Дополнительная информация ,СБАЛАНСИРОВАННЫЕ ГИДРОННЫЕ КЛАПАНЫ СЕРИИXE70 СЕРИИ VC 2-Х И 3-ХОДОВЫЕ
Почему и как мы используем контроль мощностей
Почему и как мы используем управление производительностью В холодильных установках и системах кондиционирования воздуха, где нагрузка может варьироваться в широких пределах из-за освещения, загруженности, загрузки продукта, изменений окружающей погоды,
Дополнительная информацияLaddomat 21-60 Зарядное устройство
Laddomat 21-60 Зарядное устройство Инструкция по эксплуатации и установке ВНИМАНИЕ! На схемах в этой брошюре описаны только принципы подключения.Каждый монтаж должен быть измерен и выполнен в соответствии с
. Дополнительная информацияОписание функций
Описание функций Laddomat 21 разработан, чтобы …… позволить котлу достичь высокой рабочей температуры вскоре после розжига …. для предварительного нагрева холодной воды в баке в нижней части котла, чтобы котел
Дополнительная информацияТиповой лист ECC 12 и 22
Применение ECC — это электронный регулятор температуры в помещении для водных систем.ECC can control — фанкойлы — индукционные блоки — системы кондиционирования воздуха — небольшие вентиляционные системы — 2-трубные
Дополнительная информация3-х портовый соленоидный клапан
Электромагнитный клапан порта серии V00 с резиновым уплотнением Потребляемая мощность 0. Вт (со схемой энергосбережения) VV0 VV00 V00 -V F Повышение температуры VS: C (со схемой энергосбережения) Серийный уровень звуковой проводимости Стандартный Большой
Дополнительная информацияРЕГУЛИРУЮЩИЙ КЛАПАН СНИЖЕНИЯ ДАВЛЕНИЯ
Схема Дроссели для снижения высокого давления на входе до постоянного более низкого давления на выходе Регулирует байпас с низким расходом при малых расходах 4 РЕГУЛИРУЮЩИЙ КЛАПАН СНИЖЕНИЯ ДАВЛЕНИЯ с ФУНКЦИЕЙ БАЙПАСА НИЗКОГО ПОТОКА Основная линия
Дополнительная информацияПриводы ГЕРЦ-Тепловые
Приводы HERZ-Thermal Технические данные 7708-7990, выпуск 1011 Размеры в мм 1 7710 00 1 7710 01 1 7711 18 1 7710 80 1 7710 81 1 7711 80 1 7711 81 1 7990 00 1 7980 00 1 7708 11 1 7708 10 1 7708 23 1 7709 01
Дополнительная информацияV94 ДЕГАУССЕР НАПРЯЖНОЙ ЛЕНТЫ
ТЕХНИЧЕСКОЕ РУКОВОДСТВО Инструкции по эксплуатации и техническому обслуживанию для V94 BULK TAPE DEGAUSSER V94 BULK TAPE DEGAUSSER ТЕХНИЧЕСКОЕ РУКОВОДСТВО Документ №M000208 Производственный стандарт ZZ 009415 ПРЕДУПРЕЖДЕНИЕ Для минимизации
Дополнительная информацияПогружной / вставной тороидальный датчик
Лист с инструкциями PN 51A-228 / Rev.P Декабрь 2010 Погружной / вставной тороидальный датчик модели 228 Для получения дополнительной информации посетите наш веб-сайт www.emersonprocess.com/raihome/liquid/. ВНИМАНИЕ ДАТЧИК / ПРОЦЕСС
Дополнительная информацияДрейтон Digistat + 2RF / + 3RF
/ + Беспроводной программируемый комнатный термостат 3RF Модель: RF700 / 22090 Модель: RF701 / 22092 Источник питания: Батарея — Термостат Сеть — Digistat SCR Invensys Controls Europe Служба поддержки клиентов Тел .: 0845130 5522 Клиент
Дополнительная информацияКонтроллеры обнаружения воды WD-AMX
Страница 1 из 5 Контроллеры обнаружения воды WD-AMX Характеристики: Преимущество: Светодиод Состояние утечки Выход VFC Звуковая сигнализация Выход сигнализации автоматического или ручного сброса Использует изолированный сигнал переменного тока, предотвращающий окисление
Дополнительная информацияЛист регистрации кондиционирования воздуха
Отпускной лист по кондиционированию воздуха Имя специалиста на распечатке Адрес Номер социального страхования Номер телефона Город Штат Почтовый индекс Установить или проверить правильность установки кондиционера Кандидат
Дополнительная информацияРуководство по установке Digi-Motor
Руководство по установке Digi-Motor Видео по установке… расположен на marsdelivers.com Руководство по установке Digi-Motor Digi-Motor Для получения технической помощи с вашим Azure Digi-Motor, позвоните в службу технической поддержки MARS
Дополнительная информацияОдинарный базовый клапан
электромагнитные клапаны Мини-клапаны 10 мм Электрическое соединение … Монтаж … Размеры портов … Номинальная температура … Жидкость … Рабочее давление … Номинальный расход … Пневматические соединения Напряжение … Мощность … Тарельчатый клапан NC
Дополнительная информацияЭлектропечи серии Е2
Руководство по обслуживанию электропечей серии E2 Содержание Требования к электрооборудованию… 10 Коды, технические характеристики, требования … 10 Подключение кабелей питания … 10 Последовательность работы печи …
Дополнительная информацияТехническая информация
Дата последнего обновления: июль-05 Ссылка: Application Engineering Europe КОНТРОЛЬ БЕЗОПАСНОСТИ ДАВЛЕНИЯ МАСЛА ДЛЯ ПОЛУГЕРМЕТИКИ 1 Дифференциальные реле давления масла Реле перепада давления масла нарушает управление
Дополнительная информация ,220V Электрический T-клапан Латунный Электрический шаровой клапан Трехходовой клапан Может быть ручным и автоматическим клапаном системы отопления DN20 | |
Рабочее давление: 1,6 МПа
Рабочая среда: вода, газ
Рабочая температура: -50 градусов Длина шнура питания: 1,5 метра
Потребляемая мощность: 4 Вт
Класс защиты: IP44
Время в пути: 60-120 секунд
Цвет: серый + черный
Материал: медь + пластик
Модель: DN20
Комплектация: 1 * Микро-электрический клапан
Только указанное выше содержимое упаковки, другие продукты не включены.
Примечание: световая съемка и разные дисплеи могут привести к тому, что цвет объекта на изображении будет немного отличаться от реального. Допустимая погрешность измерения составляет +/- 1-3 см.
- Об обновлении трек-номера:
- Если ваш номер отслеживания не является логистической информацией, так как тысячи посылки, отправленные в зарубежные страны, логистические компании не обновляли Информация о логистике, пожалуйста, свяжитесь с нами в первый раз, пожалуйста, любезно не открывайте спор напрямую.Мы впервые для вас решить!
-
Срок отгрузки:
- Все Товар мы можем отправить в течение 5-8 рабочих дней, обычно мы в соответствии с заказом клиента время для упаковки и отгрузки, нам необходимо Тщательно проверьте качество товара перед отправкой, поэтому возьмите время обработано.
- Срок поставки:
- Должное к форс-мажорным факторам: ураганы, ливни влияют на полеты.ведущий задержкам в логистике. Мы честные продавцы, не дадим вам пострадать потеря. Пожалуйста, дайте логистической компании немного времени на обработку, мы подождите, пока посылка не дойдет до вашей стороны.
- Если ваша информация о логистике поступает в местное почтовое отделение:
- Если местное почтовое отделение не связывалось с вами, пожалуйста, свяжитесь с вашим местное почтовое отделение как можно скорее, чтобы получить посылку.В противном случае, сверхурочное получение посылки, местное почтовое отделение вернет вам посылка, последствия самостоятельной ответственности.
- Истекает время защиты:
- когда мы закончили время отгрузки, если срок защиты продукта заканчивается, пожалуйста, продлите срок защиты продукта самостоятельно или Свяжитесь с нами, пожалуйста, не открывайте спор напрямую.
- Ввозные пошлины:
- налоги и сборы не включены в стоимость товара или стоимость доставки. Эти обязанности ответственность покупателей. Ввозные пошлины, налоги и Расходы не включены в стоимость товара или стоимость доставки. Эти обвинения возлагаются на покупателя
- Когда вы получаете товар, если есть какие-либо проблемы, пожалуйста, свяжитесь с нами и не открывайте спор напрямую. Мы обещаем, что предоставим вам удовлетворительное решение после того, как мы его подтвердим. Мы также дадим вам положительную оценку.
- Мы искренне приглашаем вас оставить нам положительный отзыв с общим подробным рейтингом продаж (DSR) в размере 5 звезд . Когда вы показываете свою красивую картинку в нашей области отзывов, пожалуйста, отправьте сообщение сообщите нам, следующий заказ, свяжитесь со мной, будет дополнительным сюрпризы.
- Сумма заказа на 100 долларов больше, чем та же раз, мы можем бесплатную доставку DHL, EMS, UPS, станет нашим VIP покупатели получают дополнительные преимущества на всю жизнь.
- Q: Как можно отследить мою посылку?
- A: Вы можете отслеживать свою посылку на следующем веб-сайте с помощью отслеживания номер: www.17track.net/en (скопировано в браузер, чтобы открыть)
- Q: Как в розницу или оптом предложить оптовую цену, если я много товаров?
- A: если вам нужно купить много товаров одновременно, свяжитесь со мной первый.Я предложу вам конкурентоспособную оптовую цену.
- Q: Как я могу оплатить свой заказ?
- О: Aliexpress поддерживает Visa, MasterCard, дебетовую карту Maestre, Western Union и банковский перевод.
- Если товар поврежден, с нами необходимо связаться в течение 24 часов с момента получения.
- Если товар находится в вашем распоряжении более 7 дней, он считается использованным, и мы не выдадим вам возврат или замену.
- Если Вы не удовлетворены полученным товаром (неправильным, поврежденным, неисправен или товар не соответствует описанию), пожалуйста, верните его в течение 7 дней для замена или возврат денег.
- Для любого личные причины (выберите нелюбовь или товар мне не нужен Больше), ответственность за возврат зарядного устройства возлагается на покупателя.Мы не принимаем предметы с запахом (духи, дым и т. д.)
- Все возвращенные товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам с номером отслеживания доставки, конкретной причиной возврата, и идентификатор вашего заказа.
