Вентиляция под полом в бане
Как выполнить вентиляцию пола в бане
Вентиляция пола в бане — это острая необходимость. Постоянная сырость полового покрытия неминуемо приведет к гниению материала, даже при бетонном основании. А полы с участками гнили, плесени, грибков становятся источником различной заразы и неприятного запаха. Да и долговечность такого элемента будет короткой. Сделать вентиляцию пола бане — это значит, увеличить срок его эксплуатации без ремонта, исключить нездоровое влияние на человеческий организм и обеспечить комфорт банной процедуры.
Гниль на полу в бане свидетельствует о недостатке вентиляцииОсобенности проблемы
Пол в бане находится в экстремальных условиях. Активное увлажнение материала идет как снизу (со стороны грунта), так и сверху при эксплуатации заведения. Особенно тяжелые условия создаются в парилке, где насыщенный разогретый водяной пар, контактируя с напольным покрытием, охлаждается и конденсируется. Образующаяся вода проникает внутрь материала, создавая благоприятную среду для различных вредных организмов. Разрушительный процесс ускоряет повышенная температура, которая у поверхности пола может составлять 30-40 градусов.
Не намного лучше условия и в моечном отделении. Здесь на пол льются потоки воды (причем и теплой, и холодной) из душевых кабинок и различных емкостей для поливания. Более того, вода смешана с моющими средствами, что повышает агрессивность воздействия.
Более благоприятная среда возникает в предбаннике и комнате отдыха. Однако и в этих помещениях не следует сбрасывать со счета возможность проникновения пара из парилки через открытую дверь, а также влаги с мокрых ног.
Вентиляция пола в бане предотвращает появление грибка и гнили, а также вытягивает лишний парСо стороны почвы увлажнение вызывается естественными условиями. Наиболее опасно наличие высоко расположенных грунтовых вод и подъем уровня воды при длительных осадках, таянии снега и паводковых ситуациях. В принципе для защиты от воздействия этой влаги предназначаются дренажные системы и слои гидроизоляции в конструкции пола, но и они полностью исключить проникновение влаги снизу не могут.
нюанс! Вентиляция полов в бане своими руками считается эффективным способом борьбы с проблемой сырости.
Обе
обзор лучших схем и вариантов обустройства
Температурный фон и высокий уровень влаги в бане – благоприятные условия для расселения всевозможных вредоносных микроорганизмов. В их числе бактерии, вирусы, плесневые грибки, разрушающие древесину и легочную систему любителей банных процедур. Грамотно сделанная вентиляция в бане избавит от перечисленного негатива. Как ее сделать?
Мы расскажем все о правилах организации вентиляционных систем, предназначенных для просушки влажных помещений. Использование достоверных сведений поможет разработать и реализовать безупречный проект вентиляции. Представленные к рассмотрению данные опираются на строительные нормы и практический опыт строителей.
В статье обстоятельно описаны способы сооружения вентсистем, предназначенных для выведения взвешенной в воздухе воды, сушки отделки и несущих конструкций. Описаны материалы и комплектующие, требующиеся для их обустройства. Действенную помощь в освоении непростой темы окажут фото-приложения и видео-руководства.
Содержание статьи:
Специфика вентсистем для бани
Баня нуждается в регулярном обновлении воздуха. Это требование безопасности для людей, принимающих банные процедуры. Также правильное вентилирование позволяет продлить срок службы до 50 лет и более.
Тип вентсистемы подбирается индивидуально и зависит от места расположения, размеров сооружения, и материалов, используемых при строительстве.
Схемы вентилирования бани
Все существующие системы вентилирования по принципу действия разделяются на естественные, принудительные и комбинированные. В первом случае проветривание происходит за счет произвольного поступления уличного воздуха, его перемешивания в помещении и вытеснения отработанного сквозь отверстия естественным образом.
Галерея изображений
Фото из
Организация вентиляционной системы в бане требуется не только посетителям, но и самому сооружению, особенно, если оно сложено из бруса или бревна
Банным печкам, особенно дровяным агрегатам, нужна поставка кислорода для поддержания процесса горения
Для продления сроков эксплуатации сооружения и предметов банной обстановки необходимо регулярное просушивание, в котором участвует вентиляция и проветривание
Нормальные условия для людей, обстановки, конструкций и оборудования в бане проветривания через оконные и дверные проемы недостаточно. Они только помогут лучше и быстрее просушить
По способу побуждения воздушной массы к движению системы вентиляции подразделяются на естественные, механические и комбинированные. В банях с естественной вентиляцией смена воздуха в помещениях происходит на основе законов гравитации
Для вентилирования больших банных комплексов, включающих несколько функциональных помещений и комнат отдыха, необходима механическая система. Она перемещает воздух за счет работы вентилятора
По месту установки вентилятора механические системы делятся на приточные и вытяжные. Нагнетающие воздух вентиляторы устанавливаются на приток, отводящие воздух — на вытяжку
В комбинированных вариантах: если вентилятор нагнетает воздух, он отводится через вытяжное отверстие естественным путем, если вентилятор отводит воздух, то его объем возобновляется посредством естественного притока
Хорошо просушенное банное помещение
Поставка кислорода для работы печи
Просушенные аксессуары и отделка
Приточный клапан рядом с окном
Вытяжное отверстие естественной вентиляции
Механический вариант системы

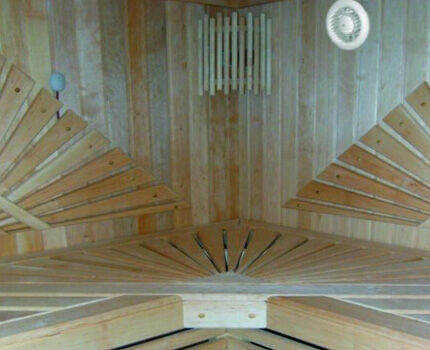

Вытяжной вентилятор на деревянной стене
Приточное отверстие комбинированной системы
Во-втором в работу включается дополнительный прибор – вентилятор. Чаще всего его ставят на вытяжку, но можно и на приток. Вентилятор используют в каждом из помещений бани. В третьем – симбиоз первого и второго вариантов.
Подбирая вентилятор для вытяжки, нужно обязательно обращать внимание на его степень защиты (IP44 выше) и корпус, который должен быть жаропрочным
Среди схем вентиляции, применяемых в банях, наиболее популярна басту. Она подразумевает устройство отверстия для притока с регулируемой задвижкой, которое располагается за/под печью. Дополнительно под печью могут быть отдушины, управляемые клапаном или задвижкой. Сквозь них поступает воздух из подполья, проникающий с улицы через продухи в фундаменте.
Среди вентиляторов для бани можно отыскать практически бесшумные модели. Они мощные, создающие шум при работе в 22-35 дБ
Верхнее отверстие этого короба закрыто до нужного времени. Как только возникает необходимость просушить помещение, открывают сразу 2 вытяжных клапана.
Такая, казалось бы, идеальная схема не всегда подходит. Тогда применяют принудительный вариант вентилирования. Если в эту схему добавить вытяжной вентилятор в нижнюю часть на входе в вентиляционный короб, то получится вытяжная система. При установке вентилятора в приточном отверстии за/над печью получим приточную схему вентилирования парилки.
Холодный воздух, попадая в парилку, сразу же прогревается. А отработанный вытесняется в нижнее отверстие вентиляционного короба, устроенного на противоположной стене
Еще одна , применяемая в банях, когда приток происходит сквозь отдушины, находящиеся в нижней части помещения, рядом с полом, а удаление – сквозь устроенное вверху отверстие с установленными в них вентиляционными клапанами.
Снаружи эти отверстия соединены общим вентканалом, поднимающимся на определенную высоту. Высота нижнего вытяжного клапана – около 50-60 см от пола, а верхнего – 30-40 от потолка.
Удобно использовать схему басту, оборудовав отверстия специальными регулируемыми задвижками. Ведь открывать и закрывать их можно по мере надобности, установив подходящий размер зазора/отверстия
Схема вентиляции, в которой задействован один канал для притока и один для удаления воздушных масс, также используется в банях. Причем эти 2 отверстия располагаются на одинаковой высоте от пола. Первое за печью, а второе – на противоположной стене. Здесь обязательно установить вытяжной вентилятор, чтобы вентсистема заработала.
Все комплектующие, применяемые для устройства вентиляции, нужно подбирать соответствующего уровня влаго- и жаростойкости, специально предназначенные для бань и саун
Самый неудачный вариант, когда приток и вытяжка устроены на одной стене, как раз напротив печи. К сожалению, такая картина также не редкость, когда другие схемы никак не могут быть применены в конкретных условиях.
При такой схеме свежий воздух, попадая в помещение, ищет путь к печи, попутно натыкаясь на ноги парящихся. Затем, оказавшись в нужном месте и нагревшись, он поднимается вверх, перемешивается с паром и вылетает в отверстие, расположенное в 20-30 см от потолка. Он не успевает полноценно отработать, насытившись в нужной мере углекислым газом.
Неудачное расположение вентиляционных отверстий в бане чревато сквозняками и недостаточным насыщением помещения кислородом
Конструктивные составляющие системы
В бане вентиляция необходима для безопасности людей и обеспечения приемлемых условий эксплуатации материалов самого помещения. Разработка и устройство вентсистемы вовсе не значит, что предстоит потратить громадные деньги на реализацию никому не нужных проектов.
Качественная вентиляция бани вовсе не равнозначна дорогой вентиляции. Все будет зависеть от конкретных условий отдельно взятой постройки
Качественная вентиляция, реализованная в бане, включает в себя проветривание и просушку:
- всех помещений;
- конструктивов стен;
- просушка полов;
- вентиляция чердака и подкровельного пространства.
В качестве вентиляционных отверстий на чердаке делают специальные окна, софиты или ставят аэраторы – все зависит от типа крыши и материалов. Просушку кровельного пирога обеспечивают путем устройства .
Если имеет место утепление, то ставят обязательно контробрешетку, чтобы обеспечить вентиляцию между утеплителем и другими слоями крыши. Ее же используют для вентилирования конструктивов стен, чтобы в толще слоев не образовывался конденсат.
Для просушки полов используют залповое проветривание или оборудуют вентилируемый пол. Такой вариант следует предусмотреть на этапе строительства. Для этого выполняют черновой пол, тщательно залив бетон под уклоном, а чистовой настилают из досок лиственных пород, оставляя между ними небольшие зазоры. Такой пол обеспечивает быстрое удаление излишней влаги.
Важно правильно организовать вентиляцию во всех помещениях бани. Особенное внимание следует уделить моечной/душевой, где повышенная влажность грозит образованием грибка и плесени
В проветривании нуждаются все помещения бани, в их числе:- ;
- помывочная;
- предбанник/комната отдыха;
- другие помещения.
Чтобы устроить правильное вентилирование, предстоит выбрать оптимальную схему, подходящую под требования и условия конкретной бани. Важно помнить, что свежий воздух должен поступать во все помещения и удаляться тоже из всех.
Сооружают вентканалы, проделывают приточные и вытяжные отверстия в стенах или монтируют целую систему воздуховодов – все очень индивидуально
Бывалые мастера не рекомендуют прокладывать сложные системы вентканалов, предпочитая остановиться на самом простом решении, подходящим для конкретного случая. Здесь работает правило – чем проще, тем лучше. Да и по цене простой вариант обойдется в разы дешевле.
Галерея изображений
Фото из
Классическое расположение приточного отверстия
Место устройства вытяжного отверстия
Вытяжка на потолочном перекрытии бани
Воздуховод в перекрытии каркасной бани
Владельцам финских саун и банных комплексов с двумя или более видами парных, включая восточный хамам, рекомендуем ознакомиться со спецификой , подробно описанной в предложенной статье.
Зависимость вентиляции от материала стен бани
Вентиляционная система для бани прямо зависит от типа самого помещения и материала, из которого оно было построено. Это может быть отдельное сооружение или несколько комнат в давно построенном доме. Первый вариант предпочтительнее – здесь удобно спланировать и устроить вентсистему, выбрав самый недорогой способ.
Если баня примыкает к жилым помещениям, следует особое внимание уделять ее просушке, чтобы обезопасить стены дома от гниения. Также, не нужно забывать, что температура в парилке будет высокой, поэтому прилегающие стены нужно дополнительно сделать жаростойкими.
Чаще всего в части жилого дома устраивают не привычную русскую баню, а сауну, в которой меньше пара и больше жара
В таком случае система вентилирования будет только принудительная. Она обязательно должна учитывать безопасность стен и несущих конструкций жилого дома. Вентсистема такой бани будет являться частью системы всего дома. Вентканалы же могут соединяться с общедомовыми или отдельно выходить на крышу или через стену на улицу.
В зависимости от типа материала бани бывают:
- из кирпича;
- бревен;
- из газоблоков;
- бруса;
- деревянного каркаса с утеплением.
В кирпичных и каркасных банях вентканалы можно устраивать в стенах, выводя их на крышу или выше. Для притока прокладывают воздуховод, используют вентиляционный клапан или продухи в фундаменте. Обязательно предстоит поставить вытяжной вентилятор для лучшего удаления отработанного воздуха.
Если баня располагается в цокольном помещении, то устанавливают цокольный дефлектор для обеспечения оптимальной тяги
Бани из газоблоков из-за особенностей материала стен оборудуют оцинкованными воздуховодами, покупая готовые трубы. Иногда устраивают вентканал из оцинкованных листов, придав им соответствующую форму и надежно загерметизировав все стыки. Воздуховоды должны проходить поверх стены.
Если в качестве материала использованы бревна, то возможна естественная приточная вентиляция за счет особенностей дерева и технологии сооружения. Когда дерево дышит, есть необходимые зазоры между бревнами, предусмотрены окна во всех помещениях бани, устроены зазоры от пола до нижнего края двери в 2-3 см, сооружение дополнительных каналов вентиляции может не понадобиться.
Живы еще яркие примеры бань, построенных 50 и более лет назад. Они от времени стали еще крепче, а париться в них – одно удовольствие
Но достичь оптимального соотношения между поступающим воздухом и уходящим паром бывает очень сложно. Чтобы избежать сквозняков и не топить всю улицу, часто предпочитают дополнительно утеплить деревянную баню, организовав внутри отверстия с клапанами для удаления/поступления воздуха.
Особенности устройства вентиляционной системы
Большую роль в выборе оптимальной схемы вентиляции играет материал бани, ее расположение, отдельностоящая она или нет. Все это помогает принять правильное решение при устройстве венсистемы.
Один из действенных методов вентиляции является залповое проветривание – когда нужно быстро все проветрить, открываются все двери и окна. Конечно, это можно реализовать, если есть окна.
При залповом проветривании за считанные минуты основная влага уходит, предотвращая намокание деревянной отделки помещений бани
В вентилировании бани принимают участие:
- окна;
- продухи в фундаменте;
- специальные отверстия в стене/потолке;
- двери и зазор под ними.
Решение с установкой окна в парилке очень хорошее, другое дело, что не всегда удается его реализовать. Именно в таких случаях предстоит подобрать другой вариант организации вентилирования помещения.
Галерея изображений
Фото из
Приточное вентиляционное отверстие
Вытяжное отверстие с выходом на чердак
Люк в потолке для проветривания
Тканевый клапан для вытяжного отверстия
Продухи в фундаменте также не часто удается использовать. Особенно, если под парилку владелец решил выделить одну из комнат дома, фундамент которого не оснащен специальными отверстиями. Здесь на помощь придет с тщательно подобранной схемой расположения приточных и вытяжных отверстий.
Как бы ни хотелось защитить помещение от утечки пара, старательно покрыв паронепроницаемыми материалами и плотно подогнав двери, поступать так не стоит. Под дверью в парилку обязательно следует оставить зазор в 2-3 см и никак иначе.
Зазор под дверью парилки обеспечит более равномерное поступление воздуха, что благоприятно скажется на парящихся людях
Для притока воздуха желательно делать отверстия в нижней части комнаты, сообщающиеся с улицей. Ведь помещение нуждается в чистом и свежем воздухе, особенно, если баня расположена за чертой города рядом с хвойным или лиственным лесом.
Отверстия, предназначенные для удаления отработанного воздуха, располагают в верхней части стен, противолежащих стенам с приточными клапанами. Причем их высота зависит от выбранной схемы вентилирования и начинается с 80 см от уровня пола и более. Также возможен вариант устройства вытяжного клапана в потолке с выводом вентканала на крышу.
Приточные отверстия закрывают клапанами, задвижками, чтобы удобно было ими управлять в процессе приема банных процедур
Комплектующие для сооружения вентиляции
Для создания благоприятных условий в парилке бани и во всех дополнительных помещениях предстоит правильно устроить систему вентилирования. В противном случае ни о каком комфорте и речи быть не может.
Комплектующие, используемые для устройства вентиляции, следующие:
- вентиляционный клапан;
- задвижка;
- решетка;
- сетка антимоскитная/защитная;
- вентиляционный короб;
- воздуховод оцинкованный или гофрированный;
- вентилятор;
- гигрометр, термометр;
- металлический скотч, хомут, монтажная пена, герметик, крепления и другие расходные материалы для монтажа и оформления входных и выходных отверстий.
Вентиляционные клапаны для вентиляции в бане ставят на приточные и вытяжные отверстия. Они бывают различного размера, формы и материала. Поэтому не составит труда подобрать клапан, идеально подходящий по цвету.
Клапаны для вентиляции, которые откручиваются/закручиваются, наиболее удобны в использовании, позволяют оставлять совсем маленькие щели для поступления микро порций воздуха
Задвижки также встречаются в различном исполнении. Они нужны, чтобы при необходимости открывать/закрывать отверстия. Часто домашние умельцы делают самодельную конструкцию, которая не хуже справляется с функцией удаления/притока воздушных масс из помещений.
Галерея изображений
Фото из
Установка углового диффузера
Плавная регулировка воздушного потока
Анемостат систем вентиляции и кондиционирования
Соединение анемостата с воздуховодом муфтой
Решетка и сетка нужны для защиты вентиляционного отверстия от попадания внутрь грызунов, ночных бабочек, комаров и прочей живности. Решетки выбирают из дерева, жаропрочного пластика, а сетку чаще всего из металла.
Решетку из мягкого материала нецелесообразно ставить на приточные отверстия – грызуны могут ее испортить. Лучше выбирать металлические варианты
Вентиляционный короб обустраивают в нише стены или, если условия не позволяют, прокладывают поверх, например, если в качестве материала стен использован газобетон. Короб можно смастерить из подручных материалов или использовать в качестве воздуховода гофру или оцинкованную трубу. Пластиковые аналоги для парилки не подойдут – нужно учитывать температуру, до которой будет нагреваться помещение.
Вентилятор в бане используется как для притока, так и для вытяжки. Оптимальным считается его использование только в одном из направлений – для притока или удаления воздушных масс.
Покупать нужно жаропрочный прибор, специально предназначенный для бань и саун с IP 44 и выше. Не нужно забывать о специфике помещения – здесь много пара и высокая температура.
Если в помещении бани обустроен бассейн, то без принудительной вентиляции не обойтись. Бассейн – это дополнительная комната, где круглосуточно испаряется вода. А дерево это не любит
Расходные материалы используются при монтаже для крепления воздуховодов, обустройства вентканалов и установки клапанов, вентиляторов. Гигрометр и термометр нужны, чтобы эффективно пользоваться вентсистемой.
Если устроено механическое вентилирование с применением климат-техники, то там имеется встроенный датчик температуры и регулятор уровня влажности. Исходя из реальных показателей приборов система запускает вытяжной вентилятор или открывает приточный клапан.
Устройство вентилируемых полов планируют еще на этапе строительства. Реализуют этот тип вентиляции вместе с сооружением чернового, а затем чистового пола, подобрав для себя наиболее приемлемый вариант по цене
Правильно обустроенная вентиляция обеспечит комфортное пребывание во всех помещениях бани, не омраченное сторонними запахами и каплями воды, стекающими по стенам и падающими за шиворот с потолка.
Еще одно важное условие длительного срока эксплуатации – своевременная и полная просушка после использования. Именно от выполнения этого пункта зависит, как долго прослужит баня и потребуется ли замена сгнивших досок на новые ближайшие 3-5 лет.
Когда вентиляции нет, а владелец бани плотно закрывает двери и окна после использования, можно уже через год обнаружить грибок, плесень, гниль
Выводы и полезное видео по теме
Действенные схемы организации вентиляции в парилке:
Варианты устройства вентиляции в новой бане:
В отдельно стоящей бане реализована вентиляция всех внутренних помещений и чердака. Также в фундаменте имеются продухи, а для улучшения воздухообмена между парилкой и комнатой отдыха используется вентилятор – все это можно увидеть в видео:
Отсутствие вентканалов в бане может обернуться дорогостоящими неприятностями:
Для рационального и долгосрочного использования бани важно правильно обустроить систему ее вентиляции. Предстоит подобрать наиболее приемлемый вариант, подходящий под конкретные условия, способный обеспечить приток свежего воздуха и удаление отработанного в требуемом объеме. Если в неработающей бане сухо, а в прогретой комфортно и ничего не капает на голову, то с задачей вентиляции удалось справиться на отлично.
У вас возникли вопросы в ходе ознакомления с представленной информацией? Хотите рассказать об известных только вам нюансах организации вентиляции в бане? Пишите, пожалуйста комментарии в блоке, расположенном ниже, размещайте тематические фото, делитесь впечатлениями.
Вентиляция пола в бане
Как выполнить вентиляцию пола в бане
Вентиляция пола в бане — это острая необходимость. Постоянная сырость полового покрытия неминуемо приведет к гниению материала, даже при бетонном основании. А полы с участками гнили, плесени, грибков становятся источником различной заразы и неприятного запаха. Да и долговечность такого элемента будет короткой.
Особенности проблемы
Пол в бане находится в экстремальных условиях. Активное увлажнение материала идет как снизу (со стороны грунта), так и сверху при эксплуатации заведения. Особенно тяжелые условия создаются в парилке, где насыщенный разогретый водяной пар, контактируя с напольным покрытием, охлаждается и конденсируется. Образующаяся вода проникает внутрь материала, создавая благоприятную среду для различных вредных организмов. Разрушительный процесс ускоряет повышенная температура, которая у поверхности пола может составлять 30-40 градусов.
Не намного лучше условия и в моечном отделении. Здесь на пол льются потоки воды (причем и теплой, и холодной) из душевых кабинок и различных емкостей для поливания. Более того, вода смешана с моющими средствами, что повышает агрессивность воздействия.
Более благоприятная среда возникает в предбаннике и комнате отдыха. Однако и в этих помещениях не следует сбрасывать со счета возможность проникновения пара из парилки через открытую дверь, а также влаги с мокрых ног.
Со стороны почвы увлажнение вызывается естественными условиями. Наиболее опасно наличие высоко расположенных грунтовых вод и подъем уровня воды при длительных осадках, таянии снега и паводков
Правильная вентиляция в бане — Всё о бане
Вентиляция в бане своими руками
Обязательным условием для конструкции бани является наличие в ней грамотно смонтированной вентиляции. Она выполняет одновременно несколько функций. В первую очередь вентиляция в бане обеспечивает стабильный приток кислорода в помещение, что благоприятно сказывается на физическом состоянии посетителей.
Вторая немаловажная задача заключается в проветривании помещения, уберегающем элементы постройки от гниения или чрезмерного увлажнения. Итак, какой должна быть вентиляция в бане, схема и устройство – в нашей статье.
- Нюансы организации вентиляции
- Разновидности систем
- Отделка пола для микроциркуляции
- Процесс регулировки
- Правильный воздухообмен
Нюансы организации вентиляции
Необходимость проветривания любого помещения, где находятся люди, практически ни у кого не вызывает вопросов. Вместе с тем наличие вентиляции в парилке у многих вызывает недоумение – зачем, ведь главный принцип парилки – чем жарче, тем лучше. На самом деле, это огромное заблуждение. Отсутствие притока свежего воздуха приводит к тому, что банально не хватает кислорода. Как результат – учащенное сердцебиение и дыхание, слабость, головные боли, иногда даже потеря сознания. Итог – даже в парилке должна быть вентиляция.
Традиционно правильная вентиляция в русской бане организовывается по приточно-вытяжному принципу. Чтобы это обеспечить, в помещении формируют несколько каналов, выполняющих определенные функции:
- Приток свежего воздуха проводится во все помещения, в том числе и парную естественным или принудительным способом. В первом случае достаточно приоткрыть форточку или дверь, а также сделать специальное отверстие. Для второй ситуации понадобится монтаж вентилятора, подключенного к электропитанию.
- Вытяжка организовывается частично по печному поддувалу, если в помещении стоит печь с топкой, или смонтированным окошкам.
Приточные отверстия принято располагать ближе к полу недалеко от печки. Это позволяет поступающему снизу холодному воздуху с кислородом частично подогреться. Таким образом посетители дышат чистым и теплым воздухом в парилке.
Вытяжную систему можно организовать двухуровневую с совмещенными каналами. Первое окно схемы вентиляции в парилке бани монтируют на высоте около полутора метра от пола, а второе совмещают с ним на высоте ближе к потолку. Они соединены между собой гофрированной трубой и при необходимости могут открываться поочередно, чтобы не допустить быстрой утечки теплого воздуха.
Основная задача системы вентиляции в бане заключается в удалении из помещения углекислого газа.
Разновидности систем
При устройстве обязательно учитываются законы физики, по которым теплый воздух легче прохладного, поэтому вытяжные каналы принято располагать выше приточных. Для обеспечения вентиляция в парной бани применяются три схемы:
- естественная – переток воздуха возникает вследствие разницы давлений в помещении и за его пределами;
- автоматическая – предусматривает наличие приборов, которые контролируют температуру и подачу воздуха;
- комбинированная – давление нагнетается искусственно с помощью вентиляторов.
По такому принципу должно вентилироваться помещение
Отточная вентиляция в бане в парилке оснащается дополнительной заслонкой, с помощью которой удастся регулировать вытяжку и объем исходящего воздуха.
Отделка пола для микроциркуляции
Необходимо предусмотреть вентиляцию пола в бане. Эта поверхность находится практически в постоянном контакте с водой, что способствует медленному разрушению ее структуры. Если о ней не позаботиться, то срок службы покрытия вряд ли превысит 4-5 лет.
Для обеспечения длительной эксплуатации пола понадобится соблюдать определенные правила, касающиеся вентиляции в парилке русской бани:
- на стадии разработки фундамента необходимо обеспечить вентиляцию пола, сформировав несколько отдушин на противоположных частях цоколя;
- при строительстве печи уровень чистового покрытия полов должен быть немного выше поддувала, в таком случае такой проход станет дополнительной вытяжкой;
- настил дощатого покрытия выполняется таким образом, чтобы между брусом формировался вентиляционный зазор 0,5-1,0 см;
- после каждого посещения парилки устраивается естественная вентиляция в бане с открытием всех дверей и окон.
Пол в первую очередь должен проветриваться
В отдельных случаях используют вентиляцию в бане по типу Басту. Для этого приток воздуха обеспечивается под печью, а выход из потолочной области, из угла против входной двери. В процессе применяют короб, который можно купить или собрать из дерева и обшить изнутри металлом или с помощью фольги.
Процесс регулировки
Задумываясь о том, как сделать вентиляцию в бане, не стоит забывать о правильной регулировке. Это обеспечит эффективное ее использование.
- Во время начала протапливания печи стоит позаботиться о том, чтобы все блокирующие заслонки были открыты, как на вход, так и на выход воздуха.
- После выхода парилки в рабочий температурный режим, вентиляция в русской бане нуждается в регулировке, частичном прикрытии проходных каналов.
- Когда станет ощущаться затруднение дыхания или воздух перенасытится углекислым газом, то открывается пошире приточная вентиляция в бане.
- В обязательном порядке проводится финальное проветривание после всех процедур.
Не всегда является объективным анализ состояния влажности и температуры «на глазок». Собственные ощущения могут подводить, поэтому в парилке должны быть четкие приборы, показывающие актуальные значения.
Запрещено использовать ртутные термометры для замера температуры. Наиболее востребованными являются спиртосодержащие аппараты или работающие от электричества.
Значение влажности определяется гигрометром. С его помощью удастся определить, не пересушен ли воздух в помещении.
ВИДЕО: Как правильно сделать вентиляцию в бане
Правильный воздухообмен
Определяя, как правильно организовать конвекцию теплого и горячего воздуха, стоит в процессе проектирования и монтажа руководствоваться законами физики. Для реализации этого процесса нежелательно располагать вентканалы напротив друг друга. Такое решение может способствовать быстрому выходу свежего воздуха из помещения. Соответственно, минимизируется циркуляция кислорода, а также появляются сквозняки.
Схема организации вентилируемых элементов
Площадь вытяжки по габаритам должна соответствовать общей площади каналов притока воздуха, либо превышать это значение. Подобное устройство вентиляции в бане создаст хороший приток кислорода.
Пример схемы можно выбрать по такому принципу. Внутри парилки предусматривают два отверстия с габаритами 10х20 см. Первое монтируется на высоте 20 см от пола недалеко от печи или другого источника тепла, а второе – на противоположной стене, на высоте 20 см от потолка. Их можно закладывать на стадии строительства, а можно прорубить впоследствии.
Внутрь отверстий монтируются короба из металла или прочного пластика с негорючими свойствами. Для рубленных бань полость делается из дерева. Защищают оба прохода решетками, а на вытяжку монтируют герметичную заслонку.
ВИДЕО: Баня вентиляция парной автономная самотек
Вентиляция в бане — устройство и схема. Как сделать вентиляцию в русской бане или сауне своими руками с видео
Вентиляция в предбаннике
Парилка с ее высокой температурой часто окружена функциональными помещениями. Просушить элементы обстановки, поддержать комфортные условия, обеспечить приток обогащенного кислородом воздуха – вот основные функции вентиляции в предбаннике. Если парилка используется круглый год, то надо позаботиться о монтаже вентилятора, идеальный вариант – принудительная (механическая) система с выводом отработанного воздуха через туалет или моечное отделение. Естественный способ – открытее настежь двери и окна – это ненадежный способ проветривания предбанника.
Вентиляция в мойке бани
Правильно установить печь, распределить поток холодного и теплого воздуха так же важно, как и позаботиться о других банных процедурах. Желание помыться, ополоснувшись водой, потребует внимательного подхода к обустройству этого места. Чтобы под полом или в стенах не скапливалась сырость, нужна вентиляция в моечном отделении бани. Самый простой вариант – сделать совмещенную парную и мойку, а если эти помещения раздельные, то потребуется специальное оборудование для удаления конденсата.
Вентиляция в комнате отдыха бани
После активных банных процедур, когда перегретый воздух паровой расслабляет мышцы, хочется отдохнуть. Устройство вентиляции в комнате отдыха бани почти ничем не отличается от общих принципов. При небольшом размере помещения, где есть пару полок, и отсутствии контакта с водой можно с периодичностью устраивать сквозняк. Если же помещение большое, то необходима вентиляция для бани комбинированного вида. Среди новейших технических разработок лучше отдать предпочтение компактным устройствам – проветривателям.
Вентиляция в каркасной бане
Деревянные полы уже за пару лет прогниют, если не позаботиться о вентсистеме и просушке. Даже антисептическая обработка не справится с этим так, как вентиляция в каркасной бане, обеспечивающая приток свежего воздуха. Схема устройства естественной вентиляционной системы включает: каналы, трубу от печи, сквозную выемку, форточки, двери. Отдушина в бане располагается сверху, ближе к крыше, при этом для регулирования потока ее надо снабдить задвижкой или заслонкой. Принудительная вентиляция в бане из каркаса применяется там, где только одна из стен является наружной.
Вытяжка в бане из сруба
Из деревянного бруса получается традиционная русская парилка, и если правильно расположить отдушины, то направление воздушного потока создаст комфортные условия. Чтобы обеспечить полное проветривание, вытяжку в бане из сруба все же придется обустроить. Классический вариант предполагает устройство естественной схемы воздухообмена. Особенность поддувала печи-каменки, шибер с клапаном для дымохода, крепление вентиляторов для ускорения воздухообмена – все это необходимо, чтобы исключить образование слоя конденсата и сквозняка.
Как сделать вентиляцию в бане
Еще на этапе строительства придется предусмотреть создание вентиляционной системы. Как сделать вытяжку в бане, чтобы поддержать микроклимат? Бревна традиционной парилки укладывают с зазором, поэтому щели сруба пропускают свежий воздух, а проветривать можно с помощью сквозняка. Система вентиляции в бане кирпичной, из пеноблока или из других современных строительных материалов, потребует закладки вентсистемы с необходимым количеством приточных и вытяжных отверстий до начала возведения строения. Предпочтение следует отдать комбинированной или механической схеме.
Вентиляция басту
Чтобы сухой пар дарил жаркие объятия, мог обогревать полы и защищать стены от гнили, монтаж вентиляции басту производят так:
- В фундаменте здания не нужны специальные отверстия, можно сделать деревянный пол со щелями. Оборудовать помещение стеклянной дверью с тремя навесами, хорошим уплотнителем, защелкой на магнитах.
- Установить электрическую печь конвекционного типа, которая обеспечит режим циркулирования воздушных потоков по принципу перевернутого стакана.
- Приток сделать под печью, а вытяжное отверстие – под полоком в 30 см от пола. Теплый воздух будет подниматься вверх по коробу под вагонкой и выводиться наружу через отверстие, которое следует сделать на противоположной стене от притока (по диагонали и как можно дальше).
- Прогретый воздух заполнит парную, выталкивая холодный к низу. Если сделать канал со смежным помещением, то парилка будет отдавать часть тепла и ему.
Вентиляция сауны
Закладывать основы вентсистемы необходимо на стадии строительства, потому что переделка готового здания обойдется дороже. Краткая инструкция по проектированию вентсистемы бани выглядит так:
- Допускается свободное расположение отдушин, поэтому подходит комбинированная или механическая система, включающая вытяжки для бани.
- Для непрерывного притока свежего воздуха сделать отдушину на уровне полуметра от пола около печи, а вытяжное отверстие – на противоположной стене.
- Обязательно установить регулируемые заслонки (затвор, шибер) на притоке и отводе для поддержания микроклимата.
Вентиляция в русской бане
Чтобы естественная вентиляция в парилке русской бани способствовала оздоровительному эффекту, при обустройстве необходимо придерживаться следующей схемы:
- Позаботиться о возможности проветривания: окно, дверь, продухи.
- Верхние уровни окна и двери должны совпадать, а выше – это место для теплового кармана. Для залповой вентиляции небольших парных простого проветривания хватит, чтобы быстро обновить воздух.
- Печь с дымоходом – это естественная вытяжка для бани: отработанный воздух будет идти по коробу вверх, а приток осуществляться через щели внизу двери.
- Для воздухообмена обустроить продухи: вытяжное отверстие под потолком, оборудовать его дверцей (заслонкой), а приток сделать рядом с печкой и установить вентиляционную решетку.
Видео: как правильно сделать вентиляцию в бане
Правильная вентиляция в бане: основные моменты
Нужна ли в бане и сауне вентиляция?
Чтобы определить значение вентиляции в бане следует знать ее предназначение :
- Быстрый прогрев помещения, равномерное распространение тепла. Экономия в затратах на отопление.
- Постоянное обновление воздуха во время парения. Это необходимо для комфорта и здоровья отдыхающих.
- Быстрый вывод влажного воздуха. Осуществление обязательной просушки помещения.
- Сохранение постройки на более долгое время. Не появляются грибки или плесень. Предметы не деформируются, не меняют цвет под действием влаги.
Без осуществления вентиляции или ее недостатке в помещении постепенно скапливаются неприятные запахи, воздух сыреет. Свежий воздух не поступает, становиться труднее дышать. Есть риск отравления накапливающимся угарным газом. Без обеспечения вентиляции постепенно весь теплый воздух уйдет вверх, а внизу будет скапливаться остывающий.
Правильная система вентиляции в банях
В банях из натуральных бревен любая вырубка отверстий для обеспечения вентиляции признана лишней. Нижние венцы стен укладываются с установкой отверстий, через которые и проходит умеренное количество свежего воздуха. Если есть печь-каменка, в которой поддувало одновременно предназначено для вывода воздуха наружу, можно ограничиться ее наличием. Впускают воздух через открытую дверь, достаточно щели 5-7 мм.
Вентиляция предназначена для регулярного поступления в баню свежего воздуха, оттока охлажденного и влажного. Для потока свежего воздуха нужно соорудить отдушины. Если их нет, то можно использовать форточки, двери. Вытяжка также происходит через специальные отверстия, может применяться поддувало печи, большое значение в оттоке пара имеет дымоход. Чтобы был возможен полный контроль воздухообмена, отверстия оборудуются затворами, регулируя которые можно прекратить или возобновить поступление и выход воздуха.
Существует большой перечень систем вентиляции :
- Для входного и выходного отверстий, расположенных напротив друг друга, используется один уровень. В некоторых случаях низкое размещение входного отверстия помогает сохранить тепло на более долгое время. Для активизации воздухообмена ставится вентилятор, также могут использоваться воздуховод или дефлектор. Нельзя располагать отверстия с точным соответствием по уровню. В результате быстрого выхода воздуха может образоваться скопления холодного внизу, а теплого в остальной части бани.
- Воздушные потоки, направляемые работающим устройством для вентиляции, понижают давление внутри воздуховода. Отработанный воздух вытягивается из-за понижения давления внутри бани. Чтобы снова поднять давление, осуществляется приток свежего воздуха.
- Отдушины можно расположить таким образом: приточная отстоит на 30 см от пола, расположенная напротив выходная не достает до потолка 30 см. Свежий воздух сразу нагревается от печки, поднимается вверх, постепенно покидая помещение.
Чтобы обеспечить постоянный контроль за скоростью и объемами поступающего и выходящего воздуха, создаются заслонки. Желательно сделать их выдвижными, приоткрывая на необходимое расстояние. Протяженность воздуховода определяется размерами бани, а также максимальным объемом требуемого поступающего воздуха.
Когда помещение только нагревается с помощью разогретой печи, все отверстия следует прикрыть. Когда температура станет оптимальной для парения, приоткрываются задвижки, сразу регулируются, чтобы обмен воздуха не изменял температуру в помещении. И приточные, и выводные отверстия должны иметь приближенный к одинаковому разъем. Чтобы приток свежего воздуха стал сильнее, можно немного увеличить выводное отверстие.
Приточный разъем не должен быть больше выводного. Это приводит к обратной тяге, что способствует выходу свежего воздуха из бани, а не его активной циркуляции.
Утепление пола бани керамзитом. Об этом вы прочитаете в следующей нашей статье.
А здесь статья про строительство бани из пеноблоков своими руками.
Вентиляция в русской бане
В классической бане, созданной по русскому образцу, специальные отверстия не производятся. поэтому воздухообмен должен выполняться более естественным способом. Обычно для поступление потока свежего воздуха используют обычное проветривание. Можно приоткрыть дверь, ведущую на улицу и противоположное к ней окно. Иногда применяется принудительная вытяжка при открытой двери. Чтобы лучше избавиться от накапливающейся сырости, следует своевременно выметать листья от веника. Лавки и другие деревянные предметы при сильном намокании можно просушить, иногда применяют взмахи простыней. Данные процедуры не позволят образоваться тяжелому пару, выведут из помещения неприятные запахи, продукты распада.
После тога как баня проветрена и просушена, нужно начать приготовление пара. Для этого небольшими порциями льют воду на камни. Подготовленный пар быстро поднимается вверх и долго там остается, поэтому может оказаться, что вверху уже сильно горячо, а внизу еще прохладно. При сильной разнице температур можно подождать, пока пар опуститься или воспользоваться искусственными методами его опускания.
Достаточно поработать вениками, что создать движение в парной, воздух сразу смешается. Взмахи полотенцем или веником должны осуществляться ближе к потолку.
Можно изготовить опахало: на деревянной ручке расположена петля из нержавеющей стали, на которую натягивается ткань. Совершаются горизонтальные или вертикальные движения данным устройством, чтобы перемещать теплый и холодный воздух. Иногда пользоваться им начинают при изготовлении пара. Для этого один человек разливает воду на камни, а второй работает опахалом.
В классических схемах вентиляции бань предполагается приток воздуха в парной снизу. Отверстие обычно располагается ниже полуметра от пола. Вытяжку можно поместить близко к потолку, оборудуя отверстие на противоположной стене. Регуляция уровня влажности и теплоты воздуха осуществляется с помощью выдвижения или закрытия задвижек.
Лучшим вариантом. особенно для небольшой парилки, является создание приточного отверстия рядом с печью. Это необходимо для моментального прогрева поступающего свежего воздуха. Такое расположение не позволит образоваться сильным сквознякам, помогает избежать большой разницы температур в разных частях парилки. Тепло из парной можно не только выводить на улицу, но и перемещать в другие помещения для их качественного обогрева.
Правильная вентиляция работает с помощью притока свежего воздуха под короб. Воздушные массы покидают устройство через верхнее отверстие. Парилка прогревается достаточно ровно, пока теплый воздух не достигнет низа короба. Горячий воздух будет постепенно вытеснять более холодный, обеспечивая прогрев до выхода из помещения. Парилка одновременно и нагревается, и просыхает.
В предбаннике бани
Канал вентиляции непосредственно связан с коробом, диаметр которого обычно превышает дымоход не больше, чем на 20 %. При таких параметрах кислород наполняет помещение, а не выходит из него. Приток воздуха из подпола не нужен.
Стены печки, если она есть в предбаннике, нужно расположить близко к полу. Полки не обязательно размещаются в строго горизонтальном положении. Они способны замедлять поднятие тепла к потолку. Для лучшего поглощения теплого воздуха лучше оборудовать печь несколькими дымоходами.
Иногда во время обогрева бани в помещении образуется и задерживается большое количество дыма. Это означает, что внутри предбанника воздух холоднее, чем в окружающей среде. Холодный воздух несколько массивней теплого, поэтому нередко создает оболочку в дымоходах. Для того чтобы вытолкнуть этот воздух, нужно оборудовать дополнительную дверцу для сжигания золы.
Про утепление потолка в бане вы прочитаете в следующей нашей статье.
А в этой статье рассказывается про полки для бани.
Принудительная вентиляция
Вентиляция в бане с помощью электронных систем осуществляется. если обеспечить хорошую циркуляцию воздуха естественными способами невозможно. Вентиляторы можно устанавливать и на приточное, и на вытяжное отверстие. Они ускоряют движение воздушных масс, обеспечивая помещение свежим воздухом, быстро выводя влажный.
Вытяжная вентиляция
В конструкции данной вентиляции всегда присутствует вентилятор на вытяжном отверстии. Для циркуляции воздуха обязательно сооружается и приточное. Иногда для поступления свежего воздуха используют щели в стенах, немного приоткрывают окна или двери. Достоинством вытяжной вентиляции является уменьшение давления в бане. Действие должно компенсировать постоянным притоком воздуха из вне.
Вентиляция с мощной вытяжкой отлично выводит вредные газы, влажный воздух с неприятным запахом. Можно сооружать такую систему вентиляции не только в парилке, но и в душевых, моечных, отделах с бассейном или в санузлах. Обычно в базовый комплект вытяжной вентиляционной системы входят вентилятор и короб. Если устройство слишком шумное, можно применить шумоглушитель.
Приточная вентиляция
Устанавливается по принципу вытяжной, однако вентилятор нужно помещать на приточное отверстие. При активизации работы приточной системы вентиляции наблюдается повышение давления в помещении, что должно своевременно компенсироваться выходом воздуха через вытяжку или зазоры в стенах, полу, потолке, через форточки, дверь.
Приточные вентиляторы не считаются удобными, если будут работать при холодной температуре. Зимой они поставляют ледяной воздух, который следует дополнительно прогревать заранее установленными воздухонагревателями. При необходимости очищения большого количества поступающего воздуха можно применять фильтры.
Приточно-вытяжная вентиляция
Комбинирование искусственного притока и вытяжки воздуха нередко оснащается рекуператорами, шумоглушителями, фильтрами. Дополнительные устройства обеспечивают комфорт при нахождении в бане, одновременно наблюдается постоянная, хорошая циркуляция воздуха. Чтобы не заботиться о вентиляции, можно оснастить ее автоматическим блоком управления.
Создание конструкции приточно-вытяжной искусственной вентиляции нередко вызывает сложности. Следует произвести расчет оптимального воздухообмена во всех помещениях бани еще на этапе ее проектирования. Количество выходящего воздуха должно соответствовать поступающему. Иногда воздушные потоки специально не уравновешивают. Для предотвращения распространения чрезмерной влажности или неприятного запаха из определенного помещения в нем искусственно понижается давление. Для этого монтируется вытяжка с большей интенсивностью, чем в остальных помещениях.
При обустройстве вентиляции в бане следует позаботиться не только о парилке, но и о других важных комнатах. Чтобы сэкономить расходы на отопление, можно использовать теплый воздух, образующийся в парилке, выводя его не на улицу, а через другие комнаты. Адаптируя вентиляционную систему под конкретные запросы, можно сделать максимально удачный вариант.
Как сделать вентиляцию в бане. Ответ вы найдете здесь.
А в этой статье рассказывается про камни для бань и саун.
Источники: http://www.portaltepla.ru/banya-i-sauna/ventilyaciya-v-bane-shema-i-ustrojstvo/, http://sovets.net/9738-ventilyaciya-v-bane.html, http://ru-house.net/postrojki/banya/stroika/pravilnaya-sistema-ventilyacii.html
схема и устройство, как сделать парилке и предбаннике своими руками, вентиляция типа «баста»
Использование тяги печи
Классическая банная печь забирает воздух для горения из помещения. Это усиливает вентиляцию, но не всегда желательно. Для мощных печей предусматривается внешний подвод воздуха. Это решение тоже имеет свой недостаток. Если из комнаты для печи забирается хоть немного нагретый воздух, то, во втором случае, с улицы он используется уже совершенно холодный. Это немного уменьшает КПД печи, но незначительно.
Информация. Если выбранная банная печь имеет предусмотренный внешний забор воздуха, нужно использовать его. При обычной компоновки печи сооружать внешний забор воздуха нецелесообразно.
Материалы
На выбор вентсистемы бани во многом оказывает влияние тип строения и тот материал, из которого оно выполнено. Если баня оборудована в отдельно расположенном строении, то довольно просто спланировать и установить наиболее предпочтительный тип вентиляции. Но если баня имеет общую стену с жилыми комнатами, то к вентиляции надо отнестись особенно тщательно, чтобы не допустить переувлажнения и загнивания стены.
Система вентиляции в банях второго типа может быть только принудительной, то есть она в обязательном порядке должна включать вентилятор, который будет способствовать эффективной просушке стены. Вентиляция бани может быть соединена с элементами общедомовой вентиляции либо самостоятельно выходить на улицу. Вентканалы в каркасных постройках обустраивают непосредственно в стенах, а позже выводят на кровлю или даже выше. Для максимального притока воздуха монтируют функциональные продухи в фундаменте или устанавливают вентиляционный клапан.
Особенность построек по каркасной методике такова, что стены в них покрыты большим количеством теплоизоляционных слоев, что полностью исключает возможность обустройства естественной вентиляции. Именно поэтому самым оптимальным вариантом здесь будет создание приточно-вытяжной системы вентилирования. Для того чтобы воздухообмен был наиболее качественным, используют создание двух каналов: один размещают около пола и дополняют вентилятором, он используется на приток, а второй служит для отведения отработавшего воздуха – его монтируют чуть выше. Проемы таких отверстий закрываются заслонками.
В банях, построенных из газоблоков и пеноблоков, в связи с индивидуальными особенностями материала обустраивают оцинкованные воздуховоды. Для этого приобретают уже готовые трубы, некоторые даже делают их из простых канализационных. Некоторые мастера создают вентканал самостоятельно из оцинкованных листьев, предварительно придав им необходимую конфигурацию и надежно загерметизировав места стыков. Как правило, в таких строениях воздуховоды прокладывают поверх боковых стен.
Вентиляция в бане: парилка, моечная, раздевалка
Для того, чтобы банные процедуры приносили только пользу и удовольствие, необходимо два условия:
- высокий уровень температуры и влажности воздуха в парилке;
- наличие при этом достаточного количества кислорода.
Эти на первый взгляд взаимоисключающие задачи, решает вентиляция в бане вообще и в парилке в частности. Несмотря на то, что в парилке русской бани должны поддерживаться высокая влажность и температура, без доступа свежего (холодного) воздуха никак не обойтись: кислород перерабатывается нашими легкими, частично выжигается печью, к тому же в парилке постепенно накапливается угарный газ (CO — химическая формула угарного газа).
Как правильно сделать вентиляцию в бани. На рисунке красными стрелками показано движение горячего воздуха, синими — холодногоЕсли не организовать замену «отработанного» воздуха свежим, вместо улучшения здоровья и повышения работоспособности (именно за этим мы идем в баню) можно получить в лучшем случае вялость, слабость и головную боль, а в худшем – больничную койку или даже место на кладбище.
Содержание статьи
Виды вентиляции
Правильно устроенная вентиляция обеспечивает циркуляцию воздуха, при этом кислород поступает в достаточном количестве, а угарный и углекислый газы выводятся в атмосферу. После окончания банных процедур, при хорошей вентиляции, пары активно выводится за пределы здания, и помещения, в которых ранее была высокая влажность, просыхают. Если этому аспекту не уделялось достаточного внимания, через пару-тройку лет в парилке, а затем и в других помещениях, гниет вагонка, появляется и постепенно усиливается запах затхлости и пота, а древесина превращается в труху. Теперь, надеюсь, ясно, нужна ли в бане вентиляция…
Прогрев и вентиляция бани. Обратите внимание, что вытяжное отверстие находится на небольшой высоте от пола — как правило, не выше 50 см. При данной схеме, в атмосферы выбрасывается отработанный пар. Более того, хорошо прогревается пол в парилкеВентиляция в бане не нужна лишь в одном случае: если вся она построена из древесины и нигде не утеплялась – ни изнутри, ни снаружи. В таком случае воздухообмен происходит за счет того, что древесина «дышит». Еще в этом случае говорят о наличии естественной вентиляции в бане: любая древесина имеет поры и щели, через которые и происходит отток/приток воздуха, регулируется температура и влажность. Но если в бане из оцилиндрованного бревна или бруса устроено утепление или влаго/паро изоляция, то создание дополнительных вентиляционных отверстий необходимо.
Различают три типа вентиляции:
- Механическая вентиляция. В этом случае приток и отток воздушных масс происходит за счет искусственно создаваемого движения воздуха. Контролируют параметры воздуха технические средства.
- Естественная вентиляция: циркуляция происходит за счет разницы давления внутри и снаружи помещения. Такой метод возможет только при наличии «дышащих» стен или продуманно устроенных вентиляционных отдушин.
- Комбинированная вентиляция: одновременное использование естественного движения воздушных масс и технических устройств (в простейшем случае – вентиляторов).
В видео ниже показан вариант комбинированной вентиляции.
В конкретном случае, при строительстве вентиляционного канала была использована алюминиевая фольга толщиной 100 микрон.
Устройство вентиляции в банях
В самом простом варианте, система вентиляции парилки или бани состоит из двух (иногда более) отверстий в стенах и/или фундаменте: приточном и вытяжном. Весь фокус, в выборе места расположения этих отверстий и в их размерах. Иногда, для обеспечения более активного воздухообмена, могут устанавливаться вентиляторы.
Прогрев и вентиляция бани. В простейшем случае, вытяжная отдушина находится недалеко от потолкаЕдиной схемы вентиляции для бани нет: слишком разные они бывают как по конструктивным особенностям, так и по материалам, из которых выполнены. Зато есть общие правила и несколько наиболее часто встречающихся схем, придерживаясь которых, можно выбрать оптимальную вентиляцию именно для вашего случая.
Размеры вентиляционных отверстий высчитывается исходя из объема помещения парилки: на один кубический метр вентилируемой площади размер отверстий должен быть 24 см2.
Несмотря на то, что основная задача в бане — поддерживать высокую влажность в парилке и достаточный уровень температуры, делать вентиляционные отверстия слишком маленькими нельзя: они не обеспечат необходимый уровень воздухообмена. Вытяжные вентиляционные отверстия должны соответствовать размерам приточных: при нарушении пропорций воздухообмен также будет недостаточным. В некоторых случаях, для ускорения отвода отработанного воздуха и ускорения просушки бани, можно сделать два вытяжных отверстия.
Вентиляционные отдушиныЧтобы обеспечить требуемые кондиции воздуха при нагреве парной, на вентканалы делают специальные крышки/заглушки, которые можно открывать/закрывать из парилки, регулируя тем самым влажность/температуру/воздухообмен. Вообще говоря, наличие заглушек или крышек на любом вентиляционном отверстии, выходящем на улицу, обязательно: зимой холодный воздух активно стремится в теплое помещение и наличие крышек или регуляторов задерживающих его, необходимо.
Где могут быть приточные и вытяжные отверстия
Чаще всего, печь в бане, хотя-бы частично располагается в помещении парилки. В таком случае, приточное отверстие делают возле печи на расстоянии не выше 30 см от пола. Поступивший холодный воздух быстро разогревается от печи и поднимается вверх. Это достаточно популярный, но не самый лучший способ организации вентиляции для бани. Гораздо эффективнее вентиляция в том случае, когда приточные отверстия располагаются в фундаменте под полом (чтобы через них не проникли грызуны, отверстия оснащают металлическими решетками). Этот вариант решает сразу две задачи: доставляет свежий воздух в баню, а также эффективно просушивает полы и стены после завершения процедур. Доски пола, в таком случае, укладываются не вплотную, а с небольшим зазором для свободного прохождения воздуха. Если щели в полу вам оставлять не хочется (хотя для бани это очень неплохо) можно в полу сделать несколько вентиляционных отверстий, закрытых деревянными решетками. Движение воздуха в таком случае будет не настолько активным, могут понадобиться более мощные вентиляторы, но схема останется работоспособной.
Вентиляционная отдушина с задвижкойПри планировании приточных вентиляционных отверстий в фундаменте, учтите, что воздух в баню должен поступать с улицы, а не из подпола, иначе он будет иметь затхлый запах. Чтобы организовать забор воздуха с улицы, в отверстие укладывают короб из древесины (часто самодельный), пластика или металла (готовые), а выводят его также возле печи. Обычно приточные отверстия располагают в той области, которая защищена металлическим или асбестовым листом от углей и головешек.
Вентиляционные отверстия в фундаменте предусматриваются еще на стадии планирования. Если же фундамент уже готов, а отверстий для вентиляции нет, можно сделать вентиляцию пола в парилке по-другому: доски пола настелить на лаги, но не вплотную друг к другу, а с зазором в 0,5-1см. В промежутке между черновым (земляным/бетонным) полом и чистовым устраивается выходное отверстие, которое переходит в вентиляционную трубу, выводящую отработанный воздух на крышу (но не на чердак). Этот вариант предусматривает наличие только одного приточного отверстия, которое обычно устраивают внизу за каменкой. Вытяжную трубу под полом устанавливают с противоположной стороны помещения (но не напротив, а наискосок).
Делать вытяжную трубу в парилке из пластиковых коробов для вентиляции нельзя – они не выдерживают высоких температур, но использовать их в раздевалке или моечном отделении допустимо.
При такой схеме вентиляции в парилке, холодный воздух прогревается возле печки, поднимается вверх, затем, остывая, опускается вниз, через щели в полу просачивается под пол и выводится через выходную трубу. Эти два варианта эффективно удаляют влагу после бани, их также можно считать схемами вентиляции пола в бане.
Устройство вентиляции в бане обеспечивающее эффективное удаление влаги (просушивание)Вытяжные отверстия могут располагаться на противоположной от приточного отверстия стене (если обе эти стены выходят на улицу) или на той же стене, но в противоположном углу. Есть схема, при которой они расположены вверху на стене напротив (30 см от потолка), иногда они располагаются внизу (30 см от пола). Если вытяжное отверстие находится внизу или на той же стене, что и приточное отверстие, то для создания потока воздуха необходим вентилятор.
Чтобы вентиляция в бане оставалась эффективной, нельзя:
- вентиляционные отдушины делать меньше расчетных;
- располагать приточное и вытяжное отверстия одно напротив другого – так поступивший воздух практически сразу выводится не отдав кислород, образуется сквозняк, который для бани противопоказан.
Схемы вентиляции парилок
Рассмотрим несколько наиболее часто встречающихся вариантов вентиляции в парной:
- Этот вариант можно считать системой естественной вентиляции. Вентиляционные отдушины находятся на противоположных стенах. Приточное – внизу за каменкой, вытяжное – вверху на стене напротив. Этот вариант не самый эффективный: воздух, проходя возле печи, нагревается, поднимается вверх и сразу выходит через вытяжное отверстие. В результате – перемещение воздушных масс недостаточное, насыщение кислородом слабое, неэффективна и просушка полов и стен после процедур (сделать ее можно интенсивнее за счет открытой двери и вентилятора в вытяжном отверстии).
- Более эффективный способ вентиляции парилки: приточное отверстие находится внизу за печкой, вытяжное – на стене напротив, но не вверху, а внизу. В этом случае вытяжное отверстие нужно оборудовать вентилятором. При таком расположении отдушин в парилке холодный воздух нагревается от печки, поднимается вверх, там остывает и опускается вниз. Выводится за счет создаваемого вентилятором исходящего воздушного потока.
Схемы приточно-вытяжной вентиляции
- Вентиляционные отдушины располагаются на одной стене, противоположной той, где установлена печка. Эта схема применяется в банях, у которых только эта стена выходит на улицу. Приточное отверстие находится на уровне 30 см от пола напротив печки, вытяжное с вентилятором – в 30 см от пола в другой стороне. В этом случае холодный воздух поступает в парилку, ударяется о печь, нагревается, поднимается вверх, постепенно остывая, опускается вниз и выводится через вытяжное отверстие.
- Отработанный перегретый воздух выводится через поддувало печи. При таком способе организации вентиляции в парилке имеется только одно приточное вентиляционное отверстие недалеко от печи. Такая схема будет работать только тогда, когда топиться печь. Есть еще один вариант с использованием поддувала печи для вывода отработанного воздуха: в фундаменте делают приточное вентиляционное отверстие, печь располагают так, чтобы поддувало находилось ниже уровня пола.
Это наиболее часто используемые схемы вентиляции парилок в бане, есть еще множество их вариаций и комбинаций. На основе этих четырех вариантов организации вентиляции, можно разработать схему под свою парилку.
Вентиляция в моечном отделении бани
В моечной высокая влажность – дело обычное, и чтобы не гнила вагонка или не появлялся неприятный запах, необходимо предусмотреть вентиляцию полов. Она устраивается аналогично вентиляции пола в парилке: между черновым и чистовым полом делают вытяжное отверстие, которое можно снабдить вентилятором. Вытяжная труба выводится на крышу.
При такой схеме вентиляции пола в моечном отделении, выводится самый холодный отработанный воздух, а на его место опускается более теплый из верхних слоев. Таким образом, также достигается повышение комфортности находящихся тут людей.
Вентиляционные отдушиныПринцип устройства вентиляции во всех остальных помещениях бани такой же. Нужно определиться с оптимальной системой вентиляции конкретно для ваших условий и выбрать/разработать наиболее подходящую схему. Вентиляция в моечном отделении отличается только тем, что в связи с более низкими температурами воздуха, использовать тут можно пластиковые вентиляционные короба (чего в парилке делать нельзя) и вентиляторы можно ставить не термостойкие, а лишь переносящие высокую влажность (влагозащищенные).
Вентиляция кирпичной и турецкой бани
При планировании системы вентиляции для кирпичной бани нужно учесть, что ее эффективность должна быть в разы выше, чем деревянной. Ведь в этом случае сушить придется не только внутреннюю обшивку парилки/моечной/раздевалки, но и стены: кирпич очень гигроскопичный материал. Для удаления всей влаги, необходимо, чтобы приток/отток воздуха на время просушки, был очень активным, а отдушины имели надежные заслонки, которые позволяют регулировать интенсивность движения воздуха.
При устройстве вентиляции турецкой бани («хамам») с ее 100% влажностью, вытяжная вентиляция также должна быть очень эффективной: за час работы необходимо обеспечить шестикратную замену воздуха в помещении. Кроме того, нужно предусмотреть возможность отведения конденсата, который образуется при остывании в больших количествах. Решить эту проблему можно двумя способами: смонтировать в трубе осушитель воздуха, который выводит конденсат в систему канализации, или предусмотреть в вентиляционной трубе канал для отвода конденсата (он тоже выходит в канализацию).
Вывод: планировать вентиляцию необходимо на этапе проектирования бани, располагая приточные отдушины в фундаменте. При необходимости, можно сделать отдушины в готовых стенах, но это достаточно хлопотно и сложно.
Принудительная вентиляция в бане своими руками
Нормы вентиляции помещений прописаны в СНиП 41–01–2003, но для бань они не совсем применимы. Почему? Санитарные органы регламентируют кратность смены воздуха в помещениях для обеспечения благоприятного микроклимата по температуре и влажности воздуха. Эти показатели в парилке нельзя назвать благоприятными для длительного пребывания человека, они скорее стрессовые. Кроме того, ни одно помещение, рассматриваемое в строительных нормах и правилах, не требует максимально быстрой просушки и максимально быстрого прогрева. Вентиляция в бане должна поддерживать микроклимат в помещениях в заданных условиях при значительном повышении влажности и температуры и при этом полностью исключать появление сквозняков.
Принудительная вентиляция в бане
Еще одна особенность вентиляции в бане. Ее функционирование должно быть независимым от внешних погодных условий, а фактическая производительность давать возможность быстро изменять влажность и температуру. Кроме того, технические возможности вентиляции должны позволять максимально быстро реагировать на изменение показателей микроклимата в парной, а для этого они должны обладать повышенной мощностью в сравнении с обыкновенными вентиляционными системами.
Вентиляция в бане
Схема вытяжной и приточной принудительной вентиляции
Естественная вентиляция не позволяет добиваться таких результатов, она маломощна и в большой степени зависит от погодных условий. С целью гарантированного обеспечения требуемых режимов используется принудительная вентиляция – воздух подается/удаляется специальными вентиляторами.
Содержание материала
Критерии расчета вентиляторов
Термостойкие вытяжные вентиляторы
Это довольно интересный вопрос. Мы уже упоминали, что не существует государственных нормативных актов вентилирования бань. Связано это с тем, что требования к парным очень индивидуальны, одни хотят париться в очень влажных и горячих помещениях, другие предпочитают умеренные значения влажности и температуры воздух. Столь разные значения микроклимата должны устанавливаться в одном и том же помещении с помощью одной и той же системы вентиляции. Раз общепринятых стандартов не существует (и не может существовать), то каждый пользователь парной должен иметь возможность «подгонять» их под свои требования. А сделать это поможет принудительная вентиляция бани.
Мощность вытяжного вентилятора выбираем в зависимости от габаритов парной
Практика показывает, что для быстрого изменения показателей влажности и температуры достаточно шестикратного обмена воздуха в течение часа. Из этих условий следует подбирать технические характеристики вентиляторов. Если, к примеру, объем парной 2 м (ширина)×3 м (длина)×2 м (высота) = 12 м3, то мощность вентилятора должна равняться 12×6=72 м3/час. Размеры отверстий на вход и выход воздуха следует подбирать с учетом размеров вентиляторов. Конструкторы уже предусмотрели этот параметр, чем больше мощность вентилятора, тем больше установочное место для него требуется, тем больше должно быть входное или выходное отверстие.
Цены на термостойкие вентиляторы
термостойкие вытяжные вентиляторы
Как выбирать вентилятор
Все бытовые вентиляторы разбиваются на две большие группы:
- осевые. Воздушный поток направляется вдоль оси вращающего вала. Наиболее часто используются для устройства различных типов вентиляции, монтируются в воздушном канале, имеют широкий ассортимент по мощности и линейным размерам. Малошумные;
Осевой вентилятор в защитном корпусе
- радиальные. Отличаются повышенной мощностью, отдельно подключаются к воздушным каналам. В помещениях устанавливаются редко, оптимальное место монтажа на улице.
Центробежный вентилятор имеет три основные составляющие: корпус, оснащенный лопатками, привод и рабочее колесо. Лопатки рабочего колеса могут быть выгнутыми вперед или назад (в сторону, противоположную вращению)
Радиальный бытовой вентилятор
Выбирайте вентилятор по месту оптимального расположения и мощности, лучше делать запас по производительности – длительная работа электрических двигателей с максимальной нагрузкой становится причиной их ускоренного выхода из строя.
Крайне желательно, чтобы вентилятор имел несколько скоростей вращения или возможно плавной регулировки скорости оборотов вала. Это позволит быстро добиваться оптимального микроклимата в парной. Выключатель или пульт управления должен быть доступным для находящихся в парной людей.
Вентилятор IP44
Обращайте внимание на степень защиты корпуса, очень важный критерий. Воздух в парной влажный и горячий, а это наиболее неблагоприятные условия работы электрических двигателей. По европейским стандартам корпус должен иметь защиту не менее IP44. Желательно вентилятор на выход воздуха не устанавливать (вытяжная вентиляция), с такой же эффективностью он будет работать и на входе (приточная вентиляция). На выходе воздуха из парной условия эксплуатации вентиляторов самые сложные, существуют большие риски поломок вследствие превышения критических значений температуры нагрева изоляции обмоток статора и ротора.
Правильно выбирайте месторасположение вентилятора
Решетка вентилятора должна иметь жалюзи, направляющие воздушный поток вниз или рассеивающие его в различных направлениях. Если жалюзи могут изменять свое положение – очень хорошо, всегда есть возможность изменить направление потока воздуха в зависимости от сложившихся обстоятельств в парной.
Решетка с управляемыми жалюзи
Важно. Все работы по подключению устройств нужно выполнять с беспрекословным соблюдением ПУЭ (Правил установки электрооборудования). Электрическая проводка бани должна иметь автономное заземление.
[adrotate group=»5″]
Цены на радиальные вентиляторы
радиальный вентилятор Bahcivan
Где располагать входные/выходные отверстия принудительной вентиляции
Главное условие – отверстия должны располагаться только в тех местах, которые гарантируют эффективную работу вентиляции и исключают появление сквозняков. Далее можно обращать внимание на архитектурные особенности помещения и дизайнерский вид. Не стоит устанавливать вентиляторы «в красивых местах», если от такой установки никакой практической пользы для создания микроклимата не будет.
Выходные отверстия. Делаются на расстоянии 10÷20 сантиметров от потолка или в потолке. Если отверстие под потолком, то воздух выбрасывается через воздуховод в стене на улицу. По нашему мнению – оптимальный вариант. Если отверстие в потолке, то воздух из парной попадает под крышу. Преимущество – не нарушается внешний вид фасадных стен бани. Недостаток – велики риски переувлажнения стропильной системы бани, а это может стать причиной очень негативных последствий. Можно выводить влажный горячий воздух сквозь покрытие крыши, но это требует значительных затрат и увеличивает риски появление на кровле протечек.
Входные отверстия. Есть три варианта.
- Первый. Если в бане сливной пол, то делать входные отверстия нет надобности, воздух проходит сквозь щели полового покрытия.
- Второй. Допускается делать входное отверстие в нижней части дверей парной, в полотне вырезается отверстия и вставляется декоративная решетка.
- Третий. Входное отверстие проделывается в стене бани на высоте примерно 10 сантиметров от пола. Для избегания появления неприятных сквозняков рекомендуется их располагать за печкой, но вы для себя можете выбрать любое другое место, главное, чтобы холодный воздух не сразу попадал на принимающих банные процедуры.
Вентиляционное отверстие до вставки металлорукава и после
При выборе входных/выходных отверстий нужно принимать во внимание и мощность вентиляторов. Чем больше у них производительность, тем дальше они должны располагаться от людей.
И еще один совет. Вентиляция намного эффективнее справляется со своими задачами, если входное и выходное отверстие располагаются по диагонали помещения или на противоположных стенах. Универсально описания схемы движения воздушных потоков в парной не существует, слишком много есть индивидуальных факторов помещения, изменяющих их движение.
Входное и выходное отверстие вентиляции располагайте по диагонали
Вы должны добиваться, чтобы воздух максимально равномерно двигался по всему объему помещения. Таким образом удастся избежать образования «мертвых» неблагоприятных для мытья зон, повысить равномерность прогрева воздуха, ускорить нагрев помещения и улучшить удаление отработанного воздуха.
Каких типов бывает принудительная вентиляция бани
В отличие от естественной вентиляции, принудительная может быть трех видов.
- Приточная. Воздух в помещение подается в принудительном порядке, удаление происходит естественным способом через выходные отверстия. Для бани это самый приемлемый вариант. По стоимости доступна всем застройщикам, быстро монтируется, не требует больших потерь времени для проведения периодических регламентных работ по обслуживанию.
- Вытяжная. Удаление воздуха принудительное, поступление естественное через входные отверстия. Для парной не рекомендуется из-за крайне сложных условий работы вентиляторов. По эффективности не уступает приточной.
- Приточно-вытяжная. И поступление, и удаление воздуха происходит принудительно. Применяется только в больших зданиях, имеющих много помещений различного назначения. Довольно сложные и дорогостоящие системы вентиляции, монтируются только в эксклюзивных банях.
Рассмотрим более подробно каждый вид принудительной вентиляции бани.
Принудительная приточная вентиляция
Приточная вентиляция
Электрический вентилятор устанавливается в приточное отверстие, расположенное около пола. Воздух под давлением нагнетается в помещение парной, за счет появления избыточного давления отработанный выходит сквозь выходное отверстие. Входные продухи чаще всего располагаются около пола, для уменьшения рисков появления сквозняков их проделывают за печкой. Конечно, при выборе конкретного места расположения отверстия следует учитывать все особенности парной.
Отверстие для установки вентилятора
Важно. Расстояние между печкой и отверстием должно полностью исключать перегрев электрического вентилятора и силовых кабелей питания. Если конструктивные особенности не позволяют безопасно располагать вентилятор за печкой, то следует выбрать иное место расположения – под полками, с противоположной стороны двери и т. д. Главное условие – холодный воздух не должен создавать неудобств моющимся. Старайтесь не размещать вентилятор в местах, в которые могут попадать брызги воды во время мытья.
Многие строители вполне заслуженно считают приточный вариант вентиляции бани наиболее оптимальным решением. Мы полностью согласны с этим мнением и рекомендуем его вам к применению. Еще один плюс такого способа принудительной вентиляции – универсальность. Приточную вентиляцию можно делать не только в парной, а и во всех остальных помещениях бани.
Цены на клапан для приточной вентиляции
клапан для приточной вентиляции
Принудительная вытяжная вентиляция
Принудительная вытяжная вентиляция
Принципиальное отличие – вентилятор удаляет отработанный воздух из парной, свежий поступает естественным путем. Для повышения эффективности работы вытяжной канал следует размещать под потолком. Но установка в этих местах электрического вентилятора связана с большими трудностями, для электрических двигателей работа в условиях повышенной влажности и температуры крайне нежелательна. Если вы решили ставить двигатель вверху, то внимательно подбирайте степень защиты корпуса. На этом показателе не стоит экономить денежные средства. Намного выгоднее сразу прибрести дорогой, но надежный и хорошо защищенный вентилятор, чем потом несколько раз производить его замену.
Допускается установка вытяжного вентилятора и намного ниже уровня потолка. Такое положение немного улучшает условия работы двигателя, но значительно понижает эффективность работы вентиляции. Принимайте решение самостоятельно, учитывайте свои потребности, возможности, желания и особенности помещения.
Вентилятор будет установлен близко к потолку
Принудительная приточно-вытяжная вентиляция
Имеет много вариантов, принудительное удаление и поступление может устанавливаться в каждом помещении или в некоторых происходит естественный переток воздушных масс. Для этого делаются специальные отверстия или воздух свободно проходит сквозь имеющиеся щели. Мы уже упоминали, что такой тип принудительной вентиляции в банях монтируется очень редко.
Схема устройства и работы приточно-вытяжной вентиляции
Несколько советов по выбору оборудования
Перед началом производства работ нужно продумать места расположения приточного и вытяжного каналов, определиться с мощностью и типом вентиляторов. Нужно приобретать влаго- и термоустойчивое оборудование, малошумное, с возможностью регулировки скорости вращения лопастей. Современные возрастает давление движения и мощность воздушного потока при одновременном уменьшении количества оборотов. За счет этого значительно понижается шумность и увеличивается долговечность работы вентилятора.
[adrotate group=»5″]Вентиляционные короба могут быть из оцинкованной листовой стали или пластиковыми.
Вентиляционные короба
Система круглых вентиляционных каналов из ПВХ
Пластики предпочтительнее, по своим физическим характеристикам в полной мере соответствуют сложным условиям эксплуатации. Вентиляционные решетки должны отвечать параметрам вентиляторов, жалюзи должны разбивать мощный воздушный поток в различные стороны или направлять его к полу. Если есть возможность самостоятельно регулировать положение жалюзи – отлично, намного возрастают возможности системы вентиляции, повышается комфортность пребывания в помещениях.
Цены на вентиляционные короба
вентиляционные короба
Цены на вентиляционные каналы из ПВХ
вентиляционные короба из ПВХ
Алгоритм монтажа принудительной вентиляции бани
Шаг 1. Выберите один из существующих методов принудительной вентиляции, составьте схему расположения отверстия для подачи/удаления воздуха в парной. Для примера даем вам несколько популярных схем размещения воздушных отверстий. Сдайте разметку на стенах, еще раз внимательно оцените правильность выбранного решения. Закупите оборудование, подготовьте инструменты для монтажа.
Схемы вентиляции бани
Шаг 2. Сделайте отверстия под вентиляционные каналы. Имейте в виду, что в готовом срубе проделать сквозные отверстия не так-то просто. Толщина брусьев может достигать 150 мм, прибавьте к этому размеру толщину внутренней внешней обшивки. Общая длина канала в стене может составлять 30 сантиметров и более, работать долотом в длинном и узком канале трудно. Очень хорошо, если об установке вентиляции вы задумались еще на стадии строительства бани, но такое случается редко.
Пример отверстия для вентиляции в кирпичной стене
Как делать вентиляционные каналы
Есть несколько способов проделывания каналов, все зависит от того, какой опыт работы вы имеете и какое по геометрии отверстие должно получиться в итоге. Квадратные отверстия сделать труднее. Вначале придется высверливать отверстия небольшого диаметра по всей площади воздуховода, а потом зубилом скалывать дерево. Такие работы могут занять полдня или более только для одного канала. Если стена бани толстая, то проделывать дыру лучше по очереди с двух сторон бани.
Как сделать отверстие в стене
Для сверления круглых отверстий можно пользоваться фрезой по дереву (металлической коронкой). Работать с ней проще, единственный недостаток – ограничение по диаметру. В продаже редко можно встретить коронку диаметром более 120 мм. Работать коронкой следует не спеша, после высверливания контура нужно убирать деревянные перемычки долотом. Для того чтобы уменьшить нагрузку на электрический инструмент боковые плоскости коронки следует смазывать машинным маслом.
Коронки по дереву
Шаг 3. Если вы используете осевой вентилятор, то он просто вставляется в канал. Имейте в виду, что размеры канала должны быть больше, чем размеры вентилятора. Принимайте комплекс мер по предупреждению попадания влаги на венцы сруба. Для этого используйте различные виды гидробарьеров, все «неудобные» и труднодоступные щели можно герметизировать монтажной пеной. Лишнюю пену после остывания следует обрезать острым ножом, она не должна уменьшать условный диаметр канала.
Если по техническим или иным соображениям для принудительной вентиляции бани нужно применять радиальный вентилятор, то для его подключения необходимо подготовить специальное место. Защитите монтажную площадку от атмосферных осадков, подведите к ней трубопроводы соответствующих диаметров и профиля.
Шаг 4. Подключите установленное оборудование к электрической сети. Схема подключения зависит от типа оборудования и технических характеристик электрического двигателя.
Пример подсоединения вентилятора
Схема подключения вытяжки
Вентилятор вставляется в отверстие и прикручивается саморезами
Фото – крепление вентилятора
Решетка крепится на клипсы
Шаг 5. Установите выключатель вентилятора. Он должен быть в легкодоступном месте. Во время производства электромонтажных работ соблюдайте правила техники безопасности.
Для увеличения комфортности пользования парной можно вентилятор подключить к блоку контроля температуры. Электроника в автоматическом режиме будет включать/выключать принудительную вентиляцию в зависимости от заданных значений температуры. Второй вариант автоматизации системы вентиляции используется для проветривания парной после бани. Вентилятор в этом случае работает от таймера времени.
Как проверить работоспособность принудительной вентиляции
Настоятельно советуем еще до начала пользования парной проверить эффективность работы принудительной вентиляции. Это несложно технически и не отнимает много времени. В случае обнаружения проблем у вас будет время и возможность их исправить. Как проверить вентиляцию?
Поднесите тлеющую головешку к входному вентиляционному отверстию и смотрите, куда и с какой скоростью движется поток воздуха. Дымящуюся головешку приближайте/удаляйте от отверстия, таким способом добивайтесь максимальной видимости дыма. Воздух должен двигаться по парной согласно предусмотренным оптимальным схемам. Обратите внимание, какие препятствия изменяют его направление, можно ли их убрать и переместить в другое место парной.
Проверка вентиляции
Проверка вентиляции с помощью бумажки
После того как вы поверили движение воздушных масс, убедитесь в работоспособности вентиляции. Уберите тлеющую головешку из парной и узнайте время, в течение которого вентиляция полностью удалит дым из помещения. В парной не должен ощущаться его запах. Это время не должно превышать три-четыре минуты. Проводите опыты на различных режимах вентилятора, добивайтесь наибольшей эффективности функционирования системы.
[adrotate group=»5″]Убедитесь в работоспособности вентиляции
Советы в заключение
Не пытайтесь слишком усложнять принудительную вентиляцию, помните, что чем сложнее конструкция, тем больше вероятность возникновения в каком-нибудь месте поломок. Это правило касается не только вентиляции, а абсолютно всех инженерных и архитектурных конструкций.
Желательно предусматривать вентиляционные отверстия еще во время сборки сруба. Если не получилось – то проделывайте отверстия до облицовки внешних и внутренних стен. И это не выходит – готовьтесь к длительному физическому труду. Особенно тяжело будет работать под потолком, стесненные условия не позволяют занимать удобные позы во время работы с инструментом.
Вентиляционные отверстия
Правильно обустроенная вентиляция – залог комфортного пребывания в парной
Видео – Виды принудительной вентиляции
Видео – Вентиляция в парилке
Бетонный подвал — Информация о строительстве и преимущества бетонного подвала
Строительство бетонного подвала в новом доме или отделка существующего подвала — одно из лучших вложений, которое вы можете сделать. Подвалы предоставляют недорогое пространство для различных целей, от семейной комнаты или развлекательного центра до офиса или дополнительной спальни. Бетон — самый популярный материал, из которого строят подвалы. Также он становится предпочтительным вариантом для чистового покрытия подвальных помещений из-за его устойчивости к влаге и множества вариантов дизайна.
МОЖНО ЛИ ЕСТЬ ПОДВАЛ?
У вас может быть подвал в вашем новом доме даже в районах с высоким уровнем грунтовых вод, плохими почвенными условиями или на участке с уклоном вниз, если вы установите гидроизоляционную мембрану, способную перекрывать трещины. В некоторых районах страны, где почвы крайне бедны, кессоны (глубокие опоры) также используются для поддержки конструкции фундамента.
ВИДЫ ПОДВАЛЬНЫХ КОНСТРУКЦИЙ
Есть 3 основных типа подвалов:
Стены из каменной кладки Подвалы
Стены подвала построены из блоков каменной кладки.Есть много стыков, где блоки соединяются друг с другом, поэтому убедитесь, что ваш подвал должным образом укреплен, а стены гидроизолированы (а не гидроизолированы), чтобы избежать просачивания воды.
Узнайте о ремонте изогнутых стен подвала.
Подвалы из сборных панелей
Заливные бетонные панели поднимаются на место с помощью крана. См. Веб-сайт Superior Walls для описания этой процедуры.
Подвалы с бетонными стенами
Безусловно, самый популярный тип строительства подвалов.Вот некоторые из преимуществ бетонных стен:
- Твердый бетон лучше противостоит провалам, вызванным боковым давлением воды, земли и ветра.
- Больше огнестойкости — твердый бетон плотный и не имеет швов.
- Более водостойкий, поскольку в бетоне меньше и меньше пустот, чем в бетонном блоке
Позвоните в местный строительный департамент и спросите, какой тип подвального помещения они рекомендуют, и что они слышат мало жалоб или вообще не слышат.
ПРОБЛЕМЫ ВЛАЖНОСТИ
Университет Миннесоты написал отличный документ под названием «Влага в подвалах: причины и решения», который хорошо написан, прост для понимания и снабжен прекрасными иллюстрациями. В нем подчеркивается, что основными причинами проблем с влажностью в подвалах являются:
- Неадекватная планировка дома
- Водостоки и водостоки неисправны или отсутствуют
- Неправильно спроектированные оконные колодцы
- Неэффективная сливная плитка и отстойник
- Неправильный дренаж с каналами под плитой
- Структурные трещины
Решения проблем влажности подвала:
Дождевая вода или талый снег, который не отводится от дома, также является частой причиной влажности подвала и подвала.Прочтите эту статью о том, как осушить влажный подвал из этого старого дома, чтобы определить, вызван ли ваш влажный подвал конденсацией, стоком или причиной является подземный источник воды.
Подход к проблемам влажности всегда должен заключаться в удалении источника влаги, а не попытках остановить его на последней линии защиты (стена подвала). Заманчиво попытаться решить проблему влажности подвала с помощью мембраны или специального покрытия с внутренней стороны. В некоторых случаях может показаться, что это решение какое-то время работает; однако вода все равно будет там.
ПРЕДОТВРАЩЕНИЕ ВЛАЖНОСТИ
Существует 2 типа защиты от влаги: гидроизоляция и гидроизоляция. Гидроизоляция подвала — это нанесение мембраны на стену подвала, которая способна перекрывать трещины, если они возникнут в стене подвала. Если на вашем участке высокий уровень грунтовых вод или плохое состояние почвы, вам следует использовать систему гидроизоляции. Если почва хорошо дренируется, многие люди в любом случае делают гидроизоляцию стен подвала для дополнительной защиты от попадания воды в подвал.
Гидроизоляция — это пароизоляция, препятствующая проникновению воды. Он не перекрывает трещины от усадки фундамента и не останавливает воду под гидростатическим давлением.
Подробнее о гидроизоляции бетонных оснований.
Бетонная шаффлборд нормативного размера, спроектированная вручную и вытравленная на бетонной поверхности с помощью ручной шлифовальной машины, обеспечивает развлечение в этом подвале. Декоративный бетон Allstate, Кокато, МиннесотаПодробнее об этом
.Строительные нормы и правила для готового бетонного подвала
ТРЕБОВАНИЯ К КОДУ ОБРАЗЦА ДЛЯ ГОТОВОГО БЕТОНА ОСНОВАНИЯ
ПРИМЕЧАНИЕ: Следующая информация предоставляется в качестве руководства по поводу того, что МОЖЕТ ВСТРЕТИВАТЬСЯ в отношении местных строительных норм. Это ТОЛЬКО РУКОВОДСТВО. Фактические строительные нормы и правила могут сильно различаться в зависимости от региона, штата и города.
Следующие требования являются руководством, которые могут применяться к большинству простых проектов отделки жилых подвалов.Тем не менее, рецензент плана может определить, что необычные обстоятельства диктуют необходимость в дополнительной информации по любому конкретному проекту. Следует также подчеркнуть, что, особенно в проектах внутреннего ремонта, многие требования кодов проверяются в процессе инспекции и не обязательно отражаются в утвержденных плановых документах
.Размеры жилых помещений и высота потолков
Жилые помещения должны иметь площадь не менее 70 кв. и не должен быть меньше 7 футов в любом измерении.Жилые комнаты, ванные комнаты, коридоры и прачечные должны иметь минимальную высоту потолка 7 футов 0 дюймов. Готовые коробки для структурных или декоративных балок, воздуховодов, водопровода и электрических систем должны иметь минимальный зазор 6 футов 6 дюймов. , с шагом не менее 4 футов 0 дюймов по центру.
Изоляция, перегородки и стены
Бетонные фундаментные стены в законченных помещениях / зонах должны быть покрыты мехом и изолированы с использованием как минимум изоляции R-8, доходящей до плиты пола подвала на стенах подвала менее чем на 50% выше уровня земли, и как минимум изоляции R-13 на стенах подвала. которые более чем на 50% выше оценки.
Исключение:
Подвалы с бетонными фундаментными стенами с выдержкой менее 20% над готовым уровнем (исходя из высоты стены, умноженной на периметр подвала, за исключением неотапливаемых гаражей подвала), могут быть неизолированными стенами.
Строительство стен
Укажите размер и расстояние между новыми стойками перегородки и отделочный материал стены.
Утвержденная водостойкая гипсовая подкладка требуется в зонах ванн и душевых.
Материалы внутренней отделки не должны иметь класс распространения пламени более 200.
Шпильки могут быть общего качества или выше. Расстояние между шпильками должно соответствовать ТАБЛИЦЕ 1, нижняя пластина должна быть обработана давлением, а верхняя пластина может быть одинарной или двойной.
Шпильки в ненесущих стенах могут иметь выемки на глубину, не превышающую 40 процентов ширины одной стойки. Шпильки могут быть просверлены или просверлены при условии, что диаметр образовавшегося отверстия не превышает 40 процентов ширины шпильки, край отверстия находится не ближе 5/8 дюйма к краю шпильки, а отверстие — не находится в том же разделе, что и вырез или выемка.
Одиночный плоский элемент 2×4 может использоваться как коллектор во внутренних ненесущих стенах для проемов шириной до 8 футов, если высота стены не превышает 24 дюймов.
Естественное освещение и вентиляция, безопасное остекление для бетонных подвалов
Показать все новые и существующие места расположения окон и указать общий размер стекла и площадь вентиляции для каждого окна. Для предлагаемых спален укажите высоту подоконника, ширину проема и высоту проема для необходимого окна аварийного выхода. Площадь остекления в жилых помещениях должна составлять не менее 8% обслуживаемой площади пола. Половина этой площади должна быть доступна для беспрепятственной вентиляции с включенными экранами. В качестве альтернативы можно использовать искусственное освещение и / или механическую вентиляцию (см. Раздел «Вентиляция»), если существующие окна недостаточного размера. В оставшихся незавершенных помещениях / участках должны быть окна с беспрепятственной вентиляционной зоной, равной 1% обслуживаемой площади пола, или искусственная вентиляция в размере.05 куб. Футов в минуту / с.ф. площади. Во всех спальнях должно быть одно окно для аварийного выхода, что соответствует следующим минимальным требованиям:
-
Максимальная высота проема — 44 дюйма Минимальная ширина проема в свету 20 дюймов Минимальная высота проема в свету — 24 дюйма Минимальная площадь проема 5,0 s.f.
-
Окно аварийного выхода должно приводиться в действие изнутри без использования специальных знаний, инструментов или дополнительных усилий, помимо тех, которые требуются для нормальной работы окна.
Остекление дверей, предназначенных для прохода людей, дверей патио, окон в пределах 24 дюймов от двери, а также стен, панелей или дверей душевых и ванн должно быть полностью закаленным, многослойным безопасным, одобренным армированным стеклом или одобренным небьющимся пластиком.
Подвальные лестницы
Существующие лестницы могут нуждаться в модификации с использованием новых сплошных подступенков или подножек, возможно, с новыми заменяющими ступенями с выступами (если предусмотрены сплошные подступенки), с новыми захватными поручнями и / или новыми промежуточными балясинами для открытых лестничных ограждений в соответствии с текущими требованиями. кодовые требования.
Ограждения на лестницах с открытыми стенками должны иметь высоту не менее 34 дюймов над передним краем ступени и не менее 36 дюймов на площадках лестницы.Открытые ограждения должны иметь промежуточные вертикальные балясины, расположенные на расстоянии менее 4 дюймов друг от друга. Горизонтальные перила, перила, параллельные ступеням лестницы, и орнамент, создающий эффект лестницы, запрещены на лестницах из готовых подвальных помещений.
Блокировка сквозняков на потолке / полу, противопожарная защита, датчики дыма
Подвесные потолки под деревянными балками или прикрепленные непосредственно к фермам деревянного пола должны быть заблокированы «гипсокартоном» или фанерой 3/8 дюйма с натяжением 500 н.у.м. интервалы и параллельно элементам каркаса.
Противопожарная защита, состоящая из бруса толщиной 2 дюйма, структурной панели не менее 23/32 дюйма или одобренных негорючих материалов, должна быть предусмотрена на линии потолка в скрытых пространствах каркасных стен / перегородок, в том числе в зашитых или шипованных пространствах бетонных фундаментных стен и на потолках, подвесных потолках и подобных помещениях.
Дымовой извещатель с питанием от сети переменного тока, включенный в список UL, с резервным аккумулятором должен располагаться вблизи всех входных дверей и внутри каждой спальни. Обеспечьте минимум один дымовой извещатель с питанием от сети переменного тока, внесенный в список UL, с резервной батареей внизу лестницы для b
.Лучшие методы изоляции стен подвала
Тодд Фратцель по изоляции подвалов
Лучшие методы изоляции стен подвала
Я написал несколько статей о изоляционных стенах подвала и со временем развил некоторые из своих методов. Подвалы представляют собой очень сложную проблему изоляции. Подвалы представляют собой проблему из-за высокого уровня влажности и более низких температур. В этой статье я хотел бы подвести итог моему опыту работы с изоляцией стен подвала .
Изоляция подвала Ссылка
Большинство моих методов основано на информации с сайта Building Science.com. У них есть действительно отличная публикация, которую вы можете скачать, под названием: « Renovating Your
Basement » Research Report — 0308, 2003 (отредактировано в 2007 году) от Building Science Corporation. Это издание действительно краткое и полно полезной информации.
Понимание проблем изоляции подвала
Я не могу сказать вам, сколько готовых подвалов я видел со стенами с деревянным каркасом прямо напротив бетона и полостями каркаса, заполненными изоляцией из стекловолокна в непосредственном контакте со стенами бетонного фундамента.Подобные детали почти всегда приводят к серьезным проблемам с плесенью и, очевидно, к потенциально опасной проблеме для здоровья вашей семьи.
Большинство людей не понимают микроскопический состав бетона и часто упускают из виду значительный уровень влажности, присутствующий в бетоне. Мне часто говорят: «бетонные стены очень сухие». Ненавижу сообщать плохие новости, но ALL бетон имеет значительный уровень влажности. Если бы вы посмотрели на бетон под микроскопом, вы были бы удивлены, увидев, сколько существует мелких пустот или «пор».Бетон на самом деле действует как губка, и эти поры содержат много воды. Таким образом, ДОЛЖЕН предполагать, что ваш бетон полностью пропитан водой и наполнен водой, чтобы правильно изолировать стены подвала.
Изоляционные материалы — ключ
Ключом к успешной изоляции стен подвала является выбор изоляционных материалов, которые останавливают движение влаги и предотвращают рост плесени. Подвалы — идеальное место для утеплителей пенопласта. Целлюлоза также подходит для подвальных помещений, но я не буду рассматривать ее здесь.Я написал «Изоляция подвала с помощью целлюлозы», в которой используются как пена, так и целлюлоза для изоляции подвала дома Energy Star.
Пена для распыления
Пена для распыления, вероятно, лучший изоляционный материал для подвалов и влажных помещений. Пена с закрытыми порами идеально подходит для блокировки водяного пара, который по своей природе хочет мигрировать из влажных стен подвала в готовые подвальные помещения. Пена для распыления предлагает несколько преимуществ, включая дополнительную структурную стабильность, отличную пароизоляцию, легко покрывает трубы, провода и другие инженерные сети и обеспечивает исключительные значения R.Проблемы с распылительной пеной в том, что это значительная цена (хотя со временем это станет лучше), и это очень сложная задача. Однако, если вы можете позволить себе такие расходы и беспорядок, то это идеальный изоляционный продукт.
Пенопласт
Следующим лучшим методом утепления подвала является пенопласт. Это метод, который мы используем чаще всего, и с ним может справиться большинство домашних мастеров. Кроме того, он немного дешевле, чем пена для распыления, поэтому является привлекательной альтернативой.На рынке существует множество продуктов из пенопласта, поэтому я предлагаю вам прочитать Типы изоляции из пенопласта и значения R для быстрого ознакомления с различными доступными продуктами.
Ключом к использованию пенопласта является выбор правильной толщины и надлежащая герметизация для создания эффективного пароизоляционного слоя. Если вы собираетесь использовать только пенопласт, вам, скорее всего, понадобится от 2 до 4 дюймов в толщину, в зависимости от требований местного энергетического кодекса. Я рекомендую заделать все стыки лентой для обертывания Tyvek (или аналогичной).Вы также можете использовать аэрозольную пену «Great Stuff» в баллончике, чтобы запечатать все ваши коммуникации, а также по дну пенопласта. Для получения дополнительной информации об использовании пенопласта я рекомендую вам прочитать «Как изолировать стены подвала с помощью полистирольной изоляции».
Гибридная изоляция из пенопласта и стекловолокна
Последний метод, который я использовал, — это гибридная система из пенопласта и стекловолокна. Этот метод наименее затратный, но я считаю, что он будет хорошо работать в подвалах, где нет визуальных признаков проникновения воды.Этот метод НЕ следует использовать, если у вас есть вода, даже в небольших количествах.
В этом методе вы укладываете слой пенопласта, уплотняя его, как указано выше. Затем вы обрамите стену (деревянную или стальную, я не верю, что это большая разница) перед пенопластом. Наконец, вы установите изоляцию из стекловолокна в полости стоек. И снова ключевым моментом здесь является определение правильного значения R на основе местных энергетических кодов. В большинстве ссылок говорится, что при этом методе НЕ следует использовать пароизоляцию поверх стекловолоконной изоляции.Не уверен, согласен ли я с этим, но это определенно серая зона.
Пароизоляция
Было множество вопросов о том, стоит ли использовать пароизоляцию. Обсуждение сложное, поэтому мы написали еще одну статью на эту тему. Обратите внимание: Пароизоляция для утепления подвала .
Сводка по изоляции подвала
Суть в том, что не все подвалы подходят для готового помещения. Слишком часто люди пытаются «силой» законченный подвал, когда это не практикуется из-за наводнения и проблем с водой.Все эти методы предполагают, что у вас нет серьезных проблем с водой в подвале. Ключевым моментом является эффективное использование пенопласта для отделения влажного бетона или блоков от каркаса и изоляционных материалов, способствующих росту плесени. Надеюсь, эта статья поможет вам определиться, какой метод утепления подвала лучше всего подходит для вашего дома.
.
