Воздушно отопительные водяные агрегаты: Воздушно-отопительный агрегат Вентс АОВ 30

Воздушно-отопительный агрегат Вентс АОВ 30

Воздушно-отопительный агрегат АОВ 30 используется для нагрева воздуха с помощью горячей воды, поступающей от котла.

Применение

Предназначены для нагрева (охлаждения) воздуха в помещении с помощью водяного теплоносителя и равномерного его распределения с помощью вентилятора и направляющих жалюзи. Позволяют быстро прогревать (охлаждать) большие помещения за счет применения в конструкции высокоэффективного калорифера и мощного вентилятора или организовать локальный нагрев (охлаждение) рабочей зоны, например в больших ангарах или производственных цехах.

Вентс АОВ 30 предназначены для обогрева (охлаждения) помещений большого объема: производственные цеха, авторемонтные мастерские, автомойки, гаражи, автосалоны, склады, торговые центры, супер и гипермаркеты, магазины, спортивные залы, конференц-залы, выставочные залы, животноводческие и птицефермы, теплицы и другие аналогичные помещения.

Установка агрегатов снижает затраты времени на установку и инвестиционные затраты на систему отопления (охлаждения) в целом.

Конструкция

Агрегат АОВ состоит из осевого вентилятора и медно-алюминиевого оребрённого водяного теплообменника, размещенных в стальном корпусе с полимерным покрытием. Теплообменник имеет выведенные через боковую стенку корпуса патрубки с наружной трубной резьбой для подвода и подключения теплоносителя.

Двигатель вентилятора

Применяются асинхронные двигатели с внешним ротором, которые имеют встроенную тепловую защиту с автоматическим перезапуском.

Управление и регулирование

Возможно плавное или ступенчатое регулирование скорости вращения вентилятора, которое осуществляется при помощи тиристорного или трансформаторного регулятора. Понижение скорости вращения вентиляторов позволяет уменьшить расход воздуха и объем теплопередачи на отопление или охлаждение.

Модели АОВ…А оборудованы блоком автоматики для управления режимами работы отопительного (охладительного) агрегата. Корпус изготовлен из стали с полимерным покрытием с индексом защиты IP44. Блок автоматики имеет 3 режима управления работой агрегата АОВ (изменение скорости вращения вентилятора).

Блок оборудован выключателем с индикатором работы, гермовводами для подключения проводов и плавким предохранителем для защиты от повреждения при коротком замыкании. Блок автоматики эксплуатируется совместно с цифровыми термостатами серии ТСТ-3 с сенсорным дисплеем (ТСТД-3 комплектуется пультом ДУ) или РТС-1-400 с ЖК-дисплеем (РТСД-1-400 комплектуется пультом ДУ), которые поставляются отдельно.

Термостат устанавливается в помещении, где размещен воздушно-отопительный (охладительный) агрегат, он измеряет температуру и определяет режим работы. Для корректной работы отопительного агрегата, термостат необходимо размещать в месте, где не оказывают местное влияние окна, двери и батареи отопления. Для управления несколькими воздушно-отопительными (охладительными) агрегатами, работающими в одном помещении, возможно использование одного термостата.

Монтаж

При помощи кронштейнов агрегат можно устанавливать на стенах (колоннах) в вертикальном положении или на потолке (балках) в горизонтальном положении.

Преимущества воздушного отопления:

быстрое достижение заданной температуры в помещении,
малая инерционность системы позволяет применять переменный тепловой режим или зональный обогрев,
высокая теплопроизводительность,
капитальные затраты на систему воздушного отопления значительно ниже, чем на аналогичную систему водяного отопления.

Технические характеристики

Параметр	Величина
Напряжение, В	230
Частота тока, Гц	50
Мощность вентиляторов, Вт	191
Ток, А	0,85
Расход воздуха, м³/ч	3000
Скорость вращения, мин^-1	1440
Уровень шума на расстоянии 3 м, дБ(А)	55
Максимальная температура теплоносителя, С	100
Защита, класс	IP 44
Количество рядов трубок	2
Вес, кг	40
Класс изоляции	F

Габаритные размеры

Размеры	B	B2	Н	h3	h4	L	L2	L3	K
мм	680	785	655	500	518	360	286	650	G 3/4″

Пример монтажа

Воздушное отопление агрегатом Вентс АОВ в спортивном зале

Отопление в теплице

Применение агрегатов в автомастерской

Создание воздушного отопления на складе

Документация

Воздушно-отопительный агрегат — электрический, с водяным теплообменником

Осуществлять обогрев помещений большой площади с помощью традиционных водяных систем с радиаторами не всегда целесообразно.

Мало того что подобные проекты весьма материалоемкие, но и не дают должного эффекта. Ведь при свободной конвекции воздуха все тепло устремляется в верхнюю зону, а климат внизу остается прохладным. Иное дело — воздушно-отопительный агрегат, принудительно нагнетающий нагретый воздух в нужном направлении. О способе работы подобных агрегатов, а также их разновидностях и пойдет речь в данной статье.

Как обогревается большое помещение

Системы воздушного отопления применяются на промышленных предприятиях достаточно давно. С появлением нового вентиляционного оборудования эти системы завоевали себе место в торговых центрах, офисных зданиях, кинотеатрах и прочих сооружениях, где площади помещений весьма велики.

Не обошли они стороной и частные дома. Отопительные агрегаты, напрямую греющие воздух – это самый простой вариант таких систем.Принцип действия аппарата очень прост. Осевой вентилятор, находящийся за нагревательным элементом, продувает сквозь него воздух, взятый из помещения.

Температура контролируется термостатом, отключающим нагрев при определенном значении. Конструкцию можно увидеть ниже на чертеже, где изображен агрегат СТД-300 российского производства:

Чтобы обогреть оборудование и людей, находящихся в большом цехе или офисе, воздушно-отопительные агрегаты ставятся в разных точках под потолком либо на высоте 3—4 м. Направление струи сверху вниз обеспечивается поворотом горизонтальных жалюзи, установленных перед нагревателем, либо наклоном корпуса вперед.

Варианты размещения воздушных отопителей в зависимости от нахождения обогреваемой зоны показаны на рисунках:

Виды агрегатов воздушного отопления

Обогреватели делятся на разновидности по 2 критериям: расходу воздуха и типу нагревательного элемента – теплообменника. Если требуются относительно небольшие расходы нагреваемого воздуха, который не нужно перемещать по всему зданию, то традиционно используется осевой вентилятор. Более мощные воздушные отопительные системы, обслуживающие несколько комнат или целые корпуса, приводятся в действие вентиляторами центробежными, пример такового показан на рисунке:

Примечание. Со свободной стороны к фланцу теплообменника крепится воздуховод, распределяющий тепло в пределах одного помещения или целого сооружения.

Для нагрева воздушного потока в агрегатах устанавливаются такие типы теплообменников:

электрические;

водяные;
паровые.

Сфера применения электрических нагревателей довольно ограничена, этому есть ряд причин. Первая – недостаток электрической мощности на линии. Как известно, для получения 1 кВт теплоты требуется около 1 кВт электроэнергии, а значит, для зала площадью 500 м2 нужна мощность 50 кВт. Не каждая сеть рассчитана на подачу такого количества энергии.

Другая трудность заключается в управлении нагревом, ведь работа на максимуме нужна далеко не всегда, а электрические воздушно-отопительные агрегаты большой мощности не могут регулироваться плавно. Для этого потребуется слишком дорогое электрооборудование, поэтому обычно реализуется двух – или трехступенчатый нагрев.

Поэтому чаще всего подобные аппараты задействованы в комнатах небольших и средних размеров, ибо их максимальная мощность редко превышает 30 кВт. В качестве примера приведем технические характеристики польских электроотопителей JUWENT AGE:

Обогреватели с водяными и паровыми теплообменниками

Сфера применения водяных теплообменников (иначе – калориферов) неограниченна. Примером воздушного агрегата малой мощности может служить фанкойл, представляющий собой часть системы кондиционирования частного дома. Правда, он служит как для обогрева, так и для охлаждения комнат, это зависит от температуры подаваемого к нему теплоносителя. Однако, принцип действия и конструкция фанкойла такие же, есть различия в исполнении и наличии дополнительных функций, например, фильтрования воздуха.

Один из самых распространенных аппаратов, применяющихся в зданиях любого назначения, — это отопительный агрегат Volcano. Эти местные отопительные приборы родом из Польши уже работают и продолжают устанавливаться на промышленных предприятиях всех стран постсоветского пространства. Зарекомендовали себя как надежное тепловое оборудование из средней ценовой категории. Технические характеристики модельного ряда Volcano представлены в таблице:

Примечание. Максимальная рабочая температура теплоносителя – 120 °С, давление – 16 Бар.

Аппараты, чьи корпуса сделаны из пластика, выделяются современным дизайном. Подключение к магистрали с теплоносителем осуществляется через двухходовой клапан, управляемый автоматикой, как показано на схеме:

Примером паровых обогревателей могут служить российские отопительные агрегаты АO 2. Хотя их теплообменники способны работать и на горячей воде, но тогда тепловая мощность на выходе будет меньше. Подобные системы внедряются на предприятиях, где пар производится для технологических нужд, а на отопление идет параллельно. Технические характеристики модельного ряда АО 2 можно узнать из таблицы:

По сравнению с «поляками» это более мощная серия аппаратов, особенно при подаче в калорифер пара. Это увеличивает эффективность работы воздушных отопителей, но и создает ряд трудностей, связанных опять же с регулированием нагрева, возвратом конденсата и сроком службы приборов и арматуры.

Заключение

Самый популярный вариант на практике – это воздушно-отопительные агрегаты с водяным теплообменником, питающиеся от автономной котельной установки. Это надежно, безопасно и несложно в монтаже, надо лишь провести трубопроводы от источника тепла до мест расположения калориферов. Электрику подключить проще, но там есть другие проблемы, они описаны выше.

Агрегаты отопительные АО-2, Воздушно отопительные агрегаты АО водяные и паровые в Вологде цена 26200 руб.

Технические характеристики агрегатов отопительных АО

Воздушно — отопительные агрегаты АО-2 (одноструйные) предназначены для воздушного отопления промышленных помещений без постоянного присутствия людей (или без фиксированной рабочей зоны) или с постоянным присутствием людей с высотой помещения до 6 м, а также для дежурного отопления производственных помещений.

Отопительные агрегаты типа АО-2 предназначены для работы с теплоносителем «горячая вода или перегретая вода температурой 95-150 °С и с полным использованием рецикуляционного воздуха для районов с умеренным климатом «У» категории размещения 3 по ГОСТ 15150-69. Воздушно — отопительный агрегат подвешивается или устанавливается на кронштейнах. Во время работы отопительного агрегата воздух, подаваемый осевым вентилятором ВО 06-300 нагревается, проходя через калорифер кск, и подается в помещение.

Наименование параметра	АО 2-3	АО 2-4	АО 2-6,3	АО 2-10	АО 2-20	АО 2-25	АО 2-50
Производительность по воздуху, м³/ч	2600	4000	6300	10000	20000	25000	60000
Производительность по теплу, КВт	24	46	73	116	220	306	900
Температура теплоносителя на входе / на выходе, °С	150/70	150/70	150/70	150/70	150/70	150/70	150/70
Установочная мощность электродвигателя, кВт	0,25	0,37	0,55	0,75	2,2	2,2	7,5
Сечение для прохода теплоносителя, м²	0,00079	0,00102	0,00113	0,00147	0,00203	0,00249	-
Сечение патрубка, м²	0,00101	0,00101	0,00101	0,00221	0,00221	0,00221	-
Диаметр патрубка, Ду	32	32	32	50	50	50	50
Число ходов	4	4	4	4	4	4	4
Число рядов	3	3	3	3	3	4	4
Масса, кг	70	95	120	160	255	280	820

Воздушно — отопительные агрегаты имеют высокую теплопроизводительность и эффективность, которые обеспечиваются оптимальным расстоянием между вентилятором и калорифером, исключающим застойные зоны при движении воздуха в агрегате, а также применением высококачественных калориферов и осевых вентиляторов.

Отличие водяного от парового агрегата в том, что вместо водяного воздухонагревателя устанавливается паровой калорифер КП-Ск с вертикальным расположением присоединительных патрубков (положение жалюзи — вертикальное).

Агрегат воздушно отопительный. Как работают воздушно устройства для отопления

Воздушно-отопительные агрегаты – это оборудование, нагревающее воздух в помещениях большой площади. В основном применяются они в производственных, торговых и помещениях складов.

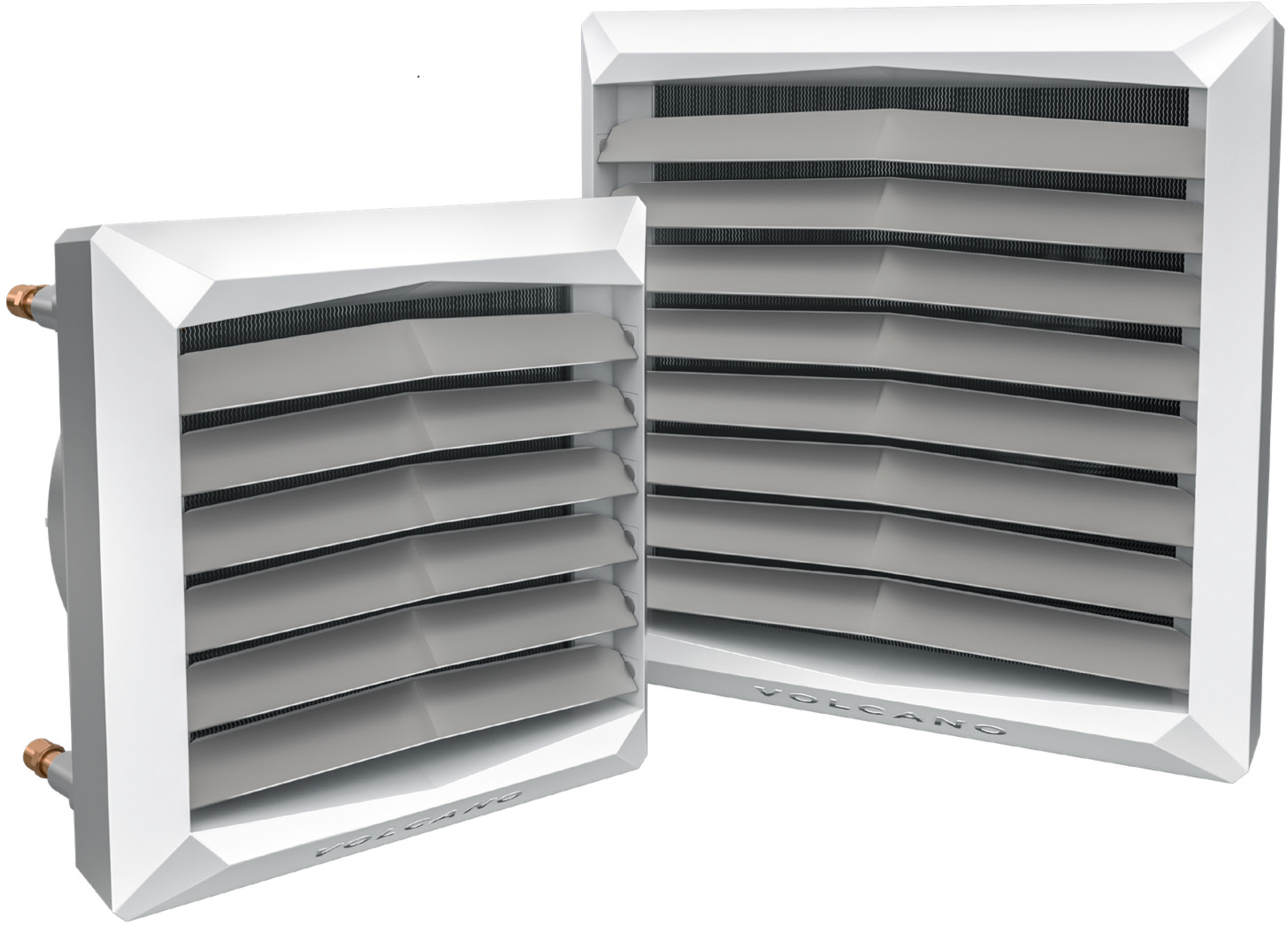

Испытание агрегатов воздушного отопления VOLCANO

Внешний вид агрегатов как правило не очень интересен, но есть и модели, корпус которых сделан из пластика. Их можно поставить дома или на работе, интерьер при этом они не испортят.

По принципу собственной работы воздушные агрегаты можно сравнить с тепловыми вентиляторами, однако мощность их больше в несколько раз. Если бытовой тепловой вентилятор имеет мощность 2 кВт, то воздушные отопители – более 10 кВт. Характерной спецификой выступает оснащение спиралями закрытого типа. Благодаря чему, пыль на них не собирается и не горит, издавая плохой запах, как у тепловых вентиляторов.

Не прекращает работу оборудование при помощи нагрева трубного змеевика с помощью электричества. К нему нагнетается воздух вмонтированным вентилятором. Проходя через трубный змеевик, он нагревается и направляется во в середину помещения. Аппараты имеют заслонки, регулируя которые разрешается менять направление подачи тепла в комнату. При установке необходимо оставлять расстояние от поверхности стены для доступа воздуха порядка 30 см.

Есть воздушно-отопительное оборудование, оборудованное водяным трубным змеевиком. В аппарат подается циркулирующий тепловой носитель, который быстро нагревает трубный змеевик. Трубопровод имеет при этом в середине оребрение. Это служит для увеличения отдачи тепла. Воздух также подается и выпускается вентилятором

Важно: Воздушные агрегаты нельзя применять, если есть возможность содержания в атмосфере пожароопасных или токсичных веществ

Плюсы и минусы

Оборудование, которое работает по принципу нагрева воздуха, имеет ряд положительных качеств перед обыкновенной радиаторной системой или электро-отопителями. Главные положительные качества:

Быстрый нагрев. За счёт нагнетания воздуха принудительным путем процесс теплоснабжения происходит быстрее, чем, допустим, у дизайн радиаторов.
Экономность. Работа аппаратов обходится в несколько раз доступнее, чем теплоснабжение кондиционером или котлом. Температурная разница при воздушном отоплении в нижней и верхней части жилого помещения составляет более 10°С, в зависимости от потолочной высоты. Системы печного отопления предполагают подачу воздуха из вент-каналов. Если даже они размещены в полу, тёплый воздух подымается до потолка, благодаря чему понадобится большое количество времени для нагревания комнаты с большими потолками. А воздушные агрегаты дают возможность регулировать направление тёплого воздуха, благодаря этому обогрев происходит равномерно.
Минимальные затраты на монтаж. Выполнение разветвления труб для водяного или каналов для печного отопления просит немалого расхода материалов.
Легкость монтажа. Установка аппарата занимает меньше времени, чем выполнение другой системы обогрева.

Агрегат воздушно-отопительный АО 2-4. Агрегат отопительный АО 2-4 Цены на агрегаты

Одноструйные воздушно-отопительные агрегаты АО 2-4 используются для отопления различных промышленных помещений без постоянного присутствия людей или для работы без фиксированной рабочей зоны. Широко применяются в различных отопительных и вентиляционных системах. Изготавливается агрегат АО 2-4 на базе водяных, теплоносителем является горячая или перегретая вода. Температурный режим теплоносителя от 95 до 150 °С, рабочее давление — до 1,2 МПа. Особенность отопительных агрегатов АО 2-4 состоит в их высокой производительности по теплу, достигаемой за счет оптимального расстояния между калорифером и вентилятором.

Водяные агрегаты АО 2-4 имеют два исполнения :

Правое — если смотреть на агрегат со стороны осевого вентилятора патрубки калорифера находятся с правой стороны агрегата

Левое — если смотреть на агрегат со стороны осевого вентилятора патрубки калорифера находятся с левой стороны агрегата

Воздушно-отопительный агрегат подвешивается или устанавливается на кронштейнах.

Во время работы отопительного агрегата воздух, подаваемый вентилятором, нагревается, проходя калорифер, и подается в помещение.

Условия эксплуатации
Отопительные агрегаты АО 2-4 предназначены для работы в условиях умеренного (У) климата категории размещения 3 по ГОСТ 15150-69. Окружающий воздух должен быть с предельно допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88, с запыленностью не более 0,5 мг/м³и не содержать липких веществ и волокнистых материалов.

Агрегат воздушно-отопительный стд-300. Воздушно отопительный агрегат водяной СТД — 300

Агрегаты отопительные СТД это воздушно — отопительные агрегаты одноструйные, которые применяются для воздушного отопления помещений промышленного и сельскохозяйственного назначения, а также в отопительно- вентиляционных системах зданий, в условиях умеренного (У) климата категории размещения 3 по ГОСТ 15150-69. Воздух должен быть с предельно допустимым содержанием химически агрессивных веществ, с запыленностью не более 0,5 мг/м3 и не содержать липких веществ и волокнистых материалов.

Воздушно — отопительные агрегаты СТД — предназначены для работы с теплоносителем — горячая (перегретая) вода (для СТД-300 на базе калорифера типа КСк) или сухой насыщенный пар (для СТД-300П на базе калорифера типа КП) температурой не более 190°С и рабочим давлением не более 1,2 МПа. При этом прогрев помещения происходит достаточно быстро, а температура прогретого воздуха поддерживается точно на заданном уровне.
Отопительные агрегаты СТД 300П отличаются высокой надежностью и долговечностью, они способны непрерывно работать на протяжении продолжительного времени.

Высокая производительность и эффективность использования отопительных агрегатов СТД 300П также являются достоинствами оборудования данной категории. Отопительные агрегаты СТД 300П соответствуют всем требованиям к качеству, безопасности и надежности, принятым для оборудования данной категории. Монтаж отопительных агрегатов СТД 300П не представляет собой сложности, а их использование является достаточно простым и удобным.

Отопительные агрегаты СТД 300П не требовательны в обслуживании и практически никогда не выходят из строя. Агрегаты отопительные типа СТД-300 (водяные) изготавливаются правого исполнения — если смотреть на агрегат со стороны осевого вентилятора патрубки калорифера находятся справа агрегата и левого — патрубки находятся слева. Агрегаты отопительные производства имеют защитную сетку, которая предохраняет электродвигатель от удара и деформаций, а также препятствует попаданию в агрегат посторонних предметов. Для удобства вынесена коробка для подключения агрегата к сети.
Технические характеристики агрегата отопительного СТД-300:

№	Параметры	Агрегат отопительный СТД-300	Агрегат отопительный СТД-300П
1.	Производительность по воздуху, м³/ч (кг/ч)	25000	25000
2.	Производительность по теплу, кВт (ккал/ч)	360	350
3.	Теплоноситель	вода	пар
4.	Температура теплоносителя, °С	190	190
5.	Скорость воздуха на выходе, м/с	4,4	4,4
6.	Температура воздуха на выходе из агрегата, °С	51,8	51,8
7.	Установочная мощность, кВт	2,2 (1000об/мин)	2,2 (1000об/мин)
8.	Площадь поверхности теплообмена, м²	86,5	86,5
9.

Агрегаты воздушно-отопительные АО2 и АО2-П

Воздушно-отопительные агрегаты АО-2 и и АО2-П осуществляют нагрев рециркуляционного, внешнего или смешанного воздуха для отопления зданий промышленного и сельскохозяйственного назначения, а также в отопительно-вентиляционных системах зданий.

Типы агрегатов АО-2

нагрев воздуха с помощью теплоты горячей или перегретой воды – водяной отопительный агрегат;
нагрев воздуха с помощью сухого (насыщенного) пара – паровой отопительный агрегат.

Установки АО2 применяют в районах с умеренным и холодным климатом и размещают в помещениях с воздушной средой, содержащей пыли и других твердых примесей не более 0,5 мг/м³ и не имеющей в своем составе липких веществ и волокнистых материалов.

Водяные и паровые воздухонагревательные установки АО2 можно использовать в качестве основного или дополнительного источника тепла.

В помещениях, обслуживаемых центральными системами кондиционирования воздуха, АО2 могут применяться в течение всего года в качестве зональных подогревателей. Эти тепловые аппараты являются достаточно надежным и долговечным оборудованием, способным полноценно функционировать в течение многих лет.

Агрегат АО2 это воздушно-отопительное оборудование, предназначенное для обогрева производственных, промышленных и сельскохозяйственных помещений без постоянного присутствия людей (или без фиксированной рабочей зоны) и выступающее в качестве элемента систем вентиляции и воздушного отопления различных крупных помещений.

В холодное время года этот агрегат может работать на подогрев приточного воздуха, а летом используется как обычный вентилятор.

Агрегат осуществляет нагрев воздуха с помощью теплоты горячей или перегретой воды.

Во время работы отопительного агрегата АО2 воздух, подаваемый вентилятором, нагревается, проходя калорифер, и подается в помещение.

Варианты исполнения отопительных агрегатов АО-2

Правое и левое исполнение

Габаритные размеры агрегатов воздушно-отопительных АО-2

на базе водяных калориферов типа КСк

№ АО2	A	A1	a	B	b	C	D	Dy	E	H	h	L	L1
3	530	530	250	390	70	490	400	32	720	683	355	805	795
4	702	654	375	460	97	620	500	32	770	810	420	855	835
6,3	784	737	500	580	78,5	745	500	32	770	892	460	870	835
10	952	905	625	740	82,5	870	630	50	790	1061	545	890	860
20	1201	1154	875	977	78,5	1120	800	50	915	1310	670	1055	1015
25*	1201	1154	875	977	78,5	1120	800	50	915	1310	670	1055	1015

* — Агрегат воздушно-отопительный водяной АО2-25 отличается от АО2-20, тем что он изготовлен на базе четырехрядного калорифера типа КСк.

Габаритные размеры агрегатов воздушно-отопительных АО-2П на базе паровых калориферов типа КПСк

Габаритные размеры агрегатов АО-2 №3-6,3П на базе паровых калориферов

Габаритные размеры агрегатов АО-2 №10-25П на базе паровых калориферов

№ АО2-П	A	A1	a	B	b	C	D	Dy	E	H	h	L	L1
3	580	530	250	390	—	100	490	50	720	683	355	805	795
4	702	654	375	—	100	620	500	50	770	810	420	855	835
6,3	784	737	500	—	100	745	500	50	770	892	460	870	835
10	952	905	625	410	248	870	630	65	790	1061	545	890	860
20	1201	1154	875	535	310	1120	800	65	915	1310	670	1055	1015
25*	1201	1154	875	535	310	1120	800	65	915	1310	670	1055	1015

* — Агрегат воздушно-отопительный паровой АО2-25П отличается от АО2-20, тем что он изготовлен на базе четырехрядного калорифера типа КП.

Габаритные размеры агрегата воздушно-отопительного АО 2-50 на базе двух водяных калориферов КСк 3-12

Габаритные размеры агрегата воздушно-отопительного АО 2-50П на базе двух паровых калориферов КП 3-12 (изготавливается по спецзаказу)

Технические характеристики

Параметры	АО2-3	АО2-4	АО2-6,3	АО2-10	АО2-20	АО2-25
Производительность по воздуху, м³/ч	2600	4000	6300	10000	20000	25000
Производительность по теплу, кВт	29	46	73	116	220	306
Температура теплоносителя на входе, °С	150/70	150/70	150/70	150/70	150/70	150/70
Установочная мощность, кВт	0,25/1500	0,37/1500	0,55/1500	0,75/1000	2,2/1500	2,2/1500
Сечение для прохода теплоносителя, м²	0,00079	0,00102	0,00113	0,00147	0,00203	0,00249
Сечение патрубка, м²	0,00101	0,00101	0,00101	0,00221	0,00221	0,00221
Диаметр патрубка, Ду	32	32	32	50	50	50
Число ходов	4	4	4	4	4	4
Число рядов	3	3	3	3	3	4
Расход воды, м³/ч, при скорости воды в трубках w=0,7÷1,0 м/с	1,9÷2,7	2,4÷3,45	2,4÷3,45	3,5÷5,0	4,9÷6,9	5,3÷7,5
Масса, кг	70	95	120	160	255	280

Назад к списку

видео-инструкция по монтажу своими руками, особенности электрических изделий с водяным теплообменником, цена, фото

В настоящее время существует огромное количество различных отопительных приборов, которые отличаются друг от друга не только типом потребляемой энергии, но и конструкцией. Однако самым главным параметром считается объем, который изделие может обслуживать. Учитывая это, стоит рассмотреть воздушно отопительные электрические агрегаты способные эффективно работать в больших и просторных помещениях.

Любительское фото распространенной модели подобного оборудования промышленного типа

Основные параметры

Для начала необходимо сказать о том, что есть масса видов подобных устройств, которые могут иметь определенные отличия. При этом если разобрать типовой агрегат воздушно отопительный АО, то можно убедиться, что он практически ничем не отличается от более дорогих моделей и имеет схожую конструкцию. Однако сразу стоит отметить тот факт, что подобные изделия могут работать как на нагрев, так и на отопление. (См. также статью Воздушное отопление: особенности.)

Разновидность подобных конструкций, которые для своей работы используют воздушные магистрали

Конструкция

Прежде всего, необходимо отметить, что агрегат воздушного отопления АВО 42 и ему подобные имеют оригинальную систему крепления на корпусе с собственными системами фиксации. Они позволяют установить устройство практически в любом положении и даже на самой неудобной поверхности.

Некоторые разновидности таких устройств очень часто используются современными строителями для поддержания определенной температуры в помещении или при монтаже натяжных потолков

Основным элементом, который имеют все электрические воздушно отопительные агрегаты, является вентилятор. Он создает поток воздуха, который направляется внутрь помещения и несет определенную температуру.
Также нужно упомянуть и о специальном нагревательном элементе. Он помещается перед самим вентилятором и служит для создания определенной температуры. При этом существуют воздушно отопительные агрегаты с водяным теплообменником, которые в качестве этой детали используют своеобразный радиатор.

Таблица тепловых мощностей изделий подобного типа от известного производителя

Отдельного внимания заслуживают специальные решетки в виде жалюзи. Они могут изменять свой угол и этим самым перенаправляют воздушные потоки. Однако в моделях типа АО 2 3 они обычно имеют стационарное положение или регулируются вручную, когда в более дорогих модификациях этот процесс полностью автоматизирован.
Учитывая то, что большинство таких агрегатов устанавливают на определенной высоте, им нужен специальный контролер. При этом воздушно отопительные агрегаты Volcano могут объединяться в единую сеть и управляться всего одним устройством.

Совет!
При выборе подобных систем, прежде всего, смотрят на мощность нагревательного элемента и вентилятора.
Также стоит уточнить данные о производителе электрического двигателя, поскольку от качества этого узла зависит срок эксплуатации изделия.

Используя различные типы монтажа можно достичь особых эффектов, свойственных конкретному виду помещения и его объему

Достоинства и недостатки

Для начала нужно сказать о том, что подобные устройства могут обслуживать помещения с большим объемом. При этом такой вид модели, как СТД 300 специально разрабатывали для подобного вида работ. Такое оборудование обычно оснащают довольно мощными вентиляторами, которые могут работать в нескольких режимах.

Различные модели таких устройств обладают своими дополнительными особенностями и мощностью, хотя именно эти изделия можно назвать более типичными для производственных помещений

Учитывая то, что агрегаты воздушного отопления осуществляют направленное движение потоков, скорость прогрева помещения становится максимальной среди изделий данного типа. Именно благодаря этим свойствам эти устройства активно используют в зданиях промышленного или общественного назначения, где очень часто открывают входные двери или есть прорехи в утеплении.

Графические модели, показывающие принцип расстановки подобного оборудования в помещениях различного типа и объема

Все конструкции типа VR1 и им подобные имеют решетки в виде жалюзи, и они могут перенаправлять горячий воздух в нужном направлении. Это очень дает возможность обогревать определенные зоны, устраивая собственную циркуляцию масс в необходимом направлении.

Также стоит отметить, что такие нагреватели имеют довольно простую конструкцию и элементарный способ монтажа. Именно поэтому их легко устанавливать своими руками, не прибегая к помощи специалистов.

Графическая модель распределения воздушных масс при использовании целой системы таких обогревателей

Среди недостатков этих систем можно отметить большие расходы на нагрев и определенный уровень шума. Однако учитывая область применения таких конструкций и их достоинства это практически несущественно.

Совет!
Обычно решетки этих обогревателей направляют вниз, в то время, когда само устройство устанавливают на высоте.
Так горячий воздух поступает в нижние слои и поднимается оттуда за счет температуры, прогревая все помещение.

Вариант управляющей схемы для подключения подобного оборудования с использованием отдельного терморегулятора

Вывод

Изучив подробнее материал, предоставленный в данной статье можно прийти к выводу, что подобные изделия обычно используются в помещениях определенного типа. Также следует понять, что такие устройства лучше всего использовать в общей цепи при параллельном подключении с возможностью индивидуальной регулировки. Это позволит добиться максимального эффекта.

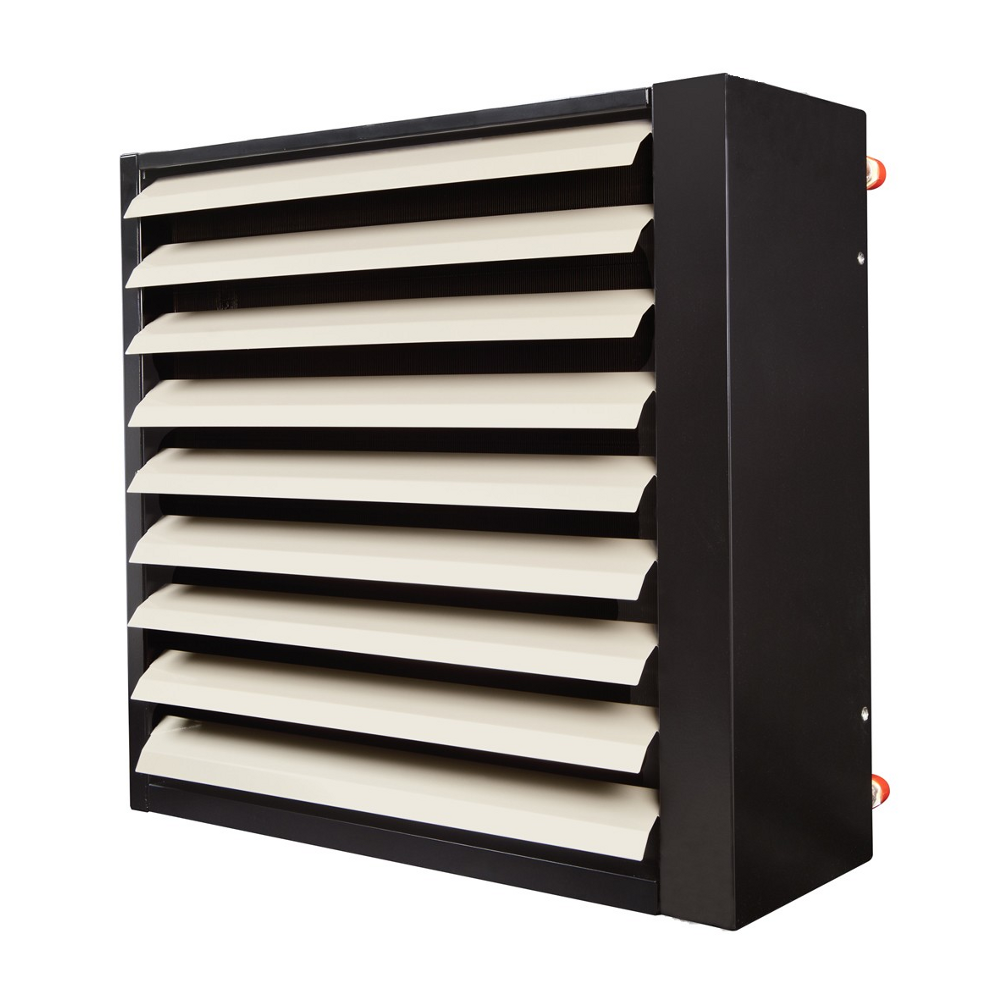

Агрегаты отопительные АО

Одноструйные воздушно-отопительные агрегаты АО используются для отопления различных промышленных помещений без постоянного присутствия людей или для работы без фиксированной рабочей зоны. Широко применяются в различных отопительных и вентиляционных системах. Подразделяются на два вида : АО 2 (на базе водяных калориферов КСК, теплоноситель — горячая или перегретая вода и АО 2П (на базе паровых калориферов КПСК, теплоноситель — сухой насыщенный пар). Температурный режим теплоносителей от 95 до 150 °С, рабочее давление — до 1,2 МПа. Особенность отопительных агрегатов АО состоит в их высокой производительности по теплу, достигаемой за счет оптимального расстояния между калорифером и вентилятором. Данное отопительное оборудование изготовлено в соответствии с ТУ 4864-005-03002146-2016. Наше производство воздушно-отопительных агрегатов АО основано на применении передовых технологий.

В нашей производственной компании вы можете купить агрегаты отопительные АО по лучшей цене.

Водяные агрегаты АО имеют два исполнения :

Воздушно-отопительные агрегаты подвешиваются или устанавливается на кронштейнах. Во время работы отопительного агрегата АО воздух, подаваемый вентилятором, нагревается, проходя калорифер, и подается в помещение.
Условия эксплуатации
Отопительные агрегаты АО предназначены для работы в условиях умеренного (У) климата категории размещения 3 по ГОСТ 15150-69. Окружающий воздух должен быть с предельно допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88, с запыленностью не более 0,5 мг/м³ и не содержать липких веществ и волокнистых материалов.

Технические характеристики отопительных агрегатов АО и АО-П

Характеристика
Характеристика
Производительность по воздуху, м³/ч	2600	4000	6300	10000	20000	25000	60000
Производительность по воздуху, м³/ч	3000	4000	6300	10000	20000	25000	60000
Производительность по теплу, КВт	29	48	72	118	233	325	900
Производительность по теплу, КВт	46	55	99	141	251	318	900
Температура теплоносителя на входе/выходе, °С	150/70	150/70	150/70	150/70	150/70	150/70	150
Установочная мощность, кВт	0,25	0,37	0,55	0,75	3	3	7,5
Сечение для прохода теплоносителя, м²	0,00079	0,00102	0,00113	0,00147	0,00203	0,00249	—
Сечение патрубка, м²	0,00101	0,00101	0,00101	0,00221	0,00221	0,00221	—
Диаметр патрубка, Ду	32	32	32	50	50	50	—
Число ходов	4	4	4	4	4	4	4
Число рядов	3	3	3	3	3	4	4
Расход воды, м³/ч, при скорости воды в трубках w=0,7÷1,0 м/с	1,9÷2,7	2,4÷3,45	2,4÷3,45	3,5÷5,0	4,9÷6,9	5,3÷7,5	—
Масса, кг	70	95	120	160	255	280	820

Отличие водяного от парового агрегата в том, что вместо водяного калорифера типа КСк устанавливается паровой воздухонагреватель типа КПСк с вертикальным расположением присоединительных патрубков (положение жалюзи — вертикальное).

Габаритные размеры (в мм) агрегатов АО 2-3…АО 2-25 на базе водяных калориферов КСК

№ агрегата	A	A1	a	B	b	C	D	Dy	E	H	h	L	L1
3	580	530	250	390	70	490	400	32	720	683	355	795	805
4	702	654	375	460	97	620	500	32	770	810	420	855	835
6,3	784	737	500	580	78,5	745	500	32	770	892	460	870	835
10	952	905	625	740	82,5	870	630	50	790	1061	545	890	860
20	1201	1154	875	977	78,5	1120	800	50	915	1310	670	1055	1015
25*	1201	1154	875	977	78,5	1120	800	50	915	1310	670	1055	1015

* Агрегат АО 2-25 отличается от АО 2-20 тем, что он изготовлен на базе четырехрядного калорифера типа КСк.

Габаритные размеры (в мм) агрегатов АО 2-50 на базе двух водяных калориферов КСК 3-12

Габаритные размеры (в мм) агрегатов АО 2-3 П…АО 2-6,3П на базе паровых калориферов КПСК

№ агрегата	A	A1	a	b	C	D	Dy	E	H	h	L	L1
3	580	530	250	100	490	400	50	720	683	355	795	805
4	702	654	375	100	620	500	50	770	810	420	855	835
6,3	784	737	500	100	745	500	50	770	892	460	870	835

Габаритные размеры (в мм) агрегатов АО 2-10П…АО 2-25П на базе паровых калориферов КПСК

№ агрегата	A	A1	a	B	b	C	D	Dy	E	H	h	L	L1
10	952	905	625	410	248	870	630	65	790	1061	545	890	860
20	1201	1154	875	535	310	1120	800	65	915	1310	670	1055	1015
25*	1201	1154	875	535	310	1120	800	65	915	1310	670	1055	1015

* Агрегат АО 2-25 П отличается от АО 2-20 П тем, что он изготовлен на базе четырехрядного калорифера КПСК

Габаритные размеры (в мм) агрегатов АО 2-50П на базе двух паровых калориферов КПСК 3-12

Купить отопительные агрегаты АО

типов систем отопления | Умный дом

Центральное отопление

Печи

Большинство домохозяйств в Северной Америке используют центральную печь для обеспечения тепла. Печь работает, продувая нагретый воздух через воздуховоды, которые доставляют теплый воздух в комнаты по всему дому через воздушные регистры или решетки. Такой тип системы отопления называется канальной или принудительной системой распределения теплого воздуха. Он может работать на электричестве, природном газе или мазуте.

В топке, работающей на газе или мазуте, топливо смешивается с воздухом и сжигается.Пламя нагревает металлический теплообменник, в котором тепло передается воздуху. Воздух проталкивается через теплообменник печным вентилятором «обработчика воздуха», а затем проходит через воздуховоды после теплообменника. В топке продукты сгорания выводятся из здания через дымоход. Старые «атмосферные» печи выпускали воздух прямо в атмосферу и тратили около 30% энергии топлива только на то, чтобы выхлоп оставался достаточно горячим, чтобы безопасно подниматься по дымоходу. Современные печи с минимальной эффективностью значительно сокращают эти отходы за счет использования «нагнетательного» вентилятора, который втягивает отработанные газы через теплообменник и создает тягу в дымоходе.«Конденсационные» печи предназначены для утилизации большей части этого уходящего тепла путем охлаждения выхлопных газов до температуры ниже 140 ° F, где водяной пар в выхлопных газах конденсируется в воду. Это основная особенность высокоэффективной печи (или котла). Обычно они вентилируются через боковую стенку с пластиковой трубкой.

Новые стандарты для печей в настоящее время разрабатываются Министерством энергетики США и должны быть завершены весной 2016 г. Действующие стандарты для печей не обновлялись с 1987 г.

Органы управления системой отопления регулируют включение и выключение различных компонентов системы отопления. Самым важным элементом управления с вашей точки зрения является термостат, который включает и выключает систему или, по крайней мере, систему распределения, чтобы вам было комфортно. Типичная система с принудительной подачей воздуха будет иметь один термостат. Но в системе отопления есть и другие внутренние средства контроля, такие как выключатели «верхнего предела», которые являются частью невидимого, но важного набора средств безопасности.

Лучшие газовые печи и котлы на сегодняшний день имеют КПД более 90%

КПД печи или котла, работающего на ископаемом топливе, является мерой количества полезного тепла, производимого на единицу потребляемой энергии (топлива).Эффективность сгорания — простейшая мера; это просто эффективность системы во время ее работы. Эффективность сгорания сравнима с количеством миль на галлон, который ваша машина проезжает со скоростью 55 миль в час по шоссе.

В США эффективность печи регулируется минимальной годовой эффективностью использования топлива (AFUE). AFUE оценивает сезонную эффективность, усредняя пиковые и частичные нагрузки. AFUE учитывает пусковые, охлаждающие и другие эксплуатационные потери, которые происходят в реальных условиях эксплуатации, и включает оценку электроэнергии, используемой устройством обработки воздуха, нагнетательным вентилятором и элементами управления.AFUE подобен пробегу вашего автомобиля между заправками, включая как движение по шоссе, так и движение с остановками. Чем выше AFUE, тем эффективнее топка или котел.

Котлы

Котлы водонагреватели специального назначения. В то время как печи переносят тепло в теплом воздухе, системы котлов распределяют тепло в горячей воде, которая отдает тепло, проходя через радиаторы или другие устройства в комнатах по всему дому. Затем более холодная вода возвращается в бойлер для повторного нагрева. Системы горячего водоснабжения часто называют гидравлическими системами.В бытовых котлах в качестве топлива обычно используется природный газ или мазут.

В паровых котлах, которые сегодня гораздо реже встречаются в домах, вода кипятится, и пар переносит тепло по дому, конденсируясь в воду в радиаторах при охлаждении. Обычно используются нефть и природный газ.

Вместо системы вентиляции и воздуховодов в котле используется насос для циркуляции горячей воды по трубам к радиаторам. В некоторых системах горячего водоснабжения вода циркулирует по пластиковым трубам в полу. Эта система называется лучистым теплым полом (см. «Современное отопление»).Важные элементы управления котлом включают термостаты, аквастаты и клапаны, регулирующие циркуляцию и температуру воды. Хотя стоимость не является тривиальной, обычно гораздо проще установить «зонные» термостаты и регуляторы для отдельных комнат с гидравлической системой, чем с принудительной подачей воздуха. Некоторые элементы управления являются стандартными функциями в новых котлах, в то время как другие могут быть добавлены для экономии энергии (см. Раздел «Модификации, выполненные специалистами по системам отопления» на странице технического обслуживания отопления).

Как и печи, конденсационные газовые котлы относительно распространены и значительно более эффективны, чем неконденсирующие котлы (если не используются очень сложные системы управления).Конденсационные котлы, работающие на жидком топливе, не распространены в США по нескольким причинам, связанным с более низким потенциалом скрытой теплоты и возможностью большего загрязнения обычным мазутом.

Тепловые насосы

Тепловые насосы — это просто кондиционеры двустороннего действия (подробное описание см. В разделе «Системы охлаждения»). Летом кондиционер работает, перемещая тепло из относительно прохладного помещения в относительно теплое снаружи. Зимой тепловой насос меняет эту уловку, собирая тепло от холода снаружи с помощью электрической системы и отводя это тепло внутри дома.Почти все тепловые насосы используют системы принудительной подачи теплого воздуха для перемещения нагретого воздуха по дому.

Земной тепловой насос нагревает и охлаждает в любом климате, обмениваясь теплом с землей, которая имеет более постоянную температуру.

Есть два относительно распространенных типа тепловых насосов. Тепловые насосы с воздушным источником тепла используют наружный воздух в качестве источника тепла зимой и радиатора летом. Наземные тепловые насосы (также называемые геотермальными, GeoExchange или GX) получают тепло из-под земли, где температура более постоянна круглый год.Воздушные тепловые насосы гораздо более распространены, чем наземные тепловые насосы, потому что они дешевле и проще в установке. Однако наземные тепловые насосы намного более эффективны, и их часто выбирают потребители, которые планируют оставаться в одном доме в течение длительного времени или имеют сильное желание жить более устойчиво. Как определить, подходит ли тепловой насос в вашем климате, обсуждается далее в разделе «Варианты топлива».

В то время как тепловой насос с воздушным источником воздуха устанавливается во многом как центральный кондиционер, для тепловых насосов с наземным источником требуется, чтобы «петля» была закопана в землю, обычно в длинных неглубоких (3–6 футов) траншеях или в одной или более вертикальных скважин.Конкретный используемый метод будет зависеть от опыта установщика, размера вашего участка, грунта и ландшафта. В качестве альтернативы некоторые системы забирают грунтовые воды и пропускают их через теплообменник вместо использования хладагента. Затем грунтовые воды возвращаются в водоносный горизонт.

Поскольку электричество в тепловом насосе используется для перемещения тепла, а не для его генерации, тепловой насос может выдавать больше энергии, чем потребляет. Отношение поставленной тепловой энергии к потребляемой энергии называется коэффициентом полезного действия, или COP, с типичными значениями в диапазоне от 1.От 5 до 3,5. Это «установившаяся» мера, которую нельзя напрямую сопоставить с коэффициентом полезного действия в отопительный сезон (HSPF), сезонным показателем, обязательным для оценки эффективности нагрева тепловых насосов с воздушным источником тепла. Преобразование между измерениями непросто, но наземные агрегаты обычно более эффективны, чем воздушные тепловые насосы.

Прямой нагрев

Газовые обогреватели

В некоторых регионах популярно газовое отопительное оборудование прямого нагрева. Сюда входят настенные, напольные и напольные печи, для которых характерно отсутствие воздуховодов и относительно небольшая тепловая мощность.Поскольку в них отсутствуют воздуховоды, они наиболее полезны для обогрева отдельной комнаты. Если требуется обогрев нескольких комнат, либо двери между комнатами должны быть открыты, либо необходим другой метод обогрева. В лучших моделях используются системы «герметичного воздуха для горения» с трубами, проложенными через стену для подачи воздуха для горения и отвода продуктов горения. Эти агрегаты могут обеспечить приемлемую производительность, особенно для кают и других зданий, где допустима большая разница температур между спальнями и основными комнатами.Модели могут работать на природном газе или пропане, а некоторые сжигают керосин.

Невентилируемые газовые обогреватели: плохая идея

Газовые или керосиновые обогреватели, у которых нет вытяжной вентиляции, продаются десятилетиями, но мы настоятельно не рекомендуем их использовать из соображений здоровья и безопасности. Известные производителями как газовые отопительные приборы «без вентиляции», они включают в себя настенные и отдельно стоящие обогреватели, а также газовые камины открытого пламени с керамическими поленьями, которые фактически не соединены с дымоходом.Производители заявляют, что, поскольку полнота сгорания этих продуктов очень высока, они безопасны для жителей здания. Однако это утверждение справедливо только в том случае, если вы держите близлежащее окно открытым для достаточного количества свежего воздуха, что лишает вас возможности дополнительного тепла. Опасности включают воздействие побочных продуктов сгорания, как описано в разделе «Вентиляция», и недостаток кислорода (эти обогреватели должны быть оборудованы датчиками истощения кислорода). Из-за этих опасностей по крайней мере пять штатов (Калифорния, Миннесота, Массачусетс, Монтана и Аляска) запрещают их использование в домашних условиях, и многие города США и Канады также запретили их использование.

Электрические обогреватели

Переносные (вставные) электронагреватели недорого купить, но дорого использовать. Эти резистивные нагреватели включают «маслонаполненные» и «кварцево-инфракрасные» нагреватели. Они преобразуют электрический ток из розетки прямо в тепло, как тостер или утюг. Как объясняется далее в разделе «Выбор новой системы», требуется много электроэнергии, чтобы доставить такое же количество полезного тепла, которое природный газ или нефть может обеспечить на месте. Вставной нагреватель мощностью 1500 Вт будет использовать почти всю мощность 15-амперной ответвленной цепи; таким образом, добавление дополнительной нагрузки приведет к срабатыванию автоматического выключателя или срабатыванию предохранителя.Стоимость эксплуатации блока мощностью 1500 ватт в час легко подсчитать: это в 1,5 раза больше ваших затрат на электроэнергию в центах за киловатт-час. При средних тарифах по стране — 12 центов за электроэнергию — этот обогреватель будет стоить 18 центов в час, и быстро будет стоить дороже, чем его закупочная цена. С другой стороны, для периодического использования это «наименее плохое» решение, когда альтернативы потребуют значительных инвестиций, например, для улучшения воздуховодов для конкретной области. Просто помните, что тепло с помощью электрического сопротивления обычно является самым дорогим видом тепла, и поэтому его редко рекомендуют.

«Электрический обогрев плинтуса» — это еще один вид резистивного обогрева, похожий на подключаемый обогреватель помещения, за исключением того, что он является проводным. У него есть два основных достоинства: низкая стоимость установки и простота установки индивидуальных комнатных термостатов, позволяющих уменьшить нагрев в неиспользуемых помещениях. Эксплуатационные расходы, как и для всех резистивных систем, обычно очень высоки, если только дом не является «сверхизолированным».

Дровяные печи и пеллетные печи

Дровяное отопление может иметь большой смысл в сельской местности, если вам нравится складывать дрова и топить печь или топку.Цены на древесину обычно ниже, чем на газ, нефть или электричество. Если вы пилите дерево самостоятельно, вы можете значительно сэкономить. Загрязняющие вещества от сжигания древесины были проблемой в некоторых частях страны, что вынудило Агентство по охране окружающей среды США (EPA) ввести правила, регулирующие выбросы загрязняющих веществ от дровяных печей. В результате новые модели вполне горят. Пеллетные печи имеют ряд преимуществ перед дровяными печами. Они менее загрязняют окружающую среду, чем дровяные печи, и предлагают пользователям большее удобство, контроль температуры и качество воздуха в помещении.

Камины

Газовые (и большинство дровяных) камины в основном являются частью декора комнаты, обеспечивая теплое свечение (и способ избавиться от секретных документов), но обычно не являются эффективным источником тепла. В обычных установках, в которых воздух, поступающий из комнаты в камин для сгорания и разбавления, обычно теряет больше тепла, чем обеспечивает, потому что через устройство проходит очень много теплого воздуха, и его необходимо заменять холодным наружным воздухом. С другой стороны, если камин снабжен герметично закрывающейся стеклянной дверцей, источником наружного воздуха и хорошей заслонкой дымохода, он может обеспечить полезное тепло.

Современное отопление

Лучистое отопление для пола обычно относится к системам, в которых теплая вода циркулирует по трубам под полом. Это согревает пол, который, в свою очередь, согревает людей, использующих комнату. Он хорошо управляем, его сторонники считают его эффективным и дорогостоящим в установке. Это также требует очень опытного проектировщика и установщика системы и ограничивает выбор ковров и других видов отделки пола: вы не хотите «закрывать» свой источник тепла.

Свяжитесь с ассоциацией Radiant Panel Association

Бестоковые, мини-разъемы, мульти-разъемы .Жилые воздуховоды относительно редки за пределами Северной Америки. Широко используются «бесканальные» тепловые насосы, которые распределяют энергию по линиям хладагента вместо воды или воздуха. Крупные полевые испытания на северо-западе Тихого океана показывают, что они могут иметь хорошие характеристики в холодную погоду и быть очень рентабельными при замене электрического резистивного нагрева. Как и в случае систем с наземным источником питания, относительная незрелость рынка помогает гарантировать, что мульти-сплит-системы для всего дома будут иметь высокие цены.

Комбинированное производство тепла и электроэнергии (ТЭЦ) или когенерация для домов серьезно изучается в некоторых странах.Основная предпосылка заключается в использовании небольшого генератора для удовлетворения некоторой потребности дома в электроэнергии и рекуперации отработанного тепла (обычно более 70% теплотворной способности топлива) для обогрева дома (водяного или водяного отопления). воздушные системы) и горячее водоснабжение. Эти системы еще не получили широкого распространения. Они, вероятно, будут иметь лучшую экономику в домах с высокими счетами за отопление, потому что дом не может быть практически изолирован, например, дома из цельного камня или кирпича.

Водонагреватели с тепловым насосом | Министерство энергетики

Водонагреватели с тепловым насосом используют электричество для переноса тепла из одного места в другое, вместо того, чтобы генерировать тепло напрямую.Следовательно, они могут быть в два-три раза более энергоэффективными, чем обычные электрические водонагреватели сопротивления. Чтобы переместить тепло, тепловые насосы работают как холодильник в обратном направлении.

В то время как холодильник забирает тепло из ящика и сбрасывает его в окружающую комнату, автономный водонагреватель с воздушным тепловым насосом забирает тепло из окружающего воздуха и сбрасывает его — при более высокой температуре — в бак для нагрева воды. Вы можете приобрести автономную систему водяного отопления с тепловым насосом в виде интегрированного блока со встроенным водонагревателем и резервными резистивными нагревательными элементами.Вы также можете модернизировать тепловой насос для работы с существующим обычным водонагревателем.

Водонагреватели с тепловым насосом требуют установки в местах, температура которых поддерживается круглый год при температуре от 40 до 90ºF (4,4–32,2ºC) и которые обеспечивают не менее 1000 кубических футов (28,3 кубических метров) воздушного пространства вокруг водонагревателя. Прохладный отработанный воздух можно выводить в комнату или на улицу. Устанавливайте их в помещении с избыточным теплом, например в топке. Водонагреватели с тепловым насосом не будут эффективно работать в холодном помещении.Они, как правило, охлаждают помещения, в которых находятся. Вы также можете установить систему теплового насоса с воздушным источником, которая сочетает в себе отопление, охлаждение и нагрев воды. Эти комбинированные системы забирают тепло из наружного воздуха зимой и из воздуха в помещении летом. Поскольку они удаляют тепло из воздуха, любой тип теплового насоса с воздушным источником работает более эффективно в теплом климате.

Домовладельцы в первую очередь устанавливают геотермальные тепловые насосы, которые отводят тепло от земли зимой и из воздуха в помещении летом, для обогрева и охлаждения своих домов.Для нагрева воды вы можете добавить пароохладитель к системе геотермального теплового насоса. Пароохладитель — это небольшой вспомогательный теплообменник, в котором для нагрева воды используются перегретые газы компрессора теплового насоса. Эта горячая вода затем циркулирует по трубе в водонагревателе дома.

Пароохладители также доступны для безбаквальных водонагревателей или водонагревателей по запросу. Летом пароохладитель использует избыточное тепло, которое в противном случае было бы отведено на землю.Поэтому, когда геотермальный тепловой насос часто работает летом, он может нагреть всю вашу воду.

Осенью, зимой и весной, когда пароохладитель не производит столько избыточного тепла, вам придется больше полагаться на накопитель или потребовать водонагреватель для нагрева воды. Некоторые производители также предлагают тройные геотермальные тепловые насосы, которые обеспечивают отопление, охлаждение и горячую воду. Они используют отдельный теплообменник для удовлетворения всех потребностей домашнего хозяйства в горячей воде.

Системы тепловых насосов воздух-вода | Экономное отопление, а также комплексное решение для отопления и горячего водоснабжения | Кондиционирование и охлаждение

Daikin Advantage

Энергоэффективность

Передовые технологии теплового насоса и инвертора Daikin обеспечивают оптимальную энергоэффективность.

Широкий выбор

Линейка тепловых насосов Daikin для жилых и коммерческих помещений полностью удовлетворяет потребности в горячей воде соответствующей температуры и количества.

Тихие операции

Уникальные конструкции, включая компрессоры с инверторным приводом и естественную конвекцию распределения тепла, обеспечивают бесшумную работу внутренних и наружных блоков Daikin.

Комплексное отопление и горячее водоснабжение

Пространство для установки и затраты значительно снижаются за счет единой интегрированной системы отопления и горячего водоснабжения.

Обзор

Комплексное решение для отопления и горячего водоснабжения

Daikin Altherma для низких температур

Модельный ряд

Жилой низкотемпературный тип

Горячая вода, нагретая до 55 ℃, доступна для теплых полов и низкотемпературных радиаторов.И отопление, и охлаждение могут работать с тепловым насосом.

Жилой высокотемпературный тип

Горячая вода, нагретая до 80 ℃, доступна для бытового горячего водоснабжения и высокотемпературных радиаторов. И отопление, и охлаждение могут работать с тепловым насосом.

Жилой гибридный тип

Горячая вода для бытового потребления эффективно поставляется даже при низкой температуре с помощью комбинации водонагревателя с тепловым насосом и газового бойлера.

Котел с тепловым насосом для жилых помещений

Специальный водонагреватель для бытового потребления, использующий хладагент CO ₂, обеспечивает достаточное количество горячей воды для ванн и душевых.

* Продается только в Японии

Коммерческий тип

Большой наружный блок обеспечивает такие объекты, как апартаменты, отели и спортивные залы, с большим количеством горячей воды.

Дополнительная информация

Послепродажное обслуживание

Глобальная система поддержки предоставляет своевременные решения для всех потребностей.

Учить больше

Профилактическое обслуживание

Чтобы обеспечить большую экономию энергии, долгий срок службы и комфорт, Daikin предлагает эти услуги.

НАЛИЧИЕ

Продукты или функции, представленные на этой странице, могут быть недоступны в вашем регионе.
Посетите свой местный веб-сайт, чтобы получить подробную информацию о продуктах и функциях, доступных в вашем регионе.

Системы воздушного отопления 101

Система отопления вашего дома является одним из крупнейших потребителей энергии зимой, и она оказывает большое влияние на ваш комфорт.Если вы хотите обновить систему отопления, перед выбором стоит рассмотреть все доступные варианты.

Гидро-воздушные системы, хотя и относительно редки, набирают популярность благодаря своей гибкости и надежности. Эти системы сочетают в себе два проверенных метода нагрева, чтобы каждый из них был максимально эффективным.

Как работает водовоздушное отопление

Гидро-воздушная система частично является гидравлической (вода), а частично — воздушной (канальная). Вместо использования пламени в воздухообрабатывающем устройстве, как в обычной печи, он нагревает воздух горячей водой.

Тепло для системы поступает от котла, работающего на природном газе, масле или пропане. Котел нагревает воду, которая затем перекачивается по трубке в устройство для обработки воздуха, подобное тому, которое используется в стандартной печи с принудительной подачей воздуха.

Воздухообрабатывающий агрегат содержит насос, змеевик горячей воды, нагнетательный вентилятор и, в большинстве систем, змеевик кондиционирования воздуха. По мере того, как горячая вода нагревает нагревательный змеевик, нагнетательный вентилятор направляет холодный воздух из ваших комнат над горячим змеевиком. Воздух забирает тепло от змеевика, а вентилятор выталкивает воздух в систему воздуховодов, которая распределяет его по вашим комнатам.

Этот же бойлер можно использовать для нагрева воды для домашнего использования, например, в душе и стиральной машине, поэтому отдельный водонагреватель не понадобится. Если вам нужен кондиционер, охлаждающий змеевик кондиционера может быть установлен в воздухообрабатывающем устройстве для работы в сочетании с наружным конденсаторным блоком.

Также можно установить воздушно-гидросистему, в которой вместо бойлера используется безбаковый водонагреватель, но они менее просты по конструкции. Бесконтактные водонагреватели требуют минимального расхода воды для включения, и им нужно время, чтобы нагреть воду.Это означает, что вам понадобится дополнительный накопительный бак для подачи горячей воды, когда в безбакерной системе ее нет.

Преимущества отопления с использованием воздуха

Водовоздушное отопление дает вам возможность обогреть каждую часть вашего дома именно так, как вы хотите, с помощью одной надежной, компактной и энергоэффективной системы.

Гибкость и варианты зонирования

В системе гидро-воздушного отопления у вас есть возможность смешивать и согласовывать излучатели тепла. У вас могут быть водяные теплые полы на кухне и в ванной, водяные обогреватели плинтусов или радиаторы в гостиной и принудительное воздушное отопление во всей остальной части вашего дома.Вы даже можете добавить немного предметов роскоши, таких как водяной полотенцесушитель. Как вариант, вы можете использовать только принудительный воздух.

У вас также будет простой способ распространить водяное отопление на пристройку к комнате, готовый чердак или подвал, гараж или бассейн. Такое расширение системы отопления позволяет сэкономить место, поскольку вам не нужно прокладывать воздуховоды вдоль потолка или пола, чтобы добраться до других крыльев или этажей вашего дома.

Зонирование становится проще с гидро-воздухом. Вы можете использовать отдельный кондиционер для каждой зоны и, если хотите, разные излучатели в разных частях вашего дома, чтобы точно настроить уровень и интенсивность тепла в каждой комнате.

Если вы используете бойлер для горячего водоснабжения, вы освободите место, которое в противном случае заняло бы водонагреватель.

Эффективность и надежность

Гидро-воздушные системы столь же эффективны или более эффективны, чем обычные печи с принудительной подачей воздуха. Если в вашем доме используется старая печь с принудительной подачей воздуха и водонагреватель, переход на гидро-воздушную систему позволит вам заменить оба прибора одной высокоэффективной системой. Это может дать вашему обновлению право на скидки, основанные на энергоэффективности, в дополнение к сокращению ваших счетов за электроэнергию.

Для максимальной эффективности выбирайте модулирующий котел. Эти котлы различаются потреблением энергии в зависимости от количества горячей воды, которая вам нужна в данный момент.

Когда у вас открыт только один кран горячей воды, система будет работать с более низким значением. Однако включите душ, посудомоечную машину или систему отопления, и бойлер увеличит свою мощность в соответствии с вашими требованиями. В системах отопления, основанных на этих котлах, приоритет отдается горячей воде для кранов и приборов, поэтому вам не придется беспокоиться о том, чтобы принять холодный душ, когда начнется отопление.

Если вас интересуют экологически безопасные методы отопления, но у вас нет места или средств для установки геотермальной системы, водовоздушная система является хорошей альтернативой.

Что нужно помнить

Для работы гидро-воздушной системы вам понадобится газовая линия, достаточно большая, чтобы питать ваш котел, источник электропитания для питания системы зажигания и управления котлом, а также место для вывода воздуха из котла. Для конденсационного котла потребуется либо слив в полу, либо конденсатный насос.

Установка гидро-воздушной системы наиболее рентабельна, если у вас уже есть какой-либо тип котла. В противном случае новая система приточного воздуха будет стоить меньше, чем новый котел плюс кондиционер с гидро-воздухом. Однако, если вы строите новый дом, гидро-воздушная система с обычной системой кондиционирования, вероятно, будет стоить меньше, чем теплый пол в сочетании с системой кондиционирования воздуха без воздуховодов.

Эти системы идеально подходят для домов малого и среднего размера с эффективными функциями защиты от атмосферных воздействий, такими как герметичность и достаточная изоляция.Однако в больших помещениях с сквозняками им может быть трудно обеспечить достаточно тепла.

Хотя воздушно-водяные системы отопления еще не получили широкой популярности, они представляют собой практический выбор, если вы живете в энергоэффективном доме и хотите, чтобы система отопления была одновременно надежной и легко адаптируемой.

Связанные

Типы систем отопления дома

Существует несколько типов систем, используемых для обеспечения тепла в доме, и в пределах каждого широкого типа существует множество вариаций.Некоторые системы отопления имеют общие компоненты с охлаждающим оборудованием дома, а некоторые системы обеспечивают как отопление, так и охлаждение. Термин HVAC — отопление, вентиляция и кондиционирование — используется для описания всей системы климат-контроля в доме.

Независимо от того, какая система отопления, вентиляции и кондиционирования воздуха используется, все отопительные приборы предназначены для отвода тепловой энергии от источника топлива и передачи ее в жилые помещения для поддержания комфортной температуры окружающей среды. В системах отопления могут использоваться различные источники топлива, включая природный газ, пропан, мазут, биотопливо (например, дрова) и электричество.Некоторые дома имеют более одной системы отопления, например, когда дополнительный или готовый подвал обогревается другой системой, чем остальная часть дома.

Системы принудительного воздушного отопления / охлаждения

Безусловно, наиболее распространенной системой отопления, вентиляции и кондиционирования воздуха в современных домах в Северной Америке является система приточного воздуха, в которой используется печь с нагнетательным вентилятором, который подает теплый воздух в различные комнаты дома через сеть воздуховодов. Системы с принудительной подачей воздуха очень быстро регулируют температуру в помещении, а поскольку в системах кондиционирования могут использоваться один и тот же вентилятор и воздуховоды, это эффективная общая система отопления, вентиляции и кондиционирования воздуха.

Источники топлива: Печи, питающие системы с принудительной подачей воздуха, могут работать на природном газе, жидком пропане (LP), мазуте или электричестве.

Распределение: Воздух, нагретый горелкой печи или нагревательным элементом, воздух распределяется по сети каналов к нагревательным регистрам в отдельных помещениях. Другая система каналов возвращает воздух обратно в топку через возврат холодного воздуха.

Преимущества:

Системы с принудительной подачей воздуха можно фильтровать для удаления пыли и аллергенов.Однако они также могут увеличить количество переносимых по воздуху аллергенов.
Увлажнитель (или осушитель) может быть интегрирован в систему принудительной подачи воздуха.
Печи с принудительной циркуляцией воздуха относительно недороги.
Эти печи могут достигать самых высоких показателей AFUE (годовой эффективности использования топлива) среди всех систем отопления (но это не обязательно означает, что это наиболее эффективный способ обогрева дома).
Системы с принудительной подачей воздуха могут сочетать охлаждение с обогревом.

Недостатки:

Требуется воздуховод и занимает место в стенах.
Печные вентиляторы могут быть шумными.
Движущийся воздух может распространять аллергены.
Движущийся воздух может стать сухим, если его не увлажнить.
Поскольку системы с принудительной подачей воздуха нагревают воздух, а не предметы в комнате, это не считается самым удобным способом обогрева.

BanksPhotos / Getty Images

Системы гравитационных печей на воздухе

Предшественники систем принудительной подачи воздуха, гравитационные воздушные печи также распределяют воздух через систему металлических каналов, но вместо того, чтобы нагнетать воздух через воздуходувку, гравитационные воздушные системы работают по простой физике: теплый воздух поднимается и холодный воздух опускается.Печь с гравитационным воздухом в подвале нагревает воздух, который затем поднимается по воздуховодам в разные комнаты. Холодный воздух возвращается в топку по системе каналов возврата холодного воздуха. Так называемые печи «осьминоги», которые можно найти во многих старых домах, представляют собой печи с гравитационным воздухом.

Системы гравитационного воздуха больше не устанавливаются, но во многих старых домах они продолжают работать эффективно.

Источник топлива: Печи с принудительным воздухом могут работать на природном газе, жидком пропане (LP), мазуте или электричестве.

Распределение : Кондиционированный воздух циркулирует через сеть металлических воздуховодов.

Преимущества :

Гравитационные системы не имеют движущихся частей и могут служить многие десятилетия.
Системное оборудование очень надежно и требует минимального обслуживания.

Недостатки :

Воздух не фильтруется эффективно.
Энергоэффективность ниже, чем у более новых печей.
Регулировка температуры происходит медленно, потому что системы работают за счет простых конвекционных потоков.

Системы лучистого отопления для пола

Современные теплые полы — это разновидность систем лучистого отопления. Лучистое отопление отличается от принудительного воздушного отопления тем, что нагревает предметы и материалы, такие как мебель и пол, а не только воздух. Большинство излучающих систем для всего дома распределяют тепло через горячую воду, нагретую в бойлере или водонагревателе.

Напольное отопление включает в себя пластиковые водопроводные трубы, устанавливаемые внутри бетонных перекрытий или прикрепляемые к верхней или нижней части деревянных полов.Он тихий и в целом энергоэффективный. Он имеет тенденцию нагреваться медленнее и требует больше времени для адаптации, чем принудительное воздушное тепло, но его тепло более стабильно.

Существуют также внутрипольные системы, в которых используется электропроводка, проложенная под напольными покрытиями, обычно керамической или каменной плиткой. Они менее энергоэффективны, чем системы горячего водоснабжения, и обычно используются только в небольших помещениях, таких как ванные комнаты.

Источники топлива : Системы трубопроводов горячей воды обычно обогреваются центральным котлом, который может работать на природном газе, жидком пропане (LP) или электричестве.Горячая вода также может быть обеспечена солнечными системами горячего водоснабжения, которые обычно используются в дополнение к топливным системам.

Распределение : Напольные системы обычно распределяются путем протекания горячей воды по пластиковым трубам.

Преимущества :

Излучающие системы обеспечивают комфортное, равномерное тепло.
При отоплении котлами излучающие системы могут быть очень энергоэффективными.

Недостатки :

Излучающие системы относительно медленно нагреваются и приспосабливаются к изменениям температуры.
Установка внутрипольных систем может быть дорогостоящей.
При возникновении проблем с обслуживанием доступ к скрытым трубопроводам затруднен.
Котельные системы нельзя комбинировать с кондиционированием воздуха.

elenaleonova / Getty Images

Традиционные котельные и радиаторные системы

Старые дома и многоквартирные дома в Северной Америке часто отапливаются традиционными котельными и радиаторными системами. К ним относится центральный котел, который направляет пар или горячую воду по трубам к радиаторам, расположенным в стратегически важных местах вокруг дома.Классический радиатор — чугунный вертикальный блок, обычно устанавливаемый возле окон — часто называют паровым радиатором, хотя этот термин иногда неточен.

На самом деле с этими старыми радиаторами используются два типа систем. Настоящие паровые котлы действительно направляют газообразный пар по трубам к отдельным радиаторам, который затем конденсируется обратно в воду и возвращается в котел для повторного нагрева. В современных радиаторных системах горячая вода подается к радиаторам с помощью электронасосов. Горячая вода отдает тепло в радиаторе, а охлажденная вода возвращается в котел для дополнительного нагрева.Радиаторные системы с горячей водой очень распространены в Европе.

Источники топлива: Системы котлов / радиаторов могут работать на природном газе, жидком пропане, мазуте или электричестве. Оригинальные котлы могли даже работать на угле.

Распределение: Тепло вырабатывается паром или горячей водой, циркулирующими по металлическим трубам к радиаторам, форма которых облегчает передачу тепловой энергии.

Преимущества :

Лучистое тепло довольно комфортно и не сушит воздух, как принудительное тепло.
можно обновить до низкопрофильных плинтусов или панельных радиаторов.
При замене старых котлов современные котлы могут предложить очень хорошую энергоэффективность.

Недостатки :

Радиаторы могут быть некрасивыми.
Расположение радиаторов может ограничивать размещение мебели и оконные покрытия.
Котельные системы нельзя комбинировать с кондиционированием воздуха.

Дэвид Де Лосси / Getty Images

Радиатор плинтуса с горячей водой

Еще одна более современная форма лучистого тепла — это система плинтуса с горячей водой, также известная как гидронная система.В этих системах также используется централизованный бойлер для нагрева воды, которая циркулирует по системе водяных труб к низкопрофильным нагревательным элементам плинтуса, которые излучают тепло от воды в комнату через тонкие металлические ребра, окружающие водопровод. По сути, это просто обновленная, усовершенствованная версия старых вертикальных радиаторных систем.

Источники топлива: Котлы для гидравлических систем могут работать на природном газе, жидком пропане (LP), мазуте или электричестве. Им также могут помочь солнечные системы отопления.

Распределение :

Горячая вода, нагретая котлом, подается на плинтусы типа «ребристая труба», установленные вдоль стен. Ребра увеличивают площадь отвода тепла для повышения эффективности.
Тепло распространяется за счет естественной конвекции: нагретый воздух поднимается от плинтуса, а холодный воздух падает в сторону блока для обогрева.

Преимущества :

Гидравлические системы могут предложить отличную энергоэффективность.
Гидравлические системы работают тихо, потому что в них нет вентиляторов или нагнетателей.
Температуру можно точно контролировать.
Радиаторные системы очень долговечны и не требуют значительного обслуживания.

Недостатки :

Блоки излучения / конвекции на плинтусе должны оставаться беспрепятственными и могут создавать проблемы при расстановке мебели и дизайне драпировки.
Радиаторы медленно нагреваются.
Системы горячего водоснабжения нельзя комбинировать с системами кондиционирования воздуха.
Если тепло будет отключено на продолжительное время, трубы отопления могут замерзнуть.

Thinkstock Images / Getty Images

Системы отопления с тепловым насосом

Новейшая технология отопления (и охлаждения) дома — это тепловой насос. Используя систему, аналогичную кондиционеру, тепловые насосы извлекают тепло из воздуха и доставляют его в дом через внутренний кондиционер. Стандартные домашние системы представляют собой воздушные тепловые насосы, которые забирают тепло из наружного воздуха.Существуют также наземные или геотермальные тепловые насосы, которые отбирают тепло из глубины земли, а также водяные тепловые насосы, которые получают тепло от пруда или озера.

Популярный тип теплового насоса с воздушным источником — это мини-сплит или бесканальная система. Это относительно небольшой наружный компрессорный агрегат и один или несколько внутренних воздухообрабатывающих агрегатов, которые легко добавить к дополнительным комнатам или удаленным районам дома. Многие системы тепловых насосов являются реверсивными и могут быть переключены в режим кондиционирования летом.Тепловые насосы могут быть энергоэффективными, но они подходят только для относительно мягкого климата; они менее эффективны в очень жаркую и очень холодную погоду.

Источники топлива: Тепловые насосы обычно работают от электричества, хотя также доступны модели, работающие на природном газе.

Распределение : Тепло (и охлаждение) обеспечивается настенными блоками, которые продувают воздухом змеевики испарителя, связанные с наружным насосом, который отбирает или поглощает тепло снаружи.

Преимущества :

Системы предлагают как обогрев, так и охлаждение.
Тепловые насосы могут быть очень энергоэффективными.
Индивидуальные настенные блоки позволяют точно контролировать каждую комнату.
Вентиляторы тише, чем центральные приточно-вытяжные системы.
Воздуховодов не требуется.

Недостатки :

Тепловые насосы лучше всего подходят для относительно мягкого климата.
Распределение нагретого или охлажденного воздуха может быть ограничено, поскольку он исходит от одного блока (в каждой комнате или зоне).

Системы электрического сопротивления

Электрические обогреватели для плинтусов и другие типы электрических обогревателей обычно не используются для первичных систем отопления дома, в основном из-за высокой стоимости электроэнергии. Тем не менее, они остаются популярным вариантом дополнительного отопления в готовых подвалах, домашних офисах и сезонных помещениях (например, трехсезонных верандах и соляриях). Электрические обогреватели просты и недороги в установке, и для них не требуются воздуховоды, насосы, кондиционеры или другое распределительное оборудование.Агрегаты недорогие, не имеют движущихся частей и практически не требуют обслуживания.

Помимо обычных обогревателей для плинтусов, существуют электрические лучистые обогреватели, которые нагреваются излучением. Обычно они устанавливаются под потолком и направлены на людей, находящихся в комнате, обеспечивая более сфокусированное тепло, чем при использовании плинтусов. Лучистые обогреватели также более энергоэффективны, чем плинтусы.

Распределение : В обогревателях плинтуса используется естественная конвекция для циркуляции тепла по комнате.Настенные обогреватели и многие специальные обогреватели (например, обогреватели toekick) обычно имеют внутренние вентиляторы, которые выдувают нагретый воздух.

Преимущества :

Нагреватели универсальны и могут быть установлены практически в любом месте.
Системам требуется только электрическая цепь для питания.
Агрегаты без вентиляторов работают бесшумно.
Лучистые электрические обогреватели нагревают предметы в помещении, как и лучистое тепло в полу.
Не требуются воздуховоды или дорогостоящая установка.

Недостатки :

Электронагреватели очень дороги в эксплуатации.
Они потребляют много электроэнергии и, следовательно, вносят непропорциональный вклад в чрезмерное использование энергосистемы общего пользования и связанные с этим проблемы.
Большая часть электроэнергии вырабатывается угольными электростанциями, поэтому электрические обогреватели, хотя и чисты в эксплуатации, в значительной степени способствуют загрязнению воздуха и выбросу углерода в атмосферу.

Водонагреватели с тепловым насосом

Тепловой насос можно использовать не только для обогрева и охлаждения вашего дома, но и для нагрева воды.Для работы водонагреватель с воздушным тепловым насосом забирает тепло из окружающего воздуха и сбрасывает его — при более высокой температуре — в резервуар для нагрева воды.

Водонагреватель с тепловым насосом выглядит как высокий цилиндр с маленькой камерой вверху и большей внизу. В верхней камере находятся вентилятор, цилиндрический компрессор и испаритель, который проходит внутри камеры. С внешней стороны нижней камеры выступает клапан сброса температуры и давления.Этот клапан имеет трубку, называемую выпускным отверстием для горячей воды, прикрепленную к верхней части. Под клапаном находится верхний термостат, небольшой квадрат снаружи цилиндра, который прикреплен к изогнутой трубке внутри нагревателя. Элементы сопротивления проходят от верхнего термостата к нижнему термостату аналогичной формы. Под нижним термостатом находится сливной клапан с присоединенным к верху входом для холодной воды. Внутри цилиндра находится анод, серия тонких трубок, проходящих через нижнюю камеру к спиральной трубке, называемой конденсатором.Изоляция проходит по внутренней части цилиндра.

Выбор водонагревателя с тепловым насосом

Системы водонагревателей с тепловым насосом обычно имеют более высокие начальные затраты, чем обычные водонагреватели. Однако у них более низкие эксплуатационные расходы, что может компенсировать более высокие цены на покупку и установку. Вы можете приобрести систему водяного отопления с тепловым насосом со встроенным водонагревателем и резервными резистивными нагревательными элементами. Вы также можете модернизировать тепловой насос для работы с существующим обычным водонагревателем.Вы также можете установить систему теплового насоса с источником воздуха, которая сочетает в себе отопление, охлаждение и нагрев воды. Эти комбинированные системы забирают тепло из наружного воздуха зимой и из воздуха в помещении летом. Поскольку они удаляют тепло из воздуха, любой тип теплового насоса с воздушным источником работает более эффективно в теплом климате.

Перед покупкой системы водяного отопления с тепловым насосом также необходимо учесть следующее:

Размер и оценка за первый час.
Тип и наличие топлива
Энергоэффективность (коэффициент энергии)
Общие затраты

Геотермальные тепловые насосы и водонагреватель

Домовладельцы в первую очередь устанавливают геотермальные тепловые насосы, которые отводят тепло от земли зимой и из воздуха в помещении летом, для обогрева и охлаждения своих домов.Для нагрева воды вы можете добавить пароохладитель в систему геотермального теплового насоса. Пароохладитель — это небольшой вспомогательный теплообменник, в котором для нагрева воды используются перегретые газы компрессора теплового насоса. Эта горячая вода затем циркулирует по трубе в водонагревателе дома.

Пароохладители также доступны для водонагревателей (без резервуаров или проточных). Летом пароохладитель использует избыточное тепло, которое в противном случае было бы отведено на землю.Поэтому, когда геотермальный тепловой насос часто работает летом, он может нагреть всю вашу воду. Осенью, зимой и весной — когда пароохладитель не производит столько избыточного тепла — вам придется больше полагаться на накопитель или потребовать водонагреватель для нагрева воды. Некоторые производители также предлагают тройные геотермальные тепловые насосы, которые обеспечивают отопление, охлаждение и горячую воду. Они используют отдельный теплообменник для удовлетворения всех потребностей домашнего хозяйства в горячей воде.

Водонагреватели

Выбор водонагревателя

Производители водонагревателей предлагают широкий спектр типов, моделей и уровней производительности водонагревателей для удовлетворения ваших потребностей.Поскольку вариантов много, вы можете сначала сузить область поиска, ответив на эти простые вопросы.

1. Выберите тип водонагревателя.
Узнайте о различных типах водонагревателей ниже, чтобы лучше понять, как работает это отопительное оборудование для обеспечения вашего дома горячей водой.

2. Какой вид топлива / источника энергии будет использован?

Электричество
Геотермальная
Природный газ
Масло пропан

3.Сколько горячей воды вы используете в своем доме?
Используйте нашу таблицу, чтобы определить количество горячей воды, используемой в вашем доме. После того, как вы определили максимальное потребление горячей воды в течение одного часа в период пикового потребления, например утром, вы можете найти модель с рейтингом первого часа, соответствующим вашему пиковому спросу.

4. Поместится ли водонагреватель в имеющееся пространство в вашем доме?
Измерьте пространство, в котором будет размещен водонагреватель, включая глубину, высоту и ширину.Вы также должны измерить дверные проемы в том месте, где будет размещен водонагреватель, чтобы убедиться, что он проходит через эти входы.

Техническое обслуживание водонагревателя

Большинство людей не думают о своих водонагревателях, пока они не выйдут из строя. Но это важное устройство требует периодического обслуживания для обеспечения его безопасной, надежной и эффективной работы. Вот несколько советов от AHRI по уходу за водонагревателем.

1.Знай свой возраст.
Ожидаемый срок службы большинства водонагревателей составляет от 10 до 13 лет. Предварительное планирование окончания срока службы водонагревателя важно для того, чтобы помочь вам сделать лучший и наиболее экономичный выбор для вашего дома.

2. См. Рекомендации производителя по техническому обслуживанию.
Не все водонагреватели одинаковы, поэтому, когда дело доходит до текущего обслуживания, прочтите рекомендации производителя в руководстве пользователя. Для накопительных водонагревателей производитель, вероятно, порекомендует вам проверять предохранительный клапан каждые шесть месяцев и промывать резервуар каждые шесть месяцев, особенно если вы живете в районе с жесткой водой.

3. Обеспечьте безопасное обслуживание водонагревателя.
Обращение к квалифицированному подрядчику по отоплению для регулярного обслуживания — самый безопасный способ обслуживания вашего водонагревателя. Но если вы хотите выполнять техническое обслуживание самостоятельно, всегда надевайте перчатки, очки и другую защитную одежду при выполнении технического обслуживания водонагревателя.

4. Проверьте предохранительный клапан.
Клапан сброса давления и слив удобно расположены для обслуживания.Газовые и электрические водонагреватели имеют предохранительное устройство, называемое предохранительным клапаном. В случае избыточного давления в резервуаре открывается предохранительный клапан и сбрасывает давление. Если клапан не работает должным образом, в резервуаре может возникнуть избыточное давление и он взорвется. Проверить клапан давления.

Отключите электричество от водонагревателя или поверните газовый переключатель в положение пилота.
Перекрыть подачу холодной воды в водонагреватель.
Установите ведро для сбора воды из предохранительного клапана.
Потяните рычаг отключения на клапане. Вы должны услышать легкий поток воздуха или увидеть выход воды и пара через предохранительный клапан. Если вы этого не сделаете, слейте воду из бака и замените клапан.

5. Промывайте бак каждые шесть месяцев. .
Накопление осадка в баке может снизить энергоэффективность вашего водонагревателя, а также засорить водопроводные линии. Избегайте этих проблем и увеличивайте срок службы вашего устройства, промывая резервуар каждый раз, когда вы проверяете предохранительный клапан.Для промывки бака:

Отключите электричество от водонагревателя или поверните газовый переключатель в положение пилота.
Перекрыть подачу холодной воды в водонагреватель. Советы по экономии воды.
Подсоедините садовый шланг к сливному клапану бака.
Расположите сливной конец шланга в таком месте, на которое не будет негативно воздействовать обжигающая горячая вода.
Теперь, когда клапан сброса давления открыт, вы можете открыть сливной клапан и дать резервуару полностью стечь.Полное опорожнение бака гарантирует, что вы удалили весь возможный осадок.
Закройте сливной кран бака, отсоедините шланг от клапана и закройте предохранительный клапан.
Откройте все краны горячей воды в доме и включите подачу холодной воды в бак.
Закройте все краны с горячей водой, когда из них начнет вытекать вода.

Разное

Воздушно-отопительный агрегат Вентс АОВ 30

Применение

Конструкция

Двигатель вентилятора

Управление и регулирование

Монтаж

Преимущества воздушного отопления:

Технические характеристики

Габаритные размеры

Пример монтажа

Документация

Воздушно-отопительный агрегат — электрический, с водяным теплообменником

Как обогревается большое помещение

Виды агрегатов воздушного отопления

Обогреватели с водяными и паровыми теплообменниками

Заключение

Агрегаты отопительные АО-2, Воздушно отопительные агрегаты АО водяные и паровые в Вологде цена 26200 руб.

Технические характеристики агрегатов отопительных АО

Агрегат воздушно отопительный. Как работают воздушно устройства для отопления

Агрегат воздушно отопительный. Как работают воздушно устройства для отопления

Испытание агрегатов воздушного отопления VOLCANO

Плюсы и минусы

Агрегат воздушно-отопительный АО 2-4. Агрегат отопительный АО 2-4 Цены на агрегаты

Агрегат воздушно-отопительный стд-300. Воздушно отопительный агрегат водяной СТД — 300

Агрегаты воздушно-отопительные АО2 и АО2-П

Типы агрегатов АО-2

Варианты исполнения отопительных агрегатов АО-2

Габаритные размеры агрегатов воздушно-отопительных АО-2

Габаритные размеры агрегатов воздушно-отопительных АО-2П на базе паровых калориферов типа КПСк

Габаритные размеры агрегатов АО-2 №3-6,3П на базе паровых калориферов

Габаритные размеры агрегатов АО-2 №10-25П на базе паровых калориферов

Технические характеристики

видео-инструкция по монтажу своими руками, особенности электрических изделий с водяным теплообменником, цена, фото

Основные параметры

Конструкция

Достоинства и недостатки

Рекомендации мастеров

Вывод

Агрегаты отопительные АО

Агрегаты отопительные АО

типов систем отопления | Умный дом

Центральное отопление

Печи

Лучшие газовые печи и котлы на сегодняшний день имеют КПД более 90%

Котлы

Тепловые насосы

Земной тепловой насос нагревает и охлаждает в любом климате, обмениваясь теплом с землей, которая имеет более постоянную температуру.

Прямой нагрев

Газовые обогреватели

Невентилируемые газовые обогреватели: плохая идея

Электрические обогреватели

Дровяные печи и пеллетные печи

Камины

Современное отопление

Водонагреватели с тепловым насосом | Министерство энергетики

Системы тепловых насосов воздух-вода | Экономное отопление, а также комплексное решение для отопления и горячего водоснабжения | Кондиционирование и охлаждение

Daikin Advantage

Энергоэффективность

Широкий выбор

Тихие операции

Комплексное отопление и горячее водоснабжение

Обзор

Комплексное решение для отопления и горячего водоснабжения

Модельный ряд

Жилой низкотемпературный тип

Жилой высокотемпературный тип

Жилой гибридный тип

Котел с тепловым насосом для жилых помещений

Коммерческий тип

Дополнительная информация

Послепродажное обслуживание

Профилактическое обслуживание

НАЛИЧИЕ

Системы воздушного отопления 101

Как работает водовоздушное отопление

Преимущества отопления с использованием воздуха

Гибкость и варианты зонирования

Эффективность и надежность

Что нужно помнить

Типы систем отопления дома
