Необходимость в монтаже вентиляционной системы распространяется не только на комнаты, в которых жильцы проводят основное время – спальни, гостиные, кухни – но и на нежилые помещения. Вентилирование особенно нужно, если в подсобках и котельных установлено отопительное оборудование.
И для безопасной жизни людей, и для беспроблемной эксплуатации дающего тепло агрегата требуется грамотно организованная система воздухообмена. Все о том, как должна быть устроена вентиляция для газового котла в частном доме, вы узнаете из представленной нами статьи.
Мы подскажем, что нужно учесть на предварительном этапе. Объясним, что следует сделать перед монтажом вентиляционных каналов, какие правила соблюдать в процессе установки системы. Эта информация может пригодиться, если часть работ вы захотите выполнить самостоятельно, без привлечения специалистов.
Содержание статьи:
Для чего нужна вентиляция?
Некоторые собственники коттеджей и дачных домов сомневаются в необходимости вентиляции или утверждают, что для обеспечения воздухообмена достаточно открытой форточки в котельной.
Однако форточку держать открытой все время невозможно. Нередко для полноценного отвода отработанного воздуха необходима бывает механизированная вытяжка, поэтому кроме естественной вентиляции приходится устанавливать и принудительную.

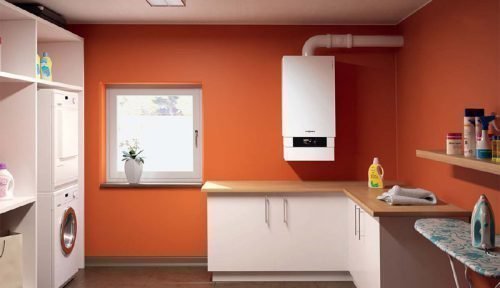

Для установки газового котла подходит коридор, прихожая, кухня (по новым правилам в ванной – нельзя), но лучшим и наиболее безопасным местом считается отдельная котельная с налаженной системой вентиляции
Система отведения газов выполняет очень важные функции:
- Поставляет кислород в объеме, необходимом для обеспечения процесса горения топлива. Как известно, дефицит кислорода чреват такими последствиями, как уменьшение теплоотдачи, неполное сгорание или увеличение количества требуемого топлива, преждевременный износ оборудования, засорение дымохода гарью и копотью.
- Удаляет продукты горения. Часть угарного газа может проникать в помещение даже при правильной установке и эксплуатации дымохода, а критическая концентрация его в воздухе – прямая угроза здоровью проживающих в доме людей.
- Выводит газ при случайном попадании его в воздух. Возможность нарушения герметичности газовых линий также не нужно упускать из виду – редко, но утечка пропана происходит. Результатом может стать или отравление жильцов, или мощный взрыв.
Защитить от негативных последствий может только продуманная, спроектированная согласно требованиям СНиП система вентиляции при установке газового котла. Благодаря вы защитите семью от взрыва, пожара и отравления, снизите нагрузку на котел, уменьшите расход топлива и увеличите теплоотдачу обогревательного оборудования.

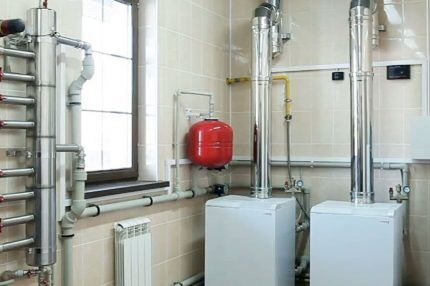

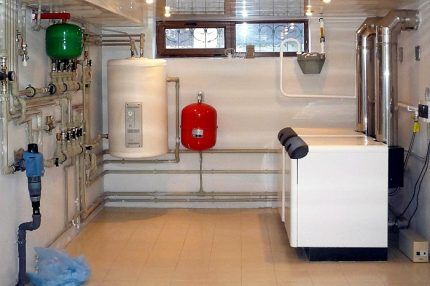

Требования к установке: все по закону
При , которые стали популярным благодаря недорогому топливу, требования предъявляются как к самой котельной, если агрегат располагают в отдельном нежилом помещении, так и к подбору мест для всех элементов вентиляционной системы.
Если бытовой газовый котел обладает мощностью более 30 кВт, его требуется установить в отдельном помещении. Оно может находится как в жилом здании, так и за его пределами
Для агрегатов, мощность которых превышает 150 кВт, возводят отдельное строение или делают пристройку к жилому дому. По соседству с котельной, через смежную стену, должно находиться нежилое помещение.
Правила вентиляции и кондиционирования изложены в СНиП 2.04.05—91. Основное требование касается воздухообмена, который должен совершаться в полном объеме не менее 3 раз в течение часа.
Будьте готовы к надзору представителей газовой службы, которые обязательно проверят:
- наличие прочного фундамента и бетонированного пола;
- проложенные коммуникации – водопровод, канализацию, трубы отопления;
- утепление стен и газоотвода для предотвращения замерзания в холодный период;
- площадь – не менее 15 м³;
- высоту потолков – 2,2 м и выше;
- обязательное естественное освещение – окно размером не менее 3 см² на каждый кубометр объема котельной.
Для обеспечения естественной вентиляции окно оснащают форточкой, а под входной дверью оставляют небольшой зазор для свободного поступления воздуха – высотой примерно 2,5 см. Вместо щели применяют перфорацию двери – в нижней части, прилегающей к полу или порогу, проделывают несколько отверстий диаметром около 2 см.
Если дверь пристройки ведет в дом, точнее, в нежилую комнату, то ее изготавливают из огнестойкого материала с высоким классом пожаробезопасности.
Нередко в качестве топлива используют не природный магистральный газ, а баллоны со сжиженным газом. Их нельзя хранить рядом с котлом
Для баллонов оборудуется еще одно дополнительное помещение, а с котлом их соединяют посредством подающей топливо трубы.

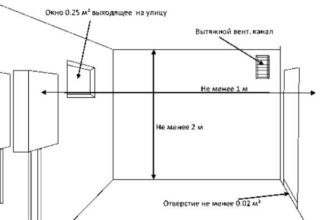

Требования, касающиеся дымоходов и вентиляции:
- вывод газов и подача воздуха осуществляются через отдельные каналы;
- размер вентиляционного окна для притока воздуха – не менее 1/30 от площади котельной;
- котел устанавливают на минимальном расстоянии от выхода дымоотводной трубы и вентиляционной шахты;
- если коаксиальный дымоход проводят через стену, то организуют два отверстия: первое – непосредственно для трубы, второе – для технического обслуживания.
Установленные в частном доме вентканалы для напольного или должны быть открытыми всегда, чтобы циркуляция воздуха производилась постоянно.

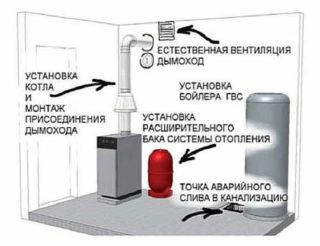

О видах вентиляции в частном доме
Побуждение воздухообмена происходит двумя способами: или естественным путем, или принуждением.
Естественную схему используют, если пользуются котлом мощностью до 30 кВт при выполнении всех требований установки, предъявленных производителем. Обеспечение вентиляции для работы более мощных агрегатов осуществляется принудительно, с помощью вентиляторов. Рассмотрим оба способа вентиляции.
Вариант #1 – естественная система
Менее продуктивная, но более простая естественная вентиляция уместна в небольших домах с маломощным отопительным оборудованием. Часто ее хватает для воздухообменных процессов, происходящих в подвалах, на чердаках, в сараях и гаражах.
Приток воздуха происходит через форточки, приоткрытые окна, отверстия под дверями, а вытяжка – через воздуховоды, установленные в верхней части стен или в потолке и выведенные над кровлей
Правильно организованная вентиляция «захватывает» весь воздушный объем котельной. Для этого отверстия для притока и выхода воздуха устраивают в противоположных точках помещения.
Например, устанавливают котел прямо напротив двери, а вытяжное отверстие – над газовым оборудованием. Воздух движется снизу, перемещается через всю комнату и поднимается вверх к вытяжке. Окно в таком случае может находиться на любой стене.
Для устройства приточно-вытяжной вентиляции нужно выполнить ряд действий:
- В нижней части дверного полотна проделать несколько отверстий сверлом или маленькой коронкой. Если между дверью и полом/порогом есть щель 2,5 см и более, перфорация не нужна.
- Проверить, достаточно ли естественного освещения для обслуживания котла и хорошо ли открывается форточка.
- Для обеспечения постоянного притока воздуха с улицы можно проделать в стене отверстие диаметром 150-200 мм. Для этого используют перфоратор или дрель с насадкой-коронкой нужного размера.
- Если в стене предусмотрена вентиляционная шахта, установить на стене декоративную решетку и проконтролировать, что выведенная на кровлю труба защищена от дождя и ветра колпаком.
Отверстие в стене также нельзя оставлять без защиты – через него в помещение может попасть мусор или проникнуть грызуны.
Обычно с наружной стороны отверстие или гильзу, вставленную в стену, оснащают решеткой из металла. Пластиковые детали считаются ненадежными и быстро ломаются
Приточные клапаны, которые имеются в продаже, изначально оснащены дополнительными средствами защиты – решеткой, сеткой или лючком, который обычно держат в открытом состоянии.
Выходное отверстие не рекомендуется устраивать рядом с котлом. В холодный сезон резкое снижение температуры может повлиять на работу котла, поэтому сверлить стену лучше на расстоянии не менее 1-1,5 м от места установки агрегата.
Преимущество естественной вентиляции, как и естественного освещения – полная независимость от исправности электросети. Если по каким-то причинам электричество в доме пропадет, воздухообмен в котельной не нарушится, а света будет достаточно для регулировки оборудования

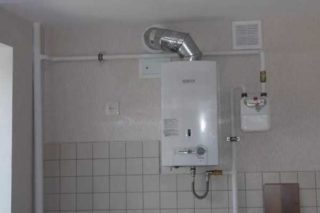

Если котел установлен на кухне, вытяжной воздуховод выводится в вентиляционную шахту традиционным способом – через отверстие, расположенное под потолком. Иногда это просто труба, ведущая на чердак, а оттуда – на крышу.
Система – это пример канальной системы. Каналы могут проходить под подвесным потолком, в нишах и шахтах.
Если нет шахты, трубу проводят вдоль стен помещений и чердака, а затем выводят наружу через кровлю, проделав отверстие по диаметру

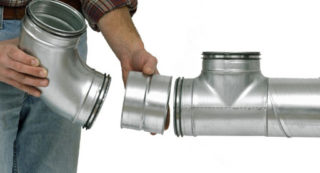

Кроме труб используют шиберы, заслонки, соединительные элементы, декоративные решетки, воздухозаборники, аэраторы.
Несколько советов по монтажу воздуховода:
Галерея изображений
Фото из
Пластиковая труба для воздуховода
Циркулярка для резки труб
Силиконовый герметик в качестве клея
Напыляемый утеплитель для теплоизоляции вентканала
Преимущество напыляемого утеплителя – в возможности его нанесения на уже установленные трубы. Процесс происходит быстро и легко, причем можно теплоизолировать криволинейно установленные воздуховоды и трубы, расположенные в труднодоступных местах.

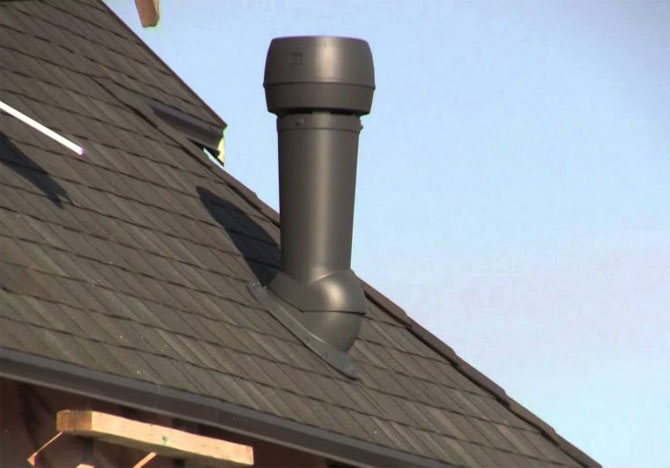

На кровле трубу выводят на высоту 0,5-1 м над кровельным покрытием и накрывают оголовком – специальным защитным колпаком.
Нужно помнить, что диаметр каналов вентиляции для газового котла зависит от скорости воздухообмена, объема помещения и других факторов. Чтобы избежать сложных вычислений, можно воспользоваться готовыми таблицами
Ответственные производители котельного оборудования предоставляют информативные инструкции по установке и эксплуатации агрегатов. В технической документации можно найти рекомендации и по выбору систем вентиляции с указанием технических характеристик вентканалов.
Вариант #2 – принудительная система
Если естественного воздухообмена недостаточно для выполнения рекомендаций производителя по эксплуатации котла, то требуется установить канальный вентилятор. Однако лучшее решение – это комбинированная система с использованием фильтров, и вентиляторов.
В результате работы системы вентиляции воздух нагнетается в камеру сгорания, а продукты сгорания выводятся с нужной для воздухообмена скоростью.
Современные газовые котлы для бытового использования укомплектованы автоматикой, которая регулирует подачу топлива в зависимости от окружающей температуры и других показателей
Хорошо настроенная вентиляция вкупе с отрегулированным оборудованием создают микроклимат, при котором экономится топливо и возрастает эффективность всей

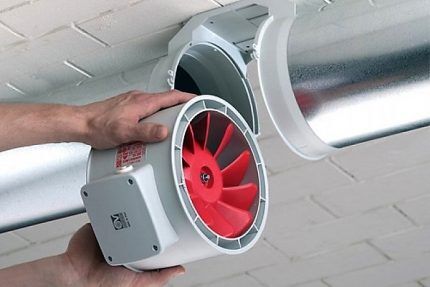

Чтобы правильно подобрать вентилятор, нужно учитывать его производительность. Предположим, что объем котельной – 10 м³. По требованиям, за 1 час в помещении воздух должен меняться 3 раза, то есть 10 х 3 = 30 м³/ч – минимальная производительность вентилятора.
В вентканалы для газовых котлов рекомендуем устанавливать надежные вентиляторы в металлических или пластиковых корпусах. Они отличаются тем, что не деформируются со временем и выдерживают высокие температуры
Можно использовать автоматическую регулировку, которая включает вентиляционное оборудование вместе с запуском котла.
Коаксиальный дымоход как элемент вентиляции
Благодаря своей конструкции пользуются вполне обоснованной популярностью. Их собирают по схеме «труба в трубе», что позволяет выполнять сразу две необходимые для газового оборудования функции: вывод продуктов горения наружу и подачу воздуха для обеспечения процесса горения.
Коаксиальные дымоходы делятся на два вида: горизонтально и вертикально расположенные. Первые устанавливают в стену, вторые выводят через перекрытие на чердак, затем на кровлю. Вертикальная система отвода газов длиннее, дороже, сложнее в монтаже и требует установки конденсатосборника.

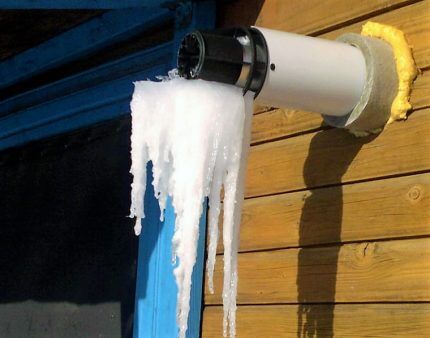

Единственный минус оборудования – риск замерзания конденсата на наружной части, выведенной наружу. Проблема решается утеплением трубы минватой или другим теплоизоляционным материалом, хотя в морозы и это не спасет
Для борьбы с наледью конец трубы оснащают решетчатым оголовком.
Несколько правил правильной :
- Вывод трубы рекомендуют оборудовать на высоте 2 м над землей.
- Расстояние от трубы до расположенного сверху окна – не менее 1 м.
- Сборник конденсата не обязателен, если трубу установить под наклоном 3-12° по направлению к улице.
- Выводить магистраль в соседнее помещение запрещено.
Если рядом с выходом дымохода расположена газовая труба, расстояние между ними должно быть 0,2 м или более.
Стандартная комплектация горизонтального оборудования состоит из трубы, колена для подключения к котлу, переходников, декоративных накладок, обжимных колец, крепежных болтов.
Пример монтажа горизонтального коаксиального дымохода, выходящего наружу через стену:
Галерея изображений
Фото из
Шаг 1 – гильза в стене
Шаг 2 – монтаж дымохода в гильзу
Шаг 3 – соединительное металлическое кольцо
Шаг 4 – манжета на угол
Шаг 5 – пластиковый элемент на дымоход
Шаг 6 – подключение угла к дымоходу
Шаг 7 – стяжка на манжету
Шаг 8 – декоративный элемент на внешнюю стену
Мероприятия по монтажу горизонтального коаксиального дымохода признаны наиболее легкими в плане исполнения, поэтому рекомендуются для самостоятельной установки. В конце работ проводится ввод котла в эксплуатацию и проверка герметичности подключенной трубы.
Выводы и полезное видео по теме
Видео #1. Как предусмотреть все нюансы при устройстве котельной:
Видео #2. Подробнее об установке естественной вентиляции:
Видео #3. Обзор коаксиального дымохода:
Принципы устройства вентиляции котельной для газового оборудования похожи на оснащение воздуховодами других помещений, поэтому для опытных мастеров большая часть работ вполне доступна и осуществима.
Наиболее сложный этап касается проектирования и расчетов – чтобы не наделать ошибок, рекомендуем обратиться к инженерам-теплотехникам или квалифицированным монтажникам-газовикам.
Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, задавайте вопросы по заинтересовавшим моментам, размещайте фото по теме статьи. Расскажите о том, как устраивали вентиляционную систему в собственной котельной. Делитесь полезными сведениями, которые пригодятся посетителям сайта.
При использовании газового котла в качестве автономного источника отопления и нагрева воды в частном доме следует строго соблюдать требования к эксплуатации оборудования. Одним из главных требований при эксплуатации котла является организация вентиляции, которая требуется независимо от типа агрегата.
При этом важно учитывать особенности помещения и мощность оборудования.
Для чего нужна вентиляция
Главная задача вытяжки при использовании газового оборудования – это отвод из помещения продуктов горения газа. Вторичное назначение вентиляции – вытяжка из помещения газа при протечках.
Внимание! Даже минимальное количество угарного газа смертельно опасно для человека. Напомним также, что смесь газа и кислорода – это взрывоопасный коктейль, который при случайной искре может превратить дом в руины.
Кроме того, вентиляция предназначена для повышения производительности оборудования. Достаточный приток воздуха улучшает горение газа в камере сгорания, что в целом повышает эффективность газового агрегата.
Если нет нужного объема воздуха (кислорода), то топливо плохо горит, снижается количество выделяемого тепла, а расход газовой смеси увеличивается.
- для отвода из помещения угарного газа;
- для повышения КПД газового оборудования;
- для вывода газа из помещения при случайных протечках.
Если для отопления используется мощный газовый агрегат, то низкое качество вытяжки приводит к засорению топочного отделения. Остатки продуктов горения топлива забивают воздуховод, соответственно, уменьшается его внутренний диаметр и часть угарного газа поступает в помещение.
Требования к помещению
Использование газа для отопления при всех своих плюсах может быть очень опасным, поэтому при установке газового оборудования к помещению, где планируется установка газового котла предъявляются определенные требования.
Если мощность агрегата не превышает 30 кВт и планируется установка оборудования на кухне, то перечень требований, которые необходимо соблюдать, включает:
- отделку стен должна быть выполнена из огнестойкого материала,
- площадь помещения — от 4 м²,
- минимальная высота потолка — 2,2 м,
- общая площадь окон — от 3 см² на 1 м² помещения,
- расстояние от котла до стены минимум 10 см,
- окна должны быть оснащены форточками или фрамугами для свободного проветривания.
Более мощные котлы устанавливаются в отдельных помещениях. Список требований к месту установки остается неизменным, увеличивается только объем котельной (при 60 кВт площадь котельной должна быть от 15 м²).
Обратите внимание! Игнорирование даже одного из пунктов требований резко снижает безопасность газового оборудования, а также уменьшает эффективность (КПД) котла.
Виды вентиляции
Вентиляция в помещении, где установлен газовый котел, бывает двух видов:
- Естественная.
- Принудительная (искусственная).
При естественной вытяжке воздух циркулирует в котельной без использования дополнительных приспособлений, при организации принудительной вентиляции для притока воздушной массы устанавливаются нагнетающие воздушные потоки вентиляторы.
При мощности котла до 30 кВт в большинстве случаев организовывают естественную вентиляцию. Для этого внизу наружной стены котельной пробивают продух с диаметром 15 см.

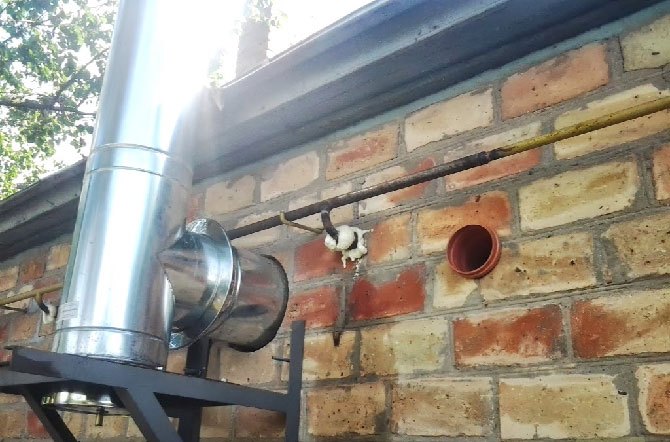

В отверстие продуха вставляют обрезок пластиковой трубы с подходящим диаметром и закрывают вентиляционное отверстие решеткой, предотвращающей попадание в помещение грязи, птиц и мышей.
На этом устройство естественной вентиляции не заканчивается. Со стороны котельной на патрубок устанавливают обратный клапан, главная задача которого – это предотвращение тяги воздуха на улицу. Продух пробивают в стене вблизи котла, так воздух будет быстрее попадать в топку и способствовать горению топлива.
Также желательно установить над вентиляционным каналом со стороны улицы защитный козырек, который будет защищать от дождя и предотвратит попадание в помещение дождевой воды.
Внимание! Естественная вентиляция не является 100%-м гарантом безопасной работы газового оборудования, так как, согласно нормативам, воздух в котельной должен обновляться за час три раза. Естественная вытяжка зависима от внешних факторов (температура на улице, сила ветра и т.д.) и не может гарантировать должный объем поступления воздуха.

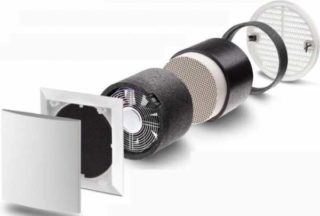

При организации принудительной вентиляции в вентканал устанавливают вентилятор. Мощность вентилятора зависит от сечения канала, размера помещения и особенностей газового оборудования. Также при выборе вентилятора принимают во внимание длину, конфигурацию воздуховода и количество изгибов отводящего канала.
Допускается установка принудительной вентиляции только на отток или приток воздуха, но оптимальный вариант – это вентилятор, которые работает в двух режимах.
Пример расчета принудительной вентиляции
Под конкретный котел и с учетом особенностей помещения, где установлен агрегат, применяется система вентиляции с определенными параметрами, при расчете которых учитывается:
- мощность котла,
- размер помещения,
- особенности конфигурации системы отопления.
На основе этих факторов рассчитывается способ подачи воздуха, а также диаметр и длина воздуховода.
Только точный расчет и грамотная организация вытяжки является гарантом эффективной и безопасной работы газового котла.
Примерный расчет для системы принудительной вентиляции в помещении 4 на 3 метра с высотой потолка 2,2 м:
- Сначала нужно рассчитать объем помещения: 4 х 3 х 2,2 = 26,4 м³, округлить в большую сторону (27 м³).
- Важно помнить, что воздух должен смениться за час трижды, из этого следует, что мощность вентилятора должна составлять 81, м³ в час. Это расчет без учета силы сопротивления воздуха при проходе по дымоходу.
- Для точности к 81 м³ надо прибавить 40%. В результате получится цифра, определяющая необходимую мощность вентилятора в 113,4, при округлении — 114 м³ в час.
Монтаж вытяжки для котла
Для устройства принудительной вытяжки для газового котла понадобится:
- вентилятор с обратным клапаном,
- решетка для вентиляционного отверстия,
- воздуховод из ПВХ.
Можно обойтись и вентилятором без обратного клапана, но это снизит уровень безопасности в помещении. Воздуховод подбирается с учетом диаметра вентилятора.
Последовательность работ:
- Разметка места для воздуховода.
- Высверливание перфоратором отверстия.
- Вставка ПВХ трубы в пробитое отверстие.
- Заделка монтажной пеной щелей между стеной и трубой.
- Установка вентилятора.
- Монтаж вентиляционной решетки.
При пробивке отверстия под воздуховод необходимо учесть диаметр трубы и прибавить к нему 1 см, чтобы без проблем вставить воздуховод, а щели, которые при этом образуются можно быстро заделать монтажной пеной.
Рекомендации по установке дымоходов
Для более высокой эффективности газового котла и безопасной работе оборудования важно соблюдать и общие правила при установке вертикального дымохода:
- Сечение дымохода должно соответствовать диаметру патрубка на котле. Как правило, в инструкции к газовому агрегату указывается тип и особенности дымохода. Соблюдение требований, обозначенных в инструкции, сделает работу газового оборудование безопасной и эффективной.
- Минимальная высота над коньком кровли не должна быть ниже 0,5 метра.
- Количество колен в дымоходе — не более трех.
- Обязательна установка защитного козырька, ревизионного окошка и конденсатоотводчика.
.
Частный дом, в случае невозможности подключения централизованных коммуникаций (отопление, горячая вода), требует строительства автономных систем. Для этой цели оптимальным вариантом является монтаж газового котла и сопутствующих линий.
Вентиляционная система в частном доме для газового котла — это необходимость
Обязательно соблюсти требования по воздухообмену, чтобы эффективно выводились продукты горения, постоянно поступал свежий кислород. Вентиляция для газового котла в частном доме имеет свои особенности устройства и функционирования.Общая информация о котлах, их размещение
Газовый котёл – оборудование, позволяющее нагревать и поддерживать на определённом температурном уровне воду за счёт тепловой энергии, получаемой в результате горения газа. Процесс горения газа сопровождается выделением побочных продуктов, которые несут существенную угрозу для здоровья человека.
Их попадание в организм вызывает нарушения в процессах жизнедеятельности человека. В больших дозах соединения провоцируют развитие опасных заболеваний. Не стоит забывать и про сам природный газ: он взрывоопасен и требует особого отношения при использовании.
В частных домах применяются различные газовые котлы, к которым предъявляются разные требования по воздухообмену. Для напольного оборудования большой мощности установлены требования по размещению. Такие агрегаты можно устанавливать в отдельном специальном здании, в пристройке к основному дому, на чердаке, цокольном этаже или в подвале.
К объектам, где располагается напольный газовый котёл, предъявляются дополнительные требования:
- Площадь не менее 4 кв. м.
- Объём помещения не менее 8 куб. м.
- Высота потолка не менее 2,2 м.
- Ширина входного проёмы не менее 80 см.
- Наличие не менее одного окна с прямым выходом на воздух с открывающимися створками для проветривания.
- Наличие открытой приточки воздуха – щель в стене или оконном профиле, через которую постоянно поступает кислород.
- Т. к. объект относится к взрывоопасным, площадь остекления в нём должна превышать 0,05 кв. м. на 1 куб. м. объёма помещения.
Использование подвала и цоколя допускается с ограничениями, при выполнении ряда дополнительных требований. В таких помещениях обязательно оборудование основной и дублирующей систем вентиляции, т. к. нарушение в работе конструкции воздухообмена приведёт к угрозе взрыва.
Чаще всего используются настенные котлы небольшой мощности. Средняя мощность таких нагревательных агрегатов 30 кВт. Они обеспечены продуктивной и удобной камерой внутреннего сгорания. К этому оборудованию предъявляются менее жёсткие требования по размещению. Настенные котлы можно размещать в подсобном помещении, на кухне или в ванной комнате.

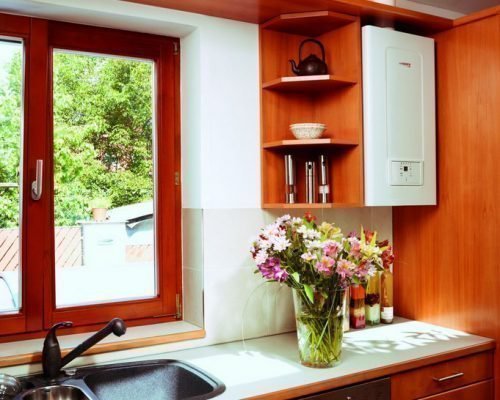

Настенный газовый котел можно разместить в кухне
Какие задачи решает воздухообмен:- Доставка объёмов кислорода, нужных для непосредственного процесса горения. При недостаточном поступлении свежего воздуха горение провоцирует выделение чрезмерного количества опасных соединений.
- Создаются оптимальные условия для эффективной работы оборудования.
- Выведение из помещения продуктов горения и самого газа в случае нарушения работы оборудования.
Классификация вентиляционных систем, которые используются в большинстве частных домов:
- По принципу создания тяги: естественная или принудительная.

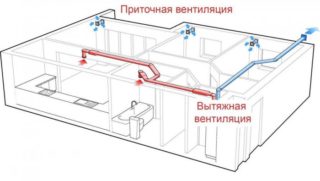

- По направлению движения: приточная, вытяжная, комбинированная (коаксиальная).
- По конструкции: канальная или целостная, не имеющая каналов.
Факторы, влияющие на параметры системы воздухообмена в помещении с газовым котлом:
- Мощность прибора, его функциональные особенности.
- Площадь помещения.
- Нагрузка на котёл (частота использования).
- Наличие окон, дверей.
- Особенности климата местности, где расположен дом (температура, ветер, осадки, влажность и др.).
Существует несколько факторов, влияющих на параметры системы воздухообмена в помещении с газовым котлом
Вентиляция для котла: её параметры и схема
Газовый котёл с изолированной камерой сгорания оснащается коаксиальным каналом. Такой дымоход позволяет одновременно выводить дым и доставлять свежий кислород.
Конструкция состоит из двух труб разного диаметра, меньшая из которых располагается внутри большой. По внутренней трубе меньшего диаметра выводится дым, а по пространству между трубами поступает свежий кислород.
Нормативы при установке газового котла и обустройстве вентиляции:
- К дымоходу можно подключить один или два газовых прибора, не больше. Это правило действует независимо от удалённости и расположения.
- Вентиляционный канал должен быть герметичен.
- Швы обрабатываются герметиками, свойства которых позволяют обеспечивать изоляцию под воздействием высоких температур.
- Система должна состоять из негорючих материалов.
- Горизонтальные участки вытяжки должны состоять из двух каналов: один для выведения дыма, второй для прочистки.
- Канал, предназначенный для чистки, располагается ниже основного на 25—35 см.
Существуют строгие требования к вентиляции по размерным параметрам и расстояниям:
- Пространство от горизонтальной трубы до потолка не менее 20 см.
- Стены, пол и потолок помещения должны быть сделаны из негорючих материалов.
- На выходе трубы все горючие материалы должны обшиваться слоем негорючей изоляции.
- Расстояние от внешней стены, откуда выходит труба, до окончания дымохода не должно быть меньше 30 см.
- Если напротив горизонтальной трубы есть ещё одна стена, расстояние до неё не должно быть меньше 60 см.
- Расстояние от поверхности земли до трубы – не менее 20 см.
Требования к вентиляции для котлового прибора с открытым горением:
- Оборудуется канал для выведения дыма.
- Обустраивается общая система с эффективной подачей требуемых объёмов кислорода.
Вытяжная и приточная вентиляция для газового котла размещается в противоположных углах, оборудуется обратным клапаном. Он обеспечит защиту в случае нарушения направления перемещения потоков, когда продукты горения потянет в здание, а свежий воздух будет уходить за пределы.
Размерные параметры вентиляции рассчитываются исходя из необходимых объёмов выведения газов и подачи кислорода. Объёмы выведения равняются трём единицам кратности воздухообмена в помещении. Кратность воздухообмена – это количество воздуха, проходящее через помещение за единицу времени (один час). Подача кислорода равняется трём единицам кратности плюс объём, поглощаемый горением.
Диаметр необходимого воздуховода рассчитывается исходя из мощности котла.
Диаметр воздуховода рассчитывается исходя из мощности котла
Так, на 1 кВт требуется приток через отверстия диаметром до 30 см, если подача воздуха идёт из соседних помещений, и диаметром около 8 см, в случае, когда приток идёт напрямую с улицы. Приток воздуха при мощности прибора не более 30 кВт делается диаметром не более 20 см. Отверстие выведения газов размещается над прибором.Пример расчёта параметров воздухообмена:
- Размеры помещения: длина (i) 3 метра, ширина (b) 4 метра, высота (h) 3 метра. Объём (v) помещения равен 36 кубическим метрам и рассчитывается по формуле (v = I * b * h).
- Кратность воздухообмена (к) рассчитывается по формуле k = (6-h) * 0,25+3. Считаем – k = (6-3) * 0,25+3 = 3,75.
- Объём, который проходит за час (V). V = v * k = 36 * 3,75 = 135 кубических метров.
- Площадь поперечного сечения вытяжки (S). S = V/(v x t), где t (время) = 1 час. S = 135/(3600 х 1) = 0,037 кв. м. Приточное отверстие должно иметь аналогичный размер.
Дымоход может быть оборудован различными способами:
- Выход горизонтально в стену.
- Выход в стену с изгибом и подъёмом.
- Вертикальный выход в потолок с изгибом.
- Прямой вертикальный выход через кровлю.
Схема вентиляции в частном доме с коаксиальным дымоходом имеет следующий вид:
- газовый котёл;
- угловой коаксиальный отвод;
- коаксиальная труба;
- отводчик конденсата;
- фильтр;
- защитная решётка;
- горизонтальный и вертикальный наконечники;
- накладка на крышу.
Рекомендации при обустройстве воздухообмена
Советы, которые стоит учитывать при обустройстве и эксплуатации воздухообмена:
- Жёлтый цвет пламени и высокий уровень выделяемой копоти сигнализируют о том, что в комнату поступает недостаточное количество кислорода.
- Рекомендуется установить вентилятор на вытяжку, т. е. использовать принудительную систему воздухообмена.
- Вентилятор, при обустройстве в вытяжку, монтируется в специальном коробе, который должен защитить от воздействия разрушающих факторов окружающей среды (влажность, температура, механическое воздействие). Для короба рекомендуется применять покрытия из материалов, отвечающих этим требованиям.
Система воздухообмена для котла в частном доме своими руками монтируется следующим образом:
- На месте приточного канала отмечается нужный размер.
- По отметке перфоратором проделывается дыра (под небольшим углом, чтобы стекал конденсат) и вставляется труба с прокладкой утеплителя.
- С уличной стороны труба закрывается решёткой.
- На стене в помещении монтируется обратный клапан.
Вытяжка обустраивается аналогичным образом, только она располагается вертикально и выводится на крышу. Окончание трубы должно располагаться выше конька кровли на 50 см. На окончание устанавливается дефлектор для усиления циркуляции воздуха и защиты от загрязнений.
Расчёт системы вентиляции
По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.
Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.
Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.
Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.
Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.
Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).
Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.
Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:
2πR*L > S, где
R – внутренний радиус сечения дымоходной трубы,
L – её длина,
S – площадь внутренней поверхности котла.
Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.
| Мощность котла, кВт | Диаметр трубы дымохода, мм |
|---|---|
| 24 | 120 |
| 30 | 130 |
| 40 | 170 |
| 60 | 190 |
| 80 | 220 |
Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:
- высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
- на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
- на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
- флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
- если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.
Расчёт высоты дымохода относительно крыши
Принцип работы
Принцип работы канальной приточной вентиляции
Оборудование представляет собой установку вытяжной или приточной вентиляции для обр
Применяя газовый котел в виде основного источника отопления и нагревания воды в частном доме нужно обязательно выполнять условия эксплуатации оборудования. Немаловажное условие при работе агрегата – вытяжка для котла, которая всегда требуется, несмотря на вид отопительного прибора.
Требования к вентилированию газовой котельной
Котлы небольшой производительности (до 60 кВт) располагаются на кухне при условии, когда она отвечает определенным требованиям:
- размеры помещения не менее 7,5 м3 при установке одного отопительного прибора, и не менее 13.5 при установке двух;
- потолок не менее 2 м при установке одного отопительного прибора, и не менее 2.5 при установке двух;
- площадь стекол в окнах не менее 3 см2 на 1 м³ помещения;
- обязательное наличие в окнах рам и форточек;
- расстояние между отопительным прибором и стеновой конструкцией не менее 100 мм;
- стена покрыта огнестойким материалом;
- поступление свежего воздуха естественным путем (через нижние зазоры в дверях или специальные отверстия в стене).
Для более производительных котлов свыше 30 кВт нужно отдельное помещение с площадью более 15 м2.
Требования к вентиляции твердотопливного котла и помещения
Основные условия к проведению вентиляции в котельной в частном доме – это соответствие определенной площади и объема. Это вызвано необходимой частотой воздухообмена за единицу времени, противопожарной безопасностью и регулярными осмотрами оборудования. Следовательно, для нормальной вентиляции котельной расстояние котла от стен и свободный доступ к нему должен быть обеспечен в зависимости от производительности агрегата:
- Для котла производительностью до 30 кВт не менее 3,5 м2.
- Для теплового устройства от 30 до 60 кВт – 5 м2.
- Если у агрегата мощность больше 60 кВт, то площадь котельной – свыше 6м2.
Кроме того, высота до потолка должна быть 2,2 м.
Дымоотвод отопительного прибора в частном доме
Дымоходы и их монтаж нуждаются в специализированном подходе и соблюдении определенных требований. Стенки дымоотвода обычно изготавливаются устойчивыми к перепадам температуры, к коррозии и воздействию химических соединений.
Вытяжка для котлов в частном доме должна отвечать строительным нормативам:
- СНиП 41-01-2003 «Вентиляция и отопление жилых помещений».
- СНиП 42-01-2002, 42-101-2003 «Рекомендации и требования к газораспределительным комплексам»
Таким образом, поддерживаясь этих законодательных актов, нужно соблюдать, чтобы дымоудаление соответствовало необходимому воздухообмену и ППБ. А для этого нужно вычислить высоту и сечение дымоотвода и воздуховода. При установке обходимо соблюдать следующие условия:
- труба должна быть выставлена строго вертикально;
- возвышаться над коньком крыши не более 0,5 м;
- общая высота венканала – не более 5 м;
- стыки в канале изолируются термостойким герметиком.
При соблюдении выше перечисленных требований, вентиляционную трубу для отопительного прибора можно смонтировать своими руками.
Как подобрать материал для вытяжки
Для решения таких задач применяется кирпич, нержавеющая, оцинкованная сталь или керамический материал. Проанализируем более детально каждую из них.
Коаксиальная вентиляция
Эта вытяжка газового котла в частном доме состоит из короткой внешней и длинной внутренней трубы. Помимо этого к ней относятся всякие принадлежности: хомуты, колена, прокладки, а также – приемник для конденсата. Еще такую конструкцию называют «труба в трубе» и используется она в газовых отопительных приборах с закрытой камерой горения.
Устройство и принцип работы одинаковый для всех котлов такого типа:
- Труба, расположенная внутри, подсоединятся с одной стороны к патрубку котла, а ее другая сторона выводится на улицу и по ней выходят продукты сгорания. Она сделана из нержавейки и выдерживает перепады высоких температур.
- Труба, расположенная снаружи, присоединяется одним концом к входному отверстию, а другой конец выводится за пределы помещения. В этом канале происходит поступление свежего воздуха.
- Во время эксплуатации агрегата, выработанные продукты горения за счет тяги по внутреннему каналу отводятся наружу, и в то же время к камере сгорания поступает свежий воздух по внешнему каналу.
Данное коаксиальное устройство обладает следующими достоинствами:
- Дымоход безопасен. Это возможно потому, что выходящие горячие продукты горения тут же охлаждаются холодным воздухом, поступающим извне.
- Повышенная производительность. Свежий воздух при подаче нагревается и увеличивает КПД агрегата.
- Экологичность системы.
- Установка на кухне. Такой настенный отопительный прибор не портит общий интерьер в помещении.
Еще одной особенностью монтажа таких котлов с коаксиальной циркуляцией воздуха является то, что в доме для частного проживания монтировать дымоход можно как вертикально, так и горизонтально.
Кирпичная кладка
Сейчас кирпич все реже применяется для вентиляционных колодцев.
Это вызвано двумя основными причинами:
Во-первых, его недолговечностью, через 7-10 лет кирпич начинает крошиться, и кладка теряет герметичность, а значит, она теряет свое предназначение. Разрушается он из-за того, что в канале температура меняется и в результате образуется конденсат, который зимой замерзает. Более приемлемо делать дымоходы из этого материала, когда стенки постоянно испытывают контакт с горячими отходами.
Во-вторых, кирпичная кладка – это трудоемкий процесс, у такого вентиляционного канала непростое устройство и неоправданные расходы.
В связи с этим, более удачным вариантом будет являться кирпичная шахта с заложенной внутри оцинкованной трубой для вентиляции. Собирается она по частям из 2-х метровых контуров, а толщина стенок подбирается с учетом температуры отводящих газов.
Стальная вытяжка
Отработанный газ при работе газового котла имеет температуру около 430 градусов, а при эксплуатации твердотопливных котлов еще больше. Поэтому трубы для вытяжки газового котла в частном доме изготавливаются из нержавеющей стали с толщиной стенок 0,7-1 мм. Данные изделия вполне стабильны к действию конденсата на поверхности стенок.
Надо отметить, что период эксплуатации этих вентиляционных труб ощутимо меньше, чем кирпичных и керамических. В то же время стандартные стальные вытяжки проще при замене, так как они легче и не нуждаются в специализированных основаниях для придания прочности.
Такие каналы изготавливаются в разных вариантах:
- Размещение в специально выложенном колодце из кирпича;
- Из заводских контуров. При этом всякий контур представляет собой сэндвич-трубу с двумя стенками. Здесь одна труба расположена в другой, а зазор заполнен теплоизолирующим материалом.
Использование таких вытяжек упрощает установку, при этом они монтируются как внутри помещения, так и снаружи.
Керамическая вытяжка
Следует дать оценку, что керамический канал – идеальное решение для всех видов котлов в частном доме. Этот материал устойчив к высоким температурам. А также нейтрально относится к ядовитым химическим соединениям, которые могут образовываться при сгорании разного топлива. Каналы керамической вытяжки в основном располагаются вертикально из модулей с одной или двумя выемками.
В последнем варианте второй канал применяется для вентилирования котельной или для поступления воздуха к горелке котла. Обычно такие сэндвичи утепляют минеральной ватой, чтобы защитить их от охлаждения и возникновения конденсата. К тому же в утепленной трубе увеличивается естественная тяга. При устройстве такой керамической вытяжки должен остаться зазор для свободного прохождения воздуха между утеплителем и поверхностью колодца.
На рынке стройматериалов можно встретить комплекты керамических вытяжек в металлическом кожухе. Такая модель не нуждается в устройстве вентиляционных зазоров и монтируется на отопительный прибор как внутри, так и снаружи дома. Они могут эксплуатироваться с температурой выходящих газов до 450 градусов.
В то же время керамика хорошо впитывает влагу, поэтому у них обычно предусматривается лоток для сбора конденсирующейся влаги. А сам канал обеспечивается свободным доступом для обдува воздухом. Благодаря сглаженной поверхности в трубе, в ней обеспечена устойчивость против загрязнения и удобное очищение при обслуживании.
Для работы котлов на твердом топливе в частном доме применяются трубы, выдерживающие температуру 650 градусов. Кроме того они должны быть нейтральными к сгоранию сажи и эксплуатироваться в сухом состоянии.
Расчет системы вентиляции
Вычисление вентиляции в помещении с газовым котлом рекомендуется делать, учитывая следующие параметры:
- объем котельной;
- скорость воздушной массы;
- кратность воздухообмена;
- количество членов семьи.
Учитывая данные параметры, рассчитывается нужное сечение вытяжки для газового котла, при этом диаметр приточного отверстия вычислять нет необходимости, поскольку эти размеры должны быть равны. Если же котельная уже существует, но диаметр вытяжного канала меньше расчетной, нужно дополнительно делать принудительную вентиляцию. Для расчета можно использовать разные способы, ниже приведены два из них.
Вычисление вентиляции по количеству воздухообмена:
L = N × S × Н, где:
L — мощность котла кВт/ч;
N — кратность обновления воздуха;
S — площадь котельной;
Н — высота до потолка в м.
Вычисление вентиляции по числу членов семьи:
L = N × Lн, где:
L — мощность котла кВт/ч;
N — число членов семьи в доме;
Lн — минимальная норма потребления воздуха на одного человека:
во время отдыха — 20 м³/ч;
при пассивной деятельности — 40 м³/ч;
при физических нагрузках — 60 м³/ч
Подбор и монтаж оборудования
Воздухообмен естественным путем в котельном помещении достигается за счет приточного и вытяжного каналов.
При монтаже приточного канала необходимо:
- Подготовить кусок пластмассовой трубы, фильтрующую сетку и обратный клапан. Сечение трубы подбирается в зависимости от мощности котла. В случае, когда производительность менее 30 кВт, то хватит 150 мм. Чем больше мощность, тем больше сечение.
- Для создания правильного процесса горения и соответствующей вытяжки в частном доме, подачу воздуха нужно создать как можно ближе к топке котла. Поэтому отверстие в стене нужно пробить напротив горелки, но не выше его рабочей зоны. В отверстие вставляется отрезок трубы, и щели заделываются монтажной пеной.
- Снаружи патрубок закрывается сеткой для предохранения от насекомых и мелких животных. Внутри трубы нужно установить обратный клапан для защиты от обратной тяги на улицу.
- Трубы для вытяжки в котельном помещении при естественном вентилировании устанавливаются только вертикально, при этом высота их не должна быть меньше 3,5 м.
Сейчас многие пользователи не задаются вопросом перед выбором той или иной приточной вентиляции, так как оптимальным решением будет установка комбинированной системы воздухообмена.
Вентиляция для газового котла в частном доме – это безопасное и эффективное, бесперебойное функционирование отопления помещений любого назначения. Грамотное обустройство системы вентилирования является сегодня обязательным условием эксплуатации любого оборудования, работающего с использованием газа. Показатели кратности воздухообмена и производительности регламентируются нормативными документами.
Для чего нужна вытяжка?
Основной задачей, возлагаемой на вентиляционную систему в котельных частных домовладениях, является высокоэффективное удаление из пространства побочных продуктов сгорания топлива. Следует помнить, что воздействие даже небольшого количества угарного газа на человеческий организм может стать фатальным. Утечка достаточной концентрации голубого топлива взрывоопасна.
В условиях отсутствия конструкции, хорошо вентилирующей помещение, существенно снижается производительность газового оборудования, что обусловлено недостаточным притоком воздуха, обеспечивающим процесс горения топлива. Подобная ситуация часто сопровождается снижением тепловой эффективности и заметным повышением расхода магистрального или баллонного газа.
Высокомощные напольные котлы, не обеспеченные эффективной вытяжной конструкцией, могут потребовать внеплановой чистки топки. Скопление сажи вызывает сужение внутреннего диаметра воздухоотводящей системы, поэтому продукты горения не вытягиваются из помещения, а активно скапливаются в обогреваемом пространстве.
Требования к конструкции
Частные домовладения, как правило, оснащаются стандартным отопительным оборудованием, работающем на голубом топливе, поэтому показатели мощности не превышают 25-35 кВт. Нормы монтажа не предполагают возведения отдельных котельных, но установка возможна только при соблюдении ряда требований, представленных:
- минимальной площадью проёмов окон – 30 мм2 на кубометр;
- минимальной площадью помещения – 15 м2;
- минимальной высотой потолков – 220 см;
- наличием отверстия под вентиляцию;
- наличием форточки.
Поверхность стены в котельной должна быть обшита негорючим материалом, а минимальное расстояние до оборудования – 100 мм. С целью защиты используется огнестойкая цементно-стружечная плита или листовой оцинкованный металл. Отдельную котельную, при желании, следует обустраивать в пристройках, чердачных и цокольных помещениях, в подвалах.
Виды вентиляции
В зависимости от способа образования тяги, организуемые вентиляции для газовых котлов в котельной частного дома могут быть естественными или принудительными. Также модели различаются направлением движения: приточного, вытяжного и комбинированного (коаксиального) типа. Схема вентиляции в частных домовладениях, как правило, предполагает применение коаксиального дымохода, включающего в себя несколько основных элементов:
- газовое котловое оборудование;
- отвод коаксиальный углового типа;
- прямой коаксиальный трубопровод;
- отводчик скапливающегося конденсата;
- фильтрующая система и защитная решётка;
- наконечники горизонтального и вертикального типа.
Согласно конструктивным характеристикам выпускаются канальные или целостные вентиляции, но именно первый тип приставной или внутренней системы удаления из помещений продуктов сгорания является на сегодняшний день простым в монтаже и экономически целесообразным.
Естественная вытяжка
Естественная вентиляция – наиболее востребованный в частных домах вариант для газовых котлов в котельной, отличающийся поступлением воздуха посредством входных отверстий в нижней части помещений и удалением загрязнённых воздушных масс сквозь вытяжные каналы. Естественная циркуляция организуется следующим образом:
- разметка отверстия в соответствии с диаметром трубы;
- высверливание отверстия согласно выполненной разметке;
- монтаж трубы вентиляции через отверстие с небольшим уклоном;
- заполнение всех образовавшихся пустот при помощи монтажной пены;
- установка специальной заслонки для регулирования скорости движения воздуха.
- монтаж решётки со специальным фильтром для защиты канала от попадания мусора.
Выходная часть отверстия располагается с минимальным расстоянием 100-120 см от котлового оборудования. Определённым плюсом естественной системы является полная независимость от энергоносителей, включая электрические сети.
Система принудительного типа
Приточно-вытяжная система – это хорошо себя зарекомендовавший комбинированный вариант вентиляции принудительного типа, имеющий большой потенциал. Такая относительно сложная конструкция представлена вентиляторами, фильтрами и калориферами, поэтому вполне может быть отнесена к климатическим устройствам, монтаж которых выполняется поэтапно:
- разметка местоположения вентиляционного канала согласно диаметру трубы;
- пробивание отверстия в соответствии с разметкой для монтажа воздухозаборника;
- фиксация трубы в отверстии с соблюдением обратного уклона и запенивания пустот;
- подсоединение лопастного осевого вентилятора и монтаж обратной клапанной арматуры.
Самое современное котловое оборудование комплектуется специальными регулирующими элементами с автоматическим режимом управления, поэтому принудительные вентиляции обеспечивают максимальную эффективность работы системы отопления.
Будьте внимательны! Зачастую такая вентиляция энергозависима. В случае перебоя с электроподачей вентиляция в котельной с газовым котлом будет нарушена

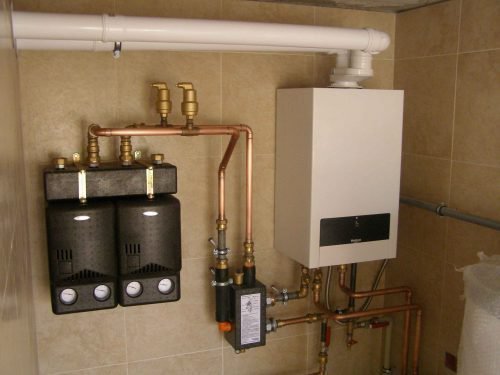

Вытяжка для настенных котлов с закрытой камерой
Несмотря на кажущуюся ненужность вентилирующего канала при эксплуатации настенных котлов с закрытой камерой, действующими на данный момент требованиями СНиП регламентируется монтаж воздухоотводящих систем:
- сечение отводящего трубопровода должно полностью соответствовать или превышать сечение отводного патрубка газового котла;
- дымоход отводящей трубы котлового оборудования должен быть изготовлен из нержавеющей или углеродистой листовой стали достаточной толщины;
- недопустимо применение асбестовых труб и элементов, изготовленных из материалов слоистого типа, в непосредственной близости к отводящему патрубку котла;
- подсоединение газовых котлов, оснащённых отводящим патрубком верхнего расположения, должно выполняться с присоединением вертикального участка;
- прямая часть вертикальной воздухоотводящей трубы не должна быть менее четверти метра, после чего допустимы конструктивные изгибы;
- вне зависимости от общей протяжённости монтируемой дымоходной системы, конструкция должна состоять не менее чем из трёх колен;
- между выводящей частью конструкции дымоходной трубы через стену и поверхностью потолка выдерживается минимальное расстояние 20-25 см.
Вентиляционный канал обустраивается разными способами: с горизонтальным выходом через стену, с наличием изгиба и подъёма, с выходом через потолочную часть и наличием изгиба, а также посредством прямого вертикального выхода через кровельные перекрытия.
Последствия отсутствия вентиляции
В процессе сгорания природного и баллонного голубого топлива происходит активное выделение окислов такого элемента, как углерод, а также азота, серы и чрезвычайно опасных для человека формальдегидов. Скапливание таких токсинов в воздухе вызывает чувство вялости и сонливости, провоцирует головокружение и обильное слезотечение. Поэтому абсолютно все помещения с газовым оборудованием, вне зависимости от их площади и назначения, в обязательном порядке оснащаются вентиляцией.
Правильно выбранный и грамотно установленный вентиляционный канал не только обеспечивает одновременную подачу уличного воздуха на горелку газового оборудования, но также отвечает за отвод формирующихся в процессе функционирования котла продуктов горения. При этом важно помнить, что к одному дымоходу должно подключаться не более двух единиц оборудования, работающего с применением газа. В противном случае заметно повышается риск неэффективного удаления токсичных веществ и перерасхода топлива.
Читайте так же:Содержание статьи:
Помещение для газового котла должно снабжаться свежим воздухом в соответствии с государственными нормами и СНиП. Требования к вентиляции в частном доме выполняются потребителями, чтобы скопление побочных продуктов не вызвало пожар и взрыв. Вдыхание вещества вредит человеческому организму, поэтому приточные и вытяжные вентиляционные каналы обязательно предусматриваются на стадии проектирования отопительной системы.
Необходимость вентиляции в частном доме

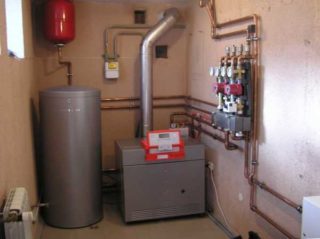

В помещении с газовым котлом должна быть оборудована вентиляция
Используются настенные агрегаты различной мощности, имеющие компактную и продуктивную топку открытого или закрытого типа. К размещению оборудования предъявляются менее жесткие условия, чем для напольных видов, поэтому их ставят в котельной, кухне, ванной комнате или подсобных помещениях.
Собственники иногда сомневаются в необходимости вытяжки в котельной, считая достаточным открывание фрамуги. Держать форточку постоянно открытой неудобно в зимнее время, а периодическое проветривание не полностью решает проблему воздухообмена. Организовывается принудительная подача воздуха, помимо естественного притока. При отсутствии нормальной вентиляции снижается производительность настенного котла, а нормальный приток воздуха обеспечивает сгорание топлива без остатков, поэтому увеличивается показатель эффективности.
Система выполняет функции:
- подает кислород в том объеме, который нужен для горения газа;
- вытяжка удаляет дым и угарный газ;
- убирает случайные выбросы газа, вызывающие отравление домашних животных и человека.
Дефицит свежего воздуха уменьшает отдачу тепла, обеспечивает неполное сгорание. Недостаточное поступление ведет к отложению на стенках дымохода копоти, которая уменьшает рабочий просвет и снижает тяговые показатели. Система защищает от негативных последствий, если проектируется в соответствии с требованиями санитарных и технических норм.
Виды систем
Приток воздуха достигается с помощью окна и щели под дверью в котельную
Параметры воздушного обмена зависят от мощности котла, его рабочих особенностей. На эффективность вентканала влияет площадь комнаты и частота использования отопительного оборудования. Функциональность вытяжки определяется количеством дверных и оконных проемов и климатом местности.
Вентиляционные системы различаются:
- по принципу получения тяги бывают естественные и принудительные;
- по курсу подачи воздуха — приточная, вытяжная, комбинированная;
- строение бывает канальным или без каналов.
Воздух подается с улицы, из соседней комнаты по проходам в стене или через отверстия и конструкционные щели внизу дверного полотна. На каждый 1 киловатт мощности котла должно обеспечиваться не менее 8 см2 воздуха с улицы, а из соседней комнаты должно поступать не меньше 30 см2 в расчете на аналогичный показатель.
Естественные и механические
Естественная вентиляция менее эффективно удаляет остатки продуктов горения
Непринужденное передвижение обеспечивается разницей напора воздуха внутри помещения и снаружи здания. Естественный обмен воздушных масс происходит через щели в окнах, дверях и при открывании полотен и створок. Воздухообмен относится к организованному типу, если для передвижения устраиваются навесные или внутренние каналы, поток в которых регулируется.
Естественная схема работает при небольшой мощности оборудования и при условии выполнения требований к вытяжке для газового котла в частном доме. Система не отличается продуктивностью, подходит для домов с площадью 50 – 70 м2. Правильно рассчитанная вентиляция обновляет весь объем воздуха в котельной, при этом выходное и приточное отверстие располагаются на противоположных стенах. В качестве входа потока может рассматриваться дверь, напротив которой ставится котел. Окна при таком размещении могут быть на любых стенах.
Если нельзя обеспечить естественное поступление воздуха, прибегают к механической схеме. В этом случае разность давления создается электроприборами. Эффективная подача сочетается с очисткой от пыли, повышением влажности и температуры.
Используется оборудование:
- вентиляторы;
- шумоглушители;
- электродвигатели;
- уловители примесей.
Принудительные системы передвигают потоки в нужном объеме, их эффективность не зависит от климата. Оборудование меняет показатели воздуха, что нельзя сделать при естественной схеме. Если помещение полностью запечатано от сквозняков, при одновременной работе вытяжки с колонкой, конвектором и котлом может случиться опрокидывание тяги, и угарный газ будет втягиваться в помещение.
Вытяжные, приточные и комбинированные
Для принудительной вентиляции используются электрические вентиляторы
Приточная установка монтируется в вентиляционном канале подачи свежего воздуха. Электрические вентиляторы обеспечивают постоянный поток для горения, что важно для котлов с открытой камерой, которые используют окружающую атмосферу. Для очистки наружного воздуха в этом канале ставится фильтр. Эффективно работает моноблочная схема с общим корпусом, где скомпонованы требуемые элементы.
Вытяжная вентиляция использует силу лопастного прибора, который ставится в удаляющем канале. В этом случае воздух подсасывается через организованный проход подачи. Вытяжная система уменьшает содержание углекислого газа в атмосфере котельной не только с навесным котлом, но и с напольным, или в котельной с твердотопливным агрегатом.
Комбинированная система удаления дыма и подачи кислорода относится к оптимальным решениям. Используются компрессоры и конденсаторы, устанавливаются вентиляторы в приточной и выходящей трубе. В системе взаимодействуют два потока, которые отличаются по назначению и химическому составу. Комбинированная модель для воздухообмена может задействовать любое число помещений в строении.
Первый этап предусматривает забор воздуха снаружи и вытяжку отработанного дыма, при этом очищается входящий и отводимый поток. Приточные клапаны заводского изготовления оборудуются сеткой, решеткой, лючком. Выходной люк не делается рядом с отопительным агрегатом, т.к. холодный воздух зимой может снизить эффективность работы котла.
В кухне вытяжная труба выводится в вентиляционную шахту стандартным способом и проходит сквозь чердак на кровлю. К комбинированным системам относится и коаксиальный дымоход, при котором в одной трубе удаляется дым и подается кислород.
Канальные или бесканальные
Бесканальная вентиляция проще монтируется, дешевле обходится
Бесканальный вид эффективно функционирует в котельных небольшой площади. Такая система устанавливается при размещении настенного газового котла в квартире, гараже, складских помещениях. Моноблок ставится на кровле, над зоной установки агрегата, размещается в стене, выводится в окно или под дверь.
Воздух подается:
- снаружи;
- из подпола;
- из-под потолочного пространства.
Бесканальная система требует немного электроэнергии (если совмещается с проветриванием), отличается простой установкой и стоит недорого. Вентиляция без каналов бывает естественной, механической, вытяжной и приточной.
Канальная вентиляция котельной отличается сложностью, но работает продуктивнее. Модели выбираются по мощности в зависимости от параметров котла и условий применения. Воздуховоды бывают круглого, квадратного, прямоугольного сечения, разного размера и диаметра. Коммуникации располагаются скрыто в стенах, за выступающими конструкциями, или используются навесные короба и трубы на высоте.
Принцип работы
Принцип работы канальной приточной вентиляции
Оборудование представляет собой установку вытяжной или приточной вентиляции для обработки воздушных потоков и подачи его в помещение котельной. Устройство является компонентом системы отопления и часто подключается к центральной трубе. Воздух поступает напрямую с улицы или через магистраль воздуховодов. Сложная система состоит из металлических коробов или труб, между которыми монтируются функциональные приборы. Наружные элементы защищаются от атмосферного действия.
Рабочие элементы системы:
- Вентилятор с двухфазным электрическим двигателем подает воздух в котельную или в общую воздуховодную магистраль.
- Фильтры очищают воздух, используются грубые виды или способ электростатического осадкообразования. Грубые элементы ставятся перед тонкими фильтрами, защищают их от поломки и легко заменяются.
- Нагревательные или охладительные приборы изменяют температуру поступающего потока. Применяется тепловые насосы, электронагреватели или испарители.
Балансировочные устройства, амортизация и шумоизоляция в системе устраняют вибрацию и снижают звучание при работе. Колебания изолируются и гасятся препятствиями, а вентилятор ставится на опоры из пружин.
Требования к вентиляции в частном доме с настенным газовым котлом
По требованиям для котельной должен быть обустроен отдельный выход вентиляции
Правила выбора и установки вентсистемы содержатся в СНиП 2.04.05 – 1991. Внимание уделяется воздухообмену, который должен происходить не меньше 3 раз за час. Для естественного притока в оконном проеме нужно сделать форточку, а под дверью должна быть щель около 2 см или внизу полотна просверливаются отверстия.
Требования к вентиляции в газовой котельной:
- вывод дыма и подача свежего воздуха осуществляется по изолированным каналам, чтобы кислород не контактировал с продуктами горения;
- площадь окна для подачи наружного воздуха не должна быть меньше 1/30 от площади пола котельной;
- настенный котел монтируется рядом с выводом дымового канала и вентшахты;
- если ставится коаксиальная система труб, делается выходное отверстие и техническое — для ремонта и чистки дымохода.
В частном доме вентиляция в бойлерной всегда должна быть с открытыми лючками, чтобы воздухообмен совершался постоянно. Газовщики перед запуском отопления проверяют прокладку канализации, водопровода, отопления и соответствие этих систем норме. Газоотвод обязательно утепляется, высота потолков не должна быть ниже 2,2 м.
Устройство вентиляционной системы
Вентиляционный канал должен располагаться недалеко от газового котла
Для отопительного агрегата с закрытой топкой оптимальным является коаксиальный дымоход, который содержит два изолированных канала в одной трубе. Внутренняя труба служит для вывода продуктов сгорания, а по наружной камере поступает кислород.
При устройстве вентиляции соблюдают правила:
- к дымоходной трубе подключаются не больше двух видов газового оборудования;
- вентиляционная шахта плотно изолируется;
- система подачи и отвода выполняется из материалов, которые не горят;
- очистительный канал делается на 25 см ниже основного;
- от горизонтальной трубы дымоудаления до потолка должно быть не меньше 20 см;
- выход вытяжки изолируется от холода жаростойкими материалами.
Для настенного котла с открытой топкой устраиваются отдельные трубы подачи воздуха и отвода дыма, при этом отверстия предусматриваются друг напротив друга. Система оборудуется обратным клапаном для предотвращения опрокидывания тяги.
Установка вентиляции
Отверстия вентшахты закрывают решетками из металла или пластика, декоративные элементы крепятся дюбелями. Лопастной или осевой вентилятор монтируют в отверстии с помощью саморезов. Перед облицовкой плиткой на стенах делают разводку питающих проводов, чтобы не прокладывать их по отделке. Если вентилятор будет работать периодически, для его пуска ставится выключатель, может применяться специальный временной таймер.
Для прохода трубы в стене делается отверстие с небольшим уклоном (стекание конденсата) в наружную сторону стены. Кирпич сверлится дрелью, а бетон разбивается с помощью перфоратора или отбойника. Воздуховод вставляется и теплоизолируется с помощью термостойкого материала (минеральная вата или пена для монтажных работ). С наружной стороны ставится вентиляционная решетка.
Организация оттока и притока воздуха
Диаметр вентиляции выбирается исходя из мощности котла
Диаметр трубы определяется по мощности котла. При котле на 30 кВт предусматривается размер не больше 20 см. Слишком высокое или низкое расположение отверстий ведет к замедлению обмена воздуха. Если выход дымовой трубы расположен ниже конька кровли, через отвод будет поступать холодный поток, а продукты горения не будут удаляться.
Дымоход может быть оборудован:
- горизонтально;
- с подъемом и изгибом;
- вертикально в потолок с изгибом;
- вертикально напрямую через крышу.
Желтое пламя горелки и большой объем копоти говорит о недостаточном уровне кислорода, поэтому нужно применить вентилятор для подающей системы.
Выбор нового котла: Справочник домовладельца
Если вы недавно заменили свой автомобиль, вы узнаете, что даже более новая базовая модель полна гаджетов и приспособлений. Большинство людей, однако, не знают, что технология бытового отопления за последние десять лет во многом изменилась. Хорошей новостью является то, что усовершенствования самих котлов, какими бы впечатляющими они ни были, более чем соответствовали инновациям в мире управления отоплением. В результате, если вы сделаете правильный выбор, вы получите систему, которая не только дешевле в эксплуатации, но и проще в использовании.
Более того, в 2005 году стало обязательным, чтобы все газовые котлы, устанавливаемые в домах, будь то новые установки или замены, были конденсационными (также с 2007 года). Они более эффективны, так как они могут восстанавливать скрытую теплоту, содержащуюся в отходящих газах, и подходят для всех домов.
Выбор сменного котла
Первый шаг — решить, какой котел вам больше подходит: комбинированный (сокращение от комбинации) или система? Комбинированные котлы — самый продаваемый тип британских котлов, так как они компактны и быстро устанавливаются — обеспечивают тепло для ваших радиаторов и горячую воду по требованию.Им не нужен резервуар для хранения воды, поэтому они занимают меньше места, что делает их идеальными для небольших объектов.
Тем не менее, для больших домашних хозяйств подойдет системный котел, или для тех, кто ищет удобство в использовании горячей воды из более чем одного крана одновременно.
Чтобы обеспечить достаточное количество горячей воды для вашей семьи из стандартного одноцилиндрового цилиндра, необходимо соблюдать правило 25 литров на человека в день. Однако мы рекомендуем, чтобы на всех новых установках был установлен цилиндр с двумя змеевиками, чтобы в будущем защитить дом от возможной модернизации солнечной тепловой или возобновляемой системы отопления.
Стоит также рассмотреть вопрос о переходе с гравитационной системы (где давление создается из резервуара холодной воды, часто размещаемой на чердаке) до системы с четырьмя трубами. В то время как большинство котлов в Великобритании имеют две трубы, которые одновременно обеспечивают горячую воду и отопление, установка Viessmann использует четыре трубы для подачи горячей воды отдельно в контуры отопления и горячего водоснабжения. При этом котел отдает приоритет горячей воде, чтобы обеспечить ее немедленную доступность, а температура отопительной воды снижается, поэтому котел большую часть времени полностью конденсируется.В результате может быть установлен более дешевый котел с более низкой производительностью, который потребляет меньше энергии.
Типы котлов
Как они работают:
Комбис работают как герметичные системы, обеспечивая горячую воду как для кранов, так и для системы центрального отопления, нагревая воду непосредственно из сети по мере необходимости, то есть нет необходимости в баллоне с горячей водой или цистерне в крыше.
Преимущества: Combis быстрее, проще и дешевле в установке, чем системные котлы, а также экономит место благодаря отсутствию цилиндра или бачка.Вода подается под давлением, поэтому вы можете наслаждаться более мощным (но не «мощным») душем.
Недостатки: Это приоритетная система, поэтому она удовлетворительно справляется только с одной потребностью в отоплении за раз. Хотя для небольших семей с одной ванной вполне подойдет, большие семьи будут испытывать плохую скорость потока при одновременном использовании нескольких розеток. Производительность также зависит от диаметра трубы, входящей в собственность: если она меньше 22 мм, то комбинированный — плохой выбор.
Как они работают:
Системные котлы устанавливаются на герметичные системы отопления, но в отличие от комбайнов работают по принципу хранения горячей воды в цилиндре, поэтому они могут питать несколько выходов одновременно под давлением сети. В чердаке нет необходимости в цистерне и встроенном расширительном баке.
Преимущества: Идеально подходит для больших домов с более высокими требованиями, поскольку в них встроено большинство основных компонентов (например, расширительный бак и насос), установка быстрее, дешевле и аккуратнее.Расходы обычно высоки, так как вода подается при давлении в сети, а горячая вода — мгновенная.
Недостатки: Не хватит горячей воды при чрезмерном использовании. Некоторые установщики утверждают, что они более сложны и подвержены проблемам, чем обычные котлы, такие как потеря давления.
Как они работают:
В настоящее время обычные котлы в основном покупаются в качестве замены для домов с открытой вентиляционной системой отопления (т.е. поставляются с помощью подающего и расширительного бачка в пространстве на крыше, что означает, что система открыта для воздуха ).Как и системные котлы, они работают по принципу хранимой воды и требуют отдельного баллона с горячей водой.
Преимущества: Вода из кранов будет иметь хороший расход (не путать с давлением), и горячая вода может подаваться мгновенно. Это идеальная установка для «мощного» душа, который требует подачи холодной воды из бачка и отдельного электрического насоса.
Недостатки: Они дороже в установке, требуют больше компонентов и трубопроводов, а также занимают больше места.Они могут страдать от низкого давления, если бачок расположен недостаточно высоко, что может потребовать дополнительных усилителей для душа. Горячая вода может закончиться.
Примечание: герметичный или открытый? В герметичном контуре система заполняется до давления около 1 бар и затем герметизируется. В отличие от системы с открытой вентиляцией, здесь нет цистерны, поэтому расширительный бак обрабатывает избыток воды. Герметичные системы более эффективны.
Системы управления отоплением
Улучшения в котлах совпали с достижениями в их средствах управления.В отличие от традиционного единственного термостата в прихожей, интеллектуальное управление зонированием позволяет устанавливать разные температуры и программы времени по всему дому, избегая обогрева пустых помещений. Вы также можете удаленно контролировать и контролировать потребление энергии с помощью приложения для смартфона.
Средства управления погодной компенсацией могут повысить эффективность конденсационного котла на 15%. Благодаря небольшому датчику на внешней стороне здания, котел увеличивает или уменьшает температуру радиатора, чтобы компенсировать изменения температуры наружного воздуха.Эти небольшие настройки позволяют поддерживать температуру в помещении на уровне выбранной вами температуры, независимо от падения температуры или повышения температуры снаружи.
Существует распространенное заблуждение, что элементы управления погодной компенсацией не могут быть установлены на старых объектах для повышения эффективности котла. На самом деле они могут, если установщик правильно установил рабочий градиент котла. Это в значительной степени определяется тем, насколько хорошо собственность изолирована.
Мы не торопимся с выбором нового автомобиля, учитывая, что он будет наиболее экономичным и комфортным в управлении.Мы живем с нашим котлом гораздо дольше — поэтому стоит потратить столько же на вашу отопительную систему.
Важная сноска: убедитесь, что вы используете установщик в реестре газовых сейфов.
. Выбор правильного размера котла. важно указать правильный размер для вашего дома. Это решается путем расчета тепловых потерь и зависит от размера дома, используемых материалов и уровня изоляции и воздухонепроницаемости, а также от ваших потребностей в горячей воде, т.е.е. сколько ванных комнат? Инженер-отопитель может решить эту проблему за вас, но вы также можете воспользоваться бесплатным онлайн-калькулятором.
После того, как вы узнаете потребности в обогреве каждой комнаты в киловаттах, вы можете выбрать размеры своих обогревателей — то есть радиаторов или напольного отопления — тогда вы поймете, что купленный вами котел будет достаточно большим, чтобы эффективно обогревать всю систему.
До появления конденсационного котла тепло, содержащееся в продуктах сгорания, которые выходили из котла — которые могут быть чем-то до температуры около 180 ° C — было просто потрачено впустую.
Конденсационные котлы были спроектированы с целью извлечения как можно большей тепловой энергии из топлива и превращения ее в полезное тепло для обогрева дома. Это означает, что они сжигают меньше топлива для того же количества отопления? С 2005 года конденсационные котлы стали обязательными согласно Строительным нормам для новых бытовых котлов центрального отопления.
Котлы идеально расположены на первом этаже в домах (требование для масляных котлов), на кухне или в подсобном помещении.Тщательное рассмотрение должно быть уделено положению дымохода, так как конденсационные котлы производят пар, который может быть неприятным. См. Строительный регламент, Часть J для подробных рекомендаций и диаграмм.
Солнечная система водяного отопления большого размера может обеспечить до 60% ваших ежегодных потребностей в горячей воде, но необходимо тщательно продумать, как система центрального отопления будет работать в целом. Во-первых, вы должны купить совместимый котел — не многие комбинированные котлы работают с солнечными, но большинство обычных и системных котлов будут в порядке.Во-вторых, вам потребуется цилиндр с двумя змеевиками, который будет нагреваться через теплообменники как от котла, так и от солнечной системы. Если он достаточно горячий, объем хранимой воды можно подавать непосредственно в кран (то есть при температуре 60 ° C плюс). Если вода не до температуры, котел компенсирует, используя меньше топлива в целом.
Наземные тепловые насосы часто предназначены для использования в качестве единственного источника отопления и горячей воды в доме, но многие модели могут быть сконфигурированы для использования дополнительного источника тепла, такого как масляный или газовый котел.
Важно купить наиболее эффективный котел, который вы можете, около 90% (см. Sedbuk.com), подходящего размера. Стремитесь как минимум к пятилетней гарантии. Котлы, работающие по высочайшим стандартам, являются герметичными по типу помещения при помощи вентилятора, то есть отбирают воздух снаружи здания, а продукты сгорания вытесняются с помощью вентилятора.
Повышение эффективности
Газовые и масляные котлы с рейтингом А теперь почти или более чем на 90% эффективны, так что нет места для улучшения.Для повышения общей эффективности мы должны смотреть за пределы котла.
Обычно котлы работают с одной температурой подачи, которая подходит как для центрального отопления, так и для горячей воды, но не для обоих. Добавьте тепловой насос или солнечные тепловые панели, и температурная смесь станет еще более сложной. Это может означать смешивание холодной воды, чтобы получить желаемую температуру, которая тратит много тепла.
Более разумным вариантом является установка термального хранилища, в котором будет храниться вода при разных температурах от верха до низа резервуара.Это может позволить котлу работать с оптимальной эффективностью и подавать воду в центральное отопление или отводить воду нужной температуры.
Контроль центрального отопления, очевидно, имеет важное значение. Вездесущий комнатный термостат с таймером — это минимум, улучшенный с помощью радиаторных термостатов или, что еще лучше, зонного управления. Они позволяют контролировать время и температуру для каждой зоны или комнаты, гарантируя, что комнаты, которые не заняты, не отапливаются в одно и то же время или при одинаковой температуре.
Для хорошего котла нужна хорошая система распределения тепла.Старая система центрального отопления может испачкаться, и осадок накапливается в нижней части радиаторов. Новый котел будет более эффективным, но очистка системы и добавление жидкости, предотвращающей образование мехов, только поможет.
Трудно предсказать время, когда исчезнут газовые и масляные котлы, и столь же трудно предсказать, что они приблизятся к 100% эффективности. Также было бы смело прогнозировать, что цены на нефть и газ пойдут вразрез с историей и начнут падать. Минимизация расхода топлива в первую очередь является ключевым приоритетом.Котел с рейтингом А — это начало, но это только начало.
Становится все труднее полагать, что один котел, использующий один источник энергии из ископаемого топлива, является долгосрочным и устойчивым вариантом. Возобновляемая энергия также оказывает влияние на рынок жилья, особенно среди самостоятельных строителей и ремонтников. Отопительная индустрия признала, что у двухвалентных систем есть свои преимущества, и разработала системы управления, которые позволяют двум источникам тепла работать в унисон.
,Последние несколько лет были чем-то вроде катания на американских горках для биомассы. Произошло огромное увеличение количества дровяных печей, небольшое увеличение продаж котлов, после чего последовал спад в связи с падением тарифа на возобновляемые источники тепла (RHI).
Тем не менее, биомасса, кажется, отметит большинство коробок. Топливо дешевое, устойчивое и легкодоступное, а технология надежна и долговечна.
Что такое биомасса?
Верхняя часть
Для всех видов топлива из биомассы ключевым является качество, а также вопросы, которые необходимо учитывать, — это влажность, объемная плотность и зола.Во всех случаях, чем ниже, тем лучше.
Биомасса — это любой органический материал, который можно использовать в качестве топлива. Он включает в себя рапсовую гранулу, солому и мискантус, но обычно подразумевается древесина. Это считается углеродно-нейтральным топливом, но в действительности CO2 выделяется при его транспортировке, а в некоторых случаях при производстве.
Топливо из биомассы поставляется в четырех распространенных формах:
Они сделаны из отходов лесного хозяйства и больше похожи на хлопья, изменяемые по размеру. Они используются в приложениях с автоматической загрузкой и, как правило, там, где очень высокая тепловая нагрузка — причины, по которым чипы составляют около 1.1 п / кВтч дешевле, чем пеллеты, но также подходит для автоматизированных систем. Однако, котлы, пригодные для стружки, крупнее и дороже, чем котлы на древесных гранулах и бревнах, и, следовательно, обычно не используются в жилых помещениях.
Древесные пеллеты изготавливаются из сжатой древесной пыли, и тепловая мощность топлива составляет 5000 кВт / т по сравнению с 2000-3000 кВт / т для бревен и щепы. Обычно гранулы имеют влажность около 8%. Они поставляются в мешках — обычно 10 кг, 12 кг или 15 кг — или в виде груза с поддоном, доставляются на дорогу за пределами вашего дома или навалом доставляются прямо в ваш склад топлива.
За последние несколько лет выросла отрасль поставок бревен. Они обычно, но не всегда, сушатся в печи.
Эффективно изготовленное бревно, изготовленное в основном так же, как гранулы, но больше. Они размером с бревно и используются в тех же самых приложениях, но обеспечивают более высокую тепловую мощность на килограмм.
Что такое котел на биомассе?
Котлы на дровах и древесных гранулах являются единственными реальными вариантами для внутренних проектов. Они работают в основном так же, как котлы на жидком топливе, в которых загружается топливный бункер, и оттуда выходит котел.
Пеллетные котлы являются наиболее распространенными, поскольку они предлагают более высокий уровень удобства, близкий к котлу на жидком топливе.
- Стоимость будет варьироваться от 5 000 900 фунтов стерлингов за довольно простую машину с ручной загрузкой топлива до 20 000 фунтов стерлингов за сложную машину с автоматической подачей топлива
- Как и на котлах, работающих на жидком топливе, требуется ежегодное обслуживание, но только другое техническое обслуживание удаление золы — обычно ежемесячная деятельность, которая обеспечивает хорошие питательные вещества для сада.
Существует несколько типов бревенчатых котлов , но обратите внимание на газифицирующих котлов периодического действия .Они работают при гораздо более высоких температурах, газифицируя бревна, увеличивая эффективность более чем на 90%.
- Цены варьируются от 5000 до 20 000 фунтов стерлингов плюс установка
- Поскольку бревна загружаются партиями, котел обычно загружается один раз в день или, возможно, в другие дни. Зольность необходимо опорожнять еженедельно.
- Тепловая мощность бревенчатого котла и тепловая потребность дома сбалансированы по размеру цилиндра горячей воды, который обычно намного больше, чем для газовой или масляной системы.В идеале для сжигания баллона с горячей водой достаточно одного «сжигания» партии бревен, а этого, в свою очередь, достаточно для удовлетворения потребностей дома до тех пор, пока на следующий день не сгорят
Печи на биомассе — это комнатные обогреватели, которые используют бревна , брикеты или пеллеты.
Печи с задними котлами также могут быть использованы для удовлетворения потребностей центрального отопления и ГВС. Цены могут достигать 5000 фунтов стерлингов за довольно сложную пеллетную печь с задним котлом.
Помните, что вам нужна горячая вода круглый год; будет ли печь работать летом? Пеллеты, как правило, являются хорошим топливом для этих печей, так как производительность более контролируема, чем бревна.
Сколько будет стоить покупка и установка?
Стоимость котлов на биомассе варьируется гораздо больше, чем котлы на нефти или газе. Стоимость также зависит от типа котла, уровня автоматизации и сложности, а также от размера и качества.
Стандартная дровяная печь стоит около 500 фунтов стерлингов, а печной котел — 3000 фунтов стерлингов. Если вам нужен котел на биомассе, котел на дровах стоит около 5000 фунтов стерлингов, а котел на древесных гранулах — £ 15 000. Однако полностью автоматизированные котлы на древесных гранулах с автоматизированной системой хранения и доставки топлива могут стоить £ 25 000.
Установка может быть слишком дорогой для котлов, работающих на биомассе — до 5000–10 000 фунтов в некоторых системах.
Как и где я могу купить топливо?
Онлайн-поиск древесных гранул, бревен или брикетов подбросит сотни потенциальных поставщиков. При поездке по вашей местности можно найти несколько придорожных рекламных щитов с дровами, как правило, у ворот фермы.
Что касается древесных гранул, всегда ищите аккредитацию ENplus, поскольку это указывает на качество и аккредитацию списка поставщиков биомассы (BSL), чтобы вы могли претендовать на RHI.Другие проблемы:
Содержание влаги (MC) является ключевой проблемой для всего топлива из биомассы. Некоторые поставщики бревен, высушенные в печи, заявляют, что имеют 20-30% МС. Это то, что можно назвать плохим качеством, так как почти треть бревна, которое вы кладете в печь, — это вода. Бревна должны быть ниже 20%, а гранулы ниже 10%. Производители хорошего качества, такие как Verdo Renewable, снижают MC до 8%.
Beyond MC Зола, пыль, плотность и долговечность — все это показатели качества для пеллет и брикетов. Содержание золы является ключевым, и Verdo утверждает, что это до 0.7%.
Вам нужно не только надежное качество продукта, но и постоянная доступность. Реальность такова, что нам всегда нужна доставка топлива в течение нескольких дней после того, как мы заметили, что нам это нужно. Поставка должна соответствовать этому требованию.
Список, поддерживаемый Ofgem поставщиков, которые производят или поставляют древесину из устойчивого источника. Чтобы требовать RHI, важно, чтобы ваш поставщик был в этом списке.
Сколько места мне нужно для котла на биомассе?
Сам котел будет размером с шкаф для хранения с четырьмя выдвижными ящиками, но это хранения топлива , что будет большой проблемой.Котлы на древесных гранулах подходят для большинства подсобных помещений, но котел на дровах — довольно грязный зверь, и вы, вероятно, захотите разместить его в выделенном помещении.
В любом случае склад топлива должен находиться рядом, чтобы облегчить загрузку.
- Древесные пеллеты поставляются в мешках или сыпучими материалами (дешевле)
- Мешки обычно продаются с весом поддонов 960 кг, что в целом составляет 1 м³; для оптовых поставок потребуется не менее 8 м³ (кубик 2x2x2 м).
- Склад для массовых грузов должен быть достаточно близко к дороге.Массовые поставки будут производиться грузовыми автомобилями, а древесные пеллеты вдуваются в хранилище топлива.
Система доставки древесных пеллет из хранилища топлива в котел будет вакуумной или винтовой. Магазин может быть поставлен изготовителем котла или на заказ. Вариант с ограниченным пространством предназначен для хранилища под землей, и для этого может быть задействован «луковый» септик.
Предложенное Viessmann предложило склад топлива и настройку котла (Фото предоставлено Viessmann)
Как выбрать правильный котел?
Рассмотрим следующее:
- Репутация: Как давно производитель производит котлы и сколько их установили в Великобритании?
- Управление: Система управления охватывает весь дом или отдельные зоны? Имеет ли он удаленный мониторинг и может ли он управляться с ПК или из приложения?
- Автоматизация: Сколько работы придется проделать пользователю, чтобы он работал?
- Управление горелкой: Качество горелки определяет эффективность котла.Хорошие котлы автоматически контролируют воздушный поток над горелкой, гарантируя, что он всегда работает с оптимальной эффективностью, и позволяя тепловой мощности соответствовать потребности (называемой модуляцией).
- КПД: Не выбирайте котел с КПД менее 90%.
- Загрузка топлива: Все системы, кроме полностью автоматизированных, требуют ручной заправки топливом. Размер бункера или камеры сгорания будет определять частоту его загрузки владельцем.
- Техническое обслуживание: Сколько работы пользователь должен выполнить с точки зрения очистки? Некоторые из них самоочищающиеся, некоторые частично, а некоторые полностью ручные.Все котлы нуждаются в обслуживании, но они должны стоить не больше, чем газовый или масляный котел.
- Гарантии: Хорошие котлы будут иметь как минимум двухлетнюю гарантию (запчасти и работы), а некоторые предлагают до пяти лет.
- Соответствие: Схема сертификации микрогенерации (MCS) необходима для RHI, но фактически не говорит нам, насколько хороша машина
Выбор между плитой и бойлером относительно прост. В ситуациях с низкой потребностью в тепле, котел на древесных пеллетах может быть хорошим вариантом, но в противном случае печь должна рассматриваться как основной момент отопления.
Если необходим котел, сначала выберите предпочтительное топливо. Экономически мало оправдано использование бревенного котла, если у вас нет достаточного количества свободного или дешевого топлива.
Биомасса может работать с другим источником тепла. Солнечные тепловые и воздушные тепловые насосы относительно дешевы и работают лучше всего весной и летом. Пеллетный котел может взять на себя основные обязанности в течение остальной части года. Использование котла на древесных гранулах с солнечным тепловым резервом для обеспечения подогрева пола позволит снизить эксплуатационные расходы.
Требования к техническому обслуживанию котла на биомассе
Техническое обслуживание будет зависеть от уровня сложности и является вопросом, который необходимо адресовать поставщику и четко понимать для любой конкретной машины.
В общих чертах, котлы будут нуждаться в ежегодном техническом обслуживании у установщика, но в противном случае котлы из бревен, вероятно, будут нуждаться в регулярной (возможно, еженедельной) очистке и очистке от шлака, в то время как с котлами на древесных гранулах это может происходить с трехмесячным интервалом. У каждой машины есть свои индивидуальные требования.
Нужен ли баллон с горячей водой?
Правила Hetas (хорошее место для поиска установщиков) рекомендуют, чтобы бревенчатый котел имел емкость для горячей воды не менее 50 литров на кВт мощности. Таким образом, для котла на 20 кВт потребуется цилиндр объемом 1000 литров. Это связано с тем, что, как только бревно загружается из бревен, его нелегко отключить.
Котел на древесных гранулах сжигает (в целом) одну гранулу за раз, поэтому ему не нужен большой цилиндр. Обычного бытового цилиндра обычно достаточно в большинстве случаев, но разумно порекомендовать ваши требования у установщика.
У котла, работающего на биомассе, больше шансов, чем у любого другого котла. Фактически, котел на биомассе будет сохранять свою эффективность (более 90%), возможно, вдвое дольше, чем газовый или масляный котел. Однако одно решение, которое многие люди хотели бы рассмотреть, заключается в том, чтобы сохранить свои существующие установки для нефти или СНГ в качестве резервной.
Стимул возобновляемого тепла
Котлы на биомассе имеют право на стимул для возобновляемого тепла (RHI), государственную схему, согласно которой те, кто использует технологии возобновляемого отопления, получают компенсацию за тепло, которое они производят.Дровяные печи на топливных гранулах и печные котлы также имеют право.
Печи для сжигания бревен, однако, не соответствуют требованиям.
Текущий тариф RHI составляет 6,74 пен / кВтч. Если мы предположим, что потребность в отоплении составляет 20 000 кВт / ч в год — что является минимальным значением для котла на биомассе — эксплуатационные расходы составят около 1 200 фунтов стерлингов в год, а доход от RHI — около 1 350 фунтов стерлингов в год. Это «прибыль» в размере около 150 фунтов стерлингов в год в течение семи лет.
Но для получения этой «прибыли» потребуются инвестиции в размере более 10000 фунтов стерлингов для котла.Котел на древесных гранулах может стоить всего 2000 фунтов стерлингов и приносить такую же «прибыль».
Масляный котел, для сравнения, может стоить 5000 фунтов стерлингов, включая резервуар для хранения нефти, и будет стоить около 1100 фунтов стерлингов в год (пока), очевидно, без возврата RHI.
Подходит ли биомасса для моего дома?
- Экономика в отношении бытовых котлов на биомассе сильно изменилась за последние годы. Цена на древесные пеллеты теперь примерно такая же, как у мазута, выше, чем у природного газа, а капитальные затраты все еще очень высоки.
- Внутренний тариф на RHI резко упал, но это хорошая, надежная технология, которая предлагает чистый ноль Выбросы CO2 и рост цен на топливо, как правило, намного ниже, чем у ископаемого топлива.
- При больших, трудно нагреваемых свойствах биомасса предлагает хороший вариант, но при более типичных новых сборках или преобразованиях другие варианты более экономичны.
Поиск хорошего Установщик биомассы
Хороший установщик будет иметь следующие атрибуты:
- Быть сантехником.Это котел, поэтому для его установки необходим сантехник.
- . Зарегистрируйтесь HETAS — точно так же, как установщик газового котла должен быть зарегистрирован как газовый сейф, а установщик масляного котла должен быть зарегистрирован OFTEC
- Работать в приемлемом бюджетном диапазоне. Цена на котлы варьируется в зависимости от производителя (среди прочего), и хороший установщик будет работать с оборудованием в вашем бюджетном диапазоне
- . Ознакомьтесь с оборудованием более чем одного производителя. Это необходимо для того, чтобы у них был широкий круг знаний.
- Есть список справочных сайтов.Поговорите с ними и убедитесь, что установщик действительно хорошо поработал, а не просто набирает имена и адреса.
- Наконец, установщик не должен запугивать или быть диктатором. Вы должны быть в состоянии обсудить ваши потребности и понять ответы
Узнайте о газовых трубопроводах, вентиляции, квалификации монтажников, сертификатах соответствия и других французских газовых правилах …
Строгие правила применяются к газовым установкам во Франции. Эти правила предназначены для обеспечения безопасности объектов с газом. Ежегодно во Франции умирает более 300 человек в результате инцидентов, связанных с газовыми установками, в основном из-за отравления угарным газом.
Следующая информация представляет собой общее резюме, поскольку процедуры установки газа будут различаться в зависимости от обстоятельств.
Газовый регламент
Регулируются следующие аспекты установки газоснабжения и приборов:
- Трубные установки — разрешенные материалы для монтажа подводящих трубопроводов, клапанов, фитингов, припоев и способ их монтажа
- Расположение приборов — там, где разрешено размещать газовые приборы внутри объекта
- Вентиляция — что требуется для обеспечения свежего воздуха и вытяжки выхлопных газов
- Эвакуация продуктов сгорания (выхлоп) — установка дымоходов, дымоходов и требования по удалению выхлопа
- Испытания — разрешенные методы и требуемое давление при установке газового прибора
Правила разнообразны и могут интерпретироваться по-разному для каждой конкретной установки в зависимости от местоположения или оборудования (могут быть разные требования к одному и тому же устройству при установке в двух разных местах).
Обратите внимание, что при монтаже оборудования также необходимо учитывать электрические нормы.
Газовые продукты
Природный газ доступен в большинстве городов Франции, но поскольку большая часть Франции является сельской, GPL (бутан и пропан) также очень распространен. Другие газы, такие как Gaz de Lacq, воздушный пропан и воздушный бутан, доступны, но они относительно редки. Это наиболее часто используемые газовые продукты:
- Природный газ : давление подачи 20 мбар; легче воздуха; водопровод прямо к свойствам
- Пропан : давление подачи 37 мбар из баллона, 1.5 бар от резервуара, уменьшая до 37 мбар на приборе; тяжелее воздуха; давление внутри бутылок и резервуаров намного выше; хранится в надземных или заглубленных резервуарах на открытом воздухе или поставляется в бутылках Максимальный допустимый размер бутылки внутри здания составляет 6,5 литра (2,8 кг)
- бутан : давление подачи 28 мбар; тяжелее воздуха; Поставляется только в бутылках и только для внутреннего использования. Максимальный допустимый размер бутылки внутри здания составляет 10 литров (13 кг)
Бутилированный газ хранится в жидком виде и должен использоваться только в вертикальном положении.При использовании пропана рекомендуется располагать бутылку снаружи, если это возможно. Внутри жилых домов допускаются отдельные бутылки, но установки с двумя бутылками должны храниться снаружи.
Профессиональные Установщики
Помимо сдачи экзамена каждые три года для сохранения своего сертификата, зарегистрированные установщики должны предоставлять ежегодное подтверждение сведений о компании и доказательство гражданской ответственности и десятилетнего страхования ( Assurance Décennale ). Они подлежат ежегодному аудиту Qualigaz и подвергаются штрафам даже за незначительное несоответствие при установке.
Когда зарегистрированный установщик осматривает имущество, он по закону обязан проверить существующие газовые установки и обязан информировать клиента о любых аспектах, которые не соответствуют правилам. Зарегистрированный установщик не имеет права проводить какие-либо ремонтные работы, за которые отвечает владелец здания. Зарегистрированные установщики несут юридическое обязательство соблюдать газовые нормы и могут быть привлечены к уголовной ответственности в случае смерти или травмы после инцидента с газовым прибором.
Распределитель газа отвечает за управление магистралью газа до расходомера или баллона с пропаном. Специалист по установке отвечает за установку от счетчика или резервуара до и внутри объекта, и обычно ему необходимо выдать соответствующий сертификат.
Сертификаты соответствия
Сертификат соответствия ( Certificat de Conformité ) должен быть получен после установки газового прибора, хотя это не относится к установкам с одной бутылкой с гибкими трубными соединениями для одного прибора, такого как плита, некоторые водонагреватели и прямая замена. клапанов и гибких трубок.
Все сертификаты должны быть отправлены в Qualigaz (контролирующий орган) для утверждения и печати. Это необходимо сделать до того, как газораспределитель включит подачу газа.
Qualigaz-зарегистрированных специалистов имеют право выдавать сертификаты. Незарегистрированные профессионалы могут выполнять установки, но должны заплатить за инспекцию на месте техником, сертифицированным Qualigaz, который выдаст сертификат только в том случае, если они удовлетворяют установленным правилам.
Сертификат диагностики газа
Сертификат диагностики газа ( Unétat de l’installation intérieure de gaz naturel ), который отличается от сертификата соответствия, должен быть выдан при продаже объекта недвижимости.Сертификат диагностики газа — это отчет об инспекции газовой системы объекта, в котором перечислены все элементы, не соответствующие правилам. При продаже дома, сертификат должен быть не старше одного года.
Категории газовых приборов
Все газовые приборы соответствуют правилам. Они подразделяются на три категории:
- Приточно-вытяжной аппарат ( Appareils à circuit étanche ) : Это газовые котлы со сбалансированным дымоходом или вентиляционным отверстием с двухстенным дымоходом, продукты сгорания, выходящие через центральную трубу, и свежий воздух, всасываемый из наружной части. стены.Они более безопасны, чем другие типы газовых приборов, и поэтому при установке допускается большая гибкость.
- Приточные устройства ( Одежда и контуры, не étanche raccordés ) : Это газовые котлы и водонагреватели с традиционным подогревом. Они могут быть безнаддувными или оснащены вентилятором для облегчения удаления выхлопных газов. Ограничения распространяются на расположение приборов, объем пространства, в котором они установлены, подачу воздуха и вытяжку воздуха из зоны.
- Устройство без воронки ( Appareils non raccordés ) : Это газовые приборы без дымоходов. Газы сгорания выбрасываются в пространство, где находится прибор. В основном это кухонные плиты и водонагреватели гейзерного типа.
В отношении установки этих приборов действуют строгие правила, обеспечивающие надлежащую вентиляцию помещения для предотвращения опасного накопления угарного газа. Например, при установке водонагревателя такого типа его можно размещать только на кухне или в приложении, например, в прачечной.Если он установлен на кухне, он должен находиться в центре главной стены, на кухне должен быть минимальный объем и должна быть установлена вентиляция. Все эти нагреватели должны иметь встроенное защитное оборудование; водонагреватель нельзя подключить к душу или ванне. Рекомендуется не устанавливать устройства для удаления воды, кроме газовых плит, в собственность.
Вентиляция
Целью вентиляции является:
- Обеспечить воздух для сгорания (вентиляция низкого уровня)
- Обеспечить воздух для удаления продуктов сгорания (вентиляция высокого уровня)
- Содействовать быстрой эвакуации газа или дыма (открытое окно)
Требования к вентиляции зависят от устройства и установленного защитного оборудования.В современных зданиях обычно используется система VMC ( Ventilation Mécanique Contrôlée ) для вентиляции объекта. Он состоит из вытяжного вентилятора, расположенного на крыше, который забирает воздух из кухни и ванной комнаты. Свежий воздух всасывается через вентиляционные отверстия, обычно расположенные в гостиной и спальне в верхней части окон. Постоянная подача свежего воздуха проводится по всему объекту. Поток воздуха обеспечивает правильный уровень вентиляции для газовых приборов. Очень важно, чтобы блок VMC работал непрерывно.
Старые здания обычно оснащены вентиляционными отверстиями высокого и низкого уровня, которые подают воздух снаружи в помещение с помощью газового прибора.
Кухонные вытяжки
Рекомендуется получить профессиональную консультацию при установке вытяжного колпака с вентилятором на кухне с газовым котлом или водонагревателем, поскольку вытяжные вентиляторы, которые не рециркулируют воздух, могут снизить давление воздуха на кухне. Если газовый прибор вентилируется естественным образом (на дымоходе котла нет вентилятора), это может привести к попаданию выхлопных газов на кухню.Такая конфигурация запрещена во Франции.
Эвакуация продуктов сгорания
Правила распространяются на материалы и методы монтажа дымоходов и использования дымоходов. Эти ограничения применяются ко многим факторам, включая материалы, которые можно использовать, количество и углы изгибов, типы соединений, включение тройников, чтобы обеспечить доступ для очистки, использование существующих дымоходов, пункт разгрузки и какие типы вкладышей допустимы ,
Трубные Установки
Газовые установки строго контролируются.Где и как используются газопроводы, четко определены, как разрешены материалы, фитинги, методы соединения, типы припоя, размещение соединений и близость труб к другим услугам.
Гибкие трубки
При установке газовой плиты можно использовать только одну гибкую трубу длиной не более двух метров. Соединение двух гибких трубок вместе не допускается.
Гибкие трубки должны иметь резьбовые соединения, установленные на заводе, использование юбилейных зажимов и других методов соединения запрещено.Рекомендуется использовать гибкую металлическую трубку либо со сроком годности 10 лет, либо предпочтительно без срока годности. Не используйте резиновые гибкие трубки с пятилетним сроком годности, так как их использование ограничено. Срок годности четко обозначен на трубке. Истекшие гибкие трубы должны быть заменены быстро
Тестирование
Испытания газовых установок должны выполняться профессионалом. Если есть подозрение на небольшую утечку вокруг штуцера, почистите мыльный раствор.Если есть утечка, пузырьки появятся. Если есть подозрение на утечку газа, немедленно позвоните в газовую компанию.
Опасности
Целью регламента является обеспечение безопасной установки и эксплуатации газового оборудования. Окись углерода может быть смертельной и не обнаруживаемой:
- 0,1% концентрация в воздухе убьет через 1 час
- 1% концентрация в воздухе убьет через 10 минут
- 10% концентрация в воздухе убьет сразу
Взрывы газа также представляют опасность:
- 4% концентрации в воздухе достаточно для взрывоопасной смеси для природного газа
- 2% концентрации в воздухе достаточно для взрывоопасной смеси для газа пропана
Встреча SLMA. Котел MACT и связанные с ним правила. Атланта, Джорджия, 2 марта 2011 года. Мартин Роллинс, P.E.H.M. Rollins Company, Inc. Галфпорт, Миссисипи
Заседание SLMA Атланта, Джорджия 2 марта 2011 г. Котел MACT и смежные правила Martin Rollins, P.E. H. M. Rollins Company, Inc. Gulfport, Mississippi Boiler MACT и смежные правила EPA запросило 15-месячную задержку
Росомаха Чистая Энергия Предприятие
Подготовлено для: кооперативный источник питания росомахи Cadillac, Мичиган Дополнение к CAA Раздел 112 (g) MACT Вспомогательный котел с внесенными в него изменениями № заявки317-07 Wolverine Clean Energy Venture Rogers City, MI
Источники электричества. Угольный флот
Эта статья называется «Факты об угле», поскольку она содержит фактическую информацию и данные, относящиеся к электроэнергии на основе угля. Большая часть данных взята из независимых сторонних источников, таких как Energy Information
Университет Айовы Электростанция
Электростанция Университета Айовы Содержание Назначение… 2 История … 3 Когенерация … 6 Котлы … 7 Воздействие на окружающую среду … 10 Парогенераторы … 12 Модернизация … 14 Инициатива по производству топлива из биомассы …
ИНДУСТРИАЛЬНЫЙ КОТЕЛ MACT FACTSHET
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРОМЫШЛЕННЫХ КОТЛОВ Национальные стандарты выбросов опасных загрязнителей воздуха (NESHAP) для промышленных / коммерческих / институциональных котлов и технологических нагревателей (CFR 40, часть 63, подраздел DDDDD),
Промышленные котлы сгорания
IEA ETSAP — Технологическая справка I1 21 мая — www.etsap.org Промышленные котлы сгорания ОСНОВНЫЕ ПРОЦЕССЫ И ТЕХНОЛОГИЯ СОСТОЯНИЕ Котлы сгорания широко используются для выработки пара для промышленного применения
MATS и правила котла
их особенность MATS и правила для котлов. Практические, управляемые данными стандарты. Джина МакКарти. Джина МакКарти — помощник администратора по воздуху и радиации в Агентстве по охране окружающей среды США.Экологическая безопасность США
Руководство по настройке котла
Руководство по настройке котлов Национальные стандарты по выбросам опасных загрязнителей воздуха для местных источников: промышленные, коммерческие и институциональные котлы Что такое настройка котлов? 40 CFR часть 63 подраздел JJJJJJ
Чистые Энергетические Системы, Inc.
Чистые Энергетические Системы, Inc.Технология Чистых Энергетических Систем (CES) — это электростанция, работающая на кислороде, с нулевым выбросом. CES подход заключается в применении газогенераторов и высокотемпературных, высокого давления,
ИНДЕКС 9-7-100 ОБЩИЕ СВЕДЕНИЯ
ПРАВИЛО 9 НЕОРГАНИЧЕСКИЕ ЗАГРЯЗНИТЕЛИ ГАЗОВЫХ ЗАГРЯЗНИТЕЛЕЙ ПРАВИЛО 7 ОКСИДЫ АЗОТА И МОНОКСИДА УГЛЕРОДА ИЗ ПРОМЫШЛЕННЫХ, ИНСТИТУЦИОНАЛЬНЫХ И КОММЕРЧЕСКИХ КОТЛОВ, ПАРА ГЕНЕРАТОРОВ И НАГРЕВАТЕЛЕЙ ПРОЦЕССА ИНДЕКС 9-7-100 ОБЩИЕ СВЕДЕНИЯ 9-7-101
Снижение токсичных выбросов за счет энергоэффективности котлов. Белая книга Орегонского экологического совета Апрель 2006 г. 222 NW Davis Street, Suite 309 Portland, Oregon 97209 Телефон: 503 222 1963 Факс: 503
Хорошо позиционируется на будущее
Центр гибридной энергии Вирджиния-Сити поколения Dominion хорошо подготовлен к будущему The Coal Institute 13 июля 2015 года Рик Бойд Менеджер по производству и эксплуатации топлива 1 Профиль Dominion Операционные сегменты
1.3 Свойства угля
1.3 Свойства классификации подразделяются на три основных типа: антрацит, битум и лигнит. Однако между ними нет четкого разграничения, и уголь также классифицируется как
ИНВЕНТАРЬ ВЫБРОСОВ ПАРНИКОВЫХ ГАЗОВ
Инвентаризация выбросов парниковых газов Первым шагом в разработке плана по сокращению выбросов парниковых газов было определение источников и количества парниковых газов, выбрасываемых в Форт-Коллинз.Инвентаризация выбросов
ЭНЕРГОЭФФЕКТИВНОСТЬ НА ЭЛЕКТРОСТАНЦИЯХ
Пленарное заседание Производить больше с меньшими затратами: эффективность в производстве электроэнергии ЭНЕРГОЭФФЕКТИВНОСТЬ НА ЭЛЕКТРОСТАНЦИЯХ Франс ван Аарт, Вим Кок, Пьер Плумен KEMA Power Generation & Sustainables ЭНЕРГОЭФФЕКТИВНОСТЬ
ОТОПЛЕНИЕ ГАЗА В КОММЕРЧЕСКИХ ПОМЕЩЕНИЯХ
ЭНЕРГОЭФФЕКТИВНЫЕ ОФИСЫ ОТОПЛЕНИЕ ГАЗА В КОММЕРЧЕСКИХ ПОМЕЩЕНИЯХ www.energia.ie www.energia.ie Как правило, снижение энергопотребления на 10% и более может быть легко осуществлено благодаря техническому обслуживанию и улучшению стоимости.
Описание термальных окислителей
Описание термических окислителей NESTEC, Inc. — поставщик оборудования с полным комплексом услуг, специализирующийся на решениях проблем выбросов растений. Преимущество работы с NESTEC, Inc. в том, что мы приносим 25+ лет
Энергоэффективность в паровых системах
Энергоэффективность в паровых системах Основы энергоэффективности: вводный семинар, апрель 2008 г. Джон С.Рашко, к.т.н. Массачусетс Управление технической помощи www.mass.gov/envir/ota (617) 626-1093
ОЦЕНКА ГЕНЕРАЦИОННЫХ ТЕХНОЛОГИЙ
SPO ПЛАНИРОВОЧНЫЙ АНАЛИЗ ГЕНЕРАЦИЯ ТЕХНОЛОГИИ ОЦЕНКА Технологии Стоимость и производительность Milestone 2 Публичная техническая конференция 30 октября 2014 г. ПРИМЕЧАНИЕ: ВСЕ МАТЕРИАЛЫ IRP ПРЕДВАРИТЕЛЬНЫ И МОГУТ БЫТЬ ИЗМЕНЕНЫ
Отчет Законодательному Собранию
Влияние темпов воздействия электрической и газовой компании на достижение целей 2020 года по сокращению выбросов парниковых газов Доклад Законодательному собранию Представлен: Комитет Сената по окружающей среде и природным ресурсам Подготовлено
