Пленочный теплый пол под ламинат. Укладка пленочного теплого пола под ламинат

Существует много вариантов напольного покрытия, которые сегодня используются при строительстве и ремонте. Особой популярностью среди всего изобилия пользуется ламинат.

Помимо своей эстетической красоты, материал вполне доступный и его могут позволить себе семьи с любыми доходами. Этот вариант покрытия имитирует деревянную поверхность, благодаря чему в доме создается более уютная и комфортная обстановка. Ламинат состоит из композитного материала, который по своим характеристикам имеет не такую теплую основу, как древесина. Однако благодаря пленочным теплым полам из инфракрасной пленки можно обойти этот момент при использовании ламинатного напольного покрытия.

Теплый пол с применением пленки – это оптимальное решение для квартир и домов с централизованным отоплением. Такой вариант обогрева не требует подключения к централизованной системе и его можно установить самостоятельно не прибегая к помощи специалистов.

Существует много вариаций теплых полов, однако именно пленочные лучше всего подходят для ламината. Простота монтажа позволяет все виды монтажных работ проводить самостоятельно, что в итоге поможет экономить время и деньги.

Монтаж пленочного теплого пола

В настоящий момент пленочный теплый пол под ламинат предоставляется в виде рулона. В полипропиленовой или полиэстеровой пленке запаяна карбоновая паста. Когда электрический ток проходит через карбон, образуется много тепла. Подача питания производится за счет токопроводящих шин, которые покрыты тонким слоем серебра или меди. ИК пленка состоит из ленточных секций, которые формируют основное полотно.

При необходимости можно обрезать полотно для того, чтобы оно идеально ложилось на поверхность полов. Благодаря строению пленки даже в случае повреждения одной или нескольких лент, эффективность и работоспособность обогрева не пострадает. На рынке предлагаются рулонные пленки для теплых полов разной ширины, которые варьируют от 50 до 100 сантиметров.

Мощность пленки выбирается для каждого помещения индивидуально. Если в доме имеется стационарное или же централизованное отопление, то мощность пленки может достигать 150 Ватт на квадратный метр. Когда в доме отсутствует отопление и прогрев будет исключительно за счет теплого пола, то оптимальным вариантом станет материал имеющий мощность до 400 Ватт на квадратный метр.

Расчет площади покрытия

Для расчета и монтажа теплых полов необходимо составить чертеж помещения в точном масштабе. На плане стоит выделить те места, в которых будет установлена мебель и бытовая техника, оставшееся пространство является полезной площадью, какая будет обогревать помещение.

В зависимости от размеров полезной площади выбирается пленочный теплый пол под ламинат. Если рассмотреть пример указанный на рисунке: площадь открытого пространства составляет 13 м2, то можно использовать пленку шириной в 50 см и мощностью в 150 ватт. Для такого помещения понадобится 5 полосок по 4.8 метра длиной, что, в общем, составит 12 кв. м.

Немаловажным при установке теплого пола является и правильный выбор места для терморегулятора. К терморегулятору подключается не только основное питание, но и подача тока на пленку, а также датчик температуры. Установить регулятор нужно в таком месте, где он будет уместным и удобным при использовании.

Выбор ламината для теплого пола

Сегодня на рынке изобилие ламинатного покрытия настолько велико, что достаточно сложно подобрать именно то, что необходимо. Есть специальный ламинат, который предназначен для использования непосредственно с теплыми полами. При неправильном выборе ламината способность прогрева покрытия будет плохой.

Производители ламината специально для теплых полов предлагают усовершенствованные и приспособленные покрытия, имеющие соответствующую маркировку. Информация о марке ламината имеется в инструкции или же на упаковке. Кроме значка, который указывает на разрешение использовать материал для теплого пола, есть также информация о температурном режиме, рекомендуемым при использовании.

Немаловажным фактором при выборе ламината является класс покрытия. Высокий класс покрытия менее подвержен истиранию поверхности. Оптимальным решением будет ламинат 32 и 33 класса, он прекрасно подходит по всем критериям качества.

Подготовка поверхности

Самое первое, что стоит отметить, тот факт что укладка пленочного теплого пола под ламинат не требует использование цементных смесей и растворов. При наличии ровного пола никаких «мокрых» работ проводить не придется. Также стоит отметить, что пленочный теплый пол можно самостоятельно сделать за один день, при этом, не прибегая к помощи специалистов.

Перед тем как установить пленочный теплый пол под ламинат нужно проверить поверхность бетонной основы на наличие неровностей. Если неровности имеются, то их необходимо удалить, чтобы поверхность получилась ровной.

Вторым этапом подготовки считается уборка различного строительного мусора и пыли. Производится такая очистка при помощи домашнего пылесоса и щетки. После проведения всех подготовительных работ можно приступать к самой процедуре укладки ИК пленки.

Укладка термоизоляции

Для эффективной работы теплого пола и уменьшение потерь температуры, важно сделать качественную теплоизоляцию пола. Термоизоляция производится по всей площади помещения, а не только в тех местах, где будет установлен теплоноситель. Самым оптимальным вариантом термоизоляции считается фольгированная или металлизированная пленка, которая отражает тепло направленное вниз пола.

За счет использования такой подкладки можно существенно повысить эффективность отопительной пленки, и минимизировать потери тепла. Существует несколько вариантов теплоизоляции, она может быть в виде рулона или плит, поэтому можно подобрать оптимальное решение в соответствии с предпочтениями и стоимостью.

В местах стыка термоизоляционного материала можно использовать скотч, чтобы обеспечить хорошее соединение. По окончанию подготовительных работ можно укладывать пленочный теплый пол под ламинат.

Установка датчика температуры

Датчик температуры пола указывает температуру нагрева пленки, поэтому он является неотъемлемым атрибутом ваших теплых полов. Чтобы он давал правильные и точные показатели его стоит правильно расположить и установить. В основном устанавливается датчик в местах с минимальным воздействием на поверхность.

Приклеивается он на нижней части нагревательного элемента битумной изолентой. Специально под датчик на поверхности пола можно сделать канавку или углубление, чтобы после установки ламината поверхность была ровной и без изъяна.

Укладка пленочного теплого пола под ламинат

Когда начинаете устанавливать пленку, важно помнить, что медная полоска должна находиться внизу. Верхняя часть пленки должна быть матовой, а не блестящей. На качество работы отопительного элемента – это не влияет, ведь тепловое излучение идет на обе стороны пленки, однако зажимы, имеющиеся в кленке, могут создавать неровности, и во избежание этого неудобства, материал стоит укладывать лицом в них. Правильно выполненный монтаж пленочного теплого пола, создаст идеально ровную поверхность.

В соответствии с разметкой нужно будет обрезать пленку в соответствии с планом расстановки. Если вы выполняете монтаж самостоятельно, то для удобства желательно, чтобы контакты на пленке были развернуты к одной стене, где установлен терморегулятор, такое расположение будет более удобным при подключении. ИК полотно не должно соприкасаться между собой, расстояние между полосками пусть будет несколько сантиметров.

Разложенный пленочный материал фиксируется между собой скотчем, чтобы минимизировать вероятность сдвига.

Подключение проводов к пленке

После того как инфракрасная пленка разложена и скреплена, самое время переходить к подключению с кабелем питания. На медный элемент пленки крепится специальная клипса-контакт. Одна часть клипсы прижимается к медной полоске, а вторая в верхней части пленки. При закреплении контакта лучше использовать пассатижи, для обеспечения надежной фиксации.

Установка клипс производится на всех термо-полосках и кабеля подводятся к терморегулятору. После установки клемм питания, пленка крепится к теплоизолирующей основе скотчем для максимальной фиксации.

К установленному на стене терморегулятору подходит проводка от полос нагревания. Для удобства и эстетичности желательно сделать углубление под провода. Кроме проводов питания к терморегулятору подводится и провод теплового датчика. Провода можно объединить в один пучок для удобства.

Терморегулятор имеет специальные зажимы для проводов, которые обеспечивают надежную фиксацию. Провода, подведенные к терморегулятору очищаются от изоляции и вставляются в разъем, после чего обжимаются. После проверки прочности соединения клеммы инфракрасной пленки НЕОБХОДИМО ЗАИЗОЛИРОВАТЬ специальной битумной изоляцией (поставляется в комплекте).

Вся информация, касающаяся подключения проводки имеется на терморегуляторе с обратной стороны, при необходимости ее можно перенести на бумагу для удобства.

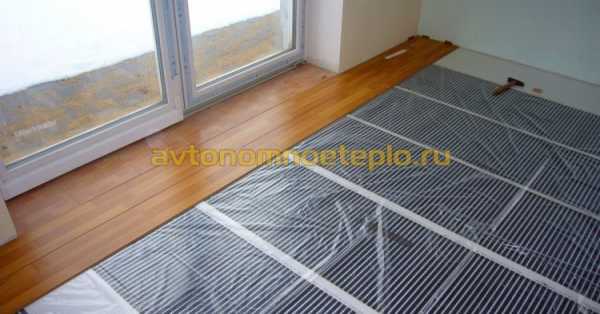

Укладка ламината на пленочный теплый пол

Перед тем как укладывать ламинат, обязательно необходимо проверить систему нагрева на работоспособность. Для проверки нужно включить теплые полы примерно на полчаса при температуре в 30 градусов Цельсия. Для достоверности работы нужно каждую полосу проверить по отдельности. Если все работает, то можно приступить к укладке напольного покрытия.

Необходима ли подложка под ламинат, если устанавливается пленочный теплый пол? Нет, в этом случае подложку поверх греющей пленки не укладывают. Но для защиты греющей поверхности от влаги в один слой укладывается обычная полиэтиленовая пленка. Чтобы пленка не сползала во время укладки ламината, ее режут кусками (можно по размеру пленки) и стыки фиксируют скотчем. Теперь можно смело приступать к укладке ламината.

Сколько электричества потребляет пленочный теплый пол

Стоит понимать, что потребление электроэнергии напрямую зависит от мощности материала и условий, в которых применяется нагреватель. Чтобы минимизировать расход энергии важно, чтобы теплопотери были сведены к минимуму, только в этом случае можно сэкономить на расходе. Не нужно добиваться расхода указанного на упаковке, так как при большой теплопотере или неправильной установке, получить соответствующего результата не получится.

На упаковке ИК пленки указывается максимальное потребление, а в зависимости от условий эксплуатирования, показатели могут быть ниже. Если полезная площадь помещения составляет 12 кв. м., то нагреватель мощностью в 150 Вт будет потреблять порядка 1800 Ватт (1.8 кВт) за один час.

В основном включают теплые полы примерно на 8-10 часов в сутки. Утром на момент сбора на работу и вечер по приходу домой. График включения и отключения каждый составляет индивидуально в соответствии с требованиями жителей помещения. Среднее время работы теплых полов восемь часов, что в потреблении электроэнергии составляет 14.4 кВт.

При простом математическом расчете получается, что в месяц тратится порядка 432 кВт электроэнергии, при этом такие данные только из нашего конкретного примера. Несмотря на такие данные инфракрасный пленочный теплый пол на сегодняшний день считается наиболее выгодным вариантом отопления

Стоит понимать, что основной расход электричества происходит в результате нагрева помещения, а для поддержания определенной температуры расход будет на порядок ниже, при этом система требует периодического включения и отключения. Частота включения и отключения отопления зависит исключительно от характеристик самого помещения и того насколько оно хорошо сохраняет тепло.

Если помещение имеет качественную теплоизоляцию в соответствии с требованиями и климатом, то расход потребления электричества можно сократить до 20-30 Ватт на один квадратный метр, что достаточно выгодно и эффективно. То есть наш расход электроэнергии снизится примерно в 5-7 раз, а это 1.92-2.88 кВт в сутки (за 8 часов работы).

На этом все дорогие друзья и читатели сайте «Электрик в доме», до следующих выпусков. Оставляйте свои комментарии и пожелания.

Понравилась статья — сохрани на стену!

electricvdome.ru

Пленочный теплый пол под ламинат

Устройство рационального обогрева жилых помещений является одним из насущных вопросов, возникающих при отделке или ремонте квартиры. Для этого могут быть использованы различные подходы от монтажа секционных радиаторов, до обустройства специальных нагревательных приборов.

Пленочный теплый пол — это современное решение, позволяющее произвести монтаж специальной термопленки под ламинат, толстый ковролин или линолеум.

Общие сведения о конструкции

Под пленочным теплым полом принято понимать покрытие с нагревательным элементом, находящийся между верхним и нижним слоем полимерного вещества. Впервые данный вид нагревательных систем был разработан и введен в эксплуатацию в Южной Корее, где и по сей день массового применяется для отопления и поддержания заданной температуры в жилых постройках.

Основный принцип работы нагревательной пленки заключается в извлечении тепла посредством инфракрасной волны длинной 5-20 мкм. Инфракрасное излучение нагревает только предметы и поверхности, находящиеся на пути следования исходящих волн.

За счет этого удается сократить затраты на обогрев помещения, снизить неконтролируемый расход мощностей отопительной системы на нагрев мебели и предметов интерьера.

Общая конструкция термопленки, независимо от вида или типа, представляет под собой карбоновые нагреватели линейной формы, соединенные медными шинами. Ширина токопроводящих шин варьируется в диапазоне 10-20 мм и влияет на длину пленочного полотна.

Для безопасности и исключения рисков искрообразования, соединение шины и углеродных нагревателей выполняется при помощи антиискровой сетки, выполненной из серебра.

Пленочный теплый пол под ламинат является отличным решением, так как обеспечивает прекрасный нагрев помещения и простоту монтажа

С конструктивной точки зрения, конечная форма не имеет принципиального значения. Пленка может содержать, как линейные или волнистые карбоновые дорожки небольшого размера с фиксированным расстоянием между ними, так и быть выполнена в виде монолитного полотна.

Для придания форм-фактора конечному изделию применяется пленка из полиэстера, которая фиксирует карбоновые нагреватели и шину с обеих сторон.

Включение и регулирование температуры выполняется со специального терморегулятора, который монтируется непосредственно на плоскость стены, подключается к сети постоянного тока и медной шине. Для снятия температурных показаний используется температурный датчик, устанавливающийся к внутренней стороне плёночного полотна.

Наиболее часто монтаж пленочного теплого пола выполняется под ламинат, паркет или толстый линолеум. Под плитку и другие облицовочные покрытия, укладка которых осуществляется на жидкие растворы, применяется редко и с вынужденными ограничениями, обусловленными конструктивными особенностями нагревательной пленки.

Виды и эксплуатационные преимущества

Общая конструкция элементов, зафиксированных между двумя полотнами пленки, предполагает применения различных подходов для изготовления нагревательных полос. Это влияет не только на технические нюансы и технологию монтажа, но и на возможность укладки того или иного напольного покрытия.

Общая схема устройства под большинство типов напольной облицовки

По общей классификации, основанной на используемых компонентах, пленочный инфракрасный теплый пол делится на два основных вида – углеродный и биметаллический.

Углеродный пленочный пол – это резистивный теплоэлемент, зафиксированный между полотнами лавсановой пленки. Данная разновидность является традиционной и может быть использована, как основной источник тепла в помещении, так и для дополнительного обогрева жилого пространства.

Устройство углеродной термопленки выполняется под большинство типов напольных покрытий, включая плитку. При соблюдении технологии устройства возможен монтаж на различные плоскости – стены, потолок, под зеркала, керамику и т.д.

Конструкция на основе биметаллических элементов выполнена из полиуретановой пленки, между которой располагаются алюминиевый и медный слой с добавление различных присадок. Данный вид выпускается в аналогичном форм-факторе в виде рулона с сравнительно большими нагревательным секциями.

Основное отличие биметаллической термопленки от углеродного полотна – это отсутствие заземления и невозможность укладки под плитку. Проблема с заземление решается путем подключения системы к устройству защитного отключения или защитным электрическим автоматам.

Среди технических и эксплуатационных особенностей пленочной нагревательной системы, можно выделит следующие преимущества:

простота устройства – технология монтажа не представляет особой сложности. При наличии навыков в электрике, укладку и подключения пола можно выполнить собственноручно, не обращаясь в специализированные организации;
удобство использования – небольшая толщина пленочного мата не оказывает заметного влияния на общую толщину пола, которая даже после монтажа нагревательной системы и облицовки не превышает 3 см;
равномерность прогрева – инфракрасные волны обеспечивают относительно равномерный прогрев всего объема жилого помещения с небольшой разностью температур. Простое включение и быстрый нагрев резистивных элементов, позволяет почувствовать эффект от работы систему уже через несколько минут;
безопасность – инфракрасное излучение не оказывает какого-либо вреда и способствует улучшению общего самочувствия. Инфракрасные волны не влияют на влажность воздуха, позволяют получить легкий эффект ионизации и устранения посторонних запахов.

При использовании на относительно небольших площадях, например при укладке пленочного пола под ламинат в типовой гостиной или под линолеум в прихожей, позволяет добиться сокращения затрат на электроэнергию до 20-25% при сравнении с другими типами теплых полов.

Применение на больших площадях, более 30-50 м2, потребует использование термопленки большей мощности, что непременно повлечет большие затраты электроэнергии – это и является главным минусом таких покрытий. Для больших пространств и объемов лучше использовать комплексные решения на основе различных типов отопительных систем.

Какой пол выбрать – пленочный или кабельный

Выбор любого типа теплого пола должен основываться на целом ряде требований – это тип и площадь помещения, количество мебели и посторонних предметов быта, степень интенсивности движения, тип напольного покрытия и т.д.

То есть для того, чтобы определиться какой теплый пол лучше – пленочный или кабельный, следует знать, в каком помещение предполагается его укладка, какова его полезная площадь, в каком техническом состоянии находится несущая основа и является ли помещения проходным.

Далее следует выяснить, каким источником тепла будет являться теплый пол, какое напольное покрытие будет использоваться для облицовки и каковы общие требования к напольному пространству.

При выборе между различными типами нагревательных систем, в первую очередь, стоит исходить из типа и площади помещения

К примеру, для ванной комнаты площадью 10 м2 под облицовочную плитку, лучше использовать кабельный теплый пол или нагревательные маты, так как данные системы отличаются простотой устройства и монтажа. Тем более, в ванной комнате не требуется монтаж особо мощного отопления, так как в помещении присутствуют трубы центрального водоснабжения.

В гостиной или детской комнате площадью 12-16 м2, в качестве дополнительного отопления и с дальнейшей укладкой ламината лучше подойдет термопленка, так как данная система удобно монтируется под деревянные напольные покрытия, безопасна и наиболее рационально прогревает заданный объем.

При прочих равных и невзирая на общую стоимость, делая выбор между двумя данными типами теплых полов, следует исходить из их принципа работы и ремонтопригодности.

Так, нагревательные кабели используют более привычный способ обогрева пространства путем нагрева напольной облицовки и дальнейшего теплообмена. Пленочные типы наоборот являются более современной технологией и нагревают помещение более равномерно, за счет прогревания всех плоскостей, в том числе стены и потолок.

Подготовка поверхности и инструментов к работе

Технология устройства пленочного теплого пола предполагает устройство нагревательной системы на относительно ровное и технически пригодное для этого основание. Максимально допустимый перепад высота на 2 метра поверхности должен быть не более 2-3 мм. В ином случае, возрастает риск повреждение полотна и снижение срока его эксплуатации.

Под технической стороной понимают то, что поверхность не будет иметь выраженных углублений и сырости, выбоин или каких-то изъянов и повреждений. Это касается и старого напольного покрытия – оно должно крепко лежать на поверхности, не прогибаться под нагрузкой, не скрипеть и т. д.

Терморегулятор с механический правление — слева, программируемый с сенсорным управление — справа

При выраженных изъянах и явной непригодности несущего основания, рекомендуется провести демонтаж старой облицовки, выполнить затирку углублений и повреждений на поверхности или вовсе залить выравнивающую тонкослойную стяжку.

На этапе подготовки желательно произвести разметку основания и определить место для терморегулятора, основываясь на расположении мебели и предметов быта. В процессе нанесения разметки важно помнить, что монтаж и укладки под низкостоящую мебелью не выполняется.

Для выполнения монтажа своими руками потребуется подготовить следующие инструменты – перфоратор, болгарку с диском по бетону, дрель с насадкой для отверстий, крестовую отвертку, пассатижи, ножницы, рулетку и карандаш. В зависимости от типа регулятора и способа устройства проводки, перфоратор и дрель может не потребоваться.

Последовательность работ при укладке под ламинат

Общая схема параллельного подключения к терморегулятору

Выполнение основных работ по устройству пленочного пола выполняется согласно инструкции, прилагаемой к комплекту теплого пола. Стандартный набор, помимо термопленки, будет включать в себя необходимое количество проводов и контактный клемм, комплект битумной изоляции и датчик для снятия температуры.

Регулятор температуры в набор не входит. Его выбор полностью лежит на плечах исполнителя работ или заказчика. При самостоятельном выборе стоит учитывать тип управления (механический, кнопочный или сенсорный), способ монтажа (накладной или в монтажную коробку) и общую мощность системы.

Общая мощность пола высчитывается исходя их покрываемой площади и мощности пленки на 1 м2. К примеру, общая мощность для пленки 130 Вт/м2 уложенной на площади в 10 м2 будет равна 1,3 КВт.

Помимо подготовленного инструмента, стандартного набора теплого пола и терморегулятора потребует отражающая лавсановая положка, термоскотч и полиэтиленовая пленка.

Общая последовательность по монтажу пленочного теплого пола своими руками будет выглядеть следующим образом:

Согласно проведенной разметке производится подготовка коммуникация под терморегулятор. При использовании накладного терморегулятора достаточно произвести разметку и монтаж пластикового короба, способного скрыть гофру.

Укладка теплоизоляции и подложки на основе вспененного полиэтилена

При использовании открытого регулятора и скрытого способа монтажа проводки, потребуется просверлить отверстие в стене на заданной высоте от поверхности пола (30-150 см). Для этого используется электрическая дрель с насадкой. Для обустройства штрабы под проводку на стене, можно использовать болгарку с диском по бетону и перфоратор.
На поверхность основания выполняется укладка полиэтиленовой пленки и теплоотражающего покрытия глянцевой стороной вверх. При необходимости стыковки полотен используется металлизированный или термостойкий скотч.

Подгонка и укладка термопленки согласно нанесенной разметке

Производится укладка и подгонка пленочного пола исходя из ранее проведенной разметки. Для подгонки материала используется специальная линия отреза. Раскладка полотен выполняется медной шиной вниз. Укладка осуществляется с соблюдением технологических зазоров и расстояния между соседними пленочными полотнами, которое указано в инструкции.
Выполняется монтаж и фиксация контактных зажимов на поверхность медной шины. Зажим должен располагаться так, чтобы одна его сторона контактировала с медной шиной, а вторая находилась поверх термопленки. Для надежной фиксации зажимов используются пассатижи.

Подключение контактным зажимов к медной шине

Осуществляется подсоединение и фиксация проводов на контактных зажимах. Подсоединение выполняется параллельным способом, указанным в инструкции. Для подвода провода необходимо снять изоляцию на 1-1,5 см и вложить оголенный провод в зажим. Фиксация выполняется посредством зажима фиксирующего кольца на зажиме.
Выполняется изоляция оголенных участков. Места соединения проводки с зажимами изолируются при помощи битумной изоляции, входящей в комплект. Изоляция осуществляется с внутренне и внешней стороны. Участки медной полосы на линии отреза изолируются при помощи термостойкого скотча или аналогичной битумной изоляции.

Подключение проводов к контактным зажимам и защита контактов битумной изоляцией

Производится установка температурного датчика, который фиксируется недалеко от терморегулятора с обратной стороны термопленки. Для фиксации применяется битумная изоляция и скотч.
Для скрытия выпирающих участков (подсоединённые клеммы и термодатчик) в поверхности отражающей подложки вырезаются равные по площади участки. Для устранения риска повреждения проводов, по пути их следования, в теплоизолирующей подложке можно вырезать небольшие канавки.

Установка датчика снятие температуры на внешнюю сторону термопленки

Выполняется аккуратная укладка проводки в канавки и фиксация при помощи термостойкого скотча. Все провода и провод термодатчика пропускаются через специальную гофру, которая монтируется в короб или подготовленную штробу.
Производится подключение системы теплого пола к терморегулятору. Схема подключения прилагается в инструкции к регулятору. В общем виде – это подсоединение проводов от центральной сети, два контакта от термопленки и контакты от термодатчика.

Устройство подложки под выпирающими элементами конструкции

Осуществляется проверка работоспособности системы на низкой мощности. При первом включении желательно проверить каждое отдельно полотно. При отсутствии проблем, питание отключается, поверхность застилается полиэтиленовой пленкой, укладывается положка и ламинат.

При необходимости обустроить пленочный теплый пол под плитку используется углеродный тип термопленки, специальный термостойкий плиточный клей и армирующая сетка, которая укладывается непосредственно на термопленку.

Дальнейшие работы по монтажу плитки выполняются привычным образом – наносится необходимое количество клея на поверхность основания и плитку. Производится равномерное распределение клея при помощи зубчатого шпателя и монтаж керамической плитки.

В большинстве случаев, при необходимости устройства именно под керамическую плитку, желательно произвести замену нагревательной системы на кабельную.

Перед самостоятельной укладкой рекомендуем ознакомится с видео по монтажу. В качестве примера, мы привели видео-инструкцию от двух различных производителей.

Как правильно укладывать инфракрасный теплый пол под ламинат и паркет

Содержимое:
Как должен нагреваться ИК тёплый пол
Какой мощности выбрать плёночный пол
Какой ИК теплый пол лучше под ламинат и паркет
Последовательность и особенности укладки, подключения
Какой ламинат выбрать для ИК пола
Правила безопасной эксплуатации

Система «теплый пол» пользуется заслуженной популярностью среди отечественного потребителя. Если буквально несколько лет назад на рынке были представлены в основном сложные в монтаже электрические и водяные системы, то сейчас появился новый тип продукции, работающий на инфракрасном излучении.
ИК -полы полностью безопасные, их можно укладывать под любой вид финишной отделки. Производители заявляют, что сверху можно постелить ламинат, паркет, массивную доску и т.д. При этом работая с деревом, необходимо соблюдать определенные рекомендации.

Недавно опытных мастеров попросили поделиться опытом относительно того, как укладывать инфракрасный теплый пол под ламинат. В результате были собраны следующие советы.
Как должен нагреваться ИК тёплый пол

Плёночные инфракрасные теплые полы под ламинат и натуральную паркетную доску излучают лучевое излучение. Благодаря этому, в основном греется не поверхность полового покрытия, а предметы, находящиеся на нем и воздух в помещении.
Это имеет определенные преимущества: быстрый нагрев комнаты, возможность отапливать открытые помещения и т.д. Некоторые мастера пользуются этим и укладывают пробковый ламинат, террасную доску в открытых беседках, дополнительно делая систему отопления с помощью пленочных полов.
Укладка ламината на ИК теплый пол имеет еще одно преимущество — излучение настолько мягкое, что оказывает минимальное негативное воздействие на любую деревянную поверхность и материал под дерево.
Какой мощности выбрать плёночный пол

Монтаж инфракрасного плёночного тёплого пола под ламинат начинается с правильного выбора мощности материала. Согласно рекомендациям производителя, что подтверждает практика, для помещений со стандартной площадью 100-150 м², следует приобретать пленку с мощностью 150 Вт/м².
Зачастую продавцы убеждают в обратном, и предлагают купить пол с производительностью 220 Вт/м², но, как правило, утверждение в том, что это необходимо, основано только на желании продать тот товар, что дороже стоит.
Высчитать необходимое количество материала, сделать раскладку пленки, лучше всего доверить профессионалам. Некоторые компании используют специальные компьютерные программы, позволяющие не только подсчитать необходимое количество пленочных полов, но и распечатать правильную раскладку.
Напряжение пленочного пола указывается на упаковке с материалом, там же указывается потребляемая мощность, позволяющая высчитать расход электроэнергии в сутки и за отопительный сезон.
Какой ИК теплый пол лучше под ламинат и паркет

Возможна укладка пленочного теплого пола под ламинат двух видов. У каждого из них есть свои преимущества и особенности.
Биметаллический – в устройстве предусмотрены две тонких пластины. Верхний слой составляет медь с дополнительными добавками, нижний сплав алюминия.
Углеродный – имеет сложное строение, состоящее из резистивного элемента, нагревательные детали в котором соединены последовательно и параллельно.

Практика показывает, что монтировать углеродные инфракрасные теплые полы под паркетную доску более практично. Как правило, углеродная система лучше прогревает комнату и оказывает более мягкое излучение.
Последовательность и особенности укладки, подключения

Положить инфракрасный теплый пленочный пол под ламинат своими руками совсем несложно, достаточно попросту следовать инструкции изготовителя и придерживаться рекомендаций опытных строителей.

Производитель максимально облегчил задачу, упростив процесс укладки до минимума. Кстати, все опытные строители придерживаются «золотого правила», строго, соблюдать поэтапную технологию укладки инфракрасного теплого пола под ламинат, которая распечатана и выдается, вместе, с технической документацией.
В частности, там указывается:
Теплые ИК полы под ламинат укладываются строго на ровную поверхность, при этом материал основания практически не имеет значения, достаточно, чтобы он был сухим и не имел жирных пятен.
Перед монтажом необходимо составить и нанести на бумагу схему укладки плёночного пола. Это позволит избежать сложностей во время рабочего процесса.
Электрический ИК пол укладывается таким образом, чтобы после окончания работ не было стыков, находящих один на другой (без нахлёста). Пленка укладывается равномерно, без зазоров между пластами.
Пол с инфракрасной обогревающей пленкой подключается с помощью медных проводов к термостату. Отдельно необходимо провести заземление ИК пола. В регуляторе для этой цели специально предусмотрены разъемы. Также потребуется установить отдельный автомат и блок УЗО. Схема проводки инфракрасных теплых полов также указана в инструкции по эксплуатации.
Перед укладкой финишного покрытия необходимо проверить работоспособность ИК обогрева пола. Для этого подводят напряжение и проверяют, нагреваются ли все части пленки. Если одна из пленок не греется, дополнительно уплотняют клеммы. Часть пленки, которая по-прежнему не нагревается, вырезают и на ее место укладывают новую.

Подключение ИК плёночного пола считается законченным после того, как все части проверены на работоспособность. Теперь можно начинать монтаж винилового или коммерческого ламината, паркета или доски.
Какой ламинат выбрать для ИК пола

Эффективность инфракрасного отопления достигается не только правильным монтажом пленки, но и выбором финишного покрытия. Некоторые хозяева заявляют, что у них буквально спустя несколько лет после укладки рассохся ламинат, начал скрипеть паркетный пол или появились стыки в массиве.
Что поможет не ошибиться в выборе материала?
ИК обогрев пола оказывает определенное влияние на ламинат. Происходит небольшое расширение и сужение структуры под воздействием излучения. Бытовой ламинат не подходит для укладки под пленочные полы.
Оптимальным будет выбор материала коммерческого класса, высокой износоустойчивости. Еще лучше будет стелить паркетную доску или массив. Крайне важно соблюдать требования правильной укладки ламината. Необходимо рассчитать схему таким образом, чтобы после укладки крайняя к стене доска, была не короче 25 см.
Укладка под паркетную доску требует использования мастики для приклеивания основания и стыков между планками. В результате создается прочное основание, не поддающееся растрескиванию под влиянием температур. Поэтому влияние теплого пленочного пола на паркет сведено к минимуму.

Хотя ИК полы рассчитаны под использование ламината, производитель рекомендует применять покрытие исключительно коммерческого класса, либо остановить свой выбор на паркете или доске из массива.
Правила безопасной эксплуатации

Даже несложные расчеты позволяют подсчитать, что для отопления дома площадью 100 м² потребуется приблизительно 15 кВт. В связи с этим крайне важно обеспечить меры безопасности, которые описаны в СНУЭП. Максимальная температура пола, для пленки с производительностью 150 Вт составляет 45 °С.
Для безопасной эксплуатации необходимо использовать только провод нужной мощности и сечения, всю электросистему потребуется заземлить. В остальном ИК пленка является максимально безопасной в эксплуатации.
Энергопотребление пола делает данный вид отопления одним из самых дорогих на сегодняшний день. Поэтому большинство потребителей используют инфракрасное отопление как вспомогательный способ отопления.

avtonomnoeteplo.ru

Укладка пленочного теплого пола под ламинат: порядок подключения.

Пленочный электрический теплый пол позволяет быстро, просто и недорого решить вопрос обогрева различных помещений. При этом его можно укладывать практически под любое финишное покрытие, в том числе и под ламинат.

Со всеми мероприятиями по обустройству рассматриваемой системы можно справиться собственными силами. Ознакомьтесь с представленным руководством и приступайте.

Подготовительные мероприятия перед подключением

Перед тем, как укладывать пленочный теплый пол, необходимо подготовить набор для работы. Вам понадобится следующее:

комплект пленочного теплого пола;

теплоизоляционный материал;

теплорегулятор и термодатчик;

фольгированный скотч;

провода;

паяльник;

кусачки;

нож;

плоскогубцы;

тестер для проверки системы после установки.

После сбора всех необходимых приспособлений приступайте к подготовке отверстия под терморегулятор для пленочного теплого пола. Сначала просверлите вертикальную штробу от поверхности пола к месту размещения устройства контроля температуры на стене и пробурите отверстие в намеченной точке.
Обычно специалисты останавливаются на высоте порядка 1 м. Лучше сделать это с самого начала, чтобы в дальнейшем иметь возможность убрать куски стены и прочий мусор.

Обесточьте квартиру (дом) и подведите к регулятору температуры ток. Лучше выполнить индивидуальное подключение. При отсутствии же такой возможности теплый пол можно будет подсоединить как обыкновенный электроприбор, в розетку.

Непосредственно на подготовку основания много времени не уйдет. Вам нужно лишь тщательно очистить его от имеющихся загрязнений. Важно убрать даже самый мелкий мусор, чтобы ничто не смогло повредить пленочные элементы, подложку под пленочный теплый пол и прочие слои.

Технология укладки теплоизоляции

Одним из важнейших мероприятий, предшествующих укладке непосредственно ИК пленочного теплого пола, является обустройство теплоизоляционного материала. Этот слой будет способствовать уменьшению потерь тепла и, следовательно, позволит сэкономить на эксплуатации системы обогрева.

В комплексе с теплым полом используются теплоизоляционные материалы трех видов:

пробковые;

отражающие;

фольгированные.

Лучший вариант – фольгированная теплоизоляция. При выборе материала обращайте внимание на его способность проводить электричество. Лучше, чтобы такая особенность отсутствовала.

Листы теплоизоляции укладывайте встык, без зазоров. Для крепления материала к основанию используйте двухстороннюю клейкую ленту. Места стыков проклеивайте фольгированным скотчем.

Очень важно выбрать оптимальную толщину теплоизоляции. В будущем в этом слое будут создаваться пазы для размещения кабелей, термодатчика, изоляционных элементов, клеммных соединений.
Важно подобрать теплоизоляцию такой толщины, чтобы перечисленные элементы не поднимали ни саму греющую пленку, ни уж тем более ламинат.
Порядок монтажа ИК теплого пола под ламинат

Закончив подготовку согласно характеристикам пленочного теплого пола, приступайте непосредственно к укладке греющих элементов.

Укладка пленки и соединение проводов

Следует запомнить, что пленку нельзя укладывать в местах будущей установки мебели, крупной техники и прочих тяжелых предметов. Для большего удобства предварительно составьте схему, отметив на ней места укладки греющих элементов.

Распакуйте пленку и выложите ее в соответствии со схемой. Укладывайте в направлении к стене, выбранной для монтажа терморегулятора – так вы уменьшите расход электрокабеля. Между стенами и пленкой оставляйте 10-сантиметровые зазоры.

Важно: минимальное расстояние между пленкой и камином (равно как и другими мощными нагревателями) – 1 м.

При необходимости пленку можно резать. Для этого на ней изначально присутствуют специальные места. Отличить такие места предельно просто – они светлее, чем основной материал.
Элементы греющей поверхности укладывайте встык. Сами стыки соедините фольгированным скотчем. От проклеивания краев, к которым в дальнейшем будут крепиться провода, пока воздержитесь.

Важно: греющую пленку нужно уложить медными нагревателями к основанию.

Выполните изоляцию концов греющей пленки. Самый простой вариант – изоляция битумной пленкой. Отрежьте пленку и обклейте медные участки теплого пола. Саму битумную изоляцию надежно приклейте с помощью скотча к утеплителю, вдавливая ее в предварительно подготовленные отверстия. Так изоляция медных участков будет наиболее качественной. Участки, к которым далее будут подключаться кабели, пока что не трогайте.
При монтаже электрического теплого пола под плитку важно помнить, что высота готового слоя бетонной стяжки должна составлять минимум 30 мм. Кафель следует выкладывать, тщательно следя за горизонтальностью поверхности.
Существует три основных вида теплых электрических напольных систем. Об их особенностях можно прочитать здесь.

Подключите зажимы к отрезкам меди, оставленным без изоляции. Зажимы размещайте так, чтобы одна сторона элемента была засунута между полосой из меди и пленкой.

Ни в коем случае не нужно просто зажимать контакты снизу и сверху – так вы испортите пленку.
Порядок действий прост: всовываете одну сторону зажима на медную полосу под пленку, зажимаете с помощью плоскогубцев либо пассатижей, на этом все.
Подключите провода к зажимам. Работайте по параллельной схеме, соединяя правые стороны с правыми, левые — с левыми. Для большего удобства купите провода двух цветов.

Работайте по следующей схеме:

снимите изоляцию с концов проводов;

скрутите кончик провода и вставьте в отверстие зажима;

жестко скрепите провод с зажимом с помощью плоскогубцев либо пассатижей;

заизолируйте соединения при помощи битумной мастики с дальнейшим закреплением клейкой лентой.

Уложите провода в теплоизоляцию. Ведите их по полу к стене с терморегулятором. Провод фиксируйте в предварительно подготовленном отверстии с помощью скотча.

Важно: возле стен вырезы должны иметь несколько увеличенную ширину, чтобы кабеля не выступали за утеплитель.

Подключение инфракрасного пола

Установите датчик регулятора температуры. Его нужно разместить под пленкой приблизительно в центре 2-й секции теплого пола. Для датчика предварительно вырежьте отверстие в утеплителе, а если нужно, то и в основании. Также вырежьте в утеплителе отверстие для укладки провода, соединяющего термодатчик с регулятором температуры. Повороты, если они будут, делайте максимально плавными, чтобы провод не переломался.

Терморегулятор пленочного пола подключается так же, как и регуляторы любых других электрических систем обогрева. Могут присутствовать индивидуальные нюансы. Уточните схему подключения в отдельном порядке – все подробно описывается в инструкции производителя.
Чтобы запомнить, как стелить ламинат своими руками, надо разобраться в разных методах его расположения и ознакомиться с рекомендациями по самостоятельной его укладке.
Важным этапом монтажа ламинатного покрытия является предварительная подготовка основания: будь то бетонный или деревянный неровный пол. Если выровнять основу не получается по каким-то причинам, то прекрасной альтернативой напольного покрытия в таком случае станет виниловый ламинат.

Чаще всего достаточно вставить в два контакта с одного бока электропровода теплодатчика, а в оставшуюся пару контактов с другой стороны по кабелю системы подогрева. Останется 2 контакта по центру, в них вставьте питающие кабели.
Провода заземления соедините с помощью клеммы. Вставлять их в контакт не надо.

Для проверки системы достаточно подключить ее к электричеству и направить переносной тестер на пленку.

Установка защитного материала и меры предосторожности

Убедившись в правильности работы системы, уложите защитный материал. Используйте специально предназначенную для этого рулонную изоляцию. Она одновременно будет обеспечивать должную звукоизоляцию и защищать греющие элементы от влаги.

После установки защитного материала уложите ламинат. Большим преимуществом пленочных электрических греющих полов является отсутствие необходимости обустройства мокрой бетонной стяжки. Ее можете заливать по желанию.

Чтобы мероприятия по укладке и подключению теплого пола прошли безопасно и максимально качественно, запомните следующие рекомендации и следуйте им в процессе выполнения работы:

не укладывайте пленочный пол при повышенной влажности и минусовой температуре;

не устанавливайте поверх участка пола с пленкой тяжелую мебель, технику и пр.;

не делайте отверстий в греющей пленке;

не подключайте теплый пол, пока не убедитесь, что напряжение в розетке соответствует паспортному напряжению системы обогрева;

не используйте для теплоизоляции материалы, включающие в свой состав алюминиевую фольгу;

не закрывайте пленку металлическими листами;

не допускайте прокалывания греющей пленки, подключенной к электричеству.

Если произойдет прокол, в кратчайшие сроки заизолируйте поврежденное место с обеих сторон.

в случае затопления отключите теплый пол от электричества и дайте системе высохнуть самостоятельно;

не используйте систему подогрева пола для высушивания влажных оснований.

Теперь вы владеете всей информацией, необходимой для самостоятельного подключения пленочного электрического теплого пола. Полученные знания позволят вам существенно сэкономить, отказавшись от услуг сторонних монтажников и сделав все собственными силами.

Видео по монтажу пленочного теплого пола своими руками

profipol.net

описание, достоинства и инструкция по самостоятельной установке
Одним из самых популярных и востребованных видов напольного покрытия является ламинат. Занимаясь ремонтом и монтируя его на пол, довольно часто встает вопрос, как под ламинат установить пленочный теплый пол. Такие работы следует выполнять тщательно и ответственно, чтобы система утепления выполняла все функции и долго работала, радуя комфортным климатом хозяев квартиры или дома. Поэтому прежде чем начать монтаж пленочного теплого пола под ламинат, необходимо разобраться в его конструкции и изучить инструкцию по его установке.
Теплый пол – описание, достоинства
Конструкция пленочного или инфракрасного теплого пола состоит из двух слоев теплого полимера, между которыми находится обогревательный элемент. Этот элемент является уникальным, так как представляет собой углеродную наноструктуру, в которой атомы углерода в форме гексагональной решетки дают возможность для излучения инфракрасных лучей. Такое излучение несет в себе энергию и называется тепловым.
Плотные полимеры, между которыми находится нагревательный элемент, защищают его от пробоев, возгорания, влаги и в то же время отлично пропускают инфракрасное излучение.
Углеродный материал в термопленке представлен в виде полос шириной в полтора сантиметра. Соединяются полосы медной шиной с серебряным покрытием, которые являются проводниками электрического тока.
Плюсы пленочного инфракрасного пола
Еще несколько лет назад о такой системе отопления слышали немногие. На сегодняшний день она приобрела огромную популярность. Объясняется это имеющимися достоинствами теплого пленочного пола:
Помещение с помощью инфракрасного излучения прогревается равномерно.
Нет необходимости в постоянном контроле за термометром, так как пол обладает низкой инертностью, то есть быстро нагревается и быстро остывает.
Толщина пленки всего 0,4 миллиметра, поэтому уровень пола не поднимается. Если установить его только в одной комнате, то порога между помещениями не будет.
Пленочное отопление можно монтировать под любое покрытие.
Инфракрасный пол не надо покрывать какой-либо стяжкой. Установить его достаточно легко без помощи специалистов.
При работе системы не возникает негативно влияющего на организм человека электромагнитного поля.
Работа конструкции ионизирует воздух и способствует противоаллергическому эффекту.
При необходимости переезда термопленку можно легко демонтировать.
Кроме этого, с помощью пленочного пола можно значительно сэкономить. При его применении потребление электроэнергии снижается на тридцать процентов.
Установка теплого пленочного пола под ламинат
При расчете нужного количества конструкции следует учитывать, что под техникой и мебелью площадь утеплять не нужно. Смысла в этом нет. Однако если намечены частые перестановки, то системой теплых полов покрывается вся площадь помещения.
Чтобы самостоятельно провести монтаж теплого пола под ламинат, необходимо сначала подготовить материалы и инструменты:
термопленку;
комплект изоляции;
комплект электропроводки;
зажимы;
терморегулятор с датчиком температуры;
полиэтиленовую пленку;
двухсторонний скотч;
плоскогубцы;
нож;
паяльник.
Подготовка пола для установки термопленки
При монтаже под ламинат теплого пола демонтировать старое покрытие не нужно. Убрать его следует только в том случае, если оно уже не может выполнять свое предназначение.
Поверхность нужно будет очистить от пыли, грязи и проверить на неровности. Перепад высот может быть не более 0,4 мм. Обнаруженные неровности рекомендуется выровнять и с помощью пылесоса высушить. К установке нового пола можно переходить только после того, как все эти работы будут выполнены.
Укладка изоляции под ламинат
После того как поверхность будет подготовлена, следует переходить к монтажу гидроизоляции, которая защитит конструкцию от влаги.
Затем устанавливается под ламинат теплоизоляционный слой. Он предотвратит направленные вниз тепловые излучения. С помощью этого слоя повысится эффективность работы всей системы и значительно снизится электропотребление. Использовать можно любой изоляционный материал. Монтируется он металлизированной стороной вверх, а его стыки обклеиваются скотчем. Лучше всего использовать скотч с металлическим напылением.
По рекомендациям специалистов под ламинат желательно укладывать вспененный материал, толщина которого должна быть от трех миллиметров. Не рекомендуется для пленочных полов применять фольговое покрытие. Термопленка может перегреться и расплавиться.
Установка терморегулятора
Для управления показателями температур используется термостат, с помощью которого выполняются следующие задачи:
устанавливается необходимый уровень температуры;
программируется периодичность подогрева;
устанавливается время работы конструкции.
Самое оптимальное место для установки терморегулятора – двадцать сантиметров от уровня пола. От него зависит размещение проводов и крепление листов термопленки.
Монтаж под ламинат системы теплый пол
Термопленка укладывается непосредственно на теплоизоляцию:
Если пленочная система будет использоваться только в качестве дополнительно обогрева, то теплыми полами с мощность в 90–150 Вт/м2 занимают 50% площади помещения.
Если термопленка, уложенная под ламинат, будет основным обогревом, то конструкцией мощностью в 150 Кв./м2 утепляют 70–80% поверхности пола.
Чтобы система не перегревалась не рекомендуется ее монтировать в местах размещения мебели и ближе чем в 20 см от вертикальных поверхностей. От сильных нагревательных приборов ее можно укладывать не ближе чем в одном метре.
Работы по укладке теплого пола:
Чтобы максимально эффективно и правильно разместить под ламинатом пленочное покрытие, термопленку необходимо разрезать. Делается это ножницами по светлым местам, которые расположены между темными секциями. Длина одной полосы должна быть не более восьми сантиметров.
Теплые полы укладываются медными сторонами контактов вниз. Для того чтобы длина проводов была как можно меньше, систему рекомендуется монтировать по направлению к установленному терморегулятору.
После того как термопленка будет установлена, к краю ее медных полос присоединяются зажимы и подключаются провода.
Проводку следует делать непосредственно под системой теплых полов, она не должна выступать за теплоизоляцию.
К зажимам провода подсоединяются параллельно – правые к правым, а левые к левым.
С помощью острого инструмента с конца провода снимается изоляция, провод скручивается, просовывается через отверстие зажима, скрепляется плоскогубцами и скотчем крепится к пленке. Места крепления провода с зажимом обязательно изолируются.
Так, где термопленка была разрезана, образовались открытые участки меди. Их рекомендуется заизолировать с помощью битумной изоляции. Для этого отрезается кусок изоляционной пленки, который должен быть немного больше обрабатываемой поверхности. Медные участки изоляцией нужно будет обклеить с обеих сторон.
Пред тем как подключить систему к терморегулятору, примерно в центре второй секции к ее нижней стороне следует присоединить температурный датчик. Для этого в термопленке вырезаются отверстия. Датчик должен подлежать контролю и замене, поэтому замуровывать его нельзя.
Терморегулятор желательно подключать стационарно, но можно и с помощью розетки. Для подключения прибора к нему с одной стороны двумя контактами присоединяется термодатчик, а с другой – провода от пленочного пола. К двум контактам, которые расположены в центре, подсоединяются провода электрического питания.
Провода заземления соединяются клеммой.
После того как пленочные полы будут подсоединены к терморегулятору и электросети, необходимо протестировать их работу. Для этого активируется терморегулятор и через несколько минут проверяется, как прогрелись сегменты пола. У холодных участков с помощью тестера нужно проверить места срезов и соединения.
Если пол прогревается равномерно, и дефектов нет, то конструкция накрывается толстым слоем полиэтиленовой пленки. Она будет защищать термопленку от попадания на ее тепловую систему жидкостей. Полиэтилен расстилается вдоль полос пленочных полов.
Советы по укладке ламината
Выбирая ламинат, обязательно нужно обратить внимание на возможность его использования в качестве укладки на теплые полы. Финишное покрытие укладывать следует осторожно, так как пленочное покрытие можно легко повредить.
При монтаже ламината в первую очередь необходимо соединить боковые грани его панелей, а затем каждую следующую полосу состыковывать с предыдущей.
Зазоры между панелями ламината устраняются с помощью молотка, которым нужно будет несильно постучать сбоку. После того как весь ламинат будет установлен, по всей площади помещения, в местах его стыковки со стенами, нужно будет прикрепить плинтус. Чтобы напольное покрытие при температурных перепадах не деформировалось, между ним и стеной рекомендуется оставить небольшой зазор.
Теплый пол к электричеству можно подключать только после того, как он прогреется до комнатной температуры. Если термопленка во время монтажа была повреждена, то место пробоя обязательно нужно заизолировать с обеих сторон.
Самостоятельная установка пленочного пола и монтаж на него ламината особых сложностей не представляет. Самое главное, это во время работ четко соблюдать все инструкции.
Оцените статью: Поделитесь с друзьями!
kotel.guru
установка, монтаж теплого пола, как укладывать, как уложить пленку, инструкция по укладке инфракрасного пола, как подключить, подключение

Содержание:

Использование ламинированных панелей в качестве напольного покрытия с каждым днем становится все популярнее. Покрытие внешне смотрится весьма красиво, при этом цена остается доступной практически для каждой современной семьи даже со средним уровнем дохода. Материал способен практически в полной мере имитировать натуральную древесину, привнося в интерьер свой неповторимый комфорт и уют. Конечно, до уюта от настоящего дерева еще весьма далеко. Однако существует промежуточный вариант, дающий возможность решить такую проблему – а именно, использовать пленочный теплый пол под ламинат. О нем, собственно, и пойдет речь ниже.

Изо всех разновидностей теплых полов именно инфракрасный пленочный пол под ламинат будет оптимальным выбором, так как он идеально подходит для укладки под данное покрытие. А если сюда еще добавить и легкость укладки пленочного отопления, в данном случае и сомневаться не приходится – смело останавливайте свой выбор именно на этом варианте.

Как работают инфракрасные теплые полы, и каковы их основные плюсы

Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.

По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.

Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.

Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением. Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате, энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи — они прогревают все предметы, на которые попадают.

Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.

Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.

Среди преимуществ пленочных теплых полов можно назвать:

Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции. Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах.

Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности. Это особенно актуально, если был произведен монтаж теплого пола под ламинат. Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината.

В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки.

Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия.

Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей.

Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.

Комплектация пленочных теплых полов

Инфракрасный пленочный теплый пол поставляется в точке продажи в полной комплектации, в которую входят:

Инфракрасные пленочные маты со стандартной шириной в 50 или 100 см. Длина таких полос может варьироваться, однако не должна выходить за пределы 8 м. Обрезать полотнище под нужный размер можно по полосам разметки. Как правило, пунктирная линия с изображением ножниц проходит через каждые 25 см. Обрезку производят только по разметке, поскольку на этих участках размещают небольшие площадки с серебряным покрытием, которыми пленочный теплый пол подключают к питающим кабелям.

Клеммы, которыми производится подключение нагревательных элементов к кабелю питания. В некоторых случаях питающие кабели поставляются в комплекте с теплым полом. Кроме того, обычно в комплект входит битумная лента, которая служит изоляционным материалом. Приобретая пленочный пол, обратите внимание на наличие такой изоляции.

Термодатчик с кабелем нужной длины также входит в комплект. Он нужен для регулирования температуры нагрева.

Терморегулятор, то есть блок управления системой теплого пола. По типу регулирования он может быть электромеханическим или электронным. Вне зависимости от типа индикаторов, дизайна или схемы регулирования, подключение терморегулятора к термодатчику, нагревательным элементам и сети питания будет одинаковым.

Перед тем как уложить пленочный теплый пол, нужно правильно выбрать его удельную мощность. Стандартными показателями считаются 150 и 220 Вт/м², иногда в продаже можно встретить и более мощные приборы – 440 Вт/м². Однако в условиях городской квартиры достаточным показателем будет 150 Вт, поскольку в противном случае поверхность пленки будет нагреваться более 40 ℃, что пагубно влияет на состояние ламината.

Согласно инструкции укладка теплого пола под ламинат должна выполняться на подложку с толщиной не менее 3 мм. Желательно использовать фольгированный материал, который будет отражать инфракрасные лучи по направлению в комнату. Тем не менее, проследите, чтобы поверхность подложки не проводила ток. Между собой полотнища подложки стыкуются с помощью специального скотча.

Составление схемы укладки под ламинат — как укладывать правильно

Первый шаг на пути к обустройству системы пленочного теплого пола – это составление подробной схемы размещения нагревательных элементов, управляющих узлов и подключения их к источнику тока. Данная работа должна быть произведена еще до покупки комплектующих.

Для составления схемы важно учесть такие принципы:

По инструкции пленочный теплый пол под ламинат не должен покрывать всю поверхность целиком. Участки, где будет размещена тяжелая мебель, оставляют свободными. Это важно, поскольку в закрытом пространстве теплообмен поверхности ламината с окружающим воздухом будет нарушен. В результате, мебель и даже ламинат начнут портиться из-за перегрева, а нагревательные элементы пленочного теплого пола будут потреблять лишнее количество энергии и быстро выйдут из строя.

По аналогичным причинам инфракрасную пленку стоит размещать с отступом от стен и стационарных отопительных приборов, например труб или радиаторов. Согласно нормам данное расстояние должно составлять не менее 25-30 см.

Раскатывать пленочные теплые полы следует вдоль длинной стены, чтобы снизить до минимума число соединений.

Ни в коем случае нельзя разрезать инфракрасные пленочные теплые полы в местах, где нет специальной графической разметки – это приведет к порче материала.

Если настил нагревательных элементов инфракрасной пленки необходимо выполнить в несколько рядов, между ними обязательно нужно ставить расстояние в 5 см. Ни в коем случае нельзя выполнять укладку такой пленки внахлест.

Как правило, комфортные условия в помещении можно создать, если покрыть инфракрасными пленочными полами около 60-70 % площади покрытия. В детских комнатах или зонах отдыха взрослых можно дополнительно настелить теплые полы.

Очень важным аспектом при подключении теплого пола под ламинат является прокладка кабеля. Заранее стоит определиться с локализацией блока управления, то есть терморегулятора. Этот узел нужно устанавливать не ниже 50 см от поверхности пола. Кроме того, на расположение терморегулятора влияет удобство выполнения проводки питающего кабеля 220 В, а также подключение проводов от нагревательных элементов.

Совокупная мощность инфракрасных теплых полов в доме может достигать высоких показателей. Следовательно, перед тем, как подключить теплый пол под ламинат, стоит провести для него отдельную линию питания с кабелем нужного сечения и автоматом. Оптимальным считается вариант, когда в схеме присутствует устройство УЗО, обеспечивающее безопасность. Не рекомендуется подключать теплый пол к стационарным бытовым розеткам.

Доступные в продаже терморегуляторы обычно подходят для монтажа в стандартное гнездо для розетки, установленное в стене. Чтобы подвести к нему кабель, в стене до уровня пола придется пробить штробы с параметрами 20×20 мм, в которые будет помещена гофротруба сечением 16 мм. По ней и будет проходить скрытый провод. Как вариант, под кабель можно закрепить на стене кабель-канал, то есть декоративный короб.

Обратите внимание, что электропровода на поверхности пола не должны пересекаться. При этом можно выбрать разные схемы подключения инфракрасного пленочного теплого пола, исходя из конкретных условий. Наиболее часто предпочитают подключать питающие кабели с одной стороны нагревательных элементов.

В некоторых случаях схему электропроводки придется усложнить. Если нужно подключить фазный и нулевой провод с противоположных сторон пленочного пола, стоит соблюдать особую осторожность. Ни в коем случае нельзя подключать на одну медную шину сразу два контакта – иначе, короткого замыкания не избежать.

Последнее, что стоит предусмотреть на схеме, это локализация термодатчика. Его устанавливают посередине ширины пленочного мата, с отступом от стены не менее 50 см. Идеально, если термодатчик будет находиться в наиболее холодной точке помещения. Однако это не всегда выполнимо ввиду ограниченной длины его кабеля, наращивать которую нельзя.

Грамотно составленная схема укладки пленочного теплого пола позволит определить необходимое количество комплектующих, чтобы можно было начать работу.

Предварительные работы

По инструкции монтаж теплого пола под ламинат можно производить только на предварительно подготовленное основание – ровное, без дефектов поверхности, покрытое грунтовкой.

Дальнейшие подготовительные работы сводятся к следующему:

Вся поверхность чернового пола должна быть тщательно очищена от пыли и любых фрагментов мусора – это позволит избежать повреждения подложки и пленки с нагревательными элементами.

На следующем этапе на поверхности пола по всей площади помещения необходимо расстелить специальную подложку под ламинат. Укладывать подложку необходимо фольгированной стороной к верху. Укладка отдельных полотен производится встык с фиксацией к поверхности пола на двухстороннем скотче. Кроме того, швы между полосами проклеивают строительным скотчем с фольгированной поверхностью.

Выбирая подложку, обратите особое внимание на ее толщину. Ее должно быть достаточно, чтобы при укладке в прорезанные пазы термодатчика кабелей, клеммных соединений и заизолированных контактов, уровень пленочного покрытия не поднимался. Кроме того, конструктивные элементы системы не должны мешать укладке ламината.

Монтаж и подключение пленочного инфракрасного пола

Прежде всего, расположите заранее составленную схему перед собой и приступайте к работе очень тщательно, сверяясь с планом. Обратите внимание, что при нарезке или монтаже нагревательной пленки, а также во время укладки финишного покрытия, нельзя допустить повреждения ее элементов.

Если все-таки произошел порыв или разрез токопроводящего или излучающего компонента пленки, весь фрагмент до линии разметки необходимо вырезать и заменить.

Монтаж пленочного пола производится в такой последовательности:

Нагревательные элементы расстилают по поверхности пола так, чтобы медные шины были расположены блестящей стороной вниз. Чтобы пленка не двигалась, ее можно приклеить к подложке скотчем.

Места разреза токопроводящих шин, если они не будут задействованы для коммутации кабелей, сразу после укладки изолируют специальной битумной лентой, которая поставляется в комплекте. Ею проклеивают контакты с обеих сторон, после чего плотно обжимают, чтобы добиться герметичности соединения.

В поверхности подложки в том месте, где будет расположен термодатчик с кабелем, необходимо прорезать под них паз. Укладку корпуса термодатчика нужно выполнить так, чтобы он находился на черной карбоновой полосе в центре нагревательного мата. Чтобы датчик не сдвинулся, его приклеивают битумной лентой. Только после этого можно укладывать сверху нагревательные элементы.

На следующем этапе выполняется подключение пленочных теплых полов к питающим кабелям с помощью клемм. Как правило, используются клеммы клипсового типа. Чтобы закрепить клемму, ее верхнюю пластину вставляют в контактный разрез таким образом, чтобы вторая часть крепления располагалась снизу пленки. Далее производят обжимку клипсы пассатижами. Делать это нужно аккуратно, но очень плотно, чтобы получился полноценный контакт с участком медной шины с серебряным покрытием.

Иногда клеммы закрепляются по принципу заклепок – в таких случаях принцип их фиксации подробно оговаривается в инструкции производителя.

Согласно подготовленной схеме начинают прокладку питающих кабелей. Концы проводов зачищают примерно на 1 см и вставляют их в клеммы, прикрепленные к нагревательным матам. После этого клемму обжимают пассатижами.

Следующим этапом является изоляция всех соединений. Битумная лента проклеивается с верхней и нижней стороны нагревательной пленки. Важно, чтобы были изолированы все металлические фрагменты. По завершении обжимки получают абсолютно герметичный узел, внутрь которого не может попасть влага ни при каких обстоятельствах.

Когда подключение питающих кабелей и изоляция клемм будет завершена, все элементы размещают в предварительно прорезанных в подложке пазах и проклеивают скотчем.

Запуск системы обогрева после соединения ее с терморегулятором

Последовательность подключения к терморегулирующему устройству будет таковой:

После того, как все работы по укладке будут завершены, все провода нужно будет подключить к терморегулятору. Стоит учитывать один важный нюанс – если с одним прибором управления будет соединяться несколько зон теплого пола, то скруток проводов не должно быть. Провода должны быть соединены лишь специальными клеммными соединениями.

Подключение проводов к разъемам управляющего блока терморегулятора должно происходить согласно схемы, которая присутствует в технической документации. В ней всегда можно найти точки входа питания (L и N – фаза и ноль), заземления, термодатчика, а также элементы обогрева, которые в данном случае являются нагрузкой. Как правило, возле значка резистора указана предельная нагрузка в Ваттах или амперах. После подвода всех проводов их прячут в специальный канал, а терморегулятор устанавливают в специально отведенное для этого место.

К пробному пуску системы переходят после дополнительной полной проверки всех соединений. При корректном функционировании установленной системы ее обесточивают и приступают к укладке ламината.

Чтобы сделать пленочные обогреватели еще более безопасными, можно произвести их дополнительную защиту от возможных повреждений в процессе укладки панелей покрытия. Можно будет предотвратить случайное попадание на них жидкости в случае разлива на пол больших объемов воды. Для этого отлично подойдет укладка слоя полиэтиленовой пленки толщиной 200 мкм – она не ухудшит эффективность инфракрасного излучения. Отдельные отрезки такой пленки стелют с нахлестом в 150-200 мм, а стыки при этом заделывают скотчем.

Укладка ламината поверх инфракрасного пленочного пола для обогрева по большому счету основана на тех же принципах, что и обычная укладка. Нужно руководствоваться рекомендациями по определенной модели напольного покрытия с учетом конфигурации помещения.

В конце работ по укладке ламинированного покрытия можно будет задействовать отопительную систему на основе инфракрасного пленочного пола. Стоит отметить, что в данном случае стоит быть особенно осторожным для того, чтобы ламинат успел адаптироваться к условиям обогрева.

Рекомендуется не включать подогрев сразу на максимум, а задать сначала температуру в пределах 15-20 ^оС, наращивая по 5 градусов каждый день, доводя температуру до нужного уровня. Такой подход позволит, кроме всего прочего, путем подбора температуры определить самый подходящий режим работы «теплого пола».



teplospec.com

Ламинат
