Теплоаккумулятор для отопления своими руками

На этой вкладке сайта мы попбробуем выбрать для дачи определенные компоненты системы. Сборка отопления дачи насчитывает определенные устройства. Монтаж обогрева включает котел отопления, расширительный бачок терморегуляторы, фиттинги, провода или трубы, механизм управления тепла, радиаторы, циркуляционные насосы, крепежную систему, автоматические развоздушиватели. Каждый узел роль. Исходя из этого подбор каждой части системы важно делать обдуманно.

Теплоаккумулятор для отопления своими руками

Для большинства любая отопительная система состоит из трех основных частей:

Радиаторов отопления
Трубных магистралей
Отопительного прибора или котла

Однако современные системы могут оснащаться множеством других полезных устройств, одним из которых является тепловой аккумулятор. С его помощью удается накапливать тот избыток энергии, который вырабатывается в котле и расходуется совершенно напрасно.

Большинство моделей представляют собой не что иное, как стальной бак. оснащенный несколькими нижними и верхними патрубками. К первым подключаются источники тепла, ко вторым – потребители. Внутри него располагается жидкость, которую можно использовать в желаемых целях. Изготовить теплоаккумулятор своими руками не составит труда – достаточно времени, рабочих материалов с инструментом и желания.

Вводное видео по установке

В основе принципа работы теплового аккумулятора лежит высокая теплоемкость воды. Описать его можно следующим образом:

Трубопровод котла подключается к верхней части бака, в которую поступает горячая вода – максимально нагретый теплоноситель
Внизу располагается циркулирующий насос, который выбирает холодную воду и пускает по системе отопления обратно в котел
Очень быстро остывшая ранее жидкость сменяется вновь нагретой

Когда котел прекращает работать, вода в трубопроводных магистралях системы отопления начинает постепенно остывать. Циркулируя, она попадает в бак, в котором начинает выдавливать горячий теплоноситель в трубы. Таким образом, обогрев помещений будет продолжаться определенный временной промежуток.

Функции, которые выполняет теплоаккумулятор

Современные тепло накопительные устройства – сложные аппараты, которые выполняют не одну полезную функцию:

Способны обеспечивать дом горячим водоснабжением
Стабилизируют температурный режим в помещениях
Позволяют увеличить КПД систем отопления до максимально возможного, снижая денежные затраты на топливо
Способны объединять более одного источника тепла в общий контур и наоборот
Накапливают избыточную энергию, вырабатываемую котлом

Несмотря на все положительные функции, которые выполняет тепловой аккумулятор в системе отопления, он имеет два существенных недостатка:

Ресурс воды напрямую зависит от вместимости установленного бака, тем не менее он остается ограниченным и имеет быстрое свойство заканчиваться. Будет не лишним дополнительная система подогрева из вне
Из первого недостатка плавно появляется второй: более ресурсоемкие установки требуют большой свободной площади для их размещения, например, отдельного помещения в виде котельной

В дополнение советуем прочитать наше руководство по сборке солнечного коллектора своими руками

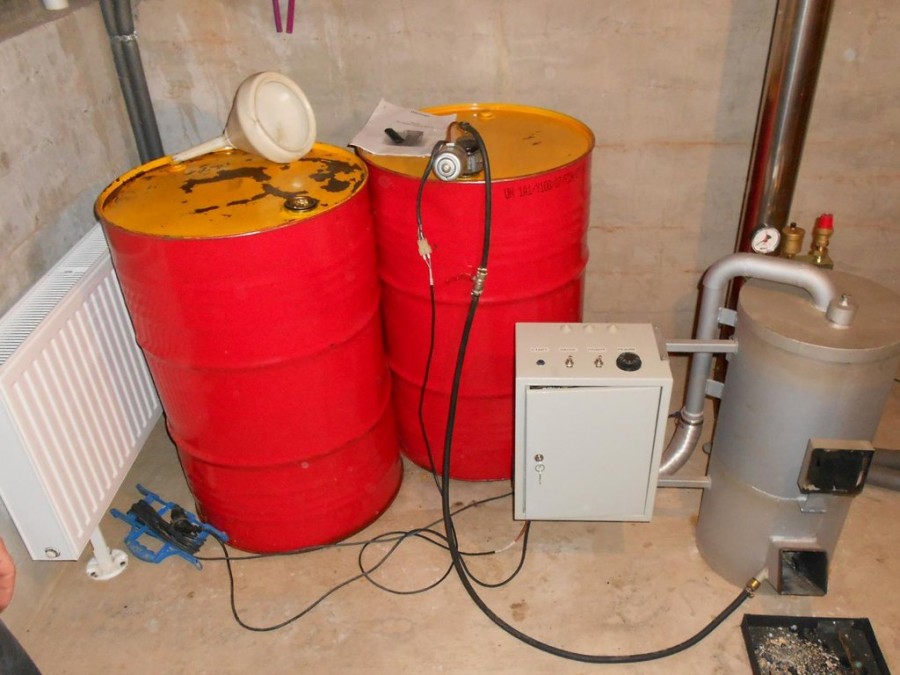

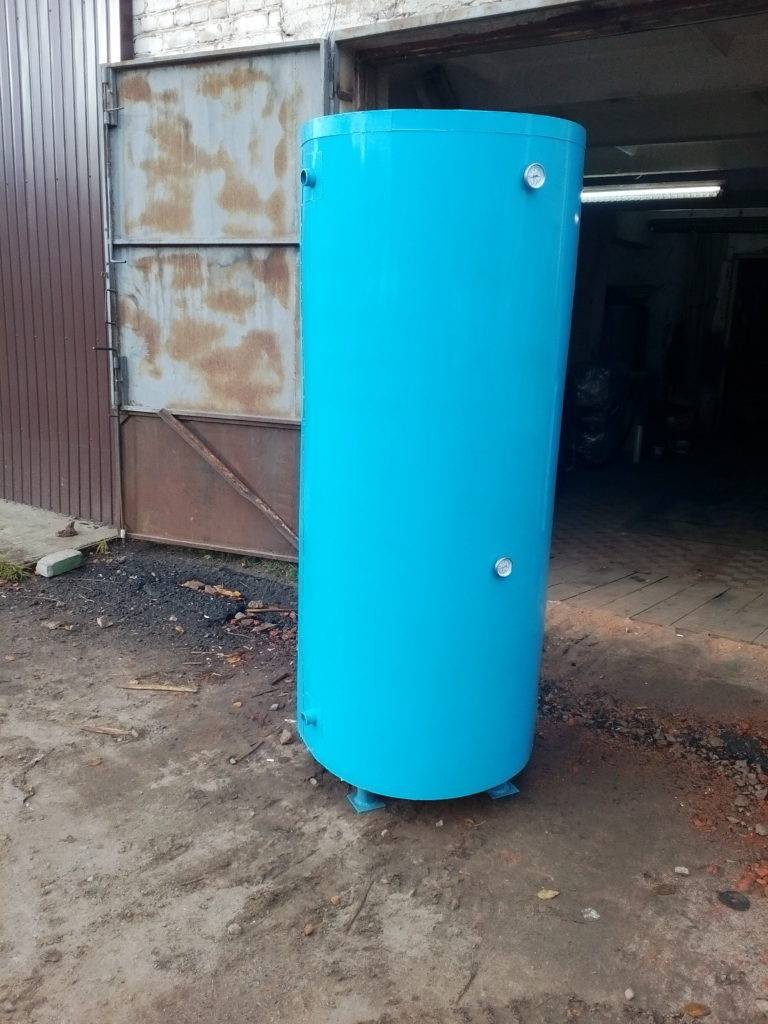

Самый простейший теплоаккумулятор своими руками можно изготовить, основываясь на принципе работы термоса – он за счет своих непроводящих тепло стенок не позволяет жидкости остывать на протяжении продолжительного временного периода.

Для работы необходимо подготовить:

Бак желаемой емкости (от 150 л)
Теплоизоляционный материал
Скотч
Тэны или медные трубки
Бетонную плиту

Вначале очередь следует подумать над тем, что будет представлять собой непосредственно бак. Как правило, используют любую имеющуюся под руками металлическую бочку. Объем ее каждый определяет индивидуально, но брать емкость менее 150 л не имеет практического смысла.

Выбранную бочку необходимо привести в порядок. Ее следует почистить, удалить изнутри пыль и прочий мусор, обработать участки, на которых начала образовываться коррозия.

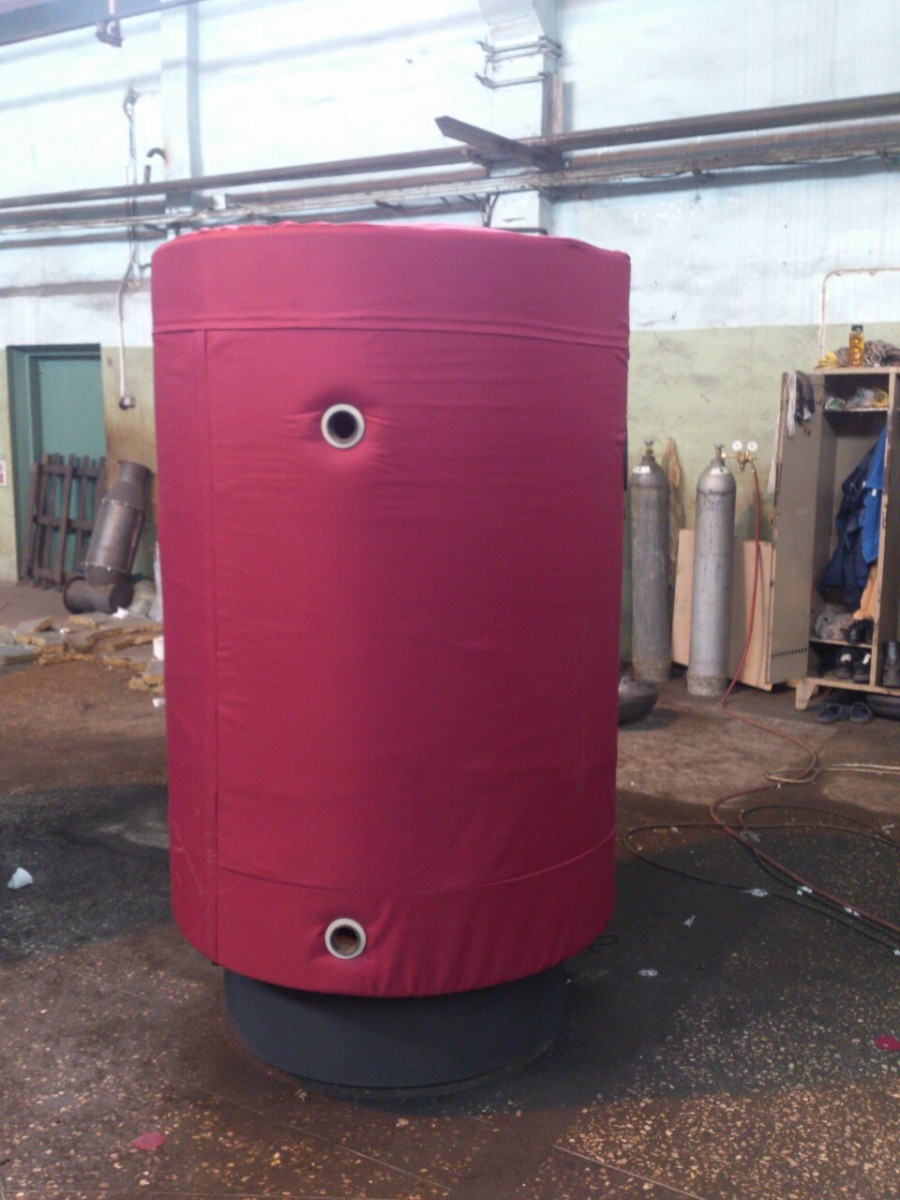

Затем готовится утеплитель, которым будет оборачиваться бочка. Он будет отвечать за то, чтоб тепло как можно дольше сохранялось внутри. Для самодельной конструкции прекрасно подойдет вата минеральная. Окутав с внешней стороны емкость, необходимо ее хорошенько обмотать скотчем. Дополнительно поверхность накрывают листовым металлом или окутывают фольгированной пленкой.

Для того, чтобы вода внутри подогревалась, необходимо выбрать один из вариантов:

Установка электрических тэнов
Установка змеевика, по которому будет пускаться теплоноситель

Первый вариант достаточно сложен и не безопасен, поэтому от него отказываются. Змеевик же можно соорудить самостоятельно из медной трубки диаметром 2-3 см и длиной около 8-15 м. Из нее сгибается спираль и помещается в внутрь.

В изготавливаемой модели тепловым аккумулятором является верхняя часть бочки – из нее необходимо пустить отводной патрубок. Снизу устанавливается еще один патрубок – вводной, через который будет поступать холодная вода. Следует их оснастить кранами.

Простое устройство готово к использованию, но перед этим предстоит решить вопрос, связанный с пожарной безопасностью. Располагать такую установку рекомендуется исключительно на бетонной плите, по возможности отгородив стенками.

Человек, который много раз сталкивался с устройством систем отопления, без труда должен изготовить тепловой аккумулятор своими руками и произвести дальнейшее подключение. Не должна составить особой сложности подобная работа и для новичка.

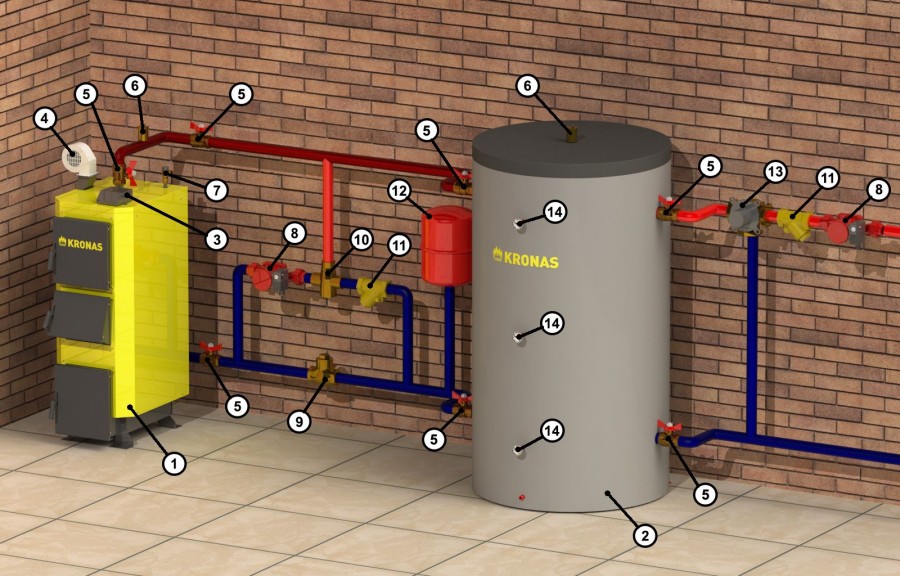

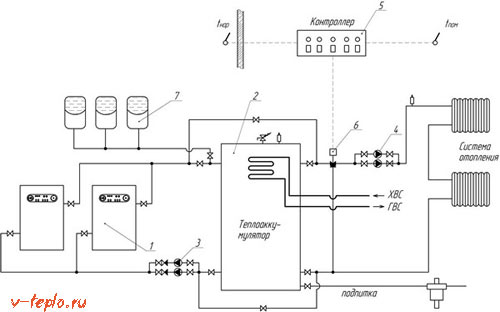

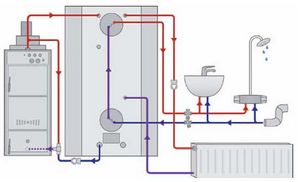

Словами схему подключения можно описать следующим образом:

Транзитом сквозь весь бак должен проходить по тепловому аккумулятору обратный трубопровод, на его концах должны быть предусмотрены полуторадюймовый вход и выход
Вначале между собой соединяются обратка котла и бак. Между ними должен размещаться циркуляционный насос, гонящий воду из бочки в отсекающий кран, расширительный бак и отопительный прибор
Циркуляционный насос и отсекающий кран также монтируют со второй стороны
Соединять подающий трубопровод необходимо по аналогии с предыдущим, однако теперь тепловые насосы не устанавливаются

Стоит отметить, что подобным образом подключается теплоаккумулятор к отопительной системе, работающей на базе всего одного котла. Если их количество увеличивается, схема значительно усложнится.

Емкость должна дополнительно оснащаться термометром, датчиками давления внутри и взрывным клапаном. Накапливая постоянно тепло, бочка может со временем перегреться. Чтобы не допустить взрыва, необходимо сбрасывать периодически избыточное давление.

Теплоаккумулятор и разные виды отопительных систем

Устанавливать тепловой аккумулятор можно совместно с различными отопительными системами. Взаимодействуя с каждой из них, он предоставляет ряд преимуществ и быстро окупается.

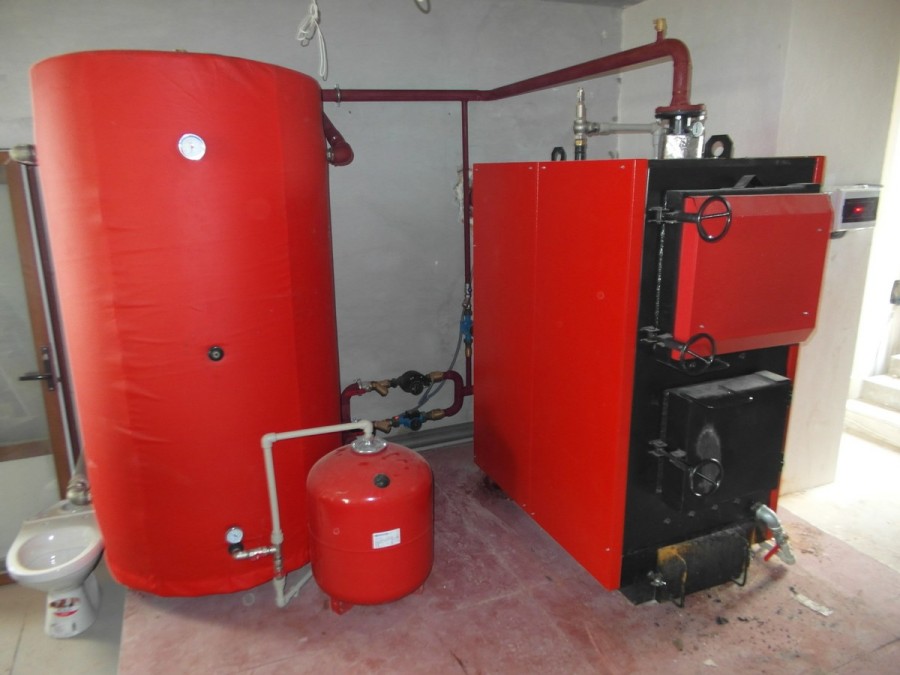

Наиболее распространены теплоаккумуляторы, установленные совместно отопительным оборудованием, работающем на твердом топливе, у которых количество остатков минимально. Доведя КПД до максимально-возможного, они очень быстро разогревают отопительные радиаторы, которые вскоре изнашиваются. Часть вырабатываемой энергии лучше копить и воспользоваться, когда в ней действительно возникнет потребность.

Двукратный ночной тариф за электроэнергию – проблема для владельцев электрических отопительных котлов. Таким образом в дневное время теплоаккумулятор будет накапливать в себе тепло по более выгодной стоимости, а в ночное – отдавать его отопительной системе.

Применяются подобные установки в многоконтурных системах, распределяя воду между контурами. Если установить патрубки на разных высотах, можно осуществить отбор воды с разной температурой.

Варианты модернизации

Глядя на простейший теплоаккумулятор своими руками, человек с инженерным образованием наверняка задумается о вариантах его модернизации. Сделать это можно следующими способами:

Внизу устанавливают еще один теплообменник, посредством которого может происходить аккумуляция энергии, полученной солнечным коллектором
Можно разделить внутреннее пространство бака на несколько секций, сообщающихся между собой, чтобы расслоение жидкости по температурам было более выраженным

Тратиться на теплоизоляцию или нет – каждый решает сам для себя. Но несколько сантиметров пенополиуретана существенно снизят тепловые потери
Увеличив количество патрубков, можно будет монтировать установку к более сложным отопительным системам с несколькими контурами, работающими независимо
Можно сделать дополнительный теплообменник, в котором будет накапливаться питьевая вода

Видео — Тепловой аккумулятор в доме с периодической топкой

Подводим итоги

Собирать теплоаккумуляторы своими руками может абсолютно каждый. Для него нет необходимости покупать дорогостоящее оборудование, а самая простая модель состоит из комплектующих, которые у хорошего человека всегда в гараже или кладовой.

Все те, кто не доверяет самодельным устройствам, могут ознакомиться с богатым выбором моделей на рынках. Их стоимость более чем приемлемая, а вложенные средства быстро окупаются.

Источник: http://v-teplo.ru/teplovoi-akkymylyator-kak-sdelat.html

Теплоаккумулятор для отопления своими руками

Содержание

Начнем с главного, что может аккумулировать тепло? Да практически все: стены, потолок, пол, мебель, одежда и т. д. Весь вопрос насколько эффективно. Здесь действуют законы термодинамики, показывающие насколько каждое из физических тел может накапливать тепло. Аккумулируемое количество тепла определяется формулой:

W = m c (ϑ 2 – ϑ 1)

W аккумулируемое тепло J
m масса аккумулирующего вещества kg
c удельная теплоемкость
аккумулирующего вещества J / (kg K)
ϑ 2 конечная температура нагрева C
ϑ 1 начальная температура нагрева или
конечная температура охлаждения C
Удельная аккумулирующая способность равна, следовательно,

w = W / m = c (ϑ 2 –ϑ 1) .

Из приведенной формулы видно, что оптимально максимально повышать температуру вещества ϑ 2, увеличивая теплоемкость. Что мы можем реально применить в качестве накопителя тепла.

Сравним теплоемкость ( кДж/(м3*K)) популярных в строительстве материалов на основе равных объемов:

Вода – 4187,
Бетон – 2375,
Кирпич – 1750,
Магнетит – 3312,
Мрамор – 2375.

Из приведенных показателей видно, что лидером по способности накапливать тепло является обыкновенная вода. К ее преимуществам следует отнести доступность, дешевизну, способность растворять и смешиваться с добавками, улучшающие теплофизические свойства. Есть материалы с более высоким показатели теплоемкости, например на основе сульфата натрия (глауберовая соль). Однако они стоит денег, эффективная работа не в нашем диапазоне температур 60-90С.

Итак, мы определились с материалом аккумуляции тепла – это вода.

Куда поместить воду для теплоотдачи? Здесь возможно два пути способа построения конструктива корпуса. Как наиболее эффективный вид корпуса для сохранения тепла – это шар. Как наиболее удобное размещение емкости – где найдем место. Совместить их вряд ли получится, нужно придерживаться главного принципа – форма емкости должна быть как можно ближе к шару, в крайнем случае, к кубу.

Где найти готовые, подобные формы. Лучше поискать в сфере общепита нержавеющие емкости, лучше с наружным кожухом для горячей воды или пара, нагревающим основную емкость. Это идеальный вариант, который попадается редко, но рассмотрим и его.

«Общепитовская» емкость лучше всего подходит для открытой системы отопления, при работе без повышения давления. Пространство между двумя стенками заполняем любым утеплителем – от монтажной пены до минеральной ваты. В комплекте такого котла есть крышка, которую легко утеплить. Здесь есть свои тонкости, обусловленные необходимостью периодического осмотра емкости. Крышку необходимо не только утеплить, но и периодически подымать. Нужно предусмотреть механизм подымания крышки с утеплителем, которая будет весить около 50кг.

Для самодельной емкости лучше выбрать форму куба, открывающей доступ к осмотру створчатой формой половиной верхней крышки. Для продления срока эксплуатации металлической емкости предохраняем ее от коррозии. Механически зачищаем металл от ржавчины, обрабатывает ортофосфорной кислотой, наносим 3-5 слоев грунтовки с просушиванием на солнце или в сушильной камере. Или наносим краски Хаммерайт или Зинг. Указанные мероприятия задержат окисление металла, но не исключат его.

Емкость из 4мм металла наполненная водой гарантированно прослужит 30 лет, но для желающих подстраховаться сообщим, что есть пластиковые емкости с рабочей максимальной температурой в 80С. Эти емкости одеты в металлический каркас, удерживающий форму при повышенной температуре. В сформированных местах удобно устанавливать врезки для подачи и обратки, устанавливать теплообменники.

Удобно использовать трубы большого диаметра, заглушенные с торцов металлом такой же толщины. Такие емкости удобно использовать в закрытых системах отопления с циркуляционным насосом, подразумевая работу с повышенным давлением. Толщина стенок таких труб- 6-10мм, позволяющих гарантировать работу в водной среде без антикоррозийного покрытия не менее 35 лет. Такая жесткая и прочная конструкция нашла неожиданное применение не только в качестве теплоаккумулятора, но и в качестве опорных конструкций, колонн – декоративных и функциональных.

Применение накопителей тепла в качестве конструктива здания широко не освещалось, требует более детального изучения. Не бойтесь применять нововведения – хуже не будет.

Теплоаккумуляторы можно устанавливать везде, где имеется место. Есть опыт установки в ванных комнатах после выхода с котла, служит не только теплоаккумулятором, но и обогревателем, исключая необходимость установки отопительных приборов. Можно установить в чердачном пространстве, утеплив потолок спальни.

Интересен опыт установки на входе в помещение с улицы, когда наружные грани утепляются пенопластом или минватой не менее 100мм, грани в сторону помещения с двух сторон от двери имеют меньший слой утеплителя, обогревая помещение. Достигается эффект тепловой завесы холодного воздуха с улицы.

В качестве соединяющего элемента используют клеящую смесь «церезит», можно нанести монтажной пеной равномерные точки на поверхность листа и прижать к емкости на 5 минут. Можно просто примотать пенопласт к емкости скотчем – эффект почти одинаков. Главное – пенопласт должен плотно прилегать к поверхности теплоаккумулятора, не образовывать щелей между листами утеплителя.

Устанавливать теплоемкости лучше по центу разбора тепла, как правило – по центру жилища. Большая емкость с теплом позволяет реализовать функцию гребенки, подключая через соответствующие термодатчики: теплые полы, подключение радиаторов, теплая вода для бытовых нужд.

Применение теплоаккумулятора в сочетании с твердотопливным котлом позволит значительно улучшить показатели качества отопления, снизить количество топок до 2-3шт в сутки. Лучше применять в качестве накопительной емкости трубы большого диаметра с толщиной стенок от 5мм.

При определении емкости теплоаккумулятора нужно исходить из максимальных расчетных показателей наполнения – 50л жидкости на 1 кВт мощности котла. Для экономии места и функционального использования конструктива емкости аккумулятор тепла можно использовать в качестве декоративных, опорных конструкций.

Насколько сложно устанавливать аккумуляторы тепла? Давайте рассмотрим на практическом примере, достойном повторения. При ремонте дома демонтировали старую печь, на ее место по дымоходу установили твердотопливный котел. В качестве теплоаккумулятора использовали стальную трубу диаметром 0,8м, заваренную с торцов.

Аккумулятор установили в непосредственной близости к котлу, используя его еще и как демпфер возможных скачков температуры. С тыльной стороны стен, снизу и сверху утеплили цилиндр минватой. С лицевой стороны на профили закрепили изразцы, получилась очень красивая печь – голландка. Никто не догадывается, что это просто бочка с горячей водой.

Источник: http://www.proterem.ru/avtonomnyj-dom/akkumuljator-tepla-tverdotoplivnogo-kotla.html

Так же интересуются

03 августа 2020 года

Теплоаккумуляторы для котла отопления своими руками: изготовление, схема, расчет

Содержание статьи:

Современная система отопления должна не только поддерживать комфортный уровень температуры во время работы котла, но и после этого. Снижение температуры теплоносителя в трубах происходит относительно быстро, поэтому необходимо установить дополнительные устройства. Лучше всего себя в этом плане зарекомендовала система отопления с теплоаккумулятором своими руками: схема, расчет, подключение которой можно сделать практически для любого автономного комплекса.

Принцип работы теплоаккумулятора

Теплоаккумулятор

Теплоаккумулятор представляет собой большую емкость, заполненную водой. Она нагревается от системы отопления прямым или косвенным образом. В результате этого температура воды повышается до максимального значения. Когда перестает работать котел происходит обратный процесс – энергия от нагретой воды передается теплоносителю.

Для выполнения этой задачи подключение к системе отопления теплоаккумулятора должно выполняться на максимально близком расстоянии от выходного патрубка котла. Кроме этого предъявляются следующие требования к конструкции:

Правильно рассчитать объем. Он напрямую зависит от площади отапливаемого помещения;
Теплоизоляция стенок. Это необходимо для уменьшения тепловых потерь, чтобы обеспечить максимальную теплоемкость;
Возможность дополнительной функции горячего водоснабжения (ГВС).

Подобная система отопления с теплоаккумулятором может обеспечить уменьшение расхода топлива до 30%.

Значительно повышается уровень комфорта, выражающийся в поддержании оптимальной температуры долгое время даже при неработающем котле.

Однако перед планированием изготовления и установки теплоаккумулятора следует учитывать такие негативные факторы:

Уменьшение КПД. Так как часть энергии от теплоносителя будет расходоваться на нагрев воды, то температура в радиаторах будет ниже, чем без теплоаккумулятора;
Эффективный самодельный теплоаккумулятор отопления актуально устанавливать только для систем с высоким температурным режимом работы – от 80/60. В противном случае потери тепла за счет нагрева воды значительно уменьшат степень нагрева воздуха в комнатах;
Большой объем емкости. Для аккумулирования достаточной энергии следует выбирать теплоаккумуляторы большой вместительности. Только так их работа будет по-настоящему эффективной.

Перед самостоятельным изготовлением необходимо сначала определиться с оптимальной конструкцией.

Обзор моделей

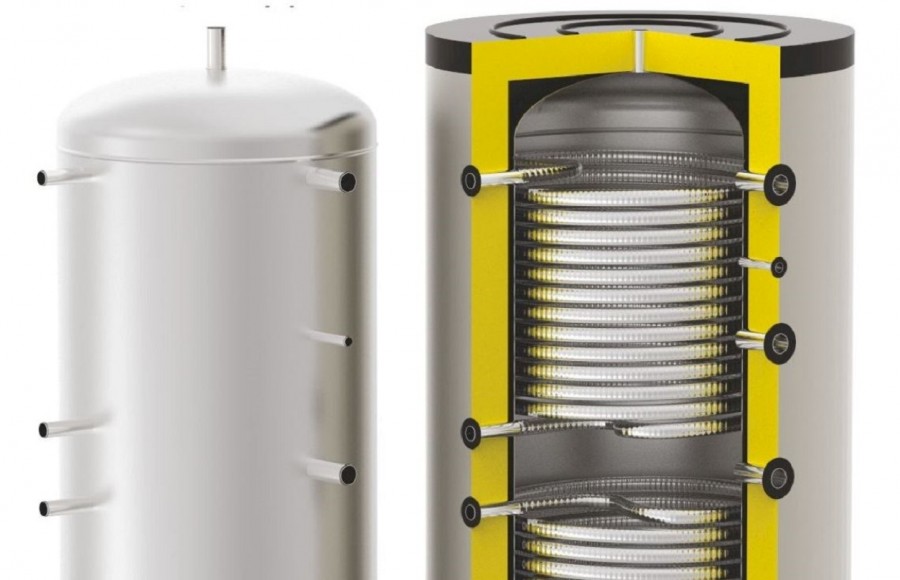

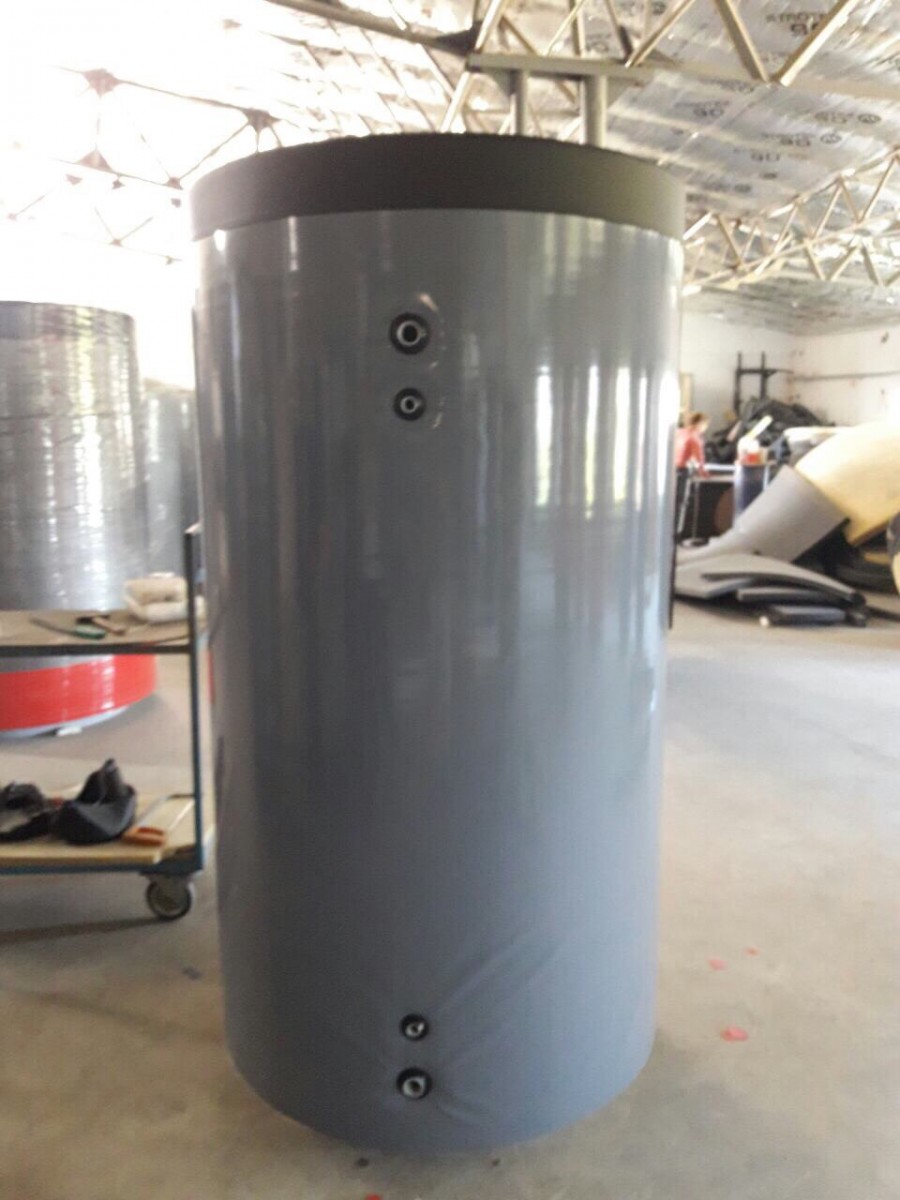

Заводской теплоаккумулятор

В качестве основы для самодельного теплоаккумулятора отопления можно рассмотреть стандартную заводскую модель. Она представляет собой емкость с несколькими патрубками для подключения. Внутри находится трубопровод в виде спирали, по которому протекает теплоноситель. Материал изготовления трубы – медь или оцинкованная сталь.

Для повышения эффективности работы в конструкции предусмотрен дополнительный нагревающий элемент – электрический ТЭН.

Он служит в качестве альтернативного источника тепловой энергии для поддержания температуры воды в емкости на нужном уровне. Особо следует обратить внимание на конструкцию, а в частности – на обеспечение максимальной теплоизоляции. Она состоит из двух стенок, между которыми располагается слой утеплителя. Чаще всего это базальтовая вата. В результате подобный теплоаккумулятор для котлов отопления имеет следующие положительные качества.

Равномерный нагрев воды по общему объему;
Возможность функционирования систем отопления с помощью ТЭНа даже при не работающем котле;
Минимальные тепловые потери от стенок корпуса.

Однако стоимость такой конструкции высока, а ее самостоятельное изготовление проблематично из-за сложности. Поэтому чаще всего применяется другая схема отопления с теплоаккумулятором.

В данном случае конструкция представляет собой емкость, в которой устанавливается спиральная труба отопления. Она имеет четыре патрубка для прямой и обратной трубы – входящие и выходящие. Ее изготовление намного проще, чем для вышеописанной модели. Для этого достаточно сварить емкость и сделать в ней соответствующие патрубки.

Если у системы отопления с теплоаккумулятором своими руками по схеме и расчету не предусмотрено подключение дополнительных источников забора энергии – по этому вопросу нужно проконсультироваться у специалистов.

Одним из преимуществ этой конструкции является небольшая трудоемкость работ. Но она менее эффективна, что сказывается на времени остывания воды. Ее можно модернизировать – установить электрический ТЭН. Подобная система отопления с небольшим теплоаккумулятором будет работать даже без котла. Но в этом случае значительно повысятся затраты электроэнергии. Пользоваться системой ГВС не рекомендуется, так как снижение КПД установки будет велико.

Расчет мощности теплоаккумулятора

Главным техническим параметром теплоаккумулятора является его полезный объем. От этого зависит количество тепловой энергии, способной аккумулироваться в воде.

Правильный расчет теплоаккумулятора для отопления начинается с анализа помещения.

Сначала определяется его площадь, исходя из чего рассчитывается минимальное значение мощности, необходимое для обогрева всех комнат в течение одного часа. Делается это с помощью следующей формулы:

Q=S/10

где Q – это тепловые потери здания или количество энергии для их компенсации, S – площадь дома.

Для помещения площадью 90 м² необходимо в час вырабатывать 9 кВт энергии. Далее следует рассчитать количество запасенной энергии в теплоаккумуляторе для отопления на 1 м³ воды. Этот показатель зависит от ее температуры. Чтобы избежать долгих вычислений в таблице показаны данные для различных значений отдачи энергии от теплоносителя воде в емкости.

Температура, °С	Энергия кВт/час
90/70	23,26
80/50	34,89
70/55	17,45
80/30	58

Предположим, что применяется стандартный температурный режим отопления 80/30. В таком случае при расчете теплоаккумулятора для отопления, предназначенным для эффективной работы в течение 12 часов, общий полезный объем будет равен:

V=12*9/(58)=1,86 м³

Для заполнения такого объема необходимо будет изготовить конструкцию цилиндрической формы с радиусом 1 м и высотой 2,3 м.

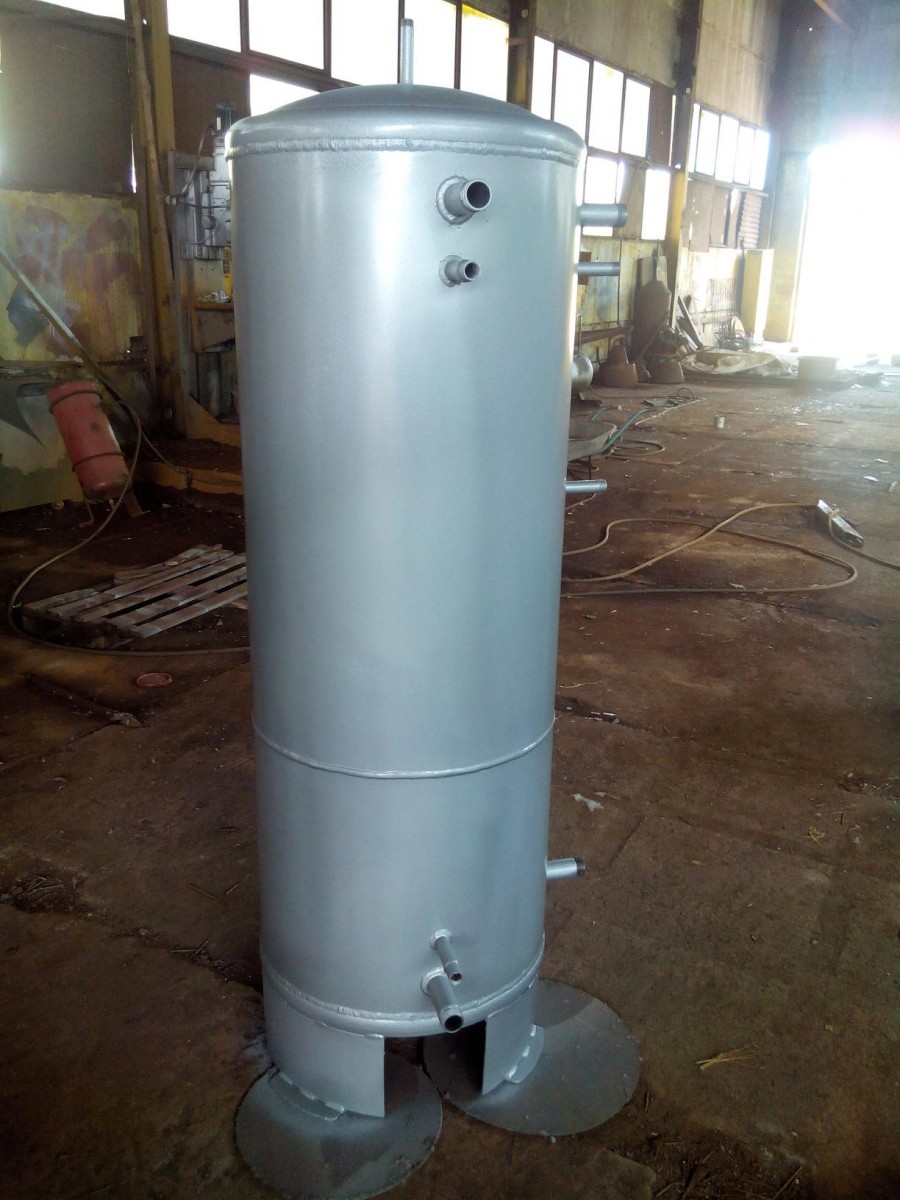

Изготовление теплоаккумулятора своими руками

Самодельный теплоаккумулятор

Можно ли сделать теплоаккумулятор для отопления своими руками? Для этого потребуется изготовить конструкцию с рассчитанным объемом. Лучше всего применять толстостенную оцинкованную сталь. Так как габариты будущего типа аккумулятора достаточно велики – работу по сварке следует доверить профессионалам. Любой дефект шва может привести к печальным последствиям – разгерметизации всей конструкции.

Для улучшения прочностных характеристик рекомендуется изготавливать двухслойную емкость. Материал внутренней прослойки не должен коррозировать под воздействием воды и высоких температур. Наружная оболочка должна выполнять функции механической защиты. Также нужно правильно выбрать диаметр патрубков, чтобы подключение теплоаккумулятора к системе отопления выполнялось без дополнительных переходников.

Работы можно разделить на следующие этапы:

Изготовление внутреннего трубопровода. Лучше всего делать П-образным, при этом высота должна быть на 5-7 см меньше, чем у емкости;
Сварка внутреннего цилиндра. В нем должны быть предусмотрены отверстия для патрубков;
Изготовление наружного цилиндра.

После того как изготовление теплоаккумулятора для системы отопления своими руками было завершено – необходимо проверить его прочность. Для этого конструкцию заполняют водой и визуально наблюдают за отсутствием протечек или разгерметизацией.

Чтобы улучшить теплоизоляционные качества, наружная стенка утепляется базальтовой ватой. В таком случае эффективность работы системы отопления с теплоаккумулятором значительно повысится, так как тепловые потери будут минимальны. Толщина защитной прослойки должна быть минимум 50 мм.

Особенности установки и схема подключения аккумулирующей емкости

Схема подключения теплоаккумулятора

Для подключения к системе отопления теплоаккумулятора необходимо правильно выбрать его месторасположение. Лучше всего, если он будет стоять в непосредственной близости от котла. В таком случае температура теплоносителя будет высокой, что положительным образом скажется на скорости нагрева воды в емкости.

Также следует изготовить постамент для него, так как общая масса заполненного теплоаккумулятора будет довольно высока. В нашем случае она будет приблизительно равна 2,1 т. В частном доме для этого нужно подготовить отдельный фундамент. Если в системе отопления с теплоаккумулятором предусмотрено горячее водоснабжение – в помещении следует провести водопровод. Он подключается к баку через запорную арматуру. Увы, но не существует пока общих схем изготовления теплоаккумулятора для отопления. Чаще всего руководствуются личным опытом.

Практические советы

Опираясь на многочисленный опыт изготовления самодельных аккумуляторов для отопления, можно выделить несколько рекомендаций:

Вместо заводского змеевика можно использовать стальной гофрированный шланг. Тогда общая площадь теплообмена возрастет;
Чтобы не изготавливать стальную конструкцию можно применять пластиковые емкости соответствующего объема. Для сохранения своей формы они должны быть заключенным в решетчатый каркас;
Небольшие теплоаккумуляторы для отопления можно использовать для подпитки системы водяной теплый пол.

Но для большой площади помещения все равно рекомендуется приобретать заводские модели, так как их прочность и функциональность были рассчитаны специалистами.

При выборе уже готовых теплоаккумуляторов для любого котла отопления обратите внимание на количество входных и выходных патрубков. От этого зависит возможность подключения устройства к системе горячего водоснабжения, теплый пол или использование альтернативного источника нагрева воды – солнечного коллектора.

В видео наглядна представлена работа теплоаккумулятора в паре с котлом отопления:

Тепловой аккумулятор для отопления своими руками, схема подключения аккумулятора тепла

Во время обогрева дома нередко случается, что в дневное время суток есть возможность вырабатывать тепло с излишком, а в ночное его не хватает. Бывает и прямо противоположная ситуация, при которой выгоднее пользоваться отоплением ночью. Подобные моменты поможет сгладить тепловой аккумулятор для отопления. Но надо знать, как его правильно подобрать, установить и подключить к системе. Подробную информацию по этой теме вы сможете почерпнуть из данной статьи.

Когда нужен аккумулятор тепла

Этот нехитрый элемент отопительной системы в виде утепленного резервуара с водой рекомендуется устанавливать в таких случаях:

для максимально эффективной работы твердотопливного котла;
совместно с электрическим генератором тепла, функционирующим по сниженному ночному тарифу.

Для справки. Также существуют водяные аккумуляторы тепла для теплиц, применяемые для сохранения солнечной энергии, полученной в течение дня.

Эксплуатация котлов на твердом топливе имеет свои особенности. Теплогенератор действует с высоким КПД только при работе на максимальных режимах, если перекрывать ему воздух для понижения температуры в топке, то и эффективность работы тоже снижается. Немало забот домовладельцу доставляет и периодичность топки, дрова прогорели – надо загружать новые, делать это среди ночи крайне неудобно. Выход прост: нужен бак-аккумулятор, накапливающий сгенерированное ранее тепло для использования его после прогорания дров в топливнике.

Противоположная ситуация возникает с котлом электрическим, подключенным к сети через многотарифный счетчик. Чтобы сэкономить, нужно получить максимум тепла ночью, когда тариф низкий, а днем электроэнергию не использовать. И здесь тепловой аккумулятор в системе отопления позволит организовать оптимальный график работы источника тепла, выдавая в систему горячую воду, пока теплогенератор бездействует.

Важно. Для совместной работы с тепловым аккумулятором котел должен иметь не менее чем полуторный запас по тепловой мощности. Иначе он не сможет одновременно прогревать воду в отопительной системе и накопительной емкости.

Похожая ситуация с излишками тепла возникает в теплицах, в дневное время их даже проветривают. С целью накопления солнечной энергии для использования ночью можно использовать простейший аккумулятор тепла Лежебока для обогрева грунта. Это черный полимерный рукав, наполненный водой и проложенный прямо по грядке, он не дает грунту остывать в ночное время. Для поглощения большего количества тепла внутри теплицы размещают бочки с водой, окрашенные в черный цвет.

Расчет теплового аккумулятора

Емкость для накопления тепловой энергии можно как приобрести в готовом виде, так и сделать самостоятельно. Но возникает закономерный вопрос: а какой вместительности должен быть резервуар? Ведь маленький бак не даст должного эффекта, а слишком большой влетит в копеечку. Ответ на этот вопрос поможет найти расчет теплового аккумулятора, но сначала надо определить исходные параметры для вычислений:

тепловые потери дома или его квадратура;
длительность бездействия основного источника тепла.

Определим вместительность аккумулирующей емкости на примере стандартного дома площадью 100 м2, для обогрева которого требуется количество тепла в размере 10 кВт. Предположим, что чистое время простоя котла составляет 6 часов, средняя температура теплоносителя в системе – 60 °С. По логике, в промежуток времени, пока отопительный агрегат бездействует, аккумулятор должен отдавать в систему 10 кВт каждый час, всего выходит 10 х 6 = 60 кВт. Это количество энергии, что следует накопить.

Поскольку температура в баке должна быть как можно выше, для вычислений примем значение 90 °С, на большее бытовые котлы все равно неспособны. Потребная емкость теплового аккумулятора, выраженная в массе воды, рассчитывается так:

В этой формуле:

Q – количество накапливаемой тепловой энергии, у нас это 60 кВт;
0.0012 кВт / кг ºС – это удельная теплоемкость воды, в более привычных единицах измерения — 4.187 кДж / кг ºС;
Δt – разница между максимальной температурой теплоносителя в резервуаре и отопительной системе, ºС.

Итак, водяной аккумулятор должен вмещать 60 / 0.0012 (90 – 60) = 1667 кг воды, по объему это примерно 1.7 м3. Но тут есть один момент: расчет производится при самой низкой температуре на улице, что бывает нечасто, исключая северные регионы. Кроме того, по истечении 6 часов вода в баке остынет только до 60 ºС, значит, при отсутствии холодов аккумулятор можно «разряжать» и дальше, пока температура не упадет до 40 ºС. Отсюда вывод: для дома площадью 100 м2 хватит накопительной емкости объемом 1.5 м3, если котел будет бездействовать 6 часов.

Схема подключения

После установки резервуара на место надо его правильно присоединить к сети трубопроводов. Наиболее популярна стандартная схема подключения теплового аккумулятора, показанная на рисунке:

Для ее реализации понадобится 2 циркуляционных насоса и столько же трехходовых клапанов. Насосы обеспечивают циркуляцию в раздельных контурах, а клапаны – необходимую температуру. В котловом контуре она не должна опускаться ниже 55 ºС, дабы избежать появления конденсата в твердотопливном котле, этим и занимается клапан в левой части схемы.

Теплоноситель в трубопроводах отопления нагревается в зависимости от потребности в тепле, а потому подключение теплового аккумулятора с другой стороны осуществляется также через смесительный узел. Клапан может управлять температурой воды в автоматическом режиме, ориентируясь на датчик или с помощью терморегулятора. Одна из схем системы отопления с аккумулятором тепла (буферной емкостью) представлена на видео.

Заключение

Емкость, аккумулирующая тепло, может заметно облегчить жизнь владельцам твердотопливных котлов. Им не придется беспокоиться о загрузке топлива в ночное время, а это большой плюс. Да и сам теплогенератор станет работать в экономичном режиме, развивая наибольший КПД. Что касается котлов электрических, то тут выгода при установке накопителя очевидна.

Грамотное подключение теплоаккумулятора к твердотопливному котлу

Если ваш дом оборудован системой отопления с твердотопливным котлом, то установка теплоаккумулятора сможет решить многие проблемы подобного теплогенератора.

Твердотопливные котлы являются отличной альтернативой газовым. Они экологичны, не слишком сложны в эксплуатации и не требуют огромных затрат на приобретение топлива. Единственным их недостатком является то, что сырье для горения необходимо регулярно закидывать в топку, то есть автономно такое оборудование работать не может.

Подключение теплоаккумулятора

Что такое теплоаккумулятор
Способы подключения
Выбор оборудования

Кроме того, при внезапном прекращении подачи электроэнергии потерявшее контроль оборудование может довести теплоноситель до вскипания в рубашке, вследствие чего она может разрушиться. К счастью, все эти проблемы реально решить, произведя подключение теплоаккумулятора к твердотопливному котлу.

Что такое теплоаккумулятор

По сути, теплоаккумулятор представляет собой емкость, в которую помещается довольно большое количество воды. Этот бак имеет наружный утеплительный слой, что позволяет нагревшемуся теплоносителю не остывать на протяжении долгого времени. Естественно, это происходит при условии, что емкость размещена в помещении — если поставить ее снаружи дома, то теплопотери будут довольно значительными, и использование данного оборудования потеряет всякий смысл.

Что касается помещения, в котором будет размещен теплоаккумулятор, то для этого подойдет как котельная с твердотопливным оборудованием, так и просто отдельная комната. Но тут следует учесть несколько важных факторов:

размер емкости очень велик, поэтому помещение должно быть соответствующей площади; Первый — предусмотреть обустройство усиленного фундамента под тем местом, где будет установлен бак. Второй вариант — в случае отсутствия вышеуказанной возможности можно приобрести вместо одного большого оборудования два поменьше, и установить их в разных помещениях. Таким образом, и обычный пол выдержит, и нужный объем будет получен.
вес оборудования тоже вызывает уважение — разместить большой теплоаккумулятор на обычном полу не получится, поскольку это грозит разрушением последнего. Поэтому, если вам нужна именно вместительная емкость, есть два варианта решить проблему.

Суть работы теплоаккумулятора заключается в следующем. Пока в твердотопливном котле сгорает топливо, тепловая энергия аккумулируется в упомянутом оборудовании. Причем нагревшийся теплоноситель, попавший в емкость, долго не остывает. Этот эффект достигается за счет наличия утеплительного слоя, толщина которого составляет 10 см.

После того как котел закончил свою работу — то есть топливо прогорело — теплоаккумулятор начинает постепенно отправлять теплоноситель в систему отопления. Нагревшейся жидкости хватает надолго, поэтому заново разжигать котел придется нескоро.

В этом, собственно, и заключается основное преимущество теплового аккумулятора. В случае его отсутствия вам придется обязательно добавлять дрова или уголь в топку сразу после того, как они там закончились, даже если дело происходит посреди ночи. Если вы проигнорируете это действие, то по отопительной системе начнет циркулировать холодная жидкость.

Хорошо еще, если это произойдет в относительно теплое время года. А если подобное случится в условиях отрицательных температур, то вода в трубопроводе может успеть замерзнуть и, соответственно, расшириться. Следствием этого может стать не только выстуженный к утру дом, но и деформированные трубы.

В общем, понятно, что такой ситуации лучше не допускать. Тепловой аккумулятор как раз отлично справляется с этой задачей, несомненно повышая уровень комфорта всех проживающих в доме людей. Но есть у него и еще несколько достоинств, заслуживающих внимания:

как уже говорилось выше, установка теплоаккумулятора положительно влияет на защиту водяной рубашки нагревательного оборудования. Если в доме внезапно отключили электричество, и теплоноситель перестал уходить из отопительного котла, то длительное кипение может спровоцировать перегрев. А он, в свою очередь, окажет разрушающее воздействие на водяную рубашку. А тепловой аккумулятор в такой ситуации будет забирать в себя нагревшийся теплоноситель, и таким образом перегрева не произойдет;
также это оборудование защищает от перепадов температуры, негативно воздействующих на внутренние части конструкции котла. при включении циркуляционного насоса бывает так, что холодный теплоноситель из трубопровода обратного тока попадает в теплообменник, который к тому времени уже раскален. Естественно, на чугун подобные перепады оказывают крайне негативное воздействие — он может просто треснуть. Теплоаккумулятор же не позволяет возникнуть подобной ситуации;
тепловой аккумулятор может выступать и в роли гидравлического разделителя. Это позволяет ветвям схемы функционировать независимо друг от друга, а значит, расход тепловой энергии уменьшается.

Отрицательными чертами теплового аккумулятора являются требования к помещению, о которых говорилось выше, а также дополнительные затраты — понятно, что приобретение этого оборудования потребует вложения средств. Но с учетом положительных влияний можно смело сказать, что теплоаккумулятор вполне окупит изначальные потери. Конечно, для этого необходимо знать, как правильно подключить оборудование к твердотопливному котлу, чтобы его эксплуатация была беспроблемной.

Способы подключения

Для подключения теплового аккумулятора существует две схемы. Одна из них предусматривает постоянное использование циркуляционного насоса — она довольно сложна и не может работать без электричества, но на выходе весьма эффективна, поскольку позволяет произвести параллельное подключение нескольких магистралей.

Суть работы такой схемы заключается в том, что тепловой аккумулятор играет роль гидравлического разделителя. При этом его конструкция представляет собой единый блок из нескольких элементов: насоса для циркуляции, трехходового термостатического и обратного клапанов, грязевика, температурных датчиков и регуляторов, а также шаровых кранов.

У теплового аккумулятора есть несколько выходов, к которым можно подключить соответствующее число контуров. То есть вы можете направить теплоноситель сразу по нескольким направлениям: например, в радиаторы, в водяной теплый пол и в систему горячего водоснабжения.

Преимущества такого метода очевидны: на подогрев накапливаемого теплоносителя уходит меньше тепловой энергии, чем на проточный метод. Кроме того, температура поступаемого в разные цели теплоносителя остается одинаковой. Это позволяет, к примеру, не ограничивать членов семьи в пользовании сразу двумя душевыми кабинами.

Вторая схема применяется тогда, когда возможен естественный способ циркуляции теплоносителя. Конечно, в стандартном режиме здесь все же используется насос, но при перебоях с электричеством оборудование все же продолжит работать и без него. Главное — расположить емкость теплового аккумулятора выше того уровня, на котором установлены отопительные радиаторы.

В стандартном режиме работа такой отопительной системы происходит следующим образом.

По мере начала нагревательного процесса теплоноситель за счет работы циркуляционного насоса проходит через трехходовой клапан к радиаторам отопления.
Как только температура воды достигнет предварительно установленного значения (к примеру, 60 градусов), начнется подмешивание холодной воды с помощью того же клапана.
После этого нагревшийся теплоноситель пойдет через верхний патрубок в бак теплового аккумулятора.
Когда твердое топливо в котле полностью сгорит, температура воды, подаваемой через верхний патрубок, начнет понижаться. Как только она станет ниже установленного уровня, ее подача перекроется, а вместо нее откроется ток из емкости теплоаккумулятора.

В случае отключения электроэнергии в дело идет обратный клапан, а термостат, наоборот, прекращает свою работу, как и циркуляционный насос. Подача теплоносителя в такой ситуации осуществляется напрямую из бака теплоаккумулятора в отопительную систему, минуя все регулирующие процедуры.

Следует учитывать, что естественная циркуляция теплоносителя обладает некоторыми особенностями. Движение воды происходит за счет гравитации и других физических законов. Скорость тока при этом ниже, чем в случае использования циркуляционного насоса, поэтому радиаторы, расположенные дальше всего от нагревательного оборудования, могут быть гораздо холоднее ближних.

Для предотвращения таких ситуаций рекомендуется заранее приобретать и подключать резервный генератор, который в случае отключения электроэнергии возьмет на себя функцию источника питания. Это поможет сохранить стабильность работы отопительной системы.

Выбор оборудования

Как уже говорилось выше, одними из значимых критериев выбора теплового аккумулятора являются его габариты и вес. Если у вас не получается выделить помещение под один большой прибор, купите и установите в разных местах два маленьких.

Второй параметр, на который следует обратить внимание — это материал, из которого выполнен бак. Как правило, в этом качестве используется либо черная, либо нержавеющая сталь. Вообще, сам по себе этот металл обладает неплохими характеристиками. Но есть отличия.

Черная сталь — недорогая, поэтому ее использование все еще часто встречается в сфере сантехнических работ. Но минус в том, что она не слишком устойчива к различным воздействиям. Например, на нее могут пагубно повлиять коррозийные процессы. А если в отопительной системе используется теплоноситель низкого качества, то вполне вероятно появление различных отложений, которые в итоге значительно ухудшают работоспособность системы.

Вот с нержавеющей сталью таких проблем не возникает — она отлично противостоит возникновению коррозии, что ясно следует из названия металла. Да и вообще, «нержавейка» отличается высокой надежностью и отличными характеристиками — изделия из нее имеют очень долгий срок службы.

Вот только стоимость не вызывает особой радости. Нержавеющая сталь дороже своей черной конкурентки, поэтому приобретение такого оборудования может пробить существенную брешь в бюджете. В другой стороны, учитывая долговечность, это может легко окупиться.

Дорогие друзья, если вы уделите должное внимание выбору оборудования перед тем, как подключить теплоаккумулятор, а также правильно определитесь с оптимальной схемой, то система отопления в вашем доме будет работать эффективно и бесперебойно. опубликовано econet.ru

Подписывайтесь на наш канал Яндекс Дзен!

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Расчет и установка теплоаккумулятора для котлов отопления

Теплоаккумулятор для котлов отопления

Мы продолжаем наш цикл статей темой, которая будет интересна тем, кто отапливает свое жилье твердотопливными котлами. Мы расскажем про теплоаккумулятор для котлов отопления (ТА) на твердом топливе. Это действительно нужный прибор, позволяющий сбалансировать работу контура, сгладить перепады температуры теплоносителя при этом еще и сэкономить. Сразу отметим, что теплоаккумулятор для электрокотлов отопления применяется только в том случае, если в доме стоит электросчётчик с раздельным подсчетом ночной и дневной энергии. В противном случае установка теплоаккумулятора для газовых котлов отопления не имеет никакого смысла.

Как работает система отопления с теплоаккумулятором

Теплоаккумулятор для котлов отопления – это часть системы отопления, предназначенная для увеличения времени между загрузками твердого топлива в котел. Он представляет собой резервуар, в который нет доступа воздуха. Он утеплен и имеет достаточно большой объём. В тепловом аккумуляторе для отопления всегда есть вода, она же циркулирует по всему контуру. Конечно, в качестве теплоносителя может быть и незамерзающая жидкость, но все же из-за своей дороговизны в контурах с ТА ее не используют.

Помимо этого в заполнении системы отопления с теплоаккумулятором антифризом нет смысла, так как такие резервуары ставятся в жилых помещениях. И суть их применения заключается в том, чтобы температура в контуре всегда была стабильной, а соответственно вода в системе теплой. Применение большого теплового аккумулятора для отопления в загородных домах временного проживания нецелесообразно, а от маленького резервуара толку мало. Это связано с принципом работы аккумулятора тепла для системы отопления.

ТА находится между котлом и системой отопления. Когда котел нагревает теплоноситель – он попадает в ТА;
затем вода поступает по трубам в радиаторы;
обратка возвращается в ТА, а затем сразу в котел.

Хоть аккумулятор тепла для системы отопления – это единый сосуд, из-за его больших размеров направление потоков вверху и в низу отличаются.

Чтобы ТА выполнял свою основную функцию аккумулирования тепла, эти потоки нужно перемешивать. Сложность заключается в том, что высокая температура всегда поднимается, а холод стремится опуститься. Нужно создать такие условия, чтобы часть тепла опускалась ко дну теплового аккумулятора в системе отопления и нагревала теплоноситель обратки. Если температура выровнялась во всём резервуаре, то он считается полностью заряженным.

После того как котел выпалил все что в него загрузили, он перестает работать и в дело вступает ТА. Циркуляция продолжается и он постепенно отдает свое тепло через радиаторы в помещение. Все это происходит до того момента, пока в котел опять не поступит очередная порция топлива.

Если накопитель тепла для отопления маленький, то его запаса хватит совсем ненадолго, при этом время нагрева батарей увеличивается, так как объём теплоносителя в контуре стал больше. Минусы использования для домов временного проживания:

увеличивается время прогрева помещения;
больший объём контура, что делает заполнение его антифризом дороже;
более высокие расходы на монтаж.

Как вы понимаете заполнять систему и спускать воду каждый раз, когда вы приезжаете на свою дачу, по меньшей мере, хлопотно. Учитывая, что один только бак будет литров 300. Ради нескольких дней в неделю идти на такие меры бессмысленно.

В резервуар встраиваются дополнительные контуры – это металлические трубы-спирали. Жидкость в спирали, не имеет прямого контакта с теплоносителем в теплоаккумуляторе для отопления дома. Это могут быть контуры:

ГВС;
низкотемпературного отопления (теплый пол).

Таким образом, даже самый примитивный одноконтурный котел или даже печка может стать универсальным нагревателем. Он обеспечит весь дом необходимым теплом и горячей водой одновременно. Соответственно производительность нагревателя будет использована в полной мере.

В серийных моделях, изготовленных в производственных условиях, встраиваются дополнительные источники подогрева. Это тоже спирали, только они называются электрическими тэнами. Их зачастую несколько и они могут работать от разных источников:

электросеть;
солнечные батареи.

Такой подогрев относится к дополнительным опциям и не является обязательным, учитывайте это, если решили сделать теплоаккумулятор для отопления своими руками.

Схемы обвязки теплового аккумулятора

Осмелимся предположить, что если вы заинтересовались этой статьей, то, скорее всего, решили сделать тепловой аккумулятор для отопления и его обвязку своими руками. Схем подключения можно придумать много, главное, чтобы все работало. Если вы правильно понимаете процессы, происходящие в контуре, то вполне можете поэкспериментировать. То, как вы подключите ТА к котлу, повлияет на работу всей системы. Давайте для начала разберем самую простую схему отопления с теплоаккумулятором.

Простая схема обвязки ТА

На рисунке вы видите направление движений теплоносителя. Обратите внимание на то, что движение обратки вверх запрещено. Чтобы этого не происходило, насос между ТА и котлом должен прокачивать большее количество теплоносителя, нежели тот, который стоит до резервуара. Только в таком случае будет образовываться достаточная втягивающая сила, которая будет отбирать часть тепла из подачи. Минус такой схемы подключения – это длительное время разогрева контура. Чтобы его сократить, нужно создать кольцо прогрева котла. Его вы можете увидеть на следующей схеме.

Схема обвязки ТА с контуром прогрева котла

Суть контура разогрева заключается в том, что термостат не подмешивает воду из ТА до тех пор, пока котел не прогреет ее до установленного уровня. Когда котел разогрелся, часть подачи уходит в ТА, а часть перемешивается с теплоносителем из резервуара и поступает в котел. Таким образом, нагреватель всегда работает с уже нагретой жидкостью, что увеличивает его КПД и время разогрева контура. То есть батареи станут теплыми быстрее.

Такой метод установки теплоаккумулятора в систему отопления позволяет использовать контур в автономном режиме, когда насос работать не будет. Обратите внимание, что на схеме показаны только узлы подключения ТА к котлу. Циркуляция теплоносителя к радиаторам происходит по-другому контру, который также проходит через ТА. Наличие двух байпасов позволяет перестраховаться дважды:

обратный клапан включается в работу, если насос остановлен и шаровой кран на нижнем байпасе перекрыт;
в случае остановки насоса и поломки обратного клапана циркуляция осуществляется через нижний байпас.

В принципе, в такую конструкцию можно внести некоторые упрощения. Учитывая тот факт, что у обратного клапана высокое сопротивление потока, его можно исключить из схемы.

система отопления с теплоаккумулятором схема

Схема обвязки ТА без обратного клапана для гравитационной системы

При этом, когда пропадет свет, нужно будет вручную открыть шаровой кран. Следует сказать, что при такой разводке ТА должен находиться выше уровня радиаторов. Если вы не планируете, что система будет работать самотеком, то обвязку системы отопления с теплоаккумулятором можно выполнить по схеме, указанной ниже.

Схема обвязки ТА для контура с принудительной циркуляцией

В ТА создается правильное движение воды, что позволяет шар за шаром, начиная с верхнего, прогревать ее. Возможно, возникнет вопрос, что делать, если не станет света? Об этом мы рассказывали в статье об источниках альтернативного питания для системы обогрева. Это будет экономнее и удобнее. Ведь гравитационные контуры выполняются из труб большого сечения, к тому же должны соблюдаться не всегда удобные уклоны. Если посчитать цену труб и фитингов, взвесить все неудобства монтажа и сравнить это все с ценой ИБП, то идея установки альтернативного источника питания станет очень привлекательной.

Расчет объёма накопителя тепла

Объем теплоаккумулятора для отопления

Как мы уже упомянули ТА маленького объёма использовать нецелесообразно, при этом слишком большие резервуары также не всегда уместны. Вот и назрел вопрос о том, как рассчитать нужный объём ТА. Очень хочется дать конкретный ответ, но, к сожалению, его не может быть. Хотя приблизительный расчет теплоаккумулятора для отопления все же есть. Допустим, вы не знаете, какие теплопотери вашего дома и узнать не можете, например, если он еще не построен. Кстати, чтобы сократить теплопотери, нужно утеплить стены частного дома под сайдинг. Подобрать бак можно исходя из двух величин:

площадь отапливаемого помещения;
мощность котла.

Методы расчета объёма ТА: площадь помещения х 4 или мощность котла х 25.

Именно эти две характеристики являются определяющими. Разные источники предлагают свой способ расчета, но по факту эти два метода тесно взаимосвязаны. Предположим мы решили рассчитать объем теплоаккумулятора для отопления, отталкиваясь от площади помещения. Для этого нужно квадратуру отапливаемого помещения умножить на четыре. К примеру, если у нас есть маленький дом в 100 м кв, то понадобится бак 400 литров. Такой объём позволит сократить загрузку котла до двух раз в сутки.

Несомненно, и так есть пиролизные котлы, в которые закладывается топливо дважды в сутки, только в этом случае принцип работы немного отличается:

топливо разгорается;
уменьшается подача воздуха;
начинается процесс тления.

В этом случае, когда топливо разгорается, температура в контуре начинает интенсивно повышаться, а потом тление поддерживает воду тёплой. Во время этого самого тления много энергии улетучивается в трубу. Помимо этого если твердотопливный котел работает в тандеме с негерметичной системой отопления, то при пиковой температуре расширительный бак иногда закипает. В нем в прямом смысле слова начинает кипеть вода. Если трубы сделаны из полимеров, тогда это просто губительно для них.

В одной из статей про полимерные трубы мы рассказывали об их характеристиках. ТА забирает часть тепла и бак может закипеть только после того, как резервуар зарядится полностью. То есть возможность закипания, при правильном объёме ТА, стремится к нолю.

Теперь попробуем рассчитать объём ТА, исходя из количества киловатт в нагревателе. Кстати, этот показатель рассчитывается на основании квадратуры помещения. На 10 м берется 1 кВт. Выходит, что в доме 100 м кв должен стоять котел минимум в 10 киловатт. Так как расчет всегда делается с запасом, то можно предположить, что в нашем случае будет стоять 15 киловаттный агрегат.

Если не учитывать количество теплоносителя в радиаторах и трубах, то один киловатт котла может нагревать приблизительно 25 литров воды в ТА. Поэтому и расчет будет соответствующим: нужно мощность котла умножить на 25. В итоге мы получим 375 литров. Если сравним с предыдущим расчетом, то результаты очень близки. Только это с тем учетом, что мощность котла будет рассчитываться с зазором хотя бы в 50%.

Помните, чем больше ТА, тем лучше. Но в этом деле, как и в любом другом, нужно обходиться без фанатизма. Если вы поставите ТА на две тысячи литров, то нагреватель просто не справиться с таким объёмом. Будьте объективны.

Теплоаккумулятор для отопления — схема работы и правила эксплуатации

Когда у людей нет возможности использовать для отопления жилища газ, приходится искать другие варианты. Так например, некоторые используют твердотопливный обогрев, в иных случаях на помощь приходит электричество.

Кроме того, технологии наших дней позволяют применять солнечную энергия для получения тепла. Все варианты различны по устройству теплоаккумулятора, а это является важным нюансом для отопления.

Основным недостатком всех вышеперечисленных систем является крайне неравномерный обогрев. А в случае с электрическими обогревателями еще и высокая стоимость энергии.

Отсюда напрашивается лишь один выход – накопление тепла с последующим его использованием, и в этом очень поможет котел отопления.

О том, как выбрать хороший теплоаккумулятор и какие критерии следует учитывать мы поговорим далее.

Краткое содержимое статьи:

Принцип работы теплоаккумулятора

Наиболее простая и распространенная система, основанная на использовании твердого топлива, выражена сильной цикличностью. При загрузке топлива в виде дров, энергия постепенно нарастает, далее ее нужно поддерживать, в обратном же случае тепло пойдет на убыль. По итогу теплоноситель остывает.

Получается, что вы тратите топливо, загружаете дрова, а тепло получаете лишь во время пикового горения. Так как во время самого процесса тепло либо накапливается, либо теряется, это крайне невыгодно.

В случае твердотопливных систем проблему можно немного смягчить, установив котел длительного горения. Однако, это не решает вопрос в полной мере.

Если рассматривать электрические котлы, то огромным минусом тут является высокая стоимость потребляемой энергии. Наиболее простым решением данного вопроса станет использование котла в ночное время и как можно меньший расход дневной энергии.

В случае с солнечной энергией все обстоит еще хуже. С одной стороны это огромный и выгодный источник энергии, но эти плюсы перекрываются одним большим недостатком – периодичностью. Поступление тепла будет напрямую зависеть от погодных условий и времени суток.

Ночью поступление будет просто никакое, а пасмурная погода не пойдет ни в какое сравнение с солнечной. Становится совершенно понятно, что требуется некое накопительное устройство.

Все вышеперечисленные проблемы сходятся в одном, нерациональное использование и неравномерное распределение тепловой энергии. Тут нам и поможет аккумулятор, который станет теплоносителем и будет накапливать тепло. Крайне важно знать, как правильно рассчитать мощность теплоаккумулятора.

Принцип работы данной системы заключается в том, что вода имеет очень высокую теплоемкость. Накопив энергию от вышеперечисленных источников, она сможет сохранять ее долгое время.

Теплоаккумулятор представляет собой большой резервуар с прекрасной теплоизоляцией, подключенный к контуру отопления. Все это позволяет сохранять тепло для ваших нужд долгое время.

Теплоаккумулятор прямого подключения

ТА является примером наиболее простой конструкции. К ней непосредственно подключаются контуры отопления и потребления.

Данный вид теплоаккумулятора подойдет вам в том случае, если и котел и контуры используют один теплоноситель

Его применение возможно только в случае одинакового давления в контуре теплоносителя и котла

Температура трубы подачи должна быть ниже температуры контура отопления

Теплоаккумулятор, обладающий встроенной системой теплообмена

Данный вид конструкции обладает своим внутренним теплообменом, который находится внизу котла. Его используют в следующих ситуациях:

Если давление в теплоносителя выше этого показателя у контура потребления

При подключении новых источников тепла в количестве более одного

При использовании разных видов теплоносителей

Существенным отличием такой конструкции от первого варианта является смешение теплоносителей внутри системы. Благодаря чему происходит более эффективное отопление.

Теплоаккумулятор с системой проточного теплообмена

В данной конструкции теплообмен происходит в верхней части котла. Заход воды осуществляется снизу, подача, следовательно, тоже.

Этот вариант активно используется в случаях равномерного потребления воды, когда исключены большие нагрузки на систему водоснабжения. Важным нюансом при монтаже является материал, из которого изготовлен теплообменник. Он должен быть выполнен из металлов, отвечающих нормам.

В целом данный вариант аналогичен первому, с прямым подключением.

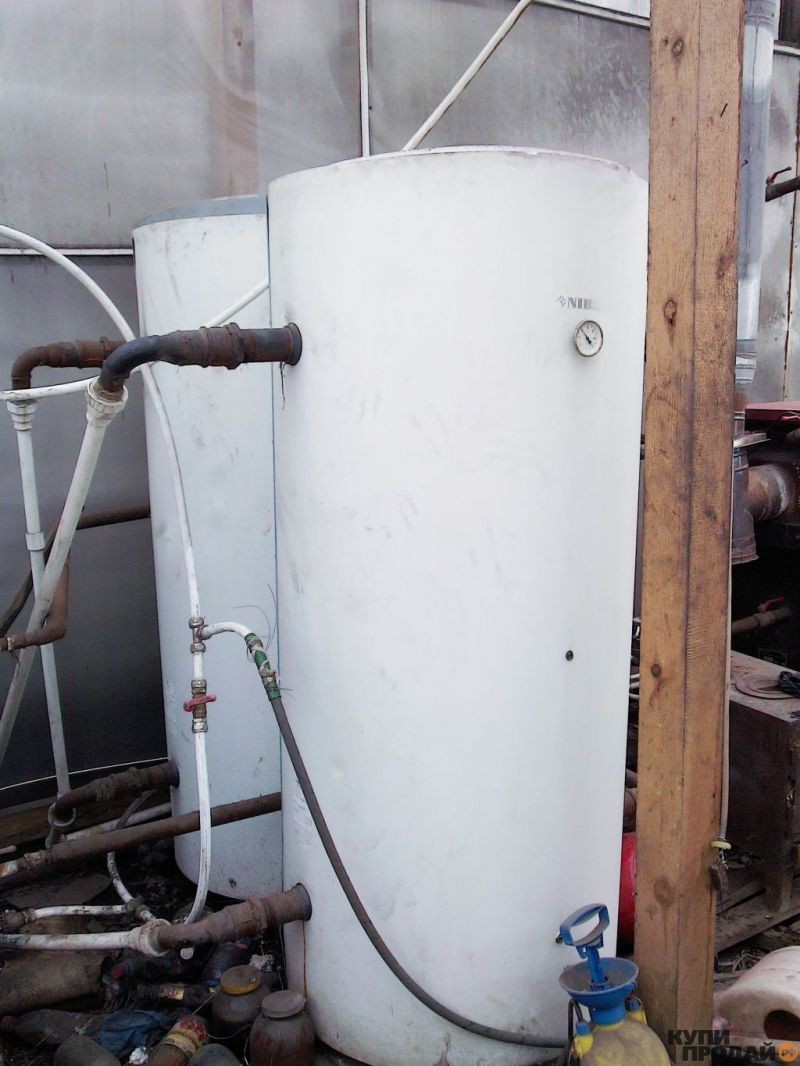

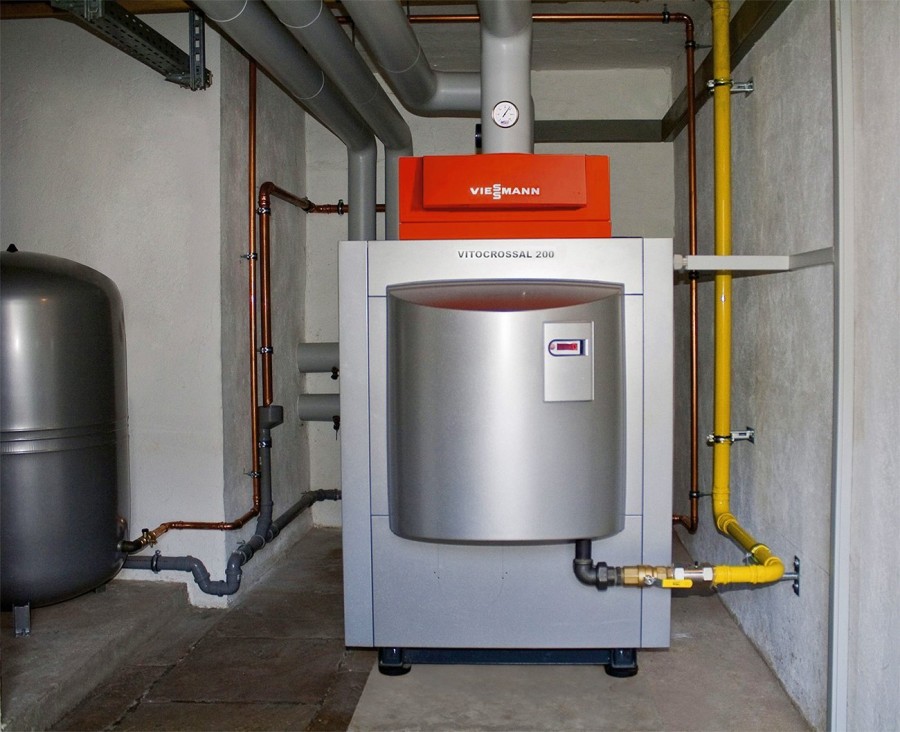

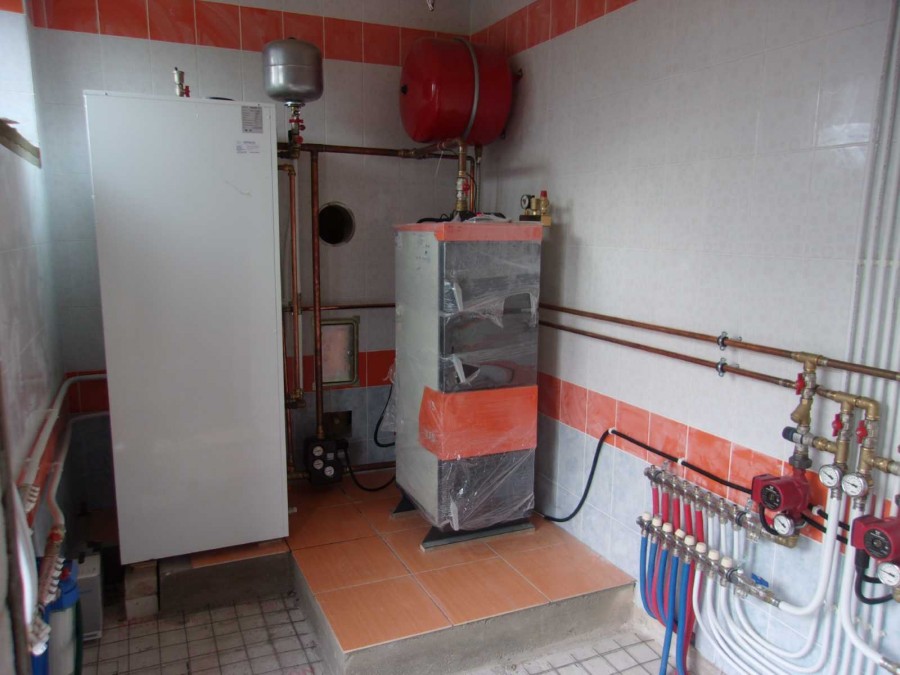

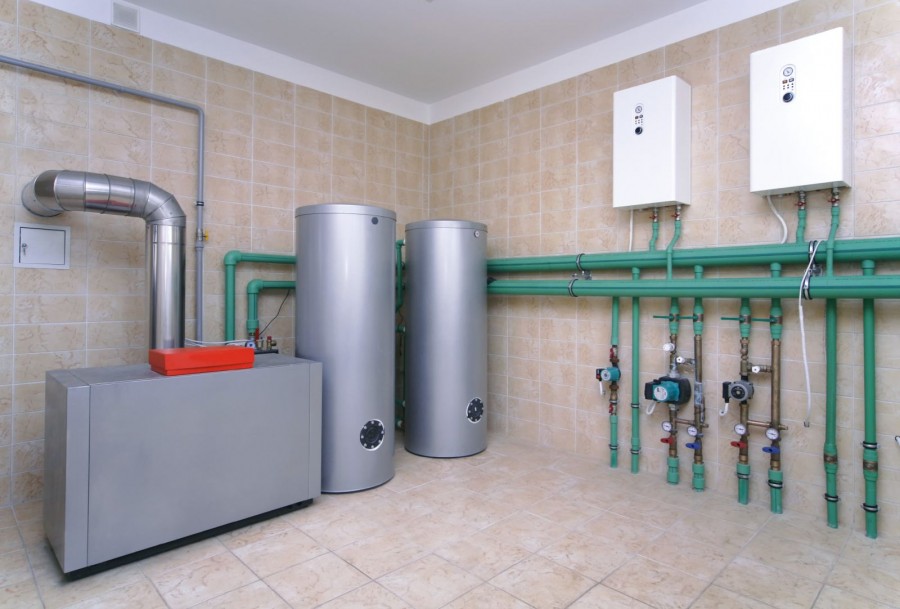

Фото теплоаккумуляторов для отопления

Также рекомендуем просмотреть:

Пожалуйста, сделайте репост
водонагревателей Tankless или Demand-type

водонагреватели Tankless, также известные как водонагреватели типа «проточный» или «мгновенный», подают горячую воду только по мере необходимости. Они не производят потери энергии в режиме ожидания, связанные с накопительными водонагревателями, что может сэкономить вам деньги. Здесь вы найдете основную информацию о том, как они работают, может ли водонагреватель без бака подходить для вашего дома и какие критерии использовать при выборе подходящей модели. Ознакомьтесь с инфографикой Energy Saver 101: Водоподогрев, чтобы узнать, подходит ли вам водонагреватель без резервуара, и в нашем обсуждении #AskEnergySaver по водонагреванию, чтобы получить дополнительные ответы по эффективному нагреву воды.

Как они работают

Безрезервуарные водонагреватели нагревают воду напрямую, без использования накопительного бака. Когда кран горячей воды включен, холодная вода проходит через трубу в устройство. Газовая горелка или электрический элемент нагревает воду. В результате, водонагреватели без резервуара обеспечивают постоянную подачу горячей воды. Вам не нужно ждать, пока резервуар заполнится достаточным количеством горячей воды. Однако производительность водонагревателя без резервуара ограничивает расход.

Как правило, водонагреватели без резервуара обеспечивают горячую воду в количестве 2–5 галлонов (7.6–15,2 л) в минуту. Газовые водонагреватели без резервуара обеспечивают более высокую скорость потока, чем электрические. Однако иногда даже самая крупная газовая модель не может обеспечить достаточное количество горячей воды для одновременного многократного использования в больших домохозяйствах. Например, принимая душ и одновременно включая посудомоечную машину, можно расширить водонагреватель без бака до своего предела. Чтобы преодолеть эту проблему, вы можете установить два или более водонагревателя без резервуара, соединенных параллельно для одновременного потребления горячей воды.Вы также можете установить отдельные водонагреватели без резервуара для бытовых приборов — таких как стиральная машина или посудомоечная вода, — которые используют много горячей воды в вашем доме.

Другие области применения водонагревателей по требованию включают в себя следующее:

Отдаленные ванные комнаты или джакузи

Усилитель для приборов, таких как посудомоечные машины или стиральные машины

Усилитель для солнечной водонагревательной системы.

Преимущества и недостатки

Для домов, в которых ежедневно используется 41 галлон или менее горячей воды, потребляемые водонагреватели могут быть на 24–34% более энергоэффективными, чем обычные водонагреватели накопительного бака.Они могут быть на 8–14% более энергоэффективными для домов, которые используют много горячей воды — около 86 галлонов в день. Вы можете добиться еще большей экономии энергии на 27–50%, если установите водонагреватель по требованию на каждом выходе горячей воды.

Первоначальная стоимость водонагревателя без резервуара выше, чем у обычного накопительного водонагревателя, но водонагреватели без резервуара обычно работают дольше и имеют более низкие эксплуатационные и энергетические затраты, что может компенсировать его более высокую закупочную цену. Срок службы большинства водонагревателей без резервуаров составляет более 20 лет.Они также имеют легко заменяемые детали, которые продлевают срок их службы еще на несколько лет. Напротив, накопительные водонагреватели служат 10–15 лет.

Безрезервуарные водонагреватели могут избежать потерь тепла в режиме ожидания, связанных с накопительными водонагревателями. Однако, хотя газовые водонагреватели без резервуара имеют тенденцию иметь более высокие скорости потока, чем электрические, они могут тратить энергию, если у них постоянно горит контрольная лампа. Иногда это может компенсировать устранение потерь энергии в режиме ожидания по сравнению с накопительным водонагревателем.В газовом накопительном водонагревателе сигнальная лампа нагревает воду в баке, поэтому энергия не теряется.

Стоимость эксплуатации контрольной лампы в баке водонагревателя варьируется от модели к модели. Спросите производителя, сколько газа использует пилотная лампа для модели, которую вы рассматриваете. Если вы приобретаете модель, в которой используется стоячая контрольная лампа, вы всегда можете выключить ее, если она не используется для экономии энергии. Также рассмотрите модели, которые имеют устройство прерывистого зажигания (IID) вместо стоящей контрольной лампы.Это устройство напоминает устройство искрового зажигания на некоторых газовых кухонных плитах и духовках.

Выбор водонагревателя по требованию

Перед покупкой водонагревателя по требованию вам также необходимо учесть следующее:

Установка и обслуживание

Правильная установка и обслуживание водонагревателя по требованию может оптимизировать его энергоэффективность.

Правильная установка зависит от многих факторов. Эти факторы включают тип топлива, климат, местные требования строительных норм и правил безопасности, особенно касающиеся сжигания газовых водонагревателей.Поэтому лучше всего, чтобы квалифицированный подрядчик по сантехнике и отоплению установил требуемый водонагреватель. При выборе подрядчика сделайте следующее:

Запросите смету расходов в письменном виде

Запросите справки

Обратитесь в местное бюро Better Business Bureau

Проверьте, получит ли компания местное разрешение, если это необходимо, и понимает местные строительные нормы и правила. ,

Если вы решили самостоятельно установить водонагреватель, сначала проконсультируйтесь с производителем.Производители обычно имеют необходимые инструкции по установке и эксплуатации. Кроме того, свяжитесь с вашим городом или городом для получения информации о получении разрешения, если необходимо, и о местных кодах установки водонагревателя.

Периодическое обслуживание водонагревателя может значительно продлить срок службы вашего водонагревателя и минимизировать потерю эффективности. Прочтите руководство по эксплуатации для получения конкретных рекомендаций по обслуживанию.

Повышение энергоэффективности

После того, как ваш водонагреватель правильно установлен и обслуживается, попробуйте несколько дополнительных стратегий энергосбережения, которые помогут снизить ваши счета за отопление водой.Некоторые энергосберегающие устройства и системы более экономичны при установке вместе с водонагревателем.
Расширительный бак в системе отопления — расчет объема и виды | Своими руками
Расширение отопления — виды и установка

Любая отопительная система должна быть оснащена элементами, способными защитить ее от гидравлического удара, поддерживать допустимое давление охлаждающей жидкости и компенсировать изменение ее объема. Эта задача обслуживается расширительным баком

Зачем мне расширительный бак для отопления?

Для нормального функционирования системы отопления и стабильной циркуляции теплоносителя через все его элементы необходимо стабильное давление.Его резкие скачки приводят к нарушению гидравлического режима и неправильной работе отдельных узлов. Чтобы избежать этого, в системе предусмотрен расширительный бак. Его задача — компенсировать изменение объема охлаждающей жидкости (воды или антифриза), вызванное изменением его температуры, чтобы уменьшить вероятность проведения гидроиспытаний. На изменение объема теплоносителя также влияет его состав и, соответственно, температурный коэффициент. При использовании воды значение этого коэффициента в среднем составляет 4%, в случае антифриза, например этиленгликоля, от 4,4 до 4,8% (в зависимости от концентрации гликоля в антифризе).Это расширительный бак той же емкости, который выпускает избыточную охлаждающую жидкость для поддержания необходимого давления в сети.

В зависимости от типа системы отопления (открытая или закрытая) используются разные расширительные баки. Сразу отметим, что открытая система (ее еще называют системой с естественной циркуляцией — самопотоком) в новых домах используют нечасто, ее можно встретить в основном в старых зданиях.

Ссылка по теме: Котельная: оборудование и приборы, расчеты и схемы

Бак в системе отопления открытого типа

В такой системе теплоноситель — простая вода — движется в соответствии с законами физики естественным образом из-за разной плотности холодной и горячей воды.Этому также способствует наклон труб. Теплоноситель, нагретый до высокой температуры, на выходе из котла стремится вверх, выталкивается холодной водой, поступающей из возвратного трубопровода снизу. Таким образом, существует естественная циркуляция, в результате которой радиаторы нагреваются. В системе с самопотоком проблематично использовать антифриз, поскольку охлаждающая жидкость в расширительном баке находится в открытом состоянии и быстро испаряется, поэтому только вода действует как таковая. При нагревании он увеличивается в объеме, а его излишки поступают в бак, а при охлаждении они возвращаются в систему.Резервуар расположен в самой высокой точке контура, обычно на чердаке. Чтобы вода в ней не замерзла, ее изолируют изоляционными материалами и соединяют с обратным трубопроводом во избежание кипения. В случае переполнения резервуара вода сбрасывается в канализацию.

Расширительный бак не накрыт крышкой, поэтому название отопительной системы открыто. Уровень воды в резервуаре должен контролироваться таким образом, чтобы в трубопроводе не было пузырьков воздуха, что приводит к неэффективной работе радиаторов.Резервуар подключается к сети через расширительную трубу, а циркуляционная труба предназначена для обеспечения потока воды. Когда система заполнена, вода достигает сигнальной трубы, по которой

кран. Для контроля расширения воды используется переливная труба. Он отвечает за свободное движение воздуха внутри резервуара. Чтобы рассчитать объем открытого резервуара, вам необходимо знать объем воды в системе.

Резервуар в закрытой системе

Автономная система отопления, в которой теплоноситель приводится в действие циркуляционным насосом, называется закрытой системой.Его особенностью является абсолютная герметичность и отсутствие контакта теплоносителя с окружающей средой. Расширительный бачок в нем также закрыт, исключая контакт охлаждающей жидкости с воздухом.

Ссылка по теме: Проектирование системы отопления дома

Конструкция расширительного бака

Расширительный бак представляет собой корпус из углеродистой стали с порошковым красным, серым или белым покрытием, внутри которого находится резиновая мембрана мембранного типа или в форме воздушного шара.Первый в основном используется в небольших контейнерах, второй — в больших контейнерах. Резервуары в заводской конфигурации иногда оснащены предохранительным клапаном для защиты системы от превышения допустимого давления. Если это происходит, клапан открывается, выпуская избыток воды. Лучше быть в безопасности и убедиться, что он есть в вашем продукте. Если нет, купите и установите рядом с баком.

Расширительный сосуд с мембраной в виде диафрагмы. Это устройство больше похоже на ствол, разделенный пополам подвижной резиновой перегородкой.В процессе производства воздух закачивается в верхнюю часть резервуара, что создает начальное давление. После подключения бака к его нижней камере охлаждающая жидкость начинает вытекать из сети. В тот момент, когда упругая мембрана становится нулевой, бесшумной и как бы лежащей на поверхности охлаждающей жидкости, система отопления считается полностью заполненной и готовой к запуску. Когда температура охлаждающей жидкости повышается, ее объем увеличивается, и избыток сбрасывается в расширительный бак.Из-за сжатия воздуха мембрана перемещается в воздушную камеру, так что внутреннее пространство резервуара становится больше, и туда попадает избыток теплоносителя. Как только охлаждающая жидкость остывает и возвращается к первоначальному объему, воздействие на мембрану прекращается, и воздух в верхней камере, не испытывая сопротивления, возвращает мембрану в исходное тихое положение, тем самым автоматически регулируя давление в системе. ,

Баки с мембраной баллонного типа.

В этом случае воздушная камера расположена по периметру всего резервуара и окружает резиновую камеру для охлаждающей жидкости. Когда он прибывает, последний начинает расширяться как раздуваемый воздушный шар. Благодаря такому устройству резервуара можно более точно контролировать давление в системе.

Следует отметить, что баллонные мембраны могут быть заменены по мере их износа, и диафрагмальные замены не подлежат изменению. Материал, из которого изготовлена мембрана, очень важен.Он должен быть термостойким и в то же время высокоэластичным. При выборе резервуара вы должны ознакомиться с такими характеристиками мембраны, как долговечность, рабочая температура, водонепроницаемость и соответствие санитарно-гигиеническим нормам.

Схема работы расширительного бака

Смотрите также: Типы систем отопления и их устройство в загородном доме — какой дизайн выбрать

Как рассчитать объем расширительного бака?

Конструкция расширительного бака не предполагает каких-либо сложных технических решений, но ошибка в расчете его объема может привести к выходу оборудования из строя и выходу из строя системы отопления в целом: слишком большая емкость не может создать достаточного давления в сети, и слишком маленький, наоборот, не заберет всю лишнюю охлаждающую жидкость.

Для правильного расчета необходимо определить общий объем тепловой сети. Для этого добавьте объем котла, общий объем всех труб в системе, а также объем дополнительных нагревателей, если таковые имеются.

Формула для расчета объема расширительного бака:

K = (KExZ) / Нет

КЕ — общий объем всей системы отопления. Рассчитайте эту цифру исходя из того, что мощность I кВт отопительного оборудования равна 15 л объема теплоносителя.Если мощность котла составляет 40 кВт, то общий объем системы составит КЕ = 15 х 40 = 600 л;

Z — значение температурного коэффициента теплоносителя. Как уже отмечалось, для воды это около 4%, а для антифриза различной концентрации, например, 10-20% этиленгликоля, — от 4,4 до 4,8%;

Н — значение КПД мембранного бака, которое зависит от начального и максимального давления в системе, начального давления воздуха в камере.Часто этот параметр указывается производителем, но если он недоступен, вы можете рассчитать самостоятельно по формуле:

N = (DV-DS) / (DV + 1)

где

DV — максимально допустимое значение давления в сети. Как правило, оно равно допустимому давлению предохранительного клапана, а для обычных бытовых отопительных систем оно редко превышает 2,5-3 атм .;

DS — значение начального давления зарядки мембранного бака, исходя из постоянного значения 0,5 атм.на 5 метров длины системы отопления.

В этом случае,

N = (2,5-0,5) / <2,5 + 1) = 0,57.

Итак, из полученных данных можно вывести объем расширительного бака с мощностью котла 40 кВт:

К = 600 х 0,04 / 0,57 = 42,1 л.

Рекомендуется использовать резервуар объемом 50 л с начальным давлением 0,5 атм, так как конечные показатели для выбора продукта должны быть несколько выше расчетных.Небольшое превышение объема резервуара не так страшно, как недостаточность его объема. Кроме того, при использовании антифриза в системе специалисты советуют выбирать бак объемом на 50% больше расчетного.

Установка расширительного бачка

Для удобства обслуживания расширительный бак установлен рядом с котлом на обратной линии. Часто его устанавливают так, чтобы впускной клапан (водопроводная труба) был направлен вниз. Это позволяет слить охлаждающую жидкость даже в случае разрушения мембраны.Есть и другое мнение: охлаждающая жидкость должна поступать в бак сверху. Что более правильно, так как исключает попадание воздуха в емкость, предназначенную для жидкости.

Чтобы избежать скачков в головке, резервуар следует размещать перед циркуляционным насосом. Чтобы он не «кипел», он подключен к обратному трубопроводу, также рекомендуется установить манометр и клапан для ручной регулировки давления. После установки необходимо проверить, соответствует ли рабочее давление устройства тому, которое необходимо.Если нет, продуйте воздух и прокачивайте бак до тех пор, пока давление на мембрану не станет приемлемым.

Из наиболее частых ошибок при установке расширительного бачка для отопления можно выделить:

Использование уплотнительных материалов, не предназначенных для этой цели. Например, дешевый герметик для окон ПВХ, рассчитанный на совершенно другой температурный режим. Вначале соединения могут быть довольно привлекательными, но когда система отопления запускается, это уплотнение не выдержит высоких температур.По крайней мере, после этого вам придется заниматься устранением утечек;

неудачное место установки, когда подход к танку затруднен;

неверный расчет объема расширительного бачка или выбор его на глаз.

Когда использовать антифриз

Заполнение системы подогрева антифризом (водой, смешанной с этиленгликолем) не всегда целесообразно.

Правильно приготовленная вода имеет лучшую теплопроводность, чем она.

Но есть ситуации, которые требуют обязательного применения незамерзающей жидкости, например, если есть вероятность воздействия отрицательной температуры на нагревательные трубы.

Это может произойти при наружной прокладке магистрали (скажем, от дома до гаража) или длительной простоя системы зимой. Переход воды из жидкого состояния в твердое состояние неизбежно приведет к разрыву труб и радиаторов.

Скачки давления в системе отопления

Признаком неисправности или неисправности системы отопления являются скачки давления.Если давление уменьшается. В этом случае необходимо проверить, как ведет себя статическое давление, для чего необходимо остановить насос. Если он не падает, то неисправны циркуляционные насосы, которые по какой-то причине не могут создать напор воды. Если статическое давление также уменьшается, то, скорее всего, где-то в трубопроводах дома или в теплообменнике котла (что случается довольно часто) произошла утечка. Вы можете найти это место, отключив различные секции и контролируя давление в системе.Если ситуация при следующем отключении нормализуется, значит, в этой части сети происходит утечка воды. Если давление повышается. Здесь может быть несколько причин.

1. Одной из частых причин является нарушение или отсутствие движения охлаждающей жидкости по контуру. Это может произойти, когда для снижения температуры в сети регулятор отопления дома отключает подачу охлаждающей жидкости из котельной. В этом случае вам необходимо изучить настройки и отрегулировать их так, чтобы контроллер не отдавал приказ полностью закрыть клапаны, его инерция возрастет, но такие ситуации будут исключены.

2. Другая причина в том, что, возможно, система находится под постоянным питанием. Как показывает простейший расчет, чем больше охлаждающей жидкости в ограниченном объеме, тем выше давление. В этом случае достаточно заблокировать линию электропередачи и настроить автоматику.

3. Также причиной может быть неправильный диаметр труб. На выходе из трубы котла она должна быть самой большой.

4. Проблема может быть вызвана повышенной мощностью циркуляционного насоса или сбоями в его работе.

5. Если управляющие устройства исправны или система отопления не включает их вообще, возможно, что где-то вдоль потока охлаждающей жидкости заблокирован кран или задвижка.

Типы расширительной баковой мембраны

Долговечность мембраны расширительного бака зависит от типа резины, из которой она изготовлена. Резина SBR — самая распространенная в мире. Достаточно упомянуть камеры для колес автомобилей, подошвы для обуви. Обладает хорошими механическими характеристиками, может растягиваться до 800%.Температурный диапазон долговечности: от -50 до 100 «С. Такая резина не подходит для систем с питьевой водой, и поэтому она используется только для расширительных баков отопительной сети, при температуре выше 100». При этом материал быстро стареет, теряет эластичность и разрушается.

Резина MR (BUTILE )

Этот тип резины обладает высокой устойчивостью к высоким температурам, его рабочий диапазон составляет от -40 до 130 ° С. Материал может вступать в контакт с питьевой водой.Используется для аккумуляторов.

Резина EPDM подходит для систем с питьевой водой, обладает высокой устойчивостью к старению и разрушению. Диапазон рабочих температур: от -50 до 130 ‘С. Это довольно дорогой продукт, который отвечает всем санитарно-гигиеническим нормам, поэтому ведущие производители изготавливают мембраны для своих расширительных баков из резины этого типа.

Rubber NBR (NITRILE) — улучшенная версия EPDM каучука.

Он подходит для работы при температуре до 100 ‘C, а также используется для производства мембран.Стойка к антифризу, бензину, бутану, пропану, маслам и растительным жирам.

Смотрите также: Ошибки в установке отопления и их исправление

Давление в системе отопления

Давление в сети возникает из-за влияния нескольких факторов. Характеризует влияние охлаждающей жидкости на стенки элементов системы. Перед заполнением водой давление в трубах равно 1 атм. Однако, как только начинается процесс заправки охлаждающей жидкости, этот показатель меняется.Даже с холодной охлаждающей жидкостью в трубопроводе, есть давление. Причиной этого является различное расположение элементов системы — при увеличении высоты на 1 м добавляется 0,1 атм. Этот вид действия называется статическим, и этот параметр используется при проектировании тепловых сетей с естественной циркуляцией. В закрытой системе отопления теплоноситель расширяется во время нагрева, и в трубах создается избыточное давление. В зависимости от конструкции главной линии, она может варьироваться в разных областях, и если на стадии проектирования нет положений о стабилизации устройств, то существует риск отказа системы.

Для автономных систем отопления не существует стандартов давления. Его стоимость рассчитывается в зависимости от параметров оборудования, характеристик труб, а также с учетом количества этажей дома. В этом случае необходимо следовать правилу, согласно которому значение давления в сети должно соответствовать его минимальному значению в самом слабом звене системы. Следует помнить и об обязательной разнице в 0,3-0,5 атм. между давлением в прямой и обратной трубопроводах котла, что является одним из механизмов поддержания нормальной циркуляции теплоносителя.Учитывая все это, давление должно быть между 1,5 и 2,5 атм. Для контроля давления в различных точках сети вставлены манометры, которые фиксируют низкие и избыточные значения. В случае, если счетчик должен не только служить для визуального осмотра, но и работать с системой автоматизации, используйте электроконтактные или другие типы датчиков.

На заметку:

Плотность нагретой воды меньше плотности холодной воды. Разница этих значений приводит к тому, что создается гидростатическая головка, которая подает горячую воду к радиаторам.

Для расширительных баков наиболее допустимые значения температуры и давления являются наиболее информативными.

Учитывая данные производителей, в современных резервуарах температура охлаждающей жидкости может достигать 120 «С, а рабочее давление до 4 при пиковых значениях до 10 бар.

Расширительный бак своими руками (самодельный) — видео

© Автор: строительный журналист А.Чижов

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ДОМАШНЕГО ТОВАРА ОЧЕНЬ ДЕШЕВЛЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.

Ниже других записей на тему «Как сделать своими руками — домохозяин!»

Как сделать опрессовку трубы в частном доме ТЕСТ ТРУБЫ В ЗАГОРОДНОМ ДОМЕ Состояние…

Разница в видах циркуляции, отопление открытое и закрытое РАСПРЕДЕЛЕНИЕ СИСТЕМЫ ОТОПЛЕНИЯ — СОВЕТЫ …

Профилактика и уход за системой отопления — как и что делать Как ухаживать и вводить …

Двухтрубная или двухтрубная система отопления Отопление частного дома однотрубная …

Двухтрубная система отопления в доме отдыха своими руками Отопление коттеджей двухтрубной системой отопления …

Как избежать перегрева двигателя автомобиля.Причины и последствия. Про это лето (2010 год) …

Сантехника на даче своими руками — как то, что я сделал: личный опыт ВОДОСНАБЖЕНИЕ ЦЕННОСТЕЙ СВОИМИ РУКАМИ -…

Подписаться на обновления в наших группах и поделиться.

Давайте дружить!

Разное
