Формовочные комплексы для литья по газифицируемым моделям
Новость 14.03.2019
Станок для резки плит из алюминиевых сплавов с рольгангом.
Наше предприятие выполнило заказ на изготовление станка для резки плит из алюминиевых сплавов.
Максимальная ширина реза – 1550 мм,
максимальная толщина плиты –120 мм(160 мм).
Изделие имеет механические зажимы плит, механическую подачу фрезы с плавным регулированием скорости подачи, плавную регулировку скорости вращения фрезы, систему охлаждения фрезы, конечные выключатели фрезы.
Управление Изделием осуществляется одним оператором с пульта управления.
Станок поставляется в сборе комплектно с пультом управления, защитным коробом, механизмом подачи фрезы, прижимами плит, системой охлаждения фрезы, комплектом ЗИП и эксплуатационной документацией, а так же освещением рабочей зоны и лазерным указателем линии реза.
Комплект запасных частей: Диск пильный по алюминию НМ 500х30 Z=120 S=4,0/3,2 — 1 шт.
Ремень приводной XPA-1500 — 2 шт.
|
Наименование параметра |
|
|
Станок для резки плит из алюминиевых сплавов |
|
|
Масса Изделия, кг Габариты, мм (ш*г*в) Напряжение, В Частота, Гц Максимальная толщина реза, мм Максимальная ширина реза, мм Максимальные обороты фрезы, об./мин. Максимальная скорость реза, мм/мин. |
1665 3368х1010х1853 380 50 8,5 120 (160) 1550 3000 1500 |
В станке для подачи заготовки в зону резки могут применятся два типа рольгангов:
- Рольганг роликовый
- Рольганг с шариковыми опорами
На выходе станка так же возможно установить приемный стол двух типов:
- Приемный стол роликовый
- Приемный стол с шариковыми опорами.
Преимущества роликового рольганга:
- Низкая стоимость
- Простая сборная конструкция
- Быстро заменяемые подшипники роликов.
- Возможность поставки в разобранном виде и быстрой сборки.
Минусом роликового рольганга можно назвать неудобство передвижения плит, так как двигать плиту возможно только прямолинейно и это сильно усложняет подачу и выставку плиты в зоне резки, когда ее необходимо сдвинуть в сторону перпендикулярно вращению роликов.
- Шариковые опоры позволяют перемещать и вращать плиту больших размеров в горизонтальной плоскости в любом направлении, что позволяет одному человеку, не прикладывая больших усилий, подать и выставить плиту в зоне резки. Таким образов значительно увеличивается скорость подготовительных работ.
- Простая сборная конструкция.
Минусом рольганга с шариковыми опорами можно назвать более высокую стоимость. А для быстрой замены шариковых опор необходимо держать запас опор на складе.
В таблице ниже приведены размеры ранее заказанных рольгангов. Возможно изготовление любых размеров по техническому заданию заказчика.
|
Наименование параметра |
Значение |
|
Станок для резки плит из алюминиевых сплавов СО-1500х160 |
|
Масса Изделия, кг Габариты, мм (ш*г*в) Напряжение, В Частота, Гц Потребляемая мощность, кВт Максимальная толщина реза, мм Максимальная ширина реза, мм Максимальные обороты фрезы, об./мин. Максимальная скорость реза, мм/мин. |
1950 3080х1295х1860 380 50 8,5 160 1550 3000 1500 |
|
Рольганг роликовый |
|
|
Масса изделия, кг Габариты, мм (ДхШхВ) |
540 2536х1754х850 |
|
Рольганг с шариковыми опорами 2000х3000 |
|
|
Масса изделия, кг Габариты, мм (ДхШхВ) |
830 3116х2160х850 |
|
Приемный стол с шариковыми опорами 2000х1000 |
|
|
Масса изделия, кг Габариты, мм (ДхШхВ) |
380 1180х2160х850 |
kompleks.aggo.ru
Завод АКС — литейное оборудование — изготовление пресс-форм — стальное литье металлов — технология литья — оснастка технологическая — чугунное литье — точное литье — литейное производство — литье — цветное литье — мехобработка — металлообработка — контактная сеть — трубопроводная арматура — литейный завод — металлургическое оборудование
Модернизация формовочного вибростола ООО «Завод АКС»
В сентябре 2015 года на собственной производственной площадке ООО «Завод АКС» была произведена модернизация формовочного вибростола.
Целью модернизации являлся перевод собственного производства на автоматическую формовку полистирольных моделей, которая
— позволит повысить производительность путём исключения человеческого фактора из процесса формовки,
— уменьшит процент брака за счет перехода с универсальных режимов вибрации на индивидуальные,
— позволит «заформовать» более сложные модели от которых ранее, мы вынуждены были отказываться.
После запуска программного вибростола в эксплуатацию, был проведен ряд тестов необходимых для написания формовочных рецептов. Вот некоторые из них:
Тест 1.
Данный тест был произведён в рекламных целях, для демонстрации возможностей вибростола заполнять внутренние полости полистирольных моделей различной конфигурации на примере логотипа ООО «Завод АКС».
Тест 2 .
Этот тест показал возможность нашего вибростола заполнять песком длинный канал(400 мм),изменяющий своё направление. За счет изменения направлений и силы вибрации, получили заполнение и уплотнение песка в куполообразной форме модели.
Тест 3.

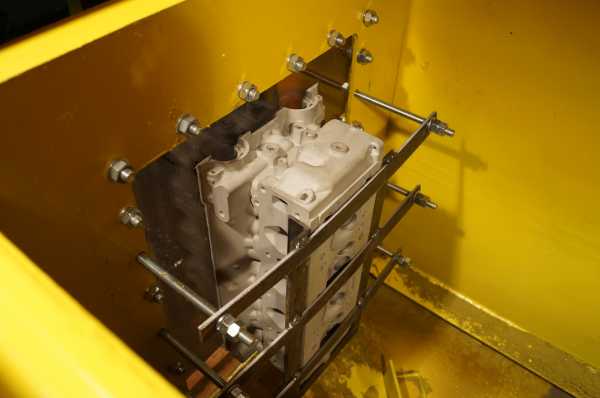

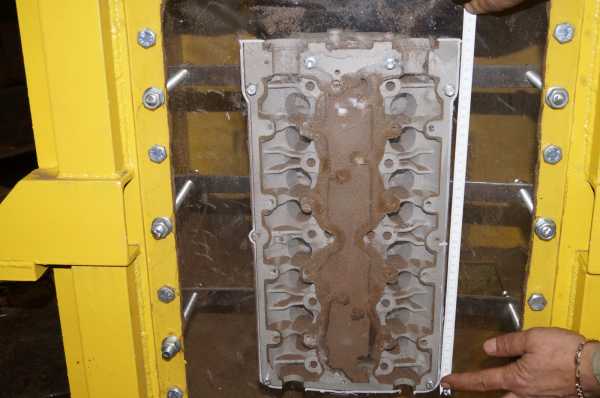

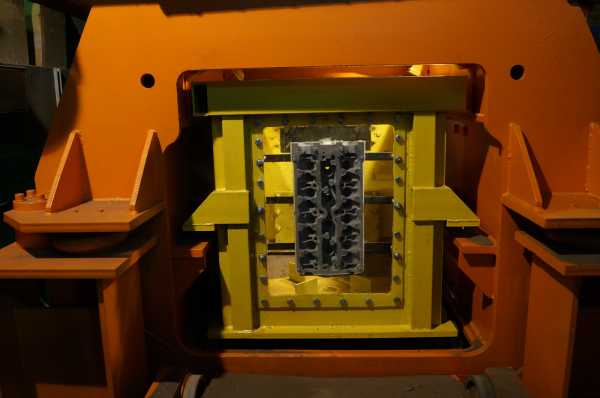

В этом примере показана послойная засыпка и уплотнение песка при формовке головки блока цилиндров автомобиля. Подбор формовочного режима для головки блока цилиндров являлся условием изготовления и поставки оборудования в Китай.
В результате исследовательской работы и произведённых тестов были получены следующие результаты:
1. Вибростол ООО «Завод АКС» позволяет производить автоматическую формовку полистирольных форм , где оператор только устанавливает форму и выбирает программу формовки.
2. Динамично меняющиеся сила и направление вибрации во время процесса формовки, позволяют достигать заполнения самых сложных полистирольных форм песком.
3. Время формовочной программы для одной опоки варьируется от 1(простые модели) до 3(сложные модели) минут.
Вибростол ООО «Завод АКС» позволяет производить формовку самых сложных деталей, получаемых методом литья по газифицируемым моделям. В настоящее время проводятся тесты оборудования для достижения постоянного положительного результата в сокращении времени формовочной программы до 1 минуты на моделях сложной конфигурации.
