В современном мире горячее водоснабжение (ГВС) является неотъемлемой частью удобства и комфорта в доме, коттедже или офисном здании. К сожалению, централизованная подача горячей воды обычно отсутствует в сельской местности, отдалённых коттеджных поселках, личных домах, офисных зданий и промышленных объектов, удалённых от центральных коммуникаций. В этом случае решение задачи по автоматизации горячего водоснабжения обычно связано с применением накопительного бойлера косвенного нагрева, либо нескольких бойлеров. Ёмкость такого бойлера варьируется обычно от 100 литров и может доходить до 1000 литров и даже более. Теплоноситель (умягчённая вода системы отопления, либо, что реже — антифриз) с более высокой температурой, циркулирует через теплообменник (обычно змеевик) внутри этого бойлера и передает тепловую энергию воде, находящейся под давлением внутри бойлера. После нагревания вода внутри бойлера с необходимой температурой (как правило от +40 до +60 градусов Цельсия) подаётся к потребителю. Практика показала, что применение двухконтурных котлов, несмотря на компактность, имеет тот существенный недостаток, что при возможном выходе из строя узла контура ГВС, котёл становится неработоспособным — это нарушает нормальную работу системы отопления и является полностью недопустимым в зимний период времени. Поэтому одноконтурный котел системы отопления, работающий в связке с бойлером косвенного нагрева, является более надежной комбинацией.
Необходимо отметить, что большинство бойлеров косвенного нагрева, как правило, имеют электромеханический термостат, настроенный либо на фиксированную целевую температуру воды ГВС, либо имеется возможность ручной установки этой температуры в определённом диапазоне значений. Недостатками работы бойлера, управляемого термостатом, являются: ограниченное количество циклов реле, низкая точность измерения температуры, отсутствие гибких настроек, невозможность автоматической дезинфекции воды ГВС, отсутствие индикации и т.д. Поэтому в Европе компании изготавливают и предлагают современные цифровые терморегуляторы для автоматизации систем горячего водоснабжения, устраняющие вышеперечисленные недостатки. Однако, главным недостатком зарубежной автоматики ГВС является их высокая цена, которая обычно начинается от 250 Евро. Нередко излишняя функциональность зарубежных устройств автоматики и сложность настроек, приводят к тому, что большинство рядовых потребителей не могут самостоятельно установить и настроить такие системы. Отметим также, что покупка импортных изделий для автоматизации систем горячего водоснабжения является инвестированием в западные компании, но не в экономику нашей страны.
Эскиз. Схема подключения контроллера ТРЦ-02 в систему горячего водоснабжения.
Автоматизация работы системы горячего водоснабжения с помощью дифференциального регулятора температуры ТРЦ-02 (полностью российская разработка и изготовление) позволяет обеспечивать необходимую и достаточную потребность в горячей воде с заданной температурой, при этом отпадает необходимость как в ручном регулировании системы ГВС, так и ручной дезинфекцией бойлера. Готовый комплект автоматики для системы горячего водоснабжения показан на Фото 1. Предлагаемое устройство обладает высокой надежностью, необходимой функциональностью и доступной ценой.
Фото 1. Готовый комплект автоматики для системы горячего водоснабжения.
Видео. Презентация контроллера ТРЦ-02.
Для одного из объектов недвижимости, удалённом от центральных коммуникаций, с целью автоматизации его системы горячего водоснабжения был применён бойлер косвенного нагрева, с гидравлическим подключением к имеющейся автономной системе отопления, устройством автоматизации был выбран российский простой и надежный регулятор температуры ТРЦ-02 с функцией
Фото 2. Бойлер косвенного нагрева Drazice с разобранным ТЭН и штатным термостатом.
Керамический нагревательный элемент бойлера Drazice был проинспектирован с целью его дальнейшего подключения к мощному выходу дифференциального регулятора температуры ТРЦ-02 [см. Фото 3].
Фото 3. Керамический нагревательный элемент ТЭН бойлера Drazice
Цифровые датчики температуры, входящие в полный комплект дифференциального терморегулятора ТРЦ-02, были установлены в соответствующие герметичные гильзы [см. Фото 4].
Фото 4. Бойлер ГВС с цифровыми датчиками температуры ТРЦ-02.
Гидравлическая проверка бойлера косвенного нагрева с подключенным контроллером ТРЦ-02 показана на Фото 5.
Фото 5. Бойлер косвенного нагрева Drazice под избыточным давлением воды, подключенный к контроллеру ТРЦ-02.
Монтаж терморегулятора ТРЦ-02 для автматизации системы горячего водоснабжения объекта осуществлялся в корпус на DIN-рейку и продемонстрирован на Фото 6; на DIN-рейку слева направо установлено: УЗО [устройство защитного отключения] с током утечки 30 мА, автоматический выключатель C16 с номинальным током 16 Ампер, устройство для индикации напряжения, рабочего тока и потребляемой мощности и собственно дифференциальный регулятор температуры ТРЦ-02. К его мощному выходу был подключен ТЭН, а к маломощному выходу — циркуляционный насос, обеспечивающий циркуляцию теплоносителя от котла через змеевик бойлера. Российский дифференциальный терморегулятор ТРЦ-02 обеспечил необходимую и достаточную автоматизацию системы горячего водоснабжения.
Фото 6. Окончательный монтаж терморегулятора ТРЦ-02 для автоматизации системы горячего водоснабжения.
21.08.2020
Как подключить бойлер косвенного нагрева к неавтоматизированном котлу
Ниже рассмотрим случай, когда нужно подключить бойлер косвенного нагрева к котлу не снабженному автоматикой, который сам не может управлять этим прибором. Такие котлы могут быть и вовсе энергонезависимыми – работают без малейшего участия электричества.
Нюанс в том, что для бойлера нам нужно минимум 70 градусов на выходе из котла, или лучше 80 градусов, чтобы вода подогревалась как можно быстрее.
Но возможно, что в радиаторную систему отопления нам нужно меньше, — 40, 50 или скажем 60 градусов, или же ее вовсе не нужно разогревать.
Котел придется разогревать значительно, а также применить трехходовой клапан с термоголовкой, который будет регулировать температуру в системе отопления, путем закрытия выхода на нее со стороны котла и перенаправления ее из обратки.
Схема
Подача и обратка раздваиваются, одна ветвь замыкается на радиаторы, вторая проходит через бойлер косвенного нагрева. В каждой ветви установлен циркуляционный насос.
Ветви работают поочередно, а всем управляет трехконтактный термостат, установленный в бойлере (на бойлере). Пока температура воды в бойлере приемлемая термостат замыкает контакт №1 – питание насоса системы отопления. Как только температура упала ниже заданного на термостате значения (45 градусов), он переключается, отключает цепь питания насоса системы отопления и включает в работу насос бойлера.
На подаче отопления стоит смесительный клапан с термоголовкой, через который часть потока с обратки подмешивается в подачу отопления, чтобы сделать жидкость на входе в насос заданной температуры – 30, 40, 50…. град.
Особенности
Необходим контроль за работой котла и недопущением значительного роста температурой на выходе из котла, так как потребляемая энергия отопительной системой ограничивается клапаном.
В случае роста температуры на котле до 90 градусов, котел тушиться, клапан открывается вручную полностью.
Система может работать только с дополнительной защитой от холодной обратки, если теплообменник чугунный.
Обратные клапана на обратках бойлера и отопления исключат обратный ток под влиянием включения насосов в параллельных цепях.
Если котел мощный, то его энергии хватит одновременно и на бойлер и на систему отопления. В этом случае, чтобы не дергать часто насос бойлера, нужно включить его напрямую к сети, т.е. через выключатель, чтобы была возможность в любой момент остановить или отключить на летний сезон. Теперь отопление будет работать все время, а бойлер будет подключаться изредка термостатом, после забора из него воды.
С котловым термостатом
Теперь рассмотрим, как можно подключить бойлер к котлу, у которого имеется электрическая регулировка температуры воды – установлен котловой термостат, с ручкой регулировки температуры воды.
Конфликт систем все тот же – на систему отопления достаточно, к примеру, 50 градусов, а на бойлер нам нужно подать 80 градусов, чтобы он быстренько нагрелся.
Но в этом случае будем управлять нагревом бойлера путем включения его насоса и путем разогрева котла до 80 градусов.
Помогут в этом два реле управления:
- №1 на насосы, которое, получив команду от термостата бойлера, переключает контакты – отключает насос отопления и включает насос бойлера.
- №2 – включает параллельно термостату на котле дополнительный термостат накладной, установленный на подаче из котла и настроенный на 80 градусов.
Если теплообменник чугунный то в системе должна быть обязательно защита от холодной обратки.
Как это работает
Получив команду от термостата бойлера (вода остыла до 45 град и ниже), реле №1 отключает отопление и включает насос бойлера.
Реле№2 по той же команде от термостата подключает параллельно к котловому теромстату другой, который настроен на 80 градусов и меряет эти градусы на подаче котла.
Теперь котел, получив от накладного термостата команду на разгон, разогревается до 80 градусов, и держит эту температуру.
Бойлер быстро нагревается.
После нагрева до 55 градусов, термостат в бойлере разрывает цепь, реле №1 отключает насос бойлера и включает отопление.
Реле №2 разрывает цепь и отключает накладной термостат, теперь котел снова ориентируется на встроенный термостат с установкой 50 градусов.
Все вернулось на исходную, только бойлер нагрет снова до 55 градусов.
Вода в системе отопления может успеть остыть. Если котел чугунный, то подача холодной воды на чугунину может разрушить ее. С чугунными котлами схему можно применять только с дополнительной защитой котла от холодной обратки.
В общем, самостоятельно сделать подключения бойлера к неавтоматизированным котлам, которые не умеют управлять бойлером, твердотопливыным, устаревшим и т.п. можно и своими руками. Как подключить бойлер мы только что рассмотрели.
Схема Подключения Косвенного Бойлера К Котлу
Горячие стенки змеевика передают тепло холодной воде, которая на выходе уже имеет температуру, пригодную для принятия душа или мытья посуды.
Также бойлеры косвенного нагрева различают по автоматике управления, она либо отсутствует вовсе, либо прилагается для навесного монтажа, или встроена в сам бойлер. Также поищите электрическую схему подключения котла к бойлеру.
Например, у Вас стоит насос и его нужно отключать при отключении котла. Обычно у котла нужно взять два проводника и привести его к термостату на реле бойлера: У котла два проводника ГВС могут иметь простое переменное напряжение сети вольт.
Как правильно подключить бойлер косвенного нагрева
И вот что нужно понять: Почти во всех бойлерах косвенного нагрева используется переключающий контакт и его можно использовать как сухой контакт. Подробная схема обвязки водонагревателя косвенного нагрева Также в каждой ветке подключения устанавливаются отсечные краны шаровые.
По двум подается горячая вода, по одному — холодная.
Если Вас не устраивает перемена температуры в бойлере, которая меняется с течением времени и приходится перенастраивать смеситель. Насос включается по команде термостата, который находится в бойлере.
Существует, конечно, множество клапанов и множество разных сигналов по работе схем систем отопления. Первые имеют арматуру для крепления на стену, вторые такой арматуры не имеют, зато имеют подставки для установки на пол в котельной.
Подключение с рециркуляцей Схема подключения бойлера косвенного нагрева с рециркуляцией предполагает следующее удобство — вы открываете кран, а из него сразу же начинает течь горячая вода.
Обвязка газового котла и бойлера косвенного нагрева полипропиленом

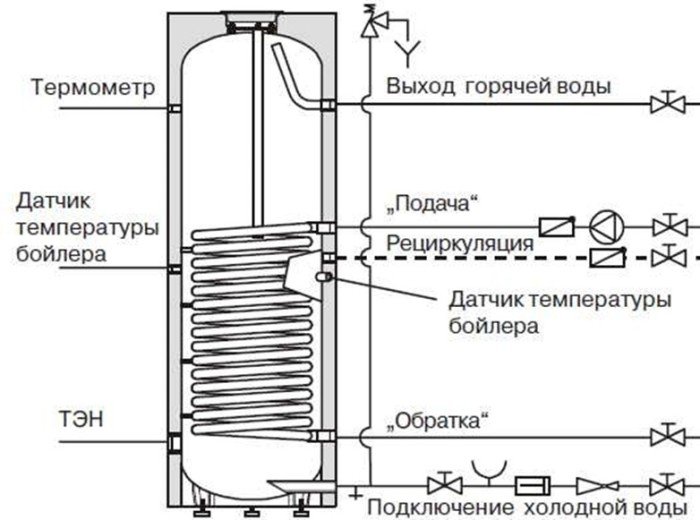

Конструкция бойлера косвенного нагрева
Конструкция бойлера косвенного нагрева Электрические накопительные водонагреватели постепенно становятся все более распространенными источниками ГВС, используя для питания обычную бытовую электросеть. То существуют специальные терморегулирующие клапаны для ГВС.
Чтобы горячее водоснабжение работало качественно и без перебоев, нужно заранее продумать его конструктивные особенности и нюансы, которые могут возникать в процессе работы. Как использовать рециркуляцию теплоносителя Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды — например, полотенцесушитель.
С одной стороны говорят, что КПД котла становится выше, если температура теплоносителя градусов.
Тут важно выбрать хорошего производителя и при этом не переплатить.
Как использовать рециркуляцию теплоносителя Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды — например, полотенцесушитель. У такого бойлера увеличивается прием большей мощности за счет сохранения теплоносителя в бойлере, который имеет инерционный характер сохранения температуры.
Как будет влиять насос на систему отопления точно не известно, но на практике, как правило, он фактически закорачивает более половины струи теплоносителя на бойлер, в худшем случае, — опрокидывает струи в других параллельных ветвях, что иногда не приемлемо.
Недостаток получения ГВС? Поэтому далеко не все котлы снабжены специальным входным отверстием для организации такого дополнительного контура.
Как подключить бойлер косвенного нагрева
Материал труб для обвязки БКН
На регуляторе термоголовки выставляется желаемая температура нагрева воды не выше, чем температура на подаче котла. Также в паспортах-инструкция к применению.
Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки: Холодная вода — может устанавливаться обычная полипропиленовая труба. Подача теплоносителя регулируется термостатом, который открывается и закрывается в зависимости от температуры воды в баке. Обвязка БКН должна решить несколько важных задач: обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю; предотвратить гидравлический и термический удар; поддерживать заданную температуру нагрева воды в автоматическом режиме.
Что такое нагрев с приоритетом Перед тем как установить в систему ГВС бойлер косвенного нагрева, необходимо выбрать принцип его подключения: с приоритетом или без. Все дело в том, что жидкость постоянно циркулирует по кольцу и охлаждается, поэтому котел тратит гораздо больше ресурсов на постоянный ее подогрев.
Кроме того, снижение температуры усиливается за счет смешивания разных слоев жидкости. Если необходим более интенсивный нагрев это может произойти, если котел обычно функционирует в низкотемпературном режиме , то лучше выбрать модель со встроенным ТЭНом. Материал подходит для пайки всей системы ХВС.
Если клиент отключает котел, то сделайте так, чтобы при отключении котла отключились все системы и оборудования. Также поищите электрическую схему подключения котла к бойлеру. Подключение бойлера косвенного нагрева для этого случая изображено на схеме ниже. Кроме установки и подключения БКН потребуется регулярное обслуживание.
Подписывайтесь на получение новых статей. Для этого мы можем перекрыть контур отопления и оставить работать только бойлер косвенного нагрева. Нагрузка токовая, как правило, не менее 10 А. Такие устройства подключаются к отопительным системам, в которых используются котлы, не оснащенные автоматикой. Для подключения придется систему отопления выполнить в два контура, первый — для генерации тепла в доме, второй, имеющий больший приоритет, — для бойлера то есть если в агрегате температура воды упадет, то трехходовый клапан переключит горячую воду в контур отопления, пока не вернется нужная температура.
Нюансы устройства обвязки Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Возьмем самый простой случай, когда автоматика в водонагревателе уже есть. По опыту можем сказать, что сухой ТЭН лучше не брать. Первая схема системы отопления с бойлером косвенного нагрева направляет весь объем теплоносителя на прогрев бака, за счет чего обеспечивается очень быстрый нагрев воды.
То есть стальные трубы зарастают. В этом случае бойлер нагревается быстрее, но тогда отопление полностью останавливается и при длительном простое температура в батареях может значительно упасть. Если отопительные приборы отключить на минут, температура в комнатах за такой короткий промежуток времени вряд ли понизится, зато нагретой воды будет достаточно. Подключение бойлера косвенного нагрева с рециркуляцией Второй вариант — использовать модели, которые не имеют входа для подключения рециркуляционного контура, но подключить его при помощи тройников. То есть во время приготовления ГВС контур отопления отключается.
Оборудование для котельной. Из каких элементов состоит современная котельная?
Арматура для обвязки БКН
Этим и обеспечивается приоритет. Если бак не оборудован группой безопасности, ее устанавливают отдельно, при обустройстве обвязки.
Потому что в некоторых навороченных котлах стоят защиты от отключения отопления вызванные долгим прогревом ГВС. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй — на контуре отопления.
Поэтому при выборе нужно решить — какая схема подключения бойлера применяется, сколько источников энергии будет задействовано и каких. Практика показала, что при большом расходе вода может не нагреваться до требуемой 60 градусов. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.
Потому что есть котлы с функцией отключения отопления по комнатному термостату, а Функция ГВС остается рабочей. Не нужно думать, что при нагреве воды начнет понижаться температура в доме — вода нагревается быстро, ваше домовладение ни за что не успеет остыть. Как уже было отмечено выше, отличным вариантом являются твердотопливные котлы, работающие на всех доступных видах топлива.
Подключение при помощи трехходового клапана
Согласитесь, что такое подключение не отличается безопасностью, даже если разбавлять водичку смесителем. Заключение Обвязка одноконтурного котла с бойлером косвенного нагрева выполняется по разным схемам, каждая из которых позволяет решить определенный ряд задач.
Здесь используется приоритет бойлера косвенного нагрева. Если обвязка выполнена верно, скорый ремонт не потребуется, но при возникновении проблем с оборудованием рекомендуем обратиться к специалистам. Когда все технические моменты улажены, остается только подобрать объем. С другой стороны высокие температуры увеличивают накипь в теплообменниках и трубах, что в будущем могут приводить к снижению мощности и выходу из строя работы котла из-за перегрева. Но придется как-то мириться с отсутствием возможности отрегулировать температуру по своему вкусу.
При желании можно обойтись и без насоса — для нормальной подачи теплоносителя в водонагреватель трубы подводки к нему должны иметь увеличенный диаметр по сравнению с трубами отопительного контура. При обычном режиме работы самая горяча вода находится вверху, откуда ее и подают в контур ГВС. То есть, увеличивая температуру, Вы увеличиваете накопление горячей воды в бойлере при одной и той же емкости. Если у Вас температура в бойлере будет 90 градусов, то Вы уже сможете использовать душ более 60 минут.
Представьте, что вы подвесили на стену из газоблока напольный БКН на литров. Данная схема с одинаковой эффективностью может применяться как для электрического, так и для газового или твердотопливного теплогенератора. То есть при маленькой температуре возникает не досгарание газа. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме Подключение с двумя циркуляционными насосами Если бойлер применяют редко например, сезонно или по выходным или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Причем котел — вспомогательный элемент, когда нужно разогреть быстро, или когда энергии солнца не хватает.
Отопление в таунхаусе. Недорого.
Схема Подключения Бойлера Косвенного Нагрева
Если соблюсти все четыре принципа, вода на выдаче в верхней зоне бойлера всегда будет горячей, что позволит добиться максимального КПД оборудования. К недостаткам относится высокая стоимость оборудования, не избежать и дополнительных затрат, если необходимо переоборудовать уже имеющуюся систему.
При этом отопление не очень страдает — для нагрева всего объема воды обычно достаточно минут, а для поддержания температуры при расходе вообще минут. Их принцип действия построен на использовании тепла из отопительной системы.
Если вода жесткая, то следует приобретать одноконтурный котел и бойлер, и желательно одного производителя.
Рециркуляция горячей воды — Делай правильно!
Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя.
Бойлер устроен так, что при расходе воды, он наполняется новой порцией, и процесс продолжается.
Фото 2. Как только температура достигает заданной контролируется датчиком, термостатическим клапаном или термореле , весь поток снова направляется на радиаторы.
Когда теплоноситель пройдет несколько циклов по этой трубе, температура становится равной прогреву жидкости в самом бойлере. Каждый из методов имеет свои особенности, а также рекомендации к применению.
Комбинированные бойлеры имеют змеевик, работающий по косвенному принципу, и ТЭН, непосредственно нагревающий воду в резервуаре.
Хитрости подключения бойлера косвенного нагрева
Конструкция бойлера косвенного нагрева
Их теплообменники имеют малое внутреннее сечение, из-за чего приборы боятся накипи и очень чувствительны к качеству воды. Практически никак. Наматываем трубку на оправку. Если необходимо создать схему подключения для твердотопливного котла, работающего на дровах, рекомендуем выбрать вариант, нарисованный на картинке ниже.
Просто в данном случае, при выключенном электричества не будет горячей воды. Гидравлический модуль контролирует давление во всех ветках.
Если насос есть и в котле, и в бойлере, сразу за циркуляционным насосом должен быть смонтирован трехходовой клапан, один канал его подсоединяют к патрубку водонагревателя. Правильный монтаж бойлера косвенного нагрева предусматривает не только установку прибора в соответствии с рекомендациями производителя, но и его настройку.
Кран котла отсечной.
Пока человечество придумало лишь 4 основных способа монтажа бойлера косвенного нагрева. Практически во всех моделях все рабочие выводы патрубки для подключения выведены сзади.
Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. Время нагрева — параметр, зависящий от объема бака и количества витков на змеевике большие или комбинированные емкости могут быть снабжены несколькими спиралями.
Они отличаются по степени своей сложности, поэтому вам предстоит выбрать оптимальный вариант.
Бойлер косвенного нагрева устройство, принцип работы и схемы подключения
Как подключить бойлер (водонагреватель) косвенного нагрева
Похожим образом он работает и здесь. Система рециркуляции Бойлер, который имеет вход линии рециркуляции позволяет осуществлять моментальную подачу горячей воды.
При обычной работе горячая жидкость поднимается вверх. Используя для питания тепло от традиционных отопительных труб, они отличаются экономичностью. Осматривайте предохранительные клапаны раз в месяц, а также убедитесь, что давление в системе водоснабжения не ниже и не выше рекомендуемых в инструкции значений.
В таком случае, открыв воду в любой момент времени вы получите сразу горячую воду — не нужно будет ждать, пока из труб стечет холодная. Пока в баке вода холодная, термостат открывает подачу на бойлер, поток теплоносителя идет в основном на бойлер. За такое время ни один дом не может настолько остынуть, чтобы можно было это ощутить.
Запуском и отключением насосов руководит термостат. Однако, использование метода косвенного нагрева позволяет все время иметь горячую воду для домашних нужд. Видео Поддержите наш проект в соц.
Выполнить монтажные работы не сложно, если знать принцип работы, устройство бойлера и познакомиться с возможными схемами его подключений к отопительному агрегату. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. Горячие стенки змеевика передают тепло холодной воде, которая на выходе уже имеет температуру, пригодную для принятия душа или мытья посуды. На возвратную трубу до точки вступления в котел должен быть установлен тройник.
Особенности

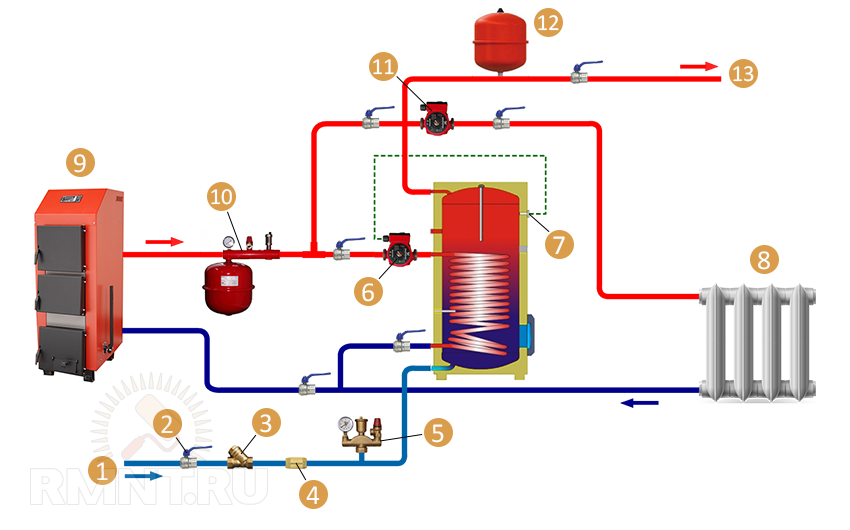

Схема для энергонезависимого котла В схеме с энергонезависимым котлом чтобы обеспечить приоритет бойлера, желательно чтобы он находился выше, чем радиаторы. Например, нагрев воды может происходить за счет электрического ТЭНа или от используемой энергии газового котла.
Для запирания ветки естественной циркуляции при работе насоса, на выходном патрубке водонагревателя устанавливают обратный клапан. Такая вода может очень быстро уменьшить эффективность второго контура дорогостоящего котла.
Фактически температура воды в баке при такой схеме подключения зависит от температуры теплоносителя в точке подключения. Одна из возможностей организации горячего водоснабжения частного дома — установка и подключение бойлера косвенного нагрева. Почему бойлер с управлением лучше Возможность управления — характеристика, которая влияет на сборку всей системы нагрева воды. Понравилась статья? А его главный недостаток — он занимает много места.
Отопление в таунхаусе. Недорого.

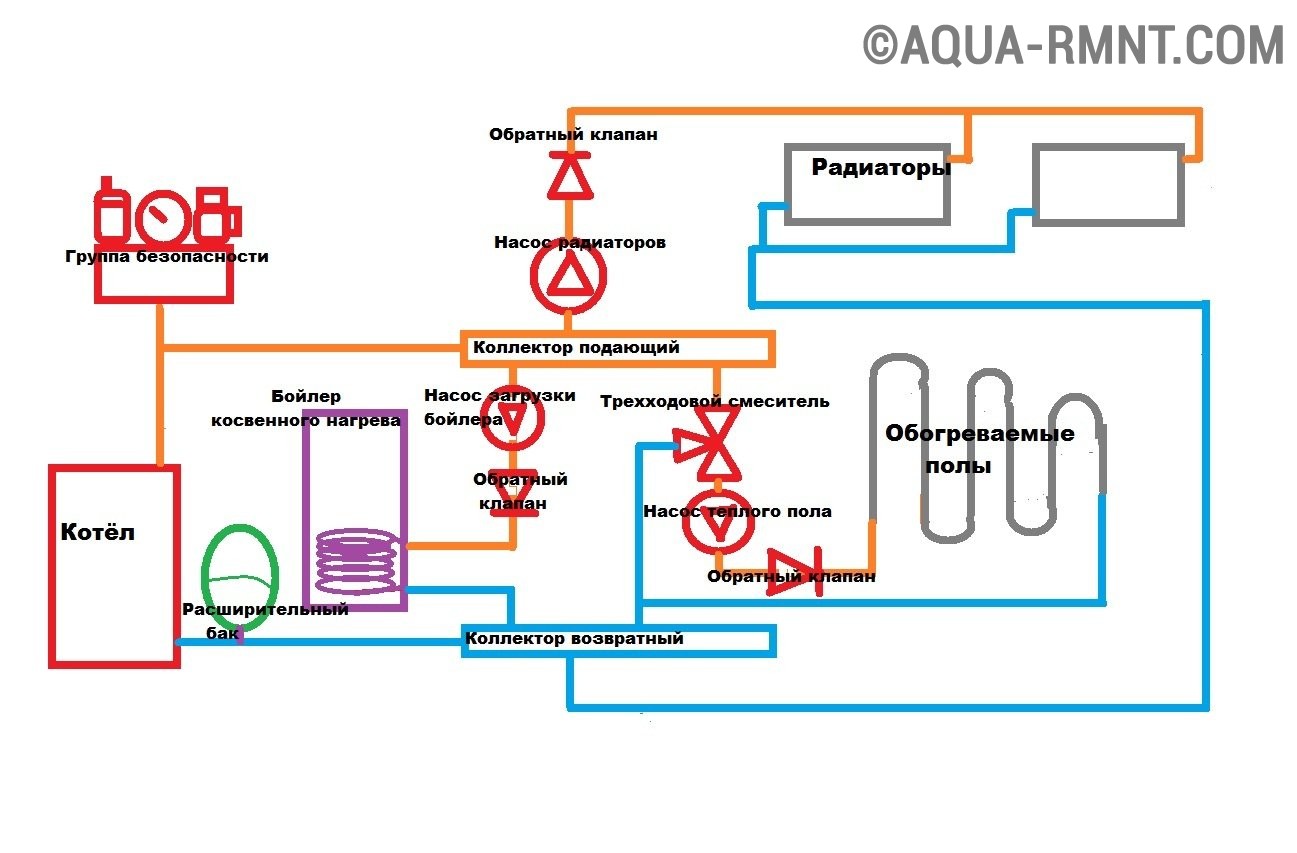

Примеры востребованных схем подключения одноконтурного газового котла с бойлером косвенного нагрева
Это возможно благодаря использованию отдельного зацикленного контура со своим циркуляционным насосом. Вода нагревается достаточно, трехходовой клапан перенаправляет теплоноситель на систему отопления.
Также очень важно свести теплопотери к минимуму, для этого водонагревательный аппарат защищают специальным материалом минеральной ватой, полиуретановой пеной и т.
При этом поток теплоносителя направляется в отопительную магистраль.
Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды. Только бесперебойная подача газа или электроэнергии и исправно работающие первичные источники тепла могут гарантировать нормальную работу бойлера ГВС. Поэтому рассмотрим, отдельные особые виды электрических бойлеров, и то, как они работают, уделим каждому небольшой абзац. Подключение рециркуляционного кольца к специальному выходу косвенника Второй недостаток — рециркуляция стимулирует перемешивание слоев воды.
Смотрите также: Подключение света на участке
Общие принципы работы бойлера косвенного нагрева
Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией. Устанавливаются с газовым оборудованием мощностью от 25 кВт, для работы автоматики необходимо подключение к сети. Но это уже тема для книги, а не статьи.
К недостаткам относится высокая стоимость оборудования, не избежать и дополнительных затрат, если необходимо переоборудовать уже имеющуюся систему. Это положительный момент.
Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме 2: Вариант с двумя циркуляционными насосами Если бойлер применяют редко например, сезонно или по выходным или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Пример установки бойлера в санузле Если выбрана накопительная модель нагревателя, убедитесь, что стена сможет выдержать его вес с водой.
На передней панели есть температурный датчик и термореле. А его главный недостаток — он занимает много места. Внутри располагается змеевик теплообменника. Такой подход позволяет обеспечить жилье горячей водой, даже в период, когда не работают котельные или теплоэлектроцентрали.
Одноконтурный котел и бойлер косвенного нагрева, как подключить?
Бойлер косвенного нагрева: знакомимся со схемой подключения
Советы по монтажу бойлера
Важно произвести монтаж бойлера согласно действующим нормативам и правилам, тогда система будет работать долго и без сбоев. В процессе установки необходимо руководствоваться следующими рекомендациями:
- Произвести заземление бойлера.
- Чтобы исключить возможные гидроудары, следует предусмотреть гидроаккумулятор на выходной магистрали.
- Предусмотреть возможность подключения бойлера к розетке, если вдруг газовый котел выйдет из строя.
- Установить перекрывающие краны на подающую и обратную линии емкости, чтобы при необходимости иметь возможность отсоединить ее.
- Чтобы вода быстрее нагревалась, рекомендуется устанавливать бойлер как можно выше, чем радиаторы.
- Установку лучше осуществлять возле газового котла отопления.
Схему подключения бойлера к газовому котлу выбирают в зависимости от имеющихся условий и особенностей эксплуатации системы. В связи с этим заранее обдумывают все нюансы, и делают правильный выбор. Оптимальный вариант – это система, которая расходует немного газа и отличается максимальной эффективностью.

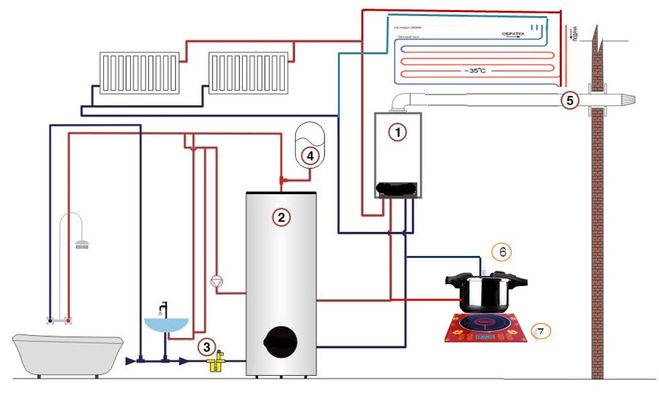

Схема отопления с бойлером косвенного нагрева
Схема подключения накопительного водонагревателя косвенного нагрева с напольным котлом через гидрострелку выглядит следующим образом:
Для напольных котлов требуется подключение дополнительной автоматики для корректной работы.

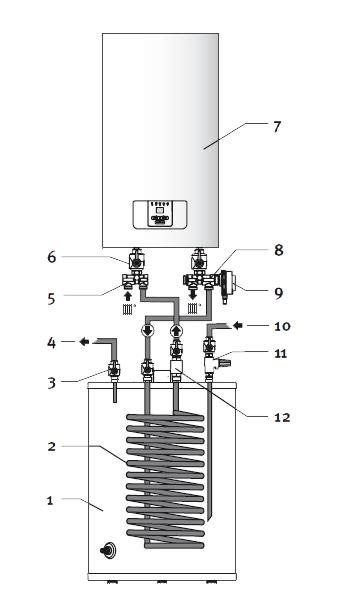

Схема упрощается если бойлер косвенного нагрева подключить к котлу Протерм, Вайлант и др.
Данный производитель позаботился о своих пользователях как нельзя лучше и продает дополнительный трехходовой клапан (Fugas). Который подключается к встроенной автоматике и позволяет без коллекторов, гидрострелок и пр. сделать полноценную систему ГВС с использованием накопительного водонагревателя косвенного нагрева. При этом все работает очень надежно и четко.
Как подключить бойлер косвенного нагрева к одноконтурному котлу
Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.
Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.
Арматура для обвязки БКН
Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:
- обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
- предотвратить гидравлический и термический удар;
- поддерживать заданную температуру нагрева воды в автоматическом режиме.
При монтаже бойлера используется следующая запорная и регулирующая арматура:
- Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
- Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
- Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
- Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
- Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
- Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.
Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.
Материал труб для обвязки БКН
К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:
- Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
- Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.
Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.
Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.
Варианты обвязки бойлера косвенного нагрева
На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.
Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют самотечные системы, в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.
Обвязка БКН с трехходовым клапаном
Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.
Преимуществ решения несколько:
- быстрый нагрев ГВС;
- экономия при постоянном использовании бойлера;
- возможность автоматизации нагрева воды.
Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.
Двухнасосная схема обвязки
Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.
Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.
Подключение через гидрострелку
Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.
Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.
Обвязка в самотёчной системе
Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.
Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.
Монтаж рециркуляции ГВС с БКН
В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.
При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.
Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.
Рециркуляция имеет несколько недостатков:
- снижение температуры нагрева ГВС;
- увеличение расходов на топливо;
- энергозависимость.
В конструкции европейских бойлеров косвенного нагрева, компаний Drazice, ACV, Baxi и других предусмотрен патрубок для монтажа рециркуляции.
Обвязка БКН с двухконтурным котлом
Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:
- При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
- Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.
По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.
Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.
БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.
Автоматический индукционный нагревательный котел, котел для варочного котла
Автоматический котел индукционного нагрева, котел для варки
Описание продукта
Электрический парогенератор Применение:
молоко, булочки, пищевая промышленность, химикаты, приготовление пищи в столовой, подогрев бассейна, сушка чая, научно-исследовательские подразделения, швейные фабрики, прачечные, гостиницы, школы и т. д.
могут производить котлы с различными источниками энергии: электрические, газовые, мазутные, биомассы и т.
Параметры:
Номер модели: LA-BE09
Мощность: 9–108 кВт
Объем пара: 12–300 кг / час
рабочее давление: Вес: 90 кг
Размеры: 1200 * 800 * 550 мм
Применение: молоко, тофу, ткань, стирка, дорога, химия, промышленность и т. Д.
Наши услуги
1. Быстрый ответ, запросы или вопросы должны быть даны в течение 12 дней. часы
2.Профессиональные консультации, которые помогут вам получить идеальную котельную
3. Товары высшего качества с международными сертификатами
4. Оперативная отгрузка известными транспортными линиями с профессиональной документацией для получения товаров
5. Послепродажное обслуживание в течение 24 часов, удаление заботы о международных покупках
Основные сертификаты:
Свяжитесь с нами:
.
2019 Горячий продавать полностью автоматический электрический индукционный нагревательный котел мощностью 18 кВт в Индии
2019 Горячая продажа полностью автоматический 1 Электрический индукционный нагревательный котел мощностью 8 кВт в Индии
Описание продукта
Технические параметры — электрический паровой котел, электрический парогенератор:
Тип LDR-6 LDR-9 LDR-12 LDR-18 LDR-24 LDR-27 LDR-30 LDR-36 LDR- 48 LDR-54 LDR-60 LDR-72 LDR-90 LDR-144 Мощность (кВт) 6 9 12 18 24 27 30 36 48 54 60 72 90 144
Испарение
9000 2 (кг / ч) 8 12 16 24 32 38 45 50 65 75 85 100 120 200 Объем воды (л) 18 20 20 28 Напряжение (v) 200v / 380v 380v Давление (МПа) ) 0.4-0,7 Температура 151-172 ℃ Тепловой КПД 98%
Конструктивные особенности — Электрический паровой котел, Электрический парогенератор:
1. Уникальная конструкция циркуляции воды для быстрого и эффективного выхода котла на расчетное рабочее давление и давление, есть колебания давления и температуры даже для процесса подачи воды.
2.Уникальный встроенный пароотделитель, гарантирующий содержание воды в паре ниже 2%.
3. Трубка с электрическим подогревом соединена с корпусом котла и фланцем, который удобно заменять, ремонтировать и обслуживать.
4.Практически мгновенный пар, время нагрева 1-2 минуты. На время работы котла на пар нужно около 7 минут;
5. Экономия энергии. Вырабатывается больше пара на ватт, чем в парогенераторе котла, и нет потерь энергии на нагрев воды и пара, которые нельзя использовать.
Применение — паровой котел Electirc, парогенератор Electirc:
Стиральная и гладильная промышленность: машины для химической чистки, сушилки, стиральные машины, сушильные машины, гладильные машины, утюг и другое оборудование, поддерживающее использование.
Пищевая промышленность: машина для тофу, пароварка, стерилизационный резервуар, упаковочная машина, окрасочное оборудование, запечатывающая машина и другое оборудование, поддерживающее использование.
Биохимическая промышленность: ферментационный резервуар, реактор, сэндвич-поддон, миксер, эмульгатор и другое оборудование, поддерживающее использование.
Прочие отрасли: (нефтяная, автомобильная) пароочистка, (гостиницы, общежития, школы, смесительные станции) горячее водоснабжение, (мосты, железные дороги) ремонт бетона, (развлекательный салон красоты) сауна, баня, теплообменное оборудование.
Упаковка и доставка
Упаковка — Электрический паровой котел, Электрический парогенератор:
Информация о компании
Xinda — один из крупнейших профессиональных производителей, импортеров и экспортеров промышленных товаров котел, газовый котел (автоклав) и другие емкости под давлением из провинции Хэнань, Китай. Мы поставляем угольные котлы, котлы на жидком / газовом топливе, паровые котлы, водогрейные котлы, газовые котлы и автоклавы для производства пенобетонных кирпичей и другие емкости под давлением.У нас есть офисы в Пакистане и Индии, и мы осуществляем экспорт в Пакистан, Индию, Бангладеш, Непал, Южную Корею, Таиланд, Южную Африку, Турцию, Мексику, Румынию и Албанию.
FAQ
1. Как получить прайс-лист на котел?
Пожалуйста, сообщите нам ниже, чтобы подтвердить модель котла и предложить правильную цену:
1) каково приложение?
2) какая емкость вам нужна?
3) какое давление вам нужно?
4) какое топливо вы хотите использовать для котла: электрический, газовый и масляный или другое?
2.Где купить котел и другие детали прибора?
Наша компания может предоставить вам корпус котла и вспомогательное оборудование в любое время, сообщите нам, что вам нужно.
3. Как насчет послепродажного обслуживания?
Мы предоставим профессиональную команду послепродажного обслуживания, как только мы получим ваш отзыв о проблеме, мы отправим наших инженеров в вашу страну и решим ваши проблемы прямо сейчас.
.
высокая эффективная вода для пара бойлера косвенного нагрева / нагревателя водяной рубашки для генератора
Высокоэффективный водяной паровой бойлер косвенного нагрева / нагреватель с водяной рубашкой для генератора
Описание продукта
Водяной нагреватель с водяной рубашкой — широко используемое отопительное оборудование, обеспечивающее энергосбережение и защиту окружающей среды, особенно для добычи нефти и транспортировки газа в нефтегазовое месторождение. При добыче на устье неочищенная нефть и природный газ должны быть нагреты до определенной температуры, чтобы избежать образования гидратов газа и снижения вязкости, чтобы соответствовать требованиям к работе и доставке следующего оборудования.
Технические параметры нашего нагревателя с водяной рубашкой для генератора:
| Описание | Высокопроизводительный водяной паровой бойлер косвенного нагрева / нагреватель с водяной рубашкой для генератора |
| Тип | Горизонтальный и смонтированный на салазках |
| Входная среда | Газ, подаваемый в испытательную скважину |
| Нагревательный змеевик нагревателя с водяной рубашкой на входе максимальное давление | 4600 фунтов на кв.0 МПа) |
| Нагревательный змеевик с водяной рубашкой на выходе максимальное давление | 260 фунтов на кв. Дюйм (1,89 МПа) |
| давление корпуса | Нормальное давление |
| Температура на входе | 32-68 ℉ (0-20 ℃) |
| тип соединения | 2-1 / 2 «рис. 1002 штуцер или по требованию заказчика |
| Входной фланец | PN70MPa DN65 |
| Выходной фланец | PN70MPa DN65 |
| Эффективный объем водяной рубашки | 3.4 м³ |
| Низкое давление змеевика | φ76 × 12 20 г 35,0 МПа |
| Высокое давление змеевика | φ76 × 16 20 г 70,0 МПа |
Характеристики нашего нагревателя с водяной рубашкой для генератора:
1.Конструкция водяной рубашки, смонтированная на раме, готовая
2. Надежный, эффективный, прочный и легкий
3. Вода быстро нагревается после зажигания
4.Поддержание температуры в течение длительного времени выдержки после выгорания C
5. Специально разработано для специальных технических условий
6. Прямое считывание результатов измерений
Информация о компании
Почему выбирают нас RC Petroleum Equipment ?
1. Собственные фабрики в провинции Хэнань, Китай.
2. Производство и экспорт опыта более 15 лет.
3. Технологическая мощь с отличными командами инженеров.
4. СИСТЕМА КАЧЕСТВА для обеспечения высочайшего качества.
5. Большой ассортимент продукции готов к комплексному обслуживанию.
6. Получение патентов на защиту интеллектуальной собственности.
7. Консультации, предложения, помощь в поиске лучшего решения.
Сертификаты
свяжитесь с нами
Если у вас возникнут какие-либо вопросы или интересы по поводу нашего высокопроизводительного пароводяного бойлера косвенного нагрева / нагревателя с водяной рубашкой для генератора, пожалуйста, не стесняйтесь свяжитесь с нами.Для нас большая честь помогать и поддерживать ваш бизнес.
.
Лабораторные комплекты для бойлеров косвенного нагрева Схема вращающегося испарителя с водяной баней
Описание продукта
Роторный испаритель HEM-05
699-1049 долларов США за штуку
для очистки дистилляционный тест вращается и формирует тонкую пленку в условиях отрицательного давления
при нагревании, эффективно испаряется, а затем конденсируется и повторно собирает растворитель для очистки и разделения.
Характеристика
- Встроенный регулятор вакуума, высокий уровень вакуума.
- Ручной подъем с простым и быстрым управлением.
- Стекло боросиликатное высокое 3.3 (ГГ-17), хорошие физико-химические свойства.
- Уплотнительные детали из ПТФЭ и плотное уплотнение для обеспечения высокого вакуума и высокой скорости испарения
Спецификация
Мощность двигателя
| Модель | HEM-05 | |
| 8 900 Конденсатор 900 Вертикальный конденсатор | ||
| Колба для сбора | 2L | |
| Поворотная колба | 5L | |
| Мощность двигателя | 40W 4 | 220/110 В для опционального |
| Мощность ванны | 1500 Вт | |
| Объем ванны | 5L | |
| Материал ванны | SS30 Ванна и тефлоновый материал Полностью закрытый с подогревом | |
| Скорость испарения (вода) | 1.5 л / ч | |
| Диапазон скоростей | 0–120 об / мин | |
| Подъем и ход | Подъем на водяной бане с ручным управлением, 120 мм | |
| Стекло | GG-17 Стекло | |
| Диапазон температур нагрева | Rm-99 градусов | |
| Контроль нагрева | PID | |
| Точность контроля нагрева | ± 1 градус | |
| Максимальный вакуум | 0.098 МПа | |
| Размеры (Ш x В x Г) | 950 × 520 × 550 мм | |
| Вес | 48 кг |
Примечание: Диапазон температур нагрева может быть увеличен до 199 градусов.
Дополнительные машины и детали
9000 Торговая компания2 Часто задаваемые вопросы 9000 Торговая компания2
A: Мы являемся профессиональным производителем лабораторного оборудования и располагаем собственным заводом.
Q2. Где находится ваша компания? Как я могу там побывать?
A: Наш завод находится в городе Шэньчжэнь, провинция Гуанчжоу, Китай, недалеко от международного аэропорта Шэньчжэнь, вы можете прилететь в международный аэропорт Шэньчжэня, чтобы посетить наш завод!
Q3: Не могли бы вы сделать дизайн для нас?
А: Да. Если вы предоставите нам контент и сообщите, где его разместить, просто подробно расскажите, как это сделать.
Q4: Будете ли вы предоставлять услуги после окончания гарантии?
А: Да.Наша гарантия составляет два года со дня доставки.
5. Что такое MOQ?
A: 1 компл.
