Что такое байпас, можно объяснить довольно просто, — это отрезок трубопровода системы водоснабжения или отопления, устанавливаемый в ключевых местах контура. Таким простым инженерным решением облегчается ремонт и обслуживание трубопроводной арматуры, насосов, повышается экономичность работы и качество обогрева помещений. При помощи байпаса можно отключить рабочий элемент системы, вернее, пустить в обход него поток теплоносителя.
Устройство байпаса
Байпас еще называют байпасным обводом, то есть, трубопроводом для перенаправления потока рабочей среды в обход определенной точки отопительной системы, где находится радиатор отопления, насос, разветвление и т.п. Обводная труба одним концом подсоединяется к входящей трубе контура, другим — к отводящей. Перед входом байпаса на участке до элемента системы монтируется запорная арматура: кран, вентиль, задвижка. Поток носителя перекрывается или полностью, или выполняется регулировка количества его поступления на прибор.
Обходные трубы сначала применяли с целью проведения ремонтов или обслуживания трубопроводных магистралей без полной остановки функционирования. В последствии это простое решение стало обязательным условием при монтаже однотрубных систем и стало называться байпасом. В двухтрубных контурах в устройстве совсем нет потребности.
Какие бывают виды байпасов
Запорную арматуру устанавливают не только после входного или перед выходным отверстием обвода, но и на нем. Относительно этой особенности, а также в зависимости от типа запорных механизмов, обходы разделяют на три вида:
- С механическим (ручным) управлением.
- Статичные (нерегулируемые).
- Автоматические.
Каждой разновидности свойственны свои конструкционные особенности, а также способы использования.
В вертикальных схемах разводки труб конструкции байпасов состоят из подсоединенных патрубков с тройниками, распределяющими потоки по нескольким отопительным радиаторам.
Нерегулируемый байпас
Если на обводной трубе или перед входной трубой отопительного прибора нет никаких элементов запорной арматуры, то такой байпас — неуправляемый. В таких случаях конструкция трубопровода сделана по упрощенной схеме, но предусматривающей установку в будущем дополнительных приборов отопления. После их установки уже будут задействованы байпасы. Когда проектируются новые трубопроводные системы, то подразумевается отсутствие регулирующей запорной арматуры, и расчеты производятся только с условием свободного перемещения рабочей среды без гидравлических сил.
При дальнейшей эксплуатации вносятся корректировки в расчеты. В зависимости от предназначения того или иного участка, на схемах статичных обводов устанавливают допустимые значения гидравлических давлений. В соответствии с расчетными данными подбирается оборудование с требуемыми характеристиками.
Проходное сечение обходной вертикальной трубы всегда меньше внутреннего диаметра основных магистральных разветвлений. Это необходимо для того, чтобы свободный поток теплоносителя под действием тяжести не уходил целиком в ближе расположенную обводную трубу. Если диаметры будут одинаковы, тогда большая часть рабочей среды по обходной трубе не будет доходить до отопительного прибора, а будет циркулировать перед ним.
Другие физические законы используются в горизонтальных разводках отопительных систем. Здесь расчеты делаются на стремлении горячей среды из-за меньшего удельного веса подниматься вверх. Диаметры обводных контуров в нижних разводках должны быть такие, как и сечения основных магистральных труб, а диаметры отводов к отопительным приборам — меньше. Так в регулируемых элементах системы напор увеличивается, теплоноситель распределяется по контуру более равномерно.
Байпас с ручным регулированием
Ручное управление потоком по обходной трубе осуществляется шаровыми кранами. Применяется именно такая конструкция запорного механизма, так как в открытом проходном отверстии крана не создается никаких помех, влияющих даже на незначительные флуктуации гидравлического давления. Дополнительное гидравлическое сопротивление негативно влияет на точность регулировки температурного режима. При полностью закрытом кране весь теплоноситель проходит через обвод. Это называется основным путем хода рабочей среды по системе.
На заметку: поверхностям шаровых механизмов кранов, если они не используются длительное время, свойственно прикипать одна к другой, поэтому краны нужно периодически проворачивать, даже без необходимости.
Байпасы с кранами ручной регулировки делают, как правило, в индивидуальных отопительных системах частных домов. Если запорные устройства будут установлены на обводных перемычках в многоэтажных жилых домах, то возникает риск неосторожного перекрытия поступления воды соседним потребителям. Регулируемые вручную — также применяются для обвязки гидравлических насосов в однотрубных отопительных системах.
Автоматический байпас
Обводные трубы с автоматической трубопроводной арматурой применяют для обвязки гидравлических насосов со свободным перемещением рабочей среды без перекачивающих агрегатов. В них нагнетающие насосы могут быть установлены в качестве ускорителя потока в многоэтажных зданиях для уменьшения теплопотери и увеличения КПД для более равномерного прогрева помещений.
При автоматическом управлении потоками их перенаправление происходит в зависимости от установленных температурных значений носителя без участия человеческого фактора. При работающем насосе вода проходит только через него, в это время электрический обвод перекрыт. Если насос перестает работать (при отсутствии электричества или вследствие неисправности), тогда рабочая среда проходит по обходной трубе. Поток частично или полностью перекрывают обездвиженные лопасти агрегата.
Байпасы с автоматическим управлением подразделяются на два типа:
- Клапанные;
- Инжекционные.
В автоматических байпасах с клапанным распределением носителя шаровые краны врезают в обходные трубы. Так удается уменьшать гидравлическое сопротивление, чтобы обеспечить максимально свободное перемещение рабочей среды самотеком.
Работающий насос повышает давление, вследствие чего увеличивается и скорость перемещения теплоносителя, который не успев остыть устремляется обратно в магистраль. Далее, с минимальными потерями температуры, он беспрепятственно перемещается по контуру для заполнения других отопительных элементов. Чтобы не допустить обратного тока жидкости, применяются обратные клапаны.
В механизме обратного клапана есть стальной шарик, который при обратном движении рабочей среды плотно прижат в седле регулирующего устройства, а при прямом ее движении оставляет проходное отверстие открытым.
Включенный насос создает давление, и теплоноситель поджимает шарик к седлу, перекрывая прямую линию. Если насос выключается, то рабочая среда начинает проходить через обводные трубы. Следует учитывать, что клапанные обводы чувствительны к загрязнениям носителя (окалинам, ржавчине, хлопьям накипи), поэтому в них необходимо использовать фильтры. В числе трубопроводной арматуры есть специальные врезные отстойники со сменными фильтрующими элементами и сливными кранами.
Инжекционные байпасы функционируют по схеме действия гидроэлеватора. В трубу главной магистрали врезают насосный узел таким образом, чтобы входная и выходная труба байпаса имели продолжение внутри основной трубы водопроводной магистрали.
Давление от включенного насоса проталкивает часть жидкости в диффузор входной трубы, таким образом ускоряется ее циркуляция через агрегат. На выходном патрубке внутренний диаметр сужается, образуя своеобразное сопло, из которого теплоноситель с ускорением возвращается в главную трубу. С напорной струей увлекается остальная рабочая среда; ей передается кинетическая энергия напора. Ускоряется весь поток в основной линии, и вода в магистрали продолжает движение, но уже с ускорением. Обратные токи в таких случаях не исключаются. При выключенном насосе рабочая среда движется через обвод непринудительно.
В тепломагистралях с инжекционными байпасами импульс перемещению жидкости передается от энергии напора. Здесь также запорное оборудование требует поддержания чистоты рабочей среды при помощи фильтров.
Назначение байпасных участков
В обводных трубопроводах сохраняется циркуляция теплоносителя в случаях выхода из строя насосного агрегата, или во время отсутствия электроснабжения. Любой отопительный элемент, находящийся под управлением байпасом, можно отключить или вовсе отсоединить от общей магистрали, направив поток по обходной трубе путем закрытия кранов на входном и выходном патрубках. Таким образом при плановом обслуживании отопительной системы, нет необходимости ее отключать и полностью сливать жидкость.
В индивидуальных отопительных системах частных домов обводы используются для:
- врезки дополнительных радиаторов
- обвязки циркуляционных насосов
- при обустройстве теплых полов для подсоединения распределительного коллектора
- создания малого контура в системе отопления твердотопливным котлом.
При обвязке циркуляционного насоса обвод выполняет функцию основного трубопровода. Поэтому именно в обходную трубу врезают запорную арматуру, а не на входных или выходных патрубках. Только таким способом монтажа можно исключить рециркуляцию носителя.

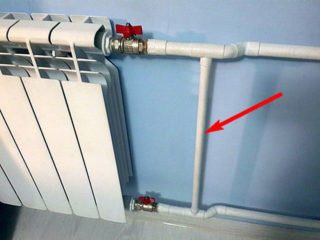

Обводы для радиаторов отопления
Обходные трубы применяют исключительно в однотрубных системах, так как в коллекторных разводках и двухтрубных системах радиаторные батареи подсоединяются к подающей магистрали параллельно, и на них теплоноситель поступает с одинаковой температурой. На работоспособность всей системы не будет влиять нарушение функционала какого-либо одного отопительного контура, если установлены отсекающие краны.
В последовательно подключенных радиаторных батареях в однотрубной системе вода быстрее охлаждается в процессе прохождения по всем контурам. На выходе она будет тем холоднее, чем больше теплоотдача радиатора. Но, если в однотрубной системе байпасов нет, тогда ближние к основной магистрали батареи будут принимать максимум тепла (будут чрезмерно горячими), а последние — лишь слегка нагретыми. Соединенные перемычкой обратная и подающая трубы разделяют на две части поток рабочей среды, один из которых отдает тепло в помещение, а второй, сохраняя температуру, поступает через обходную трубу к следующей батарее. С байпасами вся цепь радиаторов будет работать равномерно с одинаковой температурой как на ближнем к основной магистрали отопительном приборе, так и на дальнем.
Байпас в обвязке насоса
Подключение циркуляционных насосов в байпасы целесообразно в системах с самотечным перемещением рабочей среды. В схеме предусматривается разгонный коллектор, используются определенные диаметры труб, соблюдаются углы наклона. Благодаря насосам, повышается эффективность работы при отоплении домов в северных регионах, где температура окружающей среды может опускаться ниже 30°С. Однако здесь следует учитывать то обстоятельство, что принудительных системах отопления эффективность обогрева будет сведена практически к нулю, если насос выйдет из строя или отключат централизованную подачу электроэнергии. Чтобы исключить таких случаях проблему с отоплением, лучше сразу позаботиться об автономной системе энергообеспечения, а сами насосы устанавливать не на байпасах, а на основной магистрали.
Подключенный насос на обводе предотвращает противоток теплоносителя и его перемещение по замкнутому кругу, поддерживая таким образом его высокую температуру. Но даже при наличии в обводе насоса, в него необходимо врезать обратный клапан, который также предотвратит конвекционное реверсное перемещение рабочей среды. В инжекционном, обратное движение теплоносителя исключается.
Гидравлический насос можно установить на байпас самостоятельно, но в продаже есть и готовые насосные узлы. Разводка труб делается так, как позволяет свободное место.

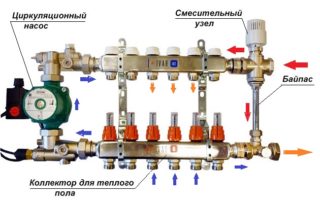

Байпас в разводке систем теплых полов
Байпас в системе теплого пола, это часть его смесительного узла. Обводная труба работает постоянно, благодаря чему обеспечивается правильное функционирование теплого пола.
Если в подающей трубе температура теплоносителя достигает 80°С, то через байпас на контур пола вода подается уже с рабочей температурой 40-45°С. Чтобы теплоноситель для пола подготавливался правильно, в смесительном узле применяется трехходовый клапан, пропускающий строго нужное количество нагретой воды. Оставшийся теплоноситель проходит через байпас, смешивается с остывшей водой из коллектора и направляется по магистральной трубе к котлу.
Функция трехходового клапана — дозировано пропускать рабочую среду для нагрева, а избыток возвращать по байпасу в магистраль.
Байпас в отопительной системе с твердотопливным котлом
В такой обвязке байпас исполняет ключевую роль — формирует малый контур перемещения рабочей среды. Одной стороной обвод подсоединяется к подающей трубе, другой — к трехходовому клапану на обратном патрубке. Вода, возвращающаяся от теплоотдающего контура, смешивается в клапане с горячей водой из байпаса. Поэтому к котлу поступает жидкость с температурой около 50°С.
К твердотопливному котлу такую обвязку делать необходимо, так как от холодной воды на его стенках будет образовываться конденсат, что чревато быстрой коррозией и преждевременным выходом котла из строя.
Заключение
Как видим, простой отрезок трубы может исполнять ключевую роль в эффективности систем тепло обеспечения. Байпас распределяет поток рабочей среды так, чтобы обеспечить должную температуру теплоносителя на все радиаторные батареи независимо от их расположения относительно основной магистрали. При помощи обводных труб можно обслуживать отопительные контуры и ремонтировать их нагревательные элементы без необходимости остановки работы всей системы.
На чтение 7 мин.
Байпасом называют один из элементов отопительной системы или системы водоснабжения, облегчающий ремонт и техническое обслуживание оборудования, подключённого к этой системе. Помимо этого он обеспечивает более эффективную работу отдельных частей системы. Наличие байпаса в системе отопления даёт следующие преимущества:
1. Обеспечивает бесперебойную работу инженерных коммуникаций независимо от наличия электроэнергии.
2. Байпас в системе отопления или водоснабжения позволяет, не прекращая циркуляцию теплоносителя, произвести ремонт или замену приборов.
3. При встраивании в отопительную систему можно произвести регулировку температуры горячей воды.
Для чего нужен байпас
Байпас — это обводный трубопровод, служащий для организации протекания теплоносителя в обход основного пути. Обычно на участке обвода вмонтировано какое либо оборудование. При этом один конец байпаса подключён к подводящему концу трубы, а другой к отводящему. В промежутке между обводной трубой (байпасом) и отверстием входа в прибор устанавливается запорная арматура.
Функция байпаса — целиком изменить течение воды по альтернативному маршруту, а так же, при необходимости, производить регулировку объема поступающей в прибор жидкости.
Для того, чтобы устройство можно было полностью отключить, на отводящем конце трубы монтируют кран. (он находится в промежутке между отверстием выхода оборудования и байпасом)
Первостепенная функция обводки в том, что бы обеспечить непрерывность циркуляции теплоносителя в системе отопления в период нарушения работы подключенного оборудования или отсутствия электричества.
Основа работы заключается в том, что любое устройство установленное посредством байпаса, можно отключить от всей системы просто перекрыв входной и выходной кран. Отключенное оборудование может ремонтироваться или меняться. И при этом непрерывность тока теплоносителя сохранится. Существует несколько случаев применения обводной трубы.
Байпас на отопление
Байпас на отоплениеБайпас на радиаторе отопления используют исключительно для систем однотрубного типа. Только здесь применение байпаса оправдано. При отсутствии обводки первая батарея возьмёт в себя самое большое количество тепла, а самая последняя лишь слегка подогреется.
Использование байпаса, соединяющего трубу подачи и выхода теплоносителя, поделит поток на 2 части. Первая часть направляется в радиатор отопления и начинает теплопередачу. Вторая часть потока, с изначальной температурой, движется к последующим радиаторам в последовательной системе.
Байпас на полотенцесушитель
Так же можно установить байпас на полотенцесушитель. Это позволит, при необходимости, отрегулировать его температуру, либо осуществить ремонт или замену. Для перекрытия жидкости необходимо установить дополнительно два шаровых крана (входной и выходной). Обводная труба должна по диаметру уступать (быть меньше) трубе полотенцесушителя.
Байпас для циркуляционного насоса
Подключение насоса с использованием байпаса лучше производить в самотёчных системах. Так же здесь обязательна установка разгонного коллектора и необходимо соблюдение уклонов и определенных диаметров труб. Циркуляционный насос, в данном случае, необходим для увеличения её продуктивности.
Байпас для циркуляционного насосаПри монтаже байпаса в систему с циркуляционным насосом на ней обязательно должен присутствовать шаровой кран (возможно клапан). Во время работы циркуляционного насоса кран (клапан) целиком закрывает просвет обвода. В случае остановки насоса, происходит открытие байпаса и теплоноситель движется уже по нему.
Байпас тёплого водяного пола.
Обводная труба — необходимый элемент при установке тёплого водяного пола. Он нужен для того, что бы отрегулировать температуру воды центральной магистрали (около 80 градусов) до необходимых 40-45 градусов. Для этого необходим трёх-ходовый клапан. Принцип работы прост: необходимое количество воды поступает в систему тёплого пола, а остальная часть проходит дальше. В последствии жидкость, идущая через байпас, смешивается с охлаждённой жидкостью, выходящей из системы тёплого пола, и устремляется дальше.
Байпас в обвязке твердотопливного котла.
Байпас в обвязке твердотопливного котла.Посредством обводной трубы формируется малый циркуляционный контур жидкости. Байпас подсоединяется к трубе подачи жидкости и обратному трёх-ходовому клапану. Таким образом, посредством обводки, смешивается горячая жидкость на выходе и ещё не нагретая жидкость на входе, обеспечивая температуру подаваемой жидкости в котёл более 50 градусов. Это делается во избежании образовании конденсата в котле, приводящее к коррозии.
Виды байпаса в системе отопления.
Помимо того, что установка запорной арматуры производится на входных и выходных патрубках, она так же устанавливается и на байпасе. Существуют следующие типы байпасов, в отличие от типа арматуры:
Нерегулируемая обводная труба
Стандартная труба без добавочных элементов. Течение теплоносителя по такой трубе проходит в свободном режиме. Байпасы данного типа обычно применяют при установке батарей. При монтаже данного вида обводной трубы стоит помнить о том, что жидкость из двух труб выберет ту, у которой больше диаметр (меньше гидравлическое сопротивление). Соответственно диаметр трубы вертикального байпаса не может превышать диаметр основной трубы.
При устройстве горизонтального байпаса его диаметр обычно равен диаметру главной трубы. Патрубок, идущий к отопительному прибору должен быть уже. Здесь действует закон о том, что среда с высокой температурой стремится наверх, благодаря меньшему удельному весу.
Байпас с ручным управлением
Это труба с вмонтированным в неё шаровым краном. Выбор именно данного типа крана обусловлен тем, что в открытом положении он абсолютно не мешает току жидкости, а следовательно не оказывает дополнительного сопротивления. Подобный тип обводной трубы удобен в плане регулировки количества жидкости, идущей через неё. Стоит отметить то, что составные внутренние части шарового крана могут прикипать друг к другу. В следствие этого его нужно иногда просто проворачивать, для профилактики. Основное использование данный вид байпасов нашёл при монтаже батарей 1-но трубной магистрали и при обвязке гидронасосов.
Автоматический байпас
Нашёл применение в обвязке насоса гравитационной отопительной системы. Жидкость в подобной системе практически всегда циркулирует без участия устройства для перекачивания. В данном случае электронагнетатель монтируется в систему для повышения скорости тока теплоносителя. Благодаря этому уменьшаются потери тепла и увеличивается общий коэффициент полезного действия системы. Жидкость в подобном типе байпаса перенаправляется автоматически. Когда теплоноситель проходит через прибор, обводная труба автоматически закрывается. Во время остановки насоса из за различных причин (поломка, отключение питания и др.) жидкость перенаправляется в байпас. Существует несколько типов автоматических байпасов:
Клапанный автоматический байпас
Включает в себя шаровой кран, который почти полностью не создаёт сопротивления свободному току жидкости через трубу в свободном режиме. Во время включения насоса скорость течения возрастает. Жидкость из выходного отверстия трубы направляется в магистраль и начинает течь в 2 направлениях. Во время движения по прямому пути никаких препятствий не возникает, а при движении назад теплоноситель утыкается в обратный клапан. Из минусов подобного вида байпаса следует отметить его повышенную чувствительность к загрязненной воде. В случае попадания даже мелкого мусора подобная система может сломаться.
Инжекционный автоматический байпас
В основу инжекционного автоматического байпаса положен принцип гидроэлеватора. На главной магистрали устанавливается насосный узел расположенный на более узкой трубе обводки. Концы обводной трубы частично заходят в главную магистраль. Поступление жидкости во входной патрубок создаётся за счёт возникновения около него области разряжения. Эта область возникает за счёт насосного узла. Из выходного патрубка теплоноситель выходит под давлением с ускорением. За счёт этого обратное течение жидкости исключается. В том случае, если насосный узел не работает, вода самотёком идёт через байпас.
Полезные советы по установке байпаса в систему отопления
Перед установкой байпаса обязательно нужно рассмотреть некоторые его особенностями. Во время подключения радиаторов:
1. Диаметр обводной трубы не должен превышать внутреннее сечение главного трубопровода.
2. Обводная труба (перемычка) должна монтироваться по возможности вблизи батареи.
На выходе монтируется шаровой кран. Главное условие сборки составляющих частей — это полная герметичность швов.
Во время установки насоса байпас обычно является частью всей системы и обеспечивает самотек жидкости. Диаметр байпаса с установленным насосом должен быть меньше главной трубы.
Так же в обводной трубе обязателен шаровой кран, либо клапан, для обеспечения свободного тока жидкости и препятствия её обратному ходу.
Содержание:
В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.
Устройство байпаса
Байпас – это обводная часть трубопровода, которая обеспечивает продвижение теплоносителя по траектории, минующей определенный участок магистрали. Один край обвода подключается к подающему патрубку, а второй – к обратному. На байпасе обычно устанавливаются различные элементы отопительной системы, например, насосы.
В точке соединения байпаса и входного патрубка устройства, которое необходимо обойти, монтируется запорная арматура. Ее наличие дает возможность направить ток жидкости параллельно самому прибору и регулировать интенсивность подачи теплоносителя. На обратном патрубке тоже устанавливается кран, который позволяет исключить участок трубопровода из системы без необходимости ее остановки.
Виды байпасов для отопления
При монтаже байпаса запорная арматура устанавливается не только на патрубках подключаемого устройства, но и на самом байпасе. Тип используемой арматуры позволяет классифицировать несколько видов байпасов, каждый из которых подходит для определенных условий эксплуатации.
Существуют следующие виды байпасов:
- Нерегулируемые;
- С ручным управлением;
- Автоматические.
Характеристики устройств с разным типом запорной арматуры имеют существенные отличия, поэтому перед тем, как установить байпас в систему отопления, нужно внимательно рассмотреть каждую разновидность.
Нерегулируемый байпас
Устройство нерегулируемых байпасов представляет собой простую трубу, не имеющую какого-либо оборудования. Труба постоянно находится в открытом состоянии, и жидкость по ней перемещается произвольно, то есть, возможность влиять на интенсивность тока воды отсутствует. Нерегулируемые обводные трубы чаще всего используются для подключения отопительных приборов.
Проектируя отопительную систему, нужно обязательно учитывать тот факт, что вода всегда двигается в первую очередь по тем участкам, где величина гидравлического сопротивления минимальна. В случае с байпасом это означает, что внутренний диаметр его вертикального участка должен быть меньше внутреннего сечения магистрального трубопровода. Если это требование не будет соблюдаться, то теплоноситель попросту будет тяготеть к байпасу.
При проектировании горизонтальной разводки отопления работают другие правила, которые нужно учитывать перед тем, как сделать байпас в систему отопления. Разогретый теплоноситель имеет пониженный удельный вес и всегда пытается двигаться вверх. Чтобы система могла работать нормально с учетом этого правила, диаметр нижней части байпаса должен совпадать с диаметром магистрали, а сечение патрубка, ведущего к радиатору, должно быть меньше.
Байпасы с ручной регулировкой
Байпасы, которые настраиваются вручную (ручные байпасы), оснащаются шаровыми кранами. Использование шаровых кранов обуславливается тем, что они совершенно не меняют пропускную способность трубопровода при переключении, поскольку гидравлическое сопротивление в системе не меняется. Это качество делает шаровый кран оптимальным вариантом для байпаса.
Запорная арматура такого типа позволяет регулировать объем жидкости, который проходит через обводящий участок. При закрытом кране теплоноситель в полном объеме двигается по основной магистрали. Эксплуатация шаровых кранов имеет один важный нюанс – их нужно регулярно поворачивать, даже если необходимость настройки системы отсутствует. Это связано с тем, что при длительном застое краны могут намертво прикипеть, и их придется менять. Иногда также устанавливают клапан подпитки системы отопления, который играет немалую роль.
Ручные байпасы в отопительных системах могут использоваться несколькими способами. Чаще всего их используют для подключения батарей к однотрубной магистрали, а также для обвязки циркуляционных насосов.
Автоматические байпасы
Байпасы с автоматической регулировкой обычно монтируются в обвязке насоса, установленного в системе с естественной циркуляцией теплоносителя. Подобные отопительные системы могут работать и самостоятельно, но благодаря насосу увеличивается скорость перемещения жидкости по контуру, что позволяет снизить тепловые потери и повысить эффективность отопления.
Наличие автоматического байпаса в обвязке насоса позволяет системе самостоятельно регулировать свою работу, т.е. вмешательство человека не требуется. Когда насос работает, теплоноситель проходит сквозь него, а обвод в это время перекрыт. При остановке насоса байпас открывается, и жидкость перемещается уже в нем, в то время как неподвижная крыльчатка насоса перекрывает ток теплоносителя.
Байпасы автоматического типа делятся на две разновидности:
- Клапанные;
- Инжекционные.
В конструкции первого типа устройств присутствует обратный шаровый клапан. Гидросопротивление клапана минимально, поэтому жидкость легко перемещается самостоятельно. Когда насос включен, теплоноситель начинает двигаться быстрее, переправляется в магистраль и расходится по двум направлениям.
Дальнейшее движение жидкости осуществляется без каких-либо препятствий, а обратный ток заблокирован клапаном. Принцип работы самого клапана предельно прост – гидравлическое давление со стороны выхода превышает давление на входе, поэтому шар тесно прижимается к седлу конструкции и не дает жидкости двигаться.
Клапанные байпасы довольно удобны и просты, но они очень требовательны к качеству воды, которой заполняется отопительная система. Если в воде содержатся различные примеси, вроде ржавчины или накипи, клапан очень быстро загрязняется и приходит в негодное состояние, вследствие чего его приходится менять.
Инжекционные байпасы – это устройства, по принципу работы аналогичные гидроэлеватору. В главной магистрали устанавливается насосный узел, который подключается к основному контуру при помощи труб меньшего диаметра. При такой схеме оба патрубка заводятся внутрь магистрального трубопровода.
Когда насос запускается, часть жидкости заходит в патрубок и пропускается через аппарат, многократно ускоряясь в процессе. На повышение скорости работает и выходной патрубок, который слегка заужен и визуально напоминает сопло, благодаря которому обеспечивается эффективная перекачка жидкости.
За выходным патрубком создается разрежение, за счет которого теплоноситель начинает высасываться из байпаса. Поток, двигающийся под давлением, тянет за собой всю жидкость, и она с заметным ускорением продолжает движение по основной магистрали. Данный эффект позволяет полностью предотвратить возможность обратного тока жидкости.
Описанная выше технология работает только при включенном насосе. Если же насосное оборудование отключено, то теплоноситель в полном объеме проходит через байпас под воздействием гравитационных сил.
Назначение байпаса
Главная функция любого байпаса заключается в возможности держать систему отопления в рабочем состоянии даже при поломке одного из ее элементов или отключении электроэнергии. Приборы, подключаемые посредством байпаса, без проблем отключаются от системы – для этого нужно лишь перекрыть оба крана, и теплоноситель пойдет по обводу.
Отопление благодаря байпасу может продолжать работу в любом случае, а поврежденные элементы можно ремонтировать, затрачивая на это любое количество времени. Надежность и удобство обслуживания отопительной системы при наличии байпаса многократно повышается.
В автономных отопительных контурах байпас используется для решения следующих задач:
- Подключение отопительных приборов к однотрубной разводке;
- Обвязка насосного оборудования;
- Подключение распределительного коллектора водяного теплого пола;
- Формирование малого циркуляционного контура при использовании твердотопливного отопительного оборудования.
Методика установки байпаса может разниться в зависимости от его назначения в конкретной отопительной системе.
Байпас для радиатора
В однотрубных отопительных системах батареи лучше всего подключать с использованием байпаса. Для двухтрубных контуров и коллекторных разводок обводы не нужны, поскольку все отопительные приборы подключаются параллельно, и в каждый из них поступает теплоноситель одинаковой температуры. Если одна из батарей выходит из строя, то ее всегда можно снять без отключения отопительной системы (разумеется, при наличии отсекающих кранов).
В системах с однотрубной разводкой батареи подключаются последовательно, поэтому теплоноситель в каждом последующем приборе остывает. Результат очевиден – дальние приборы получают гораздо меньше тепла, и ни о каком равномерном распределении тепловой энергии не может быть и речи.
Решить проблему позволяют байпасы. Контуры подачи и обратки соединяются перемычкой, которая обеспечивает независимое движение потоков. Горячий теплоноситель поступает прямо в радиатор, в то время как другая его часть проходит дальше и на выходе смешивается с остывшей водой из одного радиатора. Такая схема позволяет донести гораздо больше тепла до последующих отопительных приборов.
Подключение насоса через байпас
Циркуляционный насос целесообразно подключать через байпас только в тех системах, которые изначально были предназначены для естественной циркуляции, т.е. в них должен быть разгонный коллектор, соблюдены уклоны труб и правильно подобраны их диаметры. Насос в таких системах предназначен не для обеспечения их работы, а для повышения эффективности.
Для систем, которые еще на этапе проектирования были рассчитаны на принудительную циркуляцию, байпас попросту неактуален. Такие системы работают только за счет насоса, поэтому при его отключении циркуляция теплоносителя попросту прекращается. Байпас в данном случае не сможет решить проблему.
При подключении насоса посредством обводной линии появляется возможность противотока в байпасе. Кроме того, формируется замкнутый циркуляционный контур между насосом и самим байпасом. Чтобы такая схема могла нормально функционировать, обходное устройство обязательно должно оборудоваться шаровым краном или обратным клапаном.
Когда насос работает, устройство блокирует ток жидкости по трубе обвода. Клапан делает эту работу автоматически, а кран приходится настраивать вручную. При остановке насоса байпас открывается, что дает возможность теплоносителям из разных контуров смешиваться. Подобная схема неприменима в случае с инжекционными байпасами – они полностью устраняют возможность обратного тока теплоносителя.
Для теплого пола
При обустройстве теплого пола обязательно нужно установить смесительный узел, в котором всегда встраивается обводной трубопровод. Байпас в данном случае будет использоваться для обеспечения нормальной работы теплого пола, и без этого элемента отопление не сможет функционировать.
Все дело в рабочей температуре, которая должна поддерживаться в теплых полах. Теплоноситель в подающем контуре может разогреваться до 80 градусов, но в теплом полу его температура не должна превышать 45 градусов. Доведение жидкости до нужной температуры осуществляется в смесительном узле, который пропускает только нужный объем горячей воды. Весь остальной поток направляется в байпас, где происходит соединение с теплоносителем из обратного контура, и возвращается в котел.
Для систем с твердотопливным котлом
При использовании в сочетании с твердотопливным отопительным оборудованием байпас позволяет сформировать малый циркуляционный контур. Для этого обводная труба устанавливается на подачу, где имеется разогретый до предела теплоноситель, и подключается к трехходовому клапану, расположенному на противоположной стороне конструкции.
Благодаря клапану осуществляется смешивание горячей воды из байпаса и холодной, поступающей из обратного контура. В результате к котлу для последующего цикла нагрева возвращается теплоноситель, температура которого превышает 50 градусов.
Необходимость возврата теплой жидкости в котел обуславливается тем, что в ином случае на металлических стенках топочной камеры будет появляться конденсат, который спровоцирует возникновение коррозии и станет причиной повреждения агрегата. Если же дополнить систему байпасом, то этих проблем можно с легкостью избежать.
Установка байпаса
Включение байпаса в разные типы систем имеет свои нюансы, поэтому перед тем, как сделать байпас на отопление, необходимо в этих моментах разобраться.
Например, при подключении радиаторов через байпас должны соблюдаться следующие правила:
- Внутреннее сечение обвода должно быть на один шаг меньше, чем диаметр магистральной трубы;
- Устанавливать байпас нужно на минимальном удалении от радиатора;
- При использовании в многоквартирных домах байпас нельзя оборудовать краном.
Монтаж байпаса системы отопления может выполняться как при обустройстве новой системы, так и при ремонте уже имеющейся конструкции. В последнем случае перед работой нужно подготовить набор патрубков подходящего диаметра, два тройника и запорная арматура.
Входной патрубок конструкции оснащается одним из следующих устройств:
- Шаровой кран, который имеет минимальное гидравлическое сопротивление и полностью пропускает поток теплоносителя;
- Вентиль, позволяющий настраивать интенсивность тока жидкости вручную;
- Комбинацией шарового крана и автоматического терморегулятора – такое сочетание может настраивать работу системы автоматически.
Выходной патрубок всегда оснащается шаровым или запорным краном. Для соединения отдельных элементов может использовать сварка или резьба. Независимо от типа соединения, оно должно быть герметичным. Перед вводом системы в эксплуатацию нужно проверить ее на предмет герметичности.
Байпас с насосом в системе отопления устанавливаются с учетом следующих пунктов:
- Байпас, на который планируется устанавливать насос, обычно представляет собой часть магистрали. Внутренний диаметр байпаса должен быть достаточно большим, чтобы в системе обеспечивалась нормальная естественная циркуляция. Насос монтируется на отдельной трубе, внутреннее сечение которой может быть меньше диаметра магистрального трубопровода.
- Чтобы упростить себе работу, лучше всего заранее купить собранный насосный узел с необходимыми параметрами. Установить такую конструкцию очень просто, поскольку на ней уже правильно собраны все элементы, а соединения достаточно надежны.
- При самостоятельном монтаже насос должен располагаться таким образом, чтобы ось крыльчатки была горизонтальной. Поверхность с клеммами, к которым подводится питание, должна быть направлена вверх – во-первых, это упростит доступ к контактам, а во-вторых, исключит вероятность попадания жидкости на контакты при нарушении герметичности системы.
- Участок с байпасом обязательно оснащается обратным клапаном или шаровым краном, которые предотвращают ток теплоносителя в обратную сторону – это оптимизирует работу системы. Разумеется, перед тем, как установить байпас, нужно приобрести все комплектующие.
Перед тем, как установить байпас с обратным клапаном для циркуляционного насоса, нужно хорошо продумать конструкцию будущей системы и учесть все возможные нюансы.
Заключение
Байпас – это простая конструкция, позволяющая решать широкий спектр задач. Наличие данного элемента в отопительной системе позволяет сделать все ее элементы независимыми друг от друга, что очень полезно при настройке и обслуживании. Знание того, как правильно сделать байпас на отопление, позволит создать надежную и эффективную конструкцию.
Для чего нужен байпас в системе отопления
Байпас для отопления
Ранее мы уже рассказывали о схемах разводки обогрева. Сегодня мы посветим статью однотрубным контурам, а точнее, важности байпаса для отопления. Будем разбираться, что это такое и для чего он вообще нужен. Мы рассмотрим несколько вариантов установки байпаса в однотрубной системе отопления отдельно, так как в каждом из них предъявляются разные требования. При этом его функции остаются неизменными, что нельзя сказать о расположении в пространстве и относительно другого оборудования, а также его диаметре.
Зачем нужен байпас
Байпас – это обвод, обыкновенный отрезок магистрали, который должен быть установлен в необходимых ключевых точках контура. Сразу стоит отметить, что байпас для отопления применяется только в однотрубных схемах. Отличие однотрубного контура обогрева от двухтрубного заключается в том, что в первом циркуляция теплоносителя осуществляется по одной магистрали. Она начинается от котельной и там же заканчивается, при этом вода проходит через цепь радиаторов, в каждом из которых отдавая часть своего тепла.
Ключевым моментом, который отличает двухтрубную схему, является факт разделения потоков подачи и обратки. Поэтому байпас в двухтрубной системе отопления просто не нужен. В то время как в однотрубном контуре подача и обратка неразделимы и являются единым потоком. Обвод устанавливается в однотрубных контурах, которые могут быть расположены в разных плоскостях:
- вертикальной;
- горизонтальной.
Исходя из этого, установка байпаса в системе отопления также отличается. Вертикальные контуры монтируются в зданиях, высота которых более одного этажа. Горизонтальные – в одноэтажных домах и в квартирах. Чтобы понимать принцип работы обвода рассмотрим его действие в разных точках установки. Где же может быть установлен обводной путь:
- на насосе, который нагнетает поток теплоносителя;
- на радиаторах.
В обоих случаях обводной путь служит для того, чтобы циркуляция в контуре обогрева не останавливалась даже в случае поломки вышеуказанного оборудования. Для чего нужен байпас в системе отопления? Это резервный канал, по которому теплоноситель продолжает свою циркуляцию по контуру и тем самым предотвращает скачки давления в системе отопления. Давайте рассмотрим принцип действия обвода для каждого из вышеуказанных вариантов установки отдельно.
Установка на насосе
Байпас для циркуляционного насоса с шаровым краном
Для чего нужен байпас в системе отопления на участке, где установлен электрический насос? Точнее будет сказать, что насос устанавливается прямо на нем. Такое практикуется, когда в гравитационный контур, тот в котором циркуляция осуществляется самотеком, ставится электрический нагнетатель. Он увеличивает скорость потока и тем самым КПД контура становится выше. Это связано с тем, что при более высокой скорости теплоноситель доходит до крайнего радиатора с меньшими теплопотерями.
Вариантов установки байпаса для циркуляционного насоса два:
- на новый контур;
- на уже имеющийся контур.
Разницы в монтаже нет никакой. На что нужно обратить внимание, так это на наличие запорной арматуры на центральной магистрали между патрубками обвода. Это нужно для того чтобы теплоноситель проходил через байпас для циркуляционного насоса, а также чтобы не создавался обратный поток.
Обязательно нужно устанавливать именно шаровой кран, а не обратный клапан, как делают некоторые сантехники.
Чтобы понять почему, рассмотрим поэтапно, как это работает:
- когда работает насос, то он придает теплоносителю ускорение;
- вода из обвода попадает в магистраль и начинает двигаться в обоих направлениях;
- в одну сторону (нужную) она уходит беспрепятственно, а во второй стороне наталкивается на обратный клапан;
- клапан закрывается и тем самым препятствует циркуляции в обоих направлениях.
То есть вода после насоса давит на тарелку клапана сильнее, чем до него, так как скорость теплоносителя за насосом будет выше. По задумке при отключении насоса теплоноситель перестает давить на обратный клапан и не перекрывает его. Это позволяет воде циркулировать самотеком по магистрали, не заходя в обвод.На практике байпас для отопления с обратным клапаном работает не так, как от него требуется.
Дело в том, что тарелка обратного клапана создает сильное гидравлическое сопротивление, равное одному метру. В гравитационном контуре теплоноситель просто не сможет противостоять такому сопротивлению клапана и циркуляция остановится.
Поэтому перед тем как установить байпас в систему отопления с обратным клапаном нужно понимать, что по факту, установка насоса на обводе не будет иметь никакого смысла. С таким успехом его можно было бы ставить прямо на магистраль, при этом сознательно отказаться от возможности использования контура обогрева автономно. Нужен ли байпас в системе отопления в таком случае? Получается что, нет.
Если же вместо обратного клапана поставить обыкновенный шаровый кран, то вы сами сможете управлять вектором циркуляции воды по контуру. Давайте рассмотрим, как сделать байпас в систему отопления, на котором будет установлен насос. В такой схеме он состоит из отдельных элементов:
- патрубки с резьбой, которые ввариваются в магистраль;
- шаровые краны – устанавливаются с обеих сторон;
- уголки;
- фильтр грубой очистки – ставиться перед насосом;
- две американки, благодаря которым насос можно снять для проверки или ремонта.
Если вы делаете байпас в системе отопления своими руками, важно соблюдать правильное расположение на нем насоса. Ось крыльчатки должна находиться горизонтально, а крышка клеммной коробки смотреть вверх. Если при правильной установке крышка клеммной коробки смотрит вниз, то ее расположение можно изменить, открутив четыре болта на корпусе. Такое расположение необходимо чтобы был свободный доступ к клеммам, отвечающим за подсоединения питания, а также чтобы исключить попадание на них теплоносителя в случае появления утечки.
Установка на радиаторе
Байпас на радиаторе отопления
На участке где стоит батарея, байпас в однотрубной системе отопления устанавливается для того, чтобы в случае прекращения циркуляции в радиаторе, вода могла беспрепятственно течь дальше по контуру. В вертикальной схеме радиатор подключен к стояку двумя патрубками. Байпас на радиаторе отопления соединяет эти патрубки между собой и устанавливается перед батареей. Между центральной магистралью и обводом не должно быть запорной арматуры, чтобы исключить человеческий фактор или возможность перекрытия циркуляции в случае поломки крана.
Функции обвода, установленного перед радиатором:
- обеспечение беспрерывной циркуляции по основному кольцу контура;
- регулирование температуры теплоносителя.
В однотрубных контурах теплоноситель проходит по радиаторам, отдавая часть тепла, и вовлекается в дальнейший поток. Соответственно, в каждый последующий радиатор теплоноситель доходит немного холоднее.
Установка байпаса на отопление дает возможность смешивать теплоноситель из центральной магистрали с тем, который прошел по батарее, тем самым повышая его температуру.
Получается, если у нас до первой батареи вода была 80 градусов, то уже после нее она остынет примерно до 70 градусов. Тот теплоноситель, который проходит через обвод, не несет таких теплопотерь, поэтому при смешивании жидкостей температура общего потока повышается примерно до 75 градусов.
По такому же принципу работает и горизонтальная однотрубная схема обогрева, только обвод в ней находится в горизонтальном положении на участке под батареей. При этом для правильной циркуляции необходимо подобрать нужный диаметр байпаса в системе отопления.
Диаметр байпаса
Схема размера труб в системе с байпасом на радиаторе
Итак, мы уже знаем, зачем нужен байпас в системе отопления и где он устанавливается. Осталось разобраться какого диаметра он должен быть. Мы должны рассмотреть варианты монтажа байпаса системы отопления на батарее и насосе отдельно, так как его диаметр в каждом случае будет разным, что обусловливается различными требованиями к нему.
Обвод на насосе будет иметь меньший или такой же диаметр, как и у основной магистрали. Как правильно сделать байпас на отоплении принципиальной разницы в этом случае нет. Ведь он устанавливается только для того, чтобы в случае отключения насоса циркуляция могла продолжаться самотеком.
Соответственно, заужать саму магистраль нельзя, при этом диаметр патрубков, которые отходят от контура, не имеет ключевого значения. При остановке насоса циркуляция через него будет невозможной, поэтому даже при равном диаметре с общей магистралью обвод не будет менять вектор движения теплоносителя. А когда нам нужно чтобы вода текла через насос, то мы просто перекрываем путь теплоносителю шаровым краном, установленным на магистрали.
А вот при установке байпаса в системе отопления частного дома на радиаторах его диаметр имеет большое значение. Он должен быть на один размер меньше, чем патрубки, соединяющие радиаторы с центральной магистралью. При этом отводы к батареям также должны быть на размер меньше основного контура. Как это работает:
- вода течет по контуру и доходит до участка, на котором установлены батареи;
- наталкиваясь на разветвление, теплоноситель меняет вектор движения в ту сторону, где меньше сопротивление;
- часть теплоносителя продолжает движение по прежнему вектору.
Если диаметр патрубков будет таким же, как и обвод, то в батареи попадёт малое количество воды, соответственно, температура радиаторов упадет. В случае если диаметр патрубков будет меньше диаметра обвода, то циркуляция в батарее прекратится вовсе.
Уменьшение диаметра патрубков по отношению к основной магистрали увеличивает скорость теплоносителя, что позволяет ему более интенсивно двигаться по радиатору. При этом вода циркулирует по всей батарее, в результате чего она прогревается равномерно.
Для примера рассмотрим устройство байпаса в системе отопления из полипропилена. Если диаметр основной магистрали составляет 32 мм, то сечение патрубков, через которые вода попадает в батареи, должно быть 25 мм. Диаметр обвода в такой схеме, соответственно, должен быть 20 мм. В таком случае до крайней батареи теплоноситель будет проходить по нужному нам пути с минимальными теплопотерями. При этом сбалансировать систему будет проще.
зачем он необходим, разновидности и монтаж
Содержание статьи:
Байпас в системе отопления – неотъемлемая деталь установки отопительной системы, которая внешне представляет собой перемычку или кусок трубы, вмонтированную на теплотрассе по параллели с основной линией. С ее помощью можно решать различные задачи, поэтому она неизменно присутствует в любой схеме и является одним из важнейших элементов. О способах применения байпаса должны знать специалисты и рядовые владельцы жилых помещений, чтобы вовремя предотвращать возможные неполадки и обращаться за помощью.
Что такое байпас для системы отопления
Байпас возвращает переизбыток теплоносителя в магистраль стояка
Байпас – это небольшой участок трубы, смонтированный так, чтобы путь для носителя тепла проходил сквозь сам прибор и в обход агрегата. Сам термин происходит от английского слова bypass, которое переводится как “перепуск” либо “обход”. Тип и строение элемента зависят от решаемой задачи, он может иметь форму трубопровода обводного типа или участка, представляющего прямую линию, которая нужна для соединения обратной и подающей магистралей. Деталь может устанавливаться:
- на радиаторах в системах однотрубного закрытого либо открытого типа;
- рядом с циркуляционным насосом, функционирующем в самотечной тепловой сети;
- в качестве перемычки между обраткой и подачей, которая образует маленький циркуляционный контур;
- в смесительных узлах.
Стандартный байпас на отопление может быть управляемым и неуправляемым, во втором случае его постоянно держат открытым, чтобы жидкость свободно проходила через путь. Нередко в частных и многоквартирных домах на такие перемычки ставят управляющее устройство, это может быть вентиль или специальный прибор, способный менять сечение прохода.
Разновидности изделий
Все байпасы, используемые в теплосети, разделяют на три разновидности с учетом варианта запорной арматуры и назначения самого прибора. В целом они работают по одному принципу, но у каждой разновидности есть свои характерные особенности.
Автоматический
Автоматический байпас устанавливают в систему с чистым теплоносителем без примесей
Вариант автоматического типа способен функционировать автономно, его не понадобится регулировать дополнительно. Он выглядит не как байпасная стандартная труба, а представляет собой резиновый клапан, применяемый совместно с насосом циркуляции. После включения давление клапана прокладывает путь теплому носителю, в выключенном режиме автоматически закрывает.
Автоматический байпас устанавливают только в системах снабжения горячей водой и отоплением с чистыми носителями без примесей, поскольку любая грязь, ржавчина или налет провоцируют деформацию прибора.
Ручной
Такой вариант работает по механическому принципу путем ручного открытия и закрытия крана, который должен находиться в центральной части перемычки. Байпас этого типа, применяемый в конструкциях для обогрева помещений, обычно дополнен трехходовым либо шаровым краном, оба типа отличаются только строением и функционируют абсолютно одинаково.
Нерегулируемый
Байпас нерегулируемый на обвязке радиатора – краны отсутствуют
Байпас нерегулируемого типа на радиаторе отопления является простой трубой без вспомогательного оборудования, которая все время открыта. Жидкость внутри нее способна двигаться произвольно, что не дает возможности менять скорость и интенсивность движения носителя. Монтаж таких устройств уместен лишь для подключения агрегатов, которые способны качественно обогреть помещение.
Где используется байпас
Байпас должен поддерживать всю систему в работоспособном состоянии даже в том случае, если один из ее элементов сломается, либо будет отключено электричество. Все агрегаты, которые подключаются при помощи устройства, можно без труда отсоединить от основы, для этого понадобится только закрыть два крана, после носитель тепла пойдет по обводному пути.
Правильный байпасный простой трубопровод устанавливают на расстоянии вытянутой руки от пола либо выше. Это минимальные требования к его установке в соответствии с нормами.
На обвязке радиаторов
Перемычка применяется только для радиаторных устройств, функционирующих в однотрубных конструкциях отопления, она не нужна для двухтрубных контуров, так как в этом случае все агрегаты будут подключены параллельно каждому. Поскольку однотрубная разводка требует последовательного подключения, теплоноситель будет остывать по мере приближения к каждому прибору, дальние из которых получат минимум тепла. Эту проблему решает байпас, помогающий сделать потоковое движение независимым и помочь теплоносителю проходить непосредственно внутрь радиатора.
На циркуляционном насосе
Байпас усиливает эффективность циркуляционного насоса
Насос циркуляционного вида подключают при помощи прибора только в конструкциях с естественной циркуляцией, в этом случай байпас нужен лишь для усиления эффективности работоспособности. Это хороший вариант для систем, в которых установлен коллектор разгонного типа, а также трубы с соблюдением нужного уклона и диаметра. Системы с принудительной циркуляцией не требуют установки байпаса.
Для теплого пола
В теплых полах любого типа постоянно ставят смесительный узел с байпасным обводным трубопроводом. Сама перемычка нужна, чтобы работа теплого пола шла без перебоев, это важный элемент, без которого система не сможет функционировать. В покрытиях с подогревом должна все время сохраняться определенная температура, байпас отвечает за ее регулировку и доведение до необходимого значения.
Инструкция по установке
Чтобы не сделать ошибок во время установки и провести правильный расчет, нужно учитывать нюансы подсоединения байпаса. Монтировать трубку можно при создании новой системы либо ремонтировании установленной конструкции. Во втором случае понадобится устанавливать запорную арматуру, патрубки и тройники из полипропилена либо других материалов. Если речь идет о подсоединении радиатора, нужно помнить:
- обводное сечение внутри должно быть менее одного шага в диаметре трубы магистрального типа;
- установка байпаса проводится на минимальной дистанции от радиатора;
- в многоквартирном доме на байпас не разрешается ставить краны.
Соблюдение стандартных правил установки и эксплуатации байпаса поможет обеспечить полную работоспособность системы и избежать возможных аварийных ситуаций.
Байпас (перемычка на батарее отопления) – это труба, которая соединяет подводящую и отводящую трубы радиатора. Далее рассмотрим, для чего нужен байпас для отопления.
Как правило, в многоквартирных домах используется однотрубная система отопления. Обычно горячая вода идет по стояку вверх, а затем вниз, проходя через отопительные батареи. То есть сначала теплоноситель попадает в радиаторы верхних этажей, а затем на нижние этажи. Есть дома, где теплоноситель движется в противоположном направлении (снизу вверх) – но суть системы не меняется. Главная особенность однотрубной системы в том что, батарея в вашей квартире напрямую связана с батареей в квартире снизу и сверху. Возникает вопрос: что будет, если кто-то перекроет батарею – все соседи по стояку останутся без тепла? Так и будет, если на батарее отопления не установлен байпас (перемычка). Если же байпас есть, теплоноситель пойдет по нему дальше, минуя перекрытую батарею.
Таким образом, байпас нужен, чтобы:
- Иметь возможность перекрыть батарею, не отключая от отопления весь стояк. Это актуально, если нужно заменить батарею в отопительный сезон. А прорывы радиаторов отопления случаются в разное время года.
- Регулировать температуру (установив специальную арматуру). Если перемычки нет, устанавливать арматуру для регулировки температуры запрещено. Иначе регулировка температуры в одной квартире приведет к изменению температуры во всех квартирах ниже.
В каких случаях перемычка не нужна?
Если на батарее нет крана, с помощью которого ее можно перекрыть – тогда байпас на радиаторе отопления не нужен. Ведь возможности перекрыть батарею без отключения стояка все равно нет.
В коттеджах и некоторых новостройках встречается двухтрубная система отопления. В этом случае каждый радиатор независимо подключается к двум трубам – подающей и обратной. Перемычка при такой схеме не используется, так как батареи не зависят друг от друга. Температура в двухтрубных системах обычно регулируется автоматически.
Правила установки байпаса в системе отопления
Желательно, чтобы установкой байпаса на батарею отопления занялись специалисты. Они смонтируют все оборудование по установленным правилам и стандартам, осуществят опрессовку системы, проверят на дефекты. Но если возникла ситуация, когда поставить перемычку нужно самостоятельно, воспользуйтесь рядом правил, которые помогут это сделать.
- Определяющую роль при установке перемычки играет правильность произведенных расчетов. Диаметр байпаса должен быть меньше диаметра трубы на один размер. Можно взять уже готовую перемычку, либо изготовить ее самостоятельно.
- Если ранее вы не монтировали подобные элементы, лучше взять готовую перемычку. Это сведет вероятность ошибок к минимуму.
- Байпас нельзя ставить непосредственно на стояк. Следует сместить его ближе к батарее отопления. Однако нельзя устанавливать его и впритык, так как это может привести к неправильной работе отопительной системы и перегреву обратного тока. В результате эффект от установки перемычки становится минимальным.
- После установки байпаса необходимо провести опрессовку с давлением в 1,5 раз выше расчетного и проверить систему на наличие течей.
Из каких материалов должен быть сделан байпас?
Перемычка на батарею отопления должна быть сделана из того же материала, что и сами трубы. Это значит, что для полипропиленовых труб используется полипропиленовая перемычка. Если трубы отопления из металла – байпас должен быть металлическим.
Можно ли ставить на байпас кран?
Некоторые жильцы многоквартирных домов ставят на перемычку кран, желая увеличить возможности регулирования температуры. Однако в случае многоквартирного дома это серьезное нарушение. Вентиль может мешать току жидкости и нарушить ее правильную циркуляцию во всем стояке.
Даже при наличии вентиля батарея не нагреется сильнее. И вместо того, чтобы улучшить микроклимат в квартире, вы можете перекрыть кран на байпасе и забыть про него. В результате придется иметь дело с соседями из замерзших квартир.
Консультация и расчет стоимости
Другие статьи по теме:
Содержание:
Сложно представить себе комфортное проживание в доме или квартире без функциональной отопительной системы. Чтобы отопление было максимально эффективным и удобным, его необходимо не только правильно смонтировать, но и правильно настроить. В современных системах используется байпас – устройство, располагаемое между отопительными контурами. Благодаря байпасу, конструктивно представляющему собой небольшую перемычку, обеспечивается регулировка подачи теплоносителя. В данной статье речь пойдет о том, для чего нужен байпас в системе отопления, и как он работает.
Что это такое и для чего нужен
Основная функция байпаса заключается в возврате излишков теплоносителя в стояк из отопительных приборов. Регулировка интенсивности отопления осуществляется вручную или посредством автоматического терморегулятора. В результате получается так, что это байпас в отоплении обеспечивает одновременное прохождение теплоносителя и по регулирующей, и по запорной арматуре.
При отсутствии байпаса становится невозможным ремонт или замена батарей без остановки всей системы. Если байпас на отопление установлен, то отдельный отопительный прибор можно отключить от контура и потратить необходимое на ремонт количество времени. Кроме того, рассматриваемый конструктивный элемент заметно упрощает слив воды из системы и ее заполнение.
Еще одна функция, которая становится возможной за счет байпаса – обеспечение работы отопления с принудительной циркуляцией даже в том случае, когда электричество отключено. В этом случае попросту открывается кран центральной трубы, причем установленный автоматический байпас позволит системе работать автономно, без вмешательства со стороны.
Виды байпасов на отопление
Существует два основных вида байпасов, подходящих для использования в разных отопительных системах:
- Байпас с обратным клапаном. Такое устройство рассчитано на использование в связке с циркуляционными насосами. При нормальном функционировании системы клапан находится в открытом состоянии и пропускает теплоноситель, а когда насос выключается, клапан байпаса закрывается.
- Байпас без клапана. Устройства без клапанов позволяют ремонтировать отдельный участок отопления или врезать новый радиатор без выключения всей системы.
Для выбора подходящего вида нужно не только знать, что такое байпас в системе отопления, но и учитывать особенности его эксплуатации. Например, автоматические устройства очень боятся ржавчины и химических примесей, присутствующих в теплоносителе низкого качества. Зато при отключении электроэнергии такие байпасы позволяют системе продолжать работу.
Чтобы байпас мог выполнять свои функции, его диаметр должен быть на один размер меньше размера основной трубы. Все дело в гидравлическом сопротивлении – если диаметр байпаса совпадает с размерами основной трубы, то сопротивление в батарее будет слишком высоким, поэтому теплоноситель не сможет циркулировать.
Установка байпаса в системе отопления
Конечно, самым правильным вариантом действий будет заказ услуг у хороших специалистов, которые не только установят байпас, но и протестируют отопительную систему на предмет наличия различных дефектов и повреждений – но знание о том, как сделать байпас самостоятельно, лишним не будет.
Установка байпаса в системе отопления сама по себе не выглядит очень сложной, но есть некоторые моменты, требующие особого внимания. Так, байпас должен располагаться на минимальном расстоянии от радиатора и на максимальном от стояка. При необходимости на устройство можно смонтировать дополнительный кран, позволяющий теплоносителю циркулировать в системе без участия байпаса. Читайте также: «Как установить байпас в систему отопления – варианты и правила установки».
Наличие врезанного в контур байпаса позволяет влиять на интенсивность отопления. Устанавливать байпас на отопление с насосом нужно так, чтобы он был направлен по ходу тока теплоносителя. В первую очередь монтируется фильтр, потом обратный клапан, а последним устанавливаемым элементом является циркуляционный насос. Для врезки байпаса в стояк нужно обязательно использовать запорные клапаны.
При выборе байпасов необходимо обязательно обратить внимание на следующие факторы:
- Наличие соответствующих сертификатов;
- Соответствие устройств всем техническим и санитарным нормам;
- Байпас для циркуляционного насоса нужно осмотреть визуально – в местах сварного соединения они не должны иметь пор, а резьбовые соединения должны откручиваться без каких-либо усилий.
В участках системы, где имеется сужение диаметра трубы, использовать можно только шаровые вентили, позволяющие избежать уменьшения просвета при их открытии. Правда, такие устройства не поддаются ремонту, да и со временем намертво прикипают к месту установки, поэтому их приходится регулярно проворачивать.
Эксплуатация байпаса для циркуляционного насоса
Использование байпасов в отопительной системе имеет не только сугубо функциональное назначение, но и позволяет сэкономить на электричестве. В системе, не оборудованной данными устройствами, радиаторы получают почти на треть меньше теплоносителя, поэтому их теплоотдача в итоге оказывается ниже примерно на 10%.
Конечно, в современных системах, оснащенных встроенным насосом, особой необходимости в байпасе нет – теплоноситель и так равномерно распределяется по всем отопительным приборам, независимо от протяженности трубопровода, трубы можно укладывать без особого внимания к соблюдению уклона, да и воздушные пробки такой конструкции не страшны.
Для старых отопительных систем байпас попросту незаменим, поскольку он может решить несколько проблем, имеющих критическое значение:
- Во-первых, байпас нивелирует большинство ошибок, допущенных при монтаже отопления;
- Во-вторых, использование байпаса обеспечивает хорошую циркуляцию теплоносителя в системе.
Байпасы можно устанавливать и на батареи, но только в однотрубных отопительных системах – в таком случае байпас на радиаторе отопления располагается между прямым и обратным контуром для регулировки степени его нагрева. Такая установка позволит воспользоваться всеми преимуществами байпасов.
Восстановление старых отопительных систем
Для восстановления функциональности старой отопительной системы потребуются следующие элементы:
- Циркуляционный насос;
- Байпас;
- Пара шаровых кранов или обратный клапан.
Технология монтажа конструкции довольно проста. Параллельно трубе устанавливается байпас, к нему крепится циркуляционный насос, с обеих сторон которого располагаются оба крана. Наличие кранов не влияет на интенсивность прохождения теплоносителя через трубопровод, но при возникновении неполадок эти элементы придется полностью менять.
Вместо кранов можно установить обратный клапан, который позволяет системе работать в полностью автономном режиме. Недостатком такого клапана является подверженность воздействию низкокачественного теплоносителя – шаровые краны в этом плане выглядят гораздо более надежными. Для защиты элементов системы от загрязненной воды лучше всего воспользоваться специальным насосом, очищающий теплоноситель от различных примесей.
Заключение
Байпас в системе отопления – это довольно полезное устройство, позволяющее оптимизировать работу системы и снизить затраты на электроэнергию. Несмотря на простоту конструкции, байпас выполняет ряд полезных задач, поэтому его стоит устанавливать при первой же возможности.
В следующем примере показано, как можно эффективно использовать обход теплообменника для регулирования температуры теплообменника.
Вопрос
Разработать теплообменник для работы в следующих трех сценариях в разное время.
Жидкость со стороны кожуха — вода к входу в колонну десорбера
Конструкция теплообменника должна учитывать следующие три рабочих случая.
(A) Расход воды на боковой стенке = 100 000 кг / час
Давление на входе в кожух = 5,0 бар изб.
Температура на входе в оболочку = 25 град. С
Температура на боковой стенке выхода = 40 град. Температура на входе в кожух = 75 ° C
Температура на входе в кожух = 60 ° C
Тепловая нагрузка теплообменника = 6,65 X 10 6 кДж / час
(B) Расход воды со стороны оболочки = 150000 кг / час.
Давление со стороны оболочки = 5.0 бар
Температура на входе в кожух = 25 ° C
Температура на выходе из кожуха = 40 ° C
Расход воды в трубке = 100 000 кг / час
Давление на входе в трубку = 6,0 бар
Температура на входе в кожух = 75 ° C
Температура на выходе из кожуха = 60 ° C
Тепловой режим теплообменника = 9,97 X 10 6 кДж / час
(C) Расход воды на боковой стенке = 100 000 кг / час
Давление на входе в кожух = 5,0 бар изб.
Температура на входе в оболочку = 25 ° C
Температура на входе в оболочку = 40 ° C
Поток воды в трубке = 50 000 кг / час
Давление на входе в трубку = 6.0 бар
Температура на входе в кожух = 75 ° C
Температура на выходе из кожуха = 60 ° C
Тепловая нагрузка теплообменника = 6,65 X 10 6 кДж / час
Решение
Из постановки задачи для конструкции теплообменника ясно, что рабочий случай (B) является наиболее требовательным случаем с точки зрения тепловой нагрузки теплообменника. Следовательно, теплообменник должен быть спроектирован таким образом, чтобы удовлетворять этому рабочему случаю.
Если теплообменник спроектирован для корпуса (B), то для корпусов (A) и (C) поток жидкости в трубопроводах избыточен, чем требуется.Этот избыточный поток может привести к перегреву потока воды в трубе. Чтобы избежать этого перегрева, одним из возможных решений является установка байпаса на стороне потока горячей воды теплообменника, как показано на схеме.
Существуют различные возможные схемы управления горячей водой на поверхности корпуса в зависимости от переменных, которые необходимо контролировать.
- Температура на выходе холодной воды со стороны корпуса может широко варьироваться в зависимости от соотношения расходов на горячей и холодной стороне. Следовательно, чтобы поддерживать одинаковую температуру на выходе из трубы, это отношение потока должно оставаться неизменным.Поскольку поток в трубе превышает требуемое, только часть потока должна идти в трубу теплообменника, а остальные могут обойти теплообменник. Регулятор температуры (TC) на выходе из кожуха теплообменника регулирует регулирующий клапан (CV1 на схеме теплообменника), чтобы отрегулировать долю горячей воды, идущей на обмен между трубами.
- На стороне горячей воды в теплообменнике (со стороны трубки) можно регулировать температуру общего потока на выходе горячей воды, регулируя поток в байпасной линии с помощью регулирующего клапана (CV2 на схеме теплообменника).В настоящем устройстве рассматривается управление потоком в общем потоке горячей воды. Поскольку доля горячей воды, протекающей через боковую трубу теплообменника, уже контролируется для регулирования температуры на выходе из кожуха, доля горячей воды через байпас регулируется для поддержания того же общего потока горячей воды на стороне выхода из теплообменника. В этом случае температуру этого объединенного потока нельзя контролировать.
- Если необходимо контролировать температуру на выходе горячей воды, то для регулировки перепускного потока можно использовать регулирующий клапан на байпасной линии на стороне трубы (CV2 на схеме).Общий поток горячей воды в этом случае будет меняться, но температуру можно поддерживать в желаемом диапазоне.
В этом примере задачи показано, как можно спроектировать один обменник для нескольких рабочих случаев. Решение состоит в том, чтобы спроектировать теплообменник для наиболее требовательного случая с точки зрения тепловой нагрузки теплообменника и использовать обводную линию на стороне избыточного потока теплообменника для управления различными параметрами процесса.
,Обводной контур центрального отопления
Цитированный текст здесьв
Но если внутри петли находится большой радиатор, то сгорает тепло легко, и тогда трубопровод не должен быть таким длинным. Все Производитель просит вас сделать какую-то неограниченную петлю, который рассеивает необходимое количество тепла, так что в случае неисправности на сам котел, нагретая вода не циркулирует прямо обратно в котел быстро и теряет необходимое количество тепла, чтобы остановить его отвод пара или расщепление через повышение давления.Я на самом деле видел это сделано с полотенцесушителем на другой стороне стены от котел и не более четырех футов от фактического прогона трубы, но это было достаточно, чтобы удовлетворить требования для этой системы.
Поскольку он запрашивает цикл, сам цикл не должен быть циклом по всему дому проложен трубопровод. Все это неограниченно контур, который рассеивает требуемое тепло и делает это любыми средствами возможно для ситуации. Клапан не должен использоваться, как нормального открытого неограниченного цикла более чем обычно достаточно для домашнего система.
Как меня учили это делать, это поставить цепь на поток и обратную трубу, но сделайте так, чтобы один конкретный контур нагревался при вызове тепла запрос был дан котлу, даже если неисправен клапан с электроприводом или насос активировать. Самый простой способ сделать это, это установить трехходовой клапан что при обесточивании по умолчанию закрытый обогрев помещения и водонагреватель открыто. Это делает циркуляционную катушку для резервуара горячей воды вашей неограниченный цикл. Это идеальная неограниченная петля между потоком и вернуться с идеальной средой для отвода тепла от котла.Да ты понял. «Вода» в резервуаре.
Скажите, сколько раз вы включали обычную систему центрального отопления и не хотел, чтобы он нагревал воду, которую вы используете в раковине или в ванной. Вы, вероятно, хотели горячей воды без отопления радиаторов в доме, так что вы бы подключили приводной клапан к контуру радиатора, чтобы остановить поток циркулировать по дому, что и должно быть. Но Мне бы очень хотелось поднять руку на то, сколько людей требуют отопления помещения и не хочу, чтобы бак с горячей водой подогревался вместе с ним.
Термостат на резервуаре для горячей воды фиксируется в соответствии с тремя порт моторизованный клапан и когда он требует тепла, когда только горячая вода требуется, то клапан уже находится в открытом положении по умолчанию для этого контур, поэтому клапан не должен двигаться вообще. Когда зов тепло производится как контур отопления помещения и горячей воды, а затем клапан перемещается в среднее положение, чтобы дать обоим контурам поток воды. Когда термостат на резервуаре достигает своего значения, затем он перемещает клапан для закрытия только сторона горячей воды, чтобы остановить поток в бак.Это было бы только происходит, когда на программатор или таймер системы по подключению к переключению клапана сам. Когда включена только горячая вода, то статистика бака сообщает котлу выключить.
У нас есть система подогрева воды под полом, и она отлично работает метод, который я только что описал выше. Это также превышает производителей Требование рассеивания тепла на несколько градусов с использованием разомкнутой петли резервуар для горячей воды, и наш резервуар находится всего в нескольких ярдах от котел.Основной тест на нашей системе, состоящий из инженера минуя термостат от котла и позволяя системе работать само по себе глупо в течение получаса только с неограниченной горячей водой петля в игре, нет отопительного контура.
Я рад сказать, что вода, возвращающаяся в котел, никогда не становилась более горячей, чем 83 градуса по Цельсию, который я сейчас читаю из сертификата о прохождении Шотландский газ, поэтому он никогда не позволял кипятить кипящую воду, но у нас действительно были облака пара, дующие через расширительную трубу бак для горячей воды и пол слегка нагревались, и только немного под первой половиной кухонного пола.Система получила Сертификат хорошего прохождения и работает много и весело для многих года.
—
http://www.basecuritysystems.no-ip.com
Исходящая почта сертифицирована без вирусов.
Нажмите, чтобы увидеть полную подпись.
,Похожие ключевые слова:
Ключевые слова из Китая:
Китай отопительный клапан
Клапан регулирования нагрева
Китай отопительный газовый клапан
Китай радиатор тепловой клапан
Китай отопительный дроссельный клапан
,Горячая продажа
перепускной клапан коллектора отопления пола для компактного насоса и набора смесительных клапанов воды
Описание продукта
Место происхождения | чжэцзян, Китай (материк) |
Фирменное наименование | РУКОВОДСТВО |
Номер модели | H 1005 |
Материал | латунь |
Рабочая среда | Вода |
Тип | Системы напольного отопления |
Размер | 1 ‘ |
Возможность поставки |
50000 штук в месяц |
Поток продукции
Упаковка
Наша выставка
Профиль компании
Сертификаты
FAQ
Q: мы можем посетить ваш завод?
A: Конечно, мы тепло приветствуем ваш визит.Просто сообщите нам ваш подробный график, мы организуем сопровождение и покажем вам наш завод.
Q: Как мы можем получить образец и стоимость?
A: Для некоторых продуктов с низкой стоимостью, таких как клапаны с небольшим клапаном, мы можем предложить вам образец бесплатно. Для некоторых продуктов с высокой стоимостью вы должны оплатить стоимость образца в соответствии с ценой. Для всех, согласно нашей финансовой системе, стоимость фрахта должна быть оплачена клиентом.
Q: каково ваше MOQ?
A: Обычно наш MOQ для коллектора составляет 50 шт. На размер, а для вентиляционных отверстий и других клапанов — 1000 шт. — 3000 шт., Но это зависит от того, иногда у нас есть запас или если у вас большой годовой объем покупки, мы можем отрегулировать MOQ для вас.
Q: каков ваш срок оплаты?
A: Обычно наш платеж составляет 30% T / T в качестве депозита, 70% против копии B / L. Однако есть также много ожиданий, тогда мы будем зависеть от практической ситуации, договариваться с нашим клиентом и найдем лучший способ для обоих.
Q: вы фабрика или торговая компания?
A: Мы производственная и торговая компания, у нас есть собственный завод в Юйхуане, провинция Чжэцзян. В основном это продукты линии отопления.Наш международный отдел продаж находится в Юйхуане, также у нас есть филиал в Милане. Кроме того, мы также ищем другие продукты для наших клиентов, если это необходимо. С 12-летним опытом работы на международном рынке, мы имеем большой опыт в поиске наших клиентов, чтобы найти лучшее качество и продукты самой низкой цены.
,
