Обвязка и устройство бойлера косвенного нагрева
Обвязка разного вида для бойлеров косвенного нагрева практически ничем не отличается от отопительной батареи. Всё это читатели могут сделать самостоятельно. Главное, учитывать особенности, при которых будет проводиться циркуляция в змеевике. Подробнее о способах подключения и работе такого типа оборудования вы можете узнать из этой статьи.
Что такое бойлер косвенного нагрева и зачем он нужен?
Схема работы такого отопительного оборудования достаточно простая. Бойлер ничем не отличает от обычного. Единственное, что их различает, это наличие внутри отопительного элемента в виде спиралевидной трубы. Она является теплоносителем. Другое название у неё – змеевик.
Срок эксплуатации такого типа оборудования достаточно большой. Как и любой другой вид нагревателей, бойлер косвенного нагрева необходим для нагрева и поддержания нужной температуры воды для хозяйственных нужд. Средняя температура в работающей системе составляет не более 65-75 градусов по Цельсию. Это будет вполне достаточно, чтобы обеспечить горячим водоснабжением семью.
Устанавливать такие системы можно:
- на дачах;
- загородных домах;
- душевых;
- офисах;
- квартирах.
Единственное что требуется изначально рассчитать хозяину помещения – это давление в общей системе отопления. Бойлер используется только для систематичного нагрева воды. Применять его в качестве отопительной системы не выйдет. Для удобства и поддержания нормального уровня циркуляции необходимо ставить автоматический насос, который будет поддерживать давление в системе на нужном уровне.

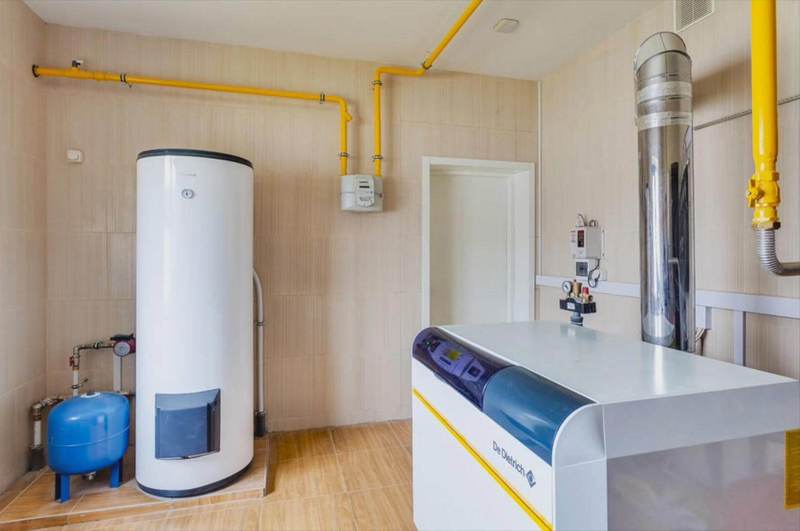

Общий вид подключённого бойлера косвенного нагрева
Важно рассчитывать на начальных этапах сразу, способна ли будет отопительная система поддерживать температуру в баке косвенного нагрева на необходимом уровне без потери теплоотдачи по всему периметру. Сам бойлер подбирается по литражу потребителем. Такой бак способен вмещать в себя до 100 – 120 литров воды. Важно правильно его обустроить и разместить внутри змеевик.
Поступает и откачивается вода в системе через 2 специально установленных отвода. Один подаёт в систему воду для нагрева. Второй служит для её откачки и подачи непосредственно потребителю в уже нагретом состоянии. Насос, контролируя уровень давления и температуру, будет автоматически производить в нужный момент циркуляцию теплоносителя в змеевике для поддержания нужной температуры.
Принцип работы и устройство бойлера косвенного нагрева
Принцип работы нагревательной системы бойлера косвенного нагрева и его устройство достаточно простые. В баке установлены полые спиралеобразные трубки, они же змеевки. На постоянной основе циркулируют теплоносители.
Для того чтобы была постоянная циркуляция, устанавливаются насосы, которые имеют автоматические системы контроля показания давления и температур. При достижении температурой воды заданных показателей насосы перестают работать. Источниками теплоносителей выступают работающие системы отоплений. Поэтому при нагревании содержимого в отсеке бака может быть незначительное понижение показателей температур на отопительном элементе. Стоит отметить, что нагревание жидкости в баках осуществляется в короткий промежуток времени. Это позволяет практически не замечать снижений градуса в короткий временной период.
Как только жидкость в баках дойдёт до нужной отметки температуры, этот показатель будет долго держаться на одном уровне. Понижают потерю температуры в баках современный изоляционный материал. Пенополистиролы или полиуретановые виды пены отлично справляются с этой задачей.
Схема работы бойлера косвенного нагрева
В каждом бойлере установлены 2 патрубка. Они используются для поступления и отдачи жидкости. Патрубки поступления жидкости соединяются с отопительными системами котла. Он направляет в змеевик, поступает теплоносители, что позволяет повышать температуру в баке с водой. Патрубки отдачи подают и направляют в нужное место отвода нагретую жидкость.
Советуется покупать отопительные системы и бойлеры косвенных нагревов у одних и тех же производителей. Это позволит быстро и без проблем настроить и подключить всю систему. Принцип работы подключённого к котлу бойлеров косвенного нагрева практически не отличается от обычного водонагревателя.
Что касается его устройства, то здесь также не ничего сложного. С виду бойлеры просто как большие баки, преимущественно имеющие формы цилиндров. Состоят они из следующих элементов:
- корпус;
- утеплители для удержания температуры;
- баки из оцинкованной стали;
- термометры для контроля температуры;
- теплообменник и в виде заведённых внутрь змеевиков;
- магниевые аноды позволяющие уберечь изнутри бак и элементы от образования ржавчины.
Утеплители, установленные между баками и корпусами самих бойлеров, снижают коэффициенты потери тепла до 3 или 4 градусов за 24 часа. Размещённые внутри термометры дают возможность контролировать установленные температуры жидкости в баках.
Теплообменники – это спиралевидные стальные или латунные трубки. Они располагаются внутри самих бойлеров. Практика показывает, что трубки изготавливаются сложной формы и располагаются поближе ко дну бойлеров. Как утверждают изготовители такого оборудования, это позволяет добиваться более равномерного подогрева жидкости в баке. Магниевые аноды, установленные в верхней части корпуса, защищают баки от гальванических типов коррозий.

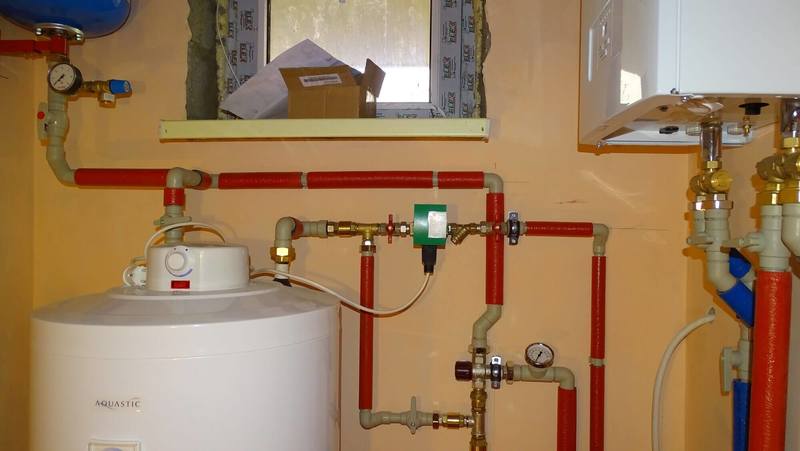

Обвязка бойлера косвенного нагрева с рециркуляцией
Обвязка для различных типов бойлеров косвенного нагрева с рециркуляцией производится согласно с чертежом. При выборе комплектующих важно учитывать особенности домашней отопительной системы.
Для обвязок водяного контура на бойлер могут использовать следующие 3 системы проведения монтажа:
- Установка трехходовых клапанов.
- Установка двойного насоса циркуляций.
- Регулирование при помощи гидравлических стрелок.
Использование систем рециркуляций жидкостей значительно повышает производительность систем отопления и путём повышений КПД при нагревании жидкости и помещений от бойлеров.
При монтаже систем косвенной обмотки с трехходовыми клапанами стоит учитывать, что этот способ предназначается для баков с повышенным литражом. Разрабатывая такую систему, рассчитывается, как будет проводиться установка двухконтурного типа отопления.
Подключение бойлера к котловому оборудованию
Контроль информации о температуре воды очень важен. При ситуации, когда вода в баках бойлеров имеет установленную температуру подогрева намного больше, чем в самих нагревательных контурах систем отоплений, это может привести к некорректному функционированию всего оборудования.
Это станет причиной того, что переключение на подогрев отопительных контуров не будет осуществлён. Также есть варианты монтажа бойлеров косвенного подогрева при помощи двух контуров. Подбор необходимого варианта также будет зависеть и от воды, находящейся системе водопровода. При ситуации, когда жидкость в магистральном канале высокой степени жесткости, лучше использовать монтаж систем с трехходовыми клапанами, так как двухконтурные системы могут быстро сломаться из-за засорений.
Как бойлер косвенного нагрева работает летом
Емкость для подогрева эффективна не только в отопительный сезон. Такая конструкция может поддерживать воду горячей не только в отдельном узле, но и в качестве основного источника горячего водоснабжения. Для этого необходимо чтобы змеевик нагревался напрямую от котлового оборудования. Особенно удобно использовать такую схему в частных домах и на дачах, где установлены твёрдотопливные и газовые котлы.
После того как устройство будет запущено, оно полностью обеспечит по периметру систему горячей водой. Благодаря наличию внутри змеевика и термостата насос будет постоянно поддерживать температуру в системе в пределах 70 градусов по Цельсию.
Подключённый бойлер к отопительному оборудованию и электрическим тэнам
Такой способ возможен только при наличии отдельного котлового оборудования, которое способно работать от природных отопительных источников в виде сжиженного газа, угля или дров круглый год. В случае подключения к центральному отоплению данный способ не будет эффективен.
Для того чтобы поддерживать нормальную температуру воды, потребуется устанавливать внутри бойлера тэны. Они будут подогревать воду внутри бака при помощи электроэнергии. Многие сразу оборудуют баки змеевиком и тэнами для электрического нагрева. В период отключения отопления достаточно подключить такое устройство в розетку и вода вновь будет нагрета. Работают тэны по термостату. Как только вода достигнет нужного предела, сработают счётчики и нагрев прекратится.

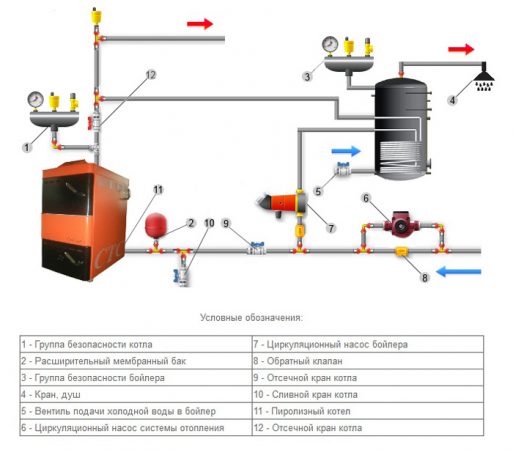

Схема обвязки бойлера косвенного нагрева с рециркуляцией
Для начала необходимо выбрать подходящий размер бака. Рассчитав давление в системе отопления, так как вода нагревается посредством змеевика, необходимо учитывать размеры внутренней конструкции для проведения обвязки.
При рециркуляции жидкости в системах ГВС обеспечивается горячей водой любая точка систем без дополнительных действий по её проливанию. Чтобы это сделать, монтируются контуры, по которым протекает жидкость из бойлеров по всем системам. В конце вода вновь должна вернуться в бойлер.
Проводится рециркуляция с помощью небольших насосов. Они работают практически без звуков. Установленные виды системы дают возможность поддерживать стабильную температуру жидкости в любых точках контура по дому. Есть 3 самые распространённые схемы рециркуляции в доме:
- Установка трехходовых или сервоприводных клапанов. Используется по большей части для баков напольного и настенного типа. Конструкция примечательно тем, что имеет два выхода. Один идёт на горячее водоснабжение, которое нагревает отопительное оборудования, другая на отвод воды для бытовых нужд.
Схема монтажа с трёхходовым клапаном
- Установка 2-х насосов циркуляций на 1 систему. Такой тип схемы позволяет распределить поступающую воду по потокам на отопление и непосредственно нагрев жидкости в баке. Бойлеры такого типа обладают встроенными термостатами и автоматическими переключателями направления поступающей жидкости.
Монтаж двух насосов циркуляции в одной системе
- Использование гидравлических стрелок. Нужны, когда в домах есть больше 2 контуров, к которым могут относиться отопление, тёплые полы, горячее водоснабжение и т.д. Она действует по принципу нагрева от всех источников теплоснабжения. Есть 1 минус, который заключается в том, что одновременно получить источник тёплой воды будет невозможно из нескольких узлов.
Применение гидравлической стрелки
Подбор схемы обвязки бойлера и подключение его к отопительной системе, учитывая способ рециркуляции, необходимо проводить в соответствии с точными расчётами потребительного объёма в системе горячего водоснабжения. Ошибка в выборе метода подключения может привести к поломке насосного оборудования или полной неэффективности всей системы рециркуляции.
Как рассчитать объем бойлера косвенного нагрева
Описание схем, представленное выше, требует правильного расчёта. Нагревательный прибор необходим для поддержания температуры воды на одном уровне.
Для того чтобы провести расчёт, необходимо рассмотреть пример такого действия. Будет взята за основу семья из 4-х человек, где ежедневно потребляется большой объём тёплой воды.
Мытьё посуды в 1 минуту отнимает примерно до 3 литров горячей воды. Если сюда прибавить полоскание, тогда уйдёт времени примерно 8 минут. Мытьё после двух приёмов пищи в день потребует примерно 48 литров (3*8*2). Получается, что в неделю расход воды на мытьё посуды будет оставлять 48*7=336 литров.
Все члены семьи за неделю принимают ванну 3 раза. На 1 человека в среднем уходит порядка 80 литров воды. За неделю семья из 4 человек на водные процедуры тратит 4*3=12*80=960 литров
В остальные 4 дня в неделю каждый член семьи принимает душ. Среднее время процедуры составляет 10 минут. Расход воды в минуту составляет 8 литров. В неделю один член семьи расходует 4*10*8= 320 литров. Получается, что семья в неделю тратит на душ 320*4=1280 литров.
Все члены семьи в совокупности на мелкие бытовые действия в день расходуют до 40 литров воды. В неделю этот показатель будет оставлять 280 литров.
В итоге семья из 4 человек тратит воды в неделю в объеме примерно 336+960+1280+280=2856 литров. С учётом погрешностей и непредвиденных расходов цифру лучше округлить до 2900 литров. Расход в бойлере рассчитывается по часам. Поэтому необходимо все пересчитать в единицах. Для этого полученный объём делим на количество дней и на 24 часа – 2900/7/24=17 литров за час расходует семья.
Для расчёта соотношения температуры и мощности получаем следующий показатель 17*0,0375=0,637кВт в час.
Как подобрать бойлер косвенного нагрева. Срок службы бойлера косвенного нагрева
Бойлер циркуляционного типа будет хорошо справляться с поддержанием температуры горячей воды в сети. Для того чтобы подобрать подходящий тип оборудования, стоит отметить для себя следующие факторы, которые позволят приобрести именно тот тип бака, который подходит под конструктивные особенности системы отопления и помещение:
- Какой объём воды потребляется жителями помещения. Бойлер будет эффективен, если этот показатель составляет от 1,5 литров в минуту.
- Объём бака. На семью из 4 человек лучше приобретать оборудование, рассчитанное не менее, чем на 100 литров воды. Экономия расхода при этом с температурным режимом до 45 градусов составит не менее 50% от основного расхода горячей воды.
- Производительность котлового оборудования. Перед тем как решиться установить бойлер косвенного нагрева, советуется определить, хватит ли мощности у газового или твёрдотопливного котла нагревать одновременно и помещение, и сам бак с водой.
- Подбор насоса по расходу нагреваемой воды. Важный параметр, который определяет, сможет ли выбранный насос обеспечить нормальную скорость циркуляции жидкости и в системе.
- Материалы внутренней отделки баков. Разные типы антикоррозийной защиты требуют ухода, будь то стеклокерамика или нержавеющая сталь. Также нужно не забывать, что магниевые аноды меняются каждый год.
- Рассчитанное время подогрева воды. На бак в 100 литров обычно уходит до 2-х часов. Возможно ускорить этот показатель, если выбрать бойлер с внутренней отделкой из нержавеющей стали. Тогда нагрев будет проводиться максимум 20 минут.
- Уточнение материала теплоизоляции. Как уже говорилось выше, лучше всего с этой задачей справляются пенополиуретан либо минеральная вата.
- Размеры бойлера. Баки повышенного объёма достаточно массивные. Поэтому лучше под такие типы конструкции выделять отдельное помещение.
- Есть ли в комплекте поставки элементы защиты. Дополнительные клапаны, термостаты и предохранители обеспечивают продолжительную эксплуатацию бойлера.
Обычно срок службы такого типа обогревательного оборудования для водосточной сети составляет до 5-7 лет. Но есть на рынке и модели, которые могут прослужить гораздо дольше – до 10-12 лет.
Внутреннее и внешнее строение бойлера
На продолжительность использования бойлеров сильно действует:
- интенсивность частот задействования;
- какого качества вода;
- предельные температуры нагрева.
Чтобы продлить срок службы бойлера необходимо не ставить термостат на максимальную температуру. Если бойлер стоит на максимуме, он начнёт функционировать с предельно возможной нагрузкой, и постоянно включаясь, чтобы поддерживать высокий градус жидкости. Достаточно снизить температуру до 60 градусов. Это продлит срок службы бойлера, а внутренняя отделка из эмали не начнёт крошиться уже на следующих год после активной эксплуатации.

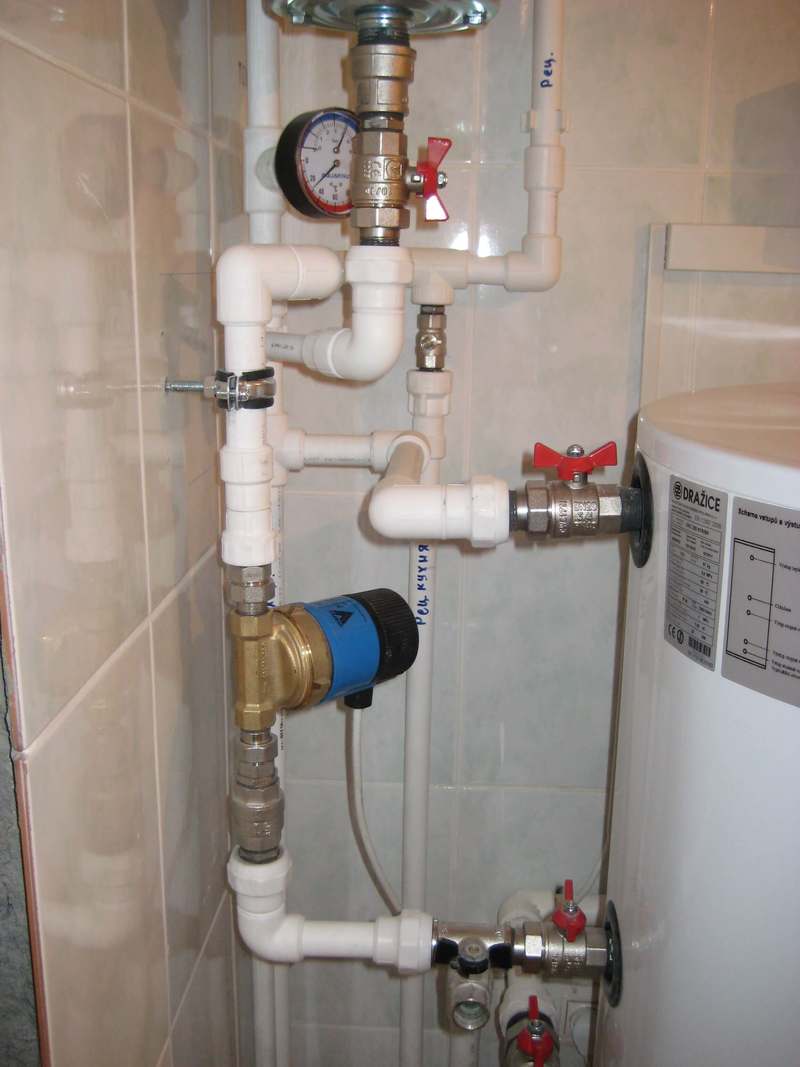

Рециркуляция горячей воды через бойлер
Давления воды в самом бойлере может быть недостаточным, для обеспечения дачи горячей водой. Для рециркуляции горячей воды через бойлер, необходимо правильно смонтировать систему ГВС c установкой циркуляционного насоса.
В больших дачных домах специалисты рекомендуют устанавливать систему горячего водоснабжения (ГВС) централизованного способа нагрева воды, через газовую и электрическую колонку (можно также использовать одноконтурный газовый котел). В таком случае, чтобы обеспечить необходимый запас горячей воды, в эту систему должен быть вмонтирован бойлер косвенного нагрева.
Объем бойлера рассчитывается с учетом всех проживающих в доме людей (для семьи из 4-х человек, достаточно будет бойлера на 100-150 л.). Вода в системе ГВС нагревается при помощи теплообменника, который подключен к источнику нагрева (котел, колонка).
Бойлер системы ГВС имеет несколько входов и выходов. Особенность конструкции бойлеров косвенного нагрева состоит в том, что в него монтируется змеевик в виде спиралевидной трубки из металла, по которой проходит горячая вода с котла. За счет теплообмена между горячей водой в змеевике и холодной водой в бойлере, осуществляется нагрев жидкости внутри бойлера. Так создается предварительный запас горячей воды для нужд человека.
Вся система ГВС имеет замкнутый цикл работы. Если долгое время горячая вода не используется, она начинает остывать. Когда человек захочет воспользоваться горячей водой, он наверняка столкнется с проблемой первоначального отсутствия. При включении крана, система сама активируется и начинается обогрев воды. Но до того времени, когда она нагреется до нужной температуры может пройти несколько минут.
Чтобы можно было пользоваться горячей водой сразу после открытия крана, в систему монтируют циркуляционный насос, который обеспечивает рециркуляцию воды по контуру постоянно, не зависимо от того, пользуется ли человек горячей водой, или нет.
Бесперебойная рециркуляция воды через бойлер осуществляется при помощи установки дополнительного оборудования: расширительного бачка, обратного и предохранительного клапанов, спускного воздушного клапана.
Таким образом, рециркуляция горячей воды через бойлер, проходит при помощи циркуляционного насоса, теплообменника и дополнительного оборудования, которое монтируется в единую систему ГВС. В итоге человеку не придется ждать, пока вода нагреется, пропуская воду на протяжении некоторого времени.
Обвязка бойлера с рециркуляцией
Одним из самых важных и сложных процессов монтажа системы горячего водоснабжения является обвязка бойлера с рециркуляцией, но его вполне реально осуществить собственноручно.
Одним из самых экономичных и эффективных водонагревателей для дома и дачи, специалисты считают бойлер косвенного нагрева. В качестве источника нагрева воды может быть газ, электричество или теплообменник. Именно теплообменник обеспечивает экономичность применения системы ГВС с бойлером косвенного нагрева.
От правильно проведенной обвязки бойлера, зависит дальнейшее функционирование всей системы. Понятие обвязки можно определить, как особенность монтажа и подсоединения системы ГВС к источнику водонагрева.
При осуществлении монтажа бойлера и всей системы с рециркуляцией, нужно:
- Установить точку рециркуляции. Она, как правило, расположена в центре нагревательной емкости;
- Подвод холодной воды производится в нижнее отверстие бойлера;
- Отвод горячей воды должен монтироваться в верхней части бойлера;
- Труба теплоносителя подключается сверху, и проходит вниз (циркуляция воды теплообменника буде проходить по контуру, вход которого будет вверху бойлера, а выход – снизу).
- К источнику энергии подвод труб должен осуществляться по правилам монтажа материалов, а подключаться при помощи переходников. Клапанов и кранов.
Следует знать, что эффективность системы рециркуляции ГВС зависит от системы отопления дома. Это способствует повышению коэффициента полезного действия косвенного водонагревателя (бойлера) на 35%.
Обвязку бойлера с рециркуляцией осуществляют стандартным набором материалов: краны, трубы ПВХ, переходники, арматурные изделия, насосы. Выбирать нужно только качественную сертифицированную продукцию из прочных материалов. Категорически не рекомендуется использование гофрированных шлангов и материала порошковой металлургии.

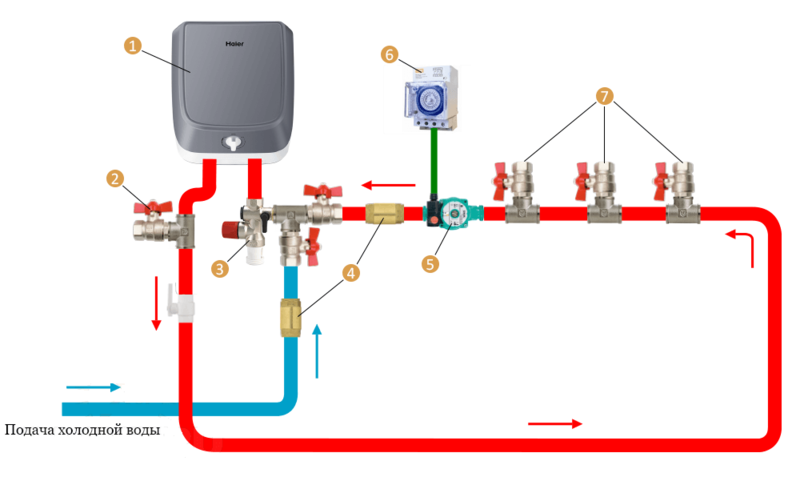

Схема рециркуляции бойлера
Рециркуляция воды в системе ГВС необходима для того, чтобы обеспечить горячей водой любую точку системы без дополнительного ее проливания. Для этого монтируется контур, по которому проходит вода из бойлера по всей системе, а затем возвращается назад в бойлер. Осуществляется рециркуляция при помощи небольшого насоса, который работает совсем бесшумно. Такая система способствует поддержке стабильной температуре горячей воды в любой точке дома.
Среди распространенных схем рециркуляции существуют несколько основных вариантов:
- Монтаж трехходового или сервоприводного клапана. Применяют этот способ для настенных и напольных моделей бойлеров. К бойлеру подключается две трубы (два контура). Одни контур предназначен для отопления, другой – для горячей воды. Водонагреватель в этой системе выступает основным теплоносителем. При снижении температуры воды, применяется сервоприводный или трехходовой клапан, который начинает работать на подогрев воды. Отопление в это время перекрывается. После нагрева воды до нужной температуры, подогрев отопления возобновляется;
- Монтаж двух насосов циркуляции в одной системе. При такой схеме, один из насосов предназначен для рециркуляции горячей воды по системе отопления, а иной – по контуру бойлера. Эта система первоначально обеспечивает нормальную температуру воды в бойлере, а потом уже в системе отопления. Особенностью такой схемы, является наличие термостата и переключателя режимов, который позволяет отключать, при необходимости, одну из систем;
- Применение гидравлической стрелки. Применяется, если в доме существует более двух контуров (отопление, горячая вода, теплый пол). Эта схема направлена на обогрев воды, за счет которой проводится обогрев всех контуров. Эта система имеет существенный недостаток – при разборе воды. Теплоноситель может не справляться с обеспечением потребностей всех людей одновременно.
Выбор способа обогрева воды и отопления, а также способы ее рециркуляции через бойлер, должен осуществляться в соответствии с четкими расчетами всех потребителей и мощностью теплоносителя. Преимуществом среди основных схем обладают бойлера с трехходовыми или сервоприводными клапанами.
Видео об организации рециркуляции горячей воды
Схема подключения бойлера косвенного нагрева (БКН) практически не отличается от обвязки обычной батареи. Единственная проблема, которую нужно решить – это прекращение циркуляции в змеевике, когда вода в резервуаре нагрелась до выставленного уровня. Решение: использование трехходового клапана или дополнительного электрического наоса, к которым подключается встроенный в бак термостат. Контур ГВС от бойлера может быть тупиковым и циркуляционным. В первом случае вода застаивается в трубах и остывает, открывая кран, ее приходится сливать.
Алгоритм работы бойлера косвенного нагрева
БКН в разрезе.
БКН по виду похож на обычный электрический накопительный электрический бойлер, да и задачи у них идентичные, а вот алгоритм работы несколько отличается. В БКН вода для ГВС нагревается котлом отопления. Устройство бойлера косвенного нагрева:
- накопительный бак для воды заключенный в теплоизоляцию и кожух;
- встроенный змеевик для циркуляции теплоносителя;
- стержень из магния;
- патрубок подпитки из системы водоснабжения;
- патрубок подачи ГВС.
Это базовая комплектация бойлера косвенного нагрева. Принцип работы заключается в том, что котел нагревает теплоноситель и пропускает его по змеевику, который находится в накопительном баке. Змеевик контактирует с водой в емкости и отдает ей свое тепло. Температура воды растет и давление в баке тоже.
Важно, чтобы в БКН вода не нагревалась выше необходимого уровня, при этом должна быть возможность выставлять требуемую температуру.
По правилам установка расширительного бака в закрытой системе отопления должна проводится на обратке.
О том, почему установка грязевика на системе отопления необходима читайте в этой статье.
Виды и комплектация бойлеров косвенного нагрева
Обвязка БКН через трехходовой клапан.
Что это такое бойлер косвенного нагрева и с принципом его работы мы уже разобрались теперь, посмотрим, какие есть модели, их комплектацию. В самых простых моделях БКН должно быть четыре патрубка (2 на змеевик, 1 для холодной воды, 1 для подачи горячей воды на точки потребления). Такие агрегаты самые дешевые, но лучше воздержаться от их покупки, так как в них нет даже встроенного термостата – это большой минус. Термостат нужен обязательно.
БКН может быть настенным или напольным. Обратите внимание на материал, из которого изготовлен бак. Это может быть нержавейка или обычное железо, покрытое эмалью. Первый вариант лучше и дороже, причем разница весьма существенная. Змеевик делают из стали или латуни.
Необязательные комплектующие:
- встроенный электрический ТЭН;
- патрубок для рециркуляции;
- второй змеевик в баке.
Когда отопление выключено, никакой разницы в том как работает бойлер косвенного нагрева с ТЭНом и обычный бойлер нет. Вода в обоих приборах нагревается электричеством. Кстати, ТЭН в БКН может работать совместно с котлом, если это необходимо.
Наличие патрубка для рециркуляции позволяет создать циркуляционную систему ГВС. Плюс в том, что вода не застаивается в трубах и, открыв кран, сразу польется горячая вода. В то время как в тупиковом контуре ГВС нужно подождать пока сольется остывшая вода из труб от источника (в нашем случае БКН) до крана. Кроме этого, при наличии циркуляционного патрубка БКН можно совместно с контуром ГВС использовать для обустройства теплых полов. Чтобы даже летом, когда отопление выключено, полы в ванной комнате и полотенцесушитель были теплыми.
Встроенный второй змеевик можно подключать к альтернативному источнику нагрева. Например, к гелиосистеме, которая дает бесплатное тепло, отбирая его у солнца. Это неплохое дополнение к основному нагревателю.
Экспансоматы бывают разные. Нужно знать какой расширительный бак нужен для отопления открытого и закрытого типа.
Важно какое давление в расширительном баке системы отопления. Правила настройки тут.
Схемы обвязки бойлера косвенного нагрева
Рециркуляционная схема ГВС с бойлером косвенного нагрева.
При монтаже бойлера косвенного нагрева нужно грамотно сделать его обвязку. В принципе в контуре он расценивается как обычный отопительный прибор, ничем не отличающийся от батарей отопления. Поэтому по аналогии с радиаторами БКН может устанавливаться на систему с двухтрубной коллекторной разводкой. Особенность обвязки бойлера косвенного нагрева в коллекторной схеме заключается в возможности применения сервоприводов. В этом случае команды на сервопривод будут подаваться встроенным в резервуар термостатом.
Подключение бойлера косвенного нагрева к одноконтурному котлу в двухтрубной системе можно выполнить используя:
- трехходовой клапан;
- обычный тройник + циркуляционный насос.
Трехходовой клапан ставится на магистрали подачи и соединяется со встроенным в БКН датчиком. Насосы общего контура гоняют теплоноситель по системе. В БКН теплоноситель циркулирует до тех пор, пока на трехходовой клапан не поступит сигнал от термостата. После этого клапан закрывает проход воде в змеевик бака, и она течет дальше по трубам. Когда вода остывает, клапан открывается.
Если БКН устанавливается через обычный тройник, то на обратке из змеевика монтируется циркуляционный насос. К такой схеме обвязки прибегают, если мощности насосов общего контура недостаточно. Принцип работы такой же: термостат дает команду на выключение/включение насоса.
Важные моменты:
- на все патрубки устанавливается запорная арматура с американками – БКН должен быть съемным;
- на подаче холодной воды в бак ставится обратный клапан – на случай, если давление холодной воды упадет;
- на подаче горячей воды к точкам потребления устанавливается расширительный бак и группа безопасности.
Схема обвязки бойлера косвенного нагрева с рециркуляцией почти такая же, за исключением того, что подача горячей воды к точкам потребления возвращается обратно в бак. Тройники для отвода воды в точки потребления должны быть максимально близко к смесителям. Давления в баке может быть недостаточно для циркуляции, поэтому, скорее всего, нужен будет насос. Его нужно ставить на обратке, естественно, перед насосом грязевик.
Подключение бойлера косвенного нагрева помогает решить множество проблем с горячим водоснабжением
Бойлер косвенного нагрева – это агрегат для накопления и нагрева определенного количества воды в котельной частного дома, или в любом другом месте. В его конструкцию входит теплообменник, а также система циркуляции теплоносителя для горячего водоснабжения. Для работы данного теплообменника может использоваться труба отопительной системы, а также другие возможные источники.
Бойлер ГСВ: принцип работы устройства
Бойлер косвенного нагрева практически всегда эксплуатируется совместно с одноконтурным котлом. Ввиду этого агрегат занимает больше пространства, чем двухконтурный котел. Однако, использование метода косвенного нагрева позволяет все время иметь горячую воду для домашних нужд.
Если горячая вода, нагреваемая прямым способом, используется сразу несколькими кранами, то ее давление падает, и меняется режим работы твердотопливного котла. При потоке из разных изливов, происходит одновременное понижение температуры воды. Если вы используете холодную воду параллельно из другого крана, количество воды, протекаемой через прямой теплообменник уменьшится, и температура воды повышается.
Из самого названия прибора становится ясно, что в нем отсутствует непосредственный генератор тепла. Нагрев воды происходит посредством теплообмена от нагретой жидкости. Горячая вода циркулирует по змеевику, который находится в баке, или попадает между стенками корпуса. С ее помощью происходит нагрев жидкости в баке. Перед тем как установить у себя в доме бойлер косвенного нагрева, соизмерьте принцип его работы и необходимость в нем.
Для этого необходимо знать следующее:
- Бойлер подключен к нескольким точкам водозабора, обеспечивая стабильные параметры расхода воды;
- Расход жидкости ограничивается только емкостью агрегата;
- Бойлер ГСВ удобен при постоянных перебоях с горячей водой и электричеством;
- После открытия крана, вода поступает уже горячей, без предварительного слива.
Если в вашем бойлере предусмотрен косвенный нагрев, нужно учесть, что горячая вода в нем будет только в отопительный сезон. Недостатком данного агрегата является еще и тот факт, что для нагрева емкости воды большого объема потребуется значительное время.
Обвязка бойлера косвенного нагрева с рециркуляцией – что это
Обвязка бойлера – это комплекс действий, связанных с подключением агрегата и обеспечением работоспособности прибора на должном уровне. Данное подключение может выполняться в соответствии с различными схемами. В случае необходимости, вы можете дополнительно обеспечить систему рециркуляцией, что позволит экономить расход воды.
Многие из тех, у кого установлен обычный бойлер, знают, что вода из излива течет горячей не сразу. Ее нужно предварительно слить, а потом уже можно пользоваться. Но за этот период вытекает достаточно большое количество воды, что конечно же сказывается на ее расходах.
Поэтому пользоваться системой рециркуляции лучше, когда получается зацикленная магистраль. В этом случае горячая вода постоянно течет и подогревается, а значит, остыть она не успевает. За счет моментального потока горячей воды из излива, пользование бойлером становится более экономным и эффективным. Однако, чтобы сделать подобную систему, нужно установить дополнительный циркуляционный насос.
Подробнее об установке циркуляционных насосов для отопления читайте тут: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/nasos-dlya-otopleniya
Некоторые владельцы одновременно делают подключение и полотенцесушителя, который участвует в этой замкнутой системе. Схема обвязки с такой гидравликой – это многоконтурная система. В нее входит подключение водонагревателя, теплые полы, отопления и прочего. В данной системе есть возможность использовать еще и распределительные радиаторы, балансировочные вентиляторы и другое подходящее оборудование.
Двухконтурному и более устройствам характерны следующие особенности:
- При монтаже котла надо устанавливать специальный трехходовой клапан, идущий в систему ГВС;
- В систему монтируются 2 подающих циркуляционных насоса: один из которых относится к контуру именно для нагревательного котла нагрева, второй обеспечивает прокачку горячей воды в системе отопительного контура,
- Приоритет отдается бойлерному контуру;
- Контроль над температурой ведет специальный термостат, или терморегулятор, подающий сигнал при снижении температурного показателя, после чего подогрев включается;
- При срабатывании термореле, горячая вода поступает в котел;
- Всегда для бойлерного насоса должен быть оборудован дополнительный выключатель. Его используют летом, когда отключают общую систему отопления.
Подобная система лучше всего подходит, когда в доме требуется подключить не один котел, а два. Один из них можно полностью направить на обслуживание отопительной системы, а второй использовать лишь для получения горячей воды.
Вопрос о расходе газа для отопления и нагрева воды интересует многих уже на стадии проектирования системы. Сделать правильные расчёты вам поможет следующая инструкция: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/raskhod-gaza-na-otoplenie-doma-100-m.
Установка бойлера косвенного нагрева: схема подключения устройства
Бойлерное подключение решает проблему правильной работы всех контуров прибора. Для его установки используется несколько вариантов схем обвязки. При этом, вопреки их различию, подача холодной воды к резервуару косвенного нагрева, и к водопроводу горячей происходит одинаково.
Поток холодной воды поступает к устройству от низа, а уже поток горячей воды подается из верхней его части. Подогрев в емкости происходит путем подачи теплоносителя к змеевику сверху, а жидкость, отдавшая свое тепло, отводится снизу. Данное подключение прибора гарантированно обеспечит достаточное для использования количество горячей воды.
Такая схема нагрева воды действует очень просто. Горячий поток направлен к потребителю, а холодная жидкость, поступает снизу по принципу поршня. Нагреваясь внутри теплоносителя, вода перемещается к верху бака. Кроме этого, бойлер косвенного нагрева даст вам множество преимуществ.
А именно:
- Обладает большой вместительностью;
- Имеется возможностью установки напольной или подвесной конструкции;
- Может иметь вертикальное и горизонтальное расположение;
- Отличается высокими значениями температуры, мощности и в теплообменнике;
- Ему необходимо минимальное время перед нагревом воды до максимума;
К тому же данная модель имеет компактные габариты и отлично впишется в интерьер вашего помещения.
Рекомендации по подключению самых популярных моделей бойлеров в нашей статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/kak-vklyuchit-bojler
Расширительный бак для бойлера косвенного нагрева: как выбрать конструкцию
Для того чтобы правильно установить в своем доме бойлер косвенного нагрева, самым главным моментом является правильное определение его объема. Он зависит от предположительных целей использования горячей воды, количества человек, которые будут пользоваться данным водоснабжением и типа помещения.
Чтобы рассчитать объем необходимого вам бойлера, необходимо знать принцип его работы и интенсивность производства тэна, вставленного в прибор. Если вы сделаете неправильный расчет, то нагревательная спираль не будет справляться с работой, КПД будет маленькое, и агрегат не сможет нагреть заданное ей количество воды, или наоборот, вода в устройстве будет очень горячей.
Постарайтесь правильно рассчитать объем потребляемой за один раз воды. Это подскажет вам, сколько именно жидкости будет уходить у вас на нужды. Потом умножьте этот показатель на количество случаев использования горячей воды за день. У вас получится необходимый результат.
Примерный расходы воды для бытовых нужд за один раз можно представить в следующем виде:
- Мытье рук – 3-4 литра;
- Принятие душа – 30-50 литров;
- Раковина в ванной – 10-15 литров;
- Ванна для купания – 130-150 литров;
- Мытье посуды – 16-25 литров.
К полученному вами результату обязательно добавьте 15 – 20 % от полученного объема, для того, чтобы бойлер не пустовал. При покупке бойлера ГСВ важно так же правильно выбрать материал для изготовления бака. Лучшим вариантом для этого является бак из нержавейки. По эксплуатационным характеристикам можно применять еще и эмалированный бак. Он обладает высокой долговечностью и низкой реакционной способностью.
Этапы подключения бойлера косвенного нагрева (видео)
Когда в доме с автономным отоплением живет большая семья, обычно возникает проблема обеспечения горячей водой. Чтобы этого избежать и иметь возможность постоянно пользоваться благами, устанавливают бойлерные агрегаты косвенного нагрева. Сегодня они являются отличной альтернативой для одноконтурного газового обогревательного прибора.
Оцените статью: Поделитесь с друзьями!пошаговая инструкция + схема подключения (видео)
Бойлер косвенного нагрева справедливо может считаться одним из самых рациональных вариантов организации горячего водоснабжения как в квартире, так и в частном доме. Данное устройство эффективнее и мощнее стандартного проточного нагревателя, но при этом гораздо экономичнее и легче в обслуживании. Кроме того, бойлер позволяет наладить рециркуляцию, что дает возможность обеспечить быструю подачу горячей воды. Но чтобы оборудование успешно функционировало, нужно грамотно выполнить его обвязку. А для этого следует предварительно определиться со схемой подключения прибора и ознакомиться с пошаговой инструкцией ее реализации, чем и предлагаем заняться далее – к вашему вниманию правила, основные варианты и видео подсоединения бойлера косвенного нагрева.
Общие принципы
Под процедурой обвязки бойлера подразумевается его соединение с системой отопления и магистралью водоснабжения. От качества выполнения работы напрямую зависит продуктивность системы водонагрева.
Именно поэтому монтаж бойлера должен производиться не по произвольной технологии, а с соблюдением следующих обязательных принципов:
- Подача воды — через патрубок в нижней зоне бойлера.
- Забор горячей воды должен выполняться через патрубок в верхней части оборудования.
- Точка рециркуляции должна проходить по центру бойлера.
- Теплоноситель заходит в емкость бойлера сверху вниз – через патрубок в верхней зоне. А выходить, то есть возвращаться в систему, – через нижнюю зону.
Устройство бойлераЕсли соблюсти все четыре принципа, вода на выдаче в верхней зоне бойлера всегда будет горячей, что позволит добиться максимального КПД оборудования.
Совет. Размещайте бойлер как можно ближе к нагревательному котлу – чем меньше расстояние между ними, тем эффективнее выполняется теплообмен и нагрев воды.
Рассмотрим специфику разных способов обвязки.
Схема подключения с трехходовым клапаном
Этот метод подходит для жилищ с большими затратами горячей воды. Он предполагает создание двух контуров отопления: главного – для перемещения воды, подающейся в отопительную систему, и дополнительного – для нагрева непосредственно бойлерной воды. Для правильного распределения потоков воды по контурам применяется трехходовой клапан, работа которого регулируется специальным бойлерным термостатом.
После подключения бойлера система функционирует таким образом: когда вода в бойлерной емкости охлаждается до нижней пороговой температурной отметки, терморегулятор переключает трехходовой клапан с контура отопительной системы на контур бойлера, а когда вода в емкости получает тепло и нагревается до запрограммированной температуры, клапан переключается обратно и возобновляет подачу теплоносителя на главный отопительный контур.
Схема подключения с трехходовым клапаномЦентральную роль в этой системе играет термостат – он осуществляет контроль за показателями температуры нагрева воды и тем самым защищает рабочее оборудование от деформации. Но дабы термостат корректно выполнял свою работу, его нужно правильно настроить. Тут важно отметить, что, если запрограммированная температура подогрева воды в бойлерной емкости будет выше, нежели базовая температура носителя в отопительном котле, подогрев воды в бойлере будет выполняться на постоянной основе – клапан не будет переключаться на главный отопительный контур, так как максимум заданной температуры не будет достигнут. Это все в совокупности может спровоцировать нарушение работы и бойлера, и котла.
Схема монтажа с двумя насосами
Еще одна распространенная схема подсоединения бойлера косвенного нагрева – с задействованием двух насосов. В данной схеме настраиваются два отдельных, параллельных друг другу, контура: отопления и самого бойлера – каждый из них снабжен собственным насосом рециркуляции.
Приоритетное место в данной системе отводится бойлерному контуру, поэтому насос бойлерной системы монтируется перед отопительным насосом. Обязательный компонент схемы – обратный клапан, который не дает двум потокам воды смешиваться и обеспечивает правильное распределение жидкостей по контурам. Также тут не обходится без уже знакомого термодатчика, который подает сигналы клапану, тем самым управляя работой насосов.
Схема монтажа с двумя насосамиСхема обвязки бойлерного прибора с двумя насосами наилучшим образом подходит для систем с двумя обособленными котлами нагрева. Каждый из них должен иметь самостоятельное питание и обеспечивать нагрев жидкости в отдельных контурах: один котел должен отвечать за общее отопление жилища, а второй – за нагрев бойлерной воды для бытового использования. В таком случае схема функционирует следующим образом: когда вода в бойлерном баке остывает до нижней отметки, поток теплоносителя переключается для ее нагрева, а после достижения запрограммированной температуры вновь возвращается в основной отопительный контур.
Такой вариант выполнения обвязки ценится благодаря быстрому нагреву воды: за счет оперативности работы оборудования при переключении нагрева на контур бойлера теплоноситель в главной отопительной системе не будет успевать остывать.
Схема подключения с гидрострелкой
Во многих современных квартирах и домах система отопления имеет довольно сложное строение – она включает в себя сразу несколько независимых контуров: для основных радиаторов, для бойлера, для теплого пола и др. Каждое из данных разветвлений должно снабжаться собственным рециркуляционным насосом. Вследствие такого сложного строения системы возникает необходимость строгого регулирования водопотоков между контурами и стабилизации разницы давления в них. Именно с данной целью используется гидравлическая стрелка, которая позволяет избежать сразу нескольких серьезных проблем:
- разбалансировка отопительной системы;
- деформация оборудования;
- сильный нагрев радиаторов отопления даже при неработающих насосах;
- гидроудары и, как результат, выход из строя отдельных элементов отопительных приборов.
Схема подключения с гидрострелкойОбвязка с задействованием гидравлической стрелки обосновано считается самым сложным вариантом подсоединения бойлера косвенного нагрева, поэтому требует тщательного проектирования системы. Особое внимание при расчетах и монтаже должно уделяться расположению и работе регулирующих устройств, на которые возлагается задача нейтрализации перепадов давления в самостоятельных контурах.
Совет. Для выравнивания давления водопотоков в разветвленной системе отопления лучше всего использовать балансировочные вентили – они наиболее надежные в своей категории устройств, но при этом понятны в использовании.
Перед вами три варианта – какой из них будет наиболее уместен конкретно в вашем жилище, зависит от: характера отопительной системы, мощности используемого оборудования и объемов затрат горячей воды. Но какую бы схему вы не выбрали, обязательно придерживайтесь правил ее подключения, иначе на максимальную эффективность оборудования можете не рассчитывать.
Подключение бойлера: видео
для чего необходима и как правильно смонтировать
Поговорим про организацию системы ГВС с рециркуляцией. Благодаря такой схеме водоснабжения в контуре ГВС постоянно поддерживается циркуляция горячей воды.
Преимущества циркуляции ГВС и область применения
Достаточно широко распространены ситуации, когда в частных домах вся система водоподготовки объединяется в одном техническом помещении, максимально удалённом от обитаемой зоны. Также часто можно встретить проекты домов, имеющих несколько санузлов, в том числе на разных этажах. Для таких ситуаций характерна значительная протяжённость трубопроводов горячего водоснабжения, что сулит жильцам некоторые неудобства.
Например, при открытии горячей точки водоразбора требуется время, порой немалое, пока вода, проследовав по каналам и отдав им часть собственного тепла, начнёт поступать из крана при номинальной температуре. Это не только вызывает определённые неудобства при каждом использовании санузла, но также приводит к перерасходу воды, которая на многих объектах частного строительства служит стратегическим ресурсом.
Проблему решает узел рециркуляции, поддерживающий постоянный проток в системе ГВС. Благодаря этому горячая вода поступает из крана сразу после открытия, к тому же её температура может быть точно отрегулирована вне зависимости от режима работы нагревательного прибора.
Узлами рециркуляции могут быть укомплектованы те системы, в которых за нагрев воды отвечает накопительный нагреватель, бойлер косвенного нагрева или второй контур котла. При использовании проточных газовых и электрических нагревателей их гораздо разумнее переместить ближе к точкам водоразбора.
Нужно отметить, что рециркуляция ГВС подразумевает совершенно иную топологию системы. Поэтому реализация такой идеи возможна только в процессе строительства, ну или как минимум капитального ремонта. При попытках доработать имеющийся сантехнический комплекс с целью организовать рециркуляцию, вряд ли получится обойтись малой кровью.
Насосный узел и обвязка
Схема компоновки узла рециркуляции может отличаться в зависимости от используемого водогрейного и насосного оборудования. Например, конструкцией некоторых бойлеров косвенного нагрева предусмотрен третий отвод из верхней трети ёмкости для подключения возвратной трубы рециркуляции. Если такого отвода нет, обратный поток подключается через тройник к патрубку подачи холодной воды.
Пример схемы обвязки бойлера косвенного нагрева с рециркуляцией ГВС: 1 — котёл отопления; 2 — группа безопасности котла с расширительным баком; 3 — циркуляционный насос системы ГВС; 4 — группа безопасности бойлера с расширительным баком; 5 — потребители горячей воды; 6 — радиаторы отопления; 7 — бойлер косвенного нагрева; 8 — циркуляционный насос бойлера; 9 — обратные клапаны; 10 — циркуляционный насос системы отопления; 11 — сетчатый фильтр грубой очистки
Если взять в качестве примера стандартный электрический водонагреватель с двумя отводами, то на патрубке подачи холодной воды сначала устанавливается разъёмное соединение с накидной гайкой и группа безопасности для бойлеров. Ниже монтируется тройник, на два свободных отвода которого устанавливают шаровые краны. Один из них предназначен для подключения к магистрали ХВС, другой — для обратной трубы петли рециркуляции.
Схема рециркуляции ГВС с накопительным бойлером: 1 — накопительный водонагреватель; 2 — кран для подсоса воздуха при сливе бака; 3 — группа безопасности; 4 — обратные клапаны; 5 — циркуляционный насос; 6 — недельно-суточный таймер; 7 — потребители горячей воды
Таким образом, подача холодной воды в систему происходит только при снижении давления от открытия водоразбора, в остальных случаях горячая вода циркулирует по замкнутой петле, включающей весь объём бойлера.
Это главный недостаток водонагревательных приборов, конструкция которых не предусматривает их использование в системах ГВС с рециркуляцией. При такой схеме подключения бойлер не будет как положено отдавать 2/3 своего объёма с неизменно высокой температурой, ведь при подпитке весь объём жидкости будет равномерно охлаждаться.
Что касается самого насоса, для этих целей ведущими производителями сантехнического оборудования (Wilo, Grundfos) разработаны целые серии приборов. Их основное отличие от стандартных циркуляционных насосов — резьбовые патрубки для подключения такого же типоразмера, который обычно используется в бытовых системах водоснабжения — под резьбу 1/2″ или 1/4″.
В остальном такие насосы практически полностью идентичны оборудованию, которое используется в системах отопления с принудительной циркуляцией теплоносителя. Из дополнительных функций могут иметься в наличии регулировка производительности, суточно-недельный таймер и термостат.
Система трубопроводов
Один из главных недостатков систем ГВС с рециркуляцией заключён в их повышенной материалоёмкости. Помимо того что водопроводный контур состоит из двух труб, замкнутых в петлю, дополнительно требуется обеспечить теплоизоляцию каналов, дабы сдерживать в пределах нормы паразитные утечки тепла. Но обе эти проблемы решаются относительно легко.
Лучший вариант материала для обустройства системы с рециркуляцией — полиэтиленовые трубы (PEX) с надвижными пресс-фитингами. Да, монтаж таких систем требует использования специального дорогостоящего оборудования, однако вполне можно обойтись комплектом ручного инструмента для опрессовки, взятым в аренду. При этом в пересчёте на погонаж сами трубы обходятся значительно дешевле полипропиленовых и металлопластиковых, а срок их службы несопоставимо выше.
В любом случае, схема прокладки трубопровода достаточно проста. Первая её часть, подающая воду к сантехническому оборудованию, монтируется непрерывной линией от теплового узла последовательно к каждой точке водоразбора. На последней точке в цепи трубопровод не заканчивается, он возвращается обратно к тепловому узлу. Это обстоятельство нужно учитывать при рассмотрении различных схем прокладки, чтобы минимизировать расход материалов на организацию петли.
Перед прокладкой каждый отдельный сегмент трубопровода облачается в поясную теплоизоляцию из вспененного полиэтилена или каучука. Последний материал более предпочтителен для тех участков труб, которые впоследствии будут замурованы. Теплоизоляция должна размещаться вплотную к фитингам, все стыки между оболочкой нужно обязательно проклеить металлизированным скотчем.
Эксплуатация и режимы работы
Мнение, что система рециркуляции послужит причиной дополнительных энергозатрат, не лишено оснований, однако во многом преувеличено. Дело в том, что в отопительный период, когда в горячей воде есть самая насущная необходимость, паразитные теплопотери так или иначе остаются внутри теплового контура здания, а потому не могут считаться бесцельной тратой.
Летом же, когда в обогреве помещений надобности нет, рециркуляцию можно попросту отключить, обесточив насос и перекрыв кран на обратной стороне петли. Правда, для этого устройство принудительной циркуляции должно размещаться по схеме после всех точек водоразбора.
Рециркуляция ГВС может быть относительно легко автоматизирована. Даже если насос не снабжён встроенным программируемым таймером, ничто не мешает установить отдельное управляющее устройство и отключить работу системы ночью или в отсутствие хозяев. Если же жильё снабжено системой бытовой автоматизации, можно наладить работу системы рециркуляции на основе алгоритмов «Умного дома» или охранной сигнализации. опубликовано econet.ru
Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.
P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet
Если вы не имеете опыта работы с бойлерами косвенного нагрева, то обвязку лучше поручить профессионалам
Если вы живете в загородном доме, то для вас не секрет, что в этом случае получить горячую воду можно далеко не всегда. Дело в том, что в большинстве поселков и деревень общего обеспечения горячей водой нет, поэтому совсем недавно, люди могли помыться только подогрев воду на плите или доведя ее до нужной температуры кипятильником. Однако современные технологии позволяют в независимости от наличия централизованного водопровода, получать горячую воду в любое время. Самым экономичным и современным водонагревателем на данный момент является бойлер. Об его обвязке мы сегодня и поговорим.Содержание материала:
Рециркуляция горячей воды
Рециркуляция горячей воды позволит вам быстро получить достаточное количество горячей воды. Если вы устанавливаете в своем доме водонагревательный котел, то обязательно сделайте его обвязку.
Существуют специальные схемы, которые демонстрируют, как происходит рециркуляция горячей воды в доме
Благодаря рециркуляции создается магистраль, по которой постоянно течет вода и при этом постоянно нагревается, не успевая остыть. Из-за такой системы вы сможете получить воду сразу, как только откроете кран.
Подобная система нагрева воды может распределить теплоноситель по нескольким теплоприемникам. Например, в кран, в батарее и в полотенцесушитель.
Чтобы сделать такую систему, нужно установить рециркуляционный насос. При этом поток горячей воду нужно направить таким образом, чтобы он постоянно проходил через конструкции, нуждающиеся в тепле. Выполнив это условие, вы получите максимальный КПД котла.
Виды и схема обвязки бойлера косвенного нагрева
Обвязка бойлера косвенного нагрева ведет за собой соединение труб бойлера с водопроводом. Этот этап считается наиболее значимым, но в то же время тяжелым. Именно от качества обвязки зависит дальнейшая работа бойлера.
Есть несколько способов обвязки. Какой из них лучше подойдет для вас, нужно смотреть на месте.
Виды схем обвязки бойлера:
- Обвязка с использованием трехходового распределительного клапана и сервопривода. Такую обвязку сделать проще всего. Ее используют, когда предполагается большой расход горячей воды. В этом случае котел подключают к основному и дополнительному контуру. Первый обеспечивает обогрев воды в водонагревательных трубах, а второй делает теплой воду в бойлере. Чтобы легче было делать обвязку, используют трехходовой распределительный клапан. Сервопривод нужен для перенаправления горячей воды в отопление и обратно. Терморегулятор отслеживает температуру воды, когда она достигает необходимой отметки, вода передается сервоприводу, который перенаправляет ее в отопление, после того, как вода остывает, она забирается обратно в котел.
- Обвязка с использование двух насосов происходит следующим образом: один насос устанавливается на контур отопления, а второй на контуры водоснабжения горячей водой. Насосами управляет терморегулятор, который переключает режимы работы.
- Обвязка с применением гидравлической стрелки применяется, когда помимо подачи горячей воды и общей системы отопления, котел связан с системой теплый пол. Гидравлический распределитель позволяет предотвратить трудности с системой с системой, в которой каждый из контуров имеет свой насос с рециркуляцией.
Схемы обвязки бойлера косвенного размера можно найти в интернете или сделать самостоятельно с помощью компьютерных программ
У каждого типа обвязки своя схема. Какую из них выбрать нужно решать в зависимости от ваших потребностей. Для частного дома с собственной котельной подойдут все три варианта. Если вы хотите установить в своем доме систему теплый пол, то используйте для обвязки бойлера гидравлическую стрелку.
Основные принципы установки бойлера косвенного нагрева
Установка бойлера косвенного нагрева – это далеко не самая простая задача. Она требует опыта в подобных работах и повышенной внимательности. Если вы не уверенны в своих силах, то лучше не экспериментировать, пытаясь установить прибор самостоятельно, а обратиться к опытному мастеру.
Монтаж котла включает в себя несколько основных рекомендаций. Придерживаясь их, вы сможете правильно его подключить к системе отопления.
Перед тем как устанавливать бойлер косвенного нагрева, стоит изучить рекомендации специалистов и посмотреть обучающее видео
Советы того, как установить котел:
- Правила подключения водонагревателя гласят о том, что поступать в устройство холодная вода должна снизу, а выходить сверху, уже подогретой. Поэтому вам стоит уделить особое внимание расположению шлангов газового и электрического бойлеров.
- Бойлерная установка предполагает, что вода или антифриз будет набираться в бак сверху вниз. Таким образом, жидкость поступает в верхний патрубок бака, а возвращается из нижнего.
- Рециркуляция должна находиться в центре бойлера.
Рециркуляция воды существенно экономит ваше время. Ведь без такой функции, вам бы пришлось ждать, пока вода в кране нагреется и станет теплой. При данном способе нагрева жидкость постоянно циркулирует по водонагревательным трубам, благодаря чему, она постоянно теплая.
Соединительная схема частного дома с бойлером
Чтобы бойлер отлично взаимодействовал с газовым котлом, в его устройство входит датчик температуры. Он отвечает за поток между двумя контурами: главным и ГВС.
Схема подключения твердотопливного или газового котла к бойлеру:
- Для соединения одноконтурного газового котла и емкостного бойлера, вам подойдет способ обвязки двумя насосами. При такой установке складывается картинка синхронности обоих контуров. Чтобы устройство работало правильно, нужно разделить потоки воды. Как было сказано выше, один насос устанавливается на отопительный контур, а другой на контур водоснабжения. Такой способ обвязки существенно повышает качество топление. Однако очень важное значение в этом варианте монтаж клапанов на выходе из насосов. В противном случае отопительные и водные потоки жидкости могут перемешаться внутри прибора.
- Если вы хотите соединить двухконтурный насос с бойлером, используйте два магнитных клапана. Здесь принцип следующий: котел используется в качестве накопительного прибора. Вода поступает в устройство из водопровода. Клапан для входа ГВС перекрывается. В бойлере копится горячая вода.
Соединительная схема частного дома с бойлером позволяет правильно обеспечить дом горячей водой
Очень важно знать, как лучше установить бойлер в котельной. Всего есть 4 способа такой установки: горизонтальный и вертикальный настенный, а также горизонтальный и вертикальный напольный.
Напольные бойлеры обычно имеют во много раз больший объем, чем настенные. Поэтому устанавливать бойлер не ВТО место, какое ему отвел производитель категорически запрещено.
Установка подобного бойлера на стену происходит по тому же принципу, что и крепление электрического водонагревателя или колонки. Единственное отличие – это то, что трубки, по которым будет протекать вода, должны смотреть в сторону котла. Если этого не сделать, то вы не сможете установить достаточно качественно обвязку котла, и при этом потратите много денег.
Бойлер косвенного нагрева (видео)
Обвязка котла – это ответственная и сложная работа. Если вы не уверенны в своих силах, то лучше обратиться к мастеру. Однако внимательно изучив схемы, вы сможете проделать такие работы самостоятельно.
Как подключить котел косвенного нагрева?
Чтобы понять, как лучше всего подключить котел косвенного нагрева, необходимо, прежде всего, узнать, имеет ли он интегрированную систему управления. Если это так, такой водонагреватель может быть легко подключен к любому типу котлов и центрального отопления без аксессуаров.
Бойлер косвенного нагрева в системе отопленияВстроенный датчик температуры подаст сигнал системе управления, когда вода перекрывает определенную температуру и поток охлаждающей жидкости в змеевике.Важно его подключить: жидкость должна течь сверху вниз, это позволяет максимально повысить эффективность работы котла. Чистая вода, наоборот, стекает со дна, как это видно из верхней части бака.
Если машина не управляется автоматически, она должна быть подключена к котлу. Особое место в корпусе аппарата занимает датчик температуры и подключен к котлу. Далее устройство подключается по одной из схем.
Установка одноконтурного котла
Существуют две основные схемы подключения котла косвенного нагрева к одноконтурному котлу:
- С трехходовым клапаном для систем с активной циркуляцией.В этом случае приоритет отдается подогреву водопроводной воды. Это два контура, один из которых идет в котел, а второй в систему отопления.
На выходе из котла расположен ниже по потоку от насоса трехходовой клапан, который подключен к нагревателю термостата и переключает поток охлаждающей жидкости между ним и радиатором. Если вода в баке ниже желаемой температуры, клапан переключается на горячую воду, если вода нагревается, охлаждающая жидкость поступает в систему отопления.
Схема с трехходовым клапаномДля правильной активации трехходового клапана важно установить его.Понятно, что температура водопроводной воды ниже температуры охлаждающей жидкости. Если вы установите слишком высокое значение, котел продолжит работать только в глобальной сети.
- Использование двух циркуляторов. В этом случае схема подключения практически такая же, но клапана нет, а в контуре нагревателя стоит второй насос, который подключен к термостату.
Приоритет ГВС в этом методе без подключения. Чтобы потоки в контурах не смешивались с каждым установленным на насосе обратным клапаном.
Схема с двумя насосами
Подключение к двухконтурному котлу
Сам турбовентиляторный котелпредназначен как для отопления, так и для горячего водоснабжения.Но обычно воды из нее хватает только на одну точку водораздела. Косвенный нагреватель может увеличить количество производимой горячей воды.
Можно подключить так же, как одноконтурный, используя трехходовой клапан или два насоса. При этом разводят трубы в разных точках водораздела, например, от котла до раковины и от котла до душа.
Во втором способе в качестве водонагревателя используется накопительная буферная емкость. Горячая вода из котла поступает в бак, где она еще нагревается, если это необходимо.Также преимуществом будет более равномерная температура жидкости.
Твердотопливный котел и центральное отопление
Соединительное устройство для косвенного нагрева твердотопливного котла выполнено по аналогичной схеме. Твердотопливный котел позволяет устанавливать термостатические радиаторные клапаны. Это дает возможность удобно регулировать температуру в помещении, но при этом существует опасность перегрева котла.
Термостатический клапан на радиаторЧтобы избежать этого, фирмы производят установку аварийной катушки, что приводит к потере энергии.Если он появляется в системе котла косвенного нагрева, он защищен от перегрева и, таким образом, ненужное тепло не теряется.
Если у вас в квартире теплый аккумулятор, вы можете подключиться к центральному отоплению. В этом случае вы должны взять комбинированный котел со съемным Taine, который имел горячую воду летом, например, Drazhitse OKC 125. Это не будет работать, чтобы установить приоритетное водоснабжение hea
.% PDF-1.4 % 881 0 объектов> endobj Xref 881 78 0000000016 00000 n 0000006376 00000 n 0000006477 00000 n 0000007093 00000 n 0000007629 00000 n 0000008300 00000 n 0000008919 00000 n 0000009296 00000 n 0000009554 00000 n 0000009922 00000 n 0000010184 00000 n 0000010246 00000 n 0000010359 00000 n 0000010613 00000 n 0000011302 00000 n 0000011388 00000 n 0000011499 00000 n 0000011751 00000 n 0000012349 00000 n 0000012971 00000 n 0000014629 00000 n 0000014953 00000 n 0000015331 00000 n 0000015598 00000 n 0000017771 00000 n 0000018273 00000 n 0000018356 00000 n 0000018629 00000 n 0000019134 00000 n 0000021151 00000 n 0000022981 00000 n 0000024814 00000 n 0000026502 00000 n 0000026974 00000 n 0000027248 00000 n 0000027670 00000 n 0000029596 00000 n 0000030863 00000 n 0000035498 00000 n 0000037497 00000 n 0000040717 00000 n 0000045337 00000 n 0000053735 00000 n 0000056828 00000 n 0000057058 00000 n 0000057140 00000 n 0000057194 00000 n 0000057222 00000 n 0000057338 00000 n 0000058664 00000 n 0000060662 00000 n 0000075150 00000 n 0000111100 00000 n 0000111174 00000 n 0000111477 00000 n 0000111551 00000 n 0000111853 00000 n 0000111927 00000 n 0000112232 00000 n 0000115210 00000 n 0000115284 00000 n 0000115893 00000 n 0000116243 00000 n 0000116277 00000 n 0000116342 00000 n 0000116458 00000 n 0000116532 00000 n 0000117117 00000 n 0000117464 00000 n 0000117498 00000 n 0000117563 00000 n 0000117679 00000 n 0000117753 00000 n 0000118346 00000 n 0000118695 00000 n 0000118729 00000 n 0000118794 00000 n 0000001856 00000 n прицеп ] >> startxref 0 %% EOF 958 0 объект> поток xYXW> B T @) «по.X * JE * + aaIgCNGFʞcϞ | îS2Vg> /% & 0 {‘\ $ w7FvwOXwdVZE] ~ Doa /
.Это полное руководство по подключению термостата на 24 В охватывает все вопросы подключения термостата от простого к сложному. Мы обращаемся к ним в порядке от наиболее распространенного к наименее распространенному. Мы не рассматриваем вопросы электропроводки термостата 110/240 В и милливольтной проводки термостата.
Не стесняйтесь перейти к разделу, посвященному вашей конкретной теме:
Является ли моя система вентиляции и кондиционирования 24-вольтовой системой?
Успех начинается с знания того, какой тип подключения термостата у вас есть или вам нужен.Ваши варианты включают 24 В, 110/240 В и милливольтный термостат. В этом руководстве рассматриваются 24-вольтовые системы, большинство систем HVAC.
24В или низковольтные системы отопления и охлаждения включают в себя один или несколько из следующих компонентов:
- Отопление: Газовая печь, природный газ (NG) или пропан (LP), нефтяная печь, тепловой насос с или без вспомогательных тепловых полос
- Охлаждение: Кондиционер, PTAC (пакетный терминал), тепловой насос
- Аксессуары: Увлажнитель, осушитель, вентилятор ERV / HRV, очиститель воздуха и другое оборудование для контроля качества воздуха
Эти системы могут представлять собой традиционные сплит-системы с одним компонентом снаружи, а другие внутри, сплит-системы без воздуховодов с внешними и внутренними компонентами и упакованные системы со всеми компонентами, расположенными в одном большом корпусе, обычно устанавливаемом вне помещения.Это могут быть одноступенчатые, двухступенчатые или системы с переменной пропускной способностью. Двухтопливные системы с печью и тепловым насосом являются 24-вольтными / низковольтными системами.
Более 90% всех систем отопления, вентиляции и кондиционирования воздуха — это системы низкого напряжения 24 В. Следующие системы НЕ являются 24-вольтовыми системами:
- Котлы
- Электрические печи
- Электрическое отопление плинтуса
- Печи на твердом топливе (дрова, пеллеты, кукуруза, антрацит, уголь и другие материалы из биомассы)
- Печи Милливольт, которые не требуется электричество
3 Способ подключения термостата
Начнем с самого простого подхода.Если старый термостат все еще установлен, то это будет работать. Если старый термостат был удален, то этот подход немного сложнее, но все же может быть проектом DIY.
# 1 Замените провод термостата на провод:
Если вы не меняли компоненты системы отопления, вентиляции и кондиционирования воздуха, но хотите новый термостат, воспользуйтесь этим подходом.
# 2 Найдите проводные соединения в печи или вентиляторе:
Если термостат был снят, ваша работа немного сложнее.Один из двух подходов может работать. Вот самый верный подход.
# 3 Используйте стандартные цвета проводки для подключения термостата:
| Этикетки | Цвета проводов | Функции проводки | 77 | Желтый | Охлаждение |
| Y2 | Светло-синий / Другие цвета | Двухступенчатое охлаждение |
| W | Белый | Отопление |
| W2 | Коричневый / другой Цвета | Двухступенчатое отопление |
| G | Зеленый | Внутренний вентилятор / кондиционер воздуха |
| C | Синий / Черный | Общий провод |
| R | Красный | 24 В Мощность |
| RC | Красный | 24 В Мощность |
| E | 900 77 Нет Универсальный ЦветАварийное отопление | |
| X / AUX | Нет Универсальный Цвет | Вспомогательное отопление |
| B | Темно-синий | Обратный клапан для отопления |
| O | Оранжевый | Обратный Клапан для охлаждения |
| S1 / S2 | Нет универсального цвета | Для наружного блока |
Если термостат снят, вы не знаете, какие провода были подключены к каким клеммам и вы не можете или не чувствуете себя комфортно, входя в печь, этот подход может сработать.Это зависит от того, использовал ли первоначальный установщик традиционный цветовой код проводки при установке термостата. Обратите внимание, что цвета проводки не имеют внутреннего значения. Провода все одинаковые: сплошная медная проволока покрыта цветной ПВХ изоляцией. Цветовой код был начат, чтобы облегчить работу, подобную вашей. Вот как можно подключить термостат, используя цветовой код и, к вашему сведению, назначение каждого терминала.
- Подсоедините красный провод к клемме R (вызов для нагрева и / или охлаждения).
- Подсоедините зеленый провод к клемме G (Вентилятор).
- Подсоедините белый провод к клемме W (Обогрев).
- Подсоедините желтый провод к клемме Y (AC).
- Подсоедините синий провод к клемме C (общий провод — подробности см. Ниже).
- Оберните все дополнительные провода вокруг пучка, чтобы они не касались оголенного провода или клемм.
Примечание: Если какой-либо из компонентов способен поэтапно нагреваться или охлаждаться, эта конфигурация либо не будет работать, либо не обеспечит полную производительность системы.Если это не работает или вы не уверены, что получаете полную производительность, такую как поэтапное нагревание или охлаждение, обратитесь в HVAC Pro. Техник проверит соединения в печи или вентиляторе и выполнит подключение термостата.
Добавление термостата C Wire
Мы рассмотрим основы, которые подробно описаны в нашем эксклюзивном руководстве, C-Wire. Проблема: что делать, если у меня нет C-провода . Провод C обеспечивает постоянную мощность термостата, поэтому он постоянно контролирует температуру в помещении и другие климатические характеристики.Целью этого является создание максимально точного внутреннего комфорта.
Многие термостаты функционируют без провода C, периодически вытягивая питание из одного из других проводов, обычно красного. Однако, если в вашей информации о термостате говорится, что требуется провод С, то эта информация для вас. Провод необходим для большинства марок и моделей, включая ecobee и Honeywell Lyric.
Примечание: Создатели популярного термостата Nest Learning Thermostat говорят: «Не беспокойтесь, если у вас нет провода C».Термостат Nest не требует этого провода для большинства установок ». Наш профессиональный ответ заключается в том, что вы получите наилучшую производительность от любого термостата, включая все модели Nest, если вы установите провод C или аксессуар, который займет его место.
Если вы снимаете старый термостат, и к клемме С не подключен провод, у вас есть несколько вариантов. Полная информация приведена в руководстве по выпуску C-Wire, о котором говорится в двух параграфах выше. Вот их краткий обзор:
- Замените свой термостат на тот, который не требует провода C (Nest, Lux Geo — два), и действуйте с несовершенными результатами.
- Используйте неиспользуемый провод в связке в качестве провода C.Подсоедините его к клемме C в печи / воздушном манипуляторе и клемме C в термостате. Не забудьте отключить питание печи, прежде чем открывать ее крышку (и).
- Используйте провод G (обычно зеленый) в качестве провода C. Вы потеряете независимый контроль вентилятора. Прикрепите его к клемме С в печи и к термостату.
- Установите сплиттер или перемычку, одобренные для использования с вашим брендом термостата. Цель состоит в том, чтобы заимствовать энергию из другого терминала. Смотрите наше руководство по C Wire для полной информации, фирменных продуктов для Honeywell, Sensi и ecobee и полезного видео.
- Позвоните в HVAC pro для установки.
Замечание по подключению термостата для связи систем отопления, вентиляции и кондиционирования воздуха
Если у вас есть коммуникационная система отопления, вентиляции и кондиционирования воздуха, то вам потребуется коммуникационный термостат и правильное подключение. Подробная информация доступна в нашем руководстве «Коммуникаторские и некоммуникативные HVAC ». Системы связи используют только 4 провода. Тем не менее, основной принцип проводки тот же: каждый провод должен подключаться к клемме печи или кондиционера воздуха и соответствующей клемме термостата.
Как заменить провод термостата
Вам необходимо заменить проводку термостата, если ваша новая система отопления, вентиляции и кондиционирования воздуха другого типа (например, 24 В, заменяющая систему 110 В) или в жгуте проводов недостаточно проводов поддерживать повышенную производительность новой системы (например, двухступенчатая замена одноступенчатой системы).
Важным первым шагом является правильный выбор типа провода. Он поставляется в пачках из 2, 3, 5, 6 и 8 проводов. Когда вы сделаете это, они будут помечены как 18/2, 18/3, 18/5 и так далее.Большинство систем сегодня требуют минимум 5 проводов, когда в систему включено оборудование для отопления и кондиционирования воздуха.
Наша профессиональная рекомендация — использовать 18/8 провод. Разница в цене составляет копейки за фут, а наличие 8 проводов дает вам максимальную гибкость для модернизации вашей системы в будущем. Магазины товаров для дома и интернет-магазины продают провода термостатов в катушках от 50 до 250 футов и у ног. Средняя стоимость составляет 30 центов до 80 центов за фут, когда продается ногой.Это дешевле в катушках.
Проводка рыболовного термостата проста, если все сделано с осторожностью и осторожностью:
- Отсоедините старый термостат, но оставьте настенное крепление на месте, чтобы защитить гипсокартон, когда вы протягиваете новый провод через отверстие.
- Аккуратно вытяните около 6 ”старого провода термостата из стены и наденьте на него зажим, такой как фиксирующие клещи, которые достаточно велики, чтобы предотвратить падение проволоки в стену при отсоединении.
- Снимите проводку со старого основания термостата.
- Перекрыть не менее 4 ”старой проводки новой проводкой и плотно обернуть изолентой вокруг перекрытия.
- От места расположения печи осторожно потяните жгут проводов к печи. Наличие второго человека, подающего проволоку от катушки или катушки в стену, поможет предотвратить зацепления.
- Как только появится новый провод, протяните столько, сколько необходимо, чтобы добраться до клемм провода на печи или вентиляторе плюс дополнительный фут провода. Распакуйте или обрежьте его. Пока не обрезайте провод на конце термостата.
- Снимите старую проводку с печи или воздушного манипулятора, если она все еще прикреплена.
- Снимите ½ ”изоляции с каждого провода, который вы будете использовать. Устройства для зачистки проводов можно приобрести в магазинах товаров для дома менее чем за 15 долларов. При необходимости добавьте разъемы проводов к каждому проводу, который вы будете использовать. Они доступны в упаковках менее чем за 5 долларов.
- Присоедините провода к клеммам печи, используя цветовой код и схему, прилагаемые к термостату и / или печи или вентилятору.
- На термостате подсоедините зажим к новому жгуту проводов на расстоянии около 8 дюймов от стены, обрежьте жгут проводов и снимите старую монтажную базу термостата.
- Осторожно наденьте старую опорную плиту на зажим, наденьте новую пластину и прикрепите ее к стене. Если вам нужно снять зажим для этого процесса, подвесьте проводку и замените зажим, когда закончите.
- Зачистите провода, которые вы подключите к новому термостату.
- Используйте схему подключения и код для присоединения проводов к клеммам на термостате, которые соответствуют соединениям в печи или вентиляторе. Некоторые модели термостатов требуют, чтобы разъемы были сначала установлены на проводах.
- Оберните неиспользуемые провода вокруг жгута, снимите зажим и аккуратно вдвиньте жгут в стену, прежде чем устанавливать термостат на опорную плиту.
Примечание: Если вы не знаете, какие инструменты и расходные материалы необходимы, используйте это руководство для составления списка. Отнесите его в отдел электротехники вашего дома или в магазин электроснабжения. Там специалист поможет вам собрать все, что вам нужно, например: провод термостата, разъемы, инструмент для зачистки проводов, изоленту и т. Д.
Pro Советы по установке электропроводки термостата
Если вы меняете расположение термостата или устанавливаете его в новой конструкции, тщательно выберите его. Это должно быть на внутренней стене, так как внешние стены могут быть прохладными зимой и теплыми летом. Это приведет к неправильным показаниям, ваша система отопления, вентиляции и кондиционирования воздуха будет работать слишком усердно, потраченная впустую энергия и ваш дом будет слишком теплым зимой и слишком прохладным летом. Лучшее место для размещения термостата — на внутренней стене в центре вашего дома, на которую не влияют:
- Прямые солнечные лучи
- сквозные двери или окна
- Тепло или пар из ванной комнаты
- Тепло от прибора или от приготовления пищи
- Близлежащая решетка отопления или охлаждения или регистрация
Если установка нового термостата и проводки — это не то, на что у вас есть время или желание сделать это самостоятельно, есть квалифицированные местные подрядчики по HVAC, которые могут выполнить работу по конкурентоспособной цене. ,Бесплатные предложения без каких-либо обязательств принять их можно с помощью нашей службы бесплатных локальных предложений.
.
