как сделать своими руками из газового баллона, схема и чертеж
Зачастую домашние умельцы, желающие обзавестись небольшой отопительной печкой, изготавливают примитивную буржуйку, считая нецелесообразным конструировать более сложные изделия.
А ведь существует гораздо более совершенный вариант отопительного агрегата и при этом столь же простой в изготовлении — печь «Бубафоня».
Это самодельное устройство верхнего горения, которое превосходит буржуйку по КПД и по времени работы на одной закладке.
В чем суть принципа верхнего горения?
В печном и котельном оборудовании с верхним горением топка имеет форму вертикально ориентированного цилиндра. Очевидно, что топливная закладка в таких условиях будет гореть дольше, чем при обычном способе разжигания снизу.
В свое время технологию несколько усовершенствовали инженеры компании Stropuva, применив следующие нововведения:
- Воздух стали подавать дозировано и только в зону горения. Для подачи воздуха пришлось установить телескопический воздуховод.
- Чтобы помимо горения в верхней зоне топливной закладки возникал пиролиз, была установлена камера подогрева воздуха до 4000°C.
Дожигание пиролизных и дымовых газов — происходит в пространстве над топливной закладкой. За счет применения пиролиза КПД установки удалось значительно повысить.
Рационализация от Афанасия Бубякина: схема нового устройства
Очевидно, что повторить котел Stropuva в домашних условиях невозможно: во избежание неполадок звенья телескопического воздуховода нужно изготовить с очень высокой точностью. Афанасий Бубякин предложил более простой способ подогрева воздуха и его подачи в зону горения. «Бубафоня» — никнэйм этого строителя на одном из форумов, где конструкция и была опубликована. В дальнейшем это название закрепилось и за печью.
Решение простое:
- Уложить на топливную закладку гнет с прикрепленной к нему трубой-воздуховодом, выходящей через крышку топки наружу. По мере прогорания топлива гнет опустится под собственным весом, а воздух всегда будет поступать в верхнюю часть закладки.
- На нижней стороне гнета при помощи отрезков уголка либо швеллера оформить полые радиальные каналы, по которым воздух будет двигаться на периферию. За время своего пути он как раз и нагреется до необходимой температуры.
Фото 1. Схема внутреннего устройства печи Бубафоня с указанием размеров дымохода и конденсатосборника.
Размеры гнета подбираются так, чтобы между ним и стенками топки оставался достаточный зазор для выхода пиролизных газов.
Как своими руками сделать «Бубафоню»? Чертеж печи длительного горения
Устройство «Бубафони» представляется предельно простым. Но нужно понимать, что прибор будет эффективно работать только при правильном соотношении параметров. Вот какие рекомендации следует учитывать при конструировании печи:
- Внутренний просвет топки (D) должен составлять 30—80 см. Если сделать его меньше, газы не смогут полностью прогореть. Следовательно, КПД печки будет невысоким. Если же диаметр завысить, скорость горения топлива по краям будет слишком низкой, и гнет утонет в закладке. В результате печка угаснет.
- Высота топки (Н) принимается равной 3—5 D.
- Стенка топки имеет толщину s, равную 2,5 мм или более.
- Диаметр гнета составляет 0,9 D.
Высота каналов (h) для нагрева воздушной массы на нижней поверхности гнета:
- для D = 300 мм: h = 40 мм;
- для D = 600 мм: h = 60 мм;
- для диапазона между D = 300 мм и D = 600 мм: h рассчитывается пропорционально;
- для D более 600 мм: h = 0,1D.
Фото 2. Пример чертежа печи длительного горения Бубафоня в двух проекциях: вид сверху и сбоку.
Толщина гнета подбирается из расчета его оптимальной массы: он должен быть не слишком тяжелым, чтобы не тонуть в топливе, и не слишком легким, иначе из-за слабого прижима топливо будет вспыхивать с обратным горением. Следует принимать такие значения:
- при D = 300 мм: толщина гнета — 6—10 мм;
- при D = 400 мм: 6—8 мм;
- при D = 600 мм: 4—6 мм;
- при D = 800 мм: 2,5—4 мм.
Толщина при диаметрах, расположенных между указанными значениями, рассчитывается пропорционально.
Вам также будет интересно:
Из чего мастерить корпус печи: бочки, трубы или газового баллона?
Удобнее всего изготавливать «бубафоню» из куска трубы либо из баллона из-под сжиженного газа.
Второй вариант является наиболее предпочтительным: днище уже имеется, а куполообразная верхушка служит отличной камерой для дожигания газов.
Исходным материалом для изготовления корпуса может служить листовая сталь — любительские листогибочные станки, которыми оснащаются небольшие частные мастерские, с листом толщиной 2,5 мм вполне могут справиться.
Иногда «бубафоню» делают из бочки.
Процесс изготовления
Процесс изготовления покажем на примере печи из баллона.
- Баллон нужно заполнить водой, чтобы гарантированно освободить его от остатков газа (без этого при разрезании емкости может произойти взрыв).
- Слив воду, с баллона срезают куполообразный верх и, приварив к нему ручки и фиксаторы, превращают в крышку. В оставшуюся часть вваривают патрубок для подсоединения печи к дымоходу, диаметр которого должен быть не менее 150 мм.
- После приваривания ножек корпус печи готов.
- К верхней части крышки привариваем воротник — кусок трубы (можно соорудить из оцинковки), который, облегая воздуховод, ограничит незапланированное просачивание воздушных масс в камеру сгорания. Зазор между ним и трубой для подачи воздуха не должен быть более 2,5 мм. Чтобы определить высоту воротника, нужно фактическую величину зазора между ним и воздуховодом умножить на 80. Так, при величине зазора в 0,8 мм высота воротника составит 0,8*80 = 64 мм.
Фото 3. Перед привариванием патрубка к печи. Пример того, как при помощи распылителя краски можно легко намерить отверстие нужно размера.
- Из листа стали нужной толщины вырезают круглый гнет, в котором затем делают отверстие диаметром 75—80 мм.
- К гнету по центру приваривают воздуховод — трубу с внутренним диаметром 75—80 мм. Ее длина должна быть таковой, чтобы после полного опускания груза из воротника выступал отрезок воздуховода длиной не менее 150 мм.
- В воздуховоде нужно просверлить отверстие и установить заслонку (круглая пластина, приваренная к пруту).
- Снизу к гнету приваривают несколько радиальных ребер, выполненных из швеллера или уголка. Они образуют каналы для подогрева воздуха.
Обратите внимание! Если диаметр внутреннего пространства печи менее 500 мм, ребра нужно удлинить, придав им криволинейную форму (в таком виде они напоминают крыльчатку центробежного насоса). Воздух должен закручиваться по часовой стрелке. Направление закручивания определяется кориолисовой силой.
Печь «бубафоня» готова. Теперь ее можно подключать к дымоходу и загружать топливом. При этом учитываем следующее:
- Ставить «бубафоню» нужно на огнеупорное основание (подойдет кирпич из шамотной глины).
- В дымоходе образуется большое количество конденсата, поэтому его необходимо оборудовать конденсатосборником с краном.
Полезные усовершенствования
Недостаток классической «бубафони» — трудности с удалением золы. Можно предложить два варианта решения данной проблемы:
- Самый простой: уложить на дно круглую стальную пластину с приваренным к ней отрезком арматуры. После прогорания топлива эту пластину легко можно будет вытащить вместе с золой.

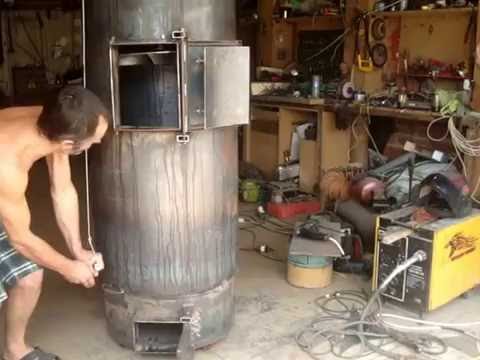

- Решение посложнее: приварить к корпусу топочную дверцу, через которую будет удобно вычищать печь.
Важно! При наличии дверцы появится возможность догружать «бубафоню» топливом до полного сгорания текущей закладки.
«Бубафоня» с водяной рубашкой
Следует понимать, что на роль прибора водяного отопления «бубафоня» подходит не очень хорошо.
Во время приема тепла водой температура в топке понижается, вследствие чего эффективность дожигания пиролизных газов, а вместе с ней и КПД установки, резко падает.
Тем не менее при соблюдении некоторых правил «бубафоня» в виде котла работать может:
- Теплоноситель может усваивать не более 10—15% производимого тепла.
- Толщина стенки топки должна составлять 4—6 мм. При меньшей толщине тепло будет уходить в воду слишком быстро, что приведет к недопустимому понижению температуры. При большей — тепловая инерция котла окажется столь высокой, что невозможно будет предотвратить вскипание теплоносителя.
- Оптимальная толщина водяной рубашки составляет 40—60 мм.
- Необходимая толщина внешней оболочки рубашки принимается из расчета 1 мм на каждую единицу атмосферного давления в системе отопления (при высоте до 2 м). Таким образом, сталь толщиной 2,5 м, доступная для сгибания на любительском станке, сможет выдерживать давление до 2,5 атм.
- Толщина водяной рубашки повсюду должна быть одинаковой: неравномерный отвод тепла окажет негативное влияние на процесс горения газов.
Полезное видео
Видео, в котором показано изготовление печи Бубафоня: особенности сварки и возможные ошибки.
Выводы
Мало какой из отопительных приборов вызывает у умельцев столь же живой интерес, как печь «бубафоня»: с ней постоянно экспериментируют, пытаются подобрать наилучшее сочетание параметров, привнести какие-то дополнения в конструкцию с целью повысить эффективность.
Столь завидная популярность объясняется следующими преимуществами конструкции:
- печь
- имеет КПД более 70%;
- может работать на одной закладке топлива длительное время.
Конструктивные особенности и принципиальная схема работы печи бубафоня
Свое название печь бубафоня получила от своего создателя – умельца, который живет на Колыме, Афанасия Бубякина. Он в интернете регистрируется в разных сервисах и порталах под ником bubafonja. Нельзя сказать, что свое детище он изобрел сам. За основу печки была взята уже действующая конструкция, которая носит название Стропува. Это агрегаты, которые выпускает литовский производитель. Просто Бубякин доработал конструкцию, повысил ее КПД и добился максимального горения топлива.
Бубафоня в сборе
Что самое удивительное, чертежи умелец выставил в свободном доступе, которыми не замедлили воспользоваться все домашние мастера. При этом конструкция оказалась очень простой с минимальным количеством элементов. Изготовить ее можно за один день, если владеть навыками работы сварочным аппаратом. При этом высокой квалификации здесь не надо. Но самое удивительное то, что печка бубафоня может работать на любом твердом топливе: опилки, дрова, ветки, еловые или сосновые шишки, уголь (антрацит).
Во всем хороша печь Афанасия Бубякина, но есть у нее и один недостаток, который лишает возможности установить ее в систему водяного отопления. То есть, она для этих целей не предназначена. Как отдельный отопительный агрегат, она работает превосходно, даже можно соединить ее с ГВС. Но с отоплением не получается. Если подключить ее к отопительной системе дома, то котел бубафоня себя начинает проявлять, показывая все негативное. А именно:
- Увеличивается расход топлива, снижая КПД до 60%.
- На стенках топки и дымохода осаждается сажа, которая интенсивно растет.
- Одной загрузки хватает на 12 часов. Такой же котел от Стропува требует топлива через каждые 30 часов.
- В сильные морозы в дымоходе образуется конденсат, который тут же замерзает, сужая сечение дымоходной трубы.
- Редко, но случается, процесс обратного горения. Это когда воздух в топку подается не из поддувала, а из дымохода.
- Очень сложно регулировать температуру нагревания воды в системе отопления. Котел работает скачкообразно, достигая максимальных температур до +97°, что чревато большими неприятностями.
Как сгорает топливо и остальные процессы внутри агрегата
Но необходимо отметить, что конструкция печки Стропува очень сложная. В ней большое количество разных элементов, которые влияют на качество работы прибора. Мастер с Колымы просто упростил ее, сделав эффективным сам процесс сгорания топлива. А этот процесс состоит из двух этапов: пиролиз, то есть, тление топлива при небольшом количестве кислорода, и дожигание газогорючей смеси, в которую входят кислород, пиролизные и дымовые газы.
Конструктивные особенности бубафони
Итак, как уже говорилось выше, сделать бубафоню своими руками – не проблема. Главное – разобраться в ее конструкции и понять принцип работы печки. На фото ниже показана схема расположения основных элементов агрегата. То есть, это емкость, она же корпус печи, в которую закладывается топливо. Чтобы происходит пиролиз, необходимо создать условия, при которых в зону горения будет подаваться минимальное количество воздуха.
Схема конструкции печи бубафоня
Чтобы пространство тления топлива в процессе сгорания последнего не увеличивалось, что может привести к возгоранию тех же дров или опилок, а этого нельзя допустить, необходимо установить поверх топки какой-то груз, который будет опускаться по мере сгорания топлива и выдерживать необходимый зазор между грузом и зоной тления. В качестве такого груза используется металлический блин, к которому с нижней стороны приварены металлические профили. Последние будут утяжелять груз и создавать тот самый необходимый зазор за счет своих размеров.
Этот утяжеленный блин соединен сваркой с телескопической трубой, по которой должен воздух проникать в зону горения печки. И между ними есть отверстие, которое позволяет воздуху проникать внутрь. И последний элемент агрегата бубафоня на опилках или дровах – это дымоход. Он обычно крепится к выходному патрубку, который устанавливается сбоку корпуса прибора.
Размеры корпуса и распределителя воздуха
Бубафоня – это печь длительного горения, поэтому в ней происходят сразу несколько сложных теплотехнических процесса. Но чтобы их добиться пришлось находить определенные чисто конструктивные решения. К примеру, процесс пиролиза происходит под грузов в виде блина. При этом пиролизные и дымовые газы проходят в камеру над грузом через зазор между блином и стенками корпуса печки бубафони. Зазор настолько мал, что дает возможность под гнетом происходить пиролизным процессам. То есть, сам пиролиз в плане эффективности возрастает, а соответственно растет и роль дожига над блином. Поэтому, если правильно собрать агрегат точно по чертежам Бубякина, то можно саму конструкцию уменьшить почти вдвое.
Правда, необходимо отдать должное, что температура тления и дожига требует особого отношения к материалам, из которых будет собираться печь бубафоня своими руками.
Вариант элементов
Расчеты конструктивных элементов печки
При кажущейся простоте печи бубафоня необходимо понимать, что ее размеры играют немаловажную роль. Особое внимание надо уделять соотношению ее диаметра к высоте. Данный показатель варьируется в пределах от 3:1 до 5:1. При этом строго подбирается именно диаметр конструкции, он варьируется в диапазоне 600-800 мм. Почему так строго?
- Если выбрать корпус меньшего диаметра, то внутри агрегата поступающий в зону тления воздух не успеет максимально нагреться и перемешаться с пиролизными газами. Он просто вылетит в дымоход, унося за собой и позиции КПД. При этом в камере дожига не будет образовываться горючая смесь, которая должна сгореть.
- При большом диаметре котла само топливо в основном будет гореть по центру, а края будут сгорать медленно. То есть, внутри зоны тления образуется яма. Получится так, что груз (блин) будет располагаться на краях топливной загрузки, а под ним образуется свободное пространство, которое будет заполняться поступающим воздухом. Топливо просто начнет гореть, и придется забыть о пиролизе, как таковом. Опять снижение КПД. Но, как показывает практика, в данной ситуации чаще всего печь просто затухает.
Так горит топливо в зоне тления под блином
Возвращаемся к толщине стенки. Если изготавливается бубафоня с водяной рубашкой, то данный показатель не должен быть меньше 4 мм. Все дело в том, что через тонкую металлическую стенку тепло тут же перейдет в воду, а вот отводящие газы тут же начнут остывать. При температуре ниже 400С процесс дожига просто невозможен.
Внимание! Слишком толстый металл корпуса тоже не является эффективным решением. Потому что тепловая инерция (и временная тоже) создадут условия, при которых котел может закипеть. Поэтому оптимально считается, что толщина стенки прибора должна быть в пределах 6 мм. А если используется для сборки печки жаропрочная сталь, то толщину можно снизить до 4 мм.
Печь из бочки с тонкой стенкой
Котел из газового баллона

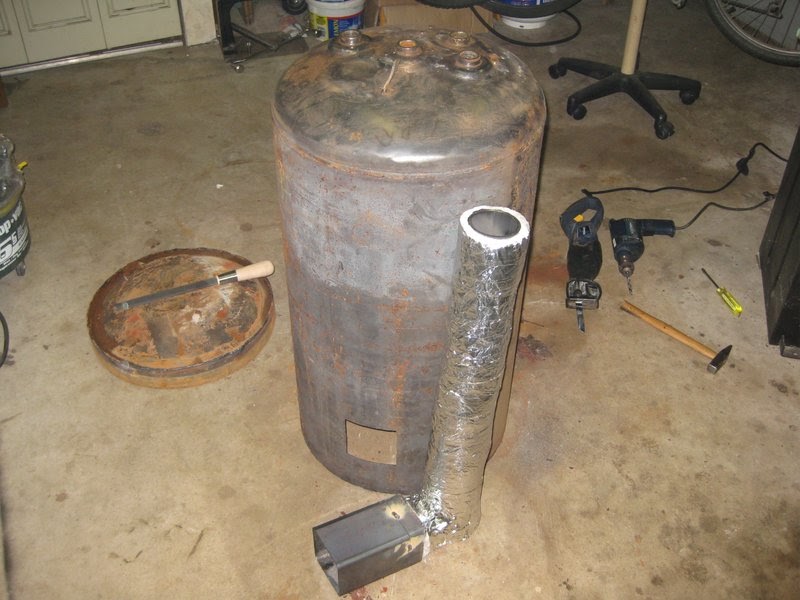

Бубафоня из газового баллона (чертеж приложен) – это наилучшее решение. По сути, это готовый корпус с днищем. Остается только отрезать скругленный верх, который прекрасно будет справляться с ролью крышки.
- Перед началом резки надо открыть вентиль баллона, чтобы спустить остатки газа. Специалисты вообще советуют перед любыми манипуляциями с баллоном промыть его теплой водой. Для чего откручивается вентиль и в отверстие заливается вода.
- Срезать крышку можно болгаркой из газовым резаком. Рез производится по началу скругления.
- После чего линию среза на корпусе и крышке надо доработать болгаркой, на которую насаживается шлифовальный камень. Чистота кромок – основное условие правильной сборки бубафони.
Бубафоня из газового баллона
Сборка распределителя воздуха
Основной элемент распределителя воздуха – блин, который вырезается из листового железа. Основной его параметр – диаметр. По сути, это внутренний диаметр газового баллона, из которого надо вычесть две ширины зазора между блином и стенками корпуса печки. Есть определенные строгие нормы зазора. Они соответствуют соотношению – 0,05D, где D – это внутренний диаметр баллона. К примеру, если D равно 300 мм, то зазор будет равен 15 мм. Теперь можно подсчитать и диаметр блина: 300-15×2=270 мм.
Теперь необходимо определиться с размерами ребер, которые будут утяжелять блин и создавать зазор между ним и топливом. Обычно для этого используется соотношение: 1:D. Но многое будет зависеть от диаметра используемого газового баллона. То есть, данное соотношение не для всех диаметров одинаковое. К примеру, для D=600 мм, высота ребер будет равна 60 мм. Для D=300 мм, высота будет равна 40 мм.
Что касается толщины листа, из которого будет вырезан блин, то здесь также есть свое соотношение относительно диаметра корпуса бубафони (с водяным контуром или без такового). И чем меньше диаметр печки, тем толще в ней должен использоваться блин. Данный размерный показатель является критичным, то есть, он должен быть точным. Проводимые расчеты очень сложны, поэтому мастера пользуются уже готовыми соотношениями.
Диаметр печки, мм | Толщина блина, мм |
300 | 6-10 |
400 | 6-8 |
600 | 4-6 |
800 | 2,5-4 |
В качестве ребер для распределителя воздуха можно использовать разные профили (готовые или изготовленные своими руками). На фото ниже показано несколько вариантов, которые можно использовать при изготовлении печи бубафони своими руками (схемы и чертежи здесь не нужны). Все достаточно просто. Главное – правильно по размерам нарезать элементы, правильно их уложить по месту и приварить. Кстати, сварку необязательно проводить по всем линиям стыка, можно ее провести по участкам.
Сборка распределителя воздуха
Внимание! На фото хорошо видно, что нижний конец трубы располагается по нижнему краю ребер. Это делается с единственной целью, чтобы входящий в зону горения воздух несколько сантиметров прошел по трубе, которая сама располагается в этой зоне. То есть, воздух попросту нагревается, перед тем как попасть в зону тления дров или опилок.
Обратите внимание на вторую картинку, где показан распределитель с изогнутыми ребрами. Такую конструкцию устанавливают в печки с большой высотой и небольшим диаметром.
- Во-первых, таким образом, увеличивается путь воздуха из трубы до топлива.
- Во-вторых, происходит завихрение, что помогает в небольшом объеме максимально сжигать его.
Немного о дымоходе
Сечение дымохода котла бубафоня зависит от объема заложенного топлива и от теплоемкости его сгорания. Формула такая:
S=1,75 x e x M, где е – это теплоемкость топлива, М – масса закладки. Теплоемкость у каждого вида топлива разная. Вот только несколько видов.
- Дрова – 2,82 кВт/ч.
- Опилки – 3,2.
- Уголь – 4,85.
- Брикеты из разных пород дерева – 3,1-3,5.
- Торф – 2,36.
Котел с водяной рубашкой
На фото ниже показан котел бубафоня с водяной рубашкой (чертеж принципиальной схемы). Конструкция на самом деле простая, в состав которой входит сама печь с двойной стенкой, между которыми находится вода для нагрева. Понятно, что основное значение а в данном случае – это зазор. Ничего считать уже не надо, потому что все отработано на практике. Поэтому зазор 40-60 мм – идеальный.
Принципиальная схема работы бубафони с водяной рубашкой
Что касается толщины металла, используемого для сооружения бубафони, то тут есть определенное соотношение: 1 мм толщины на 1 бар давления, создаваемого водой при нагреве. При этом учитывается, что данное соотношение берется из расчета высоты котла в 2 м. По итогам опытных образцов толщина стенки в 2,5 мм прекрасно справляется с нагрузками.
Сборка бубафони
Итак, изготовленная печь длительного горения своими руками по чертежам (или без них) готова, можно переходить к ее эксплуатации.
- Делается закладка топлива, которая поджигается сверху.
- Сверху устанавливается блин, к которому приварена труба для подачи воздуха.
- Сверху трубы и самого котла устанавливается крышка, которую скрепляют металлической лентой на лягушке.
В принципе, все. Теперь о некоторых требованиях по установке.
- Ставить агрегат можно только на огнеупорное основание. Хорошо, если к печке приварить четыре ножки.
- В системе дымохода должен быть сборник конденсата, в который обязательно монтируется сливной вентиль.
- Стены, у которых будет производиться монтаж печи, должны быть облицованы негорючим материалом.
Печка бубафоня в теплице
Такие печки в основном используются для обогрева подсобных и хозяйственных помещений (гараж, склад, цех, хлев и так далее). Но сегодня, исходя из экономии топлива, производится эксплуатация бубафони в теплицах, где они себя неплохо зарекомендовали. И все дело не только в том, что они имеют неплохой КПД и экономичное сжигание топлива. В них можно сжигать практически любой вид твердого топлива. К примеру, булерьян рассчитан только на дрова, а бубафоня может работать и на угле.
Сегодня по поводу эксплуатации и конструкции данной разновидности печек много вопросов. К примеру, а может ли работать бубафоня на отработке? Сразу надо оговориться, что это печь длительного горения на твердом топливе. На отработке может работать другой тип печек, и также с большой экономией топлива и неплохим КПД. Только называются они по-другому, и конструкция и у них тоже другая.
буржуйка своими руками, печка из пропанового баллона длительного горения, чертежи
Изготовление теплового агрегата своими руками из баллона
Рачительный хозяин тщательно утепляет свой дом, стремясь сократить расходы на его отопление. Кроме того, существует ряд объектов, которые нужно обогревать периодически: мастерские, гаражи, хозяйственные постройки. Необходимо регулярно отапливать теплицы или зимние сады.
Поэтому домашние мастера постоянно разрабатывают и внедряют дополнительные тепловые агрегаты самых различных конструкций. Наиболее популярными являются изделия из газовых баллонов. Поводом к тому служит удобная форма и практически идеальные пропорции и характеристики материала.
Коэффициент полезного действия печей из баллонов достигает 85–90%, что является очень высоким показателем в сравнении с самодельными печами других форм. Округлая форма идеально подходит для интенсивного пиролиза топлива и позволяет устраивать отверстия для выхода дыма и подачи кислорода в зону горения с наименьшими затратами.
Простая и эффективная печь из газового баллона прослужит долго
Как сделать печку из подручных материалов
Для изготовления корпуса можно взять любое изделие из металла, имеющее цилиндрическую форму:
- пропановый баллон;
- ресивер от железнодорожного вагона;
- обычная бочка объемом 100 или 200 литров;
- труба диаметром 300—500 мм.
Печь Бубафоня из большой бочки
Примечание. Печка Бубафоня, сделанная своими руками из бочки, служит не слишком долго из-за тонких стенок, которые быстро прогорают. Проблема решается просто – негодная бочка меняется на целую. Операция займет буквально 30 мин, требующихся на приварку патрубка дымохода.
Поршень сваривается из стальной трубы, чей диаметр зависит от размеров топливной камеры. Для поперечника 300 мм (как у баллона) достаточно трубы 57 х 3 мм. Двухсотлитровой бочке воздуха нужно больше, так что диаметр воздуховода увеличивается до 76 х 3 мм. Соответственно подбирается сечение дымоходного патрубка, в первом случае оно составит 10, во втором – 15 см. Для груза сгодится стальной лист толщиной 1 см, на распределители пойдет полоса 40 х 4 или 50 х 4 мм.
Наиболее распространенная конструкция, изображенная на чертеже, выполняется из газового баллона в таком порядке:
- Открутите вентиль баллона, наполните его водой и отрежьте болгаркой крышку, ориентируясь по заводскому сварному шву. В ней прорежьте отверстие диаметром 60 мм, а по контуру приварите обечайку из стальной полосы для плотного прилегания к торцу корпуса.
- Вырежьте отверстия для отвода газов и прочистки зольника, как это показано на чертеже. Изготовьте из арматуры 18—22 мм колосниковую решетку и поставьте ее на два уголка, приваренных внизу топливника, как сделано на фото.
- Поставьте дверцу или прочистной люк, приварите дымовой патрубок.
- Из толстого металла вырежьте диск, проделайте по центру отверстие и прикрепите сваркой трубу. Рассеиватели выполните из гнутых полос, приварив их к обратной стороне груза. Для регулирования потока на втором торце трубы установите эксцентрическую заслонку. Все, детали печки готовы.
Совет. Очень важно делать распределители из согнутой полосы. Их расположение способствует веерному рассеиванию воздуха в топке и равномерному сжиганию дров.
Установка Бубафони и ее подключение к дымоходу производится по стандартной схеме, как видно выше на картинке. Если вы не стали делать колосники и дверцу зольника, то корпус лучше поставить на шамотные кирпичи, чтобы от нагрева не растрескался бетон в гараже. Высота подъема дымоходной трубы – не менее 4 м, а лучше – 5 м. Чтобы получить больше наглядной информации об устройстве и работе печи, предлагаем посмотреть видео:
Что представляет собой печь из баллона
Классическим представителем тепловых агрегатов из старого баллона является всем известная «буржуйка». Такое название она получила за свою необычайную прожорливость, потребляя большое количество топлива. Но её основное преимущество состоит в быстром розжиге и нагреве. Это особенно важно в экстремальных ситуациях, когда по каким-либо причинам останавливается работа основного отопления.
В конструкции такой печи баллоны могут находиться как в вертикальном, так и в горизонтальном положении. Теплоотдача происходит через поверхность печи и её можно значительно увеличить, наварив на поверхность металлические рёбра. Кроме того, можно утилизировать тепло дымовых газов, пропуская их через трубу, врезанную в ёмкость с водой. Воду, нагретую таким способом, используют в контуре отопления или применяют в хозяйстве через бойлер косвенного нагрева.
Особое место в отопительных приборах из баллонов занимают пиролизные печи. Пиролиз — это термическое разложение топлива, происходящее с минимальным доступом кислорода. При температуре более 300 градусов топливо в печи не просто сгорает в процессе окисления, а разлагается на газовые фракции, дающие при воспламенении более высокие температуры.
Фотогалерея: виды печей с корпусом из баллона
Какие баллоны можно использовать
Для изготовления корпуса печи пригоден не всякий газовый баллон. Например, не рекомендуется применять баллоны из композитных материалов. Несмотря на свою прочность, композит плохо переносит высокие температуры.
Ёмкость в 5 литров не может служить корпусом печи в связи с малыми размерами, но из неё с успехом делают ёмкости для жидкого топлива.
Можно использовать баллоны объёмом 12 и 27 литров. Из них получаются прекрасные тепловые агрегаты мощностью 2–3 киловатта и 5–7 киловатт соответственно.
Чаще всего корпусы печей изготавливают из баллонов ёмкостью 50 литров. Его размеры — диаметр 30 сантиметров и высота 85 — оптимальны для устройства теплового агрегата. Печь такого объёма способна качественно обогревать небольшой загородный дом.
Баллон из-под пропана объёмом 50 литров лучше всего подойдёт для корпуса самодельной печи
Кислородные баллоны для печей используются редко. Соотношение размеров не совсем удобно для устройства топки, а значительная высота делает такой агрегат неустойчивым.
Схема и принцип работы буржуйки
История данных отопительных агрегатов уходит корнями в начало прошлого века, когда с их помощью обогревали помещения в домах и даже квартирах. Такая популярность объясняется примитивностью устройства печки и простотой в изготовлении. Но эта же простота негативно сказывается на эффективности ее работы, ведь КПД традиционной буржуйки вряд ли превышал 45%. Поэтому сегодня ее применяют в основном для периодического отопления дач и гаражей.
Изначально отопитель представлял собой металлический корпус, имеющий с одного торца дверцу для закладки дров и поддувало, а к задней части приваривалась дымоходная труба. Колосниковой решетки не было, топливо сгорало прямо на днище (поде). При этом львиная доля теплоты покидала помещение через дымоход, поскольку раскаленные продукты горения попадали туда напрямую из топливника. Чтобы понять устройство и принцип работы такой буржуйки, стоит изучить следующую схему:
Как видите, раскаленные дымовые газы, содержащие большое количество тепла, сразу же покидают тело печи и не используются для обогрева помещения. Позже конструкция была доработана неизвестными народными умельцами с целью отобрать это тепло, в результате чего появились такие разновидности буржуек на дровах:
- печь с колосниками и дымооборотами;
- отопитель длительного горения, где процесс сжигания дров происходит сверху вниз.
Двухходовая дровяная печь, чей чертеж показан ниже, имеет колосниковую решетку и 2 перегородки, заставляющие дымовые газы проделать извилистый путь внутри корпуса, прежде чем выйти наружу. Благодаря этому буржуйка становится более экономной, поскольку продукты горения успевают обменяться теплом с окружающим воздухом через металлические стенки агрегата.
Есть еще вариант круглой печки с одним дымооборотом, где происходит дожигание пиролизных газов. Данная буржуйка предназначена для сжигания опилок и мелких древесных отходов. Тут имеет место двустенная конструкция и нижнее расположение дымоходного патрубка, так как газы должны пройти путь из топливника сверху вниз, чтобы отдать тепло. Принцип работы подобной самодельной буржуйки изображен на схеме:
Другая конструкция, где твердое топливо сжигается сверху вниз, не настолько экономная, зато работает с одной закладки гораздо дольше. Дрова здесь поджигаются и горят сверху, прижимаемые грузом с трубой, через которую поступает воздух. Каким образом функционирует такая буржуйка длительного горения, показано на схеме:
Виды печей длительного горения из газового баллона
Существует множество вариантов изготовления печей из баллонов. Каждый домашний мастер вносит в них свои изменения, соответствующие возможностям и пониманию процесса. При этом наибольшей популярностью пользуются пиролизные печи длительного горения. В таких конструкциях время сгорания топочного материала варьируется от 12 часов до суток и более, что позволяет значительно сократить расход топлива.
Печи с конической укладкой топлива
Популярным видом пиролизных печей является конструкция с конической укладкой топлива. В такой печи по оси топки от колосниковой решётки устанавливается штырь. На него при загрузке надевается деревянный или жестяной конус основанием кверху. Заполнение топки производится сверху опилками, стружками или щепой. При этом топочный материал нужно хорошо утрамбовывать, чтобы закладка была максимально плотной.
Изготовление печи с водяной рубашкой
Превратить обычную «Бубафоню» в твердотопливный водогрейный котел – задача для профессионального сварщика. Котловая рубашка должна выдерживать аварийное давление теплоносителя – минимум 2 Бар, оптимально – 3 Бар. Стыки нужно проварить четко и герметично.
Устройство печки «Бубафоня» с водяной рубашкой показано на чертеже. Ваша цель – обернуть топку листовым металлом 3 мм, оставив проем для воды шириной минимум 3 см. Для подключения к отопительной сети нужно поставить 2 патрубка внутренним диаметром 40 либо 50 мм.
Чертеж котла «Бубафони» с водяным контуром, который подключается к системе отопления через буферную емкость либо напрямую
Замечание. Казалось бы, напрашивается простейшее решение – надеть на баллон вторую трубу, сверху приварить лист железа. Почему его трудно реализовать: во-первых, сложно отыскать тонкостенную трубу Ø350…400 мм, во-вторых, котел получится тяжелым, будет долго прогреваться.
Идею сформировать цилиндр из листового металла отбрасываем сразу, сталь толщиной 3 мм без промышленных вальцев не согнешь. Предложим 4 варианта, как сделать водяную рубашку для «Бубафони»:
- Использовать более тонкий металл – 1.5…2 мм, гнуть цилиндр вручную. Процесс ускорится, если подогревать лист газовой горелкой или резаком. Такой котел большого давления не выдержит, но для работы с открытой системой отопления вполне сгодится.
- Взять 2 листовых заготовки, поделить каждую на 3 равных части и согнуть по линиям, выдерживая угол 60°. Получим 2 половинки шестигранника, которые приставим к топке и сварим между собой. Проблема – найти станок-листогиб.
- Вырезать из металла 6 граней по отдельности, потом сварить встык под углом 60°. Недостаток метода – слишком много швов.
- Изготовить прямоугольный короб. В этом случае объем котлового бака и время прогрева сильно вырастет.
На чертеже водяной контур изображен на полную высоту топливника. Мы рекомендуем слегка укоротить рубашку, до уровня колосников. Зольная камера практически не греется, окружать ее теплоносителем бессмысленно. Снаружи котловой бак обязательно утепляется негорючим материалом – базальтовым волокном.
Поскольку верхняя крышка на котле-«Бубафоне» отсутствует, поршень заваривается внутрь топки навсегда. Для загрузки дров следует предусмотреть боковую дверцу, которая «съест» часть полезного объема камеры сгорания. Подробности смотрите на видео:
Пиролизная печь медленного горения «бубафоня»
Невозможно описать или просто перечислить все конструкции печей, которые можно изготовить из баллонов, но целесообразно подробно рассмотреть конструкцию «бубафоня». Такая модель может быть изготовлена в домашних условиях своими руками.
Безопасность
Прежде чем описать конструкцию печи и технологию её изготовления, обратим внимание на вопросы безопасности. Речь пойдёт о подготовке самого баллона к обработке. Несмотря на плотную структуру, внутренняя поверхность металла испещрена сетью микроскопических трещин. При длительной эксплуатации ёмкости по прямому назначению внутри этих дефектов скапливается немалое количество газового конденсата и его осадков. Такая субстанция может быть взрывоопасной и ни в коем случае не является полезной для здоровья. Перед началом работы с баллоном нужно заполнить его водой и дать отстояться 2–3 суток. Операцию лучше производить вдали от дома. Когда будет производиться слив жидкости, станут понятными причины такой рекомендации — она обладает крайне неприятным и сильным запахом.
Видео: как безопасно разобрать газовый баллон
Инструменты и материалы для изготовления печи «бубафоня»
Чтобы сделать такой тепловой агрегат своими руками, понадобятся:
Таблица: потребные материалы и инструменты
Наименование | Назначение | Примечания |
Баллон для корпуса печи | Изготовление основного изделия | б/у |
Пруток стальной диаметром 10 мм | Изготовление ручек на крышку и корпус печи | Из отходов |
Уголки 45х45, любой профиль, обрезки труб | Для опорных ножек | Из отходов |
Болгарка | Нарезка заготовок деталей, разделка баллона при изготовлении корпуса | |
Лист стальной толщиной 6–10 миллиметров | Изготовление блина | |
Полоса стальная 40х4 миллиметра | Изготовление опорных рёбер | |
Цемент, песок, гравий и шамотный кирпич | Изготовление опорного основания печи | |
Прутки арматурные | Армирование фундамента | |
Мастерок, лопата, ёмкость для затворения раствора | Заливка фундамента | |
Аппарат сварочный для работы с чёрными металлами и электроды к нему | Выполнение сварных соединений при сборке печи | Возможна аренда |
Электродрель не менее 0,7 кВт, набор свёрл по металлу | Сверление отверстий | |
Измерительный инструмент | Проведение измерений и разметка | |
Уголок слесарный | Позиционирование деталей при сборке, контроль качества | |
Кернер | Разметка отверстий | |
Напильники плоский и полукруглый | Удаление острых кромок и заусенцев, подгонка размеров | |
Маркер чёрный | Производство разметки | |
Средства индивидуальной защиты | Очки, маска сварщика, щиток лицевой, рукавицы, перчатки, специальная обувь, ветошь. |
Подготовка к сборке, выбор места установки
Перед началом работ по сборке печи необходимо подготовить место её установки. После заливки фундамента потребуется время для затвердения бетона. В этот период можно не торопясь изготовить саму печь. Фундаментом можно пользоваться не ранее, чем через 7 дней после заливки. Поверх бетонного основания нужно выложить площадку из огнеупорного кирпича.
Качественный фундамент необходим для безопасной работы печи
Выбирая место для установки печи, нужно учитывать следующие обстоятельства:
- расстояние до ближайших стенок из горючего материала должно быть более одного метра; если такого места не находится, стены нужно дополнительно защитить от нагрева асбестовым листом толщиной 8–10 миллиметров; поверх него установить лист из оцинкованного металла толщиной 0,5–0,7 миллиметра;
- дымовая труба в вертикальной части не должна попадать на несущую балку;
- если применяется наружный дымоход с выводом через стену, длина горизонтальной части не должна быть более одного метра; в противном случае нужно выполнять дымоход с уклоном 45 градусов.
Подготовку деталей и сборку печи лучше производить в помещении, например, в гараже. Это избавит соседей от лишнего шума при работе болгаркой и от сверкания дуги электросварки. Помещение нужно оборудовать вытяжной вентиляцией. Если сварка производится под открытым небом, место выполнения работ нужно оградить защитными экранами.
Модернизация печи
Улучшение параметров работы печи связано с повышением её теплоотдачи. Для этого используют дополнительные теплообменные поверхности на корпусе печи. Такие детали могут быть изготовлены из различных металлических профилей, включая полосы, уголки, профильные трубы. Выбор материала зависит от того, что имеется в наличии из остатков.
Дополнительные теплообменники из металлического профиля повышают КПД устройства
Дополнительные греющие поверхности могут быть установлены не только по наружной поверхности, но и внутри топки, что позволяет интенсивно нагревать воздух в помещении. Негативным результатом такого решения будет перегорание кислорода в условиях высоких температур.
Особенности эксплуатации пиролизной печи
Главным отличием пиролизных печей является возможность использования самого разнообразного топлива. В твердотопливных печах допускается сжигание не только традиционных горючих веществ, но и резины, пластика и других материалов, которыми топить обычные печи категорически не рекомендуется.
Эта особенность связана с полным разложением топлива и вторичным сжиганием получившихся газов в отдельной камере. После этого в дымовых выбросах остаются только углекислый газ и водяной пар. Никаких вредных выбросов в атмосферу при пиролизе не происходит.
Но при использовании такого топлива на этапе розжига в помещении остаётся устойчивый запах горелой резины. Поэтому такие тепловые агрегаты нужно устанавливать вне жилых помещений.
схема, чертеж и пошаговая инструкция
Часто для отопления технических помещений не требуется красивый внешний вид отопительных приборов. Это касается мастерских, небольших производственных помещений, теплиц, подвалов, гаражей, дачных домиков и т.д. В таких случаях, в качестве отопительной системы многие стараются установить что-то не дорогое, например печь длительного горения Бубафоня, которая идеально подходит для таких ситуаций. Недорогой, простой в использовании отопительный прибор.
История создания
Создателем печи является Афанасий Бубякин из города Колыма, известный под никнеймом «bubafonja». Именно от его псевдонима и произошло название печки. Прототипом послужил (Stropuva) литовского производства, который имеет более сложную конструкцию.
Бубафоня является печью длительного горения, это ее основное отличие от обычных буржуек, где загорается сразу вся закладка. У Бубафони из-за недостатка кислорода в камере сгорания горение происходит постепенно.
Конструкция печи Бубафоня
Конструкция состоит из следующих частей:
- Корпус цилиндрической формы (как правило, бочка, газовый баллон, труба), в котором происходит горение твердого топлива. Корпус оснащен отверстием для трубы дымохода;
- Дымоход, выполненный из металлической трубы диаметром 110-250 мм;
- Поршень. Состоит из пятки с «ребрами» к которой приварена труба диаметром 85-100 мм для подачи воздуха в камеру сгорания. Благодаря ребрам, пятка не плотно прилегает к топливу, что положительно влияет на процесс горения;
- В верхней части трубы подачи воздуха установлена задвижка для регулировки объема поступающего в камеру сгорания воздуха;
- Крышка. Представляет собой обычную металлическую крышку от бочки с отверстием под трубу поршня.
Преимущества
- Простая конструкция. Имея сварочный аппарат, металлическую бочку и несколько труб можно самостоятельно ее изготовить.
- Работа практически на любом виде твердого топлива (на угле, дровах, стружке, опилках и т.д.).
- Длительность горения. В зависимости от объема конструкции (чем больше, тем дольше горит), вида топлива и объема поступающего кислорода котел Бубафоня может гореть от 3 до 24 часов.
Недостатки
- Низкий КПД. Из-за конструктивных особенностей, основной нагрев металла происходить не по всей площади бочки, а лишь в определенных местах, в результате чего создается низкая теплоотдача. КПД такой конструкции не идет ни в какое сравнение с или .
- Неприглядный внешний вид. Ее внешний вид ассоциируется с эпизодом из американского фильма, в котором несколько бедняков афроамериканцев греются вокруг горящей бочки.
- Неудобство очистки золы, которую приходиться вынимать через верхнюю часть корпуса. В усовершенствованных конструкциях эта проблема решена благодаря добавлению колосниковой решетки и дверки для очистки золы в нижней части корпуса.
Как сделать печь Бубафоня своими руками?
Как уже было сказано выше конструкция печки проста. Здесь нет колосников, поддувал, различных дверок и т.д. (за исключением модернизированных печек). Любой, кто может пользоваться сварочным аппаратом, сможет ее изготовить. Именно это и привлекает многих людей, которые хотят сделать своими руками дешевый, но в то же время эффективный источник тепла.
Для изготовления печи потребуются следующие материалы и инструменты:
- Материал для корпуса печи. Это может быть 200 литровая бочка, газовый баллон или труба;
Совет! Если планируется интенсивное использование печи, то рекомендуется использовать «заготовки» из толстостенного металла, в первую очередь, это газовый баллон и трубы. При интенсивном использовании они прослужат десять и более лет. 200 л бочка, обладая тонкими стенками, может прогореть всего за несколько сезонов.
- 2 стальные трубы. 1-ая – для подачи воздуха, 2-ая – для дымохода;
- Листовой металл;
- Болгарка;
- Сварочный аппарат.
Монтаж
Изготовление печи длительного горения Бубафоня потребует выполнение следующих шагов:
- Для начала следует подготовить все необходимые материалы и инструменты;
- Болгаркой отрезаем «крышку» 200 л бочки, которая пойдет на изготовление верхней части печки. По краю крышки навариваем бортик, шириной около 25 мм;
Совет! Если в качестве корпуса используется газовый баллон, то его можно «нарастить» при помощи части другого баллона. Таким образом увеличиться объем камеры сгорания, что приведет к увеличению времени горения котла.
- Изготавливаем трубу подачи воздуха. Для этого потребуется металлическая труба диаметром 85-100 мм, через которую будет поступать воздух в камеру сгорания. Высота трубы для 200 л бочки должна быть 1 100-1 200 мм. Если для корпуса были использованы другие материалы (газовый баллон, труба,…), то для изготовления трубы, к высоте корпуса необходимо добавить 200-300 мм.
- «Пятка». Представляет собой металлический лист диаметром около 550 мм (для 200 л бочки). Диаметр «пятки» должен быть на 35-45 мм меньше диаметра корпуса печи. В центральной части листа делаем отверстие с таким же диаметром, как у трубы подачи воздуха, только на 2-3 мм больше. На нижнюю часть листа (которая придавливает топливо) навариваем несколько ребер, исходящих в разные стороны от отверстия.
- Собираем поршень. Для этого привариваем трубу подачи воздуха к «пятке» (к стороне, где нет ребер). В верхней части трубы монтируем заслонку для увеличения/уменьшения объема поступающего воздуха. Заслонка крепиться на приваренный болт. Также в качестве заслонки может быть использован обыкновенный магнит.
Важно! Крышка не должна плотно прилегать к корпусу, так же как подающая воздух труба не должна плотно соприкасаться с отверстием в крышке. Для создания дополнительной тяги между ними должны быть небольшие щели. В случае их плотного «подгона» друг к другу, можно нарушить нормальную работу печи, которая может начать дымить.
Устройство дымохода
Любая печь, установленная в помещении нуждается в дымоходе и печка Бубафоня не исключение. Основное предназначение дымохода – отвод продуктов горения из помещения, а также создание необходимой тяги.
Для обеспечения хорошей тяги потребуется 2 отрезка трубы диаметром 110-250 мм:
- 1-ая часть, длиной 300-400 мм, горизонтально вставляется и заваривается в верхнюю часть корпуса;
- 2-ая часть, «основной» дымоход, который соединяется с 1-ой частью, образуя колено 90°.
Укладка фундамента
- Для изготовления фундамента необходимо выкопать яму размерами около 150х150 см и глубиной 20-30 см
- Добавляем в яму щебенку и заливаем бетонным раствором.
- После высыхания бетона, на полученное основание укладываем 2 ряда огнестойкого кирпича.
Примечание! Фундамент должен быть ровным, без уклонов. Для проверки используем уровень.
Как увеличить КПД печи?
Одним из недостатков самодельной печи Бубафоня является низкий КПД, который можно увеличить следующим способом:
С внешней части корпуса монтируется профильный лист, который плотно прилегает к корпусу. Таким образом, во время горения образуются конвективные потоки. Холодный воздух втягивается через нижнюю часть «волн» профильного листа и нагревается по мере прохождения вдоль корпуса, поднимается наверх и выходит уже разогретым через верхнюю часть «волн» профильного листа.
Важно! Для продления срока службы отопительного прибора не следует вынимать всю золу со дна печи (точно такая же рекомендация касается печи Булерьян, горение в которой не должно происходить на конвективных трубах). Топливо должно гореть на золе, а не на металле. Это позволит избежать преждевременного прогорания дна.
Печь Бубафоня с водяной рубашкой
Вышеописанная конструкция применяется для воздушного отопления, но это не все возможности конструкции. Помимо воздушного отопления, можно изготовить печь Бубафоня с водяным контуром, который также используется и на более совершенных конструкциях. Это значительно увеличит отопительные возможности печки.
Для изготовления водяной рубашки (толщиной 25-30 мм) понадобиться еще одна бочка большего диаметра (либо квадратный корпус), в которой будет нагреваться теплоноситель. Если в помещении уже существует система отопления, то печка подключается к ней и из водяной рубашки в отопительный контур.
В верхней части расположен — отвод подачи, в нижней — обратка.
Процесс розжига печи
Для того, чтобы затопить печь длительного горения Бубафоня, необходимо проделать следующий порядок действий:
- снять поршень с крышкой;
- загрузить топливо в камеру сгорания до отметки, где начинается дымоходная труба;
- зажечь топливо;
- установить поршень и крышку на корпус.
Совет! В процессе горения печи, можно подбрасывать топливо небольшого размера через трубу подачи воздуха.
Видео
Печь Бубафоня длительного горения — отличный вариант для отопления нежилых помещений. Изготовить ее можно из, что называется, бросовых материалов, а в качестве топлива использовать отходы. Что это за конструкция, ее устройство, плюсы и отрицательные характеристики рассмотрим в этой статье.
Схема работы и чертеж
Отличительной чертой печи Бубафоня или, как ее еще называют, печь-поршень, является ее форма — длинный вертикальный цилиндр, процесс горения в котором происходит не снизу, как в традиционной печи, а сверху.
На чертеже видно, что внутри корпуса находится поршень, состоящий из шатуна и приваренного к нему металлического круга, попросту называемого «блином». На этом круге-блине есть ребра, ориентированные вниз. Если рассмотреть конструкцию в разрезе, то выглядеть схема работы будет так:
Внимание: Когда блин находится в самой нижней точке, поршень не должен возвышаться над крышкой больше, чем на 2-3 см. Это соотношение очень важно потому, что если шатун очень длинный, то при разжигании топлива, когда дымоход еще не успел прогреться, весь дым пойдет в помещение.
Какое топливо подходит
Даже правильно выполненная конструкция, может разочаровать мастера, если в нее загружать «неправильное» топливо. Как показали опыты, лучше всего горят:
- опилки;
- щепа;
- паллеты;
- торфяные брикеты;
- мелкие ветки;
- картон.
Для печи подходит топливо, которое можно хорошо уплотнить под воздействием силы тяжести поршня. Если в печь поместить поленья, расположенные вертикально, то уплотнить их невозможно. Гореть они будут, но при малейшей неисправности дымохода и одном сыром полене, поршень застопорится и возникнет такое явление, как обратная тяга и помещение наполнится дымом. Горизонтально расположенные поленья тоже горят, но все равно слабо и эффект от процесса далек от желаемого.
С водяной рубашкой
Вариант печи с водяной рубашкой на дымоходе
Возможности Бубафони значительно возрастут, если добавить к печи водяной контур. Для этого приспосабливают еще 1 цилиндр для нагрева в нем теплоносителя. Диаметр его больше на 2,5-3 см, иногда для этой цели приспосабливают и квадратный корпус.
При наличии в помещении готового отопительного контура, печку соединяют с ним и посредством циркуляционного насоса теплоноситель из водяной рубашки транспортируют в отопительную систему. Такая печь выгодна тем, что может обеспечить теплом несколько помещений.
Водяной контур устанавливают не только на корпусе печи, но и на дымовой трубе. Принцип устройства такой системы — «труба в трубе». Торцы «рубашки» герметизируют, врезают патрубки для входа и выхода теплоносителя. Вверху располагают отвод, а внизу — обратку.
В роли теплообменника может выступить и водопроводная труба. Из нее изготавливают змеевик, заключают в стальной кожух, чтобы тепло распределялось более равномерно, засыпают песок. Иногда вокруг печи выполняют кирпичную кладку, а внутрь помещают тот же змеевик.
6 этапов изготовления Бубафони из газового баллона
Всю работу по изготовлению печи Бубафоня из обычного газового баллона можно разбить на 6 последовательных этапов:
- Заполняют баллон водой, предварительно открутив вентиль. Необходима эта операция для того, чтобы избежать возможного взрыва при дальнейшей работе с ним.
- Отрезают верхнюю часть с использованием болгарки. Следует учитывать, что в районе шва внутри баллона имеется дополнительный армирующий слой, что затрудняет процесс срезки. Этот бордюр придется убирать, т.к. он будет препятствовать свободному перемещению поршня. Процесс трудоемкий, поэтому лучше делать срез ниже шва.
- Вырезают в корпусе отверстие для дымоотвода на минимальном расстоянии от верха печи. Из стальной трубы диаметром около 10 см, разделенной на 2 небольших отрезка под углом 45 градусов, варят колено, затем подсоединяют к нему через переходник дымоход из трубы немного большего диаметра (12 см), что улучшит теплоотдачу печи. Переходник герметизируют с использованием стеклоткани или глины.
- Изготавливают крышку из отрезанной части баллона, или вырезают ее из металла. Плоская крышка более практична — на ней можно даже еду разогревать. В крышке при помощи сварки вырезают отверстие под поршень. Круглое сечение не обязательно, хорошо будет выполнять свою функцию и квадратная труба, а сборка в этом случае упростится.
- Вырезают диск диаметром 270 мм, используя стальной лист толщиной 3-4 мм. Посредине делают отверстие под шток. Круг должен быть такого диаметра, чтобы между ним и стенками емкости оставался зазор равный 1/20 его диаметра. Снизу к диску приваривают лопасти 6 шт., загнутые таким образом, чтобы между ними происходило завихрение воздуха по часовой стрелке. Это способствует равномерному горению топлива под пластиной и полному сгоранию газов в верхней части печи, выделяющихся в процессе.
- Вырезают и крепят в центре поверх лопастей еще один небольшой круг с отверстием 30-40 мм. Он нужен для того, чтобы угли, образующиеся в процессе горения, не забивали отверстие в штоке для поступления воздух, а между лопастями и топливом оставался небольшой зазор.
Желательно установить печь на фундамент и позаботиться об экране, обеспечивающем дополнительную пожаробезопасность и способствующем равномерному распределению тепла по комнате.
Внимание: если планируется загружать в печку сырое топливо, то в трубе для отвода дыма делают колено, продлив ее немного вниз и установив кран для слива конденсата.
Недостатки
Конструкция печи проста, при большом объеме камеры она может долго гореть на одной загрузке, не требует сложного ухода, эффективно обогревает помещение в сильные морозы. Здесь нет прямого контакта с открытым пламенем, что говорит о высокой пожаробезопасности объекта. Наряду со многими положительными качествами имеются и недостатки:
Расчет основных параметров печи
Если для изготовления печи применяется какая-то нестандартная емкость, а найденный чертеж рассчитан на газовый баллон или на 200 л бочку, то лучше выполнить расчет хотя бы основных параметров, чтобы печь работала с максимальной отдачей. К ним относятся:
- Габариты печки. Оптимальный диаметр емкости — 30-80 см. Соотношение ее диаметра к высоте находится в диапазоне от 1:3 до 1:5. При нарушении этой пропорции в меньшую сторону, воздух не будет поступать в зону горения, а просто станет выходить в дымоход. В случае, когда показатель завышен, будет наблюдаться горение по центру закладки и отсутствовать возле стенок. В результате произойдет заклинивание прижимного круга из-за его просадки, а горение перестанет поддерживаться.
- Толщина стенок цилиндра. Особенно большой вес имеет этот параметр при устройстве водяного контура. Нельзя допускать, чтобы минимальное значение было менее 4 мм. Если печь используется только для обогрева одного помещения типа гаража, подвала или теплицы, то допускается эксплуатация емкости со стенками меньшей толщины (от 2,5 мм), но потеря мощности неизбежна.
- Размеры поршня. Важен не только диаметр блина, но и толщина металла. Оптимальный зазор между ним и стенками — 5% от диаметра. Толщина круга и его диаметр находятся в обратно пропорциональной зависимости. Если этот узел тяжелый, он будет проседать и гасить огонь, а слишком легкий не обеспечит достаточного прижима.
- Площадь сечения патрубка дымохода на выходе. Определяют ее путем умножения энергоотдачи печи в кВт/ч. на коэффициент 1,75. В свою очередь, значение энергоотдачи получают, умножив массу закладки на удельную теплоотдачу используемого топлива. Если известен объем рабочей части печи, то его умножают на удельную массу и получают массу закладки.
- Параметры штока для поступления воздуха. Диаметр его принимается в пределах 0,5-0,55 от площади сечения выходного патрубка.
Удельная теплоотдача и коэффициент закладки (удельная масса на единицу объема) — величины справочные:
Чтобы не углубляться в подробные вычисления, необходимую толщину заготовки для прижимного круга можно выбрать из таблицы:
Примерный расчет сечения дымохода для печи из газового баллона при диаметре 30 см и высоте загрузки приблизительно 70 см выглядит так:
Определяют объем загрузки путем умножения площади сечения на высоту:
Vf = πD²:4× Нf = 3,14 х 3 2 х 7: 4 ≈ 50 дм³
Определяют массу загрузки, с учетом использования торфяных брикетов:
М = 50 х 0,34 = 17 кг
От такого количества топлива получится следующая отдача энергии:
Е = 17 х 2,36 ≈ 40 кВт, отсюда сечение патрубка равно:
S = 1,75 х 40 = 70 кв. см (значение приводят к стандартному).
Учитывая, что при грамотном исполнении одной закладки хватает на 12 ч. и имея основные параметры, можно вычислить среднюю мощность печи:
70: 12 = 5,83 кВт/ч.
В базовые конструкции печи Бубафоня можно вносить свои изменения, соблюдая при этом основные пропорции. Поле для экспериментов просто огромное, а результат может превзойти ожидания.
Модернизировать устройство можно следующим образом:
- Для водяной рубашки понадобятся два металлических листа толщиной 3 мм. Их необходимо согнуть и соединить в замкнутый металлический кожух с помощью сварки.
- Топливный бак «Бубафони» помещают внутрь корпуса.
- Подсоединяются трубы, через которые будут подаваться воздух и вода.
- Последний шаг – установка крышки соответствующего размера.
Отопительная печь, совмещенная с системой водяного отопления, готова к эксплуатации.
Виды топлива
Печь длительного горения «Бубафоня» может работать с одинаковой эффективностью на любом горючем веществе. Но все-таки есть некоторые различия: от типа сырья зависят продолжительность автономной работы и КПД котла.
В качестве топлива подойдут следующие материалы:
- Уголь. Он обеспечивает автономную работу на протяжении 50-60 часов. Минус этого вида топлива состоит в том, что при эксплуатации образуется значительное количество сажи, что требует постоянной очистки топки и дымохода.
- Опилки. Довольно распространенный вид сырья, но при этом необходимо будет добавить 30% древесины и обеспечить хорошую тягу.
- Самым подходящим видом сырья остаются дрова . Они почти не образуют сажи, во время тления выделяют много газов. Единственное условие – необходимо использовать сухую древесину.
Вывод
В качестве заключения статьи хочется подвести итоги:
- Для создания конструкции подойдет любая емкость цилиндрической формы. Главное, чтобы стенки были прочными и стальными.
- Сооружение водяной рубашки позволяет подключить систему водяного отопления.
- Изготавливать печь необходимо на открытом воздухе.
- При проектировании дымохода следует предусмотреть возможность его демонтажа и замены, так как эта часть конструкции часто засоряется.
- Запрещено покрывать металлические детали лаком и эмалью. Предпочтительнее использовать жаропрочную краску.
- Рекомендуется применять дрова, подходящие по размеру топки.
- При работе с печкой и во время закладки топлива следует надевать рукавицы, защищающие от ожогов.
- Запрещено располагать вблизи печки легковоспламеняющиеся предметы: бумагу, ветошь, мебель.
- Не разрешается сжигать в печи пластмассовые и другие бытовые отходы.
- Требуется исключить применение горючих веществ для розжига.
- Рекомендуется приступать к использованию отопительного устройства для приготовления пищи не ранее чем через 15 минут после разжигания.
Бубафоня — это печь длительного горения. Ее используют для обогрева нежилых хозяйственных помещений: теплиц, гаражей, ангаров, загонов для скота. Печку легко можно смастерить своими руками, она неприхотлива, экономична.
Описание Бубафони
Прототипом сооружения послужил литовский теплогенератор «Stropuva». Принцип работы и главные внешние особенности у них общие:
- Котел вытянутой цилиндрической формы.
- Большая топочная камера.
- Устройство для распределения воздуха (дисковидной формы с металлическими дефлекторами).
- Труба воздуховода.
- Выводной патрубок, соединяющийся с дымоходом.
Принцип работы
Сооружение представляет собой две камеры:
- В нижней происходит первичное сгорание топлива.
- В верхней горят пиролизные газы, которые выделяют тлеющие дрова.
Делит топку на две камеры дисковидный поршень . Он опускается под собственным весом, упирается в слой топлива, тем самым обеспечивая долгое горение и максимальную теплоотдачу. К поршню приварена труба , через которую в нижнюю камеру поэтапно поступает кислород. Количество воздуха регулируется с помощью заслонки на трубе . Чем шире она открыта, тем больше кислорода, тем выше интенсивность горения и температура нагрева.
Особенности
Помимо качеств, позаимствованных от прототипа, бубафоня имеет свои уникальные особенности :
- Загрузочная дверца находится в верхней части корпуса, а не в нижней, как обычно. Благодаря этому, нагретый воздух идет сверху вниз, а процесс загрузки проходит гораздо быстрее.
- Топливник сделан таким образом, что дрова сгорают послойно, а КПД горения возрастает до максимума (более 70%).
- Огонь можно мгновенно потушить: достаточно закрыть заслонку на воздуховоде. Это очень удобно, ведь хозяевам по окончанию работ не нужно дожидаться, пока топливо полностью прогорит.
Читайте также: Самая эффективная буржуйка
Преимущества и недостатки
Ниже перечислены главные плюсы данного отопительного агрегата:
- Простота изготовления. При наличии необходимых материалов и сварочного аппарата собрать отопитель можно за считаные часы.
- Компактность. Литовский аналог бубафони почти вдвое больше российского изобретения.
- В теории, одна закладка топлива способна обогревать помещение на протяжении 12 часов.
- Возможность обратного горения полностью исключена.
- Наивысший коэффициент полезного действия среди аналогичных приборов.
Но не стоит думать, что такая печка — шедевр инженерной мысли, который не имеет недостатков. Как у любого прибора, у нее есть свои минусы и ограничения:
- Нельзя подкладывать дрова, пока не завершится предыдущий цикл горения. Иначе свежее топливо загорится снизу и моментально прогорит.
- Чистка такого агрегата – довольно трудоемкий процесс. Особенно сложно подобраться к нижней части корпуса, хотя как раз там скапливается зола и непрогоревшие остатки.
- Попытка усовершенствовать конструкцию с помощью водяной рубашки приводит к резкому снижению ее КПД.
- Регулировку мощности горения приходится делать вручную.
- Бубафоню не ставят в жилых помещениях, поскольку ее дизайн оставляет желать лучшего.
- Такая система долго разжигается, поэтому ее не рекомендуется устанавливать там, где хозяева находятся мало времени.
Фото печи
Схемы и чертежи
Для изготовления бубафони своими руками можно взять готовый чертеж или самостоятельно рассчитать размеры.
- Соотношение диаметра и высоты котла должно колебаться от 1:3 до 1:5. В излишне широкой камере топливо по краям плохо горит, а в слишком узкой все тепло, буквально, улетает в трубу.
- Оптимальной толщиной стенок считается промежуток от 4 до 6 миллиметров. Недостаточно толстый металл быстрее остывает, снижает КПД отопителя, а при высоких нагрузках и вовсе может прогореть.
- Не менее важен размер блина-воздухораспределителя. Наиболее эффективными признаны устройства, где зазор составляет 5% от диаметра.
- Толщина распределителя должна быть обратно пропорциональна внутренним размерам котла: чем шире котел, тем тоньше диск. Тяжелый узел придавит огонь, а легкий не сможет создать необходимое давление. Приблизительные расчеты такие: для печи с внутренним диаметром 300 мм требуется диск толщиной около 10 мм. Если диаметр на 100 мм больше, то диск следует брать на 2 мм тоньше. При этом, минимальная толщина составляет 2,5 мм.
- Для определения размеров швеллеров лучше воспользоваться готовой таблицей:
Читайте также: Советы по изготовлению дымохода для буржуйки
Для печей с другим внутренним диаметром можно самостоятельно вывести пропорцию.
Высота дымохода должна быть не менее 4,2-4,5 м. Короткая труба спровоцирует плохую тягу и огонь, что называется, «задохнется».Пошаговая технология изготовления
Существуют разные типы конструкций: из бочки, из металлического листа. Но проще всего сделать ее из пустого газового баллона . Его стандартизированные размеры помогут упростить расчеты. Поэтому ниже представлена пошаговая инструкция для изготовления самодельной бубафони из газового баллона.
- Перед работой из баллона нужно выгнать остатки газа, чтобы он не взорвался при резке. Для этого необходимо слить конденсат, наполнить емкость до краев водой и опять слить ее. Некоторые изобретатели предлагают обжечь баллон на костре в открытом поле, но такой метод куда более опасен.
- Верхнюю часть корпуса срезать пилой-болгаркой.
- В получившейся крышке просверлить отверстие для воздуховодной трубы.
- Найти диск подходящих размеров (важно учитывать как диаметр, так и толщину). В центре просверлить отверстие для трубы, а затем с помощью сварки прикрепить сам воздуховод.
- К верхнему краю трубы приделать заслонку. Она должна плотно прилегать к срезу, но при этом свободно двигаться, чтобы можно было регулировать интенсивность горения.
- В качестве швеллеров можно использовать полосы металла или уголки. Для печи стандартных размеров достаточно шести полосок.
- Если необходимо отопить большое помещение, можно установить водяной контур. Он представляет собой дополнительный металлический кожух с водой, который соединяют с системой труб и отопительных батарей. Водообмен осуществляется при помощи циркуляционного насоса.
- Завершающий штрих – дымоход. Располагать трубу следует на боковой стенке баллона в верхней части корпуса. Лучше делать как можно меньше изгибов. Кроме того, следует отдавать предпочтение разборным конструкциям: дымоотвод будет гораздо легче прочищать.
Многие люди, в поисках простой и эффективной печи, встречают описание незаурядной конструкции, под названием – “Бубафоня”. Это широко известная вариация, на тему котлов из Литвы, под названием “Stropuva “(Стропува). Попытка найти схему, с универсальными параметрами, приводит к неоднозначным результатам. Многие люди восторженно радуются своим самоделкам, другие безуспешно продолжают поиски решений, вновь возникающих проблем. Некоторые в сердцах отказываются от подобной идеи вовсе.
Принцип работы печи Бубафоня
Стоит ли браться за изготовление своими руками? Не будем долго ходить вокруг да около, а прямо с порога рассмотрим принцип работы, сложность создания и анализ характеристик. Чаще всего, простейшие представители отопительных устройств подобного рода, изготовлены из газовых баллонов, применяющихся для хранения пропана. Поэтому поиск необходимых пропорций и размеров касается именно такой версии.
Главное призвание и конструктивная особенность такой самоделки, это длительный и по возможности экономный режим работы. Заключается вся хитрость, в способе сжигания топлива. Как и во многих долгоиграющих печах, делается закладка полной топки дров. Но вопреки привычному, горение происходит только в верхнем слое. Ещё одной неожиданной особенностью, является подвижный элемент – поршень, постоянно доставляющий, кислород в точку воспламенения, которая постепенно опускается. Одновременно, он своим весом осыпает пепел ниже точки активного процесса и подогревает раскалённой поверхностью, всасываемый тягой кислород. Именно эти два фактора, точечная доставка кислорода и горение верхнего слоя, позволяют надолго затянуть процесс, для всей закладки дров.
Недостатки и опасности
Недостатков у этой печи хватает и начать, скорее всего, следует с тех, которые больше всего влияют на её производительность.
Влажность дров
Первое, это чувствительность к влажности дров. Сгорание именно верхнего слоя древесины и без того довольно неустойчивый процесс. Повышенная влажность древесины тормозит, так необходимый для хорошей тяги, процесс нагрева поршня и стенок топки. Сырость топлива, в геометрической прогрессии, ухудшает тягу и коэффициент полезного действия. Кроме того, материал с таким качеством несёт в себе скрытую угрозу. Оказавшаяся в вертикальном положении, сырая чурка может заметно отставать в процессе сгорания дров и заблокировать опускание поршня. Как следствие, горение может прекратиться вовсе и повлечь за собой возникновения обратной тяги. Для сгорания, так любимых всеми пиролизных дымов, над плоскостью поршня, необходимо соблюдение ряда условий. Диск не должен быть толстостенным и наоборот иметь высокую температуру даже от тления снизу. В зону вероятного вторичного сгорания должен поступать чистый, перегретый воздух. Высота дымохода и диаметр всех его участков, должны быть достаточными для обеспечения уверенной тяги.
Ограниченая подача воздуха и отвод газов
Следующим недостатком конструкции, можно назвать ограниченную возможность подачи воздуха к углям. Это обусловлено диаметром трубы поршня, или как ещё его называют, телескопа. В случае с буржуйкой, достаточно открыть настежь дверцу поддувала. Тут же, мы жёстко ограничены, и выход может быть только в принудительном наддуве, но это другая история.
Специфика длительного тления и значительное содержание сажи в
выхлопе, в морозы, может вызывать повышенное отложение не сгоревших углеродов в дымоходе. Это в свою очередь повлечёт ухудшение тяги, понижение КПД и необходимость частой очистки дымохода.
Обратная тяга
Возможности возникновения обратной тяги у “Бубафони”, следует уделить особое внимание. К такому явлению могут приводить ряд обстоятельств:
- Вертикальная укладка сырых чурок;
- Плотная укладка топлива и неправильный размер специальных рёбер;
- Заклинивание поршня, как следствие деформации стенок топки;
- Малый зазор, между стенкой и диском “телескопа”;
- Закупорка дымохода, вследствие его засаживания.
- Самым главным, способствующим в этих случаях элементом, является наличие горячего, вертикального канала, ведущего в помещение.
Ограниченые возможности при работающей печке
Одним из самых больших недостатков, является невозможность манипуляции с работающей печкой. Верхний загрузочный бункер, становится недоступным и исключает возможность дозаправки, в любой момент по желанию. Потушить горячую бубафоню, представляется
проблематичным. Если достичь этого заслонкой с шибером, нет гарантий, что не возникнет уже упомянутого подсоса дыма в помещение, через раскалённый воздухопровод. Как решение, в боковые стенки стали врезать загрузочную и зольную дверцы. Однако проблему подвижного элемента решить сложней.
Кроме того, обязательная щель в верхней крышке, не позволяет тонко управлять тягой и интенсивностью, что критически важно для экономного и безопасного процесса. Через неё проходит воздух, якобы призванный вызвать догорание дымов. На самом деле, влекомый тягой, он улетучивается в дымоход, так и не добравшись до нужного места, стоит лишь чуть опуститься “пятке”.
Неравномерный нагрев и другие мелкие недостатки
Следующий пункт, это проблема неравномерного нагрева излучающих поверхностей. С момента розжига, первые часы топки, пламя активно контактирует лишь с ограниченной площадью металла, в то время, как поверхности ниже точки контакта с пламенем, остаются холодными. Особенно очевидной, эта проблема становится, при попытках оснастить печь водяным контуром, который к слову, не может эффективно охватывать всю поверхность топки (сверху и снизу). Некоторым неудобством, является наличие высоко выступающего в помещение патрубка, который при модернизации, приходится трансформировать в телескопическую конструкцию.
У самых простых вариантов, уборка золы из баллона, весьма неприятное и грязное занятие. Стекающий на дно конденсат, в смеси с углями и сажей, может образовать плотную аморфную массу. Не очень важный, но тоже недостаток, это внешний вид, который вызван специфической конфигурацией. Учитывая все перечисленные проблемы, очевидно, что разместить такой обогреватель вы сможете только в помещении специального или технического назначения.
Плюсы печи
- Главное достоинство и основное предназначение Бубафони, это длительность её горения. Качество, которое судя по отзывам владельцев, нареканий вызывает меньше всего. Если верить владельцам, баллонные версии, способны гореть от 6-ти до 20-ти часов.
- Удивительно как мало нужно, для создания печи такого типа. Минимум составных частей, капля раскройных работ, и немного сварки. Даже на изготовление простой буржуйки потребуется больше.
- Если отбросить в сторону экологический аспект вопроса, то всеядность и разнокалиберность сжигаемых материалов, здесь на высоте. Когда дымоход, “пятка” поршня и подача кислорода, устроены как надо, никаких проблем не возникает.
Самодельная печка
Для самого простого варианта, потребуется изготовить две главные детали, своеобразный поршень и корпус, в котором он будет двигаться. Старый газовый баллон, нужно будет разрезать, а при желании и возможности нарастить отрезком второго. Дорастить желательно ещё и потому, что рабочая высота топки, за вычетом высоты “пятки” и отверстия отвода дыма, окажется около 40 см. Фактором, определяющим размеры топки, должно быть отношение высоты к поперечнику, как ~ 4/1. Этот параметр довольно значим. В вытянутой топке, газы будут слишком быстро улетать вверх. В широкой, под пяткой будет выгорать яма и поршень может зависать, на не прогоревших краях. Потребуется около метра металлической трубы, диаметром от 60 до 80 мм и несколько полосок металла.
Дымоход своими руками
Дымоход лучше сделать не менее 100 мм. Оба размера, в первую очередь, зависят от предполагаемой мощности и вида топлива. Начинаем с обрезания крышки и оформления в ней отверстия. Важно помнить, что перед вскрытием газовой ёмкости болгаркой или сваркой, её обязательно заполняют водой. Даже пустой баллон, в котором может оставаться не испарившийся газовый конденсат, способен преподнести неприятный сюрприз. Примеры стоит увидеть в сети. Ёмкость обычно разрезают по верхнему рантику, отступив вверх или вниз 2 см, хотя можно выбрать и другое место. Просто за швом располагается армирующая полоса металла. В получившийся чаше нужно сделать отверстие на месте крана, размером около 9 – 11 см. По внешнему краю крышки, потребуется нарастить дополнительный пояс из металла, для надёжной фиксации и некоторой герметичности.
Не помешают и рукоятки, для её снятия. Зазор в 2 – 3 мм, образовавшийся между трубой и краем отверстия, будет играть роль вторичной подачи воздуха. Стоит признать, чаще всего этого оказывается недостаточно и приходится монтировать дополнительный подвод кислорода к дровам. Этого добиваются коаксиальным подводом – по пространству между двумя трубами. Так воздух не будет смешиваться с дымом и попадёт к месту розжига, в уже разогретом состоянии.
Процесс сборки
Теперь потребуется изготовить металлическую “пятку”, с дистанционным рёбрами. Ребра любят делать изогнутыми, предполагая некоторое завихрение, согласно силе Кориолиса и удлинение его пути, что представляется маловероятным при слабом изгибе. Просто пластины вырезаются из того же баллона. Высота рёбер, должна быть около 10% ширины металлического блина. В центре, между рёбрами, иногда приваривают шайбу с отверстием, объясняя это формированием некоторого сопла. Но часто, она создаёт излишнюю помеху, по отзывам некоторых пользователей.
Зазор, который оставляют между краем пятки и боковой стенкой топки, должен составить не менее 5% от размера блина. Если предполагается частое использование не очень сухих дров, зазор делают больше. Пятку приваривают к трубе первичной подачи и получают, таким образом, поршень. Его толщина, имеет обратную зависимость от диаметра и в основном играет роль груза. Лёгкий блин, не сможет придавить дрова, произойдёт активное возгорание и возникнет обратная тяга. Слишком тяжёлый, своим весом задавит пламя. Для блинов 30 см, нормальной толщиной будет 6-10 мм, а для бочки ~ 3-4 мм. Промежуточные значения, можно рассчитать через пропорцию. Сверху, на входном отверстии патрубка, монтируется воздушная заслонка, а если подвод коаксиальный – то две. С их помощью будет осуществляться регулировка режимов, от максимального, до самого длительного.
Далее, у верхней кромки самого баллона, необходимо вырезать отверстие под дымоотвод и вварить туда соответствующий отрезок трубы. В месте перехода горизонтального отрезка дымоотвода, в вертикальный дымоход, желательно устроить ёмкость, для сбора конденсата, с краном его слива. Остаётся смонтировать дымоход, длина которого должна быть, не менее 5 м и приступить к испытаниям. Если описанная конструкция предполагается других габаритов, то размеры увеличиваются пропорционально. Для версии на основе бочки, потребуется увеличить сечение всех труб и величину зазора в топке. Повышая интенсивность снятия тепла с краснеющих стенок, нужно оснастить их конвекционным теплообменником, а лучше устроить обдув вентилятором.
Печь Бубафоня на масляной отработке
Это был пример простейшей конструкции Бубафони, и она имеет массу модификаций. В первую очередь это касается переделок, облегчающих пользование и обслуживание. Из самых простых, можно перечислить такие, как врезку дверок и устройство зольника. Материалов понадобится минимум, зато не придётся доставать золу из глубины топки, или переворачивают всю печь, вытрушивая её. Простой зольник, можно изготовить из отрезка арматуры или проволоки толщиной 5 – 6 мм и куска железа. К металлическому диску с загнутыми вверх краями, размером, равным внутреннему диаметру топки, по центру приваривается прут. Эта элементарная конструкция опускается на дно. Теперь за прут, можно поднять всю золу со дна.
Можно устроить водяную рубашку, но такая доработка, будет иметь смысл при, увеличенных габаритах. При определённой доработке поршня, такая печь может работать, даже на опилках. В данном случае, придётся иметь две “пятки”, либо пользоваться одним видом топлива. Существуют варианты перевода, на отопление масляной отработкой. В данном случае можно добиться значительного прироста производительности, однако переделка довольно сложная, из-за массы тонкостей и потребует немало времени на отладку. Также, масляные печи весьма пожароопасны. Попадание воды в масло или в область его сгорания, чревато взрывообразной вспышкой, мелкодисперсной масляной взвеси. Взрыв масляной печи.
Качество топлива
Немаловажным, остаётся понимание того, что сжигание сырых дров, если и оказывается технологически возможным, имеет сильно заниженную калорийную ценность. Исходя из понятия удельной массовой теплотворности дров, при доступной обывателю влажности в 25 – 30%, мы получим всем известные 3.6 – 3.3 кВт. При влажности в 50 – 70%, этот показатель снизится до 1.9 – 0.8 кВт, что меньше вдвое, как минимум. Поэтому вероятно, что лучше стоит заняться вопросом сухих дров, чем добиваться невозможного от влажных. Последнее, вопрос применения такой печи. Поскольку разогрев происходит далеко не мгновенно и быстро потушить её тоже не просто, использовать в гараже её неудобно. К месту она придётся в производственном помещении или теплице, где к тому же, для неё найдётся топливо, в виде растительных отходов, опилок и прочего мусора.
Поделитесь статьей с друзьями:
Похожие статьи
Котел длительного горения своими руками: фото, чертежи
Различные варианты отопления загородного дома имеют своих сторонников и противников. В настоящее время наблюдается постоянный и устойчивый рост стоимости основных видов топлива, что подталкивает потребителей обращаться к наименее дешевым вариантам. Наиболее оптимальным, доступным для рядового жителя нашей страны является использование дров в качестве топлива. При этом, в отличие от газа и электричества, не требующих постоянного внимания, печи и котлы на твердом топливе необходимо периодически загружать новыми порциями, что значительно снижает их удобство в эксплуатации. Одним из способов оптимизации применения дровяных колов является оснащение их печами длительного горения. Раскроем технологию самостоятельного изготовления котла длительного горения на страницах этой статьи.
Следует отметить, что при нормальном горении дров периодичность загрузки новых порций топлива составляет в среднем 2-3 часа. Для увеличения этого времени до 20-30 часов при тех же объемах загрузки необходимо получить не горение топлива в котле, а его активное тление путем ограничения количества поступающего в зону горения воздуха.
Делаем котел своими руками
Предлагаемый вариант котла длительного горения изготавливается из куска толстостенной стальной трубы диаметром 300 миллиметров и длиной около 850. в верхней части вварен отводок из трубы диаметром 100 миллиметров. Длина его не превышает 40 сантиметров.
Весь секрет показанной конструкции котла в использовании своеобразного ограничителя зоны горения топлива, который уплотняет дрова и не позволяет избыточному количеству кислорода участвовать в реакции.
Приспособление представляет собой отрезок трубы диаметром 60 миллиметров, длина которого чуть больше общей длины печи и равна 900 миллиметров. К нижнему торцу ограничителя приваривается стальной диск диаметром 270 миллиметров с крыльчаткой из шести дугообразных лопастей. Внутренний диаметр трубы ограничен двадцатью миллиметрами с целью ограничения количества воздуха, поступающего в зону горения.
Верхняя часть нашей печи длительного горения закрывается съемной круглой крышкой, в которой выполнено центральное отверстие, диаметр которого чуть больше наружного диаметра штока ограничителя, что позволяет ему свободно перемещаться внутри топливного прибора.
В нижней части корпуса печи необходимо изготовить небольшое прямоугольное отверстие, оснащенное открывающейся дверцей. Оно используется для периодического удаления продуктов сгорания топлива. Необходимо отметить, что в связи с невысокой скоростью горения, дрова сгорают более полно, что ведет к значительному снижению образования золы в камере сгорания котла, а так же копоти в самой печи и дымоходе.
Тепло, образующееся при сгорании топлива может направляться для обогрева жидкого теплоносителя, которым заполнена система отопления дома. Возможны несколько вариантов передачи тепла от тлеющего топлива. Первый, более простой в реализации — создание водяной рубашки вокруг всей зоны горения. Данную конструкцию можно сравнить с термосом, внутри которого находится топливо, а между внутренней и наружной стенками циркулирует теплоноситель.
Второй же вариант подразумевает подвод жидкости непосредственно внутрь поршня, прижимающего дрова в процессе работы печи. Данная конструкция технически достаточно сложна в реализации и эксплуатации. На рисунке ниже изображен теплообменник банной печи, которая не имеет подвижных конструктивных элементов. Поэтому вполне приемлемо располагать его непосредственно в зоне горения дров.
К баку присоединяются трубопроводы, по которым подается и отводится вода.
Принципиально схема работы самодельного котла длительного горения выглядит следующим образом.
Заложенная через загрузочное отверстие большого диаметра, расположенное выше середины корпуса печи партия дров поджигается в верхней своей части. Непосредственно над топливом располагается ограничитель, опирающийся на дрова коническим хвостовиком. Величина этой части играет главную роль в регулировании объема зоны непосредственного горения. Раздвижная телескопическая труба, в описанном нами изделии заменена на единый шток увеличенной длины. По мере горения дров к котле и опускания дров ограничитель подачи воздуха постепенно опускается в нижнюю часть печи. Он же, в зависимости от величины опускания штока, может играть роль сигнализатора дозагрузки очередной партии топлива. В качестве последнего могут быть использованы не только дрова, но и уголь, брикетированный торф, а также приобретающие все большую популярность в последнее время пеллеты.
Для более полной информации по изготовлению своими руками элементов описанного вида твердотопливных котлов предлагаем вниманию домашних мастеров чертеж деталей печи длительного горения.
Для увеличения нажмите на картинку
На нем более подробно указаны основные габаритные и посадочные размеры не только корпуса котла, но и других деталей. Для облегчения представления о форме и расположении некоторых элементов конструкции в чертеж включены несколько разрезов и сечений.
Описанная нами самодельная конструкция твердотоплевного котла длительного горения может найти широкое применение не только у владельцев частных домов, но и у цветоводов и овощеводов. Ее использование может позволить получить практически круглый год высокие урожаи цветов и овощей в отапливаемых теплицах. При этом в отличие от парников, отапливаемых электроэнергией или газом, себестоимость продуктов, выращенных с использованием твердотопливных котлов будет значительно снижена. В случае установки теплиц в непосредственной близости от жилого дома возможно подключение ее к общедомовой системе отопления.
Теперь посмотрим процесс закладки дров и розжига такой печки.
Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂
Статьи, которые Вам будут интересны:
Печь длительного горения Бубафоня из газового баллона своими руками (видео)
В последнее время печи длительного горения стремительно набирают популярность. И это вполне логично, ведь никому не хочется тратить много денег на горючее для топки устройства. Существует несколько разновидностей печного оборудования, которые можно сделать самостоятельно. Среди них отмечают отопительное устройство «Бубафоня».
Агрегат изобрели не так давно. Он обладает огромным потенциалом для совершенствования и повышения КПД. На просторах интернета можно встретить множество вариаций подобного печного оборудования: одни окружают его водяным контуром, другие помещают конструкцию в железный ящик. Если вы готовы на эксперименты, возведение печи «Бубафоня» – идеальное решение.
Особенности устройства
Подобный отопительный агрегат имеет довольно простую конструкцию. Если вы владеете минимальным опытом работы со сварочным аппаратом, то сделать «Бубафоню» из газового баллона своими руками не составит труда. Такой агрегат отличается простотой выполнения, дешевизной применяемых материалов и высокой эффективностью.
Если система отопления будет использоваться часто, рекомендуется взять изделия из толстостенного металла, такие как газовые баллоны и трубы. Эти элементы печи прослужат верой и правдой много лет.
Рекомендуем обратить внимание на следующие моменты:
- Важно сделать дымоход печи разборным. Это связано с особенностями функционирования «Бубафони». Если для обогрева используется влажное топливо, канал нужно будет чистить довольно часто.
- Необходимо помнить о правилах пожарной безопасности при топке печи. Важно учитывать тот факт, что «Бубафоня» из газового баллона сильно нагревается.
- В начале процесса эксплуатации устройства длительного горения необходимо использовать топливо в нескольких степенях влажности. Так удастся определить оптимальный вариант горючего.
Изготовление печи «Бубафоня» своими руками
Такой агрегат можно сделать из газового баллона самостоятельно. При этом вовсе не обязательно покупать новую емкость.
Подобный сосуд необходимо правильно разобрать, чтобы он не взорвался. Как это делается, показано в видео.
Сначала нужно срезать верхнюю часть емкости. Позже этот элемент будет использован в качестве крышки для печи.
Рекомендуется нарастить печку еще на 30 см. Для этого понадобится дополнительный газовый баллон, который послужит в качестве донора.
Наращивание конструкции позволит увеличить ее размеры, а значит, она сможет гореть и обогревать жилище дольше. На фото ниже вы можете увидеть, как должно выглядеть наше устройство.
Следующим шагом вырезаем блин из листа стали толщиной 3-4 мм. Диаметр детали должен равняться соответствующему значению вентиляционной трубы. К нижней части распределителя воздуха необходимо приварить шесть одинаковых лопастей. Они помогут обеспечить равномерное горение топлива в печи. Кроме того, благодаря им все пиролизные газы вверху сгорят без остатка.
Лопасти можно изготовить либо из газового баллона, который используется в качестве донора, либо из другого подходящего материала, имеющегося под рукой.
Теперь нужно вырезать пластины размером по 4 см. Лопасти обязательно должны быть с изгибами, что обеспечит повышенную функциональность печи «Бубафоня». Посередине нужно сделать отверстие, в которое требуется вставить трубу. Через этот элемент в печь будет поступать воздух.
Иногда устройства длительного горения оборудуются дополнительной круглой пластиной с меньшим диаметром. Эта деталь необходима для обеспечения свободного пространства между лопастями и топливом. Таким образом, горящие угли не будут попадать в канал, через который поступает воздух.
Должно получиться вот так:
С обратной стороны привариваем воздухозаборную трубу. Если вы используете тонкий металлический лист, чтобы сделать его массивнее, необходимо приварить треугольником еще несколько пластин, которые добавят жесткости и веса. Выглядит это следующим образом:
Теперь делаем канал для вывода дыма. Берем трубу диаметром 100 мм и вырезаем в конструкции отверстие максимально близко к верхней части печки. Главное, чтобы крышка садилась.
Чтобы круг получился ровным, необходимо владеть определенными навыками и знаниями. Ниже представлено видео, в котором рассказывается о том, как сделать отверстие в металле с помощью болгарки.
Заключительный этап – сварка всех деталей. Теперь наша печь длительного горения готова к эксплуатации.
Чтобы не оставалось вопросов, посмотрите видео о том, как соорудить печь от начала до конца.
Где купить агрегат
Устройство «Бубафоня» из газового баллона делается легко и в короткие сроки. Однако если у вас не хватает навыков или времени этим заниматься, можете купить данную печь. Необходимо учитывать, что в магазинах такого агрегата не найти. Но на местных форумах есть умельцы, которые предлагают свои услуги либо продают уже готовые изделия.
Подобное оборудование можно поискать на сайте «Авито», где предлагается практически все, начиная от газового баллона б/у и заканчивая готовой печкой «Бубафоня».
Похожие статьи:
Буржуйская печка с связкой длительного горения своими руками. Как сделать буржуйку своими руками
На сегодняшний день в большинстве частных домов для отопления и приготовления пищи используется природный газ. Благодаря высокой степени автоматизации отопительных приборов, голубое топливо многие используют именно его. Однако услуга газоснабжения есть во всех регионах, поэтому основным устройством для отопления остаются дровяные печи.
Миф о неэффективности твердотопливных печей давно развеян. Котлы и печи, работающие на каменном угле и дровах, благодаря новаторским решениям по своей экономичности если и не сравнялись с газовыми и электрическими котлами, то, по крайней мере, приблизились к ним.Не пользуются популярностью системы с регулировкой тяги, автоматической загрузкой пеллет, пиролизным типом сжигания топлива. Оборотной стороной медали твердотопливных печей является их стоимость, не всегда позволяющая устанавливать их в нежилых помещениях, таких как гараж, баня, летняя кухня и т. д. Для таких зданий, где постоянное отопление не актуально, нет смысла устанавливать дорогую печь или котел.
Самым оптимальным вариантом может стать строительство простой, но эффективной печи своими руками.При наличии навыков сварки эта работа не покажется слишком сложной, а результат превзойдет все ожидания. О том, как сделать бургули своими руками — Далее.
Типы металлических печей на твердом топливе
- Самая популярная модель твердотопливной металлической печи «Бургетог». Его конструкция и принцип работы достаточно просты, что позволяет легко делать его в домашних условиях. Он способен быстро обогреть помещение, однако дрова в нем очень быстро выходят за пределы, что предполагает необходимость постоянной загрузки топки.Кроме того, металл обладает высокой теплопроводностью, из-за чего буржуйка так же остывает, как и нагревается.
- Булерьян. Эта печь является улучшенной версией буржуйки. Нововведение этой модели заключается в установке пояса из воздуховодов большого диаметра вокруг корпуса печи. При нагреве, благодаря конвекции, в трубу всасывается холодный воздух и получается горячий. Такой эффект позволяет булерам проклинать помещения большой площади.
- Печи длительного горения.В последнее время большую популярность приобрел домашний «пучок». Такое нежное название печь получила благодаря своему создателю. Принцип работы этой печи основан на малом доступе воздуха в топку, поэтому топливо идет значительно медленнее. Изготовление печи буржуйской дачи своими руками – задача несложная. Такая конструкция за счет длительного горения способна снизить кратность загрузки топлива.
Печи из металла имеют массу преимуществ по сравнению со своими каменными «сородичами»:
- Одним из важнейших преимуществ является их мобильность.Такую печь можно перенести при необходимости в другое место, при этом не повредив ее. С каменной печью это сделать невозможно.
- Следующим преимуществом металлических печей является их небольшой вес, что позволяет при строительстве бани отказаться от возведения массивного фундамента.
- Конструкции из листового или трубчатого проката достаточно долговечны при правильном изготовлении и уходе.
- Благодаря высокой теплопроводности стали печи из этого материала довольно быстро нагревают помещение.
- В таких агрегатах может использоваться любой вид топлива (дрова, уголь, жидкое топливо и др.
- Имеют простую конструкцию, благодаря чему ее может сделать в домашних условиях человек, знакомый со сваркой и обработкой металла.
Правда, стоит отметить, что при массе своих достоинств у металлических печей есть и недостатки:
- Эта установка быстро нагревается, но и с такой же скоростью охлаждается, поэтому лучше использовать массивную древесину, чтобы не было необходимости постоянно подбрасывать дрова в топку.
- Тепло от него идет неравномерно, поэтому для больших помещений лучше ставить две топки.
Принцип работы и устройство буржуйки своими руками
Идея изготовления печей или котлов длительного горения не нова. Перед изготовлением первых бубафони литовская компания «Стропува» создала котел, имевший необычный по тем временам вид. Котел был достаточно высоким и имел загрузочную камеру в средней части корпуса и несколько отсеков.
Принцип работы котла заключался в сжигании топлива не снизу вверх, как у большинства печей, а наоборот. При этом в топку подавался воздух в дозированном объеме и нагревался до температуры +400°С. В топку загружается большое количество топлива. С помощью горючих жидкостей производится поджог. Затем топливо опускается по трубе с форсунками для подачи воздуха. Топливо должно медленно распадаться. При выходе котла из рабочего режима пиролизный газ, образующийся от нагретого топлива, окружается в камере над топкой, что повышает КПД котла. Скорость горения регулируется воздушной заслонкой. В мешок пиролизных газов устанавливается специальный регулятор, который переключает котел на работу на дровах или угле. В котле имеется водяной контур, служащий для нагрева теплоносителя.
Разработчик Бубафони взял общую идею котла, немного просто упростил, доработал и сделал простую печь, которая состоит из двух камер. Горит первое топливо, во втором горит пиролизный газ. В отличие от котла STROPUVA, у бубона нет водяной рубашки, поэтому нагревать можно только воздух.Еще одно отличие Бубафони от заводского котла – конструкция воздухораспределителя. В пузыре он имеет круглый вид с ответвлениями. Это позволяет максимально герметизировать топку и улучшить горение в ней.
Буржуйская печь-раскладушка длительного горения своими руками. Параметры печи
Для эффективной работы печи необходимо придерживаться определенных параметров.
Таким образом, размер корпуса бубфони должен иметь пропорции от 1:3 до 1:5, где первое значение — диаметр корпуса, второе — высота. Это очень важно, так как при увеличении диаметра будет практически невозможно добиться нормального сгорания топлива у стенок топки. Хорошее горение будет только в середине. Это может привести к посадке блинницы-раздатчика, которая может просто поплыть. При слишком маленьком диаметре поступающего в топку воздуха недостаточно для нормального сгорания топлива. Его просто выбрасывают. Наиболее оптимальный диапазон диаметров таких печей составляет от 300 до 800 мм.
Толщина металла Корпус печи зависит от того, для каких целей она будет использоваться.Если на него одевается водяная рубашка для отопительного контура, то толщина стенок корпуса должна быть не менее 4-6 мм. Если печь используется для воздушного отопления, толщина металлического листа может быть меньше. В последнее время популярным материалом для изготовления буфонов стали металлические бочки на 200 литров из-за их дешевизны. Однако слишком тонкий металл при интенсивном использовании может просто развернуться. Для небольшой духовки будет достаточно толщины металла 2,5 мм.
Следующим основным параметром буфонной конструкции печки буржуйки является размер диска.Зазор между диском и стенками должен быть не более 5% внутреннего диаметра топки. Особую роль играет толщина заготовки диска. По опыту разработки и эксплуатации этих печей можно сказать, что толщина заготовки обратно пропорциональна диаметру печи. Если сделать слишком тяжелый блин, то он может просто загасить все пламя, прижав топливо своим весом. В противном случае не только верхний, но и нижний слой топлива может быть опущен при отсутствии нормального пресса.В этом случае может возникнуть эффект обратной тяги, когда через дымоход будет всасываться воздух, а по воздуховоду пойдет угарный газ. Для духовки с диаметром корпуса 800 мм толщина блина должна быть от 2,5 мм до 4 мм.
При изготовлении бубфонов важно рассчитать высоту ребер воздуховодов. Этот параметр пропорционален диаметру печи. Так для корпуса диаметром 800 мм высота ребер должна быть не менее 80 мм.В этом случае топливо получит нормальный объем кислорода для поддержания оптимального процесса горения. Для улучшения работы печи лопатки на диске могут быть приварены в виде криволинейных лопаток.
Далее рассчитывается один из важнейших параметров твердотопливной печи – диаметр патрубка дымохода. Площадь поперечного сечения дымовой трубы рассчитывают путем умножения энергетической оценки топки на коэффициент 1,75 (полученный опытным путем).При этом оценка энергии рассчитывается как произведение массы топлива на его удельную теплоотдачу. При этом масса рассчитывается в зависимости от объема топки и конкретного коэффициента закладки топлива.
Трубка подачи воздуха, которая не является обязательной, должна иметь диаметр не менее 76 мм. В противном случае духовке просто не хватает воздуха. Типичная ошибка многих мастеров, пытающихся сварить своими руками, заключается в том, что они не накладывают защитный воротник.В то же время щель между трубой и отверстием в своде печи способствует подсосу лишнего воздуха в камеру дожигания пиролизных газов, что снижает КПД печи.
Дополнительные расчетные параметры, которые необходимо учитывать при производстве бубфони:
- Высота нижнего края загрузочной дверцы от нижнего конца печи.
- Расстояние от дымохода до топочного свода.
- Высота двери поссала.
- Высота трубы подачи воздуха.
Все сварочные работы по изготовлению бубфонов необходимо проводить аккуратно, не допуская появления отверстий, через которые может просачиваться воздух. Крышка вздулась, а загрузочный люк должен плотно прилегать к корпусу, чтобы воздух не успевал через них. В этом случае горение будет происходить интенсивнее, что снизит КПД топки.
Установка буржуйки длительного горения своими руками
После изготовления печи ее необходимо правильно установить.Необходимо учитывать тот факт, что горение топлива в ней происходит до самого носа, поэтому нижняя часть топки будет подвергаться воздействию высоких температур. В этих условиях, независимо от того, будут ножки буфона или нет, его необходимо устанавливать на фундамент из огнеупорных материалов. Простой бетон от высокой температуры просто начнет трескаться.
Высота трубы дымохода должна быть не менее 4200 мм. В противном случае топке не хватит тяги для оставшегося топлива во второй камере, и она просто задохнется.
Длина горизонтального дымохода до врезки в вертикальный чаще всего не должна превышать 400 мм. Однако не стоит делать его слишком коротким, это может нарушить тепловой баланс печи.
Вертикальная труба дымохода печки-буржуйки должна иметь сбор конденсата своими руками. Обычно конец трубы заваривают ниже 300 мм от места расположения горизонтального штуцера и вкручивают шаровой кран. В процессе горения даже сухих дров выделяется некоторое количество пара, которое будет увлекаться стенками дымохода в сбор конденсата.Через определенное время через кран сливается конденсат.
Буржуйка печь своими руками: чертежи, фото
Как сделать бордо из газового баллона: видео
видео, печь длительного горения, чертеж и схема, из газового баллона своими руками, фото
Многим приходится отапливать не только дом, но и подсобные помещения. Для этого часто используют недорогие буржуйки. А вот печь Бубафони, способная эффективно использовать топливо, считается настоящим экономическим прорывом.
Содержание:
- Принцип работы печи длительного горения «Бубафоня»
- Чертеж печи из газового баллона «Бубафоня»
- Особенности печи Бубафони для отопления дома
- Подготовительные работы для печи Бубафони своими руками
- Как сделать печь длительного горения «Бубафоня» своими руками
- Рубашка своими руками для котла Бубафоны
- Бубафоня (видео)
- Примеры печи Бубафони (фото вариантов)
Принцип работы печи длительного горения «Бубафоня»
Принцип работы печи Бубафоны позволяет более эффективно использовать тепло, которое выделяется при сжигании твердого топлива.Главная особенность в том, что древесные газы сгорают отдельно от самого теплоносителя. Древесина в это время медленно тлеет, что позволяет экономить топливо и добиваться больших результатов при использовании дров.
Печь Бубафони можно легко сделать своими руками. Из-за использования подручных материалов страдает внешний вид конструкции.
Печь Бубафоня получила свое название от создателя Афанасия Бубякина. Основой устройства был пиролизный котел. Изобретатель убрал все лишнее и максимально упростил конструкцию.Благодаря этому она приобрела свою популярность.
Конструкция печи:
- Кузов. Имеет цилиндрическую форму. Это основа печи. Материалом для изготовления может служить газовый баллон, бочка, труба оптимальной толщины.
- Дымоход. Используется для удаления дыма. Для создания трубы из металла диаметром 11-25 см. Он приварен к верхней части корпуса.
- Поршневой питатель. Выглядит как металлический круг с ребрами на дне.Поршневая конструкция в центре имеет неподвижную выхлопную трубу. Благодаря ребрам между древесиной и поршнем создается дополнительный воздушный зазор. Это позволяет увеличить время тления.
- Задвижка Изготавливается регулируемой. Он позволяет контролировать подачу кислорода в печь.
- Крышка. Используется для вытяжки воздуха. Совместно с поршнем создается вторичная камера сгорания.
Процесс горения называется пиролизом.Традиционное сжигание не позволяет максимально перерабатывать топливо. В итоге получается много необработанных продуктов. Печи длительного горения решают эти проблемы, и в итоге остается только зола.
Чертеж печи из газового баллона «Бубафоня»
Основная пропорция, которую необходимо определить при проектировании печи Бубафони, это отношение величины внутреннего диаметра корпуса к высоте устройства. В идеале этот показатель равен 3:5 соответственно. Диаметр корпуса в среднем 30-80 см.Если этот показатель меньше 30 см, то кислород будет слишком быстро перемещаться по камере сгорания. А если больше 80 см, то дрова будут гореть неравномерно.
Параметры, которые необходимо учитывать при работе:
- Толщина стенки. Оптимальный вариант – 4-5 мм. Если показатель меньше, то печь прослужит недолго.
- Диаметр блина поршня. Этот показатель довольно просто рассчитывается по формуле — d = D-2 * H.
- Высота прижимных ребер.Расчет этих данных немного сложнее. Если корпус имеет диаметр 60-80 см, то формула расчета следующая: 0,1*Д.
- Толщина блинов. Показатель обратно пропорционален внутреннему диаметру печи.
При расчете обратите внимание на общую занимаемую площадь обогревателя. Для этого используйте формулу S (см2) = 1,75 * E (кВт/ч). В данном случае Е – энерговыделение топлива в час. Для этого показателя также используется формула — E = m * q.Учитывается масса топлива и плотность.
Плотность у каждой породы деревьев разная. Это можно узнать, если ознакомиться со специальной таблицей.
Также необходимо рассчитать диаметр воздухозаборника. Для этого нужно знать размеры дымохода. Этот параметр равен половине квадратного корня из формулы 4S/π.
Особенности печи Бубафони для отопления дома
Первая конструкция была создана из металлической бочки.Так можно поставить больше дров и немного сэкономить. Буржуйка сжигает топливо постепенно, а не сразу воспламеняет весь объем. Также можно контролировать подачу кислорода, а значит и интенсивность горения.
Высокая температура и полное сгорание дров повышают КПД и увеличивают время работы печи. Благодаря своей простой конструкции конструкция широко известна в народе. Используется в теплице, бане, бассейне, хозяйственных постройках, гаражах и мастерских.
Плюсы печки Бубафоны:
- Простота установки.Даже новичок сможет разобраться в конструкции и построить печь своими руками за пару часов.
- Неизменяемость. Такое устройство работает исключительно на древесном топливе.
- Вы можете использовать любое топливо. Печь работает на опилках, дровах, ветках, соломе, картоне. На любом виде твердого топлива.
- Компактность. Печка поместится в любом месте дома.
- Простое управление. Достаточно легко разобраться в механизме и редко подкладывать дрова.
Также доступны отрицательные стороны печи.Отмечают необходимость хорошей вентиляции, ведь без притока кислорода печь плохо работает. Также у буржуйки низкая теплоемкость. Площади топки недостаточно для полной теплоотдачи.
Вы можете увеличить теплоемкость с помощью кирпича или водяной рубашки.
Если дерево сырое, то печь будет работать неэффективно. Это также создает проблемы при обслуживании конструкции. Очистить устройство от копоти и пепла достаточно сложно.Но все недостатки значительно уступают достоинствам.
Подготовительные работы для печи Бубафони своими руками
Для создания Бубафони требуется специальное оборудование — сварка. С этой целью не каждое помещение подходит для работы. В помещении должна быть хорошая вентиляция, постоянный доступ к электричеству и надежная электропроводка.
Важно заранее запастись всеми необходимыми инструментами. Важно иметь сварочный аппарат и болгарку.
Работа может занять несколько дней, поэтому помещение должно быть оборудовано крышей и быть достаточно просторным.Также потребуется хорошая звукоизоляция помещения. Шум от работы может беспокоить соседей.
Подготовка материалов для строительства:
- Футляр от старого газового баллона. Основой также будет металлическая бочка, большой огнетушитель, металлическая труба с приваренным дном.
- Ножки для печи изготавливаются из металлических профилей, арматуры, отрезков труб. Это не обязательный пункт.
- Ручки буржуйки обшивочные арматурные.Ручку необходимо сделать на крышке печки.
Также стоит запастись вспомогательными материалами. Для поршня потребуется листовая сталь. Дымоход и воздухоотвод выполнены из металлических труб. Фундамент выполнен из щебня, бетона и огнеупорного кирпича.
Как сделать печь длительного горения «Бубафоня» своими руками
После всех подготовительных работ можно приступать к установке печки. В любом случае сначала нужно будет сделать основу. Основание выполняет не только фиксирующую функцию, но и создает противопожарную защиту.
Для возведения фундамента используется исключительно огнеупорный кирпич. Но лучше обезопасить себя и поставить рядом ящик с песком на случай пожара. Сделайте небольшое углубление – 20 см, квадратной формы. Периметр углубления 4 м. Дно засыпается щебнем, а затем заливается раствор.
Цемент должен доходить до краев котлована. После высыхания основа считается готовой.
Стены фундамента выложены огнеупорным кирпичом.Ровность поверхности проверяется строительным уровнем. Достаточно 2-3 рядов материала.
Этапы монтажа основной части:
- Часто печь делают из газового баллона. Жилье должно быть соответствующим образом подготовлено. К отрезку трубы прикрепляется дно, которое вырезается из бочки или цилиндра.
- Из металлического листа вырезается круг. Затем сделайте отверстие посередине. К нему присоединяется впускной патрубок. Края оснащены металлическими швеллерами. В итоге получается крест.
- Завершающий этап – оборудование крыши. В срезанном днище формируется отверстие, которое совпадает с диаметром подводящей трубы.
Далее подготовьте отверстия для топлива. Место для этого – нижняя часть на боковой стенке. Чуть ниже дверцы делается отверстие для очистки топки от золы и золы. На дверцах сделаны защелки, чтобы пиролизная конструкция легко закрывалась и не открывалась во время работы.
После этого сделайте дымоход. Место для этого на 20 см ниже самой высокой точки топки.Дымоход должен иметь изгиб. Для этого сварите два отрезка трубы под углом 45 градусов.
Рубашка своими руками для котла Бубафоны
Пиролизная печь имеет множество преимуществ, но есть и существенный недостаток. Духовка неравномерно распределяет тепло. Решить эту проблему можно, оснастив специальную водяную рубашку. Для этого потребуется дополнительный цилиндр с большим для каркаса печи диаметром.
Разобраться во всех особенностях печи поможет схема и чертеж с размерами, которые сделаны заранее.
Можно улучшить конструкцию водяной рубашки. Монтируется в двух местах: сразу на корпусе и на трубе дымохода. Эти места могут хорошо прогреваться. Обязательным правилом одевания рубашки является то, что диаметр трубы должен быть больше диаметра места, на которое она надевается. Открытые концы трубы заварены, а также входной и выходной патрубок. Это место используется для подключения нагревателя. Вода проходит через рубашку, нагревается и отдает тепло в помещение.
Бубафоня (видео)
Печь Баба Фаня широко используется людьми для обогрева различных помещений. Это конструкция длительного горения, которую может смонтировать каждый из подручных материалов. Дрова, горящие медленно и постепенно, позволяют максимально эффективно использовать топливо.
Примеры печи Бубафони (фото вариантов)
© 2019, homeli.ru. Копирование разрешено только с обратной ссылкой на первоисточник
пошаговая инструкция для домашнего мастера. Нюансы изготовления и эксплуатации печки
Бубафоня из кирпича.Как сделать печку Бубафоня: пошаговая инструкция для домашнего мастера. Нюансы изготовления и эксплуатации печки
А на самом деле все гениальное просто: обод со спицами и осью посередине — вот и колесо, натянутая ткань — навес от дождя, и металлический цилиндр и несколько секций уголков и трубок завершающих вид бубафона плита из газового баллона.
Чертеж конструкции будет представлен в статье ниже.
Что такое бубафоня
Переход на новые технологии, использование современных видов энергии, научно-технический прогресс, все это как показывает практика постепенно входит в повседневную жизнь, но как показывает та же практика не всегда рационально ставить электрический конвектор или проводить газовое отопление .
Легче, надежнее и дешевле использовать старый проверенный ресурс — дрова, уголь или даже отходы производства типа опилок или стружки, чтобы обеспечить равномерное поддержание тепла в помещении не менее 6-12 часов.
Сделать печь длительного горения, с неплохими показателями теплоотдачи и при этом не такую прожорливую, как традиционные буржуйки и громоздкую, как буреляны, всеядную и дешевую по себестоимости изготовления, можно сделать своими руками, взяв за основу проект бубафони из газового баллона.
Области применения такой печи для отопления просто огромны, от гаражей и мастерских до бытовок и вахт, тем более что размеры бытового газового баллона на 50 литров позволяют гарантировать горение топлива не менее 8 часов при полной нагрузке и максимально открытой заслонке подачи воздуха.
Бубафоня, как один из вариантов печей длительного горения, позволяет производить одну заправку топлива на 16-24 часа, не требует особого внимания, так как горение происходит в герметически закрытом помещении, и не имеет зольник традиционный, поэтому риск возгорания от катящейся искры в этом случае минимален. ..
С другой стороны, бубафон из газового баллона крайне неудобен для удаления остатков продуктов горения; это придется делать через верхнюю крышку.Еще один не совсем приятный момент для этого типа печей – относительно низкая теплоотдача по сравнению с другими печами, поэтому быстро прогреть помещение не получится.
Устройство и принцип действия
Основой конструкции бубафони является газовый баллон, внутри которого происходит процесс горения древесного топлива. Особенностью этого процесса является принцип приролиса — разложение древесины под действием температуры на горючие газы, которые впоследствии сгорают с образованием тепла.
Горение древесины происходит в несколько стадий, на первой стадии огонь нагревает топливо, выжигая легковоспламеняющиеся вещества, а после преодоления предела в 300 градусов древесина начинает разлагаться на простые вещества и сгорают пиролизные газы. Вторая стадия горения наиболее эффективна, так как температура горения газов составляет около 700 градусов.
Возможность получения газообразных продуктов сгорания и их эффективного сжигания в топке получается за счет разделения внутренней камеры на две части.Нижняя часть, заполненная древесиной, осуществляет первичный розжиг и нагрев, а верхняя часть, отделенная от нижней прессом с направляющим воздуховодом, постепенно заполняется продуктами разложения древесины, которые начинают гореть. Массивный пресс постепенно выталкивает топливо вниз, способствуя тем самым эффективному разложению древесины.
Окончательно дым выводится наружу через дымовую трубу, отверстие которой расположено в верхней части топки, а подача воздуха в камеру сгорания осуществляется по воздуховоду, формируемому прессом одинарным структура… Регулирование подачи воздуха в топку осуществляется установкой зазора заслонки в верхней части воздуховода.
История создания печи пиролиза
Историю создания данного изобретения можно трактовать по-разному, с одной стороны это удачная переработка идеи промышленного образца пиролизного котла, с другой стороны это прекрасное применение подручных материалов для создания дровяных печей нового типа.
И хотя многие утверждают, что это все-таки идея промышленного литовского котла Стропува, факт остается фактом – бубафон родом из Среднеколымска.
Делаем сами (пошаговое описание процесса)
Как и все хитроумные печки, бубафоны из газового баллона представляют собой достаточно простую конструкцию, для изготовления которой вам понадобится умение работать сварочным аппаратом и немного свободного времени.
Основная конструкция — газовый баллон емкостью 50 литров, это самый маленький баллон из которого может выйти нормальная печь, баллоны меньшего размера просто не стоит брать в расчет, так как КПД от их использования крайне низкий.
Примечание: Использовать газовый баллон в качестве корпуса печи можно только после того, как из него будут удалены остатки газа, иначе при попытке разрезать баллон оставшийся газ может воспламениться и произойти взрыв.
Подготовка цилиндра и всех деталей заключается в подборе металлических заготовок необходимых размеров и очистке их от ржавчины, масляных пятен и остатков краски.
Для удобства работы баллон надрезан по окружности вверху.Срез должен быть максимально ровным и не перекошенным. Разрез лучше всего делать по линии сварки верхней части цилиндра. В отрезанной крышке клапан демонтируется и направляющее отверстие армируется трубой большего диаметра.
К цилиндру привариваются ножки, так что нижняя часть цилиндра приподнята над уровнем пола на 20-25 см. Ножки делаются из толстого уголка 30*30 или 40*40 мм.
Сбоку на расстоянии 50 мм от верхней кромки корпуса делается отверстие и приваривается труба длиной 400-450 мм и диаметром 120-150 мм под углом 90 градусов.Дымоход желательно делать из толстостенной трубы.
Учитывая, что диаметр цилиндра 300 мм, из металла толщиной 8-10 мм вырезают диск диаметром 270-280 мм с отверстием посередине 80-100 мм. К этому отверстию точно под углом 90 градусов приваривается труба диаметром 80-100 мм и длиной 1200-1400 мм. Это труба подачи воздуха, в верхней части трубы вварена пластинчатая заслонка для регулировки отверстия подачи воздуха.
Металлические полосы, уголки или «П»-образный профиль привариваются снизу пресса для равномерного распределения воздуха по объему камеры сгорания, чтобы лучи шли от центра к краям.Чтобы воздух распространялся равномерно, а не прогорала только центральная часть топливной вставки, к центру по углам приваривают пластину толщиной 8-10 мм и диаметром 200-250 мм.
Установка печи производится на жесткое сплошное основание, если печь планируется использовать как стационарное оборудование, то ручки рекомендуется приваривать только к крышке печи. Если вы планируете время от времени перемещать плиту, то ручки желательно установить на корпус.
Несмотря на то, что печка не предъявляет особых требований к качеству топлива, просушить их перед закладкой дров все же необходимо, сухие дрова даже меньшего объема выделяют тепло дольше, чем сырые.
Важно знать, что во время работы котла запас топлива можно периодически пополнять. Но останавливать его работу или топить нельзя, пока все дрова полностью не выгорят.
Несмотря на все положительные качества, печь имеет существенный недостаток, она слишком медленно нагревает до нужной температуры в помещении.Добиться большого пламени в кратчайшие сроки очень сложно.
Исходя из этого, наиболее правильным способом повышения КПД является применение дополнительных технических решений, способствующих увеличению в процессе нагревания объема воздуха в помещении.
Единственным эффективным способом увеличения скорости нагрева является необходимость установки на кожух в 2-3 см от него дополнительного кожуха из гофрированного или плоского металла для создания эффекта нагревания холодного воздуха между кожухом и кожухом. поднимается, создавая значительные воздушные полки.
На сегодняшний день среди всех популярных моделей дровяных печей бубонная печь является единственным действенным средством реальной экономии средств и эффективного использования ресурсов. Тем более что такую печь можно собрать с минимальными вложениями.
Как сделать печь длительного горения смотрите инструкцию в следующем видео:
В отоплении нуждаются не только жилые помещения. Часто в курятниках, сараях, теплицах также необходимо поддерживать стабильную температуру. Если вы любите повозиться в гараже или имеете мастерскую, где занимаетесь любимым делом, то, скорее всего, знаете, что в зимнее время там может быть очень холодно.Строить полноценную печь или покупать электронагреватель нерационально. Есть более дешевое решение – бубафонная печь. Его можно топить твердым топливом в то время, когда оно необходимо, и отключать, когда оно не нужно. Его популярность очень высока. Она относится к печам длительного горения и экономно использует топливо, при этом отдавая максимум тепла. Вы можете сделать это самостоятельно.
Печь длительного горения Бубафон: описание
КПД обычной дровяной печи составляет 50%.Оставшаяся половина тепла уходит в воздух. Происходит это по одной простой причине, название которой пиролиз (термическое разложение, при котором образуются горючие газы). Для воспламенения и выделения тепла им требуется больше времени и более высокая температура, чем в стандартной печи. Поэтому вместе с углекислым газом эти газы безвозвратно уходят в атмосферу. предлагаемые на рынке, имеют КПД около 90%. В них топливо сгорает при очень высоких температурах и достаточно медленно.
Стандартный пиролизный котел — сложная конструкция для самостоятельного изготовления, требующая специального оборудования и навыков.Печь-бубафоня — гениальный прототип этой сложной машины. Вы можете построить его самостоятельно без труда. Он в десятки раз экономичнее, а КПД у него не хуже. Идеальным топливом для него будет смесь дров и угля.
Особенности и принцип работы
Вот так просто работает бубафония.
Преимущества и недостатки (таблица)
Необходимые материалы
Печь бубафон устроена достаточно просто. Для его изготовления можно использовать старый газовый баллон на сорок литров или двухсотлитровую бочку. Баллон имеет меньшую теплоотдачу и работает около 8 часов. Этот вариант подходит для небольших помещений.
Также можно сделать буржуйку из газового баллона для обогрева гаража. Подробная инструкция по сборке представлена в нашем материале: .
Тщательно продумайте место, где вы будете устанавливать печь. Несмотря на то, что он быстро остывает, при использовании достигает очень высоких температур.
Бубафоня из газового баллона
Ствол в этом плане лучше.Он может отапливать помещение до двух суток и отлично справится с обогревом ангаров, больших цехов и так далее.
Его непрезентабельный внешний вид необходимо немного изменить для установки в жилом помещении. Для этого его можно обложить натуральным камнем или кирпичом. Кроме того, они станут своеобразными аккумуляторами тепла.
Бубафоня из бочки 200 литров
Кроме того, в работе вам пригодятся пара фрагментов стальных труб, болгарка, сварка, стамеска, ножовки по металлу, электроды и стамеска.
Этапы сборки бубафони из воздушного шара
Перед самим изготовлением необходимо определиться с размерами печи.
Фотогалерея: размеры конструкции
Длина цилиндра и дымохода Размеры цилиндра и выходной трубы Диаметр дымохода Размеры блина с лопастями
Подготовка баллона
Дымоход и место подачи топлива
Если печь предполагается топить не только сухими дровами, то трубу следует удлинить вниз и сделать место для сбора конденсата.
Чертеж печи со всеми деталями и размерами
Сборка конструкции
«Рубашка» для бубафона
У такой печи много достоинств: ее дешевизна, простота создания, высокий КПД… Но есть и минус этой конструкции: она отдает тепло неравномерно. Выходом может быть продувание его вентилятором. Но это неудобно. Для решения этой проблемы была придумана водяная «рубашка». Для ее создания вам понадобится еще один цилиндр, диаметр которого будет больше, чем сам корпус печи.
В проекте наглядно показано размещение водяной «рубашки» на дымоходе и подключение к ней водяного и батарейного отопления
По сути, водяная «рубашка» — это некое усовершенствование печки, к которому можно подключить отопительное оборудование. «Рубашка» может быть установлена в двух местах: непосредственно на корпусе и на трубе дымохода. Оба места хорошо прогреваются. Для того, чтобы надеть эту самую «рубашку», нужно использовать трубу большего диаметра, чем то место, куда вы собираетесь ее надевать.Открытые концы трубы необходимо хорошо заварить и вварить в нее вход и выход, куда будут подключаться отопительные приборы. Принцип работы прост. Вода проходит через рубашку, нагревается и уносит тепло в помещение.
Особенности эксплуатации
- Установите дымоход так, чтобы его можно было легко снять. Часто забивается.
- Всегда проверяйте печь с рубашкой из-за высокой температуры конструкции.
- Если вы хотите покрасить печь, используйте только термостойкие краски.
- Дрова должны быть размером с топливную часть.
- Не рекомендуется использовать жидкости для розжига. Но если вы решили их использовать, то сначала совсем немного побрызгайте на дрова, а потом загружайте их в топку.
- Используйте защитные перчатки при загрузке топлива.
- Легковоспламеняющиеся предметы следует хранить вдали от печи.
- Запрещается сжигать бытовые отходы в духовке. В том числе пластик.
- Приступать к приготовлению пищи в такой печи рекомендуется только через 10-15 минут после ее растопки.
- Если вы решили создать этот дизайн, то лучше работать на свежем воздухе.
Не забывайте о правилах эксплуатации и техники безопасности при использовании любого отопительного оборудования, в том числе работающих печей. Подробная инструкция по установке в нашей статье: .
Видео: печь бубафоны своими руками
Собрать такую печь самостоятельно несложно. Конечно, это не очень привлекательно визуально. Но если установить его в нежилом помещении, а, скажем, в гараже, не беда.Главное, чтобы он был достаточно мощным для обогрева помещения. А если вы хотите использовать такую конструкцию для обогрева дома, то ее можно красиво обложить кирпичом. В общем удачи вам!
С приближением холодов каждый ответственный хозяин начинает задумываться об организации отопления собственного дома. Если система отопления давно обустроена, ее нужно будет только проверить перед вводом в эксплуатацию.
При отсутствии отопительного агрегата придется принимать еще много важных и ответственных решений, первым из которых станет выбор котла или печи – «сердца» любой отопительной системы.
На сегодняшний день разработано и успешно опробовано на практике большое разнообразие отопительных агрегатов. На фоне ближайших аналогов выгодно выделяется интересный агрегат с не менее интересным названием – печь Бубафоня. Конечно, со сборкой такой печки можно справиться и своими руками.
Простая на вид печь сочетает в себе множество важных достоинств, среди которых необходимо отметить следующие моменты:
- предельная простота конструкции.Со сборкой бубафони справится практически любой;
- рентабельность. В зависимости от объема топки и качества сырья бубафоня может работать на одной загрузке до нескольких дней;
- неприхотливость в уходе и обращении. После розжига топлива бубафон можно надолго оставить без присмотра и заняться своими делами (но лучше все же периодически проверять состояние агрегата), а весь уход за печкой сводится к периодическому чистка зольника и дымохода.
Для сборки бубафони не нужны дорогие и труднодоступные материалы. Достаточно будет бака, крышки, нескольких труб и различных простых металлических изделий.
Печь отлично справляется со своей основной задачей даже в очень-очень холода… Бубафоня может использоваться для обогрева жилого дома, теплицы, гаража, дачного дома и других объектов.
Агрегат отличается высоким показателем пожарной безопасности – в его конструкции отсутствуют отверстия для открытого огня.
Основные характеристики бубафони
Основным отличием конструкции бубафони от ближайших аналогов является измененная топка — загрузка размещается в верхней части топливного отсека, а не в нижней, как в большинстве других агрегатов. В результате нагретый воздух уходит вниз, попутно высушивая размещенное внизу топливо, а сам груз догорает максимально эффективно и эффективно.
Топка устроена так, что дрова сгорают равномерными слоями, а не одновременно по всему объему, что способствует значительному увеличению КПД топки.
В верхней части топки установлена заслонка, которая позволяет пользователю самостоятельно выбирать желаемую интенсивность горения загрузки. Чтобы прекратить горение, достаточно просто полностью закрыть заслонкой доступ воздуха в топку, и огонь быстро погаснет.
Также среди важных особенностей Bubafoni нужно выделить очень большую продолжительность горения на одной загрузке топлива. Готовая печь имеет достаточно компактные размеры и достаточно привлекательный внешний вид.
Для установки печи необходимо выделить отдельную котельную с качественной вентиляцией.
Для подключения бубафони к индивидуальной системе отопления необходимо построить т.н. водяную рубашку и подсоедините ее к трубам отопления. Нагрев теплоносителя (воды) будет осуществляться за счет обогреваемой металлической стенки нагревательного узла.
Ранее упоминалось, что горение топлива в бубафоне начинается сверху. Но есть и модификация с нижним горением.При желании можно и такую печь собрать. В бубафоне с нижним горением установлена специальная дверца, регулирующая продолжительность горения.
Однако модификация с верхним горением топлива намного эффективнее, производительнее и экономичнее.
Сборка бубафони верхнего горения
ВV собственного производства Bubafoni нет абсолютно ничего сложного. Подготовьте все необходимые аксессуары для работы и приступайте.
Набор для духовки своими руками
- Стальные трубы.
- Бочка на 200 литров.
- Швеллер металлический.
- Ножовка.
- Сварочный аппарат.
- Болгарский.
- Молоток.
Руководство по изготовлению
Первый шаг. Аккуратно срежьте верхнюю часть ствола. При отсутствии бочки подходящего объема корпус печи можно изготовить из сварного листа или пустого газового баллона.
Второй шаг. Вырежьте отверстие диаметром 100 мм в центре отрезанного верхнего круга.
Шаг третий. Приварите трубу того же диаметра к отверстию, подготовленному на предыдущем шаге.
Четвертый шаг. Приварите четыре куска металлического швеллера крест-накрест к каждой стороне круга. Образовавшееся прижимное кольцо будет прижимать загруженное топливо, а также способствовать подаче необходимого объема кислорода в камеру сгорания.
Пятый шаг. Подготовьте дверцу для загрузки топлива в нижней части корпуса.Для этого вырежьте болгаркой прямоугольное отверстие, приварите к полученному куску металла навесы и установите дверь на положенное место.
Шестой шаг. Аналогичным образом оборудовать отверстие под топкой для очистки топки от золы.
Седьмой шаг. Вырежьте отверстие диаметром 100-150 мм в верхней части корпуса. К нему вы подключите трубу для отвода газов и обеспечения необходимого уровня тяги в агрегате.
Восьмой шаг. Сделайте из дымохода колено . Для этого отрежьте кусок трубы примерно под 45 градусов, получившиеся заготовки сверните вдоль среза и приварите в месте стыка, чтобы получился строго прямой угол.
Девятый шаг. Приварите одну сторону созданного колена к корпусу. С другой стороны колена приварить длинную (от 4-5 м) трубу для отвода дымовых газов из помещения.
На этом печка готова. Остается только правильно его установить.
Десятый шаг. Подготовить основание для установки бубафони. Для этого выкапывают яму размером примерно 100х100х20 см, засыпают дно ямы слоем гравия и заливают жидким раствором. Дайте залитому раствору высохнуть, затем выложите по нему пару рядов кирпичной кладки.
После полного высыхания кладки установите печь.
Одиннадцатый шаг. Установите отражатель возле бубафони. Во время работы печь достаточно сильно нагревается, а дополнительную пожаробезопасность обеспечит отражатель.
Также рефлектор будет способствовать более равномерному и качественному распределению тепла по отапливаемому помещению.
Используйте термостойкие материалы, чтобы сделать этот отражатель. Например, довольно часто такие экраны строят из кирпича.
Другие варианты сборки печи
При желании можно прибегнуть к другим способам приготовления бубафони. Всего их 3.
- В первом варианте нужно просто отрезать верхнюю часть бочки и использовать ее в дальнейшем как прижимной круг.
- Во втором варианте из стального листа вырезается пара кругов диаметром, аналогичным диаметру трубы. Затем один круг приваривается к трубе и выполняет функцию днища, а из второго металлического круга изготавливается напорный колпак.
- В последнем варианте вместо ствола используется цилиндр из большого стального листа. Достаточно просто свернуть лист и сварить шов. Крышка и дно также изготовлены из листовой стали.
Все дальнейшие действия выполняются так же, как и в ранее рассмотренной большой инструкции.
Для топки бубафони можно использовать древесину и различные продукты ее переработки (брикеты, опилки, пеллеты и др.). Главное, чтобы материал был максимально качественно высушен – от этого напрямую зависит эффективность отопительного агрегата.
Топливо необходимо залить в бак, тщательно утрамбовать и поджечь. Чтобы ускорить возгорание, сверху можно положить немного бумаги или тряпок, смоченных в керосине.
После загрузки топлива и его розжига достаточно вернуть поршень и крышку обратно, дать дровам разгореться, а затем отрегулировать интенсивность топки по своему усмотрению с помощью заслонок.
Чтобы пользоваться бубафоном было удобно, а сама духовка максимально эффективной и безопасной, запомните следующие простые рекомендации:
- попробовать сделать дымоход разборным. Это облегчит вам уборку;
- после сборки печи попробуйте протопить ее топливом с разной влажностью. Так вы определите самый лучший вариант записи;
- периодически проверяйте состояние печи во время работы.Обязательно разместить в котельной огнетушитель, ящик с песком и другие противопожарные принадлежности.
Теперь вы знаете, как сделать бубафон и сможете быстро решить все проблемы по организации отопления собственного дома и любого другого помещения своими руками. Ничего сложного в этом нет – нужно просто следовать положениям данной инструкции и все получится.
Удачной работы!
Видео — Печь бубафон своими руками
Невозможно добиться комфортного микроклимата в доме зимой, если в нем не продумана грамотная система отопления.Хорошие обогреватели – дорогое удовольствие. Также стоит отметить, что из-за постоянно растущих тарифов на электроэнергию отопительные приборы, работающие от сети, становятся просто экономически невыгодными. Хорошим решением проблемы отопления в частных домах является печь Бубафоня, которую просто необходимо сделать своими руками. Его особенность заключается в том, что при минимальных затратах топлива Бубафоня из газового баллона способна обогреть очень большую площадь. Это очень привлекательно для тех, кто умеет и любит экономить.
Принцип работы печи Бубафоня
Те, кто хоть немного знаком с физикой, знают: при нагреве теплый воздух поднимается вверх, а холодный остается внизу. На этом физическом законе основан принцип работы устройства. Топливо нагревает воздух, который поднимается вверх и попадает в специальную выхлопную трубу. Холодный воздух через специальный входной патрубок попадает внутрь и, еще раз нагреваясь, попадает в выходной патрубок. Таким образом осуществляется не только сжигание топлива, но и циркуляция воздуха.Интенсивность горения, а соответственно и температуру воздуха можно регулировать с помощью специальной заслонки, которая находится на подающей трубе.
Работа печи Бубафоня прекращается только после полного прогорания дров и опускания поршня с грузом на дно топливного бака. Если пожар нужно тушить принудительно, достаточно перекрыть доступ кислорода. Для этого закройте заслонку на выпускной трубе. Также с помощью воды можно экстренно потушить пламя.
Преимущества и недостатки печи
Эксплуатация печи Бубафоня имеет следующие преимущества:
- Дрова в печи Бубафоня могут долго гореть.
- Для того, чтобы сделать такую конструкцию, не нужно иметь специальных инструментов.
- Корпус устройства достаточно легкий.
- Печь Бубафоня обладает уникальной способностью хорошо обогревать помещение при минимуме топлива.
- Бубафоня — очень мобильная конструкция, которую можно легко переместить куда угодно
Недостатки печи Бубафоня:
- Эксплуатация возможна только в хорошо проветриваемом помещении.
- После того, как пламя погасло, корпус очень быстро остывает.
Подготовка к установке духовки
Перед тем, как приступить к изготовлению печи Бубафоня своими руками, необходимо обязательно оборудовать подходящее рабочее место. Самый лучший способ – проводить все мероприятия на свежем воздухе в теплое время года . Единственное, что нужно помнить, это то, что доступ к электросети должен быть свободным и удобным. Если нет возможности сидеть на улице, то хорошим местом для работы может стать подсобное помещение или гараж.Также необходимо подготовить необходимые инструменты и материалы. Обязательно подготовьте чертежи бубафонной печи с размерами.
Для того, чтобы без особых усилий изготовить печку Бубафон, потребуются следующие материалы и инструменты:
- бочка железная, цилиндрическая, достаточно большая;
- металлический швеллер;
- резак или шлифовальный станок по металлу;
- два отрезка стальной трубы;
- сварочный аппарат;
- фольга;
- молоток или кувалда; огнеупорный кирпич
- и немного цементного раствора для их укладки;
- уровень;
- чертеж печи Бубафоня.
Как собрать печь Бубафоня самостоятельно
После того, как рабочее место и материалы подготовлены, наступает время, когда можно приступать непосредственно к сборке печи Бубафоня. Будет ли нагреватель менять свое местоположение или нет, требуется обязательное устройство фундамента.
Внимание! Фундамент не только помогает расположить обогреватель в нужном положении, но и является важной мерой пожарной безопасности.
Оборудуем фундамент
Чтобы основание для печи Бубафоня было прочным и долговечным, при его строительстве следует использовать только огнеупорный кирпич.Форма в данном случае особого значения не имеет, главное, чтобы материал был цельным.
Чтобы лучше понять, как правильно обустроить фундамент, рассмотрим наглядный пример строительства фундамента для печи Бубафоня объемом около 200 литров.
Прежде чем приступить к выкладке стен фундамента, нужно сделать небольшое углубление, около 20 см. Периметр ямы 4 метра (по метру с каждой стороны). В итоге у вас должен получиться квадрат с одинаковыми сторонами.Затем на дно равномерно высыпается щебень, после чего заливается жидкий раствор. Цементная смесь должна доходить до края канавки. После полного высыхания раствора основание фундамента полностью готово.
Для возведения стен фундамента применяют огнеупорный кирпич, который выкладывают по периметру подготовленного основания. Очень важно проверять качество работы по уровням. Как правило, выкладывают не более двух-трех рядов кирпичей.Им тоже нужно время, чтобы схватиться, после чего можно сказать, что строительство фундамента окончено.
Монтаж основной части печи
Печь может быть сооружена из любой емкости, очень часто Бубафон делается из газового баллона. Подготовить газовый баллон, цилиндрическую бочку или трубу необходимого диаметра. Если в работе используется отрезок трубы, то один ее край необходимо приварить с одной стороны с крышкой из металлического листа.
Если в работе используется бочка или газовый баллон, то в этом случае, наоборот, аккуратно вырезается дно.После этого из металлического листа вырезается круг диаметром чуть меньше диаметра бочки или газового баллона. В середине круга болгаркой вырежьте отверстие, чтобы к нему можно было приварить подводящую трубу. Он будет спроектирован таким образом, чтобы кислород мог поступать в топливный бак.
Приварить края врезанного круга металлического швеллера . Это нужно сделать таким образом, чтобы в итоге получился крест. Такая конструкция позволит равномерно распределить топливо по топке, а также обеспечит доступ к необходимому объему кислорода.
Завершающим этапом проектирования основной части печи Бубафоня является изготовление крышки. Для этого в вырезанном днище делается отверстие, по диаметру совпадающее с подводящей трубой.
Подготовка отверстий для дров и золы
В печи Бубафон важно подготовить специальное место, куда будут попадать дрова или другой топливный материал. Для этого поставьте ТЭН в рабочее положение и на расстоянии чуть ниже середины на боковой стенке сделайте отметку, по которой будет вырезано отверстие.
Совет! Наиболее подходящие для него размеры должны быть около тридцати сантиметров в ширину и высоту. Как показывает практика, именно такие параметры позволяют закидывать в топку дрова практически любого размера.
Непосредственно под местом для дров следует сделать специальное место, через которое печь Бубафоня можно очистить от продуктов горения: золы и золы. Этот принцип обустройства очень похож на буржуйку. Если есть возможность и желание, то оба отверстия на боковой стенке можно закрыть дверцами.Он придаст печке Бубафоня эстетичный вид и предотвратит выпадение горящих углей или щепок. Очень важно смонтировать на дверях специальные защелки, которые будут надежно удерживать их в закрытом состоянии.
Дымоходное оборудование
Во избежание деформации корпуса из-за избыточного дыма необходимо смонтировать дымоход, предварительно подготовив для этого место. Примерно 20 см от самой высокой точки печи Бубафоня размечают, чтобы по ней вырезать отверстие для дымохода.Диаметр отверстия и выреза должны быть одинаковыми.
Очень важно, чтобы у дымохода было колено. Для того, чтобы его смонтировать, нужно два пропила. Один более длинный ставится вертикально. К нему под углом приваривается меньший срез.
Важно! Самый маленький отрезок трубы должен быть длиной не более 45 см, иначе дым будет проходить с проблемами.
Трубы сварные под углом 45°. Обязательно нужно следить за тем, чтобы края обоих разрезов плотно соприкасались друг с другом.Только после проверки всех параметров можно приступать к сварке труб. Более длинная вертикально расположенная труба должна выходить наружу через крышу дома. Если длины недостаточно, ее всегда можно добавить, приварив еще один отрезок. Отверстие в потолке, через которое дымоход выходит на крышу, необходимо замазать огнеупорной глиной.
Если дымоход должен выходить наружу через окно, то дымоход располагается не вертикально, а горизонтально. При этом помните, что дым будет выходить намного медленнее.
Совет! Печь длительного горения Бубафоня имеет свойство очень сильно греться, особенно если процесс горения происходит постоянно. Поэтому очень желательно вокруг печи Бубафоня расположить рефлекторы. Для этого используется фольга, которую раскладывают под дном духовки и по всему периметру.
Как топить бубафон
Для растопки печи Бубафоня можно использовать дрова разных сортов или продукты деревообрабатывающей промышленности (опилки, пеллеты и др.) Главное следить за качеством материала. Древесина должна быть хорошо просушена, ведь от этого напрямую зависит работоспособность агрегата. Дрова нужно положить в бак, хорошо утрамбовать и разжечь. Чтобы процедура розжига прошла как можно быстрее, можно добавить в бак немного ветоши или бумаги.
После того, как дрова начали разгораться, следует плотно закрыть крышку печи «Бубафоня» и дать пламени разгореться в полную силу.Только после этого можно регулировать интенсивность пламени с помощью заслонки.
На видео представлены результаты экспериментов по использованию разных видов топлива для печи
Секреты эксплуатации печи Бубафоня
Чтобы использование печи Бубафоня было комфортным и эффективным, достаточно запомнить несколько простых советов:
- дымоход лучше сделать разборным. Это облегчит уборку;
- после монтажа каменки протопить дровами разной влажности.Так вы сможете узнать оптимальное количество топлива для разной интенсивности горения;
- не забывайте проверять состояние печки Бубафоня в процессе эксплуатации;
- В целях пожарной безопасности разместите рядом с устройством огнетушитель или ящик с песком.
Вы можете обновить устройство следующим образом:
- Для водяной рубашки вам понадобятся два металлических листа толщиной 3 мм. Их нужно согнуть и соединить с закрытым металлическим кожухом при помощи сварки.
- Топливный бак Bubafoni размещается внутри кузова.
- Соединяются трубы, по которым будут подаваться воздух и вода.
- Последним шагом является установка крышки подходящего размера.
Отопительная печь, совмещенная с системой водяного отопления, готова к работе.
Виды топлива
Печь длительного горения «Бубафоня» может с одинаковой эффективностью работать на любом горючем веществе. Но все же есть некоторые отличия: продолжительность автономной работы и КПД котла зависят от вида сырья.
В качестве топлива подходят следующие материалы:
- Уголь. Обеспечивает автономную работу в течение 50-60 часов. Недостатком этого вида топлива является то, что при эксплуатации образуется значительное количество сажи, что требует постоянной чистки топки и дымохода.
- Опилки. Достаточно распространенный вид сырья, но при этом необходимо будет добавить 30% древесины и обеспечить хорошую тягу.
- Наиболее подходящим видом сырья остается дрова … Почти не образуют копоти, при тлении выделяют много газов. Единственное условие – использовать сухую древесину.
Заключение
В заключение статьи хотелось бы подвести итоги:
- Для создания конструкции подойдет любая цилиндрическая емкость. Главное, чтобы стены были прочными и стальными.
- Конструкция водяной рубашки позволяет подключить систему водяного отопления.
- Печь должна быть изготовлена на открытом воздухе.
- При проектировании дымохода должна быть предусмотрена возможность его демонтажа и замены, так как эта часть конструкции часто засоряется.
- Запрещается покрывать металлические детали лаком и эмалью. Желательно использовать термостойкую краску.
- Рекомендуется использовать дрова, соответствующие размеру топки.
- При работе с печью и при загрузке топлива следует надевать перчатки для защиты от ожогов.
- Запрещается размещать вблизи плиты легковоспламеняющиеся предметы: бумагу, тряпки, мебель.
- Пластмассовые и другие бытовые отходы нельзя сжигать в печи.
- Требуется исключить использование легковоспламеняющихся веществ для розжига.
- Использовать нагревательный прибор для приготовления пищи рекомендуется не ранее, чем через 15 минут после розжига.
Горячая вода для бытовых нужд и дровяные кухонные плиты: что нужно знать
Любой человек, желающий вести самодостаточный образ жизни, знает, как обращаться со своей едой: охотой, садоводством и разведением костра. Освоение методов, лежащих в основе каждой из этих задач, означает, что вам никогда не придется беспокоиться о голодании, независимо от ситуации.Но как насчет воды? В частности, горячая вода?
Все мы знаем, что вода важнее пищи для выживания, но мы не часто задумываемся о той огромной роли, которую горячая вода играет в нашей повседневной жизни. Тем не менее, мы должны, потому что нагретая вода необходима для минимизации бактерий при приготовлении пищи, уборке и купании. Конечно, любой может бросить кастрюлю на плиту или над огнем, но если вы живете в автономном домашнем хозяйстве, ваши потребности в горячей воде будут намного больше, чем может предложить любая кастрюля на плите.Итак, каково решение?
Горячая вода для бытовых нужд с подогревом от дровяной печи.
Примечание. Для производства горячей воды с помощью бойлерной системы требуется профессиональная установка, и в целях безопасности должны соблюдаться местные строительные нормы и правила. Каждая система отличается. Информация, представленная в этой статье, предназначена только для справки и не может использоваться для какой-либо конкретной установки.
Многие дровяные и кухонные плиты предлагают опцию (как правило, за дополнительную, но разумную плату) для установок горячего водоснабжения.Вот как это обычно работает:
Водяная рубашка к резервуару для хранения
ГВС – пассивная система.
Водяная рубашка (также известная как «водяной змеевик») представляет собой блок из стали или нержавеющей стали, который крепится к задней или боковой части печи и содержит входное и выходное соединение для трубопровода. Когда вода попадает в блок, она попадает в камеру внутри и замедляется, позволяя воде нагреваться. Эта нагретая вода затем вытесняется в ваш котел (специальный резервуар для хранения воды), который должен быть поднят выше уровня змеевика в печи.Водяная рубашка соединена трубопроводом с баком для хранения воды. По мере того, как холодная вода течет со дна накопительного бака в рубашку, она нагревается. Эта нагретая вода затем отправляется обратно через отдельную трубу в верхнюю часть резервуара для хранения, таким образом создавая резервуар, полный горячей воды, который затем можно подключить к любому месту, где вам нужно. Этот метод основан на простой физике: горячая вода поднимается, а холодная опускается. В результате насос не нужен. Это создает термопетлю и известно как «термосифонирование», пассивная система.Вам нужен специальный клапан, чтобы термосифон работал, поэтому убедитесь, что вы используете латунный поворотный клапан. Не используйте обратный клапан , особенно подпружиненный, так как он не будет создавать достаточного давления для функционирования системы.
Установка пассивной системы с использованием кухонной плиты Pioneer Maid.
Имейте в виду, что некоторые кухонные плиты можно заказать с резервуаром для воды. Резервуар представляет собой резервуар, который крепится к задней части печи или может быть встроен в одну сторону печи.Резервуары не находятся под давлением, и нельзя подключать к системе горячего водоснабжения. Это только системы наполнения и слива, что означает, что вы наполняете его ведром и сливаете в ведро. Если вы покупаете дровяную плиту с резервуаром для воды и она подключена к водяному змеевику, в резервуаре всегда должна быть вода, когда в топке горит огонь, иначе водяной змеевик преждевременно сгорит. Если вы не будете опорожнять и наполнять резервуар по крайней мере один раз в день, мы не рекомендуем подключать резервуар к водяному змеевику, так как вода в резервуаре будет кипеть, что вызовет нагрузку на резервуар, а также создаст чрезмерную влажность в доме.Кухонные плиты с резервуаром способны нагревать воду без подключения к змеевику. В большинстве резервуаров для воды требуется, чтобы вы хранили в них воду во время работы печи, иначе резервуар может быть поврежден.
Очистка резервуара для воды и водяного змеевика
Со временем вода в баке застаивается. Резервуары для воды и водяные змеевики следует регулярно очищать белым уксусом, чтобы продезинфицировать их, а также предотвратить накопление минералов в водяном змеевике.Если вода не может пройти через водяной змеевик, проход которого сужен из-за накопления минералов, может произойти взрыв, поскольку давление воды в трубе возрастает.
Насосная система
ГВС – активная система.
Насосная система, напротив, является активной системой. Этот метод производства горячей воды для бытовых нужд основан на электрическом насосе для создания термоконтура и датчике, активирующемся при нагревании, для включения насоса, когда печь горячая.Активная система потенциально может производить больше горячей воды, и, пока у вас есть электричество, меньше вероятность опасного уровня давления из-за перегрева воды (результат активной системы, производящей большее движение воды).Однако активная система может быстро усложниться: в случае сбоя питания электрический насос активной системы остановится, что потенциально может привести к опасно высокому давлению в водяной рубашке и трубопроводе. Нагретая вода не протолкнется через горизонтальную трубу без насоса и поэтому может произойти взрыв при повышении давления в системе. Имея в виду эту опасность, вы также должны установить предохранительный клапан в пределах двух футов от водяной рубашки, которая подключена к дренажу.
Obadiah’s твердо убежден, что пассивная система — лучший вариант с точки зрения простоты, безопасности и затрат.Могут быть обстоятельства, когда насосная система является лучшим (или единственным) вариантом, но преимущества использования простой физики вместо электроники при попытке вести самодостаточный образ жизни невозможно переоценить.
На этой схеме показана типичная пассивная установка (иногда называемая самотечной) для горячего водоснабжения.
Какой тип резервуара для хранения воды следует использовать?
Стандартные баки для горячей воды, которые используются для нагрева воды для бытовых нужд, никогда не должны использоваться в качестве накопительного бака для воды, нагреваемой дровяной печью.Стандартные баки для воды недостаточно тяжелые и утеплены. Должен же быть способ отвести тепло. Вся сантехника должна быть прочной, такой как медь или нержавеющая сталь. Можно использовать оцинкованную, но она быстрее забивается, если в воде есть минералы, особенно известь. Линии PEX не должны использоваться.
Ассортимент котлов и резервуаров для горячей воды
Некоторые люди пытались использовать изолированные баки для горячей воды для бытовых нужд, которые можно купить практически в любом хозяйственном магазине.Есть несколько причин, почему это действительно плохая идея.
1. Резервуары для горячей воды для бытовых нужд сконструированы не так, как плиточные котлы. Они не рассчитаны на высокую температуру воды, которую создают твердотопливные приборы. Они намного тоньше и могут лопнуть, создав поток горячей воды в вашем доме.
2. Резервуары для горячей воды для бытовых нужд облицованы стеклом. Проблема в том, что эти баки сделаны не из чугуна, а из листового металла гораздо более легкого калибра.При подключении к твердотопливному прибору, такому как дровяная или угольная печь, вы будете иметь постоянный поток горячей воды, поступающей в бак. Если вы работаете весь день в очень холодную погоду, температура воды в резервуаре для воды может подняться до точки кипения. Чтобы предотвратить взрыв, когда вода кипит, она производит пар, который сильно расширяется и создает огромное давление. PTV (Клапан Давления-Температуры) чувствует это и открывается, чтобы стравить давление. Горячая вода льется из клапана, который должен быть подключен к сливу, чтобы не вылилась на пол.Горячая вода заменяется холодной водой из системы домашнего водоснабжения под давлением. Вода, вытекающая из бака, имеет температуру выше 200 градусов, а вода, заливаемая в бак, имеет температуру около 50 градусов. Эта разница температур в 150 градусов вызывает сильное расширение и сжатие внутри резервуара. В конце концов стеклянная облицовка треснет, и она больше не будет обеспечивать коррозионную стойкость внутри резервуара. Это означает, что тонкий металлический резервуар быстро заржавеет и выйдет из строя в течение года или двух и потенциально может затопить ваш дом.
Котлы серииоблицованы камнем и имеют более толстый и гибкий материал внутри бака. Материал также более толстый, изготовлен из более толстой стали и, следовательно, будет изгибаться гораздо меньше, чем резервуары для горячей воды для бытовых нужд. Они были разработаны для строгого использования, которое производят эти виды установок. Они выдержат и не выйдут из строя, как обычный бак с горячей водой, который вы купили в местном хозяйственном магазине.
3. В котлах серии установлены заглушки (места, к которым можно подсоединить водопроводные трубы) для правильного подключения к водопроводной системе сбоку, снизу и сверху.Вы должны держать контур нагрева горячей воды отдельно от контура воды для бытового потребления, чтобы предотвратить кипяток горячей воды в ваших кранах. Эти соединения должны располагаться сбоку бака, а вода, поступающая в краны, должна поступать из верхней части бака. Таким образом, бак имеет возможность смешивать холодную и горячую воду внутри бака, создавая буфер, смешивая температуры горячей воды, поступающей из вашей плиты, и используя сам бак в качестве смесительного клапана. Также необходимо установить защиту от ожогов.Это могут быть смесительные клапаны, установленные там, где холодная вода входит в верхнюю часть бака, которая соединяется с горячей водой, выходящей из бака. Некоторые смесительные клапаны предустановлены, а некоторые типы регулируются. Если температура воды слишком высокая, холодная вода со стороны входа смешивается с горячей водой, выходящей из бака, когда кто-то где-то включает горячую воду. Это снижает температуру до безопасного уровня, чтобы из крана не вытекала обжигающе горячая вода. То же самое можно сделать у самого крана, используя тот же принцип смешивания холодной и горячей воды, что намного безопаснее, с помощью приспособлений для защиты от ожогов.Это код в некоторых областях.
4. Модельный ряд Котлы не имеют теплоизоляции. Идея состоит в том, что, позволяя некоторому теплу выходить через стенки бака, что не только помогает обогреть дом, но и баку требуется больше времени, чтобы нагреться до такой степени, что сработает клапан PTV. Изолированный резервуар для горячей воды для бытовых нужд предназначен для удержания тепла внутри резервуара, поскольку он оснащен системой горелок, которая включается, когда температура воды становится слишком низкой, и выключается, когда она достигает заданной температуры.Этого не происходит, когда вы подключены к твердотопливному устройству, которое не модулирует, не включается и не выключается. Если в вашей печи есть топливо и она горит, она отдает тепло в бак, и нет возможности контролировать или отключить ее. Всегда рекомендуется устанавливать котел Range Boiler в шкафу, чтобы его можно было проветривать зимой, просто открыв дверцу шкафа. Летом дверь шкафа можно закрыть, чтобы сохранить тепло.
5. В котлах серии предусмотрены места для установки датчиков температуры, которые помогут вам следить за тем, что происходит внутри вашего бака, и за тем, сколько времени у вас есть, прежде чем ваш PTV выпустит горячую воду в слив и охладит бак.Знание температуры в середине и наверху очень полезно для вашей способности знать, нужно ли вам принять меры, чтобы использовать немного горячей воды, приняв долгий горячий душ, постирать что-нибудь или принять ванну Фидо. Вам также будет полезно знать, сколько горячей воды осталось после того, как ваша дочь-подросток только что приняла 40-минутный душ, и вам тоже нужен душ. Будет ли он холодным, и, может быть, вам следует подождать 30 минут, пока в баке наберется еще немного горячей воды?
Таковы реалии, когда у вас дома есть такая система.Бесплатная горячая вода из вашей плиты — это здорово, но у нее есть некоторые ограничения и требования, чтобы получить максимальную отдачу от уравнения. Как только вы поймете, что пока ваша плита производит тепло, она также производит горячую воду. Вы начинаете понимать, что означают датчики температуры по отношению к тому, что вы собираетесь делать с горячей водой. Суть здесь: «Используй или потеряй».
Другие моменты, которые следует помнить, это то, что вы не можете поставить котел в подвал, он должен быть выше плиты.Следующее, что у вас должен быть бак Range Boiler достаточно близко к вашей плите. Чем выше вы идете, тем дальше вы можете получить от печи. Это применимо только для пассивных систем, в которых не используются циркуляционные насосы, и в этом случае вы можете делать что угодно, пока не отключится электричество, и в этом случае у вас могут возникнуть большие проблемы, если у вас нет резервной копии. план, и он срабатывает очень быстро, чтобы поддерживать подачу горячей воды.
Подходит ли вам горячая вода для бытовых нужд?
Итак, теперь вы знаете основы.Реальный вопрос заключается в том, должны ли вы использовать свою плиту для горячего водоснабжения? В зависимости от ваших обстоятельств, нагрев таким образом может быть чрезвычайно полезным. Пассивная система абсолютно не зависит от электричества, что в конечном итоге снизит ваши расходы на отопление в холодные зимние месяцы.
Установку не следует проводить в ситуациях, когда здание или дом не используется постоянно, и всю систему необходимо сливать, когда она не используется. Как правило, невозможно установить в доме или хижине, которые используются неполный рабочий день.После установки водяного змеевика в топку вода должна циркулировать через него, иначе змеевик сгорит.
Водяной змеевик для кухонной плиты Kitchen Queen.
Настоящая загвоздка в использовании печи для горячего водоснабжения заключается в постоянном контроле. Когда вы используете горячую воду из-под крана, прачечной или душа, температура вашего резервуара для хранения воды будет снижаться. Если у вас есть семья, вы можете чередовать свою очередь на душ и стирку и посуду в течение дня, чтобы периодически использовать накапливающуюся горячую воду.Еще одна хитрость, позволяющая получить максимальную отдачу от этой системы, заключается в том, чтобы также сливать воду из резервуара с горячей водой на ночь (принимать душ и т. д.), чтобы к утру он снова наполнился. Используя нагретую воду в течение дня, вы предотвратите выброс горячей воды из бака выпускным клапаном. В резервуар должен быть встроен выпускной клапан, чтобы предотвратить перегрев и потенциальный взрыв.
Эта система работает, если вы находитесь на ранчо, в усадьбе или на ферме, и все вокруг в течение дня. Если все постоянно ходят в разные места, это не сработает, потому что никто не может следить за температурой воды.Если это так, система должна быть автоматизирована с помощью аквастатов, насосов и системы отвода для сброса БТЕ в что-то вроде джакузи или бассейна. Эти системы могут быстро усложниться, а цена может стать высокой, поэтому убедитесь, что вы можете запустить их с резервным аккумулятором на случай сбоя питания.
Итак, как все это выглядит в жизни? Если вы беспокоитесь о том, что в системе горячего водоснабжения будет беспорядок, не волнуйтесь! Ниже приведены несколько фотографий правильно установленной системы, которая была подключена к теплым полам.
Технические детали установки водяного змеевика
Ключом к использованию системы этого типа является понимание того, что вы не можете установить клапаны, чтобы перекрыть поток воды, или у вас будет взрыв, когда вода закипит. Когда в топке вашей печи горит огонь, часть БТЕ уходит в бак с горячей водой, поэтому у вас должно быть два способа считывания температуры в баке. Если у вас нет возможности считать воду внутри бака, вам нужно будет установить датчик температуры на входной стороне термоконтура и на горячей стороне выхода ГВС на баке, что даст Вы имеете представление о температуре воды на входе и выходе из бака.Например, если вода, поступающая в бак со стороны термоконтура, имеет температуру 220 градусов, а выходящая горячая вода имеет температуру 190 градусов, это означает, что у вас есть 20 градусов, прежде чем сработает предохранительный клапан и вся ваша горячая вода уходит в канализацию.
Используя печь для нагрева воды для бытовых нужд, вы сделаете огромный шаг к полной самообеспеченности. Для получения дополнительной информации о горячем водоснабжении через печь, пожалуйста, посмотрите наши видеоролики на эту тему. В Интернете также есть несколько бесплатных ресурсов, которые помогут вам узнать немного больше об этом уникальном способе нагрева воды:
.Сообщество Cookstove также предлагает базовое пошаговое руководство по установке на наших форумах, ознакомьтесь с ним здесь, если вам нужен совет о том, что делать дальше!
Комплект бытовой горячей воды Обадии
Не знаете, какие детали вам нужны, чтобы начать процесс установки системы горячего водоснабжения? Не волнуйтесь! Obadiah’s собрал комплект со всем необходимым для вашей системы.Для вашей индивидуальной системы могут потребоваться другие детали, не перечисленные здесь. Эти детали можно приобрести на нашем веб-сайте запчастей для печей. Чтобы узнать цену или заказать, пожалуйста, нажмите здесь.
Деталь № | Деталь |
---|---|
Т30-РБ | Бойлерный бак на 30 галлонов |
Т40-РБ | Бойлерный бак на 40 галлонов |
Т80-РБ | Бойлерный бак на 80 галлонов |
Т120-РБ | Бойлерный бак на 119 галлонов |
Деталь № | Название детали |
---|---|
36-ДТ | Погружная трубка для котла Hot Rock Range |
EXP-30 | 4.Расширительный бак на 4 галлона |
34-БД | Дренаж бойлера 3/4″ NPT |
Т-571 | Ручной термометр |
СВ-150 | Предохранительный клапан сброса давления 150 PSI, 3/4″ NPT (2 шт.) |
h35-18 | Манометр манометрического типа |
ФВ180/У | Автоматический выпускной клапан 1/8″ NPT |
АМ101-1 | Смесительный клапан 3/4″ NPT |
Нужно добавить насос? Просто укажите эти части (сетевые или автономные, в зависимости от вашей жизненной ситуации):
Деталь № | Деталь |
---|---|
006B | Циркуляционный насос Taco DHW 120 В Sweat |
L6006A | Контроллер Aquasat со штоком |
Деталь № | Деталь |
---|---|
С-12В | Циркуляционный насос Laing, 12 В, 3 галлона в минуту 1.9 ампер 1/2″NPT |
12ВРЕЛЕ | Реле 12 В для Circ. Насос |
*Примечание. Для включения насоса необходим термостат с датчиком на 12 В, установленный в соответствии со спецификацией. исходя из системных требований.
Homewood Heritage – Домашние дровяные печи
Homewood Heritage — наша оригинальная модель, очень популярная среди людей, которым нужна красивая, функциональная и эффективная качественная чугунная дровяная печь, на которой можно готовить, нагревать горячую воду и обогревать дом.
«Сердце дома»
Homewood Heritage с большой топкой и видимым огнем представляет собой привлекательную и функциональную печь с двумя духовками, которая прекрасно смотрится в любых условиях и с которой приятно готовить. Его можно построить из кирпича, камня или плитки; устанавливается на скамейки или отлично смотрится отдельно. Вдохновитесь: посетите нашу страницу Галерея, чтобы увидеть больше фотографий реальных инсталляций.
Основные характеристики: большая и привлекательная топка; две огромные печи; щедрое приготовление пищи на плите; водяная рубашка для водяного отопления; прочная конструкция; привлекательный и практичный дизайн.Продолжить чтение для получения полной информации…
Кулинария
Наследие Homewood не только преображает внешний вид кухни, но и меняет то, как она работает! Прошли те времена, когда забывали включить электроприборы или духовки, ушли заботы о газе. Исчезла возможность выпекать только при одной температуре за раз в вашей обычной духовке. Несмотря на то, что «Наследие» работает, чтобы обеспечить вас горячей водой и теплым домом, вы можете готовить на досуге и в удобное время; Ваша варочная поверхность и духовые шкафы всегда готовы к вашим услугам!
Печь Heritage проста в эксплуатации, быстро нагревается до нужной температуры и имеет отличное распределение тепла для стабильного приготовления пищи.Две духовки позволяют одновременно готовить при двух разных температурах: вы можете делать обычную выпечку в верхней духовке, в то время как жаркое или запеканка медленно готовятся в нижней!
Верхний духовой шкаф очень большой, вместимостью 82 л (450 мм в ширину, 365 мм в высоту и 500 мм в глубину — около трех кубических футов) для серьезного приготовления пищи. Все панели духовки изготовлены из тяжелого чугуна для превосходного удержания и равномерного распределения тепла. Дверца духовки имеет двойное остекление из безопасного стекла с внешней защитной планкой: так что вы можете контролировать свою выпечку, не открывая и не закрывая дверцу.На верхней дверце духовки также имеется термометр для надежных показаний температуры как в градусах Цельсия, так и в градусах Фаренгейта. Верхняя духовка имеет шесть позиций для противней. При обычном использовании эта духовка будет работать при температуре около 180–200 ° C, хотя ей можно позволить работать более прохладно или нагреть, чтобы это подходило.
Нижний духовой шкаф работает на три четверти температуры верхнего духового шкафа, поэтому при нормальном использовании температура будет составлять около 150 °C — отлично подходит для медленного и умеренного приготовления: пудинги и десерты, запеканки, медленное жаркое и тушеное мясо! Он имеет емкость 49.5 л (шириной 450 мм, высотой 220 мм и глубиной 500 мм — около 1,75 кубических футов) и четырьмя лотками. С приоткрытой дверцей ее также можно использовать как очень медленную духовку, нагревательный ящик или даже для сушки фруктов.
Варочные панели The Heritage изготовлены из тяжелого чугуна, обработанного на станке для оптимального контакта кастрюли и сковороды и максимальной теплопередачи. Есть три пластины с разной температурой, что означает, что в любое время, когда ваша плита работает, у вас есть мгновенный доступ к переменному нагреву: левая для кипячения, обжаривания и приготовления пищи, а затем двигающаяся вправо для более мягкого приготовления на плите, кипячения и поддержания блюд в тепле.Очень большая площадь поверхности позволяет одновременно использовать большое количество кастрюль, сковородок и чайников (у Пенелопы часто одновременно работает пять или шесть кастрюль!).
В этом видео вы можете увидеть классические оладьи из сладкой кукурузы киви (прямо из старой доброй кулинарной книги Эдмондса!), приготовленные на плите:
Или несколько простых белых булочек, которые пекут в основной печи здесь:
См. раздел «Рецепты» для получения дополнительных примеров приготовления и выпечки из домашнего дерева.Если есть что-то конкретное, что вы хотели бы увидеть на Homewood, пожалуйста, свяжитесь с нами — мы планируем начать делать еще много кулинарных видео!
Операция
The Homewood Heritage чрезвычайно легко зажигается, быстро нагревается до температуры приготовления (чайник закипает за 10 минут после включения, духовка нагревается до 180 C примерно за 30 минут) и может работать всю ночь.
Сохранить наследие несложно, и они всегда выглядят великолепно после полировки или сезона!
Имеется три простых в использовании блока управления плитой .Забор воздуха осуществляется с помощью верхнего регулятора подачи воздуха : скользящего вентиляционного отверстия над дверцей топки, через которое воздух направляется вниз по поверхности стекла, в основном используется для регулирования чистоты горения огня и помогает поддерживать чистоту стекла во время запуска. ; и нижний регулятор подачи воздуха: вращающаяся крышка на дверце зольника, которая вводит воздух, который вырывается через решетку и действительно разжигает огонь.
Рычаг перепуска дымохода используется для направления воздуха непосредственно вверх по дымоходу при розжиге огня, а затем переключается, когда дымоход нагреется (и создает вытяжку), чтобы заставить горячий дымовой газ циркулировать вокруг духовок, нагревая их. на пути к дымоходу.Рычаг байпаса расположен рядом с привлекательным дымоходом и дверцей для сажи (с изображением желудя Homewood). Воротник дымохода рассчитан на дымоход 150 мм.
Дверца топки Heritage имеет окно с двойным остеклением из высококачественного керамического стекла, что позволяет легко контролировать огонь (больше нет неэффективных потерь тепла, когда приходится открывать топку, чтобы делает), а также делает печь привлекательным центром любого дома. Большие бревна (диаметром до 210 мм и длиной до 480 мм) легко размещаются: и печь будет работать всю ночь, если добавить большое полено и закрыть регуляторы подачи воздуха после того, как оно будет разожжено, перед тем, как уйти на покой. вечер.
Топка облицована толстым огнеупорным кирпичом , а решетка и подпорка сделаны из очень толстого железа. Огнеупорные кирпичи защищают другие компоненты печи, а также увеличивают ее тепловую массу. Они позволяют топке достигать высоких температур горения, а их белые поверхности отражают тепло огня обратно на себя.
В верхней части топки находится перегородка , которая выполняет несколько функций: она также отводит тепло от огня обратно на себя, повышая температуру горения и повышая эффективность; он заставляет дымовые газы проходить более длинный путь, чтобы лучше прогревать ваши кухонные плиты; и он также присоединен к вторичному воздухозаборному патрубку.Этот вторичный воздух существует для того, чтобы ваш огонь не задыхался и не гас, когда два регулятора воздуха закрыты, и имеет дополнительное преимущество, заключающееся в подаче (предварительно нагретого) воздуха немного за пределы основной камеры сгорания для эффекта вторичного горения : позволяя что угодно который, возможно, не полностью сгорел в топке, еще одна возможность воспламениться при контакте с предварительно нагретым кислородом, что еще больше повышает эффективность и способствует чистому горению.
Варочные панели легко снимаются для очистки, а плита также имеет два отверстия для чистки , которые обеспечивают полный доступ ко всему периметру духовки, по которому при необходимости циркулируют дымовые газы (многие владельцы чистят свои модели Heritage только раз в шесть недель или около того — мы рекомендуем ежемесячно!).Просторные отверстия для чистки позволяют беспрепятственно перемещать входящий в комплект стержень и чистящий инструмент для очистки. Зольник большой, поэтому требует лишь редкого опорожнения (Пенелопа говорит, что опорожняет свой только раз в 4 недели — зола может стать отличным дополнением к вашему саду или компосту!).
Хотите начать работу с дровяной печью? Скачайте электронную копию нашего Руководства по эксплуатации и будьте в курсе!
Технические характеристики
Общий вес: | 400 кг |
1025 шириной 870 Высокий на 620 мм Глубоко | |
Верхняя духовка: | 82 л (шириной 450, 365 высотой на 500 мм глубоко ) |
Нижняя духовка: | 49.5 л (ширина 450, высота 220, глубина 500 мм) |
Топка: | 43 л (ширина 265, высота 345, глубина 475 мм) |
Дрова: | , до 4754 диаметр |
Зольник: | 19 л (ширина 250, высота 170, длина 450 мм) |
Дымоход: | Диаметр 150 мм, мин. рекомендуемая длина |
Водяная рубашка: | 4 – 5 кВт * может быть оснащен большей мощностью! |
Тепловая мощность: | позволяет обогреть хорошо изолированную площадь до 150 м2 (10 – 12 кВт) |
Полные спецификации установки доступны на нашей странице загрузок.
Обратная связь с клиентами
Мы просто хотели, чтобы вы знали, как работает печь. ФАНТАСТИКА. Да, у нас должен был быть один сто лет назад. Дэвид, большое спасибо за создание такого замечательного предмета практичной красоты. Это действительно создает эффект «вау!», когда люди видят ее. Мы поставили рядом с ней удобное кресло, и с тех пор идет трехсторонняя борьба за то, кто доберется до нее первым. Кошка кормила его всю зиму, затем его место занял стандартный пудель, а иногда Дэвиду разрешали его по ночам.Зимой было замечательно по ночам не иметь телевизора и просто сидеть у костра.
Этой зимой она приготовила много наваристых супов. Заметили, что плита и духовка более снисходительны при приготовлении пищи. На Хоумвуде дела будут счастливо тикать целую вечность, но попробуй на электрической плите, и ты что-нибудь сожжешь или выкипит.
Большое спасибо за печь: она действительно стала сердцем нашего дома.
Джин и Дэвид – Тимару, Южный Кентербери
>>>>> …Читайте больше отзывов здесь!
Нужна помощь, чтобы понять, подходит ли вам этот дом? Вот удобное сравнение и сравнение наших различных моделей!
Видео
Проверьте печь в действии! Откройте для себя оригинальное наследие Homewood с Дэвидом и Пенелопой в этом информативном видео, снятом в 2010 году:
Вы также можете увидеть эту же печь спустя 10 лет в этом видео об управлении нежелательной жарой летом, снятом в 2020 году:
Заказ
13 860 новозеландских долларов + налог на товары и услуги ; включает в себя печь, водяную рубашку, инструменты для печи, три решетки для духовки и три противня. Не включает фрахт и дымоход (требования к комплекту дымохода варьируются от дома к дому).
ЗАКАЗАТЬ СЕЙЧАС – щелкните здесь, чтобы получить полную информацию о заказе.
Дополнительная информация:
Заказ Homewood
Обратная связь с клиентами
Часто задаваемые вопросы
Свяжитесь с Homewood Stoves
