Через сколько дней снимать опалубку: Когда снимать опалубку после заливки бетона: нормативы и советы

Вывод второй: в частном домостроении, где обычно используются ленточные фундаменты и другие малоответственные конструкции, демонтаж опалубки производится по достижении 50% от прочностного потенциала бетона.

Опалубки несущих и ответственных конструкций разбираются по достижении 70—80% твердости монолита

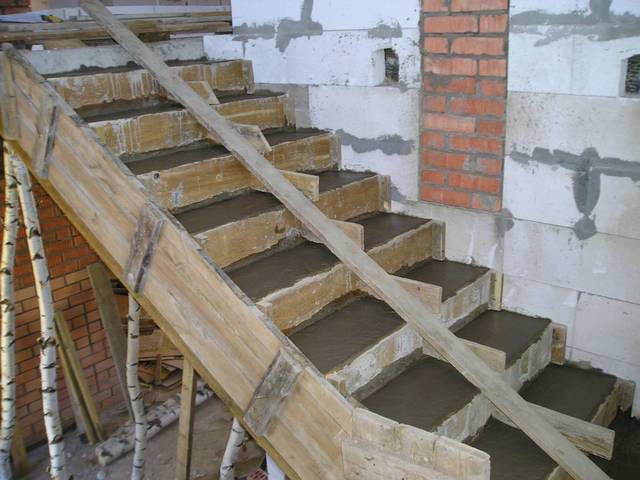

Исключение – железобетонные лестничные пролеты, отливаемые по месту, которые требуется выдержать до 70%. Остается выяснить, за какое время монолит наберет половину либо 70% проектной твердости.

Через сколько дней снимать опалубку

Отвердевание бетона – это химическая реакция кристаллизации частиц цементного порошка после контакта с водой. Процесс протекает в 2 этапа:

1. Первичное схватывание в оптимальных условиях занимает несколько часов. Бетонная смесь теряет подвижность и принимает форму, заданную опалубкой.
2. Набор марочной прочности. Монолит застывает до 97—98% теоретической твердости, оставшиеся 2—3% могут добавляться в течение десятилетий (если благоприятствуют внешние условия).

Примечание. Этап схватывания можно приостановить или замедлить путем шевеления смеси. Данное свойство, именуемое тиксотропией, используется при транспортировке бетона автомобильными смесителями – «миксерами».

Любая химическая реакция укладывается в рамки закона Вант-Гоффа: при нагреве вещества на 10 градусов процесс ускоряется в 2—4 раза. И наоборот, охлаждение замедляет реакцию аналогичным образом. То есть, время застывания бетона в опалубке для набора 50% прочности сильно зависит от окружающей температуры.

При нормальных условиях (t = +20 °C) бетонная смесь, сделанная из распространенных марок портландцемента М400 и М500, достигает распалубочной прочности 50% за 3 суток, 75% — за неделю. Если температура воздуха отличается от оптимальной, время отвердевания увеличивается либо уменьшается. Длительность застывания при различных температурах представлена в таблице.

Внимание! Указанная в таблице температура окружающего воздуха – среднесуточная, а не максимальная. Красным цветом выделен минимальный порог распалубочной твердости для малоответственных конструкций, зеленым – бетонных перекрытий.

Пример пользования таблицей. С фундамента либо отмостки опалубку снимают через 5 дней, если среднесуточная температура не превышает 10 градусов. С перекрытия и лестницы, застывающей в аналогичных условиях, демонтируют щиты спустя 2 недели.

Большую роль в наборе прочности бетоном играет влажностный режим. Что происходит с открытым твердеющим монолитом в разгар лета:

1. Солнце сильно прогревает поверхность бетона, испаряя влагу из толщи конструкции.
2. Химическая реакция ускоряется, но отвердевание протекает неравномерно, особенно, в поверхностных слоях.
3. Массив идет трещинами, верхняя часть крошится и рассыпается.

Чтобы исключить разрушительные процессы, проявляющиеся в жаркий период, бетонную поверхность следует обильно увлажнять из распылителей, а затем укрывать мешковиной и другими подобными материалами, не пропускающими солнечные лучи. Когда ткань и поверхность просохнет, ее опять нужно увлажнить.

Переохлаждение застывающего бетона ночными морозами столь же губительно. Предлагаем ознакомиться с отдельной инструкцией, как правильно делать бетонирование зимой.

Как ускорить застывание бетона

Вопрос актуален для частных застройщиков, ведущих работы осенью, когда средняя температура опускается до нуля, сроки выполнения сильно сжаты. На практике применяется несколько методов ускорения отвердевания монолитов:

1. Утепление и подогрев.
2. Добавление суперпластификаторов.
3. Использование химических присадок и добавок.
4. Приготовление смеси на специальном быстротвердеющем цементе.

Примечание. Химические добавки выполняют 2 функции: ускоряют кристаллизацию цемента и защищают бетон от воздействия отрицательной температуры, не давая воде замерзнуть.

Последний вариант считается дорогостоящим и недоступным для рядовых домовладельцев – быстротвердеющие марки цементов найти непросто. Добавление химических присадок более уместно при зимнем бетонировании.

Изоляция и электрический подогрев способствуют улучшению теплового и влажностного режима бетона

Самый простой и доступный способ — приготовить смесь на горячей воде, залить в форму и тщательно утеплить. Чтобы реакция не замедлялась, можно организовать внутренний подогрев массива резистивным электрическим кабелем.

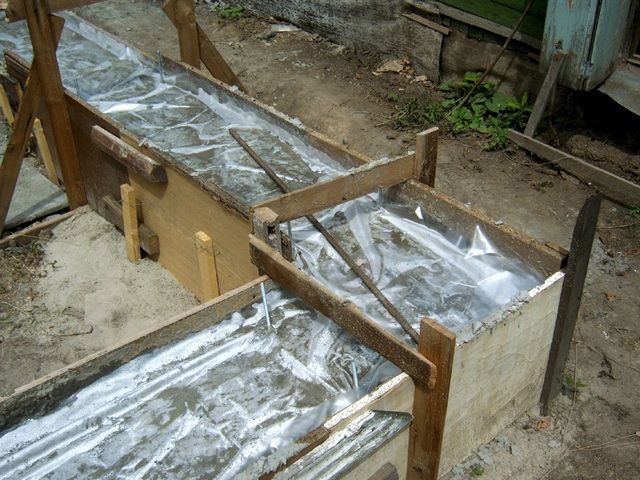

Другой вариант – укрытие застывающего монолита пленкой и подогрев с помощью тепловой пушки. Судите сами: если удастся нагреть бетон до +30 °С, то снять опалубку можно на сутки раньше (смотри таблицу выше). Главное, не забывать об увлажнении.

Добавление пластификаторов ускоряет отвердевание за счет снижения объема воды, используемого для затворения бетонной смеси. Недорогие химикаты позволяют уменьшить количество воды на 15—20%, благодаря чему застывание происходит гораздо быстрее. Подробнее о способах ускорения смотрите на видео:

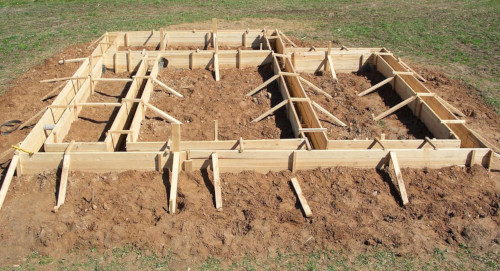

Ведение распалубочных работ

Поскольку на момент снятия опалубки монолит успевает набрать примерно половину проектной твердости, выполняйте демонтаж с соблюдением мер предосторожности:

1. Работы производите в порядке, обратном устройству опалубки.
2. Разборку начинайте с углов, где смесь отвердевает быстрее.
3. Отделяя первый щит, удостоверьтесь, что бетон застыл и не собирается рассыпаться.
4. Работайте вручную, не применяя тяжелых инструментов и механизмов.
5. Приставшие щиты аккуратно отделяются с помощью деревянных клиньев, забиваемых между конструкцией и опалубкой.
6. Не бейте по опорным элементам и деревянным ограждениям.

Вначале опалубочные щиты отделяются по углам

Совет. При образовании трещин немедленно прекратите демонтаж и обождите 1—2 суток, спешить здесь нельзя. Если бетон фундамента не затвердеет, придется обращаться к специалистам и проверять прочность неразрушающими методами.

Нередко застройщики бетонируют основание осенью, давая фундаменту выстояться до весны. Оставлять опалубку на зиму неразумно – древесина быстро испортится, металл – заржавеет. Выдержите 14—28 дней и снимите щиты, вдобавок появится возможность сделать обмазочную гидроизоляцию.

Заключение

Частному домостроителю не стоит спешить в вопросах бетонирования. Цена ошибки – повторная заливка фундамента – слишком высока. Второй нюанс – потеря драгоценного времени. Поэтому начинайте разборку опалубки с небольшой задержкой 1—2 суток с момента достижения бетоном 50-процентной прочности.

Когда снимать опалубку после заливки бетона

Вполне понятно желание хозяев загородного участка максимально ускорить процесс строительства их собственного дома. Однако, технологии работы со стройматериалами – это «штука» серьезная, не терпящая «вольных трактовок» и пренебрежения в стиле – «и так сойдет»…

Практически ни одна стройка не обходится без работ по бетонированию. Это могут быть возведение ленточного или монолитного фундаментов под дом или ограждения, заливка плит перекрытия, полов со смотровыми ямами в гаражах, открытых площадок и отмостков вокруг зданий, строительство подсобных сооружений, в том числе гидротехнических – септиков, бассейнов, колодцев и многое другое.  За активный строительный сезон всегда хочется успеть сделать как можно больше, поэтому крайне актуальным для самодеятельных строителей становится вопросы: когда снимать опалубку после заливки бетона и, соответственно, когда можно переходить к дальнейшим работам над созданной бетонной конструкции?

Хитрость в том, что однозначного ответа на эти вопросы нет – сроки распалубки и возобновления работ зависят сразу от нескольких важных факторов. Вот с этим и постараемся разобраться в данной публикации.

Как происходит созревание бетона

Созревание строительных растворов на базе цемента нельзя рассматривать с точки зрения простого выпаривания воды. Это вовсе не то, что происходит, к примеру, в комке глины – происходит испарение излишней влаги, и сформованная масса обретает определенную механическую прочность. Необожженная глина не теряет своих свойств и может использоваться неоднократно.

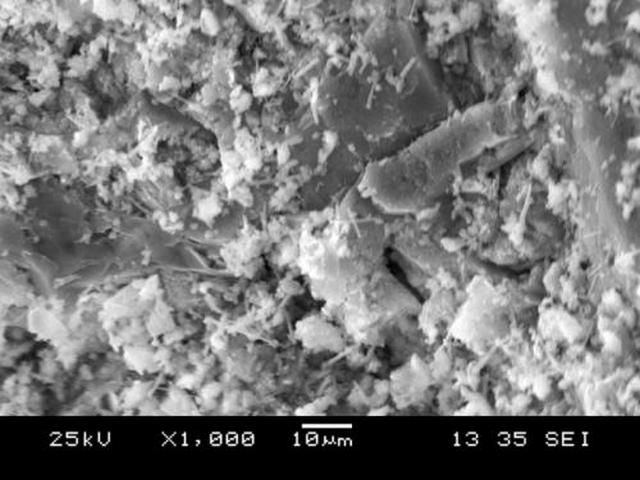

Созревание же бетона – это сложный и абсолютно не обратимый физико-химический процесс, вода в котором играет роль не только и не столько растворителя, сколько одного из главных реагентов. Именно затворение водой приводит в действие химические реакции, происходящими с главными минеральными компонентами цементного порошка.

• Трехкальциевый силикат – наверное, главное звено в процессе набора бетоном своей прочности. Именно он при соединении с водой дает ощутимое поднятие температуры в растворе в стадии схватывания.  Действие этого минерала будет играть важнейшую роль в созревании цементного камня в течение первого, самого решающего месяца.
• Двухкальциевый силикат, наоборот, «вступит в дело», словно переняв эстафету у трехкальциевого. Зато его действие ощутимо годами – бетонные конструкции постоянно наращивают свою прочность.
• Трехкальциевый алюминат – именно этот компонент дает скорость первоначальному схватыванию и набору прочности в первые часы и дни после приготовления раствора и его заливки.
• Четырехкальциевый алюмоферрит – его действие не столь явно выражено на первых порах, но он необходим для набора прочности на завершающих стадиях созревания бетона.

В процессе образования каменной структуры бетонный раствор проходит две основные стадии:

А.  Первым всегда идет схватывание раствора. Этот процесс может занимать всего от нескольких часов, особенно в оптимальных температурных условиях (порядка 20 ÷ 25 °С), и до суток. В это время бетон теряет свою подвижность, приобретает придаваемую ему форму.

Существует понятие тиксотропии – пока на жидкий бетон оказывается «шевелящее» воздействие, процесс схватывания не начинается (естественно, до определенных временных пределов). Именно это и позволяет доставить готовый раствор от производственной линии по его изготовлению к месту заливки (которое порой располагается на значительном расстоянии) в медленно вращающихся емкостях бетоновозов.

Даже на залитый уже в форму бетонный раствор в этот период еще есть возможность оказать какое-либо корректирующее воздействие – например, подправить просевшую опалубку. После окончания схватывания все манипуляции становятся бесполезными. Раствор переходит в стадию созревания — набора прочности.

Б. Процесс набора прочности – намного более длительный. Сказать точнее – верхнюю его границу вообще подвести практически невозможно. Когда говорят, что бетон в течение месяца полностью созрел, то чаще всего имеется в виду набор марочной прочности на уровне примерно 95 – 98 %. А оставшиеся проценты будут «не спеша» добираться годами.

Раствор уже принял предварительно заданные формы, и на первый план выходят химические реакции. Вода, послужившая растворителем, активно входит в контакт с составляющими цемента, связывается с ними, что приводит к быстрому росту кристаллической структуры цементного камня. Межкристаллические связи обволакивают наполнители – песок, гравий, фиброволокно и т.п., постепенно переводя сырую рыхлую массу в твёрдое состояние.

Еще раз можно подчеркнуть важность воды, которая в данном случае выполняет роль активного участника физико-химического перехода одного состояния вещества в другое. Недостаточность воды — это прямая предпосылка для недобора бетоном прочности – он получается пористым, покрытым трещинами, рыхлым и т.п. Поэтому так важно поддерживать влажное состояние застывающего раствора.

Вторым важнейшим параметром для созревания бетонного камня является температура, при которой проходит реакция кристаллизации. При создании определенных условий (высокой температуры, влажности и соответствующего давления, сроки первичного схватывания бетона и первоначального набора прочности можно сократить до минимума. Это используется на заводах железобетонных изделий, где залитые в формы заготовки повергаются высокотемпературному пропариванию в специально созданных условиях.

Совместное воздействие на таких стендах высокой влажности, температуры и нужной вибрации приводят к тому, что готовые детали можно вынимать из форм уже через 6 ÷ 10 часов – они к этому времени набрали достаточную прочность для складирования и перевозки, и в опалубке уже не нуждаются.

Для чего все это так подробно рассказывается? Исключительно для того, чтобы у читателя сложилось прочное представление о взаимосвязи внешних параметров и сроков созревания бетона. Понятно, что в условиях строительства частного дома никаких особых условий мы создать просто не в силах. Значит, будем ориентироваться на реальные возможности.

Сроки созревания бетона в условиях обычной стройки

Итак, скорость набора бетоном прочности, как мы уточнили, зависит от марки бетона, от температуры окружающей среды и от достаточности влаги в растворе. Заметьте, что нет никакого упоминания о количестве залитого раствора – созревание при остальных равных условиях будет идти совершенно одинаково что в огромной монолитной плите, что в отдельно взятом маленьком блоке. (Это позволяет применять экспериментальный метод проверки прочности конструкций, когда одновременно с большими сооружениями отливаются из того же раствора кубики бетона, которые будут служить испытательными образцами).

Если прокопаться в старых руководящих документах по строительству, то можно отыскать нормативы зрелости бетона, при которых было официально разрешено проводить распалубку залитых конструкций (СНиП 3.03.01—87). Несмотря на то что действие этого СНИП официально не продлено, вполне можно ориентироваться на указанные параметры – они проверены многолетней практикой и в промышленном, и в жилом строительстве.

В условиях частного строительства чаще всего приходится прибегать в заливке ленточного или монолитного фундамента, устройству полов. И в том, и в другом случае рекомендовано, чтобы бетон набрал не менее 50% от заложенной марочной прочности.

Реже, но все же прибегают к заливке перекрытий или наклонных конструкций – лестниц. Здесь придется подождать подольше – пока бетон не наберет от 70 до 80% прочности, в зависимости от длины пролета.

Считается, что при такой набранной прочности ненагруженная отлитая конструкция уже без риска может находиться без опалубки – случайные ударные воздействия ей не страшны. Нужную прочность она будет добирать уже по месту, а материал снятой опалубки может быть использован для дальнейших работ.

А вот через какой срок после заливки бетон должен достичь требуемых прочностных значений?

Результаты проведённых исследований и наблюдений по итогам практических строительных работ позволяют свести в единую таблицу параметры созревания бетона марочной прочности М-200 ÷ М-300, замешенного на базе портландцемента М-400 или М-500. (Рассматривается именно такой бетон, как самый употребляемый в масштабах частного строительства, в частности – для заливки фундаментов):

Несколько пояснений к таблице:

• За единицу (то есть за 100 %) зрелости берется условный показатель прочности, которого достигает бетон данной марки в «идеальных» температурных условиях (+20°С) за 28 суток. Как уже говорилось, процесс созревания на этом не заканчивается – он может длиться годами, хотя и с очень незначительными приростами прочности.
• Знаком «звёздочки» (٭) выделены значения набранной прочности, которые позволяют безбоязненно снимать опалубку с залитой конструкции.
• «Двойная звездочка» (٭٭) – при таких показателях созревания можно переходить к дальнейшим строительным работам, например, к кладке стен. Предела прочности еще не достигнуто, но заложенный в конструкцию того же, к примеру, фундамента, резерв прочности позволит выдерживать плавно возрастающую нагрузку. А прочность с течением времени – догонит.
• Под температурой окружающей среды имеется в виду ее среднесуточное значение в течение срока созревания.

Это важно — учитываются не пиковые дневные значения, а усредненные в течение суток. Например, в таблице есть столбец с температурой +30°. Казалось бы, согласно значений в таблице летом уже через 2 дня можно проводить распалубку, а через 2 недели – бетонный элемент достигает полной зрелости! Однако, говорить о такой среднесуточной температуре в российских условиях даже в разгар лета – очень сложно. Пусть даже днем столбик термометра поднимается до 30 – 32 градусов – ночью он падает до 15 – 20. Таким образом, среднесуточная будет лежать в пределах 23 – 25 градусов.

Интересный факт – в мире до сих пор нет единства мнений насчет оценочного критерия по допустимости снятия опалубки. Например, европейские рекомендации весьма схожи с российскими – исходя из 50% прочности при ненагруженных конструкциях. А вот в американских стандартах поступают несколько проще – там принято правило снимать опалубку через 7 дней после заливки при условии температуры воздуха выше + 10°С.

Вообще, если речь при строительстве собственного дома будет идти о разнице в 2 ÷ 3 дня, то лучше не проявлять никому ни нужной торопливости. Лучше сосредоточиться на том, чтобы создать для бетона наиболее оптимальные условия для созревания – его качество от этого только выиграет.

Видео: снятие опалубки с ленточного фундамента

Создание оптимальных условий для созревания бетона

Наивно полагать, что достаточно будет залить бетон в опалубку, выровнять поверхность – и останется лишь только дожидаться схватывания и набора прочности, чтобы можно было снимать опалубку и двигаться дальше. Свежезалитая бетонная конструкция с первых же часов требует определенного ухода. И основными задачами здесь будут являться:

• Не допустить деформации опалубки под тяжестью раствора, минимизировать усадку.
• Постараться, максимально сгладить возможные температурные перепады (суточные).
• Исключить пересыхание поверхности залитой детали, ее быстрое обезвоживание, которое приведет к растрескиванию застывающего бетона. Создать оптимальный влажностной режим.
• Оградить залитую бетонную конструкцию от случайных механических повреждений.

После заливки следует немедленно проверить прочность всей опалубки и, при необходимости, провести ее укрепления в слабых местах. До схватывания все еще можно поправить.

Летний внезапный дождь — дело обычное, но вот для свежезалитого раствора он может оказаться фатальным. Через день ÷ два осадки уже будут не страшны, но если нет 100%—й уверенности в том, что в первые сутки не будет дождя, то придется соорудить какой-то тент, например, из пленки, брезента и т.п.

Самый большой бич – это быстрое испарение влаги. А недостаточность воды не даст полноценно пройти нужным химических реакциям, и бетон останется рыхлым и крошащимся. Значит, в период созревания целесообразно поддерживать залитую конструкцию в постоянно влажном состоянии.

В закрытом помещении может помочь регулярное опрыскивание водой, а вот на ветру и на солнце, наверное, не обойтись без укрывания пленкой или слоем постоянно увлажняемых опилок или грубой ткани (типа мешковины). Это будет и поддерживать влажность, и препятствовать активному испарению воды с поверхности под действием высокой температуры, прямых солнечных лучей или ветра.

Чтобы легче было разобраться в вопросах ухода за залитым бетоном, вниманию читателя предлагается таблица с некоторыми полезными рекомендациями:

Несколько рекомендаций по процессу снятия опалубки

У хорошего хозяина опалубка должна прослужить не один цикл заливки. Поэтому торопиться с ее «силовым» съемом, например, с помощью каких-то механических транспортных средств или с приложением усилий домкратов и лебедок – не стоит. Мало того что можно поломать ценный опалубочный материал – не исключено, что деформируется еще не до конца набравшая прочность бетонная конструкция.

Если доски или щиты опалубки были качественно обработаны перед установкой, например, промазаны специальными масляными составами или же были покрыты полиэтиленовой пленкой, то особых проблем возникнуть не должно. Разборку обычно начинают с мест, наименее нагруженных и тех, где связывание и застывание раствора происходит быстрее всего – углы и открытые, незамкнутые края.

Работу всегда ведут сверху вниз. Снимаю внешние подпорки, упоры, подкосы и другие стабилизирующие конструкцию детали. Если противоположные щиты были стянуты проволокой или иными металлическими деталями (шпильками, пропущенными насквозь скобами и т.п.), то вначале освобождаются от них – они срезаются или откручиваются. В ряде случаев этого бывает достаточно для снятия щитов.

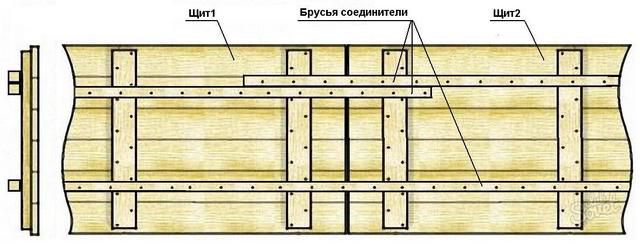

Если щиты собраны в одну длинную конструкцию с помощью продольных соединительных брусьев, то имеет смысл сначала демонтировать эти соединения – поодиночке будет вытащить легче.

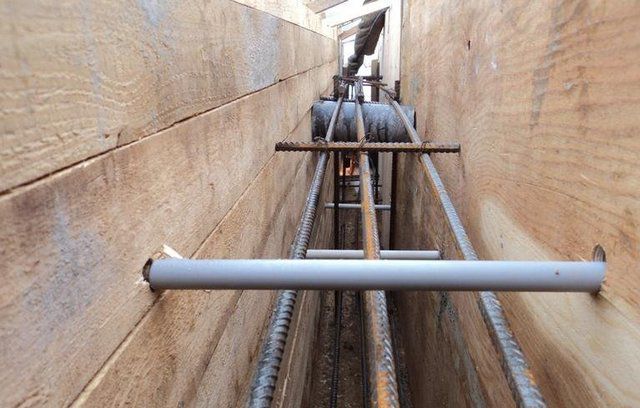

При демонтаже не забываем, что через бетонные плиты могут проходить закладные элементы, которые были ранее нами установлены для создания каналов для коммуникаций. В этих местах опалубка снимается с особой осторожностью.

Если щит сразу не поддается, то можно потихоньку оторвать его от поверхности, забивая аккуратно сверху деревянный клин.

Снятые деревянные детали опалубки рекомендуется убрать по сухое вентилируемое место – например, под навес. Там они будут в сохранности, и еще не раз смогут выручить хозяина.

Видео: пример снятия деревянной опалубки с фундамента

Ни в коем случае нельзя оставлять деревянную опалубку на готовой, набравшей прочность конструкции, надолго, тем более – на зиму. Ничего хорошего из этого не получится – дерево под воздействием повышенной влажности и перепадов температур может оказать деструктивное воздействие на бетон. Да и логичность такой операции – весьма сомнительна – после предварительного набора прочности опалубка просто уже не играет особой роли.

Кстати, это ответ и тем, кто рекомендует оставить на зиму на залитом фундаменте металлическую опалубку – с точки зрения технологии смысла в этом нет абсолютно никакого. А вот украсть дорогостоящий по нынешним временам материал – смогут запросто.

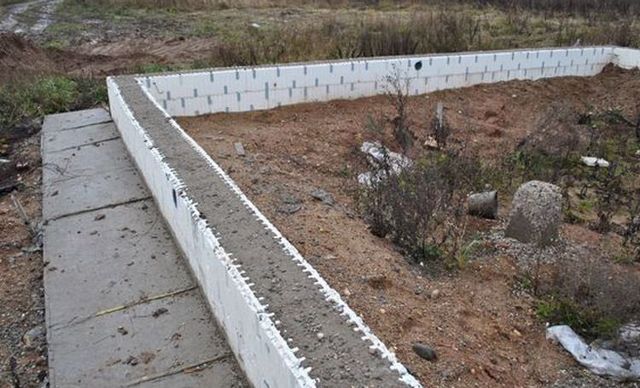

Кстати, существует современный подход к проблеме опалубки – специальные сборные конструкции из экструдированного пенополистирола. Они собираются наподобие кубиков конструктора «LEGO», затем в них устанавливаются армирующие элементы и заливается бетонный раствор.

Очень удобно – и проблем со снятием опалубки попросту не существует, и стены или фундамент сразу получают неплохую термоизоляцию.

Все работы по заливке бетонных конструкций при строительстве дома лучше планировать на теплый сезон года. Так что все мероприятия, которые упоминались в этой статье свойственны, в основном, положительным температурам воздуха. Но если уж обстоятельства вынуждают прибегнуть к зимнему бетонированию, здесь и подходы, и сроки выполнения работ будут несколько иными. Подробно об особенностях бетонирования зимой – в отдельной публикации нашего портала.

Когда снимать опалубку после заливки бетона?

Бетонирование фундаментов под застройку на производственных объектах контролируется опытными инженерами. Индивидуальные мастера, устанавливающие формообразующие элементы для заливки бетона при возведении частных сооружений и площадок, удаляют их, ориентируясь на собственные навыки.

Бетонирование фундаментов.

От надежности ленточных и монолитных оснований зависит дальнейшая эксплуатация конструкции, поэтому вопрос срока демонтажа временной опалубки по технологическим нормам стоит рассмотреть подробнее.

Как происходит созревание бетона?

Созревание стройматериала — сложный, многокомпонентный процесс. Химическая реакция цемента с водой протекает в одном направлении и является необратимой. При гидратации изменяется структура бетона, образуются пространственные связи между частицами и кристаллогидраты, жидкость превращается в цементный камень.

На скорость кристаллизации влияют такие факторы, как:

1. Степень помола.
2. Состав минералов.
3. Объем воды, вводимой для замешивания.
4. Температурный режим.
5. Внесение наполнителей.

Главными носителями прочности бетона являются гидросиликаты кальция. Существует 4 вида клинкерных минералов, которые влияют на затвердение. Это:

Компоненты для созревания бетона.

1. Силикат 3-кальциевый. Имеет важное значение на протяжении первого месяца после заливки, в период схватывания поднимает в рабочем растворе реакционную температуру, формирует структуру вещества.
2. Силикат 2-кальциевый. Действует на прочностные характеристики в течение всего периода эксплуатации конструкции.
3. Алюминат 3-кальциевый. Входит в реакцию для увеличения скорости гидратации, влияет на схватывание на начальном этапе — в течение первых суток и зрелость после заливки.
4. Алюмоферрит 4-кальциевый. Действие постоянное, от заливки до завершения созревания.

Созревание стройматериала проходит 2 фазы:

1. Схватывание, или загустение.
2. Затвердение, или упрочнение.

Схватывание начинается сразу после прекращения тиксотропии — перемешивания жидкого вещества. Гидратация характеризуется выделением теплоты. В начале процесса наблюдается быстрое увеличение температуры, которая достигает максимума в конце загустения. При низкой температуре воздуха схватывание происходит медленнее, при повышенной — быстрее. Оптимальная температура — +20…25°С.

Густая масса растекается и распределяется по форме опалубки, ее подвижность замедляется. Загустение бетона занимает от 2-3 часов до суток. В процессе затвердевания залитый материал непрочный, поэтому его форму можно корректировать.

Кристаллизация частиц происходит медленно. Полностью созреть бетонная масса может через 28 дней, причем показатель марочной прочности достигает 95%, оставшиеся 5% набираются на протяжении долгих лет.

Нормативы на снятие опалубки

Снимать опалубку после заливки бетона требуется при появлении распалубочной прочности. Такое понятие введено в СНиП 3.03.01-87 «Нагрузки и воздействия». Когда нужно разбирать временную конструкцию, прописано в таблице:

Разновидности конструкций	Наименьшая прочность, при которой можно снять опалубку
Поверхности, расположенные вертикально	0,2-0,3 мПа
Железобетон с ленточного фундамента	3,5 мПа, не меньше 50%
Перекрытия, размещенные горизонтально и под наклоном с длиной пролета от 6 м	80%
Горизонтальные поверхности с длиной пролета до 6 м	70%

При строительстве частных домов и подсобных сооружений специалисты советуют демонтировать опалубочную систему при получении 50% прочности бетона. При заливке нагруженных конструкций, например лестницы, для распалубки нужно набрать 70-80%, при этом учитывают длину пролета.

Нормативы для снятия опалубки.

Через сколько времени снимают опалубку?

Для стройматериала М200-М300, изготовленного на основе портландцемента М400 или М500, в результате исследований инженерами разработана специальная таблица, по которой рассчитывают, через сколько дней можно снять опалубку.

Сроки или количество в днях	Температурный и прочностной показатели
	-3°С	0°С	+5°С	+10°С	+20°С	+30°С
1	0,03	0,05	0,09	0,12	0,23	0,35
2	0,06	0,12	0,19	0,25	0,4	55%
3	0,08	0,18	0,27	0,37	50%	0,65
5	0,12	0,28	0,38	50%	0,65	80%
7	0,15	0,35	48%	0,58	75%	0,9
14	0,2	50%	0,62	72%	0,9	1
28	0,25	0,65	77%	0,85	1	—

В таблице за «1» взят показатель 100%-ной зрелости, в качестве температуры подразумевают среднее значение между минимумом и максимумом ежедневных температур, т. е. если утром было +8°С, а вечером — +20°С, то средний параметр равен +14°С.

Советы по демонтажу

Для самостоятельного строительства специалисты рекомендуют обращать внимание на сезонность при укладке фундаментного основания. Летом заливные работы лучше не выполнять, можно подготовить участок под застройку. Заливать рабочий раствор нужно ранней или поздней осенью при достаточной влажности и отсутствии жары.

Залитый фундамент оставляют на зиму для проверки его на морозостойкость, влагонепроницаемость, способность к нагруженному проседанию. Опалубку перед зимними холодами нужно убрать, особенно если она изготовлена из дерева. Деревянные щиты разбухают, раздвигают подпорки.

Перед установкой деревянной опалубочной системы листы рекомендуется обработать маслом или специальной жидкостью либо обернуть полиэтиленом или бумагой. Это упростит последующее снятие формообразующих частей.

Демонтаж осуществляется в обратном порядке по сравнению с монтажом, сверху вниз и осторожно, чтобы не зацепить бетон. Распалубку начинают с угловых, открытых с незамкнутыми краями и выступающих элементов. В этих частях литье застывает быстрее. Открепляются опорные стойки, стяжки, основные щиты, вбитые в почву колья, крепежи, соединительные детали.

Нельзя применять подъемные механизмы для снятия листов, они могут разрушить застывший материал. Снятые части опалубки убираются в отдельное сухое помещение для других строительных работ.

При соблюдении всех рекомендаций получается монолитный фундамент хорошего качества.

Когда снимать опалубку перекрытия после заливки бетона?

Монолитное строительство предполагает работу с большим количеством бетонного раствора. При этом на качество, прочность и долговечность готовой конструкции влияет много факторов – состав смеси, соблюдении технологии заливки, правильность устройства опалубки, а также срок ее демонтажа после заливки. Выясним, когда снимать опалубку перекрытия, чтобы бетон полностью застыл, набрал прочности и не утратил своей формы.

Но перед этим рассмотрим, как происходит созревание бетона и сколько дней для этого необходимо.

Итак, процесс застывания – сложный и необратимый, который можно условно разделить на два основных этапа:

• Схватывание. При благоприятном температурном режиме он может длиться от нескольких часов до суток. В этом время раствор становится неподвижным и приобретает конфигурацию, которую ему придали. Свежий раствор даже после заливки поддается корректировке, в этом время еще можно исправить недостатки. Когда схватывание завершилось, последующие манипуляции уже не будут иметь эффекта.
• Набор прочности. Этот этап длится дольше, чем схватывание. Верхнюю границу определить в таком случае практически невозможно. Например, в течение месяца раствор приобретает марку прочности в пределах до 98,0%. В это время бетон приобретает необходимую форму и далее происходят химические реакции, в которых вода играет важную роль. Ее недостаток может привести к тому, что бетон получится рыхлым, с крупными порами и трещинами.

Также важным фактором для кристаллизации является температура. При создании оптимальных условий можно значительно сократить ее срок, что часто практикуется на заводах по производству ЖБИ. В результате этого изделия становятся прочными уже через 6 — 10 часов, после чего их можно извлекать из формы.

Через какое время можно снимать опалубку с перекрытия?

Рассмотрим, когда можно снимать опалубку с монолитной плиты в условиях обычной стройплощадки.

Конкретные сроки зависят от нескольких факторов:

• марки бетона;
• погодных условий и времени года;
• размера плиты перекрытия.

Если совершить заливку летом, то демонтировать опалубку можно через 72 часа, но выполнять последующие работы можно только через три недели. В зимнее время эти сроки увеличиваются в связи с низкой температурой и влажным воздухом. Для ускорения процесса применяют различные способы прогрева смеси.

На практике строители пользуются специальным справочным материалом, в котором приведены сроки кристаллизации в зависимости от температуры окружающей среды.

Например, при использовании самой востребованной марки М 200 – 300, горизонтальное перекрытие набирает прочности в пределах 80% в течение такого времени:

• при температуре +1,0 С – в течение 28 суток;
• при + 10,0 С – в течение 15 сут.;
• при + 25,0 С – в течение 6 сут.

Демонтировать опалубку следует вручную, начиная с углов, где смесь застывает быстрее. Опоры и стойки извлекают в последнюю очередь. Работы следует проводить, когда бетон набрал не менее 50,0% прочности.

Когда можно снимать опалубку с фундамента: расчет времени

Самое главное в обустройстве фундамента — строгое соблюдение временных рамок по заливке бетона, его созреванию и снятию опалубки. Как правило, многим хозяевам и подрядчикам хочется ускорить ход строительства. Но подобный подход чреват серьезными осложнениями — разрушением конструкции, ее деформацией и недолговечностью. Когда снимать опалубку в ленточном, столбчатом, столбчато-ленточном и монолитном фундаменте — разбираемся в тонкостях технологии.

Когда демонтировать опалубку

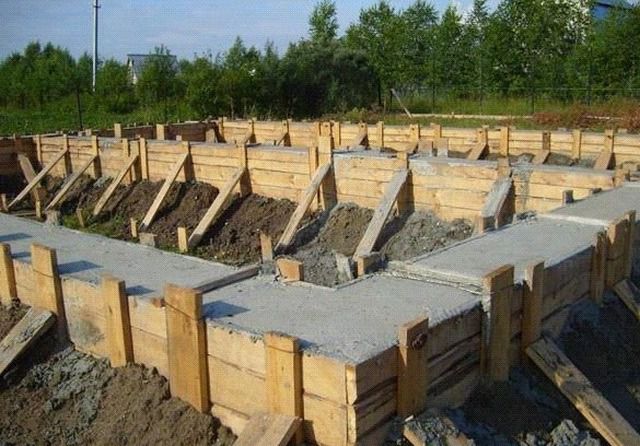

Когда снимать опалубку с ленточного фундамента

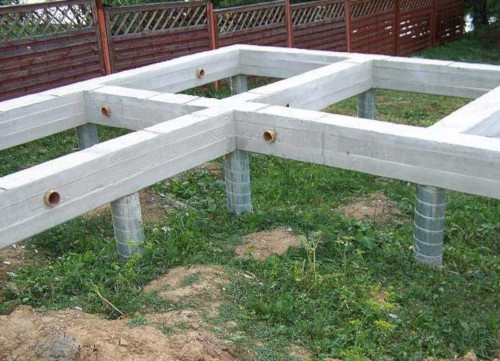

По внешнему виду напоминает железобетонную ленту (замкнутый или незамкнутый контур), углубленную в почву на 1-1,65 м. Возведенное строительное сооружение всем своим весом опирается на бетонную ленту, поэтому необходимо позаботиться о том, чтобы фундамент был крепким, а бетон набрал максимальную прочность.

Для всех видов фундамента, в том числе и ленточного, действует один общий принцип: опалубку можно снимать тогда, когда бетон наберет максимальную марочную прочность.

Скорость обретения прочности зависит от нескольких факторов:

• показателей температуры и атмосферной влажности;
• марки бетона;
• габаритов;
• наличия в растворе присадок;
• качества ухода за готовой опалубкой.

Работы по монтажу фундамента рекомендуется проводить в осенне-весенний сезон. В это время держится оптимальная температура воздуха — без жарких дней и заморозков.

Считается, что срок созревания бетона, когда прочность его достигает максимальных параметров, составляет 28 дней. Если строители имеют дело с ленточным фундаментом, рекомендуется дождаться, пока он наберет не менее 50% предусмотренной маркой цемента прочности. Только после этого можно снимать опалубку. Таких показателей раствор достигает, если строительство проводится летом при высоких температурах (до 30 градусов) за 5-7 дней.

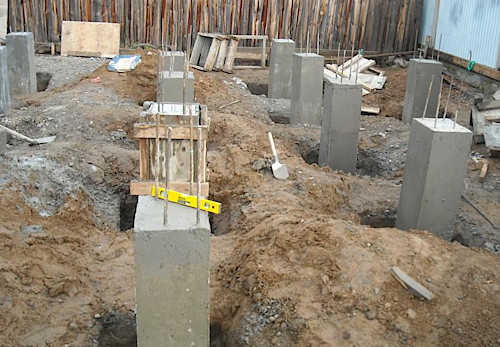

Демонтаж опалубки столбчатого фундамента

Этот вид предполагает возведение столбов в участках, которые подвергаются особой нагрузке, в углах и местах пересечения стен. Столбчатый применим только для возведения легких построек, преимущественно из дерева. Требования к столбчатой опалубке менее строгие, чем к остальным видам, но отведенное для выдержки бетона время необходимо соблюсти.

За основу берутся 28 дней, рекомендованных производителем цемента, и проводится анализ условий окружающей среды. При температуре более 22°С и относительной влажности 68% половину прочности бетон наберет за 14 дней. К этому времени можно начинать работы по распалубке, приступать к следующему этапу или заливать новый участок фундамента. Если температура на улице ниже оптимальной, время выдержки опалубки автоматически увеличивается. Так, при показателях на градуснике +5°С придется выдержать все положенные 28 дней.

Столбчато-ленточный: когда снимать опалубку

Это комбинированный тип фундамента, где основную нагрузку берут на себя столбы, а лента служит соединительным звеном между ними, выполняя функции ростверка. Столбчато-ленточный применим для массивных строительных объектов, где предполагается большая нагрузка на основание.

Поскольку этот тип конструкции может использоваться для строительства на наклонных участках, при расчете времени снятия опалубки учитывается ее длина. Требования к созреванию бетона и времени, когда можно снимать опалубку фундамента здесь более строгие:

• для горизонтальных и наклонных строений длиной до 6 метров рекомендованная прочность бетона должна составлять не менее 70%;
• для горизонтальных и наклонных архитектурных элементов длиной свыше 6 метров — 80% от установленного набора прочности.

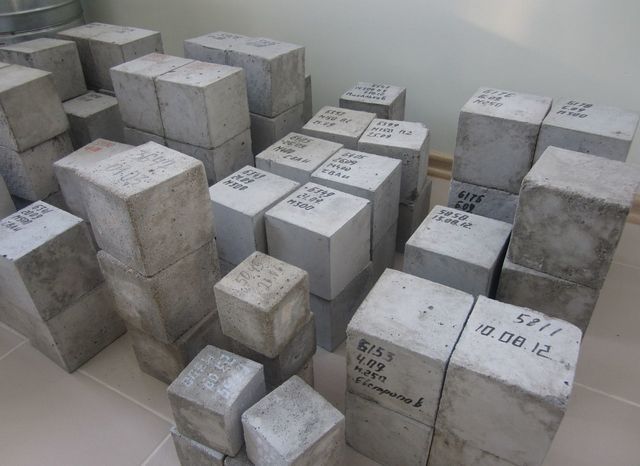

Для оценки зрелости бетона следует использовать контрольный элемент фундамента, сформированный при его заливке. Когда его показатели будут удовлетворительными, можно снимать опалубку.

Чтобы составить представление о времени созревания бетона в зависимости от температуры внешней среды, можно сориентироваться по таким показателям:

• -3 °С — созревание бетона возможно только при внешнем принудительном согревании конструкции;
• 0 °С — созревание на половину прочности возможно на 14-й день;
• +5 °С — на 7-й день бетон приобретает 48% прочности, на 28 день — 77%;
• +10 °С — на 5 сутки созревает на 50%, через две недели после заливки достигает прочности в 72%;
• +20 °С — через три дня бетон закрепляется на 50%, на 28-й день полностью приобретает нужную крепость;
• +30 °С — на вторые сутки показатель прочности равен 50%, а на пятые сутки — 80%.

За основу расчетов был взят бетон с марочной прочностью М200 и М300. Именно этот материал чаще всего используется в строительстве для заливки столбчатых и столбчато-ленточных видов фундамента. В качестве температурных показателей необходимо брать среднесуточные значения, а не максимальную отметку, которой воздух достиг в контрольные сутки.

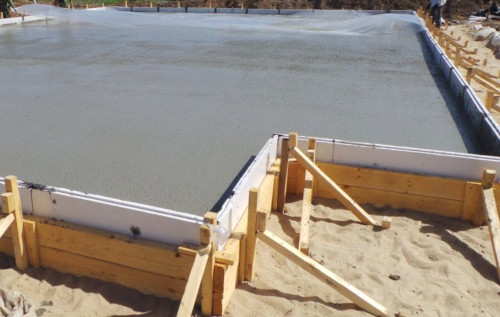

Монолитный плитный: демонтаж опалубки

Плитный представляет собой единый монолит в виде подушки, на которой будет возводиться постройка. Фундамент такого типа должен обладать повышенной жесткостью и прочностью, поскольку возводится на нестабильных грунтах и призван выдерживать большие нагрузки.

Требования к опалубке тоже особенные. Крайне желательно дождаться полного застывания и созревания бетона, иначе грунт может поплыть, а бетонная стяжка потрескается. Свою роль играет и специфика конструкции. На монолитном плитном фундаменте передвигаются рабочие, поэтому он должен приобрести предельную прочность, прежде чем строители приступят к возведению стен, заливке пола или установке перекрытий. Минимальная прочность монолита для дальнейшего проведения строительных работ должна составлять не менее 1,5 МПа. Определить ее можно по контрольному образцу.

Для ускорения застывания бетона используются ускорители твердения и схватывания бетона. Благодаря инструкции можно рассчитать ориентировочное время схватывания конструкции в разных погодных условиях.

Если условия позволяют снимать опалубку раньше установленного 28-дневного срока, следует учесть, что бетонное основание не должно испытывать вертикальную нагрузку, особенно если раствор достиг лишь половины прочности. На этом этапе разрешается переместить опалубку для заливки нового фундаментного сегмента, а возведение стен начинать только спустя месяц после заливки бетона.

Снятие опалубки должна осуществляться тщательно и аккуратно — в последовательности, обратной ее возведению. Особое внимание уделяется проблемным местам — углам, открытым незамкнутым слоям.

В любом случае спешить с удалением опалубки всех видов фундамента не стоит. Лучше выждать рекомендованное время, особенно в холодный сезон, когда показатели температуры не способствуют быстрому созреванию раствора. Излишняя спешка может привести к растрескиванию фундамента, деформации и ухудшению его прочностных характеристик.

Популярное

Через сколько дней можно снимать опалубку с фундамента

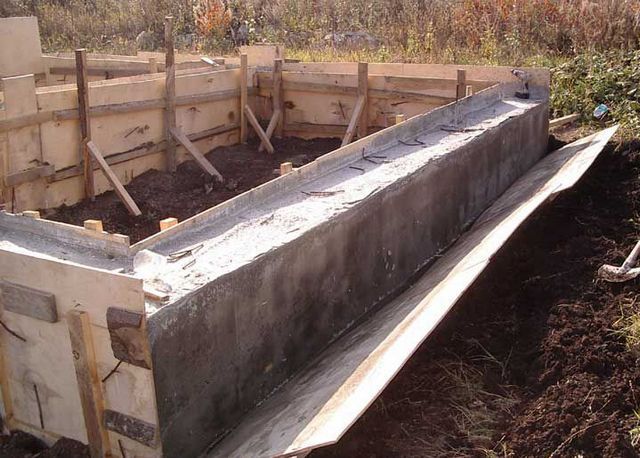

Снятие опалубки

В большинстве случаев строительство дома начинается с возведения фундамента. Эта часть строения отвечает за прочность и надежность всего здания. Но чтобы сделать качественное основание, важно точно выполнять все этапы этого процесса. Сооружение опалубки является важным технологическим этапом, так как служит своеобразным каркасом, в который заливают бетон или железобетон. Конструкция остается в собранном виде до полного формирования изделия. В связи с этим может возникнуть вопрос, через какое время нужно снимать опалубочную конструкцию.

Марочная прочность бетона

Одной из основных характеристик бетона, которые оказывают влияние на длительность эксплуатационного срока без возможных изменений структуры, является марочная или проектная прочность. Эта характеристика показывает, какую сопротивляемость имеет бетон к механическому воздействию на сжатие, то есть его устойчивость к нагрузке определенного типа. В соответствии с этой характеристикой проводится маркировка бетона, где наименьшую прочность имеет бетон марки М15, а наибольшую – М800. Зная маркировку бетона можно подобрать материал в соответствии с предполагаемыми нагрузками.

к оглавлению ↑

Через какое время можно снимать опалубку

Для получения качественного основания под строением важно не только правильно установить опалубку, но и более точно определить время проведения ее демонтажа. Идеальным считается срок, позволяющий бетону набрать полную прочность, многие придерживаются срока в 28 дней. Но иногда ждать такое время нецелесообразно, а нарушать строительные нормы не рекомендуется. Следовательно, нужно знать, от чего зависит степень созревания бетона.

Основными факторами, влияющими на это свойство, являются погодные условия, марочная прочность, предполагаемая нагрузка на бетонную конструкцию, а также количество жидкости в бетоне.

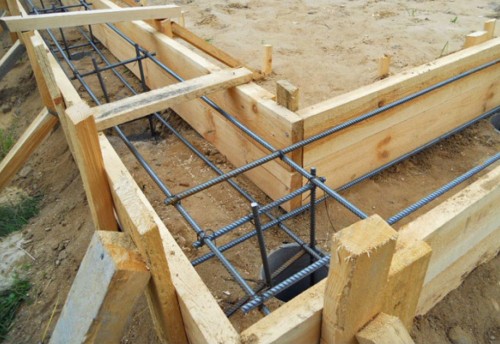

Когда снимать опалубку

Кроме того на время застывания бетона влияют компоненты, входящие в его состав. Например, добавление в смесь для фундамента щебня или керамзита в несколько раз сокращает время схватывания бетона.

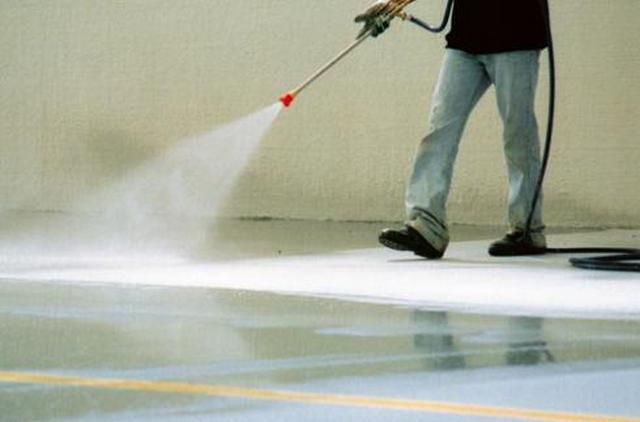

Ускорить сроки созревания бетона помогает периодическое смачивание поверхности водой или накрывание полиэтиленовой пленкой.

Самым важным критерием считается погода, так как именно среднесуточная температура воздуха оказывает влияние на выдержку бетона. Для примера можно привести следующие показатели:

• Если среднесуточная температура отмечалась на уровне от -3 до 0⁰С, то через две недели прочность бетона достигнет 20%, а через 28 дней – всего 25%.
• При 0⁰С распространенные марки бетона М200-М500 через 5 дней набирают прочность 28%, через две недели – 50%, а через месяц – 65%.
• При среднесуточных показателях температуры +10⁰С в течение 5 суток бетон застынет на 50%, через две недели этот показатель будет равен 72%, а через месяц – 85%.
• При температуре +20⁰С аналогичный бетон уже через 3 дня наберет прочность 50%, а через 28 дней – 100%.
• При среднесуточных показателях температуры выше +30⁰С уже через 2 дня бетон застывает на 55%, а полная прочность будет достигнута через 14 дней.

По мнению специалистов, снимать опалубку можно после того, как прочность бетона достигает 50-70%. Это наиболее безопасно для конструкции.

Исходя из указанных данных, определяется примерное время снятия опалубки:

• При среднесуточных показателях температуры 30-35⁰С снимать опалубку можно через 2 дня.
• Температура воздуха 20-25⁰С позволяет проводить демонтаж через 3-4 дня.
• Среднесуточная температура 10-15⁰С дает возможность разбирать опалубочную конструкцию уже на 5-7 день.
• Затвердевание бетона при+5⁰С проходит в течение 10 дней, после этого снимают опалубку.
• Температура от 0 до +1⁰С продлевает застывание бетона до 15 дней, следовательно, проводить демонтаж опалубочной конструкции не рекомендуется.

Помимо температуры на время застывания бетона сильно влияет влажность воздуха. Поэтому опытные строители рекомендуют заливать фундамент в сухое время года. Большинство строителей начинают заливку фундамента ранней сухой осенью и оставляют конструкцию на зиму.

Однако при этом следует помнить, что опалубка снимается в любом случае. Во-первых, неснятая конструкция оказывает разрушительное воздействие на бетон. Во-вторых, демонтаж опалубки до наступления морозов позволяет выполнить дополнительную гидроизоляцию фундамента, защищая его от впитывания осенней влаги и дальнейшего разрушения.

к оглавлению ↑

Как правильно снять опалубку с ленточного фундамента

Основание ленточного типа относится к конструкциям, у которых опалубочную систему можно начинать при наборе 50% прочности. К процессу разбора следует подходить с большой осторожностью. Во-первых, бетон еще не обладает хорошей устойчивостью к механическим повреждениям, то есть высока вероятность образования сколов на поверхности фундамента. Во-вторых, очень часто опалубочную конструкцию используют повторно, следовательно, при разборе не стоит применять силовые методы, чтобы не повредить материал.

Снимаем опалубку с ленточного фундамента

Разбор опалубки начинают с менее нагруженных мест, к которым относятся угловые соединения и незамкнутые края. В этих местах бетон схватывается быстрее.

Далее работу продолжают в направлении сверху вниз, снимая упоры, подкосы и аналогичные поддерживающие детали.

Затем переходят к элементам, которыми были стянуты противоположные щиты. В частности речь идет о шпильках или металлических скобах. Эти детали нужно срезать или открутить. Если щиты опалубки были обработаны масляным составом или застелены полиэтиленовой пленкой, то конструкция легко разбирается после снятия креплений.

Если для соединения щитов использовались продольные соединительные брусья, то вначале демонтируют эти элементы. Это во многом облегчит демонтаж длинной конструкции.

Особую осторожность следует проявлять в местах, где в бетонных плитах проложены каналы для коммуникационных систем.

к оглавлению ↑

Когда снимать опалубку с горизонтального перекрытия

Литые горизонтальные конструкции встречаются довольно редко, в большинстве случаев их отливают на земле, а затем выполняют монтаж на высоте.

Для изготовления горизонтального перекрытия нужна аккуратная работа и мощная опалубочная система с жесткими опорами. Санитарные Нормы и Правила параллельно с другими нормативными документами рекомендуют выполнять демонтаж опалубки для горизонтальной конструкции при достижении прочности бетона не менее 70%. В соответствии с этим стоит учитывать следующие сроки:

• Если среднесуточная температура была на уровне 30-35⁰С, то опалубку можно снимать через 4-5 дней.
• При средней температуре 20-25⁰С бетон достигает необходимой прочности через 6-7 дней.
• При температуре 10⁰С опалубка разбирается на 15 день.
• Если температура не поднималась выше 1⁰С, то опалубку снимают только через 1 месяц.

Определяя время снятия опалубки, следует всегда помнить пословицу «Поспешишь – людей насмешишь». Преждевременный демонтаж может привести к разрушению бетонной конструкции и повлечь тяжелые травмы.

Из всего вышесказанного, можно сделать вывод, время демонтажа опалубки не имеет конкретных значений. Однако к общепринятым 28 дням лучше добавить лишних два-три дня, чем не дождаться указанного срока, особенно при перепадах температуры и влажности.



90000 WHEN TO REMOVE CONCRETE FORMWORK? 90001 90002 90003 Removal of Forms 90004 90005 90006 Forms should not be removed until the concrete has sufficiently hardened in order that it can carry safely its own weight and any other live loads it is subjected to. 90007 90006 The supporting period (period between placing of concrete in forms and removal of forms) differ according to the type of cement used and the design of formwork. In general structures carrying construction loads, side timbers shall not be removed within 7 days and supporting timbers within 28 days of placing of concrete.90007 90006 In no circumstances shall forms be stuck until the concrete reaches strength of at least twice the stress to which the concrete may be subjected at the time of striking. 90007 90006 The strength referred to shall be that of concrete using the same cement and aggregates, with the same proportions, and cured under conditions of temperature and moisture similar to those existing on the work. Where possible, the formwork should be left longer, as it would assist the curing. 90007 Removal of Formwork 90006 In normal circumstances (generally where temperatures are above 20 90015 0 90016 C), and where ordinary cement is used, forms may be struck after expiry of following periods.90007 90018 90019 90020 90021 90003 Type of Form 90004 90024 90021 90003 Removal Time Period 90004 90024 90029 90020 90021 Walls, columns and vertical sides of beams 90024 90021 24 to 48 hours as may be decided by the engineer-in-charge. 90024 90029 90020 90021 Slabs (props left under) 90024 90021 3 days 90024 90029 90020 90021 Beam soffits (props left under) 90024 90021 7 days 90024 90029 90020 90021 Removal of props to slabs (Spanning upto 4.5 m) 90024 90021 7 days 90024 90029 90020 90021 Removal of props to slabs (Spanning over 4.5 m) 90024 90021 14 days 90024 90029 90020 90021 Removal of props to beams and arches (Spanning upto 6 m) 90024 90021 14 days 90024 90029 90020 90021 Removal of props to beams and arches (Spanning over 6 m) 90024 90021 21 days 90024 90029 90072 90073 90006 90007 90006 For rapid hardening cement, 3/7 of the above period will be sufficient in all cases except vertical sides of slabs, beams and columns which should be retained for 24 hours. 90007 90006 All formworks should be removed without shock or vibration as this would damage the reinforced concrete.Before the soffit and struts are removed, the concrete surface should be exposed, where necessary in order to ascertain that the concrete has sufficiently hardened. Proper precautions should be taken to allow for the decrease in the rate of hardening that occurs with all elements in the cold weather. 90007 90080 90003 Reference 90004 90083 90006 IS-456 — Plain and Reinforced Concrete — Code of Practice 90007 90006 90087 90088 90007 90090 About The Author 90091 90090 Suryakanta 90091 90006 Geotechnical-Material Engineer.You can connect me on Google +. To know more about me just visit AboutMe 90007 .90000 Cheap Construction Formwork Materials / recycled Building Template 90001 90002 1.Light weight, high strength, high hardness, impact resistance, wear resistance. 90003 90002 2.Surface is smooth, bright and clean, finish surface of concrete is good. 90003 90002 3.No absorption of moisture, no deformation, no mildew; Long-term immersion stratification in the water, no bubbles, sheet size stability, especially suitable for underground and damp environment. 90003 90002 4.Good toughness. It could be used as cambered special-shaped formwork.90003 90002 5. Acid and alkali resistance, corrosion resistance; Very suitable for the engineeringapplication in 90003 90002 coastal areas, mine, as well as seawall. It is need not do any preservative treatment both in using and storing the formwork, which do not pollute the concrete surface. 90003 90002 6. The reusable time can reach more than 60 times, long service life. 90003 90002 7. Waste products can be recycled and reprocessed, making full use of waste materials. This property can greatly reduce the project cost compared with wooden formwork and bamboo formwork.90003 90002 8. Environmental protection and energy saving, no pollution. No any poisonous or harmful gas. 90003 90002 9. Demould easily. No need brushing release agent, only tapping, the construction formwork will fall off. Shorten working hours and speed up the construction schedule efficiently. 90003 90002 10. Easy to process. Sawing, drilling and nailing are all available. Formworks can be combined vertically and horizontally optionally. 90003 90002 11. Easy to remove. Removing is convenient, quick and safe, and the supporting is also easy to operate, advantageous to the organization construction, effectively improving the construction schedule.90003 90002 90003.90000 7 Days to Die General Discussions 90001 90002 Let’s not forget that too much realism is bad for a game rav. While I like a good challenge with high difficulty, getting killed instantly by something you can not really see without looking for them specifically is ♥♥♥♥♥♥♥ t in my opinion. Games should be skill based or atleast you should be able to control it in a way. Same reason why I hate suicide zombies in all games that have them, the only good one I can think of is the Boomer from L4D as it does not ♥♥♥♥ you up a 100% if it gets too close, but you will have a hard time.The bomber or whatever that Dying Light is just ♥♥♥♥♥♥♥, one of those things spawns in a corridor or a building or behind a good corner and you are dead unless you were literally expecting to get jumped and «had your hands «on the buttons to quickly disengage. Having «invisible» causes of death in a game is not fun. 90003 Also someone please, the damn title and text is basically asking for how to mod them out of terrain, any responses please? 90004 90005 90003 i agree that players should have an option to disable them if they want to, 90007 but even if not i dont see the issue.the mines are only in the wasteland so if you dont like mines, avoid the wasteland, you’ll find equally good loot everywhere else. 90007 and if there is no avoiding the wasteland you still have the option to use roads. 90004 90003 personally i like the idea of ​​having biomes with different difficulties and the wasteland being scattered with mines and dogs. 90007 it teached me to fear the wasteland and to avoid going offroad at all cost, at least until i have the proper gear to do so. (I think with full iron armor you survive the mines) 90004 90003 so as you see everyone has a different viewpoint on those mines 90004 90003 «Open your biomes.xml in the config folder and find the line: 90007 Code: 90004 90003 90004 90003 And just erase it and save. reroll a new world so everything takes effect and done. 90004 90003 If you want you can comment it out instead if you want to reinstate it later. 90007 Code: 90004 90003 -> 90004 90003 * Do not know if this is the only mine, I just scanned the decorations quickly * «90004 90003 this is what i found using google for 30 seconds, it was posted on 24.9.2016 so should be still valid on how to remove mines. 90004.90000 Specifying the right plywood for concrete formwork 90001 90002 Manufacturers produce various grades of plywood form panel products, often treated with a release agent, for most general concrete-forming applications. 90003 90004 Images courtesy APA 90005 90006 90007 By Mark Halverson 90008 90009 90006 Concrete formwork may represent close to half the cost of a concrete structure. For cost-effective building, contractors select forming panels that will stand up to the job and to multiple uses.90009 90006 Member manufacturers of APA-The Engineered Wood Association produce a variety of plywood form panel products-Plyform-designed for most general concrete-forming applications. Usually pretreated with a release agent to facilitate stripping, these panels are available in many grades from basic BB to products with overlays (90004 ie 90005 Medium-density Overlay [MDO]) and High-density Overlay [HDO]) that add stability, resist abrasions, and provide a smoother and more durable forming surface.90009 90006 Each producer of overlaid concrete-forming panels offers proprietary products offering a variety of different features and benefits. 90009 90006 90007 Choosing panels 90003 90008 When planning multiple reuses, it is best to use plywood with more durable construction. All Plyform panels have more solid and stronger veneers than traditional sheathing panels, offered in a range of durability. These panels are rated as Class I, which means they are manufactured with the strongest and stiffest veneers.The grades of veneer used in Plyform panels are indicated in the APA trademark. 90009 90006 MDO and HDO overlaid panels have resin-impregnated cellulose fiber sheets laminated to their faces, and can have either single- or double-sided faces. With careful handling and maintenance, any double-faced forming panel, from B-B Plyform to the overlaid panels, can be poured against on both sides. 90009 90006 HDO forming panels have a greater amount of resin in the overlay; their surfaces are harder and more impervious to water and impacts than MDO forming panels.A greater number of uses and smoother finish on the surface of the concrete can be expected when using HDO Plyform. 90009 90006 Forming panels with MDO faces are often only overlaid on one side, but may have pourable faces on both sides of the panels. While MDO surfaces are not as smooth and durable as HDO panels, a contractor should expect to get more pours from them than the panels without overlay or other surface treatment. The finish of the concrete from an MDO surface will be softer and not as slick as that formed against HDO panels.90009 90006 There are many different types of overlays and treatments for Plyform that can be used to maximize durability. B-B and B-C panels can be made more durable and resistant to moisture with a coating such as polyurethane or other type of liquid surface treatment. One of the newer high-performance overlays is phenolic surface film. 90009 90006 It is important to remember not all MDO and HDO overlaid panels (90004 e.g. 90005 some General and Industrial products, respectively) are designed for concrete formwork.Care should be taken when specifying and purchasing concrete-forming panels; one can look for the APA trademarks clearly identifying the panel grade and type. 90009 90035 An example of a Plyform label. 90006 90007 How many pours can you get from a concrete form panel? 90003 90008 The question of how many pours are achievable with a single concrete form panel depends not only on the product itself, but also its care and maintenance. Nearly all types of plywood panels can be used in concrete-forming, from common roof and wall sheathing to sanded panels.APA Plyform panels, however, are specifically designed to withstand the wear-and-tear of repeated concrete pours, as well as to provide a smoother and more consistent finish to the concrete’s surface. 90009 90006 Many factors can affect the number of pours anticipated from concrete-forming plywood, including: 90009 90043 90044 desired finish on the concrete; 90045 90044 durability of the panel’s surface, including overlays; 90045 90044 types of concrete formulation; and 90045 90044 which release agents are used.90045 90052 90006 The most critical factor is the handling and care of the form panels. 90009 90006 For example, because panels absorb water, and the increase in moisture content usually causes the panels to expand and move, it is important to adequately fasten the form panels to the framing and to leave space between the panels that allows for their flatwise movement within the formwork. 90009 90006 With reasonable maintenance, more than five pours can be expected from a B-B grade Plyform, while HDO panels can withstand up to 20 to 50 reuses, and MDO Plyform somewhere in between.In fact, with proper care, some proprietary concrete-forming panels can achieve more than 100 reuses. 90009 90006 90007 Caring for the panels 101 90003 90008 One can optimize the life and performance of forming panels if they are adequately maintained. Here are some commonsense considerations: 90009 90043 90044 apply a release agent prior to every pour; 90045 90044 only use non-ferrous wedges and tools (90004 e.g. 90005 wood or softer plastics) to remove excess concrete from the faces and edges of the panels; 90045 90044 keep the panels stored face to face to protect cleaned surfaces; 90045 90044 protect vulnerable corners and edges of panels during removal and handling; 90045 90044 if form panels are cut, reseal the ends and edges to protect them from excessive moisture; and 90045 90044 consider admixtures in concrete formulations when choosing a type of forming panel, understanding that overlaid panels provide greater resistance to chemicals.90045 90052 90006 To determine the optimal panel for an application, design / construction professionals can visit PerformancePanels.com to see lists of manufacturers, access product specifications, and read APA’s 90004 Concrete Forming Design / Construction Guide 90005. 90009 90006 90004 90086 Mark Halverson spent more than 15 years in the building products distribution industry prior to joining APA-The Engineered Wood Association in 1990. He has served as a manager for APA since 1994 starting with management of industrial markets and then moving on to management of the group’s field staff.In this capacity, Halverson oversees a team of engineers, architects, and technical experts who provide engineered wood and systems information and recommendations to construction and design professionals. He can be reached at mark.halverson@apawood.org. 90005 90009 .

Разное
