РЕШЕТКИ НА ОКНА СВОИМИ РУКАМИ [фото, чертежи]

Цена на услугу создания оконной решетки достаточно велика, поэтому многие решают [собрать решетки на окна своими руками].

Металлические конструкции на окнах давно уже перестали быть исключительно защитным элементам жилища, теперь многие люди думают и том, чтобы внешний вид их фасада выглядел привлекательно и органично.

Это вполне можно сделать: об особенностях процесса вы узнаете в нашей статье, а фото и схемы помогут вам сделать как самую простую, так и более сложную конструкцию для вашей квартиры, дома или дачи.

Простые и раздвижные решетки

Проще всего сделать обычные решетки, в этом случае арматуру устанавливают в проемы окна, а затем на нее закрепляют прутья, которые украшают декоративными коваными деталями: пиками, корзинками или вензелями.

Смотрите на фото, как выглядит подобная конструкция.

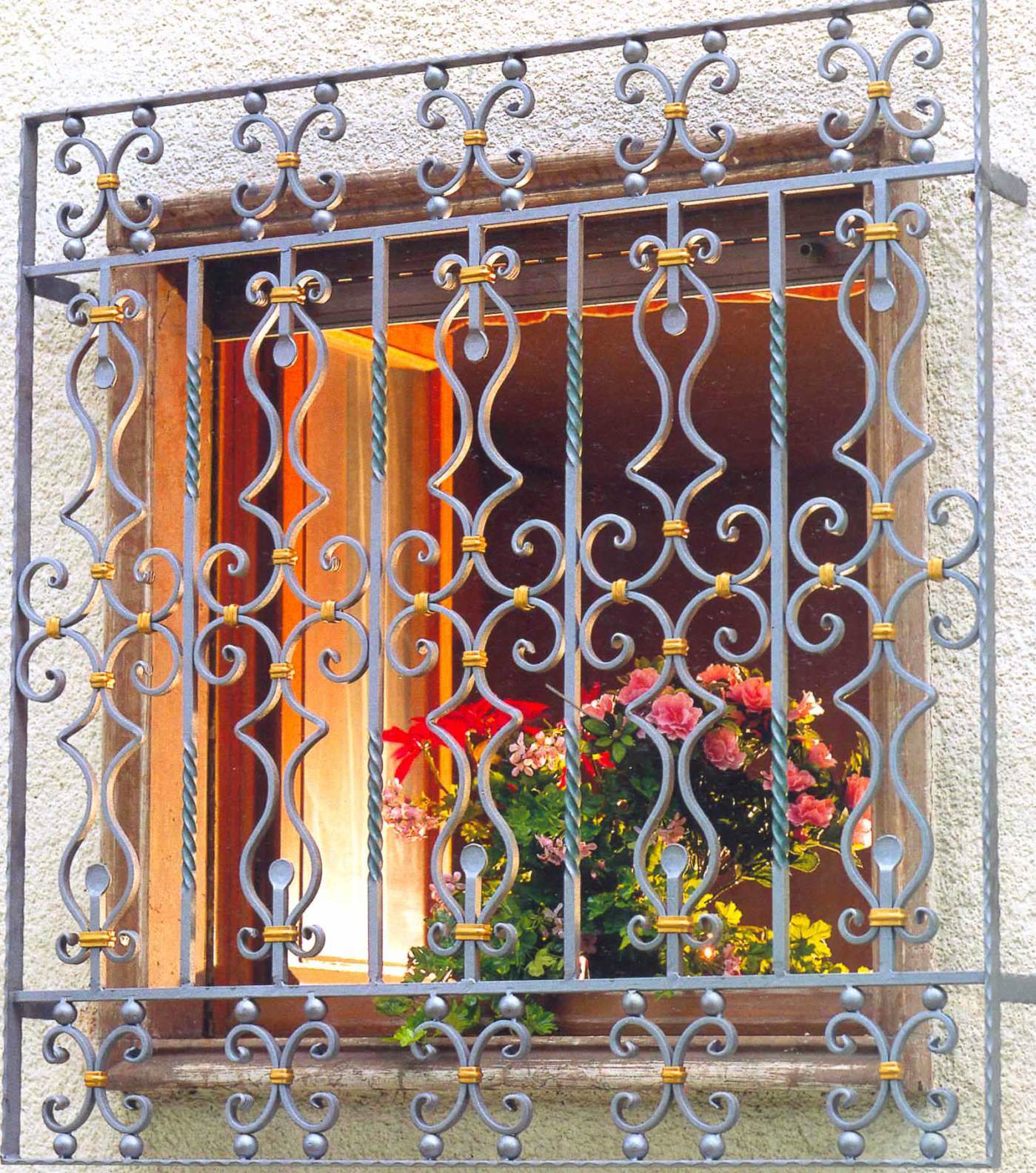

Решетка с ковкой

При такой конструкции она не будет слишком тяжеловесной, а сможет даже украсить окно и придать ему необычный вид.

Чтобы сделать подобную конструкцию своими руками для дома или дачи, вам понадобятся схемы, чертежи, а из материалов – полосы и прутья из металла.

Перед началом работ нужно измерить окно, и сделать чертежи в соответствии с ним.

Поскольку большинство оконных проемов имеют стандартный размер, вы сможете найти уже готовые схемы, или немного изменить их под свои размеры.

Примеры схем вы можете увидеть на фото. Для того чтобы сделать решетку, прутья нужно согнуть, либо сложить их один на другой и приварить в местах стыка.

Примеры решеток

Чтобы вся конструкция находилась внутри и не была видна снаружи, вокруг ограждения необходимо создать каркас.

При составлении схемы решетки следите, чтобы она получилась не только нужной по размеру, но также чтобы пустоты в решетке не были слишком объемными – они должны быть такими, чтобы даже маленький и худой человек не смог через них пройти.

Иначе вся защитная необходимость в решетке отпадет, и она сможет выполнять исключительно декоративную функцию.

Таким способом делается самая простая решетка на окна, проследить весь процесс ее изготовления вы можете по видео.

Видео:

После того, как прутья приварены друг к другу, желательно дополнить конструкцию декоративными элементами – это улучшит ее внешний вид.

Места сварки чаще всего закрываются обжимками, благодаря этому они становятся практически незаметны, и не портят общий внешний вид изделия.

Скорее всего, сделать декоративные элементы самостоятельно не получится, т.к. для этого требуются навыки холодной металлической ковки, а также специализированное оборудование.

Можно оставить решетку и без декоративных элементов, если вам важнее просто защитить жилище или, например, дачу от непрошенных гостей, а не украсить фасад.

В ином же случае лучше заказать изготовление дополнительных элементов, либо решетки целиком у профессионалов.

Сделать раздвижную решетку самостоятельно будет гораздо сложнее, но тоже возможно.

Некоторые этапы работ будут аналогичны созданию обычной конструкции, главная же сложность в изготовлении такой решетки в том, чтобы изготовить ее механическую часть.

Каждая секция такой решетки должна быть способна не только сложиться, но и при необходимости перемещаться.

Такая защитная установка состоит из двух элементов: рамы и непосредственно решетки. Рама выступает в качестве направляющей, а также каркаса для удерживания конструкции.

Элемент решетки в такой конструкции разбивают на секции, которые соединяются друг с другом, но не ограничивают в движении.

Такие конструкции обязательно оснащены роликовым механизмом, благодаря которому ее можно передвигать.

Чтобы сделать складной механизм решетки, вам понадобятся пластины в количестве двух штук, которые фиксируются между прутьями.

В пластинах просверливаются отверстия с обоих концов и по центру, а затем их соединяют в этих местах с помощью специальных заклепок.

В центральных местах соединения должна быть установлена вертикальная стойка. Ею должны быть оснащены все три механизма. При этом при крепеже пластин они должны быть раздвинуты.

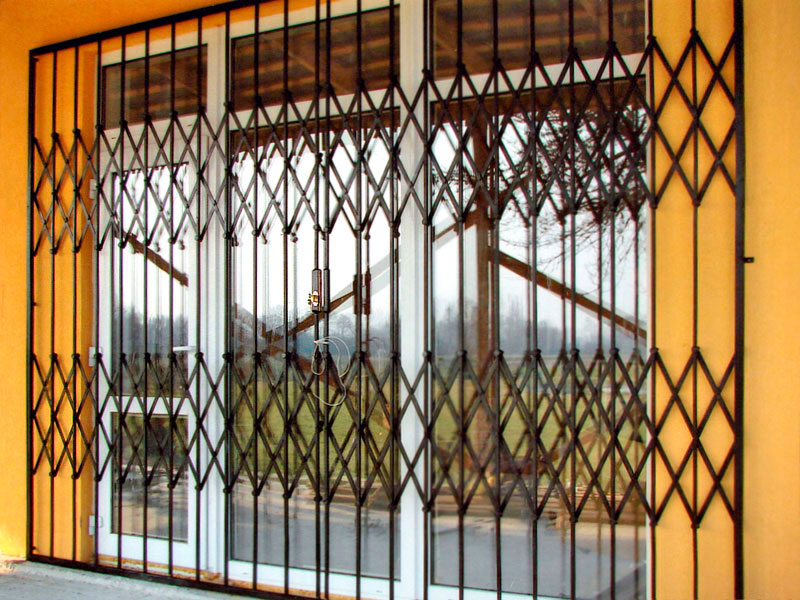

Смотрите на фото вариант устройства раздвижной решетки

Раздвижная решетка для окна Следующим этапом нужно соединить заклепками крайние пластины. По краям створок предварительно устанавливают подшипники и направляющие, чтобы сделать конструкцию подвижной.

Последним этапом устанавливают замок или другой закрывающий элемент – для этого подойдет даже обычный шпингалет или дверной замок.

Создание такой конструкции непросто, вам понадобятся схемы и фото в работе, а если подобного опыта у вас нет, то лучше остановиться на обычной решетке.

Как установить решетку?

Этап правильной установки конструкции не менее важен, чем ее создание. Сделать это можно двумя способами: присоединить решетку к торцам проема окна, либо наложить ее сверху на проем.

Для кирпичных и бетонных строений перед установкой конструкции требуется установить в оконный проем несколько металлических штырей.

При этом в установленном виде они должны выступать за проем на несколько см. Решетку нужно фиксировать на концы установленных штырей.

Если строение деревянное, то на окна нужно установить проушины.

В них есть специальные отверстия, через которые можно зафиксировать решетку на торцы окна с помощью шурупов.

В дачных или частных домах, сделанных из бруса, можно устанавливать конструкцию внакладку, предварительно сделав для нее отверстия в нужных местах стены.

Для большей прочности решетки, для ее фиксации можно использовать сквозные болты.

Такой способ крепления наиболее приемлем, т.к. считается самым надежным, однако использовать его можно только в домах, где стены достаточно толстые, т.к. тонкие конструкции такой нагрузки просто не выдержат.

Существуют и другие способы установки. Первым делом нужно сделать разметку рамы и отметить места крепления решетки.

Затем в этих местах нужно сделать отверстия (лучше всего использовать для этого перфоратор). На конструкции нужно зафиксировать стержни, устанавливая их снизу вверх.

Видео:

Теперь нужно приварить решетку. Такой способ фиксации самый надежный – можно не сомневаться, что она отойдет от окна.

Устанавливать таким образом можно как обычную конструкцию, так и раздвижную.

Если ваша раздвижная решетка оснащена петлями, то устанавливать ее нужно осторожно, чтобы они не повредились.

В противном случае открыть и закрыть ее будет невозможно, раздвижная конструкция превратится в обычную стационарную.

Самостоятельно проще всего поставить съемную решетку – ее закрепляют с помощью специальных крючков, однако такой способ подходит только для конструкций с минимальным весом.

Кроме того, надежной защитой она не является, особенно, если речь идет о раздвижной решетке.

Наиболее надежными считаются установленные решетки на окна своими руками, которые будут находиться внутри комнаты, а не снаружи.

Вы можете увидеть, что все официальные учреждения оснащены именно такими видами конструкций.

Вскрыть такой объект гораздо сложнее, но и установить такую решетку самостоятельно будет сложно, поскольку для этого нужно переделать оконные откосы, которые неминуемо будут повреждены в процессе установки.

Все это требует дополнительных финансовых и физических усилий.

Процесс установки решетки можно увидеть на фото.

Установка решетки

Финишная отделка

Установленная конструкция обязательно нуждается в дополнительной обработке – как минимум, покраске. А лучше также обработать ее антисептиком, который защитит металл от коррозии.

С помощью краски можно скрыть места сварки, особенно это актуально, если вы отказались от декоративных элементов, которыми можно их скрыть.

Краска также служит защитным покрытием, которое защищает металл от погодного воздействия и влажности, таким образом, продлевая срок эксплуатации конструкции.

На фото можно увидеть вариант оформления решетки.

Оформление решетки

Для раздвижных конструкций нужно дополнительно установить полозья, с помощью которых она сможет двигаться.

Для раздвижных решеток обязательно оборудование защитным от взлома механизмом, поскольку вскрыть такую конструкцию гораздо проще, чем стационарную.

Полозья также можно визуально скрыть с помощью декоративных элементов, например, цветочных горшков.

Решётка на окно – особенности изготовления своими руками

Как самим сделать решетку на окно Металлическая решётка в оконных проёмах загородных домов или городских квартир, располагающихся на первом этаже – это реальная гарантия безопасности их жильцов. Помимо этого, оконная решётка с декоративными коваными элементами украсит фасад любого здания. Естественно, стоимость качественной решётки — удовольствие не из дешёвых, однако каждый сможет сэкономить, выполнив работы по её сооружению своими руками.

Основные разновидности оконных решёток

Решётка на окно своими руками может изготавливаться как глухой, с жёстким креплением к стенам, так и распашной или раздвижной с затворным механизмом, открывающимся изнутри помещения. Глухие конструкции хоть и считаются максимально надёжной защитой жилья, но если подойди с точки зрения пожарной безопасности их использование, возможно, только при наличии аварийного дополнительного выхода.

Решётки с раздвижной системой открывания как на фото сложны в изготовлении, и поэтому соорудить такую защитную конструкцию своими руками достаточно проблематично. Сэкономить в такой ситуации, возможно, только на самостоятельной установке раздвижной системы на окно.

Самой популярной и простой в изготовлении считается распашная конструкция оконной защиты, которая плюс ко всему удобная в использовании и обеспечивает хорошую безопасность владельцев жилья. При этом распашная решётка изготавливается с запорной системой, открывающейся, изнутри.

Для изготовления такой конструкции используют различные материалы, начиная, от металлического прута и заканчивая элементами ковки. При этом самыми простыми в изготовлении являются решётки из металлических прутьев, скреплённых с помощью сварочного аппарата.

Подготовительный этап сооружения решётки

Первый этап обусловлен выбором подходящей конструкции решётки для окна. На сегодняшний день изготавливают глухие и открывающиеся конструкции. Но вне зависимости от системы, применяемой для защиты работы по изготовлению решётки своими руками, начинают с подготовки.

Перед началом работ важно правильно провести замеры. Ширина и длина изделия должна приравниваться оконному проёму за вычетом 50 мм. Естественно, по длине решётка в случае необходимости может быть короче, но настолько, чтобы в образовавшийся проём не пролез злоумышленник.

После снятия замеров важно чётко выполнить чертёж, на котором прорисовать все элементы декора. Конструкции со сложным рисунком изготавливаются с учётом максимальных отверстий, которые не позволят вору проникнуть в помещение.
Если запланировано изготовление распашных конструкций своими руками, важно предусмотреть место установки замкового механизма. При этом одна створка может быть глухой, а другая открываться, что придаст защитной оконной конструкции большей жёсткости и позволит покинуть помещение при пожаре. Также важно чтобы распашная часть решётки была расположена у открывающихся оконных створок.

Подготавливая план сооружения решётки, важно учитывать запас прочности конструкции, чтобы её не повело во время эксплуатации. Поэтому нужно предусмотреть наличие рёбер жёсткости, которые изготавливаются из металлического уголка, сравненного в каркас. В свою очередь, в декоративных решётках должны быть элементы, связанные между собой как в вертикальной, так и горизонтальной плоскости.
По подготовленному чертежу выполняют расчёт расходных материалов: металлический прут и уголок, штифты и элементы декора или ковки, а также петли и замок, если система распашная.

Также для беспроблемного проведения работ по сборке оконной решётки своими руками не обойтись без хорошего инструмента:

электроболгарка;
электросварка;
дрель с функцией отбоя и набор свёрл по металлу и камню;
обычный молоток.

Несколько вариантов металлических решеток

Как сделать решётку для окон своими руками?

Если человек имеет хоть какой-то опыт сварочных работ, то для него не будет проблематично самостоятельно сварить оконную решётку, если придерживаться определённой последовательности действий.

По заранее подготовленным чертежам болгаркой вырезаются все детали оконной решётки. Если конструкция имеет сложные декоративные элементы, они выгибаются по необходимому рисунку. Для сгибания элементов, имеющих, скруглённые узоры используют металлическую трубу подходящего диаметра. Если имеются декоративные зеркальные элементы — это также нужно учитывать при заготовке деталей.

Сварочные работы также выполняют по подготовленным чертежам. Для удобства все отдельные части собираются как пазл на ровной поверхности из негорючего материала. В первую очередь сваривается каркас, если конструкция распашная или крайние элементы в глухой системе. Во время сваривания важно следить за прямыми углами, чтобы не было перекоса.
Если сооружается бескаркасная конструкция как на фото в местах крепления замкового механизма и металлических петель привариваются отрезки железных полос к крайним боковым прутам.

В откосах оконного проёма закрепляются отрезки прутьев, которые вбиваются в заранее высверленные на глубину 150 мм отверстия диаметром чуть меньше штифта. Очень важно чтобы крепления не оказались в местах установки петель, так как последние могут плохо открываться и закрываться. Чтобы качественно закрепить глухую решётку достаточно 6 рельефных прутков, в свою очередь, если конструкция, распашная их количество увеличивают на 2 единицы.
Металлические штифты должны торчать над поверхностью оконного проёма не меньше чем на 30 мм. После приваривания к штифтам решётки их в случае необходимости можно укоротить болгаркой.
Петли для открывающейся конструкции решётки привариваются таким образом, чтобы у них было встречное направление. Это обусловлено тем, что такая конструкция получится не съёмной.
Все сваренные элементы зачищают от окалины, и вскрывают грунтовкой, а после её высыхания – лакокрасочным материалом по металлу.

Качественная металлическая оконная решётка с элементами ковки станет поистине достойным украшением фасада здания. Также можно проявить немного фантазии при покраске такой защиты, на окнах применив краску с патиной, позолотой или другими богатыми оттенками. Снизу конструкции можно закрепить вазон с цветами, в общем, весь декор ограничивается фантазией владельца помещения.

Монтаж металлических оконных решёток

Самостоятельный монтаж решётки для защиты оконных проёмов своими руками может проводиться нескольким вариантами:

в торцевую часть проёма окна;
в накладку на проём окна.

Также при монтаже решётки на окна нужно учитывать материал, из которого возводилось строение. Если это камень или бетон, то используют штыри из металла. В случае с деревянной постройкой используют специальные проушины, сквозь которые с помощью шурупов закрепляется решётка. Но так как каменных зданий больше, то установить решётки на окна можно следующим образом.

В оконном проёме намечаются места для крепления штифтов. Если устанавливается распашная конструкция, то места крепления не должны совпадать с местами расположения петель.
С помощью перфоратора высверливаются углубления до 150 мм по заранее намеченным меткам. В отверстия вбиваются стержни из металла так чтобы их край выступал на несколько сантиметров, но не меньше чем зазор от оконного проёма до рамы конструкции.
Конструкцию приваривают электросваркой, а концы штифтов при необходимости подравнивают болгаркой. После чего сварочные швы зачищаются, и вся конструкция вскрывается краской.

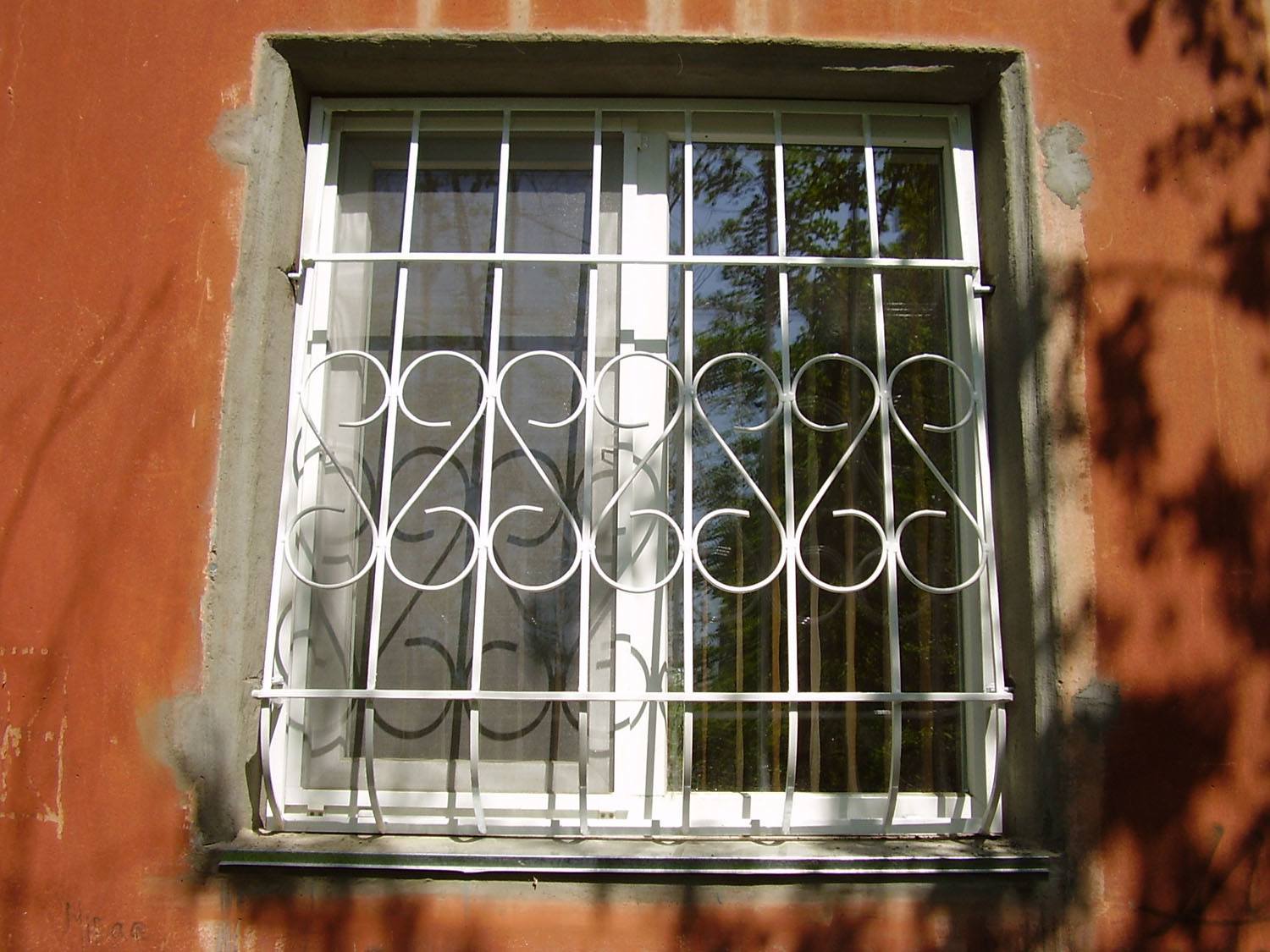

Решетка на окне

Хочется отметить, что окрашенная решётка прослужит намного дольше и будет иметь завершённый внешний вид.

По аналогии крепятся, и раздвижные конструкции, однако, дополнительно придётся крепить направляющие полозья, по которым будет двигаться защитная система. Так как раздвижные конструкции проще взломать, то при их установке своими руками нужно позаботиться о дополнительной защите.

Также хочется рассмотреть съёмные конструкции, которые закрепляются на крючках и в случае необходимости легко демонтируются. Но сразу же хочется отметить, что такая защита для окон самая ненадёжная, поэтому специалисты не советуют устанавливать системы, которые несут больше декоративную, а не защитную функцию. Также такой вид решёток уместен в качестве временной защиты или если в ближайшее время планируется замена оконных конструкций.

Варианты решеток на окна

Решетки на окна своими руками

Собственная безопасность и безопасность семьи должна быть на первом месте. Добиться безопасности можно различными способами. Одни из них – установка решеток на окно, особенно это касается тех квартир, которые находятся на первом этаже. Кроме квартир, решетки могут понадобиться в загородных домах, а также на дачах. Сделать их можно самостоятельно, обладая требуемыми навыками. В статье будут рассмотрены возможные варианты решеток, изготовление эскиза, процесс сборки и монтажа.

Какими бывают решетки

Решетки делятся на группы в зависимости от способа и вида изготовления. По конструктивным особенностям можно выделить:

глухие;
раздвижные;
распашные;
откидные.

Глухие решетки встречаются чаще всего. Их особенностью является то, что они не открываются никаким образом. Представляют собой такие решетки прочную монолитную металлическую конструкцию, которая закрепляется на окно. Из положительных моментов можно выделить прочность и высокий уровень защиты. Но если речь идет о пожарной безопасности, то решетки такого типа не являются лучшим вариантом. Они блокируют возможность эвакуации во время пожара или другой непредвиденной ситуации. Раздвижные решетки имеют интересную конструкцию. Она является одной из самых сложных для самостоятельного изготовления. Конструкция такой решетки представляет собой пересечение многих металлических пластин, которые соединяются между собой подвижно. Часто такие решетки использую не только на окнах, но и на дверях. Они прекрасно защищают витрины магазинов от мародеров.

Распашная решетка в плане пожарной безопасности намного выгоднее. Конструкция может быть оборудована одной или несколькими створками. Такая конструкция чаще всего представляет собой металлическую раму, которая монтируется на окно, а с помощью петель к ней крепятся створки. Фиксация створок в закрытом положении осуществляется с помощью навесного или другого замка. Откидные решетки также являются интересным решением с точки зрения пожарной безопасности. По внешнему виду они практически ничем не отличаются от глухих, но изнутри фиксаторы могут быть отщелкнуты, чтобы вытолкнуть решетку наружу.

Обратите внимание! Распашная решетка может быть взломана легче, чем глухая. Это связано с тем, что замок и петли находятся в доступности злоумышленнику. Чтобы исправить ситуацию, необходимо предусмотреть скрытый вариант установки этих модулей в решетке.

По способу изготовления решетки можно разделить на:

сварные;
сварные с ковкой;
кованные;
литые.

Сварной вариант решетки для окон является самым простым в изготовлении, а также имеет невысокую стоимость. Такие решетки сложно назвать произведением искусства, но они отлично выполняют свою задачу. Чаще всего такие решения применяются в дачных домах, где не требуется особая эстетика. Вторая категория решеток изготавливается похожим методом, но в ней есть элементы ковки. Это, например, могут быть какие-либо узоры или цветы, которые скрашивают чопорность решения. Полностью кованные решетки не исключают использования при производстве сварных швов. Смотрятся такие изделия просто великолепно, поэтому часто их используют на особняках и в загородных домах. Минусом таких решеток является высокая стоимость на производство. Литые решетки могут быть изготовлены из чугуна в заводских условиях. Их недостатком является значительный вес и высокая стоимость.

Предназначение решеток

Решетки отличаются не только по конструктивным особенностям или способу изготовления, но и по предназначению. Вот три основных класса конструкций:

декоративные;
охранно-декоративные;
охранные.

Первый вид металлической конструкции не имеет своей целью выполнять защитные функции. Такие изделия монтируются для того чтобы подчеркнуть внешний вид здания. Ко второму виду решеток можно отнести конструкции с элементами ковки и кованные. Они являются украшением, а также выполняют защитную функцию. К охранным относятся обычные металлические сварные конструкции. Но отличие также лежит в толщине используемого материала. Для первого варианта диаметр арматуры может составлять всего 1 см, а в последнем уже от 2 см.

Способы фиксации в проем

Решетки монтируются на окна различным способом. Некоторые хозяева предпочитают использовать внутреннее крепление. Оно подразумевает расположение конструкции непосредственно в оконном проеме. Этот способ несколько сложнее, но более надежен для взлома. Другой вариант внутреннего монтажа подразумевает расположение конструкции внутри помещения или между двумя окнами. Он является не таким громоздким, но не совсем удобен в использовании. Другой вид монтажа называется наружным. При этом конструкция крепится не в проеме, а к внешним стенам. Преимуществом такого способа является дополнительное пространство на отливе, которое можно использовать для расположения цветов и других предметов. Из недостатков стоит выделить необходимость ответственного подхода к монтажу, т. к. крепежные элементы могут быть легко демонтированы.

Проектирование собственного варианта

Проектирование собственной конструкции начинается с выполнения замеров. В этом случае понадобится рулетка. Хорошо, если доступ к окну есть снаружи здания, тогда замеры будут более точными. До проведения замеров, необходимо точно определиться с тем, как будет выполнена установка конструкции. Если был выбран наружный монтаж, тогда необходимо сделать пометки, до каких пор будет смонтировано изделие и, уже отталкиваясь от них, производить расчеты. Далее потребуется лист бумаги, карандаш и немного воображения. Масштаб можно соблюдать только для сложных конструкций, где будет иметь значение место расположения отдельных элементов.

Когда этого не предусматривается, конечные размеры просто наносятся на подготовленный чертеж. Стоит помнить, что чертеж в масштабе облегчит задачу по подсчетам требуемого материала. Лучше использовать листок в клетку, так будет проще сориентироваться. В эскизе важно предусмотреть небольшие распорки, которые будут выполнять роль ребер жесткости. Если чертеж уже готов, тогда можно приступать к выбору арматуры, из которой будет изготовлена решетка. Для охранно-декоративной конструкции можно использовать квадрат с размерами 12×12 мм, если это кругляк, то его диаметр может быть таким же. Основа или каркас изготавливается из уголка или квадратного профиля. Чаще используется первый с размерами 50×50 мм, подойдет также уголок с неравномерными сторонами, если он уже есть в наличии.

Обратите внимание! В зависимости от выбранной конструкции могут понадобиться петли для подвешивания, держатели для замков и другие компоненты.

Требуемый инструмент

Для тех, кто занимается ремонтными работами не будет проблем с подготовкой требуемого инструмента. Понадобятся следующие единицы:

болгарка или сабельная пила;
сварочный аппарат;
мелок для разметки;
рулетка;
металлический угольник;
молоток;
щетка;
грунтовка;
краска;
кисть;
крепежи;
растворитель;
перфоратор.

Не каждый имеет в своем распоряжении сварочный аппарат, поэтому его можно взять напрокат в строительном магазине.

Процесс изготовления

Глухая конструкция используется чаще всего, поэтому стоит рассмотреть процесс ее изготовления. Кроме того, именно такая решетка может послужить основой для створчатой конструкции.

Глухая конструкция

Первым делом при изготовлении глухой конструкции, необходимо сделать качественную раму. Для нее можно воспользоваться уголком, о котором было сказано выше. По нарисованному образцу делается нарезка основных четырех элементов, которые составят каркас. Аккуратнее будет смотреться вариант их крепления между собой с запилом на 45 градусов. С помощью транспортира или методом проведения диагонали в квадрате делается разметка требуемого угла. Болгаркой выполняется рез, при этом необходимо сделать зазор на толщину диска, чтобы заготовка не получилась укороченной.

Сварочные работы проще всего будет проводить с использованием специальных угловых струбцин, но они не всегда бывают доступным, поэтому одну из заготовок можно зажать в тиски, а вторая удерживается помощником. Не следует сразу наваривать полный шов, достаточно будет сделать несколько небольших прихваток. После этого проверяется прямой угол, если все в порядке, тогда можно производить окончательное сваривание. Эту процедуру стоит повторить для всех углов. После этого важно посмотреть на плоскость основы, чтобы ее не повело.

Далее выполняется заполнение для каркаса. Арматура нарезается на требуемые части и приваривается внутрь каркаса. Для увеличения прочности всей конструкции к ней можно приварить поперечные или продольные перемычки. После полной сборки можно приступить к монтажу конструкции. Если она будет находиться внутри оконного проема, тогда есть смысл заранее просверлить в отверстия в боковых гранях уголка для крепежа. Расположение отверстий переносится на откосы и в откосах сверлятся отверстия на требуемую глубину. В решетки и стены вставляются анкерные дюбели и производится крепление. Чтобы изделие невозможно было демонтировать гаечным ключом, необходимо сделать прихватки гаек к основе. После этого решетку можно прогрунтовать и покрасить. Вариант изготовления красивой конструкции можно оценить в видео.

Распашная решетка

Распашная решетка для окна изготавливается похожим образом. Понадобится основная рама и рама для створок. Основная рама решетки может быть изготовлена из уголка, как и в предыдущем случае, а для рамы створок можно воспользоваться квадратом, который будет израсходован на перемычки. Если материал для створок решетки имеет небольшой диаметр, тогда нет смысл резать углы заготовок под 45 градусов. После подготовки элементов решетки привариваются петли для створок. Их стоит приварить прихватками, после чего наложить полный шов. Когда петли створок находятся на своих местах, можно приступать к заполнению пространства внутри створок.

Кроме поперечных и продольных планок, можно использовать элементы холодной ковки. Они представляют собой заранее изготовленные компоненты, которые можно приварить на решетку. Привариваются эти компоненты, на финишном этапе подготовки решетки. Фиксация готовой конструкции к стене производится похожим способом, как и предыдущий вариант. Если она будет установлена снаружи, тогда важно это учесть в размерах. Для фиксации в стену заранее устанавливаются металлические штыри, к которым приваривается готовая конструкция. Вместо навесного замка, можно предусмотреть такой, который можно будет открыть только изнутри.

Если монтаж решетки будет производиться на значительной высоте, тогда стоит заранее позаботиться о соблюдении мер безопасности. Решетку можно подавать сверху на веревках, чтобы ее было легче удерживать. Монтажнику и помощнику можно расположиться на стремянках или на специальных помостах. В этом случае будет удобнее использовать инверторный сварочный аппарат, т. к. он имеет небольшой вес и его легко взять с собой. Чтобы не тягаться с проводами, можно воспользоваться аккумуляторным перфоратором при монтаже решетки. Первичную покраску можно осуществить еще до установки конструкции, а финишную уже после, т. к. потребуется подкрашивать сварные швы.

Обратите внимание! Распашная решетка будет особенно востребована в комнате для детей, чтобы родители могли получить доступ в любой ситуации.

Резюме

Оконная решетка является неотъемлемой конструкцией для обеспечения безопасности. Но ее нельзя рассматривать как единственное средство защиты. В местности, где высокий уровень преступности, потребуется установка охранной системы, которая будет отслеживать периметр. Решетки на окна могут быть установлены на балконы или лоджии, т. к. через них легко получить доступ квартиру. В этом случае конструкция монтируется с внешней стороны с небольшим зазором.

Отправить комментарий

Решетки на окна чертежи с размерами. Оконные решетки своими руками

Решетки на окнах загородного дома или квартиры на первом этаже – это не только гарантия безопасности и неприкосновенности жилища. Решетки могут стать декоративным элементом, украшающим окна и придающим ему шарм и индивидуальность. Конечно, заказ решеток, особенно если речь идет о нескольких окнах – дело недешевое. Но, имея некоторые навыки работы с металлом и сварочным аппаратом, их вполне можно сделать своими руками.

Разновидности защитных решеток на окна

Решетки могут быть как глухими, жестко закрепленными в стене, так и распашными, и раздвижными, запирающимися изнутри. Первый вариант хоть и является хорошей защитой от воров, но с точки зрения пожарной безопасности не всегда приемлем. Сплошные несъемные решетки в случае пожара могут стать непреодолимым препятствием, поэтому устанавливать их можно только в тех зданиях и помещениях, которые имеют два независимых выхода.

Раздвижные решетки, как правило, покупают уже готовыми – их изготовление требует высокой точности и подвижности конструкции. Сэкономить в этом случае можно разве что на самостоятельной установке, технология которой мало отличается от установки распашных решеток.

Распашные решетки – пожалуй, самая простая в установке и самостоятельном изготовлении, и вместе с тем удобная и безопасная разновидность решеток на окна, которую можно успешно выполнить своими руками. Распашные решетки выполняют запирающимися изнутри на врезной замок. Материал для изготовления решеток может быть различным: пруток, металлическая лента, кованые декоративные элементы. Наиболее просты в выполнении решетки из прутка, выполненные с применением сварки. О технологии их изготовления и пойдет речь.

Подготовительные работы

Из инструмента и вспомогательных материалов вам потребуются:

Болгарка и круги по металлу;
Сварочный аппарат;
Перфоратор с диаметром бура на 1-2 мм меньше диаметра рифленого прутка для штифтов;
Молоток;
Обрезки уголка или металлической полосы для крепления навесных петель;
Грунтовка и краска по металлу.

Технология выполнения решеток

Подготовленный материал нарезают по эскизу. При необходимости создать сложный рисунок пруток изгибают. Удобнее это делать по заранее изготовленному шаблону. Для скругленных элементов можно использовать металлическую трубу подходящего диаметра. Если рисунок решеток повторяется в зеркальном отображении – не забудьте об этом при подготовке деталей.
Сваривают решетку по эскизу. Делать это удобно на ровной поверхности, например, на металлическом верстаке или бетонной площадке. Сварку начинают с каркаса или крайних элементов, прихватывая их на точечную сварку. После этого замеряют решетки, сравнивают диагонали, и если полученный результат соответствует эскизу, продолжают сборку решеток.
Если решетка выполняется без каркаса, в месте установки петель и замка к прутку решетки необходимо приварить отрезки металлической ленты или уголка. Также приваривают на одну из решеток стальную полосу, к которой крепят замок с вертикальными ригелями.
Закрепляют в откосах окна штифты. Для этого готовые решетки прикладывают к окну, выравнивают, размечают места установки штифтов с учетом закрепления навесных петель. Для закрепления двухстворчатых решеток достаточно 8 штифтов – по два с каждой стороны окна, сверху и снизу.
Перфоратором сверлят в откосах отверстия глубиной 10-15 см. В них вбивают штифты из рифленого прутка так, чтобы на поверхности оставалось по 2-3 см прутка. При необходимости его можно подрезать болгаркой. На пруток наваривают уголок или металлическую ленту в виде каркаса.
Приваривают петли так, чтобы они были направлены встречно – это сделает решетку несъемной. Вставляют в петли ответную часть, прикладывают решетки и по месту приваривают их к петлям.
Все металлические элементы зачищают от окалины, покрывают грунтовкой, а после ее высыхания – краской по металлу.

Решетки на окна могут стать настоящим украшением ваших окон, если проявить немного фантазии. При покраске можно покрыть их полностью или частично слоем патины, создав тем самым решетки «под старину». Можно закрепить на них кованые элементы с цветочными мотивами или орнаментом. В нижней части решеток можно также сделать кронштейны под цветочные ящики. При этом главное – помнить, что конструкция при этом должна выполнять свою основную функцию и защищать от непрошеных гостей.
