Чугунный радиатор отопления мс 140 500 – Чугунный радиатор МС-140-500 - характеристики

подсчет секций для комфортного тепла, установка

Несмотря на то, что технологии не стоят на месте и новые образцы отопительного оборудования каждый год появляются на рынке, старые добрые батареи из чугуна по-прежнему занимают свою нишу и до сих пор выпускаются отечественными и иностранными компаниями.

Статья посвящается наиболее востребованному радиатору марки МС-140. Из нее вы узнаете о технических характеристиках, о том, как произвести подсчет необходимого числа секций, а также как совершить его установку.

Почему чугун так востребован?

Радиаторы из чугуна имеют преимущества перед другими отопительными приборами. Они отличаются:

Высокой устойчивостью к коррозии. Данное свойство объясняется тем, что при эксплуатации поверхность батареи покрывается «сухой ржавчиной», неспособной перейти в стадию коррозии. Чугун обладает износоустойчивостью, на него не подействует разнообразный мусор из труб отопления.
Хорошей тепловой инерционностью. В то время как стальные радиаторы после выключения котла сохраняют свое тепло на 15 %, то чугунный аналог МС 140 даже через час способен излучать до 30% тепла.
Длительным сроком службы. Качественные модели чугунных радиаторов могут достигать и столетнего эксплуатационного периода. Но производители сокращают эти сроки и уверенную эксплуатацию обещают в промежутке между 10-30 годами.
Большим внутренним сечением. Благодаря данной технической характеристике чугунный радиатор МС 140 500 редко нуждается в очистке.
Данный материал не может являться причиной электрохимической коррозии. То есть чугун отлично входит в контакт со стальными или пластиковыми трубами.

О технических характеристиках батареи МС 140 500

А сейчас настало время засвидетельствовать технические характеристики модели МС 140.

Батарея отопления МС 140 производится в России и Украине.
Максимальной температуры теплоносителя аппарат достигает при 130.0 град.
Давление при максимальной работе равно 9.0 бар.
Опрессовочное давление составляет 15.0 бар.
Конструкция прибора разделена на секции. В одной секции 2 канала, 1,35 литра воды, ее теплоотдача составляет 175,0 Вт, вес – 6,2 кг, ширина – 98 мм.
Ниппельное отверстие имеет диаметр 5/4 дюйма.
Между секциями установлены прокладки из термостойкой резины.

Но мало знать преимущества и технические характеристики прибора. Прежде чем совершить покупку, выясните, сколько нужно секций для обеспечения жилища комфортной температурой.

Подсчет секций

Количество секций целиком находится в зависимости от конфигурации помещения. Основной параметр — площадь, но есть и такие важные аспекты, как зональность, этаж, размеры ниши, высота потолков, присутствие стеклопакетов, число окон.

Если окно в помещении не одно, то специалисты рекомендуют разместить радиаторы отопления под каждым. Такая установка значительно снизит потерю тепла. Ниже предоставляется формула подсчета необходимого числа секций радиатора отопления.

Важно! На комфорт владельцев угловой квартиры могут оказать влияние дополнительные тепловые потери. Поэтому такие помещения нуждаются в более мощных чугунных радиаторах. К ним добавляется одна или две секции.

Есть много всяких методик технического расчета радиатора, но для стандартных помещений используется упрощенная, но достаточно точная формула подсчета необходимого числа секций.

Итак, чтобы произвести подсчет необходимо умножить 100 Вт на площадь помещения и разделить на тепловую отдачу одной секции батареи.

Важно! Если у вас получилось дробное число, тогда лучшим решением будет округление его в большую сторону. Этим вы создадите небольшой запас мощности.

После того как подсчет совершен, можно приступать непосредственно к установке чугунной батареи.

Установка радиатора МС 140 500

Монтаж осуществляется одним из двух вариантов. Либо доверяем процесс специалистам, либо делаем все своими руками. Второй вариант сподручнее.

Первым шагом перед процессом установки радиатора МС 140 является подбор крепления. Для секционных радиаторов используют штыревые и угловые кронштейны. Первый вид применяют для фиксации радиатора на кирпичной или гипсовой стене, второй — при деревянной стене. Следует помнить, чтобы осуществить угловое крепление нужно приобрести саморезы и дюбели.
Второй шаг – это непосредственная установка.
- Первый этап начинается с выбора мест для монтажа кронштейнов. Один радиатор МС 140 требует их не менее трех. Затем, применяя дрель и дюбеля, крепятся кронштейны.
- Вторым этапом становится крепление на кронштейны радиатора.

Важно! Защитную пленку снимайте только после установки чугунного радиатора, так как можно поцарапать его поверхность.

Осторожно подсоедините подведенные трубы к батарее. Крепление должно производиться аккуратно, но тщательно, следите за тем, чтобы не повредить резьбу, в противном случае рискуете получить утечку воды.

При установке следите за расстоянием конструкции от пола и стены. Над полом радиатор МС 140 должен возвышаться примерно на 10 сантиметров. Интервал между им и стеной должен быть в пределах 2-5 сантиметров.

Итак, чугунный радиатор МС 140 500 можно смело устанавливать в своих домах. Они немногим уступают по техническим характеристикам новым приборам, но цена является их преимуществом. Ко всему прочему, за ними тянется длинный шлейф из прошлого, доказывающий их пригодность на протяжении всего 20 века как в нашей стране, так и за рубежом. Главным показателем стал длительный срок службы.

Оцените статью: Поделитесь с друзьями!

kotel.guru

МС-140-500. Чугунные радиаторы отопления МС-140-500

Высота	Ширина	Глубина
588 мм	93 мм	140 мм

Описание

Для организации отопительной системы в производственном или жилом помещении часто используются чугунные радиаторы МС-140-500. Они могут работать даже при избытке давления, уровень которого может составлять 0,9 МПа, и при температуре теплоносителя, составляющей 130°С. Батареи такого типа изготавливаются на известном белорусском заводе, расположенном в Минске.

Легкий монтаж и упрощенный ремонт, а также высокие эксплуатационные характеристики — все эти положительные качества сделали чугунные радиаторы МС-140-500 популярными среди крупных оптовых заказчиков и частных покупателей. Многие радиаторы такого типа были установлены еще во времена существования СССР. До сих пор большая часть из них не ремонтировалось, что еще раз доказывает долговечность этого элемента отопительной системы в доме или на заводе.

Еще одним заметным преимуществом радиаторов из чугуна является их стоимость. Как правило, чугунные радиаторы МС-140-500 цена на которые может иногда изменяться, закупаются непосредственно у производителей. Из-за этого стоимость батарей все время остается довольно низкой.

Кроме того, радиаторы этого типа ценятся многими покупателями из-за их универсальности. Их можно использовать для оборудования не только простых, но и усложненных по своей конфигурации отопительных систем. Также для этих целей хорошо подходят чугунные радиаторы МС-140-300.

Специалисты из нашей компании занимаются реализацией чугунных радиаторов МС-140-500, изготавливаемых с применением новейших технологий и самого прочного металла. У нас можно купить радиатор МС-140-500, имеющий 4 или 7 секций на выбор. Также возможна оптовая закупка этих батарей.

Как правило, длина чугунных радиаторов может колебаться от 4 до 10 секций. Чтобы определить, какой радиатор подойдет для помещений, необходимо посчитать необходимую тепловую мощность на каждые 10 м² площади отапливаемого помещения.

В комплекте с каждым чугунным радиатором МС-140-500 идут две проходные пробки с правосторонней резьбой и две глухие пробки с левосторонней резьбой. Кронштейны крепления необходимо закупать дополнительно, так как батареи ими не комплектуются.

Технические характеристики

Высота, мм	588
Ширина, мм	93
Глубина, мм	140
Межосевое расстояние, мм	500
Испытательное давление, МПа	1,5
Рабочее давление, МПа	0,9
Тепловая мощность одной секции, кВт	0,16
Вес секции, кг	7,1
Объем воды в секции, л	1,45

mc-140.ru

МС140 500 и 300 отопления

Чугунные радиаторы отопления были изобретены в России более 150 лет назад. Несмотря на то, что с тех пор появились более прогрессивные и доступные по цене аналоги, из-за длинного списка своих достоинств чугунные радиаторы по сей день используют в системах бытового отопления.

Высокая стойкость чугуна к коррозии обеспечивает длительный срок службы чугунных радиаторов. В среднем он составляет 15 – 30 лет, однако на практике при правильной эксплуатации и своевременном обсаживании достигает 60- 80 лет.

Радиатор из чугуна обладает высокой инерционностью, то есть после прекращения работы котла еще около двух часов продолжает излучать тепло.

Современные чугунные радиаторы состоят из отдельных полых секций, которые скручиваются между собой радиаторными нипелями — соединительными фитингами с одного конца, которых нарезана левая, а с другого правая резьба. С торца каждый радиатор комплектуется глухими и проходными радиаторными пробками. Глухие служат для ограничения движения теплоносителя, проходные – для подключения к трубопроводу или монтажа прочего оборудования, например, крана Маевского, автоматического воздухоотводчика или клапана. В зависимости от того какое помещение нужно обогреть в состав радиатора можно добавлять требуемое количество секций, повышая его общую теплоотдачу.

Чугунные радиаторы МС-140

Одной из самых популярных модификаций чугунного радиатора является МС-140. На сегодняшний день радиаторы, которые можно купить в России с такой маркировкой производя 3 завода: Минский завод отопительного оборудования, Нижнетагильский котельно-радиаторный завод и Луганский литейно-механический завод. Минский и Луганский заводы производят радиаторы с межосевым расстоянием 500 и 300 мм, а Нижнетагильский только 500 мм. Теплоотдача одной секции МС-140 произведенной на каждом из этих заводов будет немного варьироваться. Это видно из таблицы: «характеристики радиаторов МС-140 разных производителей»

Производитель	Теплоотдача секции	Межосевое расстояние	Размер секции	Количество секций в упаковке
Минский завод отопительного оборудования	160 Вт	500 мм	108x140x500	67 шт
	120 Вт	300 мм	98x140x300	60 шт
Луганский литейно-механический завод	175 Вт	500 мм	95x140x500	74 шт
	120 Вт	300 мм	95x140x300	130 шт
Нижнетагильский котельно-радиаторный завод	160 Вт	500 мм	94x140x500	67 или 53 шт

В ассортименте нашей компании вы можете выбрать и купить чугунные радиаторы оптом и в розницу по низким ценам.

armtrading.ru

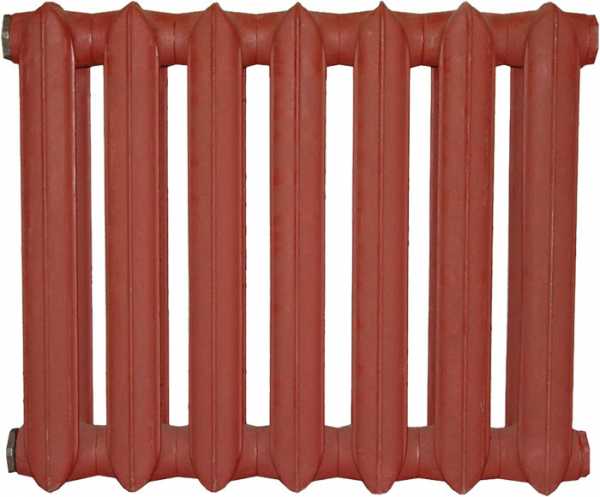

Чугунный радиатор МС-140 500 7 секций

Радиатор чугунный мс 140 500

Чугунный радиаторы маркировки МС-140-500 ОАО «МЗОО» производится в Республике Беларусь. Чугунные отопительные радиаторы монтируются в системах отопления в жилых и загородных домах, в офисных и производственных помещениях. У нас вы можете купить чугунные радиаторы МС 140 500 оптом и в розницу. ГОСТ 31311-2005.

Чугунные двухканальные батареи серии «МС-140 М», изготовленные «Минским заводом отопительного оборудования», служат для использования в системах водяного отопления жилых, административных и общественных зданий. Работают на воде, не требующей специальной подготовки.

Характеристики

Производитель	МЗОО (Минск)
Материал	Чугун
Количество секций	7
Единица измерения	шт
Гарантийный срок	3 года
Срок эксплуатации, не менее	50 лет
Теплоотдача	160 Вт
Рабочее давление	0,9 МПа (9 Атм)
Испытательное давление	1,5 МПа (15 Атм)
Температура теплоносителя	до 130 ⁰С
Диаметр входного отверстия	1 1/4 » дюйм
Межосевое расстояние	500 мм
Высота	588 мм
Ширина	108 мм
Глубина	140 мм
Объем	1,45 л
Вес секции	7,12 кг

Чугунные радиаторы отопления мс 140 технические характеристики

Радиатор состоит из отдельных чугунных секций, собранных на ниппелях (резьба ниппельного отверстия G 1¼˝) с помощью плоских резиновых прокладок из термостойкой высококачественной резины, что обеспечивает надежную герметичность. Прибор комплектуется двумя глухими (с левой резьбой) и двумя проходными (с правой резьбой) пробками с резьбовыми отверстиями в них (размер резьбы G ½˝ или G ¾˝ и варианты расположения пробок оговариваются при заказе).

Радиатор чугунный МС 140 изготовлен из светлого чугуна СЧ 10 с пластинчатым графитом, ниппели изготовлены из ковкого чугуна ферритного класса КЧ 30-6-Ф. Наружная поверхность батареи покрыта грунтовкой «УНИКОР РБ». Долговечность и высокая коррозионная стойкость чугуна как конструкционного материала обеспечивает длительную эксплуатацию отопительных приборов (не менее 40 лет для жилых помещений и 35 лет для общественных). Увеличенное сечение водных каналов значительно продлевает срок службы радиатора при отложении накипи. При выходе из строя одной или нескольких частей их легко заменить.

МС 140 500

Радиаторы МС 140 М рассчитаны на эксплуатацию при максимальной температуре теплоносителя 130 ºС и рабочим избыточным давлением до 9 атм. Прочностные характеристики приборов гарантируются испытательным давлением не менее 15 атм. Большая теплоемкость позволяет обогреть помещение при относительно низких температурах теплоносителя.

Данные обогреватели при желании могут быть подвешены на стене с помощью кронштейнов на полосе или установлены на полу на специальных стойках.

Радиатор мс 140 500 цена

Чугунный радиатор МС-140 500 7 секций купить по низкой цене в нашей компании Teplodoma-msk

teplodoma-msk.ru

Чугунный радиатор МС-140 500 4 секции

Чугунные двухканальные радиаторы серии «МС-140 М», изготовленные «Минским заводом отопительного оборудования», предназначены для применения в системах водяного отопления жилых, административных и общественных зданий. Работают на воде, не требующей специальной подготовки.

Секции радиатора «МС-140 М» изготовлены из светлого чугуна СЧ 10 с пластинчатым графитом, ниппели произведены из ковкого чугуна ферритного класса КЧ 30-6-Ф. Наружная поверхность покрыта грунтовкой «УНИКОР РБ». Долговечность и высокая коррозионная стойкость чугуна как конструкционного материала обеспечивает длительную эксплуатацию отопительных приборов (не менее 40 лет для жилых помещений и 35 лет для общественных). Увеличенное сечение водных каналов значительно продлевает срок службы батареи при отложении накипи. При выходе из строя одной или нескольких секций их легко заменить.

Радиаторы «МС-140 М» рассчитаны на эксплуатацию при максимальной температуре теплоносителя 130 ºС и рабочим избыточным давлением до 9 атм. Прочностные характеристики приборов гарантируются испытательным давлением не менее 15 атм. Большая теплоемкость позволяет обогреть помещение при относительно низких температурах теплоносителя.

Данные обогреватели могут быть подвешены на стене с помощью кронштейнов или установлены на полу на специальных стойках.
