Датчик температуры для теплого пола: Датчик температуры пола Теплолюкс TST02-2,0

Датчики для теплого пола | Nu-Heat

Что такое датчик теплого пола?

Температура системы теплого пола контролируется термостатом, который считывает температуру в помещении с помощью датчиков. При напольном отоплении обычно устанавливаются датчики двух типов: обычный датчик воздуха (в самом термостате), а также датчик теплого пола или датчик пола.Есть несколько причин, по которым вы можете захотеть установить датчик теплого пола, и мы объясним их ниже.

Нужен ли напольному отоплению датчик температуры пола?

Не всегда — UFH будет работать только с датчиком воздуха — но есть несколько сценариев, когда рекомендуется установка датчика пола с подогревом.

Основной причиной установки датчика теплого пола является защита напольного покрытия. При UFH пол нагревается, а некоторые напольные покрытия могут быть чувствительны к теплу. Как винил, так и дерево обычно выдерживают максимальные температуры, которые они могут выдержать. Установив датчик пола, вы можете ограничить температуру пола и расслабиться, зная, что пол никогда не перегреется, поэтому напольное покрытие не отклеится и не деформируется.

Другая причина, по которой вы можете установить датчик пола, заключается в том, что вы можете достичь желаемой температуры пола, а не температуры воздуха. Это популярно в ванных комнатах или кухнях, часто с электрическим UFH и твердым полом, где вы можете захотеть, чтобы пол был действительно теплым под ногами.Термостат можно настроить для достижения определенной температуры пола, а не воздуха.

Как установить датчик датчика теплого пола?

При установке напольного датчика всегда следует следовать прилагаемым инструкциям производителя, однако существуют некоторые общие правила, которые следует соблюдать при установке любого датчика напольного отопления.

• Зонд должен располагаться на одинаковом расстоянии между нагревательными проводами и никогда не должен пересекать нагревательные провода.
• Зонд можно установить над или под ковриком с электрическим подогревом пола.
• Следует избегать мест, в которых возможно воздействие температуры, таких как наружные двери или трубы отопления.

Как проверить зонд для теплого пола?

Во время установки необходимо проверить датчик теплого пола, чтобы убедиться, что он работает правильно. Это сделает установщик. Для этого они будут использовать цифровой мультиметр. Мультиметр — это электронный измерительный прибор, который обычно может измерять напряжение, сопротивление и силу тока.В этом случае ваш установщик будет измерять сопротивление (Ом).

Чтобы проверить правильность работы датчика теплого пола, к кабелю датчика пола присоединяют щупы мультиметра. При нормальной комнатной температуре мультиметр должен показывать 10 кОм при 25°C. В этом случае кабель датчика работает правильно, и установка может быть завершена.

Для получения дополнительной информации о датчиках для подогрева пола, пожалуйста, свяжитесь с нашей командой!

Датчики пола или воздуха для поддержания температуры

Решения для теплого пола достигли нового уровня функциональности и эффективности, при этом большинство новых систем можно даже интегрировать с новейшими системами домашней автоматизации, чтобы обеспечить высочайший уровень комфорта и удобства, который когда-либо испытывали домовладельцы.

Несмотря на то, что существует так много новых и удивительных вариантов электрических и водяных систем подогрева пола, которые могут революционизировать комфорт и удобство, которыми вы наслаждаетесь дома, по-прежнему важно обращать внимание на более тонкие детали этих систем, включая постоянство температуры. Поддержание постоянной температуры важно не только для комфорта, но и для энергоэффективности, что является важным аспектом любой системы отопления дома.

Системы лучистого теплого пола для стабильной температуры

Существует две основные разновидности систем лучистого теплого пола — электрические и водяные системы теплого пола, которые доступны в таких вариантах, как отопление под плиткой, отопление под ковром, отопление в стяжке, ультратонкое отопление и отопление в плите. .

Для большинства домовладельцев водяное отопление пола (в котором используется сеть труб для циркуляции горячей воды под поверхностью пола) является наиболее энергоэффективным из двух вариантов. Эти системы обеспечивают постоянное тепло, медленно излучая тепло во внутреннее пространство. Это более энергоэффективно (и здоровее для жителей), чем обдувание помещения нагретым воздухом, как это делают традиционные системы канального отопления. Более того, поскольку этот эффект больше напоминает естественную теплопередачу, он также более удобен.

или датчик температуры воздуха?

Теплые полы с электрическим или водяным подогревом полагаются на датчики для поддержания постоянной и комфортной температуры во внутренних помещениях. Это могут быть либо датчики воздуха, либо датчики пола, а в некоторых системах используется их комбинация? Итак, что лучше?

Большинство специалистов по системам обогрева пола согласны с тем, что датчики пола являются лучшим выбором, чем датчики воздуха, по причинам, включающим безопасность, энергоэффективность и эффективность.Вот несколько причин, по которым система лучистого теплого пола в комплекте с качественным термостатом и напольным датчиком является правильным выбором для вашего дома:

• Датчик температуры пола гарантирует, что пол никогда не перегреется.

Датчики воздуха помогают поддерживать желаемую температуру в помещении, но они не эффективны для поддержания нужной температуры пола.

• Напольные датчики более энергоэффективны.

Поскольку напольные датчики определяют температуру по всей поверхности пола и обеспечивают постоянную температуру и отсутствие перегрева, вся система работает с низким энергопотреблением и помогает свести к минимуму общее потребление энергии в вашем доме и углеродный след.

В Comfort Heat наши системы подогрева пола оснащены термостатами скрытого монтажа с качественным датчиком пола для поддержания постоянной и комфортной температуры во всем доме. Чтобы узнать о системах напольного отопления, обеспечивающих максимальную производительность и повышающих общую энергоэффективность вашего дома или арендуемой недвижимости, позвоните по номеру в команду Comfort Heat по телефону по телефону 02 9979 8600. Мы приветствуем возможность проконсультировать вас по термостатам, датчикам и другим важным вопросам. аспекты выбора оптимального решения для теплого пола.

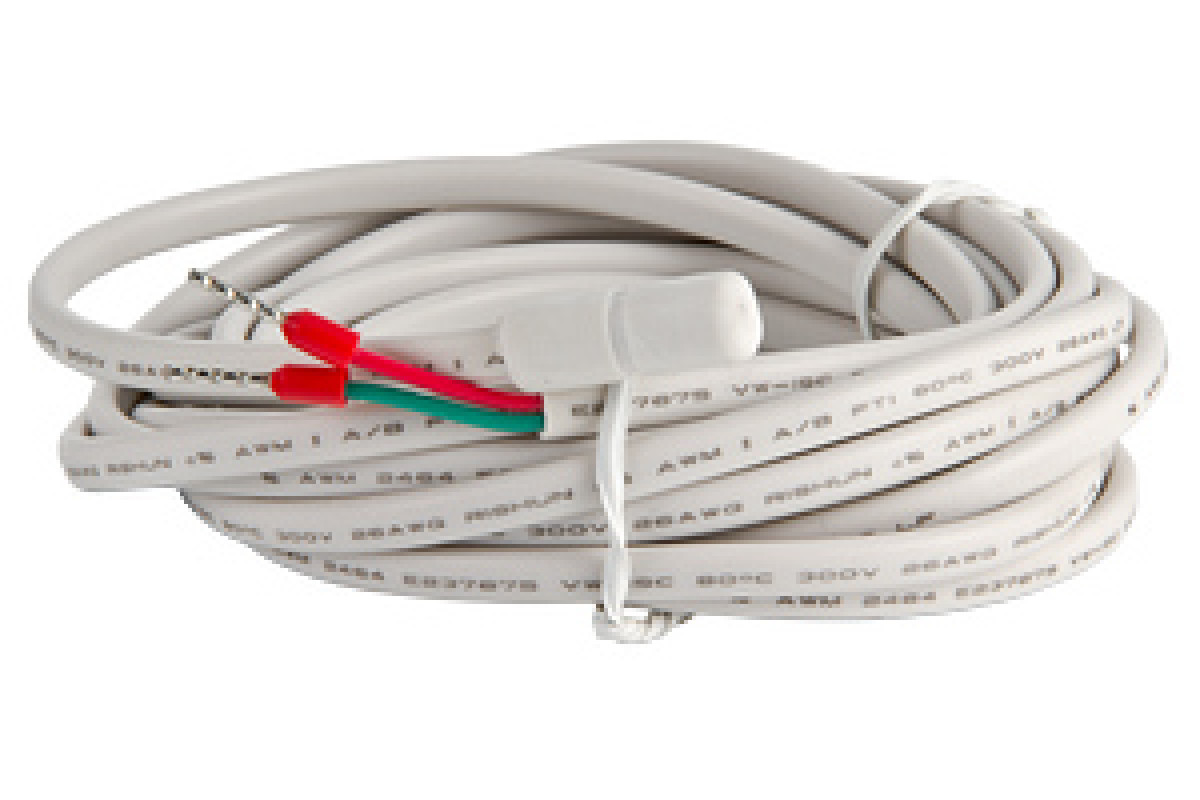

Электрический датчик температуры пола с подогревом пола, микрозонд 5×17 мм, 15 кОм 3470 с классом защиты IP68, водонепроницаемый

Электрический Подогрев Отопление Пол Микро Температуризатор Датчик зонд 5x17mm 15kohm 3470 С IP68 Номинальный Водонепроницаемый

Список материалов

№	Наименование материала	Материал и технические характеристики
2-1.	Элемент	R25=15 кОм±1% B25/50=3470K±1% пост. тока
2-2.	Покрытие	NTC, герметизированный защитным ПВХ-материалом (черный)
2-3	Особенности кабеля	Индивидуальная настройка 2464-22#*2C Черный провод с твердой круглой оболочкой
Концы проводов	Луженые

Важное примечание

Этот датчик имеет сопротивление 15 000 Ом при 25°C.Поэтому он не совместим с некоторыми марками термостатов для подогрева пола, такими как Devi, сопротивление которых составляет 10 кОм при 25°C. Пожалуйста, свяжитесь с нами, если вы не уверены или у вас есть какие-либо вопросы относительно этого датчика. У нас есть оба типа: 10 кОм при 25 ° C и 15 000 Ом при 25 ° C.

____________________________________________________________________________ Загрузить ________

Описание

Все термостаты Comfort Heat оснащены напольным датчиком, поддерживающим постоянную температуру пола. Термостаты с датчиком температуры пола являются самыми безопасными и энергоэффективными регуляторами обогрева пола, гарантируя, что пол не перегревается и поддерживает желаемую температуру.

Запасной датчик температуры пола, подходящий для широкого спектра термостатов напольного отопления.

Дистанционный датчик электрического подогрева пола, используемый для контроля температуры пола или воздуха в местах, где влажность может быть проблемой (например, во влажных помещениях или ванных комнатах). Датчик также можно использовать для контроля температуры пола, когда перегрев может привести к повреждению.Датчик теплого пола совместим со всеми нашими термостатами для электрического теплого пола.

Датчик выносного зонда в стандартной комплектации поставляется с 3-метровым кабелем, но при необходимости его можно удлинить до 20 метров. Возможность удлинения датчика теплого пола обеспечивает очень гибкие решения, если вы хотите установить термостат теплого пола в удаленном месте. Зонд покрыт гибким поливинилхлоридным покрытием, обеспечивающим прочную и водонепроницаемую отделку.

Электрические характеристики

4 Особенности

Работы с широким спектром различных термостатов
Пожалуйста, проверьте значения сопротивления вашего датчика текущего приведенная ниже таблица совместимости
Кабель имеет высокую жесткость, что позволяет легко пропускать его через существующий гибкий кабелепровод
Подходит для использования во влажных помещениях.Степень защиты IP68 (при установке в соответствии с инструкциями производителя)
Резиновый термопластический защитный кожух для датчика NTC
Размеры датчика; 17 мм x 5 мм

Подходит для широкого спектра различных термостатов. Пожалуйста, проверьте значения сопротивления вашего текущего датчика по таблице (показано на рисунках).
Длина кабеля может быть изменена (удлиняется до 20 метров)
Подходит для использования во влажных помещениях — IP68 (при установке в соответствии с инструкциями производителя)
Нет полярности , просто подключите два провода в любом направлении к выходу датчика на термостате.

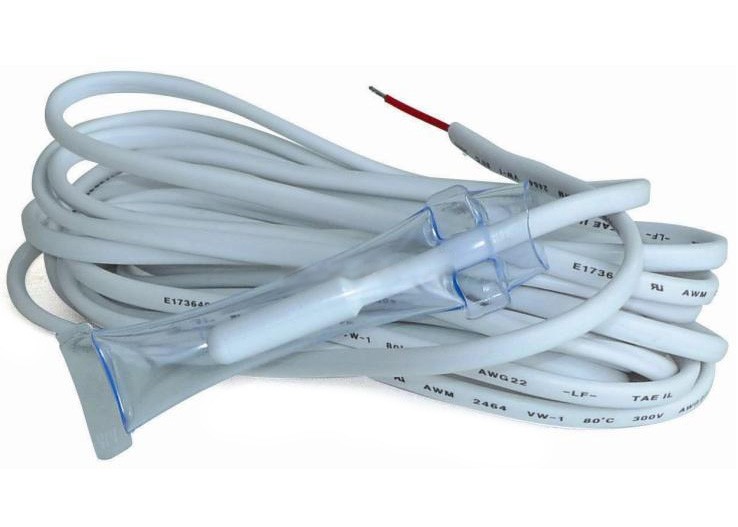

Электрическое напольное отопление Выносной датчик пола

Используется в качестве датчика воздуха или пола

Водонепроницаемый

Диаметр зонда 5 мм

Рекомендации по установке

:
При установке EcoHeatCool. конструкция пола, мы рекомендуем установить термостат в гильзу (трубку) внутри пола на случай, если впоследствии потребуется замена термостата.

Для удлинения датчика теплого пола используйте электрический кабель эквивалентного сечения (Примечание: максимальное расстояние от термостата не должно превышать 20 метров).

Отметьте положение кабелепровода на полу. Удалите окружающие тепловые маты и прорежьте в полу канал шириной 12 мм и глубиной 8 мм для размещения кабелепровода. Это позволит сохранить общий уровень готового пола. Перед установкой нагревательных матов убедитесь, что пол чистый.

РАСПОЛОЖЕНИЕ ДАТЧИКА

Конец датчика должен располагаться в полу между нагревательными кабелями/трубами, чтобы он измерял типичную температуру пола.Трубка датчика не должна проходить над нагревательным кабелем или под ним.

СЕНСОРНАЯ ТРУБКА

Все Comfort Датчики тепла, устанавливаемые в плиту, стяжку или тонкие маты, устанавливаются в сенсорную трубку. (пластиковая трубка 12 мм с заглушкой на конце) Это позволяет при необходимости снять датчик, не поднимая напольную плитку.

Системы под ковром и под деревом не требуют сенсорной трубки.

Проверка датчика

С помощью мультиметра измерьте сопротивление между двумя соединительными проводами гибкого датчика температуры пола и сверьтесь с Руководством по установке и эксплуатации комплекта термостата, прилагаемым к термостату. Проверьте сопротивление до и после установки.

Куда подключаются УЗО/таймер/термостат в цепи?

Мат уложен и холодные выводы подаются в распределительную коробку. Неважно, где вы физически закрепляете эти предметы, хотя вы можете захотеть, чтобы они были спрятаны в шкафу. Если у вас есть термостат, который считывает температуру воздуха, он должен находиться в соответствующей комнате. Однако, если он оснащен датчиком пола, в этом нет необходимости.

Пример схемы подключения:’

КАК ДАТЧИК ПОЛА ОПРЕДЕЛЯЕТ ТЕМПЕРАТУРУ ДЛЯ ЭЛЕКТРИЧЕСКОГО НАПОЛЬНОГО ОТОПЛЕНИЯ?

Наиболее эффективный способ запуска и управления электрическим теплым полом — это использование контроллера с прикрепленным датчиком пола, расположенным в полу между нагревательными кабелями.Датчик пола должен быть расположен внутри полого кабелепровода, который проходит по задней части стены и в конструкцию пола, это означает, что датчик может быть защищен от стяжки или клея, поэтому он не может быть поврежден, но также может быть легко вытащен и извлечен. новый ответ, если необходимо, позже.

Кабель датчика является сигнальным/звонковым проводом и оснащен датчиком на конце датчика, определяющим температуру. Благодаря расположению рядом с нагревательным кабелем температура более реактивна и меньше зависит от изменений температуры окружающей среды, что означает, что система будет постоянно регулироваться без необходимости включения в течение длительных периодов времени.

Хотя контроллер на стене можно переключить на считывание температуры окружающей среды, это не предпочтительный вариант для сенсорных теплых полов, так как на него легко могут повлиять сквозняки, солнечный свет, высокие температуры и т. д., что означает, что ваша система теплых полов либо будет работать постоянно, либо нет вообще. Компания Tocuh Underfloor Heating предоставила 10-миллиметровую трубу для кабелепровода как часть комплекта.

Дополнительную помощь по термостату можно найти здесь.

Испытание на надежность

НЕТ	Элемент	Знак	Условия испытаний	Мин.	Нор.	Макс.	Устройство
1.	1.	Устойчивость к 25 ℃	R25	Ta = 25 ± 0,05 ℃ P T ≦ 0,1mw	14.85	15.0	15.15
	2. Б Значение	В25 / 50			3435,3 3470		3504,7 K
	3. Коэффициент рассеяния σ		В еще AIR	Около 2			МВт / ℃
4.	Время отклика	τ	В проточной воде	Около 15	сек
5.		/	1500VAC 2SEC	Нет пробоя
	6. Сопротивление изоляции			500VDC ≧ 100
	7. Рабочая температура . Диапазон	/	/	-30	/	+105	+105	℃

НО	Поз.	Аккумулятор сухого тепла	△R25: R25≤±3% △B25/85: B25/85≤±2%	80±2℃, Хранение при комнатной температуре 1000H.
2.	Теплое хранение	55±2℃, относительная влажность 95%, хранение при комнатной температуре 1000H.
3.	Низкотемпературное хранение	-30±2℃, Хранение при комнатной температуре 1000H.
4.	Темп. циклическое испытание	-20℃×30мин → 25℃×10мин →100℃ Вода×30мин → 25℃×10мин, всего 10 циклов
5	Испытание на натяжение провода	Нет видимых повреждений, соответствие спецификации	Закрепите продукт и нанесите 9.8Усилие 1,0 кг в осевом направлении каждого подводящего провода в течение 10 с.
6	Испытание на изгиб отведений		Закрепите изделие и приложите усилие 100 г в осевом направлении к каждому отведению, затем медленно согните оба отведения в одном направлении, прежде чем сгибать их обратно в исходное положение, 10 раз
7	Способность к сварке	Площадь покрытия оловом должна быть больше 90%	Проволоку пропитать флюсом, погрузить во флюс при 230-260, на 3-5 сек.

Сопротивление против. Температурный стол

Т / ℃				Т / ℃
	-55 765 .738			845,979 -20			106,488 109,725
	-54 712,99		748,914 786,569		-19 101,264			104,29 107,395
-53	665,938	699,009	733,648	-18	96,329		99. 157	102.058
	-52 623,575	654,108	686,067	-17			91,665 94,309	97,02
	-51 585,122	613,377	642,932	— 16	87.257		89.729	92.262
-50	549.967	576.164		+603,548 -15			83,089 85,401 87,768
	-49 517,631 541,956			567,367 -14			79,146 81,309 83,522
— 48	487,733	510,346	533,954	-13	75,416		77,439	08
	-47 459,969		481,01 502,963		-12 71,886			73,778 75,713
	-46 434,092 453,684			474,113	-11 68,544		70,314	72,123
-45	409,905	428,157	447,		-10 65,378			67,035 68,726
	-44 387,243 404,254			421,969 -9			62,379 63,929 65,511
	-43 365. 97	381.829	381.829	398.334	-8	-8	60.987	62,467
-42	345.973		360,76 376,141		-7 56,841			58,199 59,583
	-41 327,154 340,943			355,279 -6			54,284 55,555
-40	309,428	322,29	335,652	-5	51,859		53.048	54,26
	-39 292,723 304,719			317,175 -4			49,556 50,67
	-38 276,973 288,163			299,774 — 3	47.371		48.413	49.473
-37	262.119	272. 557	283,382		-2 45,294			46,27 47,262
	-36 248,108 257,845			267,937 -1			43,321 44,235 45,163
— 35	234,891	243,974	253,383	0	41,314		42,165
	-34 222,422 230,896			239,668 1			39,663 40,463 41,276
	-33 210,659 218,565			226,744 2			38,716	39,476
-32	199,562	206,938	214.565	3			36,354 37,055 37,765
	-31 189,093 195,975			203,088 4			34,818 35,474 36,138
	-30 179,217	185,64	192,273	5	33,356		33,969	34,591
	+175,894 182,081		6 31,963 32,537
	-28 161,112 166,706			172,477 7			30,637 31,174 31,716
-27	152,821	158,043	163,427	8	29,373		29. 874
	-26 144,998 149,873			154,897 9			28,168 28,637 29,111
	-25 137,618		142,17 146,857	10	27.019		27.457	27.9
-24	130.653	134.904		+139,279 11			25,923 26,332 26,746
	-23 124,08	128,05	132,134	12			24,877 25,26
	117,876	121,584	125,397	13	23,879		24,237	24.597
		112,019 115,483 119,043		14			22,927 23,26
R-T Конверсионные таблицы
T / ℃	Rmin	RCEN	RMAX			RMIN	RMAX
15	22. 017	+22,329	22,642	52	5,589	5,7		5,813
16	21,149	21,439	21,731	53	5,404	5,513		5,624
17	20,319	20,59	20,861	54	5,226	5,334		5.443
18	19,526	19,778	20,031	55	5,055	5,161		5,268
19	18,769	19,003	19,239	56	4,89	4,994		5.1
20	18.044	18.263	18.482	57
+4,834		4,938
21	17,352	17,555	17,758	58	4,579	4,68		4,782
22	16,689	16,878	17,067	59	4,432	4,531		4,631
23	16,056	16. 231	+16,406	60	4,291	4,388		4,486
24	15,449	15,612	15,774	61	4,154	4,249		4,346
25	14.85	15	15,15	62	4,023	4,116		4,212
0 8303	14,453	14,602	63	3,896	3,988		4,082
27	13,761	13,91	14,06	64	3,774	3,864		3,956
28	13,242	13,391	13,54	65	3,656	3,745		3.835
29	12,745	12,894	13,042	66	3,543	3,63		3,718
30	12,27	12,417	12,565	67	3,433	3,519		3,606
31	11,815	11,961	12,108	68	3,00328	+3,412		3,497
32	11,379	11,524	11,67	69	3,226	3,308		3,392
33	10,961	11,105	11,25	70	3,128	3,208		3,291
34	10,561	10. 704	10,847	71	+3,033	3,112		3,193
35	10,178	10,319	10,461	72	2,941	3,019		3,098
36	9,81	9,95	10,091	73	2,853	2,929		3,007
9,596	9,735	74	2,767	2,842		2,919
38	9,119	9,256	9,394	75	2,685	2,759		2,834
39	8,795	8,93	9,066	76	2,605	2,678		2.751
40	8,484	8,618	8,752	77	2,529	2,599		2,672
41	8,186	8,317	8,45	78	2,454	2,524		2. 595
42	7.899	8.029	8.16	79	2.383	2,451		2,52
43	7,624	7,752	7,882	80	2,313	2,38		2,448
44	7,36	7,486	7,614	81	2,246	2,312		2,379
45	7,107	7.231	7,357	82	+2,181	2,246		2,312
46	6,863	6,986	7,11	83	2,119	2,182		2,247
47	6,629	6,75	6,872	84	2,058	2,12		2,184
404	+6,523	6,643	85	2	2,061		2,123
49	6,188	6,305	6,424	86	1,943	2,003		2,064
50	5,98	6,096	6,212	87	1,888	1,947		2. 007
51	5,781	5,894	6,009	88	1,836	1,893		1,952
R-T ТАБЛИЦА ПЕРЕСЧЕТА
R 25 = 15kω ± 1% B 25/50 = 3470K ± 1%
T / ℃	RMIN	RCEN	RMAX	T / ℃	Rmin	Rcen		Rmax
88	1.836	1,893	1,952	111	0,997	1,035		1,073
89	1,784	1,841	1,898	112	0,973	1,01		1,048
90	1,735	1,79	1,847	113	0,95	0,986		1. 024
91	1,687	1,741	1,797	114	0,928	0,963		1
92	1,641	1,694	1,748	115	0,906	0,941		0,977
93	1,596	1,648	1,702	116	5	0,919		0,955
94	1,552	1,604	1,656	117	0,865	0,899		0,934
95	1,511	1,561	1,612	118	0,845	0,879		0,913
96	1,47	1.519	1,57	119	0,827	0,859		0,893
97	1,431	1,479	1,529	120	0,808	0,84		0,874
98	1. 393	1,44	1,489	121	0,791	0,822		0,855
+1,402	1,45	122	0,774	0,805		0,837
100	1,32	1,366	1,413	123	0,757	0,788		0,819
101	1,286	1,331	1,377	124	0,741	0,771		0.802
102	1,253	1,297	1,342	125	0,726	0,756		0,786
103	1,22	1,264	1,308
104
104	1.189	1.232	1.232	1.275
105	1. 159	+1,201	1,244
106	1,13	1,171	1,213
107	1,101	1,142	1.183
108	1.074	1,114	1,154
109	1,048	1,086	1,126
110	1,022	1,06	1,099

информация для заказа

Part Number	Описание	@25 ℃	MOQ
CWFM0153FB1-202M113X	ПВХ ап Φ5. 3 * 17мм длина 2 метра	15K Ом	1000
	CWFM0153FB1-322M113X ПВХ формуется Cap Φ5.3 * 17мм Длина 3,2 МЕТРОВ	15K Ω	1000
	CWFM0153FB1-502M113X ПВХ Формованная крышка Φ5,3*17 мм Длина 5 метров	15 кОм	1000

* Если количество меньше минимального заказа, свяжитесь с нами.

Добавление датчика температуры пола (и логики) к универсальному термостату — запросы функций

Для обогрева пола (электрического, водяного) указывается, что поверхность пола не должна превышать определенной максимальной температуры (около 29 С) для комфорта ног человека. Также обязательна (в некоторых странах?) установка этих датчиков температуры пола под поверхностью пола при установке напольного отопления. Аппаратные термостаты затем работают с ними и гарантируют, что температура поверхности пола никогда не будет превышена.

В настоящее время универсальный термостат включает и выключает обогрев только одним датчиком температуры target_sensor и в основном это датчик комнатной температуры воздуха . Так он включает нагреватель до тех пор, пока температура воздуха в помещении не достигнет target_temp (с учетом заданных допусков).Например, если у вас есть мощный электрический теплый пол, температура поверхности пола может быстро превысить максимальное значение, прежде чем отопление отключится, достигнув заданной температуры воздуха. Это нежелательно.

Предлагаю добавить в общую конфигурацию термостата еще один датчик, который будет получать значение датчика температуры пола. Тогда общий термостат выключит нагреватель , если температура пола превысит максимальное значение, даже если температура target_sensor еще не достигла значения target_temp .После того, как температура пола снова упадет ниже максимального значения, нагреватель снова включится (если комнатный воздух все еще нуждается в подогреве).

Максимальная температура пола должна быть настраиваемой.

Весь этот добавленный функционал также должен как-то отражаться в карточке термостата Generic в Lovelace, чтобы видеть, что именно происходит — что термостат в данный момент выключил нагреватель не потому, что целевая температура уже достигнута, а потому, что он ожидает охлаждение поверхности пола.Установленная максимальная температура пола также должна быть указана на температурном круге на карточке.

Как устранить распространенные проблемы с подогревом пола

Изображение Х. Рааба CC BY-SA 3. 0 Wikimedia Commons

Когда вы решите установить теплый пол в своем доме, у вас, вероятно, возникнет много вопросов о процессе. Один из самых частых вопросов, которые нам задают: «Можете ли вы отремонтировать теплый пол?» Ответ? Абсолютно!

Когда клиент решает установить теплый пол, у него возникает много вопросов, самый распространенный из которых – можно ли отремонтировать теплый пол, на который ответ положительный.Установка теплых полов может быть довольно дорогим вложением. Он покрыт выравнивателями, где плитки закреплены наверху. Что именно нужно сделать, если ваш черный пол вышел из строя или перестал работать по какой-либо конкретной причине? Хорошая новость заключается в том, что ремонт теплых полов может быть легким занятием. Ниже перечислены некоторые возможные причины, по которым он не работает, и способы устранения распространенных проблем с подогревом пола.

Датчик температуры

Если показания термостата не соответствуют норме, возможно, неисправен датчик температуры пола. Профессиональные специалисты по напольным покрытиям всегда устанавливают датчик второго этажа в качестве резервного по отношению к основному датчику. После этого, если датчик пола окажется поврежденным, замена датчика, используемого термостатом, не составит особого труда. Если у вас нет резервного датчика, вам придется установить новый датчик пола. Вы можете либо выкопать линии затирки, либо выкопать плитку, чтобы расположить ее рядом с матом с подогревом пола.

Термостат

Попробуйте вернуть часы к заводским настройкам, чтобы проверить, неисправен ли ваш термостат.Если проблема не устранена, вам придется заменить термостат.

Кабель для теплого пола

1. Случайный обрыв кабеля.

Многие виды ремонта постоянно становятся необходимыми из-за случайного повреждения электрического кабеля. К счастью, такие виды отказов показывают, что вы знаете точные места разрыва, чтобы вы могли починить его с помощью комплекта для ремонта кабеля. Большинство электрических теплых полов изготавливаются по одному и тому же принципу. Это означает, что обрыв кабелей можно легко устранить с помощью ремонтного комплекта.Каждый комплект устранит только один разрыв в мате кабеля электрического теплого пола.

1. Неисправные детали неизвестны

Это самая сложная и самая дорогая форма отказа; однако исправить это не составит труда. Вам необходимо записаться на прием к опытному электрику по напольному отоплению. Он использовал различные части оборудования, такие как тепловизионная камера, чтобы найти источник отказа. При выявлении проблемы он может просто откопать плитку над источником и исправить разрыв.Затем вы можете назначить специалиста по плитке для замены плитки или сделать это самостоятельно. Не забудьте использовать затирку и эластичный клей.

Помните, что многие маты для теплого пола имеют пожизненную гарантию. Если электрик обнаружит, что это вина производителя, расходы на ремонт мата будут покрыты производителем.

Поэтому рекомендуется ознакомиться с условиями гарантии вашего поставщика. Возможно, вам также придется связаться с производителем, установщиком или поставщиком мата для подогрева пола, чтобы разрешить посещение специализированных электриков UFH.

Зонд и датчик | Теплый пол Беспроводной диапазон

Теплый пол

Система подогрева пола Speedfit была разработана для быстрой и простой установки с использованием компонентов, разработанных и изготовленных в соответствии с ISO9001 и DIN4726.

В системе Speedfit горячая вода перекачивается из бойлера в насосный агрегат, где она смешивается до температуры примерно 50°C, а затем распределяется по коллектору в контуры отопления, выполненные с использованием барьерной трубы Speedfit.

В бетонных полах труба укладывается на изоляцию, а затем покрывается стяжкой, на которую можно укладывать практически любое напольное покрытие.

Для деревянных полов распорные плиты укладываются между балками и настилом пола или на нижней стороне пола. Труба Speedfit вставляется в канавки на пластинах.

Площадь пола обычно нагревается до температуры от 25°C до 28°C, обеспечивая равномерное распределение тепла при температуре чуть выше комнатной.

Широкий спектр электрических компонентов означает, что система UFH может иметь столько контроля, сколько требуется.

Как работает пол с подогревом?

Теплые полы не новы, принципы уходят корнями в римские времена.В Европе это система выбора, и в некоторых странах на ее долю приходится 70% новых отопительных установок.

Радиаторная система передает энергию в помещение в основном за счет конвекции. Эта конвекция приводит к тому, что пол является самой прохладной частью комнаты и оставляет массу теплого воздуха на уровне потолка.

Он также собирает мелкую пыль с пола и распределяет ее по воздуху и мебели.

Это может означать, что большая часть энергии, которая была вложена в комнату, тратится впустую и находится не в той области, которую вы хотите.

Система UFH нагревается в основном за счет излучения. Это самый естественный и комфортный вид обогрева – как солнце.

Энергия излучения пола частично отражается каждой поверхностью и частично поглощается. Там, где он поглощается, эта поверхность становится вторичным излучателем.

Через некоторое время все поверхности становятся вторичными эмиттерами. Сами предметы интерьера излучают энергию, и помещение равномерно и равномерно прогревается. Энергия проникает в каждый угол комнаты – ни холодных мест, ни горячих потолков, ни холодных ног.

Общая эффективность системы отопления UFH по сравнению с другими видами отопления представлена ​​ниже.

Тепло концентрируется там, где оно больше всего необходимо для комфорта человека и энергоэффективности.

Теплый пол Особенности и преимущества

Система подогрева пола Speedfit предлагает потребителю множество преимуществ. К ним относятся:

Установка

Он прост в установке, требует минимальных усилий по установке и минимального обслуживания.

Комфорт

Система использует лучистое тепло, наиболее комфортную форму отопления, обеспечивающую равномерное распределение тепла по всему помещению.

Космос

Система ненавязчива и экономит место, а это означает, что каждый квадратный метр площади пола и стен может быть полностью использован, что дает свободу дизайна интерьера.

Шум

По сравнению с радиаторными системами система UFH работает практически бесшумно.

Здоровье

Пыль сведена к минимуму и снижает количество клещей домашней пыли.Уменьшенное количество горячих поверхностей и острых краев снижает риск ожогов или травм.

Эконом

предназначены для работы при более низких температурах, чем радиаторные системы, что делает их особенно подходящими для конденсационных котлов, что приводит к снижению потребления энергии и снижению потерь тепла из конструкции здания.

Управление

Системой легко управлять, а небольшая разница температур между полом и воздухом означает, что система практически саморегулирующаяся.

Окружающая среда

Теплый пол подходит для использования с наиболее энергоэффективными и экологически безопасными системами отопления, включая конденсационные котлы, солнечные батареи и тепловые насосы.

Модель теплого пола

Принципы укладки сплошного пола

Система подогрева пола Speedfit предназначена для установки в сплошной пол со стяжкой.

Поскольку стяжка находится в непосредственном контакте с трубами отопления, обеспечивается отличная теплопередача, равномерное распределение тепла и минимальные колебания температуры.

Стандартная установка будет состоять из:

• Напольное покрытие (ковер, керамическая плитка и т.д.)
• Стяжка
• Труба Speedfit, прикрепленная скобами к изоляции
• Краевая изоляция
• Высококачественная теплоизоляция пола толщиной 50 мм
• Бетонное основание

Изоляция пола является неотъемлемой частью любой установки UFH в сплошном полу.

Speedfit рекомендует обратиться к специалистам, чтобы убедиться, что используемые продукты подходят для полов с подогревом и соответствуют действующим нормам.

Для получения помощи обратитесь к разделу этого сайта, посвященному технической консультационной службе Speedfit.

Рекомендации по проектированию

Проектирование и расчеты системы UFH для сплошного пола должны выполняться в соответствии со стандартом BS EN 1264, и сведения, представленные на этом сайте, основаны на этом стандарте.

Существует ряд важных вопросов, касающихся системы подогрева пола Speedfit, которые следует рассмотреть перед началом проекта:

• Источники тепла
• Расположение коллектора
• Тепловая мощность и температура пола
• Стяжки
• Отделка полов и покрытия
• Области периметра
• Элементы управления

Они описаны ниже.

Источники тепла

Из-за более низких температур подачи, используемых в UFH, обычно 47–62 °C, можно рассмотреть различные источники тепла, отличные от стандартного настенного котла. К ним относятся солнечная энергия, тепловые насосы или геотермальные системы, и Speedfit рекомендует обращаться за конкретными рекомендациями к соответствующим производителям. На некоторые котлы могут быть установлены дополнительные насосы – перед установкой уточните совместимость у производителя котла.

Расположение коллектора

Установка и балансировка системы теплого пола облегчаются, если коллектор расположен ближе к центру здания.Это будет означать, что контуры цепи максимально равны.

Тепловая мощность и температура пола

Из-за большого количества различных способов укладки полов трудно обеспечить точную тепловую мощность.

Текущие стандарты утверждают, что максимальная мощность любой системы UFH, уложенной в сплошной пол, составляет примерно 11 Вт/м²/K, где K — разница температур между поверхностью пола и желаемой комнатной температурой. При этом учитываются медицинские ограничения человека и чувствительность к теплу людей, находящихся в здании.

На практике, с системой обогрева пола Speedfit можно достичь мощности около 100 Вт/м² при температуре поверхности пола 29°C и температуре воздуха 20°C. В некоторых случаях можно допустить более высокую температуру поверхности пола, например, в ванных комнатах (33°C), редко используемых помещениях или зонах по периметру (35°C).

Стяжки

Стяжка является важной и неотъемлемой частью системы UFH и используется для передачи энергии от труб к обогреваемому помещению.Эта тепловая масса, как ее называют, будет реагировать на потребность в отоплении в зависимости от ее глубины и состава.

Как правило, большинство традиционных песчано-цементных стяжек, наносимых вручную, имеют толщину 65–75 мм. Однако при консультировании по конкретному проекту потребуются сведения о типе и глубине стяжки, если они известны.

Доступны более современные стяжки с насосом, которые предлагают преимущества с точки зрения скорости нанесения и времени отверждения. Также возможно уменьшить глубину стяжки, что улучшит работу системы теплого пола.

Speedfit рекомендует получить экспертное руководство от поставщика стяжек, чтобы убедиться, что правильные продукты указаны и используются для вашей системы центрального отопления пола.

Для получения помощи обратитесь к разделу этого сайта, посвященному технической консультационной службе Speedfit.

Напольные покрытия и покрытия

Система подогрева пола Speedfit подходит практически для любой отделки пола, включая керамическую плитку, ковролин, винил и ламинат.

Поскольку напольное покрытие по существу является частью системы отопления, тепловое сопротивление или изоляционная способность отделки пола будут влиять на теплоотдачу от пола. Чем выше сопротивление, тем ниже эффект нагрева и тем дольше время прогрева.

Наиболее подходящими покрытиями являются покрытия с низким термическим сопротивлением, обычно называемым значением R или значением TOG.

Рекомендуемое максимальное значение R составляет 0,15 м²K/Вт (1,5 TOG), а в таблице ниже приведены некоторые типичные значения.

Керамическая напольная плитка

хорошо работают с UFH, поскольку они обеспечивают минимальное сопротивление теплопередаче. Во избежание растрескивания плитки следует использовать эластичный клей и краевые швы, чтобы принять расширение. Убедитесь, что клей подходит для использования с UFH.

Ковры

Ковровое покрытие и подложка обладают более высоким уровнем сопротивления теплопередаче.

Избегайте использования войлока, пробки и толстой резиновой подложки, так как их изоляционные свойства снижают тепловую мощность системы.

Если используется клей для ковров, убедитесь, что он подходит для температур до 40°C.

Пластиковая/виниловая плитка

Напольные покрытия на основе пластика также хорошо работают с UFH, так как сопротивление теплопередаче, как правило, минимально. Важно, чтобы используемое покрытие и клей были пригодны для использования при температуре до 40°C. Это снижает риск размягчения и потери адгезии.

Деревянные/деревянные полы

Деревянные напольные покрытия хорошо сочетаются с UFH. Однако, поскольку это натуральный материал, важно следовать рекомендациям производителя пола в отношении установки и первого запуска.

Деревянные полы, как правило, должны иметь влажность более 10%, а при укладке пола со стяжкой стяжка должна полностью высохнуть перед установкой покрытия. После отверждения система должна работать в течение примерно 2 недель с материалами, находящимися на участке, прежде чем начнется установка.Это снижает влажность в помещении и позволяет материалу акклиматизироваться.

Мы советуем получить конкретную информацию от поставщика или производителя предлагаемого покрытия, чтобы оценить пригодность покрытия для напольного отопления.

Области периметра

При определенных обстоятельствах можно достичь более высокой температуры пола и, следовательно, более высокой мощности, чем обычно допустимо.

Это может быть неиспользуемое жилое помещение или помещение, постоянно заставленное мебелью. Это достигается за счет уменьшения расстояния между трубами примерно до 100 мм по периметру помещения (приблизительно до ширины 1 метра).

Например, расстояние между трубами по периметру можно использовать, если внешняя стена помещения имеет большое количество окон, что может привести к более высоким локальным потерям тепла.

Органы управления

Как и для всех систем отопления, для достижения комфортных условий, поддержания экономичной эксплуатации и соответствия строительным нормам и британским стандартам требуются соответствующие средства управления.

Системы напольного отопления можно использовать как единственную систему отопления или подключать к другим приборам, таким как радиаторы.

Существует множество способов управления системой теплого пола, и можно использовать практически любой котел, включая комбинированный и конденсационный. Рекомендации по установке конкретных котлов следует запрашивать у производителей.

Хотя UFH имеет много преимуществ по сравнению с традиционными системами, она не так быстро реагирует. Поскольку они наиболее эффективны при постоянной работе, рекомендуется предусмотреть элементы управления, которые могут «снизить» температуру в помещении на 4–5°C в периоды низкой нагрузки, например, в ночное время, а не полностью отключать систему. .

Обычно комнатные термостаты используются для управления приводными клапанами на коллекторе Speedfit, которые, в свою очередь, регулируют поток воды в каждом контуре.

Элементы управления можно разделить на 3 основные категории:

1. Регуляторы температуры подачи

Если не используется конденсационный котел с регулятором низкой температуры, для большинства систем напольного отопления температура воды из котла, обычно 82°C, снижается до требуемой температуры с помощью смесительного клапана.

Более продвинутые контроллеры, называемые погодными компенсаторами, используют внешний датчик и программатор для регулировки расхода и температуры в соответствии с внешними условиями.

Важно иметь устройство для управления котлом и насосом, чтобы температура подачи не превышала безопасных пределов. Насосный агрегат Speedfit оснащен встроенным ограничительным термостатом.

2. Регуляторы комфорта

Комнатные термостаты используются для контроля температуры воздуха в помещении или зоне и подключаются к центру управления, чтобы можно было открывать или закрывать отдельные трубопроводы, а также включать или выключать насос/бойлер по мере необходимости.Комнаты могут управляться индивидуально или в зонах из 2 и более комнат.

Существует множество комнатных термостатов, подходящих для систем напольного отопления. К ним относятся электромеханические, цифровые и программируемые. Модели могут быть проводными или управляться радиочастотой.

Все типы элементов управления подходят для подключения к центру управления Speedfit.

обеспечивают полный контроль над системой UFH. Каждая зона или комната может быть настроена согласно своим требованиям, и могут быть приняты во внимание индивидуальные модели присутствия.Эти типы статистики также предлагают возможность использовать режим «отката» для максимальной эффективности.

Поскольку большинство систем управления работают от сети 240 В, для управления во влажных помещениях, таких как душ или ванная, мы рекомендуем использовать удаленный датчик или ведомое устройство из другой комнаты.

3. Управление котлом и насосом

Строительные нормы и правила Великобритании требуют наличия связи между системами управления и котлом, чтобы гарантировать, что котел не работает, когда система не требует тепла.Контроллер Speedfit поддерживает это соединение.

Чтобы обсудить варианты для отдельных проектов, обратитесь в службу технической поддержки Speedfit по телефону 01895 425333.

Руководство по проектированию

Проектирование системы подогрева пола Speedfit представляет собой простой процесс, состоящий из 6 основных этапов:

• Расчет теплопотерь и потребности в тепле
• Проверить потребность в дополнительном тепле
• Определение температуры потока воды и расстояния между трубами
• Определить расположение коллектора
• Рассчитать необходимое количество цепей
• Схема расположения труб

Расчет тепловых потерь

Для определения количества тепла, необходимого для каждого помещения или зоны, необходимо провести расчеты теплопотерь.

Если спецификатор не знаком с расчетами, у Института инженеров по обслуживанию зданий (CIBSE) и у Ассоциации подрядчиков по отоплению и вентиляции (HVCA) есть документы по этому вопросу.

В некоторых проектах инженер Speedfit может помочь в этом процессе. Для получения дополнительной информации свяжитесь с технической консультационной службой по телефону 01895 425333.

Для систем напольного отопления потери тепла через первый этаж, как правило, не учитываются, так как температура пола будет выше, чем температура в помещении.

На практике будут некоторые потери тепла через пол, поэтому при расчете нагрузки котла к сумме добавляется запас в 10%.

Фактическая тепловая мощность, необходимая для помещения, рассчитывается путем деления потребности в тепле, полученной в результате расчета теплопотерь, на общую площадь пола.

В таких местах, как под кухонными шкафами или стационарными светильниками, трубопровод обычно не требуется и должен быть исключен из расчета.

Это позволяет получить показатель потребности в тепле в ваттах на м², который затем можно использовать в таблицах выходной мощности системы Speedfit при выборе расстояния между трубами и температуры подачи.

Пример:

По чертежам теплопотери помещения рассчитаны в 1200 Вт, а площадь пола измерена в 20 м². Таким образом, требуемая производительность системы UFH составляет:

Тепловые потери (Вт) / Площадь пола (м²) = Требуемая мощность (Вт/м²)

1200 Вт/20 м² = 60 Вт/м²

Следует отметить, что если расчетные теплопотери превышают 100 Вт/м², может потребоваться дополнительное отопление для достижения уровня комфорта.

Это может быть, например, в случае помещения с высоким уровнем остекления, такого как зимний сад.

Температура потока воды и расстояние между трубами

Насосный агрегат JG, подключенный к коллектору, имеет встроенный пропорциональный смесительный клапан для регулирования температуры воды из первичного источника.

Обычно устанавливается в пределах 47° – 62°C в зависимости от требований системы, и температура подачи остается одинаковой для каждого контура.

Рассчитав требуемые потери тепла выше, выберите соответствующую таблицу выходных данных Speedfit в зависимости от используемого напольного покрытия.

Выберите температуру подачи и расстояние между трубами в зависимости от желаемой температуры в помещении и максимальной температуры пола 26–29°C.

Пример: – Минимальная производительность системы UFH составляет 60 Вт/м².

Используя Таблицу 1 – Текстильное напольное покрытие, можно определить следующее.

При подаче 55°C, комнатной температуре 20°C и расстоянии между трубами 200 мм выходная мощность системы составляет 80 Вт/м² при температуре пола 27°C, что находится в допустимых пределах производительности.(Для жилых помещений в жилых помещениях расстояние между центрами труб не должно превышать 200 мм, а температура пола не должна превышать 29°C. )

Если указаны покрытия, не упомянутые в таблицах, может потребоваться проведение специальных расчетов. Сведения о сопротивлении конкретных напольных покрытий необходимо получить у производителя до установки системы UFH.

В некоторых проектах инженер Speedfit может помочь в этом процессе.Для получения дополнительной информации свяжитесь с технической консультационной службой по телефону 01895 425333.

Положение коллектора и длина цепи

Уникальный коллектор Speedfit доступен в конфигурации с 4, 8 или 12 портами, а труба Speedfit UFH поставляется в бухтах длиной 120 и 150 метров, чтобы обеспечить подающие и возвратные соединения с коллектором.

Выбор конфигурации коллектора будет зависеть от необходимого количества контуров контура и температурных зон.Например, вы можете захотеть, чтобы температура на кухне отличалась от температуры в гостиной.

Количество цепей в каждой области будет зависеть от размера области и центров труб, выбранных из выходных таблиц Speedfit.

Во избежание чрезмерных перепадов давления в трубопроводе максимальная длина контура ограничена 100 метрами, а необходимое количество труб можно рассчитать по таблице ниже:

Пример: если помещение площадью 18 кв. м должно отапливаться с расстоянием между центрами труб 200 мм, длина требуемой трубы будет приблизительно 90 м. Однако, если расстояние до коллектора составляет 11 м, что дает дополнительные требования 22 м, то потребуются 2 петли (например, 90 м + 22 м = 112 м).

Определив количество петель и, следовательно, конфигурацию коллектора, можно планировать расположение труб. Длина контура контура должна включать хвосты для подключения к коллектору.

Расположение труб

UFH основана на двух основных соображениях, которые необходимо эффективно сбалансировать.

Труба должна быть уложена таким образом, чтобы обеспечить равномерное распространение тепла и относительно равномерную температуру поверхности по площади.

Трубы должны быть уложены непрерывно, соединения не должны выполняться в зоне стяжки.

Планировка должна учитывать повышенное тепло, необходимое для более холодных внешних поверхностей.

Петли труб можно укладывать по разным схемам в зависимости от характера конкретного проекта, принимая во внимание наружные стены и окна, где будут иметь место наибольшие теплопотери.

Оптимальная компоновка трубопровода обычно достигается за счет смешения подающей и обратной труб так, чтобы труба с самой высокой температурой подачи находилась рядом с трубой с самой низкой температурой возврата. Это обычно называют компоновкой с обратным возвратом или встречной спиралью.

Какой бы ни была схема, трубы не должны пересекаться в полу и должны проходить к соответствующему отверстию на коллекторе.Поэтому перед монтажом рекомендуется подготовить чертеж расположения труб.

Некоторые шаблоны макетов называются по имени:

• Одиночный змеевик
• Двойной змеевик
• Тройной змеевик
• Противоточная спираль

На практике расположение труб можно комбинировать или смешивать для удовлетворения потребности в тепле.

Примеры этих паттернов можно увидеть ниже:

Змеевидные узоры

Змеевидные узоры позволяют самой горячей воде граничить с внешним периметром (зоны с наибольшими потерями тепла).Температура воды самая высокая у самых холодных стен и будет снижаться по мере того, как она течет по трубе к центру комнаты.

Противоток

Противоточная схема отличается от серпантинной тем, что подающая и обратная трубы прокладываются рядом друг с другом, создавая между собой среднюю температуру.

Зоны подключения

В местах, близких к коллектору, например, в холле, несколько труб могут находиться в непосредственной близости друг от друга, так как потоки и обратки контура встречаются.

Это повысит потребность помещения в тепле. Обычно эти трубы либо изолируют, либо используют для обогрева соответствующей области.

Поэтому обдумывайте и проектируйте эти участки после того, как будут известны все остальные помещения, контуры и коллекторы.

Потеря давления и режим работы насоса

При соблюдении ограничений по длине и площади контура общая потеря давления в системе находится в пределах возможностей насоса, поставляемого с коллектором Speedfit.

Технические данные Speedfit

• Барьерная труба Speedfit B-PEX изготовлена ​​по стандарту BS7291 с кислорододиффузионным слоем, отвечающим требованиям DIN 4725 по кислородопроницаемости.
• Размер трубы 15 мм x 120 м Барьерная труба Speedfit B-PEX.
• Труба рассчитана на давление 3 бар при 92°C.
• Смесительный клапан, диапазон регулировки 47° – 62°C.

Таблицы вывода

Следующие 4 таблицы предназначены для помощи в спецификации системы UFH и показывают различные наборы данных в зависимости от отделки пола, как определено в BSEN 1264.

Цифры приведены только для справки и основаны на конкретных данных.

Если вам нужна дополнительная информация или необходимо обсудить конкретный проект, обратитесь в службу технической поддержки Speedfit по телефону 01895 425333.

Таблица 1 Текстильное напольное покрытие

Максимальная тепловая мощность, достижимая при настройках температуры подачи (Ватт Вт/м²)

Примечания	Исходя из перепада температур между подачей и обраткой 8°C
	Толщина стяжки 45 мм над венчиком трубы
	Типичное тепловое сопротивление = 0. 15

Стол 2 Плитка/Твердая древесина

Максимальная тепловая мощность, достижимая при настройках температуры подачи (Ватт Вт/м²)

Примечания	Исходя из перепада температур между подачей и обраткой 8°C
	Толщина стяжки 45 мм над венчиком трубы
	Типичное тепловое сопротивление = 0. 10

Таблица 3 Деревянная планка/толстый линолеум

Максимальная тепловая мощность, достижимая при настройках температуры подачи (Ватт Вт/м²)

Примечания	Исходя из перепада температур между подачей и обраткой 8°C
	Толщина стяжки 45 мм над венчиком трубы
	Типичное тепловое сопротивление = 0. 05

Таблица 4 Бетон без покрытия

Максимальная тепловая мощность, достижимая при настройках температуры подачи (Ватт Вт/м²)

Примечания	Исходя из перепада температур между подачей и обраткой 8°C
	Толщина стяжки 45 мм над венчиком трубы
	Типичное тепловое сопротивление = 0. 00

Температуры, указанные красным цветом, превышают максимально допустимую температуру пола. В нежилых помещениях или на территории по периметру может быть разрешена температура выше 29°C.

Установка теплого пола

Рекомендации по установке

Перед установкой следует учесть несколько требований:

• Все монтажные работы должны соответствовать всем действующим строительным нормам, британским стандартам и требованиям местных властей.
• Все электромонтажные работы должны выполняться квалифицированным персоналом в соответствии с нормами IEE.
• Влагозащитная мембрана должна быть включена в соответствии с соответствующими нормами и правилами.
• Место установки должно быть сухим и защищенным от непогоды.
• Потребуется пособие на вывоз мусора, воду, электричество и освещение.
• Плита должна быть уложена ровно в пределах правильных допусков британских стандартов.

Коллектор Speedfit

Коллектор и насосный блок Speedfit поставляются предварительно собранными и упакованными в отдельные коробки.Они поставляются в комплекте с инструкциями по установке, подключению и вводу в эксплуатацию.

Балансировка

Чтобы обеспечить приблизительно одинаковый расход воды в каждом контуре, клапаны на коллекторе следует отрегулировать и отбалансировать в соответствии с инструкциями, прилагаемыми к блоку коллектора.

Детали крепления

Убедитесь, что пол площадки чист, на нем нет мусора и неровностей.

При необходимости закройте весь пол полиэтиленом, который будет служить пароизоляцией, и уложите краевую изоляцию на все наружные и внутренние стены.

Изоляция может быть как рулонной, так и жесткой.

Укладывайте изоляционные панели пола, начиная близко к стене и продолжая в виде кирпичной кладки. Если на изоляции нанесены линии сетки, убедитесь, что они расположены вверху, это облегчит прокладку контуров труб.

Плотно соедините панели встык и проклейте все стыки. При необходимости аккуратно обрежьте изоляционные панели, чтобы они подходили к колоннам, водосточным желобам и т. д.

Прикрепите коллектор Speedfit к стене в выбранном положении.Убедитесь, что коллектор установлен ровно и достаточно высоко, чтобы принять трубу.

Отрежьте короткий отрезок кабелепровода (минимум 500 мм) и наденьте на конец трубы. Это защитит трубу в месте ее входа в стяжку. Повторите это на обратной трубе. Для трубы также может потребоваться защитная оболочка через строительные швы в полу и там, где она проходит через дверные проемы и т. д.

Убедитесь, что на трубе нет царапин. Отрежьте трубу под прямым углом с помощью труборезов Speedfit и удалите заусенцы и острые края.
Используйте трубную вставку Superseal. Стержень вставки придает большую жесткость длине трубы внутри фитинга, снижая вероятность утечки при приложении боковой нагрузки.
Полностью вставьте трубу в корпус – за цангу и основное уплотнительное кольцо до упора трубы. Уплотнительное кольцо на трубной вставке Superseal обеспечивает дополнительное уплотнение отверстия соединения. Проверьте соединение, потянув за трубу.

Соединения не должны выполняться в зоне стяжки.

От коллектора начните укладку трубы в заранее спроектированной конфигурации. Труба крепится к изоляции, прикрепляя трубу к изоляции с помощью степлера. Расположите пистолет над трубой и сильно нажмите вниз, чтобы закрепить скобу. Позвольте ручке вернуться назад, прежде чем переходить к следующей скобе.

Скобы должны быть установлены с интервалом 400 мм и закреплены так, чтобы минимальный радиус изгиба был не более 175 мм.

Детали крепления

Важно отметить, что при прокладке трубы в дверных рамах, сквозных отверстиях в конструкции или в местах, где необходимы компенсационные швы в стяжке, труба всегда должна иметь часть кабелепровода, обеспечивающую возможность движения.

После прокладки первого контура проложите трубу обратно к коллектору и подсоедините, как и прежде, к соответствующему возвратному патрубку.

После установки всех контуров завершите установку блока управления и следуйте инструкциям по наполнению и испытанию давлением.

Если требуется дополнительная безопасность, на каждое трубное соединение коллектора можно установить цанговый зажим.

Заполнение и опрессовка

Для заполнения системы можно выполнить следующую процедуру:

• Убедитесь, что все клапаны на коллекторе и насосном блоке закрыты.
• Подсоедините шланг от сети к самому нижнему заливному отверстию. Подсоедините шланг к верхнему заливному отверстию и поместите другой конец в ведро, наполовину заполненное водой.
• Откройте верхний и нижний клапаны наливного отверстия.
• Включите сетевое питание и заполните систему цикл за контуром, открыв клапаны отдельных контуров. Следите, пока из шланга в ведре не перестанут выходить пузырьки воздуха.
• Закройте вентиль контура и повторите процедуру для всех других контуров, по завершении закрыв наливные отверстия.
• Теперь перед укладкой стяжки систему можно опрессовать водой, чтобы убедиться в водонепроницаемости всех соединений и отсутствии повреждений трубы во время установки.Для этого вам понадобится оборудование для испытания гидравлического давления.

В системе должно быть давление 2 БАР в течение 10 минут, а затем 10 БАР в течение 10 минут.

По истечении этого времени трубопроводы и фитинги следует визуально проверить на наличие утечек.

После завершения система должна оставаться под давлением в течение всего процесса стяжки и отверждения. Часть 4 стандарта BS EN 1264 рекомендует не менее 6 бар.

Стяжка

Стяжка должна быть уложена как можно скорее после укладки трубных контуров и завершения испытания под давлением.

Система должна оставаться под давлением на протяжении всего процесса стяжки и отверждения.

Стяжка должна быть уложена так, чтобы она хорошо соприкасалась с трубами без воздушных карманов.

Если используется стандартная песчано-цементная стяжка, толщина которой обычно составляет 65–75 мм, ее следует укладывать и давать высохнуть естественным образом в соответствии со стяжкой, инструкциями производителя и требованиями Британского стандарта.

Доступны специальные стяжки малой толщины, и для получения информации об их использовании с UFH необходимо связаться с производителем стяжки.

Время сушки, указанное производителями, может различаться. Однако ни при каких обстоятельствах нельзя использовать систему UFH для ускорения этого процесса.

Первоначальный запуск

В соответствии с BS EN 1264 процедура запуска после установки должна быть следующей:

• Стяжка должна застыть в соответствии с инструкциями производителя и британскими стандартами.
• Установите температуру комнатного термостата на требуемый уровень.
• Первоначальный нагрев следует начинать при температуре подающей воды не выше 25°C.Это должно поддерживаться в течение по крайней мере 3 дней. Это может быть достигнуто путем использования смесительного клапана и термостата перегрева в комбинации. Полные инструкции прилагаются к каждому насосному агрегату.
• Через 3 дня температуру термостата можно увеличивать на 5–10°C в день до тех пор, пока не будет достигнута температура 47°C, при которой смесительный клапан возьмет на себя управление и автоматически отрегулирует температуру подачи на расчетной температуре.
• В этот момент термостат перегрева должен быть установлен на 10° – 15°C выше, чем расчетная температура подающей воды, и затем используется в качестве предохранительного устройства.Рабочая температура должна поддерживаться как минимум еще 4 дня.
• При использовании натуральных материалов, таких как деревянный пол, эту температуру следует поддерживать до тех пор, пока содержание влаги в стяжке не уменьшится до уровня, указанного поставщиком напольного покрытия.
• Перед укладкой любых покрытий система должна работать не менее 2 недель.

Ни при каких обстоятельствах нельзя использовать подогрев пола для ускорения высыхания стяжки сверх указанного графика.

Ввод в эксплуатацию

После начального запуска система должна быть введена в эксплуатацию со всеми напольными покрытиями, чтобы обеспечить правильную балансировку системы.

Убедитесь, что вся система центрального отопления, включая радиаторы, если они есть, работают до требуемой рабочей температуры.

Затем каждый контур можно медленно отрегулировать с помощью клапанов на коллекторе, чтобы обеспечить равномерный поток и нагрев.

Проверьте детали установки, поставляемые с коллектором.

Общие примечания по электротехнике

Электрический блок управления Speedfit UFH, который включает в себя контроллер коллектора (с периодами задержки или без), комнатные термостаты и приводы, представляет собой постоянно работающую систему, работающую независимо и постоянно 24 часа (автономная система).

Он не будет управлять основным котлом и системным насосом, поэтому, если главный котел и системный насос не включены, тепло не будет поступать в систему UFH.

Для индивидуального управления нагретой водой в системе UFH двухходовой зональный клапан, установленный на подающем трубопроводе в систему UFH, должен быть подключен к свободному каналу на существующем программаторе часов. Если на часах нет устройства, двухходовой зональный клапан должен быть подключен к дополнительным часам/программе. Оба эти требования являются частью L Строительных норм и правил.

Если в существующей системе уже имеется трехходовой зональный клапан (среднее положение, схема Y), то его необходимо заменить на 2 двухходовых зональных клапана (схема S). При этом для существующей системы может потребоваться байпас трубопровода.

Если система UFH установлена ​​с собственным выделенным источником тепла, ей по-прежнему требуется двухходовой зональный клапан и таймер/программа, которые могут быть частью котла или удаленными.Эти часы будут управлять зональным клапаном, который, в свою очередь, включит источник тепла (котел) и системный насос, если он установлен. Электрическая система UFH по-прежнему будет работать независимо и круглосуточно.

Для получения дополнительных рекомендаций обратитесь к местному электрику, имеющему сертификат IEE.

Контрольный список установки

1. Конструкция пола

Система подогрева пола Speedfit предназначена только для полов со стяжкой.

2. Потребность в тепле

Система производит максимум 100 Вт/м² при температуре воздуха 20°C и температуре пола 29°C.Система обычно подходит для новых приложений сборки. При теплопотерях более 100 Вт/м² может потребоваться дополнительный обогрев.

3. Положение коллектора

Насосный блок и коллектор Speedfit должны быть расположены в центре, чтобы свести к минимуму потери труб и максимально увеличить площадь обогреваемого пола.

4. Требования к трубе

Начертите схему трубопровода и рассчитайте необходимое количество труб. Включите хвосты труб. Запомните те участки, где трубы можно расположить ближе друг к другу.

5. Не стыкуйте трубы в стяжке пола.

6. Размеры котла

Потребность в тепле определяет размер котла обычным образом. Важно убедиться, что мощность котла достаточна для всей отапливаемой площади.

7. Размеры подающей и обратной труб

Первичный поток и возврат должны быть рассчитаны обычным образом. При подключении водопровода к существующей системе важно убедиться, что существующая подающая и обратная трубы и насос достаточны.

8. Отделка пола

Уточните у производителя, подходит ли выбранное покрытие для пола с подогревом.

Служба технических консультаций

Компания JG Speedfit предоставляет полную техническую консультацию. Для получения дополнительной информации звоните в службу технической поддержки по телефону 01895 425333 .

Все продукты JG Speedfit доступны через сеть продавцов, и можно получить консультацию как по проектированию системы, так и по ее установке.JG Speedfit также ведет список предпочтительных подрядчиков и установщиков.

Для получения конкретных рекомендаций по изоляционным материалам обращайтесь в компанию Celotex Limited по телефону 01473 820888 или по электронной почте [email protected]

Для получения конкретных рекомендаций по стяжкам обращайтесь в компанию Optiroc Limited по телефону 01928 515656 .

%PDF-1.5 % 93 0 объект > эндообъект внешняя ссылка 93 80 0000000016 00000 н 0000002329 00000 н 0000002456 00000 н 0000003414 00000 н 0000003560 00000 н 0000003706 00000 н 0000003768 00000 н 0000003879 00000 н 0000003993 00000 н 0000004140 00000 н 0000004789 00000 н 0000004816 00000 н 0000005370 00000 н 0000005397 00000 н 0000005424 00000 н 0000005973 00000 н 0000008151 00000 н 0000010519 00000 н 0000013321 00000 н 0000015958 00000 н 0000017812 00000 н 0000019783 00000 н 0000019810 00000 н 0000020244 00000 н 0000020397 00000 н 0000022341 00000 н 0000024589 00000 н 0000024887 00000 н 0000024957 00000 н 0000025270 00000 н 0000025574 00000 н 0000027836 00000 н 0000027927 00000 н 0000027997 00000 н 0000028118 00000 н 0000031680 00000 н 0000032205 00000 н 0000032275 00000 н 0000036157 00000 н 0000036291 00000 н 0000036361 00000 н 0000036659 00000 н 0000037105 00000 н 0000037531 00000 н 0000037830 00000 н 0000041186 00000 н 0000041285 00000 н 0000041515 00000 н 0000041598 00000 н 0000041653 00000 н 0000078304 00000 н 0000078343 00000 н 0000114994 00000 н 0000115033 00000 н 0000151684 00000 н 0000151723 00000 н 0000188374 00000 н 0000188413 00000 н 0000224824 00000 н 0000224863 00000 н 0000230325 00000 н 0000230364 00000 н 0000267015 00000 н 0000267054 00000 н 0000267081 00000 н 0000267424 00000 н 0000267571 00000 н 0000267598 00000 н 0000267957 00000 н 0000268104 00000 н 0000300821 00000 н 0000300860 00000 н 0000302226 00000 н 0000302253 00000 н 0000302656 00000 н 0000302803 00000 н 0000303172 00000 н 0000309705 00000 н 0000326137 00000 н 0000001896 00000 н трейлер ]/предыдущая 1031751>> startxref 0 %%EOF 172 0 объект >поток hb«c« Ab,wHi«k{>~!f`7ha eV3sj48 E24Vj vk̩KC1@@.
