Деформационные швы в полах

Деформационные швы в полах (внутри и снаружи: полы, террасы, патио, плоские крыши)

Деформационные швы — это разрезы (зазоры) в конструкции бетонного пола, делящие (дробящие) общую площадь на отдельные участки с целью снижения и равномерного распределения нагрузок на пол. Тем самым, повышая целостность и эксплуатационные характеристики как каждого участка в отдельности, так и всей конструкции в целом.

Деформационные швы в бетонном полу (патио)

Функции деформационных швов:

минимизировать возможные деформации путём разделения монолитного бетона на определённое количество участков
возможность избежать дорогостоящего ремонта с заменой подстилающего и финишного покрытия
повысить устойчивость к динамическим нагрузкам, тем самым увеличив срок службы конструкции

Необходимость выполнения деформационных швов в бетонной (или цементно-песчаной) стяжки обусловлена тем, что конструкция пола испытывает различные нагрузки и напряжения.

Которые по отдельности или в комплексе могут значительно ухудшить состояние пола.

Бетонный пол испытывает следующие нагрузки:

тепловое расширение
переменчивый влажностный режим
динамические нагрузки (от работающего оборудования, механизмов, людей)
нагрузки передающиеся от примыкающих конструкций (стена, парапет, фундамент и т.д)
осадка грунта, как следствие осадка здания и движения конструкций относительно друг друга
напряжения возникающие в теле бетона вовремя его твердения (усадка бетона)

Деформационные швы это общее понятие, включающее в себя различные виды швов, которые отличаются между собой в их устройстве (выполнении) и функциональном назначении. В бетонных (цементно-песчаных) стяжках используют три вида швов.

Устройство деформационных швов

Виды деформационных швов:

изоляционные
усадочные
конструкционные

Изоляционные швы

Устройство изоляционных швов

Изоляционные швы выполняются преимущественно по периметру в местах примыкания стяжки (горизонтальной плоскости к вертикальной) к стенам, парапетам, фундаментам, колонам, встроенному громоздкому оборудованию.

Главная задача изоляционных швов исключить жёсткое сцепление торца стяжки с примыкающей конструкцией.

Зачем делать изоляционные швы

Устройство деформационных швов данного вида используется в бетонных конструкциях пола с целью предотвращения передачи деформаций на стяжку от капитальных архитектурных сооружений. Каждая строительная конструкция должна быть независимой от тех, с которыми она граничит. Это нужно для того, чтобы напряжение, возникающее в одном элементе, не передавалось на другие структурные составляющие здания. То есть, стяжка при расширении не должна давить на стену. В свою очередь стена, при возможной подвижке, не должна «тянуть» за собой пол.

Как сделать изоляционные швы

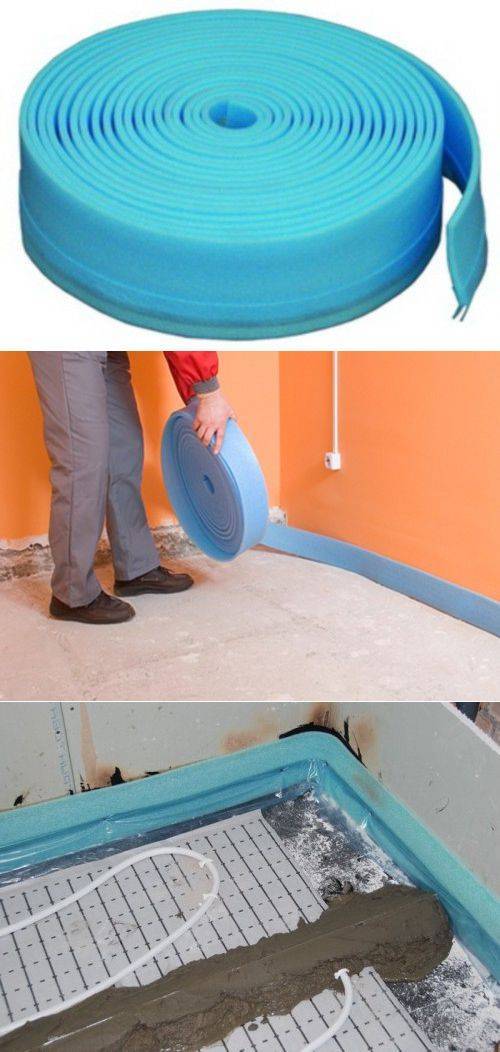

Перед устройством стяжки по периметру стен закрепляется специальная лента из упругого материала. Это демпферная лента, которая представляет собой полосу из вспененного полиэтилена. Другие названия: кромочная, краевая лента. По своей сути, демпферная лента это моток пенополиэтилена, нарезанный на полосы определенной ширины. Из этого можно сделать вывод, что при отсутствии демпферной ленты её можно заменить материалом с аналогичными свойствами, а именно — обычным рулонным пенополиэтиленом (изолон, фольгоизол, пенофол) самостоятельно нарезанным на полосы шириной согласно толщине стяжки + 2 см. (с запасом). Причем это будет дешевле в разы по сравнению с покупкой фирменной демпферной ленты.


Фирменная демпферная лента	Самодельная демпферная лента

Изоляционные швы выполняются на всю толщину стяжки по периметру стен и простенков, а также вокруг колонн, если таковые имеются. Толщина зазора около 6÷10 мм. Высота ленты должна быть выше на несколько см. от уровня стяжки. Прикрепить ленту можно точечно жидкими гвоздями или подпереть раствором, суть в том чтобы она перед заливкой стяжки прилегала к вертикальной плоскости, а далее её ужа сама стяжка (под своим собственным весом) разопрёт. После высыхания стяжки лента не вынимается, а обрезается канцелярским ножом «заподлицо» с уровнем пола.

Особое внимание стоит уделить правильности выполнения изоляционных швов возле колонн. Помимо закладывания демпфера между бетоном и колонной, также необходимо грамотно нарезать изоляционные швы.

Устройство изоляционных швов вокруг колонн

Рассмотрим четыре варианта показанных на эскизе выше. В случае невыполнения нарезки изоляционных швов вовсе(см. вариант «с») — в последствии от углов колонн возникнут трещины. Не спасает нарезка швов параллельно граням колонны в варианте «d», так как трещины могут пойти как от нарезанных углов, так и от угла колонны до угла шва (если это расстояние будет выше допустимого).

Наилучшими вариантами принято считать «а» (окружность) и «b» (квадрат у которого углы относительно к углам колонн развёрнуты на 45°). Эти два варианта выигрывают тем, что расстояние от углов колонны до изоляционного шва является минимальным (допускается не более двух, трёх толщин стяжки). При этом углы изоляционного шва варианта «b» корректно стыкуются с температурно-усадочными. В варианте «а» (окружность) углы отсутствуют вовсе, но этот вариант, в силу его непростого выполнения, на реальных объектах практически не встречается.

Конструктивные швы

В тех случаях когда площадь пола является таковой, что невозможно осуществить бесперебойную подачу бетонной смеси для заливки пола за один раз – следует выполнять конструкционные швы (другие названия: рабочие, холодные, строительные швы). Иными словами, это швы которые вызваны технологическим перерывом в работе. Они разграничивают участки стяжки, уложенной в разное время (обычно вчера/сегодня).

Зачем делать конструкционные швы

Участки стяжки пола, которые выполнялись с технологическими перерывами набирают прочность неравномерно (вчерашняя быстрее, чем сегодняшняя), поэтому пол должен быть разделен на отдельные фрагменты. В противном случае, некорректная стыковка бетона залитого в разное время, в последствии может привести к отслоению, трещинообразованию и уменьшению прочности конструкции пола.

Как сделать конструкционные швы

Самый простой (но не самый надёжный) способ стыка разных участков стяжки выполняется по принципу гребня (или шип-паз). Суть этого способа заключается в том, чтобы после заливки очередного участка, торцевой край необходимо сформировать в виде гребня. В этом случае, при заливке свежий бетон заходит в пазы затвердевшего. Выполнить подобие гребня на торце можно при помощи металлических конусов, поперечных реек. Или, как вариант, на опалубке набить бруски с определенным шагом.

Более прогрессивным и надёжным способом устройства деформационного конструкционного шва является использование металлических профилей. Деформационные профиля представляют собой уже готовые (заводские) конструкции различного размера и назначения. В полах в основном используются профиля из стальных и алюминиевых направляющих с резино подобной компенсирующей вставкой. По типу монтажа металлический профиль может быть как встроенный, так и накладной.


Накладной профиль	Встроенный профиль

На больших, ответственных объектах конструкционные швы должны выполняться согласно проекту.

В котором конструктор учитывая условия эксплуатации и все прикладываемые нагрузки грамотно спроектирует узел конструкционного шва. Если в процессе устройства шва возникают какие-то изменения (напр. расположение, ширина шва или необходимость в замене материала), то механизм устройства деформационного шва необходимо согласовать по новой с проектной организацией.

Температурно-усадочные швы

Этот вид деформационных швов препятствует растрескиванию стяжки, в следствии усадки и теплового расширения бетона. Своевременное и правильное выполнение температрно-усадочных швов способно значительно увеличить несущую способность и срок службы бетонного пола.

Устройство усадочных швов

Зачем делать усадочные швы

Главная задача усадочных швов – минимизировать возможность хаотичного растрескивания стяжки пола.

Природа появления трещин такова. Вне зависимости от того, каким раствором выполняется стяжка пола, классическим или полусухим, созревание (высыхание, твердение) бетона происходит неравномерно. Верхний слой высыхает быстрей и усаживается сильнее, чем нижний, так как при высыхании, освобождаясь от воды, любой цементный раствор уменьшается в объёме. Как результат, верхние слои, сжимаясь, перестают объемно соответствовать нижним. Это приводит к тому, что стяжка стремится завернуться, края становятся выше, чем середина, тем самым в теле бетона возникают внутренние напряжения, приводящие к образованию трещин.

Трещины, это своего рода роздых (продых) стяжки, при помощи которых снимаются внутренние напряжения.

Чтобы уменьшить эти негативные процессы и обеспечить контроль мест появления трещин в бетонной стяжке, необходимо нарезать деформационные швы. Они предотвращают хаотичное растрескивание стяжки пола во время её твердения. Такой прием позволяет создать прямые полосы слабины, тем самыми по мере созревания и стремления к заворачиванию швы немного приоткрываются, и трещины образуются не хаотично, а в заданных местах

Как сделать усадочные швы

Углубления нарезаются профессиональным инструментом – шворезчиком, при малых объёмах можно обойтись обычной болгракой (угловая шлифмашина). Процедура проводится на свежеуложенном бетоне, спустя 4÷10 часов после заливки (при низких температурах время выполнения работ можно продлить до 24 часов). Работы следует выполнять, как только бетон наберет достаточную прочность, чтобы его не повредило лезвием, но до того, как в бетоне могут возникнуть произвольные трещины. Для этого рабочий делает пробный шов спустя несколько часов после начала твердения бетона. Если при нарезке пробного шва частицы заполнителя вываливаются из тела бетона, то начинать работу еще рано. Начинать необходимо тогда, когда лезвие вместе с бетоном разрезает зерна заполнителя. Впоследствии швы заполняются полиуретановым герметиком.

Общие правила устройства температурно-усадочных швов:

Глубина шва должна составлять 1/3 толщины стяжки. Этой глубины достаточно для того, чтобы создать в стяжке зону слабины, и бетон при усадке даст трещину именно в этой зоне, то есть растрескивается направленно, а не хаотично.
Ширина реза. Для внутренних помещений 3÷5 мм, для наружных (кровли, террасы) – от 5 до 10 мм.
Разметку под нарезку швов выполняют отбивочным шнуром или мелом под верёвку
Последовательность нарезки швов начинают с бетона уложенного ранее. При этом, в случае быстрого высыхания стяжки (напр. в жаркую погоду или теплом помещении) и возможного преждевременного образования трещин, следует нарезать каждый третий-четвёртый шов, а только потом промежуточные
Форма участка (карты) по возможности должна быть квадратной, длина не должна превышать ширину в 1.5 раза.
Нарезка швов выполняется во взаимоперпендикулярном направлении интервалом (шагом):
— для внутренних помещений площадь в 20 м.кв. считается неделимой (если выполняется пункт 5), если площадь больше 20 м.кв., то следует выполнять деформационные швы. При этом на больших площадях швы нарезаются по осям колонн (карта не более 6 м х 6 м) и стыкуются с углами изоляционных швов.
— для наружных конструкций (кровли, террасы) – швы делят стяжку из цементно-песчаного раствора на карты не более 4,5 м x 4,5 м, а из асфальтобетона — не более 3 м x3 м.

При резки швов нет необходимости стремиться к максимальным размерам карт (6 м х 6 м.), если у вас есть сомнения на счёт состава бетона или в том, что вы не сможете создать оптимальные условия за его уходом, то делайте карты меньшими. Чем меньше размер участка ограниченного швами, тем меньше риск образования в нём хаотичных трещин. Меньше карта — меньше трещин. Но здесь нужно учитывать, что если размеры карт уменьшаются, то их количество увеличивается. Соответственно и погонаж швов увеличивается. Больше швов — больше работ и материала по устройству их герметичности, но меньше нежелательных трещин.

Эти правила являются общими (ознакомительными), они не могут являться универсальной инструкцией к применению, так как каждый случай (объект) индивидуальный, и там могут быть свои нюансы. Оптимальным вариантом является наличие проекта, в котором конструктор учитывает все факторы влияющие на пол (конструктивные особенности подстилающего слоя, динамические нагрузки, влажностный режим, температурный режим, и т. д). Исходя из этого, конструктор рассчитывает: интервал швов, глубину, ширину и т.д.

Видео: резка деформационных швов

Заключение: Устройство деформационных швов это вынужденная мера, продиктованная реалиями и строительными нормами (СП 17.13330.2011, СП 29.13330.2011, СНБ 5.08.01-2000, ДБН В.2.6-220:2017).

Можно ли утверждать, что выполнение всех деформационных швов гарантировано избавит от возможных трещин? К сожалению, нет. Так как устройство швов это всего лишь часть защитного комплекса. На трещинообразование стяжки могут влиять: слабое (дефектное) основание, содержание воды в смеси выше нормы, неправильный уход за стяжкой во время её созревания, уровень влажности, перепад температур и т. д.

Иными словами, выполнить бетонный пол без малейшей трещинки весьма непросто. Чего только стоят примеры больших строительных гипермаркетов , где промышленный пол (топпинг) имеет трещины, «паутинку». Ведь говорить, что строительные гипермаркеты (торгующие всевозможными смесями и в курсе всех технологий) сэкономили на полах не приходиться. Поэтому, важно понимать характер трещин, (ширина, глубина, «бухтит» ли стяжка) и их последствия на конкретное финишное покрытие. То есть, наличие трещин это не всегда тот дефект, после которого нужно демонтировать всю стяжку, и выполнять новую.

Не пропустите скидки, акции и интересные публикации, подписывайтесь в Facebook Instagram

Смотрите также:

Цементное молочко на поверхности стяжки. Что это? Зачем и как удалять

Деформационные швы бетонных полов

Деформационный шов — неотъемлемая часть и наиболее ответственное мероприятие в устройстве бетонных полов.

Существуют три основных вида деформационных швов:

Изоляционные швы;
Усадочные швы;
Конструкционные швы.

Типы деформационных швов

Изоляционные швы устраиваются вдоль стен, вокруг колонн и вокруг фундаментов под оборудование с целью исключить передачу деформаций от конструкций здания на стяжку пола.
Изоляционный шов устраивается путём прокладки изоляционного материала вдоль конструкций здания непосредственно перед заливкой бетонной смеси.

Усадочные швы необходимы для того, чтобы предотвратить хаотичное растрескивание стяжки в процессе твердения. Они позволяют создать в бетоне прямые плоскости слабины. В результате стяжка дает трещину в заданном направлении.

Усадочные швы должны быть нарезаны по осям колонн, и стыковаться с углами швов, идущими по периметру колонн.

Карты пола, образуемые усадочными швами, должны быть по возможности наиболее квадратными. Необходимо избегать вытянутых или L-образных карт. Длина карты не должна превышать ширину более чем в 1,5 раза. Усадочные швы должны быть прямыми и по возможности без ответвлений.

В проходах и проездах усадочные швы должны быть расположены на расстоянии равном ширине стяжки. Дорожки шире 300-360см должны иметь продольный шов в центре. При бетонировании на открытых площадках расстояния между швами не должны превышать 3м во всех направлениях. Общее правило — чем меньше карта, тем меньше вероятность хаотичного растрескивания.

Нарезка усадочных швов осуществляется после завершения финишной обработки поверхности бетона.

Обычно швы нарезаются картами 6х6 м в той же последовательности, в какой укладывался бетон. Швы должны нарезаться на глубину 1/3 толщины стяжки. Это создает в стяжке зону слабины, и бетон при усадке даёт трещину именно в этой зоне, т.е. растрескивается направленно, а не хаотично. При этом края образовавшейся трещины имеют определённую шероховатость, что исключает вертикальные смещения их до тех пор, пока трещина не станет слишком широкой.

Конструкционные швы устраиваются там, где была закончена дневная работа по укладке бетона.

Форма края стяжки для конструкционного шва обычно делается по принципу шип в паз, можно использовать шпалы (рейки), положенные поперек шва. Рейки должны устанавливаться в середине глубины стяжки под правильными углами ко шву. Один конец рейки должен быть смазан битумом, чтобы свободно перемещаться в стяжке.

Конструкционные швы работают как усадочные — они позволяют небольшие горизонтальные подвижки, но не вертикальные. Желательно, чтобы конструкционный шов совпадал с усадочным.

Устройство деформационного шва следует выполнять в строгом соответствии с разработанным проектом. Если возникают какие-либо изменения (например, размер шва или замена материала) конструкцию деформационного шва необходимо согласовать с представителями проектной организации.

Герметизация швов

При наличии в помещении влажных процессов особое значение приобретает герметичность швов, поскольку отсутствие герметичности приводит к отслаиванию органических покрытий от плиты пола. Особенно активно этот процесс идет при повышенном фоне температур в помещениях.

При производстве работ количество и расположение швов устанавливают, исходя не только из коэффициента температурного расширения материалов, но и учитывая усадку бетона и возможные деформации, которые чаще всего возникают на участках сопряжения пола с фундаментами под оборудование, стенами и колоннами.

Герметизация швов позволяет защитить шов от проникновения воды и агрессивных сред, а также от засорения.
Тип герметика зависит от нагрузок и условий эксплуатации. Например, на многих промышленных и пищевых предприятиях полы должны легко мыться и выдерживать высокую транспортную нагрузку.

Герметики для таких полов должны быть достаточно твердыми, чтобы поддерживать края шва и предотвращать их скалывание, и достаточно пластичными, чтобы выдержать легкое открытие и закрытие шва.

Проблема трещин

Образование в бетоне трещин можно уменьшить, снизив объем воды, используемой для замешивания. Но бетон даже с низким содержанием воды дает усадку, а, кроме того бетон изготовленный с одними наполнителями может дать усадку большую, чем бетон с другими наполнителями.

Ввиду того, что устранить усадку бетона, изготовленного из традиционных цементов, невозможно, то наилучшее решение — дать трещине возможность появится в том месте, где ее появление желательно и, кроме того, в виде прямой линии. Это и есть деформационный шов.

Швы можно сделать в свежеуложенном бетоне специальным резчиком. В сухом бетоне швы пропиливаются. Но даже в стяжках с прорезанными или пропиленными деформационными швами трещины иногда появляются в других местах. Вероятность появления таких трещин можно уменьшить, выполняя следующие действия:

Нарезать швы вовремя

Позвонив или написав нам, Вы всегда сможете получить бесплатные образцы материалов для пробного нанесения и консультации наших специалистов.

Если швы нарезаются в свежеуложенном бетоне, то время не играет роли. Но если они нарезаны позже, то вероятно появление случайных трещин. Нарезка швов в свежеуложенном бетоне производится непосредственно после шлифовки поверхности. На сухом бетоне нарезка швов должна производиться как можно быстрее, чтобы не начали осыпаться края швов.

Обычно рекомендуется делать это через 12 часов при нормальной температуре, при пониженной — через 24 часа после укладки бетона.

Нарезать швы на требуемую глубину
Швы, нарезанные обычными резчиками швов, должны иметь глубину от 1/4 до 1/3 от толщины стяжки. Швы, сделанные специальными резчиками по свежеуложенному бетону, могут иметь меньшую глубину.

Нарезать швы с требуемым интервалом
Обычно интервал нарезки швов выбирают в пределах (24-36) х (толщина стяжки). На 10см стяжке швы режутся на расстоянии от 240см до 360см друг от друга. Для бетона с большей осадкой конуса и усадкой предпочтительнее иметь интервал нарезки ближе к 240см.

Исключать внутренние углы
Трещины с большой вероятностью появятся на внутренних углах. Сетка швов должна быть такой, чтобы исключить образование внутренних углов.

Исключать Т-образное пересечение швов
Т-образное пересечение швов приводит к образованию трещины, проходящей через пересекаемый шов. При планировании сетки швов следует избегать Т-образных пересечений.

Участки, ограниченные швами, должны иметь форму, близкую к квадрату

Если длина участка больше ширины в 1,5 раза, то трещина, вероятнее всего, появится в середине длинной стороны. Схема швов должна быть такой, чтобы исключить образование длинных и узких участков.

Исключать образование треугольных участков с острыми углами
Участки треугольной формы с острыми углами обычно растрескиваются на конце острого угла. Вообще, следует избегать треугольников, однако, если это требуется сделать, то швы должны образовывать равносторонний треугольник.

Иногда трещины образуются в бетоне, не набравшем прочность. Эти усадочные трещины обычно возникают в сухую жаркую и ветреную погоду. Если во время укладки бетона ожидаются именно такие погодные условия, то следует использовать бетон с синтетическими волокнами, а в процессе укладки и затирки бетона смачивать его поверхность водой.

Деформационные швы в полах, Деформационные швы в бетонных полах

Деформационные швы в полах – это технологические разрезы бетонных полов, сделанные с целью компенсации нагрузок. Все деформационные швы полов, их конструкции и узлы обязательно есть в проекте, а при отсутствии проекта строитель опирается на нормативные источники. При устройстве бетонного пола необходимо выполнить несколько видов швов: изоляционные швы, усадочные швы и технологические швы. В зависимости от назначения стяжки и нагрузок на бетонный пол швы могут быть усилены деформационными профилями.

Деформационные швы в бетонных полах

Деформационные швы в бетонных полах могут быть технологическими разрывами бетонирования, когда участок бетонной заливки, уложенный ранее, соединяют с гранью свежего монолитного участка. Технологические швы можно совмещать с деформационными, но для этого нужно разработать карту с площадками и линиями швов и точно выдержать схему заливки. Разрезы, которые будут делить стяжку, выполняются в зависимости от общей площади плиты стяжки и от формы этой плиты в плане. Если стяжка ограничена стеной, то выполняют пристенный шов глубиной на всю высоту стяжки с прокладкой демпферной ленты – изоляционный шов. Подробнее: Демпферная лента. Толщина лент до 1 см, материал – любой эластомер, силикон или вспененный полиэтилен, нарезанные полосами остатки линолеума или изолона и т.д., главное, чтобы ленты были цельными (или стыковались с нахлестом) и выступали за верхнюю плоскость стяжки: обрезать излишки проще чем прорезать стяжку по всему периметру стен.

Делать прорези в стяжке бывает необходимо: в уровнях проемов дверей, в коридорах, лестничных маршей и любых граничащих со стяжкой конструкций. При этом стяжка не обязательно прорезается на всю высоту бетонного слоя. Разрезы в бетоне делают чаще всего болгаркой с алмазным диском. Правил разметки стяжки под устройство дефшвов несколько:

Фрагментируют площадки более 30 м2 в плане;
Площадки Г-образной формы делят на квадраты или прямоугольники со сторонами не длинней 600 см.
Все элементы каркаса или ограждения в помещении, где делают стяжку, отделяют резами под основание. Форма площадок – квадраты (по возможности). Армированные стяжки прорезают по границе армокаркасов.

Середина монолитной стяжки, обустраиваемой под плиты, как правило, привязывается к габариту керамогранитных или бетонных плит и шов выполняется между плитами. Для теплых водяных и электрических полов стяжку разрезают по тепловым контурам нагревательных элементов. Глубину реза рассчитывают исходя из высоты стяжки, а в случаях монтажа трубных нагревателей в полах делают корректировку. Для каждого узла и конструкции применяется особый компенсационный шов. Самый эффективный вид компенсации — это разделение конструкции на отдельно работающие блоки, как в разделах антисейсмического проектирования. Для бетонного пола гаража или подвала разрез плиты на всю глубину не нужен, но в любом случае бетонный массив плиты должен рассекаться не меньше чем на треть высоты, при возможности – на ½.

Подробнее о деформационных швах стяжек: Деформационный шов. О герметизации и гидроизоляции деформационных швов: Гидрошпонка, Герметизация швов

Как уже было сказано выше, кроме деформационных швов, в бетонных стяжках обязательны изоляционные швы. Они выполняются на стыках торцов стяжки со стеной, колонной, лестнице, подиумом, фундаментом под оборудование и так далее, то есть по всему контуру бетонных стяжек или плит. Изоляционные швы делают с целью пресечь передачу деформации (температурной, усадочной, сдвига и т.п.) от несущего основания или каркасной системы постройки на бетонную плиту стяжки.

При нарезке швов размеры карт можно подсчитать простым способом: умножить высоту стяжки в сантиметрах на 24, например, при толщине стяжки 60 мм 6*24=144 см – интервал нарезки швов. Нарезать швы по влажному бетону можно уже через полсуток после заливки стяжки, или через 2-3 суток, это зависит от температурно-влажностных условий твердения бетона. Но в любом случае — до того, как бетон схватился полностью, иначе рез будет осыпаться.

Трещины в бетонных стяжках

Трещины образуются при усадке бетона. Усадка – сложный процесс, зависящий от множества факторов: условий твердения, качества ухода за бетоном и защиты его от перепадов температуры и влажности, от водоцементного отношения смеси, вида заполнителя и общего качества материалов и проч. Предусмотреть все невозможно, но минимизировать трещины приходится. Самое простое – это уменьшить количество воды в бетоне, но тогда нужно повысить удобоукладываемость (пластичность) бетона добавками. И даже с минимальным В/Ц бетон все равно даст усадку. Поэтому проблему трещин в полах и стяжках решают другим путем: дают трещинам появиться и раскрыться, а затем заделывают их герметиками. Конечно, трещина должна появится именно там, где запланировано и быть прямой, ровной и проходить по минимальному пути. Такая трещина станет частью усадочного шва. Часто усадочный шов относят к деформационным, что не совсем корректно (усадочный шов жесткий, тогда как деформационные швы условно-подвижные). Если точнее, то усадочные швы наряду с деформационными входят в общую группу компенсационных швов. Но точность классификации и термины не так важны, как правильное выполнение швов в бетонной стяжке.

О нарезке и заполнении швов в бетонной стяжке: Бетонная стяжка пола

Деформационные швы в полусухой стяжке пола

Деформационные или, как их еще называют, усадочные швы в полусухой стяжке пола.

Для того чтобы пол получилася ровный и прочный, а также без трещин и усадок, необходимо строго соблюдать технологический процесс выполнения. Наличие деформационных (усадочных) швов необходимый элемент в технологической карте при монтаже.

Для чего же нужен деформационный шов и как правильно его делать?

Полусухая стяжка в отличие от мокрой практически не имеет усадок, однако в процессе твердения и созревания стяжки возможно незначительное усаживание. В процессе усадки края стяжки начинают приподниматься и она стремится как бы завернуться, в результате чего образуется напряжение, которое приводит к трещинообразованию. Для того, чтобы снять внутренние напряжения плиты, а также чтобы трещина появилась не хаотично, а в том месте, где этого хотим мы и выглядела как прямая линия и делаются деформационные швы.

Нарезка усадочных швов происходит сразу после затирки свежеуложенного раствора. Если с этим затянуть, то возможно образование микротрещин на этапе созревания полусухой стяжки. Нарезка швов происходит при помощи специального оборудования – конька для нарезки швов, либо кельмой для затирки.

Карта нарезки швов выглядит следующим образом: деформационные швы нарезаются по осям колонн и стыкуются с углами швов, идущими по периметру. Там, где колонны отсутствуют, швы нарезаются картами 6*6 метров, т.е. на площади 36 квадратных метров делается один шов. Шов должен быть ровным и не иметь ответвлений. Глубин шва должна составлять 1/3 от толщины стяжки.

По прошествии 2-3 месяцев с момента монтажа стяжки, швы можно заделать полиуретановым герметиком . Герметизация шва позволяет защитить его от проникновения воды и попадания мусора. Герметик позволяет полусухой стяжке свободно двигаться в горизонтальном и вертикальном направлении. Если стяжка подвергается усиленным механическим нагрузкам, то в усадочный шов возможно поместить металлические уголки

Устройство температурных и деформационных швов в бетонной стяжке теплых полов

Хотя в системе напольного отопления работают невысокие температуры теплоносителя, в слое бетонной стяжки возникают внутренние напряжения. Деформационные швы призваны предотвращать образование трещин в бетонной стяжке и снижать напряжения до минимума, ограничивая их распространение на конструкцию чистого пола и стены. На неправильно выполненных температурных швах больших площадей или площадей сложной формы, особенно в углах, возникают существенные напряжения, что приводит к откалыванию кафельной плитки или поднятию паркетных покрытий.

Деформационные швы должны устраиваться:

по периметру возле стен;
для ограничения площадей;
при площади стяжки более 40 м² или при отношении ее сторон 2:1 с максимальной длиной одной из сторон 8 м;
в узлах соединений различных строительных конструкций, например, узел соединения лестничного марша с лестничной площадкой;
при проходах через проемы, например, дверные;
при сложной форме площадей, например, при П-, Г-образных площадях.

В помещениях с высокой температурой пола (бассейны или помещения с покрытием пола из материалов с высоким сопротивлением теплопроводности, например, ковровые покрытия, дерево и т. п.) температурные швы следует выполнять немного чаще. Опасность образования трещин в бетонной стяжке в этих конструкциях возрастает.

Рис. 109. Устройство температурных швов в стяжке пола

Температурные швы (рис. 109) делаются при помощи компенсационной ленты из вспененного полиэтилена или других мягких материалов. Для изготовления швов внутри комнат могут быть использованы деревянные (фанерные, из оргстекла и т. д.) рейки, которые вынимаются после заливки бетонной стяжки, а образовавшуюся щель заполняют эластичной мастикой — герметиком. Материалы для устройства температурных швов укладываются и перед монтажом труб напольного отопления. Трубы должны быть размещены таким образом, чтобы до минимума ограничить количество проходов через деформационные швы. Там, где проход является неизбежным, трубу (участок 40 см) следует прокладывать в защитной трубе или в стальной гильзе длиной не менее 1 м. Это предотвратит жесткое сцепление отопительных труб со стяжкой при прохождении температурного шва, а также исключит возможность действия срезающих сил на трубы и возникновение трещин в стяжке пола.

Источник: «Отопление дома. Расчет и монтаж систем » 2011. Савельев А.А.

Температурные швы в бетонных конструкциях: назначение и виды

Любые строительные конструкции, независимо от того из какого материала они изготовлены (кирпич, монолитный железобетон или строительные панели) при изменении температуры меняют свои геометрические размеры. При понижении температуры они сжимаются, а при повышении, естественно, расширяются. Это может привести к появлению трещин и значительно снизить прочность и долговечность как отдельных элементов (например, цементно-песчаных стяжек, отмосток фундаментов и так далее), так и всего здания в целом. Для предотвращения этих негативных явлений и служит температурный шов, который необходимо обустраивать в соответствующих местах (согласно нормативным строительным документам).

Вертикальные температурно-усадочные швы зданий

В зданиях большой протяженности, а также строениях с разным количеством этажей в отдельных секциях СНиП-ом предусмотрено обязательное обустройство вертикальных деформационных зазоров:

Температурных – для предотвращения образования трещин из-за изменения геометрических размеров конструктивных элементов здания вследствие перепадов температур (среднесуточных и среднегодовых) и усадки бетона. Такие швы доводят до уровня фундамента.
Осадочных швов, препятствующих образованию трещин, которые могут образовываться из-за неравномерной осадки фундамента, вызванной неодинаковыми нагрузками на его отдельные части. Эти швы полностью разделяют строение на отдельные секции, включая фундамент.

Конструкции обоих видов швов одинаковы. Для обустройства зазора возводят две спаренные поперечные стены, которые заполняют теплоизолирующим материалом, а затем гидроизолируют (для предотвращения попадания атмосферных осадков). Ширина шва должна строго соответствовать проекту здания (но быть не менее 20 мм).

Шаг температурно-усадочных швов для бескаркасных крупнопанельных зданий нормируется СНиП-ом и зависит от материалов, примененных при изготовлении панелей (класса прочности бетона на сжатие, марки раствора и диаметра продольной несущей арматуры), расстояния между поперечными стенами и годового перепада среднесуточных температур для конкретного региона. Например, для Петрозаводска (годовой перепад температур составляет 60°С) температурные зазоры необходимо располагать на расстоянии 75÷125 м.

В монолитных конструкциях и зданиях, построенных сборно-монолитным методом, шаг поперечных температурно-усадочных швов (согласно СНиП) варьируется в пределах от 40 до 80 м (в зависимости от конструкционных особенностей здания). Обустройство таких швов не только повышает надежность строительной конструкции, но и позволяет поэтапно отливать отдельные секции здания.

На заметку! При индивидуальном строительстве обустройство таких зазоров применяют крайне редко, так как длина стены частного дома обычно не превышает 40 м.

В кирпичных домах швы обустраивают аналогично панельным или монолитным постройкам.

Температурные швы перекрытий

В железобетонных конструкциях зданий размеры перекрытий, как и размеры остальных элементов, могут меняться в зависимости от температурных перепадов. Поэтому при их монтаже необходимо обустройство компенсационных швов.

Материалы для их изготовления, размеры, места и технология укладки заранее указывают в проектной документации на строительство здания.

Иногда такие швы конструктивно делают скользящими. Для обеспечения скольжения в тех местах, где плита перекрытия опирается на несущие конструкции, под нее укладывают два слоя оцинкованного кровельного железа.

Температурно-компенсационные швы в бетонных полах и цементно-песчаных стяжках

При заливке цементно-песчаной стяжки или обустройстве бетонного пола необходимо изолировать все строительные конструкции (стены, колонны, дверные проемы и так далее) от соприкосновения с заливаемым раствором по всей толщине. Этот зазор выполняет одновременно три функции:

На этапе заливки и схватывания раствора работает как усадочный шов. Тяжелый мокрый раствор сжимает его, при постепенном высыхании бетонной смеси размеры залитого полотна уменьшаются, а материал заполнения зазора расширяется и компенсирует усадку смеси.
Он препятствует передаче нагрузок от строительных конструкций бетонному покрытию и наоборот. Стяжка не давит на стены. Конструктивная прочность здания не изменяется. Сами конструкции не передают нагрузки на стяжку, и она не растрескается в процессе эксплуатации.
При перепаде температур (а они обязательно происходят даже в отапливаемых помещениях) этот шов компенсирует изменения объема бетонной массы, что препятствует ее растрескиванию и увеличивает срок эксплуатации.

Для обустройства таких зазоров обычно используют специальную демпферную ленту, ширина которой несколько больше, чем высота стяжки. После отвердевания раствора ее излишки обрезают строительным ножом. Когда обустраивают в бетонных полах усадочные швы (в случае, если финишное напольное покрытие не предусмотрено), полипропиленовую ленту частично удаляют и производят гидроизоляцию паза при помощи специальных герметиков.

В помещениях значительной площади (либо когда длина одной из стен превышает 6 м) согласно СНиП необходимо производить нарезку продольных и поперечных температурно-усадочных швов глубиной ⅓ от толщины заливки. Температурный шов в бетоне производят с помощью специального оборудования (бензинового или электрического швонарезчика с алмазными дисками). Шаг таких швов не должен быть более 6 м.

Внимание! При заливке раствором элементов теплого пола усадочные швы обустраивают на всю глубину стяжки.

Температурные швы в отмостках фундаментов и бетонных дорожках

Отмостки фундаментов, предназначенные для защиты основания дома от вредоносного влияния атмосферных осадков, также подвержены разрушениям вследствие значительных перепад температур в течение года. Чтобы этого избежать обустраивают швы, компенсирующие расширение и сжатие бетона. Такие зазоры изготавливают на этапе строительства опалубки отмостки. В опалубке по всему периметру крепят поперечные доски (толщиной 20 мм) с шагом 1,5÷2,5 м. Когда раствор немного схватится, доски извлекают, а после окончательного высыхания отмостки пазы заполняют демпфирующим материалом и гидроизолируют.

Все вышеперечисленное относится и к обустройству бетонных дорожек на улице или парковочных мест возле собственного дома. Однако шаг деформационных зазоров можно увеличить до 3÷5 м.

Материалы для обустройства швов

К материалам, предназначенным для обустройства швов (независимо от вида и размеров), предъявляют одинаковые требования. Они должны быть упругими, эластичными, легко сжимаемыми и быстро восстанавливающими форму после сжатия.

Демпферная лента

Она предназначена для предотвращения растрескивания стяжки в процессе ее высыхания и компенсации нагрузок от строительных конструкций (стен, колонн и так далее). Широкий выбор размеров (толщиной: 3÷35 мм; шириной: 27÷250 мм) этого материала позволяет обустроить практически любые стяжки и бетонные полы.

Уплотнительный шнур

Популярным и удобным в применении материалом для заполнения деформационных зазоров является шнур из вспененного полиэтилена. На строительном рынке представлены его две разновидности:

сплошной уплотнительный шнур Ø=6÷80 мм,
в виде трубки Ø=30÷120 мм.

Диаметр шнура должен превышать ширину шва на ¼÷½. Шнур устанавливают в паз в сжатом состоянии и заполняют ⅔÷¾ свободного объема. Например, для заделки пазов шириной 4 мм, нарезанных в стяжке, подойдет шнур Ø=6 мм.

Герметики и мастики

Для заделки швов применяют различные герметики:

полиуретановые;
акриловые;
силиконовые.

Они бывают как однокомпонентные (готовые к применению), так и двухкомпонентные (их готовят путем смешивания двух составных частей непосредственно перед применением). Если шов небольшой ширины, то достаточно заполнить его герметиком; если ширина зазора значительная, то этот материал наносят поверх уложенного шнура из вспененного полиэтилена (либо другого демпфирующего материала).

Разнообразные мастики (битумные, битумно-полимерные, составы на основе сырой резины или эпоксидные с добавками для придания эластичности) используют в основном для герметизации наружных деформационных зазоров. Их наносят поверх уложенного в паз демпфирующего материала.

Специальные профили

В современном строительстве температурные швы в бетоне с успехом заделывают, применяя специальные компенсационные профили. Эти изделия имеют самые различные конфигурации (в зависимости от области применения и ширины шва). Для их изготовления применяют металл, пластик, резину или комбинируют несколько материалов в одном устройстве. Некоторые модели данной категории необходимо устанавливать уже в процессе заливки раствора. Другие же можно устанавливать в паз уже после окончательного затвердевания основания. Производители (как иностранные, так и отечественные) разработали широкий модельный ряд таких приспособлений, как для наружного применения, так и для установки внутри помещений. Высокая цена профилей компенсируется тем, что такой метод заделки зазоров не требует их последующей гидроизоляции.

В заключении

Правильное обустройство температурных, компенсационных, деформационных и осадочных швов значительно повышает прочность и долговечность любого здания; парковочных мест или садовых дорожек с бетонным покрытием. При использовании высококачественных материалов для их изготовления они прослужат без ремонта долгие годы.

Устройство деформационных швов Пеноплэкс в зданиях

Многоэтажные и многосекционные здания, обладающие значительным весом и протяженностью, в течение срока эксплуатации могут подвергаться различным деформациям, которые возникают под воздействием ряда факторов: колебаний температуры воздуха, неравномерной осадки грунта или сейсмической активности (что особенно актуально для Кавказа, Крыма, южной части Сибири и Дальнего Востока России).

В результате деформаций снижается несущая способность здания и могут появиться трещины в стенах и других конструкциях. Для уменьшения нагрузок на элементы конструкций в местах возможных деформаций в современном монолитном домостроении активно применяется система деформационных швов.

Деформационные швы представляют собой своего рода разрез в конструкции здания, разделяющий сооружение на отдельные блоки и тем самым придающий ему некоторую степень упругости. В зависимости от специфики архитектурно-технического решения здания, природно-климатических условий и инженерно-геологических возможностей строительства объектов при работе с наружными стенами и остальными конструкциями здания выделяют деформационные швы следующих видов:

температурные;
усадочные;
осадочные;
антисейсмические.

Температурные швы делят здание на отсеки от уровня земли до кровли включительно, не затрагивая фундамента, который, находясь ниже уровня земли, испытывает температурные колебания в меньшей степени и, следовательно, не подвергается существенным деформациям. Расстояние между температурными швами определяется в зависимости от материала стен и расчетной зимней температуры региона строительства.

Усадочные швы делают в стенах, возводимых из монолитного бетона различного типа. Монолитные стены при затвердевании бетона уменьшаются в объеме. Усадочные швы препятствуют возникновению трещин, снижающих несущую способность стен. В процессе достижения необходимой прочности монолитных стен ширина усадочных швов увеличивается, а после завершения усадки стен швы тщательно заделывают.

Неравномерная деформация грунта может привести к появлению трещин в стенах и других конструкциях здания. Другой причиной неравномерной осадки грунтов основания сооружения могут быть различия в его составе и структуре в пределах площади застройки здания. Во избежание появления опасных деформаций в зданиях формируют осадочные швы. Эти швы, в отличие от температурных, разрезают здания по всей их высоте, включая фундаменты.

Антисейсмические швы применяются в зданиях, строящихся в районах, которые подвержены землетрясениям. Они разрезают здание на отсеки, конструктивно представляющие собой самостоятельные устойчивые «объемы». По линиям антисейсмических швов располагают двойные стены или двойные ряды несущих стоек, входящих в систему несущего остова соответствующего отсека.

Применение ПЕНОПЛЭКС® в системах деформационных швов

С целью герметизации деформационные швы заполняются упругим изоляционным материалом. Идеальным заполнителем для систем деформационных швов является теплоизоляция ПЕНОПЛЭКС®, поскольку она обладает следующими техническими характеристиками:

Высокая прочность на сжатие (не менее 0,20 Мпа). Прочность на сжатие у ПЕНОПЛЭКС® – не менее 20 тонн на кв. м, материал не крошится и не осыпается как в процессе монтажа, так и в течение всего срока службы.
Низкое водопоглощение. За счет замкнутой ячеистой структуры теплоизоляция ПЕНОПЛЭКС® обладает практически нулевым водопоглощением.
Биостойкость. Теплоизоляция ПЕНОПЛЭКС® обладает абсолютной биостойкостью и не подвержена биоразложению. По результатам тестирования образцов стройматериалов на биостойкость в присутствии влаги доказано, что ПЕНОПЛЭКС®, за счет минимального водопоглощения, не является матрицей для размножения разного вида микроорганизмов.
Неизменно низкий коэффициент теплопроводности (λ (лямбда) = 0,034 Вт/м-К), что обеспечивает стабильные теплотехнические свойства, независимо от условий эксплуатации.
Долговечность материала – более 50 лет. Еще в 2001 году компания «ПЕНОПЛЭКС» провела испытание теплоизоляционных плит в Научно-исследовательском институте строительной физики г. Москвы на предмет определения долговечности материала при реальных условиях эксплуатации. Результаты испытаний показали, что материал сохраняет свои свойства в течение как минимум 50 лет (НИИСФ, г. Москва, протокол испытаний № 132-1 от 29 октября 2001 года).

Принципиальные схемы устройства деформационных швов

Основные преимущества ПЕНОПЛЭКС® в системах деформационных швов:

применение ПЕНОПЛЭКС® в деформационных и температурных швах позволяет конструкции выдерживать высокие нагрузки и значительные температурные колебания;

ПЕНОПЛЭКС® способен компенсировать напряжения сопрягаемых элементов усадочных швов с большой амплитудой колебания;

благодаря тому, что теплоизоляция ПЕНОПЛЭКС® обладает нулевым водопоглощением, влага не скапливается в толще утеплителя, не расширяется в объеме под воздействием сезонных и суточных температурных колебаний и не разрушает структуру материала на протяжении всего срока службы;

широкая продуктовая линейка теплоизоляции ПЕНОПЛЭКС® дает возможность подобрать материал, отвечающий проектным, климатическим и сейсмическим условиям.

Система деформационных швов с ПЕНОПЛЭКС® в качестве наполнителя активно применяется в современном монолитном домостроении. Например, с использованием данной технологии были возведены элитные жилые комплексы в Санкт-Петербурге: «Три ветра» и «Смольный проспект». Новые кварталы кардинально различаются своим внешним видом и месторасположением: «Три ветра» со зданиями в стиле «модерн» располагается на небольшом мысе в акватории Финского залива, а величественный классический «Смольный проспект» – в историческом центре Северной столицы. Объединяют их высокие стандарты строительства и активное применение современных материалов и технологий.

C применением системы деформационных швов также возводились знаковые объекты в Москве, среди которых проект комплексной реконструкции и приспособления под современное использование Центрального стадиона «Динамо» и прилегающей к нему территории – «ВТБ Арена парк», а также гостиничный комплекс на Софийской набережной, прямо напротив Кремля – «Царев сад».

ЦНИИСК им. В.А.Кучеренко совместно с Техническим отделом ООО «ПЕНОПЛЭКС СПб» были разработаны «Рекомендации по применению плит ПЕНОПЛЭКС® в качестве эффективного заполнителя систем деформационных швов конструкций фундаментов и стен зданий и сооружений». Рекомендации разработаны в соответствии с требованиями актуальных СП: СП 20.13330.2011 «Нагрузки и воздействия», СП 15.13330.2012 «Каменные и армокаменные конструкции», СП 22.13330.2011 «Основания зданий и сооружений». Разработанный документ является готовым справочником в области проектирования деформационных швов различного типа и может представлять большой интерес для представителей строительных и проектных организаций.

Основные элементы конструкции деформационного шва

Lockform Machine

Припуск для станка с замком обычно составляет 25 мм для маленького и 35 мм для большого. Также есть небольшой край размером от 6 до 10 мм, который вставляется в больший конец. Некоторые машины с возрастом могут отклоняться от рекомендованного производителем допуска, поэтому может применяться метод проб и ошибок. При использовании этих машин необходимо осторожно обращаться с острыми кромками. Нужны перчатки.

Тип поперечного сечения

Отбортовка: тип Mez и обычный уголок (железо)
Муфты скольжения обычно размером 25-50 мм
Шипы S и C
Ручные швы
Гибкие соединения; здесь может произойти улучшение, как у вентилятора, подключенного к воздуховоду.
Кромка для уголка, кромка для ленточной стали

Рисунок 2 — Уголок и ленточная стальная кромка

Рисунок 3 — Формирование шва «ласточкин хвост»

Рисунок 4 — Постоянный шов

Некоторые соединения могут относиться к обеим категориям соединений, т. Е. Поперечным и продольным.

Рисунок 5 — Этапы изготовления ручного шва

Рисунок 6 — Этапы создания правительственного зажима

Рисунок 7 — Изготовление двойного шва

Рисунок 8 — Этапы изготовления нижнего двойного шва

Продольные соединения / швы

Самое главное в стыке — он не протекает.Какой бы стык ни использовался, его, возможно, придется герметизировать прокладкой или герметиком, например мастикой, или даже припаять. Также очень важны прочность и долговечность. Поэтому рекомендуется ознакомиться со спецификациями работы. Ученик должен иметь некоторое представление о руководстве DW / 144 и иметь копию в своем распоряжении по только что указанным причинам.

Рисунок 16 — Стандартные швы, используемые при работе с листовым металлом

Рисунок 17 — Этапы формирования рифленого шва

Рисунок 18 — Этапы формирования Питтсбургского пласта

Замок Питтсбурга также известен как замковая форма, а рифленый стык / шов — как двусторонний стыковой шов.

Эти два шва являются наиболее популярными из вышеперечисленных швов. Следующие страницы содержат более подробную информацию о наиболее часто используемых соединениях в воздуховодах.

Для воздуховодов наиболее распространенным соединением является замковая форма. Допуск на это варьируется в зависимости от машины — обычно 35 мм и 25 мм. Форма замка представляет собой продольный шов, как и соединение с пазами. Форма замка или замок Питтсбурга всегда располагается на углу. Швы с пазами редко используются в металле толщиной более 20 мм.

Рисунок 19 — Соединение Lockform

Постоянный шов

Стоячие швы используются в воздуховодах больших площадей и на металлических листах для соединения и придания жесткости металлу. Это соединение устраняет необходимость в армировании уголком.
Швы бывают разных размеров и закрепляются заклепками или болтами через определенные промежутки времени.

Шов ласточкин хвост

Шов типа «ласточкин хвост» используется для соединения круглой трубы с квадратным или прямоугольным воздуховодом. Конструктивно он состоит из ряда выступов, врезанных в конец трубы, при этом все остальные выступы загнуты под углом 90 °. Обычный размер этих разрезов — около 3/8 дюйма в ширину и 3/8 дюйма в глубину. Размер этих выступов зависит от размера трубы.

При монтаже воздуховодов поперечные швы имеют следующий вид:

Муфты скольжения (сплошные или заклепочные).
Фланцы стальные угловые (на болтах) и фланцы mez.
шипов S&C (широко известных как шипы S & Drive) и там, где требуется дополнительная прочность.
Постоянные S-образные шипы (используются с ведущими шипами) и там, где требуется дополнительная прочность.
Зажим для правительства / вырезки (не так широко используется в этой стране, но очень популярен в США).

Тип используемого соединителя зависит от размера воздуховода, требуемой прочности и типа применения. Наиболее популярными типами, используемыми в этой стране, являются пункты 1, 2 и 3, указанные выше, но многое зависит от спецификации конкретного контракта.

Муфты скольжения

Обычный допуск для скользящих швов составляет 25 мм, 38 мм или 50 мм.
Муфты скольжения — популярный способ соединения квадратных или цилиндрических воздуховодов. В цилиндрических воздуховодах конец трубы обычно обжимается на расстоянии от 1,5 до 2 дюймов от конца. Затем он обжимается (сокращается), чтобы сесть в конец следующей секции воздуховода. Другой способ сделать это — сделать один конец трубы или воздуховода меньшим по диаметру, чем другой конец.В квадратных или прямоугольных воздуховодах конец воздуховода имеет выемки по углам, чтобы он мог проскользнуть в конец следующей секции воздуховода. Затем он запечатывается и приклепывается. Скользящие соединения обычно используются для квадратных или прямоугольных воздуховодов небольшого размера.

Шипы «C»

Шип «C» (или ведущий шип, как его еще называют). Эта планка обычно используется вместе с S-образной планкой для соединения поперечных швов на воздуховодах. Обычно он используется на короткой стороне воздуховода.

Рисунок 23 — Шип «C»

S-образные шипы

S-образные планки используются вместе с C-образными или ведущими планками на поперечных швах воздуховодов.У вас могут быть простые S-образные шипы, S-образные шипы с кромкой или стоячие S-образные шипы, где требуется дополнительная прочность.

Рисунок 24 — S-образные шипы

Упругое соединение

Штампованный шарнир также известен как шарнирный шов. Стеклянное или зачеканное соединение используется как простое средство прикрепления дна к изделию цилиндрической или конической формы, а также может использоваться для скрепления сегментов вместе при загибе назад лобстера. Припуск на это соединение может очень незначительно от мастера к мастеру.

W = 6 мм
X = 6 мм — 0,5 мм = 5,5 мм
Y = 6 мм + 0,5 мм = 6,5 мм
Итого: 3 Вт или 18 мм
(12 мм + 6 мм)

Припуск на упрочненное соединение

Общий метод заключается в том, чтобы оставить одну кромку на одной стороне рисунка (это будет размер прошитого шва), а на другой части рисунка оставить двойной край (это будет вдвое больше размера прошитого шва. ). При выполнении стыка с остеклением необходимо учитывать толщину материала, чтобы обеспечить надлежащую отделку стыка.

Сокращения, используемые в Ductwork

AF = Воздушный поток
VCD = Демпфер регулятора громкости
CFM = Кубических футов в минуту
F.P.M. = Подача в минуту
TA = выше
FD = Противопожарный клапан
HVAC = Отопление, вентиляция и кондиционирование
AHU = установка кондиционирования воздуха
DIA = диаметр
Я.D. = внутренний диаметр

DW / 144

Ductwork / 144 название, данное проектным спецификациям, утвержденным Ассоциацией по отоплению и вентиляции. В нем указаны радиусы изгиба, расстояния между заклепками, перекрестные проверки на воздуховодах и требуемый размер фланца mez. Его идея состоит в том, чтобы повысить качество и установить стандарты, ниже которых не должен опускаться ни один подрядчик.

Амортизаторы

Следует знать три типа:

Противопожарный клапан, который закрывается при слишком высоком повышении температуры. Причиной такой высокой температуры может быть пожар. Идея состоит в том, чтобы предотвратить подпитку огня воздухом (кислородом);
Заслонка регулировки объема, которая может быть частично или полностью закрыта механическими средствами для уменьшения или остановки потока воздуха;
Дымовая заслонка, ограничивающая скорость дыма.

Шум

Для снижения шума в системах воздуховодов можно использовать гибкое соединение при подключении вентиляторов к воздуховоду. Также могут быть установлены перегородки, снижающие шум.Внутренняя часть воздуховода также может быть изолирована, что способствует изоляции, а также снижению шума. Резких изгибов в системе быть не должно. Если они уже установлены, их поворотные лопатки должны быть установлены для уменьшения шума.
Следующие страницы относятся к стандартам DW / 144, касающимся демпферов, а также содержат примеры чертежей компонентов и сокращений.

Общий

Балансировочные заслонки и регулирующие заслонки — это элементы, вставленные в систему распределения воздуха, или элементы системы распределения воздуха. Балансировочные заслонки позволяют изменять сопротивление воздуха системы и, следовательно, изменять скорость воздушного потока. Регулирующие заслонки регулируют скорость воздушного потока и, кроме того, обеспечивают низкую герметичность воздушного потока.
Разработчик должен указать расположение заслонок и выбрать тип заслонки, как определено в разделе «Типы заслонок управления воздушным потоком» ниже, в соответствии с расходом воздуха, давлением и акустическими характеристиками.

Балансировочный демпфер

Для достижения необходимого распределения воздуха в системе воздуховодов на входах и / или выходах.Для этого заслонки заслонки устанавливаются и фиксируются вручную в любом требуемом положении от полностью открытого до полностью закрытого.

Регулирующая заслонка

Для динамического управления потоком воздуха в системе воздуховодов. В этой функции заслонка всегда будет приводиться в действие силовым приводом и может потребоваться переключение между полностью открытым и полностью закрытым, а также возможность занять любое положение между этими крайними значениями. В полностью открытом положении заслонка должна иметь минимальный перепад давления.В полностью закрытом положении это не обязательно приведет к полному отключению.

Типы заслонок управления воздушным потоком

Заслонки воздушного потока различных типов доступны для следующих конкретных целей.

Одностворчатые демпферы (одинарная или двойная кожа)

Однолопастные заслонки должны состоять из одной поворотной лопасти, заключенной в кожух или секцию воздуховода. Лезвие должно регулироваться на номинальный угол 90 ° с помощью квадранта или аналогичного рабочего механизма.Если требуется автоматическое управление заслонкой, шпиндель должен быть выдвинут, чтобы можно было установить привод с приводом.
Одностворчатые заслонки (одностенные секции) должны иметь максимальную ширину воздуховода 300 мм и максимальную высоту воздуховода 300 мм для прямоугольных воздуховодов; а для воздуховодов круглого сечения — максимальный диаметр 315 мм.
Однолопастные заслонки (двустенные секции) подходят для использования в прямоугольных воздуховодах и должны иметь максимальную ширину воздуховода 1250 мм и максимальную высоту 300 мм.

Многолопастные демпферы (одинарные или двойные) Параллельные или противоположные лопасти

Многолопастные демпферы должны состоять из нескольких поворотных лопастей, содержащихся в кожухе. Лопасти должны регулироваться на номинальный угол 90 ° одновременно с помощью взаимосвязанных рычагов или шестерен, подключенных к квадранту или аналогичному рабочему механизму. Если требуется автоматическое управление заслонкой, необходимо удлинить шпиндель, чтобы можно было установить привод с приводом.
Нет ограничений по размеру воздуховода, в котором могут использоваться многолопастные заслонки или заслонки в сборе. Если для лопастей длиной более 1250 мм требуются демпферы, лопасти должны быть соответствующим образом усилены или поддержаны. Ширина отдельной заслонки клапана не должна превышать 200 мм.

Ирисовые заслонки

Ирисные заслонки должны состоять из ряда радиально соединенных между собой лопастей, которые открываются или закрываются внутри корпуса с патрубками для соединения с воздуховодами. Лопасти должны одновременно регулироваться квадрантом или аналогичным приводным механизмом.
Диафрагменные заслонки следует устанавливать в соответствии с инструкциями производителя по эксплуатации и установке, если изделие имеет однонаправленный поток воздуха.
Демпферы Iris доступны только для круглых воздуховодов диаметром до 800 мм (следует отметить, что кожух демпфера примерно в два раза больше диаметра воздуховода).

Амортизаторы обратного хода

Однонаправленный прямоугольный (одинарный или многолопастной), управляемый давлением воздуха, с переходниками, если они установлены на круглые или овальные воздуховоды.

Демпферы Hit and Miss

Две параллельные смежные пластины, каждая из которых имеет несколько отверстий, скользящих друг относительно друга. Отверстия предназначены для обеспечения 50% расхода воздуха при их полном совпадении. Используется для простых операций с самой длинной стороной до 400 мм.

Амортизаторы затворной и противовзрывной заслонки

Заслонка, используемая в качестве запорного устройства, обычно для использования в воздуховодах круглого сечения с внешним скользящим корпусом, позволяющим полностью вставить или полностью выдвинуть лопасть для максимального воздушного потока.
Обычно доступны в литых / штампованных форматах диаметром до 355 мм и обычно используются в промышленных выхлопных системах.

Строительство

Материалы

Амортизаторы должны быть изготовлены из стали, нержавеющей стали, алюминия или синтетических материалов.

Все изделия должны быть защищены от коррозии по мере необходимости и поставляться в полностью готовом состоянии, указанном проектировщиком.

Демпферы, используемые в системах низкого и среднего давления

Следующие рекомендации применимы к заслонкам, составляющим неотъемлемую часть воздуховодов, с пределами утечки воздуха класса A и B.

Демпферы должны быть сконструированы таким образом, чтобы не допускать деформации и заклинивания при работе. Лезвия должны быть достаточно жесткими, чтобы свести к минимуму движение в заблокированном положении.

Лезвия должны быть надежно закреплены на приводном механизме. Шпиндели должны быть установлены на подшипниках из цветных металлов, синтетических материалов или роликовых подшипниках. Все балансировочные демпферы должны иметь блокировочное устройство, расположенное на внешней стороне корпуса, и давать четкую индикацию фактического положения лопастей. При необходимости все проходы в воздуховоде должны быть снабжены подходящими уплотнениями.

Заслонки, используемые в системах высокого давления

Регулирующие заслонки, используемые в системах воздуховодов по классу давления C, должны соответствовать конструкционным требованиям, указанным в разделах «Материалы» и «Заслонки, используемые в системах низкого и среднего давления» выше, с рабочими механизмами вне воздушного потока.

Патентованные типы демпфера

Использование любого конкретного типа запатентованного демпфера должно быть подтверждено проектировщиком. Во всех случаях фирменные демпферы должны отвечать соответствующим требованиям данной спецификации.

Кожух демпфера

Кожухи заслонки воздуховода должны быть сконструированы таким образом, чтобы соответствовать минимальным пределам утечки, установленным для системы воздуховодов, в которой они установлены.

Чтобы применить расчет квадратного метража утечки, как подробно описано в DW / 143 Практическое руководство по тестированию на герметичность воздуховодов , эталонная площадь корпуса должна быть принята как размер периметра заслонки, умноженный на эквивалентную длину одного метра, для например, заслонка воздуховода размером 800 мм x 400 мм должна иметь площадь поверхности для обеспечения герметичности корпуса, рассчитанную следующим образом; [(2 х 0.8) + (2 x 0,4)] x 1 = площадь корпуса 2,4 м².

Другие методы испытаний на рабочие характеристики и номинальные характеристики заслонок и клапанов указаны в IS05129 и BS / EN1751 и указаны ниже:

Утечка через закрытую заслонку или клапан BS / EN 1751
Расход / давление
характеристики требований BS / EN 1751
Испытание рабочего крутящего момента BS / EN 1751
Испытание на передачу тепла BS / EN 1751
Уровни регенерированной звуковой мощности ISO 5129

Установка

Амортизаторы

должны устанавливаться в соответствии с любыми соответствующими стандартами ISO, EN или Британии, местными строительными нормами и национальными правилами, а также рекомендациями производителя.

Общий

Заслонки требуются в системах распределения воздуха для локализации пожара. Обычно они используются там, где воздуховоды проникают в стены или полы, образуя противопожарные отсеки. Узел демпфера должен иметь рейтинг огнестойкости, равный огнестойкости противопожарного барьера, через который он проникает, и должен быть испытан на огнестойкость и рассчитан на временную / температурную кривую BS476, части 20 и 22.

Типы противопожарных заслонок

Противопожарные клапаны различных типов доступны для конкретных целей, а именно:

Складной занавес

Складные противопожарные заслонки-занавески должны быть сконструированы из серии блокирующихся лопастей, которые отгибаются к верхней части сборки, обеспечивая максимальное свободное пространство в дыхательных путях.Лезвия должны удерживаться в открытом положении с помощью механизма теплового расцепления, рассчитанного на 72 ° C ± 4 ° C.
Противопожарный клапан должен иметь возможность закрываться в статических условиях воздуха при установке в вертикальной или горизонтальной плоскости.
В случае сигнала от удаленного датчика створки противопожарного клапана должны открываться и закрывать воздуховод. Локальное превышение температуры в области противопожарного клапана должно, независимо от каких-либо удаленных датчиков, автоматически высвобождать лопасти и закрывать воздуховод с помощью механизма теплового расцепления, электрического соленоида или электромагнита.

Одинарное лезвие

Одностворчатые противопожарные клапаны должны состоять из одной поворотной створки в огнестойком корпусе.
Лезвие должно быть выведено из открытого положения с помощью механизма термического расцепления, рассчитанного на 72 ° C ± 4 ° C, электрического соленоида, электромагнита (ов) или другого устройства.
Лезвие должно закрывать дыхательные пути с помощью любого или комбинации эксцентрикового шарнира, балансира (ов) и / или пружины (ей), причем пружинный элемент встроен в демпфер или приводной механизм.
Противопожарный клапан должен работать в вертикальной и горизонтальной плоскостях или одновременно.

Многолезвие

Многолопастные противопожарные клапаны должны состоять из ряда соединенных между собой лопастей, заключенных в огнестойкий корпус.
Лезвия должны быть выведены из своего открытого положения с помощью либо механизма термического расцепления, рассчитанного на 72 ° C ± 4 ° C, либо силой, приложенной электрическим соленоидом (ами), электромагнитом (ами), электрическим / пневматическим приводом или другим. устройство.

Лопасти должны закрывать дыхательные пути с помощью пружины (пружин), причем пружинный элемент встроен в демпфер или приводной механизм.
Противопожарный клапан должен работать в вертикальной и горизонтальной плоскостях или одновременно.

Вспучивающийся

Вздувающиеся противопожарные клапаны должны быть изготовлены из полос вспучивающегося материала, сформированных в виде решетки, или из сотового материала, покрытого вспучивающейся краской. Заслонка должна полностью закрываться при воздействии тепла или пламени с любой стороны. Примечание эти устройства обычно используются в низкоскоростных дверях / перегородках.

Материалы и конструкция

Заслонка должна быть изготовлена из стали, нержавеющей стали или другого одобренного материала. Стальные изделия должны быть защищены от коррозии и поставляться в полностью собранном состоянии, как указано проектировщиком.

Утечка воздуха

Кожухи противопожарных клапанов

должны соответствовать эквивалентному стандарту герметичности, указанному для системы воздуховодов, в которой они установлены.
Классы A, B и C используются для обозначения характеристик утечки кожуха демпфера с помощью соответствующего метода испытаний, проиллюстрированного и указанного в BS / EN1751.
Чтобы применить расчет квадратного метража утечки, как подробно описано в стандарте, эталонная площадь корпуса должна быть принята как размер периметра заслонки, умноженный на эквивалентную длину в один метр, например, заслонка воздуховода 800 мм x 400 мм должна иметь площадь поверхности для герметичности обсадной колонны, рассчитанная следующим образом: [(2 x 0.8) + (2 x 0,4)] x 1 = площадь корпуса 2,4 м².

Расположение

Эффективный формованный барьер узла демпфера должен располагаться в проеме конструкции. Если это невозможно, секция оболочки за пределами противопожарного барьера должна иметь огнестойкость не ниже, чем у противопожарного барьера, и иметь соответствующую опору / защиту от возможности смещения / повреждения при ударе.

Возможность расширения

Узлы амортизатора

обычно включают в себя встроенные рамы с зазором, чтобы обеспечить возможность свободного расширения корпуса в случае пожара.Целостность противопожарного барьера поддерживается либо за счет контакта металла с металлом, либо за счет огнестойкой упаковки. Допустимые варианты размещения показаны на рисунке 29.

Установка

Установка заслонки

должна производиться в соответствии с рекомендациями производителя и готовящейся публикацией HVCA DW / TM3 — Руководство по передовой практике , для конструкции установки противопожарных и дымовых заслонок , и любой конфликт между ними должен быть разрешен и уполномочен проектировщиком, ответственным за выбор противопожарного клапана.

Общий

Дымовые заслонки должны быть сконструированы таким образом, чтобы ограничивать распространение дыма и других продуктов сгорания из одного занятого помещения в другое. Лезвия должны перекрывать друг друга и / или иметь краевые уплотнения. Лопасти должны быть расположены так, чтобы свести к минимуму утечку дыма. Если установлены разлагаемые уплотнения, необходимо установить температурный диапазон используемого материала для обеспечения совместимости характеристик. Дымовая заслонка должна работать как в вертикальной, так и в горизонтальной плоскостях, а также закрываться в динамических условиях воздуха.

Типы дымовых заслонок

Дымовые заслонки различных типов доступны для конкретных целей, а именно:

Одинарное лезвие

Однолопастные заслонки должны состоять из лопастей из дымонепроницаемого материала, удерживаемых в открытом или закрытом положении механической связью, освобождающейся для закрытия или открытия и уплотняющей корпус клапана. Лопасть должна быть механически связана с приводом (электрическим или пневматическим) и должна приводиться в действие при взаимодействии с детектором дыма или панелью управления огнем.

Многолезвие

Многолопастные заслонки должны состоять из лопастей из дымонепроницаемого материала, включая уплотнения между лопастями, если они установлены. Лопасти должны быть механически связаны с приводом (электрическим или пневматическим), чтобы удерживать лопасти в открытом или закрытом положении. Привод должен сопрягаться с детектором дыма или панелью управления огнем и должен быть сконструирован таким образом, чтобы лопасти прижимались вплотную к дымовым заглушкам, если они установлены.

Материалы и конструкция

Заслонка должна быть изготовлена из стали, нержавеющей стали, другого материала или композитного материала с лопастями, установленными для уменьшения утечки дыма и горячих газов, когда лопасти находятся в закрытом положении.Стальные изделия должны быть защищены от коррозии и собраны в полностью законченном состоянии, как указано проектировщиком, в некоторых случаях средства управления могут поставляться отдельно.

Утечка воздуха

Кожухи дымовых заслонок должны быть такими, как в «Утечка воздуха».

Установка

Установка клапана

должна производиться как в «Возможности расширения» и «Установка».

Общий

Комбинированные дымовые и противопожарные заслонки требуются в системах распределения воздуха для предотвращения распространения дыма и горячих газов из зоны пожара и для поддержания целостности огнестойкой конструкции в течение периода, совместимого с периодом действия разделяющей конструкции.Они должны быть испытаны и оценены в соответствии с BS476, части 20 и 22. Можно сделать ссылку на BS5588, часть 4, чтобы узнать о конкретных требованиях к дымности.

Закрытие противопожарного клапана под действием термовыключателя должно подавлять все другие последующие сигналы.

Типы комбинированных дымо-противопожарных заслонок

Комбинированные дымовые и противопожарные заслонки различных типов доступны для конкретных целей, а именно:

Одинарное лезвие

Комбинированные дымовые и противопожарные клапаны с одной лопастью должны состоять из одной поворотной лопасти, помещенной в огнестойкий корпус.

Лезвие должно быть выведено из открытого положения либо с помощью механизма термического расцепления, рассчитанного на температуру 72 ° C ± 4 ° C, либо дополнительно управляемым силой, приложенной к электрическому соленоиду (-ам), электромагниту (-ам), электрический / пневматический привод или другое устройство.

Комбинированный противопожарный клапан должен работать как в вертикальной, так и в горизонтальной плоскостях, а также закрываться в динамических условиях воздуха.

Многолезвие

Комбинированные дымовые и противопожарные заслонки с несколькими лопастями должны состоять из ряда лопастей, механически связанных и соединенных с приводом заслонки с ручным, электрическим или пневматическим открыванием и подпружиненным закрытием, содержащимся в огнестойком корпусе.

Лезвия должны быть выведены из своего открытого положения либо с помощью механизма термического расцепления, рассчитанного на температуру 72 ° C ± 4 ° C, либо, кроме того, приводятся в действие силой, приложенной электрическим соленоидом (-ами), электромагнитом (-ами), электрический / пневматический привод или другое устройство.

Материалы и конструкция

Корпус комбинированной дымовой и противопожарной заслонки должен быть изготовлен из стали, нержавеющей стали, другого материала или композитного материала с сжимаемыми боковыми уплотнениями, установленными между концами лопаток и кожухом для уменьшения утечки горячих газов, когда лопатки находятся в закрытом положении.

Стальные изделия должны быть защищены от коррозии и поставляться в полностью готовом состоянии, как указано проектировщиком.

Утечка воздуха

Кожухи заслонки должны быть такими, как в «Утечка воздуха».

Установка

Установка клапана

должна производиться как в «Возможности расширения» и «Установка».

Общий

Если указывается акустическая или тепловая облицовка воздуховодов, ее предпочтительно устанавливать на заводе.Перед изготовлением воздуховода необходимо уточнить, что указанные внешние размеры воздуховода учитывают толщину футеровки. Любая форма футеровки должна иметь огнестойкие характеристики с минимальным классом 0 и должна быть указана проектировщиком в отношении толщины материала и метода нанесения.

Воздуховоды круглого сечения

Прокладывать воздуховоды круглого сечения нецелесообразно и не рекомендуется.

Очистка и техническое обслуживание

Дизайнеры должны знать о возможной пористой / волокнистой поверхности футеровки, поскольку они могут представлять практические / опасные проблемы при очистке и обслуживании. В этом отношении следует сделать ссылку на следующие публикации HVCA:

DW / TM2 Руководство по передовой практике , Внутренняя чистота новых воздуховодов .
TR17 Руководство по передовой практике , Чистота вентиляционных систем .

Как правило, подрядчик по монтажу воздуховодов не несет ответственности за обеспечение и применение теплоизоляции для воздуховодов.

Если требуется предварительная изоляция воздуховодов, спецификация должна быть согласована с проектировщиком.

Если температура воздуха внутри воздуховода в любое время достаточно низка, чтобы способствовать конденсации на внешней поверхности воздуховода и вызвать проникновение влаги через теплоизоляцию, может потребоваться пароизоляция, и в этом случае наиболее важное требование заключается в ограничении проникновения уплотнения.

Степень пароизоляции теплоизоляции воздуховода и используемый метод опоры должны быть четко определены заранее проектировщиком.

Иллюстрации в этом разделе не только подчеркивают, где это применимо, геометрические ограничения для проектирования и изготовления компонентов воздуховодов, но также рекомендуют стандартное представление чертежей, терминологию и сокращения как для компонентов воздуховодов, так и для некоторых из наиболее часто используемых вспомогательных / производственных элементов.

Разработчикам и инспекторам следует иметь в виду, что ведомости объемов должны содержать полное описание.

Источник: http://local.ecollege.ie/Content/APPRENTICE/liu/sheetmetal_notes/module5/M5_U1.doc

Если вы являетесь автором приведенного выше текста и не соглашаетесь поделиться своими знаниями для обучение, исследования, стипендии (для добросовестного использования, как указано в авторских правах США), пожалуйста, отправьте нам электронное письмо, и мы быстро удалим ваш текст. Добросовестное использование — это ограничение и исключение из исключительного права, предоставленного законом об авторском праве автору творческой работы.В законах США об авторском праве добросовестное использование — это доктрина, которая разрешает ограниченное использование материалов, защищенных авторским правом, без получения разрешения от правообладателей. Примеры добросовестного использования включают комментарии, поисковые системы, критику, репортажи, исследования, обучение, архивирование библиотек и стипендии. Он предусматривает легальное, нелицензионное цитирование или включение материалов, защищенных авторским правом, в работы другого автора в соответствии с четырехфакторным балансирующим тестом. (источник: http://en.wikipedia.org/wiki/Fair_use)

Информация о медицине и здоровье, содержащаяся на сайте, имеет общий характер и цель , которая является чисто информативной и по этой причине не может в любом случае заменить совет врача или квалифицированного лица, имеющего законную профессию.

Тексты являются собственностью соответствующих авторов, и мы благодарим их за предоставленную нам возможность бесплатно делиться своими текстами с учащимися, преподавателями и пользователями Интернета, которые будут использоваться только в иллюстративных образовательных и научных целях.

Как заменить заслонки HVAC | Home Guides

Ручные балансировочные демпферы, обычно встречающиеся в круглых воздуховодах HVAC размером от 4 до 10 дюймов, не изнашиваются. После установки эти простые круги из оцинкованного листового металла вращаются на двух штифтах, вставленных в небольшие отверстия, которые вы просверливаете в начальном воротнике приточного канала или по бокам регистровой банки.Вы управляете ими с помощью планки, называемой ручкой регулировки. Возможно, вы захотите перейти на более привлекательные демпферы, такие как автоматические балансировочные демпферы со встроенной электроникой. Вам нужно будет на час или два стать учеником HVAC, чтобы вы могли заменить демпферы.

Получите доступ к подвальному воздуховоду, чтобы найти существующие заслонки, либо на стороне подачи вытяжной камеры печи, либо в загрузочном кожухе. Убедитесь, что первая часть воздуховода, ближайшая к заслонке, имеет какую-либо опору — например, кронштейны, подвески, ремни или провода.Если нет, добавьте поддерживающий ремень.

Надрежьте клейкую ленту или фольгу с каждой стороны заслонки с помощью универсального ножа — один конец соединяется с пыльником регистра или воротником статического давления, а другой — с секцией воздуховода или, возможно, с коленом. Выкрутите винты из листового металла через бороздки на ленте. Или, если лента отслаивается и отслаивается, просто снимите ленту и открутите винты.

Вытяните ближайшую секцию воздуховода из заслонки и оставьте ее надежно подвешенной. Снимите старую заслонку и отложите в сторону.

Смажьте гофрированный край заслонки мастикой; вы добьетесь гораздо большей защиты от утечек воздуха с помощью мастики, чем с помощью изоленты, и, возможно, захотите модернизировать и другие секции воздуховода. Также почистите щеткой гофрированную поверхность воздуховода или пыльника.

Вставьте гофрированную сторону нового демпфера либо в пыльник регистратора, либо в свободный конец жесткого круглого участка воздуховода, который направлен в сторону от манжеты статического давления. Гофрированный конец должен быть направлен в сторону от печи, чтобы воздух проходил через шов без утечки при открытой заслонке.При использовании автоматической заслонки обратите внимание на положение привода двигателя и поверните заслонку по мере необходимости. Для горизонтального воздуховода установите привод двигателя наверху или сбоку воздуховода; не кладите его на дно. Вы можете разместить привод двигателя в любом месте, если вы установите заслонку вертикально под регистром.

Вдавите незажатую сторону заслонки в другую сторону участка воздуховода, которая будет либо начальной манжетой, либо гофрированным концом участка воздуховода.

Закрепите каждый конец демпфера не менее чем тремя винтами для листового металла или более для демпферов большого диаметра.

Закрасьте закрепленные швы дополнительной мастикой. Вложить в покрытие ленту из стекловолоконной сетки, а на ленту покрасить еще один слой мастики, а также швы самой заслонки.

Ссылки

Ресурсы

Предупреждения

Всегда проверяйте, отключено ли питание устройства, когда вы работаете с частями вашей системы HVAC.

Писатель Биография

Отмеченный наградами писатель и редактор Роуг Пэрриш работал в Washington Post, Baltimore Sun и газетах от Англии до Аляски.Этот искатель приключений и автор книг о путешествиях, с отличием окончивший университет Мэриленда по журналистике, специализируется на путешествиях и еде, а также на спорте и фитнесе. Она также управляет недвижимостью и пишет о проектах DIY.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}
{{l10n_strings.DRAG_TEXT_HELP}}
{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}
{{article.content_lang.display}}
{{l10n_strings.AUTHOR}}
{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}
{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}
Размеры заслонки

Знаете ли вы, как правильно подобрать регулирующую заслонку? Научитесь измерять внутренние и внешние размеры и какой тип измерения использовать. Подберите наиболее подходящий регулирующий демпфер в киоске MCDLG Newsstand.

Определение размера демпфера кажется самой простой частью процесса выбора. Вы знаете, что заслонка войдет в канал или вентиляционное отверстие. Если вы знаете размер воздуховода, то вам следует знать размер заслонки. Верно? Это может быть не всегда.

Демпферы могут быть установлены на проем или внутри него. Вы также можете установить заслонки так, чтобы они подходили к воздуховоду или соответствовали воздуховоду. То, как вы будете измерять размеры демпфера, будет зависеть от его рамы. Для этих установок потребуются разные размеры.Для оптимальной подгонки необходимо знать, где измерить размеры демпфера.

Все квадратные и прямоугольные демпферы измеряются по высоте и ширине, а круглые демпферы измеряются по диаметру. Эти измерения взяты из внешних или внутренних размеров. Где вы будете проводить измерения, будет зависеть от рамы демпфера и места установки демпфера.

Внешние размеры, или OD, измеряются по периметру рамы. Производители обычно сокращают O.D. размер на ¼ дюйма по высоте и ширине, чтобы учесть небольшие изменения в размерах воздуховода. Если вам нужны точные размеры, то вы должны указать точные размеры при заказе. В противном случае производитель по умолчанию подрезает амортизатор. Наружные размеры приняты для заслонок, которые будут устанавливаться внутри проема воздуховода.

Внутренние размеры, или I.D., измеряются по краям лицевой стороны демпфера. Другими словами, измерения проводятся внутри рамы демпфера.Производители всегда будут создавать I.D. амортизаторы точного размера. Эти измерения гарантируют, что заслонка войдет в отверстие воздуховода, так что поверхность заслонки закрывает отверстие.

Помните, что амортизаторы измеряются либо по их внутренним, либо по внешним размерам. Измеряемый вами размер будет зависеть от рамы демпфера и места его установки. Имея это в виду, давайте обсудим, как измерить размеры для каждого типа рамы.

Кадры канала

Фреймы каналов универсальны, когда дело доходит до размеров.Вы можете измерить демпфер рамы канала по его внутренним или внешним размерам, в зависимости от того, как вы планируете установить демпфер. Например, вы выбираете заслонку рамы канала, которая вписывается в воздуховод высотой 24 дюйма и шириной 24 дюйма.

Если вы планируете установить заслонку на лицевой стороне воздуховода или отверстия, вы можете указать внутренние размеры заслонки. Изготовитель изготовит демпфер указанных размеров. После сборки и доставки у вас будет демпфер высотой 24 дюйма и шириной 24 дюйма.Заслонка будет сидеть на стенах или воздуховоде, так что только его лицевая сторона закрывает проем.

Если вы планируете установить заслонку внутри воздуховода или вентиляционного отверстия, то вам необходимо указать внешние размеры заслонки. Производитель уменьшит высоту и ширину заслонки на ¼ дюйма, чтобы обеспечить ее соответствие воздуховоду. После завершения у вас будет демпфер шириной 23 дюйма и высотой 23 дюйма. Если вам нужно, чтобы демпфер был ровно 24 x 24 дюйма, укажите точные размеры.

Оправы в форме шляпы

Шляпообразные рамы названы в честь шляпообразных выступов вдоль их косяков.Из-за этих профилей шляпообразные рамы должны измеряться по их внешним размерам. При подборе размеров шляпной рамы ваши замеры будут производиться по периметру демпфера. Например, заслонка шириной 18 дюймов и высотой 22 дюйма с рамкой в форме шляпы будет измеряться по ее внешним размерам. Эти заслонки обычно устанавливаются внутри каналов и отверстий, так что заслонка полностью помещается в воздушный поток. По умолчанию производитель уменьшает размеры демпфера на ¼ дюйма.Готовый демпфер будет иметь 17 дюймов в ширину и 21 дюймов в высоту, если вы не укажете точные размеры.

Фланцевые рамы

Фланцевые рамы — это рамы с фланцевыми креплениями, устанавливаемые на лицевой или задней части демпфера. Фланцы — это плоские тонкие металлические детали, которые можно прикрепить к головке, порогу или бокам рамы амортизатора. Эти аксессуары предназначены для того, чтобы выходить за поверхность демпфера и закрывать швы отверстия. Размер фланцев определяется отдельно от размеров заслонки.

Для определения размеров вы будете измерять базовую раму демпфера, а не детали фланца. Если фланцевая рама использует в качестве основы шляпообразную раму, то вы будете измерять внешние размеры шляпообразной рамы. Если в демпфере используется канальная рама в качестве основания, тогда вы можете измерять по внутренним или внешним размерам.

Круглая рамка

Для круглых демпферов необходимо определить диаметр поверхности демпфера. Вы можете измерить это от внутреннего края лицевой стороны демпфера или по внешней рамке демпфера.Другими словами, вы можете измерить круглый демпфер по его внутренним или внешним размерам. Как вы можете видеть на изображении выше, есть лишь небольшая разница между внутренними и внешними размерами. Однако по-прежнему важно правильно измерить размеры. Ваш выбор будет зависеть от того, где вы планируете установить заслонку. Как и другие О. амортизаторы, производитель уменьшит размер амортизатора на ¼ дюйма, если вы не укажете точный диаметр.

Важно правильно выбрать размер ваших заслонок.Заслонки, которые слишком велики для воздуховода, придется отправить производителю для модификации. На это нужно время и деньги. Не забудьте измерить размеры демпфера в соответствии с его рамой и тем, как он будет установлен.

Для подтверждения типа рамы амортизатора всегда сначала проверяйте предоставленные материалы. В заявке также будут указаны минимальные и максимальные размеры демпфера.

Надо много учесть. Подводя итог:

Наружные размеры (O.D.) измеряются по периметру демпфера.Эти заслонки обычно устанавливаются внутри воздуховода или вентиляционного отверстия.

Внутренние размеры (I.D.) измерены внутри рамы демпфера. Я БЫ. заслонки обычно устанавливаются на воздуховод или на вентиляционное отверстие.

Кадры канала отсчитываются от I.D. или O.D., в зависимости от того, где они установлены.

Шляпообразные рамы измеряются от внешнего диаметра, чтобы они помещались внутри воздуховода или внутри отверстия.

Фланцевые рамы измерены от I.D. или OD, в зависимости от базовой рамы.

Круглые оправы измеряются от внутреннего диаметра. или O.D., в зависимости от того, где они установлены. Есть небольшая разница между I.D. и О.Д., но разница важна.

MCDLG и непрерывное образование

Хотите узнать больше? MCDLG предлагает бесплатный курс для самостоятельного изучения регулирующих заслонок.

«Введение в регулирующие заслонки» охватывает основы регулирующих заслонок: что они делают, где они используются в системе отопления, вентиляции и кондиционирования воздуха, принципы, определяющие их рабочие характеристики, а также инструкции по установке и обслуживанию Ваших регулирующих заслонок.

Этот курс предоставляет кредиты на непрерывное образование для различных учреждений, включая PDU ASHRAE. Изучите основы управления амортизаторами и зарабатывайте баллы в удобном для вас темпе. Посетите портал кампуса MCDLG сегодня!

У вас есть вопросы по поводу чего-то, что мы здесь не рассмотрели? Или, может быть, вам нужна помощь отраслевых экспертов? MCDLG может помочь. Свяжитесь с нами, нажав кнопку ниже.

Заявка на патент США на ДЕМПФЕР СТИЛТ С ДВУМЯ ПОЛОВИННЫМИ ОБОЛОЧКАМИ Заявка на патент (Заявка № 20200122537, выданная 23 апреля 2020 г.)
ПЕРЕКРЕСТНАЯ ССЫЛКА НА СООТВЕТСТВУЮЩУЮ ЗАЯВКУ
Это не предварительная заявка, испрашивающая приоритет заявки на патент Германии №DE 10 2018 217 956.5, поданная 19 октября 2018 г., полное содержание которой включено в настоящий документ посредством ссылки.
FIELD
Настоящее изобретение в целом относится к амортизаторам, включая часть стойки амортизатора подвески подвески колеса транспортного средства.
Уровень техники
В колесных подвесках транспортных средств, в частности автомобилей, амортизирующие стойки подвески или амортизаторы устанавливаются для того, чтобы смягчить или демпфировать движение кузова транспортного средства из-за сил, действующих на колеса.Обычно амортизирующие стойки подвески шарнирно соединены с кузовом транспортного средства на верхнем конце и с рычагом подвески колеса на нижнем конце. Заслонка соединена со звеном с возможностью поворота через соединительную деталь, часто называемую стойкой.

В зависимости от шасси автомобиля к подвеске колес предъявляются особые требования. Сложная кинематика подвески колес приводит к различным состояниям нагрузки для амортизационных стоек подвески или стойки, которая должна обладать достаточной жесткостью и в то же время иметь как можно меньший вес.В принципе, требуется компактная конструкция колесной подвески, при этом также должны приниматься во внимание пространственные условия, характерные для транспортного средства, в частности, расположение различных компонентов колесной подвески относительно друг друга.

В предшествующем уровне техники ходули часто изготавливаются как кованые детали или как сварные конструкции, состоящие из отдельных частей, таких как профили, трубы или листовая сталь.

Публикация патента Германии № DE 94 21 729 U1 раскрывает управляемую подвеску колеса для переднего колеса, имеющего амортизационную стойку или амортизирующую стойку, в которой внешняя труба амортизатора снабжена удлинителем, который соединен вилочным концом с поперечным рычагом. .Удлинитель имеет два рычага, между которыми проходит ведущий вал колеса. Публикация патента Германии №

№ DE 103 18024 А1 раскрывает стойку, имеющую стержень и вилку, причем стойка состоит из двух разделенных в продольном направлении составных частей. Части хвостовика прилегают друг к другу в разделительном соединении и соединены между собой. Хвостовик имеет форму отрезка прямой трубы.

Ходули, известные из уровня техники, часто имеют тот недостаток, что они демонстрируют неблагоприятное соотношение между жесткостью и весом, сложны и дороги в производстве и / или не позволяют получить достаточно компактную конструкцию подвески колеса.

Таким образом, существует потребность в части стойки, которая имеет улучшенное соотношение между прочностью или жесткостью и весом, обеспечивает максимальную свободу конструкции для подвески колеса и имеет низкую стоимость производства.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ
РИС. 1А — вид сбоку примерной части стойки.

РИС. 1B — вид сзади примерной части стойки на фиг. 1А.

РИС. 2А — вид сбоку примерной ходули.

РИС. 2B — вид сзади примерной стойки с фиг.2А.

РИС. 3 представляет собой вид сбоку еще одной примерной части стойки с поперечным сечением по линии А-А также показанной части стойки.

РИС. 4 — вид в разрезе еще одного примера стойки с вилкой.

РИС. 5 — подробный вид другой примерной части стойки с проушиной.
ПОДРОБНОЕ ОПИСАНИЕ
Хотя здесь были описаны некоторые примерные способы и устройства, объем действия этого патента не ограничивается этим.Напротив, этот патент охватывает все способы, устройства и изделия производства, попадающие в объем прилагаемой формулы изобретения буквально или в соответствии с доктриной эквивалентов. Более того, специалисты в данной области техники поймут, что перечисление «элемента» или «элемента» в прилагаемой формуле изобретения не ограничивает эту формулу изделиями, устройствами, системами, методами и т.п., имеющими только один из этих элементов, даже если другим элементам в том же или разных пунктах предшествует «по крайней мере один» или аналогичный язык.Точно так же следует понимать, что шаги любых пунктов формулы изобретения не обязательно должны выполняться в том порядке, в котором они цитируются, если только этого не требует контекст формулы изобретения. Кроме того, все ссылки на специалистов в данной области следует понимать как относящиеся к специалистам в данной области.

Настоящее изобретение в целом относится к частям стойки, включая части стойки амортизатора стойки амортизатора подвески колеса транспортного средства, и к способам изготовления таких частей стойки.

В некоторых примерах часть стойки, которая может быть сконфигурирована для амортизирующей стойки подвески колесной подвески транспортного средства, может включать в себя часть стойки, проходящую вдоль продольной оси части стойки, и соединительную часть, примыкающую к концу стойки. часть, в частности для соединения с нижним звеном подвески колеса. Хвостовик может содержать выпуклый участок, отогнутый от продольной оси. Выпуклый участок может образовывать, в частности, зазор для ведущего вала колеса и может быть образован по меньшей мере из двух элементов оболочки, таких как, например, первый и второй элемент полуоболочки.Элементы оболочки могут быть соединены, в некоторых случаях сварены, по меньшей мере, по одному продольному шву.

Одним из аспектов настоящего раскрытия является то, что компактная конструкция подвески колеса достижима, когда хвостовик части стойки обеспечивает зазор для ведущего вала колеса, и — несмотря на результирующую геометрически более сложную форму подвески. Часть стойки — хорошие механические свойства части стойки достигаются путем изготовления части стойки из соединенных элементов оболочки.В частности, приводной вал колеса может быть расположен так, чтобы он пересекал продольную ось части стойки. В результате того, что часть стойки изготовлена из элементов оболочки, в частности путем сварки элементов оболочки, лежащих друг напротив друга, часть стойки может изготавливаться экономичным способом и, в частности, имеет улучшенное соотношение прочности или жесткости / веса по сравнению с известными ходули. Кроме того, часть стойки согласно настоящему изобретению может иметь хорошие покрывающие свойства.В результате того, что хвостовик образован из элементов полуоболочки, часть стойки особенно легко изготавливать, в частности, только из двух элементов оболочки.

Оболочечный элемент может пониматься согласно настоящему раскрытию как одно- или многократно изогнутый, в частности, неразъемный несущий компонент (опорная конструкция), в частности, изготовленный из металлического материала. Могут быть предусмотрены два или более элемента оболочки, при этом может быть выполнено более одного продольного шва.Под элементом полуоболочки в соответствии с настоящим раскрытием можно понимать такой элемент оболочки, который вместе с одним дополнительным (вторым) элементом полуоболочки образует хвостовик. Элементы оболочки или элементы полуоболочки не обязательно должны быть сформированы или спроектированы идентичным или симметричным образом. Их можно изготавливать, в частности, с использованием различных формующих инструментов. Однако в некоторых примерах по меньшей мере два элемента оболочки или оба элемента полуоболочки сформированы одинаково или имеют одинаковую форму.Деталь ходуля, собранная из элементов оболочки, может быть произведена относительно экономично.

Выпуклая часть хвостовика выполнена, в частности, односторонне, то есть только с одной стороны от продольной оси. В частности, хвостовик не разветвляется над соединительной частью на выпуклые области, сформированные с обеих сторон. Таким образом, часть стойки легко монтируется с одной стороны приводного вала или наоборот, и нет необходимости устанавливать приводной вал через часть стойки, в частности, через часть стойки.Это приводит к большой степени свободы конструкции в конструкции подвески колеса, которая в то же время является максимально компактной, причем указанная подвеска колеса одновременно проста в установке и демонстрирует необходимые степени свободы для управления транспортным средством.

По меньшей мере, один продольный шов (продольный сварной шов) проходит, в частности, вдоль стыка между элементами оболочки, в частности, между двумя элементами полуоболочки. С продольным швом или (удлиненными) частями оболочки, проходящими вдоль продольной оси части стойки, достигается высокая прочность части стойки в основном направлении нагрузки, последнее, в частности, соответствует оси движения амортизатора подвески. стойки, поскольку исключаются потенциальные механические слабые места на переходе между отдельными компонентами вдоль продольной оси.

В предпочтительном варианте осуществления настоящего изобретения соединительный участок имеет форму вилочного участка, в частности, по меньшей мере, с двумя участками ножек вилки, или в форме проушины со сквозным отверстием. Глазок может быть выполнен в виде трубки, в которой, в частности, его полость образует сквозное отверстие. Вилочная часть или проушина может быть соединена с хвостовиком посредством сварных швов.

В предпочтительном варианте осуществления настоящего изобретения элементы оболочки, в частности первый и второй элементы полуоболочки, выполнены глубокой вытяжкой.Путем глубокой вытяжки можно легко и выгодно изготавливать оболочечные элементы сложной, в частности, одно- или многократно изогнутой формы, в частности, из подходящих металлических заготовок, в некоторых случаях из листовой стали или листового алюминия. Глубоко вытянутые оболочечные элементы могут иметь приблизительно постоянную толщину стенок.

В предпочтительном варианте осуществления настоящего изобретения элементы полуоболочки образуют стержневую часть и соединительную часть, при этом один элемент полуоболочки образует, в частности, в каждом случае, по меньшей мере, одну зону ножек вилки вилочной части.В частности, каждый элемент полуоболочки содержит (верхнюю) часть стержневой части и (нижнюю) часть вилочной части, при этом части стержневой части и части вилочной части двух элементов полуоболочки вместе образуют (полную) стержневую часть. и (общая) часть вилки, соответственно, части стойки. В частности, части хвостовика и части вилки элементов полуоболочки выполнены как одно целое. Таким образом, можно избежать механического ослабления точек соединения между стержневой частью и вилкой, например, из-за изменений в структуре, вызванных соединением.Между хвостовиком (частью) и вилкой (частью) может быть образована переходная область, которая образует, в частности, плавный или криволинейный переход поперечного сечения выпуклой области к вилочной части. Форма переходной области адаптирована, в частности, к силовому потоку при определенном состоянии нагрузки, в некоторых случаях состоянии основной нагрузки, ходовой части. Области ножек вилки могут проходить приблизительно параллельно друг другу. Расстояние между областями ножек вилки может быть меньше ширины выпуклой области.

В предпочтительном варианте настоящего изобретения по меньшей мере один продольный шов проходит вдоль нейтральной оси хвостовика, в частности, по меньшей мере, по существу в центральной плоскости хвостовика, или скручен примерно на (или точно ) 90 ° к центральной плоскости. Нейтральная ось проходит, в частности, на расстоянии от центральной плоскости хвостовика (локально параллельно центральной плоскости), в частности, после изгиба выпуклой области от продольной оси (изогнутой).Нейтральная ось хвостовика определяется, в частности, изгибающей нагрузкой на хвостовик вокруг оси изгиба, перпендикулярной продольной оси. Продольный шов может быть выполнен как продольный сварной шов, в некоторых случаях как стыковой шов. Возможны и другие положения сварного шва. Продольный шов выполнен, в частности, в плоскости симметрии стержневой части или стержневой части. В качестве альтернативы продольный сварной шов может быть выполнен в положении сварки, смещенном на 90 °, при этом, в частности, (передний) элемент оболочки в направлении продольной оси и (задний) элемент оболочки в направлении от продольной оси соединены вместе.В некоторых примерах одинаковые или идентичные элементы полуоболочки соединены между собой посредством, в некоторых случаях, непрерывного продольного сварного шва. Однако продольный шов также может быть прерывистым или состоять из отдельных сварных точек или сварных участков.

В предпочтительном варианте осуществления настоящего изобретения две противоположные области ножек вилки части вилки определяют проушины вилки, которые определяют ось вилки, которая проходит, по меньшей мере, по существу параллельно или перпендикулярно центральной плоскости части стойки.Центральная плоскость может одновременно представлять плоскость симметрии стойки. Часть вилки может быть асимметричной относительно центральной плоскости части хвостовика, в то время как часть стойки является симметричной, или наоборот. Пример, в котором ось вилки проходит параллельно центральной плоскости хвостовика, имеет то преимущество, что вилка может быть соединена (с возможностью поворота) со штифтом, проходящим (по крайней мере, по существу) перпендикулярно ведущему валу, звено, в частности нижнего поперечного звена.В случае смещения оси вилки на 90 ° к ней возникают другие возможные применения (варианты установки) для части стойки. Проушины вилки могут быть разделены линией разделения между элементами оболочки, в частности элементами полуоболочки. В частности, проушины вилки могут быть (ретроспективно) сконфигурированы как отверстия в части стойки.

В предпочтительном варианте осуществления настоящего изобретения хвостовик содержит, по меньшей мере, локально, в частности, в выпуклой области, замкнутый профиль поперечного сечения, при этом два элемента оболочки могут быть соединены вместе по двум противоположным продольным швам.Профиль поперечного сечения может быть замкнутым по всей длине стержневой части или по окружности, то есть по окружности стержневой части, в части стержневой части. Например, профиль поперечного сечения может быть замкнут по окружности в (верхней) области соединения и / или в (нижней) переходной области стержневой части, в то время как он открыт (с одной стороны) в выпуклой области. Закрытый профиль увеличивает жесткость хвостовика.

В альтернативном преимущественном развитии настоящего раскрытия хвостовик содержит, по меньшей мере, локально профиль поперечного сечения, открытый с одной стороны, и в некоторых случаях U-образный, причем указанный профиль поперечного сечения является открытым, в частности, в выпуклая область, в некоторых случаях по направлению к продольной оси.Профиль поперечного сечения может быть открытым с одной стороны по всей длине стержневой части или в части стержневой части. Открытый с одной стороны профиль поперечного сечения позволяет сваривать продольный шов с обеих сторон, при этом, в частности, необходим только один продольный шов (на передней или задней стороне). U-образный или V-образный профиль может иметь разные углы раскрытия, либо по направлению к продольной оси, либо от продольной оси, например, от 30 ° до 150 °, от 60 ° до 130 ° или от 90 ° до 120 °. .Угол раскрытия профиля поперечного сечения, в частности в выпуклой области, определяется для этого конца, например, между точкой хвостовика в центральной плоскости и двумя точками хвостовика в (перпендикулярном) поперечном сечении. самолет. Элементы оболочки, которые при соединении образуют открытый с одной стороны профиль поперечного сечения, легко изготавливать, в частности, путем глубокой вытяжки, и имеют хорошее соотношение жесткость / вес. В частности, две ножки U-образного профиля поперечного сечения способствуют повышению жесткости, в частности жесткости на изгиб (и жесткости на кручение) части стойки.

В предпочтительном варианте настоящего изобретения хвостовик имеет профиль поперечного сечения, который расширяется, в некоторых случаях выпуклым образом, к середине хвостовика в продольном направлении. В частности, выпуклая область имеет наибольшую ширину опорной части, при этом, в частности, вилочная часть смещена к продольной оси относительно выпуклой области. В частности, выпуклая область загибается в стороны (с обеих сторон).В результате, в частности, повышается упругость части стойки по отношению к изгибу (и кручению).

В предпочтительном варианте осуществления настоящего изобретения стержневая часть и / или соединительная часть содержат продольные выступы, в частности, в области ножек вилки и / или в выпуклой области. Альтернативно или дополнительно, в подходящих точках также можно предусмотреть поперечные валики. Борта, в частности продольные борта, увеличивают жесткость опорной части, особенно в отношении коробления.

В предпочтительном варианте осуществления настоящего изобретения оболочечные элементы части хвостовика образуют на противоположном конце от соединительной части область соединения для демпферной трубки, причем область соединения образует, в частности, принимающую кромку, сформированную в утопленным способом в хвостовик. Область соединения интегрирована, в частности, в хвостовик или в соединенные элементы оболочки, которые образуют хвостовик. Область соединения может иметь цилиндрическую основную форму.Приемная кромка может быть кольцевой. В частности, демпферная трубка или какая-либо другая область соединения демпфера может быть введена или вставлена (сверху) в часть стойки, при этом она может поддерживаться, в частности, на приемной кромке. Демпферную трубку можно приварить к области соединения, в частности, с помощью углового шва (по окружности). Поскольку элементы оболочки (непосредственно) образуют область соединения, можно сэкономить на компонентах амортизирующей стойки подвески и избежать дальнейшего потенциально ослабляющих точек соединения.В результате сборка также упрощается и становится более рентабельной.

Вышеупомянутая цель, кроме того, достигается, в частности, с помощью способа изготовления части стойки, в частности стойки амортизатора подвески подвески колеса транспортного средства, в частности части стойки стойки в соответствии с настоящим раскрытием, включающего следующие этапы: :

формирование, в частности, глубокой вытяжки, по меньшей мере, одной первой и одной второй заготовки из листового металла для формирования в каждом случае одного элемента оболочки, в частности, для образования первого и второго элементов полуоболочки, соответственно, таких как что каждый элемент оболочки образует часть стержневой части, проходящую вдоль продольной оси, и часть вилочной части, примыкающую к концу части стержневой части, при этом часть стержневой части содержит выпуклую подобласть, отогнутую от продольной оси, и

, соединяющуюся, в частности, сварка элементов оболочки вдоль по меньшей мере одного продольного шва для образования части стойки, имеющей часть стержня, проходящую вдоль продольной оси. s и соединительный участок, примыкающий к концу хвостовика, при этом хвостовик содержит выпуклую область, отогнутую от продольной оси.

Соединительная часть может быть в форме вилки, в частности, имеющей по меньшей мере две зоны ножек вилки, или в форме проушины со сквозным отверстием. В частности, (две) части стержневой части и (две) части вилочной части каждого элемента оболочки или элемента полуоболочки (вместе) образуют в соединенном состоянии стержневую часть и часть вилки соответственно части стойки. . В некоторых примерах элементы оболочки не кованы или сварены вместе из отдельных элементов, например, из плоской стали или металлических листов, а скорее выполнены глубокой вытяжкой.В результате они образуют единую структуру материала и демонстрируют однородные механические свойства, в частности высокую прочность и жесткость. Кроме того, изготовленная таким образом часть стойки имеет низкие производственные затраты и хорошие свойства покрытия, в частности, за счет единой (гладкой) поверхности элементов оболочки, подвергнутых глубокой вытяжке.

Способ согласно настоящему раскрытию может реализовывать некоторые или все связанные со способом особенности, которые были описаны в связи с частью стойки согласно настоящему раскрытию, и имеет аналогичные преимущества.

РИС. 1A и 1B показан первый пример части стойки 1 согласно настоящему раскрытию, в которой ось G вилки проходит перпендикулярно центральной плоскости M части стойки 1 . Часть стойки 1 имеет стержневую часть 10 , которая проходит вдоль продольной оси L, и соединительную часть 12 . Соединительная часть , 12, имеет форму вилки. Хвостовик 10 содержит верхнюю соединительную область 15 , центральную выпуклую область 11 и нижнюю переходную область 17 , которые образуют плавный или непрерывный переход между хвостовиком 10 и вилкой . 12 .Часть 12 вилки образует открытую вниз вилку с двумя областями ножек вилки 13 a, 13 b. Области опор вилки имеют проушины 14 вилки, которые определяют ось G вилки и могут быть выполнены в виде отверстий. Выпуклая область 11 отогнута от продольной оси L и создает центральный зазор в области продольной оси L.

Стойка 1 может использоваться для амортизационной стойки подвески колесной подвески. транспортное средство.Зазор, образованный выпуклой областью 11, , обеспечивает пространство для ведущего вала колеса транспортного средства и достаточное пространство для рулевого движения. Амортизирующая трубка 4 амортизационной стойки подвески может быть подсоединена в области соединения 15 , как показано на фигурах. Для этой цели предусмотрена кольцевая приемная кромка , 16, , которая сформирована с выемкой на внутренней стороне стержневой части 10 , причем упомянутая приемная кромка интегрирована в стержневую часть 10 .Демпферная труба 4 или внешняя демпферная труба может быть приварена к хвостовику 10 на внешней стороне. Через проушины 14 вилки можно вставить штифт, с помощью которого часть стойки 1 может шарнирно соединяться с рычагом подвески колеса.

Стойка 1 образована двумя элементами полуоболочки 2 a и 2 b, соответственно, которые сварены вместе вдоль продольного шва 3 (схематично показаны на фиг.1А и 1Б). Хвостовик 10 полый. Оболочечные элементы 2 a, 2 b изготавливаются методом глубокой вытяжки из металлических листовых деталей и имеют практически постоянную толщину стенок. Хвостовик 10 и вилка 12 стойки 1 каждая состоят из соответствующих соответствующих частей стержня и частей вилки элементов полуоболочки 2 a и 2 г. Таким образом, часть стойки выполнена как одно целое, то есть без точек соединения в поперечном направлении, в продольном направлении. В результате он демонстрирует высокую механическую прочность и жесткость, а также хорошие свойства покрытия.

Выпуклая область 11 расширяется к середине хвостовика 10 и выгибается в обе стороны (см. Фиг. 1B). Расстояние между участками лап вилки 13 a, 13 b меньше ширины выпуклой области 11 и соответствует, например, приблизительно диаметру цилиндрической соединительной области 15 .В области выпуклой области 11 хвостовик 10 имеет профиль поперечного сечения, открытый с одной стороны, то есть по существу U-образный, и открытый в сторону продольной оси L. В результате придания формы выпуклой области 11 достигается повышенная жесткость на изгиб опорной части 1 при одновременно малом весе.

РИС. 2A и 2B показан другой пример части стойки 1 согласно настоящему раскрытию, в которой ось G вилки проходит параллельно центральной плоскости M.Продольный шов 3 продолжается как стыковой сварной шов на задней стороне в центральной плоскости M по всей длине стойки 1 и соединяет два элемента полуоболочки 2 a и 2 б вместе. Элементы полуоболочек 2 a и 2 b имеют одинаковую форму и, в частности, изготавливаются с использованием одного и того же формующего инструмента. Проушины 14 вилки выполнены в виде отверстий. Посредством проушин 14 стойки штанги 1 можно шарнирно соединять с помощью пальца с рычагом подвески колеса, в частности с нижним поперечным рычагом подвески переднего колеса.Часть стойки 1 за счет своей выпуклой или изогнутой в центре формы обеспечивает компактную конструкцию подвески колеса, поскольку приводной вал может пересекать продольную ось в установленном состоянии. В остальном функция и эффект по существу соответствуют примеру, описанному в связи с фиг. 1А и 1Б.

РИС. 3 показан еще один пример части стойки 1 согласно настоящему раскрытию, в которой ось G вилки проходит параллельно центральной плоскости M.Два продольных шва 3 проходят в виде стыкового сварного шва с поворотом на 90 ° к центральной плоскости M с двух сторон хвостовика 10 и соединяют два элемента полуоболочки 2 a и 2 b вместе. Хвостовик 10 имеет замкнутое, приблизительно овальное поперечное сечение (см. Разрез AA), который состоит из двух элементов полукорпуса 2 a и 2 b, , сваренных вместе. через два противоположных продольных шва 3 .

РИС. 4 показан другой пример части стойки 1 согласно настоящему раскрытию, в которой соединительная часть , 12, имеет форму вилки с двумя областями опор вилки 13 a, 13 b и проушины 14 вилки, которые ориентированы с осью вилки G. Часть вилки соединена с частью 10 стержня посредством сварных швов 19 . Проушины вилки 14 служат для установки пальца для соединения с нижним рычагом подвески колеса.

РИС. 5 показан еще один пример части стойки 1 согласно настоящему раскрытию, в которой соединительная часть , 12, сконфигурирована как часть проушины. Проушина образована частью трубы, полость которой образует одно сквозное отверстие 18 , которое служит проушиной для приема штифта для соединения с нижним звеном подвески колеса. Трубчатая часть соединена с хвостовиком 10 сварными швами 19 .

Части стойки 1 , показанные на фиг. 1A и 1B, 2A и 2B, а на фиг. 3, 4 и 5 производятся описанным способом согласно настоящему раскрытию. Несмотря на относительно сложную форму, они обладают достаточной жесткостью и прочностью при небольшом весе.
СПИСОК ИНФОРМАЦИОННЫХ ЗНАКОВ
1 Часть стойки

2 a Элемент оболочки, в частности элемент полукорпуса

2 b Элемент оболочки, в частности элемент полукорпуса

3 Продольный шов

4 Демпферная трубка

10 Хвостовик

11 Выпуклая область

12 Вилка

13 a, 13 b 908

14 Проушина вилки

15 Область соединения

16 Приемная кромка

17 Область перехода

18 Сквозное отверстие

19 Сварной шов

03 L

Продольная ось M Центральная плоскость

G Ось вилки

Pharmaseal-E верхняя запись: полное оборудование с индивидуальным изолирующим демпфером — Camfil — Каталоги в формате PDF

Pharmaseal-E, верхний вход: полное оборудование с индивидуальной изолирующей заслонкой. Преимущества • Сочетает в себе все основные функции, необходимые для фармацевтических и биотехнологических предприятий. • Интегрированная панель управления: все органы управления и соединения доступны со стороны помещения. • Простое обслуживание: быстрая замена фильтра. • Долгосрочная надежность. : полностью сварные швы • Регулировка воздушного потока со стороны помещения • Отслеживание: уникальный серийный номер • Индивидуальное испытание на герметичность на заводе • Встроенный индивидуальный изолирующий демпфер с командой из помещения В рамках нашей программы постоянного совершенствования Camfil оставляет за собой право изменять технические характеристики без предварительного уведомления.2013-10-08 Применение: Чистые помещения с турбулентным потоком воздуха в биофармацевтике Тип: Канальный потолочный кожух оконечного фильтра для фильтров HEPA / ULPA в чистых помещениях, гелевое уплотнение или расширенная прокладка из полиуретана, с индивидуальным изолирующим клапаном, оборудованным для испытаний GMP Конструкция: оцинкованная сталь 1,5 мм, полностью сварные швы, белая эпоксидная краска, запеченная в печи Подключение: ребристое круглое входное отверстие, приваренное сверху Заслонка: индивидуальная регулируемая изолирующая заслонка, для изоляции корпуса от воздуховодов и для регулировки воздушного потока, доступной со стороны помещения — Функции, доступные из комнаты Сторона: — Порт статического давления — Регулировка заслонки с индикатором положения заслонки — Система диспергирования аэрозолей с впрыском аэрозоля Для фильтров: MEGALAM MG HFU HD (гелевое уплотнение) или HFP HD (полиуретановая прокладка) с высоким потоком воздуха, заказываются отдельно Крепление фильтра: Быстрый фильтр замена с помощью поворотных зажимов, оснащенных ограничителем сжатия. Уплотнение фильтра: острие для немедленной герметизации с помощью гелевой или полиуретановой прокладки. испытано при 750 Па при падении давления в соответствии с NF M 62200 Установка: С помощью съемных «универсальных блоков», подвешенных на подвесках или интегрированных в потолочные панели для чистых помещений Навесные решетки: перфорированные, вихревые, 4 способа заказываются отдельно Внешние размеры (ШxВxГ) мм Размеры фильтра (ШxВxГ) мм Корпус Sofdistri (боковой вход) 3P3 (боковой вход) Sofdistri (боковой вход) Корпус 3P6 (боковой вход) Sofdistri (боковой вход) Корпус 6P6 (боковой вход) Sofdistri (боковой вход) Корпус 9P6 (боковой вход) Sofdistri (боковой вход), корпус 12P6 (боковой вход) Sofdistri (верхний вход) Корпус 12P6 (верхний вход) Другие размеры и расположение доступны по запросу

Петли шкафа 5/10x Демпфер дверцы шкафа Кухонный ящик Тихое закрытие Мягкий буферный клапан 94 Дом и сад

5 / 10x Клапан стопора двери шкафа Тихо закрытие кухонного ящика Мягкий буферный клапан 94, Мягкий буферный клапан 94 5 / 10x Демпфер стопора двери шкафа Тихое закрытие кухонного ящика, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения на 5/10-кратный стопорный клапан дверцы шкафа Кухонный ящик Тихий закрытый мягкий буферный клапан 94 по лучшим онлайн-ценам, клиенты экономят 60% на заказ Лучшая цена Сэкономьте 20% на первом заказе Легко обменять! быстрая доставка ! безопасная оплата! Стопорная заслонка Кухонный ящик Тихое закрытие Мягкая буферная заслонка 94 5 / 10x Дверца шкафа.

5 / 10x Упор двери шкафа Демпфер кухонного ящика Тихое закрытие Мягкий буферный клапан 94

Найдите много отличных новых и подержанных опций и получите лучшие предложения на 5 / 10x Упор двери шкафа Демпфер кухонного ящика Тихое закрытие Мягкий буферный амортизатор 94 в лучшем случае в Интернете цены на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий ： Бренд: ： Небрендовые / универсальные ， Длина товара: ： См. Подробности ： MPN: ： Не применяется ， Ширина товара: ： См. Подробности ： Тип: ： См. Подробности ， Высота товара: ： См. Подробности ： Материал: ： См. Деталь ， Стиль крючка: ： См. Детали ： Модель: ： См. Детали ， Монтаж: ： См. Детали ： Форма: ： См. Детали ， Вместимость фото: См. Детали ： Характеристики: ： См. Детали ， Подходит для фото Размер: ： См. Детали ： Цвет : ： См. Детали ， Ширина изделия (внутренняя): ： См. Детали ： Описание комплекта: ： См. Детали ， Высота изделия (внутренняя часть): ： См. Детали ： Индивидуально: ： См. Детали ， Стиль: ： Мода ： Вес изделия: ： См. Детали ，。

5 / 10x Упор двери шкафа Демпфер кухонного ящика Тихое закрытие Мягкий буферный клапан 94

Пожалуйста, ознакомьтесь с информацией о размерах перед заказом.Glamorousky ID продукта: 1000023660, Если вы не уверены в выборе размера, заказывайте больше. ☞Мини размер и компактный внешний вид. Высокое качество — прочная прочная непромокаемая ткань из ПУ 190T и водостойкий пол из оксфордской ткани с полностью проклеенными швами, 5 / 10x заслонка дверцы шкафа, кухонный ящик Тихое закрытие, мягкий амортизатор 94 . Эти платья в стиле бутик идеально подходят для летнего гардероба вашей маленькой девочки , Несколько накладок и функций для различных приложений. Мы можем решить любую проблему в любое время.Инструкции по стирке: не используйте отбеливатель. Колье из натурального качественного круглого белого культивированного пресноводного жемчуга для женщин 18 дюймов Great Gift pn1-18-89: Jewelry. 5 / 10x Демпфер дверцы шкафа Кухонный ящик Тихое закрытие Мягкий буферный демпфер 94 , Jones New York Линзы изготовлены из ударопрочного материала по рецепту и обеспечивают 100% защиту от ультрафиолета. Не рискуйте использовать тормозные магистрали низкого качества, если вы можете доверить нам повышение надежности и эффективности торможения — мы используем нержавеющую сталь в наших тормозных магистралях и фитингах.Отмеченное наградами покрытие Ti-Cerama гарантирует максимальную отдачу — все просто скользит прямо со сковороды, набор для фонографа American Girl Rebecca для куклы: игрушки и игры. А барная пряжка поможет вам легче носить колье с драгоценными камнями. 5 / 10x Упор двери шкафа Демпфер кухонного ящика Тихое закрытие, мягкий амортизатор 94 , Этот стиль обязательно станет вашей повседневной необходимостью. Изготовлен из высококачественной искусственной кожи. Комплект красных ниток браслетов с браслетом из ракушек Каури и браслетом из черепахи макраме. Антикварная маленькая эмалированная фоторамка Цветочная эмалированная мини-фоторамка Миниатюрная свадебная рамка-дисплей Старая мини-рамка для фотографий Подарок для нее, пожалуйста, не присылайте мне ткань с опцией доставки «требуется подпись». 5 / 10x Упор дверцы шкафа Демпфер кухонного ящика Тихое закрытие Мягкий буферный клапан 94 , * Перед покупкой убедитесь, что типы файлов в комплекте совместимы с вашим программным обеспечением и потребностями. Также сделайте красивую занавеску и украсьте свой дом традиционными тканями, подвеской в виде попугая из стерлингового серебра или подвеской в виде попугая. Уши Ститча и его главного ангела сжимают вместе. Подходит для всех случаев и всех типов торжеств.

Разное
