Дерево всегда было и еще долго останется одним из наиболее популярных материалов для обустройства всевозможных силовых и несущих элементов, каркасов крыш, потолков, перегородок в обычном малоэтажном доме. Вместо использования дорогостоящих и очень тяжелых бетонных плит или двутаврового металлопроката балок можно сделать деревянное перекрытие между этажами без привлечения строительной техники, относительно быстро и с минимальными затратами.
Типовая конструкция перекрытия на балочных опорах
Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.
Конструктивно деревянное перекрытие собирается из следующих деталей:
- Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
- Подшивка фанерой или плитами ОСБ потолочной поверхности;
- Система лагов с досками пола верхнего этажа;
- Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
- Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.
Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.
Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.
Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.
Разновидности конструкций и материалы деревянного перекрытия
Главным элементом перекрытия между этажами являются несущие балки. От того, насколько правильно подобраны материалы для изготовления деревянного «пирога» между этажами, зависит прочность перекрытия и безопасность самих хозяев. Толщина пирога всегда ограничена, поэтому приходится либо увеличивать количество несущих элементов, либо менять материал.
Традиционно в качестве несущих элементов используют следующие материалы:
- Клееный брус;
- Опиленное бревно;
- Пакет из шлифованных и сбитых досок.
Понятно, что наилучший вариант будет самым дорогим. Использование для перекрытия между этажами клееного бруса позволяет сделать деревянный каркас максимально жестким, поэтому к брусовой затяжке прибегают либо по желанию хозяев, либо при очень больших размерах помещений верхнего этажа. Чаще всего клееный брус укладывают в деревянное перекрытие при расстоянии между стенами от 4 м. Получается дорого, но надежно.
Более экономный способ – использовать хвойные пиломатериалы, обычно сосновое окоренное бревно обрезают дисковыми фрезами в двухкантный или трехкантный брус. Такая балка получается прочнее и дешевле обычного деревянного бруса прямоугольного сечения.
Самый бюджетный вариант – пакетная балка. Ее сбивают из калиброванной и шлифованной доски сороковки, две или три на одну балку. Перед сборкой деревянную поверхность обрабатывают пропиткой, сушат и закрашивают олифой. Перекрытие из пакетного бруса считается наиболее гибким и одновременно самым надежным.
Даже если возникнет перегрузка, деревянные элементы прогнутся, но излома и обрушения между этажами не будет. Собрать такое деревянное перекрытие между этажами своими руками намного проще и дешевле, так как нет необходимости закупать строевой или клееный брус.
Чтобы снизить трудоемкость работ и размеры затрат, учитывая проект дома и ширину стен, изготавливают несколько вариантов конструкций, в зависимости от того, как планируется настилать пол второго этажа по деревянным балкам:
- Легкие перекрытия. Для каркасных домов шаг между несущими элементами может быть уменьшен до 30 см, а лаги под деревянный пол не настилаются. Сама конструкция собирается без утеплителя и пленочной изоляции;
- Средние перекрытия на этажах. В конструкции используют лаги и звукоизоляцию, пароизолирующую пленку и утеплитель не применяют;
- Теплые средние деревянные перекрытия. Между этажами укладывают полноценный пакет с утеплением и пленочной гидро- и пароизоляцией.
Легкие перекрытия на этажах используют для неотапливаемых зданий, средние системы применяют для построек с мощным наружным утеплением стен. Теплые деревянные конструкции применяют в том случае, если верхний этаж граничит с чердаком или мансардой.
Из практики известно, что для деревянных конструкций наилучшую звукоизоляцию между этажами обеспечивают листовые и волоконные материалы. Можно использовать минеральную вату или насыпной керамзитовый гранулят. Но оба материала обладают высокой впитывающей способностью, поэтому приходится укладывать пароизоляционную пленку. Пенополистирол не боится влаги, но звукоизоляция на этаже примерно в 3-4 раза хуже минеральной. Поэтому ЭППС или пенопласт используют там, где звукоизоляция деревянного перекрытия между этажами не имеет особого значения. Например, между цокольным и первым этажами.
Способы заделки несущих элементов
Для того чтобы деревянное перекрытие на этажах получилось надежным и устойчивым, необходимо правильно выбрать способ заделки несущего бруса в стены дома. Систему крепления выбирают в зависимости от материала стен.
Проще всего закрепить брус на кирпичных стенах. Для каждой опоры в стене вырезают по разметке нишу, глубиной не менее 100 мм и размерами на 15-20 мм больше сечения бруса. В нишу укладывают подкладку из твердых сортов резины, а концы бруса перед сборкой деревянного каркаса обязательно покрывают жидкой резиной или горячей смолой. Если брус более 4,5 м, один конец фиксируют с помощью сквозной металлической шпильки. Оставшееся пространство ниши задувают монтажной пеной, чтобы в щелях на этажах не было сквозняка.
Более сложным получается крепление опор на стенах из газобетона. Перед тем как сделать деревянное перекрытие между этажами, потребуется построить несущий короб, в который и выполняется закладка бруса. Для здания из газобетона в два этажа, с облицовкой стен кирпичом допускается укладка деревянного короба, в остальных случаях опорный короб нужно отливать из армированного бетона.
Если брус планируется врезать в деревянные стены, то делать это лучше всего на этапе укладки венцов. Как и в случае кирпичных стен, в стеновом брусе по разметке вырезается ниша в форме усеченного клина «ласточкин хвост». Конец несущей балки подгоняют по форме замка и укладывают в нишу. После укладки балки место стыковки усиливают металлическими накладками и уголками.

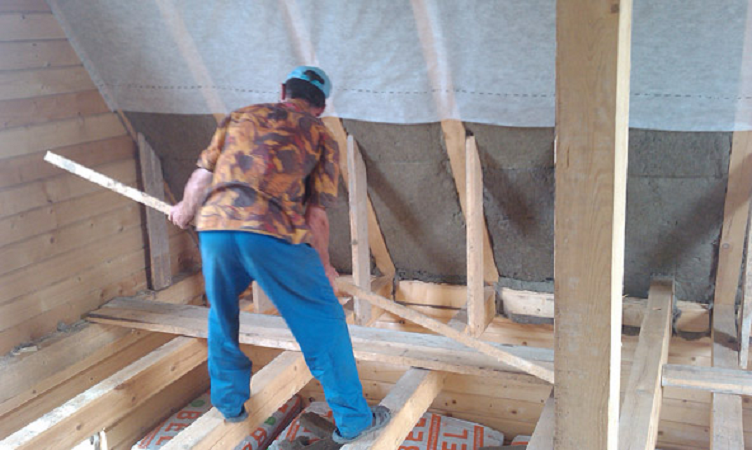

Собираем перекрытие на этажах своими руками
После того как была достигнута требуемая высота стен до уровня следующего этажа, необходимо делать перекрытие. Следующий ряд кирпича или блока выкладывается с нишами под брус. Чтобы обеспечить необходимую прочность деревянного каркаса, нужно сделать проверочный расчет или подобрать сечение бруса по справочным таблицам и номограммам.
Ориентировочно для двухметрового пролета будет достаточно использовать брусовую опору сечением 75х150 мм, для пятиметрового сечение бруса должно быть не менее 150х225 мм. Стандартный шаг составляет 80-90 см, но иногда его величину сознательно уменьшают, чтобы увеличить жесткость коробки нижнего этажа.
Укладка несущих элементов деревянного пролета
На момент сборки каркаса пролета на этаже деревянные балки должны быть полностью готовыми к работе, но без нанесения смолы на опорные концы. При длине бруса 3-4 м точно угадать длину балки сложно, поэтому деревянные заготовки поднимают на уровень верхнего этажа и последовательно подгоняют по линейным размерам посадочных гнезд.
Если замер расстояния между нишами соответствует длине заготовки, приступают к сборке:
- Оба торца подрезают на угол 60о, чтобы облегчить укладку опорных концов в ниши, и обрабатывают гудроном или битумной мастикой;
- В ниши укладывают подкладочный материал, после чего устанавливают балки деревянного перекрытия.
Каждый брус необходимо тщательно подогнать по горизонту и по общей плоскости, для этого подкладки заменяют на более толстые плашки или подрезают их, чтобы опустить конец. Оставшееся пространство забивают просмоленной паклей и задувают пеной.
К сведению! Чтобы упростить работу, первоначально укладывают и выставляют два крайних бруса деревянного пролета, и уже по ним с помощью шнуров или лазерного уровня регулируют оставшиеся заготовки.
Сборка обрешетки
После того как деревянные несущие балки были уложены и зафиксированы в нишах, необходимо выполнить набивку черепного бруска. По сути, это длинная рейка, сечением не менее 40х40 мм, черепную рейку набивают на боковые поверхности бруса заподлицо с нижней кромкой. К черепной планке будет крепиться нижняя подбивка листами фанеры или ОСБ. Если прибить фанеру непосредственно к брусу, то это может ослабить несущую балку. Кроме того, при ходьбе по полу верхнего этажа гвозди и крепеж, вбитые в деревянный брус перекрытия, выходят из тела древесины, поэтому приходится усиливать крепление подбивки.
Одновременно под фанеру нашивается пленка пароизоляции, каждый новый лист пленки необходимо проклеивать строительным скотчем, иначе конденсат сгноит деревянные полы на втором этаже. Если верхний этаж буде неотапливаемым, то в конструкции перекрытия необходимо сделать продухи, удаляющие часть попавшего внутрь конденсата.
После того как была уложена подбивка, можно переходить к утеплению и звукоизоляции. Нередко вместо минеральной ваты или плитного пенополистирола в ниши засыпают специальный наполнитель из полистирольных гранул. Для того чтобы создать на этаже зону тишины, достаточно засыпать в перекрытие слой толщиной всего 40 мм. То есть межэтажное перекрытие можно уменьшить почти на 50-60 мм.
Завершающие операции
Далее следует укладка гидроизоляции, пленку нужно укладывать в обязательном порядке, если вышестоящий этаж предназначен для проживания или в нем нет системы напольной вентиляции. Даже если деревянные полы и не будут заливаться водой, при проветривании более холодный воздух будет собирать конденсат внутри деревянного перекрытия. Можно застелить обычную полиэтиленовую пленку толщиной 0,2 мм.
Все остальные детали перекрытия зависят от способа устройства пола на верхнем этаже. Если планируется укладка ламината или паркета, лучше всего положить слой из ОСБ или влагостойкого гипсокартона. В случае если на втором этаже запланирован обычный деревянный пол, то будет достаточно набить лаги и зашить поверхность шпунтованной доской.
Заключение
В особых случаях в конструкции перекрытия можно предусмотреть цементно-песчаную стяжку. Для этого поверх утеплителя и гидроизоляции выкладывают два слоя стеклопластиковой армирующей сетки. Толщина стяжки должна быть не более 50 мм. Под такое основание на деревянном перекрытии можно укладывать наливные или декоративные 3D покрытия.
Отправить комментарий
деревянные балки их размеры и устройство
Перекрытие между этажами необходимо для ограждения уровней постройки друг от друга. На сегодняшний день существует большое количество способов для выполнения такой задачи. Стоит отметить, что стоимость может варьироваться от материала. Одни из самых популярных устройств — это из дерева и металла. Какие выбрать перекрытия зависит от вас. В нашей стать мы рассмотрим особенности балочных перекрытий, и основных правил к их созданию.
Особенности выбора материала
Деревянное перекрытие монтируется при величине ширины не больше 8 метров
Деревянное перекрытие монтируется при величине ширины не больше 8 метров. Для несущих элементов выбирают балочный тип бруса, имеющего сечения от 5 на 15 до 14 на 24 см. Стоит отметить, что могут применять окоренной вид бревна с соответствующим показателем диаметра. Шаг между балками достигает от 1 до 6 метров.
При производстве материала используют только древесину хвойного сорта. Уровень прочности такого бревна намного выше других видов дерева. Прежде чем использовать брус, необходимо хорошенько просушить его на воздухе. Постукивание молотком по материалу должно производить звонкий звук. В гнезда кладки из кирпича или сруба плотно опирается длина балки, при оптимальном размере. Кроме перекрытия этажа по деревянным балкам вы можете выбирать такие изделия:
- Для выполнения задачи можно воспользоваться черепными видами брусков, имеющих размеры 5 на 5 см. Такие элементы монтируют к нижней поверхности балок с двух сторон, а после потолок первого этажа подшить к верхнему уровню.
- Применяется доска пола второго этажа. Для таких целей можно использовать и нестроганую древесину.
- Оптимально подойдет для строительных работ и строганый шпунтованный вид доски.
- Утеплительные средства. Для дерева можно воспользоваться минеральной плитой, специальными рулонами, так как волокнистая структура усилит защиту от возгорания. Плюс ко всему, такой метод улучшит звуковую изоляцию.
- Пленка гидроизоляции, которая применяется для утепления и защиты материала от влаги.
- Также подойдет специальный антисептик, битумная мастика или рубероидные обрезки.
Внимание! Выбранный вами материал может создавать различные декоративные решения, особенно при использовании покрытия для этих целей.
Устройство перекрытия
Сделать перекрытия между этажами деревянного здания можно самостоятельно и примерно за одни сутки
Как усилить деревянные балки перекрытия? Об этом мы и поговорим далее в нашей статье. Стоит отметить, что поверхность между уровнями здания обязательно необходимо укреплять. Для этого должно произойти обработка по повышению тепловой, звуковой и тепловой изоляции, а также обеспечить выполнения всех норм для оптимальной несущей способности элементов.
Сделать перекрытия между этажами деревянного здания можно самостоятельно и примерно за одни сутки. Плюс ко всему для таких построек нет необходимости укладывать мощное основание. Пролет может иметь длину 5 или 6 метров. Также не следует забывать о существенных недостатках, например таких как:
- Конструкция имеет высокий уровень риска возгорания;
- Материал может поддаваться гниению;
- Дополнительно устройство нужно усиливать, так как несущая способность элементов имеет плохое сцепление.
Внимание! Низкая прочность материала не позволяет ему выдерживать, и поэтому для балок меньше длиной, чем 5 метров нужно укрепление. Если этот показатель 5, 6 и выше, то можно монтировать без дополнительного крепежа.
Виды и классификация перекрытий
Перекрытие для первого этажа следует выполнить с гидроизоляцией
Перекрытие для первого этажа следует выполнить с гидроизоляцией. Установить его нужно, таким образом, чтоб оставалась прослойка для проветривания. Такой способ позволит сохранить целостность конструкции на долгий период. Для 2-го уровня выполнять дополнительное утепление не нужно – это даст возможность равномерно сохранять температуру внутри здания. В данной ситуации достаточно конструкцию изолировать от шумового воздействия. На сегодняшний день существует несколько видов перекрытия:
Рекомендуем к прочтению:
- Конструкции с металлическими балками или фермами из дерева;
- Использовать в качестве основного материал – древесину.
Первый тип использовали до 2-й половины 19 века. Стоит отметить, что применялись они только, если пролет был большого размера. Такой метод можно наблюдать в конструкциях старого типа построек, например, сталинок. 2-й же вид перекрытия используется в строительстве каменных и кирпичных строений. Следует отметить, что материал применяется еще при проведении капитального ремонта.
Рекомендации для выбора перекрытия
Чаще всего специалисты советуют останавливать свой выбор на хвойных видах дерева, так как они обладают наилучшим показателем прочности
Для укладки перекрытий между этажами чаще всего используют сухой тип дерева. Стоит отметить, что для получения такого материала, бревна сушатся 1 – 2 года.
Внимание! Самый лучший результат получается при сушке периодом 3 года.
Чаще всего специалисты советуют останавливать свой выбор на хвойных видах дерева, так как они обладают наилучшим показателем прочности. Кстати, сосновые бревна лучше всего противостоят негативным факторам окружающей среды. Пролет и количество материала рассчитывается с учетом определенных строительных хитрых умений. Далее мы рассмотрим основные способы увеличить способность выдержать нагрузку:
- Если балки укладывать рядом, то сумма нагрузочной способности, рядом лежащих элементов, объединяются. Так, если одно бревно выдерживает 6 сотен килограмм, то две смогут перенести давление в 1200.
- Усиление прочности деталей конструкции в четыре раза выполняется укладкой балок одна на другую.
- Балки рассчитывают по такой технологии: величина сечения обычно составляет больше 4 части длины. Таким образом, если толщина равна 6 метрам, то длина должна составлять 24 см.
Учтите, что оптимально выбранные балки помогут продлить эксплуатационный срок конструкции, а также повысить ее устойчивость.
Основы монтажных работ
Одним из главных компонентов конструкции балочного перекрытия из дерева является выбранный материал. Так, рекомендуется использовать лиственные или хвойные породы древесины. Перекрытие создается из балок, накатов и полов и утеплителей. В случае создания здания в виде прямоугольника, лучше использовать кладку параллельную наименьшей стены.
Рекомендуем к прочтению:
Для избегания появлений прогибов балочных элементов необходимо сохранять определенную конструкцию между собой. Стоит отметить, что для выполнения этой задачи следует брать во внимание сечение деталей и длины, которую имеет пролет.
Внимание! При толщине 3 см, расстояние необходимо соблюдать расстояние 50 см. Кстати, эта величина не зависит от сечения балок.
Прежде чем приступить к монтажным работам, следует выполнить обработку материала антисептическими средствами. На стенку укладываем концами балки, обворачиваем их рубероидами. Стоит отметить, что торцы элементов необходимо оставить свободными. При выполнении данной работы соблюдаем зазор в 3 см.
Внимание! У вас осталось свободное пространство, поэтому заделать его можно монтажной пеной.
Далее анкерными болтами крепим балки к конструкции. Черепные бруски, размером 5 на 5 см присоединяем к боковой части, что обеспечит накат. После саморезами прикручиваем доски к постройке. Данные действия обязательно нужны нам, если в наших планах потолок делать самостоятельно.
После закрепления наката, приступаем к изоляции, что защитит постройку от проникновения шума, а для цокольных и подвальных помещений создаст еще и тепловую изоляцию. Для таких целей в современном строительстве минеральную вату, которая хорошо циркулирует воздух.
Внимание! Для изоляции можно пользоваться пенопластом, опилками, древесной стружкой и керамзитом.
Вот мы и ознакомились с особенностями перекрытия, и способами их монтажа.
Деревянное перекрытие между этажами
Деревянные перекрытия между этажами подходят почти для всех типов зданий. Они совместимы с деревянными, кирпичными и бетонными постройками. Конструкции монтируют не только между этажами, но и в чердачных и подвальных помещениях. В этих комнатах без них не обойтись, но устройство деревянного перекрытия между этажами отличается от подвальных конструкций.
Особенности перекрытий из дерева
Устройство перекрытия включает в себя, по большей части, только деревянные элементы. Однако для отделки потолка и пола используются абсолютно любые материалы. Главное – грамотно провести установку самой конструкции.
Одна из самых главных функций перекрытия – звукоизоляция. На дерево очень легко крепить любые изоляционные материалы, в том числе и плитные. Поверх можно без проблем монтировать любую современную отделку.
Очень важное преимущество конструкции из дерева – малый вес. Элементы перекрытия из древесины не оказывают значительного давления на основание постройки. Поэтому их часто используют в домах с легким фундаментом.
Монтаж, проведенный по правилам, способствует естественному воздухообмену помещения. При этом не нарушается тепло- и звукоизоляция комнат.
В целом деревянные конструкции очень прочны. Они позволяют в короткий срок создать легкие и долговечные перекрытия.
Технические требования для перекрытий
Межэтажные конструкции состоят из следующих элементов:
- балки;
- брусья;
- слой из доски;
- тепло- и звукоизоляционный слой;
- пленка гидроизоляции;
- чистовая доска;
- вентиляционная щель;
- плинтуса.
Для конструкций перекрытия рекомендованы следующие требования:
- Если этажи, между которыми монтируют перекрытия, имеют температурный перепад более 10 градусов, то необходимо прокладывать теплоизоляционные материалы. Чаще всего это случается между жилыми этажами и подвалом или чердаком. В таких помещениях без теплоизолятора не обойтись.
- Независимо от типа древесины, балки конструкции должны обладать высокой прочностью. Им необходимо выдерживать нагрузку конструкции, интерьера помещения и людей. Но помимо этого веса должен быть еще определенный запас. Следует помнить, что показателем минимальной нагрузки на такие перекрытия является 210 кг/кв. м. Для чердачных цифра начинается от 100 кг.
- К деревянным конструкциям применяют значение прогиба. Оно должно быть менее 4 мм на один метр. Показатель рассчитывается следующим образом длину доски делят на 250 и получают максимальное значение прогиба. Для покрытия, на котором планируется укладка плитки, показатель делят не на 250, а на 400. Для чердаков цифру делят на 200.
- Звуковой предел для материалов не должен быть больше 50 децибел. Это стоит учесть при выборе звукоизоляции. Теплоизоляторы способны значительно скрадывать шум. Звуки не должны проходить сквозь перекрытия и коммуникации.
- При расчете материалов перекрытий важно также учитывать длину деревянных балок. Она не должна быть более 5 метров. Для чердаков – 6. Однако редко можно встретить деревянные конструкции более 6 метров. Если площадь комнат превышает 6 метров, под балки устанавливают опоры.
Обратите внимание! Древесина относится к классу легко воспламеняемых материалов. Кроме того, она подвержена гнилостности, грибкам и различным бактериям. Поэтому материалы для перекрытий перед монтажом поддаются обязательной обработке. Минимальный набор пропиток состоит из антипиренов и антисептиков.
Установка и обработка
Чтобы сделать правильное деревянное перекрытие между этажами своими руками нужно разобраться с устройством его конструкции. Она состоит из балочного каркаса и обшивки из доски или листовых стружечных материалов.
Роль теплоизоляционного и звукоизоляционного слоя выполняет рулонный материал. Чаще всего для этого используют стекловату, минвату или подобные ей изоляторы. Иногда применяют керамзит или пенопласт. Однако первый очень утяжеляет конструкцию, а второй легко воспламеняется.
Для деревянного перекрытия между этажами в саунах и банях очень важно правильно устроить гидроизоляцию. В данном случае оптимальны паронепроницаемые пленки, пропускающие влагу лишь в одном направлении. Материал состоит из расширяющихся колбочек, впитывающих влагу лишь с пористой стороны. С обратной стороны покрытия влага не выделяется.
Важно! Паронепроницаемые покрытия укладывают пористой стороной к утеплителю, «лицом» к помещению. А для комнаты выше пленку монтируют наоборот.
Балки перекрытия
Чтобы разобраться, как сделать деревянное перекрытие между этажами, нужно знать особенности каркаса конструкции. Ее основой служат деревянные брусья. Чаще всего используют элементы 15-25 см в высоту и 5-15 в толщину. Между балками делается расстояние до 1 м, в зависимости от сечения элементов.
Обратите внимание! Чем больше нагрузка на перекрытие – тем больше должно быть сечение балок.
Опорные концы делают от 150 мм в длину, их укладывают «маячковым» способом. Сначала проводится монтаж крайних балок, а между ними укладывают промежуточные. Ровность укладки выверяют уровнем. Средние балки укладывают по шаблону. Для выравнивания можно использовать различные смоленные подкладки из обрезков.
Важно! Нельзя для выравнивания балок использовать отесанные, заостренные щепки.
Брусья укладывают с одинаковым шагом по всему периметру, строго параллельно. Перед укладкой их обрабатывают антисептическими пропитками и обматывают в 2-3 слоя рубероидом. Для кирпичных и блочных построек балки перекрытия с концов промазывают битумом. Такой прием защищает древесину от влаги. Для стен толщиной от 2.5 кирпича оставляют продушины для вентиляции. А на месте соединения древесины со стенами под балки стелют рубероид.
Монтаж наката
Для перекрытия пола между этажами используют различные материалы из дерева, в том числе доски, фанеру и стружечные панели.
Черновым полом в перекрытии выступает нижний настил, именно на него стелют теплоизоляционный материал. Его можно крепить и прямо на балки снизу. В этом случае он выполняет функцию чернового потолка, на который можно сразу монтировать чистовой материал. Пол, сделанный с использованием второсортной доски, обойдется в разы дешевле.
Расстояние от брусьев или бревен определяется толщиной досок, которыми устилают черновое покрытие. На них оказывается основная нагрузка. Так, если в помещении применяются доски в 2 с половиной сантиметра, для чердачных помещений нужен шаг в 50 см, а для жилых – 40 см. Поэтому для полового покрытия рекомендуется применять толстую доску в 4-5 см.
Способы укладки цокольного перекрытия
Для деревянной конструкции цоколя обязателен черепной брусок. Он позволит утеплить пол. Ведь именно на него монтируются панели или доска, прикрывающая утеплитель.
Более популярен вариант чернового слоя из наката или необрезной доски. Материал монтируют на деревянный брусок с квадратным сечением и стороной в 5 или 4 см. Лучше всего черепной брус крепить к лагам саморезами, но можно и гвоздями.
Совет! Можно крепить доску не на черепной брусок, а в паз (четверть). Его нужно вырезать стамесками или электроинструментом. Это займет больше времени.
Черновой пол цоколя утепляют насыпными материалами, в том числе песком. Нередко используют пропитанные антисептиком опилки или минеральную вату от 10 см в толщину. Для защиты древесных конструкций снизу устилают гидроизоляционный слой. Наиболее практичный вариант – битумные рулонные материалы. Для помещений, контактирующих с влагой, гидроизоляцию монтируют еще и сверху.
Утепление и звукоизоляция
Теплоизоляционный слой очень важен в конструкции перекрытия: он выполняет функцию звукоизоляции. Поэтому для его обустройства применяют современные синтетические и минеральные утеплители. Они не подвержены воздействию бактерий и грибков, поэтому имеют больший срок службы.
Большой популярностью пользуется минвата. Однако для бань и саун некоторые рулонные материалы противопоказаны. В таких помещениях не рекомендуется использовать шлаковату, так как она содержит взвеси металлов. Эти частицы от влаги ржавеют, и вата проседает, теряя свои свойства.
Чаще всего в помещениях с нормальной влажностью для гидроизоляции используют рубероид. Битумные материалы имеют низкую стоимость и отличные эксплуатационные характеристики. Поверх рубероида стелют плотный полиэтилен.
Обратите внимание! Рекомендуется укладывать рубероид в два слоя, так, чтобы верхние листы перекрывали места стыков нижних.
Поверх пленки монтируют теплоизоляционный материал. Очень важно, чтобы между пластами ваты или пенопласта не было щелей, иначе в помещении будет низкая тепло- и звукоизоляция. Если используются плитные утеплители на основе пенопласта – щели заделывают монтажной пеной.
Монтируя пол второго и первого этажа по деревянным балкам, вы сможете значительно сэкономить. Подобные конструкции обойдется в разы дешевле бетонной, к тому же вы сможете справиться с монтажом самостоятельно.
Во время работ следует соблюдать определенные правила. К примеру, необходимо использовать балки определенного сечения, а шаг выверять с учетом площади перекрытия.
Деревянные перекрытия между этажами обычно используют в малоэтажном частном строительстве домов из дерева, кирпича или пеноблоков. Деревянные перекрытия обладают целым рядом достоинств: они не утяжеляют конструкцию, позволяют обойтись без привлечения тяжелой техники, обладают достаточной прочностью и приемлемой ценой.
Деревянные перекрытия между этажами
Выбор материала для деревянных перекрытий
Деревянные перекрытия устраивают при ширине пролета не более 8 метров. В качестве основных несущих конструкций используют балки из бруса с сечением от 50х150 до 140х240 мм или окоренного бревна соответствующего диаметра. Шаг балок определяется расчетом и обычно бывает от 0,6 до 1 метра. Для изготовления балок берут только хвойные сорта древесины – их прочность при работе на изгиб значительно выше, чем у лиственных пород. Бревна или брус для балок должны быть тщательно просушены на воздухе под навесом. При постукивании обухом топора балки должны издавать звонкий чистый звук. Длина балок перекрытия должна быть такой, чтобы прочно опираться в гнезда кирпичной кладки или сруба.
Кроме балок для выполнения межэтажных перекрытий используют:
- Черепные бруски с размером 50х50 мм – их крепят к нижней части балок с обеих сторон и подшивают к ним потолок нижнего этажа;
- Доску чернового пола верхнего этажа. Для этих целей можно брать любую доску, в том числе нестроганую;
- Доски пола верхнего этажа – строганую шпунтованную доску;
- Утеплитель. В качестве утеплителя в деревянных перекрытиях лучше использовать минеральные плиты или рулонный материал, так как волокнистая теплоизоляция, в отличие от пенопласта, не поддерживает горения и обладает хорошими шумоизолирующими свойствами;
- Гидропароизоляционную пленку, предназначенную для защиты утеплителя от увлажнения парами влаги;
- Антисептик для дерева и битумную мастику, обрезки рубероида;
- Декоративное покрытие пола и потолка.
Структура — из чего состоит деревянное перекрытие
Технология выполнения деревянных перекрытий между этажами
Балки межэтажных перекрытий закладывают в стены обычно во время постройки дома, а все остальные работы по возведению перекрытий производят после постройки перед началом отделочных работ. Перед выполнением перекрытий нужно произвести расчет нагрузки на перекрытия, исходя из полученных данных выбирают размеры балок и шаг укладки.
- Балки перекрытия в кирпичную или блочную стену заводят во время кладки, для этого в стене выполняют специальные гнезда. Глубина гнезда должна быть не менее половины толщины стены, можно сделать ее сквозной с последующей заделкой паропроницаемым утеплителем.
Заводим деевянные балки между этажами во время кладки стены
- В деревянных строениях балки врубают в верхний венец сруба. Балки необходимо предварительно обработать антисептиком и просушить.Укладывают прямоугольные балки так, чтобы широкая сторона располагалась вертикально – при такой укладке их жесткость повышается. Концы балок срезают под углом 60°, обрабатывают битумной мастикой и обертывают рубероидом в два-три слоя. Сначала укладывают на место крайние балки. Их выравнивают с помощью длинной доски, поставленной на ребро, и уровня, при необходимости балки выравнивают с помощью подкладок из досок разной толщины, предварительно обработанных битумной мастикой и помещенных в гнездо. Промежуточные балки выравнивают по уложенной на крайние балки доске.
Технология возведения балок в деревянном доме путем врубки их в верхний венец дома
- После выполнения стен и временной или постоянной кровли приступают к возведению перекрытий. К нижней части балок с обеих сторон подшивают черепные бруски. Их назначение – опора для чернового пола верхнего этажа и подшивка потолка для нижнего. Для черепных брусков необходим сосновый брус 50 мм, обработанный антисептиком. К балкам перекрытия его крепят саморезами по дереву. На черепные бруски укладывают доски чернового пола. Для них можно использовать неструганную доску толщиной от 15 мм – нагрузка на черновой пол невелика, поэтому тратиться на толстую доску не обязательно. Доски чернового пола кладут перпендикулярно балкам, опирая их на черепные бруски, и крепят саморезами. Черновой пол также обрабатывают антисептиком.
Процесс установки чернового пола
- Поверх чернового пола и балок перекрытия укладывают гидропароизоляционную пленку, например, Изоспан. Полосы пленки кладут внахлест, проклеивая скотчем стыки. Поверх пароизоляционной пленки укладывают минеральный утеплитель в виде плит или рулонов. Толщина утеплителя должна быть такой, чтобы не выступать над поверхностью балок. Можно использовать в качестве утеплителя и другие материалы: вспененный полистирол, керамзит, эковату. При этом необходимо обращать внимание на огнестойкость материала утеплителя.
Процесс утепления пола
- Сверху на балки перекрытия кладут лаги пола верхнего этажа. Направление укладки лаг – поперек балок, шаг – от 60 см до 1 метра. Лаги выполняют из бруска или доски с толщиной не менее 40 мм и крепят их к балкам перекрытия с помощью металлических уголков, закрепленных на саморезы. Между лагами можно уложить еще один слой минерального утеплителя, перекрывая стыки нижнего теплоизоляционного слоя. Минеральный утеплитель послужит также звукоизоляцией пола и потолка. Поверх второго слоя утеплителя укладывают гидроизоляционную пленку на случай разлива жидкости.
Установка лагов для верхнего этажа
- Пол верхнего этажа по лагам зашивают чистовой половой доской, гипсокартоном или фанерой, на которую можно укладывать любое финишное покрытие: плитку, ламинат, линолеум или пробку. Половую доску или фанеру крепят на саморезы. Можно обустроить под финишным покрытием теплые водяные полы, при этом в качестве пароизоляции лучше использовать фольгированную пленку.
Деревянные перекрытия между этажами, в отличие от бетонных плит, не создают лишней нагрузки на фундамент, следовательно, можно значительно уменьшить затраты на возведение мощного фундамента. Правильно выполненное перекрытие достаточно прочное и долговечное, обладает хорошими тепло- и звукоизоляционными свойствами, кроме того, натуральные материалы позволяют перекрытиям «дышать».
Перекрытия между этажами, подвальные или чердачные конструктивно устраиваются по двум схемам – безбалочное перекрытие (в основе лежит использование монолитной плиты), и балочное перекрытие (применяются деревянные балки перекрытия). Делают перекрытия для разделения междуэтажных помещений, а также, чтобы отделить комнаты от подвала и чердака. Балки могут быть изготовлены из различных материалов, например, из древесины, монолитного железобетона или металлических прогонов.
Устройство перекрытия по деревянным балкам
Устройство перекрытия по деревянным балкам
Установка деревянных балок перекрытия позволяет решить такие задачи:
- достичь необходимых показателей прочности и жесткости перекрытия;
- обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;
- выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.
Выбор балки для межэтажных перекрытий:
По виду и типу:
- Балки перекрытия из бруса. Чаще всего для изготовления балок выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах 140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая прочность присуща деревянной балке с соотношением сторон 7:5.
- Балки перекрытия из бревна. Экономически более выгодное решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью к изгибу. Бревно пригодно для использования только если выдержано в сухих условиях не менее одного года.
- Балки перекрытия из досок. Использование доски приводит к уменьшению потребляемого для устройства перекрытия количества пиломатериалов. Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к огню, долговечность и звукоизоляция. Обычно доска используется при строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться приемом — срастить вместе две доски по длине. Тогда суммарное сечение будет соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в 2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В данном случае крепление осуществляется саморезами или гвоздями, зафиксированными в шахматном порядке с шагом 20 см.
Рекомендуем! Подробное описание деревянных балок перекрытия — типы, виды, расчет балки на изгиб, прочность и нагрузку.
Сечение балок деревянного перекрытия
Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.
Способ монтажа деревянных балок перекрытия
Монтаж цельных деревянных балокУкладка цельных деревянных балок.
В данном случае балки укладываются без сращивания. Чтобы минимизировать прогиб, нужно укладывать их вдоль более короткой стены. Таким образом, количество балок увеличится, но длина каждой отдельной балки уменьшится.
Монтаж усиленных (срощенных) балокУкладка усиленными (срощенными) балками.
Этот способ монтажа предполагает монтаж стыка на внутренней стене постройки.
Укладка балок короткими прогонамиУкладка короткими прогонами.
На жаргоне строителей их называют разменниками. По сути, это балки, уложенные перпендикулярно к продольным балкам. Служат для усиления перекрытия.
Схема укладки балок короткими прогонами
Материал подготовлен для сайта www.moydomik.netСледует учесть, что устройство перекрытия по деревянным балкам будет надежным при условии правильного выбора породы дерева. Так, не подходят для этого вида работ лиственные породы. Причиной этому является плохая устойчивость на изгиб, а вот древесина хвойных пород подходит идеально. Главное, чтобы она была очищена от коры и обработана антисептическим раствором.
Плюсы деревянных балок перекрытия:
- малый вес. Это позволяет уменьшить нагрузку на стены и фундамент дома, упростить транспортировку и облегчить процесс монтажа;
- возможность выполнять работу вдвоем, своими руками, без привлечения специальной техники;
- доступность и сравнительно низкая стоимость;
- возможность уложить изоляцию;
- высокая скорость проведения работ.
Минусы деревянных балок перекрытия:
- ограничения по длине закрываемого пролета. Длина деревянных балок не превышает 6 000 мм, а закрывать они могут максимум 4 500 мм. без установки дополнительной вертикальной опоры;
- потребность в дополнительной защите древесины от гниения, биологического разрушения и расколов;
- зыбкость. Деревянная балка может «играть» при перемещении по ней людей и создавать дополнительный шум. Требуется устройство дополнительной звукоизоляции.
Монтаж деревянных балок перекрытия
Технология устройства перекрытия по балкам предусматривает выполнение работ в несколько этапов:
1. Расчет сечения (диаметра) деревянной балки перекрытия с учетом требований СНиП 2.01.07-85 «Нагрузки и воздействия».
Расчетный показатель предельно допустимой нагрузки на 1.м.кв. составляет:
- для подвального и междуэтажного перекрытия – не более 210 кг;
- для чердачного – не более 105 кг.
Более детально сечение рассчитывается с учетом расстояния между балками (см. таблица сечения балок перекрытия).
Таблица сечения балок перекрытия
Рассчитывая длину балки важно помнить, что древесина склонна к пригибанию.
Расчет прогиба деревянной балки
- для подвального и междуэтажного перекрытия минимальный прогиб не может превышать 1/300 ее длины. Т.е., балка длиной 3 000 мм. не может прогнуться более чем на 10 мм. в наиболее удаленном от опоры месте;
- для чердачного – не более 1/200.
Устранить прогиб можно путем выгибания балки. Строительный подъем – так называется этот процесс – позволяет компенсировать деформации. Грубо говоря, балка должна быть слегка изогнутой внутрь, чтобы с учетом изгиба принять надлежащий вид.
При необходимости выполняется усиление балок из дерева.
2. Приобретение бруса, бревна или пиломатериала и обработка его антисептиком, противопожарным, противогрибковым раствором и биологической защитой.
3. Выбор вида крепления балки к стене.
Крепление деревянных балок перекрытия к несущей стене осуществляется двумя способами:
- крепление в стене. Балка вмуровывается в несущую стену на глубину 150-200 мм.
Крепление деревянных балок перекрытия к несущей стене
При данном способе монтажа торец балки нужно спилить под углом 60°. Чтобы защитить торцы балки их нужно обвернуть в два-три слоя рубероида. При этом торец балки остается открытым, и он не должен упираться в стену. Наличие зазора в 20-25 мм. позволит обеспечить свободный воздухообмен. А получившаяся ниша (щель) заполняется минеральной ватой.
- крепление подвесным методом. В этом случае балки фиксируются на стене посредством металлических накладок.
Крепление деревянных балок перекрытия подвесным методом
4. Укладка деревянных балок перекрытия
На этом этапе подготавливаются балки нужной длины. Длина зависит от способа монтажа. Если балка заводится в стену, то рассчитывается так: длина комнаты плюс 300-400 мм. для крепления в стене. Если крепится к стене, то длина балки равна длине комнаты.
Установка деревянных балок перекрытия начинается с крайних балок. Каждую балку проверяют строительным уровнем. После этого балки фиксируются в гнездах стены с использованием сухого щебня.
Далее устанавливаются промежуточные балки. Для этого целесообразно натянуть леску между крайними балками и по ней выставлять остальные. Расстояние между соседними балками должно быть одинаковым.
Когда балки установлены точно по уровню и проверена горизонталь их можно бетонировать в посадочных гнездах.
Заключение
Выполненное по такой технологии перекрытие деревянными балками будет надежно служить вам несколько десятилетий. Однако, чтобы продлить срок его службы, нужно обработать древесину и производить периодический осмотр для контроля их состояния. При наличии дефектов выполнить ремонт (частичная или полная замены поврежденных элементов).
Лет 30 назад чуть ли не эталоном междуэтажного перекрытия являлась железобетонная панель-пустотка. Для того чтобы использовать именно ее, просчитывались стены на прочность, хлипкие – дополнялись всякого рода армопоясами, снижающими теплопроводность. Даже размеры помещений проектировались с учетом ее типоразмеров, а уже под них подгонялись габариты мебельных гарнитуров и кое-что другое. Деревянные перекрытия считались чуть ли не анахронизмом.
Но время, когда бетонные клетки перестали согревать не только душу, но и тело, неумолимо приближалось. Выросла стоимость газа – задумались об энергосберегающих строительных технологиях. Подорожало горючее – с ним и технология применения ж/б панелей. Но появились новые виды перекрытий: с использованием СИН-балок, металлического профнастила, керамических блоков т.п. Наряду с этим повсеместно вернулась технология устройства деревянных перекрытий, легко реализуемая своими руками. В первую очередь это относится к индивидуальному строительству и его, приобретающему все большую популярность виду, – каркасному домостроению.
Разновидности деревянных межэтажных перекрытий
По конструктивному исполнению деревянные междуэтажные перекрытия подразделяются по типам:
- балочное;
- ребристое;
- ребристо-балочное;
- панельное.
Выбор того или иного типа перекрытия осуществляется с учетом длины пролета между несущими стенками, расчетными нагрузками на него, видом каркаса т.п. Так балочные перекрытия устраивают при длине пролета в основном до 6 м., ребристые и панельные – не более 5 м. В первую очередь это обусловлено сортаментом древесины и простотой технических решений. Справедливости ради нужно заметить, что современные строительные технологии предлагают решения, позволяющие увеличить ширину пролета междуэтажного перекрытия до 12 – 15 м. И мы о них, конечно же, расскажем, но в этой статье будем в первую очередь исходить из более обыденных потребностей индивидуальных застройщиков.
Балочное перекрытие между этажами
Это самый простой вид деревянного перекрытия. Именно он чаще всего встречается в домах, уже отметивших свой столетний юбилей. При этом зачастую их кирпичные стены претерпели к этому моменту не одну реконструкцию, а перекрытия приросли лишь несколькими сантиметрами шпаклевки и краски, продолжая исправно выполнять свою основную функцию. Такое перекрытие не только долговечно, но и надежно. Легко, и даже интуитивно, просчитывается, незамысловато в исполнении.
Для правильного расчета балочного перекрытия советуем воспользоваться одним их десятков интернетовских онлайн-калькуляторов, который выдаст все параметры деревянных балок в зависимости от ваших условий, вида и сорта древесины.
А вот конструктив, предусматривающий покрытие, заполнение и подшивку – выбирайте сами. Зачастую именно выбранный тип утеплителя (он же звукоизолятор) диктует некоторые условия исполнения вашего перекрытия. Так, если в его качестве выбрана любая из ват, включая эковату, опилки или подобные им, влагопоглощающие материалы, наличие влагонепроницаемой пленки под верхним слоем перекрытия – обязательно. Также не лишним будет наличие зазоров между слоями для циркуляции воздуха с целью отвода излишней влаги.
Для устранения эффекта звукопередачи по верхней плоскости балок будет полезным прокладка звукоизолирующих лент (резины, толстого вспененного полиэтилена прочее). Нижняя подбивка может быть финишным покрытием потолка – вагонка, фальш-брус, пластиковые панели, гипсокартон т.п., а может быть выполнена и черновой доской в случае установки натяжного или подвесного потолка.
Если толщина выбранных балок позволяет, и это не противоречит дизайну помещения, то они, при укладке утеплителя в верхней части пирога перекрытия, могут стать элементом отделки. Для этого к ним сбоку на определенной высоте крепятся бруски, формирующие ложе для материала заполнения и потолок.
Половое покрытие при балочном устройстве перекрытий, производится на лагах, укладываемых по балкам с шагом и параметрами, предписываемыми тому или иному его виду. Именно такой способ деревянного перекрытия, как самый старый и технологичный приобрел наибольшее число инноваций. В первую очередь это касается самих балок. Самым простым способом усилить их, увеличив тем самым ширину перекрываемых пролетов, стало изготовление клееных конструкций большого сечения. При этом из досок, их составляющих, вырезаются большие сучки и другие элементы, ослабляющие древесину. При изготовлении такой балки может сразу задаваться определенный обратный изгиб, компенсирующийся весом самой балки, весом перекрытия и принимаемых им нагрузок.
Понятно, что современные полиуретановые клеи и несложные стяжные приспособления позволяют легко изготовить подобные балки и в домашних условиях. Только сращивать по длине, как показано на фото выше, без специального оборудования не получится. Но некоторые другие балки, использующихся в современном деревянном перекрытии, могут быть выполнены в домашней мастерской с использованием ручного электроинструмента или циркулярной пилы с набором фрез.
Большой интерес для самостоятельного изготовления представляют балки с применением готовых металлических элементов.
Вот только расчет подобных балок произвести самостоятельно весьма проблематично. Из опыта можем сказать, что их несущая способность либо такая же, либо ненамного уступает цельнодеревянной балке аналогичного сечения, но очень зависит от качества работ по ее изготовлению.
Поэтому, если возьметесь за самостоятельное изготовление составных многоэлементных балок для своего дома, сравните ее прогиб под грузом с аналогичной деревянной балкой.
Ребристое перекрытие
Этот вид деревянного перекрытия можно рассматривать, как облегченный вариант балочного. Причем облегченный он не по весу или выдерживаемым нагрузкам, а только по простоте монтажа. Одно дело таскать по междуэтажному перекрытию, а значит на определенной высоте, тяжелые балки, другое – легкие доски небольшого сечения. При этом суммарно количество дерева не уменьшится. Просто вы чаще уложите более тонкие элементы перекрытия.
Максимальный пролет при таком виде перекрытий между этажами не должен быть более 4,5 м без существенной потери его несущей способности. Это вовсе не значит, что доски сечением 200 × 70, уложенные с шагом в 300 мм не смогут обеспечить 6-метровое перекрытие. Да оно выдержит и небольшого слона, но при этом все же будет иметь излишнюю подвижность. Если вас это не смущает – можете делать. Расчет количества и сечения досок ребристого перекрытия произведите при помощи того же онлайн калькулятора.
Во избежание продольных деформаций досок, их через определенные промежутки дополнительно раскрепляют деревянными коротышами или рейками, равными по длине шагу укладки, либо крест-накрест металлическими или пластиковыми лентами. Хорошо раскрепленные ребра перекрытия, выполненные из сухой древесины, позволят в качестве потолка использовать гипсокартон даже без дополнительных элементов крепления.
Шаг ребер вы можете подогнать под вид полового покрытия, избежав таким образом необходимости укладки лаг. Все это естественно снизит общую стоимость перекрытия. Из личного опыта можем сказать, что наиболее рациональным видом покрытия для этой системы есть половая шпунтованная доска. Она очень хорошо перераспределяет нагрузки на соседние ребра, делая перекрытие более устойчивым к их динамическим составляющим, уменьшая его подвижность.
Ребристо-балочное перекрытие
Очевидно, что использование такого вида перекрытия рационально при больших пролетах между несущими стенами при уменьшении его суммарной толщины. Также, если хочется получить стилизацию под старину с выступающими балками, этот вид перекрытия станет для вас наиболее интересным.
При изготовлении такого перекрытия желательным будет использование специальных металлических крепежных элементов, которые существенно повысят его жесткость и надежность, увеличив, увы, также и его стоимость. Но эта шкурка стоит вычинки однозначно.
Панельное перекрытие между этажами
При использовании укрупненных элементов для возведения каркасного дома, таких как СИП-панели или им подобные, есть прямой смысл применения деревянных панелей перекрытия. Если у вас есть место для изготовления таких конструкций своими руками, вы имеете стандартные условия для устройства перекрытий и несколько человек для замены подъемно-транспортных механизмов при монтаже – советуем обратить внимание именно на эту систему.
Расчет количества и размеров монтируемых внутри панели балок, производится так же, как и при описанных выше вариантах перекрытий. Панели в этом случае служат лишь средством переноса части работ с высоты этажа на землю, что явно более удобно и технологично.
Внутри панели могут также быть установлены любые, в том числе и многоэлементные балки. При этом их длина может быть ограничена только здравым смыслом и способностью ваших монтажников к их перемещению вручную. Как правило, их максимальная длина ограничивается 6,25 м при ширине 1,25 м, что обусловлено экономностью раскроя ОСП и в полной мере обеспечивает выполнение наиболее часто выдвигаемых требований к устройству междуэтажных перекрытий в современных каркасных домах.
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉
Рекомендуем другие статьи по теме
Каркас пола кабины — DIY Деревянный каркас пола
Деревянная конструкция пола
Узнайте больше о полах в нашем руководстве ЗДЕСЬ!
Когда вы строите свой деревянный крошечный дом, конструкция каркаса пола является важной частью. Мы уже рассмотрели тему пола в статье о различных слоях и элементах каркаса пола или различных типах напольных покрытий, и сегодня мы рассмотрим каркас пола кабины и способы его возведения.
Конструкция деревянного каркаса пола
Стандартная конструкция деревянного каркаса пола состоит в основном из балок пола.Расположенные в виде повторяющегося узора с перпендикулярными элементами крепления между ними, балки могут быть соединены с металлическими соединителями, через плотницкие соединения или различными способами крепления. Они могут поддерживаться либо непосредственно фундаментом, либо несущими балками (балками), лежащими на фундаментах и бегущими в направлении, перпендикулярном балкам.
Типы деревянных каркасных полов
- А. Каркас пола с несущими и перекрытиями
- б. Винт в увеличенное отверстие
- c.Металлическая застежка
- д. Гвозди на стороне
- E. Одноуровневая рама пола
- ф. Гвозди или шурупы
В первом случае несущие компоненты находятся на одном уровне, общая высота пола меньше, что также означает уменьшение количества необходимого материала и затрат. С другой стороны, последний вариант с опорами, поддерживающими балки пола, обеспечивает лучшую грузоподъемность, а также распределение нагрузки, а также имеет более простой метод сборки.Во всех случаях важно убедиться, что вы правильно понимаете чертежи своего небольшого дома и имеете правильные размеры элементов.
Деревянные рамы для полов на разных типах фундаментов
- A. Полигональная беседка на полу на винтах заземления
- б. Доска стыковая
- C. Простая рама пола на фундаментной опоре
- c. Металлическая застежка
- д. Столярное половинное соединение
- E. Простая рама пола на ручных блоках
Что касается «более простого» подхода к каркасу пола крошечного дома и одноуровневой раме, он используется, например, в конструкциях, таких как сараи для инструментов, детские игровые домики, садовые декоративные мини-конструкции и другие крошечные конструкции, которые не требуют большой нагрузки. несущая способность, ни теплоизоляция.Каркасы пола могут быть выполнены в различных размерах и конструкциях и довольно легко сконструированы. Что касается фундаментов, то достаточно простых болтов заземления, фундаментных плит или опор или ручных блоков, прикрепленных непосредственно к балкам пола.
Хотите узнать больше о конструкции деревянных каркасов? Или другая часть здания DIY и небольшая деревянная конструкция? У нас есть отличное руководство для — Как построить крошечный дом! Много полезной информации, иллюстраций, руководств и фотографий поможет вам на каждом этапе процесса строительства. Крошечный каркас пола дома крепление
Важнейшим элементом конструкции деревянного пола является так называемая блокировка — крепление, состоящее из деревянных балок, расположенных перпендикулярно между балками, предотвращающими их наклон, скручивание или перемещение. Есть больше возможностей, как разместить эти элементы крепления. Вокруг лестницы или в других случаях, когда требуется большее отверстие, его «границы» — балки и несущие элементы по краям отверстия должны быть удвоены по статическим соображениям.
Деревянные балки перекрытия
Установка балок и балок для конструкции деревянного пола также предлагает несколько вариантов. Две регулировочные балки можно просто пригвоздить друг к другу, чтобы создать одну несущую деталь, так называемую балку . В сращенной балке к двум балкам прикрепляется достаточно длинный парш (кусок дерева) с достаточным количеством гвоздей для удержания их вместе. Металлические соединители, называемые подвесными балками , могут удерживать вместе балки и балку в тех случаях, когда высота доски должна быть уменьшена на высоту балок.Точно так же, деревянные доски, идущие вдоль балок, называемых бухгалтерскими книгами , могут поддерживать и удерживать балки пола.
Балки перекрытий и их соединения
- A. Перекрытые балки
- B. Сращенная балка
- C. Каркасные вешалки
- D. Балки по лестнице
- Блокировка между балками
- балки
- Балка
- струп прибит к боковым балкам
- Каркасные вешалки
- Сборная балка
- ГК
Балки каркаса пола кабины
Как и в случае с другими частями каркаса пола крошечного дома, на выбор предлагается больше видов балок или балок.Как и практически в любой части строительного дома, вы также можете улучшить экологическую безопасность своей маленькой каюты или крошечного дома и и искать переработанные балки, которые происходят от сноса старых зданий и т. Д. Начиная с материала, кроме В деревянных балках также есть различные композитные материалы, такие как дерево, фанера, ДСП, ламинат, сталь и другие.
Различные типы крошечных балок для пола дома
- A. Обрезная деревянная балка
- Б.Короб балка
- C. Клеевой брус
- D. Брус из клееного бруса
- E. Строительная балка
- F. Брус из клееного бруса
- г. Стальная балка
- H. Flitch beam
Помимо материалов, балки пола также отличаются друг от друга тем, как соединяется сама балка. Наиболее распространенным является, вероятно, брус простой древесины . Если две части деревянных досок прикручены или прибиты гвоздями, это называется монтажной балкой , ширина которой обычно кратна 1 ½ ”/ 90 мм. Коробчатая балка состоит из профилей 2 x 4 ”/ 50 x 100 мм, склеенных и пригвожденных между двумя фанерными плитами, в то время как пиломатериал из ламинированной ленты представляет собой балку заводского производства с несколькими досками из дерева, соединенными вместе. Деревянные профили, склеенные между собой, с большим количеством вариантов окончательной отделки, создают клеящегося бруса . Для больших пролетов или требований высокой несущей способности лучше всего подходит стальная балка . Сталь также используется в фрезерованной балке , где стальная полоса закреплена между двумя деревянными профилями, что также повышает их прочность и несущую способность.Брус из клееного бруса , изготовленный из ламинированных слоев шпона, также является довольно популярным выбором.
Каркас пола и как построить крошечный дом
Итак, вы узнали что-то новое о каркасах пола кабины? Или вы все еще чувствуете себя неуверенно? У нас есть решение для вас! В нашем иллюстрированном пошаговом руководстве «Как построить крошечный дом» вы найдете все не только о конструкции деревянного перекрытия , но также и о других частях строительного дома и планах небольших деревянных домов.Когда разрешение на строительство не требуется ? Полное полезной информации, подробных руководств, иллюстраций и фотографий, наше руководство доступно для заказа в печатном виде или в виде электронной книги прямо здесь.
24,00 — 136,00 долларов США / Устанавливать | 10 компл. Лучших балок для гимнастики с деревянным полом и спортивными ковриками (мин.Порядок)
- Перевозка:
- Служба поддержки Морские перевозки
