Дренажный насос без поплавкового выключателя: Дренажные насосы без поплавка: Unipump SUB

Дренажные насосы без поплавка: Unipump SUB

Случаев, в которых потребуется использовать дренажный насос без поплавка, владелец частного дома или загородного участка даже, наверное, не будет стараться перечислять. Этот прибор становится незаменимым при осушении подвалов, выкачивания воды из траншей под фундамент, или из бассейна, при его чистке. Может использоваться для того, чтобы организовать систему полива из колодца или иного источника, для осушения территории от паводковых или грунтовых вод и во многих других случаях.

Особенности применения дренажных насосов со встроенным в выключатель поплавком

Разнообразие видов и моделей дренажных насосов достаточно велико, но устройства беспоплавкового типа пользуются популярностью из-за высокой степени надежности и непритязательности во время эксплуатации. Они не имеют проблем характерных для установок с выносными поплавковыми включателями, связанными в некоторых случаях с некорректным контролем уровня воды, из-за чего устройства могут просто перегреться и выйти из строя.

Особенно эффективно их использование в небольших приямках, при откачивании воды из бассейнов, лодок и других емкостей с невысоким уровнем воды. В результате, поплавковый механизм просто фиксируется на поверхности воды, при этом аппарат продолжает работу, несмотря на то, что уровень воды критично низкий и не обеспечивает необходимую степень охлаждения насоса.

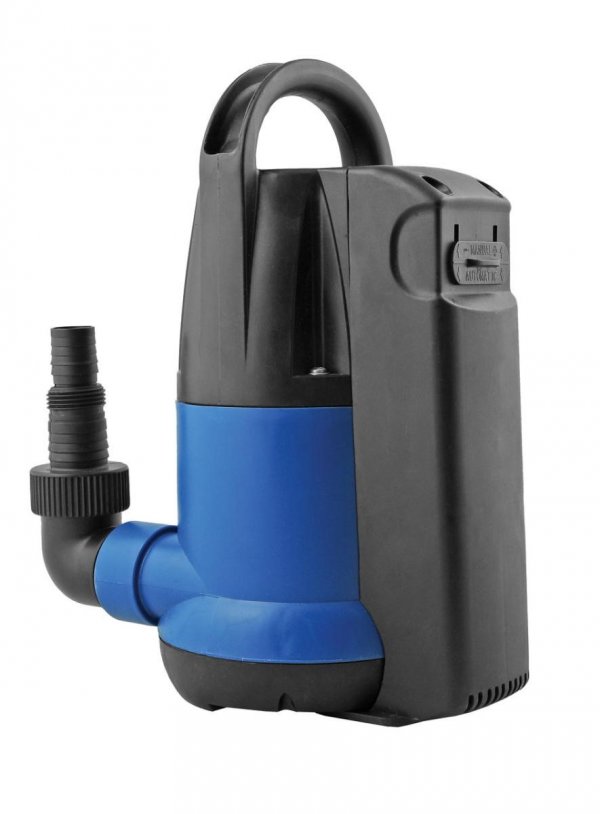

Основные преимущества насосов Unipump SUB 257

Использование погружного насоса с внешним поплавковым выключателем невозможно в узких приямках, так как ему для работы требуется пространство для хода поплавка, что исключено на указанных объектах. Но если в таких случаях используется дренажный насос с автоматическим включением без поплавка, то есть устройство, в котором поплавок уже встроен в корпус, не возникает никаких проблем при эксплуатации. Единственным условием для этого является то, что размер приямка или иной емкости, из которой предстоит выкачать воду, должен быть чуть больше (шире) для того чтобы технически можно было установить насос.

Учитывая конструктивные особенности таких установок, ходу встроенного поплавка ничего не мешает, а, следовательно, он сможет выполнить свою функцию и выключить насос, когда уровень воды станет критичным. Такой принцип работы используется как на установках погружного типа, так и полупогружного. Например, он применяется в дренажных насосах от российского производителя Unipump.

Модель серии SUB 257 P отличается достаточно высокой производительностью, составляющей до 6 м³/час особенно при использовании в условиях выкачивания чистых или малозагрязненных вод из узких приямков. При этом мощность прибора невысока, например, для модели SUB 257 P – 250 Вт, но ее вполне достаточно для выполнения возлагаемых на насос функций. Другой важный параметр насоса, а именно напор воды, на выходе выдает 6 м водяного столба, что является вполне оптимальным показателем для устройств, используемых в бытовых целях.

Выбирая такой беспоплавковый тип насоса для дачи, следует учитывать, что для перекачки сильнозагрязненных сред их использовать не рекомендуется. Иногда, недостатком называют тот факт, что их работа в автоматическом режиме не позволяет полностью высушить приямок или иную емкость. В этом случае решение простое – ручное управление с блокированием работы встроенного поплавка, но следует внимательно следить за тем, чтобы не допустить перегрева двигателя.

Как выбрать дренажный насос с поплавковым выключателем

Автор Петр Андреевич На чтение 4 мин. Просмотров 124 Обновлено 18.12.2018

В домашнем хозяйстве довольно часто используются дренажные насосы со встроенным поплавковым выключателем. Это вполне оправданное решение, такое устройство способно поднять воду из глубины до 10 метров, и подавать ее в горизонтальной плоскости на расстояние до 100 метров. Они могут транспортировать очищенную жидкость без наличия примесей в виде мелких песчинок. В случае приостановки подачи воды, при помощи поплавка изделие самостоятельно отключается, чем оберегает себя от перегрева.

Принцип работы и конструкция

Дренажный насос с поплавком предназначается для откачивания стоков из канализационных систем и фекальных вод из дна специальных резервуаров для их накопления.

Действие поплавка заключается в следующем:

при поднятии поплавка до определенной отметки он включает устройство, и оно начинает откачивать жидкость;
проведя некоторый объем работы, объем жидкости стает меньше;
поплавок опускается до обозначенного уровня и выключает устройство.

Таким образом, дренажный насос с поплавковым выключателем работает в автоматическом режиме. Поплавок оберегает насосное оборудование от перегрева, так как перекачиваемая жидкость используется в качестве охлаждающего элемента для двигателя.

Какие критерии оценивать при выборе дренажного насоса

Приобретая дренажный насос с встроенным поплавком важно учитывать следующие факторы:

Пиковый и среднестатистический объем сброса канализационной жидкости должен соответствовать техническим параметрам установки;
Размер твердых частиц, которые могут находиться в перекачивающейся жидкости. Возможно подобрать модели способные перекачивать жидкость с диаметром частиц 5-40 мм.
Мощность установки и выдаваемый напор. Они подбираются исходя из технических возможностей системы канализации.

Широкий ассортимент аппаратуры дает возможность выбрать дренажный насос с поплавковым выключателем с прочным корпусом из чугуна, пластика либо нержавеющей стали. Данная аппаратура может работать в агрессивной среде.

Обзор популярных моделей

На рынке представлено огромное количество различных дренажных насосов со встроенным поплавком известных брендов отечественного и иностранного производства.

“Джилекс Дренажник 220/14 5221”, производится в России.

Он имеет следующие особенности:

отличается своей надежностью, рабочая мощность составляет 750 Вт;
может транспортировать жидкую среду с твердыми фракциями величиной не больше 5 мм;
производимый напор струи до 14 метров;
обладает достаточной выработкой 220 литр/мин;
может погружаться вглубь воды до 8 м.

Находится в пластмассовом корпусе, его вес 5,6 кг.

“Makita PF 0410”, производится в Китае и является качественным продуктом.

Эта модель отличается своими особенностями:

считается надежным устройством, имеющим мощный мотор в 400 Ватт;
может работать с достаточно грязной средой и прокачивать жидкость с наличием твердых фракций диаметром не больше 35 мм;
выдает струю до 5 м;
имеет выработку 140 литр/мин;
возможно углубление до 5 м;
нижний патрубок диаметром 1,5 дюйма, есть адаптер под шланги.

Расположен в пластиковом корпусе, его масса 4,3 кг.

“VMtec INTEGRA 440”, производство Германия.

Уникальность этой модели заключается в следующем:

может выкачать всю воду с поверхности пола, имеет мощность 440 Вт;
перекачивает жидкость с твердыми частицами диаметром до 5 мм;
создает напор на выходе до 7 метров;
обладает производительностью до 140 л/мин;
погружаемая глубина до 5 метров.

Помещен в корпус из прочного пластика, имеет вес 3,5 кг.

“Karcher SCP 12000 level sensor” оснащен электронным датчиком, производство Германия.

Его особенности заключены в следующих характеристиках:

одна из наиболее современных моделей, обладает мощностью 600 Вт;
может перекачивать только чистую жидкость с твердыми фракциями до 5 мм;
создаваемый напор воды 7 метров;
производительность составляет 200 л/мин;
минимальная толщина воды подлежащая для откачки 1 мм, способен полностью осушить поверхность.

Устройство способно самостоятельно адаптироваться к меняющимся условиям окружающей обстановки. Обладает весом 6,92 кг.

Как правило, бытовые модели обладают минимальной мощностью от 400 Вт. Разновидностей таких насосов огромное количество с различным функционалом и техническими возможностями.

Бренды

Среди отечественных брендов стоит обратить внимание на:

“Вихрь”;
“Зубр”;
“Калибр”.

Они могут выпускаться в Китае, но с хорошим качеством.

Среди зарубежных вариантов заслуживают внимание:

японский бренд “Makita”, производящийся в Китае;
германский бренд “VMtec” либо “Karcher”;
испанский бренд “ESPA”.

Вариантов огромное количество, при выборе важно следить за страной производителем и отзывами об выбранной модели.

Оберегайтесь подделок!

Приобретайте качественное оригинальное насосное оборудование и наслаждайтесь безотказной эксплуатацией в течение продолжительного времени!

Полезно1Бесполезно

погружные для грязной воды, как разобрать и ремонт своими руками, принцип работы и устройство поплавка

Область эксплуатации дренажных насосов огромная, именно поэтому данный инструмент должен быть у каждого хозяина частного дома. Предназначен насос для принудительной откачки дождевых вод и сточных жидкостей из всевозможных емкостей и углублений. Есть бытовые приборы с маленькой мощностью, а есть также промышленное оборудование, рассчитанное на масштабные работы.

Назначение и особенности

Большая часть загородных домов оснащена автономными системами водоснабжения. Главными рабочими элементами данных систем являются бытовые дренажные насосы. Именно от эффективности их работы зависит долговечность всей постройки.

С помощью помпы, предназначенной для выполнения дренажа, можно реализовать целый ряд задач:

выкачка с подтопленных участков воды, которая появляется в результате сильных осадков, таяния снег или же поднятия уровня грунтовых вод;
выкачка воды из траншей и котлованов, созданных во время строительства;

осушение участков, расположенных в низине;
для грязной воды, которую выкачивают из погребов и подвалов;
очистка колодцев от отложений на стенах шахт и в донной части;
переброска грязной жидкой среды между модулями локальных очистных конструкций;
выкачка жидкости из природного водоема для дальнейшей ее эксплуатации в качестве полива растений.

Дренажные насосы со встроенным поплавковым выключателем можно также использовать для перекачивания чистой воды, к примеру, для наполнения накопительных емкостей.

Сфера эксплуатации насосов огромная, это и делает их популярными среди владельцев загородных домов и дач. Все оборудование, независимо от типа, имеет похожее устройство. К главным комплектующим относится ротор, нагнетательная камера, рабочее колесо, статор двигателя и поплавковый выключатель. Эффективность и долговечность работы инструмента, как правило, зависит от качества сальников, предназначенные для воздухонепроницаемости электродвигателя от сточных вод. В дорогих моделях их производят из керамики. Корпус производится из нержавеющей стали или чугуна, которые отличаются устойчивостью к образованию коррозии и к механическим воздействиям.

Управляется насос с помощью поплавкового выключателя, который в автоматическом режиме включает и выключает привод. Данный элемент – это коробка из пластика, внутри которой расположен шарик из стали и электрический переключатель.

Суть работы дренажного насоса заключается в том, что жидкость, которая откачивается, переливается в функционирующую камеру, где под влиянием насоса и поворотов работающего колеса перемещается вверх – в сторону выводящего трубопровода, охлаждая привод.

Разновидности

Все дренажные насосы со встроенным поплавковым выключателем разделяются в зависимости от варианта их расположения – выделяют погружные и поверхностные инструменты.

Погружной – оснащается герметичным корпусом, благодаря чему он может работать даже при полном погружении в воду. Отличается большой мощностью, во время функционирования практически не издает шум. Стоит также отметить высокую эффективность и универсальность. Но, если корпус повредится, отремонтировать его сложно, в некоторых случаях даже невозможно. Насос быстро загрязняется, поэтому его надо часто чистить.

Оборудование с внутренним поплавком – устройство включает в себя резиновый шланг или трубу из ПВХ, которая погружается в сточную жидкость, корпус же остается на поверхности грунта. Плюсом инструмента является простая установка и обслуживание. Но во время перекачки жидкости, такой насос издает много шума.
Фекальные насосы – предназначены для откачивания жидкости из септиков и выгребных ям. К преимуществам относится высокая мощность. В устройстве есть дополнительная деталь – сетка, измельчающая крупные отходы. Бывает погружной и поверхностный насос.

Вертикальные модели – оснащаются вертикальным поплавковым выключателем, который осуществляет автоматическую выкачку жидкости из замкнутых пространств. Зачастую такое оборудование применяют для осушения сломанных трубопроводов. Также их можно использовать, как обычные дренажники.

Схема подключения каждого оборудования отличается, перед эксплуатацией рекомендуется изучить инструкцию или проконсультироваться со специалистом.

Критерии выбора

Чтобы выбрать качественный дренажный насос, который будет соответствовать вашим требованиям и сможет эффективно выполнять свою работу, надо внимательно отнестись к выбору оборудования.

Учитывайте следующие нюансы:

Не стоит гнаться за слишком высокой мощностью, она отражается на параметрах инструмента, потреблении электроэнергии и на быстром нагреве оборудования. Как правило, насосы такого класса предназначены для обычной сети 220 вольт, а мощность стартует от 350 до 400 Вт. Трехфазные модели частными лицами эксплуатируются очень редко.
Особенно важно учитывать коэффициент создаваемого на выходе напора жидкости. Он измеряется в метрах водяного столба, в технических атмосферах или барах. Давления должно быть достаточно не только для поднятия воды, но и для преодоления гидравлического сопротивления горизонтальных элементов трубы.
Не забудьте узнать максимальную глубину, на которую может опускаться оборудование.
Чем выше производительность, тем будет выше скорость перекачки жидкости.
Учтите, что некоторые насосы не способны перерабатывать твердые большие отложения. Лучше выбирайте нож, чем режущую кромку.
Напор и глубина погружения – от этих показателей зависит высота поднятия перекаченной жидкости.
Стоит изучить внимательно особенности эксплуатации – как ухаживать за оборудованием, как менять его элементы и ремонтировать.

Как правило, для производства современных дренажных насосов применяется чугун и нержавеющая сталь совместно с другими материалами, которые понадобятся для сборки корпуса оборудования и других комплектующих:

нержавеющая сталь – качественный прочный материал, который прослужит много лет;
чугун – отличается высокой прочностью, но весит много и стоит дорого;
пластик – бюджетный вариант, который прослужит сравнительно недолго.

Популярно оборудование, корпус которого пластиковый, а колесо стальное. Такая модель идеально сочетает в себе доступную цену и высокое качество. Не так давно на рынке появились такие модели с полимерными рабочими лопастями, они дешевле своих технологичных аналогов. Отличаются длительным сроком эксплуатации, прочностью и надежностью.

Поплавок

Дренажные насосы с поплавковыми выключателями функционируют в автоматическом режиме, благодаря чему предотвращается переполнение накопительной емкости и предотвращает работу двигателя, если нет воды. Поплавок – это специальный датчик, который встраивается в корпус или отдельно устанавливается, с его помощью пользоваться оборудованием легче. Автономные поплавковые выключатели делятся в зависимости от плотности сточной воды на легкие и тяжелые. Зависимо от модели насоса, поплавки оснащаются кабелями длиной 2–10 метров.

Если оборудование не работает или конкретные его детали вышли из строя, например, поплавок, его нужно разобрать. Отремонтировать его своими руками несложно. Чтобы устройство вовремя выключалось, необходимо выполнить регулировку. Минимальный уровень отключения лучше установить выше 0,5 см. Такой показатель предотвратит перегрев оборудования при непредвиденной ситуации.

От чего зависит количество?

На количество эксплуатируемых поплавков воздействует установленный пульт управления и модель насоса. Также в большой степени количество дополнительных деталей и число выключателей. Чтобы сделать работу оборудования более эффективной, специалисты советуют монтировать дополнительные штанги, от которых зависит работоспособность инструмента. Места их монтажа и количество фиксируются в проектном решении или же определяются по ходу установки.

Когда применяется?

Поплавковый выключатель предназначен для следующих целей:

поплавок, присоединенный к насосу для заполнения резервуара, отключает при всплытии и подключает при достижении нижней границы оборудование;
для автоматической станции – включение при достижении верхней границы уровня воды и отключение на нижней;
клапаны с сервоприводом – выключатель сигнализирует о закрытии, когда емкость полностью наполнена и открытии, когда резервуар практически пустой;
диспетчерский пункт – контроль превышения и недостатка воды.

Допускается вариант подключения двух насосов к одному поплавку. Один насос будет наполнять емкость, когда поплавок будет находиться внизу, второй будет выкачивать воду, когда поплавок поднимется вверх. Такой способ покажет хороший результат только, если вода будет подаваться в емкость без сбоев.

Принципы работы и монтаж

Монтаж оборудования надо, прежде всего, начинать с измерения уровня тока, он должен быть ниже допустимого. Специалисты советуют монтировать поплавок в углублении.

Для установки понадобится кабель и маленький грузик, который есть в наборе:

груз нанизывают на шнур, после чего определяется ход поплавка;
защелка закрепит грузик;
кабель фиксируется с внешней стороны;
выключатель подключается к насосу.

Устанавливать поплавок самостоятельно можно только в том случае, если оборудование не зависает внутри емкости. Если одновременно устанавливается несколько поплавков, их располагают в специальной штанге. Для этого применяют пластиковую трубку. Для правильной установки надо самостоятельно выставить поплавок, отрегулировать его, установить так, чтобы радиус работы поплавков не соприкасался, закрепить кабели хомутами.

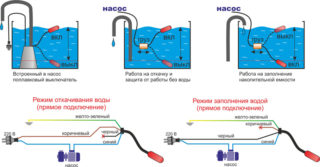

Вмонтированный в системе аппарат может присоединяться к поплавку двумя способами:

если мощность меньше 1,2 кВ, то подключается он напрямую через сетевой провод;
если мощность выше 1,2 кВ, подключение выполняется через электромагнитное реле или другое коммутирующее звено.

Поплавковый выключатель работает следующим образом:

Насос со встроенным поплавком при наполнении емкости отключает выключатель при всплытии, когда резервуар полностью наполняется водой. При опускании на дно оборудование включится при пустом баке.
Если резервуар полностью наполнится, то поплавковый выключатель окажется на поверхности, оборудование функционирует автоматически. Когда резервуар опустошится, устройство остановит свою работу.
Выключатель дает команду и клапан закрывается в случае поднятия на поверхность. В такой ситуации резервуар наполняется. При попадании на дно клапан открывается и емкость опустошается.

Обслуживание и ремонт

Зачастую поплавок выходит из строя, из-за того, что он забивается грязью. Отремонтировать поплавок своими руками несложно. Для этого надо пропустить через поплавок струю чистой жидкости. Если после данных процедур, деталь не стала работоспособной, при этом, что повреждений никаких не видно, проще заменить механизм новым. Потому что сложная, как правило, обходится дорого.

Обзор дренажного насоса Wilo TM 327 с поплавковым выключателем смотрите в видео ниже.

Ремонт дренажных насосов своими руками по шагам на vodatyt.ru

Автор Петр Андреевич На чтение 6 мин. Просмотров 498 Обновлено 02.12.2019

Рассмотрим, как произвести ремонт дренажных насосов своими руками, без привлечения профессиональных специалистов. Дренажные насосы – особая разновидность оборудования, предназначенного для перекачки воды. Внешне они схожи с обычными водяными насосами, однако, приспособлены для работы в гораздо более тяжёлых условиях. Они могут использоваться для откачки из скважин воды, насыщенной механическими включениями – взвесью песка, глины и т.д. Но, несмотря на всю свою износостойкость и неприхотливость, дренажная техника время от времени также может выходить из строя.

Самостоятельный ремонт дренажного насоса

Основное преимущество дренажных насосов состоит в простоте их устройства.

Они состоят из трёх основных конструктивных частей:

Электродвигатель – вращает вал и лопасти, создающие напор воды.
Выключатель-поплавок, предназначенный для автоматического выключения аппарата при осушении скважины.
Перекачивающий узел, состоящий из вала с нанизанными на него лопастями.

Все перечисленные узлы агрегата, за исключением поплавка, располагаются в прочном металлическом или полимерном корпусе. Поплавок же может быть либо встроенным в корпус, либо выносной. Самыми распространёнными неисправностями насосной аппаратуры, предназначенной для дренажных работ, следует признать:

Сгорание обмотки электродвигателя. Возможно при длительном безостановочном использовании аппарата, либо вследствие работы на сухую.
Износ механических частей и узлов.
Забивка фильтров и полостей насоса крупными механическими фрагментами, песком или илом.

Диагностика

Произвести ремонт дренажного насоса собственными силами можно в ситуациях, когда поломка не столь существенна. Для этого потребуется произвести диагностику работы прибора, выявить неисправность и попытаться устранить её. Например, не составит особого труда заменить износившуюся или сломанную деталь, либо произвести очистку фильтров. Также в домашних условиях возможно произвести несложный ремонт электрики – заменить перебитый электрокабель, конденсатор.

А вот если в корпусе аппарата появилась трещина, сгорела обмотка электромотора, или перестал действовать клапан – лучше обратиться в специализированную мастерскую, либо приобрести новый насос.

Разрыв питающего электрокабеля устранить достаточно просто, если он переломился около вилки. Труднее ликвидировать разрыв будет на погружных моделях дренажного насоса, в подводном месте. Здесь, из-за вероятности замыкания, нельзя соединять обрыв с помощью простой скрутки.

Потребуется обрезать шнур по месту перелома и присоединить его заново к двигателю. Для этого придётся снять крышку и удалить отрезанный остаток кабеля. Вместо него, при помощи натяжного элемента, прикрепляем длинный шнур с вилкой, после чего ставим крышку на место, аккуратно и тщательно затягиваем крепёжные болты.

Насос работает но не качает воду

В случае, когда электрическая часть насоса, судя по звуку, работает исправно, но вода на поверхность не подаётся, либо напор её существенно слабее, чем ранее.

Причин этому бывает несколько:

Забилась водоподающая магистраль – шланг или патрубок. Потребуется отсоединить шланг, подающий воду наверх, от патрубка и прочистить их от загрязнений. Если новый насос не может создать нужного напора, вероятно, длина водопроводных труб превышает технически рекомендованные показатели, и аппарат попросту не может создать нужное давление. Аналогичная причина кроется в чересчур малом диаметре трубопровода. Для увеличения напора потребуется уменьшить длину магистрали, либо увеличить диаметр труб (шланга).
Износ рабочего механизма – водонапорного колеса. У него, вследствие постоянного контакта с механическим мусором, содержащимся в воде, со временем могут износиться, погнуться, отломиться лопасти. Устранить такую неполадку можно лишь заменив деталь на новую.
Трудности с подачей воды могут возникнуть из-за слишком низкого расположения насоса или его всасывающей трубки. У дна колодца всегда наблюдается повышенная концентрация ила, взвешенного песка и глины. Подобная взвесь с трудом проходит сквозь фильтры, и напор падает. Для решения такой проблемы следует поднять насос повыше от дна скважины.
Забились фильтры. Промыть их можно мощьной струёй проточной воды. В особо «тяжёлых» случаях придётся разобрать корпус и прочистить механизм вручную.
При снижении мощности электромотора, возможно, произошла разгерметизация корпуса или водяных шлангов, вышли из строя подшипники, недостаточное напряжение в питающей электросети.
Неисправности электрической части можно определить, «прозвонив» проводку аппарата при помощи специального прибора – омметра. Он покажет обрыв проводки или сгоревшую обмотку электромотора.

Для точного определения неисправности и самостоятельного ремонта дренажного насоса придётся произвести его разборку. Делать это следует аккуратно, чтобы не повредить детали и узлы аппарата.

Как разобрать дренажный насос

Разбор производится в несколько последовательных этапов:

Переворачиваем насос фильтрами вверх и аккуратно зажимаем корпус в тисках. Снимаем фильтрующую сетку, затем защитный кожух, под которым установлено рабочее колесо. У разных моделей он крепиться на болтах, клипсах, или закручивается с помощью резьбы.
Откручиваем фиксирующую гайку, удерживающую крыльчатку на штоке. Такие гайки имеют левую резьбу, поэтому откручиваются они поворотом по часовой стрелке. Снимаем крыльчатку, и, если она износилась, заменяем на новую.
Когда рабочее колесо целое, следует продолжить разборку до выявления причины неисправности. Откручиваем соединительные болты на корпусе, в результате чего он разделяется на две составляющие, соединённые друг с другом шлейфом разноцветных проводов. Если потребуется их отсоединять, следует предварительно сфотографировать их расположение.
Чтобы отделить электродвигатель от корпуса, следует слегка постучать по штоку молотком, поскольку он впрессовывается в корпус весьма плотно. После изъятия мотора из корпуса производится диагностика электрической части насосного оборудования.

Как разобрать поплавок

Иногда причина того, что насос не желает работать, кроется в неисправности поплавкового механизма. Он предназначается для защиты аппарата от работы на сухую. Для ремонта дренажного насоса с поплавком потребуется разобрать это устройство и осмотреть его изнутри. Чтобы вскрыть поплавок, следует отвинтить соединительные болты на его корпусе, затем поддеть стыковочный шов отвёрткой. Внутри находится свободно перекатывающийся шарик, перемещение которого включает/отключает электропитание.

Бывает, что шарик самопроизвольно стопориться, блокируя запуск мотора. Причиной залипания бывает также потеря корпусом поплавка герметичности, вследствие чего шарик ржавеет, или обрастает минеральными отложениями. Для исправления ситуации нужно почистить его и хорошенько герметизировать швы.

Как отключить поплавок на дренажном насосе

В некоторых ситуациях потребуется полная замена поплавкового устройства. В этом случае понадобится сначала отсоединить его от насоса. Поплавок является частью электрической системы насосного оборудования, и снабжён рычажком с размыкателем цепи. Чтобы отключить его, потребуется отсоединить провода, и заменить неисправный узел.

Если же в наличии запасного поплавка нет в наличии, а работоспособность насоса нужно восстановить немедленно, в качестве временной меры можно соединить провода, ведущие к поплавку напрямую, без размыкателя. При этом надо следить, чтобы место стыковки проводов было поднято выше уровня воды. В противном случае высока вероятность короткого замыкания. Следить за работой дренажного насоса с отключенным поплавком придётся «в ручном режиме», иначе возможно его поломка при понижении уровня откачиваемой воды.

ПолезноБесполезно1

Как работает поплавок на дренажном насосе. Все о поплавках

Поплавковый выключатель обеспечивает автоматическую работу насоса без постоянного контроля со стороны пользователя: отслеживает уровень воды и, при необходимости, приостанавливает работу агрегата (при критически низком уровне жидкости) или запускает его (при подъеме воды). Этот прибор, как правило, устанавливается на насосах погружного типа.

Дренажные насосы со встроенными поплавковыми выключателями бывают облегченного и тяжелого типа. Первые имеют помпу с поплавком и используются для перекачки чистой и слабозагрязненной воды. Тяжелые насосы предназначены для жидкостей с большим количеством примесей и используются в сложных условиях: в канализации, при осушении затопленных помещений, выкачивании сточных и дождевых вод.

Поплавковый выключатель состоит из нескольких элементов:

пластиковый корпус, наполненный воздухом,
переключатель с рычагом (размыкатель),
шарик из стали,
провода (подключаются к открытому и закрытому контакту).

При опускании или поднятии поплавка стальной шарик меняет свое положение и переключает рычаг, который воздействует на контакты переключателя. От последнего тянутся провода непосредственно к насосу. Переключатели бывают 2- и 3-хпроводные. С их помощью происходит разрыв электроцепи (выключение насоса) и соединение (включение), в зависимости от уровня воды. 2-хпроводные отслеживают только критическое снижение массы жидкости, 3-хпроводные более функциональны, так как защищают не только от сухого хода, но и от избытка воды и перелива. В этой системе 3-й провод является общим.

Кабель, идущий от поплавка к насосу, должен быть влагостойким, а сам корпус поплавка быть полностью герметичным. Полость ввода кабеля заполнена полимерной смолой, которая препятствует попаданию воды к проводам. Сам кабель и корпус поплавка устойчивы к воздействию агрессивных веществ: фекальных масс, технических жидкостей, спирта, кислот и др. Поверхность корпуса непористая, поэтому не цепляет грязь, песок и другие твердые частицы.

Как работает поплавок на дренажном насосе

Процесс работы поплавкового выключателя: при погружении насоса в резервуар с достаточным количеством воды поплавок всплывает на поверхность и включает насос. При снижении уровня жидкости поплавок начнет опускаться, и когда опустится ниже минимального уровня, устройство активизируется и остановит работу насоса.

При желании можно подключить один поплавок к двум насосам, но такая конструкция имеет низкую эффективность.

Обслуживание поплавкового выключателя

Правильная эксплуатация поплавкового выключателя обеспечит долговечность устройства. При использовании насоса для перекачивания чистой и слабозагрязненной воды можно не беспокоиться об обслуживании поплавка. Если же прибор используется в канализации вместе с фекальным насосом, его следует очищать не реже 1 раза в месяц под сильной струей воды. Данные манипуляции позволят избежать опускания поплавка под тяжестью грязи, а также его прилипания к насосу или к трубе. Поплавковый выключатель, не справляющийся со своими функциями, подлежит обязательной замене, желательно специалистом.

При обнаружении мелких неисправностей можно выполнить ремонт насоса самостоятельно:

застревание прибора – освободить его своими руками;
слабое крепление амортизатора – открыть поплавок дренажного насоса и плотнее закрутить гайки;
не работает амортизатор – заменить его;
заклинивание крыльчатки – очистить ее от налипшего мусора;
обрыв или неисправность кабеля – отключить от сети насос и путем прощупывания найти поврежденный участок под изоляционным слоем. Замотать его изолентой.

Не следует самостоятельно пытаться исправить следующие неисправности:

Это серьезные поломки, которые требуют вмешательства специалиста. Кроме того, ремонт и запчасти могут обойтись в ту же сумму, сколько стоит новый агрегат, поэтому в данном случае рациональнее будет приобрести новый насос.

Смотрите также:

Неисправности и способы ремонта дренажных насосов с поплавком

Содержание статьи:

Дренажные насосы на дачных участках выполняют не самые приятные операции. С их помощью осушают сточные колодцы, бассейны, подвалы, помогают септикам производить сброс очищенной (осветленной) воды за пределы территории. Но, как и все оборудование этого типа, дренажные насосные установки имеют свойство со временем выходить из строя. Поэтому приходит момент, когда потребуется ремонт дренажных насосов.

Как устроен дренажный насос

Этот тип насосного оборудования относится к категории «центробежных». На вал электродвигателя насажена крыльчатка, которая и перекачивает воду. По этому принципу работает большое количество разных моделей. Но дренажная от остальных отличается тем, что у нее крыльчатка изготовлена из стали, при этом стенки лопастей толще, чем у обычных приборов. Кроме того, проход между корпусом агрегата и стенками, ограждающими камеру подачи и отсек, где располагается электродвигатель, больше. Это позволяет свободно перемещаться по зазору песку, мелким камешкам, органическим включениям и прочим частицам с большими размерами.

Производители предлагают дренажные насосы с поплавковым выключателем. Последний реагирует на уровень откачиваемой воды. И если он снизился до критической отметки, насос тут же отключается. Поплавок выполняет функции защиты от сухого хода.

Причины поломки

Причин неисправностей дренажных насосов не так много. Но выявить одну из них не всегда просто. К тому же может выйти из строя отработавший много лет агрегат или только что приобретенный. В последнем случае это может быть заводской дефект, либо были допущены ошибки при монтаже насосного оборудования. К примеру, насос был опущен на недостаточную глубину, поэтому всасывающее отверстие оказалось над поверхностью водной глади.

Чаще все неисправности проявляют себя в процессе работы прибора. Очень важно правильно эксплуатировать его по контрольным параметрам, которые производитель обязательно указывает в паспорте изделия. Если насосное устройство использовать неправильно, нагрузки просто разрушат его, выведут из строя рабочие узлы и детали. К таким контрольным параметрам относятся размеры частиц, расположенных в перекачиваемой воде. Если они больше, чем указано в паспорте, это в первую очередь приведет к выходу из строя крыльчатки или электродвигателя.

То же самое можно сказать, если насосный агрегат работает вхолостую. Охлаждение электродвигателя производится перекачиваемой водой. Если она в корпус насоса не попадает, через несколько минут работы мотор перегреется и высока вероятность, что его обмотки сгорят.

Отсутствие профилактики тоже может стать причиной выхода из строя дренажного насоса. Большое количество поломок можно предупредить, если вовремя обнаружить предпосылки для их появления.

Виды поломок и способы их устранения

Принцип работы поплавкового выключателя

Можно разделить поломки на простые и сложные. Последние невозможно исправить своими руками. К примеру, произвести ремонт электродвигателя. К категории простых относятся неисправности, которые можно устранить, не обращаясь в сервисный центр. Обычно это замена вышедшей из строя детали на новую или банальная чистка внутренностей насосной установки.

Банальная ситуация – не работает дренажный насос с поплавковым выключателем – не включается при необходимости.

Причины:

Вышел из строя электрический кабель питания. Это нередко случается при его перегибах, перекрутках, или в процессе транспортировки отошла одна из клемм прибора. Найти обрыв не всегда получается, поэтому оптимальное решение – сделать замену на новый провод. Важно грамотно открыть крышку клеммной коробки. Под ней находится резиновая прокладка, которая создает герметичное примыкание к коробке. Если манжета порвется, придется менять и ее. Главная задача при замене питающего кабеля – точно подсоединить жилы нового провода к клеммам. Перепутать ничего нельзя.
Одна из причин касается самого поплавкового выключателя. Работает он по принципу рычага, который то соединяет клеммы между собой, отчего подается питание на электродвигатель, то разъединяет их. Часто случается так, что плоскости соприкосновения клемм покрываются грязью или ржавчиной. Их надо просто очистить любыми средствами, для чего придется разобрать дренажный насос с внешним поплавком, очистить клеммы и собрать устройство заново.
Иногда происходит излом провода, который соединяет поплавок с насосом. Чтобы проверить, так ли это на самом деле, необходимо параллельно установить новый провод и попробовать включить насос. Если он заработал, проблема именно в кабеле. Его и надо заменить.

Причины на самом деле несложные. Но не всегда надо с ними разбираться самостоятельно. Находящийся в воде прибор создаст большие проблемы с его вскрытием за счет заржавевших крепежных деталей. Поэтому лучше отвезти его в сервисный центр.

Если вода слишком грязная, насос может засориться

Вторая поломка: гудит электродвигатель, но насос не качает воду. Причины:

засорился подающий трубопровод;
большой износ крыльчатки или полный излом лопастей;
размеры примеси в перекачиваемой воде больше паспортных;
упало напряжение в сети.

Первую проблему решить несложно. Надо поднять насос из колодца, открутить подающий шланг и промыть его напором воды. Вторая решается более сложными манипуляциями – придется заменить крыльчатку на новую, вскрыв камеру всасывания жидкости. Проблема с падением напряжения решается установкой в сеть питания повышающего трансформатора.

Третья неприятность: гудит насос, но не крутиться. Эта одна из сложных поломок, в основе которой лежит заклинивание подшипников. Своими руками, если вы не специалист по ремонту насосного оборудования, устранить эту неприятность не получится. Но есть и другая причина, не менее неприятная. Может сгореть одна из обмоток электродвигателя. Его придется менять на новый или производить ремонт в плане установки новых обмоток (всех без исключения, даже неповрежденных).

При включении дренажного насоса выбивает автомат. Здесь две причины:

короткое замыкание между витками обмотки мотора;
короткое замыкание между жилами питающего кабеля.

С первой причиной справиться самостоятельно невозможно. Насос придется везти в сервисный центр. Как показывает практика, даже в центре мастера не берутся за перемотку двигателя. Поэтому оптимальный вариант – приобрести новый насос. Вторую проблему можно решить самостоятельно. Главное точно определить, что она является причиной выбивания автомата. Для этого можно использовать мультиметр, проверив провод на сопротивление.

Чтобы избежать серьезных поломок, рекомендуется периодически проводить осмотр оборудования и его профилактику.

Профилактика и обслуживание дренажного насоса

Чтобы насосная установка прослужила долго и на создавала больших проблем, надо следовать рекомендациям производителя. Это касается правил монтажа и эксплуатации.

Один раз в год надо дренажные насосы вскрывать и очищать от залипшей грязи и мусора внутри отсеков прибора. В это же время проверяются детали на износ. Это в первую очередь касается защитной сетки, расположенной внутри всасывающего патрубка, и крыльчатки. К последней особые требования: она не должна быть меньше в размерах. Это влияет на производительность агрегата. Если параметры крыльчатки стали меньше, ее надо заменить.

Обязательно в процессе обслуживания проверяется поплавок, вскрывается клеммная коробка, в которой очищаются контакты. Проверяется питающий провод на предмет изломов и обнаружения поломок жил. Учтите, что даже простая чистка внутренних полостей дренажного насоса увеличит его эксплуатационный ресурс в несколько раз.
