При устройстве отопительной системы многие выбирают электрические котлы отопления. Ведь они не нуждаются в особых требованиях при установке. А также не создают проблем при эксплуатации. Хорошим вариантом электрического котла является электродный. В нашей статье рассмотрим подробнее про такой вид отопительных котлов.




Содержание:

  1. История происхождения
  2. Принцип работы электродных котлов
  3. Достоинства и недостатки электродных котлов отопления
  4. Важные моменты

История происхождения

Электрические электродные котлы впервые изготовили в прошлом столетии. Производителем был оборонный комплекс для подводного флота. Изначально такие котлы создавались для отопления отсеков в подводной лодке, которая имела дизельный двигатель. Такие котлы отлично подходили для отопления лодок. Ведь они имеют небольшие размеры, в отличие от других отопительных приборов.

А также не требуется устройство вентиляции и при работе электродные котлы не создают шума. Такое оборудование отлично нагревало теплоноситель. В его качестве применяли морскую воду.
Но через несколько лет военному флота не требовалось большое количество таких котлов, поэтому их поставка прекратилась.


Первыми создателями электрических электродных котлов были инженеры: Д.Н. Кунков и А.П. Ильин.


С каждым годом такие котлы все более совершенствуются. Более востребованы они для отопления частных домов.



Принцип работы электродных котлов

Электродные котлы работают на основе взаимодействия теплоносителя. Он занимает место между катодом и анодом, и электрическим током. Электрический ток проходит через теплоноситель вследствие чего, отрицательные и положительные ионы начнут двигаться. Отрицательные ионы движутся к положительным, а положительные к отрицательно заряженному электроду.

Носитель тепла будет нагреваться быстро благодаря постоянному движению ионов. Подключены ионы к переменному току с частотой равной 50Гц. Электроды будут постоянно меняться ролями. В секунду их полярность меняется 50 раз.


Вода не будет раскладываться на водород и кислород благодаря такой частой смене заряда. Давление в котле повышается совместно с температурой. Из-за повышения давления происходит циркуляции теплоносителя по системе отопления. Электроды, которые находятся в емкости котла, не будут участвовать в нагреве воды и соответственно сами не нагреваются.
Для того чтобы котел работал эффективно омическое сопротивление воды должно быть на определенном уровне. А именно не превышать 3 тыс. Ом при температуре равной 15°.

Для того чтобы теплоноситель нагревался он должен иметь некоторое количество солей. Ведь первоначально электродные котлы работали на морской воде. Поэтому при использовании в качестве теплоносителя обычную воду ее нагреть не получится. Так как между электродами не будет электроцепи.



Достоинства и недостатки электродных котлов отопления

Электродные котлы отопления имеют несколько достоинств:
  1. При установке такого котла не требуется устройство дымохода.
  2. Электродный котел имеет высокую мощность и при этом имеет компактные размеры, чего не скажешь о других видах отопительных котлов.
  3. Отопительный электродный котел может самостоятельно поднимать давление в системе.
  4. КПД в данной модели довольно-таки высокое. И может достигать 100%.
  5. Электродные котлы являются экологически чистыми и не несут вред здоровью.
  6. Если количество теплоносителя становится ниже нормы, то котел автоматически прекращает работу. Поэтому не стоит беспокоиться об опасности аварии.
  7. Не требует размещения в большом помещении. Занимает мало места.
  8. Если буду происходить перепады в напряжении, то на котле они никак не отразятся. В таком случае просто изменится мощность.
  9. Можно управлять режимом температуры во время работы котла и автоматики благодаря небольшой инертности оборудования. Таким образом, происходит экономия топлива. Ведь температура в помещении будет задана на определенном уровне.
  10. Электродные котлы можно использовать как дополнительный источник тепловой энергии или применять сразу несколько таких котлов.


Но электрические электродные котлы имеют и недостатки:


  1. Устройство данного котла требует устройства заземления.
  2. Теплоноситель не должен иметь температуру выше 75°. В противном случае котел начнет потреблять большое количество электроэнергии.
  3. Отопительная система должна быть оснащена циркуляционным насосом.
  4. Необходимо проверять состояние электродов. Если появилась накипь, то эффективность работы котла снизится.
  5. Электродный котел может потреблять только переменный ток.
  6. Переменный ток изнашивает электроды. Поэтому периодически их необходимо заменять.
  7. Устанавливать и подключать такой котел рекомендуется при помощи специалиста.
  8. При одноконтурном котле подогретую воду нельзя применять в бытовых целях.
  9. Если произойдет завоздушивание в отопительном контуре, то процесс коррозии значительно ускорится.
  10. При помощи специального оборудования необходимо контролировать электропроводность теплоносителя.
  11. Необходимо соблюдать требования к характеристикам теплоносителя. Если они изменятся, то и работа котла снизится. А значит вырабатывать тепло, оборудование будет намного хуже.

Важные моменты

Если вы решили использовать в своей отопительной системе электрические электродные котлы, то стоит изучить некоторые важные моменты:
  • Для более качественной работы котла необходимо устроить теплоизоляцию трубопроводов;
  • Если у вас уже установлена отопительная система и вы решили поменять оборудование, то при установке электродного котла затраты на электричество значительно повысятся. Желательно применять отопительную систему, которая рассчитаны для таких котлов;
  • Если в вашем доме более одного этажа и на них установлены радиаторы, то рекомендуется установить независимые электродные котлы отдельно для каждой группы;
  • Антифриз протекает чаще, чем вода.
    Поэтому при использовании его в качестве теплоносителя следует уделять внимание всем разъемным соединениям для предотвращения протечки.
Электрические электродные котлы не подходят системы «теплый пол» так как температура в такой отопительной системе не может превышать 45°. В таком случае котел не будет давать полную отдачу.



Читайте также:

Галан Беларусь — электрические электродные котлы отопления Галан

В чем же уникальность и главные особенности электрического электродного котла отопления Галан?! Давайте разбираться!

Тот, кто умеет правильно и разумно экономить, тот человек не просто достигает успеха — правильно ведет свое дело, пользуется успехом у окружающих, живет в достатке. Везде, где не находился бы человек – ему необходимо тепло и уют, которые он создает сам. Но когда тепло достигается за счет правильной и разумной экономии, так приятней, согласитесь?! В связи с этим давайте обратим Ваше внимание на продукцию, производство и выпуск которой осуществляет завод АО «Галан». Кратко о компании — центральный офис находится в Москве по ул. Маршала Новикова. Основными направлениями деятельности компании «Галан» является производство и продажа электрических электродных котлов отопления следующих серий: Очаг (2-6 кВт), Гейзер (9-15 кВт), Вулкан (25-50 Квт), Галакс – одно-двухконтурные.

В чем уникальность данных отопительных приборов и что из себя представляют эти электрические котлы отопления?

– Ну, во-первых, они представляют собой электродные отопительные котлы проточного типа, что дает им неоспоримое преимущество: при их установке, никаких вытяжек, вентиляционных труб и прочих затратных вещей не надо. Во-вторых, – для котлов данного типа специально отведенного помещения тоже не надо. В третьих, в отличие от любых других обогревателей или нагревателей, в электрических котлах производства АО «Галан», перегорать банально нечему, поскольку нагревательный элемент не имеет ничего общего со спиралями и т.п. Подобных аналогов на рынке на настоящий момент просто не существует. Краткий экскурс в историю, совсем краткий: первые электродные котлы были разработаны советскими военными инженерами, и применялись в военной промышленности, в частности, на подводных лодках.

Как же устроен данный котел, и как в нем происходит процесс нагрева?!

В самом электродном котле, вода, как и во всех иных котлах любого типа, проходит протоком, а нагревательный элемент – электрод, работает по принципу двух лезвий (помните как в армии), подключенных к электричеству (электропитанию). В свою очередь, электрический ток ионизирует и таким образом подогревает воду или теплоноситель. Коэффициент полезного действия данных котлов стремится к 100% и составляет аж целых 99,9%. Сами котлы довольно просты в устройстве и неприхотливы, в виду чего их монтаж в отопительную систему так же весьма прост. Сами же котлы серийной линейки Галан имеют небольшие габариты по отношению к любым котлам любого типа, их размеры многих удивляют, поскольку наш человек привык, чтобы на стене висела коробка достаточно увесистых размеров.

Экономичность электродных котлов Галан, суммируется за счет быстрого разогревания котла и специальной созданной для них автоматики. Экономия, проверенная на практике и временем, потребляемой электроэнергии достигает от 30 до 50% по отношению к любым другим электрическим котлам отопления и нагревателям любого иного типа.

Кроме всего прочего, экономию производит специальная автоматика управления котлом, так что в итоге, конечная потребляемая мощность котла, к примеру, мощностью в 2 кВт будет составлять ориентировочно 600 Вт., замечательно не правда ли?! А по существу это означает, что вы порядком экономите – как минимум в два раза, а то и более.

Исходя из представленной линейки котлов для отопления частных домов, офисов, гаражей, дач, хозяйственных построек завод АО «Галан» предлагает потребителю электрические котлы серии «Очаг-2», «Очаг-3», «Очаг-5» и «Очаг-6». Данная серия электродных котлов работает от сети 220 Вольт.

Для производственных помещений, фабрик, складов и прочих фирма «Галан» представляет потребителю электрические котлы отопления серий «Гейзер-9», «Гейзер-15» и «Вулкан», при этом существует возможность каскадного подключения, что гарантированно дает неоспоримые преимущества.

Мы уверены, что котлы Галан – разумная экономия! Выбор за Вами!

Официальный импортер электрических электродных котлов отопления АО Галан — приглашаем к сотрудничеству физических лиц и оптовых покупателей. Всегда в наличии и под заказ.

Купить онлайн электродный котел Галан с бесплатной доставкой по Беларуси в интернет-магазинах torgmarket.by, галан.бел, optop.by, а также оформить заказ или получить подробную консультацию о характеристиках электрокотла можно у менеджеров отдела продаж компании по телефонам.

виды и особенности конструкции. Как выбрать электрокотлы. Какой котел лучше импортный или российский. Видео

Электрические котлы отопления. Какой выбрать?

   Невозможно переоценить удобство использования, надежность и комфорт, которые дает отопление коттеджей и загородных домов с помощью электричества. Этот вид энергии позволяет полностью автоматизировать процесс обогрева, к тому же электроэнергия доступна в любом жилищном массиве и самом удаленном поселке, имеет высокую экологичность и безопасность использования.

Электрический котел отопления — Фото 01

   Выбирая электрический котел отопления, не стоит руководствоваться только его внешним видом. Прежде чем сделать правильный выбор, необходимо определиться с типом котла, его мощностью, способом подключения к электросети, необходимыми функциями, а также производителем. От этого будет зависеть не только удобство использования, но и надежность устройства, а также эффективность обогрева помещений.

Особенности электрических отопительных котлов

   Несмотря на всяческие ухищрения маркетологов, необходимо уяснить, что все котлы электрические, используемые для отопления дома, являются устройствами прямого нагрева, с КПД, приближающемся к 100%. Это говорит об использовании всей потраченной энергии на нагрев помещения. Даже если особенности конструкции котла допускают некоторые потери энергии при нагревании теплоносителя, то все равно она пойдет на нагрев воздуха в помещении посредством излучения и конвекции.

   Высокий КПД практически уравнивает экономичность котлов различных типов, поэтому в процессе выбора лучше обратить внимание на функциональность, удобство и безопасность использования, а также надежность конструкции.

Преимущества и недостатки использования электрокотлов

   Используя электрический котел для отопления частного дома, мы будем иметь целый ряд преимуществ в сравнении с традиционными газовыми, жидко- или твердотопливными отопительными агрегатами:

  • Высокая энергоэффективность. При использовании устройств данного типа практически нет потерь энергии.
  • Невысокая стоимость устройства.
  • Несопоставимо малые габариты при высокой тепловой мощности котла.
  • Бесшумность и экологичность.
  • Нет необходимости в периодическом обслуживании, а также наблюдении за работой котла.
  • Возможность монтажа устройства в любых помещениях без необходимости согласования с надзорными органами.
  • Отличная функциональность, возможность автоматической работы, комфортность управления.

   Все эти преимущества нередко бывают перечеркнуты огромным минусом – высокой стоимостью электроэнергии. Используя электрокотел для отопления, следует быть готовым к высоким счетам за электричество. Стоимость отопления данного типа намного выше твердого и газообразного топлива, поэтому его использование может быть оправдано лишь при отсутствии других альтернатив, а также при невозможности контролировать процесс обогрева.

При подключении электрокотла необходимо учитывать высокую стоимость электроэнергии — Фото 02

   Другим негативным фактором является полная зависимость от поставок электричества. В-третьих, при установке котла требуемой мощности может возникнуть потребность в замене электропроводки, что может быть проблематичным в зданиях с уже проведенным ремонтом.

   Конечно же, стоимость отопления можно снизить за счет установки тепловых аккумуляторов, а зависимость от поставок уменьшить, установив солнечные панели или подключив твердотопливный котел в качестве резервного. Однако это приведет к увеличению общей стоимости всей отопительной системы и лишит ее существенных преимуществ.

Конструкция и принцип действия

   Все электрокотлы, независимо от принципа действия, имеют нагревательный блок, теплообменник, а также блок контроля и индикации. Встроенный в емкость с теплообменником блок нагревателей осуществляет подогрев теплоносителя, который, циркулируя в отопительной системе, нагревает воздух в помещении.

   Блок контроля и индикации позволяет осуществлять автоматическую регулировку температуры теплоносителя в зависимости от степени нагрева помещения. К тому же регулировка может осуществляться и изменением подачи теплоносителя с помощью циркуляционного насоса. Такая схема позволяет более тонко подходить к процессу обогрева, экономя до 30% электроэнергии.

Устройство электрических котлов — Фото 03

   Кроме схем контроля температуры, все современные электрокотлы для отопления имеют устройства защитного отключения (УЗО) и узел защиты от перенапряжения.

   В некоторые модели встроен второй контур, позволяющий производить подогрев воды для нужд горячего водоснабжения.

Типы электрокотлов

   Для того чтобы определить для себя, какой электрический котел лучше, необходимо знать, что в настоящее время промышленность выпускает котлы нескольких типов. Все они кардинально различаются по способу нагрева теплоносителя, и, соответственно, конструкцией нагревательного блока. При этом стоимость и надежность котла напрямую зависят от способа нагрева воды, который предусмотрен его конструкцией.

ТЭНовый элетрокотел

   Такой тепловой агрегат представляет собой емкость, в которую установлено несколько ТЭНов. Каждый трубчатый электронагреватель имеет мощность от 1 до 2 кВт. Сила нагрева может регулироваться ступенчато, включением определенного количества ТЭНов в работу. Теплоноситель перемещается с помощью циркуляционного насоса, который может быть как отдельно установленным, так и встроенным в конструкцию котла. Преимуществом ТЭНовых электрокотлов является их низкая стоимость и высокая ремонтопригодность.

ТЭНовый элетрокотел
ТЭНовый элетрокотел — устройство
Электрокотел ТЭНовый напольный

   Вместе с тем, котлы, использующие для нагрева ТЭНы, подвержены всем болезням, которые присущи трубчатым электронагревателям – в системах с замещением теплоносителя ТЭНы покрываются накипью и требуют регулярного обслуживание, иначе перегреваются и могут выйти из строя. В закрытых системах с неизменным составом теплоносителя этой проблемы не существует. Вторым минусом является то, что при утечке теплоносителя ТЭНы неизбежно перегреваются и выходят из строя, поэтому при эксплуатации таких отопительных агрегатов крайне важна четкая работа регулирующей автоматики и устройств защиты.

  Несмотря на некоторые негативные моменты, ТЭНовые котлы, ввиду своей доступности, заслужили огромную популярность среди пользователей.

Котел с индукционным нагревом

   Принцип действия такого котла основан на физическом явлении электромагнитной индукции – при помещении внутрь электромагнитного поля проводника с замкнутым контуром в нем возникает электрический ток, приводящий к нагреву этого проводника.

   Конструкция котла имеет нагревательный блок, состоящий из катушки, в которую помещена труба из диэлектрика с сердечником внутри. При работе котла по трубе циркулирует теплоноситель, нагреваясь от металлического сердечника.

Электрические индукционные котлы
Самодельный индукционный нагревательный элемент
Схема индукционного котла

   Бесспорным преимуществом агрегатов с индукционным нагревом можно считать их компактность и надежность. Выйти из строя может разве что блок управления и контроля.

   Недостатком можно назвать довольно высокую, ничем не оправданную стоимость: сложность изготовления нагревателей данного типа не намного выше, чем ТЭНовых, а их управляющие системы и блоки безопасности практически одинаковы. Разница лишь в исполнении – практически не существует моделей индукционных котлов с встроенным циркуляционным насосом. Их, как и группу безопасности, устанавливают за пределами корпуса.

Электродный отопительный котел

   Принцип действия электродных электрических котлов основан на склонности воды определенного состава к пропусканию электрического тока. При этом вода в такой системе является, по сути, электролитом, и сильно нагревается.

   В конструкции такого отопительного прибора присутствуют два помещенных в теплоноситель электрода. Несомненным преимуществом электродных котлов есть их высокая надежность – даже при полном вытекании воды котел не сломается. Просто прекратится нагрев ввиду отсутствия третьего элемента нагревательного блока, а именно теплоносителя. В процессе нагрева происходит разрушение электродов, поэтому требуется их периодическая замена.

Электродные котлы
Принцип работы электродного котла
Схема модификаций электродного котла

  Такой котел нельзя применять в загородных домах с частым отсутствием владельцев вследствие того, что в нем можно использовать только воду, причем соответствующую ГОСТ. В случае длительного отсутствия электричества, замораживание теплоносителя выведет из строя всю отопительную систему.

   Невозможен однозначный ответ на вопрос о том, какой электрический котел лучше. В каждом конкретном случае следует исходить из соображений безопасности, специфики использования, стоимости, а также мощности вашей отопительной системы.

Расчет необходимой мощности и напряжения

   Поставив перед собой вопрос, какой выбрать электрический котел, не забывайте о его необходимой тепловой мощности, а также требуемом для его эффективной работы напряжении.

Расчет мощности отопительного агрегата

   Для расчета номинальной электрической мощности котла исходят из необходимой тепловой мощности, необходимой для обогрева помещений (следует вспомнить о КПД, стремящемся к 100%). При этом используют такие параметры для расчета:

  • На 1 куб. м объема отапливаемых помещений необходимо не менее 40 Вт мощности.
  • При наличии проемов, добавьте 100Вт на каждое окно и 200Вт – на дверь.
  • При проживании в частном доме применяйте коэффициент 1.5 (на потери тепла через потолок и пол).
  • Регион проживания также может повлиять на требуемую тепловую мощность. Так, для регионов на Юге применяется коэффициент 0.7-0.9. Если вы проживаете в европейской части, то умножьте показатель на 1.2-1.3, в дальневосточном регионе или на Севере – применяйте величину коэффициента 1.5-2.0.

Схема потерь тепла в доме — Фото 13

  Следует помнить, что этот расчет довольно приблизительный, поэтому можно дополнительно проконсультироваться у специалистов, работающих в вашем районе.

Напряжение и экономичность использования электрокотлов

   Прежде чем выбрать электрический котел требуемой мощности, решите вопрос, как вы его будете подключать. Дело в том, что двухфазная электросеть напряжением 220В предполагает установку электрических установок мощностью не более 12 кВт. Более мощные агрегаты требуют трехфазного подключения (напряжение 380В) при помощи кабеля большего сечения.

   Для повышения экономичности электрокотла можно установить в систему аккумулирующую емкость. Особенно это актуально жителям регионов с разной стоимостью электричества в зависимости от времени суток. Тогда ночью, когда цена электроэнергии наиболее низкая, производится нагрев теплоаккумулятора. Днем же котел можно отключать, используя циркуляционный насос для перекачки теплоносителя. Аккумулирующие емкости большого объема способны поддерживать температуру в помещении на протяжении суток.

Интеграция электрокотла в схему отопления — Фото 14

   При расчете объема теплоаккумулятора следует исходить из величины не менее 25 литров на 1 киловатт тепловой мощности котла. В межсезонье отопительный агрегат лучше вообще отключать, используя кондиционер, работающий в режиме теплового насоса. Пара современных инверторных кондиционеров, используемых в районах с теплым климатом, способны полностью замещать отопительную систему.

Лучшие российские производители электрических котлов отопления

   Одним из самых известных отечественных производителей электрокотлов является рязанский завод «Красное Знамя». Агрегаты, выпускаемые под маркой «РусНИТ» зарекомендовали себя как надежное, функциональное, недорогое решение для покупателя со средним достатком. Котлы «РусНИТ» позволяют осуществлять регулировку мощности и контроль температуры, имеют отличный блок безопасности и предполагают установку циркуляционных насосов.

Электрокотел РусНИТ
Электрокотел Zota
Электрокотел Интойс

   Если вы никак не решите, какой электрокотел выбрать, то обратите внимание и на хорошее качество отопительных котлов компаний Эван и Интойс, многие модели которых имеют полную автоматизацию. А котлы компании Zota ко всему прочему, комплектуются еще и модулем GSM, который позволяет управлять работой котла практически из любой точки земного шара.

Производители импортных отопительных агрегатов

   Среди иностранных производителей лидируют компании Bosch и Dakon, на протяжении многих лет удерживающие первенство в данном сегменте рынка. Не менее популярными являются и агрегаты торговых марок «Protherm», «Kospel» и «Eleko». Необходимо отметить, что все модели являются высокотехнологичными устройствами, буквально напичканными электроникой, призванной повысить комфортность и безопасность при их использовании.

Преимущества электрокотлов марок Bosch и Dakon

   Электрокотлы марок Bosch и Dakon предназначены для работы в закрытых отопительных системах с использованием циркуляционных насосов. Конструкция котлов допускает их применение совместно с аккумулятором тепла и бойлером.

   Компании выпускают модели разнообразной мощности – от небольших 2-18 киловаттных, до мощных моделей 22-60кВт, предназначенных для больших отопительных систем.

Электрокотел Bosch
Электрокотел Bosch
Электрокотел Dakon
Электрокотел Dakon

   Регулировка мощности – ступенчатого типа. Причем, первой ступенью управляет терморегулятор (встроенный или комнатный), а вторую или третью необходимо включать исходя из потребностей в более высокой мощности. Блок нагревателей установлен внизу, что исключает его перегрев при завоздушивании котла.

Характерные особенности электрокотлов Protherm и Kospel

   Агрегаты компании Protherm, без преувеличения, являются одними из самых оснащенных моделей. В своей конструкции они содержат расширительный бак и гидроблок с установленным циркуляционным насосом, а также арматурой безопасности и датчиком давления. К тому же, все они имеют автоматическую систему управления и защиты и рассчитаны как на двух-, так и трехфазное подключение.

Электрокотел Protherm
Электрокотел Protherm
Электрокотел Protherm

   Электрические котлы отопления марки «Kospel» выпускаются различных модификаций, поэтому перед тем, как выбрать ту или иную модель, определитесь с необходимостью использования блока автоматического или ручного управления, возможности совместной работы с циркуляционным насосом, а также применяемого теплоносителя.

Электрокотлы Kospel
Устройство электрокотла Kospel
Электрокотлы Kospel

   Модели с автоматическим регулированием оснащены микропроцессорной схемой управления режимом нагрева теплоносителя и работой циркуляционного насоса.

   Безопасность работы электрокотлов обеспечивают многочисленные датчики и устройства защиты.

   Некоторые модели котлов отечественного и импортного производства заслуживают более подробного описания, возможно, это поможет вам выбрать лучший электрокотел.

Описания моделей электрокотлов

Электрокотёл Галан

   Широко распространенные на российском рынке устройства, имеющие различные модификации с мощностью от 2 до 50кВт. Представленные модели имеют ТЭНовый или электродный нагрев теплоносителя,  оснащение системами автоматического управления и контроля. Данные изделия занимают лидирующие позиции по соотношению качество/стоимость в данном сегменте рынка.


Электрокотёл Эван

   Продукция компании Эван давно зарекомендовала себя как производителя недорогих качественных отопительных агрегатов. Продукция компании выпускается в следующих сериях:

  • Warmos – трехступенчатые электрокотлы для коттеджей, административных зданий и цехов.
  • Warmos QX – также трехступенчатые агрегаты премиум-исполнения.
  • С1 – недорогая одноступенчатая модель для частных владельцев.

   Все модели оснащаются системой автоматического контроля и безопасности.


Электрокотёл Протерм

   Особенностью данных устройств является повышенная антишумовая защита, встроенный гидроблок и  цилиндрический теплообменник. Регулировка мощности нагрева осуществляется ступенчатым подключением необходимого количества ТЭНов, при этом задержка включения до 20 секунд позволяет избежать пиковых импульсов, защищая электронику котла.

Электрокотёл Zota

   Красноярский з-д выпускает электрокотлы в пяти исполнениях, мощностью, достаточной для отопления жилых домов площадью от 30 кв. м до производственных площадей в 4 тыс.кв.м.

   Конфигурацию котла можно заказать индивидуально, снабдив его необходимыми устройствами автоматики и управления.

Электрокотел Руснит

   Мощность котлов марки Руснит составляет от 3 до 100 кВт, что позволяет охватить практически любые запросы частных лиц, компаний и организаций. Особенностью изделий компании является материал элементов котла – нержавеющая сталь. Поэтому продукция Руснит отличается высокой антикоррозионной стойкостью, нетребовательностью к составу теплоносителя, а также малым весом. Все котлы оснащены датчиками температуры, давления и уровня теплоносителя и имеют автоматическую систему управления циркуляционным насосом.

Электрокотёл Невский

   Электрокотел Невский разрабатывался для применения в условиях сурового климата. Управление котла организовано с помощью контроллера «Невский» и системы дистанционного контроля. К схеме управления можно подключить погодозависимый контроллер, изменяющий температуру помещения в зависимости от погодных условий, что позволяет экономить электроэнергию. Данные опции устанавливаются по желанию потребителя.


   Выбрать из всего многообразия электрокотлов тот, единственный, который сможет надежно и эффективно обогревать ваш дом, очень непросто. Какой электрический котел лучше, каждый решит для себя сам, исходя из множества факторов, большинство из которых рассмотрено в данной статье. Главное, чтобы отопительный агрегат обеспечил необходимый комфорт, был несложным в управлении и приносил удовольствие от его использования.

Котлы «Галан» | Тепло и энергия для Вас

 Электродный котел «Галан» представляет собой отопительный электродный котел проточного типа, из чего сразу начинает проявляться его преимущество перед другими нагревательными приборами — он не требует согласование на установку с органами котлонадзора («Правила устройства и эксплуатации электродных котлов»).

Достоинства электродного котла

  • Экономичность, которую обеспечивают: высокий КПД (до 98%), возможность программирования режимов работы в различное время суток, отсутствие затрат на обслуживание, невысокая стоимость оборудования;
  • Простота монтажа и эксплуатации;
  • Безопасность;
  • Малогабаритность;
  • Бесшумная работа;
  • Отсутствие потребности в запасах топлива;
  • Возможность монтажа как на новой отопительной системе, так и на уже существующей;
  • Возможность параллельного подключения с другими котлами;
  • Экологическая безупречность.

Энергосберегающие, надежные, создающие комфорт – электродное отопительное оборудование «Галан» несет в себе целый ряд достоинств и преимуществ, которые по достоинству оцените Вы и ваши домочадцы, потому что ничего нет дороже тепла домашнего очага.

Процесс нагрева теплоносителя в электроводонагревателе «Галан» происходит за счет его ионизации, т. е. расщепления молекул теплоносителя на положительные и отрицательно заряженные ионы, которые двигаются, соответственно, к отрицательному и положительному электродам, электроды меняются полюсами 50 раз в секунду, ионы колеблются, выделяя при этом энергию, т. е. процесс нагрева теплоносителя идет напрямую, без «посредника» (например ТЭНа). Ионизационная камера, где происходит этот процесс, небольшого размера, поэтому следует резкий разогрев теплоносителя и, как следствие, повышение его давления (при максимальной мощности прибора — до 2 атмосфер). Таким образом, электроводонагреватель «Галан» является одновременно нагревательным прибором и циркуляционным насосом, что экономит потребителю немало средств.

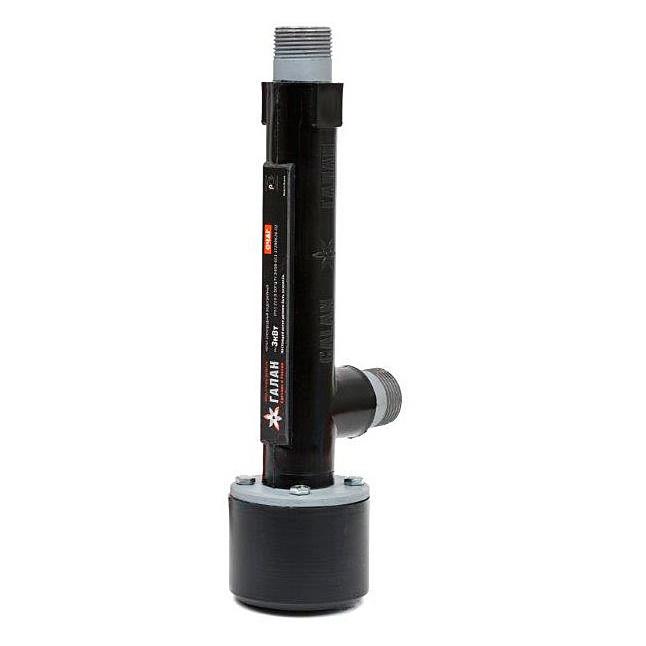

Очаг – 2, 3, 5, 6

Самый “маленький” из гаммы котлов, выпускаемый фирмой “ГАЛАН”. Однако при весе всего 500 гр. он развивает мощность до 5 кВт и способен отопить помещение до 200 м3. Номинальное напряжение 220 В. Род тока – переменный. Номинальная частота – 50 Гц. Объем теплоносителя – 70 л. Класс защиты–1.

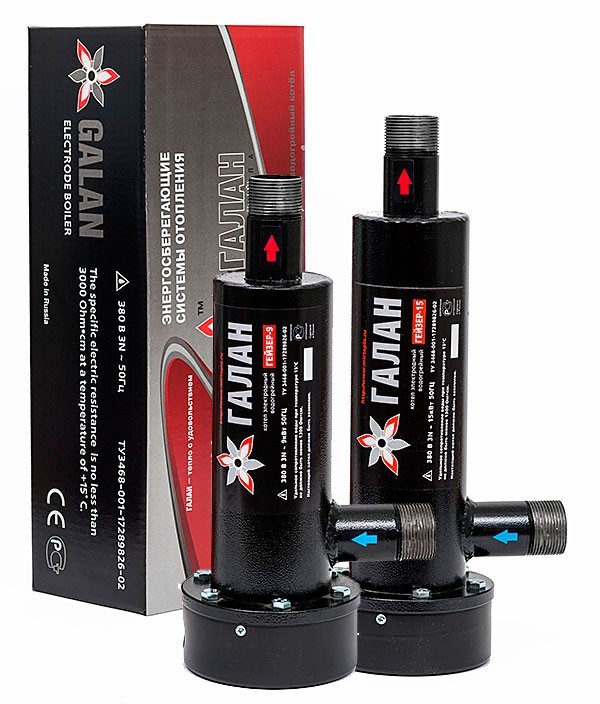

Гейзер – 9, 15

Самый популярный среди потребителей 9-ти кВт котел. Работает при однофазном или трехфазном подключении к электросети. Отапливаемое помещение до 450 м3. Номинальное напряжение 220(380)В. Род тока – переменный. Номинальная частота – 50 Гц. Объем теплоносителя – 110 л. Вес 6500 гр. Класс защиты – 1.

Вулкан – 25, 36, 50

Самые мощные котелы линейки — котлы Вулкан. Работают при трехфазном подключении к электросети. Отапливаемое помещение до 1700 м3. Номинальное напряжение 380В. Род тока – переменный. Номинальная частота – 50 Гц. Объем теплоносителя – до 600 л. Самостоятельно развивает давление до 2 атм. Класс защиты–1.

Котлы «Галан» комплектуется автоматикой, которая позволяет потребителю не только задавать нужную ему температуру радиаторов или температуру воздуха в помещении, но и автоматически поддерживать ее круглосуточно, включая и выключая «Галан».
По желанию заказчиков компания монтирует отопительные системы « под ключ ». Специалисты и консультанты фирмы в любой момент помогут покупателям разъяснить любой технический нюанс.

СРАВНИТЕЛЬНАЯ ТАБЛИЦА

СРЕДНЕСТАТИСТИЧЕСКИХ ЭНЕРГОЗАТРАТ ЭЛЕКТРОКОТЛОВ

Электродные котлы «Галан»

Любые ТЭНовые

Эл.котел «Галан-Очаг»

3 кВт (50 кв.м.)

500-600 ватт/час 3 кВт (30 кв. м.) 1500-1800 ватт/час

Эл.котел «Галан-Очаг»

5 кВт (90 кв.м)

900-1200 ватт/час 5 кВт (50 кв.м.) 2000-2500 ватт/час

Эл.котел «Галан-Гейзер»

9кВт (180 кв.м)

1800-2300 ватт/час 9 кВт (90 кв.м.) 3600-4200 ватт/час

Эл. котел «Галан-Вулкан»

25 кВт (350 кв.м)

4500-5500 ватт/час 24 кВт (240 кв.м.) 9500-11000 ватт/час

Преимущество электродных котлов «Галан» над Тэновым
Электродные котлы «ГАЛАН» ТЭНовые котлы
3 кВт    ВР 30-40 секунд
   СТ 50-55 градусов Цельсия
   М 1 кВт (5А) 		3 кВт    ВР 5-10 минут
   СТ 50-55 градусов Цельсия
   М 3 кВт

5 кВт

   ВР 30-40 секунд
   СТ 50-55 градусов Цельсия
   М 2 кВт (10-12А)

5 кВт

   ВР 5-10 минут
   СТ 50-55 градусов Цельсия
   М 5 кВт
9 кВт    ВР 30-40 секунд
   СТ 50-55 градусов Цельсия
   М 3 кВт (15А)

9 кВт

   ВР 5-10 минут
   СТ 50-55 градусов Цельсия
   М 9 кВт

25 кВт

   ВР 30-40 секунд
   СТ 50-55 градусов Цельсия
   М 9 кВт (15А на одну фазу)

24 кВт

   ВР 5-10 минут
   СТ 50-55 градусов Цельсия
   М 24 кВт

Примечание:ВР — время разогрева, СТ — температура на стояке системы отопления, М — стартовая мощность во время разогрева

Автоматика

Модель Мощность, кВт Номинальное напряжение, В

ГАЛАН МРТ-15

 15 220/380

ГАЛАН — GSM


Датчик Навигатор обратка
Датчик Навигатор подача
Датчик Навигатор обратка (Н)
Датчик Навигатор подача (Н)
Датчик Навигатор обратка (М)
Датчик Навигатор подача (М)

Навигатор ЛЮКС 6Н (однофазный)

 6 220

Навигатор Универсальный



Навигатор Базовый

 6-30 кВт 220/380

Навигатор Базовый Т

   380

Навигатор Базовый КТ

   380

Навигатор Базовый КТ+

   380

Комфорт



Скачать прайс-лист на всю продукцию «Галан». В прайсе приведены также важные характеристики приборов и комплектующих

По вопросам приобретения и консультации обращайтесь в раздел КОНТАКТЫ. Будем рады ответить на Ваши вопросы
Поделиться ссылкой на страницу:

Что такое электродный котел — ESPO Львов | Отопление и водоснабжение

Используемые сегодня отопительные электрические котлы дают прекрасную возможность организации эффективного отопления в самых различных домах, расположенных там, где недоступно газоснабжение. Электродные котлы, которые функционируют от электричества, предоставляют еще и условия для хорошей экономии.

Появление этого типа электрокотлов не только гарантирует экономию, но и позволяет организовывать отопление там, где исключается использование открытых горелок, а также нет возможностей для газификации.



В ЧЕМ ЗАКЛЮЧАЮТСЯ ОСОБЕННОСТИ ЭЛЕКТРОДНЫХ КОТЛОВ?



Выбор автоматики для электродных котлов осуществляется в зависимости от размеров отапливаемых помещений. Устройства заполняются специальным химическим раствором. Далее осуществляется установка остальных элементов систем отопления. Эти манипуляции делают электродные котлы полностью дееспособными. Запуск сделать очень просто, включив котел в розетку. На продолжительность нагрева влияет площадь отопления.

Процесс нагрева обеспечивает максимальную теплоотдачу, поскольку в котлах находится электролит. После нагревания устройств до заданных температур, управление ими и поддержание на заданных уровнях полностью обеспечивается автоматикой. Контроль и регулировка отопительных систем осуществляется температурными датчиками, устанавливаемыми на входы и выходы отопительных котлов и имеющими возможность регулировки.

Осуществляя выбор электродного котла, покупатель должен обратить внимание на место его расположения, то есть в какой части предстоит работать системе. Если это торцевое помещение, то процесс  отнимет немало времени. Нагревание  электрических электродных котлов длится долго, так как и обычных приборов на природном газу. Преимущество их в том, что могут использоваться практически везде, в том числе в местах, где газ недоступен. Важно еще и то, такие устройства могут устанавливаться на один отопительный радиатор, а, значит, есть возможность организовать выборочное отопление.





ПОЧЕМУ ЭЛЕКТРОДНЫЕ КОТЛЫ ЭФФЕКТИВНЫ?



Ища ответ на вопрос, как выбрать электродный котел, будущий пользователь должен иметь представление о том, в чем заключается его эффективность. Низкая эффективность многих котлов заключается в том, что в них теплота с нагревательных элементов снимается механическим способом.

При использовании тэнового устройства циркулирующая вода имеет контакт с небольшой поверхностью. Это обеспечивает нагрев не больше 10 процентов от объема теплоносителя. Взяв во внимание то, что радиаторы охлаждают жидкость,  то котлу потребуется в несколько раз больше циркуляций теплоносителей, чем это необходимо электродному прибору.

Гораздо большая производительность электродных котлов отопления объясняется улучшенным процессом теплового обмена.   При выборе подходящего котла электродного типа обращают внимание на конструкционные и эксплуатационные преимущества. Высокая экономичность котлов данного вида достигается такими факторами:

  • Обеспечение нагрева всего объема теплоносителя в камере;
  • Инерция нагрева снижена в несколько раз в сравнении с аналогичными отопительными системами;
  • Использование систем плавного старта;
  • Контроль температуры посредством автоматики;
  • Надежное функционирование;
  • Эффективность, поскольку работа выполняется за фиксированные промежутки времени;
  • Простая конструкция и современные материалы, используемые при изготовлении;
  • Применение эффективных батарей и двухтрубной системы.



ЧТО ГОВОРЯТ ПОЛЬЗОВАТЕЛИ?



Электродный котел отзывы от пользователей имеет самые разные. Они основаны на собственной практике их применения. Немало потребителей подчеркивает, что данные котлы не слишком экономны. При этом, отмечается, что в отдельных случаях такое отопительное оборудование просто незаменимо, в частности, когда природный газ не может быть подведен.

Пользователи ценят электродные котлы за их несложное обслуживание и доступную стоимость. Они дороже газовых котлов, но даже такая цена не может сравниваться со стоимостью угля, да и дров, которые в последнее время существенно подорожали.

Эффективное отопления гарантируется только в том случае, когда обеспечивается функционирование законов сохранения тепла. Отопительные системы должны постоянно нагревать воздух в помещениях, которые полученное тепло постоянно теряют. Если работа котла эффективна, то и радиаторы разогреваются быстрее, и температура в помещениях поднимается уверенней. В этом плане тэновый котел менее предпочитаем, поскольку он нагревает мизерную часть теплоносителей, которые попадают в камеры. В электродных вариантах оборудования нагревается весь объем, чем и повышается производительность.

Электродные котлы и энергетический переход

Электродный котел, котел с электрическим приводом, в котором нагреваемая вода сама по себе используется в качестве электрического сопротивления, обеспечивает надежный и прочный способ преобразования энергии в тепло, способный напрямую использовать напряжение до 24 кВ без скачка понижающих трансформаторов и достижения очень высоких скоростей линейного изменения (чему способствует отсутствие поверхностей нагрева и трубопроводов котла). Эта технология существует уже несколько лет, но вновь вызвала интерес как средство, помогающее поддерживать стабильность в сетях с высоким процентом возобновляемых источников энергии, а также как экономически эффективный вариант преобразования электроэнергии в тепло.Мартин Лёвланд, технический директор, PARAT Halvorsen, Норвегия

В электродном котле переменный ток протекает в воде между тремя и более электродами. Электрическое сопротивление воды напрямую генерирует тепло. Тепло может быть использовано для обеспечения горячей водой системы отопления или производства пара для промышленных процессов.

Электродный котел используется в Европе более 70 лет. Он был очень популярен в 1960-х годах, особенно в странах со значительными гидроэнергетическими ресурсами (например, в Норвегии).До того, как электрические сети в Европе были подключены, электродные котлы позволяли использовать дешевую избыточную энергию, вырабатываемую гидроэлектростанциями в периоды перепроизводства, и использовать ее для производства горячей воды или пара.

В 1980-х годах, с улучшением сетевого соединения между странами и ростом цен на электроэнергию, хранение тепловой энергии стало менее привлекательным, а популярность электрических котлов снизилась даже в Норвегии.

Тем не менее, несмотря на спад на рынке, норвежская компания PARAT Halvorsen AS приняла решение продолжать предлагать технологию и поддерживать ее на максимальном уровне техники, предоставляя ее для нишевых применений, например, для больниц, которым нужен электрический котел в качестве резервного для дополнения жидкотопливного котла.

Компания также поставила оффшорную версию для применения FPSO (соответствует требованиям взрывоопасной зоны «EX»).

Появление новых рынков

Впоследствии, примерно в 2010 году, появился новый рынок для электродных котлов: регулирование сетей, справляющееся с растущей долей прерывистой ветровой генерации. Первые запросы поступили от датских муниципальных ТЭЦ, которые по требованию регулятора сети Дании должны были установить аккумулирование тепла, чтобы помочь предотвратить потенциальную нестабильность сети, возникающую из-за значительной ветровой мощности в сети.

В Дании электродный котел PARAT Halvorsen использовался преимущественно для регулирования первичной сети. В этом приложении вся мощность котла используется для отрицательного регулирования сети. Это означает, что когда в сети слишком много мощности, котел автоматически регулирует работу, достигая полной тепловой мощности за 30 секунд, помогая стабилизировать частоту сети. Электродный котел с минимальным количеством трубопроводов и без нагревательных поверхностей особенно подходит для такого быстрого линейного изменения температуры.

В других странах, особенно в Германии, сформировался рынок электродных котлов с отрицательным вторичным регулированием, т. е. с потреблением энергии из сети, но в течение более длительного периода времени.

Еще одним рынком являются ТЭЦ, которые сталкиваются с ситуацией, когда поставка тепла в центральное отопление приносит больше доходов, чем продажа электроэнергии. Они могут использовать электродный котел для преобразования своей энергии в тепло вместо того, чтобы поставлять дешевую электроэнергию в сеть.

Электродный котел также может использоваться для внутреннего регулирования нагрузки в многоблочных ТЭЦ при пуске или остановке блока, что позволяет поддерживать нагрузку поршневых двигателей или газовых турбин на оптимальном уровне.

Кроме того, некоторые пользователи считают, что электродный котел может стать ценной частью резервного плана на случай выхода из строя газоснабжения или других частей инфраструктуры. В этих условиях электродный котел может обеспечивать централизованное теплоснабжение или пар для критически важных клиентов. Электродный котел может выйти на полную мощность из холодного состояния за 5-10 минут, что выгодно для резервного котла.

В Норвегии потребители используют электродный котел, потому что электричество может конкурировать с нефтью и газом в качестве источника тепла.Использование электричества также улучшает экологические показатели.

Принцип действия и преимущества электродного котла

Электродный котел PARAT состоит из внешнего и внутреннего контейнеров. Электроды подвешены внутри внутреннего контейнера, электрически изолированного от внешней оболочки.

Вода и внутренний контейнер образуют изолированную нулевую точку в звездообразном соединении между электродами.

Циркуляционный насос подает воду в контейнер для электродов.Мощность котла пропорциональна уровню воды на электродах.

В традиционном котле на огне требуется камера сгорания и трубная секция для передачи тепла от пламени к воде. Это приводит к большой, тяжелой и дорогостоящей конструкции. В электродном котле тепло вырабатывается непосредственно в компактном объеме воды между электродами.

Электродный котел среднего напряжения в диапазоне 6-24 кВ. В отличие от обычного низковольтного нагревателя, ему не нужен низковольтный трансформатор, что позволяет избежать затрат, связанных с трансформатором, кабелями и низковольтным распределительным устройством.

Технология электродного котла хорошо известна и хорошо изучена благодаря многолетнему опыту.

Используемая в настоящее время высоконадежная система электродов была разработана компанией PARAT Halvorsen в 1993 году в сотрудничестве с Университетом Тронхейма. Ранее использовавшиеся электроды имели тенденцию изнашиваться из-за больших токов, и их приходилось часто заменять. На основе практических экспериментов и компьютерного моделирования была разработана концепция симметричного электрода PARAT.Потоки тока были снижены до уровня, при котором электроды больше не подвергались чрезмерному износу.

В ответ на рост использования возобновляемых источников энергии, которые становятся важной частью производства электроэнергии, электродный котел постоянно совершенствуется. Версия на 24 кВ была разработана в 2015 году и сейчас успешно эксплуатируется на четырех станциях. Система управления котлом также была усовершенствована, а время отклика уменьшено, что позволяет котлу выполнять сложную задачу первичного регулирования.

Диапазон мощности электродного котла ПАРАТ 5-60 МВт.

Опыт реализации проектов

PARAT Halvorsen AS была первой компанией в мире, внедрившей паровой электродный котел для регулирования сети. В настоящее время в Германии для этого применения используется паровой котел PARAT мощностью более 250 МВт.

Проект на объекте Currenta в Леверкузене, Германия (см. рисунок вверху слева), является хорошим примером того, как электродный котел мощностью 7 МВт может быть интегрирован в паровую сеть промышленного парка.Котел претендует на вторичное регулирование, и когда он работает, для производства пара можно использовать меньше газа и угля. Электродный котел в Леверкузене производит насыщенный пар под давлением 32 бар изб., а пароперегреватель низкого напряжения доводит температуру пара до 380°C.

Также на фото (вверху справа) электродный котел мощностью 15 МВт, используемый в проекте по выработке электроэнергии на электростанции ŠKO-ENERGO в Млада-Болеславе. В этом случае электродный котел PARAT соединен с теплообменником, который подает выработанное тепло в существующую систему централизованного теплоснабжения, обеспечивая буфер во время пиковых нагрузок в сети общего пользования.

Электростанция разработана совместно компаниями ŠKO-ENERGO и E.ON Czech Republic.

Другой недавней установкой (см. справа) был высоковольтный электродный котел PARAT Halvorsen мощностью 10 МВт для A2A Calore e Servizi, крупнейшей итальянской компании централизованного теплоснабжения. Котел был введен в эксплуатацию в начале 2018 года и будет использоваться для пиковой нагрузки и регулирования сети в Милане.

Мысли о будущем

PARAT Компания Halvorsen постоянно ищет инновационные пути для разработки электродных котлов.Недавний заказ от Statoil предусматривает, например, поставку системы отопления с электродным котлом 2 x 12 МВт 11 кВ (на салазках) для месторождения Йохан Свердруп, фаза 2. Морское месторождение будет полностью эксплуатироваться за счет возобновляемой энергии, поступающей с материковой части Норвегии, а не от обычных генераторных установок, установленных на платформе.

Мы также считаем, что бизнес по производству возобновляемых источников энергии в настоящее время сталкивается с проблемой, которую могли бы решить электродные котлы. С тех пор, как в 2010 году мы вышли на рынок регулирования энергосистем, мы наблюдаем значительный рост использования возобновляемых источников энергии в европейской энергосистеме.Однако, когда мы путешествуем, мы замечаем, что многие ветряные турбины простаивают даже в ветреную погоду. Причиной этого в основном являются устаревшие налоговые структуры, препятствующие использованию электроэнергии в качестве источника тепла, или высокие тарифы на электроэнергию, даже когда сеть не загружена. По этим причинам многие ГВтч возобновляемой энергии тратятся впустую каждый день, поскольку она никогда не производится. Поэтому мы призываем политиков работать так же усердно над созданием подходящей основы для использования возобновляемых источников энергии, как они работали над внедрением технологий производства возобновляемых источников энергии.

PARAT IEH Высоковольтный электродный котел

Улучшенный электродный котел ИННОВАЦИИ

Пар высокого давления
Котел высокого давления PARAT может способствовать сокращению выбросов NOx и CO2 для крупных промышленных компаний за счет замены котлов, работающих на ископаемом топливе, на чистое электрическое производство пара с расчетным давлением до 85 бар изб. Это изменит правила игры в деле обезуглероживания мощного производства пара.

Zero-Load
Компания PARAT разработала НОВОЕ решение, гарантирующее Zero-Load (подана заявка на патент) для наших электродных котлов в режиме ожидания.Котел потребляет нулевую мощность при все еще подключенном главном выключателе, что является превосходным решением для регулирования сети.

Комбинированный водогрейный и паровой котел
Электродный котел PARAT СЕЙЧАС может поставляться как комбинированный водогрейный и паровой котел в одном блоке (подана заявка на патент) , с автоматическим переключением режима нагрева. Это делает котел очень гибким для любого типа центрального отопления, нуждающегося как в горячей воде, так и в паре.

Морская электрификация
PARAT Halvorsen играет важную роль в электрификации Северного моря и получила первые заказы на проекты 2×12 МВт Johan Sverdrup и 2×17 МВт (EX) Эдварда Грига. Оба проекта будут электрифицированы от береговой энергии и значительно сократят выбросы. PARAT поставит полные блоки «под ключ», спроектированные, изготовленные и собранные в Флеккефьорде, Норвегия. Мы являемся квалифицированным поставщиком Power to Heat с отличными решениями для EX-сертифицированных наружных установок на платформах и судах FPSO.

Сокращение времени установки
PARAT Halvorsen не только проектирует и производит котлы. Перед поставкой котла мы можем протестировать его со всем оборудованием «под ключ», первичным контуром и системой ПЛК, чтобы убедиться, что конечный покупатель получит плавный запуск и сократит время установки.


ПИТАНИЕ в ТЕПЛО с электродным котлом PARAT

ПАРАТ; котлы с 1920 года
Наш электродный котел был спроектирован и разработан нашими штатными инженерами и производится в нашей мастерской в ​​Норвегии с 1990 года. Электродные котлы PARAT очень надежны и в настоящее время являются предпочтительным решением Power to Heat во всем мире. Благодаря нашему многолетнему опыту мы поставили первые в мире паровые котлы, предназначенные для регулирования электросетей.

Горячая вода и пар
Электродный котел поставляется как в водогрейном, так и в паровом исполнении.Возобновляемая энергия может использоваться в паровых сетях и сетях централизованного теплоснабжения. Электродный котел также является ценным резервным котлом.


Регулирование сети

Растущее производство возобновляемой энергии солнца и ветра дает все больше и больше избыточной энергии в сети. Эту мощность необходимо использовать для того, чтобы стабилизировать частоту тока на уровне 50 Гц. Это называется регулированием частоты сети.



Регулирование электрической сети
Увеличение выработки энергии ветровыми и солнечными системами создало потребность в быстром частотном регулировании электрических сетей.Электродный котел PARAT можно использовать для первичного регулирования с временем отклика менее 30 секунд от минимальной до полной нагрузки. Преобразование электрической энергии в тепловую позволяет накапливать возобновляемую энергию в периоды перепроизводства. Это позволяет возобновляемым источникам энергии работать непрерывно, а экологически чистая энергия заменяет ископаемое топливо.

Электродный котел PARAT обеспечивает наиболее компактное и экономичное преобразование энергии в тепло и является превосходным решением для регулирования сети.

PARAT Halvorsen разработал первый быстродействующий электродный котел, способный переключаться из режима ожидания в режим полной нагрузки за 30 секунд.

Zero-Load
Компания PARAT разработала НОВОЕ решение, гарантирующее Zero-Load (подана заявка на патент) для наших электродных котлов в режиме ожидания. Котел потребляет нулевую мощность при все еще подключенном главном выключателе, что является превосходным решением для регулирования сети.

Резервный котел
Поскольку в будущем электроэнергия будет доступна в качестве конкурентоспособного топлива, электродный котел PARAT также будет ценным резервным котлом в случае поломки в котлах, работающих на топливе, или в системе распределения топлива. Никакие другие типы котлов не могут быть готовы от холодного состояния до полной нагрузки за 5 минут.

Низкая цена на электроэнергию
Даже в странах, где возобновляемые источники энергии еще не получили широкого распространения в электросетях, электродный котел можно использовать в периоды низких цен на электроэнергию, например, в ночное время и в выходные дни.


Типовые кривые регулирования SRL в Infraserv Höchst, Франкфурт.


Решения для пара

Электродный котел PARAT – это ведущее в мире решение для высоковольтных электродных паровых котлов.С диапазоном давления пара от 6 до 85 бар и мощностью до 60 МВт у вас есть решения для производства пара малой и большой производительности. Это идеальный котел для замены ваших паровых котлов, работающих на ископаемом топливе, на чистое электрическое тепло.


Пар образуется в воде между электродами. Система внутренней циркуляции подает воду к электродам в соотношении 10:1 для испарения. Выход контролируется дроссельной заслонкой, которая регулирует уровень в верхней камере.

Пар скапливается в верхней части сосуда высокого давления и выпускается через главный паровой клапан. Если давление пара превышает установленное значение, мощность автоматически снижается.

Важным параметром, связанным с оптимальной работой котла, является проводимость воды. Проводимость постоянно контролируется, чтобы обеспечить правильную мощность котла. Когда проводимость превышает выбранную уставку, инициируется автоматическая продувка.

Пар высокого давления
Электродный котел СЕЙЧАС может поставляться как паровой котел высокого давления.Мы разработали котел с расчетным давлением до 85 бар и мощностью 30 МВт на единицу от 6-24 кВ. Это первый в мире современный электродный паровой котел высокого давления. Используя эту технологию вместо котлов, работающих на ископаемом топливе, вы сможете значительно сократить выбросы.

Комбинированный водогрейный и паровой котел
Электродный котел PARAT может поставляться как комбинированный водогрейный и паровой котел в одном блоке (подана заявка на патент) , с автоматическим переключением режима нагрева.Это делает котел очень гибким для любого центрального отопления, где требуется как горячая вода, так и пар.

Пароперегреватель
Электрические пароперегреватели могут поставляться отдельно с низковольтным питанием.


Принципиальная схема системы парогенерации электродного котла.




Горячая вода

Сеть централизованного теплоснабжения всегда будет иметь возможность получать избыточную мощность из возобновляемых источников энергии.Это идеальный котел для замены ваших водогрейных котлов, работающих на ископаемом топливе, на чистое электрическое тепло.


При установке теплоаккумулирующего бака появляется возможность получать большое количество энергии при получении сигнала для регулирования сети. После этого энергия может быть высвобождена из бака, когда клиенту нужно тепло.

Горячая вода образуется путем циркуляции котловой воды через верхнюю камеру, где установлены электроды.Резервуар котла находится под давлением азота, и из-за относительно небольшого объема воды котел также действует как расширительный бак.

Если температура, подаваемая клиенту, превышает заданную, мощность котла автоматически снижается. Мощность регулируется дроссельным клапаном, который регулирует уровень в верхней камере котла. Важным параметром, связанным с оптимальной работой котла, является проводимость воды. Благодаря оптимальной конструкции электродов проводимость воды остается постоянной, что позволяет свести потребление воды к минимуму.

В комплект поставки могут входить трубопроводы, регулирующий клапан и теплообменник для подачи тепла в контур централизованного теплоснабжения.

Комбинированный водогрейный и паровой котел
Электродный котел PARAT может поставляться как комбинированный водогрейный и паровой котел в одном блоке (подана заявка на патент) , с автоматическим переключением режима нагрева. Это делает котел очень гибким для любого центрального отопления, где требуется как горячая вода, так и пар.


Принципиальная схема системы горячего водоснабжения электродного котла.


Технические характеристики

Коды конструкции
Мы поставляем котел с маркировкой CE в соответствии с PED/2014/68/EU с кодом котла EN 12953. Другие коды конструкции по запросу. Электродный котел также доступен в версии EX для установки во взрывоопасных зонах зоны 2. Соединительная ячейка среднего напряжения разработана в соответствии со стандартом EN 61936 для силовых установок.

Принцип работы котла
Котел состоит из внешнего и внутреннего контейнеров.Внутрь внутреннего контейнера, электрически изолированного от внешней оболочки, погружены электроды. Котел рассчитан на 6 — 24 кВ. Тепло генерируется омическим сопротивлением в воде между электродами. Котел действует как чистое омическое сопротивление в главной цепи. Вода и внутренний контейнер образуют изолированную нулевую точку в звездообразном соединении между электродами. PARAT использует эту успешную концепцию электродов с 1993 года. Благодаря геометрии электродов поток тока настолько мал, что электроды не изнашиваются.

Система управления
Мы использовали наш опыт для разработки современной и надежной системы управления котлом на платформе Siemens S7 Fail-safe PLC, которая проста в использовании. Котел также доступен с системой дистанционного контроля PARAT. Это позволяет осуществлять удаленный мониторинг котельной через Интернет из любой точки мира. Это также включает онлайн-устранение неполадок и обновление управляющего программного обеспечения из сервисного центра PARAT в Норвегии. Инструментарий может поставляться как 1oo2 или 2oo3.



Габаритные размеры

Электродный бойлер очень компактен. Даже котел мощностью 60 МВт нормально впишется в существующую котельную. Корпус котла в стандартной комплектации изолирован минеральной ватой 2×75 мм и облицован алюминиевыми листами с порошковым покрытием. Визуальные части окрашены.

Внешние размеры котла даны для электродных котлов, включая изоляционную оболочку. Мы оставляем за собой право вносить изменения:

Паровой котел

Мощность (МВт) 0-5 0-15 0-30 0-45 0-60
Пар (т/ч) 7,5 22,5 45 67,5 90
Г (мм) 2.100 2,350 3.000 3.600 3.700
В (мм)* 4.800 5.800 6.700 7.000 7.400
Транспортный вес (кг) 6. 500 8.000 13.500 20.000 23.000
Рабочий вес (кг) 8.500 11.000 21.500 34.000 38.000
Испытательный вес (кг) 13.800 21.000 38.500 60.000 66.000

Данные по массе даны для расчетного давления 16 бар изб. Размер исходя из 10 кВ. Пар основан на температуре питательной воды 100°C. Могут произойти изменения.

* Если циркуляционные насосы размещены на одном уровне с котлом, необходимо добавить дополнительную высоту для кавитационного запаса насоса.

Водогрейный котел

Мощность (МВт)

0-5

0-15 0-30 0-45 0-60

Г (мм)

2. 100 2,350 2.700 3.100 3.500

В (мм)

4.500 5.300 5.800 6.400 6.550

Транспортный вес (кг)

4.500 6.000 9.500 15.000 16.000

Рабочий вес (кг)

7.000 9.500 14.000 24.500 25.000

Испытательный вес (кг)

12. 500 17.500 26.500 40.700 46.000

Вес указан для расчетного давления 6 бар изб. Размер исходя из 10 кВ. Могут произойти изменения.


Посмотрите наше ознакомительное видео об электродном котле.


Электродный котел | Производитель промышленных электрических котлов

Промышленные электрические котлы (модель: Electra)

Электра или промышленные электрические котлы или паровые котлы электродного типа представляют собой уникальный тип конструкции, в котором вам не нужно беспокоиться о каком-либо топливе и проблемах с его обращением. потому что они не используют никакого топлива для отопления. Вам также не нужно беспокоиться о нормах загрязнения, так как не требуется топливо, поэтому не будут образовываться дымовые газы, которые обычно являются основными источниками загрязнения.

             Электродные котлы – Electra | Электродные котлы

В целом, Electra является энергоэффективным , экологически безопасным, готовым к запуску котлом, который также может быть установлен в закрытом помещении или помещении и требует очень мало места.

Работа нашего промышленного электрического котла модели Electra

Как следует из названия, для котлов Electra или электродного типа требуется электрод, который действует как хороший проводник для передачи электроэнергии от основных источников к воде.Electra Boiler работает по принципу электрического сопротивления, и здесь вода действует как сопротивление на пути электричества.

По мере увеличения электрической нагрузки на источнике увеличивается ток, потребляемый электродами. Таким образом, чем выше ток, тем выше будет скорость отвода тепла в воду, тем самым превращая воду в пар.

Эта скорость рассеивания тепла будет определять скорость преобразования воды в пар, и поскольку электрические потери минимальны или отсутствуют, все тепло рассеивается непосредственно в воду, что делает их наиболее эффективными котлами .

Электродные паровые котлы (Электродные котлы) Конструкция

ELECTRA – Электродные паровые котлы ( Промышленный электрический котел ) изготавливаются в виде комплектного агрегата, смонтированного на шасси, установка включает монтаж паровая труба, холодная подача, продувка , слив, предохранительный клапан, вентиляционная труба и подключение к электросети.

Источник тока состоит из специально разработанных электродов в виде спиралей, чтобы максимально увеличить площадь электродов.Автоматическое управление высоким давлением пара и высоким и низким уровнем воды внутри корпуса котла осуществляется с помощью полностью смонтированной панели управления, что делает эксплуатацию очень удобной и простой.

Вода заполняет корпус парового котла , и как только вода соприкасается с электродами, ток в системе возрастает из-за короткого замыкания в этой системе. Высвобождается количество энергии (пропорциональное величине текущего потока), нагревая окружающую его воду и образуя пар.

Преимущества паровых котлов электродного типа Electra

  • Компактный размер
  • Безопасный, простой в использовании источник тепла – отсутствие на месте продуктов сгорания .
  • Отсутствие выбросов в атмосферу, поэтому экологичность
  • Простая и быстрая установка, требуется только подключение к водопроводу и электричеству.
  • Пар доступен по щелчку переключателя.
  • Высокоэффективная конструкция с минимальными потерями.
  • Разработан в соответствии с IBR 1950, должным образом одобрен инспекцией IBR.

Емкость нашего электрического котла

Electra — электродный котел доступен в паровой емкости от 50 кг / час до 1320 кг / HR

Electra — промышленные электрические котла INTRO INTRO
