Сборка электрощитов своими руками. Электрический щиток 220В/380В для квартир и домов

: Электрик в доме; 11.11.2021; 70

Современную электрику невозможно представить без проекта. Он состоит из плана «розеточной» и «осветительной» сети, таблицы нагрузок, ну и конечно же из однолинейной схемы. На схеме обозначаются автоматические выключатели, УЗО, дифавтоматы, реле напряжения, счетчики и другие составляющие электрощита …

: Электрик в доме; 07. 11.2021; 99

В старых электрощитах можно часто увидеть рядом возле счетчика две пробки. Причем установлены они не на две разные линии, а именно в фазный и нулевой провод. Для чего выполнялся такой монтаж? Можно ли вместо пробки в ноле установить однополюсный автоматический выключатель, схема подключения автоматов …

: Электрик в доме; 09.10.2020; 388

Все соединения в электрощите должны выполняться качественно и надежно. Устанавливаемые аппараты защиты соединяются между собой проводами, шинами, гребенками и т.п. В данной статье выясним, каким проводом лучше всего собирать электрощит его марка и сечение. Какие правила монтажа существуют …

: Электрик в доме; 08.09.2020; 205

При сборке электрощитов часто возникает необходимость разветвление проводов (фазы или ноля) на несколько линий. Обычное соединение не только выглядит не эстетично, но и может оказаться ненадежным. Для этой цели хорошо подходят специальные распределительные блоки – кросс модули. Устройство данного блока …

: Электрик в доме; 12. 08.2020; 200

В любой современной квартире или частном доме сосредоточено большое количество электроприборов. Их защита перестала ограничиваться двумя пробками в электрощите. Сегодня электрощит подразумевает установку не только автоматов для защиты электропроводки или техники от повреждения, в первую очередь должна …

: Электрик в доме; 31.07.2020; 227

Номинальное напряжение в сети должно быть 220 Вольт. Но часто в наших розетках это значение колеблется как в минимальную, так и в максимальную сторону. Чем это чревато? В первую очередь выходом из строя дорогой техники, которая чувствительна к скачкам напряжения в сети.

Например, холодильник или телевизор при высоком …

: Электрик в доме; 18.01.2020; 312

Чтобы защитить свою технику от повреждения связанные с перепадами напряжения в сети люди устанавливают реле напряжения. При критических параметрах реле отключит питание и тем самым защитит электрооборудование от всплесков напряжений. Каким должен быть верхний и нижний порог срабатывания …

: Электрик в доме; 25. 01.2019; 378

Термин «неотключаемые линии» несет в себе идею постоянного электроснабжения ряда отдельных потребителей. Сюда можно отнести наиболее важные, я бы сказал жизненно необходимые присоединения, такие как холодильник, сигнализация, устройство от протечки воды, котел отопления и д.р. Чтобы реализовать такую схему …

: Электрик в доме; 31.05.2018; 348

Электрический щит расположенный на лестничной площадке многоквартирного дома является источником питания для нескольких квартир данного этажа. Внутри щита установлен счетчик электроэнергии и вводной автоматический выключатель.

В статье мы рассмотрим, что находится внутри щита и как устроена электрическая схема …

: Электрик в доме; 05.07.2016; 19

Распределение электроэнергии непосредственно к потребителям выполняется в распределительных щитах. Они бывают разные, силовые и слаботочные, встраиваемые и навесные. Для распределения энергии в жилых квартирах и домах важно выбирать щит, чтобы он также отвечал эстетическому виду. Обзор квартирного щитка …

: Электрик в доме; 27. 06.2016; 312

В наше время встречаются квартиры, в которых установлены еще советские пробки. Рано или поздно приходится сталкиваться с заменой старых пробок на автоматические выключатели. Это оборудование уже давно морально и физически устарело, поэтому, чем раньше их выбросить, тем лучше будет для всех …

: Электрик в доме; 07.05.2016; 74

При установке автоматических выключателей на дин рейке часто происходит то что они съезжают с намеченного места установки. А при подключении к ним проводов вообще разъезжаются в разные стороны. Чтобы этого не происходило их удобно фиксировать. В статье рассмотрим ограничители, которые помогут красиво и аккуратно выполнить …

: Электрик в доме; 25.01.2016; 51

Любой электрик рано или поздно предстает перед выбором модульной аппаратуры. Кто то уже выбрал для себя определенную марку и ею активно пользуется. Залог качества – надежные и проверенные комплектующие. Щиток в этом плане не исключение и является главным питающим узлом в электроснабжении любого объекта …

: 22.01.2016; 248

Если вы собираете электрический щит и на одной рейке расположено несколько автоматических выключателей, их подключения можно выполнить с помощью проводов, а можно использовать для этой цели специальную соединительную шину гребенку для автоматов. Медная шина с зубьями расположенная в пластиковом корпусе…

Сборка электрощита для частного дома, квартиры. Этапы. Хитрости. | Электрощит. Сборка. Схемы.

Сборка электрощита, является важнейшей частью электромонтажных работ. Электрощит служит для приема и распределения электроэнергии по потребителям. Очень важно, отнестись к процессу сборки электрощита с полной ответственностью. Главная задача электрощита – оберегать электроприборы (бытовая техника, кабельные линии и т. д.) и нашу жизнь.

Очень много пожаров происходит из-за неисправностей в электропроводке, и скорее всего этот процент будет только расти, потому что состояние электропроводки в старых домах все хуже и хуже, а хозяева квартир не спешат её менять. Старая алюминиевая электропроводка, в этажных щитках стоят древние “пакетники” и выключатели, а об УЗО и дифавтоматах даже не задумываются.

Сборка электрощита бесплатная!!!
Разница в розничной и оптовой цене, по которой я закупаю комплектующие у крупнейшего поставщика электротоваров «ЭТМ», составляет в среднем 15-20%, а это и есть примерная стоимость сборки электрощита.
Т.е. по розничной цене в “ЭТМ” вы получаете и комплектующие для щитка и его сборку.

И если замену электропроводки, соединение кабелей, установку розеток и выключателей, можно выполнить самостоятельно, то сборка электрощита – работа для профессионалов, которых называют электромонтажниками.

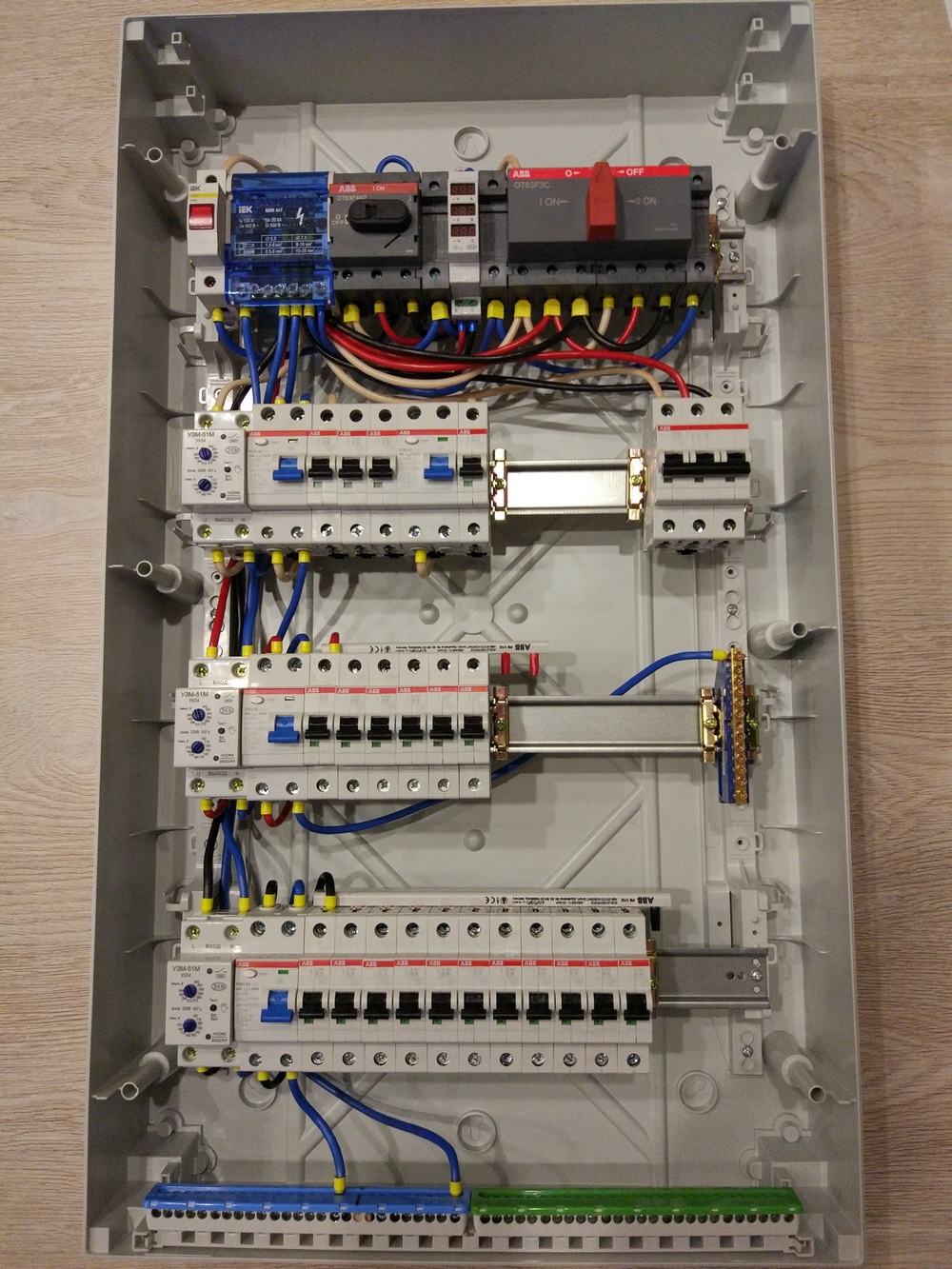

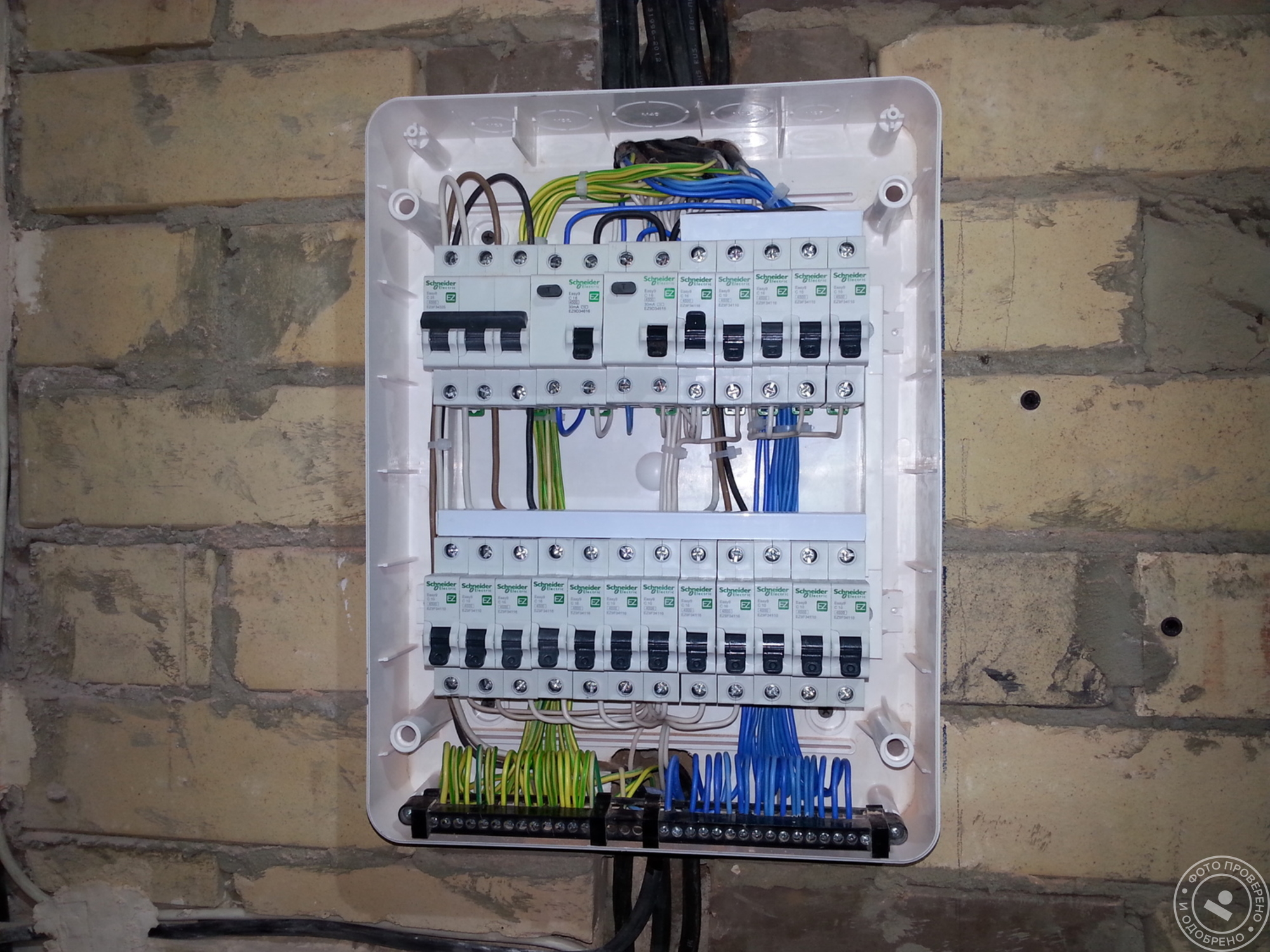

Примеры сборки электрощитов, а также приблизительные цены.

Важно понимать,что электромонтеры работают, как правило на скорость, т.е. время – деньги. Проводка спрятана в штробах, гофре, под навесными потолками, в стяжках полов и как ее проложили, никто не видел. Распаячные коробки, подрозетники тоже часто не видны, а собранный электрощит закрыт пластронами (панелями). И далеко не каждый заказчик полезет внутрь, проверять как собрали электрический щиток, разве что после первой аварии или срабатывания УЗО (поиск утечки тока).

Электромонтажники работают на конечный результат, т.к. сборка электрощита – это их единственное направление. На первом месте стоят: качество сборки и внешний вид электрощита без пластронов. Часто в бригадах электромонтеров, есть человек занимающийся конкретно сборкой щитов, или же обращаются к знакомым электромонтажникам. Например, я сотрудничаю с несколькими строительными компаниями, которым я проектирую и собираю электрощиты.

Сборка электрощита состоит из нескольких этапов, каждый из которых имеет важное значение.

СБОРКА ЭЛЕКТРОЩИТА.СХЕМЫ

Сборка электрощита всегда начинается с изучения схемы электроснабжения вашего частного дома или квартиры. Есть два способа получить схему:

Можно начертить схему для сборки электрощита самостоятельно в обычных программах, например таких, как Photoshop, AutoCAD, Компас или Exel. Но использовать данную схему-план для сборки, возможно только при стандартных, типовых случаях. Потому что часто подобные схемы понятны лишь авторам, запутаны, не доделаны, и что самое главное – не содержат всей необходимой информации для сборки щита. Ниже показаны примеры, как можно составить простую схему для сборки электрощита своими руками.

Электрические схемы своими руками

Идеальный вариант, если у вас уже есть готовый проект электроснабжения дома или квартиры. Схема электрощита в нем есть в обязательном порядке.

Схема электрощита из проекта электроснабжения квартиры

КОМПЛЕКТУЮЩИЕ ЭЛЕКТРОЩИТА.

В настоящее время я остановил свой выбор на электрощитах и приборах компании ABB.

Но знания модульной и щитовой продукции Schneider Electric (Шнейдер Электрик), Legrand (Легранд), Hager (Хагер) позволяют мне собирать электрические щиты из комплектующих любого производителя. Поэтому всегда иду при выборе фирмы на встречу заказчику электрощита.

Но следует отметить, что цены у этих производителей практически одинаковы. Единственное отличие – это разные серии приборов, но и они, если брать похожие по параметрам, тоже примерно одинаковые. В последнее время правда, АВВ получается дешевле своих конкурентов.

Ниже приведу сравнительный расчет стоимости электрощита разных серий ABB и Schneider Electriс для одного из заказов (расчет от 2015 года, но актуален).

Сравнение цен на автоматы, УЗО, рубильники ABB и Schneider Electric.

Электрический щиток по желанию заказчика может разумеется комплектоваться различными дополнительными “хотелками” и защитами: световые индикаторы, цифровые вольтметры, контакторы с включением-отключением всей или части нагрузки, фотореле, импульсные реле, таймеры (реле времени) для включения нагрузки по расписанию, реле напряжения и т.д.

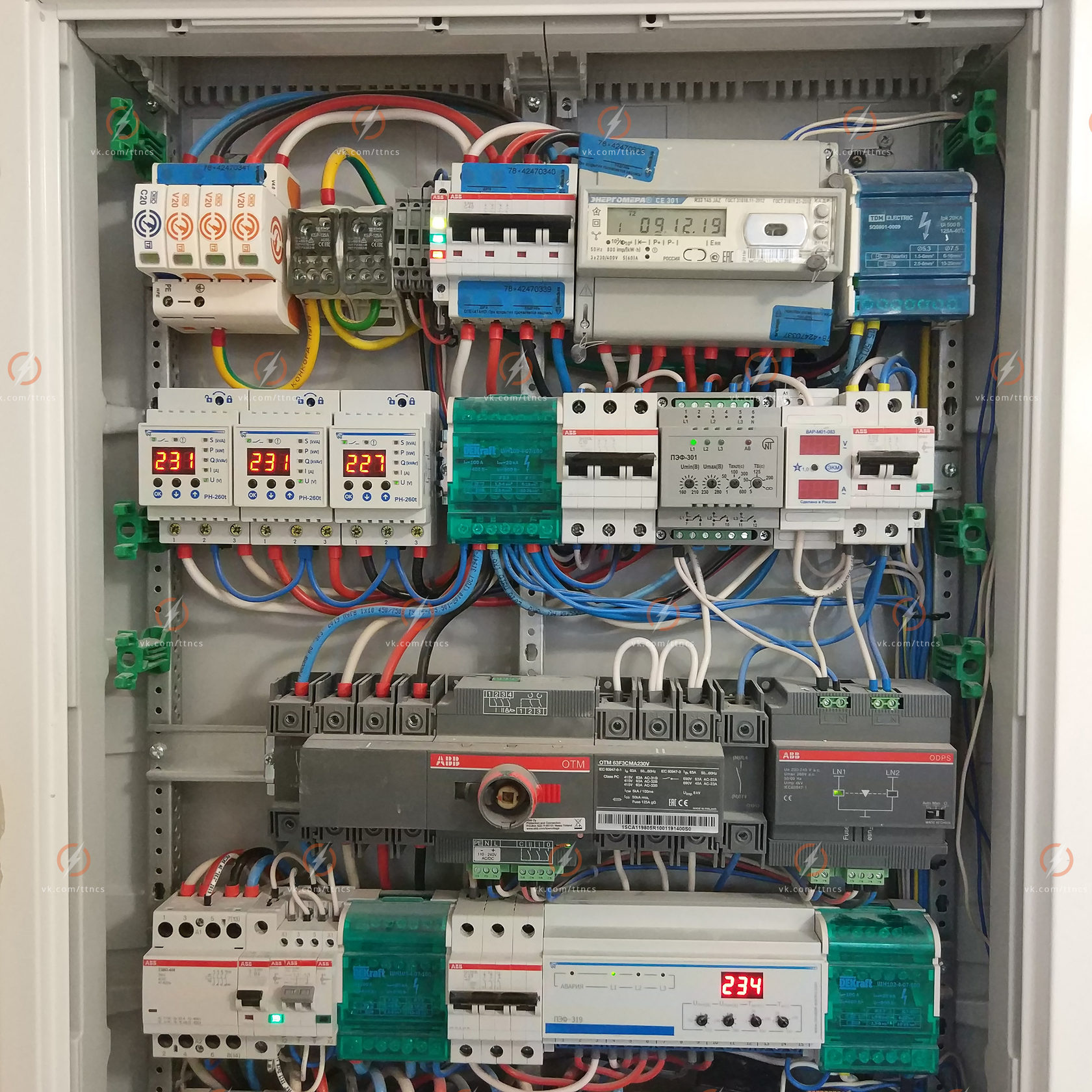

Защита от колебания напряжения в электрической сети РН-263

ВЫБОР ЭЛЕКТРИЧЕСКОГО ЩИТА.

Необходимо выбрать электрощит по следующим параметрам:

Место, где будет устанавливаться электрощит. Если это улица, то нужен распределительный щит со степенью защиты IP65 (влагозащищенные), если внутри дома – то достаточно IP41.

Пластиковый или металлический. Обычно, металлические электрощиты устанавливают на улице (их сложнее сломать) и в деревянных домах (не горят), а пластиковые – внутри помещений, и в помещениях (котельная, баня), где нужна высокая степень защиты от пыли и влаги IP.
Например, у ABB, бытовые электрощиты с IP65 – это Mistral IP65, с IP41 – Mistral 41, UK600.

Пластиковый электрощит Mistral 41F от ABB на 72 модуля.Металлический электрощит XL3 Legrand на 144 модуля.

Пластиковый электрощит Mistral 41F от ABB на 72 модуля.

С прозрачной или глухой дверцей. Цвет дверей бывает разный, поэтому необходимо уточнять при заказе. Но обычно – это серая прозрачная, зеленая прозрачная и глухая белая.

Будет ли электрощит навесной или встраиваемый в специальную нишу.

Количество модулей. Обязательно оставляйте запас по модулям в электрощите, не набивайте его приборами на 100%. Вы позже решите поставить в распределительный электрощит: реле напряжения, селективное УЗО, дополнительные автоматы. И если вы не предусмотрели запас модулей возникнут проблемы. Для квартир – это не очень актуально (кто будет при чистовой отделки добавлять новые кабели), а вот для частного дома, конечно, лучше иметь свободное резервное место в щите.

Один модуль занимает обычный однополюсный автомат и равен 18 мм (у АВВ 17,5 мм), двухполюсный автомат, однофазное УЗО, дифавтомат – занимают по два модуля 36 мм., трехполюсный – 3 модуля, трехфазное УЗО – 4 модуля. Исходя из этого и рассчитывайте свой электрощит, оставляя необходимый запас по модулям.

Выбор электрических шкафов огромный, и чаще всего заказывают пластиковые электрощиты, они хорошо вписываются в интерьер жилых помещений и дешевле, чем металлические.

Металлические щиты часто ставят в домах и коттеджах, т.к. обычно там много кабельных линий (автоматов) и нужны большие щиты, а пластиковые бывают только до 72 модулей. Также щиты из металла ставят на улице в качестве щитов учета, где установлен счетчик электроэнергии, потому что они крепче и надежнее, чем пластиковые.

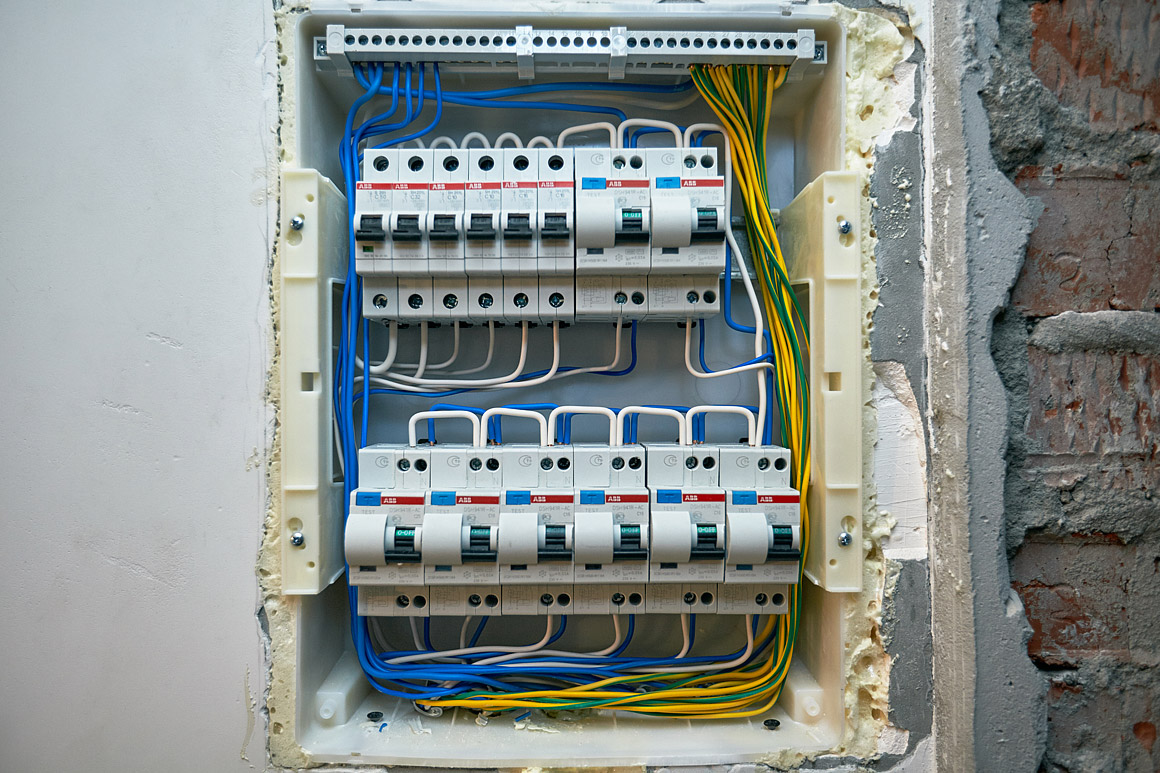

СБОРКА ЭЛЕКТРОЩИТА

Электрощиты, как правило представляют собой конструктор. У большинства электрощитов съемная рама с дин-рейками, поэтому, чтобы сборка электрощита была удобной, я всегда вынимаю раму и собираю электрические щитки на раскладном верстаке.

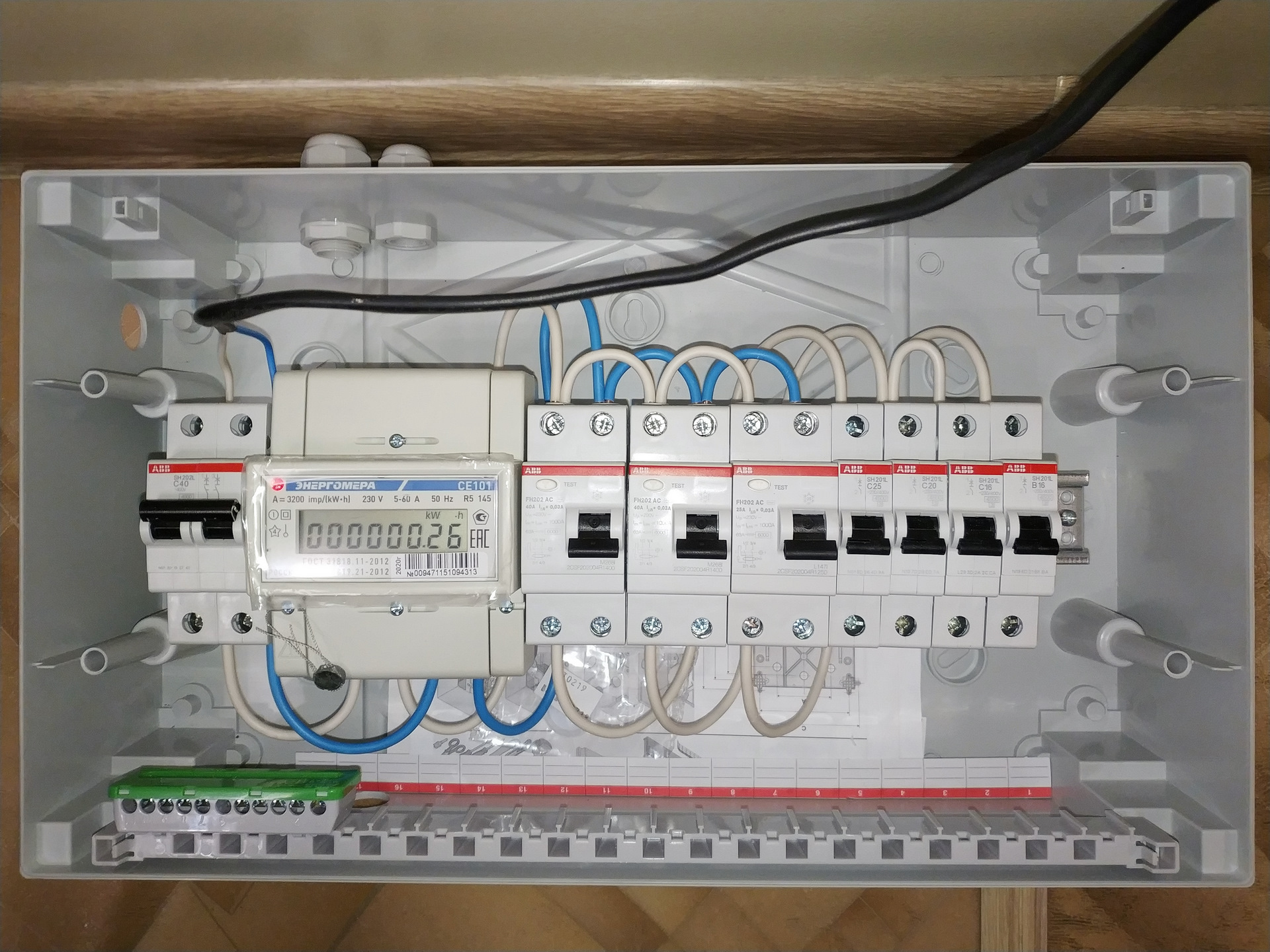

Сборка электрощита начинается с маркировки автоматики, которая в соответствии с планом электрощита расставляется на дин-рейках.

План электрощита

Необязательно копировать расположение автоматов, УЗО и других приборов в щите на дин-рейках, как и на однолинейной схеме из проекта электроснабжения. Можно расставить на одной дин-рейке только УЗО, а под ними соответствующие автоматы. Или в начале каждой дин-рейки поставить УЗО, а вслед за ними автоматы, которые подключаются именно к этому УЗО. Можно на одной дин-рейке установить только автоматы освещения, а на другой автоматы розеток. Вариантов много и зависят они от конкретного плана электрощита, который я всегда предварительно составляю, и пожеланий заказчика.

После того, как расставили автоматику на дин-рейках их нужно обязательно промаркировать (обозначить в соответствии со схемой).

Маркировка специальным термопринтером Brother 750w

При подключении приборов в щите я пользуюсь гибким многопроволочным проводом ПУГВ (ПВ-3), соответствующего сечения.

Провод ПУГВ

Концы провода зачищаются от изоляции специальным съемником (стриппером). Конечно, если сборка электрощита у вас впервые, ради одного раза не стоит покупать дорогой инструмент. Можно обойтись обычным острым ножом, но аккуратно, чтобы не срезать тонкие проволочки провода, ведь тем самым вы уменьшаете сечение провода.

Стриппер

После зачистки изоляции, провод вставляю в специальный втулочный изолированный наконечник НШВИ (для одного провода) или двойной НШВИ-2 (для двух проводов).

Изолированные наконечники НШВИ

У меня наконечники НШВИ хранятся в удобном органайзере, все размеры НШВИ всегда под рукой.

Важно! Необходимо покупать ГОСТовский провод, например, таких известных производителей, как Кольчугино, Севкабель, Алюр, РЭК. В обычных или полуподвальных магазинах, на рынках продают провода и кабели, сделанные по ТУ. Сечение у таких кабелей и проводов нагло занижено и вместо 6 кв.мм., вы “получите” 4-5 кв.мм. Ниже на фото пример, где взяты два провода, черный “ЭКЗ Кольчугино” и синий ТУ-шный в обычном магазине электротоваров.

Оба провода сечением 6 мм2 (написано на изоляции), но провод Кольчугино влез в наконечник НШВИ с трудом и плотно обжался пресс-клещами, а синий “проскочил” в него и после обжима легко снимается с НШВИ. Только серый НШВИ для проводов сечением 4 кв.мм. плотно влез в наконечник и обжался.

Наконечники НШВИ обжимаются специальными пресс-клещами для обеспечения надежного контакта провода с клеммами автоматов, чтобы провод в нем не “размазывался”.

Пресс-клещи

Храповый механизм пресс-клещей не позволит им разжаться раньше времени, а только после того, как вы их до конца сожмете. Инструмент КВТ достаточно бюджетный, но надежный.

Важно обжать наконечники НШВИ правильно, чтобы обеспечить надежное зажатие и безопасный контакт, зачищенный от изоляции провод ПВ3 (ПУГВ) должен быть определенной длины, равной длине неизолированной части НШВИ.

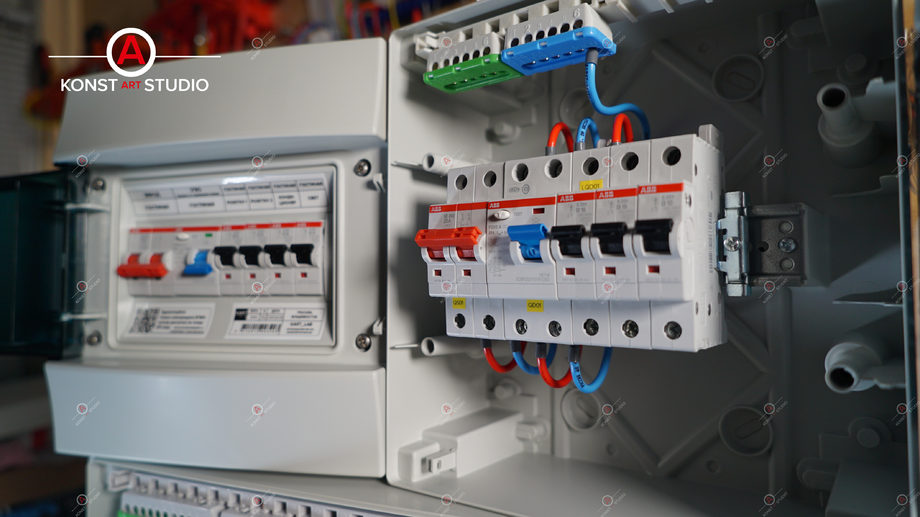

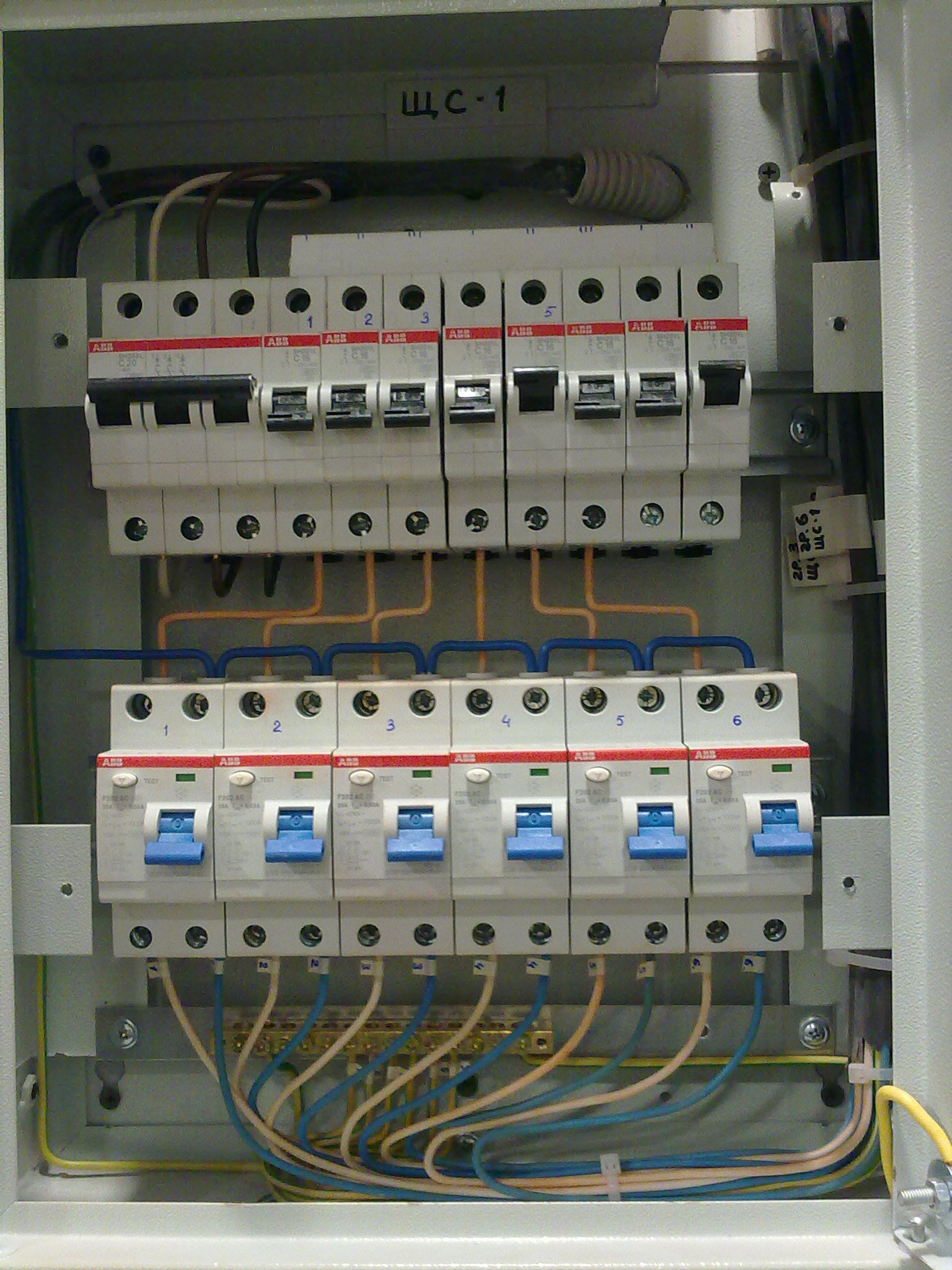

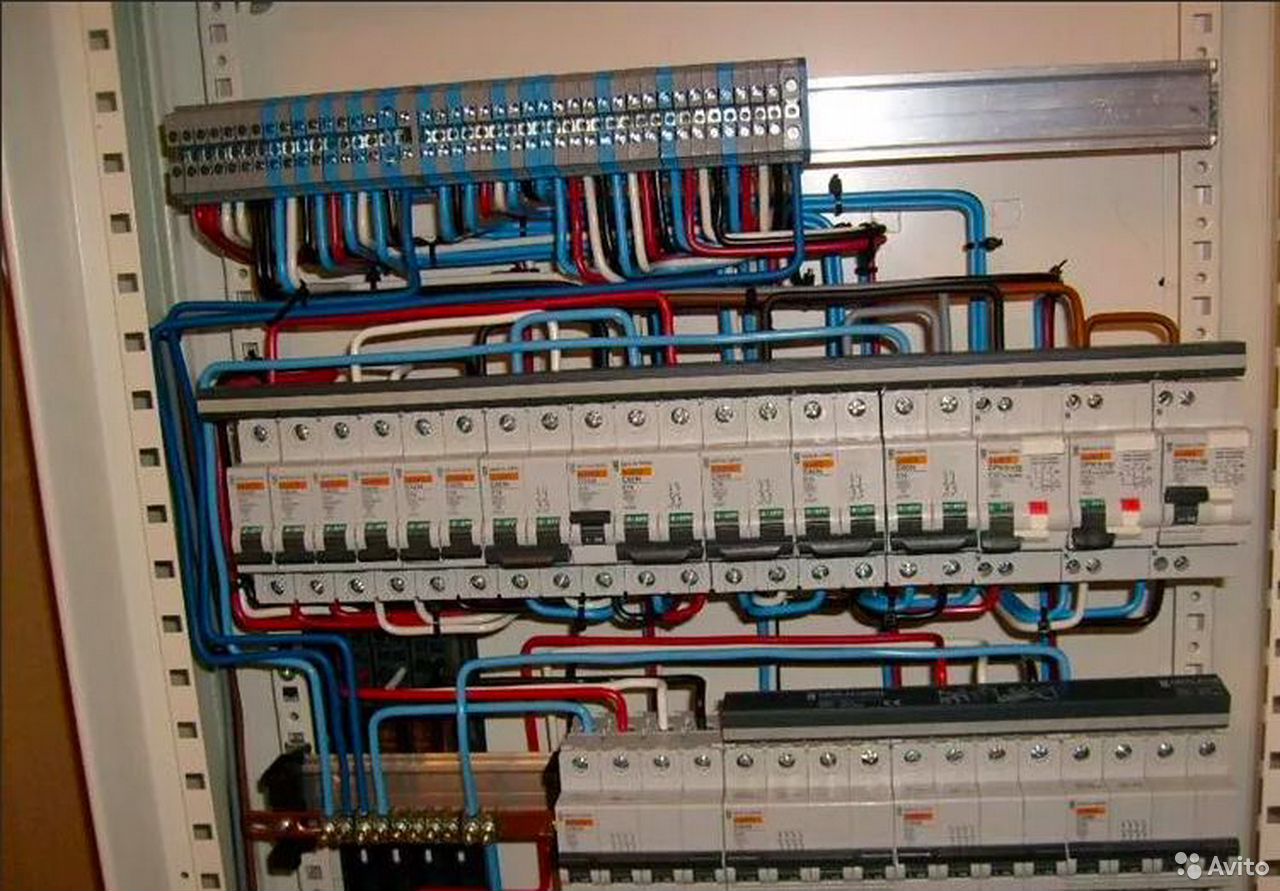

Сборка электрощита значительно облегчается при подключении автоматов, УЗО или дифавтоматов специальными шинами (гребенками). Но важнее то, что плоские контакты (штыри) гребенки обеспечивают надежный контакт с клеммами выключателей ABB S200, у которых под гребенки есть специальная вторая клемма.

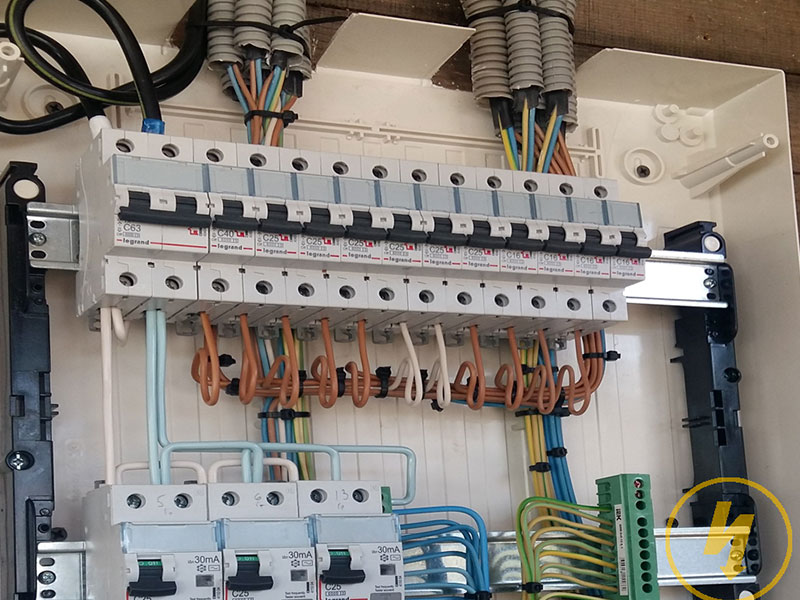

На фото гребенка 1Р для автоматов и 2Р для УЗО

И ABB, и Шнайдер Электрик и Legrand выпускают шины (гребенки) для своих автоматов или УЗО. Шины для подключения автоматов или УЗО делают разной длины и на разное количество фаз. Нужно хорошо представлять, какую шину вам надо покупать. Шины разных производителей, особенно если нужно подключить много автоматов подряд, не подходят к чужим приборам, т. к. шаг зубцов может отличаться. Отрезать лишнюю часть шины можно обычными ножницами по металлу.

Гребенки/шины для подключения приборов.

Важно надежно соединять клеммы модульной автоматики с гребенками и проводом ПВ3, чтобы обеспечить хороший контакт. Иначе будет перегрев и разрушение изоляции, что приведет к короткому замыканию.

Очень удобны для фиксации автоматов, УЗО и прочих приборов – ограничители на дин-рейку от ИЕКа. Ограничители “стягивают” автоматы с обеих сторон и они не разъезжаются по дин-рейке.

Ограничители на дин-рейку

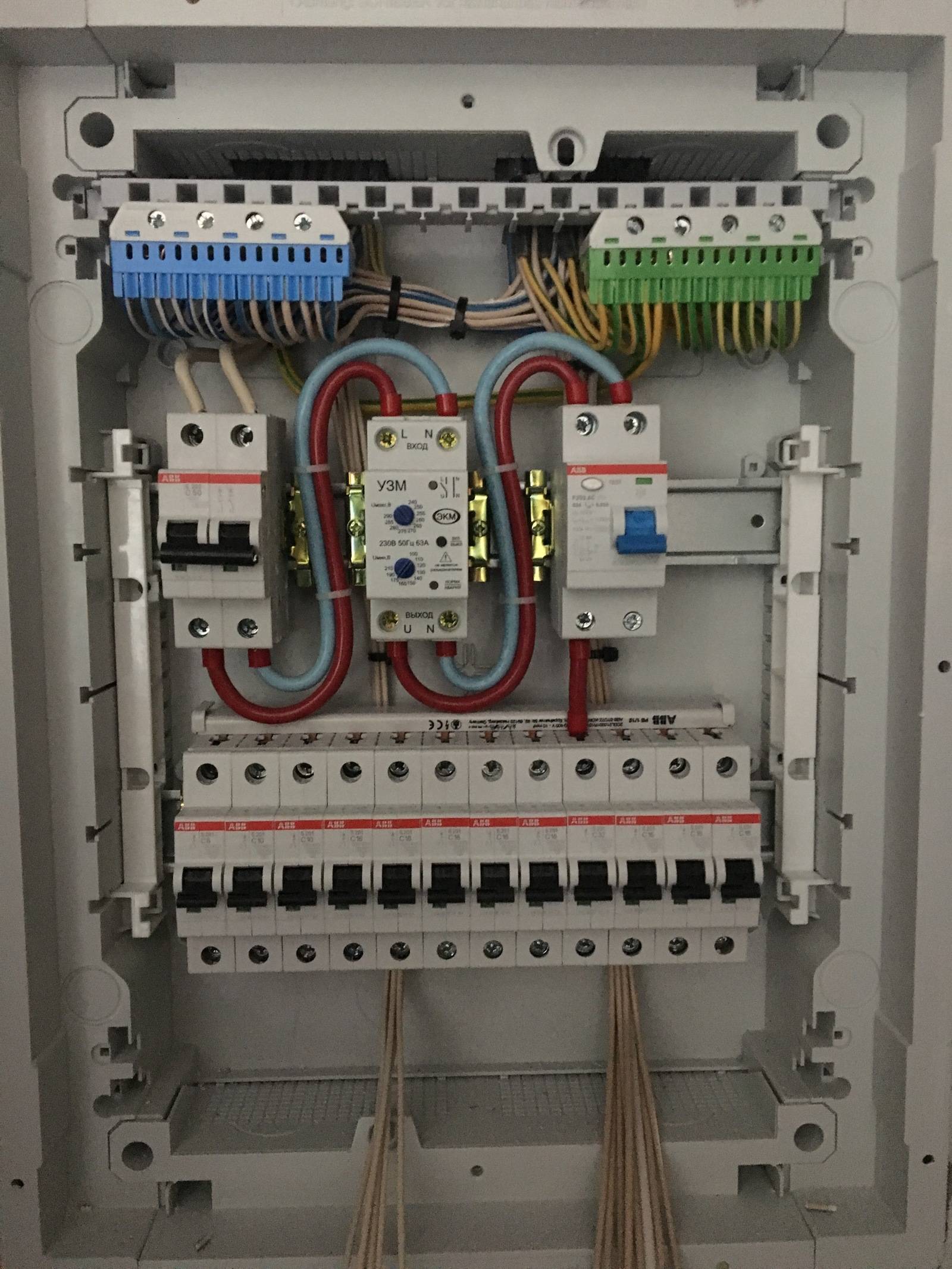

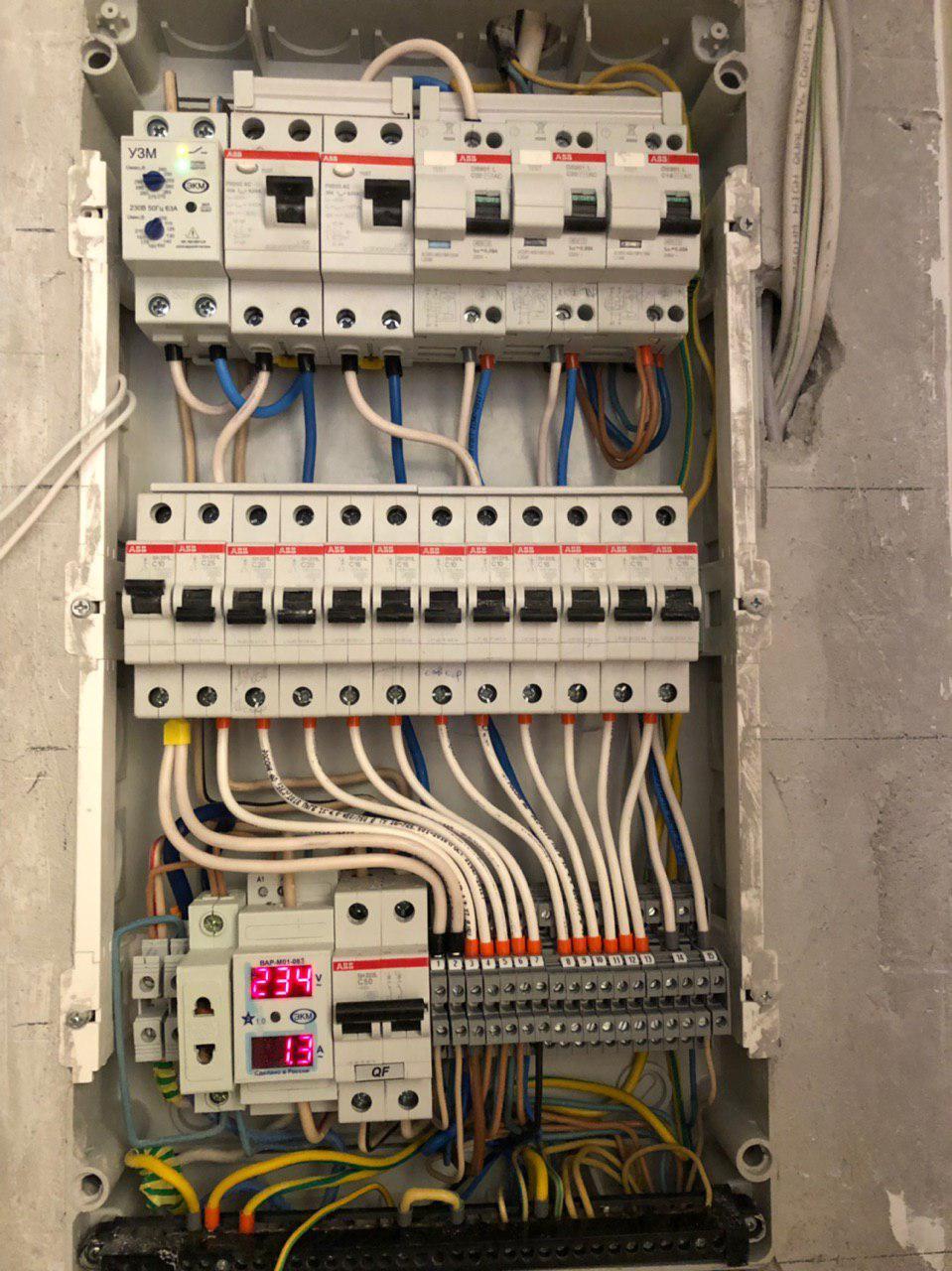

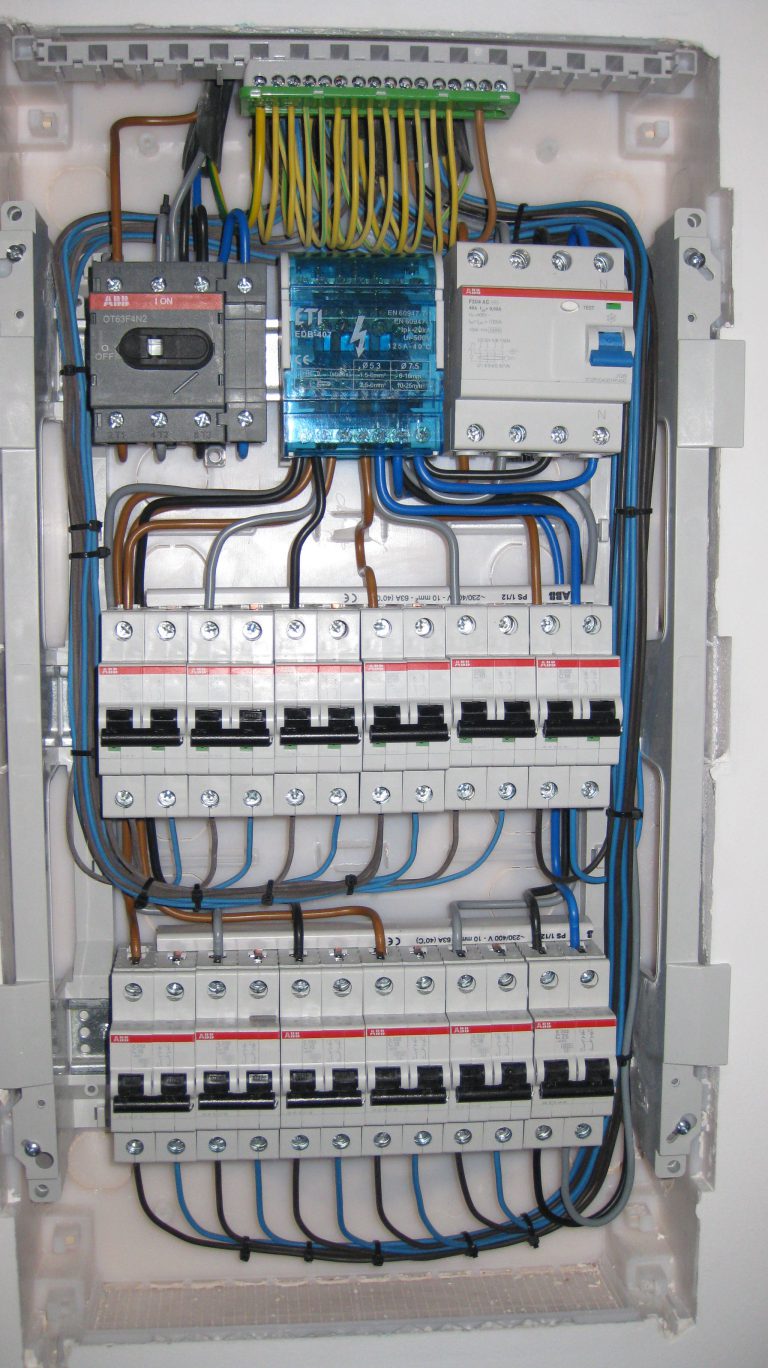

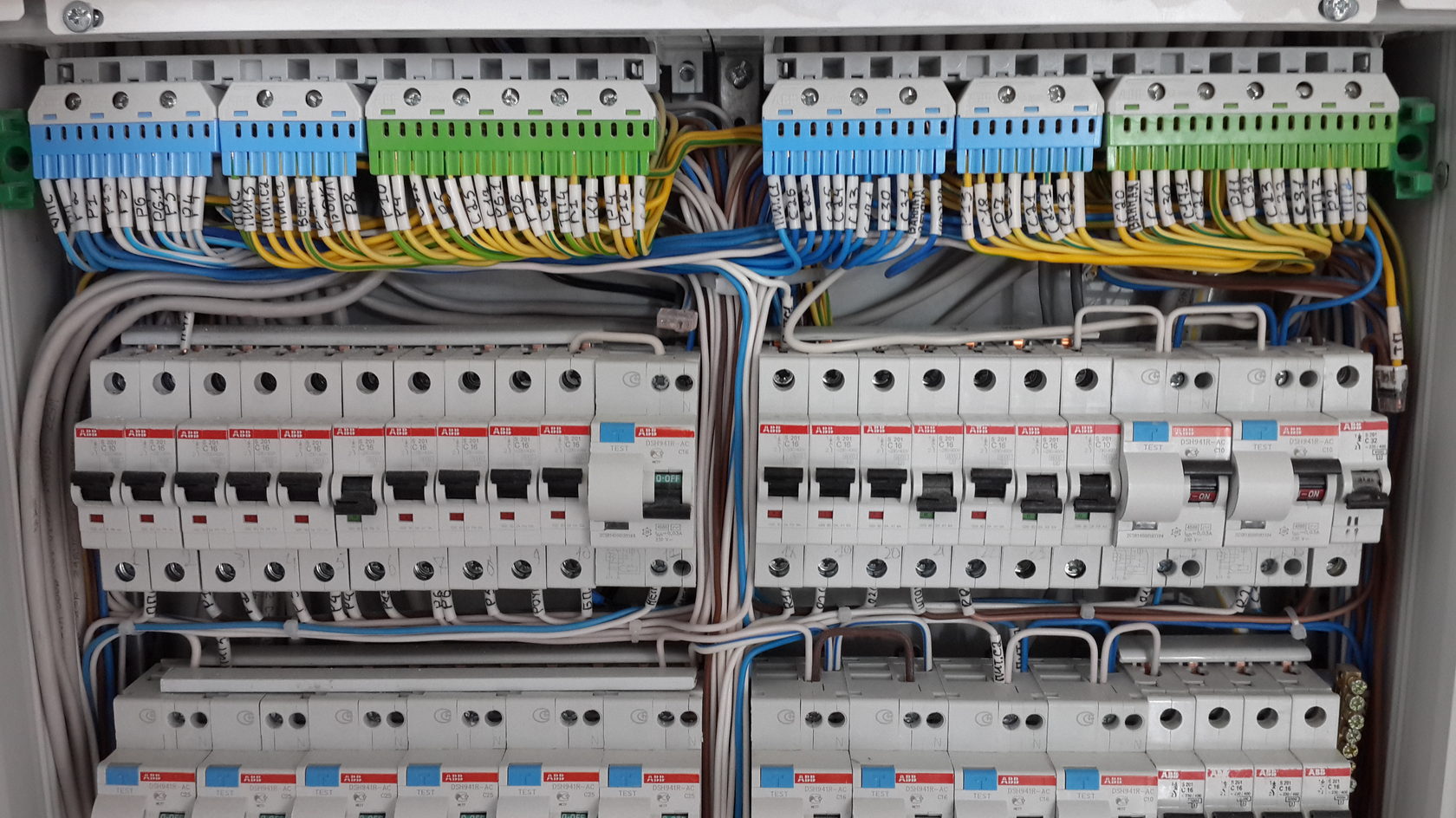

После установки автоматики на дин-рейки, подключаю рубильники, УЗМ, автоматы и УЗО между собой.

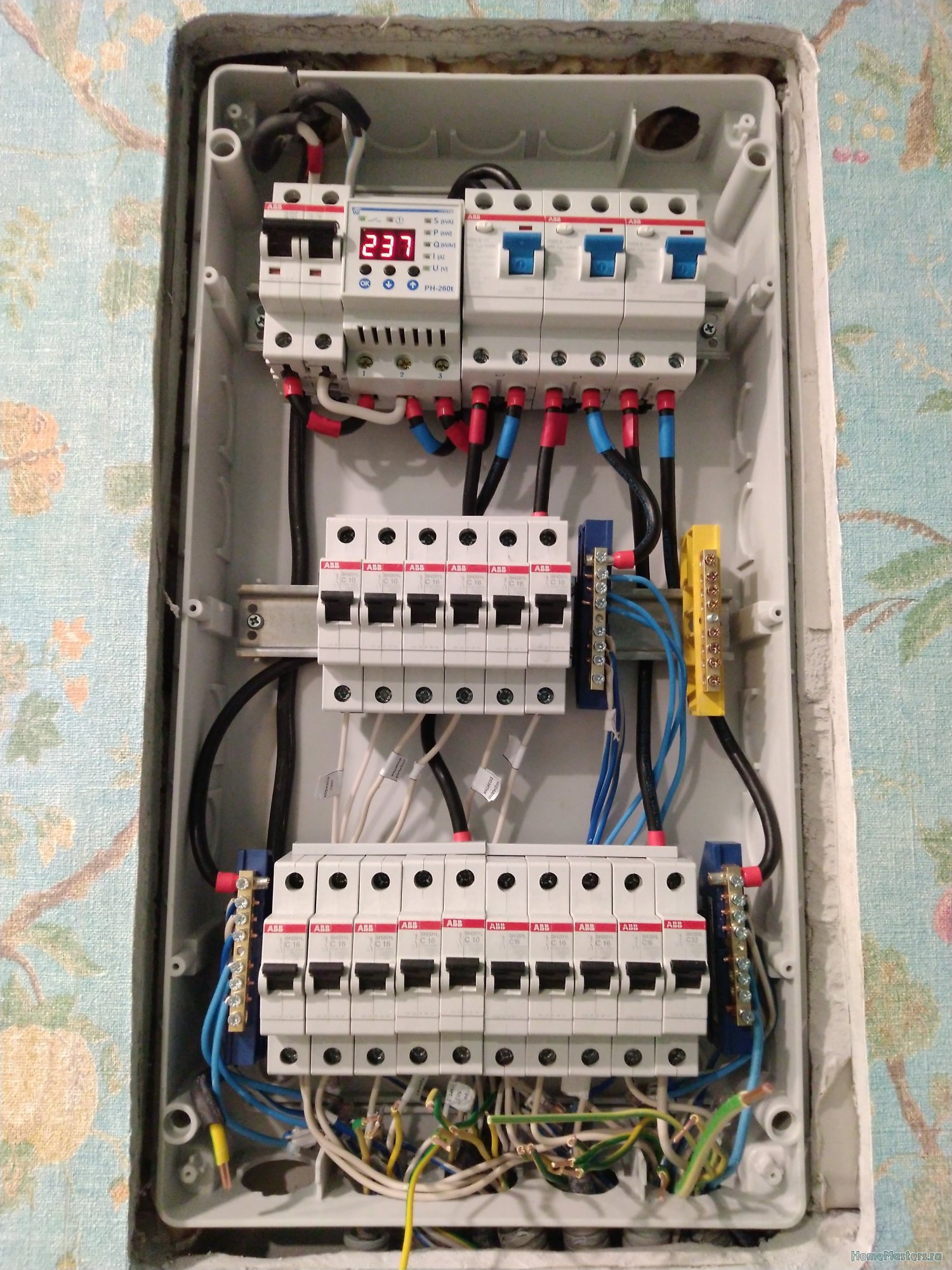

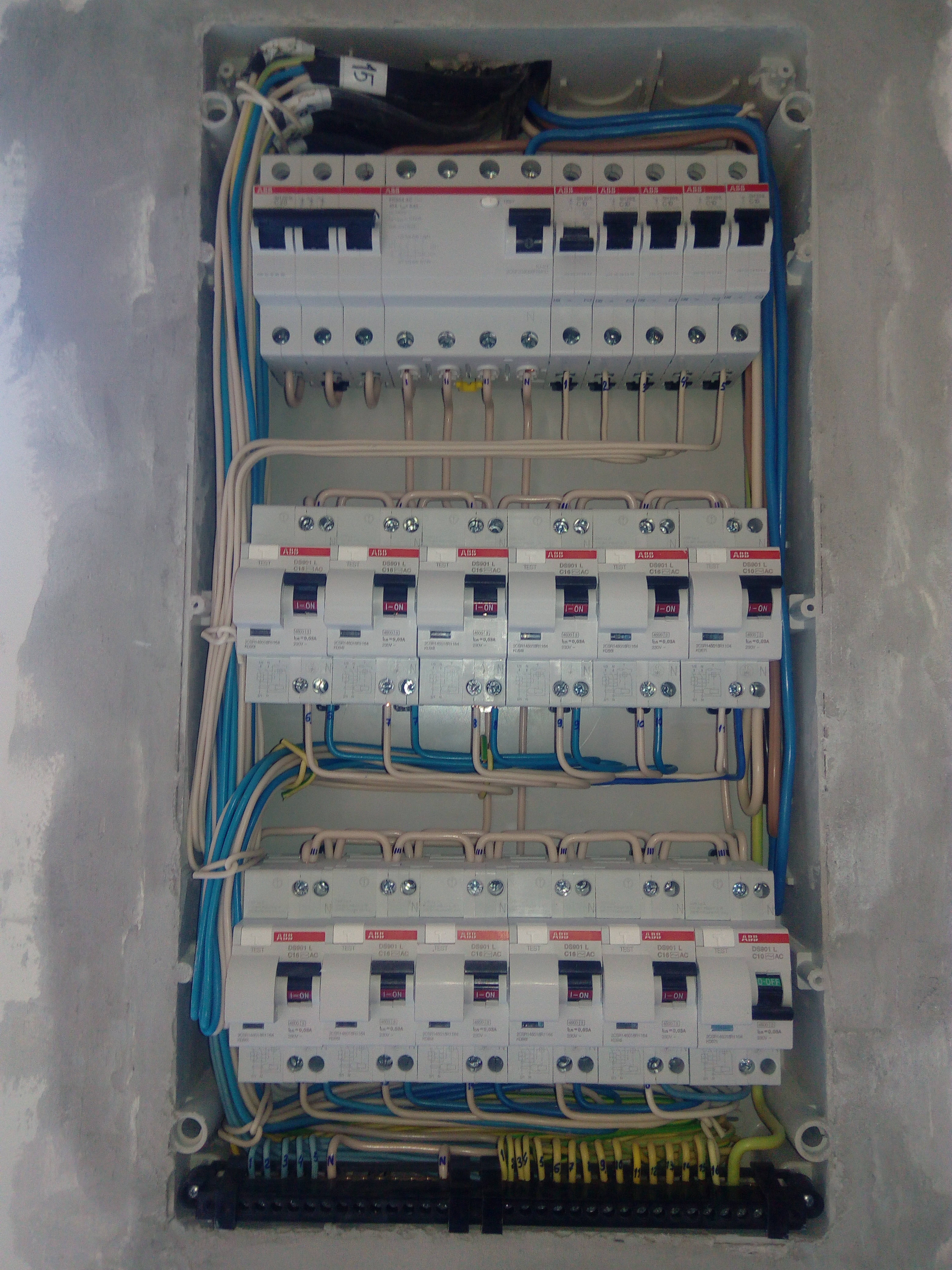

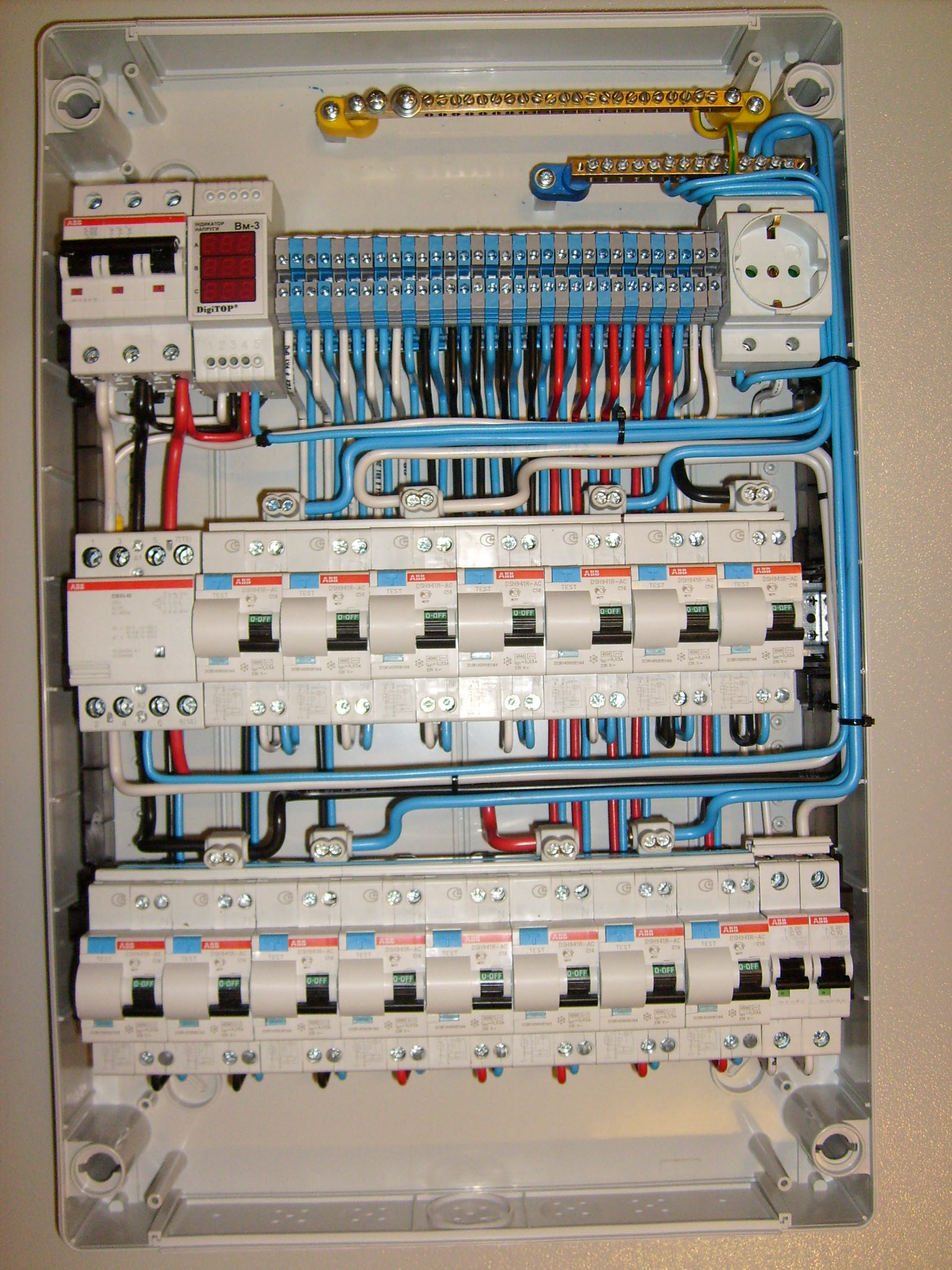

Каждая сборка электрощита индивидуальна, не существует одинаковых схем электрощитов, есть похожие.

Наклейки на пластроны электрощита для обозначения автоматики – самодельные. Изготовлены кустарным способом при помощи цветного принтера, канцелярского ножа, обычного и двустороннего скотча.

Наклейки/подписи для приборов в электрощите

Сборка электрощита будет правильно выполнена, если знать схемы подключения автоматических выключателей, УЗО, дифавтоматов, контакторов и других приборов. Поэтому нет смысла искать в интернете видео “сборка электрощита”, если вы понимаете схемы подключения и принципы действия электрических приборов, вам будет несложно собрать электрощит своими руками. Да и в интернете часто попадается видео “сборка электрощита”, которое скорее напоминает руководство, как НЕЛЬЗЯ собирать электрощит.

В статье “Сборка электрощита” я рассказал основные моменты, на которые стоит обратить внимание, какими материалами и инструментами следует пользоваться, если вы решили самостоятельно собрать электрощит.

Собрать электрощит самостоятельно или довериться специалисту, решать вам, но помните, что от грамотной сборки электрощита, зависит безопасность, надежность, точность работы всей вашей системы электроснабжения, а с ней целостность вашего имущества, и самое главное – ваша жизнь.

Спасибо за внимание. Оригинал статьи на моём сайте https://elektroschyt.ru/sborka-elektroshhita/

Схема электропроводки в частном доме своими руками.

В настоящее время ни один частный дом не обходится без электропроводки, однако не стоит забывать, что в основе лежит правильный монтаж. Для этого вам понадобится правильно составленная схема электропроводки. Монтаж электропроводки будет включать в себя несколько этапов.

Первым делом это разработка идей и подходов, которые в будущем будут использоваться. После чего создается проект подключения вашего частного дома к сети с подсчетом расходов.

Перед началом любых электромонтажных работ необходимо составить схему электропроводки. Если у вас имеется четкая и принципиальная схема под рукой, монтажные работы пройдут намного быстрее и четче.

Зачем необходимо делать схему электропроводки?

Первым делом схема электропроводки в частном доме помогает узнать наименование и количество необходимого материала. Если быть точнее, то это нам помогает увидеть на схеме длину проводки, тем самым купить необходимое количество провода, а так же количество розеток, выключателей, распределительных коробок и другое.

Помимо этого, схема разводки для электропроводки помогает обозначить четкое местоположение для силовых элементов, предназначенных для проводки, к ним относятся: распределительный щит, приборы учета, а так же автоматические выключатели и другие. При большей детализации можно составить схемы соединения проводов в распределительных коробках и распределительных щитах.

к содержанию ↑

Как составить схему электропроводки в частном доме?

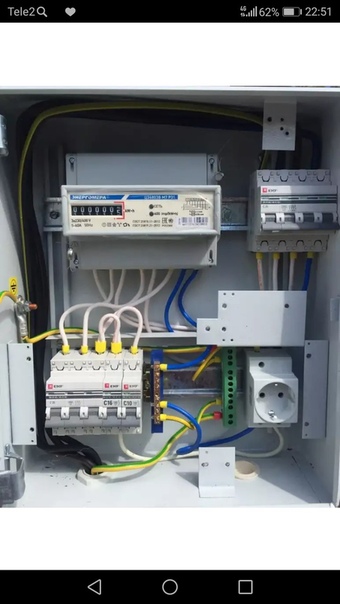

Получение электроэнергии в частном доме обычно осуществляется через воздушную линию 0,4 кВ. На вводный электрощит с воздушной опоры линии приходит как совмещенный рабочий PEN и нулевой защитный, так и фазный провод L.

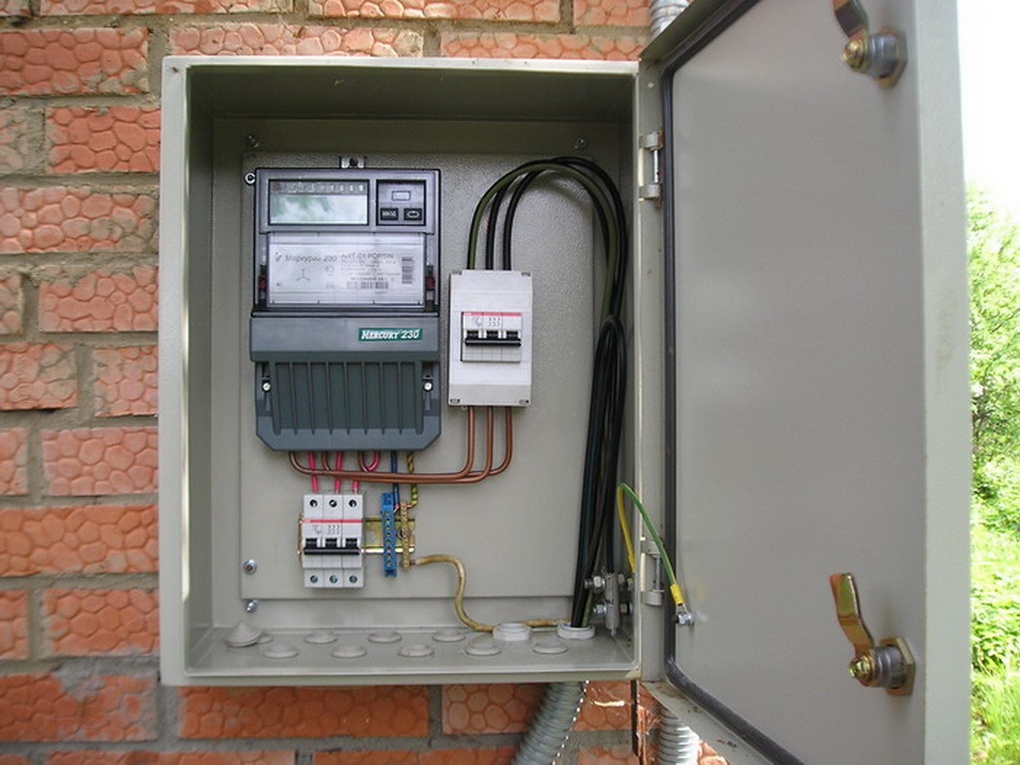

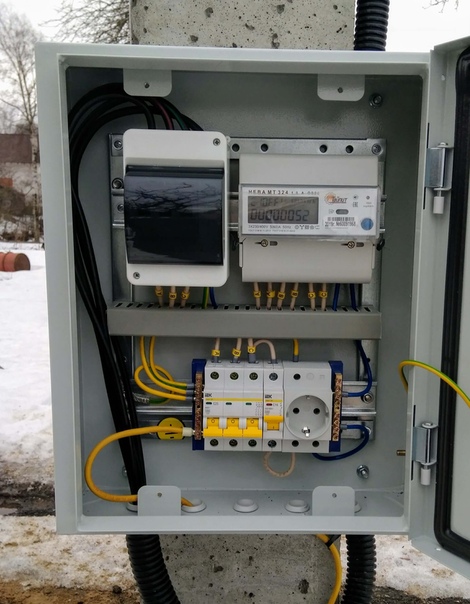

В последнее время набирает тенденции установка электрощита снаружи здания, такое электроснабжение частного дома практикуют энергосберегающие организации. В это время в вводном электрощите устанавливают сам электросчетчик, а так же специальный автоматический выключатель.

После этого прокладывается питающий кабель или привод с вводного щита уже внутрь дома к внутреннему электрощиту.

Установив этот внутренний электрощит, вы начинаете электроснабжение самого дома. Стоит помнить, что схема электропроводки частного дома должна быть выполнена с максимальной надежностью, что бы это обеспечить происходит разделение пользователей на группы. Если не знаете, что такое узо в электрике, то рекомендуется изучить этот вопрос.

Существует несколько групп потребителей:

Розеточная группа
Освящение
Хозяйственные нужды (сюда входят все пристройки, гаражи и т. д.)
Силовая группа ( для стиральных машин, котлов, бойлеров)

Внутренний щиток так же оборудован отдельной защитой, которая предусмотрена для каждой группы.

Если дом достаточно большой в размере и имеет несколько этажей, то тогда можно разбить потребителей по этажам. Так же можно разбивать потребителей пополам или отдельно каждую комнату.

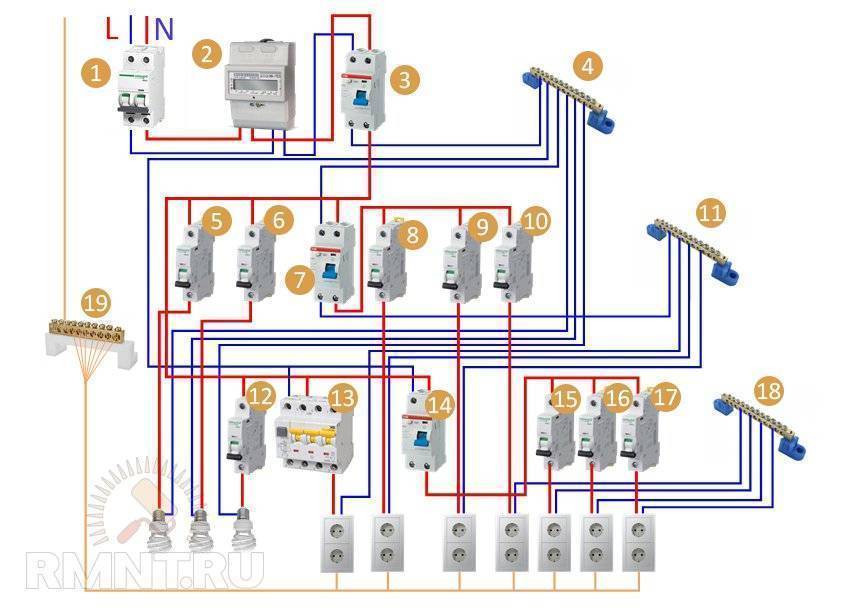

схема распределения и подключения проводке в доме при наличии однофазного питания

Вводный автомат
Электросчетчик
Однополосный автомат
Нулевая шина
Шина заземления

Для составления плана электропроводки вам так же понадобится план самого дома. С помощью него можно отображать план проводки в доме.

размещение электропроводки на плане дома

Если к вашему дому подходит трехфазное питание, то это означает, что с опоры на ваш вводный щиток будет выходить сразу три фазы, а так же совмещенный нулевой защитный и тот же рабочий провод.

к содержанию ↑

Как осуществлять монтаж электропроводки в доме?

Все кабеля и провода от электрощита находящегося внутри дома должны разводиться строго по проекту. Выполняя электропроводку в доме своими руками, стоит руководствоваться не только проектом, но и советами профессионалов. Здесь так же есть свои нюансы, для облегчения ремонтных работ в будущем и для удобства в пользовании необходимо проводить проводку так, что бы она была по максимум доступной. Это позволит в любой момент удалить или заменить любой кабель без производства дополнительных ремонтных работ после устранения неполадок. Что бы обеспечить быструю и легкую замены проводку, проходящую сквозь стены ее необходимо сделать доступной. Все кабеля и провода проводятся через стены и перегородки в специальных патрубках. Оставшийся зазор между кабелем и трубой необходимо уплотнить, можно выполнять различными смесями: цемент с песком, глина с песком и другие.

Проводку в частном доме можно прокладывать двумя способами, оставляя ее открытой или скрывая.

Открытая электропроводка

В таком случае всю проводку по дому разводим открыто на стенах, при этом закрывая ее различными коробами, плинтусами, пластиковых каналах. Выполняя монтаж электропроводки в деревянном доме, стоит обратить внимание именно на этот метод. Применяя такой способ, вы можете прокладывать на любой высоте свой кабель, провод, такая величина не нормируется и может быть различной. Если вы решили выполнить открытую проводку в специальных плинтусах или коробах, то так же стоит помнить, что не стоит смешивать осветительные, слаботочные, а так же силовые провода. Сам короб так же должен плотно прилегать к строительной конструкции, на которую он закреплен, максимальный зазор в этой ситуации может достигать 2 мм. Так же короб должен обладать изоляционными свойствами и быть сделанным из самозатухающих или несгораемых материалов. Если в доме предусмотрена система планировки гибкого монтажа светильников, то так же можно применять модули кабельных каналов.

Скрытая электропроводка

Так же разводка проводки может быть скрыта. В этом случае все кабеля и провода в доме прокладываются в специально оставленных отверстиях. К примеру, их можно размещать под штукатуркой, в пустотах конструкций, внутри сборной перегородки и других. Самым рациональным будет прокладка всех кабелей в полу, так же возможен вариант прокладки в навесном потолке.

Если вы собираетесь осуществлять монтаж электропроводки своими руками под штукатуркой или в специальных вырезанных бороздах в стенах, то в этом случае все провода должны иметь хороший изоляционный слой, который будет их защищать от механических повреждений. Однако, выбрав этот метод, лучше всего прикиньте, что в будущем если вы соберетесь делать демонтаж проводки, то предстоит грандиозный ремонт, который обойдется в копеечку. Так же при такой прокладке стоит прокладывать все кабеля либо строго вертикально, либо строго горизонтально. Кабель должен быть удален от плиты перекрытия как минимум на 200мм. Если перегородка имеет толщину более 80 мм, то кабель можно прокладывать по кратчайшему расстоянию. Так же стоит позаботиться о креплении, оно должно прижимать кабель плотно к месту крепления каждые 0,5-1,2м.

При прокладке проводки в навесных потолках или внутри других строительных конструкциях стоит делать акцент на специальные защитные трубки. Они должны не распространять горение и быть с низким дымо- и газовыделением. Особое внимание стоит уделять прокладке электропроводки в деревянном доме, что бы исключить вероятность возгорания. Если вы собираетесь прокладывать проводку в помещениях с высокой влажностью, к примеру в сауне, то нужно обязательно применять специальные поливинилхлоридные трубки, а так же кабель должен быть в поливинилхлоридной оболочке.

Перед тем, как приступать к монтажным работам, необходимо провести все подготовительные работы. А именно, сделать заготовку, разметку и пробивку, что является основой любых электромонтажных работ. Первым делом определить место ввода кабеля и установки электрооборудования, розеток, выключателей и др. Сам щиток необходимо расположить неподалеку от места ввода, при этом его необходимо расположить в отапливаемом помещении на высоте 1,5-1,7 метра от пола.

Видео о том как спроектировать схему электропроводки в частном доме

проектирование, монтаж с проводкой 380 и 220V

Если вы не нашли подходящий вводной электрощит в магазине, или он вас не устраивает, или стоит для вас дорого, то вам придется выполнить своими руками такую работу, как сборка электрощита для дома.

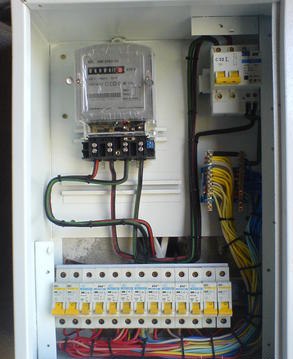

Электрощит с учётом потребления электроэнергии

Замена электропроводки в старом доме или прокладка её в новом – это не просто подключение розеток и выключателей, посредством кабеля, к общим сетям энергоснабжения. Основным элементом проводки является распределительный щиток. Современная бытовая техника потребляет много энергии, в связи с этим нагрузка в сети возрастает. При неправильном распределении мощности возникают короткие замыкания, выходят из строя дорогостоящие агрегаты, порою горят сами дома.
Прежде, чем выбрать электрощитовое оборудование, необходимо подсчитать максимальную нагрузку в сети, при условии включения всех имеющихся в доме агрегатов, учесть место их расположения. Распределить нагрузку на отдельно взятые электрические линии в доме и просчитать максимальную нагрузку на каждую из них.
Количество мощных, подключаемых к розеткам дома агрегатов соответствует количеству автоматических выключателей на 16 Ампер. Щиток распределяет энергию, защищая каждую линию и каждый агрегат, потребление энергии которого 2 кВт/час и выше. Ставить защиту на менее мощные агрегаты нецелесообразно, но при напряжении на всю ветку с нагрузкой 2 кВт/час, также требуется АВ.
Необходимо создать заземление и поставить в щиток УЗО – вводное устройство с функцией аварийного отключения всей домашней сети. Оно прекратит подачу тока в дом, если происходит утечка электричества в землю. Это устройство защитит обитателей дома от поражения током.

Распределение электричества — тонкости подбора кабелей и предохранителей

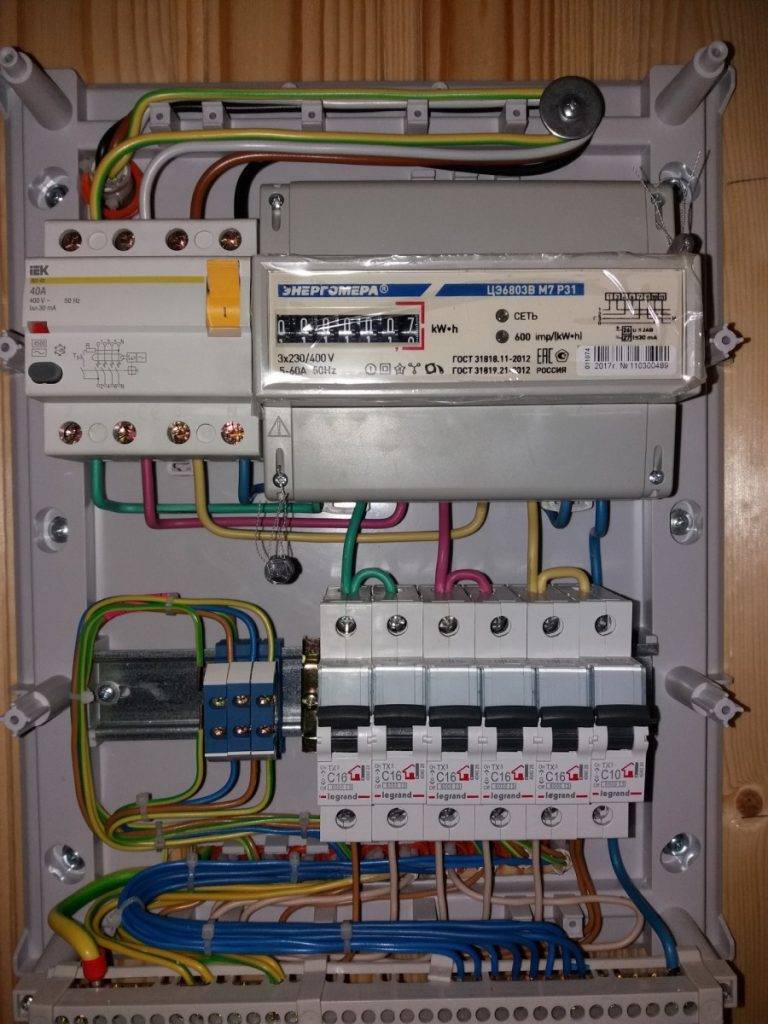

Сборка электрощита для дома начинается с установки короба, в который будет установлено защитное, распределительное оборудование. Разные электрические приборы рассчитаны производителями на подключение к сети кабелями разного сечения, что влияет на подбор предохранителей и проводов, соединяющих точку питания прибора с АВ.
Непреложным правилом защиты дома является выделение приборов большой мощности в отдельную линию с подбором рекомендованных проводов. К таким приборам относятся:

Электроплиты;
Микроволновые печи;
Посудомоечные и стиральные машины;
Водонагреватели;
Варочные панели и духовые шкафы;
Хлебопечки и электрические чайники.

Чтобы монтаж щитка был произведён без ошибок, потребуется подробная, проверенная схема.

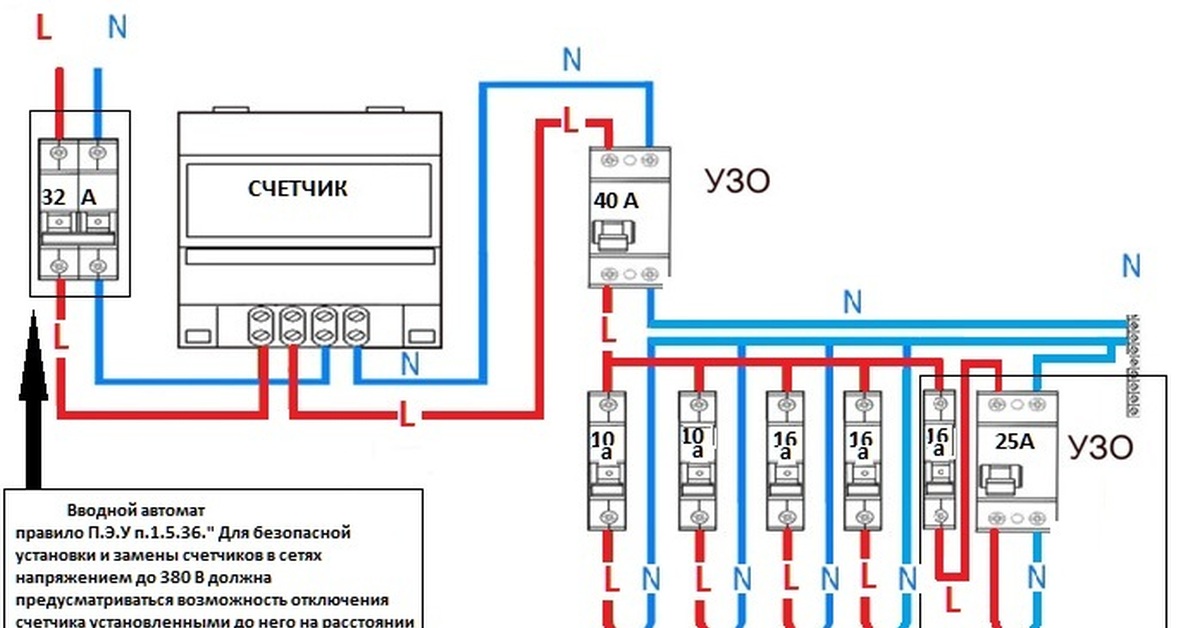

Так будет выглядеть схема сборки электрощита для квартиры или дома с сетью 220 V при малом количестве мощных электрических аппаратов.

Эта же схема актуальна для проводки 380 V, при условии использования 4 и 5-жильных проводов к щитку. Такие провода имеют:

2-3 фазы;
Нулевую жилу;
Заземление.

Этапы проведения работ

Существует определенный алгоритм действий при сборке и монтаже электрощита.

Выбор места для установки. Коридор, где находятся вводные кабели — идеальное место для установки распределительного щита. Крепить его рекомендуется на высоте полтора метра от линии пола (или выше на 10-30 см) – это удобно для проведения ремонтных работ, этапов сборки. установить щиток в помещении необходимо так, чтобы доступ к нему был свободным.
В качестве корпуса используются специальные пластиковые или металлические ящики. У некоторых корпусов отверстия для креплений к стене есть, у других нет. Независимо от этого, ящик необходимо закрепить на стене. Закрепив верхний один из углов, нужно проверить горизонталь строительным уровнем, после чего производится окончательный монтаж корпуса электрощита закрутив второй угол. При установке щитка на деревянную стену достаточно длины самореза 40 мм. При работе с бетонными и кирпичными стенами потребуются пластиковые дюбеля толщиной 6-8 мм и соответствующие саморезы. Их диаметр и длинна зависит от размера и веса электрощита. Для стен из силикатного кирпича используются более мощные саморезы. Их длина 10 см, диаметр дюбеля 8 мм. В зависимости от диаметра дюбелей подбирается сверло. Для установки на основу из пустотелого кирпича потребуются анкера длиной от 8 см.

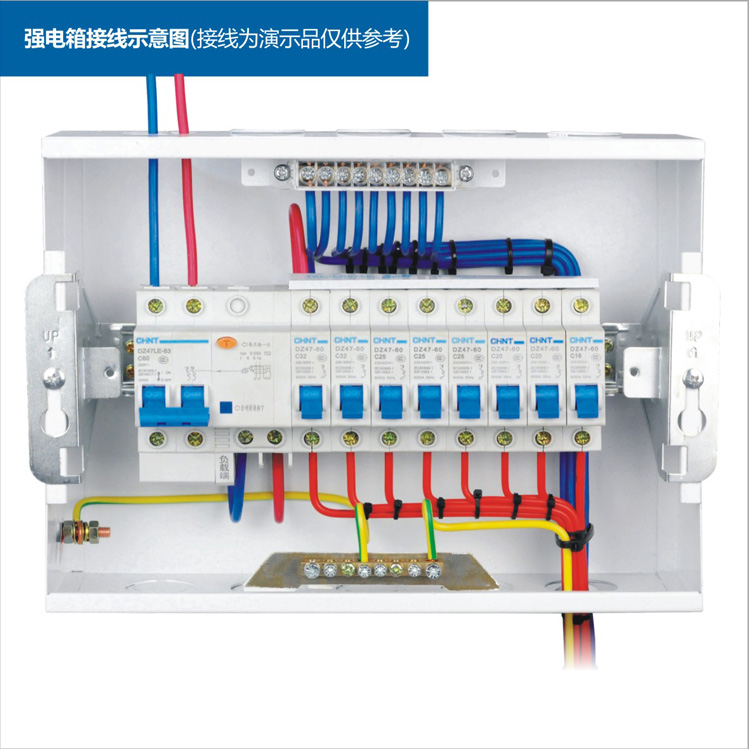

Строгих правил по заведению проводов внутрь щитка не существует. Во многих корпусах производителем уже заготовлены отверстия для их подводки. Делать подводку снизу, сверху, справа или слева – это на усмотрение мастера. Если вводных отверстий для проводов нет, то придётся просверлить в корпусе вводные отверстия.
Монтаж внутреннего оборудования щитка начинается с установки DIN-реек. Виды реек необходимо подобрать по виду. Для крепления счётчика, УЗО, шины нулевой, заземления, установки автоматических выключателей.

Шины заземления и нуля – это медные планки с отверстиями, в которые вставляются провода. Каждый провод закрепляется на планке винтом. Шины имеют пластиковые изоляционные основы, вставляемые в DIN-рейки.

В левом верхнем углу щитка устанавливается вводной автомат. Наиболее оптимальное введение проводов в щиток сверху, над этим прибором. Ещё на стадии разработки схемы электропроводки необходимо определить какой конфигурации вводное устройство потребуется:

Через однополюсной проходит только фазный провод.
Через двухполюсной автомат пропускаются фаза и нуль.
Для трёхфазной разводки требуется установка четырёхполюсного автомата. При его установке требуется придерживаться цветового соответствия проводов, что предотвратит путаницу. Синий цвет провода и литера «N»обозначают нулевую фазу. Жёлто-зелёная оплётка провода и маркировка «PE» ̶ обозначения заземления. Разноцветные провода фазы используются для того, чтобы безошибочно определить сечение провода.

Далее в соответствии с разработанной схемой устанавливаются остальные приборы, на подобранные под их крепление рейки. Сначала счётчик, далее подключаются провода к автомату от точек раздачи электричества в помещениях. Заземление и нулевой провод идут от счётчика на шину, только после этого отводятся в дом. В идеале распределительный щиток с двухполюсным вводным автоматом выглядит как на фото. Цвет провода в щитке и линии на схеме должны совпадать.

Сборка электрощита своими руками доступна каждому, если знать ход проведения работ и соблюдать правила безопасности. Для электрощита в квартире существует только напряжение 220V, что напрямую зависит от общей разводки в многоквартирном доме.

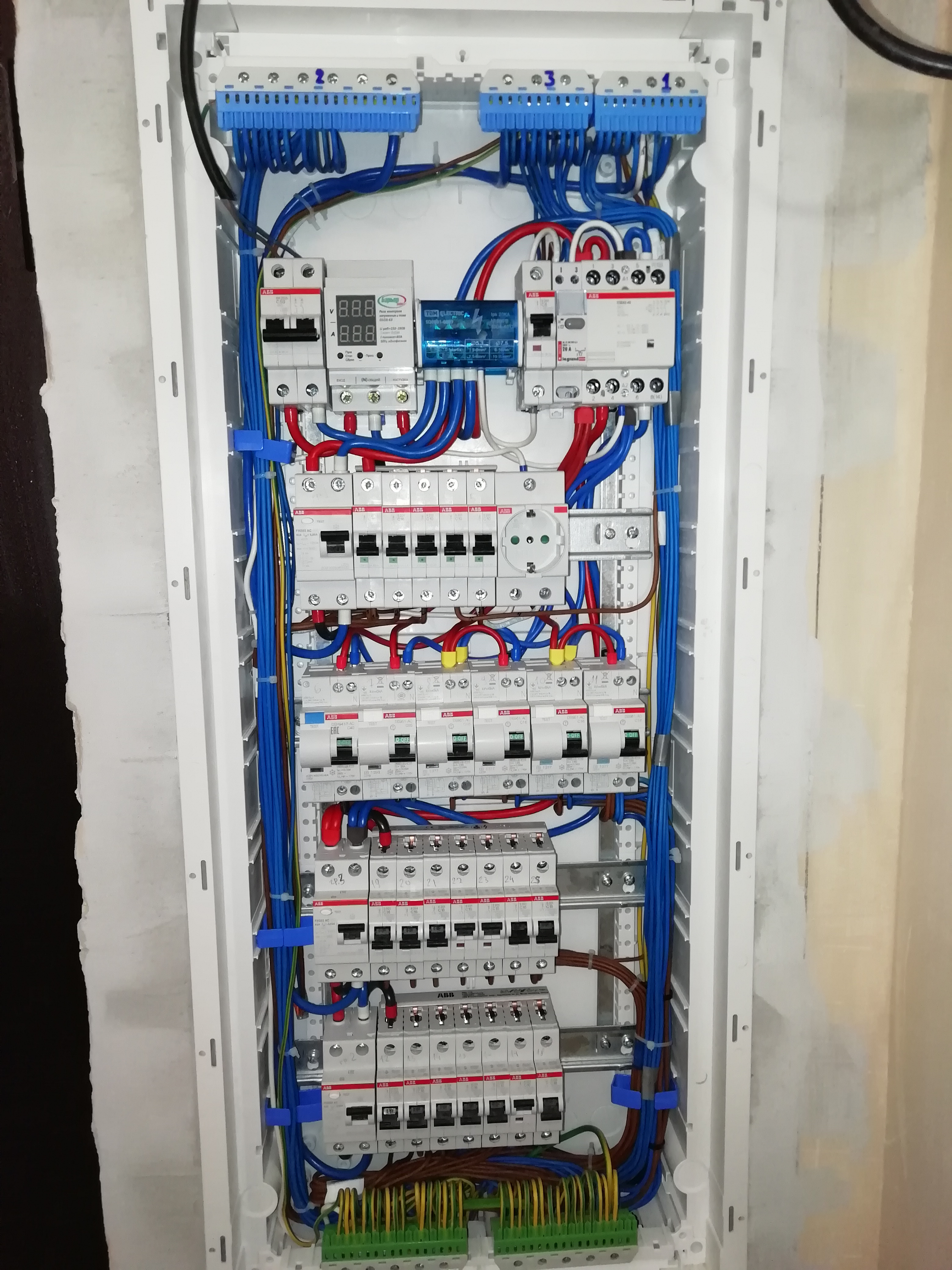

Схема для домов с автономным отоплением, водопроводом с насосом, работающим от электричества. Кабели необходимо использовать четырёх и пятижильные, и вводный автомат должен быть трёхфазным.

При подключении к электрическому щитку в доме проводки сауны с электрической печью, гостевого домика, домашней мастерской с бытовыми деревообрабатывающими станками в сборке электрощитка поможет схема с реверсным рубильником и УЗО.

Технология установки и сборки электрощита аналогична для всех видов схем. После сборки щитка не нужно торопиться закрывать его. Предстоит ещё тестирование. При открытом щитке все автоматические выключатели, часто называемые «рубильниками», включаются. Через 2-3 часа работы нужно проверить все составляющие щитка на нагрев. В правильно собранном щитке горячих элементов быть не должно.

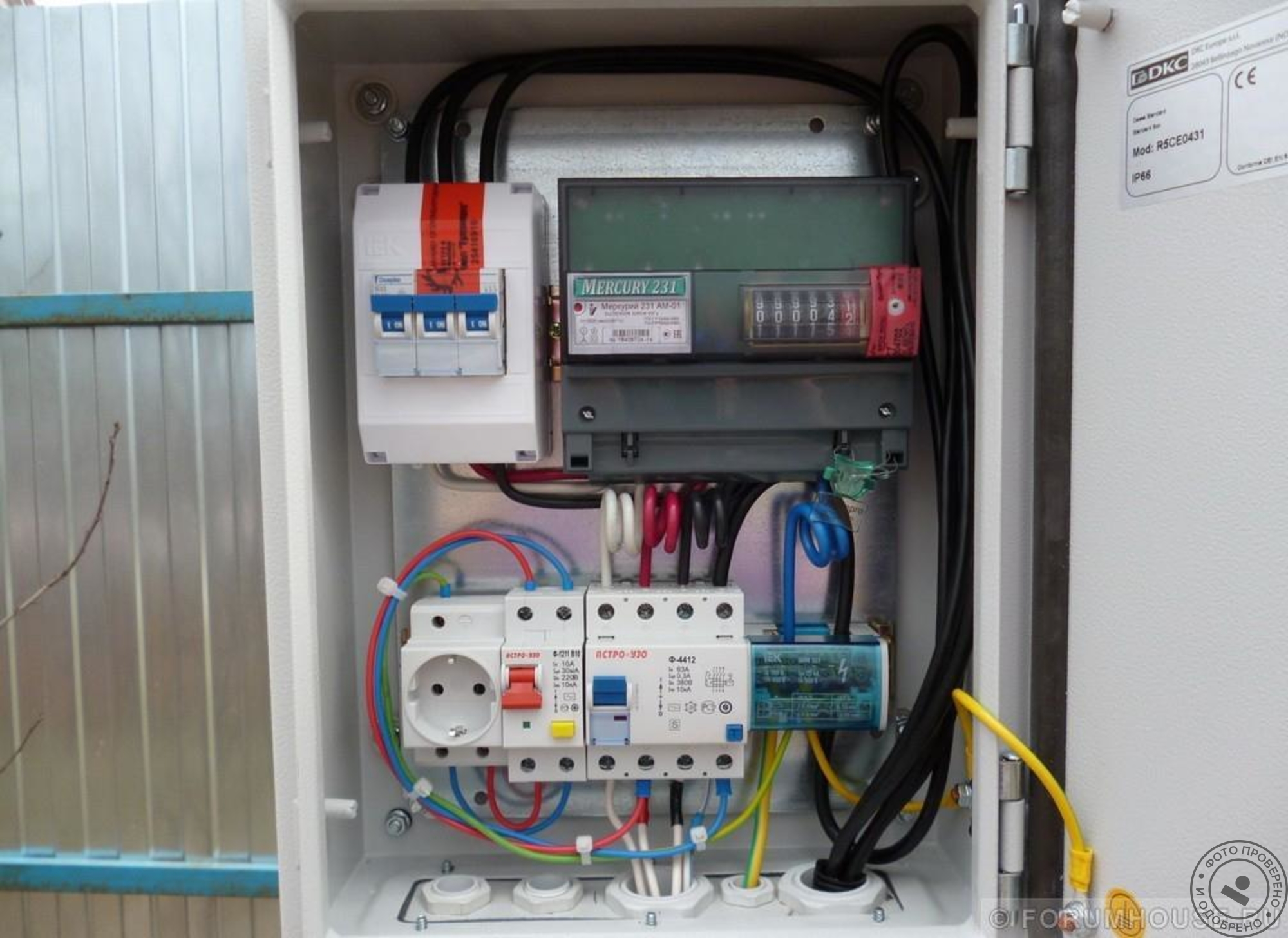

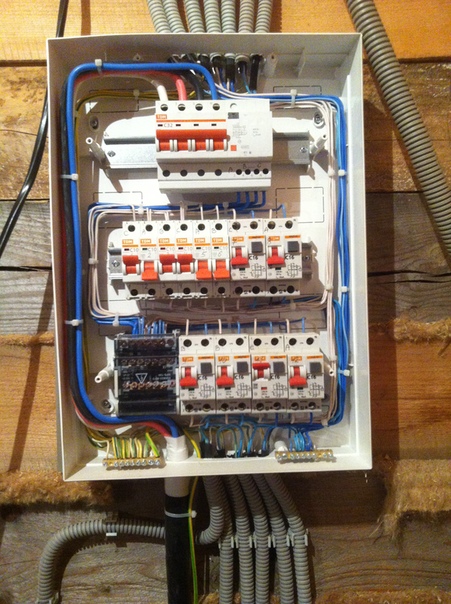

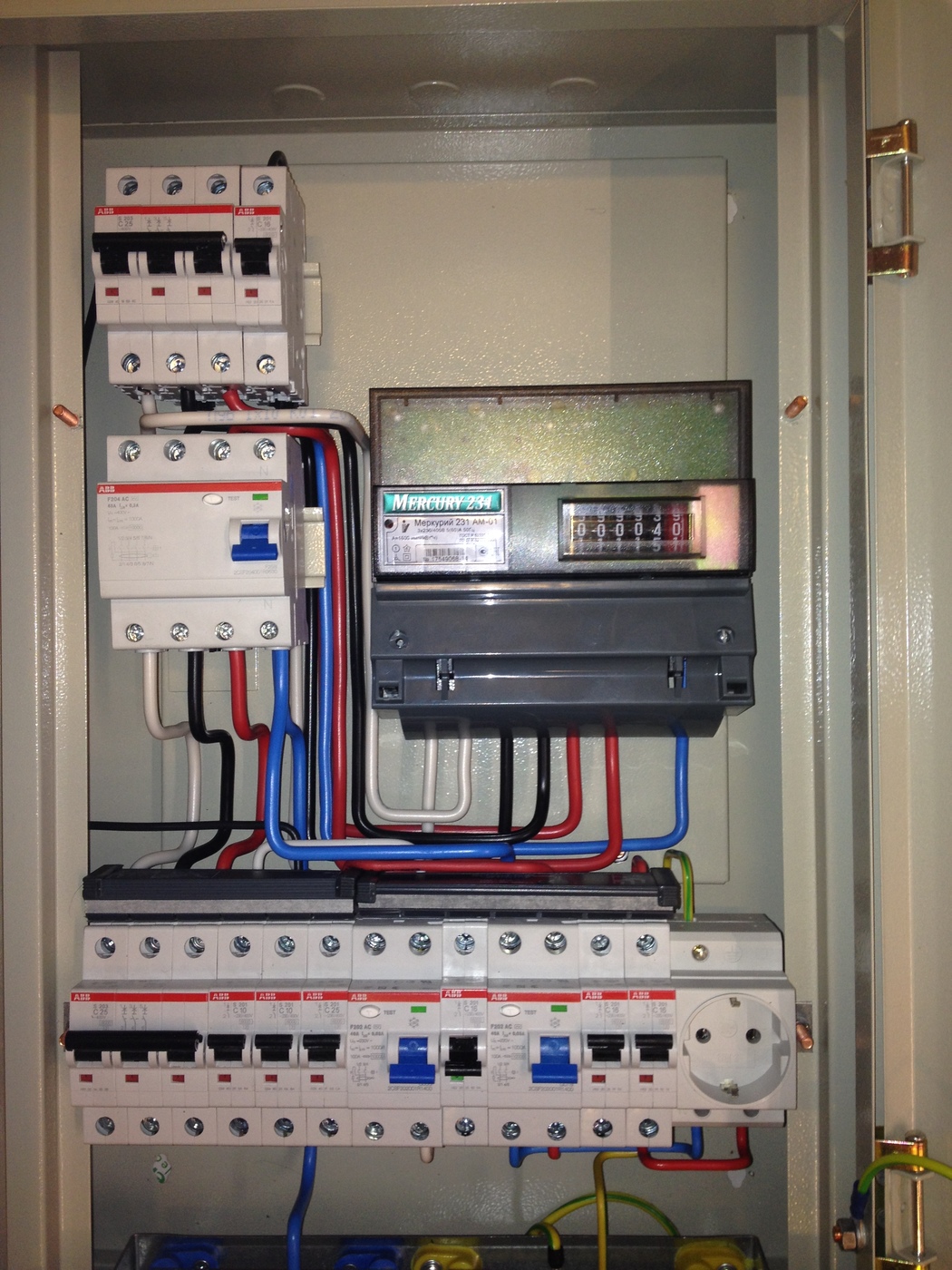

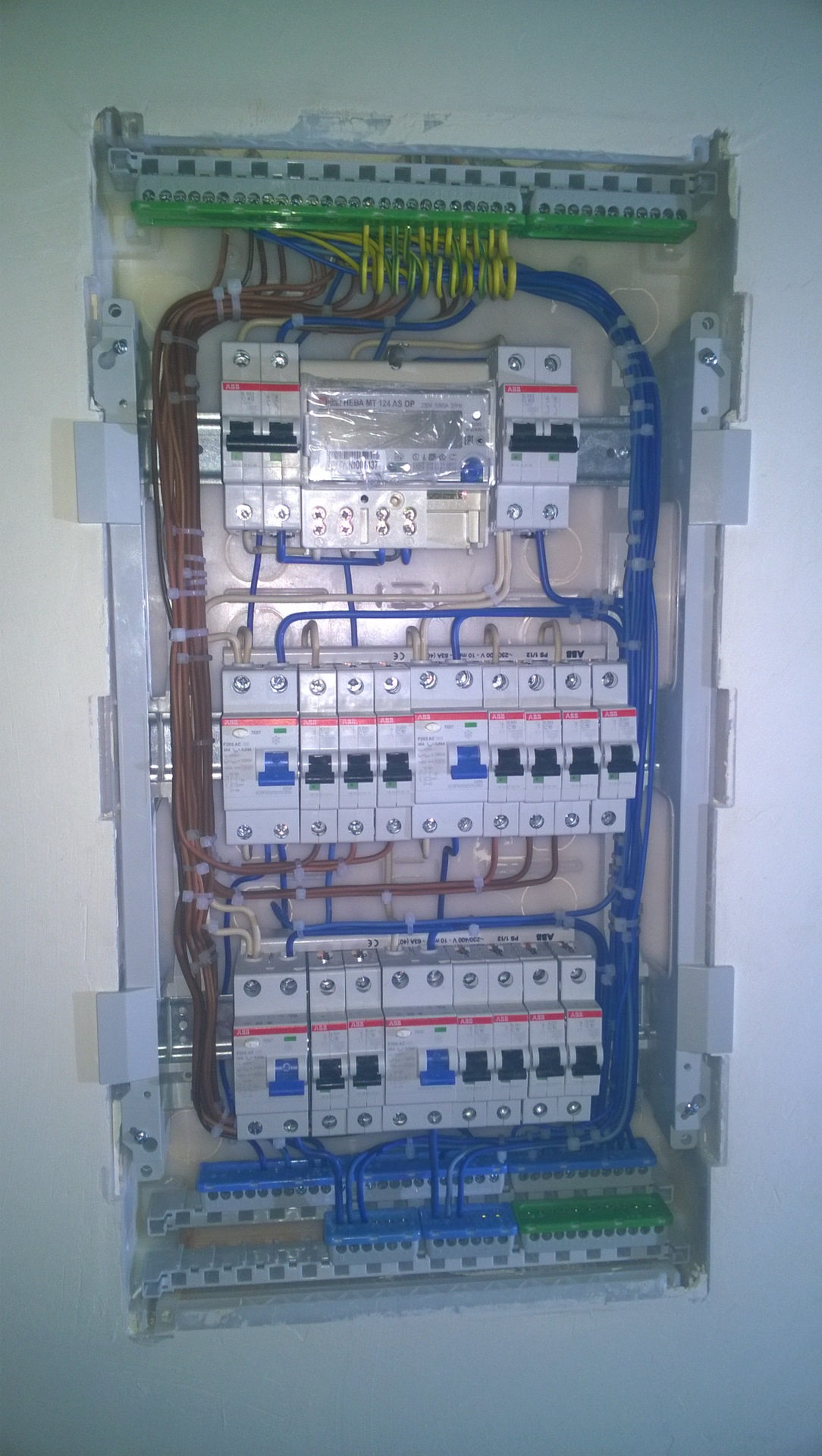

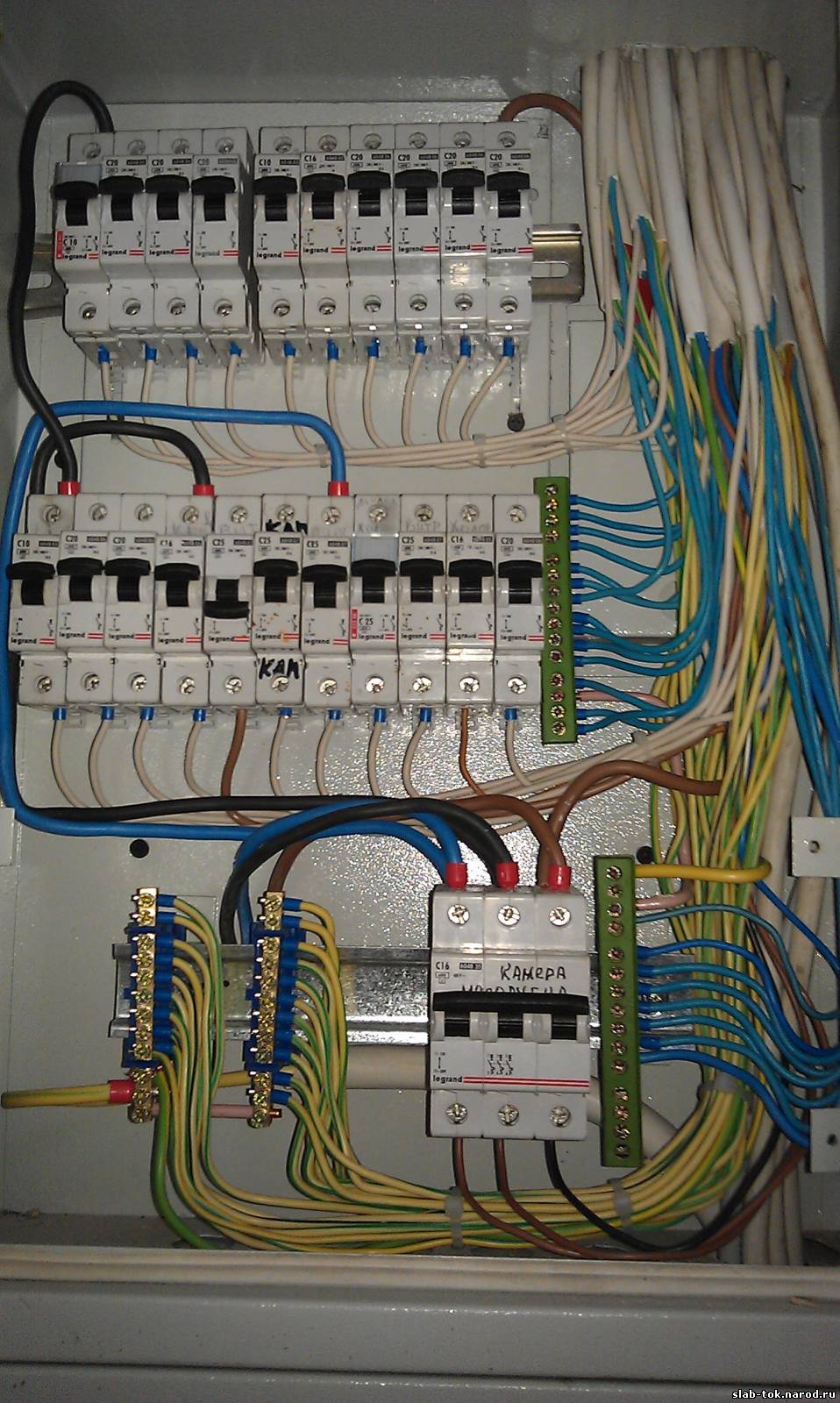

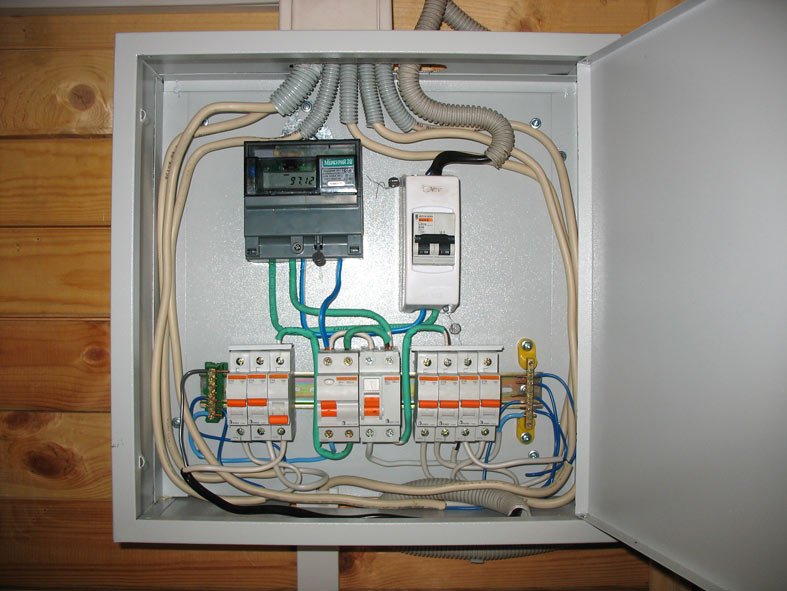

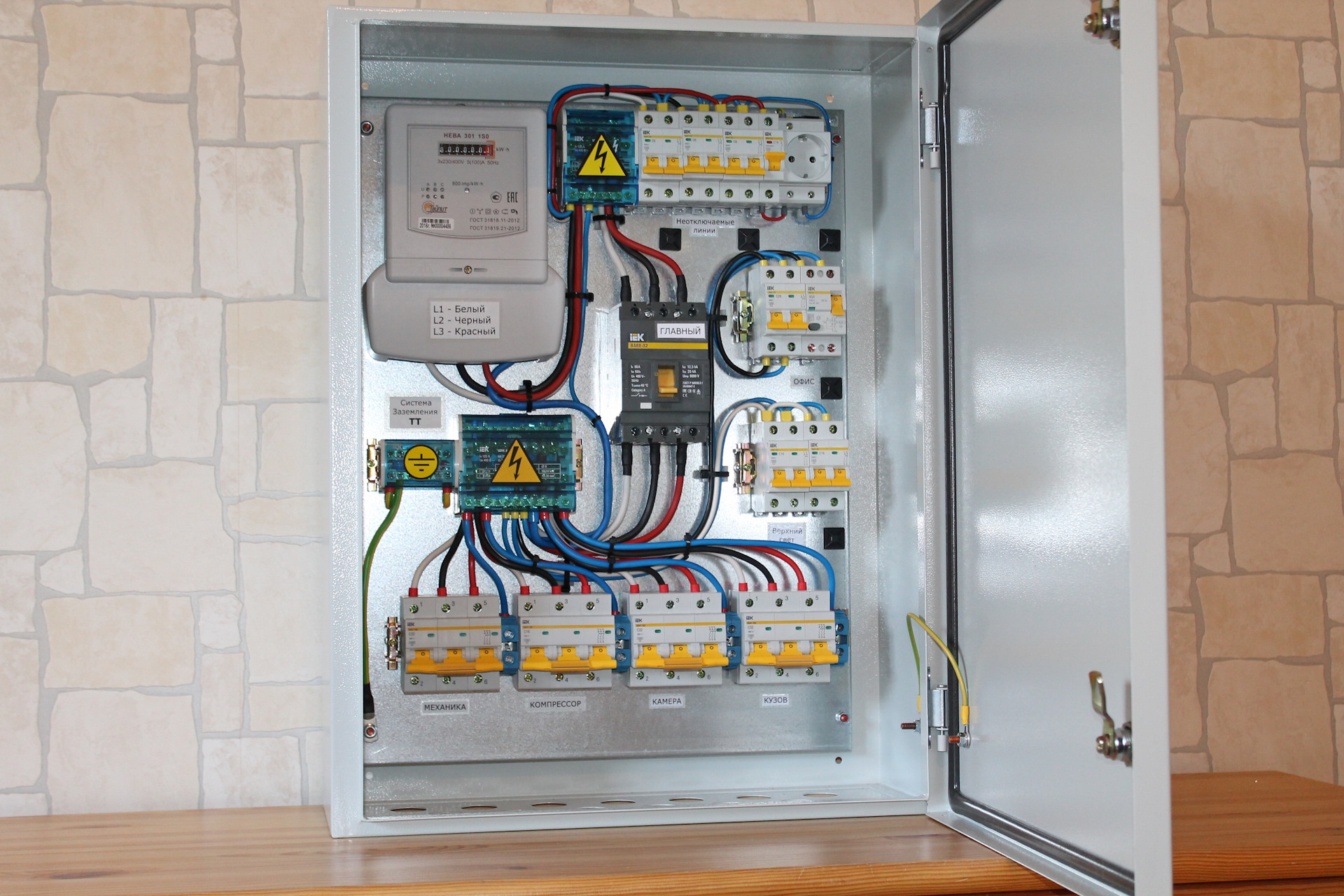

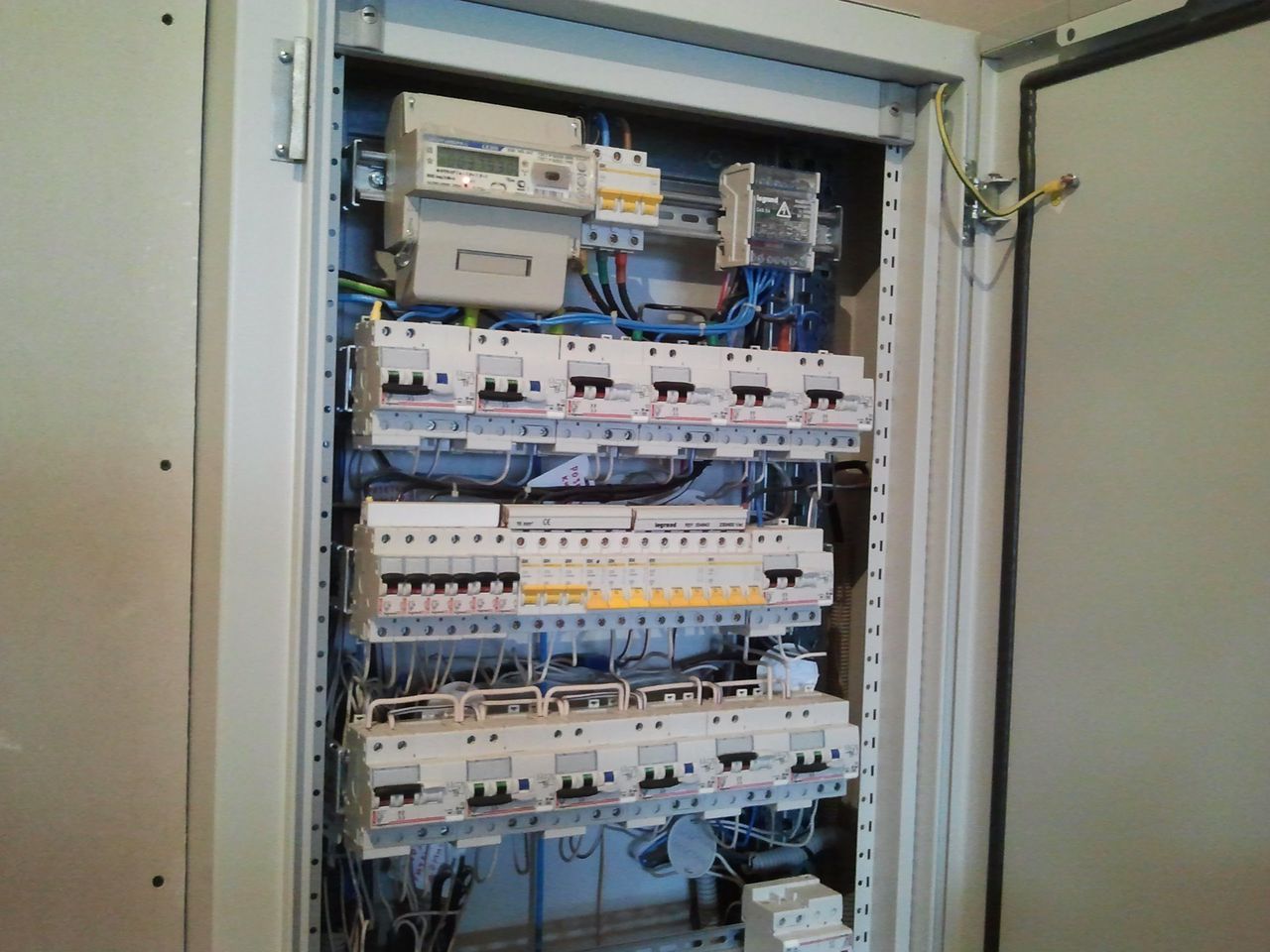

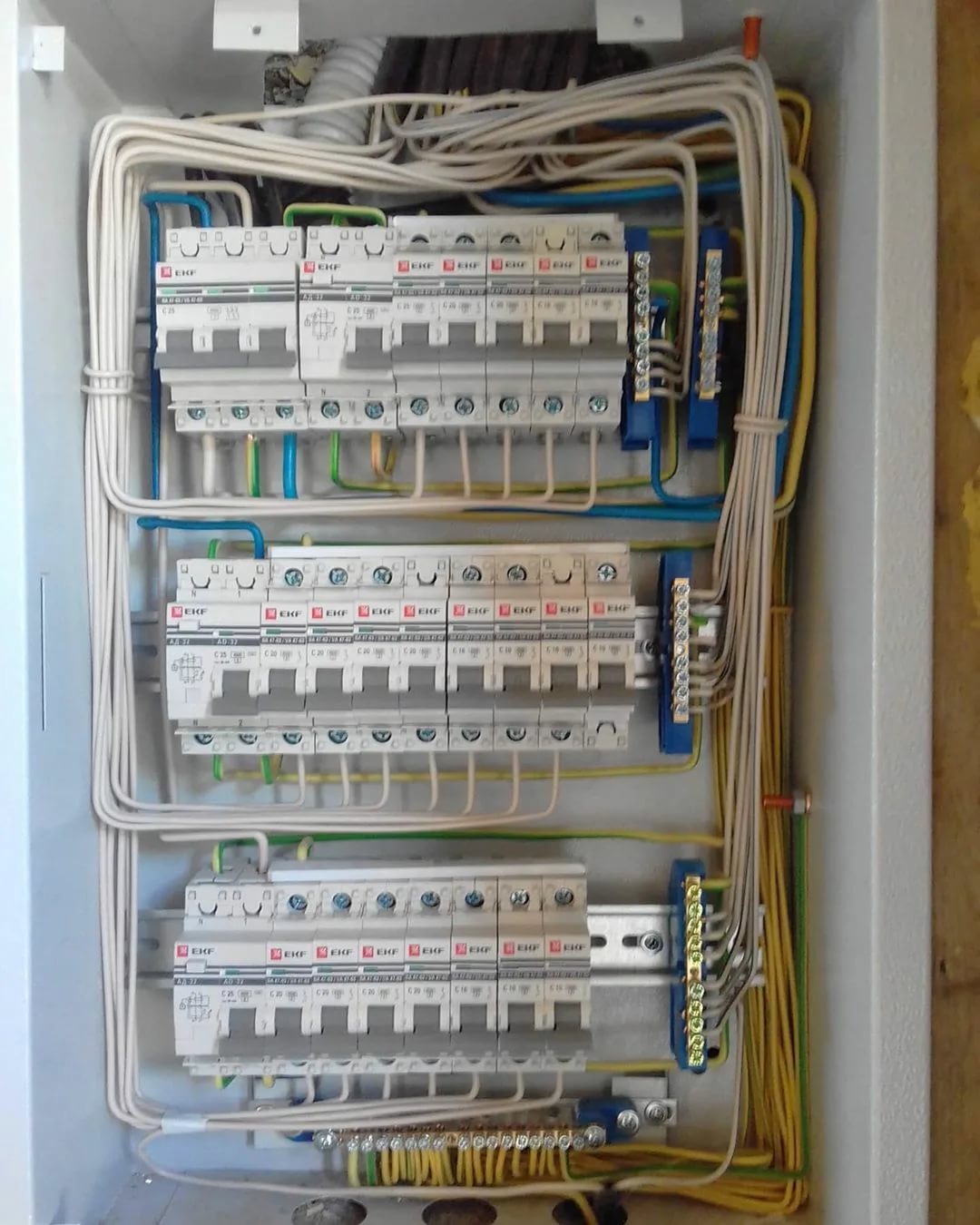

Сборка электрощита для частного дома

Собирать электрический щиток можно и нужно собственными руками. В крайне редких случаях наблюдается точное совпадение этого узла с техническими требованиями, предъявляемыми к объекту. Постоянно необходимо что-то дорабатывать, добавлять, переделывать. Если хочется получить высшее качество, то нужно действовать самостоятельно. Это не значит, что готовые решения от производителей отличаются низким качеством. Просто можно решить задачу лучшим образом, сделав действительно надежный распределительный щит, полностью забив его необходимым оснащением. Каждый элемент может быть взят от отдельных торговых марок, но всё легко объединяется по монтажный стандарт DIN. Эти рейки действительно в своё время совершили настоящую революцию в электромонтажном хозяйстве, облегчив на порядок работу специалистов. Сегодня эксперты нашего блога «ПрофЭлектро» дадут действенные рекомендации и советы.

Подборка оборудования

Здесь список может быть практически бесконечен. Поэтому дадим лишь общий ряд рекомендаций, позволяющий выбрать направление. Конкретные модификации лучше подбирать, исходя из ассортимента:

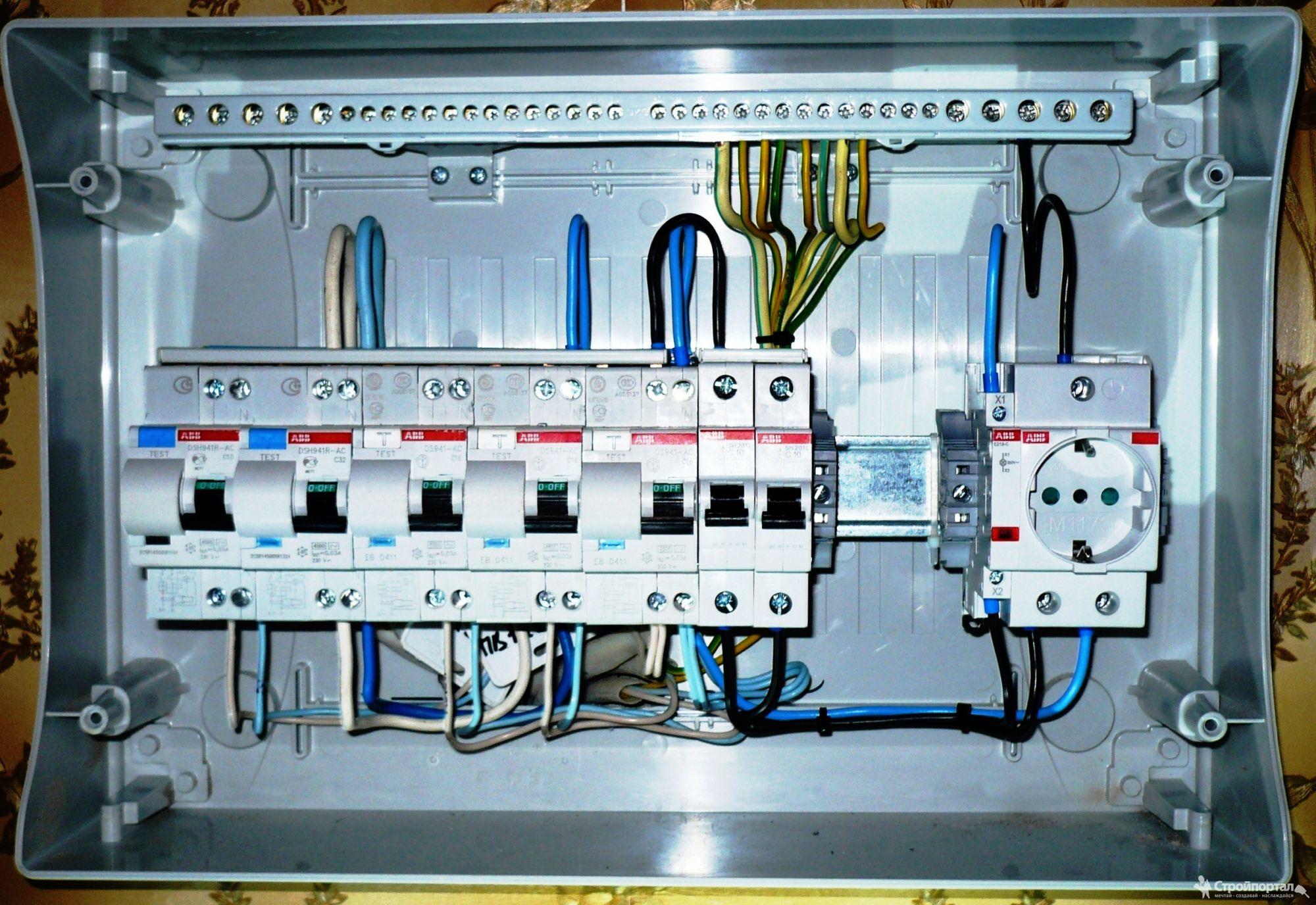

Розетка. Она строго необходимо, ведь часто нужно выполнять работы на крыльце, а тянуть бесконечные переноски через все комнаты очень неудобно. Особенно, если нужно обесточить весь дом.
Дифференциальные автоматы или устройства защитного отключения. В первом случае вы получаете преждевременную защиту. Особый трансформатор предупреждает всё задолго до начала вредоносного действия короткого замыкания. Второй вариант отключиться только при повышенной нагрузке или резком росте силы тока. Биметаллическая пластина нагревается, а затем она отстреливает контакт, меняя собственную форму. В идеальном варианте на каждую линию должен быть отдельный блок управления. Тогда можно избежать порчи бытовой техники.

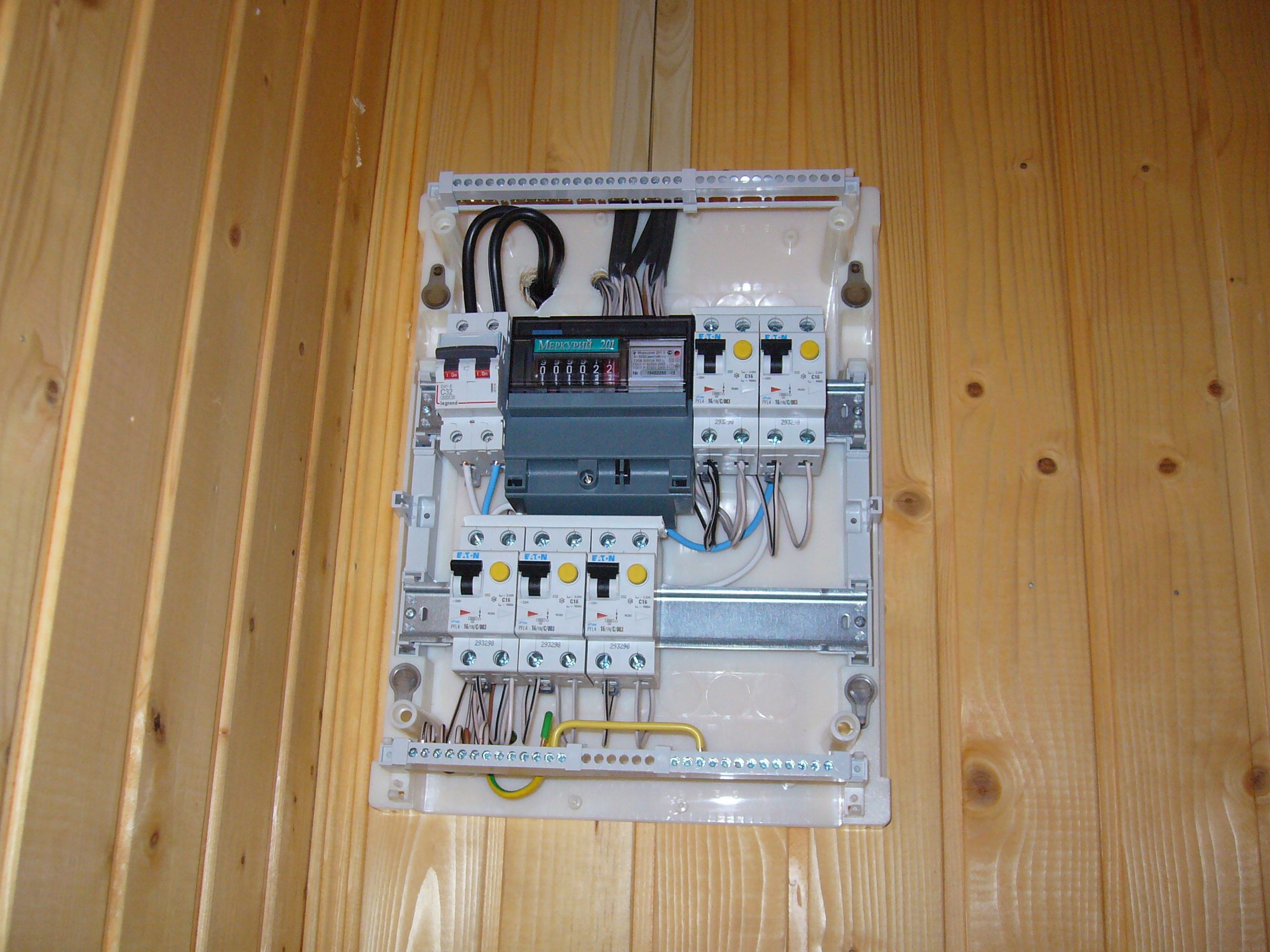

Электрический прибор учёта необходимо устанавливать только при соответствующих службах. Иначе подобная самодеятельность может быть наказуема большим штрафом. Счётчик подключается до входа в квартиру так, чтобы не было возможность подключиться за ним. Мы призываем не заниматься воровством электроэнергии.
Разнообразные реле и индикаторы – это уже прихоть хозяина, чем необходимость. Релейные устройства требуются при обеспечении нестандартных решений. Индикаторы применяются для текущего контроля, что также может быть полезно.
В щиток можно также устанавливать элементы умного дома. Например, блоки GSM управления и прочие компоненты. Начинать концепцию можно со щитка, а затем наращивать её с течением времени.

Монтажные работы

Собирать щиток необходимо последовательно, примерно в следующем порядке:

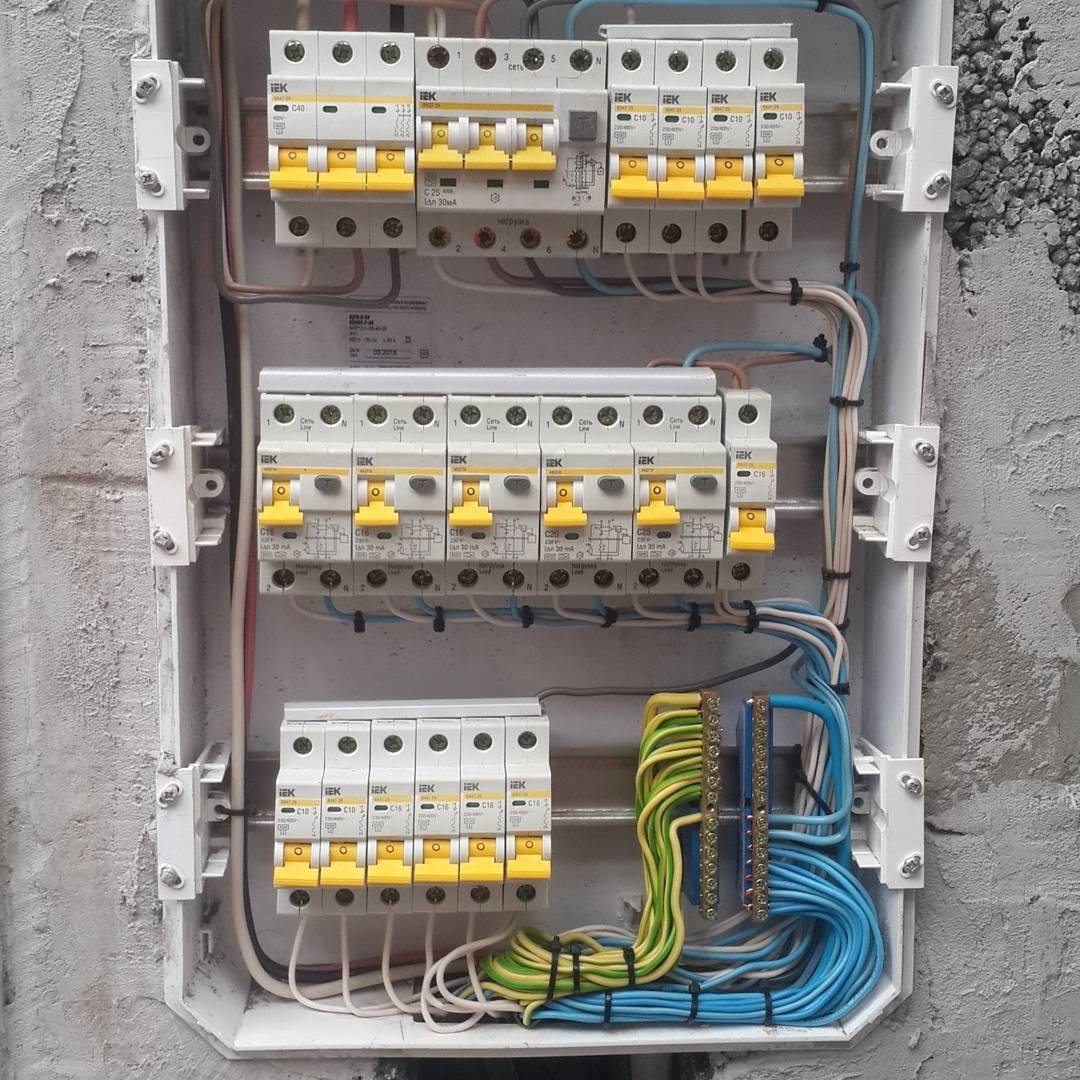

Первым делом подготовьте нишу или внешний шкаф. Необходимо проверить всю изоляцию и надежность крепления. Также нужно убрать всё лишнее, включая старую проводку, какие-то ярлыки и прочие обозначения. Если делать с нуля, то сразу хорошо.
Подведите контакты, а затем изолируйте их тщательно. Они ещё пригодятся, но могут помешать при монтаже.
Установите рейки DIN. Обычно они крепятся на винтах, что не составит труда при наличии гаечного ключа. Большинство электриков пользуются инструментом с переменным размером, чтобы не носить за собой набор.
Далее начинайте последовательно набирать и подключать все устройства щитка. Автоматы, реле, защитное отключение, разнообразные индикаторы. Каждый из них включается в сеть только параллельно, что позволяет избежать падения напряжения.
Когда всё собрано, подводите главные контакты, но предварительно отключите общий рубильник. Если такой возможности нет, то вызовите электрика, имеющего допуск для работы под напряжением.
Не забудьте протестировать все точки выхода проводки на предмет соответствия базовым характеристикам. Также требуется проверка на искрение и плотность соединения.

Где купить все детали

Приобрести их вы можете прямо сейчас в нашем интернет-магазине «ПрофЭлектро». Вся продукция поставляется напрямую от производителей. Мы даём официальную гарантию, а также выставляем справедливую стоимость. Перед отправкой обязательно проверяется целостность, комплектность, возможны стендовые испытания для сложных узлов. Доставка действует в любой город и регион России.

Как заменить панель электрического выключателя

На протяжении десятилетий инновационные технологии наводняли рынки, принося нам всевозможные новые и усовершенствованные электроприборы, оборудование и приспособления, которые дополняли требования к питанию наших панелей автоматических выключателей ввода.

Осторожно: Модернизация панели электрического выключателя — это сложный электрический проект. Было бы чрезвычайно опасно пытаться сделать это, если у вас нет необходимого опыта, а в некоторых местах внесение таких изменений без профессиональной лицензии является незаконным. Если вас интересует этот процесс, мы опишем его ниже, но обратите внимание, что мы не рекомендуем выполнять его без эксперта.

В 1960-х годах панели на 60 ампер, часто заполненной кучей предохранителей (рис. 1a и 1b), было достаточно для обеспечения электроэнергией всего дома — нескольких светильников и розеток, электрической плиты, холодильника, водонагреватель, водяные насосы и т. д.

В 1970-х и 1980-х годах появились электрические плинтусные нагреватели, электрические печи, центральные кондиционеры, тепловые насосы и многие другие машины.Вся эта новая функциональность привела к необходимости перехода от электрических панелей на 60 и 100 А до 200 и более А.

Сравните поставки автоматических выключателей на Amazon.

Инновации только ускорились за последние несколько десятилетий, предоставив нам автоматизированные установки HVAC, спа-ванны, тепловые насосы для бассейнов, большие развлекательные системы и все более популярные электромобили, которые требуют быстрых и мощных зарядных устройств прямо дома.

Таким образом, справедливо предположить, что многим старым или даже не очень старым домам требуется какая-то модернизация системы распределения электроэнергии для удовлетворения постоянно растущих потребностей в электричестве.Это может означать модернизацию старого электрического щита с одноразовыми предохранителями (рис. 1) или переход от более раннего щита выключателя с 24 цепями или меньше.

Специальное примечание № 1: Чтобы сэкономить время и не оставаться без электричества в течение длительного времени, вы можете установить новую панель на стене рядом со старой, а затем приступить к предварительной проводке новой и некоторых существующие цепи в новую панель (шаги с 4.2 по 5.5). Это позволит в конечном итоге установить новую мачту большего размера и связанные с ней соединения в том же месте, что и первоначальный вход, что сделает его незаметным.

Обновление не из дешевых. И это не легко. Если вы собираетесь попробовать это, вам нужно быть осторожным и организованным. На самом деле, как мы отметили выше, это, вероятно, работа для сертифицированного профессионала, но вы все равно их нанимаете, поэтому вам может быть интересно узнать, во что вы ввязываетесь.

Шаг 1. Выясните, сколько энергии вам нужно

Все новые предметы роскоши, которые вы планируете приобрести в будущем, несомненно, создадут более высокий спрос на электроэнергию и потребуют большего количества слотов выключателей в вашем электрическом вводе.Хотя электроприборы становятся все более энергоэффективными, некоторые типы оборудования, такие как HVAC (рис. 2a и 2b), быстро становятся популярными, поскольку они сочетают в себе нагрев, охлаждение и обмен воздуха внутри более старых. Они также часто требуют установки нескольких модулей, что увеличивает нагрузку на вашу систему.

Научные разработки также приносят новые технологии, такие как все более популярные электромобили (EV), которые требуют быстрых домашних зарядных станций для повседневного использования и могут потребовать, чтобы ваша панель выдерживала более высокий ток, чем раньше. Зарядные станции для электромобилей (рис. 3a и 3b) представляют собой электрические коробки, которые действуют как ворота, обнаруживая, когда они подключены к автомобилю, и замыкая реле, которое позволяет подавать электричество для зарядки.

Многие семьи владеют двумя автомобилями, поэтому в новых и улучшенных домах, скорее всего, потребуются две станции. Станция уровня 2 на 32 ампера является хорошим выбором для начальной станции — обычно она заряжает автомобиль на 7,2 кВтч. Станции уровня 2 на 40 ампер могут заряжаться быстрее, но для них требуются выключатели на 50 ампер и более толстая проводка, что значительно увеличивает их стоимость.

Национальный электротехнический кодекс требует, чтобы цепи были рассчитаны на силу тока, на 25% превышающую выходную мощность зарядного устройства. Например, если вам нужно зарядное устройство на 40 ампер, вам нужно подключить его к цепи на 50 ампер.

Шаг 2. Выбор подходящей панели

Составьте список основных электроприборов, указав номер выключателя, присвоенный каждому из них, а также их номинальную мощность и время суток, когда они чаще всего используются. Добавьте в этот список все оборудование, которое вы планируете приобрести позже.

Это должно дать лучшее представление о том, каково ваше основное энергопотребление и когда ваша система работает с наибольшей нагрузкой.Знание общего количества кВтч поможет вам сбалансировать нагрузку внутри панели. Итоги также дадут вам представление о том, какой размер электрической панели вам нужен. Наконец, это поможет определить, что входит в ваши отдельные цепи, сколько автоматических выключателей вам понадобится и какие запасные слоты у вас останутся.

На этом заключительном этапе планирования рекомендуется проконсультироваться с надежным сертифицированным электриком, чтобы получить профессиональный совет по вашему плану.

Шаг 3. Модернизация выключателей

Существует три типа выключателей для панелей выключателей в жилых помещениях: стандартные, GFCI и AFCI.Стандартный автоматический выключатель (рис. 4а), хотя он все еще широко используется, может не защитить ваше домашнее оборудование так, как вам хотелось бы. Более эффективные выключатели с электронным управлением, GFCI и AFCI, могут обнаруживать малейшие изменения тока в цепи, обеспечивая лучшую реакцию в плохих электрических ситуациях.

GFCI (рис. 4b) устраняют опасность поражения электрическим током и чаще всего встречаются там, где электрические цепи могут случайно соприкоснуться с водой, в том числе на кухнях, в ванных и прачечных, на внешних поверхностях и в хозяйственных постройках.

AFCI (рис. 4c) предназначены для обнаружения «дуговых замыканий», вызванных поврежденными проводами внутри стен, неправильно установленными выключателями и розетками или утечкой тока на землю. Они могут устранить эти проблемы до того, как они нагреются слишком сильно, тем самым предотвращая опасность возгорания.

Специальное примечание № 2 — Если вы планируете заменить панель выключателей с 20 или 24 выключателями, возможно, стоит заменить ее на панель большего размера той же торговой марки, поскольку у каждого производителя есть свои специальная система крепления для фиксации выключателей на месте, и они, как правило, несовместимы друг с другом.

Этап 4. Планирование проекта

Как вы, наверное, уже поняли, проект такого рода требует значительных инвестиций, что является еще одной причиной делать это осторожно, чтобы предотвратить серьезные недостатки на этом пути. Однако знание того, что входная панель соответствует современным стандартам, сделает дом гораздо более привлекательным для потенциальных будущих покупателей. Возможно, стоит создать файл с документами, связанными с вашими апгрейдами, на случай, если работа, которую вы вложите в здание, станет актуальной в будущей финансовой операции.

4.1— Прежде всего, убедитесь, что получили разрешение от вашего муниципалитета и/или от вашего поставщика электроэнергии, так как они владеют оборудованием вплоть до входной панели, и они будут выполнять окончательное переключение (Рисунок 5).

4.2— Разделите свой список из шага 2 на три списка приоритетов и обозначьте каждый как этап 1, этап 2 и этап 3, как указано ниже — предварительные и все остальные подключения должны выполняться в указанном порядке.

Фаза 1— Цепи 120 В, без которых невозможно обойтись (например, телевизор, телефон, интернет, важные светильники и розетки и т. д.)

Фаза 2— Цепи 240 В, которые необходимо обслуживать (например, горячая вода, плита и т. д.)

Фаза 3— Все остальные контуры (например, стиральная машина, посудомоечная машина, сушилка для белья, другие источники света и розетки и т. д.)

Шаг 5. Установка панели

5.1— Надежно закрепите новую панель на месте, как указано в «Особом примечании № 1».

5.2— Выключите главный выключатель на старой панели (рис. 6 и 7), затем снимите крышку, оголив все провода и клеммы выключателя.

5.3— Отсоедините провода от каждого выключателя в соответствии с планом для каждой фазы.

5.4— Извлеките выбранные выключатели и их теперь отсоединенные кабели из старой распределительной коробки.

5,5— Переустановите старые или новые выключатели для обслуживания тех же кабелей в соответствующие гнезда внутри новой панели панели и снова вставьте кабели в новую панель (при условии, что они достаточно длинные), повторно подключив каждый из них к соответствующему выключателю проводной терминал — тот же или сменный выключатель — выключая их по мере продвижения. Распределение цепи 120 В должно быть как можно более сбалансированным между двумя шинами.

Шаг 6. Кабели слишком короткие

Часто при таком перемещении некоторые кабели на противоположной стороне панели оказываются слишком короткими, и в этом случае следует действовать следующим образом:

6.1— Аккуратно установите клеммную коробку на стене для каждого из коротких кабелей, убедившись, что каждый из них правильно идентифицирован.

6.2— Добавьте удлинительные кабели одинакового размера, достаточно длинные, чтобы перекрыть зазор между распределительной коробкой и электрической панелью, выполнив необходимые сращивания внутри этих распределительных коробок (Рисунок 8).

6.3— Затем другой конец удлинителей можно вставить внутрь панели через кабельный разъем и подключить к соответствующим клеммам провода выключателя, нулевой шине и шине заземления.

6.4— Повторите точно такую же процедуру с шагов 5. 3 по 5.5 — или, при необходимости, до 6,3 — для всех последующих цепей.

Этап 7. Демонтаж старой панели и принадлежностей

После того, как все этапы завершены и вся проводка удалена со старой панели, электроэнергетическая компания должна в соответствии с графиком отключить электроэнергию от сети, чтобы чтобы подрядчик-электрик мог переключить питание на новую панель. Затем вы можете приступить к снятию панели со стены вместе со всеми проводами, используемыми вплоть до верхней части электрической мачты.Повторная установка новой мачты, вероятно, должна быть выполнена вашим сертифицированным электриком, так как эта сторона электрического щита принадлежит коммунальной компании.

Шаг 8. Возврат цепей

После того, как вы проверите свою работу над соединениями между панелью и сетью, подрядчик по электроснабжению может снова активировать вашу панель. Это делается путем включения главного выключателя, когда все автоматические выключатели все еще ВЫКЛЮЧЕНЫ, а затем включения их по одному, чтобы предотвратить скачок напряжения в вашей системе.

Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Ваш путеводитель по обновлению электрической панели для вашего дома

Вы думали о модернизации электрощита в вашем доме? Вы заметили признаки того, что вам нужно обновление? Вам рекомендовали обновление? Вы ищете способы повысить ценность вашего дома? Вам интересно, сколько стоит замена электрощита в вашем доме?

Существует множество причин для размышлений об обновлении электроснабжения.Однако сегодня они нужны многим домам, и домовладельцы склонны откладывать это.

Хорошо, что вы начали об этом думать!

В этой статье мы обсудим весь процесс — от начала до конца.

Что такое обновление электрической панели?

Понимание того, что влечет за собой процесс электрического обновления, имеет важное значение, даже если многие люди просто не знают. Если у вас не было заметных проблем с вашей электрической системой, у вас не было особого стимула узнавать об обновлениях.

На самом деле, вы должны знать об электрических апгрейдах и о том, почему они часто необходимы. Цепи, которые неисправны или перегружены, могут быть опасны и могут стать причиной пожара в вашем доме.

признаков того, что вам нужно обновить электрическую панель

Многие распространенные проблемы с электричеством связаны с неисправной электрической панелью, поскольку панель связана со всей электрической системой. Если панель неисправна, повреждение, скорее всего, распространится по всему дому.

Как сказал один подрядчик-электрик: «Ваш электрический щит похож на ваше сердце — он жизненно важен для общего состояния вашей системы.

В следующих разделах объясняются некоторые причины, по которым вы, возможно, захотите рассмотреть возможность модернизации электрощита для своего дома в ближайшем будущем:

В вашем доме все еще есть блок предохранителей, или ваша электрическая панель небезопасна по другим причинам

Блоки предохранителей

были нормой для домов в 1960-х годах, и во многих домах они есть и сегодня. Если у вас один из них, блок предохранителей следует заменить.

Дело не в том, что блок предохранителей опасен сам по себе, хотя постоянно менять предохранители может быть довольно неудобно.Скорее, это различные временные меры, которые люди могли предпринять за эти годы, чтобы сохранить работоспособность коробок.

К ним относится вставка монет и других металлических предметов в гнезда для предохранителей, чтобы не покупать новые предохранители. Незначительно функциональный, то есть — и с большим риском.

Как для блоков предохранителей, так и для автоматических выключателей, вы должны осмотреть электрическую панель, проверив наличие таких вещей, как:

Необычно тепло или жарко
Вы слышите треск из него
Вы видите коррозию или ржавчину на автоматических выключателях
Наименование производителя

Есть несколько известных неисправных панелей, поэтому убедитесь, что ваша не является одной из них.Если это так, немедленно замените его. Производителями этих панелей являются Federal Pacific Electric (FPE), Zinsco и Pushmatic.

Если вы обеспокоены тем, что ваша электрическая панель может быть неисправной или отозванной моделью, установленной много лет назад, выполните поиск по названию производителя или позвоните в коммунальную службу или электрику, чтобы узнать наверняка.

Автоматические выключатели, которые часто требуют сброса

Даже если вы (или предыдущий владелец) давно избавились от старого блока предохранителей, автоматические выключатели, которые его заменили, могут быть уже устаревшими.

Если ваш дом был построен, скажем, до 1990 года, он, вероятно, имеет ток от 100 до 150 ампер, что было достаточно для удовлетворения большинства домашних потребностей в электроснабжении 20-го века. Сегодня, однако, стандарт составляет 200 ампер.

Подробнее о том, что это означает, см. ниже.

Неподходящие электрические розетки по всему дому

Ищите:

Поврежденные розетки
Розетки только с двумя контактами, что означает, что они не заземлены и существует риск возгорания или поражения электрическим током.
В районах вокруг воды нет прерывателей цепи замыкания на землю (GFCI). Это также может привести к серьезной травме или даже смерти от поражения электрическим током.

Заметные признаки износа электрической системы

Следите за признаками потенциальной опасности от изношенной и/или перегруженной электрической системы; например,

Мерцание, мигание или приглушение света
Часто срабатывающие автоматические выключатели или перегоревшие предохранители
Теплые или обесцвеченные настенные тарелки
Треск, шипение или жужжание из сосудов
Заказ на горение от розеток или настенных выключателей
Легкий шок или покалывание от приборов, розеток или выключателей
Частая необходимость сброса автоматических выключателей.
Устройства, которые не работают на полную мощность
Счета за коммунальные услуги кажутся необычно высокими

Вы планируете добавить что-то, что потребляет много электроэнергии

Это может быть джакузи, система кондиционирования воздуха, электрическая сушилка или любое другое количество сильно потребляющих электричество устройств.

Вы планируете капитальный ремонт дома или пристройку

Дополнительное пространство требует больше электроэнергии — для освещения, кондиционирования воздуха, даже уборки пылесосом — а также для любых других целей, связанных с электричеством, которые вы, возможно, запланировали.

Типы обновлений электрических панелей

Модернизация вашей электрической панели может означать несколько разных вещей в зависимости от потребностей вашего дома в электроэнергии, возраста и мощности существующей панели, наличия повреждений панели и других факторов.

Ремонт отдельных автоматических выключателей

Да, возможна замена отдельных цепей; тем не менее, мы рекомендуем проконсультироваться с лицензированным электриком, прежде чем принимать решение о самостоятельной замене только одного автоматического выключателя, поскольку его неисправность может быть связана с другими проблемами.

Замена панели (без сопутствующего обновления услуги)

Причины, по которым необходимо заменить панель, включают:

Повреждение водой
Мышиный помет
Поврежденные провода
Старость

Однако чаще замена панели автоматического выключателя сопровождает комплексное обновление обслуживания.

«Тяжелый»

Со всеми высокотехнологичными гаджетами, видеотехнологиями, бытовой техникой и другим оборудованием, используемым сегодня (часто, многими из них одновременно), потребности многих домохозяйств превышают их предложение, и требуется серьезное обновление обслуживания.

Известный специалистам в отрасли как «тяжелый», этот тип модернизации позволит подготовить ваш дом — как правило, старый дом — к сегодняшнему более интенсивному потреблению электроэнергии.

«Типичная тяжелая ситуация — это ситуация, когда в старом доме необходимо модернизировать ток со 100 или 150 ампер до 200 ампер, что в настоящее время является стандартом».

Сколько стоит обновить электрическую панель?

Возможно, вас беспокоит стоимость модернизации электрощита в вашем доме.

И это правильно.Да, модернизация электрической панели может быть дорогой. Ожидайте платить до 2000 долларов за работу, а также больше за расходные материалы. Это может в конечном итоге стоить еще больше, в зависимости от того, что обнаружит электрик, когда он действительно приступит к работе.

Во время работы электрика могут быть обнаружены ранее неизвестные проблемы. Например, он может обнаружить незаземленные электрические розетки в доме, счетчик или наружную мачту, которые необходимо переместить, или множество других вещей.

Помните, что в ваших стенах происходит многое, о чем нельзя знать во время оценки.Так что как только работа начнется, вполне возможно, что будут внесены коррективы, тем более, что проделанная работа пройдет окончательную проверку (см. ниже).

Но все, что так влияет на общую безопасность вашего дома, стоит определенных денег. И такой апгрейд услуги требует много материалов и времени — иногда дней, особенно когда работает только один электрик.

Поиск подходящего электрика для работы

В современном мире проверка местных отзывов о компаниях в Google или Facebook — один из лучших способов найти электрика или любого другого подрядчика.Как правило, компания с большим количеством отзывов и высоким звездным рейтингом дорожит своей репутацией и позаботится о том, чтобы о вас полностью позаботились.

вопросов к электрикам, которые вы рассматриваете

Не следует полагать, что человек, называющий себя электриком, на самом деле обладает опытом и полномочиями, необходимыми для выполнения этой работы. В наши дни очень много любителей ищут работу! Поэтому обязательно ознакомьтесь с ними.

Перед наймом рекомендуем поговорить как минимум с тремя электриками.Задайте им такие вещи, как:

У вас есть лицензия?
Вы застрахованы?
Какой работой вы занимаетесь больше всего?
Какая специальная подготовка/опыт у вас есть для такой работы?
Можете ли вы предоставить рекомендации (для прошлых мест работы, подобных моей)?
Что включает ваша смета?
Нужно ли мне разрешение на работу, которую я запрашиваю? Вы получите его?
Кто (все) будет выполнять работу?
Когда вы сможете выполнять эту работу?
(Как) вы гарантируете свои услуги?

Обязательно записывайте их ответы. Таким образом, у вас будут точки сравнения для разных кандидатов, и вы не потеряете важные детали между собеседованием и наймом.

Запрос и рассмотрение письменной сметы

Когда вы получите оценки от электрика , с которым вы беседовали, внимательно прочитайте оценки, ища все, что было упущено из виду, необычно дорогие предметы и т. д.

Не стесняйтесь задавать вопросы, если считаете, что что-то не так. Может быть уважительная причина или это может быть ошибка.

Работа с электриком

Как и в случае с любым подрядчиком, при работе с электриком важно взаимодействовать с ним и проявлять интерес к различным аспектам работы.

Это не только положит начало вашим отношениям, но и продемонстрирует ваше уважение к работе нанятого вами профессионала и мотивирует этого человека сделать все возможное. Не стесняйтесь спрашивать о вещах, которые вы действительно хотите знать!

Также время от времени ходите и ненавязчиво наблюдайте за ходом работ. Как домовладелец, вы должны точно понимать, что делается.

Несколько вопросов, которые нужно задать после начала работы

Все идет по плану? Были ли сюрпризы?
Теперь, когда вы приступили к работе, не предвидите ли вы каких-либо изменений в предполагаемых сроках и бюджете?
Вам что-нибудь нужно от меня сейчас?

Подготовка к работе

Это может показаться очевидным, но будьте готовы к тому, что питание будет отключено на протяжении большей части задания.Возможно, вам будет полезно составить список всего, на что вы регулярно полагаетесь и что потребляет электричество. Вы хотите быть хорошо подготовленным.

Например, вы можете предположить, что можете использовать полностью заряженный планшет или ноутбук, если нет питания. Но если вы планируете работать в сети, помните, что модем тоже работает от электричества.

Если вам нужно подключение к Интернету, идите в кафе. Но обязательно сообщите электрику о ваших планах и о том, когда вы вернетесь. Им может понадобиться доступ, например, на чердак, подвал или гараж, прежде чем вы уйдете.

Откуда вы знаете, что электрик хорошо поработал?

Работа сделана! Теперь осталось свести концы с концами.

Электрическая система соответствует нормам?

Когда работа завершена, работа электрика должна пройти государственную проверку, чтобы убедиться, что он сделал все, что нужно, и сделал это безопасно и правильно. Он сам уведомит инспектора, когда закончит работу.

Этот шаг должен вас успокоить, поскольку это необходимая проверка для защиты вас, вашей семьи и вашего имущества.Инспектор может указать электрику на некоторые мелочи, но большая часть работы уже сделана.

Электрики привыкли к процессу проверки и знают, как к ней подготовиться.

Что все было сделано?

Теперь, когда работа завершена, вам нужно попросить электрика провести вам экскурсию по проделанной работе. В конце концов, у вас есть сверкающий новый электрический щиток. Теперь вы, вероятно, хотите знать, как это работает.

Обновление электрической службы завершено

В некотором смысле модернизация электроснабжения — палка о двух концах.Их влияние на общую стоимость дома является нейтральным. Как поясняет The Balance: «Приобрести все по последнему слову техники — неплохая идея: в определенных кругах это считается стандартом, и без него вы можете потерпеть неудачу, когда придет время продажи. Только не думайте, что эти обновления позволят вам поднять цену».

Обеспечение будущей безопасности вашей семьи и дома действительно является ключевым моментом — и настоящей причиной, по которой вы решили обновить электрическую панель, верно? И это немаловажно!

Ваш электрический щит устарел или поврежден? Если да, то пришло время его заменить.И мы надеемся, что эта статья вдохновила вас на это.

Позвоните своему электрику и начните работу. А пока следите за нашим блогом, чтобы получить дополнительную информацию об электрических и других домашних проектах, которые вы, возможно, рассматриваете.

Основы получения разрешения на электроснабжение

Электротехническое разрешение требуется для большинства электромонтажных работ, независимо от того, устанавливаете ли вы или ваш подрядчик новый элемент или ремонтируете или заменяете существующий элемент.

Разрешение — это первый шаг к обеспечению соответствия вашей установки нормам и стандартам безопасности.

Кто покупает разрешение?

Лицо, выполняющее электромонтажные работы, обязано получить разрешение до начала работ. Вы не можете использовать разрешение, которое купил кто-то другой.

Например: человек, которого вы наняли, просит вас приобрести разрешение на работу, которую он выполняет на вашей территории. Это противоречит закону, и разрешение недействительно.

Запросы на проверку

Вы должны запросить инспекцию перед тем, как приступить к выполнению любых электромонтажных работ, не позднее чем через 3 рабочих дня после завершения работ или через 1 рабочий день после подачи питания на любую часть установки, в зависимости от того, что произойдет раньше. Отсутствие требования о проверке может привести к гражданско-правовым санкциям.

Когда разрешение не требуется

Некоторые проекты не требуют разрешения. В том числе:

Туристические прицепы.
Подключаемые бытовые приборы.
Замена ламп в натуральном выражении; единый комплект предохранителей; одна батарея емкостью менее 150 ампер-часов; контакторы, реле, таймеры, пускатели, печатные платы или аналогичные компоненты управления; один бытовой прибор; Автоматические выключатели; односемейные жилые светильники; до пяти выключателей, диммеров, розеток, термостатов, нагревательных элементов, балластов для светильников с одним и тем же балластом; компонент(ы) электрических знаков, контурного освещения или каркасных неоновых трубок при замене на месте соответствующим подрядчиком по электромонтажным работам и когда электрическая система знака, контурного освещения или каркасных неоновых трубок не модифицируется; один двигатель в десять лошадиных сил или меньше.
Для целей данного раздела «автоматический выключатель» означает автоматический выключатель, который используется для обеспечения защиты от перегрузки по току только для ответвленной цепи, как определено в NEC 100.

Для получения дополнительной информации

Обратитесь к разделу «Электромонтажные работы в жилом доме: что нужно знать перед началом работ» (F500-078-000), чтобы получить:

Список примеров электромонтажных работ, требующих или не требующих разрешения и проверки.
Полезные советы о том, как защитить себя, свой дом и инвестиции в недвижимость, получив надлежащие разрешения на электромонтажные работы и инспекции.
Подробные инструкции и полезные советы о разрешении на использование электрооборудования и процессе проверки.

Перейдите к Руководству по проверке электроснабжения домовладельца, чтобы ознакомиться с основными требованиями к установке для дома на одну семью.

Офисы

Найдите ближайший к вам офис.

2022 Стоимость замены электрической панели

Стоимость замены блока автоматического выключателя

Средняя стоимость замены блока выключателя составляет 1475 долларов , при этом большинство домовладельцев тратят от 1287 до 1707 долларов .Субпанель с низким усилием стоит от 500 долларов до 1000 долларов , а обновление панели на 200 ампер стоит до 4000 долларов . Общие затраты зависят от типа дома, количества цепей и силы тока.

Наши дома потребляют больше энергии, чем когда-либо прежде, и электрическая система, которая была установлена несколько десятилетий назад, может не иметь необходимой мощности для обработки электрической нагрузки, требуемой от нее сегодня. Чтобы дом работал бесперебойно, правильный рейтинг электрической панели может исключить срабатывание автоматических выключателей и предотвратить пожары.

**Стоимость замены коробки выключателя**
Средняя стоимость по стране	1475 долларов США
Минимальная стоимость	$851
Максимальная стоимость	4000 долларов
Средний диапазон	1287 долларов США к 1707 долларов

Содержание

Стоимость новой электрической панели
Стоимость замены или модернизации

Стоимость новой электрической панели

Должен ли я обновиться?

Сделай сам против.

Найм электрика

Электрики рядом со мной

Стоимость замены или модернизации электрической панели

Средняя стоимость замены электрической панели составляет от 850 до 1100 долларов США на 100 ампер или от 1200 до 1600 долларов США требуется новая сервисная панель. Чтобы обновить до 200 ампер, рассчитывайте потратить от 1300 до 2500 долларов или от 2000 до 4000 долларов для обновления до 400 ампер. Субпанель с низким усилителем стоит от 500 до 1000 долларов .

**Стоимость замены электрической панели**
Ампер	Средняя стоимость
Модернизация с 60 до 100 ампер	850–1100 долларов
Модернизация со 100 до 200 ампер	1300 – 1600 долларов
Модернизация с 200 до 400 ампер	2000 – 4000 долларов

**Стоимость установки новой электрической панели**
Размер	Средняя стоимость
Установка новой панели на 100 А	1 200–1 600 долл. США
Установка новой панели на 200 А	1800–2500 долларов
Установка новой панели на 400 А	2000 – 4000 долларов

Замена электрической панели обычно занимает от 8 до 10 часов , что включает в себя мощность 200 А, новую панель с главным выключателем и десятью автоматическими выключателями, рабочую силу и все необходимые материалы.Самая большая стоимость большинства электромонтажных работ — это труд. При почасовой ставке электрика от от 40 до 100 долларов в час и при стоимости первого часа от от 75 до 120 долларов , вы можете рассчитывать потратить от 400 до 800 долларов на оплату труда.

Стоимость модернизации сервисной панели на 200 А

Стоимость обновления электрической панели до 200 ампер составляет от от 1300 до 1600 долларов или от от 1800 до 2500 долларов , если требуется новая сервисная панель. Стоимость установки зависит от требуемой рабочей силы. Возможно, потребуется добавить или заменить новые провода, или если что-то нужно привести в соответствие с кодом.

Покупка панели на 200 ампер стоит от 41 долларов за панель на 16 ячеек до 387 долларов за панель на 42 ячейки, если вы покупаете ее в местном магазине товаров для дома.

Стоимость установки 100 А Обслуживание

Средняя стоимость установки новой службы на 100 А составляет от 1200 до 1600 долларов США или от 850 до 1100 долларов США , если необходимо заменить сервисную панель.Коробка выключателя на 100 ампер может быть достаточной для домохозяйств с минимальным потреблением электроэнергии, но большинству современных домов требуется 200 ампер.

Стоимость замены блока предохранителей панелью выключателя

Средняя стоимость замены блока предохранителей панелью выключателя составляет от 1100 до 4000 долларов и зависит от того, какую мощность может выдержать новая панель выключателя. Есть несколько причин для установки новой коробки выключателя над блоком предохранителей.

Автоматические выключатели удобнее. Если электрическая цепь размыкает выключатель, вы просто включаете его снова.Если перегорел предохранитель, его необходимо заменить.
Старые блоки предохранителей никогда не были рассчитаны на электрическую нагрузку, которую мы теперь требуем от наших домов.
Установка предохранителей большего размера создает опасность возгорания.
Некоторым из современных приборов требуется цепь 220 В, а блок предохранителей не может ее обеспечить.

**Блок предохранителей и автоматический выключатель**
Метод	Плюсы	Минусы
Блок предохранителей	Дешевле автоматических выключателей Более чувствителен к току Может быть заменен домовладельцем	Необходимо заменить при срабатывании Предохранители слишком маленькие для большинства приборов, которыми мы владеем
Автоматические выключатели	Простой сброс Может использоваться с GFCI Совместимость с современными электрическими требованиями	Менее чувствительны к текущим изменениям Более дорогая замена Должен быть заменен лицензированным электриком

Стоимость замены автоматического выключателя или предохранителя

Стоимость замены автоматического выключателя составляет от 150 до 200 долларов , включая работу и материалы. Предохранители можно купить по цене от 5 до 40 долларов в зависимости от того, какой тип вам нужен для вашего дома. Большая часть стоимости приходится на оплату труда — средняя стоимость электрика составляет 40–99 долларов в час , и эта работа может занять 2–3 часа.

Замена главного автоматического выключателя Стоимость

Замена главного автоматического выключателя стоит от от 40 до 100 долларов за деталь и еще от 40 до 100 долларов в час за установку электриком. Главный автоматический выключатель отключает электричество в доме одним движением.

Если один из меньших автоматических выключателей не сработает, сработает основной автоматический выключатель в качестве резервного. Он также сработает при значительном скачке напряжения, например, при ударе молнии. Если он срабатывает достаточно часто, вскоре его нужно будет заменить. Если вы заметили, что они регулярно отключаются, вы можете заменить их или обновить панель управления.

Стоимость замены коробки электросчетчика

Стоимость замены коробки электросчетчика колеблется в среднем от 200$ до 500$ и зависит от количества обслуживаемых ею цепей, которых может быть от 8 до 30.Некоторые из них более устойчивы и могут быть погребены под землей.

**Стоимость замены коробки электросчетчика**
Размер счетчика	Средняя стоимость
Блок счетчиков на 100 А	$55 – $250
Блок счетчиков на 200 А	85–680 долларов
Блок счетчиков на 400 А	480–765 долл. США

Старые коробки счетчиков содержат ядовитую ртуть.Более новые коробки электрических счетчиков работают в цифровом виде и обеспечивают более точный учет использования. Они также записывают другую информацию, такую как дата и время использования электричества. Это позволяет вам определить часы пиковой нагрузки и найти способы сократить расходы, тем самым сэкономив деньги.

Если ваш счетчик нуждается в ремонте или замене, не стоит пытаться сделать это самостоятельно. Это может оказаться разочаровывающим, может занять больше времени, чем ожидалось, и даже может быть опасным.Наймите лицензированного электрика для выполнения этой работы.

Стоимость установки новой вспомогательной панели или коробки выключателя

Стоимость установки субпанели

варьируется в среднем от 500 до 1000 долларов США . Стоимость установки дополнительной панели на 40 ампер составляет 452 долларов США установленных, а дополнительной панели 50 ампер — 482 долларов США установленных. Коробка вспомогательной панели меньше и обычно подает электричество в гараж или небольшое здание.

Стоимость меньше, чем стоимость основного электрического щита, потому что он меньше и через него проходит меньше проводов. Дополнительная панель также является хорошим решением для электрических потребностей, возникающих при отделке подвала или добавлении комнаты. Вместо добавления автоматических выключателей к основному электрическому щиту просто добавьте вспомогательный щит.

Стоимость перемещения электрического щита

Стоимость перемещения электрического щита составляет от 800 до 2500 долларов . Более низкая цена — за перемещение на 10 футов без ремонта или приведения в соответствие с нормами; электрику просто нужно удлинить соединения. Если вам нужно перемонтировать дом, чтобы вывести его наружу, наверх или добавить цепи, это будет стоить дороже.

Внутренние и наружные электрические коробки

Установка электрической коробки в помещении или на улице стоит одинаково, примерно от 800 до 4000 долларов , в зависимости от силы тока. Электрическая коробка обычно находится за пределами вашего дома, куда входит электричество, для легкого доступа в случае чрезвычайной ситуации. По этой причине многие домовладельцы теперь выносят старые коробки на улицу. Электрощитовая коробка обычно устанавливается рядом с электросчетчиком.

Размещение электрической коробки регулируется Национальными электротехническими нормами, разработанными Национальной ассоциацией противопожарной защиты.Эти руководящие принципы влияют на строительные нормы и правила по всей стране из-за их соблюдения мер безопасности, направленных на предотвращение пожара.

Дополнительные расходы на обновление электрической панели

Как только вы покопаетесь в старой, устаревшей панели, вы не знаете, что найдете. Это может быть старая проводка, которую необходимо привести в соответствие с нормами, изношенные детали, которые необходимо заменить, а иногда и гипсокартон, который необходимо вскрыть. Это как с любым другим строительным проектом — вы не узнаете реальную стоимость, пока все не обнажится.

Так же есть стоимость разрешения и последующих проверок. Не пропускайте эту часть процесса, пытаясь сэкономить время и деньги. Это может быть то, что защищает ваш дом от пожара.

Вернуться к началу

Стоимость новой электрической панели

Розничная стоимость самой новой электрической панели колеблется от 40 долларов до 1250 долларов , при этом наиболее долларов 160 в зависимости от силы тока и типа. В некоторых случаях вашей энергетической компании потребуется установить новый счетчик за долларов США от 200 до 500 долларов США или установить новый блок питания.

После трудозатрат на установку или какой-либо ремонт электрическая панель является следующей по величине статьей расходов для домовладельца.

Стоимость единицы новой электрической панели

Ампер Стоимость

Панель на 100 А $25 – $199

Панель на 125 А $25 – $233

Панель на 150 А $85 – $360

Панель на 200 А $75 – $870

Панель на 400 А 480–765 долл. США

В некоторых случаях новая панель будет стоить меньше, чем модернизация, потому что установка новой конструкции открыта (без гипсокартона), провода новые (нет проводов для обновления), панель новая, и все работает вместе намного быстрее, чем копаться в старой установке.

AFCI против GFCI Breakers
Автоматические выключатели
AFCI, CAFCI и GFCI стоят в пять раз дороже или больше, чем стандартные расцепляющие выключатели по от 20 до 100 долларов каждый . Профессиональная установка схемы AFCI или GFCI обойдется в от 130 до 180 долларов . Вы также можете установить двухфункциональные автоматические выключатели и розетки (купите один примерно за 45 долларов США) примерно по той же цене.

Прерыватель цепи дугового замыкания (AFCI) — этот автоматический выключатель (это не розетка, как GFCI) обнаруживает тепло, возникающее в результате дугового разряда. Дуга может возникнуть, когда мышь грызет провод или когда прибор, который вы только что подключили, начинает перегреваться. AFCI заменяет обычный автоматический выключатель в панели.

Прерыватель цепи замыкания на землю (GFCI) — этот тип выхода требуется всякий раз, когда вода находится поблизости, и GFCI отключает устройства, когда вода подходит слишком близко.

Автоматические выключатели AFCI и GFCI

АФКИ УЗО

Требуется в спальнях, кабинетах (где люди могут спать), на кухне и в прачечных Требуется для ванных комнат, кухонь, прачечных, гаражей, подвальных помещений, баров с напитками, наружных выходов, бассейнов и спа-центров

Недорогая установка Недорогая установка

Прерывает искрение в проводе Прерывает ток, протекающий по неверному пути

Устраняет некоторые угрозы возгорания Не подходит для использования с холодильниками или морозильниками

Основные бренды сервисных панелей

Ниже приведены образцы цен на электрощиты ведущих мировых брендов. Цены указаны в Home Depot. Предлагаемая гарантия может повлиять на ваше решение о покупке.

Лучшие сервисные панели Бренды, цены и гарантии

Торговая марка Модель Гарантия Цена

Квадрат D Домашняя линия Срок службы 111 долларов

Дженерал Электрик (GE) Средний Запад 1 год 1180 долларов

Итон БР 10 лет 301 $

Сименс Серия PL Срок службы 256 долларов

Левитон LP420-3B 10 лет 266 $

Zinsco и Federal Pacific Electric Panels

Если у вас есть панель Federal Pacific Electric, вам, вероятно, следует заменить ее. Эта панель широко использовалась в домах, построенных в 1950–1980-х годах, и до сих пор используется во многих старых домах, но они не соответствуют сегодняшним нормам безопасности и строительным нормам. Панели FPE или Zinsco относятся к той же категории. Если и когда эти старые панели выходят из строя, они считаются пожароопасными, и пришло время обновить всю панель.

Вернуться к началу

Должен ли я обновить свою электрическую панель?

Домовладельцы используют больше бытовой техники, HD-телевизоров, компьютеров и интеллектуальных устройств, а также зарядных станций.Дома должны иметь достаточную мощность. Если электрическая панель дома не обновлена, она будет перегружена и выйдет из строя. Если вы ответите утвердительно на любой из следующих вопросов, вам следует модернизировать или заменить старую панель и установить новую функциональную электрическую систему.

Причины для замены или модернизации электрической панели

Замена или модернизация блока выключателя поможет предотвратить электрические пожары в вашем доме, ваши приборы должны работать с максимальной эффективностью, и вы повысите ценность своего дома.

Ваш дом старше 20 лет?.

Вы сделали ремонт или добавили людей в свою семью (добавили технику и компьютеры)?

Ваша электрическая панель нагревается?

Срабатывают ли автоматические выключатели при включении устройства в розетку или во время работы устройства?

В вашем доме работает блок предохранителей?

Есть ли запах, связанный с вашей электрической панелью?

Ваши фары регулярно мерцают или тускнеют?

Из розеток доносится жужжание или потрескивание?

Не почернело ли вокруг некоторых выпускных отверстий?

Используете ли вы много удлинителей?

Преимущества и недостатки обновления электрической коробки

Должен ли я обновить свой электрический щит?

Преимущества Недостатки

Больше энергии в вашем доме Начальная стоимость

Более безопасный дом, так как исключена опасность пожара из-за старых панелей и электрических компонентов. Беспорядок и неудобство стройки.

Способность безопасно эксплуатировать все бытовые приборы и электронику

Вернуться к началу

Сделай сам против найма электрика

Некоторые работы по электрике можно выполнить своими руками, но лицензированный электрик должен выполнять большую работу, например, замену электрощита. На самом деле, в некоторых местах строительные нормы и правила требуют, чтобы такого рода работы выполнял лицензированный электрик. Вот почему.

Безопасность – неправильно установленная проводка может загореться.

Знание норм и процедур – электрик в курсе этих вопросов.

Инструменты и оборудование. У электриков уже есть лучшие инструменты и все необходимое для работы.

Опыт — они неоднократно выполняли работу, поэтому знают самый безопасный и быстрый способ выполнить работу.

Контакты — Электрики могут получить детали и материалы по более низкой цене, чем вы.

Обучение — электрики проходят регулярное и последовательное обучение с использованием последней информации о строительных нормах и новейшей информации о таких деталях, как панели и автоматические выключатели.
Страховка
— если что-то пойдет не так на работе (у вас дома), их страховка покроет ущерб. Если вы выполняете работу самостоятельно и что-то пойдет не так, страховка вашего домовладельца может не покрыть ущерб.

Иногда лучшее предложение стоит больше денег; в этом случае лучше всего обратиться к профессионалу.

Почему стоит выбрать лицензированного электрика?

Модернизация вашей электрической системы должна выполняться кем-то, кто полностью знаком со всеми строительными нормами и правилами. Ошибки приведут к электрическим пожарам, которые могут иметь разрушительные последствия. Электромонтажные работы должны выполняться лицензированным, застрахованным и связанным электриком. У них есть знания, опыт и подготовка для безопасного и своевременного выполнения этой работы. Выполнять модернизацию электрооборудования любым другим способом небезопасно. Выбирая электрика, получите три подробных предложения и выберите его на основе опыта, страховки и нескольких онлайн-отзывов с 4 или 5 звездами.

Модернизация электрощита без разрешения

Стоит ли обновлять электрощит без разрешения? Никогда. Вас могут даже оштрафовать за то, что вы его не получили. Кроме того, процесс досмотра и сопровождающий его пропуск дадут вам душевное спокойствие. Авторитетный электрик не пропустит процесс получения разрешения. Это может стоить дороже и занимать больше времени, но, в конце концов, это гарантирует, что электрическая модернизация будет выполнена правильно и будет работать безопасно. Одно это стоит миллион баксов.

Получите бесплатные оценки в HomeGuide от надежных электротехнических компаний:

Получить бесплатную оценку

109 клиентов на HomeGuide

Солнечный бег | https://www.sunrun.com/go-solar-center/solar-terms/definition/electrical-panel-upgrade

Домашний склад | https://www. homedepot.com/b/Electrical-Power-Distribution-Circuit-Breakers/N-5yc1vZbm16

Сеть Эйхлера | https://www.eichlernetwork.com/blog/should-i-replace-broken-circuit-breaker-or-whole-panel

10 лучших панелей автоматических выключателей, рассмотренных и оцененных в 2022 году

Одной из самых недооцененных, но самых важных частей нашего дома является размыкатель.Это основной электрический распределительный щит любого строения, что делает его важным для безопасности и удобства всех его обитателей. Именно по этой причине я ищу лучшую панель автоматического выключателя.

Я нашел много вариантов на рынке. Я рассмотрел десять перспективных брендов для своих проектов и собираюсь поделиться с вами тем, что я обнаружил. Я надеюсь, что это поможет вам сделать правильный выбор при строительстве дома своей мечты.

Итак, давайте разберемся и найдем для вас лучшую электрическую панель!

Обзоры лучших панелей автоматических выключателей

1.
Квадрат D от Schneider Electric HOM612L100SCP

Square D от Schneider Electric Homeline Load Center — это небольшой электрический щит для дома, идеально подходящий для квартир с двумя спальнями. Он имеет шесть мест для установки одного главного выключателя и пяти двухполюсных или десяти однополюсных. Эта функция хорошо работает в моем случае, когда мне нужно было установить ее для своего гаража. Он хорошо работает как вспомогательная панель или основная панель, только установка немного отличается.

Его мощности в 100 ампер более чем достаточно для большинства домашних применений.Его также можно установить как заподлицо, так и на поверхность, что позволяет мне гибко устанавливать его так, как я хочу. В верхней и нижней частях коробки есть вырезы, чтобы избежать неудобного положения проводки, независимо от того, как я устанавливаю панель. Все настройки делаю сам без проблем.

Сам предмет произведен Schneider Electric, известной компанией по производству высококачественной электротехнической продукции. Я должен заверить вас, что панель выглядит надежно, потому что она имеет тяжелую цельнометаллическую конструкцию.Мне также нравится, что они включили наклейку в верхнюю часть, чтобы написать, какую часть дома защищает конкретный выключатель. Это избавит меня от необходимости вручную находить правильный выключатель в будущем.

По сравнению с другими панельными блоками, имеющими такие же характеристики, этот панельный блок предлагает хорошее соотношение цены и качества. Я потратил очень мало бюджета на этот продукт. Наряду с самостоятельной установкой, не требующей особых усилий и навыков, эта панель является прекрасным выбором при небольшом бюджете.

Недостатком этой панели выключателя является то, что она ограничена шестью ячейками — вы не можете расширить ее дальше.Кроме того, он подходит только для выключателей Square D, поэтому убедитесь, что вы подготовились к обоим.

Плюсы

Идеально подходит для квартир с двумя спальнями и небольших квартир

100-амперная мощность более чем достаточна для большинства домов

Может быть установлен либо на поверхности стены, либо заподлицо с ней

Вырезы в верхней и нижней панелях позволяют избежать неудобного положения проводки

Изготовлено Schneider Electric в соответствии с высокими стандартами качества

Наклейка для обозначения цепей выключателя

Минусы

Ограниченные слоты панели

Необходимо купить выключатели той же марки

Если вы собираетесь установить это в небольшом доме и у вас нет дальнейших планов расширения, эта панель идеально подходит для ваших нужд. Он может защищать цепь каждой комнаты и иметь несколько разных позиций для общих помещений. Отличная покупка полезного продукта.

2. Панель розеток Siemens TL137US

Независимо от того, работаю ли я над временным проектом или устанавливаю наружную палатку, которая нуждается в электричестве, Siemens Talon Panel — отличный выбор для меня. Этот переносной автоматический выключатель специально разработан для установки на открытом воздухе и защищен от непогоды. Производитель при покупке включает висячий замок, который я использую для блокировки коробки от несанкционированного доступа к автоматическим выключателям.

Я был в восторге, когда впервые увидел эту модель, так как это идеальное решение для меня по двум направлениям: первое — когда я работаю над новыми проектами без существующей электрической инфраструктуры, а второе — когда я в походе снаружи с моей семьей.

Я могу установить этот выключатель на столб или поверхность, поэтому я могу использовать его, даже если нет доступной монтажной стены. Вилки также встроены прямо в коробку, поэтому я могу использовать ее сразу же после настройки — больше не нужно вручную подключать розетку только для того, чтобы получить электричество.

Меня беспокоит только то, что его нелегко установить на стену. Он поставляется только с одним монтажным отверстием, и я чувствую, что он не совсем безопасен при подвешивании. Я просверлил два дополнительных отверстия в своем блоке, чтобы придать себе уверенности. Плохо, если он упадет и сломается, пока я работаю над проектом.

Плюсы

Переносной выключатель, предназначенный для использования вне помещений

Всепогодный, можно оставить под дождем, не опасаясь короткого замыкания

Висячий замок для защиты электропитания

Может использоваться для новых проектов без инфраструктуры или в качестве источника питания в кемпинге

Несколько вариантов монтажа – на столб или на поверхность

Встроенные розетки в коробке для более быстрой установки

Минусы

Одно отверстие для крепления на стене может быть ненадежным

Если вы работаете над множеством новых проектов или хотите иметь надежный источник питания во время кемпинга, я бы порекомендовал эту временную розетку. С этой розеткой вы будете в безопасности и защищены даже в ненастную погоду.

3. Панельный сетевой фильтр Leviton 51120-1

Если в вашем доме есть электроприводы и насосы, такие как стиральные и посудомоечные машины, вам необходим панельный фильтр защиты от перенапряжений. Это устройство Leviton защитит вашу чувствительную электронику от неожиданного повышения напряжения из-за тяжелой техники.

Я думаю, что это должно быть в каждом доме из-за защиты, которую оно предлагает.Представьте, что вы потеряли свои дорогие компьютеры и устройства для умного дома только из-за неожиданного скачка напряжения, исходящего от вашего старого электрического насоса.

Мне нравится, как компания относится к своему продукту. Они даже предлагают страховку на подключенную внутреннюю бытовую технику и гаджеты на сумму до 25 000 долларов на ремонт и замену, если Leviton Protector выйдет из строя при регулярном использовании. Я могу подтвердить это, потому что мой друг столкнулся с этой проблемой, и они выполнили свою гарантию! Я впервые лично увидел, как компания выплачивает потребителю деньги за то, что их продукт провалился — никаких «но», никаких «если».

Конструкция продукта очень удобна – он поставляется в стандартном корпусе J-box с выбивными отверстиями для удобства установки. Вы можете легко установить его рядом с существующей группой автоматических выключателей. Они также включили индикатор состояния в реальном времени на лицевой стороне коробки, чтобы вы знали, испытываете ли вы всплеск в вашем доме.

Еще одна интересная особенность, которую я считаю, заключается в том, что она совместима с системой автоматизации дома Decora. Вы экономите деньги и одновременно защищаете свои цепи, потому что вам не нужно устанавливать другую цепь для автоматизации всего дома.

Однако вы должны принять к сведению, что этот товар предназначен только для использования внутри помещений — гарантия не распространяется на внешние приложения. Всегда полезно прочитать инструкции и обзоры, прежде чем принимать какое-либо решение о покупке.

Плюсы

Защищает чувствительное оборудование от скачков напряжения

Leviton покроет до 25 000 долларов США на устранение повреждений, если их устройство выйдет из строя

Удобная конструкция упрощает установку

Индикатор состояния в реальном времени на лицевой панели устройства для мониторинга домашней сети

Совместимость с системами управления домом Decora

Минусы

Только для использования внутри помещений; гарантия не распространяется на уличные приборы

Исходя из моего личного опыта, я рекомендую всем домам установить это устройство. Если у вас есть электронный гаджет, вам обязательно нужен этот сетевой фильтр.

4. Квадрат D от Schneider Electric HOM1224L125PC

Если у вас типичный загородный дом, то Square D b Schneier Load Center — идеальный вариант для вас. В нем есть место для 12 автоматических выключателей, что позволяет расширить его позже, если это необходимо. Таким образом, вам не понадобится модернизация электрощита в будущем. Наличие этого дома было для меня благословением, когда мне нужно было переставить свое место, чтобы лучше выглядеть.Результат получился отличный без особых трудозатрат.

Сама панель имеет мощность 125 ампер – более чем достаточно для большинства домов. Плата выключателя имеет максимальную емкость 24 цепи, поэтому, если у меня есть три машины, для которых требуются двухполюсные выключатели и один главный выключатель, у меня все еще есть место для 16 однополюсных автоматических выключателей. Этого должно быть более чем достаточно для меня.

Мне также нравится, что они предлагают крышки как для утопленного, так и для накладного применения, поэтому, даже если я решу не снимать стену для установки панели, она все равно будет выглядеть презентабельно. Он также поддерживает вставные разрядники для защиты от перенапряжения, чтобы вы могли защитить свою электрическую систему без необходимости подключения внешней вторичной коробки.

Я также уверен, что это устройство будет безопасным для использования как дома, так и в коммерческих целях, поскольку оно внесено в список UL для этих приложений. Сертификация UL является для меня важным знаком, поскольку это означает, что устройство было независимо протестировано и проверено группой независимых экспертов.

Если вы планируете использовать его в качестве дополнительной электрической панели, вам придется приобрести шину заземления отдельно.К сожалению, бар не входит в комплект поставки, но лишь немногим людям требуются подсхемы в их домах.

Плюсы

Вмещает до 12 автоматических выключателей – идеально подходит для расширения в будущем

Максимальная мощность 125 ампер и 24 цепи, более чем достаточно для большинства домов

Может устанавливаться как на поверхности, так и заподлицо со стеной

Совместим с вставными разрядниками перенапряжения

Внесен в список UL, соответствует отраслевым стандартам безопасности

Минусы

В комплект поставки не входит шина заземления – ее необходимо приобретать отдельно для применения в подсхеме

Если у вас большой дом или вы планируете расширить свое пространство, не стесняйтесь инвестировать в большую панель. Вы избавите себя от расходов и хлопот, связанных с переустановкой проводки в вашем доме в будущем. Эти инвестиции приносят пользу не только вашему настоящему, но и вашему будущему.

5. Центр нагрузки Siemens P1224L1125CU

Жилой электрический щит Siemens — это превосходная линейка блоков выключателей для дома. Они имеют эргономичный дизайн и поставляются со всеми аксессуарами, которые могут вам понадобиться для установки.

Центр нагрузки P1224L1125CU имеет 12 отсеков для 24 цепей, что подходит для большинства домашних и офисных проектов, над которыми я работаю.Его мощности в 125 ампер более чем достаточно для этих приложений, и я даже могу использовать его для запуска нескольких тяжелых машин, как только он будет установлен во время строительства.

Он использует медную шину для подачи электричества к выключателям, что делает его очень энергоэффективным и устойчивым к коррозии. Заземляющая и нейтральная шины также готовы к подключению проводов с технологией insta-wire от Siemens. Это экономит время на монтаже и значительно ускоряет работу электрика.

Мне также нравятся монтажные выступы, которые удерживают выключатели на месте.Это позволяет мне отпустить выключатель при их установке, поэтому я могу использовать обе руки, чтобы закрепить его на месте. Я нахожу это удобным и умным, особенно для неопытных пользователей, не знакомых с электромонтажом. Кроме того, они включают инструкции по установке, представленные как в словах, так и в изображениях. Пока что у этого продукта самая четкая инструкция для покупателей.

Вы должны быть осторожны, если планируете использовать это в Канаде. Однажды я выручил подругу, которой понадобился гидромолот, отправив ей запасной, который у меня был — оказалось, он не сертифицирован Канадской ассоциацией стандартов, а значит, использовать его там незаконно.

Плюсы

Эргономичный дизайн и все необходимые аксессуары для установки

Содержит 12 слотов выключателя для 24 цепей

Максимальная мощность 125 ампер более чем достаточна для большинства домов и офисов

Медная шина для эффективной электропроводности

Монтажный язычок и элементы instawire экономят время монтажа выключателя

Дает четкие инструкции по установке

Минусы

Не сертифицирован для использования в Канаде

Я бы порекомендовал это, если вы хотите использовать этот выключатель для своего дома или его пристройки. Он очень удобен в использовании, обладает всеми эргономическими характеристиками и поставляется в полной комплектации. Вам не придется заниматься настройкой и устранением проблем при использовании этого продукта.

6. Центр нагрузки Siemens W0816ML1125CU

Одной из самых популярных на рынке панелей выключателей является Siemens. Они производят несколько моделей для различных применений, таких как внутренние, наружные, домашние, офисные, промышленные и другие специализированные конструкции. W0816ML112CU — одна из таких конструкций для использования вне помещений.

Эта конструкция с 8 слотами на 125 А идеально подходит для наружного оборудования или в качестве панели выключателя для вашей мастерской. Однажды я использовал это, когда устанавливал гидромассажную ванну для клиента — я установил ее на стене насосной станции для ванны. Я использовал два слота для самой гидромассажной ванны, еще один слот для главного выключателя и еще два для освещения и удобных розеток. Это оставляет 3 дополнительных слота для будущего использования.

Поскольку это устройство предназначено для использования вне помещений, его атмосферостойкий корпус выдержит и дождь, и снег.Вы уверены, что в вашей цепи не произойдет короткое замыкание из-за непреднамеренной утечки. Включение шины также является фантастической функцией, поскольку она может быть несовместима при покупке их по отдельности.

Мне нравится, что сам предмет всего около полутора футов в длину и едва ли в ширину. Его относительно небольшая площадь не делает его навязчивым приспособлением на вашей стене. А поскольку он весит всего 13 фунтов, мне не нужны дополнительные сверхпрочные кронштейны для его безопасности.

Меня беспокоит только то, что прилагаемые барашковые гайки могут теряться.Поскольку они довольно маленькие, их легко потерять на загруженной рабочей площадке. Это не проблема, если они распространены, но поскольку эти орехи кажутся уникальными, их трудно найти! Мне пришлось импровизировать, чтобы все получилось.

Плюсы

Создано Siemens, известным производителем электрооборудования

8-слотовая конструкция на 125 А идеально подходит для расширения и наружного применения

Всепогодный бокс выдержит дождь и снег

Небольшой, незаметный размер для настенного монтажа

Легкий вес 13 фунтов, для крепления требуются только простые винты

Включая шины для установки и использования

Минусы

Крыльчатые гайки специальной конструкции легко потерять, а замену найти сложно

Этот распределительный ящик идеально подходит, если вы хотите иметь удобства на открытом воздухе, требующие электричества.От джакузи до бассейнов с подогревом и даже мастерских, это будет соответствовать требованиям вашего расширения к электричеству.

7. Центр нагрузки Murray LC002GSU

Иногда я работаю над небольшими проектами, такими как студии или внешние навесы. Для таких структур мне не нужно использовать большие 12-слотовые 24-контактные панели. Вместо этого должно быть достаточно панели с автоматическим выключателем на 60 ампер.

Одной из таких панелей является центр нагрузки Murray LC002GSU. У него достаточно мощности для работы большинства электрооборудования, которое можно разместить на небольшом пространстве.Конфигурация с 2 слотами позволяет использовать до 4 цепей, чего мне достаточно. В частности, он хорошо работает с однополюсными выключателями, одним двухполюсным выключателем или четырьмя выключателями рамы ½ дюйма. Мне нравится, что он имеет вырезы со всех сторон выключателя и сзади, что дает мне возможность подключать панель в любой конфигурации цепи. Другими словами, он принимает большинство выключателей, которые вы можете найти.

Это также делает его маленьким — занимая пространство 11 x 6 дюймов.Его вес, 3,25 фунта, означает, что его можно легко установить на любую поверхность. Вам не нужно иметь усиленную подложку, чтобы закрепить ее. Поскольку эта панель предназначена для использования внутри помещений, эта компактная конструкция хорошо вписывается в закрытые помещения. В результате он не потеряет эстетику помещения, если будет уделять слишком много внимания.

Цена просто копеечная, за что я тоже обожаю этот продукт. Трудно найти качественный электротехнический продукт, не потратив слишком много денег. Тем не менее, это оказывается товар с самым высоким рейтингом по разумной цене.Кроме того, тот факт, что он работает с различными выключателями, означает, что вы можете минимизировать свой бюджет на этот пакет до минимума.

Что мне не нравится в конструкции, так это то, что она предназначена только для поверхностного монтажа. На самом деле я предпочитаю, чтобы мои выключатели были вровень со стеной, чтобы они выглядели чистыми. Поскольку он не предназначен для этого приложения, я вынужден иметь неприглядную коробку, какой бы маленькой она ни была, у стены

Плюсы

Создано Siemens, известным производителем электрооборудования

8-слотовая конструкция на 125 А идеально подходит для расширения и наружного применения

Всепогодный бокс выдержит дождь и снег

Небольшой, незаметный размер для настенного монтажа

Легкий вес 13 фунтов, для крепления требуются только простые винты

Включая шины для установки и использования

Минусы

Только для поверхностного монтажа, не предназначен для установки заподлицо со стеной

Если вы хотите установить выключатель в пристройке или иметь шкаф, куда можно спрятать эту панель, это отличное решение для небольших помещений. Его огромная ценность поразит вас.

8. Центр нагрузки Siemens E0816ML1125S

Когда мне не нужен скрытый центр нагрузки для жилых помещений, Siemens E0816ML1125S предлагает отличное решение. Это 8-секционный, 16-контурный и 125-амперный центр нагрузки, подходящий для большинства домашних применений.

Мне нравится, как Siemens спроектировал крышку панели. Даже если она предназначена для поверхностного монтажа, строгий дизайн панельной двери делает ее презентабельной частью вашего дома. Если ваша схема подключения не позволяет использовать схему с верхней подачей, вам просто нужно повернуть коробку на 180 градусов, и она будет работать нормально.

Также может использоваться как отдельная панель для служебных автоматов. Вам нужны только фиксирующие зажимы для обратной подачи главного выключателя, если вам нужно поместить его в положение ответвления. Любая доступная нейтральная линия также может быть использована для группировки вашего оборудования.

Я уверен в качестве этой панели выключателя. Поскольку он внесен в список UL, он полностью соответствует стандартам безопасности NEC и UL. Поскольку такие устройства работают с электричеством, необходимо выбрать надежный продукт.Это демонстрирует его способность эффективно защищать вашу безопасность.

Меня беспокоит только то, что в комплекте нет отдельной шины заземления. В то время как большинство опытных электриков, таких как я, знают, что вы должны иметь это при настройке в качестве вспомогательной панели, энтузиасты DIY могут этого не знать. По крайней мере, они должны включать в себя инструкцию, чтобы покупатели были предупреждены перед установкой.

Плюсы

8 ячеек, 16 цепей и центр нагрузки на 125 А подходит для большинства домов

Чистая конструкция крышки панели, отлично подходящая для поверхностного монтажа

Может использоваться как для верхнего, так и для нижнего контура подачи

Подходит для использования в качестве автомата для служебного входа

Внесен в список UL и соответствует стандартам NEC

Минусы

Отдельная заземляющая шина для установки под панелью не включена

Если вам не нужны решения для скрытого монтажа, то высококачественный и сертифицированный Siemens E0816ML1125S — это панель выключателя для вашего дома. Его вместимость, функциональность и безопасность обеспечат вам комфорт в вашем доме.

9. Квадрат D от Schneider Electric QO612L100RBCP

Электрическая панель Square D от Schneider Electric QO612L100RBCP для домашнего применения — отличный выбор для тех, кто хочет разместить свой выключатель на открытом воздухе. Его также можно эффективно использовать в качестве подпанели, если ваш главный щит выключателя уже заполнен.

Являясь наружной панелью, она защищена от атмосферных воздействий и выдерживает дождь. Мне нравится, что он надежно сконструирован, так что вероятность короткого замыкания нулевая даже в неблагоприятных условиях.Он имеет 6 слотов, которые могут защитить до 12 цепей, что делает его идеальным для большинства домов малого и среднего размера. Мощности в 100 ампер более чем достаточно для большинства моих требований.

Панель предназначена для стандартных или тандемных выключателей QO. Имея сертификат ANSI, я чувствую себя в безопасности при установке этого центра нагрузки. Я знаю, что он выдержит суровые условия окружающей среды и не выйдет из строя при регулярных домашних нагрузках.

Как потребитель я ожидаю от производителя хорошего обслуживания. На самом деле, они впечатлили меня быстрой доставкой и отличным обслуживанием.Это многое говорит об их продуктах; очевидно, эта покупка превосходит мои ожидания. Я обязательно приду к ним снова, если мне понадобится еще одна панель для будущего использования.

Однажды я также использовал эту панель в качестве вспомогательной панели для проекта пристройки к дому, но мне пришлось приобрести шину заземления PK3GTA-1 отдельно. Было бы неплохо, если бы они добавили это как часть пакета, но я думаю, что не многие люди используют субпанели в своих домах.

Плюсы

Всепогодная панель для наружного использования

6 выключателей, защита до 12 цепей

Максимальный ток 100 А — более чем достаточно для большинства бытовых применений

Подходит для стандартных или тандемных выключателей QO

Устройство высокого стандарта, отвечающее требованиям ANSI

Быстрая доставка и хорошее обслуживание

Минусы

Шина заземления PK3GTA-1 для установки под панелью продается отдельно

Я рекомендую этот вариант панели, если вы хотите установить внешний выключатель. Если у вас небольшой или средний дом, то это идеально подойдет для ваших электрических требований.

10. Центр нагрузки Siemens P3030B1100CU

Siemens P3030B1100CU — одна из самых больших панелей выключателей для жилых помещений, доступных на рынке. Он предлагает поразительные 30 мест для 30 схем. Я нахожу это довольно полезным, когда работаю над большим домашним проектом со многими комнатами или если клиент хочет разместить подпанель для своей мастерской с несколькими инструментами.

Имеет медную центральную шину, обеспечивающую очень эффективную передачу энергии.Когда я использую это как вспомогательную панель, мне не нужно покупать дополнительную шину заземления, поскольку она уже поставляется с двумя. Это делает его менее дорогим, чем другие модели, для которых планка приобретается отдельно. Эти внешние компоненты, наряду с основным элементом, изготовлены из высококачественных материалов и избавляют вас от покупки аксессуаров.

Особенность, которая меня удивила, заключается в том, что этот центр загрузки может быть установлен вверх дном для приложений с подачей снизу. В зависимости от ваших личных целей, эта установка может принести пользу вашему дому и ресурсам.В частности, эта гибкость предотвращает отходы проводников, что является значительным улучшением по сравнению с другими панелями.

Его шины заземления и нейтрали оснащены технологией Siemens insta-wire, позволяющей быстро и легко устанавливать выключатели. На центре нагрузки есть даже монтажные выступы, чтобы удерживать автоматические выключатели на месте, пока вы закрепляете его винтами. Все эти функции значительно ускоряют мою работу.

Несмотря на то, что его емкость 100 А подходит для большинства домашних применений, он может быть довольно маленьким, если у вас 30 цепей.Просто убедитесь, что вы не перегружаете цепь — установите основную панель большей емкости, если вам нужно, а затем используйте вместо нее вспомогательную панель.

Плюсы

Большой, емкостью 30 слотов/30 каналов

Энергоэффективная медная центральная шина

Инновация Siemens instawire значительно ускоряет установку выключателя

Монтажные выступы удерживают автоматические выключатели на месте для крепления

Может устанавливаться вверх дном для экономии проводников

Включена дополнительная шина заземления для установки под панелью

Минусы

100-амперная емкость может быть малой для 30 цепей

Это устройство идеально подходит для больших домов с несколькими комнатами. Если у вас есть цепи, для которых требуются отдельные выключатели, вам следует это учитывать. Экономия труда и времени при настройке также является огромным преимуществом.

На что обратить внимание при покупке панелей автоматических выключателей

На рынке представлено множество марок электрических панелей. Прежде чем принимать решение о покупке, необходимо учесть несколько факторов. Я перечислю вещи, которые вы должны рассмотреть ниже. Если есть что-то, что вы не понимаете, не стесняйтесь протянуть руку и спросить.

Размер и емкость

Каждое электрическое и электронное устройство, которым вы владеете, будет потреблять несколько ампер. Если все ваши устройства превышают мощность панели выключателя, она автоматически отключится, чтобы предотвратить перегрев и перегрузку. Чтобы избежать этого, вы должны оценить технику и машины, которые вы планируете иметь в своем доме.

В типичном доме с двумя спальнями потребуется выключатель на 60 ампер. Тем не менее, я рекомендую вам иметь буфер, поэтому, если вы купите новую машину, например, электромобиль, вам не придется переделывать проводку в вашем доме.

Если вы не уверены в своих требованиях к нагрузке, я бы порекомендовал вам нанять электрика. Эти лицензированные специалисты прошли обучение и имеют многолетний опыт работы, поэтому вы можете подобрать для себя наилучшую панель, которая сочетает в себе стоимость и производительность.

Размещение

Лучший жилой электрощит для вашего дома также зависит от его местоположения. Существуют специальные конструкции для поверхностного и скрытого монтажа, а также для внутреннего и наружного монтажа.

Обычно домашние центры нагрузки размещают в гараже, подвале или подсобном помещении. Их размещают на кухне за шкафом или шкафом для эстетики в некоторых небольших конструкциях. Если вы строите пристройку, мастерскую или сарай, панели можно разместить и снаружи.

Где бы вы ни планировали его установить, вам придется приобрести соответствующий бокс. Существуют блоки выключателей, предназначенные для установки на поверхность, поэтому их нельзя размещать вплотную к стене.Внутренние выключатели не рассчитаны на устойчивость к атмосферным воздействиям, поэтому вам нужно выбрать водонепроницаемую коробку, если вы подключаете электроэнергию на открытом воздухе.

Напряжение

Хотя большинство домов питаются от сети 110 вольт, в некоторых случаях требуется более высокое напряжение. Независимо от того, есть ли у вас импортная машина или мощное устройство, вы должны проверить, рассчитаны ли ваши выключатели на этот уровень мощности.

Прежде чем принимать какое-либо решение, проведите инвентаризацию своих приборов. Если у вас есть большое устройство, проверьте его руководство и посмотрите, какая мощность ему требуется.

Количество комнат и техники

Вы хотели бы иметь по крайней мере два автоматических выключателя на секцию вашего дома. Таким образом, вам не придется отключать электричество в нескольких комнатах, если вы собираетесь заменить лампочку только в одной. Например, у вас есть кухня, столовая, гостиная, кабинет, гараж, кабинет и две спальни, вам потребуется не менее 15 цепей. Это 8 слотов плюс еще 1 слот для главного выключателя.

Если у вас есть мощные машины, такие как центральная система отопления, вентиляции и кондиционирования, электрическая сушилка, электрическая плита и быстрое зарядное устройство для электромобиля, вам также нужны специальные выключатели для этих устройств.

Другие важные факторы, которые следует учитывать

Помимо ваших потребностей, вам также следует обратить внимание на качество и совместимость панелей, которые вы приобретете. Вот некоторые другие вещи, на которые вы должны обратить внимание, чтобы получить лучший выключатель для дома.

Торговая марка

Существует множество брендов, но я обычно рекомендую вам покупать у известных компаний. Подобно Siemens, Schneider Electric, Leviton, Murray и GE, эти производители годами производят автоматические выключатели, центры нагрузки и другие электрические компоненты.

Сертификаты

Важно учитывать, что панель должна быть сертифицирована для местного использования. Я помню, как отправил разбивающий банк нуждающемуся другу в Канаду только для того, чтобы узнать, что его использование незаконно, потому что регулирующий орган раньше не тестировал эту модель.

Проверьте наличие сертификатов качества, таких как ANSI или UL. Это установленные органы, которые регулируют качество и безопасность этих устройств. Они должны пройти строгие стандарты, прежде чем они смогут получить от них маркировку.

Маркировка

Одним из элементов, которым чаще всего пренебрегают при построении электрической схемы, является маркировка. Я настоятельно рекомендую вам сделать две копии вашей электрической схемы — одну, которая будет прикреплена к вашей панели, а другую вы можете сохранить среди своих файлов.

Потеря этой схемы может привести к катастрофе. Если вы не знаете, какой выключатель ведет к какой части вашего дома, вам, возможно, придется отключить весь блок автоматических выключателей, чтобы быть в безопасности. Если у вас возникла проблема в какой-либо комнате, наличие этикетки позволит вам узнать, какой выключатель следует немедленно выключить.

Что такое панель автоматического выключателя? Кто это для?

Панель автоматического выключателя является центральной точкой распределения электроэнергии в вашем доме. Электричество в вашем доме будет поступать от ближайшего водопровода. Вместо того, чтобы идти прямо ко всем вашим розеткам, мощность электрической компании будет проходить через центральный щит, который затем будет распределяться по всем комнатам в вашем доме.

Представьте себе удлинитель с кнопкой сброса безопасности. Он втыкается в розетку, а вы подключаете к нему свои устройства.Если где-то в цепи есть короткое замыкание, удлинитель автоматически отключится, чтобы защитить подключенные к розетке приборы.

Панель с автоматическими выключателями работает по тому же принципу – для каждой комнаты или цепи будет свой выключатель. В случае короткого замыкания выключатель автоматически отключит соответствующую область. Это защитит ваш дом от перегрева и возгорания электричества.

Как работает автоматический выключатель?

Если в цепь загружено слишком много приборов, система электропроводки начнет нагреваться.Вместо того, чтобы позволить вашей цепи или машинам поглотить это тепло, что может привести к расплавлению проводов и потенциальному пожару, вместо этого сработает автоматический выключатель. Это отключит электричество на участке, где происходит перегрев, и предотвратит катастрофу.

Внутри корпуса автоматического выключателя находится припой. Электрический ток через его защищенную цепь будет проходить через этот припой, прежде чем распределяться по розеткам. Если цепь перегреется, припой расплавится первым, что приведет к срабатыванию выключателя и отключению питания.После того, как припой остынет, вы можете сбросить схему, чтобы снова использовать ее.

Если с вами произошло вышеперечисленное, вам следует сначала выяснить, что стало причиной отключения электроэнергии. Проблема может быть в проводке или электроприборе. Я советую вам вызвать лицензированного электрика, чтобы он мог проверить вашу систему на предмет безопасности.

Какие существуют типы панелей автоматических выключателей?

Существует четыре основных типа блоков прерывателей. Они основаны на месте их крепления и установке.

Этот тип выключателя обычно вешается на стену. Обычно его размещают в местах, к которым обычно не обращаются ежедневно или которые не являются жилыми помещениями. Такие помещения, как подвал, гараж, складское и подсобное помещение, обычно имеют центр нагрузки для поверхностного монтажа.

Панели выключателей с коробками, заглубленными в стены, монтируются заподлицо. Только панельная дверь видна на фоне стены. Это предпочтительный метод установки для небольших или жилых помещений. Например, если ваша панель находится на кухне, вы бы хотели, чтобы она была установлена заподлицо, чтобы в этом районе не было неуклюжей коробки.

Если вы также планируете разместить свой центр нагрузки в шкафу или тумбе, желательна установка заподлицо, чтобы у вас было место в самом шкафу.

Я обычно устанавливаю блоки прерывателей внутри дома. Это делается для того, чтобы только люди в структуре имели доступ к этой жизненно важной части вашего дома. Это также более удобно, потому что у вас будет более быстрый доступ к внутренней панели в случае чрезвычайной ситуации. Это особенно актуально в ненастную погоду, когда вы не хотите сбрасывать мощность под проливным дождем.

Могут быть времена, когда у вас нет другого выбора, кроме как использовать открытый брекер. Эти коробки водонепроницаемы и рассчитаны на защиту от атмосферных воздействий. Они были разработаны для мест, требующих автономного питания, таких как внешние насосы, джакузи и надворные постройки. В условиях ограниченного пространства вызывная панель станет идеальным решением.

Зачем вам нужен электрический щит?

Самым большим преимуществом электрического щита является безопасность. Зная, откуда поступает все электричество в ваш дом, вы, если когда-нибудь столкнетесь с проблемой, будете знать, куда обратиться, чтобы ее решить.

Закон также требует, чтобы все конструкции имели панели. Это связано с тем, что это также влияет на общественную безопасность, поскольку неправильно установленные электрические системы могут представлять опасность пожара.

Кроме того, наличие одного или двух автоматических выключателей для каждой отдельной секции вашего дома сделает работу с электрическими системами более удобной. Например, если вам нужно заменить лампочку, вам не нужно выключать весь дом — просто выключите правильный выключатель, и все готово.

Часто задаваемые вопросы

Здесь я отвечу на самые распространенные вопросы, которые мне задают мои друзья и клиенты. Я надеюсь, что смогу помочь вам принять правильное решение о том, какую панель выбрать.

Какие марки панелей автоматических выключателей пользуются наибольшим доверием?

На рынке доступно несколько брендов, но я бы сказал, что Siemens и Square D от Schneider Electric являются самыми популярными среди панелей, которые я рассмотрел сегодня. Эти компании представлены по всему миру и уже много лет производят панели и другие компоненты электрических цепей.

Нужен ли мне сервис на 100 или 200 ампер?

В большинстве домашних проектов, над которыми я работал, электрическая панель на 200 ампер слишком велика для конструкции. 100 ампер более чем достаточно для удовлетворения потребностей типичной семьи. Если у вас не будет мастерской с несколькими тяжелыми машинами или массивного дома с 10 или более секциями, вам не нужна панель на 200 ампер.

Как установить и использовать панели автоматических выключателей?
Панели автоматических выключателей
должны быть установлены в соответствии с электрической схемой вашего здания. Как правило, для установки новой панели выключателя в вашем доме требуется лицензированный электрик. Размер панели выключателя должен соответствовать количеству электрических цепей в вашем доме.

Использование панели автоматического выключателя, с другой стороны, является простой операцией. Вам просто нужно перевести все переключатели, которые вы используете, во включенное положение, и все готово.Если какой-либо из ваших автоматических выключателей сработал, откройте дверцу панели и проверьте, что это был за выключатель. Попробуйте сбросить его, чтобы увидеть, сработает ли он снова. Если это так, обратитесь к лицензированному электрику для вашей безопасности.

Где я могу купить панели автоматических выключателей?

Эти устройства должны быть в наличии в ближайшем магазине бытовой техники и электротоваров. В магазине также должны быть специалисты, чтобы они могли ответить на ваши вопросы.

Если вы хотите проверить в Интернете, поищите лучшие обзоры панелей выключателей.Обычно они ссылаются на товары, которые они рассматривают, поэтому, если вам нравится конкретная марка или модель, вы просто переходите по ссылке и покупаете ее прямо в Интернете. если вы запутались, правильно ли вы вручную включаете выключатель. здесь у нас есть список лучших средств поиска автоматических выключателей, которые помогут вам решить эту проблему.

Что выбрать: медную или алюминиевую шину?

Шина автоматического выключателя — это место, через которое проходит весь ток для вашего дома, прежде чем он будет распределен.По этой причине у вас должна быть надежная коробка, которая прослужит вам долгие годы.

Вы увидите два доступных материала для корпуса автоматического выключателя – алюминий и медь. Хотя алюминий может быть более доступным, чем медь, он также менее эффективен, чем последний.

Медь обладает большей проводимостью, чем алюминий. Он на 63% более эффективен, чем алюминий, поэтому вы можете использовать меньше материала, получая при этом больше мощности через систему. Он также тверже и не подвержен повреждениям, что делает его более долговечным, чем альтернатива.Наконец, медь не расширяется и не сжимается так сильно, как алюминий. Это уменьшает нагрев системы и является гораздо более безопасным решением.

По этой причине я определенно рекомендую приобрести медную шину для вашего домашнего электрощита.

Заключение

Для вашего дома я бы порекомендовал только лучшую панель автоматического выключателя, которая соответствует вашим потребностям. Не существует универсального решения для электрических панелей. Каждая структура и семейство имеют свои собственные требования, поэтому я настоятельно рекомендую вам проконсультироваться с лицензированным электриком, прежде чем вносить какие-либо изменения.

Также правильно обращаться к сторонним источникам информации, таким как эта статья, чтобы вы могли получить второе мнение по совету вашего электрика. Чем больше вы знаете, тем больше вы можете справиться с проблемами, с которыми вы можете столкнуться в своем доме.

Как (быстро) пометить каталог электрических панелей дома

Последнее обновление: 3 сентября 2021 г. , 20:21

Как домовладелец, я узнал, что есть две основные вещи, которые вам нужно знать об электричестве.Во-первых, электричество опасно. Не возитесь с ним, если вы точно не знаете, что делаете. Во-вторых, пометьте каталог электрических панелей вашего дома, чтобы он был точным, полным и разборчивым. И сегодня я собираюсь изложить свой системный подход к быстрой маркировке каталога домашних электрических панелей.

Этот пост содержит партнерские ссылки, включая, помимо прочего, Amazon Associates. Таким образом, я зарабатываю на соответствующих покупках. Полное раскрытие находится здесь .

На этой картинке показано, как был помечен наш электрический щит, когда мы впервые въехали.

Как видно на картинке, наша электрическая панель плохо промаркирована.

Некоторые автоматические выключатели даже не определены.

Описания слишком общие. Например, автоматический выключатель № 12 имеет пометку «Спальня». У меня 4 спальни. Который из???

Вопросительные знаки. Автоматический выключатель № 6 и № 25, по-видимому, служебный «? Офис» Что мне с этим делать? Во-первых, я даже не знаю, в какой комнате был кабинет.А во-вторых, этот вопросительный знак не внушает особой уверенности в том, что даже если бы я знал, где находится офис, эта линия обслуживала бы эту комнату.

И я буду честен и признаюсь, что я ничего не делал с этим каталогом 8 лет….

Но в прошлые выходные я, наконец, перестала волочить ноги и надела штаны для большой девочки. Если я собираюсь быть ответственным домовладельцем, я должен знать, какой автоматический выключатель питает какие части моего дома, верно?

Я убедил свою семью помочь, и мы, наконец, прошли процесс правильной маркировки автоматических выключателей в нашем доме.И это было не так уж и плохо! Не так скучно, как утомительно, как я ожидал….

Посмотрим правде в глаза, как и мытье окон и уборка кухонных шкафов, 1-2 часа на маркировку электрического сервисного щита — это не совсем то время, которое я потратил на свою жизнь. Но это было необходимо.

В этом посте описывается (по моему скромному мнению домовладельца) самый быстрый и простой способ маркировки домашней электрощитовой. Так что возьмите напарника, сделайте это и займитесь чем-нибудь другим, более интересным.

Что такое электрощитовая служба?

Давайте начните с основ.

Электрическая панель в вашем доме соединяет внешний провод или провода, идущие с улицы, с внутренними проводами внутри вашего дома. Думайте об этом как о точке распределения, где основной электрический провод входит в ваш дом, а затем разделяется на различные провода, которые обслуживают различные комнаты вашего дома.

Другими словами, каждый электрический прибор, выключатель и вилка в вашем доме подключены к цепи или предохранителю, который идет к вашему электрическому щиту (также известному как электрический сервисный щит, сервисный щит, блок предохранителей и щит автоматического выключателя).

В качестве дополнительной заметки, если вы хотите глубже погрузиться в то, как работает электричество в вашем доме, ознакомьтесь с этой статьей «Как работает домашняя электрическая система» или «Детектив цепей».
1
Когда вы откроете панель, вы увидите ряд автоматических выключателей ИЛИ предохранителей. Откуда ты знаешь, какой у тебя?

Автоматические выключатели представляют собой ряды переключателей с тумблерными рычагами.

Предохранители представляют собой ряды круглых ручек и ввинчиваемых предохранителей (например, лампочки)

Исторически предохранители существовали в домах раньше автоматических выключателей.Так что для моих друзей, которые имеют дело с проблемами владения старым домом, у вас все еще могут быть предохранители. Но если электричество было обновлено или у вас есть новый дом, у вас, вероятно, есть автоматические выключатели.

Для чего нужны эти предохранители и автоматические выключатели? Проще говоря, противопожарная безопасность. Автоматические выключатели и предохранители прерывают или «разрывают» поток электроэнергии, если электрический ток в вашем доме достигает небезопасного уровня. Проще говоря, когда автоматический выключатель «сработал» или предохранитель «перегорел», это способ вашего дома сказать: «Слишком много! Слишком!»

Почему вы хотите, чтобы эти автоматические выключатели и предохранители работали? Проще говоря, они не дают вашему дому сгореть. По данным Национальной ассоциации противопожарной защиты (NFPA):

Бытовые электрические пожары ежегодно вызывают около 44 800 пожаров, почти 450 смертей и 1 250 травм, а также материальный ущерб на сумму 1,3 миллиарда долларов.

Неисправности в электрооборудовании являются третьей по значимости причиной пожаров в жилых домах.

Кроме того, если вы хотите узнать больше о пожарной безопасности, вы можете проверить эти сообщения о причинах проверить свои огнетушители и 5 лучших ресурсов для подготовки семейной пожарной лестницы.

Зачем искать и маркировать электрический щит дома?

Почему вас волнует, где находится ваш электрический щит? И почему вы хотите, чтобы предохранители или автоматические выключатели были должным образом маркированы? Две простые причины: аварийные ситуации и электромонтажные работы

1.
Аварийные ситуации
Если вы потратите немного времени на то, чтобы понять, где в вашем доме проходят электрические провода, это окупится сполна удобством и может помочь вам в чрезвычайной ситуации.

Во время любой чрезвычайной ситуации, такой как наводнение или пожар, вам может понадобиться быстро добраться до электрического щита и отключить питание.Или, если есть перебои в подаче электроэнергии, полезно заранее узнать, где находится ваш автоматический выключатель или блок предохранителей, чтобы вам не приходилось искать в темноте.

Или, если вы чувствуете запах рыбы в своем доме, возможно, у вас горит электрический компонент. Если вы подозреваете опасность поражения электрическим током, разве вы не хотите точно знать, где находится ваша панель, чтобы быстро среагировать в чрезвычайной ситуации?

А если электрическая проблема связана только с одной розеткой, разве вы не хотите знать, какому выключателю она соответствует? Таким образом, вы можете просто отключить этот выключатель или предохранитель.

В противном случае вам придется отключить электричество во ВСЕМ доме, пока вы ждете, пока приедет профессиональный электрик и проведет расследование. Потому что ты знаешь, что это произойдет ночью. А потом сидеть в полной темноте, пока не покажет электрик.

2.
Электромонтажные работы
Если у вас есть ноу-хау или мотивация для выполнения легких работ с электрической системой в вашем доме, первое, что вы должны сделать, это отключить питание в этой розетке. Но сначала вам нужно знать, какой выключатель согласуется с этой розеткой.

Лично я тоскую по электричеству, а муж нет. Он разбирается в основах перемонтажа и может заменить розетку. И до сих пор любая работа с электричеством, которую выполнял мой муж, всегда начиналась с того, что он стоял перед электрическим щитом, переключая выключатель за выключателем, а я стояла рядом с розеткой и кричала, когда выключатель отключался.

Не совсем то, как я определяю качественное времяпрепровождение с супругом.

Или, если никого не было дома, он делал кардиотренировки, бегая вверх и вниз по лестнице, щелкая выключателями и проверяя розетки. И все эти лестницы определенно поднимали ему настроение 😉.

Как пометить домашнюю электрическую панель

Ниже приведены 7 шагов, которые мы использовали для быстрой, но точной и тщательной маркировки электрощита нашего дома.

1. Нарисуйте план этажа своего дома

Сначала нарисуйте план своего дома. Вам решать, будете ли вы рисовать план этажа по этажам или по комнатам на странице. Он не должен быть слишком причудливым — может быть, несколько квадратов и прямоугольников для обозначения стен, а также обозначения переднего и заднего двора, чтобы вы могли ориентироваться.На самом деле, составление плана этажа — отличное упражнение для детей.
Привлечение семьи к составлению плана нашего дома
Не забывайте о каждой части вашего дома, где есть электричество. Это включает в себя внешний вид вашего дома (например, заглушки на крыльце, входные фонари, прожекторы и т. д.), незавершенные подвалы, чердаки и гаражи. Например, у нас есть старый отдельно стоящий гараж с электропроводкой, которая проходит под землей. Другие легко забываемые сосуды?

Печь

Печь

Стиральная машина / сушилка

Электрические нагреватели и водонагреватели

SUBM Насосы

Системы безопасности

Проводной дымовой или углерода монооксид тревоги

термостаты

дверные колокольчики

Лично я использовал шаблон плана домашнего этажа нашел во время подготовки плана пожарной эвакуации моей семьи.Мой первоначальный план состоял в том, чтобы посвятить страницу каждому этажу. И это отлично сработало для второго этажа со спальнями и ванной комнатой. Но для первого этажа у нас так много розеток и техники, что мне пришлось посвятить одну страницу только кухне, а другую страницу остальным комнатам.

2. Найдите электрические соединения

Пройдитесь по дому с планом этажа и отметьте все розетки в доме. Я разделил розетки на: светильники, розетки и выключатели. Загляните за мебель, расположенную у стен, чтобы найти скрытые розетки.

Использовали простую систему для разметки типов розеток и их расположения непосредственно на плане помещения, например:

Буквы : Используйте F = светильник, O = розетка, S = выключатель (обратите внимание, что выключатели чаще всего подключаются к настенному или потолочному светильнику) синий для выключателей

Символы : Используйте треугольник для светильников, круг для розеток и квадраты для выключателей

Это step — это хорошая возможность привлечь свою семью.Я сделал из этого игру со своим старшим учеником. дочь школьного возраста, чтобы увидеть, кто может найти больше всего связей.

3. Где, черт возьми, находится ваша электрическая сервисная панель?

Поиск электрической сервисной панели обычно не вызывает затруднений. Обычно электрощитовой размещают в подвале, гараже, кладовой, прачечной, кладовой или коридоре.
Наш электрощит в недостроенном подвале – некрасиво!
Но иногда его немного сложнее найти. Возможно, он скрыт из-за реконструкций и дополнений. А может, панель даже не внутри дома, а снаружи.

Если после поиска вы все еще не можете найти свой электрощит, осмотрите свой район. В вашем квартале есть другой дом, похожий на него? Если да, то посоветуйтесь с соседом. Почему? Если вы живете по соседству с домами, построенными примерно в то же время, панели могут быть в похожих местах.

Обратите внимание, что в вашем доме может быть несколько панелей.Иногда также есть «дополнительная панель», которая управляет различными цепями в другой области. У нас есть вспомогательная панель с выключателями для кухонной техники примерно в 20 футах от основной панели. (Не беспокойтесь о поиске дополнительной панели.)

4. Позвонить другу

В начале 2000-х вы когда-нибудь смотрели игровое шоу «Кто хочет стать миллионером »? Если участники застревали на вопросе, им разрешалось использовать различные подсказки, чтобы найти ответ. Одной из таких линий жизни была функция «Позвони другу», по которой участники могли позвонить другу или родственнику по телефону.

Сделай себе одолжение. Позвонить другу. Пригласите друга или члена семьи для этой задачи. Стоит купить им напиток или ужин в обмен на их помощь.

Но если вам нужно идти в одиночку, подумайте о приобретении искателя цепей.

5. Включи все и все!

Есть несколько способов обойти дом и нанести схемы (предохранителей) на план этажа. Вы можете включить каждую розетку в вашем доме и пройти эти шаги.Лично я обнаружил, что наименее хаотичным и наиболее систематическим методом является простое посещение комнаты за комнатой. И, признаться, я боялся, что если я все включу, то у меня в моем старом доме отключатся цепи. Если мы включим пылесос или фен в августе одновременно с оконными кондиционерами, мы обязательно сработаем.

После того, как вы выбрали комнату, включите все потолочные и настенные светильники, лампы, выключатели и любую электронику.

Скорее всего, вы (как и мы) не подключаете что-то к каждой розетке в комнате.Поэтому я собрал несколько электронных домашних хозяйств, которые были достаточно малы, чтобы их можно было подключить, составить схему их схемы, затем отключить и перейти в следующую комнату. Используйте маленькую электронику, которую легко идентифицировать при включении и выключении — это означает яркий свет или шум, например:

Прикроватная или рабочая лампа

Цифровые часы

Радио

Фен

6. Схема электрических цепей (предохранителей) на плане этажа дома

Поместите своего друга в избирательную комиссию (Человек № 1 — он же мой муж) и другого человека в комнате (Человек № 2 — он же моя дочь и я).В зависимости от того, как далеко вы оба находитесь, кричите или используйте мобильные телефоны (или даже рации ваших детей!) для общения.
Моя дочь помогает с созданием каталога автоматических выключателей
Обратите внимание, что это предполагает, что вашим цепям или предохранителям уже присвоен номер. Если нет, возьмите маркер и напишите числа в последовательном порядке на панели рядом с выключателем или предохранителем.

Человек у электрика панель отключает (человек №1) выключатель номер 1. Затем человек в комнате (человек № 2) идентифицирует все светильники, выключатели и розетки, которые отключаются (если есть), и отметьте их «# 1» в комнате для бумаг. диаграмма.Когда закончите, человек № 2 общается с человеком № 1. чтобы снова включить выключатель № 1, затем включите выключатель № 2.

Повторять, пока не закончите…
План этажа дома с номерами автоматических выключателей
Когда вы закончите, каждый светильник, выключатель и розетка на вашем плане этажа должны иметь рядом номер цепи.

Не слишком сложно, правда? По общему признанию, это еще не все (электрические подпанели, выделенные цепи для определенных приборов).

Но, честно говоря, как обычный домовладелец, я не считаю необходимым углубляться в электрические системы своего дома.Вместо этого, как ответственный домовладелец, моя работа состоит в том, чтобы пройти этот процесс сопоставления и соответствующим образом пометить мою электрическую панель обслуживания.

7. Создание каталога домашних электрических панелей

Теперь у вас есть карта, которая соотносит светильники, выключатели и розетки с номером выключателя или предохранителя. Отметьте все, что есть на схеме, и перенесите свои выводы в каталог или на отдельную схему.

Большинство электрических щитов имеют наклейку на внутренней двери, на которой вы можете указать соответствующие комнаты/зоны дома.Если вам нужна новая наклейка, у Amazon есть несколько вариантов каталога (см. внизу поста) или посетите обычные магазины товаров для дома.

Бесплатный шаблон каталога электрических панелей (pdf и Excel)

Лично я новую этикетку не покупал. Вместо этого я создал шаблон каталога автоматических выключателей в Microsoft Excel и распечатал его со своего компьютера. Не стесняйтесь загружать эту бесплатную версию каталога автоматических выключателей в формате pdf ниже. Он достаточно велик, чтобы дать достаточно места для подробных описаний, но достаточно мал, чтобы легко поместиться в коробку прерывателя цепи (или предохранителя) традиционного размера.

Если версия в формате PDF не помещается внутри вашей панельной двери, напишите мне, и я буду рад отправить вам по электронной почте бесплатный шаблон каталога домашних электрических панелей в Excel.

Я перенес информацию, собранную на плане дома, в этот шаблон.

[Примечание: вас интересует более изысканный вариант? GEM Awards связалась со мной и предложила скидку 20% на свои гравированные этикетки для электрических панелей, используя промо-код EVERYDAYOLDHOUSE (я не получаю комиссионных). Я не использовал их, поэтому, если вы их попробуете, дайте мне знать, как они!]

Советы

Вот несколько советов по заполнению этикетки для панели:

1.Сделайте его постоянным и разборчивым

Посмотрим правде в глаза, как только вы нанесете на карту автоматические выключатели вашего дома, вы закроете панельную дверь и не будете открывать ее в течение длительного времени (если только у вас не возникнут проблемы).

Убедитесь, что ваша этикетка разборчива, а надпись неизменна. Избавьте себя от разочарований через несколько лет с помощью панели с бледными или неразборчивыми надписями. Несколько советов:

Используйте ручку. Не используйте карандаш для надписей на вашем домашнем электрическом щитке — со временем они выцветут.

Если у вас красивый почерк, пишите прямо на этикетке. Но если у вас есть куриные царапины для рукописного ввода, используйте наклейку.

2. Не используйте псевдонимы

Сделайте одолжение следующему владельцу вашего дома и не маркируйте схемы прозвищами. Например, «Мой офис» или «Спальня Эммы» не подойдут следующему владельцу. Они не узнают, в какой комнате был офис, не узнают, кем была маленькая Эмма и где она спала.

Вместо псевдонимов используйте более общие термины и описывайте местоположение, например, «половина ванной комнаты» или «спальня впереди слева», чтобы помочь следующему владельцу интерпретировать каталог электрических панелей.

3. Этикетка «Неизвестные детали и запасные части»

Панели обычно могут иметь выключатели или предохранители, которые, кажется, ничего не запитывают, особенно в старых домах. У нас в доме есть несколько таких. Подумайте о том, чтобы пометить эти прерыватели тайны как «Запасные» или «Неизвестные», чтобы вы знали, что вы проверили их и не смогли определить их маршрут. И отметьте их карандашом (а не ручкой), чтобы, если вы узнаете, где они соединяются, вы могли стереть и внести изменения.

8.
Крепление Справочник и план этажа дома
Последним шагом является сохранение каталога и плана этажа дома на внутренней стороне двери электрощита.С помощью двустороннего скотча прикрепите каталог к дверце панели. Если план этажа вашего дома состоит только из одной страницы, вы также можете прикрепить его прямо к двери. Но если ваш план дома состоит из нескольких страниц, поместите его внутрь прозрачной пластиковой защитной пленки и прикрепите пластиковую вставку к внутренней стороне дверцы электрощита.

Вот и готовый продукт.

Справочник моего электрического щита, в котором перечислены все автоматические выключатели, установлен в верхней части двери, а защитная пленка с планами этажей дома закреплена внизу.Это аккуратный и исчерпывающий снимок электрической системы нашего дома.

Ищете другие способы маркировки автоматического выключателя? Или другой шаблон (без обид, если так… Я просто хочу, чтобы вы были в безопасности и пометили свой автоматический выключатель!) Затем загляните в Grammy’s Front Porch.

Что дальше? 2 Похожие сообщения

Посмотрим правде в глаза, двери с электрическими панелями — не самый привлекательный декор для стен. Если да, то посмотрите, как эти 10 блоггеров спрятали двери электрических щитов и превратили их в центр своих общих зон.

10 вдохновляющих способов спрятать электрический щиток
2. Чтобы спрятать электрические шнуры за столами и партами, потребуется всего несколько минут и несколько долларов, но вы сможете сделать свой дом в разы чище! Ознакомьтесь с этими 9 простыми способами спрятать электрические провода за столами.
9 простых способов спрятать электрические провода за столами и партами
Предлагаемые продукты

Хотите первым узнавать о новых публикациях? Не забудьте подписаться на меня в Pinterest, Facebook, Instagram или Twitter.Или еще лучше… Подпишитесь! Мои ежемесячные (по общему признанию, иногда больше, иногда меньше….) электронные письма подобны получению неожиданного письма от старого друга (но без необходимости надевать тапочки и идти к почтовому ящику….)

[Примечание. Мои посты с гордостью связаны с этими замечательными вечеринками по ссылкам, полными идей и вдохновения своими руками!]

Что покупатели должны знать о домах с блоками предохранителей

Многие старые дома изначально были построены с блоком предохранителей вместо автоматического выключателя, что означает, что для некоторых современных домовладельцев домашние блоки предохранителей являются загадочными и необычными.Блоки предохранителей также имеют репутацию «небезопасных», поскольку существует потенциальная опасность возгорания при неправильном обращении с ними. Если вы покупатель дома, который покупает старый дом, понимание блоков предохранителей и того, чем они отличаются от автоматических выключателей, может помочь вам решить, соответствует ли блок предохранителей вашего нового дома вашим потребностям.

В чем разница между блоком предохранителей и блоком автоматического выключателя?

Коробки предохранителей и коробки автоматических выключателей предназначены для подачи электроэнергии в жилые строения.Блок предохранителей состоит из предохранителей. Предохранители сделаны так, чтобы «перегорать» при перегрузке цепи. Когда предохранитель перегорает, это отключает питание цепи, тем самым предотвращая возможный пожар. Питание в цепи не может быть восстановлено, пока не будет заменен предохранитель.

При перегрузке автоматического выключателя он отключает цепь. Питание не может быть восстановлено в цепи до тех пор, пока не будет повернут переключатель.

Безопасны ли блоки предохранителей?

В блоках предохранителей нет ничего опасного по своей сути. Однако блоки предохранителей — это старая технология, и поэтому все квартирные блоки предохранителей старые.Старые электрические системы могут быть небезопасными, если они не обслуживаются должным образом. Даже в хорошо обслуживаемых блоках предохранителей могут возникнуть проблемы, такие как короткое замыкание и изношенные провода, поэтому за ними необходимо тщательно следить.

Обеспечивают ли блоки предохранителей адекватное электрическое обслуживание?

Коробки с предохранителями восходят к временам, когда спрос на электроэнергию был намного меньше. Много десятилетий назад 60-амперная сеть была обычным явлением. Сегодня в большинстве домов требуется от 100 до 200 ампер.

Многие блоки предохранителей не обеспечивают достаточного количества электроэнергии для современного домашнего хозяйства.Кроме того, во многих блоках предохранителей отсутствуют специальные цепи для крупных приборов, таких как кондиционер, посудомоечная машина и сушилка. Домовладельцы, пытающиеся использовать блок предохранителей при ненадлежащем электроснабжении, могут часто замыкать цепи и перегружать систему.

Некоторые блоки предохранителей могут иметь надлежащее электроснабжение, но это может быть результатом вмешательства со стороны предыдущих домовладельцев. Например, легко установить 30-амперный предохранитель в 15-амперную цепь. Это позволяет домовладельцу потреблять больше энергии в одной цепи, чем предполагалось производителем, и, таким образом, может быть пожароопасным.К сожалению, многие новые домовладельцы не имеют возможности узнать, было ли это сделано с их блоком предохранителей в прошлом, и могут продолжать использовать предохранители, которые пропускают слишком много электричества через одну цепь.

Каковы признаки того, что ваш блок предохранителей перегружен?

Признаки того, что блок предохранителей перегружен, включают:

Предохранители необходимо часто заменять.

Некоторые устройства не могут работать вместе одновременно.

Блок предохранителей издает шипящие и хлопающие звуки.

Стена кажется теплой вокруг электрических розеток.

Если в вашем новом доме проявляются какие-либо из этих симптомов, это признак того, что ваш блок предохранителей перегружен и, возможно, необходимо установить новый электрический щиток.

Ремонт перегоревшего предохранителя в вашем доме

Если когда-либо в доме перегорает предохранитель из-за чрезмерного потребления электроэнергии, домовладельцу может потребоваться заменить предохранитель . Итак, как заменить предохранитель в блоке предохранителей? Когда необходимо заменить перегоревший предохранитель, домовладельцы должны принять несколько мер предосторожности, чтобы замена предохранителя прошла как можно более гладко.Во-первых, домовладелец должен выключить весь свет и отключить все электроприборы в комнатах, которые обесточились после того, как перегорел предохранитель. Если этого не сделать, можно снова перегрузить цепь и снова сжечь блок предохранителей после восстановления питания.

После того, как все устройства и свет будут выключены и отключены от сети, домовладелец должен найти и открыть блок предохранителей. Проверьте каждый предохранитель на предмет деформации: металлический центр перегоревшего предохранителя, скорее всего, расплавился, а стеклянное окошко в верхней части предохранителя может изменить цвет на фиолетовый или коричневый.Это предохранитель, который нужно заменить. После определения предохранителя замените его другим предохранителем того же размера, типа и силы тока. Домовладельцы, которым интересно, где купить домашние предохранители, могут приобрести их в местном хозяйственном магазине. Если домовладелец не знает, как найти запасной предохранитель, отнесите его в местный хозяйственный магазин, чтобы получить профессиональную помощь в выборе запасного предохранителя для блока предохранителей.

После замены старого предохранителя начните включать приборы, но следите за тем, чтобы снова не перегрузить цепь.Часто необходимо перетасовать приборы, чтобы убедиться, что одна цепь не справляется со слишком большой электрической нагрузкой.

Как обслуживать блок предохранителей

В целом техническое обслуживание блока предохранителей не слишком отличается от обслуживания автоматического выключателя. Регулярное техническое обслуживание может сделать ваш дом более безопасным и защитить вас от дорогостоящего ремонта и внезапных отключений.

Во-первых, убедитесь, что вы знаете, как отключить электричество в вашем доме с помощью блока предохранителей. В большинстве случаев это достигается удалением главного разъединителя.Хотя это не отключит электричество между вашим домом и улицей, оно отключит электричество внутри дома, когда это необходимо.

Регулярно проверяйте блок предохранителей, чтобы убедиться, что все провода находятся в хорошем рабочем состоянии. Если какие-либо из них выглядят изношенными или корродированными, вызовите электрика для их замены. Убедитесь, что у вас есть много дополнительных предохранителей подходящего размера. Таким образом, вы сможете быстро заменить их, если перегорит предохранитель.

Планируете ли вы заменить блок предохранителей после переезда?

Не все старые блоки предохранителей могут обеспечить достаточное количество электроэнергии для современного домашнего хозяйства.Кроме того, некоторые виды страхования домовладельцев не застрахуют дома с 60-амперным электроснабжением из-за потенциальной угрозы безопасности, если домовладелец не обслуживает его должным образом.

Разное

Ампер	Стоимость
Панель на 100 А	$25 – $199
Панель на 125 А	$25 – $233
Панель на 150 А	$85 – $360
Панель на 200 А	$75 – $870
Панель на 400 А	480–765 долл. США

АФКИ	УЗО
Требуется в спальнях, кабинетах (где люди могут спать), на кухне и в прачечных	Требуется для ванных комнат, кухонь, прачечных, гаражей, подвальных помещений, баров с напитками, наружных выходов, бассейнов и спа-центров
Недорогая установка	Недорогая установка
Прерывает искрение в проводе	Прерывает ток, протекающий по неверному пути
Устраняет некоторые угрозы возгорания	Не подходит для использования с холодильниками или морозильниками

Торговая марка	Модель	Гарантия	Цена
Квадрат D	Домашняя линия	Срок службы	111 долларов
Дженерал Электрик (GE)	Средний Запад	1 год	1180 долларов
Итон	БР	10 лет	301 $
Сименс	Серия PL	Срок службы	256 долларов
Левитон	LP420-3B	10 лет	266 $

Преимущества	Недостатки
Больше энергии в вашем доме	Начальная стоимость
Более безопасный дом, так как исключена опасность пожара из-за старых панелей и электрических компонентов.	Беспорядок и неудобство стройки.
Способность безопасно эксплуатировать все бытовые приборы и электронику
