Толщина плиты фундамента под газобетонный дом

Как рассчитать толщину плитных монолитных фундаментов.

Толщина плиты фундамента под газобетонный частный дом.

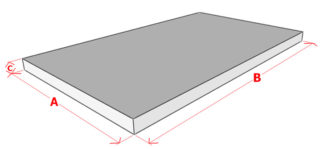

Эскиз с указанием толщины плитного фундамента.

Монолитные плитные фундаменты можно встретить не только в частном, но и хозяйственном строительстве. Монолитные плиты способны выдерживать большие нагрузки, масса построенного здания равномерно распределяется между плитой и грунтом, поэтому фактор проседания в таких основаниях отсутствует.

Они могут быть различной конструкции, глубины установки и типа, но в целом, состоят из бетона и арматурного пояса. Дополнительно используется песчано-гравийная подушка и гидроизоляция, но это уже сопутствующие материалы и на толщину, собственно, плиты они не влияют. Часто используются как основание для газобетонных и кирпичных зданий.

Какие параметры влияют на расчет плиты.

Толщина плиты фундамента под газобетонный дом.

Схема с указанием толщины всех слоев плитного фундамента.

Любой расчет плиты для монолитного фундамента нужно начинать непосредственно с подготовки эскизного проекта будущего дома. Также изначально учитывается еще ряд ключевых параметров, без которых правильно посчитать толщину основания не получится:

• материал будущего здания, это может быть дерево, кирпич или газобетон;
• расстояние между арматурными слоями. Это расчетный параметр, зависит от глубины залегания грунтовых вод, структуры почвы и способа выполнения плиты;
• расчетная толщина бетона. Нужно помнить, что бетон должен полностью закрыть арматуру на всех плоскостях без исключения, желательно давать резервную толщину по опалубке не менее 5−7 см;
• толщина, тип и размеры арматурной сетки.

Как правило, для мягких и легких строительных материалов, типа газобетона, достаточно только просуммировать все эти показатели и тогда получится толщина плиты. Оптимальной считается толщина плиты в 20− 30 см, но конечный результат также определяется составом почвы и равномерностью залегания всех грунтовых пород. Иногда к таким показателям также добавляется параметр послойного суммирования, если грунты неоднородные.

Кроме габаритов самого плитного основания, существует также толщина дренажного слоя, песчаной подушки и гидроизоляционного слоя. Также нужно помнить, что для обустройства такого фундамента нужно снять верхний плодородный слой почвы и вырыть котлован на глубину не менее 0,5 м. Такая глубина залегания дна котлована определяется необходимостью укладывать щебень толщиной 0,2 м и песок на толщину 0,3 м.

В результате получается, что расчетная толщина плитного фундамента составляет суммарно приблизительно 0,6 м. Но и такая величина не считается стандартной, ведь также существует фактор проседания почвы за счет массы здания, есть свои характеристики грунта и высота расположения грунтового горизонта. Также стоит учитывать массу бетона, которая также будет влиять на толщину конструкции в целом.

Например, фундамент для кирпичного дома должен на 5 см быть толще, чем для газобетона. Также учитывается наличие дополнительных этажей, так как каждый добавляет свою нагрузку на основание, и оно будет равномерно возрастать в толщине.

Итак, чем выше и больше здание, тем толще фундаментная плита, а если дом сделан из газобетона, тогда плита будет еще толще. Стандартный двухэтажный дом из газобетона будет устроен на плите толщиной от 35 см, иногда даже и больше, если дом имеет сложную структуру и разветвленную систему несущих стен и перегородок.

Для чего нужно рассчитывать толщину плитного фундамента.

Толщина плиты фундамента под газобетонный дом.

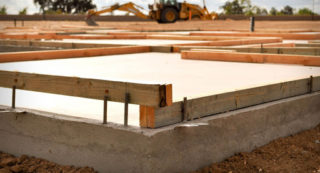

Толщина готового плитного основания под здание.

Все расчеты плитных оснований всегда делаются в строгом соответствии с нормами ГОСТ и СНиП. Если будет точно рассчитано, какая конструкция для данного здания будет оптимальной, то можно точно рассчитать необходимое количество бетона для его возведения и фундамент получится очень прочный, как и будущий дом.

Перед началом расчетов нужно дополнительно получить следующие данные:

1. Общий периметр фундамента (соответствует размерам дома, может быть немного больше за счет дополнительной отмостки или внешнего гидроизоляционного слоя).
2. Суммарную площадь плиты с учетом всех защитных слоев и гидроизоляций.
3. Площадь поверхностей, которые прямо контактируют с грунтом.
4. Количество строительных материалов
5. Расчетные нагрузки на почву за счет подошвы.

А также необходимы данные о конструкции арматурного пояса, периодичности ячеек и общего веса арматуры.

Расчет песчано-щебеневой подушки.

Толщина плиты фундамента под газобетонный дом.

Схематическое отображение плитного фундамента с указанием толщины песчано-щебневой подушки.

Толщина подушки часто меняется в зависимости от состояния грунта и типа здания, а также из чего дом сделан. Толщина зависит от множества показателей, ведь для деревянных зданий достаточно подушки толщиной в 15 см, а вот для массивных домов из газобетона – уже не менее полуметра. Но, как правило, толщина подушки рассчитывается для каждого дома индивидуально, тут учитываются следующие факторы:

• состояние и структура грунта;
• степень промерзания почвы;
• пучение почв и сезонные подвижки;
• влажность почвы и высота залегания грунтовых горизонтов;
• материал дома и суммарная масса здания;
• размеры плиты.

Щебень в подушке нужен для компенсации пучинистости грунта, поэтому невысокую плотность почвы щебень компенсирует каменистостью. Также это отличный дренажный материал, особенно на глинистых грунтах с высоким содержанием влаги. Песок обеспечивает равномерное распределение массы здания по всей площади подошвы.

Пример расчета основных параметров плиты фундамента.

Толщина плиты фундамента под газобетонный дом.

Эскиз оптимальной толщины плиты фундамента.

Чтобы правильно разобраться в расчете параметров плитного фундамента, а также четко рассчитать необходимое количество бетона, стоит использовать следующий пример:

1. Принимается типичное здание из газобетона площадью 100 м² (10×10) и под него подбирается плитный фундамент на скальных породах толщиной 0,25 м мелкозаглубленного типа.
2. Объем плиты в таких случаях составляет 25 м³. Это суммарное количество бетона, необходимое для заливки такой конструкции. Тут объем арматурной сетки принимается за ноль, чтобы не усложнять расчеты. На практике такие расчеты также проводятся, но уже для больших сооружений.
3. Установка ребер жесткости, которые используются для повышения надежности конструкции. Шаг ребер жесткости составляет 3 м, при этом создаются квадраты.
4. Длина ребер жесткости будет соответствовать длине фундамента, а высота – это толщина плиты.

Итак, для заливки плитного фундамента площадью 100 м² нужно использовать 25 м³ бетона. Также сюда пойдет некоторое количество арматуры, гидроизоляции и песка со щебнем для подушки. В целом хочется отметить, что любому застройщику посчитать толщину плиты можно самостоятельно, достаточно иметь минимальные математические знания.

Зато, если сразу сделать расчет фундаментной плиты, то можно в общем контролировать расходы строительных материалов, и следить за недобросовестными строителями, а также четко определиться с размерами дома из газобетона или кирпича. Необходимое количество материалов Вы так же можете посчитать на нашем онлайн калькуляторе.

Фундамент для дома из газобетона.

Выбор газобетона для строительства дома оправдывается сочетанием большой надежности, хорошей теплоизоляции, малого веса и невысокой стоимости этого материала. Вместе с тем, к выбору фундамента под такую постройку следует отнестись крайне внимательно. Это позволит продлить срок эксплуатации всего сооружения и в полной мере воспользоваться всеми преимущества газобетонных блоков.

Особенности фундаментов под газобетон.

При выборе наиболее подходящего типа фундамента следует учесть некоторые особенности газобетонных стен:

• минимальная ширина газобетонного блока составляет 200 мм. Поэтому даже при строительстве небольших и легких надворных сооружений придется обустраивать фундамент достаточно большой ширины;
• хотя газобетон и способен выдерживать серьезные статические нагрузки, он очень чувствителен даже к небольшим подвижкам основания под ним. Поэтому фундамент должен обладать максимально возможной механической прочностью, не изгибаться под массой дома и не менять геометрию под воздействием пучинистых сил грунта.

В теории, под газобетонные строения можно закладывать абсолютно любой вид оснований: столбчатые, винтовые, мелкозаглубленные ленточные и т.д. Однако на практике из-за особенностей геологического строения почвы на участке далеко не всегда перечисленные типы фундаментов смогут справиться с имеющимися требованиями к ним. Поэтому чаще всего используют монолитную плиту, обеспечивающую наиболее равномерную передачу нагрузок от стен к фундаменту.

Заливка монолитной плиты.

Свойства монолита.

Толщина плиты фундамента под газобетонный дом одноэтажный.

К достоинствам литых фундаментных плит относят следующее:

• большая механическая прочность, предохраняющая газобетон от растрескивания. Даже если под зданием будут происходить подвижки почвы, на геометрии фундамента это никак не скажется;
• пригодность для устройства на любых видах грунтов: глина, торфяник, песок, камень или смешанные;
• полная независимость от глубины прохождения грунтовых вод;
• доступная технология изготовления, позволяющая вести работы без привлечения дорогостоящих специалистов;
• долговечность.

Вместе с тем, нужно учитывать и некоторые недостатки:

• большой объем земляных работ при выкапывании котлована;
• невозможность обустройства заглубленного подвала;
• значительные расходы на материалы.

Подготовка к работе.

К числу подготовительных мероприятий относят:

• расчистку участка от мусора и, по мере возможности, от старых деревьев, которые могли бы помешать подходу техники;
• разметку по углам будущего основания. Размеры выбираются исходя из данных проектной документации для дома. При этом длина каждой стороны фундамента должна превышать длину соответствующей стены дома не менее, чем на 1 м. Это упростит работу при монтаже опалубки.

Выкапывание котлована.

Поскольку площадь основания дома достаточно большая, то объем работы будет ощутимым даже при условии небольшого заглубления. Поэтому будет разумным воспользоваться услугами строительной техники. Однако последние 15 см почвы рекомендуется вынимать вручную. Это позволит непрерывно контролировать глубину котлована и горизонтальность его дна.

Для поверхностного варианта глубина котлована должна составлять 30 см, для заглубленного – 50 см.

Толщина плиты фундамента под газобетонный дом.

ВАЖНО.Если при выкапывании котлована в какой-то точке глубина превысила расчетную, не стоит просто засыпать получившуюся яму грунтом. Гораздо надежнее будет несколько увеличить глубину по всей площади, а затем насыпать более высокую подушку.

Засыпка подушки.

Толщина плиты фундамента под газобетонный дом.

Для поверхностного фундамента будет достаточно засыпать слой песка толщиной 30 см. В случае с заглубленным основанием сначала засыпается 20 см гравия, затем – 30 см песка. Готовая подушка тщательно трамбуется виброплощадкой.

Монтаж опалубки.

Для опалубки рекомендуется применять прочные доски, не имеющие механических повреждений. Качество материала здесь очень важно, поскольку масса заливаемого бетона будет весьма значительной и опалубка должна гарантированно выдержать эту нагрузку. Между собой доски крепятся гвоздями.

Толщина плиты фундамента под газобетонный дом.

Снаружи стенки опалубки необходимо разместить подпорки. Надежность получившейся конструкции проверяется сильными ударами ноги по ней. При ударе ничто не должно шевелиться.

Внутренняя сторона стенок опалубки смачивается водой. Это даст более гладкую поверхность боковой грани плиты.

Заливка стяжки.

Монолитный фундамент потребует заливки двух слоев стяжки. Толщина каждого слоя – 4-5 см.

Толщина плиты фундамента под газобетонный дом двухэтажный.

Приступать к заливке второго слоя можно лишь после высыхания первого. На сухую стяжку укладывается гидроизоляция из полиэтилена таким образом, чтобы нахлест соседних листов составлял порядка 10 см. Запас пленки по краям котлована должен быть не менее 1 м. После этого заливается второй слой стяжки.

Армирование.

Толщина плиты фундамента под газобетонный коттедж двухэтажный.

Каркас выполняется из арматуры класса А-III. Диаметр прута – 10-16 мм, что зависит от этажности дома. В итоге должно получиться два сетчатых поля, образуемых проволочными квадратами со сторонами 15-20 см. Между собой арматура вяжется стальной проволокой диаметром 5 мм.

Толщина плиты фундамента под газобетонный частный коттедж одноэтажный.

Заливка бетона.

Качество и однородность заливаемого бетона имеют первостепенное значение. Чтобы фундамент для дома из газобетона получился максимально прочным, желательно использовать миксер с подающим насосом. Стандартный объем автомиксера – 6-8 кубометров раствора. Подающая стрела бетононасоса может иметь в длину до 30 м. данный параметр лучше уточнить заранее, что позволит точнее спланировать ход заливки и варианты подъезда машины к площадке.

Если по каким-либо причинам воспользоваться миксером невозможно, то для обеспечения непрерывной подачи бетона можно воспользоваться ручным замешиванием в бетономешалке. Однако это потребует привлечения дополнительных рабочих и постоянного контроля качества.

Электрические бетономешалки позволяют получить от 50 до 200 литров раствора за один цикл замеса. Время замешивания – от 3 до 5 минут. Однако следует учитывать, что потребуется дополнительное время на подачу в мешалку цемента, песка, воды и щебня, а также время на разгрузку и доставку к месту заливки. Соответственно, планировать ход заливки нужно исходя из 10-15 минут на цикл замеса. При использовании 50-л бетономешалки на заливку 1 кубометра раствора может потребоваться порядка 5 часов.

Подаваемая смесь распределяется по всей площади опалубки. Упростить эту процедуру можно использованием направляющего желоба. При этом потребуется дополнительное разгребание бетона вручную по всей площади заливаемого фундамента. Хотя раствор и достаточно жидкий, но при попытке заливать его в одну точку на месте подачи будут оседать наиболее тяжелые фракции, а свободно растекаться по арматурному полю водянистая сможет лишь водянистая составляющая. Это чревато появлением неравномерности в прочностных характеристиках плиты и растрескиванием при высыхании.

Толщина плиты фундамента под газобетонный частный дом двухэтажный.

Бетонную смесь сразу же после заливки следует тщательно уплотнить погружным вибратором. Это удалит пузыри воздуха и увеличит прочность бетонной подушки. Не будет лишним дополнительно простучать кувалдой весь периметр опалубки, где прочность имеет особенно ванное значение.

Залитую плиту разглаживают до полной горизонтали. Контролировать данный процесс помогает тонкий слой воды, выступающей из раствора и проявляющей все углубления и возвышенности.

Полностью залить всю опалубку за один рабочий день получается далеко не всегда. Порядок приостановки работы будет зависеть от длительности паузы:

если работа останавливается на срок менее 12 часов, то уже готовая поверхность просто закрывается полиэтиленовой пленкой. Перед продолжением работы пленка снимается, а бетона смывается выступившее «бетонное молочко». Далее заливка продолжается в обычном режиме;

в том случае, когда пауза превышает 12 часов, бетон начнет набирать прочность и придется использовать технологию «холодного шва». Для этого работу начинают лишь после полного отвердения уже залитого объема бетона.

ВАЖНО. Продолжать заливку на слегка подсохший бетон категорически не рекомендуется. Отвердевший слой в этом случае будет иметь совсем малую толщину и лопнет под весом заливаемого свежего бетона.

Монолитный фундамент будет готов к продолжению строительства спустя один месяц. Первую неделю рекомендуется по мере высыхания смачивать его водой. Тем самым получится избежать появления трещин. Оставшиеся свободными концы гидроизоляционной пленки заворачиваются на плиту и припаиваются к ней горелкой.

Воспользовавшись технологией заливки монолитной фундаментной плиты под дом из газобетонных блоков, можно в дальнейшем уже не беспокоиться о просадках отдельных участков основания. Стены останутся в целости, поскольку даже если фундамент и чуть наклонится, то произойдет это сразу по всей площади, не приводя к появлению трещин.

Какой толщины должна быть плита монолитного фундамента?

Плитный фундамент считается самым надежным и выбирается при строительстве домов на неустойчивых и подтапливаемых почвах. Этот тип оказывает минимальное воздействие на грунт и обеспечивает равномерное распределение всех весовых нагрузок. Технология заливки сама по себе простая, основной акцент делается на расчете параметров плиты, а именно: глубины заложения, высоты подушки, марки и толщины бетона, сечения арматуры, потребности в утеплении. Диапазон варьируется от 15 до 35 см, если расчетная величина отличается, то рассматриваются другие варианты основ.

Толщина плиты фундамента под газобетонный частный коттедж.

Особенности плитного фундамента.

Представляет собой бетонный монолит с двумя рядами сетки из арматуры, размещаемый поверх утрамбованной песчаной подушки, в особо сложных случаях – усиленный ребрами жесткости снизу. Величина затрат на его строительство зависит от степени заглубленности основания: на устойчивых почвах оно практически сравнивается с землей и требует минимальных вложений и усилий. На плывущих грунтах или при необходимости организации подвального пространства на плитный фундамент уходит до 1/3 общестроительного бюджета, так как закладка проводится ниже уровня промерзания.

Существуют нормы, согласно которым слой армосетки размещается на расстоянии не менее 5 см от края плиты, 7 – между собой, минимальное сечение арматуры – 12 см. С учетом укладки двух прутьев в решетку итоговая толщина составляет 21,8 см. Но использовать его по умолчанию нельзя, точные параметры монолитного фундамента определяет расчет. Полученное значение сравнивают с рекомендуемым с учетом веса здания и геологических условий участка:

Для устойчивых грунтов.

Для сильно пучинистых.

Толщина плиты для деревянного дома зависит от этажности, при использовании хорошо просушенных материалов их удельный вес не превышает 600 кг/м 3. что в 2,5-3 меньше, чем у кирпича. Как следствие рекомендуемое значение составляет 30 см.

Толщина плиты фундамента под газобетонный коттедж одноэтажный.

Последовательность расчета толщины будущей плиты.

К исходным данным относят: все весовые нагрузки, включая снеговые, удельное давление на грунт для данного типа фундамента (справочная величина, зависит от типа почвы), площадь постройки. Вес самой монолитной плиты игнорируется благодаря ее размещению на песчаной подушке. Основные этапы расчета при этом:

• Анализ и грунта и определение оптимального удельного давления на фундамент.
• Расчет массы постройки. Суммируется вес стен (включая отделку и утеплитель), перекрытий, кровельных конструкций, мебели, снега на крыше зимой.
• Определение удельной нагрузки на грунт путем деления веса дома на площадь и сравнение ее с нормативным значением. Полученная разница умножается на размеры плитного фундамента, итоговое число соответствует его требуемой массе.
• Расчет оптимального объема (деление предыдущего значения на плотность бетона) и толщины монолита.
• Округление до ближайшей величины, кратной 5 (не важно в какую сторону).
• Перерасчет массы монолитного фундамента и сравнение его с рекомендуемой, расхождение не должно превышать ±25 %.

Толщина плиты фундамента под газобетонный коттедж двухэтажный.

Следующим шагом является определение оптимальной глубины заложения и толщины подушки из щебня и песка, эти факторы напрямую зависят от типа почвы. Минимальная высота траншеи – 60 см, но такая закладка допустима лишь на устойчивых грунтах. Во всех остальных случаях плитный фундамент размещается на 60 см ниже уровня промерзания. Толщина засыпки зависит от веса постройки, минимум составляет:

• Для гаража – 25 см.
• Легких щитовых конструкций – 15 см.
• Фундамента для дома из бруса – 25-30 см.
• Для здания из кирпича и бетона – 50 см (из ни 20 – щебень, 30 – песок).

Этот слой обеспечивает равномерность распределения весовой нагрузки, на сложных почвах его увеличивают на 5 см как минимум.

Этапы строительства монолитного фундамента по шагам.

Работы начинаются с анализа состояния грунта и расчета толщины самого основания и подушки под ним, после чего определяется требуемое количество стройматериалов. При возведении монолитной плиты рекомендуется придерживаться следующей схемы действий:

1. Разметка участка и земляные работы.

2. Настил геотекстильного полотна по дну и периметру стен выкопанного котлована.

Толщина плиты фундамента под газобетонный коттедж.

3. Размещение дренажного отвода. Необязательный этап, выбирается при высоком уровне грунтовых вод. В этом случае по дну котлована прорывают неглубокие траншеи, закрываемые тем же геотекстилем, поверх которого прокладываются пластиковые трубы с отверстиями. После чего их засыпают щебнем и накрывают еще одним слоем сетки. Рекомендуемая схема расположения труб – поперек будущей монолитной плиты.

4. Организация подушки, первым засыпается и трамбуется щебень (на особо сложных грунтах – пропитанный битумом), после чего эту операцию повторяют с песком, для облегчения процесса уплотнения его слегка смачивают. На этом этапе задействуется вибротехника, достичь нужной плотности без оборудования непросто.

Важный нюанс: используется песок только крупных фракций, при превышении толщины подушки свыше 10 см он трамбуется послойно.

5. Прокладка коммуникаций согласно заранее составленной схемы (при необходимости). Этот этап проводится одновременно с предыдущим, водопроводные или канализационные трубы размещаются поверх прослойки из щебня. Сверление монолитной фундаментной плиты после застывания считается грубейшим нарушением технологии, важно продумать любые мелочи.

6. Выравнивание дна котлована тощим бетоном. Еще один необязательный, но рекомендуемый этап, выбираемый при риске подтапливания или смещения грунта. Толщина заливаемого слоя – в пределах 10 см.

7. Монтаж опалубочных конструкций, проверка разметки и отклонений по уровню.

8. Настил рулонной гидроизоляции с обязательным выпуском по краям около 1 м. Опытные строители используют не менее двух слоев, все стыки обрабатывают паяльником.

Толщина плиты фундамента под газобетонный частный дом одноэтажный.

9. Утепление будущей монолитной плиты (рекомендуется) – укладка экструдированного пенополистирола по дну и бокам котлована с учетом отверстий для коммуникаций. Их толщина учитывается заранее, до начала монтажа опалубки.

10. Армирование – перевязка железных прутьев с минимальным сечением в 12 мм с помощью пластиковых хомутов или проволоки с интервалом от 20 до 30 см. Сетка размещается в два слоя, нижний связывается из более толстой и прочной арматуры. На этом этапе важно не повредить утеплитель (при наличии) или гидроизоляцию, поэтому под прутья размещают специальные пластиковые подпорки.

11. Заливка бетона. Этот этап проводится в один день, при большом объеме фундамента имеет смысл заказать готовый раствор. Допускается самостоятельное приготовление бетона с маркой прочности не ниже М300, но допустимый перерыв в процессе не превышает 12 часов. Бетон заливается, разравнивается и трамбуется исключительно послойно по всему периметру монолитной плиты. Заполнение отдельными участками приводит к образованию трещин, этот фактор является еще одним доводом в пользу заводского раствора. Залитый бетон уплотняется глубинными вибраторами, в крайнем случае – вручную, после чего его поверхность разглаживается, выравнивается рейками и накрывается полиэтиленовой пленкой.

12. Выдержка монолитного фундамента – не менее 4 недель, с обязательным уходом за поверхностью (обрызгивании водой) в течении первых 7-10 дней.

13. Снятие опалубки, гидроизоляция боковых стен плиты, а именно – поднятие и крепление к стенам отложенных ранее рулонных стройматериалов.

Указанная технология строительства фундамента требует значительных вложений и трудозатрат, важно понимать, что все они будут бесполезны при выборе неправильной толщины плиты или глубины ее заложения. Такие этапы, как анализ состояния грунта, расчет параметров основания и непосредственно бетонирование однозначно стоит доверить специалистам. Данная пошаговая инструкция подходит для возведения плоской монолитной железобетонной плиты, при необходимости прокладки ребер жесткости процесс усложняется: подготавливаются специальные траншеи вдоль несущих стен с шагом не менее 3 м. Но их точные размеры и интервал определяет сложный инженерный расчет, в частном строительстве этот вариант используется редко.



Рекомендация: Хорошая большая обзорная статья, из нее можно узнать о толщине плиты фундамента под газобетонный частный дом или коттедж, информация подойдет так же и для дач, бань и других зданий и сооружений. Будьте внимательны, не заблудитесь в обилие информации, сделайте правильный расчет вашего строения и выберите оптимальную толщину плиты подходящую именно вам. Зачем вам бессмысленно терять свои кровно заработанные деньги?

расчет плитного фундамента, марка бетона.

Монолитная плита считается самым дорогим видом фундамента, хотя и наименее трудоемким. Фундаментная плита под дом из газобетона может быть установлена в кратчайшие сроки. Все операции механизированы: земляные работы выполняются с помощью специализированной техники – грейдеров, бульдозеров. Бетон заливается автомиксером. Однако на сооружение самого тонкого фундамента придется израсходовать около 25 кубометров бетона, а это огромная масса – 50–55 тонн.

Устанавливать такой фундамент целесообразно в двух случаях: когда вы вместе с группой других дачников осваиваете новый участок, и когда дом возводится на специфической почве: тогда просто нет альтернативы монолитной плите.

Плитный фундамент отличается от всех других удивительной универсальностью. Монолитная бетонная плита, несмотря на массивность, сохраняет устойчивость на самых проблемных грунтах.

Плиты, как фундаментные основания, незаменимы в условиях вечной мерзлоты, на болотистых немелиорированных землях, на торфяниках, на подвижных лессовых грунтах.

Бетонная монолитная подушка имеет большую площадь, поэтому не проседает на любых почвах. Более того: если такое основание соорудить на пучинистом грунте, то оно будет воспринимать все нагрузки:

• при замерзании почвы, когда ледяное крошево увеличится в объеме, плита приподнимется вместе с домом;
• во время оттаивания земли плита займет прежнее положение – также вместе с домом.

Благодаря такому свойству фундамент из монолитных плит получил название «плавающего».

Классическая конструкция монолитного фундамента состоит из следующих элементов:

• песчаная подложка толщиной 100–300 мм – слой песка, выполняющий функцию амортизирующей подкладки;
• гравийная или щебеночная прослойка высотой 200 мм – массив, распределяющий нагрузку;
• подбетонка – тонкий слой, не более 20–50 мм, – черновая основа для бетонного массива;
• утеплитель – 100-миллиметровая прокладка из полистирольных плит; может выступать и в роли гидроизоляции;
• гидроизолирующий слой – полимерный или рубероидный настил;
• монолитная плита, армированная объемной двухуровневой стальной сеткой: ее толщина может достигать 600 мм.

Расчет позволяет достичь двух целей:

• максимальной прочности и функциональности сооружения;
• минимизации затрат.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Прочность – характеристика, которая описывает способность фундамента противостоять сдавливающим и изгибающим нагрузкам: ведь плита должна удерживать двухэтажную газобетонную конструкцию с кровлей, и при этом обязана обеспечивать ее целостность.

Функциональность подразумевает удобство эксплуатации. От качества фундамента зависит не только устойчивость здания, но и теплозащита. Известно, что треть тепла из помещений уходит через полы. От того, насколько правильно собрана монолитная плита, зависит количество влаги, проникающей в помещения: если ее уровень превысит норму, в доме невозможно будет жить.

Экономичность – критерий, который способен существенно украсить жизнь владельцу дома. Если при строительстве фундамента размером 10 х 10 метров удастся уменьшить сечение плиты хотя бы на 5 см, то в наличии останутся деньги, равные по стоимости 5 кубометрам или более чем 10 тоннам бетона.

Удерживающую способность определяют следующим образом:

1. Находят площадь основания;
2. Вычисляют объем бетонной плиты – перемножают между собой значения длины, ширины и высоты;
3. По справочнику устанавливают величину удельного веса железобетона данной марки и высчитывают общую массу конструкции;
4. Определяют вес дома. Вычислить величину массы можно двумя способами:
   • Первый: составляют перечень всех элементов конструкции, затем рассчитывают их объем и массу;
   • Второй: в справочниках находят числовое выражение нагрузки, которую оказывает двухэтажное здание из газобетона заданной площади.
5. Из таблиц с нормативными значениями определяют удерживающую способность грунта.
6. Сравнивают полученные значения. При выборе толщины плиты учитывают, что параметры сопротивления почвы должны быть на 20% выше.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Показатели теплопроводности определяют по СНиПам. Их величина должна соответствовать уровню комфортного микроклимата для проживания.

Экономические параметры определяют таким образом:

• рассчитывают стоимость материалов;
• рассчитывают стоимость транспортировки и хранения;
• добавляют стоимость выполнения работ;
• полученную сумму умножают на коэффициенты потерь, перерасхода и пересортицы.

При изготовлении бетонной конструкции следует учесть требования, которые предъявляются не только к марке бетона, а и к способу заливки монолита.

1. Чтобы получить качественный фундамент, следует использовать бетоны с маркой от 300 и выше. Кроме того, следует уделить внимание заполнителям. Лучше отдавать предпочтения мелкофракционным материалам. Строители знают: чем меньше гранулы, тем легче уплотнить бетонную смесь до заданных показателей.
2. Чтобы монолитная плита оправдывала свое название, заливать бетон следует в один прием – без перерывов.

Если выполнить два этих условия и произвести грамотный расчет толщины плиты, фундамент простоит одну-другую сотню лет.

пошаговая инструкция выполнения работ своими руками

При выборе фундамента руководствуются во первых, надежностью, во-вторых стоимостью. Неплохо было бы, если бы сочетались оба качества, но такое возможно не всегда. Одно из самых надежных оснований для строительства дома — фундамент монолитная плита. В некоторых случаях — на нормальных грунтах под легкие дома он обходится относительно недорого, в сложных случаях может быть дорогим.

Плитный фундамент – что это

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

Классическая утепленная плита фундамента под дом

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает, дом «садиться» на место.

Есть четыре типа плитного фундамента:

• Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.

  Классический вариант фундамента монолитная плита без утепления

• Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление — утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией.
  УШП — утепленная шведская плита со встроенным теплым полом

• Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.

Так выглядит в разрезе русский плитный фундамент

Строение фундаментной плиты с ребрами вниз и вверх

Технология строительства утепленной плиты

Экономия энергоносителей становится действительно актуальной темой, так что фундамент без утепления уже мало кто строит. Любой плитный фундамент — это многослойная конструкция, а в случае с утеплением слоев еще больше. Для достижения нужного уровня качества необходимо тщательно выполнять каждый из уровней. Остановимся на каждом подробнее.

Структура фундамента монолитная плита

Подготовка основания

Размеры котлована под монолитную плиту должны быть больше самого здания, как минимум, на 1 метр. На этом участке полностью снимается плодородный грунт. Его толщина в разных регионах разная — от 20-30 см до 50 см и больше. В любом случае убирают все.

Выкопать котлован с запасом в 1 метр во все стороны

По краю котлована, чуть ниже общего уровня дна, укладываются дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима, чтобы стены и сам фундамент не мокли.

Полная схема фундамента монолитная плита

Дно ровняют, ямы засыпают, горбы убирают, тщательно все ровняют в уровень горизонта и уплотняют. На выровненное дно раскатывается геотекстиль. Он должен закрывать не только дно, но и стенки. Полотна расстилаются с нахлестом, края склеиваются армированным скотчем. Геотекстиль не дает корням растений прорастать, а также предотвращает вымывание песка, который служит демпферной подушкой.

Выравнивание дна в уровень

На уложенный геотекстиль насыпают чистый песок средней зернистости. Слой песка — 20-30 см. Его насыпают тонкими слоями, равномерно распределяют и послойно трамбуют. Слой песка, который качественно можно утрамбовать ручной виброплитой — 8-10 см. Вот такими слоями и укладывают песок. Он должен также быть уложен в уровень, одинаковым слоем по всему котловану.

Песок насыпан, его надо пролить и утрамбовать

Толщину слоя можно контролировать при помощи натянутых шнуров. Их привязывают к вбитым кольям, специально сделанным опорам — скамейкам, к установленной в уровень опалубке (смотрите на фото ниже). Все шнуры должны находится в горизонтальной плоскости. Зная изначальное расстояние от дна котлована до натянутых нитей, можно определять высоту насыпанного слоя.

На утрамбованный песок насыпают щебень. Засыпают сразу весь объем, равномерно распределяя по площадке. Выровненный щебень трамбуют до высокой плотности.

Щебень засыпан, установлены закладные элементы канализации и водопровода

На этом этапе закладывают канализационные и водопроводные трубы. В уже утрамбованном щебне выкапывают канавы требуемой глубины. Они должны быть такими, чтобы вокруг закладных элементов было некоторое пространство. В канавы укладываются трубы, засыпаются песком, выравнивают, лопатой или доской песок уплотняют. Более серьезное уплотнение может привести к трещинам. Потому и укладывают трубы уже после трамбовки.

Бетонная подготовка

По периметру котлована ставят опалубку. Ее собирают обычно из доски толщиной 40 мм или фанеры 18-21 мм. Высота опалубки для монолитной плиты — суммарная толщина оставшихся слоев. По ее краю удобно контролировать уровень бетона при заливке, потому доска должна быть обрезной. Для экономии материала, можно выставить опалубку только на подготовку. После схватывания бетона ее демонтируют и выставляют выше, используя повторно для заливки основной плиты. Но потери времени при таком подходе значительные, так что так делают далеко не всегда.

В любом случае опалубку подпирают с наружной стороны упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать массу бетона.

На утрамбованный гравий наливают слой бетона 100 мм. Это может быть бетон невысоких марок — В7,5 — В10. Бетонная подготовка будет надежной основой для укладки гидроизоляции и утеплителя, также служит для более равномерного распределения нагрузки от дома.

Залита бетонная подготовка

Гидроизоляция

Так как монолитная плита фундамента находится полностью в грунте, она нуждается в тщательной гидроизоляции. Потому обычно используют два типа материалов: обмазочную и рулонную. Основание сначала тщательно обеспыливают, потом пропитывают разведенным керосином или растворителем праймером (и бока бетонной подготовки тоже промазывают). Продается он очень густым и плохо схватывается с бетоном. В результате рулонная гидроизоляция приклеивается плохо и фундамент будет мокнуть. Разведенный он становится более текучим и проникает глубже в бетон. Свойства свои при этом почти не теряет.

При раскладке рулонной гидроизоляции, ее выпускают за пределы фундамента на 10-15 см. Полотнища раскатываются с нахлестом, соединяющиеся края обязательно промазывают битумной мастикой и хорошо прижимают. При раскладке надо следить, чтобы не было заломов и волн.

Если уровень грунтовых вод высокий, может понадобится два слоя рулонной гидроизоляции. Ее тогда раскатывают поперек, и клеят тоже на праймер (битумную гидроизоляцию), но уже можно не разводить.

Гидроизоляция монолитной плиты фундамента двойная — обмазочная и рулонная

Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, Технониколь Техноэласт ЭПП -4 на полистироле высокой плотности. У Технолниколя данной марки высокая прочность на разрыв около 60 кг, что увеличивает шансы, что его не повредят при дальнейших работах. Использовать рубероид, как бы ни хотелось сэкономить, не следует. В современном исполнении он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите вы не сможете, потому закладывайте лучший материал.

Уменьшить капиллярный подсос влаги через плиту можно еще при помощи жидких пропиток типа Бетонита. Она в разы снижает впитываемость влаги. Проникает на глубину до 50-60 см, так что бетонную подготовку пропитает насквозь. Минус этого материала — высокая цена, но свойства у материала отличные.

Утепление

Для утепления плитного фундамента используют экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя — 10-15 см, в зависимости от региона (для Средней Полосы достаточно 10 см). Укладку проводят как минимум в два слоя, перекрывая швы, который образуют мостики холода. Времени это требует больше, но затраты на отопление будут меньше. Если плиты будут иметь L-образный замок, их можно класть в один слой.

Утеплитель уложен

Так как пенополистирол «не дружит» с нефтепродуктами, на него расстилают плотную полиэтиленовую пленку, а потом уже укладывают теплоизоляционный материал.

Армирование

Для армирующего каркаса используется ребристая арматура класса AIII, диаметром 12-14 мм. Она укладывается вдоль и поперек, с шагом в 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы здания. Все параметры армирования считаются отдельно.

От края плиты арматура должна находится на расстоянии не менее 5 см. Потому укладывается она на специальные подставки, которые обеспечивают требуемый зазор.

Первый ряд армирования связан, выставлены некоторые стойки для подвязывания второго пояса

При армировании получается клетка, в каждом месте пересечения прутья связывают между собой специальной мягкой стальной проволокой. Есть еще техники соединения — при помощи пластиковых хомутов или сварки. Пластиковыми хомутами связывать быстро, но не все им доверяют. Сварку использовать не рекомендуют, потому что сварной шов — самое уязвимое для ржавчины место, да и слишком жесткое получается соединение. При использовании проволоки и хомутов вся конструкция может немного «играть» без разрушения связки, а при сварке такие подвижки приводят к тому, что шов лопается. В результате надежность такого армирования низка.

Заливка фундаментной плиты бетоном

Толщина плиты рассчитывается под каждый конкретный случай и может быть от 20 см до 50 см. При заливке используют бетон не ниже марки B30. Весь периметр надо залить за один день, избегая появления вертикальных швов. Потому для бетонирования плитного фундамента чаще всего бетон привозят готовый: требуются большие объемы в определенный срок.

Одновременно с распределением бетона его вибрируют

График прибытия машин надо рассчитать так, чтобы у вас было время распределить первую порцию и уплотнить ее. Для уплотнения используют строительные глубинные вибраторы, которые создают высокочастотные колебания. В результате удаляются весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результат этой обработки — не только ровная поверхность бетона, но и более высокий класс по гигроскопичности.

В крайнем случае можно заливать плиту горизонтальными слоями. Вертикальное деление в данном случае неприемлемо, так как в местах стыков скорее всего пойдут трещины.

Уход за бетоном

Для нормального процесса твердения бетона необходим достаточный уровень влажности 90-100% и температуры выше +5°C. Заливать плиту желательно в теплую погоду с температурой около +20°C. Этот температурный режим оптимален для процесса твердения. Уход за бетоном монолитной плиты состоит в предупреждении механических повреждений и поддержании влажности.

Сразу же после укладки бетон закрывают пеленкой или брезентом. Это не дает ему нагреваться от солнца, на него не действует ветер. Пленку склеивают в большие полотнища. Полосы укладывают с заходом в 10-15 см, проклеивают скотчем. Желательно чтобы непрокленных стыков было как можно меньше, то есть укрытие должно состоять из одного или двух кусков, если один слишком неудобен. При этом отдельные куски пленки заходят один на другой не менее чем на полметра.

Послезаливки монолитная плита укрывается пленкой

Размеры пленки такие, чтобы была закрыта и боковая поверхность опалубки, а на края пленки можно было уложить груз, который не даст ветру ее поднять. Также грузом — досками- прижимают место прехлеста двух полотнищ, чтобы уменьшить парусность, их можно разложить по поверхности.

Если температура воздуха выше +5°C, примерно через 8 часов после заливки, бетон первый раз поливают водой. Орошение должно быть капельным, не струйным. Чтобы не повредить поверхность каплями, на нее можно уложить мешковину или насыпать слой опилок, а сверху закрыть пленкой. Поливают укрывной материал, а он поддерживает влажность бетона. В любом случае полив ведут только при температуре выше +5°C.

Политая поверхность

Если есть угроза заморозка, плиту и опалубку дополнительно утепляют. Использовать можно любые теплоизолирующие материалы, как приготовленные для строительства дома, так и опилки, солому и другие подручные средства.

Когда снимать опалубку

Для монолитной плиты рекомендуют удалять опалубку после того, как бетон наберет 70% от проектной прочности. Этот срок зависит от температуры, в которую происходит твердение. Эта зависимость приведена в таблице.

Таблица набора прочности бетона в зависимости от температуры

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

Примерное процентное соотношение затрат на монолитный плитный фундамент

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

Фундамент плита – расчет толщины

Экономически оправдан плитный фундамент при высоком УГВ, на глинистых грунтах для кирпичных коттеджей. Плита обладает максимальной несущей способностью ввиду большой опорной поверхности. Однако для обеспечения конструкционной прочности необходим точный расчет толщины конструкции, укладка двух арматурных сеток.

Конструкция плитного фундамента

Самым дорогостоящим является плитный фундамент для здания. Поэтому вполне естественным желанием каждого застройщика является необходимость снижения бюджета строительства. В проект должна закладываться плита минимальной высоты, обеспечивающая прочность, ресурс постройки. Производят расчет толщины ж/б конструкции с учетом следующих факторов:

• грунт – плодородный слой убирается в пятне застройки полностью
• подстилающий слой – вместо чернозема укладывается песчаная, щебенчатая фундаментная подушка толщиной 40 – 60 см в зависимости от содержания глины в почве
• подбетонка – необходима для выравнивания основания, защиты гидроизоляционного ковра, предотвращения протечек цементного молочка в щебень, песок
• гидроизоляция – 2 – 3 слоя наплавляемого рулонного материала (Технониколь, Бикрост)
• утепление – слой экструдированного пенополистирола высокой плотности используется для сохранения геотермального тепла в зданиях с периодическим режимом обогрева либо эксплуатирующихся без отопления, в шведских плитах УШП теплоизолятор необходим для снижения теплопотерь от систем теплого пола
• плита – две арматурных сетки, уложенные в бетоне

Внимание: Верхняя часть плиты должна выступать из земли, так как ресурс стеновых материалов (кирпич, венцы сруба, брус каркасника) резко снижается при контакте с землей.

Расчет толщины плитного фундамента

Существенным недостатком, который имеет фундамент плита, является отсутствие полноценного цоколя. Поэтому используется две разновидности плавающих плит с ребрами жесткости:

• чашеобразная плита – ребра жесткости направлены вверх, напоминают балки ростверка, жестко связанные с основной конструкцией вертикальной арматурой

• перевернутая чаша – ребра жесткости направлены вниз, за счет чего, сама плита приподнята над грунтом, конструкция используется в утепленных плитах УШП

Ребра жесткости армируются каркасами по аналогии с ростверком, МЗЛФ. Это позволяет снизить толщину плиты в центральной части. Например, в УШП она составляет 10 – 15 см вместо стандартных 25 – 40 см, что позволяет снизить расход бетона на 20%.

Внимание: Ребра жесткости проходят по периметру плиты, под внутренними несущими стенами, через каждые 3 м вдоль короткой стены жилища.

Кроме того, расчет толщины конструкции должен учитывать:

• минимальное расстояние между арматурными сетками – 10 см, согласно СП 63.13330
• защитный слой бетона – нижний у подбетонки 2 – 5 см, верхний 3 – 7 см

Таким образом, еще до начала вычислений минимальное значение толщины плавающей плиты без ребер жесткости можно выбрать предварительно:

• трехэтажный кирпичный коттедж – от 40 см
• двухэтажный бетонный, кирпичный дом – 25 – 35 см
• двухэтажный сруб, жилище из газобетона – 30 – 40 см
• каркасная конструкция, СИП-панели – 20 – 30 см
• надворные постройки, пристрои к дому – 10 – 15 см

Если в проект заложен фундамент плита с ребрами жесткости, толщину центральной части снижают до 10 – 15 см. Расчет несущей способности плитного фундамента для малоэтажного строительства всегда показывает запас 200 – 300%. Однако, запрещено эксплуатировать подобный фундамент на свежих насыпях, торфяниках, пылеватых песках:

• расчетное сопротивление этих грунтов недостаточно
• здание будет просаживаться ежегодно

Единственным вариантом для строительства плавающей плиты на не стабильных грунтах является укрепление основания. Например, на торфяниках изготавливаются вертикальные дрены, пятно застройки нагружается песчаной насыпью. Вода выдавливается сквозь дрены, подстилающий слой уплотняет грунт. Строить фундамент по этой технологии можно через 6 – 12 месяцев.

Внимание: Если вместо стен коттеджа используются колонны (например, для панорамного остекления нижнего этажа), необходим расчет на продавливание плиты колонной. Для стен подобные вычисления не нужны, однако цоколь должен отстоять на 30 см минимум от края плитного фундамента внутрь.

Это требование обусловлено тем, что нагрузки от веса силовых конструкций, распределяемые стенами, действуют, не только вертикально вниз, но и под углом 45 градусов наружу. Поэтому вектор сил должен располагаться внутри железобетона, а не выходить из плиты наружу. Таким образом, габариты плитного фундамента на 30 см больше размера коробки коттеджа с каждой стороны. Дополнительный расчет в этом случае не требуется.

Толщина подстилающего слоя не зависит от этажности дома, веса стеновых материалов. При высоком УГВ необходимо использовать щебень, который создает разрыв слоя капиллярной юбки. В песках почвенная влага способна подниматься вверх к бетонным конструкциям при отрицательном давлении. Поэтому песчаная фундаментная подушка применяется на участках, где горизонт грунтовых вод находится ниже 1 м от подошвы фундамента.

Глубина залегания плитного фундамента

Ввиду того, что заливать монолитные конструкции на пахотном слое запрещено, чернозем удаляется из котлована целиком. Глубина слоя обычно составляет 40 см, которые засыпаются нерудным материалом, не содержащем глины. Особенности технологии малозаглубленной плиты следующие:

• если в коттедже используется постоянное отопление, грунт под ним не может промерзнуть, достаточно утеплить отмостку на глубине 30 – 40 см, чтобы полностью ликвидировать вспучивание
• для дач с периодическим включением обогрева, садовых домиков без отопления придется уложить пенополистирол под плиту, отмостку
• лишь в этом случае геотермальное тепло недр сохранится в любые морозы, чтобы не возникали силы пучения

Максимальный бюджет строительства наблюдается у заглубленной ниже отметки промерзания плиты. Этот вариант оправдан исключительно для зданий с подвальным этажом. Наружный периметр подземных стен придется утеплить полностью, произвести засыпку пазух нерудным материалом, предварительно уложив пристенный или кольцевой дренаж.

Внимание: С учетом удаления плодородного слоя, замены его нерудным материалом фундамент 30 – 40 см толщины заглубляется в грунт на 10 – 20 см максимум. Поэтому потребуется либо кирпичный цоколь, либо монолитные балки под несущими стенами, выполняющие ту же функцию увеличения расстояния между землей, стеновыми материалами.

Высота плавающей плиты над поверхностью

Согласно нормативам СП 21.13330 плитный фундамент можно заглублять на любое расстояние, ориентируясь на уровень УГВ, состав почвы. Однако, чем выше расположена плита над поверхностью, тем больше ресурс у стеновых материалов. Например, ремонтопригодность нижних венцов сруба гораздо выше, если они находятся над землей.

Поэтому для брусовых, бревенчатых срубов обычно применяются плиты с ребрами жесткости:

• чашеобразная – отливается плита, после набора прочности бетона монтируется опалубка, изготавливаются ж/б балки под несущими стенами
• перевернутая чаша – наружные щиты опалубки выше, внутренние остаются под бетонной конструкцией на весь период эксплуатации, внутренний периметр заполняется песком либо укладывается пенополистирол для утепления конструкции

На пучинистых грунтах необходим расчет сечения арматуры, ячейки сетки нижнего, верхнего пояса. Запрещено жестко связывать фундаменты присторев, отмостку с плавающей плитой. Различные нагрузки, неравномерное промерзание почв под этими конструкциями могут привести к раскрытию трещин в железобетоне.

В этом случае расчет производится на растяжение подошвы от сборных нагрузок, верхней поверхности плиты при возникновении сил пучения.

Внимание: Нижняя сетка может изготавливаться из прутков 10 – 16 мм, так как сборные нагрузки присутствуют всегда. Нижняя сетка вяжется из стержней 8 – 14 мм, поскольку вспучивание частично уравновешивается весом дома.

Таким образом, плитный фундамент для надворных построек имеет толщину от 10 см. Для опирания коттеджа потребуется расчет несущей способности. На выбор толщины влияет размер защитного слоя бетона, минимально допустимое расстояние между арматурными сетками.

Фундамент плита (плитный) — технология строительства

При обустройстве основания дома строители пытаются сделать его максимально надежным и долговечным. Еще им важно достичь хорошей экономии ресурсов, чтобы сократить конечную стоимость проекта. В качестве оптимального решения может рассматриваться фундамент плита.

Общая информация

Монолитная фундаментная плита представляет собой плавающую незаглубленную конструкцию, которая заливается по всему периметру будущей постройки, создавая цельное основание.

В процессе возведения предусматривается наличие подушки из песка и гравия, поглощающей нагрузку от постройки на почву. На нестабильных почвенных составах или на глинистом грунте с увеличенной глубиной промерзания такой тип фундамента из монолитной плиты является наиболее востребованным.

Область применения и виды

За счет простой конструкции фундаментные плиты пользуются большим спросом в кругу строителей. Однако для их создания требуется много армированных элементов и бетонного раствора (не ниже марки В30), поскольку армированию и бетонированию подвергается вся площадь.

В результате это делает фундамент достаточно дорогостоящим, но цена оправдывается его эксплуатационными свойствами. Глубину, на которой будет устанавливаться конструкция, выбирают с учетом массы помещения и состава почвы.

Если используется малое заглубление на пучинистых грунтах, то в зимний период помещение с основой может опускаться или подниматься. Грамотный расчет фундаментной плиты и армирования позволит сохранить целостность постройки независимо от окружающих воздействий. Монолит будет поглощать любые изменения за счет упругости.

В современном строительстве используются следующие типы фундаментов:

1. Классический.
2. УШП (утепленная шведская плита).
3. Русский.

В классическом исполнении ЖБИ-плиту устанавливают на подушку из песка или гравия с утепляющим слоем. Толщина слоя бетонирования фундаментной плиты варьируется от 20-50 см. Точное значение выбирается с учетом состава почвы и массы постройки. Параметры подушечных слоев определяются по глубине залегания плодородного слоя — его полностью снимают. Образованный котлован на 2/3 засыпается песчаной или гравийной смесью.

УШП-вариант оснащается встроенной системой теплого пола и несъемной опалубкой на базе пенополистирольных блоков L-образной формы. Такой подход позволяет сократить расходы на обогрев и снизить утечки тепловой энергии. Поверх утепляющего слоя крепятся трубы теплого пола и арматура. Потом все заливается бетонной смесью толщиной 10 см.

Коммуникационные соединения, такие как канализация и водопровод, должны обустраиваться еще на подготовительном этапе и размещаться в подложке. В таком случае после завершения работ по возведению фундамента все инженерные системы будут пригодны для эксплуатации.

Для организации утепленной шведской плиты нужно провести грамотный расчет толщины плитного фундамента и сделать ряд других измерений. Любые ошибки недопустимы, поскольку поменять конфигурацию конструкции после заливки будет невозможно. Поэтому все оборудование и материалы должны быть максимально качественными и долговечными.

Плиточный фундамент русского типа подразумевает наличие ребер жесткости. Чтобы защитить тяжелую конструкцию от разрушительного воздействия сильных морозов, российские ученые решили внедрять массивные ребра жесткости, устанавливая их под несущими стенами. Подобная технология повышает сложность работ, но положительно сказывается на несущих способностях основания. В результате толщина монолитной плиты фундамента снижается до 10-15 см.

Типовая схема

Обустраивая фундамент из плит, не обязательно обеспечивать его глубокое залегание. Эксперты утверждают, что его несущие способности будут лучшими при близком размещении к поверхности почвы, что обеспечит надежную защиту постройки от разрушительного воздействия морозов.

Устройство монолитной плиты фундамента предусматривает наличие такого пирога:

1. Уплотненная почва на дне котлована.
2. Подушка из щебня, песчано-гравийного состава и гравия, обеспечивающая равномерное распределение нагрузок. Она выполняет роль демпфера, смягчающего воздействие почвенных колебаний. Некоторые строители проводят послойную засыпку и трамбовку подложки с совмещением разных материалов или однородную основу на базе ПГС.
3. Слой геотекстиля, обеспечивающий защиту песчаной подушки от заиливания и размытия грунтовыми или дождевыми водами. Существует большое количество вариантов размещения этой прослойки, которые подходят для разных условий. Так, достаточно часто слой размещается между утрамбованным дном котлована и первым слоем подушки. Еще геотекстиль используется для изоляции песка от гравия и предотвращения их взаимопроникновения.
4. Бетонная подготовка. Некоторые застройщики игнорируют важность этого элемента при заливке фундаментной плиты, пытаясь сэкономить время и средства. Однако наличие подготовки отыгрывает особую роль, позволяя создать четкую геометрию будущего основания или изоляционных материалов.
5. Гидроизоляция. Предназначается для защиты плиты от разрушительного влияния грунтовых вод. Для лучшей изоляции рекомендуется применить 2 рулонных изолятора на полимер-битумной основе.
6. Сам монолитный фундамент плита.
7. Армопояс. В классическом варианте он представляет собой двухуровневую решетку, соединенную между собой с помощью хомутов. Размещение армированных элементов проектируется по таким принципам, чтобы между прутьями и краями плиты оставалось не меньше 50 мм бетонной прослойки (для предотвращения коррозийных процессов).

Подобная схема для дома из газобетона считается классической, но есть ряд других разновидностей, которые подходят для разных условий эксплуатации.

Строительство плитного фундамента по самой простой технологии предусматривает устройство фундаментной плиты с единой толщиной по всему периметру. Однако такой вариант эффективен только на устойчивых грунтах. Минусами технологии считаются небольшая толщина фундаментной плиты и глубина ее залегания, из-за которой верхний край находится у самой поверхности.

В процессе увеличения толщины растут финансовые затраты, поэтому застройщики практикуют заливку плитного фундамента с ребрами жесткости. Это делает конструкцию похожей на ленточный фундамент.

Такая схема заливки бетонной плиты эффективна и при желании максимально полезно задействовать свободную площадь полуподвала или цокольного этажа. В таком случае поверхность будет выполнять роль напольного покрытия. При отсутствии желания углублять конструкцию в почву можно воспользоваться другой схемой, где ребра жесткости направляются вниз.

Подготавливая поверхность и закрепляя опалубку с армированием, необходимо позаботиться об углубленных каналах. После заливки плиты фундамента они станут ребрами жесткости, обращенными в грунт. Это создает своеобразный симбиоз, где совмещены плитные и ленточные фундаменты.

Ребра жесткости располагают под наружными стенами и капитальными перегородками. Если внутренние перегородки отсутствуют, то их фиксируют параллельно друг другу по короткой стороне дома с шагом в 3000 мм.

С помощью этой схемы можно сократить расходы бетонной смеси, поскольку грамотно спланированные ребра жесткости уменьшают толщину плиты на 100-150 мм без потери несущих способностей. Это обеспечивает экономию до 1-1,5 м3 раствора на 10 м2.

Еще вариант расширяет возможности теплоизоляции плиты — за счет перепада высот, на ребрах жесткости можно закрепить прочный теплоизолятор. В его качестве может использоваться экструдированный пенополистирол.

Фундаменты на основе плит могут не только заливаться полностью, но и стоять по отдельности и включать в себя несколько ЖБ-конструкций. Такой вариант — более простой, но из-за отсутствия жесткого соединения конструкция теряет свою устойчивость к почвенным колебаниям, лишаясь начальных несущих способностей. Поэтому эта схема практически не используется при частном возведении домов. В качестве исключения рассматриваются малогабаритные помещения хозяйственного назначения с небольшой площадью.

Применение и его основные достоинства и недостатки

Разбираясь, как сделать плитный фундамент своими руками, важно ознакомиться со всеми плюсами и минусами такой технологии. Использование подобного типа основания подходит для участков, где расположены нестабильные грунты, а внедрение ленточных или столбчатых конструкций невозможно.

При соблюдении проектных расчетов и грамотном выборе параметров плиты она может использоваться в качестве основы для дома с большим количеством этажей.

За счет равномерного распределения нагрузок давление на почву снижается, даже если придется возвести массивное жилище и инженерный объект. Это позволяет задействовать фундаменты в промышленных масштабах.

Установка дома на плитный фундаментный блок имеет как плюсы, так и минусы. Приверженцы технологии считают ее лучшим решением для всех случаев, полагая, что плиту можно ставить на любой почве, даже на заболоченной. Они аргументируют свою позицию тем, что наличие эффекта плавучести, позволяет конструкции двигаться вместе с почвенными колебаниями, а не деформироваться. Однако научного подтверждения таким предположениям нет.

На практике укладка плит на фундамент только расширяет возможности возведения различных построек на нестабильных и сложных грунтах со средней пучинистостью.

На заболоченной земле с близким залеганием грунтовых вод и высокой вероятностью просадок, лучше задействовать свайный фундамент. В таком случае сваи вкручиваются в несущую породу.

Плита, размещенная почти на поверхности почвы, обладает плавучей способностью и может немного перемещаться вместе с почвой. Однако на нестабильном грунте такие колебания могут обладать высокой амплитудой и неравномерно воздействовать на конструкцию. Если поверхность однородная, подобная проблема может объясняться естественными факторами — южная сторона промерзает меньше, чем северная.

Современные фундаменты на дорожных плитах отличаются повышенными прочностными свойствами, поэтому они не боятся интенсивных нагрузок при подвижках земли.

Однако вероятность образования трещин и деформаций все равно присутствует. Это повлечет за собой стремительное разрушение или крен стен относительно вертикальной оси. В домах из дерева такой эффект не критичен, но бетонные постройки могут сильно пострадать.

Поэтому при объективной оценке всех за и против называть плиту универсальной «панацеей» для всех условий нелогично. Чтобы убедиться в рентабельности такого фундамента на отдельном участке, лучше привлечь экспертов, которые выполнят комплексный геологический анализ территории.

Еще стоит ознакомиться с фактами применения технологии поблизости.

Обратите внимание на следующие нюансы:

1. Какие и как давно были возведены постройки на базе плитного фундамента.
2. Толщина основания и глубина залегания.
3. Отзывы владельцев помещений с плюсами и минусами.

Подобные сведения помогут сделать оправданный выбор и избежать ошибок.

Сегодня на базе монолитов создаются многоуровневые жилища из тяжелых материалов в мегаполисах и небольших городах. По несущим способностям такие основания практически не имеют конкурентов.

Поэтому предположение, что плиты подходят только для компактных построек и могут прослужить не больше 35-50 лет — ошибочное. Точный срок службы зависит от массы факторов, включая грамотность расчетов плиты, чертежи и соблюдение технологии производства.

Если конструкция находится на поверхности почвы с минимальным заглублением, то понадобится избавиться только от верхнего плодородного слоя земли. Глубину котлована выбирают с учетом высоты подушки из песка и гравия. Еще ее можно умножить на площадь будущей постройки.

При использовании плиты глубокого заложения необходимо позаботиться о хорошем котловане. Выкопать его без использования специальной техники проблематично.

Фундамент из монолитной плиты обеспечивает надежное основание для напольного покрытия на первом и цокольном этажах, что является хорошим плюсом. А если кроме подготовки плиты воспользоваться термоизоляционным поясом, пол станет не только прочным, но и утепленным. УШП предусматривает наличие контуров водяного подогрева пола.

Разбираясь, как залить бетонную плиту, необходимо понимать, что такой процесс относится к задачам средней сложности. Заливка монолитной плиты фундамента не требует особой квалификации мастера.

Вся работа разделена на следующие этапы:

1. Обустройство котлована.
2. Трамбовка подушки из песка и гравия.
3. Вязка армопояса.
4. Монтаж опалубки.
5. Заливка и распределение бетонной смеси.
6. Уход за плитой.

Однако отдельные мероприятия требуют использования профессиональной спецтехники и оборудования. Так, чтобы утрамбовать плиту, следует применить мощный вибрационный прибор, а для производства арматурных хомутов придется подготовить специальное приспособление.

Гидроизоляция рулонными материалами выполняется с применением баллонной газовой горелки. А поскольку для заливки бетона потребуется большое количество раствора, лучше заказать его с доставкой, т.к. за 1 день подготовить нужный объем своими руками будет проблематично.

Кроме плюсов у плитной технологии есть и недостатки. В первую очередь это сложности строительства основания на неровных поверхностях.

При наличии перепадов высот схема усложняется и теряет свою целесообразность. Еще возведение такой конструкции требует своевременного расчета плитного фундамента.

Как рассчитывается фундамент из монолитной плиты

Чтобы провести расчет фундаментной плиты, необходимо воспользоваться услугами экспертов. На этапе проектирования следует учитывать все особенности участка. Большинство математических вычислений должны проводить специалисты, но легкие расчеты возможно выполнить самостоятельно.

Так, если нужно построить гараж, сарай или баню, то достаточно определить толщину плиты фундамента. При чрезмерно малых параметрах конструкция не сможет справиться с нагрузками на изгиб, а при избыточной толщине появятся неоправданные затраты.

Расчет оптимальной толщины плиты

Расчет толщины фундамента плита своими руками по пошаговой инструкции выполняется после тщательной оценки грунта на стройплощадке. Для этой задачи лучше пригласить специалистов с профессиональным буровым оборудованием. Они помогут определить состав и толщину слоев, найти размещение грунтовых вод и провести дальнейшие расчеты.

У каждого грунта имеется свой показатель несущей способности, который измеряется в килопаскалях (кПа). Распределенное давление от массы будущей постройки не должно превышать несущую способность плиты.

Расчет армирующего каркаса и количество материалов для его изготовления

Если нужно провести армирование плит толщиной 150 мм, понадобится одноярусная вязанная сетка диаметром 12-16 мм, которую закрепляют в центральной части. Если используются конструкции на 200 мм, армированные элементы закрепляют в 2 яруса двумя сетками с шагом 200-300 мм.

Для более надежной фиксации следует уплотнить шаг прутьев и увязать сетки по точкам пересечения прутьев с помощью стальной проволоки.

Чтобы получить точные параметры, следует воспользоваться функциональными онлайн-калькуляторами.

Технология строительства утепленной плиты

С целью защиты дома от теплопотерь можно создать утепленные плитные фундаменты своими руками — пошаговая инструкция и чертежи помогут реализовать такую задачу в сжатые сроки. Любая железобетонная монолитная плита включает в себя несколько слоев, а при наличии утепляющих элементов их количество возрастает. Чтобы получить требуемое качество, важно правильно создавать каждый уровень.

Подготовка основания

На начальном этапе производится подготовка основания. Параметры котлована должны соответствовать размерам постройки и быть больше на 1 м. На выделенном участке снимается слой плодородной почвы, а по краям котлована фиксируются дренажные трубы, которые будут отводить поверхностные воды.

Дно тщательно разравнивается, ямы засыпаются, а возвышенности удаляются. На обработанную поверхность укладывается слой геотекстиля — он должен покрыть дно и стенки котлована.

Дальше высыпается чистый песок средней фракции слоем в 20-30 см. Для его трамбовки используется виброплита. Поверх насыпается щебень равномерным слоем с последующей трамбовкой. Еще на подготовительном этапе следует установить все инженерные системы.

Бетонная подготовка

По периметру углубления устанавливаются опалубка из досок толщиной 40 мм или фанеры с параметрами 18-21 мм. Высота конструкции определяется с учетом толщины оставшихся слоев. По краям опалубки удобно отслеживать уровень бетонного раствора, поэтому лучше использовать обрезную доску. На гравийную подушку помещается бетон слоем 100 мм.

Для этой работы подходит материал невысокой марки — В7,5 или В10. Наличие бетонного слоя обеспечит надежную основу для гидро- и теплоизоляции.

Гидроизоляция

Поскольку монолитная плита фундамента под частный дом заглублена в почву, ее нужно покрывать слоем гидроизоляции. Для этих целей применяют обмазочную и рулонную изоляцию. Основание нужно очистить от пыли, а потом пропитать керосином или растворителем. При фиксации рулона его можно выпускать за пределы на 10-15 см.

Утепление

В качестве утепляющего материала для фундамента применяют экструдированный пенополистирол с повышенной плотностью. Этот слой должен обладать толщиной 10-15 см. Точные параметры зависят от условий эксплуатации.

Армирование

Роль армирующего элемента выполняет ребристая арматура класса AIII диаметром 12-14 мм. Ее укладывают вдоль и поперек, соблюдая шаг 15-30 см. Параметры армирования определяются отдельными расчетами. В процессе армирования создается клетка.

Заливка бетоном

Параметры плиты могут меняться в зависимости от разных факторов и варьироваться от 20 до 50 см. Заливать ее нужно бетонным раствором марки В30 за 1 прием, исключая появление вертикальных швов.

Лучше заказать бетон с доставкой и заранее распределить его порции. Уплотнять материал нужно глубинными вибраторами с высокочастотными колебаниями.

Уход за бетоном

Строительство плитного фундамента требует правильного ухода за бетоном после его заливки. Чтобы сырье хорошо затвердело, нужно поддерживать влажность в пределах 90-100% и температуру +5ºС. Заливку лучше проводить в теплую погоду при +20ºС.

Последующий уход заключается в бережном обращении с плитой для защиты от повреждений. После укладки бетон закрывается пеленкой или слоем брезента, что необходимо для защиты от прямых солнечных лучей и ветра.

Когда снимать опалубку

Демонтаж опалубки для ФБС производится после набора бетоном 70% от заводской прочности. Точный термин определяется окружающей температурой.

Отличия утепленной монолитной шведской плиты и ее строительство

Шведская утепленная плита отличается от других конструкций энергосберегающим эффектом. В процессе ее возведения обустраивается несъемная опалубка на базе экструдированного пенополистирола. Это снижает утечки тепла в почву и дает жильцам доступ к вмонтированной системе теплого пола.

Поскольку все коммуникации залиты в бетоне, важно заранее грамотно рассчитать их габариты и размещение. К качеству изготовления инженерных систем предъявляются особые требования, поскольку любые ошибки недопустимы. Соорудить УШП можно своими руками, но работы по проектированию лучше доверить специалистам.

Готовый проект обойдется по цене 1% от общей стоимости. Если заранее разобраться, как залить плиту в Москве, определить размеры фундаментных конструкций и позаботиться о хорошей плитке для отделки, это поможет создать качественное основание с большим сроком службы.

Монолитная плита фундамента для дома, гаража: толщина, пошаговая инструкция, схемы

Плитный фундамент считается самым надежным и выбирается при строительстве домов на неустойчивых и подтапливаемых почвах. Этот тип оказывает минимальное воздействие на грунт и обеспечивает равномерное распределение всех весовых нагрузок. Технология заливки сама по себе простая, основной акцент делается на расчете параметров плиты, а именно: глубины заложения, высоты подушки, марки и толщины бетона, сечения арматуры, потребности в утеплении. Диапазон варьируется от 15 до 35 см, если расчетная величина отличается, то рассматриваются другие варианты основ.

Оглавление:

1. Описание конструкции
2. Как рассчитать толщину фундамента?
3. Возведение монолитного основания по шагам

Особенности плитного фундамента

Представляет собой бетонный монолит с двумя рядами сетки из арматуры, размещаемый поверх утрамбованной песчаной подушки, в особо сложных случаях – усиленный ребрами жесткости снизу. Величина затрат на его строительство зависит от степени заглубленности основания: на устойчивых почвах оно практически сравнивается с землей и требует минимальных вложений и усилий. На плывущих грунтах или при необходимости организации подвального пространства на плитный фундамент уходит до 1/3 общестроительного бюджета, так как закладка проводится ниже уровня промерзания.

Существуют нормы, согласно которым слой армосетки размещается на расстоянии не менее 5 см от края плиты, 7 – между собой, минимальное сечение арматуры – 12 см. С учетом укладки двух прутьев в решетку итоговая толщина составляет 21,8 см. Но использовать его по умолчанию нельзя, точные параметры монолитного фундамента определяет расчет. Полученное значение сравнивают с рекомендуемым с учетом веса здания и геологических условий участка:

Объект строительства	Для устойчивых грунтов	Для сильно пучинистых
Хозяйственные постройки летняя кухня, баня, гараж	10-15	15-20
Толщина плиты для дома из газобетона, пиломатериалов или ОСБ (1-2 этажа)	25	30
То же для здания из кирпича или бетона более двух этажей	25-30	30-35

Толщина плиты для деревянного дома зависит от этажности, при использовании хорошо просушенных материалов их удельный вес не превышает 600 кг/м³, что в 2,5-3 меньше, чем у кирпича. Как следствие рекомендуемое значение составляет 30 см.

Последовательность расчета толщины будущей плиты

К исходным данным относят: все весовые нагрузки, включая снеговые, удельное давление на грунт для данного типа фундамента (справочная величина, зависит от типа почвы), площадь постройки. Вес самой монолитной плиты игнорируется благодаря ее размещению на песчаной подушке. Основные этапы расчета при этом:

• Анализ и грунта и определение оптимального удельного давления на фундамент.
• Расчет массы постройки. Суммируется вес стен (включая отделку и утеплитель), перекрытий, кровельных конструкций, мебели, снега на крыше зимой.
• Определение удельной нагрузки на грунт путем деления веса дома на площадь и сравнение ее с нормативным значением. Полученная разница умножается на размеры плитного фундамента, итоговое число соответствует его требуемой массе.
• Расчет оптимального объема (деление предыдущего значения на плотность бетона) и толщины монолита.
• Округление до ближайшей величины, кратной 5 (не важно в какую сторону).
• Перерасчет массы монолитного фундамента и сравнение его с рекомендуемой, расхождение не должно превышать ±25 %.

Следующим шагом является определение оптимальной глубины заложения и толщины подушки из щебня и песка, эти факторы напрямую зависят от типа почвы. Минимальная высота траншеи – 60 см, но такая закладка допустима лишь на устойчивых грунтах. Во всех остальных случаях плитный фундамент размещается на 60 см ниже уровня промерзания. Толщина засыпки зависит от веса постройки, минимум составляет:

• Для гаража – 25 см.
• Легких щитовых конструкций – 15 см.
• Фундамента для дома из бруса – 25-30 см.
• Для здания из кирпича и бетона – 50 см (из ни 20 – щебень, 30 – песок).

Этот слой обеспечивает равномерность распределения весовой нагрузки, на сложных почвах его увеличивают на 5 см как минимум.

Этапы строительства монолитного фундамента по шагам

Работы начинаются с анализа состояния грунта и расчета толщины самого основания и подушки под ним, после чего определяется требуемое количество стройматериалов. При возведении монолитной плиты рекомендуется придерживаться следующей схемы действий:

1. Разметка участка и земляные работы.

2. Настил геотекстильного полотна по дну и периметру стен выкопанного котлована.

3. Размещение дренажного отвода. Необязательный этап, выбирается при высоком уровне грунтовых вод. В этом случае по дну котлована прорывают неглубокие траншеи, закрываемые тем же геотекстилем, поверх которого прокладываются пластиковые трубы с отверстиями. После чего их засыпают щебнем и накрывают еще одним слоем сетки. Рекомендуемая схема расположения труб – поперек будущей монолитной плиты.

4. Организация подушки, первым засыпается и трамбуется щебень (на особо сложных грунтах – пропитанный битумом), после чего эту операцию повторяют с песком, для облегчения процесса уплотнения его слегка смачивают. На этом этапе задействуется вибротехника, достичь нужной плотности без оборудования непросто.

Важный нюанс: используется песок только крупных фракций, при превышении толщины подушки свыше 10 см он трамбуется послойно.

5. Прокладка коммуникаций согласно заранее составленной схемы (при необходимости). Этот этап проводится одновременно с предыдущим, водопроводные или канализационные трубы размещаются поверх прослойки из щебня. Сверление монолитной фундаментной плиты после застывания считается грубейшим нарушением технологии, важно продумать любые мелочи.

6. Выравнивание дна котлована тощим бетоном. Еще один необязательный, но рекомендуемый этап, выбираемый при риске подтапливания или смещения грунта. Толщина заливаемого слоя – в пределах 10 см.

7. Монтаж опалубочных конструкций, проверка разметки и отклонений по уровню.

8. Настил рулонной гидроизоляции с обязательным выпуском по краям около 1 м. Опытные строители используют не менее двух слоев, все стыки обрабатывают паяльником.

9. Утепление будущей монолитной плиты (рекомендуется) – укладка экструдированного пенополистирола по дну и бокам котлована с учетом отверстий для коммуникаций. Их толщина учитывается заранее, до начала монтажа опалубки.

10. Армирование – перевязка железных прутьев с минимальным сечением в 12 мм с помощью пластиковых хомутов или проволоки с интервалом от 20 до 30 см. Сетка размещается в два слоя, нижний связывается из более толстой и прочной арматуры. На этом этапе важно не повредить утеплитель (при наличии) или гидроизоляцию, поэтому под прутья размещают специальные пластиковые подпорки.

11. Заливка бетона. Этот этап проводится в один день, при большом объеме фундамента имеет смысл заказать готовый раствор. Допускается самостоятельное приготовление бетона с маркой прочности не ниже М300, но допустимый перерыв в процессе не превышает 12 часов. Бетон заливается, разравнивается и трамбуется исключительно послойно по всему периметру монолитной плиты. Заполнение отдельными участками приводит к образованию трещин, этот фактор является еще одним доводом в пользу заводского раствора. Залитый бетон уплотняется глубинными вибраторами, в крайнем случае – вручную, после чего его поверхность разглаживается, выравнивается рейками и накрывается полиэтиленовой пленкой.

12. Выдержка монолитного фундамента – не менее 4 недель, с обязательным уходом за поверхностью (обрызгивании водой) в течении первых 7-10 дней.

13. Снятие опалубки, гидроизоляция боковых стен плиты, а именно – поднятие и крепление к стенам отложенных ранее рулонных стройматериалов.

Указанная технология строительства фундамента требует значительных вложений и трудозатрат, важно понимать, что все они будут бесполезны при выборе неправильной толщины плиты или глубины ее заложения. Такие этапы, как анализ состояния грунта, расчет параметров основания и непосредственно бетонирование однозначно стоит доверить специалистам. Данная пошаговая инструкция подходит для возведения плоской монолитной железобетонной плиты, при необходимости прокладки ребер жесткости процесс усложняется: подготавливаются специальные траншеи вдоль несущих стен с шагом не менее 3 м. Но их точные размеры и интервал определяет сложный инженерный расчет, в частном строительстве этот вариант используется редко.

толщина для дома из газобетона, минимальная величина

Содержание статьи:

Обустройство монолитных опорных систем широко распространено в частном и промышленном строительстве. Такой выбор является оптимальным, а иногда и единственным, когда возведение зданий приходится осуществлять на неустойчивых, рыхлых и сильноувлажненных почвах, когда закладка глубокой ленты или свайного поля не представляется возможной. Железобетонная фундаментная плита под дом из газобетона является отличным решением в подобных ситуациях. Сооружение характеризуется высокой прочностью, надежностью и долговечностью.

Описание монолитной плиты и технические характеристики

Чем тяжелее материалы стен, тем толще должна быть монолитная плита для фундамента

Монолитное основание представляет собой железобетонную плиту, форма которой соответствует конфигурации внешних стен дома.

Если смотреть на это сооружение схематически, его внутреннее устройство в разрезе выглядит следующим образом:

1. Котлован. Оборудуется во всех случаях, независимо от глубины заложения опорной системы. Предназначен для размещения всех ее элементов.
2. Дренажное полотно. Укладывается на дно ямы для предотвращения размывания амортизационной подсыпки.
3. Подушка. Изготавливается из песка и щебня. Толщина варьируется в пределах 30-50 см в зависимости от типа грунта и массы знания.
4. Изоляционный слой. Как правило, делается сочетание рубероида и пенопластовых плит. Защищает бетон от холода, влаги и находящихся в земле активных химических соединений.
5. Стальной каркас. Служит для принятия нагрузок на растяжение, сжатие, скручивание и изгиб. Предотвращает появление трещин, обеспечивает равномерное распределение веса здания по всей площади и передачу его на грунт.
6. Бетон. Для заливки делается смесь марки М300 и выше. Толщина бетонной плиты рассчитывается в каждом случае отдельно с учетом сопутствующих выполняемой задаче условий. Минимальная толщина бетонной плиты — 20 см для строения из газобетона и 30 см из кирпича.

Плавающее основание целесообразно заглублять на толщину подушки, плюс 3-5 см для плиты. Больше утапливать фундамент не стоит, так как его может затопить талыми и ливневыми водами, что крайне нежелательно для стен.

По форме нижней плоскости плитные основания бывают ровными и с ребрами жесткости. Последние применяются при возведении этажных сооружений и на слабом грунте.

Когда высоты первого уровня недостаточно для создания слоя теплоизоляции, делают цоколь. Целесообразно строить его не ниже 150 см, чтобы иметь возможность обустроить в пространстве между плитами технический этаж для размещения коммуникаций, приборов отопления, водоснабжения и фильтрации.

Что влияет на расчет толщины монолитной плиты фундамента

Монолитный фундамент возводится на нестабильных пучинистых глинистых почвах

Толщина фундаментной плиты для двухэтажного дома из газобетонных блоков рассчитывается путем сопоставления следующих данных:

• Масса строения. Слагается из материала стен, перекрытий, окон, дверей, мебели и бытовой техники.
• Тип грунта. Определяется его плотность, степень пучинистости, уровни содержания щелочи и кислот. Глубина промерзания не учитывается.
• Влажность почвы и глубина залегания подземных вод. Определяет вероятность проседания и деформации грунта, подмывания основания фундамента.
• Средняя и максимальная зимняя температура, необходимость использования утеплителя и его тип.
• Несущая способность грунта. Определяется в тоннах на единицу площади. Если эти показатели низкие, монолитная железобетонная плита может иметь большие размеры, чем стены здания.

После сопоставления всех данных делается расчет площади и толщины перекрытия.

Минимальная толщина

Размеры монолитной плиты для фундамента

Пенобетон относится к классу легких пористых стеновых материалов, однако готовая конструкция создает ощутимую нагрузку на опорную систему. К весу блоков добавляются перекрытия, массивные окна и двери, довольно тяжелая кровельная система.

С противоположной стороны на опорную систему воздействуют нагрузки от пучинистого, разбухающего и ссыхающегося при изменении влажности грунта. Из-за этого возникает эффект плавающей плиты, когда она приподнимается и опускается синхронно с деформирующимся грунтом.

Исходя из анализа таких факторов получается, что основным критерием расчета параметров основания является сила скручивания и изгибания. Чтобы этому эффективно противостоять, монолитная плита фундамента для дома из газобетона должна иметь толщину не менее 20 см при условии возведения одного этажа, и по 5 см дополнительно на каждый новый этаж или мансарду. Тонкая плита просто треснет из-за разницы в нагрузках по площади, а более тяжелое основание повлечет неоправданные расходы.

Необходимость расчета

Пенобетон трескается, если плита-основание тонкая и прогибается

При планировании строительства дома из газоблоков следует учитывать особенности этого материала. Он отличается низким удельным весом, высокими теплоизоляционными качествами и ровными гранями, что способствует получению ровной и аккуратной кладки. Вместе с тем блоки очень хрупкие. Если железобетонная плита изгибается, то пенобетонная стена трескается. Кроме этого нужно помнить, что материал гигроскопичный и нуждается во внешней отделке.

Вышеперечисленные факторы определяют требования к основанию для пенобетонного дома:

• Достаточная прочность, чтобы противостоять вертикальному давлению конструкций дома.
• Устойчивость к нагрузкам на изгиб и скручивание, которые исходят со стороны нестабильного грунта.
• Низкая теплопроводность, если не планируется строительство цокольного уровня. Использование дренажа, тепло- и гидроизоляции.
• Длительный срок службы. Дома из пенобетона рассчитаны на 60-75 лет, опорная система должна ему соответствовать.
• Устойчивость в пространстве. Для этого плита слегка заглубляется, а для дополнительной стабильности оборудуется ребрами жесткости.
• Достаточная площадь. На особо нестабильных грунтах целесообразно вынести края плиты на 100-120 см за внешние стены. Это способствует снижению давления на почву и устранению риска проседания. Кроме этого, выступающая часть фундамента будет выполнять роль отмостки. Данная полоса бетона придает зданию законченный вид, защищает его от грязи и воды, может использоваться, как пешеходная дорожка и стоянка для мелкого колесного транспорта.

Проектируя опорную конструкцию плитного типа, не следует основываться на минимальных нормах прочности. Следует предусмотреть запас 5 см, который может потребоваться при наращивании здания дополнительными уровнями в перспективе.

Примеры расчета

Под пенобетон толщина плиты минимальная. Прочность достигается армированием

Поскольку газобетон даже вместе с отделкой имеет небольшой вес, для такого дома в один этаж нужна несущая система минимально допустимой толщины. Чтобы достичь нужной прочности, следует использовать арматуру 16 мм и бетон марки М300.

В основу вычислений берутся следующие данные:

1. Максимальное расстояние между рядами горизонтальных прутков 100 мм.
2. Слой бетона между арматурой и краями плиты — 50 мм (× 2 = 100).
3. Резерв 5 см.

Итого получается, что для одноэтажного особняка из газоблоков потребуется несущая плита толщиной 250 мм. Остается составить чертеж и на его основании провести расчеты. В среднем, для заливки 1 м² плиты требуется 0,25 м³ бетона и 25 п.м арматуры.

Минимальная толщина бетонной плиты, балки, колонны, фундамента

Минимальная толщина бетонной плиты, балки, колонны, фундамента и других конструктивных элементов выбирается для удовлетворения проектных требований в соответствии со стандартными правилами. Приведена минимальная толщина бетонных конструктивных элементов согласно ACI 318-14, IRC 2009, IS 456 2000 и UBC 1997.

Процесс проектирования включает в себя правильное предположение о размерах структурных элементов и затем проверку предложенных размеров, чтобы убедиться, что они соответствуют требованиям проекта.

Если не предполагается надлежащий размер конструкции, то проектирование займет много времени и потребует значительных усилий, так как до тех пор, пока не будут определены удовлетворительные размеры, потребуются значительные испытания.

Поэтому в большинстве кодов указаны минимальные размеры и, в частности, толщины практически для всех элементов конструкции.

1. Минимальная толщина плит

1,1 Минимальная толщина односторонней плиты

ACI 318-14 обеспечивает рекомендуемую минимальную толщину односторонней сплошной плиты, как указано в таблице 1, если не рассчитаны прогибы.

Таблица 1 минимальная толщина односторонней цельной плиты, если прогиб не рассчитан

Минимальная толщина, h
Простая поддержка	Один конец непрерывный	Оба конца непрерывные	Консоль
Стержни, не поддерживающие или не прикрепленные к перегородкам или другой конструкции, которые могут быть повреждены из-за больших прогибов
л / 20	л / 24	л / 28	л / 10

Примечания: Приведенные значения должны использоваться непосредственно для элементов из бетона нормального веса и арматуры класса 420.Для других условий значения должны быть изменены следующим образом:

a) Для легкого бетона, имеющего равновесную плотность ( wc) в диапазоне от 1440 до 1840 кг / м3, значения следует умножить на (1,65 — 0,0003 wc ) , но не менее 1,09.

b) Для fy , кроме 420 МПа, значения должны быть умножены на (0,4 + fy /700) .

Рис.1: толщина односторонней плиты

1.2 Минимальная толщина Ребристая плита

ACI 318-14 рекомендует такое же значение для ненагруженных балок, как указано в таблице 2. Минимальная толщина ребристой плиты, указанная в Единых строительных нормах и правилах (UBC), должна составлять 1/12 расстояния между ребрами или 51 мм.

Рис.2: Ребристая односторонняя плита

Толщина перекрытия с заделанными трубами и трубами

• UBC рекомендует минимальную толщину плит с заделанными трубами и трубами на 25 мм больше, чем общая общая глубина каналов или труб.
• ACI 318-14 указывает, что трубопроводы и трубы не должны быть больше по внешнему размеру, чем 1/3 общей толщины плиты, стены или балки, в которые они заделаны.

1,3 Минимальная толщина Плита на земле

UBC рекомендует, чтобы минимальная толщина бетонных плит перекрытия, опирающихся непосредственно на землю, составляла 89 мм, тогда как BCGBC4010A — Примените структурные принципы к жилым малоэтажным зданиям, определив минимальную толщину 100 мм.

Рис.3: плита на земле

1,4 Минимальная толщина Мембраны

UBC рекомендует бетонную плиту и композитную перекрывающую плиту, служащие структурной диафрагмой, используемой для передачи сил землетрясения, до 50 мм.

1,5 Минимальная толщина Двусторонняя плита

ACI 318-14 предоставил рекомендации по определению минимальной толщины плит (включая плиты с балками, плоские плиты, плоские плиты), которые можно найти здесь.

Рис.4: Двусторонняя плита

1,6 Минимальная толщина Откидная панель

иногда опускаются панели, используемые в верхней части колонн для повышения прочности плит на сдвиг. Минимальная толщина откидных панелей должна составлять четверть толщины плиты за пределами отрыва.

2. Минимальная толщина балок

• ACI 318-14 обеспечивает рекомендуемую минимальную толщину для ненагруженных балок, как указано в таблице 2, если прогиб не рассчитан.
• Канадская ассоциация стандартов CSA предоставляет аналогичную таблицу, за исключением одного непрерывного конца, длина которого составляет 1/18.

Таблица 2 Минимальная толщина ненагруженных балок, если прогиб не рассчитан

Минимальная толщина, h
Простая поддержка	Один конец непрерывный	Оба конца непрерывные	Консоль
Стержни, не поддерживающие или не прикрепленные к перегородкам или другой конструкции, которые могут быть повреждены из-за больших прогибов
л / 16	л / 18.5	л / 21	л / 8

Примечания: Приведенные значения должны использоваться непосредственно для элементов из бетона нормального веса и арматуры класса 420. Для других условий значения должны быть изменены следующим образом:

a) Для легкого бетона, имеющего равновесную плотность ( wc) в диапазоне от 1440 до 1840 кг / м3, значения следует умножить на (1,65 — 0,0003 wc ) , но не менее 1.09.

b) Для fy , кроме 420 МПа, значения должны быть умножены на (0,4 + fy /700) .

Глубину балки также можно оценить на основе отношения пролета к глубине. IS 456 2000 обеспечивает соотношение пролета к глубине для контроля прогиба балки, как указано в таблице 3.

Таблица 3: Отношение пролета к глубине в зависимости от пролета и типа балок, IS 456 2000

Пролет балки	Тип балки	Отношение пролет / глубина
до 10 м	Просто поддерживается	20
	Консоль	7
	непрерывный	26
Более 10 м	Просто поддерживается	20 * 10 / пролет
	Консоль	–
	непрерывный	26 * 10 / пролет

Рис.4: Толщина железобетонной балки, h

3. Минимальная толщина колонн

Размеры колонн основаны на требованиях конструкции, и для колонн можно выбрать несколько форм, таких как квадратные, прямоугольные, трапециевидные, цилиндрические и другие.

Рис.5: Размеры колонны

4. Минимальная толщина стенок

4.1 Несущие стенки

UBC рекомендует минимальную толщину несущей стены до 1/25 поддерживаемой высоты или длины, в зависимости от того, что меньше или не менее 102 мм.

4.2 Наружная стена подвала и стена фундамента

• UBC определил минимальную толщину внешней стены подвала и стены фундамента 191 мм.
• Это значение рекомендовано Международным жилищным кодексом (IRC 2009) для фундаментной стены.

  Рис.6: толщина стенки

5. Минимальная толщина опор

Опора на грунт

Рекомендуемая минимальная глубина для установки на почву составляет 150 мм.

Опора на свай

Рекомендуемая минимальная глубина для установки на сваю — 300 мм

Стойка бетонная однотонная

Минимальная толщина простой бетонной структурной опоры предлагается ACI 318-14 и устанавливается равной 200 мм, и такое же значение предлагается UBC. Следует знать, что плоское основание конструкции не подходит для использования в качестве верхушки свай.

Плотный фундамент

Минимальная толщина плотного фундамента 300 мм.

Рис.7: Толщина опоры

6. Минимальная толщина других бетонных элементов

Таблица 4: минимальная толщина других элементов конструкции

Конструктивный элемент	Толщина, мм
Заглушка	600 мм
Выравнивание бетона под жидкими подпорными конструкциями	100 мм
Выравнивающий бетон для других оснований ПКК	75 мм
Стены и плита подземного котлована / резервуара (ниже уровня грунтовых вод)	200 мм
Стены и плита подземного котлована (над уровнем грунтовых вод)	200 мм
Парапет стенка	100 мм
Чайджа	100 мм
Стены траншеи для кабелей / труб и фундаментная плита	125 мм
Сборное покрытие траншеи	125 мм
Вставная пластина	12 мм
Угловой	6 мм

.

Фундамент из вафельной плиты — особенности и детали конструкции

Фундамент из вафельных плит, также называемый фундаментом из ребристых плит, представляет собой плоскую структуру сверху и решетчатую систему (называемую ребрами) внизу. Ребра образуются за счет заливки бетона на набор пластиковых вафель, расположенных последовательно на земле. Этот тип фундамента более жесткий и лучше работает на расширяющихся или гидроусадочных грунтах.

Рисунок 1. Поперечный разрез фундамента из вафельной плиты; Изображение предоставлено: wafflematusa.com

Основные характеристики и детали конструкции фундамента из вафельной плиты описаны ниже.

Особенности вафли Плитный фундамент

Фундамент из вафельной плиты очень жесткий и жесткий по своей природе. Он обладает прочностью, чтобы противостоять любой форме дифференциального набухания, вызванного движением подстилающего грунта в результате затопления, поверхностного дренажа или по любой другой причине.

Этот тип фундамента возводится над землей и поэтому не требует наличия опор.Это также позволяет избежать необходимости предварительного замачивания подстилающего грунта для строительства.

В основном, толщина сечения вафельной плиты составляет от 14 до 20 дюймов. Следовательно, фундамент не требует дополнительных барьеров или покрытий для предотвращения проникновения капиллярной воды или влаги.

Вафли, используемые для изготовления ребер, могут быть одноразовыми пластиковыми формами или блоками из пенополистирола. Эти вафли расположены последовательно, как показано на рисунке 2. Пост-напряженная, или армированная волокном, или железобетонная плита монолитно строится с вафлями.

Рис.2. Последовательно уложенные вафли перед бетонированием; Изображение предоставлено: simbiosisgroup

На рисунке 3 ниже показано структурное поведение фундамента из вафельной плиты по сравнению с плитой равной толщины на земле под действием подъемного давления со стороны земли.

Рис 3. Конструктивное поведение фундамента из вафельной плиты и однородной плиты на земле под действием подъемного давления; Изображение предоставлено: simbiosisgroup

Когда нижележащий грунт расширяется, он оказывает давление на нижнюю часть и толкает плиту вверх.Это создает трещины в однородной плите. В случае фундамента из вафельной плиты это облегчает движение грунта, тем самым уменьшая эффект подъемной силы. Таким образом, фундамент из вафельной плиты предотвращает образование трещин.

Также читайте: Вафельные и ребристые плиты

Ступеньки для фундамента из вафельных плит

Зона фундамента вафельной плиты размечена и выровнена на земле. Вдоль линии устанавливается опалубка для использования вафельного расположения, после чего следует процесс бетонирования.Этапы возведения фундамента из вафельной плиты:

Шаг 1 : Размещение вафель в зоне опалубки.

Рис.4. Расположение вафель последовательно на земле

Шаг 2: Вафли соединяются вместе, чтобы удерживать их на месте в течение всего периода обслуживания. Поверх вафель накладывается арматура плиты с двух сторон.

Рис.5. Соединяются вафли и укладывается арматура плиты; Изображение предоставлено: Simbiosis Group

Шаг 3: Заливается бетон по всей опалубке.

Рис.6. Завершено бетонирование фундамента вафельной плиты; Изображение предоставлено: Simbiosis Group
Рис.7. Вид снизу фундамента вафельной плиты; Изображение предоставлено: Simbiosis Group

На рисунке выше показан трехмерный вид окончательного фундамента вафельной плиты. В нижней части фундамента есть вафли, которые помогают уменьшить восходящее давление от земли и дифференциальную осадку конструкции.

Читайте также: Факторы, влияющие на выбор фундамента под здания

.

Опалубка (опалубка) для различных элементов конструкции — балок, перекрытий и т. Д.

Бетонная опалубка (опалубка) необходима для свежих бетонных конструкций, таких как стены, плиты, балки, колонны, опоры и т. Д. Требования к опалубке для различных элементов конструкции различны, и они названы в зависимости от типа конструктивного элемента.

Опалубка (опалубка) — это временная опалубка для поддержки свежего бетона при установке в конструктивный элемент до тех пор, пока бетон не схватится.Это помогает элементу конструкции получить достаточную прочность, чтобы выдерживать собственную нагрузку и нагрузку от других элементов.

Существует множество типов опалубки или опалубки в зависимости от ее материала, их использования и типа конструктивных элементов. Их можно назвать на основании этого. Однако основные функции опалубки остаются прежними.

Виды опалубки (опалубки) по элементу конструкции:

Опалубка применяется при строительстве железобетонных фундаментов, колонн, плит, стен и т. Д., и они названы следующим образом:

• Опалубка фундамента — Опалубка фундамента
• Опалубка колонн — Опалубка для строительства колонн RCC
• Стеновые опалубки — Опалубка для возведения стен RCC
• Опалубка перекрытий — Опалубка для строительства плит ПКК

Опалубка опалубки для фундамента

Первый шаг любого бетонного строительства начинается с возведения фундамента. Фундамент может быть под колонны или стены. Итак, в зависимости от типа конструктивного элемента проектируются форма и размер фундамента.Таким образом, размер и форма опалубки зависят от типа и размера фундамента.

Компоненты опалубки:

Рис. Компоненты опалубки для опалубки — для неглубоких опор — Опалубка для сплошной опалубки

Опалубка колонн — Опалубка для бетонных колонн

Железобетонные опалубки колонн подвергаются боковому давлению из-за их малого поперечного сечения, большой высоты и относительно высокой скорости укладки бетона.Таким образом, необходимо обеспечить плотные стыки и прочную анкерную опору для опалубки.

По мере увеличения размеров бетонной колонны необходимо увеличивать жесткость опалубки путем увеличения толщины обшивки или добавления вертикальных ребер жесткости для предотвращения прогиба обшивки.

Стеновые опалубки — Опалубка для строительства стен RCC

Опалубка для возведения стен подвергается относительно меньшему боковому давлению, чем опалубка колонн, из-за их большой площади поперечного сечения.

Состав стеновых опалубок:

• Обшивка панелей — используется для придания формы стене и удержания бетона до его схватывания.
• Шпильки — для поддержки обшивки или Уэльса, образуя каркас, чтобы формы были выровнены и поддерживали стойки.
• Раскосы — используются для предотвращения прогиба форм под поперечным давлением и поддержания опалубки в вертикальном положении.
• Стяжки и расширители — используются для удержания сторон форм на правильном расстоянии.

Рис. Компоненты стеновой опалубки

Опалубка перекрытий — Опалубка для строительства плит RCC

Опалубка для железобетонных перекрытий зависит от типа возводимых перекрытий. Плиты перекрытия могут быть структурными плитами, опирающимися на стальную или бетонную конструкцию, или плитами на уровне грунта.

Конструкция опалубки зависит от типа плиты.

Конструкционная опалубка перекрытий Монтаж осуществляется следующим образом:

• Размещение балки или балки внизу.
• Боковые формы балки перекрывают нижнюю форму и опираются на береговые головки и стороны формы колонны.
• Боковые формы удерживаются на месте реечными планками, прибитыми к береговой головке двуглавыми гвоздями.
• Боковые формы балок большего размера должны иметь вертикальную жесткость для предотвращения коробления.
• При конструировании балок и балок необходимо удалить каждую часть, не нарушая остальную форму; зарезка опалубки начнется со сторон балки и балки, затем будут опалубки колонн и, наконец, основания балок и поясов.

Рис. Компоненты структурной опалубки перекрытий

Формы для перекрытий — это формы для бетонных плит, укладываемых на грунт. Эти опалубки для перекрытий обычно довольно просты, поскольку бетон укладывается на утрамбованную землю или выровненное по гравию основание. Таким образом, опора для бетона внизу не требуется.

Рис. Компоненты опалубки перекрытий для перекрытий

Опалубка перекрытия Монтаж осуществляется следующим образом:

• Доски, фанера или стальные формы используются для формирования / поддержки открытых краев бетона.
• Эти формы удерживаются на месте деревянными колышками.
• Арматура в плите (если это указано на структурном чертеже) должна быть размещена в надлежащем месте в соответствии с чертежом на стульях, опорах и распорках, сделанных из металла или бетона.
• Если плита должна быть отлита секциями, между ними должны быть предусмотрены строительные швы, которые будут передавать сдвиг от одного к другому. Детали строительных швов следует соблюдать согласно структурному чертежу.

Подробнее:

Виды опалубки (опалубки) для бетонных конструкций

Пластиковая опалубка для бетона — применение и преимущества в строительстве

Соображения по проектированию бетонной опалубки — основа для проектирования бетонной опалубки

Критерии проектирования деревянной бетонной опалубки с расчетными формулами

Расчет нагрузки и давления на бетонную опалубку

Срок снятия бетонной опалубки, характеристики и расчеты

Измерение опалубки

Контрольный список безопасных методов опалубки

.

Абсолютные требования к стальным конструкциям, бетону и фундаменту

Конструкции

Absolute Steel предназначены для крепления к бетонному основанию или плите, либо непосредственно к земле.

СПЕЦИАЛЬНОЕ ПРИМЕЧАНИЕ ДЛЯ ЗОН ХОЛОДНОЙ ПОГОДЫ: Конкретные применения, описанные ниже, не учитывают требования к линии замерзания. Если вы живете в районе с очень холодными зимами и морозной линией, бетонные основания должны быть глубже, чем показано на рисунке. Местные строительные власти могут предоставить информацию о требованиях к линии замерзания в вашем районе.

Подготовка площадки — для получения информации о подготовке площадки щелкните здесь.

Монтаж бетонной плиты

Размер перекрытия

Ваша плита должна быть шириной , что и ваше здание, и на 2 дюйма длиннее . Например, если вы приобрели здание шириной 20 футов и длиной 40 футов, ваша плита должна быть шириной 20 футов и длиной 40 футов 2 дюйма.

Толщина плиты

Ваш пол должен иметь толщину не менее 4 дюймов. Прочность бетона должна составлять минимум 2500 фунтов на квадратный дюйм, с добавлением арматуры из волокнистой сетки на заводе серийного производства арматуры OR № 3 на 24 ”центрах.

Если вы планируете припарковать больших тяжелых транспортных средств внутри (например, грузовики или большие дома на колесах), вам следует подумать о том, чтобы сделать плиту толщиной 6 дюймов и использовать бетон под давлением 4000 фунтов на квадратный дюйм.

Обязательно выпилите компенсационные швы в плите в течение подходящего времени после заливки или затертите компенсационные швы на этапах отделки бетона.

Для оценки мы можем сказать вам, что в нашем районе (Феникс, штат Аризона) стоимость 4-дюймовой плиты составляет около 4 долларов.50 за квадратный фут. Цены в вашем районе могут быть разными.

Требования к опорам

Одновременно с заливкой плиты необходимо также залить опор по периметру , как показано ниже. Это называется монолитной плитой или монолитной плитой .

Опоры по периметру должны быть 12 дюймов в ширину и 12 дюймов в глубину. (Глубже, если вы боретесь с линией инея). Вы можете включить толщину плиты 4 дюйма в общую глубину 12 дюймов; другими словами, основание должно выступать на 8 дюймов ниже плиты.Как показано на подробных чертежах, для ваших опор также потребуются сплошные участки арматурного стержня №4 сверху и снизу.

В нашем районе опоры этого типа будут стоить приблизительно 16,50 долларов за один линейный (ходовой) фут.

Монтаж на грунте с бетонными кессонами

Если вы решите построить свою конструкцию на расчищенном и выровненном грунте, а не на бетонном фундаменте, вам все равно потребуется бетонное крепление в виде кессонов .Другими словами, вам нужно будет выкопать ямы для столбов диаметром примерно 10 дюймов и глубиной 30 дюймов через каждые пять футов по длине здания. (Если вы приобрели каркасное здание размером 4 фута по центру, отверстия должны быть расположены на расстоянии четырех футов друг от друга.) Каждое отверстие будет заполнено бетоном, чтобы сформировать кессон .

Рытье ямок под столбы лучше всего производить с помощью шнеков или экскаваторов, которые обычно можно приобрести в компаниях по аренде инструментов или оборудования. После того, как ваши кессона отверстие вырыто и базовые рельсы структуры в раскладывают, поместите анкер в каждом отверстии (крепится к основанию рельсу, как описано в инструкциях буклета) и заполнить отверстие бетона.

НАПОМИНАНИЕ: В вашем районе могут быть дополнительные требования к линии замерзания, , что потребует сделать ваши опоры или кессоны глубже, чем указано здесь. Ваш местный строительный орган может предоставить вам информацию по этому поводу.

Крепление к земле с помощью зажимов заземления MR 68

---

Нажмите здесь, чтобы получить мгновенную цену СЕЙЧАС!

Хотите настоящего человека?

Пожалуйста, позвоните нам по бесплатному телефону 1-877-833-3237
с любыми вопросами или предложениями! Мы здесь, чтобы помочь.

Обслуживание клиентов и цены доступны с 8:00 до 17:00 по аризонскому времени с понедельника по пятницу.

.

Разное
