Газовый котёл и система «тёплый пол»
Для обогрева жилища очень удобно и эффективно применять систему «теплый пол».
…
Она представляет собой змеевики, расположенные под покрытием полов.
Несмотря на всю комфортность этой системы, она является очень затратной.
Как рассчитать мощность котла
Для того, чтобы найти подходящий котел по мощности, нужно произвести расчеты теплопотерь. Для расчетов обычно принимают 2 кВт мощности котла на 10 м2 площади помещения высотой 2.5 м.
Газовый котел для «теплых полов»
Почему именно газовый котел нужно применять для обеспечения отопления «теплый пол»? Для этого есть несколько причин:
- Газ является доступным топливом.
- Газовые котлы очень удобны в эксплуатации.
- Возможность использования газовых котлов в квартире.
Но самая главная причина кроется в особенностях конструкции конденсационного газового котла. Чтобы стало понятно о чем идет речь, давайте рассмотрим 2 основных вида газовых котлов:
…
- Конвекционный газовый котел – это котел традиционной модели. В его состав входит один теплообменник. Нагрев происходит за счет выделения тепла при сгорании газа. Такой котел удобен, практичен, а также имеет невысокую цену.
- Конденсационный котел – это тот же конвекционный котел, только модернизированный. То есть он обладает всеми теми же качествами, но вдобавок имеет свои преимущества.
За счет дополнительного теплообменника (экономайзера) происходит дополнительный нагрев теплоносителя. Экономайзер располагается практически на выходе продуктов сгорания из котла. Нагрев происходит за счет скрытой энергии водяного пара, который присутствует в дымовых газах. Пар конденсируется на стенках теплообменника, тем самым передает свою энергию теплоносителю.
Таким образом, конденсационный котел имеет коэффициент полезного действия (КПД) на 15% больше, чем конвекционный.
Внимание!Чтобы процесс конденсации водяного пара на стенках теплообменника происходил интенсивнее, нужно, чтобы вода в теплообменнике была как можно холоднее. Оптимальная температура не выше 400С.
Процесс конденсации и «теплый пол»
По инструкции, холодную воду нельзя подавать в работающий котел – это может пагубно отразиться на долговечности теплообменника, но это правило применимо только к конвекционным котлам. В случае с конденсационным котлом температурного перекоса не будет, так как холодная вода предварительно нагреется в экономайзере до оптимальной температуры. В основной теплообменник уже придет нагретая вода.
Если в конденсационный котел будет подаваться недостаточно остуженная вода, то он просто-напросто потеряет все свои преимущества, ведь пар не будет конденсироваться, а значит и не произойдет нагрев теплоносителя. Поэтому воду в обратной линии нужно как можно сильнее остудить. В этом нам и помогут теплые полы.
Отопление «теплые полы»
Получается, что при использовании конденсационного котла система отопления «теплый пол» не просто бесплатная, но и является необходимой для понижения температуры в обратной линии. Своего рода побочный эффект в работе системы основного отопления.
Особенности теплых полов
Если в змеевики под полом подать воду из радиаторов отопления, то полы нагреются практически так же, как и радиаторы – это слишком большая температура. Это и есть отличительная черта «теплых полов» от традиционного отопления. Их номинальная температура подачи должна быть в пределах 40-450С. Как же выполнить это условие?
Решение этого вопроса несет в себе очень даже простая конструкция. Ее название гидрострелка. Она представляет собой вертикальный накопительный бак. В этом баке собирается вода из прямой и обратной линий. По законам физики, горячая вода будет собираться в верхней части бака, а холодная в нижней.
…
Как установить газовый котел в квартире с теплыми полами
Монтаж газового котла лучше доверить специалистам. А если он производится самостоятельно, то нужно соблюдать все требования, указанные в инструкции. Обвязку котла нужно делать в соответствии с чертежом. Для соединения трубопроводов использовать только заводские детали и уплотнители.
Система отопления должна быть уже смонтированной, останется только правильно установить и соединить гидрострелку с одной стороны с системой отопления, а с другой стороны с котлом.
На заметку.Для обеспечения равномерного распределения теплоносителя между отопительными контурами нужно установить 2 коллектора – один на прямой линии, а другой на обратной. На каждом выходе из коллектора установить запорную арматуру, чтобы была возможность отключения каждого отдельного контура.
Гидрострелка имеет несколько выходов, расположенных на разных уровнях по высоте:
- Самый верхний выход – это подача в систему основного отопления. Таким образом радиаторы являются потребителями воды с самой высокой температурой.
- Нижние выходы выдают теплоноситель с меньшей температурой, он отправляется на «теплые полы».
- Обратные линии «теплых полов» и радиаторов отопления врезаются в самую нижнюю точку гидрострелки, на том же уровне происходит забор остывшей воды на конденсационный котел.
- Для обеспечения более точного регулирования температуры на каждый контур «теплых полов» устанавливается свой циркуляционный насос, который автоматически регулирует скорость движения теплоносителя.
На рисунке подробно изображена схема отопления из нескольких отопительных контуров с применением гидрострелки и двух коллекторов.
Коллектора устанавливаются после гидрострелки на подаче и до нее на «обратке», если смотреть по ходу движения теплоносителя.
Самым оптимальным вариантом для обеспечения отопления с «теплым полом» будет газовый двухконтурный котел с принудительной тягой в подвесном исполнении.
Такая модель хорошо подойдет для частного дома средних размеров и даже в квартире. Останется лишь обеспечить вывод продуктов сгорания. Коаксиальная труба для газового котла с закрытой топкой заменяет традиционный кирпичный газоход. Поэтому установка агрегата возможна даже при отсутствии специального газохода.
Водяные теплые полы стали любимы очень многими застройщиками. Чуть ли не каждый, кто рассматривает строительство дома, хочет себе в качестве обогрева теплые полы. При таком раскладе всегда остается открытым вопрос выбора котла для обогрева водяных теплых полов.
Безусловно, каждый котел способен прогреть теплые полы, но не каждый способен сделать это с максимальной эффективностью. Поэтому в этой статье давайте поговорим о котлах, которые идеально подходят для водяного теплого пола.
Главный козырь теплого пола
Водяные полы — это в первую очередь низкотемпературная система отопления. Работает эффективно при нагреве теплоносителя всего в 45 С. Многие возносят данный факт чуть ли не в главное преимущество, делая упор на то, что такая «низкотемпературность» позволяет экономить. С одной стороны это действительно так. С другой, вы наоборот можете начать переплачивать, не зная об особенностях некоторых котлов.
Но если выбрать котел для водяного теплого пола, который заточен под низкотемпературную работу, то только в этом случае можно начать действительно экономить.
А теперь об этих представителях по порядку.
Эффективность теплого пола от газового котла
Так как газ у нас с вами является самым популярным видом топлива, с него у начнем. Многие покупают газовые котлы для водяного теплого пола, не задумаясь о том, как потом придется переплачивать.
Как делают многие:
- Ставят котел
- Выставляют на нем температуру 45-55 градусов
- Радуются
Как итог, не замечают, что переплачивают лишние деньги. Из-за чего? Да все просто — обычные газовые котлы достигают максимальной эффективности на максимальных температурах работы. А они равны 70-90 градусам.
Если вы видите гордую цифру от производителя «КПД нашего котла составляет 94%», то имейте в виду, что в паспорте он обязательно укажет, что это относится только к высоким температурам работы. В режиме низкой температуры производительность падает до 80-85%.
Так же низкотемпературная работа газового котла влечет за собой образование конденсата. А это негативно сказывается на сроке службы котла.
Само собой такие котлы можно адаптировать для эффективной работы водяных теплых полов. Для этого конечно придется немного усложнить систему.
В случае, если у Вас комбинированная система теплый пол+радиаторы, то путем подмешивающего модуля, КПД котла можно вывести сразу на максимальный уровень.
И что теперь делать? Не покупать газовые котлы для теплого пола? На самом деле существует вид газовых котлов, которые заточены под работу теплого пола. Зовутся такие котлы конденсационные. Такие котлы получают дополнительную энергию как раз с образующегося конденсата. При низких температурах работы эффективность котла близка к 100%.
Конденсационный котел в разрезе
Тепловой насос. Платим много, экономим еще больше
тепловой насос
Тепловой насос — это тоже идеальный «котел» для водяного теплого пола. Стоит непомерных денег и окупается неприлично долго. Но способен на низких температурах работы выдавать коэффициент преобразования 1 к 6. То есть из 1 КВт затрачиваемой энергии выдавать 6 КВт тепловой энергии.
Про принцип работы мы писали отдельную статью. Там Вы найдете все секреты работы теплого насоса и почему происходит такое преобразование. Но если коротко, то это устройство способно преобразовывать энергию Земли в тепловую энергию.
Стоит перед покупкой просчитать актуальную окупаемость. Возможно, во время чтения этого материала покупка уже окажется целесообразной.
Нагрев теплых полов электричеством
Следующий котел для водяного теплого пола, который мы рассмотрим, будет электрический. Изучены эти модели вдоль и поперек. Особо гениального тоже ничего не придумали. Подводных камней, как в газовых котлах, нет.
Поэтому берете, что по душе, выставляете желаемую температуру нагрева и радуетесь.
В некоторых моделях электрических котлов есть особые режимы работы для системы водяного теплого пола. Дают ли такие функции какие-нибудь преимущества или нет — вопрос открытый. Поэтому модель котла берите на свое усмотрение.
Самый главный недостаток таких котлов — кушают много электричества и требуют отдельной проводки. Ну и чаще всего быстрей выходят из строя, по сравнению с газовыми и твердотопливными котлами.
Что с остальными котлами?
Как было сказано в начале статьи, любыми котлами можно обогреть водяной теплый пол, но лишь немногие способы делать это максимально эффективно. Что касается остальных моделей, давайте разберем их кратко.
Твердотопливные котлы
Делайте упор все таки на модели длительного горения. Так по крайней мере вы лишите себя внеплановой прописки в котельной. Так же обеспечьте себя буферной емкостью, чтобы избежать лишних проблем при обогреве твердотопливным котлом водяного теплого пола.
Дизельные котлы
Дорого и нецелесообразно в большинстве случаев. Но если хотите, то почему бы и нет?
Пеллетные котлы
Про них так же был написан отдельный материал. Рекомендуем почитать. Если хотите себе такой котел и есть поблизости доступное сырье, то пеллетный котел будет неплохим устройством для водяного теплого пола.
Читайте так же:схема подключения и выбор мощности
Проработав все возможные варианты, вы решили задействовать для обогрева дома водяные теплые полы. Остается выбрать и приобрести водогрейную установку для работы с этими полами, и тут возникает вопрос – как правильно подбираются котлы для теплого пола. Цель данной статьи – помочь с решением вопросов, связанных с выбором котла, обслуживающего систему напольного обогрева.
Критерии подбора котла
Специальных водогрейных установок, предназначенных для теплого пола, не существует. Правда, некоторые производители газовых агрегатов предлагают модели с режимом работы «теплый пол», но это лишь встроенная функция ограничения температуры воды. Дело в том, что в радиаторных схемах и напольном отоплении разная температура теплоносителя. В первом случае она достигает 95 ºС, а во втором – максимум 55 ºС, средняя же температура в контурах пола составляет 35—40 ºС. При режиме «теплый пол» автоматика теплогенератора ограничивает ее на уровне 45 ºС и получается, что котлы определенной мощностью работают совместно с напольным отоплением вполсилы, а это нерационально.
Обслуживать водяные теплые полы может котел любого вида, все дело в правильной его обвязке и подключении к отопительным контурам, чтобы тепловая мощность котла использовалась как можно эффективнее. Для начала определимся с критериями, по которым необходимо осуществлять подбор котельной установки, обслуживающей водяной обогрев пола:
- совместимость с системами напольного отопления;
- эффективность работы;
- удобство в эксплуатации и обслуживании;
- сложность монтажа.
В этот перечень не включена стоимость отопления, ведь каждый домовладелец стремится использовать для обогрева наиболее доступный по цене энергоноситель. Для кого-то это природный газ, кто-то подвозит дешевые дрова, а кому-то выгодно топить электричеством из-за того, что в доме установлен многотарифный счетчик электроэнергии. Поэтому наша задача – рассмотреть все возможные варианты, чтобы каждый мог сделать для себя разумный выбор котла для теплого водяного пола.
Степень совместимости отопительного оборудования с контурами напольного обогрева – это способность котла поддерживать невысокую температуру теплоносителя при достаточно большом его расходе. Если же это невозможно, то надо предусмотреть дополнительное оборудование, позволяющее снижать температуру воды и одновременно обеспечить расход с учетом мощности теплого пола.
Эффективность работы теплогенератора влияет на потребление энергоносителей, а удобство эксплуатации определяется временем, что уделяется домовладельцем отопительному оборудованию. Вот почему эти критерии нужно учитывать при подборе источника тепла, как и сложность монтажных работ и обвязки, влияющие на изначальные вложения денежных средств.
Рекомендации по подбору котла
Сначала перечислим, а потом подробно рассмотрим все виды котлов для теплого водяного пола:
- электрические;
- газовые;
- твердотопливные;
- на жидком топливе.
Идеальным вариантом во всех отношениях является электрический котел независимо от его типа (ТЭНовый, электродный или индукционный). Затрачивая 1 кВт электроэнергии для производства 1 кВт теплоты, агрегат абсолютно спокойно поддерживает температуру теплоносителя на заданном уровне, ничуть не теряя в эффективности. При устройстве напольного обогрева в небольших домах теплогенератор можно подключать к контурам напрямую, установив на нем требуемую температуру.
Что касается больших коттеджей, то в этом случае электрические котлы для теплого пола присоединяются к системе через распределительно – смесительный узел, о нем будет сказано ниже. Агрегаты полностью автоматизированы и не требуют вмешательства в свою работу, а также частого обслуживания или чистки. Опять же, им не нужны дымоходы, что очень упрощает монтаж. Единственный недостаток – наличие необходимой электрической мощности сети, в остальном же электрокотел – это лучшее, что можно предложить для напольного обогрева.
Совет. Поскольку сама система подключения водяного теплого пола предполагает наличие электроэнергии для функционирования циркуляционного насоса, то при выборе источника тепла не стоит заострять внимание на его энергонезависимости. Без электричества здесь все равно не обойтись.
Газовые котлы
Теоретически теплогенераторы на природном газе могут поддерживать температуру воды на уровне 40—45 ºС, но теряют свою эффективность. Почему? Все просто: теплообменник установки рассчитывается исходя из нормального рабочего режима с температурой теплоносителя 80—90 ºС и разницей между подающим и обратным трубопроводом в 20—25 ºС. Тогда отопитель выдает декларируемую тепловую мощность. В нашем случае газовый котел для теплого пола должен обеспечивать среднюю температуру 40 ºС при разнице между подачей и обраткой 10 ºС. КПД агрегата неизбежно упадет на 10—15%, поэтому подключать газовый котел напрямую к теплым полам не рекомендуется.
Чтобы совместить газовое отопительное оборудование с контурами напольного обогрева без потери эффективности, нужно использовать смесительный узел с циркуляционным насосом и распределителем по помещениям. Как это сделать, отображает схема теплых полов с газовым котлом:
В главном контуре с котлом вода циркулирует с температурным графиком 80 / 60 ºС, побуждаемая насосом в котельной. Внутри всех контуров напольного отопления теплоноситель с графиком 40 / 30 ºС перемещает другой насос, а трехходовой клапан подмешивает в них горячую воду из внешней сети по мере необходимости. Такое подключение водяного теплого пола к газовому котлу позволяет надежно и экономично функционировать всей системе. При этом вмешательство в ее работу не требуется, что же касается монтажа, то здесь затраты будут выше, чем в ситуации с электрическим нагревателем.
Все сказанное выше в равной степени относится и к дизельным (жидкотопливным) агрегатам. По техническим характеристикам и степени автоматизации они близки к газовым, поэтому подключение теплого пола к котлу на солярке также осуществляется через смесительный узел, выполняющий функции распределения.
Твердотопливные котлы
Данный вид теплогенераторов требует постоянного внимания и обслуживания, а по совместимости с теплым полом они наиболее проблематичны. Исключение – котлы на пеллетах, но и к ним нужно наведываться чаще, чем к газовым или электрическим. Чтобы удерживать температуру теплоносителя во время горения дров хотя бы на уровне 60 ºС, автоматике приходится постоянно «душить» топку, ограничивая поступление воздуха, поэтому твердотопливный котел для теплых полов также будет терять в эффективности.
Чтобы этого избежать, правильнее всего задействовать в схеме буферную емкость большой вместительности или гидроаккумулятор. Тогда агрегат сможет целиком использовать теплоту сгорания дров, передавая ее воде в емкости, а напольное отопление возьмет из нее столько, сколько требуется. Тем самым можно увеличить и паузу между загрузками топлива. Ниже представлена схема подключения теплого пола к котлу, сжигающему разные виды биомассы:
Как видно из схемы, монтаж системы отопления от твердотопливного котла будет самым сложным и дорогостоящим, что нужно учитывать при выборе источника тепла.
Заключение
Из всего сказанного выше можно сделать вывод, что удобнее и дешевле всего поставить электрический отопитель, немного сложнее и дороже – газовый, а самый дорогостоящий и неудобный – это твердотопливный котел. Не стоит забывать и об устройстве «пирога» и основания теплого пола, что также стоит немалых денег. Как это окупится впоследствии – каждый домовладелец решает в своей жизненной ситуации.
Котлы для теплого пола – особенности выбора
Для теплого водяного пола температура теплоносителя должна быть не слишком высокой. Но циркуляция должна обеспечиваться постоянно. Нагреваемый пол нельзя разогреть одноразовым вбросом жидкости погорячее. Нормальная гидравлика со смесительным узлом будет отбирать энергию у горячего теплоносителя из системы отопления понемногу.
Поэтому котел для теплого пола должен работать постоянно, размеренно, и желательно чтобы он выдавал стабильную температуру теплоносителя. Еще лучше, если этот теплогенератор будет постоянно давать на выдаче 35 — 50 градусов.
Очевидно, что некоторые типы котлов не очень хорошо сочетаются с системой обогреваемых полов. Какие это модели, можно ли их усовершенствовать?
Твердотопливные котлы — не лучший выбор для теплого пола
Обычный твердотопливный котел выдает нестабильную температуру, работает циклами. В период максимального горения, возможно, что температура теплоносителя поднимется до 90 градусов.
При затухании, она быстро понизится до 40 градусов. За такой цикл шток трехходового клапана и термоголовка смесительного узла побывают в двух крайних положениях, при этом возможны и огрехи в регулировке.
За 3 -5 часов, когда температура была выше 40 градусов, тяжелая стяжка просто не успеет прогреться и будет догреваться в следующих циклах топки. Поэтому реальная теплоотадача от теплого пола скорее всего будет ниже запланированной.
С теплоаккумулятором и усовершенствованные модели
Рекомендуется с обычными твердотопливными котлами применять буферную емкость, несмотря на затраты (можно самодельную).
Тогда с мощным котлом можно будет топить один раз в сутки, что значительно повысит комфортность пребывания. И теплый пол будет работать стабильно и правильно, без перегрузок оборудования.
Как работает буферная емкость
Существуют автоматизированные пеллетные агрегаты, но они дороги сами по себе и топливо для них дороже, чем обычный уголь и дрова. Но с ними возможно применять теплый пол без проблем…
Т.н. пиролизные котлы, весьма подозрительны, именитые производители их не относят к надежному и полезному оборудованию, и не производят.
В чем отличия пиролизных котлов
Типичные варианты – автоматизированные газовый и электрические
Технического понятия «котел для теплого пола» не существует. Обогревать эту систему может любой теплогенератор.
Тем не менее, обогреваемый пол будет работать лучше с автоматизированной системой отопления, которая, как правило формируется на основе теплогенераторов — настенных газовых и электрических.
Там, где есть магистральный газ, естественно, ничем другим не топят, и выбор ложится на настенные газовые автоматизированные котлы, подходящие для «обычной» площади квартир и домов, или напольные котлы для больших зданий.
Но по комфортности еще лучше электрические котлы, — меньше шумят, нет выбросов, нет сложностей в обслуживании.
Правда электричество — самый дорогой вид энергии. Но только дневное. Если есть возможность оформить ночной тариф, то этим нужно пользоваться. И применять генератор тепла, опять же, с буферной емкостью, заряжать которую нужно ночью. Причем ночное электричество, пожалуй, что и лидер по соотношению комфорта и цены, если нет газа, конечно.
Еще информация о лучшем топливе для дома
Автоматизированные газовые и электрические котлы отличаются стабильной работой, — как раз то что нужно для водяного отапливаемого пола.
Лучшее решение вопроса
Конденсационные котлы появились сравнительно недавно, и сразу начали массово применяться, особенно в Европе. Причина — повышенная экономия энергоресурсов. Их предназначение — работа с теплым полом, так как на выходе они дают температуру — 40 -50 градусов.
Структурная схема включения теплого пола без смесительного узла.
У нас распространение конденсационных котлов, у которых КПД больше 100%, сдерживает их большая стоимость и низкая цена энергоносителей.
Особенности конденсационного варианта
Причем «КПД больше 100%» — не описка, а технический факт, так как теплоту сгорания считают по обычной методике, без учета энергии заключенной в водяном паре, который образуется при сгорании.
А если этот пар переходит обратно в воду, что происходит при +55 град, то выделяется еще дополнительно энергия. В сумме отдает больше энергии, чем выделяется при обычном сгорании топлива, как принято было считать.
Работа самого экономичного оборудования
Здесь смесительный узел не нужен, только лишь защита от перегрева. Но площадь радиаторов, для получения нормальной отдачи тепла нужно увеличивать чуть ли не в 2 раза, по крайней мере в 1,5 раза, так как вместо обычных 70 градусов, теперь получим 45 град.
Теплый пол должен работать совместно с радиаторами
Стоит ли применять конденсационный котел
Специалисты утверждают, что он даст 10% экономии энергоресурсов при работе на радиаторы и до 20% — 25% при работе на теплые полы в зависимости от высоты потолка и утепленности. (….по сравнению с обычным газовым котлом (КПД97%) и с обычной радиаторной сетью.)
А это очень значительные цифры. Тем не менее наша низкая стоимость газа делает их не существенными. В Европе же на нормативном уровне уже требуют установку только конденсационных котлов….
При создании отопления в частном доме все специалисты рекомендуют использовать прогрессивные и комфортные схемы отопления — применять теплый пол как основную систему и радиаторную как дополнительную. А также применять конденсационный котел по возможности, или другое оборудование по доступным энергоносителям….
Являясь владельцем частного дома, вы, наверняка, задавались вопросом обеспечения тепла. Для этих целей необходимы газовые котлы. Это автономные нагревательные приборы, идеально подходящие для указанной цели. Котлы для отопления частного дома бывают двух видов — одноконтурные и двухконтурные. И если первые годятся только для отопления, то вторые ещё и могут давать горячую воду. В этой статье обсудим двухконтурные котлы. Разберем какой лучше, принцип работы и не только.
Принцип работы котла с двумя контурами
Из названия понятно, что подобное устройство имеет все два контура. Первый контур предназначен для отопления. Второй – для обеспечения горячей воды. Принцип работы двухконтурного котла простой. По умолчанию используется первый контур. Во второй контур тепло не попадает. Для этого используется специальный клапан. Когда включается горячая вода, клапан не даёт теплу попасть в систему отопления. Вместо этого оно поступает во второй контур и нагревает воду. Когда вода выключается, снова работает только отопление. То есть горячая вода используется по востребованию и в остальное время перерасхода газа не наблюдается
Виды двухконтурных котлов
Существует немалое количество вариантов исполнения котлов с двумя контурами. Мы разделили их по сегментам и распишем детально каждый.
По способу нагрева
- Проточные. Такие модели пользуются большой популярностью. Они очень мощные и позволяют горячей воде быстро поступать в смеситель. В таких котлах используются либо два раздельных теплообменника (один служит для нагрева теплоносителя, а другой для отдачи тепла от нагретого теплоносителя системы отопления в контур горячего водоснабжения), либо один битермический (в одном теплообменнике происходит нагрева теплоносителя системы отопления и горячей воды).
- Со встроенным баком. Менее распространены. При подобной конструкции вода сначала разогревается в отдельном резервуаре и лишь потом поступает в смеситель. Зачастую такие модели котлов покупают довольно редко. Многие предпочитают ставить отдельно котел и бак косвенного нагрева. Но такие варианты котлов вполне имеют место быть. В качестве примера можете посмотреть котел Baxi Luna 3 Combi.
По способу монтажа
- Настенные. Чрезвычайно удобны, так как их можно установить в любом помещении, будь то коридор или кухня. При достаточно низкой цене эти модели обладают хорошей производительностью. Они могут в среднем обеспечить теплом помещения размером до 350 квадратных метров. Такие модели охотно ставят, как в частных домах, так и в квартирах.
- Напольные. Эти котлы стоят дороже, при этом обладают высокой мощностью и способны отапливать огромный коттедж в несколько этажей. Они занимают много места, требуют отдельного помещения и особого ухода. Зачастую котлы с большой мощностью все идут одноконтурными, так изначально подразумевают использование отдельного бака, который будет греться от котла.
По способу удаления жидкости
- С открытой камерой. В камеру поступает кислород из жилого помещения. Это возможно не всегда. Минус такого решения – это, зачастую, более низкий КПД котла. Особенно если дымоход смонтирован «от балды».
- С закрытой камерой. Используется воздух из вне. Обладают высокой мощностью и прекрасной герметичностью. Не требуют полноценного дымохода. Оснащаются обычно коаксиальной трубой длиною в метр, которой вполне достаточно для нормальной работы котла.
Виды теплообменников в котлах
теплообменник газового котла
С помощью теплообменника происходит передача тепла от сгораемых газов к теплоносителю и к воде. Их вообще существуют несколько:
- Битермический. Представляет собой устройство «труба в трубе». Наружная предназначается для отопления, а внутренняя — для подогрева воды. Котлы с подобными теплообменниками недорогие, но надёжные. Однако объем нагреваемой воды не велик. Про принцип работы битермического теплообменника в двухконтурном котле мы писали уже выше.
- Монотермический. Для отопления и нагрева воды используют два теплообменника. Большой нагревает воду, которая обеспечивает отопление и нагревает маленький, в который поступает холодная вода и нагревается. Это самый частый вариант теплообменника двухконтурного котла в частом доме или квартире.
- Стальной. Самый распространенный вид, так как сталь — самый дешёвый материал для его производства. Обладает небольшой долговечностью — прослужит лет 15, а если сталь низкого качества, то не больше 5. Зато такие приборы имеют высокую механическую прочность. Резкие перепады температур им также не страшны.
- Чугунный. Самый долговечный. Но при этом очень тяжёлый и хрупкий. Ну и по цене любит кусаться.
- Медный. Зачастую его и используют во всех настенных котлах с одним или двумя контурами.
Минимальные характеристики двухконтурных котлов
Выбирая котел для своего дома, необходимо учесть следующие параметры:
- Мощность. Показывает, сколько тепла производится.
- КПД. Эффективность использования тепла от пламени. Характеризует, насколько экономен котел.
- Температура выделяемых газов.
- В чем проводится тепло. Вода или антифриз.
- Максимум давления для работы.
- Температурный максимум на выходе
- Производительность по горячей воде. Сколько воды нагревается за одну минуту. Зависит от нужной температуры воды.
- Максимальное количество требуемого газа.
- Подача газа. Характеризует стабильность работы при резких скачках.
- Особенности потребления электроэнергии: вольтаж и частота тока.
- Мощность, которая затрачивается.
- Габариты, включающие вес, особенности креплений и размеры газоотхода. Данные особенности не говорят о том, хороший котел или плохой. Они обязаны соответствовать целям эксплуатации. Например, котлы с различной мощностью годятся для прогревания помещений разной площади.
Но на самом деле вы устанете обращать внимание на все эти характеристики. Просто помните, что настенные котлы в основном все одинаковые по этим характеристикам. Отличаются просто в мелочах. С напольными конечно внимания требуется побольше.
Расчет мощности котла
Как и любой котел, двухконтурный нужно выбирать с учетом необходимой мощности. По уму подбирать ее нужно исходя из теплопотерь вашего дома, которые далеко не всегда удается самому просчитать. Самый грубый подход – это закладывать 1 КВт мощности на 10 квадратов вашего дома.
Но другое дело, если вы собираетесь использовать второй контур на постоянной основе. Исходя из мощности котла зависит количество выделяем горячей воды в минуту. Вот тут все проще. Нужно минимально 24 КВт мощности, чтобы быть уверенным в том, что выработки горячей воды вам будет достаточно. Обычно котел такой мощности способен выделять 12-14 литров воды в минуту. Это объема как раз достаточно для того, чтобы принять душ или же в полной мере помыть посуду.
Два контура или отдельный бойлер?
Самый интригующий вопрос: в каких случаях стоит использовать двухконтурный котел для горячей воды, а в каких случаях лучше ставить отдельный бак.
Если у вас, допустим, квартира со своим отоплением, при этом всего один санузел, то вполне себе можно использовать котел с двумя контурами. Тоже самое касается и частных домов. Горячей воды будет в данном случае предостаточно.
Если же у вас основательный дом на большую семью, 2-3 санузла, то в данном случае лучше использовать бойлер косвенного нагрева в связке с одноконтурным котлом. Тоже самое касается и общественных объектов.
Итак, мы рассмотрели особенности и основные характеристики двухконтурных котлов. Надеемся, что представленная информация поможет вам определиться с выбором прибора для вашего дома. Помните, что правильно подобранный агрегат сможет сохранить тепло у вас, обеспечит горячей водой. Пусть в вашем доме всегда будет хорошая погода, тепло, еда и горячая вода!
Читайте так же:Для создания комфортных условий все чаще владельцы особняков и квартир стремятся к обустройству инновационных теплых полов, одна из разновидностей которых функционирует, благодаря подаче в уложенные определенным образом трубы воды, нагретой до определенной температуры. В этом случае важно грамотно подобрать котел для водяного теплого пола, отвечающий всем требованиям и подходящий для конкретных условий.
Требования к котлам, входящим в систему теплого пол
Котлы, являющиеся одним из важнейших устройств в системе пола с водяным нагревом, должны соответствовать ряду требований, выполнение которых гарантирует длительность безупречной эксплуатации:
- мощность, достаточная не только для нагрева система при расчете на нее максимальную загруженность, но и имеющая нормативно обусловленный запас прочности;
- доступный алгоритм установки;
- понятная схема эксплуатации;
- стойкость к достаточно широкому температурному диапазону;
- экономичность.
Особенности электрических котлов
По степени автономности, одному из ключевых критериев, в зависимости от которых подбирается котел, лидирует электрическая его разновидность, благодаря отсутствию горючих веществ. Имея автоматические настройки, он не требует вмешательства человека, самостоятельно восстанавливая режим в случаях кратковременного отключения электропитания. Привлекает и его надежность, компактность, доступная цена.
Обустройство с таким котлом теплого пола не требует дорогой обвязки, благодаря начальной температуре воды, являющейся теплоносителем, в 25°С. Достаточно смонтировать коллектор, чтобы подключить несколько контуров.
Подключение теплого пола к котлу
Современный электрический котел для теплого водяного пола имеет три разновидности.
- Безопасные электрокотлы, функционирующие на ТЭНах, уже получили признание, так как имеют достаточно несложную техническую структуру. Основная слабость такого типа устройства – это небольшой срок службы нагревателей, компенсирует который невысокая их стоимость и простая технология замены.
- Электродные котлы являются достаточно новым типом нагревательного оборудования, отличающимся долговечностью. По сравнению с предыдущим аналогом они более капризны, поскольку для безупречного функционирования требуется определенный состав теплоносителя, который должен проводить ток. Обусловлено это принципом работы такого котла: между двумя электродами под переменным напряжением в 50Гц, помещенными в жидкость, начинается движение ионов с выделением тепла. Положительно заряженные частицы движутся к катоду, а ионы с отрицательным зарядом – к аноду. Электроды в секунду меняют полярность 50 раз, поэтому нагрев происходит быстро.
- Индукционные модели основаны на нагревании проводника, помещенного в магнитное поле. Роль сердечника играет корпус котла в виде лабиринта, по которому течет вода. Такое устройство является надежным, требующим только контроля постоянного наличия в системе теплоносителя. Ограничивает широкое использование индукционных котлов их высокая стоимость.
Экологически безопасный, не засоряющий атмосферу дома продуктами сгорания, удобен электрокотел возможностью его размещения практически в любом месте. Единственной сложностью может стать необходимость проведения локальной проводки. Среди недостатков отмечается увеличение потребления энергии (расход на 30 куб.м ≈ 1 кВт/час). В частных домовладениях, где возможны частые перебои с электричеством, целесообразно устанавливать комбинированный вид, предусматривающий вариант резервного котла с твердым топливом.
Характеристика газовых моделей
Современные модификации газовых котлов должны быть оборудованы электронным управлением, регулирующим температурные параметры, обеспечивая безопасность функционирования системы.
Чтобы автоматика и циркулярный насос для теплого водяного пола работали в случае отключения основной подачи электроэнергии, целесообразно запастись локальным источником. Несколько часов работы обеспечат автомобильные аккумуляторы. В ситуациях, когда существует риск частых отключений электричества на несколько дней, придется приобрести дизель – генератор.
По сравнению с электрической моделью газовый котел является образцом экономичности. Особенной эффективностью отличается конденсационный его вид, получающий интегрированное тепло от сжигания топлива (явная энергия) и от конденсации пара (скрытая тепловая энергия).
Принцип работы котла базируется на циркуляции теплоносителя по обменнику, в процессе которой он нагревается от дымовых газов, получающихся при горении топлива. При передаче тепловой энергии газы охлаждаются, и при определенной температуре образуется конденсат, обусловливающий появление дополнительного тепла. Такая особенность значительно повышает КПД нагревательного оборудования.
Газовые котлы безупречно функционируют при условиях бесперебойного поступления газа, не требуя особых методик по текущему обслуживанию. В конструкциях, где предусмотрен электронный механизм по проведению розжига котла, функционирование горелки регулируется сообразно заданным температурным показателям с отводом всех вредоносных продуктов сгорания посредством принудительной вентиляции. Котлы с пьезорозжигом, работая автоматически, также прекращается поступление газа, если пламя погасло, но восстанавливается горение вручную.
Подключение к газовому котлу
Чтобы провести правильное подключение водяного теплого пола для котла следует выбрать автономное помещение. Обустройство подобной системы в стандартной квартире потребует квалифицированной консультации.
Подключение теплого пола к котлу
Монтажный алгоритм включает ряд этапов, учитывая правильное подключение водяного коллектора для теплого пола, служащее гарантией дальнейшей безупречной работы.
- Установка на выбранное место коллектора, служащего для важной функции поддержания круговорота в системе обогреваемого пола воды, а также для совмещения при необходимости с имеющимися источниками отопления.
- Размещение в шкафу коллектора возвратной трубы, служащей для направления охлажденного теплоносителя обратно в котел, и трубы, подающей нагретую воду непосредственно в систему. Они оборудуются запорным вентилем, позволяющим производить в экстренных ситуациях перекрытие воды.
- Подсоединение к металлическому вентилю через компрессионный фитинг трубы, выходящей из газового котла. К нему же подключается затем вход коллектора. При помощи фитингов впоследствии подключаются и контуры обогреваемого пола.
- Чтобы обеспечить бесперебойную циркуляцию жидкости на подающей трубе монтируется насос. Наиболее рациональной для безупречного функционирования является его разновидность с терморегулятором.
- Пробный запуск системы.
Подключение к отопительной системе
Комфортность теплых полов, создающих равномерный тепловой фон во всем объеме, сложно переоценить. Особую актуальность они приобретают в автономных жилых сооружениях, находят применение даже в квартирах, где есть возможность обустроить локальное нагревательное оборудование, так как подключение водяного теплого пола к системе отопления, идущей от центральной котельной, запрещается по нескольким причинам:
- невысокое качество носителя тепла;
- подверженность труб воздействию значительного гидравлического сопротивления;
- риск получения разрушений элементов системы от гидроударов.
Использование собственной системы отопления предполагает наличие смесительного узла, понижающего температуру теплоносителя, поскольку при обогреве дома жидкость нагревается до 75 ÷ 90°С, а для пола допускается ≤ 50°С.
Коллектор — подключение теплого пола к системе отопления
Последовательность работ включает несколько этапов:
- Одновременно с датчиком на входной трубе надежно фиксируется циркуляционный насос.
- Смесительный клапан (предпочтительнее трехходовой) присоединяется к теплой трубе отопительной системы.
- Выход обратного клапана, устанавливаемого на выходной трубе, подсоединяется соответственно к обратной трубе отопления с отводом, ведущим к смесительному клапану.
Функционирование полов, обогреваемых от отопительной системы
Жидкость из горячей трубы отопительной системы проходит смешивание с холодной водой до нужной температуры в трехходовом смесительном клапане. Затем при помощи насоса подается в нагревательный, размещенный в нужной последовательности, контур пола. Пройдя всю площадь и отдав тепло, одна часть жидкости попадает в холодную трубу отопительной системы, а другая всасывается для последующего использования в смесительный узел.
Температурный датчик регулирует параметры теплоносителя, управляя функционированием трехходового клапана и насоса. Сделав пробный запуск после полного монтажа, оценивается степень комфортности достигнутой температуры поверхности пола. Если есть проблемы, то датчик настраивается в сторону уменьшения или увеличения первоначальных значений. Можно отрегулировать трехходовой клапан на нужный объем подачи теплоносителя.
Подключение теплого пола к центральной отопительной системе
Можно применить двухходовой кран или питающий клапан с термоголовкой, оборудованной датчиком, который контролирует промежутки открытия или закрытия трубы, подающей теплоноситель в контур пола. Подмес горячей воды в таком устройстве не постоянный, как в предыдущем случае, а осуществляется только в промежуток, когда открыт кран. Обязательно предусматривается наличие байпаса, который оснащается предохранительным клапаном, срабатывающим, если на входе в коллектор давление становится критическим. Часть воды сбрасывается в обратную магистраль, что предотвращает перегрев пола.
Подключение теплого пола к котлу
Подключение теплого пола к котлу
Коллектор — подключение теплого пола к системе отопления
Подключаем теплый пол
Установка и подключение теплого пола
Теплый пол — подключение своими руками
Подключение теплого пола к центральной отопительной системе
Самые лучшие посты
Какой выбрать котел для системы теплый пол
Для комфортной и уютной обстановки в квартире нужно поддерживать оптимальный температурный режим.
Зачастую централизованного отопления для этого недостаточно.
Альтернативой может стать теплый пол с котлом отопления.
Водяной теплый пол
Одной из самых эффективных и популярных систем отопления является водяной теплый пол. Он представляет собой змеевик, расположенный под стяжкой пола и подключенный к замкнутому контуру во главе с котлом. Циркуляция теплоносителя по змеевику осуществляется за счет насоса.
Особенность водяного теплого пола в том, что для него не требуется теплоноситель с высокой температурой, достаточно 40-45°С. Однако за счет большой площади теплообмена, нагрев воздуха осуществляется равномерно и эффективно. Ведь змеевики расположены в самой нижней точке помещения, как раз там, где скапливается холодный воздух.
Котлы для теплого пола
В процессе обустройства автономной системы отопления встанет вопрос о выборе котла. Котлы классифицируются по виду сжигаемого топлива: твердое (уголь, дрова, пеллеты), жидкое (солярка, керосин, отработанное масло, мазут), газообразное (природный газ, пропан).
Самыми удобными, эффективными и неприхотливыми агрегатами являются:
- Электрический котел для теплого пола.
- Газовый котел для теплого пола на природном газе.
Электрический котел для теплого пола
Электрические котлы — это агрегаты, нагревающие теплоноситель за счет электрической энергии. Они очень эффективны, их коэффициент полезного действия (КПД) достигает 99%. Несмотря на это, их эксплуатация требует больших финансовых затрат, так как электроэнергия дороже любого топлива и газа в частности.
Преимущества электрокотла:
- высокий КПД;
- пожарная безопасность;
- отсутствие продуктов сгорания;
- простота монтажных работ;
- высокий уровень автоматизации;
- возможность сложного программирования и дистанционного управления;
- нет необходимости в устройстве отдельного помещения.
Недостатки:
- высокая стоимость электроэнергии.
- энергозависимость.
Электрокотел для теплого водяного пола целесообразно использовать для обогрева малых площадей с хорошей тепловой изоляцией, тогда их работа будет более экономной и рентабельной.
Зачастую элетрические котлы устанавливаются в качестве резервного оборудования на случай выхода из строя основного.
Выбор электрокотла
Котел для теплого водяного пола должен обеспечивать бесперебойное и эффективное отопление помещения в автоматическом режиме. Поэтому выбор агрегата основывается на нескольких основных характеристиках:
- Тепловая мощность агрегата — ее должно хватить на площадь помещения.
- Уровень автоматизации работы котла (возможность программирования температурного режима, защита от перегрева и пр.).
- Уровень защиты от влажности воздуха.
- Подключение к сети 220 или 380 В.
- Дизайн котла и удобство регулирующего модуля.
- Производитель.
Крупнейшие производители котлов:
- РисНИТ – Россия.
- Ferroli – Италия.
- Dacon – Чехия.
- Eleko – Словакия.
- Protherm – Словакия.
- Viesmann – Германия.
Если котел будет располагаться в маленькой квартире, то лучше всего выбрать бесшумную модель.
Газовые котлы для теплого пола
Газовый котел – это агрегат, нагревающий теплоноситель за счет сжигания газа. Автономное отопление на газу является одним из самых эффективных и экономичных видов, потому что газ — достаточно дешевое топливо.
Преимущества газовых котлов:
- дешевизна топлива;
- высокий уровень автоматизации;
- при сжигании газа выделяется меньше вредных веществ для окружающей среды по сравнению с остальными видами топлива;
- некоторые модели газовых котлов могут быть полностью энергонезависимыми;
- высокий КПД.
Недостатки газовых котлов:
- Газ пожароопасен.
- Необходимость обустройства системы отвода продуктов сгорания за пределы помещения.
- Необходимость установки дополнительного оборудования (газоанализаторы, датчики давления газа и пр.).
- Высокая стоимость оборудования по сравнению с электрическими или твердотопливными агрегатами.
- К помещению для установки газового котла предъявляются жесткие требования (объем помещения, вентиляция, коммуникации, отделка и пр.).
Применение газового котла для системы отопления с теплым полом
Газовый отопительный агрегат применяется как основной источник тепла для нагрева теплоносителя. Однако использование такого агрегата становится нерентабельным, если отапливаемая площадь меньше 90 квадратных метров.
Использование газовых котлов в квартирах разрешено, однако процесс монтажа несколько затрудняется из-за обустройства дымохода. Поэтому в основном их применяют для отопления частных домов.
Выбор газового котла для отопления теплый пол
Как уже говорилось ранее, температура теплоносителя для теплого пола должна быть ниже обычного. Но в традиционных котлах нужно поддерживать температуру «обратки» в определенных рамках, установленных производителем.
Это создает неудобства при эксплуатации, так как площадь нагрева теплых полов достаточно большая и теплоноситель значительно остывает.
Проблема поддержания температуры отпала при создании модернизированных агрегатов — конденсационных газовых котлов. Их эффективность увеличивается в несколько раз, по сравнению с традиционными аналогами, а самое главное — температура «обратки» должна быть как можно ниже, что хорошо сочетается с эксплуатацией теплых полов.
На что еще обратить внимание при выборе газового котла для теплых полов:
- Тепловая мощность агрегата (зависит от отапливаемой площади).
- Тип камеры сжигания (отрытый, закрытый).
- Тип монтажа (напольный, настенный).
- Зависимость от электроэнергии.
- Уровень автоматизации, возможность сложного программирования и удаленного управления.
- Дизайн агрегата.
- Производитель.
Расчет мощности отопительного агрегата производится путем вычисления тепловых потерь помещения с учетом площади стен, потолков, окон и дверей. Можно пользоваться такой формулой: 2 кВт мощности агрегата на 1 м. площади помещения, если высота потолков 2.5 м.
Лидирующей фирмой производителем газовых котлов для водяных полов является Viessman, котлы которой отличаются долговечностью и качеством. Заслуживает внимания и продукция компании Buderus.
Для теплого пола в малогабаритной квартире подойдет электрический котел или газовый конденсационный котёл. Если нет возможности монтировать дымоход, следует остановиться на электрическом варианте.
Автор:Сергей Владимирович, инженер-электрик.
Подробнее об авторе.

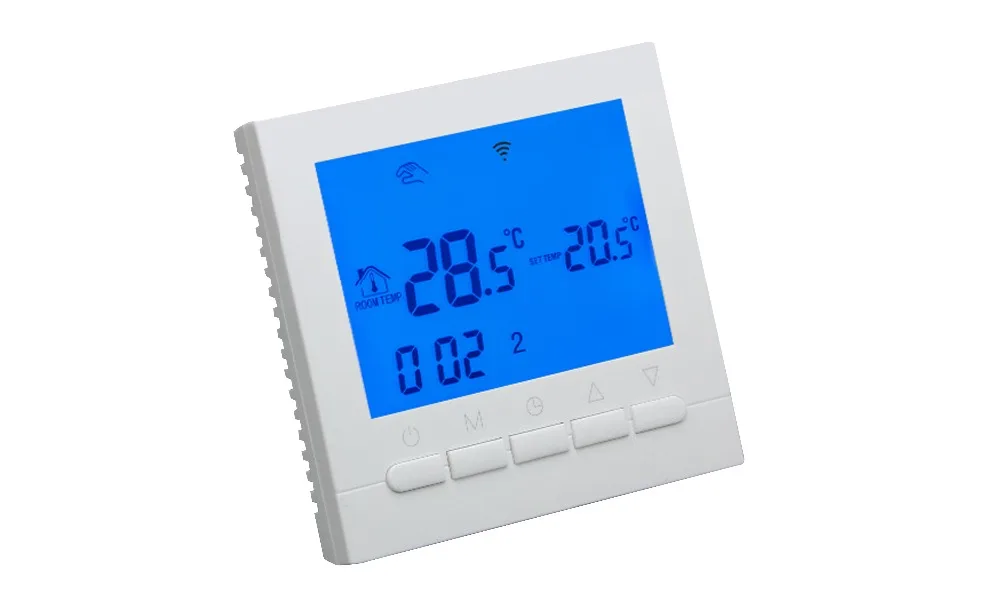

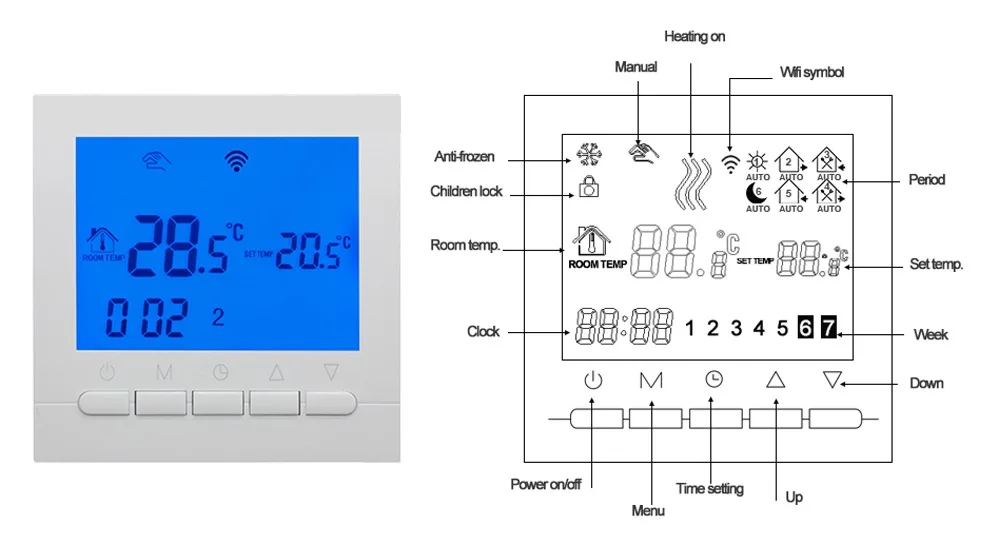

Английский Русский Инструкция по эксплуатации вай-фай термостат газовый котел водонагревательный / радиаторный клапан для системы теплых полов
Использование: Wi-Fi термостат Thist можно использовать для управления газовым котлом, клапаном и термоприводом. Этот термостат подойдет вам, если в вашем доме используется система водяного отопления.
Управление Wifi: Управление отопительным оборудованием по телефону. Вы можете установить температуру вашего дома где угодно.
Зеленые продукты и энергосбережение: установите в программируемом режиме, экономя энергию, когда вы не дома.
Особенности:
Большой сенсорный ЖК-дисплей с синей подсветкой и режимом отображения двойной температуры
Отображение времени (минуты, часы, недели)
6-ти периодная регистрация, настройка температуры
Внутренний и внешний датчик температуры на выбор
Точность отображения комнатной температуры равна 0.5, внутренняя точность 0,1
Установка температуры соответствует требованиям пользователя комнатной температуры
Функция памяти при сбое питания, защитить ваши настройки от сбоя питания
Функция автоматической калибровки комнатной температуры
После первого подключения ваш телефон может напрямую управлять устройством в любом месте, удобно и практично (дополнительная функция)
Технические данные:
Электропитание: AC200-240V, 50 / 60HZ
Ток нагрузки: 3А
Точность: ± 0.5ºC
Заданная температура. : 5 ~ 99 по Цельсию (заводское значение: 5 ~ 35 по Цельсию)
Потребление: <0,3 Вт
Датчик температуры: NTC

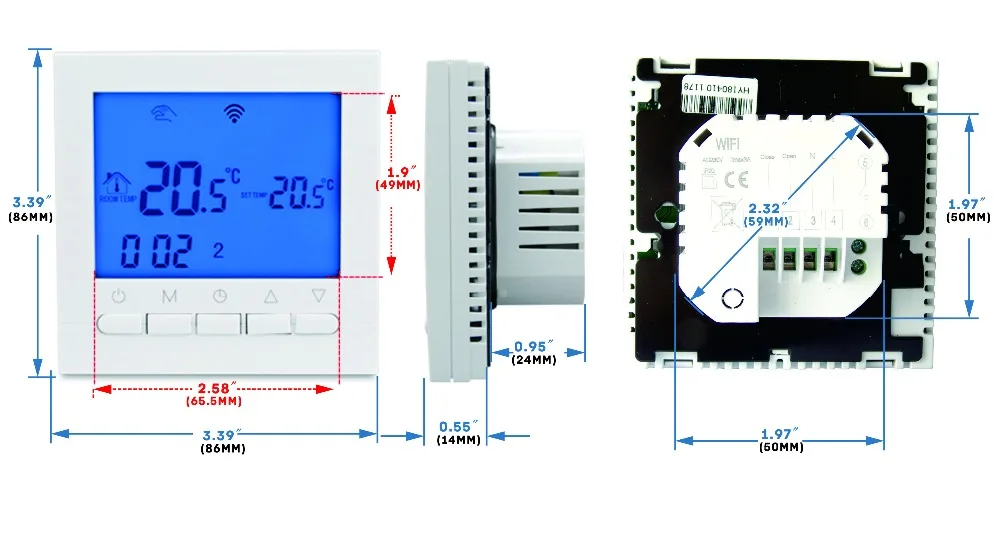

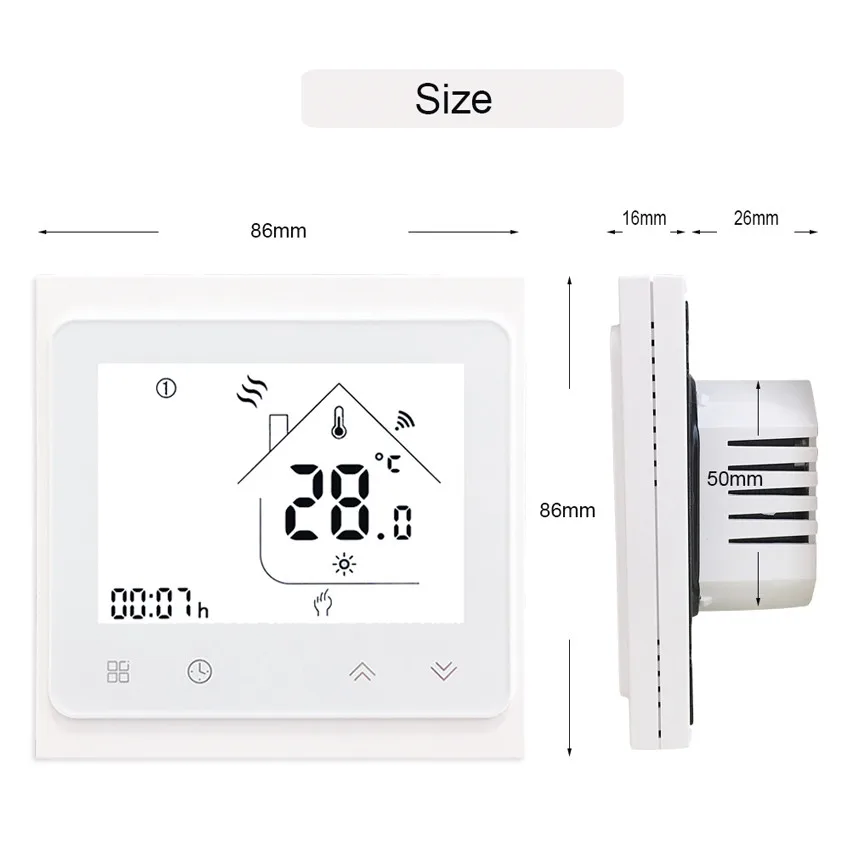

Размер: 86 * 86 * 17 мм (H * W * D)
Датчик: сопротивление 10К
Материал: огнестойкий ПК ABS
Размер дисплея: 63мм * 48мм
Вес: 161 г
Примечания: пожалуйста, внимательно прочитайте схему подключения перед подключением.Если вы подключите его неправильно, произойдет короткое замыкание. Ваша плата устройства будет повреждена !!!

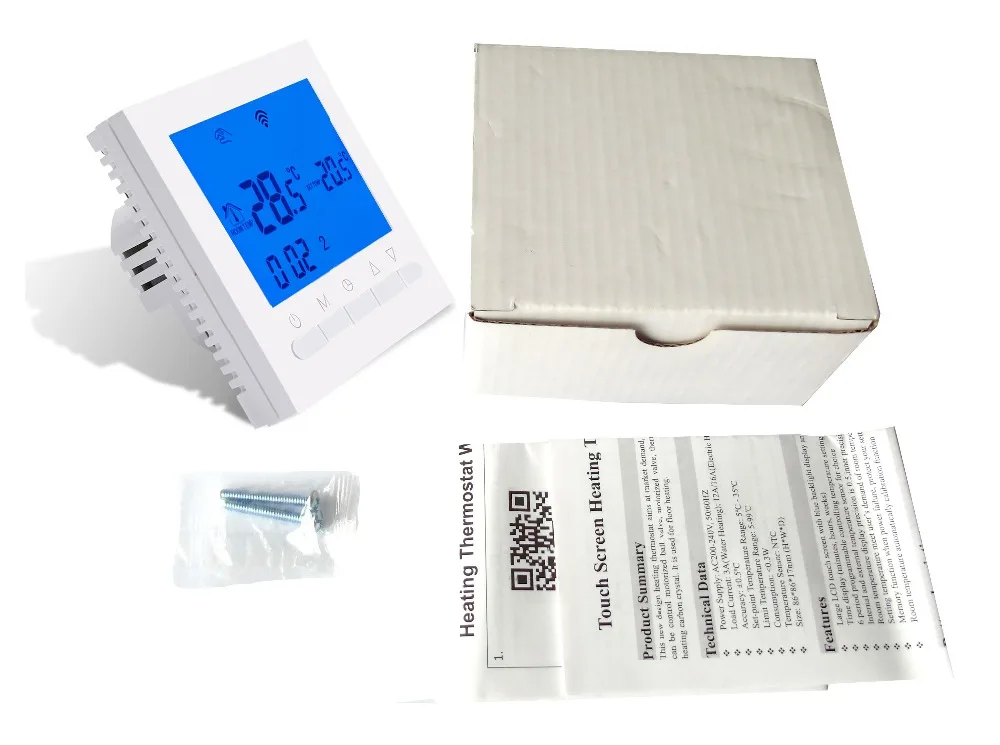

Комплектация:
1 * Термостат
2 * Монтажные винты
1 * Руководство пользователя для термостата (на английском или русском языке)
1 * Инструкция по установке APP
Открытая функция Wi-Fi
В выключенном состоянии нажмите и удерживайте нажатой клавишу «вниз», а затем нажмите клавишу включения / выключения питания, чтобы войти в режим расширенных настроек.Затем нажимайте клавишу меню до тех пор, пока на экране не отобразится FAC, отрегулируйте значение от 08 до 10. Подождите немного, и термостат автоматически перейдет в режим Wi-Fi.
Программируемая функция
Включите термостат, затем нажмите и удерживайте клавишу меню, чтобы войти в программируемый режим. Вы можете установить разные температуры в разные периоды.
FAQ (часто задаваемый вопрос)
1.Подходит ли термостат B02B05H WIFI для моего газового котла?
Да, термостат B02B05H WIFI подходит для всех домов, использующих газовые котлы, такие как Vaillant, BOSCH, Ariston, Keston, BAXI и т. Д.
Примечания: Пожалуйста, подтвердите, что ваш котел совместим с 220-вольтовым термостатом. Если ваш газовый котел имеет клеммы 24 В, B02B05H WIFI не подходит для вашего котла.

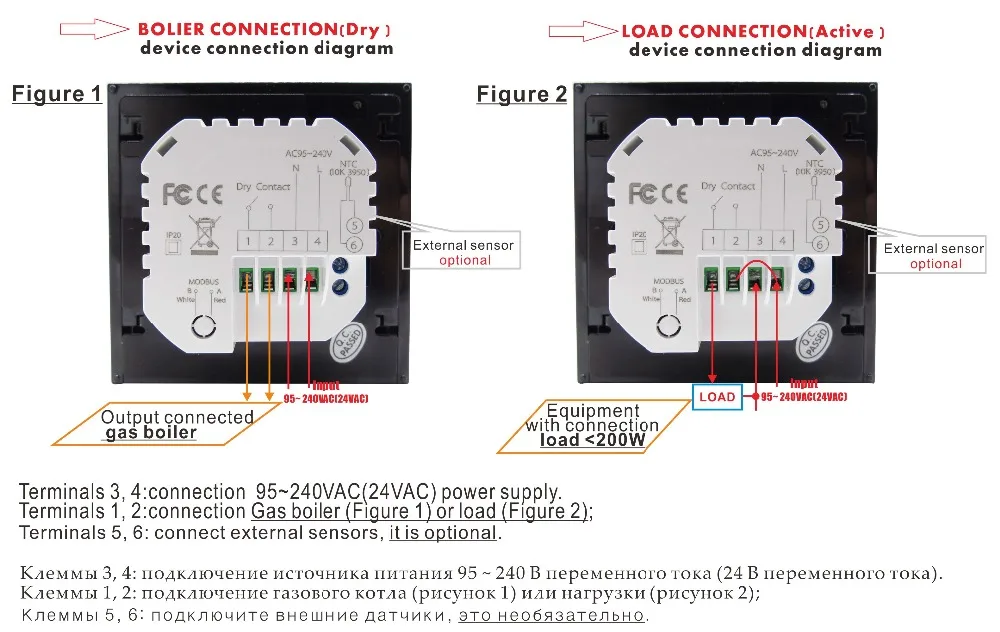

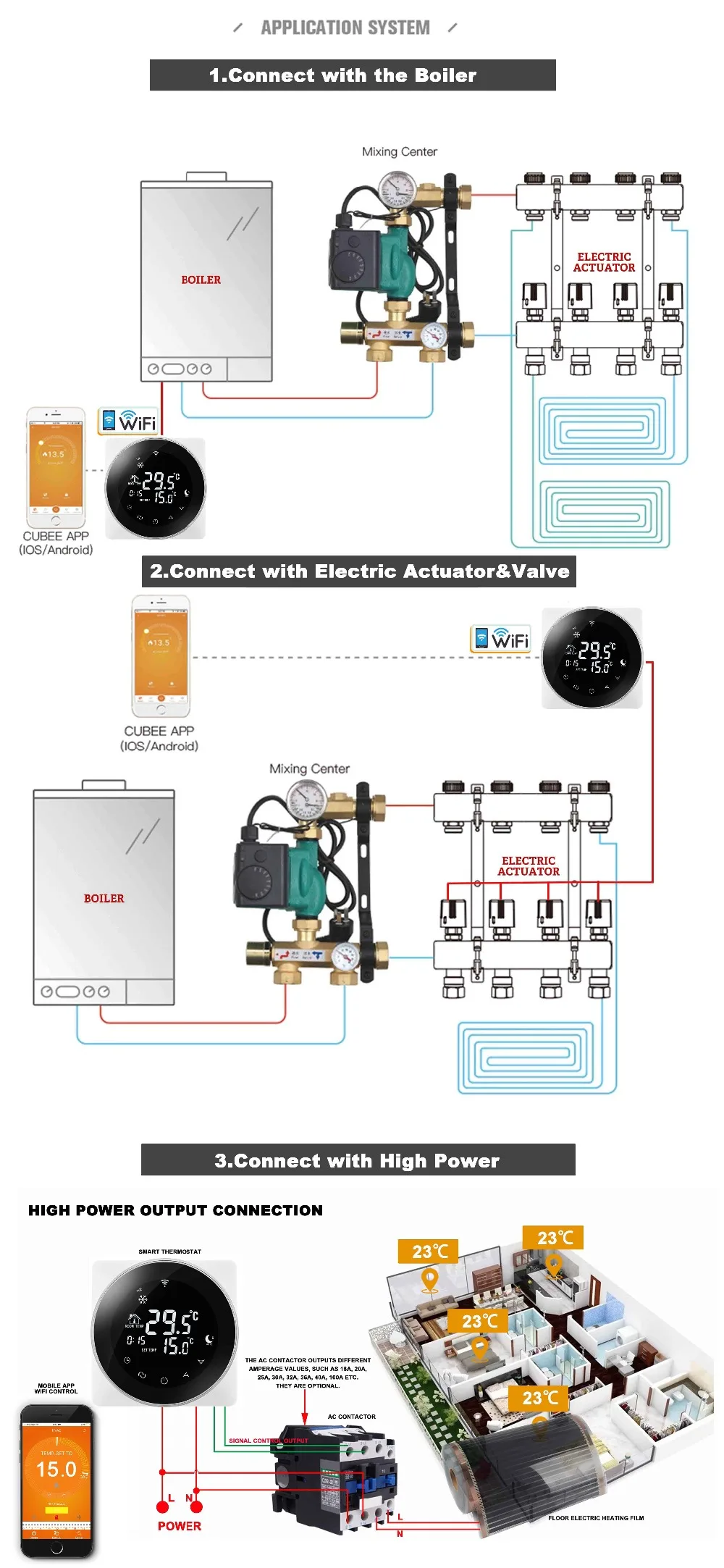

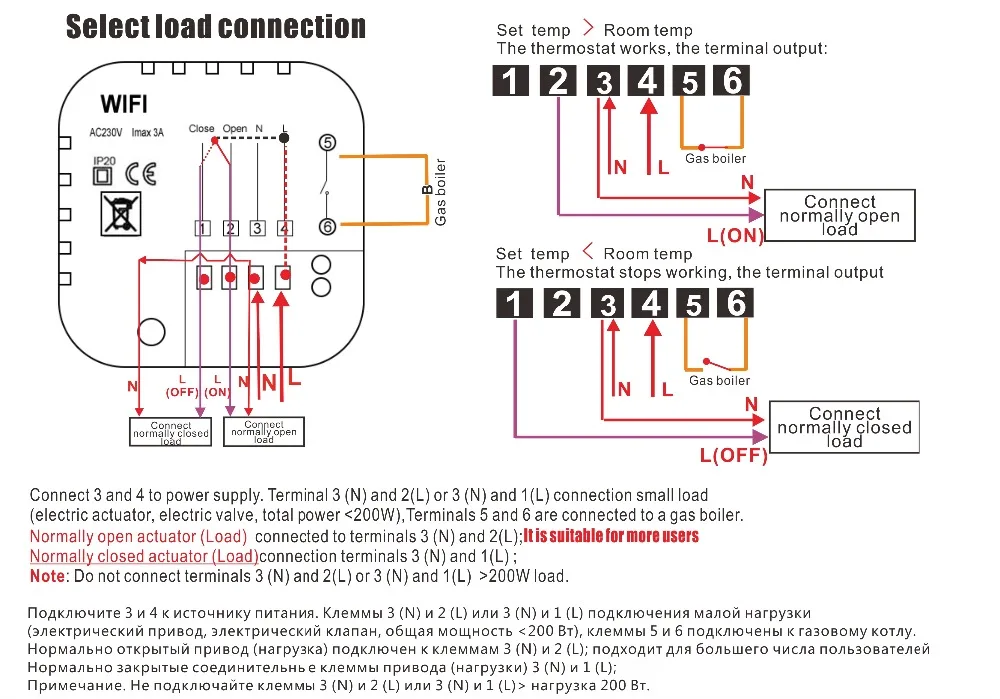

2.Как соединить термостат с моим газовым котлом?

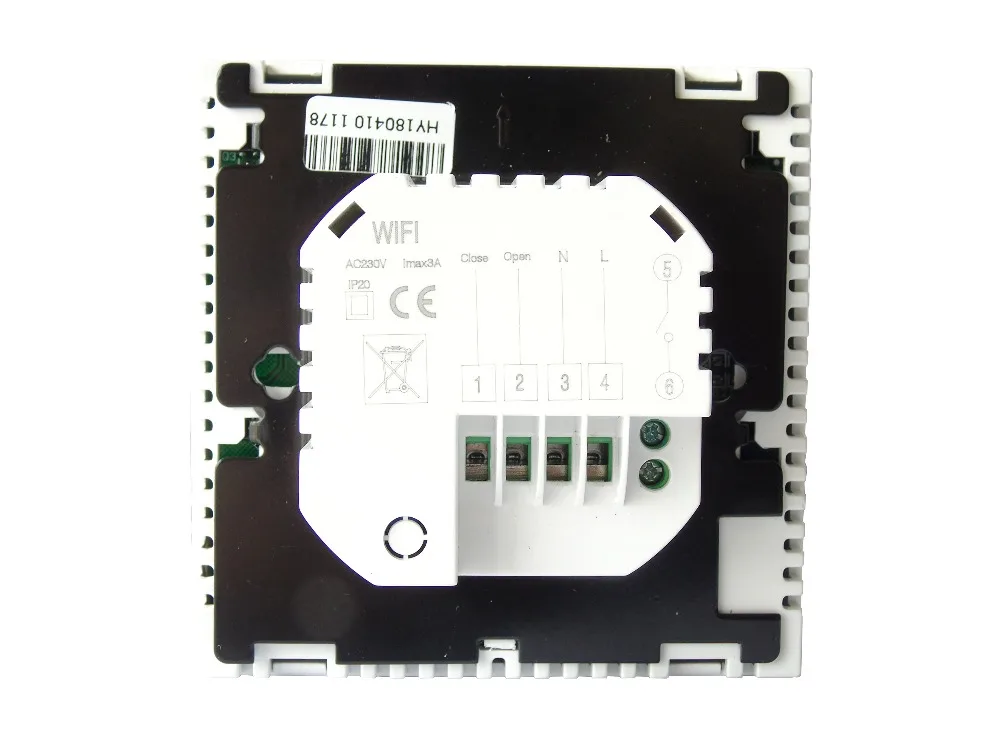

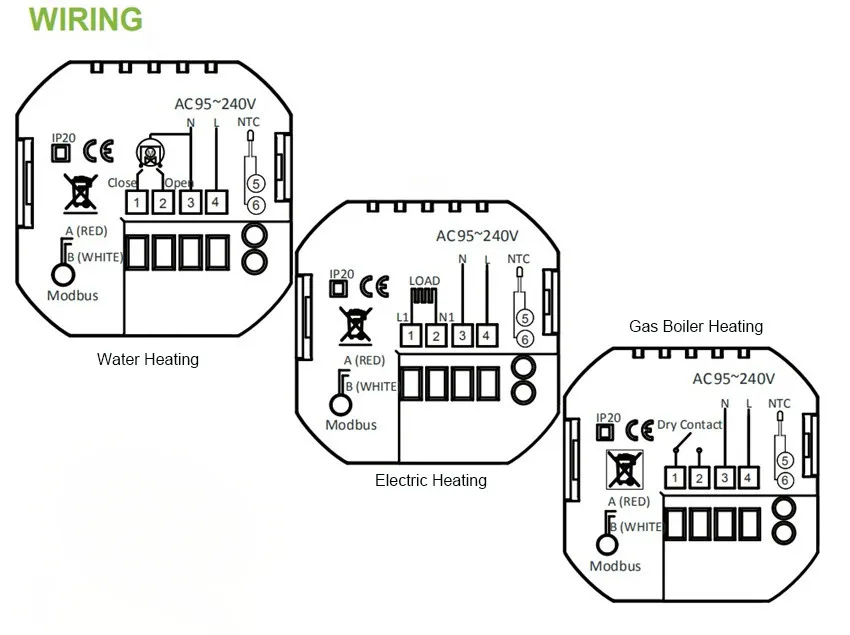

Пожалуйста, подключите L и N (3 и 4) к напряжению 220 (200-240), 5 и 6 к вашему газовому котлу или сухому контактному оборудованию и пассивному соединительному оборудованию.
Примечания: пожалуйста, внимательно прочитайте схему подключения перед подключением. Если вы подключите его неправильно, произойдет короткое замыкание. Ваша плата устройства будет повреждена !!!

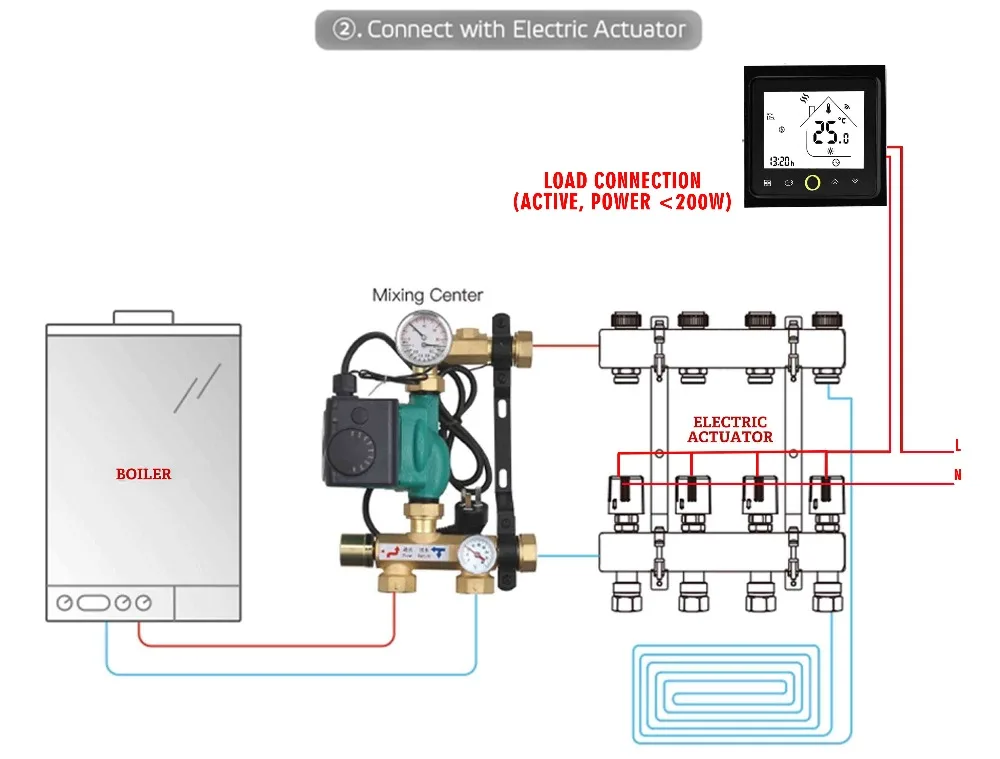

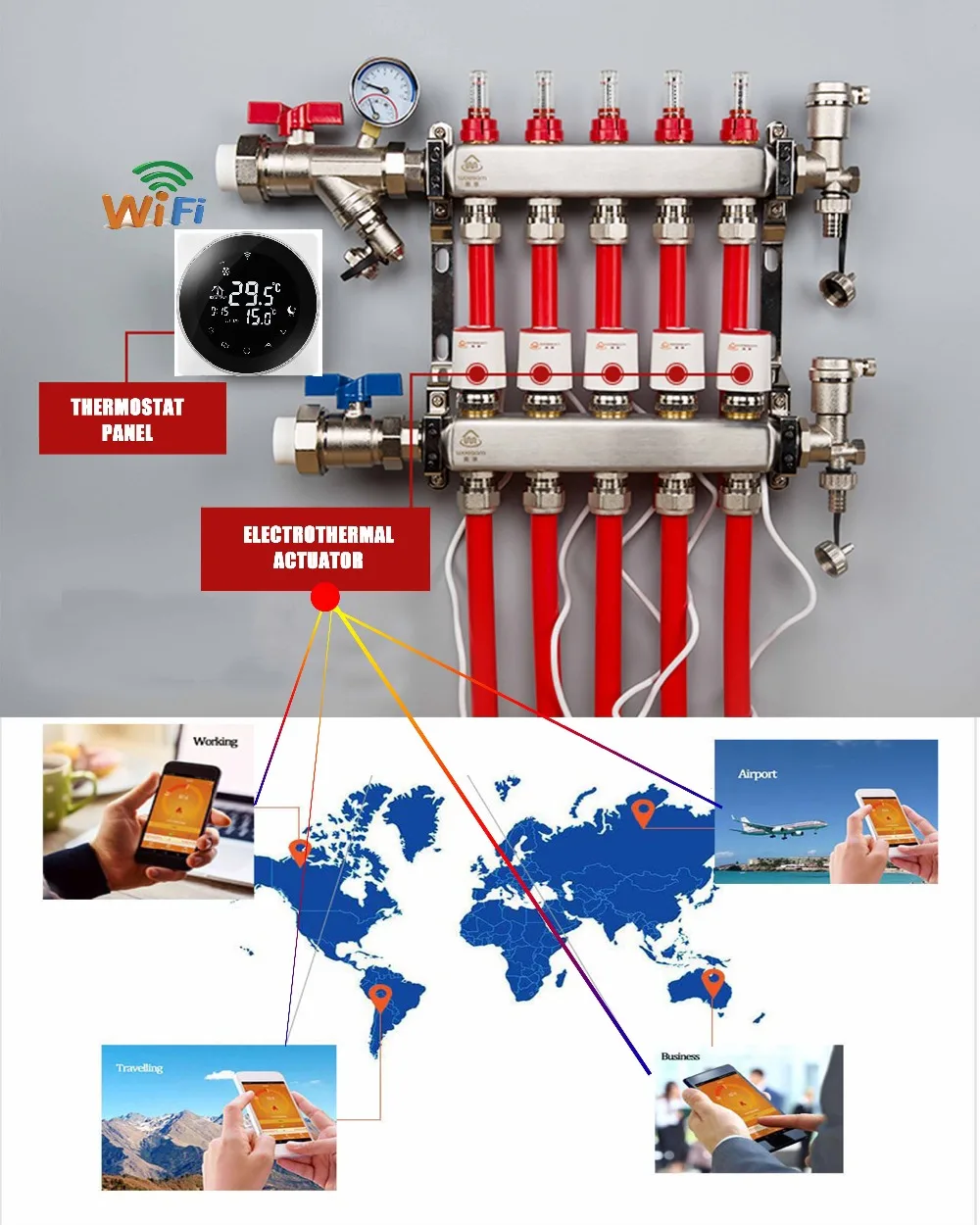

3.Как соединить термостат с моим термоприводом или клапаном?
Пожалуйста, проверьте ваш привод или клапан перед подключением. Если он нормально открыт, пожалуйста, соедините его с N и закройте. Если он нормально закрыт, пожалуйста, соедините его с N и откройте.

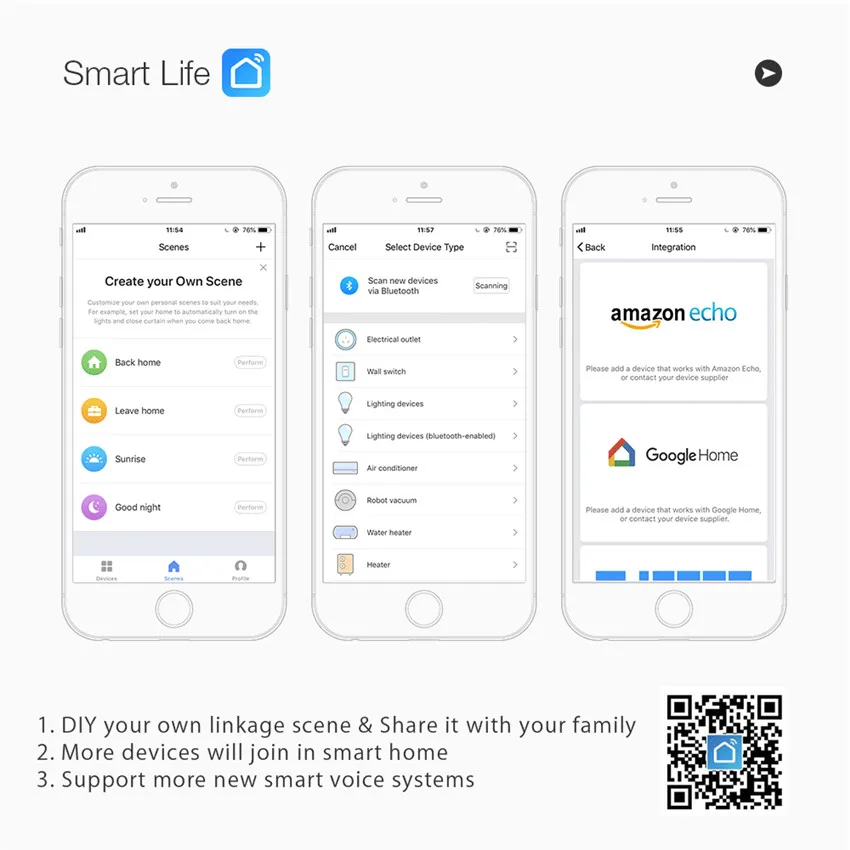

4.Как настроить термостат с моим телефоном?
Пожалуйста, проверьте видео
5. Когда я подключаю термостат к своему телефону, он показывает свободное место, как мне решить проблему?
Пожалуйста, войдите в расширенный режим настройки термостата и установите ADD на 01. Рабочий процесс выглядит следующим образом:
а. В состоянии отключения питания нажмите и удерживайте нажатой клавишу, затем нажмите кнопку включения / выключения питания, чтобы войти в режим расширенных настроек.Экран отображает SEN и 00 мигает. Это означает, что вы входите в режим расширенных настроек.
б. Нажмите клавишу меню 8 раз. На экране отображается ДОБАВИТЬ, и на экране мигает число. Настройте его на 01.
в. Нажмите кнопку включения / выключения питания, чтобы выключить термостат.
д. Попробуйте снова подключить термостат к телефону. Все будет хорошо.
.

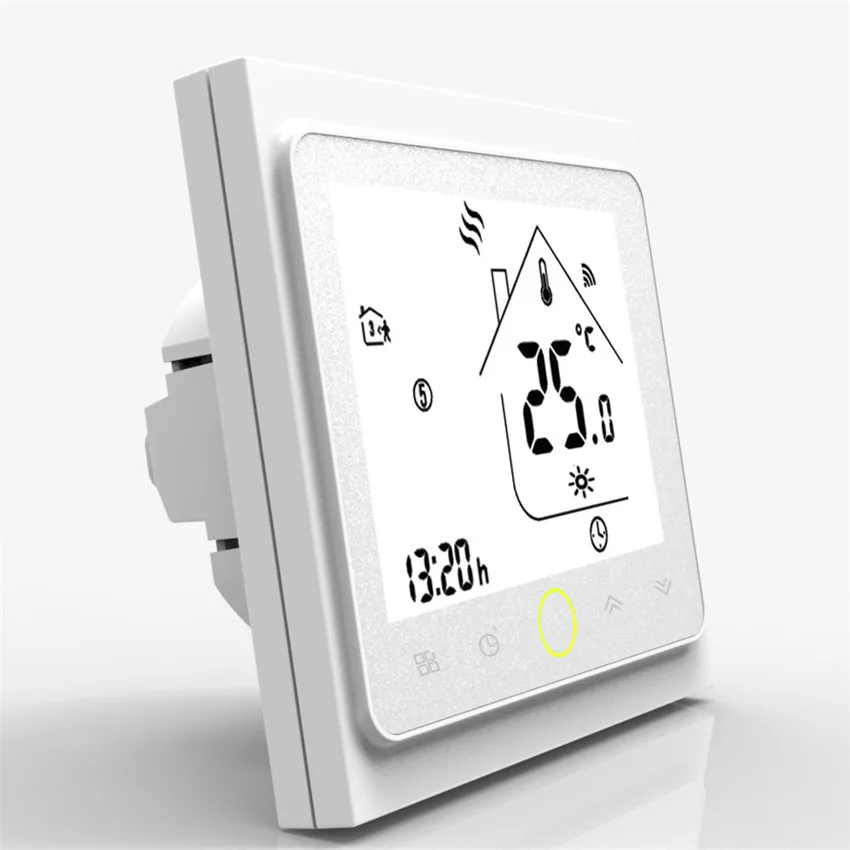

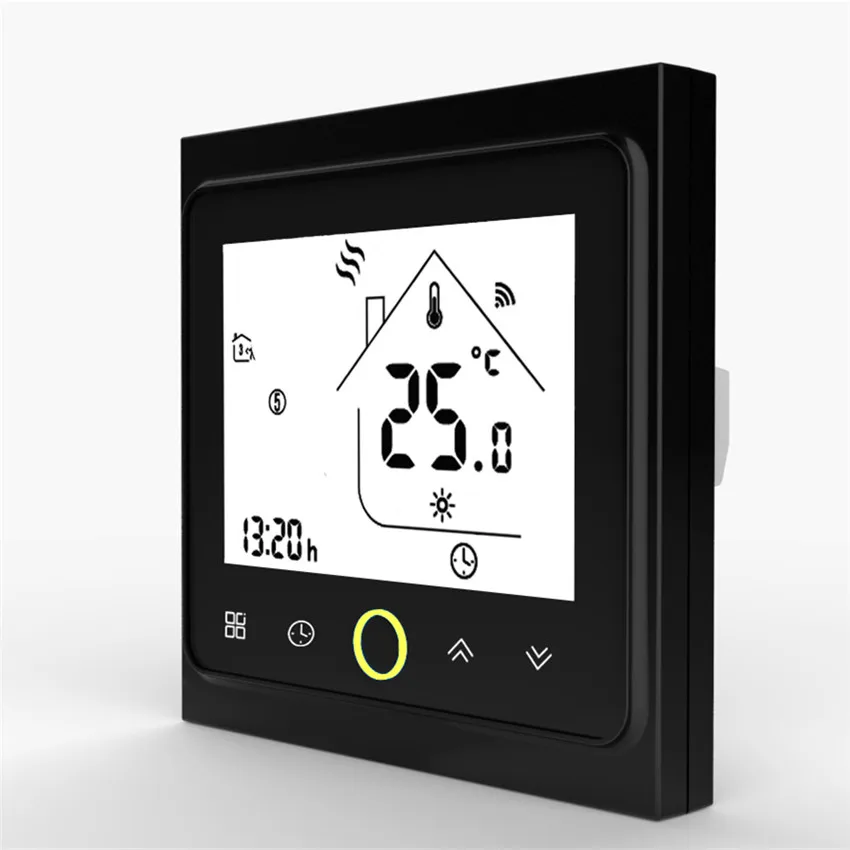

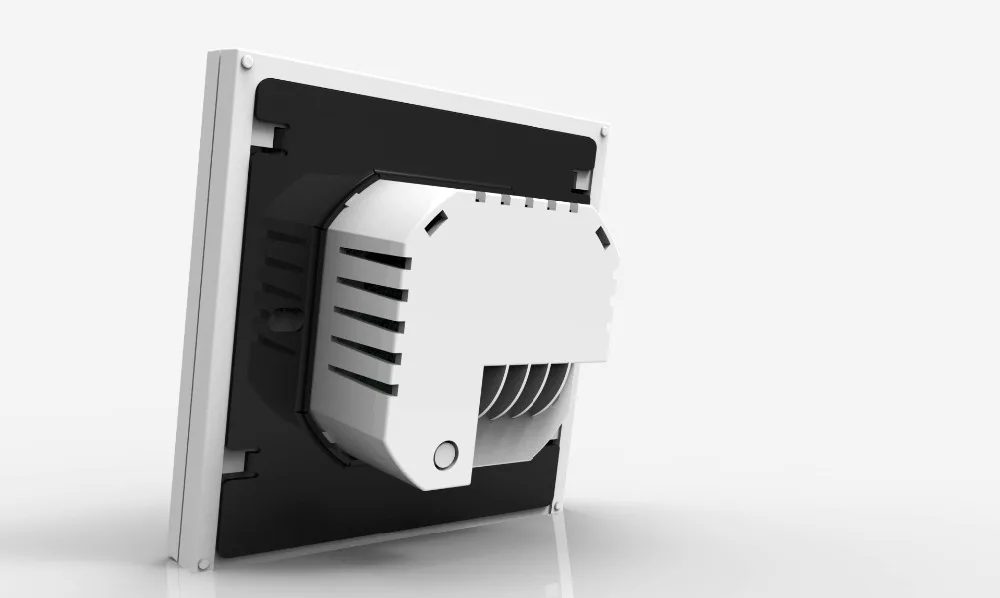

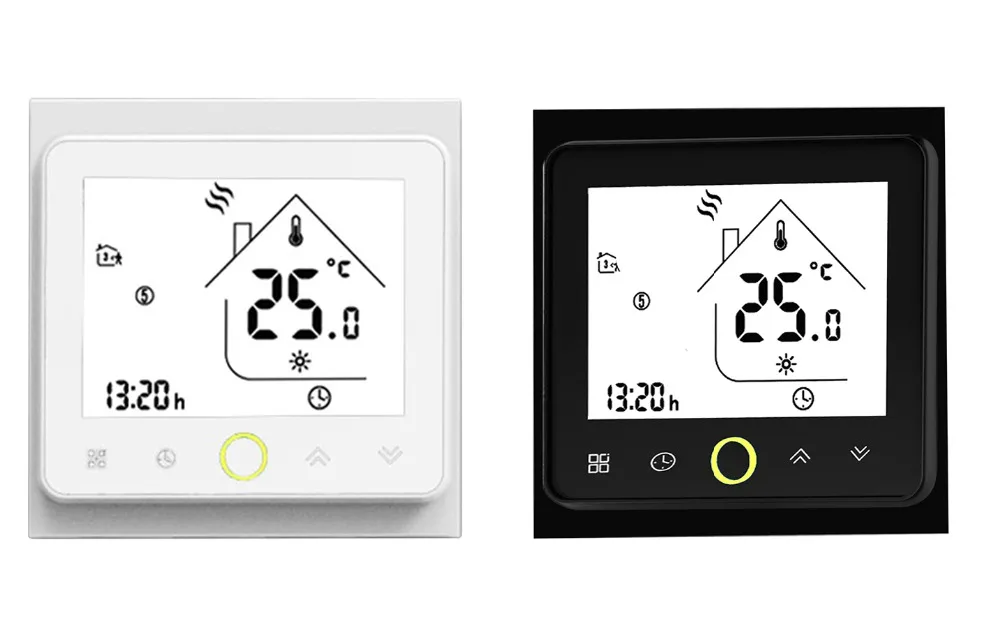

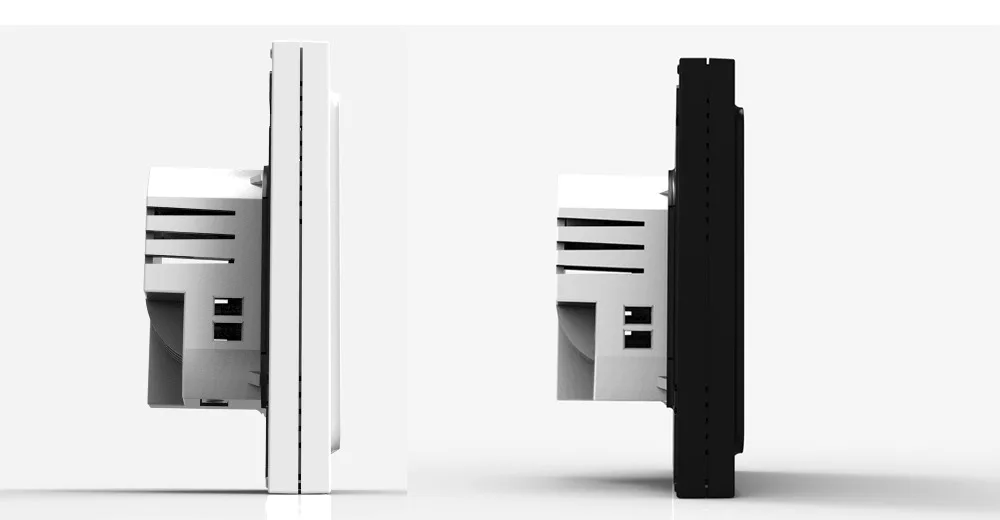

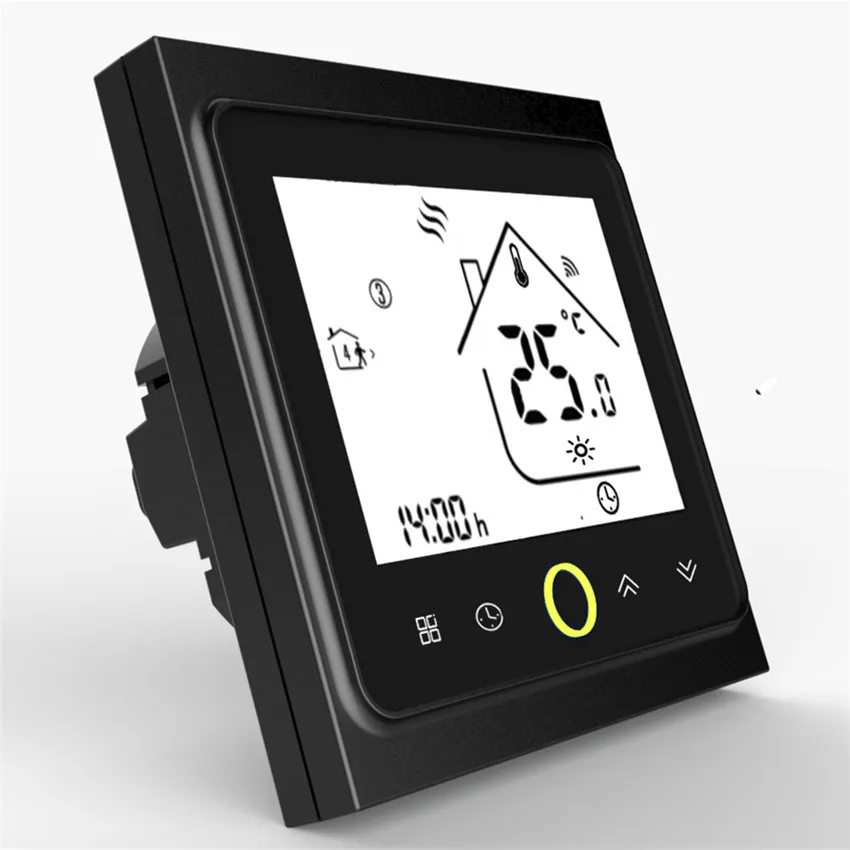

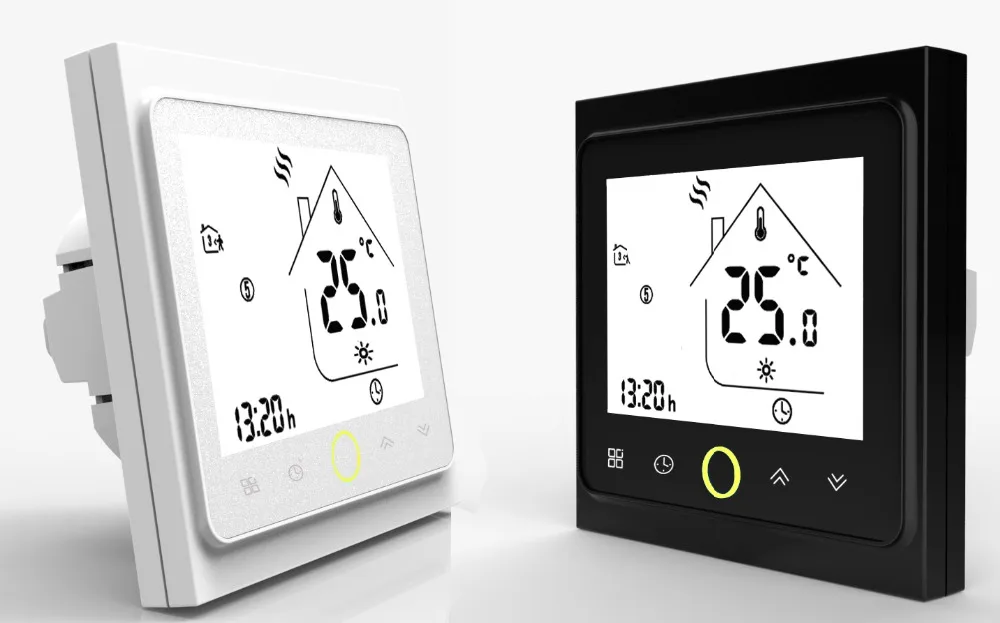

HESSWAY ТЕРМОСТАТ водяного теплого пола для газового котла
Современный термостат с сенсорным экраном BAC-002 был разработан для управления включением / выключением газового вентилятора, водяного клапана, электрического привода, клапана радиатора, термостатического радиатора путем сравнения температуры в помещении и заданной температуры.
Технические данные:
|
Источник питания |
24 В, 95-240 В, опционально, 50 ~ 60 Гц |
|
Точность отображения |
± 0.5ºC |
|
датчик зонда |
Скрытый & NTC3950, 10K |
|
Потребляемая мощность |
<0.3W |
|
Ток нагрузки |
3A |
|
Диапазон регулировки температуры |
5 ºC — 45 ° C |
|
Предельный температурный диапазон |
5-99 ° С |
|
Differencen |
1 ° С |
|
Изолирующие состояние |
Нормальная среда |
|
Запуск программы |
5 + 2 четыре периода |
|

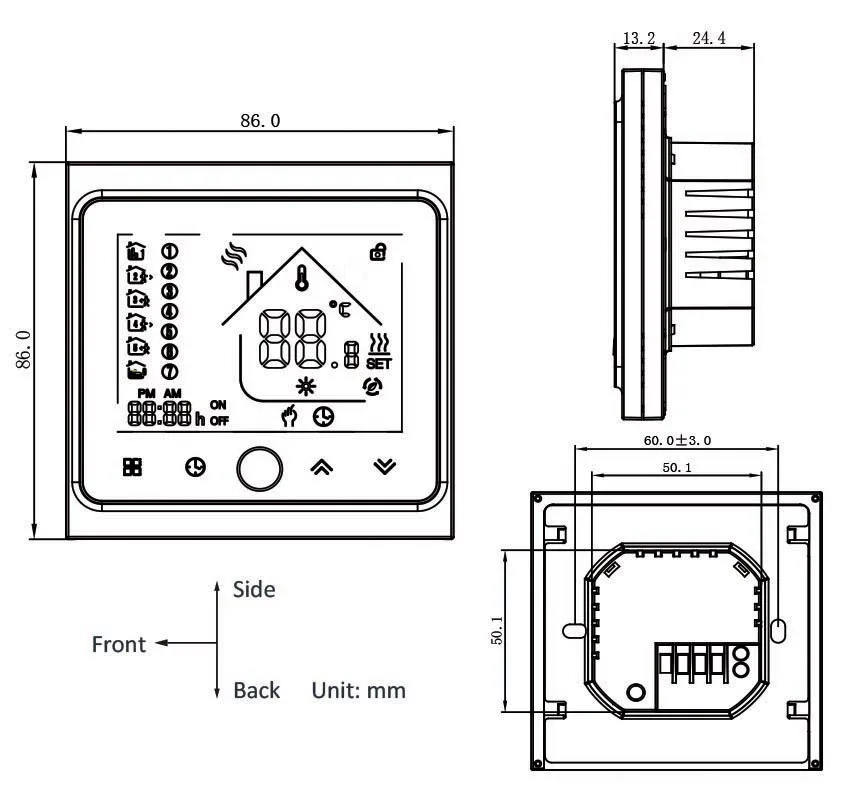

Монтаж |
86 * 86мм или европейская 60мм круглая коробка |
|
сертификат |
CE, RoHS |

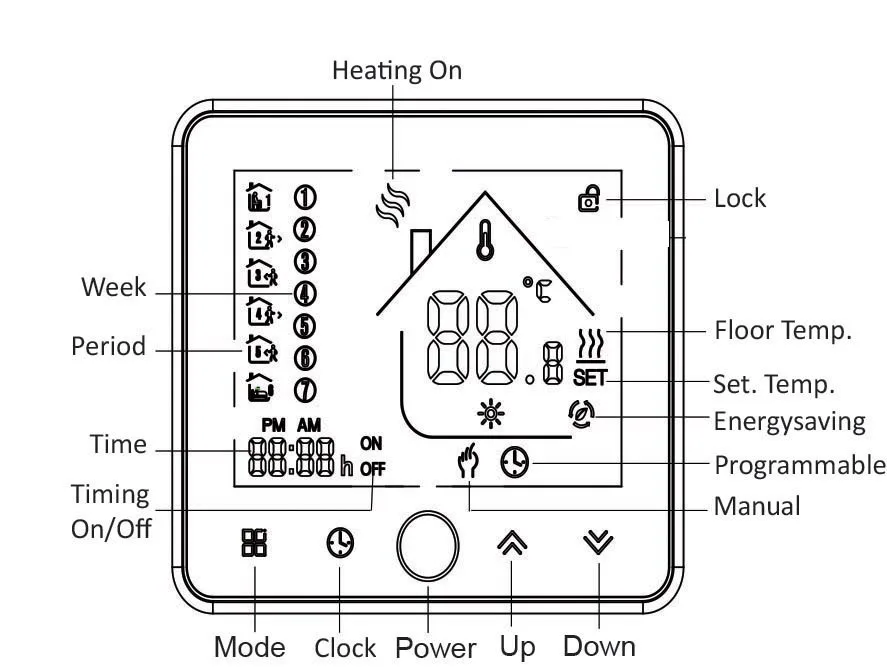

Особенности:
— Большой сенсорный ЖК-дисплей с подсветкой
— 5 + 2 четыре графика программы периодов максимизируют комфорт и.экономика.
— 6-ти дневная программируемая регулировка температуры
— Большой экран с подсветкой легко читается даже в темноте.
— Контроль температуры одним касанием отменяет расписание программы в любое время.
— Материал сопротивления структуры, безопасный и надежный
— Точность отображения комнатной температуры составляет ± 0.5 ° С
— Память данных, когда питание отключено.
— Функция автоматической калибровки комнатной температуры
— Подходит для скрытой коробки 86 мм и европейской круглой коробки 60 мм.

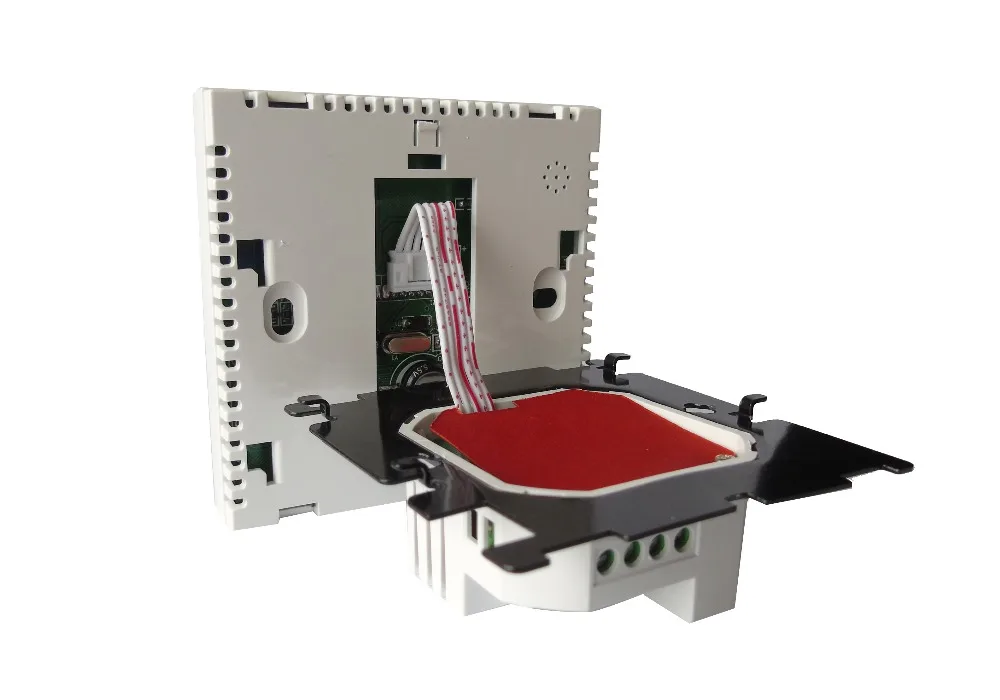

| Термостат подходит установка недоброжелателей в стандартной коробке 86мм pattress или европейской 60ммы pattress коробки |
| Шаг 1.Держите власти о фф. См фиг.1 |
| Шаг 2. Снимите монтажную пластину, повернув ЖК-часть. См 2. |
| Шаг 3. Подключите источник питания, нагрузки в соответствующие клеммы. (См «Электропроводка термостат» для деталей и рис 3). |
| Шаг 4. Закрепите монтажную пластину к стене с помощью винтов в коробке. См фиг.4. |
| Шаг 5. Закрепить корпус thermoatat и монтажная пластина через вращение. См фиг.5. |
| Шаг 6. Полная установка. См фиг.6. |

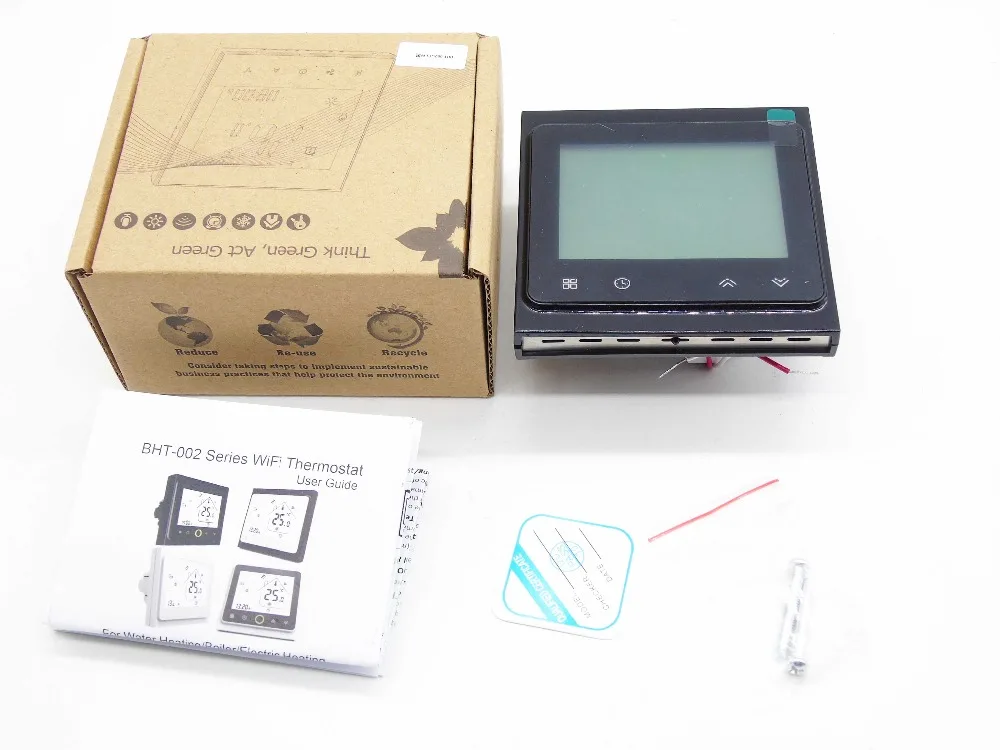

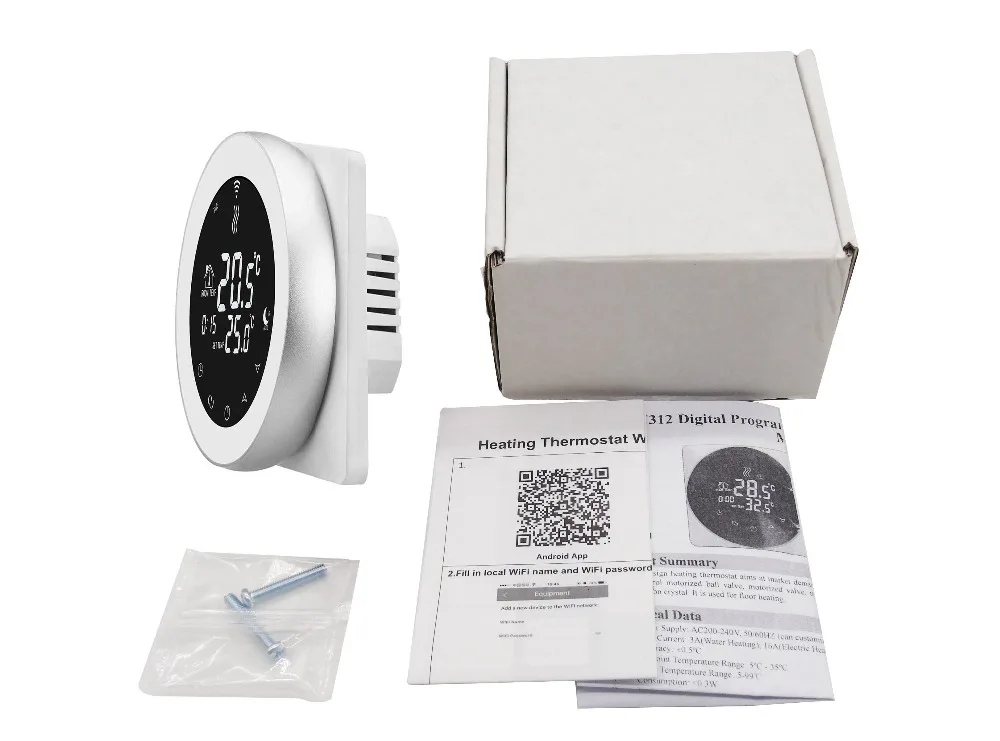

Комплектация:
1 * Термостат ( (24 В переменного тока / 95-240 В переменного тока, белый / черный дополнительно)
2 * Монтажные винты
1 * Руководство пользователя для термостата

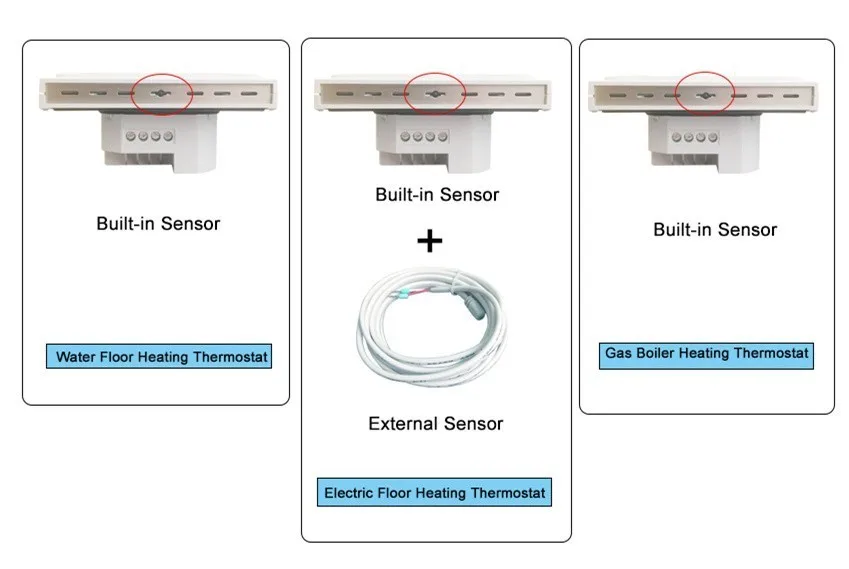

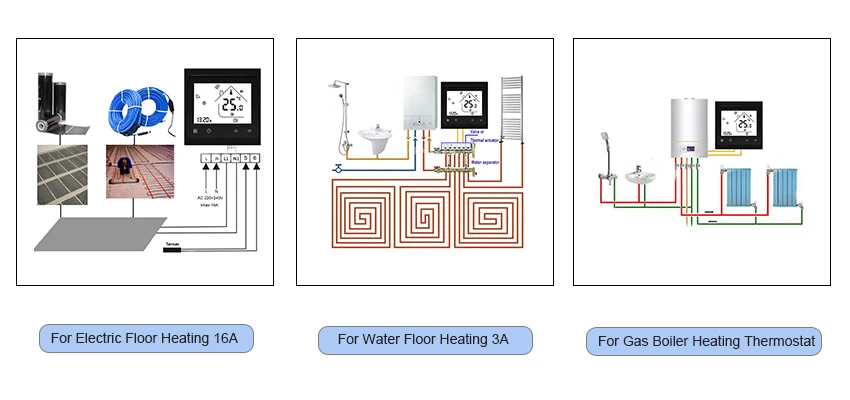

Датчик температуры Представляем:
Тип
Термостат с электрическим нагревом, список упаковки: 1 термостат (со встроенным датчиком), 2 винта, 1 инструкция (на английском языке), 1 внешний датчик (2,5 м)
Термостат нагрева воды, Упаковочный лист: 1 термостат (со встроенным датчиком), 2 винта, 1 инструкция (на английском языке)
Термостат нагрева газового котла, Список упаковки: 1 термостат (со встроенным датчик), 2 винта, 1 инструкция (на английском языке)
Функции
1.Wi-Fi и голосовое управление (интегрировано с Amazon Echo, Google Home, Tmall Genie, IFTTT.), Приложение Tuya.
2.0.5 ° C Точность поддерживает температуру в пределах установленного вами уровня.
3. Память данных при выключенном питании.
4,5 + 2 программируемых шести периодов максимизируют комфорт и экономию.
5.Создать группу термостатов для централизованного управления.
6. Нет ограничений на добавление комнат и поддержку Smart Scene.
7. Доступны мощные функции, такие как WiFi.
8.Все языки настроек синхронизируют ваш часовой пояс, адрес и язык.
9. Функция блокировки клавиатуры (блокировка от детей).
Технические характеристики изделия
1. Источник питания: 95-240 В, 50/60 Гц
2. Токовая нагрузка: 16 А (электрическое отопление), 3 А (водонагревательный / водяной котел / газовый котел)
3. Датчик: NTC
4. Точность: ± 0,5 ℃
5. Температурный диапазон дисплея: 5-35 ℃
6. Температура окружающей среды: 0-45 ℃
7.Влажность окружающей среды 5-95 ％ RH (без конденсации)
8. Температура хранения: -5-45 ℃
9. Потребляемая мощность: W 1,5 Вт
10. Ошибка опрокидывания: ％ 1 ％
11. Материал корпуса: PC + ABS (антипирен)
12. Класс защиты: IP20
13. Кнопки: сенсорные кнопки Capactive
14. Гистерезис: 1-5 ℃ Регулируемый
Термостат Wi-Fi Термостат, управляемый газовый котел / Водяной / Электрический подогрев пола Смарт-термостат Wifi Белый и черный цвет

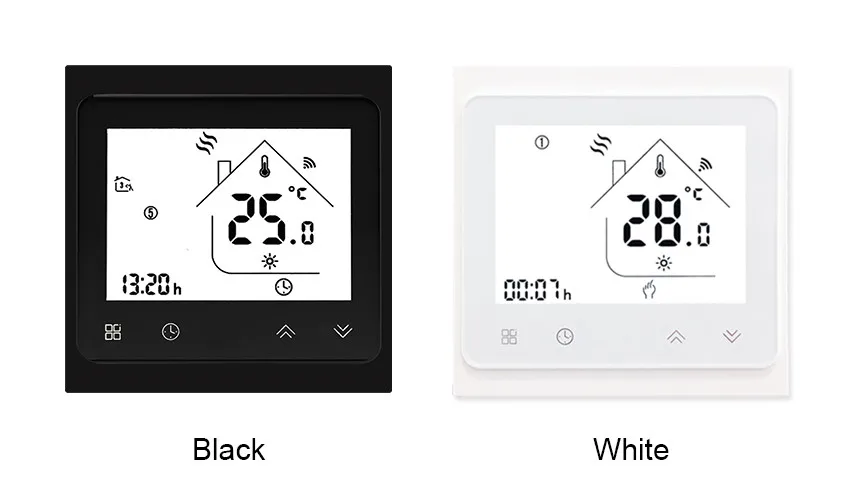

Термостат Wi-Fi контролируется по телефону приложения.Там есть черный цвет и белый цвет термостатов. Пожалуйста, выберите, какой вам нравится.
Этот термостат имеет функцию еженедельного программирования. Вы можете установить 5 + 2 шести периодов максимизации. Шесть периодов с различной температурой самое большее, чтобы установить в один день. 5 + 2 еженедельных постановки тиража. Вы можете установить этот умный термостат по вашему требованию в телефоне. И управляйте им по телефону 4G / 3G / 2G в любой точке мира. Это очень умно и удобно.

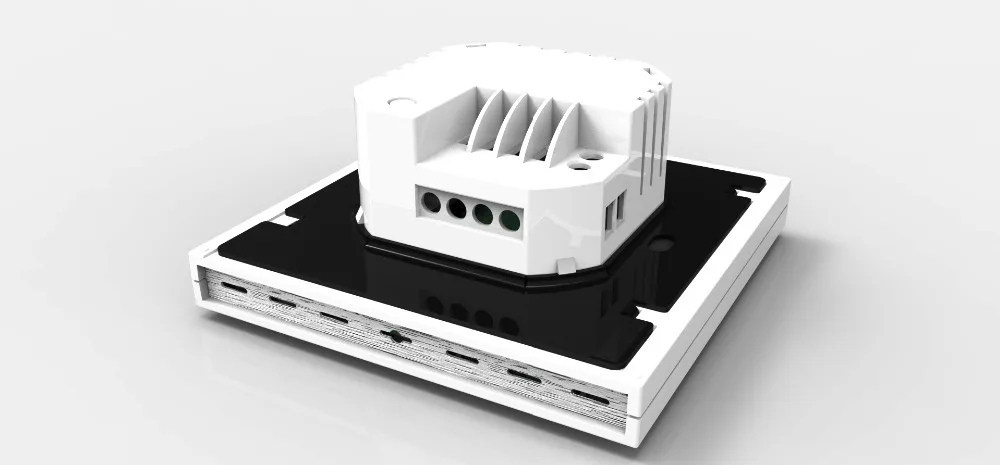

Этот тонкий термостат подходит для ЕС.Сенсорный экран очень модный. Размер детали выше.

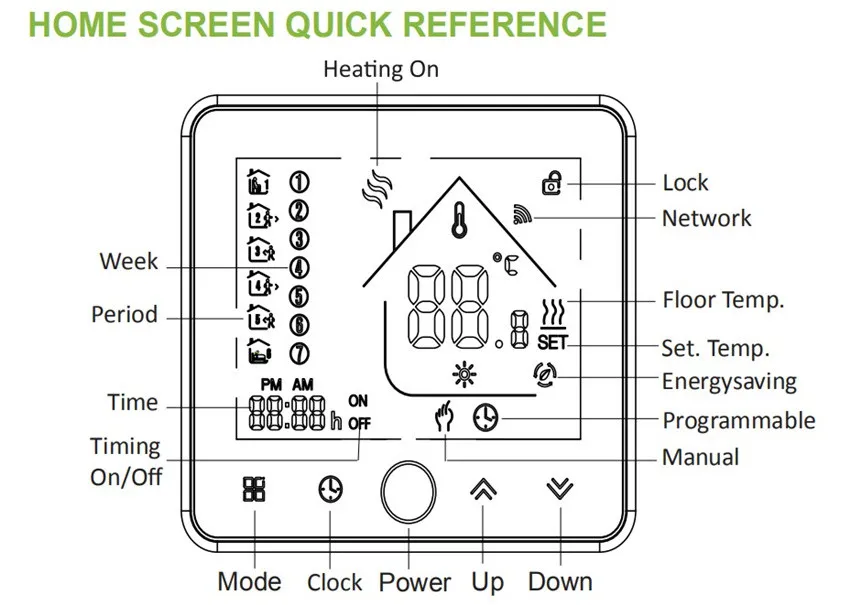

Пожалуйста, проверьте название каждого знака этого интеллектуального термостата Wi-Fi. Это может помочь вам управлять им проще.
Этот термостат для подогрева пола имеет термостат с водяным нагревом 3 типа, термостат с электрическим нагревом и термостат с газовым котлом. Пожалуйста, выберите его в соответствии с вашей системой отопления. Схема проводов выше. Пожалуйста, подключите линию в соответствии с этим.
WiFi-термостат, управляемый этим приложением Smart Life. Вы можете скачать его бесплатно. Сначала подключите его по Wi-Fi. Тогда вы можете контролировать его по телефону. Мы сделали подробную информацию о том, как подключить Wi-Fi с термостатом в инструкции по эксплуатации. Если вы все еще не знаете, как это сделать. Пожалуйста свяжись со мной . Я могу отправить вам видео.
.ЕС пол с подогревом термостат WIFI контроль температуры радиатора Valve & Газовый котел для Hysteresls 1c
| Блок питания | AC200-240VAC 50/60 Гц | |
| Точность дисплея | ± 0.5ºC | |
| Датчик датчика | NTC (10 тыс.) 1% | |
| Диапазон регулировки температуры | 5 ºC — 35 ° C | |
| Потребляемая мощность | <0,3 Вт | |
| Предельный температурный диапазон | 5-99 ° C | |
| Беговая программа | Набор за 1 неделю в цикле | |

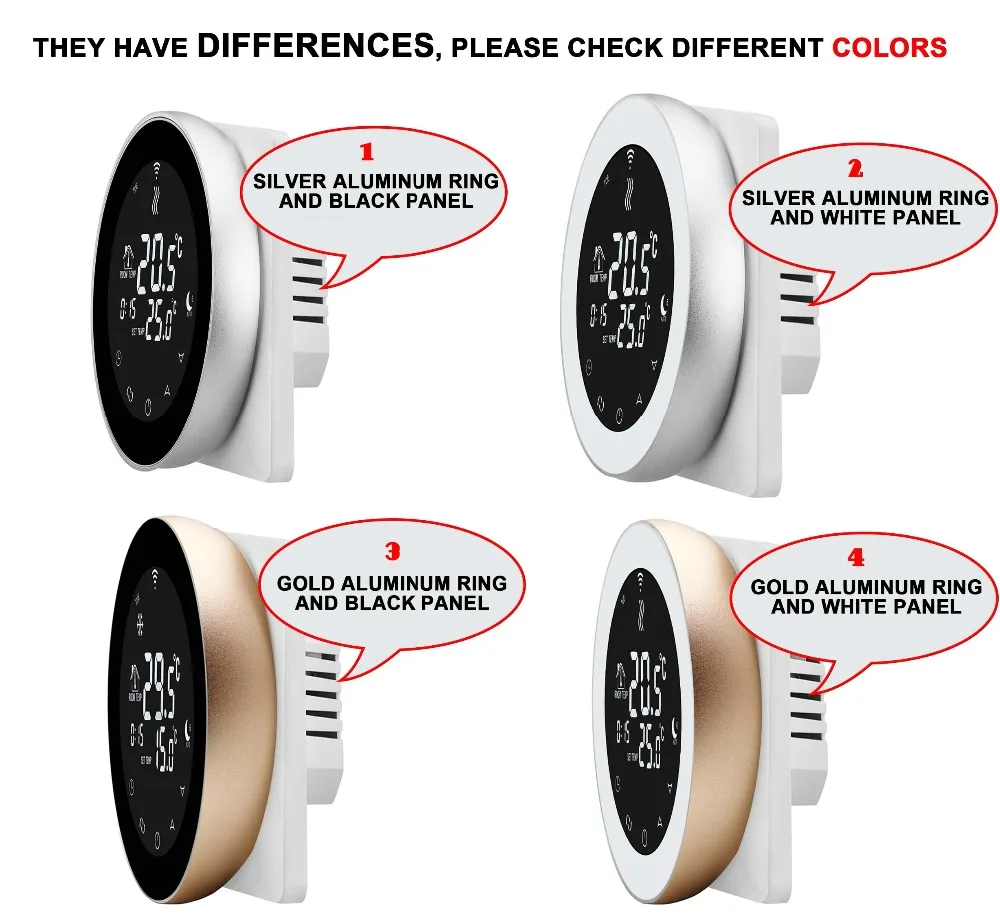

| Цвет | серебро и золото опционально | |
| Установка | Реле переключения | |
| Изоляционное состояние | нормальная среда | |
| Установка | Настенный | |
| Заявка |
Водонагревательная система 3А | |
| Газовый котел , Водяной клапан, | ||
| Электропривод, радиатор | ||
| сертификат | CE, RoHS | |
|
|
||
Особенности:
— Функция Wi-Fi интернет-контроля, контролировать температуру вашего дома из любой точки мира.
— Большой сенсорный ЖК-дисплей с подсветкой
— Режим отображения двойной температуры
— 5/5 + 1/5 + 2 временных режима
— 6-ти дневная программируемая регулировка температуры
— Функция блокировки клавиатуры для предотвращения злоупотребления детьми
— Материал сопротивления структуры, безопасный и надежный
— Точность отображения комнатной температуры составляет ± 0.5 ° С
— Функция памяти при сбое питания, защитить ваши настройки от сбоя питания
— Функция автоматической калибровки комнатной температуры
В комплектацию входят:
1 * Термостат (цвет по выбору)
2 * Монтажные винты
1 * Руководство пользователя для термостата (на английском языке)
1 * Инструкция по установке APP
Стандарт и сертификат
Продукты разработаны и изготовлены в соответствии с GB16915.1-97, GB2099.1-96, GB1002-96: Стандарты и показатели производительности соответствуют стандарту CE.ОБРАТНАЯ СВЯЗЬ
Мы будем признательны, если вы оставите нам пять звезд, когда останетесь довольны нашими продуктами и услугами. Если у вас есть какие-либо вопросы с товарами, пожалуйста, свяжитесь с нами перед обратной связью.
FAQ (часто задаваемый вопрос)
1.Подходит ли термостат BS0312WW WIFI для моего газового котла?
Да, термостат B312WW WIFI подходит для всех домов, использующих газовые котлы, такие как Vaillant, BOSCH, Ariston, Keston, BAXI и т. Д.
Примечания: Пожалуйста, подтвердите, что ваш котел совместим с 220-вольтовым термостатом. Если ваш газовый котел имеет клеммы 24 В, мы можем настроить выход 24 В ..
2.Как соединить термостат с моим газовым котлом?
Пожалуйста, подключите L и N (3 и 4) к напряжению 220 (200-240), 5 и 6 к вашему газовому котлу или сухому контактному оборудованию и пассивному соединительному оборудованию.
Примечания: пожалуйста, внимательно прочитайте схему подключения перед подключением. Если вы подключите его неправильно, произойдет короткое замыкание. Ваша плата устройства будет повреждена !!!
3.Как соединить термостат с моим термоприводом или клапаном?
Пожалуйста, проверьте ваш привод или клапан перед подключением. Если он нормально открыт, пожалуйста, соедините его с N и закройте. Если он нормально закрыт, пожалуйста, соедините его с N и откройте.
4. Когда я подключаю термостат к своему телефону, он показывает свободное место, как мне решить проблему?
Пожалуйста, войдите в расширенный режим настройки термостата и установите ADD на 01. Рабочий процесс выглядит следующим образом:
а. В состоянии отключения питания нажмите и удерживайте нажатой клавишу, затем нажмите кнопку включения / выключения питания, чтобы войти в режим расширенных настроек. Экран отображает SEN и 00 мигает. Это означает, что вы входите в режим расширенных настроек.
б. Нажмите клавишу меню 8 раз. На экране отображается ДОБАВИТЬ, и на экране мигает число. Настройте его на 01.
в. Нажмите кнопку включения / выключения питания, чтобы выключить термостат.
д. Попробуйте снова подключить термостат к телефону. Все будет хорошо.
,
