Геотекстиль под песчаную подушку: как выбрать, плотность, технология укладки по шагам, цена за м2

Геотекстиль под фундамент

Геотекстиль для фундамента способен обеспечить дополнительную защиту фундаменту,а значит основа дома будет более устойчивой.

Геотекстиль обладает сразу несколькими полезными свойствами:

• Армирование — укрепления грунта, особенно слабого, что помогает увеличить его несущую способность. Использование геополотна способствует равномерному распределению нагрузки по всей основе фундамента;
• Разделение — укладка материала под песчаную подушку не дает песку и щебню перемешиваться с землей, то есть предупреждает заиливание;
• Дренаж — отвода вод, защиты фундамента от их негативного воздействия, разрушающего прочность конструкции.

Применение геополотна при возведении фундамента не дает зданию проседать, предупреждает его разрушение.

Подбор геотекстиля по плотности под фундамент

Плотность подходящего материала зависит от давления на фундамент: этажность строения, тип здания и другие параметры.

• Под фундмент используют геотекстиль начиная с плотности 200 г/м2 и выше в зависмости от типа фундамента.
• Кроме того учитываются также свойства грунта. В случае его нестабильности, частых оползней подойдет материал плотностью выше 250 г/м². Он укладываются под подушку в траншею.
• Термофиксированное полотно плотностью равной 200 г/м², подходит в качестве защиты основания фундамента и фильтрующего материала для дренажа.
• Чтобы добиться распределения нагрузки на фундамент, используют термоскрепленные виды полотна, плотностью свыше 300 г/м².
• Технология укладки геотекстильного материала зависит от вида фундамента. Если он ленточный, то дно траншеи застилают полимерной пленкой, ее плотность не должна быть меньше 300 г/м².
• В случае плитной конструкции фундамента дно котлована покрывают геотекстилем с плотностью свыше 350 г/м².

Выбирая геотекстиль, обратите внимание на его основные технические характеристики: плотность, разрывную нагрузку, коэффициент фильтрации.

Рулоны нужно раскатать и расстелить на поверхности, чтобы нахлест на стыках составлял не меньше 30 см и даже 50 см, если основание недостаточно ровное. Новый слой настилают только на тщательно выравненный предыдущий.

Стыки отрезков полотна заделывают путем сшивания скобами или сваркой.

Затем геотекстиль накрывают слоем песка или грунта. Поверхность выравнивают и утрамбовывают для подготовки к дальнейшим работам по заливке фундамента бетоном.

Надежность возводимого объекта, а так же его эксплуатационный срок напрямую зависят от такого внешнего элемента как фундамент, который подвержен влиянию воды в грунте, содержащей в себе ряд агрессивных элементов. Большой уровень влажности почвы зачастую является пусковым механизмом, который является основной причиной возникновения процесса разрушения. Чтобы защитить основание от потопления и негативных факторов, в строительстве применяется геотекстиль под фундамент.

Основные функции геотекстиля для фундамента

Основным назначением материала является рассредоточение нагрузки, которую здание оказывает на грунтовую основу для предотвращения последующей ее деформации. Таким образом, фундамент в котором задействовано полотно, оказывается не только устойчивым, но и стабильным.

Геотекстиль незаменим в тех случаях, когда:

• необходимо обеспечить дренаж или предотвратить заливание почвы;
• требуется разделить слои, чтобы исключить их смешивание, а соответственно и образование в будущем провалов;
• нужно армирование.

Подобное геополотно применяется в строительстве разных объектов, но наиболее часто используется относительно слабонесущего грунта. Данный материал имеет высокую степень упругости, который позволяет равномерно распределить напряжение по основанию, разделив при этом разные прослойки, не давая возможности им смешаться, что значительно увеличивает несущую способность. Укладка геотекстиля под фундамент во всех вышеописанных случаях является неотъемлемой частью строительства.

Какие полезные функции он выполняет?

1. Усиление грунта. Правильное использование геосинтетики – вот залог успеха при решении специфических задач обустройства фундамента. Укладывают геотекстиль в вырытый котлован.Когда требуется механическое усиление основания, площадь уложенного геотекстиля должна превышать площадь дома. Не менее метра от стены в каждую сторону должна простираться застеленная полотном площадка.

Надежно использование подушки из щебня, обернутого геотекстилем. Имейте в виду, если подложить геоткань ровно по размеру фундамента, задача по усилению грунта выполнена не будет!

• Защита фундамента от грунтовых вод. Свойство прерывать земляные капилляры позволяет уменьшить просачивание воды к фундаменту.

• Увеличение прочности бетонного фундамента. Препятствуя просачиванию жидкого «цементного молочка» из бетонного раствора в грунт, подстилка под фундамент из геотекстиля позволяет сохранить все заданные свойства бетона.

• Обустройство дренажа. По свойству препятствовать заиливанию дренажной системы геотекстилю нет равных.Оборачивая им дренажную трубу, увеличивают ее срок службы. Чтобы добиться еще большей эффективности дренажа, в геотекстиль полностью помещают и весь дренажный заполнитель. Это щебень, внутри которого лежит дрена. В этом случае, заполнитель может иметь большую фракцию – а значит, быть более дешевым.

Технология укладки геотектиля под фундамент

Укладка геополотна требует соблюдения ряда условий и проходит согласно имеющейся инструкции:

1. Во время устройства прослоек из геотекстиля необходимо выполнение таких предварительных операций, как транспортировка и укладка материала, подготовка грунта, соединение текстиля, если необходимо, а так же отсыпка и разравнивание верхнего слоя на полотно с последующим его уплотнением.
2. Подготавливать грунт, значит уплотнять и выравнивать его. При этом необходимый коэффициент плотности указан в нормативных требованиях, где отмечено, что на поверхности грунта не должны присутствовать неровности, превышающие 5 сантиметров в глубину. Многие не знают, как укладывать геотекстиль под фундамент, если отсутствует опасность повреждения полотна. В данном случае можно исключить подготовительные работы, а глубокие ямы и коли засыпаются грунтом, и выравниваются с помощью бульдозера. Если на участке имеются насаждения, их можно не выкорчевывать в данном случае, а просто произвести спил на одном уровне с землей.
3. Рулоны с материалом транспортируются на место проведения работ перед началом укладки. Геотекстиль распределяется непосредственно по всей длине основания на расстояние, равное ширине полотна.
4. Укладывают полотно поперек или продольно насыпи. С технологической стороны считается более удобным продольный вариант, но он не может обеспечить одинаковой прочности геотекстиля по всей ширине, однако, данный показатель обязателен при создании армирующей прослойки, если основание слабое.
5. Во время укладки материала выполняется ручная раскатка рулонов звеном. Первые метры прижимаются к грунту при помощи двух анкеров по краям, дальнейшая раскатка предполагает небольшое натяжение материала с периодическим разравниванием. Геополотно впоследствии закрепляется на грунте через 15 метров с помощью тех же анкеров.
6. Правила укладки геотекстиля под фундамент требуют величину перекрытия, если нет соединений, не меньше 0,5 метра. Если полотна соединяются путем сшивания мешкозашивочной швейной машиной, величина перекрытия может быть снижена.
7. Во время проведения работ со сложным грунтом полотна лучше соединять полностью или частично, чтобы производить их укладку с увеличенной шириной.



какой плотности выбрать и технология укладки

Геотекстиль – материал относительно новый, и стандарты, в которых установлены требования к его производству, датированы не ранее 2002 г. В разработанных ранее строительных правилах и технологических картах такой этап в обустройстве фундамента отсутствует. Первым данный материал начали применять при строительстве дорог, затем в устройстве дренажных систем. Эффект оказался настолько хорош (рулонная прослойка позволила на 15-20% уменьшить толщину песчаной подушки и при этом увеличить её несущую способность), что стали укладывать геотекстиль под фундамент.

За разъяснением, что же такое геотекстильные материалы, обратимся к ГОСТ 53225, в котором даны все, касающиеся их термины и определения.

• Геотекстилем называют рулонный водопроницаемый материал: натуральный или синтетический текстиль, применяемый в контакте с грунтом. Материал может быть нетканым, тканым или даже трикотажным. Если в нём есть хоть один компонент, изготовленный на полимерной основе, к нему может применяться термин «геосинтетика».
• Нетканый геотекстиль состоит из хаотично направленных или чётко ориентированных волокон или нитей, скреплённых между собой физико-химическим, механическим или термическим способом (либо их сочетанием).
• Тканый материал получают путём переплетения нитей по принципу полотна, в котором имеется основа и уток. Трикотажный геотекстиль изготавливается путём плетения нитей и провязывания петель.

Всё, что не попадает под данные определения, может называться геотекстилеподобным материалом.

В зависимости от выполняемых функций, геотекстиль может быть армирующий, фильтрующий, разделяющий. Последний вариант и применяется в подфундаментном пироге — он отделяет песчаный или щебёночный слой от естественного основания. В материковом грунте почти всегда содержатся глинистые частицы, которые заиливают насыпную подушку и тем самым превращают её в пучинистый грунт — а именно последствий морозного пучения при строительстве фундамента и надо стремиться избежать.

Котлован полностью укрывается геотекстилем

Так как материал постоянно контактирует с влажным грунтом, геотекстиль под подушку фундамента закладывается синтетический. В его производстве применяется четыре вида полимеров: полиамид, полиэфир, полипропилен, полиэтилен или их композиции.

Требования к геосинтетике представлены в ГОСТ 32804, и вот их основной перечень:

1. Прочность на растяжение – от 40 кН/м.
2. Максимальное удлинение под нагрузкой – 13%. Больше может быть только в том случае, если показатель прочности, делённый на выраженное числом удлинение под максимальной нагрузкой, составит в итоге 3,077 и больше.
3. Устойчивость геотекстиля к агрессивной среде должна быть не менее 80%.
4. Максимальный класс опасности (по ГОСТ 12. 1.007) геосинтетического материала – IV.

Геотекстиль продаётся в намотанных на сердечник рулонах, общей длиной от 50 до 150 м, с шириной полотна в пределах 1-6 м. По толщине размер полотна варьируется от 1,7 до 4,6 мм. На каждой упаковке присутствует этикетка с маркировкой, на которой кроме размеров полотна указана и плотность. Она и определяет нагрузку, которую материал способен выдержать на разрыв. Для укладки под фундамент применяют полотна с плотностью 250-400 г/м², но этот показатель бывает и более высоким (до 600 г/м²), и более низким (150 г/м²).

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

На этикетке должна быть информация о производителе, указан конкретный вид материала, номер партии и дата производства. Упаковка не должна иметь разрывов и других нарушений. Сам материал не должен слипаться или рваться при укладке, и обязан сохранять заданные характеристики в течение гарантийного срока.

При укладке геотекстиля под фундамент, полотна раскатываются и нарезаются в заданную длину. Если надо застелить котлован, длина отрезка определяется суммой длины дна и высоты двух откосов, с запасом 30-40 см с каждой стороны. В траншеях геотекстиль настилают перпендикулярно осевой линии.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Правильно отмерить очень важно, так как полотна по длине не наращивают – только по ширине. Если последний кусок в рулоне не имеет нужной длины, нужно просто распечатать новую упаковку.

• Перед началом укладки геотекстиля производится планировка участка, удаление с него крупных камней, кустарников и растительного слоя. Рытвины и канавы засыпаются грунтом.
• При укладке полотна хорошо распрямляют и слегка натягивают, чтобы не образовывались перекосы и складки. Наращивается разделительный слой по бокам, с перехлёстами полотен минимум на 50 см.
• Непосредственно по геотекстилю не должна перемещаться никакая строительная техника. После того, как материал расстелен, поверх него насыпается слой песка и подвергается уплотнению.

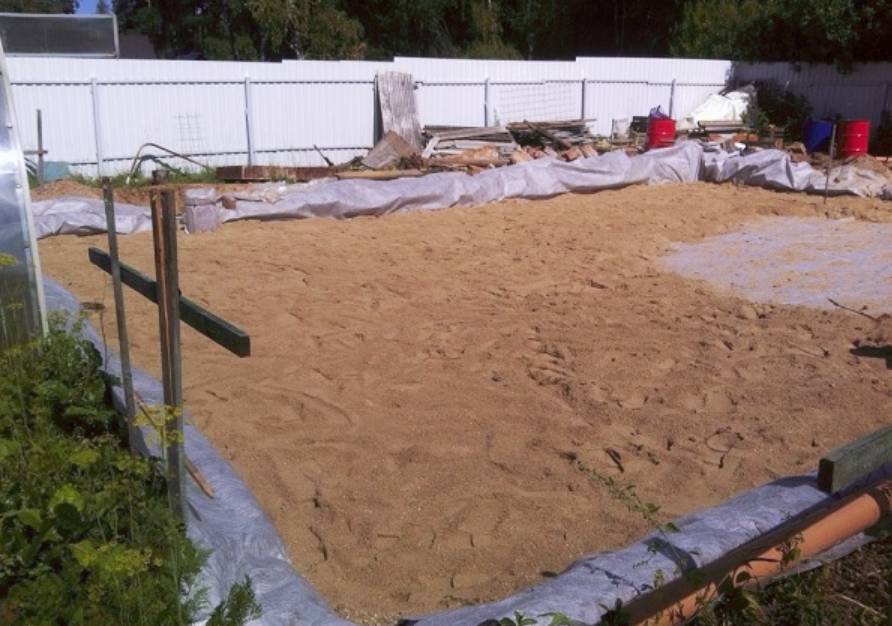

Уплотняемая песчаная подушка поверх геотекстиля

Если необходимо сделать второй слой насыпи – например, щебневый (обычно выполняется при высоком УГВ), по краям оставляют свободные концы длиной до 2-х метров, чтобы можно было сделать обратный загиб и устроить ещё один разделительный слой. Его так же расстилают и хорошо натягивают крюками. Затем пригружают сначала небольшими порциями песка или щебня (не более 0,5 м³) с шагом 2-3 м, а потом уже производят отсыпку полностью на нужную толщину.

Фундамент любого здания должен быть защищён от проникновения под него воды – и не только грунтовой, но и атмосферной. Отвод осадков осуществляется благодаря отмостке с уклоном от стены, обеспечивающим самостоятельный отток воды. Под ней, как и под самим фундаментом, есть противопучинистая отсыпка, которая так же отделяется от материкового грунта геотекстилем.

• В условиях близкого расположения грунтовых вод, фундамент приходится защищать от намокания снизу. Меры могут приниматься разные, в зависимости от конкретной обстановки, но чаще всего выполняется пластовый дренаж в совокупности с пристенным.
• Пластовым дренажом называют фильтрующее поле из крупнофракционного материала (гальки, щебня, пеностекла) под домом.
• Пристенный дренаж – это трубы с перфорацией (дрены), через которые поднявшаяся из грунта вода может направляться в накопитель или канализацию. Дрены располагают чуть ниже подошвы фундамента по периметру, во избежание заиливания они так же заворачиваются в геотекстиль.
  Схема дренажа фундамента дома

• Работа по строительству фундамента начинается с устройства дренажного пласта. Его площадь должна с каждой стороны превышать на 80-100 см площадь дома в плане. Высота засыпки в уплотнённом виде – не менее 30 см.
• Даже если фундамент ленточный, при необходимости дренирования котлован может быть выкопан под всем домом, ведь в защите от влаги нуждаются и полы первого этажа. Такой вариант называется площадным дренажом. Если же он выполняется только под фундаментной лентой, дренаж именуется линейным.
• В площадном варианте котлован полностью выстилается геотекстилем, после чего производится отсыпка дренирующего материала. Допустим, это один слой щебня. При его утрамбовке делается небольшой уклон по краям, в сторону будущих дренажных траншей.
• Их отрывают прямо в толще щебневого пласта, устраивая на дне подобие лотков из втрамбованного в грунт камня. На подготовленное таким образом основание настилают геотекстиль, укладывают дрены и обсыпают их керамзитом или гранулированным пеностеклом.

Края геосинтетических полотен заворачивают с нахлёстом. Затем насыпают сверху щебень так, чтобы трубы были полностью скрыты в толще дренажного пласта.

После того, как с дренажом и другими подготовительными слоями подфундаментного пирога покончено, можно выставлять опалубку и заливать плиту или ленту. Отмостку обычно делают по окончании строительства, но если вокруг фундамента отсыпано дренажное поле, лучше не ждать, пока возведутся стены и крыша, а сформировать все слои сразу.

Для этого оставленные свободными концы геотекстиля заворачивают от стенки котлована к стенке фундамента, и поверх него насыпают слой песка. На песок обычно укладывают пенополистирол, укрывают его армированным полиэтиленом. Сверху производят заливку бетонной плиты отмостки, а вот декоративное покрытие можно выполнить и после окончания строительства.

Материалы для гидроизоляции фундамента

Существует много способов гидроизоляции ленточного фундамента. Один из наиболее экономных вариантов — битумная гидроизоляция фундамента. Такая гидроизоляция защищает основание от капиллярного поднятия поверхностных вод, но к сожалению, не выдерживает напор. Поэтому в такой гидроизоляции чаще других видов обнаруживается течь или повреждения. Она может быть повреждена на начальном этапе, при засыпке грунтом. Битумную мастику нужно намазывать на сухую ровную поверхность. Есть большое количество различных пропитывающих материалов (битумно-полимерные мастики), которые могут проникнуть вглубь бетонной массы на несколько десятков сантиметров.

Рулонный геотекстиль — еще один материал для гидроизоляции ленточного фундамента. В случае если ленточный фундамент строится из пеноблоков на песчаную подушку, кроме слоя рубероида вполне можно также применить геотекстиль, так как ячеистая структура пеноблока подсасывает капиллярную воду.

Рулонный рубероид — проверенный материал, используемый для гидроизоляции различный типов фундаментов. Рубероид — более дорогой материал, по сравнению с геотекстилем, но значительно прочнее и долговечнее. В основном этот материал клеят внахлест в два слоя на фундамент, предварительно обработанный горячей битумной мастикой. Также можно использовать более экологичные современные материалы, такие как стеклоизол, рубитекс и так далее.

В случае строительства фундамента сложной формы можно использовать напыляемую гидроизоляцию. Она нуждается в армировании геотекстилем.

Надземную внешнюю часть ленточного основания можно обработать гидроизолирующим раствором глубокого проникновения (Пенетрон, Акватон, Лахта)

Если уровень грунтовых вод невысок, а воды неагрессивно воздействуют на бетон, можно сделать только гидроизоляцию пола и цокольного этажа. Перед строительством стен необходимо выполнить гидроизоляцию поверх цоколя, чтобы исключить возможный капиллярный подсос влаги в стены. Гидроизоляция цоколя состоит в чередовании слоев рубероида (любого другого рулонного материала) и битумной мастики.

Как правильно сделать садовую дорожку?

Почему дорожки «плывут»?

Традиционно мощеные и гравийные дорожки делают на несущем слое из щебня, который выполняет также дренажную функцию.

Поверх дренируемого основания формируют песчаную подушку. Между различными насыпными слоями располагают геотекстиль — он препятствует смешиванию слоев.

Часто на геотекстиле экономят — кладут самый дешевый, который со временем заиливается и перестает пропускать влагу.

Зимой обводненный грунт то подмерзает, то оттаивает, причем неравномерно, поднимая и опуская плитку. Результат: дорожка идет волнами, на ней появляются лужи, пыль превращается в грязь, а песок — в плодородный (разумеется, для сорной растительности) грунт.

Дренирующая прослойка из щебня решает эти проблемы, но лишь отчасти.

• Во-первых, такой дренаж со временем заиливается.
• Во-вторых, кубометры гравия или щебня — оправданное решение при высоких нагрузках и интенсивном движении машин, но может быть избыточным для садовых дорожек с пешеходной нагрузкой.

Как сделать дорожку, которая избавит от этих проблем?

Устройство дорожки должно быть продуманным и состоять из ряда элементов: дренажного слоя, песчаной подушки и финишного покрытия. Обязательное условие — уклон дорожки. Именно он будет способствовать отводу воду.

Хороший вариант — использовать в качестве дополнительного подстилающего дренажного слоя профилированную мембрану PLANTER Geo с термоскрепленным слоем геотекстиля. Это позволит сэкономить на покупке и работах по укладке щебня — его потребуется в 1,5–2 раза меньше.

Мембрана PLANTER Geo — это рулонный материал из полиэтилена высокой плотности (ПВП) с коническими выступами, который термически соединен с геотекстилем.

То есть, это решение «два в одном» — дренажный слой и отвод воды (на фото).

• В отличие от щебенчатого дренажа, профилированная мембрана быстро отводит воду под уклон; слой геотекстиля не заиливается и пропускает воду через себя.
• Упругий геотекстиль типа Typar от компании Dupont надежно прикреплен к верхней части конусов. В отличие от обычного иглопробивного геотекстиля, он почти не провисает под давлением грунта: влага не будет застаиваться, а влажный грунт — расползаться.  Он также устойчив к заиливанию, что позволяет фильтровать воду в течение всего срока службы отмостки.
• Через профилированную мембрану не прорастают корни растений: вам не придется бороться с зарастанием садовых дороже

Была ли статья полезна?

Подушка высотой 1,4м. под монолитную плиту

Здравствуйте!

Имеется участок для строительства дома, который необходимо поднять на 1,2-1,4м. С одной стороны соседний участок поднят на 1,2-1,4м., с другой будет подпорная стенка из бетона на аналогичную высоту. Сделана геология – две лунки по 10 метров. По геологии растительный слой 20-50см., далее глина на всю глубину бурения (мягкопластинчатая). Между слоями вода, в июне (когда бурили) была сразу под растительным слоем, к августу опустилась до уровня 70-90, к сентябрю 100-120см. Дренажных канав нигде нет, воду отводить некуда, только качать и вывозить. Планируется дом 10*10 из газобетона, 2 этажа. По геологии конструктором была рассчитана монолитная плита толщиной 30см с армированием в два слоя арматурой 10мм ячейка 15*15см. Основанием плиты были песчаная подушка 30-40см. (вместо растительного слоя) и гравийная подушка из фракции 20-40 толщиной 40см. На момент расчета плиты не учитывался подъем участка. Теперь под плиту необходима подушка высотой 1,4 метра. Я думаю, что под пятном застройки после уборки растительного слоя необходимо положить геотекстиль 150-200 г/м., далее подушка из песка крупного (у нас самый крупный это 1,7-2мм., карьерный намывной), высота песка 1,1 метра. Далее снова геотекстиль, на него подушка из щебня фракции 20-40 толщиной 30см. Далее геомембрана вместо подбетонки. Песок и щебень с послойной проливкой и трамбовкой по 15см. Вопросы:

1. Из чего сделать такую высокую подушку, какой фракции материалы? Возможно в каком либо слое подушки использование более дешевого материала – отсыпочный песок, супесь, глина, строительный мусор (бой кирпича и бетона)?

2. После уборки растительного слоя в котловане на глине соберется вода. Как быть, стелить геотекстиль в воду, сыпать в воду песок, или откачивать, сыпать, послойно уплотнять? Есть мысль по периметру подушки сделать дренажные канавы и колодец (из него откачивать машинами), но при рытье котлована под колодец все тоже зальет водой. И после отсыпки участка дрены окажутся на глубине более метра, и, возможно, не будут работать, так как планируется отмостка шириной 1,5-2 метра по периметру и ливневая канализация, которая исключит попадание воды под подушку.

3. Угол откоса песчаной подушки 30 градусов, на ней будет фундамент и дом. Надо ли укреплять откосы, чтобы подушка не разъехалась под фундаментом (обсыпать вокруг подушку отсыпочным мелким песком, супесью, либо глиной, георешетка)? Полностью весь участок засыпать сразу не планировалось по финансам.

https://cloud.mail.ru/public/8uSb/WtFiSsege — отчет по геологии

Подушка под фундаментную плиту песчаная, подсыпка щебнем, подложка из пенопласта

Песчаная подушка под фундаментную плиту, заказанная в строительной компании «Проект» обеспечивает преимущества клиентам:

• охват всего Подмосковья, работы в Москве
• разумное соотношение качества, цены
• высокий профессионализм бригад
• скорость реагирования на заявки
• грамотный выбор материала подсыпки (гравий, щебень, песок, пенопласт)

Нормы СНиП классифицируют грунты на пылевато-глинистые, пески, крупнообломочные, скальные. Механические характеристики значительно отличаются, поэтому, прочность основания в каждом случае усиливается разными технологиями. Связные грунты подвержены деформациям пучения, что, при высоком УГВ, чревато разрушением стен здания. Гравийная, песчаная подушка имеет высокие прочностные характеристики, она снижает стрессовые нагрузки на фундамент, является в большинстве случаев обязательной.

Технология изготовления подушки для фундаментной плиты

Процесс укрепления оснований состоит из этапов:

• рытье котлована, периметр которого превышает размер плиты на 0,5 м с каждой стороны
• проведение дренажа (по необходимости)
• по верхней отметке подушки натягивается шнур
• песок, гравий засыпается слоями 20 мм с увлажнением, трамбовкой каждого слоя
• при изготовлении комбинированной песчаной подушки снизу укладывается песок (200 мм), поверх него засыпается гравий (100 мм)

Уклон, перепады верхнего слоя недопустимы, так как, плита основания получает уклон, приводя к снижению характеристик основания. Для увеличения ресурса песчаная подушка под фундаментную плиту укрывается геотекстилем. Конструкция снижает капиллярное впитывание бетоном влаги, за счет чего увеличивается ресурс коттеджа. Если вместо готового ж/б изделия используется заливка плиты в самом котловане, подушка укрывается гидроизоляционным материалом, предохраняя слой бетона от обезвоживания, трещинообразования. Для подложки используется пленка, рубероид, пергамин.

При изготовлении котлована механизированным способом имеется опасность перекопа экскаватором какой-либо его части. Выравнивание грунтом в данном случае недопустимо – весь котлован углубляется на величину перекопа, песчаная подушка для фундаментной плиты засыпается на большую высоту, послойное трамбование обязательно. Для всех коммуникаций оставляют отверстия с гильзами, после прохождения в них труб щели герметизируют.

Основными результатами ошибок при строительстве фундаментов данного типа являются:

• перекос дверей, окон
• трещины в стенах
• затопление цоколя

В первых двух случаях силы бокового пучения снижают следующими способами:

Подложка и подсыпка под фундаментную плиту

Подложка (подсыпка) под фундаментную плиту в комплекте с утеплителем позволяет снизить глубину заложения, снизить бюджет строительства на 10 – 20%. Для этого утепляют нижнюю часть плиты, выводя слой пенопласта на 0,5 м за ее периметр. Таким образом, проектировщики избавляют основание от сил пучения – глина не может замерзнуть, расшириться за счет сохраненного слоем пенополистирола тепла недр.

Пенопласт под фундаментную плиту

Пенопласт под фундаментную плиту должен иметь высокую плотность, поэтому, используется материал марки Р520 и выше. Его можно заменить экструдированным пенополистиролом, имеющим высокую прочность сжатия. Оба этих материала одновременно выполняют функции влагозащитной изоляции. В плотных грунтах часто присутствует радон, увеличивающий радиоактивный фон здания. Его блокируют полиэтиленовыми мембранами, укладываемыми между плитой, пенопластом.

Выбор материала для подушки под фундаментную плиту

Песок добывают со дна рек, карьерным способом, в первом случае примесей в продукте гораздо меньше, однако, стоит он дороже. Карьерный песок дешевле, он имеет мелкую, среднюю, крупную фракцию. Для изготовления подушек под плитный фундамент используются, как правило, средняя, крупная фракция продукта. Даже после трамбовки, пористость материала составляет 38%, что обеспечивает качественный дренаж талых, грунтовых вод в песчаный слой, предохраняя фундамент от воздействия агрессивных сред.

Щебень под фундаментную плиту

Наиболее востребован для подсыпки щебень под фундаментную плиту фракций 40 – 20. Продукт относится к первому классу радиоактивности, не опасен для человека, имеет категорию прочности М 1200. Это самый распространенный стройматериал для начальных этапов строительства. Помимо котлованов, им отсыпают подъездные пути, дороги, обочины магистралей, площадки кранов. Морозостойкость щебня соответствует F300, средняя лещадность (15 – 25% содержания кубовидной формы) удобна при трамбовке подушек.

Самым дешевым является вторичный щебень, получаемый дроблением строительного мусора, шлаковый продукт. Гранитный щебень является самым прочным, морозоустойчивым, стоит дороже, однако, обеспечивает долгий ресурс зданию. Экономичная конструкция подушки получается комбинированием строительных материалов в котловане.

Нижний слой 20 см насыпается из крупнозернистого песка, верхний (15 см) из гравия фракции 20 – 40. Это позволяет снизить бюджет строительства, сохранив прочностные характеристики подушки под фундаментную плиту. Сокращается время трамбовочных работ, оставшийся материал может быть использован при благоустройстве участка (ландшафтный дизайн, изготовление дренажа, прокладка коммуникаций, создание полей фильтрации, дорожек, засыпка зон отдыха).

Статьи: Нужен ли геотекстиль для обустройства садовой дорожки?

Главная » Статьи » Нужен ли геотекстиль для обустройства садовой дорожки?

Идеальный сад или дачный участок сложно представить без пешеходной дорожки. Она может быть прогулочной, окаймлять весь участок или соединять домик с грядками. Различной может быть ее ширина и материал, из которого она уложена. Неизменным для любого вида садовой дорожки остается правило надежности и долговечности: сделав что-то не так при ее обустройстве, есть вероятность, что исправлять ошибки придется постоянно, буквально после каждого дождя.

Поэтому так важно использовать все современные возможности для укладки садовой дорожки правильно. Одним из эффективных средств является геотекстиль. Он позволяет избежать ненужных расходов еще на этапе строительства. А в дальнейшем позволит без проблем пользоваться прогулочной зоной.

Техники использования геотекстиля

Для каждого вида садовой дорожки следует выбирать свой вариант использования:

1. Поверхность отсыпана гравием или галькой. Особенность данной технологии состоит в выравнивании грунта, установке «бортиков» и отсыпке образовавшейся полосы насыпным материалом. Преимущество ее заключается в экономичности. Недостаток – гравий постепенно смешивается с грунтом, «тонет» в нем, что приводит к появлению «голых» участков и образованию луж после дождя. В этом случае геотекстиль, уложенный на основание перед отсыпкой гравием выполнит функцию разделителя, который исключит проникновение насыпного материала в грунт. Целостность дорожки будет обеспечена на период любых осадков.
2. Поверхность вымощена брусчаткой или уложена плиткой. Перед мощением на грунте формируют песчаную подушку, после чего укладывают щебень. В данном варианте дорожка просядет очень быстро, плиточки примут совершенно разное положение после дождя. Исправлять ситуацию придется постоянно, выравнивая основание и выкладывая плитки положенным образом. Более рационально уложить на грунт геотекстиль, поверх него сформировать песчаную подушку. Тогда песок не смешается с почвой, не деформируется после дождя. Затем следует уложить геосетку, которую в дальнейшем отсыпают щебнем. Такая конструкция является «монолитной» — она жестко фиксирует положение всех слоев и не допускает деформаций.

%PDF-1.4 % 349 0 объект > эндообъект внешняя ссылка 349 52 0000000016 00000 н 0000001391 00000 н 0000001895 00000 н 0000001957 00000 н 0000002116 00000 н 0000002846 00000 н 0000003221 00000 н 0000003304 00000 н 0000003392 00000 н 0000003476 00000 н 0000003523 00000 н 0000003665 00000 н 0000003721 00000 н 0000003813 00000 н 0000003909 00000 н 0000004024 00000 н 0000004131 00000 н 0000004182 00000 н 0000004239 00000 н 0000004348 00000 н 0000004402 00000 н 0000004507 00000 н 0000004558 00000 н 0000004612 00000 н 0000004679 00000 н 0000004742 00000 н 0000005166 00000 н 0000005728 00000 н 0000006037 00000 н 0000006322 00000 н 0000006363 00000 н 0000006418 00000 н 0000007009 00000 н 0000007312 00000 н 0000007333 00000 н 0000007427 00000 н 0000010194 00000 н 0000010215 00000 н 0000010309 00000 н 0000010331 00000 н 0000010556 00000 н 0000010789 00000 н 0000012016 00000 н 0000014694 00000 н 0000014744 00000 н 0000033976 00000 н 0000064806 00000 н 0000105543 00000 н 0000110881 00000 н 0000110904 00000 н 0000002256 00000 н 0000002824 00000 н трейлер ] >> startxref 0 %%EOF 350 0 объект > >> /МаркИнфо > /Метаданные 348 0 R /PageLayout /Одностраничный /LastModified (D:20061006122613) /Страницы 344 0 Р /Тип /Каталог /StructTreeRoot 353 0 R /АкроФорм 352 0 Р /Очертания 355 0 Р /PageMode /UseOutlines /OpenAction 351 0 Р /ViewerPreferences > >> эндообъект 351 0 объект > эндообъект 352 0 объект >/Кодировка >>> /DA (/Helv 0 Tf 0 г ) >> эндообъект 353 0 объект > эндообъект 399 0 объект > ручей Hb«`a` Ȁ

Инфильтрация в ненасыщенные армированные склоны с использованием нетканых геотекстильных дренажей, зажатых в слоях песка

Использование нетканых геотекстильных дренажей в конструкциях из геосинтетического армированного грунта (GRS) было предложено для облегчения рассеяния порового давления воды . Также было признано, что нетканый геотекстиль может замедлять проникновение воды из-за эффекта капиллярного барьера в условиях ненасыщенной почвы и может функционировать как дренажный материал только тогда, когда почва непосредственно над ним почти насыщена. В этом исследовании были разработаны численные модели ненасыщенных склонов с неткаными геотекстильными дренами, подверженными инфильтрации осадков, для исследования ненасыщенного гидравлического поведения и устойчивости склонов, построенных с неткаными геотекстильными дренами в тонких слоях высокопроницаемого песка (т.е. песчаные подушки). Численные модели были сначала проверены на предмет их пригодности для моделирования потока воды и эффекта капиллярного барьера в ненасыщенных грунтах с использованием экспериментальных результатов одномерного теста на инфильтрацию столба почвы и полномасштабных тестов на инфильтрацию. Затем была проведена серия численных расчетов ненасыщенных склонов с песчаными подушками и без них и при различных условиях фильтрации. Численные результаты показали, что песчаные подушки снижают развитие эффекта капиллярного барьера, выступая в качестве промежуточного материала между обратной засыпкой и нетканым геотекстилем, который перекрывает разрыв между двумя материалами с очень разными ненасыщенными гидравлическими характеристиками.Уменьшение развития капиллярного барьерного эффекта приводило к тому, что накопленное поровое давление воды над нетканым геотекстилем эффективно рассеивалось вниз. Песчаные подушки также служили дополнительными дренажными слоями, облегчающими дренаж воды внутри системы склонов. Таким образом, включение песчаных подушек повысило устойчивость местного склона для грунтов над верхним геотекстильным слоем. На основании численных результатов из литературы выделяются и обсуждаются методы определения возникновения капиллярного барьерного эффекта.

Геотекстильная ткань « IGK Equestrian

Я всегда говорю о том, насколько важна база арены. Если вы установите базу неправильно, вы можете потратить большие суммы денег, пытаясь починить ее позже в будущем. Одним из слоев основания, который часто упускают из виду, является геотекстильная ткань. Геотекстиль бывает двух видов: тканый и нетканый.

Тканый геотекстиль немного дешевле варианта, который создается путем фактического переплетения отдельных нитей на ткацком станке.Тканый геотекстиль прочный и довольно жесткий. Он в основном используется для крутых склонов, подпорных стен, ветровой эрозии или для подушки. Недостатки тканого геотекстиля в том, что он легко открывается угловатым заполнителем и плохо дренируется.

Нетканый материал создается, когда материал связывается с химическими веществами или нагреванием для создания однородной поверхности. Эта ткань создана для идеальной фильтрации и дренажа. Он в основном используется для борьбы с эрозией, разделения слоев или дренажной ткани.Нетканый материал немного дороже тканого и немного тоньше, но может быть разной толщины или усилен.

Объясняя идеальное основание, которое вам нужно для вашей арены, мы всегда рекомендуем 2-3 дюйма крупного заполнителя, слой геотекстильной ткани для разделения слоев камня, 2-3 дюйма щебня поверх ткани и ваша опора прямо поверх уплотненного щебня. В качестве геотекстиля следует использовать нетканый материал.Это позволяет всей воде свободно проходить через вашу базу, так что у вас не будет скопления воды в вашей базе, что приведет к скоплению воды в вашей опоре. Причина, по которой мы также рекомендуем нетканый материал, заключается в том, что он прочнее тканого материала в том смысле, что крупные камни-заполнители не могут пробиться. Это гарантирует, что у вас не будет камней, мигрирующих в вашу основу.



Мы любим помогать людям, которые планируют свои арены. Если у вас есть какие-либо вопросы о том, что мы рекомендуем для строительства вашей базы, пожалуйста, позвоните нам!







Связанные

Экологические преимущества геотекстильных конструкций с песчаным наполнителем для прибрежных районов.

..

ЭКОЛОГИЧЕСКИЕ ПРЕИМУЩЕСТВА НАПОЛНЕННЫХ ПЕСКОМ ГЕОТЕКСТИЛЬНЫХ КОНСТРУКЦИЙ ДЛЯ ПРИБРЕЖНЫХ ПРИМЕНЕНИЙ Георг Хертен 1 , Ангус Джексон 2 , Саймон Рестолл 3 и Катя Стельес 4 РЕФЕРАТ Продолжающаяся береговая эрозия по всему миру приводит к разработке и установке инновационных методов для эффективного и незаметного контроля береговой линии и прибрежной зоны. В этом документе рассматриваются различные прибрежные сооружения, построенные с использованием только песка заполненного синтетического материала. за последние пятнадцать лет.ВВЕДЕНИЕ Использование элементов песка заполненных геотекстиля в качестве постоянных строительных элементов в береговых работах в качестве замены элементов каменной или бетонной брони уже более 50 лет. С ростом стоимости обычного «обычного» строительного материала и экологической осведомленности о прибрежной инженерной деятельности использование < прочность песка заполненных геоконтейнеров и труб, особенно изготовленных из нетканых штапельных волокон геотекстиля увеличилось . Геоконтейнеры и трубы, заполненные песком, для закладки «Sизскальных структур» доказали, что имеют значительные экологические преимущества по сравнению с обычный «твердый» камень, так что они также использовались в районах, где камень легко доступен по разумной цене. Представлен ряд из тематических исследований важных проектов из Австралии и других стран.КОНКРЕТНЫЕ ИССЛЕДОВАНИЯ Гройн – Норт-Кирра, Голд-Кост, Австралия Этот проект впервые применил много труб большого диаметра в Австралии. Сооружение было спроектировано как временное на расчетный срок службы 5 лет в качестве волнолома для защиты от эрозии. Несмотря на некоторые первоначальные повреждения в результате вандализма, этому сооружению уже более пятнадцати лет, и оно было покрыто песком. В результате на Золотом Берегу и в других районах был построен ряд других сооружений различных конфигураций. Волнолом – река Маручи, Саншайн-Кост, Австралия В 1994 году в реке Маручи на Солнечном побережье были сооружены две большие волнорезы после обширных модельных испытаний и исследований, проведенных Отделом прибрежного управления Департамента Праймэй Индастриз. Совет округа Маручи построил эти волноломы для защиты сильно разрушающегося северного берега популярного парка отдыха для отдыха на колесах Хлопковое дерево.В многослойных волнорезах Terrafix ® геотекстиль использовались обширные песочные заполненные трубы в защитном слое, а также широкое использование < /strong> высокопрочная георешетка, покрывающая несколько слоев труб в волнорезе. Эксплуатация в волноломов была оглушительно успешной как с точки зрения поддержания обновленной пляжной зоны, так и с точки зрения из создания очень малоэффективной, удобной и ненавязчивой структуры. Рекреационная база на стоянке для автофургонов продолжала функционировать во время строительства и была значительно улучшена после завершения строительства. _____________________________ 1 Naue Fasertechnik GmbH & Co. KG, Wartturmstraße 1, 32312 Люббекке, Германия 2 International Coastal Management, а/я 7196, почтовый центр Голд-Коста, Австралия 9726 3 Soil Filters Australia Pty Ltd, 31 Activity Crescent, Ernest Junction, а/я 727 , Саутпорт, QLD 4215, Австралия 4 BBG Bauberatung Geokunststoffe GmbH & Co.KG, Alter Bahndamm 12, 49448 Lemförde, Germany

Использование геотекстильной трубы для управления песчаными и илистыми прибрежными водами: обзор

Угрозы пляжам ускорили разрушение берегов. В последние десятилетия геотекстильные трубы использовались во всем мире для предотвращения береговой эрозии, для поощрения питания пляжей и для восстановления мангровых зарослей. Однако применение геотекстильной трубы на песчаных и илистых побережьях связано с разными проблемами, поскольку геологические условия различаются. Применение геотекстильных трубок на песчаных пляжах в основном предназначалось для предотвращения дальнейшей эрозии береговой линии и для питания пляжа. Однако для илистых берегов восстановление и сохранение мангровых зарослей были дополнительными проблемами в схемах управления прибрежными районами. Мангровые леса представляют собой естественные барьеры, которые можно найти на илистых побережьях многих тропических стран. В этой статье была проанализирована жизнеспособность геотекстильных трубок на песчаных и илистых пляжах. На основе опыта тропических стран, таких как Мексика, Малайзия и Таиланд, обсуждались преимущества и недостатки использования геотекстильных трубок в управлении прибрежной зоной.Из тематических исследований были продемонстрированы впечатляющие улучшения в восстановлении берегов после установки геотекстильных трубок. На основе обсуждения в этой статье было предложено несколько рекомендаций по улучшению применения геотекстильных трубок.

1. Введение

Береговая эрозия и аккреция являются неизбежными процессами, поскольку прибрежные отложения постоянно находятся в движении под действием приливов, волн, ветров и течений. Деятельность человека, такая как дноуглубительные работы и строительство гавани, нарушала непрерывность переноса наносов и ускоряла эрозию береговой линии.Кроме того, изменение климата, повышение уровня моря и штормовые нагоны усложнили эрозию побережья [1]. Прибрежные сооружения строятся для предотвращения дальнейшей эрозии береговой линии, а также для восстановления разрушенных пляжей до их первоначального состояния. Таким образом, без принятия мер по защите побережья эродированная береговая линия может разрушить общественную собственность. Поэтому прибрежные сооружения необходимы для защиты окружающей среды, экологии, инфраструктуры и хозяйственной деятельности вблизи берега [2].

Обычные береговые сооружения (т.э., волнорезы, пахи, облицовка и дамбы) были построены с использованием дерева, камня и бетона [3–6]. Тем не менее, недавнее рассмотрение экологических подходов и ограниченные ресурсы природных горных пород в некоторых регионах привели к увеличению применения геосинтетических материалов для защиты берегов [7, 8]. Геосинтетики представляют собой высокопрочные полимерные материалы, часто используемые в контакте с почвой, камнем и раствором. Существует шесть основных типов геосинтетических материалов, которые включают геотекстиль, геосетку, геосетку, геомембрану, геосинтетический глиняный вкладыш и геокомпозит [9].Пять основных функций геосинтетических материалов: разделение, дренаж, фильтрация, армирование и локализация. Поэтому в течение последних трех десятилетий при строительстве береговых сооружений для поддержания динамического равновесия береговой линии используют геосинтетики [10–14].

Геотекстильная трубка является одной из геосинтетических структур, которые все чаще используются для защиты берегов. Геотекстильные трубы изготавливаются из высокопрочных геосинтетических тканей, которые позволяют воде проходить через поры, сохраняя при этом наполнитель.Они широко используются для осушения, борьбы с наводнениями и защиты побережья. Геотекстильная трубка может применяться в различных условиях в связи с малой затратностью строительных материалов и времени, потребностью в простом оборудовании и малой квалификации рабочих [15-17]. Геотекстильные трубы являются хорошей альтернативой традиционным твердым прибрежным конструкциям. Например, Heibaum [18], Álvarez et al. [14], Saathoff et al. [19] и Pilarczyk [20] описали успешное применение геотекстильных трубок в качестве армирующих слоев, фильтрующих слоев и защиты от размыва для различных типов береговых сооружений.Однако они имеют более низкую устойчивость к волновым атакам. Кроме того, существует недостаток в нормах проектирования для применения геотекстильных труб.

Песчаные пляжи и илистые отмели представляют собой два типа геотехнического слоя побережья. Морфологические характеристики песчаных берегов и илистых отмелей различаются из-за различий в распространении волн по направлению к пляжу. Например, песчаные пляжи постоянно изменяются из-за более интенсивных волн и приливов. Мелкий песок будет смыт, а крупный останется противостоять силам волн.С другой стороны, илистые отмели, состоящие из песка, глины или мелкого ила, встречаются на береговых линиях, защищенных от сильных волн. Наконец, более низкая энергия волны позволяет откладывать мелкие частицы, что в дальнейшем приводит к образованию грязевой отмели. Во многих тропических странах вдоль илистого побережья растут мангровые заросли. Разрушение мангровых зарослей из-за эрозии береговой линии позволило волнам вызвать прямую эрозию береговой линии. Поэтому меры по защите берегов необходимы как на песчаных пляжах, так и на илистых отмелях.

Проведение берегоукрепительных мероприятий в значительной степени зависит от местности, так как существует множество взаимосвязанных и локально разнородных параметров. Эти параметры включают свойства отложений, высоту воды, характеристики волн и течений, геоморфологическую обстановку, цели защиты, требуемый уровень вмешательства, уровень безопасности, а также социальные, экономические и политические факторы [21, 22]. Методы защиты берегов песчаных пляжей сосредоточены на предотвращении эрозии и восстановлении пляжей, в то время как для илистых отмелей ключевым методом можно считать защиту и восстановление мангровых зарослей.

В этой статье был рассмотрен статус использования геотекстильных трубок в различных географических зонах. Кроме того, обсуждались различия в проектных решениях, способности к накоплению наносов и восстановлении мангровых зарослей между песчаным и илистым побережьем. Кроме того, была проанализирована целесообразность использования геотекстильных трубок в двух типах берегов на основе преимуществ, недостатков и стоимости. В статье приведены ценные уроки по применению геотекстильных трубок для защиты берегов широкого диапазона географических зон, имеющих схожие морфологические особенности.Было предложено несколько рекомендаций по устранению препятствий при применении геотекстильных трубок для защиты берегов.

2. Применение геотекстильных трубок на песчаных побережьях

Применение геотекстильных трубок на песчаных побережьях с основной целью защиты береговой линии от дальнейшей эрозии было представлено на примере побережья Юкатана в Мексике и побережья Телук-Калонг в Малайзии. Были представлены цели использования, метод, соображения по проектированию и уроки, извлеченные из тематических исследований.

2.1. Пример I: Песчаное побережье Юкатана, Мексика

Северное побережье Юкатана, Мексика, подвергается сильной эрозии в течение последних трех десятилетий. Вмешательство человека и ураганы ускорили эрозию береговой линии. В 2002 году многие участки побережья полностью подверглись эрозии. Поэтому срочно требовалась стабилизация береговой линии, чтобы предотвратить разрушение береговой линии и общественных объектов. В красной рамке на Рисунке 1 показана эрозионная зона на Юкатане, Мексика.

Первым решением было установить погружные геотекстильные трубы с низким гребнем на побережье Юкатана для рассеивания падающих волн, а также для сохранения динамического баланса на береговой линии.Геотекстильная трубка была выбрана в качестве береговой оборонительной системы из-за возможности структурной модификации в будущем в соответствии с морфологическими реакциями. Геотекстильные трубы также действуют как волноломы в дополнение к созданию гидродинамической турбулентности для наращивания песчаных отложений вдоль побережья.

В сентябре 2005 года вдоль пляжа было уложено 4 км плетеных полипропиленовых геотекстильных трубок. Трубки располагались примерно в 15 м от береговой линии с высотой трубок 0.9 м. Песчаная суспензия была закачана в систему, в то время как в процессе эксплуатации были приняты соответствующие меры, особенно при перекачивании. Избыточное давление насоса может вызвать высокие нагрузки на геотекстиль и привести к разрушению конструкции. Таким образом, для проекта Юкатан песчаная суспензия с концентрацией отложений от 10 до 30% закачивалась в трубу до 70% от общей вместимости при расходе 1000 галлонов в минуту.

Морфологические изменения оценивались путем мониторинга, который проводился каждые шесть месяцев после установки геотекстильных трубок.Альварес и др. [14] сообщают о накоплении наносов в диапазоне от 0,45 до 0,90 м в разных местах мониторинга. На рис. 2 показано накопление наносов на одном из контролируемых профилей в рамках проекта. Примерно 70% общего накопления наносов приходится на первые полгода сразу после установки геотекстильных трубок. Накопление наносов свидетельствует об удовлетворительных характеристиках геотекстильных трубок при рассеивании энергии волн и успешном питании пляжа.

Использование геотекстильной трубы в проекте Юкатан для питания пляжа прошло успешно.Подробные результаты мониторинга можно найти в [14]. Тем не менее, в рамках этого проекта были подняты две проблемы, связанные с будущими опасениями: устойчивость к ультрафиолетовому излучению (УФ) и прочность шва геотекстильной трубы. Воздействие УФ-излучения в течение длительного периода времени может снизить прочность геотекстиля на растяжение, а истирание из-за прибрежного наноса и воздействия волн может привести к снижению прочности шва. Эти две проблемы могут привести к потере механических свойств геотекстильной трубки в долгосрочной перспективе и непредсказуемы по конструкции.

2.2. Случай II: Песчаное побережье Телук-Калонг, Малайзия

Телук-Калонг, Теренггану, расположен на востоке полуострова Малайзия. Песчаные пляжи в Телук-Калонге являются популярными туристическими местами в Малайзии. Высота волн вдоль Телук Калонг составляет приблизительно 1,8 м, с периодом волн 6–9 с и приливами 1–2 м, и на нее влияет северо-восточный муссон (максимальная высота волны во время шторма: 2,7–4,8 м). Неадекватная защита побережья и постоянное воздействие динамических волновых сил, особенно в сезон дождей, привели к серьезной эрозии песчаных пляжей.Кроме того, эродированные отложения вызвали структурную нестабильность существующей сборной дамбы. Прибрежная рецессия также затронула индустрию туризма в Телук-Калонге. Таким образом, в 2006 году Департамент общественных работ инициировал проект по устранению недостатков в Телук-Калонге, чтобы противодействовать отступлению прибрежных районов. Расположение Телук Калонг показано на Рисунке 3.

Проект по устранению недостатков был направлен на повышение потенциальной ценности береговой линии за счет восстановления пляжа и предотвращения непрерывной эрозии береговой линии с минимальными затратами. Геотекстильные трубы были использованы в проекте из-за способности защищать берег, быстрой установки, простого оборудования и низкой стоимости. Возможность удаления трубы после питания пляжа является дополнительным преимуществом, так как наличие конструкции может повлиять на туристическую деятельность.

Геотекстильные трубы, установленные в Телук Калонг, имели диаметр 3,5 м и располагались на расстоянии 150 м от берега. Общая длина отрезков геотекстильной трубы составила 500 м. Геотекстильные трубы состоят из двух слоев синтетических тканей.Внутренний слой представляет собой высокопрочный тканый полипропиленовый геотекстиль с пределом прочности на растяжение 150 кН/м. Наружный слой – нетканый полипропилен с пределом прочности на растяжение 40 кН/м. Внешний слой был пришит к внутреннему слою для повышения устойчивости к истиранию и ультрафиолетовому разрушению. Из-за длительного воздействия солнечного света в используемый геотекстиль добавляли ультрафиолетовый стабилизатор, такой как сажа, для повышения устойчивости к ультрафиолетовому разрушению [23].

Эти трубы заполнены песчаной пульпой до высоты 2 м и размещены на грязевом фартуке, чтобы избежать размыва вокруг труб.Геотекстильные трубы использовались в качестве полностью затопленных дамб с надводным бортом 1 м во время отлива. Характеристики геотекстильных трубок не сильно зависели от течений и ветрового фактора, поскольку они погружены в воду [24].

Оценка эффективности геотекстильных трубок проводилась путем мониторинга на месте. Контролируемыми параметрами были накопление наносов и эрозия наносов после установки затопленной дамбы. Послестроительная батиметрическая съемка проводилась после двух сезонов муссонов в 2007 и 2008 гг. и сравнивалась с батиметрической съемкой до строительства.Lee и Douglas [24] сообщили о среднем приросте толщины отложений в 1,8 м, или предполагаемом накоплении 87 317 м ³ отложений в результате проекта. На рис. 4 показано состояние пляжа до и после установки геотекстильных трубок.

Профиль пляжа Джентлер после восстановительного проекта в Телук Калонг показал эффективность геотекстильных трубок в стимулировании отложения наносов на прибрежных участках. Реставрация пляжа уменьшила глубину воды с подветренной стороны от геотекстильных трубок и, таким образом, свела к минимуму силы приближающихся волн, воздействующих на пляж.Меньшая поступающая динамическая энергия напрямую способствовала снижению скорости эрозии береговой линии.

3. Применение геотекстильных трубок на илистых берегах

Помимо защиты берегов, восстановление мангровых зарослей также включает управление илистыми берегами. Внедрение геотекстильной трубы на илистых побережьях было осуществлено в рамках проектов по восстановлению побережья в Сунгай Хаджи Дорани, Малайзия, и Чаченгсао, Таиланд. В примерах были описаны цели использования, метод, соображения дизайна и извлеченные уроки.

3.1. Случай I: Грязное побережье Сунгай-Хаджи-Дорани, Малайзия

Сунгай-Хаджи-Дорани, Селангор, расположен на западном побережье полуострова Малайзия, как показано на рис. 3. Район окружен жилыми районами, районами рыболовства, сельского хозяйства и аквакультуры. . Илистое побережье в Сунгай-Хаджи-Дорани испытывает умеренную энергию волн с высотой волны 0,5–1,0 м, периодом волны 6–9 с и приливами 2,0–2,5 м и подвержено влиянию юго-западного муссона (максимальная высота волны 2,0–3,0 м). . В предыдущие десятилетия густые мангровые заросли вдоль илистого побережья были уникальной особенностью Сунгай Хаджи Дорани.Однако эрозия береговой линии привела к гибели почти всех мангровых зарослей, поскольку корни мангровых зарослей потеряли сцепление с отложениями, и мангровые заросли опрокинулись. Кроме того, саженцы мангровых зарослей было трудно выращивать из-за плохого сцепления между корнями деревьев и илистым грунтом в жидкой форме. Сокращение мангровых зарослей вдоль береговой линии привело к прямому нападению волн на илистый пляж и усугубило проблему береговой эрозии.

Потеря мангровых зарослей в Сунгай Хаджи Дорани привлекла внимание властей.Поэтому для защиты и сохранения мангровых лесов был внедрен комплексный метод восстановления мангровых зарослей с помощью геотекстильных трубок. Проект управления прибрежной зоной был направлен на рассеивание энергии приближающихся волн, стимулирование накопления наносов и содействие регенерации мангровых зарослей. Главные цели геотекстильных трубок заключались в том, чтобы уменьшить энергию волн, падающих на береговую линию, и способствовать отложению отложений для регенерации мангровых зарослей [25]. Геотекстильные трубы были хорошим выбором для проекта Sungai Haji Dorani из-за необходимости быстрой установки, чтобы предотвратить серьезную проблему эрозии.

В 2007 году четыре отрезка геотекстильных трубок были уложены на расстоянии 70 м от берега вдоль реки Сунгай-Хаджи-Дорани. Участок между геотекстильными трубками и береговой линией служил мангровой плантацией. Геотекстильные трубы были установлены на берегу курорта D’Muara Marine Park Resort в Сунгай-Хаджи-Дорани из-за пригодности исследовательского участка с обширными открытыми илистыми участками. Четыре высокопрочные тканые геотекстильные трубки размерами 1,8 м ×3,7 м ×50,0 м были заполнены песчаной суспензией и размещены на уровне 0. Расстояние между ними 5 м. На участке между геотекстильной трубкой и береговой линией были посажены саженцы мангровых зарослей Avicennia и Rhizophora . Два вида мангровых зарослей имеют разные жизненные предпочтения. Avicennia может расти на мелководье, в то время как Rhizophora хорошо растет на более густом иле. Были проведены работы по мониторингу для измерения успешности образования наносов и регенерации мангровых зарослей.

Мониторинговые работы проводились путем наблюдения за установленными измерительными штифтами.Как показано на рисунке 5, было четыре линии мониторинга. Каждая линия была имплантирована контрольными штифтами от береговой линии до геотекстильных трубок с промежутком 20 м друг от друга. Эти открытые штифты длиной 0,3 м представляли собой пластиковые трубки, имплантированные вдоль базовой линии [26]. Мониторинг геотекстильных трубок проводился один раз в месяц путем измерения имплантированных штифтов для получения данных об отложениях, в то время как восстановление мангровых зарослей контролировалось по сохранившемуся количеству мангровых зарослей. Данные, полученные с территории за геотекстильными трубками, сравнивались с площадями без защиты геотекстильных трубок.

Данные мониторинга показали, что линии охраняемой территории 1 и 2 подвергались чередованию эрозии и нарастания. Однако был зарегистрирован хороший признак отложения наносов с максимальной насыпью 0,6 м на линии 1, в то время как на участке без защиты геотекстильных трубок (линии 3 и 4) произошло перемещение наносов. Когда линия 3 испытала эрозию 0,4 м, линия 4 имела наносы на 0,4 м. Это указывало на то, что изменение волнового режима вызвало перенос наносов из линии 3 в линию 4 и наоборот.Так или иначе, после двух лет работы по мониторингу на линиях 3 и 4 была обнаружена сильная эрозия. Это показало, что участки под защитой геотекстильных трубок (линия 1 и 2) были подпитаны, а участки без защиты (линии 3 и 4) подверглись эрозии.

Помимо переноса наносов проводился мониторинг мангровых зарослей. Количество мангровых зарослей выжило, и была зарегистрирована смерть. Результат показал, что Rhizophora плохо росла, а Avicennia росла. Rhizophora с трудом выживает в нарушенных отложениях (постоянное отложение и размыв отложений), в то время как Avicenna могла хорошо расти почти три года, прежде чем сильное волновое течение принесло густой ил, покрывший территорию мангровых плантаций.Это вызвало гибель многих здоровых авиценний.

В целом прибрежный проект в Сунгай-Хаджи-Дорани обеспечил временную защиту береговой линии и способствовал накоплению наносов. Накопление наносов стабилизировало береговую линию и обеспечило подходящую территорию для посадки мангровых зарослей [27]. Однако геотекстильные трубы в Сунгай Хаджи Дорани были частично повреждены из-за вандализма жителей поблизости и из-за острых предметов. Повреждение трубок привело к высыпанию пломбировочного материала и уменьшению высоты трубки на определенном участке.Это снизит эффективность геотекстильных трубок в устранении воздействия волн и накопления отложений. Еще один урок, извлеченный из этого проекта, заключается в том, что сроки посадки саженцев мангровых зарослей важны для обеспечения успеха цели восстановления. Саженцы мангровых зарослей можно высаживать после того, как были установлены геотекстильные трубы и достигнуто динамическое равновесие, чтобы увеличить шансы на выживание саженцев мангровых зарослей.

3.2. Случай II: Грязное побережье Чаченгсао, Таиланд

Береговая линия в провинции Чаченгсау расположена вдоль внутренней части Верхнего залива Сиамского залива и подверглась серьезной эрозии береговой линии.На береговой линии преобладают грязные пляжи с тонким поясом мангровых зарослей у береговой линии. Отступление береговой линии было вызвано несколькими факторами, такими как строительство плотин, разрушение мангровых зарослей, деятельность аквакультуры и высокие волны. Береговая эрозия угрожала благоустройству и человеческому имуществу у берега. В красной рамке на рис. 6 показано расположение геотекстильных трубок, установленных на побережье Чаченгсао.

Местные власти решили использовать геотекстильные трубы для восстановления пляжной зоны, так как дальнейшая эрозия может разрушить имущество 2955 домохозяйств и объекты благоустройства. При проектировании защитной конструкции вдоль илистого побережья Чаченгсао было несколько соображений, включая мягкий и слабый фундамент и отсутствие подъездной дороги для транспортировки материалов. Внедрена технология геотекстильных труб, так как конструкция легкая для транспортировки до закачки наполнителя. Кроме того, масса геотекстильных трубок меньше по сравнению с обычными бетонными конструкциями, что является преимуществом в данном проекте.

Исследование показало, что прочность недренированного илистого берега на сдвиг была очень слабой, не более 8.5 кН/м ² . Следовательно, для предотвращения размыва и осадки геотекстильные трубы были размещены на размывочном фартуке. Каждая геотекстильная трубка имела длину 100 м и диаметр 3 м и располагалась примерно в 470 м от береговой линии. Геотекстильные трубы были спроектированы таким образом, чтобы высота их гребня составляла +1,6 м от среднего уровня моря.

Saengsupavanich [28] сообщил об эффективной защите побережья в течение четырех лет после установки геотекстильных трубок на илистом побережье Чаченгсао. Однако геотекстильные трубы начали оседать через пять лет, и максимальная осадка равнялась 0.6 м. Таким образом, набегающие волны, особенно во время штормовых нагонов, захлестывали геотекстильные трубы и непрерывно размывали береговую линию. Затем местные власти решили покрыть геотекстильные трубы слоями камней, чтобы увеличить высоту конструкции, что стоило 500 долларов США за метр. Помимо осадки геотекстильных трубок, повреждение и загнивание шва вызвали утечку закладочных материалов, что привело к гибели морских животных и нанесло ущерб экологии илистого побережья. Уменьшение объема наполнителя в геотекстильной трубе также уменьшает высоту трубы и сводит к минимуму их эффективность в качестве рассеивателя волн.

Исходя из опыта проекта Чаченгсао, использование геотекстильных трубок на илистом побережье может привести к высоким затратам на техническое обслуживание, если проблема осадки не будет решена. Кроме того, необходимо избегать действий человека, таких как преднамеренная резка геотекстиля, чтобы сохранить эффективность геотекстильных трубок в качестве защиты побережья.

4. Обсуждения

Применение геотекстильных трубок на песчаных и илистых побережьях было представлено в ходе тематических исследований. Тематические исследования были разделены на песчаные пляжи и управление илистыми отмелями, поскольку эффективность геотекстильных трубок в качестве береговой защиты в различных средах может различаться.

4.1. Различия между песчаным берегом и илистым берегом

Песчаный и илистый берег можно легко отличить по типам отложений. Размер частиц на пляже зависит от силы волн и типа материалов, доступных вдоль побережья. Мелкие отложения, такие как ил, скапливаются на защищенных участках берега, подверженных воздействию меньшей энергии волн. И наоборот, более грубые отложения, такие как песчаные отложения вдоль побережья, подвержены более высоким динамическим нагрузкам. Например, на песчаных пляжах Телук Калонг наблюдалась более высокая энергия волн (1.высота веса 8 м) по сравнению с илистой отмелью в Сунгай Хаджи Дорани (высота волны 0,5–1,0 м). Конструкции геотекстильной трубки для песчаного пляжа и грязевой отмели определенно различаются по прочности и высоте трубки. Например, геотекстильная трубка на песчаном пляже требует большей прочности и проектной высоты, чтобы выдерживать более высокую энергию волн.

Другое различие между песчаным берегом и илистым берегом заключается в прочности на сдвиг дна. Песчаный берег имеет более высокую прочность на сдвиг по сравнению с илистым берегом.Saengsupavanich [28] сообщил о 14-метровой рыхлой грязи (значение SPT = 0) от поверхности почвы на илистом побережье Чаченгсао с сопротивлением сдвигу дна менее 8,5  кН/м ² . Возведение тяжелых бетонных или каменных конструкций на илистом берегу может привести к оседанию конструкции. Усадка геотекстильных трубок не только повлияет на способность защиты от эрозии, но и приведет к высоким затратам на техническое обслуживание в долгосрочной перспективе. Из тематических исследований видно, что песчаные пляжи в Телук-Калонге и Юкатане не подвергались заселению. Однако на илистом побережье Чаченгсао произошла осадка геотекстильной трубы, даже несмотря на то, что под трубу был уложен высокопрочный тканый геотекстиль. Осадка геотекстильных трубок значительно снизила их эффективность в качестве средства защиты побережья. Следовательно, чтобы решить проблему урегулирования, успешный опыт Hashim et al. [29] там, где бетонный волнорез был уложен на бамбуковом мате, чтобы свести к минимуму осадку конструкции на илистом берегу, можно адаптировать. Помимо бамбукового мата, свайный фундамент — это еще один метод, который может быть реализован для значительного увеличения прочности фундамента и минимизации проблемы осадки конструкции.

Управление прибрежной полосой на песчаном и илистом побережье направлено на прекращение эрозии и поощрение восстановления пляжей, в то время как восстановление мангровых зарослей будет дополнительными целями управления илистым побережьем. Мангровые заросли — уникальные растения, которые можно найти на илистых побережьях многих тропических стран. Мангровые заросли служат естественным защитным барьером и средой обитания морских и водных организмов. Уничтожение мангровых зарослей из-за чрезмерной эксплуатации и эрозии илистого побережья позволило волнам напрямую ударить по мягкому илистому берегу и ускорить истощение наносов.Например, в Сунгай Хаджи Дорани интегрированный метод установки геотекстильных трубок и регенерации мангровых зарослей был внедрен в качестве метода управления прибрежной зоной. В этом случае восстановление мангровых зарослей жизненно важно для защиты береговой линии от рецессии. Однако после того, как восстановительные работы будут продолжены, саженцам мангровых зарослей потребуются годы, чтобы окрепнуть и выдержать гидравлические силы. Следовательно, помощь прибрежных сооружений необходима для рассеивания энергии волн, чтобы обеспечить выживание мангровых зарослей.

4.2. Пополнение пляжей

В ходе тематических исследований сообщалось, что на песчаных пляжах, защищенных геотекстильными трубками, наблюдается значительное скопление наносов. В проекте на Юкатане после 18 месяцев установки геотекстильных труб сообщалось об увеличении отложений от 0,45 м до 0,90 м, в то время как проект в Телук-Калонг показал среднее отложение наносов в размере 1,8 м или накопление 87 317 м ³ отложений за два года. монтаж геотекстильных трубок.

Управление илистыми берегами с использованием геотекстильных трубок в Сунгай-Хаджи-Дорани и Чаченгсао в целом обеспечивает эффективную защиту от эрозии с рядом проблем.В Сунгай-Хаджи-Дорани в течение периода мониторинга происходило попеременное нарастание и эрозия наносов. Это было вызвано различными гидродинамическими условиями в разное время, особенно в период муссонов, вызвавших эрозию. Тем не менее, после установки геотекстильных трубок за охраняемой территорией накапливаются наносы. Проект на побережье Чаченгсао также способствовал восстановлению пляжей в течение примерно четырех лет, прежде чем геотекстильные трубы начали оседать. Проблема с осадкой снизила способность трубы рассеивать энергию волны и накапливать осадок.

Использование геотекстильных трубок на песчаном и илистом побережье может свести на нет береговую эрозию. Тем не менее, из тематических исследований, производительность геотекстильных трубок по питанию пляжа была ниже на илистом берегу. Реализация геотекстильных трубок в илистых берегах была более сложной из-за слабого основания, что привело к осадке конструкции. Осевшие геотекстильные трубы имели меньшую способность рассеивать турбулентность и накапливать отложения вокруг конструкций. Кроме того, следует беспокоиться о более слабой способности геотекстильных трубок к восстановлению отложений на илистом побережье и эрозии, наблюдаемой в некоторых местах мониторинга проекта Сунгай Хаджи Дорани.Если геотекстильные трубы способствовали накоплению отложений в одних местах, но вызвали эрозию отложений в некоторых других местах, эффективность геотекстильных трубок необходимо подвергнуть сомнению. Необходимо тщательно продумать проектные соображения, такие как высота конструкции, размещение и расположение геотекстильных трубок, а также направление прибрежного дрейфа.

4.3. Реабилитация мангровых зарослей

Восстановление мангровых зарослей является дополнительной задачей при управлении илистыми берегами, помимо питания пляжей.Строительство береговых оборонительных сооружений создает зону с меньшей волновой силой для роста саженцев мангровых зарослей. Восстановление мангровых лесов является долгосрочным решением для восстановления побережья, поскольку хорошо развитые мангровые заросли способны захватывать наносы, уменьшая при этом силы приближающихся волн.

В Сунгай-Хаджи-Дорани мангровые заросли видов Rhizophora и Avicennia были посажены на участках, защищенных геотекстильными трубками. Эти два вида мангровых зарослей живут в разных условиях; то есть Rhizophora выживают в густом иле, а Avicennia в мелком иле.Проростки Rhizophora не выжили во время проекта, так как осадок попеременно нарастал и разрушался. Таким образом, нестабильная толщина ила вызвала гибель Rhizophora , в то время как проростки Avicennia способны хорошо расти в течение трех лет, пока толстый ил не срастется и не уничтожит вид.

Опыт проекта Сунгай Хаджи Дорани выявил основные факторы, влияющие на выживаемость проростков мангровых зарослей, а именно нарушенные отложения (эрозия и нарастание отложений).В этом случае высота геотекстильных трубок, уровень инкапсулированной воды и толщина сросшихся отложений за охраняемыми участками являются решающими факторами, определяющими приживаемость проростков мангровых зарослей. Следовательно, конструкция геотекстильных трубок должна быть выполнена соответствующим образом, чтобы создать подходящую среду для выбранных видов мангровых зарослей. Посадку мангровых зарослей можно проводить после достижения динамического равновесия. Скорость образования наносов и эрозии вокруг геотекстильных трубок будет ниже, когда будет достигнуто динамическое равновесие.Следовательно, саженцы мангровых зарослей будут иметь более высокие шансы на выживание из-за минимального нарушения отложений.

4.4. Стоимость строительства

Стоимость строительства является одним из основных соображений при выборе метода управления прибрежной зоной. На стоимость геотекстильных трубок повлияло несколько факторов, таких как наличие поставщиков и оборудования, удаленность материалов от площадки и потребность в техническом обслуживании. Согласно Расселу и Майклсу [30], стоимость волнореза из геотекстильных трубок в Малайзии составляла примерно 700 000 долларов США за километр, что выше, чем в других тропических странах, таких как Вьетнам, 300 000 долларов США за километр.Стоимость установки геотекстильной трубы в Малайзии была выше по сравнению с другими странами, такими как США, Австралия и Германия, из-за отсутствия поставщиков и оборудования.

Чем больше расстояние от места засыпки, тем выше стоимость установки геотекстильной трубы. Как сообщают Howard et al. [31], наполнители для геотекстильных труб в Танджунг Пиай приобретались с учетом фрахта, поэтому их стоимость была менее выгодной с экономической точки зрения. Кроме того, такие проблемы, как осадка или отказ конструкции, могут привести к высоким затратам на техническое обслуживание. На побережье Чаченгсао досыпка осевших геотекстильных труб камнями стоит 500 долларов США за метр, что экономически невыгодно и неэкологично.

Таким образом, жизнеспособность технологии геотекстильных трубок для управления прибрежными зонами в значительной степени зависит от наличия поставщиков и материалов в близлежащих районах и затрат на техническое обслуживание. Геотекстильные трубы экономически выгодны в качестве береговых оборонительных сооружений, если материалы доступны вблизи места установки. Заботы об установке имеют жизненно важное значение для предотвращения повреждений и проблем с урегулированием, чтобы снизить затраты на техническое обслуживание в долгосрочной перспективе.

4.5. Преимущества и недостатки геотекстильных труб

Согласно исследованиям, геотекстильные трубы являются хорошей альтернативой прочным инженерным сооружениям береговой обороны. Геотекстильные трубы эффективны для защиты берегов, но имеют массу преимуществ по сравнению с жесткими решениями. Установка геотекстильных трубок позволяет питать пляж с минимальными затратами времени, поскольку требуется только простое оборудование и процедуры. Кроме того, транспортировка материалов проста, так как геотекстильные трубы очень легкие.Геотекстильные трубы представляют собой очень гибкие конструкции, поскольку их можно снять в любое время, когда они больше не нужны [32]. Кроме того, геотекстильные трубы являются хорошей альтернативой обычным конструкциям, когда строительные материалы, такие как камни, недоступны. Установка геотекстильных трубок не требует разработки горных пород и производства бетона, поэтому экологически практична. Отложение отложений на береговой линии за счет внедрения технологии геотекстильных труб повысит ценность удобств.

Несмотря на все перечисленные преимущества, необходимо учитывать повреждения при установке и эксплуатации. Геотекстильные трубы, установленные вдоль илистой отмели на побережье Чаченгсао в Таиланде в 2005 году, стали хорошим уроком для исследователей (Saengsupavanich, 2013). Установленные геотекстильные трубы через пять лет испытали осадку на 0,6 м и были повреждены. Расходы на содержание поселенческого вопроса были пустой тратой денег, а утечка пломбировочных материалов угрожала морским обитателям и наносила вред экологии.Осевшие и поврежденные геотекстильные трубы не могли идеально служить береговой защитой, так как высота труб уменьшалась. Падающие волны перекрывают геотекстильные трубы, и энергия волн не может быть эффективно рассеяна.

В целом, технология геотекстильных труб является хорошим выбором для защиты берегов, как на песчаных, так и на грязных пляжах, особенно для проектов, требующих быстрой установки при ограниченных бюджетных ассигнованиях. Геотекстильные трубы снимаются после восстановления пляжа, что удобно на пляжах, которые являются местами притяжения для туристов.

После исследований есть несколько рекомендаций по уточнению применения геотекстильных трубок для управления песчаными и илистыми берегами. Поверхность геотекстильной трубы может быть покрыта другим слоем геотекстильной ткани или небольшими камнями для повышения устойчивости к повреждениям (острыми предметами или вандализму). Усадку геотекстильной трубки можно предотвратить, добавив под нее слой чистящего фартука. Для илистых участков рекомендуется размещать геотекстильную трубу поверх бамбуковых матов, чтобы избежать оседания.Тесная связь между учеными и инженерами очень важна для обеспечения того, чтобы установка геотекстильных труб способствовала регенерации видов мангровых зарослей.

5. Заключение

В этой статье были проведены тематические исследования по применению геотекстильных трубок как на песчаном, так и на илистом побережье. Опыт управления прибрежными районами Мексики, Малайзии и Таиланда был разработан и обсужден в дальнейшем для применения геотекстильных трубок.

Основными целями внедрения технологии геотекстильных трубок на песчаных пляжах являются защита прибрежной зоны от дальнейшей эрозии и естественное питание пляжа.Однако на илистых побережьях восстановление мангровых зарослей является дополнительной проблемой в проектах управления прибрежными районами. Интеграция мангровых зарослей и геотекстильных трубок является надлежащим смягчением для рассеивания сил волн и накопления отложений на илистых пляжах.

Песчаный пляж и грязный пляж имеют разные геологические условия. Гидравлическая энергия, воздействующая на песчаные пляжи, больше, а прочность дна на илистых пляжах слабее. Следовательно, при проектировании геотекстильной трубы на этих двух типах побережья требуются разные соображения.Геотекстильные трубы удовлетворительно показали себя на песчаных пляжах, но с некоторыми препятствиями на илистых пляжах. Из тематических исследований следует, что способность геотекстильных трубок питать пляж на песчаных пляжах замечательна. Однако на илистом пляже геотекстильные трубы смогли свести к минимуму эрозию береговой линии. Самым большим препятствием является оседание геотекстильных трубок из-за слабой прочности основания, что привело к неудовлетворительной работе конструкций. Восстановление мангровых зарослей вдоль илистого побережья является хорошим решением для защиты береговой линии в долгосрочной перспективе.Однако успех регенерации мангровых зарослей зависит от помощи геотекстильных трубок. Следовательно, конструктивные соображения, такие как размещение труб и время посадки мангровых зарослей, очень важны для обеспечения успеха восстановления прибрежных и мангровых зарослей.

В целом, преимущества геотекстильных трубок, такие как быстрота изготовления, низкая стоимость, малый вес, простота оборудования и эффективность защиты берегов, сделали их хорошей альтернативой для жестких инженерных сооружений.Однако необходимо преодолеть более низкую устойчивость геотекстиля к повреждениям, чтобы обеспечить более длительный срок службы геотекстильных трубок. Покрытие труб геотекстилем или камнями может защитить конструкции от прямого контакта с острыми предметами или актов вандализма. Наконец, соображения доступности материалов вблизи участка и меры предосторожности для минимизации будущего обслуживания могут снизить стоимость геотекстильной трубы как сооружения для защиты побережья. Таким образом, сохранение и восстановление береговой линии с помощью геотекстильных трубок являются экологически и экономически целесообразными как на песчаных, так и на илистых побережьях.

Конфликт интересов

Авторы заявляют об отсутствии конфликта интересов в отношении публикации данной статьи.

Благодарности

Авторы выражают искреннюю благодарность за финансовую поддержку, полученную от HIR-MOHE University of Malaya в рамках гранта №. UM.C/HIR/MOHE/ENG/34 и HIR-Central Grant No. UM.C/625/1/HIR/114. Они также хотели бы выразить свою теплую благодарность IEOS в Университете Малайи за их помощь в предоставлении помещений.

Оценка эффективности насыпей из армированного красного кофейного грунта в условиях дождя | Зимбу

Транспортные чиновники. Стандартные технические условия на автодорожные мосты. ААШТО, 2002.

Патриция, Вамбуа Мумби. 2015. «Экологическое и социально-экономическое воздействие добычи песка на население в водосборе реки Киву, округ Мвинги, округ Китуи, Кения. Магистр наук». Университет Кениата, Найроби, Кения.

Райсингхани, Д.В. и Б.В.С. Вишванадхам. «Оценка характеристик проницаемости геосинтетически армированного грунта с помощью лабораторных испытаний». Геотекстиль и геомембраны 28, вып. 6 (декабрь 2010 г.): 579–588. doi:10.1016/j.geotexmem.2010.01.001.

Денге, Стэнли Мбоша. «Влияние бетона из карьерной пыли и подстилающей подпочвенной среды на структурные характеристики первых этажей жилых домов». Журнал IOSR по машиностроению и гражданскому строительству 14, вып. 02 (март 2017 г.): 52–56. дои: 10.9790/1684-1402035256.

Манетт, Нджике, Уолтер Оява и Тимоти Ньомбои. «Влияние ручного уплотнения на прочность на сжатие и водопоглощение сжатых блоков из стабилизированного грунта». (2014).

Кернер, Роберт М. и Джордж Р. Кернер. «База данных, статистика и рекомендации в отношении 171 неудавшейся стены из геосинтетического армированного механически стабилизированного грунта (MSE)». Геотекстиль и геомембраны 40 (октябрь 2013 г.): 20–27. doi:10.1016/j.geotexmem.2013.06.001.

Ю, Чоншик и Хе-Ён Чон.«История случая разрушения геосинтетической армированной сегментной подпорной стены». Журнал геотехнической и геоэкологической инженерии 132, вып. 12 (декабрь 2006 г.): 1538–1548. doi: 10.1061 / (исх.) 1090-0241 (2006) 132: 12 (1538).

Кристофер, Барри Р. и Ричард П. Стулгис. «Низкопроницаемые грунты обратной засыпки в геосинтетических армированных грунтовых стенах: состояние практики в Северной Америке». В материалах Североамериканской конференции по геосинтетике (NAGS 2005), с. 14е16. 2005.

Гарсия, Э.Ф., С.П.К. Галлаге и Т. Учимура. «Функция проницаемых геосинтетических материалов в ненасыщенных насыпях, подверженных инфильтрации осадков». Geosynthetics International 14, вып. 2 (апрель 2007 г.): 89–99. doi:10.1680/gein.2007.14.2.89.

Ян, Куо Синь, Джозеф Нганга Туо, Во Дуйен Ань Хюинь, Тхань Сон Нгуен и Фернандо Энрике Мартинс Портелинья. 2017. «Численная оценка армированных откосов с различными системами засыпки-армирования-дренажа с учетом инфильтрации осадков.Компьютеры и геотехника 96 (апрель): 25–39. doi: 10.1016/j.compgeo.2017.10.012.

Ю, Чунг-Сик, А-Ран Сон, Сун-Бин Ким и Дэ-Ён Ли. «Конечно-элементное моделирование каменной колонны, заключенной в георешетку, в мягком грунте». Журнал Корейского геотехнического общества 23, вып. 10 (2007): 133-150.

Чоудхари, Авдеш Кумар и А. Мурали Кришна. «Экспериментальное исследование поведения на границе раздела различных типов зернистого грунта/геосинтетики». Международный журнал геосинтетики и землеустройства 2, вып.1 (22 января 2016 г.). doi: 10.1007/s40891-016-0044-8.

Абди М.Р. и А.Р. Зандие. «Экспериментальный и численный анализ крупномасштабных испытаний на выдергивание, проведенных на глинах, армированных георешетками, инкапсулированными грубым материалом». Геотекстиль и геомембраны 42, вып. 5 (октябрь 2014 г.): 494–504. doi:10.1016/j.geotexmem.2014.07.008.

Thuo, JN, KH Yang и CC Huang. «Инфильтрация в ненасыщенные армированные склоны с неткаными геотекстильными дренами, зажатыми в слоях песка.Geosynthetics International 22, вып. 6 (декабрь 2015 г.): 457–474. doi:10.1680/jgein.15.00026.

Уилиан да Роча Альбино, Джули Куахара, Фернандо Энрике Мартинс Портелинья и Маркос Массао Футаи. «Численное моделирование одномерной инфильтрации на ненасыщенных границах между почвой и геосинтетикой». Анаис До XVIII Конгресс Бразилии по механике душ солос и геотехнической инженерии (2016). doi: 10.20906/cps/cb-08-0017.

Туо, Дж. Н.; Huynh, VDA; Ян, К .; Портелинья, Ф.Х. М. «Поведение откосов, армированных геотекстилем/георешеткой, с различными засыпками в условиях атмосферных осадков». В GA 2016-6-я Азиатская региональная конференция по геосинтетике: геосинтетика для развития инфраструктуры, стр. Материалы. 2016.

Буазза, Абдельмалек, Хорхе Г. Цорнберг, Джон С. Маккартни и Хани Нахлави. «Значение ненасыщенного поведения геотекстиля в земляных сооружениях». Австралийская геомеханика41, вып. 3 (2006): 133-142.

Гарсия-Аристисабаль, Эдвин Фабиан, Карлос Альберто Вега-Посада и Альба Нури Гальего-Эрнандес.«Экспериментальное исследование инфильтрации воды в ненасыщенной почвенно-геосинтетической системе». Revista Facultad de Ingeniería Universidad de Antioquia no. 78 (март 2015 г.). doi:10.17533/udea.redin.n78a15.

Ванапалли, С.К., Д.Г. Фредлунд, Д.Э. Пуфаль и А.В. Клифтон. «Модель для прогнозирования прочности на сдвиг с учетом всасывания грунта». Канадский геотехнический журнал 33, вып. 3 (2 июля 1996 г.): 379–392. дои: 10.1139/t96-060.

Берг, Райан Р., Барри Родни Кристофер и Нареш С.Самтани. Проектирование и строительство механически укрепленных земляных стен и армированных грунтовых откосов. Министерство транспорта США, Федеральное управление автомобильных дорог, Национальный институт автомобильных дорог, 2009 г.

Ирио, Т. и Р. К. Роу. «Проникновение в насыпь, армированную нетканым геотекстилем». Канадский геотехнический журнал 42, вып. 4 (август 2005 г.): 1145–1159. дои: 10.1139/t05-035.

Подготовка основания — Layfield

Подготовка основания

Целостность системы крепи во многом зависит от состояния подготовленного грунтового основания.

Земляные работы могут использоваться для поддержки, покрытия, защиты, дренажа и разделения компонентов системы геосинтетической облицовки. Одним из наиболее ответственных земляных работ для систем облицовки является подготовленное земляное полотно, так как оно образует поверхность основания для системы облицовки. Краткосрочная и долгосрочная целостность системы крепи зависит от состояния подготовленного грунтового основания. В этой технической записке обсуждаются некоторые ключевые вопросы, которые следует учитывать при оценке приемлемости подготовленного грунтового основания.

Большинство почвенных материалов можно использовать в подготовленном земляном полотне. Можно использовать как местные наполнители, так и импортные переработанные материалы. Мелкозернистые несвязные грунты, такие как песок или пылеватый песок, и наиболее связные грунты, такие как глинисто-илистые ледниковые тилы, могут использоваться в качестве строительных материалов земляного полотна.

Подготовленная поверхность должна быть однородной, хорошо утрамбованной, без острых осколков или камней, крупных камней и других вредных веществ, таких как корни деревьев, строительный мусор и металлические предметы. На поверхности не должно быть естественных или посторонних предметов, выступающих над поверхностью земляного полотна.

В ряде случаев местный доступный источник насыпи ограничивается крупнозернистым несвязным грунтом, таким как карьерный гравий. Кроме того, иногда область, подлежащая облицовке, находится в пределах крупнозернистой залежи. Хотя эти материалы можно сортировать и уплотнять до получения однородной и ровной поверхности грунтового основания, эта поверхность должна подвергаться дальнейшей обработке путем нанесения более мелкозернистого материала, такого как песок, для формирования подушки или подстилающего слоя для системы облицовки.Подстилающий материал должен иметь толщину не менее 150 мм (6 дюймов) и должен быть уплотнен. Толщина подсыпки может быть увеличена в зависимости от местных условий. альтернатива

Мелкозернистые связные глинистые грунты также могут использоваться в качестве строительного материала земляного полотна. В футеровке земляного полотна часто встречаются самородные глинисто-алевритовые или пылевато-глинистые ледниковые отложения. Эти материалы можно обрабатывать, сортировать, уплотнять и обрезать, чтобы создать гладкую, ровную и ровную поверхность, однако все угловатые и острые камни или камни должны быть удалены с поверхности или извлечены из подготовленного грунтового основания.Гладкие округлые камни размером менее 50 мм (2 дюйма) могут оставаться в подготовленном земляном полотне, однако их следует вбивать в глиняное основание с усилием, чтобы они не выступали над готовой поверхностью. Общее эмпирическое правило заключается в том, что все камни и скалы, независимо от формы и размера, а также комки глины, лежащие над поверхностью земляного полотна, должны быть удалены.

Подготовленное основание должно быть уплотнено в соответствии с проектными спецификациями и стандартной инженерной практикой.Как правило, это означает, что земляное полотно должно быть уплотнено как минимум до 95% максимальной плотности в сухом состоянии в соответствии со стандартным тестом Проктора (ASTM D698). При проектировании подготовленного грунтового основания следует тщательно учитывать требования к несущей способности, величину ожидаемой деформации грунтового основания и возможность возникновения местной неравномерной осадки. Деформация грунтового основания под системой облицовки может привести к чрезмерным напряжениям в материале облицовки, что, в свою очередь, может привести к выходу из строя и протечке системы крепи.Как минимум, земляное полотно должно быть прочным и неуступчивым и должно быть уплотнено до уровня, позволяющего перемещать строительную технику, оборудование для развертывания футеровки и другой связанный с этим транспорт, не вызывая колейности и/или деформации поверхности.

Уплотнение особенно важно в местах проходки труб и бетонных приспособлений. Часто трубопровод добавляется после завершения земляных работ, а уплотнение вокруг трубопровода выполняется другим методом, чем при проведении земляных работ в целом.Использование различных методов уплотнения может привести к неравномерной осадке в месте прохода трубы, что может привести к выходу из строя системы футеровки.

Еще одним важным вопросом является окончательная планировка и окончательное состояние подготовленного земляного полотна. Поверхность должна быть выровнена и подготовлена ​​к однородной отделке без резких или резких изменений уклона. Поверхность не должна иметь карманов или пустот любого рода, а также не должна иметь колеи или валков почвы вдоль поверхности. Кроме того, на поверхности не должно быть инея и льда.Следует рассмотреть возможность использования подушки из подсыпки из песка или геотекстильной подушки, если другие методы нецелесообразны. Подготовленное земляное полотно также должно быть сформировано и выровнено для облегчения поверхностного дренажа как до, так и во время установки системы облицовки.

Необходимо позаботиться о том, чтобы сохранить подготовленное земляное полотно после завершения работ. Движение автотранспорта по готовому земляному полотну должно быть ограничено. Следы или колеи, оставленные на земляном полотне транспортным средством, должны быть отремонтированы как можно скорее.Основание должно быть защищено от высыхания, затопления и промерзания. Стоячая вода должна быть удалена, чтобы земляные работы не пропитались (или не промерзли в холодную погоду). Промерзшее основание, которое само по себе не является непригодным, может быть покрыто слоем подсыпки, если удаление мелких комков инея нецелесообразно. Опять же, для исправления дефектов поверхности можно использовать слой геотекстиля.

В проектах, в которых участвует Layfield Construction Group, земляное полотно будет проверено по прибытии на площадку.Наши руководители проекта проверят состояние земляного полотна и при необходимости выдадут «Сертификат о приемке поверхности грунтового основания». Корректирующие действия и мероприятия по поддержанию земляного полотна в пригодном для облицовки состоянии (включая обезвоживание) являются обязанностью владельца или генерального подрядчика.

В некоторых местах можно подготовить грунтовое основание из глины и объединить его с синтетической облицовкой для создания композитной системы облицовки. Когда грунтовое основание с низкой проницаемостью находится в тесном контакте с геомембраной, комбинация этих двух компонентов образует композитную систему облицовки.

Разное
