Плюсы и минусы пленочного пола
Достоинствами инфракрасного теплого пола считают:
- универсальное действие. Пленка может работать с любым напольным покрытием. Она может устанавливаться не только на пол, но и на стены или потолок;
- монтаж пленки прост и не требует участия специалистов;
- температуру нагрева можно настраивать по своему желанию, для чего используются специальные терморегуляторы;
- возможность многоразового использования. При необходимости пленку можно снять и уложить в другом помещении;
- толщина пленки составляет около полмиллиметра. Она нисколько не изменяет уровень пола и не требует никаких дополнительных действий при монтаже;
- низкая инерция действия. Подключение пленки дает быстрый эффект, а после отключения температура быстро падает;
- равномерность. Отсутствуют зоны более сильного или слабого нагрева;
- Отсутствие нежелательных побочных эффектов. Излучение не сушит воздух, не изменяет содержание кислорода. Наоборот, оно ионизирует воздух, уничтожая вредоносные бактерии.
К достоинствам пленочного обогрева следует отнести также модульный принцип работы – если один участок вышел из строя, это не остановит работу всего комплекта.
Недостатками пленочного обогрева считаются:
- нагретые поверхности получают заряд статического электричества и притягивают пыль. Требуется более частая уборка;
- зависимость работы пленки от наличия тока в сети;
- укладку пленки приходится производить с учетом размещения мебели в помещении;
- высокий расход электроэнергии;
- необходима защита от влаги и от механических воздействий.
Несмотря на присутствие некоторых недостатков, спрос на инфракрасные пленочные излучатели постоянно растет.
Зачем устанавливать теплый пол: карбоновый мат
Карбоновый мат относится к передовой, инновационной технологии, которая позволяет использовать инфракрасные волны для обогрева помещения. Карбон – высокопрочный материал, попадая под воздействие электричества,
виды, критерии выбора, технология монтажа
Карбоновый теплый пол по своим техническим характеристикам занимает одно из первых мест среди систем обогрева жилых помещений. Основным достоинством его является эффективность и безопасность применения. Выпускают два вида такого отопительного оборудования, которые отличаются конструктивными показателями и способом укладки. Как устроена карбоновая система обогрева пола и в чем особенности ее установки?
Устройство и принцип работы
Теплый карбоновый пол относится к электрическим отопительным устройствам. Нагрев полового покрытия осуществляется за счет инфракрасного излучения. Диапазон действующих волн составляет 5 – 20 мкм.
Такой процесс в системе происходит благодаря ее конструкции, которая состоит из нагревательных полос или стержней, заполненных карбоновой смесью. Каждый элемент скреплен проводниками из меди, через которые поступает электрический заряд.
Все провода и греющие детали облачены в защитную полипропиленовую оболочку. Поэтому карбоновое отопительное оборудование не боится воздействия влаги. За счет параллельного типа соединения ИК система обогрева способна функционировать даже при повреждении отдельных ее участков.
Инфракрасное излучение, которое выделяет электрическое карбоновое устройство, позволяет равномерно прогреть всю площадь напольного покрытия. При этом тепло распространяется на окружающие предметы. Благодаря таким свойствам воздух в помещении не пересушивается и создается, благоприятный микроклимат.
Карбоновый теплый пленочный пол
Виды карбоновых систем
Пленочные полы
Устройство представляет собой сплошное термостойкое пленочное покрытие, между слоями которого расположены карбоновые полосы. Нагревательные элементы между собой спаяны с помощью медных шин.
Пленка, изготовленная из качественного прочного полипропилена, выдерживает высокий температурный режим – до 120 градусов по Цельсию. При этом материал совершенно не деформируется и не теряет первоначальных характеристик.
Один рулон пленочного теплого пола имеет длину 50 метров, а ширина его колеблется в пределах от 50 до 100 сантиметров. Толщина полипропиленового слоя может быт в пределах 0,23- 0,47 миллиметров.
Монтаж пленочной системы обогрева производится сразу под финишное покрытие при условии наличия правильно оформленной ровной основы пола. Благодаря этому значительно облегчается весь процесс укладки и демонтажа оборудования.
В зависимости от категории карбонового пленочного материала потребляемая мощность таких теплых полов может иметь показатели от 130 до 400 ватт на метр квадратный. При этом соответствующая максимальная температура нагрева поверхности составляет от 40 до 80 градусов. Расход энергии в процессе работы системы не превышает 25,-35 ватт в час.
Укладка нагревательной карбоновой пленки
Стержневой пол
Такой вид карбонового теплого покрытия имеет другую конструкцию. Состоит система из заполненных смесью из карбона стержней. Такие гибкие элементы нагрева изготовлены из крепкого полимера, который обладает высокой термостойкостью.
Каждый стержень между собой соединен многожильным проводником из медного сплава. Все провода покрыты защитным полипропиленовым слоем. Параллельное их подключение позволят бесперебойно работать оборудованию при выходе и строя отдельных нагревательных участков.

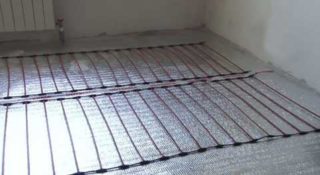

Стержневой карбоновый теплый пол
Инфракрасное излучение, возникающее в процессе поступления электричества к карбоновым стержням, полностью прогревает всю площадь полового покрытия. Одновременно с этим при сильном нагреве отдельных зон мощность системы снижается. Такое свойство позволяет исключить возможность перегрева конструкции и прокладывать оборудование в местах, где располагаются крупные предметы интерьера помещения.
Монтаж стержневого устройства обогрева выполняется исключительно в стяжку. Если предполагается финишное покрытие из керамической плитки, то можно размещать систему в слоях клеевого раствора. При этом для укладки карбонового теплого пола стержневого типа обязательно требуется специально подготовленное основание с хорошей теплоизоляционной защитой.
Функционируют стержневые теплые полы с максимальным нагревом рабочей поверхности 60 градусов. Расход электрической энергии в процессе работы составляет от 20 до 50 ватт в час.
Пленочная и стержневая отопительная система отличается своей универсальностью, так как оборудование можно устанавливать под финишное покрытие пола любого типа. При этом качество обогрева совершенно не снижается.
Критерии выбора
На современном рынке представлены карбоновые теплые полы от различных производителей с отличительными техническими параметрами. Поэтому часто потребителю трудно определится с выбором качественной подходящей системы обогрева.
Чтобы правильно подобрать модель карбонового отопительного оборудования следует учитывать такие факторы:
- Мощность прибора. При установке системы в качестве дополнительного обогрева помещения можно обратить внимание на изделия с небольшой мощностью. Если предполагается карбоновый теплый пол как основной элемент отопления или для нагрева помещений большого объема, то лучше приобретать установку с более высокими показателями.
- Способ установки. Карбоновые полы могут укладываться сразу на черновую поверхность или монтироваться в стяжку. Если заливка пола в квартире не предусматривается, то лучше выбрать пленочный пол. Его можно установить сразу под плитку, линолеум или ламинат.

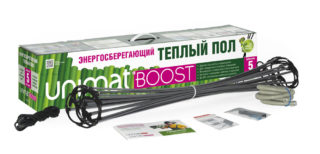

- Комплектация системы. При покупке комплекта теплого следует внимательно изучить все элементы, которые входят в комплект к оборудованию. Стержневой обогрев должен иметь терморегулятор и датчик. Также рекомендуется проверить все детали системы на целостность конструкции.
- Качество изделия. Лучше всего приобретать устройство обогрева пола в специализированных магазинах от известных изготовителей. Это обусловлено тем, что на стихийных рынках можно выбрать совершенно низкого качества товар, который не будет соответствовать заявленным характеристикам.
Также при подборе системы берется в расчет климатические условия местности, характер теплоизоляции и размер помещения.
Преимущества и недостатки
Теплые карбоновые полы относятся к системам с высокими техническими характеристиками. Их устанавливают как в жилых помещениях, так и хозяйственных постройках. Часто используют такой способ обогрева в зданиях общественного типа.
Широкое применение пленочного и стержневого карбонового отопительного оборудования обусловлено множеством преимущественных сторон. К основным достоинствам установки таких систем можно отнести:
- имеют небольшой вес устройства, что позволяет применять его для любых перекрытий;
- обеспечивают быстрый и равномерный прогрев всей поверхности пола;
- возможность установки для любых финишных покрытий;
- не выделяют вредных веществ, включая электромагнитные излучения;
- обладают защитой от перегрева и возгорания;
- конструкция системы позволяет проводить укладку в помещениях с различной планировкой
- возможность установки в комнатах с высоким уровнем влажности;
- в процессе работы расходуется небольшое количество электрической энергии.
Карбоновые инфракрасные теплые полы отличаются надежностью и длительным эксплуатационным сроком. Система е боится пониженного температурного режима и при отключении не меняет своих технических показателей.
К недостаткам использования электрического отопительного устройства такого типа часто относят сравнительно высокую стоимость оборудования. Если брать во внимание стержневые системы, то часто отталкивает необходимость установки в половую стяжку. Пленочные же устройства имеют невысокую защиту от механического воздействия. Но наряду с достоинствами такие недостатки совершенно незначительные.
Технология монтажа
Укладка карбонового теплого покрытия пола не составляет особой сложности. Поэтому сделать ее можно своими руками. В процессе монтажных работ следует учитывать тип системы обогрева, так как установка оборудования стержневого и пленочного типа имеет существенные отличия.
Устройство карбонового пленочного теплого пола
Пленочный
Монтаж пленочного инфракрасного обогрева проводится на ровную чистую поверхность. Процесс укладки состоит из таких этапов:
- Расстелить по всей площади основания теплоотражающее покрытие. Места стыков зафиксировать скотчем, а углы можно укрепить с помощью степлера.
- Сверху уложить карбоновую пленку. Для удобного размещения материал можно разрезать по намеченным линиям. В других участках отделять пленку нельзя.
- На каждую полосу из меди закрепить контактный зажим гладкой его частью к низу.
- Все участки отреза с выходящей наружу медной полосой изолировать.
- Полотна пленки должны, повернуты медными проводами к половому основанию, чтобы она не смещалась, рекомендуется в нескольких местах закрепить ее при помощи скотча.
После этого можно устанавливать регулятор. Его следует располагать возле электрической проводки на стене. Подключение пленочного оборудования к сети проводится со стороны расположения терморегулятора. Места подсоединения каждой полосы обязательно изолируются.

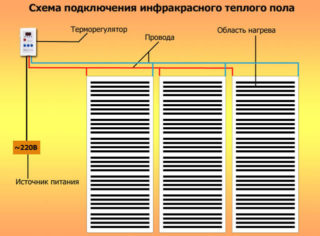

Все схемы подключения к терморегулятору теплого пола указаны в инструкции, прилагаемой к прибору. Датчик монтируется под пленочную полосу. Размещать его следует вблизи регулятора.
После подключения к сети необходимо сделать тестирование системы. При этом проводится проверка каждого отдельного участка.
Стержневой
Нагревательные маты стержневого пола укладываются на разложенную по всей площади помещения подложку. Монтаж такой системы обогрева осуществляется на расстоянии от стен 20 сантиметров.
Устройство стержневого карбонового пола
Для установки стержневого пола необходимо:
- Подложку разместить по всей поверхности пола, и закрепить стыки.
- Сверху расстелить нагревательный мат. Укладка его должна проводиться в направлении от одной стены к другой.
- Для разворота стержневых полотен провода необходимо аккуратно разрезать скрепляющий маты кабель.
- После заполнения всей поверхности пола нагревательными матами требуется провести фиксацию всей конструкции скотчем.
- В местах разъединения проводов необходимо скрепить термоусаживаемыми трубками с силовым кабелем системы. Последний кабель полностью изолируется социальной гильзой.
Подключение к терморегулятору выполняется согласно предоставленной производителем схеме. Датчик заводят в гофрированную трубку.
После завершения монтажных работ осуществляется проверка системы. Для этого оборудование подключают к сети на пятнадцать минут и проверяют показатели температуры нагрева.
Сверху стержневой теплый пол заливается цементно-песчаным раствором. Слой стяжки должен быть не меньше двух сантиметров. Такие же параметры учитываются при укладке на систему плиточного клея.
Правильно установленный карбоновый теплый пол совершенно прост в эксплуатации. Система работает практически бесперебойно, поддерживая необходимую температуру в помещении. Для продления срока использования оборудования рекомендуется периодически делать проверку соответствия заданного режима на всех участках полового покрытия. Такое тестирование позволит исключить значительных поломок и позволит сэкономить на ремонте отопительного устройства.
виды систем, технология укладки и монтажа
Карбоновый пол — уникальная система напольного инфракрасного обогрева помещений. В качестве нагревательных элементов используются карбоновые стержни. Материал представляет собой высокопрочный устойчивый к разнородным воздействиям углепластик. Стержни надежно соединены друг с другом медным кабелем повышенной защиты, в сплошных системах нагревательные элементы запаяны в пленку. Эффективность карбонового теплого пола значительно выше, чем систем кондуктивно-конвекционного отопления. Саморегулирующийся карбоновый пол инфракрасного обогрева экологичен, потребляет рекордно низкое количество электроэнергии, полностью безопасен.
Принцип работы такой системы
Тепловые лучи прогревают предметы в помещении, свободно проходя через напольное покрытие и почти не нагревая воздух, что принципиально отличает их от привычных электрических теплых полов. Тела людей, мебель, предметы нагреваются равномерно. Эффективность отопления не зависит от наличия или отсутствия сквозняков, уровня влажности в помещении. 90% излучения — в дальнем инфракрасном диапазоне, что положительно влияет на здоровье людей, проживающих в домах с отоплением этого типа.
Примерно половина теплопотерь человеческого тела происходит именно в инфракрасном биорезонансном диапазоне (длина волны 9-10 мкм). В этом же диапазоне тепло наиболее эффективно поглощается. Поэтому при условии инфракрасного отопления для комфортного самочувствия человеку нужна температура на 4-5 С ниже, чем при других видах обогрева. Благодаря этому и высокому КПД расходы на отопление снижаются на 15-20%. Воздух в помещениях с карбоновыми полами не перегревается, остается свежим и не пересушенным.
Нагревательные стержни карбонового пола соединены друг с другом медным кабелем в толстой изоляции
Карбоновые полы не только позволяют поддерживать комфортную температуру в помещениях, но и оздоравливающе воздействуют на организм человека. Лучистый обогрев и повышенное количество отрицательно заряженных ионов действуют как солнечное тепло. Действие излучения аналогично работе генераторов аэроинов, используемых в медицине.
Биогенетические дальние инфракрасные лучи сыграли огромную роль в развитии жизни на планете, их называют лучами жизни. Использование их в системах отопления имеет дополнительные плюсы:
- снижение уровня стресса;
- подавление роста раковых клеток;
- ускорение вывода шлаков;
- очистка и дезодорация загрязненного воздуха;
- стимуляция роста растений;
- уничтожение вируса гепатита;
- положительное влияние на больных псориазом, диабетом.
Живое инфракрасное излучение воспринимается организмом как собственное тепло и оказывает мягкое оздоравливающее воздействие — улучшается микроциркуляции крови, стимулируются окислительно-восстановительные процессы, благодаря чему человек меньше склонен к утомляемости, лучше себя чувствует.
Карбоновый инфракрасный теплый пол оказывает благоприятное воздействие на организм человека
Виды карбоновых систем обогрева
Все отопительные системы на основе карбоновых нагревателей легки, прочны, просты в монтаже, устойчивы к коррозии. Различают стержневые и сплошные (пленочные) карбоновые полы. Гибкие нагревательные элементы стержневых систем соединены в маты термостойким многожильным медным проводом толщиной 2,5 мм в толстой 3-миллиметровой оболочке.
Карбоновые маты — саморегулирующиеся системы, благодаря чему их можно укладывать под мебель без риска перегрева. Они отлично подходят для монтажа в стяжку или в 2-3-сантиметровый слой плиточного клея. Защитная оболочка стержня — полиэстер и полиэтилен.
Карбоновые маты с эффектом саморегуляции можно укладывать под мебель. Перегрев исключен
Сплошная инфракрасная пленка нагревает помещение за счет единого карбонового слоя. Такой пол можно разрезать, укладывать под мебель. Полосы надежно соединены с помощью пайки. Пленочные системы могут существенно отличаться. Обычная пленка — двух- или трехслойная. Карбоново-графитовая смесь наносится с помощью принтера на основу из полипропилена.
Сплошная система состоит из 3 рабочих слоев, с двух сторон защищенных 5 слоями безопасности. Такие 13-слойные полы надежно защищают от любых возможных вредных воздействий и перегрева. В пленках этого типа используется чистый карбон, а не карбоново-графитовая смесь.
В 13-слойной инфракрасной пленке используется чистый карбон, она предельно надежна и безопасна
Чем этот теплый пол лучше других?
Карбоновые полы можно использовать для обогрева помещений и открытых площадок. Их плюсы:
Саморегуляция
Это «умные» системы, контролирующие температуру и, соответственно, расход электроэнергии без установки сложного дорогостоящего оборудования. Чем выше температура, тем больше увеличивается расстояние между частицами нагревательных элементов, и нагрев автоматически снижается за счет увеличения сопротивления. Таким образом, снижается расход электроэнергии. Когда температура падает, происходит обратный процесс.
На участках пола с повышенной нагрузкой, например, в местах, где установлена мебель, система будет нагревать значительно меньше. Перестановка мебели и тяжелых предметов не представляет проблемы, никаких дополнительных мер по защите отопления не требуется.
Надежность и безопасность
Поскольку инфракрасный карбоновый пол не может перегреться в силу особенностей терморегуляции, нет риска повреждения или деформации напольного покрытия. Система отопления чрезвычайно надежна, не выходит из строя.
Инфракрасное излучение теплого пола не имеет негативных побочных эффектов, его применяют в камерах для недоношенных детей для щадящего обогрева младенцев и оздоравливающего эффекта. Сфера применения инфракрасных систем постоянно расширяется. Их используют в спа-салонах, инфракрасных саунах.
Экономичность
Мощность карбонового пола составляет 116 Ватт на метр погонный. Когда прогревается слой плиточного клея или стяжка, в которые устанавливаются системы, потребляемая мощность снижается. Обычно она составляет 87 Ватт на метр погонный.
Чтобы обеспечить максимальный контроль расхода электроэнергии, устанавливают терморегуляторы. Это позволяет сэкономить до 30% на энергозатратах. На сегодня карбоновые полы самые экономичные из всех систем отопления.
Карбоновое отопление позволяет существенно экономить на энергозатратах. Системы сверхнадежны и безопасны
Монтаж стержневого карбонового отопления
Стержневой карбоновый мат очень прост в монтаже. Для его укладки достаточно иметь несложные инструменты и материалы, никаких специальных знаний не требуется. Укладывают систему в клей или стяжку. Режется он кратно 10 см по длине. Допустимая длина полосы — до 20-25 м.
Для снижения энергозатрат в системах инфракрасного отопления используются терморегуляторы с датчиками температуры
Необходимые комплектующие для монтажа:
- Подложка-теплоизолятор. Она позволяет увеличить эффективность работы стержневого мата и снизить теплопотери. Можно использовать листовой вспененный материал с лавсановой пленкой. Подходят армофол, изоком, плэнекс, пенофол или их аналоги. В качестве теплоизолирующей подложки нельзя использовать материалы с токопроводящей фольгой.
- Соединительный комплект. Понадобится как минимум один комплект из 4 толстостенных термоусадочных трубок и пары гильз.
- Концевой комплект из 2 толстостенных термоусадочных трубок для каждой полосы карбонового мата.
- Терморегулятор, укомплектованный датчиком температуры пола. Также датчик можно приобрести отдельно. Подойдет SF-7х30. Терморегулятор выбирают такой, чтобы максимальная мощность планируемой нагрузки была ниже максимальной мощности терморегулятора на 15%.
- Гофрированная трубка для укладки датчика температуры пола с зондом и заглушкой.
- Соединительный провод в двойной изоляции.
Также вам понадобятся такие инструменты:
- щипцы для снятия изоляции с проводов;
- кусачки;
- клещи обжимные;
- ножницы;
- нож;
- отвертка;
- технический фен;
- скотч строительный.
Поверхность пола должна быть чистой и ровной. Определяют общую площадь, на которую будет уложен карбоновый мат, готовят место расположения терморегулятора в доступной точке. В полу необходимо проштробить паз для последующей установки датчика в гофрированной трубке.
Материал укладывают на поверхность пола, прикрепляют к основе с помощью клея, степлера или скотча. Полосы теплоотражающего материала соединяют между собой. Рулон раскатывают со стороны будущего подсоединения к терморегулятора. Для разворота полосы ее разрезают с одной стороны в месте разворота, полосу поворачивают на 180 градусов. Полосы закрепляют скотчем на теплоотражающем материале и соединяют между собой. Карбоновые стержни не должны пересекаться друг с другом.
Очистить провод от изоляции можно либо с помощью специального инструмента, либо с помощью щипцов. Приобрести их можно в любом магазине строительных инструментов
Полосы мата соединяют друг с другом монтажными проводами. В месте разреза карбонового мата нужно зачистить провод от изоляции. На провод надевают гильзу в термоусаживаемой трубке, зажав обжимными клещами. Снимают изоляцию с соединительного провода, надевают термоусаживаемую трубку.
Соединительный провод соединяют с силовым кабелем карбонового мата с помощью термоусадочной трубки
Силовой провод карбонового мата соединяют с проводом соединительным с помощью гильзы, обжав клещами. При помощи технического фена усаживают гильзу. Термоусаживаемую трубку сдвигают на соединение и также усаживают феном. Таким образом соединяются все полосы. Концевой комплект изолирует концы проводов. На них надевают термоусаживаемые трубки, усаживают феном, обжимают клещами.
Первую полосу мата подключают к зажимам терморегулятора с помощью соединительного комплекта и провода. Подключение это, как правило, осуществляют в соответствии с инструкцией, которая входит в комплект.
В теплоотражающем материале необходимо сделать отверстия для прочного сцепления с полом. Датчик температуры вводят в гофрированную трубку с помощью зонда. На трубку устанавливают заглушку. Далее трубку укладывают в подготовленный паз вдоль стержней пола. Терморегулятор устанавливают на стену и тестируют работу системы обогрева в течение 15 минут, проверяют надежность соединений.
После завершения монтажа карбонового мата его можно уложить как в стяжку, так и в плиточный клей. Стяжку заливают прямо поверх стержней теплого пола. Плитку также укладывают прямо на теплый пол с помощью клея. Минимальная толщина стяжки или слоя клея вместе с плиткой — 2 см. Применять можно только специальные смеси для теплых полов. Срок полного высыхания плиточного клея или стяжки — минимум 28 дней. Включать систему можно только по истечении этого времени.
Если у вас все еще остались вопросы — смотрите инструкцию на видео:
Оцените статью: Поделитесь с друзьями!Сравнение пленочных теплых полов
Пленочный тёплый пол – это система в которой для подогрева напольного покрытия (ламинат, линолеум и т.п.) используется специальная инфракрасная нагревательная плёнка или еще её называют карбоновая термоплёнка.
На этой самой инфракрасной плёнке выполняющей роль нагревателя мы сегодня остановимся подробнее.
Инфракрасная (карбоновая) термоплёнка устройство
Пленочный теплый пол по конструкции состоит из нагревательного элемента (карбона — переплетённых нитей углеродного волокна), двух медных токоведущих шин и защитного изолирующего слоя с двух сторон (лавсан, полиэтилен, полиэстер…).
Именно так выглядел первый классический пленочный нагреватель.
На медные шины подается напряжение и карбоновый слой, преобразуя электрическую энергию в тепловую, греется сам и выделяет при этом еще и лучистую энергию, которая в свою очередь проходя через неметаллические предметы греет тело человека, а не воздух. Подобная система считается самой передовой и прогрессивной!
Изначально такую технологию разрабатывали для обогрева космических станций, но время идет и уже любой обычный человек может воспользоваться этим изобретением купив инфракрасную пленку.
С течением времени совершенствовалась технология изготовления инфракрасной пленки, повышалось качество и срок службы, например, в конструкцию для уменьшения сопротивления между медной шиной и карбоном ввели серебряную пасту, что позволило значительно уменьшить возможность образования электрической дуги. Вместо обычного лавсана стали применяться более дорогостоящие, но более качественные материалы, такие как полиэстер, добавляться дополнительные слои, повышающие адгезию термоплёнки и соответственно срок её службы.
Вот, к примеру, для сравнения представлены два образца инфракрасной пленки Heat Plus от компании «Seggi Century Co Ltd».
Сравнение инфракрасных пленочных теплых полов
Для сравнения возьмем две модели пленочных теплых полов: полосатый Heat Plus 220 (с карбоновым слоем нанесенный полосами) и сплошной Heat Plus NEW (карбоновый слой равномерно распределен по всей поверхности).
Структура полосатого пленочного теплого пола
- Защитный слой из высокотемпературного прозрачного полиэстера (Р.Е.Т).
- Нагревательный элемент — карбоновый слой (черные полоски).
- Серебряная подложка для уменьшения сопротивления.
- Медная шина шириной 20 мм.
- Защитный слой из высокотемпературного матового армированного полиэстера (Р.Е.Т).
Структура сплошного пленочного теплого пола
- Негорючий водонепроницаемый изоляционный слой РЕТ (полиэтилентерефталат).
- Прочный негорючий двухслойный нетканый материал (KNOW-HOW).
- Изоляционный слой РЕТ (полиэтилентерефталат).
- Армированные электродами медные шины.
- Серебряная подложка.
- Карбоновый слой.
- Изоляционный слой РЕТ (полиэтилентерефталат).
- Прочный негорючий нетканый материал (KNOW-HOW).
- Негорючий водонепроницаемый изоляционный слой РЕТ (полиэтилентерефталат).
Из представленных выше рисунков Вы можете наглядно убедиться в развитии технологий!
Слева — полосатая термопленка, а справа термопленка со сплошным карбоновым слоем и дополнительными слоями защиты, расширяющими спектр применения инфракрасной пленки (монтаж под плитку) и увеличивающими срок службы до 50 лет.
Как все было бы замечательно, наука проводила бы дополнительные исследования, производственники всевозможные испытания и в результате качество товаров только повышалось, как было бы чудно! НО!
НО, наступила эпоха ПОТРЕБЛЕНИЯ – дай больше и чтобы стоило подешевле! И вот тут-то на первое место вышел фактор цены. И пошли заказы на заводы.
Продавец: «А сделайте-ка нам подешевле!»
А заводы говорят: «Вы что? – это же ухудшение качества!»
Продавец: «Ну и что! Нам бы только продать, а там и трава не расти …»
Завод: «Ну раз так, то вот Вам изолирующий слой попроще (прозрачный), медная шина поуже, да термопленка потоньше, но работать это будет гораздо меньше.»
И появился на рынке огромный ассортимент инфракрасной пленки на любой кошелек, но соответственно и качество, а, следовательно, и срок службы, напрямую соответствующий цене.
Сравнение различных инфракрасных пленок
90 % инфракрасной термопленки продающейся на Российском рынке изготавливается в Южной Корее.
Это происходит из-за того, что оборудование для производства термопленки делает Южнокорейская Компания ДЭУ и практически весь процесс автоматизирован (обслуживающий персонал 2 — 3 человека), а то бы центром производства давно бы стал Китай со своей дешевой рабочей силой.
В России к сожалению, на современном этапе организовывать любое производство невыгодно по «не экономическим» причинам.
Российскому потребителю достаточно непросто разобраться в предложениях: «Heat Plus», «Caleo», «Hi Heat», «RexVa», «Power Film», «Unoci», «Calorique», «In-Terma», «Sky Sun», «Teploff», «TeploMir», «Ок Ондол», «Solarville», «Heat Up», «Q-Term» … достаточно или перечислять дальше?
На сегодняшний день в Южной Корее производством инфракрасной пленки занимаются более 20 компаний из них есть 5 – 6 достаточно крупные, например, компания «Green Industry Co» (торговая марка MARPE), кроме того есть ряд фирм в том числе и в России, продвигающих термопленку под своим брендом. Название при этом можно заказать любое, например, «Уноси», только напишут его на латинице, вот и получаются такие русские названия: «Unoci», «Teploff», «TeploMir», «Caleo».
Инфракрасные пленочные теплые полы – уже не новая отопительная система, но до сих пор никто в России не проводил её классификацию. Поэтому продавцы стараются представить свои бренды в наиболее выгодном свете, наделяя его какими-то уникальными качествами. Однако следует отметить, что принципиальные отличия у разных пленочных теплых полов одного класса незначительны, а именно материалы применяемые в производстве и система контроля качества.
В таблице приведены примеры отличия различных моделей пленочных теплых полов.
| Нагреватель (карбон) | SPN-205 | SPN-305 | SPN-305MK | APN (сплошное покрытие) | Технология РТС | |
| Класс (поколение) | II | III | IV (V) | VI | ||
| Модель | 205Т 208Т 210Т |
305Т 308Т 310Т |
305МК 308МК 310МК |
APN-410 (APN-510) |
Marpe samreg PTC (РТС+) |
Black Heat (Green Fim PTC) |
| Толщина | 0,275 мм | 0,330 мм | 0,388 мм | 0,4 мм | 0,4 мм | 0,5 мм |
| очень тонкая | тонкая | дополнительные слои защиты снизу | стандарт | дополнительные слои с двух сторон | ||
| Цвет | прозрачная | матовая | серебро | прозрачная | коричневая | |
| Работоспособность | 5 лет | 15 лет | 15 лет | 25 лет | 15 лет | 50 лет |
| Стоимость, м.кв. | 5,0 $ | 7,5 $ | 10 $ | 15 – 20 $ | 15 – 20 $ | 20 –30 $ |
У разных производителей буквы могут меняться, но главный признак качества термопленки – это толщина и цвет неизменны.
Пример обозначения термопленки
Heat Plus SPN 305-МК 110W – это пленочный теплый пол Heat Plus™ (производитель компания «Seggi Century Co Ltd»), третье поколение, толщина 0,388 мм, ширина 50 см, изоляция P.E.T., 110 Вт на погонный метр (220 Вт/м.кв.).
Marpe samreg PTC+ – это пленочный теплый пол Marpe™ (производитель южнокорейская компания «Green Industry Co»), шестое поколение, толщина 0,4 мм, ширина 50 см, изоляция P.E.T. (высокотемпературный прозрачный, матовый, армированный полиэстер Южнокорейского производства), 2200 Вт/м.кв.
При общей схожести по внешнему виду отличаются эти две модели популярных пленочных теплых полов в наличии у ИК пленки Marpe samreg PTC+ позитивного температурного коэффициента 50% (РТС), на практике это означает снижение мощности в 2 раза при запирании, что дает дополнительную защиту от возможного перегрева напольного покрытия.
Ниже на видео Вы можете посмотреть как ведут себя данные пленочные теплые полы в различных условиях, в том числе при «запирании».
Использование эффекта саморегуляции позволяет уменьшить затраты электроэнергии на отопление до 60 % и обезопасить теплый пол от перегрева.
Цвет инфракрасной пленки:
- Т (transparent) – прозрачная
- МК (милк) – матовая
- Silver – серебро
- Green – коричневая
Ширина инфракрасной пленки:
- 305 (205) – ширина 0,5 м (50 см)
- 308 (208) – ширина 0,8 м (80 см)
- 310 (210) – ширина 1,0 м (100 см)
Мощность инфракрасной пленки:
- 100 Вт – для потолочных систем отопления, прогрева стен
- 150 Вт – для вспомогательных систем отопления (комфортного подогрева)
- 220 Вт – для систем основного отопления
- 400 Вт – для промышленных систем (сушилки, прогрев бетона)
- 600 Вт – для промышленных систем (прогрев бетона, прогрев грунта)
- 800 Вт – для промышленных систем (подогрев емкостей)
Особенности применения пленочных теплых полов
Обычная температура нагрева теплого пола лежит в пределах от 18 до 24 градусов (регулировка задается терморегулятором),а вот максимальная температура нагрева ИК пленок использующихся для монтажа пленочных теплых полов составляет 60 градусов, после чего начинается деформация технологических слоев и прекращение работоспособности, вплоть до возгорания.
Промышленные ИК пленки большой мощности (400 Вт и т.д.) могут нагреваться пока не расплавятся, поэтому при монтаже нагревательных систем обязательно применяются ограничители температуры (терморегуляторы) до 70 — 80 °С!!!
Для напольных покрытий (паркет, ламинат, линолеум и т.п.) рекомендовано устанавливать температуру не более 32 градусов, а по медицинским показателям желательно ограничивать 28 градусами.
Ширина одной секции полосатой термопленки обычно составляет 20 (25) см, что обеспечивает удобство при расчете монтажа теплого пола. Полосы карбона нанесены довольно плотно, это обеспечивает равномерный нагрев всей поверхности пленки. У сплошной пленки карбоновый слой равномерно распределен по всей поверхности, поэтому резать её можно на любую длину, кроме того она не боится порезов и проколов.
Важным достоинством пленочных теплых полов является их универсальность. Они применяются в качестве основного или дополнительного обогрева помещений. Монтаж осуществляется на поверхностях с любым углом наклона. Инфракрасная термопленка применяется, как в быту для обогрева полов, стен, потолочных систем, так и на промышленных объектах для подогрева почвы, сушки древесины, обогрева емкостей, прогрева бетона и грунта.
В заключении можно с уверенностью сказать, что сегодняшний рынок развитого капитализма, в который вошла наша страна (ну или скоро там будет) предоставляет широкий выбор пленочных теплых полов на любой кошелёк.
– можно купить дешевую прозрачную термопленку «Хиса Рексва» или «Hi Heat», цена 400 – 500 руб/м.кв.,
– или купить пленку «Heat Plus», цена 500 – 600 руб/м.кв.,
– но, лучше приобрести инфракрасную пленку Marpe PTC, цена около 700 руб/м.кв. или Marpe PTC+, цена 600 руб/м.пог.,
– а если позволяют средства, то относительно дорогой (1 600 руб/м.кв.) премиальный пленочный теплый пол нового поколения Marpe Black Heat- зато один раз и навсегда.
Уважаемые покупатели! Не стесняйтесь спрашивать у продавца сертификат на инфракрасную термопленку, в котором обязательно должен быть указан завод производитель, иначе Вы можете получить «кота в мешке» и самое главное рискуете остаться без гарантии.
Автор статьи (ред.2): Самойлов М.Н.
Если у Вас есть вопросы или собственное мнение по данному вопросу пишите на [email protected] или звоните по телефону +7(915)047-0084.
При использовании материалов статьи активная ссылка на статью обязательна!
В настоящее время существует большое количество разнообразных обогревающих систем. Каждая модель имеет свои плюсы и минусы в области применения и монтаже. Поэтому перед каждым пользователем встает вопрос, какими же критериями руководствоваться, чтобы правильно выбрать обогревающую систему для своего помещения. По рекомендациям опытных специалистов, оптимальным решением является – инфракрасный карбоновый теплый пол. И это не удивительно, он обладает массой преимуществ по сравнению с другими теплообменными системами.
Достоинства карбоновых полов
Такой вариант теплых полов имеет большое количество плюсов за счет того, что производители соединили в нем преимущества всех электрических систем отопления, максимально снизив их недостатки. В этом можно убедиться, если обратить внимание на следующие качества:
- Безопасность. В силу того, что карбоновые теплые полы могут выдержать высокую температуру до 60 градусов, снижается риск перегрева элементов системы, что в свою очередь предотвратит деформацию напольного покрытия и не допустит очаг возгорания.
- Надежность. При выходе, каких либо элементов из строя, сама система, благодаря своей конструкции продолжает работать, тем самым обеспечивая помещение необходимым количеством тепла.
- Экологичность. В конструкцию теплых инфракрасных полов входят только чисто экологические материалы, которые при нагреве излучают полезные для здоровья людей, инфракрасные лучи. Помимо этого инфракрасные волны не сушат воздух, что позволяет такую систему использовать людям страдающим астмой.
- Экономичность. В процессе прогревания всех элементов, расходуется 116 Ватт на один погонный метр, когда же напольное покрытие прогревается полностью, оно снижается до 87 Ватт на один погонный метр, что в свою очередь позволяет сэкономить на электроэнергии до 30 %. По отзывам пользователей, на сегодняшний день, такая система обогрева является самой экономичной.
- Саморегуляция. Карбоновые полы способны сами контролировать температуру в помещении и расход на электроэнергию, без дополнительных оборудований. Когда температура начнет доходить до высокого уровня, начнет увеличиваться сопротивление, тем самым снижая температуру, до необходимого уровня.
- Совместимость. Карбоновые полы можно укладывать почти под все виды напольного покрытия.
- Монтаж. Ознакомившись с инструкцией, инфракрасный пол можно уложить самостоятельно, не прибегая к услугам специалистов.
Рассмотрев выше перечисленные преимущества, видно, что карбоновые полы и в самом деле значительно превосходят своих конкурентов. Но не маловажным является и сам принцип работы этого пола.
Принцип работы карбоновых полов
Карбоновый (графитовый) теплый пол состоит из высокопрочного углепластика, в котором нагревательными элементами выступают карбоновые стержни. Стержни расположены параллельно друг другу и надежно соединены защитными медными кабелями. При нагревании электрическим током стержни начинают излучать инфракрасные волны, которые просачиваясь через напольное покрытие, начинают обогревать помещение. Но здесь стоит отметить, что инфракрасное излучение не израсходует тепло на воздух, его обогрев направлен на людей и предметы в помещении. Таким образом, эффективность карбоновых полов в обогреве значительно выше по сравнению с другими моделями.
Виды карбоновых полов
В настоящее время карбоновый пол имеет два вида, это – стержневые маты и пленка. Каждая модель имеет общие преимущества перед другими системами, но у них есть и свои отличия. Поэтому, чтобы правильно сделать выбор, стоит рассмотреть их более подробно.
Стержневые маты
Эта модель электрических полов выпускается рулонами, со следующими стандартами: ширина — 83 сантиметра, длина до 25 метров, толщина не более — 3,5 миллиметров. В их комплект входят терморегулятор и датчик для измерения температуры. У стержневых матов потребление мощности зависит от температуры нагрева, в среднем она составляет от 110 до 180 Ватт на погонный метр. Энергопотребление на погонный метр составляет не более 50 Ватт в час, с питанием от электросети мощностью не более 220 Вольт. Этот вид теплых полов можно сочетать с любыми напольными покрытиями, но идеальным решением будет, уложить стержневой карбоновый теплый пол под плитку.
Монтаж стержневых матов
За счет того, что производители выполнили большую часть работы, монтаж карбонового теплого пола проводится в несколько раз быстрее, чем устройства из электрических кабелей. Монтаж кабельных моделей довольно кропотлив. Так как прежде чем произвести фиксацию элементов, нужно произвести укладку кабеля, с правильно выдержанным расстоянием. Если учесть, что такая работа потребуется не на один метр, тогда можно предположить, что она отнимет достаточно большого количества времени. В карбоновом стержневом теплом полу расстояние между стержнями уже учтено, поэтому для монтажа достаточно будет расстелить мат на поверхности пола и зафиксировать его строительным скотчем или клеем. Там где потребуется развернуть мат, нужно будет вынуть стержни из сетки, сетку разрезать по намеченным линиям и уложить параллельно первой полосе на расстоянии 6 см., внимательно следя за тем, чтобы кабеля не задевали друг друга. После того, как будет выполнена укладка, тонким слоем заливается бетонная стяжка.
Инфракрасная пленка
Пленочный карбоновый теплый пол состоит из сплошного слоя. Его элементы соединены пайкой, за счет чего такое крепление более надежно, чем клипсование. Карбоновую пленку можно кроить на полосы разной величины, в любом направление. В настоящее время существует два вида инфракрасной пленки:
- Обычная. Такая пленка состоит из одного или двух слоев полипропилена, на который полосами нанесен слой карбоново – графитовой смеси.
- Сплошная. Эта пленка имеет большую защиту от перегрева, так как состоит она из 13 слоев, где с каждой стороны по 5 слоев безопасности и 3 слоя между ними рабочих. Изготавливается такая пленка из чистого карбона, поэтому цена у нее значительно выше, чем у обычной пленки.
Обе эти пленки карбоновых полов абсолютно безопасны, так как могут выдержать температуру до 120 градусов. Но если сплошную пленку можно укладывать под габаритную мебель и электротехнику, обычную же в этих местах использовать категорически запрещается, по тем причинам, что может произойти эффект теплового запирания.
Монтаж инфракрасной пленки
Особенностью пленочных полов в том, что при их монтаже нет необходимости заливать бетонную стяжку. Для того, чтобы их смонтировать, достаточно будет расстелить пленку на чистое основание помещения, а затем произвести укладку напольного покрытия. Но здесь стоит отметить, что пленочный теплый пол не сочетается с ковролином и кафельной плиткой. Так как в первом случае будет недостаточная теплопроводность, а кафельная плитка требует наличие бетонной стяжки. С деревянными покрытиями тоже есть свои ограничения. Во избежание образования трещин при рассыхании древесины, пленочные полы не должны превышать температуру 28 градусов. Идеальным вариантом будет расположить теплый пол под ламинат или линолеум.
Лучшие производители карбоновых полов
В настоящее время самыми востребованными производителями теплых карбоновых полов, считаются корейские фирмы. Более популярными являются такие компании:
- «Caleo» Эта компания выпускает инфракрасные пленочные материалы, которые, по отзывам потребителей, являются самыми качественными и имеют большой эксплуатационный срок в применение. Единственный недостаток заключается в том, что пленка очень хрупкая, ее толщина составляет всего 0,42 мм. Поэтому монтаж необходимо проводить предельно аккуратно.
- «Unimat Rail» Система этой фирмы завоевало популярность за обширную область применения и простоту при монтаже. Стержневой карбоновый теплый пол «Unimat Rail» не боится повышенной влажности, что позволяет его использовать в саунах, ванных комнат и на кухне. Его можно монтировать в тонкие слои клея и стяжки, он хорошо сочетается как с плиточными, так и с деревянными напольными покрытиями.
- «Unimat Boost». Эта компания разработала карбоновый стержневой теплый пол с наименьшим расстоянием между нагревательными элементами. За счет такой внутренней конструкции, эти маты используются для обогрева холодных помещений, таких как подвалы или балконы.
Каждая из этих компаний гарантирует надежность и прочность своих изделий. А так же в комплект к инфракрасным теплым полам производители включили все приспособления и дополнительные материалы, которые понадобятся при выполнении монтажа.
С точки зрения опытных специалистов, а так – же, по отзывам пользователей, теплый пол карбоновый, достойная альтернатива другим обогревающим системам. При правильном монтаже и при соблюдении инструкции, такой пол сможет не только обеспечить помещение необходимым количеством тепла, но и прослужить более 10 лет.
АдминАвтор статьи
Понравилась статья?
Поделитесь с друзьями:
Содержание статьи:
Понятие электрический теплый пол включает несколько конструкций. Эффективность и уровень потребления энергии у них разный. Теплый пол из углеродного волокна нагревает поверхность более равномерно и потребляет меньше энергии.
Описание теплого пола из углеродного волокна
Основа карбонового теплого пола – кабель с обмоткой из углеродистого волокна
Основа электрической системы – греющий кабель. При включении электрический ток нагревает провод, он передает тепло поверхности пола, а последний отдает его воздуху в комнате. У такого варианта 2 недостатка. Сопротивление кабеля практически не изменяется при повышении температуры, поэтому регулировать степень нагрева по длине кабеля невозможно. Что еще важнее – передача тепла происходит в 2 этапа, что увеличивает расход электричества.
Первую проблему частично решают, укладывая кабель петлями через равные промежутки. Это не совсем удобно, так как получают модули только определенного размера. При монтаже их приходится стыковать друг с другом. Вторую задачу стандартная модификация не решает.
Конструкция карбонового теплого пола лишена этих недостатков:
- Основа напольного обогревателя – карбоновые стержни. Карбон – аморфный углерод, у него высокое электрическое сопротивление – при прохождении электрического тока он сильно нагревается и испускает тепловое излучение в диапазоне 5–20 мкм. Инфракрасное излучение передает тепло предметам и объектам, а не воздуху – такая система обогревает пол, мебель и людей в комнате, а воздух нагревается во вторую очередь. Чтобы повысить эффективность обогревателя, включают элементы из графита и серебра.
- Углеродистые стержни собраны в блоки и соединены между собой многожильными медными кабелями в полимерной изоляции. Площадь такой конструкции практически не ограничена.
- Роль регуляторов температуры играют полимерные вставки. Когда температура воздуха достигает пороговой величины – от +18 до +22 С, материал увеличивается в объеме, что приводит к росту электрического сопротивления. При этом сила тока падает, и температура нагрева стержня уменьшается.
Карбоновые нагреватели генерируют тепловое излучение. Воздух при этом нагревается незначительно и сохраняет естественную влажность.
Основные типы графитовых теплых полов
Стержневой теплый пол монтируют в бетонную стяжку
Выпускают 2 основных типа обогревателя: пленочный и стержневой. К ним относят также биметаллический и аморфный пол. Однако эти 2 варианта не включают углеродные элементы. Хотя принцип действия у них такой же: излучение инфракрасного тепла.
Стержневые маты
Стержневой теплый пол – проволочный мат, шириной в 83 см, число стержней в 1 погонном метре – 10. Конструкцию расстилают на подготовленное основание любой площади. Секции стыкуют друг с другом соединительными комплектами.
Стержневые маты укладывают под любой, самый капризный материал: плитку, ламинат, деревянный настил, паркет. Обязательное условие: обогреватель размещают в слое бетонной стяжки или плиточного клея. Черновой пол термоизолируют.
Плюс изделия – возможность саморегулировки. Стержневой углепластиковый пол не боится давления, так как его конструкция исключает перегрев провода. Если участок временно закрыт мебелью, теплоотдача на нем уменьшается. При этом стержни снижают потребление электроэнергии и остывают. На участках, где поверхность остывает быстрее, элементы нагреваются сильнее.
Уровень потребления электричества определяет температура нагрева – от 110 до 180 Вт на погонный метр.
Пленочные маты
Пленочный теплый пол с напылением углеродистого материала с примесями графита
Конструкция изделия существенно отличается. Основа нагревательного элемента – по-прежнему карбон или смесь карбона и графита. Состав напыляют на основу из термостойкого полипропилена, формируя токопроводящие дорожки. Основу закрывают с двух сторон двух- или трехслойной пленкой и запаивают. Материал выдерживает нагрев до 120 С, не боится воды или влаги. Ширина полосы – 50–100 см. Между собой они соединяются медными шинами.
Различают несколько методов нанесения карбона:
- Сплошная пленка – углеволокно наносят на всю площадь основы. Скорость нагрева обогревателя максимально высока, энергопотребление ниже. При повреждении каких-либо участков работоспособность системы не изменяется.
- Перфорированная – в сплошном покрытии сформированы полосы и круги, где нагревательные элементы отсутствуют. Модификация разработана для укладки в стяжку или под плитку.
- Перфорация в виде пчелиных сот – разновидность предыдущей.
- Полосатая – классический вариант, в котором на подложке формируют полосы разной ширины. Мощность ИК-пленки зависит от их размеров.
Монтаж ИК-пленки чрезвычайно прост и удобен. Она очень тонкая – 0,23–0,47 мм, ее укладывают без стяжки. Пленку можно резать на куски любого размера и обогревать самые маленькие площадки и даже ступени лестницы. Если какая-то из секций выходит из строя, остальной пол продолжает работать в прежнем режиме, а поврежденный фрагмент можно заменить в любую минуту.
Однако у пленочного варианта есть немало ограничений. Его нельзя укладывать под керамогранит, плитку, поскольку «мокрые работы» и ИК-пленка несовместимы. Исключение – перфорированная модификация. Но и ее использование является, скорее, вынужденным решением. Не годится настил из материалов, плохо проводящих тепло, наподобие ковролина, линолеума на войлочной основе. В этом случае тепло поглощает покрытие.
Пленочный теплый пол можно демонтировать, перевезти на другое место и вновь установить в другом помещении.
Преимущества и недостатки
Карбоновый пленочный теплый пол монтируют под материал, хорошо проводящий тепло
Общие достоинства стержневого мата и ИК-пленки:
- КПД близкий к 100 – это не преувеличение. Карбон генерирует инфракрасное излучение. Оно нагревает пол, предметы и людей, а не воздух. Исчезновение промежуточного этапа передачи тепла делает карбоновый пол куда более эффективным.
- Системы не создают электромагнитное излучение.
- Температура нагрева воздуха при работе ИК-обогревателя невелика. Он остается влажным, а микроклимат в комнате приятным.
- Пленка и стержневой мат очень легки. Они не создают нагрузки на пол, не требует оборудования для укладки.
- Обе системы пожаробезопасны. Однако при температуре выше 120 С полимерные детали плавятся.
- Не боятся воды, влаги, конденсата, пара. Карбоновый пол укладывают для обогрева ванных, кухонь, саун.
- Площадь обогрева не ограничена: от лестничной ступени до зала в 100 кв.м.
- При повреждении материала на одном участке производительность обогревателя на других местах не изменяется. Ремонт выполняют в любой момент.
Есть общий недостаток: высокая стоимость эксплуатации.
У каждой модификации есть собственные преимущества и недостатки, обусловленные конструкцией. Стержневой карбоновый пол кладут под любое покрытие – от паркета до керамогранита. Высокая влажность или плохое утепление помещения – не помеха. Система саморегулируется, так что перегрев элементов и перерасход электричества исключен.
В тоже время стержневые маты укладывают под стяжку – монтаж предполагает мокрые работы. Демонтировать систему и перенести на другое место не удастся.
ИК-пленка еще тоньше, чем маты, так что ее кладут прямо под чистовое покрытие. Его можно демонтировать, использовать повторно. ИК-пленка экономичнее, расходует на 30% меньше электричества, чем стандартный нагревающий кабель.
ИК-пленка неустойчива к давлению, так что размещать мебель на таком полу нельзя. Она избирательна по отношению к материалу покрытия: под плитку или керамогранит ее класть не рекомендуется.
Основные характеристики
Характеристики карбонового стержневого теплого пола и пленочного в некоторой степени зависят от производителя. Усредненные значения приведены в таблице.
| Параметры | Стержневой | Пленочный |
| Толщина, мм | 3,5–5 | 0,23–0,47 |
| Мощность потребления, Вт/кв. м. | 125-170 | 130 |
| Расход энергии на 1 кв. м, Вт/ч | 20-50 | 25–33 |
| Температура нагрева, С | 60 | 33 |
| Длина рулона, м | 25 | 50 |
| Ширина рулона, см | 83 | 50–100 |
Мощность потребления указана при максимальной температуре нагрева. Для ИК-пленки этот параметр варьируется. Мощность стержневого мата зависит от характера нагревательных элементов. Включение серебра с графитом увеличивает эффективность системы и снижает расход энергии.
Особенности монтажа карбонового теплого пола
Укладка разных видов напольного обогревателя несколько отличается. Монтаж стержневого мата сложнее. Технологию нужно соблюдать совершенно точно.
- Подготавливают теплый пол к укладке: проверяют целостность стержней, термоукладочных трубок, проводов. Вычисляют площадь укладки. Стержневые маты можно монтировать под мебель, но если это стационарный шкаф-купе или пианино, делать так неразумно, так как эта площадь не нуждается в обогреве.
- Базовую поверхность очищают и выравнивают.
- Укладывают теплоотражающий материал. Лучше выбрать изолятор с температурой плавления не менее 100 С – изолон, например. Теплоотражатель снижает расход электричества на обогрев на 30–40%, так что пренебрегать им нельзя. Настилают материал на всю площадь комнаты или только под карбоновый пол.
- Работа обогревателя зависит от показаний температурного датчика. Устанавливают устройство как можно ближе к полу, тогда его данные отражают фактическую температуру нагрева.
- Полотно разрезают на модули необходимых размеров. Разрез приходится на соединительный провод. При укладке модули соединяют последовательно или параллельно в зависимости от схемы монтажа. Стержни между собой не должны пересекаться. Маты фиксируют скотчем или дюбель-грифом.
- Устанавливают терморегулятор, подключают к теплому полу и к сети. Используют схему, данную в инструкции. Если мощность обогревателя превышает 2 кВт, его подключают через автомат.
- Проверяют работоспособность пола. Только после этого кладут стяжку толщиной в 2–3 см.
Бетон затвердевает за 28 дней, раньше включать теплый пол нельзя.
Главные производители
Самой продаваемой маркой теплого пола является Unimat Boos
Рейтинг изготовителей в 2019 году возглавляют следующие компании:
- Unimat Boos представляет маты с минимальным расстоянием между стержнями.
K-Techologies – торговая марка компаний GTMat, RHE (Россия). - GT – южно-корейская фирма, выпускает стержневые карбоновые полы высокой мощности.
- Devi – датская компания. Предлагает все виды пленочных полов.
- CalorIQue LLC – американская торговая марка, известная высокими требованиями безопасности.
При выборе напольного обогревателя от любой компании нужно оценить его характеристики. Показатели мощности и конструкция системы важнее бренда.
В последние годы широкой популярностью пользуется карбоновый теплый пол, который считается наиболее эффективным вариантом инфракрасного обогрева. Его характерная особенность заключается в том, что от него не исходят электромагнитные излучения, за счет чего подобная система не несет никакого вреда человеку.
Выпускается подобный теплый пол в различных модификациях, сфера применения их практически не ограничена. Из этой статьи вы узнаете все о карбоновом теплом поле.
Устройство и принцип функционирования
Исходя из типа системы данные элементы выполняются в виде тонких стержней, волокон или полос карбоновой пасты, которые запаяны между слоями полипропилена. Соединяются они посредством медного провода, находящегося в защитной оболочке.
Тип соединения — параллельный. Такая конструкция обеспечивает работу системы, даже в случае выхода из строя отдельных элементов.
Изолирующая защитная оболочка выполнена на основе полиэтилена и полиэстера. Внутри нагревательных элементов располагаются композиционные материалы на базе карбона и полимера.
Принцип функционирования достаточно простой: под воздействием электричеcкого тока карбон начинает выделять тепловые волны, длина которых составляет 8-14 мкм. Они свободно проходят через напольное покрытие.
Некоторое количество тепловой энергии уходит на обогрев пола, остальная часть равномерно распределяется по комнате. При этом воздух в помещении нагревается не очень сильно, а значит не пересушивается, как это бывает в случае с центральным отоплением или обычными электрическими полами. Все это обеспечивает максимально комфортный микроклимат при низком энергопотреблении, экономия равняется 15-20 %.
Конструкция карбонового теплого под плитку представлена на рисунке.
Устройство карбонового теплого пола под керамическую плитку
Как видно на изображении, сначала идет напольное покрытие (в данном случае плитка или керамогранит), далее плиточный клей, карбоновый мат, отражающий материал и первичный пол, которые закреплены на основе из полипропилена и заполнены карбоновой смесью.
Более подробно про инфракрасный пленочный теплый пол можно прочитать здесь.Разновидности карбонового пола
В настоящее время выпускается два вида карбонового пола: пленочный и стержневой. Различие между ними заключается не только в структуре, но и в технологии укладки. А также у них разные технические характеристики.
Пленочный
Термопленка или сплошной теплый пол — это своеобразное полотно из скрепленных между собой полос с нагревательными элементами. В качестве них выступает чистый карбон или смесь карбона с графитом. Состав наносится на основу из термостойкого полипропилена по технологии напыления, после этого с двух сторон закрывают двух- или трехслойной защитной пленки.
Пленочный карбоновый теплый пол
Полимерная оболочка выдерживает температуру нагрева до 120°С, при этом ее технические характеристики остаются неизменными. Материал очень прочный и устойчивый к различным негативным воздействиям. Полосы спаиваются посредством медных шин.
Пленочные полы укладываются на сухую ровную поверхность непосредственно под покрытие, на которое будут ступать ваши ноги, т.е. мокрых процессов здесь нет. Это значительно ускоряет процесс установки и дает возможность легко производить демонтаж системы в случае необходимости. Осуществляя напольное покрытие для такого вида пола необходимо учитывать ряд ограничений, который предъявляются к ним:
- линолеум на войлочной основе, ковролин, ковровая плитка — это материалы с низкой теплопроводностью значительно уменьшают эффективность обогрева;
- керамогранит, плитка, наливной пол — монтаж данных видов покрытия подразумевает «мокрые» процессы;
- натуральный паркет, массивная доска — эти материалы могут применяться при условии, что рабочий температурный режим системы не превышает показатель в 28°С.
При желании пленочный пол можно разрезать на части для того, чтобы подогнать по размеру помещения. Если в процессе эксплуатации одна из секций перестанет функционировать, то на общем состоянии работы системы это никак не скажется и теплый пол продолжит функционировать в прежнем режиме.
Основные технические характеристики пленочного карбонового пола:
- толщина пленки — 0,23-0,47 мм;
- мощность — 130 Вт/м²;
- расход энергии на 1 м² — 25-35 Вт/час;
- максимальный температурный режим нагрева — 33°С;
- длина и ширина рулона 50 м и 50-100 см соответственно.
Стержневой пол
Стержневой пол имеет более сложную конструкцию, он представляет собой систему, состоящую из гибких стержней. Схема подключения здесь — параллельная. Сами стержни выполнены из термостойкого полимера и заполнены карбоновой смесью, а сами элементы скрепляются посредством многожильного медного провода в защитной оболочке.
Стержневой карбоновый теплый пол
Также в конструкцию описываемой системы входит терморегулятор и специальный температурный датчик. Схема параллельного подключения обеспечивает стабильную работу системы даже в том случае, если несколько нагревательных элементов перегорят.
Важная особенность системы заключается в том, что ей свойственна саморегуляция. Если на конкретном участке температура возрастет, то мощность нагревательных элементов снизится, соответственно риск перегрева системы сведен к нулю.
В тех участках, где поверхность быстро остывает, стержни нагреваются сильнее, что приводит к повышению мощности. Благодаря таким свойствам вы можете произвести укладку стержневого пола абсолютно в любом помещении без каких-либо ограничений и размещать сверху предметы, которые отличаются большой площадью соприкосновения — шкафы, кровати, тумбы.
Процесс монтажа стержневой системы осуществляется в стяжку. В качестве теплоизоляционной подложки следует применять материалы с металлизированным покрытием, которое не боится негативного воздействия элементов, входящих в состав стяжки. Покрытия с фольгой в слое раствора очень быстро разрушаются, именно поэтому для карбоновых полов они не пригодны.
Основные технические характеристики стержневого теплого пола:
- мощность — 125-170 Вт/м;
- расход энергии на 1 м² — 20-50 Вт/ч;
- ширина самой конструкции — 83 см;
- дистанция между нагревательными элементами — 10 см;
- толщина — 5 мм;
- максимальный температурный режим нагрева — 60°С.
Достоинства и недостатки карбонового пола
Карбоновый пол пользуется широким пользовательским спросом, и это не удивительно, ведь такая система обогрева имеет множество достоинств:
- она отличается высокой безопасностью;
- характеризуется высокой надежностью;
- еще одно важно достоинство — экономичность, такие полы грамотно расходуют энергию;
- могут саморегулироваться, т.е. осуществлять контроль над температурным режим и расходом электрической энергии;
- подобные системы имеют небольшой вес, соответственно на перекрытия не будет оказываться большой нагрузки;
карбоновый теплый пол отлично сочетается с любыми покрытиями; - долгий срок службы;
- пол прогревается в максимально короткие сроки и при этом очень равномерно;
- карбоновый пол вы можете установить в помещении с высокой влажностью.
Помимо большого количества плюсов есть и ряд минусов, которые также необходимо принимать во внимание при выборе:
- Во-первых, высокая стоимость (особенно дорогими являются стержневые системы).
- Пленочные полы не устойчивы к механическому воздействию.
- Монтаж такой системы осуществляется только в стяжку или клеевой слой, что делает систему не мобильной. А это значит, что при необходимости выполнения ремонта и замены какого-либо конструктивного элемента, вам придется столкнуться с трудностями.
Отдавая предпочтение карбоновому полу, значительно упрощаются монтажные работы, поскольку стяжка может быть залита непосредственно на поверхность матов. При этом, нет нужды в какой-либо дополнительной подготовке.
Номинальная мощность: 400 Вт / м2 (+ -10%)
Рабочее напряжение: 220 ~ 240 В переменного тока 50/60 Гц
Ширина: 50см
Толщина: 0,338 мм (есть продавцы, продающие пленку 0,25 мм вместо пленки 0,338 мм)
Обратите внимание: по этой ссылке нет зажимов и изоляционных паст, если нужны зажимы и изоляционные пасты, нажмите на картинку, чтобы купить
Преимущества: инфракрасная пленка из углеродного волокна:
Инфракрасный луч является одним из самых способных к глубокой коже и подкожной клетчатке во всем солнечном свете.Из-за близости дальнего инфракрасного луча и частоты человеческого тела и вибрации клетки, после того, как «свет жизни» проникает в тело, вызывает резонанс атомов и молекул в клетках человека через резонансное поглощение между теплом молекулярного трения формирование в термической реакции, вызвало глубокое повышение температуры кожи и расширение микрососудов, ускорить кровообращение, чтобы удалить накопление крови и тела вредных веществ, в ущерб очищению обмена веществ, опять же, чтобы оживить ткани, способствовать генерации фермент, может активировать клетки, предотвратить старение, укрепить иммунную систему.До сих пор инфракрасные лучи для нарушения кровообращения и микроциркуляции, вызванные различными заболеваниями, улучшили и профилактический и контрольный эффект.
Кроме того, некоторые вредные вещества на теле человека, такие как пища из тяжелых металлов и другие токсичные вещества, молочная кислота, свободные жирные кислоты, жир и подкожный жир, ион натрия, мочевая кислота и скопившиеся в порах косметики остатки могут путем Помощь метаболизма и отсутствие необходимости в почках, непосредственно из кожи и выделений пота, могут избежать увеличения нагрузки на почки.
Принцип действия инфракрасной медицинской продукции, антифлогистическая детумесценция
Дальний инфракрасный тепловой эффект, благодаря нейрогуморальному ответу на ликвидацию воспалительного патологического процесса, первоначально состоял в разрушении состояния физиологического равновесия, восстановлении и улучшении местной и системной устойчивости к болезням, активирует функцию иммунных клеток, укрепляет лейкоциты и ретикулоэндотелиальные клетки, фагоцитирует противовоспалительное антимикробное.
Дальний инфракрасный тепловой эффект, так что температура кожи увеличивается, способность снижать симпатический нерв, так что высвобождение вазоактивных веществ, кровеносных сосудов, кровообращение, кровообращение улучшилось, улучшенное питание тканей, активный метаболизм тканей, улучшить снабжение кислородом области поражения, усилена способность клеток к регенерации, контроль развития воспаления и ограничение, ускорение восстановления очагов поражения.
Дальний инфракрасный тепловой эффект, улучшает микроциркуляцию и устанавливает коллатеральное кровообращение, а также повышает стабильность клеточной мембраны, регулирует глубину ионов, способствует выведению из организма метаболических отходов и токсических веществ, ускоряет поглощение ила, приводит к отступлению воспалительный отек.
Инсталляция: (Вам нужно 2 зажима и 4 пасты для одного куска пленки)
Приложения:
Реальные фотографии:
Перевозка
О доставке: если вам нужна быстрая доставка, например, FedEx, DHL и UPS Express, пожалуйста, свяжитесь с нами, чтобы рассчитать доставку для вас, обычно это намного дешевле, даже бесплатная доставка с быстрой доставкой.
уведомление
Если у вас есть специальные требования, пожалуйста, напишите примечание / сообщение о заказе или свяжитесь с нами напрямую.
О нагревательной пленке:
1. Другая Ширина (30см / 50см / 80см / 100см)
2. Мощность (220 Вт / м2, 280 Вт / м2, 400 Вт / м2), при необходимости, пожалуйста, свяжитесь с нами.
3. Карбоновая нагревательная пленка и PTC нагревательная пленка
Подходящий этаж
Соответствующие аксессуары (нажмите на картинку, чтобы проверить):
1) Принадлежности для установки нагревательной пленки:
Рекомендуемые комнатные термостаты
1) Пожалуйста, нажмите на картинку, чтобы купить термостаты
2) Wi-Fi Mobile APP контролируемые термостаты
,
Номинальная мощность: 400 Вт / м2 (+ -10%), ширина 50 см, поэтому 200 Вт / м ± 10%.
Рабочее напряжение: 220 ~ 240 В переменного тока 50/60 Гц
Ширина: 50см
Преимущества: инфракрасная пленка из углеродного волокна:
Инфракрасный луч является одним из самых способных к глубокой коже и подкожной клетчатке во всем солнечном свете.Из-за близости дальнего инфракрасного луча и частоты человеческого тела и вибрации клетки, после того, как «свет жизни» проникает в тело, вызывает резонанс атомов и молекул в клетках человека через резонансное поглощение между теплом молекулярного трения формирование в термической реакции, вызвало глубокое повышение температуры кожи и расширение микрососудов, ускорить кровообращение, чтобы удалить накопление крови и тела вредных веществ, в ущерб очищению обмена веществ, опять же, чтобы оживить ткани, способствовать генерации фермент, может активировать клетки, предотвратить старение, укрепить иммунную систему.До сих пор инфракрасные лучи для нарушения кровообращения и микроциркуляции, вызванные различными заболеваниями, улучшили и профилактический и контрольный эффект.
Кроме того, некоторые вредные вещества на теле человека, такие как пища из тяжелых металлов и другие токсичные вещества, молочная кислота, свободные жирные кислоты, жир и подкожный жир, ион натрия, мочевая кислота и скопившиеся в порах косметики остатки могут путем Помощь метаболизма и отсутствие необходимости в почках, непосредственно из кожи и выделений пота, могут избежать увеличения нагрузки на почки.
Принцип действия инфракрасной медицинской продукции, антифлогистическая детумесценция
Дальний инфракрасный тепловой эффект, благодаря нейрогуморальному ответу на ликвидацию воспалительного патологического процесса, первоначально состоял в разрушении состояния физиологического равновесия, восстановлении и улучшении местной и системной устойчивости к болезням, активирует функцию иммунных клеток, укрепляет лейкоциты и ретикулоэндотелиальные клетки, фагоцитирует противовоспалительное антимикробное.
Дальний инфракрасный тепловой эффект, так что температура кожи увеличивается, способность снижать симпатический нерв, так что высвобождение вазоактивных веществ, кровеносных сосудов, кровообращение, кровообращение улучшилось, улучшенное питание тканей, активный метаболизм тканей, улучшить снабжение кислородом области поражения, усилена способность клеток к регенерации, контроль развития воспаления и ограничение, ускорение восстановления очагов поражения.
Дальний инфракрасный тепловой эффект, улучшает микроциркуляцию и устанавливает коллатеральное кровообращение, а также повышает стабильность клеточной мембраны, регулирует глубину ионов, способствует выведению из организма метаболических отходов и токсических веществ, ускоряет поглощение ила, приводит к отступлению воспалительный отек.
Примечание: если у вас есть специальные требования, пожалуйста, напишите примечание / сообщение о заказе или свяжитесь с нами напрямую.
Что касается нагревательной пленки, у нас есть много других ширины (30 см, 50 см, 80 см, 100 см) и мощность (220 Вт / м2, 280 Вт / м2, 400 Вт / м2), при необходимости, пожалуйста, свяжитесь с нами.
Инсталляция: (Вам нужно 2 зажима и 4 пасты для одного куска пленки)
Приложения:
реальные фотографии:
О доставке: если вам нужна быстрая доставка, например, FedEx, DHL и UPS Express, пожалуйста, свяжитесь с нами, чтобы рассчитать доставку для вас, как правило, это намного дешевле, даже бесплатная доставка с быстрой доставкой.
Примечание:
Если у вас есть специальные требования, пожалуйста, напишите примечание / сообщение о заказе или свяжитесь с нами напрямую.
Что касается нагревательной пленки, у нас есть много других ширины (30 см, 50 см, 80 см, 100 см) и мощность (220 Вт / м2, 280 Вт / м2, 400 Вт / м2), при необходимости, пожалуйста, свяжитесь с нами.
Производство и переработка Фотографии:
Rated Products (Нажмите на картинку для проверки):
1) Принадлежности для установки нагревательной пленки:
2) Комнатные комнатные термостаты:
>>> Технические характеристики:
Рабочее напряжение: 200 ~ 240 В 50/60 Гц
Номинальная мощность: 220 Вт / м2 ± 10%
Максимальная температура поверхности: 52C градусов
Толщина: 0,338 мм (нагревательная пленка 0,25 мм не подходит для напольного отопления.)
Ширина: 50 см
Российские покупатели могут выбрать доставку с российского склада.
Содержание заказа:
1 кв.м = 1 кв.м нагревательной пленки + 2 шт. Зажима + 4 шт. Изоляционного битума
Комплект 2 кв.м = 2 кв.м нагревательная пленка + 4 шт. Клипсы + 8 шт. Изоляционный битум
Комплект 4 кв.м = 4 кв.м нагревательная пленка + 8 шт. Зажимов + 0,8 м изоляционного битума
5 кв.м = 5 кв.м нагревательной пленки + 10 шт. Зажимов + 1 м изоляционного битума
10 кв.м = 10 кв.м нагревательной пленки + 20 шт. Зажимов + 2 метра изоляционного битума + 1 рулон клейкой ленты
>>> Рекомендовать термостаты на российском складе:
Нагрев с использованием нагревательной пленки
Нефтяные газовые электронагреватели представляют собой конвективный тип нагрева посредством первичного нагрева, но нагревательная пленка представляет собой метод лучистого нагрева, который излучает дальние инфракрасные лучи, нагретые вторично из углеродного полупроводника, и представляет собой сверхэнергосберегающую систему отопления с превосходной энергией. эффективность, нагревает объект с помощью легкой и тонкой пленки для крепления к стенам, а также к полу, и может свободно использовать пространство, чтобы быть новым материалом мечты.Это безопасная, полуэлементная система отопления для здоровья, которая очищает воздух в помещении, обеспечивает приятное отопление и сглаживает кровообращение, излучая большое количество инфракрасных лучей и анионов, используя только электричество, чистую энергию, не потребляя растворенный кислород. помещение для конвекции и теплового излучения.
Превосходство нагревательной пленки Отопительная система:
Инфракрасное отопление — это один из самых здоровых и современных методов обогрева, в котором используются те же тепловые свойства, что и у самого солнца.Инфракрасные лучи непосредственно нагревают людей, стены и предметы, а затем воздух нагревается от них. В традиционном радиаторном отоплении это приводит к нагреву и осушению воздуха. Теплый воздух поднимается вверх и сначала нагревает верхнюю часть комнаты, а затем низко лежащие предметы, людей и так далее.
— Инфрапанели имеют эффективность 98%, средняя экономия энергии — 30%.
— Инфракрасный обогрев не вызывает рассеивания пыли
— Создает здоровую окружающую среду, уничтожает бактерии
— Обеспечивает равномерную температуру во всей комнате
— Чистая, бесшумная, не требующая обслуживания операция и экономия места
— Простое управление и работа с термостатами
— Простая установка, нет необходимости переделки пола или стен
При использовании инфракрасного обогрева температура воздуха обычно ниже на 3-4 ° C, как в помещении с традиционным обогревом, чтобы достичь сопоставимого ощущения тепла.Снижение температуры воздуха на 1 ° C позволяет сэкономить до 5-6% энергии.
реальные фотографии продуктов:
Примечание. Вновь выпущенный ярлык на пленке теперь называется «HEATINGBRO», старый ярлык «WORLD ELECTRON» и новый ярлык «HEATINGBRO» будут отправлены на доску объявлений. Характеристики пленки точно такие же, разница только в этикетке. Спасибо за вашу заботу:)
Электропроводка нагревательной пленки, две схемы электропроводки:
1.Нагревательная пленка
2. Мощность нагревательной пленки
3. Датчик температуры пола
4. Термостат
5. Мощность всей установки
Этапы изготовления соединения для нагревательной пленки:
Основные этапы установки >>>>
>>> Напоминание:
1.При установке не перекрывайте каждую пленку. Всегда держите расстояние 1 ~ 3 см между пленками. и держит расстояние 10 ~ 20 см между способом и фильмами.
2. Максимальная длина пленки для одного ряда.
Модель 50см: 12 ~ 13м; Модель 80см: 7 ~ 8м; Модель 100см: 5 ~ 6м.
>>> Установка деталей (нажмите на картинку, чтобы купить)
1) Принадлежности для установки нагревательной пленки:
2) Комнатные комнатные термостаты:
Wi-Fi Мобильный APP термостат управления — — — — >>
Minco Company Сертификаты:
MINCO HEAT 100cmX25cm 100cmX50cm Инфракрасный пол с подогревом Пленка из углеродного волокна Теплый коврик для пола
Технические характеристики:
Номинальная мощность: 220 Вт / м2 (= 110 Вт / м)
Ширина: 100 см
Размер: 100см х 25см; 100см х 50см
Рабочее напряжение: 220 ~ 240 В переменного тока 50/60 Гц
Примечание: если у вас есть специальные требования, пожалуйста, напишите примечание / сообщение о заказе или свяжитесь с нами напрямую.
По поводу нагревательной пленки, у нас есть много других ширины и мощности, при необходимости, пожалуйста, свяжитесь с нами.
Что такое нагревательная пленка?
Это инновационная система отопления, которая изготавливается с глубокой печатью тепловыделяющих углеродных тканей на ПЭТ пленке и медной шине. Поскольку он излучает дальние инфракрасные лучи и анионы, теплую лучистую жару можно почувствовать для благополучной жизни.
1.Преимущества Нагревательная пленка
1) Энергия может быть сэкономлена более 65%. (На регулярной основе)
2) Не нужно места для котла
3) Дальнее инфракрасное излучение (90,3%) и анионы (250 см 3) испускаются для улучшения здоровья.
4) Не беспокойтесь о дыме, шуме, заправке, замерзании.
5) Удобное управление, такое как секционное отопление, центральное отопление и секционное управление.
6) Один день установки и сразу же можно использовать
7) Свободно выбирать отделочные материалы
8) Быстрая установка без снятия существующего пола
9) Это может снизить высоту потолка и вес здания.
2. Особенность греющей пленки
1. Нанесение ПЭТ на огнеупорную пленку: пленка из слоновой кости используется XB-65 с чипом VTH-2 для теплоизоляции, имеющей сертификат UL и производимой Doraysaeghan.
2. Глубокая печать: поскольку трафаретная печать не может печатать углеродные ткани равномерно, она не подходит для
тепловыделяющая пластина. Он может быть частично перегрет, что может привести к пожару и короткому замыканию.Мы,
Тем не менее, выбрали глубокой ротационной печатной машины, чтобы обеспечить безопасность, давая электрический
Равномерное сопротивление пластине, выделяющей тепло.
3. Широкий серебряный зазор: серебряный зазор предназначен для пространства между углеродистой и медной шинами, где
электрическая энергия преобразуется в тепловую энергию. Это пространство предотвращает искру, и важно
часть, касающаяся срока службы и безопасности продукта. Мы расширили это пространство для безопасности.
4. Медная шина шириной 12 мм и 10 ампер: Широкая медная шина для предотвращения перегрева.
Более тонкий ПЭТ обладает превосходной адгезионной прочностью и сохраняет воздушную резку.
Это безопасно?
Для использования дальнего инфракрасного луча температура углеродного кристалла электротермической пленки прибывает 40 ℃, ее производительность и размер останутся неизменными после 26000 часов непрерывной работы, сохраняя при этом очень хорошую производительность. Петлевая нагревательная пленка является низкотемпературным нагревательным продуктом, который работает с низкой температурой, абсолютно безопасен.Максимальная температура с поверхности пленки составляет менее 60 ℃, нормальная рабочая температура составляет в среднем 30,, обычно не поддерживается.
Особенности пленки для подогрева пола:
Простая конструкция, долгий срок службы, экономия денег, эпохальное отопление, новые продукты
Суточное потребление 0,1-0,15 градуса на квадрат (6-8 часов)
1. Электрическая пленка номинальной мощностью 220 Вт / кв. С полной нагрузкой около 0,22 градуса в час
2.Простая установка, их самостоятельная установка, будет обычная проводка может быть, или найти электриков, чтобы помочь. Клей, соединительные карты, термостаты у нас есть товары, вы можете выбрать.
3. Подходит для плитки, деревянные полы, пол из кожи, ковров и других сред
Система инфракрасного конвекционного отопления предлагает вашей семье чистый и свежий анион. Нагревательная пленка производит инфракрасное излучение для нагрева, выделяя анион около 208% / м3. Он освежает воздух, очищает от пыли и является антимикробным средством, улучшающим качество воздуха в помещении.В то же время пленка продолжает излучать тепло, чтобы согреть пол, пока не достигнет 35 dynamic динамического равновесия. Когда вы идете по полу, вы почувствуете тепло пола.
С особым звуком от дизайна
Некоторые клиенты используют кондиционер или настенную печь, которая имеет шум и включает тех, кто спал или неврастеничен для сна. Наша пленка для подогрева пола абсолютно не шумит, когда она нагревается, это также оставляет нам хороший сон.
Обратите внимание: лейбл «Недавно произведенный» на пленке теперь называется «HEATINGBRO», старый лейбл «WORLD ELECTRON» и новый лейбл «HEATINGBRO» будут отправлять в случайном порядке. Характеристики пленки точно такие же, разница только в этикетке. Спасибо !!!
Инсталляция: (Вам нужно 2 зажима и 4 пасты для одного куска пленки)
Применение этой нагревательной пленки:
Производство и переработка Фотографии:
Rated Products (Нажмите на картинку для проверки):
1) Принадлежности для установки нагревательной пленки:
2) Комнатные комнатные термостаты:
Мы специализируемся на электрической системе отопления, не стесняйтесь обращаться к нам за советом.Если вам нравится наш продукт, пожалуйста, добавьте его в закладки и поделитесь с ним своим WhatsApp, Facbook, VK и так далее. Спасибо!
,
