Инфракрасные полы очень популярны, поскольку имеют множество неоспоримых достоинств. Грамотно рассчитать необходимую для поддерживания комфортной температуры в помещении мощность на 1м2 такого пола – задача нелегкая.
Виды инфракрасного пола
Сегодня доступны для домашнего пользования три варианта ИК-полов:
- Пленочные с углеродными нагревательными элементами, защищенными с двух сторон термопленкой.
- Карбоновые с графитово-серебряными стержнями.
- Стержневые.
Все они могут использоваться в качестве добавочных источников обогрева или самостоятельной и единственной отопительной системы. Естественно, мощность для каждого варианта потребуется разная. Для дополнительного комфорта вполне достаточно 100-150 Вт/м2. Единственный обогрев требует 200 Вт на квадрат. Неотапливаемые холодные лоджии – до 250.

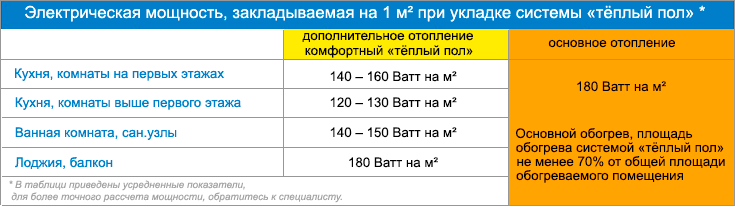

Расчет мощности инфракрасного теплого пола на 1м2
Кроме того, приступая к расчетам, приходится учитывать конкретные условия эксплуатации теплого ИК пола:
- Вид напольного покрытия, точнее, степень его теплопроводности и термочувствительности.
- На что укладывается ИК пол. Снизу может быть цементная стяжка либо сухая, утепляющие материалы.
- Наличие сверху и внизу отапливаемых этажей либо фундамента и холодного подвала.
- Общая площадь комнаты и площадь свободная от мебели.
Крайне важно учитывать пороги допустимых температур для разных напольных покрытий. Производители должны это указывать. К примеру, при монтаже ИК пола под линолеум и ламинат поверхность не может нагреваться выше 28 градусов. Стало быть, мощность будет ограничена 130 Вт на квадрат. Для керамогранита и напольной плитки допустима мощность до 250 Вт.
Пример расчета
Инфракрасные обогревательные элементы в основном устанавливаются в свободных от тяжелых предметов меблировки зонах помещений. Если проигнорировать это правило или заниматься перестановками кроватей, холодильников и шкафов после установки теплого пола, под мебелью произойдет перегрев системы.
Исключение составляют саморегулирующиеся стержневые маты, которые способны подстраиваться под нужный режим нагрева, понижать либо увеличивать потребление энергии. Но популярные пленочные инфракрасные полы такой способности не имеют. Поэтому для расчета из общей площади вычитается ее часть, занятая мебелью.
Например, есть детская на 12 квадратов. 5 из них под мебелью. Поэтому 12 – 5 = 7, то есть в комнату можно устанавливать 7 м2 инфракрасной обогревающей пленки.
Инфракрасный теплый пол потребляемая мощность
Необходимая мощность кабеля определяется умножением мощности требуемой для получения нужной степени обогрева на свободную площадь. Например, для кухни требуется мощность не меньше 160 Вт. Площадь кухни 10 квадратов. 4 из них под мебелью. Следовательно, получается, что 160 нужно умножить на 6 кв. метров свободной площади, то есть результатом будет число 960. И термокабель выбирается с максимально близким показателем мощности 1020 Вт.
Таблица расчета расхода электроэнергии ИК пола на дом 166 квадратных метров:
Саморегулирующийся стержневой ИК мат защищен от запирания системы и перегрева. Поэтому площадь обогрева равна площади помещения. А мощность регулируется наличием терморегулятора с ручным управлением либо необходимыми настройками в зависимости от потребностей в тепле. Так удается экономить до 35 процентов на оплате электричества.
Как рассчитать теплый пол электрический
Электрический теплый пол имеет несомненные преимущества в плане комфорта и удобства. Те помещения, в которых оборудованы теплые полы, сразу становятся центром притяжения всех домочадцев, ведь по полу можно не только ходить, но сидеть и даже лежать на нем. Но прежде чем их монтировать и эксплуатировать следует узнать, как рассчитать теплый пол электрический самостоятельно либо обратиться за помощью к специалистам. В противном случае дорогостоящие нагревательные кабели и маты могут быть просто бесполезно замурованы в бетон без возможности их извлечения и восстановления.

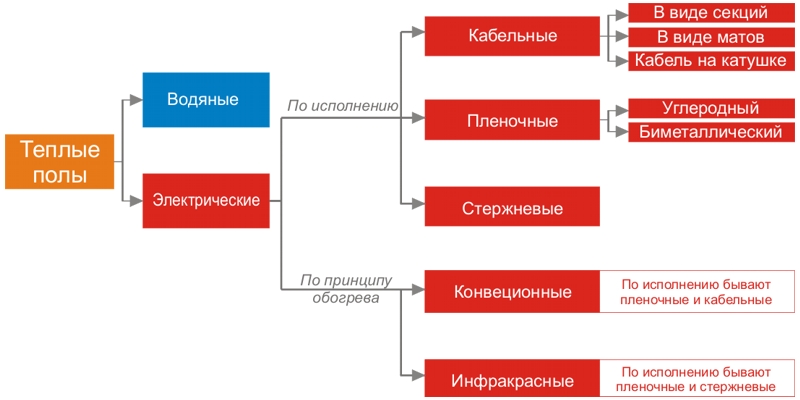

Разновидности электрических теплых полов и их характеристики, учитываемые при расчетах
Главными деталями любых теплых полов являются нагревательные элементы или их сочетание. Они имеют различную конструкцию. Отметим особенность каждой системы.

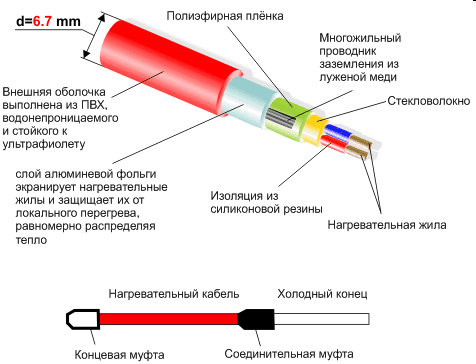

Резистивный нагревающий кабель
Системы теплых полов на этой основе применяется чаще всего, так как он прост по конструкции и имеет более низкую, по сравнению с другими типами нагревателей цену. В его основе одно- или двухжильный проводник, заключенный в защитный экран и имеющий определенное сопротивление. По своей сути – это вытянутый нагревательный элемент, который при подключении к электрической сети вырабатывает определенное количество тепловой энергии. Резистивные кабели всегда имеют фиксированную длину, которую нельзя изменять ни в коем случае, так как это в корне меняет всю настройку системы. Любые попытки укоротить резистивный кабель уменьшают его сопротивление, увеличивается ток и это чаще всего приводит к выходу из строя.

Основными характеристиками резистивных кабелей являются:
- Конструкция кабеля (одножильный, двухжильный, зональный) и его назначение.
- Напряжение питания и мощность. Обычно производители указывают два напряжения питания 220/230 вольт и соответствующую им мощность в Ваттах, например, греющий кабель deviflex™ DTIP−18, длиной в 22 метра имеет мощность 360/395 Ватт соответственно.
- Очень важной характеристикой греющих кабелей является погонная мощность, то есть, сколько Ватт излучается одним метром. В вышеприведенном примере кабеля погонная мощность составляет 18 Вт/м при напряжении питания 230 В. Этот показатель указан в маркировке кабеля, но его можно и вычислить. Если мощность в 395 Вт поделить на длину в 22 метра, то получается 395/22=17,95 Вт/м.
Резистивные кабели производятся разной длины (7—220 м), различной погонной и общей мощностью, что вполне может удовлетворить все потребности. Естественно, что кабель надо укладывать по особой схеме, для охвата всей площади помещения, но об этом будет подробно рассказано в последующих разделах.
Нагревательные маты
Для удобства укладки были изобретены нагревательные маты, где греющий резистивный кабель вплетен в полимерную сетку и уже уложен с нужным шагом. Сетка обычно имеет клеевую основу и может приклеиваться к поверхности пола, что только добавляет удобства при монтаже. Особенно это хорошо при укладке плитки, когда маты скрываются прямо в слое плиточного клея или при ремонте, если делают только самовыравнивающую тонкую стяжку, на которую можно впоследствии настелить ламинат или ковролин. Большинство греющих матов выпускается шириной в 45 см и разной длины, что позволяет выбрать конкретную модель для любого помещения. При этом не стоит забывать, что в основе матов лежит резистивный, обычно двухжильный, кабель, поэтому отрезать маты по проводникам строго запрещено!

Основными характеристиками нагревательных матов являются:
- Напряжение питания, которое обычно составляет 220/230 В и мощность нагревательного мата.
- Длина мата и рекомендуемая площадь укладки, обычно от 0,5 м2 до 12 м2 при длине от 1 до 24 м.
- Один из главных показателей – удельная мощность, то есть, какое количество тепла генерирует нагревательный мат на 1 метр квадратный. Измеряется она в Вт/м2 (Ваттах на метр квадратный). Для теплого пола обычно выпускаются маты с удельной мощностью 100—150 Вт/м2, очень редко 200 Вт/м2.
Саморегулирующийся нагревательный кабель
Основным недостатком резистивных кабелей и нагревательных матов на их основе является необходимость постоянного теплоотвода от них, так как от температуры окружающей среды практически не зависит их сопротивление и соответственно количество генерируемого тепла. Если от кабеля не отвести тепло, то он перегреется и выйдет из строя. Именно поэтому теплые полы резистивными кабелями нельзя оборудовать под стационарно стоящей мебелью без ножек.

Такого недостатка лишен саморегулирующийся кабель, погонная мощность которого зависит от температуры. Греющим элементом является полупроводниковый полимер, способный менять свое сопротивление в зависимости от температуры. Такие кабели можно без страха отрезать любой длины, это не приведет к перегреву и выходу из строя. Однако, высокая цена ограничивает их применение в качестве теплых полов, поэтому их используют в основном для обогрева трубопроводов.

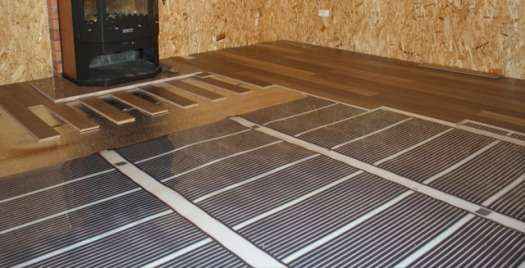

Пленочный инфракрасный теплый пол
Сравнительно новым видом подогрева полов являются инфракрасные (ИК) теплые полы, которые имеют в своей основе излучатели в виде поперечных графитовых полос, подключенных к продольным медно-серебряным проводникам. Вся конструкция располагается в полиэстеровой пленке, которая имеет толщину не более 0,4 мм. Особенностью пленочных полов является то, что большая часть генерируемой энергии приходится на лучевую составляющую — инфракрасные волны в диапазоне от 4 до 20 нм. Известно, что лучевое инфракрасное тепло нагревает не воздух, а окружающие предметы, а это воспринимается человеком очень комфортно.

Основными характеристиками инфракрасных пленочных полов нужных в расчетах являются:
- Напряжение питания 220/230 В и удельная потребляемая мощность, которая может составлять 130, 150, 170, 200, 230 Вт/м2, — в зависимости от помещения и его назначения.
- Ширина рулона пленочного ИК пола: 0,5, 0,8 или 1 метр. Длина от 1 до 20 метров. Это позволяет «подогнать» пленку под любые помещения.
Пленочный пол также требует укладки только на ту площадь пола, которая не занята стационарной мебелью без ножек. Еще одним серьезным ограничением применения является невозможность укладки в стяжку, так как ИК пленки не «любят» мокрых процессов в строительстве. Лучшее применение для таких нагревателей – это укладка «сухим» способом на абсолютно ровные поверхности с последующим настилом ламината, предназначенного для теплого пола, линолеума или ковролина.

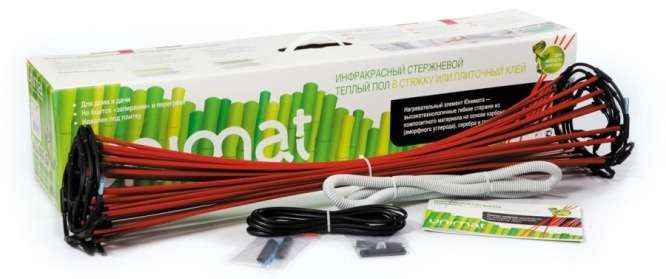

Стержневой инфракрасный теплый пол
Самой инновационной и современной системой теплого пола являются стержневые инфракрасные полы, где применяются в качестве нагревателей гибкие элементы из композиции карбона, графита и серебра. Такие стержни имеют очень полезные свойства – при повышении температуры пола от 20 до 60°C их пиковая потребляемая мощность уменьшается в 1,5 раза. Это позволяет использовать подогрев пола даже там, где будет стационарно расположена мебель, которую можно периодически переставлять.

Греющие стержни параллельно подключены к продольным медным проводникам, образуя греющий мат. Даже если какой-то один из них выйдет из строя, то другие продолжат работу. Ширина мата 83 см, шаг между стержнями может составлять 9 или 10 см. Главными характеристиками ИК стержневого пола являются:
- Пиковая потребляемая мощность, которая может измеряться или Вт/м2 или Вт/м. Она может составлять или 130, или 160 Вт/м2 при погонной мощности 116 или 138 Вт/м соответственно. Эти данные приведены для системы UNIMAT RAIL или UNIMAT BOOST.
- Минимальная и максимальная длина термомата – от 0,5 до 25 метров.
- Длина волны ИК излучения: 8—14 мкм.
- Напряжение питания 220/230 В.
Стержневой ИК теплый пол предназначен для монтажа в основном в тонкие — 2—3 см стяжки и в слой плиточного клея. Его новизна, технологичность и замечательные характеристики определяют и высокие цены, поэтому и применяется такой теплый пол пока достаточно редко.
Цены на различные виды электрических теплых полов
Электрический теплый пол
Варианты применения теплых электрических полов
Специалисты-теплотехники и производители нагревательных электрических систем теплого пола рекомендуют использовать кабельное отопление в двух основных режимах:
- Кабельную систему отопления устанавливают в бетонную стяжку, толщиной не менее 3—5 см с возможностью ее использования в качестве полного отопления, без применения дополнительных обогревательных приборов. В этом случае электрическое отопление может компенсировать все теплопотери и поддерживать нужную температуру воздуха в помещениях. Еще одним вариантом является применение кабельного отопления в термоаккумулирующих толстых бетонных полах (10—15 см), когда во время действия сниженных тарифов на электроэнергию идет нагрев пола, а в остальное время за счет большой тепловой инерции массивной стяжки, тепло отдается в помещение.

- Систему отопления в виде электрических нагревательных кабелей, матов, трубчатых нагревателей или инфракрасных пленочных полов используют в основном только для поддержания комфортной температуры поверхности пола. При этом теплые полы работают совместно с основной системой отопления, которая компенсирует львиную долю теплопотерь квартиры или дома. Для этого применяют нагревательные кабели и маты, монтируемые прямо в слой плиточного клея или в воздушный зазор деревянных полов, а также инфракрасные пленочные полы, укладываемые прямо под покрытие.
Расчет тепловых потерь здания или помещений
При проектировании любой системы отопления, в том числе и электрического теплого пола в качестве основного, весьма желательно рассчитать теплопотери каждого помещения в квартире или в доме. В этих расчетах исходными данными являются:
- Заданная температура в каждом помещении и их взаимное расположение.
- Географическое положение.
- Конструкция стен: какие материалы, какой толщины применены в стенах, какие именно стены являются наружными.
- Конструкция пола и потолка.
- Наличие и площадь окон, их конструкция и теплопотери через них.
- Ориентация здания по сторонам света.
- Наружная температура воздуха (с учетом самых холодных температур года).
- Потери тепла через вентиляцию.
Все вышеперечисленное является далеко не полным списком исходных данных для оценки теплопотерь. Эти расчеты делают специалисты-теплотехники, но существует множество специальных бесплатных программ или онлайн-расчетов в интернете, поэтому каждый может произвести оценку самостоятельно. Главной задачей этих расчетов является то, что любая система отопления должна полностью компенсировать все тепловые потери, даже с учетом самых холодных зимних дней.

Из анализа статистических данных о теплопотерях множества домов и квартир можно сказать о том, что в большинстве современных квартир и домов, построенных с учетом требований по теплозащите, удельная мощность отопления на квадратный метр площади должна составлять 100—130 Вт/м2 для всех помещений, а в ванных и санузлах 130—150 Вт/м2. В старых домах удельная мощность может доходить до 180 Вт/м2 и в этом случае уже не обойтись без других источников тепла.
Обоснованность применения теплоизоляции в системах теплых электрических полов
Утепление конструктивных элементов здания в дальнейшем будет сильно влиять на комфорт в помещениях и значительно снизит расходы на отопление. И одним из главных является утепление конструкции пола. Электрические теплые полы могут монтироваться непосредственно под напольное покрытие как с применением различных тонких утеплителей, так и без них, что является чаще всего вынужденной мерой – когда невозможно пожертвовать высотой помещения.
Потери тепла через какую-либо ограждающую конструкцию происходят тем интенсивнее, чем больше разница температур и меньше термическое сопротивление. Даже если в соседних помещениях между этажами будут одинаковые температуры, тепло все равно неизбежно будет передаваться бетонной плите пола. Поэтому, если есть возможность, то надо использовать утеплители и чем они толще – тем лучше. Приведенная диаграмма наглядно демонстрирует это.

Если система электрический теплый пол будет использоваться как основное отопление в виде термоаккумулирующего пола, то применение утеплителей обязательно, так как мощностей нагревательных кабелей и матов будет просто недостаточно для компенсации теплопотерь.
Как рассчитать теплый пол электрический
После того как получено представление об основных системах электрического теплого пола и их характеристиках, можно приступать к расчету.
Составление плана помещения и вычисление отапливаемой площади
Прежде чем переходить к расчетам и выбору комплектующих, желательно начертить план каждого отдельного помещения квартиры или дома в удобном масштабе на миллиметровой бумаге формата А3 или в компьютерной программе.

После этого вычисляется общая площадь помещения – Sобщ. Далее, на том же плане делается расстановка всей стационарной мебели без ножек и высчитывается площадь, занимаемая мебелью – Sмеб. Теперь можно получить площадь, на которую будет укладываться электрический теплый пол – Sу:
Sу=Sобщ— Sмеб.
Желательно, чтобы отапливаемая площадь занимала не менее 50% от общей площади помещения, а лучше 70—80%, то есть должно соблюдаться условие:
Sу*100%/Sобщ≥50%.
Если в качестве отопительных приборов будут использованы стержневые ИК полы, то их можно укладывать по всей площади, то есть:
Sу=Sобщ.
Приведем пример. Есть кухня общей площадью 12 м2, а площадь занятая мебелью и оборудованием 5 м2, значит: Sу=12—5=7 м2.
Расчет установленной и удельной мощности электрического отопления
При расчетах электрических теплых полов обязательно надо вычислить установленную мощность, называемую еще присоединенной мощностью, того электронагревательного элемента, который будет обогревать пол. Как это можно сделать?
Использование теплого пола в качестве основного отопления
Если электрический теплый пол будет использоваться как основная система отопления, то установленная мощность Pуст должна быть, по крайней мере, не меньше мощности теплопотерь в этом помещении Pп, которые получают в процессе теплотехнических расчетов. Специалисты рекомендуют установленную мощность вычислять с запасом в 30%:
Pуст=1.3* Pп.
Если нагревательный кабель будет проложен в термоаккумулирующей стяжке, то коэффициент запаса следует применять 1,4:
Pуст=1.4* Pп.
Например, в вышеописанной кухне теплопотери составляют 1000 Вт, значит, для их компенсации с учетом запаса понадобится обогреватель с установленной мощностью: Pуст=1.3*1000 Вт=1300 Вт, а в случае с термоаккумулирующими полами Pуст=1.4*1000 Вт=1400 Вт.
Удельную мощность Pуд можно определить как отношение устанавливаемой мощности к обогреваемой площади:
Pуд=Pуст/Sу.
В нашем примере: Pуд=1300 Вт/7=186 Вт/м2 или для аккумулирующих полов — Pуд=1400 Вт/7=200 Вт/м2.
Использование теплого пола в качестве комфортного подогрева
В этом случае подразумевается, что теплые полы созданы для комфорта, а компенсацию теплопотерь осуществляет основная система отопления. Расчет установленной мощности производят от удельной, которая прописана в нормативах и рекомендациях производителей теплых полов. Данные о требованиях к удельной мощности в зависимости от вида помещения сведены в следующую таблицу.

В этом случае надо выбранную из таблицы удельную мощность умножить на отапливаемую (устанавливаемую) площадь:
Pуст=Pуд*Sу.
В нашем примере кухни для создания теплого комфортного пола выбираем Pуд=100 Вт/м2, а отапливаемая площадь Sу=7м2 получаем: Pуст=100*7=700 Вт.
Выбор и расчет нагревательных элементов теплого пола
После определения необходимой установленной мощности электрического теплого пола необходимо определиться с тем, какие нагреватели наиболее целесообразно использовать в каждом конкретном случае. Для основного отопления следует применять резистивные кабели, а для комфорта: нагревательные маты, пленочные или стержневые ИК полы. Рассмотрим особенности выбора.
Выбор резистивного греющего кабеля и определение шага укладки
Рассмотрим такой выбор на нашем примере отопления кухни с использованием ассортимента греющих кабелей deviflex™ компании Devi. Методика выбора совершенно одинакова для всех резистивных кабелей всех производителей.
Допустим, что запланирована термоаккумулирующая стяжка в качестве основного источника тепла. Ранее было выяснено, что установленная мощность должна быть не менее Pуст=1400 Вт. Из вышеприведенной таблицы видно, что кабели должны применяться с погонной мощностью 18—20 Вт/м, в ассортименте компании Devi есть кабели deviflex™ DSIG−20 (20 Вт/м при 230 В), которые лучше подходят для решения поставленной задачи.

Из предложенного перечня следует выбирать кабель, мощность которого не меньше установленной мощности. Этому требованию подходит кабель с мощностью 1465 Вт при 230 В и длиной в 74 метра: Lкаб=74 м.
Для греющих кабелей существует очень важный параметр – шаг укладки (h), — расстояние между линиями кабеля в укладке. Он измеряется в сантиметрах. Для его нахождения следует обогреваемую площадь в квадратных метрах Sу умножить на 100 и поделить на длину кабеля в метрах Lкаб:
h= Sу*100/ Lкаб.

В рассмотренном примере h=7*100/74=9,46 см. Часто при укладке используют специальную монтажную ленту, сильно упрощающей монтаж. Шаг крепления кабеля на монтажной ленте составляет 2,5 см. Ближайшее значение 10 см, которое и нужно использовать. Если шаг укладки будет лежать где-то посередине диапазона, то можно чередовать соседние петли теплого пола с шагами 7,5 и 10 см.
Расчет резистивного кабеля для комфортного обогрева пола осуществляется по той же методике. Напомним ее пошагово.

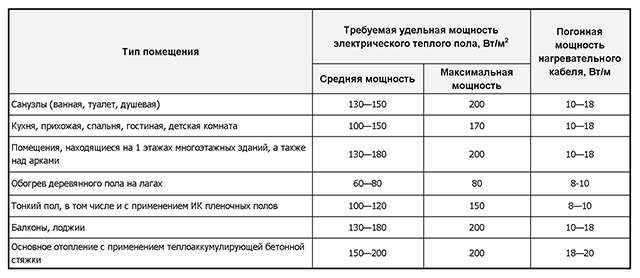

- Исходя из требований к удельной и погонной мощности, типа помещения и вида отопления (полное или комфортное) выбирается у какого-либо производителя тип кабеля, отвечающий всем условиям.
- Исходя из ранее рассчитанной установленной мощности, выбирается конкретный кабель, мощность которого не меньше установленной.
- Исходя из отапливаемой площади помещения и длины выбранного кабеля, рассчитывается шаг укладки.
На этом этапе может сильно пригодиться план помещения, нарисованный на миллиметровой бумаге. Можно карандашом нарисовать различные варианты укладки греющего кабеля, а потом выбрать оптимальный.
Калькуляторы расчета длины нагревательного кабеля и шага его укладки
Предлагаем читателю воспользоваться встроенным калькулятором — он быстро и точно подсчитает и длину требуемого кабеля, и шаг укладки:
Перейти к расчётам
По полученному значению выбирается нужный комплект с длиной кабеля, наиболее близкой к найденному показателю. Теперь осталось только рассчитать шаг укладки:
Перейти к расчётам
Выбор и расчет греющего мата
Греющие маты в теплых полах используются в основном как дополнительное или комфортное отопление, монтируемое в тонких бетонных стяжках или слое плиточного клея. Выбор нужного мата сильно упрощается, так у производителей представлен широкий ассортимент таких нагревателей. Рассмотрим на нашем примере.
Для комфортного обогрева пола кухни ранее было установлено, что достаточно удельной мощности Pуд=100 Вт/м2. На отапливаемой площади в 7 м2 установленная мощность будет Pуст=700 Вт. Из ассортимента компании Devi выбираем греющие маты devimat™ DТVF−100 (100 Вт/м2).

Для наших целей как нельзя лучше подходит греющий мат нужной площади в 7 м2. Расчета шага укладки греющие маты не требуют, так как на них уже закреплен кабель с нужным шагом. Но при укладке в помещениях, особенно сложной конфигурации, возникают некоторые нюансы.

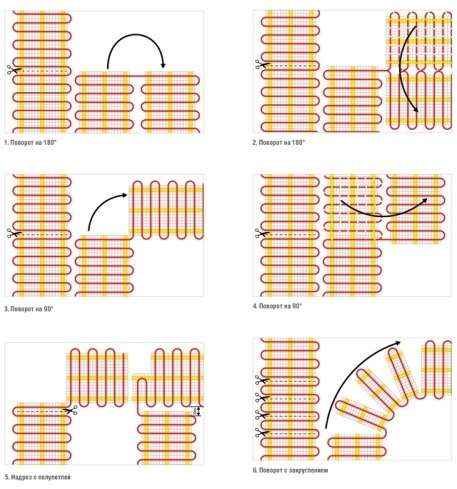

Для того чтобы уложить греющий мат в помещениях существуют определенные приемы, которые позволят сделать это. Главное правило – можно разрезать только полимерную сетку, но не сам кабель! Приемы укладки наглядно представлены на рисунке.

Очевидно, что выбор и расчет греющего мата для отопления пола гораздо проще, чем резистивного кабеля. Для выбора тактики правильной укладки поможет план на миллиметровой бумаге. Здесь как нельзя лучше подходит пословица: «Семь раз отмерь и один раз отрежь!»
Особенности расчетов инфракрасных пленочных полов
Пленочные теплые полы имеют ряд особенностей, которые требуют грамотного подхода.
- Во-первых, они, как и резистивный кабель должны укладываться только на свободном от мебели месте.
- Во-вторых, минимальная дистанция от пленки до краев (стен или стационарной мебели) должна составлять 20 см.
- В-третьих, пленочные полы могут укладываться только «сухим» способом под подходящие для этого покрытия (ламинат, линолеум, ковролин). Хоть и существуют технологии укладки плитки на пленочные полы, но это предполагает наличие промежуточного гидроизолирующего слоя. В итоге стоимость теплого пола с ИК пленками будет гораздо выше, чем с резистивными кабелями или матами.

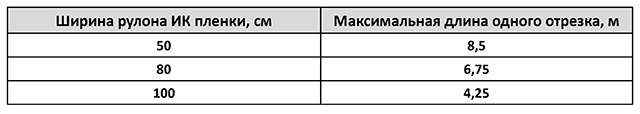

- В-четвертых, пленочные полы могут резаться с определенной кратностью – чаще всего 25 см. Это не повлияет на удельную мощность.
- И, наконец, кажущаяся легкость расчета и особенно монтажа пленочного пола обманчива. Под поверхностью ИК пола находится масса электрических соединений, которые требуют только высококвалифицированного монтажа.
Видео: Квалифицированный монтаж пленочного инфракрасного пола
Для правильного расчета пленочного пола необходимо выполнить ряд шагов:
- Рассчитывается площадь обогрева помещения. Для этого на листе миллиметровой бумаги вычерчивается план, «расставляется» стационарная мебель и учитываются минимальные 20 см отступы от границ. В итоге должна получиться обогреваемая площадь — Sу, допустим, что в конкретном примере Sу=15 м2, а общая площадь 24.
- Высчитывается доля обогреваемой площади в общей площади помещения: Sу*100%/Sобщ=15 м2*100%/24 м2=62,5%. Если этот показатель более 60% (как в нашем случае), то удельная мощность обогревательных ИК пленок может быть от 160 до 220 Вт/м2. Если же доля обогреваемой площади менее 60%, то Pуд=220 Вт/м2. Для нашего случая выбираем Pуд=160 Вт/м2.
- Для помещений, имеющих большие теплопотери через пол: первые этажи, помещения над арками, дома старой застройки с полами без теплоизоляции, — в любом случае Pуд=220 Вт/м2.
- Рассчитывается установленная мощность теплого пола. Для этого удельную мощность перемножают с обогреваемой площадью: Pуст=Pуд* Sу=160 Вт/м2*15 м2=2400 Вт.
- Из ассортимента любого производителя ИК пленок выбираются с заданной удельной мощностью нужной длины и ширины, которые могут покрыть полностью всю обогреваемую площадь. Нужно учесть, что ширина рулонов пленок 50, 80 и 100 см, а кратность резки пленки – через каждые 25 см. При этом существуют ограничения, представленные в таблице. При этом лучше не выбирать максимальную длину, а набирать меньшими отрезками. Главное правило — меньшее количество отдельных пленок (план на миллиметровой бумаге будет большим подспорьем).

- На каждый отдельный отрезок пленки подбирается соединительный комплект, а на весь комплект – терморегулятор, рекомендованный производителем.
Особенности расчетов стержневых инфракрасных полов
Главной отличительной чертой стержневых ИК полов является то, что они саморегулирующиеся, то есть при повышении наружной температуры их пиковая мощность снижается примерно в 1,5 раза. Это позволяет применять их на всей площади помещения, независимо от положения мебели. Для расчета стержневых теплых полов воспользуемся предыдущим примером комнаты с Sобщ=24 м2 и рассчитаем их для всей площади: Sу=Sобщ=24 м2.
- Для комфортного обогрева пола выбирается система теплых стержневых ИК полов UNIMAT RAIL, имеющая пиковую погонную мощность 116 Вт/м. Ширина мата равна 83 см, они укладываются с интервалом до 10 см, поэтому их длина выбирается исходя из требуемой обогреваемой площади.
- Из ассортимента UNIMAT RAIL выбирается комплект UNIMAT HR-S-2500, длиной в 25 метров, пиковой мощностью 2900 Вт, способный отопить площадь до 25 м2.

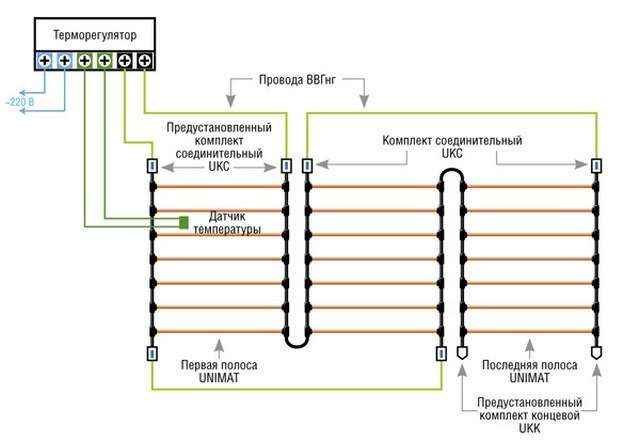

- На плане помещения, предварительно нарисованным на миллиметровой бумаге, делается раскладка нагревательных матов. Причем силовые кабели могут разрезаться в любом месте посередине между нагревательными стержнями. Нагревательные стержни разрезать нельзя.

- Определяется количество дополнительных комплектующих.
- Выбирается терморегулятор, рекомендованный производителем.
Требования к напольному покрытию при эксплуатации теплых электрических полов
При проектировании электрической системы обогрева полов зачастую забывают о том, что с ней могут работать далеко не все покрытия. И к этому вопросу надо отнестись со всей внимательностью и серьезностью. С какими покрытиями работа теплых электрических полов противопоказана:
- Линолеум на резиновой или войлочной основе.
- Толстые ковры или ковры на резиновой основе.
- Дощатый пол толщиной более 25 мм.
При выборе линолеума, ламината, паркетной доски или ковролина следует обязательно поинтересоваться, могут ли работать эти покрытия с системой теплых полов. Ведущие производители указывают это всегда на маркировке и в сопроводительной документации.

Для контроля отопления деревянных полов, а также тонких полов рекомендуется использовать терморегуляторы с двумя датчиками: температуры поверхности пола и воздуха в помещении. Если известно термическое сопротивление напольного покрытия RT, которое может быть указано в документации, то лучше руководствоваться следующими правилами:
- При удельной мощности 150 Вт/м2 максимальное термическое сопротивление(RTmax) может быть до 0,13 м2*K/Вт.
- При Pуд=125 Вт/м2 – RTmaxне более 0,16 м2*K/Вт.
- При Pуд=100 Вт/м2 – RTmaxне более 0,18 м2*K/Вт.
Если в конструкции пола применяются многослойные покрытия, например – ламинат с подложкой, то их термические сопротивления складываются, и проверяется соответствие вышеперечисленным условиям.
Расчет электрической системы теплого пола
При самостоятельном проектировании системы электрических теплых полов иногда забывают о том, что не всякая электропроводка выдержит нагрузки от мощного потребителя энергии. Вдобавок не всякая энергоснабжающая организация выдаст технические условия на выделение требуемой мощности. Именно поэтому проект электроснабжения и получение всей разрешительной документации необходимо доверить профессионалам, а сосредоточиться только на том, что по силам сделать самому.
Выбор терморегулятора
Сердцем системы теплых полов является терморегулятор, который следит за температурой поверхности или воздуха, или за тем и другим одновременно, — и на основании этого производит включение или отключение контуров обогрева. Кроме этого, терморегулятор может иметь встроенный таймер и включать обогрев в назначенное время или иметь программу включения в определенные дни недели и часы. В терморегуляторах бывают еще и другие полезные и бесполезные функции. При его выборе, прежде всего надо руководствоваться набором правил:

- Каждый производитель любой системы теплых полов всегда рекомендует определенные модели терморегуляторов и работающих с ними датчиков. Лучше этими рекомендациями не пренебрегать.
- Все терморегуляторы могут работать только с определенным током нагрузки: 10 A– для обогревателей с установленной мощностью до 2300 Вт, и 16 Aс Pуст≥2300 Вт. Именно по этим показателям прежде всего и надо выбирать терморегулятор.
- Если планируется использовать систему теплый пол только для комфорта, то нужно выбирать терморегулятор с датчиком температуры пола.
- Если теплый пол используется в целях полного отопления, то необходимо использовать терморегулятор с датчиком температуры воздуха или с комбинацией датчиков температуры пола и воздуха.
- Для работы систем отопления с деревянным покрытием обязательно использовать терморегуляторы с комбинацией датчиков температуры воздуха и пола.
- Если в близлежащих помещениях тоже планируется система электрических теплых полов, то целесообразно использовать многозональный терморегулятор с выносными датчиками.
Цены на различные модели терморегуляторов
Терморегулятор
Общие правила проектирования электропроводки теплого пола
При проектировании электропроводки теплого пола следует обязательно учесть несколько правил:
- Все соединения кабелей системы теплый пол между собой и с электропроводкой должны выполняться только на специальных клеммах, на контактах терморегуляторов, в распределительных коробках и электрических щитах. Следует избегать любых соединений в конструкции пола кроме тех, что неизбежны, и рекомендованы производителем.
- Экраны нагревательных кабелей и матов должны соединяться с проводом защитного заземления (PE) и должны быть включены в общую систему уравнивания потенциалов – СУП.
- Питающие провода и кабели должны быть площадью поперечного сечения не меньше, чем подводящие «холодные» концы нагревателей теплого пола. При установленной мощности до 2300 Вт площадь поперечного сечения медного провода должна быть 1,5 мм2, а свыше 2300 Вт – 2,5 мм2.
- Для защиты человека от поражения электрическим током обязательно применение устройств защитного отключения (УЗО) с дифференциальным током срабатывания не более 30 мА, а для санузлов – 10 мА. Не менее 1 раза в месяц необходимо проводить испытание УЗО.

- Проводка для питания системы электрического теплого пола должна быть проложена непосредственно от электрощитов или вводно-распределительных устройств (ВРУ) до терморегуляторов. При этом в щитах для защиты проводки обязательно должны стоять автоматические выключатели: для медных кабелей с площадью поперечного сечения 1,5 мм2 номиналом в 10 A, а для 2,5 мм2 – 16 A.
- Если нагревательные элементы теплого пола укладываются на металлическую сетку, то она обязательно должна быть подключена к общей системе уравнивания потенциалов.
Итоги
- Рассчитать теплый пол электрический вполне по силам самостоятельно, пользуясь рекомендациями производителя оборудования.
- Электрический теплый пол является системой повышенной опасности, поэтому при проектировании и монтаже обязательно руководствоваться Правилами устройства электроустановок последней редакции.
Видео — Какие расчеты необходимы перед устройством теплого пола
Для того, чтобы система обогрева напольного покрытия работала эффективно необходимо произвести предварительный расчет. Существуют определенные правила, отвечающие на вопрос как рассчитать электрический теплый пол.
Принцип расчета систем теплых полов
Элементы конструкции
Для расчета понадобиться учесть устройство электрического теплого пола. Схема данного вида обогрева включает в себя:
- нагревательный элемент;
- силовой кабель;
- температурный датчик нагрева;
- терморегулятор.
Термодатчики осуществляют контроль температуры нагрева, нагревательные элементы соответственно осуществляют обогрев. Эти детали монтируются непосредственно в пол, и при помощи монтажных (силовых) кабелей соединяются с терморегулятором, который задает режим работы.
В качестве нагревательного элемента могут применяться:
- нагревательный кабель;
- инфракрасное пленочное покрытие;
- сетчатый мат.
Наиболее требовательна к технологии укладки система теплого пола с применением нагревательного кабеля, а самой неприхотливой конструкцией считается пленочный пол.
Для обустройства кабельной системы теплого пола применяются нагревательные кабели. Одножильный отличается дешевизной относительно двухжильного, но при этом расчет и установка его значительно сложнее. Электрический пол с применением одножильного кабеля создает электромагнитное поле по всей площади укладки, характеризующееся значительной интенсивностью. По этой причине такой вид обогрева не рекомендуется для жилых помещений.
Двухжильный термокабель укладывается проще, благодаря направленному движению тока в оба направления индукционное воздействие такой конструкции не превышает допустимых норм. Для расчета электрического теплого пола рекомендуется учитывать геометрию площади комнаты.

Общие правила расчета
Расчет мощности обогрева зависит от площади помещения, его типа и рабочего режима. Каждый из указанных параметров оказывает определенное влияние на показатель мощности.
Площадь обогреваемого помещения
При монтаже системы обогрева учитывается только пространство, не занятое мебелью и бытовой техникой. Для расчета также учитывается только свободное пространство. Площади под мебелью и техникой не учитываются по следующим причинам:
- недостаточная циркуляция воздуха под предметами приводит к перегреву;
- избыток тепла отрицательно сказывается на эти объекты.
Для расчета площади из общего значения отнимают суммарную площадь, занятую предметами интерьера.

Режим обогрева и тип помещения
Расчет электрического теплого пола напрямую зависит от условий эксплуатации. Важная роль принадлежит назначению системы обогрева: будет ли она единственным или вспомогательным источником отопления.
Чтобы рассчитать теплый пол рекомендовано пользоваться усредненными значениями мощности. Ее показатели составят от 150 до 180 Вт/м2 в случае основного источника. Обогреваемая площадь в этих условиях должна составлять не менее 70% от общей.
Система, применяемая в качестве дополнительного источника допускает значения от 110 до 140 Вт/м2 .
Показатели мощности зависят от теплопроводности помещения. Учитывается этаж, назначение и другие аспекты. Так, например, для кухни достаточно использовать в расчете 120 Вт/м2, а для остекленной лоджии понадобится мощность в 180 Вт/м2.
Помещения, расположенные на первом этаже, требуют повышенной мощности обогрева примерно на 15-20% от средних значений.
Для эффективности системы необходимо произвести дополнительное утепление помещения во избежание потерь тепла.
Расчет теплого пола
Для новичков, для которых затруднительно производить расчет теплого пола электрического самостоятельно, существуют специальные сервисы. Воспользоваться можно он-лайн калькулятором для расчета теплого пола и специальными программами. Такой способ позволяет быстро определить мощность пленочной или кабельной систем подогрева.
Как рассчитать теплый пол, не используя он-лайн сервисы? Для этого можно использовать следующую формулу: Р=Рм * Sкомн, где Рм — мощность используемого материала, а Sкомн — площадь, занятая системой обогрева (полезная).
Полезная площадь выражается разностью общей и занятой предметами интерьера площадей. Мощность материала выбирается по средним показателям с учетом характера помещения и его теплопроводных свойств.
Шаг укладки кабеля на кв.м. выбирается самостоятельно таким образом, чтоб в итоге мощность материала соответствовала общепринятым средним значениям.
Нагревательные маты
Использование нагревательных матов в системах теплого пола — самый простой способ монтажа и расчета. Маты представляют собой сетку, на которую с необходимым шагом уложен двухжильный нагревающий кабель. На сетку наносится клеевой слой, что значительно упрощает монтаж таких систем.
Этот материал имеет удельную мощность в расчете на м2 100 — 150 Вт/м2. Иногда встречаются маты с показателем мощности в 200 Вт/м2.
Пленочные системы
Инфракрасный пленочный пол основаны на применении пересечения графитовых полос с медно-серебряными проводниками, подключенными к ним. Пленка достаточно тонкая. С ее помощью происходит нагрев окружающих предметов (инфракрасное излучение), что считается является оптимальным для установки в жилых помещениях. Размеры пленочных материалов позволяют легко заполнить любую площадь пола.
Инновационной считается система инфракрасного стержневого обогрева. Она состоит из гибких нагревательных элементов, выполненных из карбона, серебра и графита. Особенность таких матов в том, что при показаниях нагрева до 60, происходит уменьшение потребляемой мощности. Эта система обогрева самая экономичная из всех существующих. Она не требует толстого слоя стяжки. Такие материалы выпускаются в виде матов размером от 0,5 до 25 метров длиной. Минусом этого вида обогрева является высокая стоимость материалов ввиду особой технологии и новизны способа. Поэтому на сегодняшний день этот вид напольного обогрева не получил широкого распространения.
На КПД обогревательного элемента влияет способ монтажа теплого пола. Бетонные стяжки, в которых монтируются системы обогрева, должны составлять по толщине не менее 3-5 см. Это уменьшает теплопотери. В термоаккумулирующих бетонных полах толщиной 10-15 см происходит эффективная теплоотдача в помещение.
Расчет тепловых потерь
На показатель тепловых потерь оказывают влияние такие аспекты:
- климатические условия региона;
- теплопроводные свойства материалов внешних стен, пола и потолка помещения;
- наличие и размер окон, их теплосберегающие свойства;
- вентиляционные шахты;
- температурный минимум окружающей среды для данной местности;
- способность системы нагреть воздух в помещении до необходимых значений.
Все эти факторы учитываются для того, чтобы компенсировать возможные тепловые потери. Рассчитать их значения, учитывая характер и возраст объекта, можно с помощью специальных интернет-ресурсов и калькуляторов.
Расчет мощности теплого пола, используемого как основной источник тепла производится по формуле: Руст = 1,3 * Рп, где Рп — мощность теплопотерь, а Руст — установленная мощность. Коэффициент 1,3 составляет 30%-ый запас мощности.
В термоаккумулирующей стяжке используют коэффициент 1,4.
Удельная мощность Руд — это отношение установленного значения к обогреваемой площади помещения: Р уд = Р уст/ S пом.
Тщательный расчет теплого пола — эффективность и надежность конструкции и гарантия длительной безупречной службы

Для комфортного подогрева пола:
Как правило используется термопленка мощностью 150-180 Вт/кв.м. Несравненное преимущество термопленки в том, что ее можно разместить только там где есть необходимость в обогреве.
Для основного обогрева помещения:
Достаточно уложить её на 70-80% от общей площади, учитывая, что пленку рекомендуется укладывать только на свободную площадь, не занятую низкостоящей мебелью и крупной бытовой техникой.
Рассчитав свободную площадь либо определившись с участком пола, который требует дополнительного обогрева, учитывая при этом конфигурацию поверхности, можно приступать к выбору оптимальной ширины пленки из трех возможных: 50 см, 80 см и 100 см.
Какие комплектующие потребуются для монтажа пленочного инфракрасного пола?
Теплоотражающий материал
Первым этапом монтажа является расчет и укладка теплоотражающего материала позволяющий снизить теплопотери в перекрытие пола до 30%. Под линолеум, ковролин, ламинат применяется материал на основе полиэстера, покрытого металлизированным лавсаном. Толщина этого гибкого и легкого материала 3мм. Теплоотражающий материал стелется на всю площадь помещения, независимо от площади теплого пола.
Полиэтиленовая пленка
После укладки инфракрасной пленки на теплоотражающий материал и проведения электромонтажа, сверху укладывается полиэтиленовая пленка. Количество пленки равно площади инфракрасной пленки.
ДВП, фанера (в случае использования в качестве финишного покрытия линолеума, ковролина)
Если в качестве финишного покрытия используется линолеум, ковролин, следующим этапом монтажа после укладки полиэтиленовой пленки является укладка ДВП или фанеры. Толщина ДВП или фанеры 10-12мм, поэтому необходимое количество этих материалов равно общей площади помещения.
Необходимо использовать гибкий многожильный провод.
Энергопотребление пленочной инфракрасной системы напольного подогрева зависит от многих факторов. В первую очередь, как видно из таблицы, от потребляемой мощности. А она может доходить до 1100 Вт/м². Тем не менее, инфракрасные системы являются самыми экономичными из всех электрических способов подогрева.Особенно при использовании терморегуляторов, так как расход энергии происходит не постоянно, а по мере падения температуры ниже заданного уровня.
ЧИТАЙТЕ ТАКЖЕ: Как уложить инфракрасный теплый пол
В качестве примера, рассчитаем энергопотребление для системы инфракрасного подогрева пленки “ТермоДар” (Ю. Корея). Нам нужно обогреть помещение площадью 15 м². как правило, площадь поверхности, которую необходимо нагреть, составляет 70% от общей, так как остальное пространство занято мебелью, и его прогревать нет необходимости. Тогда в нашем случае, она составит порядка 10 м². Учитывая табличные значения максимально потребляемой мощности Вт/м² (150-220) для этой пленки и при нагреве пола до 50 — 55С˚, максимальная мощность нагрева будет порядка 2100 Вт или 2,1 Квт.
Что бы было комфортно и не горячо, будем нагревать пленку до 21 С˚ и соответственно расходовать мощность 0,8 кВт в час (2,1квт/ (55С˚/21С˚)). Для постоянного поддержания заданной температуры (21С˚), необходимо, что бы пленка “ТермоДар” работала по 10 минут, с такими же перерывами (10 минут), что достигается при помощи терморегулятора. В таком случае, система будет работать 12 часов в сутки. Таким образом,
12 ч Х 0,8 кВт = 9,6 кВтч в сутки, а в месяц получим 9,6 Х 30 = 228 кВтч.
Как правило, в отсутствии людей дома, в работе системы нет необходимости, да и в ночное время можно понизить “градус”. При использовании программируемого терморегулятора, можно достаточно точно запрограммировать время работы системы. Например, включить за 10 – 15 минут до прихода с работы, выключить в ночное время и так далее. Как правило, система находится в работа не более 8-ми часов в сутки, а в нашем случае, для поддержания температуры 21 С˚, она работает по 10 минут, с 10-ти минутными перерывами. Так что “чистой” работы выходит порядка 4-х часов в сутки. Умножим это время на полученные расчетные данные:
4ч Х 0,8 кВт = 3,2 кВтч в сутки, что в месяц составит 3,2 Х 30 = 96 кВтч.
Как видно из рассчетов, системы инфракрасного подогрева действительно являются достаточно экономичными, при этом способны прогреть помещение за несколько минут, не затрачивая времени и ресурсов на прогрев самой системы.
Электрический теплый пол имеет несомненные преимущества в плане комфорта и удобства. Те помещения, в которых оборудованы теплые полы, сразу становятся центром притяжения всех домочадцев. Но прежде чем их монтировать и эксплуатировать следует узнать, как рассчитать теплый пол либо обратиться за помощью к специалистам. В противном случае дорогостоящие нагревательные кабели и маты могут быть просто бесполезно замурованы в бетон без возможности их извлечения и восстановления.
Разновидности электрических теплых полов и их характеристики
Главными деталями любых теплых полов являются нагревательные элементы или их сочетание. Они имеют различную конструкцию, а именно:
- Резистивный нагревающий кабель
- Нагревательные маты
- Саморегулирующийся нагревательный кабель
- Пленочный инфракрасный теплый пол
- Стержневой инфракрасный теплый пол
Давайте рассмотрим особенности каждой системы.
Резистивный нагревающий кабель
Системы теплых полов на этой основе применяется чаще всего, так как он прост по конструкции и имеет более низкую, по сравнению с другими типами нагревателей цену. В его основе одно- или двухжильный проводник, заключенный в защитный экран и имеющий определенное сопротивление. По своей сути – это вытянутый нагревательный элемент, который при подключении к электрической сети вырабатывает определенное количество тепловой энергии. Резистивные кабели всегда имеют фиксированную длину, которую нельзя изменять ни в коем случае, так как это в корне меняет всю настройку системы. Любые попытки укоротить резистивный кабель уменьшают его сопротивление, увеличивается ток и это чаще всего приводит к выходу из строя.
Резистивные кабели — просты, надежны и неприхотливы
Основными характеристиками резистивных кабелей являются:
- Конструкция кабеля (одножильный, двухжильный, зональный) и его назначение
- Напряжение питания и мощность. Обычно производители указывают два напряжения питания 220/230 вольт и соответствующую им мощность в Ваттах, например, греющий кабель deviflex™ DTIP−18, длиной в 22 метра имеет мощность 360/395 Вт соответственно
- Очень важной характеристикой греющих кабелей является погонная мощность, то есть, сколько Ватт излучается одним метром. В вышеприведенном примере кабеля погонная мощность составляет 18 Вт/м при напряжении питания 230 В. Этот показатель указан в маркировке кабеля, но его можно и вычислить. Если мощность в 395 Вт поделить на длину в 22 метра, то получается 395/22=17,95 Вт/м
Резистивные кабели производятся разной длины (7—220 м), различной погонной и общей мощностью, что вполне может удовлетворить все потребности. Естественно, что кабель надо укладывать по особой схеме, для охвата всей площади помещения, но об этом будет подробно рассказано ниже.
Нагревательные маты
Для удобства укладки были изобретены нагревательные маты, где греющий резистивный кабель вплетен в полимерную сетку и уже уложен с нужным шагом. Сетка обычно имеет клеевую основу и может приклеиваться к поверхности пола, что только добавляет удобства при монтаже. Особенно это хорошо при укладке плитки, когда маты скрываются прямо в слое плиточного клея или при ремонте, если делают только самовыравнивающую тонкую стяжку, на которую можно впоследствии настелить ламинат или ковролин. Большинство греющих матов выпускается шириной в 45 см и разной длины, что позволяет выбрать конкретную модель для любого помещения. При этом не стоит забывать, что в основе матов лежит резистивный, обычно двухжильный, кабель, поэтому отрезать маты по проводникам строго запрещено!
Нагревательные маты очень удобны в расчетах и монтаже
Основными характеристиками нагревательных матов являются:
- Напряжение питания, которое обычно составляет 220/230 В и мощность нагревательного мата
- Длина мата и рекомендуемая площадь укладки, обычно от 0,5 м2 до 12 м2 при длине от 1 до 24 м
- Один из главных показателей – удельная мощность, то есть, какое количество тепла генерирует нагревательный мат на 1 метр квадратный. Измеряется она в Вт/м2 (Ваттах на метр квадратный). Для теплого пола обычно выпускаются маты с удельной мощностью 100—150 Вт/м2, очень редко 200 Вт/м2
Саморегулирующийся нагревательный кабель
Основным недостатком резистивных кабелей и нагревательных матов на их основе является необходимость постоянного теплоотвода от них, так как от температуры окружающей среды практически не зависит их сопротивление и соответственно количество генерируемого тепла. Если от кабеля не отвести тепло, то он перегреется и выйдет из строя. Именно поэтому теплые полы резистивными кабелями нельзя оборудовать под стационарно стоящей мебелью без ножек.
Саморегулирующийся кабель в теплых полах применяется редко
Такого недостатка лишен саморегулирующийся кабель, погонная мощность которого зависит от температуры. Греющим элементом является полупроводниковый полимер, способный менять свое сопротивление в зависимости от температуры Такие кабели можно без страха отрезать любой длины, это не приведет к перегреву и выходу из строя. Однако, высокая цена ограничивает их применение в качестве теплых полов, поэтому их используют в основном для обогрева трубопроводов.
Пленочный инфракрасный теплый пол
Сравнительно новым видом подогрева полов являются инфракрасные (ИК) теплые полы, которые имеют в своей основе излучатели в виде поперечных графитовых полос, подключенных к продольным медно-серебряным проводникам. Вся конструкция располагается в полиэстеровой пленке, которая имеет толщину не более 0,4 мм. Особенностью пленочных полов является то, что большая часть генерируемой энергии приходится на лучевую составляющую — инфракрасные волны в диапазоне от 4 до 20 нм. Известно, что лучевое инфракрасное тепло нагревает не воздух, а окружающие предметы, а это воспринимается человеком очень комфортно.
Пленочный инфракрасный пол не любит «мокрых» процессов в строительстве
Основными характеристиками инфракрасных пленочных полов:
- Напряжение питания 220/230 В и удельная потребляемая мощность, которая может составлять 130, 150, 170, 200, 230 Вт/м2, — в зависимости от помещения и его назначения
- Ширина рулона пленочного ИК пола: 0,5, 0,8 или 1 метр. Длина от 1 до 20 метров. Это позволяет «подогнать» пленку под любые помещения
Пленочный пол также требует укладки только на ту площадь пола, которая не занята стационарной мебелью без ножек. Еще одним серьезным ограничением применения является невозможность укладки в стяжку, так как ИК пленки не любят «мокрых» процессов в строительстве. Лучшее применение для таких нагревателей – это укладка «сухим» способом на абсолютно ровные поверхности с последующим настилом ламината, предназначенного для теплого пола, линолеума или ковролина.
Стержневой инфракрасный теплый пол
Самой инновационной и современной системой теплого пола являются стержневые инфракрасные полы, где применяются в качестве нагревателей гибкие элементы из композиции карбона, графита и серебра. Такие стержни имеют очень полезные свойства – при повышении температуры пола от 20 до 60°C их пиковая потребляемая мощность уменьшается в 1,5 раза. Это позволяет использовать подогрев пола даже там, где будет стационарно расположена мебель, которую можно периодически переставлять.
Стержневые инфракрасные маты — самое современное решение в подогреве полов
Греющие стержни параллельно подключены к продольным медным проводникам, образуя греющий мат. Даже если какой-то один из них выйдет из строя, то другие продолжат работу. Ширина мата 83 см, шаг между стержнями может составлять 9 или 10 см. Главными характеристиками ИК стержневого пола являются:
- Пиковая потребляемая мощность, которая может измеряться или Вт/м2 или Вт/м. Она может составлять или 130, или 160 Вт/м2 при погонной мощности 116 или 138 Вт/м соответственно. Эти данные приведены для системы UNIMAT RAIL или UNIMAT BOOST
- Минимальная и максимальная длина термомата – от 0,5 до 25 метров
- Длина волны ИК излучения: 8—14 мкм
- Напряжение питания 220/230 В
Стержневой ИК теплый пол предназначен для монтажа в основном в тонкие — 2 — 3 см стяжки и в слой плиточного клея. Его новизна, технологичность и замечательные характеристики определяют и высокие цены, поэтому и применяется такой теплый пол пока достаточно редко.
Варианты применения теплых электрических полов
Специалисты-теплотехники и производители нагревательных электрических систем теплого пола рекомендуют использовать кабельное отопление в двух основных режимах:
- Кабельную систему отопления устанавливают в бетонную стяжку, толщиной не менее 3—5 см с возможностью ее использования в качестве полного отопления, без применения дополнительных обогревательных приборов. В этом случае электрическое отопление может компенсировать все теплопотери и поддерживать нужную температуру воздуха в помещениях. Еще одним вариантом является применение кабельного отопления в термоаккумулирующих толстых бетонных полах (10—15 см), когда во время действия сниженных тарифов на электроэнергию идет нагрев пола, а в остальное время за счет большой тепловой инерции массивной стяжки, тепло отдается в помещение
- Систему отопления в виде электрических нагревательных кабелей, матов, трубчатых нагревателей или инфракрасных пленочных полов используют в основном только для поддержания комфортной температуры поверхности пола. При этом теплые полы работают совместно с основной системой отопления, которая компенсирует львиную долю теплопотерь квартиры или дома. Для этого применяют нагревательные кабели и маты, монтируемые прямо в слой плиточного клея или в воздушный зазор деревянных полов, а также инфракрасные пленочные полы, укладываемые прямо под покрытие
Расчет тепловых потерь
При проектировании любой системы отопления, в том числе и электрического теплого пола в качестве основного, весьма желательно рассчитать теплопотери каждого помещения в квартире или в доме. В этих расчетах исходными данными являются:
- Заданная температура в каждом помещении и их взаимное расположение
- Географическое положение
- Конструкция стен: какие материалы, какой толщины применены в стенах, какие именно стены являются наружными
- Конструкция пола и потолка
- Наличие и площадь окон, их конструкция и теплопотери через них
- Ориентация здания по сторонам света
- Наружная температура воздуха (с учетом самых холодных температур года)
- Потери тепла через вентиляцию
Все вышеперечисленное является далеко не полным списком исходных данных для оценки теплопотерь. Эти расчеты делают специалисты-теплотехники, но существует множество специальных бесплатных программ или онлайн-расчетов в интернете, поэтому каждый может произвести оценку самостоятельно. Главной задачей этих расчетов является то, что любая система отопления должна полностью компенсировать все тепловые потери, даже с учетом самых холодных зимних дней.
Из анализа статистических данных о теплопотерях множества домов и квартир можно сказать о том, что в большинстве современных квартир и домов, построенных с учетом требований по теплозащите, удельная мощность отопления на квадратный метр площади должна составлять 100—130 Вт/м2 для всех помещений, а в ванных и санузлах 130—150 Вт/м2. В старых домах удельная мощность может доходить до 180 Вт/м2 и в этом случае уже не обойтись без других источников тепла.
Обоснованность применения теплоизоляции
Утепление конструктивных элементов здания в дальнейшем будет сильно влиять на комфорт в помещениях и значительно снизит расходы на отопление. И одним из главных является утепление конструкции пола. Электрические теплые полы могут монтироваться непосредственно под напольное покрытие как с применением различных тонких утеплителей, так и без них, что является чаще всего вынужденной мерой – когда невозможно пожертвовать высотой помещения.
Потери тепла через какую-либо ограждающую конструкцию происходят тем интенсивнее, чем больше разница температур и меньше термическое сопротивление. Даже если в соседних помещениях между этажами будут одинаковые температуры, тепло все равно неизбежно будет передаваться бетонной плите пола. Поэтому, если есть возможность, то надо использовать утеплители и чем они толще – тем лучше.
Если система электрический теплый пол будет использоваться как основное отопление в виде термоаккумулирующего пола, то применение утеплителей обязательно, так как мощностей нагревательных кабелей и матов будет просто недостаточно для компенсации теплопотерь.
Как рассчитать теплый пол электрический
После того как получено представление об основных системах электрического теплого пола и их характеристиках, можно приступать к расчету.
Составление плана помещения и вычисление отапливаемой площади
Прежде чем переходить к расчетам и выбору комплектующих, желательно начертить план каждого отдельного помещения квартиры или дома в удобном масштабе на миллиметровой бумаге формата А3 или в компьютерной программе.
После этого вычисляется общая площадь помещения – Sобщ. Далее, на том же плане делается расстановка всей стационарной мебели без ножек и высчитывается площадь, занимаемая мебелью – Sмеб. Теперь можно получить площадь, на которую будет укладываться электрический теплый пол – Sу:
Sу=Sобщ — Sмеб.
Желательно, чтобы отапливаемая площадь занимала не менее 50% от общей площади помещения, а лучше 70—80%, то есть должно соблюдаться условие:
Sу*100%/Sобщ≥50%.
Если в качестве отопительных приборов будут использованы стержневые ИК полы, то их можно укладывать по всей площади, то есть:
Sу=Sобщ.
Приведем пример. Есть кухня общей площадью 12 м2, а площадь занятая мебелью и оборудованием 5 м2, значит: Sу=12—5=7 м2.
Расчет установленной и удельной мощности электрического отопления
При расчетах электрических теплых полов обязательно надо вычислить установленную мощность, называемую еще присоединенной мощностью, того электронагревательного элемента, который будет обогревать пол. Как это можно сделать?
Использование теплого пола в качестве основного отопления
Если электрический теплый пол будет использоваться как основная система отопления, то установленная мощность Pуст должна быть, по крайней мере, не меньше мощности теплопотерь в этом помещении Pп, которые получают в процессе теплотехнических расчетов. Специалисты рекомендуют установленную мощность вычислять с запасом в 30%:
Pуст=1.3* Pп.
Если нагревательный кабель будет проложен в термоаккумулирующей стяжке, то коэффициент запаса следует применять 1,4:
Pуст=1.4* Pп.
Например, в вышеописанной кухне теплопотери составляют 1000 Вт, значит, для их компенсации с учетом запаса понадобится обогреватель с установленной мощностью: Pуст=1.3*1000 Вт=1300 Вт, а в случае с термоаккумулирующими полами Pуст=1.4*1000 Вт=1400 Вт.
Удельную мощность Pуд можно определить как отношение устанавливаемой мощности к обогреваемой площади:
Pуд=Pуст/Sу.
В нашем примере: Pуд=1300 Вт/7=186 Вт/м2.или для аккумулирующих полов — Pуд=1400 Вт/7=200 Вт/м2.
Использование теплого пола в качестве комфортного подогрева
В этом случае подразумевается, что теплые полы созданы для комфорта, а компенсацию теплопотерь осуществляет основная система отопления. Расчет установленной мощности производят от удельной, которая прописана в нормативах и рекомендациях производителей теплых полов. Данные о требованиях к удельной мощности в зависимости от вида помещения сведены в следующую таблицу.
Сводная таблица требований к удельной и погонной мощности в зависимости от назначения помещения и вида отопления
В этом случае надо выбранную из таблицы удельную мощность умножить на отапливаемую (устанавливаемую) площадь:
Pуст=Pуд*Sу.
В нашем примере кухни для создания теплого комфортного пола выбираем Pуд=100 Вт/м2, а отапливаемая площадь Sу=7м2 получаем: Pуст=100*7=700 Вт.
После определения необходимой установленной мощности электрического теплого пола необходимо определиться с тем, какие нагреватели наиболее целесообразно использовать в каждом конкретном случае. Для основного отопления следует применять резистивные кабели, а для комфорта: нагревательные маты, пленочные или стержневые ИК полы. Рассмотрим особенности выбора.
Выбор резистивного греющего кабеля и определение шага укладки
Рассмотрим такой выбор на нашем примере отопления кухни с использованием ассортимента греющих кабелей deviflex™ компании Devi. Методика выбора совершенно одинакова для всех резистивных кабелей всех производителей.
Допустим, что запланирована термоаккумулирующая стяжка в качестве основного источника тепла. Ранее было выяснено, что установленная мощность должна быть не менее Pуст=1400 Вт. Из вышеприведенной таблицы видно, что кабели должны применяться с погонной мощностью 18—20 Вт/м. В ассортименте компании Devi есть кабели deviflex™ DSIG−20 (20 Вт/м при 230 В), которые лучше подходят для решения поставленной задачи.
Ассортимент греющих резистивных кабелей deviflex™ DSIG−20
Из предложенного перечня следует выбирать кабель, мощность которого не меньше установленной мощности. Этому требованию подходит кабель с мощностью 1465 Вт при 230 В и длиной в 74 метра: Lкаб=74 м
Для греющих кабелей существует очень важный параметр – шаг укладки (h), — расстояние между линиями кабеля в укладке. Он измеряется в сантиметрах. Для его нахождения следует обогреваемую площадь в квадратных метрах Sу умножить на 100 и поделить на длину кабеля в метрах Lкаб:
h= Sу*100/ Lкаб.
В рассмотренном примере h=7*100/74=9,46 см. Часто при укладке используют специальную монтажную ленту, сильно упрощающей монтаж. Шаг крепления кабеля на монтажной ленте составляет 2,5 см. Ближайшее значение 10 см, которое и нужно использовать. Если шаг укладки будет лежать где-то посередине диапазона, то можно чередовать соседние петли теплого пола с шагами 7,5 и 10 см.
Расчет резистивного кабеля для комфортного обогрева пола осуществляется по той же методике. Напомним ее пошагово.
- Исходя из требований к удельной и погонной мощности, типа помещения и вида отопления (полное или комфортное) выбирается у какого-либо производителя тип кабеля, отвечающий всем условиям.
- Исходя из ранее рассчитанной установленной мощности, выбирается конкретный кабель, мощность которого не меньше установленной.
- Исходя из отапливаемой площади помещения и длины выбранного кабеля, рассчитывается шаг укладки.
На этом этапе может сильно пригодиться план помещения, нарисованный на миллиметровой бумаге. Можно карандашом нарисовать различные варианты укладки греющего кабеля, а потом выбрать оптимальный.
Выбор и расчет греющего мата
Греющие маты в теплых полах используются в основном как дополнительное или комфортное отопление, монтируемое в тонких бетонных стяжках или слое плиточного клея. Выбор нужного мата сильно упрощается, так у производителей представлен широкий ассортимент таких нагревателей. Рассмотрим на нашем примере.
Для комфортного обогрева пола кухни ранее было установлено, что достаточно удельной мощности Pуд=100 Вт/м2. На отапливаемой площади в 7 м2 установленная мощность будет Pуст=700 Вт. Из ассортимента компании Devi выбираем греющие маты devimat™ DТVF−100 (100 Вт/м2).
Ассортимент греющих матов devimat™
Для наших целей как нельзя лучше подходит греющий мат нужной площади в 7 м2. Расчета шага укладки греющие маты не требуют, так как на них уже закреплен кабель с нужным шагом. Но при укладке в помещениях, особенно сложной конфигурации, возникают некоторые нюансы.
Для того чтобы уложить греющий мат в помещениях существуют определенные приемы, которые позволят сделать это. Главное правило – можно разрезать только полимерную сетку, но не сам кабель! Приемы укладки наглядно представлены на рисунке ниже.
Греющие маты можно уложить в любом помещении, даже самой сложной конфигурации
Очевидно, что выбор и расчет греющего мата для отопления пола гораздо проще, чем резистивного кабеля. Для выбора тактики правильной укладки поможет план на миллиметровой бумаге. Здесь как нельзя лучше подходит пословица: «Семь раз отмерь и один раз отрежь!»
Особенности инфракрасных пленочных полов
Пленочные теплые полы имеют ряд особенностей, которые требуют грамотного подхода.
- Во-первых, они, как и резистивный кабель должны укладываться только на свободном от мебели месте
- Во-вторых, минимальная дистанция от пленки до краев (стен или стационарной мебели) должна составлять 20 см.
- В-третьих, пленочные полы могут укладываться только «сухим» способом под подходящие для этого покрытия (ламинат, линолеум, ковролин). Хоть и существуют технологии укладки плитки на пленочные полы, но это предполагает наличие промежуточного гидроизолирующего слоя. В итоге стоимость теплого пола с ИК пленками будет гораздо выше, чем с резистивными кабелями или матами
- В-четвертых, пленочные полы могут резаться с определенной кратностью – чаще всего 25 см. Это не повлияет на удельную мощность
- И, наконец, кажущаяся легкость расчета и особенно монтажа пленочного пола обманчива. Под поверхностью ИК пола находится масса электрических соединений, которые требуют только высококвалифицированного монтажа
Видео, квалифицированный монтаж пленочного инфракрасного пола
Для правильного расчета пленочного пола необходимо выполнить ряд шагов:
- Рассчитывается площадь обогрева помещения. Для этого на листе миллиметровой бумаги вычерчивается план, «расставляется» стационарная мебель и учитываются минимальные 20 см отступы от границ. В итоге должна получиться обогреваемая площадь — Sу. допустим, что в конкретном примере Sу=15 м2, а общая площадь 24м2
- Высчитывается доля обогреваемой площади в общей площади помещения: Sу*100%/Sобщ=15 м2*100%/24 м2=62,5%. Если этот показатель более 60% (как в нашем случае), то удельная мощность обогревательных ИК пленок может быть от 160 до 220 Вт/м2. Если же доля обогреваемой площади менее 60%, то Pуд=220 Вт/м2. Для нашего случая выбираем Pуд=160 Вт/м2.
- Для помещений, имеющих большие теплопотери через пол: первые этажи, помещения над арками, дома старой застройки с полами без теплоизоляции, — в любом случае Pуд=220 Вт/м2.
- Рассчитывается установленная мощность теплого пола. Для этого удельную мощность перемножают с обогреваемой площадью: Pуст=Pуд* Sу=160 Вт/м2*15 м2=2400 Вт.
- Из ассортимента любого производителя ИК пленок выбираются с заданной удельной мощностью нужной длины и ширины, которые могут покрыть полностью всю обогреваемую площадь. Нужно учесть, что ширина рулонов пленок 50, 80 и 100 см, а кратность резки пленки – через каждые 25 см. При этом существуют ограничения, представленные в таблице. При этом лучше не выбирать максимальную длину, а набирать меньшими отрезками. Главное правило — меньшее количество отдельных пленок (план на миллиметровой бумаге будет большим подспорьем).
Максимальная длина отрезка инфракрасной пленки в зависимости от ширины
- На каждый отдельный отрезок пленки подбирается соединительный комплект, а на весь комплект – терморегулятор, рекомендованный производителем.
Особенности расчетов стержневых инфракрасных полов
Главной отличительной чертой стержневых ИК полов является то, что они саморегулирующиеся, то есть при повышении наружной температуры их пиковая мощность снижается примерно в 1,5 раза. Это позволяет применять их на всей площади помещения, независимо от положения мебели. Для расчета стержневых теплых полов воспользуемся предыдущим примером комнаты с Sобщ=24 м2 и рассчитаем их для всей площади: Sу=Sобщ=24 м2.
- Для комфортного обогрева пола выбирается система теплых стержневых ИК полов UNIMAT RAIL, имеющая пиковую погонную мощность 116 Вт/м. Ширина мата равна 83 см, они укладываются с интервалом до 10 см, поэтому их длина выбирается исходя из требуемой обогреваемой площади
- Из ассортимента UNIMAT RAIL выбирается комплект UNIMAT HR-S-2500, длиной в 25 метров, пиковой мощностью 2900 Вт, способный отопить площадь до 25 м2.
- На плане помещения, предварительно нарисованным на миллиметровой бумаге, делается раскладка нагревательных матов. Причем силовые кабели могут разрезаться в любом месте посередине между нагревательными стержнями. Нагревательные стержни разрезать нельзя
Пример раскладки стержневых инфракрасных нагревательных матов со схемой подключения
- Определяется количество дополнительных комплектующих
- Выбирается терморегулятор, рекомендованный производителем
Требования к напольному покрытию при эксплуатации теплых полов
При проектировании электрической системы обогрева полов зачастую забывают о том, что с ней могут работать далеко не все покрытия. И к этому вопросу надо отнестись со всей внимательностью и серьезностью. С какими покрытиями работа теплых электрических полов противопоказана:
- Линолеум на резиновой или войлочной основе
- Толстые ковры или ковры на резиновой основе
- Дощатый пол толщиной более 25 мм.
При выборе линолеума, ламината, паркетной доски или ковролина следует обязательно поинтересоваться, могут ли работать эти покрытия с системой теплых полов. Ведущие производители указывают это всегда на маркировке и в сопроводительной документации.
Для контроля отопления деревянных полов, а также тонких полов рекомендуется использовать терморегуляторы с двумя датчиками: температуры поверхности пола и воздуха в помещении. Если известно термическое сопротивление напольного покрытия RT, которое может быть указано в документации, то лучше руководствоваться следующими правилами:
- При удельной мощности 150 Вт/м2 максимальное термическое сопротивление(RTmax) может быть до 0,13 м2*K/Вт.
- При Pуд=125 Вт/м2 – RTmaxне более 0,16 м2*K/Вт.
- При Pуд=100 Вт/м2 – RTmaxне более 0,18 м2*K/Вт.
Если в конструкции пола применяются многослойные покрытия, например – ламинат с подложкой, то их термические сопротивления складываются, и проверяется соответствие вышеперечисленным условиям.
Выбор терморегулятора
Сердцем системы теплых полов является терморегулятор, который следит за температурой поверхности или воздуха, или за тем и другим одновременно, — и на основании этого производит включение или отключение контуров обогрева. Кроме этого, терморегулятор может иметь встроенный таймер и включать обогрев в назначенное время или иметь программу включения в определенные дни недели и часы. В терморегуляторах бывают еще и другие полезные и бесполезные функции.
Без терморегулятора немыслима работа электрического теплого пола
При его выборе, прежде всего надо руководствоваться набором правил:
- Каждый производитель любой системы теплых полов всегда рекомендует определенные модели терморегуляторов и работающих с ними датчиков. Лучше этими рекомендациями не пренебрегать
- Все терморегуляторы могут работать только с определенным током нагрузки: 10 A – для обогревателей с установленной мощностью до 2300 Вт, и 16 Aс Pуст≥2300 Вт. Именно по этим показателям прежде всего и надо выбирать терморегулятор
- Если планируется использовать систему теплый пол только для комфорта, то нужно выбирать терморегулятор с датчиком температуры пола
- Если теплый пол используется в целях полного отопления, то необходимо использовать терморегулятор с датчиком температуры воздуха или с комбинацией датчиков температуры пола и воздуха
- Для работы систем отопления с деревянным покрытием обязательно использовать терморегуляторы с комбинацией датчиков температуры воздуха и пола
- Если в близлежащих помещениях тоже планируется система электрических теплых полов, то целесообразно использовать многозональный терморегулятор с выносными датчиками
Расчет электрической системы теплого пола
При самостоятельном проектировании системы электрических теплых полов иногда забывают о том, что не всякая электропроводка выдержит нагрузки от мощного потребителя энергии. Вдобавок не всякая энергоснабжающая организация выдаст технические условия на выделение требуемой мощности. Именно поэтому проект электроснабжения и получение всей разрешительной документации необходимо доверить профессионалам, а сосредоточиться только на том, что по силам сделать самому.
Общие правила проектирования электропроводки для теплого пола
При проектировании электропроводки теплого пола следует обязательно учесть несколько правил:
- Все соединения кабелей системы теплый пол между собой и с электропроводкой должны выполняться только на специальных клеммах, на контактах терморегуляторов, в распределительных коробках и электрических щитах. Следует избегать любых соединений в конструкции пола кроме тех, что неизбежны, и рекомендованы производителем
- Экраны нагревательных кабелей и матов должны соединяться с проводом защитного заземления (PE) и должны быть включены в общую систему уравнивания потенциалов – СУП
- Питающие провода и кабели должны быть площадью поперечного сечения не меньше, чем подводящие «холодные» концы нагревателей теплого пола. При установленной мощности до 2300 Вт площадь поперечного сечения медного провода должна быть 1,5 мм2, а свыше 2300 Вт – 2,5 мм2
- Для защиты человека от поражения электрическим током обязательно применение устройств защитного отключения (УЗО) с дифференциальным током срабатывания не более 30 мА, а для санузлов – 10 мА. Не менее 1 раза в месяц необходимо проводить испытание УЗО
- Проводка для питания системы электрического теплого пола должна быть проложена непосредственно от электрощитов или вводно-распределительных устройств (ВРУ) до терморегуляторов. При этом в щитах для защиты проводки обязательно должны стоять автоматические выключатели: для медных кабелей с площадью поперечного сечения 1,5 мм2 номиналом в 10 A, а для 2,5 мм2– 16 A
- Если нагревательные элементы теплого пола укладываются на металлическую сетку, то она обязательно должна быть подключена к общей системе уравнивания потенциалов
Как рассчитать теплый пол, вывод
- Рассчитать теплый пол электрический вполне по силам самостоятельно, пользуясь рекомендациями производителя оборудования
- Электрический теплый пол является системой повышенной опасности, поэтому при проектировании и монтаже обязательно руководствоваться Правилами устройства электроустановок последней редакции
Еще ссылки по теме как рассчитать теплый пол:
расчет, цены, монтаж своими руками
Использование инфракрасного излучения для отопления выгодно с любой точки зрения. Прежде всего, такое излучение лучше воспринимается организмом, потому что часть своего тепла мы тоже излучаем в этом диапазоне. Потому, при использовании ИК волн для поддержания комфортной температуры, на градуснике обычно показатели ниже на 2-3оС. А это ведет снижению расходов на отопление. Второй бонус — вы не только отапливаете помещение, но еще и лечитесь. Ведь инфракрасное излучение ионизирует воздух, что способствует уничтожению многих вирусов и бактерий, а также уничтожает неприятные запахи. Этот вид лучей используется для лечения многих заболеваний, а еще способствует релаксу и снятию нервного напряжения. Еще один положительный момент: электромагнитное излучение близко к нулю. Единственный недостаток такого варианта отопления — высокая цена на греющие материалы. Зато установка намного проще и быстрее, чем кабельных систем и водяного пола.
При использовании для отопления инфракрасного излучения греется не воздух, а предметы, расположенные в комнате. В первую очередь теплым становится пол, который и ощущается как очень теплый, даже если выставлена невысокая температура. А от нагретых предметов, путем конвекции, греется воздух.

Инфракрасный подогрев пола можно сделать при помощи пленки или стержневых матов
На сегодняшний день инфракрасный подогрев пола можно сделать, используя два вида обогревателей: пленочный рулонный материал и стержневой карбоновый мат. В обоих случаях используется карбон только в разных состояниях. Давайте рассмотрим каждый из них подробнее.
Инфракрасный пол из пленки
ИК пленка для пола — рулонный материал. Представляет собой пасту карбона, запаянную в полипропиленовую или полиэстерную пленку. По краям проходят токопроводящие шины (полосами) из серебра и меди. По этим шинам к углеродному материалу (обычно используют карбон) подается электрический ток. При прохождении электрического тока через карбон выделяется большое количество тепла. Полосы собраны в секции по несколько штук в одной. По разделительной полосе между секциями их можно разрезать, что удобно при монтаже. Такое строение хорошо еще тем, что при повреждении одной или нескольких полос вся остальная лента остается работоспособной. Так как расстояние между полосами совсем небольшое, то даже выход из строя нескольких элементов подряд никак не скажется на ощущениях: пол останется равномерно теплым. Ширина рулонов — от 50см до 100см, толщина пленки — от 0,2мм до 2мм.

Строение ИК пленки для пола
Достоинства
Пленочный инфракрасный пол совместим с большинством напольных покрытий. При укладке твердого покрытия — плитки, паркета и ламината не требуется никаких дополнительных защитных слоев. Производители рекомендуют поверх раскатать полиэтиленовую пленку, а затем сразу можно класть плитку на специальный клей для теплых полов или подходящий ламинат, паркет или доску пола. Для изделий из древесины пленочные инфракрасные полы хороши тем, что создают равномерный тепловой поток, из-за чего в древесине не образуется зон с разной температурой, они меньше трескаются и коробятся.

Инфракрасный теплый пол под ламинат своими руками сделать несложно
Тут есть один нюанс. Некоторые производители говорят, что пленку можно прятать в стяжку или под плиточный клей, другие не советуют. Большая часть практиков говорит о том, что в цементе пленка разрушается. Возможно дело в самой пленке? Ведь она тоже разная, как и разные способы ее соединения.
Для укладки других мягких покрытий типа линолеума, ковролина, и т.п. требуется жесткое основание. Для этого поверх все той же полиэтиленовой пленки укладывается фанера, OSB или любой подобный листовой материал. После закрепления раскатываете и закрепляете напольное покрытие. Вот и все. Проще и в несколько раз быстрее, чем при устройстве кабельного теплого пола.
Недостатки
Первый состоит в том, что пленки боятся перегрева. И хотя они имеют значительный запас прочности по температуре (плавятся при 200оС и выше в зависимости от материала изолирующей пленки), все-таки могут перегореть. Потому, в тех местах, где стоит или будет стоять мебель, техника больших размеров, пленку не укладывают. Второй недостаток: высокая цена. В среднем один квадратный метр пленки обойдется в 25$. Высокая цена ИК пленки частично компенсируется отсутствием стяжки и длительным сроком эксплуатации: при соблюдении всех рекомендаций — более 10 лет. Третий недостаток — необходимость кропотливого и правильного электрического соединения полос пленки. Соединение происходит при помощи контактных зажимов и комплекта электрической проводки, которые поставляются в комплекте с пленкой, но требуют правильного применения. Необходимо также хорошо заделывать липкими изоляционными пластинками те места контактных шин, которые не используются. Вот, собственно, все недостатки.

Инфракрасная пленка для теплого пола под мебель и технику не укладывается
Устройство и монтаж инфракрасного пола из пленки
Первая хорошая новость состоит в том, что при устройстве ИК пленочного теплого пола не требуется цементный раствор или бетон. Если пол у вас ровный, то никаких «мокрых» работ. Вторая хорошая новость состоит в том, что в одной комнате сделать такой пол своими руками можно за один день. Даже без специальных навыков.
Расчет
Чтобы правильно сделать теплый пол, вам нужно нарисовать план помещения в масштабе. Выделить зоны, в которых будет стоять мебель/техника. Далее вам нужно определиться с местом, где будет установлен терморегулятор. К нему нужно подвести питание и к нему же подключают провода от пленочного нагревателя и датчика температуры. После этого на площади, не занятой мебелью и техникой, нужно расположить полосы пленки так, чтобы они не перекрывали друг друга и не пересекались, но максимально заполняли всю площадь.

Как выглядит один из вариантов «пирога» инфракрасного подогрева пола при помощи карбоновой пленки
Выбор интенсивности нагрева зависит, во-первых, от того, является ли теплый пол основным видом отопления или дополнительным. Если подогрев пола — только вопрос комфорта, а основной обогрев помещения осуществляется другими системами, можно выбирать из маломощных моделей от 150 Вт/м2. Если же греется помещение только от пола, выбирайте изделия с мощностью выше 250 Вт/м2 (максимум на сегодня 400 Вт/м2).
Второй фактор, который влияет на выбор мощности — тип напольного покрытия. При равных условиях эксплуатации и одинаковых требованиях, под плитку нужно укладывать пленку большей мощности, чем под другие виды напольного покрытия: она очень интенсивно поглощает тепло и при одинаковой температуре ощущается ногами как холодная.
Монтаж инфракрасной пленки
Первое что нужно сделать — уменьшить потери тепла через пол и прилегающие стены. Чтобы предотвратить утечку через стены, по периметру укладывают ленточный утеплитель или полосу пенополистирола толщиной 10мм и высотой около 10см. Затем на ровный и чистый черновой пол укладывают слой теплоизолятора (на всю поверхность пола, а не только под пенку). Для того чтобы отопление было эффективным, желательно использовать фольгированный или металлизированный материал: он отражает тепло, направленное вниз. Так как тут цементные растворы используются очень редко, то и фольга будет служить исправно долгие годы (в стяжке она быстро разрушается). Использование такого материала повышает эффективность обогрева и снижает затраты на отопление. Теплоизолятор может быть рулонный или в виде матов и плит. Крепят теплоизоляцию к полу на клей, двусторонний скотч или скобами из монтажного пистолета.

Инфракрасный теплый пол RexVa имеет неплохие отзывы
Затем сверху по плану раскатайте инфракрасную термопленку медной полосой вниз (сверху матовая поверхность, а не блестящая). Следите за тем, чтобы под ней не скапливался воздух. Там где это необходимо, разрезайте рулон по нанесенной разметке (пунктирная линия и изображение ножниц). Удобнее, если все нагревательные элементы развернуты контактами к той стене, где будет установлен терморегулятор. Расстояние между соседними полосами в несколько сантиметров. Если инфракрасный пол планируете под линолеум, полосы лучше укладывать плотнее, чтобы расстояние между шинами было 1 см. Но шины не должны соприкасаться и перекрываться ни при каких условиях.
Подключение ИК пола
Теперь нужно соединить все полосы электрическим кабелем, который обычно идет в комплекте. На токоведущую медную полосу устанавливаете контакт. Одна его часть располагается под жилой, другая — сверху. Теперь пассатижами обжимаете контакт. Так устанавливаете контакты на все шины, развернутые в сторону терморегулятора. С дальней стороны от термостата открытые участки медного проводника нужно закрыть изоляционной лентой (идет в комплекте).

Не использующиеся для подключения шины закрывают битумной изоляцией
Устанавливая кусок изоляции, закрывайте всю ширину шины, включая серебрянную сетку, если она есть (см рисунок). Установив все контакты и изоляторы, прикрепите ИК пленку скотчем к теплоизолятору, им же скрепите полосы между собой.

Подключение инфракрасного теплого пола из пленки
На стене устанавливают терморегулятор. Заводят к нему провода от греющих полос. Под одной из них нужно сделать углубление в теплоизолирующем материале под датчик температуры пола и провода к нему. Уложив и закрепив датчик, проведите провода от него тоже к терморегулятору.

Вот так выглядит контакт с закрепленными проводами
Схема подключения инфракрасного пола изображена на рисунке. Теперь к контактам подключают провода: снимают изоляцию с небольшого участка, оголенный проводник (проводники) вставляют в разъем контакта, обжимают пассатижами. Проверьте прочность соединения и заизолируйте куском битумной изоляции, которая идет в комплекте (два кусочка, один сверху, другой снизу, плотно прижав их друг к другу). Все провода заведите на терморегулятор, подключите по схеме, которая есть на его обратной стороне.

Подключение к терморегулятору зависит от его модели. Это один из вариантов
Подключение электропитание к терморегулятору должен выполнять квалифицированный специалист. После того, как питание подано, можно тестировать систему: выставляете температуру на 30оС, через несколько минут проверяете, хорошо ли греются полосы и не искрят ли соединения. Если все нормально, можно укладывать жесткое финишное напольное покрытие или основу под мягкие материалы.
Финишное покрытие ИК пола
Если на инфракрасный пленочный пол укладывается плитка, паркет или ламинат, все что нужно — раскатать защитную (полиэтиленовую или специальную) пленку. Она предохранит от попадания воды на токоведущие части во время эксплуатации и будет защищать от повреждений при укладке. Если используете ламинат, можно вместо пленки (или вместе с пленкой) использовать подложку. Существует, кстати специальная инфракрасная пленка под плитку.
Под плитку нужно уложить слой клея 1-2см, и после того, как он подсохнет, приступать к отделочным работам (клей и затирка для швов специальные — для теплого пола). Можно сразу класть плитку на клей, но толщина клея и плитки, должна быть не меньше 2см.

Укладка пленочного теплого пола , особенно под ламинат, не займет много времени
Если будет использоваться мягкое напольное покрытие, необходимо для него сделать твердое основание. Это могут быть листы фанеры (10мм) или OSB, другой подобный материал. Он крепится к полу обычными саморезами или дюбелями. Только при закреплении твердой подложки нужно следить за тем, чтобы не попасть в токопроводящие полосы (медные и серебрянные). Желательно также разрушить как можно меньшее количество карбоновых полос. Завершив изготовление жесткого основания можно укладывать напольное покрытие — линолеум, ковролин, ковер и т.п. Главное — чтобы работал датчик температур и терморегулятор, которые предохранят пленку от перегрева.
Это вся укладка. Можете включать инфракрасный пол и греться. Кстати, пленку не обязательно укладывать на пол. Можете сделать себе инфракрасную стену или даже потолок. Есть даже специальные ИК пленки, которые устанавливают под навесные или натяжные потолки.
Мобильный теплый пол
Одно из главных достоинств ИК пленки — ее эластичность и достаточно высокая прочность. Использовать эти качества решили на полную катушку и сделали мобильный теплый пол. Это небольшого формата кусок греющего материала с терморегулятором и электрической вилкой, который можно переносить с места на место. Его можно скучивать и складывать. Можно уложить коврик в любое место и включить его. Мобильный теплый пол может быть сделан на основе инфракрасной карбоновой пленки, а может на основе кабельного мата или резистивной пленки. Естественно, ИК маты дороже, чем резистивные, но кроме обогрева оказывают еще и оздоравливающе действие.

Мобильный инфракрасный пол — коврик с терморегулятором
Если у вас остался кусок от монтажа, можно такой коврик сделать своими руками подключив кусок ИК пленки к проводам, тщательно заизолировав контакты. Затем провода подсоединить к стандартной вилке. Получится переносной инфракрасный обогреватель. Этот коврик вы можете класть под ноги, на кресло т.п.. Такой мобильный пленочный теплый пол выручит, если вдруг отказало отопление, или оно просто не справляется с аномальными холодами. Времени на подключение нужны считанные минуты. Единственное — нужно следить за тем, чтобы не было перегрева. Терморегулятора то в самодельном варианте нет, хотя можете подключить и его в купе с датчиком, но тогда коврик будет слишком уж дорогим.
Стержневой инфракрасный теплый пол
Этот инфракрасный пол назван стержневым из-за формы нагревательных элементов. Внутри изолирующего стержня находится композитный материал, в состав которого входит карбон, серебро и графит. Такое сочетание материалов к плюсам ИК излучения добавило очень неплохой бонус: система саморегулирующаяся. То есть она сама может уменьшать /увеличивать количество выделяемого тепла на каждом участке.

Стержневой инфрвакрасный пол выглядит так
ИК стержни соединяются медными проводами в изоляции. Подключение греющих элементов параллельное, что означает, что при повреждении одного или нескольких элементов вся остальная система работать будет. Но это касается стержней. Если вы перебьете соединительный провод, расположенный сбоку, работоспособность будет утрачена.
Параллельно соединенные карбоновые стержни скатываются в рулоны. Ширина их — 07-1,5м, длина — до 25метров. Номинальная мощность 110-250Вт/пог.м. На максимальной мощности обогреватель работает несколько минут до разогрева стяжки, затем количество тепла и потребляемая мощность значительно снижаются. Потому такие полы намного экономнее в эксплуатации, чем аналоги другой конструкции.
Монтаж ИК пола из стержней
Эта система электрического теплого пола отличается простотой монтажа. Черновой пол должен быть ровным. Максимально допустимый перепад высот — 1см на 1м2. Как и в случае с пленочным нагревателем важно обеспечить хороший уровень теплоизоляции. Потому вдоль стен и на пол укладываем теплоизоляцию. Как и для остальных теплых полов, лучший вариант — метализированный материал, который крепится к основанию двусторонним скотчем, клеем или скобами.

Схема монтажа и подключения стержневого инфракрасного теплого пола
Уложив теплоизоляцию и проклеив ее стыки скотчем, раскатываете сверху мат не доходя до противоположной стены 15-20см. В месте поворота разрезаете один из боковых соединяющих кабелей посередине между стержнями и разворачиваете рулон в нужном направлении. Такую операцию повторяете до тех пор, пока не закончите укладку. Раскатывая рулон, следите, чтобы провода не касались и не пересекались. Скотчем прикрепляете стержни и проводники к теплоизоляции и скрепляете между собой. До сих пор процесс был таким же, как и при укладке пленочного ИК пола. Далее начинаются различия.
Теперь между стержнями в теплоизоляторе в некоторых местах вырезаем окошки. Они «свяжут» уложенную на стержневой ИК пол стяжку с черновым полом. Располагаются они в шахматном порядке. Общая площадь «дырок» — 20-25% от площади теплоизоляции. Вырезать лучше много небольших кусков — так теплопотери через них будут меньше. Теперь настал черед электрической части.
Подключение стержней
При помощи провода и контактных зажимов, идущих в комплекте, нужно соединить разрезанные питающие провода с одну систему. Снимаем изоляцию с провода примерно на 1 см в том месте, где его разрезали при повороте мата. Берем зажим/контакт и надеваем его на оголенный проводник, обжимаем клещами или пассатижами. На провод из комплекта надеваем отрезок термоусадочной трубки чуть большего диаметра. Вставляем зачищенный конец этого провода с другой стороны в контакт. Его тоже обжимаем. Проверив прочность соединения (подергайте) при помощи строительного фена добиваемся усадки трубки на контакте. Получили хорошо заизолированный контакт. В некоторые фирмы вместо термоусадобных трубо для изоляции используют битум. Полоски этого материала очень хорошо прикрепляются к любой поверхности и не проводят ток. В таком случае берут кусок битумной изоляции и, уложив контакт, хорошо обжимают. Так соединяем все контакты. Схема соединения показана на рисунке.

Так выглядит стержневой инфракрасный теплый пол перед укладкой плитки
Собрав все, подключаем к установленному на стене терморегулятору. К нему же подключаем датчик температуры, который располагаем посередине между стержнями (зафиксировать можно скотчем). Закончив подключение, включаем систему, выставляем 30оС и внимательно наблюдаем. Если искрения, странного запаха нет, все полосы греются, значит — все сделали правильно и можно приступать к заключительной стадии монтажа.
Укладка напольного покрытия на стержневой ИК пол
Этот вариант — идеальный выбор для теплого пола под плитку. В этом случае монтаж очень простой. Просто берете плиточный клей и плитку и укладываете. Единственное условие — толщина клей+плитка должны быть больше 2см для равномерного разогрева и нормального уровня теплоотдачи. Это самый лучший теплый пол под плитку или керамогранит.

Монтаж инфракрасного стержневого пола под плитку
Под все другие виды покрытия требуется стяжка. Ее толщина — не менее 2см. Укладка напольного покрытия только после полного высыхания состава. Причем учтите, что включать систему теплого пола для ускорения сушки нельзя категорически: появятся трещины, а они ведут к снижению эффективности отопления.
Инфракрасное излучение — не единственный способ организовать электрический подогрев пола. Можно уложить греющие кабели или сделать водяной теплый пол от отопления
Итоги
Устройство инфракрасных теплых полов в несколько раз проще, чем аналогичных кабельных систем. Их несомненный плюс — полезное и приятное излучение, высокая скорость нагрева и меньшее энергопотребление (особенно выгодны с этой точки зрения карбоновые ИК полы). Недостаток: высокая цена и достаточно хлопотная и кропотливая электрическая сборка.
0,50 долл. США — 20,00 долл. США / Метр | 500 метров / мин (мин.Порядок)
- Перевозка:
- Служба поддержки Морские перевозки
Номинальная мощность: 220 Вт / м2 (+ -10%)
Рабочее напряжение: 220 ~ 240 В переменного тока 50/60 Гц
Ширина: 50см, 80см, 100см
Толщина: 0,338 мм (есть продавцы, продающие пленку 0,25 мм вместо пленки 0,338 мм)
Пакет включает в себя: 5м2 х нагревательных пленок
Преимущества: инфракрасная пленка из углеродного волокна:
Инфракрасный луч является одним из наиболее способных к глубокой коже и подкожной клетчатке при всем солнечном освещении.Из-за близости дальнего инфракрасного луча и частоты человеческих клеток и молекулярной вибрации, после проникновения «света жизни» в тело, резонанс атомов и молекул в клетках человека через резонансное поглощение между теплом молекулярного трения формирование в термической реакции, вызвало глубокое повышение температуры кожи и расширение микрососудов, ускорить кровообращение, чтобы удалить накопление крови и тела вредных веществ, в ущерб очищению обмена веществ, опять же, чтобы оживить ткани, способствовать генерации фермент, может активировать клетки, предотвратить старение, укрепить иммунную систему.До сих пор инфракрасные лучи для нарушения кровообращения и микроциркуляции, вызванные различными заболеваниями, улучшили и профилактический и контрольный эффект.
Кроме того, некоторые вредные вещества в организме человека, такие как пища из тяжелых металлов и другие токсичные вещества, молочная кислота, свободные жирные кислоты, жир и подкожный жир, ион натрия, мочевая кислота и скопившиеся в порах косметики остатки могут путем Помощь метаболизма и отсутствие необходимости в почках, непосредственно из кожи и выделений пота, могут избежать увеличения нагрузки на почки.
Принцип действия инфракрасной медицинской продукции, антифлогистическая детумесценция
Дальний инфракрасный тепловой эффект, благодаря нейрогуморальному ответу на ликвидацию воспалительного патологического процесса, первоначально состоял в восстановлении состояния физиологического равновесия, восстановлении и улучшении локальной и системной устойчивости к болезням, активирует функцию иммунных клеток, укрепляет лейкоциты и ретикулоэндотелиальные клетки, фагоцитирует противовоспалительное антимикробное.
Дальний инфракрасный тепловой эффект, так что температура кожи увеличивается, способность снижать симпатический нерв, так что высвобождение вазоактивных веществ, кровеносных сосудов, кровообращение, кровообращение улучшилось, улучшенное питание тканей, активный метаболизм тканей, улучшить снабжение кислородом области поражения, усилена способность клеток к регенерации, контроль развития воспаления и ограничение, ускорение восстановления очагов поражения.
Дальний инфракрасный тепловой эффект, улучшает микроциркуляцию и устанавливает коллатеральное кровообращение, а также повышает стабильность клеточной мембраны, регулирует глубину ионов, способствует выведению из организма метаболических отходов и токсических веществ, ускоряет поглощение ила, приводит к отступлению воспалительный отек.
Простая конструкция, долгий срок службы, экономия денег, эпохальное отопление новых продуктов, ежедневное потребление 0,1-0,15 градуса на квадрат (6-8 часов)
1. Электрическая пленка номинальной мощностью 220 Вт / кв. С полной нагрузкой около 0,22 градуса в час
2. Простота установки, их самостоятельная установка, будет обычная проводка может быть, или найти электриков, чтобы помочь. Клей, соединительные карты, термостаты у нас есть товары, вы можете выбрать.
3. Подходит для плитки, деревянные полы, пол из кожи, ковров и других сред.
Инсталляция: (Вам нужно 2 зажима и 4 пасты для одного куска пленки)
Приложения:
Реальные фотографии:
Производственные партии различны, картина немного отличается, отправить случайным образом
О доставке: если вам нужна быстрая доставка, например, через FedEx, DHL и UPS Express, пожалуйста, свяжитесь с нами, чтобы рассчитать доставку для вас, как правило, это намного дешевле, даже бесплатная доставка с быстрой доставкой.
Примечание:
Если у вас есть специальные требования, пожалуйста, напишите примечание / сообщение о заказе или свяжитесь с нами напрямую.
Что касается нагревательной пленки, у нас есть много других ширины (30 см, 50 см, 80 см, 100 см) и мощности (220 Вт / м2, 280 Вт / м2, 400 Вт / м2), при необходимости, пожалуйста, свяжитесь с нами.
Производство и переработка Фотографии:

Номинальная мощность: Номинальная мощность: 220 Вт / м2 (+ -10%), ширина 50 см, поэтому она составляет около 110 Вт / м
Рабочее напряжение: 220 ~ 240 В переменного тока 50/60 Гц
Ширина: 50см
Толщина: 0,338 мм (есть продавцы, продающие пленку 0,25 мм вместо пленки 0,338 мм)
В коплект входит:
1м2 х нагревательных пленок (50 см х 4 м)
1 шт. Х термостат (в комплект входит 3 метра внешнего датчика)
6 шт. Х зажимов
1 рулон х изоляционной пасты (0.5 м)
1 рулон х изоляционная лента (15м)
Преимущества: инфракрасная пленка из углеродного волокна:
Инфракрасный луч является одним из наиболее способных к глубокой коже и подкожной клетчатке при всем солнечном освещении. Из-за близости дальнего инфракрасного луча и частоты человеческих клеток и молекулярной вибрации, после проникновения «света жизни» в тело, резонанс атомов и молекул в клетках человека через резонансное поглощение между теплом молекулярного трения формирование в термической реакции, вызвало глубокое повышение температуры кожи и расширение микрососудов, ускорить кровообращение, чтобы удалить накопление крови и тела вредных веществ, в ущерб очищению обмена веществ, опять же, чтобы оживить ткани, способствовать генерации фермент, может активировать клетки, предотвратить старение, укрепить иммунную систему.До сих пор инфракрасные лучи для нарушения кровообращения и микроциркуляции, вызванные различными заболеваниями, улучшили и профилактический и контрольный эффект.
Кроме того, некоторые вредные вещества в организме человека, такие как пища из тяжелых металлов и другие токсичные вещества, молочная кислота, свободные жирные кислоты, жир и подкожный жир, ион натрия, мочевая кислота и скопившиеся в порах косметики остатки могут путем Помощь метаболизма и отсутствие необходимости в почках, непосредственно из кожи и выделений пота, могут избежать увеличения нагрузки на почки.
Принцип действия инфракрасной медицинской продукции, антифлогистическая детумесценция
Дальний инфракрасный тепловой эффект, благодаря нейрогуморальному ответу на ликвидацию воспалительного патологического процесса, первоначально состоял в восстановлении состояния физиологического равновесия, восстановлении и улучшении локальной и системной устойчивости к болезням, активирует функцию иммунных клеток, укрепляет лейкоциты и ретикулоэндотелиальные клетки, фагоцитирует противовоспалительное антимикробное.
Дальний инфракрасный тепловой эффект, так что температура кожи увеличивается, способность снижать симпатический нерв, так что высвобождение вазоактивных веществ, кровеносных сосудов, кровообращение, кровообращение улучшилось, улучшенное питание тканей, активный метаболизм тканей, улучшить снабжение кислородом области поражения, усилена способность клеток к регенерации, контроль развития воспаления и ограничение, ускорение восстановления очагов поражения.
Дальний инфракрасный тепловой эффект, улучшает микроциркуляцию и устанавливает коллатеральное кровообращение, а также повышает стабильность клеточной мембраны, регулирует глубину ионов, способствует выведению из организма метаболических отходов и токсических веществ, ускоряет поглощение ила, приводит к отступлению воспалительный отек.
Простая конструкция, долгий срок службы, экономия денег, эпохальное отопление новых продуктов, ежедневное потребление 0,1-0,15 градуса на квадрат (6-8 часов)
1. Электрическая пленка номинальной мощностью 220 Вт / кв. С полной нагрузкой около 0,22 градуса в час
2. Простота установки, их самостоятельная установка, будет обычная проводка может быть, или найти электриков, чтобы помочь. Клей, соединительные карты, термостаты у нас есть товары, вы можете выбрать.
3. Подходит для плитки, деревянные полы, пол из кожи, ковров и других сред.
Приложения:
Реальные фотографии:
Примечание. Вновь созданный ярлык на пленке теперь называется «HEATINGBRO», старый ярлык «WORLD ELECTRON» и новый ярлык «HEATINGBRO» будут отправлены в случайном порядке.Характеристики пленки точно такие же, разница только в этикетке. Спасибо !!!

О доставке: если вам нужна быстрая доставка, например, через FedEx, DHL и UPS Express, пожалуйста, свяжитесь с нами, чтобы рассчитать доставку для вас, как правило, это намного дешевле, даже бесплатная доставка с быстрой доставкой.
Примечание:
Если у вас есть специальные требования, пожалуйста, напишите примечание / сообщение о заказе или свяжитесь с нами напрямую.
Что касается нагревательной пленки, у нас есть много других ширины (30 см, 50 см, 80 см, 100 см) и мощности (220 Вт / м2, 280 Вт / м2, 400 Вт / м2), при необходимости, пожалуйста, свяжитесь с нами.
Rated Products (Нажмите на картинку, чтобы проверить):
1) Принадлежности для установки нагревательной пленки:
1) Пожалуйста, нажмите на картинку, чтобы купить термостаты
2) Wi-Fi Mobile APP контролируемые термостаты
Примечание:
Чёрный термостат имеет красный или белый текст, отправленный случайным образом.
,
Номинальная мощность: 220 Вт / м2 (+ -10%), ширина 50 см, поэтому она составляет около 110 Вт / м.
Рабочее напряжение: 220 ~ 240 В переменного тока 50/60 Гц
Ширина: 50см
Толщина: 0,338 мм (есть продавцы, продающие пленку 0,25 мм вместо пленки 0,338 мм)
В коплект входит:
1м2 х нагревательных пленок (2м х 0.5 м)
1 шт. Х термостат (в комплект входит 3 метра внешнего датчика)
4 шт. Х зажимов
1 рулон х изоляционной пасты (0,3 м)
1 рулон х изоляционная лента (15м)
Преимущества: инфракрасная пленка из углеродного волокна:
Инфракрасный луч является одним из наиболее способных к глубокой коже и подкожной клетчатке при всем солнечном освещении. Из-за близости дальнего инфракрасного луча и частоты человеческих клеток и молекулярной вибрации, после проникновения «света жизни» в тело, резонанс атомов и молекул в клетках человека через резонансное поглощение между теплом молекулярного трения формирование в термической реакции, вызвало глубокое повышение температуры кожи и расширение микрососудов, ускорить кровообращение, чтобы удалить накопление крови и тела вредных веществ, в ущерб очищению обмена веществ, опять же, чтобы оживить ткани, способствовать генерации фермент, может активировать клетки, предотвратить старение, укрепить иммунную систему.До сих пор инфракрасные лучи для нарушения кровообращения и микроциркуляции, вызванные различными заболеваниями, улучшили и профилактический и контрольный эффект.
Кроме того, некоторые вредные вещества в организме человека, такие как пища из тяжелых металлов и другие токсичные вещества, молочная кислота, свободные жирные кислоты, жир и подкожный жир, ион натрия, мочевая кислота и скопившиеся в порах косметики остатки могут путем Помощь метаболизма и отсутствие необходимости в почках, непосредственно из кожи и выделений пота, могут избежать увеличения нагрузки на почки.
Принцип действия инфракрасной медицинской продукции, антифлогистическая детумесценция
Дальний инфракрасный тепловой эффект, благодаря нейрогуморальному ответу на ликвидацию воспалительного патологического процесса, первоначально состоял в восстановлении состояния физиологического равновесия, восстановлении и улучшении локальной и системной устойчивости к болезням, активирует функцию иммунных клеток, укрепляет лейкоциты и ретикулоэндотелиальные клетки, фагоцитирует противовоспалительное антимикробное.
Дальний инфракрасный тепловой эффект, так что температура кожи увеличивается, способность снижать симпатический нерв, так что высвобождение вазоактивных веществ, кровеносных сосудов, кровообращение, кровообращение улучшилось, улучшенное питание тканей, активный метаболизм тканей, улучшить снабжение кислородом области поражения, усилена способность клеток к регенерации, контроль развития воспаления и ограничение, ускорение восстановления очагов поражения.
Дальний инфракрасный тепловой эффект, улучшает микроциркуляцию и устанавливает коллатеральное кровообращение, а также повышает стабильность клеточной мембраны, регулирует глубину ионов, способствует выведению из организма метаболических отходов и токсических веществ, ускоряет поглощение ила, приводит к отступлению воспалительный отек.
Простая конструкция, долгий срок службы, экономия денег, эпохальное отопление новых продуктов, ежедневное потребление 0,1-0,15 градуса на квадрат (6-8 часов)
1. Электрическая пленка номинальной мощностью 220 Вт / кв. С полной нагрузкой около 0,22 градуса в час
2. Простота установки, их самостоятельная установка, будет обычная проводка может быть, или найти электриков, чтобы помочь. Клей, соединительные карты, термостаты у нас есть товары, вы можете выбрать.
3. Подходит для плитки, деревянные полы, пол из кожи, ковров и других сред.
Приложения:
Реальные фотографии:
Примечание. Вновь созданный ярлык на пленке теперь называется «HEATINGBRO», старый ярлык «WORLD ELECTRON» и новый ярлык «HEATINGBRO» будут отправлены в случайном порядке.Характеристики пленки точно такие же, разница только в этикетке. Спасибо !!!

О доставке: если вам нужна быстрая доставка, например, через FedEx, DHL и UPS Express, пожалуйста, свяжитесь с нами, чтобы рассчитать доставку для вас, как правило, это намного дешевле, даже бесплатная доставка с быстрой доставкой.
Примечание:
Если у вас есть специальные требования, пожалуйста, напишите примечание / сообщение о заказе или свяжитесь с нами напрямую.
Что касается нагревательной пленки, у нас есть много других ширины (30 см, 50 см, 80 см, 100 см) и мощности (220 Вт / м2, 280 Вт / м2, 400 Вт / м2), при необходимости, пожалуйста, свяжитесь с нами.
Rated Products (Нажмите на картинку, чтобы проверить):
1) Принадлежности для установки нагревательной пленки:
1) Пожалуйста, нажмите на картинку, чтобы купить термостаты
2) Wi-Fi Mobile APP контролируемые термостаты
Примечание:
Чёрный термостат имеет красный или белый текст, отправленный случайным образом.
,
