Инфракрасный теплый пол как рассчитать: расчет мощности и энергопотребления теплого пола

расчет мощности и энергопотребления теплого пола —

Расчет мощности системы

ПРОИЗВЕСТИ РАСЧЕТ МОЩНОСТИ СИСТЕМЫ НАГРЕВА, НУЖНОЕ КОЛИЧЕСТВО РЕГУЛЯТОРОВ ТЕМПЕРАТУРЫ, ПРОИЗВЕСТИ ПРОВЕРКУ СИЛОВЫХ ВОЗМОЖНОСТЕЙ ЭЛЕКТРИЧЕСКОЙ СЕТИ.

РАСЧЕТ: МАКСИМАЛЬНАЯ МОЩНОСТЬ ИНФРАКРАСНОГО ПЛЕНОЧНОГО НАГРЕВАТЕЛЯ СОСТАВЛЯЕТ 220 ВТ НА 1 М2, ИСХОДЯ ИЗ ОБЩЕГО КОЛИЧЕСТВА НАГРЕВАТЕЛЬНОЙ ПЛЕНКИ РАССЧИТЫВАЕТСЯ СИЛА ТОКА ПО ФОРМУЛЕ: I = P/U

ГДЕ I – СИЛА ТОКА, Р – МОЩНОСТЬ НАГРЕВАТЕЛЬНОЙ ПЛЕНКИ, U – НАПРЯЖЕНИЕ ЭЛЕКТРОСЕТИ.

ПОКАЗАТЕЛИ СИЛЫ ТОКА НУЖНО ЗНАТЬ ДЛЯ ТОГО, ЧТОБЫ ПОДОБРАТЬ НУЖНЫЕ СЕЧЕНИЯ ЭЛЕКТРИЧЕСКОГО ПРОВОДА, ВЫБРАТЬ ПОДХОДЯЩУЮ МОДЕЛЬ ТЕРМОРЕГУЛЯТОРА И ОПРЕДЕЛИТЬ СООТВЕТСТВИЕ СВОЕЙ ШТАТНОЙ ЭЛЕКТРОПРОВОДКИ ПРЕДПОЛАГАЕМЫМ СИЛОВЫМ НАГРУЗКАМ НА НЕЕ.

СЕЧЕНИЕ ЭЛЕКТРИЧЕСКОГО ПРОВОДА	ДОПУСТИМЫЙ ТОК, МЕДЬ	ДОПУСТИМЫЙ ТОК, АЛЮМИНИЙ
1,5 КВ. ММ	16 АМПЕР	10 АМПЕР
2,5 КВ. ММ	25 АМПЕР	16 АМПЕР
4 КВ. ММ	32 АМПЕР	25 АМПЕР

Пример расчета

Помещение:

Кухня-столовая, которая имеет площадь 20 метров квадратных. Напольное покрытие – ламинированная доска.

Вид отопления – основной.

Вычитая площадь мягкой мебели и кухонного гарнитура, установленной бытовой техники и отступлений по периметру кухни, на все помещение потребуется количество пленки общей площадью примерно 12 квадратных метров.

Соответственно, общая максимальная мощность нагревательной системы составляет:

Р = 12 м2 х 220 Вт = 2 640 Вт.

І = Р/U = 2 640Вт / 220 В = 12,0 А

Для данного объекта рекомендуется:

сечения электрического провода, медь – полтора кв. мм;
минимальная мощность терморегулятора 3 кВт.

Максимальная площадь пленочного инфракрасного нагревателя, который можно подключать к терморегуляторам, имеющимся на рынке:

3 кВт = 13,5 м2;
3,5 кВт = 15,9 м2;
4 кВт = 18,1 м2;
6 кВт = 27,2 м2

Формула для расчета энергопотребления

P = S (кв. м) х 0,4 х 0,35 х U (расчет энергопотребления на 1 кв.м./час)

где:

S – площадь помещения
0,4 это 40% от площади помещения, закрытой пленкой (дополнительный обогрев)
0,35 это коэффициент работы теплого пола с применением терморегулятора
U это 220 Вт номинальная мощность пленки

Итак, 30 кв. м х 0,4 х 0,35 х 220 = 924 Вт/час

924 Вт/час х 2,42 (средний тариф по России)/ 1000 = 2,23 руб/час

Пол работает (при условии, что это дополнительный обогрев) в среднем 4- 5 часов в день

2,23 х 5 = 11,2 руб/ сутки

Итого: 11,2 х 31 день = 346 руб/ месяц

Обогрев загородного дома.Расчет мощности и количества теплого пола

Что бы приступить к расчету требуемой мощности и количества теплого пола для начала надо определить потери тепла вашего дома. Для этого можно использовать

этот калькулятор расчета тепловых потерь. В этой программе наглядно, очень просто, введя данные о вашем доме (площадь, толщина и материал стен, утепление пола и потолка) вы получите сведения о ваших теплопотерях.

Данная программа сделана в соответствии с нормами СНиП 2003 “Тепловая защита зданий”. Конечно, данный калькулятор дает усредненные сведения, ведь многое зависит от качества постройки и
утепления, рабочие ведь могут и нахалтурить, не доложить утеплитель.
По статистике в средней полосе России нужна удельная мощность отопления 100 – 130ватт на метр квадратный Для примера рассчитаем теплопотери дома 6 х 8 метров из бруса 15 х 15 см. высотой 2.5 метра, с утеплителем в полу и потолке по 20 см., двумя окнами и дверью. Подставляя необходимые данные в калькулятор получаем, что при температуре наружного воздуха -25 градусов и температуре внутри + 18 градусов теплопотери составят 127 ватт на метр, а суммарные теплопотери Рпот составят 6092 ватт (эти данные смотрим в левом столбце).

Необходимо определить установленную мощность Руст – требуемую мощность теплого пола. Руст = 1,3 х Рпот = 6092 х 1,3 =7920. Количество требуемого теплого пола рассчитывается по формуле Sн = Руст/Руд =7920/220 = 36 метров (где Руд – удельная мощность теплого пола, 220 ватт/м.

кв.) При общей площади помещения 48 м. кв. требуемая площадь теплого пола 36 м. кв. будет составлять 75 % от общей площади (это в теории, практика показывает что можно немного меньше). И это при температуре -25 градусов и отсутствии других источников тепла, а они по любому будут – например плита на кухне.

Пример расчета, если температура будет – 15 градусов. Вставив -15 градусов в
калькулятор, получаем: Рпот = 4240 х Зуст = 4240 х 1,3 = 5512 Необходимая
площадь теплого пола Sр = 5212 / 220 = 25, То есть при температуре воздуха -15
градусов для обогрева хватит всего 25 м. кв. теплого пола, или 52% от общей площади

помещения.
Используя приведенный выше метод расчета вы сможете оценить теплопотери вашего
дома и возможность использовать теплого пола для отопления.

Расчет теплого пола электрического по мощности и площади

Одним из вариантов автономного отопления в квартире является система подогрева напольного покрытия. Такой вариант очень популярен на сегодняшний день и может использоваться не только в многоквартирном доме, но и в загородном коттедже, на даче и даже в бане. Перед тем как переходить к монтажу отопительной системы данного вида, необходимо правильно рассчитать ее мощность, чтобы не переплачивать за лишнее тепло и в то же время не сделать ее слабомощной. О том, как правильно произвести расчет электрического теплого пола по мощности и площади комнаты, мы и поговорим далее!

Технология вычислений

Сразу же следует отметить, что на сегодняшний день существуют сервисы, вроде онлайн-калькуляторов и программ по расчету теплого пола для индивидуальных условий. Такие программы действительно очень удобные и позволяют сразу же определить точную мощность пленочного покрытия либо греющего кабеля. Если же Вы по каким-либо причинам не доверяете компьютерным вычислением, рекомендуем сделать все по старинке – с помощью простых формул.

Итак, формула расчета электрического теплого пола выглядит следующим образом:

P=Pм*Sкомн,

где:

Pм – мощность нагревательного материала, которую Вы сами должны выбрать (об этом ниже), м²;
Sкомн. – полезная площадь комнаты.

Как Вы видите, формула для расчета далеко не сложная, однако в ней есть две неизвестных, которые Вы сами должны определить. Что касается полезной площади комнаты, тут все просто. Нагревательный мат, кабель либо пленку нужно укладывать только в тех местах, где не будет стоять бытовая техника и мебель. Во-первых, это и так запрещается производителями, т.к. посторонние объекты на полу будут препятствовать теплообмену, в результате чего материал будет перегреваться. Во-вторых, какой смысл подогревать поверхность там, где никто не будет ходить? Это лишняя трата электроэнергии. На схеме Вы можете увидеть, как выглядит полезная площадь комнаты для расчета теплого пола электрического:

Полезная площадь обогрева

Расчет полезной площади под укладку электрического теплого пола производится следующим образом: ширину поверхности необходимо умножить на длину.

Что касается мощности нагревательного материала, ее Вы должны выбрать самостоятельно, в зависимости от типа помещения.

Для каждой комнаты мощность инфракрасной пленки либо мата будет своя, что очевидно – балкон и коридор больше нуждаются в отоплении, чем спальня и детская, которые дополнительно отапливаются водяными радиаторами.

Предоставляем к Вашему вниманию наиболее оптимальные значения для расчета мощности электрического теплого пола:

кухня: 110-130 Вт/м²;
ванная комната (санузел): 120-150 Вт/м²;
балкон: 180 Вт/м²;
прихожая: 110-120 Вт/м²;
коридор: 110-120 Вт/м²;
гостиная 110-130 Вт/м²;
спальня 110-130 Вт/м².

Обращаем Ваше внимание на то, что вышеуказанные значения подходят в том случае, если электрический теплый пол будет использоваться как дополнительная система подогрева. Если же Вы решили использовать такой вариант в качестве основной системы отопления, для каждой комнаты необходимо выбирать нагревательный материал мощностью 140-180 Вт/м

Полезная площадь Вам известна, мощностные параметры также выбраны. Остается только подставить значения, в формулу и произвести общий расчет теплого пола электрического по мощности. Чтобы Вы поняли, как нужно рассчитывать данный параметр, далее мы предоставим пример для одной из комнат.

Наглядный пример

К примеру, нам нужно рассчитать теплый пол по площади гостиной 25 м². Условно рассчитаем полезную площадь комнаты. Так как в гостиной у нас установлен диван, кресла, столик и шкаф, полезная площадь будет всего лишь 60% от общей.

Sкомн=25*0,6=15 м²

Следующий шаг – необходимо выбрать мощность проводника, которым в нашем случае будет греющий кабель. Тут один очень важный нюанс – кабель продается с характеристикой не Вт/м², а Вт/м. Вы должны самостоятельно подобрать шаг укладки материала на 1 метр квадратный. К примеру, выбрав кабель с параметром 30 Вт/м, его нужно укладывать с шагом в 20 см, чтобы получилось значение 150 Вт/м². Вернемся к расчету, и согласно рекомендациям принимаем оптимальное значение для гостиной – 110 Вт/м² (дополнительно будет присутствовать центральное водяное отопление).

Подставляем значения в формулу, после чего, используя калькулятор, вычисляем мощность:

P=15*110=1650 Вт

С вычисленным значением идем в магазин и покупаем подходящий размер нагревательного материала. Пример расчетных работ Вы также можете просмотреть на видео:

Как рассчитать мощность системы подогрева пола

Вот и вся технология расчета электрического теплого пола по мощности и площади комнаты. Данная формула подойдет для определения требуемой мощностью как при укладке материала под ламинат, так и при монтаже под плитку. Рекомендуем сразу же вычислить, сколько потребляет теплый пол в Вашем случае, чтобы сравнить с другими типами электрообогревателей. Возможно, такой вариант отопления будет для Вас слишком затратным и более выгодным решением станет подключение инфракрасных обогревателей.

Похожие материалы:

Инструкция тёплый пол, расчёт тёплый пол, монтаж тёплого пола

Расчёт необходимого количества материалов

Расчёт необходимого количества материалов, т.е. количества пленки, ее мощности, возможностей электросети, количества терморегуляторов, исходя из размеров и планировки помещения или другого объекта.

Разметка помещения или другого объекта производится исходя из линейных размеров полосы инфракрасной пленки 0,5м, 0,8м или 1,0м;

Не обязательно покрывать пленкой все 100% поверхности пола. По рекомендации производителя достаточно покрыть 75—80% от общей площади. Измерьте общую площадь помещения, произведите расчёт необходимого количества тёплого пола учитывая отступы по периметру помещения 5-10 см., исключая места где будет располагаться мебель, кухня, бытовая техника и т. д.

Помимо линейной разметки и собственно количества пленки необходимо просчитать мощностные нагрузки и соответствие им возможностей электросети. Зная значение потребляемой мощности, можно определить силу тока при заданном напряжении.

I=P/U

Где I—сила тока, Р—мощность (энергопленки), U—напряжение в сети (220 В). Значение силы тока необходимо знать для подбора нужного сечения силового провода, подводных (монтажных) проводов и соответствия уже имеющейся штатной электропроводки силовым нагрузкам.

Сечение провода Допустимый ток (медь) Допустимый ток (алюмин.)

1,5 мм². 16 А 10 А

2,5 мм². 25 А 16 А

В современных домах чаще всего используют для осветительной проводки медный провод, с поперечным сечением 1,5 мм²., для розеток 2,5 мм²

Пример расчета. При выборе плёночного тёплого пола на 1 м² потребляемая мощность может составлять 150 или 220 Вт/м².

Для примера возьмем плёнку мощностью 150 Вт/м² под ламинат.

Если возьмем площадь в 12 м², то расчеты производим следующим образом: 12 х 150 = 1800 Вт, или 1,8 кВт.

Пользуясь формулой, определяем силу тока, она равна 1800/220=8,2 А, то есть, нам достаточно провода сечением 1,5 мм². Это же сечение провода будет оптимальным не только для подключения регулятора, но и для монтажных проводов, соединяющих полосы пленки между собой.

Монтаж плёночного тёплого пола Heat Plus

Для проведения монтажа плёночного тёплого пола «Heat Plus» вам понадобится:

Пленочный тёплый пол «Heat Plus»;
Утеплитель с лучеотражающим слоем, смотри утеплители
Терморегулятор с датчиком температуры пола, смотри каталог терморегуляторов
Набор «Heat Plus» и монтажные провода;
Электроизоляционный материал, смотри электроизоляция

Поверхность первичного основания пола должна быть максимально ровной и сухой.

Установка системы тёплого пола

Установка системы тёплого пола проводится в пять этапов:

Установка регулятора температуры для тёплого пола;
Укладка утеплителя с отражающим эффектом;
Монтаж и подсоединение вынесенного датчика тёплого пола;

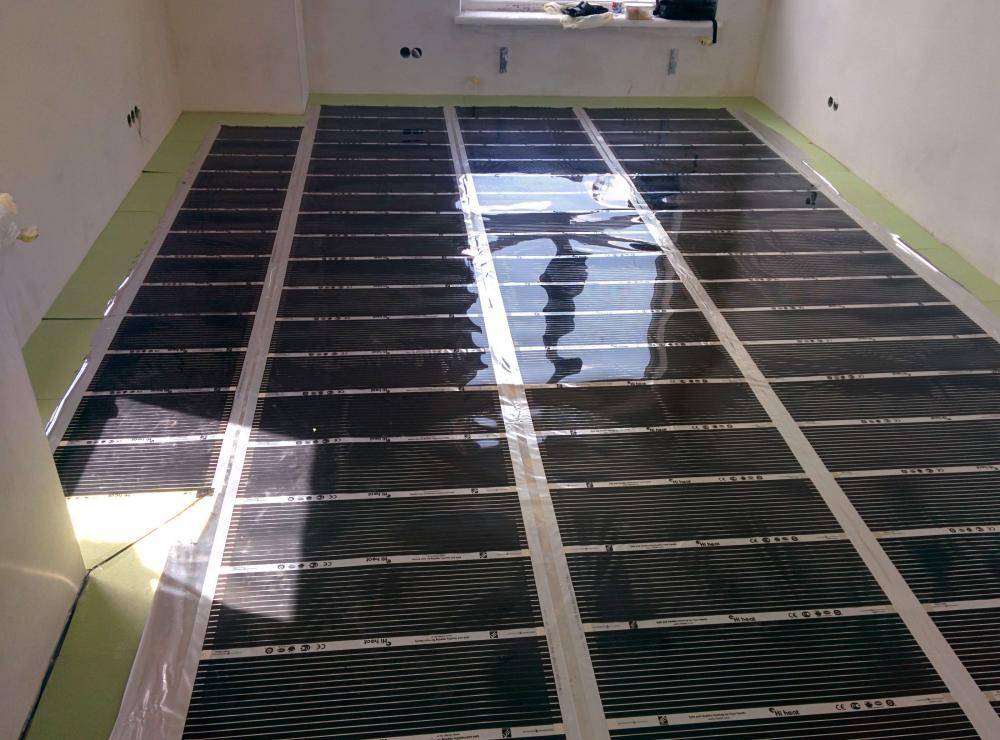

Монтаж инфракрасной теплоизлучающей пленки;
Подключение пленки к сети.

1. Установка терморегулятора.

Регулятор рекомендуется устанавливать вблизи имеющейся электропроводки, если не требуется монтаж специальной проводки для подключения системы. Он устанавливается на стене, в наиболее удобном для пользователя месте (рядом с розетками), так, чтобы не мешать дальнейшей расстановке мебели, монтажу кухни и установке бытовой техники. Терморегулятор можно устанавливать стационарно, как электрическую розетку для скрытой проводки или подключать в уже имеющуюся розетку с помощью шнура. Провода питания и провод датчика, идущие от терморегулятора непосредственно на пленку необходимо скрыть в утеплители, а при выводе к стене можно скрыть в стене или закрыть декоративным коробом для электропроводки. Обязательно учитывайте дополнительные электрические устройства, которые могут быть подключены к той же сети. Для системы, мощностью 2 кВт и более мы рекомендуем производить подключение через отдельный автомат. При укладке пленки под плитку, провод датчика терморегулятора должен находиться на поверхности вторичной стяжки, непосредственно под плиткой.

2. Укладка утеплителя с лучеотражающим эффектом.

Сейчас на рынке большой выбор теплоизоляционных материалов. В своей работе мы используем — полифом (BOPP/AL/PE) — это слой вспененного самозатухающего полиэтилена с закрытыми воздушными порами, который с одной или двух сторон, биориентированой пропиленовой пленкой метализированой, толщиной до 0,5 мм. и чистотой 99,4%. Материал тонкий, гибкий, легкий, экологически чистый, является продуктом, который останавливает тепло на всех трех путях его распространения: теплопроводность, конвекция и, что самое важное в данном случае — излучение.

Утеплитель с лучеотражающим эффектом укладывается на поверхность, которую требуется закрыть пленкой и скрепляется фольгированным скотчем.

3. Монтаж датчика температуры.

Датчик теплого пола располагается вблизи терморегулятора (расстояние до 3 м.) под плёнкой. Для укладки датчика в теплоизоляторе вырезается шурф (полоска шириной 0,5 — 1 см). Сверху датчика укладывается одна из полос греющей плёнки. Рекомендуем термодатчик укладывать в гофру, что бы в случае выхода из строя его можно было заменить без разбора напольного покрытия.

4. Монтаж плёночного тёплого пола «Heat Plus».

Лицевой стороной пленки будет являться та сторона, где расположены медные шины. Укладывать пленку желательно по длине помещения, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов. Места подключения проводов стараться выводить под плинтус или к самому краю покрытия.

Подготовка плёночного тёплого пола

Разрезать пленку согласно выбранной Вами схемы расположения.
С одного конца, который ближе к терморегулятору припаять монтажные провода согласно прилагаемой инструкции. Мы рекомендуем использовать наборы «Heat Plus» или паять, используя олово 90, так как соединения методом пайки намного надёжней.
За изолировать клипсу (место пайки) изоляцией из набора.
За изолировать место поперечного разреза плёнки (второй конец плёнки).

Произведите пробное включение теплого пола, на ощупь определяя нагрев.

5. Подключение к сети.

Подключение пленки к сети производится параллельно, то есть все монтажные провода могут подключаться по одной стороне помещения. Подключение рекомендуем проводить с помощью спец наборов «Heat Plus» или методом припаивания к медному проводнику, используя олово 90. После подключения монтажных проводов, места подключения, как и места выхода медной полосы на линии, где была отрезана пленка, нужно за изолировать. Удобнее всего это сделать с помощью специальных термостойких изоляционных лент. После подсоединения всех компонентов системы к электросети, производится проверка работы пленки и проверка пробником мест подключения монтажных проводов, а также изоляции по линии отреза.

После этого, можно производить укладку необходимого покрытия.

Какое сечение провода для инфракрасного теплого пола выбрать?

Какой провод нужно использовать для подключения инфракрасного теплого пола?
Выбор сечения провода для питания системы – это важная задача для безопасной и качественной работы любого электрического оборудования.

Кабель важно подбирать в соответствии с мощностью нагревательного элемента- системы теплого пола.

Выбрать нужный кабель и материал провода вы можете на основании представленной таблицы.

Помните, что всегда нужен запас, при пограничных значениях мощности системы выбирайте провод большего сечения.

Как правило максимальная мощность участка теплого пола не должна превышать 4 кВт, это напрямую связано с ограничениями производителей в канальной мощности терморегуляторов.
В ассортиментной линейке Терморегуляторов Caleo есть модели на 2кВт, 3 кВт, 3,5 кВт и 4 кВт. Поэтому вы не ошибетесь, выбрав сечение кабеля питания — 2,5 мм2.

Выбрать инфракрасный теплый пол вы можете тут.
Стоит отметить, что для хорошей работы инфракрасного пленочного теплого пола нужны качественные комплектующие: соединительные клипсы и изоляция. Лучший материал для клипс – это луженая медь, а битумная лента идеально справится с изоляцией соединений, она отлично защитит контакт от попадания влаги и процессов окисления, защитит от возможной утечки тока, чтобы эксплуатация теплого пола была полностью безопасной. Все комплектующие уже есть в комплектах пленочного теплого пола марки Caleo. Гарантия производителя распространяется на весь комплект, поэтому в высоком качестве элементов для установки нет сомнений!

Как правильно произвести монтаж инфракрасной пленки смотрите в видео:


Инфракрасный теплый пол — особенности выбора и укладки ик-пленки, стержневых матов

Что такое инфракрасный теплый пол

Инфракрасный теплый пол является отдельным видом электрических систем обогрева. Отличительная особенность данного вида — использование карбона вместо традиционных Ni-Cr сплавов.

Преимущество карбоновых проводников заключается в надежности и долговечности. Графит проводит электрический ток и при нагреве не теряет своих свойств. Даже при перегреве он сохраняет свою структуру, и не перегорает. Использование инфракрасного обогрева в напольных системах позволяет сохранить кислород, не выжигая его. Карбоновые элементы вырабатывают волны длиной от 6 до 20 микрометров, что полностью совпадает с тепловым излучением человека. Таким образом тепло, получаемое от инфракрасных нагревательных элементов благотворно воспринимается организмом людей.

Виды инфракрасного теплого пола

Инфракрасный теплый пол на сегодняшний день можно разделить на три вида — пленочный теплый пол (для монтажа под ламинат и паркетную доску), стержневые маты (для монтажа под плитку) и карбоновые маты на сетке.

Инфракрасный пленочный теплый пол

Этот пол является тонкой термопленкой, внутри которой графитовые полосы расположены вдоль или поперек полотна. Есть также сплошные инфракрасные пленки, их отличает сплошное нанесение карбона. Сверху пленка ламинирована полиэтиленом повышенной термостойкости. Толщина такого нагревательного элемента как правило составляет 0,27 или 0,34 мм, что практически не влияет на высоту напольного покрытия.

Положительной чертой инфракрасной пленки можно отметить возможность установить ее, когда все черновые работы по заливке стяжки и наливных полов уже выполнены. Таким образом, если вы не предусмотрели установку теплого пола на стадии “грязных” работ, возможно исправить укладкой ИК пленки.

К недостаткам пленочного пола следует отнести отсутствие заземляющего экрана, и требовательность к перегреву. Конечно есть “саморегулируемые” инфракрасные пленки, которые при запирании снижают свое тепловыделение на 30-50%. Это позволяет избежать локального перегрева и испорченного ламината.

Особенности монтажа ик-пленки

Монтаж ик-пленки следует осуществлять на свободной от мебели площади, таким образом, чтобы нагревательная система была не накрыта стоящей мебелью без ножек. Запирание теплого пола мебелью без вентилируемых пространств снизу губительно повлияет на напольное покрытие и греющий элемент. Если планировка помещения заранее не известна, оптимальный вариант будет использовать пленочный теплый пол мощностью 150 Вт/м2 или саморегулирующуюся, с коэффициентом PTC не менее 30%.

Идеальный вариант для таких ситуаций, это инфракрасная пленка CALEO PLATINUM. Ее эффект саморегуляции достигает 60%, что позволяет сохранить ламинат и сам нагревательный элемент в сохранности при любых оставленных вещах на полу.

Также стоит отметить, что пленочные полы пригодны для использования только в сухих помещениях, их изоляция не может обеспечить абсолютную безопасность там где сырость и влага.

Стержневые карбоновые маты

Стержневые маты представляют собой очень прочные и тонкие полимерные стержни, с токопроводящим углеродом внутри. В отличие от инфракрасной пленки, карбон там находится в большем количестве, что позволяет сделать более стабильные и надежные характеристики теплого пола. Уникальные технологии, использованные в стержневых инфракрасных матах, допускают запирание мебелью. Таким образом можно не переживать о планировке в комнате, и спокойно перемещать диваны и кресла.

Используются стержневые маты в качестве основного или дополнительного обогрева, при укладке под керамогранит и керамическую плитку. Не рекомендуем их укладывать в слой наливного пола для обогрева ламината, т.к. маты обладают повышенной мощностью. Несмотря на это, стержневой термомат не будет потреблять энергии больше, чем пленочный и кабельный теплый пол. Эффект саморегуляции в таких полах позволяет снизить мощность при достижении необходимой температуры.

Среди недостатков карбоновых матов можно отнести отсутствие экранирования и заземления. В некоторых случаях их лучше не использовать в помещениях с постоянным пребыванием детей и пожилых людей. Также с аккуратностью следует отнестись людям, с сердечными стимуляторами, т.к. возможно возникновение помех и неисправности медицинского оборудования.

Особенности монтажа стержневых матов

При укладке площади большей чем одна полоса, их необходимо разместить и подключить параллельно. Ни в коем случае не допускается монтаж нагревательных элементов внахлест! Соединения следует производить только фирменными комплектами, что гарантирует надежность и герметичность подключения, и не повлияет на гарантийные обязательства производителя.

Карбоновые маты на сетке

Калькулятор стоимости отопления для инфракрасных обогревателей

С помощью нашего калькулятора стоимости отопления для инфракрасных обогревателей вы можете рассчитать наиболее важные показатели, используя всего три входа. В первом поле выберите ваши квадратные метры. (Примечание: Пожалуйста, выберите только площадь, которую нужно отапливать, в противном случае это может отрицательно повлиять на результат.) Во втором поле вы выбираете изоляцию здания и, наконец, текущий тариф на электроэнергию.

Строительная изоляция

Пассивный дом: Очень хорошо изолированный дом, соответствующий стандартам пассивного дома
С хорошей изоляцией: Здания, построенные после 2004 г. или отремонтированные в соответствии с Постановлением об энергосбережении EnEV2004 или EnEV2007
Среднеизолированные: Обеспечена основная теплоизоляция здания.
Плохая теплоизоляция: Здания, построенные до 1990 года и без реконструкции возобновляемых источников энергии.

Berechnen Sie hier Ihre Werte:

отапливаемая площадь5 квадратных метров6 квадратных метров7 квадратных метров8 квадратных метров9 квадратных метров10 квадратных метров11 квадратных метров12 квадратных метров13 квадратных метров14 квадратных метров15 квадратных метров16 квадратных метров17 квадратных метров18 квадратных метров19 квадратных метров20 квадратных метров21 квадратных метров22 квадратных метров23 квадратных метров24 квадратных метров25 квадратных метров26 квадратных метров27 квадратных метров28 квадратных метров29 квадратных метров30 квадратных метров32 квадратных метра34 квадратных метра36 квадратных метров38 квадратных метров40 квадратных метров42 квадратных метра44 квадратных метра46 квадратных метров48 квадратных метров50 квадратных метров55 квадратных метров60 квадратных метров65 квадратных метров70 квадратных метров75 квадратных метров80 квадратных метров85 квадратных метров90 квадратных метров95 квадратных метров100 квадратных метров105 квадратных метров110 квадратных метров115 квадратных метров120 квадратных метров125 квадратных метров130 квадратных метров135 квадратных метров140 квадратных метров145 квадратных метров150 квадратных метров155 квадратных метров160 квадратных метров165 квадратных метров170 квадратных метров175 квадратных метров метры180 квадратных метров185 квадратных метров190 квадратных метров195 квадратных метров200 квадратных метров205 квадратных метров210 квадратных метров215 квадратных метров220 квадратных метров225 квадратных метров230 квадратных метров235 квадратных метров240 квадратных метров245 квадратных метров250 квадратных метроввыберите изоляцию зданияпассивный домхорошо изолированныйсредняя изоляцияПлохо изолированныйтариф на электроэнергию19 центов/кВтч30 центов/кВтч31 центов/кВтч32 центов /кВтч33 цента/кВтч34 цента/кВтч35 цента/кВтч36 цента/кВтч37 цента/кВтч38 цента/кВтч39 цента/кВтч

Вот ваш результат:

Требуемая потребность в отоплении:	—
Расходы на отопление в ∅ в месяц:	—
Годовые расходы на отопление:	—
Годовое потребление:	—
Стоимость приобретения:	—

Примечание: Результаты могут различаться в зависимости от режима нагрева и региона.

Запросите предложение сейчас

Как работает калькулятор стоимости отопления для инфракрасных обогревателей?

Показанный здесь расчет предназначен только для общего ознакомления и не заменяет рекомендации. Мы будем рады объяснить расчет на примере. Мы ожидаем около 160 дней отопления в году. В правильно подобранных жилых помещениях система инфракрасного обогрева работает около пяти часов в день.
В этом примере мы ищем инфракрасный обогреватель для комнаты площадью 10 м². Изоляция здания в нашем фиктивном помещении посредственная. Меры по изоляции были приняты, но не в соответствии с Постановлением об энергосбережении. При умеренной изоляции базой расчета является 70 Вт на квадратный метр. Наш предполагаемый тариф на электроэнергию составляет 26 центов/кВтч.

Расчет выглядит так:

Потребность в отоплении = 10 м² (размер помещения) x 70 (средняя теплоизоляция) = 700 Вт
Годовое потребление = 700 Вт (потребность в отоплении) x 200 (отопительные дни в году) x 4 часа (время работы в день) : 1000 9006 в ватт5 = 560 кВтч
расходы на отопление в год = 560 (кВтч) x 0,26 (цена на электроэнергию) = 145,60 евро
расходы на отопление в месяц = 145,60 (евро) : 12 (месяцев) = 12,13 евро

Рекомендация: Обязательно проконсультируйтесь

Мы всегда предлагаем нашим клиентам ни к чему не обязывающие и индивидуальные консультации. Вы получите эту консультацию бесплатно от нас и наших партнеров! Наши специалисты по инфракрасному отоплению могут целенаправленно реагировать на ваши потребности и ваши помещения во время консультации. Вы получите ценные советы по управлению и размещению обогревателей, которые могут сократить время работы и повысить эффективность. Это, естественно, положительно влияет на расходы на отопление и потребление.

Используйте нашу форму предложения, чтобы отправить нам информацию о вашей жилой площади и данных, и с вами свяжутся как можно скорее.

Как работают инфракрасные обогревательные панели?

Вставная излучающая панель Ember Glass (белая)

Если вы только начинаете узнавать об излучающих стеновых панелях, вы, вероятно, одновременно очарованы и сбиты с толку. Они похожи на настенные обогреватели? Насколько они горячие? Легко ли их установить? Есть ли у них функции безопасности?

Излучающие стеновые панели имеют множество преимуществ, не последним из которых является то, что их установка не требует такого же уровня разрушения, как лучистое отопление пола. Если вы недавно перешли на дорогие паркетные полы или ковровое покрытие, у вас есть столько же преимуществ, сколько и у поджаренных теплых полов с нагревательным кабелем, и последнее, о чем вы хотите думать, это разрывать его, чтобы установить систему отопления. С излучающими панелями такой ремонт не требуется, поэтому давайте посмотрим, как они работают.

Технология — Как работает панель лучистого тепла?

Многие люди думают, что между лучистым теплом и инфракрасным теплом существует какой-то выбор или/или, но в этом контексте это в значительной степени взаимозаменяемые термины, потому что излучающие панели работают за счет дальнего инфракрасного нагрева или FIR.FIR — это технология, используемая в стеновых панелях, а также в напольном отоплении, во многих бытовых водонагревателях и влажных системах центрального отопления. Они пропускают электрический ток через панель, содержащую слои материалов космической эры, таких как полиимид углеродного графита, медь, никель и наносеребро, для генерации длинноволновой инфракрасной энергии, которая затем обеспечивает инфракрасное излучение. Напротив, низкотехнологичные системы принудительной вентиляции и отопления помещений, с которыми мы все выросли, полагаются на нагрев окружающего нас воздуха. FIR, с другой стороны, поглощается материей так же, как наши тела поглощают тепло, выделяемое солнцем, независимо от температуры воздуха.(Подумайте о том, как вам может быть жарко, сидя у окна на солнце, или как нагревается песок или асфальт в солнечный день.) Этот процесс требует гораздо меньше энергии, но при этом генерирует огромное количество тепла.

Инфракрасное тепло ощущается теплее и приносит пользу для здоровья

Системы с принудительной подачей воздуха могут распространять аллергены

Люди, которые установили в своих домах излучающие панели, сообщают, что это обеспечивает гораздо более теплое ощущение, чем сидение перед обогревателем. Есть также многочисленные преимущества для здоровья.Отсутствие системы принудительной вентиляции означает, что аллергены и пыль не разносятся по дому, а воздух менее сухой. Дополнительным преимуществом твердотельной технологии является то, что мало деталей можно сломать, а панели не требуют обслуживания.

Элегантный внешний вид, интеллектуальные технологии

Добавление излучающих панелей предлагает превосходную альтернативу громоздким обогревателям. Они доступны в различных стилях, размерах и цветах, которые подходят для каждой комнаты, от ванной до гостиной.Их можно добавить в технологическую систему «умный дом», чтобы домовладельцы могли настраивать график отопления на основе индивидуальных предпочтений и схем энергоэффективности, и они оказывают почти мгновенное воздействие при активации, повышая температуру в помещении до комфортной температуры намного быстрее, чем традиционные системы. . Вы можете задаться вопросом: «Много ли электроэнергии потребляют лучистые обогреватели?». Излучающие панели эффективны на 100 % и не теряют тепло через котлы, трубы или отопительные каналы. Самое главное, для их работы требуется очень мало энергии, что помогает домовладельцам значительно снизить счета за отопление.

WarmlyYours предлагает две разные линейки излучающих панелей: LAVA и Ember.

Панели LAVA — это линейка высококачественных проводных панелей, включающая модели LAVA Crystal и LAVA Light, которые обеспечивают еще более эстетичные возможности для вашего дизайнерского мотива.

Линия Ember более экономична и удобна для самостоятельного изготовления, но они по-прежнему производятся в соответствии с самыми строгими стандартами и наверняка станут поводом для разговоров в любой комнате.

Для получения информации о том, как система излучающих панелей будет работать в вашем доме, свяжитесь с нами сегодня, чтобы поговорить с одним из наших знающих представителей.

БТЕ против мощности: Как выбрать размер ваших электрических радиаторов

Мир отопления, похоже, изо всех сил пытается определиться с тем, как он выражает выходную мощность, что не менее легко, учитывая неудобную золотую середину, которую придерживается Великобритания в отношении измерений. . Ватт или БТЕ — что лучше использовать? Один лучше другого? Это может быть настоящим неудобством, если вы использовали то или иное измерение всю свою жизнь только для того, чтобы столкнуться с морем значений, которые вы не понимаете, когда идете в магазин за новым обогревателем. По правде говоря, оба измерения мощности в порядке, но, тем не менее, существует путаница с ними. Не волнуйтесь, Heatpoint готов предоставить немного больше информации о том, чего ожидать при выборе размера электрического радиатора.

Измерения мощности

БТЕ и ватт — это единицы измерения, используемые в отношении тепловой мощности приборов, но в чем разница между ними и что вам нужно знать, когда вы выбираете электрический радиатор для своего дома или бизнеса?

БТЕ (британские тепловые единицы)

Если вы лучше знакомы с метрикой, вы, возможно, не слышали о BTU или менее уверены в их использовании.БТЕ означает британскую термальную единицу и соответствует количеству энергии, необходимой для поднятия одного фунта жидкой воды на 1 градус по Фаренгейту при давлении в одну атмосферу. Хотя это и называется британской тепловой единицей, использование этого измерения в Великобритании неоднозначно и гораздо чаще применяется в Америке, где оно используется для выражения мощности нагревателей, как газовых, так и электрических. Однако БТЕ иногда используются в Великобритании, обычно для измерения тепловой мощности систем центрального отопления. Расчеты объемов помещений для определения требований к BTU обычно выполняются в футах, поэтому они подходят всем, кто чувствует себя более комфортно, используя британские единицы измерения.Метрическим аналогом БТЕ является калория, которая представляет собой количество энергии, необходимое для нагревания одного грамма воды на один градус Цельсия при давлении в одну атмосферу.

Вт

Ватт — это единица мощности, представляющая передачу энергии в один джоуль в секунду и являющаяся частью Международной системы единиц. Поскольку ватты являются установленным глобальным стандартом, их использование в Великобритании преобладает, хотя по очевидным причинам оно, как правило, более тесно связано с электротехнической продукцией. Когда вы покупаете электрические радиаторы, их выходная мощность часто указывается в ваттах, особенно если они поставляются в другие страны, где это предпочтительное измерение. Иногда бывает легче понять мощность при выборе размера электрического радиатора, поскольку вы можете легко использовать их указанную мощность для расчета их эксплуатационных расходов, используя пенсы за кВтч, предоставленные вашим поставщиком энергии. Тепловая мощность электрических радиаторов, которые мы предлагаем в Heatpoint, указана в ваттах.

Ватт какая разница?

Утверждение, что БТЕ можно напрямую преобразовать в ватты, немного вводит в заблуждение, поскольку это не совсем так. БТЕ — это единица энергии, тогда как ватты измеряют скорость передачи энергии, поэтому они напрямую не приравниваются к одному и тому же.Когда люди говорят о преобразовании БТЕ в ватты, они на самом деле имеют в виду преобразование БТЕ в час в ватты, что иногда записывается как БТЕ/ч. Если у вас есть данные о мощности или БТЕ/ч, необходимые для обогрева вашей комнаты, достаточно простого расчета, чтобы преобразовать их в предпочтительные измерения.

Какой размер я должен использовать для выбора размера моего электрического радиатора?

Вы можете использовать любое измерение, чтобы определить, достаточно ли мощности электрического радиатора для обогрева вашей комнаты.

Преобразование БТЕ/ч в ватты

Если вы знаете, какая цифра БТЕ/ч вам нужна для обогрева вашей гостиной, но вам нужно преобразовать ее в ватты, чтобы убедиться, что вы покупаете электрический радиатор, подходящий для этого помещения, все, что вам нужно сделать, это умножить полученную цифру на 0,293.

Так, например, если в вашей комнате нужен радиатор с выходной мощностью 3425 БТЕ/ч, вы можете перевести это значение в ватты следующим образом:

3425 х 0,293 = 1003,53

Это означает, что вам нужен электрический радиатор мощностью около 1000 Вт, хотя рекомендуется округлить это значение до следующего доступного размера, чтобы обеспечить хороший обогрев помещения.

Преобразование ватт в БТЕ/ч

Некоторые магазины отопительных систем предпочитают указывать свою продукцию в единицах БТЕ/ч, поэтому для преобразования ватт в БТЕ можно использовать такое же простое умножение.

Если вы знаете, что вам нужен электрический радиатор мощностью 1800 Вт для вашей комнаты, все, что вам нужно сделать, чтобы получить его эквивалент БТЕ/ч, — это умножить мощность на 3,412.

1800 х 3,412 = 6141,6

Это даст вам количество БТЕ/ч, необходимое для обогрева вашего помещения, но, опять же, всегда полезно немного округлить это значение до следующего размера, чтобы убедиться, что у вас есть радиатор, который будет достаточно мощным.

Так просто?

Если вы покупаете электрические радиаторы или другие отопительные приборы с рейтингом эффективности, близким к 100%, приведенные выше расчеты дадут вам очень хорошее представление о том, как мощность радиатора соответствует его выходной мощности в БТЕ. Однако вы должны знать, что это не точная наука, и вы можете столкнуться с трудностями, если попытаетесь использовать эти эмпирические правила для выбора других, менее эффективных решений для отопления.

Путаница заключается в том, что мощность, указанная для большинства электронагревательных приборов, не является, строго говоря, показателем тепловой мощности.На самом деле это скорость подводимой энергии, которая определяет, сколько электроэнергии нагреватель будет использовать в час. Если ваш радиатор на 100 % эффективен, его тепловая мощность будет равна потребляемой энергии, поэтому с нашими радиаторами проблем не будет. Но как только тепловая мощность значительно меньше потребляемой энергии, расчет становится неверным, и вам потребуется более высокая мощность, чем рекомендуется.

Как выбрать размер радиатора в Heatpoint

Запутался? Не беспокойтесь — розничные торговцы отоплением боролись с этим в течение многих лет, и большинство из них, включая нас, устранили большую часть этой двусмысленности, предоставив индивидуальные калькуляторы отопления для каждого типа решения по отоплению.Если вы сомневаетесь, всегда полагайтесь на калькулятор размеров или таблицы, рекламируемые вместе с продуктом, или поговорите с консультантом по продажам, чтобы получить индивидуальное предложение, адаптированное как для вашего дома, так и для выбранной вами системы отопления. Иногда это означает полный обход BTU, но большинство людей считают, что это упрощает работу и делает ее менее запутанной.

В компании Heatingpoint мы предлагаем простой в использовании калькулятор электрических радиаторов, который мгновенно даст вам минимальную требуемую мощность, а с помощью приведенных выше расчетов ее можно легко преобразовать в БТЕ, если это необходимо.

Нагревательные Farm Магазины — Публикации

Виды магазин обогревателей

У вас есть три основных варианта с вариациями для обеспечения тепла в фермерском магазине: вентилируемые, инфракрасные излучающие и в поле система отопления.

Нагреватели с принудительной подачей воздуха обычно устанавливаются под потолком и сжигают источник топлива для нагрева воздуха, который затем циркулирует по цеху (рис. 1) .
Инфракрасные обогреватели подвешиваются к потолку и нагревают предметы, находящиеся под воздействием обогревателя.Они часто используются для точечного обогрева помещений, таких как верстак, но могут обогревать весь цех (рис. 2) .
Внутрипольное отопление использует гидравлический трубопровод (теплый пол), встроенный в пол или под ним, для обеспечения тепла (Рисунок 3) . Тепло обеспечивается котлом или тепловым насосом (геотермальным). Эти системы часто предпочтительнее, потому что пол с подогревом обеспечивает теплую поверхность, на которой можно стоять, а вода на полу быстро высыхает.

Рис. 1.Пропановая печь с принудительной подачей воздуха. (Карл Педерсен, NDSU)

Рис. 2. Лучистый обогреватель. (любезно предоставлено www.USDA.gov)

Рис. 3. Гидравлические трубки в полу. (Карл Педерсен, NDSU)

Что такое БТЕ?

БТЕ, или британская тепловая единица, является мерой тепла. БТЕ в час — это мощность нагрева или охлаждения нагревательного прибора или кондиционера. Одна БТЕ примерно равна количеству энергии, необходимой для нагрева пинты воды на 1 градус по Фаренгейту.

Правильный размер

Решение о том, какой размер системы отопления купить для фермерского магазина, будет зависеть от размера магазина, от того, как магазин будет использоваться, насколько хорошо он изолирован и как часто будут открываться большие двери.

Конструкция здания имеет огромное значение в том, сколько тепла необходимо системе отопления. Всего несколько лет назад общее практическое правило заключалось в том, что системы отопления фермерских магазинов должны обеспечивать около 50 БТЕ на квадратный фут в час. Благодаря достижениям в области изоляционных технологий, в том числе большему вниманию к воздушной герметизации и изоляции фундамента, фермерским магазинам обычно требуется всего 20 БТЕ на квадратный фут в час.

Хотя использование обобщений для простых сравнений систем отопления допустимо, вам необходимо выполнить расчеты тепловых потерь, чтобы правильно определить размер обогревателя для сельскохозяйственных предприятий. С точным расчетом тепловых потерь вы можете установить систему отопления правильного размера, которая обеспечит получение надлежащего количества тепла от установленной системы и сэкономит ваши деньги, поскольку система отопления не будет слишком большой для помещения, которое вы хотите нагревать. Хороший подрядчик по отоплению не только сделает расчет потерь тепла, но и предоставит рекомендации по необходимости резервных систем отопления.

Размещение разных зон сельскохозяйственного цеха на разные зоны, в которых можно регулировать тепло по отдельности, может привести к экономии энергии. Если разные помещения магазина должны отапливаться на разных уровнях, вам потребуется внести коррективы в БТЕ в час (например, если помещение магазина отапливается до 50 F, а офис в здании нагревается до 72 F). ).

Преимущества/недостатки общих систем

Расходы на отопление

Типичными источниками энергии для фермерских хозяйств являются пропан, электричество, мазут и биомасса, такая как кукуруза или древесина.Решение о том, какой источник топлива является наиболее рентабельным, зависит от текущих и будущих цен на топливо, включая внепиковые тарифы на электроэнергию, эффективность системы отопления и количество энергии, которое потребуется каждой системе отопления.

Расширение NDSU имеет публикацию и приложение для мобильных устройств под названием «Сравнение стоимости топлива NDSU», которые могут помочь вам сравнить различные источники топлива. Приложение доступно в магазинах приложений для мобильных устройств Android и Apple.

Изоляция

Надлежащая теплоизоляция так же важна, если не важнее, как и выбор системы отопления, которая будет хорошо работать для обеспечения комфортного и эффективного здания.

Тепло найдет путь наименьшего сопротивления, чтобы покинуть здание. Если одна часть здания не будет герметизирована (Рисунок 4) или не изолирована должным образом, результатом будет потеря тепла и напрасная трата денег в течение всего срока службы здания.

Рис. 4. Утечки воздуха, приводящие к потере тепла. (Карл Педерсен, NDSU)

Потери тепла будут происходить через потолки, стены и пол. При правильной изоляции потери тепла можно свести к минимуму, а изоляция окупится за счет экономии энергии всего за несколько лет.

Для экономичных уровней изоляции в северном климате эксперты по отоплению рекомендуют иметь по крайней мере значение R-30 для потолков, если изоляция представляет собой непрерывную изоляцию над настилом крыши (Рисунок 5) . Для металлических зданий (Рисунок 6) стандартная рекомендация состоит в том, чтобы установить изоляцию до значения не менее R-25, накинутую на прогоны. Также должен быть дополнительный Р-11 параллельно прогонам, а настил кровли и прогоны разделены термоблоками Р-5.R-49 следует устанавливать на крышах с чердаками или другими изоляционными материалами.

Рис. 5. Сплошная изоляция на настиле крыши. (любезно предоставлено университетом строительных норм и правил Министерства энергетики США)

Рис. 6. Утепленная металлическая крыша. (любезно предоставлено Североамериканской ассоциацией производителей изоляции и университетом строительных норм и правил Министерства энергетики США)

Стены в цехе должны быть утеплены не менее R-13 между элементами каркаса, со сплошной изоляцией не менее R-7. 5.

Фундаменты фундамента по периметру должны иметь изоляцию не менее R-10 с добавлением дополнительного R-5, если плита нагревается (Рисунок 7) . Изоляция должна простираться не менее чем на 24 дюйма ниже неотапливаемой плиты и не менее чем на 48 дюймов ниже нагретой плиты.

Рис. 7. Фундамент мелкозаглубленный с защитой от мороза для обогреваемой плиты. (любезно предоставлено Ларри Майером, Solution Design Inc.)

Потери тепла по периметру здания с панельным водяным отоплением могут быть огромными.Почва по периметру постоянно охлаждается наружным воздухом, поэтому изоляция периметра имеет решающее значение. Изоляция под бетонной плитой уменьшит скорость потока тепла в почву и направит больше тепла в цех. Утеплитель обычно не используется под полом, если грунт используется как резервуар тепла. Высокий уровень грунтовых вод может отводить тепло из-под пола. Гидравлические трубки могут быть размещены либо в бетоне, либо в песчаной подушке под бетоном (Рисунок 8) .

Рис. 8. Водяной обогрев пола и помещений.

Геотермальные тепловые насосы (геотермальные)

Геотермальные тепловые насосы, часто называемые геотермальными, являются одним из вариантов для обогрева сельскохозяйственных магазинов благодаря высокой эффективности систем. Тепловые насосы нагревают или охлаждают здание, перемещая тепло из одного места в другое. Хотя наземные системы очень эффективны, они имеют более высокую стоимость установки.

Для систем отопления, использующих грунт, обычно требуются три основных компонента (рисунок 9) : теплообменник (заземляющий контур), тепловой насос (конденсаторный агрегат) и распределительная система, такая как внутриполовые трубы (рисунок 3) .

Рис. 9. Компоненты геотермальной системы отопления. (Расширение NDSU)

Теплообменник или контур (Рисунок 10) представляет собой просто отрезок или змеевик трубы, проложенный под землей и используемый для передачи тепла от земли к тепловому насосу.

Рис. 10. Контуры геотермального теплового насоса. (Деннис Визенборн, NDSU)

Тепловой насос концентрирует тепло с помощью конденсатора. Зимой это тепло передается в систему распределения и высвобождается через системы принудительной вентиляции здания или внутрипольную систему водяного (водяного) отопления.

Для получения дополнительной информации о геотермальных тепловых насосах см. публикацию NDSU Extension AE-1483, «Грунтовые тепловые насосы».

Дополнительные ресурсы

Разнообразная информация об энергетике

AE-1483, «Грунтовые тепловые насосы», Дополнительная публикация NDSU, посвященная основам получения тепла с помощью геотермальных тепловых насосов.

Большая часть публикаций написана Карлом Педерсоном, бывшим преподавателем энергетики

Особая благодарность Шелдону Герхардту, агенту по развитию округа Логан, NDSU, и Рэнди Матерну из Comfort Zone Heating and Air за предоставление технических обзоров.

Этот материал основан на работе, поддержанной Министерством энергетики под номером награды DE-FG26-07NT43202.

Этот отчет был подготовлен как отчет о работе, спонсируемой агентством правительства Соединенных Штатов. Ни правительство Соединенных Штатов, ни какое-либо его агентство, ни кто-либо из их сотрудников не дает никаких гарантий, явных или подразумеваемых, и не принимает на себя никакой юридической ответственности за точность, полноту или полезность любой информации, устройства, продукта или процесса, раскрытых , или означает, что его использование не будет нарушать права частной собственности.Ссылка в настоящем документе на любой конкретный коммерческий продукт, процесс или услугу по торговому наименованию, товарному знаку, производителю или иным образом не обязательно означает или подразумевает его одобрение, рекомендацию или поддержку со стороны правительства Соединенных Штатов или любого его учреждения. Взгляды и мнения авторов, выраженные здесь, не обязательно отражают точку зрения правительства Соединенных Штатов или какого-либо его ведомства.

Какова ежемесячная стоимость эксплуатации пленочного теплого пола? – «Теплый пол твой теплый комфорт» www.«Тепловой пол.eu»®

Сколько я буду платить за использование системы пленочного теплого пола?

Это первый вопрос, который вы можете себе задать, выбирая систему отопления для своего дома.

В этой статье вы найдете ответ, ведь мы сравнили две системы отопления – инфракрасный пленочный теплый пол DAEWOO ENERPIA и отопление инверторным кондиционером.

Следует учитывать следующие факторы, которые могут повлиять на результат:

Площадь помещения;
Изоляция помещения;
Напольное покрытие;
Внутренняя и наружная температура и т. д.

У нас было две одинаковые комнаты с одинаковой изоляцией на одном этаже в одном здании площадью 30,6 кв.м и с такими же другими условиями.

В течение 6 дней 1 помещение отапливалось инфракрасной системой пленочного теплого пола DAEWOO ENERPIA.

Квартира с электрическим пленочным теплым полом

А другая – с инверторным кондиционером Daikin.

Эксперимент проводился без использования других систем обогрева.

Начальная температура 14°С

Термостат и кондиционер настроены на температуру 22 °С

Средняя температура ночью – 0-3 °С, Средняя дневная температура – 5-8 °С

Здесь мы видим результаты:

ИНФРАКРАСНОЕ ПЛЕНОЧНОЕ НАПОЛЬНОЕ ОТОПЛЕНИЕ

ДЭУ ЭНЕРПИЯ

ИНВЕРТОР КОНДИЦИОНЕРА

Daikin FTX 35 СП

Размер комнаты – 30.6 кв.м. Площадь обогрева – 13 кв.м.

Теплопроизводительность – 3,5 кВт

Продолжительность работы – 120 ч

Общее потребление энергии – 52,5 кВтч

Среднее потребление энергии – 0,44 кВтч

Стоимость системы отопления с установкой – 616€

Площадь помещения – 30,6 кв.

м. Площадь обогрева – 13 кв.м.

Теплопроизводительность – 3,5 кВт

Продолжительность работы – 120 ч

Общее потребление энергии – 54 кВтч

Среднее потребление энергии – 0.45 кВтч

Стоимость системы отопления с установкой – 785€

Сравнение результатов показывает, что система инфракрасного пленочного теплого пола потребляет почти столько же электроэнергии, сколько современный инверторный кондиционер .

Но при этом пленочный теплый пол имеет существенных преимуществ:

Создает в помещениях комфортную теплоту;
Нет шума;
Нет потока воздуха;
Не требует профилактики и очистки фильтра;
Не зависит от наружной температуры;
Не сушит воздух;
Инфракрасное излучение создает позитивный климат.

Стоимость инфракрасного обогрева | Центр возобновляемых источников энергии

Сколько стоит инфракрасное отопление?

Существует ряд параметров, которые определяют стоимость инфракрасного отопления, и ваши первоначальные затраты будут зависеть от того, ищете ли вы одну панель для гостиной или спальни или более полную систему, которая покрывает весь дом или офис. Другой вопрос, который люди должны учитывать, заключается в том, сколько это сэкономит вам в долгосрочной перспективе, и это часто зависит от типа системы, которую вы заменяете, и от того, как ваш дом настроен в отношении таких областей, как изоляция.

Инфракрасное отопление быстро становится все более разнообразной отраслью с гораздо большим, чем простые панели, и теперь включает в себя такие инновации, как напольное отопление и новое поколение котлов, которые могут похвастаться превосходной эффективностью.

Одинарные инфракрасные нагревательные панели

Стоимость одной панели может варьироваться от 100 до 200 долларов в зависимости от мощности и размера устройства. Цены на самом деле начинают меняться, когда вы вносите небольшую настройку. Например, панель с вашим любимым принтом сверху (чтобы вы могли повесить ее как картину) будет стоить в районе 500 долларов, а дизайнерский обогреватель из стеклянной панели вполне может стоить в районе 600 долларов.

Большинство людей выбирают нагревательную панель размером с большой телевизор, и предпочтения варьируются от тех, кто хочет, чтобы она была центральной частью комнаты, до тех, кто хочет что-то довольно ненавязчивое.

Как правило, инфракрасные обогреватели просты в установке, и их стоимость не является непомерно высокой, если вы не хотите делать это самостоятельно. Многие поставщики теперь добавляют это в покупную цену, если вы покупаете напрямую у них.

Экономия на одной инфракрасной нагревательной панели

Трудно измерить точную экономию конкретной системы, поскольку между разными поставщиками и продуктами существуют различия.Обогреватель мощностью 500 Вт стоит около 70 долларов в год (из расчета 11 часов в день), и это сопоставимо, скажем, с газовым обогревателем, который будет стоить вдвое дороже, или с масляным радиатором, который обойдется вам почти в 450 долларов.

Оснащение всего дома или офиса

Хотя вы можете довольно легко купить одну инфракрасную панель обогрева и установить ее в своей комнате, вы вполне можете оборудовать весь дом или офис. Это представляет проблему с координацией их вместе, поскольку вы не хотите ходить, включая их все, когда у вас есть дела поважнее.Благодаря более широкому беспроводному подключению вы теперь можете покупать термостаты и элементы управления для электрических устройств, которые можно использовать почти так же, как ваше центральное газовое отопление. Они могут быть установлены на стене или в штепсельной розетке и могут иметь большое значение для установки за небольшую дополнительную плату.

Инфракрасный порт для бизнеса

Нет никаких сомнений в том, что установка инфракрасных обогревательных панелей рассматривается как мера экономии не только для бизнеса, но и для дома.Многие установщики и поставщики в настоящее время рекламируют экономию до 70% на существующих методах нагрева, а с развитой технологией термостатов это означает, что многие компании могут рассмотреть возможность установки полных систем, которые управляются несколькими беспроводными устройствами.

Узнайте больше об инфракрасных обогревательных панелях для коммерческой недвижимости.

Другие варианты панелей

Верно сказать, что индустрия инфракрасного отопления в настоящее время является одной из самых быстро развивающихся областей новых технологий.Теперь вы можете купить нагревательные элементы для пола мощностью от 130 до 160 Вт на квадратный метр, которые можно приобрести в различных размерах. Вы также можете приобрести новые высокоэффективные инфракрасные котлы, которые, как утверждается, быстрее нагревают воду и существенно сокращают расходы.

Инфракрасное отопление быстро стало хорошим вариантом для домашних хозяйств и предприятий, которые ищут экономичное и гибкое решение, будь то для одной комнаты или для всего дома.

Подробнее о поставщиках инфракрасного отопления в вашем регионе вы можете узнать в нашей базе данных.

(PDF) Сравнение систем напольного и инфракрасного обогрева в больших зданиях

Рис. 8: Индекс энергопотребления при различных методах обогрева

Обсуждение

Из вышеприведенного анализа можно сделать вывод, что система обогрева пола

показывает хорошие характеристики как по

распределению температуры, так и по энергоэффективности.

Тем не менее, было еще кое-что, на что следует обратить внимание

, когда проектировщики выбирают систему обогрева пола в больших –

объемных зданиях.Система напольного лучистого отопления включает

водопроводных труб в пол. Когда установка системы обогрева пола

завершена, следует избегать работ по сверлению отверстий в полу

. Во-вторых, система подогрева пола имеет

сильную тепловую инерцию и неудобна для

регулировки или периодической работы, что может вызвать

проблемы с замерзанием воды. Для системы инфракрасного лучистого обогрева

температура поверхности труб высока, и ее

необходимо устанавливать на высоком месте, чтобы избежать ожогов,

проблем с безопасностью и теплового дискомфорта.По сравнению с

системой обогрева пола, инфракрасные излучающие трубки

просты в управлении и подходят для прерывистой работы или локального обогрева

Заключение

В этом исследовании сравнивались распределение температуры и

энергетические характеристики системы инфракрасного лучистого отопления и системы обогрева пола

в авиационном ангаре. Из приведенного выше анализа

можно сделать следующие выводы.

В зданиях большой площади как инфракрасное лучистое, так и напольное

система отопления может удовлетворять расчетной температуре

требованиям стандартов и равномерному распределению температуры

в горизонтальной плоскости жилой зоны.

Тем не менее, вертикальное распределение температуры менее

равномерное, особенно система инфракрасного излучения.

Вертикальная разница температур системы инфракрасного лучистого отопления

примерно в 2 раза выше, чем у напольного лучистого отопления

.При коэффициенте использования энергии 0,93,

, система напольного отопления показывает более высокую энергоэффективность

, а уровень экономии составил 35,3%.

Таким образом, по сравнению с инфракрасным излучающим отоплением, система напольного отопления

может обеспечить более равномерное распределение температуры

и более высокий коэффициент использования энергии.

Благодарность

Исследование в этой статье было поддержано Национальной программой ключевых исследований и разработок

Министерства науки и технологий

Китая по «Зеленым зданиям и индустриализации зданий

» через Грант №.2018YFC0705304.

Ссылки

Ahmed, K., E. Sistonen, R. Simson, J. Kurnitski, J. Kesti,

и P. Lautso. (2018). Лучистое панельное и воздушное отопление

производительность

в крупных промышленных зданиях. Корпус

Моделирование, 11 (2):293-303.

АШРАЭ. (2011). Справочник ASHRAE — приложение HVAC

(SI). Атланта, Джорджия (США).

Чен, К. и Дж. Сребрик. (2002). Процедура

проверки, валидации и составления отчетов по

анализу окружающей среды CFD в помещении.HVAC&R Research, 8

(2):201-216.

Чуи, Э. Х. и Г. Д. Райтби. (1993). Расчет

лучистого теплообмена на неортогональной сетке с использованием

метода конечных объемов. Числовая теплопередача,

Часть B: Основы, 23 (3): 269-288.

Хан, Ю. М., З. В. Ли и П. Сюй. (2014). Сравнительное исследование

Энергопотребления газового инфракрасного излучения

Лучистое и конвекционное отопление. Advanced Materials

Research, 953-954:849-853.

Хорикири К., Ю. Яо и Дж. Яо. (2011). Стационарное состояние

Естественная конвекция в пустых и секционированных корпусах

при высоких числах Рэлея. International

Journal of Energy and Environment, 1 (5): 574-581.

Хуанг, К., З. Цзоу, М. Ли, С. Ван, В. Ли, В. Хуан, Дж.

Ян и С. Сяо. (2007). Измерения внутренней

тепловой среды и энергетический анализ в большом

пространстве здания в типичные сезоны.Строительство и

Окружающая среда, 42 (5): 1869-1877.

Коджа А. и Г. Четин. (2017). Экспериментальное

исследование коэффициентов теплопередачи

систем лучистого отопления: стены, потолки и стены-потолки

интеграция. Энергия и здания, 148:311-326.

Линь Б. , З. Ван, Х. Сунь, Ю. Чжу и К. Оуян. (2016).

Оценка и сравнение теплового комфорта

терминалов конвективного и лучистого отопления в офисных

зданиях.Строительство и окружающая среда, 106:91-102.

Лю, С., Л. Линь, С. Лю, Т. Чжан, С. Ронг, Л. Ян и

Д. Сюн. (2018). Оценка инфильтрации воздуха в узловом аэропорту

: измерение на месте и численное моделирование

. Строительство и окружающая среда,

143:163-177.

Мирен, Дж. А. и С. Холмберг. (2008). Схемы потоков

и тепловой комфорт в помещении с панельным, напольным и

настенным отоплением. Энергия и здания, 40 (4): 524-536.

Olesen, B.W., E. Mortensen, J. Thorshauge, and B.

Berg·Munch. (1980). Тепловой комфорт в помещении

, отапливаемом разными способами. ASHRAE

Транзакции:34-47.

Познер, Дж. Д., К. Р. Бьюкенен и Д. Данн-Ранкин.

(2014). Измерение и прогнозирование расхода воздуха в помещении

в модельном помещении.

Разное
