Преимущества и принцип действия инфракрасного теплого пола

Передовые технологии не стоят на месте, коснулись изменения и систем отопления. Централизованное отопление в наше время «не в моде», ввиду своей малой эффективности и затратности для потребителей.

Сегодня для того, чтобы в вашей квартире было тепло не обязательно устанавливать радиаторные батареи, которые не способны украсить комнату, какими бы современными и эстетичными они ни были.

Чтобы обеспечить максимально комфортную температуру в помещении достаточно смонтировать водяной или электрический теплый пол, который эффективнее любой централизованной системы отопления обогреет ваш дом или квартиру.

К этому списку можно добавить еще один вид обогрева, который появился относительно недавно, но уже успел уже получить широкое распространение – теплые инфракрасные полы. Такая система может быть установлена в помещениях любой площади и разного назначения – балконы, ванные, залы, спальни и т.д.

Принцип действия инфракрасного теплого пола

Принципом работы ИК полов является вторичная конвекция, т.е. в первую очередь обогреваются окружающие предметы и тело человека, а уже потом воздух.

Инфракрасный пол представляет собой пленку, с запаянными в ней обогревательными полосами. Нагрев полос осуществляется при подаче электроэнергии по медно-серебряным проводникам. Излучателем тепловой энергии в данном случае выступает карбоновая паста, нанесенная на пленку. Обогрев окружающих предметов и воздуха происходит через карбоновые полупроводники за счет ИК излучения.

К преимуществам такого вида отопления относится то, что тепло, создаваемое инфракрасными лучами наиболее комфортно для человеческого организма, оно имеет много общего с естественным солнечным теплом.

Наверное, вы не раз слышали об ИК излучениях, которые применяются в саунах и имеют лечебный эффект. Кроме того ИК излучения подобного рода и используют в родильных домах для создания благоприятных условий для деток, которые родились раньше положенного срока.

Благотворное влияние на организм человека и лечебный эффект ИК излучений доказаны учеными (!).

Поэтому сомнения по поводу отрицательного воздействия инфракрасного излучений на человеческий организм – сразу же исключаем.

{loadposition Adsense}

ИК отопительная система создаст в вашем доме или квартире благоприятные климатические условия. Стоит отметить, что при использовании теплых инфракрасных полов комфортной для человека считается температура на 5-6 градусов ниже, чем при применении альтернативных систем отопления. А это означает, что воздух в комнате будет более влажным и свежим, что тоже является одним из преимуществ использования такой системы.

Примечательным является и факт того, что технология ИК обогрева может устанавливаться под любой вид напольного покрытия.

Нагревательная пленка отдает «щадящее» тепло, которое не испортит деревянное покрытие, не повредит ковролин, линолеум и ламинат. Отличной будет считаться комбинация ИК система + керамическая плитка.

Уникальность пленки с нагревательными ИК элементами заключается в том, что ее можно использовать в качестве утеплителя для лоджий и балконов, кроме того она очень легко крепится к стенам, зеркалам и стеклам (в качестве средства, препятствующего запотеванию).

Толщина пленка 0,3 мм, благодаря чему она будет незаметна на любых поверхностях. Привлекает и простота ее укладки, которая исключает заливку цементной стяжки и прочих трудозатратных мероприятий. Пленку укладывают на подготовленное изоляционное покрытие, методом «сухого» монтажа, т.е. не используя при этом клей и стяжку.

Поверх пленки спокойно укладываем ковролин, ламинат, паркетную доску и другие материалы.

К достоинствам такого обогрева помещения можно отнести достаточно длительный период эксплуатации. Гарантийный срок, предполагающий бесперебойное функционирование пола, который дают производители пленки, составляет 15 лет.

Что касается стоимости установки пола с инфракрасным обогревом, то она несколько выше, чем скажем монтаж водяного или электрического теплого пола. Однако затраты себя оправдывают сполна.

Важно! Заниматься самостоятельной укладкой пленки мы вам не рекомендуем, а если вы все-таки взялись за это, то будьте очень внимательны и осторожны.

Пленка очень тонкая, между обогревательными элементами существует множество соединительных контактов, которые по неосторожности можно повредить. Поэтому желательно доверить укладку ИК пола специалистам, имеющим опыт и знающим основные моменты и нюансы.

Для того, чтобы исключить неприятные моменты, прежде чем приступить к укладке основного напольного покрытия обязательно проверьте систему на работоспособность и только после того, как вы убедились что все в порядке можно начинать окончательный этап работ.

Инфракрасный теплый пол – это не только уют и комфорт, но и забота о собственном здоровье.

Как работает «инфракрасный пол»?

В случае если для обогрева помещения применяется технология инфракрасного пола, то ничего глобального переделывать не придется в жилом помещении. Дело в том, что все компоненты подогрева закладываются непосредственно под декоративным покрытием, таким как линолеум или ламинат. Такая технология монтажа не требует переделки стяжки пола в помещении.

Принцип действия инфракрасного теплого пола.

Однако перед тем как решиться на установку такой системы подогрева полового покрытия, следует ознакомиться со всеми преимуществами и недостатками использования этой технологии и изучить основные принципы монтажа системы.

Особенностью технологии является то, что излучение в невидимом инфракрасном сегменте спектра способно осуществлять нагрев непрозрачных предметов

. При этом практически полностью отсутствует нагрев компонентов системы. Это свойство приводит к тому, что при работе инфракрасной системы подогрева отсутствует холостой ход, при котором энергия расходуется на нагрев исключительно компонентов, входящих в состав системы обогрева.

Экономичность этого принципа — основная характерная черта пленочного инфракрасного нагревательного элемента.

В результате работы такого нагревателя происходит нагрев полового покрытия и передача тепла в окружающую атмосферу. Этот процесс происходит благодаря такому физическому явлению, как конвекция. В процессе осуществления конвекции идет передача тепла всему пространству помещения.

Конструктивно инфракрасная система пленочного теплого пола состоит из трех основных компонентов, которые представляют единый комплекс оборудования. Этими компонентами являются:

нагревательная пленка;
терморегулятор;
температурный датчик.

Схема инфракрасного теплого пола.

Нагревательная пленка изготавливается из полимера толщиной около 0,4 мм. В ее строении имеются медно-серебряные проводники и графитовые полоски. Электроток по проводникам поступает к графитовым полосам, в которых осуществляется генерирование инфракрасного излучения.

Терморегулятор контролирует работу системы и позволяет программировать режимы. Термодатчик отслеживает степень нагрева пленки и не допускает ее перегрева выше установленной температуры в процессе работы.

Технические характеристики инфракрасного пола

Основными техническими характеристиками этой системы обогрева помещения являются следующие:

источник питания;
размеры пленочного покрытия:
уровень энергопотребления на квадратный метр;
принцип нагрева пленки;
максимально допустимая степень нагрева пленочного покрытия;
температура плавления пленочного покрытия.

Технические характеристики инфракрасного пола.

В качестве питания используется обычная бытовая электросеть с переменным однофазным током напряжением 220 В. Размеры пленки, которую производитель предлагает потребителю, составляют 0,4 мм в толщину, 0,5 или 0,8 м в ширину. Энергопотребление одного квадратного метра такого покрытия составляет от 140 до 150 Вт. Показатель энергопотребления на квадратный метр зависит от ширины пленочного покрытия. В качестве нагревателя в составе пленочного покрытия применяются графитовые излучатели. В процессе нагрева максимально допустимая температура составляет 55°С. Температура плавления материала, из которого изготовлено полимерное покрытие, составляет 210°С.

Исходя из приведенных технических характеристик можно сделать вывод, что данный тип обогревателя для помещения является наиболее экономичным и практически не занимает места в помещении под напольным покрытием. После монтажа пленочное покрытие не ощущается даже при его укладке под мягким линолеумом. Помимо практичности и экономичности, эта система обогрева обладает высокой степенью безопасности для человека. В процессе работы устройства генерируется слабое магнитное поле, которое не оказывает негативного влияния на организм.

Достоинства и недостатки

Инфракрасные полы плюсы и минусы имеют такие, которые оказывают существенное влияние на выбор человека. Преимущества и недостатки этой технологии заключаются в самой конструкции системы и принципе ее применения для обогрева жилых помещений.

Преимущества, возникающие при использовании технологии инфракрасного пола:

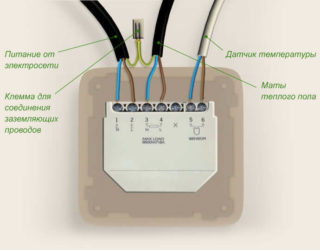

Схема подключения инфракрасного пола.

доступная стоимость, которая ниже по сравнению с другими системами обогрева жилых помещений;
легкость и быстрота проведения монтажных работ;
возможность изменять длину полос пленки;
создание равномерного прогрева всего объема помещения;
высокая степень безопасности для человека, животных и растений;
отсутствие негативного влияния на воздух в доме;
наличие возможности укладки пленки под любой вид покрытия;
универсальность применения пленочного покрытия;
удобство при проведении ремонтных работ;
наличие функции ионизации воздуха;
бесшумная работа системы.

Укладка пленки осуществляется без предварительной подготовки бетонной стяжки, а сам процесс укладки, как правило, не требует большого количества времени. Чаще всего процесс монтажа занимает около двух дней, в отличие от установки, например, водяного пола, на который требуется не меньше месяца. Пленочное покрытие можно монтировать как в процессе проведения капитального ремонта, так и при косметическом.

Для разделения пленки в соответствующих местах на ее поверхности находятся специальные метки, что облегчает процесс.

При использовании классического конвекционного отопления температура воздуха в помещении в районе потолка всегда выше, нежели у пола. Использование инфракрасного теплого пола устраняет эту проблему.

Структура пленки инфракрасного пола.

Вырабатываемое инфракрасное излучение не оказывает негативного влияния на организм человека, а в некоторых случаях его влияние оказывает положительный эффект.

Пленочный пол в процессе своего функционирования не потребляет кислород и не сушит воздух помещения.

Универсальность этой отопительной системы заключается в возможности ее монтажа в любом благоустроенном помещении. Она может монтироваться на стенах, лестничных маршах, потолке и на балконе.

В случае выхода из строя любого компонента, проведение ремонтных работ можно осуществить достаточно легко, не проводя демонтажа всего покрытия. В процессе работы обогрева происходит ионизирование воздуха, которое способствует обеззараживанию атмосферы в помещении, что благотворно влияет на здоровье человека.

Недостатки использования технологии инфракрасных полов:

потребление электрической энергии;
высокие требования к аккуратности при проведении монтажных работ;
наличие опасности поражения электротоком и возможности возгорания;
строгое соблюдение правил эксплуатации.

Для того чтобы сэкономить финансовые средства при эксплуатации этого типа обогревателя, рекомендуется не использовать его в качестве основного отопления жилых помещений. При проведении монтажа требуется строго соблюдать инструкцию, а сам монтаж проводить на ровной и чистой поверхности, в противном случае существует вероятность повреждения пленки. Для получения идеальной подложки рекомендуется использовать ДСП или листы фанеры.

Для предотвращения поражения электротоком в процессе проведения монтажа требуется обеспечить качественное заземление системы и установку защитного аварийного отключения.

Пленочный пол очень легко можно повредить тяжелыми предметами, под которыми происходит сильный нагрев. В результате регулярного перегрева происходит повреждение пленки и мебели, соприкасающейся с полом в местах перегрева. По этой причине укладывать пленку нужно только на открытом пространстве, которое свободно от нагромождений мебели.

В случае использования этой технологии в качестве основного обогревателя помещения, площадь, охватываемая обогревателем, должна составлять не менее 70% от общей площади помещения.

Перед приобретением и монтажом системы требуется все взвесить и только потом покупать монтажные комплектующие.

Инфракрасный пол: принцип работы и достоинства

Если вы сторонник быстрых ответов и не любите лазить по дебрям словесных обоснований, для вас мы сразу же отвечаем на поставленный вопрос: по нашему мнению, теплый инфракрасный пол – это именно то, что заслуживает внимания и что однозначно стоит установить в своей квартире.

Содержание статьи

Если же вы хотите получить обоснованный ответ, прочтите всю нашу статью, в которой мы намерены рассказать о достоинствах этого вида обогрева, не скрывая при этом его недостатков. Из нашей статьи вы также сможете узнать:

как работает инфракрасный пол;

подойдет ли он под линолеум, ламинат и другие виды напольных покрытий;

совместим ли инфракрасный пол с ковром;

что думают об инфракрасных полах пользователи, и каковы их отзывы.

И на этом мы не остановимся: для тех, кто решит себя и свою семью вознаградить этим благом цивилизации, мы написали отдельную статью, в которой рассказали, как подобрать инфракрасный пол и как его установить.

Инфракрасный пол как разновидность теплых полов

Инфракрасный пол представляет собой одну из разновидностей теплых плов, где в роли нагревательного элемента выступает термостойкая пленка из полиэтилена, на которую нанесены полосы карбоновой пасты. Полосы между собой соединяются с помощью медных шин.

При подключении пола к сети он начинает испускать инфракрасное излучение, длина волны которого составляет 5÷20 мкм. Особенность обеспечиваемого таким образом обогрева состоит в том, что исключается вероятность нагрева воздуха и его высушивания, что наблюдается при обогреве с помощью традиционных обогревателей. У излучения отсутствуют какие-либо электромагнитные свойства, оно совершенно безвредно для любых живых организмов, людей и растений.

Обилие положительных отзывов об инфракрасных полах, укладываемых под плитку, ламинат, ковер и другие напольные покрытия, обусловлено как большим числом присущих им достоинств, так и тем, что данный вид обогрева считается экологически чистым и полностью безвредным. Более того, ученые отмечают особую благотворность инфракрасных лучей, оказываемую ими на живые организмы.

По сравнению с другими разновидностями электрообогрева, данный тип теплых полов отличается высоким уровнем экономичности. Уровень же его энергопотребления определяется режимом эксплуатации и площадью установленного нагревательного элемента. Сейчас обилие моделей ИК пола достаточно велико, поэтому проблем с выбором оптимального варианта не возникает никогда.

Принцип работы инфракрасных полов и их основные технические параметры

Данная инновационная система обогрева способна обеспечивать эффективный прогрев помещения, совершенно не занимая в них жилого объема. В инфракрасных полах используется принцип вторичной конвекции, в соответствии с которым изначально происходит разогрев человеческого тела и предметов домашней обстановки, отдающих затем свое тепло окружающему их воздуху.

К основным параметрам, характеризующим ИК полы, следует отнести:

питающее напряжение – 220 В;

удельная потребляемая мощность — 45÷65 Вт/мчас;

длина испускаемой волны — 5÷20 мкм;

доля ИК лучей в излучаемом спектре – 95%;

максимально допустимая длина термопленочного полотнища – 8 м;

ширина полотнища – 0,5 м;

температура плавления пленки – 130°.

Достоинства ИК полов и присущие им недостатки

Мы уже писали выше об обилии достоинств данного вида обогрева, поэтому набирайтесь терпения, чтобы вчитаться в следующий объемистый перечень:

создаваемая полами атмосфера комфортна для человека и совершенно безопасна для его здоровья;

производимое тепло практически идентично натуральному солнечному;

инсталляция не усушает воздух;

ИК полы обеспечивают возможность зонального обогрева;

систему можно смонтировать в любом помещении, имеющем любую площадь;

в стоимостном отношении ИК пол более доступен, чем системы кабельные или водяные;

практически полное отсутствие тепловой инерционности позволяет максимально быстро обеспечить достижение желаемой температуры при высокой степени ее равномерности по высоте;

монтаж ИК полов производится очень быстро и достаточно легко.

Как мы и обещали и как того требует объективность, мы перечислим и недостатки инфракрасных полов:

невозможность установки мебели там, где уложена данная система обогрева;

разогрев системой всех предметов интерьера;

присутствие некоторой вероятности электрического поражения;

меньшая экономичность, чем у пола водяного;

при укладке системы под любое мягкое покрытие необходимо наличие достаточно прочного промежуточного слоя.

Итак, мы надеемся, что сказанным выше мы сумели подтвердить нашу положительную оценку данной системы обогрева и что можем считать вас в числе наших сторонников. Если это действительно так и если у вас возникло желание приобрести и установить инфракрасный пол, не премините прочесть нашу статью, посвященную его выбору и установке.

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

Галина Степанова — 27 февраля 2020

Теплые полы все чаще применяются не только в частных домах, но и в квартирах МКД. Потому…

Сергей Минеев — 04 мая 2019

Словосочетание «теплый потолок» услышать можно довольно редко, хотя теплые полы довольно-таки на слуху. Может, именно поэтому…

Сергей Минеев — 02 октября 2019

Кладка печи – целая наука. Чтобы сложить идеальную печь надо иметь настоящий талант. Многим из наших…

Иванова Елена — 15 января 2019

Жители многоквартирных домов зачастую ощущают наступление зимы: низкая температура в квартире, сквозняки и повышенная заболеваемость —…

Иванова Елена — 05 сентября 2018

При длительной эксплуатации системы отопления требуется ее регулярный ремонт. В многоквартирных домах эта система фиксируется на…

Сергей Юшков — 14 февраля 2013

Что же такое система отопления частного дома? Система отопления частного дома — это правильное расположение котла отопления,…

Сергей Юшков — 17 января 2018

Выполняя в квартире ремонт, зачастую возникает желание заменить устаревшую сантехнику, обновить набор используемых устройств, заменить уже…

Лариса Kurakina — 25 октября 2016

Уже на стадии проектирования дома необходимо уделить должное внимание выбору отопительной системы и правильно рассчитать высоту…

Инфракрасный теплый пол. Принцип работы и преимущества.
Саму технологию использования пола как источника обогрева сложно назвать инновацией. Еще древние римляне при обустройстве терм (бань) использовали «теплый пол», который нагревался с помощью воздуха, прогоняемого по специально оборудованным каналам.

Именно воздух являлся теплоносителем для теплых полов прошлых времен вплоть до начала XX века. В начале века появились первые насосы, а вслед за ними и первые теплые полы с использованием нового теплоносителя – горячей воды. В то время это была настоящая инновация. Прошло еще немного времени, и в середине столетия новая технология нагрева полов вошла в обиход — как только стала доступной электроэнергия, появились первые образчики кабельных нагревательных систем для пола.

Что можно считать последней инновацией? То, что появилось на рынке теплых полов всего несколько лет назад. Это пленочные инфракрасные теплые полы, совершенно новый тип систем обогрева. Несмотря на то, что первые пленочные теплые полы появились на рынке совсем недавно, сегодня популярность их очень высока. Их активно используют в качестве основного и дополнительного источника обогрева в квартирах, частных домах, коттеджах, в офисах, на дачах. Теплые полы пленочного типа представлены в большом ассортименте, и позволить себе такой способ получения тепла может каждая среднестатистическая семья.

Принцип работы

Инфракрасные теплые полы – это новая технология обогрева с помощью особой нагревательной пленки. Система представляет собой пленку из двух слоев специального жаростойкого полимера, между которыми находится углеродная наноструктура (технология Carbon NanoTube), способная производить инфракрасное излучение. Полосы углеродного материала расположены внутри пленки на расстоянии 15 мм друг от друга и соединены медно-серебряными шинами, которые проводят электричество. За счет электричества происходит нагрев всей поверхности, и начинается излучение инфракрасных волн. Полимер, который используется для изготовления пленки обладает повышенной устойчивостью к механическим повреждениями и не пропускает влагу.

Главная особенность

Инфракрасный обогрев работает по подобию самого мощного инфракрасного излучателя – Солнца. При таком способе нагрева в первую очередь нагреваются плотные непрозрачные предметы, находящиеся в зоне излучения – стены, полы, мебель, а также сами люди. Сам источник излучения в процессе действия не нагревается.

Преимущества

Пленочные инфракрасные полы сегодня очень активно используются как основной или дополнительный источник обогрева. Стремительному росту популярности способствуют уникальные свойства новой технологии и множество практических достоинств.

Простота монтажа. Один из важнейших плюсов пленочных полов — исключительная простота установки. Оборудовать теплый полый с помощью пленочной системы сможет даже непрофессионал. Причем в самое короткое время, без основательных ремонтных работ, без затрат на стойматериалы. Для укладки такого пола не требуется стяжка, как в случае с кабельными или водяными теплыми полами. Это отличный вариант оборудования теплого пола без ремонта и реконструкции помещения.

Экономичность. Небольшая толщина нагреваемого покрытия позволяет создать минимально инерционную систему обогрева, способную наиболее точно поддерживать заданную температуру. Отсутствие стяжки существенно уменьшает теплопотери. В среднем, пленочные теплые полы потребляют на 20% меньше электроэнергии по сравнению с кабельными системами под стяжку.

Равномерность и высокая скорость нагрева. Теплый инфракрасный пол входит в заданный температурный режим уже через 5-10 минут после включения. Поверхность нагревается мягко и равномерно, что делает пленочный пол самым щадящим решением для нагрева полов из дерева и ламината.

Универсальность. Инфракрасный пленочный пол подходит для укладки под любые покрытия – паркет, ламинат, линолеум, ковролин и пр.

Ремонтопригодность. К достоинствам пленочных теплых полов можно причислить хорошую ремонтопригодность. Даже если одна из секций пленки выйдет из строя, вся система будет продолжать работать. А неисправная часть легко меняется на новую.

Недостатки

Безусловно, у систем инфракрасных пленочных полов есть и свои недостатки. Один из них – особые требования к поверхности. Поверхность, на которую укладывается пленочный пол, должна быть максимально ровной во избежание повреждений пленки.

Второй минус – сложность подключения. Как уже говорилось, уложить пленочных пол может практически каждый. А вот правильно подключить все контакты получается не у всех. Серебряный контакт необходимо вставить в пленку нужной стороной. Зажать его можно всего один раз. В случае ошибки придется обрезать пленку и использовать новый контакт.

Ставить мебель на участки пола, под который уложена инфракрасная пленка, нельзя. Будет происходить чрезмерный нагрев, и мебель просто испортится. Также нельзя закрывать участок, где расположен терморегулятор и датчик температуры, иначе они будут некорректно работать.

Как выбрать инфракрасный пол для обогрева и установить его своими руками
Содержание статьи:

Инфракрасный теплый пол – это одна из многочисленных электрических систем отопления помещений, в которой роль нагревателя выполняет непосредственно пол. В сравнении с электроводяным и кабельным вариантами, система, в основу которой положено применение инфракрасной нагревательной пленки, обладает неоспоримыми преимуществами, благодаря чему пользуется немалым спросом.

Принцип действия

ИК-пленка для теплого пола

Принцип действия инфракрасного пленочного обогревателя основан на преобразовании электрической энергии в ИК-излучение. В отличие от традиционных отопителей, нагревающих окружающий воздух за счет конвективного теплообмена, инфракрасные лучи при излучении нагревают не окружающий воздух, а предметы и тело человека. Воздух прогревается, получая тепло от предметов, соприкасавшихся с ИК-волнами.

ИК-излучение – это недоступная глазу человека часть светового спектра. Длина излучаемых инфракрасных волн находится в диапазоне от 5 до 20 мкм. Инфракрасное излучение безвредно для человека, что позволяет использовать его не только в промышленности и медицине, но и в быту.

Конструкция и рабочий алгоритм системы

Строение инфракрасной пленки

Конструктивно ИК теплый пол представляет собой нагревательное полотно, изготовленное из эластичной полимерной пленки толщиной не более 400 мкм, на одну из сторон которой нанесены тончайшие токопроводящие карбоновые (углеродные) дорожки. Выполнены они в виде поперечных полос или пчелиных сот. При прохождении электрического тока эти дорожки нагреваются и начинают генерировать волны инфракрасного диапазона. При этом выделяется тепло, передаваемое напольному покрытию и/или окружающим предметам.

Потребителю может встретиться инфракрасная пленка со сплошным слоем нанесенного карбона. Такая пленка надежнее и долговечнее, но стоимость ее значительно выше.

Электропитание к токопроводящим дорожкам подается по проводникам, расположенным на краях инфракрасного полотна. Выполнены они из посеребренной меди.

Терморегулятор Rexant, механический, с датчиком температуры пола

Токоведущие проводники защищены от влаги и других повреждений прочным гидрофобным покрытием, не препятствующим прохождению инфракрасных лучей.

Обязательными атрибутами инфракрасного пола являются также:

терморегулятор;

датчик температуры.

Регулятор в связке с датчиком призван контролировать и оптимизировать функционирование всей системы. От него зависит эффективность и экономичность ее работы. Система, в зависимости от варианта исполнения, комплектуется различными по функциональным возможностям устройствами – от самого простого, способного защитить токоведущие части от перегрева, до новейшего программатора, с помощью которого владелец может задать температурный режим нагрева, действующий на протяжении всего отопительного сезона.

Пол инфракрасный функционирует по следующему алгоритму:

Подача электропитания на пленку вызывает нагрев напольного покрытия.

После того как температура в зоне расположения термодатчика достигнет предустановленной, последний даст команду терморегулятору на отключение электропитания.

Регулятор температуры отключает электропитание и нагревательный элемент остывает до предварительно заданной владельцем температуры.

После того как нагреватель остынет, терморегулятор подключит электропитание и рабочий цикл повторится.

Технические характеристики, плюсы и минусы

Технические характеристики пленки на примере Ecoheat

Инфракрасный теплый пол в общем виде обладает такими техническими параметрами:

толщина пленки, мм – 0,23…0,47;

ширина полотна, мм – 500…1000;

длина рулона, м – до 50;

напряжение электропитания, В – ~220;

температура нагрева, °С – не более 55;

время нагрева пленки до максимальной температуры, сек – 20…30;

время нагрева напольного покрытия до заданной температуры, мин – не более 40;

температура плавления основы, °С – более 210;

потребляемая мощность, Вт/час – 25…35.

Инфракрасная пленка укладывается под любой тип покрытия

Сравнивая технические и эксплуатационные характеристики систем электрического отопления, специалисты отмечают ряд преимуществ, которыми обладает инфракрасный теплый пол.

Пленка укладывается под любой тип напольного покрытия (ламинат, ковролин и пр.).

Монтаж системы отличается простотой и легкостью, так как не требует осуществления предварительных сопутствующих работ (заливка стяжки, затягивание клеем и пр.).

Отсутствие стяжки и малая толщина пленки не уменьшают высоту обогреваемого помещения.

Простой и быстрый демонтаж системы в случае переезда или перепланировки помещений.

Универсальность – пленку можно укладывать не только на пол, но и на стены или потолок. Кроме того ее можно использовать для обогрева хозяйственных построек (гараж, теплица и пр.) и даже крыльца частного дома, что предотвратит его обледенение в зимнее время года.

Высокая надежность – гарантийный срок эксплуатации, устанавливаемый изготовителем, достигает 10-ти и более лет.

Бесшумность в работе.

Коэффициент полезного действия (КПД) системы приближается к 100%, так как потери тепла практически отсутствуют;

Равномерное прогревание поверхности пола за короткий промежуток времени.

По сравнению с традиционными системами отопления экономический эффект от использования инфракрасного теплого пола достигает 30…35%, а в отдельных случаях, например, при обогреве помещений большой высоты, может составить и 85%.

Экологическая безопасность.

Особого внимания заслуживает более высокая, чем при использовании традиционных методов обогрева, комфортность пребывания человека в помещении, которое отапливается с помощью теплого пленочного пола.

Сравнение действия инфракрасного теплого пола и конвекторного обогревателя

Работа традиционных систем отопления основана на принципе конвективного теплообмена. При этом в первую очередь нагревается воздух в зоне нагревателя, который затем за счет турбулентных потоков воздуха перемещается вверх под потолок, а прохладный воздух опускается вниз. Таким образом основная тепловая энергия затрачивается на то, чтобы прогреть подпотолочное пространство.

При обогреве помещения системой «Инфракрасный теплый пол» дело обстоит несколько иначе. Тепло, излучаемое нагревателем, не греет воздух, а сразу передается напольному покрытию и предметам, его окружающим. Именно в этой зоне находятся люди. Воздух нагревается от теплых предметов. У поверхности пола температура воздуха соответствует температуре нагретого пола, теплый воздух начинает равномерно подниматься вверх, постепенно отдавая тепло находящимся в комнате предметам. Таким образом все полезное тепло концентрируется в зоне нахождения человека (1,2…2,0 м).

В таком помещении человек дышит свежим и достаточно влажным воздухом. Ведь инфракрасное излучение, в отличие от других видов обогрева, не сжигает кислород, а значит в помещении отсутствуют продукты его сгорания и неприятный запах. Во время работы системы отсутствуют турбулентные потоки воздуха, что уже само по себе препятствует распространению пыли.

Как и любая другая система, инфракрасный теплый пол не лишен недостатков:

возможность механического повреждения тонкой пленки при неаккуратном выполнении монтажных работ;

неправильный монтаж и нарушение правил эксплуатации могут привести к возгоранию пленки;

после выключения системы помещение быстро остывает;

высокая стоимость системы.

Инфракрасную пленку нельзя укладывать под стационарно установленную крупногабаритную мебель. Нарушение этого правила может вызвать перегрев и выход из строя нагревательных элементов.

Выбор инфракрасного теплого пола

Выбирая систему «Инфракрасный теплый пол», необходимо в первую очередь исходить из целевого назначения и места укладки.

В жилых помещениях с нормальной влажностью рекомендуется использовать пленку мощностью до 220 Вт/кв. м.

Для помещений с повышенной влажностью (ванная, сауна и пр.) нужно выбирать пленку с повышенной мощностью (до 450 Вт/кв.м.) и улучшенной изоляцией.

Когда в качестве напольного покрытия используется ламинат, ковролин, паркет или их аналоги, целесообразно использовать пленку мощностью 160 Вт/кв.м. Этой мощности достаточно, чтобы обеспечить комфортную температуру пола и прогреть помещение в целом. Под плитку или керамогранит лучше укладывать пленку мощностью порядка 200 Вт/кв.м.

Рассчитать необходимую мощность системы поможет приведенная ниже таблица:

Немаловажное значение при выборе пленки имеет ее качество, во многом зависящее от ширины графитовых полос и токоподводящих шин, которая должна быть не менее 13…15 мм. Важна также и толщина пленки, которая зависит от толщины полимерного и карбонового слоев. Минимально допустимая толщина инфракрасной пленки составляет 0,3 мм, однако чем эта величина больше, тем защитная оболочка будет долговечнее. Желательно наличие дополнительных слоев изоляции и использование негорючих материалов.

Для обогрева помещений с высокой влажностью (сауны и пр.) лучше использовать пленку со сплошным слоем карбона. Она отличается большей мощностью, которая позволит быстро прогреть все помещение, а наличие водоотталкивающего покрытия позволит избежать поражения электрическим током.

Монтаж ИК теплого пола

Перед тем как приступить к монтажу инфракрасного теплого пола, необходимо выполнить ряд расчетов и разработать проект раскладки. При этом пользователь должен иметь в виду, что на отечественном рынке ему может быть предложено 2 варианта:

Комплектный – в одной коробке присутствует все необходимое для монтажа: пленка, провода электропитания, терморегулятор, датчик температуры, комплектующие для монтажа и пр.;

Отрезной – пленка шириной 50, 80 или 100 см. отрезается с бобины кратно одному погонному метру, а вся необходимая комплектация добирается пользователем самостоятельно.

Расчет раскладки и разработка проекта

Схема укладки инфракрасной пленки

Начинают проектирование с того, что рисуют план помещения и указывают на нем зоны стационарной установки мебели – в этих местах пленка не укладывается.

Производители пленки рекомендуют осуществлять ее раскладку вдоль длинной стены помещения. Это позволит сократить число разрезов.

В процессе проектирования необходимо также учитывать:

раскрой полотна выполняют таким образом, чтобы длина одного полотна не превышала 8 м.;

расстояние от стены до инфракрасной пленки должно составлять от 10 до 40 см.;

от мебели пленка должна отстоять не менее, чем на 10 см.

Подготовка поверхности основания

Укладка гидроизоляционной пленки

Прежде чем приступить к реализации разработанного проекта, необходимо выполнить ряд мероприятий по подготовке основания, на которое будет уложена инфракрасная пленка. Перечень этих работ включает:

штробление стен для прокладки проводов и установки температурного датчика;

устранение неровностей основания при помощи тонкого слоя самоналивного пола. Допустимое отклонение по горизонтали – не более 3-х мм.;

очистку, мойку и сушку основания;

укладку гидроизоляционной пленки, которая защитит ИК-пленку от воздействия влаги снизу;

утепление основания фольгированным утеплителем (при необходимости). Укладывают его металлизированной стороной вниз;

Желательно проверить на герметичность места стыковки стен с полом. Имеющиеся трещины могут привести к существенным потерям тепла. Обнаруженные трещины нужно «расшить», очистить от пыли и заделать монтажной пеной.

Монтаж ИК-пленки

Монтаж пленочного теплого пола

Укладку ИК-пленки осуществляют в следующем порядке:

Размечают пол согласно проекту, учитывая, что перехлест полотен не допускается. Рекомендуемое расстояние между их краями должно составлять не менее 5 см.

По центру обогреваемой поверхности устанавливают термодатчик, предварительно углубив его в утеплитель. Расстояние от ближайшей стены до датчика должно быть не менее 50-ти см.

Укладывают предварительно раскроенное полотно медными полосами вниз в соответствии с разметкой.

Фиксируют пленку к основанию при помощи небольших кусочков скотча.

Во время проведения работ не допускается хождение по ИК-пленке. Также нельзя ставить на нее тяжелые предметы и ронять инструмент.

Подключение элементов системы

Подключение терморегулятора инфракрасного теплого пола

Соединяют элементы системы между собой в следующей последовательности:

Имеющиеся в монтажном комплекте зажимы подсоединяют к концам медной шины.

Устанавливают и соединяют с полотном электрические провода, соблюдая в обязательном порядке условие параллельного подключения. Упростить эту задачу поможет применение разноцветных проводов.

Изолируют места всех соединений. При этом клеммы и концы медных шин на отрезанных участках полотна защищают гудроновыми накладками.

Подсоединяют к системе терморегулятор и затем устанавливают его на стене в доступном месте. Рекомендуемая высота установки – 1 м.

Проводят тестовое включение системы, проверяя равномерность прогрева. При этом не должно быть искрения и постороннего шума. При выявлении недостатков их устраняют.

Только убедившись в полной работоспособности системы и отсутствии недостатков можно приступить к укладке напольного покрытия.

Выполняя электромонтажные работы, нужно строго соблюдать требования техники безопасности, изложенные в руководстве по эксплуатации системы «Инфракрасный теплый пол».

Инфракрасный тёплый пол: принцип работы

Статьи

Теплый пол

Инфракрасный тёплый пол: принцип работы

Полы с ИК-обогревом — это чудесный способ создания микроклимата внутри помещения без колоссальных расходов, риска ожогов, возгорания и других неприятностей. Все преимущества обеспечиваются благодаря высокотехнологичному строению и интересному принципу работы, который мы и рассмотрим в этой статье.

На самом деле всё довольно просто. Вы можете себе представить, как обогревает нашу планету солнце? Оно создаёт на поверхности Земли тепло благодаря инфракрасным лучам. Примерно по такому же принципу работают инфракрасные тёплые полы.

Электричество, которое проходит через наноуглеродные полосы плёнки тёплых полов, провоцирует физический процесс, который и создаёт ИК-излучение. Оно же передаёт тепло любым плотным телам в комнате, то есть мебели и человеку. Вот и всё!

Главные заблуждения о работе ИК тёплого пола

Инфракрасное излучение опасно для здоровья.

Нет, не опасно. Оно полностью идентично солнечным лучам. Стоит обратить внимание, что лучи не взаимодействуют с воздухом. Это значит, что уровень влажности в комнате не снижается, а теплопотери минимальны.

ИК-полы могут ударить током.

Да, но только в том случае, если их неправильно установили. Причём удар током возможен только при контакте человека с «голой» плёнкой. Например, через плитку или ламинат поражение электричеством невозможно.

Существует опасность пожара.

Аналогично предыдущему пункту — да, но только при наличии грубейших ошибок в установке, и то вероятность минимальная. В принципе уровень опасности такой же, как от телевизора или любого другого электроприбора.

ИК-пол потребляет огромное количество энергии.

Инфракрасный тёплый пол действительно весьма «прожорлив», но это качество компенсируется моментальным прогревом помещения. В отличие от обычных обогревателей, его не нужно держать включённым целый день, пока в доме или квартире станет тепло. Плюс ко всему Вы в любой момент можете изменить температуру, что не представляется возможным с другими типами обогревателей.

Кстати, если правильно подобрать конфигурацию ИК-пола, то его энергопотребление будет не таким уж и высоким. Наши специалисты проведут расчёт совершенно бесплатно. Связаться с ними Вы можете уже сегодня – все контактные данные указаны на сайте.

Выбрать тёплые полы

Инфракрасный теплый пол: устройство, инструкция по монтажу
Полы с подогревом для дома все прочнее входят в повседневную жизнь и сегодня уже не являются диковинкой. Конструкции таких устройств различны. Популярны водяные исполнения, виды с различными электронагревателями, работающие по различным принципам.

Одним из последних принципиальных решений устройства является инфракрасный теплый пол. При его применении нагрев происходит под воздействием излучения определенных частот, находящихся в невидимой части спектра.

Содержание статьи:

Устройство и область применения инфракрасного теплого пола

Теплоносителем в ИК – полах является двухслойная пленка с запаянными между двумя слоями излучателями.

Они подключаются по параллельной схеме, поэтому при выходе из строя одного излучателя устройство продолжает исправно работать. К основным преимуществам такого способа дополнительного обогрева помещения относят следующие:

Равномерность прогрева.

Более эффективное использовании электроэнергии и связанная с этим экономия ресурсов.

Исключается переохлаждение или перегрев системы отопления и помещения.

Уменьшается запыленность атмосферы.

Нет необходимости в эксплуатационном обслуживании.

Не происходит перегорания кислорода воздуха.

Нагреватели не влияют на влажность в помещении.

Простота монтажа.

Устройства подобного рода все активнее применяются как для производственных помещений, так и в жилищном строительстве для самых разных целей. Это может быть обогрев оборудования или емкостей с жидкостями, дополнительное отопление при экстремальных ситуациях или прогрев пола для создания комфортных условий проживания.

Под какие покрытия используется

Форма выпуска излучателей – пленка в рулоне – предполагает удобное использование под любое покрытие. Если бы не особенность самой пленки. Имеется в виду полное отсутствие адгезии к ней со стороны любого клеевого состава. Если уложить плитку на любой стандартный клей, она как бы зависнет, тем более, что «мокрая» укладка предполагает использование гидроизолирующего слоя из полиэтиленовой пленки. Для таких случаев целесообразно было бы использовать стержневой пол.

Но если другие варианты использования теплоносителя невозможны, допустимо применение следующей технологии устройства под плитку:

Вариант 1

Штробление пола под укладку кабеля к системе управления с учетом размещения датчика температуры внутри гофротрубы. Укладка кабеля с датчиком и вывод проводов к пульту управления.

Затем, нужно выполнить стандартные операции для пленочного инфракрасного пола – укладку отражающего слоя из металлизированной пленки.

Настилка матов индукционных нагревателей, монтаж электросхемы.

Проверочное включение системы обогрева, чтобы убедиться в ее работоспособности.

Устройство слоя гидроизоляции из пленки толщиной 200 микрон.

Установка демпферной ленты по периметру стен.

Заливка нивелирующей стяжки толщиной 8 – 10 мм. При размешивании раствора для нее нужно использовать максимально возможное для него количество армирующей фибровой стружки и пластификаторов для придания стяжке дополнительной упругости.

По готовности стяжки – укладка плитки по стандартной технологии.

Далее – обрезка выступающей части демпферной ленты, и установка плинтуса.

Вариант 2

После проверки работоспособности системы теплого пола, настелить поверх нагревательного устройства ГВЛ. Их необходимо крепить к основной стяжке винтами. Для этого нужно заранее выполнить эскиз с указанием размеров от стен до разрывов в пленочном нагревателе. В этих местах и нужно устанавливать крепление. Напоминаем, что пленочный нагреватель не укладывается на расстояние ближе 20 см от стен, между рулонами также имеется свободное пространство.

Укладка плитки после этого производится по стандартной технологии.

Индукционный теплый пол в ванной комнате

Если планируется укладка пленочный индукционный нагреватель в ванной комнате, то ее следует выполнять по приведенному выше варианту 1. При этом нужно уделить особое внимание гидроизоляции пола. Возможно, имеет смысл устроить двойную защиту, используя, кроме пленки, нанесение слоя битумной мастики. При постоянной влажности в помещении всегда существует риск поражения электротоком. Также нужно установить двойную защиту на все элементы электросхемы, как силовой части, так и управляющей.

Расход электроэнергии на инфракрасный теплый пол

Использование теплого пола в качестве основного источника отопления помещений практически не применяется. Комфортная температура покрытия составляет порядка 23 градусов, более высокая – некомфортна.

Терморегулятор будет включать нагреватели при снижении температуры на 1 градус. Для восстановления заданной температуры системе обогрева потребуется 12 – 15 минут. Следовательно, во включенном состоянии термопленка в количестве 10 квадратных метров будет находиться приблизительно в течение 3-х часов в сутки. Это справедливо, если при постройке дома были учтены все требования СНиП по утеплению стен и термоизоляции окон и дверей.

При этих условиях будет потреблено 0,275 кВт/час электроэнергии, что в пересчете на сутки составит 6,6 киловатт, подлежащих оплате.

Нужно учитывать, что тепло, полученное от поверхности пола, позволит снизить температуру в контурах основного отопления, снижая затраты на него.

Уследить за всеми нюансами режима отопления нереально. Имеет смысл потратиться на систему оперативного программируемого режима обогрева, которая автоматически учтет, как погодные факторы, так и динамику колебания температуры в жилище.

Монтаж теплого пола своими руками

Устройство надежного перекрытия с теплым полом предусматривает решения ряда взаимосвязанных задач, таких, как:

Минимизация потерь тепла в процессе работы нагревательного устройства. Одно из направлений – возможные потери на плите перекрытия. Греть плиту, являющуюся потолком подвала не просто бессмысленно, но и вредно. Подвал требует собственного температурно – влажностного режима.

Компенсация разницы температурных расширений стен и плит перекрытия, поскольку влияние температуры на наружные поверхности и внутренние элементы конструкции различно.

Шумоизоляция межэтажного перекрытия.

Обмазочная гидроизоляция и пароизоляция пола с целью установления оптимального температурно – влажностного режима в помещениях дома.

Перечисленные основные задачи позволяют решать задачу не просто комфортного проживания, но и оптимизации расходов для его обеспечения.

Устройство опорного основания

Для решения поставленных задач необходимо выполнить следующие работы:

Проинспектировать состояние плит перекрытия с целью устранения трещин, выбоин и других дефектов. Обнаруженные недостатки устранить цементным раствором. Поверхность очистить от мусора и пыли.

По периметру примыкания стен и перекрытия наклеить на стены демпферную ленту толщиной 8 – 10 мм. Она должна на небольшое расстояние выше уровня будущего финишного покрытия пола в помещении.

Устроить паровую защиту из полиэтиленовой пленки толщиной 200 микрон, настилая ее поверх плиты перекрытия. Края пленки завернуть на стены. При использовании нескольких кусков, швы между ними выполнить с нахлестом в 15 см. Швы между отдельными кусками проклеить строительным скотчем.

Уложить арматуру на расстоянии 5 см от плит перекрытия. В качестве армирующего материала можно использовать дорожную сетку с ячеей 50 х 50 или 100 х 100мм или уложить прутки, скрепив их вязальной проволокой. Расстояние от плит до сетки нужно устроить при помощи «стульчиков» из металла или кирпича (подойдет и битый). Деревянные подкладки использовать нежелательно, они быстро сгниют, образуя пустоты в стяжке.

Установить «маяки» по планируемой толщине стяжки

Приготовить бетонный раствор марки М300. Количество раствора лучше сделать одним замесом, но при обширном помещении допускается несколько. При этом нужно строго придерживаться рецептуры. Общий объем раствора можно рассчитать, умножив площадь пола на планируемую толщину стяжки.

Укладку раствора нужно начинать с дальнего угла, разравнивая бетон правилом по уровню «маяков».

По окончании укладки нужно дать бетону затвердеть, удалить маяки, заделать места их размещения раствором. Затем, по истечении 3х- дней и произвести затирку поверхности для окончательного выравнивания.

Стяжку нужно выдержать до полного отвердения в течение 28 суток. При этом ее поверхность нужно укрыть пленкой, а в жаркое время года поливать водой 1 – 2 раза в сутки. По готовности стяжки нужно тщательно очистить поверхность и убрать пыль.

Для ускорения работ можно применить полусухую или сухую стяжку, тогда время выполнения работ заметно сократится.

Устройство тепловой защиты

Чтобы избежать потерь тепла через стяжку и плиту перекрытия. При подготовке поверхности под ламинат для теплоизоляции можно применить плиты из пористых материалов типа пенопласта толщиной порядка 10 мм. Отдельные карты уложить плотно по стяжке, стыки проклеить скотчем.

Аналогично устраивается стяжка под линолеум.

Определить место расположения пульта управления работой теплого пола, выполнить штробу в полу и стене. Разместить в ней гибкий шланг для размещения проводов системы контроля и силовой схемы подключения.

Если в качестве нагревателя будет использована инфракрасная пленка, в теплоизоляции нет необходимости. Вместо нее нужно проложить слой фольгированной ПЭТ – пленки, которая будет служить отражателем ИК — излучения в направлении стяжки.

Поверх теплоизоляции нужно настелить полиэтиленовую пленку таким же образом, как это делалось под стяжкой.

Укладка нагревателей

Выполняя эту работу нужно придерживаться следующих правил:

Расстояние от края пленки нагревателей до стены должно быть не менее 20 см.

Пленку нельзя укладывать в месте расположения тяжелой корпусной мебели и мощных электроприборов (камин).

После размотки и укладки рулоны следует закрепить к основанию строительным скотчем.

Разрезка пленки по диагонали не производится – это приведет к ее порче.

Расстояние между полосами пленки должно быть в пределах 0,5 – 1,0 мм.

Для эффективного обогрева пола в помещении обогреватели должны закрывать не менее 70 % площади.

Перегибы нагревательных элементов недопустимы.

Разместив нагреватели пленочного пола, можно начинать монтаж электросхемы.

Монтаж обогревателей

Токопроводящие шины в местах разреза тщательно изолировать битумной изоляцией из комплекта поставки теплого пола.

В местах соединения проводники нужно зачистить ножом, соединить клеммами (из комплекта) и надежно зажать плоскогубцами. Место соединения изолировать битумной изоляцией.

Для сборки силовой схемы использовать провод в двойной изоляции сечением не менее 1,5 квадрата.

Установить терморегулятор на место его размещения, подключить к щитку через отдельный автомат.

Подключить термодатчик к проводам и завести его в гофротрубу, расположенную в стяжке, подключить к цепи управления терморегулятором.

Произвести пробный запуск системы теплого пола, убедиться, что работают все нагреватели.

Установка финишного покрытия

Поверх тепловых матов укладывается подложка из полиэтиленовой пленки, также с напуском на стену. Какие либо теплоизолирующие подкладки поверх нагревателей не применяются, поскольку при этом может быть нарушен теплообмен с финишным покрытием. Технология установки плитки поверх ИК – нагревателей описана выше.

Уточнить по поводу подложки под ламинат можно в соответствующей статье. Как стелить ламинат — читайте по ссылке.

А финальным аккордом во всей работе будет подрезка демпферной ленты по уровню пола и установка плинтусов.

Как выбрать линолеум в квартиру для теплого пола, читайте в соответствующей статье нашего сайта.

Отзывы пользователей

Приведем некоторые отзывы:

Июль 2014.

Внимание! Очень опасно!

Почти сгорели. Появился запах. Вскрыли – пол прогорел. Как учили: пленка, ламинат, пленка, линолеум. Ответ от kofevarkа: Видно плохо учили, 1 – не работает терморегулятор. Напутают, а потом негативят.

VITAMIN 852, август 2014

Скажу, что теплый ИК – это не только комфорт, но и экономия электроэнергии. Сделали с мужем лоджию и очень довольны.

Полезная статья? Добавьте к себе в закладки!

200 ~ 240 В 220 Вт / м2 Новый инфракрасный PTC Саморегулирующийся пол с подогревом Теплый пол Углеродная нагревательная пленка Электрический пол согревающий коврик Здоровый | |

Что такое PTC
PTC означает положительный температурный коэффициент, он относится к видам специальных материалов, электрическое сопротивление материалов с ПТКС будет увеличиваться при повышении температуры материала, а также электрическое сопротивление материала уменьшится, когда температура снизится.

Что такое нагревательная пленка PTC
Нагревательная пленка PTC — это новый тип и обновленный продукт для теплых полов на основе нагревательной пленки.
Функция ограничения температуры электронагревательной пленки. Принцип работы заключается в том, что при повышении температуры сопротивление будет увеличиваться, так что ток будет уменьшаться, а температура не будет бесконечно увеличиваться. И наоборот, если температура упадет, сопротивление уменьшится, ток увеличится, и температура не будет бесконечно уменьшаться. Таким образом, температура контролируется в безопасном и разумном диапазоне безопасности. Для достижения эффекта энергосбережения и энергосбережения.

Спецификация:
Номинальная мощность: 220 Вт / м (+ -10%)
Рабочее напряжение: 200 ~ 240 В переменного тока 50/60 Гц
Ширина: 50 см
Длина инфракрасного излучения: 8 ~ 16um
Толщина: 0,338 мм (0,25 мм) Толщина нагревательной пленки небезопасна для использования под полом)

Особенности:
1. Быстрый нагрев возможен с помощью высокоэффективного метода
2. Хорошие эффекты нагрева при относительно низкой температуре по сравнению со старой системой отопления. Пленка обладает отличной прочностью и долговечностью.Использовать не менее 20 лет.
3. Отопление без пламени. Безопасное использование для таких объектов, как детская школа, дома престарелых, больницы ……
4. Тихое и чистое отопление. Температура низкая, что дает человеку благотворное влияние множества дальних лучей и сохраняет свежий воздух в комната.
5. Сохраняйте спокойствие и чистоту в доме и в помещении, потому что нет звука горючего топлива, нет вибрации, нет вентиляции, и это особенно хороший обогрев для некоторых областей, таких как больницы, которые необходимо содержать в чистоте и чистоте.
6.Энергосберегающее и экономичное отопление. Экономия энергии по сравнению со старой моделью нагревательной пленки.

Примечание:
Температура поверхности нагревательной пленки не будет превышать 60 ℃, нет утечки тока или самоуничтожения, работа с электрической пленкой, никто не может использовать в случае высокой температуры, область нагрева электрической пленки запрещается покрывать предметы, чтобы не влиять на рассеивание тепла, в результате чего температура нагревательной пленки слишком высока, тепло и производят высокую температуру, мембрана и пол будут повреждены.

В пакет включено:
1 X пленка для подогрева пола

Карбоновая отопительная пленка из Кореи PTC Нагревательная пленка для пола Удобный и здоровый теплый пол для детей Wifi Регулятор температуры 100м | |
>>> Описание продукта:

Номинальная мощность: 220 Вт / м2 (+ -10%)

Рабочее напряжение: 200 ~ 240 В переменного тока 50/60 Гц

Ширина: 50см

Длина инфракрасной волны: 8 ~ 15um

Толщина: 0,338 мм

Пакет включает в себя: (выберите комплект нагревательной пленки согласно рисунку)

50м2 PTC нагревательная пленка

Термостат 4 шт (внешний датчик включен)

Клипы 100 шт

10м изоляционная паста

2 рулона изоляционной ленты

>>> Что такое PTC?

PTC означает положительный температурный коэффициент, он относится к видам специальных материалов, электрическое сопротивление материалов PTC будет увеличиваться при повышении температуры материала, а также электрическое сопротивление материала будет уменьшаться при понижении температуры.

>>> Что такое нагревательная пленка PTC?

Нагревательная пленка PTC — это новый тип и обновленный продукт для теплых полов на основе обычной нагревательной пленки.

Функция ограничения температуры электронагревательной пленки. Принцип работы заключается в том, что при повышении температуры сопротивление будет увеличиваться, так что ток будет уменьшаться, а температура не будет бесконечно увеличиваться. И наоборот, если температура упадет, сопротивление уменьшится, ток увеличится, и температура не будет бесконечно уменьшаться.Таким образом, температура контролируется в безопасном и разумном диапазоне безопасности. Для достижения эффекта энергосбережения и энергосбережения.

>>> По сравнению с обычной нагревательной пленкой

>>> Почему стоит выбрать нагревательную пленку PTC?

Саморегулирующийся обогрев, нет риска перегрева.

Больше энергосбережения, чем у обычной нагревательной пленки, традиционная система нагрева воды.

Экономичный обогрев с частичным обогревом — ненужные зоны обогрева могут быть отключены.

Простота установки и обслуживания. Чистая, бесшумная, не требующая обслуживания операция и экономия места.

Создает здоровую и комфортную среду, без электромагнитного излучения, длина инфракрасной волны составляет 8 ~ 16 мкм, это полезно для здоровья человека.

Нагревательная пленка подходит для использования под различными полами: композитный пол, ламинат, деревянный пол, мрамор, плитка, ковролин, полы из ПВХ и так далее.

>>> Структура нагревательной пленки

======================================================= ==========================================

реальных фотографий:

================================================== =========================================

Rated Products (Нажмите на картинку для проверки):

1) Аксессуары для установки нагревательной пленки:

2) Комнатные термостаты:

Wi-Fi Мобильный APP термостат управления — — — — >>

================================================== =========================================

Этапы подключения:

Электрическая схема нагревательной пленки (два типа проводки)

1.Нагревательная пленка

2. Мощность нагревательной пленки

3. Датчик температуры пола

4. Термостат

5. Мощность всей установки

.
50CM X 56M Углеродный инфракрасный PTC Теплая пленка для пола Экономия энергии Удобный нагреватель пленки для пола | |
>>> Описание продукта:

Номинальная мощность: 220 Вт / м2 (+ -10%)

Рабочее напряжение: 200 ~ 240 В переменного тока 50/60 Гц

Ширина: 50см

Длина инфракрасной волны: 8 ~ 15um

Толщина: 0,338 мм

Пакет включает в себя: (выберите комплект нагревательной пленки согласно рисунку)

28м2 PTC нагревательная пленка

2 шт термостат (внешний датчик включен)

Клипы 56 шт

5.6м изоляционная паста

1 рулонная изоляционная лента

>>> Что такое PTC?

PTC означает положительный температурный коэффициент, он относится к видам специальных материалов, электрическое сопротивление материалов PTC будет увеличиваться при повышении температуры материала, а также электрическое сопротивление материала будет уменьшаться при понижении температуры.

>>> Что такое нагревательная пленка PTC?

Нагревательная пленка PTC — это новый тип и обновленный продукт для теплых полов на основе обычной нагревательной пленки.

Функция ограничения температуры электронагревательной пленки. Принцип работы заключается в том, что при повышении температуры сопротивление будет увеличиваться, так что ток будет уменьшаться, а температура не будет бесконечно увеличиваться. И наоборот, если температура упадет, сопротивление уменьшится, ток увеличится, и температура не будет бесконечно уменьшаться. Таким образом, температура контролируется в безопасном и разумном диапазоне безопасности. Для достижения эффекта энергосбережения и энергосбережения.

>>> По сравнению с обычной нагревательной пленкой

>>> Почему стоит выбрать нагревательную пленку PTC?

Саморегулирующийся обогрев, нет риска перегрева.

Больше энергосбережения, чем у обычной нагревательной пленки, традиционная система нагрева воды.

Экономичный обогрев с частичным обогревом — ненужные зоны обогрева могут быть отключены.

Простота установки и обслуживания. Чистая, бесшумная, не требующая обслуживания операция и экономия места.

Создает здоровую и комфортную среду, без электромагнитного излучения, длина инфракрасной волны составляет 8 ~ 16 мкм, это полезно для здоровья человека.

Нагревательная пленка подходит для использования под различными полами: композитный пол, ламинат, деревянный пол, мрамор, плитка, ковролин, полы из ПВХ и так далее.

>>> Структура нагревательной пленки

======================================================= ==========================================

реальных фотографий:

================================================== =========================================

Rated Products (Нажмите на картинку для проверки):

1) Аксессуары для установки нагревательной пленки:

2) Комнатные термостаты:

Wi-Fi Мобильный APP термостат управления — — — — >>

================================================== =========================================

Этапы подключения:

Электрическая схема нагревательной пленки (два типа проводки)

1.Нагревательная пленка

2. Мощность нагревательной пленки

3. Датчик температуры пола

4. Термостат

5. Мощность всей установки

.
200 ~ 240 В Новый инфракрасный с низким энергопотреблением Энергосберегающий PTC Саморегулирующийся теплый пол Углеродная нагревательная пленка 220 Вт / м2 | |
Что такое PTC
PTC означает положительный температурный коэффициент, он относится к видам специальных материалов, электрическое сопротивление материалов с ПТКС будет увеличиваться при повышении температуры материала, а также электрическое сопротивление материала будет уменьшаться при снижении температуры.

Что такое нагревательная пленка PTC
Нагревательная пленка PTC — это новый тип и обновленный продукт для теплых полов на основе нагревательной пленки.
Функция ограничения температуры электронагревательной пленки. Принцип работы заключается в том, что при повышении температуры сопротивление будет увеличиваться, так что ток будет уменьшаться, а температура не будет бесконечно увеличиваться. И наоборот, если температура упадет, сопротивление уменьшится, ток увеличится, и температура не будет бесконечно уменьшаться.Таким образом, температура контролируется в безопасном и разумном диапазоне безопасности. Для достижения эффекта энергосбережения и энергосбережения.

В пакет включено:
1 X пленка для подогрева пола

Спецификация:
Номинальная мощность: 220 Вт / м (+ -10%)
Рабочее напряжение: 200 ~ 240 В переменного тока 50/60 Гц
Ширина: 50 см
Длина инфракрасного излучения: 8 ~ 16um
Толщина: 0,338 мм (0,25 мм) Толщина нагревательной пленки небезопасна для использования под полом)

Особенности:
1.Быстрый нагрев возможен с помощью высокоэффективного метода
2. Хорошие эффекты нагрева при относительно низкой температуре по сравнению со старой системой отопления. Пленка обладает отличной прочностью и долговечностью. Использовать не менее 20 лет.
3. Отопление без пламени. Безопасное использование для таких объектов, как детская школа, дома престарелых, больницы ……
4. Тихое и чистое отопление. Температура низкая, что дает человеку благотворное влияние множества дальних лучей и сохраняет свежий воздух в комната.
5. Сохраняйте спокойствие и чистоту в доме и в помещении, потому что нет звука горючего топлива, нет вибрации, нет вентиляции, и это особенно хороший обогрев для некоторых областей, таких как больницы, которые необходимо содержать в чистоте и чистоте.
6. Энергосберегающее и экономичное отопление. Экономия энергии по сравнению со старой моделью нагревательной пленки.

Примечание:
Температура поверхности нагревательной пленки не будет превышать 60 ℃, нет утечки или саморазрушения, работа с электрической пленкой, никто не может использовать в случае высокой температуры, область нагрева электрической пленки запрещается покрывать предметы, чтобы не влиять на рассеивание тепла, в результате чего температура нагревательной пленки слишком высока, тепло и производят высокую температуру, мембрана и пол будут повреждены.

.

Разное
