Установка терморегулятора теплого пола своими руками

Система подогрева пола позволяет поддерживать комфортный микроклимат в помещении, предоставляя владельцу возможность самостоятельного определения необходимой температуры. Для управления интенсивностью обогрева подобного рода системы комплектуются прибором, известным как терморегулятор.

Установка терморегулятора теплого пола

При желании с установкой упомянутого устройства можно справиться собственными силами. Исполнитель изначально должен настроиться на серьезность и ответственность предстоящего мероприятия, не забывая, при этом, о положениях техники безопасности.

Содержание статьи

Основные сведения о терморегуляторе для теплого пола

В состав системы, помимо непосредственно терморегулятора, включается специальный температурный датчик. Установка второго прибора выполняется с использованием гофрированной трубки из пластика. Это изделие располагается в стяжке пола.

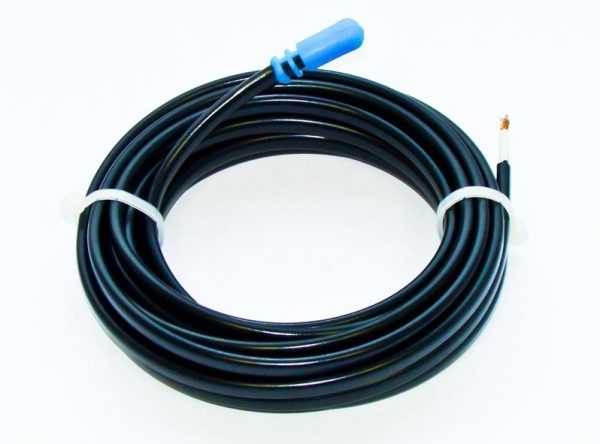

Температурный датчик

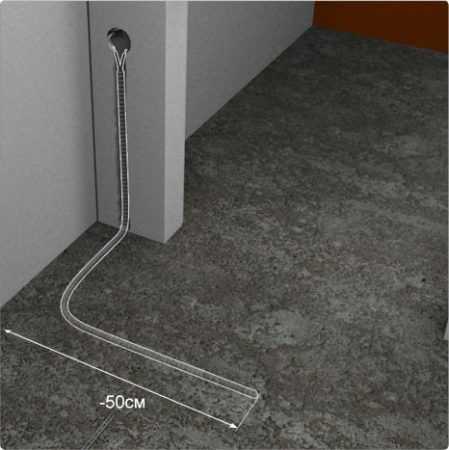

Температурный датчик должен быть смонтирован в гофротрубке

Современные термостаты имеют возможность программирования, что очень удобно. Например, владелец может настроить прибор таким образом, что при отсутствии хозяев теплый пол будет функционировать в режиме экономии энергии, а за некоторое время до прихода людей домой переключится в режим полноценного обогрева, обеспечив желаемую температуру в обслуживаемом помещении.

Регуляторы с функцией программирования стоят несколько дороже по сравнению с «собратьями» без такой возможности, однако, за счет экономии на расходе источника тепла, разница в цене компенсируется в среднем за 1-3 сезона.

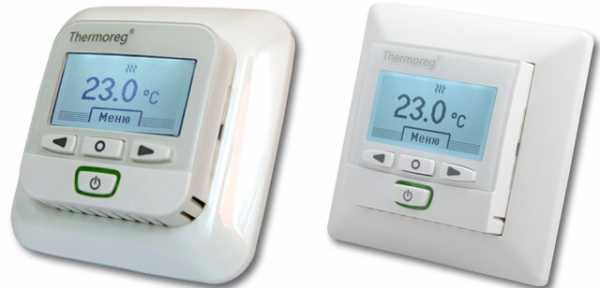

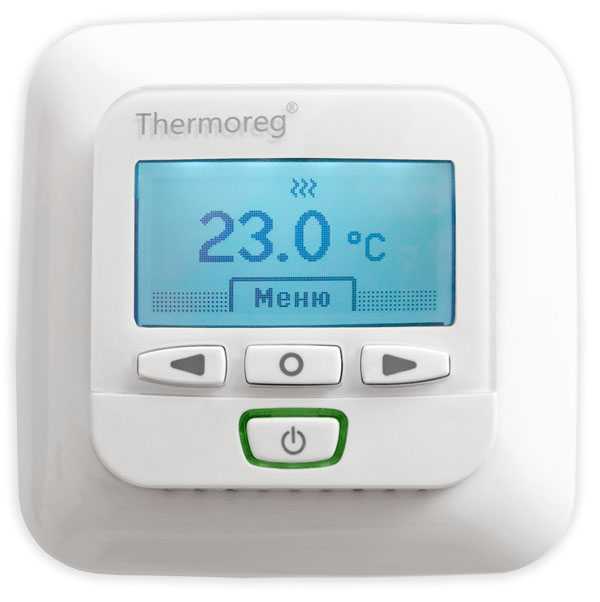

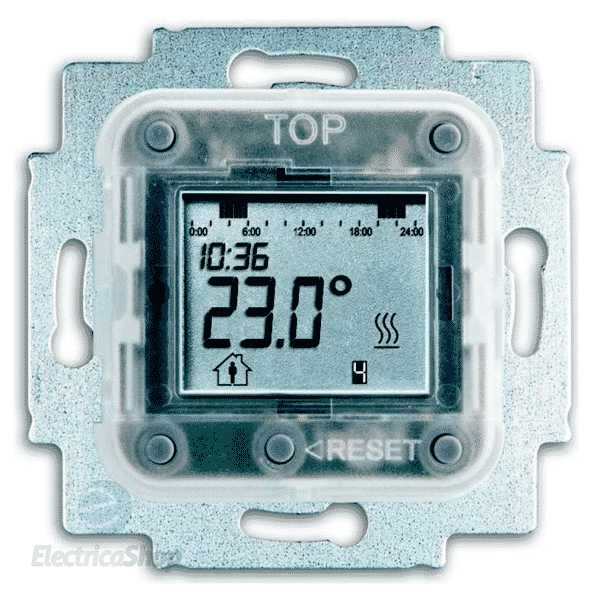

Терморегулятор для теплого пола Thermo Thermoreg TI 900 программируемый

Классический вариант комнатного терморегулятора для теплого пола с выносным датчиком температуры

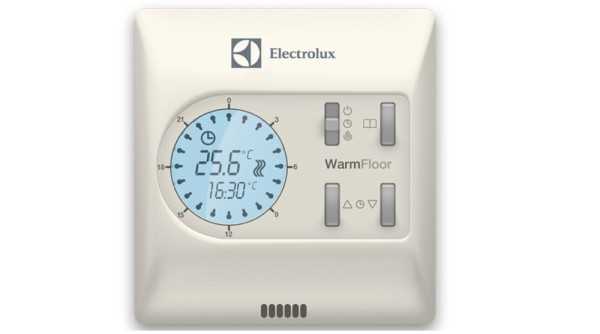

Терморегулятор ELECTROLUX ETA-16

Подготовка к работе

Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.

Терморегулятор Thermoreg TI-200. Инструкция

Терморегулятор Thermoreg TI-200

Терморегулятор UTH-150 Euro type. Паспорт и инструкция по монтажу

UTH-150 Euro type

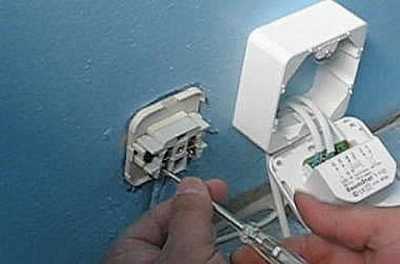

Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико. Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт. Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.

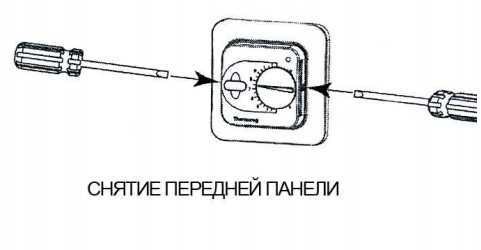

Снятие передней панели

Важно! Если крышка не снимается, не нужно пытаться решить задачу посредством оказания механического воздействия. Так вы рискуете сломать крепежные элементы. В результате придется покупать новый регулятор. Лучше внимательно прочтите руководство производителя и разберите прибор в соответствии с приведенной последовательностью.

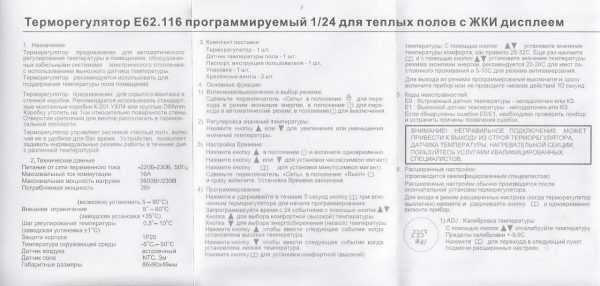

Терморегулятор E 62.116. Инструкция

Подготовьте нижеперечисленные приспособления для монтажа прибора:

гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр. Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;

отвертку;
крепежные винты;
монтажную коробку;
уровень;
индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.

Нюансы монтажа разных видов терморегуляторов

Изучая инструкцию к выбранному терморегулятору, обратите внимание на заявленный производителем показатель площади обслуживания. Если вы планируете установить прибор в большом помещении, целесообразно будет разделить пространство на несколько областей и установить для каждой из них свой температурный регулятор. В противном случае устройство может попросту не выдержать подаваемую нагрузку и в его использовании не будет никакого смысла.

Регуляторы могут иметь разную конструкцию и функциональность. В зависимости от этого будет несколько различаться порядок установки устройства. Информация по этому поводу приведена в таблице.

Таблица. Отличия основных параметров терморегуляторов

Параметры	Пояснения
Конструкция термостата	В продаже представлены встраиваемые и накладные устройства. Монтаж встраиваемого регулятора предполагает необходимость создания технологического отверстия в выбранной стене. В случае с накладным прибором отверстие делать не придется.
Особенности управления	Производители предлагают приборы с выносными и встроенными температурными датчиками. Также доступны комбинированные модели, оснащенные датчиками обоих типов.
Функциональные возможности	Ранее отмечалось, что регулятор может иметь функции программирования либо же быть без таковых. Специалисты рекомендуют по возможности пользоваться настраиваемыми приборами, т.к. они обеспечивают более комфортные, экономные и в целом эффективные условия использования теплого пола.

Полезная информация об электропроводах

В коробку вводится несколько проводов, изоляция которых имеет разную окраску. В соответствии с общепринятыми положениями, на ноль заходит провод голубого цвета, фаза соединяется с проводом в черной изоляции, а заземление обеспечивается посредством провода в желто-зеленой оболочке.

Обратите внимание на цвет проводов

Найти фазу можно при помощи специального сетевого индикатора. Также в процессе подготовки вы должны измерить уровень напряжения, создаваемый между нулем и фазой. Нормальным считается показатель в 220 В.

Соединение проводов

Вы должны обрезать провода главного греющего кабеля, а также питания. Это можно сделать при помощи острого ножа либо специальных кусачек. Кабели необходимо обрезать таким образом, чтобы они выходили из монтажной коробки приблизительно на 5 см. Провода нужно зачистить. Если выполняется установка устройства с безвинтовым соединением, информация о рекомендованной длине данной зачистки будет приведена на корпусе прибора. Следите, чтобы зачищенные концы кабелей не соприкасались. Для соединения заземляющего провода с оплеткой греющего кабеля воспользуйтесь пайкой либо клеммой.

Далее вам нужно подключить питающий провод к устанавливаемому термостату. Схема подключения системы приводится в руководстве производителя либо на корпусе устройства. Для разных устройств она будет отличаться, поэтому уточните данный момент в индивидуальном порядке.

Подключение терморегулятора

Заведите фазный провод на соответствующий контакт устанавливаемого устройства. Узнать нужный контакт можно по маркировке латинской буквой L. Кабель нуля подавайте на клемму, обозначенную буквой N. Будьте внимательны: в продаже представлены системы, в которых на N-клемму предусматривается подсоединение основного греющего кабеля обустраиваемой системы. Уточните эту информацию в руководстве производителя перед выполнением работы.

Соедините датчик температуры с sensor-клеммами. Как отмечалось, данный датчик располагается в гофрированной трубе. Если он изначально не вставлен в трубку, вам нужно сделать это самостоятельно.

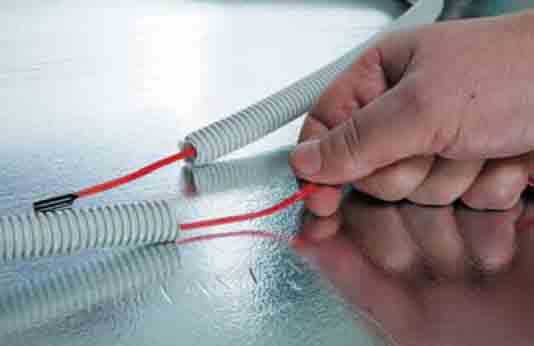

Установка термодатчика — размещение в гофротрубке

Установка термодатчика

Ключевые положения техники безопасности

Любые электромонтажные работы должны проводиться в строгом соответствии с техникой безопасности. Пренебрежение данными положениями грозит самыми неблагоприятными последствиями. Ключевые рекомендации следующие:

перед началом работы обесточьте всю квартиру/дом либо непосредственно линию, выделенную для подсоединения термостата, если такая возможность присутствует;
не включайте в электросеть разобранное устройство;
не используйте регулятор при температуре выше +40 и ниже -5;
не допускайте запыления термостата;
не применяйте для чистки устройства разнообразные растворители. Использование в этих целях бензола также недопустимо;
не занимайтесь ремонтом регулятора, не имея соответствующих навыков;
не допускайте превышения значений мощности и тока выше указанных в инструкции производителя.

Поэтапная инструкция по монтажу регулятора

Рассматриваемое мероприятие состоит из нескольких основных технологических этапов. Придерживайтесь приведенной последовательнос

ти, и все обязательно получится.

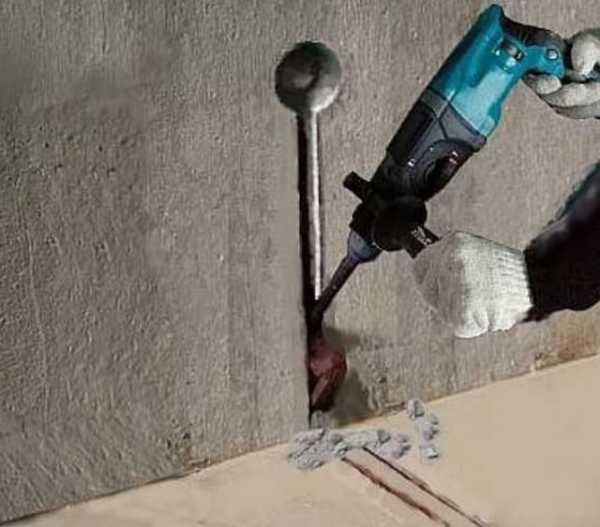

Первый этап. Вооружившись перфоратором, дрелью или другим подходящим инструментом, подготовьте в стене отверстие для подключаемого устройства. Его размер должен позволять установить коробку. На этом же этапе обустройте каналы для прокладывания кабелей и обустройства датчика. Поместите установочную коробку в ранее подготовленное монтажное отверстие.

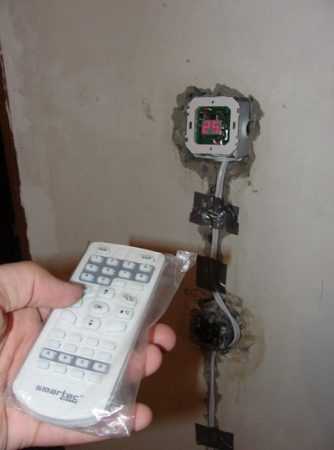

Фото штробы в стене, соединяющей пол с терморегулятором

Штроба должна быть 20х20 мм

Второй этап. Уложите провода. Питающие кабели системы подогрева пола нужно подвести к коробке. На этой же стадии работы заведите в коробку провода температурного датчика.

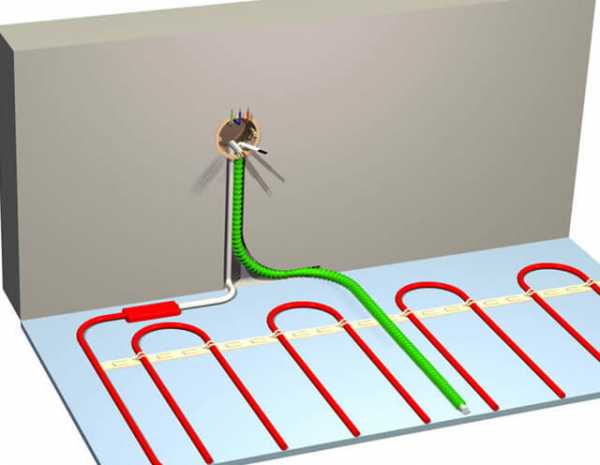

Схема прокладки проводов в гофре

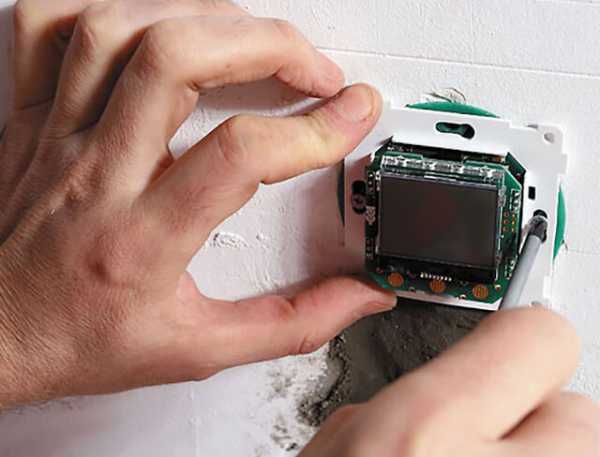

Третий этап. Установите температурный регулятор. Ваша задача сводится к простому фиксированию устройства в коробке.

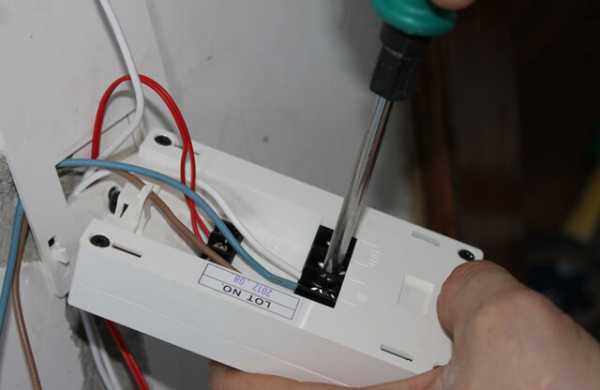

Четвертый этап. Соедините главные узлы системы. На этой стадии вы должны четко следовать положениям инструкции производителя, т.к. последовательность действий несколько отличается для разных моделей устройств.

Подключение терморегулятора теплого пола

Пятый этап. Установите лицевую панель. Для фиксации используйте монтажные винты из комплекта. Проверьте ровность монтажа регулятора при помощи уровня. После этого закройте крышку термостата и включите напряжение. Если все в порядке, вы поймете это по загоревшемуся индикатору теплого пола или включению экрана регулятора. Можете приступать к настройке устройства.

Проверка системы

Важно! Специалисты рекомендуют принимать систему теплого пола в постоянную эксплуатацию минимум спустя 3-4 недели после заливки стяжки и укладки плитки, если она была выбрана в качестве финишного декоративного покрытия. Под воздействием тепла заливка может попросту растрескаться.

Исполнителю разрешается лишь измерить сопротивление, создающееся между греющими жилами, воспользовавшись специально предназначенным для этого инструментом. Полученные замеры сопоставляются с оптимальными значениями, приведенными в руководстве производителя. Если все в порядке, останется лишь дождаться полного высыхания и набора прочности стяжки, после чего систему, укомплектованную термостатом и сопутствующим датчиком, можно будет вводить в полноценную эксплуатацию.

Удачной работы!

Видео – Установка терморегулятора теплого пола

pol-spec.ru

Регулятор теплого пола: подключение, установка, схема

Электрический теплый пол набирает большую популярность. За счет своей универсальности эта отопительная система может быть установлена практически в любой комнате или на застекленный балкон. Регулятор теплого пола – важный элемент системы, управляющий температурным режимом, он также позволяет существенно оптимизировать расход электроэнергии.

В отличие от водяного теплого пола, где можно обойтись без подобного элемента, в электрических системах схема подключения, в обязательном порядке, предусматривает установку регулятора. Для справки, в системах теплого пола, где вода является носителем тепловой энергии, иногда используются терморегуляторы, управляющие насосом или клапанами. Но, такая реализация скорее является исключением, чем правилом.

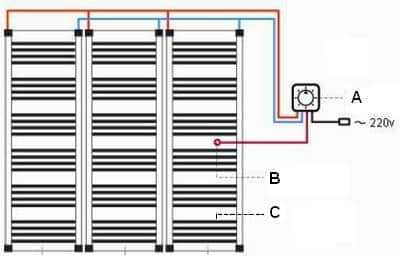

На рисунке показан принцип, как осуществляется подключение регулятора температуры для управления нагревом термоэлементов.

Упрощенная схема подключения

На схеме обозначено:

А – тепловой регулятор;
В – датчик, отслеживающий уровень температуры;
С – нагревательные элементы (нагревательный кабель или инфракрасные панели).

Такой принцип подключения практически у всех устройств, контролирующих режим работы теплого пола (ABB, Bticino, Caleo, Schneider, Devi, Terneo, Тhermoreg и т.д.).

Классификация

В зависимости от конструктивных особенностей терморегулятор может быть:

механический, в таком устройстве уровень температуры выставляется вручную. Заметим, что такой тип приборов более надежен в эксплуатации;

Терморегулятор Легранд (Legrand) с механическим таймером

электронный (цифровой), такой тип устройств обладает большими функциональными возможностями. В частности, дисплей прибора отображает текущий статус устройства, включая температуру нагревательных элементов. Существенный минус электронных приборов – это стоимость, они значительно дороже механических аналогов.

Фотография цифрового устройства Priotherm

К электронным регуляторам, также необходимо отнести сенсорный и программируемый регулятор температуры. Программирование режимов позволяет задать алгоритм работы для определенного времени суток или дней недели, что существенно снижает расход электроэнергии.

В качестве примера можно привести продукцию таких брендов, как: Devireg, Din, I-warm, Eberle, Gira, RTC и т.д. Многие производители выпускают модели, оснащенные дистанционным пультом, позволяющим управлять прибором посредством инфракрасного излучения (Energy, Roomstat, Oventrop, Unica, Rehau и т.д.).

Программируемый прибор Microlin

Двухзональный (двухканальный) регулятор температуры позволяет задать необходимые параметры нагрева пола для двух разных помещений. Соответственно для управления используются два независимых коммутирующих реле, срабатывающих от двух датчиков температуры.

Подобная схема реализации позволяет управлять температурным режимом в каждом из помещений с одного устройства (Jung, Ensto, Menred, Merten, Valena).

В зависимости от способа монтажа, устройства принято разделять на накладные и встраиваемые. Первые крепятся непосредственно на стену, для вторых необходимо сделать отверстие, наподобие такого, как для встроенных розеток.

Встроенное устройство Nexans со снятой накладной фальш панелью

Фото: подготовленное место для установки устройства встроенного типа

Как выбрать

В первую очередь, необходимо определиться с типом устройства. Механические приборы просты в управлении, стоят недорого, но у них слабый функционал. Как правило, их устанавливают в небольших помещениях, например, в ванной комнате или застекленном балконе.

Видео: выбор терморегулятора для теплого пола.

Электронные устройства предпочтительнее, поскольку позволяют управлять работой теплого пола в более широком диапазоне. В зависимости от мощности нагревательного кабеля (пленочного нагревательного элемента), подбирается соответствующий терморегулятор.

Отдельно заметим, что программируемый регулятор скорее подходит для больших офисных помещений, чем для обычной квартиры. В таком случае можно задать разные режимы работы на тот период, когда есть люди в помещении или их нет. Согласитесь, нет смысла отапливать пустое помещение до комфортной температуры.

Выбирая регулятор, следует обращать внимание на изготовителя, продукция, выпущенная известными брендами, славится высоким качеством и надежностью, в отличие от устройств неизвестных китайских компаний.

Учитывая, что электронные регуляторы температуры довольно сложные устройства, убедитесь, что в вашем городе есть дипломированный сервисный центр, обслуживающий продукцию данного производителя. В противном случае, когда возникнут неисправности, выполнить ремонт вышедшего из строя устройства может стать проблематичным.

Подключение

Как правило, к каждому регулятору температуры теплого пола прилагается инструкция, следуя которой выполнить подключение своими руками не составит труда. Помните, что устройство контроля работы нагревательных элементов подключается к системе в последнюю очередь.

Собственно все, что для этого необходимо, так это правильно подключить питание, датчик и нагревательный кабель (или нагревательную панель).

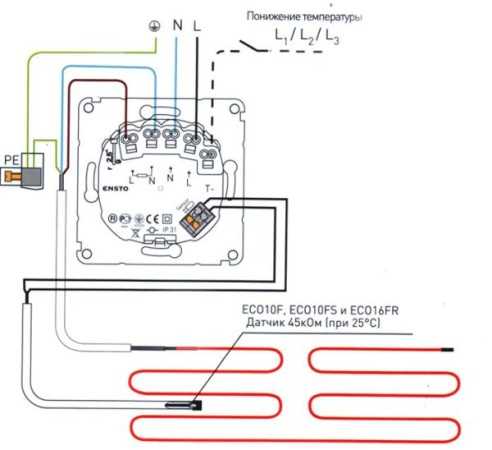

Пример подключения к регулятору одножильных и двужильных нагревательных кабелей

Как правило, клемник имеет соответствующее подписи, поэтому проблем с подключением не должно возникнуть. Устройства всегда комплектуются датчиком температуры, следовательно, вопрос с его выбором также не будет вас волновать.

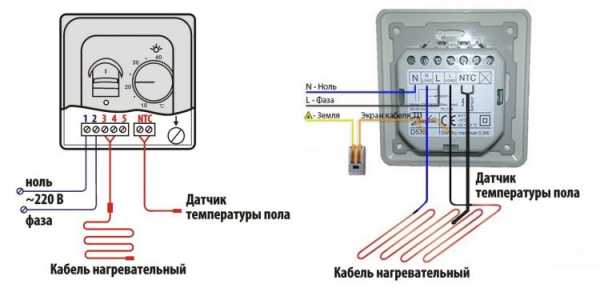

Рисунок, демонстрирующий пример подключения

В частности, на верхнем рисунке видно, как выполнить подключение к контактной группе устройства:

группа контактов «1» и «2» – помечена соответствующим символом, чтобы было понятно – к ним подключается датчик, снимающего показания температуры с нагревательных элементов;
контакты «3» и «6» предназначены для подключения к ним нагревательных элементов;
к контактам «4» и «5» подается питание от электросети.

После того, как произведена установка теплорегулятора механического типа, он сразу готов к эксплуатации. Монтаж программируемого устройства не обозначает готовность к работе, его потребуется настроить.

Прежде, чем делать пробное включение теплого пола, убедитесь в надежности и правильности подключения теплорегулятора, в противном случае прибор может функционировать неправильно или даже выйти из строя. Причем, на этот случай гарантия не распространяется.

Обзор цен в различных городах СНГ

Если вам необходимо купить регулятор для контроля системы отопления теплый пол, приведенная в таблице информация о средней стоимости прибора Теплолюкс ТР-515 в различных городах России и СНГ может быть полезна.

Город	Стоимость (USD)	Город	Стоимость (USD)
Екатеринбург	43,4	Казань	43,5
Донецк	45,2	Минск	45
Москва	42,3	СПб	42,3

Учитывая распространенность этой модели и широкую дилерскую сеть производителя, разброс стоимости в различных регионах незначителен, уверены, что в Новосибирске или других городах на регулятор теплого пола цена будет примерно такая же.

www.asutpp.ru

Терморегулятор (термостат) для теплого пола: инструкции по монтажу

Работа различных климатических систем регулируется особым прибором, позволяющим в автоматическом режиме поддерживать в помещении заданную человеком температуру воздуха. Не являются исключением и системы, отвечающие за подогрев пола. Любой терморегулятор для теплого пола обеспечивает его комфортную эксплуатацию без активного вмешательства человека. Совершенные модели минимизируют участие потребителя в управлении функциями теплого пола. Автоматический режим работы данных приборов способствует значительной экономии тепловой энергии.

Простейшие модели терморегуляторов позволяют лишь установить нужную температуру пола, которая будет поддерживаться до тех пор, пока человек не выключит систему. Более сложные конструкции моделей способны осуществлять запрограммированный нагрев в течение дня, с учетом жизненного цикла обитателей дома. Ночью можно установить более низкий уровень температуры, так как снижается интенсивность использования помещений с подогревом пола. Такой же режим подойдет и для временного интервала, когда все члены семьи находятся на работе или в детских образовательных учреждениях. Соответственно, подогрев пола усиливается в утренние часы и в вечернее время, когда вся семья в сборе. Регулирование нагрева систем теплого пола в учреждениях и на предприятиях проводится в соответствии с их режимами работы.

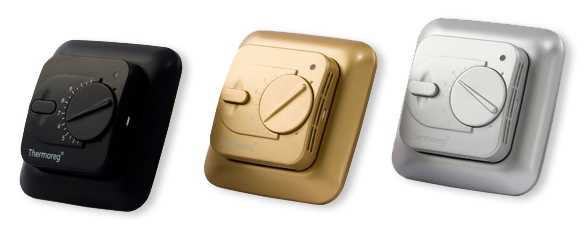

Классические терморегуляторы без программаторов — обычно такими моделями комплектуются базовые комплекты теплых полов

Виды терморегуляторов для электрической системы

Механические терморегуляторы

Такие приборы предполагают ручной режим управления температурой в помещении. При этом пользователь просто выставляет на необходимый уровень колесико с градациями температур, расположенное на лицевой панели прибора. Помимо поворотного регулятора некоторые модели оборудованы кнопкой включения/выключения, а также светодиодным индикатором работы. Модели данного вида являются самыми дешевыми терморегуляторами.

Цифровые терморегуляторы

Они также предназначены для ручного управления температурой системы теплого пола. Отличие кроется в интерфейсе прибора, состоящего из цифрового экрана и кнопок, позволяющих включать/выключать систему подогрева, а также регулировать температуру в помещении. На цифровом экране отображаются температурные показатели. Выпускаются модели с крышкой, закрывающей кнопки, которая позволяет защитить прибор от любопытных детей.

Программируемые терморегуляторы

Эти модели уже позволяют управлять работой системы «теплый пол» в автоматическом режиме. Прибор поддерживает запрограммированные параметры в указанные временные периоды. Таким образом, пользователь один раз настроив прибор, больше не вмешивается в работу системы. Некоторые модели программируемых терморегуляторов снабжены адаптивной функцией, позволяющей приборам включать заранее подогрев, чтобы к указанному времени в помещении температура соответствовала выставленному параметру. Существует возможность блокировки прибора в целях защиты от детей.

Сенсорные терморегуляторы

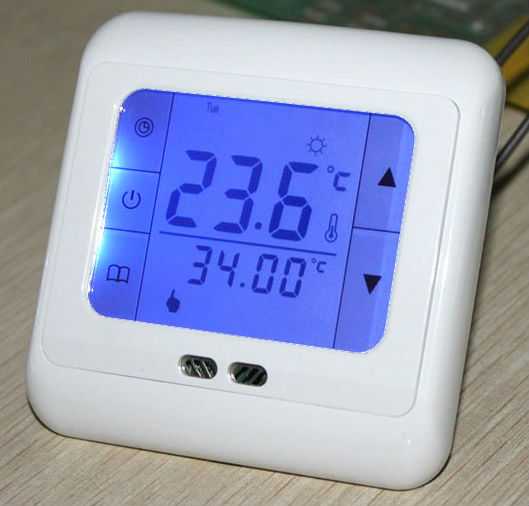

Эти приборы являются самыми современными электронными контроллерами, которые снабжаются большими жидкокристаллическими дисплеями с яркой подсветкой. Благодаря удобному интерфейсу они позволяют легко настроить систему на необходимый режим путем нажатия сенсорных кнопок. Модели дополнительно защищены от резких перепадов электроэнергии и кратковременных отключений. Надежно защищены от проникновения влаги, поэтому подходят для установки непосредственно в помещениях с высокой влажностью.

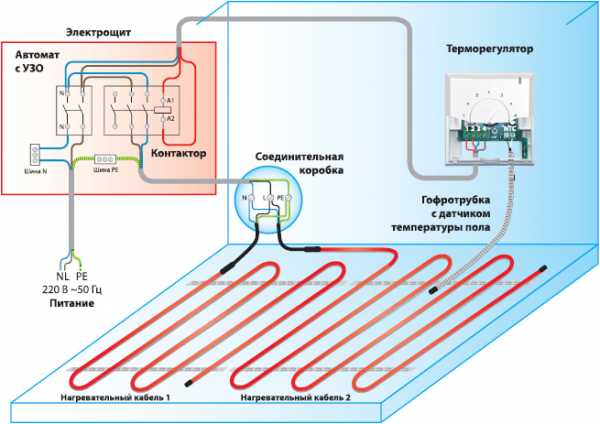

Классическая схема подключения терморегулятора

Классифицируются терморегуляторы и по типу управления системой:

Приборы со встроенным датчиком контроля температуры воздуха.
Приборы с выносным датчиком контроля температуры.
Приборы с обоими вариантами датчиков контроля температуры – выносным и встроенным.

Помимо этого приборы выпускаются различной мощности. Этот параметр необходимо учитывать при выборе термостата. Если теплые полы устанавливают в помещениях большой площади, то подобрать терморегулятор нужной мощности не получается.

В этом случае помещение делят на зоны, в которых монтируют отдельно расположенные термостаты. Также можно задействовать дополнительное оборудование в виде магнитного пускателя. Это устройство защищает термостат от возможных перегрузок. Приобретают его отдельно.

Где и как устанавливают термостат?

Производители рекомендуют устанавливать данные приборы непосредственно в помещении, в котором проводится монтаж теплых полов. Однако есть исключение из этого правила: в комнатах с повышенной влажностью регулятор теплого пола устанавливать запрещено. Его обязательно выносят за пределы помещения. Хотя производители выпускают приборы, имеющие высокий класс защиты от влаги. Такие модели термостатов можно устанавливать непосредственно в санузлах и других помещениях с высокими показателями влажности.

Необходимо помнить, что при выполнении монтажа терморегулятора своими руками следует отключить электропитание в помещении

В любом случае прибор крепится в удобном для подхода человека месте. При этом стараются поместить регулирующее устройство как можно ближе к проведенной электропроводке и розетке. По способу монтажа терморегуляторы делятся на три группы:

накладные приборы, то есть, установка проводится непосредственно на стену;
встраиваемые приборы, которые устанавливаются в стандартный подрозетник, при этом выступает лишь небольшая часть корпуса изделия из стены.

Системы теплых полов подключаются к сети только через терморегуляторы. При этом соблюдается электрическая схема подключения, которая всегда прикладывается производителем к прибору.

При монтаже выполняется ряд операций, а именно:

В зависимости от способа монтажа сначала на стене крепят монтажную коробку или выдалбливают углубление.
Купленный регулятор температуры устанавливают в короб или монтируют в подготовленное в стене углубление.
Температурный датчик заключают в гофрированную трубку. Его помещают под инфракрасной термопленкой или между линиями изгиба нагревательного кабеля.
Конец трубки плотно заглушают для предотвращения попадания влаги.

Управление работой системы водяного теплого пола

Ручное управление температурой при эксплуатации водяного теплого пола малоэффективно, так как с момента проведения какой-либо манипуляции показатели изменятся лишь через 4-6 часов. Для водяной системы регуляторы устанавливают совсем иначе, чем при электрическом подогреве . Этот прибор управляет в системе сервоприводом, который регулирует подачу теплой воды. Устанавливается устройство, как правило, на высоте 120 см от пола.

В большинстве случаев трубопровод просто подключают к отопительной системе, при этом, ни о каком процессе регулировки температурой пола речь, конечно же, не идет

Установку теплых полов лучше доверить специалистам, которые смогут грамотно рассчитать мощность терморегулятора. Они выберут наиболее подходящую по функциям и стоимости модель, а также проведут подключение согласно приложенной схеме и правил выполнения электромонтажных работ. Научат обращаться с прибором, чтобы использовать по максимуму все заложенные производителем функции.

pol-master.com

Терморегулятор для теплого пола: инструкция по подключению

Терморегулятор – это специальный прибор управления «теплым полом», который предназначен для поддержания и регулирования температуры пола на необходимом уровне без вмешательства человека. Терморегулятор – сердце теплого пола.

Какие они бывают?

Сегодня различают инфракрасные, электрические или водяные теплые полы, но все они нуждаются в установке такого прибора, как терморегулятор. Он регулирует процесс обогрева, постоянно поддерживая заданную пользователем температуру.

Управляться терморегулятор может электрическим или программируемым способом. Но в каждом из устройств имеется часовой встроенный датчик, который управляет включением/выключением всей системы когда это необходимо.

Фото: терморегуляторы

Устанавливаться он может накладным способом на стенке в специально подготовленной монтажной коробке или монтироваться в нее. При этом подключение терморегулятора осуществляется к обычной электрической сети. Если теплый пол организуется в помещении с высокой влажностью, тогда регулятор выносится за его пределы.

Терморегулятор выполняет ряд функций, которые следует знать:

Включение или выключение системы
Поддержание тепла
Экономия расходуемой энергии
Контроль за расходом электричества
Автоматический подогрев по установленному времени и многое другое

↑ вернуться к содержанию

Классификация устройств

Терморегуляторы могут классифицироваться по большому ряду критериев, среди которых:

Мощность
Тип монтажа
Тип управляемой системы
Внешний вид
Функциональные возможности

Мощность – один из основных параметров, на который следует обратить внимание, выбирая термостат. Как правило в инструкции указывается номинальное значение мощности всего теплого пола, которым может управлять терморегулятор.

Иногда приходится обустраивать обогреваемую систему на площадях, значительно превышающих возможности даже самых мощных моделей регуляторов. Имеется сразу два выхода из возникшей проблемы: использовать специальные магнитные пускатели, которые защищают термостат от перегрузок, или поделить пространство на несколько зон, снабдив каждую из них отдельным прибором.

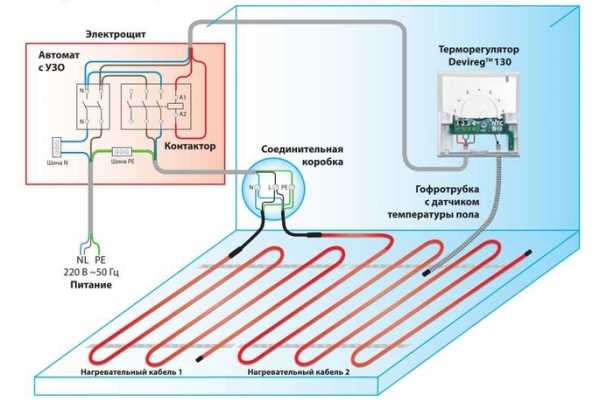

Схема терморегулятора

По типу монтажа терморегуляторы можно поделить на две категории:

Встраиваемые модели
Накладные модели

Накладные модели необходимо устанавливать в специальный короб, который крепится непосредственно к стенке, а встраиваемые модели монтируются непосредственно в нее. Выполнять монтаж необходимо согласно прилагаемой в комплекте схеме.

Если говорит о типе управления системой, также выделяется несколько вариантов. Иногда терморегулятор продается со встроенным датчиком, который регулирует температуру воздуха, а иногда последний выносится отдельно.

По виду терморегуляторы могут иметь различные формы и расцветку. Каждый желающий легко выберет ту модель, которая прекрасно подойдет непосредственно к его интерьеру помещения.

По функциональным возможностям можно разделить терморегуляторы на две группы:

Программируемые
Непрограммируемые

Самые простые и доступные по стоимости – непрограммируемые модели, которые лишь поддерживают заданную температуру.

Программируемые устройства более совершенны. Они позволяют задавать пользовательские режимы на несколько суток вперед, включать и выключать систему теплого пола по времени, чтобы она не работала в пустую, когда в помещении никого нет.

↑ вернуться к содержанию

Как правильно выбрать терморегулятор

Выбирая терморегулятор, нужно помнить, что его основные задачи не ограничиваются только включением и выключением системы. Он в первую очередь должен соответствовать коммутируемой мощности. Наиболее распространенными являются устройства, мощность которых составляет 2-3 кВт.

Для обустройства системы «теплый пол» не рекомендуется приобретать устройства, которые оснащаются дополнительными датчиками температуры воздуха. Все дело в том, что их показания могут существенно искажаться за счет сквозняков и прочих факторов.

Если помещение сравнительно небольшое по размеру, не рекомендуется прибегать к помощи программируемого терморегулятора, так как он не позволяет в любую желаемую минуту включить систему обогрева полов и быстро выполнить свою основную задачу.

Программируемые модели рекомендуется устанавливать в очень больших помещениях. При этом монтируется сразу несколько терморегуляторов, у которых суммарная мощность приблизительно равна 2-3 кВт.

Для частного использования самыми доступными являются бытовые электронные термостаты. Во-первых они имеют доступную стоимость, во-вторых отличаются высокой степенью надежности.

↑ вернуться к содержанию

Подключение терморегулятора

У каждой модели в комплекте должны прилагаться схема подключения и инструкция по эксплуатации и настройке устройства, которым рекомендуется строго придерживаться.

Прежде чем приступить к установке и запуску терморегулятора, необходимо провести подготовительные работы:

Выполнить наружный и внутренний осмотр предполагаемого места монтажа, убедиться, что в нем не будет оказываться влияния со стороны мусора и прочего оборудования на рабочий механизм
Проверить надежность соединительных элементов и креплений
Проверить, правильно ли подключены нагрузка и термопары

Одно из важных условий монтажа – электрическая сеть должна быть отключена. Это позволит избежать случаев поражения током.

Вначале в стене выполняется углубление или крепится коробка для монтажа (зависит от типа регулятора). Затем внутрь устанавливается сам прибор. Датчик температуры должен быть заключенным в гофрированную трубку. При этом он должен располагаться либо под инфракрасной пленкой, либо между изгибами кабеля.

Необходимо позаботиться, чтобы окончание термодатчика было надежно защищено от попадания влаги.

В случае строительства нового пола, перед включением термостата, убедитесь, что вся строительная влага испарилась.

Если производится установка терморегулятора для водяного теплого пола, необходимо учесть некоторые дополнительные особенности проводимой работы. Термостат монтируется как в горизонтальном, так и вертикальном положении на высоте 100-120 см и управляет в системе сервоприводом, который регулирует подачу воды. Датчик температуры встраивается непосредственно в пол.

↑ вернуться к содержанию

Инструкция по подключению (видео)

Терморегулятор для теплого пола инструкция по подключению по шагам.

www.pol-comfort.ru

Регулятор теплого пола

Теплый пол – это отличительная система отопления, которое не просто нагревает напольное покрытие. Такая система представляет собой продуманную конструкцию, которую необходимо правильно установить, а потом осуществлять контроль тепла внутри комнаты.

Для того чтобы данной отопительной системой эффективно пользоваться, а также сэкономить свои денежные средства, необходим регулятор водяного теплого пола. Тогда вы сможете наслаждаться теплым электро полом.

Определение температурного регулятора

Система отопления начнет работать, если просто подключить теплый пол к электричеству. Однако работа будет осуществляться непродолжительное время, и стоить будет все огромных денег. Также вы вообще не сможете насладиться комфортом и уютом. Терморегулятор для теплого пола поможет обеспечить надежность и длительность работы всей обогревательной конструкции, а также создаст благоприятные условия.

Терморегулятор для теплого пола подразделяется на три разновидности, которые будут рассматриваться ниже. Благодаря данному прибору вы получите в помещениях несколько термостатов. Термостаты – это устройства, поддерживающие постоянное тепло. Термостат является регулятором.

Регулятор для теплого пола разделяются по некоторым особенностям. Данное устройство может иметь различное местоположение. Устройство может располагаться непосредственно внутри помещения либо может находиться в электрическом щите, который имеет расположение снаружи дома. В принципе прибор может располагаться в абсолютно любом месте, но нужно помнить об одном нюансе.

Регулятор не должен находиться внутри помещения с высоким уровнем влажности, например, в ванной комнате. В данном случае его установка проводится снаружи.

Приборы также имеют различную конструкцию. Есть терморегуляторы теплого пола встроенные, а есть накладные. В данной ситуации выбор той или иной модели устройства зависит только от вас. Необходимо помнить, что если прибор располагается слишком низко, то для того, чтобы управлять придется опускаться на пол.

Также существует другие нюансы, на которые следует обратить свое внимание. К примеру, обыкновенное устройство регулирования тепла может управлять только 3 кВт мощности. Следовательно, необходимо правильно оценить мощность нагревателей, которые были уложены. Возможно, придется прибегнуть к использованию специально предназначенных двухзонных температурных регуляторов.

Данный прибор имеет также другую сферу применения. Для каждого помещения применяется свое устройство для регулирования температуры. Но двухзонный вид позволяет осуществлять контроль сразу в двух помещениях, которые находятся рядом друг с другом.

Регулировка температуры

Во время подготовки поверхности к монтированию данной обогревательной системы необходимо определить ее мощность, которая нужна для комнаты. Максимум температуры необходим только в начале, а не всегда.

Электрическая энергия максимально у электрических полов тратится только при подключении, потому что именно в данный момент происходит разогрев покрытия. К примеру, провод, который является греющим, сначала производит разогрев поверхности пола, затем нужно только осуществлять поддержку тепла. Проходит данный процесс при помощи терморегулятора.

Правильнее всего сказать, что регулятор отвечает за регулирование мощности, которую потребляет данная система обогревания.

Разновидности регулятора

Регулятор теплого пола подразделяется на три разновидности в зависимости от своей работы:

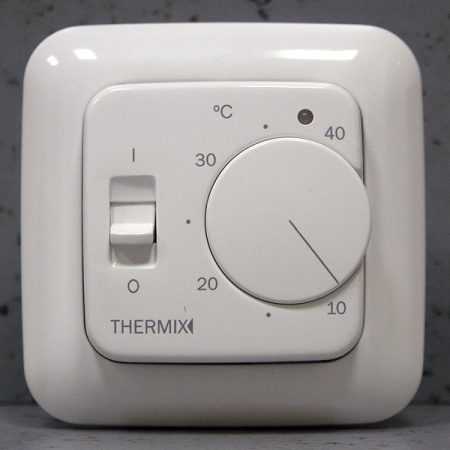

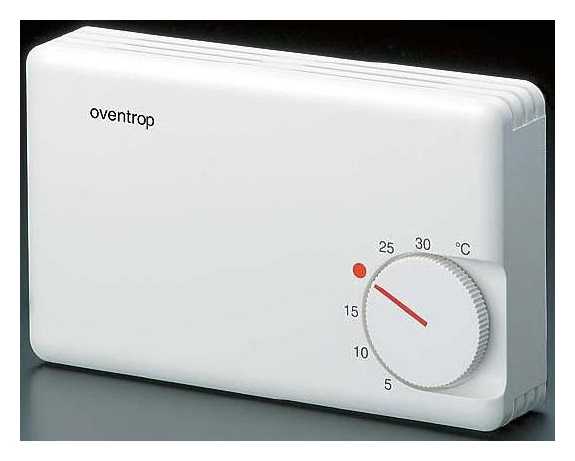

Электромеханический регулятор температуры, самый простейший из трех видов. Однако при помощи данного устройства провести регулировку необходимого тепла внутри помещения можно.

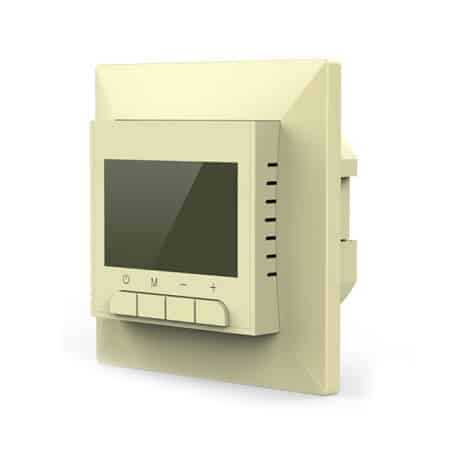

Цифровой температурный регулятор, упрощает контроль благодаря дисплею, который отображает значение температуры.
Программируемый терморегулятор, позволяет включить обогревание в заданное время. То есть, когда вы станете в утреннее время, пол уже будет нагретым. Когда вас дома нет, то обогревание будет выключено. Когда придете, пол электрический начнет свою работу.

Давайте рассмотрим каждый вид в отдельности более подробно:

Электромеханический. При помощи данного устройства невозможно задать точную температуру. Как он работает? На регуляторе вы проводите установку желаемой температуры, и она будет поддерживаться. После ее можно регулировать, то есть делать температуру больше либо меньше. Регулировка проводится при помощи колесика. Основными преимуществами данного вида является то, что стоит он совсем недорого и его легко использовать.
Цифровой. Данный вид практически аналогичен с электромеханическим. Однако задать температуру можно при помощи сенсорной панели или обыкновенных кнопок. Цифровой регулятор может контролировать какое-то определенное точное значение температуры.
Программируемый. Данное устройство не только поддерживает необходимую температуру, а также выполняет и другие функции. Например, когда в доме никого нет, обогрев напольного покрытия автоматически отключается. Можно установить время включения обогревания и уже, когда вы вернетесь домой, пол будет теплым.

Вы можете пользоваться удобным для вас регулятором.

Процедура регулирования температуры

В основание работы находятся сигналы. За формирование таких сигналов отвечает температурный датчик данной обогревательной температуры. Некоторые регуляторы дают возможность подключать внешний датчик, а также применение другого датчика, который встроен. Благодаря встроенному термодатчику осуществляется изменение температуры теплого пола.

Поэтому во время монтирования температурный датчик устанавливают под напольным покрытием (плитка, линолеум, ламинат и так далее). Если укладывается кабель нагревания, то датчик заливается стяжкой из цемента. Если же вместо нагревательного кабеля используются обогревательные маты, то данное устройство располагают в слое клея. Установка термодатчика – это отдельная процедура во время монтажа электрической системы.

Также дополнительно применяется гофротруба. В ней и размещают термодатчик, а также необходимые провода. Гофрированная труба размещается в штрабе, который пробит в стене, а также стяжку из цемента. Такой трудный монтаж температурного датчика нужен для того, чтобы в будущем при необходимости провести демонтаж.

После того, как вы подключите термодатчик к регулятору, устройство (датчик) будет измерять температуру и передавать ее значение в прибор. Задача регулятора состоит в том, чтобы осуществлять изменение величины мощности, которая поступает на нагреватели.

Когда вы осуществите покупку регулятора, в комплекте с ним вам дадут температурный датчик. Иногда система включает в себя использование сразу нескольких датчиков, но это необходимо тогда осуществляется обогрев помещений больших размеров. В квартире достаточно использование одного датчика.

Может получиться так, что придется проводить управление большей мощностью, чем той, что допускает температурный регулятор. Или возможно необходимо осуществлять обогрев нескольких комнат, то в данном случае надо использовать двухзонный регулятор температуры. Его можно без проблем приобрести, каждая зона обогревания будет иметь свой датчик температуры.

Особенно необходимо правильно осуществлять контроль температуры в детской комнате, чтобы избежать перегревания. Для такого помещения понадобится цифровой температурный регулятор.

Разновидности датчиков

Регуляторы могут взаимодействовать с датчиками. Обыкновенный регулятор взаимодействует с одним датчиком. Основная функция заключается в том, что датчик осуществляет замер температуры. Однако это далеко не наилучший вариант. Обогревательная конструкция электрических теплых полов может применяться в разнообразных условиях. Это означает, что потребуется проводить более сложный контроль.

Если электрический теплый пол является основной отопительной системой в помещении, то для контроля температуры понадобится только датчик воздуха.

Однако одновременно, если напольным покрытием у вас является ламинат, линолеум или паркет, то необходимо контролировать, чтобы пол не перегрелся. Температура нагревания не должна превышать 26-27 градусов по Цельсию. В данной ситуации необходимо устройство для электрического теплого пола дополнительно оснастить датчиком, чтобы осуществлять замер температуры.

Подразделяются регуляторы температуры на следующие типы:

со встроенным датчиком;
регуляторы с внешним подключением датчиков.

Регуляторы, к которым можно подключить два датчика, предназначены для того, чтобы обеспечить работу обогревания пола, как главной системы отопления помещения. Для квартиры необходимо приобрести терморегулятор для инфракрасного теплого пола с датчиком. Если регулятор является цифровым, то можно проводить контроль температуры у напольного покрытия.

От вида прибора зависит его монтаж. Если в устройстве встроен датчик, то необходимо отметить место в стене, где оно будет располагаться. К терморегулятору осуществляется подключение всех других компонентов электрического пола.

Подключение к электричеству проводится от розетки. Также для подключения может быть использован специально предназначенный кабель. Для того чтобы использовать последний вариант, необходимо на электрическом щите провести установку устройства защитного отключения (УЗО).

Инфракрасные (пленочный) электрические теплые полы могут укладываться без использования данного устройства. Но у такой инфракрасной (пленочного пола) конструкции есть много недостатков. Инфракрасная система будет обеспечена автономностью работы после установки данного устройства. Приобретение данного прибора окупается сразу после определенного периода использования инфракрасных (пленочных) полов. Пленочный пол работает благодаря нагреванию электричеством компонентов пленки.

Регулятор – необходимый компонент, как для пленочного теплого пола, так и для электрического. Теплый пол может быть основной отопительной системой, которая нуждается в обязательном контроле температуры. Особенно это важно в детской комнате, когда у теплого пола должна сохраняться приемлемая температура. Конструкция не должна перегреваться.

У «теплой» конструкции» также должен быть датчик, чтобы осуществлять замер температуры тепла. Благодаря этому вы сможете достичь настоящего термостата. Тогда вы сможете с наслаждением ходить по теплому полу. Главной отопительной конструкцией будет являться электрическим полом. Вся ваша семья сможет наслаждаться теплыми полами.

teplota.guru

Как подключить регулятор теплого пола

Регулятор температуры теплого пола Legrand, Теплолюкс — где купить

Электрический теплый пол набирает большую популярность. За счет своей универсальности эта отопительная система может быть установлена практически в любой комнате или на застекленный балкон. Регулятор теплого пола — важный элемент системы, управляющий температурным режимом, он также позволяет существенно оптимизировать расход электроэнергии.

Упрощенная схема подключения

На схеме обозначено:

А — тепловой регулятор;
В – датчик, отслеживающий уровень температуры;
С – нагревательные элементы (нагревательный кабель или инфракрасные панели).
