Пленочный тёплый пол EASTEC. Инструкция по монтажу, видео инструкция
Термическая пленка представляет собой совокупность греющих карбоновых углеродных полос, соединенных двумя медными токопроводящими шинами с использованием специальных контактов из серебряной пасты. С двух сторон карбоновые нагревательные элементы заламинированы в специальный электротехнический полиэстер, обеспечивающий полную водонепроницаемость пленки и высокую защиту от электрического пробоя. Полученный таким образом теплый пол имеет однородную структуру, высокие электроизоляционные свойства, механическую прочность всех электрических соединений.
Произведенный на современном оборудовании с использованием инновационных технологий, пленочный пол EASTEC и по сей день остается одним из самых безопасных, надежных и эффективных способов обогрева.
Монтаж
1. Для монтажа плёночного тёплого пола EASTEC потребуется:
Для улучшения эффективности и повышения КПД работы плёночного тёплого пола, рекомендуется использовать теплоотражающую подложку. Желательно выбирать материал, не содержащий в себе алюминиевый слой, в противном случае необходимо заземлять подложку. Так же потребуется обычный скотч или степлер.
2. Вычислите площадь и размеры поверхности для монтажа тёплого пола
Термоплёнка EASTEC укладывается на свободную, незанятую мебелью поверхность. Приготовьте площадь под укладку плёночного пола с учётом отступа от стен и мебели не менее 5см, и не менее 10 см, от других нагревательных приборов. Для использования тёплого пола в качестве основного источника тепла, необходимо покрыти не менее 70% площади отапливаемого помещения.
3. Разложите теплоизоляцию
Теплоотражающая подложка укладывается на чистую, ровную поверхность. Минимальное её количество должно совпадать с количеством теплого пола EASTEC. Рекомендуется укладывать теплоизоляцию на всю площадь помещения, чтобы исключить перепады между теплоотражающей и ламинатной подложкой и уменьшить общие теплопотери в помещении. Для крепежа подложки к полу можно использовать степлер, скотч или другой подобный материал.
4. Установите датчик температуры пола
прежде чем уложить нагревательную пленку, необходимо установить датчик температуры пола, который входит в комплект к терморегулятору. Для этого необходимо определить для него место таким образом, чтобы после укладки тёплого пола он находился в зоне его действия (т.е. под карбоновыми полосами). Далее сделайте прорезь в теплоизоляции и уложите в неё датчик температуры. Конец от датчика подведите к месту установки терморегулятора.
5. Уложите участки термоплёнки на теплоизоляцию
Перед раскладкой тёплого пола на заранее определенную конфигурацию, необходимо разрезать его на подходящиедля этого полосы. Помните, что плёнку можно резать только по пунктирной линии, проходящей каждые 25 см. Прикрепите термоплёнку EASTEC к теплоотражателю, использую скотч или степлер (используя степлер помните, что скобы не должны контактировать с карбоновыми полосами и медными шинами).
6. Установите терморегулятор
Терморегулятор устанавливается либо на стене (накладной монтаж), либо в стену (встраиваемый монтаж), не ниже 35 см. над финишным покрытием, в наиболее удобном для пользователя месте (рядом с розетками или недалеко от электропроводки),, так, чтобы не мешать дальнейшей расстановке мебели, монтажу кухни, установке бытовой техники и др. Регулятор можно устанавливать как стационарно, так и подключать в уже имеющуюся розетку с помощью медного провода с вилкой.
7. Протяните монтажные провода и определите места для контакта
Все полосы плёночного пола EASTEC соединяются между собой параллельно. для удобства монтажа рекомендуется укладывать основные провода под плинтусом по одной стороне помещения. на указанной ниже схеме для наглядной демонтсрации параллельного соединения показан двухсторонний монтаж двумя одножильными проводами. Для укладки проводов по одной из сторон помещения, проще использовать двужильный кабель. Для подключения необходимо использовать многожильный мягкий кабель.
8. Соедините термоплёнку EASTEC с проводом
Монтажные «крабы» установите на медную шину в «кармашек» вместе с оголённым проводом (на расстоянии в 1 см.) и обожмите пассатижами, либо спец. инструментом.
*вариант параллельного подключения двух участков плёнки
9. Изолируйте места подключения
Для изоляции понадобятся отрезки битумного скотча (в комплекте с «крабовыми» контактами). После подключения монтажных проводов, места подключения, как и места отреза необходимо изолировать. Удобнее всего это сделать с помощью битумного скотча. Со стороны подключения кабеля используется по 2 фрагмента скотча на одно соединение. они приклеиваются друг напротив друга, так чтобы полностью закрыть оголённые участки «клипсы» и монтажного провода. Конец отреза изолируйте одним фрагментом скотча, перегнув его по отрезу медной шины.
Для обеспечения надежнойизоляции контактов подводящих кабелей с нагревательной плёнкой, достаточно руками обжать отрезки битумного скотча. Битумный скотч пластичен, легко прилипает и принимает необходимую форму. Полностью изолированный при помощи битумной изоляции контакт, становится совершенно безопасным на очень продолжительный срок.
10. Подключите соединительные провода к терморегулятору
Для управления нагревом плёночного пола EASTEC можно использовать любой терморегулятор для «тёплого пола». Подробную схему подключения можно найти в инструкции к терморегулятору.
11. Установите и подключите термодатчик пола к терморегулятору
Датчик температуры пола устанавливается между термоплёнкой EASTEC и теплоотражающим материалом. Для выравнивания пола под финишное покрытие, сделайте канавку (углубление) под теплоизоляцией по форме термодатчика. Такие же углубления необходимо сделать и для участков термопленки с изоляционным битумным скотчем.
12. Подключите терморегулятор к электрической сети
Для подключения терморегулятора к электросети желательно воспользоваться услугами квалифицированного электромонтажника. Не забудьте про дополнительные электроприборы, которые могут быть подключены к той же сети. Для системы, можностью 2кВт и более, желательна установка дополнительного автомата.
13. Протестируйте систему обогрева
Включите терморегулятор и установите желаемуютемпературу пола. Проверьте нагрев каждой полосы термоплёнки EASTEC. Проверьте пробником места подключения монтажных проводов, а также изоляции по линии отреза.
ovk-term.ru
Истек пол теплый. Теплый электрический пол – альтернатива обычному отоплению
Проводные Теплые полы EASTEC (ИСТЭК)
Теплый пол — это кабель, который устанавливается под пол, в бетонную стяжку или плиточный клей. Разогрев происходит за счет преобразования электрической энергии в тепловую.
Теплые полы EASTEC производятся в Южной Корее в соответствии со строгими мировыми стандартами качества. Кабель имеет сверхнадежную конструкцию и высокий запас прочности.
Сверху кабель имеет PVC оболочку, температуру плавления которой 105 С. Под ней находится сплошной алюминиевый экран который покрывает две греющие жилы, заземляющую жилу и стекловолоконную жилу.
Теплый пол EASTEC является экологичным и полностью безопасным.
Сплошной алюминиевый экран уменьшает электромагнитное излучение и практически сводит наличие поля к нулю. Стекловолоконная жила придает кабелю механическую прочность. Две греющие жилы гасят разнонаправленные эл. магнитные волны. Каждая греющая жила покрыта тефлоновой изоляцией, которая выдерживает перегрев до 260 С.
Муфта, где кабель электрический переходит в кабель нагревательный, самый ответственный элемент всей конструкции. От надежности муфты зависит срок службы системы обогрева. Заводское литье EASTEC гарантирует надежный контакт и герметичность всех соединений.
Нагревательный кабель EASTEC прошел многолетние испытания и получил российские и зарубежные сертификаты. 100% выходной контроль качества гарантирует отсутствие брака.
Теплый пол EASTEC имеет увеличенный срок службы. Изготовитель установил срок службы теплого пола EASTEC 35 лет.
Установив теплый пол EASTEC однажды вы обретаете не только гармонию и уют, но и меняете свое представление о комфорте навсегда.
korean-floor.ru
Пленочный тёплый пол EASTEC. Инструкция по монтажу, видео инструкция
Термическая пленка представляет собой совокупность греющих карбоновых углеродных полос, соединенных двумя медными токопроводящими шинами с использованием специальных контактов из серебряной пасты. С двух сторон карбоновые нагревательные элементы заламинированы в специальный электротехнический полиэстер, обеспечивающий полную водонепроницаемость пленки и высокую защиту от электрического пробоя. Полученный таким образом теплый пол имеет однородную структуру, высокие электроизоляционные свойства, механическую прочность всех электрических соединений.
Произведенный на современном оборудовании с использованием инновационных технологий, пленочный пол EASTEC и по сей день остается одним из самых безопасных, надежных и эффективных способов обогрева.
Монтаж
1. Для монтажа плёночного тёплого пола EASTEC потребуется:
Для улучшения эффективности и повышения КПД работы плёночного тёплого пола, рекомендуется использовать теплоотражающую подложку. Желательно выбирать материал, не содержащий в себе алюминиевый слой, в противном случае необходимо заземлять подложку. Так же потребуется обычный скотч или степлер.
2. Вычислите площадь и размеры поверхности для монтажа тёплого пола
Термоплёнка EASTEC укладывается на свободную, незанятую мебелью поверхность. Приготовьте площадь под укладку плёночного пола с учётом отступа от стен и мебели не менее 5см, и не менее 10 см, от других нагревательных приборов. Для использования тёплого пола в качестве основного источника тепла, необходимо покрыти не менее 70% площади отапливаемого помещения.
3. Разложите теплоизоляцию
Теплоотражающая подложка укладывается на чистую, ровную поверхность. Минимальное её количество должно совпадать с количеством теплого пола EASTEC. Рекомендуется укладывать теплоизоляцию на всю площадь помещения, чтобы исключить перепады между теплоотражающей и ламинатной подложкой и уменьшить общие теплопотери в помеще
pilorama-chita.ru
Кабельный теплый пол истек на основе двужильного кабеля и греющего мата.
Теплый пол EASTEC (ИСТЭК)
Почему стоит выбрать EASTEC?
Качество и надежность.Теплые полы EASTEC производятся в Ю. Корее и соответствуют мировым стандартам качества. У кабеля сверхнадежная конструкция и высокий запас прочности. Сверху кабеля PVC оболочка, температура плавления которой 105 градусов. Под ней сплошной алюминиевый экран, который покрывает две греющие жилы: заземляющую и стекловолоконную.
Нагревательный кабель EASTEC прошел многолетние испытания российских и получил российские и зарубежные сертификаты. 100% выходной контроль исключает брак.
Высокое качество теплоизоляции EASTEC. Параметры: толщина — 3 мм, высота — 1 м, рулон — 50 м. Главное отличие теплоотражателя EASTEC от аналогов — полное отсутствие устаревшей алюминиевой фольги, которая проводит электрический ток, накапливает статическое электричество, деструктурируется из-за воздействия щелочи (цемент, бетон).
Теплый пол EASTEC экологичен и безопасен. Сплошной алюминиевый экран уменьшает электромагнитное излучение и практически сводит поле к нулю. Благодаря стекловолоконной жиле, кабель имеет механическую прочность. Две греющие жилы гасят разнонаправленные электромагнитные волны. Каждая греющая жила покрыта тефлоновой изоляцией, которая выдерживает перегрев до 260 градусов.
Муфта — элемент конструкции, где кабель электрический переходит в нагревательный. Надежность муфт влияет на срок службы системы обогрева. Заводское литье EASTEC гарантирует надежный контакт и герметичность соединений.
Срок службы. У теплых полов EASTEC увеличенный рок службы — 35 лет.
С теплыми полами EASTEC можно не устанавливать радиаторы отопления и освободить место, равномерно распределить тепло в помещении.
В любое время года время года, вы сами решаете, когда включать теплый пол, когда увеличить температуру или уменьшить.
В сырых помещениях (ванная, туалет) теплый пол выполняет функцию полотенцесушителя, предотвращает развитие грибка.
Выбрав теплые полы EASTEC, вы решите вопрос обогрева на долгие годы, обеспечите комфорт и безопасность в помещении.

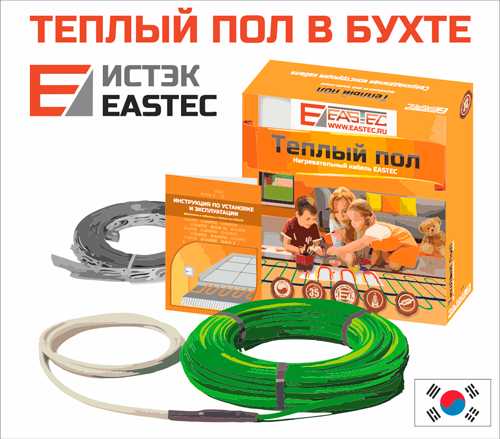

Теплый пол EASTEC представлен в двух видах: в бухте и на сетке.
Кабель в бухте предназначен для установки под бетонную стяжку толщиной 3-5 см.
Кабель на сетке подходит для установки под плиточный клей под кафель. Клей уже нанесен на сетку. Нужно только раскатать по площади.
Двужильный нагревательный экранированный кабель EASTEC
Модель |
Длина кабеля, м |
Мощность, Вт |
Площадь установки, м2 |
EASTEC ECC-100 |
5 |
100 |
0,6-0,9 |
EASTEC ECC-200 |
10 |
200 |
1,2-1,6 |
EASTEC ECC-300 |
15 |
300 |
1,7-2,3 |
EASTEC ECC-400 |
20 |
400 |
2,4-3,1 |
EASTEC ECC-500 |
25 |
500 |
3,1-3,8 |
EASTEC ECC-600 |
30 |
600 |
3,8-4,5 |
EASTEC ECC-700 |
35 |
700 |
4,5-5,3 |
EASTEC ECC-800 |
40 |
800 |
5,0-6,2 |
EASTEC ECC-1000 |
50 |
1000 |
6,3-7,7 |
EASTEC ECC-1200 |
60 |
1200 |
7,6-9,2 |
EASTEC ECC-1400 |
70 |
1400 |
8,8-10,0 |
EASTEC ECC-1600 |
80 |
1600 |
10,0-12,0 |
EASTEC ECC-2000 |
100 |
2000 |
12,0-15,0 |
EASTEC ECC-2400 |
120 |
2400 |
15,0-18,0 |
Двужильный нагревательный экранированный мат EASTEC на сетке
Модель |
Длина кабеля, м |
Мощность, Вт |
Площадь установки, м2 |
EASTEC ECM-0.5 |
5 |
80 |
0.5 |
EASTEC ECM-1.0 |
10 |
160 |
1.0 |
EASTEC ECM-1.5 |
15 |
240 |
1.5 |
EASTEC ECM-2.0 |
20 |
320 |
2.0 |
EASTEC ECM-2.5 |
25 |
400 |
2.5 |
EASTEC ECM-3.0 |
30 |
480 |
3.5 |
EASTEC ECM-3.5 |
35 |
560 |
3.5 |
EASTEC ECM-4.0 |
40 |
640 |
4.0 |
EASTEC ECM-5.0 |
50 |
800 |
5.0 |
EASTEC ECM-6.0 |
60 |
960 |
6.0 |
EASTEC ECM-7.0 |
70 |
1120 |
7.0 |
EASTEC ECM-8.0 |
80 |
1280 |
8.0 |
EASTEC ECM-10.0 |
100 |
1600 |
10.0 |
EASTEC ECM-12.0 |
120 |
1920 |
12.0 |
EASTEC ECM-14.0 |
140 |
2240 |
14.0 |
Для контроля уровня нагрева используется терморегуляторы EASTEC
EASTEC E-30
- Мощность (ток) — 3,5 кВт/16 А
- Тип монтажа — встраиваемый
- Габариты — 82х82х40 мм
- Цвет — белый/кремовый
EASTEC E-34
- Мощность (ток) — 3,5 кВт/16 А
- Тип монтажа — встраиваемый
- Габариты — 85х85х50 мм
- Цвет — белый
EASTEC E-35
- Мощность (ток) — 3,0 кВт/15 А
- Тип монтажа — накладной
- Габариты — 85х85х30 мм
- Цвет — белый
EASTEC E-37
- Мощность (ток) — 4,0 кВт/18 А
- Тип монтажа — встраиваемый
- Габариты — 70х120х30 мм
- Цвет — белый
EASTEC RTC 70.26
- Мощность (ток) — 3,5 кВт/16 А
- Тип монтажа — встраиваемый
- Габариты — 80х80х25 мм
- Цвет — белый/кремовый
EASTEC E 51.716
- Мощность (ток) — 3,5 кВт/16 А
- Тип монтажа — встраиваемый
- Габариты — 80х80х25 мм
- Цвет — белый/кремовый
EASTEC E 91.716
- Мощность (ток) — 3,5 кВт/16 А
- Тип монтажа — встраиваемый
- Габариты — 80х80х25 мм
- Цвет — белый
sibklimat-nsk.ru
Паспорт-инструкция пленочного теплого пола EASTEC
Термическая плёнка представляет собой совокупность греющих карбоновых углеродных полос, соединенных двумя медными токопроводящими шинами, с использованием специальных контактов из серебрянной пасты. С двух сторон карбоновые нагревательные элементы заламинированы в специальный электротехнический полиэстер, обеспечивающий полную водонепроницаемостьпленки и высокуюзащиту от электрического пробоя. Полученый таким образом теплый пол имеет однородную структуру, высокие электроизоляционные свойства, механическуюпрочность всех электрических соединений.
Произведённый на современном оборудовании с использованием инновационных технологий, пленочный пол EASTEC и по сей день остаётся одним из самых безопасных, надёжных и эффективных способов обогрева.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
-
НАПРЯЖЕНИЕ ПИТАНИЯ АС 220 V
-
НОМИНАЛЬНАЯ МОЩНОСТЬ 220 W Вт/м2
-
МАКСИМАЛЬНАЯ ДЛИНА ЦЕЛЬНОГО УЧАСТКА 8 м.п.
-
МАКСИМАЛЬНАЯ ТЕМПЕРАТУРА НАГРЕВА 60С
-
ШАГ ОТРЕЗА 25 см.
МОНТАЖ
1. Для монтажа пленочного теплого пола EASTEC потребуется:
-
Термопленка EASTEC;
-
Терморегулятор с датчиком;
-
Комплект для подключения «краб»;
-
Подложка отражающая изоляция «Тилит супер пол»;
-
Провод монтажный, скотч или степлер;
-
Нож, ножницы
-
Отвертка;
-
Пассатижи
Комплект для подключения «краб». Для самостоятельной установки, не требующий специального оборудования.
Для улучшения эффективности и повышения КПД работы плёночного теплого поларекомендуется использовать теплоотражающую подложку. В своей работе, мы применяем отражающую изоляцию «Тилит супер пол».
Рулоны ТИЛИТ® Супер ТП — это удобное решение для теплоизоляции полов с подогревом в жилых помещениях многоэтажных зданий. Вспененный полиэтилен ТИЛИТ®Супер покрыт алюминиевой фольгой, защищенной химически стойкой полимерной пленкой. Полиэтиленовая пена снижает потери тепла, фольга равномерно распределяет тепло от нагревательных элементов по всей площади пола, предохраняя стяжку и покрытие пола от локальных перегревов. Небольшая толщина материала позволяет снизить общую толщину конструкции теплого пола, экономя пространство жилых помещений.
Материал рекомендуется использовать в системах «теплого пола», предназначенных для создания комфорта в жилых помещениях, в дополнение к основным системам отопления.
Готовая система теплоизоляции для теплого пола позволяет значительно сократить время монтажа.
Особенности:
- разметка для удобства укладки греющих элементов;
- алюминиевая фольга с высокой теплопроводностью распределяет тепло греющих элементов по всей поверхности;
- полимерный слой защищает фольгу от агрессивного воздействия стяжки.
2. Вычислите площадь и размеры поверхности для монтажа теплого пола
Термопленка укладывается на свободную, незанятую мебелью поверхность. Приготовьте площадь под укладку плёночного пола с учетом отступа от стен и мебели не менее 5 см, и не менее 10 см. от других нагревательнх приборов. Для использования теплого пола в качестве основного отопления, необходимо покрыть не менее 70% площади от всего помещения.
3. Разложите теплоизоляцию
Теплоотражающая подложка, укладывается на чистую, ровную поверхность. Минимальное её колличество должно совпадать с колличеством теплого пола EASTEC. Рекомендуется укладывать теплоизоляцию на всю площадь помещения, чтобы исключить перепады между теплоотражающей и ламинатной подложкой и уменьшить общие теплопотери в помещении (первый этаж, балкон, лоджия и т.д.). Для крепежа подложки можно использовать степлер, скотч или другой подобный материал.
4. Установите датчик пола
Прежде чем уложить нагревательную пленку, необходимо установить датчик температуры пола, который входит в комлект к терморегулятору. Для этого необходимо определить для него место таким образом, чтобы после укладки теплого пола он находился в зоне его действия (т.е. под карбоновыми полосами.) Далее сделайте прорез в теплоизоляции и уложите в неё датчик температуры. Конец от датчика подведите к месту установки терморегулятора.
5. Уложите участок термоплёнки на теплоизоляцию
Перед раскладкой тёплого пола на заранее определённую конфигурацию, необходимо разрезать его на подходящие для этого полосы. Помните, что плёнку можно резать только по пунктирной линии, проходящей каждые 25 см.!
Прикрепите термоплёнку EASTEC к теплоотражателю, используюя скотч или степлер (при использовании степлера помните, что скобы не должны контактировать с карбоновыми полосами и медными шинами).
6. Установите терморегулятор
Терморегулятор устанавливается либо на стене («накладной» монтаж), либо в стену («встраиваемый» монтаж), не ниже 35 см. над финишным покрытием, в наиболее удобном для пользователя месте (рядом с розетками или недалеко от электропроводки), так чтобы не мешать дальнейшей расстановке мебели, монтажу кухни, установке бытовой технике и др. Регулятор можно устанавливать как стандартно, так и подключать в уже имеющуюся розетку с помощью медного провода с вилкой.
7. Протяните монтажные провода и определите места для контакта
Все полосы EASTEC соединяются между собой параллельно. Для удобства монтажа рекомендуется укладывать основные провода под плинтусом по одной из сторон помещения. Для укладки проводов по одной из сторон помещения, проще использовать двужильный кабель. Для подключений необходимо использовать многожильный кабель.
8. Соедините термоплёнку EASTEK с проводом
Монтажные «крабы» установите на медную шину в «кармашек» вместе с огалённым проводом (на расстоянии в 1 см.) и обожмите пасатижами или спец. инструментом.
9. Изолируйте места подключения
Для изоляции понадобятся отрезки битумного скотча. После подключения монтажных проводов, места подключения, как и места отреза, необходимо изолировать. Удобнее всего это сделать с помощью битумного скотча. Со стороны подключения кабеля используется по 2 фрагмента скотча на одно соединение. Они приклеиваются друг на против друга, так чтобы полностью закрыть огалённые участки «клипсы» и монтажного провода. Конец отреза изолируйте одним фрагментом скотча, перегнув его по отрезу медной шины.
Для обеспечения надёжной изоляции контактов подводящих кабелей с нагревательной плёнкой, достаточно руками обжать отрезки битумного скотча. Битумный скотч пластичен, легко прилипает и принимает необходимую форму. Полностью изолированный при помощи битумной изоляции, контакт становиться совершенно безопасным на очень долгий срок.
10. Подключитесоединительные провода к терморегулятору
Для управления нагревом плёночного пола EASTEC, можно использовать любой регулятор для тёплого пола. Подробную схему подключения можно найти в инструкции к терморегулятору.
11. Установите и подключите термодатчик пола к терморегулятору
Датчик температуры пола устанавливается между термоплёнкой EASTEC и теплоотражающим материалом. Для выравнивание пола под финишное покрытие, сделайте канавку (углубление) под теплоизоляцией по форме термодатчика. Такие же углубления необходимо сделать и для участков термоплёнки с изоляционным битумным скотчем.
12. Подключите терморегулятор к электрической сети
Для подключения терморегулятора к электросети, желательно воспользовать услугами квалиффицированного электромонтажника. Не забудьте про дополнительные электроприборы, которые могут быть подключены к той же сети. Для системы, мощностью 2 кВт и более, желательна установка отдельного автомата.
13. Протестируйте систему обогрева
Включите терморегулятор и установите желаемую температуру пола. Проверьте нагрев каждой полосы термоплёнки EASTEC. Проверьте пробником места соединения проводов, а также изоляции по линии отреза.
sarlodjiya.ru
Подробные данные производителя EASTEC
Каждый день тысячи людей по всей России и СНГ используют системы обогрева торговых марок EASTEC которые помогают сделать жизнь лучше, а дом дачу или квартиру комфортнее.
EASTEC – это высококачественные современные системы теплый пол — это нагревательная секция, инфракрасная нагревательная пленка, нагревательный мат, саморегулирующийся кабель, а также простые и программируемые терморегуляторы. Теплый пол EASTEC может служить основным отопление на вашей даче.
EASTEC — производятся на заводах в Южной Корее, что гарантирует их долговечность и безопасность работы. Приобрести теплые полы оптом вы можете у нас www.hittepla.ru
Пленочный теплый пол EASTEC представляет собой ряд проводников из карбоновой (углеродной) пасты, «заламинированнных» в специальный электротехнический полиэстер, обеспечивающий полную водонепроницаемость пленки и высокую защиту от электрического пробоя. Карбоновые нагревательные элементы соединены между собой медными шинами с использованием серебряной пасты. Полученная таким образом нагревательная пленка обладает однородной структурой, высокими электроизоляционными свойствами и механической прочностью. Пленочный теплый пол EASTEC имеет российские сертификаты соответствия, пожарный и гигиенический сертификат. Нагревательная пленка EASTEC имеет сертификаты ГОСТ Р 52161.2.96-2006, европейский экологический стандарт ISO14001:2004, а также ISO9001:2001.
Преимущества нагревательной пленки EASTEC:
- Универсальность. Термоплёнку EASTEC можно укладывать под любое напольное покрытие: ковролин, ламинат, линолеум, паркетную доску, керамическую плитку и другие.
- Экономичность. Использование принципа дальнего инфракрасного излучения позволяет экономить до 20% электроэнергии. Дополнительная экономия в 25-30% достигается при применении электронного термостата.
- Простота монтажа. Используя «Инструкции по монтажу», Вы самостоятельно сможете легко и быстро установить тёплый пол EASTEC. При монтаже термоплёнки под линолеум, ковролин, ламинат, паркетную доску не требуется наличие цементной стяжки.
- Экологичность. Плёночный тёплый пол EASTEC за счёт дальнего инфракрасного излучения создаёт в помещении наиболее комфортный микроклимат. Он позволяет равномерно прогревать помещения, не вызывая внутренних сквозняков. Кроме того, не происходит перегрев помещения. Практически полностью отсутствует вредное электромагнитное излучение.
- Надежность и устойчивость к механическим повреждениям. При механическом повреждении выходит из строя только поврежденная полоса или секция пола, так как используется параллельное сединение полос. Остальные секции продолжают работать в обычном режиме.
- Долговечность. Плёнка EASTEC не подвержена коррозии и разрушению. Срок ее службы составляет более 20 лет.
- Пожаробезопасность. Максимальная температура нагрева поверхности плёнки 50-60°C, что исключает самопроизвольное возгорание пленки.
- Здоровый обогрев. Излучение термоплёнки EASTEC на 90% состоит из лучей дальнего инфракрасного спектра, которые оказывают благоприятное влияние на здоровье человека.
Производитель: «Korea Heating Co» (Ю.Корея)
Технические характеристики:
- Ширина термопленки — 0.5 м
- Минимальный модуль — 0.5×0.25 м
- Толщина термопленки — 0.33 мм
- Шаг линии отреза — 0.25 м
- Максимальная температура поверхности пленки — 50-60°С
- Питание — 220-230/50 В/Гц
- Максимальная потребляемая мощность — 220 Вт/м2
- Дальние инфракрасные лучи — 90%
Нагревательные маты EASTEC |
Теплые полы EASTEC производятся в Южной Корее в соответсвии со строгими мировыми стандартами качества. Кабель имеет сверхнадёжную конструкцию и высокий запас прочности. Мощность: от 80 до 2240 Вт Площадь: от 0.5 до 14 кв. м |
Нагревательный кабель EASTEC |
Нагревательный кабель EASTEC прошёл многолетние испытания и получил российские и зарубежные сертификаты. 100% выходной контроль качества гарантирует отсутствие брака. Теплый пол EASTEC имеет увеличенный срок службы. Изготовитель установил строк службы тёплого пола EASTEC 35 лет. Мощность: от 100 до 2400 Вт Площадь: от 0.5 до 17 кв. м |
Инфракрасный плёночный тёплый пол EASTEC |
Инфракрасный теплый пол EASTEC — термическая пленка, представляет собой совокупность греющих карбоновых полос, соединенных медной шиной с использованием специальных контактов из серебряной пасты. С двух сторон карбоновые нагревательные элементы заламинированы в специальный электротехнический полиэстер, обеспечивающий полную водонепроницаемость пленки и высокую защиту от электрического пробоя. Полученный таким образом теплый пол имеет однородную структуру, высокие электроизоляционные свойства, механическую прочность всех электрических соединений. Мощность: от 220 до 2200 Вт Площадь: от 1 до 10 кв. м |
Южнокорейские терморегуляторы |
Терморегуляторы предназначены для управления системами электрического теплого пола: нагревательными кабелями для установки под стяжку, тонкими нагревательными матами для установки под плитку и инфракрасными пленочными теплыми полами.
|
Готовые комплекты для обогрева трубопроводов EASTEC |
Назначение и область применения Отсутствие воды, поврежденные трубы и краны, протечки — все эти неприятности могут произойти, если трубы неправильно защищены от длительных воздействий низких температур. Устройство для обогрева трубопроводов EASTEC — это надежное решение проблемы обогрева металлических и полиэтиленовых труб холодного водоснабжения различных длин и диаметров. Мощность: от 16 до 400 Вт Длина кабеля: от 1 до 25 м |
hittepla.ru
Как отремонтировать теплый пол
Никто не застрахован от ситуации, когда потребуется ремонт теплого пола. Причем по закону подлости это всплывет наружу в самый неподходящий момент – либо в самом начале отопительного сезона, либо в ходе его. Почему это происходит именно в это время, объяснить легко. Мало у кого возникает мысль о проверке работоспособности системы отопления в разгар летнего сезона, когда температура «за бортом» зашкаливает за 30-35ºС.
Выход теплого пола из строя не всегда означает, что потребуется полная замена системы. Часто можно обойтись значительно «меньшей кровью». Достаточно лишь правильно диагностировать причину поломки и с максимальной точностью определить место возникновения неисправности. В этом случае, возможно, достаточно будет заменить или какую-то из частей системы, или части нагревательных элементов.
Выйти из строя может как электрический, так и водяной теплый пол. И сказать, что ремонт какого-то из них проще, а какого-то сложнее, нельзя. Ведь причины неисправности могут быть самые разнообразные. Причем, из-за совершенно разных принципов построения этих систем, целесообразно рассмотреть отдельно возможные поломки и методы их устранения для каждого из видов. И сразу априори принимаем, что монтаж системы был выполнен в соответствии со всеми правилами. После окончания монтажных работ система была работоспособна. А проблемы возникли уже после успешного проведения испытаний.
Причины неисправности и ремонт водяных теплых полов
Водяной теплый пол считается более надежным, чем электрический. При условии соблюдения правил монтажа и текущей эксплуатации, ведущие мировые производители гарантирую 50-летний срок функционирования системы. Из-за относительной простоты элементов, входящих в состав водяного теплого пола, возможных причин выхода его из строя не так много.
Самая простая причина падения температуры в контурах – их завоздушивание. В этом случае пневматическая пробка сбрасывается через соответствующий кран на коллекторе.
Самая распространенная – нарушение целостности каналов движения теплоносителя. Если это произошло в видимой части системы – участке, соединяющем ее с газовым котлом или стояком центрального отопления, то все достаточно просто. Используется та же методика устранения, что и в системах водоснабжения или радиаторного отопления – замена подтекающего перекрывного крана, участка трубы или пайка коллектора. Если вышел из строя циркулярный насос, то с этой проблемой лучше обратиться в мастерскую гарантийного и послегарантийного обслуживания.
Если же проблемы возникли в скрытой части нагревательных контуров, то это уже сложнее. Потребуется значительно больше усилий и времени. Причиной разгерметизации отопительных контуров чаще всего становятся механические воздействия на них с помощью, например, перфоратора или болгарки во время проведения ремонтных работ. Для кого-то такая причина может показаться удивительной и невероятной, но она вполне реальна. Например, после монтажа теплого пола проводится установка межкомнатных дверей. И во время установки дверной коробки, перфоратор вполне может стать причиной повреждения отопительного контура.
В этом случае не надо вытаскивать сверло, бур или диск. Оставаясь в месте повреждения, они исполняют роль заглушек и уменьшают количество воды, которое выйдет наружу. Первое что надо сделать в этой ситуации – с помощью вентилей на входе и выходе контура перекрывают подачу теплоносителя из коллектора.

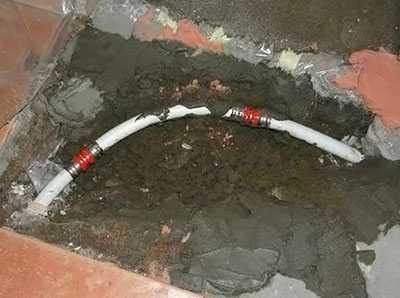

Затем необходимо вскрыть участок пола и стяжки в месте повреждения контура, очистить его от пыли и мусора. Для того чтобы посторонние частицы не попали в отопительный контур, торцы поврежденного фрагмента можно замотать изолентой или надеть на них полиэтиленовые пакеты, резиновые перчатки и закрепить их скотчем. Затем один из торцов ровняют трубными ножницами, развальцовывают, надевают на него стыковочный фитинг и опрессовывают. Затем готовят ремонтный фрагмент трубы – подбирают кусок чуть больше, чем поврежденный. Сочленяют его с уже смонтированным фитингом путем той же опрессовки. Затем точно определяют необходимую длину ремонтного фрагмента, лишнее обрезают и через второй фитинг соединяют со вторым торцом поврежденного участка.
После проведения ремонтных работ надо обязательно убедиться в работоспособности системы – провести гидравлические испытания. Если все прошло нормально, то можно восстанавливать демонтированный участок стяжки и напольного покрытия.
Причины неисправности и ремонт электрических теплых полов
В электрическом теплом полу, как и в водяном, одной из распространенных причин поломки может быть механическое повреждение нагревательных элементов. Если отопительный контур залит бетонной стяжкой, то ее тоже придется демонтировать. Если же из строя вышел инфракрасный электрический пол, то задача облегчается – достаточно лишь снять чистовое напольное покрытие и доступ к нагревательной пленке открыт.
Для замены участка поврежденной инфракрасной пленки достаточно его вырезать по пунктирным отметкам на поверхности и заменить на новый. Не забываем подключить замененный участок к уже существующей системе с помощью проводов и контактных клипс. Места подключения нужно обязательно заизолировать с помощью битумной ленты, идущей в комплекте с пленкой.
Если в качестве нагревательного элемента используется термокабель, то оба конца на обрыве зачищаем, одеваем термоусадочный кембрик, соединяем с помощью гильзы, обжимаем и строительным феном фиксируем изоляцию кембриком. Получается «почти родное» соединение с высокой степенью герметичности. После этого проводим испытания системы и восстанавливаем демонтированную стяжку.
Иногда может возникнуть ситуация, когда явных признаков повреждения кабеля или пленки нет, но система не работает. Возможно, что где-то произошло скрытое повреждение из-за того, что пленка была постелена на том участке, где стоит крупногабаритная мебель. Или кабель изначально имел проблемный фрагмент, который со временем вышел из строя. Для определения такого скрытого повреждения нужно поочередно измерить сопротивление кабеля и изоляции. В нормальном состоянии эти значения не должны разниться с паспортными более чем на 5%. Если по результатам измерений было получено очень большое значение сопротивления, то вывод однозначный – обрыв. Также при повреждении термокабеля может значительно вырасти сопротивление междутокопроводящей жилой и оплеткой.
В такой ситуации найти место повреждения с высокой достоверностью можно лишь используя специальные приборы – генератор высокого вольтажа и аудиодетектирующее устройство.
Хотя некоторые специалисты для поиска повреждения в электронагревательном контуре используют склонность такого участка электрической цепи к несанкционированному прогреву. И обнаруживают его с помощью термопластин.
Еще одной причиной выхода из строя электрического теплого пола может быть поломка термодатчика. В этом случае система будет продолжать работать, но в ручном режиме. Отсутствие чувствительного элемента, контролирующего температуру, не позволит ей включаться-выключаться автоматически. То есть будет или явный перерасход электроэнергии с высокой температурой в помещении, или в комнате будет прохладно из-за продолжительного ручного отключения отопительной системы.
Если при монтаже электрического теплого пола термодатчик был установлен, в соответствии с рекомендациями производителя, в гофротрубу, то его замена не вызовет особых трудностей. Надо отсоединить контакты от терморегулятора и проверить сопротивление цепи. Номинальные значения указаны в паспорте. В случае подтверждения «диагноза», можно легко вытащить неисправный датчик, а на его место поставить новый. Чтобы быть уверенным, что новый чувствительный элемент встанет точно на место старого, достаточно отмерить точно такую же его длину.
Сложнее будет произвести замену в случае, когда термодатчик намертво залит стяжкой. В этом случае надо будет или демонтировать часть стяжки для его извлечения, или же, при неповрежденной цепи термодатчика, дополнить систему термостатом с таймером. При такой комплектации автоматическое включение-отключение нагревательного контура будет производиться не по температуре, а по времени. Нужные временные интервалы в этом случае подбираются экспериментально.
Еще одна характерная неисправность, которая характерна для электрической системы обогрева – выход из строя терморегулятора. Для того чтобы убедиться, что проблема именно в нем, можно измерить сопротивление прибора и сравнить с паспортным значением. Самостоятельно пытаться починить терморегулятор не стоит. Лучше это доверить профессионалам. Ведь возможно, что неисправность не поддается ремонту. В этом случае потребуется замена прибора.
Возможно, что проблема не в терморегуляторе, а в плохом контакте на клеммах подключения отопительных контуров. Эта проблема решается путем проверки всех клемм и тщательным их затягиванием.
И, наконец, последняя характерная проблема – низкое напряжение в сети питания. Убедившись в том, что дело именно в этом, не стоит впадать в панику. Достаточно лишь дополнительно приобрести стабилизатор напряжения. Хотя если заранее известно, что качество работы энергоснабжающей компании оставляет желать лучшего, то лучше приобретать терморегулятор с широким диапазоном питающего напряжения. Тогда, возможно, получится обойтись без стабилизатора.
Таким образом, неисправную систему «теплый пол» во многих случаях можно отремонтировать. Тем самым обойтись без серьезных финансовых и трудовых затрат.
newteplopol.ru
Тёплый пол. Шестнадцать ошибок монтажа
Наверх Перепланировки- Каталог домов
- Квартира
- Спальня
- Кухня
- Столовая
- Гостиная
- Ванная комната, санузел
- Прихожая
- Детская
- Мансарда
- Маленькие комнаты
- Рабочее место
- Гардеробная
- Библиотека
- Декорирование
- Мебель
- Аксессуары
- Загородный дом
- Ландшафт
- Системы хранения
- Коридор
- Уборка
- Фундамент
- Кровля
- Стены
- Окна
- Двери и перегородки
- Потолок
- Балконы и лоджии
- Внутренние конструкции
- Пол
- Водоснабжение и канализация
- Отопление
- Вентиляция и кондиционирование
- Газо- и энергоснабжение
- Освещение
- Сантехническое оборудование
- Безопасность и домашняя автоматика
- Бани, сауны, бассейны
- Строительные материалы
- Отделочные материалы
- Инструменты
- Техника
- Законы и финансы
- ТЕХНОНИКОЛЬ
- Журнал
- Новости
- События
- Форум
www.ivd.ru
