Подвесной потолок Армстронг: технические характеристики, виды, монтаж
Подвесной потолок Армстронг выпускается во множестве вариантов стилей, текстур и цветов. Технические параметры такого потолка определяются характеристиками его структурных компонентов, стандартный перечень которых включает металлическую реечную систему, укрепляющуюся на стенах и потолочных подвесах, декоративные плиты или панели и отделочные молдинги для стыков плит с рейками и стенами.
Подвесной потолок Армстронг: технические характеристики
Удобства использования подвесного потолка Армстронг
Содержание материала
Подвесной потолок относится к модульной системе, когда потолочные плиты представляют собой сменные модули, что позволяет легко заменять их в установленном металлическом каркасе. При этом скрываются все дефекты истинной поверхности, а сам подвесной потолок обычно не требует покраски и какого-либо ухода. Благодаря модульной системе в отдельные модули вместо потолочных плит можно вмонтировать светильники, а также конструкционные элементы систем пожаротушения и сигнализации. При этом остается возможность дизайна помещения с использованием комбинации различных плит.
В межпотолочном пространстве легко размещаются вентиляционные и водопроводные трубы, электрические провода, кабели и прочие инженерные коммуникации, что делает такие потолки особенно популярными в офисных помещениях.
Устройство подвесной конструкции потолка Армстронг
Характеристики плит и панелей Армстронг
Многие виды потолочных плит Армстронг помимо стандартных свойств, таких как моющая способность и типовые акустические и пожаростойкие параметры, обладают специальными характеристиками, которые улучшают безопасность и комфорт помещения.
- Устойчивость к плесени и бактериям. Плиты, усиленные специальной запатентованной системой BioBlock, имеют антимикробное покрытие, подавляющее рост плесневых грибков, неприятный запах и размножение бактерий.
- Звуконепроницаемость. Подвесной потолок поможет уменьшить шум внутри помещения, поглощая до 50–70% звуков, достигающих поверхность плит. Он также снизит уровень шума, распространяющегося из других комнат, и устранит эффект эха. Это свойство может применяться, например, при оборудовании игровых комнат и видеозалов.
- Защита от провисания. Подвесная система и плиты Армстронг спроектированы так, чтобы противостоять провисанию в помещениях с повышенной влажностью. Такой потолок способен выдерживать до 70–95% влажности при условии отсутствия прямого контакта плиты с водой. Если произошла протечка труб, испорченную панель легко заменить на новую.
- Отражение света. Потолок с высокой отражающей способностью, например, на основе металлического покрытия, увеличит освещение комнаты, делая пространство ярче и уменьшая потребность в установлении дополнительных источников света. Светоотражение некоторых типов плит Армстронг достигает 70–90%.
- Огнестойкость. Потолки Армстронг с системой FireGuard специально созданы, чтобы обеспечить усиленную устойчивость к повреждениям несущей структуры.
- Очистка воздуха. Потолочные панели с системой Brightex удаляют 50% формальдегида из воздуха на протяжении 10 лет, одновременно уменьшая шум и повышая уровень освещения в комнате.
- Безопасность. Все декоративные и акустические потолки Армстронг удовлетворяют требования, применяемые для контроля выброса в воздух летучих органических соединений, и являются гипоаллергенными.
- Удобство использования. Подвесной потолок в любой момент обеспечивает доступ к трубам, воздуховодам, проводам и прочим инженерным коммуникациям, что выгодно отличает его от натяжных и гипсокартонных потолков.
- Термоизоляция. Изоляционный эффект подвесного потолка поможет уменьшить расходы на нагревание и охлаждение помещения. Допускается установка дополнительной изоляции в межпотолочном пространстве.
Цены на потолок «Армстронг»
потолок «Армстронг»
Технические характеристики подвесного потолка Армстронг Байкал
Плиты подвесного потолка Армстронг изготовлены из легковесных высококачественных материалов. Выпускаются панели из пяти типов материалов.
- Панели из минерального волокна содержат минеральный войлок и целлюлозное волокно. В состав также входят крахмал, перлит (форма природного стекла) и глина.
- Металлические панели сделаны из нержавеющей стали или алюминия. На алюминиевые панели наносится латунное, хромированное или медное покрытие.
- Поливинилхлоридные (ПВХ) панели обладают устойчивостью к плесени и бактериям и изготавливаются из высокоэффективных полимерных смол.
- Ламинированные древесно-волокнистые панели характеризуются повышенной влагоустойчивостью. Они производятся из побочных продуктов переработки древесины.
- Стеклопластиковые плиты изготавливаются из экологичного композитного материала и обладают повышенной прочностью.
Декоративные плиты Армстронг позволяют создать необходимый дизайн потолка.
- Плиты TinLook с узором обеспечивают винтажный облик.
- Гладкие и текстурированные плиты HomeStyle освежают интерьер.
- Деревянные панели представлены ламинатными досками WoodHaven с расцветкой сосны, клена, яблони, вишни, бамбука и ясеня.
- Металлические панели Metallaire выпускаются цвета стали, латуни, меди и хромированной стали.
- Для кессонного потолка используются панели EasyElegance с глубиной кессона 1,8 или 6,3 см.
Декоративные плиты Армстронг
Потолочные панели Армстронг выпускаются в нескольких размерах квадратной или прямоугольной формы. Плиты небольшого размера допускают крепление на цемент прямо к существующей потолочной плите. Панели-планки имеют специальную форму стыков, маскируя подвесную систему. Плиты большого размера идеальны для использования в коммерческих помещениях.
В среднем квадратный метр потолочных плит из ПВХ или минерального волокна обеспечивает нагрузку в 2,5–3,5 килограмма. Металлические плиты могут утяжелять конструкцию до 8 кг на квадратный метр.
Таблица. Размеры и материалы плит Армстронг различных серий.
Характеристика | Плиты | Панели-планки | Большие панели |
---|---|---|---|
Размер в сантиметрах | 30,48 x 30,48 40,64 x 40,64 60,96 x 121,92 | 15,24 x 121,92 12,7 x 213,36 | 60,96 x 60,96 60,96 x 121,92 |
Материал | ПВХ Металл Минеральное волокно | Древесное волокно Минеральное волокно | ПВХ Металл Минеральное волокно Стеклопластик |
Название серии | TinLook Metallaire HomeStyle | WoodHaven | EasyElegance Metallaire HomeStyle |
Характеристики подвесной системы Армстронг
Подвесная металлическая система Армстронг состоит из основных несущих реек, поперек которых крепятся либо короткие рейки, либо направляющие клипсы. Вся система подвешивается к потолочной плите. Поперечные рейки обычно образуют квадраты с несущими рейками, в которые будут установлены модули. Клипсовую систему можно использовать как для формирования квадратов, так и для крепления прямоугольных панелей. По периметру стен устанавливается угловой профиль, на котором закрепляются концы основных и поперечных реек.
Различают несколько систем установки потолков Армстронг.
- Сеточная система Prelude размером 15/16 дюйма.
- Сеточная система Suprafine размером 9/16 дюйма.
- Потайная система Easy Up для непосредственного соединения потолочных плит с рейками профиля. Система очень проста в установке: к потолку прикрепляются направляющие рейки, к рейкам на размеченном расстоянии крепятся клипсы. Потолочные плитки или панели закрепляются в зажимах клипс и сцепливаются по бокам между собою, делая реечную систему незаметной и полностью закрытой потолочными плитами.
- Адгезионная установка – все панели могут быть посажены на цемент к существующей поверхности без установки несущей конструкции.
Потайная система Easy Up
Интересно, что квадратная подвесная плиточная система легко может быть трансформирована в систему подвеса для прямоугольных панелей. Для этого клипсы закрепляются на необходимом расстоянии прямо на существующем подвесе, панели устанавливаются в клипсы и стыкуются между собой.
Цены на подвесной потолок
подвесной потолок
Характеристики металлической подвесной системы Армстронг
- Подвешенный профиль не выгибается и обеспечивает фиксацию соединяющих узлов без смещения.
- Конструкция имеет легкий вес и компактную упаковку в сложенном состоянии, что удобно при транспортировке.
- Профили изготавливаются по запатентованной технологии PeakForm, которая усиливает стабильность и устойчивость всей конструкции.
- Соединение реек системой SuperLock спроектировано для создания безопасных стыков, которые при установке подтверждаются слышимым щелчком. Поперечные рейки легко снимаются и могут быть закреплены в другом месте.
- Кромка ScrewStop предотвращает вращение тонких деталей профиля.
- Подвес обладает значительной торсионной стабильностью.
- Покрытие реек горячим цинкованием обеспечивает их стойкость к коррозии, насекомым и плесени.
- Несущая профильная конструкция способна выдерживать значительные нагрузки порядка 170–200 кг.
- Подвесная система обладает пожароустойчивостью. Конструкция несущей балки подвесной системы Prelude выдерживает в огне 23,5 минуты по сравнению с гипсовым или натяжным потолком, которые обрушиваются за 15 минут.
Несущие балки подвесной системы Prelude
Системы подвеса различаются профилями стыковки с потолочными плитами.
- Черепичный – Tegular (Easy Elegance, HomeStyle).
- Скрытая черепица – Flush Tegular (HomeStyle).
- Квадратный – Square (Metallaire, HomeStyle).
- Ступенька – Stepped (HomeStyle).
- Скошенная фаска и желоб – Beveled Tongue and Groove (WoodHaven, HomeStyle).
- Квадратная фаска и желоб– Square Tongue and Groove (TinLook).
Виды профилей стыковки с плитами
Если в потолке предусматривается наличие светильников, потолочные лампы должны иметь независимые подвесы, чтобы не опираться на подвесную систему.
Кроме того, использование подвесной системы позволяет создавать арочные конструкции, позволяя тем самым не ограничиваться плоскими потолками. Радиус изгиба арки контролируется по желанию дизайнера, для поддержки дуги выпускаются специальные четырехвинтовые закрепы, чтобы усилить несущий профиль.
Арочные конструкции с применением подвесной системы
Установка подвесного потолка Армстронг
Установка потолка может быть осуществлена самостоятельно при наличии строительных инструментов. Сложность установки зависит от размера и материала потолочных плит. Проще всего установить ПВХ-плиты и плиты из минерального волокна размером до 40,64 x 40,64 см. Крепление древесно-волокнистых панелей WoodHaven относится к средней сложности. Установка металлических панелей Metallaire потребует определенных навыков. Если не используются встроенные светильники, подвесная система может занимать всего около 8 см толщиной. Во избежание потери высоты комнаты, плиты можно крепить прямо на существующий потолок без установки подвесной системы.
Цены на потолочный каркас
потолочный каркас

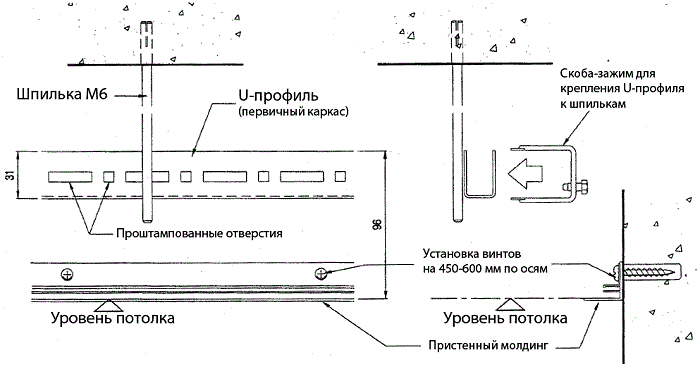

Схема установки подвесного потолка Армстронг
Для сохранения всех заявленных свойств подвесного потолка необходимо обеспечить выполнение некоторых условий.
- Выполняйте установку при относительной влажности не более 70% и температурном интервале 15–30 градусов Цельсия.
- Извлеките потолочные плиты из упаковки и оставьте их при комнатной температуре в течение суток в помещении, где запланирована установка.
- Не располагайте изоляцию непосредственно на потолочных плитах в межпотолочном пространстве.
- Не устанавливайте потолочные плиты под катушками трансформатора.
- Если требуется обрезать плиту, используйте острый нож. Плита должна располагаться при этом лицевой поверхностью вверх.
Видео — Сборка подвеса
Легкая установка плит осуществляется с помощью потайной системы EasyUp либо адгезионным способом прямо на поверхность потолка. Установка системы EasyUp также используется для древесных панелей.
- Прикрепите несущие металлические рейки напрямую к потолочным балкам.
- Закрепите направляющие клипсы на несущих рейках в необходимых позициях.
- Защелкните потолочные плиты или планки на клипсах, состыковывая их боковыми поверхностями.
Адгезионная установка плит требует применения цементирующего раствора или специального адгезионного средства. Нанесите раствор на углы плитки и зафиксируйте ее на потолке, состыковывая с соседними плитками. Потолок при этом способе крепления должен быть чистым и ровным.

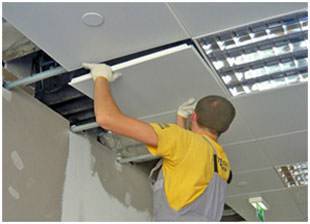

Монтаж подвесного потолка Армстронг
Для работы с металлическими панелями используйте защитные перчатки, поскольку края таких плит довольно острые. Металлические плиты могут иметь на поверхности небольшие морщины или вмятины – это рассматривается производителем как усиление эффекта античности и не считается производственным дефектом. Панели из стали необходимо очистить денатурированным спиртом и вытереть насухо, после чего такие панели перед установкой требуют покраски масляными красками для предотвращения ржавчины. Остальные металлические плиты выпускаются уже обработанными и имеют на поверхности ПВХ-пленку, которую следует удалить непосредственно во время установки модуля.
Цены на потолочные профили
потолочный профиль
Инструкция по монтажу и эксплуатации подвесных потолков Армстронг. Файл для скачивания.
Инструкция
Для установки металлических панелей или плит большого размера из других материалов требуется как минимум два человека: один будет удерживать панель в модуле, второй должен пристегивать панель к рейке.
- Нанесите разметку на стены по периметру помещения на необходимой высоте.
- Разметка расположения панелей на потолке выполняется так, чтобы по центру помещения была целая панель. Неполноразмерные панели у стен следует обрезать до нужного размера либо использовать специальные узкие панели в той же цветовой гамме, что и основные панели.
- Следующим шагом будет установка реечной системы. По периметру комнаты прикрепите угловой профиль. Установите несущие рейки параллельно с использованием подвесов и закрепите на них поперечные профили. Шаг расположения несущих и поперечных профилей зависит от размера потолочных плит.
- В образованной подвесной системе закрепите модульные плиты.
- Последним установите потолочный молдинг.
Установка молдинга
Уход за подвесным потолком Армстронг
Подвесной потолок можно использовать в помещениях, где температура остается в пределах 0–49 градусов Цельсия. Все панели, за исключением стекловолоконных, могут быть окрашены водоэмульсионными красками. Производитель заявляет о возможном ухудшении акустических и пожаростойких свойств после окрашивания. Потолочные плиты с дополнительной защитой от провисания, плесени и бактерий можно использовать даже в помещениях с повышенной влажностью, например, в ванных комнатах и подвалах, при отсутствии прямого контакта с водой и наличии наружной вентиляции.
Для оформления потолков Армстронг используются молдинги StyleStix, которые закрывают металлические рейки и стыки плит со стенами, придавая дизайну потолка законченный вид. Система молдингов подходит для подвесной системы размером 15/16 дюйма и может быть окрашена водоэмульсионными красками под цвет плит. Молдинги Армстронг не поглощают воду, не подвержены высокой влажности, а также устойчивы к плесени.
Цены на молдинги
молдинг
Как крепить ПВХ панели к потолку?
Подробную инструкцию вы найдете в этой статье. Еще вас должно заинтересовать, какой потолок лучше — натяжной или из гипсокартона!
Подвесной потолок требует не больше ухода, чем обычный окрашенный потолок. Пыль и загрязнения можно удалять мягкой щеткой или пылесосом. Пятна или прилипшую грязь можно очистить обычным ластиком или использовать хорошее моющее средство. Потолок можно чистить влажной тряпкой или губкой, смоченной в мыльном растворе. Тряпку или губку требуется хорошо отжать, а мыльную пленку вытереть чистой слегка влажной тряпкой.
На большинство потолочных плит при условии правильной эксплуатации производитель дает гарантию от одного года до 10 лет от даты установки, если не использовалась подвесная система Армстронг, и 30 лет с использованием металлической подвесной системы Армстронг. Панели типов Easy Elegance и Metallaire обеспечиваются пожизненной гарантией производителя.
Видео — Монтаж подвесного потолка Армстронг
Устройство подвесных потолков типа Армстронг, как правильно собрать конструкцию
Содержание статьи:
В последнее время в офисных и торговых помещениях стало популярным устройство потолка Армстронг. Ну а для многих владельцев квартир такой потолок — это предмет всех мечтаний. Но что же в нем такого замечательного, спросите вы. Именно об этом мы вам сейчас и расскажем.
Основные достоинства потолка Армстронг
Чем же так привлекателен такой тип потолка? Основным его достоинством является несомненно прекрасный внешний вид.
Не уступают эстетической стороне и такие качества как:
- легкость и высокая скорость монтажа;
- широкий выбор цветов и фактур;
- возможность самостоятельной установки, без необходимости привлекать специалистов;
- такая система позволяет обустроить охранную систему или пожарную сигнализацию.
Следует однако предостеречь, что в отличие от охранных и пожарных систем, которые можно монтировать после того как потолок полностью установлен, этого не можно сказать о различных коммуникационных линиях. Их необходимо проложить заранее, то есть до момента установки потолочной конструкции.
Несмотря на кажущуюся дизайнерскую простоту, такие потолки предоставляют достаточно широкие возможности для обновления интерьера. Так, вместо монотонной поверхности можно собрать двухцветный потолок. Это может быть и поверхность в шахматном порядке, и так называемая змейка или любой другой узор. Кроме того, материал достаточно легко поддается покраске. Поэтому поверхность можно преобразовать так, как вы того пожелаете.
Устройство подвесного потолка Армстронг состоит их таких элементов:
- несущих и поперечных профилей;
- панелей;
- светильников.
Перечень необходимых материалов и инструментов
Технология сборки потолка Армстронг предусматривает использование вместо обычных подвесов специальных спиц с пружинами. Каковы же конструктивные особенности этих элементов?
- На одной стороне подобной спицы находится крючок;
- На второй располагается отверстие, подобное игольному ушку;
- Между двумя этими составляющими натягивается пружина. Она обеспечивает возможность регулирования положения профилей и высоты потолка.
Для того, чтобы правильно рассчитать количество поперечных и несущих профилей необходимо разметить потолочную поверхность. Стандартно, технология устройства подвесного потолка Армстронг предусматривает, что на 10 кв.м. площади помещения требуется 15 поперечных профилей разного вида. Основываясь на этих числах и проводится самостоятельный расчет потолка Армстронг.
Устройство подвесных потолков типа Армстронг возможно при использовании таких инструментов:
- профилей для подвесного потолка;
- подвесов спиц;
- плиток;
- светильников;
- забивных дюбелей;
- ножниц по металлу;
- молотка;
- перфоратора;
- болгарки;
- уровня;
- плоскогубцев;
- трассера;
- карандаша для разметки.
Если вы монтируете потолок Армстронг в квартире небольших размеров, то достаточно использовать обычный алюминиевый уровень. Для больших комнат рекомендуется пользоваться лазерным уровнем.
Монтаж потолка Армстронг, смотрите на видео:

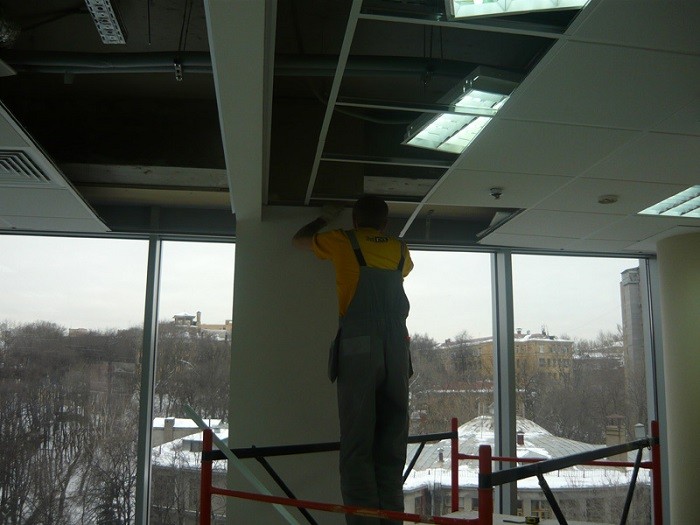

Устройство потолка Армстронг — технология
Итак, давайте же перейдем непосредственно к процедуре монтажа и узнаем как собрать потолок Армстронг.
- В первую очередь необходимо разметить потолок. Разметка позволяет правильно рассчитать количество материала, а также регулировать уровень профилей и готовых панелей. Для этого с помощью уровня (обычного или лазерного) размечают горизонтальные направляющие. Таким образом, мы узнаем, на сколько сантиметров наш потолок будет ниже базового.
- По углам помещения намечаем точки выбранного уровня.
- Определяем центр потолка. Для этого с помощью трассера намечают все 4 стороны, после чего в них делают отметку центральной части. На пересечении всех линий получаем центр потолка.
- Наиболее короткая линия, соединяющая противоположные стороны будет контрольной. Именно с ее помощью мы будет проводить закрепление направляющих профилей.
- От контрольной оси наносят вспомогательные линии с шагом в 120 см. На удалении 90 см от центра по кругу наносят точки. Это места установки подвесов.
- Теперь переходим к монтажу подвесов и уголков.
- По уже готовой разметке прибиваем уголки.
- Закрепляем подвесы. К этим этапам необходимо отнестись со всей ответственностью, так как неправильная установка одного из элементов исключит опускание подвеса ниже необходимого уровня, а это категорически неправильно.
- Для того, чтобы крепление профилей на подвесы было более легким, необходимо развернуть крючки в одном направлении.
- Теперь переходят к установке профилей. Для этого необходимо собрать каркас потолка, закрепив все подвесы. Читайте также: «Как сделать монтаж потолка Армстронг – пошаговое руководство».
- Сперва устанавливаются направляющие профили. Если длины элемента недостаточно, то его «дотачивают» с помощью специального замка. Такие замки идут в комплекте с системой потолка Армстронг.
- Необходимо проверить, чтобы все концы направляющих профилей устойчиво легли на уголки.
- Теперь переходят к монтажу поперечных профилей. Их монтируют с интервалом в 60 см.
- В тех же местах, где планируется ставить светильники, рекомендуем установить дополнительные подвесы. Подобное решение способствует более надежному креплению всей конструкции.
- В итоге у вас должна получиться сетка из профилей. Читайте также: «Как сделать монтаж потолка Армстронг своими руками – пошаговое руководство».
Завершающим этапом монтажа потолка Армстронг будет укладка панелей. Данная процедура требует от вас внимательности и аккуратности, дабы исключить появление пятен и отметин на плитках. Поэтому рекомендуем вам проводить этот этап в матерчатых рукавицах. Как видим, устройство подвесных потолков типа Армстронг не слишком отличается от монтажа других типов подвесных систем. От вас требуется быть внимательным, правильно рассчитать количество материала и провести ровную разметку. Выполняя последовательно все этапы, о которых мы вам рассказали, вы сможете самостоятельно установить столь прекрасный потолок (подробнее: «Подвесной потолок Армстронг своими руками: этапы монтажа»). Различные варианты обустройства подобной подвесной конструкции вы можете просмотреть в нашем фото-альбоме. Если у вас остались какие-то вопросы касательно особенностей монтажа системы, то прочитайте другие наши материалы на эту тему. Если и после этого вы хотите знать больше, то тогда свяжитесь с нами и мы с радостью вам поможем. Прочитайте также: «Устройство натяжного потолка — технология монтажа».Стоит понимать, что монтируя Армстронг потолки технология установки и подключения осветительных приборов остается аналогичной обычным потолкам. Поэтому если вы не имеете опыта обращения с электропроводкой, рекомендуем вам выполнить этот этап, привлекши специалиста — электрика.
Устройство подвесных потолков типа Армстронг
Среди прочих конструкций для обустройства потолков подвесная система типа Армстронг является одной из самых простых, недорогих и практичных. Она состоит из нескольких стандартизированных компонентов, которые собираются, как конструктор. Для выполнения монтажа не нужны никакие специфические инструменты и особые навыки.
Составные элементы подвесного потолка Армстронг
Основой подвесного потолка типа Армстронг является несущий каркас, который подвешивается на специальных приспособлениях. Он представляет собой совокупность ячеек размерами 600×600 мм, в которые укладываются декоративные плитки.
В состав потолочной системы этого типа входят такие компоненты, как:
- настенный уголок;
- регулируемый подвес;
- несущая рейка 3700 мм;
- промежуточная рейка 2100 мм;
- соединительная рейка 600 мм;
- декоративная плитка 600×600 мм.
Рассмотрим назначение и особенности каждого из представленных компонентов конструкции Армстронг.
Настенный уголок
Уголок монтируется к стене по периметру
помещения
Деталь представляет собой L-образный металлический уголок с равными сторонами. Наружная часть элемента является лицевой, соответственно, она окрашена. Уголок называется настенным потому, что он монтируется к стене по периметру помещения, в котором подвешивается потолок.
Данный компонент выполняет две функции. Во-первых, уголок является направляющим и несущим элементом для подвешиваемого каркаса из реек и для крайних плиток. Во-вторых, его лицевая часть несет декоративную функцию, обрамляя периметр потолка.
Крепится деталь одним из нескольких способов, который зависит от типа стены. Например, если она кирпичная, то в роли крепежей используются дюбели с ударным гвоздем. Для стен из панелей МДФ подойдет обычный саморез по дереву. Под гипсокартон выпускаются специальные разжимные клипсы с саморезом.
Регулируемый подвес
Компонент состоит из трех деталей, соединяемых между собой в регулируемое по длине крепежное приспособление. Назначение подвеса заключается в фиксации несущих реек (3700 мм) к имеющемуся потолку в нужной плоскости.
Соответственно, для крепления к потолку подвес имеет штырь с ушком, в которое легко вставляется саморез по дереву или ударный гвоздь для дюбеля. Для фиксации каркаса предназначен нижний штырь с крюком, который продевается в соответствующие отверстия на несущих рейках.
Между собой штыри соединяются металлической пластиной, воздействуя на которую, можно регулировать общую длину подвеса. За счет этого весь несущий каркас выставляется в нужной плоскости во время монтажа.
Несущая рейка 3700 мм
Так называемая T-образная рейка с лицевой окрашенной частью, на основе которой собирается весь остальной каркас подвесного потолка Армстронг. Крепится она на ранее описанные регулируемые подвесы параллельно одной из стен через промежуток 1200 мм. При этом, первая рейка устанавливается на расстоянии 600 мм от стены.
В длину несущие рейки, при необходимости, наращиваются при помощи предусмотренных на торцах защелок. За счет этого есть возможность собрать каркас в помещениях любой длины и ширины.
Подвесы для фиксации монтируются к потолку так, чтобы расстояние между ними было 1200 мм. Это нужно для того, чтобы равномерно распределить нагрузку, создающуюся в узловых точках каркаса.
Промежуточная рейка 2100 мм
Имеет аналогичную лицевую часть и T-образную конфигурацию. Деталь предназначена для установки перпендикулярно ранее смонтированным несущим рейкам. Для фиксации между собой на торцах 1200-миллиметровой рейки имеется шип, а на 3700-миллиметровой через каждые 600 мм – паз.
При монтаже следует соблюдать указанные расстояния, иначе соединить детали правильно попросту не получится. К потолку промежуточные рейки не крепятся.
Соединительная рейка 600 мм
Самая короткая соединительная рейка имеет аналогичную остальным деталям каркаса T-образную конфигурацию и окрашенную лицевую часть. На торцах предусмотрены шипы-защелки, которые рассчитаны под пазы в 1200-миллиметровых рейках. Соответственно, 600-миллиметровые рейки устанавливаются перпендикулярно 1200-миллиметровым.
По сути, с помощью этих деталей заполняются все оставшиеся пустоты в каркасе конструкции Армстронг.
Плитка 600×600 мм
В получившиеся ячейки собранного каркаса укладываются декоративные плитки, которые и будут видимой частью потолка типа Армстронг. Они бывают нескольких видов:
- Деревянные. Изготавливаются на основе прессованного шпона с последующим ламинированием.
- Металлические. Как правило, сделаны из легкого алюминия с последующим окрашиванием. Для уменьшения веса конструкции могут иметь перфорацию. Сравнительно дорогие по цене среди других доступных на рынке вариантов.
- Гипсокартонные. Пожалуй, самый распространенный вариант. Изготавливаются из гипса на картонной подложке. Дешевые, легко режутся под нужные размеры, отлично смотрятся в любом классическом интерьере.
- Пластиковые. Один из самых практичных вариантов по цене и характеристикам. Не портятся от влаги, легко чистятся, имеют небольшой вес.
Существуют и другие варианты, однако, описанные применяются на практике чаще всего. Особенно это касается гипсокартонных плиток, которые пользуются популярностью благодаря привлекательной цене.
Последовательность монтажа потолка Армстронг
Сборка подвесного потолка этого типа выполняется по следующему алгоритму:
- Разметка периметра.
- Монтаж настенного уголка.
- Крепление подвесов.
- Установка 3700-миллиметровых реек.
- Установка 2100-миллиметровых реек.
- Установка 600-миллиметровых реек.
- Укладка плиток.
Для организации освещения в помещении с потолком Армстронг предусмотрены специальные светильники, имеющие размер корпуса 600×600 мм. Они бывают люминесцентные и светодиодные. Светильники легко устанавливаются в соответствующие ячейки каркаса и гармонично смотрятся в сочетании с подвесными потолками.
Потолочные панели армстронг: технические характеристики.
Армстронг – именно такое название получили потолочные панели, которые все чаще устанавливают в офисных помещениях и квартирах. В связи с растущей популярностью плиты Армстронг обросли многочисленными слухами и домыслами. Например, некоторые домовладельцы относят к данной категории все подвесные конструкции с минеральными плитами. А это не так, ведь Армстронг – отдельный потолок со своими особенностями и характеристиками. О них мы сегодня и поговорим.
Положительные стороны потолков Армстронг
Приобретая панели потолочные Армстронг, технические характеристики плит должен знать каждый хозяин. Вряд ли вы стали бы покупать автомобиль или ноутбук, не изучив его параметры, а также сильные и слабые стороны.
Более детально: «Преимущества потолков Армстронг«
Из очевидных достоинств подвесных конструкций известно вот что:
- Дают полноценный доступ к системе вентиляции, любым датчикам и приборам освещения. Произошло замыкание проводки? Что-то не так с вентиляцией? Вам не потребуется снимать весь потолок, буквально кроша все вокруг. Достаточно убрать одну из проблемных панелей, устранить причину поломки и поставить ее на место.
- Базовое потолочное покрытие выглядит не лучшим образом? Оно неровное, заметны грязь и другие погрешности? Не волнуйтесь – потолок типа Армстронг спрячет все.
- О быстром монтаже и разборке мы уже сказали – теперь поговорим об уходе. Долгая уборка, чистка, увлажнение – все эти слова явно не о потолках Армстронг.
- Достаточно высокое светоотражение. Благодаря этому свойству, вы сможете существенно сэкономить на электричестве.
- Плиты сделаны из натурального материала, а значит, являются экологически чистыми и безопасными для здоровья.
- Для данного вида потолка производители выпускают множество дополнительных аксессуаров. Они упрощают монтаж и расширяют функционал панелей. Решетки вентиляции, элементы освещения – все это создается и совершенствуется.
- Отличная шумоизоляция. Теперь вы понимаете, почему в офисных центрах плиты Армстронг стоят практически в каждом кабинете?
А как насчет недостатков?
Было бы здорово считать подвесную потолочную конструкцию идеальной, но это не так. Несколько недостатков у нее все же имеются:
- Никаких потопов. Если в офисе вероятность затопления минимальна, в частной квартире она повышается в разы. Даже влагостойкие плиты не способны остановить поток воды. Таким образом, если над вами живут сомнительные соседи, и в качестве их сантехники вы не уверены, придется искать альтернативу. Например, реечный потолок или даже кассетный.
- Никаких перепадов температуры. Когда температура в помещении скачкообразная, на долговечности плит Армстронг это сказывается не самым лучшим образом. Минеральные плиты быстро портятся и даже могут изменить цвет с белоснежного на желтоватый.
Кстати, перепадов влажности это тоже касается. - Никаких ударов. Достаточно один раз открыть шампанское неудачно – и на плите останется характерный след. Резких толчков и ударов плиты Армстронг не любят. На этот случай советуем держать в доме 3-4 плиты про запас. Так, на всякий пожарный.
Технология изготовление минеральных плит
Подумать только, сколько различных компонентов используется в производстве подвесного потолка. Здесь вам и перлит с глиной, и минеральное волокно, и гипс, и даже крахмал с латексом! Хотя основной компонент один. Это минеральное волокно. Оно представляет собой каменную вату, обработанную особым способом.
Благодаря тому, что производство минеральных плит давно поставлено на поток, продукция имеет высокое качество и соответствует всем стандартам.
Не последнюю роль в производстве играет процентное соотношение того или иного материала. Например, если в состав плиты входит много латекса, ее влагостойкие свойства улучшаются. Следовательно, такой материал можно смело использовать в ванной комнате или бассейне.
Размеры, толщина, виды
Чаще всего в продаже встречаются плиты размером 60 на 60 или 60 на 120 сантиметров. Их диаметр может варьироваться от 0,8 до 2,5 см, вес – 2,5-8 кг. Отличается и кромка, наиболее популярные виды: Tegular, MicroLook и Board.
Полезная информация: «Как рассчитать плитку под потолок Армстронг«
Изделия Board – это плиты, края которых полностью ровные, ширина планок – 15-24 мм. У Tegular каждый край оформлен в виде широких ступенек, MicroLook – узких. Монтируется MicroLook на подвесную систему с шириной планки 1,5 см.
Сфера применения
Потолок Армстронг технические характеристики которого вам уже известны, может применяться самых разнообразных помещениях. Эконом-варианты встречаются в офисах и магазинах, школах и гостиницах. Одним словом, в тех местах, где требования к эксплуатационным характеристикам минимальны.
Что касается зданий с высокой влажностью, здесь используется Армстронг с особыми гигиеническими качествами.
Особая обстановка гостиниц и ночных клубов предполагает монтаж акустических панелей, дизайнерские конструкции по индивидуальному заказу украшают собой концертные залы, рабочие кабинеты.
5 разновидностей Armstrong
Вашему вниманию предлагается еще одна классификация подвесных панелей. В соответствии с ней, все потолки
Армстронг можно разделить на 5 видов:
- Недорогой эконом-класс (Оазис, Байкал). Один из самых востребованных и популярных вариантов. Сочетает в себе максимум комфорта и минимум затрат клиента. Приобрести плиту можно по действительно доступной цене, изделия отличаются высоким качеством, приличным дизайном.
- Функциональный класс (Прима). Отличается дополнительной защитой от влаги. Представляете – даже при 95% влажности плиты Прима не меняют свою форму.
- Акустический класс (Ультима). Обеспечивает надежную защиту от шума извне.
- Гигиенический класс, также известный как Биогуард. Описание данного типа потолков выглядит следующим образом: не боятся горячего пара, защищены от налипания жира. Как вы уже догадались, лучше всего покупать Биогуард для кухни и столовой.
- Дизайнерский класс. Имеет оригинальный внешний вид, используется для придания помещению особого, уникального стиля.
Полезная информация: «Как правильно монтировать конструкции Армстронг«
Эстетическая составляющая конструкций
Когда речь идет о выборе цвета, безусловным фаворитом был и остается белый. В то же время, покупатель не ограничен в выборе оттенков и может остановить свой выбор на узорчатых, а также цветных плитах Армстронг. Наверняка, вам приходилось видеть в кинотеатрах потолки черного цвета. Скорее всего, это тоже плиты Армстронг.
Весьма необычно выглядят перфорированные конструкции. А наличие ячеек решетчатого типа позволит вам полностью скрыть подвесную систему. Такой богатый выбор элементов позволит оформить потолок по своему вкусу и даже сделать его многоуровневым.
Вывод
Компания Armstrong World Industries производит знаменитые потолки Армстронг с 1860 года. Прошло более 150 лет – а они по-прежнему остаются в тренде, особенно если речь идет о кафе, магазинах, учебных заведениях и офисах. Все имеющиеся недостатки с лихвой перекрываются преимуществами плит Армстронг, что делает их выгодным решением для обустройства потолка.
Потолок Армстронг – технические характеристики и расчет
Потолок подвесной типа Армстронг – что это такое?
Видео инструкция по монтажу подвесного потолка типа Армстронг
По сути, это подвесная потолочная конструкция, состоящая из алюминиевого каркаса и минеральных плит. Однако это больше, чем просто подвесной потолок.
Его основные достоинства:
- благодаря подвижности конструкции, всегда есть возможность свободного доступа к системе вентиляции, освещения и прочим коммуникациям;
- система скрывает непрезентабельный вид основного потолка, а также позволяет спрятать провода, вентиляционные трубы и прочее;
- конструкция быстро собирается, легко ремонтируется и проста в уходе;
- светоотражающие плиты улучшают освещенность помещения;
- благодаря своим шумоизоляционным качествам, потолки «Армстронг» – выгодное решение для промышленных и офисных помещений;
- для этого типа конструкции выпускается большое число комплектующих – решеток, осветительных элементов, декора и прочего, что позволяет в свободной манере планировать зоны потолка;
- натуральный материал, из которого изготавливаются плиты, безопасен для человека.
Но есть у потолков и существенные недостатки:
- несмотря на свою влагостойкость, плиты боятся воды. Потопы от соседей сверху или хлипкие трубы губительны и требуют замены модулей в месте намокания;
- минеральные плиты чувствительны к частым температурным и влажностным перепадам, из-за чего нередко желтеют;
- панель выполнена из очень хрупкого материала и может расколоться даже от удара о нее пробки от шампанского, поэтому рекомендуется держать про запас несколько целых плит;
- невозможность создания криволинейных элементов, и даже диагональное расположение потолка существенно удорожает и усложняет его монтаж.
Виды потолков «Армстронг»:
- Самый востребованный – эконом-класс (например, «Байкал», «Оазис»). При минимальных затратах вы приобретаете сравнительно качественный материал, придавая вашему потолку вполне приличный внешний вид. Чаще всего используется в общественных помещениях, холлах, торговых центрах и т. д.
- Функциональные потолки (например, «Прима»), благодаря повышенному содержанию латекса, дополнительно защищены от влаги и не деформируются даже при влажности в помещении до 95%. Уместны в кафе и ресторанах, бассейнах и в ванных комнатах, прачечных и банях.
- Акустические потолки (например, «Ультима»), снабжены шумоизоляцией и незаменимы там, где необходимо осуществить звуковой барьер: залы кинотеатров, концертные залы, ночные клубы, офисы в шумных производственных зданиях.
- Гигиенические потолки (например, «Биогуард»), имеют специальное защитное покрытие против пара и жира, а кроме того, препятствуют развитию бактерий в порах панелей. Соответствие санитарно-гигиеническим нормам делает такие потолки незаменимыми для больниц, поликлиник, детских садов, промышленных кухонь.
- Дизайнерские потолки имеют неповторимый вид и используются для дополнения образа того или иного помещения. Там, где нужен эксклюзив, к примеру, в холле гостиницы, ресторане, такие панели будут как нельзя кстати.
В результате особой переработки каменной ваты и добавления в ее состав крахмала, целлюлозы и латекса, производят минеральное волокно. При минимальных затратах и по тщательно отработанной технологии, этому материалу придают необходимую степень прочности (зависит от соотношения крахмала и латекса) и влагостойкости.
Плиты с проложенным между ними картоном складывают в стопки по 8-22 штук и упаковывают в полиэтилен. Условия хранения требуют влажности в помещении не более 90%, при температуре 15-30°С.
Технические параметры плит:
- Выпускаются со сторонами 60х60 или 60х120 сантиметров, однако последние используются крайне редко из-за своей хрупкости.
- Толщина от 0,8 до 2,5 сантиметров.
- Вес от 2,7 до 8 кг/м2.
По типу кромки плиты разделяют на три группы:
- Кромка Microlook представляет собой не очень широкую ступеньку с краю, и предназначается для систем шириной полтора сантиметра.
- Кромка Tegular имеет более широкий ступенчатый край и применяется в системах шириной 2,4 сантиметра.
- Плиты с кромкой Board – универсальны для любых конструкций, так как имеют ровный край.
Самые востребованные панели – белого цвета, однако в продаже попадаются и цветные, и фактурные плиты, среди которых встречаются перфорированные или тисненые. Черную обшивку, например, часто можно встретить в кинотеатрах. Существуют также решетчатые плиты, которые придают потолку необычный вид, скрывая вместе с тем элементы подвесной системы и коммуникации.
Технические характеристики подвесного потолка «Армстронг»
Конструкция состоит из каркаса и модулей. В зависимости от типа кромки панелей, каркас может быть виден или «утоплен» между элементами обшивки.
В отличие от классического подвесного потолка, этот требует большего межпотолочного зазора, но эти пустоты часто используются для заложения в них любых инженерных коммуникаций.
Почему данные конструкции редко используются в жилых помещениях? Да потому, что при монтаже они «съедают» не меньше 25 сантиметров.
Потолок «Армстронг» подразумевает набор комплектующих, в число которых входят:
- плиты потолочные;
- профили поперечные;
- профили продольные;
- профили несущие;
- подвесы с крючком и штангой;
- стеновой профиль;
- крепежный узел.
Плиты бывают как мягкие (органические или минеральные), так и жесткие (металлические, зеркальные, стеклянные). Поэтому в соответствии с их типом выбираются и профили. Для жесткой и тяжелой обшивки требуются усиленные несущие конструкции, чья стоимость выше, чем у профилей для легких панелей.
Металлические или пластиковые Т-образные профили выпускаются шириной 15-24 сантиметра и имеют отверстия для подвесной системы. Их можно регулировать по длине с помощью подрезки, а также соединять, используя для этого пружинные замки или специальные усики.
Подвес представляет собой два шестимиллиметровых прутка, один ровный, другой – с крючком, соединенные друг с другом так называемой «бабочкой». Сжимая ее, прутки можно передвигать, регулируя тем самым высоту подвеса. В опущенном состоянии «бабочка» надежно фиксирует прутки. Чтобы удерживаться в крепежном узле, верхняя часть одного из прутков представляет собой профиль.
Крепежный узел размещается в базовом потолке и состоит из обычного дюбеля или металлической цанги. Последнюю чаще используют в усиленных конструкциях, либо в местах с дополнительной нагрузкой: в районе светильников, вентиляционных узлов и т. д.
Расчет потолка «Армстронг»
Монтаж конструкции осуществляется по итогам расчетов, которые нужны для определения количества материалов, а также рационального зонирования потолка.
Производители хрупких минеральных панелей не рекомендуют делать подрезку более чем на 300 мм, так как такие маленькие ячейки приводят к расходу материала и дополнительной работе. Вместо этого производится «сгонка» плит, постепенно уменьшая их ширину к краю потолка.
Следует также помнить, что подрезанный ряд лучше располагать у противоположной от входа стены.
Рассчитать периметр просто: измеряем длины всех стен, складываем и округляем до значения, кратного трем (так как длина одного профиля – 3 м). Стеновой П-образный профиль можно сгибать и надрезать, чтобы обойти выступы и углы.
Средний расход материалов на 1 м2 для квадратных помещений или с соотношением стен 3:4:
- профиль несущий, 3700 мм – 0,8 м;
- профиль продольный, 1200 мм – 1,6 м;
- профиль поперечный, 600 мм – 0,8 м;
- профиль для периметра, 3000 мм – 0,5 м;
- подвес – 0,6 шт.
Расход для помещений, у которых стороны соотносятся от 2:3 до 1:2, будет несколько большим:
- профиль несущий, 3700 мм – 0,84 м;
- профиль продольный, 1200 мм – 1,68 м;
- профиль поперечный, 600 мм – 0,87 м;
- профиль для периметра, 3000 мм – 0,5 м;
- подвес – 0,7 шт.
Площадь потолочной плиты размером 600х600 мм считается по формуле: 2,78хS (где S – площадь).
Эти данные актуальны только для простых помещений, размером от 10 до 120 м2. Если площадь имеет сложную конфигурацию, расход материалов можно подсчитать на он-лайн калькуляторе или в масштабе выполнив чертеж помещения.
П-образный профиль крепится к периметру с шагом 60 см для легкого каркаса и 30 см для утяжеленной конструкции. При этом вентиляционные решетки и точечные светильники нагрузкой не считаются.
Как составить схему монтажа
Целесообразным будет сделать нехитрый чертеж, где указаны все узлы, количество рядов панелей, светильники, решетки вентиляции и прочее.
- После того, как периметр нанесен, обозначаем его как периметральный профиль.
- Несущие профили следует располагать вдоль коротких стен с шагом 1,2 м. Меньшее количество стыков экономит материал и делает конструкцию более прочной.
- На несущих опорах, не далее, чем 45 см от стен, будут находиться узлы, отмечаем их крестиком. Равномерно распределяем их рядами в шахматном порядке.
- Согласно несущим профилям чертим расположение поперечных и продольных балок в соответствии с шагом панелей.
- Отмечаем штриховкой или цветом те ячейки, где будут находиться светильники, а также вентиляция.
- Рядом с этими местами, по диагонали от ближайшего узла, помечаем крестиком дополнительный крепежный узел. Особо тяжелые детали (например, блок сплит-системы), следует подкреплять по всем углам и располагать вплотную к стене.
Совет: если в ячейку нужно уложить объемный предмет, то подвес следует располагать не на самом пересечении профилей, а чуть в стороне, так как его крючок может помешать.
Потолок «Армстронг» своими руками
Видео про монтаж подвесного потолка типа Армстронг
Пошаговая инструкция монтажа:
- Начинаем установку с крепежа профиля по периметру. Согласно Строительным Нормам и Правилам, для этого следует использовать лазерный или водяной уровни, однако можно прибегнуть и к другому способу: если пол ровный, от него в углах отбиваются равные отметки, а затем, используя намеленный шнур и помощь двух человек, на стене отпечатывается ровная линия.
- Стеновой профиль нарезаем нужной длины и крепим его к бетонным или кирпичным стенам на саморезы с дюбелями. Если стены деревянные, а потолок не представляет собой особо тяжелую конструкцию, и имеет не более 1 светильника на 5 м2, то направляющую можно закрепить и при помощи гвоздей.
- Сверлим отверстия для подвесов в потолке. Важно помнить, что основная нагрузка приходится именно на них, а потому экономить не стоит. Здесь должны быть пропиленовые дюбели или металлические цанги вместо них.
- Нарезаем несущий профиль и соединяем его на полу в планки нужной длины. Укладываем профиль в периметр.
- Раздвигаем балки, располагая их согласно плану, и устанавливаем подвесы.
- При помощи натянутого шнура выравниваем провисание планок, регулируя подвесы.
- Монтируем продольные и поперечные планки. Есть два способа их установки: крестовый и поперечный. Расход материала у них одинаков, но крестовый тип считается более прочным и используется в местах повышенной нагрузки или при наличии утепления.
- Первым делом устанавливаем тяжелые элементы и подводим к ним коммуникации. После этого укладываем плиты, в которые заранее вставлены точечные светильники. Подводим провода.
- Этап финальной сборки. Каждую панель под наклоном заводим за профили и бережно укладываем в ячейку. Если плита легла криво, осторожно подталкиваем ее снизу, выравнивая.
- Последнюю панель на ладонях подносим к ячейке, заводим и отпускаем.
Процесс крепежа потолка напоминает конструктор, его можно собирать и разбирать, меняя элементы местами.
Освоив принцип монтажа, и подключив фантазию, такой потолок можно сделать и самостоятельно. Например, в качестве плит можно использовать деревянный массив, ламинированные ДСП или МДФ, которые также отлично смотрятся. Если в качестве каркаса вы решите использовать обычный легковесный профиль, то в промежутках его придется дополнительно зафиксировать подвесами.
- Квартирный вариант «Армстронга»
Отказавшись от классических подвесов, межпотолочное пространство можно сократить вплоть до 80 мм. В качестве крепежа здесь будут выступать обычные жестяные уголки и медные жгуты по 60-80 мм. Один конец продевается в отверстие профиля, другой – в уголок, и скручиваются между собой. Длина жгута регулируется любым продетым в него металлическим штырьком.
За последние годы конструкция и внешний вид «Армстронга» претерпели изменения, продолжают они совершенствоваться и сегодня. С появлением новых конструктивных деталей, расширяется разнообразие фактур, а также делается упор на экологичность плит.
Оцените статью: Поделитесь с друзьями!Потолок Армстронг: обзор и технические характеристики
Введение
Потолки Армстронг или типа Армстронг стали для нас именем нарицательным, ввиду того что это самая распространенная и узнаваемая марка. На самом деле существует много производителей систем подвесных потолков, но система фирмы Армстронг является флагманом на данном рынке. Фирма Армстронг была основана в США в 1860 году Томасом Мортаном Армстронгом, смогла пережить все кризисы и войны, и преобразовалась в трансконтинентальную корпорацию с более чем 150 заводами по всему миру. Фирма Армстронг применяет, при производстве подвесных систем, передовые технологии соответствующие мировым стандартам качества и экологичности. Плиты для подвесных систем изготавливаются из смеси переработанной макулатуры, латекса, гипса, минеральных составляющих, а так же есть плиты из дерева стекла и пластика.
Виды плит для потолка Армстронг
Фирма Армстронг выпускает сразу несколько линеек потолковых плиток:
- Плиты эконом класса;
- Плиты с повышенной влагостойкостью;
- Акустическая линейка плит;
- Дизайнерские плиты;
- Гигиенические плиты.
Все выпускаемые потолочные плиты Армстронг имеют размеры 600х600 мм. и 1200х600 мм., кроме дизайнерских, которые имеют различные формы и размеры, даже радиусной конфигурации. Есть плиты с бортиком который заходит на Т-образный профиль на 15 мм. — тип Microlook и 24 мм. – тип Tegular и есть цельные, ложатся на профиль полностью – тип Board.
К линейке эконом класса относятся минераловолокнистые плиты с невысокой влагостойкостью толщиной от 6 до 11 мм., так же у них невысокие показатели по прочности, но существенно низкая цена. Сюда относятся такие марки как Oasis, Oasis+, Cortega, Tatra, Bajkal и другие.
Повышенной влагостойкостью обладают потолочные панели Армстронг марки Mylar, Newtone Residence, а так же класса Prima. Толщина их достигает 16 мм., влагостойкость до 95%, они более прочные и имеют в составе более высокий процент латекса, за счет которого и достигается эффект влагостойкости. Использование повышенного процента латекса и применение другой технологии при производстве влияет на повышение цены на данную линейку.
Акустические плиты достигают 24 мм. по толщине и могут иметь дополнительную звукозащиту с внутренней стороны, на нашем рынке представлены двумя марками – Neeva и Frequence.
Как отмечалось выше, дизайнерские плиты имеют всевозможные формы и размеры, а также различную перфорацию или гравировки, резные рисунки и теснение, бывают различных цветов, с нанесением текстурной пленки. Выпускаются также панели из металла и дерева, стекла и пластика, с фотопечатью и крашеные. На самом деле подвесной потолок Армстронг, при соблюдении весовых нагрузок и размеров, можно укомплектовать плитками на заказ – на свой вкус из пластика или стекла с фотопечатью или цветные, можно из пленочного МДФ и акрила, ЛДСП и дерева ценных пород.
Гигиенические панели для потолков Армстронг представлены на нашем рынке в единственном экземпляре — это Bioguard, они полностью экологичны и хорошо моются.
Область применения подвесного потолка
Технические характеристики потолков фирмы Армстронг такие как:
- пожаробезопасность,
- экологичность,
- прочность,
- хорошая звукоизоляция,
- простота и скорость монтажа,
позволяют использовать подвесные потолки в различных используемых людьми помещениях, в основном в нежилых – офисах, гаражных помещениях, кафе, барах, ресторанах и пр. Подвесной потолок в домашних условиях требует к дизайну интерьера своих особых правил, а так же высоту потолка в помещении не ниже 2.6 м. Конструкция требует довольно много свободного пространства для монтажа и обслуживания — не менее 15 сантиметров, иначе даже укладку панелей на свои места будет произвести довольно затруднительно.
В основном применяют плиты эконом класса, из-за их дешевизны, сочетая их с комплектующими разных цветов для потолка Армстронг. В кафе, клубах, барах и помещениях где присутствует высокий уровень шума целесообразно использовать акустические плиты. В банях, саунах, помещениях связанных с приготовлением пищи и помещениях, где присутствует повышенная влажность, используют влагостойкие панели. В детских садах, школах и медицинских учреждениях рекомендуется использовать гигиенические панели, поскольку они отвечают всем нормам САНПиНов предъявляемых к этим учреждениям.
Дизайнерские плиты производства Армстронг или изготовленные на заказ подойдут к любому по желанию помещению с учетом дизайна и наличия пространства для свободного монтажа. Постоянное расширение видов потолочных плит и комплектующих для подвесных потолков, развитие производства и внедрение новых производственных технологий, расширяет и область применения потолочных систем фирмы Армстронг.
Монтаж потолков Армстронг
Система потолков Армстронг состоит из следующих комплектующих:
- Несущие профиля,
- Поперечные профиля,
- Подвесы,
- Вкладные панели и аксессуары.
Несущие профиля выпускаются длиной 3.6 м. и 1.2 м, имеют Т-образную форму и отверстия для крепления подвесов — круглые, для крепления поперечных профилей и профилей 1.2 м. — специальные отверстия под замок. Так же, при покупке, следует учитывать и плитку, которую будем применять, так как профиля имеют и разный по размеру выступ бортиков от 15 до 24 мм, и высоту стенки от 15 до 38 мм. По длине несущие профиля 3.6 м. наращиваются так же специальными соединениями, расположенными на их концах.
Выпускаются несущие и поперечные рейки разных цветов – белые, черные, под золото и серебро и других цветов, окрашенными с наружной стороны. Эти профиля располагаются параллельно наименьшему размеру помещения на расстоянии 1.2 м. друг от друга, ложась своими концами на пристеночный уголок, который крепится к стене на дюпельгвозди или саморезы через каждые 40 – 50 см.
Важно! Разметку под пристеночный уголок нужно производить лазерным уровнем.
От потолка или от пола рулеткой отмечаем на стене желаемый уровень будущего потолка, ставим карандашом риску. Затем по этой риске выставляем горизонтальный луч лазерного уровня и поворачивая его вокруг своей оси ставим риски на стенах по лучу примерно через 1 м. – это и будет точный уровень нашего подвесного потолка.
Внимание! Ни в коем случае не перемещайте и не смещайте лазерный уровень до конца нанесения разметки по всему периметру помещения.
Под подвесы так же необходимо произвести разметку, для этого находим центр комнаты при помощи диагонального пересечения линий из угла в угол, ставим отметку. При помощи вертикального луча лазерного уровня, установленного по центральной метке, переносим точные линии на потолок помещения и поперек комнаты и повдоль. От них отмеряем и проводим линии для крепления подвесов через каждые 1200 мм., для несущих профилей. По этим линиям ставим точки для крепления подвесов, через каждые 600-700 мм.
Подвесы для крепления системы подвесного потолка так же есть разные:
Самый распространенный вариант – с двумя металлическими прутками и пружинной пластиной.
К верху подвес крепится на дюпельгвоздь или распорный анкер, несущую рейку удерживает крючок, вставленный в одно из отверстий, предусмотренных на ней.
Совет: крючок, удерживающий несущий профиль, желательно подогнуть пассатижами, во избежание соскальзывания и исключения люфта.
Регулировка конструкции в горизонтальной плоскости производится при помощи сжатия пружинной пластины и передвижения вверх или вниз одного из металлических прутков подвеса. Контроль горизонтальности конструкции осуществляем строительным уровнем.
К навешенным через 1200 мм. несущим рейкам крепятся несущие профиля размером 1200 мм. при помощи вставки своими концами в специально сделанные для этого отверстия с шагом 600 мм. Получаем решетку с ячейками 1200х600 мм.,
и уже эти ячейки разделяем поперечными профилями, через каждые 600 мм. В итоге имеем висячую конструкцию каркаса с ячейками 600х600 мм.
в которые и монтируются панели потолочные с комплектующими Армстронг. Панели легко вкладываются в полученные ячейки и ни чем к ним, ни крепятся, что обеспечивает неплохую вентиляцию межпотолочного пространства и легкость при замене.
Важно! При использовании минераловолокнистых плит, перед их монтажом, все строительно-отделочные работы должны быть полностью завершены, в помещении должна поддерживаться постоянная температура в пределах +15 — +30 0 С, без резких перепадов.
Сейчас выпускаются панели с замками по периметру, которые так же легко защелкиваются в Т-образный профиль. Обычно помещение имеет не точный размер кратный количеству панелей, поэтому крайние к стенам плитки приходится подрезать.
Совет: старайтесь распределить это расстояние так, чтобы размер обрезанной панели не был меньше 450 мм. и они находились только на одной стороне комнаты.
Подрезаются минераловолокнистые панели обычно простым строительным ножом, прочие с использованием специальных инструментов.
Комплектующие Армстронг для такой системы выпускаются разнообразные, это и светильники и системы вентиляции, кондиционирования. Данные аксессуары постоянно совершенствуются и пополняются разнообразием.
Внимание! Все коммуникации и инженерные решения должны быть сделаны до монтажа подвесной системы.
Такие комплектующие обычно снабжены инструкцией, в которой изложено подробное описание по технологии монтажа с указанием всех размеров.
Важно! Ячейки, в которые производится монтаж систем освещения и кондиционирования усиливаются с помощью дополнительных подвесов.
Видео по установке
Эксплуатация и уход за подвесными потолками
В ходе эксплуатации потолки загрязняются, изнашиваются и повреждаются, система Армстронг не исключение. Эксплуатировать такие системы с использованием минеральных панелей надлежит в помещениях с постоянной температурой и влажностью. Стоит так же отметить, что свойство – влагостойкость, не значит — водостойкость и надо позаботиться о том, чтобы вода на прямую не касалась этих панелей. Панели за время эксплуатации могут потемнеть или пожелтеть, треснуть от механического воздействия или расколоться. В некоторых случаях можно обойтись простым окрашиванием, при необратимых или значительных повреждениях плитку просто меняют, поэтому при покупке панелей стоит приобрести дополнительно 3-4 запасные плиты – на замену.
Осевшую на потолке пыль удаляют пылесосом с мягкой насадкой или влажной тряпкой смоченной в воде с раствором моющих средств. Гигиенические, стеклянные, металлические или деревянные панели хорошо моются водой, небольшие пятна можно удалить с поверхности обычным ластиком.
Внимание! Не используйте абразивные чистящие средства при уходе за панелями.
Заключение
Благодаря постоянному улучшению и расширению производства линеек потолочных панелей, внедрению в производство новейших технологий, использованию экологически чистого сырья для их производства — компания Армстронг остается лидером на данном рынке. Изобретая и производя новейшие аксессуары и комплектующие к потолочным системам, применяя новейший, гибкий дизайн, — адаптированный к постоянно меняющимся тенденциям спроса подвесные потолки Армстронг составляют значительную конкуренцию другим видам и системам потолков.
- Компания Армстронг производит широкий ассортимент экологически чистых и пожаробезопасных панелей, для системы подвесных потолков.
- Подвесные потолки, в зависимости от технических характеристик, возможно, применять в различных помещениях используемых человеком.
- Монтаж подвесных потолков Армстронг можно произвести своими руками, соблюдая технологию.
- Система Армстронг проста в уходе и ремонте.
- Подвесные потолки компании Армстронг конкурентоспособны по отношению к другим видам.
инструкция по монтажу своими руками
Подвесной потолок армстронг стал в последнее время очень популярным и широко используется при отделке офисных помещений, супермаркетов, аптек, различных зданий общественно-культурного назначения. Единственно, где он не используются, – это жилые помещения. Одной из причин является то, что в состав плит подвесных потолков до недавнего времени входил асбест, являющийся канцерогенным материалом. В остальном же эти потолки имеют целый ряд положительных свойств.

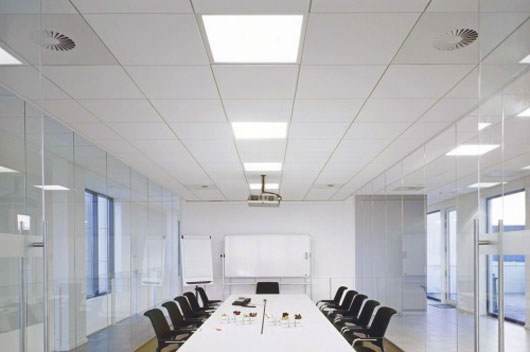

Что такое подвесной потолок типа армстронг
Подвесной потолок Армстронг легко и быстро монтируется, что имеет большое значение при огромных площадях современных супермаркетов. Армстронг состоит из:
- Легкого каркаса;
- Подвесной системы из проволоки или специальных струн;
- Зажимных лепестков, которые крепятся к железобетонным плитам перекрытия с помощью дюбелей;
- Модульных плит, размер которых обычно составляет 600х600 мм.
Самая трудоемкая операция при установке подвесного потолка армстронг своими руками – это монтаж каркаса, состоящего из пристенного профиля и основного каркаса из Т-образного профиля, имеющего длину 3,7 м; 1,2 м; 0,6 м. Плиты, которые укладываются внутрь ячеек каркаса, могут быть разнообразны — из любого материала, всевозможных цветов, с различными акустическими характеристиками. При монтаже таких потолков применяются светильники размером 600х600 мм – растровые, совпадающие по размерам с плиткой потолка и имеющие люминесцентные лампы, а также могут быть точечные светильники различного типа.
к содержанию ↑Преимущества и недостатки потолка Армстронг
Широкое применение подвесных потолков типа Армстронг говорит о наличии положительных качеств:
- Конструкция подвесного потолка обладает небольшой массой, что позволяет без проблем использовать эти потолки на больших площадях;
- Все конструктивные элементы изготовлены из негорючих материалов;
- Плиты армстронга обладают звукоизолирующими характеристиками, что позволяет использовать их в помещениях, связанных со звуковоспроизведением;
- С его помощью можно скрыть все коммуникации, расположенные на потолке;
- Быстро монтируется и имеет небольшую стоимость.
Как и у всех строительных конструкций, помимо положительных качеств, есть и минусы. Основным недостатком подобных потолков является очень плохое сопротивление к воздействию влаги в любом виде, – при попадании воды, плиты приходят в негодность.
к содержанию ↑Виды плит для подвесного потолка
По способу монтажа существует два вида потолочных плит:
- Классического типа, которые вкладываются в каркас изнутри;
- Современные плиты, которые защелкиваются при установке снаружи.
По внешнему виду, качеству и специальным характеристикам плиты для армстронга подразделяются на:
- Серия эконом – имеют нормальные характеристики и достаточно приемлемую цену, не устанавливаются в местах с повышенной влажностью;
- Серия прима – более высокий класс, характеризуется повышенными показателями влагостойкости, наличием шестью видов поверхности, и обладающий большей долговечностью;
- Акустическая серия – специальные плиты, с повышенными звукоизолирующими характеристиками;
- Гигиеническая серия – отличается повышенными антибактериальными свойствами. Идут в ход при установке в лечебных учреждениях;
- Влагостойкая серия – плиты, предназначенные для использования в помещениях с высокой степенью влажности.
Необходимый инструмент
Для качественного выполнения работ при установке потолка армстронг своими силами, необходимо приобрести следующий инструмент:
- Рулетка, маркер черный;
- Лазерный или водяной уровень;
- Ножовка по металлу;
- Малярный нож с набором запасных лезвий;
- Шнур отбивочный;
- Перфоратор с набором буров 6, 8, 10 мм;
- Шуруповерт;
- Ножницы по металлу;
- Уровень для каменщика;
- Удлинитель для подключения электроинструмента;
- Угольник;
- Молоток.
Расчет подвесного потолка
При заказе подвесного потолка, необходимо знать только площадь в квадратных метрах. Исходя из этой величины, можно рассчитать необходимое количество комплектующих элементов каркаса и подвесов. Существует калькулятор для определения всех необходимых составляющих.
Конструкция «Армстронга»
Подвесной потолок включает каркас, подвесную систему и плиты. Каркас состоит из:
- Несущего профиля Т24 или Т15, длиной 3,6 м;
- Поперечного профиля Т24 или Т15, длиной 1,2 м и длиной 0,6 м;
- Углового пристенного профиля 19/24.
Каркас крепится к потолку с помощью подвесной системы, которая состоит из:
- Струн с ушком на одном конце;
- Струн с крючком на одном конце;
- Пружин-бабочек с 4-мя отверстиями.
Монтаж подвесного потолка армстронг
Подготовительный этап
До начала самостоятельного монтажа подвесного потолка армстронг, должны быть закончены все работы по прокладке коммуникаций – электрокабелей, воздуховодов вентиляции и т. д. Установка подвесного потолка армстронг своими руками начинается с детальной разметки потолка. Поверхность будущего потолка должна быть строго горизонтальна. Это легко проверить с помощью лазерного уровня, который показывает горизонтальную линию по всем четырем стенам. Наша задача определиться с глубиной фальшпотолка, т. е. с расстоянием от плит перекрытия до планируемой отметки потолка. При этом учитывается высота прокладываемых коммуникаций и добавляется 100-120 мм. С помощью рулетки переносим отметки в углах комнаты от лазерной отметки до уровня нашего потолка и делаем отметки маркером. Потом с помощью отбивочного шнура намечаем линии. Шнур намазываем графитом, прикладываем к меткам в углах и отбиваем линии по всем стенам. В результате имеем уровень нашего потолка и готовы приступить к следующему этапу.
Монтаж каркаса
По периметру помещения, используя проведенную линию, приступаем к установке L-образного профиля с размером сечения 24х19 мм. В зависимости от материала стен, для этой цели используют дюбеля диаметром 6-8 мм. Уголок или, как его называют специалисты, стартовый профиль крепится к стене дюбелями с шурупами через 500 мм. При этом надо помнить, что окрашенной стороной профиль должен быть обращен вниз. На углах помещений профиль обрезается под углом в 45 градусов ножовкой по металлу.
Следующий этап: необходимо определить центр нашего помещения. Для этого соединяем попарно два противоположных угла, и отмечаем точку пересечения. От центра поперек помещения откладываются в каждую сторону по 1,2 м – это шаг несущего профиля сечения Т24 или Т15. Несущие профили фиксируются к потолку с помощью подвесов. Длина несущих профилей 3, 6 м, при необходимости их можно соединять с помощью специальных замков.
Подвес представляет собой две струны, на конце одной – петля для шурупа, на конце второй – крючок. Струны соединяются с помощью лепестка-бабочки с 4-мя отверстиями. После крепления несущих профилей, через 1,2 м начинаем крепить поперечные профили Т24 или Т15 длиной 1,2 м и 0,6 м – они вставляются в специальные прорези в несущих профилях. При этом должна образоваться каркасная конструкция в виде клеток с ячейкой 600х600 мм.
Схема крепления профилей каркасаВажно! Все дюбели для крепления подвесов должны быть установлены очень прочно, чтобы в процессе эксплуатации не произошло провисание из-за выдергивания дюбелей.
Плоскость каркаса проверяют уровнем и регулируют с помощью подвесов.
Монтаж потолочных плит
Монтаж подвесного потолка армстронг завершается установкой потолочных плит в готовый каркас. Через два-три дня производится проверка горизонтальности поверхности, при необходимости производится исправление.
Установка потолочных плит к содержанию ↑Виды потолочных светильников
Существует несколько видов светильников, используемых в подвесных потолках армстронг.
Растровые светильники – светильники, специально выпускаемые для потолков данного типа, размером 600х600 мм. Их можно ставить в шахматном порядке вместо потолочных плит. Единственное требование: на реечный каркас в местах установки светильников устанавливаются дополнительные подвесы. Такие светильники комплектуются лампами дневного освещения.
Растровые светильникиСветодиодные светильники – также выпускаются размером 600х600 мм или 1200х600 мм и комплектуются светодиодными лампами.
Светодиодные светильникиТочечные светильники – могут быть использованы в подвесных потолках, под них делаются отверстия в центре потолочных плит.
Точечные светильники к содержанию ↑Видео по теме
Заключение
Подвесной потолок типа армстронг обладает большим количеством положительных качеств, что позволяет успешно применять его, когда ограничены сроки ремонта и бюджет. Этот потолок легко ремонтируется — установка довольно простая, не требующая привлечения высококвалифицированных специалистов.
Фактурные потолки | Потолки | Армстронг Жилой
Фактурные потолки | Потолки | Армстронг Жилой- Товары {% / if%} {% browseTitle%} {% /если %}
Сузить результаты по:
- Скрыть параметры фильтра Показать параметры фильтра {% #browseFilters: id%}
- {% facetText%} {% / browseFilters%}
Показать больше {% #if loading%} — Подождите {% / if%}
{% # galleryItems: ndx%} {% / galleryItems%} {% #if browseItem.короткий номер %}Модель № {% browseItem.shortCode%}
{% /если %} {% #if browseItem.retailPriceRange%} {% browseItem.retailPriceRange%} (долл. США){% /если %} {% #if fullDetailsUrl%} См. Полную информацию
{% /если %}
-
подробности
{% #if browseItem.color && browseItem.color.label%} Цвет: {% browseItem.color.label%}
{% / if%} {% #if browseItem.dimensions%} Размеры: {% browseItem.dimensions%}
{% / if%} {% #if browseItem.edgeValue%} Детали края: {% browseItem.edgeValue%}
{% / if%} {% #if browseItem.nrcDisplay%} Звукопоглощение: {% browseItem.nrcDisplay%}
{% / if%} {% #if browseItem.cacDisplay%} Блокировка звука: {% browseItem.cacDisplay%}
{% / если%} {% #if browseItem.sag%} Устойчивость к провисанию / влажности: {% browseItem.sag%}
{% / if%} {% #if browseItem.mildewResistantLevel%} Устойчивость к плесени: {% browseItem.mildewResistantLevel%}
{% / if%} {% #if browseItem.firePerformanceLevel%} Fire Performance: {% browseItem.firePerformanceLevel%}
{% / if%} -
Монтаж
{% #if browseItem.firePerformanceLevel%}
-
{% # browseItem.installationCardTitles: i%}
- {% this%} {% / browseItem.installationCardTitles%}
Обзор текстурированных потолков
Armstrong Ceilings предлагает широкий выбор вариантов, которые идеально подходят для дома с текстурированными потолками.Выберите, какие варианты важны для вас.
В качестве легкой и простой в обращении альтернативы традиционной потолочной плитке попробуйте один из вариантов из стекловолокна. Каждая плитка размером 24 x 48 дюймов обеспечивает устойчивость к плесени, плесени и провисанию.
Сторонники традиционного стиля могут попробовать наши потолки с текстурой из минерального волокна. Каждая плитка создана в классическом, но в то же время современном стиле. Выберите один из двух размеров — 24 x 24 или 24 x 48 дюймов — многие из них обладают шумоподавляющими свойствами.
Если высота потолка вызывает беспокойство, подумайте о текстурированной плитке 12 x 12 дюймов, которую можно прикрепить непосредственно к балкам или существующему потолку — подвесная система решетки не требуется.
Вы можете сравнивать только 4 продукта одновременно. Чтобы продолжить, удалите 1 или несколько продуктов из списка сравнения.
×Сравнение продуктов должно производиться в пределах одной категории (потолки, стены). Если вы хотите продолжить, пожалуйста, снимите текущий выбор.
Отмена Очистить текущий выбор ×Спасибо, что посетили нас!
В настоящее время вы находитесь на веб-сайте Armstrong Ceilings Residential в США (на английском языке) .
Чтобы получить точную информацию о наличии продукта и информацию в зависимости от вашего местоположения, посетите один из других наших веб-сайтов:
.Где купить потолки | Потолки
Где купить потолки | Потолки | Армстронг Жилой- Где купить продукцию Armstrong Ceilings
Домашние центры
Крупные розничные склады для ремонта дома.
Местные продавцы
Розничные магазины строительных материалов, лесные склады и небольшие магазины товаров для дома.
Примечание: В каждом месте розничной торговли может выставляться или предлагаться (в наличии или по специальному заказу) различный ассортимент потолочных продуктов Armstrong.Для получения конкретной информации позвоните продавцу напрямую.
Нам не удалось найти магазины, соответствующие вашим критериям поиска. За дополнительной помощью обращайтесь в службу поддержки клиентов Armstrong по телефону 1 877-276-7876.
Скрыть карту
Показать карту
Домашние центры
Крупные розничные склады для ремонта дома.
Местные продавцы
Розничные магазины строительных материалов, лесные склады и небольшие магазины товаров для дома.
Расстояние 15 миль (24 км) 30 миль (48 км) 100 миль (160 км)
НАЙТИ
ИСПОЛЬЗУЙТЕ МОЕ ТЕКУЩЕЕ МЕСТОПОЛОЖЕНИЕ
-
{% #if name%}
- {% name%} {% /если %} {% #if getAddress (this)%}
- {%% getAddress (это) %%} {% /если %} {% #if phone%}
- {% phone%} {% /если %} {% #if addressLine1 || название города%}
- Маршрут {% /если %}
{% getDistanceDisplay (это)%}
{% / каждый%}Спасибо, что посетили нас!
В настоящее время вы находитесь на веб-сайте Armstrong Ceilings Residential в США (на английском языке) .
Чтобы получить точную информацию о наличии продукта и информацию в зависимости от вашего местоположения, посетите один из других наших веб-сайтов:
.
